Барабанный шлифовальный станок по дереву своими руками чертежи с размерами

Каждый человек, которому приходилось иметь дело с обработкой древесины, знает важность финальной шлифовки готового изделия.

Это касается и держаков на различный сельскохозяйственный инвентарь, и деревянной мебели, и строительных элементов (дверей, окон, подоконников) и любых других изделий из дерева. Шлифовка позволяет убрать заусеницы, а так же предать древесине гладкость и блеск.

Конечно, шлифовальные работы можно выполнить с помощью обычного куска наждачной бумаги или специальной насадки на дрели или угловые шлифмашинки. Но это занимает много времени и не обеспечивает идеальность формы изделия. Поэтому, для таких целей были созданы различный шлифовальные станки.

Чаще всего в бытовых условиях и в условиях мелкого производства используют барабанный шлифовальный станок, устройство, принцип работы и возможность изготовления которого своими руками мы и рассмотрим в данной публикации.

Читайте также: «Применение и разновидности кромкообрезных станков».

Барабанная шлифмашинка – устройство, принцип работы

Барабанный шлифовальный аппарат получил свое название от вращающегося цилиндра – барабана, который, собственно, и выполняет функцию шлифовки.

Кроме самой шлифовки, позволяющей снять заусеницы и придать деревянной поверхности идеальную гладкость, такие устройства так же выполняют калибровочную функцию. Шлифовальная машина барабанного или любого другого типа позволяет подогнать деревянную деталь под нужные размеры с точностью до миллиметра.

Данная машина применяется для финишной шлифовки и калибровки плоских и длинных изделий из дерева, таких как щитовые поверхности из дерева, ДСП, ДВП и прочего, двери, подоконники и прочее. Использование такого устройства для обработки цилиндрических деталей не возможно.

Читайте также: «Способы модернизации болгарки своими руками».

к меню ↑

Основные составляющие

Барабанная шлифовочная машина по внешнему виду и набору основных составляющих не имеет принципиальных отличий от любых других станков.

В базовую комплектацию такого устройства входят следующие элементы:

1. Станина – часть любого станка, к которой крепятся все остальные элементы.
2. Двигатель выполняет функцию приведения в действие движущихся частей станка. Чаще всего барабанные шлифмашины по дереву оснащаются двумя двигателями. Один вращает сам барабан по принципу дрели, второй приводит в движение подающую ленту.
3. Шлифовальный строгальный барабан, на который наматывается и крепится наждачная лента. Он обязательно оснащается натяжным механизмом, с помощью которого при нагреве ленты производится ее автоматическое натяжение. Вращающийся барабан со шлифовальной лентой непосредственно придает гладкость изделию из дерева.
4. Подающий барабан с транспортерной лентой. Эта часть станка по дереву производит самостоятельную проводку деревянного изделия по шлифовальному барабану. Благодаря ровной поверхности транспортера и одинаковому расстоянию от ленты до барабана по всей его плоскости, изделие равномерно подгоняется под нужные размеры.
5. Механизм, регулирующий скорость движения транспортерной ленты.
6. Фиксирующие стойки шлифовального барабана, оснащенные линейкой. Линейка и винтовая фиксация на стойках позволяют выставить необходимую толщину, под которую должно быть подогнано изделие.
7. Защитный кожух закрывает шлифующий барабан для предотвращения травматизма в процессе работы.
8. Машина для удаления пыли и стружки.

Читайте также: «Руководство по изготовлению слесарного верстака».

к меню ↑

Принцип работы

Такой шлифовальный станок работает по принципу дрели. Его шлифующую часть вращает двигатель на высокой скорости – в среднем 2000 оборотов в минуту.

Шлифовальная машина может иметь разный вес, разные размеры, длину шлифовального барабана, длину и ширину транспортерной ленты, максимальную и минимальную высоту установки барабана и т.д.

Выбор технических параметров устройства зависит от функций, для которых оно приобретается.

После установки станка нужно провести калибровку шлифующего барабана, чтобы избежать эксцентричного вращения и лишних вибраций. К тому же не отцентрованый барабан не сможет ровно зачистить изделия.

Для этого берем два бруса одинаковой высоты, устанавливаем их на подающую ленту, опускаем на них барабан и фиксируем в таком положении. Далее устанавливаем высоту механизма, в зависимости от размеров шлифуемой детали.

Включаем установку. Для первого прохода лучше установить минимальную скорость движения подающей ленты, для финального – максимальную – 3 метра в минуту.

Шлифующий барабан должен набрать обороты, по принципу дрели. После этого кладем деревянный брус, который нужно обработать, на транспортерную ленту. Проход бруса под барабаном происходит автоматически.

Повторяем данное действие нужное количество раз, пока наша деталь не придет в нужную форму и не приобретет заданные размеры.

Если стороны изделия имеют разный размер, высоту барабана нужно регулировать под каждое изменение параметров.

Читайте также: «Обзор оборудования для производства ПВХ окон» и «Особенности отрезных самодельных станков из болгарки».

к меню ↑

Разновидности станков

Если говорить о шлифовальных станках вообще, их классификация производится исходя из двух параметров: область применения и выполняемые функции.

По области применения станки бывают:

• круглошлифовальные станки. Предназначены для обработки деталей, имеющих круглое сечение;
• плоскошлифовальные. Их задача – шлифовка плоских деталей. К этому виду относится и барабанная машина;
• внутришлифовальные. С помощью таких механизмов выполняют обработку внутренних поверхностей изделия. Для этой цели часто используют дрели;
• специализированные. Предназначены для обработки сложных поверхностей – резьбы, пазы, зубья и прочее.

Разные станки могут выполнять разные функции:

• обрезка и зачистка;
• заточка;
• шлифовка.

к меню ↑

Делаем барабанный станок своими руками

Читайте также: «Как сделать дровокол своими руками?»

Барабанный шлифовальный станок по необработанному дереву сделать своими руками сложно, но вполне возможно.

Для этого берем список необходимых элементов и ищем подходящий материал и запчасти.

И так, нам понадобится:

1. Станина. Для этих целей подойдет любой устойчивый верстак или стол, к которому можно прикрутить другие элементы станка. Лучше, если станина будет металлической. Если же приходится использовать деревянную конструкцию, ее нужно качественно укрепить своими руками.
2. Электродвигатель мощностью 200-300 Вт. Частота оборотов должна составлять 1500—2000 оборотов в минуту. Лучше если это будет однофазный асинхронный двигатель. Для этих целей подойдет механизм от старой стиральной машины (в этом случае берем от нее и шкивы с ремнем), дрели, болгарки и т.д.
3. Шлифовочный барабан по дереву. Это, пожалуй, самая главная и самая сложная часть станка, от которой будет зависеть качество выполняемых работ. О том, как и из чего изготовить самодельный шлифовальный барабан именно своими руками, мы поговорим позже.
4. Стойки для барабана. Устройство, фиксирующее барабан и регулирующее его высоту может быть изготовлено из деревянных брусьев. Механизм, регулирующий высоту, возможно изготовить своими руками в двух вариантах. Первый вариант – сквозные отверстия на стойках, через которые будет крепиться барабан. Этот вариант боле простой, но он позволяет работать только с фиксированным шагом регулировки около 1 см. Второй вариант – длинные винты, установленные перпендикулярно барабану. В этом случае, поджимая винты мы сможем поднимать шлифовальное устройство, отпуская – опускать. Во втором варианте возможна регулировка высоты с точностью до миллиметра.

Делать своими руками транспортерную ленту мы не будем. Это возможно, но в этом нет необходимости. Подача на самодельных станках, как правило, осуществляется вручную.
к меню ↑

Делаем барабан

Прежде, чем приступить к изготовлению самого барабана, нужно четко понять, какие функции будет выполнять наша машина. Дело в том, что чем меньше размер цилиндра, тем легче и быстрее он будет вращаться двигателем от дрели.

Для изготовления шлифовального барабана нам понадобится кусочек чего угодно, что имеет цилиндрическую форму, нужной длинны и диаметра. Это может быть деревянный брус с круглым сечением, труба ПВХ, металлическая труба и многое другое.

Мы рассмотрим в качестве материала трубу ПВХ для изготовления барабана своими руками.

1. Берем нужный по размеру отрезок пластиковой трубы. Так же нам понадобится металлический штырь, выполняющий роль оси, деревянные или пластиковые заглушки, совпадающие по диаметру с внутренним диаметром трубы, саморезы, резина, клей.
2. Берем заглушки и делаем в них отверстия, соответствующие по диаметру толщине прута.
3. Отверстия в заглушках должны быть строго по центру. Малейшая эксцентричность барабана приведет к неправильной работе станка.
4. Плотно сажаем заглушки в трубу и фиксируем с помощью саморезов.
5. Вставляем штырь в отверстия в заглушках. Ось должна выступать из цилиндра на 2-3 см с каждой стороны. Именно она будет выполнять роль крепления к регулировочным стойкам.
6. На барабан клеим резину. К ней будет легче крепить шлифовальную ленту.

Читайте также: «Станок для производства гвоздей: устройство и принцип работы аппарата».

к меню ↑

Собираем станок

Чтобы собрать станок нужно:

1. Установить стойки на станину.
2. Прикрепить к ним барабан так, чтобы высоту его подъема можно было регулировать.
3. Подсоединить к барабану двигатель с помощью ременного или цепного привода.
4. Можно приступать к работе.

Читайте также: калибровально-шлифовальные станки по дереву и металлу.

к меню ↑

Самодельный барабанный шлифовальный станок (видео)

В наше время не существует таких поверхностей, которые бы не были гладкими. Гладкость достигается за счёт различных шлифовальных устройств. Профессиональное оборудование стоит больших денег и не каждый сможет его приобрести, к тому же такие станки имеют достаточно высокую массу и габариты.

К счастью, умелые руки нашей страны приноровились изготавливать аналоги оборудования за столь скромный бюджет. Шлифовальный станок также не остался в стороне и был подвергнут модернизации ручного мастерства. Именно с этим самодельным станком мы и будем дальше знакомиться.

Существует огромное количество шлифовального оборудования, которое делает любые древесные поверхности очень гладкими. Оно представляет собой станину, на которой расположен специальный каркас с электрическим двигателем (для самоделок используются моторы стиральных машинок) и механизмом. Сам механизм, в свою очередь, включает в себя валы, шкивы и ленту из абразива.

Область применения

Их используют на всех производствах, где обрабатывают древесину. Зачастую любые черновые изделия имеют неровную и шершавую поверхность. Такие заготовки нельзя просто покрасить и выставить на продажу или установить куда – либо. Поэтому, для дальнейшей обработки древесины все её поверхности поддаются шлифованию.

Шлифовальные станки также используют для обработки провесов и снятия фасок, закругления углов. Помимо этого шлифовальный инструмент придаёт любой поверхности гладкое выравнивание и калибровку.

Разновидности шлифовального станка по дереву

В зависимости от обрабатываемой поверхности различают следующие виды шлифовальных машин:

Ленточный шлифовальный инструмент

На данном оборудовании используется абразивная лента, которая натягивается двумя валами. В действие данные валы приводятся за счёт асинхронного электрического мотора. Абразивная лента во время обработки древесины не провисает, а упирается в рабочую плоскость, у которой имеется малый коэффициент трения. Лента может располагаться как горизонтально, так и вертикально. Плюс этого оборудования заключается в обработке длинных заготовок.

Универсальный шлифовальный агрегат

В данном случае станок имеет две рабочие шлифовальные поверхности. Одна ленточная поверхность, а другая круговая (дисковая). Этот универсальный станок создали для удобства работы на нём. Кстати, такая комплектация существенно сэкономит бюджет. В таком устройстве используется всего один двигатель. Исходя из этого, при работе на двух рабочих поверхностях, нагрузка на мотор не сильно возрастёт.

Барабанный шлифовальный инструмент

В данном случае, абразивная лента наматывается на два валика спиралевидным образом. Под валиками располагается столешница с гладкой поверхностью. Зазор между столешницей и валиками регулируется под необходимое расстояние. С помощью такого станка можно выполнять калибровку поверхности древесной заготовки.

Дисковый шлифовальный инструмент

Рабочая область данного оборудования является абразивным кругом. На ось электрического двигателя закрепляется круг с липучками, на которые закрепляется абразив. После запуска мотора, абразивный круг вращается вокруг своей оси, тем самым осуществляя шлифование. Данная разновидность станка имеет возможность регулировать скорость обработки, причём число оборотов оси не будет уменьшаться.

На каждом из четырёх видов станков можно выполнять определённые операции. Теперь, когда мы имеем представление о том, как выглядит шлифовальное оборудование, пора разобрать конструкцию станка.

Помимо вышеуказанных станков существуют ещё и переносные шлифовальные машинки
. И это ещё не всё, чтобы не тратиться на станки, люди придумали шлифмашинки из дрели
, из болгарки
. Дело в том, что закрепляются насадки на эти инструменты и осуществляется такое же шлифование.

Совет: Если вы всё же надумали приобретать заводской шлифовальный станок, то заранее определитесь с работами и нагрузками, которые будет претерпевать ваш аппарат, и только потом совершайте покупку. То же самое относится и к самодельным инструментам.

Расчёт мощности для мотора

Важно! Перед созданием любого самодельного детища, выполняющего шлифовальные функции, крайне важно правильно высчитать мощность электрического привода. Ведь если мощность мотора будет слабой или наоборот сильной, то никакой работы вы не сможете сделать.

Расчёт мощности осуществляется по специальной формуле, которая относится к разряду сложных математических вычислений.

Формула выглядит следующим образом

P=q*S*(K+k)*U/1000*n

Где каждое обозначение означает следующее

1. q – Означает давление обрабатываемой древесной детали на плоскость абразивного полотна (N/ квадратный сантиметр).
2. k – Показатель трения изнаночной стороны абразива по рабочей поверхности.
3. n – Коэффициент полезного действия всей системы.
4. K — Показатель рабочей плоскости абразива относительно обрабатываемой детали. В приоритете плотность дерева и его зернистость. Пределы этого показателя колеблются от 0.2 до 0.6.
5. S – Участок обрабатываемой детали, которая соприкасается с абразивом, измеряемая в квадратных сантиметрах.
6. U – Скорость вращения абразива, измеряемая в метрах в секунду.

Когда вы вычислите по формуле необходимую мощность электрического привода вашего будущего агрегата, можно смело начинать собирать станок в целом.

Пришло время ознакомиться с конструкцией самодельного станка. Чертежи
всех четырёх видов оборудования можно найти в свободном для просмотра доступе и скачать, а также скачать всевозможные фото
схемы. В качестве примера для визуального изучения рассмотрим ленточный шлифовальный инструмент.

Конструкция станка и его схемы

Любая сборка самодельного оборудования начинается с конструирования станины или основания будущего станочного оборудования. Это можно сделать с помощью металлического материала, либо из древесного материала. Стандартно используют следующие габариты станины 500 мм х 180 мм, при этом толщина должна составлять 2 см.

После изготовления основания, можно переходить к следующим шагам. Асинхронный мотор можно установить в нескольких местах, чтобы его работа была полноценной. Подготовить плоскость на самой станине или изготовить площадку под мотор, которая будет крепиться к торцу станины. Другая сторона станины предназначена для расположения вала, со шкивом для ремня и роликами для абразивной ленты. Сама лента устанавливается с небольшим наклоном. Делается это для того, чтобы абразив плавно и аккуратно соприкасался с обрабатываемой плоскостью заготовки.

Совет: Перед установкой абразивной полосы на ролики, необходимо намотать на них тонкую полосу резины. Это снизит скольжение полосы во время работы.

Как мы видим из схемы и чертежа, конструкция шлифовального оборудования довольно проста. Всё разновидности этих станков собираются по одинаковой схеме.

Совет: В процессе сборки вашего будущего агрегата для шлифования, необходимо соблюдать все необходимые размеры, а также производить расчёт всех параметров нужно крайне серьёзно.

Когда конструкция нам знакома, можно переходить к процессу сборки.

Процесс сборки шлифовального станка

Для сборки шлифовального инструмента потребуются следующие элементы:

1. Древесная доска.
2. Деревянные бруски или металлическая профильная труба.
3. Шарикоподшипники.
4. Электрический мотор.
5. Резиновый ремень.
6. Резиновый пассик.
7. Металлический шкив.
8. Саморезы, крепёжные элементы.
9. Абразивный элемент.
10. Рабочий инструмент (дрель, болгарка, шуруповёрт, лобзик и т.д.).
11. Сварочный аппарат (если конструкция станины состоит полностью из металла).

После того, как мы определились с материалами и рабочим инструментарием, можно приступать к сборке всех деталей и элементов в один механизм. Для этого осуществляется сборка станины. Она может быть металлической (состоять из металлопрофильной трубы) или из древесины (состоять из деревянных брусков и древесного массива).

Когда станина готова

Можно приступать к установке мотора. Мощность мотора должна составлять не меньше 2.5 кВт и ни больше 3 кВт, с количеством оборотов двигателя от 1200 до 1500 оборотов в минуту. На вал мотора устанавливается шкив для ремня. Мотор устанавливается с одной стороны станины. Зачастую моторы используют из стиральных
машин, используемых в быту.

С другой стороны

Располагается вал с подшипниками, с одной стороны которого закреплён шкив, а с другой стороны ролик, на него в дальнейшем будет одеваться абразивная лента. Шкив вала и двигателя должны быть расположены в ровной горизонтальной плоскости. В этой же области должен располагаться механизм натяжения ремня.

Далее из дерева

Или из фанеры, или металла конструируется стойка, на которой будут размещены остальные ролики и одета наждачная лента. Также должен иметься механизм натяжения. Помимо этого обязательно присутствие рабочей планки, о которую будет производить трение абразивная лента.

На станине, как правило, с торца, устанавливается пусковая кнопка. Электрическая цепь станка должна быть заземлена.

После того

Как всё выполнено, можно произвести первый запуск и осуществить настройку оборудования должным образом. Когда настройка произведена, прогоняется первая заготовка и проверяется результат работы. Если всё удалось, то значит, что вы всё сделали правильно.

Для визуальной наглядности и полного понимания всего процесса сборки, можно скачать видео
инструкции.

Общие отзывы и подведение итогов

Как правило, в интернете о таком виде оборудования только положительные отзывы. Ведь действительно, когда в быту необходимо придать той или иной деревянной вещи гладкую поверхность, то наличие шлифовального инструментария является незаменимым.

Видео обзоры

Видео обзор самодельного шлифовального станка:

Видео обзор по выбору шлифовального оборудования:

Видео обзор ленточного шлифовального станка:

Видео обзор эксцентриковых шлифмашинок:

1. Материалы для сборки станка
2. Выбор двигателя
3. Сборка барабанов и ленты
4. Процесс сборки

Основная функция шлифовальных станков по дереву заключается в чистовой обработке натурального материала при помощи абразивных элементов. Станки и приспособления всевозможных типов могут обладать широким спектром возможностей и позволяют осуществлять заточку ножей, шлифовку декоративных и мебельных изделий, а также выполняют внутреннюю и наружную полировку заготовки.

Современным агрегатам под силу сверхтонкая полировка, придающая изделиям идеально гладкую поверхность
. Одним из достоинств такого оборудования является отличная производительность и высокая эффективность как при выполнении грубого процесса обдирки, так и при скоростном шлифовании.

На производстве часто можно встретить калибровальный, тарельчатый и осцилляционный (шпиндельный) тип агрегатов для шлифовки. Не менее популярным является дисковый шлифовальный станок, ленточный гриндер и барабанный полировщик. Кинематика всех без исключения шлифовальных устройств, будь то калибровочный или полировочный образец, основана на вращении или перемещении деревянной детали по прямой или дуговой траектории и одновременном вращении рабочей части агрегата, но это касается стационарных станков. Если же имеется в виду ручной инструмент, то здесь не идет речь о движении заготовки, а перемещается исключительно шлифовальная машинка. Возвращаясь к стационарным шлифовальным станкам по дереву, отметим, что качественную обработку поверхности крупногабаритных изделий лучше выполнять на ленточных образцах
. Заводская техника стоит недешево, поэтому многие владельцы небольших домашних мастерских все чаще интересуются, как сделать ленточный шлифовальный станок самостоятельно.

Конструкция ленточных агрегатов

Чтобы иметь представление об изготовлении шлифовального агрегата с наждачной лентой, необходимо ознакомиться с его конструкцией, включающей в себя:

• абразивную ленту, натянутую на станине горизонтально или вертикально;
• пару барабанов (ведущий и натяжной цилиндры). В данном случае кинематика предусматривает запуск ведущего элемента при помощи электропривода, передающего вращательный момент путем ременной передачи;
• металлический или деревянный стол, причем первый вариант дает возможность работать с более сложными деталями;
• электродвигатель мощностью не менее 2,8 кВт, за счет которого шлифовальная лента (наждак) сможет перемещаться со скоростью 20 м/секунду;
• вытяжку, убирающую древесную пыль.

Существует тесная связь между длиной рабочего инструмента и станины, а также аналогичными параметрами заготовок, которые подлежат обработке на данном агрегате. Каждый опытный мастер подтвердит, что работа с оборудованием комфортнее в том случае, если обрабатываемый деревянный элемент уступает по длине рабочей поверхности. Правильно собранный самодельный ленточно-шлифовальный станок позволит без труда выровнять поверхность и убрать все погрешности, сделав ее ровной и гладкой
. Также ленточные агрегаты быстро и качественно удалят старые лакокрасочные покрытия, справятся с обработкой кромок и торцов, отшлифуют криволинейные фигуры и отполируют плоский деревянный элемент мебели.

Материалы для сборки станка

Многие начинающие столяры мастерят шлифовальный станок из дрели, мы же предлагаем создать усовершенствованный инструмент. Прежде чем собирать ленточный шлифовальный станок своими руками, необходимо определиться с материалом для изготовления его основных комплектующих. К примеру, рабочий стол лучше делать из толстого металла, отдавая предпочтение габаритным размерам полотна в пределах 500х180х20 мм. Обращаем ваше внимание на то, что чем больше станина, тем она функциональнее и тем разнообразнее будут детали, обработка которых планируется.

Стол

Изготовление рабочей поверхности выглядит следующим образом:

1. Обрезают одну из сторон металлического листа.
2. Проводят разметку.
3. В торце обрезанного полотна просверливают три отверстия, сквозь которые рабочую поверхность закрепляют болтами на станине.

Выбор двигателя

Самодельная установка для шлифовки древесины снабжается двигателем, и в данном случае подойдет электропривод от стиральной машины, хотя вы можете подобрать любой мотор мощностью около 2,8 кВт, способный выполнять в среднем 1200-1500 об/мин. Привод плотно фиксируют в неподвижном состоянии к станине.

Сборка барабанов и ленты

Теперь нам предстоит сделать два барабана на плоскошлифовальный агрегат, для чего потребуется лист ДСП, из которого выпиливаются заготовки 200х200 мм и собирается пакет диаметром 240 мм. После сборки конструкция протачивается до диаметра 200 мм. Ведущий цилиндр устанавливается на валу привода, и именно он будет приводить в движение абразивный материал. Натяжной элемент закрепляется вокруг оси станины на подшипниках.

Следите за тем, чтобы лента могла легко касаться столешницы, что достигается путем обеспечения скоса со стороны барабана.

При сборке барабанов не забывайте, что их внутренний диаметр должен превышать внешний на несколько миллиметров. Это необходимо для того, чтобы лента размещалась в средине цилиндра и не соскальзывала. Теперь нам потребуется шлифовальная лента, для которой подойдет абразивный наждачный материал, разрезанный на полосы, а затем склеенный между собой качественным клеевым составом.

Барабанно-шлифовальный агрегат

Так же, как и промышленные образцы, бытовые агрегаты могут иметь различную комплектацию, хотя, как отмечалось ранее, их кинематическая схема и принцип действия аналогичны. Выше мы рассказали, как собрать ленточное шлифовальное оборудование, и теперь узнаем, из чего изготовить самодельный барабанный шлифовальный станок.

В данном случае вместо натянутой абразивной ленты самоделка снабжается диском, по форме напоминающим барабан, при помощи которого выполняется полировка деревянных заготовок. Как и в предыдущем случае этот простой вид агрегатов создается быстро и без особых трудностей, к тому же здесь нам также не потребуется сложная схема или мудреные чертежи.

Процесс сборки

Сооружая барабанный шлифовальный станок своими руками, вы можете воспользоваться асинхронным двигателем от стиральной машины, а помимо него со старой машинки снимают шкивы, ремень и полезные электронные детали. Шлифовальные барабаны обычно изготавливают из брусков цилиндрической формы, деревянных колец, картонной или пластиковой трубы
.

Начиная мастерить шлифовальный станок по дереву, от трубы срезают сегмент, равный длине основного шлифовального элемента с тем расчетом, чтобы он был немного короче стержня, на который и будет в дальнейшем фиксироваться. Из листа фанеры выпиливаются концевые заглушки, равные диаметру трубы, с отверстиями посередине. Заглушки фиксируются в торцевых сторонах трубы при помощи шурупов.

Теперь можно устанавливать ось из стержня, фиксируемую надежным клеем. Поверхность трубы обтягивается листовой резиной, что обеспечит лучшее прилегание заготовки. Наждачное полотно по спирали крепят к поверхности барабана степлером, и шлифовальный барабан готов.

Корпус и рабочая поверхность агрегата изготавливаются из дерева или плотной фанеры
. Подвижная часть рабочего стола впереди крепится на регулировочный винт, а сзади сажается на петли. Двигатель навешивается на нижнюю часть корпуса, где заранее проделывается отверстие, а барабан, сделанный собственноручно, крепится в верхней части станины. Стержень (ось) садится с двух сторон на подшипники, зафиксированные к боковым стойкам. На конечном этапе устанавливают шкивы на ось и протягивают ременную передачу. Чтобы закрепить полученные знания, предлагаем просмотреть видео.

Самодельный дисковый шлифовальный станок, сделанный умельцем своими руками: подробные фото изготовления с описанием.

Решил сделать себе в гараж — шлифовальный станок. В закромах нашёл старый двигатель советского производства, мощность около 1 кВт, 1420 об/мин.

Значит полностью разобрал этот электродвигатель и очистил от ржавчины, наждачной бумагой и надфилями.

На распределительной коробке была утеряна гайка, пришлось поставить гайку от переходника на пластиковую трубу.

Полировал корпус пастой ГОИ.

Затем почистил и покрасил кожух, использовал грунтовку, краску и лак.

У токаря заказал план-шайбу. Наружный диаметр — 100 мм, 4 отверстия и одно по центру, все диаметром 4 мм, толщина самой шайбы 4 мм. Однако, выяснилось, что на вал двигателя план-шайба одевается хоть с небольшим усилием, но от руки, а нужно, что бы с небольшим натягом. Фольга не влазит, слишком плотно, поэтому нанёс слой грунтовки.

Затем изготовил рабочую поверхность — диск из ДСП. Купил 2 куска ДСП толщиной 16 мм, для крупной наждачки и мелкой. По кругу нанесено 5 или 6 слоёв лака ПФ-170.

Чтобы точно установить диск, сделал так: по центру план-шайбы (в заранее просверленное отверстие при изготовлении) вбил коротыш из гвоздя, и совместил с просверленным отверстием в центре диска, разметил и просверлил в диске 4 отверстия под крепление.

Шляпки винтов утопил и посадил на эпоксидную смолу, чтоб не проворачивались при затягивании гаек.

Станину сделал из двери старого шкафа.

Поставил конденсаторы.

К диску приклеил наждачную бумагу № 60 на клей ПВА. Максимальный размер диска который можно использовать — 330 мм.

Для обработки различных заготовок или изделий можно использовать шлифовальный станок. Он необходим для выполнения финишной операции по обработке поверхности. Большое распространение станки подобного типа получили в деревообрабатывающей промышленности, но могут применяться и дома. При необходимости можно создать наждачный шлифовальный станок своими руками для дерева. Рассмотрим то, как можно самостоятельно сделать ленточную шлифовальную машину, и какой она бывает.

При желании можно изготовить и шлифовальный станок по металлу своими руками, который отличается от модели, предназначенной для обработки дерева лишь типом установленной абразивной ленты. Конструктивными особенностями лентошлифовального станка назовем приведенные ниже моменты:

1. Чертеж предусматривает наличие двух барабанов, которые натягивают абразивную ленту и приводят ее в движение. Один из барабанов ведущий, второй — ведомый.
2. Барабанный шлифовальный станок по дереву своими руками создается при установке электрического мотора в качестве привода. Современные моторы могут иметь различную скорость вращения. Самодельные модели могут иметь сменные шкивы и клиноременную передачу. За счет изменения диаметра устанавливаемых шкивов можно изменить частоты вращения абразивной ленты.
3. Некоторые модели плоскошлифовальных станков имеют систему натяжения ленты. За счет этого существенно упрощается шлифовка заготовок и изделий.

В целом, можно сказать, что наждачное оборудование рассматриваемого типа имеет простую конструкцию, которая будет обладать высокой надежностью.

Принцип работы

Самодельный шлифовальный станок по металлу может не уступать промышленному варианту исполнения. Рассматривая принцип работы подобного устройства, отметим следующие моменты:

Обработка заготовок и деталей проводится путем их прижатия к абразивной ленте при ее движении. Основное вращение передается через привод на ведущий барабан, ведомый предназначен для фиксации ленты.

Самодельная модель

При большом желании можно сделать своими руками калибровальный станок или тарельчатый тип шлифовального оборудования. Самодельные варианты исполнения обходятся намного дешевле, при этом производительность также может быть высокой.

Для создания шлифовального станка понадобится:

1. Электрический мотор, который создает вращательное движение.
2. Катки, за счет которых обеспечивается фиксация ленты.
3. Надежная станина, которая становится основанием.
4. Абразивная лента, за счет движения которой обеспечивается обработка поверхности.

Рассматривая особенности создания шлифовального станка своими руками, отметим следующие моменты:

1. Электродвигатель найти будет несложно. Его можно снять, к примеру, со старой стиральной машины. Для домашнего использования подойдет двигатель, работающий от сети 220 В. К обычной сети можно и , но с этим может возникнуть много проблем.
2. Станину изготавливают самостоятельно из тонкого листового металла или швеллеров. Соединение отдельных элементов проводится сваркой. Винтовое соединение для создания станины не подходит по причине того, что вибрация может привести к ослаблению соединения.
3. Зачастую электродвигатель соединяют напрямую с ведущим барабаном. Стоит учитывать, что в этом случае электродвигатель не защищен от резко возрастающей нагрузки. Ведомый вал устанавливается на оси и двух подшипниках. От того, насколько он будет свободно вращаться, зависит эффективность оборудования.
4. Недорогие валы можно получить из ДСП. Стоит учитывать, что подобные варианты исполнения валов не рассчитаны на большую нагрузку.
5. Исключить вероятность проскальзывания ленты на барабанах можно путем нанесения на поверхность резины. Для этого можно использовать старую шину от велосипеда.
6. Шлифовальную ленту можно приобрести в специализированном магазине.

Сегодня можно встретить довольно большое количество чертежей, которые можно использовать для создания такого оборудования. Все они примерно одинаковые. Перед выполнением работы следует определиться с тем, каких размеров будут обрабатываемые заготовки и изделия.

Стоимость шлифовального станка заводского изготовления довольно высокая. Если электроинструмент не по карману, можно попробовать изготовить его самостоятельно. На таком станке можно будет не только шлифовать деревянные заготовки, но и затачивать инструмент. Собрать шлифовальный станок своими руками можно трех видов: ленточный, дисковый и барабанный.

Деревянная станина сглаживает вибрацию работающего электродвигателя, однако, древесина недолговечная. Оптимально заготовку размером 50х18 см вырезать из стали толщиной 2 см. Один край станины делают идеально ровный, чтобы к нему закрепить площадку для электромотора. Для следующей детали понадобится сталь толщиной 1 см. Площадку вырезают размером 18х16 см, после чего закрепляют к станине болтовым соединением.

Большая мощность электромотора для такого станка не нужна. Подойдет двигатель от старой стиральной машинки. Если требуется большая производительность шлифовальной машины, тогда желательно найти электромотор с частотой вращения вала 1500 об/мин мощностью от 2,5 до 3 кВт. Качественной шлифовки можно добиться при движении наждачной ленты со скоростью 20 м/с. Чтобы достичь таких параметров, используют рабочие барабаны диаметром 20 см. Если сделать тоньше катки, придется снижать частоту вращения вала мотора с помощью редуктора, что крайне неудобно.

Ведущий барабан можно насадить на вал двигателя. Если такой вариант не подходит, изготавливают отдельный узел. Ведущий вал с подшипниками закрепляют на станине. С оного конца насаживают шкив ременной передачи, а с другого конца устанавливают ведущий барабан. Тогда на вал электродвигателя тоже насаживают шкив и надевают клиновидный ремень. Ведомые катки вращаются произвольно на подшипниках.

Шкивы ременной передачи придется вытачивать на токарном станке, а катки можно сделать из квадратных кусков ДСП размером 20х20 см. Плиты складывают друг на друга, пока не получится суммарная толщина 24 см. По центру квадратных плит сверлят отверстие, вставляют шпильку с резьбой и плотно стягивают пластины с обеих сторон гайками. Квадратную заготовку протачивают так, чтобы получился барабан диаметром 20 см.

Во время проточки катка предусматривают в его центральной части утолщение. По отношению к краям барабана перепад должен составить 3 мм. За счет утолщения лента не будет съезжать с катков. Поверхность деревянного барабана обтягивают резиной. Подойдет старая велосипедная камера. Резина предотвратит проскальзывание ленты на катках.

Для изготовления шлифовальной ленты подойдет наждачная бумага на тканевой основе. Можно вырезать цельную полосу необходимой длины, края которой склеивают встык. Если длинной полосы наждачной бумаги нет, отрезают полосу прочной ткани и сшивают ее в кольцо. Наждачную бумагу нарезают прямоугольниками, после чего наклеивают на полоску ткани. При изготовлении шлифовальной ленты важно подобрать качественный клей, чтобы наждачная бумага не отслоилась.

Изготовление дискового шлифовального станка

Дисковый станок считается самым простым в изготовлении. Принцип его работы напоминает обыкновенный электрический наждак. Сборка шлифовального станка представлена инструкцией с пошаговым фото:

• Силовой установкой станка выступает трехфазный электродвигатель. Такой выбор не случаен, так как перемена фазы при подключении позволяет организовать реверс. К сети 220 В мотор можно подключить через конденсаторы.

• Рабочий диск выпиливают из фанеры толщиной 1,5 см. Две одинаковые заготовки склеивают между собой. В итоге получается диск толщиной 3 см. Строго по центру сверлят отверстие, диаметр которого равен толщине вала электромотора.

• Для сборки станины лучше использовать обрезную доску, а направляющие и рабочий стол выпиливают из фанеры толщиной 1,5 см. Дерево для изготовления станка лучше подойдет, чем металл. Древесина гасит вибрации мотора.

• Рабочим диском можно шлифовать и даже затачивать. Важно правильно подобрать абразивные материалы. Они должны быть на липучке и соответствовать своему назначению. Если нужно шлифовать изделие из камня или гранита, на рабочий диск наклеивают алмазный круг «Черепашка».

• Чтобы отшлифовать деревянную заготовку, на рабочий диск приклеивают круг из наждачной бумаги.

• Аналогичные круги на липучке есть по металлу. На таком диске можно затачивать ножи, топоры и другой инструмент.

Столешницу станка не стоит вскрывать лаком или красить. Со временем неравномерно стершееся покрытие создаст трудности перемещения обрабатываемой заготовки.

Изготовление барабанного станка для шлифовки доски

Для изготовления барабанного станка собирают станину. Потребуется брус из твердых пород дерева. Снизу к станине крепят электродвигатель со шкивом. Барабан с подшипниками подойдет от отслужившего транспортера. Наждачную бумагу нарезают лентой и наматывают плотно встык на рабочий каток. По краям барабана бумагу фиксируют хомутами.

Крепят рабочий каток сверху к станине. Под ним будет располагаться столешница станка. На вал барабана насаживают шкив и создают ременную передачу с мотором. Столешницу делают регулируемую на винтах, чтобы можно было шлифовать доски разной толщины. Во избежание вибраций станка ножки станины желательно зафиксировать к полу.

Если постараться и приложить усилие, то любой рассмотренный агрегат будет работать не хуже шлифовального станка заводского изготовления.

Как собрать шлифовальный станок своими руками, чтобы сэкономить на покупке инструмента? Рассматриваем изготовление дискового, барабанного и ленточного станка до мельчайших подробностей.

Самодельные шлифстанки дискового типа

Одним из наиболее популярных видов шлифовальных станков является конструкция тарельчатого типа. По сути, это обычный дисковый шлифстанок. Служит он для обработки небольших заготовок из дерева, фанеры, текстолита и металла.

Одной из-за характерных особенностей тарельчатой конструкции являются компактные размеры корпуса — станок не занимает много места на рабочем столе, и отлично подходит для работы в небольших помещениях.

Дисковый или тарельчатый шлифовальный станок может использоваться для полировки и выравнивания поверхностей, а также для заточки инструмента.

В большинстве случаев рабочая поверхность дискового станка находится в вертикальном положении. Однако встречаются самодельные конструкции, у которых рабочая поверхность (диск с наждачкой) может располагаться вертикально или даже под углом.

Шлифовальный станок из дрели своими руками

Это одна из самых простых самодельных конструкций шлифстанка, которую каждый может изготовить своими руками для работы в домашней мастерской.

Для изготовления самоделки нам потребуются деревянные бруски, фанера, металлический уголок, болты с барашковыми гайками.

Первым делом необходимо будет изготовить основание, на котором будут располагаться все остальные элементы конструкции.

Для этого будем использовать кусок фанеры толщиной 20 мм. Отрезаем заготовку требуемого размера с помощью лобзика или циркулярном станке.

На следующем этапе приступаем к изготовлению крепления для ручной электродрели, которая в данном случае будет выступать в качестве привода.

Отпиливаем два деревянных бруска подходящей длины. Соединяем их вместе с помощью струбцин, и в центральной части высверливаем отверстие под горловину корпуса дрели. После этого сверлим в брусках крепежные отверстия.

В основании также нужно будет просверлить два отверстия, в которые устанавливаем длинные болты. С нижней стороны основания надо сделать посадочные места под шляпки болтов, чтобы они были утоплены вровень с поверхностью.

На болты надеваем подготовленные деревянные бруски, между ними устанавливаем дрель, и фиксируем барашковыми гайками.

В патроне дрели зажимаем шлифовальную насадку тарельчатого типа. Также можно установить лепестковый круг для обработки металла.

Далее отрезаем два металлических уголка, и вырезаем в одной из полок продольные пазы. В другой полке сверлим отверстия, и прикручиваем уголки к основанию.

Отпиливаем три кусочка фанеры. Соединяем их между собой на саморезы буквой «П». В результате у нас получился рабочий столик. По бокам опорных частей столика сверлим отверстия и устанавливаем болты.

Далее крепим столик к направляющим уголкам. К верхней части столика прикручиваем лист металла толщиной 1,5-2 мм.

Во всех подробностях изготовление тарельчатого шлифовального станка своими руками показано на видео ниже. Идея самоделки принадлежит автору Mistry MakeTool.

Такой станочек очень просто сделать, и при этом не потребуется практически никаких вложений. Подойдет для шлифования мягкой и твердой древесины.

Для крепления самодельной конструкции к верстаку лучше использовать струбцины — после шлифовки заготовок станок можно будет убрать на полку, чтобы не мешал.

Если же убирать со стола вы его не планируете, то тогда имеет смысл прикрепить основание с помощью болтового соединения.

Шлифовальный станок из болгарки

Необходимые материалы и комплектующие:

• УШМ;
• дисковая насадка с липучкой;
• наждачный круг;
• полоса металла;
• профильная труба;
• болты с гайками;
• листовой металл.

Для изготовления этого шлифовального станка нам потребуется маленькая болгарка. Устанавливаем на неё дисковую насадку с липучкой, и крепим к ней наждачку.

Далее отрезаем заготовки из металлической полосы, и изготавливаем из них крепление для болгарки. С помощью болтов прикручиваем крепление к корпусу редуктора УШМ.

Отрезаем кусок профильной трубы, сверлим в нём два отверстия, вставляем в них болты, и привариваем. Затем крепление с болгаркой надеваем на эти болты, фиксируем гайками.

В нижней пластине предварительно надо вырезать пазы.

На следующем этапе необходимо будет изготовить основание шлифовального станка. Отрезаем четыре кусочка профильной трубы, обрезаем углы под углом 45 град., и свариваем из них квадратную рамку.

Профильная труба с креплением для болгарки приваривается к основанию.

На противоположной стороне станины необходимо приварить крепление с регулируемой стойкой. К верхней части стойки будет крепиться опорный столик. Его мы изготовим из листового металла толщиной 3-4 мм.

В самом креплении сверлим отверстие и привариваем гайку. В неё вкручиваем рым-болт или обычный барашковый болт, с помощью которого стойка со столиком будет фиксироваться на необходимой высоте.

На последнем этапе останется только зачистить сварные швы и покрасить элементы конструкции. После этого приступаем к сборке.

Изготовление и сборку дискового шлифовального станка своими руками можно посмотреть на видео.

Такой самодельный шлифовальный станок отлично подойдёт для обработки заготовок из дерева, фанеры или металла. Желательно использовать болгарку с регулировкой оборотов.

Конструкция получилась довольно компактной, благодаря чему она не будет занимать много места на рабочем столе.

При наличии сварочного аппарата и навыков работы со сваркой изготовить такую самоделку сможет абсолютно каждый.

Дисковый шлифовальный станок своими руками

За основу данной самоделки будет использоваться электродвигатель от старой советской стиральной машины. Его мощность составляет 180 Вт.

Конечно, такой мощности будет недостаточно для выполнения серьезных работ. Но для обработки небольших заготовок из дерева такой станочек вполне сгодится.

Своим личным опытом поделился автор YouTube канала GARAGE 100.

Первым делом необходимо изготовить основание. Оно должно быть достаточно массивным и прочными, чтобы выдержать вес электродвигателя. Для изготовления основания будем использовать фанеру толщиной 18-20 мм.

Основание шлифовального станка состоит из нескольких элементов:

• нижней части:
• двух боковин;
• верхней части.

Поскольку на верхней части будет находиться электродвигатель, то её необходимо сделать потолще. Для этого мы просто склеиваем два куска фанеры.

В нижней части корпуса электродвигателя имеются небольшие «ушки» с отверстиями. Вставляем в них шпильки, на концах которых закреплены мебельные металлические уголки.

И с помощью этих уголков крепим электродвигатель к верхней части основания. В качестве крепежа используются винты с гайками.

На следующем этапе из фанеры изготавливаем подвижные кронштейны, которые крепятся к передней части основания.

Затем надо будет изготовить опорный рабочий столик с регулируемым упором. Крепим его к верхней части кронштейнов.

К одной из боковых сторон основания прикручиваем одноклавишный выключатель, с помощью которого можно будет включать и отключать электродвигатель. Или можно установить обычную кнопку.

На вал двигателя надеваем дисковую насадку с липучкой, на которую крепим наждачку.

Как изготовить бюджетный шлифовальный станок по дереву своими руками, пошагово показано в авторском видеоролике. Советуем посмотреть.

Главным плюсом данной самоделки является возможность быстрой смены наждачки и установки полировального круга.

Ещё один немаловажный плюс заключается в том, что изготовить данную конструкцию можно без использования сварочного аппарата. Для многих мастеров это имеет огромное значение.

Источник: http://sdelairukami.ru/kak-sdelat-shlifovalnyj-stanok-5-klassnyh-idej-dlya-masterskoj/

Конструктивные особенности и принцип работы станка

Устройство шлифовального станка по дереву не отличается сложностью, так как основная задача любой модели заключается в том, чтобы обработать тот или иной вид деревянной детали, формируя нужные параметры поверхности для финишной отделки. Благодаря обработке шлифовальной машинкой поверхность древесины становится идеально гладкой, и дополнительно калибруются параметры заготовки.

На производствах используют устройство такого типа, которое оснащено диском, лентой, станиной (для обработки под наклоном). У самодельных приспособлений функционал не такой широкий, но этого обычно достаточно для обработки деталей из дерева. Есть несколько вариантов относительно того, как устроены шлифовальные самодельные деревообрабатывающие станки.

Обычно самодельные шлифовальные станки изготовляют посредством использования подручных приспособлений. Но в любом случае нужна либо ось для крепления шлифовального круга, либо 2 вала, между которыми будет натягиваться шлифовальная лента. Чтобы привести в движение основу со шлифовальным элементом, нужно дополнительно подготовить мотор мощность не более 1 кВт.

Шлифовальный станок для дерева, сделанный своими руками, имеет следующий принцип работы – за счет использования ленты с разным абразивным напылением происходит нужная обработка поверхности. Если используется ленточный абразивный элемент, то его фиксация производится методом натягивания между двумя барабанами. Для закрепления круглого абразива требуется жесткая основа.

Источник: http://lesoteka.com/instrument-i-oborudovanie/shlifovalnyj-stanok-svoimi-rukami

Сферы использования

Гриндер хорош и полезен везде, в том числе в домашнем хозяйстве – от грамотной заточки ножа высокого качества или портновских ножниц до шлифовки сложной детали из металла или другого «трудного» материала. Иными словами, инструмент нужный, в хозяйстве пригодится.

Тем более, что смастерить его своими руками вполне реально. Для этого вовсе необязательно иметь специальное оборудование и солидный профессиональный опыт.

Повозиться, конечно, придется, но зато вы сделает именно то, что вам нужно и, что весьма немаловажно, сэкономите серьёзную сумму денег вплоть до нескольких тысяч американских долларов.

Источник: http://tutsvarka.ru/oborudovanie/shlifovalnyj-stanok-svoimi-rukami

Виды шлифовальных станков

Шлифовальные станки по дереву подразделяются на следующие виды:

• особенности конструкции;
• характеру решаемых задач;
• точности обработки;
• допустимые геометрические размеры обрабатываемых деталей;
• мощности установленных двигателей;
• рейтингу производителей;
• стоимости с комплектом прилагаемого оборудования.

Современные производители представляют три вида конструктивного исполнения таких станков: дисковые, ленточные, цилиндровые. Каждый их этих видов имеет свои узко специфические подвиды. Например, ленточные шлифовальные станки выпускаются в следующем исполнении:

• узколенточные (позволяют производить шлифовку деревянных конструкций имеющих сложную геометрическую форму);
• агрегаты оснащённые неподвижным столом (способны обрабатывать только деревянные заготовки, имеющие плоские поверхности прямоугольной формы);
• станки, оборудованные свободно движущимся столом (на них происходит шлифование крупногабаритных деревянных конструкций – дверей, щитов, дверных откосов).

Характер решаемых задач определяет классы данного оборудования. Основными классами (иногда их называют моделями) считатся:

• станки ленточно-шлифовального типа;
• вибрационные инструменты, например дельта шлифовальные машины;
• шлифовальные станки тарельчатого типа (орбитальные и эксцентриковые);
• специализированные угловые шлифовальные аппараты;
• шлифовальные системы комбинированного типа.

Несмотря на такое многообразие готового заводского инструментария, домашние мастера для проведения не сложных шлифовальных операций предпочитают разработать и собрать шлифовальный станок по дереву своими руками.

Источник: http://stankiexpert.ru/stanki/shlifovalnye-stanki/shlifovalnyjj-stanok-po-derevu-svoimi-rukami.html

Основные материалы:

• электродвигатель (как вариант вполне можно взять от стиральной машинки);
• фанера 15-20 мм;
• двусторонний скотч;
• наждачная бумага;
• канализационная труба 50 мм;
• эпоксидный клей;
• столярный клей;
• саморезы.

Источник: http://SdelaySam-SvoimiRukami.ru/5416-ochen-prosto-shlifovalnyj-stanok-iz-dostupnyh-materialov.html

Описание работы схемы

Для обеспечения срабатывание реле нажатие кнопки «Пуск», через нормально замкнутые контакты кнопки «Стоп», подает на первичную обмотку трансформатора Тр1 переменное напряжение 220 вольт (от ноля и одной из фаз). Со вторичной обмотки трансформатора переменное напряжение, равное напряжению срабатывания реле (в данном случае 24 вольта), подается на мостовой диодный выпрямитель. Постоянное напряжение с выхода выпрямителя подается на рабочую обмотку реле и вызывает его срабатывание. З-х фазное переменное напряжение 380 вольт (фаза А, В, С) через переключающие контакты реле Р1 подается на электродвигатель. Одновременно нижняя переключающая группа контактов, включенная параллельно кнопке «Пуск», блокирует кнопку.

Теперь, после отпускания кнопки «Пуск» цепь подачи напряжения на трансформатор остается замкнутым и соответственно питание на электродвигатель подается.
Для остановки (обесточивания) электродвигателя достаточно нажать кнопку «Стоп», нормально замкнутые контакты кнопки «Стоп» разомкнутся, трансформатор и, соответственно реле, обесточится, контакты реле разомкнутся, электродвигатель отключится от сети.

В схеме применены:

Реле Р1 – любое реле на рабочее напряжение 12-27 вольт, например типа ТКЕ, РНЕ и аналогичное (в моем случае типа ТКЕ на 24 вольта), с количеством замыкающих (переключающих) контактов не менее 4-х. Причем 3 контакта на коммутируемый ток и напряжение, не хуже соответствующего рабочего тока и напряжения электродвигателя (в моем случае 0,45 А 380 В). На практике часто исходят из расчетной мощности переключения (рассчитываемое исходя из максимального коммутируемого тока и максимального коммутируемого напряжения). И одна пара контактов на замыкание, для обеспечения блокировки кнопки пуск.
Трансформатор Тр1 – любой понижающий трансформатор с напряжением вторичной обмотки (сумме вторичных обмоток) равным не менее рабочему напряжению срабатывания реле и током вторичных обмоток превышающим ток срабатывания обмотки реле.
Диоды моста – любые германиевые, кремниевые диоды или готовый мостовой выпрямитель обеспечивающий работу при напряжении, равному не менее рабочему напряжению срабатывания реле и током не менее тока срабатывания обмотки реле.
Кнопка «Пуск» любая кнопка с нормально разомкнутыми контактами, на рабочее напряжение не менее 220 В и ток не менее току первичной обмотки трансформатора.
Кнопка «Стоп» любая кнопка с нормально замкнутыми контактами, на рабочее напряжение не менее 220 В и ток не менее току первичной обмотки трансформатора.

Источник: http://samodelki-n.ru/diskovyj-shlifovalnyj-stanok-svoimi-rukami-chertezhi.html

Выбор контроллера и подключение двигателя HDD

В винчестерах (жестких дисках) установлен трехфазный низковольтный двигатель. Поэтому для его вращения нужно напряжение 12 В трехфазного тока, которое можно получить путем преобразования постоянного напряжения с помощью контроллера, выполненного на микросхемах. Схема простая, но разрабатывать ее и изготавливать не хотелось.

А тут на Алиэкспресс появился подходящий по параметрам и размерам недорогой контроллер для трехфазных двигателей, рассчитанных на питающее напряжение 5-15 В при токе нагрузки до 2 А. В дополнение с ручным ШИМ регулятором оборотов от 0 до 10 000 в минуту и защитой от перегрузки. Модель ZS-X9B.

Для самодельной точилки подойдет любой жесткий диск форм фактора 3,5 дюйма от стационарного компьютера. При этом чем старее диск и меньше емкость, тем лучше, так как в старых установлены более мощные двигатели.

На этикетке винчестера обычно указан ток его потребления по цепям 5 В и 12 В с учетом потребления схемы управления. Ток потребления двигателя будет меньше. Когда будет найден жесткий диск, то надо проверить, чтобы ток его потребления по цепи 12 В не превышал 1 А. Приведенный на фото винчестер, взятый для самоделки потребляет 0,75 А.

После получения платы контроллера из Китая можно приступать к изготовлению точильного станка. Начинать с откручивания всех видимых и невидимых винтов на корпусе жесткого диска.

Для этого понадобится качественная отвертка со звёздочкой. Винты откручиваются с большим усилием и у дешевой отвертки все грани звездочки сразу же срежутся. Один из винтов крышки обычно находится под этикеткой, и чтобы найти его надо легко проводя пальцем по ее поверхности найти на ней мягкое место и прорвать отверстие.

Далее демонтируется механизм, управляющий перемещением магнитных головок. Для этого отвинчиваются винты, фиксирующие неодимовые магниты, после чего механизм легко снимается с оси. Останется еще снять переходную колодку, соединяющую магнитные головки с печатной платой.

Снятые неодимовые магниты приклеены к стальным пластинам, и несмотря на малые размеры, обладают большой силой притяжения черных металлов, в хозяйстве пригодятся. Я ранее из-за этих магнитов разбирал винчестеры.

С нижней стороны винчестера на нескольких винтах установлена печатная плата. Если подать на ее четырех контактный разъем питающее напряжение 5 В и 12 В, то в некоторых моделях двигатель запустится, но через время для снижения износа из-за отсутствия сигнала обращения с компьютера остановится. В дополнение если будет незначительно превышена нагрузка на диск, то будет срабатывать защита и двигатель будет останавливаться.

С остановкой и защитой конечно можно, при наличии схемы, разобраться. А вот найти стандартный блок питания с двумя выходными напряжениями практически невозможно. Придется использовать блок питания от компьютера, а он большой по размерам. По этим причинам и был использован в самоделке специальный контроллер.

Обмотки двигателя винчестера, как и трехфазные двигатели в электротехнике, внутри его корпуса могут быть соединены по схеме треугольника (три вывода) или по схеме звезды (четыре вывода) как в двигателе на фотографии. Для изготовления точилки значения не имеет.

Если двигатель имеет три вывода, то провода U, V и W от контроллера присоединяются к ним в любом порядке. Направление вращения мотора можно изменить, поменяв местами два любых вывода или переключив джампер (перемычку) на контроллере.

Если двигатель имеет четыре вывода, то вывод N остается свободным. В остальном все как выше описано. Только нужно еще определить какой из выводов является N.

Если есть мультиметр, то нужно измерять сопротивление между выводами, которое должно составлять несколько Ом. Сопротивление между выводами U, V и W будет равным, а между N и любым другим меньше в два раза, так как будет измеряться сопротивление только одной обмотки.

Еще можно измерять сопротивление (может быть около 500 Ом) между контактами на печатной плате для подключения двигателя и общим проводом. Вывод, при прикосновении к которому сопротивление будет отличаться от остальных и будет общим N. Если сопротивление будет изменяться до бесконечности, то нужно поменять местами щупы.

Если нет приборов, то просто припаять к трем выводам подряд провода от контроллера, а затем крайний перебросить на другой край. В каком случае двигатель будет лучше держать нагрузку, тот вариант и будет правильным. Не забывайте отключать при перепайках питающее напряжение. Испортить контроллер от таких манипуляций невозможно, так что можно экспериментировать смело.

После определения со схемой подключения провода от контроллера были припаяны к выводам двигателя и на контроллер подано питающее напряжение величиной 12 В от стационарного блока питания. Провод красного цвета VCC разъема контроллер подключается к плюсу, а черного GND – минусу БП.

Двигатель запустился с первой попытки и стабильно работал при отключении и подачи питающего напряжения. Скорость вращения регулировалась от нуля до 10000 оборотов в минуту, как и заявлял производитель контроллера. Ток потребления на холостом ходу составил 0,48 А, при торможении пальцем диска вплоть до остановки ток возрастал до 1,0 А.

Обычно двигатель винчестера при работе развивает скорость 7 000 оборотов в минуту. Проверка показала, что он успешно работает и при скорости 10 000 об/мин.

Для интереса посмотрел с помощью осциллографа форму сигнала на выводах двигателя. Удивило, что положительная форма импульса была дополнительно наполнена высокочастотными импульсами. На всех фазах форма импульсов была одинаковой, но сдвинутой относительно друг друга на 120°.

Исходя из полученных данных был подобран из имеющихся от не подлежащих ремонту девайсов и испытан адаптер на 12 В и ток нагрузки до 1,0 А.

Источник: http://YDoma.info/samodelki/samodelki-ehlektronnye/samodelki-shlifovalno-zatochnoj-stanok-iz-hdd.html

Шлифовальный гриндер своими руками: чертежи с размерами составляющих и алгоритм сборки

Гриндер это шлифовальный станок, которое имеет электрический привод и ленту с абразивным напылением. Такой станок используется для финишной обработки металлических, деревянных, а также полимерных поверхностей. Основное, на что нужно обратить внимание, собирая шлифовальный гриндер своими руками это выбор подходящих материалов.

Гриндер позволяет шлифовать изделия из дерева, пластика, металла, а также обрабатывать любые поверхности.

Источник: http://hozsektor.com/grinder-foto-video-chertezhi-shlifovalnyj-stanok-svoimi-rukami

• Добавленные318
• Загруженные

Источник: http://vk.com/video206108664_169252943

Инструменты и материалы

Перед началом работ необходимо внимательно изучить конструкцию самодельного шлифовального станка, чтобы не допустить ошибок при его изготовлении. Материалы и инструменты для его производства выбираются в зависимости от вида оборудования. Это может быть ленточный, плоскошлифовальный, внутришлифовальный, специализированный или барабанный станок.

Расходные материалы:

1. Электродвигатель — сердце станка.
2. Катки или ролики для закрепления шлифовальной ленты.
3. Станина — устойчивое основание, которое должно обеспечивать работу станка без вибраций. Изготавливается из листов металла, швеллеров, уголков.
4. Крепежные элементы — болты, гайки. Для соединения металлических деталей лучше всего использовать сварку.
5. Шлифовальный цилиндр.
6. Пылеотсос (не обязательно).
7. Защитный короб (можно изготовить из толстого пластика или металла).
8. Механизм для изменения оборотов двигателя.

Также желательно придумать какие-нибудь зажимы для заготовки, чтобы при соприкосновении со шлифующей поверхностью заготовку не вырвало из рук.

Инструменты для изготовления станка:

• набор гаечных ключей;
• болгарка;
• шуруповерт;
• дрель.
• сверла по металлу и бита;
• молоток, ножницы по металлу;
• отвертки.

Количество материалов, кроме ключевых элементов станка, будет зависеть от его формы, размера и функционала.

Источник: http://metalloy.ru/stanki/shlifovalnye/po-metallu-svoimi-rukami

Ленточный шлифовальный станок своими руками: принцип действия

Отличительной особенностью подобного устройства является то, что оно имеет несложную конструкцию, которую может повторить любой желающий в домашних условиях. В состав такого шлифовального агрегата входят электрический двигатель, ролики и непосредственно рабочий инструмент – лента с абразивным покрытием. Полоса может иметь разную зернистость. Этот показатель подбирается в соответствии с назначением инструмента.

Гриндер в отличие от привычного стационарного станка, инструмент более универсальный.

При сборке гриндера своими руками в домашних условиях стоит подготовиться и изучить принцип его работы. При включении агрегата запускается двигатель. Он имеет вал, который стыкуется с главным (ведущим) катком. Ролик начинает вращаться вокруг своей оси, воздействуя через абразивную ленту на второстепенные (ведомые) катки.

Шлифовка производится довольно просто при включенном аппарате. Для этого нужно приложить заготовку к движущейся абразивной ленте. Во время работы необходимо ориентироваться на положение рабочей полосы.

Изготовленная своими руками шлифмашина позволит проводить обработку заготовок из разных материалов. Такой агрегат имеет возможность устранения дефектов на поверхности металла, дерева, а также стекла. Используя гриндеры, зачастую регулируют катки, что позволяет выполнять обработку дефектов разной глубины.

Стоит запомнить, что при длительном использовании шлифовальная полоса изнашивается, что приводит к ее растягиванию. В подобных агрегатах данная проблема решается очень просто. Один из роликов прибора содержит специальный механизм, позволяющий натянуть ленту. Чаще всего такое приспособление устанавливается на ролик, расположенный между основным и второстепенным катком устройства.

Гриндером легко удалить ржавчину с поверхности, заточить нож.

Источник: http://hozsektor.com/grinder-foto-video-chertezhi-shlifovalnyj-stanok-svoimi-rukami

Меры безопасности во время работы

При работе на станке требуется соблюдать следующие правила техники безопасности:

• Для защиты органов зрения все работы у станка выполнять в защитных очках или маске.
• Проверять перед началом работы абразивные круги на предмет трещин и повреждений.
• Количество оборотов двигателя не больше установленных производителем.
• Изменять положение детали и удерживающих её приспособлений в процессе работы — запрещено.
• Шлифовальные круги на всех станках должны быть оборудованы соответствующей защитой.
• На верстачных шлифовальных станках стол подачи заготовки закреплять на 1,5−3 мм от круга.

Источник: http://obrabotkametalla.info/stanki/shlifovalnye-stanki-po-derevu-svoimi-rukami

Достоинства и недостатки

Учитывая имеющиеся недостатки, перед началом сборки надо определиться, насколько станок необходим. Если он будет использоваться только изредка, тратить время на изготовление нецелесообразно — можно обойтись ручным инструментом.

Источник: http://tehno-gid.net/sad/shlifovalnyj-stanok-po-derevu-svoimi-rukami.html

Выбираем ленту

Станок с лентой универсальнее с точки зрения функциональности: он делает все, что дисковые модели, плюс еще много чего. Сразу заметим, что вариантов самодеятельных моделей ленточных шлифовальных станков великое множество.

Дело в том, что природа данного станка очень пластичная, позволяющая использовать самые разные подручные материалы, вплоть до находок на свалках металлолома.

Главное – знать и придерживаться трех правил:

1. Абразивная сторона ленты должны быть настроена очень четко, чтобы ее касалась только заготовка, которая шлифуется.
2. Лента должны быть равномерное натянута в любой момент времени и вне зависимости от вида работ.
3. Скорость движения станка должна быть разной и должна зависеть только от одного: вида детали и характера шлифовки.

Источник: http://tutsvarka.ru/oborudovanie/shlifovalnyj-stanok-svoimi-rukami

Установка и монтаж электронных компонентов

Пришло время разместить в корпусе винчестера контроллер, включатель и разъем подачи питающего напряжения. После определения мест установки этих элементов пришлось дорабатывать корпус и контроллер.

Так как контроллер по высоте не вмещался в корпус винчестера пришлось его доработать. Электролитический конденсатор емкостью 470 микрофарад на напряжение 16 В путем наращивания длины выводов был расположен соосно с регулятором скорости. С разъема снят пластмассовый корпус и укорочены штыри до высоты 3 мм. Провода к ним присоединены путем пайки. Вместо джампера припаяна перемычка из медной проволочки.

Так как высоту переменного резистора регулятора скорости уменьшить было невозможно, то в корпусе отверстие, в котором ранее располагался переходной разъем с магнитной головки, было расточено надфилем таким образом, чтобы в него поместился резистор и конденсатор. Контроллер был закреплен через втулку с помощью винта.

Тумблер включения был закреплен в просверленном для него сбоку отверстии гайкой. Разъем для подключения шнура от адаптера питания был закреплен в задней стенке корпуса с помощью термоклея. Подробно описывать технологию крепления электронных компонентов нет смысла, так как корпуса винчестеров отличаются и в каждом конкретном случае потребуется свое решение.

Источник: http://YDoma.info/samodelki/samodelki-ehlektronnye/samodelki-shlifovalno-zatochnoj-stanok-iz-hdd.html

Шлифовальный станок своими руками

Желание самостоятельно изготавливать деревянные конструкции всегда сталкивается с необходимостью оборудовать свою мастерскую распилочными и шлифовальными станками. Их в широком ассортименте выпускают современные производители. Такие станки обладают хорошими характеристиками и высокой надёжностью. Самым главным и достаточно существенным недостатком является их высокая стоимость.

Поэтому многие мастера стараются собрать себе шлифовальный станок из имеющихся комплектующих. Наиболее опытные стараются не ограничиваться станком, способным выполнять только одну функцию, сразу стараются собрать универсальный станок, способный выполнять несколько функций: резка деревянных заготовок, шлифование с последующей полировкой, снятие старых покрытий и подготовка поверхностей под обновление.

Это возможно, потому что основу любого самодельного станка составляет станина, на которой закреплены: двигатель, ведущий и ведомый барабаны, набор дополнительного оборудований (рила, фреза, шлифовальные круги и так далее).

Источник: http://stankiexpert.ru/stanki/shlifovalnye-stanki/shlifovalnyjj-stanok-po-derevu-svoimi-rukami.html

Смотрите видео

[media=https://www.youtube.com/watch?v=ZFp0Wtz-t-Y]

Источник: http://SdelaySam-SvoimiRukami.ru/5416-ochen-prosto-shlifovalnyj-stanok-iz-dostupnyh-materialov.html

Расчёт мощности шлифовального станка

Прежде чем приступить к сборке станке требуется обязательно произвести расчёт его мощности. Чтобы правильно произвести такую оценку необходимо определить следующие параметры:

• мощность, потребляемая электродвигателем;
• скорость вращения выбранного двигателя;
• площадь соприкосновения всей поверхности детали с движущейся абразивной лентой;
• коэффициент шлифования;
• коэффициент трения обратной стороны используемой ленты с поверхностью барабанаов.

На основании данных об этих параметрах можно определить мощность будущего агрегата.

Источник: http://stankiexpert.ru/stanki/shlifovalnye-stanki/shlifovalnyjj-stanok-po-derevu-svoimi-rukami.html

Шлифовальный станок из ручной шлифовальной машинки

Очень часто для проведения несложных шлифовальных операций изготавливают самодельные шлифовальные станки по дереву, используя готовые шлифовальные машинки.

Изготавливается система крепления для шлифовальной машинки. Она монтируется на заранее подготовленной станине. На её валу закрепляются шлифовальные круги, предназначенные для обработки деревянных заготовок. Вместо такой машинки можно использовать обыкновенную электрическую дрель. Такая конструкция позволяет проводить шлифование не сложных деревянных деталей ограниченного размера.

Источник: http://stankiexpert.ru/stanki/shlifovalnye-stanki/shlifovalnyjj-stanok-po-derevu-svoimi-rukami.html

Самодельный шлифовальный станок по дереву своими руками

Во время изготовления деревянных конструкций в обязательном порядке необходимо зачищать их поверхности. Ручной труд займет много времени и не будет продуктивен. Заводские шлифовальные центры имеют высокую стоимость. Поэтому в некоторых случаях целесообразнее сделать станок своими руками.

Конструкция барабанного станка

Изготовление следует начать с изучения особенностей конструкции этого вида оборудования. Шлифовальный станок барабанного типа предназначен для обработки деревянных поверхностей, их выравнивания и удаления заусенец.

Устройство относится к виду плоскошлифовальных машин по дереву, которые выполняют функцию калибровки. Существует множество моделей и типов оборудования. Но главной задачей перед изготовлением агрегата своими руками является выбор оптимальной конструкции. Оптимальным вариантом является детальное ознакомление с заводскими аналогами и составление схемы изготовления на основе полученных данных.

Конструктивно станок должен состоять из следующих компонентов:

• корпус. К нему крепятся основные детали оборудования;
• силовой агрегат. Чаще всего для этого устанавливают асинхронный электродвигатель;
• шлифовальный барабан. Важно правильно подобрать его диаметр, способ снятия стружки. Своим руками можно сделать основу, на которую устанавливается наждачная лента. Либо заказать у профессионального токаря цилиндрическую головку с режущей кромкой. Все зависит от вида работ;
• устройство для изменения частоты работы вала двигателя;
• рабочий стол. На нем будет располагаться заготовка. Специалисты рекомендуют при изготовлении станка своими руками этот компонент делать из стеклотекстолита;

Дополнительно в барабанном шлифовальном оборудовании можно предусмотреть наличие механизма для удаления пыли и стружки из зоны обработки. Также рекомендуется делать рабочий стол с изменяемой высотой относительно рабочего барабана. Это позволит обрабатывать часть торца деревянной заготовки.

Если необходима шлифовка наружной или внутренней плоскости доски – барабан должен располагаться горизонтально. При этом предусматривается возможность его регулировки по высоте.

Виды шлифовальных барабанных станков

Следующим этапом является выбор конструкции станка по дереву. Основным параметром является форма деревянной заготовки и степень ее обработки. Самодельное оборудование барабанного типа предназначено для формирования ровных и гладких поверхностей с небольшой площадью.

Для заводских производственных линий необходимы специальные центры обработки. Они обладают сложным функционалом, могут одновременно выполнять несколько операций. Однако их основным недостатком является высокая стоимость. Поэтому в качестве домашнего оборудования их рассматривать нецелесообразно.

Существуют следующие типы обрабатывающих центров:

• плоскошлифовальные. Обработка выполняется в одной плоскости. Могут быть использованы в качестве примера для самостоятельного изготовления;
• круглошлифовальные. Предназначены для обработки цилиндрических поверхностей. Для этого в комплектации предусмотрены несколько насадок с различными диаметрами;
• планетарные. С их помощью происходит формирование ровной плоскости на изделиях большой площадью.

Для комплектации небольшой домашней мастерской чаще всего выбирают плоскошлифовальные модели. Они отличаются несложной конструкцией, доступностью комплектующих и относительно быстрым изготовлением.

Помимо выравнивания с помощью барабанных шлифовальных станков можно удалять слой краски или лака. Они применяются для реставрации старой мебели или деревянных деталей интерьера своими руками.

Самостоятельное изготовление шлифовального станка

Самая простая модель станка своими руками представляет собой дрель, которая монтируется на станине. Шлифовальные цилиндры вытачиваются из дерева и на их поверхности крепится наждачная бумага с требуемым показателем зернистости.

Но подобная конструкция имеет небольшой функционал. Для обработки средних объемов рекомендуется сделать оборудование по дереву по другому принципу. В первую очередь необходимо правильно подобрать силовой агрегат. Чаще всего применяют электродвигатель мощностью до 2 кВт и частотой оборотов до 1500 об/мин. Этим требованиям отвечают асинхронные модели, которые можно взять из старых бытовых приборов – стиральной машины или пылесоса.

Порядок изготовления самодельного станка.

1. Корпус. Он должен быть достаточно устойчив. Поэтому его делают из листовой стали толщиной от 1,5 мм и более. В качестве альтернативы можно рассмотреть оргстекло толщиной 10 мм.
2. Двигатель устанавливается таким образом, чтобы вал находился в вертикальной плоскости.
3. Барабан для обработки. Если планируется выполнять только шлифовальные работы — на него устанавливается абразивная лента. Для более глубокой обработки потребуется сделать стальной конус с режущей кромкой.
4. Рабочий стол. Он располагается в верхней части схемы. Рекомендуется сделать его регулируемым относительно неподвижного цилиндра.
5. Блок управления. В конструкциях, сделанных своими руками, редко предусматривают возможность регулировки скорости вращения двигателя. Поэтому блок будет состоять из кнопок включения и выключения агрегата.

Во время работы оборудования неизбежно будет формироваться стружка и деревянная пыль. Можно усовершенствовать конструкцию, установив в зону обработки патрубок бытового пылесоса.

В видеоматериале можно ознакомиться с примером работы конструкции, изготовленной своими руками:

Как сделать шлифовальный станок барабанного типа самостоятельно?

Шлифование различных деревянных деталей – необходимость, с которой сталкивается каждый желающий сделать ремонт в своем доме, или собственными руками создать какой-нибудь элемент декора.

Конечно, отшлифовать маленькие детали можно и обычной наждачной бумагой, но чтобы справиться с большим объемом работы следует поменять наждак на шлифовальный станок. Он поможет существенно сэкономить время и быстро приведет деталь в соответствующий вид. Одним из таких полезных приспособлений является и барабанный шлифовальный станок.

1. Классификация и строение
2. Основные модели устройств
3. Как сделать шлифовальный станок своими руками?

Классификация и строение

Шлифовальные устройства барабанного типа относятся к станкам калибровочного класса. Такой шлифовальный станок чаще всего применяют для работы по дереву, но им можно обрабатывать и другие материалы.

Цилиндрический шлифовальный круг (барабан) позволяет калибровать доски и рейки различной длины и конфигурации. Заготовка также может быть выполнена из разных материалов: ДСП, шпона и т. д.

Строение шлифовального аппарата:

1. Цилиндрический шлифовальный барабан.
2. Приспособление для подачи.
3. Пылеудаляющее устройство.
4. Рабочая поверхность.
5. Преобразователь скоростей барабана.
6. Двигатель, который приводит в действие шлифовальный цилиндр.
7. Станина для крепления ключевых узлов станка.
8. Регулятор высоты барабана.
9. Приспособление для защиты оператора.

Здесь перечислены основные элементы строения барабанного станка. В зависимости от конкретной модели устройства и специфики его предназначения, конфигурация может немного меняться.

Основные модели устройств

Станки барабанного типа можно приобрести в готовом к использованию виде. Существует несколько наиболее популярных и распространенных брэндов по производству этих устройств. Есть смысл представить отдельные их модели.

Компания JET. Американская фирма специализируется на производстве современных станков самых различных типов, в том числе и барабанных. В линейке ее товаров есть несколько шлифовальных станков с цилиндрической формой рабочего круга.

• JET DDS-225. Данный станок является одним из наиболее мощных устройств такого типа в линейке производителя. Его применяют как в домашних мастерских, так и на небольших производствах. Характерная черта – двойной шлифовальный барабан. Стоимость у этого станка соответствующая – от 150000 рублей.
• JET 10-20 PLUS. Компактное устройство для шлифования, которое позволяет обрабатывать до 50 сантиметров поверхностей. Отлично подойдет для небольших домашних мастерских. Стоимость не превышает 25 тыс. рублей.
• JET 16-23 PLUS. Считается одним из наиболее универсальных станков своего типа. Его применяют для обработки строительных материалов, кухонных приборов и даже музыкальных инструментов. Чаще всего такой станок используют на мелких предприятиях по производству мебели.

Кроме этих станков, есть и неплохие варианты от немецких производителей. Стоит отметить, что в зависимости от цены, немецкие компании предлагают и соответствующие наборы возможностей для своих аппаратов. Минимальная сумма, за которую можно приобрести шлифовальный станок в базовой комплектации – 15-16 тыс. рублей.

Видео: пошаговое изготовление барабанного шлифовального станка.

Как сделать шлифовальный станок своими руками?

Если нет возможности выложить достаточно круглую сумму за достойный вариант барабанного шлифовального станка, то стоит попробовать сделать его своими силами. Для человека, который неплохо разбирается в механике – это не слишком сложная задача. К тому же так вам удастся сэкономить значительные денежные ресурсы.

Для того чтобы собрать барабанный шлифовальный станок в домашних условиях необходимо обзавестись следующими его частями:

1. Барабан шлифовальный. Цилиндрической формы приспособление можно создать на базе «мусорных» строительных материалов. В этих целях часто используют ровные куски деревянных брусков, которые равномерно крепят на специальную металлическую ось при помощи клея. При этом особое внимание следует обратить на плотность прилегания этих брусков друг к другу. Также барабан можно сделать на базе поливинилхлоридовой трубы с диаметром до 10 см, которая одевается на железный стержень с диаметром 1,5-2 см. По длине она должна быть немного короче самого стержня. В концы трубы вставляем специальные заглушки с отверстиями для стержня. Рекомендуем заглушки закрепить при помощи шурупов. Продеваем и закрепляем стержень. На трубу наматываем плотный слой резины, на которую и будет крепиться наждачная бумага.
2. Двигатель. Лучше всего использовать рабочий двигатель от старой стиральной машины (как и шкивы, ремни и т. д.). Оптимальная мощность мотора должна составлять от 200 до 300 Вт. Желательно чтобы двигатель также был асинхронным и однофазным. Уровень оборотов – 2000-3000.
3. Корпус. По конструкции он должен быть простым и удобным. Лучше всего чтобы корпус станка состоял из двух боковых панелей, распорки и собственно самого стола. Особое внимание следует обратить на прочность и жесткость рабочего стола, который не должен деформироваться при нажатии обрабатываемой заготовки на барабан. Рабочий стол должен состоять из основания и подвижной части.

После того как основные части станка будут собраны по отдельности, можно приступать к окончательной сборке всего аппарата. В первую очередь следует прикрепить мотор к нижней части корпуса станка на месте предварительно просверленных отверстий. Шлифовальный барабан устанавливают в верхней части корпуса и крепят к двум подшипникам, которые находятся на боковых стенках корпуса.

Стоит отметить, что самостоятельное создание барабанного шлифовального станка тоже не обходится без определенных затрат. В первую очередь это касается вашего времени, но станок обойдется вам дешевле, чем заводской, только в том случае, если у вас есть рабочий мотор. Без двигателя и определенных навыков создать дешевый аналог фирменного станка практически невозможно.

Принцип работы и сборки барабанного шлифовального станка по дереву своими руками

Каждый человек, которому приходилось иметь дело с обработкой древесины, знает важность финальной шлифовки готового изделия.

Это касается и держаков на различный сельскохозяйственный инвентарь, и деревянной мебели, и строительных элементов (дверей, окон, подоконников) и любых других изделий из дерева. Шлифовка позволяет убрать заусеницы, а так же предать древесине гладкость и блеск.

Конечно, шлифовальные работы можно выполнить с помощью обычного куска наждачной бумаги или специальной насадки на дрели или угловые шлифмашинки. Но это занимает много времени и не обеспечивает идеальность формы изделия. Поэтому, для таких целей были созданы различный шлифовальные станки.

Барабанный шлифовальный станок

Чаще всего в бытовых условиях и в условиях мелкого производства используют барабанный шлифовальный станок, устройство, принцип работы и возможность изготовления которого своими руками мы и рассмотрим в данной публикации.

1 Барабанная шлифмашинка – устройство, принцип работы

Барабанный шлифовальный аппарат получил свое название от вращающегося цилиндра – барабана, который, собственно, и выполняет функцию шлифовки.

Кроме самой шлифовки, позволяющей снять заусеницы и придать деревянной поверхности идеальную гладкость, такие устройства так же выполняют калибровочную функцию. Шлифовальная машина барабанного или любого другого типа позволяет подогнать деревянную деталь под нужные размеры с точностью до миллиметра.

Данная машина применяется для финишной шлифовки и калибровки плоских и длинных изделий из дерева, таких как щитовые поверхности из дерева, ДСП, ДВП и прочего, двери, подоконники и прочее. Использование такого устройства для обработки цилиндрических деталей не возможно.

1.1 Основные составляющие

Барабанная шлифовочная машина по внешнему виду и набору основных составляющих не имеет принципиальных отличий от любых других станков.

Шлифовальная насадка с креплением незамкнутой шкурки

В базовую комплектацию такого устройства входят следующие элементы:

1. Станина – часть любого станка, к которой крепятся все остальные элементы.
2. Двигатель выполняет функцию приведения в действие движущихся частей станка. Чаще всего барабанные шлифмашины по дереву оснащаются двумя двигателями. Один вращает сам барабан по принципу дрели, второй приводит в движение подающую ленту.
3. Шлифовальный строгальный барабан, на который наматывается и крепится наждачная лента. Он обязательно оснащается натяжным механизмом, с помощью которого при нагреве ленты производится ее автоматическое натяжение. Вращающийся барабан со шлифовальной лентой непосредственно придает гладкость изделию из дерева.
4. Подающий барабан с транспортерной лентой. Эта часть станка по дереву производит самостоятельную проводку деревянного изделия по шлифовальному барабану. Благодаря ровной поверхности транспортера и одинаковому расстоянию от ленты до барабана по всей его плоскости, изделие равномерно подгоняется под нужные размеры.
5. Механизм, регулирующий скорость движения транспортерной ленты.
6. Фиксирующие стойки шлифовального барабана, оснащенные линейкой. Линейка и винтовая фиксация на стойках позволяют выставить необходимую толщину, под которую должно быть подогнано изделие.
7. Защитный кожух закрывает шлифующий барабан для предотвращения травматизма в процессе работы.
8. Машина для удаления пыли и стружки.

1.2 Принцип работы

Такой шлифовальный станок работает по принципу дрели. Его шлифующую часть вращает двигатель на высокой скорости – в среднем 2000 оборотов в минуту.

Шлифовальная машина может иметь разный вес, разные размеры, длину шлифовального барабана, длину и ширину транспортерной ленты, максимальную и минимальную высоту установки барабана и т.д.

Процесс шлифовки на барабанном станке

Выбор технических параметров устройства зависит от функций, для которых оно приобретается.

После установки станка нужно провести калибровку шлифующего барабана, чтобы избежать эксцентричного вращения и лишних вибраций. К тому же не отцентрованый барабан не сможет ровно зачистить изделия.

Для этого берем два бруса одинаковой высоты, устанавливаем их на подающую ленту, опускаем на них барабан и фиксируем в таком положении. Далее устанавливаем высоту механизма, в зависимости от размеров шлифуемой детали.

Включаем установку. Для первого прохода лучше установить минимальную скорость движения подающей ленты, для финального – максимальную – 3 метра в минуту.

Шлифующий барабан должен набрать обороты, по принципу дрели. После этого кладем деревянный брус, который нужно обработать, на транспортерную ленту. Проход бруса под барабаном происходит автоматически.

Повторяем данное действие нужное количество раз, пока наша деталь не придет в нужную форму и не приобретет заданные размеры.

Замена шлифовальной шкурки на станке с удлиненным барабаном

Если стороны изделия имеют разный размер, высоту барабана нужно регулировать под каждое изменение параметров.

2 Разновидности станков

Если говорить о шлифовальных станках вообще, их классификация производится исходя из двух параметров: область применения и выполняемые функции.

По области применения станки бывают:

• круглошлифовальные станки. Предназначены для обработки деталей, имеющих круглое сечение;
• плоскошлифовальные. Их задача – шлифовка плоских деталей. К этому виду относится и барабанная машина;
• внутришлифовальные. С помощью таких механизмов выполняют обработку внутренних поверхностей изделия. Для этой цели часто используют дрели;
• специализированные. Предназначены для обработки сложных поверхностей – резьбы, пазы, зубья и прочее.

Разные станки могут выполнять разные функции:

• обрезка и зачистка;
• заточка;
• шлифовка.

2.1 Делаем барабанный станок своими руками

Барабанный шлифовальный станок по необработанному дереву сделать своими руками сложно, но вполне возможно.

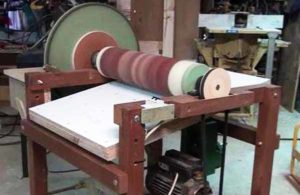

Шлифовка на плоскошлифовальном станке

Для этого берем список необходимых элементов и ищем подходящий материал и запчасти.

И так, нам понадобится:

1. Станина. Для этих целей подойдет любой устойчивый верстак или стол, к которому можно прикрутить другие элементы станка. Лучше, если станина будет металлической. Если же приходится использовать деревянную конструкцию, ее нужно качественно укрепить своими руками.
2. Электродвигатель мощностью 200-300 Вт. Частота оборотов должна составлять 1500—2000 оборотов в минуту. Лучше если это будет однофазный асинхронный двигатель. Для этих целей подойдет механизм от старой стиральной машины (в этом случае берем от нее и шкивы с ремнем), дрели, болгарки и т.д.
3. Шлифовочный барабан по дереву. Это, пожалуй, самая главная и самая сложная часть станка, от которой будет зависеть качество выполняемых работ. О том, как и из чего изготовить самодельный шлифовальный барабан именно своими руками, мы поговорим позже.
4. Стойки для барабана. Устройство, фиксирующее барабан и регулирующее его высоту может быть изготовлено из деревянных брусьев. Механизм, регулирующий высоту, возможно изготовить своими руками в двух вариантах. Первый вариант – сквозные отверстия на стойках, через которые будет крепиться барабан. Этот вариант боле простой, но он позволяет работать только с фиксированным шагом регулировки около 1 см. Второй вариант – длинные винты, установленные перпендикулярно барабану. В этом случае, поджимая винты мы сможем поднимать шлифовальное устройство, отпуская – опускать. Во втором варианте возможна регулировка высоты с точностью до миллиметра.

Делать своими руками транспортерную ленту мы не будем. Это возможно, но в этом нет необходимости. Подача на самодельных станках, как правило, осуществляется вручную.
к меню ↑

2.2 Делаем барабан

Прежде, чем приступить к изготовлению самого барабана, нужно четко понять, какие функции будет выполнять наша машина. Дело в том, что чем меньше размер цилиндра, тем легче и быстрее он будет вращаться двигателем от дрели.

Для изготовления шлифовального барабана нам понадобится кусочек чего угодно, что имеет цилиндрическую форму, нужной длинны и диаметра. Это может быть деревянный брус с круглым сечением, труба ПВХ, металлическая труба и многое другое.

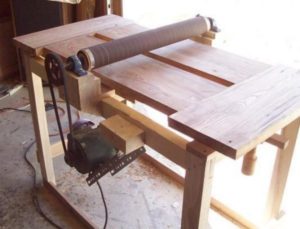

Самодельный рабочий барабан шлифовальной машины

Мы рассмотрим в качестве материала трубу ПВХ для изготовления барабана своими руками.

1. Берем нужный по размеру отрезок пластиковой трубы. Так же нам понадобится металлический штырь, выполняющий роль оси, деревянные или пластиковые заглушки, совпадающие по диаметру с внутренним диаметром трубы, саморезы, резина, клей.
2. Берем заглушки и делаем в них отверстия, соответствующие по диаметру толщине прута.
3. Отверстия в заглушках должны быть строго по центру. Малейшая эксцентричность барабана приведет к неправильной работе станка.
4. Плотно сажаем заглушки в трубу и фиксируем с помощью саморезов.
5. Вставляем штырь в отверстия в заглушках. Ось должна выступать из цилиндра на 2-3 см с каждой стороны. Именно она будет выполнять роль крепления к регулировочным стойкам.
6. На барабан клеим резину. К ней будет легче крепить шлифовальную ленту.

2.3 Собираем станок

Чтобы собрать станок нужно:

1. Установить стойки на станину.
2. Прикрепить к ним барабан так, чтобы высоту его подъема можно было регулировать.
3. Подсоединить к барабану двигатель с помощью ременного или цепного привода.
4. Можно приступать к работе.

2.4 Самодельный барабанный шлифовальный станок (видео)

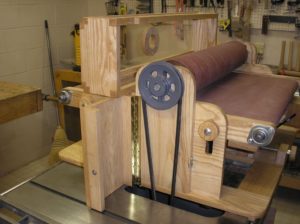

Шлифовальный станок по дереву своими руками

Классификация и строение

Шлифовальные устройства барабанного типа относятся к станкам калибровочного класса. Такой шлифовальный станок чаще всего применяют для работы по дереву, но им можно обрабатывать и другие материалы.

Цилиндрический шлифовальный круг (барабан) позволяет калибровать доски и рейки различной длины и конфигурации. Заготовка также может быть выполнена из разных материалов: ДСП, шпона и т. д.

Строение шлифовального аппарата:

1. Цилиндрический шлифовальный барабан.
2. Приспособление для подачи.
3. Пылеудаляющее устройство.
4. Рабочая поверхность.
5. Преобразователь скоростей барабана.
6. Двигатель, который приводит в действие шлифовальный цилиндр.
7. Станина для крепления ключевых узлов станка.
8. Регулятор высоты барабана.
9. Приспособление для защиты оператора.

Здесь перечислены основные элементы строения барабанного станка. В зависимости от конкретной модели устройства и специфики его предназначения, конфигурация может немного меняться.

Виды шлифовальных барабанных станков

Следующим этапом является выбор конструкции станка по дереву. Основным параметром является форма деревянной заготовки и степень ее обработки. Самодельное оборудование барабанного типа предназначено для формирования ровных и гладких поверхностей с небольшой площадью.

Для заводских производственных линий необходимы специальные центры обработки. Они обладают сложным функционалом, могут одновременно выполнять несколько операций. Однако их основным недостатком является высокая стоимость. Поэтому в качестве домашнего оборудования их рассматривать нецелесообразно.

Существуют следующие типы обрабатывающих центров:

• плоскошлифовальные. Обработка выполняется в одной плоскости. Могут быть использованы в качестве примера для самостоятельного изготовления;
• круглошлифовальные. Предназначены для обработки цилиндрических поверхностей. Для этого в комплектации предусмотрены несколько насадок с различными диаметрами;
• планетарные. С их помощью происходит формирование ровной плоскости на изделиях большой площадью.

Для комплектации небольшой домашней мастерской чаще всего выбирают плоскошлифовальные модели. Они отличаются несложной конструкцией, доступностью комплектующих и относительно быстрым изготовлением.

Помимо выравнивания с помощью барабанных шлифовальных станков можно удалять слой краски или лака. Они применяются для реставрации старой мебели или деревянных деталей интерьера своими руками.

Основные модели устройств

Станки барабанного типа можно приобрести в готовом к использованию виде. Существует несколько наиболее популярных и распространенных брэндов по производству этих устройств. Есть смысл представить отдельные их модели.

Компания JET. Американская фирма специализируется на производстве современных станков самых различных типов, в том числе и барабанных. В линейке ее товаров есть несколько шлифовальных станков с цилиндрической формой рабочего круга.

• JET DDS-225. Данный станок является одним из наиболее мощных устройств такого типа в линейке производителя. Его применяют как в домашних мастерских, так и на небольших производствах. Характерная черта – двойной шлифовальный барабан. Стоимость у этого станка соответствующая – от 150000 рублей.
• JET 10-20 PLUS. Компактное устройство для шлифования, которое позволяет обрабатывать до 50 сантиметров поверхностей. Отлично подойдет для небольших домашних мастерских. Стоимость не превышает 25 тыс. рублей.
• JET 16-23 PLUS. Считается одним из наиболее универсальных станков своего типа. Его применяют для обработки строительных материалов, кухонных приборов и даже музыкальных инструментов. Чаще всего такой станок используют на мелких предприятиях по производству мебели.

Корвет 57. Станок китайского производства, который отличается довольно высоким качеством сборки и широкими функциональными возможностями. Станок предназначен для шлифования плоских поверхностей деревянных заготовок и обтачивания деталей до необходимых размеров. Станок отличается довольно демократичной ценой – 24 тыс. рублей.

Кроме этих станков, есть и неплохие варианты от немецких производителей. Стоит отметить, что в зависимости от цены, немецкие компании предлагают и соответствующие наборы возможностей для своих аппаратов. Минимальная сумма, за которую можно приобрести шлифовальный станок в базовой комплектации – 15-16 тыс. рублей.

Видео: пошаговое изготовление барабанного шлифовального станка.

Изготовление шлифстанка своими руками

Шлифовальный станок своими руками для дерева собрать совсем несложно. В народе его ещё называют просто — наждак.

Основным составляющим элементом является двигатель. Наверняка у многих в хозяйстве найдется старая стиральная машина. Её мотор для этой цели вполне подойдёт. Если нет, новый движок на рынке обойдётся довольно дорого, а вот на любой барахолке можно отыскать б/у в рабочем состоянии. Электродвигатель должен быть сильным от 750 Вт до 2 кВт, не скоростным от 1500 до 3000 об/мин, если трёхфазный, то всегда можно адаптировать под 220 В. Также понадобятся толстая фанера, саморезы, клей ПВА, ну и инструмент, конечно.

Задача простая: сделать жёсткий диск, на который наклеится наждачная бумага. Для этого вычерчиваем на фанере круг диаметром 150−170 мм, если фанера достаточной толщины, чтобы скрыть зажимную гайку, достаточно одной заготовки. Если нет, склеиваем две одинаковых заготовки клеем ПВА. Зажимная гайка шпинделя двигателя должна быть утоплена в диск заподлицо с его рабочей плоскостью.

Из той же фанеры 15−24 мм нужно изготовить несколько деталей:

• Станину, к которой будет крепиться двигатель.
• Стол подачи с направляющими для изменения угла наклона.
• Конструкцию дисковой защиты.
• Основание для крепления всего станка к верстаку.

Защиту для диска можно сделать в виде арки с прямыми углами или усечёнными. Она, как и стол подачи, крепится к станине. Из дополнительных приспособлений можно установить на столе подачи упор-транспортир, который позволит подавать заготовку под фиксированным, горизонтальным углом.

Отдавая дань эстетике, желательно каждую деталь перед сборкой отшлифовать. Но это по желанию, а вот со столом подачи это необходимо сделать тщательно. Гладкая поверхность обеспечит равномерное и непрерывное движение детали вдоль рабочей поверхности диска.

Плоскошлифовальный станок

Назначение этого станка открывается в самом его названии — плоскошлифовальный, то есть для шлифовки плоских поверхностей деталей и заготовок. Он может быть дисковым, барабанным (по типу рейсмуса) или ленточным. При этом его рабочая поверхность может располагаться вертикально, горизонтально или регулироваться.

Отдельные конструкции станков делают полностью регулируемыми. Но это индивидуально. Самодельные машины каждый делает под себя, чтобы удобнее было работать. Конструкции с полной регулировкой изготовить сложнее. У них регулируется прижим барабана или ленты, то есть, другими словами, существует возможность фиксированного передвижения рабочей поверхности по вертикальной оси. И подручник имеет механизм движения в двух направлениях, как каретка держателя резцов на токарном станке.

По словесному описанию трудно представить себе, как это выглядит. И тем более трудно понять, как оно работает. Но сегодня у нас есть интернет. Там можно найти ролики, где бывалые мастера делятся своим опытом, подробно объясняют и показывают, как изготовить подобное оборудование. Предоставляются подробные чертежи и схемы с точными размерами и указаниями, какой материал использовать для сборки. В общем, если есть затруднения с самостоятельным конструированием, то всегда можно просто изготовить чью-нибудь копию.

Ленточный шлифовальный станок

Этот станок придумали для обработки длинных деталей. Абразивная лента имеет в своей основе прочную матерчатую ткань, скреплённую в кольцо. Размеры существуют разные. Приводится в движение всё тем же электродвигателем с аналогичными характеристиками. Но некоторые умельцы заменяют двигатель дрелью. Хорошая дрель — универсальный по многим параметрам инструмент. Однако такая замена больше актуальна для небольшого размера настольных станков, как правило, такими пользуются моделисты.

Как собирается ленточная шлифмашина своими руками? Лента натягивается между двумя валами или барабанными роликами. Один из которых — ведущий (он крепится на шпиндель двигателя), а второй — ведомый (он обеспечивает натяжение шлифовальной ленты). Чтобы лента не соскакивала с барабанов, к их торцам крепятся шайбы-стопоры. Получается нечто вроде текстильной катушки. При незначительных перекосах износ ленты происходит быстрее, чем разрушаются края ленты, трущиеся о стопорные шайбы. Так что эта идея вполне жизнеспособна и себя оправдывает.

Также между барабанами с тыльной стороны ленты устанавливается экран-опора, который обеспечивает плотный прижим всей плоскости заготовки к поверхности ленты. Чтобы снизить силу трения, экран тщательно шлифуется. Изготовить его можно как из лёгкого металла, так и из твердых пород дерева.

Ведущий валик необходимо обрезинить или изготовить из жёсткой резины. Это обеспечит невозможность проскальзывания ленты по поверхности валика. Всю конструкцию при необходимости можно располагать по-разному: вертикально, горизонтально или под углом. К общей станине, как и на всех подобных станках, крепится подручник жёсткий, под углом 90 градусов, либо регулируемый. Расстояние между лентой и краем подручного стола не должно быть больше 3 мм. Ввиду того что разрыв ленты не способен нанести значимые телесные повреждения, защиту делают лишь для удаления продуктов шлифования.

Самодельный гриндер

Гриндер — это высокоскоростная лентошлифовальная машина или универсальный станок. Рабочие поверхности — диск и лента. Двигатель используется такой же, как и на всех станках. А высокая скорость достигается при использовании шкивов разного диаметра. Шкив большого диаметра монтируется на шпиндель двигателя и является ведущим. Малый шкив — натяжной.

На универсальном станке на шпиндель крепится ещё и диск. Можно установить и дополнительный передающий ролик, опорные крепления которого будут подпружинены. Делается это для быстрой смены абразивной ленты.

От остальных шлифовальных машин гриндер отличается скоростью обработки и универсальностью. Используя сменные ленты для разных материалов, можно быстро обрабатывать поверхности даже высоколегированной стали.

Барабанные шлифовальные станки

бому домашнему мастеру приятно, выполняя любимую работу, ощущать наличие всего необходимого инструмента. Брендовые экземпляры, собранные в коллекцию своими руками, его богатство и его гордость. Он её бережёт, тщательно подбирает и мечтает о пополнении в виде подарка или самодельного станка.

Резьба по дереву или приусадебное строительство, бондарное творчество или изготовление самодельных музыкальных инструментов – для всего нужен качественный инструмент. В том числе и для его отделки. Барабанный шлифовальный станок – венец всему комплекту инструментального хозяйства.

После него собирать будет просто нечего, если он из семейства Jet Plus. Хорошая мастерская, созданная многолетними стараниями, настоящая гордость своего хозяина.

Виды шлифовальных барабанных станков

Следующим этапом является выбор конструкции станка по дереву. Основным параметром является форма деревянной заготовки и степень ее обработки. Самодельное оборудование барабанного типа предназначено для формирования ровных и гладких поверхностей с небольшой площадью.

Для заводских производственных линий необходимы специальные центры обработки. Они обладают сложным функционалом, могут одновременно выполнять несколько операций. Однако их основным недостатком является высокая стоимость. Поэтому в качестве домашнего оборудования их рассматривать нецелесообразно.

Существуют следующие типы обрабатывающих центров:

• плоскошлифовальные. Обработка выполняется в одной плоскости. Могут быть использованы в качестве примера для самостоятельного изготовления;
• круглошлифовальные. Предназначены для обработки цилиндрических поверхностей. Для этого в комплектации предусмотрены несколько насадок с различными диаметрами;
• планетарные. С их помощью происходит формирование ровной плоскости на изделиях большой площадью.

Для комплектации небольшой домашней мастерской чаще всего выбирают плоскошлифовальные модели. Они отличаются несложной конструкцией, доступностью комплектующих и относительно быстрым изготовлением.

Помимо выравнивания с помощью барабанных шлифовальных станков можно удалять слой краски или лака. Они применяются для реставрации старой мебели или деревянных деталей интерьера своими руками.

Барабанный шлифовальный станок

Для некоторых целей, например, обработка неровных деревянных, пластиковых поверхностей, а также обработка краев внутри отверстий, нужен барабанный шлифовальный станок, это что-то типа осциляционного станка, но только в моем станке происходит только кручение барабана без движений барабана вверх-вниз. Такая конструкция для меня оказалась гораздо проще в изготовлении. А функции свои он итак хорошо выполняет.

Как сделать барабанный шлифовальный станок для обработки дерева и пластика своими руками, читайте далее.

Материалы для станка

Для станка я использовал – дсп для корпуса и фанеру для верхней крышки, саморезы, выключатель, двигатель малогабаритный типа АВЕ на 40Вт и 1350 об. в мин. + 2 конденсатора для его подключения.

4 панели корпуса моего шлифовального станка просто скрепил саморезами, верхнюю часть из фанеры закрепил также 4-мя саморезами, нижнюю крышку в корпусе делать не стал – он стоит на столе, так что все закрыто от пыли, а если внутрь корпуса попадут опилки из под барабана сверху, они будут оставаться на столе, под станком, т.е. станок не забьется опилками.

Как крепить двигатель?

•

На одной из стенок корпуса разместил кусок ДСП (основание для двигателя) такой толщины, чтобы вал двигателя оказался примерно посередине верхней панели. Двигатель прикрутил к основанию саморезами. Далее соединил всю электрику, как показано на схеме на шильдике двигателя, на плате из кусочка пластика.

Затем возник вопрос, как установить барабан на вал двигателя.

Для этого я просверлил отверстие в центре вала двигателя.

Как это сделать точно?

Нужно включить двигатель и взять сверло плоскогубцами просверлить вал нажатием неподвижного сверла диаметром 3 мм на центр вала, из-за того, что вал вращается, сверло самое найдет точный центр. Затем я нарезал резьбу М4 в получившимся отверстии, глубина отверстия получилась примерно 15 мм.

Далее я изготовил 2 барабана разных диаметров из дуба, чтобы они были прочными.

В барабанах сверлится отверстие для винта на всю глубину, диаметром 4мм, а с одной стороны отверстие расширено до 8 мм для посадки на вал на такую глубину, чтобы барабанчик садился на вал, но не касался основания. Затем винтом с шайбой барабанчик притягивается к валу.

Барабанчики оклеил наждачкой создав трафарет такой формы, чтобы получить склейку встык под 45 градусов примерно.

Выводы о использовании самодельного шлифовального станка

Что показала эксплуатация барабанного шлифовального станка:

• опилки внутрь шлифовального станка не попадают, т.к. барабан сидит очень точно на высоте 1мм от основания, а отверстие под вал в корпусе сделано на 10мм, при диаметре вала 8мм – зазор маленький очень;
• биения барабанчика незначительные – совсем не мешают работе;
• крепление барбанчиков к валу вполне надежное – ничего не соскакивает и не раскручивается;
• сталь станок не позволяет точить – слабоват для этого, но цели точить им сталь не было изначально;
• барабанчик не ходит вверх-вниз, поэтому нужно самому следить за износом наждачки, т.е. если на нем все время точить только фанеру 5мм, например, то износится только нижние 5мм барабанчика.

В итоге получился отличный настольный шлифовальный станок, хорошо выполняет свои функции.

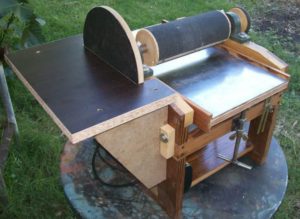

Фото барабанного шлифовального станка:

Как сделать барабанный шлифовально-калибровочный станок по дереву

Чтобы придать необработанной доске идеально гладкую поверхность, требуется ее шлифовка. Если это делать обычной шкуркой или ручной шлифмашинкой, то поверхность будет гладкой, но не ровной. Добиться одновременно правильной плоскости и убрать шероховатости можно соорудив шлифовально-калибровочный станок. Предлагаемая конструкция станка повторяет принцип работы профессионального деревообрабатывающего оборудования, но себестоимость его изготовления в разы ниже фабричных аналогов.

Основные материалы:

• фанера 15 мм;
• любой брус толщиной от 60 мм;
• доска 30х100 мм;
• вал 12 мм;
• вал 10 мм;
• 20 болтов М6 30 мм;
• 6 подшипников фланцевых опорных с внутренним диаметром 12 мм;
• 4 подшипника с внутренним диаметром 12 мм;
• 2 фланцевых подшипника с внутренним диаметром 10 мм;
• электромотор 750Вт;
• шпилька М12;
• стальная труба d 52 мм;
• шлифовальная лента 100х1200 мм;
• маленький электродвигатель на 12В с понижающим редуктором;
• 2 болта М12 90 мм.

При производстве станка по предлагаемому чертежу применяется рейка и брус нестандартных размеров, поэтому резку древесины придется делать самостоятельно на циркулярном столе с упором. В качестве исходного сырья для распила можно использовать брус толщиной более 60 мм.

Изготовление станка

Первым делом нужно сделать конвейерный стол, который будет пропускать заготовки под шлифовальным барабаном. Это очень важный узел, поэтому при его сборке погрешности по размеру чертежа должны быть минимальными. В двух брусках 55х36 мм с помощью фрезера делается выборка под дальнейшую установку вала. Фрезерованные бруски с поперечными рейками и фанерным листом собираются в столик.

В качестве основания станка будет применяться все та же фанера 15 мм. Из нее вырезается щит 570х740 мм. По продольным краям он укрепляется двумя брусками 30х80х740 мм.

Согласно чертежу, к основанию вертикально закрепляются 2 бруска 95х55х147 мм. Они будут использоваться для установки подшипников шлифовального барабана.

Для изготовления шлифовального барабана берется 2 бруска, в торце которых сверлится по сквозному отверстию под запрессовку металлического вала 12 мм. Чтобы срастить бруски намертво, между ними вставляются гвозди без шляпки и наноситься клей. При уплотнении брусков гвозди погрузятся в обе заготовки, предотвратив их отсоединение при трении и биении.

Полученный неотшлифованный барабан прикрепляется на опорные бруски основания станка. Для этого к каждому из них делается подложка, в которую закладываются по паре болтов М6 30 мм. С помощью болтов закрепляются фланцевые опорные подшипники под вал. В них же и вставляется заготовка барабана.

Далее по чертежу собирается подставка под двигатель. Ее предлагаемые размеры рассчитаны под имеющийся мотор. Если в наличии будет двигатель других габаритов, то высоту брусков нужно будет скорректировать. Электромотор соединяется с валом барабана с помощью трубки.

Запустив двигатель и убедившись в его работе без излишней вибрации, вызванной перекосами при сборке, можно придать валу цилиндрическую форму. Для этого его нужно сточить максимально ровно. В идеале это сделать на токарном станке.

Следующим шагом является сборка механизма регулировки зазора между конвейерным столом и шлифовальным барабаном. Важно все делать ровно и по чертежу. Чтобы все работало как часы, нужно хорошо затянуть контргайки.

Далее изготавливается 2 барабана для движения конвейерной ленты. В их основании применяется труба d52 мм. По ее краям запрессовываются деревянные цилиндры. При этом в один барабан ставится вал 12х475 мм, а во второй 10х355 мм. Сверху трубок натягивается велосипедная камера.

Длинный обрезиненный барабан фиксируется на конвейерный столик по тому же принципу, что и шлифовальный барабан.

На столик устанавливается 3 шлифовальные ленты, которые нужно завести на закрепленный обрезиненный барабан. Далее под них продевается второй барабан с фланцевыми подшипниками на валах. С их помощью он будет прикручен к столику на фрезерованные бруски. Для этого нужно предварительно сделать по чертежу вставки в выборку от фрезера. В них устанавливаются болты, к которым и прикручиваются подшипники. Это позволит натянуть ленту.

Далее изготовляется регулировочная опора под столик. Она представляет собой рейку с двумя роликами из болтов М12 90 мм. Чтобы они вращались, применяется 4 подшипника. Рейка прикрепляется к обратной стороне конвейерного столика согласно чертежу.

Для фиксации столика к основанию станка применяется 2 опорных подшипника с фланцами. В них вставляется вал длинного обрезиненного барабана. Сами подшипники прикручиваются к подставке станка.

К ранее изготовленному механизму регулировки наклона столика прикручивается 2 косынки. Теперь при вращении рукояти они двигаются, меняя тем самым зазор между шлифовальным барабаном и конвейером. При этом косынки упираются не в ленту, а в ролики из болтов М12 90 мм.

Чтобы конвейерная лента двигалась, нужно установить небольшой моторчик с понижающим редуктором. Он присоединяется к все тому же валу, на котором стоит 4 опорных подшипника с фланцами.

На шлифовальный барабан наматывается наждачная бумага. По продольному краю столика прикручиваются ограничители из брусков. В таком виде станок уже может работать.

При включении питания обоих моторов начинают вращаться барабан и лента подачи заготовок. При этом конвейер двигается медленно. Это позволяет добиться достаточно большого съема материала за один проход под барабаном.

Однако для борьбы с вылетающей древесной пылью нужно еще сделать крышку, для подключения пылесоса.

Изготовление данного проекта может занять недели, но в результате получается эффективный полностью работающий станок. С его помощью можно не только подготавливать доску, но и шлифовать небольшие мебельные щиты.

Смотрите видео

Подробная сборка, все размеры и чертежи вы можете увидеть в видео ролике.

Самодельный барабанный шлифовальный станок

Зачем покупать станок, если сделать его можно из подручных материалов?!

Сегодня многое требующееся для изготовления точных деталей оборудование можно не только купить, но и самостоятельно изготовить. Причем самостоятельное изготовление позволяет учесть все свои требования и пожелания и при этом сэкономить средства. Не является исключением и такая техника, как шлифовальный станок. Конечно, прежде чем изготавливать или приобретать такую машинку, требуется задуматься о том, действительно ли она необходима. Также стоит выбрать оптимальный вид оборудования, ведь, оказывается, их несколько.

Так, сегодня можно приобрести ленточные шлифмашинки, а также комбинированные и с плоскими кругами. Но изготавливать мы будем самую востребованную технику – барабанную, которая актуальна, когда требуется калибровка реек. Ведь такое оборудование, изготовленное собственноручно, позволит сделать полумиллиметровый шпон, имеющий ширину в 10 см., а также рейку с квадратным сечением. Причем точность изготовления этих пиломатериалов может составлять 0,1 мм. Барабанная шлифмашина, обладающая такой точностью, актуальна для моделистов, которым необходимо оперативно изготовить шпангоуты, определенной длины мачты и различные обшивки.

Для того чтобы самостоятельно изготовить такое оборудование, необходим барабан с наждачной бумагой, исправно работающий двигатель, инструкция по изготовлению и немного свободного времени.

Двигатель для станка

Двигатель выбирается в зависимости от особенностей эксплуатации изготовляемого самостоятельно оборудования. Для того чтобы собрать шлиф машину подойдет достаточно мощный двигатель, имеющий небольшие размеры и обладающий частотой вращения 1500-3000 оборотов в минуту, 200-300 ваттный. Чтобы подключение было простым, стоит выбирать однофазный двигатель, асинхронный.

Если взять двигатель на 1500 оборотов, то потребуется конденсатор 4 мкФ – 600 В и 2 обмотки, одна из которых имеет сдвиг по фазе. На приклепанной шильде можно рассмотреть некоторую часть схемы. Однако изготавливать барабан придется самостоятельно.

Барабан

Для барабана потребуется 8-миллиметровая ось из металла и 4 соединенные на ней при помощи эпоксидной смолы сосновых бруска. Полученную конструкцию необходимо обточить на специальном токарном станке. Ведь требуется получить идеально ровный цилиндр. По длине получившегося цилиндра выбивается паз таким образом, чтобы в нем можно было закрепить прижимную планку.

Но перед планкой стоит установить в цилиндре мебельные бочонки, для закрепления которых также используется эпоксидная смола. Мебельный бочонок снаружи имеет резьбу около 11 мм, внутри же резьба стандартная – М6. Стоит отметить, что приобрести винты М6 не составит большого труда.

Устанавливается пленка при помощи этих мебельных винтиков, у которых имеется шлиц. Винты закручиваются или отверткой, или шестигранником. Барабан должен будет вращаться, поэтому устанавливается он на подшипники. Очевидно, что для подшипников придется специальным образом точить стакан.

Стакан с фланцем для крепления

Применяя горячую посадку, стакан, имеющий фланец, с небольшим усилием одевается на подшипник. Для этого предварительно стакан точится таким образом, чтобы диаметр подшипника был чуть-чуть его больше. Перед надеванием стакан нагревается на плите. А заготовка для уголка, на который будет прикрепляться стакан, вырезается из уголка, имеющего полочку 50мм.

Заготовка

Чтобы прибор отличался компактными размерами, в изготавливаемом станке барабан устанавливается сверку. Поэтому необходимо смастерить корпус. Для этого придется использовать фанеру с толщиной 10-15 мм. Корпус станка представляет собой полочку, на которую впоследствии будет установлен барабан и две боковые стенки.

Двигатель же будет прикручен к полочке, располагающейся снизу. Двигатель и барабан должны быть соосными. В этом случае можно будет избежать дребезжания и вибрации станка во время работы. Поэтому рекомендуется установить барабан и двигатель на разные стороны одной и той же фанеры. В самой же полочке из фанеры необходимо сделать отверстие для ремня. Стакан, в который будет устанавливаться первый подшипник, прочно прикрепляется на фанеру.

Второй же устанавливается на полочку через уголок. Т. к. из-за установки бочонков и прижимной планки, центровка барабана явно нарушится, то ее необходимо будет восстановить. Нужно просто раскрутить барабан и внимательно посмотреть, как он остановится. Процедуру следует повторить. Если прижимная планка постоянно оказывается внизу, то, вкручивая саморезы, можно добиться того, чтобы останавливалась прижимная планка произвольно.

Затем необходимо с использованием мебельных бочонков и болтиков М6 установить двигатель. Станок практически полностью готов. Однако толщина шлифовки должна регулироваться. И сделать это можно с применением фанеры и специальной рояльной петли.

Установленный двигатель

Столик также должен регулироваться. И для этого в предварительно закрепленный мебельный бочонок вкручивается винтик М6, длина которого довольно большая.

Регулировка бочонка

На винтик накручивается гаечка, благодаря которой легко можно зафиксировать определенное положение столика. Следует отметить, что, после даже очень аккуратного выполнения всех этих работ, барабан наверняка окажется немного перекошенным относительно оси петли. И это необходимо откорректировать. Для этих целей потребуется кусок наждачной бумаги с шириной, равной ширине столика.

Наждачка кладется на столик и включается только что собранный станок. Столик потихонечку прижимается к барабану. Только, проделав данную манипуляцию, можно быть абсолютно уверенным в том, что образующая барабана стала идеально параллельна поверхности столика. Итак, станок готов. Осталось только установить на него наждачную бумагу соответствующего размеру и начать его эксплуатацию.

Рейки в данном случае подаются навстречу барабану. Также при необходимости можно сделать и некоторые небольшие улучшения. В частности, между двигателем и основанием легко можно закрепить резину. Можно прочно прикрепить конденсатор, закрепить имеющийся шнур, а также скрыть электрику, что наверняка значительно улучшит внешний вид получившегося прибора.

Для облегчения эксплуатации станка можно на винт, предназначенный для регулировки, установить диск со шкалой. Для начала необходимо рассчитать соотношение как за счет винта поднимается столик под барабаном. Ведь, зная шаг резьбы, можно выяснить угол, на который поворачивается винт для того, чтобы подъем столика над барабаном составлял 0,1 мм.

Для того чтобы определить более высокую точность, задуматься об этом стоит заранее. Еще до того, как столик будет установлен, необходимо определить положение оси стола и барабана, а также рассчитать, как должен располагаться винт для того, чтобы требовалось несколько полных поворотов винта, чтобы столик поднимался четко на целое число десятых миллиметра.

Актуальной задачей остается вопрос о том, где приобрести детали, требующиеся для того, чтобы сделать станок. Как правило, все эти элементы легко можно приобрести на самой обыкновенной барахолке, на которой продаются всякие инструменты и железяки. Для изготовления шкива и стаканов потребуется наличие токарного станка. Поэтому стоит найти токаря и воспользоваться его помощью. Фанера и бруски найдутся в хозяйстве. В крайнем случае, можно порасспрашивать друзей и знакомых. Саморезы и винтики легко можно купить в любом магазине строительных материалов. Мебельные бочонки и рояльные петли также можно заказать в любом магазине, в котором продается фурнитура для мебели.

Если же отдельно приобрести бочонки не удается, то можно купить мебельные уголки и эксцентриковые стяжки, в которых они установлены. Для изготовления станка требуется 8 мебельных бочек. 4 бочонка требуются для установки двигателя. Один необходим для установки винта, а три потребуются для закрепления планки, которой прижимается наждак. Также потребуется и дюралевый уголок, который также можно найти на рынке. Вот и получается, что только для изготовления стаканов под подшипники необходимо обращаться к профессиональным токарям.

Все же остальные элементы, требующиеся для изготовления станка в домашних условиях, легко можно или купить на рынке, или найти в собственном хозяйстве, или отыскать у знакомых.

Барабанный шлифовальный станок по дереву своими руками

бому домашнему мастеру приятно, выполняя любимую работу, ощущать наличие всего необходимого инструмента. Брендовые экземпляры, собранные в коллекцию своими руками, его богатство и его гордость. Он её бережёт, тщательно подбирает и мечтает о пополнении в виде подарка или самодельного станка.

Барабанный шлифовальный станок Jet DDS-225Jet DDS-225 — 2 шлифовальных барабана для грубой и тонкой шлифовки за один проход

Резьба по дереву или приусадебное строительство, бондарное творчество или изготовление самодельных музыкальных инструментов – для всего нужен качественный инструмент. В том числе и для его отделки. Барабанный шлифовальный станок – венец всему комплекту инструментального хозяйства.

После него собирать будет просто нечего, если он из семейства Jet Plus. Хорошая мастерская, созданная многолетними стараниями, настоящая гордость своего хозяина.

Калибровально шлифовальный барабанный станок Performax 22-44Барабанный шлифовальный станок ZSM 405

Устройство станков

Шлифовальный станок барабанного типа относится к группе плоскошлифовального оборудования. Он предназначен для финишной отделки всевозможных деревянных и деревосодержащих материалов абразивной шкуркой различной зернистости. Технологический процесс резания проходит на больших скоростях и с большим выделением абразивной пыли и пыли от срезаемой части заготовки.

Применение мощных вентиляционных систем позволяет проводить работу, на подобном барабанном оборудовании, в сравнительно комфортных условиях. Конструктивно, такое деревообрабатывающее оборудование, представляет собой:

• механизмы портального или консольного типа;
  • на барабанных станках консольного типа возможно изготовление деталей с их разворотом, что увеличивает ширину обработки;
  • портальная конструкция барабанных станков увеличивает её жёсткость, позволяя работать с максимальными режимными показателями без уменьшения точности;
• с одинарным (Jet модели 10-20 Plus) или сдвоенным (Jet модели DDS-237) шлифовальными барабанами;
  • бесступенчатая регулировка глубины резания;
• нижней станиной стационарного или мобильного класса (Jet серии 10-20 Plus);
• приводным столом для подачи заготовки;
  • с регулируемой или стационарной скоростью подачи;
• вентиляционными патрубками для подключения отсасывающих циклонов на каждый обрабатывающий узел;
• рабочим двигателем от 1,3 кВт (Jet серии 10-20 Plus) до 11 кВт (Jet серии DDS-237);

Процесс шлифовки деревянных материалов заключается в исполнении следующих технологических приёмах:

• подбор шлифовальной ленты соответствующей зернистости в соответствии с необходимой чистотой обработки;
  • для максимального съёма или обдирки – 36 ед;
  • для стандартного процесса – 80 ед;
  • финишная или окончательная обработка – до 220 ед;
• намотка выбранной наждачной ленты на режущий вал;
  • возможна намотка ленты различной зернистости на оборудовании со спаренными режущими барабанами;
• установка габаритов заготовки (от 0,8 до 75 мм у 10-20 Plus) и величины съёма за проход;
• выбор требуемой скорости подачи стола с заготовкой (от 0 до 3 м/мин), как у серии 10-20;

Применение абразивной шкурки различной зернистости, на спаренных валах, даёт возможность получать наилучшие показатели качества за один проход. Особенно при обработке дерева своими руками.

Принципы работы

Барабанный шлифовальный станок достаточно прост как при выполнении технологических операций, так и в его обслуживании. Порядок работы на нём выглядит следующим образом:

• установить необходимые параметры резания;
• своими руками заправить наждачную шкурку на режущие барабаны, оборудованные её натяжителями;
• выполнить калибровку режущей части;
  • подобная операция необходима для точного выставления рабочего барабана относительно подающего стола;
  • выполняют этот процесс с помощью 2-х калиброванных деревянных брусков, расположенных по ширине подающего стола под разными сторонами барабана;
  • добившись симметричного касания основного вала 2-х брусков, приступают непосредственно к самому технологическому процессу изготовления детали.

Барабаны шлифовального станка HighpointБарабан шлифовального станка Корвет

После нескольких проходов, в целях сохранения производительности и качества поверхности, очень полезно своими руками провести профилактическую чистку абразивной ленты специальным карандашом. Таким карандашом комплектуются все аналогичные станки, в том числе и модели 10-20. Его можно приобрести и отдельно.

Самодельный барабанный шлифстанок

Такой барабанный станок по дереву имеет специфическое, очень прикладное предназначение. Он не универсален и его, достаточно редкое, применение в обычных хозяйствах не способствует росту популярности. Относительно большая стоимость, габариты и сложность в предварительной настройке делают подобную технику бедной падчерицей среди «болгарок», дрелей и вибрационных машинок.

Иногда есть смысл сделать аналогичный настольный, шлифовальный станок своими руками, взяв за основу лёгкую серию барабанного оборудования Jet. Конструкция подобного самодельного, барабанного механизма не является сложной:

• станина и корпус основной, режущей части делается из многослойной фанеры или хорошего дерева толщиной от 10 до 20 мм;
• хорошо подходит для этих целей и двигатель от старой стиральной машины, разобранной своими руками;
• достаточно сложно будет изготовить рабочий барабан, он хоть и будет самодельный, но функции останутся прежними;
  • шлифовальный барабан самодельного станка изготавливается из пластиковой толстостенной трубы подходящего диаметра (как у Jet модели 10-20 Plus);
  • из калиброванного металлического прутка (до 20 мм) изготавливают основную ось режущего узла;
  • своими руками подгоняют деревянные пробки под пластиковую трубу и центральную ось;
  • самодельный подшипниковый узел придётся заказать специалистам;
  • собрав барабанный узел и зафиксировав его части между собой 10 крепёжными элементами, обклеивают резиновым рукавом;
• можно приступать к сборке самодельного станка;
  • подающий, сделанный своими руками стол, со стороны подачи, крепят на рояльных петлях;
  • с выходной стороны шлифовального станка устанавливают регулируемый упорный винт;
• монтаж пускорегулирующей аппаратуры будет заключительным штрихом этой деревообрабатывающей композиции;

Так будет выглядеть самодельный, выполненный своими руками, шлифовальный станок по дереву рассмотренного в статье типа. Хотя, если честно признать, всё же опасно иметь дело с такими самоделками.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как сделать шлифовальный станок своими руками: инструкция с пошаговым фото

Стоимость шлифовального станка заводского изготовления довольно высокая. Если электроинструмент не по карману, можно попробовать изготовить его самостоятельно. На таком станке можно будет не только шлифовать деревянные заготовки, но и затачивать инструмент. Собрать шлифовальный станок своими руками можно трех видов: ленточный, дисковый и барабанный.

Вариант изготовления ленточного станка

Для сборки шлифовального станка ленточного типа понадобится электромотор, прочная станина и катки, на которых будет вращаться лента. Обязательно под рукой иметь чертеж или подробную схему с указанием всех узлов и размеров. Пример схемы станка с деревянной станиной предлагаем посмотреть на фото.

На следующем фото представлена готовая конструкция станка. В этом варианте расположение трех рабочих валов выполнено так, что движущаяся лента образует вертикальную шлифовальную плоскость. В качестве привода использована ременная передача.

В конструкции станка можно использовать четыре катка. Один из них является ведущим и насажен непосредственно на вал электродвигателя. На фото показан пример такой конструкции. Установка четырех катков позволяет получить две шлифовальные плоскости: горизонтальную и вертикальную.

Деревянная станина сглаживает вибрацию работающего электродвигателя, однако, древесина недолговечная. Оптимально заготовку размером 50х18 см вырезать из стали толщиной 2 см.

Один край станины делают идеально ровный, чтобы к нему закрепить площадку для электромотора. Для следующей детали понадобится сталь толщиной 1 см.

Площадку вырезают размером 18х16 см, после чего закрепляют к станине болтовым соединением.

Большая мощность электромотора для такого станка не нужна. Подойдет двигатель от старой стиральной машинки. Если требуется большая производительность шлифовальной машины, тогда желательно найти электромотор с частотой вращения вала 1500 об/мин мощностью от 2,5 до 3 кВт.

Качественной шлифовки можно добиться при движении наждачной ленты со скоростью 20 м/с. Чтобы достичь таких параметров, используют рабочие барабаны диаметром 20 см.

Если сделать тоньше катки, придется снижать частоту вращения вала мотора с помощью редуктора, что крайне неудобно.

Ведущий барабан можно насадить на вал двигателя. Если такой вариант не подходит, изготавливают отдельный узел. Ведущий вал с подшипниками закрепляют на станине. С оного конца насаживают шкив ременной передачи, а с другого конца устанавливают ведущий барабан. Тогда на вал электродвигателя тоже насаживают шкив и надевают клиновидный ремень. Ведомые катки вращаются произвольно на подшипниках.

Шкивы ременной передачи придется вытачивать на токарном станке, а катки можно сделать из квадратных кусков ДСП размером 20х20 см. Плиты складывают друг на друга, пока не получится суммарная толщина 24 см.

По центру квадратных плит сверлят отверстие, вставляют шпильку с резьбой и плотно стягивают пластины с обеих сторон гайками. Квадратную заготовку протачивают так, чтобы получился барабан диаметром 20 см.

Во время проточки катка предусматривают в его центральной части утолщение. По отношению к краям барабана перепад должен составить 3 мм. За счет утолщения лента не будет съезжать с катков. Поверхность деревянного барабана обтягивают резиной. Подойдет старая велосипедная камера. Резина предотвратит проскальзывание ленты на катках.

Для изготовления шлифовальной ленты подойдет наждачная бумага на тканевой основе. Можно вырезать цельную полосу необходимой длины, края которой склеивают встык.

Если длинной полосы наждачной бумаги нет, отрезают полосу прочной ткани и сшивают ее в кольцо. Наждачную бумагу нарезают прямоугольниками, после чего наклеивают на полоску ткани.

При изготовлении шлифовальной ленты важно подобрать качественный клей, чтобы наждачная бумага не отслоилась.

Как сделать шлифовальный станок барабанного типа самостоятельно?

Шлифование различных деревянных деталей – необходимость, с которой сталкивается каждый желающий сделать ремонт в своем доме, или собственными руками создать какой-нибудь элемент декора.

Конечно, отшлифовать маленькие детали можно и обычной наждачной бумагой, но чтобы справиться с большим объемом работы следует поменять наждак на шлифовальный станок. Он поможет существенно сэкономить время и быстро приведет деталь в соответствующий вид. Одним из таких полезных приспособлений является и барабанный шлифовальный станок.

Классификация и строение

Шлифовальные устройства барабанного типа относятся к станкам калибровочного класса. Такой шлифовальный станок чаще всего применяют для работы по дереву, но им можно обрабатывать и другие материалы.

Цилиндрический шлифовальный круг (барабан) позволяет калибровать доски и рейки различной длины и конфигурации. Заготовка также может быть выполнена из разных материалов: ДСП, шпона и т. д.

Строение шлифовального аппарата:

1. Цилиндрический шлифовальный барабан.
2. Приспособление для подачи.
3. Пылеудаляющее устройство.
4. Рабочая поверхность.
5. Преобразователь скоростей барабана.
6. Двигатель, который приводит в действие шлифовальный цилиндр.
7. Станина для крепления ключевых узлов станка.
8. Регулятор высоты барабана.
9. Приспособление для защиты оператора.

Здесь перечислены основные элементы строения барабанного станка. В зависимости от конкретной модели устройства и специфики его предназначения, конфигурация может немного меняться.

Основные модели устройств

Станки барабанного типа можно приобрести в готовом к использованию виде. Существует несколько наиболее популярных и распространенных брэндов по производству этих устройств. Есть смысл представить отдельные их модели.

Компания JET. Американская фирма специализируется на производстве современных станков самых различных типов, в том числе и барабанных. В линейке ее товаров есть несколько шлифовальных станков с цилиндрической формой рабочего круга.

• JET DDS-225. Данный станок является одним из наиболее мощных устройств такого типа в линейке производителя. Его применяют как в домашних мастерских, так и на небольших производствах. Характерная черта – двойной шлифовальный барабан. Стоимость у этого станка соответствующая – от 150000 рублей.
• JET 10-20 PLUS. Компактное устройство для шлифования, которое позволяет обрабатывать до 50 сантиметров поверхностей. Отлично подойдет для небольших домашних мастерских. Стоимость не превышает 25 тыс. рублей.
• JET 16-23 PLUS. Считается одним из наиболее универсальных станков своего типа. Его применяют для обработки строительных материалов, кухонных приборов и даже музыкальных инструментов. Чаще всего такой станок используют на мелких предприятиях по производству мебели.

Корвет 57. Станок китайского производства, который отличается довольно высоким качеством сборки и широкими функциональными возможностями. Станок предназначен для шлифования плоских поверхностей деревянных заготовок и обтачивания деталей до необходимых размеров. Станок отличается довольно демократичной ценой – 24 тыс. рублей.

Кроме этих станков, есть и неплохие варианты от немецких производителей. Стоит отметить, что в зависимости от цены, немецкие компании предлагают и соответствующие наборы возможностей для своих аппаратов. Минимальная сумма, за которую можно приобрести шлифовальный станок в базовой комплектации – 15-16 тыс. рублей.

: пошаговое изготовление барабанного шлифовального станка.

Как сделать шлифовальный станок своими руками?

Если нет возможности выложить достаточно круглую сумму за достойный вариант барабанного шлифовального станка, то стоит попробовать сделать его своими силами. Для человека, который неплохо разбирается в механике – это не слишком сложная задача. К тому же так вам удастся сэкономить значительные денежные ресурсы.

Для того чтобы собрать барабанный шлифовальный станок в домашних условиях необходимо обзавестись следующими его частями:

1. Барабан шлифовальный. Цилиндрической формы приспособление можно создать на базе «мусорных» строительных материалов. В этих целях часто используют ровные куски деревянных брусков, которые равномерно крепят на специальную металлическую ось при помощи клея. При этом особое внимание следует обратить на плотность прилегания этих брусков друг к другу. Также барабан можно сделать на базе поливинилхлоридовой трубы с диаметром до 10 см, которая одевается на железный стержень с диаметром 1,5-2 см. По длине она должна быть немного короче самого стержня. В концы трубы вставляем специальные заглушки с отверстиями для стержня. Рекомендуем заглушки закрепить при помощи шурупов. Продеваем и закрепляем стержень. На трубу наматываем плотный слой резины, на которую и будет крепиться наждачная бумага.
2. Двигатель. Лучше всего использовать рабочий двигатель от старой стиральной машины (как и шкивы, ремни и т. д.). Оптимальная мощность мотора должна составлять от 200 до 300 Вт. Желательно чтобы двигатель также был асинхронным и однофазным. Уровень оборотов – 2000-3000.
3. Корпус. По конструкции он должен быть простым и удобным. Лучше всего чтобы корпус станка состоял из двух боковых панелей, распорки и собственно самого стола. Особое внимание следует обратить на прочность и жесткость рабочего стола, который не должен деформироваться при нажатии обрабатываемой заготовки на барабан. Рабочий стол должен состоять из основания и подвижной части.

После того как основные части станка будут собраны по отдельности, можно приступать к окончательной сборке всего аппарата. В первую очередь следует прикрепить мотор к нижней части корпуса станка на месте предварительно просверленных отверстий. Шлифовальный барабан устанавливают в верхней части корпуса и крепят к двум подшипникам, которые находятся на боковых стенках корпуса.

Затем на барабан и мотор крепим специальные шкивы и натягиваем ремень привода. После всех необходимых приготовлений с электропроводами прикручиваем рабочий стол специальными болтами, которые будут его держать на необходимом уровне. Специалисты настойчиво рекомендуют монтировать на станке еще и защитный кожух.

Стоит отметить, что самостоятельное создание барабанного шлифовального станка тоже не обходится без определенных затрат. В первую очередь это касается вашего времени, но станок обойдется вам дешевле, чем заводской, только в том случае, если у вас есть рабочий мотор. Без двигателя и определенных навыков создать дешевый аналог фирменного станка практически невозможно.

Шлифовальный станок по дереву: как сделать его своими руками?

1-Дисковый станок 2-Ленточный станок 3-Барабанный станок

Дисковый станок представляет собой вращающийся диск, на плоскость которого закреплен абразив (наждачная бумага). Шлифовка производится путем прикладывания кромок или боковых поверхностей детали к диску, для чего примерно посередине устанавливается стол или опорная планка. Эта конструкция оптимальна для шлифовки прямых или выпуклых кромок.

Ленточный тип представляет собой два барабана, установленных либо вертикально, либо горизонтально. Один из них приводной, второй — натяжной. Абразив представляет собой петлю из наждачной бумаги, которая склеивается по шаблону.

Петля устанавливается на оба барабана и натягивается. После запуска двигателя она образует постоянно движущуюся полосу абразива. Шлифовка происходит путем прижатия ленты к поверхности детали с помощью специального прижима («утюжка»).

Он перемещается влево и вправо, обеспечивая прижатие наждачки ко всем участками обрабатываемой поверхности.

Барабанный станок используется для шлифовки вогнутых кромок. Он представляет собой вращающийся цилиндр сравнительно небольшого диаметра (6-8 см), на который устанавливается абразив.

Наиболее простыми конструкциями являются дисковая и барабанная. Изготовление ленточного станка значительно сложнее, но и эффективность от его намного больше. Такие установки позволяют качественно шлифовать щиты и детали большой площади, обеспечивая высокое качество поверхности.

Для установки ленточного станка в мастерской понадобится большая площадь, что надо учесть при выборе конструкции.

Особенности и технические характеристики

Основная особенность шлифовальных станков по дереву заключается в специфическом способе регулировки качества обработки. Она происходит путем изменения зернистости абразива.

Обычно процесс начинают с наждачной бумаги с крупным зерном, потом последовательно уменьшают его величину и завершают процедуру шлифовкой мелкой шкуркой.

Всего используют 2-3 смены, но могут быть и более постепенные методики.

Вторая особенность заключается в способе установки абразива. Если на ленточный станок устанавливается заранее склеенная петля, то на дисковые конструкции надо закрепить круг из наждачной бумаги на плоскость. Оптимальный способ — использование «липучки», но проще всего наклеивать абразив на клеевой состав или двусторонний скотч. Второй способ проще, но и дороже.

Технические характеристики каждого станка несколько отличаются друг от друга.

Для дисковых установок:

Для ленточных станков:

• Ширина ленты.
• Величина рабочей базы (расстояние между центрами приводного и натяжного барабанов).
• Скорость движения петли.

• Диапазон перемещения рабочего стола в вертикальной и горизонтальной плоскости.
• Длина заготовки для склейки петли.

Для барабанных станков:

• Диаметр рабочего цилиндра.
• Высота цилиндра.

Все эти параметры зависят от планируемой производительности, размеров установок, величины обрабатываемых деталей. Необходимо учесть объемы ожидаемой работы, величину деталей, специфику обработки.

Чем чище должна быть поверхность в результате шлифовки, тем качественнее должен быть изготовлен станок. Биения, неровности и прочие изъяны станут причиной появления рисок, способных заметно ухудшить качество обработки.

Достоинства и недостатки

К достоинствам шлифовальных станков следует отнести:

• Качество и скорость обработки.
• Высокая производительность.
• Возможность получить поверхность нужной шероховатости.
• Способность обработки не только самой древесины, но и предварительной шлифовки финишного слоя.

Недостатками являются:

• Выделение большого количества пыли, требующей организации системы пылеудаления.
• Большие количества расходников (абразива) нескольких типоразмеров.
• Сложность в изготовлении и обслуживании (особенно это относится к ленточным установкам).

Учитывая имеющиеся недостатки, перед началом сборки надо определиться, насколько станок необходим. Если он будет использоваться только изредка, тратить время на изготовление нецелесообразно — можно обойтись ручным инструментом.

Варианты изготовления своими руками

Рассмотрим способы сборки шлифовальных станков разных типов:

Дисковый

Самый простой способ создания дискового станка — закрепленная на столе электродрель с установленным шлифовальным кругом. Другой доступный вариант — изготовление и установка шлифовального диска на вал циркулярной пилы. При этом, надо собрать устройство для уменьшения скорости вращения (система понижающих шкивов или электронное устройство).

Если необходимо сделать станок «с нуля», придется собрать:

• Опорную площадку с подставкой для электродвигателя.
• Подставку или рабочий стол.

• Диск под установку абразива с возможностью крепления на вал двигателя.

Как правило, изготавливают фанерные диски, которые устанавливают на вал с помощью муфты и резьбового крепления. Этот узел придется заказать у токаря. Высота стола должна быть такой, чтобы крепление диска находилось ниже его плоскости.

Ленточный

Для сборки такой шлифовальной установки надо действовать поэтапно:

1. Собрать станину. Она представляет собой две тумбы, на которых будут установлены приводной барабан с электродвигателем и приводной барабан с натяжным устройством.
2. Соединить тумбы рамой, на которой будет двигаться рабочий стол (по горизонтали, перпендикулярно движению ленты).
3. Собрать устройство подъема рабочего стола для регулировки высоты при обработке больших деталей.
4. Изготовить устройство для перемещения «утюжка».
5. Изготовить защитный кожух и подключить к нему патрубок системы пылеудаления.
6. Собрать электрическую систему запуска и остановки станка (кнопка «пуск», автомат и т.п.).

Наибольшую сложность представляют собой барабаны для установки абразива, натяжные устройства к ним и система подъема/опускания стола. Их придется частично заказывать у токаря, частично собирать на месте. Найти готовые узлы вряд ли удастся, поскольку они очень специфичны и редко встречаются на распространенных механизмах.

Барабанный станок

Самым простым вариантом станет установка электродвигателя так, чтобы его вал проходил сквозь отверстие в рабочем столе. Для этого надо собрать станину в виде опорной площадки с подставкой и вертикальной пластиной.

На ней делаются отверстия и крепится электродвигатель. Барабан устанавливается на валу при помощи резьбового крепления. Его проще всего изготовить из древесины, или использовать отрезок от пластиковой трубы для канализации.

Наждачную бумагу обертывают вокруг барабана и фиксируют саморезами или мелкими гвоздями.

Во всех случаях надо обеспечить невысокую скорость движения абразива. Надо выбирать электродвигатели с количеством оборотов не более 1000. Особо опасными станками являются ленточные. При высокой скорости движения край ленты способен разрезать любой материал и причинить серьезные травмы.

Выбор материала

В домашних условиях проще всего изготовить станок из древесины. Однако, следует учитывать, что она имеет малый вес и не способна погасить биения станка. Поэтому понадобится высокая жесткость соединений и прочное крепление станины к полу. Другой вариант — металлическая станина из уголка, швеллера или двутавра.

Такой станок массивнее, тяжелее, вибрация и биения будут легче гаситься. Однако, понадобятся сварочные работы, нарезка заготовок и прочие действия с металлом, что доступно не всем. Окончательный выбор определяется возможностями и предпочтениями владельца.

Популярные модели заводских станков

Рассмотрим наиболее популярные модели шлифовальных станков:

Дисковые (тарельчатые)

Jet JDS-12 220 В

Стационарный станок с массивной чугунной станиной. Способен погасить вибрацию или биения при их возникновении. Диаметр диска — 30 см. Частота вращения двигателя — 1400 обмин. Допускается наклон стола от +15° до -45°.

S089A

Китайский дисковый шлифовальный станок. Компактный тип, с диаметром диска 305 мм и мощностью 800 Вт. Основание изготовлено из чугуна. РАбочий стол имеет прорезь для перемещения упора с возможностью поворота под определенным углом к диску.

Einhell TC-US 400

Станок комбинированного типа, совмещающий тарельчатый и ленточный виды. Диаметр диска — 15 см, заготовка для склейки петли — 914 на 100 мм. Скорость движения ленты — 276 ммин, частота вращения барабана — 1400 обмин.

Ленточные

Jet EHVS-80

Станок вертикального типа (оси барабанов). Скорость ленты — 16 мсек. Заготовка для петли — 116 на 2260 мм. Масса станка — 110 кг;

ШЛПС-6М

Стационарный шлифовальный станок с горизонтальным расположением ленты. Диаметр шкивов составляет 34 см. Максимальный размер детали при обработке — длина 2,5 м, ширина — 1 м. Высота подъема стола — до 40 см. Заготовка ленты — 7470х160 мм. Масса — 670 кг.

Барабанные

Jet JBOS-5 220 В

Барабанный станок, обеспечивающий вращение шпинделя с одновременным возвратно-поступательным движением в вертикальной плоскости. Частота вращения — 1400 обмин, количество подъемов — 30 штмин. Возможен наклон рабочего стола до 30° к горизонтали;

Proma BO-25 25000370

Компактная шлифовальная машина мощностью 370 Вт. Оснащена квадратным рабочим столом размером 37 на 37 см, с возможностью наклона до 45°. Скорость вращения шпинделя — 1400 обмин. Вес станка — 35 кг.

Количество конструкций и моделей шлифовальных станков постоянно возрастает. Появляются новые разработки, обладающие увеличенными возможностями и качеством обработки. Производители учитывают недостатки имеющихся устройств и выпускают более совершенные, модифицированные образцы.

Уход и обслуживание

Работа шлифовальных станков сопровождается выделением больших количеств пыли. Для ее удаления используются мощные местные вытяжные установки.

Если они отключены, использовать оборудование нельзя — это угрожает здоровью работника.

Однако, полностью избавиться от пыли невозможно, поэтому по окончании работы следует сразу же тщательно очистить станок при помощи промышленного пылесоса и щетки.

Замену абразива производят по мере его выхода из строя или по технологическим условиям обработки. Для сохранения производительности надо иметь запас готовых дисков с установленной наждачкой, или склеенных шлифовальных лент разного типа. Их хранят в закрытом шкафу, чтобы не накапливалась пыль и не деформировалась поверхность ленты.

Во время работы образуется значительный заряд статического электричества. Для его отведения требуется качественное заземление. Необходимо периодически проверять его состояние и восстанавливать при необходимости.

Хотите собрать шлифовальный станок своими руками?

Конечно!Неособо

Подведем итоги

Самодельный шлифовальный станок требует достаточного места в мастерской и нуждается в значительных количествах абразива. Принимая решение о самостоятельном изготовлении такого устройства, следует тщательно взвесить необходимость этого и свои возможности.

Существуют три вида конструкции:

• Дисковые станки. Просты в изготовлении, могут быть сделаны из циркулярной пилы.
• Барабанные. Компактные устройства, оптимальные для шлифовки кромок деталей вогнутой формы.
• Ленточные. Способны шлифовать плоскости, обеспечивают высокое качество поверхности. Являются наиболее сложными в изготовлении из-за большого количества специфических узлов и деталей.

Изготовление станка потребует использования определенных инструментов и материалов, выбор которых обусловлен возможностями владельца. Полностью обойтись своими силами не получится, некоторые узлы придется заказать у токаря. Важно обеспечить невысокую скорость движения абразива, чтобы не создавать опасности получения травм или разрушения заготовок.

Самодельный шлифовальный станок по дереву своими руками

Во время изготовления деревянных конструкций в обязательном порядке необходимо зачищать их поверхности. Ручной труд займет много времени и не будет продуктивен. Заводские шлифовальные центры имеют высокую стоимость. Поэтому в некоторых случаях целесообразнее сделать станок своими руками.

Конструкция барабанного станка

Заводской шлифовальный станок

Изготовление следует начать с изучения особенностей конструкции этого вида оборудования. Шлифовальный станок барабанного типа предназначен для обработки деревянных поверхностей, их выравнивания и удаления заусенец.

Устройство относится к виду плоскошлифовальных машин по дереву, которые выполняют функцию калибровки. Существует множество моделей и типов оборудования. Но главной задачей перед изготовлением агрегата своими руками является выбор оптимальной конструкции. Оптимальным вариантом является детальное ознакомление с заводскими аналогами и составление схемы изготовления на основе полученных данных.

Конструктивно станок должен состоять из следующих компонентов:

• корпус. К нему крепятся основные детали оборудования;
• силовой агрегат. Чаще всего для этого устанавливают асинхронный электродвигатель;
• шлифовальный барабан. Важно правильно подобрать его диаметр, способ снятия стружки. Своим руками можно сделать основу, на которую устанавливается наждачная лента. Либо заказать у профессионального токаря цилиндрическую головку с режущей кромкой. Все зависит от вида работ;
• устройство для изменения частоты работы вала двигателя;
• рабочий стол. На нем будет располагаться заготовка. Специалисты рекомендуют при изготовлении станка своими руками этот компонент делать из стеклотекстолита;

Дополнительно в барабанном шлифовальном оборудовании можно предусмотреть наличие механизма для удаления пыли и стружки из зоны обработки. Также рекомендуется делать рабочий стол с изменяемой высотой относительно рабочего барабана. Это позволит обрабатывать часть торца деревянной заготовки.

Если необходима шлифовка наружной или внутренней плоскости доски – барабан должен располагаться горизонтально. При этом предусматривается возможность его регулировки по высоте.

Виды шлифовальных барабанных станков

Барабанный станок по дереву с горизонтальной обработкой

Следующим этапом является выбор конструкции станка по дереву. Основным параметром является форма деревянной заготовки и степень ее обработки. Самодельное оборудование барабанного типа предназначено для формирования ровных и гладких поверхностей с небольшой площадью.

Для заводских производственных линий необходимы специальные центры обработки. Они обладают сложным функционалом, могут одновременно выполнять несколько операций. Однако их основным недостатком является высокая стоимость. Поэтому в качестве домашнего оборудования их рассматривать нецелесообразно.

Существуют следующие типы обрабатывающих центров:

• плоскошлифовальные. Обработка выполняется в одной плоскости. Могут быть использованы в качестве примера для самостоятельного изготовления;
• круглошлифовальные. Предназначены для обработки цилиндрических поверхностей. Для этого в комплектации предусмотрены несколько насадок с различными диаметрами;
• планетарные. С их помощью происходит формирование ровной плоскости на изделиях большой площадью.

Для комплектации небольшой домашней мастерской чаще всего выбирают плоскошлифовальные модели. Они отличаются несложной конструкцией, доступностью комплектующих и относительно быстрым изготовлением.

Помимо выравнивания с помощью барабанных шлифовальных станков можно удалять слой краски или лака. Они применяются для реставрации старой мебели или деревянных деталей интерьера своими руками.

Самостоятельное изготовление шлифовального станка

Самодельный барабан для шлифовки

Самая простая модель станка своими руками представляет собой дрель, которая монтируется на станине. Шлифовальные цилиндры вытачиваются из дерева и на их поверхности крепится наждачная бумага с требуемым показателем зернистости.

Но подобная конструкция имеет небольшой функционал. Для обработки средних объемов рекомендуется сделать оборудование по дереву по другому принципу. В первую очередь необходимо правильно подобрать силовой агрегат.

Чаще всего применяют электродвигатель мощностью до 2 кВт и частотой оборотов до 1500 об/мин. Этим требованиям отвечают асинхронные модели, которые можно взять из старых бытовых приборов – стиральной машины или пылесоса.

Порядок изготовления самодельного станка.

1. Корпус. Он должен быть достаточно устойчив. Поэтому его делают из листовой стали толщиной от 1,5 мм и более. В качестве альтернативы можно рассмотреть оргстекло толщиной 10 мм.
2. Двигатель устанавливается таким образом, чтобы вал находился в вертикальной плоскости.
3. Барабан для обработки. Если планируется выполнять только шлифовальные работы — на него устанавливается абразивная лента. Для более глубокой обработки потребуется сделать стальной конус с режущей кромкой.
4. Рабочий стол. Он располагается в верхней части схемы. Рекомендуется сделать его регулируемым относительно неподвижного цилиндра.
5. Блок управления. В конструкциях, сделанных своими руками, редко предусматривают возможность регулировки скорости вращения двигателя. Поэтому блок будет состоять из кнопок включения и выключения агрегата.

Во время работы оборудования неизбежно будет формироваться стружка и деревянная пыль. Можно усовершенствовать конструкцию, установив в зону обработки патрубок бытового пылесоса.

В видеоматериале можно ознакомиться с примером работы конструкции, изготовленной своими руками:

Пример чертежей

Барабанные шлифовальные станки

бому домашнему мастеру приятно, выполняя любимую работу, ощущать наличие всего необходимого инструмента. Брендовые экземпляры, собранные в коллекцию своими руками, его богатство и его гордость. Он её бережёт, тщательно подбирает и мечтает о пополнении в виде подарка или самодельного станка.

Барабанный шлифовальный станок Jet DDS-225Jet DDS-225 — 2 шлифовальных барабана для грубой и тонкой шлифовки за один проход

Резьба по дереву или приусадебное строительство, бондарное творчество или изготовление самодельных музыкальных инструментов – для всего нужен качественный инструмент. В том числе и для его отделки. Барабанный шлифовальный станок – венец всему комплекту инструментального хозяйства.

После него собирать будет просто нечего, если он из семейства Jet Plus. Хорошая мастерская, созданная многолетними стараниями, настоящая гордость своего хозяина.

Калибровально шлифовальный барабанный станок Performax 22-44Барабанный шлифовальный станок ZSM 405
