Автобокс своими руками на крышу автомобиля

Очень жаль, что при покупке автомобиля, не предусмотрен багажник на крышу. Это очень удобная конструкция для перевозки всевозможных вещей: от мелких и легких, до тяжелых и габаритных, а так же сильно пахнущих. И не всегда есть возможность купить готовый самодельный или заводской багажник.

Из этой ситуации есть хороший выход. А именно, создать багажник на крышу своими руками. Такая версия предполагает экономию в семейном бюджете. Другое название самодельного багажника — экспедиционный. На нем нельзя перевозить тяжелый и крупногабаритный груз. Он предназначен для личных вещей, палаток, лыж и сноубордов, матрасов и больших зонтов, а так же, мелкой мебели.
Так же, можно сделать самому популярный автобокс. Он удобен тем, что защищен от окружающей среды даже в плохую погоду и от краж. А если сделать его обтекаемой формой, то и перерасхода топлива не будет.

Как сделать багажник на крышу своими руками

Вообще, багажники для крыш делятся на два вида:

• бокс;
• дуга-поперечина.

Преимущества экспедиционных багажников
:

Если сделать самому популярный автобокс, то он будет удобен тем, что защитит от дождя в плохую погоду и от краж.

• более функциональный;
• вмещает в себя много разнообразных вещей любой конфигурации;
• вмещает крупногабаритные предметы;
• защищает крышу от повреждений сверху;
• не заслоняет вид автоводителю.

Недостатки экспедиционного багажника
:

• ограничение веса багажа;
• расход топлива увеличивается;
• трудность в укладке тяжелого груза;
• при неправильной фиксации есть опасение потери части груза;
• сниженная аэродинамика;
• плохая устойчивость машины при боковом ветре.

Перевозка крупногабаритного груза

Для багажа предметов, подойдет форма корзины с бортиками. Для перевозки длинномерных вещей – плоская открытая платформа.

Чтобы изготовить самодельный , следует тщательным образом провести замеры линейных размеров крыши. Нельзя, чтобы багажник выходил за границы крыши в области фронтального стекла или создавал бы помеху для дверей. В идеале, лучше следовать размерам заводских багажников, рассчитанных для данных моделей. Размеры можно найти на сайтах производителей, или на крышах автомобилей знакомых и друзей.
Дальше необходимо определить вид багажника. Для багажа предметов, подойдет форма корзины с бортиками. Для перевозки длинномерных вещей – плоская открытая платформа.
Определение количества креплений для багажника на крышу автомобиля своими руками:

• четыре точки опоры подойдут для хэтчбеков и седанов;
• если длина крыши свыше 2,5 метров, то лучше сделать шесть креплений.

Самодельный багажник с бортиками

Теперь необходимо изготовить чертежи экспедиционного багажника с указанием размеров. Так же можно работать по эскизу заводской модели.
Из всех материалов для изготовления багажной конструкции — лучше всего подойдет профиль из алюминиевого сплава. Он легко режется, гнется, не подвергается коррозии и имеет небольшой вес. Сооружение же из стали будет тяжелым, что в свою очередь будет уменьшать вес перевозимого груза.
Потребуется каркас из профильной трубы сечением 20х30 мм и толщиной стенок 2 мм. Не желательно использовать круглые трубы, так как при транспортировке груз с них соскальзывает.
Так же понадобятся инструменты и компоненты:

Из всех материалов для изготовления багажной конструкции — лучше всего подойдет профиль из алюминиевого сплава.

• сварочный аппарат;
• электроды;
• линейка;
• рулетка строительная;
• угловая шлифовальная машинка;
• диски по металлу;
• дрель;
• сверла;
• насадка для зачистки сварных швов;
• комплект монтажных компонентов;
• хомуты для креплений глушителей;
• монтажная пена;
• краска по металлу (желательно под цвет машины).

Чертеж самодельного багажника

После того, как чертеж готов, а инструменты и комплектующие приобретены в полном объеме, можно приступить к изготовлению поперечины для багажника на крышу:

1. Определить длину поперечен. Они должны быть одинаковые по своим размерам.
2. Нарезать профилированную трубу на несколько частей чтобы получились продольные и поперечные направляющие.
3. Сварить части багажника, зачистить сварочные швы.
4. Заделать их монтажной пеной изнутри и снаружи. Обычно хватает одного баллона.
5. После полного высыхания и затвердевания пены, стачить ее шлифовальной машинкой. Изначально надо сделать поперечины в форме параллелепипеда. Затем, по желанию, им можно придать закругленный вид. Главное, чтобы они смотрелись по отношению к машине, как «родные».
6. Затем, для прочности, покрыть пену стеклотканью в 2-3 слоя. Желательно, брать ткань прочностью не менее 300 г/м2.
7. Для привлекательности, поперечины можно покрасить в любой цвет (обычно берут черный, или в цвет машины).

Изготовление крепежей

При изготовлении багажника нужно помнить о технике безопасности — нагружать крышу автомобиля свыше 70 кг нельзя.

Первый способ. Взять хомут для крепления глушителя от любого автомобиля. Это плоская скобка с одной стороны и дуга, которая огибает трубу с другой стороны. От плоской пластинки отпилить все остальное. Теперь она будет плотно примыкать к поперечинам и к дугам багажника на крыше.
Второй способ. Использовать П-образные скобы с резьбой. Вместо гаек – закрепить барашки, при помощи которых будет очень легко откручивать и закручивать.

Крепление поперечин

Для крепления поперечин к рейлингам, в них надо сделать отверстия. Отмерить их симметрично с двух сторон, учитывая отверстия в крепежных пластинах. Аккуратно просверлить.
Поставить багажник плотно на рейлинги. Если где-то нет плотного прилегания, можно использовать резиновые прокладки. Надежно закрепить при помощи болтов и гаек. Так же необходимо помнить и о технике безопасности. Нагружать крышу автомобиля свыше 70 кг нельзя.

Довольно часто автовладелец Нивы Шевроле при езде на дальние расстояния сталкивается с такой проблемой как не достаток места в багажном отделении. В этой ситуации очень сильно помогает крыша автомобиля, на которую можно установить специальный бокс.

Он бывает различных видов:

• Короткий. Занимает одну третью крыши
• Средний. Занимает одну вторую крыши
• Длинный. Занимает всю крышу

Чтобы определится с длиной, нужно понять какие задачи он должен выполнять во время поездки. Если вещей не много вполне сойдет первый вариант. Второй вариант отлично подойдет для поездок на дачу, а вот третий идеально подходит для перевозки лыж и прочего снаряжения. Цена на них довольно высокая и чтобы не прибегать к большим тратам можно сделать бокс на крышу автомобиля своими руками, для этого нужно окончательно определиться с длиной, так как от этого напрямую будет зависеть материал, из которого он будет собран.

Для того чтобы собрать основания необходимо подготовить болты, так как это поможет надежно скрепить все элементы конструкции. Для придания жесткости в основание устанавливается поликарбонат. С двух сторон делается бортик, который можно зафиксировать специальными замками или клепками, это зависит от выбранного материала. Материал для обшивки можно выбрать любой но, как правило, используют баннерную ткань, так как она обладает влаго и светостойкими свойствами, а также можно выбрать и брезентовою ткань. Для привлекательности на нее можно заказать любой рисунок.

Одной немаловажной деталью является выбор надежного замка. Чтобы под воздействием низких температур он хорошо функционировал.

Процесс сборки

• Раскраиваем ткань и сшиваем в единый фрагмент
• Чтобы придать материалу прочности, все элементы лучше сшивать леской
• Чтобы выгрузка вещей была более безопасной, все затяжки лучше делать по бокам
• Чтобы конструкция была более жесткой в чехол желательно поместить пластину

В переднюю часть багажника можно установить дополнительную опцию в виде подсветки, и при включении света в ночное время, он будет освещен, и на спусках и подъёмах впереди идущий автомобиль, заранее будет знать о вашем приближении.

Но прежде чем устанавливать дополнительный , необходима установка рейлингов на Ниву Шевроле, это пара металлических дуг, которые крепятся на крышу.

Есть два типа рейлингов:

• Продольные
• Поперечные
• Комбинированные

Первый вариант, как правило, идет уже в комплектации внедорожника, а вот второй устанавливается на любой тип кузова. Комбинированные уже более сложные, они включают в себя дополнительные поперечины с продольными рейками. Их отличительная черта это надежность и увеличенная грузоподъёмность. При выборе следует обратить внимание на инструкцию по эксплуатации, которая идет в комплекте, в ней должно быть указанно на какие модели их можно установить, так как рейки могут фиксироваться по-разному у различных автомобилей. Еще немаловажно то, из какого материала они будут состоять, и выбор свой лучше остановить на алюминиевых конструкциях или стальных. У металлических конструкций намного меньше срок службы, и ниже грузоподъёмность.

Если имеются, какие либо сомнения в выборе, то лучше всего обратится к автодилеру и уточнить, какую модель выбрать на ваш автомобиль.

Как видите, собрать и установить бокс самостоятельно не составляет большого труда, главное определится, какой тип вам нужен, выбрать качественный материал, чтобы конструкция прослужила как можно больше. Если подойти к этому вопросу серьезно можно собрать такую конструкцию, которая не будет уступать заводским по основным характеристикам и по качеству сборке.

Хочу сделать что-то подобное.Нижняя часть будет из алюминиевой композитной панели с продольными усилителями из алюминиевой профильной трубы, верхняя часть из баннерной ткани с полноцветной печатью,Вот нарисовал в размер чертеж.

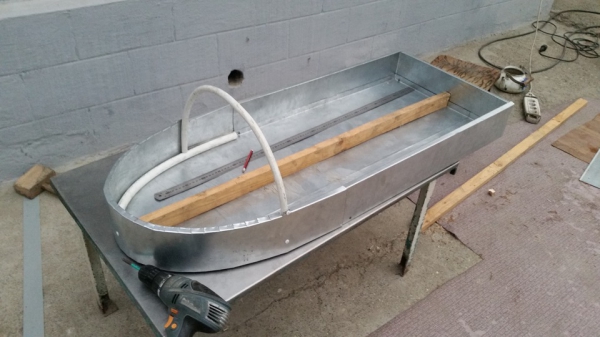

Вот готова нижняя часть.Вот усилители
Баннера отдал в печать — макет ВОТ))))
Ждем баннер, и вот как будет пришита молния с клапаном.Сегодня сделали нижний бортик с отверстиями под клёпки. На передней части по краям решил поставить два супер ярких светодиода. Это мне посоветовал один дальнобойщик. Я его спросил зачем? Ответ: Типо с этим боксом 80% будешь кататься не в городе а за его пределами. У дальнобойщиков на крыше тоже стоят лампы или диоды. Это для того чтобы когда ночью едешь и когда из — за бугра в дали появляются лампочки то люди автоматом включают ближний свет (Большинство людей) А когда их нет то переключают только после того как появятся фары встречки. Но пока появляются фары те по шарам дубасит дальний.

Вот и баннераВырезаемПрошиваем на швейной машинке по периметру.Вместо обычных ниток взял рыбацку плетёнку (Плетеные шнуры POWER PRO изготовлены в США из 100%-го микроволокна SPECTRA FIBER)Вшиваем замок. Я вшил его со стороны обочины, дабы не торчать на дороге во время стоянки и поиска вещей.Теперь баннер крепим к основе при помощи клея (COSMOFEN CA 12) и дополнительно приклёпываем периметр.Ну вот пришел этап крепления бокса к крыше. Мои основные требования к креплению, это -надежность — простота установки — стоимость — эстетический вид.Первые мысли были — крепить при помощи скоб с 2 гайками, болтом насквозь через багажник и … всякий бред.Долго думал и есть идея.Взял за основу крепление ДЖОКЕРА. С помощью болгарки отрезаем лишнее и вуаля. Докупаем контргайки и болты длинной 80мм.
Пробуем на месте! И вот они ++ Эстетический вид+ Надежность+ Установка 3 минуты+ Стоимость+ Не ржавеет!
Теперь решил довести до ума внешний вид. С баллона окрасил нижние усилители в черный цвет
Бокс готов!

www.drive2.ru

Как сделать багажник на крышу автомобиля своими руками + фото и чертежи

Каждому автовладельцу однажды становится слишком тесно в машине — например, когда он начинает ремонт и возит в автомобиле плитку и штукатурку или спешит по весне с саженцами на дачу. Эффективнее всего в этой ситуации разместить багаж на крыше авто при помощи специального приспособления. Однако цены на качественные багажники колеблются от нескольких тысяч до двух — трёх десятков тысяч рублей. Простое и практичное решение — сделать багажник своими руками.

Зачем нужен багажник на крыше авто

Багажник на крышу обязательно пригодится, если вы:

• затеяли ремонт и самостоятельно перевозите строительные материалы;
• переезжаете, перевозите большое количество вещей;
• увлекаетесь активными видами отдыха, будь то велоспорт, сноуборд, горные лыжи, рыбалка, охота, туризм и т. д.

Багажник-рейлинг — минималистичное решение для заядлых путешественников

Виды и фото самых распространённых конструкций

Для начала стоит определиться с видом багажника на крышу автомобиля, который необходим именно вам. Различают несколько типов конструкций:

При наличии необходимой сноровки, терпения, времени и желания можно своими руками изготовить багажник любого типа. Наиболее востребованными и экономически выгодными считаются универсальные и экспедиционные багажники. Именно их чаще всего выбирают автовладельцы.

Перед тем как приступить непосредственно к процессу, следует отметить, что за изготовление багажника хозяин автомобиля берётся на свой страх и риск и за возможные последствия несёт ответственность он сам.

И также стоит обратить внимание на то, что багажник вряд ли будет нужен вам постоянно, поэтому стоит подумать о том, чтобы сделать его съёмным, и пользоваться им по мере необходимости.

Универсальный багажник для автомобиля

Неопытному мастеру лучше начинать с изготовления самого простого типа багажника. По сути, предстоит сделать две поперечины. Для этого понадобится:

• металлопрофиль, например, размерами 20Х30 мм и толщиной стенки 1,5–2,0 мм (в идеале — алюминиевый, поскольку он легче);
• хомуты для глушителя — 4 штуки. С их помощью багажник будет крепиться к крыше (в случае, если имеются рейлинги);
• монтажная пена;
• машинка для шлифовки;
• стеклоткань плотностью 300 г/кв. м.;
• краска.

Пошаговое изготовление

Чтобы изготовить багажник в соответствии с параметрами авто и надёжно закрепить его на крыше, следуйте приведённому ниже алгоритму:

1. Для начала распиливаем поперечины. Длина поперечин должна соответствовать ширине кузова автомобиля.
2. Поперечины покрываем пеной как изнутри, так и снаружи. Слой должен быть довольно плотным: это позволит на следующем этапе придать поперечинам необходимую форму.
3. После высыхания пены стачиваем её при помощи шлифовальной машинки. На первом этапе придаём профилю форму правильного параллелепипеда, а затем вносим конструктивные изменения в целях улучшения аэродинамики, в частности, стачиваем углы.
4. Поскольку пена имеет рыхлую структуру, поперечины можно дополнительно замазать шпатлевкой для автомобиля — так их поверхность станет ровнее.
5. Обматываем поперечины стеклотканью в три слоя.
6. Красим поперечины и ждём высыхания.
7. В это время займёмся изготовлением крепежей. В нашем случае мы решили пойти по пути наименьшего сопротивления и воспользоваться хомутами для глушителя. Их нужно подготовить — подпилить нижнюю часть хомута, чтобы получилась ровная пластинка для более плотного прилегания.
8. Просверливаем в поперечинах отверстия. С каждой стороны должно получиться по два симметрично расположенных отверстия. Расстояние между ними должно совпадать с «ушками» хомута.
9. Закрепляем поперечины на рейлингах. Чтобы не повредить поперечины хомутами, в местах их соприкосновения можно положить резиновые прокладки.

Видео: особенности крепления конструкции на автомобиль «Ока»

Экспедиционный багажник типа «корзина»

Технология изготовления экспедиционного багажника будет на порядок сложнее. В этом случае потребуется предварительно составить чертёж. Кроме того, не обойтись без сварочного аппарата и умения обращаться с металлом.

Сетчатое основание — практичное решение для экспедиционного багажника

Чертёж конструкции

Возьмём за образец самодельный багажник для Chevrolet Niva. Длина багажника составит 163 см, ширина — 123 см. Для изготовления экспедиционного багажника потребуется металлопрофиль 15Х15 (ок. 9 п. м.), 20Х20 (ок. 7 п. м.), 25Х25 (ок. 7 п. м.) и 30Х20 (ок. 6 п. м.).

Экспедиционный багажник на Ниву по этому чертежу вполне можно сделать самостоятельно

Последовательность действий мастера:

1. Начинаем изготовление багажника с основания: варим периметр. Продольные направляющие — из профиля 30Х20, поперечные перемычки — из профиля 20Х20.
2. Ввариваем в периметр несущие перемычки из профиля 30Х20. За них платформа будет крепиться к рейлингам.
3. Сокращаем расстояние между несущими перемычками, вваривая дополнительные поперечные из профиля 20Х20.
4. Изготавливаем дугу, которая будет расположена спереди в целях улучшения аэродинамики: от краёв профиля отмеряем по 5 см и вырезаем треугольный сектор, после чего загибаем профиль. Привариваем дугу с внешней стороны периметра.
5. Для повышения прочности конструкции скрепляем перемычки между собой отрезками профиля 15Х15. При желании перемычки, не являющиеся несущими, можно заменить металлической сеткой или листовой нержавеющей сталью.
6. Делаем бортики. Профиль режем на куски длиной 6–10 см и привариваем к основе. При желании их можно посадить на резьбу — тогда бортики и верхнюю часть багажника можно будет снимать.
7. Настал черёд верхней перекладины. По своим размерам она должна повторять нижнюю, однако боковые перекладины должны быть чуть короче, а стойки, соединяющие их с основой, располагаются под углом для улучшения аэродинамики.
8. Крепим багажник способом, аналогичным вышеописанному. Важный момент: для равномерного распределения веса экспедиционный багажник следует крепить на шесть точек.

В случае если у автомобиля нет рейлингов, придётся изготовить опоры самостоятельно из куска листового металла. Можно поставить на кронштейны, но для этого придётся сверлить кузов.

Экспедиционный багажник отличается повышенной по сравнению с обычным багажником функциональностью. Например, к нему можно прикрепить противотуманные фары — достаточно приварить кронштейн крепления фары к наклонному соединительному элементу спереди (см. пункт 7).

Кроме того, в экспедиционном багажнике удобно возить лопату. Зафиксировать её можно при помощи обычного крепления для труб.

Видео: крепёж конструкции на внедорожник

Багажник на крышу: плюсы и минусы

О преимуществах, которые предоставляют автовладельцу багажники на крышу, мы уже начинали говорить выше. Теперь разберём их более подробно.

Преимуществ у багажника на крышу немало:

• самым очевидным плюсом, безусловно, является дополнительное место для вещей. Так, на крыше можно с лёгкостью разместить три велосипеда или же все необходимое для отдыха на природе — палатку, надувную лодку, рыболовное снаряжение и т. д. А ёмкость кажущихся довольно компактными боксов может составлять до 300–800 литров;
• появляется возможность возить нестандартные, например, очень длинные грузы (вроде лестниц, досок, труб и т. д.);
• благодаря тому, что часть багажа перемещается на крышу, становится гораздо свободнее, комфортнее и безопаснее в салоне;
• за счёт багажника на крыше происходит более равномерное распределение нагрузки. Так, если весь груз находится в багажнике, машина «проседает». Из-за этого уменьшается дорожный просвет и возникает опасность опрокидывания.

Возможные проблемы

Вместе с очевидными плюсами, багажники на крышу автомобиля имеют ряд недостатков:

• они, как правило, негативно сказываются на аэродинамических свойствах автомобиля. Багажник неправильной формы будет создавать дополнительное сопротивление воздушным потокам, а значит, пострадает и устойчивость автомобиля. Из-за этого также может возникать дополнительный шум.
• автомобиль с багажником на крыше существенно прибавляет в высоте, а значит, не сможет проезжать по участкам дороги, на которых установлены соответствующие ограничения.
• сам багажник, даже порожний, весит от 1,5 до 15 кг и более, что увеличивает общий вес машины, а следовательно, расход топлива. По некоторым оценкам, незагруженный багажник увеличивает расход бензина на 0,2 л на 100 км в городских условиях.

Итак, вы узнали, какие бывают багажники на крышу автомобиля, познакомились с их достоинствами и недостатками, выяснили, как самостоятельно изготовить некоторые из них. Теперь вам не придётся ломать голову над тем, как разместить в машине все палатки, спиннинги, рюкзаки и прочее снаряжение — всему этому найдётся место на крыше авто. Вам же остаётся расслабиться и получать удовольствие от отдыха. Удачи на дорогах!

carnovato.ru

Багажник на крышу автомобиля своими руками: расскажем, как сделать

Очень жаль, что при покупке автомобиля, не предусмотрен багажник на крышу. Это очень удобная конструкция для перевозки всевозможных вещей: от мелких и легких, до тяжелых и габаритных, а так же сильно пахнущих. И не всегда есть возможность купить готовый самодельный или заводской багажник.

Багажник на крышу автомобиля своими руками

Из этой ситуации есть хороший выход. А именно, создать багажник на крышу своими руками. Такая версия предполагает экономию в семейном бюджете. Другое название самодельного багажника — экспедиционный. На нем нельзя перевозить тяжелый и крупногабаритный груз. Он предназначен для личных вещей, палаток, велосипедов, лыж и сноубордов, матрасов и больших зонтов, а так же, мелкой мебели. Так же, можно сделать самому популярный автобокс. Он удобен тем, что защищен от окружающей среды даже в плохую погоду и от краж. А если сделать его обтекаемой формой, то и перерасхода топлива не будет.

Как сделать багажник на крышу своими руками

Вообще, багажники для крыш делятся на два вида:

Преимущества экспедиционных багажников:

Если сделать самому популярный автобокс, то он будет удобен тем, что защитит от дождя в плохую погоду и от краж.

• более функциональный;
• вмещает в себя много разнообразных вещей любой конфигурации;
• вмещает крупногабаритные предметы;
• защищает крышу от повреждений сверху;
• не заслоняет вид автоводителю.

Недостатки экспедиционного багажника:

• ограничение веса багажа;
• расход топлива увеличивается;
• трудность в укладке тяжелого груза;
• при неправильной фиксации есть опасение потери части груза;
• сниженная аэродинамика;
• плохая устойчивость машины при боковом ветре.

Перевозка крупногабаритного груза

Для багажа предметов, подойдет форма корзины с бортиками. Для перевозки длинномерных вещей – плоская открытая платформа.

Чтобы изготовить самодельный багажник на крышу автомобиля, следует тщательным образом провести замеры линейных размеров крыши. Нельзя, чтобы багажник выходил за границы крыши в области фронтального стекла или создавал бы помеху для дверей. В идеале, лучше следовать размерам заводских багажников, рассчитанных для данных моделей. Размеры можно найти на сайтах производителей, или на крышах автомобилей знакомых и друзей. Дальше необходимо определить вид багажника. Для багажа предметов, подойдет форма корзины с бортиками. Для перевозки длинномерных вещей – плоская открытая платформа.

Определение количества креплений для багажника на крышу автомобиля своими руками:

• четыре точки опоры подойдут для хэтчбеков и седанов;
• если длина крыши свыше 2,5 метров, то лучше сделать шесть креплений.

Самодельный багажник с бортиками

Теперь необходимо изготовить чертежи экспедиционного багажника с указанием размеров. Так же можно работать по эскизу заводской модели. Из всех материалов для изготовления багажной конструкции — лучше всего подойдет профиль из алюминиевого сплава. Он легко режется, гнется, не подвергается коррозии и имеет небольшой вес. Сооружение же из стали будет тяжелым, что в свою очередь будет уменьшать вес перевозимого груза. Потребуется каркас из профильной трубы сечением 20х30 мм и толщиной стенок 2 мм. Не желательно использовать круглые трубы, так как при транспортировке груз с них соскальзывает.

Так же понадобятся инструменты и компоненты:

Из всех материалов для изготовления багажной конструкции — лучше всего подойдет профиль из алюминиевого сплава.

• сварочный аппарат;
• электроды;
• линейка;
• рулетка строительная;
• угловая шлифовальная машинка;
• диски по металлу;
• дрель;
• сверла;
• насадка для зачистки сварных швов;
• комплект монтажных компонентов;
• хомуты для креплений глушителей;
• монтажная пена;
• краска по металлу (желательно под цвет машины).

Чертеж самодельного багажника

После того, как чертеж готов, а инструменты и комплектующие приобретены в полном объеме, можно приступить к изготовлению поперечины для багажника на крышу:

1. Определить длину поперечен. Они должны быть одинаковые по своим размерам.
2. Нарезать профилированную трубу на несколько частей чтобы получились продольные и поперечные направляющие.
3. Сварить части багажника, зачистить сварочные швы.
4. Заделать их монтажной пеной изнутри и снаружи. Обычно хватает одного баллона.
5. После полного высыхания и затвердевания пены, стачить ее шлифовальной машинкой. Изначально надо сделать поперечины в форме параллелепипеда. Затем, по желанию, им можно придать закругленный вид. Главное, чтобы они смотрелись по отношению к машине, как «родные».
6. Затем, для прочности, покрыть пену стеклотканью в 2-3 слоя. Желательно, брать ткань прочностью не менее 300 г/м2.
7. Для привлекательности, поперечины можно покрасить в любой цвет (обычно берут черный, или в цвет машины).

Изготовление крепежей

При изготовлении багажника нужно помнить о технике безопасности — нагружать крышу автомобиля свыше 70 кг нельзя.

Первый способ. Взять хомут для крепления глушителя от любого автомобиля. Это плоская скобка с одной стороны и дуга, которая огибает трубу с другой стороны. От плоской пластинки отпилить все остальное. Теперь она будет плотно примыкать к поперечинам и к дугам багажника на крыше. Второй способ. Использовать П-образные скобы с резьбой. Вместо гаек – закрепить барашки, при помощи которых будет очень легко откручивать и закручивать.

Крепление поперечин

Для крепления поперечин к рейлингам, в них надо сделать отверстия. Отмерить их симметрично с двух сторон, учитывая отверстия в крепежных пластинах. Аккуратно просверлить. Поставить багажник плотно на рейлинги. Если где-то нет плотного прилегания, можно использовать резиновые прокладки. Надежно закрепить при помощи болтов и гаек. Так же необходимо помнить и о технике безопасности. Нагружать крышу автомобиля свыше 70 кг нельзя.

Читайте по теме:

mytopgear.ru

Изготовление экспедиционного багажника своими руками

Верхний багажник — что это? Функциональный элемент современного автомобиля или же ненужная деталь, от которой вреда больше, чем пользы? Спорить об этом можно бесконечно, ведь нужды и методы эксплуатации машины у каждого водителя свои. Кто-то использует транспортное средство лишь для того, чтобы добираться по утрам до работы, а вечером до дома. А другие не мыслят свою жизнь без активных видов спорта: велосипедных гонок, катания на лыжах и сноуборде. Последняя категория людей, пожалуй, больше всех нуждается в установке дополнительного пространства для крепления крупногабаритных предметов. Кстати, экспедиционный багажник вполне возможно изготовить в гараже своими руками.

Не на всех современных машинах установлен дополнительный экспедиционный багажник, однако, это очень важная и полезная деталь автомобиля. Обычно о ней вспоминают, когда требуется перевезти крупногабаритный объект. Владельцы машин с типом кузова «купе» или «седан» будут вынуждены нанимать грузоперевозчиков, если необходимо купить строительные материалы для дачи или гаража, ведь доски и трубы попросту не уместятся в багажник. Даже обычный велосипед можно уложить в штатное багажное отделение далеко не каждого автомобиля. Кто-то может возразить, что для этих целей есть прицеп. Но управление таким транспортным средством требует определённых навыков вождения, да и прицеп имеется не у каждого. Выходом из подобных ситуаций станет приобретение или самостоятельное изготовление багажника на крышу автомобиля.

Экспедиционный багажник устанавливается на крышу автомобиля и используется для перевозки крупных предметов

Подобные багажники можно разделить на две категории:

Первые более компактны и имеют привлекательный внешний вид. К тому же они защищают ваши вещи от пыли, дождя, снега и даже яркого солнца. Однако они способны вместить в себя куда меньше вещей, чем дуги-поперечины, да и изготовить их самостоятельно практически невозможно.

Автобоксы имеют более эстетичный вид и не нарушают аэродинамику автомобиля, однако изготовить их своими руками невозможно

А вот второй вариант больше функциональный, к тому же его несложно сделать своими руками.

Современные производители всё чаще выпускают комбинированные виды багажников. Так, например, в одной конструкции можно совместить бокс и держатель для велосипедов и другого спортивного инвентаря. При желании вы можете приобрести такие приспособления в специализированных магазинах, но их изготовление своими руками практически невозможно.

Если вы всё ещё не уверены, нужен ли вам багажник в подобном месте, ознакомьтесь с преимуществами и недостатками этой детали. Положительные стороны экспедиционного багажника довольно очевидны:

• он позволяет перевозить больше вещей;
• защищает крышу и её лакокрасочное покрытие от внешних повреждений сверху;
• появляется возможность перевозить крупногабаритные предметы;
• при надёжной фиксации груз не упадёт;
• перевозимые предметы не загораживают обзор водителю;
• освобождается место в салоне автомобиля;
• для некоторых конструкций кузова появляется возможность увеличить объём салона за счёт опустевшего багажного отделения;
• можно установить газобаллонное оборудование в освободившийся штатный багажник;
• такую деталь несложно сделать своими руками

К сожалению, есть у такого багажника и отрицательные качества:

• вес перевозимых предметов ограничен грузоподъёмностью автомобиля;
• расход топлива увеличивается на 2 л на каждую тысячу километров при пустом установленном багажнике;
• придётся прикладывать определённые физические усилия, поднимая груз на высоту машины;
• при избыточном наполнении багажника или плохой фиксации можно потерять часть вещей;
• неправильно закреплённые конструкции гремят и мешают водителю;
• аэродинамика автомобиля снижается, за счёт чего уменьшаются возможности при разгоне и манёврах;
• машина становится менее устойчивой к боковому ветру;
• высота автомобиля увеличивается, а значит, следует быть внимательнее при проезде через тоннели или под низкими арками.

Необходимость установки экспедиционного багажника напрямую зависит от особенностей эксплуатации автомобиля. Если вы часто путешествуете, любите кататься с семьёй и друзьями на велосипедах или занимаетесь дачными работами, то подобный элемент автомобиля будет для вас незаменим. Во всех остальных случаях иметь подобный багажник тоже не будет лишним, к тому же его всегда можно демонтировать и оставить в гараже, а при необходимости установить обратно.

Экспедиционный багажник можно сделать двумя методами:

• сварить металлическую конструкцию с бортами и днищем;
• изготовить поперечины для рейлингов.

Рейлинги — это своеобразные перила, установленные на крыше автомобиля. Грузы простой формы можно привязывать к ним напрямую, но это может повредить лакокрасочное покрытие. К сожалению, рейлинги отсутствуют на некоторых моделях автомобилей, поэтому иногда может понадобиться изготовление полной конструкции.

Рейлинги очень удобны для крепления поперечин, однако ими оборудованы не все автомобили

Если вы планируете остановиться на методе с креплением поперечин к рейлингам, то весь процесс можно условно разделить на несколько этапов:

• подбор и покупка необходимых материалов и инструментов;
• измерение параметров крыши автомобиля;
• составление чертежа конструкции;
• изготовление поперечин;
• изготовление крепежей;
• сборка конструкции;
• установка багажника на своё место.

В том случае, если рейлинги не предусмотрены в конструкции автомобиля, может понадобиться сварка более сложной формы багажника. Однако при ответственном подходе к ситуации от начала замеров до установки готовой конструкции на автомобиль может уйти не больше одного дня.

Выбор материала и инструментов

К выбору материала для изготовления экспедиционного багажника следует отнестись со всей ответственностью. Тяжёлые материалы будут значительно увеличивать вес автомобиля, что повлияет на манёвренность и разгон. Кроме того, с подобными материалами достаточно сложно работать. Отдайте предпочтение лёгким и мягким металлам и конструкциям. Оптимальным решением будет выбор алюминия, так как он обладает небольшим весом, но при этом достаточно прочен. Это гибкий и мягкий металл, так что работа с ним не вызовет особых затруднений. Кроме того, алюминий не боится коррозии.

Разумеется, цена на этот металл несколько выше, чем на многие другие. Если алюминий вам не по карману, обратите внимание на профильную тонкостенную трубку. Она также может послужить хорошим материалом для будущего изделия. А вот листовую нержавеющую сталь стоит использовать лишь в самом крайнем случае, так как она имеет довольно большой вес.

При изготовлении багажника понадобятся тонкостенные трубы разного диаметра

Помимо самого металла, вам понадобятся и другие материалы и инструменты. К ним относятся:

• сварочный аппарат
• болгарка для резки металла;
• хомуты для автомобильных глушителей;
• монтажная пена;
• оборудование для шлифовки;
• стеклоткань с плотностью не менее 300 г/кв.м;
• автомобильная краска (при желании).

Что касается краски, то её вы можете выбрать в цвет кузова автомобиля, а можете остановиться на классическом чёрном или серебристом цвете.

Замеры конструкции и составление чертежа

Для того чтобы изготовить поперечины, вам понадобится всего лишь измерить расстояние между рейлингами. А вот для изготовления более сложной конструкции, необходимо определиться с размерами и весом будущего багажника, а заодно и составить проект. От этого зависит объём материалов, которые вам понадобятся. Для подготовки чертежа будущего изделия вам нужно точно измерить длину и ширину крыши.

После этого создайте чертёж, на котором будут учитываться следующие элементы багажника:

• параметры каркаса конструкции;
• длина и расположение усиливающих изделие перемычек;
• днище багажника;
• высота бортиков конструкции.

подготовьте проект экспедиционного багажника в соответствии со всеми замерами

При проектировании конструкции обратите внимание на следующий момент: багажники прямоугольной формы отрицательно сказываются на аэродинамике автомобиля. Поэтому рекомендуется делать передний борт более обтекаемым.

В первую очередь займёмся изготовлением поперечин. Определитесь с их длиной в соответствии с чертежом, а затем приступайте к работе.

1. Болгаркой вырежьте две поперечины необходимой длины. Следите, чтобы они получились одинакового размера.
2. Обильно нанесите монтажную пену на металл изнутри и снаружи.
3. Дождитесь затвердевания пены.
4. Теперь с помощью шлифовальной машинки сточите всё лишнее и придайте поперечинам нужную форму.
5. В два или три слоя покройте получившиеся изделия стеклотканью.
6. Покрасьте изделие в выбранный цвет.

Фотоинструкция по изготовлению поперечин

Отрежьте металлический профиль в соответствии с замерами Нанесите монтажную пену на профиль, а затем уберите лишнее и придайте поперечинам нужную форму Нанесите несколько слоёв стеклоткани и окрасьте конструкцию в нужный цвет

После этого нужно приступать к изготовлению крепежей. Для них используются хомуты для автомобильных глушителей. При этом все ненужные элементы хомута срезаются, чтобы оставить лишь ровную пластину. С её помощью поперечины можно будет надёжно прикрепить к рейлингам.

Чтобы изготовить крепежи, срежьте все «ушки» с хомутов для глушителя и оставьте чистые пластины

Для сборки такой конструкции в рейлингах просверливаются симметричные отверстия с обеих сторон. Расстояние между отверстиями должно быть таким же, как на подготовленных пластинах для крепления. После этого поперечины легко устанавливаются на своих местах.

Установите поперечины на своих местах с помощью крепежей

Если поперечины прилегают к креплениям недостаточно плотно, вы можете уплотнить эти места с помощью резиновых прокладок.

Видео: изготовление поперечин и крепление их к рейлингам

Метод второй: изготовление более сложного экспедиционного багажника

Второй метод больше подходит для изготовления багажников, предназначенных для внедорожников. Он обладает немного иным порядком действий, благодаря которым можно создать более сложную конструкцию с днищем, рёбрами жёсткости и бортами.

Для изготовления багажника подобной формы вам понадобятся навыки сварки металлоконструкций

К этому способу лучше всего прибегать, если вы перевозите действительно объёмные вещи или же у вашего автомобиля нет рейлингов, к которым можно прикрепить поперечины.

1. Внимательно изучите заранее подготовленный чертёж. Определитесь с длиной всех элементов конструкции.
2. С помощью болгарки отрежьте металл для изготовления каркаса конструкции. У вас должно получиться по два продольных и два поперечных металлических отрезка для нижней и верхней части конструкции.
3. Сварите металлические трубки между собой таким образом, чтобы получилось два прямоугольника, соответствующих параметрам крыши.
4. Нижний прямоугольник стоит усилить рёбрами жёсткости, расположив их поперёк конструкции на одинаковом расстоянии друг от друга. При желании в нижний каркас можно добавить строительную сетку.
5. Теперь следует соединить верхний и нижний прямоугольник, сформировав таким образом борта багажника. Для этого вам понадобятся металлические трубы с меньшим диаметром.
6. Подготовьте чётное количество металлических отрезков длиной от 7 до 15 см в зависимости от предполагаемой глубины багажника.
7. Симметрично расположите их на всех сторонах прямоугольника, а затем сварите верхнюю и нижнюю часть багажника.

Фотоинструкция по изготовлению экспедиционного багажника с дном и бортами

Сварите четыре перекладины в форме прямоугольника (вам понадобятся 2 таких заготовки) Соедините верхний и нижний прямоугольники Добавьте рёбра жёсткости в конструкцию Нанесите на металл антикоррозийный грунт При желании добавьте на дно багажника строительную сетку Установите багажник с помощью специальных крепежей

Обратите внимание, что для улучшения аэродинамических свойств передний и задний борт лучше делать не из прямого, а из дугообразного отрезка.

Если вы работали с материалом, который не устойчив перед ржавчиной, обязательно обработайте его специального антикоррозийного состава. При желании вы также можете запенить получившуюся конструкцию, укрепить с помощью стеклоткани, а затем покрасить в нужный цвет.

Видео: изготовление экспедиционного багажника с каркасом и бортами

Если у вас нет рейлингов, для установки такого багажника понадобится сверлить крышу и крепить его с помощью специальных кронштейнов. К сожалению, это может вызвать появление ржавчины в отверстиях при попадании влаги на металл, поэтому лучше обратиться в специальную автомастерскую для решения вопроса проблемы.

Дополнительные устройства для экспедиционного багажника

Интересно, что на верхний багажник можно дополнительно установить некоторые приспособления, облегчающие жизнь водителю. Так, например, если вы часто бываете на даче и возите с собой специальный инвентарь, конструкцию можно оснастить специальным креплением для лопаты. Это же крепление можно использовать в поездках на рыбалку для фиксации удочек.

С помощью специального крепления в таком багажнике можно провозить строительный инвентарь

Также на багажник можно легко установить крепление для антенны радио, которая значительно улучшит приём сигнала. Если же вы часто катаетесь за городом, в местах с большим скоплением деревьев, то вам необходима такая вещь, как веткоотбойники. Одной из сторон их можно закрепить на каркасе экспедиционного багажника, и уберечь тем самым лобовое стекло от повреждений.

Веткоотбойники одной из сторон крепятся к багажной конструкции

Но самым популярным дополнительным оборудованием для этого элемента автомобиля являются элементы освещения, так называемые люстры. Они представляют собой ряд фар, освещающих большее пространство перед автомобилем, чем обычные ближние и дальние лампы. Многие устанавливают на багажник противотуманные фары, однако принцип подачи и рассеивания света в них не очень хорошо подходит для освещения сверху. Сегодня в продаже можно без труда найти специальные лампы для верхних источников света.

Каждому автовладельцу однажды становится слишком тесно в машине — например, когда он начинает ремонт и возит в автомобиле плитку и штукатурку или спешит по весне с саженцами на дачу. Эффективнее всего в этой ситуации разместить багаж на крыше авто при помощи специального приспособления. Однако цены на качественные багажники колеблются от нескольких тысяч до двух — трёх десятков тысяч рублей. Простое и практичное решение — сделать багажник своими руками.

Зачем нужен багажник на крыше авто

Багажник на крышу обязательно пригодится, если вы:

• затеяли ремонт и самостоятельно перевозите строительные материалы;
• переезжаете, перевозите большое количество вещей;
• увлекаетесь активными видами отдыха, будь то велоспорт, сноуборд, горные лыжи, рыбалка, охота, туризм и т. д.

Виды и фото самых распространённых конструкций

Для начала стоит определиться с видом багажника на крышу автомобиля, который необходим именно вам. Различают несколько типов конструкций:

• багажник универсального типа. Представляет собой несколько поперечных реек и фиксирующих скоб. Подходит практически для всех моделей автомобилей: от грузового «Соболя» до крутого «Джипа»;

  Универсальный багажник с креплениями без труда устанавливается на гладкую крышу авто

• экспедиционный (туристический) багажник. Отличается от универсального более крепкой конструкцией, надёжным днищем и большей грузоподъёмностью: в экспедиционный багажник можно поместить до 200 килограммов груза. Конструкция экспедиционного багажника позволяет крепить к нему снаряжение, запаски, осветительные фонари и т. д., а также защищает поверхность кузова автомобиля от повреждений вроде царапин от веток;

  Экспедиционные багажники чаще всего устанавливают на внедорожниках

• багажник для велосипеда. По сути, это специальные держатели (штанги с «зацепом» за раму), которые крепятся к поперечинам багажника;

  Багажник для велосипеда незаменим для любителей природы и велопрогулок

• бокс (кофр). Боксы бывают жёсткими и мягкими. Жёсткие боксы представляют собой ящики из пластика, мягкого или ABS пластика, а мягкие — мешки из специальной водонепроницаемой ткани. Крепятся они на рейлинги.

  Багажник-кофр на крышу представляет собой самый удобный, но довольно дорогой вариант

При наличии необходимой сноровки, терпения, времени и желания можно своими руками изготовить багажник любого типа. Наиболее востребованными и экономически выгодными считаются универсальные и экспедиционные багажники. Именно их чаще всего выбирают автовладельцы.

Перед тем как приступить непосредственно к процессу, следует отметить, что за изготовление багажника хозяин автомобиля берётся на свой страх и риск и за возможные последствия несёт ответственность он сам.

Видео: как сделать хороший багажник своими руками

И также стоит обратить внимание на то, что багажник вряд ли будет нужен вам постоянно, поэтому стоит подумать о том, чтобы сделать его съёмным, и пользоваться им по мере необходимости.

Универсальный багажник для автомобиля

Неопытному мастеру лучше начинать с изготовления самого простого типа багажника. По сути, предстоит сделать две поперечины. Для этого понадобится:

• металлопрофиль, например, размерами 20Х30 мм и толщиной стенки 1,5–2,0 мм (в идеале — алюминиевый, поскольку он легче);
• хомуты для глушителя — 4 штуки. С их помощью багажник будет крепиться к крыше (в случае, если имеются рейлинги);
• монтажная пена;
• машинка для шлифовки;
• стеклоткань плотностью 300 г/кв. м.;
• краска.

Пошаговое изготовление

Чтобы изготовить багажник в соответствии с параметрами авто и надёжно закрепить его на крыше, следуйте приведённому ниже алгоритму:

1. Для начала распиливаем поперечины. Длина поперечин должна соответствовать ширине кузова автомобиля.
2. Поперечины покрываем пеной как изнутри, так и снаружи. Слой должен быть довольно плотным: это позволит на следующем этапе придать поперечинам необходимую форму.
3. После высыхания пены стачиваем её при помощи шлифовальной машинки. На первом этапе придаём профилю форму правильного параллелепипеда, а затем вносим конструктивные изменения в целях улучшения аэродинамики, в частности, стачиваем углы.
4. Поскольку пена имеет рыхлую структуру, поперечины можно дополнительно замазать шпатлевкой для автомобиля — так их поверхность станет ровнее.
5. Обматываем поперечины стеклотканью в три слоя.
6. Красим поперечины и ждём высыхания.
7. В это время займёмся изготовлением крепежей. В нашем случае мы решили пойти по пути наименьшего сопротивления и воспользоваться хомутами для глушителя. Их нужно подготовить — подпилить нижнюю часть хомута, чтобы получилась ровная пластинка для более плотного прилегания.
8. Просверливаем в поперечинах отверстия. С каждой стороны должно получиться по два симметрично расположенных отверстия. Расстояние между ними должно совпадать с «ушками» хомута.
9. Закрепляем поперечины на рейлингах. Чтобы не повредить поперечины хомутами, в местах их соприкосновения можно положить резиновые прокладки.

Видео: особенности крепления конструкции на автомобиль «Ока»

Экспедиционный багажник типа «корзина»

Технология изготовления экспедиционного багажника будет на порядок сложнее. В этом случае потребуется предварительно составить чертёж. Кроме того, не обойтись без сварочного аппарата и умения обращаться с металлом.

Чертёж конструкции

Возьмём за образец самодельный багажник для Chevrolet Niva. Длина багажника составит 163 см, ширина — 123 см. Для изготовления экспедиционного багажника потребуется металлопрофиль 15Х15 (ок. 9 п. м.), 20Х20 (ок. 7 п. м.), 25Х25 (ок. 7 п. м.) и 30Х20 (ок. 6 п. м.).

Экспедиционный багажник на Ниву по этому чертежу вполне можно сделать самостоятельно

Последовательность действий мастера:

1. Начинаем изготовление багажника с основания: варим периметр. Продольные направляющие — из профиля 30Х20, поперечные перемычки — из профиля 20Х20.
2. Ввариваем в периметр несущие перемычки из профиля 30Х20. За них платформа будет крепиться к рейлингам.
3. Сокращаем расстояние между несущими перемычками, вваривая дополнительные поперечные из профиля 20Х20.
4. Изготавливаем дугу, которая будет расположена спереди в целях улучшения аэродинамики: от краёв профиля отмеряем по 5 см и вырезаем треугольный сектор, после чего загибаем профиль. Привариваем дугу с внешней стороны периметра.
5. Для повышения прочности конструкции скрепляем перемычки между собой отрезками профиля 15Х15. При желании перемычки, не являющиеся несущими, можно заменить металлической сеткой или листовой нержавеющей сталью.
6. Делаем бортики. Профиль режем на куски длиной 6–10 см и привариваем к основе. При желании их можно посадить на резьбу — тогда бортики и верхнюю часть багажника можно будет снимать.
7. Настал черёд верхней перекладины. По своим размерам она должна повторять нижнюю, однако боковые перекладины должны быть чуть короче, а стойки, соединяющие их с основой, располагаются под углом для улучшения аэродинамики.
8. Крепим багажник способом, аналогичным вышеописанному. Важный момент: для равномерного распределения веса экспедиционный багажник следует крепить на шесть точек.

В случае если у автомобиля нет рейлингов, придётся изготовить опоры самостоятельно из куска листового металла. Можно поставить на кронштейны, но для этого придётся сверлить кузов.

Экспедиционный багажник отличается повышенной по сравнению с обычным багажником функциональностью.
Например, к нему можно прикрепить противотуманные фары — достаточно приварить кронштейн крепления фары к наклонному соединительному элементу спереди (см. пункт 7).

Кроме того, в экспедиционном багажнике удобно возить лопату. Зафиксировать её можно при помощи обычного крепления для труб.

Видео: крепёж конструкции на внедорожник

Багажник на крышу: плюсы и минусы

О преимуществах, которые предоставляют автовладельцу багажники на крышу, мы уже начинали говорить выше. Теперь разберём их более подробно.

Достоинства конструкции

Преимуществ у багажника на крышу немало:

• самым очевидным плюсом, безусловно, является дополнительное место для вещей. Так, на крыше можно с лёгкостью разместить три велосипеда или же все необходимое для отдыха на природе — палатку, надувную лодку, рыболовное снаряжение и т. д. А ёмкость кажущихся довольно компактными боксов может составлять до 300–800 литров;
• появляется возможность возить нестандартные, например, очень длинные грузы (вроде лестниц, досок, труб и т. д.);
• благодаря тому, что часть багажа перемещается на крышу, становится гораздо свободнее, комфортнее и безопаснее в салоне;
• за счёт багажника на крыше происходит более равномерное распределение нагрузки. Так, если весь груз находится в багажнике, машина «проседает». Из-за этого уменьшается дорожный просвет и возникает опасность опрокидывания.

Возможные проблемы

Вместе с очевидными плюсами, багажники на крышу автомобиля имеют ряд недостатков:

• они, как правило, негативно сказываются на аэродинамических свойствах автомобиля. Багажник неправильной формы будет создавать дополнительное сопротивление воздушным потокам, а значит, пострадает и устойчивость автомобиля. Из-за этого также может возникать дополнительный шум.
• автомобиль с багажником на крыше существенно прибавляет в высоте, а значит, не сможет проезжать по участкам дороги, на которых установлены соответствующие ограничения.
• сам багажник, даже порожний, весит от 1,5 до 15 кг и более, что увеличивает общий вес машины, а следовательно, расход топлива. По некоторым оценкам, незагруженный багажник увеличивает расход бензина на 0,2 л на 100 км в городских условиях.

Итак, вы узнали, какие бывают багажники на крышу автомобиля, познакомились с их достоинствами и недостатками, выяснили, как самостоятельно изготовить некоторые из них. Теперь вам не придётся ломать голову над тем, как разместить в машине все палатки, спиннинги, рюкзаки и прочее снаряжение — всему этому найдётся место на крыше авто. Вам же остаётся расслабиться и получать удовольствие от отдыха. Удачи на дорогах!

Практически каждый водитель сталкивался с такой проблемой, как нехватка места в багажнике автомобиля. И это касается не только ценителей активного отдыха, которые регулярно выезжают на природу и везут с собой велосипеды, палатки и бытовые мелочи. В повседневной жизни проблема перевозки крупногабаритных предметов с места на место появляется часто.

Хорошим вариантом решения подобных задач станет дополнительная грузовая площадь на крыше. Если производитель не предполагает в штатной комплектации авто этого элемента, багажник на крышу автомобиля своими руками станет хорошей альтернативой. Это съемная конструкция, которая легко монтируется на автомобиль и так же просто снимается.

Наиболее распространенные типы самодельных багажников — это автомобильный бокс и сварочная конструкция, состоящая из алюминиевых или стальных профилей.

Бокс на крыше автомобиля имеет довольно привлекательный вид и, главное, не нарушает аэродинамические показатели авто. Но изготовить его самостоятельно достаточно сложно и затратно. Он входит в заводскую комплектацию, которая разрабатывается под конкретную марку авто, чаще всего для внедорожников.

Реечный багажник на крышу является более функциональной конструкцией. Объем реечного отсека на крыше любой модели ВАЗ в два-три раза превышает объем автобокса на внедорожнике Toyota.

Преимущества очевидны:

• конструкцию можно устанавливать временно;
• легкость при перевозке крупногабаритных предметов: труб, велосипедов, досок и пр.;
• защита крыши автомобиля;
• увеличение объема грузового отсека в два-три раза.

Недостатки:

• снижение аэродинамики автомобиля;
• при весе груза на крыше от 50 кг на 10-20% снижается устойчивость авто при боковых порывах ветра;
• управление авто становится более сложным.

Главным недостатком является то, что расход топлива увеличивается до 1-2 литров на 100 км при грузе от 50 кг.

Средняя скорость автомобиля с грузом от 50 кг на крыше не должна превышать 70-75 км/час.

Как сделать багажник

Если машина укомплектована рейлингами – штатными металлическими перилами на крыше — рекомендуется изготовить алюминиевые или стальные поперечины, которые будут служить днищем багажника.

Если в штатной комплектации авто не предусмотрены рейлинги, можно изготовить сварную конструкцию багажника с днищем и бортами. Делать своими руками нецелесообразно, стоимость работ и материалов обойдется на 50-60% выше, чем покупка готового багажника.

Процесс изготовления багажника условно делится на следующие этапы:

1. Выбор материала, подготовка инструмента.
2. Снятие размеров, рисунок чертежа.
3. Изготовление периметра и крепежей багажника своими руками.
4. Сварка.
5. Монтаж багажника на автомобиль.

Материалы и инструменты

Один из главных этапов производства при самостоятельном изготовлении — правильный расчет веса готовой конструкции и создание чертежа. Идеальным материалом для автобагажника будут алюминиевые профили. Алюминий отличается высокой прочностью, гибкостью и небольшим весом.

Профильные трубы могут стать альтернативным материалом. Вес материала сравнительно небольшой, тонкостенные профильные трубы отличаются устойчивостью к коррозии, высокой прочностью и низкой ценой. Стоимость профильной трубы в два раза ниже, чем аналогичной алюминиевой.

Полосы листовой нержавеющей стали следует использовать в качестве материала для багажника на крышу в крайних случаях, так как материал имеет большой вес и высокую стоимость.

Для изготовления крепежей можно использовать подготовленные пластины из промышленной стали.

Из инструментов понадобятся:

• болгарка;
• сварочный аппарат;
• шлифовальная машинка;
• грунтовка;
• автомобильная краска.

Замеры конструкции и составление чертежа

Если требуется самому изготовить багажник на крышу, где установлены штатные рейлинги, достаточно просто измерить расстояние между ними. Крепеж . Если эти элементы в автомобиле отсутствуют, то требуется провести замеры длины и ширины крыши. На основании этих цифр создается чертеж конструкции, где рассчитываются следующие параметры:

• длина и ширина каркаса;
• определяется место для усиливающих перемычек;
• высчитывается высота бортиков;
• определяется количество креплений.

Рисуя чертеж, сделайте передний борт обтекаемым, а в передней части конструкции установите алюминиевую дугу. Если длина крыши превышает 2,5 метра, потребуется шесть точек опоры, если меньше — достаточно четырех крепежей.

Согласно чертежу из выбранного материала вырезаются заготовки, затем производится сварка каркаса.

Сварочные работы

Правильное изготовление багажника своими руками зависит от точности предварительных замеров и чертежа конструкции. Сварочные работы проводятся в следующей последовательности:

1. Из профильной трубы или листа стали, в зависимости от выбранного материала, варится периметр конструкции.
2. Навариваются перемычки для усиления днища. Учитывая вес груза, который предполагается возить на крыше, можно наварить перемычки решеткой.
3. На переднюю часть платформы приваривается алюминиевая дуга, что обеспечит оптимальную аэродинамику автомобиля.
4. Для бортов нарезаются стойки длиной 6-15 см. Стойки борта привариваются к верхней части рамы, которая совпадает с основой, дном.
5. Шлифовальной машинкой убираются наплывы материала, которые остались после сварки. Крепления поперечин шлифуются и грунтуются.
6. Покраска конструкции. Перед покраской производится грунтовка.
7. Монтаж багажника на рейлинги или на крышу. Для установки багажника непосредственно на крышу монтируются кронштейны, на которые будет установлен грузовой отсек.

Инструментальная сталь имеет большой вес, не следует использовать боле трех полос стали для усиления дна багажника.

Обеспечение аэродинамики и фиксация бортов

С целью минимального снижения аэродинамических показателей автомобиля из-за установки самодельного багажника рекомендуется использовать наклонное крепление стоек на передней и задней части конструкции.

Для этого верхние боковые трубки должны быть немного меньше, чем аналогичные нижние. Поэтому стойки на передней и задней части дна конструкции навариваются под углом. Угол наклона и длина верхних боковых частей высчитывается в процессе составления чертежа конструкции.

Эстетические штрихи

После всех сварочных работ конструкцию на машину тщательно шлифуют, грунтуют и красят. Перед грунтовкой детали обезжиривают.

Использование грунтовки с высоким содержанием цинка максимально защитит металлический багажник от коррозии и облегчит покраску.

Через несколько дней после того как конструкция прогрунтована, производится покраска.

В качестве дополнительного эстетического штриха можно установить декоративные гайки, которые полностью закрываю крепежные болты.

Дополнительные устройства и приборы

На экспедиционный багажник можно установить автомобильное оборудование, которое обеспечит водителю дополнительный комфорт:

• допускается монтаж противотуманных фар;
• можно изготовить и установить веткоотбойник: если предполагается поездка в лес, это поможет защитить лобовое стекло;
• вторая антенна на багажнике может пригодиться в поездке в отдаленные места.

По правилам ГИБДД установка багажника не является переоборудованием автомобиля и не требует регистрации, если, согласно конструкции конкретной модели авто, для дополнительного багажного отсека.
