Автокормушка для рыб своими руками — фото видео обзор описание.

В чем же польза кормушек?

Кормушка для рыб – это своеобразное дисциплинирование. Кормление будет связано только с одним местом. Благодаря этому можно улучшить состояние воды в аквариуме, поскольку остатки будут оседать только в одном месте, что позволит их удалить из аквариума или собирать сомикам. Сомам не придется рыскать по всему грунту в поисках пропитания, он будет точно знать, где искать заветное лакомство. Минимальное распространение корма в аквариуме предотвращает процессы гниения, а, значит, вода дольше остается чистой.

Кормушка для живого корма существенно облегчает процесс кормления. Дело в том, что частички такой еды тяжелее воды и стремительно опускаются вниз, поэтому медлительные рыбы или те, кто не умеет питаться со дна, не успевают вдоволь насладиться живыми кормами. Благодаря правильно подобранной кормушке, частички задерживаются в ней, что позволит рыбешкам медленно съесть весь предлагаемый корм.

Автокормушка: общий принцип действия

Принцип работы устройства основан на порционной подаче корма в единицу времени. Механика большинства современных автоматических кормушек, в принципе, одинакова: строго дозированная порция корма высыпается в воду через отверстие в барабане.

После подачи пищи барабан проворачивается и его отсек снова наполняется из общей камеры. Ёмкость отсека подачи регулируется при помощи специальной шторки, которую можно сдвигать в ту или иную сторону до характерного щелчка.

Кроме приборов барабанного типа существуют:

Полностью автоматизированные автокормушки с подачей корма в период открытия специальной заслонки (как шторки в старых механических фотокамерах).

А также шнековые устройства, когда доза корма регулируется количеством поворотов червячного вала.

В продаже имеются также дисковые образцы, где еда для рыбок подаётся последовательно из отсеков на диске. В определённое время нижний диск проворачивается, и вся пища из одного отсека высыпается в аквариум. На очереди следующий отсек диска.

Но главным технологическим узлом во всех коммерческих автокормушках является, конечно, электронный блок управления.

Питанием для многих устройств может служить как бытовая сеть переменного тока, так и обыкновенные батарейки.

Как сделать автокормушку для аквариума?

Процесс изготовления автокормушки своими руками очень простой и не займет много времени. Для работы нам понадобятся следующие материалы:

небольшие аналоговые часы с будильником;
пластиковый прозрачный контейнер;
прозрачная пластиковая трубка диаметром около 7-8мм.

Теперь рассмотрим инструкцию изготовления автокормушки для аквариума своими руками.

В пластиковом контейнере проделываем отверстие немного меньшего диаметра, чем диаметр рубки, вставляем трубку. Тогда не придется дополнительно использовать клей.

Барабан не нужно загружать полностью. Достаточно наполнить его на две трети, тогда гранулы корма не будут выпадать все сразу под собственным весом. Кроме того, стрелка часов может выдержать определенный вес и нагружать ее следует экспериментальным путем постепенно, а крепить контейнер мы будем именно к ней.

Как работает автокормушка для рыб своими руками? Контейнер с гранулами корма крепится к стрелке часов. Так как контейнер совершает два оборота за 24 часа, то из отверстия в трубке гранулы будут высыпаться дважды в сутки. Этого вполне достаточно для кормления.
Размер отверстия в трубке автокормушки, сделанной своими руками, определят количество гранул, которые будут выпадать за раз. Чем оно больше, тем больше корма попадет в аквариум.
Автокормушка для аквариума своими руками готова и теперь ее можно смело применять на практике.

Выбираем место для кормушки в аквариуме

Что будет использоваться — автоматическая кормушка для рыб или привычная, требующая ручных манипуляций, выбирать вам. Однако следует помнить одно правило: тщательно выбирайте место, где она у вас будет стоять, желательно там, где нет системы аэрации и нагревательных приборов. В идеале желательно отключать систему аэрации на время кормления, чтобы корм не расплывался по всей поверхности воды. Однако, как вы понимаете, если используется автоматическая кормушка для рыб, этот пункт может быть невыполнимым.

Функции кормушки

Очень полезными бывают такие конструкции при использовании живого и сухого корма. Именно они не дают пище расплываться по всей поверхности воды, попадая в труднодоступные места, где она и будет благополучно загнивать. В этом плане автоматическая кормушка для рыб является настоящей палочкой-выручалочкой. При использовании живого корма кормушка также очень важна. Она позволяет держать тяжелых червяков на поверхности воды, не позволяя им теряться под камнями на дне, где они, скорее всего, загниют.

В каких случаях без автокормушки не обойтись?

Работающему аквриумисту всегда приходится решать задачу регулярного кормления своих питомцев. Будучи целый день вне дома, сделать это бывает довольно проблематично. Уезжая в отпуск на полмесяца, аквариум с собой тоже не возьмешь, поэтому на помощь приходит такая палочка-выручалочка, как автокормушка.

В наше время, как это делалось во времена наших бабушек и дедушек, «изобретать велосипед» не требуется, потому что учитывая спрос на автокормушки для аквариумов, их усвоили некоторые производители товаров для животных. Эти устройства имеют разнообразную конструкцию и программируются на часы подачи корма и его объем.

Краткий обзор коммерческих образцов

Как и все другие аквариумные аксессуары, автокормушки различных фирм-производителей довольно широко представлены в торговой сети. Они различаются по размеру, ёмкости контейнера, по устройству и, разумеется, по цене. Причём, стоимость зависит, в основном, от степени автоматизации: чем больше в автокормушке электроники, тем она дороже.

Модель Eheim TWIN

Немецкая компания Eheim производит дорогое, элитное оборудование для аквариумов, и представленные этой компанией образцы автоматических кормушек для рыб — не исключение.

Имеет 2 отсека для корма общей ёмкостью 160 мл. Каждый отсек работает независимо, подавая пищу различного вида в разное время. Впрочем, запрограммировать процесс кормления можно как угодно.

Для предотвращения образования комков продукта вследствие попадания влаги в устройстве предусмотрен минивентилятор, который автоматически сушит корм в отсеках.

Gитание модели осуществляется от 4-х пальчиковых батареек, которые имеются в комплекте поставки; их ресурса хватает примерно на 4 месяца работы. Разумеется, и цена Eheim TWIN немаленькая — около 7 тыс. рублей за 600-граммовый прибор.

Хаген (Hagen)

Ещё одна германская компания — Hagen — пошла по пути уменьшения размеров оборудования.

Так, электронная модель Hagen Nutramatix весит всего 140 г, и её бункер вмещает гораздо меньше корма — всего 14 г.

Данный образец хорошо подходит для кормления мальков, так как 2 раза в день в запрограммированное время может подавать дозы даже самого мелкого сухого корма. Работает устройство от 2 батареек.

Juwel

Бюджетный вариант автокормушек предлагает компания Juwel (Германия).

Модель барабанного типа весит 300 г, работает от 2 батареек, не требует трудоёмкого обслуживания и обеспечивает двухразовую подачу корма за сутки.

Установить прибор можно в любом месте, главное — прорезать соответствующее отверстие в крышке аквариума.

Объём бункера у данного образца составляет 100 г, и многие аквариумисты полагают, что это устройство почти идеально в условиях их длительного отсутствия.

FERPLAST CHEF

Не отстают от немецких производителей итальянцы.

Автокормушка FERPLAST CHEF (винтового типа) точно дозирует корм, может подавать его 3 раза в сутки, защищает еду от влажного воздуха и работает довольно долго от 2 батареек.

Короче говоря, разнообразие фирменных автоматических кормушек для рыб позволяет подобрать именно тот вариант, который нужен в данное время. Но можно изготовить это устройство и самостоятельно.

ДОННЫЙ ФИЛЬТР ДЛЯ АКВАРИУМА — ОБЗОР ОПИСАНИЕ ФОТО ВИДЕО.

СИФОН ДЛЯ АКВАРИУМА СВОИМИ РУКАМИ — ОПИСАНИЕ ОБЗОР ФОТО ВИДЕО.

PH В АКВАРИУМЕ — ФОТО ВИДЕО ОПИСАНИЕ ОБЗОР.

ОСВЕЩЕНИЕ ДЛЯ АКВАРИУМА СВОИМИ РУКАМИ — ОПИСАНИЕ ВИДЕО

aquarium-fish-home.ru⁪>

Автокормушка для аквариума: для чего предназначена и как выбрать

Аквариумные рыбки создают уют в доме. Считается, что это питомцы, за которыми легче всего ухаживать. Поэтому обычно рыбок заводят те, кто целый день не бывает дома и часто надолго уезжает. Им кажется, что рыбки не будут страдать в отсутствии хозяина. Но на самом деле эти питомцы требуют такого же внимания и ухода, как и все остальные. И кроме поддержания нужной для них атмосферы в аквариуме, очень важно, чтобы питание их было регулярным. Поэтому любители путешествовать сталкиваются с такой проблемой: как кормить рыбок в их отсутствие? Лучшим выходом в этом случае будет автокормушка для аквариума. Можно приобрести ее в зоомагазине или на рынке, тогда она обеспечит нормальный рацион питомцам в течение длительного времени. Если же владелец рыбок уезжает ненадолго, такое приспособление можно сделать самому.

Что такое автокормушка для аквариума

Чтобы рыбки хорошо себя чувствовали, были активными и красивыми, их нужно регулярно кормить. Но что делать, если иногда нет такой возможности? Это бывает, если владелец уезжает на несколько дней — в отпуск или на дачу, в офисах и организациях, которые закрываются на выходные или праздники.

В этих случаях можно использовать автокормушки для рыб в аквариуме. Это такие приспособления, которые дозированно высыпают порцию корма в специально отведенное для этого время. Они предназначены для кормления взрослых рыбок сухим кормом. Крепятся такие кормушки на стенку или крышку аквариума, а питаются от сети или пальчиковых батареек.

Устройство автокормушек

Все такие приспособления для аквариума имеют одинаковый принцип работы. Заключается он в том, что в определенное врема какое-то количество корма высыпается из контейнера в аквариум. Отличаться разные автокормушки могут наличием различных дополнительных функций, например цифрового дисплея или вентилятора.

1. Чаще всего используются кормушки с вращающимся контейнером. Принцип их действия в том, что при повороте барабана через отверстие в емкости высыпается определенное количество корма.

2. Более простое устройство имеют дисковые кормушки. В них контейнер разделен на определенное количество отсеков, которые последовательно опорожняются при вращении диска.

3. Наиболее дорогая — электронная автокормушка для аквариума. В ней с помощью заданной программы в определенное время открывается заглушка, и высыпается часть корма.

Недостатки таких приспособлений

1. Они предназначены для подачи только сухого корма. Через такие приспособления нельзя кормить рыбок живой или замороженной едой. Поэтому длительное кормление таким способом может привести к недостатку питательных веществ и болезням питомцев.

2. С помощью автокормушек нельзя кормить мальков. Для них нужен особый рацион и режим питания.

3. Еще один недостаток — это то, что очень дорого стоит автокормушка для аквариума. Цена ее колеблется в пределах от 1,5 до 7 тысяч рублей.

Самые распространенные автокормушки

1. Одной из самых популярных сейчас является фирма Hydor. К ее преимуществам относится удобный цифровой дисплей, 10 различных вариантов порций корма и режим двух- или трехразового питания.

2. Фирма Eheim также производит популярные модели автокормушек. Они характеризуются удобным вращающимся бункером для корма, встроенным вентилятором для предотвращения порчи корма и разнообразными режимами кормления.

3. Одна из самых дешевых — это кормушка фирмы Juwel. Ее особенностью является простота использования, возможность установить в любом месте аквариума и двухразовая подача корма.

4. Hagen — это самая маленькая автокормушка для аквариума. Корм в ней можно использовать даже очень мелкий, правда вмещается его только 14 грамм.

Как правильно пользоваться автокормушками

Механизм их действия прост. Чтобы кормушка работала, нужно:

— засыпать в контейнер сухой корм в виде гранул, хлопьев или таблеток;

— запрограммировать кормушку на одно- или двухразовое кормление в сутки;

— отрегулировать количество высыпаемого корма;

— укрепить кормушку на аквариуме и включить ее.

Обычно такие приспособления имеют удобные крепления и питание от пальчиковых батареек. Если автокормушка для аквариума включается в сеть, это может быть неудобно при длительном пользовании, так как возможные колебания напряжения могут сбить настройки. Поэтому в этом случае ее нужно подключить к аккумулятору. Чтобы автокормушки служили долго и правильно, необходимо регулярно чистить их и не забывать менять батарейки.

Автокормушка для аквариума своими руками

Устройство таких приспособлений очень простое, но цены на них довольно высокие. Потому многие аквариумисты делают их сами. К недостаткам самодельных автокормушек относится невозможность регулировать порции корма и режим кормления.

1. Самая сложная конструкция доступна только умельцу, разбирающемуся в электронике. Для ее изготовления нужен двигатель с редуктором. Вал должен вращаться с небольшой скоростью. Можно взять детали от детских игрушек или использовать два таймера. На вал крепится пластиковая емкость с крышкой. На одной грани нужно прорезать узкую длинную щель. Через нее будет высыпаться часть корма при повороте контейнера.

2. Более простое приспособление может сделать любой. Для этого нужен будильник с толстой часовой стрелкой и небольшой легкий пластиковый контейнер с закручивающейся крышкой. В нем прорезается отверстие для высыпания корма.

Коробочка крепится на часовую стрелку часов. И два раза в сутки отверстие оказывается внизу. Чтобы в него не высыпалось сразу много корма, можно вклеить внутрь перегородку или пропустить в него небольшую трубочку.

3. Самая интересная разовая автокормушка делается совсем просто. Нужно взять пластивокую бутылку, срезать у нее дно и закрепить вниз горлышком над открученной крышкой над аквариумом так, чтобы корм весь сразу не высыпался. В бутылку прямо в корм нужно положить сотовый, поставленный на режим вибрации. И в определенное время нужно позвонить на этот телефон. Сколько будет длиться звонок, столько корма высыпется. Таким способом можно воспользоваться, если нужно неожиданно уехать ненадолго.

fb.ru⁪>

Автокормушка для Аквариумных рыб своими руками / Avtokraska / DIY

Автоматическая кормушка для аквариумных рыб своими руками

#Аквариум для #начинающих #Кормушка для #аквариумных рыб #своими руками Быстро и бесплатно

самоделка аквариумная автокормушка

Кормушка для аквариума на ардуино

Короткий обзор дозатора автоматической кормушки для аквариума

Автоматическая кормушка для аквариумных рыб Auto Food P-01

Таймер розеточный механический

Программируется он на 24 часа. То есть весь суточный цикл, который нам и нужен. Как оказалось, даже «блондинка» разберётся с ним без труда.

Первый шаг – выключатель. У таймера он находится сбоку. Перед началом программирования его следует перевести в режим «постоянное включение».
Все маленькие голубые рычажки поднять вверх.
Диск программирования повернуть по стрелке направо, пока метка на нём не совпадёт с текущим временем.
Теперь приступаем к программированию. Каждый голубой рычажок равен 30 минутам. Опускаем их вниз по очереди, задавливая пальцем. Надо вам, скажем, выставить время с 10 утра до 22 часов вечера. Вот в этом временном промежутке все рычажки должны быть придавлены. Ровно в 10 таймер включит электроприборы, а в 22 их отключит. Эту программу таймер розеточный будет повторять ежедневно. Однажды выставив программу, можно о таймере забыть.Боковой выключатель перевести из режима «постоянное включение» в режим «часы».

А вот, собственно и всё! Срок службы у этого прибора 7 лет. Называться он может и иначе, например, таймер времени механический. У меня закончились проблемы с бессистемным освещением аквариума! Я забыла, когда в последний раз чистила стёкла от зелёных обрастаний. Свет горит строго 10 часов. Прибор простенький и безотказный. Рекомендую всем!

chesdenis

25 ноября 2015 в 13:02

DIY или Сделай сам

Возникновение идеи создания аквариума

Так уж получилось, что я в основном занимался.NET программированием и изучил его в обход C++. Наверное, поэтому я так и не встретился с микросхемотехникой и микроконтроллерами, хотя желание познакомится с ними росло практически каждый год. Особенно, последние годы, когда я узнал про Arduino. Но надо было придумать ему практическое применение. И этот вопрос быстро решился.

В нашей комнате стоит аквариум, и каждый день нужно было лезть под стол и выключать рыбкам свет, а потом утром включать. Дополнительно рыбкам надо было включать обогреватель, когда им холодно, а выключать, когда им тепло. Иногда моя забывчивость приводила к гибели рыбок в аквариуме и приходилось покупать новых. Еще рыбкам нужно было периодически менять 2/3 воды. И для нашего аквариума эта процедура была очень долгой и неприятной.

Первым делом я посмотрел готовые решения по аквариумам. Их достаточно много. В основном это видеоролики на youtube. Также есть достаточно интересных статей на geektimes. Но для моей цели — изучение и знакомство с миром микросхемотехники, — это было слишком сложно, а подробного руководства «с нуля» в интернете не нашлось. Идею разработки аквариумного контроллера пришлось отложить до тех пор пока не будут изучены азы самой микроэлектроники.

Знакомство с микроэлектроникой

Я начал свой путь с готового набора для изучения Arduino. Наверное, каждый собирал нечто подобное, когда знакомился с данной платформой:

Обычная лампочка (светодиод), резистор на 220 Ом. Arduino управляет лампочкой по алгоритму на C++. Сразу оговорюсь, что купив любой готовый набор Arduino или его аналога нельзя собрать более-менее полезную вещь. Ну кроме пищалки или, скажем, домашнего термометра. Изучить саму платформу посредством уроков можно, но не более. Для полезных вещей придется мне пришлось освоить пайку, печатные платы, проектирование печатных плат и прочие прелести электроники.

Постройка своего первого прототипа аквариума

Итак, первое с чего я начал свой прототип аквариума — сформировал на бумаге требования к этому устройству.

Аквариум должен:

Светиться утром, днем, вечером и ночью разными цветами;
Включать рыбкам утром белый свет, днем яркость белого света увеличивать, вечером уменьшать (имитация дневного света) и ночью его выключать;
Пузырьки воздуха(аквариумный компрессор) для рыбок должны появляться только вечером и выключаться ночью;
Если рыбкам холодно, аквариум должен гореть синим цветом, если жарко то красным;
Диапазоны температуры при выходе из которых должна срабатывать «световая сигнализация» должны быть настраиваемыми
Аквариум должен всегда отображать дату и время;
Время начала и конца промежутков дня должны быть настраиваемыми. К примеру, утро не всегда начинается в 9:00 AM;
Аквариум должен отображать сведения о влажности воздуха и его температуре вне аквариума, а также выводить температуру воды внутри аквариума;
Аквариум должен управляться с пульта.
Экран с датой при нажатии на кнопку пульта должен подсвечиваться. Если в течении 5 секунд ничего не нажато, то гаснуть.

Я решил начать с изучения работы LCD и Arduino.

Создание главного меню. Работа с LCD

Для LCD я решил использовать библиотеку LiquidCrystal. Так совпало, что у меня в наборе помимо Arduino присутствовал LCD экран. Он мог выводить текст, цифры. Этого было достаточно и я приступил к изучению подключения данного экрана к Arduino. Основную информацию по подключению я брал отсюда . Там же есть примеры кода для вывода «Hello World».

Немного разобравшись с экраном я решил создать главное меню контроллера. Меню состояло из следующих пунктов:

Основная информация;
Настройка времени;
Настройка даты;
Температура;
Климат;
Подсветка;
Устройства;

Каждый пункт это определенный режим вывода информации на текстовый экран LCD. Я хотел допустить возможность создания многоуровневого меню, где в каждом подуровне будут свои реализации вывода на экран.

Собственно, был написан базовый класс на C++, от которого будут наследоваться все остальные подменю.

Class qQuariumMode
{
protected:
LiquidCrystal* LcdLink;
public:
// Чтобы экран не мерцал, была предусмотрена bool переменная isLcdUpdated.
bool isLcdUpdated = false;
// Выход из подменю или меню.
void exit();
// Метод loop в каждом варианте подменю будет свой. Собственно, он и отвечает за вывод
// текста на экран. Он будет вызываться из главного цикла программы контроллера.
virtual void loop();
// Методы, которые помечены как virtual, будут переопределяться индивидуально в каждом
// меню.
virtual void OkClick();
virtual void CancelClick();
virtual void LeftClick();
virtual void RightClick();
};

К примеру, для меню «Устройства» реализация базового класса qQuariumMode будет выглядеть так:

#include «qQuariumMode.h»
class qQuariumDevicesMode:
public qQuariumMode
{
private:
int deviceCategoryLastIndex = 4;
//Варианты подменю в меню Устройства
enum DeviceCategory
{
MainLight, // управление основным светом
Aeration, // управление аэратором
Compressor, // управление компрессором
Vulcanius, // Управление вулканом
Pump // Управление помпой
};
DeviceCategory CurrentDeviceCategory = MainLight;
char* headerDeviceCategoryText = NULL;
// Ссылка на «драйвер», с помощью которого осуществляется управление устройством
BaseOnOfDeviceHelper* GetDeviceHelper();
public:
void loop();
void OkClick();
void CancelClick();
void LeftClick();
void RightClick();
};

Вот что получилось в результате реализации первого уровня меню:

Аппаратная часть. Нюансы подключения компонентов

Несколько слов хочется сказать про аппаратную часть аквариумного контроллера. Для нормальной работы контроллера мне пришлось приобрести:

1 x Arduino Uno/Mega. В последствии решил работать с Mego»ой;
1 x Часы реального времени, к примеру DS1307;
2 x Реле типа RTD14005, нужны для управления компрессором и аэрацией, т.к. оба работают от 220В переменного тока;
1 x Пьезопищалка;
1 x ИК приемник;
5 x Транзисторов IRF-530 MOSFET с N каналом. (3 для RGB ленты, 1 для белой ленты, 1 для водяной помпы);
1 x RGB светодиодная лента. Если планируется погружать светодиодную ленту в воду, то нужно ее изолировать от воды. У меня лента находится внутри силиконовой трубки и залита прозрачным герметиком;
1 x White светодиодная лента;
1 x LCD экран;
1 x Датчик температуры герметичный для измерения температуры воды. Я использовал DS18B20;
1 x Датчик температуры и влажности. Я использовал DHT11;

У каждого компонента свой тип подключения и свои драйверы для работы. Я не буду описывать нюансы подключения всех компонентов, так как их можно найти на сайте производителя или на форумах. Если вы планируете использовать те же компоненты, что и я — то менять исходный код вам не придется.

Порча компонентов

Будьте внимательны. Старайтесь сначала почитать про подключаемый компонент. Он должен эксплуатироваться именно в том диапазоне напряжения, для которого он был создан. Обычно это указано на сайте производителя. Пока я разрабатывал аквариумный контроллер, я уничтожил 2 герметичных датчика температуры и часы реального времени. Датчики вышли из строя из-за того, что я их подключил к 12В, а нужно было к 5В. Часы реального времени погибли из-за «случайного» короткого замыкания в цепи по моей вине.

Светодиодная лента RGB

Особые затруднения возникли со светодиодной лентов. Я попытался реализовать следующую схему:

При подключении к Arduino я использовал пины, которые поддерживают ШИМ (широтно-импульсную модуляцию). При одновременном включении на максимум напряжения всех 3 пинов у меня сильно грелась лента. В итоге, если оставить ее на час-другой, некоторые светодиоды переставали светиться. Я полагаю, что это происходило из-за выхода из строя некоторых резисторов. Еще один минус данной схемы — разная яркость светодиодной ленты для каждого из цветов. К примеру, если я ставлю максимальное напряжение на красном компоненте ленты, то я получаю условную яркость красной ленты в 255 единиц. Если я включаю одновременно красный и синий компоненты на максимум напряжения, то яркость будет равна 255+255 = 510 единиц, а цвет будет фиолетовым. В общем, такой вариант решения меня не устроил.

Было решено реализовать следующий алгоритм:

Void LedRgbHelper::Show(RGBColorHelper colorToShow)
{
// RGBColorHelper класс содержит сведения о доли каждого компонента в цвете.
// Кроме того, содержит информацию о яркости цвета
int sumColorParts = colorToShow.RedPart + colorToShow.GreenPart + colorToShow.BluePart;
// доля каждого компонента в общем цвете
float rK = 0;
float gK = 0;
float bK = 0;
if (sumColorParts != 0)
{
float redPartAsFloat = (float)colorToShow.RedPart;
float greenPartAsFloat = (float)colorToShow.GreenPart;
float bluePartAsFloat = (float)colorToShow.BluePart;
float sumColorPartsAsFloat = (float)sumColorParts;
int brightness = colorToShow.Brightness;
// определяем относительную яркость каждого компонента в цвете.
rK = redPartAsFloat / sumColorPartsAsFloat;
gK = greenPartAsFloat / sumColorPartsAsFloat;
bK = bluePartAsFloat / sumColorPartsAsFloat;
// определяем абсолютное значение компонента в цвете
rK = rK*brightness;
gK = gK*brightness;
bK = bK*brightness;
}
uint8_t totalCParts = (uint8_t)rK + (uint8_t)gK + (uint8_t)bK;
if (totalCParts
В таком варианте исполнения красный цвет и фиолетовый цвет имели одинаковую яркость. Т.е. красные светодиоды в первом случае светили с яркостью 255 единиц, а при фиолетовом цвете красный был с яркостью 127 единиц и синий с яркостью 127 единиц, что в итоге было приблизительно равно 255 единиц:

Светодиодная лента белая

Со светодиодной лентой наверное было проще всего. Единственный сложный момент — это обеспечение плавной смены яркости при смене времени суток.

Для реализации данной задумки я применил линейный алгоритм изменения яркости белой светодиодной ленты.

Void MainLightHelper::HandleState()
{
if (!IsFadeWasComplete)
{
unsigned long currentMillis = millis();
if (currentMillis — previousMillis > 50) {
previousMillis = currentMillis;
switch (CurrentLevel)
{
case MainLightHelper::Off:
{
// Если заявлено выключенное состояние, то снижаем яркость белого света на одну единицу за цикл.
if (currentBright != 0)
{
if (currentBright > 0)
{
currentBright—;
}
else
{
currentBright++;
}
}
else
{
// В случае полного выключения, останавливаем анимацию затухания белого цвета.
currentBright = 0;
IsFadeWasComplete = true;
}
break;
}
case MainLightHelper::Low:
case MainLightHelper::Medium:
case MainLightHelper::High:
{
// В случае установки уровня белого света, постепенно увеличиваем или уменьшаем яркость за один шаг цикла
if (currentBright != CurrentLevel)
{
if (currentBright > CurrentLevel)
{
currentBright—;
}
else
{
currentBright++;
}
}
else
{
currentBright = CurrentLevel;
IsFadeWasComplete = true;
}
}
break;
}
// подаем напряжение нужной величины для установки яркости белого цвета.
analogWrite(PinNum, currentBright);
}
}
}

Пульсация «вулкана»

Идея реализации пришла мне случайно. Я хотел просто включать и выключать декоративный вулкан с помощью подачи низкого напряжения и высокого напряжения на транзистор. В магазине для рыбок я присмотрел хороший вулкан с выводной трубкой для компрессора и светодиодом, изолированном от воды.

Он поставлялся с адаптером, на выходе которого 12В постоянного тока, а на входе — 220 В переменного. Адаптер мне оказался не нужен, так как управление питанием и яркостью вулкана я реализовал через Arduino.

Сама пульсация вулкана была реализована следующим образом:

Long time = 0;
int periode = 10000;
void VulcanusHelper::HandleState()
{
if (IsActive){
// time — аргумент cos в связке с указанным периодом.
// остальные коэффициенты — деформация функции и смещение по оси ординат
time = millis();
int value = 160 + 95 * cos(2 * PI / periode*time);
analogWrite(PinNum, value);
}
else
{
analogWrite(PinNum, 0);
}
}

Вулкан отлично подсвечивает аквариум в вечернее время, а сама пульсация смотрится очень красиво:

Помпа. Замена воды в аквариуме

Водяная помпа помагает быстро поменять воду в аквариуме. Я приобрел помпу, которая работает от постоянного тока 12В. Управление помпой осуществляется через полевой транзистор. Сам драйвер для устройства умеет две вещи: включить помпу, выключить помпу. При реализации драйвера я просто унаследовался от базового класса BaseOnOfDeviceHelper и ничего дополнительно в драйвере не определял. Весь алгоритм работы устройства вполне может реализовать базовый класс.

Помпу протестировал на стенде:

Хотя помпа работала нормально, я наткнулся на одну неочевидную вещь. Если выкачивать воду в другой резервуар, то начнет действовать закон сообщающихся сосудов. В результате я стал виновником потопа в комнате, потому как если выключить помпу — вода все равно будет идти в другой резервуар, в случае если его уровень воды находится ниже уровня воды в аквариуме. В моем случае именно так и было.

Инфракрасный порт и желание его заменить

Управление аквариумом через инфракрасный порт я осуществил по примеру предварительного обучения. Суть примера в следующем: при включении контроллера в сеть я опрашиваю поочередно действия left, right, up, down, ok. Пользователь сам выбирает, какие кнопки пульта он привязывает к каждому из действий. Плюс данной реализации — возможность привязать любой ненужный пульт дистанционного управления.
Обучается аквариум через метод Learn, суть которого отображена ниже:

Void ButtonHandler::Learn(IRrecv* irrecvLink, LiquidCrystal* lcdLink)
{
// Инициализируем прием инфракрасного сигнала с датчика
irrecvLink->enableIRIn();
// В эту переменную помещаются результаты декодирования сигнала
decode_results irDecodeResults;
…
…
while (true) {
// Если пришли результаты и их можно декодировать
if (irrecvLink->decode(&irDecodeResults)) {
// продолжаем принимать сигналы
irrecvLink->resume();
// Пробуем декодировать сигнал с пульта.
if (irDecodeResults.bits >= 16 &&
irDecodeResults.value != 0xC53A9966// fix for Pioneer DVD) {
lcdLink->setCursor(0, 1);
// Выводим на экран декодированное значение в формате HEX
lcdLink->print(irDecodeResults.value, HEX);
// Запоминаем в оперативной памяти Arduino полученный сигнал
irRemoteButtonId = irDecodeResults.value;
…
…

В дальнейшем я пришел к выводу, что пульт дистанционного управления это неудобно. Просто потому что его надо искать и это лишнее устройство в доме. Лучше управление реализовать посредством мобильного телефона или планшета. У меня зародилась идея использовать микрокомпьютер Raspberry PI, поднять на ней ASP.NET MVC 5 веб-приложение через Mono и NancyFX. Далее использовать фреймворк jquery mobile для кроссплатформенности веб-приложения. Через Raspberry общаться с Arduino посредством WiFi, или LAN. В этом случае можно даже отказаться от LCD экрана, ведь всю нужную информацию можно посмотреть на смартфоне или планшете. Но этот проект пока только в голове.

Печатная плата и ее изготовление

Так или иначе я пришел к тому, что надо изготавливать печатную плату. Произошло это после того, как на моем стенде появилось такое количество проводов, что при сборке готового устройства часть из них стала отключаться от случайного надавливания других проводов. Это происходит незаметно для глаз и может привести к непонятным результатам. Да и внешний вид такого устройства оставлял желать лучшего.

Сборка на монтажных платах(используется Arduino Uno):

Я разработал однослойную печатную плату в программе Fritzing. Получилось следующее(используется Arduino Mega):

Самое противное при изготовлении печатной платы это было сверление. Особенно когда я старался создать печатную плату типа Shield, т.е. она одевалась на Arduino. Просверлить тонким сверлом больше 50 отверстий — это очень нудное занятие. А самое сложное — это забрать у жены ее новый утюг и уговорить купить лазерный принтер.

Кстати, если кто боится лазерно-утюжной технологии, то сразу скажу — это очень просто. У меня получилось с первого раза:

Сама сборка тоже оказалось простой — достаточно было припаять основные компоненты на плату:

Но не смотря на это, я первый и последний раз создавал печатную плату в домашних условиях. В дальнейшем буду заказывать только на заводе. И скорее всего придется освоить что-то потяжелее чем Fritzing.

Аквариумный контроллер «Аквамарин»

Здравствуйте, уважаемые коты! Рыбкой побаловаться не хотите? Вы же так обожаете этих вкусных, сочных рыбок;))) Вот и я люблю их, но предпочитаю ими любоваться через стекло:

Пока фоткал, охранник Кеша Мозгоклюев начал на меня шипеть, пришлось его тоже запечатлеть малёха:

Вообще жизнь рыбок и товарища Мозгоклюева была бы спокойней, если бы я не был электронщиком до мозга костей. Поэтому они периодически подвергаются моим опытам. Вот и один из них — аквариумный контроллер «Аквамарин».

Встречаем схему
(в конце статьи в архиве оригинал):

Как видите ничего архисложного в этой схеме нет. Микроконтроллер ATMega16 отвечает за сбор и выдачу информации и принимает соответствующие решения, управляя релюшками и полевиками. Теперь всё по порядку. Сбор информации идёт от датчика температуры U2 DS18b20, от U3 DS1307 — часов реального времени, и естественно от кнопок управления. Выдача информации осуществляется на LCD1 типа Star0802А восемь символов по две строки. Дисплей русифицирован — знания английского не требуется;) У контроллера есть три режима работы «Автоматический», «Ручной режим» и режим настроек. При ручном режиме, вход в который осуществляется нажатием кнопки «Режим/Ввод»

Внешний вид:

Лицевая сторона

Под крышечкой:)

Сюда подключаем нагрузки

Вид на эти розетки изнутри

Ну что, заглянем, посмотрим на внутренности?

Вид на разъёмы подключения датчика температуры(слева) и подключения светодиодных модулей синего и белого света(справа)

С одного бока

С другого бока

Режимы работы:

В ручном режиме можно включить или выключить подачу воздуха и фильтрацию, нажав на кнопки «+Л/Воздух», «Фильтр». О том, что включёны фильтр и воздушный компрессор, сигнализируют светодиоды «Воздух» и «Фильтр».

«Ручной режим» удобен для кормления рыбок и при чистке аквариума. Выход в автоматический режим кнопкой «Режим/Ввод».

В автоматическом режиме на дисплее выводится информация о времени, дате и температуре в аквариуме.

В автоматическом режиме контролируются параметры температуры и времени суток. По заданным параметрам температуры можно управлять нагревом воды в аквариуме, если аквариум в холодном помещении ИЛИ охлаждением, если аквариум находится в тёплом помещении.

По параметру времени суток контроллер отрабатывает программу Рассвет/Закат.

К контроллеру подключены светодиодные модули белого и синего цвета через полевые транзисторы IRFL024, и управляются методом ШИМ. Закат происходит в заданное время в течении полутора часов. Белый свет начинает угасать, а синий прибавляет яркость. В итоге имеем синее освещение аквариума ночью. Очень приятно глазам при походе ночью в туалет:)). Ночничок, так сказать:)) Утром же наоборот, при заданном времени начала рассвета происходит угасание синего и увеличение яркости белого света. Процесс этот происходит тоже в течении полутора часов. В приложенных исходниках это можно поменять как ваша душа пожелает. Так же в контроллер заложена функция восстановления режимов работы после сбоя в электросети. Если вы уехали на целый день на шашлычок, и в это время был выключен свет, а потом включен(ну всякое бывает), то контроллер автоматом включит фильтрацию, воздух и подогрев/охлаждение так, как это было задано Вами! Вообще я делюсь с Вами, дорогие мои котофеи, всем проектом с исходниками, что хотите с ним, то и делайте — мне не жалко:)

А на последок предлагаю глянуть видеоролик:

Схема данного контроллера для аквариума обеспечивает контроль температуры воды и управление освещением, по заданному временному графику. В контроллере аквариума предусмотрено также и ручное управление (включение/выключение) фильтра и компрессора.

Это особенно полезно во время чистки аквариума, не нужно выдергивать шнур фильтра из розетки, а можно просто нажать кнопку на контроллере.

Описание аквариумного контроллера

Аквариумный контроллер
построен на микроконтроллере PIC16F677. Прошивка, скорее всего, должна подойти и для микроконтроллеров более высокого уровня из этой группы. Работа схемы была проверена и на микроконтроллере PIC16F690. Измерение температуры обеспечивает цифровой температурный датчик DS18B20 с разрешением 0,5 гр. Цельсия.

Отсчет времени организован с помощью микросхемы DS1302 – контроллера реального времени. В случае отключения электроэнергии, к 8 ножке DS1302 (вывод резервного питания) подключен конденсатор C8. Его емкости хватает более чем на 3 дня для того чтобы не произошел сброс времени.

Все управление осуществляется четырьмя кнопками: «СВЕТ» (S) «ОБОГРЕВ» (Т) «КОМПРЕССОР» (V) и «ФИЛЬТР» (F). Короткое нажатие будет включать/выключать соответствующий канал. Возможно переключение между ручным и автоматическим режимом управления. Это относится только к освещению и обогреву. Включение/ выключение компрессора и фильтра осуществляется только в ручном режиме. Обогрев в автоматическом режиме удерживает необходимую заданную температуру воды в аквариуме.

Управление освещением: первое нажатие включает свет, второе отключает, треть переводит управление освещением в автоматический режим. Для установки времени включения/выключения света, необходимо нажать кнопку (S) и удерживать ее более 4 секунд.

Сначала устанавливается время включения. Короткими нажатиями кнопки (S) происходит переход от одного разряда индикатора к другому, значение каждого можно менять кнопками V (+) и F (-). Далее, продолжительным нажатием кнопки (S) значение сохраняется и происходит переход в настройки времени выключения. Здесь порядок настройки такой же. Еще одним долгим нажатием происходит переход в исходное состояние.

Установка температуры практически такое же. Продолжительное нажатие кнопки (Т) позволяет перейти в режим установки необходимой температуры воды в аквариуме. Изменение величины с шагом 0,5 гр. Цельсия осуществляется кнопками V (+) и F (-). После установки продолжительное нажатие кнопки (Т) переводит контроллер в основной режим.

Установка значения реального времени осуществляется одновременным и продолжительным нажатием двух кнопок (S) и (T). Далее все то же самое, как и при настройке освещения. Все значения хранятся в EEPROM, и при отключении питания нет необходимости все заново настраивать.

Индикация состояния каждого канала – графическая. Каждый канал обозначается своей буквой: «СВЕТ» (S) «ОБОГРЕВ» (Т) «КОМПРЕССОР» (V) и «ФИЛЬТР» (F). Если буква на экране заглавная, то это означает, что канал включен, если же прописная, то выключен.

Еще под каждым из выше перечисленных каналов прописывается либо буква А (автоматический режим — automatic) либо буква М (ручной режим – manual). Так же на индикатор выводится дата, время и фактическая температура воды в аквариуме.

Для удобства силовая часть контроллера сделана отдельно и подключена к основной плате TP-проводом с разъемом RJ-45. Трансформатор для блока питания подойдет любой с выходом на вторичной обмотке — 9 В и токе не менее 400 мА.

(скачено: 465)

http://www.tosi.cz/elektro/akvarium.html

У автора давно было желание автоматизировать обслуживание аквариума. В мировой сети он нашел много различных конструкций акваконтроллеров, но решил выбрать многофункциональный контроллер Виталия Шарапова, который получил много лестных отзывов и для которого, существует не одна модификация.

Материалы:

— модуль Пельтье
— светодиоды
— блок питания
— корпус сетевого фильтра
— вентилятор
— радиатор
— индикатор МТ-10Т7
— таймеры
— аккумулятор
— резисторы R6-R9-R13
— транзисторы
— тиристоры

Описание работы прибора.

Многофункциональный акваконтроллер отсчитывает реальное время в часах и минутах. Управляет тремя нагрузками по времени. Имеет шесть таймеров, которые можно программировать и они не зависят друг от друга. Каждый таймер способен управлять одной из нагрузок, при дискретности в 15 минут. Измеряет и изменяет нагрев воды каждый десять секунд с точностью до 1°C . Имеет вентилятор и модуль Пельтье. Имеет индикацию включения и выключения нагрузок. Позволяет вручную корректировать время, а так же способен автоматически его корректировать на заданную величину в пределах +- минуты за сутки. Благодаря наличию батареи может сохранять ход часов от 2 до 7 дней. Так же сохраняет все настройки пользователя при отключении питания, в памяти независимой от сетевого питания, и восстанавливает их при следующем подключении сети.

Описание процесса сборки устройства.

Шаг первый: сбор необходимых деталей.

Ниже приведена схема контроллера, которую он взял за основу своей разработки:

Для начала автор собрал все нужные детали, которые будут использованы в создании многофункционального аквариумного контроллера.

Шаг второй: создание платы процессора устройства.

Плата процессора была полностью собрана по изначальной схеме и повторяет конструкцию платы образца-контроллера. Есть небольшие изменения, но они не являются принципиальными.

Шаг третий: продолжение сборки устройства и работа над индикатором.

При проектировании и сборке устройства автор шел от имеющихся деталей, поэтому вся конструкция довольно сильно удешевлена. Поэтому был куплен самый дешевый индикатор МТ-10Т7. За дешевизну деталей приходится расплачиваться очевидными минусами удобства, одни из таких минусов является то, что отображать буквы при помощи всего семи сегментов сложновато.

После сборки схема индикатора была переделана таким образом, чтобы он запитывался не от батареи, а от сети. В данном случае автор руководствовался идеей увеличения длительности возможного питания микроконтроллеров пр отключении основного питания устройства, а питать индикатор в данном случае нет смысла. Таким образом индикатор будет работать исключительно от сети, а при переходе устройства на питание от батареи, индикация отсутствует. Так как к моменту выбора такого решения автор уже спаял плату, то новые дорожки он решил сделать навесным монтажем. Получилось не очень красиво, но главное работает, ведь печатного варианта платы для реализации такого подключения автор не разрабатывал.

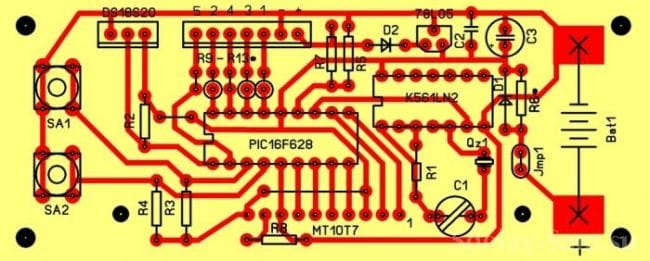

Так выглядит расположение измененного монтажа:

По итогу получился следующий вариант схемы аквариумного контроллера, несколько отличный от изначальной схемы образцового устройства:

Шаг четвертый: плата силового блока.

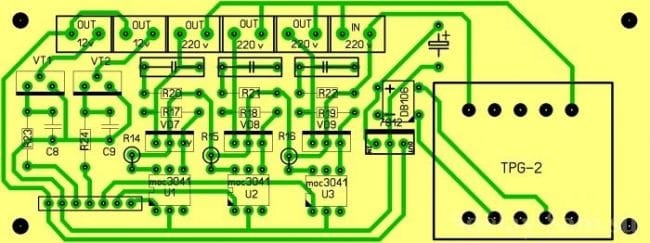

А вот так выглядит схема платы силового блока питания:

И вот так она же выглядит уже в собранном состоянии:

В качестве резервного источника питания будет использоваться аккумулятор, поэтому автор установил резистор R6. Другие резисторы от R9 до R13 автор выбирал исходя из необходимости установки под конструкцию его силового блока устройства аквариумного контроллера.

Шаг пятый: установка деталей в корпус.

В качестве оболочки для всей электронной начинки автор выбрал корпус от старого сломанного сетевого фильтра, просто потому, что такой имелся в наличии.

В данном устройстве нет необходимости в использовании нагрузки на 220 В более 150 ватт, поэтому тиристоры автор решил установить без радиаторов.

Для большей части всех аквариумных приборов такого будет даже более, чем достаточно. Радиаторы так же отсутствуют на транзисторах, которые управляют нагрузкой в 12 В, поэтому нагрузка на каналы по 12 вольт должна быть не мощнее 2 Вт, при учете имеющегося трансформатора и остальных факторов. Чтобы запитывать вентилятор, который охлаждает устройство, а так же обеспечивать работу светодиодов, подобных мощностей должно хватать.

В таком виде таймер способен управлять работой освещения в аквариуме, а тем временем автор продолжает работу над корпусом устройства контроллера.

Подведение итогов.

В целом по ходу сборки автор не заметил каких-либо серьезных проблем или ошибок. В процессе эксплуатации и активного использования устройства так же не было выявлено никаких проблем, что говорит о качественных схемах устройства. Правда возникла небольшая заминка с несовпадением отверстий индикатора на плате с отверстиями на самом индикаторе, расхождение составило порядка 0.5-1 мм. Данная помарка была решена при помощи надфиля, так как место вполне располагало к подобным работам.

Само устройство получилось весьма универсальным, благодаря имеющимся шести таймерам автоматизация процесса ухода за аквариумом близка с идеальной. Вся конструкция контроллера проста в понимании и сборке, поэтому повторить ее довольно просто при некоторых умениях и желании.

Источник

В XXI веке можно без каких-либо проблем купить подходящий аквариум для рыбок. Почему все-таки люди решаются на самостоятельное изготовление аквариума? Какими могут быть причины принятия соответствующего решения? На какие аспекты желательно ориентироваться?

Причины самостоятельного создания домика для рыбок

В большинстве случаев причины самостоятельного создания аквариума сводятся к следующим:

отсутствие на рынке подходящего экземпляра с учетом оптимальной конфигурации. Кроме того, может отсутствовать оптимальный вариант по соотношению «цена – качество»;
присутствует желание проверки мастерских и творческих навыков;
предусмотрены планы для соответствующей подработки.

Только, если понять причину и мотивацию, можно переходить к реализации идеи на практике. Во внимание лучше всего принять размер и форму домика для рыбок, так как не все варианты оказываются подходящими для реального воплощения.

Новички должны начинать с небольших моделей. Оптимальный объем составляет около 20 – 40 литров. Такой маленький аквариум подарит опыт, ведь он уже позволит прочувствовать особенности технологического процесса и отработать навыки. К тому же пробный экземпляр обязательно пригодится для тех, кто разводит рыбок и старается создать идеальные условия для них.

Важно подготовиться к возможным изъянам. Если окончательный результат разочаровал, не стоит выкидывать аквариум. Можно попробовать все очистить и склеить повторно.

Формы аквариума

Планируя самому создать домик для рыб, важно учитывать доступные формы емкости:

прямоугольная;
круглая;
панорамная;
угловая.

Круглые модели радуют своей эстетичностью, благодаря которой способны успешно вписываться практически в любые вариации интерьера. Важно смириться с тем, что такие емкости можно создавать только с использованием специального оборудования и успешной реализации навыков стеклодува. Скорее всего, круглый аквариум не удастся создать в домашних условиях.

Угловые и панорамные модели требуют значительного опыта. Это обусловлено спецификой работы со стеклом и повышенной сложностью создания элементов каркаса.

Если соотнести форму и объем емкости, можно понять, каким все-таки должен быть результат. К тому же небольшой экземпляр объемом до 40 литров позволит при необходимости повторно провести сборку емкости.

Как выбрать стекло для аквариума?

Первоначальная задача – правильный выбор сорта стекла, который обозначается буквой М и дополнением в виде циферки. Сорт стекла М1 является самым высоким, поэтому гарантируется создание надежного и качественного аквариума. В большинстве случаев рекомендуется использовать сорт не ниже М3, так как при другом раскладе появляются нежелательные риски.

Если планируется аквариум сделать в домашних условиях, лучше всего не мудрить со стеклом. Идеальным вариантом будет обычное витринное стекло, поэтому желательно обратиться в стеклянную мастерскую и сделать соответствующий выбор. Перед покупкой рекомендуется внимательно осмотреть стекло, и убедиться в отсутствии трещин, царапин, вкраплений.

На следующем этапе рекомендуется определиться с толщиной стекла. Для этого учитываются характеристики будущей емкости. В каждом случае объем аквариума вычисляется по специальной формуле: V=l*a*h. Формула расшифровывается следующим образом:

V – объем;
l – запланированная длина;
a – ширина;
h – высота.

Каждая характеристика позволяет понять, каким должен быть аквариум по своим размерам. Расчеты проводятся очень просто и быстро, причем для них разрешается использовать аквариум. Толщина стекла вычисляется с учетом всех четырех параметров емкости.

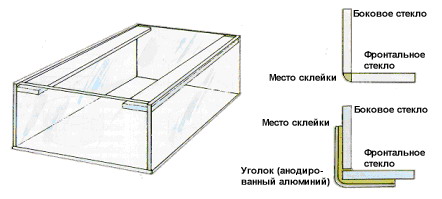

Отдельного внимания заслуживают ребра жесткости, представленные в виде специальных стеклянных полосок шириной до 5 сантиметров. Именно такие дополнения гарантируют стойкость емкости к напору воды. Ребра лучше всего использовать, как для небольших, так и для габаритных моделей. Конечно, иногда их значение становится особенно заметным.

Ребра жесткости – это обязательное условие, если длина емкости превышает 0,5 метров. При этом меньшие аквариумы также нуждаются в повышении своего качества. Для предотвращения излишних рисков рекомендуется проводить проклейку под прямым углом к боковым, а также лицевым стеклам.

Ребра жесткости способствуют не только увеличению прочности, но и возможности использования покровного стекла сверху. Более того, домик для рыбок удастся переносить с удивительной легкостью.

Нужно помнить еще об одном важном аспекте: длина аквариума более 1,5 метров предусматривает наличие не только ребер жесткости, но и специальных стяжек. Использование стеклянных стяжек, прикрепленных к ребрам жесткости у самого дна или с нижней части, гарантируют высокий уровень надежности. Ширины в 5 сантиметров будет достаточно.

Особенности раскройки стекла

Итак, с параметрами емкости удалось успешно определиться. Следующая важная задача – правильная раскройка стекла. От нюансов этого процесса во многом зависит понимание, как сделать аквариум в домашних условиях.

Самостоятельная раскройка стекла – это не самый лучший вариант. Чем же это обусловлено?

процесс обещает быть муторным;
самостоятельное выполнение поставленной задачи не стоит такого подхода. В большинстве случаев раскройка изначально включается в стоимость стекла. К тому же опытный стекольщик сможет успешно выполнить поставленную задачу, используя для этого специальный станок. Обращаясь к профессионалу, можно рассчитывать на качественные срезы и очень точные размеры, благодаря чему готовый аквариум будет надежным и аккуратным;
создание маленького аквариума лучше всего основывать на использовании деталей из обрезков стекла, которое также может радовать высоким качеством. Подобный вариант позволяет рассчитывать на успешную экономию.

Итак, обработка стекла начинается чаще всего со склеивания отдельных панелей в единый целый аквариум. Конечно, последующие этапы также оказываются важными и могут показаться специфическими для новичков.

Как склеивать аквариум?

Для склеивания аквариума подойдет силиконовый клей. При этом рекомендуется обратить повышенное внимание на следующие аспекты:

герметическое средство представляет собой 100% силикон;
клей разрешается использовать для аквариумов. Желательно внимательно изучить данные на тюбике. Нужно понимать, что на современном рынке в наличии оказываются специальные противогрибковые герметики, губительные для любых живых организмов. Тщательное изучение информации – гарантия сохранения жизни рыбок.

черные герметики гарантируют повышенную четкость границ емкости. Такой вариант идеально подходит для больших аквариумов (от 100 литров);
бесцветные средства являются универсальными, причем они предусматривают меньшее проявление огрехов;
белые герметики выбирают только, если они соответствуют интерьеру помещения.

Для новичка в 99% случаев подойдут бесцветные герметические средства.

Клей из тюбика не так-то легко выдавить, поэтому для удобства использования средства лучше всего позаботиться о наличии специального клеевого «пистолета», благодаря которому процесс выдавливания будет максимально упрощен. От качества обработки поверхности зависит, насколько герметичным будет аквариум. Нужно помнить о том, что оптимальная толщина силикона гарантирует максимальную прочность создаваемой конструкции.

Этапы рабочего процесса

Каждый новичок должен понимать, как сделать аквариум. Весь процесс можно разделить на несколько этапов:

Аквариум всегда создается с использованием тщательно обработанного стекла. Все острые ребра стекла нужно сточить у профессионалов или самостоятельно. Если процедура проводится дома, требуется ванна, заполненная водой. Для обработки используется специальный точильный камень. Желая обезопасить стенки ванны от стеклянных крошек, рекомендуется постеленная махровая ткань.
После успешного завершения процедуры стекло вытирают, просушивают. Все торцы обезжиривают. Для этого подойдет обычный ацетон или спирт.
Дно кладут сразу на место, где будет находиться аквариум. Предварительно рекомендуется подстелить бумагу. Герметическим средством тщательно обрабатывают все стенки аквариума. Клеевая колбаска должна быть достаточно плотной, но при этом она не должна оказаться излишне толстой. От этого зависит, насколько успешным будет результат проведенной работы. Слой герметика должен быть равномерным, так как утолщения или пустоты снижают надежность емкости.
Теперь боковые стенки приклеиваются ко дну и друг к другу. Рекомендуется обрабатывать нижний и боковой торец.
Для высыхания аквариума потребуются сутки. В это время конструкцию нельзя переставлять.
По истечении суток следует аккуратно приклеить ребра жесткости. Для этого аквариум кладут на боковую сторону и приклеивают ребро с помощью клея. Качество приклейки зависит от того, насколько тщательно будет намазана длинная сторона дополнительной конструкции. Для высыхания потребуется выждать 1 -2 суток.
Затем с помощью лезвия рекомендуется аккуратно обрезать излишнее количество клея на швах. На внутренней стороне можно не обрезать, если использовался бесцветный и безопасный герметик.
Теперь аквариум разрешается наполнить водой. Первые несколько часов покажут, насколько успешно была проведена работа.

Поэтапное выполнение поставленной задачи гарантирует достижение наилучшего результата, если исполнитель проявит максимальную ответственность и осторожность.

Как поступить, если аквариум течет?

Протекает угол аквариума

В этом случае нужно повторно обработать проблемный участок силиконовым клеем. Это выполняется с внутренней стороны.

Если проблема сохранилась, потребуется полностью разрезать шов и вырезать 2 стенки аквариума. Затем лезвием нужно зачистить кромки от силикона, повторно обезжирить и тщательно промазать клеем. Только после повторной процедуры допускается склеивание сторон аквариума.

Протекает шов

Если отмечается такая проблема, рекомендуется попробовать удалить проблемный кусок шва. На его место следует аккуратно вдавить небольшое количество силикона.

Если проблема по-прежнему беспокоит, потребуется вырезать две стенки и провести процедуру, описанную в первом примере.

Появляется ряд небольших пузырьков

Если места не протекают, можно ничего не предпринимать. Многие обладатели аквариумов готовы подтвердить, что появление небольших пузырьков не приводит к каким-либо нежелательным проблемам.

Только надежная емкость идеально подходит для рыбок.

Технологические отверстия

Как встроить освещение?

Лампы для аквариума можно подобрать с учетом личных предпочтений. Лучше всего использовать светильники с коэффициентом световой передачи не ниже 60 Ra. При желании светильники можно заменить специальной осветительной пленкой. В любом случае осветительные приборы должны быть надежно защищены от воды и встроены с учетом предписаний инструкции.

Самостоятельное создание аквариума изначально может показаться очень сложной и ответственной работой. Несмотря на это, с поставленной задачей все-таки можно справиться самостоятельно в минимальные сроки, если понимать специфику рабочего процесса.

Домашняя аквариумистика — увлекательнейшее занятие. Для таких домашних питомцев не требуется много места и внимания, а наблюдать за плавающими рыбками очень приятное и расслабляющее занятие. Немаловажным вопросом будет обустройство уютного жилья, в котором будут все необходимые приспособления. Наша статья расскажет, как самому сделать аквариум и какие материалы для этого используются.

Как сделать аквариум своими руками: необходимые материалы

В продаже предоставлено множество моделей готовых аквариумов, но не всегда большой выбор означает, что можно найти подходящий для ваших пожеланий и возможностей вариант. Если вы планируете изготовить аквариум самостоятельно, необходимо заранее подготовить все необходимые инструменты и материалы.

Что потребуется:

Стекло или оргстекло подходящей толщины.
Стеклорез.
Измерительный инструмент.
Силикон для аквариумов и пистолет для его нанесения.
Малярный скотч.
Небольшой шпатель.

Дополнительно необходимо приготовить ветошь для протирки стекла, острый нож и строительный уровень. Все работы желательно проводить на ровной прочной поверхности, подходящей по размеру будущего аквариума.

Особое внимание следует уделить выбору клеящего состава. Предпочтительней использовать специальный силикон для аквариума.

Помимо повышенной прочности и влагостойкости он отличается безопасным химическим составом. Обычные герметики для таких работ не предусмотрены, ведь химические вещества в составе могут вызвать гибель рыб.

Самостоятельно делаем красивый аквариум

Весь процесс начинается с определения размеров будущего аквариума.

Толщина стекла должна соответствовать его размеру, иначе конструкция будет хрупкой.

Из оргстекла обычно делают модели относительно небольшого литража. Предпочтительней приобрести специальное закаленное стекло, обязательно проверив его на наличие дефектов. При заполнении емкости водой и включении подсветки любые неровности и воздушные пустоты в стекле будут особенно заметны. Кроме того, брак негативно отражается на прочности конструкции, а ведь на стенки и дно будет нешуточная нагрузка.

Как изготовить аквариум своими руками:

Раскрой стекла можно проводить самостоятельно, но намного удобрений заказать эту услугу отдельно при покупке материала. Так срезы получаться более ровными и аккуратными, что облегчит работу.
При расчете размеров стекла необходимо учитывать способ крепления боковых стенок. Их всего два: стенки опираются на дно, либо стенки располагаются вокруг него. В первом варианте ширину боковых стенок необходимо сделать меньше на два размера толщины. Второй предполагает добавление этой величины к размерам.
Кромки стекол необходимо зашлифовать. Это также можно сделать в мастерской, предлагающей услуги по порезке стекла. В домашних условиях необходимо подготовить достаточно вместительную емкость с водой и точильный камень. Работы проводятся под водой, стекло устанавливается на ткань во избежание откалывания краев и углов.
Склеиваемые торцы обязательно необходимо хорошо просушить, и обезжирить спиртом или ацетоном.
Дно аквариума устанавливается на прочное основание (стол или верстак). Следует учитывать, что в таком положении готовое изделие будет сохнуть не менее трех дней, поэтому собранный аквариум не должен мешать повседневным делам.
Чтобы швы смотрелись аккуратней, а от стекла не пришлось отскребывать лишний герметик, необходимо заизолировать края малярным скотчем, отступив по 5-6 мм с каждой стороны.
На торец передней стенки необходимо нанести герметик равномерным слоем, толщина которого примерно ⅔ от толщины стекла. Делать это удобней специальным приспособлением — так называемым пистолетом. Небольшой аквариум со стенками до 4 сантиметров удобней обрабатывать с большого (40 мл) шприца.
Если стенки будут располагаться вокруг дна, герметик наносится на торцы нижнего стекла.
Лицевую часть прикладываем ко дну, сильно прижимать стекло не надо, между стенками должен быть небольшой зазор. Выступивший герметик аккуратно выравниваем шпателем в ширину шва.
Для новичков предпочтительней использовать прозрачный герметик — так швы будут практически незаметны. Выигрышней всего смотрится черный герметик, в особенности для больших конструкций. Вместе с тем, на таком шве будут заметны малейшие неровности, поэтому без должного опыта применения, от такого материала лучше отказаться. Существует также герметик белого цвета, но он со временем может пожелтеть. К тому же конструкции с белыми швами сложней органично вписать в интерьер.
Монтаж стенок начинают с лицевой части, затем устанавливаются торцы и в последнюю очередь — задник. Для удобства можно предусмотреть деревянные брусы-подпорки или специальные зажимы для крепления стекол. Также стекла между собой можно скреплять малярным скотчем, который без труда можно впоследствии открепить.
Расположение стенок контролируется при помощи строительного уровня. Исправить огрехи после высыхания клеящего состава уже не получиться, поэтому углы и наклон стенок проверяем сразу же.
Окончательный этап — удаление излишков силикона мягкой влажной губкой (ножом, если клей успел затвердеть). Снимать скотч лучше на следующий день после нанесения клея, а сам аквариум должен простоять не менее трех суток без воды для окончательной полимеризации герметика.

По истечению трех дней проводится проверка герметичности изделия. Если выявлена протечка — воду необходимо слить, места протекания просушить и обезжирить. После этого швы еще раз проходят герметиком по уже описанному алгоритму и оставляют сохнуть.

Как сделать большой аквариум своими руками

Аквариумы большого размера смотрятся особенно выигрышно. Если площадь вашего жилья позволяет разместить аквариум с большим литражом, необходимо учитывать и особенности его самостоятельного изготовления. Наши советы подскажут, как сделать аквариум своими руками большого объема.

Как правильно сделать большой аквариум:

Предварительно необходимо рассчитать толщину стекла в соответствии с литражом. Приведенная таблица поможет определить этот параметр.
Дополнительную прочность обеспечит каркас из металлического уголка. Зазоры между стеклом и металлом обрабатываются герметиком.
Дополнительную прочность конструкции придадут ребра жесткости и стяжки. Это длинные полосы стекла, приклеенные торцами к передней и задней стенке (ребра жесткости), а также поперек (стяжки). Усиление необходимо для емкостей свыше 50 литров. Главное правило: чем выше аквариум, тем больше необходимо предусмотреть стяжек.
Для емкости с литражом свыше 500 литров ребра жесткости также делаются и на дне.
Обеспечение прочности конструкции также достигается за счет двойного дна. В этом случае верхняя часть должна быть меньше нижней ровно на толщину боковых стенок плюс запас на шов.

Следует отметить, что при увеличенной толщине стекла необходимо выдерживать срок застывания герметика около недели.

На дно предусматривают нанесение клеящего состава за несколько заходов, между которыми выдерживают время сушки в 3-4 дня. Обычно в расчет берется следующая формула: за сутки полимеризируется 1-1,5 мм герметика. Также необходимо выдержать дополнительно пару суток для окончательного застывания состава.

Как сделать аквариум своими руками в домашних условиях видео

Подробней разобраться с особенностями и нюансами, а также увидеть наглядно, как сделать самому аквариум в домашних условиях поможет представленное видео. Здесь показан пошаговый алгоритм работы, процесс нанесения герметика, а также готовый результат. Вдохновившись таким примером, можно смело приступать к самостоятельному изготовлению аквариума.

Как сделать морской аквариум

Изготовление аквариума своими руками дает возможность воплотить в реальность необыкновенные идеи. Так можно сделать красивый аквариум для экзотических обитателей. Главное отличие — большой литраж и специализированное оборудование. Объем должен быть от 200 литров и более, чтобы экосистема смогла развиваться и функционировать.

Необходимое оборудование:

Внешний фильтр с наполнителем. Это может быть уголь, губка и керамическая крошка.
Скиммер — специальный прибор для удаления пены.
Помпофильтр насыщает воду кислородом и помогает удалить отходы.
Терморегулятор.
Ареометр, определяющий плотность жидкости.
УФ-лампа.
Отдельная емкость для приготовления морской воды.
Расходные материалы для фильтра, запас соли, бактериальные препараты, тесты для определения кислотности.

Перед переселением обитателей необходимо подготовить и отстоять воду, заселить ее необходимыми для здоровья рыб микроорганизмами.

Необитаемым аквариум должен простоять пару недель, чтобы внутри успела сформироваться подходящая среда. Запуск морского аквариума намного сложней обычного, уход поначалу также принесет много хлопот. Вместе с тем, если все сделать правильно, устоявшаяся мини-экосистема будет функционировать с минимальным вмешательством извне.

Самодельный аквариум прекрасно впишется в интерьер и станет предметом особой гордости владельца. Немного терпения и советы нашей статьи помогут самому сделать красивый и надежный «домик для рыб» подходящего размера.

Причины, которые побуждают людей сделать свой будущий аквариум самостоятельно, могут быть самые разные. Кто-то не может подобрать подходящую модель из представленных на рынке вариантов, а кто-то хочет проверить свои навыки и способности. В любом случае изготовить дом для рыбок самостоятельно способен каждый, технология достаточно проста и доступна. Разберемся, как сделать аквариум своими руками в домашних условиях.

Начинать эксперименты лучше с небольших моделей (объемом до ста литров), постепенно увеличивая объем и размеры собираемых емкостей. Конструкционный материал – стекло, стоит достаточно дорого. Из-за нехватки опыта в сборке, деньги, потраченные на покупку материала, могут быть безвозвратно утеряны.

Определение объема изделия

Прежде чем перейти к этапу закупки и подбора необходимых материалов, необходимо определиться с размерами и объемом будущего изделия.

Воспользовавшись обыкновенной рулеткой, можно узнать необходимую длину, ширину и высоту. Получив данные значения, легко рассчитать внутренний объем. Для этого, следует воспользоваться простой формулой.
Объем(V) = Длина(l) * Ширина(a) * Высота(h)

Имея на руках полученные результаты измерений, можно переходить к следующему этапу – походу в стекольную мастерскую.

Выбор подходящего стекла

При выборе необходимо руководствоваться рядом простых рекомендаций:
— Для аквариума идеально подходит обыкновенное силикатное стекло
. Это значит, что нет необходимости закупать дорогие органические , изготовленные из пластмасс.
— Наилучшим выбором будет полированное (зеркальное) стекло
. По способу применения различают оконные и витринные стекла. Оконные, как правило, имеют достаточно неровную поверхность, что приводит к снижению прочности. Витринные (полированные), после выплавки проходят процесс полировки, что придает им максимальную ровность и прочность.
— Сорт стекла должен находиться в диапазоне М1 — М3.
Качество, различается вследствие различных дефектов: наличия инородных частиц, неровностей, пузырьков. Маркировка имеет восемь степеней. Наивысшая – М1, наименьшая – М8.
— Желательно, чтобы стекло было произведено заграничным изготовителем
. Наиболее качественную продукцию предлагают немецкие, итальянские, финские и английские компании.
Но также можно найти и хорошего отечественного поставщика.
Так как нижняя поверхность аквариума устанавливается на ровную плоскость, то на нее не передается такая же нагрузка, как на боковые поверхности. Толщина дна берется такая же, как и у боковых стенок. Данную величину можно определить, воспользовавшись специальной таблицей.
(*) – с использованием ребер жесткости

(**) – с использованием стяжек

Ребра жесткости представляют собой небольшие полоски стекла, оклеенные по периметру конструкции. Данные конструкции призваны укрепить стенки емкости и увеличить сопротивление на разрыв и сжатие, предотвращая выгибание поверхностей с последующим разрушением.

Также в случаях с очень большими аквариумами, ребер жесткости может оказаться недостаточно. В этом случае необходимо устанавливать стяжки. Данные элементы конструкции устанавливаются на дно либо соединяют верхние ребра жесткости, крепясь снизу. Ребра жесткости следует располагать посредине конструкции, именно в этих местах стенки испытывают наибольшую нагрузку.

Порезка и подготовка стекла

В стекольной мастерской или магазине, можно сразу же заказать и порезку. Часто, стоимость данной процедуры сразу заложена в стоимость материала. Работа будет осуществляться на специальном станке либо с применением дорогостоящего стеклореза, что обеспечит высокую точность и качество шва. Если есть желание, процедуру можно проделать и в домашних условиях самому.
Некоторые мастера предлагают провести шлифовку
краев. Конечно, оставлять стекло острыми режущими кромками нельзя. Но также не следует шлифовать поверхности, на которые будет наноситься клей. Практически доказано, что клей – герметик наиболее качественно склеивает неотшлифованные поверхности. Режущие кромки можно аккуратно обработать вручную самому, при помощи наждачной бумаги либо точильного камня.
Если стенки планируется обклеивать вокруг дна, то донное стекло шлифовать необязательно.

Существует множество способов склейки стекол. Можно выделить два самых распространенных, это: установка стенок на дно. Оклейка стенок вокруг дна.
Метод установки стенок на дно, чаще всего применим к небольшим сосудам, объемом до ста литров. Склеить такую конструкцию самому бывает трудно. Данный метод требует наличия помощника. Сначала склеиваются боковые поверхности и на некоторое время оставляются на просушку. После, с верхней стороны конструкции, аккуратно приклеивается дно и опять просушка. Затем емкость переворачивается, устанавливается на идеально ровную поверхность и к ней приклеивают все необходимые ребра жесткости и стяжки.

Метод оклейки стенок вокруг дна менее трудоемкий. Такую емкость может легко собрать один человек. В процессе работы требуется меньше времени, чтобы клей полностью высох. Также у подобной конструкции есть одно существенно преимущество.
При наполнении водой, в сосуде, стенки которого установлены на дно, клей получает нагрузку на сдвиг. В случае «вокруг», клей работает на разрыв. Удельное сопротивление герметика на разрыв больше чем на сдвиг, поэтому и аквариум получается прочней.

Выбор силиконового клея

Силиконовый клей для стекла может быть прозрачного, черного и белого цветов. Как правило, белый цвет плохо сочетается с дизайном помещения и поэтому применяется довольно редко.
Следует обратить внимание, чтобы клей на сто процентов состоял из силикона и был пригоден для изготовления аквариума. Эти данные можно узнать из инструкции на пачке. Также в составе не должны присутствовать , способные пагубно влиять на микрофлору в воде.
Если планируется склеивать конструкцию объемом до ста литров, лучше воспользоваться прозрачным клеем. Небольшие емкости, склеенные при помощи черного клея, выглядят слишком тяжелыми.

Случай, когда объем изделия превышает двести литров, противоположен первому. Более приемлемым будет использование герметика черного цвета. Это позволит скрыть сколы на гранях, образовавшиеся при нарезке. Также такой аквариум будет выглядеть более солидно.
Перед нанесением клея, рабочие поверхности необходимо обезжирить при помощи спирта либо ацетона.

Это очень важный момент, если клей плохо схватится, сосуд обязательно даст течь и будет непригоден к использованию.
Можно переходить к сборке, сушке и проверке конструкции. Если все сделано правильно, собранное изделие будет не один год радовать своего владельца.

Аквариумистика считается одним из наиболее популярных хобби в наше время. Это связано не только с любовью к рыбкам, но и с тем, что аквариум может быть эффектным элементом интерьера, не требующим ежедневного специального ухода. Кроме того, наблюдение за подвижными жителями водоемов — это отличный способ релаксации. Модели, предлагаемые рынком для содержания рыбок, не всегда соответствуют запросам аквариумиста. Именно поэтому возникает потребность в создании своего варианта конструкции. Это не особенно сложно, зная, как именно нужно осуществить работу.

Выбор материалов для конструкции

Правильный выбор материалов обеспечит качество и долговечность изделия в процессе эксплуатации. Неправильный выбор в лучшем случае будет стоить вам мокрого напольного покрытия, в худшем — обеспечит потоп соседям снизу и гибель обитателям экосистемы.

Основной материал изготовления — это стекло.
Считается, что лучшие марки материала — М1 или М8. При его покупке следует обратить внимание на отсутствие трещин и сколов. Вторым важным элементом станет выбор клеящего элемента. Важно убедиться, что это герметик.

Знаете ли вы?
Первым герметиком в истории человечества был пчелиный воск, которым первобытные охотники приклеивали перья к стрелам. Эпоха современных герметиков стартовала в 1900-х годах.

Выбор герметика

Герметик — это вязкая клеящая масса пастообразной консистенции. Его назначение — склеивание конструкций: стыковых швов или щелей. Герметик должен сделать конструкцию целой и герметичной. Он может склеивать любые материалы, в том числе стекло.

Разновидности:

При работе со стеклом чаще всего используется силиконовый герметик. В основе такого материала — соединения силиконового каучука и добавки, которые усиливают его прочность и сцепление. Этот вид клеящего средства устойчив к агрессивным средам и влаге. Использовать аквариум, склеенный силиконовым герметиком, можно при температурах от -50 до +200 градусов.

Особенности нанесения материала:

наносится на тщательно подготовленную чистую, сухую, обезжиренную поверхность;
слой герметика затвердевает не менее 30 мин., поэтому расположите стекло так, чтобы процесс сушки никому не мешал;
время окончательного отвердевания зависит от толщины слоя;
нельзя наносить на слои старого герметика.

Полиуретановый герметик состоит из синтетических заменителей каучука. Такой материал также неплохо справится со стеклянными поверхностями.
Подбирая цвет, лучше остановиться на прозрачном материале. Такой внешний вид стыка не привлекает к себе внимание. Если шов получится недостаточно ровным, то бесцветный герметик не позволит это увидеть окружающим.

Основное правило покупки герметика — внимательное прочтение инструкции. В ней должно быть указано, что:

материал можно использовать для изготовления аквариума;
он не обладает антибактериальными свойствами. Компоненты, предназначенные для победы над бактериями, контактируя с водой, будут уничтожать живность в экосистеме искусственного водоема;
желательно, если на емкости будет указано, что материал безопасен для рыб;
в свойствах материала должно быть указано, что он высокопрочный, эластичный и обладает большим сроком службы.

Выбор стекла

Стекло является вторым необходимым компонентом изделия. Основная техническая характеристика стекла — толщина. От нее зависит возможный объем аквариума.

Соотношение толщины стекла с объемом:

4 мм — 5-30 л;
5 мм — 30-80 л;
6 мм — 80-150 л;
8 мм — 150-220 л;
1 см — 220-300 л.

Бытует мнение, что для изготовления аквариума достаточно взять бывшее в употреблении оконное стекло, витрину или любое стекло толщиной 5 мм под емкость в 200 л. Этого делать не нужно, и вот почему:

оконное стекло б/у уже подвергалось воздействию различных погодных условий — оно старело, его структура изменялась, и толщина стекла также;
витрины изготавливались из стекла марки М3. Но вспомните, что по бокам они укреплены не герметиком, а металлическими пластинами.
то же относится к возможности изготовления аквариума большого объема из тонкого стекла с дополнительными ребрами жесткости.

Все перечисленные варианты не дают гарантии в прочности и долговечности конструкции. Поэтому лучше пожалеть себя и свой труд, чем делать работу дважды. Ведь аквариум делается не на год, и стоимость стекла в пересчете на срок эксплуатации будет не очень большой.

Резать стекло нужно в стекольной мастерской. При этом обязательно уточните у мастера, выполняют ли они шлифовку краев, полировку, снятие фаски. Забирая заказ, проверьте, сходятся ли стороны и углы у будущих сторон емкости.

Основное достижение компьютерной эры для аквариумиста — аквариумный калькулятор. Это программа, которая позволяет вам ввести размеры будущего дома для рыб и получить объем воды и грунта, которые поместятся в него согласно введенным вами размерам. Такие калькуляторы также учитывают, будут ли стенки крепиться вокруг дна или опираться на него и специфические непрямоугольные формы. В расчете также необходимо учесть, что сегодня аквариумы делают с двойным дном.

Знаете ли вы?
Считается, что первыми стекло получили финикийские купцы, случайно разведя костер на пустынном песчаном берегу. И только в XX веке ученые доказали, что получить стекло таким образом невозможно: температура плавления песка должна была бы быть выше, чем температура огня костра.

Необходимые инструменты

Для изготовления понадобятся следующие инструменты:

пистолет для силикона;
металлические уголки;
струбцины;
малярный скотч;
канцелярский нож;
шпатели;
картонные подложки.

В перечень приспособлений не входит инструмент для нарезки стекла, так как, сэкономив время и нервы, его лучше нарезать в мастерской.

Варианты конструкций

Основная и наиболее простая форма — прямоугольник или куб, в котором стороны расположены под прямым углом. Возможно создание кривоугольной формы: призмы, треугольника, восьмиугольника и т. д. К сожалению, в домашних условиях не получится изготовить аквариум круглой или цилиндрической формы.
Легче всего определиться с выбором формы при работе с аквариумным калькулятором. Большинство программ не только рассчитывают объем, но и визуально демонстрируют вам форму.

При выборе формы помните, что рыбы плавают в горизонтальной плоскости. Поэтому емкость, вытянутая в длину, больше соответствует естественной форме водоема, чем аквариум, вытянутый по вертикали.

Знаете ли вы?
Создатель современного аквариума — английский ученый Натаниэль Вард. Изучая особенности жизни растений во влажных средах, Вард впервые поместил растение в емкость с водой и зачем-то подселил туда золотую рыбку. Так появился первый аквариум. Произошло это в 1841 году.

Аквариум для рыбок своими руками

Подготовка поверхности:

перед нанесением герметика стекло необходимо тщательно обезжирить. Герметик должен наноситься на сухую обработанную поверхность;
подготовьте место для работы с учетом того, что понадобится время для высыхания клеевого слоя;
под будущее днище подкладываем мягкую ветошь или плотный картон;
заправляем герметик в пистолет и отрезаем носик.

Если в системе двойное днище, то сначала выполняют склейку стекол дна. Для конструкции, в которой стенки опираются на дно, можно сначала собрать каркас и потом приклеить его к дну.

Вариант 1. Приклеивание стен по одной вокруг днища.

Порядок выполнения:

Берем стенку и наносим на ее торец силикон. Слой должен быть равномерным.
Устанавливаем стенку на днище и слегка прижимаем.
Подпираем и оставляем сохнуть.

Если вы где-то очень прижали и силикон слегка пополз в сторону, ничего не предпринимайте. Когда слой подсохнет, все лишнее можно будет аккуратно срезать. Аналогично поступают со второй стенкой. При этом стенки можно крепить относительно друг друга при помощи струбцин.

Вариант 2. Приклеивание стенок в сборке.

Порядок выполнения:

Собираем конструкцию при помощи струбцин, металлического уголка и прокладок из плотного картона между стеклами. Прокладки обеспечат необходимый зазор.
После скрепления прокладка убирается, и зазор заполняется герметиком.
В таком виде сборки весь герметик наносится одновременно, и конструкцию оставляют сохнуть на несколько дней.
Чтобы получить ровный красивый шов, можно пройтись шпателем по сырому силикону и выровнять поверхность. А можно срезать лишнее, когда силикон начнет подсыхать.

Видео: Аквариум своими руками

Как сделать аквариумную крышку с освещением

Крышку можно выполнить из прозрачного пластика.
Для того чтобы она не повредила стекло, по ее периметру силиконом проклеивают пенопластовый кант. Пластиковая крышка удобна и для монтажа в ней подсветки на светодиодных лампах, которая считается самой экологичной и современной.

Знаете ли вы?
История содержания декоративных рыб и их селекция восходит к временам династии Тан в Китае (618–907 гг.) В этот период китайцы не только содержали рыбок в специальных вазах, но и сумели вывести первых золотых рыбок из серебристого карася.

Для выполнения самой простой подсветки выбирают ленту с самоклеящейся основой, снимают защитную полосу и закрепляют ленту по периметру крышки. Такая подсветка даст необходимый рассеянный свет.

Сборку освещения с помощью светодиодных ламп лучше доверить электрику или человеку, который умеет собирать подобные конструкции. Материалами для такой сборки будут сами лампы, основа под импровизированный светильник, блок питания, провод, кулеры, разъемы под лампы.

Порядок действия

Видео: Крышка с подсветкой для аквариума своими руками

Внутреннее обустройство

Прежде всего, следует позаботиться о донном слое аквариума.
Наиболее удачное решение этого вопроса — мелкий гравий или мелкая галька.
Некоторым видам рыб необходимы места для уединения. Их изготавливают из природного камня: гранита, базальта, булыжника. Декоративно уложенные камни создадут необходимые полости, гроты и пещеры.

Древесная коряга может быть выполнена из не хвойных пород дерева
. Коряга не должна содержать поврежденных участков: гнилых, испорченных короедами. Подходящую корягу вываривают 10 часов в соленой воде, а затем, чтобы удалить соленость, вымачивают в течение недели в чистой воде. При этом воду меняют ежедневно.

Использование кокосового ореха в качестве декорации возможно после 10-минутного отваривания в соленой воде и суточного вымачивания в кипяченой.
Глина и керамика используются в том случае, если вы уверены, что они не содержат вредных примесей.

Возможно изготовление объемного фона в аквариуме из ПВХ пластины, камней, древесины или керамики. Декоративные элементы крепятся на ПВХ пластину с помощью силиконового герметика.

Важно!
Обязательно приобретите фильтр для поддержания чистоты в аквариуме.

Профилактика и обслуживание аквариума

Чтобы обитатели аквариума радовали своей активностью, следует позаботиться о предотвращении заболеваний флоры и фауны:

Запуская аквариум, необходимо, чтобы грунт, декорации, растения, инвентарь были обеззаражены.
Условия содержания должны соответствовать оптимальным для обитателей биотопа: температура воды, жесткость, кислотность, освещенность.
Регулярное правильное питание обитателей.
Регулярная чистка и удаление всего, что заболело или умерло.
Частичная еженедельная замена воды.
Борьба с перенаселением биотопа.
Обязательный карантин для новых жителей. Новые рыбки могут принести с собой микроорганизмы, против которых у обитателей аквариума нет иммунитета, и это может спровоцировать болезни среди имеющихся гидробионтов.
Своевременная изоляция и лечение больных рыб.
Добавление в аквариум препаратов профилактического направления, улучшающих общее состояние воды и ее жителей.

Важно!
Единственное заболевание, передающееся от рыб людям, — это аквариумная гранулема, или рыбий туберкулез. Конечно же, легочный туберкулез у человека не разовьется, а вот сыпь придется лечить антибиотиками. Возбудитель заболевания живет в любом аквариуме, но болеют им только ослабленные рыбы, живущие в загрязненной среде
.

Аквариум течет, что делать?

Течь может быть вызвана всего несколькими причинами:

Если это небольшое повреждение шва с внешней стороны, то его можно подклеить силиконом. В остальных случаях необходимо временно отселить всех гидробионтов из аквариума.

Подготовительные работы:

выявить все возможные места протекания. Для выявления проблемных мест можно приложить обычную туалетную бумагу ко всем швам снаружи емкости. Проблемные места обозначатся влажными пятнами на бумаге;
подготовить для работы герметик;
слить воду и вымыть емкость.

В месте протекания очищают шов от остатков герметика. Обезжириваем и заполняем новым силиконом.

Протекает угол аквариума

Если течь происходит на стыке боковых стекол, то воду сливать не нужно.
Достаточно просто опустить уровень воды на 5 см ниже уровня протекания.

Протекает шов

Если течь появилась на стыке дна и боковой стенки, то воду придется слить. Животных отселить во временный. Очистить место протекания от старого герметика и наложить новый. Вновь пользоваться аквариумом можно будет только после высыхания шва через 3-4 дня.

Появляется ряд пузырьков

После заливки воды на стенки начинает действовать нагрузка.
Под ее воздействием стекло деформируется. Обычно процент деформации не превышает предельно допустимых значений для данного стекла.
Но:

при использовании стекла, толщина которого меньше требуемой для данного объема аквариума, запаса прочности может не хватить, и стена начнет разрушаться;
герметик мог быть нанесен на загрязненную поверхность и поэтому недостаточно схватился со стеклом;
аквариум могли случайно ударить, например, при проведении ремонтных работ в помещении;
герметичность могли нарушить сами питомцы, если тот стоял неустойчиво, а груда декоративных камней не была закреплена и упала в процессе активной рыбьей деятельности по изготовлению укрытий.

Какой бы ни была причина, но появление пузырьков — это всегда нарушение прилегания стекла. Минимально сложным решением будет заделка будущей щели герметиком с внешней стороны. Как максимум — придется заменить стекло или весь аквариум.

Теперь, вооружившись знаниями об аквариумах и способах их сборки, вы легко сможете его смастерить для личного пользования.

Вы решили завести рыбок, и релаксировать глядя на них? Тогда вам в первую очередь понадобится хороший , если конечно не решили держать их в обычной 3-литровой банке. Сейчас практически в любом зоомагазине можно приобрести стандартную готовую емкость для содержания рыбок, но ведь если верхние конечности растут откуда надо, то сделать аквариум из стекла своими руками не составит особого труда. Ниже мы приведем все тонкости изготовления и оснащения аквариумов, как заводского производства, так и самодельных конструкций.

Чтобы правильно подобрать стекло по толщине нужно в первую очередь определиться с габаритами будущего аквариума. Приведенная ниже таблица облегчит эту задачу.

Не обладая навыками стеклорезчика лучше всего доверить раскрой этого хрупкого материала специалистам. Тем более что, как правило, услуги по раскрою входят в стоимость стекла. Если в мастерской не делают обработку кромок стекла, то это не проблема, так как ее можно сделать дома самостоятельно.

Итак, стекла есть и даже порезаны. Теперь нужно определиться с тем, какой клей использовать для сборки аквариума. Лучше всего купить 100% силиконовый герметик, но при этом убедиться, что он не противогрибковый, поскольку это плохо скажется на здоровье рыбок.
По цвету можно не заморачиваться, но новичку лучше выбирать бесцветный клей.

Для сборки аквариума понадобится:

абразивный камень;
малярный скотч;
средство для обезжиривания;
скребок с лезвиями;
пистолет для герметика;
герметик.

Важно!
Боковую стенку нужно делать короче ширины днища на 2 толщины стекла.

После самостоятельной сборки, ремонт аквариума своими руками, покажется детской забавой.

Полезные «прибамбасы»

Помимо самого необходимого набора оборудования для ухода за рыбками и растениями, каждый аквариумист старается постоянно добавлять какие-нибудь новые и полезные «фишки» для своего домашнего водного мира.

УФ-стерилизатор

Наличие в аквариуме ультрафиолетового стерилизатора позволяет решить массу проблем, и в первую очередь справиться с распространением болезней и цветением воды. Но нужно учитывать, что проникает в толщу морской воды на глубину 8 мм., а пресной – на 12 мм. Поэтому стерилизатор должен отвечать этим условиям.

Так как заводские устройства довольно дорогие, то многие аквариумисты предпочитают делать УФ-стерилизаторы для аквариумов своими руками. Тем более, что для этого всего то нужны бактерицидные лампы, кусок силиконового шланга и кварцевая трубка.

Автокормушка

Такое удобное приспособление как автокормушка просто необходимо тем, кто сильно занят на работе, хочет обеспечить точность режима кормления рыбок, вынужден отлучиться на несколько дней по делам и т.д. Казалось бы, чего проще сходить в магазин и купить – благо сейчас таких устройств много, причем самых различных конструкций и от любых производителей. Но ведь можно сделать автокормушку для аквариумов своими руками, а на сэкономленные средства купить что-нибудь другое.

Существует несколько видов автоматических кормушек:

полностью автоматизированные;
шнековые;
дисковые;
барабанные.

Принцип работы, например, барабанной автокормушки, заключается в подаче порции корма в заранее запрограммированные промежутки времени. Строго отмеренная порция корма через специальное отверстие подается в воду, после чего барабан проворачивается и пустой отсек заполняется из общей камеры.

Не смотря на разнообразие видов, все автокормушки имеют одинаковый главный узел – электронный блок управления.
Питанием для устройства может служить как электросеть, так и обычные батарейки.

Что такое САМП и его необходимость

В аквариумистике САМП – это сообщающаяся с искусственным водоемом емкость с несколькими ступенями очистки. Жидкость из основного резервуара подается в САМП, проходит очистку и посредством подается обратно в аквариум. Такая циркуляция воды дает возможность довольно длительное время поддерживать благоприятные условия в искусственном водоеме для рыбок.

Заводской или сделанный своими руками САМП для аквариумов имеет обычно пять отсеков:

в первом расположены губки различной плотности, которые отвечают за механическую очистку жидкости;
второй и третий заполнены пористым материалом, в котором спустя месяц образуются нитрифицирующие бактерии очищающие воду;
четвертый предназначается для водонагревателя;
в пятом расположен аэратор и насос, подающий жидкость обратно в емкость.

В небольших аквариумах САМП может и неуместен, но в емкостях более 300 литров он просто необходим для комплексной очистки больших объемов воды.

Распылитель и аэратор

Все водные организмы дышат воздухом, растворенным в воде, и аэрация домашнего водоема для рыбок просто необходима для их здоровья и долгого существования. Также нужно дополнительное насыщение воды воздухом и при перенаселенности аквариума или перекорме сухими смесями. Несъеденный рыбками корм оседает на дно и вызывает гнилостные процессы, которые приводят к возникновению неприятного запаха и замутнению воды, что может привести к гибели обитателей искусственного водоема. Исправить ситуацию, и помогают фабричные или сделанные своими руками распылители для аквариума.

Кислород поступает от прибора в воду через насадку, которая продается в любом специализированном магазине. Также насадку на аэраторы для аквариумов своими руками не составит особого труда. Для этого нужно взять резиновую трубку диаметром 10 мм и длиной до 100 мм и проколоть в ней большое количество мелких отверстий. Один конец трубки заглушить самодельной пробкой, а второй соединить со шлангом компрессора. Эффект от такой «кустарной» насадки будет не хуже, чем от фабричной.

Аэролифт

Может для новичков аэролифт и незнакомое слово, но опытные аквариумисты хорошо знают, что так называется специальный насос для подъема воды с глубины на заданную высоту с помощью сжатого воздуха.

Принцип созданных своими руками аэролифтов для аквариумов заключается в следующем:

в нижнюю часть шланга находящегося в воде под определенным давлением подается воздух;
благодаря давлению создается водная эмульсия, которая поднимается вследствие разности массы воды в шланге и напора в трубке;
чем легче получаемая эмульсия, тем больше пузырьков воздуха в воде.

Ловушка для улиток в аквариуме своими руками

Аквариумные улитки красивы и полезны, поскольку помогают поддерживать чистоту в аквариуме благодаря своей всеядности. Однако из-за высокой плодовитости этих моллюсков со временем становится довольно много и рано или поздно встает вопрос как избавиться от них, не нарушая биологический баланс водного микромира. Некоторые прибегают химии или покупке хищников, но есть и более гуманные способы, например, сделать своими руками в аквариумах ловушки для улиток.

Самый простой способ поймать улиток – это взять ошпаренный кипятком капустный лист и положив на блюдце опустить на дно аквариума на ночь.
Утром он будет весь усеян улитками, которых и удаляем. Если повторять эту процедуру, то поголовье этих моллюсков можно значительно сократить.

На заметку!
Икру улиток и молодых особей можно легко занести в аквариум с растениями. Поэтому, приобретая водоросли в зоомагазине или у другого аквариумиста, выдерживайте их в карантине.

Необходимость холодильника для аквариума

Проблема высокой температуры в летний период волнует многих аквариумистов и каждый пытается решить ее по-своему. С перегревом аквариума чаще всего сталкиваются владельцы небольших емкостей, у которых мощные встроены в крышку. Если у вас конечно не тропические рыбки, то проблему перегрева воды нужно решать и срочно.

Можно, конечно приобрести в магазине заводскую охладительную систему, благо сейчас недостатка в них нет, но вот цена иногда, просто шокирует. А есть другое решение – сделать холодильник для аквариума своими руками, тем более на просторах интернета «гуляет» большое количество самых разнообразных схем. Самая простая из них, это использовать для охлаждения обычные компьютерные куллеры, встроенные в крышку

Аквариумный обогреватель

Поскольку наш климат характерен резкими изменениями температур, то тем, кто держит декоративных рыбок стоит позаботиться о наличии нагревателя или терморегулятора для аквариума. Этот прибор необходим, потому что:

зимой температура воды может быть низкой для содержания декоративных, особенно тропических рыбок;
разница между ночной и дневной температурой воды может быть ощутимой, а рыбы такие перепады переносят не лучшим образом;
температура воздуха в помещении комфортная для человека гораздо ниже, чем та что необходима обитателям аквариумов.

Большинство владельцев переживают, что сделанные своими руками нагреватели для аквариумов могут перегреть воду в емкости. Однако этого не произойдет, если оснастить устройство специальным .

Питательная подложка для аквариума

Аквариумным растениям необходимо получать питательные вещества, как с воды, так и с грунта в котором они произрастают. Но бывает, что грунт не содержит их достаточное количество и тогда встает проблема как обеспечить подкорму корневой системы. На помощь приходит питательная подложка, которая укладывается под основной грунт небольшим слоем. Если этого не сделать, то все питательные элементы просто вымоются и растворяться в воде.

Разные производители предлагают питательные составы, сильно отличающиеся друг от друга. Грунты на основе латерита богаты железом, глиняные – калием, торфяные – азотом и фосфором. Все это надо учитывать при обустройстве своего аквариума.

Созданные для аквариума своими руками питательные подложки не только помогают развиваться растениям, но и улучшают качество воды, что очень важно для рыбок.

Что такое скиммер

Скиммер в переводе с английского языка означает “шумовка», а в реальности – пеноотделитель, флоратор или пенник. Фактически это устройство является важным элементом водной фильтрационной системой для морских аквариумов.

Прибор представляет собой заполняемый водой цилиндр, в нижней части которого расположен генератор пузырьков. Воздух, поднимаясь к поверхности, приносит с собой мельчайшие частицы органических соединений и выталкивает их в отдельную секцию, которая называется пеносборником.

В продаже представлено большое количество самых разнообразных моделей, но при желании можно изготовить скиммер для аквариумов своими руками.

Водопад из песка

В стремлении сделать свой аквариум неповторимым акваскейперы используют самые неожиданные приемы оформления подводного микромира. Один из таких приемов – установка миниатюрного водопада. Да-да, Вы не ослышались, именно – водопад, только не совсем обычный. Вместо воды с миниатюрной скалы текут потоки песка, поэтому,наверное, правильно будет говорить о пескопаде.

Принцип действия заключается в следующем. Воздушный компрессор создает разреженную среду в трубке, в которую из емкости происходит подача песка. Песчинки, достигнув выходного отверстия, стекают вниз, создавая иллюзию водопада или «пескопада», кому как больше нравится.

В специализированных магазинах можно купить готовые конструкции в виде скального водопада, башен, разрушенных замков и т.д., но куда интереснее делать пескопады в аквариумах своими руками. Главное добиться, чтобы в самодельном устройстве процесс шел непрерывно, и трубка не забивалась песком.

Сделать самостоятельно или можно недорого купить аквариум в интернет-магазине

Многие аквариумисты предпочитают делать свои искусственные водоемы самостоятельно, а кто-то, чтобы не «заморачиваться», просто покупает в зоомагазине, будь-то обычный или же интернет-магазин. Стоимость аквариумов зависит во многом от объема и производителя, но как Вы увидите из таблицы, цена 100 литровых аквариумов довольно приемлема, в отличие от зарубежных моделей.

Модель	20	5 900
Флап ру		60	8 700

Заключение

Мы рассмотрели, как можно сделать аквариумы из стекла своими руками, и какое оборудование необходимо для его содержания, и ухода за рыбками и растениями. Многие предпочитают приобрести все в специализированном магазине, а кто-то предпочитает делать все самостоятельно, и при этом неплохо сэкономить. Но не важно, заводское оборудование и аквариум или все самодельное, главное, чтобы это работало, выглядело эстетично и приносило пользу Вашим рыбкам, а остальное дело вкуса.

Источник

Если у вас есть дача, автомобильный гараж или загородный дом, то рано или поздно вы задумаетесь о средствах охраны вашей недвижимости. Наиболее популярным средством защиты в наше время является GSM сигнализация. Сейчас существуют очень много видов GSM сигнализаций от различных компаний. Единственным сдерживающим фактором от покупки GSM сигнализации является ее цена. Например, простейшая GSM сигнализация Magnum МН-825-03 GSM стоит около 150 долларов. Исходя из этого, если вам нужно обезопасить свой гараж, дачу и дом, то вам придётся немало потратить. Чтобы наши читатели смогли существенно сэкономить, мы подготовили материал, в котором опишем создание самодельной GSM сигнализации своими руками. Такая сигнализация будет базироваться на обычном мобильном телефоне
, который давно лежит без дела.

Собираем простую сигнализацию на основе мобильного телефона для дачи или загородного дома

Первая сигнализация своими руками на основе мобильного телефона будет очень простой. Для ее сборки нам понадобятся такие компоненты
:

старый мобильный телефон;
геркон;
стандартное зарядное устройство для аккумулятора;
длинный провод;
паяльник;
припой;
магнит;
дополнительная сим-карта.

Для этой сигнализации подойдет любой старый кнопочный телефон. Можно использовать даже такие старые модели, как Nokia 3310. Принцип
такой сигнализации основывается на быстром наборе от кнопки, к которой подключен датчик. То есть при срабатывании датчика телефон набирает номер
, настроенный в быстром наборе. Поэтому первым делом настроим наш телефон на быстрый набор номера, на который будет идти звонок при срабатывании датчика. В нашем случае кнопкой быстрого набора будет девятая кнопка. Также в телефоне следует отключить звонок и вибратор. Еще стоит учесть, стоит ли использовать для нашего телефона зарядку или оставить его работать на полностью заряженном аккумуляторе.

Оставлять телефон на заряженном аккумуляторе стоит только в том случае, если он сможет держать заряд около месяца.

Ниже изображена схема сборки такой сигнализации для дачи или дома.

На рисунке изображена схема подключения телефона Nokia 6150 к геркону
. Чтобы подсоединить геркон к Nokia 6150 необходимо разобрать телефон и аккуратно припаять провода к контактам кнопки девять на печатной плате (Кнопка для вызова быстрого набора). После этого магнит и геркон крепятся к двери. Схема работает таким образом: при открытии двери с геркона на кнопку подается сигнал, вследствие чего телефон набирает заданный номер в быстром наборе
. Сам геркон представляет из себя магнитный датчик, чем-то напоминающий диод.

Таким же образом, как показано на схеме, можно подключать собранную своими руками GSM сигнализацию в загородном доме, даче или гараже.

GSM сигнализация своими руками с инфракрасным датчиком движения загородного дома или дачи

Принцип действия этой GSM сигнализации основан на инфракрасном датчике движения
, а не на герконе. Инфракрасный датчик движения срабатывает, когда объект находится в поле его видимости и посылает сигнал на мобильный телефон
. После попадания сигнала на телефон он набирает номер, заранее настроенный в быстром наборе. Сама схема автономной сигнализации на инфракрасном датчике движения показана ниже.

На схеме видно, как и в первом примере, датчик движения подключается к девятой кнопке.

Стоит отметить, что сам датчик движения требует отдельного источника питания в 12 V.

В качестве самого датчика движения можно использовать устройство Астра 515.

Этот датчик движения имеет радиус действия 10 метров. Например, если в этот радиус действия попадет какой-нибудь объект, то сигнализация сработает и осуществит звонок.

Еще особенностью этого датчика движения является уровень защиты IP41, который позволяет ему работать при температуре от 0 до +50°С.

Такую автономную GSM сигнализацию, собранную своими руками удобно использовать на даче и в загородном доме для охраны их территорий.

Собираем GSM сигнализацию своими руками без старого мобильного телефона

Бывает ситуация, когда старого мобильного телефона под рукой нет, но на GSM сигнализации хочется сэкономить. В этом случае нам поможет плата Arduino со встроенным микроконтроллером
. Отличительной чертой этой платы является ее низкая цена и функционал. В нашем примере мы будем использовать плату Arduino Uno
, которая стоит примерно 4 доллара (в зависимости от модификаций). За основу этого примера мы возьмем статью «GSM Home Alarm V1.0», автором которой является Уго Гомес. Найти эту статью можно на официальном сайте www.arduino.cc проекта Arduino. Для сборки нашей сигнализации своими руками нам потребуются такие компоненты
:

сама плата с микроконтроллером Arduino Uno;
GPRS Shield V2.0 — GSM модуль;
блок питания на [email protected];
ультразвуковой датчик измерения расстояния HC-SR04;
соединительные провода;
макетная плата;
сим-карта.

Стоимость всех компонентов такой автономной сигнализации составит 35 долларов, что все равно намного дешевле готовых решений. Принцип
действия этой сигнализации основан на ультразвуковом датчике
HC-SR04
, который фиксирует разницу в расстоянии и посылает сигнал на мобильный телефон
. Например, если человек попадет в область замера датчика, то датчик зафиксирует расстояние меньшее от положенного и Arduino Uno отправит сигнал на мобильный телефон. Длина измерения этого датчика составляет 4 метра, а угол наблюдения составляет 30 градусов. Благодаря таким характеристикам датчик можно использовать дома, в гараже и на даче.

Для сборки этой сигнализации первым делом нужно установить сим-карту в GSM модуль.

Также следует заранее отключить PIN-код на сим-карте. Теперь соединим проводами по схеме, показанной ниже, все компоненты.

Собранная сигнализация GSM будет выглядеть таким образом.

Для того чтобы наш GSM модуль GPRS Shield V2.0
заработал в связке с Arduino Uno, нам потребуется скачать библиотеку SIM900
. Загрузить эту библиотеку можно по этому адресу http://www.gsmlib.org/download/GSM_GPRS_GPS_IDE100_v307_1.zip. После загрузки установите эту библиотеку. На дальнейшем этапе нам понадобится открыть и отредактировать файл GSM.cpp, который находится в файле в папке библиотеки SIM900. Дело в том, что GSM модуль GPRS Shield V2.0 в связке с Arduino Uno использует 7 и 8 контакт. Поэтому откроем файл GSM.cpp и исправим значения 27 и 28 строки на:

#define _GSM_TXPIN_ 7
#define _GSM_RXPIN_ 8

#define _GSM_TXPIN_ 7

#define _GSM_RXPIN_ 8

Теперь нам нужно открыть файл GSM.h, который также находится в папке с библиотекой. В этом файле нам нужно закомментировать 20 и 45 строку, а в 44 строке исправить 8 на 9.

С модулем разобрались, теперь можно переходить непосредственно к коду нашей сигнализации. Сам код можно загрузить по этой ссылке https://create.arduino.cc/code_files/47730/download. В 11 строке кода необходимо заменить «XXXXXXX» на телефонный номер, на который будет посылаться сигнал. Загрузив код в Arduino Uno, можно испытать автономную GSM сигнализацию. Для этого подключим к ней питание и откроем монитор порта. Сам GSM модуль может долго регистрироваться в сети, где вы увидите сообщение «Waiting for Network Registration». Если регистрация в сети пройдет успешно, то сигнализацию можно испытать. Для этого проведите в области работы датчика HC-SR04 рукой, после чего вы увидите сообщение в мониторе порта о данных снятых с датчика. Кроме сообщений в мониторе порта на телефон, указанный в коде, должен поступить звонок.

Из примера видно, что человек, уже работавший с Arduino Uno, сможет легко собрать подобную GSM сигнализацию своими руками. Кроме этого такую систему оповещения можно модифицировать. Например, установить на ней несколько ультразвуковых датчиков HC-SR04. Еще в эту сигнализацию можно добавить инфракрасный сенсор, цена на который в китайских интернет магазинах стартует от 50 центов. Также в эту систему оповещения можно добавить датчики температуры, которые будут оповещать владельца дома, гаража или дачи в случае пожара.

Подводим итог

В этом материале мы собрали все простые способы сборки GSM сигнализации своими руками. Кроме способов сборки GSM сигнализации своими руками из старого телефона, мы описали способ сборки недорогой системы с помощью платы Arduino Uno и GSM модуля, который выступает в качестве замены мобильного телефона. Также на просторах сети можно встретить примеры, в которых вместо GSM модуля выступает кнопочный мобильный телефон. Такая сигнализация схожа с описанными выше примерами, но благодаря Arduino Uno у нее намного выше функционал. Надеемся, наш материал поможет вам собрать GSM сигнализацию своими руками, позволив при этом значительно сэкономить и защитить ваш гараж, дом или дачу.

Window.vkAsyncInit = function() {
VK.init({
apiId: 6884782
});
};
setTimeout(function() {
var el = document.createElement(«script»);
el.type = «text/javascript»;
el.src = «https://vk.com/js/api/openapi.js?160»;
el.async = true; document.getElementById(«vk_connect»).appendChild(el);
}, 0);
setTimeout(function() {
VK.Widgets.Group(«vk_groups», {mode: 3, width: «320»}, 20003922) }
, 500)

Привет Лайфхакеры! Продолжаем транслировать интересные темы из еженедельного электронного журнала . В журнале мы пишем о полезных гаджетах, удивительных изобретениях, чуть-чуть заглядываем в будущее, а так же даем советы разной степени полезности. Подписывайтесь на журнал и читайте все содержание, но сначала прочтите совет, как сделать из старого телефона сигнализацию. Например, автомобильную.

В современном городе, да и не только в городе, очень часто приходится оставлять свой автомобиль без присмотра на неохраняемых парковках, или просто на улице вне поля зрения. В этом случае, даже если при вскрытии машины злоумышленником сработает штатная сигнализация, вы ее не услышите.

Вот было бы здорово, если автомобиль, при попытке его угнать, сам позвонил бы на ваш сотовый телефон!
А почему бы и нет! Надо только научить свою машину пользоваться мобильником.
Сделаем это с помощью пошаговой инструкции.

Наверняка у вас где-то в куче хлама валяется старый мобильный телефон, а то и два.

Шаг 1

Берем телефон, у которого есть функция быстрого набора номера (это условие обязательно).

Шаг 2

Разбираем телефон. Вырезаем на клавиатуре отверстие над кнопкой с цифрой «2» и припаиваем к контактным площадкам этой кнопки два провода (для имитации нажатия кнопки при замыкании проводов). Собираем телефон.

Шаг 3

Соединяем аккумулятор с телефоном при помощи пары проводов, соблюдая полярность. Параллельно припаиваем выход автомобильного зарядного устройства.

Шаг 4

Покупаем новую сим-карту и устанавливаем ее в телефон.

Шаг 5

Записываем номер своего мобильного телефона, активируя его быстрый набор в телефоне автомобиля. В настройках телефона автомобиля отключаем звонок, и индикацию.

Шаг 6

Зарядное устройство подключаем к автомобильному аккумулятору с помощью двух проводов, соблюдая полярность.

Шаг 7

Провода, идущие от кнопки через дополнительный переключатель, подключаем к концевику водительской двери (дополнительный переключатель нужен для оперативного отключения функции охраны).

Итак, сигнализация готова!
При открытии двери сразу придет вызов на Ваш мобильный телефон, и вы поймете, что кто-то залез в машину. Кроме того, по сигналу с автомобильного телефона можно определить ее местонахождение.

Такие сигнализации способны работать не только на авто, но и на любых других объектах, таких как дачи, гаражи, и т.д. Надо только предусмотреть, от чего запитать устройство.

Правда, не во всех случаях сигнализация может помочь.

Для чего бы вы использовали такую сигнализацию? Ее ведь можно использовать и как информационную систему, звонящую, например, когда кто-то открыл дверь холодильника.

Ждем комментариев и идей охраняемых объектов, даже самых бредовых.

А также рекомендуем прочитать в нашем журнале про миникомьютер за 25 долларов и что он может, о ручке-массажере и о том, какие телефоны как ведут себя в морозы.
Еще проще будет сразу на наш журнал и не пропускать ничего.

Современная жизнь немыслима без охранных сигнализаций. Они бывают самые разнообразные – к примеру, противопожарные или защищающие от взлома, различаются в зависимости от места установки и, соответственно, необходимого функционала. Загородный дом также нуждается в защите и оптимальным вариантом для него является GSM-сигнализация.

В нынешнее время существует масса компаний, предоставляющих услуги по установке сигнализаций, в том числе и с технологией GSM. Поначалу вам может показаться, что такие системы крайне сложные, но в действительности это не так. Главное – уяснить несколько важных нюансов, после чего можно изготовить сигнализацию своими силами, не прибегая к посторонней помощи. Это будет стоить в разы дешевле, более того, дальнейшее обслуживание охранной системы будет зависеть исключительно от вас. Другими словами, вы сами будете проводить профилактические меры и устранять неполадки.

Несмотря на то что GSM-сигнализации устанавливают преимущественно в гаражах, их можно успешно использовать и для защиты дома. Самая простая охранная система, описываемая в данной статье, способна решить многие проблемы, а также прибавить уверенности в сохранности своего имущества.

Для собственноручног о изготовления сигнализации вам потребуется:

паяльник и умение с ним работать;
набор проводов;
кусачки;
старый мобильный телефон (обязательно на кнопках – современные сенсорные модели не подойдут);
одноклавишный выключатель;
канцелярский нож;
изолента;
небольшой магнит;
суперклей;
медный и телефонный провода;
пара металлических скрепок;
мультиметр;
минимальные познания в области радиотехники.

После ознакомлени с перечнем необходимых инструментов/мат ериалов делаем вывод: стоимость самодельной сигнализации невысокая. Если будете четко следовать приведенной ниже инструкции, то охранная система прослужит достаточно долго.

Сигнализация для дома своими руками – монтажные работы

По сути, GSM-сигнализация – это усовершенствован ный мобильный телефон. Она позвонит на ваш (или любой другой) номер, если в ваше отсутствие в дом кто-то проникнет.

Идея заключается в следующем: вам нужно добиться того, чтобы телефон сам позвонил на последний набранный с него номер в тот момент, когда откроется входная дверь. Этот телефон постоянно должен быть на зарядке и лежать в какой-нибудь коробке возле розетки. Как только откроется дверь, невидимые контакты, установленные на навесах, замкнутся и тем самым спровоцируют вызов с мобильного телефона – вам пойдет звонок.

Обратите внимание! Для сигнализации можете использовать самый дешевый телефон. Пресловутая Nokia 1100 идеально подойдет для этого.

Первый этап.
Для начала отрежьте от металлических скрепок два кусочка длиной порядка 1,5 см – это будут навесные контакты на дверь. Затем возьмите телефонный провод, снимите изоляцию и распустите на пару внутренних проводов. Припаяйте концы каждого из них к скрепкам-контакт ам. Сами же контакты зафиксируйте на двери при помощи суперклея – один на неподвижной навесной петле, второй на подвижной.

Положение контактов подберите таким образом, чтобы они замыкались при наполовину открытой двери. Другие концы проводов прикрепите к мультиметру, после чего прозвоните их в замкнутом состоянии (при открытой двери) в целях проверки цепи.

Второй этап.
Проведите провода к месту, где будет находиться устройство, спрятав их под плинтусом.

Третий этап.
Далее приступите к телефону. Он должен быть с сим-картой, пополненным балансом, отключенными оповещениями (такими, как будильник, входящий звонок и проч.). Также у него должен быть набран последний номер, на который будет совершаться звонок в случае взлома.

Разберите телефон, снимите заднюю панель и извлеките аккумулятор. Затем снимите переднюю панель с кнопками и прокладкой. Вас интересует только передняя часть, не задняя – на ней после снятия клавиатуры вы увидите дорожки контактов. Выберите из них тот, который ведет к кнопке вызова (определите его по месторасположени ю, т. к. визуально он не отличается от других контактов). Зафиксируйте изолентой на полукруглом контакте один из медных проводов, второй же прикрепите к внутреннему.

Обратите внимание! Очень важно, чтобы при этом внешний контур полукруглой формы не замыкался.

Также следите за тем, чтобы изолента не перекрывала контакт к кнопке завершения вызова.

Четвертый этап.
Когда все готово, установите аккумулятор (корпус можете выбросить – он не нужен), используя для крепления ту же изоленту (важно, чтобы синего цвета). После этого включите телефон. Возможно, это покажется вам невозможным, ведь клавиатуры больше нет, но тут на помощь приходит смекалка: возьмите металлическую скрепку, выпрямите, сделав некое подобие пинцета, и замкните контакты под правой кнопкой завершения вызова.

После того как экран поприветствовал вас и телефон полностью загрузился, попытайтесь замкнуть медные провода, установленные на предыдущем этапе. Если все сделано правильно, то телефон наберет последний набранный номер. Но если этого не произошло, вам придется еще раз проверить все контакты под кнопкой и повторить процедуру.

Пятый этап.
Остается лишь установить телефон в предназначенном для него месте. Подключите к медным проводам, идущим от телефона, контакты, ведущие от дверных навесов. Затем подключите зарядное устройство и вставьте его в розетку. Все, GSM-сигнализация успешно установлена.

Обратите внимание! Для удобства можете установить на один из длинных проводов тумблер, чтобы включать/выключа ть сигнализацию.

Как уже говорилось, обычно такую сигнализацию устанавливают на входную дверь. Мы же советуем прикрепить контакты к внутренней двери между комнатами (ее нужно будет всегда закрывать перед выходом). Если злоумышленник проникнет в дом, то он в любом случае будет переходить из одной комнаты в другую и, следовательно, откроет «тревожную» дверь. После этого на ваш номер позвонит известный вам абонент, и вы будете проинформированы о взломе.

Имея определенные познания в радиотехнике, такую охранную систему можно усовершенствоват ь, чтобы она выглядела более презентабельно, а также изготовить на ее основе сигнализацию для автомобиля.

Важный момент, о котором обязательно нужно знать

Если злоумышленник проникнет в дом с такой сигнализацией, то он сможет быстро обнаружить ее и выключить. Самодельной охранной системе требуется определенное время для срабатывания (зачастую несколько секунд), то есть, для установки связи с вашим мобильным телефоном.

Если дверь закроется быстро, то вызов сбросится. Помните об этом.

В качестве заключения

Бесспорным преимуществом такой самодельной сигнализации можно считать ее энергонезависимо сть. Вам нужно всего лишь своевременно заряжать телефонный аккумулятор при помощи стандартного блока питания. Желательно и вовсе встроить этот блок в электросеть, чтобы телефон питался от аккумулятора исключительно при перебоях со светом.

Также отметим, что сегодня целесообразнее ставить систему видеонаблюдения. Она имеет массу преимуществ, но стоит очень дорого, поэтому в большинстве случаев люди обходятся обычными GSM-сигнализация ми.

Результат работы системы охраны зависит от эффективности используемого оборудования. Конечно, даже самые современные и дорогие приборы не могут дать 100% гарантию, но спугнуть грабителя, не дать ему вынести самые ценные вещи, способна даже примитивная система.

Ее можно купить, стоят такие образцы достаточно дешево. Но многие умельцы предпочитают собрать самостоятельно. Что из этого получается и насколько эффективно работают такие приборы?

Чтобы узнать ответ на этот вопрос попытаемся выяснить, что представляет собой GSM сигнализация сделанная своими руками.

Принцип работы охранной системы

Устанавливая сигнализацию, человек рассчитывает на то, что она сможет вовремя предупредить его о проникновении в помещение злоумышленников и включить световые или звуковые приборы, способные привлечь внимание окружающих к охраняемому объекту. С такой задачей справится любая система, но только если для ее работы будут созданы определенные условия. Например, для проводных моделей обязательным условием является наличие стационарного телефона в помещении.

Смотрим видео, принцип работы системы:

И только одна GSM сигнализация способна работать даже при отключении электричества. Ее принцип работы заключается в использовании мобильной связи для передачи тревожного сообщения владельцу. Конструктивно она представляет собой устройство, внутри которого находится SIM-карта, а также может быть встроен микрофон для прослушивания объекта. Управление такой системой осуществляется при помощи радиобрелоков или через СМС сообщения.

GSM сигнализация сделанная своими руками

Не всегда есть возможность купить дорогую промышленную модель охранной системы. В таком случае многие предпочитают собрать сигнализацию самостоятельно. Конечно, в этом вопросе есть множество нюансов, и от того, насколько правильно он будет решен, зависит эффективность работы собранного оборудования.

Благо в сети есть множество моделей GSM сигнализации и схем с подробным описанием. Причем, собранное на их основе оборудование практически не уступает по своей эффективности промышленным образцам. Одну из таких простых систем GSM сигнализаций, выполненных своими руками мы и рассмотрим в этой статье.

Смотрим видеообзор, сигнализация за 10-50 рублей;

Итак, установить сигнализацию в квартире, гараже или на даче – это правильное решение. При этом не нужно покупать оборудование, его вы сможете собрать сами. Для этого понадобятся небольшие познания в электронике, набор деталей и паяльник, а также руководство по монтажу gsm сигнализация инструкции.

В качестве комплектующих для такой системы нужны:

Кнопочный мобильный телефон, которым вы уже не пользуетесь
Магнит
Геркон
Провода и обычный выключатель

Как видите, набор деталей совсем небольшой и не потребует значительных вложений. Обычно все это уже есть в каждом доме, где владелец любит собирать различные устройства. Так что сигнализация получится практический бесплатной.

Смотрим видео, реально рабочая схема:

Теперь, что касается процесса сборки. Он состоит их нескольких несложных шагов.

Сначала нужно настроить вызов абонента, а именно текущий номер телефона владельца, одной кнопкой.

Затем придется снять лицевую панель, чтобы получить доступ к плате и выполнить подключение контактов. Оно зависит от модификации прибора. Если в нем функции отбоя и выключения относятся к одной кнопке, то один провод необходимо припаять к ней, а другой к цифровой клавише, отвечающей за вызов. Такая GSM сигнализация представлена на схеме ниже. В случае использования отдельных кнопок под каждую функцию, припаиваются отдельные провода к каждой из них и используется геркон с тремя контактами.

Наглядно этот процесс можно изобразить в виде двух, несколько отличающихся схем:

Если внимательно изучить представленные материалы, то можно увидеть, что такой подход позволяет выключать телефон одновременно с сигнализацией. Это дает возможность сэкономить ресурс батареи и не потребуется частая подзарядка.

А далее остается самое простое, после того как цепь смонтирована, на дверь устанавливается магнит и выполняется настройка геркона. Работа такой GSM сигнализации, собранной своими руками, мало чем отличается от промышленных моделей. При открытии двери контакты геркона замыкаются и с телефона выполняется звонок по запрограммированному номеру.

Постановка на охрану и снятие выполняются при помощи дополнительного выключателя. Место его расположения и других приборов вы может выбрать самостоятельно, главное, чтобы они не были видны посторонним.

Собранная GSM сигнализация своими руками получается полностью автономной. Единственным условием ее работы является периодическая подзарядка батареи телефона. Можно зарядное устройство вмонтировать в электросеть помещения. В таком случае сигнализация будет работать батареи только при отключении электричества.

Единственным недостатком такой системы является тот факт, что для срабатывания потребуется пару секунд, пока будет установлено соединение с номером. Если воры за это время успеют войти и закрыть дверь, то цепь разомкнется и тревожное сообщение к вам не придет.

Смотрим еще одну рабочую схему:

Однако этого можно избежать, если снабдить магнит дополнительным устройством, не позволяющим ему повторно размыкать цепь. Вариантов выхода из такой ситуации множество. Самым простым из них является установка магнита таким образом, чтобы при открытии двери он немного сдвигался. В этом случае при быстром закрытии ничего не произойдет, так как не будет контакта. Выключается цепь при возвращении магнита в исходное состояние. Установка собранной самостоятельно GSM сигнализации доступна каждому.

Эффективность работы самодельных систем

Особенностью такого оборудования является то, что все компоненты для него можно купить и смонтировать самому. Ее главной функцией является предупреждение о проникновении, отправленное на телефон владельца помещения. Установленный на двери датчик срабатывает при ее открытии, при желании он может располагаться под ковриком или настилом, чтобы реагировать на вес входящего в помещение.

GSM сигнализация сделанная своими руками обладает массой достоинств и среди них:

Минимум затрат, более дешевого оборудования вы не найдете
Практически полная автономность при периодической подзарядке телефона
Не нужно тянуть и прятать в стены провода

Однако и недостатков у такой сигнализации хватает. И одним из самых ощутимых является то, что заблокировать ее работу может любой человек. Да и срабатывает она только в конкретном месте, то есть при установке на двери она совершенно не будет реагировать на проникновение через окно.

Исходя из характеристик самодельной сигнализации, отнести ее работу к эффективной достаточно сложно. Поэтому лучше все же использовать промышленные модели, которые являются более функциональными и надежными.

Выбор охранной системы зависит от ожидаемого от ее использования результата. Различные модели сигнализации, представленные на рынке, отличаются между собой возможностями и функциями. Но стоит ли переплачивать за сложные образцы, зная заранее, что они не пригодятся. Ненужная функциональность лишь усложняет управление приборами и повышает их стоимость.

Но и совсем дешевые модели специалисты приобретать не рекомендуют. Максимум на что они способны – это включить сирену, но испугает ли она вора? Не всегда и не каждого. Комплексы сигнализации с радиодатчиками также малоэффективны. Их сигнал можно легко заглушить, даже применив детскую рацию.

Оптимальной моделью охранной системы считается та, которая более всего соответствует особенностям объекта и потребностям владельца. Еще не помешает заранее подумать о возможном апгрейде оборудования, которое может потребоваться со временем.

Если же выбирать между промышленной моделью и смонтированной самостоятельно, то здесь есть много нюансов. Например, для специалиста в этом вопросе GSM сигнализация своими руками будет собрана очень быстро и по своей эффективности может не уступать промышленным моделям. При этом ее стоимость будет в несколько раз ниже. Но если у вас нет необходимых знаний, то лучше купить готовую модель, ведь от качества ее работы зависит сохранность имущества.

Решая, какую модель выбрать, следует уточнить, для решения каких задач она может быть использована. Установку простой GSM сигнализации можно выполнить самостоятельно. В таком случае вы будете знать, где располагается оборудование и как оно взаимодействует, что поможет контролировать эффективность его работы.

Не помешает определиться и с суммой, которой вы располагаете для приобретения готовой модели или сборки своими руками. Ведь от функциональности системы зависит насколько надежной и результативной она будет.

Какую сигнализацию выбрать – дорогую, дешевую или сделать самому? Ответить на этот вопрос для себя должен каждый, кто заботится о сохранности своего имущества. От того, как правильно будет решен этот вопрос, зависит насколько спокойно вы сможете покинуть свою квартиру, отправляясь в командировку или в отпуск.

Источник

Содержание аквариумных рыбок в домашних условиях требует определенных условий. Большинство пород рыб в диких условиях проживают в тропических водоемах, температура воды в которых составляет не менее 22–25 градусов. Такие значения гораздо выше комнатной температуры в привычных нам условиях средних широт.

Особенно важно обеспечить приемлемые значения температуры воды в межсезонный период, когда средняя температура воздуха снижается, а центральное отопление еще не включено. Практически все рыбки требуют не только повышенной температуры, но и постоянство ее значения. Слишком большое несоответствие температуры воды привычным значениям не только приведет к болезням и отставанию в развитии, но и к гибели рыб. Некоторые разновидности для стимуляции размножения нуждаются в определенных колебаниях температуры воды с течением времени суток. Ручной регулировкой невозможно достигнуть приемлемого постоянства температуры. Подобные требования способен выполнить только нагреватель для аквариума с терморегулятором и автоматической стабилизацией температуры в заданном интервале с необходимой точностью.

В продаже можно встретить самые разные типы регуляторов температуры — от простейших контактных термометров и термостатов до цифровых регуляторов с возможностью программирования температуры в зависимости от дня недели и времени суток. К сожалению, стоимость подобных устройств достаточно велика и их приобретение не всегда оправданно, особенно, если речь идет о первых шагах в аквариумистике. Оптимальным вариантом будет сделать терморегулятор для аквариума своими руками.

Есть достаточно неплохие схемы, несложные для повторения, надежные и содержащие небольшое количество распространенных компонентов. Ниже представлена одна из таких схем, собранная на электронном компараторе. Микросхема компаратора, примененная в устройстве, известна своей надежностью и стабильностью параметров.

Разработанная достаточно давно, она и сейчас продолжается выпускаться, как отечественной промышленностью, так и за рубежом. Массовость применения и несложная технология обусловили ее невысокую стоимость.

Работа схемы

Принцип работы компаратора напряжения заключается в сравнении напряжения на входах микросхемы. Один из входов подключен к делителю напряжения, собранному на резисторах R4 и R6. Нижний резистор выбран переменным, чтобы можно было задавать температурный порог включения компаратора. Второй вход микросхемы подключен к делителю напряжения на резисторе R5 и терморезисторе R8. Свойство терморезистора таково, что он изменяет значение сопротивления в зависимости от температуры. Для правильной работы схемы необходим терморезистор с отрицательным коэффициентом изменения сопротивления. То есть, при увеличении температуры сопротивление должно уменьшаться.

Если температура воды в аквариуме ниже установленной переменным резистором, то на выходе компаратора присутствует напряжение, которое включает электромагнитное реле. В свою очередь, реле коммутирует обогреватель для аквариума. При увеличении температуры компаратор переключается и на выходе напряжение пропадает, реле отключается.

Рекомендации по применяемым радиоэлементам:

В настоящее время может оказаться затруднительным приобретение компаратора К554СА3 отечественного производства.Для его замены можно использовать импортную микросхему компаратора LM311, которая широко распространена и является полным аналогом.
Терморезистор должен быть с отрицательным температурным коэффициентом, например, типа ММТ-1с, сопротивление в диапазоне от 5 до 15 кОм. Выбранный тип резистора хорош тем, что имеет малые габариты и позволяет хорошо загерметизировать датчик для защиты от попадания воды. Вместо него можно использовать также любой импортный терморезистор с аналогичными характеристиками.
Напряжение срабатывания электромагнитного реле должно быть рассчитано на напряжение питания схемы. В данном случае 12 В. Реле должно с некоторым запасом допускать коммутацию тока, потребляемого аквариумным нагревателем. Доля нагревателя небольшой мощности реле типа РЭС-9 является оптимальным вариантом.
Диод VD1, шунтирующий обмотку реле, может быть любого типа, поскольку его назначение состоит в предохранении выходного транзистора компаратора от бросков ЭДС самоиндукции в момент выключения реле.
Переменный резистор должен обеспечивать плавность регулировки. Нежелательно использовать потенциометры с угольным слоем, особенно от дешевой аппаратуры китайского производства. Наилучший вариант — проволочный потенциометр ПП-3.
Диодный мост источника питания должен обеспечивать ток до 1 А и может быть в любом исполнении, в том числе как монолитной конструкции, так и из отдельных диодов.
Напряжение питания схемы составляет 12 В.
Светодиод, индицирующий включение нагревателя, может быть любым. Он никак не влияет на работу устройства. Следует только подобрать сопротивление ограничительного резистора R7 для обеспечения необходимого тока.

Светодиод находится под потенциалом сети и должен быть вместе с резистором тщательно изолирован.

Регулировка схемы

Терморегулятор для аквариума, собранный правильно и из исправных компонентов, не требует никаких регулировок, кроме первоначальной градуировки положений регулятора температуры. Для этого нужно воспользоваться образцовым термометром, помещенным в ту же емкость с водой, что и термодатчик. Измеряя термометром температуру воды, при которой происходит включение нагревателя при разных положениях регулятора, измеренные значения наносят на шкалу потенциометра. Нужный диапазон регулировок температуры можно изменить, подбирая в небольших пределах значения резисторов R4 и R5.

Улучшения схемы

Для улучшения характеристик схемы и увеличения надежности следует внести в исходный вариант некоторые изменения. В первую очередь это касается стабилизации напряжения питания. От стабильности напряжения питания будет зависеть точность регулировки и стабильность температуры.

В качестве стабилизатора наиболее целесообразно применить интегральный стабилизатор напряжения на микросхеме КР142ЕН8Б (КРЕН8Б), ее импортным аналогом будет микросхема 7812. Данная микросхема предназначена для стабилизации напряжения 12 В при токе до 1 А. Поскольку потребляемый устройством ток не превосходит указанной величины, то можно ограничиться установкой только интегрального стабилизатора без мощных дополнительных транзисторов.

Для исключения перегрева микросхему интегрального стабилизатора желательно разместить на небольшом радиаторе из дюралюминиевой пластины.

Корпус микросхемы соединен с одним из ее выводов, поэтому радиатор охлаждения не должен иметь электрического контакта с остальными элементами схемы.

В стабилизаторе требования к диодному мосту такие же, как и в базовой схеме. Поскольку для нормальной работы схемы напряжение после диодного моста должно составлять 15–25 В, то конденсатор фильтра С1 должен быть рассчитан на напряжение не ниже 50 В. Конденсатор С2 предназначен для устранения высокочастотных пульсаций. Без него работа стабилизатора может стать неустойчивой.

Приведенный на схеме вариант включения реле допустим только при небольшой нагрузке в цепи нагревателя. Для более мощных потребителей реле должно быть также мощным. При этом ток срабатывания мощных реле обычно больше допустимого для выходного транзистора компаратора. Для увеличения надежности работы схемы и предохранения выходного каскада микросхемы от перегрузки реле следует включить через дополнительный каскад на мощном транзисторе.

Транзисторный ключ выполняется на транзисторах КТ815–817 с любым буквенным индексом.

В данном случае можно применить любое мощное реле, у которого допустимо напряжение 220 В на переключающих контактах. Автомобильное реле здесь не пригодно, поскольку не предназначено для коммутации высокого напряжения. Очень удобны электромагнитные реле, которые применяются в стабилизаторах сетевого напряжения релейного типа.

Для возможности ступенчатой регулировки температуры, чтобы постоянно не крутить регулятор, можно воспользоваться подключенными в схему через переключатель (день–ночь) двумя потенциометрами, каждый из которых настроен на свою температуру.

Конструкция термодатчика

Для того чтобы датчик температуры нормально функционировал, он должен иметь непосредственный контакт с измеряемой средой. По понятным причинам опускать терморезистор в воду нельзя. Требуется поместить его в герметичный корпус.

Наиболее просто это сделать, если взять поливинилхлоридную трубку подходящей длины с одним запаянным концом и поместить в нее терморезистор с припаянными проводами. В месте нахождения датчика в трубке не должно быть воздуха, поскольку он является хорошим теплоизолятором и показания датчика не будут соответствовать истинным. Можно залить трубку с датчиком монтажным силиконовым герметиком. К тому же при таком способе дополнительно улучшается изоляция датчика от окружающей среды.

Герметик обязательно должен быть бескислотным. В противном случае терморезистор быстрой выйдет из строя.

Вместо поливинилхлоридной трубки можно применить термоусаживающуюся трубку. После помещения в нее датчика ее нужно обдуть горячим воздухом, например, от строительного фена. При нагревании трубка уменьшается в диаметре и плотно обжимает датчик вместе с проводами. Один конец трубки также должен быть надежно запаян. Обдувать горячим воздухом трубку нужно, начиная от запаянного конца, чтобы там не осталось воздуха. Если взять цветную трубку, например, зеленую, то она будет почти не заметна в воде.

В обоих случаях верхний край трубки должен быть выше уровня воды.

Собранная конструкция помещается в подходящий корпус. Длина соединительных проводов от датчика и нагревателя должна быть такой, чтобы можно было удобно разместить регулятор и исключить попадание в него воды.

Предостережения

Довольно часто можно встретить возражения, что электромагнитные реле обладают низкой надежностью и склонны к обгоранию контактов. Из таких соображений приведенная выше схема терморегулятора может быть адаптирована для использования тиристоров — бесконтактных полупроводниковых переключателей.

Подобный нагреватель с терморегулятором для использования совместно с аквариумом совершенно недопустимо, поскольку отсутствует гальваническая развязка с питающей сетью! По той же причине, в целях безопасности, источник питания подобной схемы должен быть исключительно трансформаторным.

Подключение термодатчика с отрицательной характеристикой имеет свои особенности. При неисправности терморезистора или обрыве соединительных проводов его сопротивление увеличивается и компаратор считает, что температура уменьшилась, поэтому подает сигнал на включение реле. Нагреватель будет включен постоянно вне зависимости от температуры воды. Поэтому крайне важно тщательно выполнить конструкцию датчика температуры.

Заключение

В этой статье для регулировки температуры в аквариуме была предложена схема на электронном компараторе. Для повышения качества и надежности работы данной схемы были предложены улучшения. А также даны рекомендации при выборе радиоэлементов.

Видео по теме

Источник

Нередко случается, что даже бывалые аквариумисты грешат, то есть, забывают кормить своих молчаливых питомцев. Для большинства рыб это не критично, но некоторые ценные экземпляры могут отреагировать на такое безразличие не самым лучшим образом. В таких случаях решить проблему поможет автокормушка с регулятором для аквариума. Помимо большого разнообразия готовых моделей, мы предлагаем вам ещё один вариант — сделать её самостоятельно. Может быть она будет не столь красива и функциональна, но со своей прямой обязанностью справится на все сто.

Особенности автокормушки

Принцип работы автокормушки заключается в подаче определённой порции корма в заданное время. Он одинаков практически для всех моделей, независимо от производителя. Каждая новая порция корма просыпается через отверстие посредством движения барабана. Пустой барабан возвращается в исходное положение, где в него попадает отмеренное количество корма из общего отсека. В свою очередь, объём отсека можно регулировать, передвигая специальную задвижку.

Помимо устройств барабанного типа существуют шнековые и дисковые кормушки для рыб. Принцип их работы не имеет принципиальных отличий, главное, что рыбам в определённое время подаётся заданное количество корма. За исправную работу всех без исключения моделей отвечает электронный блок управления. Автоматические кормушки для в зависимости от объёма могут работать от сети или пальчиковых батареек. Больше о работе этих устройств вы можете узнать из видео от Сергея Гончарова.

Обзор популярных моделей

Нельзя сказать, что современные автокормушки имеют какие-то принципиальные отличия между собой. Различны только несколько параметров: цена, объём, устройство, настройка. Прямое влияние на цену имеет степень автоматизации — чем более автономна автокормушка для аквариума, тем выше её стоимость. В качестве наглядного примера кратко рассмотрим несколько популярных моделей.

Автоматические кормушки Hagen

Немецкая компания в последние годы сделала акцент на компактности. Практически все модели отличаются небольшими габаритами и весом. Соответственно, уменьшился и размер бункера (вмещает около 14 г сухого корма). Несмотря на это, такая кормушка отлично подходит для небольших аквариумов и подростковых резервуаров, в которых содержатся мальки. Прибор функционирует от питания двух батареек, а программная настройка позволяет выставить кормление дважды в день.

Кормушка Eheim от Twin

Другая немецкая фирма строит свою работу немного иначе. Для них аквариумистика не просто хобби, поэтому данную продукцию можно назвать элитной. Она не только безупречно выполняет свои основные функции, но и ни коим образом не портит внешний вид в аквариуме.

Кормушка для аквариумных рыб Eheim при весе 600 г имеет два независимых отсека (суммарный объём 160 мл), которые можно запрограммировать на работу в индивидуальном режиме. Для предотвращения комкования корма предусмотрены миниатюрные вентиляторы. В комплекте идут 4 пальчиковые батарейки, ресурса которых хватит на 4 месяца. Единственное, что может отпугнуть покупателя — это высока цена. Но не забывайте, что это товар премиум сегмента.

Автокормушка Ferplast Chef

Достойным конкурентом немецким кормушкам является Ferplast Chef итальянского производства. Она имеет винтовой тип кормления и режим настройки для трёхразовой подачи. Порции корма дозируются максимально точно. Также предусмотрена защита от попадания влаги внутрь резервуара. Функционирует от 2-х батареек. В плане цены является более доступной моделью.

Делаем кормушку для рыб сами

Хорошей альтернативой покупным кормушкам являются самодельные приборы. Безусловно, их внешний вид не может сравниться с фабричными аналогами, но если для вас на первом месте стоит функционал, то почему бы и нет? Итак, на повестке дня кормушка для аквариума своими руками.

Инструменты и материалы

будильник с часовым механизмом;
небольшой лист тонкого прозрачного пластика или пластиковая готовая баночка (30х30);
прозрачный клей-гель;
канцелярский нож.

Пошаговая инструкция

Нарезаем лист пластика на заготовки для небольшой прямоугольной коробочки, например 4 на 8 см. Склеиваем детали между собой. Можно взять готовый футляр из-под «Тик-так».
В одном углу прорезаем ровное прямоугольное отверстие, через которое будет просыпаться корм.
Снимаем крышку и вклеиваем перегородку перед отверстием. Если посмотреть сверху, то это будет похоже на начало лабиринта.
В центре коробки прорезаем небольшое отверстие по диаметру оси часового механизма.
Насыпаем сухой корм и закрепляем коробку на оси механизма. Небольшим кусочком скотча фиксируем её к часовой стрелке. Таким образом, кормление будет происходить по мере движения стрелки, то есть дважды в сутки.
Свой прибор для кормления готов. Крепим его в аквариуме прямо на краю крышки и проверяем работоспособность.

Когда вы часто отсутствуете дома, то стоит склониться к варианту с готовой фабричной кормушкой, но если ваше отсутствие эпизодическое, то рыб сможет накормить и самодельное устройство.

Извините, в настоящее время нет доступных опросов.

Фотогалерея

Видео «Автокормушка своими руками»

На видео от Diy aquarium вы увидите инструкцию, как сделать автоматическую кормушку для рыб своими руками.

У Вас остались вопросы? Специалисты и читатели сайта KYKAREK помогут вам, задать вопрос

Источник

voffkarostov › Блог › Контроллер аквариума на Arduino v1.0

Продолжая поиски применения контроллера Arduino Nano в быту, решил я сделать контроллер в аквариум. Ну как контроллер… Ну как сделать… )))
Полистав просторы интернета, посмотрев готовые решения и обсуждения по теме аквариумного контроллера, я для себя выделил определенные начальные функции будущего изделия:

— вкл/выкл света по расписанию;
— вкл/выкл компрессора по расписанию;
— мониторинг температуры;
— и самое главное это охлаждение воды.

Если с первыми тремя пунктами проблемы точно ни каких быть не может (реализуется на модулях реального времени ds1307, датчике температуры воды на DS18B20 и наборе реле)…

…то с последним пунктом пришлось подумать.

Теоретическое отступление. На просторах интернета предлагают несколько способов охлаждения воды в аквариуме:
1. Охлаждение льдом. Предлагают заморозить полторашку воды и по необходимости кидать ее в аквариум. Способ то, конечно, должен работать, но сама по себе идея создавать резкие перепады температуры в аквариуме думаю рыбкам не очень понравиться да и снимать каждый раз крышку и доставать с морозилки бутылку тоже не прельщает…
2. Охлаждение комнатным кондиционером. Способ хорош, но мои попугаи могут начать не петь, а хрипеть потом. Отложим этот метод.
3. Способ связан с интеграцией холодильника в аквариум. Предлагают из трубок сделать змеевик, запустить в них жидкость и часть змеевика охлаждать в холодильнике. Великолепно! Два шланга через комнату, коридор и кухню, какой нибудь простенький насос, дырка в холодильнике, ну или наморозь через не плотно закрытую дверцу, спотыкающаяся жена, не лестно отзывающаяся о таком изобретение и счастливые рыбки. Нет!
4. Способ вытекающий из предыдущего, за исключением холодильника. Предлагают один конец змеевика подключить к водопроводу холодной воды, второй конец кинуть в канализацию. Гуд, но думаю в этом случае счетчик воды будет против. Ну как против, он будет за, а вот жена потом будет против.
5. Предлагают еще один способ, на так называемом модуле Пельтье, но этот способ способен эффективно охлаждать только процессор компьютера. Но с него нам пригодится кулер.
6. По мнению интернета самый эффективный и простой, вентилятором охлаждать поверхность воды. Иными словами создавать искусственный ветер. Мне нравиться! Его и возьмем.

Практика.
Для исполнения было куплено в магазине «1000 радиодеталей» два куллера размерами 60*60. Подумав я решил, что для большей эффективности сквозняка неплохо было бы один куллер запустить на вдув под крышку, второй на выдув. Оба куллера расположены под небольшим углом к поверхности воды. Делаем.

В программе заложено включение вентиляторов при температуре воды выше 26*С, для уверенности и теста вкл/выкл вентилятора производиться по дополнительной кнопке.
Сразу скажу следующее, показания цифрового термометра воды, почему то разнятся на градус с двумя аналоговыми термометрами, расположенными в аквариуме:

Ну да пока ладно. Позже нужно будет както произвести калибровку датчика.

Собираем, запускаем 5 минут, 10 минут, 20 минут, 30 минут… Хм. Что-то пошло не так… За пол часа, если верить аналоговым датчикам, то удалось охладить температуру воды где-то на 0.25 градуса. Делаю скидку на то, что начальное охлаждения объема в 100 литров будет всеже тяжелей, нежели дальнейшее поддержание температуры. Будем экспериментировать дальше. Но за то я получил прекрасный увлажнитель воздуха! За пол часа работы системы влажность в комнате поднялась на 2% ))) Побочный эффект, но радует )))
Недостатки:
1. ШУМ! Эти карлсоны-малыши очень прилично шумят! Думаю запустить вентиляторы всеже не через реле, а через ШИМ от контроллера, регулируя скорость.
2. Медленно! Хотя, может я много хочу и сразу.
Достоинства:
1. Прекрасный увлажнитель воздуха.

Думаю еще прописать функцию периодического включения вентиляторов на короткое время с целью понижения влажности именно под крышкой. Лампа аквариума, хоть и илюминесцентная, но всеже прилично греется, и за счет испарений на лампе есть капли воды, вся крышка изнутри мокрая. Думаю продувка поможет.
Что касается вкл/выкл света и компрессора, то тут проблем нет, прекрасно работает по времени, эксперименты уже ставил.

но как окончательно все настрою, перенесу на отдельный МК и прорисую под него печатку, в итоге все должно выглядеть компактней.

Источник

AQUAkmv

Сообщество аквариумистов

header

Простой контроллер для аквариума на ARDUINO

20190816 085827

Сейчас для управления светом многие используют механические и электронные таймеры, для управления температурой в аквариуме простенькие термостаты. Я хочу предложить объединить это всё в одно устройство.

Если нужно управление светодиодным светом, то лучше посмотреть усовершенствованную версию этого контроллера ССЫЛКА на проект.

В интернете очень много подобных схем, я же хочу предложить один из простейших вариантов. Я не претендую на оригинальность и лучший код. Такой приборчик у меня трудится у же 4 года без серьёзных поломок.

Для начала определимся что нам нужно — сколько каналов для 220в нагрузок, сколько для 12в нагрузок.

20190816 091032

Я выбрал 5 каналов 220в: 4 независимых канала с периодом 30 мин (48 интервалов на сутки), один отдельный канал для углекислоты.
Для охлаждения будем использовать компьютерный вентилятор на 12в
Плюс к этому я хочу видеть состояние каналов в реальном времени, поэтому добавим ко всему LCD дисплей.
Управлять всей этой красотой будем с помощью одного энкодера. Переходы по меню нажатием на энкодер, переход по значениям внутри одного меню — поворотом энкодера. Для изменения значения, нужно нажать на энкодер и не отпуская повернуть в нужную сторону.
После прошивки контроллера нужно отключить питание, зажать энкодер нажатым и заново подключить питание. Подождать до появления вот такой картинки

reset

После этого, можно отпустить энкодер. Контроллер сбросится на правильные заводские настройки. Далее можно настраивать в обычном режиме

И так, нам понадобится:

encoder

Ссылка на али: Купить

Для монтажа потребуются провода, разъемы, макетные платы для сборки драйверов, принадлежности для пайки:

Перед сборкой нужно настроить понижающий преобразователь на 5В

Схема подключения :

AquaKomp V2

Силовая плата может быть как на основе реле:

optocoupler 4 channel 5v relay module relay control for arduino original

При использовании таких реле и индуктивной нагрузки (двигатели, помпы, фильтры) во избежании помех на контроллер следует поставить RC фильтр:

R=100 Oм, C=0.1мкФ*630V

Автоматика для аквариума своими руками схемы

Так и на основе симисторов:

unnamed

shema sprint

Файл платы для Sprint в формате lay6 СКАЧАТЬ

Прошивка:

После сборки по схеме остается залить прошивку.

Файл прошивки лежит ТУТ Обновлен 22 ноября 2019г.

Прошиваем один HEX с помощью простейшей программы XLoader:

104 Xloader

Работать с ней предельно просто:
— подключаем Arduino в USB-порт (отдельного питания не нужно)
— выбираем Hex файл
— выбираем тип Вашего Arduino
— выбираем COM порт, который создался при подключении Arduino к USB (скорость порта автоматически подставится при выборе типа Arduino)
— жмем Upload

Архив с программой Xloader.zip

Если есть вопросы, то их можно обсудить в соответствующей теме ССЫЛКА НА ТЕМУ

Простой контроллер для аквариума на ARDUINO : 19 комментариев

Ещебы рассвет и закат, и этомум контроллеру цены бы небыло

Добавить рассвет — закат — луна было б вообще здорово! Автору респект!

Это есть в прошивке

Добрый день.Переходы по меню нажатием на энкодер, переход по значениям внутри одного меню — поворотом энкодера. Для изменения значения, нужно нажать на энкодер и не отпуская повернуть в нужную сторону.

А можно увеличить до восьми?

Если Вы про выходы реле, то да.

Здравствуйте. Возник вопрос, зачем отдельное реле для углекислоты?

Просто еще один канал, который в меню назван Co2)))

Отличный контроллер, это то что я искал, спасибо большое автору. Пару месяцев использования полет нормальный. Сборка удалась не с первого раза. По началу вылетали глюки в виде иероглифов, отказа энкодера, просто зависания и отключение дисплея. Не знал на что грешить, в итоге заказал еще один полный пакет комплектующих, новая сборка тоже не увенчалась успехом. А в итоге оказалось дело в проводах которые фонили. Сменил провода, изолировал фольгой и все отлично. Собрано в деревянном корпусе. Но осталась одна небольшая проблемка это немного тупит энкодер при прокручивании, но это не страшно, т.к. настройки меняются редко. В итоге у меня деревянный ящик с 6ю розетками(5 через реле и одна прямая на случай всякий что то подключить или вечером возишься в аквариуме и что бы не лезть в настройки просто переставляешь свет в прямую) в итоге вертикальный ящик с 6 розетками, энкодером и дисплеем

Здравствуйте, пытаюсь разобраться в теме аквариумов на МК и наткнулся на ваш. Возникло несколько вопросов. Обязательно ли подключать вентилятор через Mosfet? Нельзя ли убрать отдельную релешку взяв более крупный блок из 6-ти?

Не заметил вашего ответа про реле, извиняюсь.

Надо было одним комментарием все вопросы сразу задать.
Можно ли обойтись без мосфета, и подвести вентилятор на один из каналов реле?
Обязательно ли использовать понижающий преобразователь, если учесть что вентилятор запитан отдельно?
Заранее спасибо за ответ!

Мосфет для 12в вентилятора, в новой версии вентилятор будет с PWM, для плавного разгона в зависимости от температуры. Преобразователь желателен в любом случае.

Добрый день! В теме на форуме есть архив с исходниками!

Источник

Автоматика для аквариума своими руками

Уход за аквариумом состоит из ряда процедур, которые проводятся по расписанию. Чёткий график этих рутинных действий поддерживает постоянный микроклимат в аквариуме, а это положительно отражается на обитателях аквариума, на их поведение и их здоровье. Таймер для аквариума упрощает обслуживание аквариума за счёт частичной автоматизации рутинных действий.

Правила ухода за аквариумами: скачать здесь.

Умный аквариум

При помощи различных приборы для обслуживания аквариума можно создать настоящий умный аквариум, который не будет нуждаться в уходе. Аквариумные рыбки и растения, а точнее, наблюдение за ними, конечно доставляют эстетическое удовольствие. Но настоящему аквариумисту приносит радость свой аквариум и возня с ним, например с пересадкой растений, чисткой воды.

Комплексный умный аквариум – сложное инженерное сооружение. Первый шаг к умному аквариуму – заставить работать по расписанию ряд обслуживающих его приборов. Таймеры, которые настраиваются своими руками, предназначены именно для этой цели.

Разновидности таймеров для аквариума

Аквариумисты используют обычные таймеры, то есть устройства, которые «следят» за включением и выключением источников света или других потребителей электроэнергии по расписанию. Для приборов в аквариуме (например, компрессор, аэратор, лампы) применяют таймеры:

Выбор типа таймера зависит от того, на какое время аквариум остаётся без присмотра и от средств, которые не жаль потратить на его покупку, так как цена электронных таймеров существенно выше электромеханических.

Электромеханический таймер

Такой таймер работает по принципу часового механизма. Настраивается время включения и отключения питания на протяжении одних суток. Настройка такого прибора не составит большого труда. На таймере обычно есть рычажки для указания времени включения и отключения и циферблат со шкалой времени. Для настройки выполняют несколько простых действий:

Этот таймер прост в настройке и эксплуатации, но есть у него и недостатки:

Таймер для аквариума в виде розетки

Электронный таймер обычно представляет собой розетку с дисплеем и кнопками для его настройки. Разные модели таймеров различаются количеством возможных настроек. Типичные настройки электронного таймера:

В любом электронном таймере находится встроенный аккумулятор (или батарейка), который не допускает сбоев программы при отключении электроэнергии.

Как настроить

Настройка электронного таймера не должна вызывать проблем, так как подробная инструкция по настройке и программированию таймера прилагается к каждой конкретной модели. Общие принципы настройки электронного таймера:

Использование аквариумного таймера

Основная забота аквариумиста – здоровье и жизнеспособность его обитателей. Это значит создать в аквариуме среду, как можно более приближенную к природной. Самое очевидное применение таймера – включение и выключение освещения аквариума в соответствии со световым днём. Таймер, к которому подключён источник света, настраивают на работу в течение 8-12 часов (в зависимости от времени года). Источником света может послужить, например, герметичная светодиодная лента. Можно закрепить её под крышкой аквариума, используя клей и герметик.

Естественные природные источники света – солнце и луна. Для комфортного существования некоторых видов рыб свет луны не менее важен, чем дневной. Аналогично дневному освещению можно настроить время работы специализированной синей лампы, имитирующей лунный свет.

Следующим шагом может быть подключение к таймеру компрессора для аэрации. Компрессоры, работающие совсем без перерыва, очень быстро вырабатывают свой ресурс и ломаются. Для продления срока службы компрессора его подключают к таймеру, который настроен на постоянную работу в течение суток, но с несколькими перерывами (достаточно три или четыре часовых перерыва за сутки).

Более сложно (но возможно!) автоматизировать ежедневную подмену части воды в аквариуме для имитации среды проточных водоемов. Для этого можно настроить таймер на включение помпы, сливающей воду в канализацию, на некоторое время каждый день. Точное время работы помпы определяется экспериментально так, чтобы сливалось 10-15% воды. Долив воды организуется через поплавковую камеру, расположенную внутри аквариума. С доливкой воды справится обычный сантехнический поплавок. Хотя такой поплавок вполне безопасен с точки зрения возможного перелива воды, всё-таки выставлять время работы таймера, управляющего помпой, лучше на то время, когда кто-нибудь находится дома, а на время длительного отсутствия вообще отключать.

Советы и предупреждения

Не подключайте к таймеру приборы, потребляющие мощность больше разрешенной.

Нагреватели и фильтры не стоит подключать к таймеру. Включение и отключение нагревателя обычно регулируется датчиком температуры воды, а процесс фильтрации должен быть непрерывным, да и выключенные фильтры обычно нельзя оставлять погруженными в воду.

Не стоит подключать несколько приборов к одному таймеру. Лучше использовать отдельные таймеры для каждого прибора или использовать многоканальный таймер.

Источник

Автоматика для аквариума своими руками схемы

Автокормушка для рыб своими руками — фото видео обзор описание.

В чем же польза кормушек?

Автокормушка: общий принцип действия

Как сделать автокормушку для аквариума?

Краткий обзор коммерческих образцов

Модель Eheim TWIN

Хаген (Hagen)

Juwel

FERPLAST CHEF

ДОННЫЙ ФИЛЬТР ДЛЯ АКВАРИУМА — ОБЗОР ОПИСАНИЕ ФОТО ВИДЕО.

СИФОН ДЛЯ АКВАРИУМА СВОИМИ РУКАМИ — ОПИСАНИЕ ОБЗОР ФОТО ВИДЕО.

PH В АКВАРИУМЕ — ФОТО ВИДЕО ОПИСАНИЕ ОБЗОР.

ОСВЕЩЕНИЕ ДЛЯ АКВАРИУМА СВОИМИ РУКАМИ — ОПИСАНИЕ ВИДЕО

Автокормушка для аквариума: для чего предназначена и как выбрать

Что такое автокормушка для аквариума

Устройство автокормушек

Недостатки таких приспособлений

Самые распространенные автокормушки

Как правильно пользоваться автокормушками

Автокормушка для аквариума своими руками

Автокормушка для Аквариумных рыб своими руками / Avtokraska / DIY

Автоматическая кормушка для аквариумных рыб своими руками

#Аквариум для #начинающих #Кормушка для #аквариумных рыб #своими руками Быстро и бесплатно

самоделка аквариумная автокормушка

Кормушка для аквариума на ардуино

Короткий обзор дозатора автоматической кормушки для аквариума

Автоматическая кормушка для аквариумных рыб Auto Food P-01

Автоматическая кормушка для аквариумных рыб Auto Food P-01

Похожие статьи

Таймер розеточный механический

Возникновение идеи создания аквариума

Знакомство с микроэлектроникой

Постройка своего первого прототипа аквариума

Создание главного меню. Работа с LCD

Аппаратная часть. Нюансы подключения компонентов

Порча компонентов

Светодиодная лента RGB

Светодиодная лента белая

Пульсация «вулкана»

Помпа. Замена воды в аквариуме

Инфракрасный порт и желание его заменить

Печатная плата и ее изготовление

Описание аквариумного контроллера

Причины самостоятельного создания домика для рыбок

Формы аквариума

Как выбрать стекло для аквариума?

Особенности раскройки стекла

Как склеивать аквариум?

Этапы рабочего процесса

Как поступить, если аквариум течет?

Протекает угол аквариума

Протекает шов

Появляется ряд небольших пузырьков

Технологические отверстия

Как встроить освещение?

Как сделать аквариум своими руками: необходимые материалы

Что потребуется:

Самостоятельно делаем красивый аквариум

Как сделать большой аквариум своими руками

Как правильно сделать большой аквариум:

Как сделать аквариум своими руками в домашних условиях видео

Как сделать морской аквариум

Необходимое оборудование:

Определение объема изделия

Выбор подходящего стекла

Порезка и подготовка стекла

Выбор силиконового клея

Выбор материалов для конструкции

Выбор герметика

Выбор стекла

Необходимые инструменты

Варианты конструкций

Аквариум для рыбок своими руками

Как сделать аквариумную крышку с освещением

Внутреннее обустройство

Профилактика и обслуживание аквариума

Аквариум течет, что делать?

Протекает угол аквариума

Протекает шов
