Автоматика для откатных ворот своими руками 220 вольт

Для автоматизации откатных подвесных ворот, я заказал из Китая с сайта aliexpress автоматику для управления этими воротами. В этой статье я опишу именно автоматику управления с помощью брелоков. Покопавшись м интернете я так и не нашел четких инструкций что купить, и как подключать, поэтому по мере реализации своих откатных ворот, на китайской автоматике, буду отписывать процесс сборки тут. Ссылки на необходимые компоненты дам в конце статьи.

Обращаю внимание, что информация для людей кто имеет минимальные знания по электронике, схем ни каких мастерить не нужно, паять тоже ни чего не буду, все просто.

Что я хочу получить после установки этой китайской автоматики на ворота?

1. Ворота открываются по нажатию на кнопку брелока, открывшись до конца, сами останавливаются
2. После нажатия второй кнопки брелока, ворота закрываются, и отключаются сами по закрытию

Привод для ворот будет описан в отдельной статье, собирать его буду из старого шуруповерта и редуктора от болгарки.

И так для автоматизации откатных ворот, в первую очередь, кроме самой автоматики, понадобится импульсный блок питания, его можно выдернуть со старого компьютера, но там есть куллер, который может замерзнуть на морозе, да и низкие температуры они не очень хорошо переносят, поэтому я заказал сразу и импульсный блок питания на aliexpress на 10 Ампер.

Думаю мне его хватит и на два шуруповерта, кстати автоматику заказал на два мотора сразу, т.е. управлять можно двумя воротами с одного брелока. В общем блок питания на 12 вольт, от него будет запитан сам двигатель ворот (шуруповерт) и собственно автоматика, она тоже 12 вольтовая.

Автоматика двухканальная, с четырьмя брелоками, на каждом по 4 кнопки, умеет управлять двумя двигателями. Каждая кнопка привязана к одному из реле, логика управления может меняться с помощью перемычки (1 ) на самой плате. Подключение 12 вольт (2). Стрелками показал выводы релюшек, каждому реле, соответствует кнопка на пульте.

Важно Для реализации управления воротами как описано ниже, перемычку (1) на микросхеме нужно убрать (снять вообще)

В предыдущем фото можно не вдаваться в подробности, я напишу и на фото покажу в каком положении должна быть перемычка, и куда какие провода подключать, что бы управлять воротами с пульта.

Приведу схему с алиэкспресс для этой автоматики

Теперь фото живого подключения, как есть, согласно этой схемы

На фото ниже задействованы два реле, для управления одним двигателем, стоят перемычки из проводов, на фотографии я дорисовал как должны стоять перемычки и что соединять. Пунктирная зеленая линия это провода к двигателю ворот, в моем случае к шуруповерту.

Теперь постараюсь объяснить как работает эта китайская автоматика для ворот. Реле в разомкнутом состоянии постоянно подают минус на двигатель (оба провода это «минус»), при нажатии кнопки «А» на пульте, первое реле переключает контакт с «минуса» на «плюс», двигатель включается и начинает открывать ворота, при нажатии любой кнопки кроме «A» двигатель отключается, потому что реле управляемое кнопкой «А» отключается и снова подает на двигатель «минус» (как в исходном положении), ворота останавливаются. Для закрытия ворот, нужно нажать кнопку «В» на пульте, реле «В» переключает контакт на подачу «плюса» (реле «А» подает минус) и двигатель начинает крутиться в другую сторону. Надеюсь не запутал.

Теперь нужно поставить концевеки, которые будут сами отключать привод при достижении воротами положения «закрыто полностью» или «открыто полностью». Конечные выключатели нужно поставит в разрыв плюсовой цепи каждого из реле.

Теперь когда ворота нажмут на один из концевиков, мотор перестанет работать, реле останется в замкнутом положении, но цепь будет разорвана. Концевики пока еще не заказывал, посмотрел какие есть, нужно иметь в виду что ток у работающего двигателя большой, поэтому концевик двери автомобиля вряд ли подойдет, нужно что то помощнее. Думаю вот этот самый лучший вариант, тем более он для 220 вольт (если у вас двигатель от 220 вольт)

Посмотрю что у нас есть в автомагазинах, пока не покупал.

Купил концевики в автомагазине, нормально-замкнутые, от Камаза вроде бы, стоят 50 рублей шт. Нагрузку от двигателя вроде бы держат.

Так же упаковал автоматику в коробочку

Теперь ссылки где что купить

• Блок питания для ворот и управляющей автоматики ()
• Сама автоматика для ворот (как у меня, она умеет работать так же с напряжением 220 вольт), с четырьмя пультами ()
• Другие наборы для управления воротами, если у вас одни ворота, можно взять с двумя кнопками (релюшками) (страница поиска по автоматике)
• Коцевики всякие ()

Видео работы собранной автоматики, пока что временно на стенде, без ворот и концевиков (извиняюсь за вертикалку)

В итоге привод был сделан не из шуруповерта, а из моторчика для дворников ВАЗ 01-07, но суть настройки и подключения автоматики от этого не меняется. Ворота установлены, автоматика и блок питания закреплены на стойке, закрыты в пластиковой коробке. Снизу на фото видно привод ворот.

Вот так работает автоматика в собранном виде на откатных воротах.

Купленная автоматика для ворот на aliexpress отлично справляется со своими задачами, дальность по прямой около 30-40 метров, за воротами около 15 метров, за счет преграды из профлиста.

Добавил статью о том как сэкономить на покупках в некоторых интернет магазинах, в том числе на aliexpress

Откатные ворота уже готовы

UPD 28/07/2017

Ворота работают без моего вмешательства до сих пор, не ожидал я такой надежности от такой не дорогой конструкции.

Кстати, если вы будите для открывания ворот использовать двигатель на 220 вольт, то автоматику тоже лучше взять на 220 вольт, что бы не запитывать ее от блока питания на 12 вольт, конструкция получится проще и надежнее.

Вот на такую автоматику на 220 вольт, в зависимости от количества брелоков, меняется цена, в общем от 500 до 1000 рублей, на фото комплект за 1000 р.

Если вы хотите прописать еще один брелок (пульт) в автоматику, то кнопка для привязки пульта находится тут как на фото

Привод для откатных ворот своими руками. (Фото+Видео)

Захотелось большего, а именно сделать привод для откатных ворот своими руками.

Иркутские фирмы предлагаю минимальный набор за 14 000 руб. Такая цена с подвигла меня на создание привода и автоматики своими руками.

Для начала я заказал сигналку (центральный замок) с Алиэкспресса.

Пока шла сигналка, купил в качестве привода ворот двигатель стеклоочистителя ВАЗ 2108

Коннектор привода состоит из 6 контактов. Вам нужно выделить те два провода которые отвечают непосредственно за вращение двигателя. Я эсперементировал менал подключения и в результате нашел что нужно. Что бы не сгорел двигатель когда выбудете искать нужные провода подключайте питание через предохранитель 5А. Меня он пару раз выручал)))) Также можете воспользоваться этой схемой подключения привода стеклоочистителя ВАЗ 2108.

Будьте внимательны у купленного мной привода оказались провода другого цвета пришлось искать нужные контакты эмпирическим путем.

Купил три пяти контактных реле 12v, 4 диода, предохранители.

Ниже представлены назначения контактов автомобильного реле

Ниже видео с демонстрацией работы собранной автоматики для откатных (сдвижных) ворот.

Схема подключения автоматики привод для откатных ворот

Двигатель для привода ворот

Привод с концевиками (пробный вариант).

Итоговый вариант привода откатных ворот своими руками.

Слева блок управления, справа двигатель и концевики. Часто в интернете встречаются варианты с автомобильными концевиками но это не надежно. Поэтому для привода ворот я использовал промышленные концевики (концевой выключатель) по 200 руб каждый.

Электропитание откатных ворот

Так как я проживаю в сельской местности и отключение электроэнергии обычное дело было решено использовать аккумулятор и бесперебойник в качестве зарядного устройства. Такая комбинация дает хорошую автономность привода откатных ворот (работа до 2 суток). Отключения электроэнергии не страшны.

Итоговая стоимость.

Автоматика (центральный замок) 450 руб.

Двигатель привода дворников ВАЗ 2108 1500 руб.

Концевики 2 шт. 400 руб.

Мелочи по электрике ( предохранители, реле, термоусадка) 600 руб.

Для владельцев загородных домов, откатные ворота с автоматикой на сегодня являются незаменимым элементом при строительстве или ремонте своего уютного жилища.

Все кто их установил, просто поражаются, как же они жили до этого без такого удобного и эффективного решения.

Любые раздвижные ворота, ни в какое сравнение не идут с этим устройством. А по техники безопасности, во много раз ему уступают.

Мы не будем рассматривать процесс самостоятельного изготовления ворот, тем более что их варианты сборной конструкции, можно легко найти и заказать у профессиональных производителей.

Давайте сосредоточимся именно на моментах монтажа отдельных элементов, подключении и настройки системы автоматики.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1 Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2 Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

• профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

• штакетник

• глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3 Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4 Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

По качеству роликов очень хорошие отзывы у Ролтэк.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой.

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5 Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6 Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7 Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8 Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.

Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.

Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9 Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.

Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10 Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Подключение привода откатных ворот

Привод всегда выбирайте с запасом по мощности с учетом зимней эксплуатации.

Для подключения привода автоматики ворот, вам потребуются следующие материалы:

• сам эл.привод

• концевые выключатели (механические или магнитные)

• пульт дистанционного управления

• 3-х жильный кабель питания марки ВВГ

Сечение подбирайте по расстоянию. Если у вас длина кабеля до 20м, то хватит ВВГ 3*1,5мм2. Если более 20м, то ВВГ 3*2,5мм2

• приемный и передающий инфракрасные датчики или фотоэлементы безопасности

Хороший привод изначально должен быть снабжен защитой от случайного попадания человека или машины в створ ворот. Иначе объект просто сомнет или травмирует от такого усилия.

Однако почему-то, такие защиты хорошо действуют только на удар. Грубо говоря, их нужно чуть ли не пнуть, чтобы воротина остановилась.

Поэтому для дополнительной безопасности обязательно требуются фотоэлементы, которые при попадании в их зону постороннего объекта, не дадут воротам закрыться.

• сигнальная лампа + коаксиальный провод для антенны на ней

Лампа будет оповещать участников движения на дороге, что начинается открытие ворот и возможен выезд машины.

• кабель для подключения фотоэлементов – МКШ 4*0,5мм2 и МКШ 2*0,5мм2

• ключ кнопка + кабель для нее МКШ 2*0,5мм2

Первым делом, для прокладки кабеля питания 220В от щитовой в доме до места установки привода, выкапываете траншею 0,7м глубиной и 0,3м шириной.

Так как кабель у вас не бронированный, то закапывать его нужно в ПНД трубе. Не забудьте также про трубы, которые будут идти от привода к местам установки сигнальной лампы, кнопке ключа и фотоэлементам.

Чтобы не запутаться в проводах, их лучше заранее промаркировать. Главный кабель питания подписываете как “сеть”.

• кабель на сигнальную лампу – “лампа”

• коаксиальный провод для подключения антенны на лампе – “антенна”

• кабель на ключ-кнопку – “ключ”

• для фотоэлементов:

TX – передающий кабель МКШ (на дальнем столбике от привода)
RX – принимающий кабель МКШ (на ближней колонне от привода)

После укладки кабеля засыпаете все траншеи землей.

Переходим к электроприводу и подключению в нем всех проводников.

Подключение начинаем с кабеля питания 220В “сеть”. Зачищаете изоляцию и заводите жилы на плату управления с надписями: L-фаза, N-ноль, заземление.

На некоторых приводах эти клеммы расположены отдельно от платы.

Далее подключаете коаксиальный кабель на антенну для сигнальной лампы. Убираете верхний слой изоляции на 2-2,5мм, а экран отводите максимально назад.

Экран также должен подключаться. Поэтому его проволоки следует скрутить в один пучок и по возможности опрессовать маленькой гильзой.

Оголяете центральную жилу на 1-2мм и производите подключение:

• центр – “ANT” антенна

• экран – GND

Далее снимает изоляцию с кабеля питания сигнальной лампы, опрессовываете жилы наконечниками НШВИ и в любой последовательности подключаете на колодку LAMP.

Через нее будет подаваться 220В на лампочку.

Дело осталось за фотоэлементами. Их схема подключения и установка соответствующих перемычек, должны выбираться согласно рекомендациям завода изготовителя привода.

Рассмотрим один из возможных вариантов. Подключение перемычек будет осуществляться по схеме на закрывание.

Когда вы только покупаете привод, его схема как правило, рассчитана на работу без всяких дополнительных защит (фотоэлементы и другие внешние приемники). Все необходимые перемычки уже стоят.

При подключении защит перемычки снимаются. Какие именно, смотрите в документации. В нашем случае снимем их с клемм “PhCl” и “COM”.

Далее зачищаете изоляцию с кабелей, ранее подписанных как Rx и Tx, и маркируете их жилы следующим образом.

Для Tx:

• синего цвета +24V

• зеленого цвета “COM”

Для Rx:

• синего цвета 24V

• зеленого “COM”

• одна белая “COM”

• другая белая “OUT”

Цвета могут отличаться, главное обозначить их функциональность. Таким же образом подписываете жилы кабеля на фотоэлементах с обратной стороны.

После этого все провода +24V подключаете на колодку +24V. Зеленые и белые “COM” на колодку “COM”. Белую жилу “OUT” на клемму “PhCl”.

В конце зачищаете изоляцию с кабеля “ключ” и маркируете его жилы:

• одна – NO

• другая – COM

Здесь схема подключения следующая. Проводок NO – на колодку “Start”, “COM” – на колодку “COM”, возле клеммы Start.

Закончив с платой управления электропривода, переходим непосредственно к фотоэлементам и сигнальной лампе.

Схема подключения лампы с антенной выглядит следующим образом:

Фотоэлементы должны быть расположены на высоте 0,5м от земли. Первым делом не перепутайте, какой из них передающий, а какой принимающий.

К одному из них должен подходить 4-х жильный кабель, ранее подписанный как Rx, а к другому двухжильный — Tx.

Схема подключения принимающего фотоэлемента (Rx):

Схема подключения проводов передающего датчика:

Последним подключается ключ-кнопка.

После этого подаете напряжение и проверяете совместную работу привода и откатных ворот.

Проблемы при работе привода

Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой.

Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.

На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

>Автоматика для откатных ворот своими руками

Виды откатных ворот

При монтаже своими руками и использовании автоматических откатных ворот следует помнить, что они имеют ряд сильных сторон по сравнению с механическими, а именно:

• хорошо смонтированные откатные ворота приводиться в движение без явных усилий;
• двустворчатые автоматические ворота имеют 2 привода, но цена ненамного превышает стоимость стандартных автоматизированных ворот.

Откатные ворота разделяются на такие виды:

1. Подвесные ворота – чаще всего применялись на въезде в промышленные предприятия. Их конструкция достаточно проста. На высоте 4 – 5 метров от земли устанавливалась роликовая металлическая балка. К ней прикреплялись ворота на специальном механизме. Эта конструкция имела большой вес и обладала огромной надежностью. На сегодняшний день такая конструкция автоматических ворот не имеет популярности в виду большой стоимости и ограниченного въезда по вертикали.
2. Откатные ворота по рельсу – одна из самых простых и надежных конструкций. Ее недостатком есть невозможность использования в холодную пору года, так как рельс забивается снегом и требует постоянной чистки. В сравнении с подвесной конструкцией этим воротам требуется меньше места для движения. Такая конструкция ворот отлично подойдет, если необходимо закрыть большой проем. Для устройства двигающихся по рельсу ворот необходима укладка рельса поперек проезда. Далее проем ворот монтируется на специальные ролики. Вверху ворота также удерживаться в строго вертикальном положении благодаря столбу скоба.
3. Откатные ворота консольного типа – имеют самую большую конструктивную сложность при монтаже. Для российского климата такой тип автоматических ворот подойдет лучше всего. Такие ворота плотно закрывают все пространство дорожного проема. Сами же консольные ворота находится над проездом. Вся конструкция крепиться на несущую опору, которая благодаря роликовым тележкам установлена на основе. Она расположена сбоку от ворот. Несущая балка может занимать следующие положение – снизу, в середине, сверху.

Следует помнить, что для откатного типа автоматических ворот потребуется свободное пространство вдоль забора. Оно должно быть не менее, а более ширины проема с направляющим рельсом.

Для консольного типа понадобиться свободного места в 2 раза больше чем проем дороги. Откатные ворота монтируются в горизонтальном положении, наличие препятствий на пути их движения может вывести всю систему из строя.

Самодельный привод

При самодельном изготовлении и установке ворот следует помнить, то что они не обеспечивают абсолютной безопасности. Для дополнительной защиты можно использовать специальные датчики движения, которые включаю свет.

Если подъездная дорога к дому проходит по узкой территории и заезжать в двор требуется с поворотом, то устанавливая опоры для ворот нужно особенно обращать внимание на ширину всего проема.

Необходимые элементы

Откатные ворота состоят из таких частей:

• монтаж и работа ворот;
• электропривод с установленным датчиком управления потребуется для автоматизированной работы ворот;
• комплект ведущих и ходовых элементов;
• обшивка ворот;
• рама, подготовленная в специальных заводских условиях.

Следует дополнительно отметить, что автоматизированные ворота консольного типа не нуждаются в направляющих балках ни вверху, ни снизу. Они открываться, как будто парят в воздухе.

Преимущество такой конструкции – открытие в любую погоду, отсутствие проблем с загрязнением направляющих балок грязью и замерзанию роликов.

Основа откатных ворот – глубокий бетонируемый фундамент, его глубина превышает уровень промерзания поверхности грунта для данной местности. Он необходим для прикрепления и установки двигательного элемента и элементов передвижения ворот, а именно – ведущие, опоры, специальные консоли.

Главный элемент, который отвечает за работоспособность и долговечность всей системы – ведущая балка. Она изготавливается только из высококачественной закаленной стали. Ее конструкция – специальным методом спрофилированная балка. К ней будет прикрепляться рама ворот и зубастая рейка приводящая привод в рабочее состояние.

Размеры изготавливаемых консольных балок, разные, на сегодняшний день максимальная длина составляет 13 м.

Важным элементом всей конструкции являются роликовые элементы, благодаря их работе ворота отъезжают в сторону. От качества их изготовления зависит плавность и бесшумность работы автоматизированных откатных ворот. Для надежной установки используются две или три специальных роликовых опоры. Они изготавливаться для различных размеров балок и отличаются своей конструкцией и размерами.

Роликовые опоры прикрепляться к основанию и на них в свою очередь наезжает ведущая консоль. Верхний ролик надежно закрепляет всю конструкцию от расшатывания. Для надежной установки в закрытом положении, используют специальные ловители.

Преимущества откатных ворот

Такая конструкция ворот крайне популярна у покупателей.

Приведем главные плюсы при выборе такой конструкции ворот:

• По сравнению с распашными не занимают дополнительное пространство внутри двора. Этот факт особенно цениться владельцами небольших частных домов, с малым участком.
• Установить такие ворота возможно в любой проем.
• Максимальный размер конструкции: 8 м – ширина, 6 м – высота.
• Удобные в использовании – несмотря на свою массивность и большой вес.
• Автоматически открываемые ворота не требуют от владельца приложения усилий для их открытия.

Особенности системы автоматики

• Автоматика на откатных воротах используется не только для удобства при использовании, а также служит дополнительным средством пассивной безопасности, так как надежно закрепляет ворота в закрытом положении. При использовании специальной автоматики для открывания ворот увеличивается срок службы самой конструкции за счет плавности движения отъездной створки во время каждого закрывания и открывания.
• Автоматизировать движение ворот можно спустя некоторый период времени после их установки.
• Автоматика работает в широком диапазоне температур, в зависимости от производителя от -60 до +50, в холодных регионах необходимо применять обогревательный элемент.
• Знать вес и интенсивность работы ворот.
• Для передачи работающего крутящего момента используется зубчатая передача.

Для правильного монтажа всей конструкции необходимо производить действия в строгой последовательности по инструкции, а именно:

1. Обозначить полосу движения ворот используя натянутый шнур вдоль проема. Его необходимо располагать на высоте не менее 20 см от дорожного полотна. По этому шнуру необходимо выравнивать положения несущей балки.
2. Подготовить специальные роликовые тележки к установке, и смонтировать их внутри профиля.
3. Сместить направление тележек к центру ворот.
4. Установить конструкцию ворот вместе с роликами на стальную направляющую.
5. Расположить опоры в предназначенных местах, а ворота установить так, что бы они размещались параллельно натянутому шнуру и прикасались к нему. Крепление роликовых тележек к направляющему швеллеру
6. Снять полотно ворот с роликов.
7. Опоры снять с площадок.
8. Пройти сваркой по поверхности, прикрепит специальные регулировочные площадки к железной балке.
9. Установить роликовые опоры на необходимые площадки.
10. Установить ворота, обязательно, в закрытом положении и закрепить горизонтальное положение.
11. Используя гаечный ключ, необходимо поднять или опустить специальные регулировочные площадки.
12. Установить ролик, а также глушилку на конец несущего профиля. Для этого необходимо закрепить деталь на конце балки специальными крепежными болтами. Эта деталь предотвращает забивание конструкции снегом в холодную пору года.
13. Установить верхний направляющий ролик. Для его монтажа необходимо ослабить его крепеж. После этого размещают кронштейн над несущим полотном таким образом, чтобы ролики фиксировались на верхней точке полотна. Сторона со специальными отверстиями направляется в сторону несущего столба.

Виды электроприводов

• Линейный – подходит для работы со створками ворот весом до 1 т, автоматика монтируется на опоры, к которым присоединяются створки.
• Подземный – в устройствах этого типа автоматика устанавливается в специальный защищенный контейнер под землей.
• Рычажный – рычаги движения выходят так же из-под земли и закрепляются к плоскости створок ворот.

В последних двух типах автоматики имеются явные недостатки, а именно – ремонт и обслуживание всех механизмов обходиться сложнее и дороже в сравнении с линейным типом автоматики. Выбор автоматики для откатных ворот достаточно широк: Дорхан, Came, Doorhan, Faac, Комунелло, Nice и др.

Обзор автоматики

• Блок управления автоматикой воротного механизма – в него входят трансформатор и специальная плата.
• Фотоэлементы – пульт дистанционного управления.
• Болты, гайки, втулки и специальные ключи для разблокировки в случае аварийной ситуации.

Проблемы и ошибки

Небрежности при монтаже автоматических ворот в дальнейшем могут привести к серьезным проблемам в эксплуатации.

• Наибольшая проблема – точно выставить направляющие и раму, для избегания перекоса полотна. Для предотвращения необходимо произвести точные замеры всего проема.
• Ошибка вычисление нулевой отметки дорожного полотна. Единственная возможность решить эту проблем – демонтировать и заново установить гаражные ворота.
• Ошибочное определение площади для монтажа автоматических ворот. В дальнейшем эта ошибка может привести к тому, что въезд будет слишком узким.
• После установки гаражных ворот необходимо снять защитную пленку. Если не выполнить эту процедуру сразу, в дальнейшем это может привести к различным деформациям конструкции.
• При выборе автоматики необходимо принимать в расчеты вес и размеры конструкции ворот.

Автоматика для ворот своими руками

Частный дом современной планировки предполагает обустройство полноразмерных въездных ворот с шириной проема не менее четырех метров. Конструкция въездных ворот даже при использовании алюминия и пластика получается достаточно громоздкой и массивной. Чтобы не катать взад-вперед плиту весом в 300-500 кг, нужен электрический привод, и обязательно установить автоматику для ворот, чтобы не разбить мощным двигателем механизм и несущие стойки. Кроме того, потребуется хороший пульт для управления, иначе теряется весь смысл затеи с автоматикой и приводом.

Ворота с автоматикой, типы конструкций

В цивилизованном мире для оборудования въезда используют пять основных типов автоматических ворот:

• Секционные и рулонные опускающиеся ворота с фирменной автоматикой и приводом. Если появилась идея установить подобную конструкцию, то лучше использовать привод с родной автоматической системой, а не изобретать велосипед. Разработчик точно подобрал тяговые параметры мотора и алгоритм работы, которые наобум или экспериментально определить очень сложно. Проще купить замечательную китайскую копию фирмы «АН МОТОРС со своей автоматикой, которая прослужит лет двадцать, не меньше;
• Подъемно–поворотные системы ворот комплектуются своими блоками автоматики. Обладают высокой стойкостью к взлому, но в качестве ворот ограждения используются редко из-за сложного механизма, чувствительного к внешним факторам;
• Распашные и откатные консольные ворота. Главным преимуществом является постоянство вращающего момента на двигателе при открытии-закрытии, а значит, система автоматики получается достаточно простой и надежной.

К сведению! Для последних двух схем можно сделать автоматику для ворот своими руками, потребуется лишь контроллер для управления двигателем, система датчиков положения и небольшая плата сопряжения командного блока с пультом дистанционного управления.

Многие фирмы предлагают распашные и откатные конструкции ворот, как в виде готовых комплектов, так и в виде наборов «сделай сам». Более того, можно собрать свой вариант с адаптированной автоматической системой управления. Такое решение позволяет выбрать из десятка различных решений и предложений самые удачные комплектующие детали, фурнитуру и собрать свой вариант автоматических ворот своими руками.

С автоматикой проблем быть не должно. В отличие от секционных или подъемно-поворотных ворот, привод рассчитан на постоянный во времени вращающий момент, а в качестве брелока для ворот использовать можно адаптированный вариант. Если фирменная конструкция не понравится своим оформлением, его всегда можно заменить универсальным пультом для ворот.

Нужно только уточнить используемые протоколы и форматы передачи данных, но, как правило, все пульты для ворот и шлагбаумов изготавливаются на одном чипе и на наборе микросхем командоаппарата, поэтому несостыковок быть не должно. Кроме того, потребуется найти инструкцию или специалиста, знающего, как запрограммировать пульт от ворот, иначе привод с самодельной автоматикой будет работать с «баггами».

Разумеется, для того чтобы сделать полноценную и надежную управляющую систему, например, автоматики для распашных ворот своими руками, потребуется:

• Справочный материал по приводам и автоматическим системам;
• Набор электромеханика, в том числе тестер для прозвонки цепей и проверки работоспособности электрических и электронных компонентов системы;
• Желание разобраться в несложной работе всех элементов и деталей автоматики, особенно в настройке моментов срабатывания датчиков.

Примерно 70-75% всех конструкций автоматических ворот приходится на откатные модели, поэтому материалов по использованию фирменной автоматики или опыта изготовления самодельной на раздвижных системах больше всего.

Автоматика откатных ворот

Для того чтобы изготовить автоматическую систему для откатных ворот, потребуется время, а главное — желание и ресурсы. Откатные электрические ворота работают на срез, вес подвижной створки может достигать 500-800 кг, что может представлять определенную угрозу для жизни и здоровья человека. Поэтому качество проработки всех деталей и режимов работы блока автоматики должно быть максимальным. Разумеется, автоматику и привод для откатных ворот не обязательно пытаться изготовить своими руками, можно купить готовый блок деталей и собрать их своими руками.

Готовые блоки автоматики мировых брендов

Среди наиболее известных мировых производителей систем автоматики можно выделить следующие компании:

• Итальянская «Rotelli», один из фаворитов в производстве сверхмощных и надежных откатных ворот. Бюджетные версии автоматики, например, SL500, рассчитанные на максимальную длину створки до 8 м, стоят 260EU. Наиболее мощная система автоматики для конструкции весом до 2 т и вылетом створки до 12 м стоит 490EU;
• Компания Hörmann Linea Matic выпускает системы автоматики для относительно небольших ворот. Стоимость модели для откатных систем весом до 300 кг и вылетом до 6 м составит 330-350EU;
• Китайский производитель Miller Technics предлагает блоки автоматики для откатных ворот весом до 1000 кг и длине створки до 12 м. Неплохое качество сборки и приемлемый уровень надежности автоматики оценивается в 250EU;
• Итальянская компания CAME GROUP – один из наиболее известных и авторитетных производителей.

Основные характеристики привода для откатных ворот у всех перечисленных производителей примерно одинаковы, отличается в первую очередь аппаратная реализация электронных блоков и радиоканала.

Например, наиболее доступная линейка систем автоматики для ворот Сame BX включает в себя модели ВХ74 и ВХ78. Стоимость комплекта 335-350EU.

В комплект входят:

• Фирменный привод ворот Сame со встроенным блоком управления и радиодекодером. Мощности асинхронного двигателя 240В достаточно для перемещения створки ворот Сame длиной до 14 м;
• Зубчатая рейка М4 с длиной полотна до 4 м;
• Пульт для ворот Сame модели ТОР 432Е, с собственной системой противодействия помехам и увеличенной до 25 м дальностью покрытия.

К сведению! При покупке блока автоматики важно приобретать привод вместе с пультом и рейкой.

Программирование ворот, а именно пульт и радиодекодер прошиваются на заводе-производителе под свою систему команд, что является хорошим способом защиты от несанкционированного включения или управления автоматикой ворот. В этом случае пульт управления воротами одновременно играет роль ключа от замка, коим является блок автоматики.

Параметры зубчатой рейки, например, модуль зуба и зазор в зацеплении подгоняют в соответствии с размерами приводной шестерни, посаженной на вал электромотора.

В качестве электродвигателя обычно используются асинхронные мотор-редукторы, рассчитанные на бытовую сеть 230В, или в дачном варианте может использоваться для откатных ворот электродвигатель постоянного тока 12В или 24В.

Чтобы правильно выбрать автоматику и привод для откатных ворот своими руками, нужно учесть размеры, вес подвижной створки ворот и необходимую мощность двигателя. Дело в том, что конструкция откатных ворот в идеале должна быть идеально выровнена в горизонтальном направлении. Любые отклонения создают добавочное сопротивление движению полотна, и автоматика может отключать двигатель из-за перегрузки.

Поэтому, если в планах строить систему своими руками, привод и двигатель для откатных ворот нужно выбирать с полуторным запасом мощности. Обычно на блоке автоматики указывают потребляемый ток и мощность привода. Реальное значение нагрузки можно определить только ваттметром, после того как ворота, блок автоматики и привод будут окончательно смонтированы.

Прибор покажет максимальную мощность, развиваемую двигателем при открытии ворот. Если результаты измерения покажут, что мотор и автоматика работают на пределе, то систему лучше заблаговременно заменить на более мощный вариант.

Изготовление автоматики своими руками

Простейший вариант блока автоматики и управления откатными воротами можно изготовить своими руками из деталей от электрооборудования легкового автомобиля, но в принципе подойдут любые комплектующие от систем автоматики станков, пускателей или любого другого промышленного оборудования.

Для изготовления потребуются:

• Лифтовые концевые выключатели -2 шт. в защитном корпусе;
• Электродвигатель постоянного тока любого исполнения, мощностью 150-200Вт и напряжением питания 12В;
• Понижающий редуктор от болгарки;
• Реле постоянного тока – 8шт;
• Центральный замок автомобиля с коммутатором и приводным штоком;
• Пульт центрального замка.

Совет! В качестве самодельного привода для откатных ворот можно использовать любой мотор редуктор мощностью не менее 150 Вт и оборотами 250-300 об/мин.

Также потребуются кнопки с фиксаторами и с отбрасывателем, жгуты проводов на 10А длиной не менее 15-20 м, металлический бокс для сборки системы автоматики. Стоимость изготовления автоматики для откатных ворот составляет 2,5-3 тыс. рублей.

Общее устройство откатных ворот приведено на фото.

Реле и кнопки спрятаны в водостойком боксе, на верхней плоскости выведены кнопки, дублирующие команды с пульта. На рейке закреплены два концевика с отражателями.

Схема автоматики приведена ниже. Вся автоматика собрана на реле, это важно, так как большинство фирменных систем изготавливаются на полупроводниковой базе, тирристорах и ключах.

Подробная дешифровка работы схемы автоматики приведена на видео

Левый ряд кнопок серого цвета отвечает за процессы открывания и закрывания. Левая крайняя серая кнопка отвечает за автоматическую остановку откатных ворот. Нижняя ветка схемы имеет встроенную пару концевых выключателей, которые обозначены, как центральная кнопка серого цвета.

В принципе, на концевиках построена вся работа автоматики. После нажатия кнопки на пульте разблокируются первое и второе реле питания схемы. Мотор начинает вращаться в сторону открытия дверей. При достижении крайнего положения отражатель нажимает на концевик, и автоматика выключает второе реле питания, вся схема остается под напряжением в 12В. После открытия ворот система находится в режиме ожидания до момента закрытия. Процесс закрытия выполняется аналогичным способом.

После того как срабатывает отражатель, выжимает концевик на закрытие полотна, вся система обесточивается. Есть в данной схеме автоматики дополнительная хитрость. Верхняя правая кнопка по схеме запускает блокировочное реле, которое не дает двигателю изменить направление вращения при движении створки. Такой режим означал бы полный выход из строя электромотора и обрыв привода.

Блоки автоматики для распашных конструкций ворот

Конструктивно блок управления и автоматики для распашных ворот ничем не отличается от систем, используемых для откатных схем. Основные отличия конструкций заключаются в расположении концевиков и механизме открывания распашных ворот.

Если в откатных системах для перемещения полотна применяется зубчатая рейка, ремень или цепь, то в распашных конструкциях используются более сложные системы;

• Рычажный привод с парой электродвигатель-зубчатая линейка;
• Мотор-редукторы с поворотным фланцем и рычагом;
• Линейные приводы. Чаще всего это электромотор с вращающейся резьбовой втулкой и длинной шпилькой.

В качестве примера можно посмотреть комплект автоматики и привод для распашных ворот китайской компании Miller Technics, ее продукция пользуется спросом из-за очень неплохого качества, кроме того, цена на комплекты с линейным приводом стоят вдвое дешевле рычажных и моноблочных.

Комплект автоматики с линейным двигателем стоит около 500 EUR.

Одним из преимуществ автоматических систем с линейным двигателем является высокая устойчивость к ветровой нагрузке. Это продиктовано особенностью расположения точки крепления опорного кронштейна на створке ворот. В любых других системах рычаг крепится очень близко к оси вращения створки, поэтому любой удар по воротам может иметь катастрофические последствия для системы автоматики и подшипников привода.

Для примера можно рассмотреть систему Miller Technics4000 Standart.

В комплект входят следующие детали и узлы:

• Два линейных электродвигателя;
• Блок автоматики со встроенным радиодекодером;
• Сигнальная лампа и комплект фотоэлементов;
• Пульт для дистанционного управления на основе четырехканального приемо-передатчика и с обратной связью.

В модификациях MAXI устанавливаются дополнительные аккумуляторы, в модели SMART система автоматики имеет встроенный модуль GSM. Это повышает комфорт и безопасность работы систем автоматики и управления распашными воротами.

Система автоматики может устанавливаться на любые ворота – кованые, сплошные из профнастила или из сэндвич панелей с шириной проема не более 4 м. Кроме того, при выборе наиболее подходящего варианта для линейных типов привода нужно учитывать три базовых размера, которые влияют на работоспособность.

Схема выполнения замеров базовых расстояний приведена ниже.

Для линейных моторов Miller Technics4000 Standart расстояние D должно составлять не более 170 мм, в противном случае автоматика не сможет открыть распашные ворота до конца.

Автоматическая система недаром пользуется большей популярностью, чем рычажные модули. Во-первых, если питание выключено, линейные двигатели при закрытых воротах работают, как упоры. Вся нагрузка от ветра или удара приходится на линейные приводы.

Во-вторых, если по стечению обстоятельств дом и автоматическая система обесточены, это не значит, что открыть ворота невозможно. На опорной части привода можно открыть защелку и разблокировать винтовую пару специальным воротком.

В третьих, комплект из двух приводов и автоматика для распашных ворот работают очень комфортно и точно, нет ударов при открытии и закрытии створок, как это бывает при нарушении синхронности автоматического управления. Если правильно подобрать мощности привода и настройки автоматического блока, распашными воротами можно легко убирать снег перед въездом во двор.

Системы привода и автоматики САМЕ

К одним из наиболее удачных систем управления распашными воротами специалисты причисляют модель FROG-PLUS итальянской компании САМЕ.

В комплект входит два блочных мотор-редуктора мощностью по 1,2 кВт и крутящим моментом 800Н*м. По сути, этого достаточно, чтобы открыть шестиметровые ворота при ветре в 10 м/с. Основное преимущество модели – компактность прибора, его можно установить в основании ворот, что обеспечивает бесперебойную работу даже в зимнее время.

Корпус мотор-редуктора полностью герметичен, даже если основание ворот залило водой, автоматическая система все равно сохранит управление приводом.

В комплект автоматики входят блок, система из 2-х концевиков и фотоэлементов, два пульта управления и радиоуправляемый сигнальный фонарь.

Второй, не менее интересной конструкцией привода от компании САМЕ считается модель FAST.

Это специализированный блок-редуктор с вынесенным, сильно изогнутым рычагом. Вращающий момент модели всего 180Н*м, это немного, но популярность конструкции принесла встроенная возможность открытия ворот даже при очень больших опорных столбах. Подобная проблема встречается довольно часто на воротах с каменным забором или достаточно большим вылетом опор.

Комплектность систем автоматики у FAST такая же, как и у FROG-PLUS.

Самодельная система автоматики для распашных ворот

Наиболее простой вариант самодельной автоматической системы и привода можно изготовить по рычажной схеме на основе деталей и запчастей от современного автомобиля.

В качестве привода для распашных ворот своими руками можно использовать мотор с гребенкой от Газельки с зубчатым колесом или встроенным редуктором от любой легковой машины.

Сама по себе система не заработает, нужна автоматика от доводчика стекол при закрытии.

Чтобы установить систему на ворота, потребуется переходной кронштейн, сделать его можно из обрезка профильной трубы, который просто приварить к стойке на высоте не менее 200 мм над уровнем грунта. Привод необходимо ставить либо очень низко, либо на высоте не менее 180 см, чтобы проезжающий через ворота автомобиль не снес всю систему автоматики.

Из той же трубы можно изготовить плечо рычага. В любом случае, неважно, какой вариант крепления был выбран, необходимо добиться, чтобы ось вращения рычага и оси навесов створки ворот были параллельными. В противном случае при открытии ворот рычаг опустится или поднимется и заклинит двигатель, а система автоматики просто перегорит.

К системе обязательно добавляется пульт управления, можно использовать дистанционный блок автоматики для освещения.

По цене, если изготавливать привод и блок автоматики своими руками самостоятельно, то сборка модуля посредственного качества обойдется в 2500-3000 руб.

Если удастся купить готовый мотор-редуктор от промышленного оборудования, то можно построить систему привода и автоматики на рычажной основе. Принципиальной разницы с предыдущим вариантом нет, но привод промышленного изготовления получается более надежным в пользовании и защищенным от дождя и снега. Кроме того, при правильной настройке системы, а именно — расположения концевиков, можно добиться раскрытия створок распашных ворот более чем на 90о. По сути, это единственный, но очень весомый аргумент в пользу рычажных систем.

Заключение

Кустарное изготовление системы автоматики, на первый взгляд, обходится дешевле, большую часть деталей можно купить или позаимствовать со списанной техники. Но выгодная дешевизна может обойтись серьезными проблемами, так как большинство самодельщиков пренебрегают установкой систем безопасности, которые есть в любой автоматической системе промышленного производства. Поэтому приходится приобретать дополнительный пакет фотоэлементов для ворот либо покупать качественные блоки автоматики.

Автоматика для откатных ворот, которой дополнительно можно оснастить любые модификации ворот, позволяет управлять всеми действиями с пульта дистанционного управления. Давайте рассмотрим более подробно варианты и схемы подключения автоматизации ворот.

Откатные ворота, или, как их еще называют, сдвижные ворота, являются конструкцией, в которой одна или две ставни сдвигаются вдоль неподвижной стены или забора по специальным полозьям. Для их открытия требуется минимальное пространство, что позволяет использовать их даже в ограниченном пространстве.

Сложность монтажа таких систем заключается в правильной регулировке полозьев на фундаменте, а специальные регулировочные площадки позволяют выполнять открытие плавно и равномерно. Комплект автоматики для откатных ворот может отправлять команду на открытие с пульта дистанционного управления, при подъезде к ним. Это очень удобная опция, особенно в холодное или дождливое время года.

Автоматика для откатных ворот

Комплект автоматизации откатных ворот включает в себя:

• двигатель привода;
• система фотоэлементов;
• сигнальная лампа;
• антенна приема сигнала;
• блок управления.

Двигатель привода выполняет основную роль в открытии ворот, так как по команде с блока управления выполняет открытие либо закрытие ворот. Двигатель, как правило, используется маломощный на напряжение питания 220 вольт. Для усиления передачи крутящего момента применяется чаще всего червячный редуктор. Схема подключения двигателя гарантирует его работу в реверсивном режиме.

Система фотоэлементов сдвижных либо раздвижных ворот обеспечивает блокировку их работы, если в зоне действия лучей находится препятствие. Такая несложная конструкция является лучшим гарантом от преждевременного срабатывания механизма ворот. Монтаж и настройка данной системы должна выполняться профессионалами.

Сигнальная лампа применяется для оповещения жителей о том, что ворота находятся в движении, и будет происходить въезд или выезд автомобиля. Обычно устанавливается проблесковый маячок оранжевого цвета. Автоматика производит включение и выключение сигнальной ламы по командам с блока управления.

Антенна приема сигнала устанавливается на столб ворот, для обеспечения качественной связи на длинные дистанции. Радиус действия данной антенны может измеряться сотнями метров и позволяет своевременно передать сигнал на открытие или закрытие ворот.

Блок управления принимает и преобразует полученный радиосигнал и при соответствии всем условиям начинает передавать команды на двигатель. Кроме того, блок управления контролирует систему фотоэлементов и сигнальную лампу. Монтируется подобный блок в герметичный контейнер, для избегания попадания атмосферных осадков.

Автоматика для откатных ворот своими руками

Для создания автоматических ворот своими руками начинать нужно с электрического привода. В нем важным элементом является электрический двигатель асинхронного типа. Если напряжение питающей сети трехфазное и позволяет использовать двигатель на 380 вольт, лучше остановиться на нем. Большим плюсом является возможность соединения по типу звезды, которая обеспечит простейший пуск двигателя и использует с максимальной эффективностью ресурсы электродвигателя.

В случае отсутствия питающей сети на 380 вольт, возможно использование электродвигателя на напряжение питания 220 вольт, с запуском через систему конденсаторов. Мощность электродвигателя берется в пределах от 1 до 2,5 кВт. Наиболее распространены в этом качестве крановые электродвигатели с частотой вращения 500-1000 об/мин.

Следующим важным моментом при изготовлении идет зубчатое колесо привода. Его вращение не должно превышать 100 об/мин, что регулируется применением одноступенчатого редуктора, который обеспечивает простоту и надежность преобразования крутящего момента с электродвигателя. Для состыковки электродвигателя с редуктором применяются специальные жесткие или полужесткие муфты.

Заменить редуктор поможет ременная передача. При этом для того чтобы правильно определить передаточное значение, размер большого шкива, установленного на приводное колесо, разделяется на размер меньшего, находящегося на валовой части мотора.

Далее устанавливаются выключатели концевого типа. Для их фиксации на поверхности рейки используют болты. Выделяют два варианта выключателей:

1. Магнитные.
2. Механические.

Первый вариант отличается большей эффективностью работы, так как данные выключатели работают даже при неблагоприятных погодных условиях. Магнит устанавливается на рейку с зубьями, проходя определенный участок на воротах через крюк, начинает срабатывать.

Подключать электрический привод необходимо согласно инструкции от производителя. Для дополнительных настроек используется дистанционный пульт управления. Кроме того, дополнительно устанавливаются фотоэлементы, которые улавливают световые сигналы. Фотоэлементы должны быть закреплены друг напротив друга. Они могут устанавливаться на ранее обустроенные столбы. Для того чтобы подключить провода, соорудите в трубе отверстие и проведите их от источника электроснабжения.

Вывод из данного обзора можно сделать такой, что лучшая идея по запуску раздвижных ворот – это обращение в специализированную фирму, которая производит строительство домов, строит бани сауны и бассейны. Специалисты смогут точно рассчитать и залить фундамент, для которого требуется арматура. Кроме того, в магазине обычно сложно приобрести определенные детали и механизмы отдельно. А компания сможет выполнить все работы по ключ, с определенной гарантией. В этом случае ваши ворота прослужат долго и качественно.

Автоматический привод — изобретение, позволяющее открывать ворота нажатием кнопки стене гаража или дистанционно с пульта. Правда, чтобы оснастить входную конструкцию автоматикой, надо иметь чёткое представление об устройстве ворот. Другое условие для беспроблемного функционирования привода — правильный монтаж и настройка оборудования.

Устройство и принцип работы ворот с автоматикой

Конструкция и функционирование автоматических ворот определяется их типом. А створки, стоящие на территории дома, бывают:

• подъёмными (секционными, подъёмно-поворотными и рулонными);
• откатными;
• распашными.

Секционные ворота

Автоматические секционные ворота выглядят как конструкция с полотном, которое при открытии уходит вверх, то есть по специальным направляющим убирается под потолок помещения.

Секционные ворота абсолютно безопасны в эксплуатации, потому что при открывании полотно убирается наверх

К главным плюсам секционных ворот относят:

• компактность, ведь в открытом состоянии створки не уменьшают площадь гаража или другого здания;
• безопасность эксплуатации, так как поднимающееся полотно не может повредить капот автомобиля, что иногда случается при использовании распашной конструкции;
• защищённость от взлома на должном уровне;
• надёжная теплоизоляция.

Но у автоматических подъёмных секционных ворот есть и довольно существенный минус — возможность установки только в помещениях с небольшой площадью.

Подъёмно-поворотные ворота с автоматикой отличаются от секционных конструкцией створки. Она представляет собой цельное полотно, закрывающее всё пространство проёма. Такая створка двигается вверх по направляющим и меняет своё положение с вертикального на горизонтальное.
Ворота с цельным полотном характеризуются теми же преимуществами, что и секционная конструкция, но считаются лучшим вариантом, поскольку нисколько не выпускают тепло и эффективнее предохраняют помещение от проникновения злоумышленников.

Подъёмно-поворотные ворота пропускают меньше тепла и более вандалоустойчивы, чем секционные

Рулонные ворота (роллеты)

У автоматических рулонных ворот главный элемент — это мягкое полотно, произведённое из алюминиевых пластин, барабана, на который накручивается материал, и короба для защиты всей конструкции.
Среди преимуществ таких ворот следует отметить:

• широкий размерный ряд (допустимая ширина полотна — 12 метров, а высота — 10 метров);
• компактность (в сжатом виде);
• возможность монтажа в любых помещениях, не исключая гаражи и торговые комплексы.

Правда, рулонные ворота нельзя назвать надёжными, так как их прочность весьма сомнительна.

Рулонные ворота могут закрывать большие проёмы, но они не обладают достаточной прочностью

Автоматические откатные ворота консольного типа состоят из полотна, которое предоставляет доступ в помещение, уходя в правую или левую сторону от проёма к стене здания или забору.
Эта конструкция оснащена роликовыми опорами, частично спрятанными в фундаменте и ответственными за перемещение створки. Защитой роликам служит балка, предохраняющая от воздействия влаги.

Когда откатные ворота закрыты, полотно находится над проёмом — на расстоянии сантиметра от грунта. За открытие ворот отвечают специальные направляющие, прикреплённые к опорам ограждения или к стене помещения.

Створка откатных ворот перемещается по специальному рельсу, закреплённому на фундаменте

Владельцы зданий с откатными воротами обычно указывают на следующие неоспоримые достоинства конструкции:

• монтаж в проёме шириной до 12 метров;
• возможность легко открывать ворота как автоматически, так и вручную;
• безукоризненная теплоизоляция;
• идеальная прочность.

Распашные ворота с автоматическим приводом — это конструкция с двумя надёжными створками, которые держатся на шарнирах и крепятся по обеим сторонам проёма.
Чтобы открыть такие ворота нажатием кнопки, требуется установить два электропривода. Распашная конструкция может предоставлять доступ в помещение, убирая створки как внутрь, так и наружу здания.

Створки распашных ворот могут открываться как внутрь проёма, так и наружу

К основным плюсам распашных ворот, работающих автоматически, относят:

• лёгкость сооружения;
• простоту монтажных работ;
• возможность использования в любых условиях.

Единственное, что говорит не в пользу распашных ворот, – это относительно неудобная эксплуатация.

Подготовка к постройке: чертежи и схемы

Собираясь сооружать ворота, обязательно выполняют чертёж, который отражает размеры и расположение основных частей конструкции. Если планируется строить распашные ворота — самый популярный вариант — то перед составлением схем продумывают, какой будет длина створок. При этом учитывают ширину проезжей части и вид автомобиля (в случае сооружения ворот для гаража).

Длина створок распашных ворот должна подбираться с учётом ширины въездного участка

Обычно для распашных ворот делают створки длиной 1,5–2 метра. А стандартной высотой полотна, независимо от вида конструкции, считается показатель около двух метров.

Каркас и створки распашных ворот обычно выполняются из металлического профиля или квадратной трубы

Выбор материала

Раздумывая над проектом создания автоматических ворот, следует уделить внимание выбору материала для полотна. Створки конструкции, открываемой автоматически, должны быть лёгкими, а это значит, что их разумнее сооружать из профнастила, поликарбоната или сэндвич-панелей.

Сэндвич-панели обеспечивают хорошую теплоизоляцию внутреннего помещения и мало весят

Нередко при строительстве автоматических ворот используют профлист, который заслужил популярность благодаря большому количеству достоинств:

• малый вес;
• большой и интересный выбор окраски (например, покрытие с имитацией природного камня или древесины);
• приемлемая стоимость;
• долгий срок службы;
• простой монтаж.

Кроме этого, готовясь к сооружению автоматических ворот, необходимо серьёзно подойти к выбору приводного электрического механизма. Придётся решать, какая автоматика больше подходит створкам или полотну — рычажная или линейная.

Линейные приводы более компактны и устанавливаются на металлические столбы

Если оценивать приводы по внешнему виду, то лучшим покажется линейный механизм, отличающийся компактностью. Правда, его не принято устанавливать на широких столбах и для автоматического открытия створок, которые убираются внутрь помещения.

Рычажные приводы используются на воротах с широкими каменными столбвми и створками, открывающимися внутрь

Чтобы определиться с выбором электрического привода, нужно замерить расстояние между внутренней стороной столба и петлей.
Когда эта величина составляет не более 1,5 см, применяют линейный привод. Если показатель иной, то ворота оснащают механизмом рычажного типа, стоимость которого несколько выше.

Расчёт материала и подготовка инструментов

Распашные ворота, которые устанавливают гораздо чаще, чем откатные или подъёмные конструкции, собираются из следующих компонентов:

• засов;
• опорные столбы, на которых будут держаться створки;
• каркас из металлических элементов;
• створки;
• петли для гаража;
• ручки на двери;
• два электрических привода.

Кроме того, понадобятся различные материалы и крепёжные элементы:

• прутья арматуры диаметром 1,4 см;
• две железные трубы с разным сечением (60х40 мм и 40х20 мм);
• листы материала для обшивки створок;
• 2 трубы, сечение которых составляет 10х10 см;
• раствор из цемента и песка;
• растворитель, грунтовочный состав и алкидная эмаль;
• электрод;
• трёхпроводный кабель;
• саморезы для крепления металлических деталей;
• монтажные пластины (для приводов);
• кронштейны и дюбели;
• поливинилхлоридные трубки с изоляционным материалом внутри.

Для изготовления каркаса и створкок распашных ворот нужны металлические трубы различного сечения

Чтобы смонтировать ворота и установить автоматику, нужны определённые инструменты:

• угловая шлифовальная машинка;
• лопата;
• сварочный аппарат;
• дрель;
• шуруповёрт;
• измерительная лента, строительный уровень и линейка;
• щётка для обработки металла;
• кисть для лакокрасочных работ;
• индикаторная отвёртка;
• изоляционная лента;
• молоток и плоскогубцы;
• устройство защитного отключения.

Пошаговая инструкция изготовления автоматических ворот

Изготовление ворот подразумевает выполнение ряда действий:

1. Закрепление в грунте на глубине один метр двух металлических труб сечением 10х10 см, для чего требуется создать бетонный фундамент стаканного типа.

   Столбы для ворот бетонируются в яме глубиной один метр

2. Сооружение каркаса ворот — он сваривается из труб сечением 40х20 мм. Поперечная перегородка придаёт конструкции необходимую жёсткость.
3. Очистка металлического каркаса от коррозии и поочерёдная обработка растворителем, грунтовкой и алкидной эмалью.
4. Крепление к конструкции петель (при помощи сварки).
5. Монтаж закладных деталей, необходимых для прокладки проводов, в метре от уровня грунта.
6. Обшивка металлического каркаса выбранным материалом.

   Обшивка из металлического профлиста крепится к каркасу при помощи кровельных саморезов

7. Навешивание изготовленных створок на петли.
8. Проверка ровности конструкции посредством строительного уровня.

Выбор автоматики для распашных ворот

Для распашных ворот подходит как линейная, так и рычажная автоматика.
Первый вариант представляет собой два электрических привода с червячным редуктором или гидравлическим механизмом внутри. В некоторых случаях монтаж линейной автоматики невозможен, и поэтому на воротах устанавливают рычажный привод — массивную и прочную конструкцию, требующую глубокой посадки створок. Автоматика рычажного типа — прекрасное решение для распашных ворот, составленных из полотен шириной до 5 метров.

Приводы, предназначенные для откатных ворот, одинаковы: состоят из механизма с ведущей шестернёй и зубчатой рейки, фиксируемой на полотне.
Мотор такой автоматики приводит рейку в движение и тем самым изменяет положение ворот. Он запускается нажатием необходимых кнопок на пульте управления, который находится сбоку дверной конструкции.

Схема разводки проводов для подключения автоматики

Настройка автоматики

Чтобы автоматика заработала, нужно подключить её согласно схеме, прилагаемой к приводам. Обычно настройка механизма открывания створок ворот сводится к следующему:

1. На двигатель надевают специальную крышку из пластика, прикручивая защитное покрытие обычной отвёрткой.
2. В разъём красного цвета монтируют плату, при этом переключатель «1» ставят в положение «выключено», а переключатель «2» – в положение «включено».
3. Провода подсоединяют к красным разъёмам, фиксируя проволочные перемычки между нужными контактами.
4. К автоматике подключают считыватель кода брелоков.
5. Проверяют работу приводов.

Видео: установка автоматики на распашные ворота

С работой автоматических ворот не возникнет проблем, если пользоваться ими, руководствуясь некоторыми правилами:

• следить за тем, чтобы функционированию створок ничто не мешало, то есть расчищать зону движения ворот;
• при необходимости проводить ремонт конструкции, то есть заменять изношенные детали, смазывать двигающие части и регулировать механизм;
• в случае любых сбоев в работе привода обращаться к специалистам, ведь любое оборудование может неожиданно выйти из строя.

Видео: распашные ворота своими руками

Поставив в гараже или другом помещении автоматические ворота, вы можете эксплуатировать их без каких-либо хлопот. Например, чтобы поставить автомобиль в гараж, потребуется, сидя за рулём, всего лишь нажать на нужную кнопку и дождаться автоматического открытия створок. Это очень удобно и практично.

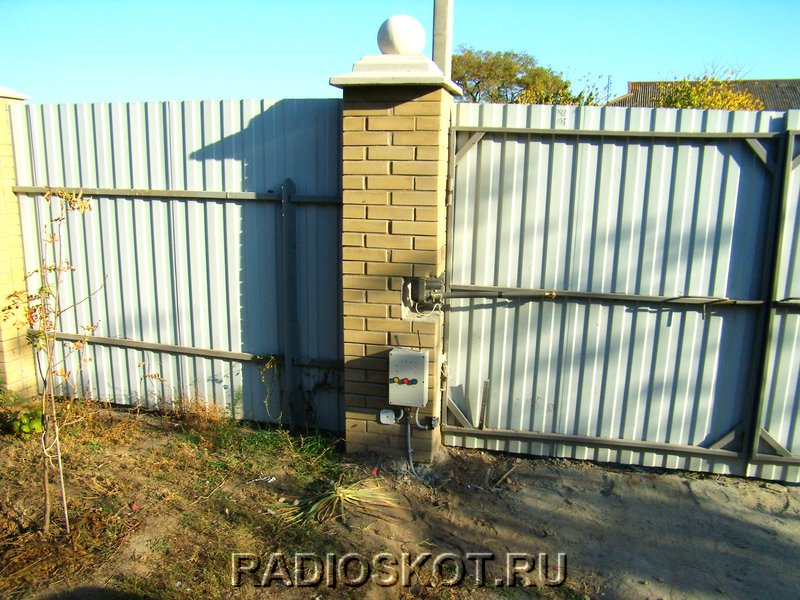

На просторах Интернета есть интересные разработки управления распашными воротами. Предлагаю на суд ещё одну разработку, Soir программное обеспечение + консультативная поддержка. Александрович — монтаж, настройка, доводка. Как показали испытания работает устройство великолепно. Основа конструкции — микроконтроллер ATmega8. Автоматические распашные ворота — принципиальная схема (клик для увеличения):

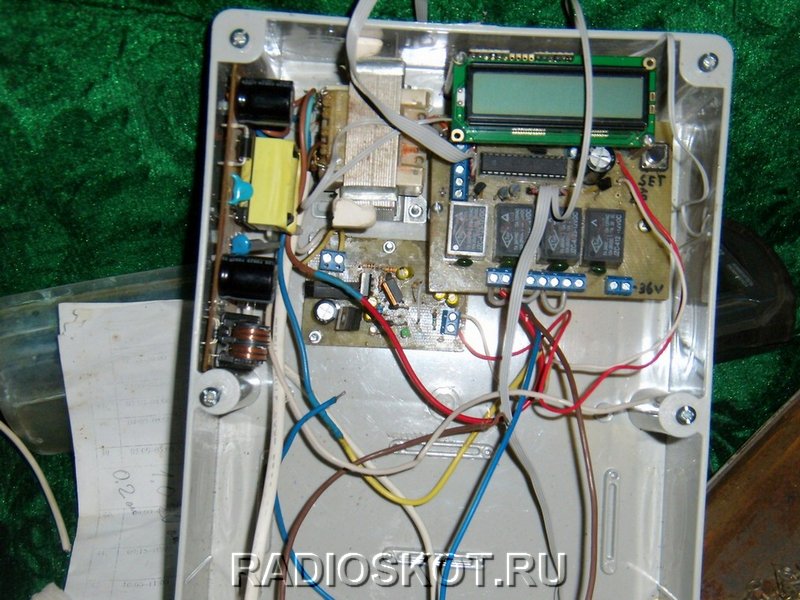

Устройство позволяет управлять воротами непосредственно с кнопок панели блока автоматики (или выносного пульта) или, подключив модули радиоуправления, управлять дистанционно. Управление производится тремя кнопками: открыть — стоп — закрыть. Кнопка стоп позволяет остановить движение ворот в любом положении. Как только ворота начали открываться — включается освещение, освещение будет гореть до тех пор пока ворота не закроются. На панель управления выведены светодиоды для индикации положения концевых выключателей. Светодиод горит, когда контакты концевого выключателя замкнуты (створка ворот находится в крайнем положении). На ЖКИ отображается работа концевых выключателей, а в меню настроек можно задать временные интервалы работы механизма управления воротами. Для дистанционного управления воротами применил готовый модуль передатчика-приемника 433 МГц. В качестве резервного питания используется аккумулятор. Схема резервного питания с подзарядкой аккумулятора собрана на L200+LM358, работает отлично.

Проект на этом не закрывается, свободные ножки 24-27 контроллера планируется на доработку, установка электрозамка, токовая защита, бесперебойное питание 12-36 вольт. Но это уже в дальнейших материалах. Скачать контроллера автоматики можно в одном архиве.

1. Описание работы автоматических ворот

1.1.
При нажатии кнопки OPEN
происходит открытие створок ворот. После того, как сработает конечный выключатель открытия, актуатор работает еще 2 секунды, затем останавливается. На дисплее отображается положение каждой створки. Положение определяется по заданному времени работы актуатора, которое устанавливается в настройках для каждой створки. Если за заданное время конечный выключатель не сработал, то на индикаторе мигает указатель положения соответствующей створки. Так как система управления разрабатывалась для распашных ворот, то имеет значение очередность открытия/закрытия створок. Левая створка начинает открываться сразу же после нажатия кнопки. Правая створка через время задержки, устанавливаемое в настройках. Таймер задержки начинает отсчет после того, как разомкнутся контакты конечного выключателя открытия левой створки.

1.2.
При нажатии кнопки CLOSE
обе створки начинают закрываться сразу, но после того, как левая створка займет положение заданное параметром «Ожидание» левый актуатор останавливается и ждет пока не сработает конечный выключатель закрытия правой створки. Когда сработает конечный выключатель закрытия правой створки и створка дозакроется в течении 2 сек, левая створка продолжит закрытие (до срабатывания конечного выключателя + 2 сек на дозакрытие).

1.3.
Кнопкой STOP
можно приостановить работу актуаторов. Возобновляется работа нажатием на OPEN
/CLOSE
.

1.4.
Во время открытия/закрытия на дисплей выводится условное обозначение положения створок и оставшееся время.

1.5.
Воротами можно управлять одной кнопкой RC
(Remote Control). В зависимости от состояния конечных выключателей, кнопка открывает ворота, если оба конечных выключателя закрытия замкнуты. Закрывает, если оба конечных выключателя открытия замкнуты. Останавливает движение, а повторным нажатием возобновляет движение в первоначальном направлении.

1.6.
Если хотя бы один из конечных выключатель закрытия створок разомкнут, включается свет. Отключатся свет после срабатывания обоих концевых выключателей закрытия.

2.1.
Нажатие на кнопку SET
переводит устройство в режим настроек. Сначала задается время движения левой створки, затем правой, затем время задержки, а затем время ожидания левой створки при закрытии. Переключение между режимами — повторное нажатие на SET
. Время движения используется только для визуализации процесса управления воротами.

2.2.
Установка производится — кнопками PLUS
и MINUS
. Пределы установок — 0-99 сек. Для времени ожидания левой створки от 0 до времени движения левой створки.

2.3.
Через 10 секунд от последнего нажатия на кнопки новые значения настроек запишутся в энергонезависимую память, а устройство выйдет из режима установки.

Видеоролик, наглядно показывающий процесс работы самодельных автоматических ворот, смотрите ниже:

А вообще, материалом для столбов ворот, кроме кирпичной кладки, может служить швеллер, стальная труба, крепкий деревянный брус или готовый бетонный столб. Самое главное при установке столбов — подготовка фундамента. Фундамент должен быть глубиной не менее метра, иначе ваш столб после может наклонится, сдвинуться. Авторы проекта: Александрович и Soir.

Обсудить статью РАСПАШНЫЕ АВТОМАТИЧЕСКИЕ ВОРОТА

Схема подключения автоматических ворот начинается с таких этапов:

1. Приготовления столбов под опору.
2. Подготовки фундамента для автоматических ворот.
3. Проведения проводки под автоматику.
4. Изготовления ворот.
5. Осуществления монтажа.

Первоочередная задача – надежная опора

Первое что необходимо сделать – это правильно установить столбы под опору, куда позже нужно будет прикрепить автоматические ворота. Материалом для столбов могут служить как кирпич, бетон, швеллер или брус из дуба. Рекомендовано забетонировать столб (в глубину) от 1 метра, далее все столбы устанавливаются на одном уровне и заливаются раствором. Срок застывания бетона колеблется в пределах семи дней.

Важно
! Используя столбы из бетона либо кирпича, предусмотрите размещение закладных из металла по три на каждом из них, одинаково расположенных от края по 10 сантиметров со стороны проема.

Подготавливаем фундамент

Для заливания фундамента под основу ворот используем швеллер, ширина которого должна быть сантиметров 20, и арматуру с сечением миллиметров 12-16. Арматуру режем длиной до 1 или 1,2 метров, затем обе стороны привариваем к полкам швеллера.

Следующим нашим действием становиться рытье ямы, которая своей длиной составит 50 процентов от ширины проема откатных ворот. Размеры же самой ямы не должны превышать:

• ширины – 40 сантиметров;
• глубины – до 1,5 метров.

Швеллер должен быть установлен полками по направлению вниз, а затем уже в яму заливаем бетон. Сделав все так как нужно, получаем фундамент для автоматических (откатных ворот).

Внимание
! Срок выстаивания фундамента по все нормам и правилам – 28 календарных дней.

Без автоматики никуда

Электрическая схема автоматических ворот зависит от их типа. Так, на сегодня, существуют три основных вида автоматических (откатных) ворот, схемы подключения которых показаны на рисунках ниже.

Важно
! Для избегания повреждений трансформатора, мотора или платы управления и обеспечения стабильной работы автоматики автоматических ворот – установите стабилизаторы напряжения. Таким образом, существенно снизится цена за возможный ремонт.

Автоматические ворота своими руками, схема изготовления

Самое первое с чем стоит определиться – тип материала, что будет нами использоваться. Чтобы сделать каркас ворот потребуется профильная труба. Итак, вооружившись болгаркой, убираем окалину с труб.

Внимание
! Выполняя работы с болгаркой не забываем про использование специальных очков для защиты глаз.

Закончив, начинаем процесс сваривания рамы наших ворот. В этом деле нам поможет чертеж-схема автоматических ворот или как ее еще называют схема автоматических гаражных ворот. Как пример, рисунок ниже.

Сформировав каркас наружный, ввариваем внутри каркас внутренний, что придаст конструкции твердость и послужит для будущего крепежа дерева, металла, профнастила…

Для каркаса, размещенного внутри, идеально подойдут трубы 20*30, 20*40 миллиметров. Свариваем их прихватками по два сантиметра через промежуток в 20 или 30 сантиметров. Внизу приваривается направляющая. Прикрепляем направляющую и трубы в шахматообразном порядке.

Зачищаем сварочные швы и повторно наносим грунт против коррозии на участки, что были повреждены. Ждем, когда грунт высохнет, и приступаем к окрашиванию ворот.

Важно
! Краску лучше стоит наносить в два слоя.

Выполнив покрасочные работы, зашиваем полотно с помощью саморезов или заклепок, крепя к трубе, которая находится внутри.

Что? Где? Как? Или монтаж ворот своими руками

После того как фундамент выстоится, приступаем к монтажным работам. Чтобы во время процесса не возникло никаких сложностей, можно спросить совет у специалистов или же найти информацию в интернете просто введя в поисковике автоматические ворота, схема установки или автоматические ворота, схема монтажа.

Сама процедура достаточно проста, и заключается в приваривании петель к несущим основаниям и створкам.

Совершая монтаж, не забывайте оставить зазор между створками и просвет посреди земли и полотном, который впоследствии можно скрыть лежачим полицейским. Засовы, что будут фиксировать створки, следует приваривать к внутреннему каркасу.

Установка привода для откатных ворот своими руками поднимет вашу самооценку, вселит уверенность в качестве выполнения работ и, что немаловажно, сохранит вам значительную часть средств. Устанавливать электропривод и выполнять монтаж автоматики нужно в четком соответствии с инструкцией. Это позволит избежать ремонта или замены компонентов за свой счет.

Инструменты и материалы

Начинать нужно с приобретения всего необходимого.

Список оборудования и материалов:

• зубчатые рейки;
• привод;
• сигнальная лампа;
• комплект фотоэлементов;
• питающий провод 3*1,5 мм²;
• провод подключения сигнальной лампы 2*0,75 мм²;
• провод подключения передатчика из комплекта фотоэлементов 2*0,35 мм²;
• провод подключения приемника из комплекта фотоэлементов 4*0,35 мм²;
• гофротруба для прокладывания проводки;
• наконечники проводов;
• стабилизатор напряжения;
• сварочные электроды;
• обрезки профильной трубы, стальных уголков, полосы.

Зубчатая рейка является универсальным элементом и подходит к приводу любой мощности от любого производителя. Она предлагается мерными кусками по 1 м. Участки обычно собираются по системе шип-паз. Чтобы вычислить необходимое количество реек, нужно к ширине проема прибавить 1 м.

Привод представляет собой двигатель, редуктор, концевые выключатели и управляющую плату, соединенные в одном защищенном от атмосферных осадков корпусе. Его главным показателем является мощность. Для легких бытовых откатных ворот достаточно 250-300 Вт. К любому приводу в комплекте поставляются 2 пульта дистанционного управления. При желании всегда можно докупить и настроить еще несколько.

Стабилизатор напряжения не считается обязательным элементом. Но, отказываясь от него, знайте: управляющая плата привода чувствительна к перепадам напряжения и часто выходит из строя из-за его скачков. Фотоэлементы и сигнальная лампа являются компонентами, повышающими безопасность. Система будет функционировать и без них.

Покупать провода с сечением больше рекомендованного не стоит. Больших токов в сетях быть не должно, а колодки на плате управления рассчитаны на сечение жилы до 1,5 мм². Наконечники проводов могут не применяться. Но для надежного контакта их лучше использовать.

Список инструментов:

• рулетка;
• маркер;
• сварочный аппарат;
• дрель;
• отвертки;
• гаечные ключи;
• пассатижи;
• обжимной инструмент;
• угольник.

Прокладка проводки

Привод может устанавливаться в любом месте консоли, но чаще его размещают поближе к опорному столбу. Сказывается это только на длине проводки к периферийным устройствам. Длина рейки не меняется, она просто смещается по полотну к приводу.

Смонтировать автоматический исполнительный механизм откатных ворот будет проще, если еще на стадии бетонирования фундамента установить стальную закладную и подвести проводку через отверстие в ней.
Снабдить приводом нетрудно и уже существующие откатные ворота. В этом случае площадку приваривают к закладной фундамента ворот. Она приподнимается над основанием. Это позволяет завести проводку в устройство, как и положено, снизу, чтобы не переживать о возможном затекании воды в корпус.

Провода прокладываются в специальных гофротрубах или обычных стальных трубах в земле. В уложенные в грунте трубы нужно заранее заложить проволоку. Затем к проволоке прикручивается конец провода и протягивается в трубу. Питающий провод идет от точки подключения в доме или другом месте. Для стабилизатора желательно найти место, где он меньше будет раздражать щелчками.

Провод передатчика фотоэлемента проходит под проездом. Для защиты от повреждения его помещают в стальную трубу и закапывают поглубже. Провода фотоэлементов и сигнальной лампы желательно провести внутри ограничивающих проезд столбов. В случае кирпичных столбов тонкие провода прячут в швах кладки и заделывают раствором. Фотоэлементы размещают в проеме перед воротами на высоте порядка 60 см. Сигнальную лампу поднимают на верхушку ближнего столба.

Установка исполнительного устройства

Начинать монтаж нужно с зубчатой рейки. На легких воротах выбор места для ее закрепления небогатый, поэтому положение привода подгоняется к рейке, а не наоборот. Рейки бывают стальные и полимерные. Полимерные прикручивают кровельными саморезами к профильной трубе над направляющей ворот.

Стальные снабжаются резьбовыми бобышками, которые нужно приваривать к основанию. Бобышки можно приваривать к той же профильной трубе над направляющей ворот или к самой направляющей. Стальную или полимерную рейки стоить прикручивать повыше. Это обеспечит большую свободу при выборе положения привода.

Привод комплектуется нижней монтажной рамкой с отверстием для входа проводки. Важно изначально выбрать правильное положение для рамки. Для этого ведущую шестерню вводят в зацепление с рейкой. При совмещении должен оставаться зазор в 2-3 мм. Нужно стремиться выдержать перпендикулярность оси ведущей шестерни к передней плоскости рейки. Чтобы выставить редуктор в нужном положении, придется сварить небольшой самодельный опорный столик из стального проката.

Найденное положение отмечается на основании, монтажная рамка снимается с устройства и приваривается к опоре. Важно не забыть продеть проводку в отверстие рамки до ее фиксации. С привода снимается верхний кожух и производится подключение питающего провода к плате управления. Маркировка и размещение клемм может отличаться у разных производителей. Схема подключения берется в инструкции. Провода фотоэлементов и сигнальной лампы подключаются в последнюю очередь, после настройки и проверки работоспособности основного функционала.

Настройка привода

Когда подключение питающего провода к фазному, нулевому и заземляющему произведено, можно производить настройку концевых выключателей. На большинстве современных моделей используются магнитные концевые. Они крепятся на рейку на определенной высоте. Высота задается кронштейнами с возможностью перемещения магнитов.

Когда магниты проходят напротив чувствительного элемента устройства, вращение двигателя останавливается.

Положение концевых выбирается экспериментально. В процессе приходится учитывать инерцию ворот.

Выключатель открытия должен срабатывать, когда полотно уже полностью вышло из проема, но концевой ролик еще не дошел до передней опоры. Выключатель закрытия требует более тонкой настройки. В идеале створка должна входить в улавливатель с зазором 5.10 мм. Контактные концевые старых моделей нажимают на рычажный выключатель на корпусе устройства. В остальном все то же.

Передатчик фотоэлемента на дальнем столбе подключается только к питанию 2-х-жильным проводом. С приемником сложнее, 2 его жилы отвечают за питание, 2 — за управляющий сигнал. Если все подключено верно, то автоматика должна срабатывать следующим образом: при перекрывании луча между передатчиком и приемником движение створки на закрытие прекращается, и она отводится в положение «открыто».

Сигнальная лампа подключается к клеммам, на которые подается питание при движении ворот в любом направлении. Большинством моделей приводов поддерживается установка автоматики, увеличивающей функциональность устройства.

К ним можно подключать любую нормально разомкнутую кнопку для открытия ворот по нажатию. Вместо кнопки можно использовать считыватели кодированного сигнала различных типов. Внешняя антенна позволяет улучшить качество и дальность приема сигнала брелка дистанционного управления. Внешний приемник сигнала позволяет эксплуатировать привод с несколькими сотнями брелков.

Главное — это внимательно изучать инструкцию, не путать цвета и сечения жил. Тогда автоматизировать откатные ворота своими руками будет нетрудно.

Основное удобство автоматических распашных ворот состоит в том, что закрыть или открыть их можно посредством пульта дистанционного управления. Каждый человек на сегодняшний день желает сделать свою жизнь настолько комфортной, насколько это возможно. Именно поэтому у владельцев частных домов или собственных гаражей все чаще встречается автоматика для можно ее смонтировать довольно быстро, при этом получив отличный результат.

Особенности системы

Стоит разобраться, как же работает вся эта система. Автоматизация ворот возможна посредством привода, который монтируется прямо на ворота. Комплект автоматики для ворот не сложно смонтировать своими руками. Процесс установки нельзя назвать таким уж простым. Тут требуется соблюсти четкую последовательность действий в сочетании точностью и квалификацией на каждом этапе работ. При установке привода имеется несколько особенностей. Нужно учесть створки по отношению к высоте столбов. Если установленная автоматика не предполагает наличия концевых выключателей, то требуется устанавливать створочные упоры. При упущении такого важного нюанса можно получить совершенно непредвиденный результат. Электродвигатель выйдет из строя, а функционирование всей конструкции сложно будет назвать нормальным.

Комплектация

Множество элементов содержит в себе такой комплекс, как автоматика для распашных ворот. Своими руками можно будет ее смонтировать только при условии наличия всех компонентов. Для правильной и качественной установки ворот требуется разбираться в этом и обладать минимальным опытом решения подобных вопросов. Комплект автоматики содержит: 1 2 привода, 1 комплект фотоэлементов, небольшой маяк и пульт. В качестве преимуществ данного вида механизма можно назвать длительный срок эксплуатации и исключительную прочность. в эксплуатации, а ворота открываются со скоростью до 15 секунд. В числе недостатков можно выделить такой момент, как наличие на пути движения ворот хоть одной преграды, из-за чего привод вполне может дать сбой, а это приводит к заклиниванию. Перед проемом не должно возникать никаких преград. Только в этом случает можно рассчитывать, что автоматика для распашных ворот своими руками будет функционировать достаточно долго, не выходя из строя. Проведение профилактических мероприятий позволит исключить сбои при работе оборудования. Все части, требующие того, необходимо периодически смазывать специальными веществами. При выходе автоматики из строя категорически запрещается прилагать физические усилия при необходимости открыть ворота, тут решение только одно — вызвать мастера.

Самодельный привод

Как уже можно было понять, при большом желании автоматика для распашных ворот своими руками — это уже не настолько нереалистичная идея. Это довольно хороший способ сэкономить собственные средства. Если к этому делу у вас имеется не только практический интерес, но вы заинтересованы в реализации самой идеи, то это дело как раз для вас. И это довольно увлекательный процесс.

Необходимые элементы

В качестве основного элемента такого привода используется механизм спутниковой антенны. В ее комплект оборудования входит червячная передача, заменяющая электропривод. Основа системы спутникового телевидения состоит из механизма поворотного действия. Это двигатель, который допускается использовать для установки автоматики. Червячная передача работает по принципу, аналогичному действию электропривода. Такой вариант является более выгодным в сравнении с магазинными приводами, так как для его работы требуется напряжение в 36 вольт, а для магазинных — обычное сетевое в 220 вольт. Для сборки вам необходимо раздобыть два рабочих привода от спутниковых антенн. Выбирать стоит модели, имеющие самый длинный шток. Потребуется еще пульт и трансформатор, его мощность должна быть 36-40 ватт. Пульт используется для открытия конструкции и ее закрытия. Он должен работать на расстоянии около 50 метров. Помимо этого, не мешало бы запастись двумя брелоками, продающимися в магазинах, реализующих товары, необходимые в сфере охраны.

Для сбора привода будет вполне достаточно 6 часов. Чтобы автоматика для ворот своими руками действовала качественно, требуется оснастить ее токовым реле. При его отсутствии мотор может перегреться и сломаться. А с его помощью вы легко сделаете привод для ворот при самых минимальных денежных вложениях. Если вам больше нравится готовая сборка, то можно сэкономить и на монтаже.

Процесс монтажа

При установке электропривода для распашных ворот требуется учесть сторону открытия створок ворот: наружу либо внутрь. Итак, если вас интересует, как устанавливается автоматика для ворот своими руками, то тут требуется перечислить необходимые инструменты для этих целей. Вам потребуются: дрель, молоток, плоскогубцы, строительный метр, шуруповерт, изолента. В автоматических воротах, в отличие от обычных, присутствует электропривод. Поэтому перед его установкой требуется определиться с тем, какой именно вариант выбрать.

Виды электроприводов

Электроприводы могут быть линейными или рычажными. Чтобы точно определиться с выбором, требуется знать расстояние между петлей и внутренней стороной столба. При расстоянии до 1,5 см требуется использовать линейный привод. Его стоимость заметно ниже, чем у рычажного. Если замеряемое расстояние составляет 1,5-3 см, то тут уместно устанавливать рычажный тип привода. Он настолько же надежен, как и линейный.

Ворот предполагает, что требуется установить не только привод, но и комплект оборудования. Важно определить ширину створки, а также возможные ветровые колебания. Очень многие опасаются самостоятельно устанавливать все это оборудование, так как не обладают должным опытом и знаниями. Но тут важно помнить о необходимости внимания к деталям, тогда проблем с установкой не будет.

Как это делается?

Важно проверить, чтобы движение створок было легким, когда привод запускается. Если что-то этому мешает, то требуется отыскать причину и устранить ее, так как движение электропривода должно быть по уровню. В противном случае не исключено, что столб может наклониться, угол движения сместится, а это плохо сказывается на автоматике всей конструкции. После устранения разнообразных неполадок можно переходить к процессу установки автоматики. Важно соблюдать инструкцию как можно точнее, чтобы эксплуатация системы была максимально долгой.

Обычная схема

Автоматика для распашных ворот своими руками устанавливается на изделия, открываемые внутрь, при этом уместно использовать любой электропривод. При использовании в качестве основания столбов из стали уместно устанавливать линейный привод. Он компактен и надежен, а его стоимость сравнительно невысока. Можно использовать и рычажный привод, но он намного дороже. Сложный вариант при наличии кирпичных колонн и нахождении ворот прямо посередине. В таком случае линейный привод не подходит.

Автоматика рычажного типа монтируется на столб, при этом ворота открываются за счет рычагов, при этом они должны находиться на расстоянии не более 200 мм от столбов.

Ворота открываются наружу

В данном случае доступны для использования два вида устройств, однако правильным выбором будет автоматика для гаражных ворот с линейным механизмом. Это более дешевое и качественное решение. Автоматика монтируется в проеме, а занимает не более 150 мм с обеих сторон. На узкие ворота система крепится вверху. Электропривод обычно устанавливается прямо на столб. Автоматика для распашных ворот своими руками устанавливается так, чтобы гидравлический привод позволял открывать их наружу. Далее к конструкции приваривается кронштейн крепежа. При открытии ворот с линейным приводом должно быть по 1 см свободного хода. После этого можно проверить правильность хода створок и движения электроприводов. На следующем этапе требуется установить упоры для открывания и закрывания, а потом присоединить двигатели. В конце нужно оборудовать перемычки, соединить с пультами, а также включить механизм. Если одна створка должна двигаться в другом направлении, то требуется поменять местами провода на двигателе.

Завершающие работы

После этого автоматика для распашных ворот своими руками должна быть оборудована концевыми выключателями. Если вы не предусмотрели использование таких элементов, то требуется на плате выставить срок функционирования створки, а также усилие открывания и закрывания. Не стоит задавать максимальное усилие, так как это сокращает устройства. Рекомендуется устанавливать минимальные усилия для того, чтобы наружу ворота открывались нормально.

Проблемы и ошибки

Довольно часто встречаются случаи, когда люди монтируют все своими руками, но не справляются с этой задачей из-за недостаточного опыта. Это приводит к массе ошибок, из-за которых автоматика отказывается работать, а привод полностью выходит из строя. Все должно подсоединяться поэтапно, так как именно это позволит исправить любые неполадки в случае допущенных ошибок. В противном случае будет весьма проблематично установить причину поломки. Правильная и точная установка в совокупности с высоким качеством электропривода позволяет воротам функционировать максимально долго и правильно. Даже если вами используется автоматика для откатных ворот, вы быстро сможете оценить, насколько удобно вам стало заезжать. Особенно это ощутимо зимой, когда вы не хотите покидать теплый салон вашего автомобиля, чтобы открывать холодные ворота.

Для защиты въездной зоны на территории разного назначения могут использоваться откатные ворота, которые работают с использованием специальной автоматики. В этом случае тоже имеются определенные особенности монтажа. Автоматика для откатных устанавливается по этапам. Для начала требуется приварить к их конструкции снизу стальную консольную трубу. В процессе эксплуатации всей конструкции она движется по роликовым тележкам, установленным на специально организованном фундаменте. Хорошо зарекомендовала себя автоматика для ворот Came. В закрытом положении нижний угол ворот закатывается концевым роликом в уловитель. Во время открывания полотна такое движения помогает предотвратить поперечные колебания устройства.

Автоматика для откатных ворот должна монтироваться с учетом определенных моментов:

Установка подобных конструкций начинается с обустройства независимого фундамента, а также основы, находящейся в проеме и сбоку от него, в стороне открывания всей конструкции;

Крепления ворот и сам их каркас должны характеризоваться высокой степенью устойчивости к воздействию ветров;

Требуется монтаж особой удерживающей части, посредством которой можно увеличить ширину конструкции полотна в сторону, в которую ворота открываются;

Должна быть обеспечена эффективной защитой от взлома, а также особым видом защиты от различных неблагоприятных факторов.

Выводы

Теперь вы знаете, как монтируется автоматика распашных ворот своими руками. При наличии сильного желания требуется четко соблюдать инструкцию, чтобы получить желаемый результат. Важно отметить, что автоматика для секционных ворот устанавливается по аналогичному принципу. Поэтому у вас не должно возникать никаких сложностей с процессом монтажа.

Откатные ворота довольно популярны в использовании. Однако, их стоимость достаточно высокая, поэтому гораздо дешевле соорудить ворота самостоятельно. Существует несколько схем организации автоматического привода. О том как сделать автоматику откатных ворот руками узнаем далее.

Автоматика для откатных ворот своими руками — особенности и характеристика

С помощью механизированного электронного привода удается обеспечить открытие массивных ворот, нажатием на кнопку. Для его сборки потребуются подручные материалы, а монтажные работы займут максимум день. Главной деталью для автоматического привода является двигатель асинхронного типа. Рассмотрим два варианта подачи сигнала — цепной и роликовый.

Перед изготовлением привода, необходимо подобрать подходящий двигатель. При наличии на участке трехфазного счетчика, рекомендуем остановиться на трехфазном варианте двигателя, обмотки которого имеют звездное соединение. Таким образом, удается избавиться от большого количества проблем во время пуска, а мощность двигателя будет использована с максимальной эффективностью.

При отсутствии трехфазного счетчика, воспользуйтесь однофазным двигателем конденсаторного типа. Учтите, что такие приборы отличаются низкой работоспособностью, особенно при пуске. Оптимальная мощность привода составляет от 1 до 2,5 кВт. Данное значение определяется общим весом полотна. Частота вращения двигателя должна быть минимальной 500-1000 оборотов в минуту. С помощью низкого крутящего момента удается избавиться от нагрузки на поверхность ведущего вала.

Приводное колесо должно совершать не более ста вращений в минуту. Данная величина является выходным крутящим моментом на редукторе. Значение входного крутящего момента должно равняться частоте вращения мотора. Данная схема подключения автоматики откатных ворот своими руками подразумевает использование редукторов одноступенчатого типа.

Если данные детали найти не удалось, то возможен вариант их замены менее дорогостоящими вариантами. Однако, кинематическая схема должна быть надежно соединена. Основным составляющим данного механизма будет выступать силовой мотор от старой стиралки. Подключая данный двигатель, определите концы на каждой обмотке. Для этих целей используется мультиметр, который измеряет силу сопротивления, обмотка пускового типа данного двигателя будет отличаться большим значением.

Для соединения редукторного вала с двигателем используется муфта жесткого или полужесткого типа. Первый вариант имеет форму гильзы, на котором находятся различные по размеру отверстия, а также шпоночные канавки. Второй вариант соединительной муфты состоит из двух фланцев, для соединения которых используют резиновые лепестки.

Заменить редуктор поможет ременная передача. При этом, для того, чтобы правильно определить передаточное значение, размер большого шкива, установленного на приводное колесо, разделяется на размер меньшего, находящегося на валовой части мотора.

Данный вариант отличается сложностью сборки штативных элементов, а также в соединении между деталями кинематической схемы. Довольно много проблем возникает с соединением ременных натяжных механизмов. Для этого, в состав механизма добавляется автомобильный натяжной механизм для ремней.

Кроме того, используя ременную передачу, особое внимание уделяется механизму с независимым валом, на котором располагаются два подшипника. Особое внимание уделяется центрированию вала, так как на нем установлены две трансмиссии.

Самодельная автоматика для откатных ворот своими руками

Предлагаем ознакомиться с вариантом изготовления самого простого метода автоматизации откатных ворот. Данная передача называется реечной или цепной. На редукторном валу фиксируется велосипедная или мотоциклетная звездочка. Далее на нее нужно надеть специальную цепь, диаметр звеньев которой соответствует типу звездочки. Она должна быть зафиксирована в горизонтальном положении по всему воротному полотну. Выполняя вращение звездочки в ту или иную сторону, происходит передача вращения цепи, которая открывает ворота.

Особое внимание уделите фиксации двигателя, на механизме передач. Изначально, необходимо создать раму, на которой будет располагаться двигатель с механизмом передачи. Для этих целей, рекомендуем воспользоваться угловой сталью, размером в 5 см. Жестко зафиксируйте раму на бетонном основании. От этого зависит длительность эксплуатации всего механизма. В процессе выбора редуктора с мотором прежде всего ориентируйтесь по высоте осевого вращения. При наличии различных величин между этими двумя механизмами, то необходимо соорудить двухуровневое основание под оборудованием.

Для фиксации редуктора и двигателя используются болты со специальными гайками. При этом, опора под них должна отличаться ревностью и жесткостью. Под основание нужно соорудить отверстия продолговатой формы, для правильной регулировки положения мотора.

На следующем этапе цепь устанавливается на ворота. Чаще всего, ее фиксируют на направляющей рельсового типа. Однако, это является большой ошибкой, так как механическая передача постоянно загрязняется и быстро выходит из строя. Дополнительная балка приводного типа монтируется непосредственно на полотне, При этом, высота монтажа установки цепи составляет 50-80 см от земли.

На нижнюю часть балки устанавливается цепь с рейкой зубчатого типа, для ее защиты от посторонних факторов и влаги используется резиновый или пластиковый кожух. Для фиксации конечных участков цепи с воротами используется электрическая сварка. Учтите, что все соединения должны быть высококачественными, поэтому при отсутствии опыта работы со сварочным аппаратом, лучше доверить этот процесс профессионалу.

Цепная передача отличается большим количеством трудностей, возникающих в процессе ее эксплуатации. Прежде всего, цепь, растягивается под воздействием тяжелых ворот. Для устранения этого явления, достаточно установить на последнем звене цепи шпильку, вовнутрь которой помещаются проушины. С помощью данного натяжителя цель постепенно подтягивается. Еще одним вариантом является монтаж на цепи специального ролика, имеющего жесткую пружину. Именно она и подтягивает цепь в процессе эксплуатации, предотвращая ее растягивание.

Еще одно неприятное явление — соскальзывание цепи со звездочки. В таком случае, лучше цепь заменить зубчатой рейкой, для этих целей нужно обратиться к профессиональному слесарю.

Выделяют несколько разновидностей автоматики для откатных ворот своими руками схем, которые отличаются наличием в приводной системе прижимных роликов. Для изготовления таких механизмов необходимо потратить больше времени и усилий. Преимуществом такой схемы выступает ее грязестойкость, устойчивость перед влагой, снегом и наледью.

Данный механизм подразумевает установку ролика на наружную стенку рельсовых деталей. На ролике имеется защитная крышка, выполнена из резины. Покрышка должна содержать прямой протекторный профиль, обеспечивающий надежное сцепление. Для дополнительного усилия используется пружинное сжатие. Пружина монтируется на толкательной шпильке, и соединяется с гаечным механизмом. Для фиксации осевых валов используется фиксатор в форме буквы П.

Для того, чтобы компенсировать данные усилия, на обратную сторону направляющего элемента монтируются два ролика ответного типа, фиксируемых в стационарном положении.

Для того, чтобы приобрести подходящие ролики, следует обратиться к промышленным предприятиям, занимающимся тележками. Старайтесь выбирать колесики, имеющие стальное основание и подшипники закрытого типа. Максимальная нагрузка на такой ролик должна составлять 350-600 кг, в соотношении с весом ваших ворот. Особое внимание также уделите пружинам, устанавливаемым на толкателе. Они должны отличаться высоким прижимным усилием. Однако, несущая способность пружины не должна превышать несущей способности подшипника.

Особое внимание уделите соединению двигателя с роликовым механизмом. Для этих целей используется передача клиноременного типа. Для фиксации ведомого шкива используется стальное основание, а также колеса, имеющие три шпильки. Кроме того, воспользуйтесь несколькими открытыми шестернями. Выбирая место фиксации ролика, рекомендуем остановиться на редукторном валу или непосредственно на моторе. Таким образом, поверхность натяжного механизма будет взаимодействовать не с осевым роликовым валом, а с основанием корпусной части редуктора. Учтите, что радиальное давление на подшипник не должна превышать прижимное усилие пружинных механизмов.

Установка автоматики на откатные ворота своими руками

Учтите, что перед тем как устанавливать автоматику, необходимо проверить простые откатные ворота своими руками без автоматики на наличие дефектов в процессе их открывания. Перед началом монтажных работ, необходимо побеспокоиться о выравнивании ворот строго по уровню и об их правильной установке.

В процессе стандартного оборудования для автоматического открывания ворот чаще всего имеется:

• электропривод;
• рейка, на которой расположены зубья;
• некоторые модели оснащены пультом дистанционного управления;
• элементы, обеспечивающие безопасность;
• лампы — сигнального типа.

Кроме того, в процессе работы нужно запастись сварочным аппаратом, дрелью и набором сверл к ней, приводами, с помощью которых подключается лампа и элементы безопасности.

Изначально определитесь с местом монтажа электрического привода на воротах. После этого, установите привод и настройте автоматические элементы. Установите рейку, на которой имеются зубья на поверхность привода, определите место монтажа привода таким образом, чтобы рейка находилась по центру шестерни.

После этого, привод фиксируется на ранее определенном месте. Для этих целей используется сварочный аппарат. При необходимости монтажа привода немного выше определенного места, он монтируется на поверхность ранее приваренной профильной трубы. После монтажа швеллера на него устанавливается привод, фиксируемый болтами.

Следующий этап — установка рейки с зубьями. Прежде всего, откройте ворота, установите по центру рейку, на которой расположена шестерня. Для того, чтобы скрепить концевые включатели установите рейку.

Рейка приваривается на поверхность трубы, далее она протягивается за полотно. После монтажа рейки производится проверка ее работоспособности. Все элементы, на котором фиксируется автоматика привариваются повторно. Между приводом и поверхность шестерни оставляется зазор размером в один миллиметр.

Далее устанавливаются выключатели концевого типа. Для их фиксации на поверхности рейки используют болты. Выделяют два варианта выключателей — магнитные и механические. Первый вариант отличается большей эффективностью работы, так как данные выключатели работают даже при неблагоприятных погодных условиях. Магнит устанавливается на рейку с зубьями, проходя определенный участок на воротах, начинает срабатывать, При этом выключатели разделяются на два вида: плюсовой и минусовой. Настройка данных элементов системы производится на расстоянии от ворот минимум в 100 см. Для работы выключателей механического типа используется обычная пружина.

Подключать электрический привод необходимо согласно инструкции от производителя. Для дополнительных настроек используется дистанционный пульт управления. Кроме того, дополнительно устанавливаются фотоэлементы, которые улавливают световые сигналы. Фотоэлементы должны быть закреплены друг напротив друга. Они могут устанавливаться на ранее обустроенные столбы. Для того, чтобы подключить провода, соорудите в трубе отверстие и проведите их от источника электроснабжения.

Далее следует установить лампу сигнального типа, она будет передавать информацию о вблизи находящихся предметах. Этот элемент не является обязательным, однако он существенно повышает уровень безопасности участка.

На автоматику для откатных ворот своими руками цена определяется индивидуально, в соотношении с мощностью основного привода. Этот фактор определяется размером ворот и их общим весом. Откатные ворота своими руками без автоматики довольно сложные в использовании, так как каждый раз, для их открытия необходимо использовать физические усилия.

Автоматика для откатных ворот своими руками видео:

Построить автоматические ворота своими руками – занятие непростое, требующее определённых навыков и знаний. И не верьте тем, кто будет уверять вас в обратном. Тем не менее, сделать ворота-автомат самому более чем реально. Об этом, собственно, и пойдёт речь в данном гиде. Хотите узнать о разновидностях и методах создания автоматических ворот? Читайте дальше!

В том, что современные автоматические ворота – штука невероятно удобная, никого убеждать не требуется. Они пользуются спросом, и, разумеется, рынок полон предложений. Однако всё многообразие имеющихся моделей легко делится на три основные группы:

• распашные автоматические ворота;
• откатные автоматические ворота;
• гаражные автоматические ворота.

Изготовление этих ворот имеет свои особенности.

А теперь – подробнее.

Автоматические распашные ворота для загородного дома

Автоматические распашные ворота своими руками – бюджетно и удобно

Такой тип ворот является наиболее привычным и популярным из-за удобного и простого устройства. Необходимое условие – свободное пространство для открывания ворот.

В основном, каркас для таких ворот делают из профиля высокой жёсткости. Затем он обшивается сверху – например, деревянными или металлическими панелями.

Более дорогой вариант, но, безусловно, очень красивый – кованые резные решётки.

Автоматические кованые откатные ворота всегда смотрятся презентабельно

Распашные ворота – перечень составляющих:

1. столбы для крепления;
2. комплект петель;
3. створки ворот;
4. упоры: боковые и центральный;
5. засов;
6. ручки для открывания ворот;
7. кронштейны для крепления электропривода к столбам и створкам.
8. электроприводы (два).

Распашные ворота – анатомия

Столбы для крепления ворот удобно делать из стальной трубы. Если ворота получаются очень тяжёлыми, имеет смысл вместо столбов установить П-образный стальной каркас. Это гарантия того, что ворота со временем не поведёт.

В качестве несущей конструкции для установки основы распашных ворот (столбы или каркас) мы рекомендуем использовать фундамент стаканного типа.

Простая схема-подсказка по бетонированию ворот. Обратите внимание на котлован под «банкетку»

В последнее время для укрепления створок ворот к столбам применяются особые петли. Они идут в комплекте с подшипниками. В этом случае, ход ворот будет плавным и лёгким. Обычно, число петель, устанавливаемых на ворота, 4 или 6. Это зависит от массы ворот и их размера. Такие петли бывают двух видов: металлические и полимерные.

Полотно ворот (створки) состоят из каркаса и панели заполнения. Заполнение бывает трёх типов:

• разреженное;
• сплошное;
• комбинированное.

Каркас ворот изготавливается из металлического профиля (углового и соединительного). Секции заполнения можно сделать из металлического штакетника, сендвич-панелей, а, также, алюминиевого роллетного профиля. Металлические детали ворот следует загрунтовать и покрасить.

Эскиз распашных ворот металлического штакетника с односторонней обшивкой: каменный столб-опора, стена, 3-внешний каркас, 5. боковые упоры, 6. центральный упор, 7. внутреннее ребро жёсткости, 8. линейный автоматический механизм открывания, 9. нижняя защёлка, 10. блок управления автоматикой

Боковые или центральные упоры – обязательные элементы конструкции. По сути, это металлические штыри-ограничители, которые не позволяют створкам ворот выходить за установленные пределы. Упоры могут быть как постоянными, так и съёмными.

Засов и ручки для открывания ворот также стоит отнести к необходимым элементам конструкции, ведь, при любом перебое с электричеством, которые у нас, увы, не редкость, запирать и открывать ворота вам придётся вручную.

Электроприводы и кронштейны для их укрепления, как правило, продаются в комплекте. Покупать их по отдельности мы не рекомендуем, т.к., приводы и кронштейны от разных производителей могут не подходить по параметрам.

Правильное крепление рычажного привода к кирпичной стене

Обзор автоматики

Купить комплект воротной автоматики сегодня не составит ни малейшего труда. Как правило, в комплект автоматики входят:

• приводы правосторонние и левосторонние самозапирающиеся;
• блок управления воротами (трансформатор и плата управления в одном корпусе);
• комплект фотоэлементов (приёмник и передатчик, пульт дистанционного управления, фотоэлементы);
• гайки, болты, втулки и ключи для аварийной разблокировки;
• набор крепёжных пластин.

Так выглядит набор автоматики для откатных ворот

Для того чтобы выбрать автоматическое распашное устройство правильно, необходимо учесть несколько важных параметров.

• вес и площадь створок;
• интенсивность открывания;
• лёгкость хода створок ворот.

Рассмотрим их детально.

Вес и площадь створок ворот – параметры, которые нельзя отделять друг от друга. Причина в следующем. На створку и привод действуют сильные ветровые нагрузки. Т.е., если мы поставим автоматику, рассчитанную на вес створок до 100 кг, и не учтём площадь, то первый сильный ветер порвёт дорогостоящее устройство как обезьяна газету.

Чтобы выбрать устройство правильно, нужно сделать простые расчёты.

Допустим, что средняя ветровая нагрузка в вашей местности составляет 50 кг/м. Если вы хотите установить стандартные ворота из профнастила с габаритами створки 2х2 м, то ветровая нагрузка составит 2х2х50 = 200 кг. Теперь прибавляем фактический вес одной створки (100 кг) и получаем итоговое значение, равное 300 кг. В этом случае, с учётом запаса прочности, необходимо установить привод, рассчитанный на створки весом от 400 до 800 кг и на аналогичную ветровую нагрузку. Тогда, ваши ворота будут служить долго.

Интенсивность открывания – выражается как отношение времени фактической работы за один час. Выражается в процентах. Например, 30% в час. Эти данные можно найти в техпаспорте.

Заметки на полях
: Как правильно применять этот параметр? Предположим, на открывание створки ворот уходит, примерно, 20 секунд. Столько же – на закрывание. Итого, 40 секунд. Затем, выделяем 30% из 60 (количество минут в часе) и получаем, приблизительно, 18 минут. Теперь нам остаётся только одно – превратить 18 минут в секунды (1080) и разделить это значение на 40. Получаем, в итоге, число 27. Таким образом, эти ворота смогут за 1 час пропустить 27 машин. Для частного домовладения – более чем достаточно. А для кооперативного гаража – маловато будет.

Автоматические распашные ворота для гаража: снаружи практически невозможно отличить от обыкновенных. Автоматика видна только изнутри

Лёгкость хода створок ворот – этот параметр зависит, прежде всего, от правильности установки столбов и петель (без перекосов) и от величины силы трения в петлях (решается своевременной смазкой). Кроме того, на этот параметр влияют погодные условия: иней, снег, обледенение создают дополнительное сопротивление. Поэтому, следует выбирать привод с запасом мощности. Иначе, зимой придётся помогать воротам вручную, а это, согласитесь, не из мечты.

По типу работы автоматические устройства для распашных ворот делятся на:

• Линейные – эти приводы называют, также, «червячными». Они работают по принципу удлинения/укорачивания штока, который приводится в действие червячной передачей;
• Рычажные – принцип работы этих приводов похож на принцип действия человеческой руки. Длинный рабочий рычаг состоит из двух частей, соединённых подвижным шарниром.

Распашные ворота с линейными автоматическими приводами

Линейные приводы отлично подойдут для распашных ворот, створки которых открываются в обе стороны двора. Они просты в эксплуатации и относительно недорого стоят.

Рычажная автоматика позволяет открывать ворота, подвешенные на расстоянии от края столба 20-40 см. Этот тип автоматики можно устанавливать на каменные колонны, стоящие перед столбами каркаса ворот.

Что касается брендов, производящих автоматику для распашных ворот, то здесь важны только ваши предпочтения и плотность кошелька. Со своей стороны, мы советуем обратить внимание на продукцию итальянской фирмы «Came Group». Эта компания специализируется только на изготовлении электроприводов, а за 30 лет существования на рынке научилась это делать неплохо.

Кстати, Came – это первая фирма, которая придумала ворота с дистанционным управлением

Автоматические откатные ворота– конструкция и правила выбора фурнитуры

Именно этот вид ворот сейчас наиболее популярен. Да, если сравнивать с распашными воротами, то откатные будут посложнее за счёт необходимости применения специальной фурнитуры. Но в наше время купить можно, что угодно, и этот, в недавнем прошлом, дорогостоящий и редкий элемент конструкции, перестал быть диковинкой.

Каковы же достоинства откатных ворот? Их немало. Мы перечислим самые очевидные:

• отсутствие направляющих как внизу проёма ворот, так и вверху – это снимает ограничения в высоте въезжающего транспорта;
• четкая работа автоматики – это устраняет необходимость выходить из машины для открытия ворот;
• неприхотливость в обслуживании.

Все, что нужно для изготовления откатных ворот – картинка-шпаргалка

Сделать самостоятельно сдвижные ворота не составит труда каждому, кто умеет обращаться с болгаркой и сварочным аппаратом. Однако, несмотря на всю свою модность, у них есть два существенных недостатка: более «кусачая» цена на автоматику и наличие свободного места для отката створки. В остальном же все здорово – эти ворота прослужат вам верой и правдой не один десяток лет. В среднем, эксплуатационная система откатных ворот рассчитана на 50 000 циклов открываний/закрываний.

Выбор материала для зашивки откатных ворот всецело зависит от вашей фантазии. Это может быть:

• профнастил;
• металлический штакетник;
• дерево;
• ковка;
• металлический лист;
• поликарбонат.

Ворота из поликарбоната смотрятся очень по-современному

По виду конструкции эти ворота делятся на 2 типа:

• с цельным полотном;
• со встроенной калиткой.

Набор фурнитуры для откатных ворот состоит из

• роликовых кареток;
• верхних поддерживающих роликов;
• накатных роликов;
• 2-х уловителей – верхнего и нижнего;
• направляющего профиля;
• резиновых заглушек.

На заметку
: Цена комплекта фурнитуры зависит от веса ворот, длины направляющей и фирмы-производителя. Например, для ворот до 400 кг с направляющей в 5 м комплект фурнитуры нашего производства обойдётся, в среднем, в 5 700-6 000 р. Аналогичный набор для ворот до 800 кг будет стоить на 2 500-3 000 р дороже. Комплект заморской фурнитуры хорошего качества, например, Rolling Center (Италия) облегчит ваш кошелёк на 20 и более тысяч рублей.

Словом, «думайте сами, решайте сами».

Интересный вариант обшивки для ворот: ковка + поликарбонат

Делаем откатные ворота своими руками – пошаговая инструкция

Шаг №1 Определяемся с размерами ворот. Длина, ширина и высота подвижной створки определяет вес ворот, а, значит, и выбор фурнитуры. От размера ворот зависит, также, величина расстояния, необходимого для сдвигания створки. В идеале, оно должно быть в полтора раза больше, чем проём ворот.

Шаг №2 Устанавливаем опорные столбы. В качестве материала подойдут:

• стальная профильная труба;
• дубовый брус;
• швеллер;
• столб из бетона или кирпича.

Главное правило при установке – опорные столбы необходимо углубить в грунт на 1 метр. В противном случае, ближайшей зимой или весной опорный столб может сместиться по вертикали и испортить всю геометрию каркаса. А это негативно скажется на открывании ворот.

Так выглядит «банкетка» в сборке до заливки бетона в фундамент

Для правильной установки столба делаем следующее:

• выкапываем яму глубиной около 120 см;
• на дно укладываем “подушку” – отсыпку из песка и щебня толщиной 15 см, хорошо её утрамбовываем;
• устанавливаем столб и заливаем его бетоном (марка цемента не менее М-300).

Шаг №3 Делаем фундамент для ворот. Это – основа всей конструкции. Во-первых, фундамент держит вес ворот, а он, согласитесь, не малый. Во-вторых, в фундамент закладывается “банкетка” – швеллер, по которому будет двигаться на роликах створка ворот.

Для закладки фундамента необходимо сделать следующее:

• Выкопать и обустроить котлован.

Параметры:

1. длина = 50% от размера воротного проёма.
2. ширина (см) – 40-45;
3. глубина (см) – 100-120.

Форма котлована П-образная, как показано на рисунке
После того, как котлован будет готов, нужно сделать отсыпку. Величина “подушки” – как при установке столбов.

• Изготовить «банкетку». Требуется швеллер (ширина 20 см) и металлическая арматура (сечением 10-12 мм). Арматуру необходимо разрезать на “шпаги” длиной 100 см, затем приварить к полочкам швеллера;
• Установить «банкетку» и залить бетоном.

Важно!

• После заливки бетону нужно отстояться. Минимальное время для набора прочности 6-7 дней.
• Верх «банкетки» устанавливается заподлицо с дорогой (т.е., на одном уровне).
• Во избежание образования трещин бетон нужно ежедневно поливать водой.

На этом эскизе хорошо видна глубина закладки металлических опор – 120 мм. Это значение может меняться для регионов с большим показателем промерзания грунта

Шаг №4 Изготовление несущей рамы. Раму для откатных ворот удобно делать из профильной стальной трубы (т.н., профиль для ворот).

Этапы изготовления:

• раскрой профиля на нужные по длине отрезки;
• удаление с трубы ржавчины (понадобится болгарка с насадкой “металлическая щётка”);
• обезжиривание трубы растворителем или бензином, нанесение антикоррозийного грунта;
• сборка рамы при помощи сварки;
• зачистка сварочных швов и чистовая антикоррозийная грунтовка всего каркаса.

Полезные советы:

• Для внешнего контура рамы выбираем профтрубу сечением 50х50 мм или 60х40 мм.
• Для рёбер жёсткости подойдёт труба 20х30 мм или 30х40 мм.
• Элементы направляющей и каркаса собираем в шахматном порядке, потому что, от нагревания полотно ворот обязательно поведёт.

Распределение материала для изготовления каркаса откатных ворот

Шаг №5. Окраска каркаса и зашивка полотна ворот.

Окраску можно наносить сразу после высыхания грунта. Недорогой и практичный вариант – алкидная эмаль. Чтобы ворота выглядели богаче, рекомендуем нанести не менее 2-х слоёв краски. После нанесения каждого слоя краски, она должна высохнуть.

Выбор зашивочного материала – дело сугубо индивидуальное.

Крепить материал следует к внутренним трубам (рёбрам жёсткости каркаса). Для сборки используем саморезы или заклёпки.

Схема удобных и недорогих откатных ворот из металла

Шаг №6. Монтаж ворот.

Монтаж производится в следующей очерёдности:

• устанавливаем на «банкетку» ролики и заправляем их в направляющую полотна ворот;
• выставляем ворота строго по уровню (можно использовать как обычный двухметровый уровень, так и лазерный);
• прихватываем к швеллеру сваркой нижние роликовые тележки;
• привариваем верхние ролики (поддерживающий и концевой);
• привариваем к опорным столбам нижний и верхний улавливатели;
• устанавливаем автоматику;
• испытываем ворота, хвастаемся соседям и гордимся собой!

Такие ворота обойдутся вам в полтора-два раза дешевле «магазинных».

Схема классических распашных ворот с кирпичными опорными столбами

Гаражные автоматические ворота – коротко о главном

Обычно в гаражи устанавливают ворота четырёх типов:

• классические распашные;
• секционные складные (с помощью систем пружин и направляющих поднимаются вверх);
• подъёмно-поворотные;
• роллетные.

Секционные автоматические гаражные ворота: вид изнутри

Для самостоятельного изготовления лучше всего подходят первые три типа.

Роллетные ворота сделать своими руками проблематично, т.к., они состоят из множества ламелей, которые делаются только в промышленных условиях.

Распашные гаражные ворота строятся по тому же принципу, что и внешние. Для изготовления секционных ворот вам понадобится множество деталей, которые придётся купить в магазине: полотна, направляющие, валы, петли, балансировочные пружины подвесов и т.д. Поэтому, такие ворота лучше заказывать в готовом варианте – это надёжнее и, как ни странно, экономичнее.

Подъёмно-поворотные гаражные ворота – обратите внимание: в этом примере автоматика смонтирована правильно

Подъёмно-поворотные ворота состоят из внешней рамы, цельного полотна и автоматики, которая поднимает полотно вверх, в «потолок». Это очень простые и эффектные ворота, главный недостаток которых – дорогая автоматика.

Распашные ворота из подручных материалов: видео мастерам на заметку

Наш вердикт: если вы очень хотите смастерить автоматические гаражные ворота самостоятельно, надёжно и недорого, обратите внимание на классику. Дерзайте!

Если Вы уже оценили преимущество откатных ворот, которые у Вас механические, то ничто не помешает добавить комфорта, для чего понадобится автоматика для откатных ворот, наличие электричества в зоне, где будет работать автоматика и желание сделать это своими руками.

Несмотря на разнообразие видов откатных ворот, автоматика в целом устроена по общему принципу, поэтому процесс монтажа своими руками практически одинаков. Автоматика для откатных ворот включает в себя устройство дистанционного управления, контроллер включения, систему безопасности, сигнальную систему, привод, а также механизм, передающий в горизонтальном направлении момент для обеспечения движения.

Порядок работ следующий – обеспечиваем подключение электричества, монтируем передаточный механизм, обеспечиваем его сопряжение с приводом, убеждаемся, что автоматика работает от дистанционного управления. Теперь по порядку.

Первый этап.

Первым этапом работ будет выбор, правильно подобранная автоматика для раздвижных ворот прослужит долго, а установить её будет проще. При этом особое внимание обращаем не только на технические характеристики (которые нужно брать с запасом), но и на инструкцию по установке. В практике встречались ситуации, когда автоматика откатных ворот, имеющая хорошие отзывы, устанавливалась неправильно из-за неточностей в инструкции, или из-за отступления от указаний.

Обращаем Ваше внимание – автоматика откатных ворот требует тщательного и пошагового соблюдения инструкции, особенно если монтируете своими руками!

После выбора и ознакомления с инструкцией необходимо проверить работоспособность системы, собрав и подключив все узлы, вплоть до сигнальной лампы и фотоэлементов системы безопасности. Главная цель – убедится, что автоматика будет работать в соответствии с ожиданиями.

Мы не приводим сечения проводов, эту информацию необходимо взять из технического паспорта комплекта! По окончании тестирования приступаем к следующему этапу.

Второй этап. Подготовительные работы.

• размечаем места установки всех элементов (автоматика для откатных ворот это распределённая система);
• оцениваем, каким образом мы сможем подвести кабели ко всем элементам системы, что из этих работ можно сделать своими руками, а что нет;
• проверяем, насколько хорошо ходят ворота по роликам, понимая, что автоматика откатных ворот выйдет из строя тем быстрее, чем больше сопротивления движению;
• очень внимательно оцениваем ворота, с точки зрения зазоров, находим места для установки фотоэлементов. Это, важный элемент, автоматика откатных ворот не имеющая стоп сигнала опасна! Особое внимание нужно уделить прохождению луча света, в процессе движения ворот, иначе ложные срабатывания могут привести к тому, что автоматика откатных ворот так Вам надоест, что Вы её выключите;
• после разметки и измерения размеров, закрываем ворота, внимательно осматриваем, всё ли мы предусмотрели;
• не забываем о том, что автоматика требует и «слабых» кабелей, которые должны быть надёжно защищены от повреждений;

Закончив эти работы, приступаем к рисованию схемы подключений, которые требует автоматика откатных ворот, после чего ещё раз, сверившись с инструкцией, убеждаемся, что вся автоматика будет подключена правильно.

Совет. Закончив эти работы, не спешите начинать исполнение. Два-три дня погоды не сделают, а спешка может не позволить вспомнить о чём-то важном!

После того, как обдумали все детали, начинаем прокладку кабелей к местам установки оборудования. Все кабели в проёме должны быть надёжно защищены, например, убраны в металлические трубы и гофру. Подводку кабелей к датчикам делаем с запасом «в большую сторону», возможно, придется что-то изменять «по месту». В точке подключения питания к электричеству устанавливаем отдельный автомат отключения. В инструкции указаны токи, автомат выбираем с таким расчётом, чтобы он отключался самым первым.

Если не знаете, как выбрать – проконсультируйтесь с тем, кто понимает в электрике. Задача – обеспечить автоматическое отключение напряжения до того, как сгорит что-то в автоматике. Пусть отключений будет больше, чем могло бы быть, но при этом Вы застрахуетесь от сгоревших плат, электронных блоков и прочих элементов системы.

Если есть возможность – запитайте автоматику через стабилизатор напряжения. При прокладке кабелей используйте простое правило – кабель нужно максимально защитить от внешних повреждений, обеспечив быстрый доступ для ремонта, при необходимости.

Хорошим решением была идея кабель, проложенный в проёме проложить не в трубе, а накрыть сверху швеллером, опёртым так, чтобы не повредить кабель. Когда возникла необходимость заменить кабель после короткого замыкания, мы просто подняли швеллер.

Третий этап. Монтаж привода и рейки.

Самый сложный, главный этап в работах. Необходимо обеспечить сопряжение приводной шестерни на приводе и зубчатой рейки в той части ворот, где расположены несущие ролики (обычно нижняя часть реже верхняя). Для начала необходимо разметить требуемую длину рейки с учётом допусков по краям для установки концевых выключателей.

Очевидно, что длина рейки обеспечивает ход ворот по всей ширине проёма. Перед началом работ выкладываем все части рейки, проверяем что торцевые части между собой стыкуются таким образом, чтобы образовать полноценный «зуб»!

Устанавливать привод и зубчатую рейку своими руками нужно в три операции:

• на месте установки привода размечаем площадку для основы, после чего выставляем высоту этой площадки;
• определяем место установки зубчатой рейки (ВНИМАНИЕ — рейку нельзя крепить к направляющей балке!);
• временно закрепляем рейку (способов много, выберите наиболее удобный), выставив правильный зазор (в инструкции есть указания о том, какой он должен быть).

Проверяем в холостом режиме правильность зацепления шестерни привода и зубчиков на рейке. Как правило, рейки продаются метровой длины, поэтому начинаем с центральной части, для определения высоты и правильности горизонтального уровня. Располагать первую рейку надо так, чтобы шестерня была посередине первого элемента рейки.

Это очень кропотливая работа, поэтому всё надо делать без спешки, проверяя буквально до миллиметра правильность сопряжения. Только после проверки можно закрепить привод.

Совет! В зависимости от конструкции той части рамы ворот, где ставим рейку, мы можем двигать рейку выше – ниже, или не можем. Определите, что позволит проще изменять высоту монтажа сопряжения, привод, или рейка. Окончательно фиксировать первым надо тот элемент, который сложнее перемещать по высоте!

• временно закрепляем все элементы, стыкуя их между собой;
• проверяем горизонтальность и отсутствие перекосов;
• закрепив так, чтобы механизм стал работоспособным, осторожно проверяем движение створки ворот, минимизируя нагрузки на сопряжение шестерни и рейки;
• при помощи регулировочных винтов подгоняем отельные части рейки при необходимости.

Закончив этот этап, проверяем правильность работы механизма ещё раз. Известно, что откатные ворота практически не имеют усадок и провисаний со временем. Тем не менее, регулировку рейки надо оставить в положении, позволяющем при необходимости её поднять, или опустить. Крайнее положение регулировочных винтов говорит о том, что допущена ошибка в монтаже рейки.

Только закончив все эти работы можно окончательно закрепить рейку, чтобы провести испытание собранного привода откатных ворот, и приступить к монтажу остальных систем.

Четвёртый этап. Система безопасности.

Как правило, автоматика откатных ворот имеет встроенные элементы защиты и блокировки, но фотоэлементы, отслеживающие наличие препятствия движению ворот необходимо монтировать отдельно. Не полагайтесь на остановку привода из-за роста нагрузки, когда откатные ворота натыкаются на препятствие. Механизм нельзя остановить мгновенно, и откатные ворота могут превратиться в гильотину! Технически систему безопасности можно собрать своими руками из отдельных элементов, но правильнее выбирать комплект, в который эта система входит.

Зоны размещения фотоэлементов мы уже наметили. Проверяем работу системы, наживив датчики по местам и подключив к управляющему блоку привода. Когда откатные ворота двигаются, проходим в проём, пересекая луч света между фотоэлементами.

Привод должен остановится, и начать обратное движение в положение «ворота открыты». Есть разновидности таких систем, при срабатывании которых откатные ворота остановятся и отодвинутся не до конца – на заданное расстояние, которое, как правило, может регулироваться. В этом случае отрегулируйте настройки как нужно до фиксации фотоэлементов!

Проверяем работу системы, правильность настроек, после чего окончательно закрепляем фотоэлементы на местах установки.

Сигнальная лампа устанавливает таким образом, чтобы была хорошо видна с обеих сторон ворот, в месте, которое не загорожено препятствиями. Проверяем работоспособность сигнала (иногда автоматика снабжается дополнительно звуковым сигналом, если его нет, но он нужен – сделать своими руками дополнительный контур не составляет труда, параллельно лампе подключите звуковой прибор, поместив его рядом с лампой). При выборе места, не забудьте, что лампочки перегорают, поэтому доступ к сигнальной лампе не должен быть сильно затруднён.

Завершающий этап.

Устанавливаем дистанционное управление так, чтобы Ваши откатные ворота можно было открыть снаружи и изнутри. Проверяем работоспособность, после чего закрепляем датчик.

Проводим полную проверку работы всех систем во всех режимах.

Перерисовываем схему системы «по факту», отметив, в том числе цвет жил подключения, а также перенеся обозначения клемм из инструкции. Элементы, снабжённые предохранителями, отмечаем отдельно, с указанием характеристик предохранителя. Скопируйте список из инструкции «Перечень неисправностей» — фактически это руководство по периодическому обслуживанию системы. Убираем всё в отдельную папку вместе с документацией по системе — храним вечно. В случае проблем, или необходимости ремонта, эта информация будет бесценной.

Работа закончена, теперь можно долго наслаждаться комфортом, не вмешиваясь в работу системы.

Сейчас многие люди не ограничиваются одной лишь установкой распашных, откатных или же подъемных ворот при обустройстве своего жилища. Достаточно часто устанавливается автоматика для ворот своими руками — она позволяет сделать управление ими намного более удобным. Как правило, для установки автоматики откатных, распашных или подъемных ворот приглашаются специалисты
. Однако их вызов в большинстве случаев стоит немалых денег. Если вы хотите сэкономить, можете попробовать произвести установку автоматики своими руками. Схема работы является вполне доступной и понятной для рядового пользователя. Нужно лишь вникнуть в процесс работ и запастись всем необходимым.

Автоматика для ворот схема установки

Также следует помнить об одном важном нюансе: многие пользователи ошибочно полагают, что установленная на ворота автоматика сможет устранить проблему их плохого открытия и закрытия из-за провисания и других факторов. Это не так! Если вы решили установить автоматику, то перед этим должны убедиться в том, что ваши ворота легко и свободно открываются и закрываются. В противном случае наличие автоматики лишь усугубит проблему.

Необходимые материалы и оборудование

Чтобы приступить к установке автоматики для откатных или распашных ворот своими руками, вам нужно убедиться в том, что все компоненты устройства и необходимые для монтажа приборы находятся при вас и в исправном состоянии. Комплект автоматики для откатных или распашных ворот, как правило, включает
:

1. Привод (или же электропривод).
2. Зубчатую рейку.
3. Средство для дистанционного управления устройством.
4. Фотоэлементы, которые будут обеспечивать необходимую безопасность.
5. Сигнальный светильник.

Инструменты для монтажа автоматики ворот

Если говорить об оборудовании и расходных материалах, то во время работ вы просто не сможете обойтись без
:

• Аппарата для контактной сварки.
• Дрели с комплектом разнокалиберных сверл для работы с металлом.
• Провода с сечением 2 на полтора или 2 на 2 миллиметра (предназначен для обеспечения питания электропривода).
• Проводов с сечениями 0,5 миллиметра на 4 миллиметра и 0,5 миллиметра на 2 миллиметра (предназначены для обеспечения питания фотоэлементов).
• Провода на 220 вольт и сечением 0,5 миллиметра на 2 миллиметра для подключения сигнального светильника.

Все вышеперечисленные расходные материалы и инструменты нельзя отнести к категории дорогих или недоступных. Их можно без проблем приобрести в любом строительном магазине. Если же вы устанавливали ворота своими руками, то с большой вероятностью они уже есть у вас.

Установка монтажного основания

Схема установки монтажного основания достаточно проста. Для начала вам нужно будет выбрать место, на котором будет установлен привод. Для этого потребуется взять монтажное основание (всегда включается в набор для монтажа автоматики) и поместить его на электроприводе. После этого — установить швеллер между колесными колеями (желательно так, чтобы он размещался максимально близко к проему ворот)
. После этого очень важно правильно подобрать месторасположение.

Установка монтажного основания и прокладка кабельного канала откатных ворот

В этих целях следует восстановить рабочее состояние устанавливаемого устройства. Сделать это достаточно просто — вам нужно лишь взять зубчатую реку и монтировать ее на шестерню так, чтобы она находилась ровно посередине
. При необходимости можно подвинуть привод в любую сторону.

Выбрав и расчертив место для установки, нужно максимально точно разместить там монтажное основание и приварить его при помощи аппарата для контактной сварки. Делать это нужно по всему периметру изделия.

Может возникнуть ситуация, в которой нужно будет приподнять электропривод. Для этого пригодятся остатки профильных труб (очень часто остаются излишки этого материала после установки ворот своими руками). Их нужно разместить по периметру устройства и также приварить
. Размер этих самых труб (может быть 40 на 20, 50 на 50 или 60 на 30) лучше подбирать исходя из высоты, на которую нужно поднимать привод.

Когда вы убедитесь в том, что монтажное основание прочно приварено к швеллеру по всему периметру, к нему можно начать прикреплять привод. Делается это при помощи специальных шурупов (входят в набор для установки автоматики).

Установка зубчатой рейки

Металлическая зубчатая рейка откатных ворот

Схема установки зубчатой рейки своими руками также достаточно проста. Для начала вам нужно по максимуму открыть ворота. После этого ровно по центру шестерни должна быть установлена зубчатая рейка. Пока она находится в такой позиции. Нужно будет приварить ее крепежные элементы к трубе наружного каркаса. После этого — протянуть ворота за пределы зоны действия установленной рейки и повторить весь вышеописанный процесс. При этом стык между фрагментами рейки должен быть по максимуму незаметным
. После того как вся зубчатая рейка будет установлена на свое рабочее место. Все ее крепежные элементы лучше для пущей надежности приварить повторно. Кроме того, между шестеренкой и рейкой нужно будет оставить щель толщиной в 1 миллиметр. Для этого вам нужно будет немного выкрутить болтики на выдвижной рейке.

Установка выключателей

Схема монтажа концевых выключателей откатных или распашных ворот своими руками выглядит следующим образом. Концевые включатели расставляются на зубчатой рейке в нужном порядке и необходимой последовательности
. После этого закрепляются там при помощи обычного шурупа.

Однако тут есть один нюанс. Концевые выключатели классифицируются на 2 категории: магнитные и механические. При этом принцип их действия, схема установки своими руками и особенности функционирования могут отличаться.

Крепление концевых выключателей на зубчатой рейке

Концевые выключатели магнитного типа могут похвастаться максимальным уровнем надежности. Установив их своими руками, вы будете уверены в том, что автоматика откатных или распашных ворот будет нормально функционировать в любых метеорологическим условиях. Принцип их действия базируется на свойствах магнита. 2 разнополярных магнита устанавливаются по разные стороны от рейки
. Во время того как привод будет проходить между ними, устройству будет подаваться соответствующий сигнал.

При установке пары магнитов лучше всего расставлять их не слишком далеко друг от друга. Проверить правильность монтажа очень просто: если после того как концевик прошел между магнитами, привод остановился, это свидетельствует о полной исправности устройства
. В противном случае магниты можно просто поменять друг с другом местами.

Принцип действия механических выключателей намного проще, чем магнитных. Тут все просто: конструкция привода подразумевает наличие специальной пружины. Она будет деформироваться во время того, как привод будет проходить рядом с препятствием. Это, в свою очередь, приведет к его остановке.

Подключение электропривода

Схема подключения привода своими руками достаточно подробно описана в инструкции по его эксплуатации. ACL подключается на фазу, а ACN – на ноль.

Типовая схема силовых и сигнальных линий автоматики откатных ворот

После этого следует в обязательном порядке произвести тестирование устройства. Если вы нажмете на соответствующую кнопку на пульте дистанционного управления откатных ворот, то они будут двигаться, однако не до упора
. Чтобы настроить нормальный цикл открывания-закрывания, кнопку Р1 нужно будет удерживать в течение 3 секунд. Тогда запустится механизм полноценного закрывания и открывания створок.

Лучше всего производить тестирование перед установкой фотоэлементов.

Установка фотоэлементов

Принцип действия фотоэлементов заключается в том, что между ними всегда проходит луч света: один из элементов его принимает, а другой излучает. Пока световая связь между фотоэлементами сохраняется, автоматика функционирует в своем обычном режиме
. Если же между фотоэлементами неожиданно появляется какой-либо барьер (это может быть что угодно: от автомобиля до домашнего питомца), створки ворот тут же начинают перемещаться назад.

Сейчас фотоэлементы устанавливаются всегда в местах расположения откатных или распашных ворот. Они обеспечивают необходимый уровень безопасности
. Само собой, монтаж двух фотоэлементов потребует значительно меньше сил, времени и средств, чем выправление вмятин и рихтовка автомобиля.

Схема подключения фотоэлементов откатных ворот

Способов и принципов установки фотоэлементов для распашных или откатных ворот может быть множество. Выбирать способ следует исходя из обстоятельств: как расположены ворота, насколько качественно оборудован подъезд к ним, сколько имеется свободного места рядом с воротами и т. д. Для фотоэлементов приобретаются специальные столбики или платформочки – их можно без проблем найти в любом магазине в больших количествах.

Для изготовления автоматических ворот потребуются определенные навыки работы с техникой, не нужно верить тем, кто убеждает вас в обратном. Это неоднократно было доказано народными умельцами.

О видах автоматических ворот, а также о том, как изготовить автоматику для них, и пойдет речь в этой статье.

Популярность таких ворот повлияла на рост предложения, и многочисленные современные модели можно условно разделить на три большие группы:

• распашные конструкции;

• откатные;
• гаражные.

Учитывая плюсы и минусы каждой группы, можно прийти к выводу, что лучшим вариантом являются именно распашные ворота.

Главными преимуществами распашной конструкции являются простота и удобство в эксплуатации, более того, при открытии не потребуется много свободного пространства. Именно этими положительными качествами и обусловлена популярность таких ворот.

Важно! Средняя продолжительност ь работы распашных ворот составляет примерно 50 тысяч циклов открывания/закры вания.

Что потребуется в работе

Вот перечень всех комплектующих, которые потребуются в монтаже:

Инструкция по изготовлению

Изготовление ворот нужно начинать с выбора материала.

Этап 1. Выбор материала

В данном случае все зависит исключительно от предпочтений и финансовых возможностей владельца участка. Для воротного полотна можно использовать:

• профнастил;
• поликарбонат;
• железный штакетник;

• стальной лист;
• дерево;
• ковку.

Этап 2. Размер

После выбора материала нужно определиться с размерами конструкции. Именно от размера зависят вес ворот и расстояние, которое потребуется для сдвигания створок.

Важно! Желательно, чтобы это расстояние было в 1,5 раза больше самого проема.

Этап 3. Опорные столбы

Для изготовления опорных столбов может быть использован один из следующих материалов:

При установке столбы должны уходить в землю минимум на метр, иначе зимой они сместятся по вертикальной оси, вследствие чего деформируется вся конструкция.

При установке опоры необходимо:

Этап 4. Фундамент

Фундамент – это основание ворот, выполняющее сразу две функции. Во-первых, оно будет выдерживать вес конструкции, притом немалый. Во-вторых, в него устанавливается швеллер для движения роликов.

Распашные наружу ворота — схема закладных элементов

Ниже приведена технология закладки фундамента.

Шаг 1.
Вырывается П-образная траншея размером 45х100 см и глубиной 115-120 см, после чего засыпается щебневая «подушка» аналогичной толщины.

Шаг 2.
Изготавливается швеллер для движения роликов (или «банкетка», как его еще называют). Для этого потребуется стальная арматура ø12 см и собственно швеллер шириной в 20 см. Из арматуры нарезаются метровые «шпаги» и привариваются к полочкам швеллера.

Шаг 3.
«Банкетка» устанавливается и заливается бетоном.

Важно!

1. По окончании заливки бетон необходимо отстаивать минимум неделю.

2. В течение этого времени его необходимо ежедневно поливать, чтобы не появились трещины.

3. Верхняя часть «банкетки» устанавливается на одном уровне с дорогой.

Этап 5. Несущая рама

Для изготовления несущей рамы лучше использовать профилированную стальную трубу. Процедура изготовления проходит в несколько этапов.

Шаг 1.
Профиль разрезается на куски необходимой длины.

Шаг 2.
Трубы очищаются от ржавчины.

Шаг 3.
Поверхность профиля обрабатывается растворителем, после чего наносится антикоррозийная грунтовка.

Шаг 4.
Сваривается рама.

Шаг 5.
Зачищаются сварочные швы, после чего вся конструкция еще раз грунтуется.

Несколько полезных советов.

1. В качестве ребер жесткости можно использовать трубу сечением 3х4 см.

2. Внешний контур изготавливается из профилированной трубы 4х6 см.

3. Все комплектующие каркаса и направляющей следует собирать только в шахматном порядке. В противном случае при повышении температуры ворота обязательно «поведет».


Этап 6. Зашивка, окрашивание

Краска наносится после того, как грунтовка полностью высохнет. Рекомендуется использовать алкидную эмаль, притом наносить ее минимум в два слоя – так ворота будут выглядеть «богато». Между нанесением первого и второго слоев делают паузу, чтобы краска высохла.

Важно! Зашивочный материал выбирается исходя из пожеланий и финансовых возможностей.

Материал фиксируется на ребрах жесткости заклепками либо саморезами.

Этап 7. Монтаж

Собирается конструкция, к опорным столбам привариваются улавливатели, устанавливается автоматика (о ее изготовлении поговорим несколько позже). После этого проводится испытание ворот.

Важно! Подобная конструкция обойдется в несколько раз дешевле заводской модели. Еще больше можно сэкономить, изготовив автоматически привод самостоятельно.

Для изготовления привода потребуются две каретки от велосипеда с ведущими звездочками.

Шаг 1.
Велосипедная рама обрезается таким образом, чтобы вертикальная труба, исходящая из оси, выступала над звездочкой на 2-3 см.

Шаг 2.
С одной стороны нужно снять лишь педаль, в то время как с другой дополнительно снимается шатун.

Таких звездочек потребуется две штуки, главное, чтобы они были одного размера и с одинаковым шагом зубьев (для привода будет использоваться одна цепь).

Шаг 3.
Каретки привариваются к верхней части рамы. Важно, чтобы звездочки, расположенные по углам, находились друг напротив друга. Шатуны располагаются параллельно раме, а штанги, соединяющие их с воротами, подбираются в соответствии с размерами звездочек. Когда последние вращаются, штанга, соединяющая створку ворот с шатуном, заставит полотно двигаться.

Важно! Точную длину штанги определить сложно, ведь существует достаточно много моделей велосипедов. Отметим лишь, что изделия диаметром М-8 будет вполне достаточно. Сама штанга изготавливается из стальной полосы.

Шаг 4.
Цепь надевается на звездочки. Это нужно сделать перекрестно, чтобы они вращались в противоположные стороны. Для изготовления такой цепи потребуется сразу несколько велосипедных цепей – их соединяют друг с другом.

Цепь нужно хорошо натягивать, но даже после этого она будет провисать и, следовательно, соскакивать. Во избежание этого к раме приваривают еще пару металлических полос, которые будут поддерживать цепь и одновременно служить направляющими. Есть и другой вариант – зафиксировать широкие ролики, чтобы по ним двигалась цепь.

Важно! Цепь нужно надевать при закрытом положении ворот. Далее проводится проверка конструкции – выталкивается одна створка, при этом вторая должна двигаться симметрично первой. Если створки идут внахлест, то нужно передвинуть цепь на один зуб.

Установка электромотора

Итак, для открывания ворот нужно либо толкнуть одну створку, либо потянуть на себя цепь. В дальнейшем можно автоматизировать конструкцию – к примеру, установить электромотор и подключить его к редукторам от автомобильных дворников. Преимущество такого варианта в том, что в качестве источника энергии вполне применим даже старый аккумулятор, благодаря чему автоматика не будет зависеть от электричества. Но есть один недостаток: створки могут открываться слишком медленно из-за незначительной мощности аккумулятора.

Видео — Автоматические ворота своими руками

Помимо того, можно использовать мотор от стиральной машинки. Средняя мощность таких моторов составляет 110-115 Вт, скорость вращения – 1500 об./мин. Редуктором в данном случае послужит винтовой домкрат для легкового автомобиля. Домкрат нужно несколько модернизировать – установить за конической шестерней шкив от той же стиралки. Так домкрат превратится в линейный редуктор (или актуатор, как его еще называют).

Видео — Ворота автоматические распашные. Монтаж

Домкрат приваривается параллельно цепи таким образом, чтобы при движении его ползунок оттягивал за собой цепь. Для соединения последних между собой можно использовать обычную стальную проволоку.

Важно! При отключении электричества для открывания ворот каждый раз придется раскручивать проволоку.

Для соединения мотора со шкивом используется обычный ремень от стиральной машинки. Обороты мотора снизятся примерно 1:4, поэтому шкив желательно сделать самому, притом минимального диаметра.

Теперь ворота готовы к эксплуатации. Для более детального ознакомления с автоматикой можете посмотреть тематический видеоролик.

Видео – Самодельные распашные ворота
