Запостил: Viking,20-05-2020, 00:00вКак это сделано / Свежее

Насмотревшись в интернете ленивых, но умных людей, вспомнив, что лень двигатель прогресса, устав спорить с женой, кому открывать ворота решил я во время самоизоляции сделать себе игрушку.
За основу взят классический жигулевский домкрат
и мотор с редуктором стеклоподъемника 2110
Автоматика с Алиэкспресс
aliexpress.ru/item/330004…042311.0.0.2ba533edzArqWB
с радиоуправлением на 4 реле.
Сигнальные лампы это повторители поворотов ВАЗ классика.
Блок питания с ПК 350 Ватт.
Схема работы следующая. С блока питания на блок реле приходит 12 вольт, по команде с пульта релюшки включаются и подают в зависимости от нажатой кнопки +/- 12 вольт реверсивно. Напряжение через диоды и концевые выключатели идет на двигатель, который вращается до тех пор, пока упорная планка не достигнет нужного концевого выключателя. После чего питание на двигатель отключается.
Кожух двигателя изготовлен из пластикового мусорного ведерка,
кожух домкрата из канализационной трубы 50 мм.
Блок управления из уличной распредкоробки, внутрь БП от ПК, плату управления, вводной автомат на 6А, кнопка запуска БП и два выключателя цепи приводов ворот.

Достоинства:
1-удобство.
2- убитое время в период изоляции.
3- приучение молодежи к рукоблудию.
4- цена.
Недостатки:
1-не нравится время открывания-закрывания, около 1,5 минуты. Пробовал подавать 15,3 В. Схема уходит в защиту.
2-не нравится схема работы автоматики.
Каждая кнопка пульта управляет своим реле. И по нажатию кнопки на средний контакт реле-выходной подается плюс или минус. Так как реверс собран на двух трехконтактных реле, то питание на двигатель подается в четырех вариантах 1. + + 2. — — 3. + — 4. — +. Двигатель работает только при третьем и четвертом вариантах. И отключать движение можно любой кнопкой из пары A-B и C-D. Для разгрузки реле питание подавал на двигатели отдельно. То есть, нет четко запрограммированной кнопки открыть — закрыть.
3. Так как на воротах есть притворная планка, необходимо следить за очередностью открытия-закрытия ворот, блокировку не делал. В планах перешивать ворота, может тогда руки дойдут.
4. При окончании действия напряжение на ворота продолжает подаваться и разрывается только концевым выключателем, но напряжение 12в.
Финансы.
Домкраты 2 шт. по 300 руб.
Двигатели с разборки 2 шт. по 400 руб.
Плата автоматики на 4 пульта 1050 руб.
Ведро мусорное 2шт. по 110 руб.
Труба канализационная 2 шт. по 30 руб.
Кнопка, выключатели, стяжки, провод, диски болгарка, десяток электродов, баллончик краски все рублей 500
Итого 3230 рублей. В магазине у нас автоматика начинается от 20 000 руб. В Китае от 8000 р., но доставка 12 000 р.
p.s за качество слога, изготовления и картинки прошу не пинать, как смог.
©

Автономные ворота отличаются безопасностью и удобством въезда на участки или в гараж. Электрическим приводом возможно управлять прямиком из авто. А чтобы впустить машину гостей во двор, вам не придётся покидать уютный дом и бросаться под дождь. Всё, что вам понадобится сделать, это нажать на кнопку вашего брелока.

Да, вас может отпугнуть высокая цена, но если у вас есть хотя бы небольшой опыт в ремонте и строительстве, то вы без проблем сможете построить автоматические ворота своими руками. Всё, что нужно для этого, уже давно валяется без дела в гараже или практически даром отдают на рынках.

Виды и особенности конструкций

Существует множество проектов различной степени сложности. Однако всегда в них есть что-то общее. Какие бывают автоматические ворота, если отбросить всякие чересчур оригинальные конструкции, знает практически каждый хозяин участка.

Распашные ворота

Проще говоря, это две створки, которые крепятся к боковым опорным столбам при помощи петель. Они максимально надёжны и просты. Изготовить такие распашные ворота с электроприводом своими руками проще всего.

Но они имеют ряд минусов:

Откатный механизм

Есть и откатные ворота, которые очень удобны. Они имеют специальное полотно, которое можно отодвинуть впритык к забору. В зависимости от опоры они делятся на 3 вида:

Способы автоматизации приводов

Существует несколько популярных видов приводов, которые будут приводить в действие створки ворот. Такие приводы можно сконструировать своими руками, и это их главное преимущество. Механизмы бывают такие:

• Кривошипно-шатунный механизм;
• С винтовой или червячной передачей;
• Работающий посредством реек или зубчатых колёс;
• Механизм цепной или ременной передачи.

При изготовлении классических распахивающихся ворот используют линейные приводы — винтовые и червячные. Их можно изготовить самостоятельно из простого электродвигателя и рычага, а можно использовать актуаторы спутниковых антенн, автоматические стеклоподъёмники, стеклоочистители. Это дешёвые детали, которые могут остаться после ремонта автомобиля.

Изготовление ворот своими руками

Поскольку распашные ворота являются одними из самых популярных среди домовладельцев, то для них разными фирмами выпускается большое количество разнообразных механизмов. Они отличаются качеством, но цена может оттолкнуть простого человека — всего лишь за один комплект придётся отдать несколько сотен даже не рублей, а евро. Именно на этом этапе люди и задумываются, а возможно ли сделать такие ворота самому.

Перед любыми работами необходимо провести подготовительные мероприятия. В том числе нельзя пропускать этап планирования:

Только после того, как вышеперечисленные моменты будут разобраны, можно приступать к строительству.

Оптимальный размер створок

При выборе их размера следует опираться в первую очередь на вид автомобилей, которые будут у вас в гараже. Для обыкновенных легковых будет достаточно ворот шириной от 2,5 метров, тогда как грузовой транспорт, трактора могут потребовать не только ширину более 4 метров. Помимо замеров самого проёма также следует позаботиться и о ширине подъездного пути. Если на нём невозможно и затруднительно совершить какие-либо необходимые манёвры, то его расширяют примерно в полтора-два раза. И стоит думать о будущем, и заранее изготовить ворота большого размера.

Подбор материалов

Оптимальными показателями прочности и жёсткости для создания каркаса ворот обладают профильные трубы. Чаще всего используют именно их.

А вот для самого полотна ворот нет однозначно лучшего материала. Кто-то обращается к традиционным доскам, металлическим листам, кто-то — к поликарбонату и профнастилу. Всё зависит исключительно от ваших финансовых возможностей, так как каждый из материалов вполне способен обеспечить надёжную защиту.

Опорные стойки изготавливаются из стальных труб, брусьев, железобетонных, каменных или кирпичных столбов. Опять же всё зависит исключительно от финансов, которыми вы располагаете. Более дорогой материал прослужит дольше, но его ремонт обойдётся в немалую сумму.

Ресурсы для работы

Итак, можно перейти к конкретному подсчёту необходимых материалов, инструментов и механизмов. Весь список может показаться довольно внушительным, однако, без любого из его элементов довольно трудно обойтись:

Если перечень работ предусматривает также установку опорных конструкций, то необходимо также подумать и о таких инструментах, как лопаты и кирки. Понадобятся также тачки для вывоза грунта, ёмкости для материалов, которые пойдут на создание фундаментов.

Этапы строительства

Первым этапом будет возведение опорных конструкций. Они должны находиться настолько глубоко, насколько это возможно. С опорными столбами работает простое правило — чем они глубже установлены, тем устойчивее вся конструкция.

Их установка происходит довольно просто — выкапываются две максимально глубокие ямы, в них помещаются сами столбы. С помощью уровня им задаётся строго вертикальное положение, после этого в ямки засыпается щебень, песок или бетон. При необходимости всё это утрамбовывается. А на опорную конструкцию крепятся петли.

Второй этап — это изготовление самих створок ворот. Сначала подготавливается место, на котором будет происходить сварка. Необходимо обеспечить устойчивость конструкции во время работ, а также геометрическую точность соединения всех деталей. После этого заготовленные трубы нарезаются на части необходимого размера. Затем они свариваются в прямоугольный или квадратный каркас. Укрепление происходит при помощи дополнительных диагональных перекладин и усиления углов конструкции металлическими пластинами. После зачистки и шлифовки швов крепят заготовленный материал для полотна.

Главной характеристикой, которой должны обладать ворота — это жёсткость. Основной причиной деформации конструкции после строительства является ветровая нагрузка. Следует подумать о том, чтобы каркас обеспечивал жёсткость конструкции на всей её площади. Также нужно отказаться от слишком тонких и пластичных материалов.

Третьим и последним этапом является изготовление и крепление привода. Основной трудностью большинства людей на этом этапе является выбор между рычажным и линейным механизмом. Однако это довольно просто сделать — необходимо измерить расстояние между началом поверхности полотна и внешним краем опорной конструкции. Если оно больше или равно 150 мм, то в ход идёт рычажный привод. В случае если расстояние меньше указанного значения, используется линейный привод.

При установке механизмов на массивные опорные конструкции нужно заранее подготовить для них ниши в кладке. Также необходимо учитывать весь всей конструкции, и если она будет превышать 100−120 кг — добавить ещё по одному приводу на каждую из колонн.

Самостоятельное создание привода

А теперь самое интересное
. Изготовление такого кустарного привода под силу осуществить людям даже без специальных навыков. Что понадобится для этого:

• 2 винтовых домкрата от автомобиля «ВАЗ»;
• 2 механизма стеклоочистителей;
• Части профильных труб, подходящие по длине;
• Листы стали толщиной 5 мм;
• Винты 6х10 мм;

Первым делом происходит демонтаж опорной платформы домкрата. Ничего не стоит выбрасывать — всем деталям найдётся применение в будущем. Затем необходимо разобрать механизмы стеклоочистителей и отложить в сторону электромоторы с редуктором. Именно они и понадобятся для изготовления приводов.

Из части трубы изготавливают присоединительную муфту длиной 5−7 см, затем крепят её к винту «вазовского» домкрата. А в верхней его части приваривают пластину 8х8 см для крепления двигательного механизма стеклоочистителей. Затем из других частей труб изготавливают крепёжные механизмы и нарезают в них резьбу.

Установка автоматики происходит в следующем порядке:

После монтажа необходимо вручную (без участия привода) несколько раз открыть и закрыть ворота, чтобы проверить их подвижность. Настройка привода должна происходить исключительно при отключённом питании. Сам механизм можно поместить в кожух для дополнительной защиты. Его можно приобрести отдельно, однако, оптимальным вариантом также будет изготовить его из подручных средств.

Итак, для изготовления самих ворот достаточно будет лишь навыков в обращении со сварочным аппаратом. Однако изготовление привода, автоматизирующего движение створок, заставляет многих людей отступить от идеи самостоятельного изготовления. Однако конструкция выглядит сложной только на первый взгляд. При должном усердии можно изучить все необходимые материалы и без труда изготовить автоматические ворота своими руками.

Вы подъезжаете к своему гаражу или приусадебному участку, нажимаете кнопку на пульте (или встроенном передатчике в автомобиле), и въезд открывается автоматически. Это удобно: нет необходимости выходить из машины (особенно в дождь).

Конечно, есть и минусы, которые могут свести на нет все возможные преимущества:

• Автоматические ворота с дистанционным открытием снижают степень защищенности вашего жилища. Сигнал с пульта ДУ можно перехватить. Злоумышленники с помощью несложных приспособлений считывают радиокод, и могут получить доступ на территорию после вашего отъезда.
• Электропривод в некотором смысле ограничивает свободу: в случае неисправности, или банального отсутствия электроэнергии, открыть створки вручную может быть проблематично.
• Установленный актуатор занимает определенное место, и портит эстетику ограды вашего дома.
• Механические створки при неправильно настроенной автоматике, являются объектом повышенной опасности: под их действие могут попасть животные, или даже люди.
• Требуется гарантированно свободная территория по траектории движения створок.
• Главный минус — автоматика для распашных или гаражных ворот стоит немалых денег.

Если монтаж автоматических ворот своими руками еще возможен, то актуаторы и систему управления воротами, сделать довольно сложно. Потребуется фабричный двигатель, механические тяги, возможно — зубчатые передачи и пр. Разумеется, механизм откатных ворот можно приобрести в специализированном магазине.

Однако стоимость такого набора, чаще всего превышает затраты на изготовление самих створок. Кроме того, установка автоматики на готовые распашные ворота своими руками, может осложниться несовместимостью по геометрии.

Тем не менее, автоматические гаражные ворота своими руками создаются, и без проблем монтируются как в ограждение (забор), так и в створ гаража. Экономия при этом получается существенная, плюс моральное удовлетворение после успешно выполненных работ.

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Откатные системы

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым. Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Практическая реализация

Нет смысла рассказывать, как сделать автоматические ворота своими руками, на основе готовых проектов в комплексе. Каждая конструкция сугубо индивидуальна, и повторить ее в точности на своем подворье не всегда возможно.

Как мы уже говорили, проще всего сделать распашные ворота своими руками. Скорее всего, створки ворот у вас уже есть. Рассмотрим возможные конструкции приводных элементов.

Вопрос, как сделать автоматические распашные ворота, решен.

А чем двигать откатную конструкцию

Существует две концепции:

Привод подъемных ворот в описании не нуждается. Это обычная лебедка со стальным тросом. При наматывании на шкив секции поднимаются, а спуск осуществляется под действием силы тяжести.

Важно: Общие правила безопасности при установке автоматики

Автоматические ворота своими руками, делаются в обход ГОСТов и сертификатов безопасности. Ответственность лежит на авторе конструкции, а также исполнителе работ (чаще всего, это один и тот же субъект). При нанесении ущерба или травмы, все проблемы лягут на вас.

• Наличие фотодатчиков предотвращает травматизм и защемление створками объектов в зоне действия ворот.
• Концевые выключатели отключают двигатель при достижении конечных положений створок.
• Кроме того, установка автоматических ворот должна обеспечивать электрическую защиту от перегрузок. Если фотодатчики или концевые выключатели по какой-то причине не сработают, перегрузка двигателя должна запустить схему отключения.
• Возможна установка механических ограничителей крутящего момента (как на редукторе шуруповерта). Это может быть фрикционный или храповой механизм. Принцип действия следующий: створка (полотно) упирается в препятствие (объект или человек), приводной вал начинает проскальзывать. С помощью регулировки необходимо добиться баланса усилия: ограничитель должен преодолевать сопротивление опорного или подвесного механизма ворот, и срабатывать при небольшом превышении.

Видео по теме

Основным удобством автоматических распашных ворот является то, что их можно открыть или закрыть, используя пульт дистанционного управления. Сегодня каждый человек хочет жить удобно и комфортно. Поэтому все чаще владельцы своих домов или гаражей автоматизируют свои распашные ворота.

Автоматизация ворот возможна благодаря приводу, который устанавливается на ворота. Электропривод для распашных ворот можно установить своими руками.

Характеристика автоматики

Установить привод своими руками непросто. Этот процесс требует четкости действий, точности и требуемой квалификации.

Существует несколько особенностей при установке привода:

1. Нужно учитывать створки относительно высоты столбов.
2. Если автоматика будет без использования концевых выключателей, применяют створочные упоры.

Если не учитывать эти нюансы, электродвигатель может выйти из строя, и конструкция перестанет нормально функционировать.

Кроме того, автоматика содержит в себе множество электрических приводов. Поэтому, чтобы поставить качественно и правильно ворота, нужно разбираться в этом и иметь хоть небольшой опыт.

В комплект автоматики входит:

1. блок управления 1 шт;
2. приводы -2 шт;
3. фотоэлементы 1 к-т;
4. маячок 1 шт;
5. пульт.

К преимуществам этого вида механизма можно отнести прочность и длительный срок эксплуатации. Механизм простой в эксплуатации, скорость открытия ворот составляет до 15 секунд. К недостаткам можно отнести то, что если будет малейшая преграда по ходу движения створок, привод может дать сбой и створки заклинит. Обязательно следите, чтобы отсутствовали преграды перед проемом. Это позволит вашим распашным воротам долго функционировать и не выходить из строя.

Для того чтобы сбои в работе конструкции отсутствовали, проводите профилактику. Смазывайте самостоятельно смазкой все части, которые этого требуют. Если автоматика сломалась, не прикладывайте физические усилия для открытия ворот – это категорически запрещено. Если же все-таки она дала сбой, вызовите мастера.

Самодельный привод

При большом желании автоматику для ворот можно сделать своими руками. Тот, кто хочет сэкономить средства, может попробовать. Если есть интерес к этому делу, процесс ее сборки своими руками может быть увлекательным. Главным элементом такого электропривода служит механизм спутниковой антенны. Она оборудована червячной передачей, которая заменяет электропривод.

Привод для ворот

В основе системы спутникового телевидения стоит механизм поворотного действия. Он представляет собой двигатель, который можно применить для установки автоматики. Принцип червячной передачи схож с действием электропривода. Этот вариант выгоднее, чем магазинные приводы, так как работает от напряжения в 36 В, тогда как магазинные – от сети 220 В.

Сборка механизма

Для сборки вам понадобится 2 рабочих привода от спутниковой антенны. Выберите приводы с самыми длинными штоками. Также понадобится пульт и трансформатор, мощность которого должна составить от 36 до 40 В.

Пульт служит для закрытия и открытия конструкции. Нужно, чтобы он работал на расстоянии примерно 50 м. Также должны быть 2 брелока, которые можно купить в компании, которая специализируется в сфере охраны.

Собрать привод можно примерно за 6 часов. Для того чтобы автоматика качественно работала, дополните ее токовым реле. Если реле не будет, может перегреться или вовсе сломаться мотор.

Так можно легко сделать привод для ворот при минимальных затратах. При этом, если вы отдаете предпочтение готовой сборке, сэкономить можно на монтаже автоматики своими руками.

Монтаж привода своими руками

Устанавливая электропривод для распашных ворот, следует отметить, что нужно подбирать привод, учитывая стороны открытия створок: внутрь либо наружу.

Подготовка перед монтажом

Для того чтобы установить автоматику своими руками, необходимы следующие материалы и инструменты:

• плоскогубцы;
• дрель;
• молоток;
• шуроповерт;
• строительный метр;
• изолента.

Обычные распашные ворота отличаются от автоматических тем, что в автоматических присутствует электропривод. Поэтому прежде чем ставить привод, нужно выбрать, какой именно ставить. Есть 2 вида электроприводов – линейный и рычажный.

Для того чтобы определить, какой именно выбрать, необходимо замерить расстояние между внутренней стороной столба и петлей. Если расстояние составляет до 1,5 см, то необходимо применять линейный привод. Этот привод дешевле, чем рычажный. Если расстояние между петлей и внутренней стороной столба от 1,5 см до 3 см, используют рычажный тип привода. Этот тип привода такой же надежный, как и линейный.

После выбора привода можно выбрать комплект. Потребуется определить ширину створки, а также принять во внимание ветровые колебания.

Много людей боятся устанавливать автоматику самостоятельно из-за того, что нет достаточного опыта и знаний.

Очень важно проверить, чтобы створки двигались легко, когда запускается привод.

Если что-то мешает легкому движению створок, нужно найти причину и устранить ее, так как электропривод должен передвигаться по уровню. В противном случае столб наклонится, угол движения сместится, что плохо повлияет на автоматику конструкции. Если все неполадки устранены, можно приступать к установке автоматики, при этом четко все делать по инструкции, чтобы она функционировала долго.

Автоматика для ворот, которые открываются внутрь

Это обычная схема. Можно использовать любой электропривод для распашных ворот. Если у вас в качестве основания столбы из стали, то больше всего подойдет линейный электропривод. Он надежный и компактный, а также имеет невысокую цену.

Рычажный привод также может быть использован, однако он дороже и его редко используют. Плохо, когда вы имеете кирпичные колонны, а ворота стоят посередине колонны. В этом случае линейный электропривод не подойдет. Автоматику рычажного типа устанавливают на столб, а с помощью рычагов открываются распашные ворота, которые стоят на расстоянии до 200 мм от столба.

Автоматика для ворот, которые открываются наружу

Можно использовать автоматику двух видов, при этом лучше выбрать линейный механизм. Он будет дешевле и качественнее. Устанавливают автоматику в проеме, и занимает она приблизительно 150 мм с каждой стороны. Систему крепят вверху, если ворота узкие.

Как правило, электропривод крепят своими руками к столбу. Далее нужно применить гидравлический привод для распашных ворот, которые отпираются наружу, на ручной режим. Затем приварить кронштейны крепежа к конструкции.

Нужно чтобы при открытии ворот с линейным приводом наружу было 1 см свободного хода. Затем проверьте правильность хода створки и движения электроприводов. Далее необходимо поставить упоры для открывания и закрывания и подсоединить двигатели.

Затем нужно оборудовать перемычки, подключить пульты, а также включить механизм. При движении одной створки в другом направлении на двигателе поменяйте местами провода.

Далее оборудуйте автоматику концевыми выключателями. Если такие элементы не планируются, то на плате выставьте срок функционирования створки и усилие открывания – закрывания. Не задавайте наибольшее усилие, поскольку сократится срок службы устройства. Рекомендуется выставить наименьшее усилие для нормального открытия наружу. Затем встройте сигнальную лампу, а также фотоустройство. Для ворот, которые отприраются наружу, автоматика готова.

Схема установки автоматики

Довольно частой ситуацией у людей, которые устанавливают автоматику своими руками, является отсутствие опыта. Из-за этого допускается много ошибок, и автоматика не работает, а привод и вовсе выходит их строя.

Очень важно все подсоединять поэтапно, так как при возникновении ошибок неполадки сразу можно исправить. В противном случае обнаружить причину неполадки будет крайне сложно.

От правильной и точной установки, а также от качественного электропривода, будет зависеть то, насколько правильно и долго будут функционировать ваши распашные ворота. Установив автоматику на ваши ворота, вы поймете, насколько легко и комфортно заехать на территорию вашего участка или гаража, так как не нужно будет выходить из вашего теплого автомобиля и открывать вручную холодные ворота.

Многие автолюбители задаются вопросом: можно ли соорудить автоматические ворота своими руками? Автоматизация управления воротами значительно упрощает процесс въезда автомобиля в гараж или во двор. Водителю не надо выходить из автомобиля, чтобы открыть их (а заехав во двор, еще раз выйти, чтобы закрыть). Не удивительно, что автолюбители хотят этот процесс автоматизировать.

Многие домовладельцы изготавливают ворота сами. Безусловно, сварить раму и обшить ее профлистом – дело нехитрое. Любой мужчина при желании научится пользоваться сварочным аппаратом, дрелью и прочими несложными инструментами.

Иное дело – автоматика. Чтобы соорудить работающую систему, надо обладать познаниями в электротехнике и других областях науки. Не стоит браться за такую работу неопытному человеку. А вот приобрести готовый комплект автоматики и смонтировать его на воротах домашнему мастеру по силам.
Главное, выбрать устройство в соответствии с конструкцией ворот и весом их подвижных полотен.

Из чего состоит комплект автоматики

Устройства автоматического управления воротами отличаются друг от друга конструкцией привода, но набор основных элементов у них одинаков. В комплект входят:

• приводы самозапирающиеся (лево-и правосторонние);
• блок управления (состоящий из трансформатора и платы управления);
• крепежные элементы;
• механические упоры;
• ключи для аварийной разблокировки ворот;
• пульт управления;
• приемник;
• набор фотоэлементов.

Виды приводов

Для распашных ворот

Для автоматизации управления распашными воротами выпускаются два типа приводов:

• линейные;
• рычажные.

Линейные приводы применяются чаще в силу простоты конструкции и невысокой стоимости. Линейный привод отличается компактностью: все рабочие части умещаются в его корпусе, так что устройство можно разместить на стойке створки ворот. Существуют две разновидности линейных приводов:

• электромеханические;
• гидравлические.

Гидравлические приводы менее чувствительны к низким температурам, более надежны, чем электромеханические, но и стоят дороже.

Средняя цена на автоматику для распашных ворот составляет около 25000 рублей. Можно приобрести приводы хорошего качества всего за 12000 рублей.

Монтаж комплекта производится по прилагаемой инструкции и не должен вызвать каких-либо сложностей.

Для откатных ворот

Металлоемкие, они состоят из одной или двух тяжелых створок. Приводы к им рассчитаны на передвижение конструкции весом от 600 до 2500 кг. Они состоят из электродвигателя и шестерни и зубчатой рейки. Через нее шестерня передает усилие на створки ворот.

Стоимость привода для откатных ворот составляет от 18000 до 45000 рублей (в зависимости от усилия).

Для гаражных ворот (подъемных и подъемно-поворотных)

Подъемно-поворотные приводы являются самыми сложными среди существующих средств автоматизации ворот. В их конструкцию входят электромотор и система рычагов или направляющие в случае секционных ворот. Увязать отдельно приобретенные ворота и автоматику сложно, поэтому их сразу покупают в комплекте. Если у вас уже есть ворота без привода, ищите автоматику того же производителя.

Правила установки автоматики ворот

Распашные ворота

Автоматика монтируется на столбы ворот. При этом внимательно читайте инструкцию изготовителя. Если вы проявите излишнюю самодеятельность, может измениться угол открывания створок, причем не в лучшую сторону. Специалисты советуют устанавливать приводы в верхней части ворот. Они объясняют это просто: установленный внизу или посередине высоты столба привод может стать помехой при въезде автомобиля. Задев автоматику, вы и ее выведете из строя, и кузов поведите. А сверху привод никому не мешает и маневренность авто не ограничивает.

Часто в качестве стоек ворот служат кирпичные колонны большого сечения. Воротные створки при этом подвешиваются по центру столба. Это не совсем удачный вариант для установки линейной автоматики. Но если все-таки вы от рычажной системы хотите уйти, устройте на колоннах ниши под привода высотой 150 – 250 мм, шириной 250 мм и глубиной 120 мм.

В целях безопасности на ворота устанавливаются фотоэлементы. Они блокируют движение створок ворот, если фотолуч пересекает автомобиль или человек. Фотоэлементы монтируются на столбах на расстоянии 500-600 мм от низа опоры.

Ворота откатные

Привод откатных ворот монтируется на направляющем швеллере, который вы заранее забетонировали перед установкой створки. Место установки привода – между роликовыми каретками (как можно ближе к проему). Если вам надо приподнять привод, приварите к швеллеру профильную трубу, и на нее монтируете устройство.

Концевые выключатели монтируются на зубчатую рейку. Фотоэлементы можно, как и в случае распашных ворот, установить на столбах, а можно для них построить отдельные постаменты. Главное, чтобы они размещались строго напротив друг друга (на одной линии).

Если вы решили установить сигнальную лампу, размещайте ее с внешней стороны ворот. Она проинформирует проезжающие автомобили о том, что со двора выезжает машина. Смонтировать ее можно на верху створки ворот.

Красивые ворота — это хорошо, а красивые автоматические ворота — еще лучше. Есть немалое количество фирм, которые и ворота сделают, и автоматику поставят, но как обычно хочется сэкономить: услуги у них недешевые. Многие фирмы продают комплекты автоматики, а установить и подключить его можете сами. Несколько тысяч сэкономите. Но в этом случае нужно уточнять: сохраняется ли гарантия (бывает, но редко), и если да, что является гарантийным случаем, а что — нет, и как быть в случае поломки (часто необходимо для тестирования приводы снимать и везти на фирму). Так что автоматические ворота своими руками могут оказаться не так уж и выгодны. Решайте сами. Справедливости ради нужно сказать, что если забор вы построили сами, а автоматика ворот ставится фирмой, многие неисправности будут списываться на неправильный фундамент, установку балок и т.п. Так что и в этом случае гарантийный ремонт — редкость.

Автоматика для распашных ворот: виды приводов

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или тянет ее.

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Автоматика для откатных ворот

Все приводы для установки на откатные ворота имеют одинаковую конструкцию: есть привод с ведущей шестерней и зубчатая рейка, прикрепленная к полотну ворот. Мотор вращаясь двигает рейку, вместе в воротами. Управляется все это с пульта управления, расположенного сбоку. Почти все модели позволяют открывать/закрывать ворота при помощи пультов дистанционного управления. Для приема их сигналов необходимо установить антенну и настроить пульты (запрограммировать).

При выборе этого типа автоматики необходимо обращать внимание на технические параметры и дополнительные функции.

Некоторые тонкости внутреннего строения приводов для раздвижных автоматических ворот смотрите в видео.

Теперь комментарии к видео. Сравнение по мощности в этом ролике не совсем правильное. Есть разные модели для ворот разных размеров и массы. Минимальный порог — 400 кг, максимальный в бытовых до 1200 кг, в промышленных более 2000 кг. При сравнении мощностей первый экземпляр взят из самой «легкой» категории — до 400 кг, остальные — для ворот большей массы. Потому такое сравнение необъективно. Хотя никто и не говорит, что среди малоизвестных марок есть, а значит, и стоящих меньше, есть хорошие по качеству. Возможно, те, что продемонстрированы в ролике такие и есть….

Примерно такая же картина по поводу шестерен. Все приводы делятся на три класса: бытовые, полу-промышленные и промышленные. В бытовых самый низкий ресурс и самая низкая интенсивность использования — работать непрерывно мотор будет примерно 30-40% от общего времени, иначе перегреется и будет отключен автоматикой (если есть). Этот класс самый дешевый, именно потому там и ставят самые дешевые комплектующие — пластмассу и силумин. Не все производители и не во всех линейках, но это скорее правило, и в маломощных приводах бытового класса найти шестерни из стали, и, тем более, латуни, сложно. Тем не менее, при нормальном для этого типа режиме эксплуатации работают они нормально — свой ресурс вырабатывают, но и только. По этой причине к выбору класса нужно относится вдумчиво и отслеживать заявленный производителями ресурс работы (есть в тех. характеристиках).

Что нужно указать при покупке

Определившись с теми функциями и параметрами, которые вы считаете необходимыми нужно искать подходящую модель. При выборе в магазине продавцы попросят следующие данные:

1. Тип несущей системы (консольные, на рельсе, на верхней балке).
2. Размеры и масса (хотя-бы приблизительная) полотна.
3. Интенсивность использования: сколько человек и как часто могут пользоваться устройством.

Все эти данные от вас должен потребовать продавец: иначе он не может определиться с требуемой мощность. оборудования. Если ,
могут понадобится такие параметры, как расстояние между роликовыми опорами, параметры фундамента и расстояние от него до полотна ворот. Все это необходимо, чтобы правильно подобрать физические параметры привода.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Схема подключения автомобильной сигнализации.

Автоматические ворота как элемент ограждения или гаражной постройки – это современная и функциональная конструкция, способная в значительной степени облегчить жизнь хозяев коттеджа или дачного домика.

Виды автоматических ворот

По принципу действия механизма воротная автоматические механизмы подразделяются на:

• распашные;
• откатные;
• гаражные.

Рассмотрим каждый из вышеуказанных видов более детально.

Распашные ворота

Распашные ворота, пожалуй, являются классическим вариантом исполнения. Состоят они из двух створок, которые крепятся на двух петлях поворотного типа к вертикальному основанию, в качестве которого обычно выступает металлический каркас. Он, в свою очередь, должен быть прочно закреплен в месте его установки.

Важно!
Вне зависимости от того, открываются такие двери ручным либо автоматическим способом, они требуют наличия свободного пространства перед своими створками для беспрепятственного распахивания последних.

Откатные ворота на роликах обычно состоят из одной створки. Вес в такой конструкции распределяется на роликовые опоры. Кроме того, для того, чтобы сделать откатные ворота более устойчивыми к мощным порывам ветра либо иным воздействиям со стороны окружающей среды, на них монтируются дополнительные направляющие.

Конструкция таких ворот достаточно проста и чаще всего легко реализуема народными умельцами. Тем не менее, подобные механизмы, особенно кустарного производства, могут оказаться сложны в эксплуатации и обслуживании.

Гаражные ворота

Ворота роллетного типа принято называть гаражными, т.к. организация въездов в гаражи и на территорию крытых парковок посредством подобных конструкций является основной сферой их применения.

Гаражные роллетные двери представляют собой набор реек фигурной формы, изготовленных их металлопластика и сцепленных посредством подвижного замка. Указанные рейки размещаются в идущих от пола вверх с изгибом у потолка пазах, образуя целостную конструкцию рассматриваемых ворот.

Двигаясь в своих пазах, такие ворота изгибаются в местах соединения реек, преодолевая таким образом прямой угол под потолком. Таким образом, гаражные ворота осуществляют сложный подъемно-поворотный процесс, освобождая въезд в гараж. Рассматриваемые конструкции весьма сложны как в монтаже, так и в эксплуатации.

Автоматические ворота своими руками

Для того, чтобы реализовать проект сборки и установки автоматических дверей своими руками, следует, в первую очередь, разобраться с принципом действия каждого из механизмов. Поскольку претворение в жизнь проекта автоматики для гаражных и откатных ворот достаточно проблематично, оставим данные вопросы опытным специалистам и рассмотрим принцип организации автоматического открывания распашных ворот.

Принцип действия распашных ворот с электроприводом

Автоматика для распашных ворот представляет собой комплект из двух моторов (электрических приводов) и системы слежения за положением воротных створок и очередностью их закрывания и открывания. Створка, на которой вмонтирован накладной профильный паз, должна начинать свое движение раньше другой створки в процессе открытия. При их закрытии очередность движения створок должна быть обратной – та, на которой имеется профиль-паз закрывается последней. Прекращаться движение, то есть работа моторов, должно в крайних положениях створок распашных ворот.

Планируя организовать автоматическое открывание распашных ворот своими руками, имейте в виду, что мощность привода, необходимого для приведения в действия данной схемы, напрямую зависит от веса створочной конструкции.

Важно!
Чем тяжелее створки ворот, тем мощнее следует установить двигатель и редуктор. Кроме этого, необходимо учесть площадь полотна и воздействие на нее движущихся воздушных масс (порывов ветра) – в некоторых случаях это может добавить значительную дополнительную нагрузку на приводной механизм.

Автоматический привод для распашных ворот

Приступать к установке самого автоматического привода следует после непосредственно монтажа ворот. Его механизм может быть как линейным, так и рычажным. Первый представляет собой червячную либо винтовую передачу, функционирующую при помощи изменения длины штока. Принцип действия рычажных конструкций схож с движениями человеческой руки – они включают в себя пару рычагов, соединенных подвижным шарниром.

Более широкое применение имеют линейные механизмы – их возможно установить на ворота, двери которых открываются в любую сторону. Кроме того, такие конструкции более современны и эстетичны.

Важно!
Если требуется установка линейных систем на основаниях из камня и кирпича, то в кладке последних организуют ниши с закладными для крепления механизмов.

Линейная конструкция для открывания створчатых ворот массой до 100 кг может быть изготовлена из пары актуаторов от тарелок спутникового телевидения. Для этого понадобится всего лишь прикрепить к столбам и полотнам ворот кронштейны для крепления данных элементов. Желательно выбрать для этого актуаторы с ходом штока более 350 миллиметров.

Привод для более массивных воротных конструкций также можно изготовить своими руками. Для этого вам потребуется:

• 2 винтовых домкрата от автомобиля «ВАЗ»;
• 2 механизма автомобильных «дворников» (стеклоочистителей);
• кусочки трубного профиля и металлического прута;
• лист стали толщиной 4 миллиметра;
• резьбовые крепежные элементы (шпильки или винты) диаметром 6 миллиметров и длиной 10 миллиметров.

Кроме того, для реализации задуманного проекта вам также понадобятся углошлифовальная машина (болгарка), электрическая дрель и сварочный инвертор.

Процесс сборки вышеупомянутого привода выглядит следующим образом.

1. Снять с домкрата защитную крышку, ручку и шестеренки. С помощью стопорных колец и шайб собрать фиксатор, который предотвратит продольный люфт винтового механизма.
2. Демонтировать опорную платформу домкрата посредством болгарки.
3. Разобрать механизм стеклоочистителей, изъяв из него электрический мотор и редуктор.
4. Изготовить присоединительный муфтовый элемент из отрезка трубы сечением 20х20 сантиметров и длиной порядка 6-8 сантиметров, прикрепить его к винту подъемного устройства.
5. Организовать отверстия в квадратном металлическом прутке сечением 18х18 миллиметров, нарезав внутри него резьбу для вала редуктора.
6. Закрепить ответную деталь присоединительной муфты на моторчике стеклового очистителя.
7. Приварить к верхней части домкрата стальную пластину 80х80 миллиметров (для крепления электрического мотора).
8. Просверлить в углах пластины ряд отверстий, размеры которых должны соответствовать размерам корпуса редуктора.
9. Собрать механизм воедино при помощи шпилек (винтов) и гаек.

Для включения собранного электропривода в бытовую электрическую сеть с напряжением 220 вольт необходимо использовать трансформатор с выпрямителем на 12 вольт. Для остановки механизма в крайних положения дверей следует предусмотреть включение в схему концевых выключателей.

Для монтажа привода на предназначенное для него место к створкам и столбам ворот следует прикрепить посредством сварки П-образные кронштейны, которые способны обеспечить подвижное соединение.

Оптимальным вариантом для оборудования оси вращения будет использование закаленных болтов 8-10 миллиметров в диаметре.

• механизм монтируется электроприводом и рычагом вниз, по верхней кромке полотна;
• сначала устройство монтируется на столбах, а затем – на дверцах;
• по завершении монтажа механизма следует открыть ворота вручную и отрегулировать работу концевых выключателей;
• электропитание необходимо подсоединять, когда привод заблокирован;
• во избежание выхода из строя электропривода при блокировке створок в электрической схеме следует предусмотреть устройство защитного отключения;
• на видимом для потребителя месте монтируется сигнальная лампа, которая должна светиться при подаче электричества на моторы механизма.
• механизм должен быть защищен от внешних воздействий специальным кожухом.

Монтаж автоматических ворот своими руками не является простым занятием, поскольку он требует владения определенными навыками и знаниями. Удобство конструкции обусловлено тем, что используются специальные комплектующие для автоматических ворот. Установка механизма не требует больших финансовых затрат, поэтому все работы можно выполнить самостоятельно.

Виды автоматических дачных или гаражных ворот

Различают следующие виды автоматических ворот:

1. откатные;
2. распашные.

Конструкция автоматических откатных ворот, которые являются цельным полотном, имеет механизм, открывающий створки влево либо вправо. Она не обеспечивает необходимую герметичность помещениям, поскольку ворота должны передвигаться с помощью роликов по специальному рельсу. Устанавливать автоматические ворота открытого типа желательно при въезде на территорию.

Система автоматических распашных ворот предполагает установку двустворчатых дверей, а также подключение автоматики, приводящей в движение механизм. Управление конструкцией производится с помощью электропривода. Правильно подобрать его позволяет оценка ряда исходных параметров:

• размера створок;
• веса всего изделия;
• длины от середины дверных петель до боковых стенок.

Створки могут открываться наружу или внутрь. Первый способ является наиболее подходящим. Распашные модели обладают следующим недостатком: возможность поломок из-за наличия на пути какой-либо преграды, когда происходит закрывание створок.

Стоимость распашных конструкций — это основной аргумент, который является причиной повышенного спроса на это изделие. К примеру, ворота, размеры которых составляют 2х4 м, обходятся покупателю в 0,8–1 тыс. у. е. При наличии калитки в дверной створке стоимость модели увеличивается на 25–30%.

Необходимым условием установки быстрых ворот любого типа является наличие свободного места, которое позволяет без помех открывать створки. Для изготовления каркаса для таких моделей используется профиль, имеющий высокую жесткость. Он должен быть обшит панелями из металла или дерева.

Автоматические кованые ворота всегда смотрятся презентабельно. В конструкции предусмотрены прочные элегантные створки, имеющие способность перекрывать проемы разных размеров. В этом случае отдельная калитка не требуется. Минусами такой модели являются:

• необходимость наличия свободного места;
• высокая стоимость изделия.

Модели кованых резных решеток всегда очень красивы и элегантны.

Элементы распашных конструкций

Составляющими распашных моделей являются следующие детали:

• засов и петли;
• створки и ручки для открытия и закрытия;
• столбы для крепления;
• центральный и боковые упоры;
• электропривод для ворот — 2 шт;
• кронштейны для крепления электропривода к столбам и створкам.

Для изготовления столбов для крепления конструкций используются трубы, изготовленные из стали. Если ворота обладают довольно большим весом, вместо труб производится монтаж каркаса П-образного типа. Это является гарантией надежности всего механизма. Несущую конструкцию лучше всего монтировать на основании стаканного типа. Вместе с изделием в комплекте поставляются петли и подшипники, используемые для крепления дверей конструкции к опорам. Это обеспечивает плавность хода створок.

Общее количество петель, которые могут быть смонтированы, — 4 либо 6 шт. Оно выбирается в зависимости от массы и размера изделия. Выпускаются петли двух видов:

1. полимерные.
2. металлические.

Створки состоят из следующих элементов:

• каркас;
• панель заполнения.

Заполнение бывает трех видов:

1. сплошное;
2. разреженное;
3. комбинированное.

Каркас изделия монтируется из металлического профиля, который может быть:

• угловым;
• соединительным.

Для изготовления секций заполнения используются:

• штакетник из металла;
• сэндвич-панели;
• роллетный профиль из алюминия.

После сборки деталей осуществляется грунтовка и покраска изделия. Перед установкой делается эскиз распашной конструкции автоматических ворот, схема которых включает следующие составляющие:

• каменную опору;
• внешний каркас;
• центральный упор;
• боковые упоры;
• нижнюю защелку;
• блок управления механизмом;
• внутреннее ребро жесткости;
• автоматический линейный механизм открывания дверей.

Необходимыми составляющими конструкции являются упоры — боковые и центральный. Наличие таких штырей-ограничителей является препятствием выходу дверей за предусмотренные пределы. Упоры подразделяются на 2 вида:

1. съемные;
2. постоянные.

Обязательными составляющими являются засов и ручки, позволяющие открывать створки в случае перебоя с электроснабжением вручную.

Как укрепить рычажный привод к стене из кирпича

Чтобы установить автоматику для ворот своими руками, потребуется приобрести набор, куда входят такие составляющие:

• самозапирающийся правосторонний и левосторонний привод;
• втулки, болты, гайки и ключи, применяемые при аварийной разблокировке;
• блок управления конструкцией (трансформатор и плата);
• набор фотоэлементов;
• комплект пластин для крепежа.

Управление воротами осуществляется с помощью дистанционного пульта.

Перед выбором автоматического распашного устройства следует учесть ряд параметров:

• вес и площадь полотна;
• интенсивность процесса открывания;
• плавность хода дверей.

Перед тем как купить автоматику для ворот, следует убедиться, что все составляющие имеются в предлагаемом комплекте. Чтобы механизм функционировал без сбоев, потребуется сделать простой расчет ветровой нагрузки на конструкцию. К примеру, если значение средней ветровой нагрузки в регионе расположения дачного участка составляет 50 кг/м, то, умножив его на площадь стандартных ворот, можно вычислить ветровую нагрузку на конструкцию. Она должна составить: 2х2х50 = 200 кг.

Полотна обладают зависимыми друг от друга параметрами: весом и площадью. Створка и электропривод установленной конструкции находятся под воздействием сильнейших ветровых нагрузок. Если подобранная автоматика будет рассчитана на вес полотна до 100 кг, обязательно потребуется учесть площадь конструкции, иначе ветер снесет устройство при первом порыве. Далее прибавляется вес створки, равный 100 кг. В итоге можно вычислить параметр, который составляет 300 кг.

Учитывая запас прочности, следует осуществить установку электропривода, рассчитанную на полотно весом 400–800 кг и соответствующую ветровую нагрузку. Такой механизм будет служить долгое время. Показатель интенсивности открывания ворот может быть представлен как время фактической работы за 1 час, которое выражено в процентах. К примеру, 30% в час. Значение этого параметра всегда указывается в техпаспорте к набору автоматики.

Автоматика для распашных ворот и ее виды

Автоматизация ворот должна учитывать все особенности фурнитуры. Наиболее распространен тип откатных ворот, но их конструкция довольно сложна. Как и для распашных ворот, автоматика для откатных конструкций в современное время диковинкой не является. Механизм автоматического открывания ворот должен быть виден только изнутри.

Устанавливать автоматические ворота необходимо с учетом параметра легкости хода дверей конструкции. Его значение определяется в зависимости от качества монтажа петель и столбов, а также от величины силы трения в петлях. Решить эту проблему позволяет обыкновенная смазка. Влияние погодных условий на данный параметр создает дополнительное сопротивление конструкции. Механизм открывания ворот должен иметь соответствующий запас мощности, о чем следует позаботиться при его покупке.

Автоматические устройства по типу работ подразделяются на следующие виды:

1. Линейные (червячные), работающие по принципу удлинения либо укорачивания штока, приводимого в действие с помощью червячной передачи.
2. Рычажные, действующие по принципу работы руки человека.

Механизм открывания действует при наличии длинного рабочего рычага, соединенного подвижным шарниром. Распашные конструкции с линейными приводами обеспечивают простоту эксплуатации всего автоматического устройства. Их стоимость не является высокой.

Благодаря наличию рычажной автоматики можно настроить открывание створок, подвешенных на расстоянии 20–40 см от края опоры. Ворота с приводом по типу рычага могут быть смонтированы на колонны из камня, которые располагаются перед опорами каркаса конструкции.

Бренды автоматических устройств, выпускаемых для распашных конструкций, следует выбирать с учетом собственных предпочтений и финансовых возможностей. Можно приобрести продукцию, производителем которой является итальянская компания «Came Group». Фирма занимается изготовлением электроприводов, на рынке она уже около 30 лет. Именно ей принадлежит идея об использовании ворот с дистанционным управлением.

Преимущества откатных ворот

Откатные конструкции, обладающие массой достоинств, изготавливаются с помощью обычных инструментов. Наиболее очевидные плюсы данных ворот следующие:

• неприхотливость в эксплуатации и обслуживании;
• четкость работы механизма открывания ворот;
• отсутствие направляющих вверху и внизу проема ворот;
• возможность снять ограничения по высоте транспорта при въезде;
• отсутствие необходимости выходить из автомобиля для открывания дверей.

Чтобы своими руками изготовить откатные ворота, необходимо иметь навыки использования болгарки и сварочного аппарата. При покупке автоматики для откатных ворот важно помнить, что ее цена является более высокой, чем у других типов конструкций. Высокая стоимость оправдана возможностью эксплуатации изделия в течение нескольких десятков лет. Вся система рассчитана на 50 000 циклов, включающих открытие и закрытие, за весь срок использования автоматики для откатных ворот.

Автоматические ворота для дачи открытого типа делаются из следующих материалов:

• профнастил;
• металлический штакетник;
• дерево;
• ковка;
• металлический лист;
• поликарбонат.

Чтобы обустроить свой дачный участок современными откатными воротами, следует учесть, что они делятся на 2 типа:

1. со встроенной калиткой;
2. с цельным полотном.

Ворота с автоматикой дополняются комплектом фурнитуры, в который входят следующие составляющие:

• накатные ролики;
• верхние поддерживающие ролики;
• направляющий профиль;
• верхний и нижний уловители;
• резиновые заглушки.

Качество откатных ворот зависит от фирмы-изготовителя. Размеры изделия влияют на стоимость комплекта фурнитуры к нему. К примеру, если вес конструкции составляет 400 кг, а длина направляющей — 5 м, то комплект фурнитуры отечественного производства будет стоить 5,7–6 тыс. руб. Если приобрести изделие весом 800 кг, то комплект будет стоить на 2,5–3 тыс. руб. дороже.

Как сделать откатные ворота своими руками: подготовительный этап

На начальном этапе установки подбирается комплект фурнитуры на откатные ворота самодельные. Здесь важно учитывать длину, ширину и высоту подвижного полотна. Ворота въездные должны иметь соответствующие размеры и вес, которые позволят транспорту без проблем заезжать на территорию участка. Идеальным расстоянием для сдвигания створок считается пространство, которое в 1,5 раза больше проема ворот.

Перед установкой автоматических уличных ворот потребуется осуществить тщательный осмотр участка, чтобы убедиться в том, что монтаж изделия возможен. Монтаж конструкции требует соблюдения определенных правил, предъявляемых к прилегающей территории и проему. Чтобы откат створки был беспрепятственным, требуется наличие свободного пространства. Важным условием свободного закрытия и открытия створок является ровность рельефа. Присутствие бугров или впадин может затруднить обслуживание автоматических ворот. Расстояние в глубину участка должно составлять от 40 см.

Планировать размещение калитки на пути движения двери забора не следует. Лучше всего обустроить ее на противоположной стороне. Для нормальной работы механизма открывания ворот вдоль забора следует оставить не меньше 1,5 ширины проема. Альтернативным решением являются ворота, имеющие встроенную калитку. Конструкция обладает следующим недостатком: высокий порог, который затрудняет передвижение детей и людей пожилого возраста.

Как устанавливать опоры самостоятельно

Для монтажа опорных столбов потребуются следующие виды материалов:

• профильная труба из стали;
• брус дубовый;
• швеллер;
• бетонный или кирпичный столб.

Согласно основному правилу монтажа опор для откатных ворот необходимо учитывать глубину промерзания почвы. Столб должен быть углублен в грунт на 1/3 от его общей длины.

Ворота для склада или гаража должны надежно опираться на столбы, что предполагает соблюдение определенной схемы их установки. При выполнении работ своими руками необходимо иметь в виду, что в весенний сезон вертикальное положение опорного столба может измениться. В результате весь каркас утратит свое первоначальное положение. Может потребоваться переустановка опор с целью возвращения полотна в правильное состояние.

Чтобы геометрия каркаса не была нарушена в зимний период, следует правильно выбрать глубину установки столба. Перед монтажом необходимо вырыть яму, на дно которой должен быть уложен 15-сантиметровый слой песка со щебенкой. Его необходимо тщательно утрамбовать и установить строго по вертикали опору для каркаса ворот. Затем следует произвести бетонирование.

Как сделать фундамент для ворот

Перед тем как сделать автоматические ворота своими руками, необходимо залить фундамент для них. Он является основой всей конструкции, которая должна удерживать значительный вес забора. Швеллер, по которому двигается створка, монтируется именно в основание. Закладка фундамента заключается в выполнении следующих основных действий:

• выкапывание и обустройство котлована;
• заливка фундамента бетоном;
• закладка швеллера в бетон;
• установка роликов для воротной панели.

Перед устройством фундамента необходимо выкопать котлован. Его глубина зависит от уровня промерзания грунта в регионе, где расположен участок. Форма основания должна быть П-образной. Дно следует засыпать, как и при установке опор.

После этого потребуется осуществить сварку швеллера и металлической арматуры. Последнюю следует приварить к вертикальным отрезкам и швеллеру. Конструкция устанавливается в подготовленный котлован и заливается бетоном.

Бетонный раствор после заливки необходимо оставить на срок не менее недели, чтобы он мог застыть и набрать прочность. Этот период находится в зависимости от марки бетона. Установка верха швеллера производится на уровне земли.

Чтобы не образовалось трещин на заливке, бетон необходимо поливать водой каждый день.

Как изготовить несущую раму для откатной конструкции

Для изготовления несущей рамы для откатных ворот используется профильная стальная труба. Установка рамы должна осуществляться поэтапно. Для этого необходимо последовательно выполнить следующие действия:

1. Раскроить профиль на отрезки нужной длины.
2. Удалить с трубы ржавчину с помощью болгарки с насадкой.
3. Обезжирить трубы с помощью растворителя или бензина.
4. Нанести антикоррозийный грунт.
5. Осуществить сборку рамы на основе сварки.
6. Зачистить сварочные швы.
7. Сделать чистовую антикоррозийную грунтовку каркаса.

Откатные ворота своими руками должны делаться согласно чертежам, где указаны все необходимые размеры. Несущая рама должна состоять из следующих видов профильной трубы:

• 50х50 мм;
• 60х30 мм;
• 60х40 мм.

Чтобы изготовить обрешетку или внутреннюю раму, которая должна выполнять функции укрепляющего элемента, необходима труба размером 40х20 мм. На ней потребуется укрепить створки.

Работу болгаркой необходимо выполнять в защитных очках. Обшивка рамы может быть следующих видов:

• односторонняя;
• двухсторонняя.

В первом случае каркас следует приваривать близко от края. Если запланировано выполнить двухстороннюю обшивку, то каркас должен быть приварен посередине несущей рамы. Перед установкой трубы обезжириваются и грунтуются.

Сварка труб производится начиная с прихватов, которые следует выполнять через 30 см.

Лучше осуществлять приваривание направляющего рельса и трубы в нижней части несущей рамы в шахматном порядке. Это позволит избежать ее искривления. Затем осуществляется зачистка и грунтовка сварочных углов. После высыхания состава потребуется выкрасить всю конструкцию алкидной эмалью в 2 слоя.

Полотно можно присоединить к раме с помощью заклепок или саморезов. Его следует монтировать к внутреннему каркасу забора. Чтобы его изготовить, необходимо запастись петлями и дополнительными трубами.

Монтаж автоматики на откатные ворота

Автоматика для ворот монтируется после того, как место для электропривода уже выбрано. В комплекте с изделием поставляется основание для монтажа, на которое устанавливается привод. Затем эти составляющие системы необходимо смонтировать на швеллер между каретками.

Автоматический механизм для открывания ворот, приведенный в рабочее положение, позволяет определить место для монтажа привода. Далее необходимо положить электропривод на специальную запчасть — рейку, имеющую зубцы. Потребуется определить то место, куда требуется направить электропривод, чтобы расположить рейку с зубцами в середине шестеренки. После этого деталь следует закрепить к трубе профиля на каркасе снаружи.

Когда рассчитано место для установки привода, устройство можно начать монтировать методом сварки. Может потребоваться приподнять настраиваемый привод чуть выше, чтобы он был установлен правильно. Для этого необходима профильная труба, которую следует приварить к приводу. Ее размеры указаны выше. После монтажа швеллера на основу потребуется приварить к нему электропривод, закрепив его болтами.

При установке зубчатой рейки с шестерней следует полностью открыть ворота. Ее необходимо оставить в небольшом количестве, чтобы закрепить концевые выключатели. После этого можно приварить рейку к трубе, а после протянуть за нее полотна. Установка следующей рейки требует выполнения той же процедуры. Следует учесть, что между стыками не должно быть каких-либо разрывов. После повторной приварке всех элементов крепежа автоматики необходимо установить зазор в 1 мм.

Концевые выключатели закрепляются болтами на рейке. Они бывают на магнитах и механические. Магнитные выключатели могут работать и при суровых зимних морозах. Каждый настроенный выключатель должен функционировать под знаками плюса или минуса. Автоматическое действие ворот с магнитным концевым выключателем зависит от наличия пружины.

Как подключить привод своими руками

Автоматика на ворота всегда подключается по схеме с учетом положений инструкции к системе. Чтобы протестировать установленный механизм, необходимо воспользоваться пультом. Регулировка автоматических ворот производится своими руками путем приведения в действие привода. Если он не до конца закрывает электрические ворота, это свидетельствует о правильной установке механизма. В том случае, когда такое условие не соблюдается, должна быть пересмотрена схема подключения автоматических ворот.

Чтобы установить фотоэлементы безопасности, представляющие собой 2 аппарата, необходимо выбрать оптимальный вариант установки. Луч света, посылаемый одним элементом, должен улавливаться другим устройством. Движение створок происходит при наличии светового сигнала. Если луч чем-то заслонен, то двери не закрываются.

Правильная настройка системы безопасности обусловлена своевременной передачей светового сигнала. Фотоэлементы должны быть закреплены друг против друга, чтобы луч проходил быстро. Можно приварить специальные столбики либо постаменты. Для этого могут пригодиться остатки профильной трубы.

При подключении проводов в трубе необходимо сделать отверстие. Затем потребуется провести трубы под проезжей частью. Чтобы избежать обрывов провода, его следует спрятать в гофрированный шланг. Фотоэлементы безопасности закрепляются обычными саморезами.

Лампа устанавливается на проезжую часть так, чтобы она могла информировать о подъезжающем транспорте либо пешеходах. О необходимости такой лампы следует подумать заранее. На ворота скоростные рекомендуется установка всех элементов безопасности. Лампы закрепляются с помощью саморезов. Подключение осуществляется с использованием проводов 2х0,5 мм или 2х0,75 мм. Следует подсоединить все элементы в соответствии со схемой в инструкции.

Установка автоматических откатных ворот не требует много усилий. В определенных случаях можно подключить вместо проводной системы для открывания радиоуправление для ворот. При возникновении вопросов или нехватке опыта по установке автоматики всю работу можно поручить профессионалам. В любом случае для складской или гаражной системы сигнализации установка автоматических ворот с фотоэлементами не будут лишней.

Владельцы раздвижных ворот не испытывают особых трудностей при самостоятельном укомплектовании створки приводным механизмом, но если речь идёт о распашных воротах, приложенных усилий и знаний нужно куда больше. Сегодня мы расскажем о приводах для распашных створок ворот и их сборке своими руками.

Существует три основных типа редукторной передачи, превращающей вращение электромотора в поступательное движение с высоким моментом силы. Конструкция механизма может быть выполнена:

• в виде зубчатого колеса;
• с применением винтовой шпильки;
• с использованием реечной передачи.

На этих трёх типах кинематики вполне реально собрать собственный механизм даже в домашних условиях.

Предложенная ниже конструкция самодельного актуатора не боится влаги и загрязнений, он оказывает весьма высокое усилие при движении.

Обратите внимание, что при закрытых воротах такой самодельный привод выполняет роль замка: его невозможно открыть с внешней стороны, нажав на створку ворот.

Подготовка ворот и мест крепления

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.

При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне. Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства.

Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.

На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.

Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.

Изготовление привода из автомобильных стеклоподъёмников

Лёгкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъёмников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.

Имеется два типа конструкции стеклоподъёмников, пригодных для использования в качестве привода ворот:

• роль подвижного элемента играет зубчатая рейка;
• основан на работе зубчатого колеса.

В обоих случаях приводную часть монтируют на металлической площадке, имеющей жёсткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.

Механизм подъёмника требует доработки: установки удлинённой металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.

Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдёт пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.

Основная трудность в применении стеклоподъёмников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путём, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.

Выбор и расчёт двигателей

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.

Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.

В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2 ~ 18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.

Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100-250%.

Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.

Шпилька для самодельного привода

Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.

Основная трудность — найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации — самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.

Увеличиваем твёрдость шпильки

Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки — 700-800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13-15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200-250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3-4 минут выдержки изделие нужно остудить в воде.

Увеличение витков резьбы шпильки

Для изготовления специальной гайки нужно накрутить на шпильку 2-3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.

Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.

Сборка актуатора

Определение размеров актуатора

Актуатор имеет телескопическое устройство, для его изготовления вам понадобится две стальные трубы, одна из которых без сильного люфта входит в другую. Вы можете использовать трубу квадратного или круглого профиля, особой разницы нет. Внутри обоих труб не должно быть следов ржавчины и окалины, поэтому лучше приобретайте новые.

Что касается размеров труб и шпильки, их вы должны рассчитать самостоятельно, исходя из проделанных измерений. Допустим, в сложенном состоянии длина привода составила 110 см, а его рабочий ход — 50 см. Значит, длина внешней трубы составит не более 100 см, в неё будет вложена меньшая трубка длиной 80 см, а длина шпильки составит полные 110 см или больше, в зависимости от метода крепления мотора. При этом в раскрытом состоянии трубы привода будут иметь перехлёст в 30 см.

Сборка выдвижной части

Пропустите через меньшую трубу шпильку с накрученной на неё гайкой и расположите её центр на продольной оси трубы. Чтобы уверенно отцентрировать шпильку, не выбирайте трубу слишком большого диаметра. Например, если вы используете гайку М18 с размером под ключ 27 мм, выберите трубу с условным диаметром 25 мм. Вам останется только равномерно обточить гайку, чтобы она плотно вошла в трубу. Выполните крепление сваркой . С внутренней стороны приваривать необязательно, но вы можете сделать это, вырезав в трубе «окно». Когда гайка закреплена, выкрутите из неё шпильку.

На конце шпильки нужно закрепить радиально-осевой подшипник с закрытым с двух сторон сепаратором. Внешний диаметр подшипника должен быть примерно равным внутреннему диаметру трубы. Подшипник должен скользить внутри трубы без значительного сопротивления, зазор между ним и стенкой не должен превышать 1 мм. Если подшипник входит слишком туго, тщательно обработайте торец внешней обоймы наждачной бумагой. На шпильке подшипник должен быть прочно зажат между двумя гайками. Меду ними и подшипником обязательно следует проложить 1-2 шайбы с обеих сторон, чтобы вращению ничего не мешало. Обильно смажьте шпильку литолом и введите её со свободной стороны малой трубы, затем закрутите в приваренную гайку. Выполните несколько пробных прогонов по всей длине: подшипник должен свободно скользить внутри и не подклинивать.

Заглушки и шарнирные соединения

Далее дело за заглушкой. Её нужно изготовить из металлической болванки, диаметр которой чуть меньше диаметра трубы. Чтобы привод был ремонтопригодным, сделайте в трубе два или три отверстия с зенковкой, нарежьте в соответствующих им местах на заглушке резьбу под крепёжные винты. К торцу пробки приварите две стальные полосы со сквозным отверстием, чтобы зазор между ними был немного больше толщины крепления на створке ворот. Учитывайте «украденное» заглушкой расстояние в расчёте общей длины актуатора в сложенном положении. Перед установкой заглушки натолкайте внутрь трубы 50-70 грамм литола, потом закрутите шпильку, чтобы подшипник вошел в трубу на 5 сантиметров, снова добавьте смазки и заглушите трубу.

Внешняя труба актуатора

Шпильку из трубы нужно выкрутить полностью, пока подшипник не упрётся в гайку. Затем внутренняя труба вводится во внешнюю, а шпилька ввинчивается на 5-6 оборотов.

Далее нужно определиться с методом крепления мотора. В идеальном варианте цилиндрический корпус двигателя должен быть зафиксирован внутри трубы прижимными винтами. Если вам не удалось выбрать мотор подходящих размеров, приварите к заднему концу отрезок трубы большего диаметра, стальной полосы или металлического уголка. Так вы сможете закрепить негабаритный двигатель любым удобным способом.

Важно: расстояние от поверхности площадки до центральной оси трубы должно быть равно высоте вала двигателя. Располагайте его таким образом, чтобы он совместился со шпилькой как можно более соосно.

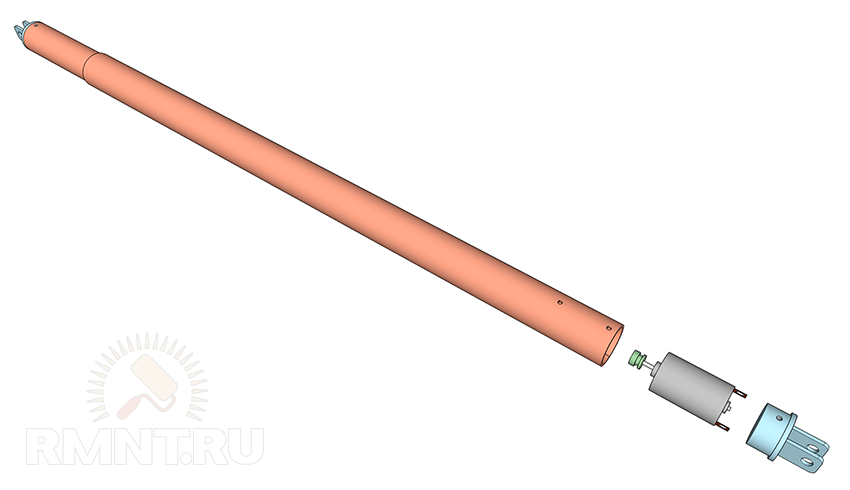

Установка мотора и окончательная сборка

Соедините вал двигателя со шпилькой при помощи муфты. Её вы можете приобрести из арсенала комплектующих для мотора или изготовить самостоятельно из двух небольших трубок, вложенных одна в другую. Смажьте шпильку во второй раз и закрепите двигатель на площадке. Затем, вращая внутреннюю трубку, сократите длину вашего актуатора до стандартного открытого положения. Смажьте литолом всю поверхность внутренней трубки и полностью сложите привод.

Если вы будете крепить мотор внутри трубы, утопите его вглубь на 5-6 см и используйте заглушку, аналогичную первой. Провод питания двигателя пропустите через отверстие, проделанное в нижней части трубы, чтобы внутрь не затекала вода. Или сделайте отверстие в самой заглушке. В обоих случаях будет разумным установить сальниковые вводы.

Если двигатель крепится на площадке — приварите вилочный наконечник к ней, убедитесь в достаточной жёсткости конструкции и защитите двигатель кожухом. Теперь вам остаётся только установить актуаторы на место, соединив вилочные наконечники заглушек с креплениями на воротах и столбах. Это можно сделать пальцем со шплинтом или болтом с самоконтрящейся гайкой.

Схема электрических соединений

Подбор оборудования

Управление двигателем выполняется по классической реверсивной схеме, но есть одна деталь. Понятно, что на распашных воротах имеется ограничительная планка, поэтому створки должны складываться в определённом порядке. При отрывании первой начинает движение створка без планки, но закрываться она должна последней. Реализовать это можно разными методами, наиболее надёжный — реле с задержкой включения.

Сборка модульных устройств включает в себя:

• четыре контактора Hager ES424 (DC24V 4NO);
• два реле времени Hager EZN001;
• дифференциальный автомат Hager AD906J;
• блок питания MeanWell DR-120-12.

Оборудование собирается в пластиковом ящике Hager VECTOR VE118DN со степенью защиты IP 65. Схема рассчитана на питание двух мощных мотор-редукторов IG-90GM под напряжение 24 В.

Через дифференциальный автомат питание подаётся на клеммы L и N блока питания. С его обратной стороны снимаются две линии постоянного тока 24 В, каждая питает по два спаренных контактора: на входные клеммы одного из них питание подаётся в обратной полярности. Выходы пар контакторов соединены параллельно и подают напряжение на мотор-редукторы.

Вторичные цепи и автоматика

Цепь управления контакторами работает на постоянном напряжении 24 В. Положительный провод питания проходит через размыкающие контакты кнопок «стоп» и подключается к размыкающим контактам кнопок управления, от которых питание поступает на нормально открытые контакты противоположных кнопок. С каждой кнопки напряжение подаётся на две пары пускателей, при этом один из нормально открытых контактов выполняет функцию подхвата катушки. Цепь управления прямого пускателя первой пары и реверсного пускателя второй пары размыкается нормально разомкнутым реле. Питание на реле подаётся с нормально открытого контакта пускателя другой группы. Таким образом выполняется задержка времени для последовательного движения створок.

Автоматическая остановка двигателей выполняется по срабатыванию концевых герконов. Их нужно установить вдоль направления движения актуатора, а на поверхность внутренних труб приклеить небольшие неодимовые магниты. Таким образом, когда привод полностью сложен или его шток в выдвинутом состоянии, происходит срабатывание герконов, которые замыкают цепь питания промежуточного реле с нормально закрытым контактом. Реле подключается параллельно и дублирует кнопку «Стоп».

Такой привод может также работать под управлением автоматики для распашных ворот, схемы аналогичны. Теперь открыть распашные ворота, не выходя из машины, можно легко и без серьёзных финансовых вложений.

Управление автомобилем предоставляет комфорт передвижения, поэтому автовладельцы стараются максимально автоматизировать процессы, связанные с движением и обслуживанием транспортного средства. Одной из приятных опций, позволяющей не выходя из машины заехать во двор или гараж, является автоматизация открытия ворот. И если процесс изготовления самой конструкции не представляет большой сложности, то система управления реализуется далеко не каждым автовладельцем. Поэтому мы рассмотрим основные принципы и детали, которые позволят вам сделать автоматические ворота своими руками.

Виды ворот

Автоматизировать процесс открытия и закрытия можно в воротах любого типа, но принцип реализации и необходимые элементы будут кардинально отличаться. Всего существуют три основных типа:

• Распашные ворота
  – наиболее простой и распространенный вид, представляющий собой одну или две створки, которые могут открываться внутрь или наружу;
• Откатные ворота
  – представляют собой сплошную панель, отодвигающуюся в сторону вдоль стены или забора;
• Подъемные и подъемно-поворотные ворота (роллетные)
  — представляют собой секционную конструкцию из пластика или металла, набираемую в замок, поднимаясь вверх, секции складываются или поворачивают под потолок.

Откатные, в свою очередь подразделяются еще на три категории (подвесные, рельсовые и консольные). Подвесные используются в промышленных помещениях или в местах, где верхний габарит ограничен конструктивными элементами. Рельсовые используют рельсовый путь для перемещения по нем въездных ворот, но этот тип использует редко из-за сложности эксплуатации и необходимости высокой точности подстройки.

Подъемные в качестве автоматических гаражных ворот требуют разработки проекта и высокой точности работ, из-за чего процесс их самостоятельной реализации без наличия соответствующего опыта не представляется возможным. Поэтому в рамках статьи мы рассмотрим более практичные и простые в изготовлении варианты – распашные и консольные откатные ворота.

Автоматические распашные ворота

Наиболее простой вариант для дома, если данная модель уже установлена на участке, можете сразу переходить к их автоматизации. Для изготовления распашных ворот вам понадобиться:

Рис. 1: схема изготовления распашных ворот

Преимущества и недостатки.

На этапе проектирования следует взвесить все за и против, к преимуществам распашных моделей относятся:

• Относительно простая конструкция, которую каждый может изготовить самостоятельно;
• Неприхотливая в эксплуатации, отсутствуют сбои в работе из-за перекосов, заклинивания и прочих неисправностей;
• Нет необходимости приобретать специфическую фурнитуру, можно собрать из подручных материалов;
• Не требуется заливать фундамент под рабочий механизм, заливаются только опорные столбы;
• Достаточно легко ремонтируются, при необходимости можно заменить какой-либо элемент;
• Сравнительно меньшая себестоимость.

К недостаткам распашных ворот относятся:

• Для свободного движения требуют достаточного пространства равного ширине створок;
• Необходимость установки электрического привода для каждой половины, поэтому в двухстворчатых моделях эта опция обходиться вдвое дороже;
• Воспринимают ветровую нагрузку, поэтому требуют дополнительной фиксации.
• Создает значительную нагрузку на опорные конструкции из-за чего прочность и высота столбов должна выбираться в соответствии с массой металлического каркаса и обшивки;

Выбор и установка привода

По способу управления приводы могут быть линейные, рычажные и подземной установки. Привода подземной установки достаточно сложные и дорогие, так как весь механизм скрывается ниже уровня грунта и должен обеспечивать достаточно большое усилие. Такие приводы используются для перемещения ворот, где внешний вид нельзя портить какими-либо техническими элементами. Из-за подземного размещения они подвержены воздействию сточных вод, поэтому для системы необходимо сооружать эффективную ливневую канализацию.

Рис. 4: скрытый привод подземной установки

Линейный привод

Привода с линейным раздвижным механизмом устанавливаются на столбах и крепятся к створкам распашных ворот. Принцип действия заключается в движении штока посредством планетарного, кривошипного механизма или шестерней. Важным параметром при проектировании и установке линейной модели является его местоположения по отношению к самим воротам и точке крепления. Всего выделяют три способа крепления:

Устройство, установленное на боковой поверхности, требует куда большей мощности для выполнения операций со створками ворот, в сравнении с тем же устройством, установленным на торцевой поверхности. Также далеко не всегда возможно устанавливать привод ворот на боковую поверхность, так как он будет скрадывать пространство в открытом положении и просвета ворот может оказаться недостаточно для комфортного проезда авто.

Установка на торцевую поверхность также имеет свои особенности из-за расстояния от точки поворота линейного привода до рамы ворот. Для такой конструкции этот параметр должен быть не более 10 см, но из-за большого веса ворот столбы и опорные конструкции имеют большие габариты. Поэтому расстояние может достигать 15 – 20 см, что делает такой тип установки малоэффективным. На помощь в такой ситуации приходит способ установки в нишу, специфические модели с удлиненным штоком или рычажные приводы.

Установка в нишу не всегда оправдана, поскольку удаление части опорной конструкции негативно сказывается на ее прочности. Такой метод оправдан лишь в том случае, когда у столба имеется несущий стержень или удаляется незначительный фрагмент.

Рычажный привод

Рычажный привод представляет рычаг локтевого типа с подвижным шарниром, приводимый в действие электрическим двигателем. Пример такого устройства в действии приведен на рисунке ниже.

Рис. 8: привод рычажного типа

Такие приводы могут управлять автоматическим открытием и закрытием ворот вне зависимости от габаритов столбов и положения створок, но рычажная автоматика требует куда большего ресурса мощности, в сравнении с линейной. Стоимость рычажных механизмов также значительно больше и выходят со строя они куда быстрее. Поэтому линейные приводы для ворот устанавливаются чаще, даже, несмотря на ущерб конструкции.

Блок и пульт управления

Рис. 9: схема управления через брелок

Блок управления представляет собой комплект автоматики, способной открывать и закрывать ворота, устанавливать время задержки до автоматического закрытия, подавать звуковые или световые сигналы о положении ворот и т.д. Следует отметить, что механизм автоматизации ворот необходимо размещать на высоте не менее 50см от уровня грунта, чтобы в зимнее время года при выпадении осадков он не оказался под снегом. Так как в нерабочем состоянии некоторые сборки электропривода переходят в режим самоблокировки, и при необходимости открытия вручную вам придется их разблокировать. Пульт управления, как и линейный привод, при установке должен учитывать габариты открытых створок.

Пульт управления напрямую подвязывается к блоку управления и может функционировать:

• По каналам радиосвязи;
• По проводным каналам;
• Через Wi-Fi или мобильные каналы связи.

Через эти каналы автоматическими воротами можно управлять с брелка, через встроенный в автомобиле Home-Link, при помощи клавиатуры, картридера, мобильного телефона, обычного ключа, жетона и т.д. Выбирать нужно наиболее подходящий вариант, к примеру, для семьи из четырех и более человек приобретать брелки куда дороже, чем установить GSM модуль, запрограммированный на несколько мобильных телефонов. Модуль оснащается собственной SIM картой, а в память заводятся нужные номера мобильных, на которые будет реагировать устройство и производить автоматическое открывание.

Откатные ворота

Конструктивно автоматические откатные ворота представляют собой закрепленное на раме полотно, которое перемещается вдоль забора на ширину проема. Для изготовления таких ворот вам понадобится:

Рис. 10: пример схемы откатных ворот


Рис. 15: роликовые направляющие

Готовая конструкция должна свободно перемещаться в пролете. Такие ворота обладают рядом особенностей в эксплуатации.

Преимущества и недостатки

Несмотря на то, что автоматические секционные ворота не так широко применяются для ограждения въездов, как распашные варианты, они обладают рядом весомых преимуществ. А их малая популярность обуславливается тем, что такая модель относительно недавно появилась в обиходе. К преимуществам откатных ворот относятся:

• Относительно простая конструкция;
• Линейные размеры самих ворот и элементов привода не занимают лишнего пространства в проезде;
• Опорные столбы практически не воспринимают нагрузку от конструкции;
• Обладают высокой механической прочностью, не бояться порывов ветра в открытом положении.
• Куда более дешевый автоматический привод.

Но, помимо преимуществ, раздвижные ворота имеют и определенные недостатки:

• Вдоль забора требуется обеспечить свободное пространство для движения;
• Более дорогостоящая фурнитура и комплектующие;
• Поверхность грунта на всей протяженности пути следования ворот должна быть ровной;
• Необходимость заливки фундамента и установки металлических деталей для закрепления роликов;
• Более сложный и трудоемкий ремонт, в случае выхода ворот со строя.

Привод для откатных ворот

Чтобы привести в действие автоматические ворота откатного типа используется линейная автоматика, включающая в себя электропривод для создания вращающего эффекта, зубчатая рейка для реализации механической передачи, магнитный или электрический механизм фиксации крайних положений.

Электропривод представляет собой отдельный блок с зубчатой передачей

Рис. 18: электропривод для откатных ворот

Посмотрите на рисунок, зубчатая передача реализована посредством колесика. При выборе модели лучше отдавать предпочтение изделиям с металлическим колесиком, так как полимерные довольно быстро выходят со строя. Данный элемент должен становиться в зацепление с зубчатой рейкой.

Рис. 19: крепление зубчатой рейки

Зубчатая рейка крепиться к воротам метровыми отрезками, обязательно крепите ее к каркасу, но, ни в коем разе не к рельсу, предназначенному для движения роликов. Общую длину рейки необходимо выбрать не по габаритам ворот, а исходя из ширины проема плюс один метр.

В первую очередь электропривод устанавливается на заранее смонтированный фундамент, затем, по отношению к его колесику монтируют зубчатую рейку.

Рис. 20: установка рейки на электропривод

Следует отметить, что электропитание к месту установки подводится заранее, поэтому после монтажа автоматики к ней подключается питающий кабель, который уже скрыт в земле. Практически каждая модель привода для автоматических ворот оснащена замком разблокировки. Он применяется в тех ситуациях, когда вам нужно открыть ворота вручную, так как большинство моделей блокируют положение, поэтому сдвинуть их крайне проблематично.

Для остановки вращения колесика в крайних положениях устанавливаются магнитные или механические механизмы. Механические модели нежелательно применять в климатических условиях с низкими температурами, так как при замерзании они часто дают сбой, и вам придется открывать ворота вручную.

Рис. 21: установка магнитного датчика крайнего положения

Магнитные модели куда менее капризны, их устанавливают на зубчатую рейку ворот и при прохождении напротив электропривода магниты воздействуют на активное устройство, подающее команду на прекращение вращения.

Блок управления

Как и для автоматических ворот распашного типа, блок управления может контролироваться с проводного или дистанционного пульта, с клавиатуры, кодового замка или от GSM модуля. Он позволяет задавать различные режимы работы (устанавливать задержку закрытия или открытия, оставлять проем для прохода, выбирать время для перемещения, управлять световой сигнализацией и т.д.). Для предотвращения попадания влаги блок управления автоматическими воротами должен размещаться на высоте не менее 5 м от поверхности грунта.

Видео инструкции в помощь

Автономные ворота отличаются безопасностью и удобством въезда на участки или в гараж. Электрическим приводом возможно управлять прямиком из авто. А чтобы впустить машину гостей во двор, вам не придётся покидать уютный дом и бросаться под дождь. Всё, что вам понадобится сделать, это нажать на кнопку вашего брелока.

Да, вас может отпугнуть высокая цена, но если у вас есть хотя бы небольшой опыт в ремонте и строительстве, то вы без проблем сможете построить автоматические ворота своими руками. Всё, что нужно для этого, уже давно валяется без дела в гараже или практически даром отдают на рынках.

Виды и особенности конструкций

Существует множество проектов различной степени сложности. Однако всегда в них есть что-то общее. Какие бывают автоматические ворота, если отбросить всякие чересчур оригинальные конструкции, знает практически каждый хозяин участка.

Распашные ворота

Проще говоря, это две створки, которые крепятся к боковым опорным столбам при помощи петель. Они максимально надёжны и просты. Изготовить такие распашные ворота с электроприводом своими руками проще всего.

Но они имеют ряд минусов:

Откатный механизм

Есть и откатные ворота, которые очень удобны. Они имеют специальное полотно, которое можно отодвинуть впритык к забору. В зависимости от опоры они делятся на 3 вида:

Способы автоматизации приводов

Существует несколько популярных видов приводов, которые будут приводить в действие створки ворот. Такие приводы можно сконструировать своими руками, и это их главное преимущество. Механизмы бывают такие:

• Кривошипно-шатунный механизм;
• С винтовой или червячной передачей;
• Работающий посредством реек или зубчатых колёс;
• Механизм цепной или ременной передачи.

При изготовлении классических распахивающихся ворот используют линейные приводы — винтовые и червячные. Их можно изготовить самостоятельно из простого электродвигателя и рычага, а можно использовать актуаторы спутниковых антенн, автоматические стеклоподъёмники, стеклоочистители. Это дешёвые детали, которые могут остаться после ремонта автомобиля.

Изготовление ворот своими руками

Поскольку распашные ворота являются одними из самых популярных среди домовладельцев, то для них разными фирмами выпускается большое количество разнообразных механизмов. Они отличаются качеством, но цена может оттолкнуть простого человека — всего лишь за один комплект придётся отдать несколько сотен даже не рублей, а евро. Именно на этом этапе люди и задумываются, а возможно ли сделать такие ворота самому.

Перед любыми работами необходимо провести подготовительные мероприятия. В том числе нельзя пропускать этап планирования:

Только после того, как вышеперечисленные моменты будут разобраны, можно приступать к строительству.

Оптимальный размер створок

При выборе их размера следует опираться в первую очередь на вид автомобилей, которые будут у вас в гараже. Для обыкновенных легковых будет достаточно ворот шириной от 2,5 метров, тогда как грузовой транспорт, трактора могут потребовать не только ширину более 4 метров. Помимо замеров самого проёма также следует позаботиться и о ширине подъездного пути. Если на нём невозможно и затруднительно совершить какие-либо необходимые манёвры, то его расширяют примерно в полтора-два раза. И стоит думать о будущем, и заранее изготовить ворота большого размера.

Подбор материалов

Оптимальными показателями прочности и жёсткости для создания каркаса ворот обладают профильные трубы. Чаще всего используют именно их.

А вот для самого полотна ворот нет однозначно лучшего материала. Кто-то обращается к традиционным доскам, металлическим листам, кто-то — к поликарбонату и профнастилу. Всё зависит исключительно от ваших финансовых возможностей, так как каждый из материалов вполне способен обеспечить надёжную защиту.

Опорные стойки изготавливаются из стальных труб, брусьев, железобетонных, каменных или кирпичных столбов. Опять же всё зависит исключительно от финансов, которыми вы располагаете. Более дорогой материал прослужит дольше, но его ремонт обойдётся в немалую сумму.

Ресурсы для работы

Итак, можно перейти к конкретному подсчёту необходимых материалов, инструментов и механизмов. Весь список может показаться довольно внушительным, однако, без любого из его элементов довольно трудно обойтись:

Если перечень работ предусматривает также установку опорных конструкций, то необходимо также подумать и о таких инструментах, как лопаты и кирки. Понадобятся также тачки для вывоза грунта, ёмкости для материалов, которые пойдут на создание фундаментов.

Этапы строительства

Первым этапом будет возведение опорных конструкций. Они должны находиться настолько глубоко, насколько это возможно. С опорными столбами работает простое правило — чем они глубже установлены, тем устойчивее вся конструкция.

Их установка происходит довольно просто — выкапываются две максимально глубокие ямы, в них помещаются сами столбы. С помощью уровня им задаётся строго вертикальное положение, после этого в ямки засыпается щебень, песок или бетон. При необходимости всё это утрамбовывается. А на опорную конструкцию крепятся петли.

Второй этап — это изготовление самих створок ворот. Сначала подготавливается место, на котором будет происходить сварка. Необходимо обеспечить устойчивость конструкции во время работ, а также геометрическую точность соединения всех деталей. После этого заготовленные трубы нарезаются на части необходимого размера. Затем они свариваются в прямоугольный или квадратный каркас. Укрепление происходит при помощи дополнительных диагональных перекладин и усиления углов конструкции металлическими пластинами. После зачистки и шлифовки швов крепят заготовленный материал для полотна.

Главной характеристикой, которой должны обладать ворота — это жёсткость. Основной причиной деформации конструкции после строительства является ветровая нагрузка. Следует подумать о том, чтобы каркас обеспечивал жёсткость конструкции на всей её площади. Также нужно отказаться от слишком тонких и пластичных материалов.

Третьим и последним этапом является изготовление и крепление привода. Основной трудностью большинства людей на этом этапе является выбор между рычажным и линейным механизмом. Однако это довольно просто сделать — необходимо измерить расстояние между началом поверхности полотна и внешним краем опорной конструкции. Если оно больше или равно 150 мм, то в ход идёт рычажный привод. В случае если расстояние меньше указанного значения, используется линейный привод.

При установке механизмов на массивные опорные конструкции нужно заранее подготовить для них ниши в кладке. Также необходимо учитывать весь всей конструкции, и если она будет превышать 100−120 кг — добавить ещё по одному приводу на каждую из колонн.

Самостоятельное создание привода

А теперь самое интересное
. Изготовление такого кустарного привода под силу осуществить людям даже без специальных навыков. Что понадобится для этого:

• 2 винтовых домкрата от автомобиля «ВАЗ»;
• 2 механизма стеклоочистителей;
• Части профильных труб, подходящие по длине;
• Листы стали толщиной 5 мм;
• Винты 6х10 мм;

Первым делом происходит демонтаж опорной платформы домкрата. Ничего не стоит выбрасывать — всем деталям найдётся применение в будущем. Затем необходимо разобрать механизмы стеклоочистителей и отложить в сторону электромоторы с редуктором. Именно они и понадобятся для изготовления приводов.

Из части трубы изготавливают присоединительную муфту длиной 5−7 см, затем крепят её к винту «вазовского» домкрата. А в верхней его части приваривают пластину 8х8 см для крепления двигательного механизма стеклоочистителей. Затем из других частей труб изготавливают крепёжные механизмы и нарезают в них резьбу.

Установка автоматики происходит в следующем порядке:

После монтажа необходимо вручную (без участия привода) несколько раз открыть и закрыть ворота, чтобы проверить их подвижность. Настройка привода должна происходить исключительно при отключённом питании. Сам механизм можно поместить в кожух для дополнительной защиты. Его можно приобрести отдельно, однако, оптимальным вариантом также будет изготовить его из подручных средств.

Итак, для изготовления самих ворот достаточно будет лишь навыков в обращении со сварочным аппаратом. Однако изготовление привода, автоматизирующего движение створок, заставляет многих людей отступить от идеи самостоятельного изготовления. Однако конструкция выглядит сложной только на первый взгляд. При должном усердии можно изучить все необходимые материалы и без труда изготовить автоматические ворота своими руками.

Опубликовано: 02.02.2022

Насмотревшись в интернете ленивых, но умных людей, вспомнив, что лень двигатель прогресса, устав спорить с женой, кому открывать ворота решил я во время самоизоляции сделать себе игрушку.

За основу взят классический жигулевский домкрат

и мотор с редуктором стеклоподъемника 2110

Автоматика с Алиэкспресс

aliexpress />с радиоуправлением на 4 реле.
Сигнальные лампы это повторители поворотов ВАЗ классика.
Блок питания с ПК 350 Ватт.
Схема работы следующая. С блока питания на блок реле приходит 12 вольт, по команде с пульта релюшки включаются и подают в зависимости от нажатой кнопки +/- 12 вольт реверсивно. Напряжение через диоды и концевые выключатели идет на двигатель, который вращается до тех пор, пока упорная планка не достигнет нужного концевого выключателя. После чего питание на двигатель отключается.
Кожух двигателя изготовлен из пластикового мусорного ведерка,

кожух домкрата из канализационной трубы 50 мм.
Блок управления из уличной распредкоробки, внутрь БП от ПК, плату управления, вводной автомат на 6А, кнопка запуска БП и два выключателя цепи приводов ворот.

Достоинства:
1-удобство.
2- убитое время в период изоляции.
3- приучение молодежи к рукоблудию.
4- цена.
Недостатки:
1-не нравится время открывания-закрывания, около 1,5 минуты. Пробовал подавать 15,3 В. Схема уходит в защиту.
2-не нравится схема работы автоматики.

Каждая кнопка пульта управляет своим реле. И по нажатию кнопки на средний контакт реле-выходной подается плюс или минус. Так как реверс собран на двух трехконтактных реле, то питание на двигатель подается в четырех вариантах 1. + + 2. — — 3. + — 4. — +. Двигатель работает только при третьем и четвертом вариантах. И отключать движение можно любой кнопкой из пары A-B и C-D. Для разгрузки реле питание подавал на двигатели отдельно. То есть, нет четко запрограммированной кнопки открыть — закрыть.
3. Так как на воротах есть притворная планка, необходимо следить за очередностью открытия-закрытия ворот, блокировку не делал. В планах перешивать ворота, может тогда руки дойдут.
4. При окончании действия напряжение на ворота продолжает подаваться и разрывается только концевым выключателем, но напряжение 12в.
Финансы.
Домкраты 2 шт. по 300 руб.
Двигатели с разборки 2 шт. по 400 руб.
Плата автоматики на 4 пульта 1050 руб.
Ведро мусорное 2шт. по 110 руб.
Труба канализационная 2 шт. по 30 руб.
Кнопка, выключатели, стяжки, провод, диски болгарка, десяток электродов, баллончик краски все рублей 500
Итого 3230 рублей. В магазине у нас автоматика начинается от 20 000 руб. В Китае от 8000 р., но доставка 12 000 р.
p.s за качество слога, изготовления и картинки прошу не пинать, как смог.

©

Автоматические ворота открываются с помощью пульта дистанционного управления. Для монтажа электропривода и автоматики на ворота рекомендуется проведение математических расчетов, сварочных работ, установки электрического двигателя.

Преимущества и недостатки автоматических распашных ворот

Автоматические ворота по конструкции разделяют на секционные, подъемно-поворотные, откатные, распашные. Отличительной особенностью распашных ворот с автоматикой от стандартной конструкции является автоматическая система. Чертежи распашных ворот, которые можно сделать своими руками, показывают, что их можно монтировать в ограниченном пространстве.

Для обеспечения эстетичности используются различные отделочные материалы. Предоставляется возможность установки подсветки. Открывать ворота можно в наружную или внутреннюю стороны. Открывается и закрывается конструкция в течение 12-15 секунд. Преимущество распашных ворот – бесшумная работа.

К недостаткам относится устаревшая конструкция и чувствительность к препятствиям, при столкновении с которыми ворота деформируются. Заграждения со временем провисают.

Распашные ворота с электроприводом своими руками

Установка распашных ворот с электроприводом своими руками – это сложный процесс, который требует соответствующих знаний, умений и навыков. Если допускаются ошибки, то система работает некорректно.

Необходимые материалы и инструменты

Перед установкой конструкции рекомендуется подготовить необходимые инструменты и материалы. Для распашных ворот рекомендуется использовать:

• стойки для опор;
• металлический жесткий каркас;
• обшивку;
• электрический привод;
• гаражные петли;
• металлическую задвижку.

Для правильной установки автоматической системы рекомендуется использовать растворитель, кирпич, трехжильный кабель, цементный раствор и грунтовку, изолированные поливинилхлоридные трубы, электрод, саморезы, профильные трубы.

Для выполнения работ по изготовлению распашных ворот используется лопата, отвертка-индикатор, болгарка, автомат УЗО, молярная щетка, строительный уровень, щетка для металла, шуруповерт, измерительные инструменты, сварочный аппарат.

Подбор электропривода

Выбор электрического привода для распашных ворот своими руками – это ответственная задача. Это устройство, в котором двигатель управляет рычагом с помощью редуктора.

Линейный привод для распашных ворот своими руками работает по принципу: двигателем вращает винт через редуктор, в результате чего передвигается гайка в одну сторону с направляющей, преобразуется энергия вращения, открываются ворота. По окончанию цикла работа замедляется блоком управления.

Рычажный привод для распашных ворот своими руками обеспечивает плавность и бесперебойность работы ворот. Мотор передает энергию на вертикальный вал через редуктор. Рычаги, которые перемещают конструкцию, удерживают кривошип.

Гидравлический самодельный привод для распашных ворот своими руками – это надежная конструкция. Гидравлический насос двигателя устройства усиливает поступление к гидроцилиндрам рабочего раствора. Гидроцилиндры обеспечивают передвижение ворот. Датчики гарантируют безопасную работу системы.

Если створки открываются внутрь

Между центральной точкой петли и чертой несущего столба длина 60 миллиметров. Если ворота распахиваются внутрь, то расположение внутренних столбов такое же, как и наружных. Специалисты советуют делать закладку посредине трубы из металла или швеллера. На следующем этапе выводятся закладные, которые крепятся на кронштейны. На крайние углы движения ворот устанавливаются упоры, которые выполнены из уголка или арматуры.

Если ворота открываются внутрь, то при установке автоматики может возникнуть необходимость в проделывании углубления. Электрический привод может устанавливаться после монтажа распашных ворот. Этот вариант установки используется при установке линейного привода. При монтаже без углубления рекомендуется соблюдать все условия.

Если створки открываются наружу

Если устанавливаемая створка на распашных воротах, открывающихся наружу, находится изнутри, то рекомендуется изготовить закладные. С этой целью используется металлическая труба, сечение которой составляет 10х10 сантиметров. Можно использовать швеллер, который рекомендуется правильно установить по центру столба из кирпича. Для монтажа привода на распашные ворота приваривают арматуру.

Закладные выводятся для профильной трубы, сечение которой составляет 6х3 сантиметра. Они должны выводиться в опорном столбе, к которому приваривают петли. Для распашных ворот используются три закладные.

При монтаже конструкции параллельно устанавливается автоматика. Для этого сваривается первый кронштейн с рамой каркаса и второй – с закладным элементом столба. При выполнении всех работ рекомендовано строго соблюдать все нормы. Все провода, которые прилагаются, проверяются на цельность и наличие изоляции.

Блок и пульт управления

При выборе автоматических элементов определяется парусность, ширина и вес створок, направление открывания ворот. Блок питания подключают при отключении проводки и коммуникаций.

Приемник, который обеспечивает прохождение всех сигналов, устанавливают в специальный разъем в плате управления. В разъем дополнительно устанавливают две перемычки, предназначенные для тестирования привода.

Фотоэлементы подключаются в последнюю очередь, поэтому предварительно устанавливается перемычка. После того, как приемник будет подсоединен, программируется пульт, с помощью которого обеспечивается дистанционное управление в соответствии с инструкцией производителя автоматики.

Основные правила ухода за механизмом ворот

Если на распашных воротах с автоматической системой являются чувствительными к разнообразным преградам, поэтому при наличии посторонних элементов нарушается работа ворот. Во избежание неприятностей рекомендуется регулярно проводить систематические осмотры и диагностики.

Рекомендуется регулярно проводить очистку и смазку автоматических элементов. Это обеспечит снижение нагрузки на распашные ворота, и исключить возможность стирания компонентов системы.

Распашные ворота с автоматикой характеризуются удобствами в эксплуатации. Несмотря на сложный механизм, соорудить его можно своими руками.

Уважаемые друзья, одно из направлений моей деятельности это инвестирование с международной компанией TRUST INVESTING, минимальный сумма для участия составляет 15$, ориентировочная доходность 20% в месяц, кто также интересуется, хочет заниматься данной деятельностью, пишите мне в Telegram: @gennadiyy (name Геннадий Филиппов). Всё подробно расскажу и покажу (в том числе по skype свой рабочий стол, свою статистику), плюс моё сопровождение на всём пути.

После регистрации добавляем в закрытый чат вTelegram: TRUST INVESTING RUSSIA

Привод распашных ворот: изготовление и монтаж своими руками

Сегодня уже никого не удивишь самостоятельно открывающимися или подъемными воротами. Автоматика существенно облегчает жизнь современным людям. Но, проблема в том, что ворота делятся на раздвижные и распашные. Со вторыми проблем и трудностей намного больше. При их монтаже не обойтись без специальных знаний и умений.

Разберем, каким бывает привод для распахивающихся ворот, как установить его своими руками и еще несколько интересных вопросов.

Подготовка ворот и мест крепления

Для любых ворот и дверей можно установить привод, осуществляющий автоматическое распахивание. Главное, предварительно спроектировать монтаж механики. Речь идет о прочной фиксации привода. Крепежный элемент – стальные листы с углублениями. Одна пластина фиксируется перпендикулярно створке, а вторая – в аналогичном положении только на заборе или столбе.

Оба листа устанавливают в одной плоскости и на одном уровне. При монтаже учитывают силовую тягу приводного механизма. Так, как она высокая, то лучшим способом крепления принято считать сварку. Если столб из камня или кирпича, то к нему пластину крепят анкерными метизами. Специалисты рекомендуют заранее прокладывать стальные элементы еще на этапе строительства в таких случаях – это надежнее.

Более простая схема установки относится к монтажу дверей, которые распахиваются внутрь. В воротном проеме прокладывают кабель. Для него предварительно укладывают пластиковую трубу размером 32 мм.

Основные параметры приводного устройства можно определить еще на начальной стадии монтажа. Для этого нужно измерить дистанцию между углублениями. Делают это при открытых и закрытых воротах. При открытых дверях узнают длину механизма в сложенном виде. Разность между полученными параметрами обозначает размер рабочего хода.

Ручные пружинные весы тоже помогают узнать силу открытия и закрытия дверей. Для этого нужно потянуть за фиксатор створки в сторону противоположной детали. Это рекомендуется делать для более точного подбора двигателя.

Изготовление привода из автомобильных стеклоподъёмников

Сделать самодельный привод из машинных стеклоподъемников вполне реально. Из положительных сторон этого способа можно ответить его беззвучную работу и, в какой-то степени, легкую схему монтажа. Отрицательный момент есть, и он заключается в недостаточной силовой тяге. Это объясняется маленьким рабочим ходом.

Для создания привода можно воспользоваться двумя типами стеклоподъемников, у которых:

• В основе рабочего механизма лежит зубчатое колесо;
• В качестве подвижного компонента выступает зубчатая рейка.

Независимо от разновидности, приводные элементы устанавливают на стальной площадке, которая прочно крепится к забору или столбу. Монтаж проводят таким образом, чтобы рейка могла перемещаться по параллельной плоскости относительно дверей и двигаться в их направлении.

Система электропривода стеклоподъемников придется дорабатывать. Потребуется рейку дополнить длинной тягой, или зубчатое колесо оснастить коленным рычагом. Тягу с приводом и воротами, а также обе половины коленного рычага соединяют между собой шарнирами.

Желательно достичь хорошей подвижности и максимально исключить люфт. Это можно сделать соединением двух сложенных пластин. Свободное пространство между ними равняется их толщине. Сюда должна входить вторая половина шарнира. Фиксацию выполняют руками или анкерными метизами.

Монтажники при подобных работах сталкиваются с одной распространенной трудностью – с подбором выгодного положения механизма, шарнирного крепежа и участка крепления тяги к дверям. Чаще всего установкой занимаются так: сначала осуществляют открывание воротных секций, а потом приступают к медленному запиранию Параллельно следят, как ведет себя приводной механизм.

По окончанию успешного монтажа не забудьте оснастить привод защитным чехлом.

Выбор и расчёт двигателей

Чтобы двери распахивались, рационально использовать моторы-редукторы разнообразных видов. Если дело касается ворот небольшого размера, то неплохим вариантом будут движки шуруповертов, которые работают на аккумуляторе, а также подойдут двигатели омывателей или стеклоподъемников. Вопрос в другом – как сделать тогда муфту сцепления для вала подобного двигателя.

Проще всего обратиться в специализированный магазин, который занимается реализацией мотор-редукторов. Консультанты помогут подобрать аппарат из богатого ассортимента. Таким образом, можно отыскать механизм с подходящим крутящим моментом.

Представим следующее: мы измерили силу закрытия дверей и оно равно 13,5 кг по уровню ручного кантера. 1 кг = 9,8 Н. Получается, что тяговая сила равна 132,3 Н.

Если мы имеем дело с реечной или зубчатой передачей, то эту цифру следует разделить на диаметр колеса – так можно узнать крутящий момент мотора.

Перед нами сооружение «гайка-винт». Внутри нее происходит редукция. Здесь понадобится дополнительный перерасчет. Предположим, что имеется шпилька М18 с резьбой 2,5 мм. За однократный оборот гайка проделывает поступательные движения 2,5 мм.

Передаточное соотношение тогда будет равняться 7,2:1. При таких характеристиках крутящий момент мотора будет равен 1,69 кг/см.

Эта расчетная схема не учитывает силу трения, но она помогает определить разрешенную мощность двигателя. Чтобы компенсировать в будущем энергетические потери лучше обеспечить мощностный запас примерно на 100-250%.

Еще рекомендуется высчитать скорость вращающегося вала. Это делают так: разделяют параметр рабочего хода на величину резьбы и получают число оборотов. То, количество оборотов, которые понадобятся для полнейшего открывания воротной конструкции.

Шпилька для самодельного привода

Главная проблема заключается в затрудненном поиске подходящей шпильки. Стандартные образцы не подходят, потому что сделаны они из мягких сплавов. Такая резьба быстро износится. Решить проблему можно увеличением твердости металла и количества витков резьбы. Конкретнее поговорим о втором способе.

Увеличение витков резьбы шпильки

Чтобы создать специальную гайку, необходимо на шпильку вкрутить две-три штуки стандартных метизов. Сделать это нужно, как можно плотнее, но не переборщить с затягиванием. Гайки между собой сваривают, а стыки шлифуют.

Нет желания заниматься всем самостоятельно? Тогда можно попробовать отыскать прокатные метизы. Они будут иметь все подходящие параметры. Если посчастливиться, то можно найти трапециевидный профиль резьбы. Он очень прочный. Бывают метизы с крупным шагом, который сокращается длительность работы устройства.

Сборка актуатора

Определение размеров актуатора

В основе актуатора лежит телескопический механизм. Чтобы его создать, вам понадобится пара металлических коллекторов. Один из них должен входить в другой без люфта. Подойдут трубы с квадратным и круглым сечением – это не сыграет особой роли. В полости не должно быть ржавчины, трещин, сколов. Поэтому рекомендуется приобретать трубы, которые не применялись в работе ранее.

Размеры труб и шпилек следует рассчитывать самостоятельно на основе предварительных замеров.

К примеру, имеется сложенный привод длиной 110 см с рабочим ходом 50 см. Тогда протяженность внешнего коллектора должна быть не больше 100 см, а внутри него будет вложен другой канал – еще меньше, 80 см.

Зато длина шпильки может быть от 110 см. На это влияет способ фиксации двигателя. При открытых воротах приводные трубы имеют перехлест в 30 см.

Сборка выдвижной части

Алгоритм сборки выдвигающейся части:

• Пропускаем через наименьший коллектор шпильку с закрученным метизом и устанавливаем ее в центральной части трубы. Последняя не должна иметь слишком большой диаметр;
• Равномерными усилиями обтачиваем метиз до полного вхождения в канал;
• Фиксируем все сварочным аппаратом. Внутри сваривать необязательно. Но, если есть желание, то можно сделать это через вырезанное отверстие;
• После закрепления метиза выкручиваем шпильку;
• На конце шпильки фиксируем опорную деталь с очищающим аппаратом, который закрыт с двух сторон;
• Подшипник должен беспрепятственно скользить по полости трубы. Между ним и стенкой канала пространство должно быть не больше 1 мм;
• Зажимаем опорный элемент на шпильке двумя метизами;
• Между гайками прокладываем пару шайб, чтобы предотвратить трудности с вращением;
• Смазываем шпильку литолом;
• Вводим шпильку внутрь наименьшего коллектора и закручиваем метиз;

Для проверки правильности сборки можно прогнать по всей длине трубы подшипник. Он должен передвигаться легко и не заклинивать.

Заглушки и шарнирные соединения

Теперь самое время заняться заглушкой. Она представляет собой стальную болванку. Ее размер немного меньше, чем диаметр коллектора.

Чтобы привод можно быть в любой момент отремонтировать, в канале следует сделать несколько отверстий.

К торцу пробки с помощью сварки нужно прикрепить металлические полоски с отверстием. Пространство между ними не должно быть больше толщины фиксатора на воротной створке.

Перед монтажом заглушки внутрь трубу можно положить 50-70 г литола. Далее подшипник установите в канал на 5 см, после чего не забудьте добавить смазки и заглушить коллектор.

Внешняя труба актуатора

Из коллектора полностью вытаскивают шпильку до тех пор, пока подшипник не будет упертым в гаечный метиз. Внутренний коллектор устанавливают во внешний, а шпильку закручивают 5-6 оборотов.

После этого монтажники выбирают метод фиксации двигателя. В идеале цилиндрический корпус мотора фиксируют внутри коллектора с помощью прижимных крепежей.

Если возникли трудности с поиском двигателя подходящего габарита, тогда можно приварить к задней части отрезок канала, металлической полосы или уголка. Таким образом, получится зафиксировать небольшой мотор любым доступным вариантом.

Установка мотора и окончательная сборка

Вал двигателя и шпильку соединяют вместе посредством муфты. Ее можно купить в магазине. Обычно она продается среди комплектующих для двигателя. Иногда можно самостоятельно ее создать, используя парочку маленьких трубочек. Они должны быть вложены друг в друга.

Повторно смазываем шпильку литолом и крепим мотор на площадке. Вращательными движениями сокращает длину спускового механизма до исходного положения. Далее уже всю поверхность внутреннего коллектора смазываем литолом и полностью складываем приводной механизм.

Если двигатель зафиксировать во внутренней части коллектора, тогда нужно его разместить на глубину 5-6 см. При этом желательно воспользоваться заглушкой, идентичной первой.

Проводку можно пропустить через отверстие, сделанное внизу коллектора. Главное, чтобы туда не попадала влага. Еще один участок для создания отверстия – сама заглушка. Независимо от выбранного метода рекомендуется установить сальниковые вводы.

Когда мы крепим мотор на площадке, мы должны приварить подшипник к ней. После этого обязательно следует убедиться в надежности и жесткости сооружения. А двигатель лучше оснастить защитным кожухом.

Когда все сделано, дело остается за малым – установить спусковые механизмы на необходимое место. В конце нужно соединить наконечники заглушек с крепежами на дверях и столбах. Для этого могут понадобиться метизы.

Схема электрических соединений

Подбор оборудования

Двигателем можно управлять с помощью стандартной реверсивной схемы. Но, здесь можно столкнуться с одним нюансом. Всем известно, что распахивающиеся ворота оснащены ограничительной планкой. Именно поэтому створки складываются по очереди. Когда отрывается первая, то начинает двигаться створка без планки. Но, закрывается она в последнюю очередь.

Это осуществляют различными методами. Один из самых надежным – использование реле с задержанным включением.

Модульное устройство состоит из:

• Четырех контакторов;
• Двух временных реле;
• Дифференциального автомата;
• Блока питания.

Все оборудование собирают внутри пластмассового ящика. Съема предназначена для питания двух мощных двигателей.

С помощью дифференциального автомата питание перенаправляется к клеммам на блоке питания. А на нем уже убирается пара линий постоянного тока. Каждая из них отвечает за питание двух соединенных между собой контакторов. Их выходы скреплены параллельно. С них напряжение передается на редукторы.

Вторичные цепи и автоматика

Управляющая цепочка для коммуникаторов функционирует благодаря неизменяющемуся напряжению. Оно равно 24 В. Плюсовой питающий кабель подключается к разомкнутым коннектам управляющих кнопок. От них питание получают доступные коммуникаторы клавиш, которые расположены на противоположной стороне.

Напряжение с кнопочных элементов передается на четыре стартера. Один из коннектов отвечает за подхватывание катушки.

Управляющая цепь прямолинейного стартера от 1-ой пары и реверсного стартера 2-ой, расходится с помощью реле. На размыкающее реле питание передает доступный коннект иной категории. Время задерживается до поочередного передвижения створок.

Двигатели прекращают функционировать автоматически благодаря активированию концевых коннектов. Их устанавливают по направлению передвижения спускового механизма. К поверхности внутренних коллекторов фиксируют маленькие магниты. Поэтому целиком сложенном приводе или при выдвинутом состоянии, мы видим, как начинают работать герконы. Они, в свою очередь, замыкают питающую цепь. Последняя относится к промежуточному реле с полностью закрытым коннектом. Параллельно запускают реле и нажимают на клавишу «стоп».

Подобный приводной механизм может полноценно функционировать даже как автоматическое оборудование для распахивающихся дверей. Специалисты часто пользуются идентичными схемами оборудования.

Все это помогает автовладельцам не тратить время и открывать ворота, не покидая машину. Установить распашные ворота можно самостоятельно, но потребуется немало времени, чтобы разобраться в тонкостях работы. К тому же, при недостаточном опыте вы рискуете приобрести детали, которые не подойдут для механизма.

Чтобы сэкономить время, деньги и нервы, лучше обращаться к специалистам с высшим образованием. Они работают согласно ГОСТу и соблюдают технические условия. Выбирайте те организации, которые достаточное количество времени занимаются подобными проектами. Попробуйте собрать отзывы со знакомых или на тематических форумах у реальных людей.

К выбору ворот следует относиться серьезно. Они бывают разными: секционными, из профнастила или профлиста, металлопрофиля и даже со встроенными калитками. Ведь ворота – это главная визитная карточка вашего дома или дачи. Перед заказом или установкой проанализируйте все минусы и плюсы, рассчитайте подходящие габариты именно для вашей территории и подберите вместе со специалистом заполнение полотна.

Ворота должны гармонировать с фасадом гаража и дома. Надеемся, что наша обзорная статья помогла вам разобраться со многими вопросами. Старайтесь делать осознанный выбор на основе практического опыта!

Владельцы раздвижных ворот не испытывают особых трудностей при самостоятельном укомплектовании створки приводным механизмом, но если речь идёт о распашных воротах, приложенных усилий и знаний нужно куда больше. Сегодня мы расскажем о приводах для распашных створок ворот и их сборке своими руками.

Существует три основных типа редукторной передачи, превращающей вращение электромотора в поступательное движение с высоким моментом силы. Конструкция механизма может быть выполнена:

• в виде зубчатого колеса;
• с применением винтовой шпильки;
• с использованием реечной передачи.

На этих трёх типах кинематики вполне реально собрать собственный механизм даже в домашних условиях.

Предложенная ниже конструкция самодельного актуатора не боится влаги и загрязнений, он оказывает весьма высокое усилие при движении.

Обратите внимание, что при закрытых воротах такой самодельный привод выполняет роль замка: его невозможно открыть с внешней стороны, нажав на створку ворот.

Подготовка ворот и мест крепления

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.

При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне. Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства.

Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.

На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.

Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.

Изготовление привода из автомобильных стеклоподъёмников

Лёгкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъёмников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.

Имеется два типа конструкции стеклоподъёмников, пригодных для использования в качестве привода ворот:

• роль подвижного элемента играет зубчатая рейка;
• основан на работе зубчатого колеса.

В обоих случаях приводную часть монтируют на металлической площадке, имеющей жёсткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.

Механизм подъёмника требует доработки: установки удлинённой металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.

Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдёт пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.

Основная трудность в применении стеклоподъёмников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путём, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.

Выбор и расчёт двигателей

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.

Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.

В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2

18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.

Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100–250%.

Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.

Шпилька для самодельного привода

Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.

Основная трудность — найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации — самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.

Увеличиваем твёрдость шпильки

Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки — 700–800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13–15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200–250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3–4 минут выдержки изделие нужно остудить в воде.

Увеличение витков резьбы шпильки

Для изготовления специальной гайки нужно накрутить на шпильку 2–3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.

Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.

Сборка актуатора

Определение размеров актуатора

Актуатор имеет телескопическое устройство, для его изготовления вам понадобится две стальные трубы, одна из которых без сильного люфта входит в другую. Вы можете использовать трубу квадратного или круглого профиля, особой разницы нет. Внутри обоих труб не должно быть следов ржавчины и окалины, поэтому лучше приобретайте новые.

Что касается размеров труб и шпильки, их вы должны рассчитать самостоятельно, исходя из проделанных измерений. Допустим, в сложенном состоянии длина привода составила 110 см, а его рабочий ход — 50 см. Значит, длина внешней трубы составит не более 100 см, в неё будет вложена меньшая трубка длиной 80 см, а длина шпильки составит полные 110 см или больше, в зависимости от метода крепления мотора. При этом в раскрытом состоянии трубы привода будут иметь перехлёст в 30 см.

Сборка выдвижной части

Пропустите через меньшую трубу шпильку с накрученной на неё гайкой и расположите её центр на продольной оси трубы. Чтобы уверенно отцентрировать шпильку, не выбирайте трубу слишком большого диаметра. Например, если вы используете гайку М18 с размером под ключ 27 мм, выберите трубу с условным диаметром 25 мм. Вам останется только равномерно обточить гайку, чтобы она плотно вошла в трубу. Выполните крепление сваркой. С внутренней стороны приваривать необязательно, но вы можете сделать это, вырезав в трубе «окно». Когда гайка закреплена, выкрутите из неё шпильку.

На конце шпильки нужно закрепить радиально-осевой подшипник с закрытым с двух сторон сепаратором. Внешний диаметр подшипника должен быть примерно равным внутреннему диаметру трубы. Подшипник должен скользить внутри трубы без значительного сопротивления, зазор между ним и стенкой не должен превышать 1 мм. Если подшипник входит слишком туго, тщательно обработайте торец внешней обоймы наждачной бумагой. На шпильке подшипник должен быть прочно зажат между двумя гайками. Меду ними и подшипником обязательно следует проложить 1–2 шайбы с обеих сторон, чтобы вращению ничего не мешало. Обильно смажьте шпильку литолом и введите её со свободной стороны малой трубы, затем закрутите в приваренную гайку. Выполните несколько пробных прогонов по всей длине: подшипник должен свободно скользить внутри и не подклинивать.

Заглушки и шарнирные соединения

Далее дело за заглушкой. Её нужно изготовить из металлической болванки, диаметр которой чуть меньше диаметра трубы. Чтобы привод был ремонтопригодным, сделайте в трубе два или три отверстия с зенковкой, нарежьте в соответствующих им местах на заглушке резьбу под крепёжные винты. К торцу пробки приварите две стальные полосы со сквозным отверстием, чтобы зазор между ними был немного больше толщины крепления на створке ворот. Учитывайте «украденное» заглушкой расстояние в расчёте общей длины актуатора в сложенном положении. Перед установкой заглушки натолкайте внутрь трубы 50–70 грамм литола, потом закрутите шпильку, чтобы подшипник вошел в трубу на 5 сантиметров, снова добавьте смазки и заглушите трубу.

Внешняя труба актуатора

Шпильку из трубы нужно выкрутить полностью, пока подшипник не упрётся в гайку. Затем внутренняя труба вводится во внешнюю, а шпилька ввинчивается на 5–6 оборотов.

Далее нужно определиться с методом крепления мотора. В идеальном варианте цилиндрический корпус двигателя должен быть зафиксирован внутри трубы прижимными винтами. Если вам не удалось выбрать мотор подходящих размеров, приварите к заднему концу отрезок трубы большего диаметра, стальной полосы или металлического уголка. Так вы сможете закрепить негабаритный двигатель любым удобным способом.

Важно: расстояние от поверхности площадки до центральной оси трубы должно быть равно высоте вала двигателя. Располагайте его таким образом, чтобы он совместился со шпилькой как можно более соосно.

Установка мотора и окончательная сборка

Соедините вал двигателя со шпилькой при помощи муфты. Её вы можете приобрести из арсенала комплектующих для мотора или изготовить самостоятельно из двух небольших трубок, вложенных одна в другую. Смажьте шпильку во второй раз и закрепите двигатель на площадке. Затем, вращая внутреннюю трубку, сократите длину вашего актуатора до стандартного открытого положения. Смажьте литолом всю поверхность внутренней трубки и полностью сложите привод.

Если вы будете крепить мотор внутри трубы, утопите его вглубь на 5–6 см и используйте заглушку, аналогичную первой. Провод питания двигателя пропустите через отверстие, проделанное в нижней части трубы, чтобы внутрь не затекала вода. Или сделайте отверстие в самой заглушке. В обоих случаях будет разумным установить сальниковые вводы.

Если двигатель крепится на площадке — приварите вилочный наконечник к ней, убедитесь в достаточной жёсткости конструкции и защитите двигатель кожухом. Теперь вам остаётся только установить актуаторы на место, соединив вилочные наконечники заглушек с креплениями на воротах и столбах. Это можно сделать пальцем со шплинтом или болтом с самоконтрящейся гайкой.

Схема электрических соединений

Подбор оборудования

Управление двигателем выполняется по классической реверсивной схеме, но есть одна деталь. Понятно, что на распашных воротах имеется ограничительная планка, поэтому створки должны складываться в определённом порядке. При отрывании первой начинает движение створка без планки, но закрываться она должна последней. Реализовать это можно разными методами, наиболее надёжный — реле с задержкой включения.

Сборка модульных устройств включает в себя:

• четыре контактора Hager ES424 (DC24V 4NO);
• два реле времени Hager EZN001;
• дифференциальный автомат Hager AD906J;
• блок питания MeanWell DR-120–12.

Оборудование собирается в пластиковом ящике Hager VECTOR VE118DN со степенью защиты IP 65. Схема рассчитана на питание двух мощных мотор-редукторов IG-90GM под напряжение 24 В.

Через дифференциальный автомат питание подаётся на клеммы L и N блока питания. С его обратной стороны снимаются две линии постоянного тока 24 В, каждая питает по два спаренных контактора: на входные клеммы одного из них питание подаётся в обратной полярности. Выходы пар контакторов соединены параллельно и подают напряжение на мотор-редукторы.

Вторичные цепи и автоматика

Цепь управления контакторами работает на постоянном напряжении 24 В. Положительный провод питания проходит через размыкающие контакты кнопок «стоп» и подключается к размыкающим контактам кнопок управления, от которых питание поступает на нормально открытые контакты противоположных кнопок. С каждой кнопки напряжение подаётся на две пары пускателей, при этом один из нормально открытых контактов выполняет функцию подхвата катушки. Цепь управления прямого пускателя первой пары и реверсного пускателя второй пары размыкается нормально разомкнутым реле. Питание на реле подаётся с нормально открытого контакта пускателя другой группы. Таким образом выполняется задержка времени для последовательного движения створок.

Автоматическая остановка двигателей выполняется по срабатыванию концевых герконов. Их нужно установить вдоль направления движения актуатора, а на поверхность внутренних труб приклеить небольшие неодимовые магниты. Таким образом, когда привод полностью сложен или его шток в выдвинутом состоянии, происходит срабатывание герконов, которые замыкают цепь питания промежуточного реле с нормально закрытым контактом. Реле подключается параллельно и дублирует кнопку «Стоп».

Такой привод может также работать под управлением автоматики для распашных ворот, схемы аналогичны. Теперь открыть распашные ворота, не выходя из машины, можно легко и без серьёзных финансовых вложений.

Наличие на загородном участке автоматических ворот значительно упрощает въезд и выезд автомобиля, а также является более безопасным вариантом, по сравнению с обычной конструкцией. Преимущества очевидны: открывать и закрывать их можно прямо из машины. Особенно это удобно в зимнее время года. Заводские модели — дорогостоящее удовольствие, а автоматические ворота своими руками сделать не так уж и сложно.

Виды автоматических ворот

Высокая стоимость покупных моделей автоворот отпугивает владельцев загородных участков от такой покупки.

Если бюджет ограничен, самодельные автоматические ворота — это идеальный вариант.

Автоматические конструкции бывают таких видов:

• гаражные;
• откатные;
• распашные.

Распашные конструкции

Самые популярные и давно известные — это распашные конструкции. Они состоят из 2 створок, которые крепятся на боковых столбах с помощью 2-3 петель. Отличаются большой надёжностью. Минус — необходимость в дополнительном месте для открывания снаружи или внутри участка.

Распашные врата преимущественно устанавливаются в узких проездах, где другие конструкции не подойдут. В этом случае надёжность будет самая лучшая. Ещё одним минусом таких ворот является необходимость в укреплении опорных столбов. Если они не будут иметь достаточной жёсткости, то со временем наклонятся внутрь, что приведёт к заклиниванию створок.

Также при установке автоматики на такой тип ворот нужно покупать два механизма, которые будут синхронно работать, в отличие от других типов, где необходимо приобретать один электрический двигатель.

В этом видео вы подробнее узнаете об автоматических воротах:

Откатная разновидность

Откатные ворота отличаются удобством в использовании. В открытом положении они находятся вплотную к забору и практически не занимают места на участке. Кроме этого, в таком типе ворот есть три вида опор.

В зависимости от опорной поверхности откатные ворота бывают:

1. Консольные. Опорой выступают роликовые механизмы, которые с помощью кронштейнов или болтов крепятся к бетону. Располагается такой механизм вне зоны проезжей части. На практике конструкции с нижними роликовыми механизмами-опорами и верхними направляющими считаются самым надёжным и удобным вариантом. В основном такие конструкции ворот и устанавливают.
2. Рельсовые. Снизу на проезжей части по всему периметру устанавливается направляющая рельса, по которой ездят ролики, приваренные к створкам. На сегодняшний день она утратила свою популярность, так как её можно установить не на всех поверхностях, а также нужен постоянный ремонт и чистка направляющей.
3. Подвесные. Для них характерна верхняя направляющая. Сами створки передвигаются на роликах. Их монтируют в местах, где требуемая высота ворот более 2 метров. При необходимости такой тип ворот может состоять из 2 частей. Устанавливают двойные подвесные конструкции в местах, где нет достаточно места по бокам для установки одностворной конструкции.

Откатные ворота используют во многих областях: частных, производственных и т.п. Такой тип ворот наиболее удобен, так как не требует дополнительного места перед въездом.

Минусами конструкции являются:

• необходимость установки фундамента;
• более сложная конструкция, по сравнению с распашными;
• при узком проезде откатные конструкции не установить, так как потребуется минимум 4-5 метров в сторону от проезда для их размещения в открытом положении.

Несмотря на существенные минусы, именно откатные врата пользуются огромной популярностью, так как на них намного легче установить автоматизированную систему, чем на распашные или другие виды конструкций.

Гаражные типы

Для гаража подойдут все три вида конструкций.

Но, как правило, выделяют следующие разновидности:

• подъемно-поворотные;
• секционные;
• роллетные.

Подобные конструкции автоматических гаражных ворот своими руками сделать сложновато. Они не очень подходят для самостоятельного производства и установки.

Системы привода

Чтобы механизм начал действовать, и вращательное движение мотора передавалось на врата, необходимо установить соответствующее крепление.

Система привода состоит из нескольких элементов

Оно бывает нескольких видов:

• кривошипно-шатунный механизм;
• винтовая передача;
• червячный механизм;
• использование рейки;
• механизм с использованием зубчатого колеса;
• цепная передача.

Все виды передач подходят для любых ворот, даже для гаража.

Механизмы для распашных конструкций

Чтобы самодельные автоматические распашные ворота начали самостоятельно закрываться и открываться, на них необходимо установить привод рычажного или линейного типа. Последние, на первый взгляд, выглядят как автомобильный амортизатор и действуют по принципу удлинения штока привода. Механизмы рычажного типа напоминают движение руки. Их размер при работе не изменяется, а крепятся они подвижным шарниром.

Если нужно, чтобы конструкция открывалась в любую сторону, лучше использовать линейные механизмы. Но если створки навешены на кирпичные столбики, то лучше применять рычажные, так как они не столь требовательны к размещению точки опоры.

Для самостоятельного производства линейного механизма умельцы используют детали от спутниковых антенн, а также изготавливают винтовые механизмы.

Для рычажных типов передачи также используют подручные заводские средства. Ими зачастую выступают приводы от автоматических стеклоподъёмников или стеклоочистителей.

Также для самостоятельного производства часто используют редуктор от электродвигателя.

Автоматизация откатных ворот

Если нет желания самостоятельно придумывать механизм для конструкции, можно приобрести её в специализированных магазинах.

В комплект входит:

• привод;
• зубчатая рейка;
• блок управления.

Самостоятельная установка

Не менее качественную систему можно собрать самостоятельно. К тому же это позволит сэкономить бюджет на комплектующих.

Для самостоятельного производства привода понадобится:

• старый, но работающий электромотор;
• 2 звёздочки;
• цепь для передачи крутящего момента от мотора к воротам.

Заводских моделей распашных ворот есть множество. Отдельно продаются и механизмы привода. Сделаны они качественно и способны работать при разных погодных условиях. Отличаются покупные механизмы необходимым усилием для открывания, количеством нужной электроэнергии и силы тока.

Единственным большим минусом установки таких вариантов является их цена. За простой механизм с блоком управления необходимо заплатить в районе 20 000 рублей. Этот фактор является решающим, чтобы задуматься о самостоятельной установке ворот.

Подготовка места

Правильный выбор места является решающим фактором для успешной постройки.

Чтобы конструкция была практичной, необходимо учесть несколько нюансов:

• место для установки;
• возможность открывания в одну или две стороны, только наружу или внутрь и т.п.;
• размеры створок;
• особенности монтажа опорных стоек;
• тип крепления приводного механизма, а также место его установки;
• способ монтажа кабелей с подачей электричества к воротам;
• наличие дополнительного аккумулятора питания;
• особенности фиксирующего элемента.

Также не стоит забывать об особенностях материалов, из которых будут делаться ворота. Если все нюансы по проектировке решены, тогда можно приступать к выбору привода и составлению схемы.

Габариты конструкции

Сначала необходимо определиться с шириной будущего проёма. При составлении проекта необходимо учитывать, какие автомобили будут проезжать сквозь ворота. Если в хозяйстве нет спецтехники, то достаточно проёма в 2,5 м. Но когда есть трактор или грузовые машины, то минимальная ширина должна составлять 3,5 м.

Необходимо учесть и возможность проезда автомобиля под прямым углом. Если дорога возле участка слишком узкая, чтобы совершить разворот и въехать в проезд под углом 90°, ширину ворот увеличивают на 1-2 метра. Не стоит забывать и о том, будут ли ворота открываться на проезжую часть или нет. Если да, то к ширине проезда необходимо добавить ещё несколько десятков сантиметров.

Если есть возможность сделать конструкцию шире, даже когда в этом нет необходимости, то лучше это сделать. Как показывает практика, ширины в 4-4,5 метра будет достаточно для проезда любой спецтехники.

Необходимые материалы

Для каркаса конструкции идеально подойдут профильные трубы из стали. Они максимально надёжны и делают конструкцию жёсткой.

Не забываем про необходимый материал

Для обивки каркаса можно воспользоваться следующими материалами:

• листы металла;
• поликарбонатные листы или профнастил;
• доски;
• кованные элементы.

Экстравагантно выглядят конструкции с комбинированием нескольких элементов. К примеру, можно сделать ворота с кованными и деревянными элементами.

Для изготовления опор необходимо подготовить:

• трубы из стали или обыкновенные швеллеры;
• деревянный брус;
• бетон;
• камень или кирпич для кладки столбцов.

Прочность стоек должна соответствовать весу полотен. В противном случае они будут сходиться внутрь, и о нормальной работе автоматической системы не может идти и речи.

Для постройки каркаса ворот понадобится классический шаблон или схема. Автоматику для распашных ворот своими руками лучше также конструировать по шаблону. Какие именно выбирать схемы — дело каждого. Решающее значение имеет качество материалов, производства и уровня мастерства. Можно выбрать классические шаблоны, оригинальные или самостоятельно начерченные, если есть опыт.

Этапы работы

Для получения хорошего результата необходимо чётко придерживаться пошаговой инструкции.

Для начала устанавливаются опорные стойки. Во избежание искривления стоек глубина, на которую они должны быть опущены в землю, должна составлять не менее 1 метра.

Устанавливать стойки необходимо в такой последовательности:

1. Разметить место для установки.
2. Выкопать 2 ямы глубиной минимум 1,3 м и шириной в 0,6 м.
3. На дно ям насыпать мелкого щебня толщиной 15-25 см.
4. Установить и выставить по уровню опоры.
5. Залить бетоном.

Если вес полотен большой, то понадобится дополнительное укрепление стоек. Сделать это можно с помощью нижней перевязки, предварительно выкопав траншею от стойки к стойке. Потом укрепить всё арматурой и залить бетоном.

Важно не продолжать дальнейшие работы, пока бетон хорошо не засохнет. При тёплой погоде достаточно недели.

Сварка створок осуществляется в несколько этапов:

1. Нарезается профиль согласно размерам в чертеже.
2. Зарезать в профиле концы под углом 45° в элементах, создающих основной прямоугольник.
3. Конструкция сваривается.
4. Привариваются остальные элементы середины.
5. Привариваются петли.
6. Все сварные элементы зачищаются болгаркой.
7. С помощью болтов крепятся профильные листы, конструкция зашивается.

После приварки противоположных петель на столбах и установки ворот можно переходить к монтированию автоматического механизма.

После монтажа всей конструкции проверяют качество открывания ворот, работы автоматизированного механизма и т.п. Двигатель и все электрические части можно обезопасить от дождя кожухом, который делают из подручных материалов.

Для владельца дачного участка, который умеет работать такими инструментами, как сварка и болгарка, сделать ворота несложно. Но более сложная процедура — автоматизация процесса. Не все домовладельцы рискуют самостоятельно делать автоматические ворота, боясь сложных электрических механизмов. Тем не менее, изготовить автоматизированные ворота несложно. Главное – желание и соответствие веса ворот, надёжности механизма и опорных столбов.

Читайте также:



• Замена датчика высоты range rover



• Замена аккумулятора bmw 116i



• Видеорегистратор sho me hd34 lcd не включается



• Как прописать датчики давления в шинах шевроле каптива



• Датчик температуры воздуха на впуске рено логан неисправности

Самодельная конструкция привода двустворных ворот

Как предлагают психологи, во всем отрицательном следует искать положительный элемент. Так давно известно, что лень является двигателем прогресса. Вот и автор идеи, о которой пойдет здесь разговор, ну просто утомился открывать ворота, выезжать со двора, выходить из машины, закрывать ворота, и только потом ехать по делам.

Это раздражение и привело его к решению, что автоматика распашных ворот будет спасением от плохого настроения.

Подбор узлов и деталей для привода

Приняв решение сделать привод из подручных средств и дистанционное управление, начал свои действия с приобретения частей, которые понадобятся для механизма:

• Два небольших планетарных редуктора, взяты от старых вышедших из употребления станков. Они прошли в его руках подгонку до нужного состояния.
• Моторы от стеклоподъемников от “калины” на авторынке оказались самыми недорогими.
• Комплект управления автоматических ворот заменил одноканальной тревожной сигнализацией, которая, как указано в инструкции, применяется в том числе и для управления движением панелей ворот.

Элементы механизма, приводящие в движение створки

Конструирование механизма

Для нормальной работы механизма выточили фланцы и переходники с моторов для редуктора. Подборку делали методом примерок, пока все не подошло так, как требуется для стабильной работы. И хотя все функционировало, но скорость вращения от 12 вольт была великовата.

Ворота слишком быстро двигались, и пришлось снизить напряжение.

Вид привода на месте установки

Управление при помощи одноканальной тревожной сигнализации имеет четыре режима. Этот режим триггера подходит к придуманной конструкции. Происходит все просто – первое нажатие на кнопку включает реле, повторное нажатие реле выключает.

К схеме купил четыре бесконтактных индуктивных датчика, схему разрабатывал под эти комплектующие.

Перед окончательной установкой опробование производили на одной створке. После испытания оборудование было установлено окончательно. Автор идеи получил распашные ворота, автоматика которых наконец-то заработала.

Дистанционное управление двустворными воротами

Электрическая часть конструкции

Трансформатор пришлось перематывать, и примерно из 14В сделать 10В с выходами обмоток на 8.5 и 7 В. Когда было 14В, и еще не стояли концевики, створки закрывались слишком быстро, при стыковке был слишком сильный удар и стоял слишком сильный грохот. При этом гнулись болты, гнулись рычаги, отрывались сварочные прихватки. Откатные ворота с верхней балкой своими руками? Поэтому пришлось ограничить мощность — снизить напряжение, и установить автомат на 6А.

Электрическая схема управления приводом створок

Обнаружился еще недостаток в работе схемы: при “моргании” света, ворота сами закрываются, приемник не запоминает своего последнего положения, пока не установил концевики. Мы можем сделать из всего этого вывод, что при сборке приходится делать слишком много доводок, а на это тоже уходят определенные денежные средства, которые вы не планировали.

Альтернатива составления конструкции привода

Подобные конструкции работают на распашных воротах довольно добротно, но их эстетика мало кого устраивает, поэтому многие самодельщики компонуют свои приводные устройства из готовых и подходящих по соединению узлов, таких как актуаторы. Блоки управления можно подобрать из готовых плат.

Блок управления распашными воротами

На снимке показано, что работу двустворных ворот постепенно можно совершенствовать, подключая дополнительные системы. Постепенно можно приобрести сигнальную лампу, фотоэлементы и другие электронные и сенсорные устройства для обеспечения безопасного движения в зоне двустворных ворот.

Актуаторы, линейный привод

Актуатор представляет собой компактное устройство с готовой системой согласования с современным двигателем от постоянного тока, редуктором, и выдвигающимся штоком, имеющим резьбу в форме трапеции и гайку ШВП, или же передаточный вариант винт — гайка. Выдвигаясь, шток не поворачивается вокруг своей оси, его движение поступательно.

Длина хода штока бывает от 50мм до полуметра, кроме того, можно заказать нестандартные размеры хода. Шестерни редуктора прямозубые, имеют цилиндрическую форму из стали или бронзы. Двигатель устройства потребляет эл. энергию от источника постоянного тока, дающем напряжение в 12 или 24 В. Иногда источники питания не входят в комплект.

Диапазон температур, при которых работают устройства, от +5 С° и до +40 С°. Отдельные экземпляры актуаторов специально выпускаются для низких температур двух категорий от -20 С° и от -40 С°. Актуаторы имеют защиту от повышенной влажности, запыленности и других агрессивных воздействий окружающей среды.

Блок-схема устройства с актуаторами

Управляющая аппаратура поставляется отдельно в виде блоков со встроенным внутри выпрямителем тока и панели разъемов для подключения одновременно до 6-ти актуаторов, так же на панели имеются гнезда для подключения системы ДУ и сенсоров, обеспечивающих безопасность в зоне движения вороных панелей. Блок-контроллер потребляет переменный ток напряжением 100В, 110В, 220В и 230 Вольт.

Все актуаторы возможно обеспечить концевыми выключателями. Позиционерные датчики и оптические сенсоры являются опциями, дополняющими и расширяющими диапазон возможностей автоматики, обслуживающей движение ворот.

Актуаторы выдерживают нагрузки в диапазоне 200 — 10 000 Ньютон. Скорость перемещения панелей в зависимости от частоты использования от 4 до 46 мм/сек. Кроме того, нагрузочный цикл составляет 10% расчетного времени.

Актуатор, установленный на воротной панели

Финансовая выгода

Всем, кому понравятся актуаторы, следует помнить, что экономия при приобретении их для эксплуатации в качестве линейных приводов будет не так значительна, как при создании устройства из бывших в употреблении материалов. Однако следует заметить, что новая техника будет работать дольше, срабатывать четче.

Вы можете солидно сэкономить на установке, потому что в состоянии произвести монтаж своими руками. При этом стоит помнить, что воротные панели должны быть установлены со строгим соблюдением вертикальных и горизонтальных направлений.

Монтаж

Панели должны быть навешены на прочно установленные столбы. Стояк, или сердцевина, столба из любого материала должны быть сечением около 10х10см, которые должны быть забетонированы с расчетом глубины промерзания почвы и не менее 1, 5м. Кроме того, еще при установке распашных ворот подготовить места крепления приводов и возможность прокладки питающих проводов и кабелей управления.

Схема установки столбов

Перед тем как устанавливать любую автоматику, самодельную или фирменную, следует отрегулировать легкость хода воротных панелей. Автоматические ворота установка своими руками? Они не должны двигаться сами по себе или от легкого дуновения ветерка, но прилагаемое усилие не должно быть больше, чем легкий толчок рукой. Иначе автоматика будет капризничать, быстро изнашиваться, и портить вам настроение.

На ролике показано первое включение системы, описанной в начале статьи.

. Привод распашных ворот. Изготовление и монтаж своими руками

Владельцы раздвижных ворот не испытывают особых трудностей при самостоятельном укомплектовании створки приводным механизмом, но если речь идет о распашных воротах, приложенных усилий и знаний нужно куда больше. Сегодня мы расскажем о приводах для распашных створок ворот и их сборке своими руками.

Существует три основных типа редукторной передачи, превращающей вращение электромотора в поступательное движение с высоким моментом силы. Конструкция механизма может быть выполнена:
в виде зубчатого колеса;
с применением винтовой шпильки;
с использованием реечной передачи.
На этих трех типах кинематики вполне реально собрать собственный механизм даже в домашних условиях.
Предложенная ниже конструкция самодельного актуатора не боится влаги и загрязнений, он оказывает весьма высокое усилие при движении.
Обратите внимание, что при закрытых воротах такой самодельный привод выполняет роль замка: его невозможно открыть с внешней стороны, нажав на створку ворот.
Подготовка ворот и мест крепления

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надежных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.
При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне. Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства.
Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищенной территории. В проеме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.
На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.
Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Откатные ворота со средней балкой своими руками? Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.
Изготовление привода из автомобильных стеклоподъемников

Легкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъемников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.
Имеется два типа конструкции стеклоподъемников, пригодных для использования в качестве привода ворот:
роль подвижного элемента играет зубчатая рейка;
основан на работе зубчатого колеса.
В обоих случаях приводную часть монтируют на металлической площадке, имеющей жесткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.
Механизм подъемника требует доработки: установки удлиненной металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.
Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдет пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.
Основная трудность в применении стеклоподъемников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путем, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.
Выбор и расчет двигателей

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идет о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповертов, приводы автомобильных стеклоочистителей, стеклоподъемников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.
Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных

Соорудить автоматические ворота самому непросто. Понадобятся определённые умения и знания. Однако если ответственно подойти к выполнению работы своими руками, то задача выполнимая.

Блок: 1/9 | Кол-во символов: 180
Источник: https://grounde.ru/avtomaticheskie-vorota-svoimi-rukami.html

Автоматические ворота: особенности, достоинства и недостатки

Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:

• откатные;
• распашные;
• гаражные.

Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.

Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов

Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:

• консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;



  Система «ролик-направляющая» для откатных ворот консольного типа

• рельсовые — створки опираются на ролики, которые передвигаются по установленной на проезжей части направляющей. Сегодня практически не используются, поскольку требуют идеально ровной площадки и постоянного ухода за рельсом;
• подвесные — с верхней направляющей, по которой на роликах передвигается створка. Их устанавливают там, где требуется полотно высотой более 2 м, а также при больших перепадах высот и на въездах для рельсового транспорта. При нехватке пространства по бокам от проезда подвесные ворота могут состоять из двух полотен.

Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.

Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов

Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.

Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.

Блок: 2/6 | Кол-во символов: 3109
Источник: https://maja-dacha.ru/avtomaticheskie-vorota-svoimi-rukami/

Выбор необходимых материалов и оборудования

Автоматика для распашных ворот своими собственными руками — это очень просто при наличии всех необходимых для проведения работ приспособлений. Автоматика состоит из нескольких устройств:

• электропривод;
• пульт управления;
• зубчатая рейка;
• сигнальный светильник;
• фотоэлементы.

Для проведения работ по установке автоматического оборудования необходимо иметь:

• сварочный аппарат;
• пассатижи;
• молоток;
• крепления;
• набор отвёрток;
• электродрель со свёрлами различного калибра;
• несколько разновидностей электропроводов различного сечения и размера.

Все материалы и оборудование можно легко купить в любом строительном магазине.

Блок: 2/6 | Кол-во символов: 664
Источник: https://rusolymp.ru/stroitelstvo/avtomatika-dlya-raspashnyh-vorot-svoimi-rukami

Подготовительный этап

Линейный привод для распашных ворот.

Автоматика для распашных ворот своими руками устанавливается после соблюдения определённых правил. Чтобы длительно и надёжно эксплуатировался электропривод, следует выполнить следующую последовательность действий, проверяя:

1. Плавность и лёгкость процесса открытия/закрытия створок. Если не соблюсти этот этап, то в скором времени ворота или калитка выйдут из строя, а значит, их нельзя будет использовать по назначению.
2. Наличие достаточного зазора между воротным полотном и дорогой, что поможет беспрепятственному движению. Конструкция должна свободно открываться, при этом она не должна препятствовать проходящим мимо людям и проезжающим транспортным средствам.
3. Наличие пространства, необходимого, чтобы открыть ворота без прикосновения с поверхностями других построек. Дверки должны свободно открываться, чтобы не потерять презентабельный внешний вид и не сломаться.
4. Наличие приваренных деталей к столбам и створкам, при этом сварка осуществляется в горизонтальной плоскости. Проверяется степень качества сварных элементов, чтобы автоматическая система работала в течение длительного срока.
5. Наличие места, необходимого, чтобы прикрепить устройство для автоматического открытия ворот.

Необходимо предусмотреть приспособления, которые ограничивают ход дверей, чтобы при чрезмерном открытии они не сломались. Они привариваются на поверхности столбов или забетонированных в землю закладных.

Блок: 3/6 | Кол-во символов: 1452
Источник: https://rusolymp.ru/stroitelstvo/avtomatika-dlya-raspashnyh-vorot-svoimi-rukami

Устройство автоматических ворот

Эти ворота с каждым днём пользуются всё большим спросом. Конструкции можно разделить на 3 главные группы:

• откатные автоматические конструкции;
• распашная конструкция с автоматикой;
• автоматические конструкции для гаражей.

Каждые из типов ворот имеют свои особенности.

Раздвижные автоматические конструкции— это привычные для многих ворота, которые используется достаточно часто.

Распашные ворота требуют наличия свободного пространства в боковой части

Всё дело в дешевизне и простом устройстве. Недостаток заключается в необходимости наличия свободного места для открывания в боковых частях.

Каркас чаще всего изготавливается из жёсткого металлопрофиля. Далее конструкцию понадобится обшить. Обшивка может изготавливаться из дерева или металла. Другой вариант — использование кованых резных решёток для обшивки ворот.

Конструкция состоит из таких элементов:

• створки ворот;
• крепежные опоры;
• набор петель;
• засов;
• один или несколько приводов;
• рукоятки для открывания;
• элементы для бокового упора;
• центральный упор;
• кронштейны для фиксации электрического привода к опорам и створкам.

Обязательными деталями конструкции являются боковые и центральные упоры. Это ограничители, которые не дадут возможности створкам выйти за определённые пределы. Упоры могут быть стационарными или съёмными.

К обязательным деталям конструкции относятся также рукоятки и засов.

Элементы нужны в случае, если пропадёт электричество

Если возникнут проблемы с электричеством, то ворота можно будет запереть и отпереть только вручную. Электропривод идёт в наборе с данными деталями. Приобретать по отдельности нежелательно, так как элементы могут быть несовместимы друг с другом.

По устройству автоматику можно разделить на:

• привод, который осуществляет операции открытия и закрытия створок с закреплением требуемого положения;
• автоматику, которая управляет работой основных деталей приводного механизма.

Все подвижные детали должны свободно передвигаться по направляющим. Хозяин должен периодически их контролировать. Важно регулярно проводить чистку и смазывание передвижных деталей конструкции. Если створки будут тяжело передвигаться, то может произойти увеличение нагрузки на привод и электрический двигатель. В таком случае могут возникнуть неполадки механизмов.

Конструкция откатных

Привод состоит из таких элементов:

1. Электрический двигатель, сила тока которого составляет 220 В.



   Деталь можно купить в готовом виде или соорудить своими руками

2. Механический червячный редуктор. Состоит из конических шестерёнок, которые необходимы для функционирования самотормозящего механизма блокировки от прокручивания извне.



   Неотъемлемой деталью автоматических ворот является червячный редуктор

3. Кинематический механизм передачи движения от электрического двигателя на двигающиеся створки. Состоит из шестерёнчатого, цепного и ременного устройства.

Каждый тип ворот требует индивидуального привода, который сможет обеспечить определённый вид движения устройства на необходимые расстояния.

Конструкция распашных

По принципу функционирования они разделяются на:

1. Рычажные. Состоят из набора блоков с рычажками.



   Рычажный привод ворот

2. Линейные. Фиксируются в одной точке. Двигающийся кронштейн перемещается по ровной линии внутри корпуса. Чаще всего используется прокручивание винта по гайке, передачи с цепью или ремнями.



   Линейный привод автоматических ворот

3. Гидравлические. Используются для тяжёлых конструкций, вес створок которых составляет 950 кг и более. Требуемая ширина створок — от 4,5 м. Элементы будут подвергаться интенсивной эксплуатации.



   Гидравлический привод необходим для конструкций, которые подвергаются большим нагрузкам

4. Телескопические. Элементы разделяются на секции. Конструкция состоит из внутренних ползунков, которые обеспечивают раздвижение секций для передвижения конечного держателя.



   Телескопический привод автоматических ворот

Привод необходимо жёстко закрепить на основании. Не допускаются перекосы и щели при функционировании механизмов, поэтому углубление основания под ворота и автоматические устройства должно быть больше уровня промерзания земли в зимний период. Только в таком случае может быть гарантировано качественное функционирование ворот.

Чтобы автоматическое управление функционированием створок происходило надёжно, все устройства нужно отладить и проверить вручную. Данные работы выполняются на завершающей стадии строительных работ. Автоматические механизмы могут работать:

1. Удалённо. На основе передачи команд по радиоволнам от пульта на принимающее устройство, которое управляет работой электрического двигателя и других деталей.
2. От стационарного пульта, который расположен на стенке частного дома.
3. От сочетания первых двух вариантов.

Управление на базе удалённого способа основывается на тех же принципах, что и для стационарно смонтированного пульта с обыкновенными кнопками включения и выключения простого электрического двигателя. Отличие в том, что в данном случае есть возможность решать вспомогательные технические задачи.

Принцип функционирования автоматики

Прежде всего будет рассмотрен метод работы автоматики от пульта. В данном случае используется незначительное дополнение предыдущей схемы. Оно заключается в подсоединении параллельно с клавишами управления электронного ключа. Он работает от сигналов принимающего устройства, которое получает команды по радиоволнам с передатчика в виде пульта. Приборы представлены в широком ассортименте и могут иметь различный функционал и внешний вид, однако принцип функционирования остаётся неизменным.

Размещение датчиков контроля и компонентов силового механизма будет зависеть от конструкции ворот и условий региона. К примеру, реализовать автоматику раздвижных ворот можно по такой схеме:

Реализовать автоматику в распашных воротах можно по этой схеме

Фотоэлементы будут контролировать качество рабочей поверхности. Для этого их понадобится смонтировать на столбах фиксации стоек, стенках и опорах. После этого их нужно настроить так, чтобы они могли чётко охватывать зоны въезда, контролировать достижение створками крайних позиций и исключение ими удара по людям, автомобилям или животным, которые могут внезапно появиться.

Привод каждой из створок должен быть установлен на опорных деталях.

Привод нужно размещать с внутренней стороны двора

Ключ для отключения конструкции располагается с внутренней стороны стенки возле ворот.

Сигнализирующая лампа нужна для освещения проезжей части.

Сигнальная лампа нужна для оповещения открывания ворот

Устройство приёма сигналов от передатчика, которое находится в блоке управления, вместе с отдельным приводом закрепляется на опоре стойки. Возле него следует расположить закрытую клеммную коробку с проводами, которые соединяют компоненты системы с фиксирующимся пультом и вводным щитком с защитным покрытием.

Электрическую проводку надо спрятать в специальных каналах и защитить от непредвиденных повреждений. Передатчиком команд, который встраивается внутрь пульта, можно управлять за счёт нажатия клавиш на корпусе.

Управлять воротами можно с помощью пульта

В результате передатчик будет выдавать в эфир через антенну зашифрованные радиосигналы установленной частоты, которые сможет воспринять только принимающее устройство, вставленное в основной блок управления.

После обработки принимаемые команды поступают на ключ и выполняются. Затем схема будет работать так же, как и в случае неподвижного блока управления.

Для удобства работы с пультом устройство рекомендуется предварительно настроить под различные алгоритмы. К примеру, открыть или закрыть створки ворот можно одиночным или двойным надавливанием на кнопку управления. Для этого принимающее устройство и передатчик понадобится включить и запрограммировать по определённому алгоритму нажатия кнопок на настроенном механизме. Электроника запомнит эту последовательность действий и в будущем будет её соблюдать.

В систему может быть встроена возможность отключения работы автоматического механизма для того, чтобы ворота управлялись только вручную. Для выполнения задачи следует использовать ручной замок и ключ блокировки. Детали должны быть размещены в удобном для эксплуатации, но недоступном для посторонних месте.

Если планируется изготовить автоматические откатные ворота, то места размещения привода и устройств для автоматизации несколько отличаются, однако принцип функционирования остаётся неизменным. Понадобится лишь учитывать условия конструкции, региона и запросы хозяина частного дома. Для откатной створки понадобится разместить всего 2 фотоэлемента безопасности. Остановка привода может быть обеспечена концевыми механическими устройствами для выключения.

Все схемы автоматики предусматривают систему повторения заданных процессов. Она позволяет резервировать функции защиты. К примеру, в случае отказа концевого выключателя для приостановки створок должна сработать защита от перегрузки двигателя. В итоге работа привода будет прекращена. Это позволяет предотвратить поломку всей системы.

Блок: 2/9 | Кол-во символов: 8833
Источник: https://grounde.ru/avtomaticheskie-vorota-svoimi-rukami.html

Способ распахивания ворот

В настоящее время по механизму открывания специалистами выделяется два способа открывания ворот.

Распахивание внутрь

Для конструкции необходимо приобретение линейных или рычажковых электроприводов. Их отличие заключается в необходимости использования боковых конструкций. Если приобретены швеллерные столбы или толстые металлические трубы, то оптимально использование линейных автоматических элементов. Подобный электрический актуатор, или электропривод, стоит очень дёшево, поэтому большое количество людей, желающих установить конструкцию, выбирают именно его. Редко встречаются рычажковые автоматические компоненты, так как они в несколько раз дороже, чем линейные. Установка на бетонные опоры невозможна, поэтому в этом случае используется рычажковая система открывания ворот.

Распахивание наружу

Конструкцию возможно применить при наличии достаточного места возле дома на улице. В этой ситуации рекомендуется использование любых автоматических элементов. Обычно хозяева делают выбор в пользу электрического линейного привода для распашных ворот. Устанавливаются автоматические детали на верхней части ворот. Это способствует значительному упрощению всех работ. Затраты же финансовые, и временные будут минимальными.

Просмотрев внимательно все положительные и отрицательные стороны каждой из систем, поговорив с профессионалами, можно решить даже проблему выбора способа установки, представляющую сложность для людей без опыта работы.

Блок: 4/6 | Кол-во символов: 1470
Источник: https://rusolymp.ru/stroitelstvo/avtomatika-dlya-raspashnyh-vorot-svoimi-rukami

Приводы для автоматизации

Превратить вращательное движение вала электромотора в поступательное движение исполнительного механизма можно несколькими способами:

• с помощью кривошипно-шатунного механизма;
• винтовой или червячной передачей;
• посредством рейки и зубчатого колеса;
• цепной передачей.

С использованием этих кинематических схем надёжный, работоспособный привод можно соорудить даже в условиях гаража или небольшой домашней мастерской.

Для распахивающихся створок

Чтобы сделать распашные ворота автоматическими, на их створки устанавливают приводы линейного или рычажного типа. К первым относятся механизмы с червячной или винтовой передачей, работающие по принципу изменения длины штока. Рычажными называют конструкции, принцип действия которых напоминает движение руки. Они состоят из двух рычагов, которые соединяются подвижным шарниром.

Заводской привод линейного типа

Чаще всего используют линейные приводы — их можно установить на распашные ворота со створками, которые открываются в любую сторону. Если же полотна навешены на каменные или кирпичные столбы, то проще применить один из рычажных механизмов — они не так требовательны к расположению точки опоры.

В кустарных условиях линейные системы для автоматического открывания ворот чаще всего представлены заводскими актуаторами для спутниковых антенн или самодельными приводами с винтовой передачей. Для рычажных конструкций также используются готовые механизмы — в их качестве выступают приводы автоматических стеклоподъёмников или стеклоочистителей. Что же касается самоделок, то в сети можно найти и оригинальные решения из редукторного электродвигателя и составного рычага.

В домашних условиях привод для распашных ворот можно сделать из автомобильных стеклоподъёмников

Автоматика для сдвижного полотна

Для механизации откатных ворот можно использовать комплект заводской автоматики, в который входит привод, зубчатая рейка и блок управления с датчиками. Если же есть желание сэкономить, то не менее надёжную систему можно собрать из подходящего электромотора с редуктором, пары звёздочек и длинной цепи от автомобильной или сельскохозяйственной техники.

Схема самодельного привода для откатных ворот

Блок: 3/6 | Кол-во символов: 2171
Источник: https://maja-dacha.ru/avtomaticheskie-vorota-svoimi-rukami/

Монтаж автоматики

Устанавливается автоматика для распашных ворот очень быстро, даже если человек проводит монтирование своими руками. В процессе работы должны быть соблюдены следующие этапы:

• самим человеком проводится установка электропривода;
• прикрепление электрического привода к пластинам, на которые и будет осуществляться монтаж;
• осуществляется разводка и подключение электропровода к управляющей системе;
• монтаж дополнительных механических приспособлений, способных обезопасить человека при использовании электропривода (ограничитель хода, замок, фиксатор и др.);
• проведение отладки системы, с помощью которой электрический привод работает и программируется;
• монтирование компонентов безопасности при работе с электроприводом;
• проверка его способности к работе конструкции.

При желании можно установить сигнальную лампу и различные фотоэлементы. Но делать это следует после выполнения всех работ по настройке автоматики.

Важно! Если мастер не имеет опыта в установке электрической автоматической системы, он при использовании схемы может неправильно её трактовать, что приведёт к большому количеству ошибок и неработоспособности устройства. Чтобы выявить причины сбоя и устранить их, необходимо внимательно изучить схему.

Мастера дают совет: чтобы сделать автоматические распашные ворота своими руками, проведение всех этапов сборочного процесса должно быть последовательным. Всё следует делать, соотнося с чертежами, инструкцией и проводя проверку результативности работы устройства на каждом из этапов.

При наличии необходимых знаний и умений можно быстро и за короткий период времени установить автоматическую систему, которая приводит в движение приспособление для открытия и закрытия ворот.

Блок: 6/6 | Кол-во символов: 1706
Источник: https://rusolymp.ru/stroitelstvo/avtomatika-dlya-raspashnyh-vorot-svoimi-rukami

Видео: распашные ворота с самодельным электрическим приводом

Для человека, умеющего обращаться со сварочным аппаратом и «болгаркой», изготовление въездных или гаражных ворот — дело обыденное. Совсем другое дело — автоматизация процесса их открывания. Многие пасуют перед более сложной конструкцией из-за отсутствия привода, других пугает электрическая часть. Тем не менее сделать надёжную, работоспособную систему открывания несложно. Главное, чтобы её механизм соответствовал типу створок и их весу.

Блок: 6/6 | Кол-во символов: 527
Источник: https://maja-dacha.ru/avtomaticheskie-vorota-svoimi-rukami/

Автоматика для ворот своими руками

Самодельное управление автоматическими распашными воротами

Для изготовления привода потребуются две каретки от велосипеда с ведущими звездочками.

Шаг 1. Велосипедная рама обрезается таким образом, чтобы вертикальная труба, исходящая из оси, выступала над звездочкой на 2-3 см.

Шаг 2. С одной стороны нужно снять лишь педаль, в то время как с другой дополнительно снимается шатун.

Таких звездочек потребуется две штуки, главное, чтобы они были одного размера и с одинаковым шагом зубьев (для привода будет использоваться одна цепь).

Шаг 3. Каретки привариваются к верхней части рамы. Важно, чтобы звездочки, расположенные по углам, находились друг напротив друга. Шатуны располагаются параллельно раме, а штанги, соединяющие их с воротами, подбираются в соответствии с размерами звездочек. Когда последние вращаются, штанга, соединяющая створку ворот с шатуном, заставит полотно двигаться.

Важно! Точную длину штанги определить сложно, ведь существует достаточно много моделей велосипедов. Отметим лишь, что изделия диаметром М-8 будет вполне достаточно. Сама штанга изготавливается из стальной полосы.

Шаг 4. Цепь надевается на звездочки. Это нужно сделать перекрестно, чтобы они вращались в противоположные стороны. Для изготовления такой цепи потребуется сразу несколько велосипедных цепей – их соединяют друг с другом.

Цепь нужно хорошо натягивать, но даже после этого она будет провисать и, следовательно, соскакивать. Во избежание этого к раме приваривают еще пару металлических полос, которые будут поддерживать цепь и одновременно служить направляющими. Есть и другой вариант – зафиксировать широкие ролики, чтобы по ним двигалась цепь.

Важно! Цепь нужно надевать при закрытом положении ворот. Далее проводится проверка конструкции – выталкивается одна створка, при этом вторая должна двигаться симметрично первой. Если створки идут внахлест, то нужно передвинуть цепь на один зуб.

Автоматика

Блок: 6/7 | Кол-во символов: 1935
Источник: https://svoimi-rykami.ru/stroitelstvo-doma/vorota/avtomatika-dlya-vorot-svoimi-rukami.html

Советы по эксплуатации

Чтобы эти ворота служили долгое время, нужно придерживаться следующим советам по использованию:

1. Время от времени механизмы нужно обслуживать. Процесс заключается в смазывании подвижных элементов. Допускается использование только незамерзающей смазки.
2. Периодически следует осматривать направляющие и чистить их от мусора. Если образуется лёд, то полотно может заклинить.
3. Проверке подлежат и механизмы автоматики. Проверять детали нужно минимум раз в год. Если какой-то из элементов вышел из строя, то рекомендуется доверить ремонт специалистам.
4. Нужно следить за полотном. Оно имеет антикоррозийное покрытие, однако часто его повреждают. Рекомендуется своевременно очищать ворота от грязи при помощи воды и мыльного раствора. Если какая-либо из секций погнулась или поцарапалась, то её следует обработать специальными средствами против коррозии или заменить.

Часто бывает так, что некоторые из деталей, сделанные своими руками, проще и дешевле заменить на другие.

Блок: 8/9 | Кол-во символов: 978
Источник: https://grounde.ru/avtomaticheskie-vorota-svoimi-rukami.html

Кол-во блоков: 18 | Общее кол-во символов: 31666
Количество использованных доноров: 5
Информация по каждому донору:

1. https://grounde.ru/avtomaticheskie-vorota-svoimi-rukami.html: использовано 4 блоков из 9, кол-во символов 15030 (47%)
2. https://maja-dacha.ru/avtomaticheskie-vorota-svoimi-rukami/: использовано 3 блоков из 6, кол-во символов 5807 (18%)
3. http://VorotaGate.ru/raspashnye/avtomatika-svoimi-rukami: использовано 2 блоков из 6, кол-во символов 2943 (9%)
4. https://svoimi-rykami.ru/stroitelstvo-doma/vorota/avtomatika-dlya-vorot-svoimi-rukami.html: использовано 3 блоков из 7, кол-во символов 2594 (8%)
5. https://rusolymp.ru/stroitelstvo/avtomatika-dlya-raspashnyh-vorot-svoimi-rukami: использовано 4 блоков из 6, кол-во символов 5292 (17%)

Поделитесь в соц.сетях:

Оцените статью: Загрузка…
