Жидкость — вещество, обладающее свойством течь и принимать форму сосуда, в котором оно находится.

Датчики уровня жидкостей необходимы для контроля уровня жидкостей в ёмкостях или трубопроводах. По функционалу датчики уровня делятся на уровнемеры и сигнализаторы.

Интерактивный подбор датчика уровня жидкости

Чтобы получить оптимальное решение вашей задачи, заполните опросный лист,
и наши специалисты свяжутся с Вами, чтобы предложить готовый ответ.

Датчики уровня жидкостей делятся на два типа: контактные (весь датчик или его часть контактирует с измеряемой средой) и бесконтактные (измерение происходит без контакта с жидкой средой). Каждый из этих типов имеет достоинства и недостатки и находит своё применение в той или иной области.

Контактный тип датчиков
 как правило применяется в процессах, которые имеют факторы, затрудняющие работу оборудования.

К таким факторам можно отнести:

  • температуры свыше +90°С;
  • давление свыше 3 бар.

В том числе преимущественно контактные датчики используют для измерения уровня пенящихся жидкостей (молоко, пиво, соки, газ. вода и др.). Ввиду рассеяния сигнала и получения некорректных результатов при измерение бесконтактным методом, уровень жидкости в высоких узких резервуарах также рекомендовано контролировать при помощи контактных приборов.

Применяются там, где необходимо избежать пагубного влияния физико-химических свойств измеряемой жидкости. На процесс измерения и работоспособность датчика могут влиять:

  • вязкие жидкости (сгущёнка, варенье, нефтепродукты, глицерин и др.);
  • агрессивные жидкости (щёлочи, кислоты).

Все датчики уровня жидкостей различаются не только по функционалу (уровнемеры/сигнализаторы), типу (контактные/бесконтактные), но и самое главное — по принципу действия.

Подробное описание каждого принципа действия, их преимущества и недостатки вы сможете найти на страницах нашего сайта, в этой статье остановимся на ключевых отличиях и применениях того или иного датчика уровня жидкостей.

Емкостные датчики уровня
 — это экономичное решение для контроля уровня там, где не возникает вспенивания и налипания среды на датчик, а также там, где не требуется высокая точность измерения уровня. Как правило применяется для измерения уровня жидкости в небольших резервуарах. Для пищевых продуктов и агрессивных сред рекомендованы модели с пластиковым покрытием измерительного зонда. Существенным недостатком является высокая погрешность при измерении жидкостей с низкой диэлектрической проницаемостью (ε=1,5…3,0), а также неспособность работать с диэлектрическими жидкостями.

Однако производителям удалось решить проблему обнаружения жидкостей с низкой диэлектрической проницаемостью и проблему определения границы раздела сред с близкими значениями диэлектрической константы. Емкостно-частотный сигнализатор в отличие от емкостного, благодаря RF-технологии и тонкой настройке способен детектировать слабопроводящие жидкости и одновременно не реагировать на пену.

Гидростатические уровнемеры и сигнализаторы
 имеют более высокую точность измерения по сравнению с емкостными и такую же невысокую стоимость. Поэтому являются оптимальным выбором по соотношению цена/качество. Вычисление значения уровня происходит благодаря измерению давления столба жидкости, поэтому гидростатические датчики применяются в открытых резервуарах или в закрытых, но в которых давление воздушной среды соответствует атмосферному, в противном случае уровнемер выдаст некорректные результаты. В том числе на определение уровня влияет плотность жидкости, для применения гидростатических уровнемеров необходимо быть уверенным, что её значение остаётся постоянным на протяжение всего времени измерения. Поэтому не рекомендуется использовать гидростатический метод определения уровня для жидкостей с переменной плотностью (радиохимическое производство, нефтепродукты при изменении температуры). Применяются для контроля уровня чистых и сточных вод, жидких пищевых продуктов или химических веществ, не реагируют на пену. Являются фактически безальтернативным решением для измерения уровня жидкости в скважинах.

Работа байпасных уровнемеров
 основана на принципе сообщающихся сосудов, что делает процесс измерения весьма наглядным и понятным. Такие уровнемеры применяются в небольших резервуарах, находящихся под давлением с температурой рабочей среды до +250 °С. Могут использоваться совместно с магнитострикционными уровнемерами, что позволит их интегрировать в АСУ. Байпасные уровнемеры не следует применять с вязкими жидкостями или жидкостями вязкость которых повышается при снижении температуры, так как температура жидкости в байпасной камере из-за тепловых перемычек в соединительной арматуре ниже чем в сообщающимся с ним сосуде.

Магнитострикционные
 и магнитные уровнемеры
 относятся к типу поплавковых, это значит, что поплавок «лежит» на поверхности жидкости и измерение уровня происходит относительно положения этого поплавка. Такие уровнемеры отличаются большей точностью, особенно магнитострикционные. Их целесообразно применять при коммерческом учёте светлых нефтепродуктов, химических веществ и других дорогостоящих жидкостей. Поплавковые уровнемеры подходят для измерения уровня пенящихся жидкостей, однако не применим с вязкими жидкостями.

Микроволновые рефлексные уровнемеры
 конструктивно состоят из электронного блока и волновода. Длина волновода должна соответствовать высоте резервуара, что ограничивает применение датчиков в высоких резервуарах. С такой бедой сталкиваются все датчики с аналогичной конструкцией (емкостные, магнитные, магнитострикционные). Однако принцип действия и конструкция рефлексного датчика делает его высокоточным и пригодным для использования в тяжёлых условиях (высокая температура и давление), а также с пенящимися и налипающими жидкостями. Этот вид уровнемеров можно назвать наиболее универсальным, подходящими для применения фактически с любыми жидкостями, не зависимо от давления воздушной среды над поверхностью жидкости или диэлектрической проницаемости среды.

Буйковые уровнемеры
 — это датчики для тяжёлых условий, в которых ко всему прочему требуется высокая точность измерений. Принцип работы буйковых уровнемеров схож с работой поплавковых датчиков и основан на использовании закона Архимеда. Некоторые модели способны обеспечивать непревзойдённые результаты измерения при температурах от -196 °С до + 500 °С и давление рабочей среды до 414 атмосфер. От сюда складывается высокая стоимость. Как правило используются на нефтехранилищах и в химической промышленности.

Это универсальное устройство непрерывного измерения уровня жидкостей. Обладает всеми преимуществами бесконтактного метода измерения и отличается крайне высокой точностью. Применим со всеми жидкими средами, исключением в некоторых случаях может стать пена. Помехой для импульс-радарного уровнемера может стать газовая подушка над поверхностью жидкости, в таком случае следует применять FMCW-радарные уровнемеры. Наилучшее применение таких датчиков — это резервуары с медленным изменением уровня жидкости, где важна высокая точность измерения. Недостатком может стать их высокая стоимость.

Ультразвуковые датчики уровня
 ещё один бесконтактный тип датчиков. По большому счёту, именно ультразвуковые датчики наиболее часто применяются для бесконтактного контроля уровня жидкостей. Ведь далеко не всегда важна очень высокая точность измерения как у радарных датчиков, а стоимость таких устройств в несколько раз ниже. Ограничение на применение накладывают пенящиеся жидкости и ёмкости в которых образуется газовая подушка (емкости с азотной кислотой), собственно, как и в случае с импульс-радарными уровнемерами.

Оптические сигнализаторы уровня жидкостей
 — это миниатюрные датчики, предназначенные для контроля уровня в небольших ёмкостях и резервуарах, находящихся под вибрацией.

Вибрационные сигнализаторы
 или как их ещё называют «вибровилки»
 врезаются в ёмкость на требуемых уровнях. Чувствительный элемент постоянно вибрирует, что позволяет использовать датчик с вязкими и пенящимися жидкостями, не боясь ложных срабатываний. Такие датчики имеют среднюю точность и стоимость, относительно других сигнализаторов.

Поплавковые сигнализаторы
 наиболее простые и экономичные устройства контроля уровня жидкости и сточных вод, а также слабоагрессивных жидких сред. Поплавковые сигнализаторы делятся на два типа — это поплавковые кабельные и поплавковые магнитные сигнализаторы. Отличие заключается в том, что кабельные имеют определённую длину кабеля и погружаются в жидкость через верх резервуара, а магнитные врезаются в боковую стенку ёмкости на требуемом уровне. Для агрессивных сред поплавок и кабель изготавливаются из различных пластиков. Как правило их применяют для включения/отключения насосов. Отличаются низкой ценой и невысокой точностью.

Приветствую!

Решил закинуть маленькую статейку — вдруг кому пригодиться, как мне))

Соорудил небольшой простенький девайс для поддержания постоянного уровня воды в емкости. Схемка взята из интернета и повторена лишь с добавлением элементарного параметрического стабилизатора напряжения, т.к. по техзаданию питаться девайс должен от 24В, а вся схема и реле на 12В.

Датчик уровня воды трехэлектродный.

Предлагается схема устройства управления насосом. Эта схема из набора, который предлагает «Мастер КИТ». Устройство управления насосом позволит автоматизировать работу дачного насоса, с помощью которого вода поступает в душевой бак. Принцип работы «умного помощника» следующий, когда уровень воды в душевом баке падает ниже определенного уровня L, насос включается и начинает закачивать воду в емкость. Когда уровень воды достигает заданного уровня Н, устройство отключает насос.

Данное устройство можно применить на даче, в загородном доме, коттедже. Схема электрическая принципиальная устройства показана на рисунке.

Схемка проста и не нуждается в настройке.

Вода обладает электрическим сопротивлением. Пока в емкости нет воды, транзисторы Т1 и Т2 закрыты, на коллекторе транзистора Т1 присутствует высокое напряжение. Данное высокое напряжение, поступая через диод D1 на базу транзистора ТЗ, открывает его и транзистор Т4, что приводит к включению исполнительного реле, к силовым контактам которого подключен насос. Насос начинает качать воду в емкость. Светодиод LED при этом включается, индицируя работу насоса. Когда уровень воды достигает датчика L, транзистор Т1 открывается, напряжение на его коллекторе падает. Однако насос продолжает работать, потому что на базу транзистора Т3 подается напряжение через резистор R8 и поддерживает ключ ТЗ-Т4 в открытом состоянии. Когда уровень воды достигает датчика «Н», транзистор Т2 открывается, и на базу транзистора ТЗ поступает низкий уровень. Ключ ТЗ-Т4 закрывается — реле выключается. Лишь когда уровень воды вновь опустится ниже уровня «L», реле включится опять. Конструктивно, устройство выполнено на печатной плате из фольгированного стеклотекстолита размерами 61×41 мм. В качестве датчиков «L» и «Н» можно использовать подручные материалы, например медные водопроводные полудюймовые гайки, прочно прикрепленные к изолированным проводам. Включение устройств. Подключите к плате провода датчиков и расположите их в экспериментальной емкости такой же высоты, как и используемый на даче душевой бак следующим образом: «СОМ» на дне (если емкость железная, то можно соединить этот провод с корпусом емкости); «L» — на желаемом нижнем уровне воды (уровне включения насоса); «Н» — на уровне отключения насоса. Подключите устройство к источнику питания, соблюдая полярность. Сетевое напряжение и насос пока не подключайте. Включите питание. Должны зажечься индикаторный светодиод и «щелкнуть» реле, подключив насос. Налейте воду в емкость. Когда уровень воды достигнет датчика «Н», реле должно отключиться. Вылейте воду из емкости. Когда уровень воды опустится чуть ниже датчика «L», реле должно включиться. Теперь можно окончательно смонтировать датчики на реальном объекте и, соблюдая осторожность, подключить к контактам схемы 220 В и насос.

Преимущество данной схемы над более простыми — это применение реле всего с одним контактом. Практически на всех подобных более простых схемах используется 2 группы контактов.

В схеме возможны замены: транзисторы любые биполярные с указанной проводимостью. Я ставил В9014 и В9015, а вот VT5 в стабилизаторе — КТ805БМ в ТО-220 с небольшим радиатором. Наличие радиатора обязательное — нагрев весьма интенсивен. Я посадил еще и на термопасту. Диоды — любые кремниевые. Конденсаторы — любые с напряжением не ниже 16В для С1,С2 и 40В для С3. Мостик (или диоды в мосту) — на напряжение не ниже напряжения питания и током не менее 200мА. Ток потребления схемы при сработанном реле составил 150мА при напряжении питания 24В. При питании от постоянного тока можно выкинуть мостик. при питании от источника 12В (постоянного) можно убрать всю схему стабилизатора.

Первая версия.

В плате применил комбинацию DIP и SMD компонентов. Версия платы первая, один из девайсов спаян по ней. Плата второго доработана немного: мост убран с платы, предусмотрено применение транзистора в стабилизаторе в корпусе ТО-220, больше элементов SMD, увеличена ширина дорожек.

Диодный мостик запаян на отдельной небольшой платке.

Переключатели и т. д.) при автоматизации насосных установок применяют специальные устройства контроля и управления, например, реле контроля уровня, струйные реле и др.

Реле контроля уровня регулируют работу пускателей насоса и клапанов для управления уровнями жидкости. Такие устройства способны поддерживать установленный уровень воды в емкостях.

Современные реле контроля уровня жидкости — электронные устройства, чаще всего модульного исполнения, получающие сигналы от датчиков, обрабатывающие их по определенному алгоритму и комммутирующие подключенные к выходным контактам реле исполнительные элементы ( , электродвигатели насосов).

Так как максимальный коммутируемый ток выходных цепей электронных реле контроля уровня обычно не превышает 10 А, то для коммутации мощных нагрузок . В этом сучае реле уровня управляет катушкой пускателя, а пускатель своими силовыми контактами управляет исполнительными элементами насосной установки.

Электронные реле контроля уровня работают с электродными и поплавковми датчиками, манометрами, радиоактивными датчиками и т. д.

Электродный датчик уровня

Используется для того, чтобы контролировать уровень электропроводных жидкостей. Принцип работы: контроль сопротивления воды между однополюсными погруженными электродами, для чего применяется переменное напряжение.

Состоит из одного маленького электрода и двух длинных электродов, укрепленных в коробке зажимов. Один маленький электрод — это контакт верхнего уровня воды, а длинные — нижнего уровня воды. Соединение датчика с реле уровня и со схемой управления двигателем насоса выполняется проводами.

Если вода соприкасается с маленьким электродом, происходит выключение пускателя насоса. Когда уровень понижается до длинных электродов, насос включается.

Используется для того, чтобы контролировать уровень воды в неагрессивных жидкостях. В открытую емкость погружается поплавок, который подвешивается на гибком тросе и уравновешивается грузом. На тросе закрепляются две переключающие опоры, с помощью которых при предельных уровнях воды в емкости коромысло контактного устройства поворачивается. Это коромысло замыкает контакты, которые включают или отключают электродвигатель насоса.

В случае с закрытой емкостью поплавок связывается своим рычагом с осью рычага. Ось с определенным уплотнителем пропускается в пространство через стенку корпуса, где находится контактная часть датчика. Через стенку емкости выполняется вывод проводов от контактов.

В большинстве случаев, подходящие датчики идут в комплете с реле уровня. Потребителю после приобретения такого набора необходимо только правильно все подключить и настроить.

Реле РКУ-1М
 — контролирует уровень жидкости и используется в автоматике регулирования наполнения и слива емкостей и в схемах защиты. Основные характеристики: максимальная коммутируемая мощность 3,5 Вт, питание 220В, число датчиков 3, один переключающий контакт, максимальное расстояние от датчика к реле 100 м.

Рис. 1. Реле РКУ-1М

Рис. 2. Схема подключения насоса к РКУ-1М

Реле уровня воды РОС-301
 — контролирует три уровня электропроводных жидкостей по независимым трем каналам в одной или разных емкостях.

Рис. 3. Реле РОС-301

Реле одноуровневое уровня воды PZ-828
 — обладает регулируемой чувствительностью, напряжение — 230В, максимальный ток выходных цепей — 16А. В устройстве используется переключающий контакт.

Рис. 4. Реле PZ-828

Двухуровневое реле PZ-829
 представляет собой автомат, имеющий регулируемую чувствительность. Данное электронное устройство пособно на двух уровнях контролировать наличие жидкости.

Трехуровневое реле PZ-830
 — контролирует и поддерживает установленный уровень токопроводящей жидкости управляя электродвигателем насосной установки. Трехуровневый автомат способен на трех уровнях контролировать наличие жидкости, где третий уровень является аварийным.

Рис. 6. Схема подключения четырехуровневого реле уровня PZ-830

Четырехуровневое реле PZ-832
 — контролирует и поддерживает уровень токопроводящих жидкостей в емкостях, водонапорных башнях, бассейнах и т. д. управляя электродвигателями насосов.

Реле уровня жидкости, оснащенное тремя датчиками EBR-1
 — электронное модульное реле, обладающее максимальным расстоянием между датчиками в 100 метров. Его можно применять для общественных водоемов (управление наполнением и сливом емкости или колодца). К механизму подключаются датчики, поставляемые вместе с реле контроля уровня жидкости.

Основные характеристики: мощность 3,5 VA, три датчика, максимальная чувствительность 50 КОм, питание 230 V, рабочая температура -100С — +450С, защита IP20.

Реле уровня EBR-1

Реле, оснащенное шестью датчиками EBR-2
 — специально разработанное модульное реле контроля, применяемое в колодцах и резервуарах. Также данное реле обладает множеством настроек, уведомлением о достижении минимального и максимального показателей уровня воды, датчики имеют высокую чувствительность к электропроводности жидкости.

В комплект входят шесть датчиков. Благодаря стоимости данное реле контроля является идеальным вариантом для современного контролирования уровня воды.

Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня. Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы. Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.


Конструкция и принцип действия

Конструктивное исполнение измерительных устройств данного типа определяется следующими параметрами:

  • Функциональностью, в зависимости от этого устройства принято делить на сигнализаторы и уровнемеры. Первые отслеживают конкретную точку заполнения резервуара (минимальную или максимальную), вторые осуществляют беспрерывный мониторинг уровня.
  • Принципом действия, в его основу может быть положены: гидростатика, электропроводность, магнетизм, оптика, акустика и т.д. Собственно, это основной параметр, определяющий сферу применения.
  • Методом измерения (контактный или бесконтактный).

Помимо этого, особенности конструкции определяет характер технологической среды. Одно дело — измерять высоту питьевой воды в баке, другое — проверять наполнение резервуаров для промышленных стоков. В последнем случае необходима соответствующая защита.

Виды датчиков уровня

В зависимости от принципа действия, сигнализаторы принято делить на следующие виды:

  • поплавочного типа;
  • использующие ультразвуковые волны;
  • устройства с емкостным принципом определения уровня;
  • электродные;
  • радарного типа;
  • работающие по гидростатическому принципу.

Поскольку эти типы наиболее распространены, рассмотрим каждый из них в отдельности.

Поплавковый

Это наиболее простой, но, тем не менее, действенный и надежный способ измерения жидкости в баке или другой емкости. С примером реализации можно ознакомиться на рисунке 2.


 Рис. 2. Поплавковый датчик для управления насосом

Конструкция состоит из поплавка с магнитом и двух герконов, установленных в контрольных точках. Кратко опишем принцип действия:

  • Емкость опустошается до критического минимума (А на рис. 2), при этом поплавок опускается до уровня, где расположен геркон 2, он включает реле, подающее питание на насос, закачивающий воду из скважины.
  • Вода доходит до максимальной отметки, поплавок поднимается до места расположения геркона 1, он срабатывает и реле отключается, соответственно, двигатель насоса прекращает работать.

Такой герконовый сигнализатор сделать самостоятельно довольно просто, а его настройка сводится к установке уровней включения-выключения.

Заметим, что если правильно выбрать материал для поплавка, датчик уровня воды будет работать, даже при наличии слоя пены в резервуаре.

Ультразвуковой

Этот тип измерителей может использоваться как для жидкой, так и сухой среды, при этом у него может быть аналоговый или дискретный выход. То есть, датчик может ограничивать заполнение по достижению определенной точки или отслеживать его постоянно. Устройство включает в себя ультразвуковой излучатель, приемник и контроллер обработки сигнала. Принцип работы сигнализатора продемонстрирован на рисунке 3.


 Рис. 3. Принцип работы ультразвукового датчика уровня

Работает система следующим образом:

  • излучается ультразвуковой импульс;
  • принимается отраженный сигнал;
  • анализируется длительность затухания сигнала. Если бак полный, она будет короткой (А рис. 3), а по мере опустошения начнет увеличиваться (В рис. 3).

Ультразвуковой сигнализатор бесконтактный и беспроводной, поэтому он может использоваться даже в агрессивных и взрывоопасных средах. После первичной настройки, такой датчик не требует никакого специализированного обслуживания, а отсутствие подвижных частей существенно продлевает срок эксплуатации.

Электродный

Электродные (кондуктометрические) сигнализаторы позволяют контролировать один или несколько уровней электропроводящей среды (то есть, для измерения наполнения бака дистиллированной водой они не подходят). Пример использования устройства приведен на рисунке 4.


 Рисунок 4. Измерение уровня жидкости кондуктометрическими датчиками

В приведенном примере задействован трехуровневый сигнализатор, в котором два электрода контролируют заполнение емкости, а третий является аварийным, для включения режима интенсивной откачки.

Емкостной

При помощи этих сигнализаторов можно определять максимальное заполнение емкости, причем, в качестве технологической среды могут выступать как жидкость, так и сыпучие вещества смешанного состава (см. рис. 5).


 Рис. 5. Емкостной датчик уровня

Принцип работы сигнализатора такой же, как у конденсатора: проводится измерение емкости между пластинами чувствительного элемента. Когда она достигнет порогового значения, подается сигнал на контроллер. В некоторых случаях задействовано исполнение «сухой контакт», то есть уровнемер работает через стенку бака в изоляции от технологической среды.

Данные устройства могут функционировать в широком температурном диапазоне, на них не влияют электромагнитные поля, а срабатывание возможно на большом расстоянии. Такие характеристики существенно расширяют сферу применения вплоть до тяжелых условий эксплуатации.

Радарный

Этот вид сигнализаторов можно действительно назвать универсальным, поскольку он может работать с любой технологической средой, включая агрессивную и взрывоопасную, причем, давление и температура не будут влиять на показания. Пример работы устройства приведен на рисунке ниже.


Устройство излучает радиоволны в узком диапазоне (несколько гигагерц), приемник ловит отраженный сигнал и по времени его задержки определяет наполняемость емкости. На измеряющий датчик не влияет давление, температура или характер технологической среды. Запыленность также не отражается на показаниях, чего не скажешь о лазерных сигнализаторах. Также необходимо отметить высокую точность приборов данного типа, их погрешность составляет не более одного миллиметра.

Гидростатический

Эти сигнализаторы могут измерять как предельное, так и текущее заполнение резервуаров. Их принцип действия продемонстрирован на рисунке 7.


 Рисунок 7. Измерение заполнения гиростатическим датчиком

Устройство построено по принципу измерения уровня давления, произведенного столбом жидкости. Приемлемая точность и небольшая стоимость сделали данный вид довольно популярным.

В рамках статьи мы не можем осмотреть все типы сигнализаторов, например, ротационно-флажковых, для определения сыпучих веществ (идет сигнал, когда лепесток вентилятора застрянет в сыпучей среде, предварительно вырыв приямок). Так же нет смысла рассматривать принцип действия радиоизотопных измерителей, тем более рекомендовать их для проверки уровня питьевой воды.

Как выбрать?

Выбор датчика уровня воды в резервуаре зависит от многих факторов, основные из них:

  • Состав жидкости. В зависимости от содержания в воде посторонних примесей может меняться плотность и электропроводность раствора, что с большой вероятностью отразится на показаниях.
  • Объем резервуара и материал, из которого он изготовлен.
  • Функциональное назначение емкости для накопления жидкости.
  • Необходимость контролировать минимальный и максимальный уровень, или требуется мониторинг текущего состояния.
  • Допустимость интеграции в систему автоматизированного управления.
  • Коммутационные возможности устройства.

Это далеко не полный список для выбора измерительных приборов данного типа. Естественно, что для бытового назначения можно существенно сократить критерии отбора, ограничив их объемом резервуара, типом срабатывания и схемой управления. Существенное сокращение требований делает возможным самостоятельное изготовление подобного устройства.

Делаем датчик уровня воды в резервуаре своими руками

Допустим, есть задача автоматизировать работу погружного насоса для водоснабжения дачи. Как правило, вода поступает в накопительную емкость, следовательно, нам необходимо сделать так, чтобы насос автоматически выключался при ее заполнении. Совсем не обязательно для этой цели покупать лазерный или радиолокационный сигнализатор уровня, собственно, никакой приобретать не нужно. Несложная задача требует простого решения, оно показано на рисунке 8.


Для решения задачи понадобится магнитный пускатель с катушкой на 220 вольт и два геркона: минимального уровня — на замыкание, максимального — на размыкание. Схема подключения насоса проста и, что немаловажно, безопасна. Принцип работы был описан выше, но повторим его:

  • По мере набора воды поплавок с магнитом постепенно поднимается, пока не дойдет до геркона максимального уровня.
  • Магнитное поле размыкает геркон, отключая катушку пускателя, что приводит к обесточиванию двигателя.
  • По мере расхода воды, поплавок опускается, пока не достигнет минимальной отметки напротив нижнего геркона, его контакты замыкаются, и поступает напряжение на катушку пускателя, подающего напряжение на насос. Такой датчик уровня воды в резервуаре может работать десятилетиями, в отличие от электронной системы управления.

Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня. Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы. Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.


Конструкция и принцип действия

Конструктивное исполнение измерительных устройств данного типа определяется следующими параметрами:

  • Функциональностью, в зависимости от этого устройства принято делить на сигнализаторы и уровнемеры. Первые отслеживают конкретную точку заполнения резервуара (минимальную или максимальную), вторые осуществляют беспрерывный мониторинг уровня.
  • Принципом действия, в его основу может быть положены: гидростатика, электропроводность, магнетизм, оптика, акустика и т.д. Собственно, это основной параметр, определяющий сферу применения.
  • Методом измерения (контактный или бесконтактный).

Помимо этого, особенности конструкции определяет характер технологической среды. Одно дело — измерять высоту питьевой воды в баке, другое — проверять наполнение резервуаров для промышленных стоков. В последнем случае необходима соответствующая защита.

Виды датчиков уровня

В зависимости от принципа действия, сигнализаторы принято делить на следующие виды:

  • поплавочного типа;
  • использующие ультразвуковые волны;
  • устройства с емкостным принципом определения уровня;
  • электродные;
  • радарного типа;
  • работающие по гидростатическому принципу.

Поскольку эти типы наиболее распространены, рассмотрим каждый из них в отдельности.

Поплавковый

Это наиболее простой, но, тем не менее, действенный и надежный способ измерения жидкости в баке или другой емкости. С примером реализации можно ознакомиться на рисунке 2.


 Рис. 2. Поплавковый датчик для управления насосом

Конструкция состоит из поплавка с магнитом и двух герконов, установленных в контрольных точках. Кратко опишем принцип действия:

  • Емкость опустошается до критического минимума (А на рис. 2), при этом поплавок опускается до уровня, где расположен геркон 2, он включает реле, подающее питание на насос, закачивающий воду из скважины.
  • Вода доходит до максимальной отметки, поплавок поднимается до места расположения геркона 1, он срабатывает и реле отключается, соответственно, двигатель насоса прекращает работать.

Такой герконовый сигнализатор сделать самостоятельно довольно просто, а его настройка сводится к установке уровней включения-выключения.

Заметим, что если правильно выбрать материал для поплавка, датчик уровня воды будет работать, даже при наличии слоя пены в резервуаре.

Ультразвуковой

Этот тип измерителей может использоваться как для жидкой, так и сухой среды, при этом у него может быть аналоговый или дискретный выход. То есть, датчик может ограничивать заполнение по достижению определенной точки или отслеживать его постоянно. Устройство включает в себя ультразвуковой излучатель, приемник и контроллер обработки сигнала. Принцип работы сигнализатора продемонстрирован на рисунке 3.


 Рис. 3. Принцип работы ультразвукового датчика уровня

Работает система следующим образом:

  • излучается ультразвуковой импульс;
  • принимается отраженный сигнал;
  • анализируется длительность затухания сигнала. Если бак полный, она будет короткой (А рис. 3), а по мере опустошения начнет увеличиваться (В рис. 3).

Ультразвуковой сигнализатор бесконтактный и беспроводной, поэтому он может использоваться даже в агрессивных и взрывоопасных средах. После первичной настройки, такой датчик не требует никакого специализированного обслуживания, а отсутствие подвижных частей существенно продлевает срок эксплуатации.

Электродный

Электродные (кондуктометрические) сигнализаторы позволяют контролировать один или несколько уровней электропроводящей среды (то есть, для измерения наполнения бака дистиллированной водой они не подходят). Пример использования устройства приведен на рисунке 4.


 Рисунок 4. Измерение уровня жидкости кондуктометрическими датчиками

В приведенном примере задействован трехуровневый сигнализатор, в котором два электрода контролируют заполнение емкости, а третий является аварийным, для включения режима интенсивной откачки.

Емкостной

При помощи этих сигнализаторов можно определять максимальное заполнение емкости, причем, в качестве технологической среды могут выступать как жидкость, так и сыпучие вещества смешанного состава (см. рис. 5).


 Рис. 5. Емкостной датчик уровня

Принцип работы сигнализатора такой же, как у конденсатора: проводится измерение емкости между пластинами чувствительного элемента. Когда она достигнет порогового значения, подается сигнал на контроллер. В некоторых случаях задействовано исполнение «сухой контакт», то есть уровнемер работает через стенку бака в изоляции от технологической среды.

Данные устройства могут функционировать в широком температурном диапазоне, на них не влияют электромагнитные поля, а срабатывание возможно на большом расстоянии. Такие характеристики существенно расширяют сферу применения вплоть до тяжелых условий эксплуатации.

Радарный

Этот вид сигнализаторов можно действительно назвать универсальным, поскольку он может работать с любой технологической средой, включая агрессивную и взрывоопасную, причем, давление и температура не будут влиять на показания. Пример работы устройства приведен на рисунке ниже.


Устройство излучает радиоволны в узком диапазоне (несколько гигагерц), приемник ловит отраженный сигнал и по времени его задержки определяет наполняемость емкости. На измеряющий датчик не влияет давление, температура или характер технологической среды. Запыленность также не отражается на показаниях, чего не скажешь о лазерных сигнализаторах. Также необходимо отметить высокую точность приборов данного типа, их погрешность составляет не более одного миллиметра.

Гидростатический

Эти сигнализаторы могут измерять как предельное, так и текущее заполнение резервуаров. Их принцип действия продемонстрирован на рисунке 7.


 Рисунок 7. Измерение заполнения гиростатическим датчиком

Устройство построено по принципу измерения уровня давления, произведенного столбом жидкости. Приемлемая точность и небольшая стоимость сделали данный вид довольно популярным.

В рамках статьи мы не можем осмотреть все типы сигнализаторов, например, ротационно-флажковых, для определения сыпучих веществ (идет сигнал, когда лепесток вентилятора застрянет в сыпучей среде, предварительно вырыв приямок). Так же нет смысла рассматривать принцип действия радиоизотопных измерителей, тем более рекомендовать их для проверки уровня питьевой воды.

Как выбрать?

Выбор датчика уровня воды в резервуаре зависит от многих факторов, основные из них:

  • Состав жидкости. В зависимости от содержания в воде посторонних примесей может меняться плотность и электропроводность раствора, что с большой вероятностью отразится на показаниях.
  • Объем резервуара и материал, из которого он изготовлен.
  • Функциональное назначение емкости для накопления жидкости.
  • Необходимость контролировать минимальный и максимальный уровень, или требуется мониторинг текущего состояния.
  • Допустимость интеграции в систему автоматизированного управления.
  • Коммутационные возможности устройства.

Это далеко не полный список для выбора измерительных приборов данного типа. Естественно, что для бытового назначения можно существенно сократить критерии отбора, ограничив их объемом резервуара, типом срабатывания и схемой управления. Существенное сокращение требований делает возможным самостоятельное изготовление подобного устройства.

Делаем датчик уровня воды в резервуаре своими руками

Допустим, есть задача автоматизировать работу погружного насоса для водоснабжения дачи. Как правило, вода поступает в накопительную емкость, следовательно, нам необходимо сделать так, чтобы насос автоматически выключался при ее заполнении. Совсем не обязательно для этой цели покупать лазерный или радиолокационный сигнализатор уровня, собственно, никакой приобретать не нужно. Несложная задача требует простого решения, оно показано на рисунке 8.


Для решения задачи понадобится магнитный пускатель с катушкой на 220 вольт и два геркона: минимального уровня — на замыкание, максимального — на размыкание. Схема подключения насоса проста и, что немаловажно, безопасна. Принцип работы был описан выше, но повторим его:

  • По мере набора воды поплавок с магнитом постепенно поднимается, пока не дойдет до геркона максимального уровня.
  • Магнитное поле размыкает геркон, отключая катушку пускателя, что приводит к обесточиванию двигателя.
  • По мере расхода воды, поплавок опускается, пока не достигнет минимальной отметки напротив нижнего геркона, его контакты замыкаются, и поступает напряжение на катушку пускателя, подающего напряжение на насос. Такой датчик уровня воды в резервуаре может работать десятилетиями, в отличие от электронной системы управления.

Источник

Часто возникает вопрос, что лучше ректификационная колонна или самогонный аппарат. Сторонников каждого аппарата много, но однозначно имея РК можно получать и хороший самогон, а наоборот не получится. Ректификация позволяет получить из спирта сырца (самогона) чистый спирт крепостью 96-98°. Органолептика у хорошего спирта практически отсутствует, запаха сырья нет, использовать чистый продукт можно для производства домашних водок и всяких наливок, настоек. В домашних условиях получить такой продукт можно используя миниспиртзавод. Домашний миниспиртзавод сегодня довольно просто приобрести в специализированных магазинах. Так же реально сделать самостоятельно настоящую ректификационную колонну своими руками.

Кроме технических навыков вы должны знать принцип работы этого устройства, как работает ректификационная колонна. Для получения спирта применяются насадочные колонны, они имеют небольшие габариты, легко умещаются по высоте в условиях обычной квартиры. Производительность такого устройства достигает 300-1000 мл в час, что вполне достаточно для домашних нужд.

Ректификационная колонна – принцип работы. В качестве насадки для колонны используют различные материалы нейтральные к действию спирта – стекло, нержавеющая сталь, керамика. Основное свойство всех насадок заключается в смачивании и удержании флегмы на своей поверхности. То есть пары спирта из перегонного куба устремляясь вверх по колонне конденсируются наверху и возвращаются вниз стекая по насадке. Происходит обмен компонентами, спирты поднимаются вверх по колонне, а вода и более тяжелые примеси стекают обратно в перегонный куб. Когда стабильная ректификационная колонна входит в рабочий режим, наступает баланс между поступлением пара и отбором спирта. В колонне стабилизируется температура и во время всего процесса ректификации она держится на одном уровнен не превышая 0,1-0,3 градусов. Поддержать такой режим удается хорошим утеплением колонны, подачи определенной для каждой колонны мощности и поддерживая необходимое давление в системе

Устройство ректификационной колонны

Как сделать ректификационную колонну волнует многих домашних винокуров. А ведь небольшой миниспиртзавод для дома можно сделать самостоятельно, намного сэкономив при покупке готового комплекта. Сумма буде в 2-3 раза меньше если вы решите сделать ректификационную колонну самодельную. Все детали, как устроена ректификационная колонна и чертеж подробно описаны ниже.

Каждый домашний миниспиртзавод состоит из:

  1. Перегонный куб;
  2. Царга;
  3. Насадка;
  4. Узел отбора;
  5. Дефлегматор;
  6. Холодильник;
  7. Царга пастеризации (опционально);
  8. Автоматика.

Чертеж схема ректификационной колонны

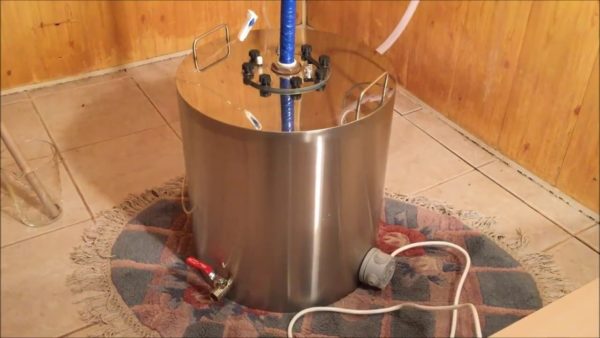

Перегонный куб.

По другому испарительный куб,в него заливается сырец(самогон) для ректификации. Куб также является прочным основанием для колонны, вес колонны с насадкой достаточно велик. Для домашнего использования обычно используется емкость 15-50 литров. Куб может быть универсальным подходящим для перегона браги и спирта, в этом случае целесообразно использовать большую емкость 30-50 литров. При изготовлении куба часто используются пивные кеги из «нержавейки» на 30 и 50 литров или пищевые котлы. Емкость должна быть оборудована нагревательным элементом, в качестве которого используется ТЭН или два ТЭНа мощностью 1-3 кВт. В качестве источника нагрева можно использовать электоро или индукционную плитку с возможностью регулировки мощность нагрева. На кубе устанавливается термометр для внутреннего контроля кубовой жидкости. Для уменьшения тепло потерь, рекомендуется утеплить куб снаружи.

Царга.

Главная, основная часть любой ректификационной колонны. Все процессы протекают именно в ней. Колонну к домашнему миниспиртзаводу можно собрать из нескольких соединенных частей (царг). Соединения всех царг лучше сделать при помощи молочных муфт или кламп соединений. Такая система получится универсальной и может использоваться как бражная колонна для самогона и миниспиртзавод. Для царги используется труба из пищевой нержавеющей стали внутренним диаметром 25-60 мм.

Ректификационная колонна для самогонного аппарата, на которой производят спирт НДРФ (недоректификат крепостью 94-95°) может быть сделана из меди. Диаметр колонны необходимо подобрать ориентировочно 25мм – 0,5кВт, 32мм – 1кВт, 38мм-1,5кВт, 50мм – 2,5кВт. Длина насадочной части ректификационной колонны должна составлять 30-50 диаметров, т.е. если внутренний диаметр трубы 50 мм, то высота должна быть 1500 – 2500 мм. Чем выше колонна, тем лучше происходит в ней обмен пара и жидкости, а в итоге чище спирт. Толщина стенки желательно не больше 1 мм.

Колонне необходима тщательная теплоизоляция. Хорошо зарекомендовал себя утеплитель для труб, также царгу можно утеплить другими методами, намотав шпагат на трубу, замотав сверху фольгированным скотчем. Чем лучше будет выполнена термоизоляции тем стабильнее будет работать колонна. В 20-30 см от низа насадки нужно сделать посадочное место для термометра.

Сделать это можно припаяв трубочку необходимого диаметра к царге. Либо вварить гильзу под датчик или термометр. Нержавейку и качественного сварщика аргонщика не всегда найти, поэтому ректификационную колонну для спирта можно спаять из медных фитингов. Ректификационная колонна из фитингов сантехники своими руками паяется очень просто, подобрать их легко в специализированных магазинах.

Насадка.

На сегодня наиболее качественной насадкой считаются СПН (спирально-призматическая насадка). Она изготавливается из нержавеющей или нихромовой проволоки, которая не должна вступать в реакцию со спиртом и другими продуктами перегона.
Цена насадки высокая, но при желании ее легко намотать самостоятельно. Для того чтобы насадка держалась в трубе, внизу царги впаивается крестовина из нержавеющего электрода для сварка, на него укладывается 2-3 см путанки из проволоки (нихром). Сверху не плотно засыпается насадка СПН и поверх вставляется еще один проволочный пыж.

Второй по эффективности насадкой можно назвать РПН – насадка панченкова, она представляет собой сетку из проволоки, смотанной в пыжи диаметром вашей трубы. Есть еще керамические кольца рашига, стеклянные шарики. Самая простая насадка это мочалки из нержавейки, но эффективность такого наполнителя очень низкая. Для трубы длиной 1,3 метра диаметром 35 мм понадобится 16-18 шт. мочалок.

Дефлегматор с узлом отбора РК.

Дефлегматор венчает верхнюю часть рек.колонны. В него поступают пары спирта и конденсируются, превращаясь в жидкую флегму. Часть жидкой флегмы возвращается по насадке вниз, а часть через узел отбора выводится наружу. Конструкция дефлегматора может быть разной. Самым простым в изготовлении считается рубашечный или прямоточный дефлегматор. Сделан он из двух труб разного диаметра, между которыми циркулирует вода для охлаждения. Вода подается снизу, сверху выходит теплая вода. Внешний корпус такого дефлегматора можно сделать из обычного термоса.Диаметр внутренней трубы обычно делают таким же как и насадочная колонна. В верхней части любого дефлегматора находится ТСА – трубка связи с атмосферой.

Еще один вариант- дефлегматор димрота. Он представляет собой отрезок трубы (продолжение царги) в середине которой расположенная спираль из тонкой трубки диаметром 6-10 мм по которой циркулирует охлаждающая жидкость. Для колонны диаметром 50 мм димрот наматывается из трубки 6 мм длиной 3 метра. Дефлегматор получается длиной 25-35 см. Такая конструкция имеет большую площадь соприкосновения пара и жидкости и считается эффективней.

И третий вариант – дефлегматор кожухотрубный. В трубу большого диаметра вварены несколько тонких трубок в которых происходит конденсация паров. Плюсом такого устройства является универсальность, он может работать и как холодильник дистиллятора. Второе преимущество такого типа – малый расход воды и большая площадь охлаждения. Кожухотрубник можно сделать наклонным, что уменьшает высоту колонны, актуально для домашнего миниспиртзавода в квартирах с низкими потолками.

Под дефлегматором выше насадочной части находится узел отбора дистиллята в ректификационной колонне. Обычно его конструкция состоит из одной или двух перегородок и трубки отбора спирта. Перегородки под наклоном ввариваются или впаиваются в царгу. На трубку отбора устанавливается игольчатый кран с тонкой регулировкой или зажим гофмана, для ограничения или увеличения отбора фракций.

Царга пастеризации.

Царга пастеризации позволяет более качественно очистить товарный спирт от головных фракций. Которые образуются в верхней части ректификационной колонны и дефлегматоре на протяжении всего процесса ректификации. Царга пастеризации спирта усложняет конструкцию ректификационной колонны и может не устанавливать как отдельный элемент, но она позволяет улучшить качество спирта ощутимо. Медленный отбор голов ведется и вовремя отбора спирта ректификата из царги пастеризации.

Холодильник.

Спирт на выходе течет горячий и что бы его охладить после узла отбора и крана устанавливается дополнительный холодильник (до охладитель). Можно приобрести готовый стеклянный холодильник в магазинах «мед техника».
Либо изготовить самодельный холодильник из трубок как рубашечный дефлегматор, но с меньшими размерами. Длина холодильника примерно равна длине дефлегматора или чуть длиннее. Вода сначала поступает в нижний вход холодильника, затем с верхнего идет на дефлегматор. Регулируя краном поток воды добиваются нужных показателей.

Автоматика для ректификационной колонны.

Сложный процесс ректификации требует постоянного присутствия и наблюдения.
Хорошая автоматика дает возможность производить ректификацию, без постоянного участия человека в процессе. Она не допускает попадания “хвостов” в товарный спирт, позволяет отоборать головные фракции в отдельную емкость. Блок управления ректификацией, сокращенно (БУР), включит воду для охлаждения при нужной температуре, снизит мощность при отборе и уменьшит автоматически отбор в конце. После отбора хвостов выключит нагрев и воду. Простейший вариант автоматизации установка старт стопа с клапаном, который прекращает отбор при повышении температуры в колонне, после стабилизации температуры, отбор возобновляется. Собрать автоматику для домашнего миниспиртзавода дешевле из китайских комплектующих или приобрести на профильных форумах.

Винокуры создают ректификационную колонну своими руками. Такое оборудование обладает высокой эффективностью. Колонны позволяют разделять жидкости на фракции. РК — это высший класс бытовых самогонных установок.

На дистилляторе получают самогон, а на — чистый спирт. Процесс ректификации основан на взаимодействии жидкости и пара. При наличии необходимого оборудования получают чистый спирт. Колонны бывают тарельчатые и насадочные.

Самогонщики используют насадочные колонны, которые приводят к разделению спирта на фракции.

Ректификационная колонна «Термосфера Ф43»

Устройство ректификационной колонны:

  • царга с наполнителем;
  • узел отбора спирта;
  • дефлегматор;
  • холодильник дополнительный.

Брага находится в перегонном кубе, который нагревается. С ростом температуры происходит испарение. Пары (спирты, эфиры и так далее) по царге устремляются вверх и доходят до холодильника с узлом отбора. На начальном этапе кран перекрыт.

Флегма — сконденсированный пар — спускается в колонну по трубке. Тяжелые фракции скапливаются внизу, легкие наверху.

Колонна заполнена насадками. Пар многократно конденсируется, а на элементах установки испаряется жидкость. В результате такого обмена между жидкостью и паром часть легкокипящего компонента отводится вниз.

Флегмовое число — это отношение количества конденсата, которое возвращается в колонну, к тому, что идет на отбор. ФЧ для спирта составляет 8–9, для благородных дистиллятов — 6–7. Как только приоткрывают кран, важно выдержать правильно флегмовое число.

Режимы работы колонны:

  1. Дистилляция. Проходит без разделения.
  2. Благородные дистилляты. Если в колонне уменьшить количество насадок или трубу, создаются условия для получения кальвадоса и чачи. При этом режиме ФЧ — 6–7. Крепость алкоголя составляет 94,5⁰.
  3. Получение спирта-ректификата. Насадки в колонне находятся до самого верха. Флегмовое число — 9. Крепость спирта 96,4⁰.

Преимущества и недостатки метода ректификации

Ректификационные колонны имеют плюсы и минусы. РК бывают:

  1. Бражными.
  2. С отбором по жидкости.
  3. С отбором по пару.
  4. Комбинированными.

Рассмотрим преимущества и недостатки всех типов.

Бражные колонны

Роль дефлегматора играет холодильник. Достоинства:

  • простая конструкция;
  • дешевизна;
  • легко изготовить;
  • дистиллятор + РК.

Недостатки:

  1. Неочевидное управление (непонимание, сколько флегмы возвращается, нельзя оценить число).
  2. Изменение ФЧ во времени.
  3. Требования к постоянной температуре воды.

Колонна для самогонного аппарата должна иметь:

  • Регулируемый узел отбора.
  • Атмосферный клапан.
  • Высокопроизводительный дефлегматор.

Отбор по жидкости

Используется схема ректификационной колонны для самогонного аппарата Alex’s Bokakob с наклонными плоскостями. Подсмотрев идею у Бокакоба, вырезают два куска меди и делают пропилы. Сегодня используют узел отбора с наклонными пластинами, который придумал дизайнер.

Достоинства:

  • недорого;
  • несложная сборка;
  • дистиллятор и ректификационная колонна.

Недостатки:

  • ФЧ изменяется во времени;
  • непрозрачное управление.

ФЧ меняется, поэтому надо постоянно подкручивать кран. Это неудобно.

Отбор по пару

Принцип работы: пар поднимается и происходит разделение. Часть поступает вверх, другая направо. Определяя проходные отверстия, выставляют флегмовое число.

Всегда сохраняются пропорции. На практике это означает, что нет необходимости постоянно находиться рядом. Только когда начинают идти «хвосты», отключают оборудование.

Преимущества:

  • несложная конструкция;
  • недорогая;
  • стабильный отбор.

Колонну нельзя использовать как дистиллятор. Это единственный недостаток. Брагу в этой РК нельзя перегонять.

Комбинированные типы

Совмещен отбор по жидкости и пару. Основной момент происходит по пару. Отбирают «головы» по жидкости.

  • несложно;
  • недорого;
  • выполняет функции дистиллятора и колонны;
  • процесс происходит стабильно.

Комбинированная колонна не имеет недостатков.

Выбор материала для изготовления оборудования

Для изготовления РК лучше использовать нержавеющую сталь. Материалы должны быть инертны к парам спирта. Колонны небольшого типа нецелесообразно заполнять такими контактными элементами, как тарелки. В них устанавливают насадки:

  • сетки;
  • кольца;
  • шары.

Самый простой вариант насадки — металлические сетки для мытья посуды. Следует убедиться, что они сделаны из нержавеющей стали.

Ректификационный аппарат проще собрать, чем самому изготовить. Без опыта не получится решить эту задачу. Чтобы знать, что купить для сборки, нужно рассчитать рентабельность.

Расчеты

Сначала определяют возможности РК. Существуют онлайн-калькуляторы, с помощью которых можно это сделать. Колонну высчитывают исходя из высоты:

  1. Потолка помещения — 2550 мм.
  2. Дефлегматора — 300 мм.
  3. Куба — 400 мм.
  4. Еще дополнительных 50 миллиметров.

Итого получают: 2550 + 300 + 400 + 50 = 1800 (высота колонны).

Расчет объема куба

Учитывают, что бак заполняют на 2/3 объема. Значит, для колонны с d = 50 мм подходит куб на 40–80 литров. Если диаметр царги 40 мм, объем емкости составляет 30–50 литров. Такой перегонный куб, как скороварка, подойдет для d = 28 мм.

Расчет прямоточного холодильника

Существуют коэффициенты, на которые ориентируются. Первый вариант для холодильников с хорошей циркуляцией воды составляет 850 Вт/м2С. Коэффициент в обычном змеевике — 150 Вт/м2С.

Напряжение на регуляторе — 100 вольт. Получают: 100 * 100: 19,3 = 518 ватт.

Расчет мощности

Для перегонного куба в 50 литров нужно 4 кВт. ТЭН 3 кВт достаточно использовать для бака в 40 литров, а для 30-литровой емкости потребуется электронагреватель мощностью 2 кВт.

Расчет дефлегматора

Для РК с жидкостным отбором подходит холодильник Димрота. Утилизационная мощность — 4–5 Вт на 1 кв. см.

Расчетная мощность РК с отбором по пару — 2/3 от номинальной. Утилизационная мощность — 2 Вт на 1 кв. см.

Если у колонны диаметр 50 мм, дальнейший расчет такой: номинальную мощность делят на утилизационную. Получают: 1950: 5 = 390 см².

Дефлегматор изготавливают, учитывая параметры:

  • длину трубы;
  • мощность;
  • запас.

Технология изготовления колонны

Сначала делают димрот. Берут 4 метра меди, которую огибают вокруг и накручивают димрот. Для этого используют токарный станок. Трубу можно навивать, зажав в тисках. Процесс этот несложный. Трубка легко входит, и наматывают нужное количество витков.

Расстояние между ними — 1 мм, поэтому витки немного раздвигают. Общая длина — 28 см, петля — 5–6 см.

Для того чтобы собрать колонну, надо приготовить материалы:

  • трубу 3,2 м (основа царги);
  • медную трубу — 35 мм d;
  • утеплитель толщиной 9 мм;
  • трубки (15; 10; 8);
  • трубку d 4 мм (4 метра);
  • фланцы резьбовые;
  • угол 90⁰;
  • тройник;
  • заглушку (35 мм);
  • переходник с 35 на 15;
  • игольчатый кран;
  • фитинги для подвода охлаждения;
  • флюс и припой;
  • систему подачи воды;
  • патрубки;
  • игольчатые клапаны — 2 шт.;
  • тройник.

Корпус колонны

Колонны изготавливают из таких материалов:

  • меди;
  • нержавеющей стали;
  • стекла.

В основном корпус установки изготавливают из нержавеющей трубы. Собирают оборудование при помощи сварки или пайки. В некоторых источниках можно прочитать, что из меди нельзя делать РК.

Если колонну собрали правильно, можно установить на самодельный самогонный аппарат. РК делают так, чтобы она подходила на любой бак от 20 до 50 литров.

Насадка

Существует промышленный наполнитель:

  1. Насадки спирально-призматические:
  • медная 4 х 4 х 0,3 (500 мл) — 2560 р.;
  • нержавеющая сталь 4 х 4 х 0,25 (500 мл) — 1850 р.
  1. Кольца Рашига керамические (1 кг) — 2050 р.
  2. Насадки Панченкова:
  • медные 50 х 10 — 620 р.;
  • нержавеющая сталь 50 х 10 — 290 р.

Самый доступный материал — металлические сетки для мытья посуды.

Теплоизоляция

Подходящий материал теплоизоляции:

  • выдерживает высокие температуры;
  • химически инертный;
  • силиконовые и фторопластовые прокладки.

Нельзя использовать резиновые прокладки, так как они влияют на качество спирта.

РК — универсальное оборудование. Установка имеет хорошую производительность и небольшие габариты.

Ректификационная колонна «Спиртмаш»

Как сделать колонну для ректификации?

Ректификационная колонна из фитингов и царги собирается самостоятельно в домашних условиях.

Пример № 1

Для работы понадобятся материалы:

  • труба;
  • фитинги;
  • термометр;
  • сварочный аппарат;
  • насадки.

Сначала берут трубу (d 30–50 мм) необходимой длины. Если требуется, разрезают. Нижнюю часть закрывают металлической сеткой. В качестве наполнителя используют мочалки или пружины. Сетки для мытья посуды (30–40 штук) нарезают на небольшие куски. Трубу заполняют полученными фрагментами, закрывают сеткой и фиксируют шайбой.

Устанавливают на перегонный куб и утепляют. Верхнюю часть царги закрывают крышкой. В пробке делают отверстие и устанавливают туда трубку. В нижней части — отверстие для дистиллята. Под ним находится пластина для сбора флегмы.

Силиконовым шлангом соединяют колонну и холодильник. На шланг крепят медицинскую капельницу.

В верхней части просверливают отверстие, куда монтируют 15 мм трубку. Ее вставляют под углом и паяют. Это место для термометра. Царгу соединяют фитингом с патрубком куба.

Пример № 2

Простую колонну можно сделать из таких материалов:

  1. Трубы 120–150 см, 30–40 мм в диаметре.
  2. Дефлегматора (длина 20–30 см).

Для колонны необходимо купить 18 металлических мочалок. Корпус дефлегматора можно изготовить из термоса, который припаивают к царге.

Затем монтируют трубки на слив и подачу воды. Имеется также трубка, по которой циркулирует охлажденная вода. Она соединяет холодильник с дефлегматором. В установке используют зажим от медицинской капельницы. В этой конструкции используют лабораторный холодильник.

Пример № 3

Собирают более сложные установки. К колонне Никсона — Стоуна добавляют узел отбора по пару. К тройнику приваривают гайку (3/4 дюйма). Далее вставляют кран с проходным отверстием 20 мм. На выходе диаметр — 18 мм. Самый узкий диаметр трубки отбора по пару — 16 мм. Холодильник РК составляет 38–40 см.

Винокуры создают своими руками конструкции на основе системы Никсона. Устройство самогонного аппарата с РК содержит:

  1. Куб на 70 л.
  2. ТЭН 2 кВт и 1 кВт.
  3. Царгу медную.
  4. Сухопарник.
  5. Систему Никсона с возвратом флегмы.
  6. Димрот (3 метра).

Пример № 4

Ректификационная колонна своими руками для производства 40 л спирта. Флегмовое число регулируется. Конструкция состоит из таких частей:

  1. Пробки.
  2. Уплотнительных гаек.
  3. Трубки для термометра.
  4. Корпуса дефлегматора.
  5. Отвода теплой воды.
  6. Подвода холодной воды в дефлегматор.
  7. Трубы.
  8. Наполнителя.
  9. Дефлегматора.
  10. Испарительного куба.
  11. Предохранительного клапана.

Конструкция собирается сваркой или пайкой. Все соединения проверяют на герметичность.

Выбор готового оборудования

Ректификационная колонна «Антоныч 2,1» (2 дюйма) стоит 15 856,14 р. Конструкцию самостоятельно собирают на домашнем дистилляторе «Антоныч 1,5-В», купив дополнительно царгу. Дистиллятор стоит 9542,77 р.

Установка «Медиум» СС-2 PRO с царгой 70 см стоит 13 400 рублей. Барботажная колонна монтируется с дополнительной трубой из нержавеющей стали. Можно приобрести комплект на 1,5 дюйма с царгой 50 см за 15 000 рублей. Цена установки на 2 дюйма — 16 000 р. На этой колонне получают напитки до 96,5⁰ спирта.

При покупке дистиллятора обращают внимание на размер дефлегматора. Он должен справляться с ректификацией. Дистиллятор «Стиллмен-Космо» — оборудование, на котором получают чистый спирт. Комплект стоит 18 450 р. Для получения этилового спирта дополнительно покупают царгу.

Дистилляционная колонна «Доктор Губер» полностью разборная. Конструкцию можно улучшить и сделать универсальной. Установка без куба стоит 15 539 рублей.

В общем, возможность выбора есть, и в любом случае вы получите самогон хорошего качества. Предпочтение зависит от удобства для потребителя и цены.

Любители приготовления домашних спиртных напитков со временем приходят к необходимости повышения качества. Лучшим решением является получение чистого спирта и разбавление его по требуемому рецепту.

Получить чистый спирт поможет ректификационная колонна. Совсем недавно информация о домашней ректификации была недоступной, сегодня большое количество специализированных форумов и блогов подробно освещает процесс домашней ректификации и постройки соответствующего оборудования.

Ректификация — процесс очистки спирта от легких эфирных и тяжелых сивушных составляющих, избавление продукта от глюкозы, сахаров и кислот.
Процесс ректификации позволяет получить чистый этиловый спирт до 96°.

Получившееся сырье применяется в технических, медицинских целях, а также для приготовления высококачественного спиртного.

Справка.
 Чтобы без ошибок сделать аппарат своими руками, нужно понимать физику и химию процессов ректификации.

Спирт-сырец или брага нагреваются в кубе. Пары поднимаются по царге, самые тяжелые части конденсируются в нижней части набивки и стекают в куб. Пары полегче поднимаются выше набивки, конденсируются и стекают в куб. Новая порция паров поднимается, нагревает уже стекающую флегму, из нее испаряются легкие фракции — вступает в силу основополагающий принцип тепломассообмена.

Самые легкие частицы достигают холодильника Димрота, где охлаждаются и стекают. Когда в ректификационной колонне пары «выстроились» по этажам в соответствии с плотностью, начинается отбор спирта в верхней части колонны. Начинающие ректификаторы допускают ошибку именно на этом этапе — или допускают «захлеб» — излишнее возникновение флегмы, или отбирают много продукта, тогда страдает «этажность» и получившийся спирт будет с примесями.

Сделать ректификационную колонну в домашний условиях довольно сложно. Серьезные производители подробно рассчитывают и испытывают свой товар, прилагают подробную инструкцию. Перед самодельщиком стоит выбор:

  1. Повторить задумку популярных производителей, скопировать уже существующий аппарат. При необходимости в проверенные схемы можно внести правки и доработки.
  2. Сконструировать свою схему, отличающуюся от прочих.

Из чего состоит ректификационная колонна, и ее чертеж?

Домашний мастер может изготовить царговую ректификационную колонну. Она прощает многие ошибки, и результат будет гарантирован.

Чертеж ректификационной колонны

Перегонный куб

Это емкость, куда встраиваются нагреватели, испаряется брага или спирт-сырец.

Характеристики емкости:

  1. Прочность.
     Вес ректификационной трубы будет приходиться на крышку, поэтому куб должен быть жестким.
  2. Химическая нейтральность к спирту.
     Идеальный материал — пищевая хромникелевая сталь (нержавейка).
  3. Удобность.
     Емкость нужно поднимать, перемещать, сливать из него барду (перегон). Объем емкости рассчитывается в зависимости от требуемой производительности аппарата, мощности нагревателей.
  4. Утепление.
     Теплопотери должны быть минимальны. поэтому и стенки, и дно должно быть «упаковано» в утеплитель без мостиков холода.

Царга для самогонного аппарата

Царга — это труба, которая устанавливается на куб. По сути, это и есть основной каркас ректификационной колонны. Существует тарельчатая царга, но она редко применяется в домашних условиях.

Характеристики:

  1. Прочность.
     Толщина стенки царги обычно принимается от 1 до 1.5 мм. Это создает достаточную прочность при небольшом весе.
  2. Химическая нейтральность.
  3. Утепление.
     Чтобы выстроить в колонне пары различных фракций «по этажам», царга должна быть хорошо утеплена. Отлично подойдет рукав из вспененного полипропилена или лотки из пенополистирола, применяемые в сантехнике.
  4. Разборность.
     Для удобства чистки и хранения царгу можно сделать разборной — из колен 30-40 см. Это позволит регулировать высоту аппарата, что влияет на скорость и качество продукции.
  5. Наличие смотровых стеклянных участков.
  6. Диаметр.
     Если это тонкая трубка (до 2 дюймов), набивка не нужна — все процессы происходят на стенках. Такая колонна называется пленочной. Диаметры выше требуют применения насадки — уплотнительной набивки для повышения площади тепломассообмена.

Набивка или насадка

Набивка нужна для осаждения флегмы, ее повторного испарения. Главная характеристика набивки — площадь. В качестве набивки применяют камни определенных пород, сито из нержавеющей стали, стружечные спирали из нержавейки.

В продаже есть много уже готовых решений, домашние мастера придумали различные недорогие варианты-заменители. Чаще всего для замены заводским набивкам используются металлические сеточки для мытья посуды или металлическая стружка.

От объема и плотности насадки зависит выстраивание паров по этажам. Если в колонне используется мелкая стружечная призматическая насадка, нужно сделать решетчатую опору, чтобы насадка не попадала в куб.

Охладитель Димрота

Вверху ректификационной колонны находится охладитель — трубка, свитая в спираль.

По ней циркулирует холодная вода. Он полностью охлаждает все легкие пары. Характеризуется плоскостью наклона, мощностью, длиной.

Узел отбора

Он служит для того, чтобы отобрать спирт из верхнего «этажа». Отбор осуществляется не полностью, большая часть флегмы возвращается в царгу. Соотношение забранного продукта к вернувшейся в царгу флегмы называется флегмовым числом.

Чам выше флегмовое число, тем меньше производительность аппарата, тем чище получается продукт.

Существуют три вида отбора:

  1. По браге.
     узел отбора находится выше холодильника Димрота, и улавливает прорвавшиеся пары. Они доохлаждаются в дополнительном проточном холодильнике.
  2. По жидкости.
     Охладившаяся флегма «верхних этажей», капая с холодильника, отбирается через наклонные плоскости или отстойник.
  3. По пару.
     Часть пара поднимается вверх, к Димроту, а часть устремляется к дополнительному холодильнику, где конденсируется. Обеспечивается стабильное флегмовое число, не изменяемое в течении всего времени перегонки.

Дополнительный холодильник

Несет вспомогательную функцию.

Что делает:

  • доохлаждает получившийся продукт,
  • осаждает случайно попавшие пары,
  • охлаждает готовый продукт.

Подробнее о том, что из себя представляет ректификационная колонна, и каков принцип её работы, вы узнаете из этого видео:

Выбор конструкции

Размеры и конструкция аппарата зависит от ряда факторов:

  1. Требуемая производительность.
     при большей производительности царга с набивкой будет выше и шире — пара проходит больше. Охладитель и узел отбора также должны обеспечить достаточную эффективность. Минимальная длина царги — 1.5 метра, лучше сделать ее разборной из трех колен — 1 метр, 0.2 метра, 0.5 метра. это позволит использовать аппарат как для дистилляции, так и для ректификации.
  2. Возможные размеры.
     Часто домашние ректификационные колонны ограничены в размерах из-за высоты потолка. Сэкономить место поможет смещение холодильника димрота в верхней части аппарата, или размещение его перпендикулярно царге (молот Тора).
  3. Доступ к технологиям металлообработки.
     Аппарат из нержавеющей стали прослужит долго и не будет окислять спирт, но для соединения деталей потребуется аргоновая сварка или электроды по нержавейке. Варить нержавейку сложно. При возможности можно применять лабораторное термостойкое стекло, но оно слишком хрупкое. Отличный вариант для самодельщика — медь. Она легко паяется газовой горелкой, в продаже есть большое количество
  4. Объем заправляемого сырья.
     Чем больше применяемый куб, тем выше должна быть производительность. Испарение спирта происходит при 75 — 80 °С, снижение температуры снизит скорость процесса.
  5. Бюджет.
     При минимальном бюджете рассматривать надо простую, но эффективную конструкцию с механическими регулировками. Если бюджет не стеснен, аппарат дополняется точными игольчатыми кранами, дополнительными узлами и автоматикой управления.

Для домашнего дистиллирования наиболее простой будет колонна с кубом до 50 литров со встроенными ТЭНами мощностью 3 Квт. Диаметр колонны 32 мм, узел отбора по жидкости по мотивам конструкции Алекса Бокакобы, холодильник Димрота, вставленный выше узла отбора.

Дополнительный охладитель не нужен, вместо него отлично служит пластиковая трубка длиной 1.5 метра, охлаждаемая воздухом. В качестве насадки можно использовать насадку Панченко, СПН или металлические нержавеющие мочалки для посуды. Все соединения производятся на недорогие сантехнические резьбовые соединения.

Оптимальные расчеты

Расчет колонны начинается с определения следующих параметров:

  1. Возможная высота.
     Практика показывает, что для домашнего аппарата оптимальной будет высота в 1.5 — 2 метра. Если в роли нагревателя используется газовая плита, высота царги будет 1.2 — 1.5 метра. Диаметр зависит от высоты, среднее соотношение — 1/50. К примеру, царга 1.5 метра должна быть не больше 32 мм. (округляем до стандартных труб).
  2. Мощность ТЭНа или нагревателя.
     Царга 1.5 метра будет иметь производительность примерно 300 мл/час, что соответствует 300 ватт мощности ТЭНа. Мощность нагревателя должна быть достаточной для нагрева до 70 °С объема браги в течении 1 часа, а также иметь возможность оптимального регулирования.
  3. Объем куба.
     Это утепленная емкость с удобным размером, транспортабельная. Для экономии высоты помещения диаметр и высота должны быть примерно одинаковыми. От объема куба зависит количество нагретых паров. Для домашнего использования удобны кеги из-под пива 25, 30, 50 литров. Алюминиевые бидоны или бачки лучше не использовать — алюминий быстро корродирует.
  4. Мощность охладителей.
     Охладитель должен полностью справляться с конденсированием паров при минимальном протоке воды. Точной формулы расчета мощности охладителя не существует, количество витков и длина подбирается опытным путем. Для нашей конструкции вполне достаточно 30 сантиметров плотно навитой спирали из трубки 6 мм. Лучше изготовить холодильник с запасом мощности и регулировать скоростью подачи холодной воды.

Как сделать из фитинговой сантехники в домашних условиях?

Действия следующие:

  • Закупаем материалы
     — 2 метра трубы 32 мм из меди; олово для пайки; 15 см медной трубки диаметром 8 мм, 2 метра трубки 6 мм; игольчатый кран, пластиковый шланг диаметром 8 мм. Приобретаем готовую насадку или заменитель — керамический гравий, металлическая мочалка. Наиболее простые соединители — клампы или латунная резьба.
  • Делаем царгу.
     Делим трубу на отрезки 1 метр, 0.3 метра, 0.5 метра. Отрезок 10 сантиметров припаиваем к крышке куба, вставляем сеточку для задержки насадки. На каждый стык припаиваем кламповое соединение или сантехническую резьбу из меди или латуни.

  • Собираем узел
     отбора по мотивам Алекса Бокакоба.
     На трубке длиной 0.3 метра ближе к нижнему краю делаем два угловых пропила под 30 — 40 градусов. В пропилы вставляем пластинки из меди, обрезаем и запаиваем. Сверлим отверстие для трубки отбора жидкости, отверстие должно находиться внизу «кармашка» нижней пластинки. На трубку отбора припаиваем резьбу для игольчатого крана, который будет регулировать отбор. Сбоку и чуть выше отверстия отбора вставляем трубку «прямотока». Он нужен, чтобы контролировать флегмовое число. Прямоток проводит флегму из «кармашка» отбора ниже, флегма капает в центр насадки. Средняя часть прямотока выполнена из прозрачной пластиковой трубки.

  • Собираем охладитель
    , для чего плотно навиваем медную трубку, набитую песком на штырь диаметром 12 мм. Штырь извлекается, песок вытряхивается и выдувается. Получается спираль, один конец которой нужно продеть внутрь. Начало и конец трубки продевается в латунный «стаканчик» с резьбой и запаиваются — это пробка. Получившийся холодильник вставляется выше узла отбора, капающая флегма собирается наклонными плоскостями.

  • Перед применением засыпаем насадку в царгу.
     Насадка не должна плотно закупоривать трубу, пар должен свободно проходить через нее.

  • При желании можно сделать проточный доохладитель.
     Он состоит из двух трубок, диаметром 10 и 12 мм. Длина тонкой трубки на 3 см. короче, чем толстой. Трубки вставляются одна в другую и торцы запаиваются. К толстой трубке припаиваются вход и выход холодной воды.

Колонна собрана и готова к использованию. Перед применением детали лучше промыть слабым раствором уксусной кислоты при помощи ершика.

Посмотрите видео, в котором показано, как собрать ректификационную колонну своими руками:

Режимы работы

Режимы следующие:

  1. Нагрев браги до 72 -75 °С.
     Охладитель Димрота работает с минимальной мощностью.
  2. Прогрев колонны и выстраивание «этажей» конденсации флегмы.
     На протяжении всей колонны идет активный барботаж и паромассообмен. Важно не допустить перенасыщения колонны, иначе будет «захлеб» — флегма закупорит весь диаметр царги. Подбираем мощность нагревателей так, чтобы возле узла отбора температура была 71 — 75 °С.
  3. Начало отбора.
     При отборе по жидкости неизбежно нарушается стройная пирамида в царге, поэтому флегмовое число нужно будет корректировать. Плотность пара постепенно падает, инстенсивность отбора также. Первая отобранная жидкость — «головы» — содержат летучие эфирные составляющие. Объем голов доходит до 20 % от планируемого содержания спирта.
  4. Отбор основного товарного спирта
     идет до появления запаха сивушных масел.
  5. При желании вытянуть из сырья все возможное
    , вытягиваем «хвосты» — последнюю часть спиртсодержащих паров. В них большое количество сивушных масел, хвосты смешиваются в «головами» и применяются при дальнейших ректификациях.
  6. Завершение ректификации
     — выключение нагревателя, остывание труб.

Весь цикл в в зависимости от желаемого качества продукции может продолжаться сравнительно долго — от 8 часов до 2 суток.

Средняя производительность собранной нами колонны — 250-300 мл. 96° спирта в час.

Нужно ли проектировать оборудование?

Процесс расчета, сборки и испытаний самодельного оборудования приносит огромное удовольствие. Результат после правок и доработок будет гарантирован. Однако первые трудности или неудачи способны остудить пыл начинающих ректификаторов.

В итоге самостоятельного конструирования на результат влияют даже незначительные нюансы — плотность набивки, угол наклона, диаметр трубок Димрота… В случае, если нужен быстрый и гарантированный результат — лучше приобрести готовый аппарат от производителя. При покупке важно знать устройство, продуктивность и назначение аппарата, чтобы не купить подделку или неэффективный прибор.

Сравнительный анализ трех схем отбора, которые используются в домашних бражных и ректификационных колонах. Рассмотрены характеристики, преимущества и недостатки, а также применимость в различных вариантах дистилляции. Каждому методу соответствует свой тип оборудования.

Чтобы успешно работать с колонной, нужно регулировать флегмовое число. Для этого существует три метода:

  • CM (cool managment) – управление расходом воды, подаваемой на охлаждение дефлегматора;
  • LM (liquid managment) – управление количеством отбираемой флегмы (отбор по жидкости);
  • VM (vapor managment) – управление количеством отбираемого пара (отбор по пару).

Способы управления ректификационной колонной

Прежде чем начать разговор о видах отбора, определимся с терминами.

Дистилляция
 – процесс испарения жидкости с последующей конденсацией.

Если изначально сырье испарили из перегонного куба, затем сконденсировали его в холодильнике (конденсоре), то чтобы ни происходило посредине этого процесса (проход пара через сухопарник, барботёр или дефлегматор), в конечном итоге всё равно получится дистиллят.

Ректификация
 – это один из методов дистилляции, который отличают два технологических приема:

Принудительный, строго регулируемый по величине возврат флегмы с помощью специальных устройств – дефлегматоров или конденсоров.

Организован тепломассобмен между флегмой и поднимающимся навстречу паром. Для повышения эффективности тепломассобмена используют насадку или тарельчатые колонны, где происходит переиспарение флегмы. В первом случае процесс носит пленочный характер, во втором – барботажный.

Целью ректификации является получение спирта заданной крепости и его очистка от примесей. Для этого флегмовое число должно всегда быть выше минимального (подробнее на графике).

Качество продукта зависит от величины флегмового числа, но чем оно выше, тем ниже производительность колонны.

Ректификация не позволяет выделить какую-либо смесь из группы, а лишь более-менее полностью удаляет все сгруппированные по близкой летучести примеси. Поэтому если использовать ректификационное оборудование для получения, например, фруктовых дистиллятов, существует риск сгруппировать головную фракцию в трудно разделяемые азеотропы – удалить вместе с ненужными примесями полезные эфиры, отвечающие за аромат.

Если попытать выгнать благородный дистиллят на ректификационном оборудовании, нужно чтобы во время всего отбора флегмовое число не превышало 1,5-2. Иначе баланс примесей будет нарушен.

Виды узлов отбора в колонне

Жидкостный отбор (liquid managment)

LM – регулировка количества отбора по жидкости. Наиболее удобная и легкая в эксплуатации схема, при которой все пары конденсируются, затем одна часть конденсата возвращается в колонну, другая – идет в отбор.

Характеристики.
 Регулировка флегмового числа осуществляется одним игольчатым краном отбора спирта. Если кран полностью открыт, флегмовое число равно нулю, а на выходе получается обычный дистиллят. При закрытом кране флегмовое число бесконечно большое – колонна работает на себя. Регулировка краном жидкостного отбора позволяет в любой момент изменить флегмовое число от 0 до 100%. Мощность нагрева и охлаждения устанавливают на оптимальном уровне, обеспечивающем максимальную разделительную способность колонны и минимальное охлаждение флегмы.

Колонна с жидкостным отбором

Как правило, флегмовое число задают несколько выше минимального, что при отборе «тела» позволяет сравнительно долго обходится без регулировок, но ближе к концу отбора всё же приходится активно регулировать процесс. При этом чем меньше остается спирта в кубе, тем чаще приходится увеличивать флегмовое число.

Преимущества:

  • подходит для получения как ароматных, так и чистых спиртов;
  • легко и относительно дешево автоматизируется вплоть до АСУ (автоматизированной системы управления) процессом производства с блоками безопасности;

Недостатки:

  • если зафиксировать скорость отбора на одном уровне, то по мере ректификации флегмовое число будет падать. Это противоречит технологической необходимости в постепенном поднятии скорости к концу отбора, что является главным недостатком;
  • необходим разрыв струи (связь с атмосферой) после регулировочного крана или клапана, иначе возможны сбои в регулировке скорости отбора за счет разряжения в линии отбора, которое создают стекающие потоки спирта.

Паровой отбор (vapor managment)

VM – регулировка разделением потоков пара до дефлегматора. Управление колонной осуществляется путем изменения количества отбираемого пара с помощью шиберного или обычного шарового крана.

Характеристики.
 Соотношение площадей поперечного сечения колонны и пароотводящей трубы определяет минимальное флегмовое число, которое можно увеличить, регулируя положение крана.

Колонна с паровым отбором

При перегонке количество возвращаемой флегмы регулируется от 80 до 100%. Минимально возможное флегмовое число равно 4.

Преимущества:

  • чувствительность к положению крана весьма мала, что позволяет делать точные регулировки;
  • флегмовое число не зависит от изменения температуры или расхода охлаждающей воды в дефлегматоре;
  • нет повышенной чувствительности к стабильности давления охлаждающей воды.

Недостатки:

  • система управления инерционна, от смены положения крана до изменения скорости отбора может пройти до 10-15 секунд;
  • не подходит для получения ароматных спиртов из натурального сырья. Требуются конструктивные изменения, позволяющие регулировать количество возвращаемой флегмы от 50 до 100%;
  • колонна с паровым отбором чувствительна к пробкам на линии отбора продукта. Если в силиконовом шланге сформируется столбик продукта, стекая, он создаст разряжение, и как насосом потянет пар на себя, нарушая установленное флегмовое число. Вследствие этого резко и неконтролируемо увеличится скорость отбора, без вмешательства оператора система не вернется на прежний уровень. Остановить неконтролируемый отбор можно установкой связи с атмосферой (создать разрыв струи). Например, воткнуть иглу от шприца в верхнюю часть трубки отбора;
  • автоматизация сложна и дорога. Часто выполняется в виде сигнализатора достижения определенных температур, но без исполнительных механизмов. Также желательна автоматика безопасности.

Управление охлаждением (cool managment)

CM – регулировка количества воды, подаваемой в дефлегматор. Позволяет контролировать количество пара, проходящего сквозь дефлегматор на холодильник отбора продукта.

Характеристики.
 Флегмовое число регулируется от 0 до 100 %, но система очень чувствительна к количеству подаваемой воды и требует прецизионного игольчатого крана. Для регулирования скорости отбора приходится поворачивать кран буквально на доли миллиметра. Мощность нагрева во время всего процесса должна быть постоянной и обеспечивать максимальную разделительную способность колонны. С увеличением количества подаваемой воды увеличивается и количество возвращаемой флегмы, соответственно, возрастает флегмовое число.

Колонна с регулировкой подачи воды в дефлегматор

При ректификации на постоянной мощности охлаждения и нагрева происходит постепенное уменьшение отбора, но флегмовое число остается неизменным.

Преимущество:

  • может с успехом использоваться для получения ароматных спиртов из натурального сырья.

Недостатки:

  • малейшие колебания напора приводят к изменению скорости отбора и флегмового числа. Если не предпринять мер по стабилизации давления охлаждающей воды в квартире, на процесс отбора будет влиять даже спущенный соседями унитаз;
  • повышение температуры воды в дефлегматоре при неизменном ее количестве уменьшает флегмовое число, поэтому для поддержания стабильного флегмового числа нужен контроль за расходом и температурой воды, подаваемой в дефлегматор;
  • требуется связь с атмосферой в линии отбора продукта, иначе при случайном отключении нагрева и трубке, погруженной в отбор, весь продукт снова окажется в кубе;
  • система дорога и сложна в автоматизации. Обычно на такие ректификационные колонны ставят простейшие термосигнализаторы и автоматику безопасности.

Практика установки разных узлов отбора на колонны

Колонны с жидкостным отбором (LM)

В домашних колоннах отбор по жидкости получил самое широкое распространение. Причина проста – процесс ректификации 40 литров самогона затягивается на 18-20 часов. Можно уменьшить навалку вдвое, но тогда резко вырастает доля оборотного (технического) спирта, который придется перерабатывать при каждой ректификации.

Если говорить о производительности системы как о количестве товарного спирта, полученного за общее время ректификации (включая нагрев), то при уменьшении объема навалки в 2 раза, эффективность снижается примерно в 1,5 раза.

Другой путь минимизации объема получаемого технического спирта при максимальной производительности – автоматизация процесса, позволяющая делать перегонку по заранее заданному алгоритму без участия оператора. Система автоматики обязательно должна иметь не только исполнительный контур, но и блок безопасности, который моментально отключит оборудование при угрозе аварии.

Ректификационная колонна с жидкостным отбором автоматизируется проще и дешевле других систем, а по качеству получаемого спирта ничем не уступает другим типам оборудования.

Колонны с паровым отбором

Системы отбора по пару распространены за рубежом, где спирт и его производные уступают в популярности дистиллятам (коньяку, виски и т. д.), но ценится высокая крепость напитка. Иностранные умельцы конструируют ректификационные колонны с паровым отбором, имеющие минимальное флегмовое число – всего лишь 1, а не 4 как в России. При такой схеме обратно в колонну уходит не менее 50% флегмы.

В режиме дистилляции паровой отбор практически не нуждается в автоматике. Заданное на старте отбора «тела» флегмовое число сохраняется неизменным до конца, изменить его может только оператор, но даже при получении спирта регулировка нужна буквально пару раз.

Скорость же отбора к концу перегонки резко уменьшается вплоть до остановки. Если есть желание поохотиться за энантовыми эфирами (во многом создают органолептические свойства фруктовых дистиллятов) – меняют банки и увеличивают мощность нагрева, дальше следует дробный отбор и сортировка.

Если энантовые эфиры не требуются, делают то же самое, но дополнительно используют паузы для работы колонны на себя, чтобы остатки спирта были более концентрированными и с меньшим количеством примесей.

Автоматика в колоннах с паровым отбором нужна только на уровне блока безопасности. Кроме того, получение дистиллята предусматривает не группирование примесей по фракциям и полное их удаление, а сбалансированное снижение концентраций веществ до приемлемого уровня с обязательным сохранением вкусо-ароматических составляющих. Это дело для мастера-винокура, контролирующего процесс, регулировка по приборам здесь неуместна. Навалка ограничена объемом, который можно перегнать под руководством человека за имеющееся время.

Колонны с регулировкой подачи воды в дефлегматор

Несмотря на все недостатки, этот тип оборудования часто используется в России при строительстве бражных колонн. Причина – возможность получения дистиллятов из любого сырья, а при необходимости без изменения конструкции (дополнительная царга не в счет) можно собирать дистиллят высокой степени очистки – почти как спирт.

Колонны с регулировкой подачи воды в дефлегматор дороги в автоматизации, чувствительны к напору и температуре охлаждающей воды, что делает их слабо пригодными для получения чистого спирта-ректификата, но при малых навалках до 20 литров и неусыпном внимании оператора такие колонны способны на многое.

Кроме того, схема cool managment является лучшей для отбора «голов». При прочих равных условиях получить более концентрированные «головы» на системах отбора по пару и по жидкости невозможно. Правда, это только если справиться со стабилизацией температуры и напора воды в дефлегматоре.

В последние годы делаются попытки создания гибридных ректификационных колонн, в которых «головы» отбирают по пару методом СМ, а «тело» по жидкости (LM). Это повышает и без того высокие показатели качества спирта на колоннах LM. Совершенству нет предела.

При строительстве бражных колонн, сориентированных на ароматные дистилляты, оборудование VM имеет преимущество перед СМ за счет простоты управления, а также нечувствительности к температуре и расходу воды в дефлегматоре – больше предсказуемость в «причесывании» примесей. Для сахарного сырья бражные колонны по схеме СМ перспективней за счет более качественного удаления головной фракции. Но управление ими создает немало проблем.

Хоть сто раз произнеси «халва», а во рту слаще не станет. Эта старая восточная мудрость натолкнула меня на мысль о том, что слова лучше подкреплять делами и я сделал т.с. опытно-промышленную модель МБРК (модульной бражно-ректификационной колонны).

Собственно ничего нового, просто все выполнено в металле, опробовано в боевой обстановке, произведен небольшой анализ и сделаны выводы.

Итак, по порядку.

1. Ипостась первая — Бражная колонна.

На иллюстрации видно как это выглядит в натуре. На куб установлена короткая и совершенно пустая царга из нержавеющей трубы наружным диаметром 38мм. Выполнена она таким образом, чтобы снизу была резьба 1 дюйм, а сверху фланец под 1,5 дюймовый кламп. Так мне было удобнее для размещения на «фруктово-зерновом» кубе для работы с паром. Разумеется присоединительные части могут быть любыми другими. На царгу через кламп соединение установлен дефлегматор типа «клюшка» с утилизационной мощностью по воде 3 кВт (после сборки гонял на воде с целью помыть и выяснить основные характеристики). В качестве сырья использовался «бурбонный» затор из кукурузы (потому и пар).
При первом перегоне не ставилась задача отогнать на максимальной мощности (я с паром всегда работаю на мощности около 2 кВт, иногда меньше), скорость первичной обработки и так приемлимая. Но, в данном случае я подгонял мощностные характеристики под медную БК с паровым отбором на 22 трубе. Весь процесс, включая разгон парогенератора и самого куба, занял порядка 3 часов. Через три часа на выходе было получено примерно 5 литров 45% СС. Отгонял без дробления до полного нуля в струе. Выход, конечно, не ахти — что поделаешь, это вам не сахар.
Контроль температуры осуществлялся по температуре в кубе. Выход под термометр на дефе был заглушен.

2. Ипостась вторая — Ректификационная колонна.

 К использованной в первом опыте системе была добавлена метровая царга с насадкой СПН 3,5мм. Царга утеплена и поставлена между пустой царгой и дефлегматором. На иллюстрации не показано, но на практике я нижнюю пустую царгу также «утеплил», обмотав полотенцем. Вообще-то, она совершенно не нужна при ректификации, но мне не хотелось делать специальный переходник для куба и я использовал эту царгу в качестве переходника. В деф установлен термодатчик. Нагрев осуществлялся ТЭНом через регулятор. Подбор точных режимов для колонны в данном опыте целью не ставился, поэтому я остановился на практически первых приемлимых показателях. При работе колонны «на себя» был подобран режим подачи мощности на уровне примерно 1200 Вт (при подаче большей мощности колонна начинала слегка вибрировать), затем колонна была остановлена и также опытным путем для нее был подобран дозатор отбора в режиме головы. Для этого внутрь трубки отбора (см. основную иллюстрацию в начале статьи, пункт 5) была вставлена тонкая игла от обычного шприца. Можно попробовать инсулиновый шприц, но у меня не было под рукой и я использовал самую тонкую от простого 2мл шприца. Она позволила отбирать на уровне 100 мл/час (впоследствии была заменена на более толстую с отбором 130 мл/час).
Когда головы были отобраны полностью (по органолептике — «на нюх»), колонна опять была остановлена для подбора дозатора режима «отбор тела». За не имением широкого выбора игл, была сделана заглушка из фторопласта (материал абсолютно инертный к нашим продуктам), в которой тонким сверлом проделано отверстие. Попробовав несколько диаметров (выбор также был не особо широким), остановился на жиклере, обеспечивавшем около 700 мл/час. После этого возобновил отбор и, контролируя температуру в дефлегматоре и кубе и периодически проверяя крепость отбора, отобрал тело (и хвосты тоже на этом режиме — по окончании отбора тела весь отбор хвостов занял около часа, хотя можно переключиться на трубку без заглушки и отобрать по-быстрому).
В качестве сырья использовались голово-хвосты от разных экспериментов в количестве примерно 8 литров 70% крепости. Получено 4,5 литра продукта крепостью 97, примерно 450 мл голов и около 300мл хвостов. Голов получилось так много из-за того, что исходник изначально был с повышенным содержанием вредностей.

3. Ипостась первая (часть вторая) — Бражная колонна.

В ходе экспериментов с ректификацией был опробован «жиклер», давший величину отбора в районе 2,1 л/час при крепости отбора 94,5%. Я не гонял систему на этом режиме долго, чтобы выяснить стабильность показателей, но как видите, НДРФ из такой колонны выходит довольно легко и в приемлимом (сравнимом с БК) количестве.

Наблюдения.

Во-первых, работать с колонной довольно просто. Я специально дал более-менее подробное описание действий с ней для того, чтобы вы могли хотя бы приблизительно представить себе как примерно это должно происходить при первом запуске. В дальнейшем вы подберете подходящие режимы и промежуточные регулировки станут не нужными. Во-вторых, мощности малого доохладителя вполне достаточно для работы в режиме РК и категорически мало для режима БК. А точнее, он не справляется с надежным охлаждением при отборе больше 1,5 л/час. В-третьих, при осмотре пустой царги после перегона зернового затора, в ней не было остатков дробины или иных загрязнителей и полученный СС был совершенно прозрачным, т.е. свою функцию защиты от брызгоуноса такая царга выполняет надежно.

Выводы.


Подобная конструкция, конечно, более функциональна, чем просто БК из меди с паровым отбором. Полностью ее перекрывая в дистилляционных моментах, она может еще и ректифицировать.
И, конечно, она гораздо сложнее в изготовлении. Если вы обладаете навыками ТИГ сварки, слесарки и должным набором материалов и вспомогательного инструмента — сделать МБРК из нержавейки вполне по силам. Впрочем и из меди подобную конструкцию также вполне можно изготовить.
Что касается затратной части. Если исключить из расчетов необходимость обладания оборудованием и навыками работы с ним, то после последнего подорожания меди — себестоимость такой конструкции из нержавейки близка к аналогичной медной (медные трубы диаметров 35 и более сильно кусаются как и фитинги для них) или ниже.
Еще немного поэкспериментирую с этой конструкцией и переброшусь на перевертыши, не нравится мне ситуация с доохладителем при прямой дистилляции. Если кто-то захочет приобрести данный комплект (можно и с доработкой под ваши нужды) за весьма сходную цену — стучитесь в почту [email protected]

Источник

© 2016 — 2021 Все контенты videozubrit из видеохостинга Youtube. Сайт может содержать контент, не предназначенный для лиц младше 18-ти лет. Регион Россия

Видео онлайн

E-mail для связи: www.v4k@mail.ru

Источник

Магазин "Добровар"

Cамогонные аппараты «Добровар»

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
