Автоматические ворота во двор своими руками

Ворота автоматические своими руками установить достаточно сложно. Автоматику можно смонтировать как на распашные ворота, так и на откатные. Рекомендуется использовать последние. Все работы нужно производить аккуратно, так как если при монтаже конструкции будут допущены ошибки, то ворота могут работать некорректно. Откатная автоматика для ворот устанавливается на основание, после чего выставляется правильная щель между звездой привода и рейкой с зубчиками. В процессе монтажа автоматики распашных ворот надо будет учитывать большое количество различных параметров. Если не будет соблюден хотя бы один из них, кронштейны вырвутся от столбов или створок, также может сломаться электрический двигатель.

Чертежи автоматических ворот изображены на рис. 1 и рис. 2.

Элементы, которые понадобятся:

• выключатели;
• перемычки;
• плата управления;
• пульты ДУ;
• периферийные устройства;
• чертежи.

Правильная установка шлагбаума.
Какие выбрать плиты для забора?
Как сделать ворота из металлопрофиля? Подробнее>>

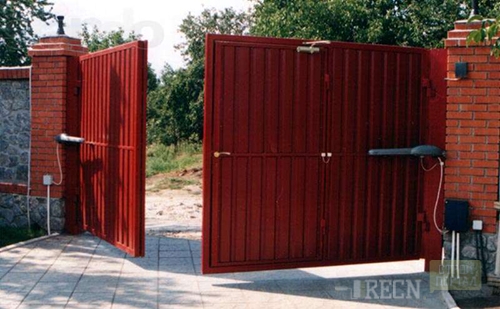

Распашные автоматические ворота своими руками

Чтобы определить подходящий тип автоматики, следует рассчитать расстояние от петли до внутреннего края столбика. Если параметр равен 0-15 см, то можно применить линейную автоматику. Данная система имеет отличный внешний вид и небольшую стоимость. Если параметр составляет 15-30 см, то понадобится смонтировать рычажную автоматику.

Далее нужно замерить ширину створки и посчитать ветровую нагрузку. Следует проверить легкость хода створки. Стоит заметить, что правильно отрегулированные ворота-автомат можно открыть одним пальцем. В противном случае понадобится устранить перекос столба или створки. Приводы обязательно должны передвигаться по уровню. Если столб будет наклонен, то траектория отклонится от горизонта. В результате автоматику может заклинить.

Когда все недостатки будут устранены, можно производить монтаж автоматических ворот. Автоматика монтируется на столбики. Расположение их может меняться, все будет зависеть от типа открывания ворот. Установочные размеры можно найти в инструкции по монтажу автоматики выбранной модели. Рекомендуется придерживаться указанных расстояний. Следует понимать, что отклонение на 1-2 см может не позволить открыть конструкцию на необходимый угол. Если будет использована лишь часть рабочего хода штока, то на электрический привод будут оказываться повышенные нагрузки.

Существующие схемы монтажа автоматических ворот

Схемы установки автоматических ворот своими руками могут быть разными. Основными из них являются следующие:

1. Открывание во двор. Данная схема автоматических ворот является наиболее распространенной. Если используются столбики из швеллера, то рекомендуется применить линейные провода. Они недорого стоят и занимают небольшое количество места. Рычажный привод на металлических столбах монтируется достаточно редко, так как он дорого стоит. Если имеются колонны из бетона или кирпича, а ворота монтируются посредине колонны, то линейный механизм использовать не допускается, так как при закрывании ворота упрутся в угол столбика. В данном случае понадобится изготовление в столбике ниши для привода. Другой вариант — монтаж рычажной автоматики. Рычажную систему следует устанавливать на столбик. Рычаги большой длины дают возможность открывать ворота, которые находятся на расстоянии менее 20 см от крайней части столбика.
2. Открывание наружу. В данном случае можно использовать любой тип системы, однако рекомендуется устанавливать линейную конструкцию. Она монтируется внутри проема ворот, в результате система заберет приблизительно 15 см полезной площади проема. Если ворота имеют небольшую ширину, то автоматика может быть смонтирована вверху створки. В результате можно будет без препятствий эксплуатировать ворота.

Последовательность действий по установке автоматики

Особое внимание следует уделить надежности закрепления электрического привода к столбику. Часто систему крепят на лицевой кирпич или разрушенный столбик. Следует понимать, что в процессе использования электрический привод может отвалиться вместе с куском кирпича или столба. Если столбик в плохом состоянии, то рекомендуется обварить его по кругу и установить усилители.

На данном этапе понадобится перевести привод в ручной режим, после чего приварить кронштейны к конструкции. Если используется линейный электрический привод, то в процессе присоединения кронштейнов следует позаботиться о том, чтобы к воротам остался хотя бы 1 см хода штока. Если конструкция будет останавливаться из-за выкручивания штока, то произойдет процесс закусывания с высоким износом. В таком случае электро конструкция для ворот быстро сломается.

После монтажа приводов на столбики и кронштейнов на ворота понадобится проверить ход створки. Если в процессе движения механизм заклинивает или происходит перекос конструкции, то проблему следует обязательно устранить на данном этапе.

Далее выставляются упоры. Если конструкция позволяет установить упоры в земле, то рекомендуется использовать систему без выключателей. Стоит понимать, что чем меньше в конструкции дополнительных приспособлений, тем надежнее она будет работать. Выключатели рекомендуется использовать лишь в случаях, когда без них установить самодельные автоматические ворота нет возможности.

После этого подключается двигатель. Следует установить нужные перемычки, подшить пульты, подключить 3 провода по 220 В. На данном этапе можно будет запустить систему.

Если какая-либо из створок будет двигаться не в ту сторону, то понадобится поменять местами провода на электродвигателе.

http:

Далее выполняется регулировка выключателей. Затем нужно будет выставить на плате время работы створки и усилие закрывания и открывания. Не рекомендуется использовать самое высокое усилие. Лучше всего выставить минимально возможное рабочее усилие, которое позволит нормально функционировать всей конструкции и производить управление. Если ворота имеют небольшой вес, при этом выставлено максимально возможное усилие, то система будет работать на максимальной мощности. В таком случае механическая часть во время остановки конструкции будет терпеть чрезмерную нагрузку.

Нюансы, которые следует учитывать

После этого надо будет произвести монтаж фотоэлементов и сигнальной лампы. Фотоэлементы не следует подключать до тех пор, пока не будут полностью отрегулированы концевые выключатели, установлены все настройки и т.д. Автоматические ворота своими руками с первого раза правильно установить достаточно сложно. Важно соблюдать правильную последовательность действий, так как если будет допущено несколько ошибок, то система не запустится. В таком случае достаточно сложно определить, где именно была допущена ошибка. Порядок действий следующий:

1. Установка привода с рейкой.
2. Монтаж концевых выключателей.
3. Установка перемычек на плате.
4. Подача питания.
5. Подключение пультов дистанционного управления.
6. Регулировка концевых выключателей.
7. Настройка времени и усилия открытия и закрытия.
8. Монтаж периферийных устройств.

Также можно смонтировать кнопку, с помощью которой можно будет производить управление воротами. На каждой плате имеется выход для внешнего управления конструкцией. Если данный выход присоединить ненадолго с минусом 24 В на плате, то можно будет управлять воротами так же, как и с помощью пульта дистанционного управления. На данные контакты можно подключить и смонтировать внутри двора запасную клавишу для открывания и закрывания конструкции.

Как сделать автоматические откатные ворота

Последовательность действий будет такой:

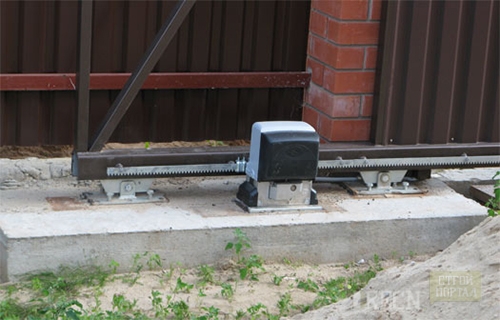

1. Первым делом монтируется основание, которое продается в комплекте с электрическим приводом.
2. Далее надо установить привод и посмотреть, где расположена рейка с зубчиками.
3. Если привод надо поднять, то основание следует монтировать на несколько профилированных труб, которые привариваются к швеллеру.
4. После этого понадобится продеть провода через специальные отверстия.
5. Далее производится монтаж рейки с зубчиками.
6. Выполняется монтаж концевых выключателей.
7. Устанавливаются магнитные и механические концевики. Следует позаботиться о том, чтобы последние не заламывали пружину.

http:

Установка автоматических ворот может быть произведена без проблем лишь в том случае, если будут учтены все нюансы.

Автоматические распашные ворота своими руками — Сообщество «Сделай Сам» на DRIVE2

Всем привет, хочу поделиться с вами как я делал из приводов электростеклоподъемников автоматические ворота) Бюджет получился не больше 6000р на декабрь 2015г.
Как это выглядит и работает вот тут:

Теперь приступим к компонентам и изготовлению.

Итак, что нужно для ворот:

1) В роли приводов электростеклоподъемники “КАТРАН” для ГАЗ-3302 “ГАЗель”
(steklopodem.ru/collection…trosteklopodemniki-katran) нужны именно поворотные

КАТРАН от ГАЗ 3302

— я покупал за 2700р.
Бывают похожие от волги 3310, но я их не нашел в продаже.

2)Модули доводчиков стекл 2шт. я взял китайские универсальные с Али:
(ru.aliexpress.com/item/Fr…2.html?detailNewVersion=2) — 8$ = 500р

Можно от любого авто впринципе.

3) Модуль радиореле с пультами, тоже Али: (ru.aliexpress.com/item/Ho…0.html?detailNewVersion=2) 9$ =650р

4) Газовые упоры взял самые дешевые толи от Калины толи от 21083. 2 х 255р = 510р5) Электромонтажный шкаф где все это дело соединять и укрывать от дождя — 1100р5) Кабель, мне хватило 15м 1.5мм квадратных, можно и 1 мм квадратный.

Примерно 300р6) Блок питания от сист блока (120w хватает, но они большинство от 200w) — бесплатно7) Профиль 1м 4х6см — 100р8) Крепеж гаечки болтики — 50р9) Соединители кабеля WAGO — 100р10) Если использовать блок от люстры, то еще нужна релюха 220v и площадка к ней.

Итого около 6к на все про все.

Привода я обрезал примерно пополам и приварил к ним 50см профиля (немного под углом), на конце профиля Г образный соединитель мебели. К нему прикрутил газовые упоры, прежде чем все обваривать лучше по месту все прикинуть.

Далее на столбы приварил пластины 4мм и укрепил их откосиной из арматуры, просверлил отверстия по месту и закрепил привода. Механика готова.

Далее в электрошкафу собрал все, набросал две схемы для модуля 12v и для блока 220v от люстры (кому что больше нравится, но у блока дальность не больше 5м)

Схема с радио модулем 12v

Схема с блоком на 220v

Модуль из ссылки вверху подключать вот так:
не забыть перекинуть перемычку на плате для того, чтоб реле замыкались только когда держишь кнопку.

Модуль доводчик работает так: Подаем импульс на синюю жилу и он начинает отрабатывать свою программу закрытия поочередно всех окон.

У нас же он включает привод и как только воротина упирается во что-то или привод доходит до своего конечного положения, то по превышению тока в линии отключает мотор и включает второй канал для второй воротины. Можно соединить так, чтобы они одновременно открывались, но для этого нужен БП с мощностью около 35А.

Мой слабый 20 еле выдает, я сделал поочередно.

Минусы системы вижу такие:-Не защищенность частот 433мхз-Нет внутренней защиты шкафа от кз или других внешних факторов-Нет защиты от того, если за воротами будет стоять чужой автомобиль

-при очень сильном ветре колбасит немного, хорошо бы делать электрозасов.

Для меня все это не критично, поэтому буду смотреть как насчет надежности (на момент написания работают месяц)

Вообщем спасибо кто дочитал до конца, надеюсь это интересно)

Как сделать автоматические ворота своими руками — пошаговая инструкция с фото, видео и чертежами

Автоматический привод — изобретение, позволяющее открывать ворота нажатием кнопки стене гаража или дистанционно с пульта. Правда, чтобы оснастить входную конструкцию автоматикой, надо иметь чёткое представление об устройстве ворот. Другое условие для беспроблемного функционирования привода — правильный монтаж и настройка оборудования.

Устройство и принцип работы ворот с автоматикой

Конструкция и функционирование автоматических ворот определяется их типом. А створки, стоящие на территории дома, бывают:

• подъёмными (секционными, подъёмно-поворотными и рулонными);
• откатными;
• распашными.

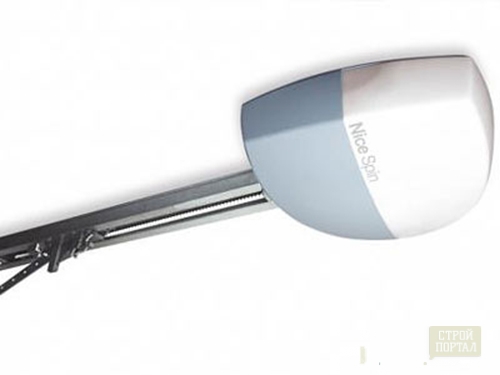

Секционные ворота

Автоматические секционные ворота выглядят как конструкция с полотном, которое при открытии уходит вверх, то есть по специальным направляющим убирается под потолок помещения.

Секционные ворота абсолютно безопасны в эксплуатации, потому что при открывании полотно убирается наверх

К главным плюсам секционных ворот относят:

• компактность, ведь в открытом состоянии створки не уменьшают площадь гаража или другого здания;
• безопасность эксплуатации, так как поднимающееся полотно не может повредить капот автомобиля, что иногда случается при использовании распашной конструкции;
• защищённость от взлома на должном уровне;
• надёжная теплоизоляция.

Но у автоматических подъёмных секционных ворот есть и довольно существенный минус — возможность установки только в помещениях с небольшой площадью.

Подъёмно-поворотные ворота

Подъёмно-поворотные ворота с автоматикой отличаются от секционных конструкцией створки. Она представляет собой цельное полотно, закрывающее всё пространство проёма.

Такая створка двигается вверх по направляющим и меняет своё положение с вертикального на горизонтальное.

Ворота с цельным полотном характеризуются теми же преимуществами, что и секционная конструкция, но считаются лучшим вариантом, поскольку нисколько не выпускают тепло и эффективнее предохраняют помещение от проникновения злоумышленников.

Подъёмно-поворотные ворота пропускают меньше тепла и более вандалоустойчивы, чем секционные

Рулонные ворота (роллеты)

У автоматических рулонных ворот главный элемент — это мягкое полотно, произведённое из алюминиевых пластин, барабана, на который накручивается материал, и короба для защиты всей конструкции. Среди преимуществ таких ворот следует отметить:

• широкий размерный ряд (допустимая ширина полотна — 12 метров, а высота — 10 метров);
• компактность (в сжатом виде);
• возможность монтажа в любых помещениях, не исключая гаражи и торговые комплексы.

Правда, рулонные ворота нельзя назвать надёжными, так как их прочность весьма сомнительна.

Рулонные ворота могут закрывать большие проёмы, но они не обладают достаточной прочностью

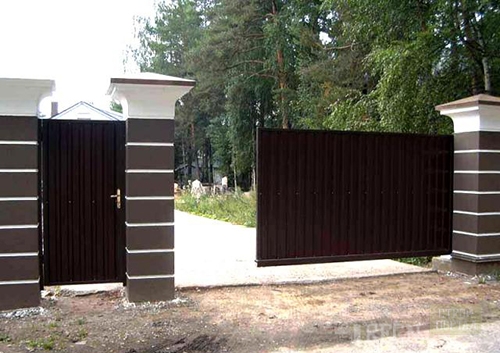

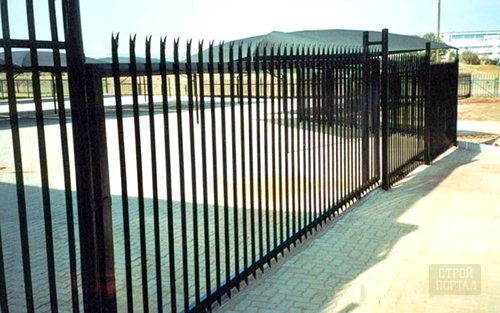

Откатные ворота

Автоматические откатные ворота консольного типа состоят из полотна, которое предоставляет доступ в помещение, уходя в правую или левую сторону от проёма к стене здания или забору. Эта конструкция оснащена роликовыми опорами, частично спрятанными в фундаменте и ответственными за перемещение створки. Защитой роликам служит балка, предохраняющая от воздействия влаги.

Когда откатные ворота закрыты, полотно находится над проёмом — на расстоянии сантиметра от грунта. За открытие ворот отвечают специальные направляющие, прикреплённые к опорам ограждения или к стене помещения.

Створка откатных ворот перемещается по специальному рельсу, закреплённому на фундаменте

Владельцы зданий с откатными воротами обычно указывают на следующие неоспоримые достоинства конструкции:

• монтаж в проёме шириной до 12 метров;
• возможность легко открывать ворота как автоматически, так и вручную;
• безукоризненная теплоизоляция;
• идеальная прочность.

Распашные ворота с автоматическим приводом — это конструкция с двумя надёжными створками, которые держатся на шарнирах и крепятся по обеим сторонам проёма. Чтобы открыть такие ворота нажатием кнопки, требуется установить два электропривода. Распашная конструкция может предоставлять доступ в помещение, убирая створки как внутрь, так и наружу здания.

Створки распашных ворот могут открываться как внутрь проёма, так и наружу

К основным плюсам распашных ворот, работающих автоматически, относят:

• лёгкость сооружения;
• простоту монтажных работ;
• возможность использования в любых условиях.

Единственное, что говорит не в пользу распашных ворот, – это относительно неудобная эксплуатация.

Подготовка к постройке: чертежи и схемы

Собираясь сооружать ворота, обязательно выполняют чертёж, который отражает размеры и расположение основных частей конструкции. Если планируется строить распашные ворота — самый популярный вариант — то перед составлением схем продумывают, какой будет длина створок. При этом учитывают ширину проезжей части и вид автомобиля (в случае сооружения ворот для гаража).

Длина створок распашных ворот должна подбираться с учётом ширины въездного участка

Обычно для распашных ворот делают створки длиной 1,5–2 метра. А стандартной высотой полотна, независимо от вида конструкции, считается показатель около двух метров.

Каркас и створки распашных ворот обычно выполняются из металлического профиля или квадратной трубы

Выбор материала

Раздумывая над проектом создания автоматических ворот, следует уделить внимание выбору материала для полотна. Створки конструкции, открываемой автоматически, должны быть лёгкими, а это значит, что их разумнее сооружать из профнастила, поликарбоната или сэндвич-панелей.

Сэндвич-панели обеспечивают хорошую теплоизоляцию внутреннего помещения и мало весят

Нередко при строительстве автоматических ворот используют профлист, который заслужил популярность благодаря большому количеству достоинств:

• малый вес;
• большой и интересный выбор окраски (например, покрытие с имитацией природного камня или древесины);
• приемлемая стоимость;
• долгий срок службы;
• простой монтаж.

Кроме этого, готовясь к сооружению автоматических ворот, необходимо серьёзно подойти к выбору приводного электрического механизма. Придётся решать, какая автоматика больше подходит створкам или полотну — рычажная или линейная.

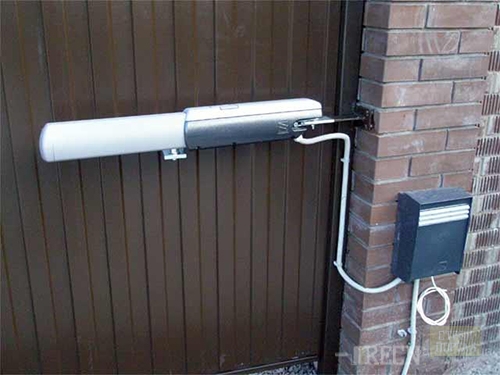

Линейные приводы более компактны и устанавливаются на металлические столбы

Если оценивать приводы по внешнему виду, то лучшим покажется линейный механизм, отличающийся компактностью. Правда, его не принято устанавливать на широких столбах и для автоматического открытия створок, которые убираются внутрь помещения.

Рычажные приводы используются на воротах с широкими каменными столбвми и створками, открывающимися внутрь

Чтобы определиться с выбором электрического привода, нужно замерить расстояние между внутренней стороной столба и петлей. Когда эта величина составляет не более 1,5 см, применяют линейный привод. Если показатель иной, то ворота оснащают механизмом рычажного типа, стоимость которого несколько выше.

Расчёт материала и подготовка инструментов

Распашные ворота, которые устанавливают гораздо чаще, чем откатные или подъёмные конструкции, собираются из следующих компонентов:

• засов;
• опорные столбы, на которых будут держаться створки;
• каркас из металлических элементов;
• створки;
• петли для гаража;
• ручки на двери;
• два электрических привода.

Кроме того, понадобятся различные материалы и крепёжные элементы:

• прутья арматуры диаметром 1,4 см;
• две железные трубы с разным сечением (60х40 мм и 40х20 мм);
• листы материала для обшивки створок;
• 2 трубы, сечение которых составляет 10х10 см;
• раствор из цемента и песка;
• растворитель, грунтовочный состав и алкидная эмаль;
• электрод;
• трёхпроводный кабель;
• саморезы для крепления металлических деталей;
• монтажные пластины (для приводов);
• кронштейны и дюбели;
• поливинилхлоридные трубки с изоляционным материалом внутри.

Для изготовления каркаса и створкок распашных ворот нужны металлические трубы различного сечения

Чтобы смонтировать ворота и установить автоматику, нужны определённые инструменты:

• угловая шлифовальная машинка;
• лопата;
• сварочный аппарат;
• дрель;
• шуруповёрт;
• измерительная лента, строительный уровень и линейка;
• щётка для обработки металла;
• кисть для лакокрасочных работ;
• индикаторная отвёртка;
• изоляционная лента;
• молоток и плоскогубцы;
• устройство защитного отключения.

Пошаговая инструкция изготовления автоматических ворот

Изготовление ворот подразумевает выполнение ряда действий:

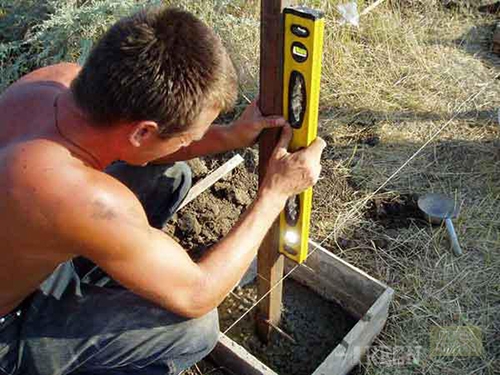

Закрепление в грунте на глубине один метр двух металлических труб сечением 10х10 см, для чего требуется создать бетонный фундамент стаканного типа.

Столбы для ворот бетонируются в яме глубиной один метр

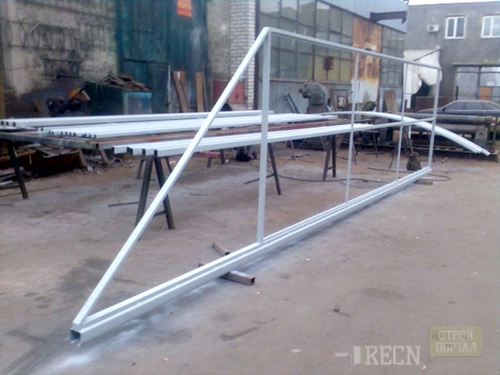

Сооружение каркаса ворот — он сваривается из труб сечением 40х20 мм. Поперечная перегородка придаёт конструкции необходимую жёсткость.

Сварочные швы рекомендуется шлифовать болгаркой

Очистка металлического каркаса от коррозии и поочерёдная обработка растворителем, грунтовкой и алкидной эмалью.

Крепление к конструкции петель (при помощи сварки).

Монтаж закладных деталей, необходимых для прокладки проводов, в метре от уровня грунта.

Обшивка металлического каркаса выбранным материалом.

Обшивка из металлического профлиста крепится к каркасу при помощи кровельных саморезов

Навешивание изготовленных створок на петли.

Проверка ровности конструкции посредством строительного уровня.

Выбор автоматики для распашных ворот

Для распашных ворот подходит как линейная, так и рычажная автоматика. Первый вариант представляет собой два электрических привода с червячным редуктором или гидравлическим механизмом внутри.

В некоторых случаях монтаж линейной автоматики невозможен, и поэтому на воротах устанавливают рычажный привод — массивную и прочную конструкцию, требующую глубокой посадки створок.

Автоматика рычажного типа — прекрасное решение для распашных ворот, составленных из полотен шириной до 5 метров.

Приводы, предназначенные для откатных ворот, одинаковы: состоят из механизма с ведущей шестернёй и зубчатой рейки, фиксируемой на полотне. Мотор такой автоматики приводит рейку в движение и тем самым изменяет положение ворот. Он запускается нажатием необходимых кнопок на пульте управления, который находится сбоку дверной конструкции.

Установка привода

Распашные ворота будут открываться автоматически, если сделать следующее:

Приварить к опорным столбам специальные монтажные пластины.

Открыв створки ворот на 90 градусов и отмерив между центрами пластин 91 см, прикрепить к створкам кронштейн (при помощи сварки).

Между задним и передним кронштейном оставляется промежуток в 910 мм

Разблокировать приводы, используя специальный пластиковый ключ, и привести их в ручной рабочий режим.

Смазать втулки и установить кронштейны для крепления механизмов автоматики.

Проверить, плавно ли ворота открываются.

Прикрепить к стене внутри помещения блок управления приводами, применяя для этого обычные дюбели.

Схема разводки проводов для подключения автоматики

Настройка автоматики

Чтобы автоматика заработала, нужно подключить её согласно схеме, прилагаемой к приводам. Обычно настройка механизма открывания створок ворот сводится к следующему:

На двигатель надевают специальную крышку из пластика, прикручивая защитное покрытие обычной отвёрткой.

В разъём красного цвета монтируют плату, при этом переключатель «1» ставят в положение «выключено», а переключатель «2» – в положение «включено».

Провода подсоединяют к красным разъёмам, фиксируя проволочные перемычки между нужными контактами.

К автоматике подключают считыватель кода брелоков.

Проверяют работу приводов.

Видео: установка автоматики на распашные ворота

Советы по эксплуатации приводов для ворот

С работой автоматических ворот не возникнет проблем, если пользоваться ими, руководствуясь некоторыми правилами:

• следить за тем, чтобы функционированию створок ничто не мешало, то есть расчищать зону движения ворот;
• при необходимости проводить ремонт конструкции, то есть заменять изношенные детали, смазывать двигающие части и регулировать механизм;
• в случае любых сбоев в работе привода обращаться к специалистам, ведь любое оборудование может неожиданно выйти из строя.

Видео: распашные ворота своими руками

Поставив в гараже или другом помещении автоматические ворота, вы можете эксплуатировать их без каких-либо хлопот. Например, чтобы поставить автомобиль в гараж, потребуется, сидя за рулём, всего лишь нажать на нужную кнопку и дождаться автоматического открытия створок. Это очень удобно и практично.

Дайджест для мастеровых-любителей: как сделать автоматические ворота своими руками

Построить автоматические ворота своими руками – занятие непростое, требующее определённых навыков и знаний. И не верьте тем, кто будет уверять вас в обратном. Тем не менее, сделать ворота-автомат самому более чем реально. Об этом, собственно, и пойдёт речь в данном гиде. Хотите узнать о разновидностях и методах создания автоматических ворот? Читайте дальше!

Автоматические ворота – кто есть who? ↑

В том, что современные автоматические ворота – штука невероятно удобная, никого убеждать не требуется. Они пользуются спросом, и, разумеется, рынок полон предложений. Однако всё многообразие имеющихся моделей легко делится на три основные группы:

• распашные автоматические ворота;
• откатные автоматические  ворота;
• гаражные автоматические ворота.

Изготовление этих ворот имеет свои особенности.

А теперь – подробнее.

Автоматические распашные ворота для загородного дома

Автоматические распашные ворота своими руками – бюджетно и удобно ↑

Такой тип ворот является наиболее привычным и популярным из-за удобного и простого устройства. Необходимое условие – свободное пространство для открывания ворот.

В основном, каркас для таких ворот делают из профиля высокой жёсткости. Затем он обшивается сверху – например, деревянными или  металлическими панелями.

Более дорогой вариант, но, безусловно, очень красивый – кованые резные решётки.

Автоматические кованые откатные ворота всегда смотрятся презентабельно

Распашные ворота – перечень составляющих:

столбы для крепления;

комплект петель;

створки ворот;

упоры: боковые и центральный;

засов;

ручки для открывания ворот;

кронштейны для крепления электропривода к столбам и створкам.

электроприводы (два).

Распашные ворота – анатомия

Столбы для крепления ворот удобно делать из стальной трубы. Если ворота получаются очень тяжёлыми, имеет смысл вместо столбов установить П-образный стальной каркас. Это гарантия того, что ворота со временем не поведёт.

В качестве несущей конструкции для установки основы распашных ворот (столбы или каркас) мы рекомендуем использовать фундамент стаканного типа.

Простая схема-подсказка по бетонированию ворот. Обратите внимание на котлован под «банкетку»

В последнее время для укрепления створок ворот к столбам применяются особые петли.

Они идут в комплекте с подшипниками. В этом случае, ход ворот будет плавным и лёгким. Обычно, число петель, устанавливаемых на ворота, 4 или 6. Это зависит от массы ворот и их размера.

Такие петли бывают двух видов: металлические и полимерные.

Полотно ворот (створки) состоят из каркаса и панели заполнения. Заполнение бывает трёх типов:

• разреженное;
• сплошное;
• комбинированное.

Каркас ворот изготавливается из металлического профиля (углового и соединительного). Секции заполнения можно сделать из металлического штакетника, сендвич-панелей, а, также, алюминиевого роллетного профиля. Металлические детали ворот следует загрунтовать и покрасить.

Эскиз распашных ворот металлического штакетника с односторонней обшивкой: каменный столб-опора, стена, 3-внешний каркас, 5. боковые упоры, 6. центральный упор, 7. внутреннее ребро жёсткости, 8. линейный автоматический механизм открывания, 9. нижняя защёлка, 10.

блок управления автоматикой

Боковые или центральные упоры – обязательные элементы конструкции. По сути, это металлические штыри-ограничители, которые не позволяют створкам ворот выходить за установленные пределы. Упоры могут быть как постоянными, так и съёмными.

Засов и ручки для открывания ворот также стоит отнести к необходимым элементам конструкции, ведь, при любом перебое с электричеством, которые у нас, увы, не редкость, запирать и открывать ворота вам придётся вручную.

Электроприводы и кронштейны для их укрепления, как правило, продаются в комплекте. Покупать их по отдельности мы не рекомендуем, т.к., приводы и кронштейны от разных производителей могут не подходить по параметрам.

Правильное крепление рычажного привода к кирпичной стене

Обзор автоматики ↑

Купить комплект воротной автоматики сегодня не составит ни малейшего труда. Как правило, в комплект автоматики входят:

• приводы правосторонние и левосторонние самозапирающиеся;
• блок управления воротами (трансформатор и плата управления в одном корпусе);
• комплект фотоэлементов (приёмник и передатчик, пульт дистанционного управления, фотоэлементы);
• гайки, болты, втулки и ключи для аварийной разблокировки;
• набор крепёжных пластин.

Так выглядит набор автоматики для откатных ворот

Для того чтобы выбрать автоматическое распашное устройство правильно, необходимо учесть несколько важных параметров.

• вес и площадь створок;
• интенсивность открывания;
• лёгкость хода створок ворот.

Рассмотрим их детально.

Вес и площадь створок ворот – параметры, которые нельзя отделять друг от друга. Причина в следующем. На створку и привод действуют сильные ветровые нагрузки. Т.е., если мы поставим автоматику, рассчитанную на вес створок до 100 кг, и не учтём площадь, то первый сильный ветер порвёт дорогостоящее устройство как обезьяна газету.

Чтобы выбрать устройство правильно, нужно сделать простые расчёты.

Допустим, что средняя ветровая нагрузка в вашей местности составляет 50 кг/м. Если вы хотите установить стандартные ворота из профнастила с габаритами створки 2х2 м, то ветровая нагрузка составит 2х2х50 = 200 кг.

Теперь прибавляем фактический вес одной створки (100 кг) и получаем итоговое значение, равное 300 кг. В этом случае, с учётом запаса прочности, необходимо установить привод, рассчитанный на створки весом от 400 до 800 кг и на аналогичную ветровую нагрузку.

Тогда, ваши ворота будут служить долго.

Интенсивность открывания – выражается как отношение времени фактической работы за один час. Выражается в процентах. Например, 30% в час. Эти данные можно найти в техпаспорте.

Автоматические распашные ворота для гаража: снаружи практически невозможно отличить от обыкновенных.

Автоматика видна только изнутри

Лёгкость хода створок ворот – этот параметр зависит, прежде всего, от правильности установки столбов и петель (без перекосов) и от величины силы трения в петлях (решается своевременной смазкой).

Кроме того, на этот параметр влияют погодные условия: иней, снег, обледенение создают дополнительное сопротивление. Поэтому, следует выбирать привод с запасом мощности. Иначе, зимой придётся помогать воротам вручную, а это, согласитесь, не из мечты.

По типу работы автоматические устройства для распашных ворот делятся на:

• Линейные – эти приводы называют, также, «червячными». Они работают по принципу удлинения/укорачивания штока, который приводится в действие червячной передачей;
• Рычажные – принцип работы этих приводов похож на принцип действия человеческой руки. Длинный рабочий рычаг состоит из двух частей, соединённых подвижным шарниром.

Распашные ворота с линейными автоматическими приводами

Линейные приводы отлично подойдут для распашных ворот, створки которых открываются в обе стороны двора. Они просты в эксплуатации и относительно недорого стоят.

Рычажная автоматика позволяет открывать ворота, подвешенные на расстоянии от края столба 20-40 см. Этот тип автоматики можно устанавливать на каменные колонны, стоящие перед столбами каркаса ворот.

Что касается брендов, производящих автоматику для распашных ворот, то здесь важны только ваши предпочтения и плотность кошелька. Со своей стороны, мы советуем обратить внимание на продукцию итальянской фирмы «Came Group». Эта компания специализируется только на изготовлении электроприводов, а за 30 лет существования на рынке научилась это делать неплохо.

Кстати, Came – это первая фирма, которая придумала ворота с дистанционным управлением

Автоматические откатные ворота– конструкция и правила выбора фурнитуры ↑

Именно этот вид ворот сейчас наиболее популярен. Да, если сравнивать с распашными воротами, то откатные будут посложнее за счёт необходимости применения специальной фурнитуры. Но в наше время купить можно, что угодно, и этот, в недавнем прошлом, дорогостоящий и редкий элемент конструкции, перестал быть диковинкой.

Каковы же достоинства откатных ворот? Их немало. Мы перечислим самые очевидные:

• отсутствие направляющих как внизу проёма ворот, так и вверху – это снимает ограничения в высоте въезжающего транспорта;
• четкая работа автоматики – это устраняет необходимость выходить из машины для открытия ворот;
• неприхотливость в обслуживании.

Все, что нужно для изготовления откатных ворот – картинка-шпаргалка

Сделать самостоятельно сдвижные ворота не составит труда каждому, кто умеет обращаться с болгаркой и сварочным аппаратом.

Однако, несмотря на всю свою модность, у них есть два существенных недостатка: более «кусачая» цена на автоматику и наличие свободного места для отката створки.

В остальном же все здорово – эти ворота прослужат вам верой и правдой не один десяток лет. В среднем, эксплуатационная система откатных ворот рассчитана на 50 000 циклов открываний/закрываний.

Выбор материала для зашивки откатных ворот всецело зависит от вашей фантазии. Это может быть:

• профнастил;
• металлический штакетник;
• дерево;
• ковка;
• металлический лист;
• поликарбонат.

Ворота из поликарбоната смотрятся очень по-современному

По виду конструкции эти ворота делятся на 2 типа:

• с цельным полотном;
• со встроенной калиткой.

Набор фурнитуры для откатных ворот состоит из

• роликовых кареток;
• верхних поддерживающих роликов;
• накатных роликов;
• 2-х уловителей – верхнего  и нижнего;
• направляющего профиля;
• резиновых заглушек.

Словом, «думайте сами, решайте сами».

Интересный вариант обшивки для ворот: ковка + поликарбонат

Делаем откатные ворота своими руками – пошаговая инструкция ↑

Шаг №1 Определяемся с размерами ворот. Длина, ширина и высота подвижной створки определяет вес ворот, а, значит, и выбор фурнитуры. От размера ворот зависит, также, величина расстояния, необходимого для  сдвигания створки. В идеале, оно должно быть в полтора раза больше, чем проём ворот.

Шаг №2 Устанавливаем опорные столбы. В качестве материала подойдут:

• стальная профильная труба;
• дубовый брус;
• швеллер;
• столб из бетона или кирпича.

Главное правило при установке – опорные столбы необходимо углубить в грунт на 1 метр. В противном случае, ближайшей зимой или весной опорный столб может сместиться по вертикали и испортить всю геометрию каркаса. А это негативно скажется на открывании ворот.

Так выглядит «банкетка» в сборке до заливки бетона в фундамент

Для правильной установки столба делаем следующее:

• выкапываем яму глубиной около 120 см;
• на дно укладываем “подушку” – отсыпку из песка и щебня толщиной 15 см, хорошо её утрамбовываем;
• устанавливаем столб и заливаем его бетоном (марка цемента не менее М-300).

Шаг №3 Делаем фундамент для ворот. Это – основа всей конструкции. Во-первых, фундамент держит вес ворот, а он, согласитесь, не малый. Во-вторых, в фундамент закладывается “банкетка” – швеллер, по которому будет двигаться на роликах створка ворот.

Для закладки фундамента необходимо сделать следующее:

•            Выкопать и обустроить котлован.

Параметры:

длина = 50% от размера воротного проёма.

ширина (см) – 40-45;

глубина (см) – 100-120.

Форма котлована П-образная, как показано на рисунке
После того, как котлован будет готов, нужно сделать отсыпку. Величина “подушки” – как при установке столбов.

•            Изготовить «банкетку». Требуется  швеллер (ширина 20 см) и металлическая арматура (сечением 10-12 мм). Арматуру необходимо разрезать на “шпаги” длиной 100 см, затем приварить к полочкам швеллера;
•            Установить «банкетку» и залить бетоном.

На этом эскизе хорошо видна глубина закладки металлических опор – 120 мм. Это значение может меняться для регионов с большим показателем промерзания грунта

Шаг №4 Изготовление несущей рамы. Раму для откатных ворот удобно делать из профильной стальной трубы (т.н., профиль для ворот).

Этапы изготовления:

• раскрой профиля на нужные по длине отрезки;
• удаление с трубы ржавчины (понадобится болгарка с насадкой “металлическая щётка”);
• обезжиривание трубы растворителем или бензином, нанесение антикоррозийного грунта;
• сборка рамы при помощи сварки;
• зачистка сварочных швов и чистовая антикоррозийная грунтовка всего каркаса.

Распределение материала для изготовления каркаса откатных ворот

Шаг №5. Окраска каркаса и зашивка полотна ворот.

Окраску можно наносить сразу после высыхания грунта. Недорогой и практичный вариант – алкидная эмаль. Чтобы ворота выглядели богаче, рекомендуем нанести не менее 2-х слоёв краски. После нанесения каждого слоя краски, она должна высохнуть.

Выбор зашивочного материала – дело сугубо индивидуальное.

Крепить материал следует к внутренним трубам (рёбрам жёсткости каркаса). Для сборки используем саморезы или заклёпки.

Схема удобных и недорогих откатных ворот из металла

Шаг №6. Монтаж ворот.

Монтаж производится в следующей очерёдности:

• устанавливаем на «банкетку» ролики и заправляем их в направляющую полотна ворот;
• выставляем ворота строго по уровню (можно использовать как обычный двухметровый уровень, так и лазерный);
• прихватываем к швеллеру сваркой нижние роликовые тележки;
• привариваем верхние ролики (поддерживающий и концевой);
• привариваем к опорным столбам нижний и верхний улавливатели;
• устанавливаем автоматику;
• испытываем ворота, хвастаемся соседям и гордимся собой!

Такие ворота обойдутся вам в полтора-два раза дешевле «магазинных».

Схема классических распашных ворот с кирпичными опорными столбами

Гаражные автоматические ворота – коротко о главном ↑

Обычно в гаражи устанавливают ворота четырёх типов:

• классические распашные;
• секционные складные (с помощью систем пружин и направляющих поднимаются вверх);
• подъёмно-поворотные;
• роллетные.

Секционные автоматические гаражные ворота: вид изнутри

Для самостоятельного изготовления лучше всего подходят первые три типа.

Роллетные ворота сделать своими руками проблематично, т.к., они состоят из множества ламелей, которые делаются только в промышленных условиях.

Распашные гаражные ворота строятся по тому же принципу, что и внешние. Для изготовления секционных ворот вам понадобится множество деталей, которые придётся купить в магазине: полотна, направляющие, валы, петли, балансировочные пружины подвесов и т.д. Поэтому, такие ворота лучше заказывать в готовом варианте – это надёжнее и, как ни странно, экономичнее.

Подъёмно-поворотные гаражные ворота – обратите внимание: в этом примере автоматика смонтирована правильно

Подъёмно-поворотные ворота состоят из внешней рамы, цельного полотна и автоматики, которая поднимает полотно вверх, в «потолок». Это очень простые и эффектные ворота, главный недостаток которых – дорогая автоматика.

Распашные ворота из подручных материалов: видео мастерам на заметку ↑

Наш вердикт: если вы очень хотите смастерить автоматические гаражные ворота самостоятельно, надёжно и недорого, обратите внимание на классику. Дерзайте!

Как сделать автоматические ворота: выбираем привод

Красивые ворота — это хорошо, а красивые автоматические ворота — еще лучше. Есть немалое количество фирм, которые и ворота сделают, и автоматику поставят, но как обычно хочется сэкономить: услуги у них недешевые.

Многие фирмы продают комплекты автоматики, а установить и подключить его можете сами. Несколько тысяч сэкономите.

Но в этом случае нужно уточнять: сохраняется ли гарантия (бывает, но редко), и если да, что является гарантийным случаем, а что — нет, и как быть в случае поломки (часто необходимо для тестирования приводы снимать и везти на фирму).

Так что автоматические ворота своими руками могут оказаться не так уж и выгодны. Решайте сами. Справедливости ради нужно сказать, что если забор вы построили сами, а автоматика ворот ставится фирмой, многие неисправности будут списываться на неправильный фундамент, установку балок и т.п. Так что и в этом случае гарантийный ремонт — редкость.

Так выглядят автоматические открыватели распашных ворот

Автоматика для распашных ворот: виды приводов

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор.

Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки.

Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см.

Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже.

В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов.

Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Как сделать деревянный забор своими руками читайте тут.

Автоматика для откатных ворот

Все приводы для установки на откатные ворота имеют одинаковую конструкцию: есть привод с ведущей шестерней и зубчатая рейка, прикрепленная к полотну ворот. Мотор вращаясь двигает рейку, вместе в воротами.

Управляется все это с пульта управления, расположенного сбоку. Почти все модели позволяют открывать/закрывать ворота при помощи пультов дистанционного управления.

Для приема их сигналов необходимо установить антенну и настроить пульты (запрограммировать).

Внешний вид привода для автоматических откатных ворот

При выборе этого типа автоматики необходимо обращать внимание на технические параметры и дополнительные функции.

• Мощность и усилие. Средний показатель — 600 Н/м, что эквивалентно усилию в 60 кг. Это максимальное значение, которое развивается далеко не всегда. Автоматика настроена так, чтобы работа была оптимальной — если помех нет, усилие небольшое. При преодолении препятствий, которые могут быть на пути створки, усилие увеличивается, иногда — до максимума. Противодействовать ему под силу не каждому, и если на пути окажется автомобиль или зазевавшийся человек, проблемы будут обязательно. Потому в некоторых моделях (недавнего выпуска с питанием 24 В) предусмотрена возможность перепрограммирования. Второй вариант — при определенном усилии створка останавливается или даже слегка откатывается назад.
• Наличие контроля температуры. При температурах ниже ноля, створка обычно движется медленнее: смазка загустела, да и снег-лед тоже могут мешать. При наличии такой функции в холод автоматически повышается усилие для открывания.
• Регулируемая скорость движения створки. Чтобы ворота производили меньше шума, вначале и в конце скорость их движения снижается.
• Резервное питание. Некоторые современные модели, работающие от 24 В, имеют в корпусе встроенную аккумуляторную батарею, которая позволяет пользоваться воротами при отключении электропитания. Некоторые из них позволяют подключать внешние резервные источники.Пример комплектации автоматических раздвижных ворот
• При выборе привода для откатных ворот, работающего от 230 В, необходимо выбирать его в зависимости от интенсивности использования. Интенсивность использования — это величина, выражаемая в процентах. Она означает сколько времени может работать без перерыва данное устройство. Например, для установки а частный двор, достаточно выбрать модель с интенсивностью около 30-40%. Это значит, что из 10 минут, работать в непрерывном режиме он будет 3 минуты, после чего отключится из-за перегрева. Для коллективного использования, например, на въезде в дачный поселок с количеством проживающих 300 человек, должен стоять привод с интенсивностью 70-80%.
• Наличие фотоэлементов. Это вторая возможность обеспечить безопасность: при срабатывании, движение створок блокируется до исчезновения препятствия.
• Наличие режима «калитка», при включении которого створка открывается лишь немного, на расстояние, достаточное чтобы пропустить человека.

Некоторые тонкости внутреннего строения приводов для раздвижных автоматических ворот смотрите в видео.

Теперь комментарии к видео. Сравнение по мощности в этом ролике не совсем правильное. Есть разные модели для ворот разных размеров и массы. Минимальный порог — 400 кг, максимальный в бытовых до 1200 кг, в промышленных более 2000 кг.

При сравнении мощностей первый экземпляр взят из самой «легкой» категории — до 400 кг, остальные — для ворот большей массы. Потому такое сравнение необъективно. Хотя никто и не говорит, что среди малоизвестных марок есть, а значит, и стоящих меньше, есть хорошие по качеству.

Возможно, те, что продемонстрированы в ролике такие и есть….

Примерно такая же картина по поводу шестерен. Все приводы делятся на три класса: бытовые, полу-промышленные и промышленные.

В бытовых самый низкий ресурс и самая низкая интенсивность использования — работать непрерывно мотор будет примерно 30-40% от общего времени, иначе перегреется и будет отключен автоматикой (если есть).

Этот класс самый дешевый, именно потому там и ставят самые дешевые комплектующие — пластмассу и силумин. Не все производители и не во всех линейках, но это скорее правило, и в маломощных приводах бытового класса найти шестерни из стали, и, тем более, латуни, сложно.

Тем не менее, при нормальном для этого типа режиме эксплуатации работают они нормально — свой ресурс вырабатывают, но и только. По этой причине к выбору класса нужно относится вдумчиво и отслеживать заявленный производителями ресурс работы (есть в тех. характеристиках).

Один из приводов для консольных ворот с нижней балкой

Что нужно указать при покупке

Определившись с теми функциями и параметрами, которые вы считаете необходимыми нужно искать подходящую модель. При выборе в магазине продавцы попросят следующие данные:

Тип несущей системы (консольные, на рельсе, на верхней балке).

Размеры и масса (хотя-бы приблизительная) полотна.

Интенсивность использования: сколько человек и как часто могут пользоваться устройством.

Все эти данные от вас должен потребовать продавец: иначе он не может определиться с требуемой мощность. оборудования. Если откатные ворота уже сделаны, могут понадобится такие параметры, как расстояние между роликовыми опорами, параметры фундамента и расстояние от него до полотна ворот. Все это необходимо, чтобы правильно подобрать физические параметры привода.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

• с плавающим кодом;
• с фиксированным кодом.Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал.

Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством.

Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор.

Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

Как сделать автоматические ворота своими руками + видео

Многие автолюбители задаются вопросом: можно ли соорудить автоматические ворота своими руками? Автоматизация управления воротами значительно упрощает процесс въезда автомобиля в гараж или во двор. Водителю не надо выходить из автомобиля, чтобы открыть их (а заехав во двор, еще раз выйти, чтобы закрыть). Не удивительно, что автолюбители хотят этот процесс автоматизировать.

Возможно ли самостоятельно автоматизировать ворота

Многие домовладельцы изготавливают ворота сами. Безусловно, сварить раму и обшить ее профлистом – дело нехитрое. Любой мужчина при желании научится пользоваться сварочным аппаратом, дрелью и прочими несложными инструментами.

Иное дело – автоматика. Чтобы соорудить работающую систему, надо обладать познаниями в электротехнике и других областях науки. Не стоит браться за такую работу неопытному человеку.

А вот приобрести готовый комплект автоматики и смонтировать его на воротах домашнему мастеру по силам.

Главное, выбрать устройство в соответствии с конструкцией ворот и весом их подвижных полотен.

Из чего состоит комплект автоматики

Устройства автоматического управления воротами отличаются друг от друга конструкцией привода, но набор основных элементов у них одинаков. В комплект входят:

• приводы самозапирающиеся (лево-и правосторонние);
• блок управления (состоящий из трансформатора и платы управления);
• крепежные элементы;
• механические упоры;
• ключи для аварийной разблокировки ворот;
• пульт управления;
• приемник;
• набор фотоэлементов.

Виды приводов

Для распашных ворот

Для автоматизации управления распашными воротами выпускаются два типа приводов:

Линейные приводы применяются чаще в силу простоты конструкции и невысокой стоимости. Линейный привод отличается компактностью: все рабочие части умещаются в его корпусе, так что устройство можно разместить на стойке створки ворот. Существуют две разновидности линейных приводов:

• электромеханические;
• гидравлические.

Гидравлические приводы менее чувствительны к низким температурам, более надежны, чем электромеханические, но и стоят дороже.

Средняя цена на автоматику для распашных ворот составляет около 25000 рублей. Можно приобрести приводы хорошего качества всего за 12000 рублей.

Монтаж комплекта производится по прилагаемой инструкции и не должен вызвать каких-либо сложностей.

Для откатных ворот

Откатные ворота металлоемкие, они состоят из одной или двух тяжелых створок. Приводы к им рассчитаны на передвижение конструкции весом от 600 до 2500 кг. Они состоят из электродвигателя и шестерни и зубчатой рейки. Через нее шестерня передает усилие на створки ворот.

Стоимость привода для откатных ворот составляет от 18000 до 45000 рублей (в зависимости от усилия).

Для гаражных ворот (подъемных и подъемно-поворотных)

Подъемно-поворотные приводы являются самыми сложными среди существующих средств автоматизации ворот. В их конструкцию входят электромотор и система рычагов или направляющие в случае секционных ворот. Увязать отдельно приобретенные ворота и автоматику сложно, поэтому их сразу покупают в комплекте. Если у вас уже есть ворота без привода, ищите автоматику того же производителя.

Правила установки автоматики ворот

Распашные ворота

Автоматика монтируется на столбы ворот. При этом внимательно читайте инструкцию изготовителя. Если вы проявите излишнюю самодеятельность, может измениться угол открывания створок, причем не в лучшую сторону.

Специалисты советуют устанавливать приводы в верхней части ворот. Они объясняют это просто: установленный внизу или посередине высоты столба привод может стать помехой при въезде автомобиля. Задев автоматику, вы и ее выведете из строя, и кузов поведите.

А сверху привод никому не мешает и маневренность авто не ограничивает.

Часто в качестве стоек ворот служат кирпичные колонны большого сечения. Воротные створки при этом подвешиваются по центру столба. Это не совсем удачный вариант для установки линейной автоматики. Но если все-таки вы от рычажной системы хотите уйти, устройте на колоннах ниши под привода высотой 150 – 250 мм, шириной 250 мм и глубиной 120 мм.

В целях безопасности на ворота устанавливаются фотоэлементы. Они блокируют движение створок ворот, если фотолуч пересекает автомобиль или человек. Фотоэлементы монтируются на столбах на расстоянии 500-600 мм от низа опоры.

Ворота откатные

Привод откатных ворот монтируется на направляющем швеллере, который вы заранее забетонировали перед установкой створки. Место установки привода – между роликовыми каретками (как можно ближе к проему). Если вам надо приподнять привод, приварите к швеллеру профильную трубу, и на нее монтируете устройство.

Концевые выключатели монтируются на зубчатую рейку. Фотоэлементы можно, как и в случае распашных ворот, установить на столбах, а можно для них построить отдельные постаменты. Главное, чтобы они размещались строго напротив друг друга (на одной линии).

Если вы решили установить сигнальную лампу, размещайте ее с внешней стороны ворот. Она проинформирует проезжающие автомобили о том, что со двора выезжает машина. Смонтировать ее можно на верху створки ворот.

«Умелец да рукодельник и себе и людям радость приносит». Не знаете, чего бы еще такого сделать во дворе, если все уже переделали, а руки чешутся? Можем подсказать идею. Ворота, которые сами открываются и закрываются автоматически. Любители комфорта давно оценили саму идею дистанционного управления воротами, и им завидуют остальные автолюбители, особенно в то время, когда на улице идет проливной дождь. Понятное дело, что большинству приходится открывать створки ворот самостоятельно, однако делать это в ненастье — крайне неприятное занятие, к тому же плюхаться в мокрой одежде на сиденье и пачкать его хочется не каждому. Ниже мы расскажем, как сделать автоматические ворота для гаража или забора своими руками, предоставив подробнейшую инструкцию с фото и видео примерами.

Какие бывают механизмы

В наше время существует несколько типов уличных ворот:

• распашные;
• откатные;
• роллетные.

Распашные — это классический вид. Ворота состоят из двух створок, крепящихся на поворотных петлях к вертикальному основанию, глубоко и прочно установленному стальному каркасу. Для ручного либо автоматического открывания створок обязательно нужно пространство перед ними.

Если вы хотите сделать автоматические распашные ворота для дачи своими руками, советуем просмотреть это видео:

Самодельный раздвижной механизм

Откатные на роликах, обычно это одна створка, технически несложная конструкция, поскольку вес ворот распределяется на ролики, а для противостояния ветру и поперечным нагрузкам устанавливаются дополнительные усиленные направляющие. Такие механизмы имеют некоторые особенности в эксплуатации, но в то же время достаточно просто сделать механическую часть для них своими руками

Если вас заинтересовал такой вариант автоматических ворот для забора, рекомендуем просмотреть данный видеообзор:

Самодельный откатной механизм

Идея изготовления откатных ворот

Гаражные ворота роллетного типа — это набор реек из металла и пластика, сцепленных между собой подвижным замком, помещенных в направляющие пазы и соединенных в одну единую конструкцию. Двигаясь по металлическим направляющим, сегменты сгибаются, располагаясь под потолком и освобождая въезд в гараж.

Гаражные ворота подъемно-поворотного типа совершают сложный маневр, уходя вверх и освобождая проезд. Автоматический подъемный механизм для них сложен в монтаже и эксплуатации, поэтому в рамках данной статьи мы его рассматривать не будем.

Принцип действия

Механизм открывания распашных ворот — это комплект из двух моторов и системы автоматики, которая следит за положением створок и за очередностью их открывания/закрывания, а также улавливает и распознает команды с пульта. Створка с накладным профилем-пазом должна начинать движение первой, при автоматическом открытии ворот и заканчивать движение последней при закрытии, чтобы избежать заклинивания и повреждения створок. Также движение должно прекращаться в крайних точках положения створок. Мощность моторов напрямую зависит от веса створок и плавности их хода — чем тяжелее, тем мощнее двигатель и редуктор нужны для управления ими. Также стоит учитывать площадь полотна, воздействие на них ветра. В ветренный день моторам гораздо тяжелее двигать ворота. Лучше предусмотреть и сделать аварийное открытие уличных ворот, в случае поломки или отсутствия электроэнергии, в ручном режиме.

Как в заводских, так и в самодельных приводах, в основном используют актуатор или линейный привод, который изображен на фото ниже:

Он представляет собой резьбовую шпильку, которая подключена к двигателю и вращается на подшипниках. За счет вращения шпильки ответная часть — муфта, накручивается по резьбе, тем самым перемещаясь по шпильке. Еще данную конструкцию привода иногда называют червячной.

От шага резьбы зависит коэффициент редукции, чем меньше шаг, тем большее усилие может передать актуатор, однако скорость в таком случае уменьшается. В качестве электродвигателя можно использовать мотор редуктор автомобильных дворников или же стеклоподъемников.

Механизм автоматических откатных ворот довольно прост в реализации. Один двигатель, один редуктор. Передача линейного движения может быть на рейку с зубьями, или же через мотоциклетную цепь. Автоматика следит за крайними положениями створки, закрыто или открыто. Главная изюминка — это жесткая конструкция створки и система роликов, удерживающих эту конструкцию во время закрывания и открывания. Также обеспечивается противостояние боковой нагрузке во время ветра. Главная задача сделать так, чтобы сбалансированная створка легко и без усилий ходила по роликам и направляющим. Во время разработки ворот нужно предусмотреть аварийное открывание, в случае поломки или отключения электроэнергии. В качестве эл. привода также возможно использовать двигатель от стеклоподъемника или дворников.

Гаражные автоматические ворота в свою очередь также делятся на роллетные (их еще могут называть секционными) и подъемно-поворотные. Данный тип проблематично сделать самостоятельно ввиду сложности технологии производства. Их плюс в том, что изготовление происходит по индивидуальному заказу в цехе, и монтаж осуществляется целым блоком, поэтому не занимает много времени.

Итог

Сейчас на рынке представлен широкий ассортимент механизмов и элементов для того, чтобы можно было самому сделать автоматические ворота с дистанционным открытием и закрытием с пульта.

В нашей статье мы постарались познакомить читателей с существующими видами механизмов и подсказать идею для самостоятельной сборки или выбора подходящего варианта автоматических ворот для загородного дома, указав моменты, на которые нужно обратить более пристальное внимание, а именно:

1. Парусность. Сопротивление ветру.
2. Вес. Нагрузка на механизм открывания.
3. Аварийное открывание в ручном режиме. Простота реализации.
4. Пригодность ремонта и легкость в обслуживании.

Надеемся, теперь вы знаете, как сделать автоматические ворота своими руками и из чего должен состоять их механизм. Если вам понравился материал, почему бы не поделиться им с друзьями в соцсети?

Будет полезно прочитать:

• Как сделать уличное освещение на даче
• Как установить солнечные батареи своими руками
• Как экономить электроэнергию в частном доме

Автоматические ворота своими руками: подробная инструкция с фото и видео

Как сделать автоматические ворота своими руками?

Управление автомобилем обеспечивает комфорт передвижения, поэтому автовладельцы стараются максимально автоматизировать процессы, связанные с движением и обслуживанием транспортного средства. Один из классных вариантов, позволяющий войти во двор или гараж, не выходя из машины, – это автоматический открыватель ворот. И если сам процесс создания конструкции не очень сложен, то система управления есть далеко не у каждого автовладельца. Поэтому мы рассмотрим основные правила и детали, которые позволят сделать автоматические ворота своими руками.

Виды ворот

Автоматизировать процесс открывания и закрывания можно в каждом типе ворот, но принцип реализации и необходимые компоненты будут принципиально отличаться. Всего существует три основных типа:

Распашные ворота – самый простой и распространенный вид, представляющий одну или две створки, которые могут открываться внутрь или наружу; Рольставни – это сплошная панель, которая скользит боком по стене или забору; Подъемно-поворотные ворота (рольставни) – это секционная конструкция из пластика или металла, вкручиваемая в замок, поднимаясь вверх, секции складываются или вращаются под потолком.

В свою очередь, катки делятся на три категории (подвесные, гусеничные и консольные). Подвесные профили используются в промышленных помещениях или в местах, где верхний размер ограничен конструктивными элементами. В железнодорожных воротах используется железнодорожный путь для скольжения по входной двери, но этот тип редко используется из-за сложности операции и необходимости высокой точности регулировки.

Подъемник как автоматические гаражные ворота требует разработки проекта и высокой точности работ, благодаря чему процесс собственной реализации без соответствующего опыта невозможен. Поэтому в этой статье мы рассмотрим более практичные и простые в изготовлении варианты – распашные и консольно-откатные ворота.

Автоматические распашные ворота

Самый простой вариант для дома, если эта модель уже установлена ​​на участке, можно сразу переходить к их автоматизации. Для изготовления распашных ворот понадобятся:

Рис.1: схематический чертеж распашной калитки

Для этого достаточно сделать каркас, металлическую трубу или профиль; Установить столбы – это основной элемент опоры, поэтому надежность и устойчивость конструкции потребуют особого внимания, также необходимо установить закладные детали для крепления навесов и фурнитуру; Рис.2: Конструкция колонны Прикрепите петли к стойкам и раме сваркой или болтовым соединением, если вы ожидаете тяжелую конструкцию, вам потребуются специальные петли; Рис.3: петли со сваркой Прикрепите к каркасу облицовочный материал (профлист, поликарбонат, кованое железо, листовой металл, дерево и т. Д.); Обрежьте швы, заусенцы, острые и выступающие углы болгаркой, напильником или другим подрезным инструментом; Установите затвор на свесах и проверьте движение лопастей, их положение в полностью открытом и закрытом положении, герметичность посадки, при необходимости отрегулируйте эти параметры; Прикрепите защелку и крепежный крючок (в автоматических системах эти элементы не нужны, так что вы можете обойтись без них); Нанесите грунтовочную краску и покрасьте поверхность или отдельные элементы.

Преимущества и недостатки.

На этапе проектирования необходимо учитывать все «за» и «против»; К достоинствам распашных моделей можно отнести:

Достаточно простая конструкция, которую может сделать каждый самостоятельно; Неприхотлив в эксплуатации, в работе нет поломок из-за перекоса, заклинивания и других поломок; Нет необходимости приобретать специфические аксессуары, их можно собрать из подручных материалов; Нет необходимости заливать фундамент под рабочий механизм, заполняются только опорные столбы; Достаточно прост в ремонте, при необходимости можно заменить; Относительно более низкая цена.

К недостаткам распашных ворот можно отнести:

Для свободного передвижения необходимо достаточное пространство, равное ширине створок; Необходимость установки электропривода на каждую половину, поэтому у двухстворчатых моделей такой вариант будет стоить вдвое дороже; Они воспринимают ветровые нагрузки и поэтому требуют дополнительных распорок. Он вызывает значительную нагрузку на несущие конструкции, поэтому прочность и высоту колонн следует подбирать с учетом веса металлического каркаса и обшивки;

Выбор и установка привода

В зависимости от способа управления исполнительные механизмы могут быть линейными, рычажными или подземными. Подземные приводы довольно сложны и дороги, поскольку весь механизм скрыт под землей и должен обеспечивать достаточную силу. Этот тип привода применяется для ворот, внешний вид которых не должен портиться какими-либо техническими элементами. Из-за своего подземного расположения они подвергаются воздействию сточных вод, поэтому для них должна быть построена эффективная система отвода дождевой воды.

Рис.4: Скрытый привод для подземной установки

Линейный привод

Линейные приводы откатных ворот монтируются на столбах и крепятся к створкам распашных ворот. Принцип действия – движение шпинделя с помощью планетарной передачи, кривошипно-шатунного механизма или шестерни. Важным параметром при проектировании и установке линейной модели является ее расположение по отношению к самой калитке и точке крепления. Всего существует три способа прикрепления:

Устройство, установленное сбоку, требует значительно большей мощности для приведения в действие дверных створок, чем устройство, установленное на торце. Установка сбоку не всегда возможна, так как при открытой двери он займет слишком много места и может не хватить свободного места для прохода.

Из-за расстояния между точкой поворота линейного привода и дверной коробкой передний монтаж имеет свои особенности. Для такой конструкции этот параметр должен быть не более 10 см, но из-за большого веса ворот столбы и несущие конструкции имеют большие габариты. Следовательно, расстояние может достигать 15-20 см, что делает такой вариант установки неэффективным. В такой ситуации может помочь способ монтажа в нише, специальные модели с удлиненным валом или приводы с рычагом.

Установка в нишу не всегда оправдана, так как удаление части несущей конструкции отрицательно сказывается на ее прочности. Этот способ оправдан только тогда, когда в столбе есть несущая планка или удален небольшой фрагмент.

Рычажный привод

Рычажный привод представляет собой рычаг локтевого типа с подвижным шарниром, приводимый в движение электродвигателем. Пример работы такого устройства показан на рисунке ниже.

Рис.8: Рычажный привод

Эти операторы могут управлять автоматическим открытием и закрыванием ворот независимо от размера стоек и положения створок, но рычажным операторам требуется гораздо больше мощности по сравнению с операторами линий. Стоимость механизмов связи также намного выше, и они выходят из строя намного быстрее. Поэтому линейных приводов для ворот устанавливается все больше, несмотря на то, что конструкция повреждена.

Блок и пульт управления

Блок управления – это блок автоматики, который может открывать и закрывать ворота, устанавливать время задержки перед автоматическим закрытием, подавать звуковые или световые сигналы о положении ворот и т. Д. Обратите внимание, что механизм автоматизации ворот должен быть размещен не менее 50 см над уровнем земли, чтобы он не мешал. падать под снег зимой, когда идет дождь. Поскольку некоторые исполнительные механизмы переходят в режим самоблокировки, когда они не используются, их необходимо разблокировать, если требуется ручное открытие. Панель управления управления, как линейный привод, должен учитывать при сборке размеров открытых крыльев.

Пульт дистанционного управления напрямую подключен к блоку управления и может быть поддерживается:

Через радиосвязь каналов; Через проводные каналы; Через Wi-Fi или каналы мобильной связи.

Через эти каналы автоматические ворота могут управляться с пульта дистанционного управления через встроенную домашнюю связь в автомобиле, с помощью клавиатуры, считывателя карт, мобильный телефон, простой ключ, идентификатор и т. Д. Выберите наиболее подходящую опцию, Например, для семьи, состоящей из четырех или более людей, гораздо дороже для покупки килейки, чем установка модуля GSM, запрограммированного для нескольких мобильных телефонов. Модуль оснащен собственной SIM-картой, а также необходимые номера мобильных телефонов, которые будут работать на устройстве, введены в память и автоматически открываются.

Откатные ворота

Конструктивно, автоматические скользящие ворота представляют собой фиксированную рамку для холста, которые движутся вдоль забора к ширине отверстия. Для выполнения таких ворот понадобится:

ИНЖИР. 10: Пример раздвижной шлюзной диаграммы

Рисунок 15: Руководители

Готовые ворота должны иметь возможность свободно двигаться в шипах. Сборные двери имеют ряд определенных преимуществ и недостатков.

Преимущества и недостатки

Несмотря на то, что ворота автоматического сегмента не столь обычно используются для входных заборов, таких как варианты расширены, у них есть ряд существенных преимуществ. И их небольшая популярность приводит к тому, что эта модель относительно нова к использованию. Преимущества скользящих ворот включают в себя:

Относительно простая конструкция; Линейные размеры ворот и элементы привода не занимают дополнительное пространство в отрывке; Поддержка полюсов не принимает практически ни одной нагрузки из структуры; У них высокая механическая прочность, взрыв ветра в открытом положении не боится. Гораздо более дешевый автоматический привод.

Однако, в дополнение к преимуществам скользящих ворот, также есть некоторые недостатки:

Вдоль забора требуется свободное пространство для перемещения; Более дорогие фитинги и аксессуары; Площадь местности по всему маршруту ворота должна быть равна; Надо налить фундамент и установить металлические детали для защиты роликов; Более сложный и трудоемкий ремонт в случае сбоя ворот.

Привод для откатных ворот

Чтобы запустить автоматическую скользящую шлюз, используется линейная автоматизация, которая содержит электрический цилиндр для производства вращательного эффекта, передача для реализации механической передачи, магнитного или электрического механизма для определения конечных позиций.

Диск – это отдельное устройство с механизмом

Рис. 18: Электрический привод для раздвижных ворот

Посмотрите на рисунок, снаряжение осуществляется с помощью колеса. При выборе модели лучше дать приоритет продуктам с металлическим колесом, потому что полимерный довольно быстро испортил. Этот элемент должен спорить с книжной полкой.

Рис. 19: Стенд сборки

Шестерня должна быть установлена ​​на ворота в разделах измерителя и должна быть прикреплена к раме, но никогда не на рельс, предназначенную для роликовых движений. Общая длина рельсов не должна быть выделена на основе размеров ворот, но на основе ширины отверстия плюс один счетчик.

Во-первых, поместите двигатель на предварительно собранный фундамент, а затем смонтируйте стойку по отношению к своим колесам.

Рис. 20: Установка стойки на приводе

Следует отметить, что источник питания подключен к установочному сайту заранее, поэтому после установки автоматизации кабель питания подключен к нему, который уже скрыт в земле. Почти каждая модель привода для автоматических ворот оснащена выделением блокировки. Он используется в ситуациях, когда вам нужно открыть ворота вручную, потому что большинство моделей блокируют положение, что очень сложно переместить его.

Магнитные или механические механизмы установлены для остановки вращения круга в экстремальных положениях. Механические модели не желательны в низкотемпературном климате, потому что он часто не проходит при замораживании, и вы должны вручную открывать дверь.

Рис. 21: Монтаж магнитного предельного выключателя

Магнитные модели гораздо менее капризные, они устанавливаются на редукторе, и когда они проходят перед двигателем, магниты работают на активном устройстве, который выдает команду, чтобы остановить вращение.

Блок управления

В случае крыла ворота контроль может быть сделан с использованием дистанционного управления или проводного контроллера, клавиатуры, блокировки Encipron или модуль GSM. Позволяет установить различные режимы работы (настройка задержки закрытия или открытия, оставляя дверь открытой для перехода, выбор времени перемещения, контроль сигнализации света и т. Д.) Для предотвращения проникновения влаги автоматическое управление шлюзом должно быть размещено не менее 5 м над поверхностью.

Видео инструкции в помощь

Секционные ворота своими руками — поэтапный процесс установки

Сегментные ворота сегодня используются для утепления и уплотнения различных комнат (включая гараж). Такие конструкции состоят из вибрации пружинного поглощения крыла, других крепежных элементов и направляющих. Сама панель оснащена специальными механизмами для удаленного отверстия / закрытия с помощью пульта дистанционного управления, что является частью набора.

Секционные ворота

Сегментные ворота используются в основном, где существует ограниченное количество свободного пространства. После открытия крыла он плавает вверх, что экономит много свободного места.

Структура разрезной гаражной двери

Внимание! Дверные панели, выполняемые в любом цвете, в процессе производства покрыты специальным полимерным покрытием, защищенным конструкцией от коррозии и обеспечения долгосрочной прочности.

При необходимости крыло может быть встроена в твердое акриловое окно, которое загорается гаражом, а также благодаря изоляции сэндвич-панелей, дизайн может работать в довольно широком диапазоне температур (от -50ᵒC до + 70ᵒC).

Строительство ворот

Также стоит подчеркивать безопасность такой структуры, поскольку закрытие предоставляет специальную систему блокировки, которая позволяет автоматически заблокировать панель сразу после его подъема. В правильной работе и строгой соблюдении рекомендаций производителя дизайн выдержит около десяти лет без ремонта и замены отдельных элементов. И теперь давайте узнаем, как собрать сегментные ворота своими руками.

Симграмма ворот

Разновидности конструкции

Современные сегментные ворота подходят для всех видов помещений.

Внимание! Гаражи, ранее построенные, часто не соответствуют существующим стандартам строительства, поэтому ворота производятся в различных модификациях.

Конструкции вертикального подъема

Подходит для гаражей с высокой высотой дверной гаража. Они продаются только в строительных гипермарках и выделяются, что во время сборки занимают минимальное пространство.

Конструкции высокого подъема

Такие двери дороже и используются там, где низкая высота не позволяет вертикальному подъему крыла. Высокая цена результаты использования держателей подвески, специальных руководств и большого количества расходных материалов.

Конструкции стандартного подъема

Они используются в помещениях, полностью готовых к сборке, в которой минимальная высота линейной ленты составляет не менее 18 см. Все элементы изготовлены из нержавеющей стали. Самый простой и удобный вариант, поэтому это самый популярный.

Конструкции низкого подъема

Малоподъемные ворота подходят там, где высота открывания (перемычки) ограничена. К потолку крепятся органы управления и торсионные пружины, а если потолок низкий, то весь блок крепится к задней части рельсов. В частности, такой аппарат состоит из:

торсионный ролик; намоточные шкивы; уравновешивающие пружины.

После выбора подходящего проекта можно приступать к подготовительным работам.

Цены на секционные ворота

Этап 1. Подготовка оборудования

Перед началом работы подготовьте все необходимые инструменты.

Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что нормальные уровни воды дают некоторую погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот. Электродрель для фиксации отдельных элементов на высоте. Перфоратор 1,5 кВт для просверливания отверстий в бетоне. Прочие инструменты: отвертка, кусачки, плоскогубцы.

Внимание! Приведенный перечень инструментов неполный, все зависит от индивидуальных особенностей ворот и качества подготовки проема.

Независимо от того, сделаны ли стены из бетона или рыхлого песчаника, вам также понадобятся различные крепежные детали.

Оборудование

Этап 2. Замеры

Перед заказом секционных ворот произведите точные замеры проема и всего помещения.

Шаг 1 Сначала измеряется значение H, которое представляет собой высоту проема. Дело не в точной высоте, а в том, где машина может проехать. Допустим, рост 200 см. В этом случае в заказе следует указать на 30 см больше, так как после установки свободный проход будет 180 см.

Шаг 2. Следующим шагом является измерение высоты перемычки (h). От этого числа зависит выбранный тип конструкции.

Шаг 3. Определяется ширина проема (В). Получившуюся фигуру увеличиваем на 2 см с каждой стороны с учетом будущего дизайна.

Шаг 4: Определите технический зазор (b1, b2), не менее 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления во время обслуживания.

Шаг 5: Наконец, мы измеряем глубину гаража (L). Особенность секционных ворот в том, что створка поднимается до потолка, поэтому глубина должна быть больше высоты.

Этап 3. Подготовка проема

После замера и подготовки инструментов заказывается сама дверь. Обычно изготовление занимает около двух недель. За это время можно подготовить проем.

Шаг 1. Сначала оштукатуривают стены и потолок (если это не было сделано ранее). Объяснить это можно просто: после установки направляющих к воротам неподготовленные места станут недоступными.

Шаг 2: Проверьте ровность каждой стены по отношению к соседним стенам.

Предупреждение. Если проем не находится на одном уровне со стенами, ворота не могут быть установлены.

Такие конструкции имеют правильную горизонтальную форму, поэтому недопустимы даже малейшие ошибки при строительстве гаража. Положение направляющих регулируется для устранения неровностей.

Наконец, проверяется баланс (уравновешивающие пружины). Их можно разместить по бокам профилей или на торсионной балке – все зависит от поверхности створки. Если поднять ворота на 1,5 метра, пружины должны оставаться на месте и не опускаться и не подниматься.

Прочтите нашу новую статью Устройство откатных ворот своими руками, а также узнайте, как выполняется установка электрических ворот своими руками.

Этап 4. Установка секционных ворот

Понравилась статья?

Сохраните это, чтобы не потерять!

Соорудить автоматические ворота самому непросто. Понадобятся определённые умения и знания. Однако если ответственно подойти к выполнению работы своими руками, то задача выполнимая.

Устройство автоматических ворот

Эти ворота с каждым днём пользуются всё большим спросом. Конструкции можно разделить на 3 главные группы:

• откатные автоматические конструкции;
• распашная конструкция с автоматикой;
• автоматические конструкции для гаражей.

Каждые из типов ворот имеют свои особенности.

Раздвижные автоматические конструкции— это привычные для многих ворота, которые используется достаточно часто.

Всё дело в дешевизне и простом устройстве. Недостаток заключается в необходимости наличия свободного места для открывания в боковых частях.

Каркас чаще всего изготавливается из жёсткого металлопрофиля. Далее конструкцию понадобится обшить. Обшивка может изготавливаться из дерева или металла. Другой вариант — использование кованых резных решёток для обшивки ворот.

Конструкция состоит из таких элементов:

• створки ворот;
• крепежные опоры;
• набор петель;
• засов;
• один или несколько приводов;
• рукоятки для открывания;
• элементы для бокового упора;
• центральный упор;
• кронштейны для фиксации электрического привода к опорам и створкам.

Обязательными деталями конструкции являются боковые и центральные упоры. Это ограничители, которые не дадут возможности створкам выйти за определённые пределы. Упоры могут быть стационарными или съёмными.

К обязательным деталям конструкции относятся также рукоятки и засов.

Если возникнут проблемы с электричеством, то ворота можно будет запереть и отпереть только вручную. Электропривод идёт в наборе с данными деталями. Приобретать по отдельности нежелательно, так как элементы могут быть несовместимы друг с другом.

По устройству автоматику можно разделить на:

• привод, который осуществляет операции открытия и закрытия створок с закреплением требуемого положения;
• автоматику, которая управляет работой основных деталей приводного механизма.

Все подвижные детали должны свободно передвигаться по направляющим. Хозяин должен периодически их контролировать. Важно регулярно проводить чистку и смазывание передвижных деталей конструкции. Если створки будут тяжело передвигаться, то может произойти увеличение нагрузки на привод и электрический двигатель. В таком случае могут возникнуть неполадки механизмов.

Конструкция откатных

Привод состоит из таких элементов:

1. Электрический двигатель, сила тока которого составляет 220 В.

   Деталь можно купить в готовом виде или соорудить своими руками

2. Механический червячный редуктор. Состоит из конических шестерёнок, которые необходимы для функционирования самотормозящего механизма блокировки от прокручивания извне.

   Неотъемлемой деталью автоматических ворот является червячный редуктор

3. Кинематический механизм передачи движения от электрического двигателя на двигающиеся створки. Состоит из шестерёнчатого, цепного и ременного устройства.

Каждый тип ворот требует индивидуального привода, который сможет обеспечить определённый вид движения устройства на необходимые расстояния.

Конструкция распашных

По принципу функционирования они разделяются на:

1. Рычажные. Состоят из набора блоков с рычажками.

   Рычажный привод ворот

2. Линейные. Фиксируются в одной точке. Двигающийся кронштейн перемещается по ровной линии внутри корпуса. Чаще всего используется прокручивание винта по гайке, передачи с цепью или ремнями.

   Линейный привод автоматических ворот

3. Гидравлические. Используются для тяжёлых конструкций, вес створок которых составляет 950 кг и более. Требуемая ширина створок — от 4,5 м. Элементы будут подвергаться интенсивной эксплуатации.

   Гидравлический привод необходим для конструкций, которые подвергаются большим нагрузкам

4. Телескопические. Элементы разделяются на секции. Конструкция состоит из внутренних ползунков, которые обеспечивают раздвижение секций для передвижения конечного держателя.

   Телескопический привод автоматических ворот

Привод необходимо жёстко закрепить на основании. Не допускаются перекосы и щели при функционировании механизмов, поэтому углубление основания под ворота и автоматические устройства должно быть больше уровня промерзания земли в зимний период. Только в таком случае может быть гарантировано качественное функционирование ворот.

Чтобы автоматическое управление функционированием створок происходило надёжно, все устройства нужно отладить и проверить вручную. Данные работы выполняются на завершающей стадии строительных работ. Автоматические механизмы могут работать:

1. Удалённо. На основе передачи команд по радиоволнам от пульта на принимающее устройство, которое управляет работой электрического двигателя и других деталей.
2. От стационарного пульта, который расположен на стенке частного дома.
3. От сочетания первых двух вариантов.

Управление на базе удалённого способа основывается на тех же принципах, что и для стационарно смонтированного пульта с обыкновенными кнопками включения и выключения простого электрического двигателя. Отличие в том, что в данном случае есть возможность решать вспомогательные технические задачи.

Принцип функционирования автоматики

Прежде всего будет рассмотрен метод работы автоматики от пульта. В данном случае используется незначительное дополнение предыдущей схемы. Оно заключается в подсоединении параллельно с клавишами управления электронного ключа. Он работает от сигналов принимающего устройства, которое получает команды по радиоволнам с передатчика в виде пульта. Приборы представлены в широком ассортименте и могут иметь различный функционал и внешний вид, однако принцип функционирования остаётся неизменным.

Размещение датчиков контроля и компонентов силового механизма будет зависеть от конструкции ворот и условий региона. К примеру, реализовать автоматику раздвижных ворот можно по такой схеме:

Фотоэлементы будут контролировать качество рабочей поверхности. Для этого их понадобится смонтировать на столбах фиксации стоек, стенках и опорах. После этого их нужно настроить так, чтобы они могли чётко охватывать зоны въезда, контролировать достижение створками крайних позиций и исключение ими удара по людям, автомобилям или животным, которые могут внезапно появиться.

Привод каждой из створок должен быть установлен на опорных деталях.

Ключ для отключения конструкции располагается с внутренней стороны стенки возле ворот.

Сигнализирующая лампа нужна для освещения проезжей части.

Устройство приёма сигналов от передатчика, которое находится в блоке управления, вместе с отдельным приводом закрепляется на опоре стойки. Возле него следует расположить закрытую клеммную коробку с проводами, которые соединяют компоненты системы с фиксирующимся пультом и вводным щитком с защитным покрытием.

Электрическую проводку надо спрятать в специальных каналах и защитить от непредвиденных повреждений. Передатчиком команд, который встраивается внутрь пульта, можно управлять за счёт нажатия клавиш на корпусе.

В результате передатчик будет выдавать в эфир через антенну зашифрованные радиосигналы установленной частоты, которые сможет воспринять только принимающее устройство, вставленное в основной блок управления.

После обработки принимаемые команды поступают на ключ и выполняются. Затем схема будет работать так же, как и в случае неподвижного блока управления.

Для удобства работы с пультом устройство рекомендуется предварительно настроить под различные алгоритмы. К примеру, открыть или закрыть створки ворот можно одиночным или двойным надавливанием на кнопку управления. Для этого принимающее устройство и передатчик понадобится включить и запрограммировать по определённому алгоритму нажатия кнопок на настроенном механизме. Электроника запомнит эту последовательность действий и в будущем будет её соблюдать.

В систему может быть встроена возможность отключения работы автоматического механизма для того, чтобы ворота управлялись только вручную. Для выполнения задачи следует использовать ручной замок и ключ блокировки. Детали должны быть размещены в удобном для эксплуатации, но недоступном для посторонних месте.

Если планируется изготовить автоматические откатные ворота, то места размещения привода и устройств для автоматизации несколько отличаются, однако принцип функционирования остаётся неизменным. Понадобится лишь учитывать условия конструкции, региона и запросы хозяина частного дома. Для откатной створки понадобится разместить всего 2 фотоэлемента безопасности. Остановка привода может быть обеспечена концевыми механическими устройствами для выключения.

Все схемы автоматики предусматривают систему повторения заданных процессов. Она позволяет резервировать функции защиты. К примеру, в случае отказа концевого выключателя для приостановки створок должна сработать защита от перегрузки двигателя. В итоге работа привода будет прекращена. Это позволяет предотвратить поломку всей системы.

Подготовка к постройке: чертежи и схемы

Монтаж автоматических ворот следует начинать с составления чертежа. При помощи карандаша на лист бумаги следует нанести схему ворот с учётом размеров. На схеме желательно указать основные размеры деталей.

Габариты автоматической конструкции нужно указать максимально точно. В процессе расчёта следует соблюдать такие требования:

• при въезде транспортного средства в гаражное помещение с каждой из сторон должно остаться минимум 30 см;
• чем больше данный показатель, тем легче будет въезжать на территорию участка;
• ширина должна определяться с учётом вида транспортного средства.

Для обыкновенного легкового автомобиля хватает ширины 2,5 м и высоты 2 м. Для микроавтобуса высота должна составить порядка 2,5 м.

От стандартной распашной конструкции автоматическая отличается лишь наличием привода. На этом этапе следует определиться с видом устройства — будет установлено рычажное или линейное. Если планируется устанавливать раздвижные ворота, то чаще всего используется привод с рычагами. Линейный устанавливается в случае, если от крайней части опоры до петли минимальное расстояние. Если есть промежуток больше 15 см, то целесообразно использовать рычажное устройство.

На раздвижные ворота будет оказывать влияние нагрузка от ветра, поэтому важно заранее позаботиться о защите устройств.

Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см. Это следует учитывать, так как для установки понадобится место под потолочной конструкцией.

Схема откатной автоматической конструкции практически ничем не отличается.

В данном случае будет необходим лишь один электромотор.

Советы по выбору автоматики

Решив выполнить монтаж автоматики, владелец частного дома предполагает, что она будет служить десятилетиями. Качественный набор может функционировать много десятков лет, однако некачественные комплектующие могут стать лишней «головной болью». Чтобы сделать правильный выбор, следует учитывать такие рекомендации:

Выбор изготовителя

Сегодня в строительных супермаркетах можно найти автоматику от китайских и европейских заводов. Китайские устройства нацелены на существенное снижение стоимости в ущерб качеству, однако есть исключения. Известные китайские компании предлагают качественные изделия для автоматизации ворот разных типов.

Из европейских производителей стоит отдавать предпочтение итальянской и немецкой фурнитуре, однако последняя стоит дороже. Независимо от того, какой производитель будет выбран, не следует покупать дешевые детали, о которой никто не слышал. Автоматические механизмы приобретаются на долгое время, поэтому не следует на ней экономить.

Выбор привода для ворот

Оптимальный вариант может порекомендовать специалист по монтажу автоматики, однако в данном вопросе нужно разбираться и самостоятельно. Как уже говорилось ранее, привод может быть червячным или рычажным. Выбор прежде всего нужно делать исходя из предпочтений к внешнему виду продукции. Также следует учесть, в какую сторону будет открываться конструкция — во двор или проезжую часть.

Червячный привод легко устанавливать, он прост в обслуживании и отличается длительным периодом службы. Данный вид механизма может быть установлен на ворота, которые открываются и внутрь здания, и наружу. Если конструкция открывается наружу, то есть ограничения: проём ворот уменьшится приблизительно на 30 см. Это связано с особенностями установки. Если свободного места нет, то такой привод не подходит.

При помощи привода с рычагами автоматизируются ворота, открывающиеся внутрь территории.

Рычажный механизм более совершенен в плане технологичности. Недостатком является высокая стоимость.

Соответственно, если ворота будут открываться внутрь территории, то можно выбрать привод любого типа. Если наружу, то допускается использование исключительно червячного механизма.

Выбор мощности привода

В процессе выбора автоматических механизмов надо учитывать вес створок. В технической документации указывается, на какой вес рассчитано устройство. Рекомендуется монтировать электрический привод, который рассчитан на больший вес. Рекомендуемый запас мощности — 30%. Если устройство будет работать на пределе мощности, то привод будет перегреваться. Это повлечет за собой выход из строя механизма раньше заявленного производителем срока.

Также следует учитывать нагрузку от ветра. Если ворота состоят из цельного полотна, то привод должен будет преодолевать воздействие ветра. Соответственно, понадобится более мощная конструкция.

Ещё одна проблема — перемены климата в холодное время. Летом конструкция может легко открывать ворота весом 250 кг, но в зимний период могут появиться сложности, так как привод будет функционировать в трудоёмких условиях. Обязательно нужно учесть, что в некоторых регионах в этот период падает напряжение электросети. Привода без запаса мощности в таком случае могут не включиться.

Наличие дополнительных функций

Производители выпускают большой выбор аксессуаров. Обязательно следует приобрести фотоэлементы, которые помогают прекращать процесс закрывания ворот, если появляются препятствия в зоне действия:

Также рекомендуется приобрести антенну, которая способна увеличить радиус действия пульта. Лампы для сигнала могут предупреждать окружающих об открытии ворот. Такая функция понадобится в случае, если выезд выходит на тротуар, по которому ходят люди.

Выбор дополнительных опций зависит от условий эксплуатации ворот.

Важно также учитывать технические параметры, которые применяются для классификации автоматических механизмов:

1. Вращающий момент (Нм) – базовый параметр автоматики для рычажной распашной конструкции. Эта характеристика не используется для червячной автоматики. Вращающий момент может показать, конструкция с каким весом может открывать привод. Чем больше показатель, тем больше вес створок может открывать автоматический механизм. Для ворот весом до 800 кг оптимальный вращающий момент составляет 3000 Нм.
2. Интенсивность (%) – параметр, который показывает максимальную интенсивность использования электродвигателя. Интенсивность является соотношение периода работы устройства к общему времени. Например, если параметр составляет 30%, то конструкция может работать 30% времени, при этом перерыв в работе составит 70% времени. Обычно такого значения достаточно для ворот стандартных параметров.
3. Тяговое усилие (Н) – параметр покажет, с какой силой механизм давит на створки. Чем больше характеристика, тем мощнее привод. Оптимальное значение для ворот 6 м — 400 Н.

Параметр максимального веса створки не стоит принимать во внимание. Выбор нужно делать на основе тягового усилия и вращающего момента.

Расчёт материалов и список инструментов

В минимальный набор автоматики входят такие элементы:

• зубчатая рейка;
• концевики;
• электропривод.

Комплект рекомендуется дополнить такими элементами:

• фотоэлементы;
• лампа для оповещения;
• дистанционная антенна.

Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.

Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.

Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.

Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.

Важно знать типологию проводов и их минимальное сечение:

Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.

Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².

Материалы для откатных ворот

Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:

• каретки от велосипеда;

  Каретки от велосипеда можно применить в автоматических воротах

• заслонки;
• верхние подпирающие ролики;

  Верхние подпирающиеролики для ворот

• направляющая планка;
• накатные ролики;

  Накатной ролик для ворот

• несколько уловителей;

  Уловитель для ворот

• домкрат;
• материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
• швеллер;
• кирпич.

Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.

Материалы для раздвижных ворот

Для автоматических ворот подобного типа надо подготовить такие элементы:

• усиленные петли с подшипниками;
• рукоятки;
• центральный и боковые упоры;
• задвижка;
• стиральная машинка;
• материал для покрытия;
• профильные трубы;
• каретки от велосипеда.

В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.

Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.

В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.

Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.

Понадобятся такие инструменты:

• электродрель;
• изолента;
• плоскогубцы;
• метр;
• молоток;
• паяльник;
• шуруповёрт.

Приспособления рекомендуется подготовить до выполнения сборки конструкции.

Пошаговое руководство по изготовлению автоматики для ворот

Есть много вариантов изготовления привода своими руками из различных материалов.

Как соорудить привод для откатных ворот?

Можно сделать привод из двух кареток. Понадобится выполнить такие действия:

1. Раму нужно обрезать так, чтобы вертикальная труба, которая исходит из оси, выступала над звездой на несколько см.
2. С одной стороны надо демонтировать педаль, а с другой — снять педаль и шатун.
3. Звёздочек должно быть 2. Их габариты и шаг зубцов должны быть одинаковыми, так как привод будет использовать единую цепочку.
4. Каретки надо прикрепить сваркой к верхней части рамы. Звёзды, которые размещаются по углам, должны размещаться параллельно друг другу.
5. Шатуны следует расположить на небольшом расстоянии от рамы.
6. Штанги, которые соединяют шатуны с воротами, рекомендуется подбирать в соответствии с габаритами звёзд.
7. Когда звёздочки передвигаются, штанга, которая соединяет створки с шатунами, будет двигать полотно.
8. Точную длину штанги подобрать проблематично, так как есть различные модели велосипедов. Подходит конструкция диаметром М-8. Штангу можно изготовить из металлической полосы.
9. Цепочку надо перекрестно надеть на звёзды. В результате они должны прокручиваться в разные стороны. Конструкция изготавливается из нескольких цепочек от велосипеда. Их понадобится скрепить друг с другом.
10. Важно хорошо натянуть цепочку. Однако это не решит проблему с тем, что она может провиснуть или соскочить. Это можно устранить только путём приваривания к раме нескольких стальных полос, которые смогут поддерживать цепочку. Детали будут использоваться и в качестве направляющих. Другой вариант заключается в фиксации роликов большой ширины, по которым будет передвигаться цепочка.

Цепь монтируется исключительно на закрытые ворота. После этого следует выполнить проверку конструкции. Для этого надо вытолкнуть одну створку. Вторая должна будет передвигаться симметрично первой. Если получается нахлест, то цепочку следует переместить на один зуб.

Как изготовить привод для раздвижных ворот?

Лёгкую створку можно привести в движение приводом из модернизированного механизма стеклоподъёмника. К преимуществам метода можно отнести простоту изготовления и работу практически без шума. В качестве привода могут использоваться такие стеклоподъёмники:

• привод, который функционирует с помощью зубчатого колеса;
• конструкция, в которой в качестве подвижного элемента используется рейка с зубцами.

В каждом случае приводную часть нужно установить на железной площадке, которая надёжно крепится к столбу. Металлическая планка должна двигаться параллельно основанию ворот и выдвигаться в их сторону.

Механизм стеклоподъёмника нужно доработать:

1. Если используется рейка, то первым делом нужно установить удлинённую металлическую тягу.
2. При использовании зубчатого колеса надо установить коленный рычаг.
3. Далее нужно соединить тягу с приводом и воротами.
4. Производится фиксация двух частей коленного рычага в виде вилочного шарнира. Конструкция схожа с устройством доводчика дверей.

   Соединение тяги с приводом и воротами нужно произвести в виде вилочного шарнира

Одну сторону соединения рекомендуется выполнить в виде скрепленных пластин. Детали фиксируются болтом с гайкой.

Вопрос автоматики для раздвижных и откатных ворот

На следующем этапе выполняется монтаж мотора для откатных ворот.

Чтобы открыть ворота, понадобится подтолкнуть одну створку или потянуть на себя цепочку. Чтобы автоматизировать конструкцию, можно установить электрический мотор и подсоединить его к редукторам от дворников автомобиля.

В качестве источника энергии может использоваться старый аккумулятор. За счёт этого устройства автоматика не будет зависеть от электроэнергии. Недостатком старого аккумулятора является то, что створки он будет открывать медленно.

Другой вариант — использовать электромотор от машинки для стирки. Средняя мощность устройства составляет 105–115 Вт, скорость прокручивания — 1500 об/мин. В качестве редуктора может использоваться винтовой домкрат для легковых транспортных средств. Домкрат понадобится усовершенствовать. Для этого за конической шестернёй надо установить шкив от машинки для стирки. Таким способом можно превратить домкрат в линейный редуктор.

Домкрат нужно приварить параллельно цепи так, чтобы во время движения бегунок оттягивал цепочку. Для скрепления деталей между собой используется железная проволока.

Важно знать: если электричество будет отключено, для открывания ворот придётся каждый раз разматывать проволоку.

Чтобы соединить электромотор со шкивом, будет необходим ремень от машинки для стирки. Обороты мотора будут снижены приблизительно 1:4, поэтому диаметр шкива должен быть минимальным.

Для удалённого управления воротами понадобится купить одноканальную автомобильную сигнализацию на 12 В и подключить её.

Если опыта нет, рекомендуется доверить выполнение задачи электрику.

Автоматика для раздвижных ворот состоит из таких же элементов. Разница лишь в том, что электромотора понадобится 2. Они располагаются в боковых частях ворот. Также понадобится установить рычаги. Сделать их можно из профильной трубы.

Как настроить автоматику?

Каждый механизм имеет свои особенности. Чтобы конструкция служила долго, понадобится корректно запрограммировать аппарат управления. У разных изготовителей есть разные параметры, однако чаще всего настраиваются следующие показатели:

1. Чувствительность тока. Параметр отвечает за запуск защитного устройства. Если появилась преграда, ворота останавливаются.
2. Изменение скорости. Скорость перемещения створок можно изменить путём снижения или увеличения мощности электродвигателя. Не рекомендуется устанавливать быстрый темп, так как это может привести к выходя из строя оборудования. Для увеличения скорости можно поднять напряжение до 38 В.
3. Автоматическое закрытие. Чтобы реализовать эту функцию, в конструкции нужно предусмотреть наличие таймера. Деталь лучше всего приобретать в готовом виде.

Другие функции можно реализовать путём добавления соответствующих деталей в схему конструкции.

Советы по эксплуатации

Чтобы эти ворота служили долгое время, нужно придерживаться следующим советам по использованию:

1. Время от времени механизмы нужно обслуживать. Процесс заключается в смазывании подвижных элементов. Допускается использование только незамерзающей смазки.
2. Периодически следует осматривать направляющие и чистить их от мусора. Если образуется лёд, то полотно может заклинить.
3. Проверке подлежат и механизмы автоматики. Проверять детали нужно минимум раз в год. Если какой-то из элементов вышел из строя, то рекомендуется доверить ремонт специалистам.
4. Нужно следить за полотном. Оно имеет антикоррозийное покрытие, однако часто его повреждают. Рекомендуется своевременно очищать ворота от грязи при помощи воды и мыльного раствора. Если какая-либо из секций погнулась или поцарапалась, то её следует обработать специальными средствами против коррозии или заменить.

Часто бывает так, что некоторые из деталей, сделанные своими руками, проще и дешевле заменить на другие.

Видео: автоматические ворота своими руками

Приступать к установке автоматики нужно после регулировки петель и положения ворот.

Изготовить автоматические ворота своими руками можно, однако необходимы хотя бы минимальные знания в подключении электроприборов.
