Автоматические ворота для гаража своими руками подъемные

В условия небольшого пространства перед гаражом на выручку придут подъемные ворота. Их конструкция предусматривает подъем створки под потолок. Это гораздо удобнее, нежели обычные распашные варианты. Конечно же, подобных конструкций от различных производителей очень много в магазинах. Но можно изготовить подъемные ворота для гаража своими руками. Обойдется это гораздо дешевле, нежели приобретение уже готовой конструкции. А установка автоматического привода позволит дистанционно управлять воротами.

Особенности подъемных ворот

Прежде чем начать к изготовлению ворот с подъемным механизмом стоит узнать, чем они отличаются от других видов, какими достоинствами и недостатками обладают. Это поможет убедиться, что данный вид устройства является тем, который необходим.

Довольно часто в наше время можно встретить подъемные ворота для гаража. Своими руками их сделать несложно. Главное для начала определиться с устройством ворот. В любом случае, подъемные ворота выполняют свои функции. Кроме того, подъемные ворота обладают рядом преимуществ перед другими видами. Их можно использовать в любых помещениях, независимо от размера.

Виды ворот

Подъемные ворота разделяют на два вида:

Подъемные секционные. Полотно ворот состоит из нескольких частей, которые соединены между собой жесткой конструкцией. По мере поднятия они изгибаются и собираются. При опускании собранные секции расправляются и выравниваются в исходное (ровное) положение.

Поворотные. В отличие от предыдущего вида, в данном случае основное полотно ворот не способно подвергаться деформации. Принцип их действия заключается в том, что поднимется створка по изогнутой траектории. При этом верхняя часть незначительно углубляется внутрь. Оставшаяся часть створки поднимается снаружи.

Установка гаражных ворот с подъемным механизмом в двух случаях происходит практически одинаково. И выполнить ее можно самостоятельно.

Преимущества подъемных ворот и их недостатки

Самодельные подъемные ворота для гаража обладают рядом неоспоримых достоинств, которые выделяют их среди других видов устройств. Основными преимуществами являются:

Экономия места. Для поднятия створки используется место под потолком, которое, как правило, никогда не используется. За счет этого не нужно тратить полезные метры на земле рядом с гаражом.

Створки представляют собой цельное полотно. А это является надежной защитой от проникновения посторонних.

Имеется возможность утеплить створки. Чаще всего для этого используют пенополистирол.

Есть возможность установить механизм для автоматического подъема.

Подходят для установки не только одинарных, но и двойных гаражей.

Внешняя отделка может быть любой, за счет чего ворота будут гармонично вписываться в декорирование гаража и дизайн всего участка.

Минусы подъемных ворот вытекают из их конструкции. Их не много, но списывать их со счетов не нужно. К недостаткам можно отнести:

Цельное полотно створки не подлежит частичному ремонту. В случае повреждения его необходимо менять полностью.

Монтаж ворот возможен только в проемы прямоугольной формы.

Установка требует определенных знаний.

Ворота поднимаются вверх, за счет чего уменьшается высота проема.

Утепление необходимо учитывать заранее. Дело в том, что механизм подъемных ворот рассчитан на нагрузку определенной величины. Дополнительный слой утеплителя повлечет за собой увеличение нагрузки на механизм.

Устройство ворот и принцип их действия

Основными элементами конструкции, которые несут нагрузку, являются рама, направляющие и механизм для перемещения полотна. Открываются ворота в автоматическом (с помощью дистанционного управления) или ручном режиме.

К нижней части створки закреплены рычаги. В верхних торцах имеется еще две направляющие, по которым движутся ролики. С помощью этих элементов происходит подъем створки. Для этого необходимо лишь потянуть за ручку, которая расположена снизу полотна. Сложностей с этим не возникает, так как на помощь приходят пружины, находящиеся в растянутом состоянии. Схему подъема створки можно увидеть на картинке выше.

Механизмы подъема

Подъемный механизм может быть двух видов:

Рычажно-пружинный. Это наиболее популярный у владельцев гаражей механизм. Он отличается простотой конструкции и надежностью. Изготовление металлических ворот с подобным механизмом предполагает точное регулирование пружин, точную установку направляющих (по которым позже будут двигаться ролики).

Если створка обладает большим весом, предпочтение отдают механизму с противовесом. В таком случае используется лебедка. С одной стороны закреплен противовес, который с помощью троса соединяется с другим краем створки.

Выбор подходящего механизма производится с учетом конкретной ситуации.

Подготовительные работы

Прежде чем изготавливать и устанавливать подъемные ворота для гаража своими руками необходимо провести подготовительные работы.

Поверхность стен и потолка должна быть ровной, чтобы направляющие установились без наклонов. Любая пыль при попадании на ролики или направляющие может нарушить работу всего механизма. Поэтому все строительные и отделочные работы внутри гаража должны быть завершены. Это не касается пола. Связано это с тем, что рама заходит внутрь минимум на 2 сантиметра. Поэтому завершить строительство пола необходимо будет уже после того, как установка гаражных ворот будет произведена.

Проем должен быть готов к установке рамы ворот. По нему производятся основные расчеты. Поэтому нужно знать его габариты. Размеры, необходимые при строительстве ворот, описывает чертеж подъемных ворот для гаража на картинке ниже.

Необходимые материалы и инструменты

В зависимости от размеров и выбранной конструкции ворот количество необходимых материалов может изменяться. Но при самом простом решении на изготовление металлических ворот потребуются:

Деревянные бруски 120х80 мм для коробки;

Бруски из дерева 100х100 мм для потолка;

Штыри из металла для закрепления конструкции;

Металлические уголки 35х35х4 мм для изготовления рамы;

Уголки из металла 40х40х4 мм для рельс;

Швеллер 80х45 мм;

Пружина с внутренним диаметром 30 мм;

Металлический прут диаметром 8 мм;

Полотно для створки.

Это комплект необходимых материалов для изготовления ворот с ручным режимом подъема. При желании можно приобрести привод для автоматизации этого процесса. Список необходимых материалов может изменяться или дополняться. Сложно описать все подробно, с точностью до самореза или болтика. Ведь каждое даже незначительное изменение конструкции ворот повлечет за собой изменение и этого списка.

Для того, чтобы собирать и монтировать подъемные ворота для гаража своими руками понадобятся болгарка, дрель со сверлами по металлу и дереву, сварочный аппарат. Будут также необходимы другие инструменты, которые есть у каждого хозяина: молоток, рулетка, отвертка, гаечные ключи, уровень, карандаш.

Этапы строительства

Ворота из профтрубы изготавливаются в соответствии со следующими этапами:

Подготовка и сбор рамы;

Установка роликов;

Изготовление створки;

Крепление дополнительных элементов.

Эти этапы поясняют, как сделать подъемные ворота самостоятельно. Далее рассмотрим каждый этап подробно.

Изготовление рамы

Основой, на которой будут крепиться ворота, является рама. Именно на ней будет лежать большая часть нагрузки всей конструкции. С ее изготовления и начинается работа.

В списке необходимых материалов указаны деревянные бруски. Это наиболее простой и экономичный вариант. Их можно заменить металлической конструкцией, что будет более надежным вариантом. Но выбор каждый делает сам. На процесс монтажа это практически не влияет.

Из брусков собирается коробка. Для их соединения используют металлические уголки или пластины. Нижняя планка должна быть заглублена в пол минимум на 2 см. Это необходимо учитывать в процессе сборки. Когда коробка скручена (в случае с металлом – сварена), проводят ее контрольную проверку. Ее ставят в проем и проверяют положение по вертикали и горизонтали. Если рама стоит правильно, ее крепят анкерами (металлическими штырями) длиной от 30 см. Их берут из расчета 1 штырь на 1 погонный метр.

После этого устанавливают горизонтальные направляющие, которые находятся под потолком.

Установка роликов

Когда рама установлена, можно приступать к креплению кронштейнов для роликов. Чтобы ворота не цеплялись, верхние кронштейны крепятся немного глубже, чем нижние. Наглядно это можно увидеть на картинке ниже. Для крепления рельс используют болты. На данном этапе очень важно точно вымерять уровень.

На краях рельс устанавливаются фиксаторы. Они будут удерживать ролики, тем самым держа полотно в открытом (закрытом) положении.

Подготовка створок

Сам щит, который будет служить створкой ворот, может изготавливаться из различных материалов. Но, так как он будет обеспечивать надежность защиты гаража, подвергаться внешним климатическим влияниям, лучше выбирать более устойчивые материалы. Это могут быть следующие варианты:

Каркас из деревянных брусков, обитый снаружи металлическим листом;

Использовать цельный металлический лист;

Раму из металлический профилей обшить металлом.

В качестве финишного (наружного) слоя может быть что угодно, даже пластик. Для защиты от мороза щит может быть обит слоем утеплителя.

Чтобы ворота из профтрубы не открывать каждый раз полностью, в щите можно сделать калитку. Через нее можно будет входить (выходить), не используя всю конструкцию полностью. Некоторые владельцы гаражей предусматривают в створке еще и окно. При необходимости, установить его несложно.

Когда щит готов, его устанавливают на направляющие и проверяют работоспособность механизма.

Дополнительные элементы

Монтаж ворот завершается установкой дополнительных элементов. К ним можно отнести ручки, замки, щеколды для фиксации ворот.

Ручки необходимы для того, чтобы открывать (закрывать) ворота было удобнее. При их наличии не нужно цепляться за край створки. Удобнее, если ручки расположены снизу щита. Причем как снаружи, так и изнутри.

Если ворота оснащены калиткой, то внутри можно сделать щеколду. Это позволить обезопасить свое имущество. Такой прием позволит открыть створку только изнутри. К такому же решению можно прибегнуть, если гараж пристроен к дому и их соединяет дверь.

Если гараж стоит отдельно и калитки нет, необходимо предусмотреть замки. Если нет возможности купить специальные, то можно повесить обычные. Делают это с помощью дужек, которые крепятся на полотне и наружной стороне вертикальной рамы.

Изготовление металлических ворот с подъемным механизмом завершается внешней отделкой конструкции. Их обрабатывают защитными средствами, красят, крепят отделочные материалы.

Система автоматизации

Автоматический привод можно установить на подъемные ворота для гаража. Цены на всю конструкцию от этого увеличатся. Но и уровень комфорта значительно повысится. Не нужно будет открывать (закрывать) ворота вручную. Все можно будет сделать с помощью дистанционного управления. При этом важно подобрать такой тип привода, чтобы к нему подходили ваши подъемные ворота для гаража. Цены на них находятся в диапазоне 300-800 евро.

Установить привод не составит особых проблем. В инструкции указана распиловка контактов, которой нужно будет следовать. Пример привести сложно, так как стандарты подключения у каждого производителя свои.

Подключив систему автоматического открывания, подъемные ворота, изготовленные и установленные своими силами, не будут отличаться от заводских. Это даст возможность управления дистанционно, с помощью пульта управления.

Так, выполнив несколько несложных этапов, можно получить подъемные ворота для гаража. Кроме существенной экономии денежных средств, это повлечет еще и массу других преимуществ. Подобная конструкция экономит пространство. Ворота не требуют свободного места перед гаражом как в случае с распашным вариантом. Они занимают место под потолком, которое в других ситуация не используется. Самостоятельный выбор материалов для изготовления конструкции позволит сделать все в соответствии со своими взглядами и требованиями. Дополнение устройства автоматическим приводом повысит уровень удобства при использовании ворот.

Источник

В статье пойдет речь о монтаже и изготовлении подъемно-секционных ворот. Обустройство въезда в гараж таким способом гарантирует немало преимуществ.

Вариант особенно подходит для небольших гаражей, у которых сильно ограничено внешнее и внутреннее пространство.

Помимо этого, большим плюсом является возможность создать автоматическую систему. Вам не будет необходимо выходить каждый раз из машины, чтобы открыть проезд.

Изготовить подъемные ворота можно своими руками. Легче всего это выйдет с шарнирно-рычажным механизмом. Не следует использовать б/у детали, приобретайте только новые, в таком случае срок службы значительно возрастет. Процесс изготовления в основном сводится к созданию металлического каркаса и приварке полотна. Полученную конструкцию монтируют и соединяют с прочими элементами.

Источник

Подъемные гаражные ворота – оптимальный способ решения проблемы свободного пространства. Но проблема заключается в высокой стоимости заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно сделать самостоятельно. Что потребуется для того, чтобы изготовить подъемные ворота на ваш гараж своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
Полотно формируется из алюминиевых или . Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
Ролики. Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от общих габаритов конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для монтажа потребуются дюбеля, соединять элементы подъемных ворот рекомендуется с помощью сварки. Механический крепеж не обеспечит должного качества соединений.

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
Монтаж на раму нижних и верхних роликов.
Установка рамы на направляющие с предварительной фиксацией.
Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
Формирование полотна из листов стали.
Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

На сегодняшний день разработано и успешно реализовано на практике множество разнообразных гаражных ворот. Среди всех существующих вариантов особым удобством и эргономичностью отличаются традиционные подъемные ворота, эффектно уезжающие под потолок гаража во время открытия. При этом собрать и установить подъемные гаражные ворота можно самостоятельно.

Существует 2 основные разновидности подъемных гаражных ворот.

Ворота подъемно-секцион ного типа

Полотно подобных ворот состоит из ряда отдельных панелей, высота каждой из которых составляет порядка 50 см. Для изготовления панелей может использоваться сталь, древесина и пластмасса.

Для соединения панелей используются шарнирные петли. Ролики, муфты и прочие подвижные элементы изготавливаются из стали либо пластика, для изготовления направляющих применяются нержавеющие материалы.

Внутренняя часть полотна обязательно утепляется (преимущественно пенополиуретаном), что позволяет сохранять дополнительное тепло внутри гаража.

Среди главных преимуществ подъемно-секцион ных ворот следует отметить следующие моменты:

безопасность использования;
простота и максимально удобство эксплуатации;
неплохие прочностные характеристики.

Главным недостатком
этого подвида ворот является практически полное отсутствие возможности взлома и незаконного проникновения. Помимо этого, вы не сможете сделать такие ворота самостоятельно – это крайне сложно.

Единственный доступный вариант – купить заводской комплект и смонтировать ворота самостоятельно по инструкции.

Ворота подъемно-поворот ного типа

Подобную конструкцию можно собрать и установить самостоятельно. При открытии этих ворот поднимается сразу целая створка. За движение подвижной части отвечает система шарнирно-рычажко вого типа. Ворота характеризуются отличными прочностными характеристиками (итоговый показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от посягательств злоумышленников.

Конструкцию можно собрать без использования направляющих и роликов. Благодаря этому полотно будет передвигаться бесшумно.

Для сборки такой конструкции не нужны узкие технические знания. Больших финансовых вложений данное мероприятие тоже не требует.

Достоинства и недостатки

Как и все существующие механизмы, подъемные гаражные ворота имеют ряд сильных качеств и некоторые недостатки.

Достоинства

Главным преимуществом рассматриваемых систем является повышенная противовзломност ь. Единственный вариант попасть внутрь гаража – прорезать полотно. Подпилить раму и попасть внутрь без привлечения внимания практически невозможно.

Вторым важным преимуществом конструкции является длительный срок службы. Однако для того чтобы ворота служили по-настоящему долго, для изготовления полотна следует использовать оцинкованный металл высокого качества.

Ворота не занимают пространство перед гаражом, что делает въезд и выезд максимально удобными.

Недостатки

Среди основных недостатков подъемных ворот нужно отметить следующие положения:

большой вес конструкции.
Недостаток относительный – другие существующие конструкции весят не меньше. Но чтобы эксплуатация подъемных ворот была безопасной, нужно уделить особое внимание качеству и надежности рамы;
несколько увеличенный расход исходных материалов;
некоторые неудобства при заезде в гараж.
К примеру, вам нужно будет постоянно выходить из машины, не доехав до гаража примерно 1,5-2 м – без такого запаса ворота попросту не откроются.
в открытом положении ворота отнимают примерно 20-30 см высоты проема;
в случае существенного повреждения полотна, его придется полностью демонтировать.

Однако, несмотря на все свои небольшие недостатки, такие ворота являются невероятно удобным и эргономичным решением.

Особенности исполнения конструкции

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.

Рама
выполняет функцию основы для всей конструкции. Рама должна быть максимально жесткой и надежно зафиксированной в стене гаража.

Боковой профиль
– это направляющий элемент, по которому движется основная часть конструкции.

Направляющие
– без них, как уже отмечалось, можно обойтись. Но по возможности лучше не исключать их из состава конструкции.

Полотно.
Изготавливается в виде цельного устройства. Обычно выполняется из профнастила. Иногда для изготовления полотен используют и древесину, однако от такого решения лучше отказываться – материал тяжелый и сравнительно недолговечный.

Утеплитель.
Укладывается между листами полотна. Удобнее всего применять пенополиуретан.

Ролики, пружины и рычаги.
Эти элементы отвечают за передвижение воротной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальную позицию и в завершении фиксируется параллельно потолочной поверхности.

Обеспечивают более легкий подъем полотна.

Электрический или механический привод.
Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика же в большинстве случаев надежнее. Если вы решите использовать электрический привод, помните важное правило – воротный щит должен иметь несколько облегченную конструкцию.

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированн ых магазинах.

Важно помнить: любой декоративный элемент, в особенности, если это ковка, способствует увеличению веса конструкции. Знайте меру.

Что купить?

С изготовлением большинства элементов ворот можно справиться своими руками. Однако есть такие вещи, которые лучше купить уже в готовом виде и не тратить время. Отдавайте предпочтение приспособлениям, изготовленным из металлов хорошего качества. В целом же вам понадобится следующее:

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Первый шаг.
Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажко вые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг.
Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг.
Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

деревянные бруски высокой прочности;
металлические штыри хорошего качества;
уголки;
кронштейны;
жесткие пружины;
металлические прутки;
декоративные элементы.

Четвертый шаг.
Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг.
Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг.
Соберите раму и обшейте ее выбранным материалом.

Седьмой шаг.
Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг.
Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Девятый шаг.
Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг.
Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг.
Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг.
Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 1

Видео — Направляющие для подъемных гаражных ворот, часть 2

Тринадцатый шаг.
Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Каркас подъемных ворот, часть 3

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг.
Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг.
Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

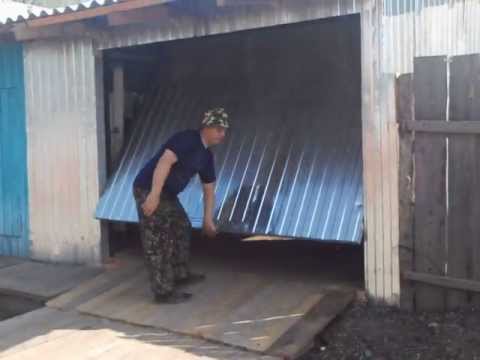

Видео – Гаражные ворота подъемные своими руками

Владельцы гаражей решают установить подъемные ворота, сделанные своими руками. Купить готовый вариант – это недешевое удовольствие, а вот самостоятельно собрать конструкцию может каждый. Нужно только ознакомиться с чертежами и принципом работы механизма. Фото и видео помогут понять как устроены подъемные ворота для гаража и сконструировать их самостоятельно.

Подъемные ворота для гаража пошагово по чертежам и схемам

Сделать гаражные ворота с подъемным механизмом своими руками довольно просто, если иметь на руках простой чертеж и фото собранного механизма. Стандартная конструкция содержит такие основные элементы:

Раму, на которую крепятся все элементы ворот. Она должна быть достаточно прочной и надежно крепиться к стенам здания.
Рельсы вертикальные и горизонтальные, по которым движется конструкция.
Кронштейн для крепления возвратных пружин подъемного механизма.
Ролики и рычаги, на которых гаражные ворота фиксируются к рельсам.
Автоматический привод перемещения створки.

Установить подъемные ворота, сделанные своими руками — мечта многих владельцев гаражей

Каркас изготавливается с учетом размеров дверного проема в гараже. В качестве основы используется стальной лист, которые с наружной стороны обшиваются пластиковыми панелями. Внутренняя часть утепляется. Рекомендуется использовать базальтовую вату или другие огнестойкие утеплители. Для приведения механизма в движение чаще всего используется шарнирно-рычажное приспособление.

Подъемные ворота для гаража имеют целый ряд преимуществ

Собирая конструкцию своими руками, рекомендуем пользоваться чертежами и пошагово придерживаться такой последовательности работ. К ним относятся:

Сборка рамы и ее установка в проем гаража с соблюдением горизонтали и вертикали. К стенам все детали конструкции крепятся с помощью анкеров.
Установка потолочных направляющих – важный этап. При этом нужно проконтролировать надежность крепления.
Крепление шарниров на створку дверей и установка ворот на рельсы.
Установка пружин для плавного открытия ворот. Далее пружины регулируются и настраиваются, чтобы без особых физических усилий открывать гараж

Схема гаражных ворот с подъемным механизмом

Предлагаем посмотреть видео о правилах установки гаражных ворот оснащенных подъемным механизмом:

Преимущества и недостатки подъемных ворот

Подъемные ворота для гаража имеют целый ряд преимуществ и недостатков. К основным достоинствам специалисты относят следующие аспекты:

высокая степень защиты, безопасности;
долговечность и надежность конструкции;
хорошая герметичность;
малогабаритность;
наличие системы от взлома.

Подъемный механизм гаражных ворот в собранном виде имеет большой вес

Однако подъемный механизм в собранном виде имеет недостатки. Среди основных стоит упомянуть большой вес конструкции. Учитывая эту особенность, нужно уделить должное внимание прочности рамы и надежности крепежей. Если качество страдает, то при вибрации во время движения возможно падение, поломка механизма и направляющих. Для владельцев габаритных авто, существенным недостатком будет потеря около 30 см в высоте проема. Некоторые владельцы гаражей при поломке и повреждении полотна для ремонта вынуждены полностью демонтировать механизм., что отнимает много времени и трудозатратно.

Чертеж гаражных ворот с подъемным механизмом

Видео о том, как своими руками собрать ворота для гаража с подъемным механизмом:

Если вы решили самостоятельно сделать подъемные ворота для гаража своими руками, чертежи, видео и рекомендации в статье гарантированно помогут справиться с этой посильной задачей даже людям без опыта и навыков в области строительства, ремонта. Несомненно, подъемные ворота – это надежные, качественные и эстетичные конструкции, которые должны быть у каждого владельца загородного дома.

Конструкция подъемных ворот представляет собой сплошную панель во весь проем, который при открывании поднимается вверх и фиксируется под потолком внутри гаража.

Автолюбители, выбравшие для себя вариант подъемных ворот для гаража, отмечают следующие их достоинства:

простота открывания одним движением, не требующим больших усилий;
возможность установки в гараже любого типа и конструкции;
полная безопасность при резких порывах ветра;
сохранение полезной площади как внутри гаража, так и перед ним;
сложность несанкционированного проникновения.

Перед выбором подъемных гаражных ворот следует учесть их особенности:

конструкция ворот плохо удерживает тепло;
существует большая вероятность перегрузить механизм, открывающий ворота;
изготовление потребует мастерства, точности и наличия специального инструмента.

В сильные морозы придется прилагать большие усилия для открытия створок.

Для того, чтобы успешно установить своими руками подъемные гаражные ворота, нужно иметь сварочный аппарат, обладать навыками работы с ним и уметь читать чертежи, так как придется тщательно сверять по ним все размеры.

Виды ворот (секционные, автоматические)

У подъемных ворот существует одна интересная разновидность, когда цельное дверное полотно делится на равные прямоугольные части, расположенные горизонтально. При открывании ворот эти части складываются под определенным углом, позволяя по максимуму сохранить полезную площадь перед гаражом. Перед такими воротами автомобиль можно парковать почти вплотную к створке – открывающееся полотно не заденет машину. Секционные подъемные гаражные ворота еще проще и бесшумнее открываются, но смонтировать их самостоятельно гораздо трудней. Также специалисты считают, что такие ворота легче взломать.

Если расположен на охраняемой территории и вероятность взлома отсутствует, стоит рассмотреть вариант установки рулонных ворот. Они состоят из узких горизонтальных планок. При открывании ворот планки наматываются на ось, расположенную вверху. Этот вариант исключительно удобен при низких потолках.

Наиболее комфортными в использовании считаются автоматические подъемные ворота. Они позволяют открыть створку и заехать в гараж, не выходя из автомобиля. Любой автолюбитель оценит возможность не покидать теплый салон в ненастье или при необходимости быстро убрать автомобиль с проезжей части, если гараж построен на краю участка и граничит с дорогой. Обеспечивает это удобство электрический привод и пульт дистанционного управления.

Автоматические подъемные гаражные ворота имеют один существенный недостаток – дверь блокируется при отключении электричества. Решением проблемы может стать установка специального деблокиратора или подключение автоматики к бензиновому или дизельному генератору.

Как сделать подъемные ворота своими руками

Конструкция данных ворот довольно проста, и многие владельцы гаражей решаются на изготовление подъемных ворот для гаража своими руками, используя чертежи. Весь процесс состоит из одного подготовительного и нескольких основных этапов:

подготовка чертежей, материалов и инструментов;
монтаж дверной коробки и направляющих;
изготовление движущего механизма;
установка ворот;
монтаж системы противовесов.

Разберем каждый из пунктов более подробно.

Подготовительный этап

Для проведения монтажных работ потребуются следующие инструменты:

сварочный аппарат;
электродрель (перфоратор, );
строительный уровень;
рулетка;
набор гаечных ключей;
карандаш.

Для установки подъемного механизма следует приготовить:

швеллеры и стальные уголки;
противовесы (специальные для лифтов или чугунные болванки);
кронштейны, уголки, металлические направляющие;
пружины возвратного типа;
стальной трос.

Также стоит подобрать уплотнительную ленту, которую прокладывают по всему периметру створки.

Для обшивки дверного полотна используйте металлический профлист. Он достаточно прочен, имеет малый вес и защиту от коррозии.

Монтаж дверной коробки и направляющих

Для успешной установки важно, чтобы дверной проем был идеально ровным.

Дверная коробка собирается из металлических уголков или деревянного бруса в форме буквы П. Нижнюю часть рамы необходимо заглубить в стяжку пола минимум на 2 см.

Чтобы створку при движении не заклинивало, шарниры нужно устанавливать так, чтобы кронштейн двигался по ней свободно.

Сборка дверного полотна

Металлическая рама сваривается по точным размерам дверной рамы. На этом этапе необходимо продумать место для крепления ручки, замков и различных приспособлений против взлома. С одной стороны рамы к ней прикручивают профлист. Саморезы желательно выбирать с окрашенной головкой такого же цвета. С обратной стороны раму утепляют сэндвич-панелями или другим утеплителем. В конце сборки приклеивают уплотнители.

Монтаж механизма открывания

Подъемный механизм двери состоит из:

дверного полотна, цельного или секционного;
левой и правой стойки, которые управляют движением ворот по нужной траектории;
двух противовесов, по одному с каждой стороны;
устройства регулировки и фиксации стоек.

На дверную панель устанавливают 4 кронштейна с направляющими роликами-подшипниками. К нижним кронштейнам приваривают две детали для крепления троса противовеса с обеих сторон.

Стойки состоят из пяти деталей:

стойка-швеллер, гнутая из оцинкованной стали в количестве 4 штук;
дуга – выгнутые по шаблону две детали;
внутренняя дуга, две детали;
стальная пластина;
установочный кронштейн, на каждую стойку по 3 штуки.

Собирать механизм следует в точном соответствии чертежам.

Собранная конструкция должна быть выполнена без малейших отклонений в плоскости дверного полотна и по расположению деталей, в противном случае возможно заклинивание при движении.

Сборка ворот

Сборка всей конструкции производится в следующей последовательности:

Стойки устанавливают на место в дверной коробке. Выровнять их строго перпендикулярно друг другу.
Отметить места для отверстий на потолке для установочных кронштейнов. Их должно быть 12.
Отодвинуть стойку и просверлить отверстия по разметке. Установить в них дюбели.
Вернуть стойку на место и укрепить потолочные кронштейны при помощи саморезов. До упора саморезы пока не закручивать;
Еще раз выставить стойку перпендикулярно проему, затем затянуть саморезы окончательно.
Приварить к стойкам упоры, которые будут регулировать и фиксировать расстояние между двумя стойками.

Затем все действия повторить для второй стойки. Все детали на нее следует устанавливать в зеркальном отражении к первой.

Между стойками устанавливают стяжку – металлический прут с резьбой на концах. При установке на прут наворачивают 4 гайки таким образом, чтобы они были расположены с обеих сторон упоров. Эта система позволит точно регулировать положение стоек и сохранять его долгое время.

Установка ворот с противовесами

Соединение дверного полотна в движущим механизмом производится в следующем порядке:

В створке просверлить отверстия для кронштейнов с роликами.
Установить полотно между стойками.
Поместить ролики в пазы стоек и зафиксировать их винтами.
Собрать систему противовесов. Общий их вес должен быть равен весу ворот в сборе. Например, если створка весит 60 кг, каждый противовес должен весить 30 кг.
Установить ручки, замки и прочую фурнитуру.

После того, как все действия будут выполнены, желательно прокрасить все торцы деталей из оцинкованной стали краской по металлу для внешних работ во избежание коррозии.

На этом этапе монтаж гаражных подъемных ворот можно считать законченным.

Сделать секционные ворота своими руками, чертежи которых можно свободно найти, не проблема. Секционные ворота начали широко распространяться с начала 80 годов прошлого века и на данный момент они являются самыми распространенными. Причина, почему делают гаражные секционные ворота, достаточно проста — надежность защиты гаража от взлома, осадков и ветра.

Кроме того, секционные гаражные ворота очень эргономичны и не требуют много пространства при открытиизакрытии. Главным недостатком, которым обладают секционные гаражные ворота, является их высокая цена. Чтобы удешевить стоимость, конструкцию изготавливают своими руками. Самодельные секционные ворота (своими руками) по качеству не будут уступать заводским, а сделать их достаточно просто. О том, как изготовить и сделать ремонт секционных ворот своими руками будет рассказано ниже.

На данный момент есть 2 технологии изготовления секционных ворот:

Подъемные секционные ворота, которые имеют полотно, составленное из нескольких панелей (количество зависит от размеров панели). При их открытии полотно складывается и затягивается наверх, а закрываясь — опускается вертикально вниз. При этом панели изготавливаются как из металла, так и из дерева, прочного пластика и т.д. Внутри их можно утеплить пенополистиролом или пенополиуританом (пенопласт слишком объемный и не подойдет, как и минвата). Схема работы таких ворот очень распространена и найти ее можно практически везде. Соединить панели необходимо при помощи шарнирных петель, однако они не слабо устойчивы к взлому. Чтобы сделать секционные ворота составными требуется большой бюджет.
Следующий вариант — секционные ворота своими руками с поворотно-подъемным механизмом. Здесь имеется нескладной и не телескопический щит, который следует поднять для открытия. При подъеме с помощью шарнирно-рычажкового механизма. В отличии от предыдущей конструкции, подобный вариант прекрасно защищен от взлома. При этом они работают практически бесшумно (если механизмы регулярно смазывать), чего нельзя сказать о первом варианте, где направляющие и ролики издают очень громкие звуки при движении. Самыми важными достоинствами конструкции этого типа являются экономичность и простота изготовления.

Если есть жесткие ограничения по финансам, то при реализации второго варианта можно существенно сэкономить. Самой существенной экономией является изготовление и монтаж всех необходимых компонентов самостоятельно своими руками. Также можно серьезно сэкономить урезав некоторые детали.

Больше всего экономии будет при отказе от двери в воротах, уменьшении проема ворот, установки ручного привода вместо механического (при этом существенно усложниться открывание ворот). Также некоторую сумму можно сэкономить, не применяя декоры и дизайнерские панели. Размеры секционных ворот также влияют на стоимость.

Принцип действия подъемно-поворотного щита

Конструктивно такие ворота имеют в своем составе 3 элемента: коробку, подъемную створку, открывающий механизм. Каркас делают из балок (сталь или дерево). Каркас — основная конструкция, его устанавливают в проем. Далее устанавливаются направляющие, по которым двигается вся конструкция при подъемеспуске.

Главное отличие такого типа ворот — щит делают из цельного материала. Для этого можно применять деревянные панели, доски, сталь и т.д. Самое лучшее отношение ценакачество имеется у деревянного щита. Она имеет небольшой вес, что не требует массивных конструкций каркаса и мощного привода механизма подъема. Однако дерево быстро приходит в негодность под воздействием внешних факторов. Но при грамотном подходе и обработке срок эксплуатации деревянного щита можно существенно продлить. Лучше всего его обить металлом. Однако независимо от того, какой материал для щита будет выбран, его рекомендуется утеплить.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна. Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник.

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

Далее из пары уголков монтируют рельсы для движения ворот. Уголки необходимо сварить с одного края, при этом осуществлять контроль расстояний между вершиной уголков, которое должно составлять 50 мм. Готовый рельс приваривается к пластине с отверстиями, оставляя расстояние 80 мм между низом (ребром) и центра направляющей. С противоположной стороны рельса приваривается швеллер, при этом отступ должен быть до 120-150 мм. Приваренный швеллер крепится болтами к потолочному брусу.

В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.

Источник

Поднимающиеся ворота – это оптимальный вариант для гаража по надежности, степени удобства открывания и экономии пространства. Можно легко сделать такую конструкцию ворот своими руками, если соблюдать инструкцию установки и потратить время на выполнение чертежа, сборку и доработку ворот.

Особенности и характеристики

Подъемные, откидные теплые ворота имеют ряд особенностей:

стандартная открывающаяся конструкция состоит из одной створки;
подъемный механизм представляет собой движение колесиков по направляющим;
при открывании закрытого гаража практически не требуется использования дополнительного пространства;
высота проема гаража сокращается примерно на 25 см при открывании закрытых ворот.

Как правило, для изготовления теплых самодельных открывающихся подъемных ворот для гаража комплектации с автоматическим приводом используются металлические профили или деревянные бруски. Створки обшиты профнастилом стандартной толщины, покрытым защитой. В условиях суровых зим распространено использование утеплителя для гаража. Нередко делают электрический привод для автоматического открывания ворот.

Принцип работы

Принцип работы во многом зависит от типа самодельной конструкции теплых поднимающихся ворот:

монолитное полотно;
секционная створка, состоящая из 3-4 отдельных частей, скрепленных между собой петлями.

Секционный, или складной вариант установки конструкции более плавно и легко уходят вверх. Однако использование складного типа подъемных ворот считается менее надежным.

По принципу работы подъемного механизма различают два основных вида ворот в гараж:

с рычагом и натянутой пружиной;
с противовесом.

Первый вариант подъемного поворотного механизма оптимально подойдет для легкой створки. Основная сложность состоит в настройке натянутой пружины и обеспечении точной выверенной установки всех горизонтальных и вертикальных по направляющим.

Второй вариант стандартного подъемного поворотного механизма более распространен при изготовлении ворот своими руками. Оптимален для плотного примыкания, если откидная створка утеплена и имеет большой вес. Противовесы конструкции крепятся на трос, который проходит через специальный блок с пластиковым диском.

Преимущества и недостатки

Теплые, открывающиеся подъемные ворота для гаража выгодно выделяются на фоне других конструкций ворот:

отличаются высокой надежностью;
имеют презентабельный внешний вид;
характеризуются длительным сроком службы при использовании для изготовления полотна оцинкованного металла;
для открывания не требуется наличие большого пространства.

Вскрыть теплые подъемные гаражные ворота сложно, не повредив полотна, а сделать это бесшумно вряд ли удастся. А значит, ворота в гараж с подъемным полотном оправдывают свое основное назначение.

К недостаткам таких ворот можно отнести некоторые неудобства при въезде в гараж, для открытия створки машину следуют оставить на расстоянии. По типу конструкции данный вариант гаражных ворот считается не самым простым для самостоятельного монтажа.

Размеры

Перед тем как приступить к изготовлению самодельных открывающихся поднимающихся ворот, следует подготовить подробный чертеж с нанесенными размерами и схему сборки. Размер стандартного проема и соответственно полотна створки должен соответствовать габаритам автомобиля. При расчете высоты проема и полотна стоит учитывать, что 20-30 см скрадывается.

Часто, рассчитывая размеры открывающегося полотна подъемных ворот на схеме и в частности ширину, продумывают расположение калитки для открывания в холодное время. Калитка может быть встроена в ворота.

Установка

Тип установки стандартных ворот своими руками зависит от варианта выбранной конструкции. Оптимальной для самодельных ворот считается монолитная конструкция полотна или двойная секционная с автоматическим приводом в комплектации для упрощения движения по поворотной траектории к потолку.

Комплектация стандартных ворот для гаража может предусматривать наличие пружин и рычага или подвесного противовеса. В комплектацию также может входить электропривод, пульт и приемник, что обеспечит автоматизацию открывания гаражных ворот.

Инструменты и материалы

Прежде чем перейти к установке самодельных ворот, необходимо подготовить материалы и инструменты:

металлические профили с сечением 40х20 и 20х20 мм для направляющих и рамы (толщина не менее 2 мм);
материал для полотна подъемных ворот: стальной профнастил/сэндвич-панель/дерево/металл по размеру стандартного проема гаража;
теплоизолятор (если поднимающиеся ворота должны быть утеплены);
ролики для монтажа подъемного механизма;
саморезы, уголки для плотного крепления и надежной защиты;
болгарка для резки полотна;
сварочный аппарат;
шуруповерт;
уровень.

Сборка

Стандартную сборку ворот своими руками начинают с изготовления каркаса створки. Для этого по стандартным размерам сваривают рамку из профилей. Если поворотный механизм двойной секционный, необходимо изготовить две рамке по ширине створки, высота при этом делится пополам.

К отдельным частям секционных ворот в гараж крепится полотно из стального профнастила, покрытый защитным слоем от коррозии. По обеим сторонам проема крепятся вертикальные направляющие, причем направляющие располагаются не строго вертикально, а с наклоном внутрь под углом примерно 20 градусов относительно вертикальных стен.

Под потолком крепится горизонтальные направляющие гаражных ворот, они также не строго параллельны потолку и располагаются под небольшим углом, так, что дальний от проема конец находится выше другого конца.

Монтаж полотна

Монтаж ворот в гараж осуществляется за счет роликов, один из которых крепится к нижней части створки, второй – к верхней. Колесики перемещаются по направляющим проема, при этом для примыкания делают монтаж уголка.

При монтаже ворот своими руками для автоматического открывания закрытых дверей используют устройства привода. Такие устройства состоят из блока электропривода, пульта и приемника сигнала. В качестве автоматического электропривода может выступать обычная реверсная лебедка. Крепится привод на высоту подъемной комплектации к горизонтальной направляющей или к стене.

Ворота, как правило, утеплены, обшиты с использованием теплоизоляционных панелей в том числе для плотного примыкания ворот для гаража к стене.

Источник

Автолюбители, выбравшие для себя вариант подъемных ворот для гаража, отмечают следующие их достоинства:

простота открывания одним движением, не требующим больших усилий;
возможность установки в гараже любого типа и конструкции;
полная безопасность при резких порывах ветра;
сохранение полезной площади как внутри гаража, так и перед ним;
сложность несанкционированного проникновения.

Перед выбором подъемных гаражных ворот следует учесть их особенности:

конструкция ворот плохо удерживает тепло;
существует большая вероятность перегрузить механизм, открывающий ворота;
изготовление потребует мастерства, точности и наличия специального инструмента.

В сильные морозы придется прилагать большие усилия для открытия створок.

Виды ворот (секционные, автоматические)

Автоматические подъемные гаражные ворота имеют один существенный недостаток – дверь блокируется при отключении электричества. Решением проблемы может стать установка специального деблокиратора или подключение автоматики к бензиновому или дизельному генератору.

Как сделать подъемные ворота своими руками

подготовка чертежей, материалов и инструментов;
монтаж дверной коробки и направляющих;
изготовление движущего механизма;
установка ворот;
монтаж системы противовесов.

Разберем каждый из пунктов более подробно.

Подготовительный этап

Для проведения монтажных работ потребуются следующие инструменты:

сварочный аппарат;
электродрель (перфоратор, );
строительный уровень;
рулетка;
набор гаечных ключей;
карандаш.

Для установки подъемного механизма следует приготовить:

швеллеры и стальные уголки;
противовесы (специальные для лифтов или чугунные болванки);
кронштейны, уголки, металлические направляющие;
пружины возвратного типа;
стальной трос.

Также стоит подобрать уплотнительную ленту, которую прокладывают по всему периметру створки.

Для обшивки дверного полотна используйте металлический профлист. Он достаточно прочен, имеет малый вес и защиту от коррозии.

Монтаж дверной коробки и направляющих

Для успешной установки важно, чтобы дверной проем был идеально ровным.

Чтобы створку при движении не заклинивало, шарниры нужно устанавливать так, чтобы кронштейн двигался по ней свободно.

Сборка дверного полотна

Монтаж механизма открывания

Подъемный механизм двери состоит из:

дверного полотна, цельного или секционного;
левой и правой стойки, которые управляют движением ворот по нужной траектории;
двух противовесов, по одному с каждой стороны;
устройства регулировки и фиксации стоек.

Стойки состоят из пяти деталей:

стойка-швеллер, гнутая из оцинкованной стали в количестве 4 штук;
дуга – выгнутые по шаблону две детали;
внутренняя дуга, две детали;
стальная пластина;
установочный кронштейн, на каждую стойку по 3 штуки.

Собирать механизм следует в точном соответствии чертежам.

Собранная конструкция должна быть выполнена без малейших отклонений в плоскости дверного полотна и по расположению деталей, в противном случае возможно заклинивание при движении.

Сборка ворот

Сборка всей конструкции производится в следующей последовательности:

Стойки устанавливают на место в дверной коробке. Выровнять их строго перпендикулярно друг другу.
Отметить места для отверстий на потолке для установочных кронштейнов. Их должно быть 12.
Отодвинуть стойку и просверлить отверстия по разметке. Установить в них дюбели.
Вернуть стойку на место и укрепить потолочные кронштейны при помощи саморезов. До упора саморезы пока не закручивать;
Еще раз выставить стойку перпендикулярно проему, затем затянуть саморезы окончательно.
Приварить к стойкам упоры, которые будут регулировать и фиксировать расстояние между двумя стойками.

Между стойками устанавливают стяжку – металлический прут с резьбой на концах. При установке на прут наворачивают 4 гайки таким образом, чтобы они были расположены с обеих сторон упоров. Эта система позволит точно регулировать положение стоек и сохранять его долгое время.

Установка ворот с противовесами

Соединение дверного полотна в движущим механизмом производится в следующем порядке:

В створке просверлить отверстия для кронштейнов с роликами.
Установить полотно между стойками.
Поместить ролики в пазы стоек и зафиксировать их винтами.
Собрать систему противовесов. Общий их вес должен быть равен весу ворот в сборе. Например, если створка весит 60 кг, каждый противовес должен весить 30 кг.
Установить ручки, замки и прочую фурнитуру.

На этом этапе монтаж гаражных подъемных ворот можно считать законченным.

В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

костяка из прочных элементов;
цельной створки, вставленной в раму;
узла возвратной пружины;
механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
простотой сборки и монтажа;
автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

малая степень защищённости от проникновения злоумышленников;
неспособность удержать тепло;
запрет на частый подъём и опускание створки;
возможность установки только в проём в форме прямоугольника;
необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна.
Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов.
Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма.
Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
уголки толщиной 4 мм с параметрами 4х4 см;
швеллер 40х80 мм;
прут из стали, диаметр которого составляет 0,8 см;
2 пружины, имеющие внутренний диаметр 3 см;
2 подвижных кронштейна;
анкерные болты и саморезы;
ролики;
трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

углошлифовальная машина для разглаживания металла после сварки;
сварочный аппарат;
электрический лобзик, который пригодится для распила и обработки деревянного бруса;
дрель, чтобы проделывать в материалах отверстия;
шуруповёрт для оснащения полотна крепёжными элементами;
молоток, набор отвёрток и гаечных ключей.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.
Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.
Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
Обшить каркас ворот антикоррозийным материалом, используя саморезы.
Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.
Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены.
Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки.
Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Видео: как сделать самые простые самодельные подъёмные ворота

Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

Если вам необходимо закрыть пространство гаража или постройки хозяйственного типа, лучшим выбором будут подъемно-поворотные ворота. Конструкция удобна тем, что при открытии полотно находится сверху (параллельно потолку), а значит, не занимает полезное пространство площади. Итак, рассмотрим, как собрать такие ворота на конкретном примере.

Читайте также про: и их особенности!

Как работают подъемно-поворотные ворота

В нашем случае ширина ворот составляет 3 метра, а высота – 2,3 метра. Открывается и закрывается полотно путем опускания и поднимания подвешенных грузов. Например, несколько кирпичей, расположенных справа и слева в специальном коробе или пластиковой трубе, чтобы не царапали стену. Их общий вес составляет около 9 кг.

Когда ворота закрыты, фиксируются они при помощи вмонтированного мебельного шарика. Он выскакивает в отверстие на боковых опорах.

Чтобы открыть полотно, необходимо завалить верхнюю часть, взявшись за низ ворот, а после поднять. Примерно на 1/5 части расстояния они будут полностью подняты горизонтально к земле.

Движущий тросик (например, «шестерка») перекидывается через ролики (их 2 по краям): 1 – врезан внутрь уголка, 2 – находится над грузом.

Ответственный этап – подготовка чертежа

Прежде чем собирать каркас и обшивать их листом, необходимо подготовить чертеж ворот.

Уделите этому этапу достаточно времени, поскольку при неправильном расчете пути верхнего и нижнего края подъемно-поворотных ворот они могут упираться в потолок, оказаться при открывании слишком низко и мешать использованию помещения.

Наши ворота шириной 3 метра, высотой 2,3 м. Будем делать чертеж в масштабе 10 см = 10 мм.

Последовательность действий:

Начертить вертикальную линию длиной 23 см. Сверху сделать горизонтальную линию (верхний край полотна). Еще выше сделать отметки от 1 до 5 см (продлить вертикальную линию вверх на 5 см) – это высота потолка (50 см над воротами). От воротного проема вверх у вас должно быть не менее 40 см, иначе ворота работать не будут.
Отметить середину полотна 1,15 м, нас интересует пространство выше этой точки.
Ориентировочно берем 1,4 м. Имейте в виду, что нижняя часть ворот будет проходить от низа и до верхней точки – 2,3 м.
Чтобы увидеть, как будет открываться полотно, берем циркуль с шагом 1,4. Проводим вертикальную черту справа на расстоянии шага циркуля от первой вертикальной черты. Далее берем шаг циркуля от высоты потолка (точка 50 см над верхом ворот) до 1,4. Проводим дугу (ее описывает нижняя часть ворот).
Уменьшаем высоту до 1.3. Опять провести вертикальную черту справа (шаг циркуля от 0 до 1,3). Нарисовать дугу с шагом от 50+ до 1,3. Точка пересечения линий у нас оказалась на высоте 1,8 (именно в этой точке полотно займет горизонтальное положение) вместо 2,3.
Берем высоту 1,35. Повторяем действия, описанные выше. И теперь точка пересечения у нас оказывается в искомом положении (4 мм = 4 см погрешность, уйдет на толщину полотна).

Таким образом, при креплении рычага на высоте 50 см над проемом и высоте створки 2,3 точка крепления рычага от низа – 1,35.

Сборка конструкции

Когда план готов, приступаем к монтажу. Собираем шарнирные узлы и узлы сопряжения, металлическую раму. Устанавливаем прихватки в проем, притвор и паз для роликов.

Чтобы уменьшить люфты и трение, мы заменили стандартные болты на автомобильные втулки (они же задние амортизаторы).

В завершение собираем подвижные механизмы и сами ворота, подвешиваем груз.

В данном материале мы постараемся рассмотреть, как можно выполнить быстро и качественно гаражные подъемные ворота своими руками. Самым главным преимуществом подобной конструкции выступает то, что при открытии гаража, створка ворот перемещается под потолок, что намного удобнее, нежели при раскрытии распашных ворот, которые при открытии занимают много места.

Что ж, вот вы решились сделать подъемные ворота в гараж, причем решили провести все работы своими руками. Из всех доступных решений, наиболее простым считается конструкция ворот, монтируемая на пенал-гаражи
. Но, такое решение имеет один существенный минус – между проемом и полотном ворот остается технологический зазор, что просто недопустимо в наших природных условиях, поскольку помещение в обязательном порядке должно быть утеплено!

Необходимо, чтобы в закрытом состоянии полотно прилегало максимально плотно. На ряду с этим следует задуматься и о калитке, чтобы зимою при полном открытии не нагонять морозного воздуха в помещение.

Для сборки каркаса калитки сгодятся деревянные бруски, для подъемных гаражных ворот же стоит воспользоваться профилем из алюминия. В последнем случае отделка будет производиться с внешней стороны листами профнастила или любого другого не тяжелого материала при помощи саморезов.

Очень важно выполнить конструкцию таким образом, чтобы готовая калитка открывалась на улицу
, а не наоборот! В противном случае при раскрытии гаражных ворот не исключено самопроизвольное открытие калитки, что может стать причиной травм.

Габариты подъемных ворот стоит предусмотреть чуть большими, чем протяженность гаражного пролета, приблизительно на 10 сантиметров. Это необходимо, чтобы гарантировать помещению отсутствие зазора между стенкой и самими воротами (где-то по 5 сантиметров).

Нижняя область полотна должна быть оборудована колесиками. Если вы выполняете работы своими руками, то сгодятся и обычные роликовые колесики. Лучшая работа будет гарантирована при наличии вертикальных направляющих
– здесь может сгодится профиль УД для установки . Купить его можно в строительном магазине, причем толщина материала должна быть примерно 0,6 миллиметров.

Можно предположить, что направляющие из УД профиля будут не лучшим решением в качестве боковых направляющих для подъемных ворот в гараже, и что их быстро погнет, однако практика показывает, что на них оказывается несильная нагрузка, а потому с работой материал справляется на отлично.

Что касается дверей, то они подвешиваются на переднюю стену гаража при помощи цепей таким образом, чтобы верх полотна вплотную подходил к проему, а центр тяжести оказался чуть ниже креплений. Также есть смысл использовать для крепления металлические полосы.

При закрытии нижняя кромка гаражных ворот должна попадать в специальное углубление, которое не позволит полотну отходить от постройки. При этом подъемные ворота под собственным весом должны прислоняться вплотную к проему. Изнутри внизу полотно оснащается специальной задвижкой
для надежного закрытия.

Гаражные подъемные ворота своими руками: видео

Облегчить поддержание в верхнем положении и поднятие воротной створки вверх поможет противовес
, выбирать который следует исходя из массы установленного полотна. В данном случае оси роликов, сквозь блоки, дополняются специальными тросами, которые и нагружаются противовесом.

Не забудьте установить держатель с противоположной стороны внизу, чтобы гаражные ворота было удобнее открывать снаружи, в качестве такового подойдет обыкновенная дверная ручка.

Таким образом мы охватили вкратце всю технологию, теперь вы знаете как установить своими руками подъемные ворота в гараж. В конце предлагаем посмотреть еще несколько видео.

Монтируем подъемно-поворотные ворота для гаража своими руками

Подъемно-поворотные ворота – это самый удобный, надежный, практичный, но довольно дорогостоящий вид ограждающей конструкции для гаража. В открытом положении они принимают горизонтальное положение и немного выдвигаются вперед, образуя небольшой козырек над въездом.

О их плюсах и минусах, а также самостоятельной установке пойдет речь в этой статье.

Достоинства и недостатки данного вида ворот

Подъемно-поворотная конструкция обладает несколькими явными преимуществами перед остальными видами гаражных ворот:

прочное цельное полотно обеспечивает надежную защиту от постороннего проникновения и взлома;
характеризуется высокой устойчивостью к коррозии и другим негативным последствиям воздействия внешней среды (при соблюдении технологии изготовления и рекомендаций по выбору материалов);
не требует места для открывания;
в открытом состоянии не занимает полезное пространство;
предполагает отделку разными облицовочными материалами, допускает декорирование любыми вставками и панелями;
может утепляться специальными пенополистирольными панелями;
может открываться вручную или оборудоваться автоматической системой открывания;
подходит для установки в одинарных и в двойных гаражах.

Недостатки подъемно-поворотных ворот в основном связаны с некоторыми ограничениями и особенностями самой конструкции, которые выражаются в следующем:

она может устанавливаться только в прямоугольные проемы;
в открытом состоянии уменьшает высоту проема (ориентировочно на 20 см).
цельное полотно ворот делает невозможным ремонт отдельных участков – в случае повреждения требуется полная замена всего элемента;
ворота оснащаются пружинным механизмом, который рассчитан на определенную массу конструкции, поэтому при выполнении теплоизоляции следует учитывать вес утеплителя: если масса утепленных ворот значительно возрастет, необходимо устанавливать противовесы;
между полотном и рамой возможно наличие щелей, которые устраняются с помощью резинового уплотнителя, но такие ворота рекомендуется устанавливать только в неотапливаемых гаражах.

Принцип работы ворот

Конструкция подъемно-поворотных (щитовых) ворот отличается довольно простым устройством. Она состоит из рамы, полотна и направляющих, по которым она поворачивается вокруг своей оси
, переходя из вертикального в горизонтальное положение и обратно.

Основу составляет стальная рама, которая закрепляется в проеме гаража или за ним и является ведущей частью при движении ворот. Для ее изготовления обычно используются трубы прямоугольного сечения.

При открытии ворот задействуется роликовый механизм и подъемные рычаги, с помощью которых створка ворот движется по направляющим, а затем фиксируется под потолком гаража. Нижняя часть полотна поднимается вверх и образует козырек над проемом гаража. Компенсационные пружины в закрытом положении ворот растягиваются, а при открытых воротах остаются свободными.

Ворота в открытом положении

Механизм открывания данного вида ворот бывает двух типов:

Шарнирно-рычажковый
– простой, надежный и самый популярный механизм, обеспечивающий простое движение щита и предотвращающий его блокировку. Обязательные требования: тщательная регулировка натяжения пружин и высокая точность монтажа направляющих.
На противовесах
– этот механизм состоит из троса, прикрепленного к нижним углам рамы и проходящего через блок, а также противовеса, установленного на противоположном краю лебедки. Данный механизм рекомендуется использовать для массивных ворот с большим весом.

Управление щитовыми гаражными воротами может быть ручным или с использованием электропривода (как правило, на дистанционном управлении).

Выбор материалов

Материалы для подъемно-поворотных гаражных ворот следует выбирать в зависимости от механизма и используемого полотна створки. Для самых простых ворот, которые можно изготовить своими руками, потребуются (все измерения даны в сантиметрах):

деревянные бруски: для коробки сечением 12х8, потолочный – 10х10;
штыри металлические;
уголок: для рамы — 3,5х3,5х0,4, для рельс — 4х4х0,4 см;
швеллерный кронштейн 8х4,3х0,5;
пружина с внутренним диаметром 3 см;
прут металлический сечением 0,8 (для регулятора натяжения);
электропривод (если предусмотрена автоматизация ворот);
полотно.

В качестве полотна можно использовать щит из досок, оббитый металлом, цельное полотно или сэндвич-панель.

Для самостоятельно изготавливаемых ворот оптимальным вариантом является дощатый щит, оббитый оцинкованным железом и покрытый защитным составом. Для теплоизоляции можно использовать пенополистирол, пенопласт или утеплитель в матах, а для улучшения внешнего вида – облицевать готовые ворота деревянными панелями или пластиком.

Самостоятельно собранные ворота

Необходимые инструменты для работы

Для самостоятельной установки гаражных ворот подъемно-поворотного типа потребуется традиционный набор инструментов:

уровень;
молоток;
карандаш;
дрель;
гаечные ключи;
отвертки;
сверла;
болгарка;
сварочный аппарат.

Первым шагом в установке ворот является их проектирование. Для этого необходимо замерить проем и самостоятельно составить эскиз или подобрать готовый чертеж
.

Чертеж подъемно-поворотных ворот

После этого приобретаются материалы, инструменты и начинается непосредственная работа по изготовлению ворот:

Собирается коробка из брусков, которые скрепляются между собой угольниками или металлическими пластинами.
Коробка фиксируется в проеме и крепится штырями, низ примерно на 2 см заглубляется в стяжку пола.
Собирается полотно ворот: рама обшивается щитом и закрывается листовым металлом.
Из уголка изготавливается опора механизма, в одной полке просверливается два отверстия диаметром 1 см для фиксации к продольным стойкам, в другой – еще три под крепления пружинного кронштейна. Для крепления швеллерного кронштейна, используемого как опора для пружины, в одной из полок просверливается 3 отверстия.
Кронштейн и пружина соединяются с помощью регулировочной пластины, изготовленной из полоски железа. Крайние витки пружины используются в качестве зацепов, а к низу присоединяется регулятор натяжения из прутка. С одной из сторон получается кольцо, с другой – нарезается резьба.
Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага механизма подъема на расстоянии 12 см.
Пластина с отверстием для регулятора натяжения приваривается к торцу рычага.
Изготавливаются рельсы для движения щита: составляются 2 уголка, и края их полочек свариваются таким образом, чтобы внутреннее пространство между их вершинами равнялось 5 см.
Один конец такой рельсы приваривается к пластине с отверстиями. Между осевой линией направляющего и нижним ребром поперечины должен остаться промежуток 8 см. Куски швеллера привариваются к другим краям рельс на расстоянии 14-15 см. Швеллер крепится к потолочному бруску с помощью болта.

После окончания сборки конструкция окрашивается для придания ей эстетичного вида, труднодоступные места рекомендуется окрасить перед сборкой.

для сборки деталей рекомендуется использовать сварку, что снизит необходимость в крепеже и сверлении отверстий;
высота проема ворот не должна быть меньше, чем 2,2 метра, а расстояние от верхней части проема до потолка – 0,35-0,5 метра;
если подъем низкий, барабан следует располагать сзади;
в нижнем профиле полотна должен быть паз, в который устанавливается уплотнитель;
вес полотна – очень важный параметр, его оптимальное значение составляет 100 кг;
в качестве привода можно установить реверсивную самоблокирующуюся лебедку (220 В, 350 Вт, тяговое усилие – 125 кг);
для обустройства автоматики можно воспользоваться автомобильной сигнализацией.

Для удобства эксплуатации полотно можно изготовить со вставками из полупрозрачных материалов, что увеличит количество света, а также оснастить стопорными устройствами и системами безопасности, защищающими от защемления или предотвращающими взлом.

Самодельные подъемно-поворотные ворота – это самая экономная возможность закрыть проем гаража, не ограничивая функциональность, удобство пользования и оригинальность их дизайна.

На видео — подробный рассказ о самостоятельном изготовлении подъемно-поворотных гаражных ворот:

Источник

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
конструкция применяется для одинарных и двойных типов гаражей;
возможность установки автоматической системы открытия;
сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
могут использоваться разные виды внешней отделки и декора;
автоматической калиткой гараж надежно защищен от взломщиков;
при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

ширину проема;
высоту проема;
притолоку;
боковину левую;
боковину правую;
глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

размером проема;
высотой ворот;
фундаментом;
зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

аппарата для сварки;
болгарки;
шуруповерта;
молотка;
уровня;
рулетки;
карандаша;
дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
Обработать подготовленный материал болгаркой.
Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
Приварить на торцы верхних углов ролики с кронштейнами.
Прикрутить профильный лист к раме при помощи саморезов.
Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
Прикрепить пружины и урегулировать их функциональность.
Приклеить резиновый уплотнитель с целью герметизации зазоров.
Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Источник

Автоматизация открывания гаражных ворот делает жизнь автолюбителей более комфортной. Нет необходимости покидать теплый салон в ненастную погоду, чтобы вручную освободить путь машине. Практичные и удобные автоматические ворота на гараж своими руками может установить не только профессионал, но и начинающий мастер, следующий технологии монтажа.

Виды ворот и их характеристики

Подъемно-поворотные

Секционные

Работу ворот регулирует электрический приводной механизм, мощность которого подбирается в зависимости от веса и размеров конструкции. Тип дверного полотна и способ его открывания определяет наименование модели ворот:

Подъемные секционные – изготавливаются из соединенных шарнирами секций. Дверное полотно поднимается под потолок гаража и не требует лишнего пространства. Их движение осуществляется при помощи пружин и направляющих. Конструкция достаточно проста, но устойчива к взлому.
Подъемно-поворотные – имеют цельное дверное полотно, утепленное или просто металлическое, которое при подъеме размещается под потолком помещения. Конструкция исключает возможность взлома, не требует расчистки снега для движения створок в зимний период. Плотное прилегание к раме обеспечивает сохранение тепла в гараже.
Распашные ворота с двумя открывающимися створками – это классическая модель. Автоматизация такой модели наименее затратный вариант. Для открывания применяется линейный или рычажной механизм. Модель требует свободного пространства для движения створок.
Откатные ворота – это цельное полотно, освобождающее проезд, передвигаясь на специальных роликах. К недостаткам конструкции относится плохая герметичность и необходимость места для выдвижения створки ворот.

Изготовление автоматических ворот

Изготовление автоматических гаражных ворот

Удобство автоматических ворот не нуждается в доказательствах, а цена устраивает не всех. Автолюбители часто задаются вопросом, как сделать их своими руками? Перед началом работы стоит посмотреть видео о вариантах установки и реально оценить свои возможности. Если вы решили, что справитесь, беретесь за простую конструкцию – распашные ворота. Установка этой модели автоматических дверей требует наименьшего количества специальных знаний и умений.

Имея сварочный аппарат несложно сварить раму для ворот и обшить листовым железом или профнастилом, сделать петли, запорный механизм и установить замок. На готовое дверное полотно необходимо установить комплект качественной автоматики, которая обеспечит беспрепятственное открывание ворот в любое время года. Выбор механизма зависит от веса и конструкции створок.

Важные параметры

Делая расчет нагрузки нельзя забывать, что не только вес створок играет важную роль, но так же их ширина и площадь. При открытых воротах на них действует ветровая нагрузка, которая испортит механизм, если не будет учтена заранее.

Плавность хода створок – необходимое требование при установке автоматики. Ворота должны быть правильно закреплены и не иметь перекосов, а на распашных воротах петли хорошо смазаны.

Установка автоматического привода

Линейный привод

Механизмы для распашных створок делятся на два вида:

Линейные – привод с червячной передачей для удлинения и укорачивания штока.
Рычажные – два, соединенных шарниром, рабочих рычага двигают ворота.

При небольшом расстоянии от дверной петли до края столба выбирают линейный привод, если расстояние превышает 15 см, устанавливается рычажный. Для работы потребуется: приводы для запирания, блок управления, фотоэлементы, приемник и передатчик, крепежные пластины, ключи для разблокировки, пульт дистанционного управления. Установка привода подробно расписана в инструкции производителя, остается строго ее придерживаться и правильно монтировать систему.

Подъемно-поворотные ворота

Автоматическая подъемно-поворотная конструкция

Для монтажа подъемных ворот важно наличие свободного места под потолком, уровень которого при открывании опустится на 25 см. Это достаточно сложная конструкция с электромотором и системой рычагов. Ворота изготавливаются как цельное полотно, зафиксированное на жесткой раме. Дверное полотно изготавливается из листового металла и утепляется. Материал должен быть легкий и влагостойкий.

При монтаже направляющих важно контролировать вертикальность крепления на потолке и параллельность профилей относительно друг друга. Правильно выполненная конструкция обеспечивает бесшумное и безопасное открывание ворот. Роль противовеса в механизме играют компенсационные пружины, которые растянуты или сжаты в зависимости от положения створки.

Порядок установки

Установка автоматических ворот

Изготовление и установка рамной конструкции для дверного проема.
Сваривание и монтаж поворотной створки.
Установка кронштейнов для соединения с вертикальными полозьями на стене. Рекомендуется небольшой вынос кронштейна вперед, чтобы избежать трения элементов.
Монтаж потолочных направляющих.
Поворотное полотно вставляется в направляющие и соединяется с системой рычагов и пружин.
Производится регулировка пружин с помощью устройства, входящего в комплект механизма.
Для безопасной фиксации ворот в открытом положении применяется стопор.

Управлять подъемом ворот можно механическим нажатием кнопки или дистанционно. При точной подгонке всех узлов конструкция прослужит много лет.

Видео

В этом видео показаны подъемно-поворотные ворота, сделанные своими руками:

В этом видео автор показал, как он сделал распашные гаражные ворота, использовав механизмы стеклоподъемников автомобиля:

Источник

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
Может использоваться любая внешняя отделка и декорирование.
Полотно ворот можно дополнительно утеплять пенополистиролом.
Есть возможность поставить оборудование для автоматического открытия.
Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

Установка возможна только в прямоугольные проёмы.
Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
При открытом положении ворот уменьшается высота проёма.
Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Инструменты

Для работы должны быть под рукой следующие инструменты:

болгарка;
сварочный аппарат;
рулетка, карандаш;
молоток;
шуруповёрт, отвёртка;
дрель, свёрла;
набор гаечных ключей;
уровень.

Пошаговая инструкция изготовления

Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

Сварка стыков элементов рамы

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.

Привариваем к верхним углам в торец, кронштейны с роликами.

Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.

На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

Проверка правильности работы ворот

Монтирование створки ворот

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Традиционные распашные ворота могут быть красивыми, надёжными, стильными и устраивать владельца по всем параметрам, кроме одного: для их открывания нужно выходить из салона автомобиля. В непогоду это настолько неприятно, что заставляет задуматься об автоматизации процесса и замене ворот на подъёмные. Тем более, что осуществить эту процедуру вполне посильно своими руками.

Чем выгодны подъёмные ворота

Подъёмные ворота представляют собой металлическое полотно, размеры которого соответствуют габаритам проёма, оснащённое специальным механизмом. Он обеспечивает смещение полотна по направлению вверх и вниз. В открытом положении оно фиксируется под потолком.

Конструкции этого типа имеют несколько преимуществ:

отсутствует риск задевания створок при въезде и выезде;
исправно работают независимо от того, какой высоты сугробы с внешней стороны ворот;
управляются дистанционно;
облагораживают строение, придают ему современный и стильный вид.

Есть и недостатки:

затруднена установка в строениях с низким проёмом;
по причине большой площади обладают высокой парусностью;
нижний торец металлического полотна при открывании подается вперёд, что требует выдерживания безопасной дистанции от автомобиля до проёма гаража;
занимают большую площадь под потолком;
сложный монтаж, требующий тщательного выполнения замеров и кропотливой сборки.

В металлическом полотне подъёмных ворот можно сделать калитку, что повысит степень удобства эксплуатации гаража. Возможны несколько вариантов автоматизации процессов открывания-закрывания подъёмных ворот. Выбор механизма и способ управления им – первое, о чём должен задуматься автовладелец, решивший модернизировать свой гараж.

Способы автоматизации ворот

Автоматизация ворот требует источника питания управляющих механизмов – электросети. В подавляющем большинстве современных гаражей она присутствует. Но её наличие решает проблему лишь частично.

Приводы подъёмных ворот функционируют таким образом, что после закрывания срабатывает блокировка. И подъём полотна с внешней и внутренней стороны проема становится невозможным. Для того чтобы управляющий механизм заработал, необходим сигнал, поступающий на электронику от источника: дистанционного пульта или кнопки на стене гаража.

Поэтому при перебоях с электроснабжением, от которых никто не застрахован, открыть или закрыть гараж будет проблематично.

Проблему решают двумя способами:

Включением в систему управления воротами механизма ручной разблокировки. Эта опция не предусмотрена стандартной комплектацией подъёмных ворот. Поэтому её нужно заказывать и оплачивать дополнительно.
Установкой резервного источника электроэнергии. Самый простой способ решения этой задачи – использование аккумулятора, от которого запитывают управляющий механизм. Но при низких температурах воздуха аккумулятор может сесть, и проблема останется. Поэтому оптимальным выбором будет установка генератора.

Практичные автолюбители снижают риск отказа системы управления воротами до нуля: устанавливают систему механической разблокировки и подключают резервный источник электроэнергии.

Варианты управления створкой

Подъёмные ворота можно открывать и закрывать тремя способами.

Дистанционный

Первый и самый популярный – с помощью пульта ДУ. Механизм управляющей системы оснащён специальным блоком, принимающим внешний сигнал. Как только он будет зарегистрирован, подаётся питание на двигатель, приводящий в движение механизм подъёма или опускания створки.

Зона действия приёмника сигнала распространяется на десятки метров от гаража. Управление выполняется с помощью специального прибора: брелка или пульта. Но несмотря на все очевидные удобства этого способа, он имеет один существенный недостаток. Дело в том, что сигнал передаётся на частоте радиоволн, поэтому может быть легко «считан» злоумышленниками. С целью минимизации угрозы перехвата радиоканала выполняют кодировку сигнала.

Механический

Механизм управления воротами может быть установлен на внешней стене гаража и оснащён всего двумя кнопками: открыть-закрыть. Это неудобный способ, так как требуется выходить из салона. Но рекомендуется не пренебрегать установкой такого блока, так как пульты дистанционного управления имеют свойство теряться.

С мобильного телефона

На гаджет устанавливают специальную программу, и сигнал для начала движения ворот передаётся по системе спутниковой связи.

Виды подъёмных ворот

В зависимости от конструктивного решения полотна, различают три вида подъёмных ворот:

подъёмно-поворотные (щитовые);
секционные;
рулонные (рольставни).

Каждая из этих конструкций имеет свои достоинства и недостатки. Выбор зависит от особенностей гаража и финансовых возможностей его владельца.

Подъёмно-поворотные

Ворота этого вида состоят из нескольких элементов:

цельного металлического полотна;
направляющих;
привода;
механизма управления.

В металлическом полотне может быть сделана калитка. Это не помешает открытию-закрытию ворот. При открывании створка смещается по направлению вверх и сдвигается к задней стенке строения. После чего фиксируется под потолком.

Способ смещения полотна ворот выбирают в зависимости от особенностей гаража: его геометрических параметров и размеров проёма.

Полотно изготавливают из металлических листов, что снижает риск проникновения в гараж посторонних лиц.
Обеспечивают высокую степень теплоизоляции проёма.
Возможно ручное и дистанционное управление.
Длительный срок эксплуатации.
Возможность дополнительного утепления с помощью нащельников и уплотнителей.

Парусность.
Трудоёмкость ручного открытия.

Щитовые ворота устанавливают в ровные прямоугольные проёмы. При открытой створке высота проёма уменьшается на 25-30 см.

Секционные

У конструкций секционного типа полотно, закрывающее проём гаража, состоит из нескольких пластин – ламелей, соединённых между собой методом подвижного сочленения. На левом и правом торце каждой секции установлены ролики, с помощью которых полотно скользит вдоль направляющих. Способ подъёма во многом схож с открыванием подъёмно-поворотных конструкций, но более удобен за счёт складывания панелей.

Производители предлагают секционные ворота двух видов:

с утеплёнными секциями;
с неутеплёнными.

Первые более дорогие, но выгодные в плане защиты внутреннего пространства от проникновения холодного воздуха. Состоят из двух металлических полотен, между которыми расположен теплоизоляционный материал. Устроены по типу сэндвич-панелей. Между секциями находится резиновый уплотнитель, ещё более снижающий теплопотери.

Неутеплённые – это узкие металлические ламели, покрытые с обеих сторон антикоррозийным составом и окрашенные.

Механизм автоматизации ворот бывает двух видов.

С приводом, смонтированным на потолке и соединённым с ламелями системой тросов. Металлические жгуты наматываются на катушку и приводят в движение секции полотна. Они начинают складываться и подниматься. Это вид механизма не обладает большой мощностью, устанавливается на небольшие проёмы, стоит недорого.
С осевым приводом, установленным на оси, которые расположены в верхней части полотна. Это мощный механизм управления воротами, способный поднимать полотна большого веса.

Преимущества секционных ворот:

утеплённые секции обеспечивают столь же качественную теплоизоляцию, как и стена толщиной в 1,5 кирпича;
быстрый монтаж;
отсутствие смещения при открывании-закрывании по направлению вовне и внутрь гаража;
возможность установки калитки;
широкий выбор моделей секций;
невысокая парусность.

К недостаткам относят:

дороговизну;
более низкую степень защиты от проникновения, чем у подъёмно-поворотных конструкций.

Ворота этого вида являются отличным выбором для гаражей, расположенных во дворах домов и дач. Если проём строения обращен на проезжую часть или улицу, рекомендуется выбрать другой вид подъемных ворот.

Рулонные

Рулонные ворота (рольворота, рольставни) – самые ненадёжные. Представляют собой полотна, собранные из тонких алюминиевых планок – ламелей. Конструктивное решение механизма открывания-закрывания простое:

под верхним перекрытием гаража устанавливают барабан;
по обеим сторонам проёма монтируют направляющие;
ламели соединяют с барабаном системой тросов;
при прокручивании барабана полотно начинает скользить по направляющим, а ламели складываться.

Способ управления механизмом открывания-закрывания может быть ручным или автоматизированным. В первом случае створку открывают посредством прокручивания ручки на барабане. Во втором – используют пульты ДУ или мобильные устройства. Также открывают гараж с помощью блока с кнопками, установленного на внешней стене строения.

Рекомендации по выбору рулонных ворот:

Необходимо обращать внимание на способ изготовления ламелей (уточняют у продавца). Панели выпускают двумя способами: экструзии и прокатки. Первые более надёжны, поэтому при выборе отдают предпочтение им.
Если основной критерий выбора – не защита, а утепление гаража, выбирают ламели, изготовленные методом проката. Они могут быть оснащены вспененным теплоизоляционным материалом. Он обладает достаточной прочностью, чтобы противостоять удару.
Важный момент в выборе рольворот – тип замка. Выбирают любой: наружный и внутренний (распорный). Второй наименее удачен, так как в межсезонье присутствует возможность примерзания распорных планок к системе их крепления. В такой ситуации открыть ворота можно только после оттаивания металлических штырей или обогрева их с помощью строительного фена.

Достоинства рольворот немногочисленны:

невысокая цена;
компактность;
лёгкий вес.

ненадёжность;
меньший срок эксплуатации, чем у других видов подъёмных ворот;
невысокая степень защиты отпроникновения;
появление в процессе эксплуатации вмятин.

Подготовка к установке секционно-подъёмных ворот

Широкий ассортимент строительных материалов позволяет сделать подъёмные ворота самостоятельно и сэкономить на услугах специалистов. Полотно для створки покупают у производителя или изготавливают из профнастила.

Порядок выполнения замеров

Для обеспечения безотказной работы ворот необходимо правильно сделать замеры и подготовить проем. Потребуются рулетка, отвес, уровень. Для составления чертежа ворот понадобится замерить:

высоту проёма (Н);
ширину (В);
высоту притолоки h (расстояние от верхней точки проёма до потолочного перекрытия);
расстояние от правой и левой стенки проёма до соответствующих углов гаража (b1 и b2) должно быть не менее 75 см;
глубину вхождения конструкции внутрь помещения (l).

Расчёт глубины вхождения выполняют в соответствии с правилами:

если площадь ворот менее 8 м 2 , к высоте проёма прибавляют 40 см;
если более 8 м2 – 45 см;
при низком проёме – 50 см;
при высоком – 65-85 см.

Выбор привода

Для секционно-подъёмных ворот возможны два варианта автоматизации:

монтаж привода на потолке у задней стенки гаража;
установка осевого привода с любой стороны от проёма.

Для потолочного привода требуется свободное пространство. Поэтому глубина гаража должна быть достаточной – не менее 320 см. Осевой привод более мощный и не требует наличия свободного пространства под потолком. Поэтому его можно устанавливать в гаражах, длина которых менее 320 см.

Правила подготовки проёма

Основные требования к проёму:

несущая способность, достаточная для выдерживания весовых нагрузок от подъёмных ворот;
ровность стен и их соответствие горизонтали и вертикали;
с внутренней стороны проёма должно быть достаточно места для установки направляющих.

Если гараж выстроен из полнотелого кирпича, бетонных блоков, шлакоблоков, монтаж направляющих не вызовет проблем. Если строение возведено из пено- или газоблоков, пустотелых кирпичей и бетонных блоков, досок, потребуется усиление проёма с целью увеличения его несущей способности. В противном случае от монтажа подъёмных ворот придется отказаться.

Укрепление торцов проема металлическим уголком 50х50 мм или 75х75 мм.
Нанесение слоя штукатурки и установка направляющих на химические анкеры.

В отапливаемых помещениях под металлические уголки и направляющие укладывают слой теплоизоляции.

Выравнивание проёма и потолка

В местах установки направляющих поверхность стен и потолка должна быть ровной и прочной. Этого добиваются с помощью оштукатуривания с применением маяков или обшивки прочными отделочными материалами.

Ширина ровных «полос» на стенах и потолке должна быть не менее 21 см. Этот параметр напрямую зависит от материалов, из которых изготовлена система направляющих. Поэтому рекомендуется оштукатуривать «полосы» шириной 30 см.

Что делать, если проём недостаточен для монтажа подъёмных ворот

Владельцы небольших гаражей, проём которых не имеет боковых стенок и притолоки, тоже могут установить подъёмно-секционные ворота. Для этого потребуется сварить каркас из металлических уголков или профилированных труб, имитирующий требуемый проём. И обшить сформированные стенки и притолоку ОСБ с утеплением между полотнами, заложить кирпичом, забетонировать.

Если проём не имеет притолоки, можно выбрать вариант монтажа ворот с фальшпанелью. Это полотно, изготовленное из того же материала, что и секции створки.

Монтаж направляющих на проём

Монтаж подъёмных ворот начинают со сборки и установки направляющих, которые крепят с внутренней стороны проема. Важно соблюсти вертикаль и горизонталь, так как любое отклонение от них станет препятствием для свободного движения секций при открывании и закрывании ворот. Во время монтажа желательно использовать лазерный уровень.

От уровня пола по направлению вверх отмеряют 100 см и ставят отметки на боковых стенках проема.
С помощью болтовых соединений собирают раму из несущих профилей.
Вставляют уплотнитель в пазы профилей.
В угловых точках, в местах перехлёста уплотнительных лент, излишки иссекают острым ножом.
Для придания раме устойчивости и соблюдения её геометрических параметров в нижней части крепят временную монтажную перемычку.
Устанавливают раму вплотную в проём.
В местах ранее сделанных отметок на высоте 100 см. фиксируют профили струбцинами.
Крепят раму к стенкам и притолоке анкерами или дюбелями, предварительно проверив соответствие положения профилей вертикали и горизонтали.
В верхних угловых точках вертикальных стоек крепят ролики.

Монтаж потолочных направляющих

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.

Сборка секций ворот

Полотно ворот собирают, устанавливая секции в вертикальные направляющие, зафиксированные в проёме. Для выполнения задачи потребуются:

Выравнивают пол между стенками проёма. Отклонения по горизонтали не должны превышать 5 мм.
Устанавливают первую секцию на пол.
К выставленной секции крепят петли и ролики. Ролики заводят в пазы направляющих.
К нижнему торцу первой секции крепят нижние ролики.
Над первой устанавливают вторую секцию и соединяют эти детали петлями.
Устанавливают ролики для второй секции.
Продолжают набор ламелей до тех пор, пока полотно ворот не будет готово.

Монтаж системы управления воротами

В зависимости от выбранного типа привода, устанавливают соответствующие блоки на потолке или на одной из боковых стен проема. Для ворот с ручным управлением необходима установка ручки и задвижки. Для них должны быть предусмотрены отверстия в соответствующих секциях.

Далее сквозь петли проводят тросики, нижний конец которых закрепляют на нижних петлях. Второй конец тросиков должен быть зафиксирован на блоке управления воротами. На завершающем этапе выполняют проверку работоспособности и устанавливают фиксатор полотна.

Правила эксплуатации подъёмных ворот

Недопустимо создавать препятствия для движения ворот или придерживать/подталкивать их рукой во время открывания/закрывания.
Если в полотне установлена калитка, её закрывают, перед тем как привести ворота в движение.
Не рекомендуется нажимать на кнопку пульта вне зоны видимости ворот.
Ролики, направляющие и механизм управления содержат в чистоте.
Во время подъёма или опускания створки нельзя находиться в зоне её движения.
Недопустимо открывать или закрывать ворота при скорости ветра свыше 15 м/сек.
Нельзя въезжать в гараж или выезжать из него до тех пор, пора работает подъёмный механизм.
При ручном открывании створки движения должны быть плавными.
Недопустима эксплуатация ворот, полотно или направляющие которых имеют видимые повреждения.
Во время работы механизма управления нельзя прикасаться рукой к полотну или направляющим.

Видео: Подъёмные ворота своими руками

Производители подъёмных ворот предлагают широкий ассортимент этих конструкций. Но при желании можно изучить устройство любой модели и сделать её самостоятельно. Для выполнения задачи потребуются инструменты, которые в наличии у каждого автовладельца. Для монтажа системы направляющих подъёмно-поворотных ворот может потребоваться сварочный аппарат. Его можно взять в аренду или одолжить у приятеля.

К сожалению купить секционные ворота я не могу, поэтому было принято решение о изготовлении ворот самостоятельно.
Решил делать как можно проще, и из того, что есть под рукой и в любом хоз. магазине, в итоге пришёл к данной конструкции.

Мне понравился данный вариант тем, что он прост в изготовлении, ненужны верхние направляющие и тем, что у ворот имеется вылет наружу гаража, удобно летом когда дождь или солнце со стороны ворот, прикрыл немного и нет проблем.
Ну и главный фактор, это данный тип механизма съедает меньше внутреннего пространства при закрытии и открытии, так как если поставить машину задом к воротам то простая конструкция его задевала бы. А двигать туда сюда авто для открытия и закрытия ворот мне не хочется

Ну и собственно о конструкции.
Размеры проёма ворот у меня: ширина 298 см., высота 230 см.

Я использовал при изготовлении ворот:
Труба профильная 40 х 20 х 600 см = 4 шт.
Уголок 35 х 35 х 600 см = 4 шт.
Уголок 25 х 25 х 600 см = 1 шт.
Колёсики полиуретановые = 2 шт.
Профнастил С8 120 х 200 = 6 листов.
К сожалению 3 метровых мне найти не удалось, в наличии нет, а для заказа очень маленький объём.
Трос 3 мм = 5 метров.
Коуш под трос 3 мм = 4 шт.
Крепление для троса = 4 шт.
Блок для троса 30 мм = 6 шт. (Временное решение, будут заменены на подшипники).
Болты, гайки = у меня были.

Начал я с расчётов расстояния вылета воротины и крепления тяги.
На бумаге я нарисовал всё в масштабе и проверял как будет открываться воротина.
Расстояние от низа ворот до колёсика я решил сделать 80 см., то есть получается вылет ворот 80 см, но получилось 81 см.
При этом расстоянии воротина при открытии не задевала автомобиль.

А вот с расстоянием крепления тяги пришлось действовать методом подбора.
Я взял рейку по высоте воротины, отметил на ней место крепления колёсика 81 см, потом вкрутил саморез где планировалось верхнее крепление тяги, привязал верёвку, другим концом на рейке подбирал необходимое расстояние, у меня получилось 85 см.
Принцип подбора как на фото ниже.

Источник

Подъёмные ворота — это современные конструкции, обеспечивающие надёжную защиту помещения от воздействия окружающей среды и грабителей. Конструкция подъёмных ворот имеет сложное устройство и изготавливается под заказ с учётом индивидуальных параметров строения. При умении работать с электроинструментом и сваркой ворота можно изготовить своими руками.

Виды подъёмных ворот

Для изготовления ворот и воротных систем существует межгосударственный стандарт — ГОСТ 31174–2003. Этот документ распространяется только на металлические ворота и определяет общие требования и технические характеристики конструкции.

Согласно ГОСТу конструкция подъёмных ворот может иметь три вида:

подъёмно-секционная;
подъёмно-поворотная;
подъёмно-вертикальная.

Подъёмно-вертикальная конструкция ворот в частном строительстве практически не используется, так как для поднятия защитной створки требуется очень большая высота потолков. В основном подъёмно-вертикальные ворота применяются для защиты складских и промышленных помещений с высотой потолка от 500 см.

Подъёмно-секционные

Полотно подъёмно-секционных ворот состоит из нескольких панелей шириной 40–60 см. Для соединения панелей между собой используются петли шарнирного типа. При открытии защитная створка ворот, состоящая из панелей, затягивается вверх под потолок гаража.

При подъёме верхняя панель начинает смещаться относительно предыдущей — в результате образуется дуга. В итоге все панели собираются под потолком и удерживаются между направляющими.

Перемещение полотна из панелей происходит за счёт торсионной системы и барабанов с пружинным механизмом. Для изготовления подъёмного полотна используется технология, применяемая при производстве сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50–100 мм. Для изоляции пространства между составными панелями применяется пробковый утеплитель, позволяющий уменьшить промерзание и проникновение холодного воздуха.

К достоинствам секционной конструкции можно отнести:

минимальное расстояние при подъезде к гаражу;
высокая теплоизоляция помещения за счёт конструкции защитной створки;
возможность монтажа ворот в проём различного размера;
высокая ремонтопригодность защитного полотна за счёт быстрой замены только поврежденной панели;
эстетически приятный внешний вид.

Среди недостатков подъёмно-секционной конструкции отмечают её сложную технологию монтажа и общую высокую стоимость готового комплекта. Конструкция слабоустойчива к взлому, а при ежедневном использовании элементы подъёмного механизма быстро изнашиваются.

Подъёмно-поворотные

Подъёмно-поворотные ворота состоят из цельного защитного полотна и подъёмного механизма. При открывании ворот полотно подается вперед под углом около 90o и поднимается.

Принцип работы поворотных ворот базируется на рычажно-шарнирном механизме и системе противовеса. Конструктивно подъёмно-поворотные ворота состоят из трех частей: опорная коробка по периметру проёма, подъёмная створка со стальной рамой, открывающий механизм.

К достоинствам поворотной конструкции ворот можно отнести:

устойчивость к взлому за счёт встроенной системы блокировки;
высокая прочность защитной створки;
бесшумность и простота открывания;
сравнительно простая технология монтажа.

Среди минусов можно отметить то, что конструкция ворот имеет большой вес. Это требует сооружения очень прочной рамы. Если защитное полотно ворот будет повреждено, то придется выполнить его демонтаж и замену на новую раму.

При подъёме створки минимальное расстояние от машины до ворот должно быть не менее 150 см. И также владельцы микроавтобусов и высоких автомобилей должный учитывать, что при полном открытии ворот высота потолка уменьшается на 20–25 см.

Подготовка к строительству

Изготовление подъёмно-секционных ворот с «нуля» далеко не лучшая затея — большое количество компонентов, множество крепежных элементов, автоматический привод и т. д. В итоге получается, что готовая конструкция от производителя обойдется всего на 25–30% дороже, но при этом будет более качественной.

Если вы всё-таки решили сделать секционные ворота самостоятельно, то мы предлагаем воспользоваться простой технологией с использованием наиболее дешевых материалов. Это позволит сэкономить до 50% от стоимости готовых конструкций.

Перед сооружением секционных ворот потребуется провести подготовительные работы, которые буду включать в себя: отделка проёма, замеры и расчёт размеров конструкции ворот, расчёт материала и принадлежностей, закупка и доставка необходимых материалов на место проведения работ.

Проём и стены должны располагаться в одной плоскости. Для этого проводится оштукатуривание стен и потолка внутри строения. После этого внешние углы проёма обрамляются стальным уголком 75×75 мм.

Выбор материала

Для изготовления каркасной коробки под каждую секцию защитного полотна потребуется:

Швеллерный профиль (алюминиевый швеллер) – 20x25x20 мм, толщина металла 1,5–2 мм.
Стальной уголок — 20×20 мм, толщина стали 1 мм.
Пеноплекс Комфорт — плиты размером 600x1200x20 мм. Толщина утеплителя должна соответствовать параметрам швеллера.

Фиксация секций между собой будет происходить при помощи разъёмных мебельных петель из стали, установленных в трёх точках. Оптимальные размеры — 50×35 мм, 60×40 мм, 70×45 мм.

Направляющие рельсы, монтируемые в проём, можно изготовить их стального швеллера 30x50x30x2 мм. Помимо этого, направляющие можно сделать из двух стальных уголков размером 25×25 мм сваренных вместе.

Место изгиба между вертикальными и горизонтальными рельсами изготавливается из П-образного профиля с толщиной металла от 1 мм. За неимением можно взять Z-образный профиль 20x50x1,2 мм.

Горизонтальные направляющие изготавливаются из Z-образного профиля 20x50x1,2. В качестве фиксирующих элементов лучше использовать стальной подвес любой удобной конфигурации. Если горизонтальные направляющие фиксируются к деревянным балкам (скатная кровля), то можно использовать обычный уголок 15x15x1 мм.

Для создания противовеса подойдет стальной трос сечением 4 мм, подвесной ролик, канатный шкив, карабин для фиксации груза, груз весом 20–50 кг и пружины нужной мощности.

Расчёт материала

Для расчёта минимального количества требуемого материала необходимо рассчитать габариты ворот. В процессе измерений следует ориентироваться на схему, прикрепленную выше:

Высота проёма, H — подбирается с учетом габаритов автомобиля. Оптимально, если высота проёма будет на 20–25 см выше крыши автомобиля.
Ширина проёма, B — подбирается по аналогии с предыдущим пунктом. Желательно, чтобы ширина проёма была больше на 10–15 см, чем ширина транспорта.
Притолока, L — располагается между потолком и проёмом. Размер зависит от привода, но желательно иметь запас в 25–30 см.
Заплечники, B — ширина заплечиков выбирается индивидуально и зависит от размеров противовеса и пружинной системы.

На основе полученных данных можно рассчитать примерное количество необходимого материала. В качестве примера рассчитаем материал для секционных ворот размером 2,5×3 м без учёта крепежных элементов. Крепежи и другие принадлежности будут описаны в технологии изготовления (см. ниже).

Для изготовления секций и направляющих потребуется:

Одна секция ворот — швеллерный профиль длиной 2,55 м, уголок длиной 1 м, теплоизоляционный материал в плитах в количестве 4 штук. Количество секций зависит от высоты проёма. В нашем случае получается 6 секций. Мебельные петли общим количеством 15 штук.
Вертикальные направляющие — швеллерный профиль длиной 3,7 м на каждую сторону проёма.
Горизонтальные направляющие — Z-образный профиль длиной 3,2 м на каждую сторону. Стальные подвесы в количестве 10 штук.
Противовес — трос общей длиной 10 м, подвесной ролик 2 шт., ролики для троса 2 шт., карабины для груза 2 шт., груз общим весом до 100 кг, пружины 4–6 шт. соответствующей мощности.

В качестве материала для обшивки защитного полотна можно использовать профлист с полимерным покрытием. Площадь листа напрямую зависит от общей площади секций. При закупке материал лучше взять с небольшим запасом в 10–15%.

Для монтажа и сборки ворот потребуется сварочный аппарат и умение им пользоваться. Из ручного и электроинструмента потребуется: перфоратор, болгарка, электродрель, шуруповерт, строительный уровень, набор гаечных ключей, рулетка.

Изготовление и установка секционных ворот своими руками: пошаговая инструкция

В процессе работ придерживайтесь элементарной техники безопасности и используйте защитные очки, перчатки и спецодежду. Технология сборки подъёмно-секционных ворот состоит из следующего:

На поверхность проёма со стороны помещения наносится разметка под крепление вертикальных направляющих. Шаг разметки под крепление — 50 см. Для сверления отверстия под крепеж используется электродрель с победитовый сверлом диаметром от 5 мм.
Выполняется разметка и подгонка швеллера по высоте проёма. В случае с секционными воротами высота вертикальной направляющей меньше высоты проёма на 20–30 см. Для обрезки швеллера используется болгарка с диском по металлу. Для сверления отверстий дрель с корончатым сверлом по металлу нужного диаметра.
Подогнанный швеллер крепится к поверхности стены фасадным дюбелем или анкером по бетону. Желательно использовать крепеж диаметром не менее 5 мм. Оптимально, если это будет анкерный болт 10×77, 10×85 или 10×100 мм. Для закручивания используется бита с торцевой головкой и шуруповерт.
Для изготовления угловой направляющей необходимо сделать надрезы по длине П–образного профиля. Далее, профиль слегка сжимается и формируется нужный угол поворота. При возможности можно согнуть швеллер. Для этого нужно сделать V-образные пропилы на боковых ребрах через каждые 10 см. Для сгибания швеллер фиксируется в тисках, а нужный угол формируется путем нанесения точечных ударов.
Угловая направляющая фиксируется на сварку. Для крепления вертикальной направляющей потребуется просверлить отверстия в потолке через каждые 50 см. В качестве материала используется Z-образный профиль, который подгоняется по длине проёма, включая запас 20–30 см.
Прикручиваем направляющие к потолку при помощи дюбель-шурупов 8×80 мм. Если подвесы крепятся к деревянным балкам, то используется обрезанным уголок, который фиксируется к балке на саморезы по дереву. После этого вертикальная направляющая приваривается к подвесу.
Для изготовления каркаса для секций потребуется разметить швеллер и уголки. Длина швеллера должна превышать ширину проёма на 2–3 см с каждой стороны. Длина уголка — 40–50 см. Для обрезки используется болгарка. Далее, уголок и швеллер свариваются в угловых соединениях, формирую прямоугольный каркас.
После изготовления опорного каркаса с каждой из сторон с внешней стороны на расстоянии 30–50 мм приваривается резьбовая шпилька. На шпильку одевается колесо и фиксируется болтом с обратной стороны. После сборки одной секции проверяется её передвижение по направляющим.
Если секция свободно движется, не цепляя за конструкцию направляющих, то следует собрать оставшиеся части по аналогии. Для крепления секций в единое полотно потребуется просверлить отверстия диаметром 5 мм под петли в трех местах — по краям и центру каркаса.
Все секции плавно устанавливаются в проём путем прокатки по направляющим. После этого секции собираются в единое полотно с помощью мебельных петель, которые прикручиваются на оцинкованные саморезы по металлу 4,2×32 мм.
В нижней секции с внутренней стороны просверливается отверстие под крепление болта, к которому фиксируется стальной трос. Диаметр болта — 5 мм. В верхней секции от углового сопряжение на расстояние 2–3 см просверливается аналогичное отверстие, через которое пропускается трос.
В потолочном перекрытии подготавливаются отверстия и крепятся подвесные ролики. Для креплений используется два анкерных болта 10×77 мм. На расстоянии 30–40 см от подвеса вкручивается еще один двусторонний болт, к которому прикручивается рым-гайка. За неё фиксируют конец троса.
После этого к закрепленному тросу привязывается груз. В качестве креплений используются строительные карабины и цепи. В нижней части груза приваривается крючок для натяжения пружин. Пружины крепятся напрямую к полу. Для этого просверливаются отверстия и вкручиваются шпильки и рым-гайки.

После этого проверяется работа противовеса — он должен находиться в верхней части ворот, удерживая их в закрытом положении. Если пружины подобраны правильно, то их мощности будет недостаточно, чтобы открыть ворота с грузом без помощи автоматики.

Вопрос автоматики и привода

В готовых конструкциях подъёмно-секционных ворот защитное полотно понимается за счёт автоматических приводов. Это оборудование можно изготовить самому, но для этого потребуется электродвигатель с номинальным усилием тяги не менее 150 N, зубчатая цепь длиною более 3 м, зубчатая шестерня и т. д.

По сути, сборка кустарного привода обойдется не дешевле 7–8 тысяч рублей, когда готовый комплект стоит 12,5 тыс. рублей, имеет дистанционное управление и достаточную мощность для открытия ворот весом 120–150 кг.

В качестве примера рассмотрим технологий монтажа привода для гаражных работ фирмы SOMMER под маркой DUO VISION 650:

Привод освобождается от упаковки и аккуратно укладывается на пол. После этого выполняются действия, описанные в инструкции в разделе «Предварительный монтаж A/C».
В нашем примере будет описываться потолочный способ монтажа, но при желании привод может быть закреплен на перемычке (притолока). Для разметки потребуется измерить середину ворот и сделать отметку на потолке.
От отметки отступают 74 мм влево и вправо. Далее, просверливают два отверстия диаметром 10 мм. Глубина отверстий не менее 65 мм. Повторяют действия по всей длине ворот, спроецированной на потолок, учитывая необходимый запас. Шаг крепежа не более 600 мм.
Металлические подвески крепятся на анкерные болты 10×65 или 10×77 мм. После монтажа подвеса выполняется крепление привода. Для этого может потребоваться помощь напарника.
С-рельс следует поднять на один уровень с подвесом и провести предварительную фиксацию, не закручивая крепеж до конца. Для ориентации по горизонтали используется пузырьковый уровень, который прикладывается к направляющей в верхней части. После выравнивания винты плотно закручиваются.
К приводу прикручивается толкатель. Для этого продевается длинный болт в верхней и нижней части. Затем надеваются зажимные шайбы и закручиваются гайки. После этого толкатель прикручивается к верхней секции ворот. Для этого просверливают отверстия по центру секции. Для крепежа используются 4 болта 8×60 мм.

На заключительном этапе проводится установка стационарного блока, подводка питания к приводу и проверка работоспособности. Схема подключения цепи питания указана в инструкции.

Видео: секционные ворота своими руками

Строим подъёмно-поворотные ворота своими руками: чертежи и эскизы

Технология и процесс изготовления подъёмно-поворотных ворот значительно проще, чем у секционного типа. Перед изготовлением, как и в предыдущем случае, следует провести подготовительные работы, включающие снятие размеров проёма, расчёт параметров ворот и закупку материала.

После измерения проёма следует составить проектный чертеж будущих ворот. На схеме нужно изобразить основные элементы конструкций:

защитное полотно;
вертикальная и горизонтальная направляющая;
ролик в верхней и нижней части полотна;
кронштейн для крепления вертикальной направляющей;
кронштейн крепления пружины и шарнира.

По возможности следует рассчитать места сопряжения основных элементов конструкции, количество необходимых крепежей и их размеры. Подробная схема подъёмно-поворотных работ с чертежами основных конструктивных элементов показана на фото выше.

Выбираем материал

Для изготовления подъёмно-поворотных ворот можно использовать различный материал, выбор которого напрямую зависит от проекта и параметров конструкции. И также поворотные ворота в зависимости от конструкции снабжаются системой противовеса или пружинной поворотно-уравновешивающей системой.

В нашем случае мы будем описывать технологию с противовесом. Для изготовления каркасной рамы защитной створки понадобится металлическая труба 40x20x1,5 мм. Из неё же будут изготовлены поперечные направляющие для рамы, держателя для роликов и стопор.
Для обшивки рамы с лицевой стороны будет использоваться профилированный металлический лист толщиной 0,7 мм.

В качестве материала для горизонтальной и вертикальной направляющей можно использовать:

стальной уголок — 25x25x1,2 мм. Для формирования П-образной формы направляющей два уголка свариваются точечной сваркой.
стальная труба — 50x50x1,6 мм. Для создания П-образной направляющей потребуется распилить трубу пополам.

Размер колес или роликов будет зависеть от ширины направляющей. В нашем случае ширина направляющей равна 50 мм. Поэтому в качестве роликов были выбраны полипропиленовые колеса для тележки диаметром 50 мм с болтовым креплением. Для подвеса груза будут использоваться подвесной ролик, стальной трос сечением от 4 мм, строительные карабины и стальная проволока.

Расчёт материала и подготовка инструмента

Для проведения расчётов, как и в предыдущем случае, потребуется измерить параметры проёма, притолоки и пристенка. Подробная схема измерения показана выше. После этого можно переходить к расчётам и составлению подробной схемы.

Если у вас есть опыт работ в строительстве, то подробную схему можно не прорабатывать. Достаточно обозначить основные узлы сопряжения направляющих со стеной, каркасной рамки с направляющими и т. д.

В качестве примера при расчёте материала для секционных ворот был использован проём 2,5×3 м. Рассчитаем для этого же проёма материал, необходимый для сооружения подъёмно-поворотных ворот:

Каркасная рамка — 2,5*2 + 3*2 + 3 = 14 м. Потребуется стальная труба 40x20x2 мм длиной 14 м, включая материал для поперечной перекладины. Материал для распорок рассчитывается отдельно, но не более 2 м.
Вертикальная направляющая — 2,5 * 2 = 5 м. Необходима стальная труба 50x50x1,6 мм длиной 6 м, включая запас или стальной уголок 25x25x1,2 длиной 12 м.
Горизонтальная направляющая — 2,5 * 2 + 3 = 8 м. Потребуется стальная труба 50x50x1,6 м длиной 5,5 м, включая запас и стальной уголок 25x25x1,2 для поперченной распорки длиной 3 м. Если все делать из стального уголка, то общая длина материала составит не менее 14 м.

Для сооружения противовеса необходим стальной трос сечением от 4 мм длиной около 10 м, строительные карабины 2 шт, подвесные ролик 2 шт. Защитная створка будет передвигаться за счёт 4 колесиков от тележки, которые будут зафиксированы на двусторонние шпильки, приваренные к каркасу.

Из инструмента потребуется: сварочный аппарат, перфоратор, электродрель, шуруповёрт, болгарка, напильник, уровень и рулетка.

Как сделать подъёмную конструкцию

Приступать к изготовлению подъёмно-поворотных работ можно сразу после отделки и усиления проёма. В процессе работ не забывайте о технике безопасности и использовать защитные очки и перчатки.

Последовательность изготовления ворот состоит из следующих этапов:

С внутренней стороны на поверхность стены наносится разметка согласно составленной схеме. Шаг крепежа — 30 см. Если в качестве материала была выбрана стальная труба 50×50 мм, то потребуется распилить её на две части при помощи болгарки с диском по металлу. Острые края и заусенцы после подрезки обрабатываются напильником.
Если для изготовления направляющей используется стальной уголок 25×25, то берутся два уголка, которые свариваются вместе по шву для получения П–образной формы. При сварке рекомендуется точечно прихватить уголки, проверить конструкцию по уровню и только потом сваривать шов.
С внутренней стороны направляющей просверливаются отверстия под крепежи при помощи дрели с корончатым сверлом. Направляющая крепится к стене с помощью оцинкованных саморезов по бетону размером 7,5×112 мм.
Для придания жесткости конструкции между вертикальными направляющими в верхней части приваривается металлическая труба 40×20 мм. Дополнительно трубу можно прикрутить напрямую к стене с помощью анкерных болтов 10×100 мм.
Для создания вертикальной направляющей применяется аналогичный подход — резка трубы пополам или сварка двух уголков. Для крепления направляющей к потолку будет использовать стальная труба, которая приваривается к направляющей. Для фиксации направляющей используется стальной подвес.
В процесс крепежа направляющих обязательно проверяется их расположение относительно горизонта. Только после проверки болты и саморезы затягиваются до упора.
После подвеса горизонтальная направляющая крепится к вертикальной с помощью сварки. Для усиления конструкции под углом 45o устанавливается распорка из трубы 40×20 мм.
Для изготовления каркаса защитной створки используется труба 40×20 мм, которая подгоняется согласно длине и высоте проёма. Подогнанные трубы свариваются по углам для формирования нужной формы каркаса. Посередине каркаса приваривается поперечная направляющая. По углам крепятся распорки для придания жесткости.
После этого каркас с помощи напарника устанавливается в проём и проверяется его соответствие по размеру. Затем к углу каркаса приваривается стальная труба под углом 45o. Длина трубы зависит от расстояния между каркасом и верхней направляющей. На конец трубы крепится двусторонняя шпилька, на которую одевается колесо.
В нижней части перпендикулярно каркасу приваривается труба длиной 20 см, к которой крепится двусторонняя шпилька и колесо. На конец приваренной трубы параллельно стене фиксируется еще один кусок трубы длиной 25 см. При желании Г-образную форму можно сделать заранее и только потом приварить к каркасу.
Для фиксации противовеса в углу конструкции между горизонтальной и вертикальной направляющей фиксируется труба длиной 50–60 см, на конце которой крепится подвесной ролик.
В нижней части каркаса ворот на конце Г-образного части просверливается отверстие, через которое продевается и закрепляется трос. Далее, трос выводится наверх и перекидывается через ролик. На конце троса крепится строительный карабин и противовес.

В качестве груза можно использовать кирпичи, стальные трубы с заваренным дном заполненные песком, диски для штанги и т. д. После фиксации груза проверяется работоспособность конструкции. Если все в порядке, то каркас обшивается профлистом или любым другим листовым материалом.

Выбор автоматики

Автоматический привод, используемый совместно с подъёмно-поворотными воротами, идентичен автоматике, применяемой для ворот секционного типа.
Привод состоит из блока управления, движущейся каретки, С-образной рельсы, толкателя, пульта управления.

Наибольшей популярностью пользуются приводы от следующих производителей:

DoorHan — модели Sectional 500 и Sectional 750 подойдут для гаражей площадью до 12 м2. Для гаражей площадью свыше 16 м2 лучше использовать модель Sectional 1200.
Allmatic — для ворот весом до 250 кг и высотой до 3 м подойдет модель АХ 222. В остальных случаях лучше устанавливать приводы Allmatic ECO 24/PLUS, рассчитанные на ворота весом свыше 300 кг.
Sommer — для гаражных ворот подъёмного типа используются модели Duo Vision с максимальным усилием тяги от 500 H.

Все приведенные модели приводов имеют схожую конструкцию. Комплект поставки предусматривает наличие подробной инструкции по подготовке к монтажу, разбору и сборке привода, а также его подключения к сети.

Видео: подъёмные ворота своими руками

Проектирование и монтаж ворот трудоёмкая задача, требующая внимательности и умения работать с различным инструментом. Если вы неуверены в своих силах, то лучше задуматься над приобретением готовых конструкций.

Ворота, которые не открываются створками, а медленно исчезают из наших глаз, «уезжая» вдоль стенок гаража – удобны, ведь: они не мешают и не громоздкие, не занимают место. У владельца такого приспособления нету надобности думать, куда оно будет размещаться при открытии, когда строится гараж, нету опции «трудности зимой из-за снега». При открывании такого входа видно только нижнюю часть воротной двери у потолка гаража. Подъёмные ворота очень безопасны, ведь являются, по сути, цельным куском дерева или металла и их очень сложно взломать.
Если оцинковать их, то они будут также очень устойчивы к коррозии. Дверь будет надёжно защищать от воров, держать тепло внутри здания и станет очень удобной и лёгкой в эксплуатации, но вот купить её весьма недёшево. Гораздо дешевле и интереснее сделать подъёмные ворота в гараж своими руками.

Важно! Прежде, чем изготавливать такие ворота, нужно понимать, что и у них имеются недостатки:
Нужен только прямоугольный проём входа в гараж, арка не подойдёт, разве что декоративная.
Нужно сначала открыть ворота, а потом подъехать к гаражу вплотную (нужно пространство около полтора метра).При отрытых воротах высота гаража уменьшается на 15-20 см.

Подъёмные ворота очень безопасны, ведь являются, по сути, цельным куском дерева или металла и их очень сложно взломать.

Модель с секциями это полотно, которое составляют блоки из дерева, пластика, или же стальные где-то по 1,5 м размером.
Во время поднятия этой двери блоки «вытягивается» кверху и после возвращаются назад тем же путём. Внутри деревянное полотно будет заполнено пенополиуретаном, который не пропустит зимой холод в гараж. Панели соединяют петлями шарнирного типа, движущиеся детали состоят из стали или пластика (лучше стальные, дольше прослужат), а направляющие полозья устойчивы к разрушению и ржавлению благодаря своему составу.
К сожалению, такую дверь почти нельзя сделать самостоятельно, а взломать её достаточно просто. Можно купить готовый сборный комплект и поставить дверь, чтобы получить главный её плюс – простота и лёгкость для владельца.

Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков.
Такая дверь очень надёжна и взломать её злоумышленнику с целью ограбления гаража весьма нелегко. Также они тихие в ходе подъёма, ведь в них не использованы «ездящие» элементы: направляющие и ролики, ещё, пользуясь ими, довольно трудно зажать себе палец. Это дорогой выбор, около 60 тыс. руб. за объект и 15 тысяч – на установку.

Важно! Ворота могут быть также без автоматики, с ручным управлением или автоматическими на электроприводе. Естественно, первые дешевле. Стоимость составит с 14 до 75 тысяч рублей. От 7 до 15 тысяч платят именно за установку. Можно купить детали отдельно, но стоит ли мучиться? Проще приобрести установочный набор, чтобы после уже собрать и монтировать. К каждому виду дверей прилагается подробное описание поэтапной сборки.

Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.
Стальной или деревянный каркас монтируют в проём, в коробку обязательно ставятся профили непосредственно для полотна. Оно изготавливается из деревянных досок, сэндвич-панели, покрыть его следует металлом. Дверь, сделанная из цельного куска древесины, очень недешёвое удовольствие, выбор попроще – доски, пропитанные химическим составом, который укроет от погоды и покрытые металлом, покрашенным в любой цвет. Можно обклеить дерево кусками прессованного пенопласта или другого утепляющего материала.

Прежде, чем начать непосредственно делать ворота, надо изучить доступные способы подъёма.

Способ при использовании шарниров и рычажков.
Простенькая конструкция обещает надёжность, однако нужно очень удачно смонтировать направляющие профили и слаженно настроить натяжение пружин. Профили следует поставить параллельно и ровно.
Противовесный способ.
Трос крепят по углам рамы вниз, пропускают через блок, ведут к шкиву лебёдки, а в её конце и находится противовес. Его масса будет соразмеримой весу ворот. Вариант означает, что рама и каркас будут подвержены немалой нагрузке, такой механизм советуют выбирать исключительно для огромных ворот. Следующий шаг: проектировка ворот. Измеряем проём и чертим эскиз (ищем в интернете чертежи).

Важно Понадобятся такие детали: металлический прут на регулятор напряжения диаметр 8 мм; уголок для рельса сечение — 40 х 40 х 4 мм, на раму — 3.5х3.5х0.4 см; деревянные бруски с сечением 12 на 8 и потолочные 10 на 10; кронштейн швеллерный 8 х 4.3 х 0.5 см; штыри металлические; пружина диаметр 3 см.

Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали.

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.

Делается рама так: берут толстый уголок, его параметры стоят в прямой зависимости от полотна щита, при 25-ке берут 75-й, при 50-ке 100-й уголок. Далее меряем гараж и готовим проём к прикреплению рамы, нужно проследить чтобы его поверхности были гладкими и ровными, если этого нет – берём болгарку в руки и работаем. Далее ищем рабочее пространство для процесса сварки. 2 швеллера у нас будут лежать на площадке для сварки, их параметры меньше рамы на 20 см. Отрезаем уголки по длине с обоих концов, следим, чтобы они прилегали плотно. Привариваем их вместе, делаем зарезы и используем четвёрку (пятёрку) электрода, создаём каркас, но не привариваем очень плотно. Прикладываем к проёму и контролируем плотность, если её нет, то подгоняем что получилось и снова свариваем, далее зачищаем швы. Делаем то же самое со второй частью рамы, дальше то же – на вторую стену, раму следует сделать двойной – внутренней и наружной, устанавливаем её.

Из уголка делается опора для швеллерного кронштейна, в одной полке делаем дыру, чтобы закрепить к стойкам, в другой – 3 дыры, чтобы закрепить пружинный кронштейн. Закрепляем кронштейн, просверливая 3 дырки в одной из полок. Далее из железной полосы изготавливаем регулировочную пластину, ею объединяем пружину и кронштейн. Последние витки пружины выгибаем зацепами, присоединяя к низу регулятор напряжения из прутка. Создаём из уголка шарнирный угол для нижней части, просверливаем дыру в 8,5 мм и привариваем к раме, отступая от нижнего ребра до центральной части отверстия. Таким образом делаем подготовку для изготовления рычага для подъёма на 12-см шарнире. Дальше к его торцу привариваем крепим пластину для регулятора напряжения.

Два уголка нам понадобятся, чтобы ворота двигались. Берём два уголка, состыкуем и соединяем по краю, чтобы расстояние меж верхами было не менее 5 см. Привариваем рельс к пластине с дырками, меж нижним ребром поперечины и осью направляющего оставляем 8 см. Ко второму концу рельсы привариваем кусок швеллера с отступом 12-15 см. Далее крепим его к потолочному бруску. Можно установить дополнительные устройства защиты по желанию, также резиновую окантовку и накладки, они сделают конструкцию устойчивее которые придадут устойчивости конструкции.

Гаражные ворота

Советуют пролить бетоном траншею по длине хода меж боковых стоек, вдавить швеллер параллельно земли, когда затвердевает — привариваем обе рамы.

Монтаж полотна

Меряем диагональ, учитывая габариты, наживляем её сваркой, всяческие зазоры исключены, зачищаем швы и ставим полотно. Прикрепляем кронштейны и направляющие, их горизонталь необходимо сделать идеальной, дальше: утепляем полотно, крепим металлический лист, швы зачищаем, обезжириваем. Регулируем пружины, закрепляем внутреннюю фурнитуру. На всё торжество работы и конструирования пойдёт два-три дня.

Вариант сложен, но они герметичные и лучше защищают помещение.
Могут быть электроприводными или ручными. Первый вариант удобен, стоит нажать кнопку или пульт – готово. Но ручной привод реже ломается, а щит для него сделать проще. Необходимые детали невозможно изготовить дома. Детали нельзя покупать на рынке, лучше купить заводской комплект.

Дверной проём гаража следует измерить и прикинуть, подойдёт ли стандартное полотно, также проверить, чтобы боковые части и верхняя с нижней части проёма пребывали в одной плоскости. К высоте дверного проёма добавляем 50 см (если ворота с приводом — 100 см), это длина гаража, необходимая, чтобы к её потолку ложились ворота.

Вариант сложен, но они герметичные и лучше защищают помещение

Секционные ворота состоят из полотна, замков, механизма движения, механизма пружинного уравновешивания и направляющих модулей. По краям проёма крепятся шины, которые заводятся под перекрытие, по ним и двигаются ворота. Секции лучше купить полимерные, они практически не поддаются коррозии, не создают шум, выдерживая температуры -50 — +60.

Схема установки

Создать разметку для закрепления рамы и составных элементов. Собрать рамочную конструкцию (не сильно отличается от аналогичного алгоритма для подъёмно-поворотных ворот). Всё стандартно: ставим раму, болтами крепим направляющие к потолку, но не надо сверлить отверстий и делать других конструкций для удерживания на весу. Собираем полотно, начиная снизу, элементы панели оснащаем роликами. Защищаем конструкцию кожухами. Проверяем – если всё сделано правильно, полотно не станет само двигаться, зависая на уровне, на какой его установили.

Стоит сказать в завершение – самодельные секционные ворота должны быть безопасными. Ставка – ваше собственное авто, а то и жизнь. Следует крайне осторожно относиться к правилам установки, придерживаться техники безопасности и заплатить небольшую сумму специалисту который, проверит качество установки двери после стараний владельца.

Подъёмные ворота своими руками

Гараж становится неотъемлемой составляющей любого дома или дачи, так как автомобиль есть практически у каждой семьи и очень часто не один. Как вы понимаете гараж без качественных, надёжных и удобных ворот существовать не может, так что подходить к выбору конструкции будущих ворот необходимо очень тщательно.

Разновидности подъёмных ворот

На сегодняшний день подъёмные ворота стали обычным делом и встречаются очень часто. Их основным преимуществом является невероятная функциональность и комфортабельность использования.

Благодаря своей компактности они отлично подходят для любых типов гаражей и дворов, могут работать в ограниченном пространстве и отлично экономят вам время и силы при открывании. На сегодня существуют такие виды подъёмных ворота:

Подъёмно-секционные

Основное полотно состоит из панелей, который собраны в единую не жёсткую конструкцию и способны изгибаться по мере поднятия и выравниваются в жёсткое полотно в закрытом состоянии.

Ворота подьемные секционного типа

Подъемно-поворотные

Передняя панель цельная и абсолютно не поддаётся деформации. Подъём такой конструкции происходит по изогнутой траектории, верхняя часть немного углубляется внутрь гаража, примерно на тридцать процентов от всего высота, а нижняя выходит наружу, оставшимся отрезком.

Подбирать ту или иную разновидность следует учитывая ваши предпочтения и особенности самого гаража, а также количество свободного пространства рядом с въездом. Также учитывайте и стоимость, а также сложность самостоятельного монтажа, так как оба этих параметра будут отличаться у каждого из видов.

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно поворотные.

Далее, в статье вы узнаете, как сделать подъёмные ворота своими руками, но прежде вам необходимо узнать конструкцию подъемно-поворотных ворот. Состоят они из рамы, которая надёжно закреплена в гаражном проёме, самого воротного полотна и механизма, который осуществляет движение.

Верхний край закреплён на двух рейках по которым и движется на роликах примерно на высоте двух третьих от нижнего края закреплены боковые ролики, которые движутся по боковым рекам. В движение всю систему приводят один или два привода, или в крайнем случае это ручное открывание ворот.

Собираем необходимые материалы и инструменты

В зависимости от особенностей и типа, количество и тип материалом будут изменяться, но для самых простых ворот, которые вы без труда сможете сделать своими руками, вам потребуются такие материалы:

Деревянные бруски с сечением 120х80 и 100х100, для коробки и потолка соответственно.
Металлические штыри для закрепления.
Уголки для рамы и рельс, 35х35х4 и 40х40х4.
Швеллерный кронштейн 80х45.
Пружина, с диаметром внутри 30 миллиметров.
Металлический прут диаметром 8 миллиметров.
Собственно, само полотно.
Если требуется тогда купите привод для автоматизации.

Из инструментов вам потребуются самые простые вещи, которые вы легко найдёте у себя в гараже, а именно: молоток, рулетка, карандаш, набор гаечных ключей, дрель, уровень, отвёртки, свёрла по металлу и дереву, болгарка и сварочный аппарат.

Пошаговая инструкци

Весь процесс монтажа довольно простой и будет происходить по следующему плану:

Изготовление рамы.
Установка роликов.
Создание щита.
Монтаж дополнительных элементов.

Итак, начинаем процесс с проектирования будущей конструкции. Лучше всего заранее проделать это, чтобы в процессе работы у вас не возникали заминки и сложности с расчётами, так как голова будет занята множеством различных делать, и работа будет двигаться очень медленно, а результат может получиться менее качественным.

Шаг 1:
Замеры проема

Первым делом замеряете гаражный проём, после чего переносите его на бумагу. Исходя из получившихся значений делаете небольшой набросок будущей конструкции, если не знаете этого, лучше воспользуйтесь любом из готовых чертежей который вам понравится.

Замеры должны быть проведены тщательно во время установки, потому что такая разновидность конструкции не должна иметь даже малейшего перекоса.

Шаг 2:
Крепление основного каркаса

После того как вы знаете какие ворота хотите делать, можно приступать к работе. Самодельные подъёмные ворота делаются на основе деревянного короба, который собирается в единую раму. Отдельные бруски скручиваются металлическими уголками или пластиками с помощью саморезом, гвоздей или болтов.

Получившаяся рама фиксируется в проёме, нижняя часть должна углубляться в пол на глубину три-пять сантиметров. Закреплять раму необходимо металлическими штырями к каждой стене и к полу. Для надёжности, на каждый погонный метр необходимо использовать один штырь длинной от тридцати сантиметров.

Смотрим видео:
Делаем каркас полотна

Шаг 3:
Сборка полотна

Полотно собирается очень просто: для него изготавливается металлическая рама из уголков, а поверх зашивается листом металла. Чтобы украсить ворота, лист модно отделать различными декоративными панелями. Для утепления и звукоизоляции используется пеноплекс, минеральная вата и прочее.

Шаг 4:
Крепим пружины и механизмы

Лучше всего пружины выбрать из стали 65Г.

Берём уголки и делаем опору для направляющего механизма. На одном из полок сверлим два отверстия, через них будет производиться закрепление конструкции на опорах.

С другой стороны, сверлим три отверстия диаметром один сантиметр, чтобы закрепить пружинный кронштейн. Кронштейн и пружину соединяют пластиной для регулировки.

Таким образом, на верхней части пружины получается кольцо, а на нижней резьба. Снизу используя уголки делаем узел из шарниров, с отверстием около одного сантиметра.

Он приваривается к раме рядом с нижним ребром и серединой отверстия, предназначенного под рычаг подъёмной системы, на расстоянии около двенадцати сантиметров.

Шаг 5:
Делаем направляющие, рельсы

Пластину для регулировки натяжения провариваем на торец рычага. Делаем направляющие из уголков. Они свариваются таким образом, чтобы внутренний размер составлять пять сантиметров.

Рама формируется с помощью толстого уголка. При полотне 25-ке лучше всего использовать 75-й уголок, а при 50-м полотне – уголок сотку.

На краях рельс крепятся фиксаторы, которые будут удерживать створку в открытом и закрытом положении и не дадут роликам съехать в рельсы.

Рельса закрепляем болтами к стене точно вымеривая уровень, лучше всего это делать, приоткрыв ворота до половины, чтобы ролики находились посередине обеих направляющих.

Шаг 6:
Завершающий этап

После того как все работы по монтажу закончены, всю систему необходимо покрасить чтобы металл не поддавался коррозии и не испортился слишком быстро. Труднодоступные места, и места, прилегающие к стенам и прочим поверхностям следует покрасить ещё до начала установки.
После этого дав конструкции подсохнуть, можете приступать к её эксплуатации.

Производим автоматизацию

Сделав подъёмные ворота своими руками следует задуматься об их автоматизации, так как постоянно бегать и открывать их не всегда удобно. Например, в зимнее время или, когда идёт проливной дождь не сильно хочется выходить и возиться с замками и прочим. Лучше всего сделать это сидя в машине или только при выходе из дома.

Произвести автоматизацию поворотных или откидных ворот очень просто, вам требуется только приобрести подходящий привод и установить его согласно инструкции, которая прилагается в комплекте.

Все чертежи должны там присутствовать и, чертежи покажут вам наглядно как производить установку.Механизм для поворотных ворот зависит от способа его установки и может быть следующих разновидностей:

Установка производится на полотно ворот.
Монтируются на направляющих.
Привод устанавливают на боковых стойках.

Какой больше подходит для вас необходимо решать самостоятельно, так как это будет зависеть от особенностей конструкции, веса ворот, ваших предпочтений и прочих факторов.

Покупая автомобиль, каждый владелец задумывается о том, как и где его хранить. Идеальным местом всегда был и остается гараж. Его удобство определяет качество жизни, ничем не хуже других помещений дома. Обустройство гаражных ворот с каждым днем становится все более удобным и практичным благодаря тому, что промышленность не стоит на месте. Классические распашные ворота отходят на второй план. Все большей популярностью сегодня пользуются практичные подъемные ворота для гаража. Создать их самостоятельно не представляется сложным при наличии минимальных навыков выполнения подобных строительных работ. Чтобы узнать, как правильно, быстро и качественно их оформить, ознакомьтесь с этой статьей.

Чтобы сделать самодельные подъемные ворота для гаража, для начала определите подходящий вариант конструкции.

По этому принципу различают следующие виды:

Особенности секционных конструкций

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно секционные. Они сделаны в виде панелей высотой 40-60 см.

Панели производят из нескольких типов материалов:

пластик;
металл;
древесина.
Важно! Определяют выбор конкретного вида материала, для создания конструкции подъемных ворот для гаража, размеры автомобиля, предполагаемое количество расположения машин, а также особенности дизайнерской идеи оформления, как самого гаража, так и архитектурного ансамбля на участке в целом.

Для максимального повышения качества теплоизоляции такие панели наполнены полиуретаном, а поверхность защищена специальным покрытием. Между собой отдельные элементы скрепляют шарнирными петлями. Все движимые детали, такие как муфты и ролики, изготавливают из укрепленного пластика в сочетании со стальными компонентами, а направляющие полозья производят из материалов, которые не корродируют.

Механизм работы гаражных секционных ворот достаточно прост — они затягиваются по полозьям под потолок при открытии и опускаются вертикально вниз при закрытии.

Преимущества

К основным преимуществам таких ворот относятся такие особенности:

Недостатки

Кроме достоинств, секционные ворота подъемного типа имеют и пару недостатков:

Отличительные характеристики подъемно-поворотных цельных механизмов

Определяя особенности таких конструкций, непременно стоит отметить следующие нюансы:

Преимущества

У цельно-щитового типа гаражных ворот масса достоинств:

Недостатки

Важно! Главное отличие этих двух конструкций в том, что секционные гаражные ворота необходимо монтировать только комплектом, тогда как все элементы подъемно-поворотных ворот под силу подготовить и смонтировать собственными руками.

Видео

Просмотрите видео-обзор подъемно-поворотных ворот, чтобы более четко представить себе принцип их функционирования и устройства.

Инструменты для монтажа гаражных ворот

Для монтажа гаражных ворот любого типа вам потребуются следующие инструменты:

Правила монтажа подъемных секционных гаражных ворот

Чтобы корректно установить секционные подъемные гаражные ворота, выполните следующие действия в точной последовательности:

Видео

Поможет быстрее справиться с задачей по созданию подъемных ворот для гаража видео, предложенное ниже. Внимательно с ним ознакомьтесь.

Технология монтажа подъемно-поворотных ворот

Учитывая тот факт, что конструирование этого типа ворот полностью предстоит сделать самостоятельно, выделим несколько более развернуто основные этапы работы.

Какой выбрать тип поворотного механизма?

Самодельные гаражные ворота — это наиболее экономный вариант заполнения проема гаража без ограничений в удобстве, функциональности и дизайнерских решений.

Прежде чем начать работу, определитесь с выбором механизма, с помощью которого непосредственно происходит открывание ворот:

Как правильно сделать проект?

Для грамотного проектирования гаражных ворот сделайте следующее:

Какие материалы подготовить?

Как только вы составите или подберете эскиз, приобретите следующие материалы и инструменты для работы:

Порядок монтажа

Дополнительное оснащение

Полотно ворот, при желании повысить привлекательность и надежность, оснастите такими дополнениями:

Дополнительное усиление

При необходимости саму конструкцию усильте одним из подходящих способов:

Как сэкономить при установке гаражных ворот?

Единственное, что вы можете сделать для экономии средств при выборе подъемно-секционных гаражных ворот — это установка такого механизма собственными руками. Все остальные пункты, при попытке сэкономить, все же потребуют пожертвовать определенными преимуществами, хотя отдельные варианты вполне приемлемы. Все зависит от вашего личного видения дизайна гаража и регулярности его эксплуатации.

Ознакомьтесь с некоторыми наиболее популярными решениями снижения стоимости сооружения гаражных ворот:

Заключение

Гаражные подъемные ворота — современный способ защитить ваш гараж от взлома удобным и красивым щитом. Доверите вы установку и монтаж специалистам или сделаете работу самостоятельно — решать лишь вам. Главное требование для дальнейшей удобной эксплуатации — правильный выбор подходящего типа устройства гаража, грамотная его внутренняя планировка и соблюдение всех условий инструкции сборки.

Очень важно выполнить конструкцию таким образом, чтобы готовая калитка открывалась на улицу
, а не наоборот! В противном случае при раскрытии гаражных ворот не исключено самопроизвольное открытие калитки, что может стать причиной травм.

Можно предположить, что направляющие из УД профиля будут не лучшим решением в качестве боковых направляющих для подъемных ворот в гараже, и что их быстро погнет, однако практика показывает, что на них оказывается несильная нагрузка, а потому с работой материал справляется на отлично.

Гаражные подъемные ворота своими руками: видео

Не забудьте установить держатель с противоположной стороны внизу, чтобы гаражные ворота было удобнее открывать снаружи, в качестве такового подойдет обыкновенная дверная ручка.

Источник
