Автоматические распашные ворота своими руками чертежи схемы эскизы конструкция

Одна из самых важных и затратных задач после строительства дома – создание прочного забор и выбор ворот. В то время как забор статичен, ворота – это подвижной элемент, важно, чтобы они были функциональными и прочными.

Монтаж ворот следует выполнять надежно, чтобы не было проблем с их использованием. Это важно учитывать и при изготовлении конструкции.

Почему выбирают распашные ворота

По способу открывания ворота могут быть распашными и откатными. Створки распашных ворот подвешиваются металлические на петли, которые позволяют частично регулировать их положение и исключают возможность их падения.

Очень важно правильно расположить ворота по отношению друг к другу. Только при правильном выравнивании они позволяют открываться и закрываться свободно и плавно.

Согласно строительным нормам, распашные ворота должны открываться в сторону объекта размещения.

Принимая решение о выборе этого типа ворот, необходимо оставить достаточно места для распахнутых крыльев. Вышеуказанные условия не обязательно должны выполняться откатными воротами.

Выбор ворот в основном зависит от предпочтений владельца недвижимости, но часто он также определяется другими факторами, такими как размер участка или длина проезжей части.

• Основная функция ворот – обеспечить удобный и безопасный доступ транспортного средства на территорию. Кроме того, не менее важен эстетический вид.
• Распашные ворота – традиционное решение, пользующееся большой популярностью. Этот вид ворот в основном ставят на участках с большим расстоянием между забором и постройками.

Распашные ворота также имеют классический вид и красивый дизайн (его можно увидеть на фото распашных ворот), который подходит для большинства стилей, поэтому находит признание у многих поклонников дачи и частного дома.

Характеристики распашных ворот

В продаже представлены как одностворчатые ворота, подходящие для узких участков, так и двустворчатые, которые зачастую лучше сделаны и гарантируют большую безопасность и долговечность.

Откатные ворота из-за своей конструкции имеют ограниченную конструкцию, поэтому любители классических стилей и оригинальных узоров вряд ли найдут среди них подходящую модель.

Им больше понравятся красивые распашные ворота, которые предлагают большой выбор различных вариантов и стилей, как классических, так и современных. У них часто есть интересные украшения, которые позволяют сделать ограду более заметной и красивой.

Стоит помнить, что забор и ворота должны гармонировать со стилем построек на участке. Богато украшенные резные ворота не будут хорошо смотреться рядом с домом, выполненном в современном минималистском стиле.

Обратной стороной использования распашных ворот на дачу будет ограниченное использование пространства сразу за воротами – чтобы их открыть на всю ширину, с другой стороны ничего не должно стоять.

Правила требуют, чтобы ворота устанавливались таким образом, чтобы они открывались внутрь, поэтому распашные ворота можно устанавливать только на участках с длинными подъездными путями, где они не будут препятствием.

Что еще говорит в пользу выбора распашных ворот? Цена, безусловно, является одним из важных факторов, поскольку такие конструкции относительно дешевле массивных современных откатных ворот.

Конечно, распашные ворота и самые дешевые, но их использование в долгосрочной перспективе может быть проблематичным.

Достоинства распашных конструкций

Таким образом, исходя из вышесказанного, основными преимуществами распашных ворот являются:

• Классический внешний вид;
• Возможность установки на узком участке;
• Проще в изготовлении и установке;
• Низкая цена.

Недостатки распашных конструкций

Однако такие ворота обладают и рядом недостатков. Среди них:

• Открываются только по центру;
• Есть опасность самозакрытия под действием ветра с последующим ударом по машине;
• Для нормально функционирования требуется часть участка;
• Приводы для распашных ворот (примерно на 30%) дороже автоматики для откатных ворот.

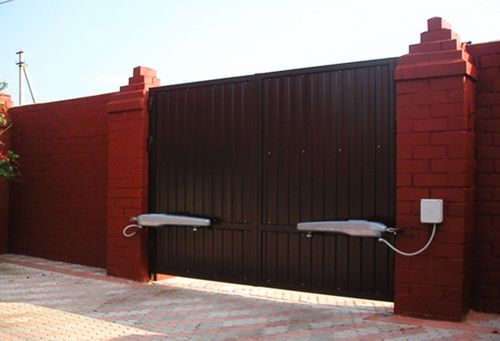

Привод для ворот

Современные распашные ворота отличаются от тех, что производились несколько лет назад. Сейчас, например, они могут быть оснащены приводом, позволяющим управлять ими даже с большого расстояния.

Автоматические системы для ворот обычно приобретаются отдельно, и их функциональность зависит от конкретной модели. Привод должен быть адаптирован к весу и длине створок ворот. Практически любые современные ворота можно автоматизировать. Установка автоматизированных ворот с калиткой так же возможна.

Какой привод для распашных ворот

Этот тип ворот доступен в одно- и двухстворчатой ​​версии. Крылья устанавливаются на шарниры, прикрепленные к стойкам забора. При выборе распашных ворот некоторые владельцы задумываются о покупке привода.

Для некоторых людей использование ворот без соответствующей автоматики кажется неудобным решением. Если владелец собирается приобретать привод для распашных ворот, то ему следует учитывать некоторые чрезвычайно важные моменты.

1. Во-первых, это количество створок – в одностворчатых воротах можно использовать совершенно другие механизмы, чем в двустворчатых.
2. Второй критерий – длина крыла и его вес. Эти факторы необходимо учитывать, чтобы установленный привод работал корректно.

Также крайне важно расстояние петли от края стойки – приводы будут существенно отличаться в случае узких и широких стоек. Следует также учитывать периодичность использования ворот, так как она существенно влияет на срок службы установленного привода.

На длительность работы приводов распашных ворот и их функциональность огромное влияние оказывает также сопротивление воздуху, которое особенно заметно при сильных порывах ветра.

Для ворот, где вентиляция ограничена (например, ворота с деревянным или неполным наполнением), рекомендуется использовать привод с большей мощностью.

Сплошные ворота оказывают значительно большее сопротивление, поэтому мощность приводов может быть ниже. Это можно учитывать при создании чертежа распашных ворот.

Установка привода и ворот

Большую часть автоматики для распашных ворот, представленной на рынке, можно установить самостоятельно в соответствии с инструкцией по эксплуатации, входящей в комплект.

Однако установка механизма квалифицированным персоналом будет произведена намного быстрее и эффективнее.

Если самостоятельно установить привод невозможно или это слишком сложно, стоит обратиться за помощью к специалистам.

То же самое относится и к воротам. Можно сделать и установить распашные ворота своими руками, а можно купить готовую конструкцию и воспользоваться услугами профессионалов.

Фото самодельных распашных ворот

Распашные ворота — самый древний вид обустройства въезда на дачах, в частных дворах и предприятиях. Их существование исчисляется столетиями, а принцип действия остаётся неизменным, лишь схема конструкции и материалы стали более современными. Благодаря простоте, прочности и доступности такой вид ворот, как распашные — стали наиболее распространенным видом обустройства портала. В то же время распашные ворота своими руками, чертежи и инструкции изготовления которых размещены на строительных сайтах и в пособиях, значительно облегчают труд неопытным строителям, которые хотят сэкономить и поставить у себя, к примеру, на даче, надежные ворота.

Необходимые инструменты для изготовления

• Несущие столбы: – совковая лопата, кирки, мастерок, строительный нивелир, садовый бур, бетономешалка и прочее.
• Для обработки металла: болгарка или шлифовальная машина.
• Рама и монтажные работы: портативный сварочный аппарат.
• Покраска/грунтование: кисточки, краскопульт.
• Подручные инструменты: карандаши для наметки, измеряющая лента и прочее.

В общем-то, большинство инструментов и материалов соответствует набору для изготовления забора, поэтому если Вы его также делали своими руками, то всё необходимое будет в Вашем арсенале.

Материалы для изготовления и особенности монтажа

Профильные листы (металлопрофиль)

Это лучший зашивочный материал, ведь он легкий, легко монтируется, имеет антикоррозийное покрытие и хорошие эстетические качества, отличается большим спектром цветов и гофрирования. Профессионалы рекомендуют его как самый доступный и надежный вариант двусторонней обшивки распахивающихся ворот.

Менее востребованы такие материалы как поликарбонат, древесина или тяжелые дорогостоящие кованые элементы. Более того, при выборе материалов зашивки надо помнить про вес и парусность будущего устройства, которые могут создавать сложности при автоматизации и эксплуатации.

Автоматика

Привод для створок одинакового веса размером 2х2 или 3х3 м должен быть различным, ведь нагрузки в таких случаях будут абсолютно разными.

Существует две технологии автоматизации: линейная (наиболее дешевый и надежный вариант), и рычажная. Практика показывает, что приводы фирмы Krono для 2х метровых створок рассчитаны на 800 кг и обойдутся приблизительно в 450 €, а фирмы FAST также для 2 м створок рассчитаны всего на 215 кг – более 600 € за набор. Линейные привода дешевле и с большей мощностью, но рычажные приводы также востребованы. Это легко объяснить: у линейных есть ограничение открывания вовнутрь (расстояние от центра петель до крепления должно быть 5-6 см), у рычажных — этот параметр существенно больше – 20-40 см. Поэтому сначала надо выбрать тип привода и делать чертежи именного под него, это Вам поможет не затрачивать дополнительные ресурсы и подготовится к комфортному использованию ворот с автоматикой.

Автоматические распашные ворота, схема, чертеж, конструкция и другие особенности, которые рассчитаны на наружное открытие, не создают проблем при установке линейных приводов. Но лучше всего учитывать будущее расположение автоматики еще при проектировании ворот.

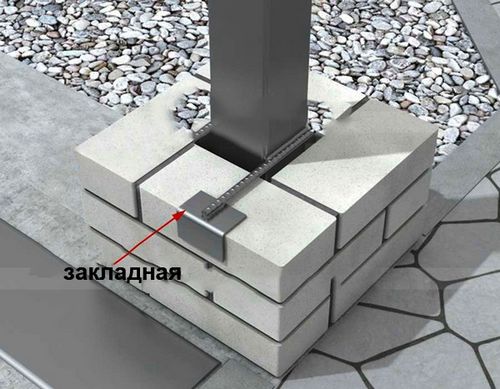

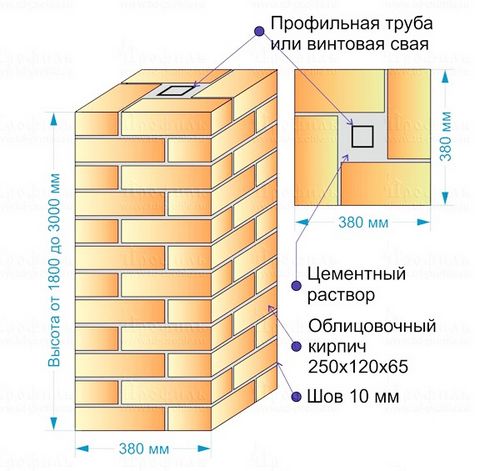

Несущие стобы

Для обустройства проема можно применять профильные трубы 100х100мм, бетонные столбы, деревянные колоды. Столбы-опоры бетонируют как минимум на 1 м в глубину (ниже промерзания). Для того, чтобы закрепить створки на бетонных или кирпичных столбах, на дюбелях крепят стойки (профильные трубы 60х30 мм), или закладные из стального уголка (труба 100х100 мм).

Бетонный раствор: цемент, речной песок, щебень (примерное соотношение 1:4). Выложенный фундамент под ворота должен отстоятся и затвердеть (7 дней и дольше).

Каркас створок

Профилированные трубы 60х40 мм, 40х20 мм — основа створок (рама) внешний и внутренний обод. Из трубы 60х40 мм изготовьте створки ворот размера, указанного в проекте так, чтобы стыки не пропускали воду вовнутрь труб.

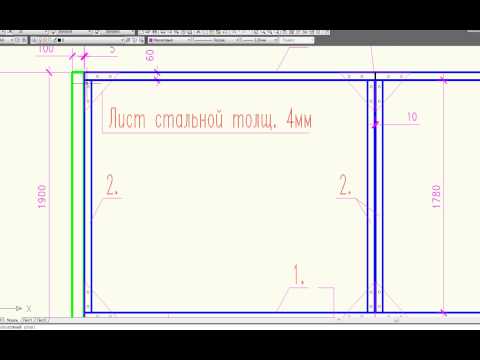

На распашные ворота своими руками чертеж, который представлен ниже, предполагает приваривание труб внутренней рамы 40х20 мм. Прихватывать лучше всего в шахматном порядке с шагом 20-25 см.

Крепежные элементы

Заклепки с заклепочником или саморезы по металлу для закрепления зашивки (листов профнастила). Для непосредственной установки створок необходимо использовать специальные петли (с подшипником), так как они легче, и бесшумнее ходят.

После полной установки распашных ворот, можно приступать к автоматизации – ставить привод и проводить электрику.

Технология монтажа портала

Ворота автоматические своими руками установить достаточно сложно. Автоматику можно смонтировать как на распашные ворота, так и на откатные. Рекомендуется использовать последние. Все работы нужно производить аккуратно, так как если при монтаже конструкции будут допущены ошибки, то ворота могут работать некорректно. Откатная автоматика для ворот устанавливается на основание, после чего выставляется правильная щель между звездой привода и рейкой с зубчиками. В процессе монтажа автоматики распашных ворот надо будет учитывать большое количество различных параметров. Если не будет соблюден хотя бы один из них, кронштейны вырвутся от столбов или створок, также может сломаться электрический двигатель.

Чертежи автоматических ворот изображены на рис. 1 и рис. 2.

Элементы, которые понадобятся:

• выключатели;
• перемычки;
• плата управления;
• пульты ДУ;
• периферийные устройства;
• чертежи.

Правильная установка шлагбаума.
Какие выбрать плиты для забора?
Как сделать ворота из металлопрофиля? Подробнее>>

Распашные автоматические ворота своими руками

Чтобы определить подходящий тип автоматики, следует рассчитать расстояние от петли до внутреннего края столбика. Если параметр равен 0-15 см, то можно применить линейную автоматику. Данная система имеет отличный внешний вид и небольшую стоимость. Если параметр составляет 15-30 см, то понадобится смонтировать рычажную автоматику.

Далее нужно замерить ширину створки и посчитать ветровую нагрузку. Следует проверить легкость хода створки. Стоит заметить, что правильно отрегулированные ворота-автомат можно открыть одним пальцем. В противном случае понадобится устранить перекос столба или створки. Приводы обязательно должны передвигаться по уровню. Если столб будет наклонен, то траектория отклонится от горизонта. В результате автоматику может заклинить.

Когда все недостатки будут устранены, можно производить монтаж автоматических ворот. Автоматика монтируется на столбики. Расположение их может меняться, все будет зависеть от типа открывания ворот. Установочные размеры можно найти в инструкции по монтажу автоматики выбранной модели. Рекомендуется придерживаться указанных расстояний. Следует понимать, что отклонение на 1-2 см может не позволить открыть конструкцию на необходимый угол. Если будет использована лишь часть рабочего хода штока, то на электрический привод будут оказываться повышенные нагрузки.

Существующие схемы монтажа автоматических ворот

Схемы установки автоматических ворот своими руками могут быть разными. Основными из них являются следующие:

1. Открывание во двор. Данная схема автоматических ворот является наиболее распространенной. Если используются столбики из швеллера, то рекомендуется применить линейные провода. Они недорого стоят и занимают небольшое количество места. Рычажный привод на металлических столбах монтируется достаточно редко, так как он дорого стоит. Если имеются колонны из бетона или кирпича, а ворота монтируются посредине колонны, то линейный механизм использовать не допускается, так как при закрывании ворота упрутся в угол столбика. В данном случае понадобится изготовление в столбике ниши для привода. Другой вариант — монтаж рычажной автоматики. Рычажную систему следует устанавливать на столбик. Рычаги большой длины дают возможность открывать ворота, которые находятся на расстоянии менее 20 см от крайней части столбика.
2. Открывание наружу. В данном случае можно использовать любой тип системы, однако рекомендуется устанавливать линейную конструкцию. Она монтируется внутри проема ворот, в результате система заберет приблизительно 15 см полезной площади проема. Если ворота имеют небольшую ширину, то автоматика может быть смонтирована вверху створки. В результате можно будет без препятствий эксплуатировать ворота.

Последовательность действий по установке автоматики

Особое внимание следует уделить надежности закрепления электрического привода к столбику. Часто систему крепят на лицевой кирпич или разрушенный столбик. Следует понимать, что в процессе использования электрический привод может отвалиться вместе с куском кирпича или столба. Если столбик в плохом состоянии, то рекомендуется обварить его по кругу и установить усилители.

На данном этапе понадобится перевести привод в ручной режим, после чего приварить кронштейны к конструкции. Если используется линейный электрический привод, то в процессе присоединения кронштейнов следует позаботиться о том, чтобы к воротам остался хотя бы 1 см хода штока. Если конструкция будет останавливаться из-за выкручивания штока, то произойдет процесс закусывания с высоким износом. В таком случае электро конструкция для ворот быстро сломается.

После монтажа приводов на столбики и кронштейнов на ворота понадобится проверить ход створки. Если в процессе движения механизм заклинивает или происходит перекос конструкции, то проблему следует обязательно устранить на данном этапе.

Далее выставляются упоры. Если конструкция позволяет установить упоры в земле, то рекомендуется использовать систему без выключателей. Стоит понимать, что чем меньше в конструкции дополнительных приспособлений, тем надежнее она будет работать. Выключатели рекомендуется использовать лишь в случаях, когда без них установить самодельные автоматические ворота нет возможности.

После этого подключается двигатель. Следует установить нужные перемычки, подшить пульты, подключить 3 провода по 220 В. На данном этапе можно будет запустить систему.

Если какая-либо из створок будет двигаться не в ту сторону, то понадобится поменять местами провода на электродвигателе.

http:

Далее выполняется регулировка выключателей. Затем нужно будет выставить на плате время работы створки и усилие закрывания и открывания. Не рекомендуется использовать самое высокое усилие. Лучше всего выставить минимально возможное рабочее усилие, которое позволит нормально функционировать всей конструкции и производить управление. Если ворота имеют небольшой вес, при этом выставлено максимально возможное усилие, то система будет работать на максимальной мощности. В таком случае механическая часть во время остановки конструкции будет терпеть чрезмерную нагрузку.

Нюансы, которые следует учитывать

После этого надо будет произвести монтаж фотоэлементов и сигнальной лампы. Фотоэлементы не следует подключать до тех пор, пока не будут полностью отрегулированы концевые выключатели, установлены все настройки и т.д. Автоматические ворота своими руками с первого раза правильно установить достаточно сложно. Важно соблюдать правильную последовательность действий, так как если будет допущено несколько ошибок, то система не запустится. В таком случае достаточно сложно определить, где именно была допущена ошибка. Порядок действий следующий:

1. Установка привода с рейкой.
2. Монтаж концевых выключателей.
3. Установка перемычек на плате.
4. Подача питания.
5. Подключение пультов дистанционного управления.
6. Регулировка концевых выключателей.
7. Настройка времени и усилия открытия и закрытия.
8. Монтаж периферийных устройств.

Также можно смонтировать кнопку, с помощью которой можно будет производить управление воротами. На каждой плате имеется выход для внешнего управления конструкцией. Если данный выход присоединить ненадолго с минусом 24 В на плате, то можно будет управлять воротами так же, как и с помощью пульта дистанционного управления. На данные контакты можно подключить и смонтировать внутри двора запасную клавишу для открывания и закрывания конструкции.

Как сделать автоматические откатные ворота

Последовательность действий будет такой:

1. Первым делом монтируется основание, которое продается в комплекте с электрическим приводом.
2. Далее надо установить привод и посмотреть, где расположена рейка с зубчиками.
3. Если привод надо поднять, то основание следует монтировать на несколько профилированных труб, которые привариваются к швеллеру.
4. После этого понадобится продеть провода через специальные отверстия.
5. Далее производится монтаж рейки с зубчиками.
6. Выполняется монтаж концевых выключателей.
7. Устанавливаются магнитные и механические концевики. Следует позаботиться о том, чтобы последние не заламывали пружину.

http:

Установка автоматических ворот может быть произведена без проблем лишь в том случае, если будут учтены все нюансы.

Каждый приусадебный участок обустраивается такими оградительными сооружениями, как забор и ворота. Сегодня существует большое разнообразие технологий и материалов, которые позволяют сделать такие конструкции особенными. Например, если говорить за ворота, то их разновидностей существует немало, а именно раздвижные, откатные, автоматические, распашные. В данной статье мы расскажем как сделать распашные ворота своими руками, рассмотрим на примере изготовления металлических и автоматических ворот, дадим поясняющие фото, схемы и чертежи.

Особенности конструкции

Независимо от выбранной конструкции, вы оставляете за собой право выбирать метод их открывания – внутрь двора или наружу. Изготовление распашных ворот не представляет собой никаких сложностей. Классическая форма распашных ворот имеет ряд отличительных черт:

• Функциональность.
• Удобства в эксплуатации.
• Компактность.
• Отсутствие балок и направляющих роликов.
• Нет ограничений по размеру.
• Возможность использовать разные материалы для изготовления.
• Возможность использовать всевозможные детали для декорирования.

Виды металлических конструкций

Виды металлических распашных ворот

Прежде чем приступить к изготовлению ворот, важно определиться с их конструкцией. Выбор зависит от частоты их эксплуатации. Из металла можно сделать несколько типов ворот, рассмотрим каждые в отдельности.

Одностворчатые

Этот тип конструкции не так популярен. Они представляют собой одно сплошное полотно. Чтобы они хорошо функционировали, столб опоры следует надежно укрепить, на что потребуется немало средств. Если такие ворота устанавливать на гараж, то необходимо соорудить мощную металлическую раму и укрепленные петли. Более того, недостаток заключается в том, что необходимо организовать достаточное место для открывания одностворчатых распашных ворот.

Двустворчатые

Самый распространенный и удобный тип распашных ворот. Без каких-либо на то усилий, их можно сделать в домашних условиях. Тем более что их конструкция включает в себя два одинаковых полотна. Поэтому изготавливается каркас из двух рам, обшивается листовым материалом. В отличие от предыдущей конструкции, для открывания потребуется меньше свободного места.

Двустворчатые с калиткой

Для ежедневного использования, такие ворота очень удобные. Тем более что изготавливаются они по такому же принципу, что и обычные двустворчатые ворота. Единственное различие в том, что в нужном месте на одной из створок закрепляете дополнительную балку и опору для установки калитки. Если ворота такого плана монтируются на гараж, то применяется врезной тип калитки. В таком случае в одной из створок ворот вырезается нужное отверстие и устанавливается дверь.

Кованные распашные ворота изготавливаются больше для эстетического эффекта. Если конструкция изготавливается в виде закрытых элементов, то применяется декоративная ковка, но нередко используется открытый тип ворот.

Что касается гаража, то для их сооружения используется преимущественно закрытый тип ворот с отдельными элементами ковки.

Независимо от типа конструкции гаражные ворота можно утеплить. За счет этого тепло в гараже будет сохраняться. А ваш автомобиль, при этом не будет подвергаться коррозии из-за резких скачков температуры.

Изготовление металлических ворот

Придерживаясь изложенного ниже руководства, у вас получится сделать металлические распашные ворота своими руками. Но для этого важно тесно придерживаться чертежа/схемы выбранной вами конструкции. Если вам сложно сконструировать собственный чертеж распашных ворот, то в конце статьи, вы найдете немало схем, которые можно взять за основу. Основой ворот будет являться металлическая рама, крепление которой выполняется во входном проеме. Если вы решили сделать ворота в своем дворе, то можно сразу сконструировать ворота со встроенной калиткой. Но для этого потребуется установить прочные столбы, которые выдержат вес дополнительных створок. Также необходимо установить опоры, для этого вам потребуется:

• строительный уровень и рулетка;
• металлическая труба 3 шт. Ø 100 мм;
• лопата;
• облицовочный кирпич (на тот случай, если опоры будут обкладываться);
• цемент, песок, щебень и вода;
• отвес.

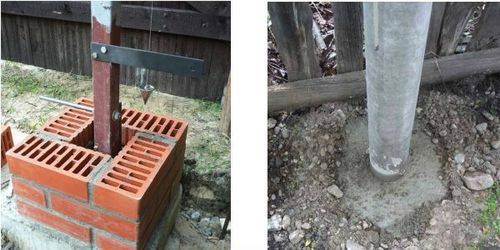

Установка опор

Работы по изготовлению опор выглядят следующим образом:

1. Измеряете входной проем между краями забора.
2. Поставьте метки для установки столбов.
3. В выбранном месте копаете яму для установки столба опоры.
4. Толщина опорных труб выбирается исходя из веса распашных ворот.
5. Установив столбы в яму, отрегулируйте их по уровню. Но предварительно дно ямы засыпьте щебнем.
6. Установленные столбы следует залить приготовленным бетоном.
7. Чтобы столбы изначально стояли надежно, их следует обложить в самой ямке кирпичами, и одновременно с этим подгоняете вертикальный уровень.
8. Так, установка и бетонирование опорных столбов завершено.

Если ворота имеют 2 м высоты, то глубина ямы должна быть около 1 м, а в диаметре на 100 мм шире диаметра трубы.

Теперь самое время начать изготавливать раму ворот. Для этого вам потребуется:

• металлический лист, толщиной в 2–3 мм;
• металлический профиль, уголок и труба;
• измерительные приборы (уровень, рулетка);
• металлические петли;
• сварочный аппарат.

Если вы делаете распашные ворота для гаража, то в первую очередь необходимо изготовить раму и установить ее в проем. Изготавливается она из металлического уголка прямоугольной или квадратной формы, в зависимости от проема гаража.

Что касается изготовления рамы для гаража, то их лучше сделать в двух экземплярах. Одну закрепите с внешней стороны проема, а вторую с внутренней. Между собой они соединяются металлическими полосками и сваркой.

Пошагово

Процесс изготовления створок ворот выглядит следующим образом:

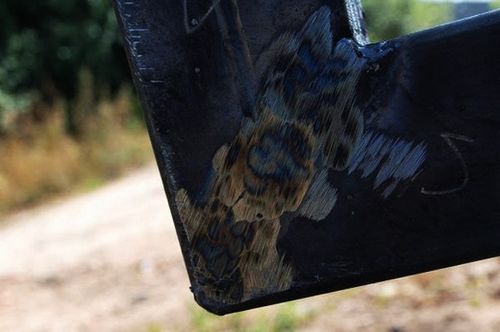

1. На ровную поверхность выкладываете уголки или профильную трубу и свариваете форму створки согласно чертежу.

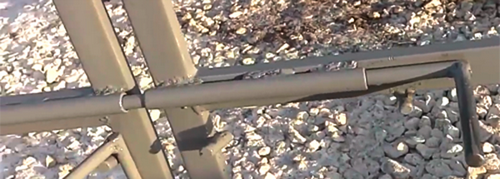

2. Для увеличения прочности конструкции, полученные створки укрепляете диагональными балками.
3. Когда каркас готов можно его обшить.
4. Для обшивки ворот используйте лист металла толщиной в 2 мм. Слишком толстые листы брать не рекомендуется, ведь в таком случае необходимо будет усиливать опорные стойки.
5. Далее необходимо установить петли. Одну половинку петли привариваете в нужном месте на раме ворот, а другую на опорной стойке.
6. В завершение остается установить врезной замок и калитку, изготовленную по такому же принципу что и основную раму.
7. Покраска распашных ворот выполняется на земле или уже в подвешенном положении. Особой разницы нет. Единственное что стоит учесть, так это покраска в подвешенном состоянии может вызвать образование потеков и наплывов. Поэтому будьте внимательны при выполнении этого процесса работ.

Вот так и изготавливаются металлические ворота.

Автоматические ворота

Каждому человеку свойственно стремление к комфорту. И это касается даже использования ворот. Современные технологии позволили автоматизировать процесс открывания распашных ворот. И в этом есть множество плюсов. Например, когда вы спешите, вам не следует тратить время на выход из машины чтобы открыть/закрыть ставни. Если на улице дождь, то вы избежите промокания, опять же выходя на улицу. Размышляя над этими положительными сторонами, предлагаем вам рассмотреть технологию изготовления и некоторые особенности автоматических ворот.

Преимущества и недостатки

Вначале выделим некоторые особенности такого сооружения:

• Прочность.
• Универсальность.
• Длительный эксплуатационный срок.
• Механизм неприхотлив и прост.
• Скорость открывания/закрывания находится в районе 15 с.

Ради объективности учтите и недостатки:

• Если в ходе открывания/закрывания створок ворот на пути будет иметься преграда, то это выведет автоматику из строя, а створки заклинят.
• Необходимо регулярно проверять путь открывания ворот, в противном случае поломка неизбежна.

Помимо этого, стоит выделить и нередкие поломки автоматики. Хотя производители утверждают, что тот или иной механизм крайне надежен, нет ничего вечного. Однако проводя профилактические работы, любых неприятностей можно избежать.

Если в ходе работы автоматика перестала работать, то не стоит силой закрывать ворота. Возможно необходимо повернуть процесс с открывания в закрывание. При повторном нажатии, механизм может заработать.

Хотя не во всех случаях этим решается проблема. Нередко приходится обращаться к специалистам для ремонта автоматики. Учитывая все это, не стоит пугаться такой конструкции. Как говорится: «Волка бояться – в лес не ходить». Не стоит отказываться от благ комфорта.

Автоматика

Сразу стоит отметить, что процедура монтажа автоматических ворот достаточно трудоемкая. Здесь требуется некоторая квалификация, точность и аккуратность. Поэтому если вы сомневаетесь в своих способностях, то лучше выбрать компанию, которая сделает все качественно и быстро. Если же вы имеете опыт в подобных работах, то следуя руководству, вам получится достичь намеченной цели.

Процесс изготовления распашных ворот был описан выше. Поэтому уделим особое внимание автоматике, которая оборудуется согласно некоторым нормам.

Так, при установке автоматики необходимо учитывать следующие показатели:

• положение створок касательно столба опоры;
• если автоматика используется без использования концевых включателей, то используется створочный упор.

Не учитывая эти важные факторы, автоматика выйдет из строя, что приведет к разрыву кронштейна, поломке электродвигателя и к другим неприятным последствиям.

Самодельная автоматика – возможно ли

При большом желании автоматику для открывания ворот можно сделать и самостоятельно. Особенно для любителей – это дело станет настоящим увлечением. Особенно это актуально для тех людей, кто желает сэкономить.

Основой такого привода в любом случае станет механизм, который устанавливается на ворота от спутниковой антенны. Он, в свою очередь, оснащается червячной передачей. В результате это полностью заменит обычный электропривод.

Привод для распашных ворот

Система для спутникового телевиденья в своей конструкции имеет механизм поворотного действия (это касается систем старого типа). Этот механизм представляет собой электродвигатель, который можно использовать для установки на распашные ворота. Что касается червячной передачи, то ее принцип действия аналогичен приводу. Но что касается первого варианта (червячная передача), то выгодней, так как для его работы достаточно напряжения в 36В, обычные магазинные приводы требуют напряжения в 220В.

Если говорить со стороны безопасности, то применение такого плана понижающего трансформатора выгодней. Тем более, если напряжение увеличивается, то открывание/закрывание створок ворот увеличивается. Однако при продолжительном усиленном напряжении механизм может выйти из строя.

Сборка

Так, для сборки самодельной автоматики возьмите от спутниковой антенны 2 привода в рабочем состоянии. Преимущества отдавайте тем, которые имеют длинные штоки.

Этот механизм можно приобрести за сравнительно невысокую цену в специализированной компании. Плюс к этому потребуется прикупить ПДУ и трансформатор, мощность в 36–40В.

Пульт будет выполнять роль подачи сигнала на электропривод для открытия/закрытия ворот через створку. Такую систему также можно устанавливать и на гаражные ворота. Дальность действия пульта может достигать до 50 м. Собирается весь привод в течение 6 часов. Чтобы вся автоматика работала исправно, дополните ее токовым реле. Оно предотвратит возможные поломки на тот случай, когда под створку ворот попадет камень или другой предмет. Автоматика вернет створки назад. Если реле будет отсутствовать, то после нескольких раз мотор может сгореть, а полотно ворот прийти в негодность.

Вот так можно самостоятельно сделать автоматику для распашных ворот. Если у вас нет возможности и желания все это делать, тогда купить механизм можно уже готовый.

Монтажные работы

Прежде всего следует учесть способ открывания распашных ворот. Например, створки могут открываться внутрь или наружу. Исходя из этого следует подобрать соответствующую автоматику. Непосредственно перед установкой подготовьте следующий материал и инструмент:

• молоток;
• изолента;
• рулетка;
• шуруповерт;
• плоскогубцы;
• дрель.

Также подбирается соответствующий электропривод. Он бывает двух типов:

1. Линейный.
2. Рычажный.

Как определить какой из них нужен вам? Если внутреннее расстояние между опорными столбами составляет до 1,5 м, то необходим линейный. В таком случае автоматика не будет иметь рычагов, а соответственно меньше занимать места на воротах. Если же расстояние более 1,5 м и достигает до 3 м, то следует приобрести рычажный механизм. Этот привод также неприхотлив просто предназначен для больших нагрузок. Кроме всего прочего, следует выбрать необходимые комплектующие. Для этого необходимо учесть ветровую нагрузку.

В процессе установки, убедитесь в том, что створки открываются свободно. За этим очень важно следить, так как после установки электропривода может быть уже что-либо настраивать поздно.

Если вы обнаружили что ход створок затруднителен, то определите неполадку и сразу ее устраните. Одна из возможных неполадок, это движение створок не по уровню. Причина этому наклоненный столб опоры. Как следствие это отрицательно влияет на автоматику. Когда все недочеты устранены, то можно приступать к установке автоматики на воротах.

Если автоматику для ворот вы купили в магазине, то при установке тесно придерживайтесь инструкции производителя. В таком случае она будет работать исправно продолжительное время.

Если створки открываются внутрь

Считается, что открывание ворот внутрь двора – стандартная схема. Поэтому для реализации этого проекта подойдет любой привод. Так, если столбы опоры выполнены из стали, то предпочтительней использовать линейный привод. Совсем другое дело если у вас кирпичные опоры, а распашные ворота располагаются в центре колонны. В таком случае линейный привод не подходит. Придется устанавливать и покупать рычажный электропривод. Сама автоматика монтируется на столбы, а рычаги позволят открывать распашные ворота, даже если расстояние от столба до створки 200 мм.

Если створки открываются наружу

Если сравнивать между собой, то как линейный, так и рычажный подойдет для наружного открывания ворот. Но отталкиваясь от цены, предпочтение, конечно же, падает на линейный электропривод. Единственное что следует учесть, это метод крепления привода на столб при наружном открывании.

В большинстве случае привод закрепляется к кирпичу, который может быстро раскрошиться. Хуже если привод монтируется к почти разрушенному столбу. При таких условиях автоматика отпадет с частью столба.

Автоматика для внутреннего открывания

Учитывая это, такой столб требует дополнительного усиления. Например, вокруг можно сварить металлический каркас. Далее привод, открывающийся наружу, выставляется в ручной режим, присоединяются сваркой кронштейны крепления к воротам. В том случае если вы используете линейный привод, то после приваривания открыть ворота полностью и оставить свободного хода до 1 м. После этого проверьте ход створки и правильность работы привода. Если все работает исправно, то можно подключать автоматику и подсоединять двигатель.

Вся автоматика и ПДУ настраивается согласно приложенной инструкции. Если одна из створок открывается не в ту сторону, то достаточно переложить провод в подключении. Но если следовать схеме подключения, то никаких проблем возникнуть не должно.

Наружное открывание ворот

Итак, важно сделать правильный выбор необходимой автоматики, учитывая, в какую сторону будут открываться створки распашных ворот. Из этой статьи вы узнали о том, что существует возможность сделать автоматику самостоятельно. Более простой вариант приобрести готовый комплект. Но известно одно, независимо от сделанного вами выбора, наличие автоматики на воротах упростит вам жизнь. Поэтому при строительстве ворот на даче подумайте, какой метод будет из открывания – автоматический или ручной. Если же вы имеете собственный опыт в обустройстве автоматических ворот, то пишите комментарии к этой статье.

Видео

В предоставленном видеоматериале, подробнее рассказывается об изготовлении распашных ворот:

Фото

На фотографиях представлены возможные варианты распашных ворот:

Большие распашные ворота

Арт распашные ворота

Деревянные распашные ворота

Деревянные распашные ворота с автоматикой

Кованые ворота распашные с деревянной обшивкой

Кованые распашные ворота

Металлические распашные ворота

Распашные ворота на даче

Рычаг для фиксации ворот

Ворота причудливой формы

Схемы и чертежи

Схемы помогут вам сконструировать собственную модель распашных ворот:

Чертеж распашных ворот

Чертеж дачных ворот

Чертеж распашных ворот 4 на 2

Распашные ворота с калиткой

Конструкция распашных ворот

Конструкция ребер жесткости ворот

Подробная схема ворот

Распашные автоматические ворота

Распашные ворота с автоматикой

Расположение фундамента

Схема гаражных ворот распашные

Схема подключения автоматики

Схема распашных ворот с автоматическим электроприводом

Схема установки закладных

Помогла ли вам статья?

Главная » Разное » Распашные ворота своими руками чертежи схемы эскизы конструкция

Ворота своими руками: чертежи, схемы, эскизы, конструкция

Практически у каждого владельца загородного строения рано или поздно возникают различные вопросы, касающиеся благоустройству участка, среди которых: какие лучше поставить ворота и можно ли их изготовить своими руками.

Как выбрать оптимальный вариант ворот?

Для того, чтобы выбрать один из вариантов ворот, необходимо узнать о каждой их разновидности по-отдельности. Самыми популярными среди населения считаются распашные и раздвижные конструкции. Каждая из данных типов имеет свои положительные и отрицательные стороны при возведении и дальнейшем использовании.

Распашная конструкция

Фото варианта распашных ворот.

Распашные ворота (книжка) – самая распространенная разновидность ограждения, которую можно увидеть, в основном, на территории частных домов и дачных построек. Она пользуется популярностью, так как для возведения данной конструкции материалы можно подобрать самые доступные, к тому же установить ее своими руками под силу даже новичкам.

Схема ворот-книжки представляет собой несложный каркас в виде двух или трех столбов, на которые с помощью петель фиксируются створки. В зависимости от того, с какой стороны опор они прикреплены, определяется, вовнутрь или наружу двора будут открываться ворота.

Створки, как правило, выполняются из профильной трубы и внешне выглядят как рамная конструкция, которая может быть обшита различным материалом, таким как дерево или листы из металла. При изготовлении рамы и установке обшивки важно учитывать, что их общий вес не должен получиться слишком большим, так как опорные столбы могут прогнуться, а сами ворота не будут функционировать должным образом.

Главным недостатком в использовании распашной конструкции считается наличие свободного пространства для открытия створок. Особенно неудобно ей пользоваться во время зимнего периода, когда появляется необходимость расчищать снег, чтобы заехать или выехать во двор автотранспорту.

Разновидности раздвижных конструкций

Фото консольных ворот с направляющей балкой, расположенной посередине.

Раздвижные ворота, которые можно сделать самостоятельно, подразделяются на несколько подвидов: консольные, откатные и подвесные. Последние из перечисленных редко используются в качестве части ограждения, так как их конструкция имеет важную отличительную особенность – створки вешаются сверху, что существенно ограничивает высоту автомашин, которые могут заехать во двор.

Консольные и откатные ворота изготавливаются, в основном, для частных и промышленных территорий.

Для справки! Консольные и откатные ворота обычно устанавливают со встроенным автоматическим механизмом, что позволяет дистанционно ими управлять.

Их конструкции схожи тем, что на опоры вешается одна створка, которая при открытии отъезжает в сторону. Благодаря такой схеме, пространство возле ворот используется самым оптимальным образом.

В отличие от откатной, отличие консольной конструкции в том, что балка, по которой перемещается полотно створки, располагается на каркасе сооружения на разной высоте, в зависимости от предпочтения владельца. Кроме того, она имеет только один столбец-опору.

Такая разновидность ограждения считается самой практичной, но и самой затратной по сравнению с распашными и откатными. Кроме того, установить данный тип ворот своими руками будет достаточно сложно, не имея ранее полученного опыта в строительстве подобных сооружений.

Как сделать распашные ворота?

К любому новому виду постройки, следует отнестись серьезно и с особой тщательностью, и к возведению самой простой разновидности ворот – распашных – тоже.

Для изготовления таких ворот потребуется, прежде всего, определиться с их дизайном, а затем подготовить чертеж с точными размерами, благодаря которому можно рассчитать количество необходимого материала. В основном для опор используется брус или металлический профиль, а в качестве обшивки – доски и профнастил.

Независимо от выбранного для строительства материала, перед тем, как использовать, его необходимо тщательно осмотреть на наличие изъянов и обработать. Если это древесина, она пропитывается несколькими слоями антисептического раствора, а в случае с металлом – все коррозийные образования зачищаются с помощью наждачной бумаги. Затем материал разрезается на части в соответствии с размерами, указанными на чертеже. После чего можно приступать непосредственно к возведению конструкции.

Установка столбов

Установку распашных ворот следует начинать с возведения опорных столбов. Для этого необходимо поставить разметки, в соответствии с расстояниями в чертеже, и выкопать 2 или 3 скважины, в зависимости от наличия калитки в конструкции. Их глубина, как правило, составляет не более 1 метра.

Для справки! В некоторых проектах калитка предусматривается в одной из створок ворот, поэтому отдельного столба для нее не потребуется. Однако, такая конструкция не совсем удачна, так как дополнительный вес может повлиять на уровень каркаса и его возможное отклонение.

Дно скважин засыпается песком либо щебнем на толщину около 0,1 м и тщательно утрамбовывается. После чего в них устанавливаются опоры строго в вертикальном положении, низ которых иногда обвязывается каркасом из металла, чтобы обеспечить более надежную фиксацию.

Затем опоры заливают бетонирующей смесью до краев ямок и выжидают ее полного застывания. Как правило, процесс затвердевания цемента занимает несколько недель.

Изготовление каркаса и возведение конструкции

Пока фундамент под опорами застывает, можно заняться изготовлением каркаса ворот. Для этого берут заранее подготовленные заготовки, которые чаще всего, выполняются из стального профиля, и сваривают между собой, чтобы получилась рама. Также на каркас крепятся определенные перекладины, на которые будет фиксироваться обшивка ворот.

Обшивку можно зафиксировать до того, как повесить раму, либо уже после того, как она будет установлена. Крепится материал на створки с помощью саморезов или заклепок, а сам каркас – на заранее приваренные к опорным столбам мощные петли.

После того, как конструкция установлена, приступают к ее внешней отделке. Ее необходимо обезжирить, если она выполняется из металла, загрунтовать и покрасить. Затем, после высыхания краски, на ворота вешаются закрывающиеся устройства, а также элементы декора.

Выполняя все вышеуказанные действия по порядку, изготовить распашные железные ворота даже своими руками будет достаточно просто. К тому же, возведение такого вида конструкции считается наименее затратным, так как материалы для этого можно использовать не только самые дешевые, но и не новые.

Особенности установки откатных ворот

Фото откатной конструкции для дома.

Откатные ворота наиболее распространены на территориях, не подверженных обильным снегопадам и сильному снижению температуры воздуха в зимнее время. Их конструкция выполняется таким образом, что створка при открытии и закрытии движется по швеллеру, вмонтированному в бетонный фундамент.

Для справки! Управляется такой тип ворот, в основном, с помощью автоматического механизма, что позволяет управлять ими дистанционно.

Как и в случае с распашными, начинать возведение откатных ворот следует с разработки эскиза и составления чертежа конструкции с указанием всех размеров. Ширина проема в этом случае обычно составляет не более 4-х метров, а высота должна быть равной основному ограждению.

Кроме того, необходимо заранее подготовить комплектующие, материалы и инструменты для работы. Самыми оптимальными полотнами для этого считаются профили из металла и листы профнастила, однако, некоторые владельцы приусадебных участков используют в качестве обшивки конструкции деревянный брус или кованые чугунные элементы.

Закладка фундамента

Под установку откатной конструкции, необходимо вырыть траншею согласно ранее обозначенным в чертеже размерам. Копается она с той стороны ворот, куда приходится основная нагрузка, то есть, где будет фиксироваться створка.

Далее дно траншеи покрывается слоями щебня и песка, которые необходимо утрамбовать. После чего в нее устанавливается опалубок, поверх которого укладывается гидроизоляционный материал и каркас из армирующих стальных прутьев.

Затем траншея заливается бетонирующей смесью, и в нее кладется швеллер полками вниз до их полного погружения. Продолжать процесс установки ворот можно будет лишь через несколько недель после закладки фундамента, дождавшись полного высыхания цемента.

Опорами в откатных воротах, как правило, служат кирпичные или бетонные столбы, которые устанавливаются по обычной схеме после затвердевания фундамента.

Соединение рамной конструкции и крепление обшивки

Каркас откатных ворот чаще всего делается из профильной трубы с сечением 60х40 или 60х30 мм. Для установки перемычек потребуются стальные прутья с меньшим сечением. Весь материал следует заранее обработать растворителем, разрезать с помощью болгарки на заготовки необходимого размера и покрасить.

Части профтрубы с большим сечением свариваются между собой по периметру, образовывая рамную конструкцию. После чего устанавливаются на внутреннюю ее часть перемычки посередине и по диагонали, а к нижней части приварить несущую балку.

Внимание! Все места сварки следует отшлифовать, чтобы не было грубых наплывов, покрыть антикоррозийной грунтовкой и краской.

Монтаж обшивки можно выполнить сразу, до того как рама будет закреплена на столбы. Для этого профнастил разрезается на листы и закрепляется на каркасе саморезами или специальными заклепками таким образом, чтобы второй и последующие листы шли немного внахлест предыдущему.

При этом, расстояние между местами крепления не должно быть слишком большим, приблизительно на 1 м2 полотна выходит по 6 фиксаторов.

Установка ворот

Для установки готовой конструкции сначала потребуется выполнить сборку откатного механизма. Для этого каретки насаживаются на монтажную пластину и по отмеченному расстоянию привариваются к швеллеру. На них  и на створку с помощью болтов и сварки устанавливаются ролики и уловители, работу которых необходимо сразу проверить.

Чтобы изготовить въездные ворота с автоматическим управлением, следует заранее выбрать подходящий комплект автоматики, учитывая размер и вес всей конструкции. Лучше всего ее монтаж выполнять не самому, а доверить установку специалистам.

Как бы сложна ни казалась на первый взгляд установка металлических или деревянных ворот различных конструкций, выполнить все работы для этого своими руками все же можно. При этом, сделанное самостоятельно ограждение не только позволит сэкономить на привлечении специалистов, но и принесет бесценный опыт, который может пригодиться в дальнейшем, а также доставит удовольствие от самого процесса.

Как сделать распашные ворота своими руками

Если говорить о простоте исполнения, то легче всего сделать распашные ворота своими руками, к тому же, это самый популярный вариант для въезда автомобиля. Но если вам никогда не приходилось делать этого раньше, то без должного руководства никак не обойтись, поэтому в статье вы найдёте чертежи, схемы и эскизы разных конструкций. Кроме того, когда принцип монтажа будет для вас понятен, то вы сможете внести свои коррективы в размеры или дизайн створок.

Кованые распашные ворота

Всё о распашных воротах

Распашные ворота, это классический вариант ограждения, используемый с древних времён и не потерявший актуальности и популярности в наши дни. Такое устройство может открываться/закрываться при помощи одной или двух створок, в одну из которых иногда встраивают калитку. Кроме того, иногда используют автоматическое управление но механизм стоит недёшево, что существенно увеличивая затраты на монтаж.

Из материалов для створок обычно используют:

• профильную трубу круглого, овального, квадратного и/или прямоугольного сечения;
• профнастил (обычно приобретают стеновой вариант, так как там более низкая волна в конфигурации листа);
• листовую сталь (чёрную или оцинкованную);
• сетку Рабица (величину ячеек выбирают по своему усмотрению);
• стальные прутья (гладкую или рифлёную арматуру);
• элементы ковки;
• пиломатериалы (брус, брусок, доску).

Видео: Изготовление и монтаж конструкции своими руками

Преимущества и недостатки распашных ворот

Створки из профнастила открываются автоматически

Сама по себе конструкция распашных ворот довольно таки проста, и это, пожалуй, является основной предпосылкой их популярности. Но, как бы там ни было, никогда не бывает такого, чтобы наряду с положительными характеристиками отсутствовали отрицательные качества устройства, так и здесь – есть и плюсы, и минусы.

Что можно сказать о преимуществах:

1. простота сооружения, особенно, если есть пошаговая инструкция к сборке и монтажу;
2. высокая механическая прочность сохраняется на протяжении всего эксплуатационного периода, если при сборке и монтаже были соблюдены все рекомендации;
3. самый оптимальный вариант для климатических условий в северных широтах;
4. при желании открывание/закрывание можно автоматизировать и управлять ним с дистанционного пульта;
5. по сравнению с другими конструкциями, здесь самая низкая стоимость.

Что можно сказать о недостатках:

1. при использовании функции открывания требуется много свободного пространства (особенно ощутимо в одностворчатых конструкциях);
2. в случае установки автоматики осуществить ремонт собственными силами в большинстве случаев невозможно и приходится вызывать специалиста.

Варианты опорных столбов и их установка

Принцип установки опорных столбов из металлического профиля

Как правило, основой для опор является металлический профиль:

• круглый – ø80-100 мм;
• квадратный —  80×80 или 100×100 мм;
• прямоугольный – 80×40 или 100×60 мм.

При этом столбы могут выходить прямо из грунта, как это показано на фото вверху справа, либо в нижней части монтируют тумбу из кирпича, как на фото вверху слева. Конечно, такой профиль не остаётся незащищённым от коррозии – его покрывают лакокрасочными материалами. Также для опор иногда используют оцинкованный профиль – он обходится дороже, зато красить его не придётся.

Способы установки опор: 1) закапывание в грунт, 2) частичное бетонирование (верхняя часть комля), 3) бутование, 4) полная заливка комля бетоном

Прежде всего, следует запомнить один из самых важных принципов установки опорных столбов: под землей должна находиться 1/3 часть столба, а на поверхности 2/3. Например, если вы намереваетесь оставить над землёй два метра опоры, то комель, зарытый ниже уровня грунта должен быть, как минимум, метровым. С технологической точки зрения самым надёжным вариантом монтажа столбов является полная заливка его комля бетоном (№4 на верхнем изображении).

Трубный профиль любого сечения полый, поэтому с двух краёв в него может попадать влага – снизу грунтовые воды, а сверху атмосферные осадки. Чтобы избежать коррозии столб нужно закупорить с двух сторон. Со стороны комля лучше всего приварить стальную пластину, которая по площади больше сечения профиля – это не только закупорит полость, но и увеличит устойчивость. Сверху тоже можно приварить пластину, но также можно подойти к этому вопросу с точки зрения дизайнера и приварить, к примеру, шар или купить пластиковую заглушку с какой либо фигурой.

Опора шириной в полтора кирпича

Чтобы сделать презентабельные распашные ворота своими руками, вряд ли будут уместны опоры из крашенного или оцинкованного профиля. В таких ситуациях лучше всего смотрятся опоры из кирпича, которые также можно облицевать клинкерной либо керамической плиткой или декоративной штукатуркой.

Типоразмеры одного рядового или силикатного полнотелого кирпича составляют 250x120x65 мм и если соорудить такой столб, как на изображении (в полтора кирпича), его ширина получится длина плюс ширина плюс шов равно 250+120+10=380 мм. В центре кладки получится отверстие 120+10=130 мм – его следует использовать, как место для армирования, а в качестве стержня использовать винтовую сваю, либо стальную трубу 80×80 100×100 мм.

Не забывайте про закладные для приваривания навесов

Ещё один вариант установки закладной

Если винтовая свая вкручивается непосредственно в грунт без каких-либо дополнительных приготовлений, то с трубой так не получится.  Нужно будет сделать ямку глубиной 70-100 см (лучше всего садовым буром ø120 мм), вставить туда трубу и залить ямку бетоном, проверяя вертикаль по уровню. После этого вокруг стержня возводят кирпичную кладку, но так как навесы к кирпичу приварить невозможно, но к трубе или винтовой свае заблаговременно приваривают мощные закладные. Их фиксируют болтовым соединением и/или приваривают к стержню. Количество закладных (две или три штуки) зависит от количества петель.

Таблица параметров декоративного кирпича

Обратите внимание на таблицу, расположенную выше – там вы найдёте параметров декоративного кирпича. В том случае, если для опор не предусматривается декоративное оштукатуривание или облицовка плиткой, лучше всего для возведения кладки использовать такой кирпич. Типоразмер материала можете выбрать на своё усмотрение, но чаще всего, это 250x120x65 мм. На опору вверху устанавливают оголовник – его можно приобрести  в магазинах, торгующих стройматериалами.

Как сделать створки

Для створок нужно выбрать подходящий трубный профиль для рамы и рёбер жёсткости, но сечение здесь будет зависеть от ширины ворот, наличия приваренных элементов ковки и от возможных ветровых нагрузок в вашей местности.  Ниже находится таблица, с помощью которой можно выбрать наиболее подходящий материал с учётом ГОСТ 8639-82.

Таблица параметров трубного профиля, который используют для распашных ворот

Скорее всего, распашные ворота, которые вы собрались делать своими руками, будут двустворчатыми, хотя принцип сваривания каркаса от этого не меняется — сейчас главное выбрать профиль с подходящим сечением. Но прежде чем принять решение, посмотрите чертежи, схемы и эскизы разных конструкций. Например, если ширина ворот в целом будет 3 м, то половинки получатся менее 150 см, так как нужно ещё учесть необходимость зазоров, и если они будут облицованы сеткой Рабица или профнастилом, то для рам вполне подойдёт профиль 30х20 или 40х20 мм с толщиной стенки 1,5-2 мм. Если рама получится больше, то, вполне естественно, что придётся задействовать более крупное сечение, например 50х20, 50х30 мм или 60х20, 60х30 мм с толщиной стенки 2-2,5 мм и так далее.

Профили для рамы лучше стыковать под углом 45⁰

Теперь поговорим, как правильно выполнить сварку рамы и это касается угловых стыков. Какой бы не использовался профиль, углы рамы должны составлять 90⁰, а этого можно добиться, используя строительный уголок. Порой сварку стыков делают так: к одному профилю прикладывают другой по принципу «торец к боковой грани», но так у одной из труб полость получится не закупоренной, туда во время атмосферных осадков будет попадать вода и сталь начнёт разрушаться от коррозии. Для закупорки полостей края профилей режут  под углом 45⁰ и стыкуют «на ус» как это показано на фотографии вверху. Если вы раньше никогда не резали такие углы, то лучше воспользоваться столярным стуслом. После сваривания двух фрагментов зачистите шов болгаркой.

Рёбра жёсткости располагаются по-разному

Жёсткость створок зависит не только от величины поперечного сечения и толщины стенок, но и от рёбер жёсткости, точнее, от их расположения. На верхнем изображении приведено шесть вариантов, которые наиболее часто встречаются при монтаже.

1. Рама разделена на два треугольника диагональной перемычкой. Если для облицовки будет использована сетка Рабица, то такого ребра жёсткости вполне достаточно.
2. Рама разделена поперёк на два одинаковых прямоугольника. Здесь уже есть возможность облицевать ворота профнастилом, а не только сеткой, но при условии, что в вашей местности нет периодического сильного ветра.
3. Рама разделена поперёк на четыре треугольника, но есть слабые места. Если со стороны опоры створку фиксируют навесы, то со стороны примыкания остались ослабленные углы и сильный ветер может стать причиной деформации.
4. Здесь тоже остаются ослабленными по два угла у каждой из створок в месте примыкания.
5. Рама имеет такие же недостатки, как в вариантах №3 и №4.
6. По восемь треугольников для каждой створки — это наилучшая конструкция из всех шести представленных примеров. Благодаря часто и правильно расположенным рёбрам жёсткости, такие ворота способны выдержать даже штормовой ветер.

Навешивание створок и монтаж фурнитуры

Навесы в разобранном (вверху) и собранном (внизу) виде

На двойной фотографии показаны навесы в разобранном и собранном виде, причём там, где петли собраны, уже приварены уши, которыми шарниры будут крепиться к закладным и створкам. От этих деталей зависит правильное функционирование створок, поэтому самостоятельное изготовление таких узлов крайне нежелательно, так как в домашних условиях сложно провести оцентровку штыря по отношению к цилиндру, который приваривается к раме. Для лёгких створок, высотой 1,5-1,7 м и шириной не более полутора метров обычно приваривают только по два навеса с каждой стороны, но с увеличением массы посредине добавляется ещё один навес.

В том случае, если будет установлено только по два навеса на каждую половинку, их зачастую фиксируют с небольшим отступом, примерно, по 10-15 см от верхнего и нижнего угла рамы. Поэтому в первую очередь приваривают верхнюю половинку петли (цилиндр) к вертикальному профилю, отступив на нужное расстояние. Для соблюдения симметрии отступаете от верха 100 мм, ставите метку по верхней части цилиндра и  фиксируете его. Для того чтобы сделать разметку снизу, придётся собрать навес и метку ставить по нижней части половинки со штырём.

Следующий шаг, это перенос размеров на опору, но при этом не забывайте о зазоре между воротами и поверхностью земли на 10-20 см (мы уже говорили об этом расстоянии в разделе «Варианты опорных столбов и их установка»). Если есть сомнения, что вам удастся точно перенести размеры фиксации навесов с рамы на столб, то действуйте следующим образом:

• приварите к створке все (две или три) половинки навеса, а на опору перенесите только верхнюю метку – это расстояние от верха рамы до нижней части цилиндра;
• по этой метке приложите нижнюю половинку со штырём к закладной так, чтобы метка совпадала с верхним краем цилиндра со штырём (штырь получится выше контрольной риски);
• приварив другую половинку навеса, наденьте на него створку, а нижний и средний элементы разметьте прикладным методом – так не ошибётесь.

Другую створку можно приварить, используя тот же прикладной метод, а верхнюю метку для штыря на другой столб перенесите лазерным или водяным уровнем. Но это касается только верхней метки, так как в приваривании навесов к противоположной створке могут быть небольшие несоответствия. Вы можете запланировать открывание створок либо в одну, либо в обе стороны. В первом случае половинка навеса приваривается к раме на краю грани вертикального профиля с той стороны, куда будет осуществляться поворот. Если вам нужна распашка на обе стороны, то цилиндр следует приварить посредине вертикального профиля рамы, но ухо здесь уже не нужно.

Когда получился слишком большой зазор между створками, его очень легко перекрыть и непосвящённые даже не заподозрят, что там есть какая-то щель. Для этого к каждой створке, но с противоположных сторон нужно вертикально приварить стальную полосу такой ширины, чтобы она перекрыла зазор. То есть, с улицы можно, к примеру, установить притворную планку на левую створку, а со стороны двора – на правую.

Горизонтальный самодельный засов

Вертикальные запоры делают аналогично горизонтальным, но в другой плоскости

Ворота должны как-то закрываться и для этого в 99% случаев делают горизонтальные и вертикальные засовы. В качестве деталей можно использовать два куска трубы ø15 мм и гладкую арматуру ø12 мм, как на фотографии вверху. Ещё один вариант, это два профиля 30×30 или 40×40 мм и 15×15 или 20×20 мм, где пазом послужит профиль с большим сечением, а задвижкой – с меньшим сечением. Только на задвижку надо будет приварить штырь – он будет и ручкой, и фиксатором. Вертикальные запоры делают аналогично горизонтальным, но в другой плоскости. Такие засовы легко зайдут в отверстие, и ворота не сможет распахнуть даже сильный ветер.

На видео скоростная съёмка монтажа распашных ворот

Заключение

В этой статье вы узнали об основных принципах сборки и монтажа распашных ворот своими руками, но поэтапные чертежи, схемы и эскизы какой-то одной конструкции здесь отсутствуют. Дело в том, что такие сооружения делаются с привязкой к конкретному участку и его экстерьеру.

12.06.2018

Метки:

Распашные ворота своими руками. Пошаговые фото, чертежи и схемы, идеи оформления + 800 фото

Распашные ворота своими руками

Деревянные ворота

Делаем ворота польностью из дерева на усиленных петлях?

(фотографии, инструкция, видео мастер-класс )

Если вы читаете статью с самого начала, то знаете, что немного выше, я обещал вам рассказать про установку деревянных распашных ворот своими руками. Так вот, сказано-сделано.

Процесс установки деревянных распашных ворот на усиленные петли своими руками:

1. На этот момент у вас уже должны быть готовое полотно распашных ворот с каркасом и вкопанные столбы, для установки ворот. Если нет первого, пролистайте немного вверх, а если второго, продолжайте читать далее;
2. Рассмотрим установку деревянных столбов, так как их установить проще всего. По размерам дверного полотна ворот определите расстояние между столбами и пометьте его для себя на территории установки;
3. Выкопайте на отмеченных местах ямы глубиной не менее 70-ти сантиметров;
4. Установите первый столб по уровню;
5. Далее, если вы устанавливали всё-таки столбы из дерева, можно просто засыпать пространство ямы щебнем и землёй, но гораздо надёжнее залить её бетоном;
6. Повторите три предыдущих действия для установки второго столба;
7. Далее предстоит установить на столбы полотно ворот, для этого подберите нужные вам дверные петли. Если вороты двустворчатые понадобится четыре петли, если одностворчатые, то две петли. В данном случае ворота двустворчатые,  причём, довольно тяжёлые, поэтому создателю понадобилось четыре усиленных петли;
8. Первая створка ворот фиксируется у столба по уровню и закрепляется на петли. То же самое нужно сделать и со второй створкой;
9. Ворота почти готовы, осталось лишь установить фурнитуру (замки, ручки, стабилизаторы и так далее…);

Галерея с пошаговыми фото создания

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/pLh_J7ZrrsMОригинальное название: How to Build a Fence and GateАвтор видео: A Glimpse Inside

Красивые деревянные распашные ворота. Каркас для деревянных ворот.

(фотографии, инструкция, видео мастер-класс)

Пользуясь инструкцией, которую я показал вам немного выше, можно установить деревянные распашные ворота своими руками. Но я вам ещё не рассказал, как сделать эти самые деревянные распашные ворота, верно? В таком случае, нужно исправить такую недосказанность.

Инструкция по созданию деревянных распашных ворот своими руками:

1. Вы уже знаете, как сделать металлический каркас для распашных ворот своими руками, так вот в этом случае всё тоже начинается с создания каркаса, только деревянного. Из четырёх деревянных брусков складывается рама каркаса, бруски скрепляются между собой шурупами.
2. Затем по диагонали к готовой раме прикладывается длинный брусок, на котором ставятся засечки. По засечкам этот брусок обрезается. Получившаяся деталь крепится внутри рамы;Интерес такого каркаса заключается в том, что при соединении рамы из брусков используется тип шипового соединения.
3. Затем создаются заготовки штакетника из деревянных досок и обрабатываются наждачной бумагой;
4. Готовые детали крепятся на каркас;

Вот и всё, такие ворота готовы к установке!!!

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/3Wiw22GRgX0Оригинальное название: Build a 12 ft gate that will not SAG!Автор видео: Paul Ricalde

Очень красивые деревянные распашные ворота своими руками.

(фотографии, инструкция, видео мастер-класс)

Следующую модель я просто не имею права вам не показать: это не просто деревянные распашные ворота – это настоящее произведение искусства, композиция, созданная из нескольких элементов слой за слоем. Вот что значит подойти к делу творчески, так давайте же разберёмся во всём по порядку, и вы поймёте, что на самом деле всё очень просто и под силу любому человеку.

Поэтапная инструкция по созданию деревянных распашных ворот своими руками:На самом деле, создатель этой модели делал не только отдельные ворота, а весь забор в целом, что не может не радовать, ведь вся конструкция выполнена в одном стиле, но создание самого забора нас не интересует, мы здесь только ради ворот, так ведь?

Отлично, тогда продолжим. Создание самих ворот началось, как всегда со сборки каркаса (ещё бы, ведь каркас – «основа» любых ворот, то, на чём всё держится). А сборка каркаса началась со складывания прямоугольной рамы, которая, в данном случае, в прямом смысле напоминает мозаику, скреплённую шурупами (внимание на снимок номер 8).  Далее к раме крепится диагональная перемычка, пока всё по-старому. Но после того как каркас был создан, начинается самая интересная часть сборки этих ворот.

Мастер обшивает каркас досками с двух сторон, и тут важно смотреть на то, как именно он это делает:

Сначала доски крепятся с одной стороны, причём, все доски находятся на определённом расстоянии друг от друга. Далее следует обшивка другой стороны каркаса, и тут уже происходит инверсия досок с промежутками между ними (то есть, на тех местах, где с одной стороны были промежутки, теперь крепятся доски, а на тех местах, где крепились доски, теперь находятся промежутки).

Но это ещё не всё, к верхнему ребру каркаса мастер прикрепил брусок с вырезанным пазом. «Для чего он это сделал?»,- спросите вы. Ответ очевиден, в этот паз он вставил деревянную решётку, вокруг которой сколотил прямоугольную деревянную раму.

Вот теперь всё, получились красивые деревянные ворота, готовые к установке.

Создать их не так сложно, как кажется на первый взгляд.

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/LSg97ar244QОригинальное название: How To Build A GateАвтор видео: The Home Depot Canada

Деревянная калитка из штакетника своими руками.

(фотографии, инструкция по созданию, видео мастер-класс)

Ещё один довольно-таки популярный тип распашных ворот – это ворота из штакетника, причём, в основном, популярностью пользуются ворота именно из деревянного штакетника (хотя о том, как сделать подобные ворота из металла, я тоже расскажу вам в этой статье). Сделать такие ворота очень просто:

1. Сначала необходимо опять-таки собрать деревянный каркас, по уже известной вам схеме, описанной выше;
2. Затем, нужно по размерам каркаса определить размеры штакетника. Штакетником называют узкие дощечки или бруски, которые крепятся на каркас при создании забора. Для определения размеров одной дощечки из всего штакетника необходимо сначала разделить длину каркаса на несколько небольших равных частей, затем определить для себя «шаг» штакетника (то есть, расстояние между дощечками), и вычесть от длины каждого отрезка эту длину. Высоту штакетника вы определяете сами, как вам удобнее;
3. По определённым размерам нарезаются дощечки;
4. Полученные заготовки обрабатывают наждачной бумагой;
5. Готово, можно закреплять штакетник на каркас, делать это нужно по уровню, вы же не хотите, чтобы ваши ворота «поехали», верно? Автор данного видео мастер-класса для закрепления штакетника использовал шурупы, но можно применять так же болты, строительный клей, гвозди и так далее…

Пошаговые фото:

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/qk9G8NCtggIОригинальное название: How to build a wooden gate | Mitre 10 Easy AsАвтор видео: Mitre 10 New Zealand

Как сделать простые деревянные ворота из штакетника самому.

(фотографии, инструкция, видео мастер-класс)

Вот пример самых простых распашных деревянных ворот из штакетника, сделанных своими руками. Создание данной модели займёт у вас буквально пару часов пару часов, даже с учётом вычисления необходимых размеров. Как вы, наверняка, уже заметили, штакетник на данных воротах не такой уж и узкий, а «шаг» его вовсе равен нулю, это значительно упрощает расчёты и ускоряет процесс создания.

Так же на крупно плановых фотографиях ворот из пошагового фото мастер-класса видно, что доски крепились к каркасу без предварительной обработки, мало того, что это влияет на их внешний вид, это ещё и уменьшает коэффициент безопасности данной модели (маленьких детей к ней точно подпускать нельзя). Но в данной ситуации сразу заметно, что для создателя важен не внешний вид ворот, а их практичность, он просто хотел оградить свой участок.

Плюсы модели:

1. Практичность;
2. Надёжность;
3. Простота создания;
4. Дешевизна;

Минусы модели:

1. Низкая безопасность;
2. Не самый лучший внешний вид;

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/qyoulcDR6kwОригинальное название: Detailed look at how to build a double wood gate.Автор видео: Eric Elowsky

Горизонтальные двухстворчатые ворота своими руками

(Пример необычных двустворчатых деревянных распашных ворот с металлическим каркасом, фотографии.)

Горизонтальная обшивка:

Следующая модель является хорошим примером того, как можно создать интересные деревянные распашные ворота. Если на вышеописанном варианте для обшивки каркаса использовался деревянный вертикальный штакетник, то на этом металлический каркас с диагональными перемычками обшит горизонтальными досками.

О необычном каркасе:

Кстати говоря, на счёт каркаса, он имеет не совсем обычную форму, подобие ему в этой статье ещё не встречалось: Прямоугольную раму, созданную из профильной трубы, пополам  разделяет горизонтальная перемычка, таким образом, получается два «окошка», и каждое из этих «окошек» разделено дополнительно ещё одной, диагональной, перемычкой. И, разумеется, так как ворота двухстворчатые, каркаса таких два и расположены они симметрично относительно друг друга.

О фурнитуре:

Ворота запираются на обычный небольшой замок, и на каждой створке установлена ручка. Также, обе створки таких ворот оборудованы щеколдами, стабилизирующими положение их при открывании.

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/TuCeGqhs3fQОригинальное название: Распашные ворота своими рукамиАвтор видео: Иван Галкин

Деревянные распашные ворота своими руками

С давних времен распашные ворота изготавлили из дерева. Ворота делали разного размера и оформляли по мере необходимости и на свой вкус.

Сделать деревянные распашные ворота своими руками не имея опыта в этом деле возможно, так как основа для изготовния таких ворот выполняется несложно и опираясь на представленные ниже фото все просто и понятно.

Представленный вариант деревянных распашных ворот можно изменять, меняя высоту и ширину створок, а также подобрав подходящий к вашему участку дизайн для ворот.

Единственный минус распашных ворот из дерева — это недолговечность материала. Но срок службы деревянных распашных ворот можно продлить благодаря современным пропиткам, морилкам, краскам и прочим современным средствам для обработки древесины.

Сделав такие ворота своими руками вы сможете долгое время наслаждаться их красотой и практичностью.

Еще один похожий вариант деревянных ворот представлен на фото ниже. Створки ворот заполнены деревом, а столбы выполнены из кирпича.

Выше уже описывались различные варианты используемых опор при изготовлении распашных ворот, и принцип их установки. Выбор за вами.

Источник фото: www.idealsad.com, www.svoimi-rykami.ru

Небольшие распашные ворота – ограждение территории участка своими руками.

(фотографии, инструкция, видео мастер-класс)

Распашные ворота могут создаваться с разными целями: кто-то хочет украсить свой участок, скрыть его от чужого взгляда, а кому-то достаточно просто оградить территорию и не обязательно уделять внимание внешнему виду изделия. Если вы относитесь ко второму из перечисленных типу людей, то вот такая модель деревянных распашных ворот идеально вам подойдёт.

Это невысокие дощатые ворота, располагающиеся между забором и домом. Очевидно, что они служат либо для ограждения территории от животных, обитающих неподалёку, либо, наоборот, для удержания домашних животных на территории своего участка.

В любом случае, сделать их довольно просто:

Мастер установил два столба, один из которых крепился к забору, ограждающему участок, а другой к дому. Сначала нужно установить первый столб, для этого он выкопал яму, глубиной не менее 50-ти сантиметров, поставил, пользуясь уровнем, столб, и закопал яму. Затем, к этому столбу он привязал верёвку и протянул её до дома, таким образом, можно отметить место для второго столба, а измерив верёвку, определить размеры для будущих ворот.

Далее, по полученным размерам, он собрал деревянный каркас первой створки ворот (которая примерно в три раза больше второй створки). Для скрепления рамы каркаса мастер использовал металлические пластины, и через эти же пластины он сразу закрепил усиленные петли на каркасе ворот (фотографии 12-14). Затем он обшил каркас досками и установил готовую створку ворот на столбе.

Каркас второй, уже маленькой, створки ворот не имеет перемычек: это просто деревянная прямоугольная рама, части которой соединены друг с другом при помощи металлических уголков. В таком виде создатель установил каркас на столбы и обшил досками (снимок 21-23).

Вот и всё, двустворчатые деревянные ворота готовы!!!

Вот пошаговые фото:

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/w3JSWrDQy54Оригинальное название: HOW TO BUILD A DOUBLE GATE (BYOT #30)Автор видео: BYOT

Красивые и качественные деревянные распашные ворота как сделать своими руками.

(фотографии, инструкция, видео мастер-класс)

Вот пример деревянных распашных ворот, подобных предыдущей модели. А если точнее сказать, подобен только каркас, а, в целом, внешний вид их превосходит вышеописанный вариант в несколько раз.

Инструкция по созданию:

1. Как и в предыдущем варианте, мастер начал с установки столбов. Столбы плотно прикручены к бетонным стенам дома и забора;
2. Затем, автор видео мастер-класса приступил к созданию каркасов обеих створок ворот. Использование таких металлических уголков (на фото ниже), при сборке рамы каркаса, очень упрощает задачу и ускоряет процесс;

1. Далее он установил оба каркаса на столбы при помощи петель;
2. После чего мастер начал обшивать каркас досками, и делал он это необычным образом. Во-первых, доски крепятся не по горизонтали, не по вертикали, а по диагонали, причём, угол наклона крепления досок на обеих створках направлен к границе их состыковки. А во-вторых, доски плотно прилегают друг другу, благодаря использованию принципа шип-паз. Кстати говоря, они были заранее заготовлены и покрашены;
3. После окончания обшивки, создатель ворот закрепил тонкую деревянную прямоугольную раму на границах лицевой части ворот (снимок 22);
4. Осталось установить фурнитуру, и ворота будут готовы полностью!

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/kJT14fEdWfkОригинальное название: Make a cedar plank driveway gateАвтор видео: mittsdad

Как сделать ворота загона для животных своими руками.

(фотографии, инструкция по созданию, видео мастер-класс)

Все деревянные распашные ворота, сделанные своими руками, из перечисленных в этой статье моделей, в основном, устанавливаются на входе на участок. Но применение ворот этим далеко не ограничивается, поэтому сейчас я хочу показать вам, как можно сделать своими руками деревянные распашные ворота загона для животных. Такой тип распашных ворот, разумеется, подойдёт людям, имеющим большое количество животных в хозяйстве.

С такими воротами всё просто, они должны обладать лишь двумя качествами: прочностью и практичностью, а ещё, конечно же, хочется, чтобы создать их было как можно проще. Следующая модель идеально сочетает в себе все эти свойства, поэтому процесс создания мы на ней и рассмотрим.

Инструкция по созданию распашных ворот загона для животных:

1. Вся конструкция этих ворот состоит всего из семи элементов: пяти досок и двух брусков. Оба бруска закругляются с одного конца и кладутся параллельно друг перед другом. По расстоянию от брусков определяется размер досок;
2. Затем, четыре доски укладываются горизонтально и параллельно друг другу на бруски, расстояние между ними должно быть одинаковое. На тех местах, где лежат доски, ставятся засечки;
3. Потом, по проставленным засечкам, в каждом бруске выпиливаются отверстия;
4. Доски вставляются в эти отверстия и заколачиваются;
5. На брусках крепится опорная диагональ;
6. Вот и всё, теперь ворота можно установить на петли и покрасить;

Фото как это делается:

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/UMrZGBkmUZwОригинальное название: Making A Five-Bar Gate With The Homemade Chainsaw MortiserАвтор видео: Way Out West Blow-in blog

Крутые ворота из бревен своими руками

или

(Как сделать временные деревянные ворота для хижины в лесу самостоятельно из подручных материалов.)

Это, пожалуй, самый необычный вариант распашных деревянных ворот из всех, что я показывал вам ранее в данной статье. И интерес их заключается даже в том, что установлены они не в совсем обычном месте – в лесу. Что ж, неплохой вариант ограждения своего лесного домика. Сделаны данные распашные ворота, буквально, из всех подручных материалов. А что попадается под руку в лесу? Правильно, деревья –  эти ворота собраны из стволов деревьев , добытых в этом же самом лесу. Конструкция их настолько проста, что даже не хочется объяснять, как что сделано, ведь  всё итак понятно на пошаговом фото мастер-классе: два столба, забетонированных в земле, на которых установлен сколоченный обыкновенными гвоздями деревянный каркас ворот.

(фотографии, инструкция, видео мастер-класс)

Источник идеи и фотографий, видео мастер-класс1 часть: https://youtu.be/xsz8gKPW5jU2 часть: https://youtu.be/4iHw-ggkNf8Оригинальное название: How to Make a GateАвтор видео: Watch Ryder

Железные и кованные ворота

Металлические распашные ворота с калиткой из профнастила с ковкой своими руками.

(Красивые металлические распашные ворота с калиткой из профнастила своими руками. Художественная ковка.)

(пошаговые фотографии, инструкция, видео мастер-класс)

Немного выше в этой статье я уже показывал вам, как можно устроить автоматическое открывание распашных металлических ворот. Но я ещё не рассказывал, как создать сами распашные металлические ворота своими руками. Что ж, пожалуй, надо это исправить 🙂

Инструкция по созданию распашных металлических ворот своими руками:

1. Создание ворот, как всегда, начинается со сборки каркаса. В данном случае каркас сделан из профильной трубы. Вначале мастер собрал обыкновенную металлическую прямоугольную раму. Внутреннее пространство которой, он разделил пополам вертикальной перемычкой, а вернее сказать, двумя вертикальными перемычками, не соединёнными между собой (цельный каркас, в последствие, распилится на две части);
2. Далее между каждой вертикальной перемычкой и верхней границей рамы он расположил по одной дуге. Дуги эти сделаны из той же обычной профильной трубы под действием термообработки;
3. Автор видео мастер-класса прихватил все части конструкции сваркой, а в получившуюся полуокружность установил металлическую решётку;
4. Затем уже начинается творческая деятельность, создатель украсил каркас элементами художественной ковки;
5. Конструкцию каркаса мастер распилил на две части, таким образом, образовались две створки ворот;
6. После всех этих действий каркас готов к установке. Устанавливался он на усиленные металлические петли: сначала одно ушко петли приваривается к боковым рёбрам каркаса, затем другое её ушко крепится на столбах. Створки ворот надеваются на металлические усиленные петли;
7. Осталось лишь обшить ворота профлистом и установить фурнитуру;
8. Ворота готовы!

А вот и пошаговый мастер класс изготовления таких ворот:

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/veLIeO6FcOcОригинальное название: РАСПАШНЫЕ ВОРОТА своими руками. КАК СДЕЛАТЬ РАСПАШНЫЕ ВОРОТА. ¦СВОИМИ РУКАМИ Handmade DIY¦Автор видео: СВОИМИ РУКАМИ Handmade DIY

Монтаж больших металлических распашных ворот самостоятельно.

(фотографии, инструкция, видео мастер-класс)

Давайте поговорим о монтаже металлических распашных ворот и рассмотрим процесс как их установить немного поподробнее. Рассмотреть же монтаж я хочу на следующем примере металлических распашных ворот. Почему именно на нём? Мой выбор определился следующим образом:

• данная модель ворот довольна тяжёлая,
• и она имеет большие размеры,
• не очень хочется, чтобы такие ворота упали, не правда ли?

Поэтому их монтажу следует уделить особое внимание.

Обычно монтаж распашных ворот начинается с установки и стабилизации столбов, на которые, впоследствии, устанавливается полотно ворот (о том, как установить металлическое полотно ворот на усиленные петли, я рассказал вам на примере предыдущей модели, читайте выше ^, если пропустили это). Но в данной ситуации, как вы можете сами видеть, столбы ещё стоят не зафиксированные, а на них уже установлено полотно ворот, в этом нет ничего страшного.

Инструкция по монтажу металлических распашных ворот:

1. Отмечаются места для установки металлических столбов;
2. На отмеченных местах выкапываются или бурятся ямы глубиной не менее 70-ти сантиметров (это зависит от высоты ворот и их веса). В данном случае, помимо ямок для ворот, есть ещё небольшое углубление (для чего оно нужно, вы узнаете в следующем пункте);
3. В ямки устанавливаются металлические столбы, у этой модели столбы дополнительно соединены снизу горизонтальной перемычкой (именно для неё и предназначено углубление;
4. Затем на столбах устанавливаются ушки усиленных металлических петель, на которые «насаживаются» ворота;
5. Заготавливается бетонная смесь и заливается в ямки для столбов и углубление между ними;

Вот и всё, ворота установлены, осталось смазать петли и можно пользоваться!

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/N-zmfDyNdgA Оригинальное название: монтаж распашных воротАвтор видео: виталий лужецкий

Железные ворота из металлических прутьев своими руками.

(фотографии, инструкция, видео мастер-класс)

Последний тип распашных ворот, который я хочу показать вам в этой статье – это распашные ворота из металлического штакетника своими руками (по размеру это почти калитка). Ворота из штакетника вообще всегда отличаются простотой своего создания, но эту модель сделать проще простого, ну, если вы, конечно же, владеете (во всех смыслах этого слова) сварочным аппаратом.

Для того, чтобы создать эти ворота, мастер сначала сконструировал деревянный трафарет, по которому в последствии уже задавал форму металлической раме (которая, кстати говоря, сделана из тонких узких стальных пластин) и приваривал к этой самой раме штакетник, созданный из металлических реек (внимание на снимки 16-17).

Создатель даже позаботился и намертво приварил к воротам свою подпись, так сказать, навсегда вписал своё имя в металл.

Осталось установить полотно ворот и всё, распашные ворота из металлического штакетника будут готовы!

Пошаговый мастер класс по созданию железной калитки:

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/fBIctlokNNIОригинальное название: DiResta Steel GateАвтор видео: jimmydiresta

Деревянные с металлической рамой

Распашные деревянные ворота с каркасом из профильной трубы

(пошаговые фото мастер класса по созданию металлических дощатых ворот)

Для того, чтобы сделать прочные распашные ворота своими руками, лучше всего, конечно же, использовать при создании металл. Но как же быть, если хочется создать деревянные ворота, при этом, не утрачивая их прочности?

Выход есть: можно создать деревянные распашные ворота с металлическим каркасом своими руками! И следующая модель как раз является хорошим примером таких ворот. Сделать нечто подобное не составит труда для тех людей, кто хоть немного может работать со сваркой железа.

Этапы создания деревянных распашных ворот с металлическим каркасом:

1. Сначала создаётся металлический каркас (схему его создания я уже описывал в этой статье выше).
2. Затем, после сборки и покраски каркаса, заготавливается деревянная обшивка. В данном случае мастер использовал в качестве обшивки доски, он подогнал их до нужных размеров, обработал наждачной бумагой, обмыл и нанёс слой краски.
3. Полученные заготовки крепятся на металлический каркас. В данном случае, автор видео мастер-класса закрепил доски на каркас при помощи металлических болтов.
4. Готовая конструкция устанавливается на столбы забора (подробнее о монтаже распашных ворот я ещё расскажу в этой статье).

Пошаговый мастер класс:

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/-82zbCyzv1QОригинальное название: DIY | Building a gate -TIMELAPSE-Hassan Abu-Izmero

Пример простых распашных деревянных ворот

(пошаговые фото изготовления ворот из дерева с металлическим каркасом)

Вот эта модель является примером, пожалуй, самых простых деревянных ворот с металлическим каркасом. Для её создания использовались подручные материалы, в частности, старые доски, завалявшиеся у мастера, возможно, где-нибудь на заднем дворе. Такое использование материалов позволяет неплохо сэкономить на создании распашных ворот своими руками, при этом функции изделия не теряются.

Вместо профильной трубы!, для создания каркаса автор видео мастер-класса использовал обычную металлическую трубу с круглым сечением, или, возможно, даже просто взял уже готовую металлическую раму от какого-нибудь старого предмета.

В качестве диагональной перемычки! же он использовал длинную тонкую металлическую спицу.

Создатель даже установил на эти ворота ключевой замок, что усилило из безопасность в разы.

Плюсы модели:

1. Дешевизна;
2. Простота создания;
3. Надёжность;

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/NlB2kZ7FvHUОригинальное название: 14′ Custom Cedar Driveway Swing Gate

Автор видео: 2stroketurbo

Простые распашные ворота из дерева с металлическим каркасом.

(фотографии, инструкция, видео мастер-класс)

Так как у предыдущей модели отсутствуют пошаговые фотографии по е созданию, я хочу исправить это во избежание недопонимания. Поэтому, демонстрирую вам процесс создания простых дощатых деревянных ворот с металлическим каркасом.

Процесс создания распашных ворот:

Чем эта модель отличается от всех предыдущих? Необычным каркасом и формой крепления досок на этот самый каркас.

Так же как и во всех предыдущих примерах, мастер начал процесс создания со сборки рамы из профильной трубы, но затем, он не стал «рассекать» эту раму одной диагональной перемычкой как все остальные, а поступил немного хитрее:

• Автор видео мастер-класса разделил внутреннее пространство рамы «сеткой», созданной из тонких двух горизонтальных и трёх вертикальных перемычек.
• Только потом уже создатель подготовил доски: нарезал их, обработал наждачной бумагой, и покрыл полупрозрачным лаком.
• После того, как лак высох, мастер установил доски в раму и закрепил их на горизонтальных перемычках при помощи болтов.

Результат получился довольно неплохой: всё просто, прочно и со вкусом!

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/UVIq5EOMeF8Оригинальное название: Rustic Wood and Aged Metal GateАвтор видео: A Modern Maker

Теория

Существует несколько видов ворот: откатные, подъемные и распашные. О последних и пойдет речь в данной статье.

Распашными воротами принято называть ворота, двери которых распахиваются в одном или другом направлении.

Плюсы и минусы

У таких ворот множество плюсов:

• короткое время изготовления, в зависимости от конструкции;
• удобство выбора направления для открывания ворот (в сторону двора или улицы);
• относительно небольшая стоимость в сравнении с другими видами ворот;
• универсальность, ведь такие ворота можно установить не только на участках частных домов, но и на предприятиях, в гаражах, складских помещениях;
• распашные ворота не требуют дополнительного обслуживания во время эксплуатации;
• возможность изготовить ворота больших размеров, что позволит использовать их на промышленных объектах.

Конечно есть и минусы — это громоздкость ворот в открытом положении, так как во время открытия таких ворот на их пути могут находиться различные предметы, мешающие этому действию.

Конечно имея определеные навыки работы с инструментами такие ворота можно изготовить самостоятельно, что значительно снизит их стоимость и позволит сделать ворота вашего участка по-настоящему уникальными.

В статье будут рассмотрены возможные варианты изготовления распашных ворот, особенности конструкции, материалы, необходимые для изготовления распашных ворот. Также в конце статьи можно увидеть галерею всевозможных вариантов дизайна распашных ворот из различных материалов. Эти идеи точно не оставят никого равнодушным и вдохновят на создание не только качественных, но и очень красивых ворот для своего участка.

Конструкция и виды распашных ворот

Конструкция

Распашные ворота — это самый древний тип ворот. Их конструкция не меняется уже много лет, усовершенствовался лишь механизм открывания створок, для этого сейчас на ворота устанавливается специальный автоматизированный комплекс.

Основные элементы конструкции распашных ворот наглядно представлены на рисунке.

Виды

Распашные ворота бывают различных типов:

Двуполые, имеющие две створки, этот тип ворот самый популярный;

Однополые, соответственно с одной створкой;

Комбинированные со встроенной калиткой, такие ворота часто устанавливают для экономии дополнительного места для калитки, используют в складских помещениях.

Виды по материалу

Материал для изготовления распашных воротиспользуют разный.

Для каркаса может быть использовано дерево или метал. А для изготовления или заполнения створок материал можно взять самый разный.

Итак, по материалу распашные ворота бывают:

Деревянные ворота;

Металлические кованные ворота;

Распашные ворота из профилированные или гладких листов металла;

Распашные ворота из поликарбоната;

Ворота из стальной сетки;

Распашные ворота из сетки рабица;

Комбинированные распашные ворота, в которых сочетается несколько видов материалов.

Также встречаются распашные ворота имееющие двухстороннюю обшивку.

Вариантов много, выбор только за вами.

Источник фото: www.yandex.ru, www.moydomik.net, www.svoimi-rukamy.net

Этапы изготовления распашных ворот

При изготовлении распашных ворот своими руками необходимо выполнить два этапа работы:

1. Первый этап — Установка опор или стоек, на которые будут навешиваться будующие ворота.
2. Второй этап — Изготовление самих ворот, т.е. створок.

Установка столбов для ворот

Для первого этапа для стоек можно выбрать следующие материалы:

• деревянный брус расмером не менее 100*100 мм;
• бетонные столбы;
• профильная труба (при выборе следует учесть вес ворот: до 150 кг. — труба размером 80*80*4мм; 150-300 кг. — труба размером 100*100*5 мм; белее 300 кг. — труба размером 140*140*5 мм.);
• камень или кирпич.

Есть два способа установки стоек:

1. забить трубу на глубину 1,5 метра;
2. укрепить стойку, залив ее бетоном.

Второй способ наиболее популярен и надежен.

Глубина, на которую необходимо залить стойки должна быть не меньше 1 метра, и зависит от глубины промерзания грунта. Чтобы создать основу для бетонирования, нужно сделать подушку из щебня и песка под бетон, глубиной 150-200 мм.Залитые и выровненные по уровню столбы должны простоять неделю, чтобы бетон хорошо застыл.Второй этап предусматривает изготовление рамы для створок. Для этого можно использовать профильную трубу расзмером 40*20*1,5 мм или 60*40*1,5 мм. Окончательный выбор зависит также от веса готовых створок и учета ветровой нагрузки.

Изготовление рамы для ворот

Для изготовления рамы необходимо предварительно сделать чертеж, предусматривающий все необходимые элементы. Возможные варианты и чертежи для рам будут представлены в статье далее.

Чертеж помогает рассчитать необходимое количество материала на обшивку створок и для изготовления самой рамы.

Также при прорисовке чертежа рамы нужно помнить, что большее количество ребер жесткости позволяет выбержать большую ветровую нагрузку.

Итак, некоторые варианты рам показаны на картинках ниже. Еще больше вариантов чертежей вы найдете в конце статьи в галереи.

После того как вы определились с чертежом и рама готова, нужно подумать о петлях для навешивания ворот и о задвижке.

Петли для ворот. Виды и правильный выбор

Петли необходимо приварить к каркасу створок и к стойкам.

Задвижки

Для задвижки чаще всего используется механизм показанный на фото.

Ну и завершающий этап — это покраска каркаса и крепление отделочного материала. Причем крепить отделочный материал можно как до, так и после установки створок на стойки.

Источник фото: www.moydomik.net, www.strport.ru

Автоматика ворот

Выбор и установка автоматики для распашных ворот

На сегодняшний день в продаже имеются линейные и рычажные электроприводы для автоматизации распашных ворот.

Линейный привод – наиболее распространенный тип автоматики распашных ворот (около 95%). Привод работает по принципу укорачивания и удлинению штока.

Рычажный привод – рычаг состоит из двух частей, соединенных подвижным шарниром.

У линейных электроприводов множество плюсов:

• невысокая стоимость;
• надежность
• ;простота конструкции.

Рычажные электроприводы в сравнении с линейными стоят дороже, и уступают линейным по надежности и мощности. Большой минус — возможность открывания при сильном ветре.

Стоики для ворот при установке автоматики лучше делать из кирпича ил бетона.

Поэтапный монтаж автоматики линейного электропривода состоит из следующих шагов:

1. Проверка хода створок (легко или туго) и устранение неисправности;
2. Приварить монтажные пластины к стойкам;
3. Открыть ворота на 90 градусов и приварить к ним вторую пару кронштейнов;
4. Перевести привод в ручной режим, смазать втулки и установить кронштейны;
5. Блок управления прикрепить к стене и соединить провода согласно схеме.

Установка автоматического механизма сделает эксплуатацию распашных ворот более удобной.

Источник фото: www.yandex.ru

Электро привод распашных двустворчатых ворот из подручных материалов.

(фотографии, инструкция, видео мастер-класс по автоматизации ворот)

Почему распашные ворота пользуются такой большой популярностью, доминируя над всеми остальными типами ворот? Ответ очевиден, всё дело в том, что их очень легко создать своими руками, и ими легко пользоваться. Но использование распашных ворот, созданных своими руками, станет ещё приятнее, если установить на них автоматический привод для открывания. К сожалению, приобретение такого привода обойдётся явно недёшево. Что же делать в такой ситуации? Народная мудрость гласит: «Если не хочешь переплачивать за что-то, сделай это своими руками!»,- и в данной ситуации она подходит как нельзя кстати. Чтобы сделать автоматический привод для распашных ворот вам понадобятся материалы, находящиеся, практически, под рукой, и немного знаний в области геометрии, физики и черчения.

Если вы заинтересовались идеей создания автоматического привода для распашных ворот, всё внимание на подробную фото-инструкцию, если же нет, едем дальше!

Пошаговые фото по созданию электро привода для ворот:

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/X3kswXrCxIEОригинальное название: Автоматика для распашных ворот своими рукамиАвтор видео: Досуг С Пользой

Каркас для распашных ворот своими руками?

(фотографии, видео мастер-класс, инструкция)

Сейчас я расскажу и покажу вам, как можно сделать металлический каркас из профильной трубы своими руками. Создание любых ворот, неважно раздвижных или откатных, деревянных или металлических, начинается с конструирования каркаса.

Инструкция по созданию каркаса из профильной трубы:

1. Прежде чем начать создавать каркас, необходимо снять размеры с того места, где планируется установка ворот. По этим размерам, с учётом, конечно же, толщины самой трубы, создаётся план-схема каркаса ворот;

2. После того, как схема создана, и всё стало наглядно, можно приступать к непосредственной сборке каркаса. Для этого профильная труба нарезается по нужным размерам. Потом из нарезанной трубы складывается прямоугольная рама, трубы места соединения прихватываются сваркой. Затем, после проверки конструкции уровнем и металлическим уголком, рама надёжно сваривается;

3. На этом этапе каркас ворот уже почти готов, осталось лишь установить диагональные перемычки. Для этого нужно приложить профильную трубу к раме по диагонали и засечками отметить границы. По этим границам труба обрезается;

4. Получившуюся деталь необходимо вставить в раму, прихватить сваркой и, уже после очередной проверки, приварить;

Вот и всё, металлический каркас для распашных ворот готов, а как использовать её при создании я расскажу в статье далее.

Пошаговые фото процесса:

Источник идеи и фотографий, видео мастер-класс: https://youtu.be/mvpNka4BYH8Оригинальное название: Распашные ворота своими руками за 2 дня.Автор видео: артем якимович

Ну, пожалуй, это всё, чем мы могли бы с Вами поделиться по данной теме. Я, как автор, надеюсь, что вся представленная в данной статье информация полезна, и Ваше время, потраченное на её прочтение, не пропало зря.  Если же остались какие-либо вопросы, смело задавайте их в комментариях ниже, и Вам ответят — будьте уверены.Читайте нас чаще, и создавать будет проще, Ваш Умный Мастер.

Фотогалерея

Чертежи распашных ворот 40 моделей. (Конструкции, схемы, макеты, эскизы)

В этой галерее собраные чертежи распашных двухстворчатых ворот, которые можно сделать своими руками. Среди эскизов чертежей в данной подборке вы сможете найти гаражные металлические ворота, ворота с калиткой из профнастила для гаража и дачи, автоматические с приводом.

Распашны ворота своими руками 780+ фото. Больгая галерея самодельных ворот.

В данной галерее вы найдете множетсво ( +700 ) фото распашных ворот всевозможных вариций: с калиткой, металлических и деревянных, гаражных и дачных ворот для частного дома из профильной трубы, т.е. ворот для гаража и дачи. Огромная коллекция красивых въездных деревянных ворот с элементами ковки и полностью кованных, из профнастила и из поликарбоната.

Красивые распашные ворота!!! В частных домах 77+ фото!!!

Здесь мы собрали для Вас самые красивые и дерзкие варианты распашных ворот. Получите наслаждение от просмотра чутогалереи.!!!!

Ворота деревянные распашные! Галерея 129+ уникальных ФОТО!!!

Ознакомьтесь с галерей самых красивых и простых деревянных ворот, которые вы могли бы найти в интернете для гаража, дачи и частного дома. Все эти ворота вы можете сделать своими руками, ведь когда то же они были сделаны такими же мастерами как ВЫ!!! Фото деревянных ворот с калиткой смотрите в галерее ниже.

Ворота распашные кованые. Галерея 288 + фото ворот с элементами ковки!

Здесь собрана подборка из 288+ фото ковано распашных ворот, которые сделаны своими руками. Здесь и из профлиста и из поликарбоната, с калиткой внутри и снаружи. Есть полностью кованные а есть и с элементами ковки.

40 фото распашных ворот с калиткой внутри

Не большая, но очень интересная поборка распашных ворот, встроенная калитка, у которых расположена внутри. В галерее есть как металлические гаражные ворота для гаража и из профнатисла для дачи, так и двухстворчатые деревянные ворота для частного дома

 Гаражные ворота распашные металлические (26 фото+)

Посмотрите в нашей гелерее фото железных распашных ворот для гаража, которые в большинстве случаев сделаны своими руками умелыми мастерами самоучками. Некоторые ворота из коллекции имеют встроенные калитки.

Ворота из поликарбоната 61 фото

В этой коллекции фото мы собрали для Вас 61 модель двухстворчатых ворот, которые изготовлены с использованием поликарбоната. В других гелереях на этой странице так же предостаточно моделей ворот, в конструкции которых так же применен поликарбонат. В этой же фотогалерее его применение наиболее выражено.

Ворота распашные металлические из профнастила 71 фото

Здесь хранятся 71 фото распашных двухстворчатых ворот их профлиста. Некоторые из моделей содержат встроенные калитки внутри, но большиство моделей сделаны с калитками снаружи. С моделями со встроеными калитками советуем ознакомиться в фото галерее выше!

Из сетки рабицы

А эти фотографии про ворота из сетки рабицы.

Оцените материал

Лучшие чертежи ворот и калиток из профнастила

Ворота и калитка – необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.

Основные виды ворот для дачных и загородных домов

• распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
• сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

1. Перед нами «классический» и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины. Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр.

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника (с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

Чертежи откатных ворот из профнастила

Самым оптимальным вариантом сдвижного забора, который можно возвести собственными силами, является конструкция с направляющим рельсом. Для нее достаточно просто подобрать комплекты фурнитуры и системы автоматизации. Ворота включают выдвижную створку с нижним рельсом, который движется по специальной системе роликов. Для того чтобы конструкция уравновешивалась в закрытом виде к каркасу сбоку приваривается дополнительная треугольная консоль.

Как можно заметить каркас ворот состоит из рамы и консоли, которые выполнены из более толстой профильной трубы (60х40). Внутренние элементы консоли также лучше сделать из этой трубы. Внутри рамы ворот рисунок каркаса можно сделать в разных вариантах (с прямоугольниками или треугольниками. Главное, чтобы труба была более легкой трубы (например, 40х20). Также не стоит делать решетку слишком частой. Порядок монтажа откатного забора представлен в следующем видео:

Надеемся, что приведенные чертежи помогут вам сделать собственные ворота и калитку из профнастила, которые будут удобными, надежными и долговечными.

Ворота и забор — это визитная карточка дома. Все входящие на участок в первую очередь видят именно ворота, и первое впечатление о хозяевах создается по этому элементу. Однако не только декоративные качества должны отличать въездные ворота. В первую очередь, это необходимый конструктивный элемент частного дома, призванный обеспечивать въезд транспорта и безопасность проживания. Очень важная задача при строительстве забора и ворот — совместить красоту, безопасность и функциональность.

Разберем самый популярный вид въездных ворот — распашные ворота. Выясним, какие особенности им присущи, каким образом они конструируются и устанавливаются, а также рассмотрим автоматизацию ворот такого типа.

Вернуться к оглавлению

Особенности распашных ворот

В первую очередь рассмотрим достоинства въездных ворот такого типа:

• Простота конструкции по сравнению с другими видами ворот;



  Схема устройства автоматических распашных ворот

• Низкая стоимость;
• Отсутствие необходимости технического обслуживания;
• Высокий срок службы;
• Надежность;
• Отсутствие границ в оформлении;
• Нет необходимости в подготовке площадки;
• Возможность автоматизации.

Недостатки в основном сводятся к тому, что для открывания створок необходимо предусмотреть достаточно свободного места, что бывает проблематично, особенно на небольших участках. Кроме этого, приходится учитывать ветровую нагрузку в конкретной местности при конструировании для того, чтобы сделать эксплуатацию ворот более безопасной.

Как видно достоинств намного больше, чем недостатков, а существующие недостатки не настолько критичны, вот почему использование распашных ворот так популярно у застройщиков.

Вернуться к оглавлению

Конструкция ворот распашного типа

Несмотря на то что постоянно появляются новые отелочные материалы, применяемые для облицовки распашных ворот, основные конструктивные особенности остаются прежними:

• Металлические столбы, являющиеся своеобразной основой для ворот;
• Каркас распашных ворот. Он может быть изготовлен из дерева или металла. Металлические каркасы считаются более прочными и надежными, поэтому их использование более популярно;
• Обшивка. В качестве отделочного материала может быть использовано дерево, сайдинг, профнастил, ковка, листовой металл;
• Петли для движения ворот;
• Замки и другие конструктивные элементы.

Вернуться к оглавлению

Необходимые для монтажа инструменты и строительные материалы

Для того чтобы сделать распашные ворота своими руками, понадобятся следующие инструменты:

• Болгарка. Этот инструмент понадобится для резки металлических деталей и их шлифовки. Кроме этого, необходимо убедиться в укомплектованности болгарки отрезными и шлифовальными дисками;
• Сварочный аппарат или инвертор с электродами будет необходим при сборке каркаса и обрешетки;
• Рулетка и строительный уровень будут полезны при конструировании и ориентации в пространстве каркаса;



  Блокировка механизма автоматических распашных ворот

• Прочие строительные инструменты, такие как молоток, лопата, мастерок и другие. Кроме этого, при обшивке каркаса понадобится шуруповерт с саморезами по металлу, а если планируется использование заклепок, — клепатель. Также для покраски забора в нужный цвет следует запастись краской, кисточками или краскопультом.
  Что касается строительных материалов, то нужно купить:

1. Профилированную трубу для конструирования каркаса. Чаще всего используется труба размерами 60 х 40. Размеры могут быть изменены в зависимости от отделочного материала и требований надежности.
2. Трубу для столбов. Ее размеры также выбираются исходя из конструкции и веса ворот. Если вес ворот не превышает 150 килограмм, подойдет труба сечением 80 х 80. Для более крупных ворот труба должна быть не меньше 100 х 100. Для тяжелых ворот, вес которых более 300 кг лучше всего предусмотреть трубу сечением 140 х 140 и больше.
3. На петлях для ворот лучше не экономить и выбирать их с небольшим запасом по весу.
4. Краску для придания каркасу и стойкам нужного цвета.



   Вариант устройства и покраски автоматических ворот

5. Отделочный материал. Для распашных ворот подойдет практически любой из представленных на строительном рынке: дерево, ковка, профнастил, сайдинг. Критерии при выборе — предпочтения застройщика и его финансовые возможности.
6. Замки, которые могут быть исключительно механическими или электромеханическими.
7. Автоматику. Этот элемент необязателен для распашных ворот, однако, с ним проживание в частном доме станет намного комфортней. Если средства не позволяют установить автоматику сразу, не беда, конструкция ворот позволяет отложить этот процесс и пользоваться ими вручную какое-то время.

Вернуться к оглавлению

Монтаж распашных ворот своими руками

Простота конструкции распашных ворот способствует тому, что они могут быть легко собраны своими руками, без привлечения специалистов. Монтаж ворот можно разделить на два основных этапа: установка стоек и конструирование ворот.

Как правило, сначала занимаются монтажом стоек, потому что после окончания работ им необходимо отстояться, и в это время можно заняться изготовлением самих ворот.

Вернуться к оглавлению

Установка стоек

Начнем описание процесса монтажа с установки стоек. В качестве стоек можно использовать:

• Металлические трубы;
• Монолитные столбы;
• Кирпичные или каменные столбы;
• Брус.

Трубы, если есть необходимая техника, можно попросту забить в землю. Этот способ считается экономичным, но более сложным. Во время забивания нужно следить за уровнем, чтобы ворота впоследствии не перекосились.

Более популярным методом считается бетонирование столбов, поэтому подробней рассмотрим именно его:

1. Для начала следует выкопать углубление в земле с помощью лопаты или садового бура. Глубина выемки грунта не должна быть менее одного метра и зависит от уровня промерзания грунта в регионе.
2. На дне ямы следует уложить гравийно-песчаную подушку толщиной до 200 миллиметров. Эта процедура позволяет предотвратить проседание столбов и создает основу для бетонирования.
3. После этого в углубление закладывается труба, которая выравнивается по вертикали с помощью строительного уровня.
4. В самом конце необходимо залить столб бетоном. Раствору нужно дать высохнуть в течение семи дней как минимум. Если высыхание происходит в жаркую погоду, следует периодически смачивать раствор водой, чтобы избежать пересыхания.

При выборе в качестве опор кирпичных столбов, необходимо их усилить с помощью арматуры, а также выпустить металлические закладные для крепежа петель.

Вернуться к оглавлению

Конструирование ворот

Второй этап на пути создания распашных ворот — это сборка самой конструкции. То, какой вид будет у будущих ворот, напрямую зависит от места, где планируется их поставить. К примеру, на воротах для заднего двора можно существенно сэкономить, выбрав материалы проще. Что касается парадного въезда, то здесь на декоративных качествах лучше не экономить.

Как правило, ворота изготовляются в одно время с забором, хотя может возникнуть необходимость сделать их на уже готовом заборе, что требует снятия точных размеров ширины и высоты проема. При определении высоты ворот следует помнить о расстоянии между воротами и землей для беспрепятственного их открытия.

В случае если под воротами уложена тротуарная плитка или выстелен асфальт, то расстояние допускается оставлять совсем небольшое, в пределах пяти сантиметров. Когда под воротами находится голая земля, лучше всего предусмотреть расстояние не менее десяти сантиметров. Кроме беспрепятственного открывания, просвет необходим для увеличения сопротивляемости ветру.

Вернуться к оглавлению

Чертежи и эскизы

Создание эскиза и чертежей будущих ворот позволяет осуществлять монтаж без ошибок, а также очень полезно для расчета необходимого количества строительных материалов. Рекомендуется при создании каркаса ворот ориентироваться на предполагаемый отделочный материал. К примеру, при обшивке ворот профнастилом можно избежать лишних стыков, что значительно увеличит аккуратность конструкции, и сделает монтаж гораздо проще.

На этапе создания чертежа следует произвести расчет необходимых материалов. Для конструирования ворот понадобится профильная труба разного сечения. Труба 60 х 40 необходима для сборки каркаса, который будет представлять собой основу ворот, а труба меньшего сечения, 40 х 20, понадобится для создания обрешетки, нужной для крепежа обшивки. При покупке труб рекомендуется заказывать сразу необходимых размеров для того, чтобы при сборке как можно меньше заниматься резкой.

Как бы то ни было, трубы все равно придется резать и шлифовать, поэтому без болгарки не обойтись. Шлифовка позволяет удалить с труб ржавчину, а обработка растворителем удалит с металла возможные следы масла, которые могут помешать лечь краске.

Вернуться к оглавлению

Сварные работы

После создания чертежа и подготовки труб приходит время для сварных работ. Их лучше всего доверить профессионалу. Так будет достигнута наибольшая прочность соединений и наилучший внешний вид. При соединении деталей необходимо не допускать образования в стыках отверстий, в которые может попасть вода.

В зимнее время влага, попавшая внутрь трубы, неизбежно замерзнет и может повредить каркас. Специалисты рекомендуют прихватывать трубы с шагом около 30 сантиметров. Сплошной шов может привести к деформации каркаса, что неизбежно повлияет на аккуратность будущих ворот. При сварке не стоит забывать о ребрах жесткости, повышающих прочность ворот и увеличивающих их сопротивляемость ветру.

При проведении сварочных работ своими руками необходимо соблюдать технику безопасности, обеспечив себя средствами индивидуальной защиты.

Вернуться к оглавлению

Грунтовка каркаса

Этот процесс позволяет продлить жизнь как металлическим, так и деревянным изделиям. Кроме этого, на грунт гораздо удобней наносить лакокрасочные покрытия. Места сварки также обрабатываются грунтовкой. Грунтовку лучше всего наносить после того, как на раму будут приварены петли. Если в качестве столбов были предусмотрены кирпичные опоры, то петли привариваются к закладным. В том случае, если закладные на опорах ворот и забора не были своевременно подготовлены, можно прибегнуть к помощи анкерных болтов. Кроме петель, загрунтовать следует и механизмы закрывания ворот — задвижки. Как правило, для распашных ворот выбираются штыревые задвижки, простые по конструкции и легки в монтаже.

Вернуться к оглавлению

Конечная отделка ворот

В самом конце необходимо произвести финишную отделку распашных ворот. На грунтовку можно наносить практически любые составы. Следует отметить, что наиболее ровную поверхность можно получить с помощью краскопульта, однако, отлично подойдет и обычная кисть. При покраске каркаса с помощью кисти придется затратить на это чуть больше времени.

После того как краска нанесена на каркас ворот, можно начинать крепеж отделочного материала. Кстати, обшивка может крепиться на уже висящую на своем месте раму, или эти работы можно производить в любом другом удобном месте. Рассмотрим самые популярные отделочные материалы, применяемые для обшивки распашных ворот:

1. Профилированный настил. Из достоинств этого отелочного материала можно отметить низкую стоимость, легкость и огромный выбор цветов и фактур профнастила. Стоит отметить, что профилированные листы могут быть не только однотонными: многие производители предлагают профлисты с принтом под натуральные материалы.



   Вариант устройства автоматических распашных ворот из профлиста

   Так можно без проблем найти профилированный настил, имитирующий натуральное дерево, кирпич или дикий камень. В настоящее время цвета профнастила подбираются по каталогу, поэтому при порче забора в каком-либо месте можно по коду подобрать дополнительный лист и попасть в цвет абсолютно точно. Из недостатков профлиста можно отметить большую парусность.

2. Дерево. Этот материал считается самым доступным и натуральным. Деревянные ворота выглядят очень красиво, и в случае порчи отдельные элементы могут быть легко заменены. Стоит отметить, что дерево очень требовательно в уходе, и без должного внимания может прийти в негодность — рассохнуться или растрескаться.
3. Листовой металл. Ворота, обшитые этим материалом, выглядят очень надежно и обладают высокой прочностью. Однако вес таких ворот очень большой, что отрицательно сказывается при их открывании, особенно если для этого используется автоматический привод.



   Оригинальный дизайн распашных ворот из листового металла

4. Ковка. Ворота, отделанные коваными изделиями, — это настоящий эксклюзив, особенно если делал их настоящий мастер. Такие кованные ворота не оставят равнодушными ни гостей, ни прохожих. Недостатком таких ворот является их высокая стоимость, и сложность изготовления, поэтому своими руками их сделать вряд ли получится.
5. Стальная сетка и сетка рабица. Такие ворота очень просто сделать своими руками, и они обладают низким весом. Из недостатков можно отметить их прозрачность, что делает участок просматриваемым с улицы. Кроме этого, на особые декоративные качества таких ворот из сетки рабицы надеяться не приходится.
6. Комбинированные ворота. Как правило, в качестве комбинированных материалов используется ковка, дерево, металл и поликарбонат. Такая комбинация позволяет сделать ворота одновременно прозрачными, легкими, а также не просматриваемыми с улицы.



   Комбинированные распашные ворота из дерева и кованых элементов

Вернуться к оглавлению

Автоматический привод для распашных ворот

Редко какой владелец загородного участка не задумывался о том, чтобы установить автоматические распашные ворота своими руками, позволяющие заезжать на территорию, не выходя из транспортного средства.

Автоматика значительно повышает комфорт проживания в частном доме, однако, целесообразность ее установке зависит от того, насколько часто ворота используются. Если частный дом используется как постоянное место проживания, то, скорее всего, ворота, предусматривающие автоматический привод, необходимы абсолютно точно.

Установить привод для распашных ворот — это задача не из легких. Автоматические ворота своими руками могут быть установлены, если есть определенные умения и знания. Лучше всего обратиться в специализированные фирмы, которые занимаются продажей и монтажом подобного оборудования.

Это позволит избежать ошибок в монтаже и некорректной работы автоматики. Кроме этого, фирмы, занимающиеся установкой привода на ворота, поставят вам необходимое оборудование по цене значительно ниже розничной и будут обеспечивать гарантийное обслуживание.

Поэтому, если в процессе эксплуатации привод перестанет корректно работать или вовсе сломается, можно будет рассчитывать на своевременную замену или бесплатный ремонт. Стоит отметить, что если установить привод на ворота планируется еще на этапе конструирования ворот, то необходимо заранее подготовить необходимые коммуникации. Так, будет полезным заблаговременно подвести к воротам необходимую для привода проводку, что сделает ворота более аккуратными.
