Автоматическое включение дхо после запуска двигателя своими руками

Правильное подключение ДХО, загораются после запуска двигателя, форд фокус 2.

Автоматрческое включение света при запуске двигателя

#Включение ближнего света при запуске двигателя

Эта статья будет очень полезна для тех, кто уже забывал несколько раз выключить свет своего автомобиля, а на утро обнаруживал, что аккумулятор разряжен. Да, на некоторых марках автомобилей предусмотрено выключение ближнего света при выключенном зажигании, однако повторимся, на некоторых автомобилях.

Так же за движение с выключенными фарами предусмотрен штраф, так что стоит задуматься о системе, которая бы включала и отключала ближний свет или ДХО при запуске двигателя. Ради справедливости стоит отметить, такая система уже существовала в отечественном автопроме. Во времена СССР на многих отечественных автомобилях автоматически включался ближний свет при пуске мотора. В этой статье мы более подробно поговорим о том, как подключить ДХО, чтобы включались при запуске двигателя.

Что такое ДХО?

В первую очередь начнем с определения. ДХО расшифровывается как дневные ходовые огни. Никакого отношения к габаритам это определение не имеет. Это световые приборы, которые служат для улучшения видимости транспортных средств и безопасности, как самих водителей, так и пешеходов в дневное время суток. В новых автомобилях они заметно выделяются в дневное время более яркими оттенками, так как светят в глаза водителям, а не на дорогу, как ближний свет фар.

Преимущество ДХО

Светодиодные ДХО – это больше, чем просто модный гаджет. Они светят даже ярче, чем ксеноновые, благодаря чему ваш автомобиль становится более заметным. Еще одним преимуществом дневных огней является то, что их использование не требует включения дополнительных источников света. Более того ДХО потребляют значительно меньше энергии при сравнении с ближним светом.

Многие производители заявляют, что использование такого освещения в машине снижает расход топлива. В этом есть доля правды, поскольку ДХО обладают мощностью в пределах 12 Вт, в то время как полное стандартное освещение автомобиля, а именно:

• Передние галогенные габаритные огни,
• Задние фонари;
• Подсветка приборов.

Мощность этих источников света в сумме обычно составляет около 140 Вт. А ток в автомобиле вырабатывается генератором от двигателя, в котором сжигается топливо. На практике же, а не во время лабораторных испытаний, снижение расхода топлива будет практически незаметным. Однако есть и другие аргументы в пользу установки ДХО в автомобиле. Включив ДХО вместо ближнего света, вы уменьшаете износ фар в вашем авто.

В новых моделях уже после 3-4 лет интенсивного использования автомобиля могут серьезно износиться пластиковые шторки и отражатели. То же самое относится и к газоразрядным лампам (ксенонам), которые могут работать дольше обычных галогенных ламп, но они не являются вечными. Такие лампы плохо переносят частое включение и выключение, а их замена влетает в копеечку. В такой ситуации потратить 4000-8000 рублей на покупку приличного комплекта ДХО может оказаться очень хорошим вложением.

Стоит предостеречь автовладельцев, которые в качестве экономии хотят подключить светодиодную ленту, купленную в ближайшем строительном магазине. Светодиодные полосы, прикрепленные с помощью хомутов или клейкой ленты к бамперу автомобиля – дневными ходовыми огнями являться не будут, хоть на расстоянии они могут быть похожи. С такими «ДХО» вы рискуете получить штраф за изменение конструкции автомобиля. На дороги общего пользования допускаются автомобили, оборудованные только омологированным освещением.

Помимо этого мы советуем не покупать самые дешевые небрендированные, даже омологированные комплекты ДХО. Они часто оказываются ненадежными, их корпуса зачастую протекают, а драйверы могут разряжать батарею.

Цена установки ДХО в сервисном центре обойдется около 1500-3000 рублей. Опытный мастер, который разбирается в схемах подключения, тоже успешно с этим справится самостоятельно.

Как подключить дневные ходовые огни?

Как подключить ДХО, чтобы включались при запуске двигателя, задумались многие автомобилисты. Гаражные умельцы нашли 10 способов включения и выключения дневных огней, как пример:

• От ручника;
• Аккумулятора;
• Вместо противотуманных фар и т. д.

И каждый из способов требует денежных затрат, а так же неплохих знаний в схемах проводки.

Смотрим видео, как установить и подключить дневные ходовые огни через блок управления:

Одна из основных схем заключается в подключении ДХО через 4-5 контактное реле, некоторые умельцы выводят провода на датчик давления. Так как при запуске двигателя на приборной панели автоматически загорается датчик давления, а значит, при подключении к нему ДХО загораются и сами огни.

Подключаем ДХО через 5 контактное реле

Для работы нам потребуется:

• Само реле, например, от сигнализации;
• Несколько проводов сечением 4 мм;
• 3 клеммы по типу папа-мама;
• Дневные ходовые огни;
• Термоусадка.

Первый способ подключения ДХО заключается в следующем:

• Возьмите ДХО, закрепите там, где вам будет наиболее удобно. Отрицательный провод припаиваем на кузов и хорошо закрепляем. Положительный провод снабжается «мамой», изолируется термоусадкой и оставляется на некоторое время.
• В проводке автомобиля необходимо найти провод, идущий к ближнему свету любой фары. Подсоединяемся к нему, выводим, так же припаиваем «маму» и пока забываем про него. То же самое необходимо проделать с плюсовым проводом зажигания.
• Переходим к реле. У него имеется 5 контактов, мы задействуем все кроме 87. Можете убрать его или оставить, решайте сами. Номер 86 нужно будет подключить к минусу на кузов, 85 пустить на фару, 87а подцепляется к плюсу от зажигания. Контакт под номером 30 соединяют со свободной клеммой ДХО. Оцените надежность изоляции клемм на реле, чтобы не происходило замыканий, и контакт был хорошим.

Еще видео, установка ДХО с помощью пяти контактного реле на ВАЗ 2111, обязательно смотрим:

Вот и все, проверьте свою установку на работоспособность. Включите двигатель, посмотрите, как функционируют дневные огни. Затем включите ближний свет, огни должны отключиться. После выключения света ДХО снова должны загореться, а после остановки двигателя – погаснуть. Чтобы угасание проходило плавно, стоит поставить в схему параллельным способом хороший конденсатор.

Подключение ДХО без реле

Если у вас нет под рукой реле, то можно обойтись и без него. ДХО в плане электрики очень просто устроены. На выходе мы имеем всего два провода красный и черный. Красный по всем правилам это «плюс», а черный – «минус». Откройте капот и найдите «+» на любой из систем автомобиля, которая запускается вместе с поворотом ключа зажигания. Как пример, это могут быть провода, идущие к датчику топлива или любые другие. Подключите красный провод ДХО к положительному контакту выбранной вами системы автомобиля. А отрицательный провод подсоедините к другому одноименному по заряду контакту.

Результатом такой схемы подключения будет то, что при включении зажигания ДХО загораются, а при выключении – гаснут. Будьте аккуратны, после установки огней проверьте работоспособность всех электроприборов. И не выезжайте на дорогу при наличии каких-либо неисправностей в автомобиле.

Помните, не на каждый автомобиль можно установить ДХО. А при неправильной установке вам выпишут штраф, за изменение предусмотренной конструкции транспортного средства.

В интернете вы можете найти множество других решений, как подключить ДХО, чтобы включались при запуске двигателя. В этой статье были описаны всего два наиболее популярных и менее затратных способа. Другие схемы подключения требуют более глубокого вмешательства в электронику автомобиля, покупки различных материалов и приспособлений. А, как известно, в замысловатых схемах не каждый разберется.

В этом лайфхаке вы узнаете как установить ДХО
, правила установки дневных ходовых огней своими руками,
причем самым простым и надежным способом (без контроллеров). Разберем конкретные примеры на нескольких популярных авто.

Еще с 2010 года в силу вступили правила, обязывающие ездить со светом в любое время суток. Насчет этого ведутся постоянные споры: кто-то говорит, что это бред, это садит аккумулятор, сокращает службу ламп и прочее, кто-то считает правильным, потому что ездить стало безопаснее, особенно на трассе. Не будем сильно обсуждать это, а сразу перейдем к главному вопросу — как правильно установить ДХО
?

Как установить дневные ходовые огни?

Для этого вам понадобятся самые простые светодиодные ленты, они могут быть и в пластиковом корпусе, это не важно, но лучше не берите металл, из-за возможной коррозии. Не нужно брать их со специальными разъемами или контроллерами, просто два провода на каждом (плюс и минус). Для начала разберем места для крепления.

Установка ДХО по ГОСТу

Требования к установке ДХО
несложные, и всего 3 правила:

должны располагаться на высоте минимум 250 мм от дорожного полотна;

между источниками света необходимо соблюсти расстояние не менее 600 мм;

свет должен быть желтым или белым (нет синему, красному, зеленому и прочим цветам радуги).

Остальное не важно. Можете ставить их прямо, косо, кругло, жирно, разницы нет. После того, как вы узнали как правильно устанавливать дневные ходовые огни
, перейдем к практическому этапу.

Установка ДХО на автомобиль

Повторюсь, нам понадобятся самые простые изделия, без контроллера или разъема, с обычными двойными проводками.

Самый бесхитростный способ подключения и сейчас я объясню схему работы. Во время включения зажигания замыкается цепь и на наши изделия идет ток от предохранителя, например прикуривателя, за счет чего они горят. Как только ток подается на фары БС, ходовые выключаются, за счет того, что на минусовой проводок подается напряжение. Это самая простая и правильная установка ДХО на авто
, если вам не нужно, чтобы они еще и выполняли функцию поворотников или были как стробоскопы. Теперь разберем какие предохранители и нужно задействовать на конкретных марках и моделях машин.

Установка дневных ходовых огней своими руками видео

Куда устанавливать дневные ходовые огни на разных автомобилях?

Теперь вы знаете места установки дневных ходовых огней
по ГОСТу, варианты установки ДХО в бампер
или на кузов и саму схему. Пишите свои комментарии, делитесь своими вариантами, ваша помощь может кому-то пригодиться!

Или DRL, становятся всё более доступными и популярными. Производители приводят много аргументов для их установки, в том числе минимальный расход топлива за счёт меньшего энергопотребления, большой срок службы и высокое качество.

Российское законодательство с 2010 года вводит обязательное их использование с попеременным включением фар ближнего света в дневное время. Правила ЕС требуют установления DRL на всех автомобилях новых моделей. Также их установка вполне возможна на более старых автомобилях, таким образом повышая их привлекательность и безопасность.

Рынок предложения дневных ходовых огней чрезвычайно высок и, казалось бы, насыщен похожими друг на друга вариантами. Модули настолько простые, что установить их может даже начинающий любитель. Между тем монтаж является серьёзным вопросом, и, прежде чем приступить к работе, взгляните на несколько деталей, которые повлияют на ваш выбор.

Для чего нужны дневные ходовые огни

С приходом летнего периода наступает относительно лучшие условия вождения — сухая погода, длинные дни и много солнечного света. Но именно последний показатель не всегда является союзников водителя. Он часто ослепляет, вызывает усталость глаз.

Согласно некоторым исследованиям использование дневных ходовых огней увеличивает видимость транспортного средства на дороге, что помогает избежать множества аварий. В странах ЕС с 2011 года на всех производимых автомобилях должны быть установлены DRL, в России годом раньше действует , где предусмотрено требование включать свет (либо противотуманные фары, либо фары ближнего света, либо же дневные ходовые огни) в светлое время суток. В чём разница между этими типами автомобильного освещения?

На видео — монтаж ДХО:

Лучшая видимость

Дневные ходовые огни служат для большей видимости автомобиля в течение дня. В отличие от ближнего света они оснащены мощными светодиодными светильниками, так что модули становятся более заметным для других участников дорожного движения. Кроме того, эти огни разработаны таким образом, что они . Ходовые огни дневного света зажигаются при запуске автомобиля, но вы можете ездить с ними только в течение дня. Когда стемнеет, нужно переключиться на ближний свет, автоматически выключив DRL.

Меньший расход топлива

Другим преимуществом ходовых огней дневного света является их энергоэффективность. Они потребляют только 10% энергии, необходимой для стандартных фар ближнего света. Дневные ходовые огни имеют огромное влияние на расход топлива, так как один модуль потребляет 6,8 Вт, то есть в совокупности менее 14 Вт. Для сравнения, одна галогенная лампа ближнего света потребляет 60 Вт, что в 8 раз больше. Кроме того, DRL работают до 10 тысяч часов, что эквивалентно 500 000 км проезда.

Современный дизайн

Светодиодные технологии, которые используются в производстве дневных огней, известны как одни из самых инновационных и .

Самостоятельная установка

Некоторые производители предлагают установить дневные ходовые огни своими руками. Такие комплекты включают в себя:

1. Два светодиодных модуля с проводами и штекерами.
2. Блок управления.
3. Компоненты для установки:
   • две нажимные скобы;
   • длинные кабели (6 метров);
   • простой разъём;
   • болты;
   • защёлки;
   • инструкция по монтажу.

Но тем не менее, установив DRL, нужно проверить в ближайшей мастерской.

Как монтировать дневные ходовые огни

Их установка не так сложна, как может показаться на первый взгляд. Для выполнения этой работы достаточно иметь основные инструменты, такие как отвёртка. Но, прежде чем решить собрать модули, нужно выбрать подходящую модель освещения.

На видео — установка дневных ходовых огней на ВАЗ:

В соответствии с положением фары дневного света:

1. Должны автоматически включаться, когда устройство включения или остановки двигателя находится в рабочем положении.
2. Должны автоматически выключаться при включении противотуманных фар или фар ближнего света.
3. Передние, боковые и задние габаритные фонари, габаритные огни и фонарь заднего не включатся, если горят ходовые огни дневного света.
4. Должны находиться на фронте автомобиля, белого цвета, размещены симметрично и на одинаковой высоте.
5. Не должны выступать за внешние габариты транспортного средства.

Выбор DRL

При покупке следует внимательно посмотреть на свет. Огни должны иметь соответствующую маркировку, которая является доказательством их использования на территории России. К сожалению, самые дешёвые комплекты часто не имеют необходимых по закону характеристик. На стекле должен быть штамп утверждения Е вместе с идентификационным номером страны-эмитента.

Обязательным является также отражатель RL — обозначение номера версии правил, согласно которым был выдан сертификат, номер сертификата и название производителя. Маркировка должна быть прочной, несмывающейся и видной на автомобиле. Эти требования выполняют ряд фирм, производящих дневные , например Hella, Philips или Osram.

Высота установки

Дневные ходовые огни не могут быть установлены на более чем 1500 мм или менее 200 мм от земли, а расстояние между ними не должно быть меньше 600 мм. Если ширина транспортного средства составляет меньше 1300 мм, расстояние между огнями должно быть 400 мм. Они также могут выступать за пределы контура автомобиля и должны быть установлены 400 мм от края транспортного средства.

Установка системы

Каково ваше мнение о самостоятельной установке дневных световых огней?

Эта статья будет очень полезна для тех, кто уже забывал несколько раз выключить свет своего автомобиля, а на утро обнаруживал, что аккумулятор разряжен. Да, на некоторых марках автомобилей предусмотрено выключение ближнего света при выключенном зажигании, однако повторимся, на некоторых автомобилях.

Так же за движение с выключенными фарами предусмотрен штраф, так что стоит задуматься о системе, которая бы включала и отключала ближний свет или ДХО при запуске двигателя. Ради справедливости стоит отметить, такая система уже существовала в отечественном автопроме. Во времена СССР на многих отечественных автомобилях автоматически включался ближний свет при пуске мотора. В этой статье мы более подробно поговорим о том, как подключить ДХО, чтобы включались при запуске двигателя.

Что такое ДХО?

В первую очередь начнем с определения. ДХО расшифровывается как дневные ходовые огни. Никакого отношения к габаритам это определение не имеет. Это световые приборы, которые служат для улучшения видимости транспортных средств и безопасности, как самих водителей, так и пешеходов в дневное время суток. В новых автомобилях они заметно выделяются в дневное время более яркими оттенками, так как светят в глаза водителям, а не на дорогу, как ближний свет фар.

Преимуществом дневных огней является и то, что их использование не требует включения дополнительных источников света, и потребляют значительно меньше энергии при сравнении с ближним светом. Именно поэтому многие автомобилисты стремятся приобрести их и установить на свой автомобиль.

Подключение дневных ходовых огней

О том, как подключить ДХО, чтобы включались при запуске двигателя, задумались многие автомобилисты. Гаражные умельцы нашли 10 способов включения и выключения дневных огней, как пример:

• От ручника;
• Аккумулятора;
• Вместо противотуманных фар и т. д.

И каждый из способов требует денежных затрат, а так же неплохих знаний в схемах проводки.

Смотрим видео, как установить и подключить дневные ходовые огни через блок управления:

Одна из основных схем заключается в подключении ДХО через 4-5 контактное реле, некоторые умельцы выводят провода на датчик давления. Так как при запуске двигателя на приборной панели автоматически загорается датчик давления, а значит, при подключении к нему ДХО загораются и сами огни.

Подключаем ДХО через 5-ти контактное реле

Для работы нам потребуется:

• Само реле (например, от сигнализации);
• Несколько проводов сечением 4 мм;
• 3 клеммы по типу папа-мама;
• Термоусадка.

Первый способ подключения ДХО заключается в следующем:

• Возьмите ДХО, закрепите там, где вам будет наиболее удобно. Отрицательный провод припаиваем на кузов и хорошо закрепляем. Положительный провод снабжается «мамой», изолируется термоусадкой и оставляется на некоторое время.
• В проводке автомобиля необходимо найти провод, идущий к ближнему свету любой фары. Подсоединяемся к нему, выводим, так же припаиваем «маму» и пока забываем про него. То же самое необходимо проделать с плюсовым проводом зажигания.
• Переходим к реле. У него имеется 5 контактов, мы задействуем все кроме 87. Можете убрать его или оставить, решайте сами. Номер 86 нужно будет подключить к минусу на кузов, 85 пустить на фару, 87а подцепляется к плюсу от зажигания. Контакт под номером 30 соединяют со свободной клеммой ДХО. Оцените надежность изоляции клемм на реле, чтобы не происходило замыканий, и контакт был хорошим.

Еще видео, установка ДХО с помощью пяти контактного реле на ВАЗ 2111, обязательно смотрим:

Вот и все, проверьте свою установку на работоспособность. Включите двигатель, посмотрите, как функционируют дневные огни. Затем включите ближний свет, огни должны отключиться. После выключения света ДХО снова должны загореться, а после остановки двигателя — погаснуть. Чтобы угасание проходило плавно, стоит поставить в схему параллельным способом хороший конденсатор.

Подключение ДХО при отсутствии реле

Если у вас нет под рукой реле, то можно обойтись и без него. ДХО в плане электрики очень просто устроены. На выходе мы имеем всего два провода красный и черный. Красный по всем правилам это «плюс», а черный — «минус». Откройте капот и найдите «+» на любой из систем автомобиля, которая запускается вместе с поворотом ключа зажигания. Как пример, это могут быть провода, идущие к датчику топлива или любые другие. Подключите красный провод ДХО к положительному контакту выбранной вами системы автомобиля. А отрицательный провод подсоедините к другому одноименному по заряду контакту.

Результатом такой схемы подключения будет то, что при включении зажигания ДХО загораются, а при выключении — гаснут. Будьте аккуратны, после установки огней проверьте работоспособность всех электроприборов. И не выезжайте на дорогу при наличии каких-либо неисправностей в автомобиле.

Помните, не на каждый автомобиль можно установить ДХО. А при неправильной установке вам выпишут штраф, за изменение предусмотренной конструкции транспортного средства.

В интернете вы можете найти множество других решений, как подключить ДХО, чтобы включались при запуске двигателя. В этой статье были описаны всего два наиболее популярных и менее затратных способа. Другие схемы подключения требуют более глубокого вмешательства в электронику автомобиля, покупки различных материалов и приспособлений. А, как известно, в замысловатых схемах не каждый разберется.

ДХО – это обязательное правило выезда на дорогу днем. Они необходимы, дабы повысить уровень безопасности водителей, и снизить статистику ДТП. Огни обеспечивают броскость и выразительность автомобиля, делая его видимым для других участников дорожного движения. Поэтому, фонари ставить необходимо, а для этого нужно знать, схему их подсоединения. Схема DRL может быть не одна, их очень много. Одна схема установки дневных ходовых огней может быть проста для вас, другая же схема установки ДХО сложна. Также, одна схема установки ходовых огней может быть произведена в несколько минут, а другая схема подключения дневных ходовых огней потребует от вас работы с паяльником и затраты немалых усилий. Но, стоит отметить, что каждая схема — автоматического включения ДХО вполне осуществима самостоятельно. Мы поведаем вам самые распространенные и достаточно легкие схемы подключения , которые позволят самостоятельно и быстро получить стильный и практичный девайс, а также изделие безопасности.

Данная схема подходит для всех русских автомобилей. Все автомобили обозначаются при стоянке габаритными огнями, что соответствует требованиям и . В таких случаях источником движения является датчик, который определяет скорость автомобиля.

Для автомобиля ВАЗ 2110 схема подключения ДХО таким образом – идеальна. Для этого изначально необходимо отключить штатную схему, по которой включались противотуманки и немного заняться ее переработкой, сделав так, чтобы она обеспечивала активизацию свечения после зажигания авто. Для этого может подойти любой тиристор, например с током 0,3 А. Конденсатор рекомендуется подбирать на 1500 мкФ 25 В, который будет обеспечивать даже до 23 секунд задержки включения. Для резисторов обязательным условием является мощь от 0,25 Вт и 10 КОм. Данная схема легко помещается в блоке реле, а поместить его можно в монтажном блоке. Как следует действовать:

• Изначально необходимо отключить минусовый провод, находящийся на обмотке реле, которое обеспечивает включение подъемников стекла и произвести его изоляцию.
• Найти провод, который отходит от кнопки противотуманных фар. Деактивировать его и убрать из штатного места, поставив его на отключенный провод в первом пункте.
• После этого можно вставлять готовую конструкцию обратно в разъем.

Схема применяется для многих автомобилей и идеально подходит под ВАЗ 2110. Суть такой схемы заключается в том, что на реле от противотуманок ставится специальная перемычка с питания обмотки возбуждения.

Такая схема подключения ДХО от генератора обеспечит автоматическую активизацию свечения устройств. Стоит отметить, что подходит схема подключения ходовых огней в том случае, если вы используете для этого противотуманные фары. Если произвести все правильно, то при включении генератора автомобиля – свет загорается, а при выключении – гаснет. При этом габариты так и активизируются кнопкой, а выключатель зажигания остается разомкнутым.

Схема подключения ДХО с задействованием фар ближнего света.

Принцип похож на указанный ранее, то есть это третья схема, дневные ходовые огни также будут автоматически включаться при зажигании авто, но теперь уже вместе с со светом ближних фар. Отключение производится после остановки, а габариты при этом остаются неактивными. Остальные системы освещения остаются работать в прежнем режиме. Этапы действия:

• Изначально вам потребуется вооружиться двумя светодиодами минимальной мощности, например 1А – КД10. Последовательно их необходимо соединить.
• Далее следует припаять к ним проводку, длина которой будет в среднем составлять 40см.
• Разберите приборную панель автомобиля, для того, чтобы соединить заготовку с 12 выводом разъема Х1. Зачастую цвет провода желтый.
• Вытащите кнопку, отвечающую за включение освещения.
• Соедините с зеленым проводом разъема (зачастую он имеет именно такой цвет) с вашей заготовкой. Либо же можно вставить в гнездо разъема зачищенный провод.
• После этого верните кнопку обратно на ее место и проверьте работоспособность системы.
• Если вам необходимо произвести остановку с заведенным двигателем, но с включенными габаритами и выключенным ближним светом, тогда необходимо вставить эту кнопку в разрез провода.

Такая электросхема ходовых огней проверялась на Ладе Приора и на ВАЗ 2110, где в обеих вариантах работала отлично.

• Первая схема на рисунке предназначена в том случае, если работа связана только с ручником и мотором.
• Вторая схема на рисунке имеет дополнительный резистор, который отвечает за отключение огней дневного света, когда активизируется работа габаритов или же головной оптики. Это производится путем подачи на базу транзистора номером КТ814 «+».
• Третья предложенная схема обеспечивает деактивацию горения ДХО в случае: если поднят ручник (при запуске ДВС или же для его автоматической активизации с сигнализацией); если включаются габариты (тогда производится перевод работы фар или же противотуманок к штатному режиму). Проще говоря, такая схема включения дневных ходовых огней отменяет их автоматический запуск вместе с зажигание генератора. Стоит отметить, что именно эта схема подключения ДХО с отключением автоматической функции прошла ГТО.

Схема подходит для множества автомобилей и идеальна для ВАЗ 2110. В этом варианте используется датчик давления масла, который берется из колодки в приборной панели авто. Сигнал о запуске двигателя поступает именно от этого датчика. При этом если вы активизируете работу габаритов, или же включите ближний свет, тогда автоматически погаснут.

При зажигании – автоматическое включение огней, но если включить ближний или же противотуманки, то ДХО снижают интенсивность свечения на 1/3. При запуске габаритов – ДХО продолжают активно излучать свет. Принцип такого действия заключается в переключении реле 2, при активизации цени по время включения ближнего и ПТФ. Также, участвует в этом процесс и резистор, который находится перед на этом же проводе возбуждения, идущего от ближнего и противотуманок. Для этого можно использовать диод, для того, чтобы питание от одного прибора не переходило на другой.

При этой схеме – ДХО гаснут во время активизации габаритных огней, и при выключении двигателя. Если вы моргаете дальним светом, то при этом ДХО гаснуть не будут, и к тому же нагрузки на электроцепь эта схема также не добавляет. Действия:

• На идущий от приборной панели провод – поставьте кнопку. Это необходимо для того, чтобы соответствовать ГОСТу, который требует возможности ручного отключения. Территориально поместить ее можно рядом с блоком, который отвечает за управление отоплением.
• Приобретите специальные колодки реле, для того, чтобы удобней производить монтаж. Необходимо на клипсы подсоединить к блоку предохранителя собранную схему./li>
• Удобней всего схему собрать в корпусе, при этом убедиться в деактивации реле. Собирается всего 5 проводов: от ДХО, от габаритов, от постоянного «+» и постоянного «-», а также от лампы мотора, через специальную кнопку.
• Использовать можно 5-ти контактные или же 4-х контактные реле. В нерабочем реле вынуть все содержимое и припаять «таймер» на контакты катушки.

Существует множество вариантов установки ДХО на передней части автомобиля. По своему опыту могу сказать, если вы решили действительно быть заметнее на дороге, то ставить надо выше. Если для вас DRL только отмазка перед господином полицейским дорожной службы, то без разницы, где закрепите.

Установка ходовых огней в автосалоне при покупке нового автомобиля обходится очень дорого. Мне на Дастер предложили поставить за 15 т.руб, цене комплекта Philips в магазине 3 т.руб. Если ДХО с хорошей комплектацией, то монтаж и подключение займут 15-20 минут.

Зарубежом обозначаются как DRL — сокращение от «Daytime Running Lights.

• 1. Виды дневных ходовых огней

• 2. Правила установки ходовых огней

• 3. Глаз орла
• 4. Модульные модели

• 5. ДХО из противотуманок

• 6. Некоторые разновидности для ПТФ

• 7. Светодиодная лента

• 8. Неоновая трубка на светодиодах

• 9. Видео разбор фары

• 10. ДХО моноблок, классические


Виды дневных ходовых огней

Сложность установки дневных ходовых огней зависит от их конструкции и предусмотренных креплений.

Перечислю основные типы:

1. каждый светодиод отдельно, называются глаз орла, орлиный глаз, Eagle Eyes;
2. в виде кольца, напоминающего ангельские глазки;
3. в корпусе противотуманных фар;
4. светодиодная лента, устанавливаемая внутрь фары.
5. классический моноблок вытянутой формы.

ДХО в виде ангельских глазок самые редкие. В отличие от обычных они имеют мощные светодиоды и линзы, которые фокусируют свет. При включении ближнего света они притухают и становятся габаритами. Обычные ангельские глазки штатно ставятся на некоторые автомобили в дорогих комплектациях и на BMW, на которых их стали впервые применять. Ими комплектуются некоторые биксеноновые и ксеноновые линзы.

Правила установки ходовых огней

Большинство хотят поставить так, чтобы они гармонично смотрелись с фарами ближнего и дальнего света. Поэтому половина автолюбителей ставят на уровне противотуманок. Если у вас ходовые огни мощность до 5 ватт, то при низкой установке они быстро собирают грязь и пыль, теряют световой поток в 2-3 раза. Особенно актуально на загородных трассах со сложным рельефом, свет может быть не виден из-за этого. А в жару горячий воздух вблизи асфальта, плотность которого выше, рассеивает свет. Если они вам нужны по назначению, чтобы повысить уровень безопасности, то ставьте между фар.

Основные требования для России указаны в ГОСТ Р 41.48-2004 и ГОСТ Р 41.87-99. В зависимости от типа транспортного средства, параметры установки могут меняться.

1. сила света от 400 до 800 Кандел на каждый DRL;
2. площадь освещающей поверхности каждого DRL минимум 40 см², чтобы не ставили мощные маленькие светодиоды.

Для измерения силы света своими руками, измерьте освещенность люксметром на оптической оси с расстояния 1 метр. Таким образом вы получите Канделы, а не Люксы.

После установки ДХО и подключения, необходимо сделать проверку в солнечную погоду со 100 метров. Половина автолюбителей, после установки китайского барахла мощностью 2 ватта (поярче габаритов), делают фото ночью вблизи автомобиля. Фотографируют ночью, чтобы хоть немного светили.

Все эти требования не придуманы во время застолья бухающими министрами. Эти требования, как и другие правила дорожного движения, написаны кровью жертв дорожно транспортных происшествий.

Глаз орла

Самая сложная установка ДХО своими руками у орлиного глаза, который обычно выполнен в виде болта с гайкой. Для монтажа требуется ровная поверхность и сверление отверстий. Чаще всего ставят в бампер, расположив в одну линию. Кому то нравится сверлить заглушки от противотуманок, чтобы не портить баннер.

После покупки рекомендую всю китайскую светодиодную светотехнику перебирать. Это значительно продлит срок службы. По многочисленным отзывам владельцев, из-за плохой сборки раз в месяц придётся менять орлиный глаз на новый. Светодиод имеет очень плохой контакт с корпусом, поэтому просто перегревается и выгорает. Под воздействием пескосоляной смеси на наших дорогах тоже быстро портятся. Причина этому плохая герметизация корпуса, соль разъедает проводники, а высокая температура как катализатор.

Крепление бывает двух типов, с резьбой или защелками. Иногда встречается исполнение для поверхностного монтажа на двухсторонний скотч. Но скотч бывает разный, иногда сразу отвалится, иногда год держится. Но тогда их легко украсть, оторвав эту гирлянду с бампера.

При резьбовом креплении сзади надо закручивать гайку, то есть залазить рукой внутрь бампера. Если они выгорают хотя бы по 1 штуке в месяц, то придется раз в месяц валятся под машиной, чтоб открутить и закрутить гайку и подключить провода заново. Поэтому лучше крепление на защелках.

Модульные модели

..

Практически все знают, как установить дневные ходовые огни в состоящие из комплекта модулей. Такую конструкцию можно поставить куда угодно, типовые схемы размещения изображены на картинке ниже. Требуется только просверлить отверстия под болты. Еще крепление бывает на двухстороннем скотче, но под воздействие соли и атмосферных условий могут просто отваливаться.

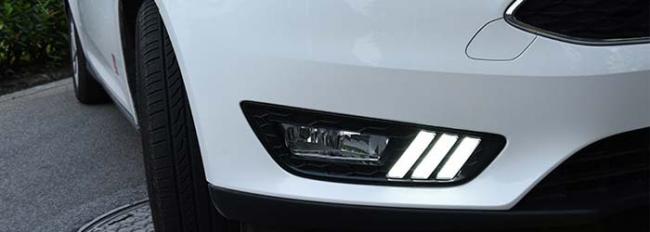

ДХО из противотуманок

Еще один способ, как установить ДХО по госту без изменения внешнего вида авто, это поставить светодиодные лампы в противотуманные фары. Рекомендую не ставить китайское барахло у которого в характеристиках указана мощность более 5 ватт и нет системы охлаждения. При мощности светодиодов более 5 ватт они перегреются и быстро скончаются. Для лампочек без радиатора, чтобы объяснить слишком хорошие параметры китаец пишет, что установлены диоды Cree или Osram. На самом деле там нет никаких Cree и Osram, это подделки, внешне напоминающие настоящие Cree. Любой продавец, включая китайца, будет божится и клясться мамой, что они настоящие. Я общаюсь с представителями китайских заводов и провожу экспертизы поддельных светодиодов КРИ для отечественных компаний.

Если штатных галогеновых противотуманок у вас нет, то можно приобрести:

1. круглые DRL на места ПТФ;
2. светодиодные ПТФ с функцией дневных ходовых огней;
3. просто светодиодные ПТФ.

Не забывайте, что у противотуманных фар по госту тоже есть светотеневая граница. При выборе светодиодных ламп для ПТФ постарайтесь сохранить светотеневую границу. Чтобы вы своим светодиодным прожектором не хреначили встречных по глазам.

Некоторые разновидности для ПТФ

Светодиодная лента

История у всех одна и та же, насмотрятся на дневные ходовые огни в виде ленты у дорогих авто и тоже хотят украсить свой шмаровоз своими руками. В итоге функцию дневных ходовых огней такая лента не может выполнять, со стороны смотрится поганенько, дешёвенько. Днём видно только в упор, не говоря про 100 метров.

Чаще всего покупают автомобильную светодиодную ленту у китайцев, кто поумней выбирают гибкую светодиодную трубку, типа неоновой. У кого с фантазией совсем плохо, ставят домашнюю ленту. В любом случае мощная требует охлаждения, иначе быстро сгорит.

Неоновая трубка на светодиодах

При правильной установке гибкой ленты или трубки в внутрь фары вы получите декоративную подсветку, которая будет прилично смотреться. DRL из такой трубки не получатся, даже если сильно постараться.

Самый сложный вариант установки, придётся разбирать фару. Самое трудное снять прозрачный пластик спереди. Фара герметична и стекло поставлено на герметик. Герметик бывает двух типов, который размягчается при температуре выше 100 градусов, и который совсем не размягчается даже при 300 градусах. Мне попадались неразборные, одну разбирал 10 часов, чтобы не испортить и не поцарапать. Герметик проверял паяльником, который нагревался до 300° и никак не мог его расплавить.

Для нагрева используют духовку или коробку, подогреваемую строительным феном. Когда герметик станет мягким, прозрачный пластик легко снимется. Для обратной сборки можно купить специальный каучуковый герметик, который используют ксенонщики.

Видео разбор фары

ДХО моноблок, классические

Самый распространённый тип дневных ходовых огней, это в виде моноблока, удлинённого квадрата. Оптимально установить в решетку радиатора, между фарами ближнего света. Очень нежелательно ставить в решетку, которая находится в бампере. Например, у Дастера эта решетка находится между ПТФ, получается, что ходовые огни будут находится даже ниже уровня туманок. Фактически это зависит от типа авто, ПТФ паркетников выше за счёт увеличенного дорожного просвета и больших колёс. У обычной легковушки они находятся низко.

Некоторые спереди на бампер ставят светодиодные фары рабочего света или дополнительного. Обычно они слишком мощные для ДХО, но могут подойти самые самые слабые модели.

Китайцы продают разнообразные светодиодные линейки без корпусов, выдавая их за ДХО. Указывают для них высокую мощность и низкую цену. Автолюбители, обрадованные ценой и характеристиками начинают их лепит на своё авто. Но функцию ДХО они не могут выполнять, потому что светят по все стороны, по паспорту 120 градусов. Они должны светить вперёд с углом 30 градусов, соответственно должны иметь отражатель или фокусирующую линзу. Без корпуса у них нет охлаждения и они дохнут от перегрева и воздействия соли на дорогах.

Соблюдая правила правильной установки дневных ходовых огней на автомобиль по госту, вы действительно станете заметней на дороге и повысите безопасность движения. Дураков на дороге и без нас хватает, поэтому не надо пополнять их ряды.

ДХО (дневные ходовые огни) – дополнительные световые устройства, устанавливаемые на автомобиль для использования в светлое время суток. Хотелось бы подчеркнуть,

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Подключение и установка LED-драйвера – это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации…

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Использовать светодиодные ДХО без стабилизатора напряжения – значит выбрасывать каждый год, как минимум, несколько сотен рублей на новые модули и тратить время на их замену.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Источник: http://ledjournal.info/shemy/podklyuchenie-dnevnykh-khodovykh-ogney.html

Пример подключения ДХО от генератора

Внимание: не забываем ставить предохранитель, на случай замыкания. От случайных КЗ при монтаже и работе никто не застрахован!

Источник: http://2shemi.ru/shema-podklyucheniya-dho-drl-cherez-kontaktnoe-rele-v-avto/

Нормы установки ПДД

Требование о наличии DRL содержится в ПДД, а технические параметры огней регламентируются двумя ГОСТами  – Р 41.48-2004 и Р 41.87-99. Согласно их требованиям, фонарей должно быть два, и цвет их свечения только белый. Другие характеристики не должны выходить за пределы:

• яркость свечения 400..800 кандел;
• расстояние между фонарями – не более 60 см;
• расстояние от края автомобиля – в пределах 40 см;
• горизонтальный угол раскрыва светового пучка – 20 градусов, вертикальный – 10 градусов;
• высота установки – 25..150 см.

Пункт 6.19 ГОСТ Р 41.48-2004 говорит о том, что ДХО должны начинать светить при включении зажигания.

Важно! Даже если фонари ДХО полностью соответствуют требованиям ГОСТ, но их установка не предусмотрена штатным конструктивом автомобиля, после монтажа DRL все изменения в обязательном порядке надо зарегистрировать в ГИБДД.

Источник: http://Svetilov.ru/avtosvet/ustanovka-i-podkljuchenie-dho

Законодательство

Перед практикой установки ДХО, хотелось бы немного остановиться на правовых нормах установки ДХО, а также правилах их работы.

Самое первое и основное правило – запрещена самовольная установка дополнительных световых сигналов на автомобиль. Да, вы правы, вы не имеете права устанавливать ДХО на свой автомобиль, если он не был укомплектован ими заводом изготовителем. Это будет расцениваться как внесение изменений в конструкцию транспортного средства. На каждое изменение конструкции транспортного средства должен быть получен сертификат, что само по себе дело не быстрое и не дешевое. В противном случае, сотрудники ДПС выпишут вам штраф, либо вовсе доставить ваш автомобиль на штрафстоянку.

Как же так? Мой сосед на «Оку» поставил ДХО и спокойно ездит! – спросите вы. Ему просто везет на лояльных сотрудников ДПС, которые не обращают внимания на его ДХО – отвечу я вам.

Еще раз — запрещена самовольная установка дополнительных световых сигналов на автомобиль, если он не был укомплектован ими заводом изготовителем. Поэтому, любые изменения конструкции транспортного средства вы производите на свой страх и риск. Совсем другое дело, если комплектация вашего автомобиля не включает в себя ДХО, но в более дорогих комплектациях вашей модели ДХО имеется. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами.

Первое правило установки ДХО касается их расположения на кузове автомобиля (см. рисунок). Если кратко описать этот рисунок, то мы получим следующее:

• ДХО должны быть установлены на высоте от 250 до 1500 мм;
• Расстояние между близлежащими краями ДХО должно быть не менее 600 мм;
• Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более 400 мм.

Теперь кратко пройдемся по правилам работы и использования ДХО:

• ДХО должны использоваться только в светлое время суток;
• Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами.

Все что не запрещено – разрешено. Вот так все просто. Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар. Правило звучит примерно так: При кратковременном подаче сигнала дальним светом, при отключенных габаритных огнях и ближнем свете фар, ДХО не должны отключаться. Расшифрую: вы едете при отключенных фарах и габаритах, ДХО включены, когда вы сигналите дальним светом встречной машине о приближении к посту ДПС, ваши ДХО не должны отключаться.

Просто? Я тоже думаю, что ничего сложного тут нет. Зная законодательство и правила использования ДХО, мы готовы перейти к практике их подключения. Начнем от простого и неправильного, закончим сложным и правильным. Поехали!

Источник: http://voditelauto.ru/4-%D1%81%D0%BF%D0%BE%D1%81%D0%BE%D0%B1%D0%B0-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B8%D1%82%D1%8C-%D0%B4%D1%85%D0%BE/

Комментарии

Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.

Источник: http://xn--80aal0a.xn--80asehdb/do-my-self/tuning/tuning-lada-vesta/2498-kak-otklyuchit-dho-na-lada-bez-vmeshatelstva-v-provodku.html

Режим работы

По техническому регламенту для авто, DRL должны автоматически включатся при запуске двигателя.  При включении ближнего света, должны автоматически отключатся, чтобы не слепить в темное время суток.

В продаже есть и комбинированные модели  с установленными сигналами поворота. Секция дублирования указателей поворота подключается отдельно параллельно штатным поворотникам. Наличие стабильного питания тоже обязательно.

DRL с поворотником

Для моделей с дополнительным управлением встречается функция провожающей подсветки, которая работает 10 минут после  выключения двигателя. Она освещает ваш путь до дома или землянки, смотря где вы проживаете. У Osram DRL есть режим, в котором они не выключаются, а притухают на 50%. только не знаю на сколько это законно и будет ли слепить.

Источник: http://led-obzor.ru/kak-podklyuchit-hodovyie-ogni

Простейшая схема

Самая простая схема включения ДХО при запуске двигателя показана на рисунке. Плюсовой провод подсоединяют на клемму «+» замка зажигания. Минусовой провод крепят на корпус машины в удобном месте. В таком виде схема имеет существенный недостаток. Светодиодные ходовые огни будут излучать свет всё время, пока повёрнут ключ зажигания. К тому же их работа не согласована с работой остальных фар, а значит, не отвечает требованию ГОСТа.

Источник: http://ledjournal.info/shemy/podklyuchenie-dnevnykh-khodovykh-ogney.html

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

При стоянке автомобиля в темное время суток, для его обозначения используются габаритные огни, использование ДХО ПДД запрещено.

Источник: http://ledjournal.info/shemy/podklyuchenie-dnevnykh-khodovykh-ogney.html

Подключение ламп DRL через 5 контактное реле

Многие не спешат ставить себе дневные LED фары просто включая фары ближнего света, но нужно учесть, что использование ДХО вместо ближнего света позволит быстрее заряжать батарею во время движения, так как мощность потребления их в 5 раз меньше.

Светодиодные ДХО на 15 ватт

Источник: http://2shemi.ru/shema-podklyucheniya-dho-drl-cherez-kontaktnoe-rele-v-avto/

Подключение через реле

Специализированное реле Незабудка 3, цена 450 руб

На форумах и сайтах вы встретите разные способы, как подключить дневные ходовые огни своими руками, для каждой марки оно будет разное. Продаются и специализированные реле, например Незабудка, рассчитанные на любой автомобиль.

Принцип работы простой.  Питание на дневные ходовые огни подаётся от провода включения зажигания. Плюсовой провод от дальнего и ближнего разрывает цепь, когда на нём появляется напряжение. Для этого достаточно 5 контактного реле. Сначала посмотрите решение на форумах, которые специализируются только по марке вашего авто. Возможно вы найдете более простое решение.

Схема подключения ходовых огней через реле

Например, в Дастере можно подключить ДХО к прикуривателю, на него подаётся напряжение, только когда включено зажигание. Это лучше чем в проводке искать провод зажигания. В любом случае рекомендую ставить предохранитель на случай замыкания.

На многих схемах для отключения DRL используется провод габаритов. Это неправильно DRL не должны гаснуть при включении габаритов, только при ближнем свете.

Другой вид схемы подключения дневных ходовых огней, это установка реле в штатные релейный блок авто без каких либо модернизаций. Оно включает дальний на 30% или 50%, которого будет достаточно, чтобы обозначить транспорт на дороге. Если дальний потребляет 120W, то 30% равно примерно 36вт, 50% равно 60вт.

Источник: http://led-obzor.ru/kak-podklyuchit-hodovyie-ogni

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Касается это, в первую очередь, продукции с AliExpress, которая не соответствует требованиям практически по всем моментам.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

• имеется встроенная стабилизация напряжения;
• полное соответствие ГОСТу;
• максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
• простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли. Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.

Источник: http://ledjournal.info/shemy/podklyuchenie-dnevnykh-khodovykh-ogney.html

Светодиоды для модели «Филипс»

Светодиоды для ДХО «Филипс» обладают высокой проводимостью. Показатель яркости у них равен 30 мк. Как говорят специалисты, проблемы с перегревов у них случаются очень редко. В данном случае выходное напряжение находится на уровне 10 В. Показатель чувствительности в среднем достигает 5 мВ. Световая отдача у моделей невысокая. Показатель потребления тока не превышает 3,3 А.

Минимальная допустимая температура для эксплуатации светодиодов равна -10 градусам. Трансивер в устройстве применяется оперативного типа. Всего у модели имеется один фильтр. Триггер в светодиоды для ДХО «Филипс» установлен двухконтактного типа. Показатель максимального сопротивления находится на отметке 45 Ом.

Источник: http://automobile-zip.ru/tuning/ustanovka-i-podklucenie-dho-dnevnyh-hodovyh-ognej-svoimi-rukami-shema-podklucenia-i-video-instrukcia.html

Дневные ходовые огни предназначены для того, чтобы улучшить видимость авто, на котором они установлены, в дневное время. На большинстве современных автомобилей такие огни устанавливаются на заводе. Также их можно установить и своими руками.

На видео ниже показана установка светодиодных ДХО на Лада Ларгус.

Выбор ДХО на Лада Ларгус

В том случае, когда Лада Ларгус на заводе не укомплектована ДХО, то их можно установить, используя два метода:

1. Обратиться на специализированную СТО.
2. Установить своими «мозолистыми» руками.

Лада Ларгус, которую оснастили ДХО

Свой выбор следует остановить на надежных моделях ДХО. Запчасти из Китая будут стоять дешевле, но европейские огни прослужат дольше. Тут выбирать надо в зависимости от своего кошелька. Специалисты отмечают, что качественные огни отечественного производства найти довольно сложно.

Заводской вариант по ГОСТу

Самый надёжный и самый дорогой! Оригинальный комплект у дилеров будет стоит не менее 5 000 рублей.

Он включает в себя:

1. Лампы в накладки противотуманных фар (2 штуки).

   Замена стандартных накладок на ПТФ с ДХО

2. Блок управления ДХО.

   Оригинальный блок управления ДХО

Схема подключения

Схема подключения ДХО на Ларгус

Обычные лампы из КИТАЯ

Вариант установки огней ДХО в заглушки противотуманных фар

Самый дешевый и ненадёжный вариант. Но, стоимость в 250 рублей весьма соблазнительная.

Установка таких ДХО максимальна проста — они просто, плюсовой провод бросается на зажигание (в реле), минусовой — на массу автомобиля.

Самый простой в установке вариант ДХО на Ларгус

Установка заводских дневных огней

Если есть хоть начальные навыки и знания системы электрооборудования авто, то произвести работу по установке ДХО можно своими силами. Работа при этом займет не более часа.

Если огни были куплены в магазине, то с их установкой не возникнет сложностей. В комплекте идет инструкция по их монтажу, а потому следует все действия производить согласно описанным там правилам. Если в этом возникнут какие-то трудности, то следует обратиться на СТО.

Алгоритм

1. Устанавливаем блок розжига ДХО под капотом.

   Блок розжига аккуратно крепим под капотом

2. Тянем черный провод на массу.
3. Желтый провод «параллелим» к питанию ближнего света (необходимо для того, чтобы включении ближнего света ДХО светили в половину своей мощности).
4. Плюсовой провод подключаем на реле зажигания.

   Для надёжности проверяем напряжение на колодке в реле при включении зажигания

Дневные огни собственного изготовления

Те, кто не хочет тратить средства на покупку заводских ДХО, могут их сделать самостоятельно, придерживаясь таких рекомендаций:

1. Надо приготовить провода, светодиодную ленту и заглушки для фар.
2. Ленту следует нарезать по требуемым размерам.
3. На заглушке сверлятся отверстия под полоски.
4. Припаиваются провода к полоскам.
5. Сами полоски крепятся на заглушки.
6. Производится подсоединение проводов в моторном отсеке.
7. Провода можно подключить к реле бензонасоса. В таком случае огни будут загораться автоматически при включении зажигания.

Общие требования к ДХО

Схема ДХО по Госту

К этим элементам предъявлены особые требования, которые должны соответствовать ГОСТу, а именно:

1. Огни должны автоматически включаться.
2. Должна быть возможность принудительного отключения огней.
3. ДХО должны выключаться автоматически при включении света в авто.
4. Излучатели должны иметь площадь не более 40 сантиметров.
5. Мощность света не должна быть больше 800кд.
6. Свет должен быть белым.
7. Фар должно быть не более 2-х.

Внесение изменений в конструкцию автомобиля

При самостоятельной установке ходовых огней также следует помнить, что их монтаж будет рассматриваться как внесение изменений в конструкцию авто. Если на машине нет ДХО, то в дневное время суток можно включать ближний свет или противотуманки.

Но рекомендуется использовать именно дневные огни, так как этот вариант наиболее рациональный. Если включать свет или противотуманки, то это приведет к износу различных элементов авто, например, габаритных огней или подсветки панели приборов. ДХО во включенном состоянии не требуют дополнительного расхода топлива. Они могут работать автономно и экономить бензин.

Заключение

Тот автомобиль, который оборудован дневными ходовыми огнями, имеет преимущество на дороге. Огни могут обеспечить дополнительную безопасность при передвижении. Поэтому каждому водителю надо решать самостоятельно, устанавливать такие огни на свое авто или нет.

ДХО на Лада Ларгус своими руками за 3 рубля 50 копеек

В достаточной мере обозначенный на дорожном полотне автомобиль Лада Ларгус является залогом безопасности, как для пешеходов, так и для других водителей. В большинстве стран с целью обозначения авто, движущегося по дороге, были регламентированы специальные световые приборы, именуемые дневные ходовые огни. Многих владельцев авто интересует вопрос, как самому установить ходовые огни.

Как быть владельцу практичной Лады Ларгус?

Эта модель Лада Ларгус позволяет обозначить себя посредством таких световых приборов:

• ближнего света;
• противотуманных световых устройств;
• дневных ходовых огней (когда они конструктивно присутствуют в автомобиле).

Из вышеперечисленного списка средств именно ходовые огни являются наиболее рациональным решением. Это подтверждается тем, что включенные фары головного света, противотуманные и габаритные фонари намного быстрее растрачивают ресурс собственных ламп. Также включенное состояние указанных приборов освещения побуждает автомобиль потреблять больше топлива. Ходовые огни работают в автономном режиме по отношению к указанным осветительным устройствам. Далее мы расскажем как самому установить огни.

Варианты монтажа

Если модель Лада Ларгус в заводском исполнении не предусматривает присутствие обозначенных приборов освещения, то при их установке обычно действуют двумя методами:

• обращаются за услугой СТО, где могут предложить весь комплекс работ, начиная приобретением и заканчивая непосредственным монтажом;
• устанавливают ДХО своими руками.

В последнем варианте также присутствуют два пути решения:

• установка приобретенного в торговой сети комплекта;
• монтаж самостоятельно изготовленных ДХО.

Как выбрать оборудование?

Владелец модели Лада Ларгус ожидаемо стремится обеспечить своему автомобилю возможность выделяться в потоке даже в условиях солнечного дня. Для этой цели потребуются достаточно мощные ходовые огни, которые способны соответствовать таковым требованиям:

Замена салонного фильтра Лада Ларгус с кондиционером

• обеспечивать силу светового потока в пределах 400 — 800 Cd (данный показатель может быть достижим с помощью двух рассеивателей, обладающих размерами 100х20 мм;
• потреблять ток с силой от 1 Ампера и выше;
• иметь металлический корпус с эффективным охлаждением.

Для рассматриваемой здесь модели Лада Ларгус комплекты ходовых огней изготавливаются различными производителями. На выбор может оказать влияние величина стоимости изделий. Китайские аналоги более дешевые, однако своим качеством не способны удивить. Европейские ДХО куда надежнее, но их цена может «укусить». Самостоятельно изготовленные варианты тоже имеют право на существование, но не всегда являются лучшим выбором.

Как самому установить ДХО?

Если у владельца присутствует минимальный багаж знаний в сфере автомобильного электрооборудования и потребный инструмент, то решение проблемы в таком случае не займет более двух часов времени. Во избежание некачественного выполнения работы перед выбором изделий и началом монтажа рекомендуем детальным образом ознакомиться с основными требованиями. Ошибки, которые могут себя проявить при установке ДХО, способны вызвать существенные осложнения, как при дорожном движении, так и во время разбирательства о причинах ДТП (если произойдет).

Установленные ходовые огни должны быть наделены такими функциями:

• возможностью включения и отключения при запуске и остановке мотора соответственно;
• способностью к активации без привлечения дополнительных инструментальных средств;
• автоматической деактивацией при включении головной оптики с оставлением возможности кратковременного включения для подачи сигнала на дороге;
• соблюдением потребной геометрии после непосредственной установки:
• расстояние между данными световыми источниками не должно превышать 600 мм;
• такой же габарит до крайней точки кузова (по ширине) — не более 400 мм;
• по высоте к полотну дороги минимальный параметр должен быть 250 мм, а его максимальное значение – 1500 мм.

Ознакомившись с данными регламентными требованиями можно смело браться за установку ДХО своими руками на машину Lada Largus.

Способы монтажа

Вариант №1. Он предусматривает установку самостоятельно изготовленной ходовой оптики.

Такие изделия можно подготовить, применяя следующий алгоритм действий:

• приобретаем светодиодную ленту, выступающую в роли излучателя (применяем 4-ваттные диоды 5050 с напряжением 12 В или 14 В);
• для расположения на заглушке нарезаем 2 полоски, длина которых 250 мм и 6 полос, имеющих меньшую величину длины
• по 100 мм;
• далее производим сверловку отверстий заглушек для вывода кабелей, соответствуя размеру самих полос;
• к краям полос аккуратно припаиваем наконечники проводов (их следует закрепить, применив силикон и скобы для подстраховки);
• указанные кабели выводим на тыльную сторону заглушек;
• чтобы по максимуму сохранить целостность излучателей, применяем трубку из полихлорвинила (в ней располагаем сам световой источник);
• после выполнения примитивных коммуникаций сборку получившейся схемы коммутируем с реле топливного насоса.

Такое решение позволяет заиметь возможность включения и деактивации ходовых огней в зависимости от того, запускается или глушится мотор.

На этом процесс изготовления и монтажа данного оборудования можно считать завершенным. Как видите, ДХО своими руками – это не так-то уж и сложно.

Вариант №2 – использование оригинальных ходовых огней, применяемых для Lada Largus.

В качестве таких вариантов выступают обычные светодиодные лампы, которые стали доступным продуктом для каждого владельца. Здесь также можно обойтись без помощи соответствующей мастерской, ведь процедура замены ламп достаточно примитивна. Проявляйте внимательность во время покупки, поскольку цветовой оттенок излучаемого света должен быть идентичен у обоих источников (обязательное требование).

Вариант №3 – монтаж комплекта, приобретенного у торгового субъекта.

На первый взгляд может показаться, что процедура наделена минимумом сложности. Действовать следует в соответствии с положениями инструкции. Перед началом манипуляций потребуется взвесить уровень своих знаний в сфере электрооборудования модели Lada Largus. Если уверенность в собственных возможностях отсутствует, то обращайтесь к специалистам сервисов.

Подведем итоги

Теперь вы знаете, как самому установить ходовые огни. Установив ДХО в Lada Largus, вы наделяете свой автомобиль неоспоримым преимуществом, поскольку полученное дополнительное освещение призвано работать в угоду не только вашей безопасности, но и остальных участников трафика. К какому из приведенных нами вариантов склониться, решать только владельцу.

Оглавление:

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Подключение и установка LED-драйвера – это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации…

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Использовать светодиодные ДХО без стабилизатора напряжения – значит выбрасывать каждый год, как минимум, несколько сотен рублей на новые модули и тратить время на их замену.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Простейшая схема

Самая простая схема включения ДХО при запуске двигателя показана на рисунке. Плюсовой провод подсоединяют на клемму «+» замка зажигания. Минусовой провод крепят на корпус машины в удобном месте.

В таком виде схема имеет существенный недостаток. Светодиодные ходовые огни будут излучать свет всё время, пока повёрнут ключ зажигания. К тому же их работа не согласована с работой остальных фар, а значит, не отвечает требованию ГОСТа.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной.

Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка.

Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

При стоянке автомобиля в темное время суток, для его обозначения используются габаритные огни, использование ДХО ПДД запрещено.

Подключение через 4 контактное реле от генератора или датчика масла

Два следующих способа имеют общую основу и подразумевают работу дневных ходовых огней только после запуска двигателя. Схема включения ДХО от генератора базируется на переключении четырёх контактного реле и геркона.

Контакты реле ДХО подключают так:

• 30 – на плюсовые выводы светодиодных модулей;
• 85 – на плюсовой провод к габаритам;
• 86 – на любой вывод геркона;
• 87 и второй вывод геркона – на «+» аккумулятора.

Проверив надёжность всех контактов, переходят к настройке. Для этого заводят двигатель и, перемещая геркон вблизи генератора, добиваются его срабатывания и стабильного свечения ДХО. Затем геркон прячут в термотрубку и с помощью нейлоновых стяжек фиксируют в найденном месте.

В момент пуска двигателя, а затем и генератора замыкаются контакты геркона и реле, подавая напряжение питания на светодиоды ходовых огней. При этом лампы габаритов остаются отключенными, так как ток через катушку реле мал, чтобы их зажечь.

В отсутствие геркона можно запитать ДХО от датчика давления масла. В этом случае 86-й контакт соединяют с лампой давления масла. В остальном схемотехника дублируется.

Обе схемы имеют общий недостаток. Их нельзя применять, если в габаритах установлены светодиоды.

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов.

Сначала о подключении реле для ДХО:

• 30 – на плюсовые выводы светодиодных модулей;
• 85 – на плюсовой провод габаритной лампы;
• 86 – на корпус авто;
• 87а – на «+» с замка зажигания;
• 87 – не подключать (заизолировать).

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Данный вариант включения интересен тем, что путь протекания тока через ходовые огни является независимым. Это позволяет устанавливать в фары габаритов и ДХО источники света любого типа и мощности.

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Касается это, в первую очередь, продукции с AliExpress, которая не соответствует требованиям практически по всем моментам.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

• имеется встроенная стабилизация напряжения;
• полное соответствие ГОСТу;
• максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
• простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли.

Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.

Используемые источники:

• https://carfrance.ru/ustanavlivaem-dxo-dnevnye-xodovye-ogni-na-lada-largus-svoimi-rukami-video-i-sxema-podklyucheniya/
• https://zamenarenault.ru/largus/elektrika-i-tormoza/hodovye-ogni-svoimi-rukami.html
• https://ledjournal.info/shemy/podklyuchenie-dnevnykh-khodovykh-ogney.html

Здравствуйте уважаемые друзья. В сегодняшней статье я расскажу о трех простых способах подключения ДХО (дневных ходовых огней) в автомобиле.

Ни для кого не секрет что с 2010 года всех автомобилистов обязали ездить с включенным ближним светом фар или ДХО. Штраф за невыполнение этого требования небольшой, около 500 руб. Тем не менее, терять их никому не хочется. Приходится постоянно включать и выключать ближний свет. А как часто бывает, что вы просто забыли его включить, а ещё хуже выключить. Ведь некоторые автомобили, не оборудованные автоматическим отключением или звуковыми подсказками. И вот вы приходите в очередной раз к автомобилю, чтобы его запустить, а аккумулятор уже сел.

Чтобы избежать таких неприятностей придётся устанавливать дневные ходовые огни с автоматическим включением после запуска двигателя. Сегодня я расскажу о трех простых и проверенных схемах подключения ДХО. Начнём с самого простого. Схема номер один.

Схема включения ДХО через габариты или ближний свет

Схема очень простая, содержит минимум распространённых деталей и не использует реле. Но у этой схемы есть два недостатка. Во-первых, ДХО зажгутся сразу после включения зажигания, во-вторых в этой схеме можно использовать только светодиодные осветительные приборы. Что немного снижает ее много функциональность. На первый недостаток можно и не обращать внимание, так как светодиодные огни потребляют очень мало энергии и это никак не скажется на запуск двигателя со слабо заряженным аккумулятором. К особенностям данной схемы можно отнести тот факт, что при включении клавиши габаритов ДХО выключиться, что и требует правила ПДД.

Следующая схема более универсальная к осветительным приборам, но содержит больше деталей. Итак, переходим к схеме номер 2.

Схема подключения ДХО от датчика давления масла

Как вы поняли из заголовка, данная схема включения ДХО используют давление масла создаваемого двигателем автомобиля. В качестве исполнительного механизма используется автомобильное реле REL3 с мощными контактами, благодаря этому можно использовать не только светодиодные лампы, но и галогенные. К недостаткам данной схемы можно отнести тот факт, что она может быть реализована только в автомобилях, где используется контактный датчик давления SA1. Данная схема была неоднократно испробована в автомобилях советского производства, в частности автомобилях УАЗ.

В результате испытаний был выявлен тот факт, что промежуточное реле REL1 нужно использовать как можно с меньшим током обмотки катушки, обычное автомобильное в этом случае никак не годится. Так как ток потребления катушки превышает 100 миллиампер. Из-за этого контакты датчика давления масла быстро выходит из строя. В лучшем случае датчик давления с автомобильным реле проработает полгода. Поэтому я стал использовать реле Songle SRD-12VDC-SL-C, у которого ток обмотки не превышает 30 миллиампер.

И так мы плавно подходим схеме номер 3, которая, на мой взгляд, самая лучшая из всех и лишена практически всех недостатков. Но придется немножко поработать паяльником.

Автоматическое включение ДХО после запуска двигателя

В данной схеме также как и в предыдущей, в качестве исполнительного механизма используется реле, благодаря этому можно использовать светодиодные фонари так и галогенные. Схема достаточно проста, практически не требует настройки, содержит минимум радиодеталей. Одно из главных преимуществ данной схемы то, что для её работы не требуется каких-либо сигналов как в предыдущей схеме. Самое главное в ней реализовано автоматическое включение ДХО после запуска двигателя.

Принцип её работы основан на разности напряжения бортовой сети. Когда автомобиль заглушен, напряжение бортовой сети не превышает 12,8 вольта, стоит только повернуть ключ на старт и автомобиль запуститься, напряжение поднимается в среднем до 13,4 вольта. Эту разницу напряжения улавливает схема и включает дневные ходовые огни. Если заглушить, то всё повториться в обратной последовательности. При включении габаритов или ближнего света срабатывает реле RE2 и ходовые огни отключаются. Использование клавиши S1 в схеме не обязательно. Но если Вам порой бывает необходимо двигаться не замечено, то эту клавишу стоит предусмотреть.

Данная схема реализована на управляемом стабилитроне VD1 TL431, который я использую во многих электронных самоделках. Теперь давайте я расскажу более подробно о том, как изготовить блок управления ДХО своими руками.

Детали устройства:

• Регулируемый стабилитрон; TL431 или советский КР142ЕН19А
• Реле электромагнитное REL1; любое на 12 вольт с током потребления как можно меньше, например Songle SRD-12VDC-SL-C
• Реле электромагнитное REL2; любое на 12 вольт, пяти контактное
• Резисторы; 4,7 Ком, 1,1 Ком, 160 Ком
• Конденсатор электролитический; 10 мк 25 вольт
• Диоды; IN4007, или другие с похожими характеристиками 2 шт.
• Предохранитель

Так как в устройстве используется небольшое количество радиодеталей их можно соединить навесным монтажом. Для тех, кто любит по паять лучшим, конечно, будет смонтировать на платье. Для этого нам понадобится кусок фольгированного стеклотекстолита размером 80 на 45 мм. На платье размечаем местоположение будущих компонентов.

При помощи сверла диаметром 1 мм сверлим отверстие. Если ваш патрон не может зажать данные сверло то стоит воспользоваться данным советом, обмотать его медной проволокой и пропаять.

Затем при помощи перманентного маркера производим соединение нужных точек радиодеталей. В дальнейшем это будут дорожки.

Когда закончим обрисовку будущих дорожек, проверяем еще раз правильность монтажа и приступаем к травлению платы. Для этого нам понадобится хлорное железо, из которого мы произведем раствор нужной концентрации. От концентрации будет зависеть время травления будущей платы в среднем 10-20 минут. В итоге у нас должно получиться вот такая красивая заготовка.

При помощи паяльника смонтируем наши радиодетали. Также нам понадобится олово и флюс, в качестве которого подойдёт канифоль.

Также стоит позаботиться о корпусе будущего устройства. Я использовал в качестве него корпус от сгоревшего указателя поворотов автомобиля УАЗ.

Если нужно, выводные провода можно зафиксировать при помощи клея, используя при этом термопистолет.

В заключение хочу отметить, что схему подключения ДХО Вы можете выполнить своими руками. Данное устройство я использую около 6 лет на своём автомобиле. Оно зарекомендовало себя с лучшей стороны. Его характеристики не зависят от внешней температуры, что летом, что зимой работает исправно. При данных на схеме номиналов резисторов, схема должна заработать сразу, но если будет нечёткое включение реле REL1,то придётся подобрать номиналы резисторов R1 R2. Расположить готовое устройство можно в любом месте, где Вам будет удобно, так как дополнительных проводов для управления эта схема не требует, и берёт опорное напряжение прямо с питающей цепи самого устройства.

Ещё одним приятным моментом использования данной схемы является её универсальность. Так как при помощи данной схемы можно реализовать включение других устройств, которые должны включаться после запуска двигателя, например видеорегистратор.

На этом своё повествование буду завершать. Надеюсь, данная статья поможет многим автомобилистам. Прощаюсь. До новых встреч.
