Автоматическое открытие распашных ворот своими руками

Дистанционное управление створками ворот намного удобнее и позволяет сэкономить немало времени. Монтаж автоматики для распашных ворот (въездных на участок, в гараж), причем своими руками, по силам любому мужчине, хоть немного понимающему в технике. Как это сделать, что учесть, если открывание производится наружу – со всем этим мы и разберемся.

Самодельная автоматика для ворот

Словосочетание «своими руками» не нужно понимать буквально. Тем, кто все-таки задумается об устройстве всей системы управления «с нуля», стоит посмотреть на конструктивные особенности типовых моделей приводов.

Получается, что его придется подбирать, так как самостоятельное изготовление – дело бесперспективное. Собрать корпус, скомпоновать «начинку» возможно лишь при наличии определенной материально-технической базы. Приобретение готового привода для ворот существенно упростит работу. Если планируется произвести монтаж автоматики ворот из отдельных комплектующих заводского изготовления (сборная конструкция), нужно учесть ряд моментов.

Какой вариант предпочесть? Существует несколько разновидностей приводов – линейные, рычажные, даже подземные. Планируя все делать своими руками, целесообразнее выбрать первую модификацию. Для створок, открывающихся наружу – оптимальное инженерное решение.

Что предусмотреть?

Один из главных критериев, на которые нужно ориентироваться – безопасность эксплуатации. Следовательно, устройства на напряжение 220 В использовать нежелательно; только рассчитанные на его низкие значения (в пределах 12 – 36 В). Судя по отзывам тех, кто уже самостоятельно конструировал автоматику ворот и пользовался ею, один из приемлемых вариантов – механизм, управляющий положением спутниковой антенны.

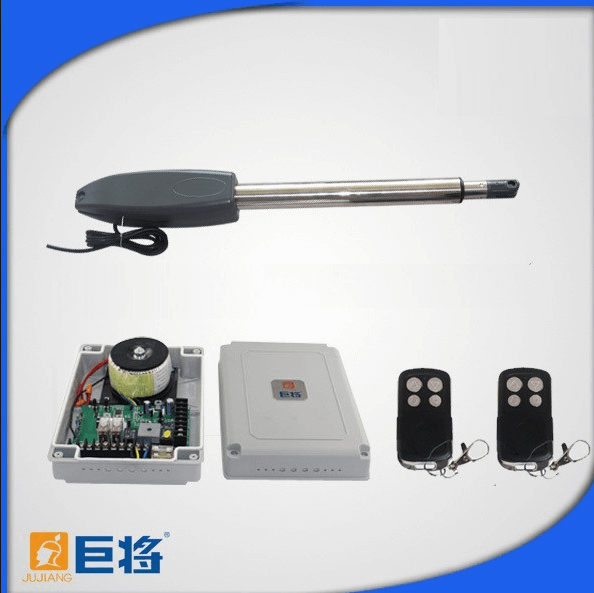

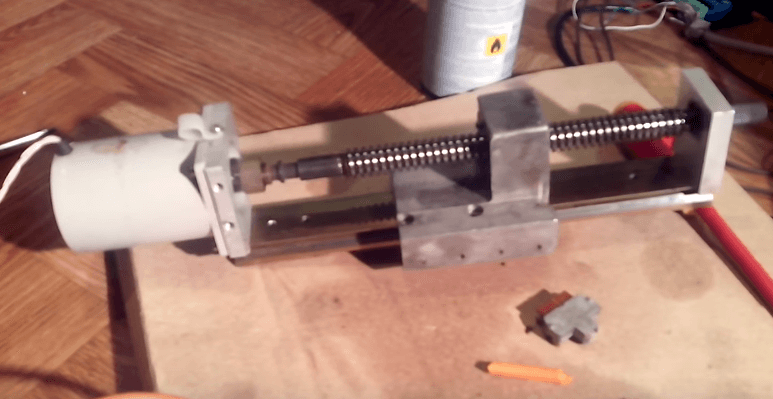

В продаже имеются готовые сборки (под названием «актуатор»). Начальная цена (для образцов на 12 В) – 1 710 рублей. Естественно, понадобится 2 изделия – на каждую створку.

Чтобы система работала исправно, и двигатель не «сгорел», следует продумать, как организовать его автоматическую остановку при крайних положениях выдвижной части или при возникновении какой-либо преграды в процессе открывания ворот. Значит, придется задействовать такие элементы схемы, как бесконтактные датчики (например, фото-) и концевые выключатели.

Особенности монтажа автоматики своими руками

В продаже много готовых комплектов. В их составе, как правило, эл/привод, элементы схемы (датчики, концевые выключатели и тому подобное), пульт. Модификаций много. Цена самых дешевых – около 15 980 рублей. Например, «WINGO» серии 2024KCE, которая способна управлять открыванием створок весом до 400 кг при помощи двигателя на 24 В. При установке покупного оборудования следует руководствоваться рекомендациями производителя.

Главная проблема, с которой многие сталкиваются – отдельные пункты инструкции не совсем понятны. Это может быть вызвано как низким качеством перевода на русский язык, так и расчетом изготовителей на то, что монтаж если и будет делаться своими руками, то только профессионально подготовленным человеком. Далее – основные этапы работы, знание нюансов которых поможет при установке как готового, так и самостоятельно подобранного комплекта.

Подготовка створок

Перед монтажом элементов автоматики ворот своими руками нужно убедиться, что они легко, без усилий, открываются. В процессе эксплуатации нередко появляются перекосы створок. Причины разные – «повело» опору из-за низкого качества ее бетонирования, ослабились петли и тому подобное. Работу по установке системы автоматики следует начинать с того, что привести ворота в порядок (о том, как сделать распашные ворота, читайте здесь).

Подготовка мест крепления приводов

Их монтаж производится на столбах. Если они металлические, то особых проблем не возникнет. Достаточно приварить кронштейны, и вопрос с надежной фиксацией механизмов решен. А вот как быть с опорами из кирпича? Обустроить закладные, к которым сваркой прикрепить швеллер – лишь один из вариантов. В принципе, сообразить несложно. Например, сделать так.

Высота крепления механизмов управления воротами – немаловажный вопрос. Во-первых, они должны располагаться строго симметрично, на одном уровне относительно грунта. Во-вторых, линейные приводы выравниваются по нивелиру, так как их эффективная работа по открыванию ворот наружу возможна лишь при горизонтальной установке. Если створки тяжелые, то привода желательно крепить так, чтобы они находились по их центру (в вертикальной плоскости). В-четвертых, проем ворот после крепления механизмом несколько сузится, и это также необходимо принимать в расчет.

Подключение двигателя, как уже указывалось, желательно делать от понижающего трансформатора. В цепь питания следует включить тепловое реле. Данный элемент схемы предохранит обмотку от перегрева в критических ситуациях, особенно в зимний период. Например, при сильном оледенении створок ворот, что приведет к увеличению их веса.

Электропроводка

Она монтируется только в защитной «оболочке» – гофра, кабель-каналы. Для подключения рекомендуются кабеля с жилами от 1,5 «квадратов», причем к приводу их должно подводиться не менее 4-х (хотя бы 1 – как резерв на случай обрыва одной из линий). Если подходить к вопросу эл/монтажа рационально, то для каждого направления нужны индивидуальные расчеты, в первую очередь, в соответствии с потребляемой мощностью. Это касается случаев, когда обустройство системы автоматики производится из отдельных элементов.

Для готового комплекта все параметры цепи указаны в инструкции, следовательно, работа своими руками более простая.

Электроника

Понятно, что ее самостоятельным конструированием никто заниматься не станет. Разве что радиолюбители, но им подсказки не требуются. В специализированных магазинах продаются и блоки управления (от 2 680 рублей), и брелки (от 1 150 рублей). Для семьи последних достаточно в количестве 2 – 3 штук.

Основные рекомендации по монтажу автоматики своими руками, с учетом того, что ворота открываются наружу, автор дал, и довольно подробные. А в какой комплектации устанавливать систему, характеристики всех элементов (например, мощность двигателя) – это уже читателю придется определять самостоятельно. Многое зависит от веса створок, их габаритов, розы ветров в месте расположения объекта и ряда других факторов. Успехов!

Автоматика для откатных ворот

Все приводы для установки на откатные ворота имеют одинаковую конструкцию: есть привод с ведущей шестерней и зубчатая рейка, прикрепленная к полотну ворот. Мотор вращаясь двигает рейку, вместе в воротами. Управляется все это с пульта управления, расположенного сбоку. Почти все модели позволяют открывать/закрывать ворота при помощи пультов дистанционного управления. Для приема их сигналов необходимо установить антенну и настроить пульты (запрограммировать).

При выборе этого типа автоматики необходимо обращать внимание на технические параметры и дополнительные функции.

Мощность и усилие. Средний показатель — 600 Н/м, что эквивалентно усилию в 60 кг. Это максимальное значение, которое развивается далеко не всегда. Автоматика настроена так, чтобы работа была оптимальной — если помех нет, усилие небольшое. При преодолении препятствий, которые могут быть на пути створки, усилие увеличивается, иногда — до максимума. Противодействовать ему под силу не каждому, и если на пути окажется автомобиль или зазевавшийся человек, проблемы будут обязательно. Потому в некоторых моделях (недавнего выпуска с питанием 24 В) предусмотрена возможность перепрограммирования. Второй вариант — при определенном усилии створка останавливается или даже слегка откатывается назад.
Наличие контроля температуры. При температурах ниже ноля, створка обычно движется медленнее: смазка загустела, да и снег-лед тоже могут мешать. При наличии такой функции в холод автоматически повышается усилие для открывания.
Регулируемая скорость движения створки. Чтобы ворота производили меньше шума, вначале и в конце скорость их движения снижается.
Резервное питание. Некоторые современные модели, работающие от 24 В, имеют в корпусе встроенную аккумуляторную батарею, которая позволяет пользоваться воротами при отключении электропитания. Некоторые из них позволяют подключать внешние резервные источники.
Пример комплектации автоматических раздвижных ворот
При выборе привода для откатных ворот, работающего от 230 В, необходимо выбирать его в зависимости от интенсивности использования. Интенсивность использования — это величина, выражаемая в процентах. Она означает сколько времени может работать без перерыва данное устройство. Например, для установки а частный двор, достаточно выбрать модель с интенсивностью около 30-40%! (MISSING)Это значит, что из 10 минут, работать в непрерывном режиме он будет 3 минуты, после чего отключится из-за перегрева. Для коллективного использования, например, на въезде в дачный поселок с количеством проживающих 300 человек, должен стоять привод с интенсивностью 70-80%!
(MISSING)Наличие фотоэлементов. Это вторая возможность обеспечить безопасность: при срабатывании, движение створок блокируется до исчезновения препятствия.
Наличие режима «калитка», при включении которого створка открывается лишь немного, на расстояние, достаточное чтобы пропустить человека.

Некоторые тонкости внутреннего строения приводов для раздвижных автоматических ворот смотрите в видео.

Теперь комментарии к видео. Сравнение по мощности в этом ролике не совсем правильное. Есть разные модели для ворот разных размеров и массы. Минимальный порог — 400 кг, максимальный в бытовых до 1200 кг, в промышленных более 2000 кг. При сравнении мощностей первый экземпляр взят из самой «легкой» категории — до 400 кг, остальные — для ворот большей массы. Потому такое сравнение необъективно. Хотя никто и не говорит, что среди малоизвестных марок есть, а значит, и стоящих меньше, есть хорошие по качеству. Возможно, те, что продемонстрированы в ролике такие и есть….

Примерно такая же картина по поводу шестерен. Все приводы делятся на три класса: бытовые, полу-промышленные и промышленные. В бытовых самый низкий ресурс и самая низкая интенсивность использования — работать непрерывно мотор будет примерно 30-40%!о(MISSING)т общего времени, иначе перегреется и будет отключен автоматикой (если есть). Этот класс самый дешевый, именно потому там и ставят самые дешевые комплектующие — пластмассу и силумин. Не все производители и не во всех линейках, но это скорее правило, и в маломощных приводах бытового класса найти шестерни из стали, и, тем более, латуни, сложно. Тем не менее, при нормальном для этого типа режиме эксплуатации работают они нормально — свой ресурс вырабатывают, но и только. По этой причине к выбору класса нужно относится вдумчиво и отслеживать заявленный производителями ресурс работы (есть в тех. характеристиках).

Что нужно указать при покупке

Определившись с теми функциями и параметрами, которые вы считаете необходимыми нужно искать подходящую модель. При выборе в магазине продавцы попросят следующие данные:

Тип несущей системы (консольные, на рельсе, на верхней балке).
Размеры и масса (хотя-бы приблизительная) полотна.
Интенсивность использования: сколько человек и как часто могут пользоваться устройством.

Все эти данные от вас должен потребовать продавец: иначе он не может определиться с требуемой мощность. оборудования. Если откатные ворота уже сделаны, могут понадобится такие параметры, как расстояние между роликовыми опорами, параметры фундамента и расстояние от него до полотна ворот. Все это необходимо, чтобы правильно подобрать физические параметры привода.

2

Как из обычной спутниковой антенны сделать электропривод

Переходим к изготовлению автоматического привода, задача которого заключается в открытии ворот при подъезде автомобиля. Как показывает практика, для этих целей можно использовать самые разные приспособления: автомобильные запчасти, к примеру, рулевые рейки или подъемники стекол, актуаторы, а также домкраты. Однако самым популярным устройством является спутниковая антенна, если быть точнее – механизм ее движения, оснащенный червячной передачей. Такой прибор выступает в качестве отличной замены обычному электроприводу, стоимость которого в магазинах составляет несколько сотен долларов.

Среди главных достоинств спутниковых антенн выделяется универсальность, прочность, надежность и огромный срок службы. При использовании такого прибора не потребуется выполнять дополнительные настройки или делать изменения в конструкции устройства. Благодаря простоте и неприхотливости, разобраться в особенностях системы не составит труда. Антенна может похвастаться высокой скоростью пропускания – ворота открываются приблизительно за 15 секунд. Естественно, для обычного гаража или дачи этого будет более чем достаточно.

Спутниковые антенны оборудуются специальными приборами поворотного действия на основе червячной передачи. Этот механизм представляет собой полноценный электродвигатель за счет того, что червячная или штоковая передача по своему характеру полностью соответствует действию привода. Еще одно преимущество такой системы – высокий уровень электробезопасности, поскольку для нормальной работы требуется напряжение 36 В, тогда как покупная техника работает под стандартным напряжением в 220 В.

При сборке автоматики для ворот нам потребуется два рабочих привода от антенны, по одному с каждой стороны ворот. Предпочтение следует отдавать приводам с максимально длинными штоками. Стоимость одного механизма очень мала по сравнению с электроприводом и составляет около 50 долларов США. Естественно, вам ничего не придется платить, если у вас уже есть старые спутниковые антенны, которые не жалко пустить на запчасти. Среди прочих приспособлений, необходимых для обеспечения бесперебойной работы ворот, выделим пульт дистанционного управления, а также трансформатор, понижающий напряжение до 36 В.

Пульт предназначен для выполнения двух основных задач – открытие/закрытие ворот и включение освещения. Приобрести качественный пульт ДУ можно примерно за 40 долларов. Такой механизм может похвастаться дальностью действия до 50 метров, чего будет вполне достаточно. Переходим к подготовке инструментов для работы. Нам потребуется следующий перечень подручных средств:

молоток;изолента;строительный метр;шуруповерт с комплектом разных насадок и бит;плоскогубцы;дрель.

Следующий этап подготовки заключается в выборе типа электропривода. На данный момент популярностью пользуются два типа – рычажный и линейный. Чтобы определиться, следует измерить расстояние между внутренней частью столба и петлей. Линейный прибор используется тогда, когда результат полученных измерений менее полутора сантиметров. Если же расстояние получилось больше, то пользоваться будем рычажным приводом.

Выбор необходимых материалов и оборудования

Автоматика для распашных ворот своими собственными руками — это очень просто при наличии всех необходимых для проведения работ приспособлений. Автоматика состоит из нескольких устройств:

электропривод;
пульт управления;
зубчатая рейка;
сигнальный светильник;
фотоэлементы.

Для проведения работ по установке автоматического оборудования необходимо иметь:

сварочный аппарат;
пассатижи;
молоток;
крепления;
набор отвёрток;
электродрель со свёрлами различного калибра;
несколько разновидностей электропроводов различного сечения и размера.

Все материалы и оборудование можно легко купить в любом строительном магазине.

Автоматика для ворот своими руками

Для изготовления привода потребуются две каретки от велосипеда с ведущими звездочками.

Шаг 1. Велосипедная рама обрезается таким образом, чтобы вертикальная труба, исходящая из оси, выступала над звездочкой на 2-3 см.

Шаг 2. С одной стороны нужно снять лишь педаль, в то время как с другой дополнительно снимается шатун.

Таких звездочек потребуется две штуки, главное, чтобы они были одного размера и с одинаковым шагом зубьев (для привода будет использоваться одна цепь).

Шаг 3. Каретки привариваются к верхней части рамы. Важно, чтобы звездочки, расположенные по углам, находились друг напротив друга. Шатуны располагаются параллельно раме, а штанги, соединяющие их с воротами, подбираются в соответствии с размерами звездочек. Когда последние вращаются, штанга, соединяющая створку ворот с шатуном, заставит полотно двигаться.

Важно! Точную длину штанги определить сложно, ведь существует достаточно много моделей велосипедов. Отметим лишь, что изделия диаметром М-8 будет вполне достаточно. Сама штанга изготавливается из стальной полосы.

Шаг 4. Цепь надевается на звездочки. Это нужно сделать перекрестно, чтобы они вращались в противоположные стороны. Для изготовления такой цепи потребуется сразу несколько велосипедных цепей – их соединяют друг с другом.

Цепь нужно хорошо натягивать, но даже после этого она будет провисать и, следовательно, соскакивать. Во избежание этого к раме приваривают еще пару металлических полос, которые будут поддерживать цепь и одновременно служить направляющими. Есть и другой вариант – зафиксировать широкие ролики, чтобы по ним двигалась цепь.

Важно! Цепь нужно надевать при закрытом положении ворот. Далее проводится проверка конструкции – выталкивается одна створка, при этом вторая должна двигаться симметрично первой. Если створки идут внахлест, то нужно передвинуть цепь на один зуб.

Изготовление автоматики своими руками

Простейший вариант блока автоматики и управления откатными воротами можно изготовить своими руками из деталей от электрооборудования легкового автомобиля, но в принципе подойдут любые комплектующие от систем автоматики станков, пускателей или любого другого промышленного оборудования.

Для изготовления потребуются:

Лифтовые концевые выключатели -2 шт. в защитном корпусе; Электродвигатель постоянного тока любого исполнения, мощностью 150-200Вт и напряжением питания 12В; Понижающий редуктор от болгарки; Реле постоянного тока – 8шт; Центральный замок автомобиля с коммутатором и приводным штоком; Пульт центрального замка.

Совет! В качестве самодельного привода для откатных ворот можно использовать любой мотор редуктор мощностью не менее 150 Вт и оборотами 250-300 об/мин.

Также потребуются кнопки с фиксаторами и с отбрасывателем, жгуты проводов на 10А длиной не менее 15-20 м, металлический бокс для сборки системы автоматики. Стоимость изготовления автоматики для откатных ворот составляет 2,5-3 тыс. рублей.

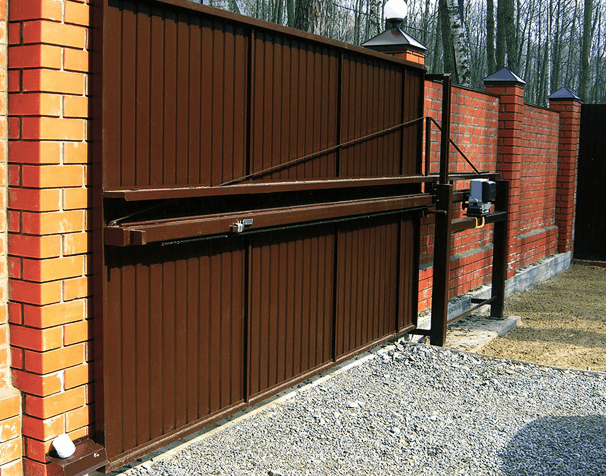

Общее устройство откатных ворот приведено на фото.

Реле и кнопки спрятаны в водостойком боксе, на верхней плоскости выведены кнопки, дублирующие команды с пульта. На рейке закреплены два концевика с отражателями.

Схема автоматики приведена ниже. Вся автоматика собрана на реле, это важно, так как большинство фирменных систем изготавливаются на полупроводниковой базе, тирристорах и ключах.

Подробная дешифровка работы схемы автоматики приведена на видео

Левый ряд кнопок серого цвета отвечает за процессы открывания и закрывания. Левая крайняя серая кнопка отвечает за автоматическую остановку откатных ворот. Нижняя ветка схемы имеет встроенную пару концевых выключателей, которые обозначены, как центральная кнопка серого цвета.

В принципе, на концевиках построена вся работа автоматики. После нажатия кнопки на пульте разблокируются первое и второе реле питания схемы. Мотор начинает вращаться в сторону открытия дверей. При достижении крайнего положения отражатель нажимает на концевик, и автоматика выключает второе реле питания, вся схема остается под напряжением в 12В. После открытия ворот система находится в режиме ожидания до момента закрытия. Процесс закрытия выполняется аналогичным способом.

После того как срабатывает отражатель, выжимает концевик на закрытие полотна, вся система обесточивается. Есть в данной схеме автоматики дополнительная хитрость. Верхняя правая кнопка по схеме запускает блокировочное реле, которое не дает двигателю изменить направление вращения при движении створки. Такой режим означал бы полный выход из строя электромотора и обрыв привода.

Виды автоматических ворот

Популярность таких ворот повлияла на рост предложения, и многочисленные современные модели можно условно разделить на три большие группы:

распашные конструкции;
откатные;

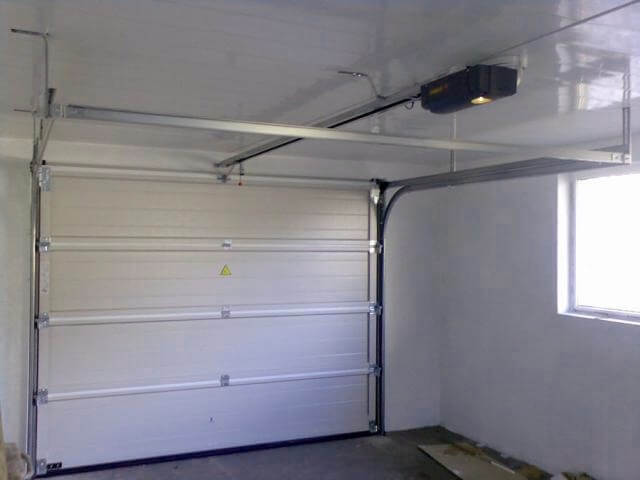

гаражные.

Учитывая плюсы и минусы каждой группы, можно прийти к выводу, что лучшим вариантом являются именно распашные ворота.

Особенности монтажа автоматики своими руками

В продаже много готовых комплектов. В их составе, как правило, эл/привод, элементы схемы (датчики, концевые выключатели и тому подобное), пульт. Модификаций много. Цена самых дешевых – около 15 980 рублей. Например, «WINGO» серии 2024KCE, которая способна управлять открыванием створок весом до 400 кг при помощи двигателя на 24 В. При установке покупного оборудования следует руководствоваться рекомендациями производителя.

Главная проблема, с которой многие сталкиваются – отдельные пункты инструкции не совсем понятны. Это может быть вызвано как низким качеством перевода на русский язык, так и расчетом изготовителей на то, что монтаж если и будет делаться своими руками, то только профессионально подготовленным человеком. Далее – основные этапы работы, знание нюансов которых поможет при установке как готового, так и самостоятельно подобранного комплекта.

Подготовка створок

Перед монтажом элементов автоматики ворот своими руками нужно убедиться, что они легко, без усилий, открываются. В процессе эксплуатации нередко появляются перекосы створок. Причины разные – «повело» опору из-за низкого качества ее бетонирования, ослабились петли и тому подобное. Работу по установке системы автоматики следует начинать с того, что привести ворота в порядок (о том, как сделать распашные ворота, читайте здесь).

Подготовка мест крепления приводов

Их монтаж производится на столбах. Если они металлические, то особых проблем не возникнет. Достаточно приварить кронштейны, и вопрос с надежной фиксацией механизмов решен. А вот как быть с опорами из кирпича? Обустроить закладные, к которым сваркой прикрепить швеллер – лишь один из вариантов. В принципе, сообразить несложно. Например, сделать так.

Высота крепления механизмов управления воротами – немаловажный вопрос. Во-первых, они должны располагаться строго симметрично, на одном уровне относительно грунта. Во-вторых, линейные приводы выравниваются по нивелиру, так как их эффективная работа по открыванию ворот наружу возможна лишь при горизонтальной установке. Если створки тяжелые, то привода желательно крепить так, чтобы они находились по их центру (в вертикальной плоскости). В-четвертых, проем ворот после крепления механизмом несколько сузится, и это также необходимо принимать в расчет.

Подключение двигателя, как уже указывалось, желательно делать от понижающего трансформатора. В цепь питания следует включить тепловое реле. Данный элемент схемы предохранит обмотку от перегрева в критических ситуациях, особенно в зимний период. Например, при сильном оледенении створок ворот, что приведет к увеличению их веса.

Электропроводка

Она монтируется только в защитной «оболочке» – гофра, кабель-каналы. Для подключения рекомендуются кабеля с жилами от 1,5 «квадратов», причем к приводу их должно подводиться не менее 4-х (хотя бы 1 – как резерв на случай обрыва одной из линий). Если подходить к вопросу эл/монтажа рационально, то для каждого направления нужны индивидуальные расчеты, в первую очередь, в соответствии с потребляемой мощностью. Это касается случаев, когда обустройство системы автоматики производится из отдельных элементов.

Для готового комплекта все параметры цепи указаны в инструкции, следовательно, работа своими руками более простая.

Электроника

Понятно, что ее самостоятельным конструированием никто заниматься не станет. Разве что радиолюбители, но им подсказки не требуются. В специализированных магазинах продаются и блоки управления (от 2 680 рублей), и брелки (от 1 150 рублей). Для семьи последних достаточно в количестве 2 – 3 штук.

Основные рекомендации по монтажу автоматики своими руками, с учетом того, что ворота открываются наружу, автор дал, и довольно подробные. А в какой комплектации устанавливать систему, характеристики всех элементов (например, мощность двигателя) – это уже читателю придется определять самостоятельно. Многое зависит от веса створок, их габаритов, розы ветров в месте расположения объекта и ряда других факторов. Успехов!

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

с плавающим кодом;
с фиксированным кодом.
Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Схема подключения автомобильной сигнализации.

1

Можно ли установить систему самостоятельно

Сразу же необходимо отметить, что автоматика для распашных ворот представляет собой достаточно сложный механизм, собрать и установить который своими руками будет непросто. Для выполнения этой работы необходимо четко придерживаться инструкций, обладать высоким уровнем квалификации, аккуратности и точности. При монтаже следует принимать во внимание такие факторы:

расположение несущего столба относительно створок ворот;использование створочных упоров – это характерно в случаях, когда концевые выключатели в приводе не используются;открытие ворот наружу или внутрь.

Неправильная установка привода грозит негативными последствиями, начиная от отрыва кронштейнов, к которым крепится вся система, и заканчивая поломкой створок. Следует учесть и то, что при монтаже привода потребуется провести некоторое время за работой с электрическими проводами. Поэтому без опыта взаимодействия с подобными системами самостоятельную установку автоматики лучше не начинать.

Необходимо постоянно следить, чтобы на пути движения створок не попадались какие-либо препятствия. Проблема в том, что обычный камень, пусть и небольшого размера, может привести к сбою системы и заклиниванию ворот. Современные электроприводы, а также механизмы, собранные самостоятельно, продолжают работу независимо от имеющихся на пути препятствий. По этой причине следует чистить пространство перед воротами во избежание поломок и неполадок. Также требуется регулярно следить за состоянием самих ворот, створок, привода и основных элементов. Такой уход в первую очередь подразумевает смазку, чтобы механизмы не выходили из строя из-за чрезмерного трения. Если ворота стали открываться медленнее, или при их движении раздается характерный скрип, значит, устройство следует срочно пропитать смазкой.

Принцип работы устройства

Чтобы настроить актуатор, следует лишь определиться с походящей к эксплуатационным условиям автоматической электросистемой, которая поможет автоматически раскрывать врата распашного типа в момент необходимости, не прикладывая к этому больших усилий. Выбирается модель электрического привода в зависимости от следующих параметрических данных:

масса двери;
величина створок;
частотность применения электрического привода;
сила ветра.

При выборе конструкции следует внимательно отнестись к каждому вышеперечисленному фактору. Если это не сделать, то электропривод через некоторое время может выйти из строя. До проведения монтирования автоматического электрического привода для распашных ворот необходимо внимательно просмотреть схему и провести подготовительный этап. Подготовка заключается в:

осмотре ворот распашного типа;
выявлении и устранении неполадок в процессе монтажных работ.

Для правильной ограждающей конструкции характерна лёгкость открывания. Если что-то этому мешает, необходимо разобраться с причиной. Обычно проблема решается, если смазать петли, выровнять конструкцию столбов и т.д.

Виды автоматических ворот

Популярность таких ворот повлияла на рост предложения, и многочисленные современные модели можно условно разделить на три большие группы:

распашные конструкции;
откатные;
гаражные.

Учитывая плюсы и минусы каждой группы, можно прийти к выводу, что лучшим вариантом являются именно распашные ворота.

Блоки автоматики для распашных конструкций ворот

Конструктивно блок управления и автоматики для распашных ворот ничем не отличается от систем, используемых для откатных схем. Основные отличия конструкций заключаются в расположении концевиков и механизме открывания распашных ворот.

Если в откатных системах для перемещения полотна применяется зубчатая рейка, ремень или цепь, то в распашных конструкциях используются более сложные системы;

Рычажный привод с парой электродвигатель-зубчатая линейка; Мотор-редукторы с поворотным фланцем и рычагом; Линейные приводы. Чаще всего это электромотор с вращающейся резьбовой втулкой и длинной шпилькой.

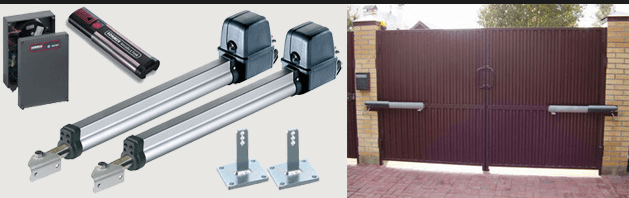

В качестве примера можно посмотреть комплект автоматики и привод для распашных ворот китайской компании Miller Technics, ее продукция пользуется спросом из-за очень неплохого качества, кроме того, цена на комплекты с линейным приводом стоят вдвое дешевле рычажных и моноблочных.

Комплект автоматики с линейным двигателем стоит около 500 EUR.

Одним из преимуществ автоматических систем с линейным двигателем является высокая устойчивость к ветровой нагрузке. Это продиктовано особенностью расположения точки крепления опорного кронштейна на створке ворот. В любых других системах рычаг крепится очень близко к оси вращения створки, поэтому любой удар по воротам может иметь катастрофические последствия для системы автоматики и подшипников привода.

Для примера можно рассмотреть систему Miller Technics4000 Standart.

В комплект входят следующие детали и узлы:

Два линейных электродвигателя; Блок автоматики со встроенным радиодекодером; Сигнальная лампа и комплект фотоэлементов; Пульт для дистанционного управления на основе четырехканального приемо-передатчика и с обратной связью.

В модификациях MAXI устанавливаются дополнительные аккумуляторы, в модели SMART система автоматики имеет встроенный модуль GSM. Это повышает комфорт и безопасность работы систем автоматики и управления распашными воротами.

Система автоматики может устанавливаться на любые ворота – кованые, сплошные из профнастила или из сэндвич панелей с шириной проема не более 4 м. Кроме того, при выборе наиболее подходящего варианта для линейных типов привода нужно учитывать три базовых размера, которые влияют на работоспособность.

Схема выполнения замеров базовых расстояний приведена ниже.

Для линейных моторов Miller Technics4000 Standart расстояние D должно составлять не более 170 мм, в противном случае автоматика не сможет открыть распашные ворота до конца.

Автоматическая система недаром пользуется большей популярностью, чем рычажные модули. Во-первых, если питание выключено, линейные двигатели при закрытых воротах работают, как упоры. Вся нагрузка от ветра или удара приходится на линейные приводы.

Во-вторых, если по стечению обстоятельств дом и автоматическая система обесточены, это не значит, что открыть ворота невозможно. На опорной части привода можно открыть защелку и разблокировать винтовую пару специальным воротком.

В третьих, комплект из двух приводов и автоматика для распашных ворот работают очень комфортно и точно, нет ударов при открытии и закрытии створок, как это бывает при нарушении синхронности автоматического управления. Если правильно подобрать мощности привода и настройки автоматического блока, распашными воротами можно легко убирать снег перед въездом во двор.

Установка электромотора

Итак, для открывания ворот нужно либо толкнуть одну створку, либо потянуть на себя цепь. В дальнейшем можно автоматизировать конструкцию – к примеру, установить электромотор и подключить его к редукторам от автомобильных дворников. Преимущество такого варианта в том, что в качестве источника энергии вполне применим даже старый аккумулятор, благодаря чему автоматика не будет зависеть от электричества. Но есть один недостаток: створки могут открываться слишком медленно из-за незначительной мощности аккумулятора.

Видео — Автоматические ворота своими руками

Помимо того, можно использовать мотор от стиральной машинки. Средняя мощность таких моторов составляет 110-115 Вт, скорость вращения – 1500 об./мин. Редуктором в данном случае послужит винтовой домкрат для легкового автомобиля. Домкрат нужно несколько модернизировать – установить за конической шестерней шкив от той же стиралки. Так домкрат превратится в линейный редуктор (или актуатор, как его еще называют).

Видео — Ворота автоматические распашные. Монтаж

Домкрат приваривается параллельно цепи таким образом, чтобы при движении его ползунок оттягивал за собой цепь. Для соединения последних между собой можно использовать обычную стальную проволоку.

Важно! При отключении электричества для открывания ворот каждый раз придется раскручивать проволоку.

Для соединения мотора со шкивом используется обычный ремень от стиральной машинки. Обороты мотора снизятся примерно 1:4, поэтому шкив желательно сделать самому, притом минимального диаметра.

Теперь ворота готовы к эксплуатации. Для более детального ознакомления с автоматикой можете посмотреть тематический видеоролик.

Видео – Самодельные распашные ворота

Ворота автоматические своими руками установить достаточно сложно. Автоматику можно смонтировать как на распашные ворота, так и на откатные. Рекомендуется использовать последние. Все работы нужно производить аккуратно, так как если при монтаже конструкции будут допущены ошибки, то ворота могут работать некорректно. Откатная автоматика для ворот устанавливается на основание, после чего выставляется правильная щель между звездой привода и рейкой с зубчиками. В процессе монтажа автоматики распашных ворот надо будет учитывать большое количество различных параметров.
Если не будет соблюден хотя бы один из них, кронштейны вырвутся от столбов или створок, также может сломаться электрический двигатель.

Рисунок 1. Схема автоматических распашных ворот.

Чертежи автоматических ворот изображены на рис. 1 и рис. 2.

Элементы, которые понадобятся:

• выключатели;
• перемычки;
• плата управления;
• пульты ДУ;
• периферийные устройства;
• чертежи.

Распашные автоматические ворота своими руками

Рисунок 2. Схема автоматических откатных ворот.

Чтобы определить подходящий тип автоматики, следует рассчитать расстояние от петли до внутреннего края столбика. Если параметр равен 0-15 см, то можно применить линейную автоматику. Данная система имеет отличный внешний вид и небольшую стоимость. Если параметр составляет 15-30 см, то понадобится смонтировать рычажную автоматику.

Далее нужно замерить ширину створки и посчитать ветровую нагрузку. Следует проверить легкость хода створки. Стоит заметить, что правильно отрегулированные ворота-автомат можно открыть одним пальцем. В противном случае понадобится устранить перекос столба или створки. Приводы обязательно должны передвигаться по уровню. Если столб будет наклонен, то траектория отклонится от горизонта. В результате автоматику может заклинить.

Когда все недостатки будут устранены, можно производить монтаж автоматических ворот. Автоматика монтируется на столбики. Расположение их может меняться, все будет зависеть от типа открывания ворот. Установочные размеры можно найти в инструкции по монтажу автоматики выбранной модели. Рекомендуется придерживаться указанных расстояний. Следует понимать, что отклонение на 1-2 см может не позволить открыть конструкцию на необходимый угол. Если будет использована лишь часть рабочего хода штока, то на электрический привод будут оказываться повышенные нагрузки.

Существующие схемы монтажа автоматических ворот

Схемы установки автоматических ворот своими руками могут быть разными. Основными из них являются следующие:

1. Открывание во двор. Данная схема автоматических ворот является наиболее распространенной. Если используются столбики из швеллера, то рекомендуется применить линейные провода. Они недорого стоят и занимают небольшое количество места. Рычажный привод на металлических столбах монтируется достаточно редко, так как он дорого стоит. Если имеются колонны из бетона или кирпича, а ворота монтируются посредине колонны, то линейный механизм использовать не допускается, так как при закрывании ворота упрутся в угол столбика. В данном случае понадобится изготовление в столбике ниши для привода. Другой вариант — монтаж рычажной автоматики. Рычажную систему следует устанавливать на столбик. Рычаги большой длины дают возможность открывать ворота, которые находятся на расстоянии менее 20 см от крайней части столбика.
2. Открывание наружу. В данном случае можно использовать любой тип системы, однако рекомендуется устанавливать линейную конструкцию. Она монтируется внутри проема ворот, в результате система заберет приблизительно 15 см полезной площади проема. Если ворота имеют небольшую ширину, то автоматика может быть смонтирована вверху створки. В результате можно будет без препятствий эксплуатировать ворота.

Последовательность действий по установке автоматики

Особое внимание следует уделить надежности закрепления электрического привода к столбику. Часто систему крепят на лицевой кирпич или разрушенный столбик. Следует понимать, что в процессе использования электрический привод может отвалиться вместе с куском кирпича или столба. Если столбик в плохом состоянии, то рекомендуется обварить его по кругу и установить усилители.

На данном этапе понадобится перевести привод в ручной режим, после чего приварить кронштейны к конструкции. Если используется линейный электрический привод, то в процессе присоединения кронштейнов следует позаботиться о том, чтобы к воротам остался хотя бы 1 см хода штока. Если конструкция будет останавливаться из-за выкручивания штока, то произойдет процесс закусывания с высоким износом. В таком случае электро конструкция для ворот быстро сломается.

После монтажа приводов на столбики и кронштейнов на ворота понадобится проверить ход створки. Если в процессе движения механизм заклинивает или происходит перекос конструкции, то проблему следует обязательно устранить на данном этапе.

Далее выставляются упоры. Если конструкция позволяет установить упоры в земле, то рекомендуется использовать систему без выключателей. Стоит понимать, что чем меньше в конструкции дополнительных приспособлений, тем надежнее она будет работать. Выключатели рекомендуется использовать лишь в случаях, когда без них установить самодельные автоматические ворота нет возможности.

После этого подключается двигатель. Следует установить нужные перемычки, подшить пульты, подключить 3 провода по 220 В. На данном этапе можно будет запустить систему.

Если какая-либо из створок будет двигаться не в ту сторону, то понадобится поменять местами провода на электродвигателе.

Далее выполняется регулировка выключателей. Затем нужно будет выставить на плате время работы створки и усилие закрывания и открывания. Не рекомендуется использовать самое высокое усилие. Лучше всего выставить минимально возможное рабочее усилие, которое позволит нормально функционировать всей конструкции и производить управление. Если ворота имеют небольшой вес, при этом выставлено максимально возможное усилие, то система будет работать на максимальной мощности. В таком случае механическая часть во время остановки конструкции будет терпеть чрезмерную нагрузку.

Нюансы, которые следует учитывать

После этого надо будет произвести монтаж фотоэлементов и сигнальной лампы. Фотоэлементы не следует подключать до тех пор, пока не будут полностью отрегулированы концевые выключатели, установлены все настройки и т.д. Автоматические ворота своими руками с первого раза правильно установить достаточно сложно. Важно соблюдать правильную последовательность действий, так как если будет допущено несколько ошибок, то система не запустится. В таком случае достаточно сложно определить, где именно была допущена ошибка. Порядок действий следующий:

Инструменты для монтажа автоматики: сварочный аппарат, рулетка, молоток, уголок, уровень.

1. Установка привода с рейкой.
2. Монтаж концевых выключателей.
3. Установка перемычек на плате.
4. Подача питания.
5. Подключение пультов дистанционного управления.
6. Регулировка концевых выключателей.
7. Настройка времени и усилия открытия и закрытия.
8. Монтаж периферийных устройств.

Также можно смонтировать кнопку, с помощью которой можно будет производить управление воротами. На каждой плате имеется выход для внешнего управления конструкцией. Если данный выход присоединить ненадолго с минусом 24 В на плате, то можно будет управлять воротами так же, как и с помощью пульта дистанционного управления. На данные контакты можно подключить и смонтировать внутри двора запасную клавишу для открывания и закрывания конструкции.

Как сделать автоматические откатные ворота

Последовательность действий будет такой:

1. Первым делом монтируется основание, которое продается в комплекте с электрическим приводом.
2. Далее надо установить привод и посмотреть, где расположена рейка с зубчиками.
3. Если привод надо поднять, то основание следует монтировать на несколько профилированных труб, которые привариваются к швеллеру.
4. После этого понадобится продеть провода через специальные отверстия.
5. Далее производится монтаж рейки с зубчиками.
6. Выполняется монтаж концевых выключателей.
7. Устанавливаются магнитные и механические концевики. Следует позаботиться о том, чтобы последние не заламывали пружину.

Установка автоматических ворот может быть произведена без проблем лишь в том случае, если будут учтены все нюансы.

Основное удобство автоматических распашных ворот состоит в том, что закрыть или открыть их можно посредством пульта дистанционного управления. Каждый человек на сегодняшний день желает сделать свою жизнь настолько комфортной, насколько это возможно. Именно поэтому у владельцев частных домов или собственных гаражей все чаще встречается автоматика для можно ее смонтировать довольно быстро, при этом получив отличный результат.

Особенности системы

Стоит разобраться, как же работает вся эта система. Автоматизация ворот возможна посредством привода, который монтируется прямо на ворота. Комплект автоматики для ворот не сложно смонтировать своими руками. Процесс установки нельзя назвать таким уж простым. Тут требуется соблюсти четкую последовательность действий в сочетании точностью и квалификацией на каждом этапе работ. При установке привода имеется несколько особенностей. Нужно учесть створки по отношению к высоте столбов. Если установленная автоматика не предполагает наличия концевых выключателей, то требуется устанавливать створочные упоры. При упущении такого важного нюанса можно получить совершенно непредвиденный результат. Электродвигатель выйдет из строя, а функционирование всей конструкции сложно будет назвать нормальным.

Комплектация

Множество элементов содержит в себе такой комплекс, как автоматика для распашных ворот. Своими руками можно будет ее смонтировать только при условии наличия всех компонентов. Для правильной и качественной установки ворот требуется разбираться в этом и обладать минимальным опытом решения подобных вопросов. Комплект автоматики содержит: 1 2 привода, 1 комплект фотоэлементов, небольшой маяк и пульт. В качестве преимуществ данного вида механизма можно назвать длительный срок эксплуатации и исключительную прочность. в эксплуатации, а ворота открываются со скоростью до 15 секунд. В числе недостатков можно выделить такой момент, как наличие на пути движения ворот хоть одной преграды, из-за чего привод вполне может дать сбой, а это приводит к заклиниванию. Перед проемом не должно возникать никаких преград. Только в этом случает можно рассчитывать, что автоматика для распашных ворот своими руками будет функционировать достаточно долго, не выходя из строя. Проведение профилактических мероприятий позволит исключить сбои при работе оборудования. Все части, требующие того, необходимо периодически смазывать специальными веществами. При выходе автоматики из строя категорически запрещается прилагать физические усилия при необходимости открыть ворота, тут решение только одно — вызвать мастера.

Самодельный привод

Как уже можно было понять, при большом желании автоматика для распашных ворот своими руками — это уже не настолько нереалистичная идея. Это довольно хороший способ сэкономить собственные средства. Если к этому делу у вас имеется не только практический интерес, но вы заинтересованы в реализации самой идеи, то это дело как раз для вас. И это довольно увлекательный процесс.

Необходимые элементы

В качестве основного элемента такого привода используется механизм спутниковой антенны. В ее комплект оборудования входит червячная передача, заменяющая электропривод. Основа системы спутникового телевидения состоит из механизма поворотного действия. Это двигатель, который допускается использовать для установки автоматики. Червячная передача работает по принципу, аналогичному действию электропривода. Такой вариант является более выгодным в сравнении с магазинными приводами, так как для его работы требуется напряжение в 36 вольт, а для магазинных — обычное сетевое в 220 вольт. Для сборки вам необходимо раздобыть два рабочих привода от спутниковых антенн. Выбирать стоит модели, имеющие самый длинный шток. Потребуется еще пульт и трансформатор, его мощность должна быть 36-40 ватт. Пульт используется для открытия конструкции и ее закрытия. Он должен работать на расстоянии около 50 метров. Помимо этого, не мешало бы запастись двумя брелоками, продающимися в магазинах, реализующих товары, необходимые в сфере охраны.

Для сбора привода будет вполне достаточно 6 часов. Чтобы автоматика для ворот своими руками действовала качественно, требуется оснастить ее токовым реле. При его отсутствии мотор может перегреться и сломаться. А с его помощью вы легко сделаете привод для ворот при самых минимальных денежных вложениях. Если вам больше нравится готовая сборка, то можно сэкономить и на монтаже.

Процесс монтажа

При установке электропривода для распашных ворот требуется учесть сторону открытия створок ворот: наружу либо внутрь. Итак, если вас интересует, как устанавливается автоматика для ворот своими руками, то тут требуется перечислить необходимые инструменты для этих целей. Вам потребуются: дрель, молоток, плоскогубцы, строительный метр, шуруповерт, изолента. В автоматических воротах, в отличие от обычных, присутствует электропривод. Поэтому перед его установкой требуется определиться с тем, какой именно вариант выбрать.

Виды электроприводов

Электроприводы могут быть линейными или рычажными. Чтобы точно определиться с выбором, требуется знать расстояние между петлей и внутренней стороной столба. При расстоянии до 1,5 см требуется использовать линейный привод. Его стоимость заметно ниже, чем у рычажного. Если замеряемое расстояние составляет 1,5-3 см, то тут уместно устанавливать рычажный тип привода. Он настолько же надежен, как и линейный.

Ворот предполагает, что требуется установить не только привод, но и комплект оборудования. Важно определить ширину створки, а также возможные ветровые колебания. Очень многие опасаются самостоятельно устанавливать все это оборудование, так как не обладают должным опытом и знаниями. Но тут важно помнить о необходимости внимания к деталям, тогда проблем с установкой не будет.

Как это делается?

Важно проверить, чтобы движение створок было легким, когда привод запускается. Если что-то этому мешает, то требуется отыскать причину и устранить ее, так как движение электропривода должно быть по уровню. В противном случае не исключено, что столб может наклониться, угол движения сместится, а это плохо сказывается на автоматике всей конструкции. После устранения разнообразных неполадок можно переходить к процессу установки автоматики. Важно соблюдать инструкцию как можно точнее, чтобы эксплуатация системы была максимально долгой.

Обычная схема

Автоматика для распашных ворот своими руками устанавливается на изделия, открываемые внутрь, при этом уместно использовать любой электропривод. При использовании в качестве основания столбов из стали уместно устанавливать линейный привод. Он компактен и надежен, а его стоимость сравнительно невысока. Можно использовать и рычажный привод, но он намного дороже. Сложный вариант при наличии кирпичных колонн и нахождении ворот прямо посередине. В таком случае линейный привод не подходит.

Автоматика рычажного типа монтируется на столб, при этом ворота открываются за счет рычагов, при этом они должны находиться на расстоянии не более 200 мм от столбов.

Ворота открываются наружу

В данном случае доступны для использования два вида устройств, однако правильным выбором будет автоматика для гаражных ворот с линейным механизмом. Это более дешевое и качественное решение. Автоматика монтируется в проеме, а занимает не более 150 мм с обеих сторон. На узкие ворота система крепится вверху. Электропривод обычно устанавливается прямо на столб. Автоматика для распашных ворот своими руками устанавливается так, чтобы гидравлический привод позволял открывать их наружу. Далее к конструкции приваривается кронштейн крепежа. При открытии ворот с линейным приводом должно быть по 1 см свободного хода. После этого можно проверить правильность хода створок и движения электроприводов. На следующем этапе требуется установить упоры для открывания и закрывания, а потом присоединить двигатели. В конце нужно оборудовать перемычки, соединить с пультами, а также включить механизм. Если одна створка должна двигаться в другом направлении, то требуется поменять местами провода на двигателе.

Завершающие работы

После этого автоматика для распашных ворот своими руками должна быть оборудована концевыми выключателями. Если вы не предусмотрели использование таких элементов, то требуется на плате выставить срок функционирования створки, а также усилие открывания и закрывания. Не стоит задавать максимальное усилие, так как это сокращает устройства. Рекомендуется устанавливать минимальные усилия для того, чтобы наружу ворота открывались нормально.

Проблемы и ошибки

Довольно часто встречаются случаи, когда люди монтируют все своими руками, но не справляются с этой задачей из-за недостаточного опыта. Это приводит к массе ошибок, из-за которых автоматика отказывается работать, а привод полностью выходит из строя. Все должно подсоединяться поэтапно, так как именно это позволит исправить любые неполадки в случае допущенных ошибок. В противном случае будет весьма проблематично установить причину поломки. Правильная и точная установка в совокупности с высоким качеством электропривода позволяет воротам функционировать максимально долго и правильно. Даже если вами используется автоматика для откатных ворот, вы быстро сможете оценить, насколько удобно вам стало заезжать. Особенно это ощутимо зимой, когда вы не хотите покидать теплый салон вашего автомобиля, чтобы открывать холодные ворота.

Для защиты въездной зоны на территории разного назначения могут использоваться откатные ворота, которые работают с использованием специальной автоматики. В этом случае тоже имеются определенные особенности монтажа. Автоматика для откатных устанавливается по этапам. Для начала требуется приварить к их конструкции снизу стальную консольную трубу. В процессе эксплуатации всей конструкции она движется по роликовым тележкам, установленным на специально организованном фундаменте. Хорошо зарекомендовала себя автоматика для ворот Came. В закрытом положении нижний угол ворот закатывается концевым роликом в уловитель. Во время открывания полотна такое движения помогает предотвратить поперечные колебания устройства.

Автоматика для откатных ворот должна монтироваться с учетом определенных моментов:

Установка подобных конструкций начинается с обустройства независимого фундамента, а также основы, находящейся в проеме и сбоку от него, в стороне открывания всей конструкции;

Крепления ворот и сам их каркас должны характеризоваться высокой степенью устойчивости к воздействию ветров;

Требуется монтаж особой удерживающей части, посредством которой можно увеличить ширину конструкции полотна в сторону, в которую ворота открываются;

Должна быть обеспечена эффективной защитой от взлома, а также особым видом защиты от различных неблагоприятных факторов.

Выводы

Теперь вы знаете, как монтируется автоматика распашных ворот своими руками. При наличии сильного желания требуется четко соблюдать инструкцию, чтобы получить желаемый результат. Важно отметить, что автоматика для секционных ворот устанавливается по аналогичному принципу. Поэтому у вас не должно возникать никаких сложностей с процессом монтажа.

Вы подъезжаете к своему гаражу или приусадебному участку, нажимаете кнопку на пульте (или встроенном передатчике в автомобиле), и въезд открывается автоматически. Это удобно: нет необходимости выходить из машины (особенно в дождь).

Конечно, есть и минусы, которые могут свести на нет все возможные преимущества:

• Автоматические ворота с дистанционным открытием снижают степень защищенности вашего жилища. Сигнал с пульта ДУ можно перехватить. Злоумышленники с помощью несложных приспособлений считывают радиокод, и могут получить доступ на территорию после вашего отъезда.
• Электропривод в некотором смысле ограничивает свободу: в случае неисправности, или банального отсутствия электроэнергии, открыть створки вручную может быть проблематично.
• Установленный актуатор занимает определенное место, и портит эстетику ограды вашего дома.
• Механические створки при неправильно настроенной автоматике, являются объектом повышенной опасности: под их действие могут попасть животные, или даже люди.
• Требуется гарантированно свободная территория по траектории движения створок.
• Главный минус — автоматика для распашных или гаражных ворот стоит немалых денег.

Если монтаж автоматических ворот своими руками еще возможен, то актуаторы и систему управления воротами, сделать довольно сложно. Потребуется фабричный двигатель, механические тяги, возможно — зубчатые передачи и пр. Разумеется, механизм откатных ворот можно приобрести в специализированном магазине.

Однако стоимость такого набора, чаще всего превышает затраты на изготовление самих створок. Кроме того, установка автоматики на готовые распашные ворота своими руками, может осложниться несовместимостью по геометрии.

Тем не менее, автоматические гаражные ворота своими руками создаются, и без проблем монтируются как в ограждение (забор), так и в створ гаража. Экономия при этом получается существенная, плюс моральное удовлетворение после успешно выполненных работ.

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Откатные системы

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым. Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Практическая реализация

Нет смысла рассказывать, как сделать автоматические ворота своими руками, на основе готовых проектов в комплексе. Каждая конструкция сугубо индивидуальна, и повторить ее в точности на своем подворье не всегда возможно.

Как мы уже говорили, проще всего сделать распашные ворота своими руками. Скорее всего, створки ворот у вас уже есть. Рассмотрим возможные конструкции приводных элементов.

Вопрос, как сделать автоматические распашные ворота, решен.

А чем двигать откатную конструкцию

Существует две концепции:

Привод подъемных ворот в описании не нуждается. Это обычная лебедка со стальным тросом. При наматывании на шкив секции поднимаются, а спуск осуществляется под действием силы тяжести.

Важно: Общие правила безопасности при установке автоматики

Автоматические ворота своими руками, делаются в обход ГОСТов и сертификатов безопасности. Ответственность лежит на авторе конструкции, а также исполнителе работ (чаще всего, это один и тот же субъект). При нанесении ущерба или травмы, все проблемы лягут на вас.

• Наличие фотодатчиков предотвращает травматизм и защемление створками объектов в зоне действия ворот.
• Концевые выключатели отключают двигатель при достижении конечных положений створок.
• Кроме того, установка автоматических ворот должна обеспечивать электрическую защиту от перегрузок. Если фотодатчики или концевые выключатели по какой-то причине не сработают, перегрузка двигателя должна запустить схему отключения.
• Возможна установка механических ограничителей крутящего момента (как на редукторе шуруповерта). Это может быть фрикционный или храповой механизм. Принцип действия следующий: створка (полотно) упирается в препятствие (объект или человек), приводной вал начинает проскальзывать. С помощью регулировки необходимо добиться баланса усилия: ограничитель должен преодолевать сопротивление опорного или подвесного механизма ворот, и срабатывать при небольшом превышении.

Видео по теме

В этом видео я покажу переделку обычных ворот в автоматические распашные своими руками. Мысль заменить ворота на автоматические была у меня давно. И в какой-то момент родилась схема, которую я претворил в жизнь. Ворота управляются с дистанционного пульта от сигнализации. Этот фонарь служит индикацией включения и выключения приводов.

Открытие ворот я реализовал вовнутрь. Вся электрика размещена в герметичном ящике, а проводка подземная. Электромоторы приводов питаются от напряжения в 12 вольт. Скорость открытия я тестировал пока только в зимний период, и она составляет от 40 секунд до 1 минуты. Каждый с двух приводов выполнен по одинаковой схеме. Подвижный шток привода крепится к специальному ушку на воротах. Сам привод прикреплен через сварной кронштейн к столбу. Вся проводка выполнена в герметичной гофре.

Как видите внутренние детали привода, я защитил подходящей пластиковой коробкой и серой канализационной трубой диаметром 50 миллиметров. Такое решение полностью защищает электромотор и концевики от влаги.

Особенности работы

На закрытие и открытие ворот у меня разные кнопки на пульте и это очень удобно, когда надо приоткрыть или призакрыть ворота. Еще один момент, который я захотел реализовать: закрываясь, ворота блокируются за счет оригинальной конструкции. Ни на земле, ни над воротами нет никаких перемычек и упоров, которые фиксируют ворота в крайнем положении. Ворота просто закрываются и потом находятся в слегка расклиненном состоянии. Даная конструкция не предусматривает очередность закрывания левой или правой створки, между воротинами оставлен зазор в несколько миллиметров. Такой подход, как мне кажется, упрощает схему управления воротами. Когда ворота закрылись, приводы автоматически выключаются.

Свои приводы на ворота я изготавливал и устанавливал в зимнее время. А это хорошее испытание на надежность и долговечность устройства. Поэтому я использовал проверенные автомобильные узлы и детали. Так получилось, что этой зимой я спокойно эксплуатировал свои автоматические ворота при вот такой температуре.

Что изменяется в мороз? Автоматика работает безотказно, увеличивается лишь время открывания/закрывания ворот. Я думаю, что это связано со смазкой. На морозе она становится более густой. Следующий вопрос, который наверняка вам интересен: что делать, когда нет электричества? Я просто вытаскиваю шпильку, которая крепит шток привода к воротам, а затем просто руками открываю ворота и опускаю вниз упоры.

Я не сторонник использования в качестве резервного питания аккумулятора, так как считаю эту схему дорогостоящей и требующей постоянного обслуживания и зарядки. К тому же частота отключения электричества в вашем районе – это вопрос индивидуальный. За несколько месяцев эксплуатации я открыл ворота, таким образом, лишь один раз. Чтобы закрыть ворота без электричества, надо выполнить обратные операции: сместить оси штока привода и ворот, и вставить шпильку. Вот и все, и мне кажется, что это не сложно.

В конструкции ворот есть своя особенность. Чтобы уменьшить парусность, нижняя часть выполнена в виде сетки.

А как запирать ворота, не используя приводы? Для этого есть поворачивающийся засов. Так он открыт, а так он закрыт.

Когда автоматика подключена, засов все время в открытом положении. Обзорно я показываю саму рамку ворот. Это максимально простая конструкция. В ней нет, на мой взгляд, лишних деталей и при этом ворота достаточно жесткие.

А как же приводы блокируют ворота? Рассмотрим это подробнее. Вся хитрость в особенной установке воротных петель. Если приглядеться, то вы увидите, что петли приварены так, что не дают воротам открываться наружу.

При закрывании вертикальная труба ворот упирается в столб и порывы ветра дующие наружу не смогут вырвать привод. А винтовая конструкция привода не позволит вдавить ворота вовнутрь.

Выводы

В заключение рассмотрим особенности этого проекта:

• бюджет на два привода и блок управления составил около 5000 рублей;
• для изготовления приводов я использовал домкраты и мотор редукторы стеклоочистителей от «копейки»;
• схему блока управления я придумал сам и реализовал ее с помощью реле;
• для дополнительной безопасности я использовал два уровня контроля закрытия и открытия ворот. Это обычные концевые выключатели и реле времени;
• пульты управления я использовал от бюджетной автосигнализации;
• и, наконец, у меня реализованы отдельные кнопки на открытие и закрытие ворот, что позволяет приоткрывать или призакрывать ворота. Что на практике оказалось очень даже полезным.

Часть 2

Это вторая часть видео про автоматические распашные ворота своими руками. В прошлом выпуске я делал обзор этих ворот, а сегодня очень подробно расскажу об электрической схеме.

Сразу хочу предупредить, что этот блок собран под выполнение конкретных задач по воротам. Вот эти задачи. Это возможность открывания/закрывания ворот при ветровой и снежной нагрузке, когда время работы приводов может быть увеличено. Второе – это возможность открывать ворота, используя их как калитку для гостей, например. Третье – полное отключение приводов после открывания или закрывания ворот. А также отключение по истечению определенного времени, которое можно регулировать самому. Регулировка времени отключения приводов предусмотрена отдельно для открытия и для закрытия.

Если эти задачи вас устраивают, то можете смело смотреть это подробное описание схемы дальше.

Из чего состоит схема

Схема построена на доступных элементах, которые можно купить в автомагазинах или дешево заказать на Али экспресс. Основа схемы – это два импульсных реле, которые срабатывают при поступлении короткого отрицательного импульса с блока дистанционного управления. Блок автоматики перед вами. Давайте рассмотрим основные элементы.

Первое – это блок управления. Обычная автомобильная сигнализация. Самая дешевая китайская. Я заказал ее на Али экспресс. Она стояла порядка 300 рублей.

Следующие крупные элементы – это два импульсных реле. Вот как они выглядят эти реле. Вот такой вот у них номер. Это реле задних противотуманных фонарей. Используются в ВАЗах и Шевроле Нива. Его легко найти, продается в магазинах. Стоит порядка 240 рублей. В моей схеме этих реле два: первое и второе.

Следующие элементы – это обычный пятиконтактный реле. Раз, два, три, четыре и одно реле четырехконтактное. Это реле необходимо для подачи прерывистого сигнала на фонарь, чтобы окружающие могли видеть, что ворота в данный момент открываются или закрываются.

Также на схеме присутствуют два модуля реле времени – один и второй. Они абсолютно одинаковые. Эти модули обеспечивают выключение моей схемы по таймеру.

Вот все основные элементы, которые присутствуют в моей схеме. И сейчас я постараюсь схематично нарисовать принцип работы вот этого устройства. Как эта схема функционирует.

Схема работы

Рисуем сначала все крупные блоки. Это у нас будет блок управления от автомобильной сигнализации. Используем из этого блока управления всего лишь два сигнала. Оба сигнала импульсные и они имеют отрицательную полярность. То есть это минус. Первый сигнал у нас будет отвечать за открытие ворот, а второй будет отвечать за закрытие ворот. Естественно на пульте сигнализации это будут вот эти две кнопки. Кнопочка закрытого замочка — это у нас закрытие ворот. И открытый замочек – это открытие ворот.

Идем дальше. Самое главное в моей схеме – это два импульсных реле, о которых я говорил ранее. Вот они. Потому размещаем их по центру. Первое и второе. Это будет Р1 – открывание, а это будет Р2 – закрывание. Как я уже говорил, используем вот такое импульсное реле вот с таким номером. Их легко найти в автомобильных магазинах, и стоит оно достаточно недорого. Схема подключения данных реле очень простая. Я вот схематично покажу, как это выглядит. Там всего лишь 6 контактов. Контакты, которые я использую. На первый контакт я подаю постоянный плюс, на третий контакт – постоянный минус. Пятый контакт является управляющим, на него должен приходить минус. При чем, этот минус может быть импульсным. Это как раз то, что нам нужно. У нас с блока управления идет импульсный сигнал с отрицательной полярностью.

Поэтому мы сделаем следующее. Мы соединяем блок управления с первым реле открывания. Это у нас открытие. Сюда у нас приходит управляющий минус с блока управления. А второе реле управляется вторым сигналом с блока управления. Это у нас закрытие и это тоже минус.

Дальше по этой схеме подключения импульсного реле, я использую четвертый контакт – это постоянный плюс на выходе. Тот момент, когда на пятый контакт приходит импульс отрицательной полярности. Таким образом, здесь на четвертом контакте будет появляться сигнал. Это будет плюс. Я нарисую его вот так.

Электродвигатели в схеме

Идем дальше. В нашей схеме, конечно же, присутствуют электродвигатели приводов ворот, их два. Я обозначу их как М1 и М2. В самом простом варианте, чтобы эта схема заработала нам достаточно подать минус с блока питания на эти моторы. Сделать вот так и взять любой плюс с любого из этих реле. Теперь как эта схема может работать? Очень просто. Допустим мне надо открыть ворота – я нажимаю первую кнопку открывания. На блоке управления, на первом контакте появляется импульс отрицательной полярности, и он запускает вот это реле (первое). Это реле срабатывает и на четвертом выходе реле появляется постоянный плюс. Этот плюс поступает на каждый из электромоторов. А минус мы уже получили, подключившись через блок питания. Таким образом, они начинают вращаться в какую-то одну сторону. Схема начинает работать, оба двигателя крутятся – наши ворота открываются.

Для того, чтоб остановить эту схему я снова нажимаю на эту же самую кнопку – кнопку открывания ворот. Что происходит? Снова в блоке управления появляется управляющий импульсный сигнал минусовой полярности. Вот он идет сюда и снова он поступает на импульсное реле. Так как реле импульсное, то каждый импульс меняет состояние реле. Таким образом, если оно было включено, то оно выключается, и этот плюс с четвертого контакта исчезает. И оба двигателя останавливаются, потому что плюс у обоих двигателей исчезает.

Если же мы подключим плюс со второго реле, которое отвечает за закрытие, тогда мы будем использовать кнопку закрытия. Вот она — замочек, мы ее нажимаем, и в блоке управления срабатывает тот сигнал, который идет по вот этому проводу. То есть у нас здесь импульсный минус поступает по этому проводу на второе реле, отвечающее за закрытие. На четвертом контакте этого реле появляется плюс. Этот плюс у нас подключен к обоим двигателям и теперь они снова начинают вращаться, но они вращаются в ту же самую сторону.

Для того, чтобы остановить закрытие, мы должны снова нажать на эту же самую кнопку. Тогда управляющий минус с блока правления по этому проводу поступает снова на реле закрытия. Импульсное реле меняет свое состояние, и плюс четвертого контакта уходит, и снова двигатели останавливаются.

Для того, чтобы заставить двигатели приводов ворот вращаться в другую сторону и обеспечить закрывание, нам необходима какая-то схема, которая будет менять полярность. Так как каждый реле у нас выдает плюсовой управляющий сигнал. Для этого я воспользуюсь обычным пятиконтактным реле, вот оно у меня одно и второе.

Они в связке будут работать, и обеспечивать вот на этих двух контактах смену полярности. Как это будет выглядеть? Когда я буду подавать управляющий сигнал открывания или закрывания, будет срабатывать то или иное импульсное реле, а здесь на этих двух контактах будет меняться полярность. Допустим, она была здесь плюс, а здесь минус, а потом она станет здесь минус, а здесь плюс. Таким образом, я обеспечу реверс двигателя.

Рисуем схему смены полярности. Как я уже говорил, это два пятиконтактных реле. Вот оно первое, и вот оно второе. Обозначим контакты. Здесь у нас 88 контакт, иногда его еще называют 87А. Это не принципиально. С этой стороны у нас 30 контакт силовой. Дальше вот эти два контакта – это 87. И по два контакта управления катушкой реле.

Это 86 и 85. И здесь соответственно 86 и 85. Теперь как мы будем соединять эти контакты? Делаем следующее. 88 контакты мы заводим на минус. То есть здесь у нас минус и здесь минус.

86 и 85 контакты реле соединяем между собой и также заводим на минус. На 87 контакты обоих реле мы должны подать плюс. Здесь у нас будет плюс, я обозначу его вот. Чтоб было понятно, я даже нарисую красным фломастером. Итак, вот у нас плюс тут. А минус у нас вот здесь.

85 контакт первого реле мы должны подключить к 4 контакту импульсного реле на открытие. А 86 контакт второго реле смены полярности, мы должны подключить к 4 контакту импульсного реле для закрытия. Остаются 30 контакты реле смены полярности. К этим контактам мы параллельно подключим наш электродвигатель.

Теперь давайте посмотрим, как эта схема будет работать. Допустим у нас нет импульсных реле. Вот я их сейчас закрою. Что будет происходить? В неподключенном состоянии оба реле смены полярности будут работать по следующему принципу. 87 контакт у них будет нормально замкнут, что здесь, что здесь. Поэтому с этого контакта будет сниматься плюс и поступать на 30 контакт. Я рисую здесь плюс и здесь также рисую плюс, потому что здесь 30 и 87 тоже будут замкнуты. Итак, у нас есть плюс и плюс. Как вы понимаете, электродвигатели при таком подключении работать не будут.

А что произойдет, если мы подадим им сигнал? Итак, мы захотели открыть ворота, мы нажимаем на кнопку открытия ворот, в блоке управления появляется импульсный сигнал. Вот об этой линии он идет сюда и открывает импульсное реле номер 1. На 4 контакте этого реле у нас появляется постоянный плюс, который приходит на 85 контакт первого реле смены полярности и меняет состояние нормально закрытого 87 контакта на нормально открытое. Таким образом, замыкается контакт 888 или 87А, как его еще называют. И мы получаем на 30 контакте уже не плюс, а минус. Я рисую здесь минус. А здесь у нас плюс.

Так как двигатели подключены параллельно, то они начинают вращаться в какую-то одну определенную сторону. Когда я снова нажимаю на эту же кнопку «открытие», импульс с блока управления приходит на это же первое реле, оно меняет свое состояние и с 4 контакта плюс исчезает. Таким образом, на 85 контакте реле смены полярности пропадает сигнал, катушка больше не намагничивает контакт и 88 контакт переходит в состояние «нормально открытый». А 87 контакт «нормально закрытый». То есть, мы здесь снова получаем плюс. И у нас снова здесь плюс и здесь плюс. Поэтому двигатели электроприводов снова останавливаются.

Если я нажимаю кнопку «закрытие», то у нас происходит та же самая операция только уже со вторым импульсным реле. То есть сигнал поступает вот сюда – это сигнал импульсный минус, он идет на второе реле. На этом реле у нас появляется на 4 контакте плюс. Этот плюс поступает на 86 контакт реле смены полярности, и уже с этой стороны у нас будет не плюс, а минус. Оба двигателя запускаются, но крутят они уже в другую сторону. Так я решил вопрос смены полярности. Используя всего лишь два пятиконтактных реле.

Вы можете задать интересный вопрос, что произойдет, если при включенном первом реле открытия, то есть когда я нажал на кнопку «открыть ворота», я сразу же нажму кнопку «закрыть ворота». Тогда произойдет следующее: оба реле будут в состоянии «включено» и тогда плюс будет присутствовать как здесь, так и здесь. И эти реле смены полярности поменяют свое состояние. Двигатели электроприводов остановятся, потому что на контактах будут оба минуса. Но меня такая ситуация не устраивает, потому что оба импульсных реле будут постоянно включены и на их выходах будет присутствовать плюс. Чтобы такого не происходило, я использую еще два реле. На моей схеме они находятся вот здесь вверху.

Реле блокировки

Я назвал их реле блокировки открытия и реле блокировки закрытия, соответственно. Для чего они нужны? Они нужны для того, чтобы, когда я открываю ворота и у меня задействовано реле открывания, я не мог нажатием на кнопку «закрытия» включить второе реле, отвечающее за закрывание ворот. На схеме это будет выглядеть так. Это снова два пятиконтактных реле. Контакты будут располагаться так. Это 30, 87, 88, 86, 85. На эти контакты я подам я подам сразу минус с блока питания. Это у меня будет «Р блокировки открывания», а это будет «Р блокировки закрывания». Теперь оба наших импульсных реле будут подключены к блоку управления не напрямую, а через соответствующие реле блокировки открывания и закрывания.

Поэтому эту связь я стираю. Берем сигнал, который отвечает за открывание, и подаем его на первом реле к 87 контакту. Соответственно, чтобы подключить импульсное реле на открытие. Мы должны взять сигнал с 30 контакта реле блокировки.

А теперь через реле блокировки закрытия, подключим сигнал на закрытие ворот. Снова подключаем его к 87 контакту. Я выделю их цветом, чтобы было понятно. С 30 контакта реле блокировки закрывания снимает отрицательный импульс, и подаем его на соответствующий контакт импульсного реле закрытия.

Как эта схема будет работать теперь? Когда мы нажимаем на кнопку «открытие ворот», в блоке управления появляется импульсный сигнал и по этой линии он сначала поступает на реле блокировки открывания на 87 контакт. Этот контакт у нас в состоянии, когда реле не подключено — всегда замкнут, поэтому с 30 контакта мы снимаем этот импульс и он поступает у нас на импульсное реле открытия ворот. И дальше по схеме.

Когда мне необходимо закрыть ворота, я зажимаю на другую кнопку, появляется сигнал уже в этой ветке. Он поступает на 87 контакт реле блокировки закрывания. Это реле пока у нас не включено. Поэтому с 30 контакта мы снимаем минус, который поступает на второе импульсное реле, отвечающее за закрытие ворот.

А теперь сделаем хитрость. Мы подключим положительный сигнал с импульсного реле открывания на 86 контакт реле блокировки закрывания. Что произойдет в этом случае?

Итак, когда мы открываем ворота и у нас импульс проходит через вот эту схему, через реле блокировки открывания, оно у нас никаким образом не включено. Контакт 87 замкнут на 30. Поэтому импульсное реле открытия включается, на его выходе появляется плюс, схема начинает работать. А вот этот плюс по вот этой ветке поступает на реле блокировки закрывания. И здесь меняется состояние реле. Если раньше 87 контакт был нормально закрытым, то теперь он размыкается и 30 контакт замыкается на 88, который у нас ник чему не подключен. И даже если сейчас, я нажму на кнопку закрытия, и у меня пойдет сигнал с блока управления по вот этой ветке, и он поступит на 87 контакт. То сигнал с этого контакта не попадет на 30, потому что это реле поменяло состояние. И 30 контакт замкнут на 88.

Поэтому импульсное реле номер 2 закрывающее ворота, не сможет сработать. Такое же хитрое подключение мы выполним для реле блокировки открытия. Мы снимаем со второго импульсного реле сигнал плюсовой. И подаем его вот сюда на 86 контакт реле блокировки открытия.

Как вы уже догадались, здесь будет тот же самый принцип работы. Когда я нажимаю на кнопку закрытия ворот, отрицательный сигнал по этой ветке проходит через реле блокировки и поступает на второе импульсное реле закрытия. Оно срабатывает, и положительный сигнал с 4 контакта идет на 86 контакт реле блокировки открытия.

Реле меняет свое состояние и 87 контакт больше не будет связан с 30. 30 переключается на 87. И теперь даже если я нажму на кнопку открытия ворот, и у меня появляется сигнал уже в этой ветке, то он никаким образом не проходит дальше, и не включает импульсное реле открытия ворот. Вот этот кусочек схемы позволяет исключить ненужное срабатывание обоих импульсных реле одновременно. То, о чем я сейчас говорил, постараюсь вам показать в более наглядной форме.

Вот они импульсные реле, вот они эти контакты, 6 контактов. И вот они реле блокировки. Вот таким образом они подключены. Красным цветом у меня обозначены провода, которые подключены к соответствующим им импульсным реле.

Как работает лампочка?

Идем дальше. Рассмотрим вопрос, как нам сделать, чтобы эта схема сигнализировала в моменты, когда какое-то из этих реле включено. То есть, когда у нас двигатели работают. Для этого у нас есть какая-то лампочка. И она у нас должна светиться. Я использую в своей схеме реле поворотов. Это реле поворотов для жигулей. Запитать его не сложно, схема там простая. Я вам покажу, откуда я беру сигналы, для того чтобы запустить моргание этой лампочки. Итак, подключаем лампочку непосредственно к реле. А на реле помимо минусового входа мы должны привести сигнал плюсовой. Где мы его возьмем? А возьмем мы его здесь. Мы берем один из сигналов с первого импульсного реле. А второй сигнал мы берем в этой точке со второго импульсного реле.

Если бы я сделал так и подключил плюсовой контакт непосредственно к реле и свел бы вместе эти два контакта, то замкнул бы выходы первого импульсного реле и второго импульсного реле, то тогда бы я нарушал схему. Они бы работала неправильно. Поэтому для этой цели необходимо использовать два обычных диода и поставить их вот так. Первый диод и второй диод.

Немного коряво получилось, но я думаю принцип вы поймете. Теперь, что будет происходить? Когда у нас открыто первое или второе реле, то с их соответствующих 4 контактов плюс будет поступать сюда. Этот плюс проходит через диод, но он не может попасть в другую ветку из-за того, что здесь стоит другой диод. Соответственно этот плюс идет дальше и приходит на реле поворотов и лампочка начинает мигать.

Если я нажимаю кнопку открытия ворот и задействуется первое реле открытия, тогда плюс снимается с 4 контакта здесь. Он также идет по этой схеме сюда, проходит через диод, но не может попасть вот в эту ветку. А идет ниже сюда на реле поворотов и лампочка снова мигает. Соответственно, когда я нажимаю кнопки закрытия или открытия второй раз, эти реле перестают работать. Сигнал плюсовой с 4 контактов больше не поступает сюда и реле поворотов перестает питать лампочку, и лампочка больше не мигает. Реле, обеспечивающее мигание лампочки – находится у меня вот здесь. Это четырехконтактное реле. Я даже взял его с колодкой. Оно стоит совсем недорого. А вот через эти два контакта, я подключаю лампочку уже на месте непосредственно возле ворот.

Реле времени

Что у нас остается? У нас остается последняя интересная задача. Нам надо обеспечить, чтобы по прошествии определенного времени, каждая из этих реле выключалось. Для того, чтобы не нажимать по несколько раз одну и ту же кнопку. Для этой цели я буду использовать два модуля реле времени. Это простые модули, стоят они порядка 135 рублей за каждый и размещаются они вот здесь.

Итак, здесь у меня расположены модули реле времени. И их обозначение FC-32.я тоже их заказывал на Али экспресс. Пусть это будет реле времени 1, а это будет реле времени 2. Соответственно первое реле времени у нас будет отвечать за выключение ворот после открывания. А второе реле будет отвечать за выключение приводов после закрывания. На схеме они выглядят вот так, вот в этом месте. Первое и второе реле. Здесь имеются контактные группы. Вот тут два контакта и здесь два контакта. И тут соответственно три, и тут три.

Также я хочу обратить внимание, что на самих модулях имеются вот эти переменные резисторы, которые отвечают за точечную регулировку времени. А соответствующие перемычки, которые устанавливаются определенным образом, отвечают за диапазоны переключения времени. Выставив их в нужном режиме, я добиваюсь того, что каждый из этих реле срабатывает точно через определенный промежуток времени. Ну, в данном случае у меня здесь максимально установлена 1 минута здесь, и 1 минута здесь. То есть, время через которое питание на приводы в любом случае перестанет подаваться – равно одной минуте. Это время можно настроить любое, как на открытие, так и на закрытие.

Как я их подключал. От блока питания у нас здесь идет отрицательный сигнал – минус. Я его подключаю. Контактная группа спереди имеет два контакта – плюс и минус. Соответственно, вот он первый минус и на вторую – вот сюда.

Кроме того, минус надо подать на вторую контактную группу, которая находится с другой стороны. Здесь у нас три контакта. И на втором реле тоже три контакта. Поэтому минус подаем на крайний контакт сюда, и на крайний контакт сюда.

Как вы уже, наверное, догадываетесь, эти модули будут запитываться с соответствующих импульсных реле. Давайте нарисуем это на схеме. Итак, когда у нас включено первое реле отвечающее за открывание, то вот этот плюсовой сигнал с 4контакта, также должен поступить на вход импульсного реле, отвечающего за открывание. Поэтому мы его вот так раздваиваем и подаем этот плюсовой сигнал на левый контакт передней контактной группы. Соответственно для второго реле времени мы берем управляющий сигнал вот отсюда. Этот плюс мы берем с реле, которое отвечает за закрывание. Вот так.

Итак, здесь у нас плюс, здесь у нас тоже плюс. Контактные группы с этой стороны реле времени имеют три группы: первый, второй и третий. Первый и второй, когда питание на это реле не подано – они нормально замкнуты. Здесь то же самое, нормальное замкнутое состояние. А вот когда питание уже подается, когда срабатывает таймер, то замыкается второй и третий. То есть здесь положение сейчас на данный момент нормально открытое. И здесь то же самое – нормально открытое.

Что еще мы должны соединить? Мы должны вторые контакты в каждом реле времени подсоединить к соответствующим входам реле, которые отвечают за блокировку. Это 87 контакты. То есть, мы сейчас возьмем и второй контакт выход реле времени подключаем к 87 контакту реле блокировки открывания. А второй контакт второго реле времени, мы подключим к 87 контакту реле блокировки закрывания. Вот так вот я нарисую.

Как работает схема при наличии этих двух реле времени? Итак, мы запускаем первый режим – нажимаем на кнопку и открываем ворота. Открыли ворота, у нас срабатывает первое импульсное реле. На 4 выходе этого реле у нас появляется постоянный плюс. По вот этой вот ветке он приходит на реле времени, которое отвечает опять за открывание и это реле запускается. Оно запускается и отсчитывает время в одну минуту.

Вы можете настроить время на свой вкус, как вам нравится. Я экспериментальным путем пришел к тому, что максимальное время, которое мне необходимо, чтобы ворота полностью открылись или закрылись, особенно в зимний период, ровно одно минуте. Через одну минуту произойдет следующее. Нормально замкнутые контакты 1 и 2 в первом реле разомкнуться, и замкнуться 2 и 3. На 3 контакте у нас минус. Этот минус пойдет по схеме и придет на 87 контакт реле блокировки открывания. Этот контакт в свободном состоянии замкнут на 30 контакте. Сигнал пойдет дальше и минусовой сигнал придет на импульсное реле открывания, тем самым прекратит его работу.

На выходе у нас опять получится два плюса и электромоторы остановятся. И при этом с этих реле будет снято напряжение. То же самое по закрытию. Мы нажимаем на кнопку «закрытие». Сигнал у нас приходит на импульсное реле закрытия. С 4 контакта этого реле мы снимаем плюс, он у нас поступает на соответствующее второе реле времени и запускает таймер. Таймер у нас снова настроен на 1 минуту. Через минуту контакты 1 и 2 размыкаются, а контакты 2 и 3 замыкаются. Соответственно этот минус поступает на эту ветку, которая у нас соединена с 87 контактом реле блокировки закрывания. Через 30 контакт, замкнутый с 87 – сигнал поступает на импульсное реле, отвечающее за закрытие, и это импульсное реле прекращает работу. У нас снова исчезает здесь плюс. И схема смены полярности снова имеет одинаковый знак – два плюса, и снова эти два электромоторы прекращают работу. Вот такая логика работы предусмотрена моей схемой.

Я надеюсь, вас не сильно утомил мой подробный рассказ.

Часть 3

Это третья часть видео про автоматические распашные ворота своими руками. В предыдущих двух частях я сделал обзор и подробно рассмотрел принципиальную электрическую схему. В этой части вас ждет устройство приводов и концевых выключателей.

Для открытия ворот используется механизм обычного вазовского домкрата стоимостью в 500 рублей. Подвижный шток этого домкрата перемещается по длинному винту при вращении ручки.

В зависимости от направления вращения, шток будет перемещаться вверх или вниз. Интенсивность движения определяет скорость перемещения штока. Сейчас я открою крышку, чтобы подробно показать устройство этого домкрата. Как видите, внутри находится шестерня. Для наших целей ручку и шестерни необходимо удалить. В замену нижний шестерни на винт, желательно установить подшипник подходящего диаметра. А с этой стороны после винта мы установим переходник на вал редуктора.

Особенности мотор редуктора

Чтобы привести в движение винт домкрата я использовал самый обычный, самый простой и дешевый мотор редуктор стеклоочистителя от ВАЗа. Я использую только два провода – плюс и минус. При смене полярности мотор редуктор меняет направление вращения.

Вот ось этого мотор редуктора, который мы должны присоединить винт.

Его вал совершает порядка 60 оборотов в минуту. Вы можете использовать другие, более дорогие мотор редукторы с повышенным числом оборотов. Вот в такой плоскости необходимо состыковать два этих узла.

Для двустворчатых распашных ворот нам потребуется сразу два одинаковых мотор редуктора. Сразу хочу предупредить, что в отечественном автопроме мотор редукторы даже из одной партии могут иметь разную скорость вращения. Этот парадокс я пока для себя не смог объяснить. Обратите внимание, что вот на этом моторе я уже установил две гаечки.

Они позволят несколько укрепить ось этого мотор редуктора. И уже через них я передам усилия через переходник наверх домкрата. В итоге у нас должна получиться вот такая вот конструкция. Сейчас я объясню как она работает. В домкрат я уже вставил профильную квадратную трубу со стороной 20 миллиметров, на конце просверлено отверстие для подключения к створкам ворот. Сама квадратная труба связана с винтом домкрата и при его вращении перемещается вовнутрь или наружу.

С другой стороны вы видите площадку под крепление мотор редуктора. Она выполнена в виде пластины с отверстиями. Вот в этом месте с помощью болтов крепится мотор редуктор. Его ось с гайками точно входит в переходник, который я сделал из подходящего торцевого ключа.

При включении мотор редуктора вращение передается через переходник на винт домкрата. Винт домкрата вращается и перемещает наружу или вовнутрь квадратную трубу, которую я вставил. Соответственно, вся эта конструкция при работе либо удлиняется, либо укорачивается, чем обеспечивает открывание и закрывание створок. И при этом эта конструкция достаточно жесткая и крепкая, что необходимо для работы в жестких ветровых условиях.

На корпусе привода я также установил также несколько уголков, к которым я буду крепить декоративную крышку, закрывающую от атмосферных осадков. В задней части привода просверлено большое отверстие для шпильки или болта, с помощью которого привод будет крепиться к столбу.

Для этой конструкции лучше изготовить небольшую пластиковую крышку, чтобы защитить ее от атмосферных осадков. Второй привод изготавливается точно также.

Особенности работы концевиков

И сейчас я расскажу, как будут работать концевики. Вот эти вот концевики они подключены к вот этим двум моторам. Здесь вы видите сигнализацию.

Обратите внимание, здесь у нас подается плюс и минус. Вот этот минус идет сразу сюда и сразу идет на один мотор, и на второй мотор. То есть отсюда, он сразу идет на них. Второй контакт идет сюда, и идет для первого мотора – вот два концевика (подключены через диод), и для второго мотора (тоже два диода). Они соединены по-разному и подключены через два концевика. И идет ко второму мотору, то есть вот он один мотор, а вот этот ко второму мотору. То есть они отдельно работают.

Вот давайте сейчас посмотрим. Итак, у нас все включено, напряжение ноль. Включаем – открываем ворота. Вот наши моторы заработали. Напряжение у нас 12 вольт. А вот теперь давайте смотреть. И так мы смотрим за моторами. Я закрываю первый контакт – концевик замыкает только один мотор. Теперь у нижнего смотрим. Замыкаю – не работает. Теперь замыкаем оба – и здесь, и здесь. Все, они оба не работают, потому что я оба замкнул. Теперь я тут отпускаю, и тут отпускаю – и они снова работают.

Если я замкну концевики другие, то ничего не происходит. Что здесь, что здесь. Вот обратите внимание – ничего не происходит. Потому что они крутятся сейчас против часовой стрелки. Сейчас я схему останавливаю. Вот у мен тут ноль. И теперь я запускаю на закрытие. Теперь они крутятся по часовой стрелке. И теперь, чтоб мне их остановить, я должен вот эти нижние закрыть. Закрыл-открыл. То же самое по-нижнему. Закрываем оба теперь – здесь замыкаю, и здесь замыкаю, и они оба перестают работать.

Все я их замкнул. Теперь я их размыкаю и они снова работают. Проверяем первые концевики. Замыкаем – ничего, никакого эффекта. Потому что здесь стоят диоды и эти диоды пропускают ток только в одном направлении. Поэтому этот концевик только на закрытие, а этот только на открытие. Вот такая вот схема.

Пределы тока

А теперь давайте посмотрим, какой ток у этой схемы. Амперметр сюда. Сейчас мы включаем это все. Вот заработали моторы, все мигает. И здесь два с половиной ампера. Вот вся эта схема на двух с половиной ампера.

Теперь я один контакт останавливаю. То есть у нас крутится только один мотор. Ток здесь – 1,2 ампера.

Сейчас я хочу показать принцип, по которому будут работать концевики. Как видите, они здесь установлены, вот концевик один, и здесь концевик второй установлен.

То есть вот эта планочка – она перемещается. Перемещается сюда, и здесь будет выключать.

Вот давайте посмотрим. Вот она поехала и освободила вот этот концевик.

Он освободился. Сейчас она едет в эту сторону вот к этому концевику. Мотор при этом работает. Вот она приближается к концевику. Все, двигатель остановлен, он не крутится. И даже если я сейчас буду нажимать на эту кнопку – мотор не работает, не запускается. Вот я жму эффекта никакого.

А теперь попробуем закрыть. Сейчас он не работает – закрываем. Вот он пошел в другую сторону. Все, мотор больше не крутиться, все остановилось. На данном приводе концевики размещены вот здесь, вот так вот.

Вот она идет потихонечку. Второй концевик вот здесь и сюда. Все заканчивается специальной вилочкой. Герметичной вилочкой, мы можем ее открыть. Вот она полностью герметична с той целью, чтобы если что, мы могли привод вообще снять полностью.

На этом я заканчиваю рассказ о чудесном превращении обычных ворот в автоматические с бюджетом в 5 тысяч рублей.

Все права на видео принадлежат: DoHow

«Умелец да рукодельник и себе и людям радость приносит». Не знаете, чего бы еще такого сделать во дворе, если все уже переделали, а руки чешутся? Можем подсказать идею. Ворота, которые сами открываются и закрываются автоматически. Любители комфорта давно оценили саму идею дистанционного управления воротами, и им завидуют остальные автолюбители, особенно в то время, когда на улице идет проливной дождь. Понятное дело, что большинству приходится открывать створки ворот самостоятельно, однако делать это в ненастье — крайне неприятное занятие, к тому же плюхаться в мокрой одежде на сиденье и пачкать его хочется не каждому. Ниже мы расскажем, как сделать автоматические ворота для гаража или забора своими руками, предоставив подробнейшую инструкцию с фото и видео примерами.

Какие бывают механизмы

В наше время существует несколько типов уличных ворот:

• распашные;
• откатные;
• роллетные.

Распашные — это классический вид. Ворота состоят из двух створок, крепящихся на поворотных петлях к вертикальному основанию, глубоко и прочно установленному стальному каркасу. Для ручного либо автоматического открывания створок обязательно нужно пространство перед ними.

Если вы хотите сделать автоматические распашные ворота для дачи своими руками, советуем просмотреть это видео:

Самодельный раздвижной механизм

Откатные на роликах, обычно это одна створка, технически несложная конструкция, поскольку вес ворот распределяется на ролики, а для противостояния ветру и поперечным нагрузкам устанавливаются дополнительные усиленные направляющие. Такие механизмы имеют некоторые особенности в эксплуатации, но в то же время достаточно просто сделать механическую часть для них своими руками

Если вас заинтересовал такой вариант автоматических ворот для забора, рекомендуем просмотреть данный видеообзор:

Самодельный откатной механизм

Идея изготовления откатных ворот

Гаражные ворота роллетного типа — это набор реек из металла и пластика, сцепленных между собой подвижным замком, помещенных в направляющие пазы и соединенных в одну единую конструкцию. Двигаясь по металлическим направляющим, сегменты сгибаются, располагаясь под потолком и освобождая въезд в гараж.

Гаражные ворота подъемно-поворотного типа совершают сложный маневр, уходя вверх и освобождая проезд. Автоматический подъемный механизм для них сложен в монтаже и эксплуатации, поэтому в рамках данной статьи мы его рассматривать не будем.

Принцип действия

Механизм открывания распашных ворот — это комплект из двух моторов и системы автоматики, которая следит за положением створок и за очередностью их открывания/закрывания, а также улавливает и распознает команды с пульта. Створка с накладным профилем-пазом должна начинать движение первой, при автоматическом открытии ворот и заканчивать движение последней при закрытии, чтобы избежать заклинивания и повреждения створок. Также движение должно прекращаться в крайних точках положения створок. Мощность моторов напрямую зависит от веса створок и плавности их хода — чем тяжелее, тем мощнее двигатель и редуктор нужны для управления ими. Также стоит учитывать площадь полотна, воздействие на них ветра. В ветренный день моторам гораздо тяжелее двигать ворота. Лучше предусмотреть и сделать аварийное открытие уличных ворот, в случае поломки или отсутствия электроэнергии, в ручном режиме.

Как в заводских, так и в самодельных приводах, в основном используют актуатор или линейный привод, который изображен на фото ниже:

Он представляет собой резьбовую шпильку, которая подключена к двигателю и вращается на подшипниках. За счет вращения шпильки ответная часть — муфта, накручивается по резьбе, тем самым перемещаясь по шпильке. Еще данную конструкцию привода иногда называют червячной.

От шага резьбы зависит коэффициент редукции, чем меньше шаг, тем большее усилие может передать актуатор, однако скорость в таком случае уменьшается. В качестве электродвигателя можно использовать мотор редуктор автомобильных дворников или же стеклоподъемников.

Механизм автоматических откатных ворот довольно прост в реализации. Один двигатель, один редуктор. Передача линейного движения может быть на рейку с зубьями, или же через мотоциклетную цепь. Автоматика следит за крайними положениями створки, закрыто или открыто. Главная изюминка — это жесткая конструкция створки и система роликов, удерживающих эту конструкцию во время закрывания и открывания. Также обеспечивается противостояние боковой нагрузке во время ветра. Главная задача сделать так, чтобы сбалансированная створка легко и без усилий ходила по роликам и направляющим. Во время разработки ворот нужно предусмотреть аварийное открывание, в случае поломки или отключения электроэнергии. В качестве эл. привода также возможно использовать двигатель от стеклоподъемника или дворников.

Гаражные автоматические ворота в свою очередь также делятся на роллетные (их еще могут называть секционными) и подъемно-поворотные. Данный тип проблематично сделать самостоятельно ввиду сложности технологии производства. Их плюс в том, что изготовление происходит по индивидуальному заказу в цехе, и монтаж осуществляется целым блоком, поэтому не занимает много времени.

Итог

Сейчас на рынке представлен широкий ассортимент механизмов и элементов для того, чтобы можно было самому сделать автоматические ворота с дистанционным открытием и закрытием с пульта.

В нашей статье мы постарались познакомить читателей с существующими видами механизмов и подсказать идею для самостоятельной сборки или выбора подходящего варианта автоматических ворот для загородного дома, указав моменты, на которые нужно обратить более пристальное внимание, а именно.

Собственники каких-либо владений с земельными участками (частных, загородных домов) стремятся сделать свое жилище внешне привлекательным для прохожих и гостей. Они также хотят, чтобы приятный глазу вид снаружи был функционален и удобен для них самих. Сейчас есть множество способов это сделать. С помощью автоматических распашных ворот получится решить сразу обе задачи: обеспечить достойный внешний вид в сочетании с распахивающимся механизмом (при открывании, закрывании) путем нажатия на пульт. Организацией такого способа управления въездной группой удовлетворяется еще одно извечное стремление человека – облегчить свою повседневную жизнь и сделать ее максимально комфортной. Часто реализация подобных стремлений материализуется путем внедрения инновационных технических решений. Это, действительно, удобно, ведь с помощью таких систем отпадает необходимость дважды выходить из машины: сначала, чтобы распахнуть ворота для въезда, а затем – чтоб закрыть их за собой.

К сожалению, заманчивое достижение техники обходится в большую сумму, поэтому часто желающих отпугивает высокая стоимость такого комфортного ограждения. Финансовые затраты получится существенно снизить, если установка автоматики будет выполнена на распашные ворота хозяевами самостоятельно. Поговорим о достоинствах и недостатках автоматических приводов, об их разновидностях, а также о том, в каком порядке выполняется монтаж таких систем.

Плюсы и минусы автоматических распашных ворот

По конструкционному типу автоматические ворота бывают четырех видов:

• подъемно-поворотные;
• откатные;
• секционные;
• распашные.

Каждый из них обладает достоинствами и недостатками.

Распашной вариант с автоматикой отличается от стандартных только наличием автоматической системы, с которой они могут открыться и закрыться посредством управления пультом. Плюсы распашного варианта:

• для установки могут использоваться ограниченные пространства: ворота занимают много места, но со стороны дороги конструкция не вызывает трудностей с въездом или выездом транспортных средств благодаря минимуму необходимой территории с фасадной части;
• при сравнении с остальными типами обходятся недорого;
• допускается открывание во внутреннюю и наружную стороны;
• разнообразие технических «начинок» (которые интегрируются с учетом каждого нюанса в конструкциях построений);
• есть возможность использования любых отделочных и декоративных материалов, чтобы получить в итоге оригинальные ворота;
• при желании может быть установлена подсветка, которая будет освещать территорию;
• скорость открытия и закрытия лежит в интервале от 12 до 15 секунд;
• электрический привод обеспечивает хорошую фиксацию;
• низкий уровень шума при работе;
• створки блокируются, это обеспечивает дополнительную меру безопасности;
• если отсутствует электричество, возможна работа в ручном режиме посредством перевода специальным ключом;
• являются надежными, универсальными, долговечными.

Такие системы не лишены из изъянов – отрицательные стороны все же присутствуют:

• вариант конструкции является устаревшим;
• с течением времени имеют свойство провисать: необходим систематический мониторинг состояния столбов и петель, или же в результате провисания откажет автоматический привод;
• система, отвечающая за запирание, – недолговечна;
• очень чувствительны к появляющимся препятствиям и легко могут быть деформированы;
• установка автоматических распашных ворот требует очень большого внимания, терпения, не приемлет ошибок;
• схема установки и подключения к электрическому обеспечению должна в мельчайших деталях соответствовать характеристикам приборов и электросети;
• требуются профилактические работы для хорошей работы долгие годы.

Установка автоматики своими руками

Распашные ворота автоматические, если установка проведена хозяевами самостоятельно, будут менее затратными с финансовой стороны. Она представляет собой довольно сложную процедуру, выполнить которую не всегда под силу даже профессионалам в этом деле. При монтаже требуется четкое соблюдение большого количества критериев, допущение ошибок неприемлемо: некорректное функционирование системы при эксплуатации может привести к ее поломке. Установка автоматики на распашные ворота, если делать это своими руками, требует знания ключевых постулатов о поворотном механизме (его частях, правилах монтажа), что предотвратит ошибки и положительно скажется на результате.

Необходимые материалы и инструменты

Установка распашных ворот с автоматическим механизмом своими руками производится с помощью определенных материалов и инструментов, которые должны быть заранее подготовлены. Соблюдение всех правил гарантирует нормальную работу систем и предотвращает ошибки с поломками.

Список всех составляющих частей распашных ворот состоит из:

• металлического жесткого каркаса;
• обшивки (допускается использование кованых решеток);
• стоек для опор;
• гаражных петель;
• металлической задвижки;
• электрического привода.

Ворота с правильной установкой автоматики (распашные) потребуют следующих материалов:

• профильных труб, сечение – 40,0×30,0 мм или 60,0×30,0 мм;
• материала, из которого будет сделана обшивка (профнастила, пластиковых панелей или дерева);
• профильных труб или швеллера (качество равноценно);
• кирпича;
• грунтовки и цементного раствора (из песка, цемента, щебня);
• растворителя;
• электрода;
• саморезов для металла или заклепок;
• трехжильного кабеля;
• изолированных труб из поливинилхлорида.

Список с необходимыми инструментами состоит из:

• лопаты;
• болгарки;
• молярной щетки;
• автомата УЗО (устройства защитного отключения);
• отвертки-индикатора;
• щетки для металла;
• строительного уровня;
• измерительных инструментов;
• сварочного аппарата;
• шуруповерта.

Подбор электропривода

Электропривод отличает ворота, открываемые вручную, от тех, открытие и закрытие которых производится не в автоматическом режиме, а с приложением механических усилий. Его сущность состоит в следующем: рычаг управляется двигателем благодаря имеющемуся редуктору. В комплекте, помимо этого, есть фотоэлементы, блок управления, замок (ним производится разблокирование ключей), сигнальная лампа.

Существует классификация электроприводов по типовым категориям, исходя из нескольких параметров.

1. Место монтировки:

• на земле;
• под землей.

2. Принцип, на котором основана работа:

• гидравлический;
• электромеханический.

3. Способам усилий:

• рычажная автоматика;
•  линейные механизмы.

Линейный электропривод. Линейная электромеханическая автоматика относится к самым популярным. Поворотный механизм данного типа отличают: доступная стоимость, простота установки, наружное открытие. Суть работы такого типа устройства заключается в следующем.

1. Двигатель вращает винт с помощью редуктора.
2. Гайка двигается винтом в одном направлении с направляющей.
3. Происходит преображение энергии вращения: передвижение становится линейным.
4. Передвигающаяся гайка способствует открыванию конструкции.

С помощью блока управления замедляется работа двигателя по окончании циклов (перед реагированием выключателя) для долговечности функционирования привода.

Рычажной тип автоматики. Нею обеспечивается плавное и прочное функционирование ворот. Работа основана на следующем принципе.

1. Энергия двигателя переходит к вертикальному валу с помощью редуктора.
2. Удерживание кривошипа происходит с помощью штанов (рычагов).
3. Они перемещают ворота.

Электроприводы отличаются контролем оборота двигателя за счет наличия датчиков, имеющимися конечными выключателями.

Возможен подземный монтаж рычажного вида электроприводов. Это делается в редких случаях из-за большой вероятности попадания воды и возможного замерзания в холодное время года.

Гидравлическая разновидность автоматики. Суть работы основана на следующих моментах.

1. С помощью реверсивного гидравлического насоса двигателя происходит усиление поступления рабочего раствора к гидроцилиндрам.
2. Посредством гидроцилиндров двигаются воротные полотна (открывание, закрывание).
3. Безопасность системы обеспечивается датчиками.

Электроприводы гидравлического типа являются не менее надежными, чем линейного электромеханического.

Установка линейного вида автоматики для распашных ворот может выполняться тремя способами в зависимости от направления, в котором происходит открытие воротных систем:

• на наружную сторону;
• во внутреннюю сторону;
• во внутреннюю сторону, включая проделывание углубления.

Установка автоматики при открытии ворот наружу

При подготовке проема необходимо изготовление закладных. Для этого металлическая труба сечением 10,0×10,0 см (возможно использование швеллера) укладывается в центр кирпичного столба. Далее приваривается арматура. Для профильной трубы (сечением 6,0×3,0 см) выводятся закладные. Место их вывода – опорный столб. К нему приваривают петли. Количество закладных – 3. Высота крепления приводов должна совпадать с расположением закладных.

По мере монтажа конструкции устанавливают автоматику: первый кронштейн приваривают к раме каркаса, второй – к закладной столба. При этом необходимо соблюдение всех норм.

Проложенные провода должны быть проверенными: целыми, хорошо изолированными.

Установка автоматики при открытии ворот внутрь

Длина промежутка между центром петли и границей несущего столба составляет шесть сантиметров. Когда воротное полотно распахивается во внутреннюю сторону, расположение столбов идентично наружному направлению открывания. Желательна закладка в центре швеллера или металлической трубы. Затем производится вывод закладных, на которые крепятся кронштейны.

На крайние углы хода ворот необходима установка упоров. Материал упоров – арматура или уголок.

Установка автоматики при открытии ворот внутрь: проделывание углубления

Устанавливаться электропривод может и после установки распашных ворот. Такой вариант подходит для линейных приводов. Если столб кирпичный, по центру делается ниша. Монтаж производится с соблюдением всех условий для установки внутрь без углубления.

Автоматизация процесса управления движением створ

Если планируются распашные ворота с автоматикой, их построение необходимо производить, учитывая установку электропривода по сопутствующей комплектации схеме.

Подбор автоматических элементов нужно делать с учетом:

• веса, ширины, парусности створок при действии ветра;
• направления, в котором будет происходить открывание воротных частей;
• выставлять воротные панели нужно горизонтально или вертикально с четким соблюдением направления и регулировкой легкости хода.

Коробку блока управления закрепляют, когда провода и коммуникации отключены.

Установка приемника, программирование пультов

Установка приемника, за счет которого проходят управляющие сигналы, происходит в специальный разъем. Место его расположения – плата управления. В этот разъем еще необходимо поместить две перемычки. С помощью них тестируют привод:

• «2-1», если нет необходимости в нажатии клавиши «Стоп»;
• «2-С1», если отсутствует потребность в фотоэлементах.

Фотоэлементы подключаются последними, поэтому необходимо наличие соответствующей перемычки. Когда произведено подсоединение приемника, пора переходить к программированию пульта, с помощью которого происходит дистанционное управление. Это делается с полным соблюдением инструкции производителя.

Подключение фотоэлементов и сигнальной лампы

Установка фотоэлементов производится по специальным столбикам (возможно использование предусмотренных для них мест), затем они подключаются к плате в соответствии со схемой. Для дистанционной лампы действия аналогичны.

Высота установки фотоэлементов колеблется в пределах 50,0-70,0 см. Они предназначены для того, чтобы не произошло повреждения автомобиля при его остановке в воротах (предупреждают удар).

Программирование автоматического закрывания ворот

Последовательность закрывания в автоматическом режиме: после двадцатисекундной остановки на открытой позиции ворота закрываются, и для этого не нужны дополнительные команды. Если владельцы хотят закрытия от нажатия на кнопку, возможно перепрограммирование, но только по инструкции, или возможен переход на соответствующий режим посредством нажатия клавиши.

Уход и профилактика механизма ворот

Распашной вариант ворот при наличии автоматической системы закрытия и открытия очень чувствителен к преградам, поэтому наличие любых посторонних элементов может сказаться на их работе. Проведение диагностик и систематических осмотров поможет избежать такого рода неприятностей.

Необходимо также регулярное проведение профилактических мер, которые включают:

• очистку;
• смазку.

С помощью этих действий получится снизить нагрузку и предотвратить стирание деталей.

Прикладывать усилия для закрытия воротных полотен недопустимо. Это наиболее часто заканчивается поломкой механизма и требует профессионального вмешательства.



Мы расскажем о приводах для распашных створок ворот и их сборке своими руками

Владельцы раздвижных ворот не испытывают особых трудностей при самостоятельном укомплектовании створки приводным механизмом, но если речь идёт о распашных воротах, приложенных усилий и знаний нужно куда больше. Сегодня мы расскажем о приводах для распашных створок ворот и их сборке своими руками.

Существует три основных типа редукторной передачи, превращающей вращение электромотора в поступательное движение с высоким моментом силы. Конструкция механизма может быть выполнена:

• в виде зубчатого колеса;

• с применением винтовой шпильки;

• с использованием реечной передачи.


На этих трёх типах кинематики вполне реально собрать собственный механизм даже в домашних условиях.

Предложенная ниже конструкция самодельного актуатора не боится влаги и загрязнений, он оказывает весьма высокое усилие при движении.

Обратите внимание, что при закрытых воротах такой самодельный привод выполняет роль замка: его невозможно открыть с внешней стороны, нажав на створку ворот.

Подготовка ворот и мест крепления

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.

При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне. Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства.

Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.

На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.

Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.

Изготовление привода из автомобильных стеклоподъёмников

Лёгкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъёмников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.

Имеется два типа конструкции стеклоподъёмников, пригодных для использования в качестве привода ворот:

• роль подвижного элемента играет зубчатая рейка;

• основан на работе зубчатого колеса.


В обоих случаях приводную часть монтируют на металлической площадке, имеющей жёсткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.

Механизм подъёмника требует доработки: установки удлинённой металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.

Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдёт пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.

Основная трудность в применении стеклоподъёмников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путём, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.

Выбор и расчёт двигателей

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.

Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.

В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2 ~ 18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.

Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100–250%.

Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.

Шпилька для самодельного привода

Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.

Основная трудность — найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации — самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.

Увеличиваем твёрдость шпильки

Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки — 700–800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13–15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200–250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3–4 минут выдержки изделие нужно остудить в воде.

Увеличение витков резьбы шпильки

Для изготовления специальной гайки нужно накрутить на шпильку 2–3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.

Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.

Сборка актуатора

Определение размеров актуатора

Актуатор имеет телескопическое устройство, для его изготовления вам понадобится две стальные трубы, одна из которых без сильного люфта входит в другую. Вы можете использовать трубу квадратного или круглого профиля, особой разницы нет. Внутри обоих труб не должно быть следов ржавчины и окалины, поэтому лучше приобретайте новые.

Что касается размеров труб и шпильки, их вы должны рассчитать самостоятельно, исходя из проделанных измерений. Допустим, в сложенном состоянии длина привода составила 110 см, а его рабочий ход — 50 см. Значит, длина внешней трубы составит не более 100 см, в неё будет вложена меньшая трубка длиной 80 см, а длина шпильки составит полные 110 см или больше, в зависимости от метода крепления мотора. При этом в раскрытом состоянии трубы привода будут иметь перехлёст в 30 см.

Сборка выдвижной части

Пропустите через меньшую трубу шпильку с накрученной на неё гайкой и расположите её центр на продольной оси трубы. Чтобы уверенно отцентрировать шпильку, не выбирайте трубу слишком большого диаметра. Например, если вы используете гайку М18 с размером под ключ 27 мм, выберите трубу с условным диаметром 25 мм. Вам останется только равномерно обточить гайку, чтобы она плотно вошла в трубу. Выполните крепление сваркой. С внутренней стороны приваривать необязательно, но вы можете сделать это, вырезав в трубе «окно». Когда гайка закреплена, выкрутите из неё шпильку.

На конце шпильки нужно закрепить радиально-осевой подшипник с закрытым с двух сторон сепаратором. Внешний диаметр подшипника должен быть примерно равным внутреннему диаметру трубы. Подшипник должен скользить внутри трубы без значительного сопротивления, зазор между ним и стенкой не должен превышать 1 мм. Если подшипник входит слишком туго, тщательно обработайте торец внешней обоймы наждачной бумагой. На шпильке подшипник должен быть прочно зажат между двумя гайками. Меду ними и подшипником обязательно следует проложить 1–2 шайбы с обеих сторон, чтобы вращению ничего не мешало. Обильно смажьте шпильку литолом и введите её со свободной стороны малой трубы, затем закрутите в приваренную гайку. Выполните несколько пробных прогонов по всей длине: подшипник должен свободно скользить внутри и не подклинивать.

Заглушки и шарнирные соединения

Далее дело за заглушкой. Её нужно изготовить из металлической болванки, диаметр которой чуть меньше диаметра трубы. Чтобы привод был ремонтопригодным, сделайте в трубе два или три отверстия с зенковкой, нарежьте в соответствующих им местах на заглушке резьбу под крепёжные винты. К торцу пробки приварите две стальные полосы со сквозным отверстием, чтобы зазор между ними был немного больше толщины крепления на створке ворот. Учитывайте «украденное» заглушкой расстояние в расчёте общей длины актуатора в сложенном положении. Перед установкой заглушки натолкайте внутрь трубы 50–70 грамм литола, потом закрутите шпильку, чтобы подшипник вошел в трубу на 5 сантиметров, снова добавьте смазки и заглушите трубу.

Внешняя труба актуатора

Шпильку из трубы нужно выкрутить полностью, пока подшипник не упрётся в гайку. Затем внутренняя труба вводится во внешнюю, а шпилька ввинчивается на 5–6 оборотов.

Далее нужно определиться с методом крепления мотора. В идеальном варианте цилиндрический корпус двигателя должен быть зафиксирован внутри трубы прижимными винтами. Если вам не удалось выбрать мотор подходящих размеров, приварите к заднему концу отрезок трубы большего диаметра, стальной полосы или металлического уголка. Так вы сможете закрепить негабаритный двигатель любым удобным способом.

Важно: расстояние от поверхности площадки до центральной оси трубы должно быть равно высоте вала двигателя. Располагайте его таким образом, чтобы он совместился со шпилькой как можно более соосно.

Установка мотора и окончательная сборка

Соедините вал двигателя со шпилькой при помощи муфты. Её вы можете приобрести из арсенала комплектующих для мотора или изготовить самостоятельно из двух небольших трубок, вложенных одна в другую. Смажьте шпильку во второй раз и закрепите двигатель на площадке. Затем, вращая внутреннюю трубку, сократите длину вашего актуатора до стандартного открытого положения. Смажьте литолом всю поверхность внутренней трубки и полностью сложите привод.

Если вы будете крепить мотор внутри трубы, утопите его вглубь на 5–6 см и используйте заглушку, аналогичную первой. Провод питания двигателя пропустите через отверстие, проделанное в нижней части трубы, чтобы внутрь не затекала вода. Или сделайте отверстие в самой заглушке. В обоих случаях будет разумным установить сальниковые вводы.

Если двигатель крепится на площадке — приварите вилочный наконечник к ней, убедитесь в достаточной жёсткости конструкции и защитите двигатель кожухом. Теперь вам остаётся только установить актуаторы на место, соединив вилочные наконечники заглушек с креплениями на воротах и столбах. Это можно сделать пальцем со шплинтом или болтом с самоконтрящейся гайкой.

Схема электрических соединений

Подбор оборудования

Управление двигателем выполняется по классической реверсивной схеме, но есть одна деталь. Понятно, что на распашных воротах имеется ограничительная планка, поэтому створки должны складываться в определённом порядке. При отрывании первой начинает движение створка без планки, но закрываться она должна последней. Реализовать это можно разными методами, наиболее надёжный — реле с задержкой включения.

Сборка модульных устройств включает в себя:

• четыре контактора Hager ES424 (DC24V 4NO);

• два реле времени Hager EZN001;

• дифференциальный автомат Hager AD906J;

• блок питания MeanWell DR-120–12.


Оборудование собирается в пластиковом ящике Hager VECTOR VE118DN со степенью защиты IP 65. Схема рассчитана на питание двух мощных мотор-редукторов IG-90GM под напряжение 24 В.

Через дифференциальный автомат питание подаётся на клеммы L и N блока питания. С его обратной стороны снимаются две линии постоянного тока 24 В, каждая питает по два спаренных контактора: на входные клеммы одного из них питание подаётся в обратной полярности. Выходы пар контакторов соединены параллельно и подают напряжение на мотор-редукторы.

Вторичные цепи и автоматика

Цепь управления контакторами работает на постоянном напряжении 24 В. Положительный провод питания проходит через размыкающие контакты кнопок «стоп» и подключается к размыкающим контактам кнопок управления, от которых питание поступает на нормально открытые контакты противоположных кнопок. С каждой кнопки напряжение подаётся на две пары пускателей, при этом один из нормально открытых контактов выполняет функцию подхвата катушки. Цепь управления прямого пускателя первой пары и реверсного пускателя второй пары размыкается нормально разомкнутым реле. Питание на реле подаётся с нормально открытого контакта пускателя другой группы. Таким образом выполняется задержка времени для последовательного движения створок.

Автоматическая остановка двигателей выполняется по срабатыванию концевых герконов. Их нужно установить вдоль направления движения актуатора, а на поверхность внутренних труб приклеить небольшие неодимовые магниты. Таким образом, когда привод полностью сложен или его шток в выдвинутом состоянии, происходит срабатывание герконов, которые замыкают цепь питания промежуточного реле с нормально закрытым контактом. Реле подключается параллельно и дублирует кнопку «Стоп».

Такой привод может также работать под управлением автоматики для распашных ворот, схемы аналогичны. Теперь открыть распашные ворота, не выходя из машины, можно легко и без серьёзных финансовых вложений.
опубликовано

В этом видео я покажу переделку обычных ворот в автоматические распашные своими руками. Мысль заменить ворота на автоматические была у меня давно. И в какой-то момент родилась схема, которую я претворил в жизнь. Ворота управляются с дистанционного пульта от сигнализации. Этот фонарь служит индикацией включения и выключения приводов.

Открытие ворот я реализовал вовнутрь. Вся электрика размещена в герметичном ящике, а проводка подземная. Электромоторы приводов питаются от напряжения в 12 вольт. Скорость открытия я тестировал пока только в зимний период, и она составляет от 40 секунд до 1 минуты. Каждый с двух приводов выполнен по одинаковой схеме. Подвижный шток привода крепится к специальному ушку на воротах. Сам привод прикреплен через сварной кронштейн к столбу. Вся проводка выполнена в герметичной гофре.

Как видите внутренние детали привода, я защитил подходящей пластиковой коробкой и серой канализационной трубой диаметром 50 миллиметров. Такое решение полностью защищает электромотор и концевики от влаги.

Особенности работы

На закрытие и открытие ворот у меня разные кнопки на пульте и это очень удобно, когда надо приоткрыть или призакрыть ворота. Еще один момент, который я захотел реализовать: закрываясь, ворота блокируются за счет оригинальной конструкции. Ни на земле, ни над воротами нет никаких перемычек и упоров, которые фиксируют ворота в крайнем положении. Ворота просто закрываются и потом находятся в слегка расклиненном состоянии. Даная конструкция не предусматривает очередность закрывания левой или правой створки, между воротинами оставлен зазор в несколько миллиметров. Такой подход, как мне кажется, упрощает схему управления воротами. Когда ворота закрылись, приводы автоматически выключаются.

Свои приводы на ворота я изготавливал и устанавливал в зимнее время. А это хорошее испытание на надежность и долговечность устройства. Поэтому я использовал проверенные автомобильные узлы и детали. Так получилось, что этой зимой я спокойно эксплуатировал свои автоматические ворота при вот такой температуре.

Что изменяется в мороз? Автоматика работает безотказно, увеличивается лишь время открывания/закрывания ворот. Я думаю, что это связано со смазкой. На морозе она становится более густой. Следующий вопрос, который наверняка вам интересен: что делать, когда нет электричества? Я просто вытаскиваю шпильку, которая крепит шток привода к воротам, а затем просто руками открываю ворота и опускаю вниз упоры.

Я не сторонник использования в качестве резервного питания аккумулятора, так как считаю эту схему дорогостоящей и требующей постоянного обслуживания и зарядки. К тому же частота отключения электричества в вашем районе – это вопрос индивидуальный. За несколько месяцев эксплуатации я открыл ворота, таким образом, лишь один раз. Чтобы закрыть ворота без электричества, надо выполнить обратные операции: сместить оси штока привода и ворот, и вставить шпильку. Вот и все, и мне кажется, что это не сложно.

В конструкции ворот есть своя особенность. Чтобы уменьшить парусность, нижняя часть выполнена в виде сетки.

А как запирать ворота, не используя приводы? Для этого есть поворачивающийся засов. Так он открыт, а так он закрыт.

Когда автоматика подключена, засов все время в открытом положении. Обзорно я показываю саму рамку ворот. Это максимально простая конструкция. В ней нет, на мой взгляд, лишних деталей и при этом ворота достаточно жесткие.

А как же приводы блокируют ворота? Рассмотрим это подробнее. Вся хитрость в особенной установке воротных петель. Если приглядеться, то вы увидите, что петли приварены так, что не дают воротам открываться наружу.

При закрывании вертикальная труба ворот упирается в столб и порывы ветра дующие наружу не смогут вырвать привод. А винтовая конструкция привода не позволит вдавить ворота вовнутрь.

Выводы

В заключение рассмотрим особенности этого проекта:

• бюджет на два привода и блок управления составил около 5000 рублей;
• для изготовления приводов я использовал домкраты и мотор редукторы стеклоочистителей от «копейки»;
• схему блока управления я придумал сам и реализовал ее с помощью реле;
• для дополнительной безопасности я использовал два уровня контроля закрытия и открытия ворот. Это обычные концевые выключатели и реле времени;
• пульты управления я использовал от бюджетной автосигнализации;
• и, наконец, у меня реализованы отдельные кнопки на открытие и закрытие ворот, что позволяет приоткрывать или призакрывать ворота. Что на практике оказалось очень даже полезным.

Часть 2

Это вторая часть видео про автоматические распашные ворота своими руками. В прошлом выпуске я делал обзор этих ворот, а сегодня очень подробно расскажу об электрической схеме.

Сразу хочу предупредить, что этот блок собран под выполнение конкретных задач по воротам. Вот эти задачи. Это возможность открывания/закрывания ворот при ветровой и снежной нагрузке, когда время работы приводов может быть увеличено. Второе – это возможность открывать ворота, используя их как калитку для гостей, например. Третье – полное отключение приводов после открывания или закрывания ворот. А также отключение по истечению определенного времени, которое можно регулировать самому. Регулировка времени отключения приводов предусмотрена отдельно для открытия и для закрытия.

Если эти задачи вас устраивают, то можете смело смотреть это подробное описание схемы дальше.

Из чего состоит схема

Схема построена на доступных элементах, которые можно купить в автомагазинах или дешево заказать на Али экспресс. Основа схемы – это два импульсных реле, которые срабатывают при поступлении короткого отрицательного импульса с блока дистанционного управления. Блок автоматики перед вами. Давайте рассмотрим основные элементы.

Первое – это блок управления. Обычная автомобильная сигнализация. Самая дешевая китайская. Я заказал ее на Али экспресс. Она стояла порядка 300 рублей.

Следующие крупные элементы – это два импульсных реле. Вот как они выглядят эти реле. Вот такой вот у них номер. Это реле задних противотуманных фонарей. Используются в ВАЗах и Шевроле Нива. Его легко найти, продается в магазинах. Стоит порядка 240 рублей. В моей схеме этих реле два: первое и второе.

Следующие элементы – это обычный пятиконтактный реле. Раз, два, три, четыре и одно реле четырехконтактное. Это реле необходимо для подачи прерывистого сигнала на фонарь, чтобы окружающие могли видеть, что ворота в данный момент открываются или закрываются.

Также на схеме присутствуют два модуля реле времени – один и второй. Они абсолютно одинаковые. Эти модули обеспечивают выключение моей схемы по таймеру.

Вот все основные элементы, которые присутствуют в моей схеме. И сейчас я постараюсь схематично нарисовать принцип работы вот этого устройства. Как эта схема функционирует.

Схема работы

Рисуем сначала все крупные блоки. Это у нас будет блок управления от автомобильной сигнализации. Используем из этого блока управления всего лишь два сигнала. Оба сигнала импульсные и они имеют отрицательную полярность. То есть это минус. Первый сигнал у нас будет отвечать за открытие ворот, а второй будет отвечать за закрытие ворот. Естественно на пульте сигнализации это будут вот эти две кнопки. Кнопочка закрытого замочка — это у нас закрытие ворот. И открытый замочек – это открытие ворот.

Идем дальше. Самое главное в моей схеме – это два импульсных реле, о которых я говорил ранее. Вот они. Потому размещаем их по центру. Первое и второе. Это будет Р1 – открывание, а это будет Р2 – закрывание. Как я уже говорил, используем вот такое импульсное реле вот с таким номером. Их легко найти в автомобильных магазинах, и стоит оно достаточно недорого. Схема подключения данных реле очень простая. Я вот схематично покажу, как это выглядит. Там всего лишь 6 контактов. Контакты, которые я использую. На первый контакт я подаю постоянный плюс, на третий контакт – постоянный минус. Пятый контакт является управляющим, на него должен приходить минус. При чем, этот минус может быть импульсным. Это как раз то, что нам нужно. У нас с блока управления идет импульсный сигнал с отрицательной полярностью.

Поэтому мы сделаем следующее. Мы соединяем блок управления с первым реле открывания. Это у нас открытие. Сюда у нас приходит управляющий минус с блока управления. А второе реле управляется вторым сигналом с блока управления. Это у нас закрытие и это тоже минус.

Дальше по этой схеме подключения импульсного реле, я использую четвертый контакт – это постоянный плюс на выходе. Тот момент, когда на пятый контакт приходит импульс отрицательной полярности. Таким образом, здесь на четвертом контакте будет появляться сигнал. Это будет плюс. Я нарисую его вот так.

Электродвигатели в схеме

Идем дальше. В нашей схеме, конечно же, присутствуют электродвигатели приводов ворот, их два. Я обозначу их как М1 и М2. В самом простом варианте, чтобы эта схема заработала нам достаточно подать минус с блока питания на эти моторы. Сделать вот так и взять любой плюс с любого из этих реле. Теперь как эта схема может работать? Очень просто. Допустим мне надо открыть ворота – я нажимаю первую кнопку открывания. На блоке управления, на первом контакте появляется импульс отрицательной полярности, и он запускает вот это реле (первое). Это реле срабатывает и на четвертом выходе реле появляется постоянный плюс. Этот плюс поступает на каждый из электромоторов. А минус мы уже получили, подключившись через блок питания. Таким образом, они начинают вращаться в какую-то одну сторону. Схема начинает работать, оба двигателя крутятся – наши ворота открываются.

Для того, чтоб остановить эту схему я снова нажимаю на эту же самую кнопку – кнопку открывания ворот. Что происходит? Снова в блоке управления появляется управляющий импульсный сигнал минусовой полярности. Вот он идет сюда и снова он поступает на импульсное реле. Так как реле импульсное, то каждый импульс меняет состояние реле. Таким образом, если оно было включено, то оно выключается, и этот плюс с четвертого контакта исчезает. И оба двигателя останавливаются, потому что плюс у обоих двигателей исчезает.

Если же мы подключим плюс со второго реле, которое отвечает за закрытие, тогда мы будем использовать кнопку закрытия. Вот она — замочек, мы ее нажимаем, и в блоке управления срабатывает тот сигнал, который идет по вот этому проводу. То есть у нас здесь импульсный минус поступает по этому проводу на второе реле, отвечающее за закрытие. На четвертом контакте этого реле появляется плюс. Этот плюс у нас подключен к обоим двигателям и теперь они снова начинают вращаться, но они вращаются в ту же самую сторону.

Для того, чтобы остановить закрытие, мы должны снова нажать на эту же самую кнопку. Тогда управляющий минус с блока правления по этому проводу поступает снова на реле закрытия. Импульсное реле меняет свое состояние, и плюс четвертого контакта уходит, и снова двигатели останавливаются.

Для того, чтобы заставить двигатели приводов ворот вращаться в другую сторону и обеспечить закрывание, нам необходима какая-то схема, которая будет менять полярность. Так как каждый реле у нас выдает плюсовой управляющий сигнал. Для этого я воспользуюсь обычным пятиконтактным реле, вот оно у меня одно и второе.

Они в связке будут работать, и обеспечивать вот на этих двух контактах смену полярности. Как это будет выглядеть? Когда я буду подавать управляющий сигнал открывания или закрывания, будет срабатывать то или иное импульсное реле, а здесь на этих двух контактах будет меняться полярность. Допустим, она была здесь плюс, а здесь минус, а потом она станет здесь минус, а здесь плюс. Таким образом, я обеспечу реверс двигателя.

Рисуем схему смены полярности. Как я уже говорил, это два пятиконтактных реле. Вот оно первое, и вот оно второе. Обозначим контакты. Здесь у нас 88 контакт, иногда его еще называют 87А. Это не принципиально. С этой стороны у нас 30 контакт силовой. Дальше вот эти два контакта – это 87. И по два контакта управления катушкой реле.

Это 86 и 85. И здесь соответственно 86 и 85. Теперь как мы будем соединять эти контакты? Делаем следующее. 88 контакты мы заводим на минус. То есть здесь у нас минус и здесь минус.

86 и 85 контакты реле соединяем между собой и также заводим на минус. На 87 контакты обоих реле мы должны подать плюс. Здесь у нас будет плюс, я обозначу его вот. Чтоб было понятно, я даже нарисую красным фломастером. Итак, вот у нас плюс тут. А минус у нас вот здесь.

85 контакт первого реле мы должны подключить к 4 контакту импульсного реле на открытие. А 86 контакт второго реле смены полярности, мы должны подключить к 4 контакту импульсного реле для закрытия. Остаются 30 контакты реле смены полярности. К этим контактам мы параллельно подключим наш электродвигатель.

Теперь давайте посмотрим, как эта схема будет работать. Допустим у нас нет импульсных реле. Вот я их сейчас закрою. Что будет происходить? В неподключенном состоянии оба реле смены полярности будут работать по следующему принципу. 87 контакт у них будет нормально замкнут, что здесь, что здесь. Поэтому с этого контакта будет сниматься плюс и поступать на 30 контакт. Я рисую здесь плюс и здесь также рисую плюс, потому что здесь 30 и 87 тоже будут замкнуты. Итак, у нас есть плюс и плюс. Как вы понимаете, электродвигатели при таком подключении работать не будут.

А что произойдет, если мы подадим им сигнал? Итак, мы захотели открыть ворота, мы нажимаем на кнопку открытия ворот, в блоке управления появляется импульсный сигнал. Вот об этой линии он идет сюда и открывает импульсное реле номер 1. На 4 контакте этого реле у нас появляется постоянный плюс, который приходит на 85 контакт первого реле смены полярности и меняет состояние нормально закрытого 87 контакта на нормально открытое. Таким образом, замыкается контакт 888 или 87А, как его еще называют. И мы получаем на 30 контакте уже не плюс, а минус. Я рисую здесь минус. А здесь у нас плюс.

Так как двигатели подключены параллельно, то они начинают вращаться в какую-то одну определенную сторону. Когда я снова нажимаю на эту же кнопку «открытие», импульс с блока управления приходит на это же первое реле, оно меняет свое состояние и с 4 контакта плюс исчезает. Таким образом, на 85 контакте реле смены полярности пропадает сигнал, катушка больше не намагничивает контакт и 88 контакт переходит в состояние «нормально открытый». А 87 контакт «нормально закрытый». То есть, мы здесь снова получаем плюс. И у нас снова здесь плюс и здесь плюс. Поэтому двигатели электроприводов снова останавливаются.

Если я нажимаю кнопку «закрытие», то у нас происходит та же самая операция только уже со вторым импульсным реле. То есть сигнал поступает вот сюда – это сигнал импульсный минус, он идет на второе реле. На этом реле у нас появляется на 4 контакте плюс. Этот плюс поступает на 86 контакт реле смены полярности, и уже с этой стороны у нас будет не плюс, а минус. Оба двигателя запускаются, но крутят они уже в другую сторону. Так я решил вопрос смены полярности. Используя всего лишь два пятиконтактных реле.

Вы можете задать интересный вопрос, что произойдет, если при включенном первом реле открытия, то есть когда я нажал на кнопку «открыть ворота», я сразу же нажму кнопку «закрыть ворота». Тогда произойдет следующее: оба реле будут в состоянии «включено» и тогда плюс будет присутствовать как здесь, так и здесь. И эти реле смены полярности поменяют свое состояние. Двигатели электроприводов остановятся, потому что на контактах будут оба минуса. Но меня такая ситуация не устраивает, потому что оба импульсных реле будут постоянно включены и на их выходах будет присутствовать плюс. Чтобы такого не происходило, я использую еще два реле. На моей схеме они находятся вот здесь вверху.

Реле блокировки

Я назвал их реле блокировки открытия и реле блокировки закрытия, соответственно. Для чего они нужны? Они нужны для того, чтобы, когда я открываю ворота и у меня задействовано реле открывания, я не мог нажатием на кнопку «закрытия» включить второе реле, отвечающее за закрывание ворот. На схеме это будет выглядеть так. Это снова два пятиконтактных реле. Контакты будут располагаться так. Это 30, 87, 88, 86, 85. На эти контакты я подам я подам сразу минус с блока питания. Это у меня будет «Р блокировки открывания», а это будет «Р блокировки закрывания». Теперь оба наших импульсных реле будут подключены к блоку управления не напрямую, а через соответствующие реле блокировки открывания и закрывания.

Поэтому эту связь я стираю. Берем сигнал, который отвечает за открывание, и подаем его на первом реле к 87 контакту. Соответственно, чтобы подключить импульсное реле на открытие. Мы должны взять сигнал с 30 контакта реле блокировки.

А теперь через реле блокировки закрытия, подключим сигнал на закрытие ворот. Снова подключаем его к 87 контакту. Я выделю их цветом, чтобы было понятно. С 30 контакта реле блокировки закрывания снимает отрицательный импульс, и подаем его на соответствующий контакт импульсного реле закрытия.

Как эта схема будет работать теперь? Когда мы нажимаем на кнопку «открытие ворот», в блоке управления появляется импульсный сигнал и по этой линии он сначала поступает на реле блокировки открывания на 87 контакт. Этот контакт у нас в состоянии, когда реле не подключено — всегда замкнут, поэтому с 30 контакта мы снимаем этот импульс и он поступает у нас на импульсное реле открытия ворот. И дальше по схеме.

Когда мне необходимо закрыть ворота, я зажимаю на другую кнопку, появляется сигнал уже в этой ветке. Он поступает на 87 контакт реле блокировки закрывания. Это реле пока у нас не включено. Поэтому с 30 контакта мы снимаем минус, который поступает на второе импульсное реле, отвечающее за закрытие ворот.

А теперь сделаем хитрость. Мы подключим положительный сигнал с импульсного реле открывания на 86 контакт реле блокировки закрывания. Что произойдет в этом случае?

Итак, когда мы открываем ворота и у нас импульс проходит через вот эту схему, через реле блокировки открывания, оно у нас никаким образом не включено. Контакт 87 замкнут на 30. Поэтому импульсное реле открытия включается, на его выходе появляется плюс, схема начинает работать. А вот этот плюс по вот этой ветке поступает на реле блокировки закрывания. И здесь меняется состояние реле. Если раньше 87 контакт был нормально закрытым, то теперь он размыкается и 30 контакт замыкается на 88, который у нас ник чему не подключен. И даже если сейчас, я нажму на кнопку закрытия, и у меня пойдет сигнал с блока управления по вот этой ветке, и он поступит на 87 контакт. То сигнал с этого контакта не попадет на 30, потому что это реле поменяло состояние. И 30 контакт замкнут на 88.

Поэтому импульсное реле номер 2 закрывающее ворота, не сможет сработать. Такое же хитрое подключение мы выполним для реле блокировки открытия. Мы снимаем со второго импульсного реле сигнал плюсовой. И подаем его вот сюда на 86 контакт реле блокировки открытия.

Как вы уже догадались, здесь будет тот же самый принцип работы. Когда я нажимаю на кнопку закрытия ворот, отрицательный сигнал по этой ветке проходит через реле блокировки и поступает на второе импульсное реле закрытия. Оно срабатывает, и положительный сигнал с 4 контакта идет на 86 контакт реле блокировки открытия.

Реле меняет свое состояние и 87 контакт больше не будет связан с 30. 30 переключается на 87. И теперь даже если я нажму на кнопку открытия ворот, и у меня появляется сигнал уже в этой ветке, то он никаким образом не проходит дальше, и не включает импульсное реле открытия ворот. Вот этот кусочек схемы позволяет исключить ненужное срабатывание обоих импульсных реле одновременно. То, о чем я сейчас говорил, постараюсь вам показать в более наглядной форме.

Вот они импульсные реле, вот они эти контакты, 6 контактов. И вот они реле блокировки. Вот таким образом они подключены. Красным цветом у меня обозначены провода, которые подключены к соответствующим им импульсным реле.

Как работает лампочка?

Идем дальше. Рассмотрим вопрос, как нам сделать, чтобы эта схема сигнализировала в моменты, когда какое-то из этих реле включено. То есть, когда у нас двигатели работают. Для этого у нас есть какая-то лампочка. И она у нас должна светиться. Я использую в своей схеме реле поворотов. Это реле поворотов для жигулей. Запитать его не сложно, схема там простая. Я вам покажу, откуда я беру сигналы, для того чтобы запустить моргание этой лампочки. Итак, подключаем лампочку непосредственно к реле. А на реле помимо минусового входа мы должны привести сигнал плюсовой. Где мы его возьмем? А возьмем мы его здесь. Мы берем один из сигналов с первого импульсного реле. А второй сигнал мы берем в этой точке со второго импульсного реле.

Если бы я сделал так и подключил плюсовой контакт непосредственно к реле и свел бы вместе эти два контакта, то замкнул бы выходы первого импульсного реле и второго импульсного реле, то тогда бы я нарушал схему. Они бы работала неправильно. Поэтому для этой цели необходимо использовать два обычных диода и поставить их вот так. Первый диод и второй диод.

Немного коряво получилось, но я думаю принцип вы поймете. Теперь, что будет происходить? Когда у нас открыто первое или второе реле, то с их соответствующих 4 контактов плюс будет поступать сюда. Этот плюс проходит через диод, но он не может попасть в другую ветку из-за того, что здесь стоит другой диод. Соответственно этот плюс идет дальше и приходит на реле поворотов и лампочка начинает мигать.

Если я нажимаю кнопку открытия ворот и задействуется первое реле открытия, тогда плюс снимается с 4 контакта здесь. Он также идет по этой схеме сюда, проходит через диод, но не может попасть вот в эту ветку. А идет ниже сюда на реле поворотов и лампочка снова мигает. Соответственно, когда я нажимаю кнопки закрытия или открытия второй раз, эти реле перестают работать. Сигнал плюсовой с 4 контактов больше не поступает сюда и реле поворотов перестает питать лампочку, и лампочка больше не мигает. Реле, обеспечивающее мигание лампочки – находится у меня вот здесь. Это четырехконтактное реле. Я даже взял его с колодкой. Оно стоит совсем недорого. А вот через эти два контакта, я подключаю лампочку уже на месте непосредственно возле ворот.

Реле времени

Что у нас остается? У нас остается последняя интересная задача. Нам надо обеспечить, чтобы по прошествии определенного времени, каждая из этих реле выключалось. Для того, чтобы не нажимать по несколько раз одну и ту же кнопку. Для этой цели я буду использовать два модуля реле времени. Это простые модули, стоят они порядка 135 рублей за каждый и размещаются они вот здесь.

Итак, здесь у меня расположены модули реле времени. И их обозначение FC-32.я тоже их заказывал на Али экспресс. Пусть это будет реле времени 1, а это будет реле времени 2. Соответственно первое реле времени у нас будет отвечать за выключение ворот после открывания. А второе реле будет отвечать за выключение приводов после закрывания. На схеме они выглядят вот так, вот в этом месте. Первое и второе реле. Здесь имеются контактные группы. Вот тут два контакта и здесь два контакта. И тут соответственно три, и тут три.

Также я хочу обратить внимание, что на самих модулях имеются вот эти переменные резисторы, которые отвечают за точечную регулировку времени. А соответствующие перемычки, которые устанавливаются определенным образом, отвечают за диапазоны переключения времени. Выставив их в нужном режиме, я добиваюсь того, что каждый из этих реле срабатывает точно через определенный промежуток времени. Ну, в данном случае у меня здесь максимально установлена 1 минута здесь, и 1 минута здесь. То есть, время через которое питание на приводы в любом случае перестанет подаваться – равно одной минуте. Это время можно настроить любое, как на открытие, так и на закрытие.

Как я их подключал. От блока питания у нас здесь идет отрицательный сигнал – минус. Я его подключаю. Контактная группа спереди имеет два контакта – плюс и минус. Соответственно, вот он первый минус и на вторую – вот сюда.

Кроме того, минус надо подать на вторую контактную группу, которая находится с другой стороны. Здесь у нас три контакта. И на втором реле тоже три контакта. Поэтому минус подаем на крайний контакт сюда, и на крайний контакт сюда.

Как вы уже, наверное, догадываетесь, эти модули будут запитываться с соответствующих импульсных реле. Давайте нарисуем это на схеме. Итак, когда у нас включено первое реле отвечающее за открывание, то вот этот плюсовой сигнал с 4контакта, также должен поступить на вход импульсного реле, отвечающего за открывание. Поэтому мы его вот так раздваиваем и подаем этот плюсовой сигнал на левый контакт передней контактной группы. Соответственно для второго реле времени мы берем управляющий сигнал вот отсюда. Этот плюс мы берем с реле, которое отвечает за закрывание. Вот так.

Итак, здесь у нас плюс, здесь у нас тоже плюс. Контактные группы с этой стороны реле времени имеют три группы: первый, второй и третий. Первый и второй, когда питание на это реле не подано – они нормально замкнуты. Здесь то же самое, нормальное замкнутое состояние. А вот когда питание уже подается, когда срабатывает таймер, то замыкается второй и третий. То есть здесь положение сейчас на данный момент нормально открытое. И здесь то же самое – нормально открытое.

Что еще мы должны соединить? Мы должны вторые контакты в каждом реле времени подсоединить к соответствующим входам реле, которые отвечают за блокировку. Это 87 контакты. То есть, мы сейчас возьмем и второй контакт выход реле времени подключаем к 87 контакту реле блокировки открывания. А второй контакт второго реле времени, мы подключим к 87 контакту реле блокировки закрывания. Вот так вот я нарисую.

Как работает схема при наличии этих двух реле времени? Итак, мы запускаем первый режим – нажимаем на кнопку и открываем ворота. Открыли ворота, у нас срабатывает первое импульсное реле. На 4 выходе этого реле у нас появляется постоянный плюс. По вот этой вот ветке он приходит на реле времени, которое отвечает опять за открывание и это реле запускается. Оно запускается и отсчитывает время в одну минуту.

Вы можете настроить время на свой вкус, как вам нравится. Я экспериментальным путем пришел к тому, что максимальное время, которое мне необходимо, чтобы ворота полностью открылись или закрылись, особенно в зимний период, ровно одно минуте. Через одну минуту произойдет следующее. Нормально замкнутые контакты 1 и 2 в первом реле разомкнуться, и замкнуться 2 и 3. На 3 контакте у нас минус. Этот минус пойдет по схеме и придет на 87 контакт реле блокировки открывания. Этот контакт в свободном состоянии замкнут на 30 контакте. Сигнал пойдет дальше и минусовой сигнал придет на импульсное реле открывания, тем самым прекратит его работу.

На выходе у нас опять получится два плюса и электромоторы остановятся. И при этом с этих реле будет снято напряжение. То же самое по закрытию. Мы нажимаем на кнопку «закрытие». Сигнал у нас приходит на импульсное реле закрытия. С 4 контакта этого реле мы снимаем плюс, он у нас поступает на соответствующее второе реле времени и запускает таймер. Таймер у нас снова настроен на 1 минуту. Через минуту контакты 1 и 2 размыкаются, а контакты 2 и 3 замыкаются. Соответственно этот минус поступает на эту ветку, которая у нас соединена с 87 контактом реле блокировки закрывания. Через 30 контакт, замкнутый с 87 – сигнал поступает на импульсное реле, отвечающее за закрытие, и это импульсное реле прекращает работу. У нас снова исчезает здесь плюс. И схема смены полярности снова имеет одинаковый знак – два плюса, и снова эти два электромоторы прекращают работу. Вот такая логика работы предусмотрена моей схемой.

Я надеюсь, вас не сильно утомил мой подробный рассказ.

Часть 3

Это третья часть видео про автоматические распашные ворота своими руками. В предыдущих двух частях я сделал обзор и подробно рассмотрел принципиальную электрическую схему. В этой части вас ждет устройство приводов и концевых выключателей.

Для открытия ворот используется механизм обычного вазовского домкрата стоимостью в 500 рублей. Подвижный шток этого домкрата перемещается по длинному винту при вращении ручки.

В зависимости от направления вращения, шток будет перемещаться вверх или вниз. Интенсивность движения определяет скорость перемещения штока. Сейчас я открою крышку, чтобы подробно показать устройство этого домкрата. Как видите, внутри находится шестерня. Для наших целей ручку и шестерни необходимо удалить. В замену нижний шестерни на винт, желательно установить подшипник подходящего диаметра. А с этой стороны после винта мы установим переходник на вал редуктора.

Особенности мотор редуктора

Чтобы привести в движение винт домкрата я использовал самый обычный, самый простой и дешевый мотор редуктор стеклоочистителя от ВАЗа. Я использую только два провода – плюс и минус. При смене полярности мотор редуктор меняет направление вращения.

Вот ось этого мотор редуктора, который мы должны присоединить винт.

Его вал совершает порядка 60 оборотов в минуту. Вы можете использовать другие, более дорогие мотор редукторы с повышенным числом оборотов. Вот в такой плоскости необходимо состыковать два этих узла.

Для двустворчатых распашных ворот нам потребуется сразу два одинаковых мотор редуктора. Сразу хочу предупредить, что в отечественном автопроме мотор редукторы даже из одной партии могут иметь разную скорость вращения. Этот парадокс я пока для себя не смог объяснить. Обратите внимание, что вот на этом моторе я уже установил две гаечки.

Они позволят несколько укрепить ось этого мотор редуктора. И уже через них я передам усилия через переходник наверх домкрата. В итоге у нас должна получиться вот такая вот конструкция. Сейчас я объясню как она работает. В домкрат я уже вставил профильную квадратную трубу со стороной 20 миллиметров, на конце просверлено отверстие для подключения к створкам ворот. Сама квадратная труба связана с винтом домкрата и при его вращении перемещается вовнутрь или наружу.

С другой стороны вы видите площадку под крепление мотор редуктора. Она выполнена в виде пластины с отверстиями. Вот в этом месте с помощью болтов крепится мотор редуктор. Его ось с гайками точно входит в переходник, который я сделал из подходящего торцевого ключа.

При включении мотор редуктора вращение передается через переходник на винт домкрата. Винт домкрата вращается и перемещает наружу или вовнутрь квадратную трубу, которую я вставил. Соответственно, вся эта конструкция при работе либо удлиняется, либо укорачивается, чем обеспечивает открывание и закрывание створок. И при этом эта конструкция достаточно жесткая и крепкая, что необходимо для работы в жестких ветровых условиях.

На корпусе привода я также установил также несколько уголков, к которым я буду крепить декоративную крышку, закрывающую от атмосферных осадков. В задней части привода просверлено большое отверстие для шпильки или болта, с помощью которого привод будет крепиться к столбу.

Для этой конструкции лучше изготовить небольшую пластиковую крышку, чтобы защитить ее от атмосферных осадков. Второй привод изготавливается точно также.

Особенности работы концевиков

И сейчас я расскажу, как будут работать концевики. Вот эти вот концевики они подключены к вот этим двум моторам. Здесь вы видите сигнализацию.

Обратите внимание, здесь у нас подается плюс и минус. Вот этот минус идет сразу сюда и сразу идет на один мотор, и на второй мотор. То есть отсюда, он сразу идет на них. Второй контакт идет сюда, и идет для первого мотора – вот два концевика (подключены через диод), и для второго мотора (тоже два диода). Они соединены по-разному и подключены через два концевика. И идет ко второму мотору, то есть вот он один мотор, а вот этот ко второму мотору. То есть они отдельно работают.

Вот давайте сейчас посмотрим. Итак, у нас все включено, напряжение ноль. Включаем – открываем ворота. Вот наши моторы заработали. Напряжение у нас 12 вольт. А вот теперь давайте смотреть. И так мы смотрим за моторами. Я закрываю первый контакт – концевик замыкает только один мотор. Теперь у нижнего смотрим. Замыкаю – не работает. Теперь замыкаем оба – и здесь, и здесь. Все, они оба не работают, потому что я оба замкнул. Теперь я тут отпускаю, и тут отпускаю – и они снова работают.

Если я замкну концевики другие, то ничего не происходит. Что здесь, что здесь. Вот обратите внимание – ничего не происходит. Потому что они крутятся сейчас против часовой стрелки. Сейчас я схему останавливаю. Вот у мен тут ноль. И теперь я запускаю на закрытие. Теперь они крутятся по часовой стрелке. И теперь, чтоб мне их остановить, я должен вот эти нижние закрыть. Закрыл-открыл. То же самое по-нижнему. Закрываем оба теперь – здесь замыкаю, и здесь замыкаю, и они оба перестают работать.

Все я их замкнул. Теперь я их размыкаю и они снова работают. Проверяем первые концевики. Замыкаем – ничего, никакого эффекта. Потому что здесь стоят диоды и эти диоды пропускают ток только в одном направлении. Поэтому этот концевик только на закрытие, а этот только на открытие. Вот такая вот схема.

Пределы тока

А теперь давайте посмотрим, какой ток у этой схемы. Амперметр сюда. Сейчас мы включаем это все. Вот заработали моторы, все мигает. И здесь два с половиной ампера. Вот вся эта схема на двух с половиной ампера.

Теперь я один контакт останавливаю. То есть у нас крутится только один мотор. Ток здесь – 1,2 ампера.

Сейчас я хочу показать принцип, по которому будут работать концевики. Как видите, они здесь установлены, вот концевик один, и здесь концевик второй установлен.

То есть вот эта планочка – она перемещается. Перемещается сюда, и здесь будет выключать.

Вот давайте посмотрим. Вот она поехала и освободила вот этот концевик.

Он освободился. Сейчас она едет в эту сторону вот к этому концевику. Мотор при этом работает. Вот она приближается к концевику. Все, двигатель остановлен, он не крутится. И даже если я сейчас буду нажимать на эту кнопку – мотор не работает, не запускается. Вот я жму эффекта никакого.

А теперь попробуем закрыть. Сейчас он не работает – закрываем. Вот он пошел в другую сторону. Все, мотор больше не крутиться, все остановилось. На данном приводе концевики размещены вот здесь, вот так вот.

Вот она идет потихонечку. Второй концевик вот здесь и сюда. Все заканчивается специальной вилочкой. Герметичной вилочкой, мы можем ее открыть. Вот она полностью герметична с той целью, чтобы если что, мы могли привод вообще снять полностью.

На этом я заканчиваю рассказ о чудесном превращении обычных ворот в автоматические с бюджетом в 5 тысяч рублей.

Все права на видео принадлежат: DoHow

Монтаж автоматических ворот своими руками не является простым занятием, поскольку он требует владения определенными навыками и знаниями. Удобство конструкции обусловлено тем, что используются специальные комплектующие для автоматических ворот. Установка механизма не требует больших финансовых затрат, поэтому все работы можно выполнить самостоятельно.

Виды автоматических дачных или гаражных ворот

Различают следующие виды автоматических ворот:

1. откатные;
2. распашные.

Конструкция автоматических откатных ворот, которые являются цельным полотном, имеет механизм, открывающий створки влево либо вправо. Она не обеспечивает необходимую герметичность помещениям, поскольку ворота должны передвигаться с помощью роликов по специальному рельсу. Устанавливать автоматические ворота открытого типа желательно при въезде на территорию.

Система автоматических распашных ворот предполагает установку двустворчатых дверей, а также подключение автоматики, приводящей в движение механизм. Управление конструкцией производится с помощью электропривода. Правильно подобрать его позволяет оценка ряда исходных параметров:

• размера створок;
• веса всего изделия;
• длины от середины дверных петель до боковых стенок.

Створки могут открываться наружу или внутрь. Первый способ является наиболее подходящим. Распашные модели обладают следующим недостатком: возможность поломок из-за наличия на пути какой-либо преграды, когда происходит закрывание створок.

Стоимость распашных конструкций — это основной аргумент, который является причиной повышенного спроса на это изделие. К примеру, ворота, размеры которых составляют 2х4 м, обходятся покупателю в 0,8–1 тыс. у. е. При наличии калитки в дверной створке стоимость модели увеличивается на 25–30%.

Необходимым условием установки быстрых ворот любого типа является наличие свободного места, которое позволяет без помех открывать створки. Для изготовления каркаса для таких моделей используется профиль, имеющий высокую жесткость. Он должен быть обшит панелями из металла или дерева.

Автоматические кованые ворота всегда смотрятся презентабельно. В конструкции предусмотрены прочные элегантные створки, имеющие способность перекрывать проемы разных размеров. В этом случае отдельная калитка не требуется. Минусами такой модели являются:

• необходимость наличия свободного места;
• высокая стоимость изделия.

Модели кованых резных решеток всегда очень красивы и элегантны.

Элементы распашных конструкций

Составляющими распашных моделей являются следующие детали:

• засов и петли;
• створки и ручки для открытия и закрытия;
• столбы для крепления;
• центральный и боковые упоры;
• электропривод для ворот — 2 шт;
• кронштейны для крепления электропривода к столбам и створкам.

Для изготовления столбов для крепления конструкций используются трубы, изготовленные из стали. Если ворота обладают довольно большим весом, вместо труб производится монтаж каркаса П-образного типа. Это является гарантией надежности всего механизма. Несущую конструкцию лучше всего монтировать на основании стаканного типа. Вместе с изделием в комплекте поставляются петли и подшипники, используемые для крепления дверей конструкции к опорам. Это обеспечивает плавность хода створок.

Общее количество петель, которые могут быть смонтированы, — 4 либо 6 шт. Оно выбирается в зависимости от массы и размера изделия. Выпускаются петли двух видов:

1. полимерные.
2. металлические.

Створки состоят из следующих элементов:

• каркас;
• панель заполнения.

Заполнение бывает трех видов:

1. сплошное;
2. разреженное;
3. комбинированное.

Каркас изделия монтируется из металлического профиля, который может быть:

• угловым;
• соединительным.

Для изготовления секций заполнения используются:

• штакетник из металла;
• сэндвич-панели;
• роллетный профиль из алюминия.

После сборки деталей осуществляется грунтовка и покраска изделия. Перед установкой делается эскиз распашной конструкции автоматических ворот, схема которых включает следующие составляющие:

• каменную опору;
• внешний каркас;
• центральный упор;
• боковые упоры;
• нижнюю защелку;
• блок управления механизмом;
• внутреннее ребро жесткости;
• автоматический линейный механизм открывания дверей.

Необходимыми составляющими конструкции являются упоры — боковые и центральный. Наличие таких штырей-ограничителей является препятствием выходу дверей за предусмотренные пределы. Упоры подразделяются на 2 вида:

1. съемные;
2. постоянные.

Обязательными составляющими являются засов и ручки, позволяющие открывать створки в случае перебоя с электроснабжением вручную.

Как укрепить рычажный привод к стене из кирпича

Чтобы установить автоматику для ворот своими руками, потребуется приобрести набор, куда входят такие составляющие:

• самозапирающийся правосторонний и левосторонний привод;
• втулки, болты, гайки и ключи, применяемые при аварийной разблокировке;
• блок управления конструкцией (трансформатор и плата);
• набор фотоэлементов;
• комплект пластин для крепежа.

Управление воротами осуществляется с помощью дистанционного пульта.

Перед выбором автоматического распашного устройства следует учесть ряд параметров:

• вес и площадь полотна;
• интенсивность процесса открывания;
• плавность хода дверей.

Перед тем как купить автоматику для ворот, следует убедиться, что все составляющие имеются в предлагаемом комплекте. Чтобы механизм функционировал без сбоев, потребуется сделать простой расчет ветровой нагрузки на конструкцию. К примеру, если значение средней ветровой нагрузки в регионе расположения дачного участка составляет 50 кг/м, то, умножив его на площадь стандартных ворот, можно вычислить ветровую нагрузку на конструкцию. Она должна составить: 2х2х50 = 200 кг.

Полотна обладают зависимыми друг от друга параметрами: весом и площадью. Створка и электропривод установленной конструкции находятся под воздействием сильнейших ветровых нагрузок. Если подобранная автоматика будет рассчитана на вес полотна до 100 кг, обязательно потребуется учесть площадь конструкции, иначе ветер снесет устройство при первом порыве. Далее прибавляется вес створки, равный 100 кг. В итоге можно вычислить параметр, который составляет 300 кг.

Учитывая запас прочности, следует осуществить установку электропривода, рассчитанную на полотно весом 400–800 кг и соответствующую ветровую нагрузку. Такой механизм будет служить долгое время. Показатель интенсивности открывания ворот может быть представлен как время фактической работы за 1 час, которое выражено в процентах. К примеру, 30% в час. Значение этого параметра всегда указывается в техпаспорте к набору автоматики.

Автоматика для распашных ворот и ее виды

Автоматизация ворот должна учитывать все особенности фурнитуры. Наиболее распространен тип откатных ворот, но их конструкция довольно сложна. Как и для распашных ворот, автоматика для откатных конструкций в современное время диковинкой не является. Механизм автоматического открывания ворот должен быть виден только изнутри.

Устанавливать автоматические ворота необходимо с учетом параметра легкости хода дверей конструкции. Его значение определяется в зависимости от качества монтажа петель и столбов, а также от величины силы трения в петлях. Решить эту проблему позволяет обыкновенная смазка. Влияние погодных условий на данный параметр создает дополнительное сопротивление конструкции. Механизм открывания ворот должен иметь соответствующий запас мощности, о чем следует позаботиться при его покупке.

Автоматические устройства по типу работ подразделяются на следующие виды:

1. Линейные (червячные), работающие по принципу удлинения либо укорачивания штока, приводимого в действие с помощью червячной передачи.
2. Рычажные, действующие по принципу работы руки человека.

Механизм открывания действует при наличии длинного рабочего рычага, соединенного подвижным шарниром. Распашные конструкции с линейными приводами обеспечивают простоту эксплуатации всего автоматического устройства. Их стоимость не является высокой.

Благодаря наличию рычажной автоматики можно настроить открывание створок, подвешенных на расстоянии 20–40 см от края опоры. Ворота с приводом по типу рычага могут быть смонтированы на колонны из камня, которые располагаются перед опорами каркаса конструкции.

Бренды автоматических устройств, выпускаемых для распашных конструкций, следует выбирать с учетом собственных предпочтений и финансовых возможностей. Можно приобрести продукцию, производителем которой является итальянская компания «Came Group». Фирма занимается изготовлением электроприводов, на рынке она уже около 30 лет. Именно ей принадлежит идея об использовании ворот с дистанционным управлением.

Преимущества откатных ворот

Откатные конструкции, обладающие массой достоинств, изготавливаются с помощью обычных инструментов. Наиболее очевидные плюсы данных ворот следующие:

• неприхотливость в эксплуатации и обслуживании;
• четкость работы механизма открывания ворот;
• отсутствие направляющих вверху и внизу проема ворот;
• возможность снять ограничения по высоте транспорта при въезде;
• отсутствие необходимости выходить из автомобиля для открывания дверей.

Чтобы своими руками изготовить откатные ворота, необходимо иметь навыки использования болгарки и сварочного аппарата. При покупке автоматики для откатных ворот важно помнить, что ее цена является более высокой, чем у других типов конструкций. Высокая стоимость оправдана возможностью эксплуатации изделия в течение нескольких десятков лет. Вся система рассчитана на 50 000 циклов, включающих открытие и закрытие, за весь срок использования автоматики для откатных ворот.

Автоматические ворота для дачи открытого типа делаются из следующих материалов:

• профнастил;
• металлический штакетник;
• дерево;
• ковка;
• металлический лист;
• поликарбонат.

Чтобы обустроить свой дачный участок современными откатными воротами, следует учесть, что они делятся на 2 типа:

1. со встроенной калиткой;
2. с цельным полотном.

Ворота с автоматикой дополняются комплектом фурнитуры, в который входят следующие составляющие:

• накатные ролики;
• верхние поддерживающие ролики;
• направляющий профиль;
• верхний и нижний уловители;
• резиновые заглушки.

Качество откатных ворот зависит от фирмы-изготовителя. Размеры изделия влияют на стоимость комплекта фурнитуры к нему. К примеру, если вес конструкции составляет 400 кг, а длина направляющей — 5 м, то комплект фурнитуры отечественного производства будет стоить 5,7–6 тыс. руб. Если приобрести изделие весом 800 кг, то комплект будет стоить на 2,5–3 тыс. руб. дороже.

Как сделать откатные ворота своими руками: подготовительный этап

На начальном этапе установки подбирается комплект фурнитуры на откатные ворота самодельные. Здесь важно учитывать длину, ширину и высоту подвижного полотна. Ворота въездные должны иметь соответствующие размеры и вес, которые позволят транспорту без проблем заезжать на территорию участка. Идеальным расстоянием для сдвигания створок считается пространство, которое в 1,5 раза больше проема ворот.

Перед установкой автоматических уличных ворот потребуется осуществить тщательный осмотр участка, чтобы убедиться в том, что монтаж изделия возможен. Монтаж конструкции требует соблюдения определенных правил, предъявляемых к прилегающей территории и проему. Чтобы откат створки был беспрепятственным, требуется наличие свободного пространства. Важным условием свободного закрытия и открытия створок является ровность рельефа. Присутствие бугров или впадин может затруднить обслуживание автоматических ворот. Расстояние в глубину участка должно составлять от 40 см.

Планировать размещение калитки на пути движения двери забора не следует. Лучше всего обустроить ее на противоположной стороне. Для нормальной работы механизма открывания ворот вдоль забора следует оставить не меньше 1,5 ширины проема. Альтернативным решением являются ворота, имеющие встроенную калитку. Конструкция обладает следующим недостатком: высокий порог, который затрудняет передвижение детей и людей пожилого возраста.

Как устанавливать опоры самостоятельно

Для монтажа опорных столбов потребуются следующие виды материалов:

• профильная труба из стали;
• брус дубовый;
• швеллер;
• бетонный или кирпичный столб.

Согласно основному правилу монтажа опор для откатных ворот необходимо учитывать глубину промерзания почвы. Столб должен быть углублен в грунт на 1/3 от его общей длины.

Ворота для склада или гаража должны надежно опираться на столбы, что предполагает соблюдение определенной схемы их установки. При выполнении работ своими руками необходимо иметь в виду, что в весенний сезон вертикальное положение опорного столба может измениться. В результате весь каркас утратит свое первоначальное положение. Может потребоваться переустановка опор с целью возвращения полотна в правильное состояние.

Чтобы геометрия каркаса не была нарушена в зимний период, следует правильно выбрать глубину установки столба. Перед монтажом необходимо вырыть яму, на дно которой должен быть уложен 15-сантиметровый слой песка со щебенкой. Его необходимо тщательно утрамбовать и установить строго по вертикали опору для каркаса ворот. Затем следует произвести бетонирование.

Как сделать фундамент для ворот

Перед тем как сделать автоматические ворота своими руками, необходимо залить фундамент для них. Он является основой всей конструкции, которая должна удерживать значительный вес забора. Швеллер, по которому двигается створка, монтируется именно в основание. Закладка фундамента заключается в выполнении следующих основных действий:

• выкапывание и обустройство котлована;
• заливка фундамента бетоном;
• закладка швеллера в бетон;
• установка роликов для воротной панели.

Перед устройством фундамента необходимо выкопать котлован. Его глубина зависит от уровня промерзания грунта в регионе, где расположен участок. Форма основания должна быть П-образной. Дно следует засыпать, как и при установке опор.

После этого потребуется осуществить сварку швеллера и металлической арматуры. Последнюю следует приварить к вертикальным отрезкам и швеллеру. Конструкция устанавливается в подготовленный котлован и заливается бетоном.

Бетонный раствор после заливки необходимо оставить на срок не менее недели, чтобы он мог застыть и набрать прочность. Этот период находится в зависимости от марки бетона. Установка верха швеллера производится на уровне земли.

Чтобы не образовалось трещин на заливке, бетон необходимо поливать водой каждый день.

Как изготовить несущую раму для откатной конструкции

Для изготовления несущей рамы для откатных ворот используется профильная стальная труба. Установка рамы должна осуществляться поэтапно. Для этого необходимо последовательно выполнить следующие действия:

1. Раскроить профиль на отрезки нужной длины.
2. Удалить с трубы ржавчину с помощью болгарки с насадкой.
3. Обезжирить трубы с помощью растворителя или бензина.
4. Нанести антикоррозийный грунт.
5. Осуществить сборку рамы на основе сварки.
6. Зачистить сварочные швы.
7. Сделать чистовую антикоррозийную грунтовку каркаса.

Откатные ворота своими руками должны делаться согласно чертежам, где указаны все необходимые размеры. Несущая рама должна состоять из следующих видов профильной трубы:

• 50х50 мм;
• 60х30 мм;
• 60х40 мм.

Чтобы изготовить обрешетку или внутреннюю раму, которая должна выполнять функции укрепляющего элемента, необходима труба размером 40х20 мм. На ней потребуется укрепить створки.

Работу болгаркой необходимо выполнять в защитных очках. Обшивка рамы может быть следующих видов:

• односторонняя;
• двухсторонняя.

В первом случае каркас следует приваривать близко от края. Если запланировано выполнить двухстороннюю обшивку, то каркас должен быть приварен посередине несущей рамы. Перед установкой трубы обезжириваются и грунтуются.

Сварка труб производится начиная с прихватов, которые следует выполнять через 30 см.

Лучше осуществлять приваривание направляющего рельса и трубы в нижней части несущей рамы в шахматном порядке. Это позволит избежать ее искривления. Затем осуществляется зачистка и грунтовка сварочных углов. После высыхания состава потребуется выкрасить всю конструкцию алкидной эмалью в 2 слоя.

Полотно можно присоединить к раме с помощью заклепок или саморезов. Его следует монтировать к внутреннему каркасу забора. Чтобы его изготовить, необходимо запастись петлями и дополнительными трубами.

Монтаж автоматики на откатные ворота

Автоматика для ворот монтируется после того, как место для электропривода уже выбрано. В комплекте с изделием поставляется основание для монтажа, на которое устанавливается привод. Затем эти составляющие системы необходимо смонтировать на швеллер между каретками.

Автоматический механизм для открывания ворот, приведенный в рабочее положение, позволяет определить место для монтажа привода. Далее необходимо положить электропривод на специальную запчасть — рейку, имеющую зубцы. Потребуется определить то место, куда требуется направить электропривод, чтобы расположить рейку с зубцами в середине шестеренки. После этого деталь следует закрепить к трубе профиля на каркасе снаружи.

Когда рассчитано место для установки привода, устройство можно начать монтировать методом сварки. Может потребоваться приподнять настраиваемый привод чуть выше, чтобы он был установлен правильно. Для этого необходима профильная труба, которую следует приварить к приводу. Ее размеры указаны выше. После монтажа швеллера на основу потребуется приварить к нему электропривод, закрепив его болтами.

При установке зубчатой рейки с шестерней следует полностью открыть ворота. Ее необходимо оставить в небольшом количестве, чтобы закрепить концевые выключатели. После этого можно приварить рейку к трубе, а после протянуть за нее полотна. Установка следующей рейки требует выполнения той же процедуры. Следует учесть, что между стыками не должно быть каких-либо разрывов. После повторной приварке всех элементов крепежа автоматики необходимо установить зазор в 1 мм.

Концевые выключатели закрепляются болтами на рейке. Они бывают на магнитах и механические. Магнитные выключатели могут работать и при суровых зимних морозах. Каждый настроенный выключатель должен функционировать под знаками плюса или минуса. Автоматическое действие ворот с магнитным концевым выключателем зависит от наличия пружины.

Как подключить привод своими руками

Автоматика на ворота всегда подключается по схеме с учетом положений инструкции к системе. Чтобы протестировать установленный механизм, необходимо воспользоваться пультом. Регулировка автоматических ворот производится своими руками путем приведения в действие привода. Если он не до конца закрывает электрические ворота, это свидетельствует о правильной установке механизма. В том случае, когда такое условие не соблюдается, должна быть пересмотрена схема подключения автоматических ворот.

Чтобы установить фотоэлементы безопасности, представляющие собой 2 аппарата, необходимо выбрать оптимальный вариант установки. Луч света, посылаемый одним элементом, должен улавливаться другим устройством. Движение створок происходит при наличии светового сигнала. Если луч чем-то заслонен, то двери не закрываются.

Правильная настройка системы безопасности обусловлена своевременной передачей светового сигнала. Фотоэлементы должны быть закреплены друг против друга, чтобы луч проходил быстро. Можно приварить специальные столбики либо постаменты. Для этого могут пригодиться остатки профильной трубы.

При подключении проводов в трубе необходимо сделать отверстие. Затем потребуется провести трубы под проезжей частью. Чтобы избежать обрывов провода, его следует спрятать в гофрированный шланг. Фотоэлементы безопасности закрепляются обычными саморезами.

Лампа устанавливается на проезжую часть так, чтобы она могла информировать о подъезжающем транспорте либо пешеходах. О необходимости такой лампы следует подумать заранее. На ворота скоростные рекомендуется установка всех элементов безопасности. Лампы закрепляются с помощью саморезов. Подключение осуществляется с использованием проводов 2х0,5 мм или 2х0,75 мм. Следует подсоединить все элементы в соответствии со схемой в инструкции.

Установка автоматических откатных ворот не требует много усилий. В определенных случаях можно подключить вместо проводной системы для открывания радиоуправление для ворот. При возникновении вопросов или нехватке опыта по установке автоматики всю работу можно поручить профессионалам. В любом случае для складской или гаражной системы сигнализации установка автоматических ворот с фотоэлементами не будут лишней.

Визитной карточкой дома являются . Ведь первое, что видит человек, приходя в гости – это забор, ворота и калитка.

В последние годы все более популярными становятся автоматические ворота с дистанционным открытием распашного типа. Хозяева устанавливают подобные конструкции на гараж, дом и различные помещения. Благодаря практичности и удобству распашных ворот можно не опасаться несанкционного проникновения в дом. Собственники жилья получают возможность быстро открыть ворота, не прикладывая для этого усилий.

Выбор необходимых материалов и оборудования

Автоматика для распашных ворот своими собственными руками — это очень просто при наличии всех необходимых для проведения работ приспособлений. Автоматика состоит из нескольких устройств:

• электропривод;
• пульт управления;
• зубчатая рейка;
• сигнальный светильник;
• фотоэлементы.

Для проведения работ по установке автоматического оборудования необходимо иметь:

• сварочный аппарат;
• пассатижи;
• молоток;
• крепления;
• набор отвёрток;
• электродрель со свёрлами различного калибра;
• несколько разновидностей электропроводов различного сечения и размера.

Все материалы и оборудование можно легко купить в любом строительном магазине.

Подготовительный этап

Автоматика для распашных ворот своими руками устанавливается после соблюдения определённых правил. Чтобы длительно и надёжно эксплуатировался электропривод, следует выполнить следующую последовательность действий, проверяя:

1. Плавность и лёгкость процесса открытия/закрытия створок. Если не соблюсти этот этап, то в скором времени ворота или калитка выйдут из строя, а значит, их нельзя будет использовать по назначению.
2. Наличие достаточного зазора между воротным полотном и дорогой, что поможет беспрепятственному движению. Конструкция должна свободно открываться, при этом она не должна препятствовать проходящим мимо людям и проезжающим транспортным средствам.
3. Наличие пространства, необходимого, чтобы открыть ворота без прикосновения с поверхностями других построек. Дверки должны свободно открываться, чтобы не потерять презентабельный внешний вид и не сломаться.
4. Наличие приваренных деталей к столбам и створкам, при этом сварка осуществляется в горизонтальной плоскости. Проверяется степень качества сварных элементов, чтобы автоматическая система работала в течение длительного срока.
5. Наличие места, необходимого, чтобы прикрепить устройство для автоматического открытия ворот.

Необходимо предусмотреть приспособления, которые ограничивают ход дверей, чтобы при чрезмерном открытии они не сломались. Они привариваются на поверхности столбов или забетонированных в землю закладных.

Способ распахивания ворот

В настоящее время по механизму открывания специалистами выделяется два способа открывания ворот.

Распахивание внутрь

Для конструкции необходимо приобретение линейных или рычажковых электроприводов. Их отличие заключается в необходимости использования боковых конструкций. Если приобретены швеллерные столбы или толстые металлические трубы, то оптимально использование линейных автоматических элементов. Подобный электрический актуатор, или электропривод, стоит очень дёшево, поэтому большое количество людей, желающих установить конструкцию, выбирают именно его. Редко встречаются рычажковые автоматические компоненты, так как они в несколько раз дороже, чем линейные. Установка на бетонные опоры невозможна, поэтому в этом случае используется рычажковая система открывания ворот.

Распахивание наружу

Конструкцию возможно применить при наличии достаточного места возле дома на улице. В этой ситуации рекомендуется использование любых автоматических элементов. Обычно хозяева делают выбор в пользу электрического линейного для распашных ворот. Устанавливаются автоматические детали на верхней части ворот. Это способствует значительному упрощению всех работ. Затраты же финансовые, и временные будут минимальными.

Просмотрев внимательно все положительные и отрицательные стороны каждой из систем, поговорив с профессионалами, можно решить даже проблему выбора способа установки, представляющую сложность для людей без опыта работы.

Принцип работы устройства

Чтобы настроить актуатор, следует лишь определиться с походящей к эксплуатационным условиям автоматической электросистемой, которая поможет автоматически раскрывать врата распашного типа в момент необходимости, не прикладывая к этому больших усилий. Выбирается модель электрического привода в зависимости от следующих параметрических данных:

• масса двери;
• величина створок;
• частотность применения электрического привода;
• сила ветра.

При выборе конструкции следует внимательно отнестись к каждому вышеперечисленному фактору. Если это не сделать, то электропривод через некоторое время может выйти из строя. До проведения монтирования автоматического электрического привода для распашных ворот необходимо внимательно просмотреть схему и провести подготовительный этап. Подготовка заключается в:

• осмотре ворот распашного типа;
• выявлении и устранении неполадок в процессе монтажных работ.

Для правильной ограждающей конструкции характерна лёгкость открывания. Если что-то этому мешает, необходимо разобраться с причиной. Обычно проблема решается, если смазать петли, выровнять конструкцию столбов и т.д.

Монтаж автоматики

Устанавливается автоматика для распашных ворот очень быстро, даже если человек проводит монтирование своими руками. В процессе работы должны быть соблюдены следующие этапы:

• самим человеком проводится установка электропривода;
• прикрепление электрического привода к пластинам, на которые и будет осуществляться монтаж;
• осуществляется разводка и подключение электропровода к управляющей системе;
• монтаж дополнительных механических приспособлений, способных обезопасить человека при использовании электропривода (ограничитель хода, замок, фиксатор и др.);
• проведение отладки системы, с помощью которой электрический привод работает и программируется;
• монтирование компонентов безопасности при работе с электроприводом;
• проверка его способности к работе конструкции.

При желании можно установить сигнальную лампу и различные фотоэлементы. Но делать это следует после выполнения всех работ по настройке автоматики.

Важно! Если мастер не имеет опыта в установке электрической автоматической системы, он при использовании схемы может неправильно её трактовать, что приведёт к большому количеству ошибок и неработоспособности устройства. Чтобы выявить причины сбоя и устранить их, необходимо внимательно изучить схему.

Мастера дают совет: чтобы сделать автоматические распашные ворота своими руками, проведение всех этапов сборочного процесса должно быть последовательным. Всё следует делать, соотнося с чертежами, инструкцией и проводя проверку результативности работы устройства на каждом из этапов.

При наличии необходимых знаний и умений можно быстро и за короткий период времени установить автоматическую систему, которая приводит в движение приспособление для открытия и закрытия ворот.

2018-02-20

Ворота автоматические своими руками установить достаточно сложно. Автоматику можно смонтировать как на распашные ворота, так и на откатные. Рекомендуется использовать последние. Все работы нужно производить аккуратно, так как если при монтаже конструкции будут допущены ошибки, то ворота могут работать некорректно. Откатная автоматика для ворот устанавливается на основание, после чего выставляется правильная щель между звездой привода и рейкой с зубчиками. В процессе монтажа автоматики распашных ворот надо будет учитывать большое количество различных параметров.
Если не будет соблюден хотя бы один из них, кронштейны вырвутся от столбов или створок, также может сломаться электрический двигатель.

Рисунок 1. Схема автоматических распашных ворот.

Чертежи автоматических ворот изображены на рис. 1 и рис. 2.

Элементы, которые понадобятся:

• выключатели;
• перемычки;
• плата управления;
• пульты ДУ;
• периферийные устройства;
• чертежи.

Распашные автоматические ворота своими руками

Рисунок 2. Схема автоматических откатных ворот.

Чтобы определить подходящий тип автоматики, следует рассчитать расстояние от петли до внутреннего края столбика. Если параметр равен 0-15 см, то можно применить линейную автоматику. Данная система имеет отличный внешний вид и небольшую стоимость. Если параметр составляет 15-30 см, то понадобится смонтировать рычажную автоматику.

Далее нужно замерить ширину створки и посчитать ветровую нагрузку. Следует проверить легкость хода створки. Стоит заметить, что правильно отрегулированные ворота-автомат можно открыть одним пальцем. В противном случае понадобится устранить перекос столба или створки. Приводы обязательно должны передвигаться по уровню. Если столб будет наклонен, то траектория отклонится от горизонта. В результате автоматику может заклинить.

Когда все недостатки будут устранены, можно производить монтаж автоматических ворот. Автоматика монтируется на столбики. Расположение их может меняться, все будет зависеть от типа открывания ворот. Установочные размеры можно найти в инструкции по монтажу автоматики выбранной модели. Рекомендуется придерживаться указанных расстояний. Следует понимать, что отклонение на 1-2 см может не позволить открыть конструкцию на необходимый угол. Если будет использована лишь часть рабочего хода штока, то на электрический привод будут оказываться повышенные нагрузки.

Существующие схемы монтажа автоматических ворот

Схемы установки автоматических ворот своими руками могут быть разными. Основными из них являются следующие:

1. Открывание во двор. Данная схема автоматических ворот является наиболее распространенной. Если используются столбики из швеллера, то рекомендуется применить линейные провода. Они недорого стоят и занимают небольшое количество места. Рычажный привод на металлических столбах монтируется достаточно редко, так как он дорого стоит. Если имеются колонны из бетона или кирпича, а ворота монтируются посредине колонны, то линейный механизм использовать не допускается, так как при закрывании ворота упрутся в угол столбика. В данном случае понадобится изготовление в столбике ниши для привода. Другой вариант — монтаж рычажной автоматики. Рычажную систему следует устанавливать на столбик. Рычаги большой длины дают возможность открывать ворота, которые находятся на расстоянии менее 20 см от крайней части столбика.
2. Открывание наружу. В данном случае можно использовать любой тип системы, однако рекомендуется устанавливать линейную конструкцию. Она монтируется внутри проема ворот, в результате система заберет приблизительно 15 см полезной площади проема. Если ворота имеют небольшую ширину, то автоматика может быть смонтирована вверху створки. В результате можно будет без препятствий эксплуатировать ворота.

Последовательность действий по установке автоматики

Особое внимание следует уделить надежности закрепления электрического привода к столбику. Часто систему крепят на лицевой кирпич или разрушенный столбик. Следует понимать, что в процессе использования электрический привод может отвалиться вместе с куском кирпича или столба. Если столбик в плохом состоянии, то рекомендуется обварить его по кругу и установить усилители.

На данном этапе понадобится перевести привод в ручной режим, после чего приварить кронштейны к конструкции. Если используется линейный электрический привод, то в процессе присоединения кронштейнов следует позаботиться о том, чтобы к воротам остался хотя бы 1 см хода штока. Если конструкция будет останавливаться из-за выкручивания штока, то произойдет процесс закусывания с высоким износом. В таком случае электро конструкция для ворот быстро сломается.

После монтажа приводов на столбики и кронштейнов на ворота понадобится проверить ход створки. Если в процессе движения механизм заклинивает или происходит перекос конструкции, то проблему следует обязательно устранить на данном этапе.

Далее выставляются упоры. Если конструкция позволяет установить упоры в земле, то рекомендуется использовать систему без выключателей. Стоит понимать, что чем меньше в конструкции дополнительных приспособлений, тем надежнее она будет работать. Выключатели рекомендуется использовать лишь в случаях, когда без них установить самодельные автоматические ворота нет возможности.

После этого подключается двигатель. Следует установить нужные перемычки, подшить пульты, подключить 3 провода по 220 В. На данном этапе можно будет запустить систему.

Если какая-либо из створок будет двигаться не в ту сторону, то понадобится поменять местами провода на электродвигателе.

Далее выполняется регулировка выключателей. Затем нужно будет выставить на плате время работы створки и усилие закрывания и открывания. Не рекомендуется использовать самое высокое усилие. Лучше всего выставить минимально возможное рабочее усилие, которое позволит нормально функционировать всей конструкции и производить управление. Если ворота имеют небольшой вес, при этом выставлено максимально возможное усилие, то система будет работать на максимальной мощности. В таком случае механическая часть во время остановки конструкции будет терпеть чрезмерную нагрузку.

Нюансы, которые следует учитывать

После этого надо будет произвести монтаж фотоэлементов и сигнальной лампы. Фотоэлементы не следует подключать до тех пор, пока не будут полностью отрегулированы концевые выключатели, установлены все настройки и т.д. Автоматические ворота своими руками с первого раза правильно установить достаточно сложно. Важно соблюдать правильную последовательность действий, так как если будет допущено несколько ошибок, то система не запустится. В таком случае достаточно сложно определить, где именно была допущена ошибка. Порядок действий следующий:

Инструменты для монтажа автоматики: сварочный аппарат, рулетка, молоток, уголок, уровень.

1. Установка привода с рейкой.
2. Монтаж концевых выключателей.
3. Установка перемычек на плате.
4. Подача питания.
5. Подключение пультов дистанционного управления.
6. Регулировка концевых выключателей.
7. Настройка времени и усилия открытия и закрытия.
8. Монтаж периферийных устройств.

Также можно смонтировать кнопку, с помощью которой можно будет производить управление воротами. На каждой плате имеется выход для внешнего управления конструкцией. Если данный выход присоединить ненадолго с минусом 24 В на плате, то можно будет управлять воротами так же, как и с помощью пульта дистанционного управления. На данные контакты можно подключить и смонтировать внутри двора запасную клавишу для открывания и закрывания конструкции.

Как сделать автоматические откатные ворота

Последовательность действий будет такой:

1. Первым делом монтируется основание, которое продается в комплекте с электрическим приводом.
2. Далее надо установить привод и посмотреть, где расположена рейка с зубчиками.
3. Если привод надо поднять, то основание следует монтировать на несколько профилированных труб, которые привариваются к швеллеру.
4. После этого понадобится продеть провода через специальные отверстия.
5. Далее производится монтаж рейки с зубчиками.
6. Выполняется монтаж концевых выключателей.
7. Устанавливаются магнитные и механические концевики. Следует позаботиться о том, чтобы последние не заламывали пружину.

Установка автоматических ворот может быть произведена без проблем лишь в том случае, если будут учтены все нюансы.

Каждый автомобилист, когда подъезжает к своему дому, наверняка не имеет желания выходить из машины, и открывать себе ворота. Вроде бы процесс не трудоемкий, но монотонный. Хотя распашные ворота имеют много плюсов, но вот без автоматики, конечно, обходится сложно. Все мы любим удобства, а особенно если это касается нашего жилища.

По этой причине если стоит вопрос касательно установки ограждения, то стоит серьезно подумать и о системе открытия ворот. А вот в том случае, когда ворота уже давно стоят на своем месте, то можно соорудить и самодельный механизм. Автоматическое открывание дверей наружу осуществить не так сложно как кажется, необходимо лишь запастись всеми необходимыми инструментами и материалами.

Особенности автоматического механизма

Дело в том, что сложить электропривод непросто, поэтому такой работой занимаются отдельные фирмы, которые устанавливают автоматику. Важно учесть все моменты касательно точной установки механизма, а если вы решили проделать такой процесс своими руками, то и аккуратный подход к работе.

Стоит отметить, что существует два основных способа установить механизм распашных ворот. В зависимости от расстояния петли до края столба выделяют:

• автоматику линейного типа;
• рычажную.

Если расстояние небольшое и находится в пределах 150 миллиметров, то в таком случае можно использовать линейный тип автоматики. Такой вариант имеет эстетичный вид и если говорить о стоимости, то цена доступна для широкого круга потребителей. Отсутствуют длинные рычаги, которые соединяют столб с внутренней стороной ворот.

В случае длинного расстояния петли от края столба, а именно около 300 миллиметров устанавливают рычажный тип автоматики. В таком случае необходимы дополнительные затраты на соединительные рычаги и время, чтобы установить ниши для привода.

Подготовительные работы перед установкой автоматики для распашных ворот

Чтобы в будущем не было никаких проблем с процессом открывания дверей, необходимо проверить легкость хода створки. Двери ворот должны открываться без лишних усилий, если существуют преграды в таком процессе, их необходимо устранить. Проблема может заключаться в перекосе столбов или ржавых петлях. Помните, проблему лучше устранить на начальном этапе, дабы избежать неполадок в будущем, ведь все переделывать куда труднее!

Прежде чем начать работу необходимо обзавестись наиболее подходящим механизмом. В инструкции к такому товару прилагается пояснение, которое следует внимательно изучить и беспрекословно придерживаться. Малейшее несоответствие в измерениях может привести к плохой работе приспособления.

Если вы решили соорудить такую систему своими руками, тогда нужно запастись всеми необходимыми материалами для конструкции, которая в дальнейшем будет служить как слаженный механизм. Этот предмет можно сделать своими руками лишь ознакомившись с предоставленной информацией.

Собираем механизм своими руками

Автоматика открывания распашных ворот может быть изготовлена своими руками. Такой процесс не является слишком тяжелым, если понять систему, то может быть даже увлекательным. Главным предметом, которым необходимо обзавестись, является механизм спутниковой антенны – это хорошая замена обычному электроприводу.

Дело в том, что система спутникового телевидения имеет механизм поворотного действия, что представляет собой электродвигатель. Благодаря чему осуществляется процесс, который координирует работу распашных дверей. Принцип червячной передачи, что имеется в спутниковой антенне, схожий с действием привода. Дабы собрать механизм необходимо взять два рабочих привода от антенны, пульт и трансформатор до 40 В.

Пульт необходим для подачи сигнала на электропривод, чтобы запустить процесс открытия и закрытия створок. Важно не забыть дополнить автоматику токовым реле. Это приспособление гарантирует надежное использование электродвигателя и защищает его от перегрева. Таким образом, при минимальных затратах можно соорудить механизм распашных дверей наружу, и сделать это своими руками.

Инструменты для монтажа и крепление наружной автоматики

Чтобы установить автоматику открывания распашных ворот необходимо обзавестись некоторыми инструментами. Следует подготовить:

• шуруповерт с насадками;
• молоток, плоскогубцы;
• дрель;
• метр и изолента.

В зависимости от запланированных работ может понадобиться и дополнительные строительные инструменты, тогда список можно продолжить.

Для такого процесса подходит механизм любого типа, но предпочтительный остается линейный. Установить такое механизм будет, кстати, в проем ворот, оставив зазор с обеих сторон не более 15 сантиметров. Если ворота открываются наружу и являются достаточно узкими по своей структуре, то автоматику крепят сверху. Что касается распашных ворот, то здесь необходимо уделить особое внимание приводу.

Чтобы проделать работу своими руками необходимо прикрепить привод к столбу, на котором держатся ворота. Привод устанавливается на ручной режим, и монтируются кронштейны крепежа к воротам. После следует, проверит работу открывания распашных дверей. Обращается внимание на ход створки и движение привода. Если на этом этапе существуют неполадки, то следует их сразу разрешить и продолжить процесс установки.

Механизм открывания наружу включает в себя и присоединение двигателей, после этого следует оборудовать перемычки и прошить пульты. Затем можно снять систему с ручного режима и подключить к автоматическому. Проверить работу и если вы все сделали правильно, то ваши распашные двери будут слаженно открываться и закрываться.

Ворота – это не только необходимое приспособления для того чтобы обезопасить свое имущество, но и важная часть приусадебного участка. Хорошие и качественные ворота служат показателем, ведь они без слов говорят о хозяине.

Буквально на любые ворота можно установить автоматику. Конечно, намного лучше, когда этот момент учитывается при строительстве. Ведь важно помнить, что качество ворот зависит от надежного крепления привода, который можно установить своими руками.

Автоматические распашные ворота – вещь удобная и нужная, но достаточно дорогостоящая.

Если вы не хотите тратить лишние деньги, то можно сделать автоматические распашные ворота своими руками.

Только нужно учесть, что этот процесс достаточно сложный, более того, требует предельной точности.

В данной статье рассмотрен процесс постройки распашных ворот, их механизмы и как использовать электрические приводы в процессе монтирования.

Нюансы монтирования

В том, что очень многие люди стремятся упростить свою жизнь с помощью подобных устройств, нет ничего удивительного, поскольку управление воротами дистанционным способом многих привлекает.

Кроме того, очень многим нужны автоматические гаражные ворота, поскольку это удобно: не нужно бегать по нескольку раз от машины и обратно.

Гаражные автоматические ворота можно встретить очень часто в частных секторах.

В принципе, электрические ворота может сделать любой человек, который хоть немного разбирается в механике. Только нужно помнить, что автоматика требует точности и аккуратности.

Фото:

Автоматические ворота устроены таким образом, что управлять этим механизмом можно с помощью кнопки. Обычно ее делают около выхода с участка или при въезде в гараж.

Нередко можно увидеть около частных домов такие ворота. Однако следует учесть, что они делятся на три типа – обычные распашные ворота, гаражные и откатные ворота. Каждый из этих видов имеет свои особенности.

Самым простым и распространенным видом автоматических ворот являются распашные.

Их популярность в том, что внешне по конструкции они напоминают обычные ворота, которые открываются вручную, поскольку они имеют две створки и открываются наружу.

По идее все, что нужно для них сделать – это провести электрические приводы, и дело сделано.

Однако даже такие ворота делать нужно очень аккуратно, в точности соблюдая все инструкции.

Именно поэтому некоторые доверяют различным компаниям, которые устанавливают такой проход во двор дома, хотя от ошибок не застрахован никто – даже профессионалы иногда могут что-то сделать неправильно.

Причиной этого являются некоторые нюансы в конструкции таких ворот.

Нужно очень хорошо просчитывать положение створки к столбу прохода и уметь правильно использовать створочные упоры.

Особенно важен последний пункт, если автоматика применяется без концевого выключателя.

И это не говоря уже о том, что конструкция таких ворот предполагает множество проводов для электричества и других важных приспособлений для работы.

Видео:

Все это добавляет сложности для дилетанта или новичка. Если хотя бы один из основных принципов нарушен или сделан некачественно, неправильно, то велик риск поломки автоматического механизма, опорной конструкции и другие неприятные вещи.

Однако если ворота сделаны правильно, то такое устройство может прослужить достаточно долго. Оно очень прочное, а сами створки открываются примерно за 15 секунд.

Все это особенно относится к распашным воротам, поскольку довольно часто их делают из дерева.

Кроме того, конструкция такого прохода относительно простая и потребует меньше всего затрат, чем при постройке откатных ворот или гаражных.

Однако минус распашных створок в том, что любая преграда на пути таких ворот может спровоцировать сбой, поэтому перед открытием нужно проверять наличие камней и т. д.

Чтобы уменьшить риск поломки и сбоя, нужно регулярно смазывать те составляющие, которые в этом нуждаются.

В противном случае, если сбой все же произошел, створки очень медленно закрываются или не работают вовсе. Нужно очень серьезно подойти к ремонту и выяснению причины поломки.

Нужные материалы для распашных ворот

Сделать электрические ворота с дистанционным управлением можно, только если есть большое желание потратить время на выбор необходимых инструментов и приспособлений.

Но если подойти к этому со всей ответственностью, то половина дела сделана, а сам процесс, возможно, будет более простым и даже принесет удовольствие.

Как было сказано выше, распашные ворота наиболее популярны и долговечны, поскольку сделать сами створки можно из чего угодно (дерево или кованый металл), принцип устройства будет один и тот же.

Единственное, о чем стоит задуматься – это место для открывания створок: нужно, чтобы ничего их не загораживало и не мешало.

Для каркаса распашных ворот чаще всего используют очень жесткий профиль, а сверху его обшивают, используя железные или деревянные панели.

Из чего состоят ворота:

1. засов;
2. стойки для закрепления створок;
3. металлический каркас;
4. створки с желаемой обшивкой;
5. набор петель (гаражного типа);
6. ручки для открывания;
7. электрические приводы.

Еще для таких ворот понадобятся соответствующие материалы:

• арматура (диаметр – 14 мм);
• две трубы с сечением (одна – 60х30 мм, другая – 40х30 мм);
• дерево, металлические листы и т. д. (чтобы сделать обшивку);
• труба с сечением 100х100 мм (можно использовать швеллер);
• раствор цемента;
• кирпичи;
• растворитель;
• проводник для тока (электрод);
• эмаль (лучше всего использовать алкидную);
• трехпроводной кабель;
• саморез для металла;
• трубки с изоляцией из ПВХ;
• грунтовка.

Чтобы качественно выполнить работу, из инструментов понадобится:

• УШМ (болгарка);
• лопата;
• устройство для сварки;
• винтоверт;
• линейка или рулетка;
• уровень (устройство, чтобы определять отклонения объекта);
• малярная кисть;
• металлическая щетка;
• индикатор фазы (отвертка-индикатор);
• УЗО (устройство защитного отключения).

Как все это выглядит в готовом состоянии, можно посмотреть на картинке ниже:

Первым делом нужно сделать сами ворота, а уже потом приступить к автоматике, в которую входят различные электрические приводы.

Видео:

Особенно часто люди делают приводы на гаражные двери, поскольку это удобно – открывать не самим, а дистанционным способом.

Чтобы без проблем провести автоматику на гаражные двери, нужно учитывать размер ворот и разобраться с их открытием: если створки слишком тяжелые, то нужно их сделать легче.

Процесс изготовления ворот

Стойки для крепления створок можно сделать из металлических труб (размер трубы должен быть не менее 100х100 мм). Если конструкция слишком тяжелая, то можно сделать каркас из металла в форме буквы П.

В качестве стоек можно использовать бетон, брус из дерева и кирпич. Чтобы стойки крепко держались, лучше всего делать бетонный фундамент стаканного типа.

Даже если вы используете дерево или кирпич в качестве укреплений, необходимо стойки забетонировать в землю минимум на один метр.

Поскольку чаще всего в качестве опоры для ворот используют металлические трубы, следует рассмотреть сначала этот вариант стоек.

Такая опора из труб состоит из внутренней и внешней части. Внутренняя часть – это труба 40х30 мм, внешняя часть – труба 60х30 мм, которые были указаны выше.

Внутреннюю часть приваривают к внешней, чтобы все приспособление было жестким и крепче стояло.

После того как две трубы были приварены, нужно очистить получившуюся конструкцию от коррозии, а после этого покрыть растворителем и грунтовкой. После высыхания следует покрыть конструкцию алкидной эмалью.

Видео:

Возможен вариант стоек из кирпича. Для этого в центр помещают трубу с сечением (размером 100х100 мм), затем к ней приваривается арматура.

Следует вывести на внешнюю сторону три металлических элемента, детали, с помощью которых будет осуществляться прикрепление трубы с сечением к столбам из кирпича.

Позже ко всей этой конструкции с помощью сварочного аппарата приделываются петли. Примерно в 1 м от поверхности земли нужно прикрепить закладные детали, чтобы вмонтировать провода.

После того как конструкция рамы ворот готова и высохла, можно начать ее обшивать. Сделать это можно, используя дерево, металлические пластины и т. д.

Чтобы выбранный материал хорошо прикрепился к створкам, лучше всего приобрести саморезы для металла или заклепки.

Далее нужно навесить готовые створки на петли, которые нужно хорошо приварить к раме ворот.

Чтобы исключить какие-либо ошибки и недостатки конструкции, нужно внимательно проверить устойчивость ворот и различные перекосы.

Такая проверка проводится при помощи уровня для определения перекосов в постройках.

Нужно помнить, что гаражные ворота не должны быть очень тяжелыми, поскольку при проведении электричества можно столкнуться с некоторыми проблемами.

Проведение электричества

После того как ворота готовы, нужно провести к ним электричество. Это самый ответственный и важный момент постройки, поскольку необходимо безошибочно сделать все необходимые замеры.

Но для этого сначала нужно правильно подобрать привод и проверить, насколько легкие створки у ворот.

Если они достаточно тяжелые и открываются с трудом, то нужно выяснить причину, исправить недостаток и только потом заняться проведением электричества и автоматизацией. В противном случае такие ворота сломаются меньше, чем через год.

Кроме того, нужно определиться с выбором электропривода для ворот. Чтобы правильно подобрать его, нужно знать точный вес всей конструкции ворот, расстояние от петли на створке до опорной стойки и линейный размер ворот.

Существует линейный и рычажный тип электроприводов. Технически особой разницы между ними нет, но первый тип занимает меньше места, его не так видно.

Второй же тип подойдет больше для гаража, он более громоздкий, но и более надежен, чем линейный.

Однако перед тем как устанавливать рычажный привод, нужно очень точно отрегулировать движение створок.

Видео:

При покупке автоматических устройств лучше всего обращаться к проверенным фирмам, которые долго работают в этой сфере. Среди них можно особенно выделить Nice, Came и FAAC.

Автоматические приводы приобретаются в зависимости от расстояния между внутренним краем столба и петлями. Если это расстояние не больше 150 мм, то можно сделать линейный привод.

Этот тип более современный, в нем нет рычагов. Кроме того, выглядит он более привлекательно. Рычажный же привод устанавливают, если расстояние больше 150 мм.

Проводить электричество и подключать к сети автоматические распашные ворота нужно с помощью трехпроводного кабеля. Для этого провода нужно изолировать.

Это можно сделать, если внутри стоек проложить ПВХ-трубу, которая изолирует электрические провода.
