Автомобильный стробоскоп для выставления уоз своими руками

Автомобильные владельцы с солидным опытом знают ценность правильно выставленного начального момента зажигания и корректной работы вакуумного и центробежного регуляторов опережения зажигания. Если произвести неправильную установку момента зажигания (кстати значительная роль может быть сыграна даже минимальным, казалось бы, отклонением на 2-3 градуса), это может стать причиной повышенного расхода топлива, потери мощности и перегреву силового агрегата и даже сокращению его эксплуатационного срока. Поэтому умение осуществлять проверку и регулировать систему зажигания – это очень ценные навыки для водителей, хотя данные процессы вполне относятся к категории достаточно сложных.

Если автовладелец всё же решился реализовывать данную операцию, то первым инструментом, который ему пригодится, будет стробоскоп, для установки зажигания, призванный упрощать процесс обслуживания вышеуказанной системы.

Как работает стробоскоп для зажигания?

Стробоскоп зажигания – очень простой и доступный для приобретения прибор, который можно достать в любом специализированном магазине, к тому же он существенно облегчит Вам жизнь, как автовладельцу. Ведь имея в наличии такой прибор, даже начинающий водитель проверит и отрегулирует начальную установку момента зажигания за считанные минуты, а также проверит центробежный и вакуумный регуляторы на наличие каких-либо повреждений.

Данный прибор работает по принципу стробоскопического эффекта, суть которого поясняется примерно так: если объект, который движется в темноте, осветить кратковременной яркой вспышкой, то он покажется визуально застывшим в положении, в котором его и застала вспышка.

Принцип работы данного прибора заключается в стробоскопическом эффекте, суть которого можно пояснить примерно таким образом: если движущийся темноте объект осветить яркой и при этом короткой вспышкой, то он начнет визуально казаться застывшим именно в том положении, в котором вспышка его и застала. Например, если освещать вспышками колесо, которое вращается с частотой, равной его вращательной частоте, то можно визуально его запечатлеть. Это легко заметно благодаря положению определённой метки.

Для установки момента зажигания запустите двигатель на холостых оборотах, а с помощью стробоскопа осветите ранее обговоренные метки. Одна из них, именуемая подвижной расположена на коленвале, хотя может на шкиве привода генератора или на маховике, а другая на корпусе двигателя. Вспышки случаются одновременно с моментом искрообразования в запальной свече цилиндра.

Во время вспыхивания должно быть видно обе метки. Причём здесь действуют следующие условия: если метки располагаются точно друг напротив друга, тогда угол опережения зажигания будет наиболее оптимальным, а если произойдёт смещение подвижной метки, то положение прерывательно-распределительного механизма необходимо откорректировать пока не совпадут метки.

Основным элементом стробоскопа является импульсная стробоскопическая лампа безынерционного типа. Данный механизм построен таким образом, что вспышки происходят в момент появления искры в свече первого цилиндра. Результатом этого будет расположение установочных меток вместе с другими элементами мотора, вращающимися с синхронно с коленчатым валом, в результате освещения их стробоскопической лампой кажутся недвижимыми. Благодаря этому можно осуществлять контроль над правильной установкой изначального момента зажигания.

Из всего описанного и сказанного выше уже складывается представление о характеристике работы стробоскопа для зажигания. Заодно объясним и его устройство: после подключения выводов к аккумулятору, заработает преобразователь напряжения, являющий собой мультивибратор симметрического типа. Изначальное напряжение распределяется далее с делителей на транзисторной базе, которые начинают приоткрываться, но один из них всегда делает это гораздо быстрее другого.

А это влияет на поведение другого транзистора, который в результате этого закрывается, что объясняется прикладыванием запирающего напряжения с обмоток к его базе. Затем транзисторы начинают открываться друг за другом, а это становится причиной подключения к аккумуляторной батареи одной или другой трансформаторной обмотки поочерёдно. В данный момент во вторичных обмотках возникает напряжение с прямоугольной формой и частотой около 800 Герц. Его значение прямо пропорционально количеству витков, имещихся в обмотке.

В момент происхождения непосредственного искрообразования, высоковольтный импульс первого цилиндра поступает на электроды, которые расположены на лампе стробоскопа, путём конденсаторов и специальной вилки разрядника от распределительного гнезда. При всём этом, накопленная конденсатором энергия, преобразовывается в световую от вспышки лампы. После разряда конденсаторов затухает лампа, но они получают заряд от резисторов до напряжения около 450 Вольт. Таким путём закончена подготовка к очередной вспышке.

Резисторы служат ещё и для предотвращения закорачивания в обмотках в момент вспыхивания лампы. Призвание диода – защищать транзистор преобразователя, если стробоскоп подключен в неверной полярности. Благодаря разряднику обеспечивается получение необходимого напряжения высоковольтного импульса, во избежание осуществления возгорания лампы. При этом ни расстояние, ни давление в камере сгорания, ни свечи не играют никакой роли. Благодаря именно разряднику обеспечивается бесперебойная работа стробоскопа даже с закороченными электродами в свече зажигания.

Как видно, принцип работы, достаточно простого с виду механизма довольно сложен. Но это ни в коем случае не означает, что в нём нельзя разобраться. Также важно понять, как выставить зажигание при помощи стробоскопа и попробовать самолично осуществить данный процесс.

Характеристики стробоскопа для установки зажигания

Стробоскоп наделён определённым набором характеристик, который отличает его от других приборов, делая его поистине уникальным и необходимым. Среди уникальности, к примеру, можно назвать следующее: источником питания для стробоскопа могут быть собственные элементы питания и бортовая автомобильная сеть. Отсюда автоматически вытекает вопрос, какой же способ является лучшим – автономное питание или за счёт сети автомобиля.

Скажем лишь то, что эта данность абсолютно не принципиальная, но всё же первый способ ограничивает Вас от необходимости протягивания проводов за прибором. Ещё одной отличительной характеристикой стробоскопа является значение минимальной частоты вспышек, которые он выдаёт.

Она должна быть аналогичной с частотой вращения коленчатого вала, вращающегося на максимальных оборотах. Наиболее распространённые стробоскопы с частотой в 50Гц. Как правило, стробоскоп не может долго функционировать, осуществляя вспышки, а связано это с особенной конструкцией ламп. Зачастую, он способен корректно непрерывно работать не более десяти минут. Эти показатели указываются в инструкции к прибору. Во избежание непредвиденных ситуаций, стробоскопу и, в первую очередь, его лампам, необходимо давать отдых продолжительностью равной времени его работы за один сеанс.

Регулировка зажигания с помощью стробоскопа

Итак, если у Вас имеется сей уникальный инструмент, для выставления зажигания, тогда не стоит всё откладывать «в долгий ящик», а пора приступать к проверке и регулировке зажигания.У каждого трамблёра есть две системы корректировки – центробежный и вакуумный корректоры. Во время работы силового агрегата угол опережения зажигания не постоянен, на что влияет количество оборотов и нагрузка. Это необходимо для оптимального процесса сгорания топлива, а оптимально значит мощно и максимально экономично.Итак начинаем нашу проверку. Поехали.

1. Прогрейте двигатель и нормально отрегулируйте холостые обороты или чуть ниже. Снимите вакуумную трубку, которая идёт от вакуумника трамблёра к карбюратору. В таком режиме проверьте и отрегулируйте установку начального угла опережения зажигания. Подробные данные об этом Вы найдёте в мануале к Вашему транспортному средству.

2. Увеличив обороты двигателя до двух тысяч, Вы должны будете наблюдать и увеличение угла напряжения примерно на семь градусов, если этого не произошло, значит проблема с центробежным регулятором. Основной причиной, зачастую, может быть заклинивание центробежного механизма, что зачастую случается в следствии его окисления. Кроме этого часто происходит поломка пружин механизма.

3. Проверить работу вакуумного регулятора опережения зажигания будет посложнее из-за того, что его работа связана с работой карбюратора. Основным условием корректной работы вакуумного регулятора является отсутствие (на холостых оборотах) разряжения в трубке, пролегающей между вакуумником и карбюратором. Оно должно возникать только с повышением оборотов двигателя.

Своевременное появление разряжения в трубке проверяется кончиком языка к концу трубки, который соединяется с вакуумником трамблёра. Если карбюратор не в состоянии обеспечить своевременное появление разряда в трубке, то вакуумный корректор попросту не сможет нормально функционировать, даже если механизм трамблёра полностью исправен.

При правильной работе карбюратора и своевременном разряжении, соответственно, приступайте к проверке работоспособности самого вакуумника. Подсоедините вакуумную трубку снова к трамблёру и осветите метку стробоскопом. С увеличивающимися оборотами метка будет уходить выше в два раза, чем до этого с отсоединённой трубкой.

Суммарный угол опережения включает в себя три величины: начальный угол опережения зажигания, дополнительное опережение, которое создаётся центробежным регулятором, и дополнительное опережение от вакуумника. Он может достигать и 30 градусов. Всё зависит от режима работы силового агрегата, его модели и характеристик трамблёра.

У распределителей зажигания имеются свои определённые заданные характеристики функционирования. Определить их параметры точно и соответсвие их стандарту можно определить лишь на специальных стендах. В проделываемом Вами случае можно лишь определить работает или нет та либо иная схема. Конечно, опытный профессионал может и визуально определить насколько правильны характеристики работы трамблёра, а в случае чего и отрегулировать их, но это не так просто и для этого нужен определённый опыт, который нарабатывается долгими годами практики.

И последнее, что мы хотим сказать по данной теме. Если одна из систем коррекции опережения зажигания или обе не работают, то автомобиль заметно теряет в разгонной динамике, могут появиться «провалы» и увеличиться топливный расход.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Инструкция по изготовлению прибора для установки зажигания

Простой способ

В сети есть много разных схем, практически все из них легко собираются и не требуют больших затрат на материалы. Рассмотрим одну из наиболее популярных схем создания стробоскопа в домашних условиях. Из деталей нам понадобится:

• транзистор КТ315;
• тиристор КУ112А, резисторы на 0,125 Вт;
• любой фонарик на диодах (диодов должно 6 или больше);
• конденсаторы C1;
• низкочастотный диод V2;
• реле с индексом RWH-SH-112D;
• шнур питания длиною 1 метр;
• специальные зажимы;
• медный провод около 10 см.

Все детали можно приобрести на радиорынке или в специализированном магазине. В качестве корпуса для прибора можно использовать старый фонарик или вспышку от фотоаппарата.

Схема сборки автомобильного стробоскопа в корпусе от старого фонарика

1. Высверливаем на задней стенке отверстие, куда пропускаем шнур питания.
2. К концам проводов припаиваем зажимы разных цветов для обозначения «+» и «-».
3. Датчик будет размещаться на левой или правой стенке. Делаем отверстие сбоку корпуса и прокладываем через него шнур к контакту Х1.
4. К основной жиле провода припаиваем медную проволоку длиною 10 см. Он будет выполнять роль датчика стробоскопа.
5. Изолируем соединения.



   Чтобы собрать самодельный автомобильный стробоскоп, можно использовать недорогие радиодетали и медный провод

Использовать такое устройство можно не только для установки зажигания. Им можно проверить свечу, настроить работу регулятора.

Самодельная приблуда с использованием таймера

Стробоскоп на основе таймерных устройств имеет более сложную схему. Его главное преимущество в стабильных световых импульсах, которые не зависят от напряжения батареи. Прибор также может работать в режиме тахометра, для этого необходимо просто изменить положение регулятора.

Таймерные стробоскопы также можно использовать в качестве тахометра

Совет: В схеме лучше использовать диоды из серии КД521. Если вы не нашли таймера отечественного производства, можно взять зарубежный аналог NE555.

Схема изготовления прибора на светодиодах

В основе такого устройства лежит микросхема 155АГ1, она запускается импульсами с отрицательной полярностью. В схеме используются сопротивления R1, R2, R3, которые ограничивают амплитуду входного сигнала. Требуемая длительность импульсов устанавливается ёмкостью С4 и резистором R6. При стандартных настройках это 2 мс. В качестве источника питания будет использоваться аккумуляторная батарея автомобиля.

Светодиодные стробоскопы имеют высокую надежность и могут использоваться даже при ярком дневном освещении

Особенности настройки устройства

Чтобы пользоваться девайсом, его необходимо отрегулировать. Стробоскоп для настройки должен быть отстроен должным образом, чтобы выдавать наиболее точные параметры. В первую очередь, производится регулировка подстроечного резистора R4, что позволяет выставить необходимый визуальный эффект. При вращении ручки регулятора вы заметите, что снижение сигнала может привести к недостаточному освещению меток, а если сигнал будет увеличен, то это приведет к размытости. Соответственно, в ходе первой настройки угла опережения зажигания своими руками следует правильно настроить наиболее оптимальную длительность световых вспышек.

Есть еще один момент, который необходимо учитывать — длина кабеля, который проходит от печатной платы к контроллеру, должна быть не более полуметра. Для контроллера можно использовать 10 см медного проводника, который следует припаять к центральной жиле кабеля. Когда осуществляется подключение, он наматывается на изолированную часть высоковольтника тремя витками.

Чтобы увеличить уровень помехозащищенности, процедура намотки осуществляется как можно ближе к самой свече зажигания. Если меди у вас нет, то можно использовать зажим крокодил — этот компонент припаивается к центральной жиле. При этом зубчики крокодила должны быть немного загнуты, в противном случае это может привести к повреждению изоляции.

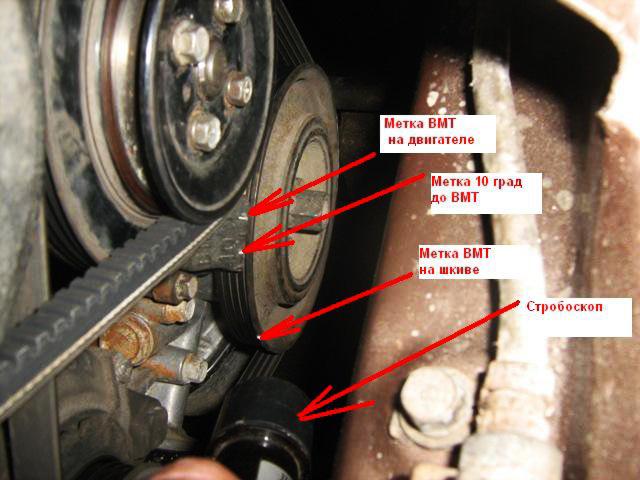

Установка УОЗ стробоскопом

Как пользоваться самодельным девайсом для регулировки УОЗ:

1. Для начала следует завести мотор и прогреть его до рабочей температуры. Для этого дайте поработать агрегату на холостых оборотах.
2. Затем вам надо будет подсоединить самодельное устройство к источнику питания. Это может быть либо встроенный аккумулятор, либо аккумуляторная батарея автомобиля.
3. Далее, к жиле цилиндра 1 следует подсоединить медный датчик, для этого намотайте его на жилу.
4. После этого диодную лампочку следует направить на метку, нанесенную на корпус распределительного механизма.
5. Когда эти действия будут выполнены, вам нужно найти неподвижную точку, она расположена на шкиве маховика.
6. Для того, чтобы обеспечить совпадение этих точек, нужно вращать корпус распределительного устройства. А когда точки совпадут, корпус нужно зафиксировать в этом положении. При совпадении точек диоды должны загореться.

Стробоскоп своими руками — экономия материальных средств

Если у владельца автомобиля есть время и желание сэкономить существенную сумму средств, то такой стробоскоп можно запросто сделать самостоятельно. Для этих целей понадобиться приобрести определенные детали, большая часть которых уже находиться в гараже большинства автовладельцев.

Простая конструкция автомобильного стробоскопа может быть создана из обычного фонарика, простых и маломощных светодиодов и даже такой детской забавы как лазерная указка. Несмотря на простоту конструкции и в чем-то оригинальный внешний вид, такое устройство, сделанное собственными руками, прослужит также долго как и фирменный стробоскоп.

Такое устройство для регулировки системы зажигания автомобиля наиболее необходима для тех машин, которые имеют карбюратор. Использование стробоскопа в таких автомобилях обуславливается тем, что регулировка зажигания в них производиться особым способом. Регулировка угла опережения зажигания, который находится на контактной группе трамблера и фактически всех распределителей не имеющих контактов, очень сложна и обойтись без специального устройства абсолютно невозможно. Благодаря самостоятельно сделанному стробоскопу можно всего за 10 минут произвести регулировку угла опережения зажигания с максимальной точностью.

Регулировка системы зажигания автомобиля является крайне важной. Благодаря этому работа многих систем автомобиля будет более слаженной и транспортное средство сможет работать на высоком уровне. Поскольку стоимость фирменного стробоскопа в автомобильных магазинах существенно велика, то это и стало решающим фактором для создания самостоятельной модели стробоскопа.

Особенности заводских стробоскопов и принцип их работы

Точно отрегулировать зажигание без использования стробоскопа довольно сложно. Такой прибор существенно ускоряет процесс настройки, лампа сигнализирует о появлении искры, что позволяет правильно установить угол опережения зажигания. Несмотря на то, что заводские приборы работают эффективно и точно, многие автолюбители не спешат их покупать. Главным сдерживающим фактором можно назвать высокую цену стробоскопов. В большинстве моделей используется дорогостоящая газоразрядная лампа, её замена приравнивается к покупке нового прибора.

Само устройство можно сделать своими руками, используя простые и доступные материалы. Существует несколько хороших схем изготовления, которые помогут сэкономить на покупке заводских аналогов. Для примера, можно ознакомиться с ценами на самые популярные стробоскопы, которые есть в продаже:

• Multitronics C2 — 900-1000 руб.
• AstroL5 — 1300 руб.
• Focus F1 — 1700 руб.
• Focus F10 — 5600 руб.

Самодельные приборы делаются из фонариков, светодиодов или лазерной указки. При низкой себестоимости (около 500 рублей) прибор будет работать не менее надёжно и эффективно.

Характеристика стробоскопа

Итак, вы решили произвести настройки зажигания на своем авто, но понятия не имеете, как выставлять и производить регулировку УОЗ. Для того, чтобы выставленный угол не приносил дискомфорта водителю во время езды, можно использовать стробоскоп для зажигания.

Принципиальная схема

Принципиальная схема для разработки стробоскопа

Ниже представлена схема стробоскопа. Если вы не знаете, как сделать стробоскоп своими силами на светодиодах, можете воспользоваться этой схемой. В конечном итоге получится самый простой стробоскоп, однако сделанный девайс позволит в полной мере произвести регулировку всех необходимых параметров.

В схеме устройства необходимо выделить несколько основных частей:

1. Цепь питания, которая состоит из компонентов — SA1, являющегося выключателем, диода VD1, а также конденсатора С2. Сделанная своими руками схема обязательно должна включать в себя диод, предназначенный для защиты остальных компонентов от ошибочной смены полярности. Конденсатор выполняет функцию блокировки импульсных помех, способствуя предотвращению сбоев в работе триггера. Что касается выключателя, то он может быть заменен тумблером, главное, чтобы компонент могу включать и отключать питание.
2. Самодельный стробоскоп для установки УЗ должен включать в себя входную цепь, состоящую из контроллера, резисторов R1, R2, а также конденсатора С1. Опцию контроллера в данном случае исполняет зажим типа «крокодила», фиксирующийся на высоковольтном кабеле первого цилиндра. Что касается компонентов С1, R1 и R2, то они образуют простую дифференцирующую цепь.
3. Еще один немаловажный компонент используемого стробоскопа — это плата триггера, которая собирается с применением двух одновибраторов, предназначенных для формирования на выходе сигнала заданной частоты. Конденсаторы и резисторы в данном случае являются частотозадающими компонентами.
4. Еще одна составляющая — выходной каскад, который собирается на резисторах R5-R9 и транзисторах VT1-VT3. Сами транзисторы предназначены для усиления выходного тока триггера. Резистор R5 позволяет задавать ток базы первого транзистора. А благодаря резистору R9 вероятность сбоев в работе VT3 исключается.

Принцип работы

Итак, в чем заключается принцип работы. Стробоскоп для установки зажигания своими руками в любом случае питается от батареи АКБ. Когда происходит замыкание выключателя, триггер вступает в работу. В это время на инверсных выводах 2 и 12 в соответствии со схемой образуется высокий потенциал, а на прямых выводах 1 и 13 — низкий. Сами конденсаторы С3 и С4 питаются от резисторов.

Стробоскоп для регулировки угла зажигания

Сигнал с контроллера, проходя через дифференцирующую цепь, передается на вход DD1.1, который является одновибратором, что в конечном итоге способствует его переключению. Поле этого начинается переразряд С1, заканчивающийся переключением триггера. В конечном итоге, одновибратор начинает реагировать на сигналы с контроллера, образовывая не первом выводе прямоугольные сигналы.

Что касается второго одновибратора DD1.2, то его принцип работы аналогичный — он позволяет снизить длительность сигнала в десять раз на выходе 13. Данный компонент работает под нагрузкой от усилительного каскада транзисторов, открывающихся на время сигнала. Что касается тока, проходящего через эти элементы, то он ограничивается с помощью резисторов R6-R8, его показатель должен быть не более 0.8 ампер.

Этот показатель не особо большой, поскольку:

• сам сигнал длится не более одной секунды;
• как правило, эксплуатация данного прибора для выставления угла зажигания длится не более десяти минут, соответственно, за столь короткое время вряд ли случится перегрев кристаллов;
• современные диоды характеризуются более оптимальными техническими особенностями по сравнению с теми, которые использовались в конструкциях стробоскопов десять лет назад.

Соответственно, эксплуатация более ярких диодных элементов даст возможность во многом понизить ток нагрузки в результате повышения показателя сопротивления. Это сопротивление увеличивается на компонентах схемы R6-R8.

Печатная плата и детали сборки

Пример печатной платы для сборки устройства

Собрать свой собственный стробоскоп — не проблема. При небольшом бюджете можно использовать недорогие детали, не при необходимости вы можете создать более современное устройство.

1. На приведенной выше плате в качестве диодного элемента VD1 используется КД2999В, можно применять другой, в этом случае важно, чтобы диод был с небольшим падением прямого напряжения.
2. Конденсаторные устройства С2-С4 должны быть рассчитаны на 0.068 мкФ, а С1 — это высоковольтный компонент с напряжением 400 вольт.
3. ТМ2 — это триггер, характеризующийся хорошей устойчивостью к помехам.
4. Транзисторные компоненты VT1 и VT2 должны обладать высоким коэффициентом усиления.
5. Диодные детали HL1-HL9 должны обладать наибольшей яркостью, при этом их угол рассеивания должен быть минимальным. Светодиоды необходимо установить на отдельной плате, при этом их должно быть три штуки в одном ряду.

После того, как плата для устройства будет готова, необходимо выбрать место для ее установки. К примеру, это может быть корпус переносного фонаря, но он должен быть оснащен отверстием в корпусе для монтажа регулятора R4. В принципе, можно использовать практически любой корпус, главное, чтобы на него можно было без проблем установить регулятор. Подробнее о том, как выглядит самодельный стробоскоп для настройки зажигания, сделанный на основе лазерной указки, вы можете узнать из видео (автор видео — Максим Соколов).

Как видите, в целом соорудить такой девайс — не проблема. Достаточно иметь определенные знания в области электроники и следовать действиям, описанным в инструкции. Если в ходе сборки вы допустите ошибки, то возможно, устройство будет работать некорректно. Если у вас нет опыта в изготовлении подобных устройств, то возможно, есть смысл задуматься над покупкой нового стробоскопа.

Как на Алиэкспресс найти и заказать стробоскоп по сходной цене и бесплатной доставкой

Алиэкспресс — самая популярная торговая площадка во всем мире, благодаря которой миллионы человек способны совершать покупки качественного товара по значительно низким ценам. Этот сайт работает на протяжении последних 6 лет, в течении которых ежедневно добавляются миллионы товаров ежедневно. Многие продавцы завлекают к покупкам в своих магазинах за счет низких цен, проведения постоянных акция, а также осуществления доставки по всему миру на бесплатной основе.

Многие автовладельцы проводят самостоятельный ремонт и диагностику своих автомобилей при помощи специального оборудования. Многие такие специнструменты можно запросто приобрести в каталоге всемирно известной торговой площадке. Для того чтобы приобрести заводской стробоскоп по сходной цене и с бесплатной доставкой необходимо зайти на главную страницу Алиэкспресс, после чего нажать кнопку «Смотреть все» в верхней левой части экрана.

Далее на открывшейся страницы всех разделов и категорий товаров следует выбрать «Автомобили и мотоциклы«, после чего перейти в подраздел «Инструменты, техническое обеспечение и уход«. Далее следует воспользоваться фильтром, находящимся в левой части экрана и выбрать «Средства диагностики«, где будет нужная категория «Стробоскопы«.

На сегодняшний день это весьма небольшая категория, однако здесь запросто можно приобрести оптимальный вариант стробоскопа.

Интерес современного автомобилиста не ограничивается вниманием к авто как средству перемещения. Во многом важен тот эффект и впечатление, которые можно произвести на всех участников движения. После повсеместного запрета на имитаторы мигалок правоохранителей и служебных авто, как-то неожиданно мода на стробоскоп на решетке и двойной сигнал стала набирать силу.

Большинство приведенных схем не предназначены для полной имитации сигналов служебных авто, это, скорее, чисто спортивный интерес. А кому и за что платить штрафы, решает каждый сам, исходя из своих возможностей.

Существует несколько простых способов организовать стробоскоп на авто, все зависит от количества сил и средств, которые позволительно потратить для постройки автомобильного стробоскопа. Чаще всего стараются получить максимально реалистичное мерцание ламп стробоскопа.

Проверено на практике несколько простых схем светодиодных стробоскопов для авто:

• по самой простой схеме с использованием двух реле 494.3787;
• на основе таймера 555 и схемы к561ие8;
• на микроконтроллере PIC12F675;
• на элементной базе транзисторах 315 серии.

К сведению!
Самый безопасный и популярный способ — использовать мигающий эффект путем установки светодиодов в фары авто. Это красиво и стильно.

Собираем автомобильный стробоскоп своими руками

Самым простым способом построить надежную схему на авто будет использование парочки реле от системы индикации поворотов газели, стартерного реле и парочки подстроечных резисторов. Такую схему стробоскопа легко собрать своими руками, при этом не потребуется даже специальных знаний или навыков.

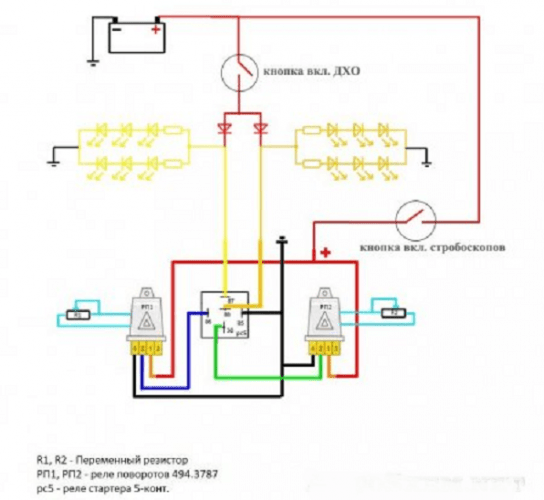

Указанная схема предусматривает подключение к системе дневных огней авто. При желании можно переключать подключенные дневные ходовые огни или мигалки стробоскопа. Преимуществом подобного подхода является отсутствие в схеме чувствительных к перегрузке электронных компонентов. Релюшки, даже в случае перегрузки электроцепи, в большинстве случаев останутся целыми, хотя могут привести к перегоранию предохранителей.

Для построения схемы стробоскопа требуется следующее.

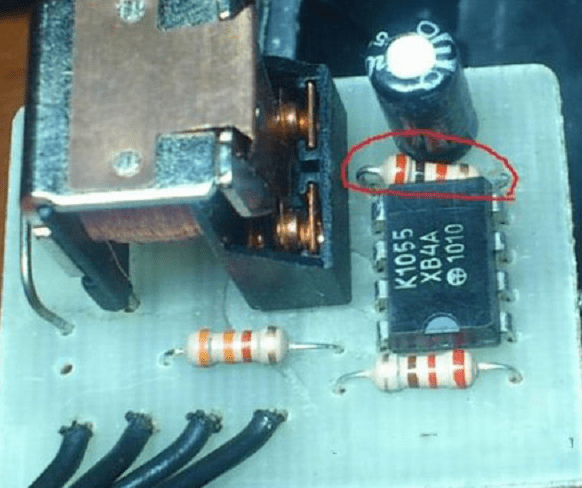

1. Вначале разбираем корпус реле поворотов и аккуратно удаляем постоянный резистор белого цвета с многочисленными поперечными цветными полосками.
2. В переменном сопротивлении в 20-25 кОм подпаиваем средний электрод к одному из боковых.
3. Впаиваем переменное сопротивление вместо удаленного элемента таким образом, чтобы после обратной сборки поворотный шток переменного резистора можно было бы свободно вращать.
4. Собираем схему, аналогичную процедуру проводим со вторым реле.

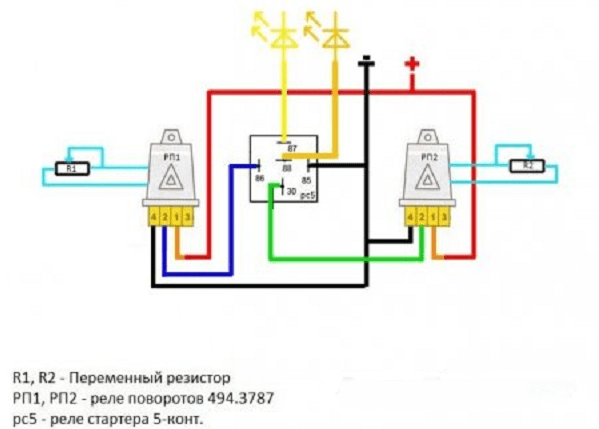

5. Собираем изображенную на рисунке схему, и после подачи питающего напряжения поворотом управляющих штоков, подбираем и синхронизируем частоту мигания лампочек стробоскопа на авто.

Если использовать переменное сопротивление в 450 кОм, частота миганий будет значительно меньше, но для более точного подбора частоты мигания можно подобрать несколько разных сопротивлений и добиться необходимой частоты.

Построение схемы на основе микропроцессора

Наиболее «продвинутые» в основах микроэлектроники автолюбители считают, что самой эффективной будет схема стробоскопа на основе контроллера. На микроконтроллере PIC12F675 схема будет иметь возможность обеспечить импульсы тока до одного ампера с регулируемой длительностью.

Схема стробоскопа для авто проста в сборке своими руками. В качестве нагрузки чаще всего применяют пакет из светоэлементов, с возможностью изменять частоту мерцаний стробоскопа на светодиодах. Сам процессор управляет двумя мощными транзисторами КТ817 и может выдать семь различных комбинаций сигналов. Сама система достаточно распространена в промышленных схемах служебных мигалок, особенно для простых систем стробоскопов на решетке радиатора авто.

Самым неприятным в подключении подобных схем является высокая чувствительность любых микропроцессоров к превышению напряжения или возникновению режима короткого замыкания. Поэтому при сборке и пайке обязательным условием является использование хорошего заземления. Кроме того, в работе обязательно использование стабилизированного питания, обычно для этих целей используется схема на спаренном низковольтном стабилитроне.

При подключении схемы стробоскопа в цепь электропроводки авто необходимо предварительно полностью отключить питание от аккумуляторной батареи, запуск и испытание схемы категорически запрещается проводить при отсутствии нагрузки.

Полицейский стробоскоп своими руками на логическом счетчике

Для получения эффекта, сходного с мерцанием светодиодов в стробоскопе на служебных моторах правоохранителей, можно воспользоваться интересным вариантом на логическом счетчике 561 серии и 555 таймера. Схема получается несколько сложнее предыдущих разработок, но при наличии пары часиков свободного времени и умения паять, можно собрать небольшую самоделку на печатной плате.

В качестве нагрузки используются пакеты из светодиодов с общим потребляемым током не более 3А, при желании можно заменить маломощными галогенными лампами с общей потребляемой мощностью до 30 Вт.

Спецификой построения подобной схемы стробоскопа на светодиодах является интересная особенность формирования управляющего сигнала. Микросхема на 555 сборке выступает в роли источника управляющего сигнала, поступающего на вход счетчика. Не вдаваясь в особенности работы стробоскопа, можно только отметить, что схема зажигания и гашения светодиодов скопирована с стробоскопа полицейского авто.

Импульсы прямоугольной формы подаются на счетчик и суммируются. После определенного программируемого времени потенциал на управляющем контакте меняется с высокого на низкий.

Работает стробоскоп примерно так: каждый из пакетов светодиодов вспыхивает, дает некоторое запрограммированное количество вспышек и гаснет, далее сигнал передается следующему пакету светодиодов и так в циклическом режиме.

Важно!
В качестве управляющих ключей в схеме стробоскопа использованы мощные КТ819 или биполярные КТ818, что позволяет управлять большими токами в нагрузке.

Для питания 555 микросхемы максимальное напряжение питания нельзя увеличивать более 18 Вольт, на больший диапазон работы стабилизатор не рассчитан, и сохраняет работоспособность схемы даже при падении напряжения до 5 В.

Как сделать стробоскоп своими руками на простых запчастях

Самым бюджетным способом построить стробоскоп на светодиодах своими руками будет не покупать кучу запчастей на радиорынке за пару тысяч, а попытаться использовать старые советские или китайские запчасти.

В качестве источника сигнала используем микруху 155 серии, можно АГ1. После подачи питания микросхема устанавливает на управляющем выводе положительный потенциал, и по мере зарядки конденсатора потенциал падает и открывает управляющий сигнал на КТ315. Емкость конденсатора определяет длину вспышки, при 0,1 мкФ это примерно составит 0,01 сек, что вполне достаточно для получения необходимого оптического эффекта.

На 6-й ноге 155 микросборки будет формироваться серия импульсов, сопряженная с импульсами системы зажигания. Они попадают на управляющие электроды двух транзисторов КТ 829. Далее транзистор открывается, и через нагрузку из светодиодов потечет значительный по величине ток.

Если схема стробоскопа потребляет более 60 Вт, для охлаждения транзисторов используйте штатные алюминиевые радиаторы.

Итог, или оформление светодиодов стробоскопа для авто

Для большинства любителей самодельных стробоскопов иногда важнее скрыть факт обладания самодельной светоиллюминацией, сходной с полицейской. Поэтому зачастую сам пакет лампочек или светодиодов выполняют съемным, чтобы легко установить на капот или крышу авто. Иногда для пущей маскировки сверху такого блока одевают легкосъемный пластиковый чехол, по внешнему виду сильно напоминающий фонарь такси.

Преимуществом подобного конструктивного решения является то, что приспособление стробоскопа легко снять и даже выбросить. Стробоскоп с одетым поверх пластиковым чехлом будет напоминать фонарь таксиста и не привлечет внимания полицейских на стоянке или при случайной остановке авто на дороге.

Вторым вариантом установки является монтаж пакета светодиодов стробоскопа в область радиаторной решетки авто или в полость лампы-фары. Это более дорогой и эффектный способ, так как потребует некоторой переделки оптики авто, и в случае конфликта с правоохранителями может стать основанием для помещения машины на штрафстоянку.

Владельцы карбюраторных автомобилей не понаслышке знакомы с трудностями процесса регулировки зажигания. Обычно это делается на слух, что не очень удобно. Используя стробоскоп, это процесс можно облегчить. Однако промышленные устройства достаточно дорогие, поэтому многие изготавливают стробоскоп для зажигания своими руками.

Недостатки промышленных моделей

Промышленные устройства зачастую имеют определенные недостатки, из-за которых полезность прибора весьма сомнительна.

Для начала, цена на них бывает вполне существенной. Например, современные цифровые модели обойдутся автолюбителю в 1000 р. Более функциональные модели стоят уже от 1700. Продвинутые стробоскопы стоят порядка 5500 р. Нужно ли говорить, что стробоскоп автомобильный (своими руками сделанный) обойдется автолюбителю в 100-200 рублей.

Часто в заводских устройствах производитель применяет особо дорогую газоразрядную лампу. Лампа имеет определенный ресурс, а через некоторое время ее придется заменить. А это само по себе равносильно приобретению нового заводского устройства.

Почему стоит делать стробоскоп своими руками?

Недостатки заводских и технологичных устройств подталкивают автолюбителя к самостоятельному изготовлению этого устройства. Кроме того, намного дешевле по стоимости оснастить это оборудование светодиодами вместо дорогой лампы. В качестве источника диодов или донора подойдет обыкновенная лазерная указка или фонарик.

Остальные детали также обойдутся в копейки. Особых инструментов при этом не понадобится. Бюджет процесса изготовления стробоскопа составит не более 100 рублей.

Как сделать стробоскоп своими руками?

Схем и вариантов для изготовления существует огромное количество. Однако в большинстве все проекты по созданию этого гаджета похожи. Давайте посмотрим, что понадобится для сборки.

Нам понадобится простой транзистор КТ315. Его без труда можно найти в старом советском приемнике. Обозначение может слегка отличаться, но это не беда. Тиристор КУ112А можно без проблем добыть из блока питания старинного телевизора. Там же можно найти резисторы небольших размеров. Так как мы делаем светодиодный стробоскоп своими руками, то, естественно, понадобится светодиодный фонарь. Для этого лучше приобрести самый дешевый, из Китая. Кроме этого, нужно запастись конденсатором до 16 В любым низкочастотным диодом, маленьким реле на 12 А, проводами, крокодилами, экранированным проводом 0,5 м длиной, а также небольшим куском медного провода.

Собираем прибор

Схема небольшая, а разместить ее можно прямо в том самом китайском фонаре. Так, через отверстие в фонарике сзади желательно пропустить провода для питания устройства. На концах проводов лучше запаять крокодилы. В боковой стенке нужно проделать отверстие, если его уже не сделали китайцы. Через это отверстие будет проложен экранированный провод. На обратном конце необходимо заизолировать оплетку и припаять тот самый кусок медной проволоки к основной жиле провода. Это будет датчик.

Схема устройства и принцип работы

После подачи тока через провода питания конденсатор очень быстро зарядится через резистор. Когда будет достигнут определенный порог заряда, через резистор напряжение будет поступать на открывающийся контакт транзистора. Здесь сработает реле. Когда реле замкнется, оно создаст цепь из тиристора, светодиода и конденсатора. Затем через делитель импульс попадет на управляющий вывод тиристора. Далее тиристор откроется, а конденсатор разрядится на светодиоды. В результате стробоскоп, своими руками изготовленный, ярко вспыхнет.

Через резистор и тиристор базовыевывод транзистора соединяется с общим проводом. Из-за этого транзистор закроется, а реле отключится. Время свечения светодиодов увеличивается, так как контакт разрывается не сразу. Но контакт разорвется, а тиристор будет обесточен. Схема вернется в базовое положение, пока не поступит новый импульс.

Изменяя емкости конденсатора, можно менять время свечения. Если выбрать конденсатор большей емкости, то светодиодный стробоскоп, своими руками изготовленный, будет ярче и дольше светиться.

Прибор на микросхеме

Основной деталью этой несложной схемы является микросхема типа DD1. Это так называемый одновибратор 155АГ1. В этой схеме он запускается лишь от отрицательных импульсов. Управляющий сигнал поступит на транзистор КТ315, а он сформирует эти отрицательные импульсы. Резисторы 150 К ОМ, 1 К ОМ, 10 К ОМ, а также стабилитрон КС139 работают в качестве ограничителей амплитуды входящего сигнала с зажигания авто.

Конденсатор 0,1 мФ вместе с сопротивлением в 20 КОм зададут нужную длительность импульсов, которые будут сформированы микросхемой. При такой емкости конденсатора длительность импульсов будет примерно до 2 мс.

Затем с 6-й ножки микросхемы импульсы, которые к этому моменту будут синхронизированы с зажиганием машины, попадут на базовый вывод транзистора КТ 829. Он здесь в качестве ключа. Результат — это импульсный ток через светодиоды.

Как запитывается этот стробоскоп для авто? Своими руками нам необходимо провести пару проводов к клеммам автомобильного аккумулятора. Нужно обязательно следить за уровнем заряда АКБ.

Если вы верно соберете эту простую схему, то сразу же сможете увидеть, как работает устройство. Если вдруг яркости недостаточно, то это регулируется подбором соответствующего сопротивления.

В качестве корпуса для устройства можно использовать старый или китайский фонарик.

Еще одна схема стробоскопа

Данный стробоскоп на светодиодах, своими руками изготовленный по такому принципу, также можно запитать от автомобильного аккумулятора. Диоды позволят создать защиту от неправильной полярности. В качестве крепежа здесь применяется обычный крокодил. Его нужно прицепить на высоковольтный контакт первой свечи на моторе. Далее импульс пройдет через резисторы и конденсатор и придет на вход триггера. К тому моменту этот вход уже будет включен одновибратором.

До импульса одновибратор находится в обычном режиме. Прямой выход триггера имеет низкий уровень. Инверсный вход, соответственно — высокий. Конденсатор, присоединенный плюсом к инверсному выходу, зарядится через резистор.

Высокоуровневый импульс запускает одновибратор, что переключает триггер и служит для заряда конденсатора через резистор. Через 15 мс конденсатор полностью зарядится, а триггер переключится в обычный режим.

В итоге одновибратор отреагирует на это синхронной последовательностью прямоугольных импульсов длительностью примерно 15 мс. Длительность можно регулировать при помощи замены резистора и конденсатора.

Импульсы второй микросхемы составляют до 1,5 мс. На этот период открываются транзисторы, которые представляют собой электронный коммутатор. Затем через светодиоды протекает ток. По этому принципу работает стробоскоп для авто (своими руками изготовленный он был или нет, не имеет значения — оба устройства светят одинаково).

Ток, проходящий через светодиоды, гораздо больший, чем паспортный. Но, так как вспышки недолгие, то светодиоды не выйдут из строя. Яркости будет достаточно, чтобы использовать этот полезный прибор даже в дневное время.

Этот стробоскоп своими руками можно собрать в корпусе от все того же многострадального карманного фонарика.

Как работать с прибором?

Собрав по одной из приведенных схем устройство, можно просто и легко, а главное, точно настраивать зажигание на карбюраторных двигателях, проверять правильность работы свечей и катушек, контролировать работу регуляторов угла опережения.

Чтобы максимально правильно выставить зажигание, обычно исходят из того, что смесь зажигается за пару градусов до того, когда поршень придет в самую верхнюю точку. Этот угол называется «угол опережения». Когда обороты коленчатого вала растут, угол тоже должен увеличиваться. Так, этот угол выставляют на холостых оборотах, а затем необходимо проконтролировать правильность настройки на всех режимах работы агрегата.

Выставляем зажигание

Запускаем и прогреваем двигатель. Теперь запитываем наш стробоскоп на светодиодах и подключаем датчик. Сейчас нужно направить прибор на метку на корпусе ГРМ и отыскать метку на маховике. Если момент нарушен, то метки будут достаточно далеко друг от друга. Методом вращения корпуса ГРМ добейтесь совпадения меток. Когда вы нашли это положение, зафиксируйте трамблер.

Затем пора поднять обороты. Метки разойдутся, однако это вполне нормальная ситуация. Вот так проводится настройка зажигания с использованием стробоскопа.

Итак, мы выяснили, как изготавливается стробоскоп на светодиодах своими руками.

Если вам нравится делать техобслуживание своего авто самому, то для уменьшения затрат на покупку инструмента вы можете сделать стробоскоп для зажигания своими руками.

Что такое стробоскоп

Стробоскопом называют прибор для наблюдения объектов, совершающих быстрые периодически повторяющиеся движения. Для этого он освещает движущийся объект яркими вспышками света, повторяющимися с частотой равной частоте движения этого объекта. При таком освещении движущийся объект кажется неподвижным. В двигателе авто с помощью стробоскопа можно определить величину угла опережения зажигания. Для этого нужно синхронизировать вспышки импульсами зажигания в первом цилиндре, а свет направлять на метки ВМТ и установки момента опережения зажигания, освещая и шкив коленвала с риской.

Стробоскопы заводского изготовления в качестве излучателя световых вспышек обычно имеют безынерционную импульсную лампу, позволяющую сделать настройки угла опережения зажигания даже в условиях яркого солнечного освещения. Однако она имеет небольшой срок службы и не всегда бывает в продаже. Поэтому с появлением светодиодов силой света более 2000 мкд при изготовлении стробоскопа своими руками стало удобнее пользоваться ими. Чтобы убедить в значительности превосходства параметров светового потока новых светодиодов, напомним, что у АЛ307 при том же потребляемом токе сила света составляет всего 10–16 мкд.

(схема к видеоматерилам в описании под видео)

Материалы

Предлагаемая для изготовления своими руками схема стробоскопа проста и не требует сложной настройки. Чтобы сделать простой стробоскоп для корректировки момента опережения зажигания своими руками, понадобятся следующие инструменты, детали и материалы:

1. Карманный фонарик с достаточно большим отсеком для батареек.
2. Светодиоды КИПД21П-К – 9 шт.
3. Микросхема К561ТМ2 (два двухступенчатых D-триггера). Российские аналоги: К176ТМ2, 564ТМ2; импортный аналог – CD4013/HEF4013.
4. Транзистор КТ315Б – 2 шт. (VT1, VT2); КТ815А – 1шт. (VT3).
5. Подстроечный резистор СПЗ-196 или СП5-1 сопротивлением 33 кОм.
6. Постоянные резисторы 5,1 Ом – 3 шт., 3 кОм – 1 шт., 15 кОм – 1 шт., 20 кОм – 2 шт., 330 кОм – 1 шт., мощностью не менее 0,125 Вт.
7. Диод КД213 или любой другой средней мощности с U обр. макс не менее 16 В.
8. Неполярные конденсаторы КМ-5, К73-9 или другие. С1 должен быть рабочим напряжением не менее 200 В остальные не меньше 16 В. 0,068 мкФ – 3 шт., 47 пФ – 1 шт.
9. Любой тумблер для включения питания устройства.
10. 1 м экранированного провода (например, антенного).
11. 3 зажима «крокодил».
12. Небольшой кусочек фольгированного текстолита толщиной 1 мм.
13. Многожильный двойной изолированный медный провод – 1,5 м.
14. Клеевой пистолет.
15. Паяльник, припой, флюс.

Конструкция устройства

Корпусом стробоскопа будет фонарик. Схема собирается навесным монтажом. Готовая схема заливается горячим пластиком из клеевого пистолета, и после отвердения заливки помещается в отсек для батареек фонарика. Питающий и сигнальный кабели выводятся наружу через просверленные в корпусе отверстия. К концам проводов питания нужно припаять зажимы, обозначив полярность. На вход стробоскопа подключить антенный кабель. К центральной жиле входного кабеля припаять зажим «крокодил». После подключения стробоскопа к мотору авто с его помощью на вход будут подаваться импульсы синхронизации высоковольтного провода зажигания. Чтобы это стало возможным, достаточно надеть его на изоляцию высоковольтного провода зажигания первого цилиндра двигателя авто. Импульс синхронизации пойдет через емкость, образуемую центральной жилой провода зажигания и зажимом. То есть простой самодельный емкостной датчик будет состоять из зажима «крокодил», надетого на высоковольтный провод.

Сделать световой излучатель удобнее всего, смонтировав группу светодиодов, вплотную друг к другу в центре диска из фольгированного текстолита. Устанавливать его следует так, чтобы светодиоды, пройдя в отверстие для лампочки в отражателе, оказались как можно ближе к точке расположения нити накаливания. Прикрепить текстолит к рефлектору можно при помощи клеевого пистолета.

Питание

Питание прибора происходит от бортовой электрической сети авто. Диод VD1 предохраняет устройство от случайного подключения питания обратной полярности. Импульс синхронизации с емкостного датчика через цепь C1, R2 подается на вход триггера DD1.1, включенного как ждущий мультивибратор. Импульс высокого уровня запускает ждущий мультивибратор, триггер при этом переключается, а конденсатор С3, заряженный в исходном состоянии, начинает перезаряжаться через резистор R3. Приблизительно через 15 мс этот конденсатор перезарядится настолько, что напряжение на входе R вновь сбросит триггер в исходное состояние.

Так ждущий мультивибратор реагирует на каждый положительный импульс с емкостного датчика, вырабатывая синхронно входному прямоугольный выходной импульс высокого уровня постоянной длительности (15 мс), которая определяется номиналами резистора R3 и конденсатора C3. Последовательность этих импульсов с неинвертирующего выхода триггера DD1.1 поступает на вход второго ждущего мультивибратора, собранного по аналогичной схеме на триггере DD1.2. Длительность импульсов второго узла достигает 1,5 мс и определяется параметрами резистора R4 и конденсатора C4. Выходное напряжение второго триггера открывает триоды VT1 – VT3, и через светодиоды проходят импульсы тока величиной от 0,7 до 0,8 А.

Некоторые тонкости

Несмотря на то что величина тока значительно больше допустимой для этих светодиодов (максимально допустимый прямой импульсный ток всего 100 мА), не следует опасаться перегрева и выхода их из строя. Потому что длительность импульсов невелика, а их скважность в нормальном режиме не меньше 15. Яркость же вспышек девяти светодиодов позволяет пользоваться прибором даже днем.

Редакция журнала «Радио» сообщает о том, что для того чтобы убедится в работоспособности устройства, было проведено его испытание.

Светодиоды с успехом перенесли импульсный ток величиной 1 А в течение часа, при этом не было обнаружено даже небольшого их перегрева. Обычно же время работы с прибором не превышает 5 мин, да и ток, проходящий через них в этой конструкции, несколько меньше.

Назначение ждущего мультивибратора на триггере DD1.1 – защита светодиодов от выхода из строя при увеличении частоты вращения коленвала. Обычно прибором работают при частоте вращения коленвала близкой к холостому ходу (от 800 до 1200 об/мин). Так как длительность вспышек величина постоянная, при увеличении частоты вращения коленвала будет уменьшаться скважность импульсов тока через светодиоды, и, как следствие этого, увеличится нагревание последних. Поэтому длительность импульсов ждущего мультивибратора на триггере DD1.1 выбрана такой, что при достижении частоты вращения коленвала 2 тыс. об -1 скважность его выходной последовательности импульсов приближалась к 1. При дальнейшем же возрастании частоты вращения, а с ней и входных импульсов, происходит прекращение синхронизации ими выходных импульсов, а узел начинает вырабатывать последовательность импульсов усредненной частоты, что гораздо менее опасно для светодиодов.

Настройка устройства

Опытным путем установлено, что длительность вспышек должна быть от 0,5 до 0,8 мс. При меньшей длительности вспышек во время установки угла опережения с помощью стробоскопа велико ощущение недостатка света. Если же длительность больше, то движущаяся метка как бы размазывается. Необходимую длительность легко подобрать своими руками не измеряя, а руководствуясь только зрительными ощущениями. Регулируется она с помощью подстроечного резистора R4. Больше схема ни в каких настройках не нуждается.

Использование прибора

Для установки угла (момента) опережения своими руками устройством освещают установочные метки, работающего на холостых оборотах двигателя авто. Одна из них находится на вращающихся деталях мотора авто (на шкиве коленвала или на маховике). Вторая метка – неподвижна, она находится или на крышке передней части блока цилиндров авто, или на корпусе коробки передач. Если в свете прибора подвижная метка кажется стоящей напротив неподвижной, зажигание авто в норме и не требует регулировки момента (угла) опережения.

В случае несовпадения меток для регулировки момента опережения нужно соответственно изменить положение трамблера. Для задержки момента зажигания нужно повернуть трамблер по ходу вращения бегунка, а чтобы сделать его раньше – в обратную сторону. Если же искрообразованием в вашем авто управляет микропроцессор, ищите неисправный датчик или доверьте решение этой проблемы профессионалам.

Для точной установки зажигания на двигателе необходимо использовать специальные приборы – стробоскопы. Их можно приобрести в автомагазинах или изготовить своими руками. Во втором случае вы сэкономите приличную сумму и сделаете наиболее подходящее устройство для вашей модели авто.

Особенности заводских стробоскопов и принцип их работы

Точно отрегулировать зажигание без использования стробоскопа довольно сложно. Такой прибор существенно ускоряет процесс настройки, лампа сигнализирует о появлении искры, что позволяет правильно установить угол опережения зажигания. Несмотря на то, что заводские приборы работают эффективно и точно, многие автолюбители не спешат их покупать. Главным сдерживающим фактором можно назвать высокую цену стробоскопов. В большинстве моделей используется дорогостоящая газоразрядная лампа, её замена приравнивается к покупке нового прибора.

Само устройство можно сделать своими руками, используя простые и доступные материалы. Существует несколько хороших схем изготовления, которые помогут сэкономить на покупке заводских аналогов. Для примера, можно ознакомиться с ценами на самые популярные стробоскопы, которые есть в продаже:

• Multitronics C2 — 900-1000 руб.
• AstroL5 — 1300 руб.
• Focus F1 — 1700 руб.
• Focus F10 — 5600 руб.

Самодельные приборы делаются из фонариков, светодиодов или лазерной указки. При низкой себестоимости (около 500 рублей) прибор будет работать не менее надёжно и эффективно.

Инструкция по изготовлению прибора для установки зажигания

Простой способ

В сети есть много разных схем, практически все из них легко собираются и не требуют больших затрат на материалы. Рассмотрим одну из наиболее популярных схем создания стробоскопа в домашних условиях. Из деталей нам понадобится:

• транзистор КТ315;
• тиристор КУ112А, резисторы на 0,125 Вт;
• любой фонарик на диодах (диодов должно 6 или больше);
• конденсаторы C1;
• низкочастотный диод V2;
• реле с индексом RWH-SH-112D;
• шнур питания длиною 1 метр;
• специальные зажимы;
• медный провод около 10 см.

Все детали можно приобрести на радиорынке или в специализированном магазине. В качестве корпуса для прибора можно использовать старый фонарик или вспышку от фотоаппарата.

Схема сборки автомобильного стробоскопа в корпусе от старого фонарика

Использовать такое устройство можно не только для установки зажигания. Им можно проверить свечу, настроить работу регулятора.

Самодельная приблуда с использованием таймера

Стробоскоп на основе таймерных устройств имеет более сложную схему. Его главное преимущество в стабильных световых импульсах, которые не зависят от напряжения батареи. Прибор также может работать в режиме тахометра, для этого необходимо просто изменить положение регулятора.

Таймерные стробоскопы также можно использовать в качестве тахометра

Совет: В схеме лучше использовать диоды из серии КД521. Если вы не нашли таймера отечественного производства, можно взять зарубежный аналог NE555.

Схема изготовления прибора на светодиодах

В основе такого устройства лежит микросхема 155АГ1, она запускается импульсами с отрицательной полярностью. В схеме используются сопротивления R1, R2, R3, которые ограничивают амплитуду входного сигнала. Требуемая длительность импульсов устанавливается ёмкостью С4 и резистором R6. При стандартных настройках это 2 мс. В качестве источника питания будет использоваться аккумуляторная батарея автомобиля.

Светодиодные стробоскопы имеют высокую надежность и могут использоваться даже при ярком дневном освещении

Видео: как сделать стробоскоп своими руками

Как правильно настроить самоделку

Чтобы проверить устройство на практике и установить угол опережения зажигания, делаем следующее:

1. Прогреваем двигатель и оставляем его работать на холостом ходу.
2. Подключаем самодельный стробоскоп к источнику питания.
3. Наматываем медный датчик на жилу первого цилиндра.
4. Направляем источник света на специальную метку, которая нанесена на корпус.
5. Находим неподвижную точку на шкиве маховика.
6. Чтобы две точки сошлись, необходимо вращать корпус зажигания и после зафиксировать его в определённом положении.

На практике самодельные стробоскопы ничем не уступают заводским. Главное, правильно собрать схему и проверить работу устройства. Изготовленные стробоскопы в домашних условиях обойдутся совсем недорого и могут быть легко отремонтированы при необходимости.

• Светодиодная матрица –
• Источник 12 В –
• Транзистор K2543 –
• Диодный мост –
• Микросхема NE555 –
• Резисторы и конденсаторы –

Светодиоды на сетевое напряжение со встроенным драйвером:

Схема стробоскопа

Я бы не сказал, что схема сложная, скорее простая. Но она не имеет гальванической развязки по напряжению, что означает – нельзя прикасаться ни к одному элементы схемы во время её работы и во время сборки быть особо внимательным.
Визуально схему можно разделить на блок питания 12 В, генератор импульсов, выпрямитель и линейку светодиодов.

Работа стробоскопа

На микросхеме NE555 собран генератор коротких импульсов. Время между импульсами можно менять вращая ручку переменного резистора R3.
К выходу этого генератора подключен ключ на полевом транзисторе, который коммутирует напряжение 220 В, в цепи питания светодиодных матриц, включенных параллельно друг другу.
Светодиодные матрицы питаются постоянным током, который выпрямляется диодным мостом. Это нужно для того, чтобы можно было коммутировать цепь полевым транзистором, который работает только с постоянным напряжением.

Сборка стробоскопа

Стробоскоп собран в кожухе от кабельканала. Светодиоды прикручены к широкой стороне, без радиаторов. Так как светодиод используется где-то на 2-5% от своей мощности (импульсная работа), то надобность в теплоотводах отпадает.

Боковые стенки вырезаны из того же кабельканала и приклеены клеем. Сверху выведен переменный резистор для регулировки частоты мерцания.

Блоки схемы в корпусе:

Предостережение

Светодиоды очень мощные и могут повредить ваши глаза, так что смотреть на них при работе не рекомендуется. Стробирующие вспышки особенно опасны, так как глаз расслабляется в темноте, а яркий импульс проникает напрямую в сетчатку глаза.
Так же не забываем, что вся схема находиться под сетевым напряжением, опасным для жизни.

Результат работы

Работу стробоскопа, к сожалению, не передать ни через фото, ни через видео. Так как даже видеокамера очень плохо улавливает короткий импульс и её в итоге просто засвечивается.
Но я от себя могу сказать, что стробоскоп получился отличный, вспышки короткие и очень яркие. Смотрится очень эффектно, в общем все как надо.

Как сделать простой стробоскоп для установки зажигания своими руками

Для точной установки зажигания на двигателе необходимо использовать специальные приборы – стробоскопы. Их можно приобрести в автомагазинах или изготовить своими руками. Во втором случае вы сэкономите приличную сумму и сделаете наиболее подходящее устройство для вашей модели авто.

Особенности заводских стробоскопов и принцип их работы

Точно отрегулировать зажигание без использования стробоскопа довольно сложно. Такой прибор существенно ускоряет процесс настройки, лампа сигнализирует о появлении искры, что позволяет правильно установить угол опережения зажигания.

Несмотря на то, что заводские приборы работают эффективно и точно, многие автолюбители не спешат их покупать. Главным сдерживающим фактором можно назвать высокую цену стробоскопов.

В большинстве моделей используется дорогостоящая газоразрядная лампа, её замена приравнивается к покупке нового прибора.

Само устройство можно сделать своими руками, используя простые и доступные материалы. Существует несколько хороших схем изготовления, которые помогут сэкономить на покупке заводских аналогов. Для примера, можно ознакомиться с ценами на самые популярные стробоскопы, которые есть в продаже:

• Multitronics C2 — 900-1000 руб.
• AstroL5 — 1300 руб.
• Focus F1 — 1700 руб.
• Focus F10 — 5600 руб.

Самодельные приборы делаются из фонариков, светодиодов или лазерной указки. При низкой себестоимости (около 500 рублей) прибор будет работать не менее надёжно и эффективно.

Инструкция по изготовлению прибора для установки зажигания

Простой способ

В сети есть много разных схем, практически все из них легко собираются и не требуют больших затрат на материалы. Рассмотрим одну из наиболее популярных схем создания стробоскопа в домашних условиях. Из деталей нам понадобится:

• транзистор КТ315;
• тиристор КУ112А, резисторы на 0,125 Вт;
• любой фонарик на диодах (диодов должно 6 или больше);
• конденсаторы C1;
• низкочастотный диод V2;
• реле с индексом RWH-SH-112D;
• шнур питания длиною 1 метр;
• специальные зажимы;
• медный провод около 10 см.

Все детали можно приобрести на радиорынке или в специализированном магазине. В качестве корпуса для прибора можно использовать старый фонарик или вспышку от фотоаппарата.

Схема сборки автомобильного стробоскопа в корпусе от старого фонарика

1. Высверливаем на задней стенке отверстие, куда пропускаем шнур питания.
2. К концам проводов припаиваем зажимы разных цветов для обозначения «+» и «-».
3. Датчик будет размещаться на левой или правой стенке. Делаем отверстие сбоку корпуса и прокладываем через него шнур к контакту Х1.
4. К основной жиле провода припаиваем медную проволоку длиною 10 см. Он будет выполнять роль датчика стробоскопа.
5. Изолируем соединения.

   Чтобы собрать самодельный автомобильный стробоскоп, можно использовать недорогие радиодетали и медный провод

Использовать такое устройство можно не только для установки зажигания. Им можно проверить свечу, настроить работу регулятора.

Самодельная приблуда с использованием таймера

Стробоскоп на основе таймерных устройств имеет более сложную схему. Его главное преимущество в стабильных световых импульсах, которые не зависят от напряжения батареи. Прибор также может работать в режиме тахометра, для этого необходимо просто изменить положение регулятора.

Таймерные стробоскопы также можно использовать в качестве тахометра

В основе такого устройства лежит микросхема 155АГ1, она запускается импульсами с отрицательной полярностью.

В схеме используются сопротивления R1, R2, R3, которые ограничивают амплитуду входного сигнала. Требуемая длительность импульсов устанавливается ёмкостью С4 и резистором R6.

При стандартных настройках это 2 мс. В качестве источника питания будет использоваться аккумуляторная батарея автомобиля.

Светодиодные стробоскопы имеют высокую надежность и могут использоваться даже при ярком дневном освещении

Видео: как сделать стробоскоп своими руками

Как правильно настроить самоделку

Чтобы проверить устройство на практике и установить угол опережения зажигания, делаем следующее:

1. Прогреваем двигатель и оставляем его работать на холостом ходу.
2. Подключаем самодельный стробоскоп к источнику питания.
3. Наматываем медный датчик на жилу первого цилиндра.
4. Направляем источник света на специальную метку, которая нанесена на корпус.
5. Находим неподвижную точку на шкиве маховика.
6. Чтобы две точки сошлись, необходимо вращать корпус зажигания и после зафиксировать его в определённом положении.

На практике самодельные стробоскопы ничем не уступают заводским. Главное, правильно собрать схему и проверить работу устройства. Изготовленные стробоскопы в домашних условиях обойдутся совсем недорого и могут быть легко отремонтированы при необходимости.

Источник: http://motorltd.ru/izgotavlivaem-stroboskop-dlya-ustanovki-zazhiganiya-svoimi/

Руководство по изготовлению стробоскопа для установки зажигания своими руками

Главная » Вспомогательные системы » Руководство по изготовлению стробоскопа для установки зажигания своими руками

https://www.youtube.com/watch?v=BI8F8hIPwLs

Как сделать простой стробоскоп для настройки УОЗ на светодиодах, из каких элементов будет состоять схема девайса? Сначала рассмотрим основные характеристики устройства.

Рабочая схема

Основные составляющие элементы на примере вышеописанной схемы:

1. Из переключателя SA1, диодного элемента VD1 и конденсаторного устройства С2 состоит цепь питания. Диод применяется для защиты других составляющих частей от ошибочной перемены полярности. Непосредственно сам конденсатор применяется для блокировки возможных помех, таким образом предотвращая выход из строя триггера. Предназначение переключателя SA1 заключается в активации и деактивации питания.
2. Не менее важной составляющей является входная цепь, в состав которой входят контроллер, резисторные элементы R1 и R2 и конденсаторное устройство С1. Роль контроллера здесь выполняет зажим девайса, который зовется крокодилом, он фиксируется на высоковольтном проводе первого цилиндра. Если подключение будет правильным, то вышеописанные элементы образуют простую дифференциальную цепь.
3. Схема триггера. Эта составляющая состоит из двух одиночных вибраторов, применяющихся для образования сигнала нужной частоты на выходе. Эти компоненты выполняют функцию частотозадающих.
4. На резисторных элемента R5-R9 изготовляется выходной каскад, также для этой цели применяются транзисторы VT1. VT2 и VT3. Эти устройства необходимы для увеличения выходного тока триггерной платы. Резисторное устройство R5 задает определенный ток базы транзисторного элемента под номером 1 (видео снял Максим Соколов).

Принцип действия

Девайс для выставления угла опережения работает от встроенного аккумулятора либо автомобильной батареи. При активации переключателя первым начинает работать триггер. На выходах 2 и 12 платы происходит образование повышенного потенциала, а низкий формируется на контактах 1 и 13. В этот момент конденсаторные детали С3 и С4 получают питание от резисторов.

Сигнал с контроллера идет через дифференциальную цепь и в конечном счете подается на вход DD1.1. Поскольку он является одновибратором, в результате это способствует переключению девайса. Затем в схеме осуществляется переразряд С1, что опять же, способствует переключению триггера.

Элемент DD1.1 будет реагировать на импульсы, подающиеся с контроллера, таким образом формируя новые прямоугольные импульсы на первом выводе. В случае со вторым одновибратором DD1.

2 принцип действия будет идентичным — благодаря этому устройству длительность импульса на контакте 13 уменьшается в 10 раз. Этот элемент функционирует под нагрузкой, подающейся с усилительного каскада транзисторов, которые открываются на время импульса.

Благодаря резисторным компонентам R6, R7 и R8 ток ограничивается, его величина в общей сложности должна быть не выше 0.8 ампер.

Значение тока не высокое, это обусловлено следующими факторами:

• длительность импульса составляет не больше 1 сек;
• обычно для настройки УОЗ автовладельцам требуется не больше 10 минут, за такое время кристаллы не перегреются;
• диоды, использующиеся сегодня, обладают более улучшенными характеристиками и особенностями, если сравнивать с устройствами, применявшимися более 10 лет назад.

Печатная плата и детали сборки

Для того, чтобы соорудить своими руками стробоскоп, потребуется плата со всеми необходимыми элементами.

В качестве примера:

1. На рассматриваемой нами плате функцию диода выполняет контроллер КД2999В. В принципе, можно использовать любой другой, только нужно учитывать, что диодный элемент должен иметь минимальное падение напряжения.
2. Также используются конденсаторы. Важно, чтобы они были рассчитаны на 0.068 мкФ. Что касается основного конденсаторного устройства С1, то он представляет собой высоковольтную деталь, напряжение на которой составляет 400 В.
3. Триггерное устройство — ТМ2 — обладает отличной устойчивостью к возможным помехам.
4. Необходимо, чтобы используемые транзисторы VT1, а также VT2 имели большой показатель усиления.
5. Что касается диодов, отмеченных символами HL1-HL9, то они должны иметь максимальную яркость, а также желательно, чтобы угол рассеивания был небольшим. Диодные компоненты монтируются на отдельной схеме, их количество должно составить 3 в ряду.

Нюансы настройки устройства

Прежде чем использовать самодельный стробоскоп на авто, его надо правильно настроить. Изначально следует осуществить регулировку подстроечного резисторного компонента, это даст возможность обеспечить нужный визуальный эффект.

Во время перемещения регулятора вы можете увидеть, что из-за падения импульса освещение меток будет неэффективным, а если импульс будет слишком высоким, то освещение будет размытым.

На данном этапе вам надо правильно отрегулировать эффективность вспышек света (видео снял Serj ZP).

Установка УОЗ стробоскопом

Как пользоваться самодельным девайсом для регулировки УОЗ:

1. Для начала следует завести мотор и прогреть его до рабочей температуры. Для этого дайте поработать агрегату на холостых оборотах.
2. Затем вам надо будет подсоединить самодельное устройство к источнику питания. Это может быть либо встроенный аккумулятор, либо аккумуляторная батарея автомобиля.
3. Далее, к жиле цилиндра 1 следует подсоединить медный датчик, для этого намотайте его на жилу.
4. После этого диодную лампочку следует направить на метку, нанесенную на корпус распределительного механизма.
5. Когда эти действия будут выполнены, вам нужно найти неподвижную точку, она расположена на шкиве маховика.
6. Для того, чтобы обеспечить совпадение этих точек, нужно вращать корпус распределительного устройства. А когда точки совпадут, корпус нужно зафиксировать в этом положении. При совпадении точек диоды должны загореться.

Как самостоятельно изготовить прибор?

На сегодняшний день существует множество различных вариантов схем для изготовления стробоскопа. Мы рекомендуем ознакомиться с одним из самых простых и наименее затратных с финансовой точки зрения способов изготовления.

https://www.youtube.com/watch?v=n6OJTkHC_0o

Для его реализации вам потребуются следующие составляющие:

• транзисторное устройство КТ315;
• тиристорный элемент КУ112А, а также резисторные компоненты, рассчитанные на 0.125 Вт;
• диодные лампочки или фонарик на светодиодах, который будет использоваться в качестве корпуса, при этом количество диодных элементов должно быть не меньше 6 штук;
• конденсаторные устройства С1;
• V2 на схеме — это низкочастотный диодный компонент;
• также вам потребуется реле, его индекс должен составлять RWH-SH-112D;
• кабель питания, длина его должна составить не менее одного метра;
• зажимы;
• также понадобится кусочек медного провода длиной примерно 10 см.

Все эти составляющие можно купить в любом тематическом магазине или на радиорынке.

Как соорудить такое устройство самостоятельно:

1. Для начала на задней стороне подготовленного корпуса следует дрелью просверлить дырку, через нее вы уложите кабель питания.
2. Затем к концам приготовленных шнуров необходимо подпаять подготовленные зажимы. Желательно заранее отметить на них, какой будет плюсовым, а какой — отрицательный, будет лучше, если цвета зажимов будут разными.
3. Сам датчик монтируется слева или справа на корпусе. На боковой части корпуса надо проделать еще одно отверстие, оно будет использоваться для укладки шнура к контакту Х1.
4. Затем к основной жиле кабеля следует подпаять подготовленный кусок медной проволоки. Данный провод считается одним из основных, поскольку он будет использоваться в качестве датчика девайса.
5. Остается только заизолировать соединения изолентой или термотрубками.

Фотогалерея «Собираем стробоскоп своими руками»

Заключение

Как видите, в целом соорудить такой девайс — не проблема. Достаточно иметь определенные знания в области электроники и следовать действиям, описанным в инструкции.

Если в ходе сборки вы допустите ошибки, то возможно, устройство будет работать некорректно.

Если у вас нет опыта в изготовлении подобных устройств, то возможно, есть смысл задуматься над покупкой нового стробоскопа.

 Загрузка …

Видео «Наглядная инструкция по регулировке УОЗ стробоскопом»

Что нужно знать об эксплуатации данного девайса, и какие нюансы следует учитывать при настройке — узнайте из ролика (видео снято Владиславом Чиковым).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Источник: https://avtoklema.com/utilities/stroboskop-dlya-ustanovki-zazhiganiya-svoimi-rukami-4147/

Стробоскоп для выставления зажигания своими руками. Лучший способ установки момента зажигания – стробоскоп. В этой статье речь идет о способах выставления зажигания – самодельный и купленный стробоскоп

Качество настройки двигателя является решающим фактором, от которого зависит не только продолжительность эксплуатации, но также мощность и расход топлива.

К тому же ни один двигатель, используемый в качестве топлива — бензин, не сможет работать без специальной системы — системы зажигания.

Именно она позволяет воспламеняться и детонировать топливовоздушной смеси внутри двигателя, приводя к вращению коленчатый вал и движению автомобиля.

Система зажигания двигателя, что это такое

Система зажигания обеспечивает образование искры для воспламенения смеси в необходимом цилиндре строго в момент сжатия. Происходит это в определенной последовательности работы цилиндров.

Топливовоздушная смесь должна воспламеняться в определенный момент времени. Для этого искра срабатывает в определенный момент при четком согласовании с оптимальным условием работы двигателя с углом опережения зажигания. Эти условия предопределяются в первую очередь от количества оборотов заведенного двигателя, а также нагрузки на которой он работает.

Благодаря качественно настроенной системе зажигания выдается необходимая величина энергии для образования искры, что позволяет надежно воспламенить рабочую топливовоздушную смесь. Именно качество и надежность системы зажигания автомобиля представляют оптимальные условия для обеспечения непрерывного образования искры в системе.

Однако, может произойти так, что в системе зажигания проявляется неисправность как во время старта двигателя, так и во время последующей его работы. Это может проявиться в некоторых факторах, таких как:

• плохой старт двигателя, или невозможность его запуска;
• троение двигателя во время его работы, а также непроизвольная остановка во время пропусков искры в рабочих цилиндрах;
• неправильный момент зажигания приводит к детонации топливовоздушной смеси и как результат — ускоренный износ рабочих деталей двигателя;
• во время нарушенной работы системы зажигания появляются электромагнитные помехи, которые способны влиять на работу некоторых электронных систем.

Благодаря своевременной диагностики работы двигателя можно устранить большое количество возможных проблем.

Для правильного определения угла и времени зажигания используется специальное оборудование, которое носит название стробоскоп.

На сегодняшний день такое необходимое устройство можно как приобрести в любом автомобильном магазине, так и сделать самостоятельно. Последний способ может стать не менее надежным, но при этом быть менее затратным.

Стробоскоп, принцип работы заводских стробоскопов

Многие знают, что большинство проблем, которые могут возникнуть в период эксплуатации автомобиля, можно легко устранить самостоятельно при помощи самодиагностики, а также определенных навыков и знаний устройства подобной техники. Даже несмотря на всю сложность устройства автомобиля, можно легко справиться самостоятельно с возникающими проблемами, без надобности обращения на станцию технического обслуживания.

Практически каждый автовладелец желает сэкономить некоторую сумму своих денежных средств, при приобретении заводского стробоскопа для выставления зажигания на автомобиле.

Очень часто автовладельцы делают такое устройство самостоятельно, но в случае отсутствия уверенности в своих собственных силах, можно запросто приобрести качественный фирменный стробоскоп в ближайшем автомобильном магазине.

До того момента, пока автовладелец решит приобрести фирменный стробоскоп, требуется тщательно остановиться на изучении его основных особенностей, а также его принципе работы. Для этого в первую очередь следует определиться с областью применения этого автомобильного девайса.

Это устройство, которое носит название стробоском, дает возможность владельцу автомобиля без особых трудностей осуществить регулировку и подстроку зажигания машины.

Такой девайс позволяет значительно ускорить этот процесс, не требую излишнего времени на создание своего собственного самодельного аппарата.

Конструкцией этого аппарата предусмотрено наличие специальной сигнальной лампы, благодаря которой можно сразу же определить правильный момент появления искры и установить угол опережения зажигания. К основному преимуществу фирменного стробоскопа относится не только эффективность определения, но также и точность выполнения подобных задач за считанные минуты.

Однако, на ряду с таким весомым преимуществом, есть один большой недостаток такого аппарата.

Высокая стоимость этого устройства приводит к тому, что большая часть владельцев автомобилей пытается сделать подобный аппарат самостоятельно, без надобности тратить значительно большую сумму на приобретение фирменного стробоскопа.

Высокая стоимость обусловливается тем, что практически все заводские модели имеют в своей конструкции дорогостоящие газоразрядные лампы, при замене которых будет значительно проще приобрести новое устройство. Стоимость газоразрядных ламп сопоставима с ценой нового аппарата.

Стробоскоп своими руками — экономия материальных средств

Если у владельца автомобиля есть время и желание сэкономить существенную сумму средств, то такой стробоскоп можно запросто сделать самостоятельно. Для этих целей понадобиться приобрести определенные детали, большая часть которых уже находиться в гараже большинства автовладельцев.

Простая конструкция автомобильного стробоскопа может быть создана из обычного фонарика, простых и маломощных светодиодов и даже такой детской забавы как лазерная указка. Несмотря на простоту конструкции и в чем-то оригинальный внешний вид, такое устройство, сделанное собственными руками, прослужит также долго как и фирменный стробоскоп.

Такое устройство для регулировки системы зажигания автомобиля наиболее необходима для тех машин, которые имеют карбюратор. Использование стробоскопа в таких автомобилях обуславливается тем, что регулировка зажигания в них производиться особым способом.

Регулировка угла опережения зажигания, который находится на контактной группе трамблера и фактически всех распределителей не имеющих контактов, очень сложна и обойтись без специального устройства абсолютно невозможно.

Благодаря самостоятельно сделанному стробоскопу можно всего за 10 минут произвести регулировку угла опережения зажигания с максимальной точностью.

Регулировка системы зажигания автомобиля является крайне важной. Благодаря этому работа многих систем автомобиля будет более слаженной и транспортное средство сможет работать на высоком уровне. Поскольку стоимость фирменного стробоскопа в автомобильных магазинах существенно велика, то это и стало решающим фактором для создания самостоятельной модели стробоскопа.

Стробоскоп своими руками с минимальными затратами, схема стробоскопа на основе корпуса фонарика или фотоаппарата

Нет ничего лучше для любого автовладельца, чтобы произвести качественную диагностики либо мелкий ремонт автомобиля, при этом сумев сэкономить значительную сумму.

Сэкономленные деньги могут пойти на усовершенствования автомобиля, или на покупку чего-либо приятного для себя и близких. Именно самостоятельно сделанное изобретение позволяет снизить финансовые затраты на ремонт и обслуживание автомобиля.

Для проведения установки угла опережения зажигания как раз и была предложена схема нескольких вариантов самодельного стробоскопа.

Стробоскоп — прекрасный вспомогательный инструмент, благодаря которому производится точная настройка системы зажигания двигателя любого современного автомобиля, работающего с карбюратором.

Само устройство для установки зажигания можно легко изготовить самостоятельно из любых подручных средств, что станет в несколько раз дешевле покупки дорогостоящего стробоскопа.

К примеру, на сегодняшний день автомагазины предоставляют широкий выбор стробоскопов, стоимость которых варьируется от 1000 до 6000 рублей.

Самым распространенным видом самодельных стробоскопов, для которого понадобятся минимальные затраты на детали, можно собрать на основе корпуса фонарика либо фотоаппарата. Стоимость такого устройства будет в несколько раз дешевле и в большинстве случае не превысит 600 рублей, но в деле будет таким же надежным, эффективным и долговечным.

Сегодня уже существует большое количество схем, по которым можно легко собрать качественный и рабочий стробоскоп. Для того чтобы его сделать самостоятельно понадобиться небольшие навыки работы с паяльником, немного времени и усидчивости. Самой популярной схемой можно выбрать следующую, состоящая из следующих деталей:

• питающий шнур — 1 м;
• транзистор КТ-315;
• тиристор КУ-112А;
• несколько резисторов на 0,125 Вт;
• конденсаторы С1;
• НЧ-диод V2;
• реле с индексом RWH-SH-112D;
• несколько специальных зажимчиков;
• провод из меди — примерно 10 см.

У многих радиолюбителей этот простой набор элементов можно найти в гараже, а в случае их отсутствия — в любом городе есть магазины подобной электроники либо радиолюбительский рынок. Это стандартный набор радиодеталей для создания подобного простого диагностического инструмента.

Корпусом для конструкции этого самодельного стробоскопа послужит ненужный, но рабочий фонарик, или же сломанный фотоаппарат-мыльница. Его можно выбрать на свое усмотрение из того, что может оказаться под рукой и уже не нужным в хозяйстве.

Для того чтобы сделать стробоскоп необходимо проделать небольшое отверстие в задней стенке фонарика либо фотоаппарата, через которое провести питающий провод.

После чего на концы проводов следует припаять, или другим способом зафиксировать специальные зажимы типа «крокодил».

Для большего удобства необходимо «крокодилы» установить разного цвета, или пометить провода разноцветной липкой лентой. Это позволит обозначить «плюс» и «минус» питания.

Для того чтобы установить датчик следует определиться с какой стороны он будет фиксироваться, после чего проделать небольшое отверстие с нужного бока и просунуть в него провод к контакту датчика.

Далее к основной жиле провода необходимо припаять ранее подготовленный небольшой кусок медной проволоки. Именно она будет служить в роли основного датчика стробоскопа.

Все соединения следует тщательно изолировать от возможности короткого замыкания.

Такое простое устройство, сделанное из подручных материалов, может быть многофункциональным. Его можно эксплуатировать в виде аппарата по регулировке зажигания, для проверки работоспособности свечей зажигания, а также производить настройку регулятора.

Стробоскоп своими руками на основе таймера (схема)

Стробоскоп для выставления оптимального угла зажигания запросто собирается на базе такого инструмент как таймер.

Несмотря на свою значительно расширенную схему, оно обладает весьма крупным преимуществом — таймер имеет ровный световой импульс, который ни коем образом не будут зависеть от напряжения питающей батареи.

Измерительное устройство, собранное на базе таймера, сможет работать в качестве измерителя оборотов двигателя. Для того чтобы переключить его будет достаточно провернуть специальный регулятор.

Собрать такую схему качественного и рабочего стробоскопа можно не так быстро. Однако ряд весомых преимуществ не заставят долго себя ждать. В качестве заменителя специального сенсора можно намотать около 5 витков провода вокруг свечи.

Стробоскоп своими руками на основе светодиодов (схема)

На сегодняшний день светодиоды являются самым распространенным видом осветительного прибора. Такой популярности они добились за ряд преимуществ, с которыми не способны конкурировать другие световые устройства. Первым преимуществом стала экономичность.

Такого положительного свойства удалось добиться за счет меньшей потребляемой мощности, при этом яркость их находится на весьма хорошем уровне. К тому же время эксплуатации среднестатистического светодиода достигает 50.

000 часов непрерывной работы, что в свою очередь стало еще одним плюсом использования этого типа освещения во всех сферах деятельности человека.

Не обошло стороной использование светодиодов и для изготовления стробоскопа. Доступность этой детали позволяет использовать их масштабно, а малое потребление электроэнергии способствовало тому, что можно сделать более яркий и заметный стробоскоп. Такое устройство можно с легкостью использовать в самый яркий световой день.

В схеме этого аппарата используется специальная микросхема 155АГ1, запускаемая при помощи импульсов имеющих минусовую полярность.

В самой схеме были использованы 3 резистора, которые влияют и «обрезают» амплитуду входного сигнала. А дальнейшая длительность импульсного сигнала устанавливается при помощи емкостного конденсатора С4, а также резистора R6.

Источником питания для такой схемы необходимо подключить к бортовой электрической сети автомобиля.

Совет профи: как настроить изготовленные стробоскопы

Самостоятельно собранные стробоскопы по сути ничем не будут отличаться от фирменный, приобретенных в автомобильных магазинах. Профессионалы рекомендуют учитывать некоторые нюансы, при проведении диагностики автомобиля и системы зажигания в частности.

1. Двигатель тестируемого автомобиля должен быть заведен и работать на холостом ходу без прогазовок и т.д.
2. К сделанному самостоятельно стробоскопу необходимо подключить внешнее питания, которым может быть АКБ автомобиля, или другой элемент питания.
3. Датчиком из меди необходимо обмотать жилу цилиндра двигателя.
4. Свет следует направить на метку, которая находится на корпусе трамблера.
5. На следующем этапе следует найти точку на шкиве маховика.
6. Крутить корпус трамблера следует до того момента, пока сойдутся 2 точки, после чего следует зафиксировать их в определенном положении.

Как на Алиэкспресс найти и заказать стробоскоп по сходной цене и бесплатной доставкой

Алиэкспресс — самая популярная торговая площадка во всем мире, благодаря которой миллионы человек способны совершать покупки качественного товара по значительно низким ценам.

Этот сайт работает на протяжении последних 6 лет, в течении которых ежедневно добавляются миллионы товаров ежедневно.

Многие продавцы завлекают к покупкам в своих магазинах за счет низких цен, проведения постоянных акция, а также осуществления доставки по всему миру на бесплатной основе.

Многие автовладельцы проводят самостоятельный ремонт и диагностику своих автомобилей при помощи специального оборудования.

Многие такие специнструменты можно запросто приобрести в каталоге всемирно известной торговой площадке.

Для того чтобы приобрести заводской стробоскоп по сходной цене и с бесплатной доставкой необходимо зайти на главную страницу Алиэкспресс, после чего нажать кнопку «Смотреть все» в верхней левой части экрана.

Далее на открывшейся страницы всех разделов и категорий товаров следует выбрать «Автомобили и мотоциклы«, после чего перейти в подраздел «Инструменты, техническое обеспечение и уход«. Далее следует воспользоваться фильтром, находящимся в левой части экрана и выбрать «Средства диагностики«, где будет нужная категория «Стробоскопы«.

На сегодняшний день это весьма небольшая категория, однако здесь запросто можно приобрести оптимальный вариант стробоскопа.

Источник: https://prosedan.ru/stroboskop-dlya-vystavleniya-zazhiganiya-svoimi-rukami

Стробоскоп для установки зажигания своими руками

Не секрет, что многие проблемы, которые порой возникают с автомобилем, под силу исправить даже начинающему автовладельцу. Несмотря на кажущуюся сложность механизма, порой можно избежать очередного обращения в сервисный центр или покупки очередного агрегата для замены.

Каждый желающий сэкономить на приобретении не слишком качественного девайса может самостоятельно смастерить, например, стробоскоп, который предназначен для установки зажигания. Многих новичков может оттолкнуть одно название, которое кажется слишком сложным и вычурным, однако не стоит торопиться с выводами.

Чтобы знать, как сделать стробоскоп для установки зажигания без покупки идентичного заводского устройства, следует ознакомиться с несколькими предложенными способами и запастись всеми необходимыми материалами и инструментами.

Для тех, кто не уверен в своих силах, достаточно будет хотя бы один раз зайти в автомагазин и узнать о стоимости и качестве производственного стробоскопа.

На деле практически большинство автовладельцев для создания этого хитрого прибора прибегают к использованию обычных газоразрядных ламп.

Правда, такие устройства не могут отличиться длительным функционированием, тем более что однажды вышедшая из строя лампа по своей стоимости не слишком сильно отличается от той суммы, за которую можно приобрести новый стробоскоп.

Всё это вкупе может натолкнуть автолюбителя на создание собственного приспособления. Рассмотрим самые простые и доступные методы создания стробоскопа.

«Преимущества» заводских устройств

Прежде чем остановиться на приобретении стандартного заводского стробоскопа, необходимо подетально изучить все его особенности и узнать о принципе работы. Итак, изначально разберёмся с областью применения настоящего устройства.

Приспособление, которое называется стробоскопом, позволяет владельцу авто без труда отрегулировать зажигание. Имея под рукой этот прибор, можно значительно ускорить весь процесс настройки.

Оснащённый лампой, агрегат подаёт сигналы о наличии искры, ввиду чего можно быстро и правильно установить необходимый угол опережения зажигания.

Нельзя не отметить эффективность и точность работоспособных заводских приборов, которые способны справиться с решением этой задачи всего за несколько минут.

Однако, несмотря на такие преимущества, почему-то подавляющее большинство автолюбителей старается создать такой агрегат своими руками, не спеша покупать производственный вариант. Вероятнее всего, этот аспект обусловлен довольно высокой стоимостью стробоскопов.

Заводские модели в подавляющем большинстве комплектуются дорогими газоразрядными лампами, последующая замена которых по цене становится равной приобретению нового устройства.

Имеющиеся в продаже заводские аналоги продаются в ценовом диапазоне от 1000 до 6000 рублей (простой Multitronics обойдётся покупателю в 1000 рублей, Astro L5 в 1300, Focus F1 в 1700, а Focus F10 в 5600 рублей).

При желании и возникающей необходимости такой прибор можно создать самостоятельно, достаточно лишь найти все материалы, которые включают самые простые и обыденные вещи, которые есть в гараже каждого.

Простой автомобильный стробоскоп можно сделать из фонарика, светодиодов и даже простой лазерной указки.

Несмотря на практически полную бесценность, сделанный своими руками прибор сможет прослужить не менее долговечно и надёжно, доказывая эффективность службы на практике.

Скидки на новые автомобили!Выгодный кредит от 9.9%
Рассрочка 0%

Принцип создания прибора

Стробоскоп для настройки зажигания особенно необходим тем, кто имеет автомобиль с карбюратором.

Обусловлено это особенностями настройки, так как правильно отрегулировать угол опережения зажигания, который присутствует на контактных трамблёрах и всех бесконтактных распределителях, даже в уме представить сложно, не говоря уже о действительности.

Обойтись в такой ситуации без стробоскопа попросту не выйдет. Тем более что, воспользовавшись услугами этого точнейшего прибора, можно всего за 7–8 минут с крайней точностью настроить зажигание.

Этому показателю, как и другим важным элементам автомобиля, необходимо уделять должное внимание, так как без него невозможно нормальное функционирование любого транспортного средства. Потребность в таком изделии, высокая стоимость заводского варианта в магазине и наличие необходимых деталей попросту подталкивают человека к созданию собственного стробоскопа.

Перечень необходимых деталей

До того как отправляться в магазин за покупкой всех нижеописанных деталей, стоит внимательно изучить все материалы и детали, присутствующие в гараже, вполне вероятен тот факт, что большинство из них давно без особой нужды пылятся на полках.

Если найти для изготовления приспособления большинство элементов, хранящихся в числе бросовых материалов, конечная стоимость готового и прекрасно функционирующего стробоскопа не превысит 100 рублей, что позволит сэкономить денежные средства на другие нужды. Первое, что понадобится — это простой дешёвый фонарик китайского производства. Будет лучше, если он окажется светодиодным.

В том случае, если имеющаяся в наличии модель окажется ламповой, необходимо будет дополнительно купить или изъять из старого фонаря все требуемые светодиоды.

Кроме корпуса, понадобится электронная начинка, для создания которой нужны следующие элементы:

• транзистор типа КТ315, который наверняка хранится в выброшенном радиоприёмнике советского образца;
• тиристор КУ112А, его можно обнаружить в блоке питания старого телевизора;
• конденсатор, рассчитанный на напряжение 16 В;
• диод, обладающий низкими частотами;
• реле под напряжение 12 В, однако следует выбрать маленькую по размеру деталь, которая сможет поместиться в корпусе фонарика;
• несколько «крокодилов»;
• моток проводов, причём 0,5 метра из которых должны быть экранированными;
• небольшой кусок медного провода.

Несмотря на большое многообразие схем, созданных для правильной последовательной сборки устройства, новоиспечённому создателю стробоскопа в любом случае понадобится такой запас запчастей. Кроме наличия всех описанных деталей, необходимо вооружиться паяльником, будет лучше, если автовладелец будет иметь хотя бы минимальные навыки его использования.

Чтобы осуществить сборку этого прибора, нужно последовательно соединить все части имеющимися проводами и надёжно припаять. Через заднее отверстие, имеющееся в фонаре, придётся пропустить все необходимые провода, которые обеспечат бесперебойное питание стробоскопу.

Если в выбранной модели фонарика отсутствует боковое отверстие, автовладелец должен сделать его своими руками. Нужно это для того, чтобы вывести экранированный провод, на концах которого к центральной жиле будет припаяна медная проволока.

Именно это элемент созданного прибора будет специальным сигнализирующим датчиком.

Принцип функционирования прибора

Итак, после создания такого важного устройства, как самодельный автомобильный стробоскоп, следует разобраться с принципом его работы, чтобы в дальнейшем беспрепятственно совершать правильную настройку угла зажигания. Конденсатор, на который подаётся электрический ток, заряжается посредством резистора.

По достижению заряда необходимого уровня ток подаётся резистором на открывшийся транзистор. Именно в это время начинает работать реле, которое предназначено для создания цепи, включающей тиристор, диоды и конденсатор.

Весь агрегат является специализированным делителем, через который заряд проходит на главный контакт тиристора. Открывшийся управляющий элемент влечёт разрядку конденсатора, которая выражается посредством загорающихся диодов. Вспышка света, которая возникает в фонарике, гаснет.

Главный выход транзистора посредством тиристора и резистора соединяется с центральным проводом, в результате действия которого закрывается транзистор и выключается реле.

Стробоскоп для настройки зажигания сигнализирует длительным свечением диодов, возникает это из-за разрыва контакта с задержкой. Спустя некоторое время контакт обесточивается и прерывается.

Самодельный прибор опять обретает положение бездействия, вспыхивая в момент возникновения следующего импульса.

Чтобы добиться более яркого свечения светодиодов в фонаре, можно воспользоваться конденсатором, обладающим большей ёмкостью.

Создание стробоскопа на микросхеме

Наиболее простой стробоскоп для установки зажигания — это создание прибора, который основан на микросхеме DD1, представляющей собой одновибратор. К этой микросхеме подключается несколько диодов, которые способствуют её защите от возможных ошибок, возникающих в момент подключения.

До того как на микросхему попадает очередной импульс, она находится в обычном спокойном состоянии. Система оснащена двумя различными выводами, причём первый обладает низким уровнем, ему противостоит высокий инверсный вывод.

Соответственно подключаемый конденсатор соединяется плюсом с инверсным выводом, благодаря чему происходит его зарядка. Проходящий по всей микросхеме импульс «цепляет» триггер, за которым подключается в работу заряжённый конденсатор. Весь процесс проходит непосредственно через резистор.

Впаянная микросхема DD1 отвечает поступившему на неё электрическому току, отображая энергию посредством свечения светодиодов.

Заключение

Если рассматривать техническую сторону функционирования стробоскопа, сделанного своими руками, стоит отметить его эффективность, которая ничем не уступает работе заводского прибора. Самодельное устройство подключается к силовому агрегату и зажиганию.

Человек, который сам собрал такой агрегат, должен помнить, что один из «крокодилов» цепляется за провод, который ведёт к первому цилиндру. Чтобы обеспечить правильную и бесперебойную работу прибора, необходимо заранее изучить принцип его работы и верно собрать все детали.

В тот момент, когда двигатель идёт сквозь точку, в которой возникает искра, автомобильный стробоскоп, получая очередной электрический импульс, отзывается вспышкой светодиодов. Используя такой момент, автолюбитель должен правильно настроить зажигание.

Источник: http://CarExtra.ru/sovety/stroboskop-dlya-ustanovki-zazhiganiya.html

Автомобильный стробоскоп своими руками

Автомобильный стробоскоп – это электронный светотехнический прибор, позволяющий по метке на валу двигателя и шкале на его корпусе визуально определить и отрегулировать угол опережения зажигания (УОЗ) в двигателях внутреннего сгорания автомобиля. Принцип работы стробоскопа основан на стробоскопическом эффекте (зрительной иллюзии) возникающем, когда частота вспышек стробоскопа совпадает или близка частоте вращения коленчатого вала двигателя автомобиля.

Момент зажигания горючей смеси в автомобильном двигателе внутреннего сгорания существенно влияет на максимальную мощность, КПД, температурный режим и ресурс двигателя.

Поэтому крайне важно, чтобы воспламенение горючей смеси происходило в нужный момент времени.

Обычно воспламеняют смесь за несколько градусов до прихода поршня в верхнюю мертвую точку, и этот угол называется Угол опережения зажигания.

При увеличении оборотов двигателя угол опережения зажигания должен увеличиваться по заданной кривой, поэтому он выставляется в режиме работы двигателя на холостом ходу и контролируется во всем диапазоне изменения его оборотов в минуту, вплоть до 5000. Для контроля и установки УЗО и служит Автомобильный стробоскоп.

Радиолюбителям разработано много схем автомобильных стробоскопов, начиная от самых простейших на неоновых лампочках, и заканчивая современными схемами, с использованием микроконтроллеров, полевых транзисторов и сверх ярких светодиодов. Но такая комплектация дорогая, да и редко кто имеет программатор, чтобы программировать контроллеры. Более пятнадцати лет назад я собрал свой вариант схемы стробоскопа, который и представляю Вашему вниманию.

Электрическая схема стробоскопа

Отличительная особенность схемы представленного стробоскопа, это простейшая комплектация и возможность контроля угла опережения зажигания в автомобильном двигателе вплоть до 5000 оборотов в минуту.

Структурно схема состоит из нескольких функциональных узлов. Преобразователя напряжения, импульсной световой лампы, блока поджога и индуктивного датчика момента искрообразования.

Принцип работы

Преобразователь служит для преобразования напряжения аккумулятора 12 В в необходимое для питания импульсной световой лампы ИСШ-15 напряжение 300 В.

Выполнен преобразователь на микросхеме TL494, транзисторах VT1,2 и трансформатора Т1. Блок поджога световой лампы состоит из повышающего трансформатора Т2, конденсатора С6 и тиристора VD8.

Индуктивный датчика момента искрообразования состоит из катушки индуктивности L1 и транзистора VT3.

Благодаря применению в преобразователе ШИМ-контроллера TL494 (отечественный аналог 11114ЕУ4), схема преобразователя получилась простой и сохраняющая работоспособность при изменении питающего напряжения от 7 до 15 В.

Микросхема TL494 применяется практически во всех компьютерных блоках питания, выходит из строя редко, поэтому ее можно для изготовления стробоскопа выпаять из не подлежащего ремонту блока.

С выводов микросхемы 9 и 10 выходят прямоугольные противофазные импульсы с частотой около 20 кГц, заданной номиналом конденсатора С1 и резистора R1, и через токоограничивающие резисторы R4,5 номиналом 1 кОм поступают на базы ключевых транзисторов VT1,2.

С2,3 нужны для улучшения передних фронтов импульсов, VD1,2 защищают транзисторы от пробоя обратным напряжением. Если поставить полевые транзисторы, например IRFZ44N, то резисторы R4,5 и конденсаторы С2,3 нужно исключить, а емкость конденсатора С1 уменьшить до 1000 пф. Тогда частота работы преобразователя увеличится до 200 кГц, что позволит измерять угол опережения зажигания при оборотах двигателя до 10000 об/мин.

Открываясь по очереди, транзисторы обеспечивают протекание тока по первичным обмоткам трансформатора Т1, благодаря чему во вторичной обмотке возникает высокое напряжение, которое поступает на диодный мост и уже выпрямленное заряжает конденсатор С5 до величины 400 В. Это напряжение подводится к 5 выводу лампы EL1 и еще через токоограничивающий резистор R5 и первичную обмотку трансформатора Т2 заряжает конденсатор узла поджига С6.

Датчик момента искрообразования собран на катушке индуктивности L1, транзисторе VT3, и тиристоре VD8. Через кольцо трансформатора продевается высоковольтный провод, идущий к свече.

В момент появления высокого напряжения, в катушке наводится ЭДС, которая через конденсатор С7 поступает на базу транзистора VT3. Транзистор закрывается и на управляющий электрод тиристора VD8 поступает через резистор R7 положительное напряжение.

Тиристор открывается и конденсатор С6 через него разряжается. При этом ток разряда проходит через первичную обмотку трансформатора Т2. Во вторичной обмотке наводится высокое напряжение поджига лампы, которое подается на ее вывод 7.

Конденсатор С5, подключенный к выводам лампы 1 и 5, полностью через нее разряжается. Величина емкости конденсатора определяет яркость вспышки.

Применяемый тиристор VD8 имеет максимально допустимое напряжение анод-катод 300 В. Установленный резистор R6 совместно с резистором R5 образуют делитель, исключающий подачу напряжения более 300 В. При использовании более высоковольтного тиристора резистор R6 нужно исключить.

Для защиты по питанию установлен предохранитель на 5А, а от неправильного подключения полярности диод VD9. VD11 индицирует о подключении стробоскопа к аккумулятору.

Вся схема стробоскопа собрана в двух половинчатом пластмассовом корпусе размером 4,5×7,5×16 см. Для выхода света от импульсной лампы в торцевой стенке сделано круглое отверстие, в которое вставлена линза в оправке.

Это не обязательно, окошко можно закрыть для защиты от попадания внутрь стробоскопа грязи любым прозрачным материалом, например органическим стеклом. Лампа, для уменьшения световых потерь, на половину обвернута станиолевой фольгой.

Все детали стробоскопа, кроме лампы, собраны на печатной плате, представленной на фотографии.

Импульсный трансформатор Т1 имеет две обмотки. Первичная обмотка имеет отвод от середины. При намотке нужно отмерять необходимую длину провода диаметром 0,3-0,5 мм, сложить его вдвое и намотать 24 витка. Затем начало одной обмотки соединить с концом другой, это будет средняя точка.

Вторичная обмотка мотается проводом диаметром 0,15-0,25 мм в количестве 638 витков.

Для изготовления трансформатора ферритовый сердечник с катушкой можно использовать от понижающего трансформатора неподлежащего ремонту импульсного блока питания АТ или АТХ компьютера, предварительно удалив все обмотки.

Импульсный трансформатор поджига Т2 мотается на ферритовом кольце диаметром 15-20 мм проницаемостью от 1000 до 3000 НМ. Первичная обмотка мотается проводом 0,3 мм и имеет 4 витка. Вторичная обмотка мотается проводом диаметром 0,1 мм в шелковой изоляции и количеством витков 500.

Большое количество витков вторичной обмотки взято не случайно, при больших оборотах двигателя конденсатор С6 не успевает полностью заряжаться и напряжение поджига уменьшается. Благодаря запасу обеспечивается достаточное напряжение для поджига.

Перед намоткой ферритовое кольцо нужно обязательно покрыть изоляционной лентой для исключения повреждения изоляции провода. Перед покрытием изоляцией необходимо мелкой наждачной бумагой, сточить острые грани по окружностям кольца.

После намотки, для исключения межвиткового пробоя изоляции при высокой влажности, обмотки трансформатора пропитаны воском.

Катушка индуктивного датчика намотана на ферритовом кольце диаметром 40 мм с проницаемостью от 1000 до 3000 НМ. На кольцо равномерно по всей окружности намотано 35 витков провода диаметром 0,8 мм. Сверху обмотка покрыта слоем изоляционной ленты.

Диаметр ферритового кольца выбран исходя и возможности продевания через катушку высоковольтного провода, идущего к автомобильной свече. Но практика применения стробоскопа показала, что он начинает устойчиво работать, если просто катушку приложить к высоковольтному проводу.

К аккумулятору стробоскоп подключается с помощью двух зажимов типа «крокодил». Для безошибочного подключения на крокодилах нанесена маркировка полярности.

Конденсаторы С5 и С6 типа К73-17. Импульсная лампа EL1 типа ИСШ-15, является маломощным строботроном, срок ее службы более 300 часов. Она специально разработана для стробоскопов.

В отличии от ИФК-120, лампа ИСШ-15 имеет больший ресурс и может работать на более высоких частотах. При отсутствии ИСШ-15, можно использовать ИФК-120.

Для удобства работы при установке угла опережения зажигания в автомобиле, в стробоскоп вмонтирован двух диапазонный аналоговый тахометр с растянутой шкалой.

Если не допущены ошибки в печатной плате и исправны элементы схемы, то настраивать нечего не нужно. Стробоскоп сразу заработает. Для упрощения поиска возможных ошибок целесообразно плату собирать узлами с последующей их проверкой. Сначала запаивается микросхема TL494, ее обвязка С1, R1- R3, С4 и VD9.

Подается напряжение и проверяется осциллографом наличие прямоугольных импульсов на выводах 9 и 10 микросхемы. Далее устанавливаются все детали, расположенные на схеме левее лампы, подается питание и замеряется напряжение на С5, которое должно быть 300-400 В. Дале запаиваются все остальные элементы.

Подается питающее напряжение, при замыкании анода с катодом тиристора VD8 должна происходить вспышка лампы. Для проверки работы стробоскопа можно рядом с катушкой L1 пощелкать пьезоэлектрической зажигалкой. При каждом щелчке лампа стробоскопа должна вспыхивать.Если есть генератор, то вместо катушки нужно подключить его выход.

Стробоскоп будет мигать с частотой генератора. 800 оборотов двигателя в минуту соответствует частоте генератора около 13 Гц.

Для перевода оборотов двигателя в частоту нужно число оборотов в минуту поделить на 60 (количество секунд в минуту), но гораздо удобнее воспользоваться табличными данными.

Как пользоваться стробоскопом

Для запуска стробоскопа в работу нужно при отключенном двигателе автомобиля продеть в кольцо индуктивного датчика стробоскопа снятый со свечи зажигания первого цилиндра высоковольтный провод и надеть его обратно на свечу.

Подключить, соблюдая полярность, крокодилы к клеммам аккумулятора. Запустить двигатель автомобиля и включить стробоскоп выключателем. При этом должен засветиться светодиод VD11 и засверкать в такт искре лампа стробоскопа EL1.

Вспышки стробоскопа имеют высокую яркость, что позволяет видеть метку на маховике двигателя при установке угла опережения зажигания даже в солнечную погоду.

Ответы на вопросы посетителя сайта по настойке стробоскопа

Посетитель сайта Юрий, повторил схему стробоскопа и остался доволен его работой. От изготовления стробоскопа на базе сверх ярких светодиодов его остановила цена светодиодов.

При настройке стробоскопа у Юрия возник ряд вопросов, на которые я давал ответы в ходе переписки.

Ответами на вопросы из переписки, с разрешения Юрия, с которыми могут столкнуться автолюбители, желающие повторить схему представленного стробоскопа, решил дополнить эту статью.

Отзыв Юрия о работе стробоскопа сделанного своими руками: «Работа стробоскопа проверена на автомобиле, работает отлично, яркость вспышки великолепная!!!»

Источник: https://YDoma.info/avtomobil-stroboskop-svoimi-rukami.html
