Автомобильный холодильник на элементах пельтье своими руками

Шаг первый. Изготовление контейнера

Вообще автор изначально хотел сделать термос-контейнер, который бы удерживал внутри холод. То есть для перевозки на небольшие расстояния охлажденных продуктов. Но далее контейнер превратился в полноценный холодильник.

Собирается контейнер из пенополистирола, в качестве клея используется монтажная пена. Это хорошо тем, что пена герметично заделывает все щели. Самое важно при конструировании — хорошая теплоизоляция, чем лучше будет сохраняться холод, тем эффективнее и экономнее будет работать холодильник.
Размеры можно выбирать любые, под свои потребности, автору для сборки хватило листа пенополистирола размерами 1200х600 мм и толщиной 50 мм. Лист просто разрезается по шаблону, а затем склеивается в заветную коробку с помощью монтажной пены.

Отлична поделка для лета — сделать миниатюрный холодильник с низковольтным питанием. Разнообразие питающего напряжения (220 В, 12 В, 5 В) дает возможность использовать такой холодильник практически где угодно: в машине, офисе, дома и тп. Это прекрасная вещица, чтобы охладить напитки в жаркий летний день.

Понадобится

Изготовление миниатюрного холодильника на элементе Пельтье

Корпус был сделан произвольных размеров с учетом размещения блока охлаждения, блока питания и камеры для напитков. Он будет состоять их двух секций: одна для технической части, другая для охлаждения продуктов.
Изготавливаем корпус. Размечаем кусок оргалита с помощью карандаша и линейки.

Выпиливаем ножовкой все элементы.

Все части корпуса готовы.

Со средней части, разделяющей холодильник на две части вырезаем окно для радиатора с Пельтье модулем.

Прикладываем блок охлаждение к боковой части корпуса.

И рассверливаем множество отверстий с обоих сторон. То есть поток воздуха будет попадать с одной стороны через отверстия в боковой части. Проходить через радиатор забирая тепло и выходить через отверстия с другой стороны.

Красим аэрозольной краской из баллончика все детали корпуса холодильника.

Приступаем к сборке.

Приклеиваем разделительную часть блока охлаждения на горячий клей.

Склеиваем все части корпуса, с двух сторон.

Блок охлаждения лежит на деревянном кусочке, который приклеен к основанию.

Для подсветки понадобятся две секции светодиодной ленты на 12 В. Один цвет белый, другой цветной.

Приворачиваем маленький вентилятор.

Техническую часть холодильника делим на две части. В верхней будет располагаться источник питания. Разделительная стенка кладется на приклеенные к сторонам квадратные отрезки деревянной рейки.

Устанавливаем заднюю стенку.

Дверцу сделаем из куска акрилового стекла. Размечаем линейкой и карандашом.

Миниатюрные петли можно купить или сделать самому. Приклеиваем их на секундный клей.

Стороны акрилового стекла оклеиваем черной самоклеящейся лентой.

Приклеиваем ручку на дверцу.

Организуем подсветку. Припаем контакты к концевому мини переключателю.

Припаиваем провода к отрезкам светодиодной ленты. Сами отрезки клеим на мини полочку, сделанную из того же акрила.

Соединяем подсветку, вентиляторы, элемент Пельтье.

Устанавливаем переключатель на боковую часть.

Изолируем все открытые скрутки.

Закрываем отсек с блоком охлаждения. Это нужно сделать для того, чтобы горячий воздух не поднимался вверх и не нагревал источник питания.

Сверлим отверстие под провод питания 220 В.

Чтобы дверца холодильника не открывалась — установим на сторону маленькие неодимовые магниты от сломанного сидирома.

Закрываем верхнюю крышку, но перед этим врезаем выключатель питания, припаиваем провода. Теперь холодильник можно будет выключать кнопкой сверху.

Закрываем крышкой и фиксируем клеем.

Для должной термоизоляции оклеиваем внутреннюю часть холодильника тонким пенопластом. Сажаем вырезанные панели пенопласта на горячий клей.

Ну и наконец результат работы такой, что за тридцать минут температура внутри камеры упала с 42 до 16 градусов Цельсия. Напитки охладились до температуры 20 градусов Цельсия. И все это за 30 минут!

Конечно КПД такого холодильника намного ниже, чем у компрессорного, но у него есть и свои плюсы, один из которых является низковольтное питание, которое может составлять не только 12 В но и 5 В! Естественно питать его вполне возможно от USB порта компьютера, правда отдача будет ниже чем при питании от напряжения 12 В.
Суммарная потребляемая мощность при питании от сети 220 В составляет порядка 100 Вт.Более подробная инструкция по сборке в видео ниже.

Термоэлектрический охладитель Пельтье.

Принцип действия заимствовал из нета: В основе работы элементов Пельтье лежит контакт двух токопроводящих материалов с разными уровнями энергии электронов в зоне проводимости. При протекании тока через контакт таких материалов, электрон должен приобрести энергию, чтобы перейти в более высокоэнергетическую зону проводимости другого полупроводника. При поглощении этой энергии происходит охлаждение места контакта полупроводников. При протекании тока в обратном направлении происходит нагревание места контакта полупроводников, дополнительно к обычному тепловому эффекту.

При контакте металлов эффект Пельтье настолько мал, что незаметен на фоне омического нагрева и явлений теплопроводности. Поэтому при практическом применении используются контакт двух полупроводников.

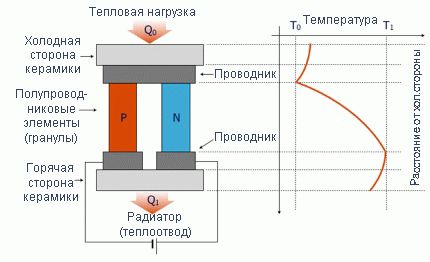

Внешний вид элемента Пельтье. При пропускании тока тепло переносится с одной стороны на другую.Элемент Пельтье состоит из одной или более пар небольших полупроводниковых параллелепипедов — одного n-типа и одного p-типа в паре (обычно теллурида висмута, Bi2Te3 и германида кремния), которые попарно соединены при помощи металлических перемычек. Металлические перемычки одновременно служат термическими контактами и изолированы непроводящей плёнкой или керамической пластинкой. Пары параллелепипедов соединяются таким образом, что образуется последовательное соединение многих пар полупроводников с разным типом проводимости, так чтобы вверху были одни последовательности соединений (n->p), а снизу противоположные (p->n). Электрический ток протекает последовательно через все параллелепипеды. В зависимости от направления тока верхние контакты охлаждаются, а нижние нагреваются — или наоборот. Таким образом электрический ток переносит тепло с одной стороны элемента Пельтье на противоположную и создаёт разность температур.

Если охлаждать нагревающуюся сторону элемента Пельтье, например при помощи радиатора и вентилятора, то температура холодной стороны становится ещё ниже. В одноступенчатых элементах, в зависимости от типа элемента и величины тока, разность температур может достигать приблизительно 70 К/

Описание
Элемент пельтье представляет из себя термоэлектрический преобразователь, который при подаче напряжения способен создать разность температур на пластинах, то есть перекачать тепло или холод. Представленный элемент Пельтье применяется при охлаждении компьютерных плат (при условии эффективного отведения тепла), для охлаждения или нагрева воды. Так же элементы Пельтье используются в переносных и автомобильных холодильниках.

Элемент Пельтье, работающий от 12 Вольт.

Для нагрева необходимо просто поменять полярность.
Размеры пластины Пельтье: 40 х 40 х 4 миллиметра.
Рабочий диапазон температур: от -30 до +70?..
Рабочее напряжение: 9-15 Вольт.
Потребляемая сила тока: 0.5-6 А.
Максимальная потребляемая мощность: 60 Вт.
Забавная вещица, подключаем 12v +- холодит меняем полярность греет. Используется во многих авто холодильниках, во всяком случае у меня такой. Можно приделать компактную схему в бардачок что б летом шоколад не таял! Для использования и эффективного применения нужно использовать радиатор охлаждения — в качестве теста применил радиатор от компьютерного процессора, можно с куллером. Чем лучше охлаждение тем эффект Пельтье сильнее и эффективнее. При подключении к авто акб на 12v ток потребления составил 5 ампер. Одним словом элемент прожорлив. Так как еще не собрал всё схему, а провел лишь пробные тесты, без приборных замеров температур. Так при режиме охлаждения в течении 10ти минут появилась легкая изморозь. В режиме подогрева вода в металлической чашки закипела. Эффективность конечно же этого охладителя низка, но цена девайса и возможность по экспериментировать делают покупку оправданной. Остальное на фото

Можно считать роскошью. А ведь это довольно полезная вещь. Сюда можно положить мороженое, газированную воду, перевозить любые замороженные продукты и много чего другого. В магазине за подобный девайс потребуют немалую сумму, поэтому есть смысл собрать автомобильный холодильник своими руками . К тому же это интересно, просто и в несколько раз дешевле. Еще можно сделать холодильник любой формы и размеров, чтобы он удобно вмещался на подготовленном в авто месте. По словам автора, стоимость подобной самоделки находится в пределах 1000 рублей.

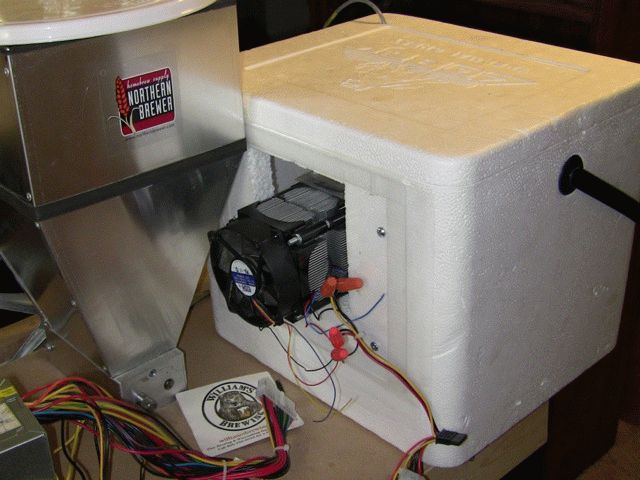

В качестве охлаждающего элемента используется элемент Пельтье (это такая пластина, которая при подаче на нее напряжения с одной стороны нагревается, а с другой остывает). Также понадобится один или несколько (в зависимости от размеров холодильника) компьютерных кулеров с радиаторами. Их можно достать и бесплатно, если есть не нужные компьютеры.

Материалы и инструменты для самоделки:

— экструзионный пенополистирол;
— линейка;
— ручка, фломастер или другой пишущий инструмент;
— канцелярский нож;
— элементы Пельтье (можно купить, стоят не дорого);
— компьютерные кулеры с радиаторами;
— монтажная пена;
— провод с разъемом для прикуривателя;
— плата терморегулятора;
— паяльник, ножницы и другое.

Процесс изготовления холодильника:

На картинке можно увидеть схему для разделки листа, если есть желание собрать точно такой холодильник. На листе есть бортики, толщина которых составляет 20 мм, их нужно срезать со всех сторон, оставив нижний.

Для склеивания пену наносят и ждут 1 минуту, затем нужно прижать части на 5 минут и следить при этом за тем, чтобы они не сместились. В итоге лишним будет только маленький кусочек пенополистирола, он отмечен серым цветом на схеме.

После того как ящик будет готов, его можно покрасить. Красить нужно в два захода, так как краска может разъедать пенополистирол. Впрочем, желательно подобрать подходящую краску для этих целей. Весит контейнер 820 грамм, в нем довольно долго лежат замороженные продукты.

Шаг второй. Установка охлаждающего элемента

Чтобы сделать полноценный холодильник, необходим охлаждающий элемент, здесь он электрический — это элемент Пельтье. Особенность этого устройства в том, что когда на него подается напряжение, то одна его сторона становится очень холодной, а другая нагревается. Так вот, чтобы элемент Пельтье не перегорел, от его горячей стороны нужно отводить тепло. Отлично с этой задачей справляется кулер от компьютера с радиатором, который охлаждает процессор.

Максимально мощный элемент Пельтье обойдется порядка 130-150 рублей (мощность 60 Вт).

Чтобы с внутренней стороны радиатор не обмерзал, а воздух охлаждался равномерно, с внутренней стороны холодильника было решено также установить кулер. Чтобы система работала автономно, понадобится регулятор температуры с внешним датчиком, его стоимость находится в пределах 170 рублей.

Теперь степень холода в холодильнике будет контролировать электроника , это также снизит потери электроэнергии.

Элемент Пельтье автор устанавливает между двумя радиаторами, для лучшей теплоотдачи применяется термопаста. В итоге один радиатор будет охлаждать одну сторону элемента, а другой радиатор будет находится внутри холодильника и распределять по нему холода. Одного такого элемента достаточно, чтобы удерживать внутри холодильника температуру в -3 градуса при температуре окружающего воздуха +26. Если последовательно установить 2-3 таких элемента, то теоретически температуру в холодильнике можно понизить до -18 градусов.

Радиаторы соединяются между собой с помощью стандартных скоб, с помощью которых они крепятся к материнской плате. Еще понадобятся пластиковые хомуты. Наибольшей эффективности удалось достигнуть, когда оба вентилятора работали на выдув со стороны радиатора.
В качестве теплоизоляции использовались куски теплоизоляции для круглых труб

Шаг третий. Сборка конструкции

В крышке холодильника необходимо проделать отверстие для установки охладителя. По форме отверстие должно быть таким как на фото. Затем швы промазываются герметиком и устанавливается конструкция из радиаторов. Важно тут не перепутать, где холодная сторона, а где горячая. Крышку предварительно можно покрасить, при этом возрастает жесткость пенополистирола.

Мастер построивший этот холодильник, инженер-электронщик с разнообразным кругом увлечений, от истории до спорта, от юриспруденции до путешествий. Последнее увлечение мастера изготовление вина в домашних условиях. И вот здесь пригодились его инженерные познания. Не для изготовления вина, для его хранения.

Вино должно хранится при низких температурах от 10 до 18°C максимум, а холодильники для его правильного хранения дороги. Тогда мастер решил изготовить такой холодильник сам.

Инструменты и материалы:

-Экструдированный пенополистирол;
-Алюминиевый скотч;
-Рулетка;
-Клей;
-Нож;
-Карандаш;
-Алюминиевые профили;
-Алюминиевый радиатор;
-Крепеж;
-Дрель;
-Элемент Пельтье;
-Текстолит;
-Вентилятор;
-Контролер для питания элемента Пельтье;

Шаг первый: требования к холодильнику

При проектировании мастер пытался учесть следующие требования:
-Температура внутри камеры не выше 18°C
-Невысокая потребляемая мощность 15-20 ВТ
-Работа на элементе Пельтье
-Контроллер с системой контроля и управления заданной температурой

Шаг второй: проектирование корпуса

При постановке вопроса из чего сделать корпус, мастер остановился на пеноплексе. Мастер объясняет свой выбор материала его низкой теплопроводностью, влагостойкостью, прочностью, легкостью в обработке.

Для холодильника мастер использовал плиты толщиной 4 см. Внутренние размеры холодильника 380 x 360 x 320 мм. В такой холодильник помещается четыре пятилитровых баллона с вином.

Шаг третий: изготовление камеры

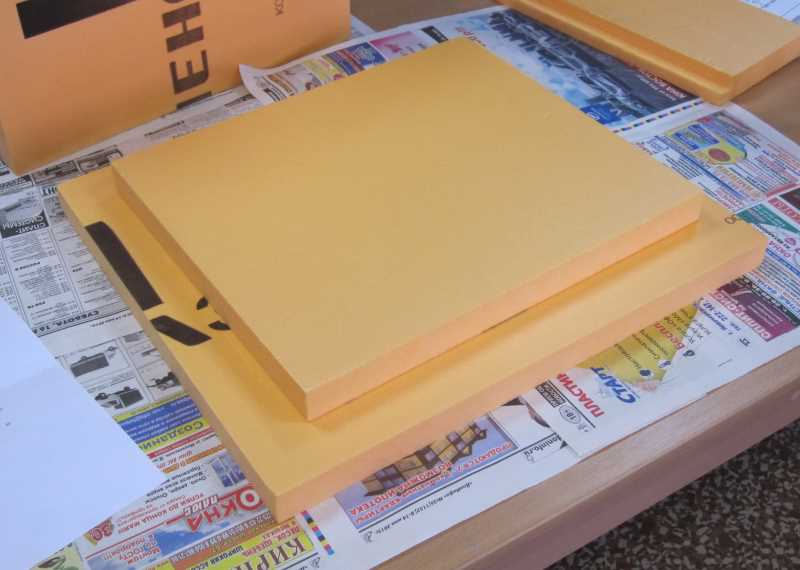

Лист пеноплекса мастер отвез в мебельный цех и там его порезали по размерам. Сборку камеры мастер проводит с использованием клея.

После сборки камеры оклеивает ее алюминиевым скотчем.

Шаг четвертый: охлаждающий узел

Конструкция охлаждающего узла несложна. Как мы знаем, при подаче напряжения одна сторона элемента Пельтье охлаждается, другая нагревается. Поэтому расположить элемент внутри холодильника неэффективно. Мастер располагает элемент снаружи холодной стороной к внутреннему радиатору, а горячей к внешнему. Ниже элемента устанавливается вентилятор. Конструкция видна на фото.

Внутренний радиатор мастер устанавливает вверху камеры, это обусловлено опусканием холодного воздуха вниз.
Шаг пятый: контролер

Контролер имеет следующие параметры: измерение и регулировка температуру с погрешностью 0,1 градус в камере, ограничение потребляемой мощности, контроль температуру внешнего радиатора и включение вентилятора, непрерывное питание элементе Пельтье, сглаживание пульсации и скачков напряжения.

Мастер подчеркивает, что элемент Пельтье работает постоянно, просто с разной мощностью. Такая схема позволит элементу проработать гораздо дольше. Схема контролера размещена ниже, а более подробно почерпнуть информацию можно

Увлекся я домашним виноделием.

Почитал о пользе вина. Поискал полезное вино. Ужаснулся тем, что нам предлагают в магазинах. Даже от Крымских вин никакой пользы. Все пастеризовано, сделано из концентратов, непомерное количество консервантов. Домашние вина безбожно разбавляют, неизвестно в каких условиях их делают…

Решил попробовать сделать вино сам. Получилось просто замечательное виноградное вино. Сухое, почти без сахара, насыщенное, очень полезное, снимает усталость…

Но главное, мне понравился сам процесс изготовления вина. Очень интересно, времени занимает не много. Я именно увлекся виноделием, и, думаю, надолго.

Живу я в многоквартирном доме. Для изготовления вина это не создает абсолютно никаких проблем. У меня большая кладовая, в ней вино бродит, созревает. А вот как хранить вино длительное время не понятно.

Основное требование к хранению вина – низкая температура:

• 10 – 14 °C для сухих вин;
• до 16 °C для десертных;
• максимально допустимая температура 18 °C;
• 24 °C просто убивает вино.
• Не допустимы резкие перепады температуры.

Проблема усугубляется тем, что я предпочитаю сухие вина, которые требуют самой низкой температуры хранения.

Набрал в поисковых системах запросы.

• Хранение домашнего вина.
• Хранение вина в домашних условиях.
• Как хранить вино в квартире.

Единственный реальный совет по этому поводу – купить винный холодильник. Но такие устройства дорогие. Особенно если полезный объем винного холодильника не на 6-8 бутылок, а на несколько баллонов вина. Не думаю, что кто-то изготавливает домашнее вино объемами менее 10-20 л.

Требования к винному холодильнику.

Решил сделать винный холодильник своими руками. Проблема упрощается, относительно традиционных холодильников для продуктов, тем, что:

• Температура в холодильнике для вина может быть 14 °C, и даже устроит 18 °C, в то время как в холодильнике для продуктов 4-5 °C, а в морозилке – 20 °C. Понятно, что на поддержание более высокой температуры необходима меньшая мощность холодильника, меньше требования к теплоизоляции. Достаточно снизить температуру относительно окружающей среды на 5-7 °C.
• К винному холодильнику, установленному в кладовой нет особых требований по внешнему виду. Но если у кого-то такие требования появятся, всегда можно заказать красивый внешний корпус из ламинированного ДСП.
• Холодильник для вина открывается достаточно редко. Это упрощает требования к закрывающей дверце холодильника, вообще к способу закрывания корпуса.

Но есть и определенные требования:

• Не высокая потребляемая мощность, чтобы не разорится на оплате электроэнергии. Я решил, что максимальная потребляемая мощность должна быть не более 15-20 Вт.
• Система управления должна поддерживать температуру с высокой точностью, и главное – без резких колебаний. Релейные терморегуляторы от холодильников здесь совершенно не приемлемы.
• В качестве охлаждающего прибора – . Это накладывает еще специфичные требования на контроллер холодильника. Об этом я напишу в следующей публикации.

Последние два пункта меня нисколько не пугают. Я разрабатывал гораздо более сложные электронные контроллеры. Забегая вперед, скажу, что-что, а получился замечательным. Небольших размеров, достаточно простой, удобный, с высокими характеристиками. Он поддерживает температуру с точностью 0,1 °C, ограничивает мощность на заданном уровне, вырабатывает идеальные сигналы для элемента Пельтье.

Корпус холодильника для вина, выбор теплоизоляционного материала.

Из чего сделать корпус холодильника? Просмотрел статьи по этому вопросу в интернете, подумал, почитал про теплоизоляционные материалы. Пришел к однозначному выводу – корпус надо делать из экструдированного пенополистирола. У этого материала:

• Низкая теплопроводность – 0,031 Вт/(м·°K).
• Достаточно высокая прочность, стойкость к деформациям. Существуют варианты с различной плотностью. От плотности и зависит прочность.
• Он совершенно не боится влаги.
• К тому же пенополистирол легкий, просто обрабатывается, легко клеится.

В отличие от вариантов в интернете, в которых брался подходящий пластиковый корпус и обшивался теплоизоляционным материалом, я решил сделать корпус холодильника из плит пенополистирола и оклеить алюминиевой пленкой.

Расчитал, что мне необходимы плиты толщиной 5 см, но в ближайшем магазине нашел плиты Пеноплэкс толщиной только 4 см. Решил, что для первого опыта подойдет. Их и купил.

С учетом размеров полок в моей кладовой, решил сделать холодильник с полезным объемом, достаточным для хранения четырех пятилитровых баллонов.

Т.е. на 20 литров вина в четырех баллонах. Каждый баллон 5 л, высота 265 мм, диаметр 180 мм. Внутренние размеры холодильника 380 x 360 x 320 мм.

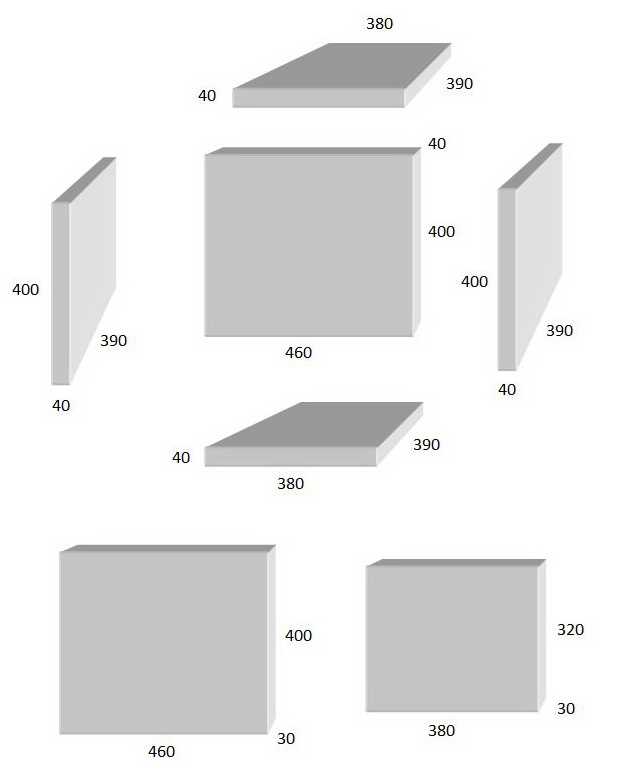

Получился вот такой чертеж деталей для корпуса.

Список деталей.

Выпилили мне эти детали в мебельном цехе за 200 руб. Материал обрабатывается замечательно. Края получились идеально ровными.

Использовал такой клей. Наверное, существует много других вариантов, но этот клей мне понравился.

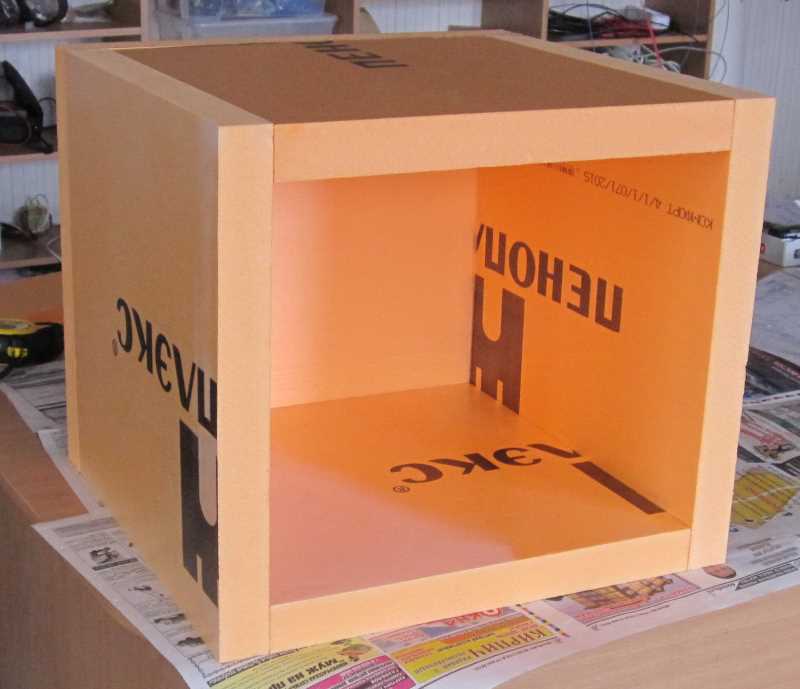

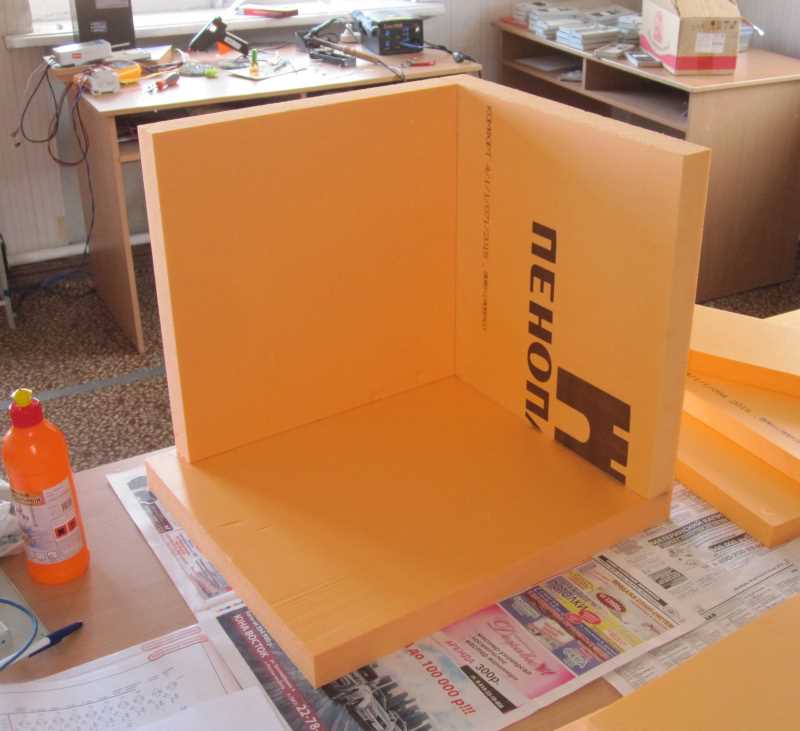

Осталось склеить детали. Это было не сложно, только слишком много клея на первый шов налил.

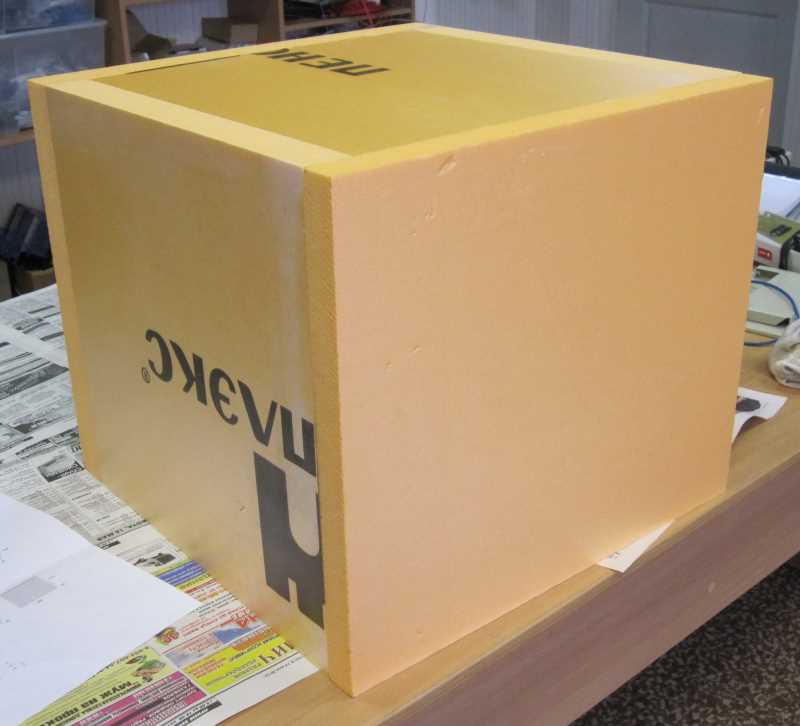

Склеил крышку и примерил, пока клей окончательно не высох. Подошла идеально.

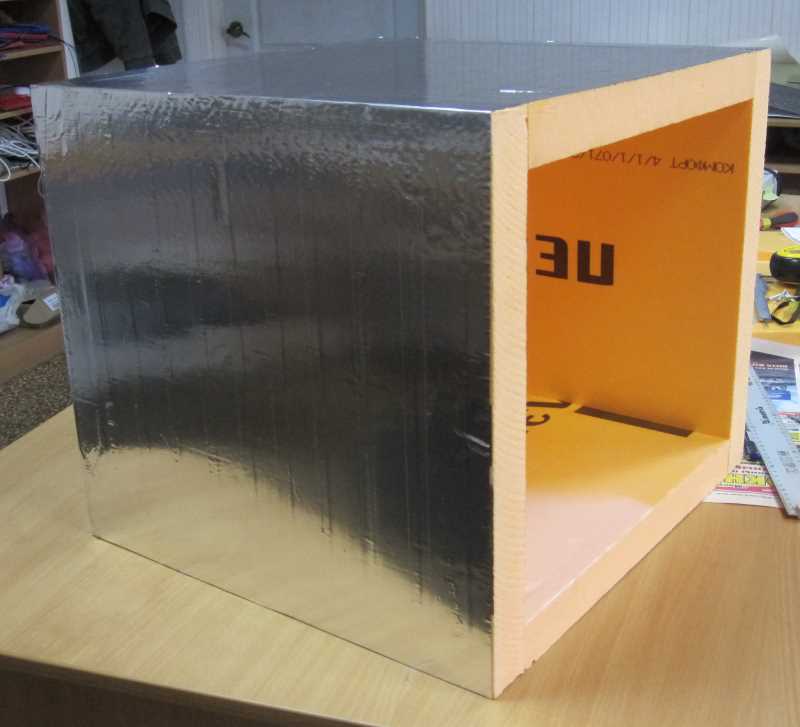

Затем я оклеил корпус холодильника снаружи и изнутри алюминиевым скотчем.

Корпус холодильника готов.

Конструкция охлаждающего узла холодильника.

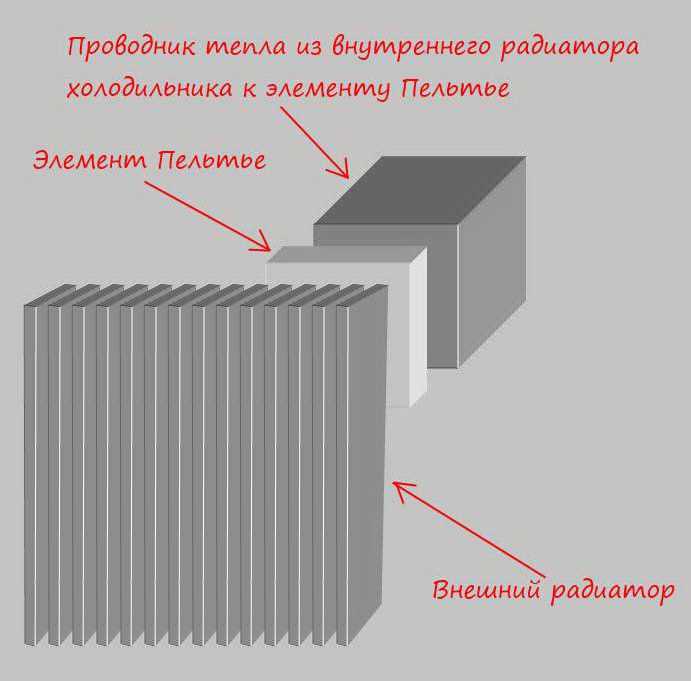

Оптимальная конструкция охлаждающего узла очевидна. Я постарался изобразить, как я ее вижу.

Задача состоит в том, чтобы холод с одной поверхности передать в холодильник на его внутренний радиатор. А другой, внешний радиатор должен отводить тепло с другой поверхности элемента Пельтье.

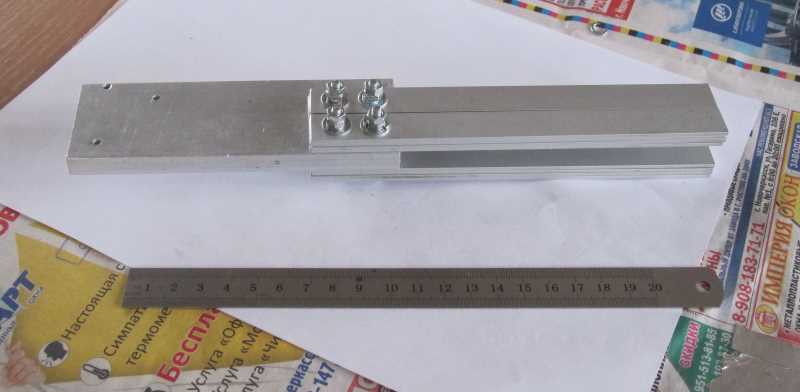

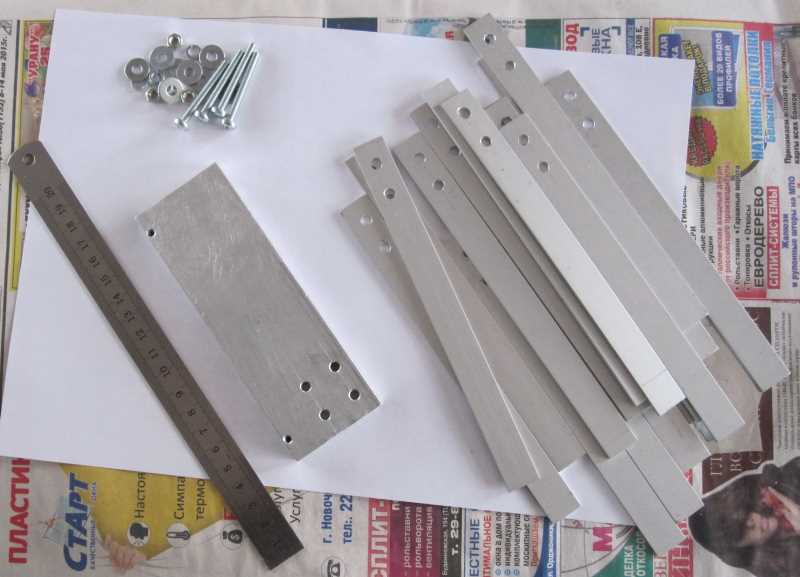

Боковую стенку холодильника под прямым углом пронизывает алюминиевый брусок сечением 40×40 мм. Через него передается холод внутрь корпуса. В камере к нему прикручивается внутренний радиатор, который охлаждает воздух. С другой стороны к бруску внешним радиатором прижимается элемент Пельтье. Конструкция оптимальная с точки зрения физических процессов:

• Минимальная длина передающего холод бруска.
• Большое сечение, а значит и хорошая теплопроводность бруска.
• Минимальная поверхность контакта холодной части охлаждающего узла с воздухом, а значит минимальные потери.
• Внешний радиатор располагается параллельно боковой стенке, увеличивая ширину всего холодильника только на свою толщину. Толщина радиатора, как правило, меньше других размеров.

Недостатки:

• Боковые поверхности алюминиевого бруска должны быть идеально ровные.
• Требуются сложные фрезерные работы.
• Сложное крепление внешнего и внутреннего радиаторов.

Я инженер электронщик, программист, не механик. Уверен, что механическую конструкцию этого узла многие сделают лучше меня. Пришлите фотографию, если сделаете.

Меня на такой вариант конструкции не хватило. Я сделал более простую, но менее эффективную конструкцию охлаждающего узла.

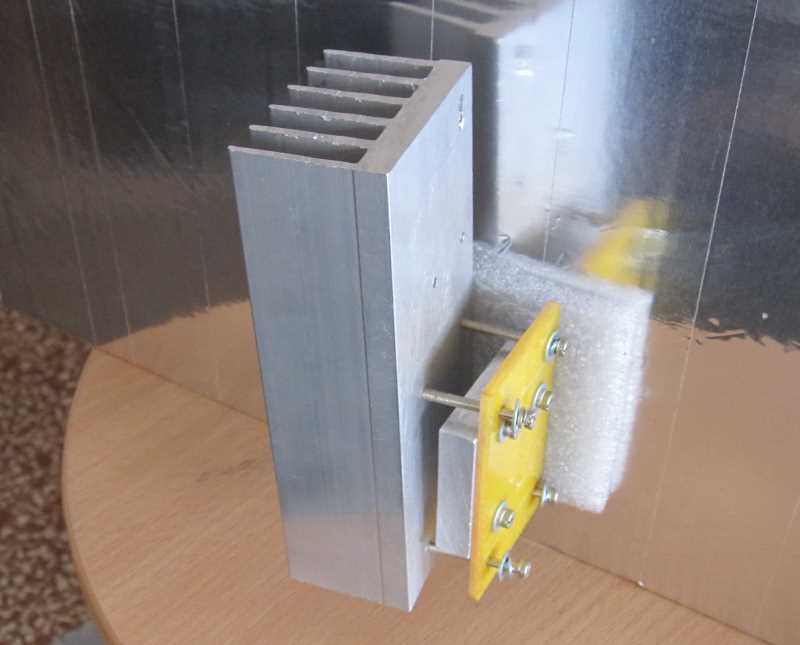

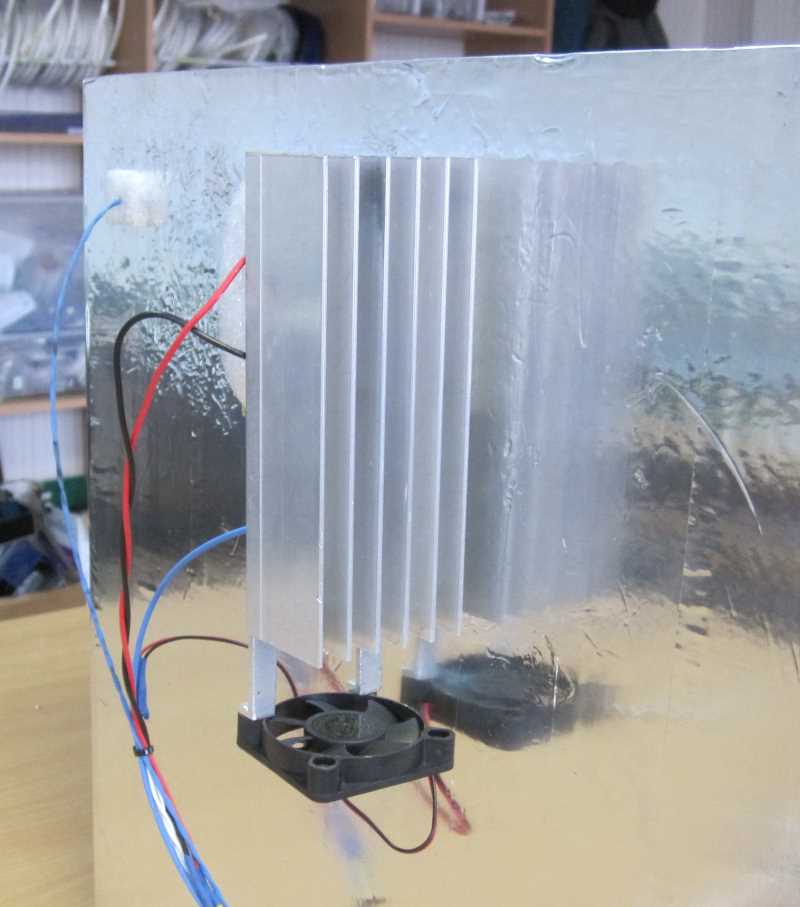

Она понятна по картинкам.

Внутренний радиатор находится сверху в камере, потому что холодный воздух опускается вниз.

Недостатки такой конструкции очевидны:

• Брусок, передающий холод, маленького сечения, всего 40 x 10 мм.
• Значительная его часть контактирует с теплым воздухом, большие потери. Надо закрывать теплоизолирующими материалами.
• Ширина холодильника увеличивается за счет ширины радиатора. По этой же причине нельзя использовать широкий радиатор.

Ну, что смог. Буду переделывать.

Контроллер для холодильника на элементе Пельтье.

Контроллер получился крайне удачным. Ему будет посвящена . Там я:

• Подробно расскажу о проблемах управления элементом Пельтье.
• Опишу работу контроллера.
• Приведу принципиальную схему контроллера элемента Пельтье.
• Выложу резидентное программное обеспечение.

Сейчас просто скажу, что контроллер:

• Измеряет и стабилизирует температуру воздуха в холодильнике с точностью 0,1 °C.
• Ограничивает потребляемую мощность по заданному значению.
• Контролирует температуру внешнего радиатора и управляет вентилятором.
• Формирует непрерывный ток и напряжение на , сглаживает пульсации и броски напряжения.
• Осуществляет диагностику датчиков температуры и других элементов системы.

Особо хочу отметить, что контроллер не включает и выключает элемент Пельтье для регулирования температуры, а плавно снижает или увеличивает мощность на элементе. Таким образом через элемент Пельтье всегда идет ток, только его значение определяется температурой окружающей среды.

Это позволяет:

• Держать значение температуры стабильным, без малейших скачков.
• У элемента Пельтье ограничено число включений и выключений. Релейные регулятор испортит его за 2 месяца.
• Избежать проблемы связанной с тем, что пластина передающая холод в камеру холодильника, при выключении элемента Пельтье, начинает передавать в него тепло от внешнего радиатора.

Размеры контроллера всего 110 x 90 x 38 мм.

А это весь холодильник.

Испытания и оценка результатов.

Контроллер отображает:

• температуру воздуха в холодильнике;
• температуру радиатора;
• электрическую мощность на элементе Пельтье.

Поэтому испытание проходило без дополнительных приборов. Просто включил холодильник и наблюдал.

При заданной максимальной мощности 15 Вт температура в холодильнике снижается на 6 °C относительно окружающей среды.

В принципе этого уже достаточно для хранения вина. Хотелось лучших результатов, но с учетом недостатков конструкции узла охлаждения, результат получился не плохой.

Тем более, что осталось огромное число резервов для увеличения эффективности холодильника:

• Изменить конструкцию узла охлаждения, как было описано выше.
• Добавить направляющие воздуха для вентилятора.
• Увеличить площадь внешнего и внутреннего радиаторов.
• Увеличить толщину стенок корпуса холодильника хотя бы до расчетной (50 мм).

Уверен, что этим можно значительно повысить эффективность холодильника:

• Добиться более низких температур.
• Снизить потребляемую мощность, хотя 15 Вт мне не кажется большой величиной.

Кстати, все промышленные холодильники для вина содержат второй вентилятор на внутреннем радиаторе. Я думаю, что без него можно обойтись, как сделано в этой разработке.

Что касается стоимости изготовления этой разработки, то я точно не считал, но не думаю, что потратил больше тысячи на материалы для корпуса. Все остальное делал из подручных материалов. Трудно оценить все вместе, думаю, что тысячи в 2-2,5 можно уложиться.

Вы можете добавить в закладки.

Автомобильный холодильник своими руками на элементах Пельте

Пока я занимался строительством загородного дома меня не покидало желание придумать как еще можно использовать экструзионный пенополистирол. На сегодняшний день это один из самых эффективных утеплителей с огромным количеством плюсов и очень доступной ценой. Первым делом я осознал, что для поездок за продуктами в гипермаркет очень полезно иметь контейнер-термос, в котором можно безопасно перевозить замороженные продукты.

Для изготовления такого ящика потребовалось 160 рублей и полчаса свободного времени. Но я решил пойти дальше и доработать конструкцию для того, чтобы использовать её в качестве автономного холодильника.

Приступим к изготовлению!

Итак, начнём с контейнера-термоса. Нам потребуется один лист пенополистирола с размерами 1200х600 мм, толщиной 50 мм, канцелярский нож и рулетка. Стоимость такого листа в любом строительном магазине — 160 рублей. Разрезаем лист по шаблону, берем монтажную пену и склеиваем вот такой контейнер.

Вот схема разделки листа. У листа имеются бортики толщиной 20 мм, их нужно срезать со всех сторон, кроме нижней. Между собой листы склеиваются монтажной пеной. Технология проста. Наносите немного пены на место склеивания, ждете 1 минуту, плотно прижимаете листы друг к другу и далее в течение 5 минут вручную контролируете, чтобы они не сдвинулись из-за расширения пены. Главное не оставлять без присмотра. Лишним останется только небольшой кусочек пенополистирола, отмеченным серым цветом на схеме.

Обратите внимание на конструкцию крышки, один из больших листов со схемы сверху я разрезал на 3 части по месту при склейке, чтобы обеспечить плотную фиксацию. После этого ящик снаружи можно покрасить. Краска немного разъедает пенополистирол, поэтому лучше красить в два этапа. Получившаяся емкость весит 820 грамм и имеет невероятные показатели по теплопотерям. В такой ящик можно положить несколько килограмм замороженных продуктов и без проблем перевозить их в течение нескольких часов. Главное не смешивать замороженные и охлажденные продукты. Можно дополнить конструкцию аккумулятором холода.

А можно и доработать конструкцию, чтобы получить полноценный холодильник. Для этих целей мы будем использовать элемент Пельтье — термоэлектрический преобразователь, принцип действия которого основан на возникновении разности температур при протекании электрического тока. Именно такие элементы используют в серийных автомобильных холодильниках, а также автомобильных сиденьях с вентиляцией.

Стоимость одного элемента Пельте максимальной мощностью 60 вт на aliexpress — 130-150 рублей. Модель TEC1-12706. В процессе работы одна сторона элемента нагревается, другая — охлаждается. чтобы элемент не сгорел требуется интенсивно отводить тепло с горячей стороны. Для этого нам потребуется процессорный кулер с радиатором из компьютерого магазина, стоимостью 250 рублей. Для улучшения циркуляции воздуха внутри холодильной камеры и исключения обмерзания радиатора я решил установить вентиляторы с обеих сторон. Также нам пригодится терморегулятор с внешним термодатчиком и реле, стоимостью 170 рублей, которое позволит контролировать заданную температуру внутри контейнера. Ну и провод удлинитель с разъемом для автомобильного прикуривавтеля за 100 рублей.

Итак, приступаем к сборке.

Элемент Пельтье с использованием термопасты (идет в комплекте с кулером) устанавливаем между двумя алюминиевыми радиаторами. Здесь стоит отметить, что можно повысить температурный градиент установки, если сделать сборку последовательно установленных 2 или 3 элементов Пельтье. Таким образом, чтобы один элемент Пельтье охлаждал другой. В таком варианте в контейнере реально получить отрицательную температуру до -18 градусов по Цельсию. По периметру между элементом прокладываем кусочек вспененной теплоизоляции.

Между собой радиаторы соединяем штатными пластинами крепления к материнской плате, соединив их с помощью пластиковых хомутов. Это позволяет также термически изолировать друг от друга холодную и горячую сторону. Пробный запуск установки. Чем интенсивнее мы будем охлаждать горячую сторону, тем ниже будет температура на холодной стороне. Здесь вентиляторы направлены на приток воздуха на радиаторы, это менее эффективно, чем если их перевернуть на выдув. В импровизированной коробке удалось добиться температуры -3 градуса, при температуре окружающей среды +26. На фото хорошо видна модель кулеров, их преимущество в большой площади опорной площадки радиаторов. А в качестве теплоизоляционной прокладки я использовал кусочек от теплоизоляции для круглых труб.

Теперь займемся интеграцией термоэлектрического преобразователя в новую крышку для контейнера. Для удобства размещения всей конструкции увеличим толщину крышки до 100 мм (2 листа пенополистирола). На этой фото хорошо видно прокладку по периметру между двумя радиаторами.

Художественная резка по пенополистиролу и обработка наждачной бумагой. Снова красим. После покраски внешняя оболочка пенополистирола становится прочнее.

Швы промазываем герметиком, оба вентилятора переворачиваем на выдув. Из потенциальных доработок — возможно стоит снизить скорость вентилятора на холодной стороне (сейчас оба вентилятора работают с максимальной скоростью).

Рядом на корпусе устанавливаем плату терморегулятора и фиксируем провод питания таким незатейливым способом. Сначала прижимаем пластиной с помощью саморезов, затем фиксируем герметиком.

Контейнер в сборе. Вес контейнера без крышки — 800 грамм, столько же весит крышка с термоэлектрическим преобразователем в сборе. Общие расходы — 1000 рублей и пара часов времени. Испытания с охлажденными продуктами в багажнике автомобиля показали способность системы поддерживать температуру на дне (!) контейнера в пределах +5 градусов Цельсия, при температуре окружающей среды +29 градусов (да, в багажнике гораздо теплее, даже при работе кондиционера) и потреблении тока — 3 Ампера. Мне кажется, это отличный результат.

Следующий контейнер планирую сделать из 3 последовательно установленных элементов Пельтье, чтобы получить полноценную морозильную камеру.

Во время борьбы за экологичность и достойное существование внимание обращается на мельчайшие детали. Устали от постоянного шума кулера в процессоре – помните, устройство требует охлаждения, иначе BIOS просто вырубит системный блок вместе с операционной системой. А в жару хочется покоя и тишины. Решение найдено. Прежде говорили, что холодильники не исключительно компрессорами живы, созданы альтернативные модели. Подумаем, возможно, удастся собрать холодильник собственными руками.

Предыстория холодильников, или Пособие для изобретателя

Упоминали в обзорах про адсорбционные холодильники, работающие на голубом топливе. Газ, сгорая, заставляет хладагент циркулировать и охлаждать отсеки. Безусловным достоинством конструкции считается бесшумность. Удаётся услышать легкое шипение от горения топлива, перетекания жидкости по трубкам. Но решение далеко не единственное. Писали, что дорогие автомобильные холодильники работают по иному принципу – на элементах Пельтье.

В 1834 году установлено, что при пропускании постоянного тока через проводники и полупроводники выделяется либо поглощается тепло. Эффект не списывался на закон Джоуля-Ленца: в последнем случае жар выделялся, но охлаждение оставалось недостижимым. Научного объяснения никто не дал, но стало известно, что при пропускании тока в одном направлении тепло поглощается, в другом выделяется!

Известен случай, когда студент отчитывался перед преподавателем на предмет цифровых технологий, компьютеры еще не обрели сегодняшней силы. Процессоры Пентиум II только-только появились на рынке РФ, хотя в США, безусловно, уже встречались и четвертые. Дело сводилось к питанию мозга ЭВМ, к желанию постоянно снизить вольтаж.

Заметили, что процессор потребляет 75 Вт. Одновременно напряжение питания оставалось в районе 3 В. Получается, что маленький кристалл потреблял ток… 25 А. Любой аккумулятор при зарядке не способен на такое. Преподаватель высказался, но оказался не совсем прав.

При указанном малом напряжении процессор в действительности потребляет гигантский ток, часть мощности уходит на полезные нужды, неизбежно происходит выделение тепла в окружающую среду. И ощутимого! Без кулера процессор может дойти до точки кипения, грелся бы дальше, но системы защиты выключат питание раньше. Получается, процессор расходует значительную мощность. Недавно на рынке появились элементы Пельтье, призванные охлаждать разбушевавшийся мозг. Некий пользователь заметил, что процессор охладился… до минус 10 градусов Цельсия. Впечатляет?

Элементы Пельтье нельзя назвать дешевыми. Как на их основе построить самодельный холодильник: поставить параллельно внутри термоизолированной емкости, где температура примется постепенно падать. Но мощность морожения холодильников не измеряется в ваттах, вычисляется по количеству (в килограммах) продукции, температуру которой возможно понизить до заданной. Не знаем, что подразумевается под утверждением, что мощность элемента Пельтье составляет 77 Вт. При цене 300 рублей за штуку стоит попробовать рассчитать стоимость самодельного холодильника, соотнеся указанные параметры. Мы предлагаем иной путь.

Помните, в обзорах приводили методику для определения потребной мощности нагрева помещения, а теперь ее используем в обратной последовательности. Шаги эксперимента:

1. Понадобится обыкновенный градусник. Лучше простой уличный. Градусник поместим в наш самодельный холодильник.
2. Делаем корпус. В настоящих холодильниках применяется для теплоизоляции пенополиуретан. Купите баллончик в магазине строительных материалов. Сгодится и пенопласт, рекомендуем применить изоляцию отражающего типа Пенофол либо подобную. К примеру, берется ящик, с двух сторон плотно отделывается упомянутым материалом, собственно, уже готов неплохой самодельный холодильник. Для сведения – материал взят из космической отрасли, где использовался для создания скафандров. Солнечные лучи убийственны вне атмосферы, а космический холод заставит вздрогнуть самого Саурона, но космонавту все перечисленное не причиняло особенного вреда под слоем Пенофола. Разумеется, в скафандрах применялось золото, серебро, а не алюминий, возможно, обошлось без полиэтилена. Факт – характеристики материала изумительны.
3. Охладителем вначале станет единственный элемент Пельтье. Вмонтируем его на клей-герметик. Потом покажем методику, позволяющую найти число модулей, необходимых, чтобы самодельный холодильник начал морозить.

Методика расчета самодельного холодильника на элементах Пельтье

Исходим из факта, что теплопотери зависят линейно от разницы температур внутри и снаружи самодельного холодильника. Идём от простого к сложному:

1. Допустим, температура в комнате составляет 20 ºС и на протяжении опыта остаётся неизменной. Начнем исследование. Очевидно, что при отсутствии элементов Пельтье температура внутри холодильника составит 20 ºС. Это первая точка на прямой (потери линейно растут от разности температур снаружи и внутри самодельного холодильника). Установим элемент Пельтье с радиаторами на обоих боках, причем наружный станет обдуваться кулером для усиления эффекта.
2. Через время температура в отсеке объемом 30 литров составила 14 ºС. Утверждаем, что, добавив еще два элемента Пельтье с радиаторами и кулерами, любой получит 2 градуса тепла внутри самодельного холодильника, если в комнате 20 ºС тепла. Схема:

Выводы по конструктиву самодельного холодильника

Остальные выводы читатели сделают самостоятельно: самодельный холодильник даст 2 градуса тепла по шкале Цельсия, если снабдить прибор тремя элементами Пельтье с кулерами. Опыт допустимо обобщать, подбирать оптимальную изоляцию, варьировать условия. К примеру, кулеры убрать, чтобы не шумели и не тратили энергию. Это упростит конструкцию. Но хотим охладить пыл изобретателей: в настоящих, не самодельных холодильниках, используются два вентилятора, для холодного и горячего контура. Экспериментируйте.

Устройство холодильника вытерпит компьютерный блок питания. Вспомните, сколько потребляет процессор! Элемент Пельтье далеко не главное внутри. Вольтаж уже заранее приспособлен, не придется искать редких деталей. Покупаете три элемента Пельтье, чтобы самостоятельно сделать холодильник, берете блок питания из старенького ПК, сооружаете коробку с двумя кулерами, получаете готовый продукт. Причем способный работать от автомобильного аккумулятора.

Принцип действия холодильника настолько очевиден, что понятен детям. При изменении направления тока элементы Пельтье работают на нагрев. Хорошо иметь рядом теплую пищу, когда вокруг нет подогревательного устройства. В последнем случае закон работает в обратную сторону. Три элемента Пельтье внутри самодельного холодильника обеспечат температуру на 18 ºС выше окружающей среды. Если в машине 25, в коробке покажет 43. Достаточно, чтобы перекусить и не жаловаться. Получается уже два прибора в одном лице.

Хотим сказать спасибо автору видео на Ютуб за великолепную идею, как сделать холодильник самостоятельно. Пусть задумка не слишком удалась, но лишь потому, что объем велик. Элементы Пельтье процессорные не настолько мощные, чтобы в одиночку одолеть большой объем, до конца не оформленный.

Мастер построивший этот холодильник, инженер-электронщик с разнообразным кругом увлечений, от истории до спорта, от юриспруденции до путешествий. Последнее увлечение мастера изготовление вина в домашних условиях. И вот здесь пригодились его инженерные познания. Не для изготовления вина, для его хранения.

Вино должно хранится при низких температурах от 10 до 18°C максимум, а холодильники для его правильного хранения дороги. Тогда мастер решил изготовить такой холодильник сам.

Инструменты и материалы:

-Экструдированный пенополистирол;
-Алюминиевый скотч;
-Рулетка;
-Клей;
-Нож;
-Карандаш;
-Алюминиевые профили;
-Алюминиевый радиатор;
-Крепеж;
-Дрель;
-Элемент Пельтье;
-Текстолит;
-Вентилятор;
-Контролер для питания элемента Пельтье;

Шаг первый: требования к холодильнику

При проектировании мастер пытался учесть следующие требования:
-Температура внутри камеры не выше 18°C
-Невысокая потребляемая мощность 15-20 ВТ
-Работа на элементе Пельтье
-Контроллер с системой контроля и управления заданной температурой

Шаг второй: проектирование корпуса

При постановке вопроса из чего сделать корпус, мастер остановился на пеноплексе. Мастер объясняет свой выбор материала его низкой теплопроводностью, влагостойкостью, прочностью, легкостью в обработке.

Для холодильника мастер использовал плиты толщиной 4 см. Внутренние размеры холодильника 380 x 360 x 320 мм. В такой холодильник помещается четыре пятилитровых баллона с вином.

Шаг третий: изготовление камеры

Лист пеноплекса мастер отвез в мебельный цех и там его порезали по размерам. Сборку камеры мастер проводит с использованием клея.

После сборки камеры оклеивает ее алюминиевым скотчем.

Шаг четвертый: охлаждающий узел

Конструкция охлаждающего узла несложна. Как мы знаем, при подаче напряжения одна сторона элемента Пельтье охлаждается, другая нагревается. Поэтому расположить элемент внутри холодильника неэффективно. Мастер располагает элемент снаружи холодной стороной к внутреннему радиатору, а горячей к внешнему. Ниже элемента устанавливается вентилятор. Конструкция видна на фото.

Внутренний радиатор мастер устанавливает вверху камеры, это обусловлено опусканием холодного воздуха вниз.
Шаг пятый: контролер

Контролер имеет следующие параметры: измерение и регулировка температуру с погрешностью 0,1 градус в камере, ограничение потребляемой мощности, контроль температуру внешнего радиатора и включение вентилятора, непрерывное питание элементе Пельтье, сглаживание пульсации и скачков напряжения.

Мастер подчеркивает, что элемент Пельтье работает постоянно, просто с разной мощностью. Такая схема позволит элементу проработать гораздо дольше. Схема контролера размещена ниже, а более подробно почерпнуть информацию можно

В 1834 году французский учёный-физик Жан Шарль Пельтье, исследуя воздействие электричества на проводники, обнаружил очень интересный эффект. Если пропускать ток через два разнородных проводника, находящихся в непосредственной близости друг от друга, то один из этих проводников начинает сильно греться, а второй, наоборот, сильно охлаждаться. Количество выделяемого и поглощаемого тепла, напрямую зависит от силы и направления электрического тока. Если поменять направление тока, то поменяются местами холодная и горячая стороны. Чуть позже этот феномен получил название эффекта Пельтье и был благополучно забыт из-за практической невостребованности на тот момент.

И лишь спустя сто с лишним лет, с расцветом полупроводниковой эры
, появилась настоятельная необходимость в компактных, недорогих и эффективных охладителях. Так, в 60х годах 20 века появились первые полупроводниковые термоэлектрические модули, которые получили название элементы Пельтье.

В основе любого термоэлектрического модуля лежит тот факт, что разные проводники имеют разные уровни энергии электронов. Иными словами, один проводник можно представить как высокоэнергетическую область, второй проводник, как низкоэнергетическую область. При контакте двух токопроводящих материалов, во время пропускания через них электрического тока, электрону из низкоэнергетической области необходимо перейти в высокоэнергетическую область.

Этого не произойдет, если электрон не приобретёт необходимое количество энергии. В момент поглощения этой энергии электроном, происходит охлаждение места контакта двух проводников. Если поменять направление протекания тока, возникнет, наоборот, эффект нагревания места контакта.

Можно использовать любые проводники
, но этот эффект становится физически заметным и значимым только в случае использования полупроводников. Например, при контактировании металлов, эффект Пельтье настолько незначителен, что практически незаметен на фоне омического нагрева.

Термоэлектрический модуль (ТЭМ), независимо от своего размера и места применения состоит из разного количества, так называемых термопар. Термопара — это тот самый кирпичик, из которых строится любой ТЭМ. Она состоит из двух полупроводников различающихся типом проводимости. Как известно, существуют два типа проводимости p и n типа. Соответственно существует и два типа полупроводников. Два этих разнородных элемента соединяются в термопаре с помощью медного мостика. В качестве полупроводников применяют соли таких металлов, как висмут, теллур, селен или сурьма.

ТЭМ — совокупность подобных термопар, соединённых друг с другом последовательно. Все термопары располагаются между двух керамических пластин. Пластина Пельтье. Пластины изготовлены из нитрида или оксида алюминия. Непосредственно само количество термопар в одном элементе может варьировать в очень широких пределах
, от нескольких штук, до нескольких сотен или тысяч.

Иными словами, элементы Пельтье могут быть абсолютно любой мощности, от сотых долей, до нескольких сот или тысяч ватт. Постоянный ток последовательно проходит через все термопары и в результате верхняя керамическая пластина охлаждается, а нижняя, наоборот, греется. Если поменять направление тока, то пластины поменяются местами, верхняя начнёт греться, а нижняя охлаждаться.

В работе элемента присутствует одна особенность, которую активно используют для усиления охлаждающей эффективности этого приспособления. Как известно, при пропускании тока через элемент Пельтье возникает разность температур между поверхностью, разогревающейся и поверхностью охлаждающейся. Так вот, если ту поверхность, что активно нагревается подвергнуть принудительному охлаждению. Например, с помощью специального кулера, то это приведёт к ещё более сильному охлаждению поверхности, то есть той, что охлаждается. При этом разница температур с окружающим воздухом может достигнуть нескольких десятков градусов.

Достоинства и недостатки

Как у любого технического устройства, у термоэлектрического модуля есть свои достоинства и свои недостатки:

Проблема повышения КПД у ТЭМов упирается в неразрешимую пока, техническую головоломку. Свободные электроны обладают, по сути, двойной природой, что на практике проявляется и они одновременно являются переносчиками как электрического тока, так и тепловой энергии. Как следствие, высокоэффективный элемент Пельтье должен быть изготовлен из материала, обладающего одновременно двумя взаимоисключающими свойствами. Материал этот должен хорошо проводить электрический ток и плохо проводить тепло. Пока такого материала не существует в природе, но учёные активно работают в этом направлении.

Все термоэлектрические модули обладают соответствующими техническими характеристиками:

Применение ТЭМов

Несмотря на серьёзный недостаток присущий всем без исключения элементам Пельтье, а именно очень низкий КПД, эти устройства нашли довольно широкое применение как в науке и технике, так и в быту.

Термоэлектрические модули являются важными элементами конструкции таких устройств, как:

Элемент Пельтье в руках домашнего мастера

Нужно сразу оговориться, самостоятельное изготавливание термоэлектрического элемента занятие по меньшей мере бессмысленное и никому не нужное. Если только изготавливающий не является учеником седьмого класса и не закрепляет таким образом, полученные на уроках физики, знания.

Гораздо проще купить новый термоэлектрический элемент
в соответствующем магазине. Благо стоят они недорого и недостатка в выборе конкретной модели не наблюдается. А кроме того, что в них нечему ломаться или изнашиваться, любой термоэлемент, снятый со старого компьютера или автомобильного кондиционера, не будет отличаться по своим техническим характеристикам от нового.

Наибольшей популярностью пользуется модель термоэлемента: TEC1-12706. Размеры этого устройства 40 на 40 миллиметров. Состоит он из 127 термопар, соединённых между собою последовательно. Рассчитан на ток в 5 А, при напряжении цепи 12 В. Стоит такой элемент в среднем от 200 до 300 рублей. Но можно найти и за сто, или, вообще, за так, если снять со старого компьютера или какого другого ненужного устройства.

Изготовить с помощью такого элемента можно, как минимум два очень интересных и полезных в хозяйстве устройства.

Как сделать холодильник своими руками

Производство портативных холодильников, в частности, для машин целиком основано на эффекте Пельтье. Для изготовления подобного устройства в домашних условиях понадобиться:

• Термоэлемент марки TEC1-12706. Стоит 200 рублей в ближайшем магазине (специализированном).
• Радиатор и вентилятор. Снимаются с отслужившего своё старого компьютера.
• Контейнер. Любая ненужная ёмкость из пластика, металла или дерева. Снаружи и изнутри такая ёмкость оклеивается теплосберегающими пластинами из пенопласта или пенополистирола.

Термоэлектрический модуль встраивается в крышку контейнера. В этом случае поступление холода будет происходит сверху вниз, что приведёт к равномерному охлаждению ёмкости. Изнутри контейнера, в его крышку с помощью термопасты и крепёжных болтов прикрепляют радиатор.

Для того чтобы увеличить мощность будущего холодильного устройства, можно увеличить количество термоэлементов, до двух-трёх и более. В этом случае модули приклеиваются друг к другу, с соблюдением полярности. Иными словами, горячая сторона нижележащего элемента контактирует с холодной стороной вышележащего.

Снаружи на крышку крепится ещё один радиатор вместе с компьютерным кулером. В месте крепежа радиаторов должна быть хорошая термоизоляция между холодной — внутренней и горячей — внешней сторонами. Необходимо очень аккуратно стягивать верхний и нижний радиаторы крепёжными болтами, чтобы не треснули керамические пластины, располагающихся между ними термоэлементов.

Электричество подключается с помощью блока питания, который можно взять от старого компьютера
.

Портативный термоэлектрогенератор

Такая мини-электростанция может очень выручить туриста или охотника, когда в лесу сядут батареи всех электронных гаджетов. Очень романтично в этой ситуации взять несколько сухих щепок и шишек, развести небольшой костерок и с его помощью зарядить разряженные аккумуляторы, а заодно и поесть приготовить. Именно это позволяет сделать портативный термогенератор, построенный на термоэлементе.

Для постройки этого чудо-девайса необходимо наличие портативной походной печки, работающей на любом виде топлива. В крайнем случае сгодится даже небольшая свечка или таблетка сухого спирта.

В печке разводят огонь, а снаружи с помощью термопасты к ней крепится термоэлектрический модуль. Посредством проводов он подключается к преобразователю напряжения.

Величина получаемого тока напрямую будет зависеть от разницы температур между холодной и горячей сторонами термоэлемента. Для эффективной работы необходима разница между холодной и горячей поверхностью как минимум в 100 градусов.

В этом случае необходимо понимать, что максимальная температура ограничена температурой плавления припоя, с помощью которого изготовлен сам модуль. Поэтому для подобных устройств используют специальные термомодули, которые изготавливают с помощью специального тугоплавкого припоя. В обычных модулях температура плавления припоя составляет 150 градусов. В модулях тугоплавких, припой начинает плавиться при температуре 300 градусов.

В категории товаров для туризма, активного отдыха и оборудования для дачного домика стабильной популярностью пользуются компактные портативные холодильники. Большинство предлагаемых промышленностью изделий являются пассивными охладителями – это разного рода контейнеры с теплоизолированными стенками, удлиняющие процесс нагревания упакованной в них пищи. В отличие от них, приборы активного типа генерируют холод внутри камеры, питаясь от внешнего источника электрического тока. Чтобы сэкономить бюджет на покупке дорогостоящего аксессуара для путешествий, можно сделать автомобильный холодильник на элементах Пельтье своими руками.

Подготовительный этап

Чтобы удачно поставить элемент Пельтье себе на службу, необходимо ознакомиться с теоретической частью задачи:

• что такое элемент Пельтье;
• как рассчитать требуемый объем холодильника;
• как обеспечивать устройству требуемое питание и корректный отвод тепла;
• какие существуют схемы подключения данного термоэлектрического модуля.

В основе работы элемента Пельтье лежит одноименный эффект, при котором, в зависимости от направления и силы тока, протекающего через точку контакта двух полупроводников различного состава, происходит либо выделение, либо поглощение тепла. Это явление стали использовать в радиоэлектронике для локального охлаждения интегральных матриц, диодов и т. д. Позже компактную, нешумную, недорогую и надежную деталь стали использовать как кустарную замену воздушному охлаждению процессоров ПК. Чаще всего в качестве рабочего модуля рассматривается элемент Пельтье 12703 для холодильника полезным объемом до 0,5 куб. м.

Одного элемента Пельтье 12703, работающего от 12 V, потребляющего около 3А и 28 Вт; размерами 40х40х10 мм; хватает для создания в закрытом объеме 0,5-0,7 куб. м. разницы температур в 20 градусов с окружающей средой. Деталь будет корректно функционировать только при работающем теплоотводном устройстве (металлическом радиаторе) и вентиляторе, обеспечивающем отток воздуха от него. Если запитать элемент 12703 без обеспечения оттока тепла, равно как и его аналоги, охлаждавшие мощные диоды, он может сгореть в течение минуты.

Корпус и рабочая камера самодельного агрегата

Чтобы сконструировать автомобильный холодильник своими руками, потребуется теплоизолированный бокс с твердой неметаллической стенкой. Это может быть серийно выпущенный термобокс для путешествий (пассивно сохраняющий прохладную температуру) или подходящий по размерам пластиковый, фанерный, сделанный из МДФ или подобного теплоизолирующего материала, ящик с плотно закрывающейся крышкой.

1. Для удобства корпус портативной морозилки можно оснастить ручками по бокам.
2. Внутри камера самодельного устройства должна быть изолирована с помощью пенофола, пенополистирола, монтажной пены либо листового пенопласта. Исключение – место установки охлаждающего модуля. В точке крепления нужно сделать отверстие под модуль, выемки для монтажа радиаторов и корректного отвода воздуха.
3. Выбирая, какой лучше поставить радиатор и вентилятор охлаждения, следует обратить внимание на недорогие компьютерные детали: кулер охлаждения центрального процессора и его радиатор.
4. При монтаже радиатора на модуль Пельтье нужно обязательно использовать термопасту.
5. Внешний радиатор с размещенным на нем кулером следует защитить от повреждений или прикосновения, лучше с помощью решетки.

Что понадобится для сборки охлаждающего агрегата

Самодельный автомобильный холодильник с элементом Пельтье потребует таких деталей, как:

• теплоизолированный контейнер;
• охлаждающий модуль;
• 2 радиатора и 2 вентилятора (внутри и снаружи);
• термореле с выносным датчиком (микроконтроллер с термостатом);
• переключатель на два положения (вкл./выкл.) и провод.

Для подключения к автомобильному аккумулятору понадобятся длинные провода и разъемы (крокодилы). Не рекомендуется организовывать подключение через разъем прикуривателя, поскольку во время работы контакт сильно нагревается и может вывести из строя проводку авто. Чтобы обеспечить работу морозильного агрегата от сети на даче, следует приобрести компьютерный или другой подходящий блок питания на 12-15 V с проводами и штепселем.

Последовательность монтажа

Перед тем как поставить элемент Пельтье на холодильник, сделанный своими руками, следует проверить работоспособность конструкции, смонтировав ее в готовом виде на плоской дощечке соответствующего размера.

Схема компоновки деталей следующая:

• модуль монтируется в вырезанное точно по его размеру отверстие в основании (крышке или стенке автомобильного холодильника);
• к обеим его плоскостям крепятся предварительно смазанные термопастой радиаторы;
• на каждый радиатор устанавливается вентилятор в режиме отведения воздуха.

Чтобы понять, какой стороной лучше поставить модуль, следует обратиться к практике обозначений «плюса» красным проводом, а «минуса» – черным. При подаче тока с плюсовой клеммы аккумулятора на красный провод модуля, будет нагреваться та его сторона, на которой расположена маркировка. При обратном подключении – противоположная.

Во время эксплуатации самодельного автомобильного холодильника следует принимать во внимание, что продукты, загружаемые в него, должны быть по возможности охлажденными, иначе аппарату придется затратить большое количество энергии и времени на то, чтобы сначала охладить их, а уже затем – поддерживать заданную температуру внутри камеры.

• Автомобильный холодильник своими руками на элементе Пельтье: чертежи, подробные фото изготовления самоделки с описанием.
• Эта самоделка будет полезна в первую очередь для автолюбителей, при поездках на природу, в лес или к речке на пляж, наличие автомобильного мини холодильника очень актуально.
• В летний зной в холодильнике можно хранить скоропортящиеся продукты и охлаждать напитки, конечно можно приобрести готовый вариант, но сделать своими руками обойдётся намного дешевле.

Изготовление автомобильного холодильника

Охлаждать воздух в холодильнике мы будем с помощью элемента Пельтье.

По сути это термоэлектрический преобразователь в форме небольшой пластины, при подключении его к электрическому току в пластине возникает разность температур, одна сторона пластины нагревается, вторая наоборот остывает. Эту особенность мы и будем использовать для работы холодильника.

Материалы для изготовления:

• Пенополистирол (автор использовал лист размером 1200×600х50 мм).
• Элемент Пельтье (можно приобрести в радиомагазинах).
• Два радиатора с кулерами от старых компьютеров.
• Термопаста.
• Регулятор температуры с датчиком (продаются в радиомагазинах).
• Кусок провода и штекер для подключения в прикуриватель авто.
• Пена монтажная.

Инструменты:

• Нож канцелярский.
• Линейка, карандаш.
• Паяльник с паяльными принадлежностями.

1. Приступаем к изготовлению, первым делом из листов пенополистирола сделаем корпус будущего мини холодильника.
2. Пенополистирол очень хороший теплоизолятор, даже после отключения холодильника от электричества, он будет удерживать холод внутри контейнера продолжительное время.
3. На рисунке показаны размеры корпуса, но вы можете сделать короб по своим размерам в зависимости от требуемого объёма холодильника.
4.
5. Лист пенополистирола легко разрезается канцелярским ножом, все части коробки склеиваются монтажной пеной, после нанесения пены, детали нужно прижать на 5 минут пока пена схватится.
6.
7.
8.
9. Теперь в холодильник установим охлаждающий элемент.

Для охлаждения будем использовать элемент Пельтье, при подключении его в сеть 12 V, одна сторона его становится очень холодной, она и будет охлаждать воздух внутри холодильника. Вторая сторона элемента будет сильно нагреваться, чтобы устройство не перегорело, нужно отводить тепло, сделать это можно с помощью радиатора и кулера от компьютера.

Для хорошей теплоотдачи, между радиаторами и элементом Пельтье наносим слой термопасты. Радиаторы соединяем между собой стандартными скобами, которые используются для крепления к системной плате компьютера.

1.
2. Тестируем работоспособность устройства, подключаем его к аккумулятору на 12 V.
3. По сути устройство представляет собой пластину, по бокам которой с обеих сторон закреплены радиаторы с кулерами, работающими на выдув.
4. Устанавливаем прибор в отверстие коробки, охлаждающей стороной во внутрь, щели между отверстием корпуса и прибора замазываются герметиком.
5. Наружный блок, радиатор с кулером для отвода горячего воздуха.

Для регулировки температуры установим регулятор температуры с датчиком, сам провод с датчиком нужно протянуть через отверстие в контейнер. Холодильник готов, включаем его в гнездо прикуривателя авто или напрямую к аккумулятору на 12 V и пользуемся.

• Один элемент Пельтье охлаждает холодильник до температуры – 3 °С, при температуре окружающего воздуха +25 °С.
• При +30°С на улице, в холодильнике стабильно поддерживается температура +6 °С как и в обычном холодильнике.
• Автор самоделки Виктор Борисов.

(6

Источник: http://sam-stroitel.com/samodelnyj-xolodilnik-na-elemente-pelte.html

Винный холодильник своими руками. Холодильник на элементе Пельтье

Увлекся я домашним виноделием.

Почитал о пользе вина. Поискал полезное вино. Ужаснулся тем, что нам предлагают в магазинах. Даже от Крымских вин никакой пользы. Все пастеризовано, сделано из концентратов, непомерное количество консервантов.  Домашние вина безбожно разбавляют, неизвестно в каких условиях их делают…

Решил попробовать сделать вино сам. Получилось просто замечательное виноградное вино. Сухое, почти без сахара, насыщенное, очень полезное, снимает усталость…

Но главное, мне понравился сам процесс изготовления вина. Очень интересно, времени занимает не много. Я именно увлекся виноделием, и, думаю, надолго.

Живу я в многоквартирном доме. Для изготовления вина это не создает абсолютно никаких проблем. У меня большая кладовая, в ней вино бродит, созревает. А вот как хранить вино длительное время  не понятно.

Основное требование к хранению вина – низкая температура:

• 10 – 14 °C для сухих вин;
• до 16 °C для десертных;
• максимально допустимая температура 18 °C;
• 24 °C просто убивает вино.
• Не допустимы резкие перепады температуры.

Проблема усугубляется тем, что я предпочитаю сухие вина, которые требуют самой низкой температуры хранения.

Набрал в поисковых системах запросы.

• Хранение домашнего вина.
• Хранение вина в домашних условиях.
• Как хранить вино в квартире.

Авторы публикаций первым делом сообщают, что вино должно храниться при низкой температуре, а затем рассказывают о полочках, стеллажах, о чем угодно, кроме того, где эту низкую температуру найти.

Единственный реальный совет по этому поводу – купить винный холодильник. Но такие устройства дорогие. Особенно если полезный объем винного холодильника не на 6-8 бутылок, а на несколько баллонов вина. Не думаю, что кто-то изготавливает домашнее вино объемами менее 10-20 л.

Требования к винному холодильнику.

Решил сделать винный холодильник своими руками. Проблема упрощается, относительно традиционных холодильников для продуктов, тем, что:

• Температура в холодильнике для вина может быть 14 °C, и даже устроит 18 °C, в то время как в холодильнике для продуктов 4-5 °C, а в морозилке – 20 °C. Понятно, что на поддержание более высокой температуры необходима меньшая мощность холодильника, меньше требования к теплоизоляции. Достаточно снизить температуру относительно окружающей среды на 5-7 °C.
• К винному холодильнику, установленному в кладовой нет особых требований по внешнему виду. Но если у кого-то такие требования появятся, всегда можно заказать красивый внешний корпус из ламинированного ДСП.
• Холодильник для вина открывается достаточно редко. Это упрощает требования к закрывающей дверце холодильника, вообще к  способу закрывания корпуса.

Но есть и определенные требования:

• Не высокая потребляемая мощность, чтобы не разорится на оплате электроэнергии. Я решил, что максимальная потребляемая мощность должна быть не более 15-20 Вт.
• Система управления должна поддерживать температуру с высокой точностью, и главное – без резких колебаний. Релейные терморегуляторы от холодильников здесь совершенно не приемлемы.
• В качестве охлаждающего прибора – элемент Пельтье. Это накладывает еще специфичные требования на контроллер холодильника. Об этом я напишу в следующей публикации.

Последние два пункта меня нисколько не пугают. Я разрабатывал гораздо более сложные электронные контроллеры. Забегая вперед, скажу, что-что, а контроллер для холодильника на элементе Пельтье получился замечательным.

Небольших размеров, достаточно простой, удобный, с высокими характеристиками. Он поддерживает температуру с точностью 0,1 °C, ограничивает мощность на заданном уровне, вырабатывает идеальные сигналы для элемента Пельтье.

Корпус холодильника для вина, выбор теплоизоляционного материала.

Из чего сделать корпус холодильника? Просмотрел статьи по этому вопросу в интернете, подумал, почитал про теплоизоляционные материалы. Пришел к однозначному выводу – корпус надо делать из экструдированного пенополистирола. У этого материала:

• Низкая теплопроводность – 0,031 Вт/(м·°K).
• Достаточно высокая прочность, стойкость к деформациям. Существуют варианты с различной плотностью. От плотности и зависит прочность.
• Он совершенно не боится влаги.
• К тому же пенополистирол легкий, просто обрабатывается, легко клеится.

В отличие от вариантов в интернете, в которых брался подходящий пластиковый корпус и обшивался теплоизоляционным материалом, я решил сделать корпус  холодильника из плит пенополистирола и оклеить алюминиевой пленкой.

Расчитал, что мне необходимы плиты толщиной 5 см, но в ближайшем магазине нашел плиты Пеноплэкс толщиной только 4 см. Решил, что для первого опыта подойдет. Их и купил.

С учетом размеров полок в моей кладовой, решил сделать холодильник с полезным объемом, достаточным для хранения четырех пятилитровых баллонов.

Т.е. на 20 литров вина в четырех баллонах. Каждый баллон 5 л, высота 265 мм, диаметр 180 мм. Внутренние размеры холодильника 380 x 360 x 320 мм.

• Получился вот такой чертеж деталей для корпуса.
•
• Список деталей.

Выпилили мне эти детали в мебельном цехе за 200 руб. Материал обрабатывается замечательно. Края получились идеально ровными.

Использовал такой клей. Наверное, существует много других вариантов, но этот клей мне понравился.

Осталось склеить детали. Это было не сложно, только слишком много клея на первый шов налил.

Склеил крышку и примерил, пока клей окончательно не высох. Подошла идеально.

•
• Затем я оклеил корпус холодильника снаружи и изнутри алюминиевым скотчем.
• Корпус холодильника готов.
• Конструкция охлаждающего узла холодильника.

Оптимальная конструкция охлаждающего узла очевидна. Я постарался изобразить, как я ее вижу.

Задача состоит в том, чтобы холод с одной поверхности элемента Пельтье передать в холодильник на его внутренний радиатор. А другой, внешний радиатор должен отводить тепло с другой поверхности элемента Пельтье.

Боковую стенку холодильника под прямым углом пронизывает алюминиевый брусок сечением 40×40 мм. Через него передается холод внутрь корпуса. В камере к нему прикручивается внутренний радиатор, который охлаждает воздух. С другой стороны к бруску внешним радиатором прижимается элемент Пельтье. Конструкция оптимальная с точки зрения физических процессов:

• Минимальная длина передающего холод бруска.
• Большое сечение, а значит и хорошая теплопроводность бруска.
• Минимальная поверхность контакта холодной части охлаждающего узла с воздухом, а значит минимальные потери.
• Внешний радиатор располагается параллельно боковой стенке, увеличивая  ширину всего холодильника только на свою толщину. Толщина радиатора, как правило, меньше других размеров.

Недостатки:

• Боковые поверхности алюминиевого бруска должны быть идеально ровные.
• Требуются сложные фрезерные работы.
• Сложное крепление внешнего и внутреннего радиаторов.

Я инженер электронщик, программист, не механик. Уверен, что механическую конструкцию этого узла многие сделают лучше меня. Пришлите фотографию, если сделаете.

Меня на такой вариант конструкции не хватило. Я сделал более простую, но менее эффективную конструкцию охлаждающего узла.

1. Она понятна по картинкам.
2. Внутренний радиатор находится сверху в камере, потому что холодный воздух опускается вниз.
3. Недостатки такой конструкции очевидны:

• Брусок, передающий холод, маленького сечения, всего 40 x 10 мм.
• Значительная его часть контактирует с теплым воздухом, большие потери. Надо закрывать теплоизолирующими материалами.
• Ширина холодильника увеличивается за счет ширины радиатора. По этой же причине нельзя использовать широкий радиатор.

Ну, что смог. Буду переделывать.

Контроллер для холодильника на элементе Пельтье.

Контроллер получился крайне удачным. Ему будет посвящена следующая статья. Там я:

• Подробно расскажу о проблемах управления элементом Пельтье.
• Опишу работу контроллера.
• Приведу принципиальную схему контроллера элемента Пельтье.
• Выложу резидентное программное обеспечение.

Сейчас просто скажу, что контроллер:

• Измеряет и стабилизирует температуру воздуха в холодильнике с точностью 0,1 °C.
• Ограничивает потребляемую мощность по заданному значению.
• Контролирует температуру внешнего радиатора и управляет вентилятором.
• Формирует непрерывный ток и напряжение на элементе Пельтье, сглаживает пульсации и броски напряжения.
• Осуществляет диагностику датчиков температуры и других элементов системы.

Особо хочу отметить, что контроллер не включает и выключает элемент Пельтье для регулирования температуры, а плавно снижает или увеличивает мощность на элементе. Таким образом через элемент Пельтье всегда идет ток, только его значение определяется температурой окружающей среды.

Это позволяет:

• Держать значение температуры стабильным, без малейших скачков.
• У элемента Пельтье ограничено число включений и выключений. Релейные регулятор испортит его за 2 месяца.
• Избежать проблемы связанной с тем, что пластина передающая холод в камеру холодильника, при выключении элемента Пельтье, начинает передавать в него тепло от внешнего радиатора.

• Размеры контроллера всего 110 x 90 x 38 мм.
• А это весь холодильник.
• Испытания и оценка результатов.
• Контроллер отображает:

• температуру воздуха в холодильнике;
• температуру радиатора;
• электрическую мощность на элементе Пельтье.

Поэтому испытание проходило без дополнительных приборов. Просто включил холодильник и наблюдал.

При заданной максимальной мощности 15 Вт температура в холодильнике снижается на 6 °C относительно окружающей среды.

В принципе этого уже достаточно для хранения вина. Хотелось лучших результатов, но с учетом недостатков конструкции узла охлаждения, результат получился не плохой.

Тем более, что осталось огромное число резервов для увеличения эффективности холодильника:

• Изменить конструкцию узла охлаждения, как было описано выше.
• Добавить направляющие воздуха для вентилятора.
• Увеличить площадь внешнего и внутреннего радиаторов.
• Увеличить толщину стенок корпуса холодильника хотя бы до расчетной (50 мм).

Уверен, что этим можно значительно повысить эффективность холодильника:

• Добиться более низких температур.
• Снизить потребляемую мощность, хотя 15 Вт мне не кажется большой величиной.

Кстати, все промышленные холодильники для вина содержат второй вентилятор на внутреннем радиаторе. Я думаю, что без него можно обойтись, как сделано в этой разработке.

Что касается стоимости изготовления этой разработки, то я точно не считал, но не думаю, что потратил больше тысячи на материалы для корпуса. Все остальное делал из подручных материалов. Трудно оценить все вместе, думаю, что тысячи в 2-2,5 можно уложиться.

Буду рад, если кто-нибудь улучшит мою конструкцию. Сообщите мне о результатах.

Схему контроллера и прошивку выложу в следующей статье.

На сайте появилась серия статей о новом варианте контроллера модуля Пельтье, но если Вы не читали про первый вариант, то начните с него. Там много информации о принципах управления элементом Пельтье, которой нет в последующих статьях.

При использовании материала на других ресурсах, прошу давать активную ссылку на мой сайт.

Источник: http://mypractic.ru/xolodilnik.html

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

В летнее жаркое время находясь на даче или в душном офисе где нет холодильника наверняка захочется выпить охлаждённый напиток или же просто сохранить до обеда еду, чтобы не испортилась, для этого предлагаем сделать очень простой в изготовлении мини-холодильник на элементе Пельтье TEC1-12706 своими руками, изготовление такого холодильника не займёт у Вас много времени.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Детали которые нужны для создания мини-холодильника:

• Элемент Пельтье TEC1-12706 на 72 Ватта;
• Листы пенопласта;
• Кулер с радиатором для процессора;
• Радиатор под размер элемента Пельтье;
• Теплопроводный клей;
• Двусторонний скотч;
• Блок питания на 12В.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Как сделать холодильник на элементе Пельтье TEC1-12706, пошаговая инструкция:

Шаг 1

Намазываем теплопроводным клеем на радиаторе место где будет размещаться элемент Пельтье и прикладываем этот элемент к радиатору, затем берём радиатор поменьше, намазываем также теплопроводным клеем и приклеиваем с другой стороны элемента Пельтье.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Шаг 2

В листе пенопласта который послужит задней стенкой холодильника примерно в центре проделываем квадратное отверстие под маленький радиатор и с помощью клеевого пистолета приклеиваем болты кулера к пенопласту.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Шаг 3

Приклеиваем с помощью двухстороннего скотча сначала верхнюю и нижнюю стенки мини-холодильника, затем две боковые, но так как стенки будут двойные то сначала нужно вставить в средину внутренние стенки, которые должны быть короче наружных на толщину пенопластового листа, к приклеенным на торцы двусторонним скотчем, а затем уже ставим вторые наружные боковые стенки также приклеив на двусторонний скотч.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Затем вставляем внутрь верхнюю и нижнюю внутреннюю стенку холодильника.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Шаг 4

Делаем дверку для нашего холодильника, для этого вырезаем два прямоугольника, один должен быть вырезан по максимальному размеру сторон холодильника, а второй меньше на толщину листов пенопласта со всех 4-х сторон, чтобы он входил внутрь боковых стенок обеспечивая максимальную герметичность.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Шаг 5

В качестве крепления дверки (крепёжной петли) к боковой стенки используем скотч.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Шаг 6

Перейдём к электронике, у кулера имеется 3 проводка: красный – плюс, чёрный – минус, и синий – регуляция оборотов, последний нам не понадобится его можно отрезать.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

С помощью стяжки стягиваем 4 провода (два от кулера и два от элемента Пельтье) вместе.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

С помощью ножниц равняем провода, чтобы были одинаковой длины:

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Спаиваем провода чёрный с чёрным, красный с красным, а затем красные припаиваем к плюсовому проводу блока питания, а чёрные к минусовому, перед этим надев на них термоусадочные трубки.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Всё, мини-холодильник на элементе Пельтье (TEC1-12706) сделанный своими руками за короткое время готов к использованию. При температуре в комнате 32,6 градусов, воду удалось охладить до 11,9 градусов. Предлагаем и Вам повторить данную конструкцию самодельного мини холодильника.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Забрать к себе:

Источник: http://bestdiy.ru/mini-holodilnik-na-elemente-pelte-tec1-12706-svoimi-rukami.html

Авто холодильник на элементе Пельтье своими руками — DRIVE2

В своем первом посте, хотел бы поделиться собственным опытом по созданию авто холодильника своими руками. Изучив достаточно много видео сюжетов из YOUTUBE, данной тематики, мой выбор пал на принцип работы авто холодильника на элементе Пельтье. Чем удобен данный принцип при создании холодильника, какие плюсы и минусы имеет прибор и в чем особенности работы такого авто холодильника расскажу Вам сегодня.Принцип работы и конструкция.

Основной принцип работы элемента Пельтье, который был выбран за основу в качестве охлаждающего элемента, для создания авто холодильника, заключается в использование разности температур, возникающей на верхней и нижней частях самого элемента.

То есть, если на элемент подается питание равное 12В, возникающий ток внутри элемента преобразует энергию в тепловое излучение на верхней стороне элемента (нагревается), в то время как на противоположной, — нижней части, формируется холодный поток энергии (охлаждается). Именно он и является источником охлаждения для конструкции холодильника.

Что при этом необходимо запомнить? – Должна строго соблюдаться полярность проводов, при подачи тока для питания элемента. Именно поэтому, при приобретении, и установке элемента Пельтье в нашу конструкцию, прошу обратить внимание на цвета проводов, которые питают сам элемент.

Красный (+) и черный (-), если при этом случайно изменить полярность при установке, будут нагреваться и охлаждаться противоположные части элемента. При сборе конструкции так же критично, — обеспечить эффективное принудительное воздушное охлаждение части элемента, которая будет нагреваться (верхняя), с помощью куллера, вентилятора от ПК.

При этом, чем мощнее будет сам вентилятор куллера, тем эффективней, а значит холоднее будет нижняя часть элемента.

Так же, важнейшей причиной тщательной и аккуратной сборки конструкции охлаждающего элемента нашего холодильника, является надежная изоляционная прокладка, отражающего тепло материала, для верхней стороны элемента Пельтье, чтобы нижняя часть максимально охлаждалась.

Крепить элемент между верхним радиатором, который нагревается и нижним, — который охлаждается необходимо по типу «сэндвич», на практике это выглядит следующим образом: верхний радиатор, затем тонкий слой теплопроводной пасты КПТ-8 (возможно приобрести в магазинах, по продаже комплектующих к компьютерной технике или радио рынок, цена вопроса 10-25 грн.

за тюбик, в качестве емкости иногда используется шприц), на слой пасты плотно клеим верхнюю часть керамической поверхности самого элемента Пельтье, затем снова слой теплопроводной пасты на нижней стороне керамического элемента Пельтье и непосредственно к ней, клеем нижний радиатор, который и будет охлаждать наш холодильник, плотно прижимаем и даем конструкции просохнуть (4-5 часов). Рекомендую так же на нижнем охлаждающем радиаторе установить еще один куллер, — он будет более эффективно распространять холод по внутренней поверхности емкости холодильника, — быстрее будет проходить охлаждение холодильника при запуске, как правило требуется (+/- 1-1,5 часа для достижения рабочей температуры функционирования холодильника). При работе холодильника, дополнительный вентилятор куллера исключает возможность появления конденсата на поверхности внутреннего холодного радиатора (помещенные внутрь продукты не будут влажными!). Этот процесс напрямую зависит от температуры воздуха среды, где находится сам холодильник, чем выше температура, тем дольше будет проходить процесс охлаждение холодильника при запуске. Немаловажную роль в эффективности охлаждения холодильника, играет теплоизоляция самого бокса, который будет использован в качестве емкости для холодильника и его объем! Я применил для этих целей, заранее купленный ящик для инструментов (обязательно наличие фиксаторов замков в нем, чтобы исключить возможность попадания теплого воздуха в холодильник из вне. В качестве внутренней изоляции для бокса холодильника была применена жидкая монтажная пена, и заранее подготовленная дополнительная емкость, которую я изготовил из остатков оконного отлива белого цвета. Пространство между стенками ящика для инструментов и дополнительной емкостью из жести, было задуто монтажной пеной (лишнюю пену, после сушки бокса срезал).

Питание и возможности штатного подключение к сети.

На самом деле, возможностей использования холодильника на элементе Пельтье множество. Это может быть как штатная электро система автомобиля 12В, так и сеть переменного тока 220-240В. Важно сразу постараться, разобраться для каких целей вам необходим холодильник. Конструкция собранная мной, достаточно универсальна, т.

к может использовать в качестве питания и сеть переменного тока и сеть постоянного тока в автомобиле. Но при этом возможность универсального использования предполагает большие финансовые затраты на подготовку и сборку авто холодильника. Этот момент объясняется использованием дополнительных встроенных блоков питания в холодильнике, для использования в сети 220-240В.

Если использовать в качестве питания прибора только штатную систему автомобиля, можно существенно удешевить конструкцию (отсутствие в холодильнике дополнительных дорогостоящих блоков питания, необходим только штатный разъем прикуривателя для подключения прибора).

Мне холодильник понадобился не только в авто но и загородом, удобно использовать, например, холодильник на даче с системой питания в 220-240В в доме. Но это лично мое мнение, если предполагаете использовать исключительно в авто, стоить «постройка» этого чуда будет значительно дешевле. Отдельное внимание необходимо уделить выбору мощности модуля, т.

к при подборе эффективного модуля для охлаждения авто холодильника первое на, что следует обратить внимание- это объем емкости для холодильника. Чем больше будет объем бокса, тем мощнее должен быть модуль Пельтье. В маркировке серии модуля первые три цифры – это количество микроэлементов, которые находятся внутри модуля, как правило эта цифра 127.

Последние две цифры в маркировке – это интересующая нас сила тока элемента, от которой напрямую зависит мощность прибора. Для примера ниже привожу таблицу серии модулей Пельтье и предварительную стоимость в Днепропетровске на 05.03.2015. Интересующий модуль возможно приобрести здесь, а так же все остальные комплектующие для изготовления.

Таблица мощности элементов Пельтье и приблизительная стоимость.

Модуль Пельтье TEC1-04908 (25х25)мм. 12V — 118,80грнМодуль Пельтье TEC1-07108 (30х30)мм, 12V — 142,50грнМодуль Пельтье TEC1-12703 30×30мм 3.

2A 12V -140,40грнМодуль Пельтье TEC1-12704 (40х40)мм, 12V — 202,50грнМодуль Пельтье TEC1-12706 40×40мм 6А 12V -156,60грнМодуль Пельтье TEC1-12708 40×40мм 8A 12V — 229,50грнМодуль Пельтье MT2-1.

13-127S 40×40мм — 271,80грнМодуль Пельтье TEC1-12708S (50х50)мм, 12V -541,50грнМодуль Пельтье TEC1-12710 (40х40)мм, 12V — 270,10грнМодуль Пельтье TEC1-12710S (50х50)мм, 12V — 513,00грнМодуль Пельтье TEC1-12715S (50х50)мм, 12V -604,80грн

Модуль Пельтье MT1-1.3-127GS 30×30мм — 205,80грн

Модуль Пельтье TEC1-12703 30×30мм 3.2A 12V — 140,40грнМодуль Пельтье MT2,6-0,8-263Т1S 50×50 мм — 246,90грнМодуль Пельтье TEC1-12715 12V — 571,20грнМодуль Пельтье MT2-1.13-127S 40×40мм — 271,80грнМодуль Пельтье TEC1-12708 40×40мм 8A 12V -229,50грнМодуль Пельтье MT2-1.6-127S 40×40мм -310,60грн

Модуль Пельтье TEC1-12705 40×40мм 5А 12V -205,20грн

Основной принцип при подборе необходимого элемента заключается в точном расчете силы тока элемента с мощностью источника подачи питания к элементу, в пропорциональном соотношении 1:1, т.к при подачи на элемент, силы тока, меньшей, чем заявленная сила тока в серии элемента, приведет к неэффективной работе элемента Пельтье.

Не так критично напряжение, но тоже желательно соблюдать пропорцию 1:1.

Внимание! При подаче силы тока на элемент, значительно превосходящую мощность самого элемента – нагрев будет происходить с двух сторон элемента, в итоге приведет к перегреву элемента (проверял сам, не повторяйте моих ошибок – потратите деньги на покупку еще одного элемента).

Тот же принцип действует при подборе адаптера, если планируете использовать холодильник так же от сети переменного тока 220-240В. В заключении, хотел бы отметить, для удобство использования авто холодильника не лишним будет, если вы разместите выключатель питания, как не банально звучит, достаточно полезный дополнительный модуль в конструкции холодильника)).

Преимущества и недостатки холодильника Пельтье.

Начнем с плюсов, прежде всего это компактность и легкость самого «аппарата», мой например рассчитан на 8л., не занимает много места на заднем ряду сидений авто или в багажнике.

Простота и надежность использования, при правильной эксплуатации, имею в виду, подаваемую силу тока и напряжение, — прослужит достаточно долго, не требует дополнительного обслуживания и затрат. Стоимость, цена «заводского», как правило, китайского аналога, составляет более 1200 грн., европейские фирменные модели – более 7-10 тыс.грн.

, но и объем их, соответственно, тоже больше, чем предлагаемый мной вариант. К плюсам можно отнести поддержание холодильником постоянной температуры охлаждения, на протяжении всего периода активной работы, в отличии от обычной сумки-холодильника.

Теперь о минусах, их тоже достаточно, первое – техническая особенность, — поддержание внутренней температуры охлаждения, в среднем, не более 10-15 градусов, от температуры окружающей среды (мороженное конечно в нем не будет храниться в нормальном виде более 1 часа и т.д. Но для перевозки охлажденных напитков температуры более чем достаточно.

Второй минус, при «постройке» и эксплуатации холодильника от сети переменного тока, — это достаточно высокая цена адаптера питания нужной силы тока для элемента Пельтье (как правило — это блоки от ноутбука, более 6А силы тока на выходе, их стоимость составляет более 250 грн.). Нужен минимум 1 час работы холодильника для достижение рабочей температуры.

P.S. Если этот пост для вас интересен, буду рад ответить на любые вопросы, поделиться советом, относительно создания, своими руками, авто холодильника на элементе Пельтье.

Внимание! Желательно не эксплуатировать прибор при слабом заряде аккумуляторной батареи авто или заглушенном двигателе. Потребляемая мощность моего варианта холодильника примерно 65 W.

Цена вопроса: Ящик для инструментов (8л.) – 75 грн.(4 месяца назад)Элемент Пельтье TEC1-12706 40×40мм 6А 12V -85 грн. (покупал 1 год назад)Радиатор для внутренней части – 4 грн. (покупал 1 год назад)Монтажная пена – 0 грн.

(осталась от ремонта, много не надо, очень неплохо заполняет пространство, даже не большое количество пены в баллоне)Два куллера – 0 грн. (попросил у знакомых ИТ-шников, в замен на идею…))Теплопроводная паста КПТ-8 — 20 грн. (один шприц, целый тюбик не нужен).Теплоизоляционный материал – 0 грн.

(остался от обесшумки)Кусок жести от оконных отливов – 0 грн. (остался от ремонта)Выключатель -8 грн. (покупал 1 год назад)Провода – 0 грн. (думаю, с ними нет дефицита)Дополнительно на внутреннюю часть холодильника установил воздушный термометр, приобрел в зоомагазине -35 грн. (удобная вещь, для контроля внутр.

температуры)Блок питания для сети переменного тока 6А, 12В -150 грн.(если хотите, чтобы питание холодильника было универсальным 12В-220В).

Установил дополнительный блок питания отдельно для двигателей куллеров, чтобы снизить нагрузку на основной блок питания элемента Пельтье – 0 грн. Подойдет самый простой 1А, 12В. (если хотите, чтобы питание холодильника было универсальным 12В-220В)

Удачи на дорогах!)

Источник: https://www.drive2.ru/b/1733236/

доработка автохолодильника на элементах пельтье — Community «Сделай Сам» on DRIVE2

И так начнем, нужен был автохолодильник, так как часто бываем на вылазках, купил вот такой

зо литров на пельтье (тес1 12703) около 50 ватт .Приехали на природу и было горькое разочерование в нем, охлаждение было градусов 10 максимум и за 5-7 часов работы от акб при температуре 27 градусов.Задался задачей: улучшить этот чудо агрегат до нормального состояния охлаждения.Прочитал много статей про это все дело и началось!

1 что пришлось заменить : это родной радиатор .1 эксперимент выглядел так

Температура малость упала, на улице 27 в холодильнике примерно 16-18 .Этого тоже показалось мало!2 шаг :заменить элемент на более мощный (таким образом ускорить охлаждение и не ждать 5 часов ) был

тес1 12703 поставил тес1 12706 (если кто не знает что это интернет вам в помощь).холодопроизводительность увеличилась теперь до такой же температуры надо ждать 1.5- 2 часа .это уже прогресс! Но потребление питания тоже выросло с 50 ватт до 80-90 ватт, а это уже много.

Пришлось улучшать провод и вилку прикуривателя, чтоб нагрузка на провода была меньше (вилку доработал, провода припоял на прямую к + и — в обход механизма нажатия, облудил все места соприкосновения вилки и прикуривателя ) помогло на 5 балов, нагрев вилки прекратился контакт хороший !вероятность того что это все дело оплавиться ушло в небытие, припаял 2 крокодила чтоб на прямую от акума можно было питать, когда стоит машина. Все получилось примерно так

• шаг 3: мощность увеличилась, теперь не справляется радиатор (чем больше нагрев тем меньше холод)
• на авито нашел 2 радиатора за копейки, от старых видеокарт турбинного типа
• как то надо это все присабачить, на барахолке купил медную пластину 6 мм толщиной и прикрутил к ней эти радиаторы
• шаг 4 :надо поменять вентилятор, взял турбину с видеокарты
• методом (какая то мать и прямых рук) вытащил родной шток от вентилятора и поставил на этот, выглядеть это стало так

сразу обьясню почему так надо :на одном штоке соит 2 вентилятора 1 каторый обдувает верхний радиатор, а 2 с низу каторый обдувает холодный радиатор .НЕЛЬЗЯ СТАВИТЬ МАЛЕНЬКИЙ ВЕНТИЛЯТОР НА РАДИАТОР ОХЛОЖДЕНИЯ !как обычно это делают самоделки

причина1 конденсат с радиатора будет попадать на вентилятор и он в скором времени выйдет из строя2 при попадания воды может произойти замыкание проводки и чревато возгоранием3 вентилятор доет тепло при работе, это потеря холода,

1. если не хотите заморачиваться то ставьте вентялятор с боку
2. и примерно стало выглядеть все так, только с новым вентилятором и поставил термометр с алиэкспреса

Итог всей работы: при температуре 27-30 градусов окружающей среды в холодильнике постоянно держится от 9 до 12 градусов .Полторашка пива охлаждается примерно за 1.5 часа .

• Следующий шаг будет добиться температуры 5-6 градусов, добиться этого поможет мне вот этот элемент
• разница температур в 100 градусов .Остальное допишу после тестов
• Не судите строго моя первая работа по выкладыванию своего труда

Источник: https://www.drive2.com/c/509941399408345669/

Как сделать самодельный холодильник своими руками: автомобильный, из пенопласта, на элементах пельтье

Предлагаем статью о том, как изготовить холодильник своими руками, разобравшись в принципе его работы.

Способ выработки холода напрямую зависит от габаритов будущего устройства. При больших размерах выбирают схему с фреоном, при маленьких – электрические элементы Пельтье.

Важно! При самостоятельном изготовлении обратите внимание на второй вариант, реализуемый в домашних условиях.

Далее рассмотрим, как самому сделать холодильник для дачи и машины, работающий от USB на 12 вольт. Что можно взять от компьютера или кулера для воды? Как собрать корпус из листового материала? Как делают холодильники на аммиаке и для прицепа?

Принцип работы и преимущества охлаждающего элемента Пельтье

Во время работы преобразователя Пельтье две его части имеют различную температуру. При прохождении электрического тока через охладитель, на верхней половине вырабатывается тепло, а на нижней – холодный поток.

Внимание! Приобрести охлаждающее устройство можно в магазине, реализующем компьютерные комплектующие либо радиотехнические детали.

К преимуществам такого холодильника стоит причислить отсутствие:

• движущихся элементов;
• транспортируемых сред;
• шума.

Инструкция по сборке термоэлектрического холодильника своими руками

Чтобы изготовить холодильник на элементах Пельтье своими руками, ознакомьтесь с пошаговой инструкцией. В ней подробно расписаны этапы и даны полезные рекомендации.

Материалы и инструмент

Для работы потребуется:

• пенополистирол. Подойдут листы толщиной 50 мм;
• элемент Пельтье;
• радиаторы с кулерами. Можно снять со старой компьютерной техники;
• термопаста;
• регулятор с температурным датчиком;
• монтажная пена;
• провода;
• штекеры для подключения к USB авто и/или розетке;
• канцелярский нож;
• измерительный инструмент и карандаш;
• паяльник.

Сборка корпуса

Чтобы обеспечить геометрическую точность корпуса холодильника, изготавливается шаблон. Его размеры должны соотноситься с необходимым объемом будущего устройства. Винный должен иметь высоту, достаточную для размещения бутылок.

Внимание! В качестве шаблона используют чертеж ящика или коробки подходящего размера.

Вычерченные элементы:

• вырезаются по размеру с помощью канцелярского ножа;
• соединяются между собой с помощью монтажной пены. Для этого элементы с нанесенной на их поверхность пеной соединяют и оставляют в неподвижном состоянии до полного высыхания состава. Для усиления теплоизоляционных характеристик стенки делают двойными.

• Собранный короб окрашивается в выбранный цвет несколькими слоями.
• К внутренней поверхности холодильного устройства приклеивают утеплитель с алюминиевой фольгой, используя жидкие гвозди.
• При отсутствии листов экструдированного пенополистирола можно использовать:

• ламинат. Специальные пазы облегчают сборку конструкции. Материал обладает достаточной прочностью;
• пенопласт. Хорошо обрабатывается режущим инструментом. Влагостоек. Холодильник из пенопласта обойдется дешевле аналога из пенополистирола;
• МДФ или ДВП. Потребуется дополнительная обработка из-за низкой стойкости к воздействию влаги;
• пластик. Предпочтительны готовые боксы с крышками. Подойдет ящик для инструментов или кулер для воды.

Монтаж охлаждающего узла

Для обеспечения эффективного протекания физических процессов внутри переносного мини-холодильника, монтаж выполняют в следующей последовательности:

• перпендикулярно боковой стенке короба изнутри монтируется алюминиевый профиль. Он будет использоваться для передачи холода во внутреннее пространство;
• к зафиксированному алюминиевому профилю изнутри крепится радиатор, с помощью которого будет обеспечиваться перераспределение холодного воздуха по внутреннему объему;
• снаружи на профиль монтируется элемент Пельтье. От использования клея-герметика лучше отказаться из-за низкой эффективности. Предпочтительны шурупы.

Чтобы автомобильный холодильник обеспечил необходимый температурный режим, для охлаждения емкости используют три элемента. В качестве источника питания используют блок от компьютера. Если холодильник будет подключаться к автомобильному аккумулятору, потребуется удлинитель с разъемом для прикуривателя. Для регулирования температуры к холодильнику подключается терморегулятор.

Монтаж элемента Пельтье должен выполняться с соблюдением ряда правил. Необходимо:

• соблюдать полярность проводов. Неправильное подключение приведет к тому, что внутренняя часть будет нагреваться, а наружная – охлаждаться;
• своевременно отводить тепло от верхней части путем установки кулера. Без него элемент перегревается. Интенсивность отвода воздушного потока определяет мощность системы;
• качественно закрепить изоляционную прокладку. Ее характеристики определяют эффективность работы охладителя;
• в процессе монтажа между частями элемента и изоляционной пластиной следует нанести термопасту;
• для равномерного распределения холода и быстрого охлаждения внутри контейнера, на внутренней поверхности закрепляется еще один кулер. Он также будет препятствовать появлению конденсата.

Холодильники другого типа

Если вам нужна морозилка, стоит попытаться собрать компрессорный агрегат. Для него характерна быстрая и надежная заморозка. Самостоятельно изготовить такое устройство сложно. Надо обладать определенными знаниями и иметь в наличии компрессор, испаритель и конденсатор. Такой агрегат можно установить в прицеп машины, отправляясь на природу.

Существуют устройства абсорбционного типа. В их состав входят:

• генератор, в который подается насыщенная аммиаком смесь. После подключения к системе электроснабжения она закипает;

• конденсатор, обеспечивающий отвод тепла за пределы холодильника;
• абсорбер, в котором за счет разницы давлений водоаммиачный раствор поглощает пары аммиака. Процесс сопровождается выделением тепла. Для недопущения перегрева его охлаждают водой;
• испаритель, в котором выделяются пары хладагента;
• вентили;
• насос, обеспечивающий подачу пересыщенного аммиачного раствора внутрь генератора.

Все элементы соединяются вместе, формируя замкнутую схему. Собрать холодильник сможет только мастер, имеющий подходящее образование. Ремонт такой камеры невозможен.

Таким образом, самый простой вариант холодильника для автомобиля – устройство на элементах Пельтье. Это оптимальное решение в ситуации, когда туристическая сумка-термос не устраивает. Походный, на 12 вольт, станет подходящим вариантом для дачи, если предусмотреть специальный переходник на 220 В.

Видео: сумка холодильник своими руками

Источники:

https://www.moyo.ua/news/kak_sdelat_samodelnyyi_holodilnik_v_domashnih_usloviyah.html

https://vashtehnik.ru/xolodilniki/kak-sdelat-xolodilnik-svoimi-rukami.html

http://sam-stroitel.com/samodelnyj-xolodilnik-na-elemente-pelte.html

https://automend.ru/articles/kak-sdelat-avtomobilnyj-holodilnik-svoimi-rukami/

https://fishki.net/1662313-holodilnik-svoimi-rukami.html

http://samodelki-n.ru/avtomobilnyj-xolodilnik-svoimi-rukami.html

Источник: https://holodilnik1.ru/instrukcii/izgotavlivaem-holodilnik-sobstvennoruchno/
