Автопереворот яиц в инкубаторе своими руками

Улучшенная версия автоматического поворота яиц, в инкубаторе. DIY automatic egg turner for incubator

Автоматический переворот яиц в инкубаторе, без реверса и без концевиков

Самый простой и надежный автопереворот (автоматический поворот) лотков инкубатора своими руками

Чтобы вывести цыплят в домашних условиях, понадобится либо купить промышленный аппарат или же сделать инкубатор своими руками. Второй вариант удобен тем, что есть возможность собрать устройство нужных размеров, и под необходимое количество яиц. К тому же для его создания используются дешёвые материалы, такие как пенопласт или фанера. Всю работу по перевороту яиц и регулировке температуры можно полностью автоматизировать.

Что понадобится для создания самодельного инкубатора

Основой любого типа аппарата для выведения птенцов является корпус. Он должен хорошо сдерживать внутри себя тепло, чтобы температура яиц резко не изменялась. Так как из-за значительных скачков вероятность появления здорового выводка заметно снижается. Сделать корпус домашнего инкубатора можно из каркаса и фанеры, пенопласта, корпуса от телевизора или холодильника. Яйца закладываются в деревянные или пластиковые лотки, с дном из реек или сетки. Существуют автоматические лотки с моторами, которые сами переворачивают яйца. А точнее, отклоняют их в сторону через время, указанное на таймере.

Для нагрева воздуха в инкубаторе, собранном своими руками, чаще всего применяются лампы накаливания, мощностью от 25 до 100 Вт, в зависимости от размеров аппарата. Контроль над температурой осуществляется с помощью обыкновенного термометра или электронного терморегулятора с датчиком. Чтобы в инкубаторе не было застоя воздуха, требуется естественная или принудительная вентиляция. Если аппарат маленьких размеров, то достаточно лишь сделать отверстия возле дна и на крышке. Для инкубатора, сделанного своими руками из холодильника, потребуется установить вентиляторы, причем,и сверху, и снизу. Только так будет обеспечено необходимое движение воздуха, а также равномерное распределение тепла.

Чтобы процесс инкубации не был нарушен, нужно правильно рассчитать количество лотков. Расстояние между лампами накаливания и лотком должно быть минимум 15 см.

Такое же расстояние необходимо оставлять и между остальными лотками в инкубаторе, собранном своими руками, чтобы движение воздуха было свободным. Также между ними и стенами должно оставаться минимум 4-5 см.

Отверстия для вентиляции делаются размером от 12 до 20 мм, в верхней и нижней частях инкубатора.

Перед закладкой яиц, обязательно следует проверить, правильно ли расположены вентиляторы и хватает ли мощности ламп для равномерного нагрева инкубатора. Этот показатель не должен превышать ±0,5°C в каждом углу аппарата после полного прогрева.

Как сделать инкубатор из пенопласта своими руками

Пенополистирол – один из самых популярных материалов для создания инкубатора. Он не только доступен по цене, но имеет отличные теплоизоляционные свойства и малый вес. Для изготовления понадобятся следующие материалы:

• листы пенопласта 2 шт. с толщиной 50 мм;
• скотч, клей;
• лампы накаливания 4 шт. по 25 Вт и патроны для них;
• вентилятор (подойдёт и тот, который используется для охлаждения компьютера);
• терморегулятор;
• лотки для яиц и 1 для воды.

Прежде чем начать собирать своими руками инкубатор, следует составить подробные чертежи с размерами.

Пошаговая инструкция:

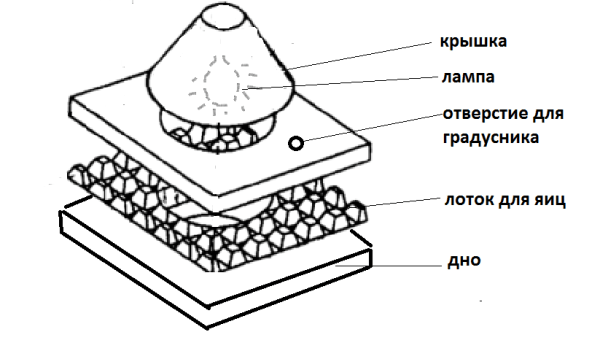

1 – ёмкость для воды; 2 – смотровое окошко; 3 – лоток; 4 – терморегулятор; 5 – датчик терморегулятора.

1. При желании или необходимости устанавливается вентилятор, но таким образом, чтобы поток воздуха попадал на лампочки, а не на яйца. Иначе они могут высохнуть.

Тепло внутри инкубатора, собранного своими руками из пенопласта, будет удерживаться ещё лучше, если все стены, дно и потолок оклеить фольгированной теплоизоляцией.

Инкубаторы с автоматическим или ручным переворотом яиц

Чтобы процесс проходил успешно, яйца необходимо постоянно переворачивать на 180°. Но делать это вручную занимает много времени.Для этой цели и используются переворотные механизмы.

Существуют несколько видов этих устройств:

• передвижная сетка;
• роликовое вращение;
• наклон лотка на 45°.

Первый вариант чаще всего используют в маленьких инкубаторах, например, пенопластовых. Принцип работы следующий: сетка медленно движется от одной стороны в другую, в итоге яйца, лежащие в её ячейках, переворачиваются. Этот процесс может быть автоматизирован или производиться вручную. Для этого достаточно к сетке прицепить кусочек проволоки и вывести его наружу.Недостаток такого механизма – яйцо может просто протащиться, а не перевернуться. Реже используются в самодельных инкубаторах с автоматическим переворотом яиц роликовое вращение, так как для его создания требуется много круглых деталей и втулок. Устройство работает с помощью валиков, закрытых сеткой (москитной).

Чтобы яйца не скатывались, они находятся в ячейках деревянной решётки. Когда лента начинает двигаться, все яйца переворачиваются.

Поворотный механизм, который наклоняет лотки, используют в инкубаторах больших размеров, например, сделанных из холодильника. К тому же этот способ лучше других выполняет свою задачу, так как в любом случае каждое яйцо наклоняется. Существуют автоматические лотки поворота яиц. В комплекте с ними идут двигатель и блок питания. В одном лотке находится несколько более мелких. Каждый вращается отдельно через установленное пользователем время.

Как сделать аппарат для вывода птенцов из холодильника или фанеры

Прежде чем как начать делать инкубатор своими руками, необходимо составить чертеж и схему подсоединения всех элементов. Из холодильника вытаскиваются все полки, в том числе и морозильная камера.

Пошаговая инструкция:

1. В потолке изнутри высверливаются отверстия для ламп накаливания и одно сквозное для вентиляции.
2. Стенки самодельного инкубатора из холодильника рекомендуется отделать листами пенополистирола, тогда он дольше будет сохранять в себе тепло.
3. Старые решетки для полок можно переделать в лотки или ставить на них новые.
4. Сверху снаружи на холодильнике крепится терморегулятор, а датчик устанавливается внутри.
5. Ближе ко дну высверливаются минимум 3 отверстия для вентиляции воздуха, размером 1,5х1,5 см.
6. Для лучшей циркуляции можно установить 1 или 2 вентилятора сверху возле ламп и столько же внизу на полу.

Чтобы было удобнее следить за температурой и яйцами, в двери необходимо вырезать отверстие для смотрового окошка. Закрывается стеклом или прозрачным пластиком, щели тщательно промазываются, например, герметиком.

В видео показан инкубатор, сделанный своими руками из холодильника.

Если нет холодильника, то каркас делается из деревянных брусьев, а стены из фанеры. Причем они должны быть двухслойными, а между ними укладывается утеплитель. К потолку крепятся патроны для лампочек, посередине двух стен монтируются бруски для установки лотка. На дне ставится ещё одна дополнительная лампочка для лучшего испарения воды. Расстояние между ней и лотком должно быть минимум 15-17 см. В крышке делается смотровое окошко со сдвигающимся стеклом для вентиляции. Ближе к полу вдоль длинных стен высверливаются отверстия для циркуляции воздуха.

По этому же принципу часто делают инкубаторы из корпусов телевизоров для небольшого количество яиц. Процесс переворота яиц в них чаще всего проводят вручную, так как это занимает немного времени. Лотки можно сделать из закруглённых реек. Такой инкубатор не нуждается в вентиляторах, так как проветривание происходит каждый раз при открытии крышки, чтобы перевернуть яйца.

На дне любого инкубатора помещается ёмкость с водой, чтобы создавался оптимальный уровень влажности, необходимый для яиц.

Для вывода очень маленькой партии птенцов (10 шт.) можно использовать 2 перевернутых тазика. Для этого один из них переворачивают на второй и с одного края скрепляют их мебельным навесом. Главное, чтобы они не могли съехать друг с друга. На потолке изнутри крепится патрон для лампочки. На дно насыпается песок, который закрывается фольгой и сеном. В фольге должно быть множество отверстий диаметром 3 мм, чтобы через неё проходила влага. Для регулировки температуры используют брусок со ступеньками, который вставляется между тазами.

Чтобы вывод птенцов в любом инкубаторе происходил в одно и то же время, яйца должны быть одинакового размера, а также необходим равномерный прогрев всего пространства аппарата.

Двухкамерный самодельный инкубатор — видео

Свернуть

Руководствуясь инструкциями, изложенными в этой статье, вы сможете сделать инкубатор своими руками. Он будет иметь ту же функциональность, что и магазинный прибор, но обойдется вам значительно дешевле. Для того, чтобы собрать инкубатор своими руками в домашних условиях, вам не нужно обладать специальными навыками и знаниями, следуйте нашим советам и все получится.

С чего начать, какие инструменты понадобятся?

Перед тем как начать сборку, определитесь с основным материалом, из которого будет состоять изделие. Если у вас есть старый холодильник, то за основу можно взять его. Также подойдут большие куски пенопласта, не меньше чем 40 на 25 сантиметров или простая картонная коробка. Определяющим фактором при выборе материала является его теплоизоляционная способность.

Для обогрева нужно будет оснастить прибор лампой или нагревательным прибором, позаботиться о контроле температуры. В инкубаторах можно настраивать автоповорот путем добавления дополнительных механизмов.

Автоматический переворот яиц в инкубаторе нужен для экономии времени. Обычно его устанавливают на крупные устройства, рассчитанные на 200 и более яиц.

Все, что вам понадобится для сборки:

• Холодильник (если вы задумали собрать инкубатор из старого холодильника), коробка или пенопласт.
• Стандартные лампы накаливания мощностью от 25 до 40 Вт. Количество ламп зависит от размеров инкубатора, небольшое устройство на 100 яиц можно обогреть четырьмя лампами.
• Как альтернативу лампам вы можете использовать электрические ТЭНы.
• Лоток для инкубатора, изготовленный из металлической сетки или аналогов. Сетка должна плотно держать яйца. В холодильнике могут быть установлены лотки из дерева.
• Термометр, вентилятор.
• Терморегулятор (если проектируете автоматический инкубатор). Для этого вы можете использовать биметаллические пластины, электроконтакторы или барометрические датчики.
• Моторедуктор (то из чего состоит механизм переворота). При необходимости, подшипники – 4 штуки, хомуты для их стяжки.
• Герметик для заделывания щелей в целях утепления, шурупы, различные крепежные материалы, металлические уголки.
• Для отслеживания уровня влажности используют гигрометр.

Внимание! Лампы для обогрева нужно устанавливать на расстоянии более 25 сантиметров от яиц.

Определитесь с размерами инкубатора, решите из чего вы будете его собирать. Затем подберите все необходимые составляющие из списка, приведенного выше, и можете приступать к сборке.

Как определиться с размером?

Размеры инкубатора нужно планировать заранее. Этот параметр зависит от объемов вашего производства, количества кур. Решающим фактором в этом вопросе будет количество яиц, которые вы планируете закладывать в устройство. Также на размеры инкубатора влияет тип системы обогрева, место расположения ламп и материал из которого изготовлено устройство.

Для более точной работы вам понадобятся чертежи с размерами, которые будут выглядеть приблизительно так:

Рис1. Пример чертежа

Здесь представлен чертеж инкубатора небольших размеров (на 45 яиц) 25 см в ширину и 40 см в длину.

Размеры модели на 100 яиц

Формируя размеры инкубатора учитывайте, что температура в 2 см от яйца должна быть в диапазоне 37,3-38,6 градусов по Цельсию. Обычно делают устройство средних размеров, рассчитанное на 100 яиц. Ячейки делают около 45 миллиметров в диаметре и 60-80 миллиметров в глубину. Рекомендуется делать сменную решетку, чтобы можно было корректировать размеры под разные виды яиц.

Собирая домашний инкубатор своими руками на 100 яиц, вы получите устройство размером 60 на 60 сантиметров. Весит прибор около 3 килограмм. Его можно будет переоборудовать и использовать для размещения утиных, гусиных, индюшачьих или перепелиных яиц.

Если вы собираете инкубатор дома из старого холодильника, он будет занимать больше места и вместит больше яиц, чем изделие из пенопласта или картона.

Как рассчитать размер?

Размеры для инкубатора своими руками можно определить с помощью таблицы, приведенной ниже. В таблице показана зависимость длины ширины и высоты от количества вмещаемых яиц.

Делая инкубатор для куриных яиц своими руками, вы должны учитывать, что при одинаковой вместительности, конструкция из пенопласта будет более объемной, чем из картона.

Более крупные модели обычно делают в несколько этажей, с применением других технологий. Поэтому расчеты там производятся иначе.

Как сделать инкубатор из холодильника с автоматическим переворотом яиц?

Устройство инкубатора имеет много схожих черт с устройством холодильника. Поэтому из холодильника можно легко сделать инкубатор для яиц. Корпус этого прибора хорошо удерживает тепло. В нем можно разместить больше яиц, каждый лоток для инкубатора будет лежать на отдельном стеллаже.

В роли стеллажей будут полки холодильника. Внутри будет оптимальная влажность благодаря системе обмена жидкостью, находящейся внизу бытового прибора. Из этой главы вы узнаете, как самому сделать инкубатор из холодильника, добавив терморегулятор, нагреватель и поворотный механизм.

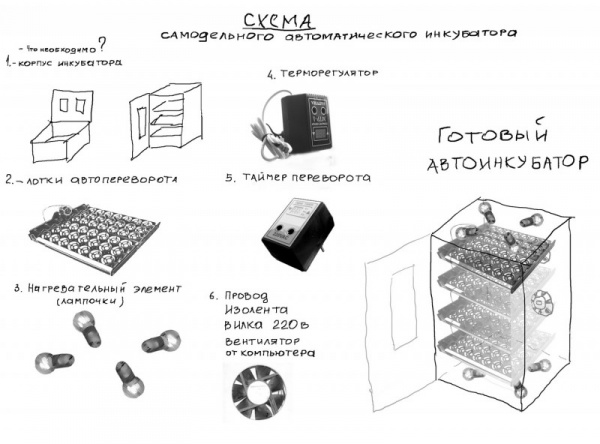

Рис 2. Схема самодельного инкубатора из холодильника

Расходные материалы и их цена

Зная, как сделать самодельный инкубатор, вы сэкономите 70% от магазинной стоимости устройства. Самый простой инкубатор из холодильника можно собрать без вложений. Но если вы хотите сделать его удобным и эффективным, то придется купить несколько дополнительных предметов.

1. Старый холодильник – обычно приобретается бесплатно, можно купить по объявлению не дороже чем за 1 000 рублей.
2. Лампочки на 220 Вольт – от 25 рублей за штуку.
3. Терморегулятор – от 300 рублей.
4. Вентилятор – от 200 рублей.
5. Цепь со звездочкой или металлический шток.
6. Привод для переворота яиц – от 500 до 5 000 рублей. Можно достать бесплатно т.к. подойдет любой моторедуктор, например, от стеклоочистителя автомобиля.

Основные требования к камере

Самодельный инкубатор из холодильника должен отвечать минимальным требованиям, которые сделают выведение цыплят возможным. На вывод детенышей отводится около двадцати дней. В этот период в инкубаторах поддерживают влажность на уровне 40-60 процентов. Как только птенцы начнут показываться на свет, влажность повышают до 80 процентов. На финальной стадии, перед тем, как отбирать цыплят, влажность возвращают на первоначальный уровень.

Яйца требуют соблюдения температурного режима. Поэтому ваше устройство должно быть изготовлено с учетом этого факта. Температурные требования изменяются в зависимости от того, какие яйца вы помещаете в лоток для инкубатора. Подбирайте режим в соответствии с таблицей, приведенной ниже.

Таблица температур

Система вентиляции

Изготовление инкубатора из холодильника предполагает установку вентиляционной системы. Вентиляция влияет на температуру и влажность внутри устройства. Предотвращает образование неблагоприятного для яиц климата. Средняя скорость вентиляции должна быть около 5 м/с.

Домашний инкубатор своими руками из холодильника должен быть оснащен двумя вентиляционными отверстиями, которые высверливают в корпусе. Одно из них располагают снизу, а другое сверху. В отверстия вставляют пластиковые или металлические трубочки, для того, чтобы воздушные массы не взаимодействовали со стекловатой, находящейся под обшивкой корпуса охладительного прибора. Регулировка вентиляции осуществляется путем частичного или полного перекрытия отверстий.

Рис 3. Система вентиляции

Справка: зародыши начинают потреблять кислород извне уже на 6 дне инкубации. На третьей неделе яйцо потребляет 2 литра воздуха в сутки. В последние дни перед выведением каждый птенец потребляет по 8 литров кислорода.

Вентиляция бывает двух типов:

• Постоянная – это система, предполагающая создание непрерывного движения воздуха, с постоянным обменом и плавным распределением тепла.
• Периодическая – устройство, срабатывающее раз в 24 часа для активной смены воздуха в камере.

Обратите внимание на то, что даже самая качественная вентиляция не позволяет полностью отказаться от переворота яиц. Поэтому механизм поворота яиц в инкубаторе нужен в любом случае. Автопереворот предотвращает прилипание зародыша к скорлупе.

Постоянная

Постоянная вентиляция для холодильника имеет следующий принцип действия:

• Вентилятор, установленный внутри камеры, гонит поток воздуха в отверстия. За счет этого воздух выходит наружу. Делая домашний инкубатор своими руками, вы должны уделить максимум внимания этому моменту.
• При выходе воздушный поток смешивается со свежим воздухом, проходит через нагреватели.
• Затем воздух идет вниз, там он увлажняется за счет емкости с водой.
• Устройство инкубатора способствует нагреванию воздуха, который впоследствии отдает тепло яйцам.
• После теплоотдачи воздух возвращается к вентилятору.

Устройство инкубатора с постоянной вентиляцией сложнее, чем с периодической системой. Но это позволяет одновременно решать три задачи: увлажнение воздуха, вентилирование и обогрев яиц.

Периодическая

Периодическая система. Если вы делаете инкубатор для яиц своими руками, то, скорее всего, это будет механизм с ручным управлением. Для установки автоматического включения вам понадобится электронный контроллер. Применение контроллера не всегда оправдано, особенно если вы делаете простейший самодельный инкубатор с автоматическим переворотом яиц. Вентилирование в такой системе происходит следующим образом:

• Отключается обогрев.
• Запускают вентилятор, который производит замену воздуха и охлаждает яйца.
• Спустя 30 минут вентилятор выключают и запускают систему обогрева.

Характеристики вентилятора определяются в зависимости от того, на сколько яиц рассчитана камера. Если вы делаете средний инкубатор своими руками с автоматическим переворотом вместимостью 100-200 яиц, то вам нужен вентилятор:

• работающий от сети 220 Вольт;
• диаметром от 10 до 45 сантиметров;
• с производительностью от 35 до 200 м 3 /час.

Кроме того, устройство инкубатора должно предполагать наличие фильтра для вентилятора. Фильтр предотвращает попадание пыли, грязи и пуха в лопасти устройства.

Корпус инкубатора из холодильника

Это важный аспект темы «как сделать инкубатор из холодильника своими руками», так как от правильной подготовки корпуса устройства будет зависеть эффективность его работы.

Рис 4. Корпус из холодильника

Сначала вам нужно будет убрать морозильную камеру и прочее встроенное оборудование. Затем сделайте отверстия для вентиляции, как это описано выше, в тексте об установке этой системы. Установите полки и лотки в том количестве, которое считаете необходимым.

Установка системы обогрева

Делая инкубатор своими руками с автоматическим переворотом, вам придется самостоятельно организовывать систему обогрева. Для этого используют 4 лампы накаливания по 25 Ватт или две лампочки по 40 Ватт. Лампы в равном количестве распределяются между низом и верхом холодильника. Нижние лампы не должны мешать установке емкости с водой, предназначенной для увлажнения.

Перед тем как сделать инкубатор в домашних условиях нужно произвести необходимые расчеты и подготовить инструментарий. Не торопитесь в процессе работы, так как это может привести к плачевному результату.

Выбор терморегулятора

Многих интересует вопрос, как сделать домашний инкубатор с оптимальным температурным режимом. Для этого понадобится качественный терморегулятор. Существует три вида, которые используют птицеводы:

• Электроконтактор – это ртутный термометр с электродом, отвечающим за отключение обогрева при достижении определенной температуры.
• Биметаллическая пластина – замыкает цепь при достижении нужного параметра нагрева.
• Барометрический датчик – замыкает цепь при излишнем давлении.

Рис 5. Готовый терморегулятор

Если вы думаете о том, как сделать инкубатор с удобным управлением, то устанавливайте автоматический терморегулятор. Это значительно повысит удобство и сэкономит время.

Механизм переворота

По общепринятой технологии, механизм поворота яиц в инкубаторе должен срабатывать 2 раза в сутки. Некоторые специалисты рекомендуют переворачивать яйца вдвое чаще.

Переворот яиц в инкубаторе бывает двух типов:

• рамочный;
• наклонный.

Рамочное поворотное устройство для инкубатора функционирует за счет сталкивания яйца специальной рамкой, которая вращает его относительно оси.

Наклонное поворотное устройство для инкубатора предполагает периодический наклон лотка с яйцами под определенным углом. За счет этого меняется положение зародышей внутри яиц и их расположение по отношению к лампам.

Рис 6. Механизм поворота

Главный принцип устройства с автоматическим поворотом в том, что двигатель приводит в действие шток, который воздействует на лоток с яйцами.

Как сделать простой механизм поворота для холодильника:

1. Устанавливаете редуктор внутри холодильника в нижней части.
2. Внутри холодильника устанавливают деревянную раму, которая будет держать лотки. Лотки должны крепиться таким образом, чтобы они могли наклоняться на 60 градусов в направлении дверцы и так же в противоположном направлении.
3. Редуктор должен быть крепко зафиксирован.
4. К двигателю крепится шток, соединенный с лотком с другой стороны.
5. Двигатель приводит в движение шток, который, в свою очередь, наклоняет лоток.

Видео

Изготовление устройства из коробки

Рассмотрим вопрос, как сделать инкубатор из коробки. Этот вариант будет самым дешевым из предложенных, изготовление займет несколько часов. Картон является непрочным материалом, но, в то же время, он хорошо удерживает тепло и с ним легко работать.

Все, кто занимается домашней птицы, хотя бы раз наблюдали, как наседки (и курицы, и утки, и гуси, и индейки, и любая другая птица) переворачивают яйца клювом в гнезде.

Делается это по нескольким причинам, среди которых:

1. При перевороте яйца равномернее прогреваются, так как источник тепла расположен только с одной стороны.
2. Яйца лучше «дышат» (в случае с инкубатором это не так актуально как с естественным высиживанием, но многие фермеры даже в инкубаторах устраивают проветривание яйцам, обеспечивая им приток свежего воздуха).
3. Переворот яиц обеспечивает правильное развитие птенца (зародыш без движения яйца может приклеиться к подскорлупной оболочке, процент вылупившихся яиц может сильно сократиться).

Аллантоис – это зародышевая оболочка, служащая органом дыхания эмбриона. У птиц аллантоис формируется вдоль стенок скорлупы вокруг зародыша.

Время смыкания зародышевой оболочки у всех видов птиц – разное.

Отследить процесс можно с помощью овоскопа. При просвечивании яйца становятся темными от острого конца, а в тупом наблюдается увеличившаяся воздушная камера.

Механизм переворота яиц в инкубаторе — выбор оптимального метода

Переворачивать яйца следует не реже 2 раз в день при горизонтальной укладке (на 180° — полуоборот). Хотя некоторые заводчики птиц рекомендуют делать это чаще – каждые 4 часа.

Современный ассортимент инкубаторов предполагает большое количество моделей устройств с различным функционалом.
Самые недорогие модели не оборудуются механизмом автоматического переворота. И поэтому процедуру придется выполнять вручную по заранее прописанному графику с таймером. Для того, чтобы не запутаться, заводится специальный журнал учета, а на яйцах маркером ставятся метки.

Более функциональные модели инкубаторов могут оснащаться автоматикой для переворота.

Механический переворот яиц в инкубаторе
чаще всего бывает двух видов:

• Рамочный,
• Наклонный.

Первый вид механизма работает по принципу качения яиц. То есть нижняя часть яйца за счет трения останавливается опорной поверхностью, а специальная рамка, сдвигаясь, толкает яйцо, тем самым прокручивая его относительно оси.

При таком типе переворота яйца закладываются в инкубатор только горизонтально. Двигаться рамка может за счет толкания в одну из сторон, а может вращаться относительно оси.

Второй вид механизма предполагает конструкцию, которая работает по принципу качели. Яйца в таком варианте загружаются только вертикально.

Преимущества рамочного поворота

1. Устройство потребляет для поворота немного энергии и потому может использовать для работы даже резервный источник тока (на случай отключения энергии).
2. Механизм вращения достаточно прост в обслуживании и функционален в использовании.
3. Такой инкубатор имеет небольшие габариты и не занимает много места.

Недостатки

1. Механизм сдвига предполагает, что скорлупа идеально чиста, даже небольшое загрязнение способно застопорить яйцо, и оно поворачиваться не будет.
2. Шаг сдвига напрямую влияет на радиус поворота яйца. Если яйца будут большего или, наоборот, меньшего диаметра, заложенного производителями устройства, то угол поворота будут существенно изменен в меньшую или большую сторону (инкубаторы с круговым движением рамок лишены такого недостатка, все яйца будут полностью переворачиваться).
3. Некоторые производители инкубаторов не учитывают габариты яиц, делают низкие рамки и поэтому при сдвиге, яйца могут биться друг о друга. При резком движении рамки из-за неисправности оборудования (люфт, неправильная регулировка и т.п.), опять же, могут пострадать яйца.

Преимущества наклонных механизмов переворота яиц

1. Яйца гарантированно будут поворачиваться на заданный градус, какого бы диаметра они не были. То есть инкубаторы с наклонным механизмом поворачивания можно смело назвать универсальными. Они подойдут для яиц любой домашней птицы.
2. Такой механизм переворота наиболее безопасен, в сравнении с рамочными, так как горизонтальная амплитуда движений невелика, значит яйца будут меньше биться друг о друга.

Недостатки

1. Качельный механизм сложнее в обслуживании, чем рамочный.
2. Стоимость инкубаторов с таким автоматическим поворотом яиц чаще всего высока.
3. Габариты конечных устройств и энергопотребление выше рамочных аналогов.

Выбор наиболее оптимального механизма, как и при выборе любого другого устройства, зависит от множества факторов (конечная цена устройства, другой дополнительный функционал, габариты, энергопотребление и т.п.), а также индивидуальных предпочтений заводчика.

Лоток переворота яиц в инкубаторе – нюансы

Самый простой и функциональный вариант механизма переворота яиц в инкубаторе
– сдвижной. Чаще всего выбор на инкубаторы с таким оборудованием падает из-за невысокой конечной стоимости.

Ниже рассмотрим, на что обратить внимание при покупке такого агрегата.

• Лоток имеет определенный объем загрузки яиц. Этот показатель – первое, на что нужно обратить внимание. Выбирать вместительность инкубатора следует из планируемой популяции птичника. Брать большой запас смысла нет, так как увеличение популяции напрямую влияет на увеличение площади курятника (или помещения для выращивания других видов птиц).

• Некоторые модели лотков выполняются в виде тонких рамок. Они самые недорогие, однако, самые небезопасные (рамки легко гнутся, от чего механизм может выйти из строя, при большом диаметре яйца могут касаться друг друга, нависая за пределы ячейки, что при движении опасно и т.п.). Выбирать лучше всего лотки с полностью изолированными ячейками (со всех 4 сторон от яйца) с высокими бортиками.

• Размер ячейки и шаг сдвига лотка напрямую влияют на угол поворота яйца. Поэтому подбирать размеры ячейки следует исходя из типа яиц. Не рекомендуется укладывать в большие ячейки яйца с малым диаметром. Например, для перепелиных яиц лоток должен иметь меньший размер ячейки, для индюшачьих – больший и т.п.

• Если вы хотите универсальный инкубатор с автоповоротом для различных видов яиц, лучше всего обратить внимание на модели с лотками со съемными перегородками. Они позволяют подобрать требуемый размер. В таких инкубаторах можно укладывать различные типы яиц одновременно (в одном ряду должны быть яйца одного диаметра).

Как сделать самодельный механизм переворота куриных яиц в инкубаторе

Для того, чтобы изготовить механизм автоматического переворота яиц для инкубатора, понадобятся знания механики и электротехники.

Ниже рассмотрим простой пример создания механизма с горизонтальным смещением лотка электроприводом.

Ввиду большого разнообразия двигателей и способов технической реализации движения будет не сложно подобрать необходимые материалы.

Всегда можно приобрести вариант инкубатора с автоповоротом, поэтому создание механизма своими руками оправдано только тогда, когда цена используемых инструментов и материалов не превышает цену готового устройства.

Электросхема устройства автоповорота

Рамочный автоповорот для яиц из простых материалов

Основные принципы, из которых необходимо исходить:

• Круговое движение ротора двигателя необходимо преобразовать в возвратно-поступательное горизонтальное. Это осуществляется с помощью шатунного механизма, когда закрепленный на одной из точек окружности шток передает совершаемое циклическое круговое движение в возвратно-поступательное движение другого конца.

• Ввиду того, что многие роторные двигатели обладают большим числом оборотов в единицу времени, чтобы преобразовать частые вращения оси в редкие необходимо использовать комбинацию шестеренок с различным передаточным числом. Количество поворотов конечной шестерни должно соответствовать времени переворота яиц (в готовых моделях поворот осуществляется один раз в 4 часа). То есть один поворот приблизительно в 2-4 часа.

• Возвратно-поступательное движение штока в одну сторону должно составлять полный диаметра яйца – это около 4 см, или 8 см – общая длина (поворот в каждую сторону будет осуществляться на 180°, то есть за один полный цикл последней шестерни — 360° поворота яйца). Если сказать проще, радиус точки крепления штока на последней шестерне должен быть равен радиусу яйца (или чуть больше).

ВИДЕО ИНСТРУКЦИЯ

Собранный механизм будет работать следующим образом:

1. Двигатель совершает вращательные движения с высокой частотой.
2. Система шестерней преобразует высокую скорость вращения вала двигателя в редкое (приблизительно 1 поворот в 4-8 часов).
3. Шток, соединяющий последнюю шестерню и лоток с яйцами, преобразует круговые движения в горизонтальные возвратно-поступательные движения лотка (на расстояние, равное диаметру яйца).

Начать хочется с того, что споров касательно такой проблемы как «какой механизм поворота яиц лучше?» в просторах интернета ходит довольно таки давно. Давайте попробуем разобраться на примере двух популярных типов конструкций, таких как каталка и качели.

Принцип каталки:

Данный принцип сильно распространен в пенопластовых инкубаторах отечественного производства, поскольку является наверное самым простым и менее затратным в производстве. Плюсов для пользователя у данной конструкции не много, я бы даже сказал всего лишь два, это сам по себе авто-переворот и дешевизна. Теперь перейдем к минусам: заклинивание механизма (были случаи когда яйца застревали и раскалывались), отсутствие надежной поддержки яиц в ячейках решетки механизма и большой люфт, что в свою очередь также может привести к повреждению скорлупы, особенно у такой разновидности птиц как перепелки. Некоторые иностранные производители работающие по той же технологии в свою очередь попытались учесть все нюансы, использовав для этого более подходящие материалы и изменив конструкцию, в подобном исполнении яйца уже перестали колоться, но осталась самая большая проблема, связанная с расположением яйца в горизонтальном положении. Дело в том что подобный нюанс приводит к такому неприятному фактору как снижение количества здоровых птенцов на 10% — 20% (на этапе развития зародыша, во время перекатывания, есть большая вероятность развития физиологических патологий).

Принцип качелей:

Здесь дела обстоят более интересным образом, во первых хочется отметить что данная технология предусматривает вертикальное расположение яиц и их жесткую фиксацию, за счет наличия отдельных ячеек или фиксирующих элементов если под закладку предусмотрен общий большой лоток, к примеру как у инкубаторов «Поседа». Для себя я отметил, что самыми удобными являются все таки механизмы переворота яиц в инкубаторе, которые идут с отдельными ячейками, поскольку в этом случае яйца не контактируют друг с другом и ненужно подкладывать картонки чтобы их зафиксировать, правда в этом случае объем закладываемых яиц у нас уменьшается но вместе с этим повышается процент вылупа. Так что делайте выводы о том что вы хотите получить, количество или качество.

В практике инкубаторо строения применяют несколько видов устройств для поворота яиц. В принципе существует два типа поворота, это прямой поворот яйца, когда само инкубационное яйцо каким либо образом поворачивается в лотке. И второй тип, когда осуществляется поворот всего лотка вместе с яйцами. Поворот самого яйца не нашел широкого применения и применяется главным образом в малых инкубаторах на 6 — 50 яиц. А вот поворот лотков с яйцами широко применяется как в относительно малых инкубаторах, так и в больших промышленных. Именно принцип поворота лотков с яйцами и интересен большинству самодельщиков т.к. он достаточно легок для повторения.

Здесь собственно всё понятно без описания. Единственное что требуется это правильно сделать развесовку лотков, что бы не было перекосов. Важно все поворотные оси, на которых держатся лотки поставить в латунные втулки или применять для этих целей специальные подшипниковые опоры.

Нужно сказать, что эта схема поворота лотков, несколько перегружена. При её практическом воплощении, возможны два варианта. Убрать две нижние опоры (1-1) или одну из крайних тяг трапеции (2-2). При этом всё будет работать отлично.

На практике это выглядит вот так:

Цепной привод для поворота лотков в самодельном инкубаторе.

Очень простой и надёжный привод для поворота лотков я подсмотрел в Китайских инкубаторах. Основой привода служат редукционные двигатели 6-20 ватт () и цепь. Всё, вот так просто и в тоже время надёжно, 500 яиц запросто поворачивает. Да, в моём самодельном инкубаторе с подобной схемой поворота лотков, стоит редукционный двигатель на 14 ватт и 10 об./мин., как я уже говорил, инкубатор на 500 яиц. Изначально были опасения, что возможен слишком быстрый «старт» лотков, то есть рывок. Но эти опасения не оправдались, полностью загруженные лотки с инкубационным яйцом, достаточно мягко начинают движение и так же мягко останавливаются.

Интересный момент, для этой схемы поворота лотков, я использовал совсем старый самодельный инкубатор, который долгие годы вообще работал с ручным поворотом лотков. Места в верхней части инкубатора было очень мало, поэтому двигатель я закрепил на простейшем кронштейне в нижней части инкубатора, под лотками. А не вверху и сбоку, как на фото ниже. В тоже время нижнее расположение механизма, не сколько не повлияло на работоспособность конструкции, пакет из пяти лотков на сто инкубационных яиц в каждом, спокойно отработали два сезона даже без подтяжки цепи.

Я как мог, попытался это изобразить схематически, не очень красиво, но надеюсь понятно.

На фото видно, что эта схема привода поворота лотков в инкубаторе самая простая, в тоже время она отлично работает. Главное в ней нет ни каких сложных токарных работ, всё можно сделать своими руками…. Остальное купить: реверсивный мотор, звёздочка, цепь, два концевых выключателя + управляющий всем терморегулятор и всё, инкубатор готов. Разумеется при наличии приличного ящика с хорошей теплоизоляцией и механизма поворота лотков.

Цепь и звёздочка не простые(не велосипедные), а специально изготовленные с малым шагом под реверсивные двигатели () Фото несколько увеличенное, на самом деле звёздочка меньше, диаметр отверствия под вал двигателя- 7мм.

Звёздочки под двигатели 6-14 ватт стоят: 350 рублей.

Цепь под эту звёздочку 0,5м. : 410 рублей.(0,5 метра, как правило мало. Меряйте внимательно)

Цепь длиной 5 метров, P=6.35: 2980 рублей.

Звёздочки и цепи есть и под мотор 20 ватт, спрашивайте.

Сейчас выпускаю готовый механизм для поворота лотков, он описан

В импортных инкубаторах иногда применяют надёжную, но несколько трудоёмкую для повторения схему поворота лотков. Для примера, схема поворота лотков в Китайском инкубаторе.

Вот ещё пример использования этой схемы:

Та же моторизированная рамка для лотков, тот же двигатель, но вставлены лотки для перепелиных яиц.

По этому принципу я разработал и изготовил несколько упрощённый поворотный механизм для мини лотков. Задача стояла сделать инкубатор достаточной вместимости, но с минимальной высотой.

Каждая полка для лотка здесь рассчитана на 30 яиц, уложенных тупым концом вверх. Размеры полок для лотков: 50*15см. Отсюда, по этой схеме можно сделать малогабаритный инкубатор на 120-180 яиц, что для небольшого хозяйства более чем достаточно. При чём, очень не сложно «прикрутить» и второй этаж, при этом двигатель(специальный реверсивный) будет использоваться один и тот же. Двигатель на 14 ватт . На мой взгляд, не смотря на кажущуюся трудоёмкость, это весьма перспективная схема построения самодельного инкубатора.

Лотки я делал вот из таких симпатичных решеток для яиц, получилось весьма не плохо.

Кстати, если кому то понадобятся подшипниковые узлы для механизма привода лотков
в инкубаторе, то они есть…

Под любой диаметр вала, спрашивайте.

Левый ряд:

Внутренний диаметр под вал от 4 до 30 мм.

Цена: под вал 8 мм.-180 рублей.

Цена: под вал 10 мм.-200 рублей.

под вал 12 мм. — 230 рублей.

Правый ряд:

Цена: под вал 8 мм.-210 рублей.

Цена: под вал 10 мм.-240 рублей.

под вал 12 мм. — 280 рублей.

Шарниры для привода лотков в самодельном инкубаторе.

Для чего служат,видно сверху на фото.Без них привод лотков (любой конструкции) не будет работать!!!
Размеры под ось от 5-16 мм.
Цена шарнира с отверстием под ось-8мм.: 320 рублей. Цену на другие размеры спрашивайте.

Чтобы успешно вывести в инкубаторе какой-либо вид домашней птицы нужно знать и учитывать множество нюансов. К примеру, многие начинающие птицеводы интересуются: как переворачивать яйца в инкубаторе. На этот вопрос нет однозначного ответа, так как в каждой обучающей литературе дается разная информация. Однако нужно учитывать, что при инкубации яиц важно создать условия, максимально приближенные к естественным. Например, курица-несушка при высиживании переворачивает яйца по несколько десятков раз в сутки.

Проблема переворачивания решается путем использования современного автоматического устройства, но как часто переворачивать яйца в инкубаторе знать все-таки нужно.

Птицеводы со стажем рекомендуют переворачивать яйца до 96 раз в сутки для достижения максимального результата инкубации и до 24 раз в сутки – для оптимального. Если яйца переворачивать чаще, то результат выведения может ухудшится.

Переворот яиц в инкубаторе своими руками

Перевернуть вручную такое количество раз невозможно. Так что же делать тем, кто занимается выведением в обычных инкубаторах без автоматического переворачивания.

От того сколько раз переворачивать яйца в инкубаторе зависит успех всеего процесса инкубации. Вручную обычно переворачивают яйца через каждые 4 часа в дневное время. Ночью переворот не выполняется.

Читайте также: Инкубация перепелиных яиц в домашних условиях. Еще мы подготовили статью о том, как правильно хранить и закладывать яйца в инкубатор.

Как переворачивать яйца в инкубаторе

Есть несколько способов переворота. Например, если лоток имеет вертикальный поворот, то его ось при переворачивании наклоняют на 45 градусов в одну и другую сторону. Такой метод имеет существенный недостаток – после поворота верхняя часть яиц будет нагреваться до 40 градусов, а перегрев, как известно, во время инкубации недопустим. При этом в нижней части температура будет составлять 36 градусов, а в середине – 38. Все же способ используют, но только те, у кого есть вентилятор в инкубаторе.

Если лоток имеет горизонтальное положение, то он поворачивается примерно на 180 градусов вокруг оси. При таком перевороте также возможен неравномерный прогрев. Поэтому в нижнюю часть инкубатора устанавливают дополнительные нагревательные элементы.

Как переворачивать яйца в инкубаторе вручную видео

Правильное переворачивание яиц приводит к улучшению обменных процессов, более лучшему развитию кровеносной системы и как следствие – успешному выводу здорового и активного молодняка.

Устройство самодельных инкубаторов с автоматическим переворотом яиц и как сделать своими руками

Еще несколько десятилетий назад автоматическими инкубаторами практически никто не пользовался. Такие устройства считались роскошью, так как многие птицеводы не могли их себе позволить. Однако сегодня они стали более доступными, и поэтому каждый человек может заняться изготовлением самодельного инкубатора с автоматическим переворотом яиц.

Для чего нужен?

Многие начинающие птицеводы не уверены в том, что им нужен автоматизированный инкубатор и не знают, для чего он нужен. Это устройство является незаменимым, так как оно самостоятельно переворачивает куриные яйца. Это в разы упрощает процесс высиживания яичек, потому что человеку не надо будет переворачивать их вручную.

Переворачивать яички надо обязательно, так как это способствует правильному развитию молодого плода. Если этого не делать, цыпленок вырастет больным и вскоре погибнет. Профессиональные биологи утверждают, что переворачивать их надо не меньше трех раз в день.

Основные требования к самодельным инкубаторам

Самодельная инкубаторная конструкция должна отвечать требованиям, благодаря которым можно будет выводить новых цыпляток. Молодые цыплята выводятся в течение двадцати пяти суток. В это время влажность воздуха в конструкции должна составлять 50-64 процента. Когда птенчики начнут вылупляться, уровень влажности поднимается до 75 процентов. В последние несколько дней его понижают до изначальных показателей.

Также в инкубаторе должен поддерживаться температурный режим. Температура внутри не должна опускаться ниже 37 градусов и подниматься выше 39 градусов.

Преимущества и недостатки самодельных устройств

У автоматизированных конструкций есть достоинства и недостатки, с которыми надо ознакомиться перед их использованием.

Среди достоинств выделяются:

• компактность;
• привлекательный внешний вид;
• простота использования;
• автоматизированная работа.

Однако у таких устройств есть несколько недостатков, к которым можно отнести следующее:

• Автоматизированные инкубаторы надо заполнять полностью. Это создает сложности для людей, которые собираются выращивать мало курочек.
• Периодически перегреваются. Из-за перегрева часть зародышей может погибнуть.

Как сделать автоматический инкубатор для яиц в домашних условиях?

Прежде чем изготовить инкубатор своими руками, надо ознакомиться с особенностями создания конструкции.

Расчет размера

Рекомендуется заранее разобраться с габаритами будущей инкубационной конструкции. Чтобы определить размер, придется заранее решить, сколько кур будет выращиваться. Именно от этого зависит количество яичек, которые будут заложены в инкубатор. Помимо этого, габариты устройства зависят от материала изготовления и особенностей используемой системы обогрева.

Чаще всего птицеводы делают конструкции, в которые помещается по 100 яичек. При этом каждая ячейка под яйцо должна иметь диаметр не меньше 40 миллиметров и глубину около 75 миллиметров.

Необходимые инструменты и материалы для работы

Перед изготовлением инкубатора необходимо заранее заготовить материалы и инструменты для проведения работ. Для сборки конструкции понадобятся:

• Дрель. Это незаменимое устройства, с помощью которого создаются отверстия для установки крепежных элементов.
• Монтажный клей. Некоторые детали конструкции нельзя крепить шурупами или гвоздями. Вместо этого их соединяют при помощи специального монтажного клея.
• Нож. Используется для разрезывания тканевых или резиновых материалов.
• Лампочка. Применяется при организации обогрева внутри инкубатора.
• Холодильник. Из него создается корпус конструкции.
• Гигрометр. Его используют для наблюдения за уровнем влажности в устройстве.
• Терморегулятор. Незаменимая деталь автоматизированных инкубационных систем, которая контролирует показатели температуры.

Корпус инкубатора

Эффективность дальнейшей работы созданного устройства напрямую зависит от подготовки корпуса. Поэтому необходимо заранее ознакомиться с тем, как правильно его создавать.

Корпус под инкубатор можно сделать из старого ненужного холодильника. Для этого из него извлекают морозильную камеру и другое оборудование, которое встроено внутрь. Затем в стенах холодильника делаются небольшие отверстия, с помощью которых выполняется циркуляция воздуха. После организации вентиляционной системы внутрь можно устанавливать лоточки под яйца.

Система лотков

Система лотков, которые устанавливаются внутри конструкции, выполнена в виде сетки. Внутри нее устанавливается небольшая решетка с ячейками под яйца. Такие лотки отличаются между собой количеством ячеек. Чаще всего используются системы, которые вмещают сотню яичек. Однако для более компактных конструкций используют менее вместительные системы, в которых находится всего 60-70 ячеек.

Для автоматизированных систем используются модели лотков, оснащенные специальными бортиками для поддержания яиц. Их изготавливают из прочного картона или поролона.

Нагревательный элемент

Людям, которые решили собственноручно делать инкубатор, придется обустроить обогревательную систему. В качестве нагревательных элементов пользуются лампами накаливания мощностью 40 Вт. Они размещаются в верхней и нижней части холодильника. При этом располагать их надо таким образом, чтобы лампочки, находящиеся внизу, не мешали. Поэтому перед организацией системы обогрева надо все тщательно продумать и сделать схему расположения.

Также надо установить один из трех разновидностей терморегулятора:

• барометрический;
• биметаллический;
• электроконтакторный.

Вентилятор

При организации вентиляционной системы внутри конструкции придется установить небольшой вентилятор. Он нужен, чтобы улучшить циркуляцию воздуха через просверленные отверстия. Для холодильника выбирают вентилятор, отвечающий следующим требованиям:

• возможность работы от сети 220В;
• диаметр конструкции не меньше тридцати сантиметров;
• производительность около ста м 3 /ч.

Опытные птицеводы рекомендуют устанавливать на вентилятор специальные тканевые фильтры. Они предотвращают попадание в лопасти кусков грязи, пыли и другого мусора.

Автоматический поворотный механизм

Для поворота выложенных яиц используют специальный поворотный механизм, который должен срабатывать не менее двух раз в день. Выделяют две основные разновидности систем, которые используются в инкубаторах:

• Рамочная. Такой механизм сталкивает яички при помощи небольшой рамки.
• Наклонная. Это распространенная система, используемая чаще всего. В этом случае все яйца переворачиваются из-за наклона наполненных лотков.

Закладка яиц в устройство

После создания инкубатора для выращивания цыплят можно заняться закладкой яиц. Закладывать их надо очень осторожно, так как это влияет на рост и развитие зародышей. Для закладки в инкубатор используются яички возрастом не больше десяти суток.

Перед расположением их внутри конструкции их поверхность тщательно очищается от загрязнений. Также их заранее надо осмотреть и проверить на наличие трещин или других механических повреждений.

Температурный режим для разных птиц

При выращивании птиц соблюдают температурный режим:

• Куры. Оптимальными температурными показателями считают температуру на уровне 37 градусов тепла. Период выращивания длится 20-25 дней.
• Утки. Инкубационный период яиц домашней уточки составляет 28-30 суток. При этом температура внутри инкубатора должна составлять около 35-36 градусов.
• Гуси. Показатели температуры не должны быть ниже 36 градусов тепла.

Заключение

Многие птицеводы решают собственноручно делать инкубаторы для яиц. Перед этим рекомендуется разобраться с достоинствами и недостатками таких конструкций, а также с особенностями их создания.

Инкубатор с автоматическим переворотом яиц: описание механизма + обзор самоделок

Желание получить больше, а отдать меньше свойственно человеку. Но оно иногда приводит к тому, что скупой платит дважды. Этот постулат можно отнести и к инкубаторам. Птицеводу он очень нужен. Большой, хороший и качественный стоит дорого. Например, цена инкубатора на 300 яиц составляет 29 000 рублей. А дешевый может прослужить один сезон, да еще перепортить инкубационные яйца. Вот и получается, что экономия до добра не доводит.

Но теперь для тех, кто “дружит с техникой” и имеет умелые руки, есть возможность и сэкономить, и получить надежное (винить будет некого) очень важное для птицевода устройство. Речь идет о самодельном инкубаторе. В продаже есть полные комплекты для сбора, а также отдельно продается автоматика, необходимая для их усовершенствования.

Требования к самодельным инкубаторам

Прежде чем собирать инкубатор, надо знать технические условия, которые он должен обеспечивать.

• При инкубации куриных яиц количество непрерывных дней его работы составляет 21 день.
• Яйца в инкубаторе раскладываются на расстоянии минимум 10 мм друг от друга
• Температура в инкубаторе изменяется в зависимости от стадии развития эмбриона в яйце.
• При автоматическом режиме переворот яиц осуществляется один раз в каждый час.
• Поддерживается оптимальная влажность и вентиляция. Скорость воздуха 5 м/с.

Готовые комплекты

Для облегчения работы и повышения надежности будущей конструкции имеет смысл приобрести готовый комплект автоматики в самодельный инкубатор. Например, такой, как на рисунке ниже.

Он включает в себя:

• Терморегулятор, обеспечивающий автоматический визуальный контроль за температурой и влажностью.
• Датчики, сканирующие состояние температуры и влажности внутри инкубатора.
• Трансформатор 220/12 V.
• Универсальный лоток с автоматическим поворотом. В него можно укладывать либо перепелиные, либо куриные яйца.

Цена этого комплекта 5 000 рублей. Но зато можно быть уверенным, что процесс инкубации проходит правильно. Температура и влажность соответствует заданным параметрам, а поворот яиц происходит вовремя.

Если вас интересует только автоматический поворот яиц, то можно приобрести более простой комплект.

На этой фотографии показаны габаритные размеры устройства. Они подскажут вам как разместить его в будущем инкубаторе.

Этот комплект состоит из следующего:

• Реверсивного двигателя — 14 W, 2,5 об/мин;
• Звездочки — 1 метр;
• Концевых выключателей — 2 шт;
• Монтажной скобы;
• Соединительных проводов.

Комплект продается уже в собранном и настроенном виде. Его надо просто подключить к управляющему терморегулятору. Цена — 3990 рублей.

Подключение этого устройства в самодельном инкубаторе выглядит так, как показано на схеме.

Но моторизованные лотки должны находиться в каком-то корпусе. А он для инкубатора имеет значение. Ведь внутри его осуществляется терморегуляция воздухообмена для инкубации яйца. Поэтому очень важны теплоизоляционные качества материала, из которого будет изготовлен инкубатор.

Прекрасный вариант для корпуса — это старый холодильник. Его корпус тоже имеет свойства термостата, а дверцы удобно и надежно закрываются.

Переоборудование холодильника под инкубатор

Прежде, чем приступать к сборке инкубатора из старого холодильника, надо избавиться в нем от уже ненужных деталей и убрать морозильную камеру.

Для обеспечения правильного воздухообмена нужно наладить систему вентиляции.

Вентиляция и влажность

Для обеспечения вентиляции в корпусе холодильника делают два отверстия диаметром 30 мм. Одно — внизу, другое — вверху. В эти отверстия вставляют трубочки. Полностью или частично закрывая эти отверстия, вы будете регулировать воздухообмен внутри устройства.

Внизу установите вентилятор на резиновых подушках . Можно воспользоваться вентилятором от ЭВМ. Недалеко поставьте кювету с водой. С помощью испарений этой воды можно будет регулировать влажность в будущем инкубаторе. Закрепите нагревательные элементы. Это могут быть обыкновенные лампы накаливания или тэны.

Воздухообмен в этом случае происходит так.

• Внизу воздух нагревается.
• Увлажняется парами воды из кюветы.
• Вентилятором воздушный поток гонится наверх.
• Часть тепла отдает инкубационным яйцам;
• Часть воздуха остужается и выдувается наружу.
• После остывания часть воздуха опускается вниз, а другая поступает снаружи через нижнее отверстие.

Система обогрева

Простейший вариант обогрева — это лампы накаливания мощностью в 25 W. Берется четыре лампы. Две устанавливаются внизу, две вверху. Или можно воспользоваться более мощными лампами (40 W), но взять их меньшее количество (2 штуки). Альтернативой лампам могут стать ТЭНы.

Лотки и механизм их поворота

Можно купить моторизованный лоток китайского производства. Они тоже качественные, а стоят дешевле, чем импортные. В их комплекты входят:

• рамка, на которую устанавливаются минилотки с ячейками для яиц;
• блок питания;
• тихоходный двигатель, исключающий резкие рывки при начале движения.

Это очень удобные лотки. Их вращение осуществляется встроенным двигателем, который достаточно подключить, к входящему в комплект блоку питания. Полный цикл (90 градусов) поворота лотки проходят за два часа.

Если не захотите воспользоваться этим очень удобным решением, то можете изготовить лотки самостоятельно. Например, из металла, дерева и сетки или любого другого подручного материала. Главное установить их без перекоса в корпусе самодельного инкубатора. Поворотные оси для лотков закрепите латунными втулками или воспользуйтесь специальными подшипниковыми опорами.

В качестве механизма поворота лотков можно использовать цепной привод. Схема его подключения показана на рисунке выше, а как будет выглядеть в установленном виде на фотографии ниже.

Заключение

Самому изготавливать инкубатор стоит только в том случае, если вы обладаете навыками слесарных работ и “дружите” с электротехникой. Тогда сможете значительно снизить свои расходы на приобретение этого изделия. Совсем бесплатно не получится, но сможете приобрести и установить более качественные и надежные комплектующие.

Все комплектующие детали этого устройства можно без труда купить. Об этом писалось выше. Для управления всем механизмом надо будет приобрести терморегулятор. А затем применить свои навыки в слесарном деле.

Как видите, такой вариант оборудования механизма переворота более хлопотный, чем приобретение механизированного лотка. А выигрыш в цене не так очевиден.

Самодельный инкубатор с автоматическим наклоном лотков

Инкубатор был сделан для выведения домашней птицы, такой как перепела, куры, утки, гуси, индейки. Такое разнообразие стало возможно благодаря микроконтроллерной автоматике.

Материалы для корпуса:
– лист ЛДСП или старые мебельные щиты (как у меня)
– доска полового ламината
– лист алюминиевый с перфорацией
– два мебельных навеса
– саморезы

Инструменты:
– Циркулярная пила
– Дрель, сверла, сверло мебельное (для навесов)
– отвертка

Материалы для автоматики:
– монтажная плата, паяльник, радиодетали
– трансформатор на 220->12в
– электропривод DAN2N
– две лампы накаливания по 40Вт
– вентилятор на 12в компьютерный, средних размеров

Пункт 1. Изготовление корпуса.
При помощи циркулярной пилы из листа ЛДСП выпиливаем заготовки в соответствии с размерами на Рис. 1.

Просверливаем ряды вентиляционных отверстий Д=5 мм. спереди и сзади, по верху и по низу корпуса.

В результате получился полностью готовый корпус для инкубатора, дополнительно утеплять его не надо, электроника прекрасно справляется с обогревом ящика всего двумя лампочками.

Пункт 2. Лоток для яиц.

Главная деталь лотка, это основание, алюминиевый лист с частыми отверстиями для беспрепятственной циркуляции нагретого воздуха. Если нет аналогичного материала, то можно сделать дно из любого листового материала достаточной жесткости и насверлить в нем много отверстий Д=10 мм.

Боковины я сделал из ламината, в котором делаются пропилы до середины с шагом 50 мм, в них из садового шпагата заплетается сетка удержания яиц, по окончанию шпагат в пропилах проклеивается клеем Титан. Получается ячейка 50х50 мм, по размеру больших утиных яиц, чтобы не делать много разных лотков для разной птицы, поэтому куриные яйца в некоторых местах приходится немного распирать брусками из пенопласта. Вместимость такого лотка 50 яиц. Гусиные яйца закладываются в шахматном порядке, сетка из шпагата хорошо обжимает закладку.

Для перепелов изготавливается отдельный аналогичный этому лоток, но с шагом ячейки 30х30 мм, вместимость которого 150 яиц.

На этом вместительность инкубатора не заканчивается, потому, что есть еще второй ярус, второй лоток который при необходимости устанавливается сверху первого лотка.

На фото: Крепление (V) для верхнего лотка и металлическая скоба крепления к оси наклонного механизма.

Это (V) образное крепление расположено на обоих концах лотка и оно нужно только если планируется второй лоток. У верхнего дополнительного лотка такое же крепление только направлено вниз и входит клином в “ласточкин хвост” нижнего лотка.

Также на фото видна металлическая проушина для крепления лотка на флажок поворотного механизма.

На фото: Флажок поворотного механизма.

На фото: Противоположная сторона лотка.

Здесь видно (V) крепление и отверстие опорной оси лотка.

На фото: Опорная ось лотка.

Пункт 3. Устройство для наклона лотка с яйцами.
Для поворота оси с флажком, который в свою очередь наклоняет лоток с яйцами на 45 градусов в одну и другую сторону, я применил электропривод DAN2N, применяемый для труб вентиляции.

На фото: Стандартное место применения DAN2N, открытие и закрытие задвижки трубы.

Для управления сменой положения на управляющем контакте, подойдет любой таймер, который будет замыкать и размыкать контакт через заданный промежуток времени. Для этой цели у меня нашелся Французский таймер с регулировкой от доли секунды до нескольких суток. Но все эти функции уже есть в нашем микроконтроллерном блоке управления, поэтому для поворота лотка нам достаточно использовать любой маленький моторчик с редуктором, а управление им возьмет на себя БУ.

Пункт 4. Блок управления.
Блок управления или сердце инкубатора, от которого зависит получите вы цыплят или нет.

С выходом в свет популярного микроконтроллера Atmel стало появляться множество интересных проектов, в том числе простых и очень надежных термостатов. Так мартовский проект из журнала Радио 2010 года перерос в полноценный законченный модуль управления инкубатором со всем возможным функционалом. А это: диапазон регулировок 35.0С – 44.5С., индикация и сигнализация в случае аварийной ситуации, регулировка температуры сложным алгоритмом с эффектом самообучения, автоматический поворот лотка, регулировка влажности.

При нагреве тэна (в нашем случае ламп накаливания) алгоритм подбирает мощность нагрева, благодаря чему температура выходит в баланс и может находиться постоянной с точностью 0,1гр.

Аварийный режим выручит, если повредились выходные симисторы, управление переходит на аналоговое реле и до момента устранения поломки поддержит температуру в допустимом диапазоне.

Для управления поворотом лотков, контроллер предоставляет диапазон регулировок до десяти часов, поддерживает наличие концевых выключателей наклона, так и без них, по установке времени включения мотора для прохождения нужного расстояния.

Автоматическая регулировка влажности управляется от второго электронного влажного термометра, психрометрический метод расчета и когда надо, включится нагрузка – распылитель или ультразвуковой генератор тумана с вентилятором.

Все манипуляции регулировок производятся тремя кнопками.

В схеме применяются температурные датчики DS18B20, погрешность которых с точностью в 0.1 градус можно выставлять из меню БУ.

Схема блока управления инкубатором на МК Atmega 8.

В зависимости от применяемых выходных силовых ключей, можно применять разные варианты выходных схем с разными точками подключения и вариантов прошивок.

* Если для управления тиристорамисимисторами применяются импульсные трансформаторы МИТ-4, 12 с точкой подключения (А), то применяется эта схема.

*Управление оптопарами МОС.

Прошивка – Фазоимпульсная , подключение в точке (А), применяются MOC3021, MOC3022, MOC3023 (без Zero-Cross)
Прошивка – Низкочастотной шим, подключение в точке (В), MOC3041, MOC3042, MOC3043, MOC3061, MOC3062, MOC3063 (с Zero-Cross)

Пункт 6. Нагреватель и вентилятор циркуляции воздуха.

На выход силовых ключей подключается две лампы накаливания по 40 Вт. каждая, далее параллельно лампам подключена схема питания вентилятора, который начинает вращаться вместе с включением ламп.

Инкубатор своими руками. Лехко!

С наступившей настоящей весной. И в тему – инкубатор своими руками за пару дней (при условии что все комплектующие под руками). Сразу скажу – купить готовый будет дешевле, но наша цель – срукожопить самим и не искать легких путей. Итак.

1. Монтажный электрический шкаф. В любом электромагазе цена от 3000 до хз:

Если есть внутренности – динрейки, пускатели и т.д. – выкидываем. Еще бывает монтажная панель – ее оставляем, будет второе дно. Шкаф мне достался пластиковый, бесплатный, с работы) Размеры на глаз 600х400х200 мм. Меньше не рекомендую, внутри много места занимают электронные причиндалы.

2. Пеноплекс. Идем в строительный магазин. Цена 80 рублей за лист (метр на два примерно, не помню), его мне хватило, даже остался. Толщина 20 мм, если тоньше – неудобно, ломкий. Толще – слишком много места занимает.

3. Пеноплексом обделываем внутренности шкафа – три стенки, пол (на пол поверх пеноплекса ложим монтажную панель, будет хороший крепкий пол, отмывать потом удобно, не деформируется), крышку ящика тоже (предварительно демонтируем замки с внутренней поверхности крышки). Также внутри делаем перегородку из пеноплекса, разделяющую объем ящика на две части, в меньшей части будет жить электроника, в большей – собственно сам инкубатор:

На правой пеноплнксной стенке виден вентилятор (снял с какого-то компа) и дырка по центру для механизма привода переворота яиц (про него потом).

4. Рамку для укладки яиц сделал из рейки 25х15 мм, скрепил металлическими уголками для прочности, можно без них. Решетка из подвесов для потолка, можно из сварочных электродов.

5. Крышку нашего инкубатора изнутри как я уже говорил утепляем пеноплексом, кроме этого поверх приклеиваем теплоизоляционный материал с фольгированой поверхностью – он будет защищать пеноплекс от нагрева и оплавления.

Поверх всего этого крепим пластиковыми хомутами-стяжками термопленку от системы теплых полов:

Удовольствие дорогое, 500 рублей за метр примерно, так что лучше найти у знакомых, остатки, мне всего сантиметров 30 понадобилось, 8 секций. Эта пленка продается рулонами, отрезается по секциям, их видно на фото. 8 секций это 44 вата, померил по потребляемому току, общему сопротивлению пленки. Этой мощности, как потом показали эксперименты, вполне достаточно для нагрева. Кроме того, большая площадь нагрева способствует равномерности распределения температуры. Места крепления термопленки выбираем свободные от электрических проводников. места среза проводников и пайки заливаем термоклеем, кроме того где срезы проводников контактируют с фольгой покрытия крышки, ОБЯЗАТЕЛЬНО прокладываем изолятор! Иначе ипанёт, 100%. (нет, я заранее об этом догадался). Припаянные заранее к термопленке провода (их видно на фото справа) выводим под пеноплекс, и в отсек с электроникой. Подлиньше, потом лишнее отрежем. Подключим к регулятору температуры. Дальше в основном электроника.

6. Термометр с гигрометром с двумя релейными выходами для регулировки температуры и влажности:

С алиэкспресса, около 800 рублей. При первом включении калибруем по образцовому термометру обязательно. Т.к. температура – это самое важное. Врезаем в корпус. Термодатчик крепим внутри инкубатора.

7. Таймер для системы переворота яиц:

Тоже с алиэкспресса. Около 400 рублей. Врезаем в корпус.

8. Дополнительный термометр с выносным термодатчиком, который будем крепить прямо на одно из яиц, для дополнительного контроля температуры самого яйца:

Стоит 80 рублей. Врезаем, получается:

9. Внутри крепим двигатель привода переворота яиц, делаем механику:

Подключаем к таймеру. Будет переворот по времени. Этот таймер позволяет отдельно настраивать время работы/паузы.

10. Увлажнитель воздуха. Сначала сделал внутри корпуса, но емкость для воды оказалась слишком маленькой, надо часто доливать воду. К тому же не видно, когда вода кончается. Поэтому увлажнитель сделал выносной:

Банка куплена в хозмаге, рублей 100 примерно. Вентилятор приклеил на термоклей на вырезанное под него отверстие. Он выдувает влажный воздух из этой банки через силиконовую трубку внутрь инкубатора. Внутри виден девайс для производства влаги – ультразвуковой увлажнитель, тоже от братьев-китайцев:

Он включен параллельно вентилятору, включаются вместе, по сигналу от регулятора влажности.

11. Ну и последнее – блок питания 220/12В для таймера и регулятора температуры-влажности. У меня такой:

И для питания вентиляторов и ультразвукового увлажнителя взял адаптер 220/5 В от зарядки телефона. Вентиляторы вообще-то 12-ти вольтовые, но надо подключать на 5 В, иначе будет ураган внутри инкубатора. И кстати – внутри на правой пеноплексной перегородке вентилятор включен постоянно при включении инкубатора, он перемешивает воздух внутри, обеспечивая равномерность распределения температуры.

Все устройства расключаются, пеноплексные перегородки крепятся/приклеиваются на термоклей, приборы настраиваются на нужные параметры.

Закладка яиц будет в ближайшие дни. Дети хотят снять видео, смонтировать, выложить на ютуб. Они же и заставили сделать инкубатор.

Вроде ничего не забыл, всем рукожопам и сочувствующим спасибо за внимание.

самодельный инкубатор с автоматическим переворотом из подручных средств

Вы здесь

Страницы

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Сделал инкубатор из небольшого холодильника . 3 лотка вместимость лотков пока 30 куриных но буду переделывать лотки . двигатель от дворников москвича 2141. двигатель крутиться только в одну сторону передавая возвратно поступательное движение на тягу . концевик один но за один полный оборот двигателя он срабатывает два раза . Вместо реле времени использовал стрелочный будильник и самодельный контакт срабатывает через каждый час на 20 секунд . чтобы заново запускать двигатель после остановки использовал автомобильное реле на пять выходов . в качестве блока питания использовал компьютерный блок питания .

По итогу получилось что переворот работает абсолютно без микросхем дополнительно использовал только пару диодов для задержки срабатывания автомобильного реле и лампочка для того чтобы блок питания не отключался из за реле можно сказать что нечему ломаться ?

я пробывал поставить стандартное реле от дворников РАЛД 10.3747 отрегулировать паузу работы двигателя переменным резистором . Но это сработало всего на несколько дней . после чего двигатель стал делать то несколько полных оборотов то останавливаться не там где нужно .

Сейчас поставил реле 75 3777 уменьшил диодами напряжение питания реле получилась небольшая задержка срабатывания. Как раз чего хватает для размыкания коцевика . сейчас всё работает как часики ?

Этим инкубатором я уже пробывал выводить цыплят яйца не выпадали и не стукались . Так что с механикой всё получилось . Из 12 яиц пробных вывелось 9 цыплят одно оказалось неоплод второе разбил по случайности когда залаживал гусиные яйца которые видно на фото а в третьем оказался задохлик . 80 % я считаю не плохо ? Разница температуры по всему инкубатору 0.1 – 0.2 градуса .

Извеняюсь за кустарщину но на момент когда я его собирал финансовый запас был крайне ограничен и собралось всё из подручных материалов и на скорую руку !

недавно переделал лотки и привод лотков . Теперь вместо трёх лотков по 30 яиц стоит два примерно по 60 ато и больше куриных . гусиных легко поместилось 21 правда можно было впихнуть и тридцать ? лотки сделал из сварной сетки диаметром 25*25*1.8мм рамку сделал из ацинковки согнув её в уголок и соединив заклёпками и пайкой

а еще мне понравился термометр как на фото ниже проверил по ртутному разница в 0.1 градус я его себе для настройки терморегулятора поставил и удобней чем доствать и встряхивать термометр . и стоит не дорого .

Если кому что интересно спрашивайте ! ?

Ну насчёт терморегулятора так советую ставить МРТшку. MRT-1 или2. У мена стоит MRT-1. Точность 0.1 градус, цифровая шкала что значительно удобнее разных градусников и тем более аналоговых регуляторов типа КВОЧКА(хрень Квочка).
По поводу “выпадать” так не совсем понятно как они могут выпасть теритически? Фото не очень качественные. Если можно то попрошу автора сделать фото подробнее данного инкубатора. если не сложно конечно.

Ну насчёт терморегулятора так советую ставить МРТшку. MRT-1 или2. У мена стоит MRT-1. Точность 0.1 градус, цифровая шкала что значительно удобнее разных градусников и тем более аналоговых регуляторов типа КВОЧКА(хрень Квочка).
По поводу “выпадать” так не совсем понятно как они могут выпасть теритически? Фото не очень качественные. Если можно то попрошу автора сделать фото подробнее данного инкубатора. если не сложно конечно.

Начну с терморегулятора . Он не аналоговый ( цтр 2 ) покупал его давно немного для других целей
Технические данные.
Напряжение питания
160 -250В (50 Гц)
Точность поддержания температуры
±О,1°С
Диапазон регулируемой температуры
-55°С -+125°С
Максимально допустимая коммутируемая мощность
2,0 кВт

фото получше сделать не получиться так как фотографировал я с телефона и недавно повредил корпус вместе с камерой теперь фотографирует с трещиной и получается размыто .

Насчёт выпадания яиц . Могут выпадать из лотков во время движения лотка если очень плотно уложить( без перегородок и ячеек для яиц) то яйца расположеные ближе к центру начинают вытесняться и выпадать, ещё это происходит если большой угол поворота лотка , ещё при резком перевороте из за толчков при начале движения механизма переворота и при резкой остановке . Избавился от этого легко просто закрепил поверх лотка кусок сетки закрепив её на резинках для удобства и перестраховки .

---
