Автоповорот яиц в инкубаторе своими руками

Улучшенная версия автоматического поворота яиц, в инкубаторе. DIY automatic egg turner for incubator

Автоматический переворот яиц в инкубаторе, без реверса и без концевиков

Самый простой и надежный автопереворот (автоматический поворот) лотков инкубатора своими руками

Процесс изготовления

Первым делом изготавливаем станину для механизма переворота лотков. Станина сваривается из стального уголка либо профильной трубы (что есть в наличии). Размеры станины зависят либо от размеров и количества лотков, либо от размеров вашего инкубатора (многие для этих целей используют неисправный холодильник).

Для переворота лотков нам понадобится всего две оси (для верхнего и нижнего лотка). Все остальные лотки будут вешаться на тяги.

Чтобы не бегать и не искать токаря, для изготовления стаканов под подшипники, к направляющим приварил обрезки стального уголка. Это и будет посадочным местом для подшипников.

К оси, с обеих сторон, были приварены отрезки уголка, которые в свою очередь и будут держать рамку для лотков.

Для изготовления рамок желательно использовать легкий материал, например алюминиевый уголок. Но, для, удешевления конструкции, решил использовать оцинкованный строительный профиль UD, просто загнув одну из сторон. Получился весьма неплохой уголок.

Размеры рамок я выбирал исходя из лотков, взяв за основу пластиковые овощные ящики размером 40х30см. (не хотелось еще отдельно лотки изготавливать). Размер рамки, должен быть на 5 мм больше размера лотка, чтобы лоток, мог беспрепятственно в него поместиться.

Все же лотки пришлось изготовить из оцинкованной сетки толщиной прута 1,6мм, поскольку как оказалось лотки из пластиковых ящиков, при наклоне плохо продувались, в связи, с чем разница показаний датчиков установленных между лотками и над самым верхним лотком составляла 1,2 градуса. После того, как были заменены лотки на сетчатые, разница в температуре составляла 0,2-0,4 градуса.

Наиболее оптимальный вариант, это использовать пластиковые лотки с отверстием под каждое яйцо. В данном случае, не возникнет проблем с установкой и добавлением яиц в лотки.

Устанавливаем рамку на ось и сверлим отверстия для винтов (рамку с осью необходимо надежно закрепить).

Сборка механизма

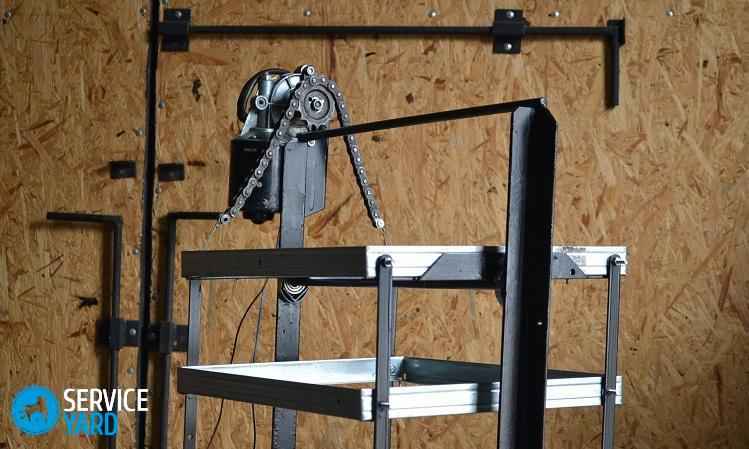

После покраски можно произвести сборку механизма переворота лотков. Первым делом, ось устанавливаются в подшипник и крепятся на своих местах. Чтобы подшипник не выпал, стягивается стальным хомутом.

Рамки надежно фиксируем на осях. С левой стороны станины, приварено крепление для моторедуктора. Где и как будет крепиться моторедуктор, необходимо позаботиться перед покраской.

Устанавливаем остальные рамки (в данном случае их всего четыре). Верхнюю и нижнюю рамку соединяем тягами (тяги можно изготовить из полосы 10х2мм), с каждой из сторон. Средние рамки крепятся непосредственно к тягам. Расстояние меду рамками 15см.

Рамки крепятся при помощи болтов М5. Чтобы гайки не раскрутились, их необходимо законтрить.

Для привода лотков в движение, можно использовать два способа — цепная передача и при помощи резьбовой шпильки. Но из-за особенностей конструкции моторедуктора, мне не удалось установить резьбовую шпильку. Пришлось отправиться на барахолку и купить самую маленькую звездочку и цепь к ней.

Но как оказалось, при таком размере звездочки, скорость поворота лотков оказалась великовата (около 6 сек). Решил изготовить звездочку самостоятельно на семь зубьев. Для этого в полосе толщиной 4 мм, насверлил отверстий, а лишнее обрезал болгаркой. И время поворота лотков замедлилось до 11 сек.

В нижней части конструкции, на куске пластика установил концевики (выключатели), которые будут останавливать двигатель при наклоне лотка под 45 градусов.

Схема подключения устройства переворота лотков

В качестве блока управления переворотом лотков, можно использовать обычное электронное реле. Но для использования, реле времени необходимо доработать, а именно, вывести три провода от контактов реле и перерезать дорожки на плате которые подводят к этим контактам 220В. Реле времени программируем на циклическую работу 3 часа через 3, т.е. 3 часа включено, 3 часа выключено и т.д.

Переключатель SA1 (без фиксации), необходим для ручного управления, чтобы была возможность установить рамки в горизонтальное положение для загрузки лотков с яйцами. А так же эта необходимость возникает при выводе цыплят, т.е. за 2 дня до проклева необходимо отключить переворот и установить лотки в горизонтальное положение.

Переключатель SB1 (с фиксацией), контактами SB1.2 переключает с автоматического режима на ручное управление. Контактами SB1.1 отключается реле. Это необходимо для наглядной демонстрации, что реле отключено и впоследствии вы его не забыли включить.

В качестве источника питания были использованы два компьютерных блока питания, купленных на барахолке. Как оказалось, двигатель, который рассчитан на работу от 12В, вполне охотно работает и от 5В, но с меньшей скоростью вращения. Таким образом, подключив к двигателю 5В, скорость поворота лотков составила 16 сек.

Теперь остается установить механизм поворота яиц в подходящий по размеру ящик и подключить провода.

Все, кто занимается домашней птицы, хотя бы раз наблюдали, как наседки (и курицы, и утки, и гуси, и индейки, и любая другая птица) переворачивают яйца клювом в гнезде.

Делается это по нескольким причинам, среди которых:

1. При перевороте яйца равномернее прогреваются, так как источник тепла расположен только с одной стороны.
2. Яйца лучше «дышат» (в случае с инкубатором это не так актуально как с естественным высиживанием, но многие фермеры даже в инкубаторах устраивают проветривание яйцам, обеспечивая им приток свежего воздуха).
3. Переворот яиц обеспечивает правильное развитие птенца (зародыш без движения яйца может приклеиться к подскорлупной оболочке, процент вылупившихся яиц может сильно сократиться).

Многие профессионалы рекомендуют переворачивать яйца до полного закрытия (смыкания) аллантоиса.

Аллантоис – это зародышевая оболочка, служащая органом дыхания эмбриона. У птиц аллантоис формируется вдоль стенок скорлупы вокруг зародыша.

Время смыкания зародышевой оболочки у всех видов птиц – разное.

Отследить процесс можно с помощью овоскопа. При просвечивании яйца становятся темными от острого конца, а в тупом наблюдается увеличившаяся воздушная камера.

Механизм переворота яиц в инкубаторе — выбор оптимального метода

Переворачивать яйца следует не реже 2 раз в день при горизонтальной укладке (на 180° — полуоборот). Хотя некоторые заводчики птиц рекомендуют делать это чаще – каждые 4 часа.

Современный ассортимент инкубаторов предполагает большое количество моделей устройств с различным функционалом.
Самые недорогие модели не оборудуются механизмом автоматического переворота. И поэтому процедуру придется выполнять вручную по заранее прописанному графику с таймером. Для того, чтобы не запутаться, заводится специальный журнал учета, а на яйцах маркером ставятся метки.

Более функциональные модели инкубаторов могут оснащаться автоматикой для переворота.

Механический переворот яиц в инкубаторе чаще всего бывает двух видов:

• Рамочный,
• Наклонный.

Первый вид механизма работает по принципу качения яиц. То есть нижняя часть яйца за счет трения останавливается опорной поверхностью, а специальная рамка, сдвигаясь, толкает яйцо, тем самым прокручивая его относительно оси.

При таком типе переворота яйца закладываются в инкубатор только горизонтально. Двигаться рамка может за счет толкания в одну из сторон, а может вращаться относительно оси.

Второй вид механизма предполагает конструкцию, которая работает по принципу качели. Яйца в таком варианте загружаются только вертикально.

Преимущества рамочного поворота

1. Устройство потребляет для поворота немного энергии и потому может использовать для работы даже резервный источник тока (на случай отключения энергии).
2. Механизм вращения достаточно прост в обслуживании и функционален в использовании.
3. Такой инкубатор имеет небольшие габариты и не занимает много места.

Недостатки

1. Механизм сдвига предполагает, что скорлупа идеально чиста, даже небольшое загрязнение способно застопорить яйцо, и оно поворачиваться не будет.
2. Шаг сдвига напрямую влияет на радиус поворота яйца. Если яйца будут большего или, наоборот, меньшего диаметра, заложенного производителями устройства, то угол поворота будут существенно изменен в меньшую или большую сторону (инкубаторы с круговым движением рамок лишены такого недостатка, все яйца будут полностью переворачиваться).
3. Некоторые производители инкубаторов не учитывают габариты яиц, делают низкие рамки и поэтому при сдвиге, яйца могут биться друг о друга. При резком движении рамки из-за неисправности оборудования (люфт, неправильная регулировка и т.п.), опять же, могут пострадать яйца.

Преимущества наклонных механизмов переворота яиц

1. Яйца гарантированно будут поворачиваться на заданный градус, какого бы диаметра они не были. То есть инкубаторы с наклонным механизмом поворачивания можно смело назвать универсальными. Они подойдут для яиц любой домашней птицы.
2. Такой механизм переворота наиболее безопасен, в сравнении с рамочными, так как горизонтальная амплитуда движений невелика, значит яйца будут меньше биться друг о друга.

Недостатки

1. Качельный механизм сложнее в обслуживании, чем рамочный.
2. Стоимость инкубаторов с таким автоматическим поворотом яиц чаще всего высока.
3. Габариты конечных устройств и энергопотребление выше рамочных аналогов.

Выбор наиболее оптимального механизма, как и при выборе любого другого устройства, зависит от множества факторов (конечная цена устройства, другой дополнительный функционал, габариты, энергопотребление и т.п.), а также индивидуальных предпочтений заводчика.

Лоток переворота яиц в инкубаторе – нюансы

Самый простой и функциональный вариант механизма переворота яиц в инкубаторе – сдвижной. Чаще всего выбор на инкубаторы с таким оборудованием падает из-за невысокой конечной стоимости.

Ниже рассмотрим, на что обратить внимание при покупке такого агрегата.

• Лоток имеет определенный объем загрузки яиц. Этот показатель – первое, на что нужно обратить внимание. Выбирать вместительность инкубатора следует из планируемой популяции птичника. Брать большой запас смысла нет, так как увеличение популяции напрямую влияет на увеличение площади курятника (или помещения для выращивания других видов птиц).

• Некоторые модели лотков выполняются в виде тонких рамок. Они самые недорогие, однако, самые небезопасные (рамки легко гнутся, от чего механизм может выйти из строя, при большом диаметре яйца могут касаться друг друга, нависая за пределы ячейки, что при движении опасно и т.п.). Выбирать лучше всего лотки с полностью изолированными ячейками (со всех 4 сторон от яйца) с высокими бортиками.

• Размер ячейки и шаг сдвига лотка напрямую влияют на угол поворота яйца. Поэтому подбирать размеры ячейки следует исходя из типа яиц. Не рекомендуется укладывать в большие ячейки яйца с малым диаметром. Например, для перепелиных яиц лоток должен иметь меньший размер ячейки, для индюшачьих – больший и т.п.

• Если вы хотите универсальный инкубатор с автоповоротом для различных видов яиц, лучше всего обратить внимание на модели с лотками со съемными перегородками. Они позволяют подобрать требуемый размер. В таких инкубаторах можно укладывать различные типы яиц одновременно (в одном ряду должны быть яйца одного диаметра).

Как сделать самодельный механизм переворота куриных яиц в инкубаторе

Для того, чтобы изготовить механизм автоматического переворота яиц для инкубатора, понадобятся знания механики и электротехники.

Ниже рассмотрим простой пример создания механизма с горизонтальным смещением лотка электроприводом.

Ввиду большого разнообразия двигателей и способов технической реализации движения будет не сложно подобрать необходимые материалы.

Всегда можно приобрести вариант инкубатора с автоповоротом, поэтому создание механизма своими руками оправдано только тогда, когда цена используемых инструментов и материалов не превышает цену готового устройства.

Электросхема устройства автоповоротаРамочный автоповорот для яиц из простых материалов

Основные принципы, из которых необходимо исходить:

• Круговое движение ротора двигателя необходимо преобразовать в возвратно-поступательное горизонтальное. Это осуществляется с помощью шатунного механизма, когда закрепленный на одной из точек окружности шток передает совершаемое циклическое круговое движение в возвратно-поступательное движение другого конца.

• Ввиду того, что многие роторные двигатели обладают большим числом оборотов в единицу времени, чтобы преобразовать частые вращения оси в редкие необходимо использовать комбинацию шестеренок с различным передаточным числом. Количество поворотов конечной шестерни должно соответствовать времени переворота яиц (в готовых моделях поворот осуществляется один раз в 4 часа). То есть один поворот приблизительно в 2-4 часа.

• Возвратно-поступательное движение штока в одну сторону должно составлять полный диаметра яйца – это около 4 см, или 8 см – общая длина (поворот в каждую сторону будет осуществляться на 180°, то есть за один полный цикл последней шестерни — 360° поворота яйца). Если сказать проще, радиус точки крепления штока на последней шестерне должен быть равен радиусу яйца (или чуть больше).

ВИДЕО ИНСТРУКЦИЯ

Собранный механизм будет работать следующим образом:

1. Двигатель совершает вращательные движения с высокой частотой.
2. Система шестерней преобразует высокую скорость вращения вала двигателя в редкое (приблизительно 1 поворот в 4-8 часов).
3. Шток, соединяющий последнюю шестерню и лоток с яйцами, преобразует круговые движения в горизонтальные возвратно-поступательные движения лотка (на расстояние, равное диаметру яйца).

Разводить домашнюю птицу можно или при помощи наседки, если таковая имеется или использовать инкубатор. Большинство заводчиков предпочитают пользоваться именно этими машинами. Инкубаторы бывают как промышленного типа, так и самодельными. Далее в статье будет более подробно рассказано что и как делать, для достижения нужного результата.

Можно ли сделать инкубатор самостоятельно

Создать инкубатор, используя свои руки довольно просто и это сможет сделать даже неопытный птицевод. У самодельных машин есть достаточное большое количество преимуществ:

• невысокая себестоимость;
• надежность;
• просто сделать;
• возможно создать конструкцию на нужное количество яиц.

Не стоит думать, что самодельных устройств раз два и обчелся, на самом деле их большое множество. Люди используют даже такие материалы, которые, казалось бы, уже отжили свою жизнь, к примеру: старые холодильники, коробки, ведра, тазы.

Очень большое количество птицеводов занимаются выведением молодняка в домашних условиях, и как говорилось выше, не в каждом хозяйстве имеются наседки способные к высиживанию цыплят. Нередко возникают такие ситуации, что молодняк должен быть получен к определенному сроку.

Полезно знать. В некоторых фирмах, занимающихся подобными машинами, можно купить набор и сделать домашний инкубатор. Однако, у многих людей возникают проблемы с рычажным переворотом лотков, который нет так просто собрать птицеводам без специальных навыков.

В этом случае сделать инкубатор куда как проще при наличии соответствующих схем или чертежей.

Виды инкубаторов, общие правила их изготовления

Важная особенность домашних инкубаторов, которые монтируют согласно индивидуальным чертежам, заключается в том, что на их изготовление идут различные подсобные материалы, также уже побывавшие в эксплуатации. Тут важно помнить о том, что они должны удовлетворять санитарные требования, чтобы птичий молодняка мог успешно развиваться.

Сами же птицеводы, чаще всего выбирают одну из наиболее ходовых моделей инкубаторов, сделанных своими руками:

• переделка вышедшего из рабочего состояния холодильника;
• картонные коробки;
• листы пенопласта;
• фанера или деревянные доски.

Совершенно не обязательно делать инкубатор из тех материалов, что были представлены выше. Любой птицевод может сам решить, как и из чего создавать ему полезную машину. Правда, стоит учесть такой момент, что необходимо правильно выбрать габариты устройства, и учесть некоторые факторы, а именно, сколько будет закладываться яиц, и где монтировать лампы, чтобы обогревалась инкубационная камера.

Размер инкубатора

Чтобы смастерить качественную машину, нужно четко рассчитать его размеры. Данные параметры будут зависеть от того какие планируются объемы производства на ферме, и, опять-таки, от количества инкубационного материала, что будет заложен на раз. Второй показатель является приоритетным.

Средние размеры устройства 45-47 х 30-40см (по длине и ширине) способен вместить в себя яйца в следующем количестве, разумеется, приблизительно:

• гусиные – 40 штук;
• индюшиные, утиные – 55 штук;
• куриные – 70 штук;
• перепелиные – 200 штук.

На размеры машины окажет влияние тип системы обогрева, и место крепежа ламп накаливания. Также большую роль играют и материалы, которые пойдут на изготовление инкубатора.

Правила изготовления

1. Выбирая заготовки, важно учитывать тот момент, что все материалы должны быть сухими, очищенными от загрязнений, краски и жира, наличие плесени на них недопустимо.
2. Неважно какой материал будет выбран, сбор и обшивка каркаса выполняется таким образом, чтобы предотвратить любую утечку тепла изнутри. Имеющие в наличие щели обязательно заделывают герметизирующим средством.
3. В инкубаторе должно быть специально выделенное место под емкости с водой (они помогают поддерживать влажность на необходимом уровне).
4. Для поддержания температурного режима берут лампы, имеющие мощность в 25Вт (1 штука) их количество 4 – 5 штук. Чтобы тепло равномерно распределялось внутри камеры одну лампу стоит установить внизу устройства.
5. Обязательно должны быть вытяжные отверстия в количестве нескольких штук.
6. Для организации контроля за инкубационным процессом необходимо предусмотреть смотровое окошко, которою будет сделано в верхней стенке агрегата. Также понадобится хороший термометр.

Требования, предъявляемые к инкубатору

Начиная работы по созданию инкубатора важно помнить о том, что в результате должна появиться машина, обеспечивающая условия необходимые для развития зародышей в яйцах и вылупления из них в положенное время здорового молодняка.

Если говорить о конструкции и оснащенности агрегата, то в нем должны быть созданы условия, аналогичные тем, какие создает наседка для будущего потомства. Самыми важными показателями тут являются температурный режим и влажность.

При проектировке устройства нужно помнить о том, что заводчик должен обладать возможностью осуществлять контроль за температурой и влажностью безо всяких препятствий.

Полезно знать. Инкубация яиц большинства наиболее популярных видов домашней птицы проводят при температуре от +37,1 до +39°С.

После помещения материала в агрегат его прогревают до максимума, который у разных видов свой, и к моменту появления на свет птенцов снижают до нужного минимума. Познакомиться с температурой для разных видов птиц можно в следующей таблице.

Показатель температуры и влажности для инкубации яиц

С чего начать создание инкубатора

Прежде чем заниматься работами по созданию машины, необходимо определиться с основными материалами для изготовления. Можно взять большие пенопластовые куски или простую коробку из картона. Подойдет и ненужный холодильник. Главным фактором при выборе служит теплоизоляционное свойство материала.

Полезно знать. У пенопластовых конструкций будет самая низкая потеря тепла, а вот коробка из картона такой характеристикой похвастаться не может.

Немаловажную роль играет и обогрев камеры инкубатора. Для поддержания необходимой температуры используются лампы или нагревательные прибор, а вот отследить показатели можно с помощью термометра.

Весьма кропотливой и обременительной работой является переворот инкубационного материала, поэтому рекомендуется автоматизировать процесс, что значительно сэкономить время. Чаще всего переворачивающие механизмы ставят на крупные машины, куда закладывают от 200 яиц.

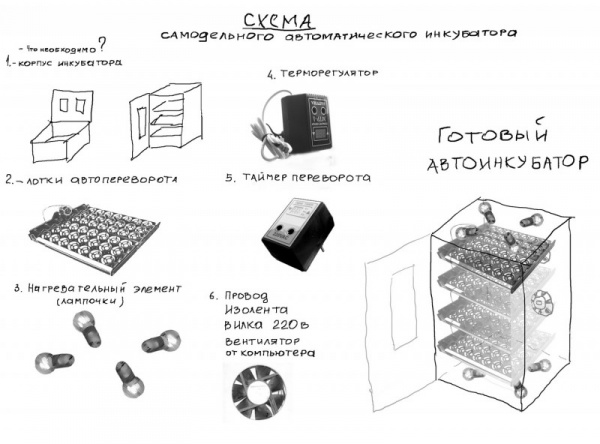

Необходимые детали для работы

В зависимости от того какую модель необходимо изготовить используют следующие инструменты:

• старый вышедший из употребления холодильник, коробку из картона, фанеру (доски);
• листы пенопласта;
• лампы накаливания с мощностью 25 – 40Вт. Нужное количество определяется размерами машины;
• яичные лотки, на их изготовление идет металлическая сетка, древесина или пластик;
• термометр и вентилятор;
• если монтируется автоматический инкубатор, то не стоит забывать про терморегулятор, его делают из биметаллических пластин, барометрических датчиков;
• при помощи гигрометра отслеживают показатель влажности;
• рабочие инструменты (плоскогубцы, нож, изоляционная лента, пила и т.д.)

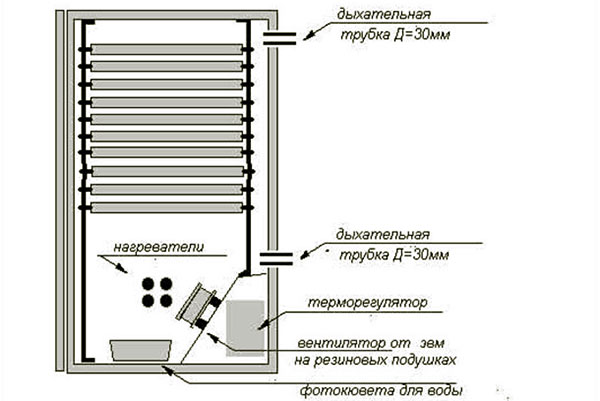

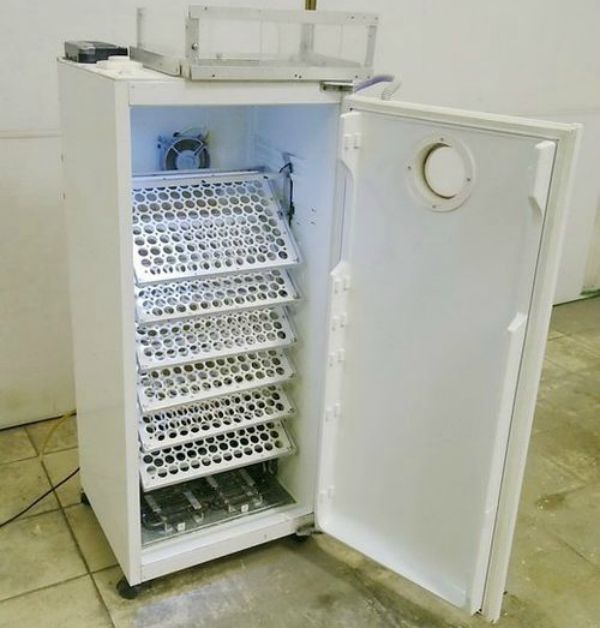

Инкубатор из б/у холодильника

Если нет желания покупать инкубатор, но в хозяйстве имеется старый холодильник, то ему можно дать новую жизни. В бывшем хранилище продуктов идеально поддерживается заданная температура, чему способствую стенки холодильника, имеющие термоизолирующие свойства.

На месте полок очень просто размести лотки с яйцами, а благодаря крепежным пазам по внутренним стенкам камеры равномерно распределяются все закладки продукции по высоте машины. Объемов холодильника хватает на установку снизу емкостей для воды при помощи которой регулируется поддержание влажности.

Система вентилирования

Любой инкубатор должен быть оснащен хотя бы самой простой вентиляционной системой. Она будет осуществлять воздухообмен внутри машины, способствовать поддержанию температурного режима и регулировать влажность для создания идеальных условий подходящих для выведения птенцов.

Оптимальная скорость проветривания 5м/сек, а перемещать воздушную массу должен вентилятор. Сверху и снизу холодильника проделывают (сверлят) отверстия для воздуха.

Для предупреждения попадания воздуха под обшивку, отверстия снабжаются пластиковыми или металлическими трубочками, имеющими нужный диаметр. При частичном или полном перекрытии которых регулируется вентиляция.

Монтаж обогревательной системы и подбор терморегулятора

Самый простой метод обогреть внутреннюю камеру это задействовать лампы накаливания (4 штуки 25Вт, 2 штуки 40Вт). Лампы равномерно распределяют снизу и сверху машины. При установке осветительных приборов снизу важно помнить о том, что они не должны быть помехой для лотков с водой.

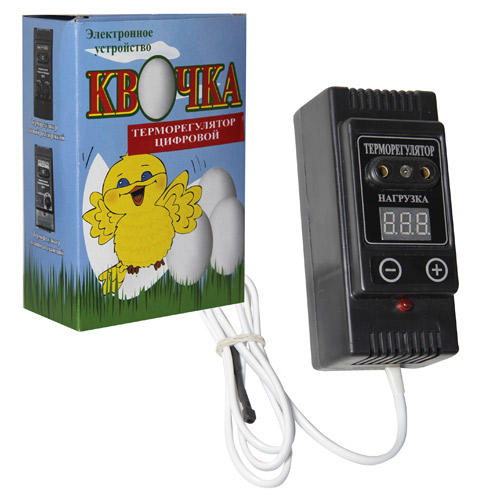

Немаловажной частью инкубатора является терморегулятор они бывают трех видов:

• биметаллические пластины;
• термометр имеющий ртутную основу и электрод;
• барометрический датчик.

С помощью первого замыкается электрическая цепь, как только будет достигнута нужная температура, при помощи второго идет отключение обогрева, третий замыкает цепь, как только возникнет чрезмерное давление.

Механизм переворачивания яиц

В процессе инкубации яйца обязательно должны переворачиваться несколько раз в день. В природных условиях данная функция выполняется курицей, здесь же необходимо действие специального механизма.

Работа выполняется за счет электрического мотора, приводящего в рабочее состояние шток, передающий двигательный импульс на яичный лоток. Для создания такого механизма нужно:

• снизу камеры сделать редуктор;
• смастерить раму из дерева, которая будет держать лотки. Крепеж осуществляется таким образом, чтобы лотки наклонялись на 60° к дверце и настолько же в обратном направлении;
• редуктор должен быть прочно зафиксирован;
• соединить с электрическим двигателем шток подсоединенный к яичному лотку.

Последовательность действий

Осталось более подробно поговорить о том, как переоборудовать холодильник в инкубатор:

1. Потолок агрегата снабжается отверстиям куда будут вставлены лампы для обогрева и сквозными дырками для вентиляции.
2. Снизу сверлят не меньше 3 отверстий, имеющих диаметр 1,5 см.
3. Чтобы лучше сохранять тепло, рекомендуется отделка стенок холодильника пенопластом.
4. На наружную часть крепят терморегулятор, а внутреннюю снабжают датчиком;
5. Чтобы организовать циркуляцию воздушных масс, рядом с лампочками (сверху) крепят вентиляторы в количестве 1 – 2 штук (подойдут и компьютерные);
6. В двери бывшего холодильнику вырезают небольшое окошко – смотровое и закрывают его стеклом, можно использовать прозрачный пластик.

Инкубатор своими руками из холодильника: видео

Инкубатор из пенопласта

Самый популярный и удобный материал для монтажа инкубатора – пенопласт. Стоимость его весьма небольшая, к тому же у листов отличные теплоизоляционные характеристики, а получившаяся конструкция не будет очень громоздкой и тяжелой.

Изготовление инкубатора из пенопласта

1. Нужно взять пенопластовый лист подходящего размера и разделить на 4 одинаковых куска, из которого будут сделаны боковины инкубатора.
2. Второй лист делят пополам, и одну делят на две, чтобы один лист имел ширину 60 см, а второй 40 см. Из заготовки 50х40 см мастерят днище, а из листа 50х60 – крышку.
3. В крышке прорезают отверстие 12х12 см для окошка и закрывают стеклом или пластиком.
4. Четыре части склеивают так, чтобы получился короб, после того как клей застынет прикрепляют днище. Лист аккуратно мажут клеям по кромке и затем вставляют в основную заготовку.
5. После изготовления коробки ее необходимо оклеить скотчем, для обретения жесткости конструкцией.
6. Теперь вырезаются бруски все из того же пенопласта имеющие размеры 6х4 см (высота и ширина), их приклеивают внутри короба на днище по длинным сторонам.
7. В коротких стенках делают вентиляционные отверстия отступив 1 см от днища, с одинаковым расстоянием друг от друга, в количестве трех штук. Лучше всего данную работу сделать паяльником.
8. На крышку по краям приклеивают бруски из пенопласта, для более плотной фиксации крышки.
9. Внешнюю часть крышки оснащают терморегулятором, а его датчик закрепляют внутри на расстоянии 1 см от яиц.
10. Устанавливая лотки с инкубационным материалом важно помнить о том, что расстояние между ними и стенками должно быть от 4 до 5 см, что вентилирование осуществлялось в нормальном режиме.

Самодельный инкубатор своими руками с переворотом: видео

Как видно из статьи сделать инкубатор, своими руками, довольно просто. У таких устройств разные габарит и оснащенность, все зависит от того, какое количество птенцов планируется выводить. Прежде чем осуществлять монтаж машины нужно как следует продумать проект, чтобы получился рабочий агрегат.

Чтобы успешно вывести в инкубаторе какой-либо вид домашней птицы нужно знать и учитывать множество нюансов. К примеру, многие начинающие птицеводы интересуются: как переворачивать яйца в инкубаторе. На этот вопрос нет однозначного ответа, так как в каждой обучающей литературе дается разная информация. Однако нужно учитывать, что при инкубации яиц важно создать условия, максимально приближенные к естественным. Например, курица-несушка при высиживании переворачивает яйца по несколько десятков раз в сутки.

Проблема переворачивания решается путем использования современного автоматического устройства, но как часто переворачивать яйца в инкубаторе знать все-таки нужно.

Птицеводы со стажем рекомендуют переворачивать яйца до 96 раз в сутки для достижения максимального результата инкубации и до 24 раз в сутки – для оптимального. Если яйца переворачивать чаще, то результат выведения может ухудшится.

Переворот яиц в инкубаторе своими руками

Перевернуть вручную такое количество раз невозможно. Так что же делать тем, кто занимается выведением в обычных инкубаторах без автоматического переворачивания.

От того сколько раз переворачивать яйца в инкубаторе зависит успех всеего процесса инкубации. Вручную обычно переворачивают яйца через каждые 4 часа в дневное время. Ночью переворот не выполняется.

Читайте также: Инкубация перепелиных яиц в домашних условиях. Еще мы подготовили статью о том, как правильно хранить и закладывать яйца в инкубатор.

Как переворачивать яйца в инкубаторе

Есть несколько способов переворота. Например, если лоток имеет вертикальный поворот, то его ось при переворачивании наклоняют на 45 градусов в одну и другую сторону. Такой метод имеет существенный недостаток – после поворота верхняя часть яиц будет нагреваться до 40 градусов, а перегрев, как известно, во время инкубации недопустим. При этом в нижней части температура будет составлять 36 градусов, а в середине – 38. Все же способ используют, но только те, у кого есть вентилятор в инкубаторе.

Если лоток имеет горизонтальное положение, то он поворачивается примерно на 180 градусов вокруг оси. При таком перевороте также возможен неравномерный прогрев. Поэтому в нижнюю часть инкубатора устанавливают дополнительные нагревательные элементы.

Как переворачивать яйца в инкубаторе вручную видео

Правильное переворачивание яиц приводит к улучшению обменных процессов, более лучшему развитию кровеносной системы и как следствие – успешному выводу здорового и активного молодняка.

Сделать инкубатор своими руками очень просто и под силу даже не очень опытным птицеводам.

Самодельные инкубаторы имеют множество плюсов – низкая стоимость, надежность и простота, возможность сделать конструкцию на большое количество яиц.

Существует огромное множество вариантов самодельных устройств. Иногда для их создания используют самые неожиданные материалы – холодильники, ведра и даже тазики.

В статье рассмотрено, как сделать инкубатор правильно в домашних условиях.

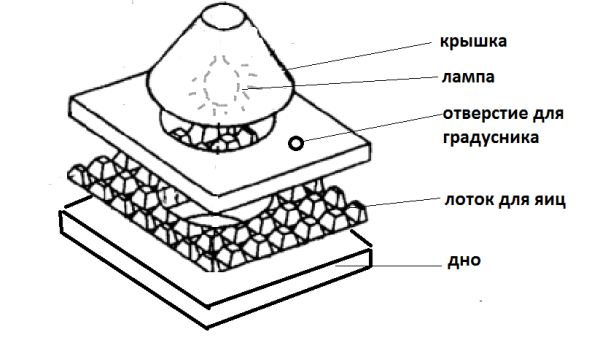

Виды и чертежи устройств

Большинство заводчиков выводят птенцов дома. Далеко не всегда есть наседка, готовая высиживать птиц. К тому же часто нужно получить молодняк в определенные сроки.

Как утверждают опытные заводчики птиц, простой выводной домашний инкубатор иногда может давать до 90% вывода птиц.

Некоторые фирмы производители предлагают приобрести наборы для изготовления домашних инкубаторов.

Но рычажный переворот лотка сложно собрать человеку, не обладающему специальными навыками.

Но если у вас есть соответствующая или необходимые чертежи, то вы сможете сделать инкубатор своими руками без особых проблем даже у себя дома.

Если вы хотите разобраться в том, как сделать инкубатор, вначале нужно выполнить чертежи вашего будущего устройства.

Самодельный домашний инкубатор может быть сделан из различных подручных материалов – деревянных обрезков, старого холодильника или даже из коробки.

Важно позаботиться о хорошей теплоизоляции вашего устройства. На современном рынке представлен большой выбор теплоизолирующих материалов – пенопласт, минвата и многое другое.

Обогрев инкубатора производится с помощью обычных ламп накаливания мощностью 25-40 Вт. Для небольшого устройства хватит 4 лампы. Можно также обогревать инкубаторы электрическими ТЭНами.

Если вы используете лампы, то яйца должны располагаться на расстоянии не меньше 25 см от нагревательного элемента.

Если воздух нагревает нихромовая проволока, то яйца могут быть на расстоянии 10 см от нее. Очень важно не допускать сквозняков, иначе цыплята могут так и не вылупиться.

Из картонной коробки

Самый простой вариант такого устройства для дома можно соорудить из обычной картонной коробки.
Следует приготовить коробку размером примерно 50 на 50 на 50 см.

Внутри обклейте ее бумагой и войлоком в несколько слоев. Вверху сделайте окошко, через которое вы будете следить за процессом.

Для проводов проделайте небольшие отверстия, через которые вы подключите электролампы 25 Вт. Лампы устанавливают на 15 см выше яиц.

Отверстия вокруг проводов заделайте ватой, чтобы важное для будущих птиц тепло не уходило.

Лотки можно сбить из деревянных реек, на стенках коробки также прикрепите рейки, на которые будут крепиться лотки.

Для того, чтобы теплый воздух равномерно распределялся по всей коробке, нужно также установить вентилятор.

Можно использовать вентилятор от поломанного компьютера. Чтобы повысить влажность внутри инкубатора, внизу поставьте небольшую емкость с водой.

Устанавливать такой инкубатор нужно не на пол, а на деревянные бруски, на высоте 15-20 см от пола в таком месте вашего дома, где нет сквозняков.

Из миски или тазика

Такие самодельные устройства для дома отлично подойдут в том случае, если бывают перебои с электричеством.

Для его изготовления вам понадобятся две миски или похожие емкости одинакового размера, желательно чтобы они были металлическими.

Такие круглые емкости будут прогреваться равномерно, а значит и яйца тоже.

Миски ставят одна на другую так, чтобы внутри образовалась полость. С одной стороны — их нужно скрепить между собой мебельными навесами или другим удобным для вас способом.

Таким образом вы получите открывающуюся крышку.

В верхней миске по центру повесьте патрон. Можете прикрепить ее на кронштейне с помощью клея или силикона. Так ваша миска останется целой.

Лучше, конечно, сделать отверстие и вставить в него патрон, но в таком случае вы больше не сможете использовать миску по ее прямому назначению.

В глубокой емкости лампу можно установить горизонтально, а в больших тазах установите несколько лампочек (подберите их количество путем проб).

В нижнюю миску следует насыпать 1,5-2 см песка, потом положить фольгу, а сверху настелить солому или сено.

В фольге проделайте несколько небольших дырочек, чтобы из него испарялась влага. Установить всю конструкцию нужно там, где у вас дома держится примерно одинаковая температура.

Когда вы собрали свое устройство, прогрейте его, а в центр положите градусник на той высоте, где будут лежать яйца.

Время от времени в просохший песок следует добавлять воду. Песок не только увлажняет воздух в инкубаторе, но и служит аккумулятором тепла.

Если свет у вас дома выключат, то вы можете поставить инкубатор в кастрюлю с теплой водой и накрыть одеялом. Так вы сможете не бояться за сохранность своих яиц.

Можно также поставить инкубатор у батареи, а летом – вынести на солнце. Каждый день обрызгивайте яйца водой и переворачивайте их на 180°.

Делаем инкубатор с применением пенопласта

Каркас инкубатора для яиц из пенопласта делают из деревянных брусков, а внутри и снаружи обшивают его фанерой.

В полость между слоями фанеры вставляют листы пенопласта. Некоторые птицеводы оббивают деревянный каркас жестью, а внутри утепляют инкубатор слоем пенопласта.

Через верхнюю стенку конструкции из пенопласта вставлена ось, на которую прикреплен лоток для яиц. Ручка оси выводится наружу, и с ее помощью происходит переворот яиц.

Лотки следует изготавливать из плотной сетки с ячейками 2 на 5 см. Термометр установите так, чтобы его шкала выглядывала наружу. На дне корпуса устанавливают 4 лампы по 25 Вт каждая.

Каждую лампу нужно накрыть металлическим листом толщиной 1 мм. Для этого поставьте вокруг лампы 2 кирпича и на них положите металл.

Между лампами установите жестяные ванночки для воды.

Нескольким отрезкам медной проволоки придайте П-образный изгиб и прикрепите на ванночки, а сверху покройте их отрезками ткани – это поможет увеличить площадь испарения.

В верхней и нижней стенке инкубатора проделайте около 10 отверстий, через которые будет происходить движение свежего и увлажненного воздуха.

Из холодильника

Очень часто заводчики, чтобы построить инкубатор для яиц дома, используют старые холодильники. По сути это уже готовый домашний инкубатор, который следует только немножко доработать для удобства процесса.

Морозильная камера из холодильника удаляется. На ее месте размещают 4 лампы по 100 Вт. В двери холодильника нужно вырезать небольшое окошко для того, чтобы контролировать процесс инкубации.

Внизу также устанавливают одну лампу мощностью 25 Вт.

Над ней крепят стеклянную или жестяную перегородку, на которую ставят лоток с водой и отрезок мокрой ткани для увеличения количества испарений.

Еще выше ставят лоток для яиц, на этом же уровне закрепляют контрольный термометр. Это самая простая схема инкубатора из холодильника. Но есть и более сложные варианты.

Можно сделать устройство, с возможностью осуществлять переворот яиц в процессе. Вначале сделайте корпус жестче.

Для этого на боковых стенках прикрепляют доски, которые снизу соединены брусками. В досках проделайте углубления, в которые вставляют подшипники, благодаря которым будет проводиться переворот яиц.

После этого устанавливают рамки или лотки для яиц, к рамкам крепится трос, с помощью которого осуществляется переворот лотков. Конец троса выводится наружу и закрепляется на двигателе.

Чтобы переворот осуществлялся правильно, следует заранее подготовить чертежи устройства и обсудить их с профессионалом.

В заднюю стенку встраивают вентилятор.

В холодильниках есть желоб, по которому отводится вода, его следует установить в обратном направлении и подавать через него воду вентилятору, когда цыплята начинают выводиться.

Автоматические инкубаторы

Чтобы добиться максимальной производительности, яйца должны находиться в определенных условиях.

Самое важное – это вовремя выполнять переворот яиц и поддерживать необходимый температурный режим, колебания которого должны быть в пределах полуградуса.

Это довольно сложно, поэтому некоторые птицеводы используют самодельные автоматические устройства с терморегулятором.

В роли терморегулятора могут выступать биметаллические пластины, барометрические датчики и электроконтакторы.

Готовые терморегуляторы можно без труда приобрести в магазинах или сделать самому.

Кроме терморегуляции автоматика отвечает также за переворот лотков. Для этого вам потребуется устройство Мечта-12 имеющее напряжение питания 12 В.

Требуется также установить регулятор влажности. Для обеспечения питания можно использовать компьютерные блоки.

Лотки для автоматических инкубаторов лучше купить в магазине.

Лампочки соединяют последовательно по 2 штуки – 2 вверху и 4 внизу. Внизу инкубатора установите ванночки с водой, а сверху – инкубатор.

Когда ваш инкубатор готов, следует протестировать его работу в течении двух-трех суток.

Установите нужную температуру и попробуйте поддерживать ее на протяжении всего времени. Особенно важно, чтобы яйца не подвергались перегреву.

Если яйца пробудут при температуре 41° в течении хотя бы 10 минут, то зародыши погибнут. Перевороты лотков следует обязательно осуществлять 2-3 раза в сутки.

Чтобы добиться максимального вывода цыплят, нужно уделить много внимания отбору и хранению яиц в специальных условиях. Хранить яйца нужно лежа.

Свернуть

Руководствуясь инструкциями, изложенными в этой статье, вы сможете сделать инкубатор своими руками. Он будет иметь ту же функциональность, что и магазинный прибор, но обойдется вам значительно дешевле. Для того, чтобы собрать инкубатор своими руками в домашних условиях, вам не нужно обладать специальными навыками и знаниями, следуйте нашим советам и все получится.

С чего начать, какие инструменты понадобятся?

Перед тем как начать сборку, определитесь с основным материалом, из которого будет состоять изделие. Если у вас есть старый холодильник, то за основу можно взять его. Также подойдут большие куски пенопласта, не меньше чем 40 на 25 сантиметров или простая картонная коробка. Определяющим фактором при выборе материала является его теплоизоляционная способность.

Для обогрева нужно будет оснастить прибор лампой или нагревательным прибором, позаботиться о контроле температуры. В инкубаторах можно настраивать автоповорот путем добавления дополнительных механизмов.

Автоматический переворот яиц в инкубаторе нужен для экономии времени. Обычно его устанавливают на крупные устройства, рассчитанные на 200 и более яиц.

Все, что вам понадобится для сборки:

• Холодильник (если вы задумали собрать инкубатор из старого холодильника), коробка или пенопласт.
• Стандартные лампы накаливания мощностью от 25 до 40 Вт. Количество ламп зависит от размеров инкубатора, небольшое устройство на 100 яиц можно обогреть четырьмя лампами.
• Как альтернативу лампам вы можете использовать электрические ТЭНы.
• Лоток для инкубатора, изготовленный из металлической сетки или аналогов. Сетка должна плотно держать яйца. В холодильнике могут быть установлены лотки из дерева.
• Термометр, вентилятор.
• Терморегулятор (если проектируете автоматический инкубатор). Для этого вы можете использовать биметаллические пластины, электроконтакторы или барометрические датчики.
• Моторедуктор (то из чего состоит механизм переворота). При необходимости, подшипники – 4 штуки, хомуты для их стяжки.
• Герметик для заделывания щелей в целях утепления, шурупы, различные крепежные материалы, металлические уголки.
• Для отслеживания уровня влажности используют гигрометр.

Внимание! Лампы для обогрева нужно устанавливать на расстоянии более 25 сантиметров от яиц.

Определитесь с размерами инкубатора, решите из чего вы будете его собирать. Затем подберите все необходимые составляющие из списка, приведенного выше, и можете приступать к сборке.

Как определиться с размером?

Размеры инкубатора нужно планировать заранее. Этот параметр зависит от объемов вашего производства, количества кур. Решающим фактором в этом вопросе будет количество яиц, которые вы планируете закладывать в устройство. Также на размеры инкубатора влияет тип системы обогрева, место расположения ламп и материал из которого изготовлено устройство.

Для более точной работы вам понадобятся чертежи с размерами, которые будут выглядеть приблизительно так:

Рис1. Пример чертежа

Здесь представлен чертеж инкубатора небольших размеров (на 45 яиц) 25 см в ширину и 40 см в длину.

Размеры модели на 100 яиц

Формируя размеры инкубатора учитывайте, что температура в 2 см от яйца должна быть в диапазоне 37,3-38,6 градусов по Цельсию. Обычно делают устройство средних размеров, рассчитанное на 100 яиц. Ячейки делают около 45 миллиметров в диаметре и 60-80 миллиметров в глубину. Рекомендуется делать сменную решетку, чтобы можно было корректировать размеры под разные виды яиц.

Собирая домашний инкубатор своими руками на 100 яиц, вы получите устройство размером 60 на 60 сантиметров. Весит прибор около 3 килограмм. Его можно будет переоборудовать и использовать для размещения утиных, гусиных, индюшачьих или перепелиных яиц.

Если вы собираете инкубатор дома из старого холодильника, он будет занимать больше места и вместит больше яиц, чем изделие из пенопласта или картона.

Как рассчитать размер?

Размеры для инкубатора своими руками можно определить с помощью таблицы, приведенной ниже. В таблице показана зависимость длины ширины и высоты от количества вмещаемых яиц.

Делая инкубатор для куриных яиц своими руками, вы должны учитывать, что при одинаковой вместительности, конструкция из пенопласта будет более объемной, чем из картона.

Более крупные модели обычно делают в несколько этажей, с применением других технологий. Поэтому расчеты там производятся иначе.

Как сделать инкубатор из холодильника с автоматическим переворотом яиц?

Устройство инкубатора имеет много схожих черт с устройством холодильника. Поэтому из холодильника можно легко сделать инкубатор для яиц. Корпус этого прибора хорошо удерживает тепло. В нем можно разместить больше яиц, каждый лоток для инкубатора будет лежать на отдельном стеллаже.

В роли стеллажей будут полки холодильника. Внутри будет оптимальная влажность благодаря системе обмена жидкостью, находящейся внизу бытового прибора. Из этой главы вы узнаете, как самому сделать инкубатор из холодильника, добавив терморегулятор, нагреватель и поворотный механизм.

Рис 2. Схема самодельного инкубатора из холодильника

Расходные материалы и их цена

Зная, как сделать самодельный инкубатор, вы сэкономите 70% от магазинной стоимости устройства. Самый простой инкубатор из холодильника можно собрать без вложений. Но если вы хотите сделать его удобным и эффективным, то придется купить несколько дополнительных предметов.

1. Старый холодильник – обычно приобретается бесплатно, можно купить по объявлению не дороже чем за 1 000 рублей.
2. Лампочки на 220 Вольт – от 25 рублей за штуку.
3. Терморегулятор – от 300 рублей.
4. Вентилятор – от 200 рублей.
5. Цепь со звездочкой или металлический шток.
6. Привод для переворота яиц – от 500 до 5 000 рублей. Можно достать бесплатно т.к. подойдет любой моторедуктор, например, от стеклоочистителя автомобиля.

Основные требования к камере

Самодельный инкубатор из холодильника должен отвечать минимальным требованиям, которые сделают выведение цыплят возможным. На вывод детенышей отводится около двадцати дней. В этот период в инкубаторах поддерживают влажность на уровне 40-60 процентов. Как только птенцы начнут показываться на свет, влажность повышают до 80 процентов. На финальной стадии, перед тем, как отбирать цыплят, влажность возвращают на первоначальный уровень.

Яйца требуют соблюдения температурного режима. Поэтому ваше устройство должно быть изготовлено с учетом этого факта. Температурные требования изменяются в зависимости от того, какие яйца вы помещаете в лоток для инкубатора. Подбирайте режим в соответствии с таблицей, приведенной ниже.

Таблица температур

Система вентиляции

Изготовление инкубатора из холодильника предполагает установку вентиляционной системы. Вентиляция влияет на температуру и влажность внутри устройства. Предотвращает образование неблагоприятного для яиц климата. Средняя скорость вентиляции должна быть около 5 м/с.

Домашний инкубатор своими руками из холодильника должен быть оснащен двумя вентиляционными отверстиями, которые высверливают в корпусе. Одно из них располагают снизу, а другое сверху. В отверстия вставляют пластиковые или металлические трубочки, для того, чтобы воздушные массы не взаимодействовали со стекловатой, находящейся под обшивкой корпуса охладительного прибора. Регулировка вентиляции осуществляется путем частичного или полного перекрытия отверстий.

Рис 3. Система вентиляции

Справка: зародыши начинают потреблять кислород извне уже на 6 дне инкубации. На третьей неделе яйцо потребляет 2 литра воздуха в сутки. В последние дни перед выведением каждый птенец потребляет по 8 литров кислорода.

Вентиляция бывает двух типов:

• Постоянная – это система, предполагающая создание непрерывного движения воздуха, с постоянным обменом и плавным распределением тепла.
• Периодическая – устройство, срабатывающее раз в 24 часа для активной смены воздуха в камере.

Обратите внимание на то, что даже самая качественная вентиляция не позволяет полностью отказаться от переворота яиц. Поэтому механизм поворота яиц в инкубаторе нужен в любом случае. Автопереворот предотвращает прилипание зародыша к скорлупе.

Постоянная

Постоянная вентиляция для холодильника имеет следующий принцип действия:

• Вентилятор, установленный внутри камеры, гонит поток воздуха в отверстия. За счет этого воздух выходит наружу. Делая домашний инкубатор своими руками, вы должны уделить максимум внимания этому моменту.
• При выходе воздушный поток смешивается со свежим воздухом, проходит через нагреватели.
• Затем воздух идет вниз, там он увлажняется за счет емкости с водой.
• Устройство инкубатора способствует нагреванию воздуха, который впоследствии отдает тепло яйцам.
• После теплоотдачи воздух возвращается к вентилятору.

Устройство инкубатора с постоянной вентиляцией сложнее, чем с периодической системой. Но это позволяет одновременно решать три задачи: увлажнение воздуха, вентилирование и обогрев яиц.

Периодическая

Периодическая система. Если вы делаете инкубатор для яиц своими руками, то, скорее всего, это будет механизм с ручным управлением. Для установки автоматического включения вам понадобится электронный контроллер. Применение контроллера не всегда оправдано, особенно если вы делаете простейший самодельный инкубатор с автоматическим переворотом яиц. Вентилирование в такой системе происходит следующим образом:

• Отключается обогрев.
• Запускают вентилятор, который производит замену воздуха и охлаждает яйца.
• Спустя 30 минут вентилятор выключают и запускают систему обогрева.

Характеристики вентилятора определяются в зависимости от того, на сколько яиц рассчитана камера. Если вы делаете средний инкубатор своими руками с автоматическим переворотом вместимостью 100-200 яиц, то вам нужен вентилятор:

• работающий от сети 220 Вольт;
• диаметром от 10 до 45 сантиметров;
• с производительностью от 35 до 200 м 3 /час.

Кроме того, устройство инкубатора должно предполагать наличие фильтра для вентилятора. Фильтр предотвращает попадание пыли, грязи и пуха в лопасти устройства.

Корпус инкубатора из холодильника

Это важный аспект темы «как сделать инкубатор из холодильника своими руками», так как от правильной подготовки корпуса устройства будет зависеть эффективность его работы.

Рис 4. Корпус из холодильника

Сначала вам нужно будет убрать морозильную камеру и прочее встроенное оборудование. Затем сделайте отверстия для вентиляции, как это описано выше, в тексте об установке этой системы. Установите полки и лотки в том количестве, которое считаете необходимым.

Установка системы обогрева

Делая инкубатор своими руками с автоматическим переворотом, вам придется самостоятельно организовывать систему обогрева. Для этого используют 4 лампы накаливания по 25 Ватт или две лампочки по 40 Ватт. Лампы в равном количестве распределяются между низом и верхом холодильника. Нижние лампы не должны мешать установке емкости с водой, предназначенной для увлажнения.

Перед тем как сделать инкубатор в домашних условиях нужно произвести необходимые расчеты и подготовить инструментарий. Не торопитесь в процессе работы, так как это может привести к плачевному результату.

Выбор терморегулятора

Многих интересует вопрос, как сделать домашний инкубатор с оптимальным температурным режимом. Для этого понадобится качественный терморегулятор. Существует три вида, которые используют птицеводы:

• Электроконтактор – это ртутный термометр с электродом, отвечающим за отключение обогрева при достижении определенной температуры.
• Биметаллическая пластина – замыкает цепь при достижении нужного параметра нагрева.
• Барометрический датчик – замыкает цепь при излишнем давлении.

Рис 5. Готовый терморегулятор

Если вы думаете о том, как сделать инкубатор с удобным управлением, то устанавливайте автоматический терморегулятор. Это значительно повысит удобство и сэкономит время.

Механизм переворота

По общепринятой технологии, механизм поворота яиц в инкубаторе должен срабатывать 2 раза в сутки. Некоторые специалисты рекомендуют переворачивать яйца вдвое чаще.

Переворот яиц в инкубаторе бывает двух типов:

• рамочный;
• наклонный.

Рамочное поворотное устройство для инкубатора функционирует за счет сталкивания яйца специальной рамкой, которая вращает его относительно оси.

Наклонное поворотное устройство для инкубатора предполагает периодический наклон лотка с яйцами под определенным углом. За счет этого меняется положение зародышей внутри яиц и их расположение по отношению к лампам.

Рис 6. Механизм поворота

Главный принцип устройства с автоматическим поворотом в том, что двигатель приводит в действие шток, который воздействует на лоток с яйцами.

Как сделать простой механизм поворота для холодильника:

1. Устанавливаете редуктор внутри холодильника в нижней части.
2. Внутри холодильника устанавливают деревянную раму, которая будет держать лотки. Лотки должны крепиться таким образом, чтобы они могли наклоняться на 60 градусов в направлении дверцы и так же в противоположном направлении.
3. Редуктор должен быть крепко зафиксирован.
4. К двигателю крепится шток, соединенный с лотком с другой стороны.
5. Двигатель приводит в движение шток, который, в свою очередь, наклоняет лоток.

Видео

Изготовление устройства из коробки

Рассмотрим вопрос, как сделать инкубатор из коробки. Этот вариант будет самым дешевым из предложенных, изготовление займет несколько часов. Картон является непрочным материалом, но, в то же время, он хорошо удерживает тепло и с ним легко работать.

Если вы являетесь владельцем приусадебного хозяйства, данная статья поможет вам в организации обогрева инкубатора. Вы узнаете, какие существуют нагревательные элементы, и какие модели являются наиболее эффективными. Мы также сосредоточимся на самодельных инкубаторах — вашему вниманию будут предложены детальные инструкции нескольких моделей.

Предназначение нагревателей

Чтобы из обычного оплодотворённого яйца вывелись здоровые птенцы, необходимо в инкубаторе соблюдать определённые условия. Предназначение нагревателей — создание условий, максимально похожих на те, которые птица-наседка создаёт для своего будущего потомства.

Идеальные условия возможны лишь при наличии правильно подобранных нагревательных элементов. От обогревателя напрямую зависит процент выводимости цыплят. Он является основной частью инкубационной конструкции, обеспечивающей оптимальные условия процесса выведения птенцов.

Обойтись без таких элементов практически невозможно. В случае недогрева развитие зародышей существенно замедлится, а многие особи просто погибнут.

Нагревательным элементом в искусственной «наседке» выступает отдельная деталь, создающая и поддерживающая требуемые температурные показатели в течение всего инкубационного периода.

Знаете ли вы?
Китайцам удалось синтезировать куриное яйцо. Фальсификаторы скрыли свои имена. Однако учёные смогли раскрыть технологию, по которой создавалась подделка. Так, скорлупа изготавливается из углекислого кальция, а содержимое имитируется при помощи пищевых добавок, красящего вещества и желатина. Внешне отличить фальсификат от настоящего яйца очень затруднительно, но вкус у продукта абсолютно другой.

Разновидности нагревателей для инкубатора

Каждый вид характеризуется определёнными преимуществами и недостатками, соотнеся которые можно решить, какой обогреватель наиболее эффективен для вашего хозяйства.

Тепловые плёнки

Нагревательные плёнки быстро набирают температуру и так же быстро охлаждаются, не имея при этом инерции. Сама плёнка не греет воздух. Технология заключается в нагреве предмета, который находится перед плёнкой, а уже сам этот предмет нагревает пространство.

Нагревательные плёнки чаще применяются в промышленных масштабах. Достоинство изделия заключается в том, что оно потребляет мало электричества, но при этом способно продолжительный период удерживать тепло на требуемом уровне.

Если вы захотите подпитать плёнку от аккумулятора, то нужно будет приобрести подходящий инвертор. Под тепловую плёнку необходимо уложить отражающую подложку. Данная мера позволит теплу удерживаться в инкубаторе.

Главным недостатком плёночного нагревателя считается сложность в замене (здесь не обойтись без помощи специалиста). Ещё один минус — высокая стоимость изделия. Кроме того, плёнку не так легко найти в продаже.

Тепловые шнуры

Шнуры из углеродистого волокна, аналогично плёнкам, быстро набирают температуру и быстро охлаждаются. Здесь также отсутствует тепловая инерция, благодаря чему нет пролёта по температуре. Шнуры принято использовать для выведения цыплят в промышленных аппаратах.

Данный обогреватель служит очень долго. Единственное, что может вывести его из строя, — это механическое повреждение оплётки, и далее — волокон.

Несмотря на незначительные недостатки, тепловой шнур является одним из лучших на рынке типов обогревателей. Можете смело подключать изделие непосредственно к терморегулятору — шнур не меняет резко сопротивления, поэтому не выйдет из строя.

Инфракрасные

С каждым днём всё большей популярностью пользуются инфракрасные нагреватели. Это изделия нового поколения, лишённые минусов, свойственных их предшественникам. Такие нагреватели устойчивы к влажности, они потребляют в несколько раз меньше электричества, позволяют с высокой точностью регулировать температуру в «наседке».

Но главное их преимущество заключается в том, что они равномерно раздают тепло, при этом тратя минимум электроэнергии. Это позволяет существенно сэкономить, поскольку в течение 18-20 суток выдерживания обогреватель должен беспрерывно функционировать.

Единственный недостаток заключается в необходимости запасаться дополнительными лампами, так как при порче найти подходящие лампы в доме практически невозможно.

Суть работы рассматриваемого прибора состоит в теплообмене между яйцом и воздухом — тепло от поверхности излучателя передаётся непосредственно на обогреваемые яйца, а от нагретых яиц нагревается и сам воздух внутри «наседки».

ТЭНовые

ТЭНовый обогрев инкубатора также широко распространён. ТЭН является одним из самых надёжных (безопасных) способов подогрева с низким потреблением электричества.

В отличие от ламп накаливания, ТЭНовый нагревательный элемент не создаёт освещения в инкубационной камере. Яйца находятся в темноте, то есть аналогично природным условиям (как под наседкой). Кстати, сегодня большинство стран Евросоюза уже отказались от использования ламповых нагревателей в «наседках».

ТЭНы передают тепло равномерно по всему периметру камеры. Плюс ко всему, данные приборы не занимают много места в инкубаторе.

Впрочем, ТЭНовые изделия имеют ряд минусов. Во-первых, имеет место тепловая инерционность, что опасно из-за риска перегрева яиц. Во-вторых, требуется изолировать металлические части, поскольку они подвержены ржавлению. Кроме того, встроенный обогреватель будет сложно поменять в случае поломки.

Знаете ли вы?
Некоторых людей от одного только вида куриных яиц посещает чувство ужаса и паники. Научное название этой фобии — овофобия (дословный перевод —
«страх перед овальными объектами
»). Причины формирования этого страха до сих пор не найдены. По всему миру от этой фобии страдает один из тысячи взрослых людей. Овофобия была даже у знаменитого
«короля ужасов
» Альфреда Хичкока.

Ламповые

Ламповые обогреватели наиболее востребованы среди владельцев приусадебных хозяйств. Данная разновидность хороша в использовании тем, что её при повреждении можно легко заменить. Для этого сгодится любая другая лампа, имеющаяся в хозяйстве.

Касательно минусов — тепло часто распределяется неравномерно, создаются значительные перепады температурных показателей. Этот недостаток особенно ощутим при использовании ламп накаливания.

Галогенные керамические лампы также имеют ряд недостатков. Применять их на практике сложно ввиду того, что они излучают тепло специфическим образом. Порой очень сложно контролировать сам уровень подаваемого тепла.

Ещё один минус — непрерывная передача света, чего нет при естественном процессе выведения птенцов.

Основные требования, предъявляемые к инкубатору

Для полноценного развития зародышей и вывода здоровых птенцов, в искусственной «наседке» необходимо организовать особый микроклимат. Главными требованиями в данном случае являются температура и влажность.

Поэтому будущую инкубационную камеру нужно спроектировать таким образом, чтобы вы могли постоянно и беспрепятственно следить за уровнем температуры и влажности (то есть аппарат должен быть оснащён терморегулятором).

Выдерживание яиц большинства видов птиц осуществляется при температуре от +37,1 °С до +39 °С. Недопустим как недогрев, так и перегрев. Сначала яйца необходимо прогреть до требуемого максимума, показанного для конкретного вида птицы, а в последние дни перед выборкой показатель нужно снизить до минимума.

Исключением из этого правила являются — на протяжении 17 суток инкубации должна сохраняться неизменная температура на уровне +37,5 °С.

• температура в начале выдерживания — +38-39 °С, необходимый показатель в последние дни — +37,6 °С;
• показатель в первые дни выдерживания — +37,8 °С, в последние дни — +37,1 °С;
• нужная температура в первые дни выдерживания — +38,4 °С, в последние дни — +37,4 °С;
• требуемый показатель в первые дни выдерживания — +37,6 °С, показатель в последние дни — +37,1 °С.

Влажность воздуха также должна меняться. Установите контроллер влажности и следите, чтобы до момента наклёва показатель влажности в камере равнялся 40-60 %, а между наклёвом и моментом вылупления птенцов сохранялся на уровне 80 %.

И лишь перед выборкой показатель влажности нужно снова опустить до 55-60 %.

Как определить оптимальный размер инкубатора

Размеры искусственного «гнездовья» необходимо рассчитать заблаговременно. Выбор габаритов зависит от объёмов производства, на которые вы нацелены, а также от числа яиц, размещаемых в камеру за один раз.

Оборудование средних размеров (длина — 45-47 см, ширина — 30-40 см) способно вместить следующее (приблизительное) количество яиц:

• куриных — 70 штук;
• утиных (индюшиных) — 55 штук;
• гусиных — до 40 штук;
• перепелиных — 200 штук.

Помимо всего вышесказанного, на размеры приспособления влияет тип обогревателя и место фиксации ламп обогрева. Важен также материал, из которого вы рассчитываете соорудить инкубатор — при одинаковой вместительности камер, модель из пенопласта окажется более объёмной, чем картонная версия.

Знаете ли вы?
Иногда куры откладывают яйца без желтков.

Модель автоматическая из холодильника

Корпус б/у холодильника отлично подойдёт для создания самодельного «гнездовья». Внутреннее пространство холодильника надёжно поддерживает установленный температурный режим. Ещё один плюс в том, что секции и полки бытовой техники можно легко применить под лоточки для яиц.

При этом внутреннего объёма вполне достаточно для установки в нижней части системы обмена жидкости, что позволит контролировать влажность.

Прежде чем приступить к непосредственной сборке искусственной «наседки» на основе холодильника, остановимся ещё на некоторых важных моментах.

Кроме того, для обеспечения проветривания на потолке и в полу изделия непременно проделайте отверстия. Чтобы воздух не проникал в слой стекловолокна под обшивкой, вставляйте в пролёты пластиковые или металлические трубки подходящего размера.

Стандартную функцию переворачивания лотка с яйцами в данной конструкции выполняет специальный механизм, который монтируется следующим образом:

1. Разместите внизу холодильника редуктор.
2. Затем поместите раму из дерева, которая будет удерживать лоточки. Крепите их таким образом, чтобы обеспечить наклон лотков на 60 градусов в сторону двери и на столько же в противоположную сторону. Редуктор нужно прочно закрепить.
3. К электродвигателю закрепите шток, связанный другим концом с лоточком для яиц.

Как сделать домашний инкубатор из старого холодильника: видео

Теперь можно перейти к непосредственному обустройству инкубатора:

• В верхней стенке холодильника просверлите несколько проходов для электропроводки и один сквозной проход для системы проветривания.
• В полу корпуса высверлите минимум 3 вытяжных пролёта протяжённостью 1,5 см.
• Внутренние стены отделайте пенопластом.
• Затем нужно переоборудовать старые полки в лоточки для яиц.
• С наружной стороны холодильника установите терморегулятор, а с внутренней закрепите датчик.

• Возле лампочек в верхней части камеры установите пару небольших вентиляторов.
• В дверце прорежьте маленький проём, заделав его прозрачным пластиком. Это будет смотровое окно.

Автоматическая модель из пенопласта

Пенополистирол считается одним из лучших в плане удобства материалов для сборки самодельной «наседки». Материал популярен не только благодаря ценовой доступности, но и за счёт отличных теплоизолирующих способностей. Многих также привлекает лёгкий вес пенополистирола и несложность работы с ним.

Инкубатор из пенопласта собственного изготовления: видео

Пошаговая инструкция:

1. Лист пенопласта разделите на четыре равных куска, они пойдут на монтаж боковых стенок конструкции.
2. Ещё один лист разрежьте на две равные части. Одну из них разрежьте ещё на два куска так, чтобы ширина первого равнялась 60 см, а второго — 40 см. Образец с размером 50х40 см будет использован для дна камеры, а кусок размером 50х60 см будет его крышкой.
3. В будущей крышке прорежьте пролёт размером 12х12 см и заделайте его прозрачным пластиком — это будет будущее смотровое окошко.
4. Из одинаковых фрагментов, полученных после обработки первого листа, склейте несущий каркас.
5. Далее зафиксируйте дно. Для этого на края листа размером 50х40 см нанесите клей и осторожно встройте лист в каркас.
6. После сборки короба приступите к аккуратному обклеиванию корпуса скотчем, за счёт чего сооружение обретёт прочность.
7. Вырежьте ещё два равных бруска из пенополистирола (каждый размером 6х4 см). Зафиксируйте ножки внутри камеры ко дну вдоль длинных стен.
8. В коротких стенках (длиной 40 см) на высоте 1 см от дна конструкции проделайте по три прохода диаметром 1,2 см для обеспечения движения воздушных потоков. Дистанция между проходами должна быть одинаковой. Все дыры желательно прожечь паяльником.
9. Чтобы крышка надёжно крепилась на конструкции, вдоль краёв крышки приклейте бруски из пенопласта (размером 2х2 или 3х3 см). А чтобы бруски точно вошли внутрь устройства, дистанция между ними и краем листа должна соответствовать 5 см.
10. Далее снаружи крышки установите патроны для нагревательных ламп. Делайте это произвольным методом.
11. Снаружи крышки зафиксируйте терморегулятор. А его датчик установите внутри инкубатора на высоте 1 см от уровня яиц.
12. В момент фиксации лотка с яйцами удостоверьтесь в том, что промежуток между лотком и стенами камеры равен 4-5 см. Это требуется для гарантии оптимальной циркуляции воздуха.

Важно!
Чтобы в самодельном «гнездовье» максимально долго сохранялось тепло, обклейте все стенки с внутренней стороны теплоизолирующей фольгой.

Модель из коробки

Инкубатор из картонной коробки — самый недорогой из всех предлагаемых вариантов домашних инкубаторов, но, вместе с тем, и самый непрочный. Модель довольно простая — на сборку изделия у вас уйдёт не больше 2-3 часов. Производство картонной модели во многом напоминает изготовление аналога из пенополистирола.

Инкубатор из картонной коробки своими руками: видео

Последовательность действий:

1. Найдите непригодную в хозяйстве цельную коробку средних размеров (например, длина — 56 см, ширина — 47 см, высота — 58 см). С внутренней стороны аккуратно обклейте короб войлоком или несколькими слоями бумаги.
2. Проделайте в коробке пару проходов для электропроводки. Изнутри зафиксируйте три лампочки (25 Ватт каждая). Оставшиеся щели закупорьте ватой. Лампочки должны располагаться на 15 см выше уровня укладки яиц.
3. Предусмотрите системы проветривания. Для этого сделайте в стенках короба несколько небольших отверстий.
4. В верхней стене прорежьте смотровое окно (примерные размеры — 12х10 см). Через это окошко вы сможете следить за всем происходящим внутри искусственного «гнездовья». Не забудьте закрыть окно прозрачным пластиком.
5. Отдельно займитесь изготовлением деревянных лоточков для яиц, крепёжных реек, на которые будут монтироваться лотки, а также дверца.
6. Внутрь инкубатора поместите терморегулятор для контроля температуры. А для поддержания оптимальной влажности на дне камеры зафиксируйте сосуд с водой.

Важно!
Картонную «наседку» нежелательно размещать на полу. Чтобы обеспечить естественную циркуляцию воздуха, изделие лучше установить на деревянных брусьях размером до 20 см.

Теперь вы знаете, как самостоятельно обустроить инкубатор для яиц. Это не слишком трудоёмкий процесс, однако перед монтажом рекомендуется хорошенько потрудиться над проектом, чтобы не упустить возможные нюансы, которые могут возникнуть в процессе изготовления.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

11

раз уже
помогла

Для самостоятельного выведения цыплят можно приобрести промышленное устройство для инкубации. Но также есть возможность собрать инкубатор своими руками в домашних условиях. Самодельный аппарат обойдется значительно дешевле и можно будет подобрать его размер под количество яиц. В таком устройстве можно автоматизировать изменение температуры и настроить регулярное переворачивание яиц в лотках.

Эта статья расскажет о том, как сделать инкубатор своими руками и какие для этого понадобятся материалы.

Основные правила создания самодельного инкубатора

Корпус является
основным элементом домашнего инкубатора. Он сохраняет тепло внутри себя и препятствует резким скачкам температуры яиц. Перепады температурного режима могут отрицательно повлиять на здоровье будущих цыплят. В качестве корпуса для инкубатора подойдут следующие материалы:

• пенопласт;
• корпус старого холодильника.

Для размещения яиц используются лотки из пластика или дерева, имеющие сетчатое или реечное дно. Автоматические лотки, снабженные моторами, могут самостоятельно производить переворачивание яиц, в заданное таймером время. Смещение яиц в сторону позволяет предотвратить неравномерный нагрев их поверхности.

При помощи ламп накаливания
, в домашнем инкубаторе создается необходимая для развития детенышей температура. На выбор мощности ламп влияет размер корпуса инкубатора, она может варьироваться в пределах 25-1000 Вт. Вт. Следить за уровнем температуры в аппарате помогает термометр или терморегулятор электронного типа с датчиком.

Воздух в инкубаторе должен постоянно циркулировать, что обеспечивается принудительной или естественной вентиляцией. Для маленьких устройств будет достаточно отверстий у основания и на поверхности крышки. Крупным сооружениям, сделанным из корпуса холодильника, необходимы специальные вентиляторы, расположенные в верхней и нижней части. Вентиляция позволит воздуху не застаиваться, а теплу равномерно распределяться в устройстве.

Для непрерывного инкубационного процесса необходимо
сделать оптимальное число лотков. Промежуток между лотками, а также расстояние до лампы накаливания должны составлять не меньше 15 см. От стен до лотков нужно оставить зазор в 4-5 см. Диаметр вентиляционных отверстий может составлять 12-20 мм.

Прежде чем размещать яйца в инкубаторе, необходимо проверить работу вентиляторов и равномерность нагрева устройства. После оптимального прогрева, температура в углах аппарата не должна отличаться больше чем на 0,5 градуса. Поток воздуха от вентиляторов должен быть направлен на лампы, а не на сами лотки с яйцами.

Инкубатор из пенопласта своими руками

Достоинствами пенополистирола являются
его доступная цена, качественная теплоизоляция, небольшой вес. Благодаря этому, он часто применяется для изготовления инкубаторов. Для работы потребуются следующие компоненты:

Этапы сборки

Перед тем как сделать инкубатор в домашних условиях, необходимо подготовить чертежи с точными замерами. Сборка включает в себя следующие этапы:

1. Для подготовки боковых стенок, лист пенопласта нужно разделить на четыре равных квадрата.
2. Поверхность второго листа разделяется пополам. Одну из полученных деталей необходимо разрезать на прямоугольники с параметрами 50х40 см и 50*60 см. Меньшая часть будет являться дном инкубатора, а большая — крышкой.
3. На крышке вырезается смотровое окно с параметрами 13х13 см. Оно будет прикрываться при помощи прозрачного пластика или стекла и обеспечивать вентиляцию в устройстве.
4. Сначала собирается и склеивается каркас из боковых стенок. После высыхания клея, прикрепляется дно. Для этого нужно намазать края листа клеем и вставить его в каркас.
5. Чтобы повысить жесткость конструкции, ее необходимо оклеить скотчем. Первые полосы ленты накладываются на дно с небольшим заходом на поверхность стенок. Затем плотно оклеиваются стены.
6. Равномерное распределение тепла и циркуляция воздушных масс обеспечиваются при помощи двух брусков, расположенных под дном лотка. Они также изготавливаются из пенопласта, с высотой 6 см и шириной 4 см. Бруски крепятся на клей вдоль стенок дна, с длиною в 50 см.
7. На 1 см выше дна, на коротких стенах, проделываются по 3 отверстия для вентиляции, с равными промежутками и диаметром около 12 см. Отверстия будет сложно вырезать ножом, поэтому лучше использовать паяльник.
8. Для плотного прилегания крышки к корпусу, по ее краю нужно прикрепить бруски из пенополистирола, с параметрами 2х2 см. От края листа до поверхности бруска должен оставаться зазор в 5 см. Такое расположение позволит крышке заходить во внутреннюю часть инкубатора и плотно состыковываться со стенками.
9. В верхней части короба размещается сетка, с закрепленными на ней ламповыми патронами.
10. На поверхность крышки монтируется терморегулятор, а его датчик опускается внутрь инкубатора, на расстояние до 1 см от яиц. Отверстие для датчика можно проткнуть острым шилом.
11. На дно устанавливается лоток, на расстоянии от стен в 4-5 см. Такое расположение нужно для вентиляции устройства.
12. Вентиляторы не являются необходимым элементом, если инкубатор имеет малые габариты. В случае их установки, поток воздуха необходимо направлять на лампы, а не на лоток с яйцами.

Для лучшего сохранения тепла, можно оклеить внутреннюю поверхность инкубатора теплоизоляционной фольгой.

Инкубатор своими руками из корпуса холодильника

Принцип действия инкубатора
во многом сходен с работой холодильника. Благодаря этому можно собрать удобное и качественное самодельное устройство из корпуса холодильного прибора. Материал стен холодильника хорошо сохраняет тепло, вмещает большое количество яиц, лотки с которыми можно удобно расположить на полках.

Необходимый уровень влажности будет поддерживаться специальной системой, расположенной на дне прибора. Перед видоизменением корпуса, из него необходимо убрать встроенное оборудование и морозильную камеру.

Чтобы изготовить инкубатор для яиц своими руками из старого холодильника
, потребуются следующие компоненты:

• корпус холодильника;
• терморегулятор;
• шток из металла или цепь со звездочкой;
• лампочки, мощностью 220 Вт;
• вентилятор;
• привод, переворачивающий яйца.

Требования к самодельному инкубатору

Период выведения птенцов
обычно длится около 20 дней. Влажность внутри инкубатора в это время должна сохраняться в пределах 40-60%. После выхода цыплят из яиц, ее следует повысить до 80%. На этапе отбора молодняка, влажность понижают до изначального показателя.

Для правильного развития яиц также важен температурный режим. Требования к температуре могут различаться для определенных видов яиц. В таблице 1 показаны необходимые условия.

Таблица 1. Температурный режим для разного вида яиц.

Установка системы вентиляции

Вентиляция регулирует соотношение температуры и влажности в инкубаторе. Ее скорость должна составлять в среднем 5 м/с
. В корпусе холодильника нужно просверлить по одному отверстию снизу и сверху, с диаметром 30 мм. В них вставляются металлические или пластиковые трубки соответствующего размера. Использование трубок позволяет избежать взаимодействия воздуха со стекловатой, расположенной под обшивкой стенок. Уровень вентиляции регулируется полным или частичным закрыванием отверстий.

Спустя шесть дней после начала инкубации, зародышам требуется поступление воздуха извне. К третьей неделе, яйцо поглощает в сутки до 2 л воздуха. Перед выходом из яйца, цыпленок потребляет около 8 л воздушных масс.

Существует два вида вентиляционных систем:

• постоянная, обеспечивающая непрерывную циркуляцию воздуха, обмен и распространение тепла;
• периодическая, активирующаяся один раз в сутки для замены воздуха в инкубаторе.

Наличие вентиляции любого типа не отменяет необходимости установки устройства для поворота яиц. Использование автоматического переворота позволяет избежать слипания зародыша и скорлупы.

Постоянная вентиляционная система
, размещается во внутренней части инкубатора и выгоняет воздух через отверстия. На выходе происходит смешение потоков воздуха и их прохождение через нагреватели. Потом воздушные массы опускаются и насыщаются влагой от емкостей с водой. Инкубатор способствует повышению температуры воздуха, которая в дальнейшем передается яйцам. Отдав тепло, воздух стремится к вентилятору.

Вентиляция постоянного типа сложнее, чем переменная модель. Но ее работа позволяет
одновременно производить вентилирование, обогрев и увлажнение внутри инкубатора.

Периодическая система вентилирования работает по другому принципу. Сначала происходит отключение обогрева, потом включается вентилятор. Он обновляет нагретый воздух и охлаждает лотки с яйцами. После 30 минут работы, вентилятор отключается и приходит в действие устройство обогрева.

Количество яиц в инкубаторе определяет мощность вентилятора. Для среднего аппарата на 100-200 яиц, потребуется вентилятор со следующими характеристиками:

• диаметром лопастей 10-45 см;
• питающийся от сети в 220 Вт;
• производительностью 35-200 куб. м/час.

Для вентилятора должен быть предусмотрен фильтр, который будет защищать лопасти от пыли, пуха и грязи.

Монтаж элементов обогрева

Для повышения температуры в инкубаторе
потребуются четыре лампы накаливания, имеющие мощность в 25 Ватт (можно заменить их двумя лампами, мощностью в 40 Ватт). Лампы равномерно закрепляются по площади холодильника, между дном и крышкой. В нижней части должно остаться место под емкость с водой, которая будет обеспечивать увлажнение воздуха.

Подбор терморегулятора

Качественный терморегулятор способен обеспечить оптимальный температурный режим в инкубаторе. Существует несколько видов таких приспособлений:

• биметаллическая пластина, замыкающая цепь, когда нагрев достиг нужного значения;
• электроконтактор — ртутный термометр, снабженный электродом, отключающим обогрев при достижении необходимой температуры;
• барометрический датчик, замыкающий цепь, когда давление превышает норму.

Терморегулятор автоматического типа обеспечивает удобство работы с инкубатором и значительно экономит время на его обслуживание.

Сбор механизма для автоматического переворота яиц

Стандартная частота переворачивания яиц, устанавливаемая для механизмов, составляет два раза в сутки. По мнению некоторых экспертов, переворачивание нужно проводить в два раза чаще.

Существует два типа переворота яиц:

• наклонный;
• рамочный.

Устройство наклонного типа
периодически наклоняет под определенным углом лоток с яйцами. В результате этого перемещения, зародыши в яйцах меняют свое расположение по отношению к скорлупе и нагревательным элементам.

Рамочное устройство
для переворота сталкивает яйца при помощи рамки и обеспечивает их вращение вокруг своей оси.

Автоматическое устройство
для поворота яиц представляет собой двигатель, который запускает шток, воздействующий на лотки с яйцами. Сделать элементарный механизм для переворота яиц в корпусе холодильника, довольно просто. Для этого нужно установить редуктор в нижней, внутренней части холодильника. Лотки закрепляются на деревянной раме, с возможностью наклона под углом 60 градусов в сторону двери и по направлению к стенке. Фиксация редуктора должна быть крепкой. Шток присоединяется одним концом к двигателю, а другим к противоположной стороне лотка. Двигатель задействует шток, который приводит лоток в наклонное состояние.

Для синхронизации вывода цыплят
нужно подбирать яйца одинакового размера и сохранять равномерный уровень нагрева всего пространства инкубатора. Изготовление самодельного инкубатора требует определенных навыков и умений. Если нет возможности сделать инкубатор в домашних условиях или этот процесс кажется слишком сложным, то всегда можно приобрести готовую модель устройства или же его компонентов, например, механизм для переворота яиц, лотки, вентиляционную систему.

Все, кто занимается домашней птицы, хотя бы раз наблюдали, как наседки (и курицы, и утки, и гуси, и индейки, и любая другая птица) переворачивают яйца клювом в гнезде.

Делается это по нескольким причинам, среди которых:

1. При перевороте яйца равномернее прогреваются, так как источник тепла расположен только с одной стороны.
2. Яйца лучше «дышат» (в случае с инкубатором это не так актуально как с естественным высиживанием, но многие фермеры даже в инкубаторах устраивают проветривание яйцам, обеспечивая им приток свежего воздуха).
3. Переворот яиц обеспечивает правильное развитие птенца (зародыш без движения яйца может приклеиться к подскорлупной оболочке, процент вылупившихся яиц может сильно сократиться).

Аллантоис – это зародышевая оболочка, служащая органом дыхания эмбриона. У птиц аллантоис формируется вдоль стенок скорлупы вокруг зародыша.

Время смыкания зародышевой оболочки у всех видов птиц – разное.

Отследить процесс можно с помощью овоскопа. При просвечивании яйца становятся темными от острого конца, а в тупом наблюдается увеличившаяся воздушная камера.

Механизм переворота яиц в инкубаторе — выбор оптимального метода

Переворачивать яйца следует не реже 2 раз в день при горизонтальной укладке (на 180° — полуоборот). Хотя некоторые заводчики птиц рекомендуют делать это чаще – каждые 4 часа.

Современный ассортимент инкубаторов предполагает большое количество моделей устройств с различным функционалом.
Самые недорогие модели не оборудуются механизмом автоматического переворота. И поэтому процедуру придется выполнять вручную по заранее прописанному графику с таймером. Для того, чтобы не запутаться, заводится специальный журнал учета, а на яйцах маркером ставятся метки.

Более функциональные модели инкубаторов могут оснащаться автоматикой для переворота.

Механический переворот яиц в инкубаторе
чаще всего бывает двух видов:

• Рамочный,
• Наклонный.

Первый вид механизма работает по принципу качения яиц. То есть нижняя часть яйца за счет трения останавливается опорной поверхностью, а специальная рамка, сдвигаясь, толкает яйцо, тем самым прокручивая его относительно оси.

При таком типе переворота яйца закладываются в инкубатор только горизонтально. Двигаться рамка может за счет толкания в одну из сторон, а может вращаться относительно оси.

Второй вид механизма предполагает конструкцию, которая работает по принципу качели. Яйца в таком варианте загружаются только вертикально.

Преимущества рамочного поворота

1. Устройство потребляет для поворота немного энергии и потому может использовать для работы даже резервный источник тока (на случай отключения энергии).
2. Механизм вращения достаточно прост в обслуживании и функционален в использовании.
3. Такой инкубатор имеет небольшие габариты и не занимает много места.

Недостатки

1. Механизм сдвига предполагает, что скорлупа идеально чиста, даже небольшое загрязнение способно застопорить яйцо, и оно поворачиваться не будет.
2. Шаг сдвига напрямую влияет на радиус поворота яйца. Если яйца будут большего или, наоборот, меньшего диаметра, заложенного производителями устройства, то угол поворота будут существенно изменен в меньшую или большую сторону (инкубаторы с круговым движением рамок лишены такого недостатка, все яйца будут полностью переворачиваться).
3. Некоторые производители инкубаторов не учитывают габариты яиц, делают низкие рамки и поэтому при сдвиге, яйца могут биться друг о друга. При резком движении рамки из-за неисправности оборудования (люфт, неправильная регулировка и т.п.), опять же, могут пострадать яйца.

Преимущества наклонных механизмов переворота яиц

1. Яйца гарантированно будут поворачиваться на заданный градус, какого бы диаметра они не были. То есть инкубаторы с наклонным механизмом поворачивания можно смело назвать универсальными. Они подойдут для яиц любой домашней птицы.
2. Такой механизм переворота наиболее безопасен, в сравнении с рамочными, так как горизонтальная амплитуда движений невелика, значит яйца будут меньше биться друг о друга.

Недостатки

1. Качельный механизм сложнее в обслуживании, чем рамочный.
2. Стоимость инкубаторов с таким автоматическим поворотом яиц чаще всего высока.
3. Габариты конечных устройств и энергопотребление выше рамочных аналогов.

Выбор наиболее оптимального механизма, как и при выборе любого другого устройства, зависит от множества факторов (конечная цена устройства, другой дополнительный функционал, габариты, энергопотребление и т.п.), а также индивидуальных предпочтений заводчика.

Лоток переворота яиц в инкубаторе – нюансы

Самый простой и функциональный вариант механизма переворота яиц в инкубаторе
– сдвижной. Чаще всего выбор на инкубаторы с таким оборудованием падает из-за невысокой конечной стоимости.

Ниже рассмотрим, на что обратить внимание при покупке такого агрегата.

• Лоток имеет определенный объем загрузки яиц. Этот показатель – первое, на что нужно обратить внимание. Выбирать вместительность инкубатора следует из планируемой популяции птичника. Брать большой запас смысла нет, так как увеличение популяции напрямую влияет на увеличение площади курятника (или помещения для выращивания других видов птиц).

• Некоторые модели лотков выполняются в виде тонких рамок. Они самые недорогие, однако, самые небезопасные (рамки легко гнутся, от чего механизм может выйти из строя, при большом диаметре яйца могут касаться друг друга, нависая за пределы ячейки, что при движении опасно и т.п.). Выбирать лучше всего лотки с полностью изолированными ячейками (со всех 4 сторон от яйца) с высокими бортиками.

• Размер ячейки и шаг сдвига лотка напрямую влияют на угол поворота яйца. Поэтому подбирать размеры ячейки следует исходя из типа яиц. Не рекомендуется укладывать в большие ячейки яйца с малым диаметром. Например, для перепелиных яиц лоток должен иметь меньший размер ячейки, для индюшачьих – больший и т.п.

• Если вы хотите универсальный инкубатор с автоповоротом для различных видов яиц, лучше всего обратить внимание на модели с лотками со съемными перегородками. Они позволяют подобрать требуемый размер. В таких инкубаторах можно укладывать различные типы яиц одновременно (в одном ряду должны быть яйца одного диаметра).

Как сделать самодельный механизм переворота куриных яиц в инкубаторе

Для того, чтобы изготовить механизм автоматического переворота яиц для инкубатора, понадобятся знания механики и электротехники.

Ниже рассмотрим простой пример создания механизма с горизонтальным смещением лотка электроприводом.

Ввиду большого разнообразия двигателей и способов технической реализации движения будет не сложно подобрать необходимые материалы.

Всегда можно приобрести вариант инкубатора с автоповоротом, поэтому создание механизма своими руками оправдано только тогда, когда цена используемых инструментов и материалов не превышает цену готового устройства.

Электросхема устройства автоповорота


Рамочный автоповорот для яиц из простых материалов

Основные принципы, из которых необходимо исходить:

• Круговое движение ротора двигателя необходимо преобразовать в возвратно-поступательное горизонтальное. Это осуществляется с помощью шатунного механизма, когда закрепленный на одной из точек окружности шток передает совершаемое циклическое круговое движение в возвратно-поступательное движение другого конца.

• Ввиду того, что многие роторные двигатели обладают большим числом оборотов в единицу времени, чтобы преобразовать частые вращения оси в редкие необходимо использовать комбинацию шестеренок с различным передаточным числом. Количество поворотов конечной шестерни должно соответствовать времени переворота яиц (в готовых моделях поворот осуществляется один раз в 4 часа). То есть один поворот приблизительно в 2-4 часа.

• Возвратно-поступательное движение штока в одну сторону должно составлять полный диаметра яйца – это около 4 см, или 8 см – общая длина (поворот в каждую сторону будет осуществляться на 180°, то есть за один полный цикл последней шестерни — 360° поворота яйца). Если сказать проще, радиус точки крепления штока на последней шестерне должен быть равен радиусу яйца (или чуть больше).

ВИДЕО ИНСТРУКЦИЯ

Собранный механизм будет работать следующим образом:

1. Двигатель совершает вращательные движения с высокой частотой.
2. Система шестерней преобразует высокую скорость вращения вала двигателя в редкое (приблизительно 1 поворот в 4-8 часов).
3. Шток, соединяющий последнюю шестерню и лоток с яйцами, преобразует круговые движения в горизонтальные возвратно-поступательные движения лотка (на расстояние, равное диаметру яйца).

Технология домашней инкубации яиц нужна птицеводам, имеющим хозяйство на подворье. Такая необходимость появляется в тех случаях, когда хочется сохранить и развести птицу определенной породы, так как нет уверенности в честности и компетентности всех продавцов цыплят. С технологией домашней инкубации можно также сэкономить на покупке новых партий молодняка. Многие владельцы домашних птичников научились делать инкубаторные ящики из подручного материала, учитывая при этом индивидуальные хозяйственные потребности.

Требования к самодельному инкубатору

Принцип устройства инкубатора можно изучить на промышленных моделях, чтобы потом собрать аналогичную конструкцию для домашнего пользования из простых и доступных материалов. Необходимо продумать процесс изготовления ящика для искусственного высиживания птенцов таким образом, чтобы соблюдались все требования для репродукции живой и здоровой птицы.

Температура в инкубаторе должна постоянно находиться в пределах +37,5-38,2. При переохлаждении зародыши могут погибнуть, а при перегреве зародышевый диск или желток спечется, что также испортит яйца. Температурные границы для яиц могут немного изменяться, если речь идет о получении потомства индюков или перепелок.

Инструменты и материалы

Для надежного удержания яиц в лотках их делают из пластика, дерева или проволочной металлической сетки. При создании системы автоматического переворота используется терморегулятор, который можно сделать из биметаллических пластин или электрических контакторов. Механизм переворота яиц основан на системе, собранной из подшипника с хомутами. Влажность внутри инкубатора контролируют с помощью гигрометра, а воздух подсушивают и охлаждают небольшим вентилятором. Для работы пригодятся такие монтажные приспособления, как плоскогубцы, отвертка, лобзик, проволока или деревянные рейки, изоляционная лента и строительный нож.

Расчет размера

Любой птицевод может самостоятельно проявить свои технические навыки, правильно рассчитав параметры будущего инкубатора для одновременной закладки нужного количества яиц. Полезно заранее выполнить примерные чертежи, чтобы выбрать основной объем агрегата.

Для правильного расположения 200 перепелиных, 70 куриных или 55 индюшиных яиц понадобится ящик средних габаритов, ширина которого составляет 30-40 см при длине в 45-47 см.

Ячейки для укладки яиц имеют глубину в 6-8 см и ширину в 4-4,5 см. При расчете необходимо учесть толщину стенок ящика и материал, из которого он изготавливается. Большой холодильный шкаф может вместить лотки на 500 яиц, которые удобнее переворачивать раз в 2-3 дня с помощью автоматического устройства, чтобы не делать это вручную и экономить время. Необходимо предусмотреть в домашнем инкубаторе смотровое окно и вытяжное отверстие.

Пошаговая инструкция изготовления

В самом низу легко поместится лоток с водой, чтобы поддерживать нужный процент влажности. Еще за режим влажности и поддержания температуры отвечает небольшой вентилятор, а циркуляция воздуха должна производиться через маленькие отверстия в виде нижней и верхней дыхательных трубок, сделанных из пластика или металла. Регулировать процесс вентиляции можно, по мере надобности закрывая эти трубки заглушками.

Обогрев всего объема холодильной камеры производится благодаря электрической схеме из нескольких лампочек, расположенных снизу и сверху. За перегревом следит установленный внутри таймер в виде биметаллической пластины, замыкающий электрическую схему при определенном уровне разогрева. Используются также терморегуляторы на основе ртутного термометра и электрода, которые отключают лампочки при наступлении перегрева воздуха.

Во время естественного высиживания яиц птица переворачивает их один раз в каждые 2-4 дня, а в инкубаторе с этой функцией должен справляться поворотный механизм.

С помощью электрического мотора запускается автоматика, которая передает импульсы движения на лотки. Чтобы сделать простое устройство для переворачивания яиц внутри инкубатора, надо прочно закрепить внизу холодильника редуктор, а для удержания лотков в нужном (60-градусном) наклоне придется установить раму из деревянных реек. К электрическому двигателю прикрепляется шток, который другим концом крепится к лоткам с яйцами. Переворот осуществляется на подшипниках при смене положений лотков от наклона в сторону дверцы до такого же наклона в противоположном направлении.

Далее смотрите видео о том, как сделать автоповорот в инкубаторе своими руками.

Многие фермеры экспериментируют с самостоятельным изготовлением инкубаторов. Интернет буквально пестрит чертежами и описаниями — от простейших методик до высокотехнологичных схем. Сегодня тема будет несколько узкоспециализированная, касающаяся лишь одной комплектующей инкубатора — лотка для яиц. Лотки для инкубатора своими руками могут изготавливаться разными способами, каждый из которых имеет свои преимущества и недостатки. Рассмотрим самые распространенные и эффективные способы.

Зачем переворачивать яйца в инкубаторе?

Люди старшего поколения, наверное, помнят добрую и умную детскую повесть Н. Носова о семейке цыплят. Так вот, наблюдательные юные натуралисты, соорудив собственноручно инкубатор, пытались решить проблему, как именно и как часто нужно переворачивать яйца (подобно тому, как делает это наседка).

Зачем же переворачивать материал, помещенный в инкубатор? Причин для этого несколько:

1. При повороте происходит равномерное прогревание зародышей, поскольку источник тепла в приборе закреплен неподвижно лишь с одной стороны.
2. Равномерное обтекание яиц свежим воздухом. Эта проблема актуальна и при инкубационном выведении птенцов, и при использовании наседки.
3. Периодическое переворачивание препятствует приклеиванию эмбриона к подскорлупной оболочке. Если пренебречь этим, процент вылупления птенцов значительно уменьшается, поскольку эмбрионы гибнут.

Отслеживать процесс формирования и смыкания зародышевой оболочки можно посредством овоскопа. О полном смыкании аллантоиса свидетельствует увеличение воздушной камеры в тупом конце. С острого конца яйца становятся темными.

Выбор механизма переворота яиц в инкубаторе:

• Минимальная частота переворота — дважды в день.
• Для горизонтальной укладки инкубационного материала делают полуоборот.
• Некоторые фермеры практикуют повороты до 6 раз в сутки.

Переворачивать яйца вручную — дело очень сложное, тем более, если их много. Гораздо удобнее воспользоваться механическим или автоматизированным переворачивателем.

Различают 2 разновидности механических переворачивателей:

• Рамочные.
• Наклонные.

Рассмотрим оба механизма подробнее.

Рамочный

Принцип действия рамочного механизма основан на качении яиц рамкой, они прокручиваются вокруг оси.

Важно! Такой механизм эффективен только для горизонтальной закладки инкубационного материала. Рамка может просто передвигаться или проворачиваться вокруг оси.

Плюсы рамочного поворота:

• Невысокая энергоемкость. При отключении электроэнергии можно воспользоваться резервным источником энергии.
• Функциональность, простота обслуживания механизма.
• Компактность, небольшие размеры.

Минусы рамочного механизма:

• Для эффективной работы механизма скорлупа должна быть идеально чистой. Даже незначительное загрязнение ухудшает эффективность переворачивания.
• Связь между эффективностью переворачивания и размером яиц — эта проблема полностью устранена в приборе с вращением рамок.
• Риск повредить яйца при поворачивании — это касается неправильно отрегулированного оборудования.

Наклонный

Наклонный механизм работает по принципу качелей. Он используется для техники с вертикальной загрузкой.

Преимущества:

• Гарантированный поворот яиц на заданный градус, вне зависимости от диаметра. Это — универсальная техника, которая подходит для всех видов домашних птиц.
• Безопасность, риск повреждения инкубационного материала небольшой, поскольку амплитуда движения яиц небольшая, яйца не так сильно задевают друг друга.

• Сложность обслуживания.
• Относительно высокая стоимость.
• Техника имеет большие размеры.

Важно! Выбор конкретной модели инкубатора, помимо переворотного механизма, зависит и от многих других факторов: энергопотребления, размеров, емкости лотков, стоимости устройства, а также индивидуальных предпочтений птицевода.

Специфика инкубационного лотка

Рамочный механизм переворота является довольно удобным и при этом недорогим. При выборе лотков с рамочным механизмом надо учесть следующее:

• Объем загрузки. Это — самый важный показатель. Выбирать ту или иную характеристику нужно, исходя из численности птичника. Если вы не собираетесь увеличивать популяцию, то покупать технику со значительным запасом бессмысленно.
• Самые дешевые модели выполнены в виде тонких рамок. В то же время, надежность их минимальная. Рамки легко сгибаются, отчего механизм может выйти из строя.

Важно! Оптимальный вариант — модели, ячейки в которых полностью изолированы, а бортики выполнены высокими.

• Размер ячейки должен соответствовать диаметру яйца. К примеру, перепелиные яйца не стоит укладывать в ячейку для яиц индюшиных. От этого зависит эффективность действия механизма.

Важно! Если вы хотите приобрести универсальный прибор, который подходит для разных видов яиц, то ваш вариант — это устройство со съемными перегородками в лотках. В такой инкубатор можно закладывать одновременно разнокалиберные яйца.

Лоток для инкубатора своими руками с рамочным поворотным механизмом

Для самостоятельного изготовления автоматизированного поворотного механизма потребуется извлечь с задворок памяти знания по механике и электротехнике. Выбор электродвигателей достаточно большой, поэтому подобрать материалы несложно. При этом важно соблюдать такие принципы:

• Преобразование кругового движения роторной части электромотора в возвратно-поступательное перемещение рамки в горизонтальной плоскости. Добиться этого позволяет шатунный механизм, когда шток, закрепленный в одной из точек окружности, преобразует один вид движения в другой.
• Поскольку ротор электродвигателя совершает большое число оборотов, для преобразования частых вращений в редкие движения применяют систему из шестерен с разным передаточным числом. При этом время поворота последней шестерни должно соответствовать частоте переворачивания яиц (4 часа).
• Величина возвратно-поступательного движения рамки в одну сторону равна полному диаметру яйца.

Поворотный лоток для инкубатора своими руками с электроприводом — дело хлопотное, но нужное. Итак, принцип функционирования автоматизированной системы таков.

Птицы, такой как перепела, куры, утки, гуси, индейки. Такое разнообразие стало возможно благодаря микроконтроллерной автоматике.

Материалы для корпуса:

— лист ЛДСП или старые мебельные щиты (как у меня)
— доска полового ламината
— лист алюминиевый с перфорацией
— два мебельных навеса
— саморезы

Инструменты:

— Циркулярная пила
— Дрель, сверла, сверло мебельное (для навесов)
— отвертка

Материалы для автоматики:

— монтажная плата, паяльник, радиодетали
— трансформатор на 220->12в
— электропривод DAN2N
— две лампы накаливания по 40Вт
— вентилятор на 12в компьютерный, средних размеров

Просверливаем ряды вентиляционных отверстий Д=5 мм. спереди и сзади, по верху и по низу корпуса.

В результате получился полностью готовый корпус для инкубатора, дополнительно утеплять его не надо, электроника прекрасно справляется с обогревом ящика всего двумя лампочками.

Пункт 2. Лоток для яиц.

Главная деталь лотка, это основание, алюминиевый лист с частыми отверстиями для беспрепятственной циркуляции нагретого воздуха. Если нет аналогичного материала, то можно сделать дно из любого листового материала достаточной жесткости и насверлить в нем много отверстий Д=10 мм.

Боковины я сделал из ламината, в котором делаются пропилы до середины с шагом 50 мм, в них из садового шпагата заплетается сетка удержания яиц, по окончанию шпагат в пропилах проклеивается клеем Титан. Получается ячейка 50х50 мм, по размеру больших утиных яиц, чтобы не делать много разных лотков для разной птицы, поэтому куриные яйца в некоторых местах приходится немного распирать брусками из пенопласта. Вместимость такого лотка 50 яиц. Гусиные яйца закладываются в шахматном порядке, сетка из шпагата хорошо обжимает закладку.

Для перепелов изготавливается отдельный аналогичный этому лоток, но с шагом ячейки 30х30 мм, вместимость которого 150 яиц.

На этом вместительность инкубатора не заканчивается, потому, что есть еще второй ярус, второй лоток который при необходимости устанавливается сверху первого лотка.

На фото: Крепление (V) для верхнего лотка и металлическая скоба крепления к оси наклонного механизма.

Это (V) образное крепление расположено на обоих концах лотка и оно нужно только если планируется второй лоток. У верхнего дополнительного лотка такое же крепление только направлено вниз и входит клином в «ласточкин хвост» нижнего лотка.

Также на фото видна металлическая проушина для крепления лотка на флажок поворотного механизма.

На фото: Флажок поворотного механизма.

На фото: Противоположная сторона лотка.

Здесь видно (V) крепление и отверстие опорной оси лотка.

Пункт 3. Устройство для наклона лотка с яйцами.

Для поворота оси с флажком, который в свою очередь наклоняет лоток с яйцами на 45 градусов в одну и другую сторону, я применил электропривод DAN2N, применяемый для труб вентиляции.

На фото: Стандартное место применения DAN2N, открытие и закрытие задвижки трубы.

Он идеально подходит для этой работы.

Этот привод отрабатывает медленный поворот оси на 90 градусов из одной крайней точки в другую и когда упирается в ограничитель угла поворота, то по превышению тока в моторе переходит в режим остановки, до момента, пока управляющий контакт не сменит свое состояние на противоположное.

Для управления сменой положения на управляющем контакте, подойдет любой таймер, который будет замыкать и размыкать контакт через заданный промежуток времени. Для этой цели у меня нашелся Французский таймер с регулировкой от доли секунды до нескольких суток. Но все эти функции уже есть в нашем микроконтроллерном блоке управления, поэтому для поворота лотка нам достаточно использовать любой маленький моторчик с редуктором, а управление им возьмет на себя БУ.

Пункт 4. Блок управления.

Блок управления или сердце инкубатора, от которого зависит получите вы цыплят или нет.

С выходом в свет популярного микроконтроллера Atmel стало появляться множество интересных проектов, в том числе простых и очень надежных термостатов. Так мартовский проект из журнала Радио 2010 года перерос в полноценный законченный модуль управления инкубатором со всем возможным функционалом. А это: диапазон регулировок 35.0С — 44.5С., индикация и сигнализация в случае аварийной ситуации, регулировка температуры сложным алгоритмом с эффектом самообучения, автоматический поворот лотка, регулировка влажности.

При нагреве тэна (в нашем случае ламп накаливания) алгоритм подбирает мощность нагрева, благодаря чему температура выходит в баланс и может находиться постоянной с точностью 0,1гр.

Аварийный режим выручит, если повредились выходные симисторы, управление переходит на аналоговое реле и до момента устранения поломки поддержит температуру в допустимом диапазоне.

Для управления поворотом лотков, контроллер предоставляет диапазон регулировок до десяти часов, поддерживает наличие концевых выключателей наклона, так и без них, по установке времени включения мотора для прохождения нужного расстояния.

Автоматическая регулировка влажности управляется от второго электронного влажного термометра, психрометрический метод расчета и когда надо, включится нагрузка — распылитель или ультразвуковой генератор тумана с вентилятором.

Все манипуляции регулировок производятся тремя кнопками.

В схеме применяются температурные датчики DS18B20, погрешность которых с точностью в 0.1 градус можно выставлять из меню БУ.

Схема блока управления инкубатором на МК Atmega 8.

В зависимости от применяемых выходных силовых ключей, можно применять разные варианты выходных схем с разными точками подключения и вариантов прошивок.

* Если для управления тиристорамисимисторами применяются импульсные трансформаторы МИТ-4, 12 с точкой подключения (А), то применяется эта схема.

*Управление оптопарами МОС.

Прошивка — Фазоимпульсная, подключение в точке (А), применяются MOC3021, MOC3022, MOC3023 (без Zero-Cross)
Прошивка — Низкочастотной шим, подключение в точке (В), MOC3041, MOC3042, MOC3043, MOC3061, MOC3062, MOC3063 (с Zero-Cross)

В приусадебных хозяйствах использование больших инкубаторов промышленного производства может оказаться непрактичным из-за их большой вместимости. Для выращивания небольшого поголовья домашней птицы необходимы компактные приборы, сделать которые можно и своими руками, используя подручные средства и материалы.

Мы приведем несколько способов изготовления инкубаторов. Однако, даже самодельный прибор должен отвечать определенным требованиям, о которых вы узнаете из этой статьи.

Как сделать самому инкубатор для куриных яиц

Разведение домашней птицы — достаточно прибыльное занятие, но для бесперебойного получения продуктивного молодняка нужно купить или сделать своими руками прибор, в котором будет выводиться молодняк.

Как сделать инкубатор для куриных яиц или перепелов своими руками, используя подручные материалы, вы узнаете из разделов, приведенных ниже.

На что нужно обратить внимание

Для полноценного выведения молодняка птицы следует придерживаться определенных рекомендаций и требований относительно использования аппарата и его изготовления:

• Температурный режим на расстоянии двух сантиметров от яиц не должен превышать 38,6 градусов, а минимальная температура составляет 37,3 градуса;
• Для инкубации подходят только свежие яйца, которые не должны храниться более десяти дней;
• В камере необходимо поддерживать оптимальный уровень влажности. До наклева он составляет 40-60%, а после начала наклева — 80%. Уровень влажности необходимо снизить перед выборкой птенцов.

Выведение молодняка домашней птицы зависит и от расположения яиц. Их нужно размещать вертикально (острым концом вниз) или горизонтально. Если они расположены вертикально, их следует наклонить вправо или влево на 45 градусов (при закладке гусиных или утиных яиц градус наклона составляет до 90 градусов).

Если яйца размещены горизонтально, их нужно переворачивать минимум трижды в сутки на 180 градусов. Однако, лучше всего проводить переворот каждый час. За несколько дней до наклева повороты прекращают.

Правила

Если вас интересует, как сделать самодельный инкубатор, вам следует знать, что этот прибор изготавливают по определенным правилам.

Для изготовления вам понадобится
:

1. Корпус из материала
   , хорошо сохраняющего тепло (дерева или пенопласта). Это необходимо, чтобы температура внутри прибора не менялась в процессе выведения птенцов. В качестве корпуса можно использовать старый холодильник, микроволновку или даже телевизор.
2. Для нагрева
   используют обычные лампы (от 25 до 100 Вт в зависимости от размера камеры), а чтобы контролировать температуру, внутрь устройства ставят обычный термометр.
3. Чтобы внутрь постоянно поступал свежий воздух
   , нужно обустроить вентиляцию. Для небольших приборов достаточно просверлить отверстия в боковых стенках и дне, а для больших инкубаторов (например, изготовленных из холодильника), устанавливают несколько вентиляторов (под и над решеткой для).

Рисунок 1. Распространенные типы инкубаторов: 1 — с автоматическим поворотом, 2 — мини-инкубатор, 3 — промышленная модель

Лотки или решетки можно купить или сделать из металлической сетки. Важно, чтобы между лотками оставалось пространство для свободной циркуляции воздуха.

Особенности

В инкубаторе необходимо наладить качественную вентиляцию. Предпочтение следует отдавать принудительной вентиляции, так как постоянное движение воздуха обеспечит поддержку необходимой температуры и влажности внутри.

На рисунке 1 приведены основные типы инкубаторов, которые можно использовать для выведения молодняка птицы в приусадебном хозяйстве.

Как сделать автоповорот яиц в инкубаторе

Модели без ручного поворота не очень удобные, так как человеку нужно постоянно контролировать процесс выведения птенцов и вручную переворачивать все яйца. Гораздо проще сразу же сделать самодельный инкубатор с автоповоротом (рисунок 2).

Инструкция

Существует несколько вариантов обустройства автоповорота. Для небольших приборов можно просто обустроить передвижную сетку, которая приводится в движение небольшим роликом. В итоге яйца медленно двигаются и постепенно переворачиваются.

Примечание:
Недостаток данного метода в том, что контролировать переворот все же придется, так как яйца могут просто сдвинуться с места, но не перевернуться.

Более современным считается роликовое вращение, для обустройства которого под решеткой устанавливают специальные вращающие ролики. Чтобы предотвратить повреждение скорлупы, все ролики прикрывают москитной сеткой. Однако и этот способ имеет существенный недостаток: для изготовления системы автоповорота придется занимать свободное место в камере, устанавливая ролики.

Рисунок 2. Схема автоматического поворота яиц

Самым лучшим считается способ переворота, при котором сразу весь лоток наклоняется на 45 градусов. Поворот приводится в действие специальным механизмом, расположенным снаружи, а все яйца гарантированно прогреваются.

Как правильно сделать закладку яиц в инкубатор

Инкубацию домашней птицы следует проводить с учетом определенных особенностей и поддерживать оптимальный режим выведения молодняка. В таблице на рисунке 3 приведены основные требования к выведению кур, уток и гусей.

В первую очередь, следует поддерживать правильную температуру (минимум 37,5 — максимум 37,8 градусов). Также необходимо регулярно проверять влажность, определяя ее по разнице температур на «влажном» и «сухом» термометре. Если «влажный» термометр показывает температуру до 29 градусов, значит влажность составляет около 60 процентов.

Рисунок 3. Оптимальные режимы инкубации

Режим выведения молодняка также должен соответствовать следующим требованиям
:

• Поворот нужно осуществлять минимум 8 раз в сутки;
• При выведении молодняка гусей и уток, яйца нужно периодически охлаждать комбинированным способом: первую половину инкубации их в течение получаса охлаждают воздухом, а затем орошают слабым раствором марганцовки;
• Во время выведения молодняка температура воздуха на «сухом» термометре не должна превышать 34 градуса, а влажность — в пределах 78-90 градусов.

Важно, что недостаточное прогревание вне зависимости от стадии может замедлить рост и развитие зародышей, так как птенцы хуже усваивают и используют белок. В результате недостаточного прогревание большинство птенцов погибают еще до вылупления, а выжившие птенцы позже вылупляются, у них не заживает пуповина и увеличивается живот.

Недогрев в зависимости от стадии может вызывать некоторые нарушения. В первой стадии они включают
:

• Кишечник наполняется жидкостью с кровью;
• Увеличиваются почки и неравномерно окрашивается печень;
• На шее появляются отеки.

Во время воторой стадии недогрев может провоцировать
:

• Отечность пупочного кольца;
• Кишечник наполняется желчью;
• Увеличение сердца при недогреве в последние несколько дней инкубации.

Перегрев может вызывать внешние уродства (глаз, челюстей и головы), а выведение цыплят начинается преждевременно. Если температурный режим был повышенным в последние несколько дней, у птенцов могут быть деформированы внутренние органы (сердце, печень и желудок) и не срастаются стенки брюшной полости.

Сильный и непродолжительный перегрев может привести к тому, что эмбрион присохнет к внутренней части скорлупы, у птенца на коже появятся отеки и кровоизлияния, а сам зародыш расположен головой в желток, что не является нормальным.

Рисунок 4. Нормальное развитие зародыша (слева) и возможные дефекты при нарушении режима влажности (справа)

Длительное воздействие высоких температур во второй половине инкубации приводит к раннему движению зародыша в воздушной камере, а под скорлупой можно заметить неиспользованный белок. Кроме того, в выводке наблюдается много птенцов, которые проклюнули скорлупу, но погибли, не втянув желток.

Нарушения режима влажности также могут спровоцировать серьезные нарушения
(рисунок 4):

• Повышенная влажность вызывает замедленное развитие зародышей, эмбрионы плохо используют белок и часто гибнут в середине и конце инкубации;
• Если влажность была повышена во время проклева, у птенцов может начать прилипать клюв к скорлупе, развивается зоб, а в кишечнике и желудке наблюдается избыток жидкости. На шее может развиться отек и кровоизлияния;
• Повышение влажности часто вызывает поздний вывод и вылупление вялого молодняка с вздутым животом и слишком светлым пухом;
• Если влажность была низкой, наклев начинается в средней части, а подскорлупные оболочки сухие и слишком прочные;
• При пониженной влажности вылупляется мелкий и сухой молодняк.

Особенно важно поддерживать оптимальную влажность (80-82%) в период наклева. Стоит отметить, что во время всех периодов выведения следует стремиться к поддержанию такого режима температуры и влажности, который существует при естественном насиживании.

Рисунок 5. Возможные дефекты при просвечивании овоскопом

Продолжительность инкубации зависит от вида домашней птицы. Например, для кур мясных пород она составляет 21 день и 8 часов. Если поддерживался нормальный режим, начало наклева начинается на 19 сутки и 12 часов после закладки, птенцы начинают вылупляться уже на 20 сутки, а еще через 12 часов появляется большая часть молодняка. Во время инкубации нужно периодически проводить проверку овоскопом, чтобы вовремя обнаружить повреждения (рисунок 5).

Что для этого нужно

Чтобы правильно провести закладку яиц, нужно заранее прогреть прибор и подготовить яйца.

Для выведения молодняка любой домашней птицы подходят только яйца, которые хранились не дольше недели в темном помещении с хорошей вентиляцией при комнатной температуре. Перед закладкой их обязательно просвечивают овоскопом и отбирают экземпляры без повреждений, трещин и наростов на скорлупе.

Особенности

В инкубатор можно закладывать только яйца правильной формы и с характерным цветом скорлупы для определенного вида птицы.

Кроме того, нужно подобрать правильную решетку, которая будет соответствовать размеру яиц. К примеру, для перепелиных требуется решетка меньшего размера, а для индюшиных — большего. Также необходимо заранее ознакомиться с температурно-влажностным режимом инкубации для каждого вида птицы.

Как сделать самодельный инкубатор из холодильника

Очень часто домашние инкубаторы делают из старых холодильников, так как корпус этой бытовой техники достаточно вместительный и позволяет одновременно выводить большие партии молодняка птицы.

Посмотреть, как сделать инкубатор из холодильника своими руками с подробной инструкцией, вы сможете в видео.

Инструкция

Перед началом изготовления нужно составить чертеж и план присоединения всех необходимых элементов. Также нужно вымыть корпус и вытащить из него все полки и морозильную камеру.

Порядок изготовления инкубатора из старого холодильника включает следующие этапы
(рисунок 6):

• В потолке просверливают несколько отверстия для крепления ламп и обустройства вентиляции;
• Внутреннюю часть стенок отделывают тонкими листами пенопласта, чтобы внутри прибора дольше сохранялось тепло;
• На полки устанавливают лотки или решетки;
• Внутри размещают датчик температуры, а терморегулятор выводят наружу;
• В нижней части боковых стенок высверливают по несколько вентиляционных отверстий, а чтобы обеспечить более высокий уровень притока воздуха, сверху и снизу устанавливают вентиляторы.

Рисунок 6. Схема изготовления бытового инкубатора из старого холодильника

Также желательно прорезать небольшое смотровое окошко в двери, чтобы было удобнее наблюдать за процессом инкубации, не открывая дверь.

Как сделать инкубатор из пенопласта пошагово

Корпус самодельного прибора можно сделать из старой коробки из-под телевизора или ящика из пенопласта, укрепив его каркасом из деревянных реек. В каркасе нужно закрепить четыре фарфоровых патрона для лампочек. В три патрона вкручиваются лампочки для подогрева, а четвертая лампочка служит для подогрева воды в ванночке. Мощность всех лампочек не должна превышать 25 Вт. Примеры и чертежи для изготовления простых моделей приведены на рисунке 7.

Примечание:
Среднюю лампу зачастую включают лишь в определенное время: с 17 до 23-00. Ванночку с водой для поддержания влажности также можно изготовить из подручных материалов. Например, используя баночку из-под селедки, отрезав у нее часть крышки. Из такой емкости вода будет лучше испаряться, а крышка будет предотвращать местный перегрев.

Внутри самодельного инкубатора устанавливают решетку. Поверхность яиц, находящихся на решетке, должна находиться минимум в 17 сантиметрах от лампочки, а для яиц под решеткой — минимум на расстоянии 15 сантиметров.

Для измерения температуры внутри камеры используют обычный градусник. Чтобы было удобно использовать прибор, его переднюю стенку нужно сделать съемной и обтянуть картоном или другим плотным материалом. Для закрепления используют закрутки. Подобная съемная стенка позволяет укладывать внутрь инкубатора лотки, ставить ванночку и менять в ней воду, а также осуществлять все остальные манипуляции.

Рисунок 7. Схемы изготовления простых инкубаторов из холодильника и коробки

В крышке нужно сделать окошко, которое будет служить для вентиляции и контроля за температурным режимом. Длина окошка составляет 12 сантиметров, а ширина — 8 сантиметров. Его лучше прикрыть стеклом, оставив по ширине небольшую щель.

Для дополнительной вентиляции вдоль длинной стенки возле пола также следует сделать три небольших квадратных отверстия (каждая сторона — по 1,5 сантиметра). Они должны быть все время открыты для постоянного притока свежего воздуха.

Как сделать инкубатор из микроволновой печи

Инкубатор из микроволновки изготавливают по тому же принципу, что и прибор из холодильника. Но стоит учитывать, что в такой прибор не поместится много яиц, поэтому в домашних условиях его используют преимущественно для выведения перепелов.

При изготовлении инкубатора из микроволновой печи нужно учитывать некоторые особенности
(рисунок 8):

• Снаружи корпус необходимо обшить тонкими листами пенопласта, чтобы стабилизировать температуру внутри;
• В верхней части оставляют вентиляционные отверстия, а дверцу не утепляют и не герметизируют для дополнительного притока свежего воздуха;
• Внутрь устанавливают лоток, но поскольку в камере недостаточно места для банок с водой, емкость с жидкостью для увлажнения ставят непосредственно под лоток.

Рисунок 8. Порядок изготовления инкубатора из микроволновки своими руками

Также необходимо предусмотреть защиту от перегрева, установив барьеры на лампы накаливания.

Как сделать вентиляцию в инкубаторе своими руками

В самодельном инкубаторе также не предусмотрено специальной системы охлаждения яиц, так как они охлаждаются по несколько минут в процессе переворачивания. Во время всей инкубации следует поддерживать температуру 39 градусов.

Для удобства использования к аппарату можно приделать ножки. А поскольку данное оборудование является очень компактным, а процесс инкубации не сопровождается выделением неприятных запахов, выводить молодняк домашней птицы можно даже в городской квартире (рисунок 9). Порядок изготовления простого самодельного инкубатора приведен в видео.

Как сделать увлажнитель в инкубаторе

Для нормальной работы самодельного инкубатора следует заливать в ванночку по половине стакана воды в сутки. Если требуется повысить уровень влажности, в ванночку можно положить тряпку, которую стирают каждые двое суток.

Для укладки яиц размещают специальные рейки с просветами между ними. Рейки следует сделать скругленными с боков. Чтобы было легче проводить переворот, нужно оставлять в лотке свободное место, соответствующее одному яйцу.

Примечание:
Яйца в самодельном инкубаторе переворачивают вручную на 180 градусов. Лучше, если переворот будет осуществляться до 6 раз в сутки с равным временным промежутком (через 2-4 часа).

Рисунок 9. Чертежи для изготовления простых инкубаторов своими руками

Для поддержания влажности никаких приборов в самодельном инкубаторе не предусмотрено, и данный режим поддерживается примерно. Для испарения жидкости рекомендуется устанавливать лампочки 25 или 15 Ватт. До начала наклева испаритель не включают, а если отключить ее слишком рано, то у яиц образуется слишком жесткая скорлупа, которую не смогут разбить птенцы.

Свернуть

Руководствуясь инструкциями, изложенными в этой статье, вы сможете сделать инкубатор своими руками. Он будет иметь ту же функциональность, что и магазинный прибор, но обойдется вам значительно дешевле. Для того, чтобы собрать инкубатор своими руками в домашних условиях, вам не нужно обладать специальными навыками и знаниями, следуйте нашим советам и все получится.

С чего начать, какие инструменты понадобятся?

Перед тем как начать сборку, определитесь с основным материалом, из которого будет состоять изделие. Если у вас есть старый холодильник, то за основу можно взять его. Также подойдут большие куски пенопласта, не меньше чем 40 на 25 сантиметров или простая картонная коробка. Определяющим фактором при выборе материала является его теплоизоляционная способность.

Для обогрева нужно будет оснастить прибор лампой или нагревательным прибором, позаботиться о контроле температуры. В инкубаторах можно настраивать автоповорот путем добавления дополнительных механизмов.

Автоматический переворот яиц в инкубаторе нужен для экономии времени. Обычно его устанавливают на крупные устройства, рассчитанные на 200 и более яиц.

Все, что вам понадобится для сборки:

• Холодильник (если вы задумали собрать инкубатор из старого холодильника), коробка или пенопласт.
• Стандартные лампы накаливания мощностью от 25 до 40 Вт. Количество ламп зависит от размеров инкубатора, небольшое устройство на 100 яиц можно обогреть четырьмя лампами.
• Как альтернативу лампам вы можете использовать электрические ТЭНы.
• Лоток для инкубатора, изготовленный из металлической сетки или аналогов. Сетка должна плотно держать яйца. В холодильнике могут быть установлены лотки из дерева.
• Термометр, вентилятор.
• Терморегулятор (если проектируете автоматический инкубатор). Для этого вы можете использовать биметаллические пластины, электроконтакторы или барометрические датчики.
• Моторедуктор (то из чего состоит механизм переворота). При необходимости, подшипники – 4 штуки, хомуты для их стяжки.
• Герметик для заделывания щелей в целях утепления, шурупы, различные крепежные материалы, металлические уголки.
• Для отслеживания уровня влажности используют гигрометр.

Внимание! Лампы для обогрева нужно устанавливать на расстоянии более 25 сантиметров от яиц.

Определитесь с размерами инкубатора, решите из чего вы будете его собирать. Затем подберите все необходимые составляющие из списка, приведенного выше, и можете приступать к сборке.

Как определиться с размером?

Размеры инкубатора нужно планировать заранее. Этот параметр зависит от объемов вашего производства, количества кур. Решающим фактором в этом вопросе будет количество яиц, которые вы планируете закладывать в устройство. Также на размеры инкубатора влияет тип системы обогрева, место расположения ламп и материал из которого изготовлено устройство.

Для более точной работы вам понадобятся чертежи с размерами, которые будут выглядеть приблизительно так:

Рис1. Пример чертежа

Здесь представлен чертеж инкубатора небольших размеров (на 45 яиц) 25 см в ширину и 40 см в длину.

Размеры модели на 100 яиц

Формируя размеры инкубатора учитывайте, что температура в 2 см от яйца должна быть в диапазоне 37,3-38,6 градусов по Цельсию. Обычно делают устройство средних размеров, рассчитанное на 100 яиц. Ячейки делают около 45 миллиметров в диаметре и 60-80 миллиметров в глубину. Рекомендуется делать сменную решетку, чтобы можно было корректировать размеры под разные виды яиц.

Собирая домашний инкубатор своими руками на 100 яиц, вы получите устройство размером 60 на 60 сантиметров. Весит прибор около 3 килограмм. Его можно будет переоборудовать и использовать для размещения утиных, гусиных, индюшачьих или перепелиных яиц.

Если вы собираете инкубатор дома из старого холодильника, он будет занимать больше места и вместит больше яиц, чем изделие из пенопласта или картона.

Как рассчитать размер?

Размеры для инкубатора своими руками можно определить с помощью таблицы, приведенной ниже. В таблице показана зависимость длины ширины и высоты от количества вмещаемых яиц.

Делая инкубатор для куриных яиц своими руками, вы должны учитывать, что при одинаковой вместительности, конструкция из пенопласта будет более объемной, чем из картона.

Более крупные модели обычно делают в несколько этажей, с применением других технологий. Поэтому расчеты там производятся иначе.

Как сделать инкубатор из холодильника с автоматическим переворотом яиц?

Устройство инкубатора имеет много схожих черт с устройством холодильника. Поэтому из холодильника можно легко сделать инкубатор для яиц. Корпус этого прибора хорошо удерживает тепло. В нем можно разместить больше яиц, каждый лоток для инкубатора будет лежать на отдельном стеллаже.

В роли стеллажей будут полки холодильника. Внутри будет оптимальная влажность благодаря системе обмена жидкостью, находящейся внизу бытового прибора. Из этой главы вы узнаете, как самому сделать инкубатор из холодильника, добавив терморегулятор, нагреватель и поворотный механизм.

Рис 2. Схема самодельного инкубатора из холодильника

Расходные материалы и их цена

Зная, как сделать самодельный инкубатор, вы сэкономите 70% от магазинной стоимости устройства. Самый простой инкубатор из холодильника можно собрать без вложений. Но если вы хотите сделать его удобным и эффективным, то придется купить несколько дополнительных предметов.

1. Старый холодильник – обычно приобретается бесплатно, можно купить по объявлению не дороже чем за 1 000 рублей.
2. Лампочки на 220 Вольт – от 25 рублей за штуку.
3. Терморегулятор – от 300 рублей.
4. Вентилятор – от 200 рублей.
5. Цепь со звездочкой или металлический шток.
6. Привод для переворота яиц – от 500 до 5 000 рублей. Можно достать бесплатно т.к. подойдет любой моторедуктор, например, от стеклоочистителя автомобиля.

Основные требования к камере

Самодельный инкубатор из холодильника должен отвечать минимальным требованиям, которые сделают выведение цыплят возможным. На вывод детенышей отводится около двадцати дней. В этот период в инкубаторах поддерживают влажность на уровне 40-60 процентов. Как только птенцы начнут показываться на свет, влажность повышают до 80 процентов. На финальной стадии, перед тем, как отбирать цыплят, влажность возвращают на первоначальный уровень.

Яйца требуют соблюдения температурного режима. Поэтому ваше устройство должно быть изготовлено с учетом этого факта. Температурные требования изменяются в зависимости от того, какие яйца вы помещаете в лоток для инкубатора. Подбирайте режим в соответствии с таблицей, приведенной ниже.

Таблица температур

Система вентиляции

Изготовление инкубатора из холодильника предполагает установку вентиляционной системы. Вентиляция влияет на температуру и влажность внутри устройства. Предотвращает образование неблагоприятного для яиц климата. Средняя скорость вентиляции должна быть около 5 м/с.

Домашний инкубатор своими руками из холодильника должен быть оснащен двумя вентиляционными отверстиями, которые высверливают в корпусе. Одно из них располагают снизу, а другое сверху. В отверстия вставляют пластиковые или металлические трубочки, для того, чтобы воздушные массы не взаимодействовали со стекловатой, находящейся под обшивкой корпуса охладительного прибора. Регулировка вентиляции осуществляется путем частичного или полного перекрытия отверстий.

Рис 3. Система вентиляции

Справка: зародыши начинают потреблять кислород извне уже на 6 дне инкубации. На третьей неделе яйцо потребляет 2 литра воздуха в сутки. В последние дни перед выведением каждый птенец потребляет по 8 литров кислорода.

Вентиляция бывает двух типов:

• Постоянная – это система, предполагающая создание непрерывного движения воздуха, с постоянным обменом и плавным распределением тепла.
• Периодическая – устройство, срабатывающее раз в 24 часа для активной смены воздуха в камере.

Обратите внимание на то, что даже самая качественная вентиляция не позволяет полностью отказаться от переворота яиц. Поэтому механизм поворота яиц в инкубаторе нужен в любом случае. Автопереворот предотвращает прилипание зародыша к скорлупе.

Постоянная

Постоянная вентиляция для холодильника имеет следующий принцип действия:

• Вентилятор, установленный внутри камеры, гонит поток воздуха в отверстия. За счет этого воздух выходит наружу. Делая домашний инкубатор своими руками, вы должны уделить максимум внимания этому моменту.
• При выходе воздушный поток смешивается со свежим воздухом, проходит через нагреватели.
• Затем воздух идет вниз, там он увлажняется за счет емкости с водой.
• Устройство инкубатора способствует нагреванию воздуха, который впоследствии отдает тепло яйцам.
• После теплоотдачи воздух возвращается к вентилятору.

Устройство инкубатора с постоянной вентиляцией сложнее, чем с периодической системой. Но это позволяет одновременно решать три задачи: увлажнение воздуха, вентилирование и обогрев яиц.

Периодическая

Периодическая система. Если вы делаете инкубатор для яиц своими руками, то, скорее всего, это будет механизм с ручным управлением. Для установки автоматического включения вам понадобится электронный контроллер. Применение контроллера не всегда оправдано, особенно если вы делаете простейший самодельный инкубатор с автоматическим переворотом яиц. Вентилирование в такой системе происходит следующим образом:

• Отключается обогрев.
• Запускают вентилятор, который производит замену воздуха и охлаждает яйца.
• Спустя 30 минут вентилятор выключают и запускают систему обогрева.

Характеристики вентилятора определяются в зависимости от того, на сколько яиц рассчитана камера. Если вы делаете средний инкубатор своими руками с автоматическим переворотом вместимостью 100-200 яиц, то вам нужен вентилятор:

• работающий от сети 220 Вольт;
• диаметром от 10 до 45 сантиметров;
• с производительностью от 35 до 200 м 3 /час.

Кроме того, устройство инкубатора должно предполагать наличие фильтра для вентилятора. Фильтр предотвращает попадание пыли, грязи и пуха в лопасти устройства.

Корпус инкубатора из холодильника

Это важный аспект темы «как сделать инкубатор из холодильника своими руками», так как от правильной подготовки корпуса устройства будет зависеть эффективность его работы.

Рис 4. Корпус из холодильника

Сначала вам нужно будет убрать морозильную камеру и прочее встроенное оборудование. Затем сделайте отверстия для вентиляции, как это описано выше, в тексте об установке этой системы. Установите полки и лотки в том количестве, которое считаете необходимым.

Установка системы обогрева

Делая инкубатор своими руками с автоматическим переворотом, вам придется самостоятельно организовывать систему обогрева. Для этого используют 4 лампы накаливания по 25 Ватт или две лампочки по 40 Ватт. Лампы в равном количестве распределяются между низом и верхом холодильника. Нижние лампы не должны мешать установке емкости с водой, предназначенной для увлажнения.

Перед тем как сделать инкубатор в домашних условиях нужно произвести необходимые расчеты и подготовить инструментарий. Не торопитесь в процессе работы, так как это может привести к плачевному результату.

Выбор терморегулятора

Многих интересует вопрос, как сделать домашний инкубатор с оптимальным температурным режимом. Для этого понадобится качественный терморегулятор. Существует три вида, которые используют птицеводы:

• Электроконтактор – это ртутный термометр с электродом, отвечающим за отключение обогрева при достижении определенной температуры.
• Биметаллическая пластина – замыкает цепь при достижении нужного параметра нагрева.
• Барометрический датчик – замыкает цепь при излишнем давлении.

Рис 5. Готовый терморегулятор

Если вы думаете о том, как сделать инкубатор с удобным управлением, то устанавливайте автоматический терморегулятор. Это значительно повысит удобство и сэкономит время.

Механизм переворота

По общепринятой технологии, механизм поворота яиц в инкубаторе должен срабатывать 2 раза в сутки. Некоторые специалисты рекомендуют переворачивать яйца вдвое чаще.

Переворот яиц в инкубаторе бывает двух типов:

• рамочный;
• наклонный.

Рамочное поворотное устройство для инкубатора функционирует за счет сталкивания яйца специальной рамкой, которая вращает его относительно оси.

Наклонное поворотное устройство для инкубатора предполагает периодический наклон лотка с яйцами под определенным углом. За счет этого меняется положение зародышей внутри яиц и их расположение по отношению к лампам.

Рис 6. Механизм поворота

Главный принцип устройства с автоматическим поворотом в том, что двигатель приводит в действие шток, который воздействует на лоток с яйцами.

Как сделать простой механизм поворота для холодильника:

1. Устанавливаете редуктор внутри холодильника в нижней части.
2. Внутри холодильника устанавливают деревянную раму, которая будет держать лотки. Лотки должны крепиться таким образом, чтобы они могли наклоняться на 60 градусов в направлении дверцы и так же в противоположном направлении.
3. Редуктор должен быть крепко зафиксирован.
4. К двигателю крепится шток, соединенный с лотком с другой стороны.
5. Двигатель приводит в движение шток, который, в свою очередь, наклоняет лоток.

Видео

Изготовление устройства из коробки

Рассмотрим вопрос, как сделать инкубатор из коробки. Этот вариант будет самым дешевым из предложенных, изготовление займет несколько часов. Картон является непрочным материалом, но, в то же время, он хорошо удерживает тепло и с ним легко работать.

В самодельных инкубаторах используется несколько видов автоматических лотков для переворота яиц, которые делятся на два типа. Устройство может переворачивать яйца по одному, или же ярусами. Первый тип оказался неэффективным, и используется только в небольших инкубаторах на 5 — 20 яиц. Лотки второго типа хорошо зарекомендовали себя как в промышленных, так и в самодельных аппаратах.

Чтобы эмбрионы развивались и прогревались равномерно, яйца необходимо переворачивать каждые 2-4 часа. В маленьких инкубаторах очень часто применяют ручной способ переворота, а в машинах, рассчитанных на 50 и более яиц оптимально использовать автоматическую систему переворота. Делится она на два типа: рамочную и наклонную.

Каждый из типов лотков имеет свои плюсы и минусы. Рамочный поворот потребляет меньше энергии, а механизм вращения очень прост в эксплуатации. Еще одно преимущество: может использоваться в небольших инкубаторах. К недостаткам можно отнести влияние шага сдвига на радиус поворота яйца. При низких рамках яйца могут побиться друг о друга. Пострадать яйца могут и при резких движениях рамок.

Наклонный лоток обеспечивает гарантированный поворот на заданный угол вне зависимости от размеров яиц.

Горизонтальное движение лотков по направляющим снижает уровень повреждения яиц на 75-85%. К минусам относят более сложное обслуживание и высокое потребление энергии. Конструкция получается тяжелее, что не всегда удобно для использования в небольших инкубационных машинах.

Рамочная система поворота

Лоток для инкубатора подойдет тем, кто использует легкие модели из пенопласта или фанеры. Чтобы сделать аппарат на 200 яиц, потребуется:

• Моторедуктор,
• Профиль оцинкованный,
• Ящики из-под фруктов или овощей,
• Уголок из стали и прутья,
• Хомуты с подшипниками,
• Звездочка с цепью,
• Крепежные материалы.

Как сделать лоток: первой из уголка сваривается основание. Размеры его подбираются индивидуально, в зависимости от количества лотков и габаритов домашнего инкубатора. Устройство переворота собирают из пары осей, к которым крепят первый и последний лоток. Остальные же навешиваются на сами тяги. Из обрезов уголка делают площадку для посадки подшипников, которую наваривают с двух сторон на оси.

Саму раму изготавливают из алюминиевого уголка — он более легкий. Если в качестве лотков используются овощные ящики, то размер рамки будет 30,5*40,5 см. Если же лотки самодельные, то размер подгоняется под них + 0,5 см для свободного вхождения. Плюсы овощных ящиков: доступность и прочность. Минусы: плохая продуваемость. Самодельные лотки можно смастерить из металлической сетки с толщиной прута 1,5 мм, и сечением, равным размеру яйца. Готовую раму ставят на ось, в которой для крепления просверливают несколько отверстий. Для предотвращения появления ржавчины конструкцию рекомендуется покрасить.

Ось приваривается к станине через подшипник, который для прочности стягивают хомутом. Слева к основанию монтируется крепление для редуктора. Первая и последняя рамка соединяется тягами, остальные навешиваются между ними через каждые 15 см. Чтобы крепление было надежным, гайки рекомендуется законтрить.

Приводятся в движение лотки либо цепной передачей, либо при помощи шпильки.

Какой способ выбрать — зависит от используемого моторедуктора, но обычно в самодельных устройствах применяют цепную передачу.

На отрезе пластика в нижней части станины устанавливают выключатели, которые останавливают моторедуктор при наклоне лотков на угол в 45°. Более подробные схемы и чертежи можно найти на тематических форумах — это поможет понять особенности крепления и соединения узлов.

Обычное реле можно использовать вместе блока управления. Его придется немного доработать: три провода выводятся наружу, а ведущие к контактам дорожки перерезаются. Программируют блок на включение каждые 2,5-3,5 часа. К реле присоединяют два тумблера: без фиксации и с фиксацией. Первый служит для ручного переведения рамок в горизонтальное положение, а второй — для перевода в автоматический режим работы.

Источником питания механизма переворота служит пара блоков питания от персонального компьютера.

В зависимости от размеров инкубатора и количества лотков дополнительные нагревательные элементы устанавливают на одну или несколько рамок. В большом пространстве это обеспечит дополнительный контроль за температурой и влажностью. На станину также крепится небольшой вентилятор, который будет обеспечивать проветривание. Отсутствие вентиляции может привести к гибели до 50% выводка, так как образуются благоприятные условия для развития болезнетворных бактерий.

Наклонная система поворота

Автоматизировать поворот лотков в домашнем инкубаторе можно при помощи встроенного электромеханического привода, который срабатывает через заданный отрезок времени. Обычно таймер устанавливают на 2,5 — 3 часа. За точность отвечает временное реле. Его можно купить, а можно сделать из механических или электронных часов.

Механизм вращения к инкубатору можно сделать из часов с электромеханическим реле. На корпусе обычно имеется розетка, куда можно подключить потребитель. На циферблате расставлять интервалы времени. Двигатель будет передавать через редуктор крутящий момент.

Лотки для яиц в инкубаторе делают поворот по направляющим, в роли которых выступают стенки камеры. Конструкцию можно усовершенствовать креплением к оси более длинной, чем решетка, металлической планки. Сама же ось вставляется в пазы, прорезанные на бортиках каждого лотка.

Чтобы решетка двигалась, из штанги, редуктора, кривошипного элемента и двигателя собирается рабочий узел. Для данной модели вполне подойдет мотор от автомобильных дворников или микроволновой печи. В качестве элемента питания можно использовать блок питания от компьютера или присоединить шнур для подключения к розетке.

Работает устройство так: электрическая цепь замыкается при помощи реле через заданный отрезок времени.

Механизм приходит в действие, и переворачивает яйца в лотке до момента соприкосновения с упорами конечного положения. Рамка фиксируется до повторения рабочего цикла.

Наклонный лоток на 50 яиц

Главная деталь — алюминиевое основание, с просверленными в нем отверстиями для лучшей циркуляции воздуха. Максимальный диаметр — 1 см. Боковины изготавливаются из ламината. До середины делается пропил с шагом в 5 см, через который переплетается сетка из шпагата для удержания яиц.

Для более мелких яиц можно сделать сетку с шагом в 2,5 или 3 см. Для поворота оси применяется электропривод DAN2N. Он обычно применяется для вентиляции в трубах. Мощности привода хватит для медленного наклона лотка на 45°. Управление за сменой положения осуществляет таймер, который размыкает и замыкает контакты каждые 2,5-3 часа.

Как сделать инкубатор своими руками: пошаговые инструкции

Руководствуясь инструкциями, изложенными в этой статье, вы сможете сделать инкубатор своими руками. Он будет иметь ту же функциональность, что и магазинный прибор, но обойдется вам значительно дешевле. Для того, чтобы собрать инкубатор своими руками в домашних условиях, вам не нужно обладать специальными навыками и знаниями, следуйте нашим советам и все получится.

С чего начать, какие инструменты понадобятся?

Перед тем как начать сборку, определитесь с основным материалом, из которого будет состоять изделие. Если у вас есть старый холодильник, то за основу можно взять его. Также подойдут большие куски пенопласта, не меньше чем 40 на 25 сантиметров или простая картонная коробка. Определяющим фактором при выборе материала является его теплоизоляционная способность.

Для обогрева нужно будет оснастить прибор лампой или нагревательным прибором, позаботиться о контроле температуры. В инкубаторах можно настраивать автоповорот путем добавления дополнительных механизмов.

Автоматический переворот яиц в инкубаторе нужен для экономии времени. Обычно его устанавливают на крупные устройства, рассчитанные на 200 и более яиц.

Все, что вам понадобится для сборки:

• Холодильник (если вы задумали собрать инкубатор из старого холодильника), коробка или пенопласт.
• Стандартные лампы накаливания мощностью от 25 до 40 Вт. Количество ламп зависит от размеров инкубатора, небольшое устройство на 100 яиц можно обогреть четырьмя лампами.
• Как альтернативу лампам вы можете использовать электрические ТЭНы.
• Лоток для инкубатора, изготовленный из металлической сетки или аналогов. Сетка должна плотно держать яйца. В холодильнике могут быть установлены лотки из дерева.
• Термометр, вентилятор.
• Терморегулятор (если проектируете автоматический инкубатор). Для этого вы можете использовать биметаллические пластины, электроконтакторы или барометрические датчики.
• Моторедуктор (то из чего состоит механизм переворота). При необходимости, подшипники – 4 штуки, хомуты для их стяжки.
• Герметик для заделывания щелей в целях утепления, шурупы, различные крепежные материалы, металлические уголки.
• Для отслеживания уровня влажности используют гигрометр.

Внимание! Лампы для обогрева нужно устанавливать на расстоянии более 25 сантиметров от яиц.

Определитесь с размерами инкубатора, решите из чего вы будете его собирать. Затем подберите все необходимые составляющие из списка, приведенного выше, и можете приступать к сборке.

Как определиться с размером?

Размеры инкубатора нужно планировать заранее. Этот параметр зависит от объемов вашего производства, количества кур. Решающим фактором в этом вопросе будет количество яиц, которые вы планируете закладывать в устройство. Также на размеры инкубатора влияет тип системы обогрева, место расположения ламп и материал из которого изготовлено устройство.

Для более точной работы вам понадобятся чертежи с размерами, которые будут выглядеть приблизительно так:

Рис1. Пример чертежа

Здесь представлен чертеж инкубатора небольших размеров (на 45 яиц) 25 см в ширину и 40 см в длину.

Размеры модели на 100 яиц

Формируя размеры инкубатора учитывайте, что температура в 2 см от яйца должна быть в диапазоне 37,3—38,6 градусов по Цельсию. Обычно делают устройство средних размеров, рассчитанное на 100 яиц. Ячейки делают около 45 миллиметров в диаметре и 60—80 миллиметров в глубину. Рекомендуется делать сменную решетку, чтобы можно было корректировать размеры под разные виды яиц.

Собирая домашний инкубатор своими руками на 100 яиц, вы получите устройство размером 60 на 60 сантиметров. Весит прибор около 3 килограмм. Его можно будет переоборудовать и использовать для размещения утиных, гусиных, индюшачьих или перепелиных яиц.

Если вы собираете инкубатор дома из старого холодильника, он будет занимать больше места и вместит больше яиц, чем изделие из пенопласта или картона.

Как рассчитать размер?

Размеры для инкубатора своими руками можно определить с помощью таблицы, приведенной ниже. В таблице показана зависимость длины ширины и высоты от количества вмещаемых яиц.

Как сделать инкубатор с автоматическим переворотом яиц своими руками

При наличии определённых материалов инкубатор можно изготовить самостоятельно. Однако успешная инкубация яиц зависит от целого ряда факторов и, чтобы не испортить их в первую же закладку, важно предвидеть все возможные вопросы в работе изготовленной конструкции. Рассмотрим один из популярных вариантов создания такого устройства.

Характеристика инкубаторов с автоматическим переворотом яиц

Помимо инкубаторов с «ручным» или полуавтоматическим переворотом яиц, существуют инкубаторы-автоматы, минимизирующие вмешательство человека в процесс вывода птенцов. Согласно заданному владельцем времени автоматика сама выполняет требуемый переворот, и яйца не залёживаются на одном месте.

Такие машины можно соорудить в домашних условиях, но прежде всего, важно учесть все его возможные плюсы и минусы.

Преимущества

• Неоспоримыми достоинствами самодельного аппарата можно считать следующие его особенности:
• низкую стоимость по сравнению с готовыми покупными моделями;
• экономичность в плане энергопотребления;
• самостоятельный подбор необходимого внутреннего объёма, в зависимости от личных потребностей каждого фермера;
• высокую ремонтопригодность (если какая-то часть выйдет из строя мастер всегда сможет заменить её без посторонней помощи);
• универсальность (при правильном сборе конструкции самодельный инкубатор может использоваться не только для разведения кур, но и для выведения птенцов другой домашней или даже экзотической птицы).

Кроме того, если составляющие части для будущего устройства можно найти у себя дома, тогда готовый инкубатор достанется вам совсем бесплатно.

Недостатки

В эту группу характеристик по большей части входят минусы, связанные с неточностью расчётов и использованием старых материалов.

• Поэтому возможные недостатки самодельных устройств таковы:
• возможность поломки какой-то части устройства (особенно если инкубатор изготавливается из старой техники);
• самостоятельное повышение температуры или перебои с электропитанием, что приводит к гибели зародышей;
• непривлекательный внешний вид;
• отсутствие гарантии от производителя, позволяющей заменить устройство при его поломке.

Требования к самодельным автоматическим инкубаторам

Без знания технических условий инкубации ни один собранный инкубатор не сможет обеспечить хорошую продуктивность работы, поэтому, прежде чем браться за работу, стоит учесть некоторые требования к автоматическим конструкциям:

• инкубация яиц занимает не менее 21 дня, а значит, ровно столько должен проработать инкубатор (без перерыва);
• размещать яйца внутри устройства следует на расстоянии не менее 1 см друг от друга, что важно учитывать при выборе конкретного поддона;
• вместе со сменой стадии развития эмбриона должна меняться и температура внутри инкубатора;
• автоматический переворот яиц должен выполняться медленно, с периодичностью 2 раза в сутки;
• для поддержания оптимального уровня влажности и вентиляции, в самодельном механизме должен быть предусмотрен регулятор нужных параметров (терморегулятор, а также датчики сканирующие температурный уровень и уровень влажности).

Как сделать автоматический инкубатор для яиц своими руками

Если вы собираетесь самостоятельно создать инкубатор, то одним из неплохих решений будет использование старого холодильника. Разумеется, его придётся доукомплектовать и правильно подобрать расходные материалы.

Для этого нужно позаботиться о том, чтобы готовая конструкция:

• имела отверстия для вентиляции и поддержания влажности на уровне 40–60% (просверливаются в корпусе, после чего в них помещают трубочки, защищающие от взаимодействия воздуха со стекловатой);
• предусматривала регулировку и поддержание температурных показателей;
• обеспечивала скорость проветривания яиц на уровне 5 м/с;
• гарантировала своевременный переворот яиц.

Однако это всё будет просчитываться в ходе непосредственного сбора, а вначале следует правильно рассчитать размер устройства и подобрать все расходные материалы.

Как рассчитать размер?

Размеры готового самодельного инкубатора будут напрямую влиять на количество яиц для одной закладки, поэтому если для вас важно получить за раз как можно больше птенцов, тогда предлагаем ориентироваться на следующие примерные значения:

Что касается внешних размеров устройства, то они зависят от выбранного материала, ведь, например, пенопласт будет более объёмным, нежели картон. Кроме того, при изготовлении конструкций в несколько этажей, будут использоваться совершенно другие технологии, а значит, и расчёты будут производиться с учётом параметров каждого яруса.

На размер инкубатора также будет влиять:

• вид обогревательной системы;
• размещение ламп;
• размещение лотков.

Чтобы не ошибиться в расчётах при конструировании инкубатора, важно придерживаться заранее составленной схемы, которая для небольшого устройства на 45 яиц может иметь следующий вид:

Расходные материалы и инструменты для работы

Устройство инкубатора имеет много общего с устройством холодильника, из которого получится хороший корпус: стенки холодильного оборудования отлично удерживают тепло, а в качестве стеллажей можно использовать уже имеющиеся полки.

Основной список необходимых инструментов и материалов будет выглядеть так:

• старый холодильник (можно самой старой модели, но целый и рабочий);
• лампочки на 25 Вт (4 шт.);
• вентилятор;
• металлический шток или цепь со звёздочкой;
• привод, обеспечивающий переворот яиц (например, моторедуктор от стеклоочистителя автомобиля);
• дрель;
• терморегулятор;
• градусник;
• шуроповёрт и саморезы.

Как сделать инкубатор с автоматическим переворотом лотков своими руками: видео

Примерная схема готового изделия:

Пошаговая инструкция изготовления

Весь процесс изготовления домашнего инкубатора из старого холодильника займёт всего несколько часов, так как состоит из небольшого количества основных этапов:

1. Разработка чертежей, отображающих чёткое расположение каждой детали будущего инкубатора.
2. Разбор холодильника и удаление всех ненужных деталей: морозильной камеры, лотков на дверцах и прочих элементов второстепенного значения.
3. Организация системы вентиляции (в потолке холодильника необходимо просверлить одно отверстие, а в нижней части, ближе ко дну проделать ещё три, вставляя в них пластиковые трубочки).
4. Крепление листов пенолистирола к внутренним стенкам корпуса (можно использовать двухсторонний монтажный скотч или небольшие саморезы).
5. Монтаж обогревательной системы. Подготовленные 4 лампы накаливания нужно закрепить внизу и вверху корпуса холодильника (по две штуки), причём нижние лампы не должны препятствовать размещению ёмкости с водой (для крепления могут использоваться небольшие саморезы).
6. Установка на внешнюю часть дверцы покупного терморегулятора и его подключение к обогревательным элементам.
7. Создание переворачивающего механизма с помощью автомибильного редуктора. Для начала с помощью металлических планок и саморезов закрепите этот элемент в нижней части холодильника. Затем, внутри устройства установите деревянную раму и прикрепите к ней лотки, только так, чтобы они могли наклоняться на 60° сначала по направлению к дверце, а затем в противоположную сторону. К двигателю редуктора прикрепите шток, подсоединённый к лотку с противоположной стороны холодильника (двигатель будет воздействовать на шток, а тот, в свою очередь, начнёт наклонять лоток и обеспечивать поворот).
8. Установка смотрового окошка. На внешней части двери холодильника вырежьте небольшое отверстие и заложите его стеклом или прозрачным пластиком. Все стыки укрепите скотчем или герметиком.
9. Установка поддона с водой и крепление градусника внутри холодильника, только так, чтобы его было видно в смотровое окошко.

В завершение следует проверить работоспособность всех механизмов, включив устройство на несколько часов.

Закладка яиц в инкубатор

Перед помещением в инкубатор, все яйца должны пролежать в комнате не менее 8 часов, ведь если до этого они находились в прохладных условиях, то при помещении в тёплый инкубатор не исключено образование конденсата.

Не менее важным этапом подготовки выступает выбраковка неподходящих яиц.

Так, для дальнейшей инкубации не подойдут экземпляры:

• маленького размера;
• с трещинами, наростами или любыми другими нехарактерными особенностями на скорлупе;
• со свободно перемещающимся желтком;
• со смещённой воздушной камерой (больше двух миллиметров).

Следующий этап — непосредственная закладка в инкубатор, которая также имеет свои особенности:

• на один лоток желательно выкладывать яйца близкие друг другу по размерам, и желательно от одного вида птиц;
• в первую очередь на лотки должны выкладываться самые крупные яйца, а за ними с учётом срока инкубации средние и мелкие (в среднем между закладкой каждой следующей группы должно проходить не менее 4 часов);
• при возможности стоит перенести время закладки на вечерние часы, благодаря чему птенцы должны появиться утром;
• инкубатор желательно размещать в комнате с устойчивыми температурами, чтобы прибору было проще поддерживать показатели внутри;
• для полного контроля над процессом инкубации заведите себе календарь, в котором нужно отметить дату закладки, числа и время переворота, а также дату контрольного овоскопирования яиц.

Продолжительность инкубации разных видов птицы имеет существенные отличия, а значит и переворот яиц должен выполняться по-разному.

Кроме того, условия развития эмбрионов также будут различаться:

• для куриных яиц температуру внутри устройства нужно контролировать каждый час, в первые 11 дней поддерживая её на уровне +37,9 °C, при влажности не больше 66%;
• для утиных яиц оптимальные показатели — +38…+38,2 °C, при влажности 70%.

Температурный режим для разных видов птицы

Подходящая температура — одно из самых важных условий инкубации, без соблюдения которого вывод птенцов просто невозможен.

Для каждого вида птицы эти показатели сугубо индивидуальны, поэтому при закладке яиц кур, уток, гусей или индейки стоит ориентироваться на следующие значения:

самодельный инкубатор с автоматическим переворотом из подручных средств

Вы здесь

Страницы

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Сделал инкубатор из небольшого холодильника . 3 лотка вместимость лотков пока 30 куриных но буду переделывать лотки . двигатель от дворников москвича 2141. двигатель крутиться только в одну сторону передавая возвратно поступательное движение на тягу . концевик один но за один полный оборот двигателя он срабатывает два раза . Вместо реле времени использовал стрелочный будильник и самодельный контакт срабатывает через каждый час на 20 секунд . чтобы заново запускать двигатель после остановки использовал автомобильное реле на пять выходов . в качестве блока питания использовал компьютерный блок питания .

По итогу получилось что переворот работает абсолютно без микросхем дополнительно использовал только пару диодов для задержки срабатывания автомобильного реле и лампочка для того чтобы блок питания не отключался из за реле можно сказать что нечему ломаться ?

я пробывал поставить стандартное реле от дворников РАЛД 10.3747 отрегулировать паузу работы двигателя переменным резистором . Но это сработало всего на несколько дней . после чего двигатель стал делать то несколько полных оборотов то останавливаться не там где нужно .

Сейчас поставил реле 75 3777 уменьшил диодами напряжение питания реле получилась небольшая задержка срабатывания. Как раз чего хватает для размыкания коцевика . сейчас всё работает как часики ?

Этим инкубатором я уже пробывал выводить цыплят яйца не выпадали и не стукались . Так что с механикой всё получилось . Из 12 яиц пробных вывелось 9 цыплят одно оказалось неоплод второе разбил по случайности когда залаживал гусиные яйца которые видно на фото а в третьем оказался задохлик . 80 % я считаю не плохо ? Разница температуры по всему инкубатору 0.1 — 0.2 градуса .

Извеняюсь за кустарщину но на момент когда я его собирал финансовый запас был крайне ограничен и собралось всё из подручных материалов и на скорую руку !

недавно переделал лотки и привод лотков . Теперь вместо трёх лотков по 30 яиц стоит два примерно по 60 ато и больше куриных . гусиных легко поместилось 21 правда можно было впихнуть и тридцать ? лотки сделал из сварной сетки диаметром 25*25*1.8мм рамку сделал из ацинковки согнув её в уголок и соединив заклёпками и пайкой

а еще мне понравился термометр как на фото ниже проверил по ртутному разница в 0.1 градус я его себе для настройки терморегулятора поставил и удобней чем доствать и встряхивать термометр . и стоит не дорого .

Если кому что интересно спрашивайте ! ?

Ну насчёт терморегулятора так советую ставить МРТшку. MRT-1 или2. У мена стоит MRT-1. Точность 0.1 градус, цифровая шкала что значительно удобнее разных градусников и тем более аналоговых регуляторов типа КВОЧКА(хрень Квочка).
По поводу «выпадать» так не совсем понятно как они могут выпасть теритически? Фото не очень качественные. Если можно то попрошу автора сделать фото подробнее данного инкубатора. если не сложно конечно.

Ну насчёт терморегулятора так советую ставить МРТшку. MRT-1 или2. У мена стоит MRT-1. Точность 0.1 градус, цифровая шкала что значительно удобнее разных градусников и тем более аналоговых регуляторов типа КВОЧКА(хрень Квочка).
По поводу «выпадать» так не совсем понятно как они могут выпасть теритически? Фото не очень качественные. Если можно то попрошу автора сделать фото подробнее данного инкубатора. если не сложно конечно.

Начну с терморегулятора . Он не аналоговый ( цтр 2 ) покупал его давно немного для других целей
Технические данные.
Напряжение питания
160 -250В (50 Гц)
Точность поддержания температуры
±О,1°С
Диапазон регулируемой температуры
-55°С -+125°С
Максимально допустимая коммутируемая мощность
2,0 кВт

фото получше сделать не получиться так как фотографировал я с телефона и недавно повредил корпус вместе с камерой теперь фотографирует с трещиной и получается размыто .

Насчёт выпадания яиц . Могут выпадать из лотков во время движения лотка если очень плотно уложить( без перегородок и ячеек для яиц) то яйца расположеные ближе к центру начинают вытесняться и выпадать, ещё это происходит если большой угол поворота лотка , ещё при резком перевороте из за толчков при начале движения механизма переворота и при резкой остановке . Избавился от этого легко просто закрепил поверх лотка кусок сетки закрепив её на резинках для удобства и перестраховки .

Источники:

http://1inkubator.ru/obshhaya/inkubator-svoimi-rukami.html
http://fermer.blog/bok/pticevodstvo/kury/inkubaciya/inkubator-svoimi-rukami/347-kak-sdelat-inkubator-s-avtomaticheskim-perevorotom-yaic-svoimi-rukami.html
http://fermer.ru/forum/samodelnye-inkubatory/164528
