Авто ворота для гаража своими руками

В связи с подъемом цен на материалы и монтаж гаражных конструкций, некоторые владельцы автомобилей предпочитают самостоятельно оборудовать «дом» для своей машины. Это мудрое решение, так как, сэкономив на оплате специалистам, можно самому произвести изготовление ворот для гаража, вложив средства в качественные материалы и автоматику. Самый быстрый вид установки — это покупка готовой конструкции соответствующего размера, которая собирается вручную по инструкции от производителя. Умельцы, которые уверены в своих силах, могут самостоятельно провести все этапы работ – от чертежа до готовой конструкции.

Виды гаражных ворот

Прежде всего, необходимо определиться, какие именно ворота для гаража своими руками вы желаете оборудовать. Для этого следует сориентироваться на местности, по размеру конструкции и сумме, с которой будет легко расстаться.

• Самым дешевым и простым считается изготовление распашных ворот. Они могут открываться вовнутрь помещения, если гараж находится близко к тротуару, или наружу, если место позволяет.
• Популярными и удобными в эксплуатации являются секционные ворота для гаража. Готовые стандартные секции поступают в продажу от производителей, но можно сделать под заказ, если конструкция нестандартная. Полностью самостоятельно изготовить части ворот этого типа, от чертежа до окончательной установки, вполне реально опытному конструктору, но стоимость временных и денежных затрат будет немалая.
• Подъемные ворота также пользуются спросом, так как очень удобны в эксплуатации. Эти конструкции не требуют академической подготовки для монтажа, но расчеты, от которых зависит цена на материалы и автоматику, должны быть проведены качественно.

Секционные конструкции

Любая автоматика создает дополнительный комфорт, так как экономит время водителя. Кроме этого, секционные ворота для гаража имеют следующие качества:

• Этот тип конструкций считается самым теплым, герметичным и устойчивым к погодным воздействиям. Если гараж соединен с домом, то никакие сквозняки, потоки дождевой воды или снег не проникают в жилище.
• Полная гарантия сохранности автомобиля обеспечивается даже при отключении электричества. Автоматические ворота этого типа практически невозможно взломать.
• Они весьма компактны и дают максимум пространства для проезда автомобиля.

Благодаря этим качествам, секционные механизмы самые востребованные у владельцев гаражей. Они открываются плавно и тихо, что немаловажно, если «дом» для автомобиля находится в непосредственной близости от жилища, своего или соседей.

Секционные конструкции в действии

Чтобы разобраться, как сделать ворота самостоятельно, следует знать их отдельные элементы. Они состоят из полотна, которое соединяется петлями, и торсионной системы, в состав которой входят тросы, барабаны и пружинный механизм.

Полотно – это сэндвич–панель из листовой оцинкованной стали с утеплителем между двумя листами. В виде утеплителя чаще всего применяют полиуретановую пену. Если гараж холодного типа, то подойдет панель 20 мм толщины. Для обустройства теплого помещения для автомобиля выбирается панель от 35 до 45 мм. Эта толщина полотна равносильна толщине стены в 1.5 кирпича.

При подъеме ворот панель передвигается вначале по вертикальной оси вверх, преломляется на стыке петель и переходит на горизонтальную ось рамы под потолком гаража. Мягкий и бесшумный ход обеспечивают полиамидовые шарики.

Сконструировать и установить ворота для гаража своими руками такого типа достаточно сложно, поэтому оптимальным будет вариант покупки готового изделия от производителя с самостоятельным монтажом по инструкции.

Механизмы для ворот

Сегодня любой вид дверей для гаража можно сделать автоматическим. Самыми часто устанавливаемыми являются секционные и откатные ворота. Их предпочитают, прежде всего, из-за максимальной экономии пространства как в помещении, так и на улице, комфорта использования и надежности конструкции. Умельцы даже распашные двери, ранее закрываемые исключительно на замок, превращают в автоматические ворота, присоединив их к открывающему механизму.

Современный автомобильный рынок изобилует различного вида устройствами. Можно приобрести модели от самых простых и дешевых механизмов до имеющих специальную кодовую клавиатуру, например радиоуправляемый брелок или считыватель карт. Все зависит от суммы, которую владелец готов вложить в комфорт и безопасность своего гаража.

Автоматические приводы

Автоматика для ворот – это чаще всего обычный реечный привод, который можно установить самостоятельно. Он мощный и достаточно надежный, оснащен радиотрактом, лампой и дистанционным пультом. В темное время суток осветительная лампа автоматически включается при открытии дверей, что позволяет с большим комфортом и безопасностью поставить автомобиль в гараж.

Если устанавливать распашные ворота для гаража своими руками, то автоматика может быть линейного или рычажного типа. Ее работа заключается в следующем:

• двигатель с помощью редуктора вращает винты;
• гайки перемещаются винтами вдоль направляющей оси, в результате чего энергия мотора преобразуется в линейное движение, и гайка открывает ворота;
• для блокировки дверей при открытии и закрытии гайки нажимают на выключатели в крайних точках, тем самым останавливают привод;
• управляет приводом блок, оборудованный системой безопасности в виде электронных датчиков, распознающих сигнал с брелка, или при наезде автомобиля на препятствие.

Автоматика для ворот откатного типа в своей основе имеет чаще всего электромеханический привод. В его конструкцию входят электромотор, редуктор и блок управления. Все виды электромеханических устройств имеют функцию разблокировки на случай аварийного отключения электропитания.

Выбор материалов

При желании и умении сконструировать и установить ворота для гаража своими руками не составит большого труда. Проще и дешевле изготовить распашные или подъемно–поворотные двери. Последний вариант предпочтителен для помещений, которые ограничены во внешнем пространстве, например расположены рядом с тротуаром. Такой гараж трудно открыть, не перегородив улицу, поэтому секционный или подъемно–поворотный тип дверей станет решением проблемы.

Перед выбором материала необходимо определиться, какой вид автоматического устройства будет устанавливаться на ворота. Размеры, вес и материал изделия в совокупности диктуют мощность и грузоподъемность всего механизма.

Самые простые подъемно–поворотные двери состоят из таких материалов:

• деревянные бруски для потолка и вертикальной коробки;
• штыри из металла;
• уголки для рамы и рельс соответствующих размеров;
• пружина и металлический прут для регулировки натяжения;
• электропривод;
• полотно для двери.

Размеры материалов подбираются соответственно проведенным измерениям дверной коробки гаража.

Выбор конструкции

Изготовление ворот следует начать с выбора полотна. Меньше времени займет и надежнее будет купить сэндвич–панели соответствующего размера. Их можно подобрать по цвету и фактуре, от недорогих однотонных до дорогих со вставками из дерева ценных пород.

Если подумать, как сделать ворота самостоятельно, то оптимальным решением станет обитый оцинкованным железом деревянный щит. Его можно теплоизолировать пенополистиролом и облагородить внешний вид пластиком любого цвета или панелями из дерева.

Изготовление гаражных ворот

Когда материалы продуманы, расчеты выверены и инструменты подобраны, начинается процесс изготовления частей конструкции. Для этого потребуется:

• собрать раму из деревянных брусков, скрепленных уголками, соответственно ширине и высоте въезда в гараж;
• установить готовую раму в проем и закрепить штырями, при этом нижняя часть должна уходить в пол на пару сантиметров;
• сделать сами ворота, обшив полотно из дерева оцинкованным железом;
• установить утеплитель и облицевать ворота пластиком или деревянными панелями;
• из металлических уголков изготавливаются рельсы, по которым будет двигаться щит;
• из уголка сделать опорный механизм, для этого нужно просверлить два отверстия для крепления к продольной стойке с одной стороны и с другой — три отверстия для установки пружинного кронштейна;
• из уголка с отверстием 0.85 см изготовить шарнирный узел и приварить внизу рамы между ее нижней стороной ребра и середины отверстия для рычага подъемного механизма;
• к торцу рычага приварить пластину с подготовленным отверстием для регулировки натяжения;
• соединить регулировочной пластиной кронштейн с пружиной, крайние спирали которой используются для зацепов;
• к нижней части пружины присоединить прут, который будет выполнять функции регулятора натяжения.

Монтаж конструкции требует обязательного использования сварки для большей надежности всего устройства.

Использование готовой конструкции

Каждый владелец гаража определяет сам, как сделать ворота – с нуля до установки самостоятельно, на что может уйти много времени и денег, или купить готовую конструкцию и вставить ее по инструкции от производителя. Второй вариант потребует несколько больше денежных вложений, но максимально ускорит монтаж и запуск эксплуатации механизма.

Если проводить установку без обращения за помощью к специалистам, используя готовые ворота, то экономия составит 25–35%. Это прекрасный показатель, учитывая, что профессионально сделанные в заводских условиях гаражные ворота намного качественнее, надежнее и красивее, чем кустарного производства.

На свою продукцию фирмы-производители дают гарантию, что также немаловажно. Так что выбор должен стоять между дорогим качеством и быстрой установкой или длительным и недешевым процессом конструирования и монтажа ворот самостоятельно.

Если спросить, какой из вид гаражных ворот считается самым простым и доступным, то с уверенностью можно сказать, что это ворота гаражные распашные. Именно их чаще всего можно встретить в нашей местности. Спрос и популярность обусловлены массой различных факторов, которые мы рассмотрим дальше. Если возникла острая необходимость в должной защите своего гаража, то это отличное решение.

В этой статье мы рассмотрим особенности распашных ворот, виды, конструкцию, преимущества, а также узнаем, как сделать ворота в гараж своими руками.

Особенности гаражных распашных ворот

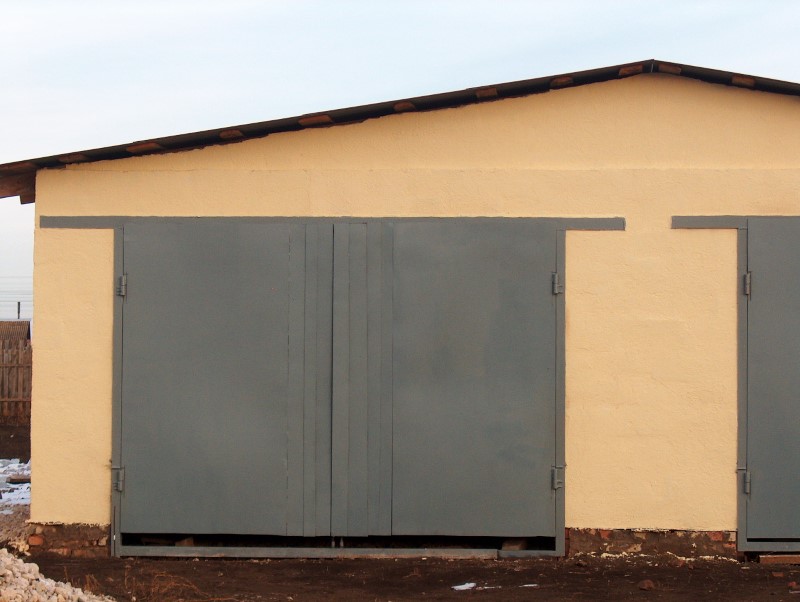

Можно сказать, что распашные ворота для гаража — это классика. Они имеют простую, но в то же время надежную конструкцию. Само название говорит о принципе их работы. Ворота состоят из 2 створок, открывающихся в одну из сторон. В одной из секций ворот может быть калитка. Конструкция распахивается под углом в 110°. Все зависит от используемых петель и типа конструкции.

Многие считают распашные ворота для гаража оптимальным вариантом. На то есть несколько причин:

1. Конструкция является традиционной и знакомой. Такие ворота для гаража проверенные временем, и многие опытные автолюбители используют именно их.
2. Ворота гаражные металлические считаются эталоном прочности и долговечности.
3. Хоть конструкция и проста, она защищает гараж от проникновения внутрь недоброжелателей. К тому же если использовать металл с повышенной толщиной и дополнительные ребра жесткости при изготовлении, то можно добиться отличных результатов.
4. Процесс монтажа распашных ворот довольно прост. С ним может справиться даже неопытный человек.
5. Фиксация гаражных ворот происходит посредством несущих столбов. Открываются они благодаря шарнирным петлям. Сами полотна двигаются точно, легко и практически не издают никаких шумов.
6. Многих привлекает простая эксплуатация ворот для гаража. Конструкцию легко мыть и очищать от грязи.
7. Можно сделать распашные утепленные гаражные ворота, чтобы сделать помещение теплым. Это потребуется тем, для кого гараж служит мастерской.
8. Благодаря распашной конструкции, у владельца есть масса возможностей модернизировать конструкцию и сделать ее привлекательной и красивой. На полотнах можно формировать 3D изображения, узоры из металла или просто разрисовать их. В общем, фантазия в этом случае может разгуляться как угодно.

Но есть основной плюс, который выделяет распашные ворота гаража из всех — это их демократичная стоимость. В продаже можно найти такие виды ворот для гаража:

• откатные;
• ролетные;
• секционные;
• подъемные.

Все они имеют особую конструкцию и за них придется хорошенько заплатить. Секционный тип выполняет все те же задачи, но обойдется в два, а то и меньше раза дешевле.

Конструкция распашных ворот

Перед тем как начать изготовление гаражных ворот самостоятельно, важно ознакомиться с составными частями конструкции изделий. Ниже на фото вы можете увидеть схему, как именно выглядит этот тип ворот.

Здесь описаны все элементы ворот для гаража. Основной из них — это опорные столбы. Только если мы говорим о конструкции для гаража, то ворота фиксируются не к опорным столбам, а в проеме к стенам. Они как бы заключены в раму, которая надежно установлена в гаражный проем. Это можно увидеть на следующем фото

Второй по значимости элемент — это рама конструкции. Она состоит из двух частей, которые могут открываться независимо друг от друга. Рамка делается из металлического профиля методом сварки. А чтобы конструкция была прочнее и надежнее, привариваются ребра жесткости.

Сами створки крепятся к опорным столбам или раме посредством петель. Они и играют основную роль в работоспособности конструкции. Благодаря петлям ворота открываются и закрываются. А чтобы изделие могло фиксироваться на одном и том же месте, на нем делаются задвижки в землю. Конструкция простая, но позволит створке намертво занять одно и то же положение. Ну и, чтобы, закрывать их потребуется задвижка или замок.

На образце был простой тип конструкции. Обычно его используют для забора. А вот ворота гаражные распашные делаются с калиткой. Это удобно, так как позволяет заходить в гараж без полноценного открывания ворот. Ведь мы не всегда входим туда, чтобы вывозить свой автомобиль. Поэтому калитка для людей бывает очень полезна. Чертеж гаражных ворот с калиткой ниже на фото.

Ну и наконец, последний элемент конструкции — это полотно. В отличие от других конструктивных элементов, тип полотна может быть самым разным. Именно от типа обшивки может зависеть, какой будет у ворот. Они могут обшиваться:

1. Деревом.
2. Металлом.

Это обширные понятия. Самым популярным является листовой материал из металла, а также сэндвич панели. Редко можно встретить алюминиевый профиль. Именно от выбора обшивки будет зависеть прочность, надежность и защита гаражных ворот. Даже деревянные гаражные ворота можно сделать прочными. Требуется правильно выбрать толщину материала и придерживаться технологии создания.

Плюсы и минусы распашных ворот

Почему данный тип конструкции до сих пор является таким популярным? Все дело в положительных моментах изделий. Вот их список:

1. Прочность и долговечность.
2. Если использовать противосъемные штифты, то срезание петель будет невозможным.
3. Конструкция очень просто и легко открывается.
4. Монтаж может выполняться в проемы любых особенностей и габаритов.
5. Калитка может открываться как внутрь помещения, так и наружу.
6. Делаются из современных материалов, которые не ржавеют.
7. Обладают привлекательным внешним видом и могут быть модернизированы как угодно.
8. Не имеют сварочных соединений, что позволяет улучшить внешний вид.
9. Есть возможность сделать их не только ручными, но и автоматическими, что значительно упростит их эксплуатацию.

Что касается минусов, то они у конструкции есть:

• так как тип открывания распашной, то для этого процесса потребуется свободное место перед гаражом;
• в зимний период, чтобы обеспечить доступ гаража и правильное открывание конструкции, приходится очищать снег. Хотя с другой стороны, это нужно делать в любом случае, так как автомобилю тоже нужно выехать из гаража;
• хоть систему открывания можно сделать автоматической, но устройства потребуется устанавливать на обе створки. А это сделает установку еще дороже.

Если посмотреть на соотношение плюсов и минусов, то становится понятно, почему многие предпочитают ворота для гаража распашные.

Виды распашных ворот

В зависимости от материала, типа конструкции и типу открывания, существует несколько основных разновидностей распашных ворот для гаража. Это позволяет выбрать для себя оптимальный вариант в соответствии с выделенным бюджетом и требованиями.

Итак, все конструкции можно разделить по материалу для изготовления на:

• металлические ворота;
• деревянные ворота.

Мы упоминали, что сама конструкция делается именно из металла. Это и гарантирует долговечность и другие прочностные характеристики гаражных ворот. А вот что касается обшивки, то именно она может быть разной. Металлические ворота для гаража распашные являются самыми популярными. Они надежные и долговечные. А вот деревянные ворота для гаража хоть и не такие долговечные, но обладают прекрасными внешним видом. К тому же дерево является экологически чистым материалом, и оно легко поддается обработке. Чтобы резать его или соединять составные части, не нужно иметь много опыта и навыков владения со сварочным аппаратом.

Еще распашные ворота для гаража можно разделить по типу их открывания на:

• ручные;
• автоматические.

Ручные — обычный вариант конструкции. Их приводят в движение силы самого владельца. Чтобы их открыть, приходится выходить из автомобиля. Это не совсем удобно, однако, подобные ворота являются самыми простыми и их может позволить себе каждый.

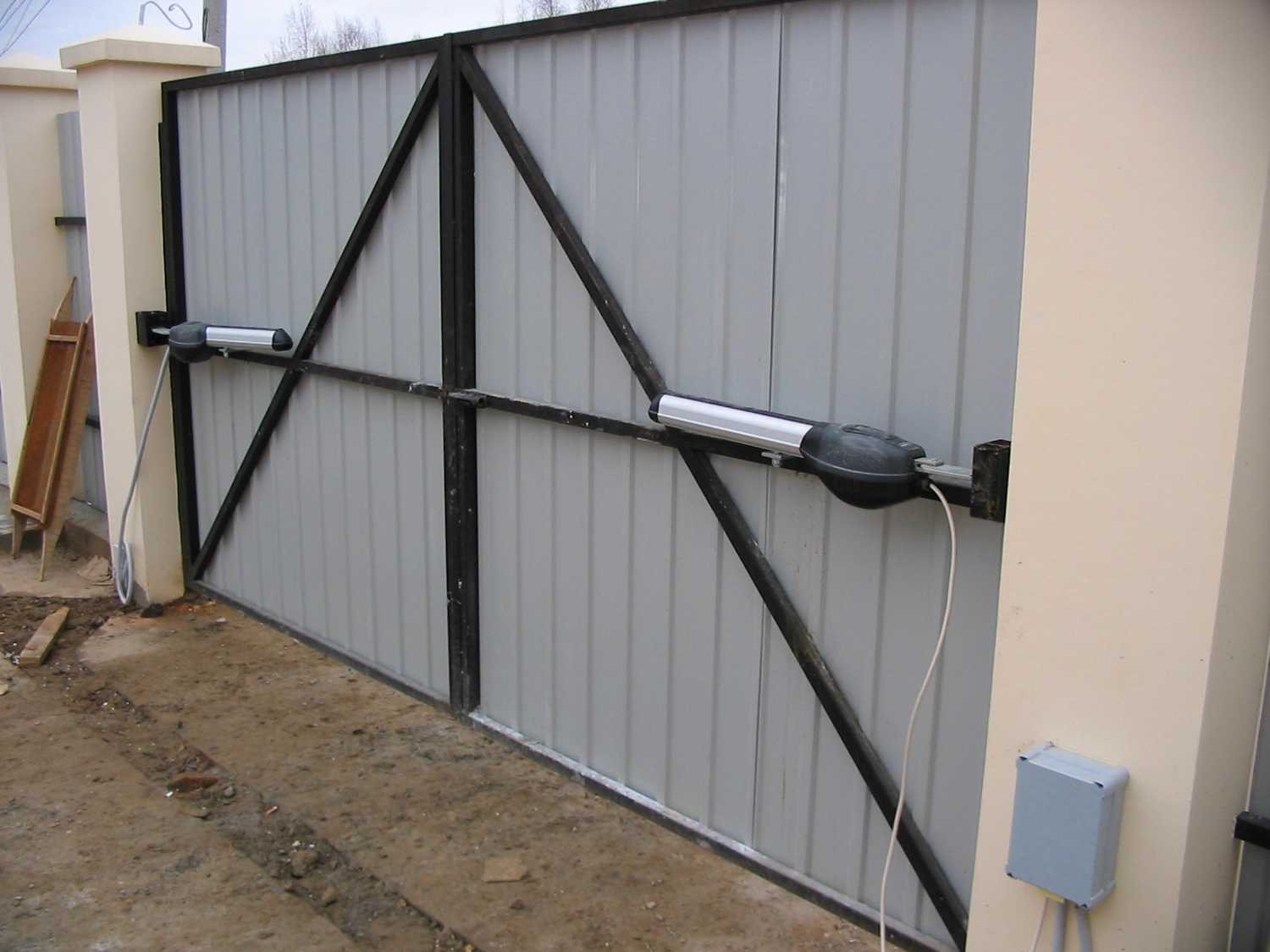

Другое дело — автоматические распашные ворота. Их особенность в том, что при потребности они автоматически открываются или закрываются. Достаточно подъехать к воротам и, не выходя из авто, открыть их посредством пульта. Это возможно благодаря автоматике, которая устанавливается на каждую створку.

Что входит в этот комплекс электроприборов? Система состоит из электромеханического привода, системы доступа и блока управления. Автоматизация такой конструкции выполняется за счет разных типов привода (линейный или рычажный). Чтобы выбрать подходящую конструкцию, необходимо учитывать много факторов. Вот на какие параметры следует обратить внимание:

1. Площадь полотна конструкции, в которую не входят просветы.
2. Частота использования гаражных ворот.
3. Габариты и вес металлической конструкции.
4. Как открываются ворота — наружу или вовнутрь.
5. Место установки.

Если говорить об универсальном варианте, то это линейный червячный механизм. Он устанавливается на конструкцию, которая открывается и закрывается довольно часто. Также автоматика подходит для ворот, которые открываются наружу.

Линейный гидравлический привод тоже обладает своими преимуществами. Он недорогостоящий, высокомощный и универсальный. К тому же он прост в использовании и его легко монтировать. Правда, если говорить о районах с перепадами температур, то это не самый лучший вариант.

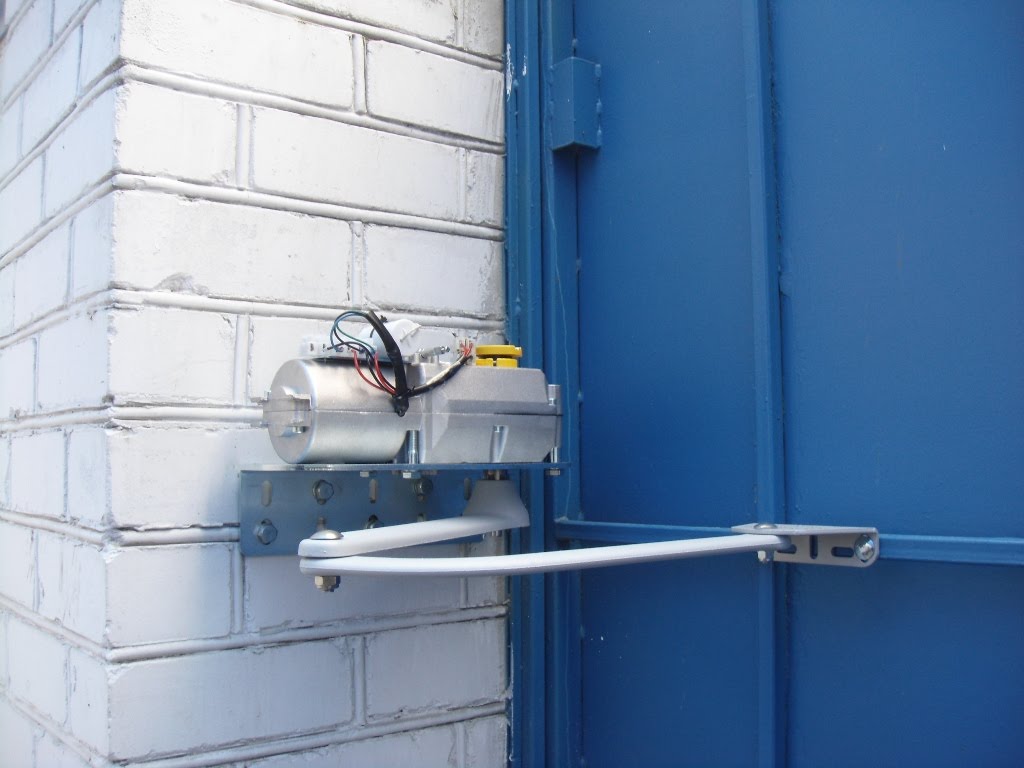

Что касается рычажного электрического привода, то его сфера применения более узкой. Он высокопрочный и позволяет открывать распашные ворота в любую из сторон.

А как быть, если автоматические распашные гаражные ворота дали сбой? Что если механизм заклинил, как их тогда открыть? Производители учли этот факт и оборудовали систему функцией ручной разблокировки полотен, если автоматика вышла из строя или отключили электроэнергию.

Единственный момент, который может останавливать многих — это цена. Купить их можно в любом магазине, но позволить себе конструкцию может не каждый. Минимальная цена начинается со 300 евро. Есть система за 400, 500 евро и больше. После покупки останется только установить их на каждую ставню и подключить систему.

Обратите внимание!
Можете просить у фирмы установить изделия. Часто такая услуга является дополнением к покупке, поэтому не нужно тратить свое время и силы.

Последнее, что хочется отметить касательно видов — это тип обшивки конструкций. Полотна для гаража могут быть:

• односторонние;
• двухсторонние;
• сэндвич панель.

Из этого вытекает и следующий подвид — утепленные и не утепленные конструкции. Первый вариант интересует нас больше. Утепление заключается в использовании слоя теплоизоляционного материала, который сберегает тепло. Летом в гараже будет сохраняться прохлада, а зимой в нем будет тепло. Это достигается за счет слоя утеплительного материала, который укладывается между слоями обшивки. Им может выступать пенопласт (самый дешевый и очень эффективный) или минвата. Себестоимость такой конструкции будет выше, зато комфортность внутри гаража станет еще выше.

На заметку!
Стоит упомянуть, что ворота можно разделить и по их конструкции. Они делаются без калитки или с ней. Второй вариант более предпочтительней.

Теперь, когда мы рассмотрели все особенности, характеристики и виды гаражных ворот распашного типа, можно узнать, как сделать ворота на гараж.

Требования для самодельных конструкций

Для начала нужно ознакомиться с несколькими требованиями, которые соблюдаются на производстве, и которые важно соблюдать при работе:

1. Возможность автомобилю свободно въезжать и выезжать. Получается, что размер конструкции выбирается с учетом габаритов авто. Для фургона нужны большие ворота, а для легковых автомобилей меньше.
2. Чтобы не бояться повредить авто при въезде, следует оставить с каждой стороны по 30 см. Это упростит процесс вождения.
3. Если говорить о стандартных размерах гаражного проема, то они следующие: 4х2,1 или 5х2,4 м.
4. Важно делать прочные ворота, которые будут устойчивыми ко взлому. Для этого потребуется качественная обшивка и замок. Некоторые покупают или делают сами замки с секретом. Обшивать конструкцию лучше оцинкованной сталью, толщина которой 2 или лучше 5 мм.
5. Чтобы укрепить ворота можно использовать накладные запоры.

Учитывая все эти требования, можно создать правильные ворота своими руками.

Материалы и инструменты для работы

Чтобы сделать гаражные ворота распашные своими руками, нужно запастись следующими материалами:

• стальными уголками, из которой и будет сделана несущая (крепежная рама);
• материал для обшивки каркаса, выбранный заранее (дерево или металл);
• петли, задвижка;
• грунтовка и краска для забора;
• металлический профиль для формирования конструкции в целом (60х30 или 60х20).

Что касается инструментов для создания гаражных ворот, то их список следующий:

• строительный уровень;
• рулетка, карандаш или маркер;
• болгарка для резьбы;
• угольник;
• перфоратор;
• сварочный аппарат;
• малярная кисть или краскопульт.

Теперь можно приступить к первому этапу создания гаражных ворот из металла.

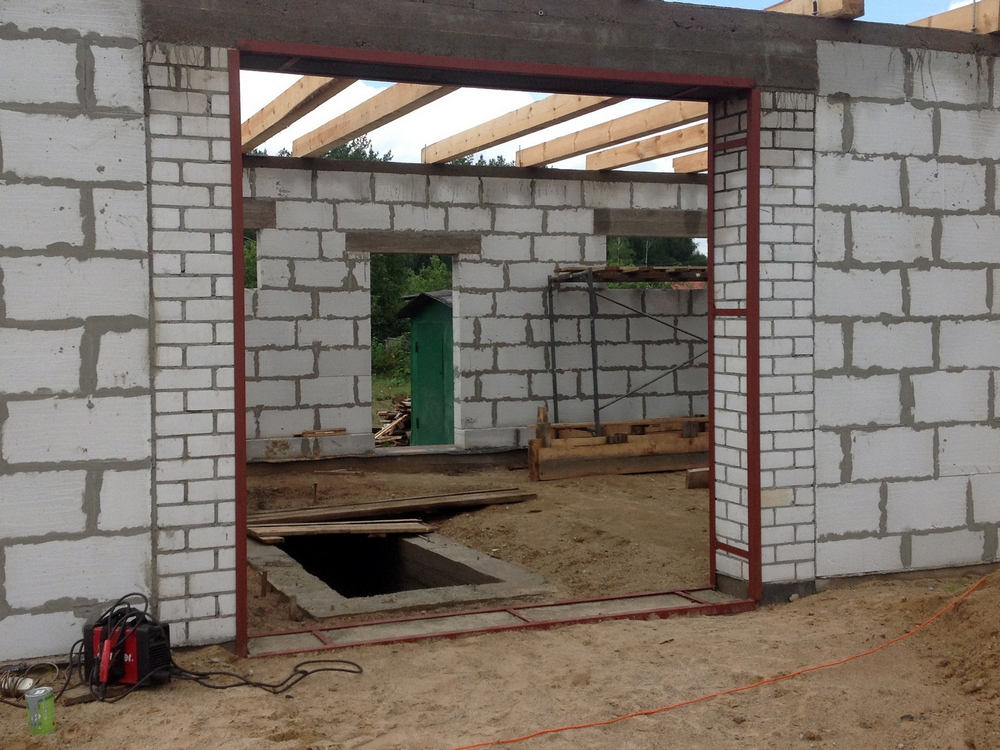

Формирование крепежной рамы ворот

В основе конструкции именно несущая рама. Так как мы говорим об изделии для гаража, то рама будет состоять из двух частей: внутренний и внешний каркас. Внешний нужен для фиксации конструкции в проеме, а внутренний позволяет воротам двигаться. Рама будет сделана из металлического уголка.

Распашные ворота для гаража своими руками — процесс пошагово:

На этом работы по созданию внешней рамы завершены.

Создание каркаса распашных ворот

Каркас ворот — это две распахивающиеся створки нашего изделия. Именно к ним дальше мы будем присоединять выбранное полотно. Чтобы создать каркас наших створок, идеально подойдет металлический профиль, размером 6х2 см. Пошаговая инструкция создания:

На данном этапе у вас должно получиться изделие, которое показано на фото ниже.

По сути, основная и самая трудная часть работы уже выполнена. Дальше будет легче.

Процесс обшивки ворот

Хоть этап на первый взгляд может показаться простым, но он очень ответственный. От того, насколько качественно он будет реализован зависит как внешний вид конструкции, так и ее другие функциональные особенности. Дальнейшие работы зависят от выбора материала для полотна. Мы рассмотрим классический вариант для гаража — оцинкованная сталь. А ниже на фото, можно увидеть вариант обшивки деревом.

Инструкция создания обшивки ворот:

1. Оцинкованный листовой металл нужно разметить согласно размеру створок. Нужна рулетка и маркер. К тому же стоит учитывать, что левая створка должна на 10 или на 20 мм быть больше, чтобы заходить внахлест на правую створку.
2. Когда два одинаковых полотна вырезаны при помощи болгарки, можно приступать к их установке. Лист приваривается внизу в нескольких точках. Это делается для того, чтобы закрепить его на раме.
3. Лист справа, который должен быть уже левого на 10-20 мм, следует обрезать. Получается, что металлическое полотно не будет доходить на это расстояние до конца профиля.
4. Когда полотна выставлены ровно и правильно, их можно фиксировать сваркой полностью. Дабы в ходе работ обшивка не двигалась, что может привести к перекосам, ее можно прихватить сваркой посередине и по углам с каждой стороны. Когда полотно полностью приварено, точки можно срезать. Если этого не сделать, то есть небольшой шанс одного из углов выгнуться наружу. Решить проблему сможет только кувалда, поэтому не стоит забывать срезать точки.

Конструкция почти готова. Но есть небольшая деталь, без которой ее работа невозможна. Ведь сами створки, как вы помните, еще никак не присоединены с основной рамой.

Фиксирование петель для распашных ворот

Петли для гаражных ворот нужно купить и подготовить заранее. Они состоят из двух частей. Одна из которых насажена на цилиндр и позволяет конструкции крутиться. На ворота потребуется 4 петли, по 2 на каждую сторону. Иногда, если конструкция очень большая и тяжелая, поэтому необходимы по 3 петли с каждой стороны.

Итак, петли привариваются на свое место. При этом нижняя часть петли приваривается к внешней раме, а вот верхняя часть присоединяется к створке с наружной стороны. Чтобы усилить фиксацию, к петле можно приварить полоску металла с каждый из сторон. В продаже можно найти петли уже с такими пластинами, толщиной от 5 до 7 мм.

Устанавливаем замки и запоры на ворота

Безопасность превыше всего. Для таких конструкций используется врезной или навесной замок. Они простые и эффективнее. Отличным вариантом является ригельный замок для гаражных ворот. Однако, лучше всего дополнить конструкцию мощным засовом и штыревыми стопорами. Они позволят закрывать ворота с внутренней стороны. Однако, в таком случае требуется сделать калитку в створке или же двери в стене гаража.

Важно!
Сделать калитку в створке ворот не так сложно. Нужно все так же создать каркас из профиля согласно размерам, разместить его в створке, после чего приварить петли. Двери обшиваются по такому же принципу, в них врезается ручка и замок.

Стопоры делаются следующим образом: в грунт вбивается отрезок трубы, в ее внутреннюю часть и будет погружаться движущаяся деталь стопора — прут. Диаметр трубы не должен быть слишком большим. Прут продевается сквозь петлю в воротной створке. В ходе эксплуатации нужно будет постоянно следить за трубой, чтобы она не забивалась снегом, пылью и грязью.

Уход нужен и гаражным замкам. Очень важно защищать их от влаги, особенно в зимний период. Если внутрь попадет вода и замерзнет там, то ключ не сможет проникнуть в скважину и открыть двери. Да и замок может поржаветь и выйти из строя. Больше всего от мороза страдают замки, имеющие цилиндровый механизм. Куда лучше для холодных регионов использовать замок с трубчатым ключом. А еще замки для ворот нуждаются в регулярной смазке.

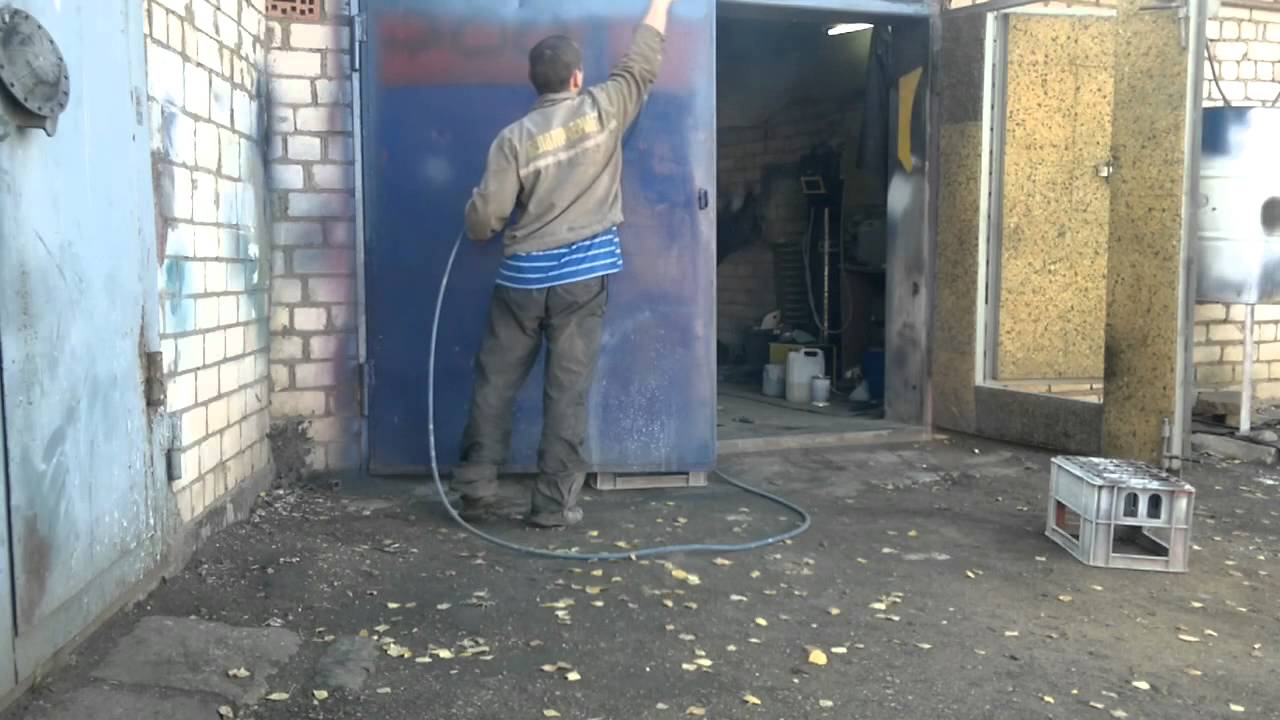

Окрашивание каркаса

Так как вся конструкция состоит из металла, она нуждается в защите от коррозии. Для это цели используется специальная грунтовка или краска. Такое решение позволит не только защитить гаражные распашные ворота, но и сделает их более привлекательными.

Итак, изделие следует прогрунтовать. Наносится грунтовка валиком или малярной кистью. Важно тщательно выполнить эту работу, чтобы не пропускать никаких участков. Грунтовка нужна для лучшей адгезии краски с поверхностью.

Теперь после высыхания грунта, ворота можно покрасить. Состав наносится любым из доступных вам способов. Важно сделать это в два слоя, чтобы цвет был насыщенным, а конструкция более защищенной.

Установка распашных ворот

Установка распашных гаражных ворот требует наличие помощника. Сама конструкция тяжелая, поэтому нужны сильные мужские руки, желательно несколько. Последовательность следующая:

1. Первым делом устанавливается внутренняя и наружная часть рамы. Они надежно фиксируются к откосам проема посредством металлических штырей, размером от 15 до 18 см.
2. После чего концы этих штырей, что будут выступать, нужно отрезать, обварить и хорошенько зашлифовать болгаркой и закрашиваются. Так штыри не будут препятствовать конструкции двигаться.
3. Внешняя и внутренняя рамы соединяются друг с другом посредством металлических пластин в 40 мм. Пластины нужно приваривать с шагом в 60 см.
4. Осталось только навешать створки на свое место.

Именно на этом этапе наши металлические или деревянные ворота в гараж, сделанные своими руками, можно оборудовать автоматической системой открывания и закрывания. Это можно сделать и позже.

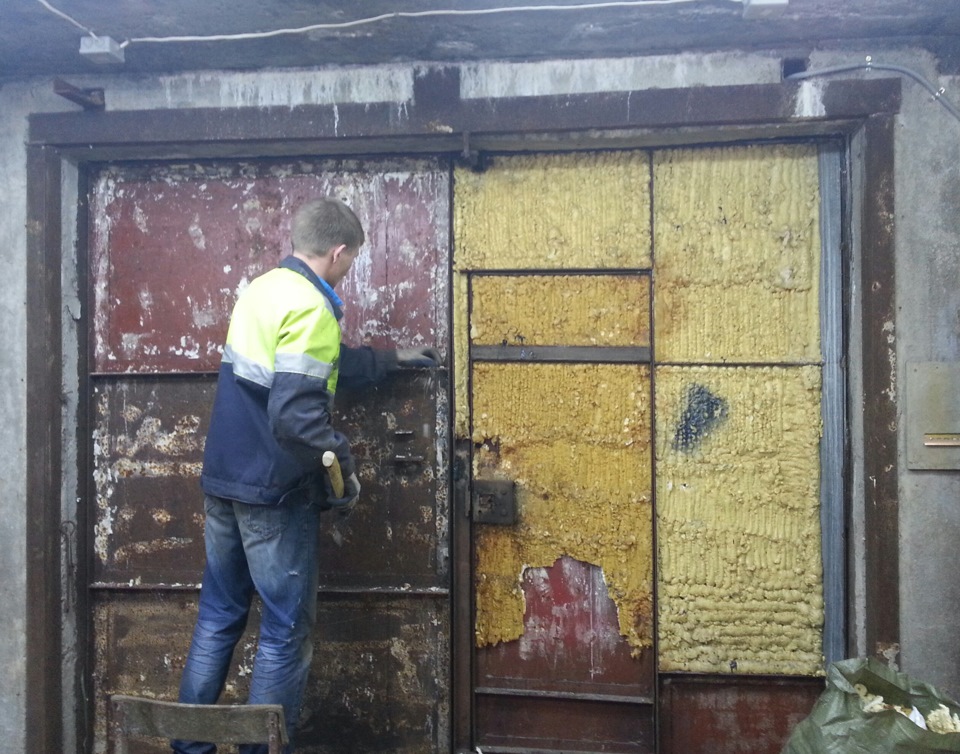

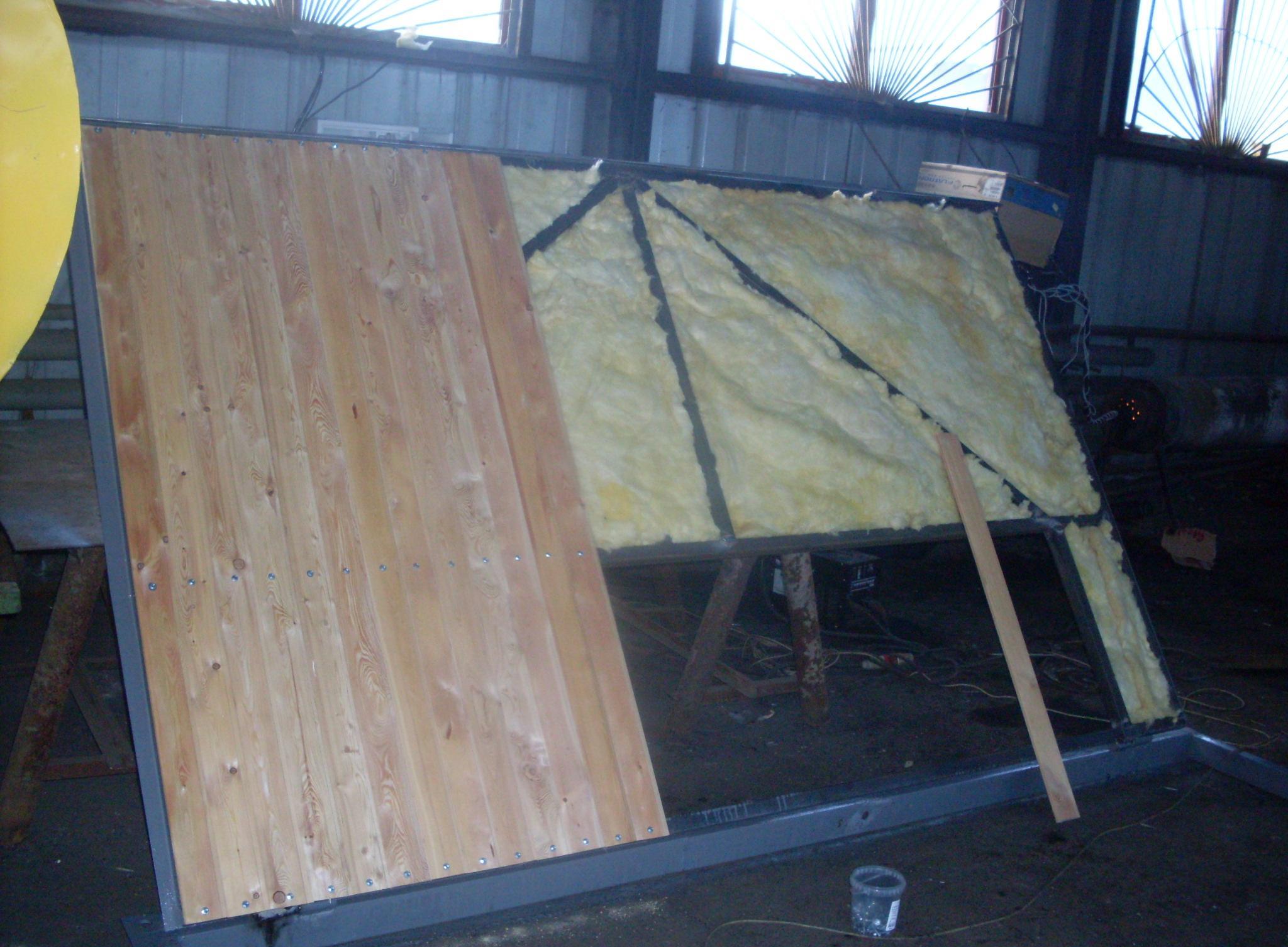

Утепление гаражных ворот

Мало кто знает, но если не утеплить металлические распашные двери гаража, то они станут основным источником потери тепла. На них приходится целых 60%. Вот почему все так рекомендуют выполнять утепление ворот гаража. Используя тот же пенопласт, работа не будет дорого стоить. Зато результат радует круглогодично.

Чтобы утеплить распашные ворота, внутрь створок укладывается утеплитель (минвата, пенопласт, ППУ, стекловата, пенополистирол). Чтобы впоследствии защитить слой утеплителя от негативного влияния, рекомендуется обшить полотно деревом. При работе нужно следит, чтобы не оставалось никаких воздушных карманов. Все промежутки хорошо заполняются.

Внимание!
Для качественного утепления нужно использовать слой утеплителя, толщиной 15-20 см.

Вот и все, теперь вы знаете весь процесс создания изделия своими руками с ноля.

Подведем итоги

Распашные ворота для гаража — это самая простая, однако, проверенная временем конструкция, которая надежно ограждает ваш гараж от посторонних. Мы рассмотрели не только особенности и преимущества изделий, но и узнали, как сварить ворота на гараж. Пошаговая инструкция поможет сэкономить на покупке гаражных ворот, сделав их своими руками. Остается только подготовить все необходимое для работы и начать процесс. А благодаря наглядному видео, изготовить конструкцию для гаража будет в два раза проще.

Самостоятельное изготовление ворот для гаража позволит существенно сэкономить на покупке и установке уже готовой конструкции. А для кого-то это может стать способом удовлетворения собственных амбиций. Действительно, ежедневная эксплуатация конструкции, изготовленной своими руками, может приносить моральное удовлетворение. Однако, следует подойти к этому делу с умом и подробно изучить технологию сборки и установки ворот до начала работы.

Виды гаражных ворот: какие лучше

• Сдвижные (откатные);
• Распашные;
• Подъёмные (рулонные и секционные).

Сдвижные (раздвижные) отличаются тем, что их полотно закрепляют на специальной балке. Эта балка имеет особенную конструкцию, позволяющую ей перемещаться по роликам на прикреплённых опорах. У них есть отличительная черта, выраженная в том, что у этого типа крепления нет верхних и нижних направляющих.
Они могут быть разными. Различаются по месту расположения балки. Она может располагаться вверху или внизу.

Полотно сдвижных ворот закрепляют на специальной балке

Также их различают по виду полотна, которое может быть прозрачным или непрозрачным. Также распространён телескопический вид сдвижных ворот — складные, которые отличаются тем, что способны складываться внутрь себя. В народе их еще называют откидными.

Распашные применяют чаще всех остальных. Их используют ещё с древних времён, снабжая ими не только гаражи, но и приусадебные участки. Их отличительной чертой является наличие створок, которые могут открываться как наружу, так и внутрь. По такой же технологии можно сделать железные гаражи и из профнастила пенал гараж с козырьком.

Распашные ворота встречаются чаще остальных

Полотна могут быть изготовлены из различных материалов. Основным их преимуществом следует назвать то, что в них нет лишних деталей. Простота — это основной принцип, которого придерживаются при построении распашных ворот. Одновременно с этим, они могут быть очень прочными и надёжными. Этого добиваются при помощи технологии «двойной металл».

Среди всего разнообразия подъёмных ворот следует выделить три основных типа. Это:

Все вышеописанные разновидности гаражных ворот могут открываться вручную или автоматически при помощи того или иного механизма. Тот или иной вид ворот следует устанавливать в различных помещениях.

Многие хозяева считают, что для домашнего гаража автоматические конструкции являются самым оптимальным вариантом. Они позволяют избегать лишних проблем, связанных с открыванием и закрыванием.

Для их изготовления может быть использован облегчённый вариант сэндвич-панелей. Установка секционных ворот позволяет сэкономить на строительстве, но не на качестве готового изделия. При правильной эксплуатации они прослужат верой и правдой долгие годы.

Для помещений, в которых мало места, отлично подойдёт сдвижной тип. Если необходимо, чтобы пространство у стены оставалось свободным, нужно устанавливать их телескопическую разновидность.

Немного гаражного и близлежащего пространства занимают ворота подъёмного типа. Кроме того, они обычно имеют эффектный вид. Они могут сворачиваться как по вертикали, так и по горизонтали. Подниматься к потолку или быть рулонными. Для неотапливаемых гаражей более экономично не использовать утеплитель.

Если вы решили построить гаражные ворота своими руками, то первое, что вы должны изготовить — это чертёж. Это не так сложно как может показаться. Для этого не требуется специальных навыков. Достаточно взять карандаш, бумагу, линейку и снять все мерки.

Начинать строительство ворот необходимо с выполнения чертежа

Для начала необходимо определить их ширину. Она должна составлять ширину корпуса автомобиля плюс отступ в обе стороны, который должен быть не меньше, чем 30 см. Чтобы это измерение было более точным, необходимо произвести его в нескольких местах и выбрать среднее арифметическое значение. После этого нужно измерить высоту. С этим проще, так как гаражи обычно строятся под определённый автомобиль и уже имеют нужный показатель.

После этого можно начинать делать чертёж, одновременно продумывая все детали конструкции.
Проще всего начертить схему распашных ворот. При этом просто рисуются два прямоугольника и указываются их размеры. Если вы хотите, чтобы створки были разной величины, то зафиксируйте это на чертеже. Приблизительно так же рисуют чертежи для других типов ворот, но нужно помнить некоторые детали. Откатные и подъёмные состоят из одной секции. В них нужно быть внимательным при указании рёбер жёсткости. Секционные чертят, учитывая число секций.

Этапы изготовления гаражных ворот

Изготовление рамы гаражных ворот

Гаражные ворота нужно делать до возведения стен. Сначала необходимо соорудить раму. Эти работы можно выполнить поэтапно:

• Найдите ровную площадку;
• Разметьте маркером заготовки по нужной длине;
• Разложите их на площадке;
• Выставьте углы, используя металлический угольник;
• Проверьте диагонали;
• Сварите раму;
• Отшлифуйте швы болгаркой, корректируя качество швов.

Изготовление каркаса для створок

Каркас для створок должен быть немного меньше, чем рама. Для его изготовления используют прямоугольные рамы или профили. Основное отличие заключается в том, что рама буде весить по-разному и сложность работ будет различной.

Пример чертежа распашных ворот

• Отрежьте 4 куска материала, меньше по размеру, чем высота рамы на 10–15 мм;
• Расположите на поверхности, вымеряя углы, чтобы они были равны 90°;
• Сварите каркас.

Изготовление створок ворот

• Вырежьте два полотна с размерами, превышающими высоту гаражного проёма на 3–4 см. Одно из полотен должно быть меньше ширины каркаса на пару сантиметров, другое больше;
• Приварите полотна так, чтобы они выступали вверху и внизу примерно на 2 см;
• По ширине одно полотно не должно доходить до края каркаса на 1 см. Другое же, наоборот, выступать на 2 см;
• Приварите петли.

Устанавливаем петли

На каждой из створок ворот необходимо установить по паре петель.

Обе петли должны быть расположены по вертикали, осями на одной линии. Если расположить петли подобным образом, то вы сможете распределить нагрузку от навешенной двери максимально равномерно.

На створках ворот устанавливается по паре петель

Петли для гаража имеют цилиндрическую форму. Первоначально необходимо приварить их к специальным пластинам, расположив их на ровной поверхности. Сваривать нужно сплошным швом. Заранее постарайтесь правильно подобрать платик.
Он должен соответствовать по размеру петлям и двери. Платики используют для облегчения сварочных работ и предохранения полотна от разрыва. Сварку осуществляют тогда же, когда устанавливают ворота. Одновременно со сваркой устанавливают ворота.

Установка гаражных ворот

Необходимо правильно установить полотно дверей. Этого можно добиться, если использовать отвес. Места, в которых будут располагаться петли нужно отметить. Прежде чем приступить к сварке, вы должны проверить насколько правильно вы установили ворота. Они должны быть установлены так, как будто работы по их строительству окончены. Если вы заметите, что створки накренились, то их необходимо выровнять.

Прежде чем приступить к покраске ворот необходимо тщательно подготовиться, так как от качества производимых работ будет зависеть внешний вид всей конструкции. Кроме того, покраска позволит защитить ворота от коррозийных явлений.
Одним из наилучших видов краски для ворот гаража является акриловая. Подготовьте всё необходимое:

Прежде чем начинать покраску ворот приготовьте всё необходимое

• Краску;
• Перчатки;
• Грунтовку для металлических поверхностей;
• Валик;
• Бытовую химию для мытья;
• Лестницу;
• Наждачную бумагу, абразивную губку;
• Шланг, макулатуру;
• Кисточки.

Работы по окраске укладываются в три стадии:

1. Тщательно отмойте полотна створок и остальные детали ворот. Для этого отлично подойдёт шланг, но если его нет, то пользуйтесь обыкновенным ведром с водой и тряпкой.


   Применяйте жёсткую губку и бытовую химию для мытья. Чтобы помыть верхние части используйте лестницу. Особое внимание обращайте на уголки;

2. После этого приступайте к зачистке поверхности. Возьмите наждачку и отшлифуйте её до идеального состояния. После окончания этих работ смахните пыль и начинайте наносить грунтовку. Чтобы она не пачкала пол, постелите на него старую бумагу. Загрунтуйте все детали без исключения. При необходимости используйте распылитель, чтобы раствор лёг более равномерно. Просушите нанесённый слой. На это у вас должно уйти двенадцать часов;
3. Теперь можно приступать к покраске акриловыми красками. Её наносят валиком, если возникают неровности, то дорабатывают кисточкой. Краску можно наносить в два слоя, на просушку каждого из них уходят двадцать четыре часа. Можно скреативить и нарисовать рисунок, тогда гараж будет с индивидуальностью.

Устанавливаем замок и запоры

На ворота гаража обычно устанавливают один из двух видов замков: навесной или врезной. Чтобы ворота закрывались более надёжно, устанавливают также засовы и стопоры в виде штырей. Такая дополнительная конструкция позволяет закрывать ворота с большей надёжностью с внутренней стороны, но необходимо иметь запасной вход.
Запоры представляют собой самостоятельные накладные устройства, которые крепятся методом сварки к раме. Замки бывают разной конструкции, от которой зависит метод их крепления.

Распространённым вариантом являются реечные замки

• Самой простой конструкцией замка является шпингалет. Он быстро крепится, но между створок может оставаться зазор;
• Распространённым вариантом являются реечные замки, открывающиеся методом давления на ключ с одновременным его вращением;
• Навесной замок навешивается на петли, которые привариваются к створкам;
• Наиболее трудоёмкой является установка врезного замка, который встраивают внутрь двери;
• Некоторые умельцы разрабатывают собственные конструкции замков.

Утепляем дверь

Как утеплить гараж? Чтобы ворота были теплыми, первоначально оцените технические характеристики ворот, качество покрытия. После этого выберите материал для утепления. Рынок предлагает их в широком ассортименте. Все они имеют собственные показатели теплопроводности, звукопоглощения, паропроницаемости. Монтаж утеплителя производят так:

1. Используя саморезы и болты, крепят деревянную обрешётку на внутренней стороне ворот;
2. В пустое пространство обрешётки вставляют теплоизоляцию;
3. Монтажные швы заполняют герметиком, имеющий небольшой коэффициент расширения;
4. Сверху крепят облицовочный материал.

Для уменьшения вероятности возникновения конденсата, утеплитель нужно крепить очень плотно, не оставляя пустот.
Герметизируйте участки ворот, которые примыкают к раме основания. Для этой цели отлично подойдёт резина или поролон. Если для утепления вы используете минераловату, то не следует забывать о том, что она имеет высокую паропроницаемость. Для устранения этого дефекта, установите дополнительную гидроизоляцию. Чтобы повысить теплоизоляционные свойства, можно установить дополнительные небольшие двери.

Некоторые секреты защиты гаражных ворот от взлома

Существуют различные способы взлома гаражных ворот и методы защиты от них.

Ворота можно вскрыть, срезав их петли при помощи болгарки. Чтобы избежать этого, со внутренней стороны каркаса створок, непосредственно к каркасу нужно приварить часть уголка.

При закрытии ворот эта часть будет углубляться в стену, цепляясь там за раму. Стену необходимо предварительно выдолбить.

1. Некоторые мастера для защиты своего гаража стараются усложнять работу взломщиков. Для этой цели они наваривают на петли дополнительные металлические прутья;
2. Иногда орудием вскрытия служит лом. Защитой от него может стать металлическая полоса, приваренная к одной из частей ворот;
3. Если на ваших воротах установлен навесной замок, то грабители могут прикрепить к его петлям трос и вырвать ворота, потянув трос грузовиком. Для этого же можно отпиливать низ ручек, если они нависают;
4. С обратной стороны ворот около петель можно приварить гайки с болтами;
5. Иногда кражи осуществляют не через двери, а через крышу. Поэтому крыша тоже нуждается в дополнительном укреплении. Необходимо цементировать крюки из металла, расположенные в перекрытиях;
6. Укрепите каркас гаража, используя уголки из металла. Наварите на них металлическую сетку;
7. С целью защиты гаража от подкопа перед дверью устанавливают отмостку из бетона.

Видео

Посмотрите видео о порядке работ при изготовлении гаражных работ.

Для изготовления каркаса производятся следующие работы:

Сначала отрезается 4 отрезка, длина которых должна быть меньше высоты рамы примерно на 10 см. Это необходимо для того, чтобы созданные створки легко входили в созданную раму. Так как створки будет 2, необходимо сделать еще 4 отрезка.

После этого отрезки раскладываются на ровной поверхности. Это позволит увидеть недочеты и сделать каркас створок более точно. Важно следить, чтобы все углы были равны 90 градусам.

На следующем этапе происходит сварка отрезков. Для усиления создаваемой конструкции можно приварить горизонтальный отрезок, который будет выступать в качестве распорки и предотвращать появление перекосов. Лучше всего располагать это элемент посередине.

Перед тем как сделать гаражные ворота, стоит точно рассчитать количество используемых материалов, чтобы не прерывать работу и искать дополнительные детали. Если в воротах будет установлена калитка, нужно сделать для нее дополнительный каркас внутри одной из створок. Также важно усилить его, чтобы во время использования створка не деформировалась.

Изготовление створок

После проведения описанных работ можно приступать к сборке створок. Для их создания потребуется листовой металл толщиной не менее 2 мм. Все работы осуществляются в несколько этапов:

Сначала происходит вырезание полотен из металлического листа. При этом одно полотно должно быть шире другого примерно на 2 см.

После этого полотна привариваются к заранее созданному каркасу. Сверху и снизу лист металла на одной створке должны выступать за каркас примерно на 20 мм она будет всегда закрываться после первой.

На последнем этапе привариваются петли для металлических ворот. Чтобы усилить петли, можно приварить к ним полоску металла. Перед установкой необходимо проверить размер створок и определить, не будут ли они застревать в проеме. При необходимости нужно исправить все неровности до установки.

Важно!
Так как лист металла легко деформируется во время проведения работ, стоит сначала соединить углы, а затем приступать к сварке посередине.

Перед тем как сделать распашные ворота в гараж своими руками, стоит определить, правильно ли установлена рама. Это можно сделать при помощи строительного уровня и отвеса.

Установка створок

Сначала необходимо установить раму ворот. Внутренняя и внешняя рамы соединяются между собой при помощи полосок металла толщиной около 4 мм. Во время соединения важно проверить, правильно ли расположены все элементы. Расстояние между полосками металла должно составлять около 60 см.

Чтобы рама более надежно была закреплена на проеме, стоит не только использовать штыри, но еще и вмуровать конструкцию в стену. Стоит помнить, что арматурных прутов по высоте гаражного проема должно быть не менее трех. Их длина должна составлять около 30 см.

После этого привариваются петли и навешиваются створки. Во время проведения таких работ важно проверить, правильно ли установлены все элементы и свободно ли открываются ворота. Монтаж гаражных ворот можно выполнить только с помощником, так как навешивание не получится произвести в одиночку.

При желании можно утеплить ворота. Для этого достаточно закрепить утеплитель на внутренней стороне створок. Если создаются деревянные ворота, это происходит похожим образом, только утеплитель закрепляется в каркасе из деревянных брусков и обшивается вагонкой.

Защита гаражных ворот

Чтобы гараж был надежно защищен от проникновения, необходимо установить петли таким образом, чтобы их нельзя было срезать болгаркой. Также необходимо следовать и другим рекомендациям:

Изнутри созданного каркаса створок стоит приварить металлические уголки в районе петель. Сделать это нужно таким образом, чтобы при закрывании распашных ворот уголок входил в стену. Для этого необходимо сделать углубление в кирпиче. Это необходимо сделать для того, чтобы при снятии петель злоумышленники не смогли снять створки.

Также важно правильно установить замок. При закрывании гаража штыри замка должны входить в стены, пол и потолок строения. Замки типа «паук» достаточно надежны, так как их сложно взломать и не получится обрезать. Но стоит помнить, что при потере ключей такой гараж будет вскрыть очень сложно.

Создание распашных ворот для гаража может занимать около двух дней, если работы выполняются одним человеком. Для более точного представления о том, как совершаются описанные работы, стоит посмотреть предложенное видео:

Ворота для гаража – конструкция дорогостоящая, поэтому всё больше автовладельцев стремится собрать и установить ее собственными силами. Методика изготовления ворот для гаража своими руками не так сложна, как может показаться сразу, и если точно следовать инструкции, «жилище» для машины получит надежную защиту.
Но сначала рассмотрим, какие бывают вариации гаражных входных групп.

Распашные ворота самые популярные среди автомобилистов

Современные автолюбители предпочитают распашные ворота, ведь для гаража своими руками их создать легче всего. Накупив стальных листов, уголков и профилей, хозяин сможет без привлечения помощников создать конструкцию полностью. Другие виды ворот при желании также можно изготовить дома, но свои достоинства они проявляют только в регионах с теплыми погодными условиями.

Однако если так уж хочется защитить гараж подъёмно-секционными или поворотными конструкциями, следует позаботиться об отоплении в помещении. В противном случае на сильном холоде рычажные механизмы и направляющие замерзнут. Мы предлагаем сделать самостоятельно распашные ворота, поэтому подробно распишем их изготовление, монтаж и оснастку замками.

Создание входной конструкции начинается с разработки проекта. Чертеж делают на бумаге с указанием размеров и материалов. Сначала хозяину рекомендуется определиться с шириной и высотой будущей конструкции. Минимальное значение первого параметра должно быть таким, чтобы расстояние от машины по обеим сторонам до рамы ворот достигало 30 см или было больше. Максимум ширины – 5 м, но стандартная ширина ворот варьируется в пределах 2,5 – 3 м. Такое пространство делает въезд в гараж комфортным.

Пример чертежа гаражных ворот

Подбирая ширину гаражных ворот, следует учесть расстояние между рамой и перпендикулярно стоящей стеной. Ему должно отводиться как минимум 80 см.

Высоту конструкции рассчитывают по размеру «железного коня». Для микроавтобуса требуется проём 2,5 м. Обычному автомобилю хватает 2 – 2,2 м. Во избежание несостыковок с планом гаража опытные мастера советуют создавать эскизы ворот в момент проектирования помещения.

Конструкция ворот, которые мы сделаем для гаража своими руками, состоит из нескольких элементов:

• листовое железо;

• две створки на петлях;

• рама для обрамления гаража.


Изготовление рамы требует покупки стального уголка 65 мм, петли желательно взять усиленные. Каркас создадим из прямоугольного стального профиля и обошьём железным полотном толщиной 3 мм. Количество стройматериалов рассчитаем согласно размерам будущей конструкции.

Изготовление рамы для гаражных ворот — очень важный процесс!

Работы по созданию ворот для гаража своими руками начинаем с изготовления рамы. Удобнее всего ее делать в ходе сооружения фронтальной стены. Как только кладка достигнет полуметровой высоты, ставим каркас и продолжаем выкладку.
На изготовление рамы потребуются материалы и оборудование:

1. уголки стальные – 65 мм;

2. куски стального арматурного прута;

3. болгарка со сварочным аппаратом;

4. угольник, измерительная лента, уровень;

5. стальные полоски шириной 3 см и толщиной 4 мм.


Создаём раму для гаражных ворот поэтапно. Сначала разрежем уголок на 8 частей. 4 отрезка должны совпадать с шириной проёма, другие 4 куска – с высотой. Уголок рассекаем ровно с точным соблюдением расстояния или делаем 10-сантиметровый запас. Во втором случае сторону уголка, предназначенную для внутренней части проёма, вырезаем по размеру. По сторонам внутри и снаружи стены оставляем сверху и снизу 5-сантиметровые полоски либо срезаем их углом. Такой подход обеспечит удобную сварку полос.

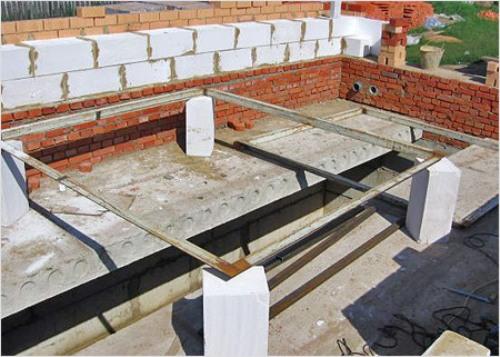

Изготовление рамы гаражных ворот

На втором этапе выкладываем заготовки уголков на ровной поверхности и измеряем углы на предмет соответствия 90 градусам. В ходе работ регулярно контролируем этот параметр угольником.

Третий этап – сварка уголков до получения каркаса. Тут можно поступить по-разному
:

1. Наложить края уголков внахлёст и соединить их.
2. Срезать край углом и сварить детали, но это соединение не такое прочное, как первое.

Отклонившийся в сторону уголок поправляют при помощи рычага, который является куском уголка. Приваривая его в нужном положении, деталь рамы ориентируют в запланированном направлении.

С наружной стороны рамки осторожно счищаем излишки сварки и приступаем к выполнению следующих работ.

Изготовление каркаса для створок

Размер этой детали должен отличаться от рамы гаражных ворот в меньшую сторону. Каркас требуется сделать так, чтобы он без труда попал в проём, а створки плотно легли на внешнюю часть рамы. Для изготовления каркаса для створок берут стальной уголок либо прямоугольный профиль. Но со стальным уголком работать более комфортно:

1. Отрезаем от материала 4 куска длиной, отличной от высоты рамы на 10 – 15 мм. Зазор обеспечивает лёгкость входа створок в проём. Учитывая количество створок, а их две, отделяем от уголка еще 4 горизонтальные части. Их размер высчитываем так: ширину рамы ворот делим на 2 и от полученной цифры вычитаем 30 – 35 мм.
2. Разложив отрезки на ровном месте, проверяем соответствие углов 90 градусам. Раскладка внутри сваренной рамы позволяет быстро увидеть погрешности.
3. Соединяем отрезки в цельный каркас и усиливаем конструкцию дополнительным горизонтальным куском – он не допустит перекоса полотен. Элемент располагаем в центре каркаса.

Изготовление створок ворот

На створки для ворот, которые мы делаем для гаража своими руками, потребуется стальной лист толщиной не меньше 2 мм. Поступаем с ним следующим образом. Вырезаем два полотна высотой на 4 см больше длины гаражного проёма, но ширину делаем разной. Одна створка должна быть на пару сантиметров меньше ширины рамы, другая – на 2 см больше.

На первой схеме расположения створок ворот из профнастила или дерева.
На второй схеме расположения створок ворот из стальных листов

Свариваем полотна с каркасом. При этом стараемся, чтобы сверху и снизу полотна вышли за каркас на 2 см. На створке, которая будет открываться второй, полотно не должно касаться края каркаса, пусть 1 см останется свободным. Малый зазор нужен для плотного прилегания этого полотна. Другую створку привариваем так, чтобы она выступила на 3 см за пределы рамы.

Стальной лист скользит при сварке и портит геометрию изделия. Поэтому сначала нужно прихватить уголки и центр полотна, затем точечно и с соблюдением расстояния 10 – 15 см приварить лист полностью. Во избежание деформации сварку по углам срезают.

Петли гаражных ворот

Наконец, привариваем петли. Низ деталей крепим к раме ворот, верх – к открывающемуся полотну. Усиливаем крепление путём наваривания металлических полос и вкладки из арматуры. Изгибаем железную полоску толщиной 7 мм и привариваем к верхней части петли и створке. Элемент из арматуры фиксируем изнутри.

Когда конструкция разложена на ровной местности, хозяин сможет проконтролировать правильность выполненных работ и лёгкость перемещения створок. Если оплошностей нет, приступают к установке.

Установка гаражных ворот

Установка гаражных ворот требует аккуратных действий

Сначала поставим внутреннюю и внешнюю рамы ворот. Если гараж только строится, то при наличии передней стены высотой 50 см внедряем конструкцию в проём. Для аккуратного ровного расположения тщательно выверяем вертикаль и горизонталь изделия. Скрепляем рамы металлическими полосками шириной 4 см, приваривая их к каркасу с промежутком 60 см.

Продолжаем возводить стену, позволяя кирпичам занять место посреди внешней и внутренней конструкций. Попутно внедряем раму в кладку: привариваем 3 арматурных прута длиной около 30 см и монтируем их меж кирпичей непосредственно в шов. Добравшись до верхней части рамы, делаем перекрытие из бетонной или металлической балки. Далее проверяем работу ворот, которые мы сделали для гаража своими руками – створки должны легко открываться и закрываться.

Установка замков и запоров на гаражные ворота

Запор — фиксатор для гаража

Завершаем изготовление ворот для гаража установкой замков и запоров – эти мелкие работы мы также выполним своими руками. У владельцев авто прижился вариант, при котором только одна створка закрывается изнутри помещения за счет стержней, входящих в пол и потолок. Для работоспособности запора нужны отверстия глубиной 5 см. Их проделывают в раме, полу и потолке.

Вторую створку оснащают замком, выдвигающиеся стержни которого заходят за створку или попадают в отверстия, проделанные в каркасе 2-ой части ворот. С внешней стороны конструкции для повышения надежности на специальные петли-ушки надевают наружный замок. Он будет соединять обе створки.

Замок- «Паук» или замок-«Краб» — один из самых надежных для гаражных ворот

Несмотря на некоторую степень надежности такого замка, он не дает стопроцентной гарантии от вторжения злоумышленников. Взломщики могут болгаркой срезать петли или снять створки. Рассмотрим вариант, который повышает шансы на сохранность автомобиля. К месту крепления петель на каркасе створок приваривают кусок уголка, который при закрытии створки будет заходить в стену почти на 20 мм. Для этого манёвра в кладке нужно заранее проделать свободное место. При попытке снять створки уголок станет цепляться за гаражную раму и не допустит демонтажа.

Надёжным вариантом замка считается «паук». Его штыри закрепляются в полу, стене и потолке гаража. Замок дополняют фиксирующим механизмом, который заклинивает его в закрытом виде. Для разблокировки «паука» потребуется специальный ключ.

Утепление гаражных ворот должно быть эффективным и экономичным

Утепление входной конструкции – вопрос, актуальный для жителей суровых климатических регионов. Ватными утеплителями створки лучше не обшивать, поскольку они быстро теряют свои полезные свойства. Оптимальными материалами являются листовой пенопласт и экструдированный пенополистирол. Для утепления ворот с ними поступают так:

1. Делают разметку и вырезают куски нужного размера. При помощи деревянных планок между металлом и утепляющим материалом делают небольшой зазор. К металлической поверхности планки крепят жидкими гвоздями.
2. Пустое пространство заполняют утеплителем. Оставшиеся пустоты заливают строительной пеной.
3. Щели в рёбрах жёсткости заделывают утеплителем на основе фольги. Ее также прикрепляют жидкими гвоздями.
4. Закрывают ворота утеплителем по всей площади и дожидаются застывания клея и пены.
5. В соответствии с параметрами площади вырезают лист фанеры и обрабатывают его средством против гниения. По мере высыхания пены и клея фанеру фиксируют на рёбра жёсткости и полотна воротной конструкции при помощи саморезов.

После монтажа и утепления ворот не забудьте организовать в гараже качественную вентиляцию.

Завершает все работы по созданию ворот для гаража своими руками приведение конструкции в эстетический вид. Ее покраску с целью предотвращения коррозии осуществляют с внутренней и наружной стороны. Кистью работают тщательно.

Дополнительную защиту от влаги можно сделать, установив над створками козырёк. Хороший козырёк получается из профнастила или остатков железных листов. Крепят его на трубы или стальные пластины. Из дерева вырезать эту деталь не рекомендуется. Накануне монтажа следует просчитать несущую способность козырька, т. е. какую нагрузку он сможет выдержать.

Гараж — обязательная постройка для автовладельца. Те, кто живут за городом в частных домах, строят гаражи рядом с домом или даже пристраивают к дому. А тем, кто живет в черте большого города, приходится хранить автомобиль в гаражном кооперативе вдали от дома. Но где бы не находился гараж, сохранность автомобиля в нем обеспечивают ворота, конструкция которых может отличаться в зависимости от предпочтений хозяина и возможностей помещения, пространства и целесообразности. Самым простым решением будет купить готовые ворота и установить их на место, но можно выполнить гаражные ворота своими руками, обязательно учитывая все особенности конструкции и подгоняя их, что называется, «под себя». В таком случае Вы будете точно уверены в их качестве и надежности.

Виды гаражных ворот: какие лучше

Всего существует несколько видов гаражных ворот, большинство из которых появились совсем недавно, как раз тогда, когда мы начала ориентироваться на западные технологии. Во многом благодаря голливудским фильмам мы узнали о воротах, которые поднимаются вверх и уезжают под потолок от нажатия кнопки на пульте. Сейчас подобные ноу-хау не редкость даже в нашей стране.

Самый древний и самый надежный вариант гаражных ворот. Впрочем, такие ворота использовались повсеместно, не только для гаражей, и заслужили доверие многолетней безотказной практикой даже в сложных условиях эксплуатации. Распашные ворота состоят из двух створок на петлях и коробки в дверном проеме, створки закрываются плотно, не оставляя зазоров. Сделать гаражные ворота своими руками довольно легко, механизм простой и надежный, «на века».

Начали использовать где-то в первой половине 20 века. Они представляют собой одну створку, которая отъезжает в сторону параллельно фронтальной стене. Хотя створок на самом деле может быть и две, тогда они будут отъезжать в разные стороны, или даже одна, но складывающая в несколько секций. Для свободного хода подобных ворот необходимо иметь много свободного места во фронтальной стене гаража. Поэтому откатные ворота используют в ангарах и промышленных предприятиях. В частном строительстве такие ворота устанавливают не в самих зданиях гаража, а для въезда на участок.

появились относительно недавно. Они представляют собой одно полотно (воротную створку), которое поднимается вверх к потолку при открывании ворот и становится параллельно полу. В основе подобных ворот лежит шарнирно-рычажный механизм и направляющие. Удобством данных ворот является то, что они не занимают свободного места ни перед гаражом, ни внутри него. Подъемно-поворотные ворота можно рассматривать как ворота своего гаража, если это позволяют климатические условия либо если гараж отапливается.

Подъемно-секционные ворота
тоже новшество для нашего рынка. Представляют собой полотно, состоящее из секций, которые преломляются и заезжают по направляющим под потолок при открывании ворот. В основе лежит пружинный механизм и направляющие с цепной передачей. Достоинством подобных ворот является все та же экономия пространства.

Используют для гаражей довольно редко, так как они не обеспечивают требуемую надежность. Представляют собой алюминиевые пластины, как в рольставнях, которые складываются в специальный короб под потолком при открывании ворот. Целесообразно устанавливать такие ворота только на объектах с охраной и пропускной системой, а также в отапливаемом помещении.

Важно! Ворота любого типа можно сделать автоматическими, работающими с брелка.

Выбирая ворота для гаража, учитывайте не только красоту, навороченность и хвалебные отзывы рекламщиков, но и практичность, долговечность и приспособленность к нашим климатическим условиям и другим условиям эксплуатации. Самым надежным выбором будут распашные ворота, они не подведут даже в лютый мороз, ну, может, максимум придется отогреть замок.

Перед тем как сделать гаражные ворота подъемно-поворотными или подъемно-секционными, хорошенько подумайте. Во-первых, все достоинства этих видов ворот можно ощутить только в теплых краях. Если уж очень хочется именно такие ворота, помните, что гараж должен быть отапливаемым. Вспомните наши зимы, в навороченных воротах замерзнут и направляющие, и рычажные механизмы, у Вас не получится открыть ворота вовсе, придется оставлять автомобиль под открытым небом. В погоне за клиентом производитель так расхваливает свой товар, что иногда его оды полны абсурда. Как, например, в качестве достоинства подъемно-секционных ворот приводится то, что не придется очищать снег от ворот, потому что они открываются вверх, а не наружу, как распашные. Где же здесь достоинство? Если перед воротами снег, то просто в них не заедешь. А если и заедешь, то передом машины затолкнешь пару десятков килограммов снега внутрь гаража. Так что, не обольщайтесь. Снег все же придется чистить.

Изготовление гаражных ворот своими руками

Самыми простыми в изготовлении являются распашные ворота. Их можно выполнить самостоятельно от начала и до конца, закупив необходимый материал: стальные уголки, профили и листы. Соответственно, размеры ворот и их конструктивные особенности можно спланировать заранее и выполнить именно такие ворота, какие понравятся.

Подъемно-поворотные ворота можно попытаться изготовить самостоятельно, но для этого необходимо обладать немалым инженерным опытом и знаниями для правильного выбора противовеса и монтажа механизмов. В большинстве случаев такие ворота просто покупают готовые и устанавливают согласно приложенной инструкции.

Подъемно-секционные ворота изготовить самостоятельно не получится, неоправданно большие расходы, временные затраты и никакой гарантии того, что все это будет правильно работать. Поэтому если уж решили установить такие ворота у себя в гараже, закажите их у производителя.

Как и любое ответственное дело, гаражные ворота начинаются с проектной документации. Сделать чертежи гаражных ворот своими руками несложно, достаточно нарисовать эскиз на листке бумаги, обязательно указав все размеры и материалы.

Для начала необходимо правильно подобрать высоту и ширину ворот. Минимальная допустимая ширина гаражных ворот должна быть такой, чтобы расстояние от корпуса автомобиля с правой и с левой стороны до рамы ворот было не менее 30 см. Безусловно, чем больше это расстоянии, тем удобнее заезжать в гараж. Максимальная целесообразная ширина равна 5 м. Чаще всего гаражные ворота делают шириной от 2,5 до 3 м.

Важно! При выборе ширины гаражных ворот учтите, что расстояние от рамы ворот до перпендикулярной стены должно быть не менее 80 см.

Высота гаражных ворот подбирается в зависимости от размеров автомобиля и чаще всего составляет от 2 до 2,2 м. Но если Вы планируете парковать микроавтобус, то лучше сразу сделать проем 2,5 м.

Наши распашные ворота будут состоять из рамы, которая будет обрамлять въезд, проем гаража, и из двух створок на петлях. Раму лучше всего сделать из стального уголка не менее 65 мм. Для изготовления каркаса створок можно использовать как стальной уголок 50 мм, так и стальной прямоугольный профиль, затем обшить их листовым железом от 2 до 3 мм толщиной. Петли понадобятся усиленные наружные. Исходя из нарисованной схемы гаражных ворот и нанесенных на нее размеров, рассчитываем количество требуемых материалов и закупаем их.

Важно! Чертеж гаражных ворот необходимо сделать еще на этапе проектирования всего гаража.

Изготовление гаражных ворот начинается с рамы, которая будет обрамлять въезд в гараж. Лучше всего начать ее делать на этапе возведения фронтальной стены. Когда будет готово не более 50 см кладки, необходимо приостановить работы по возведению стены и установить ворота, а далее продолжить кладку стены.

Для изготовления рамы нам понадобятся уголки стальные 65 мм, стальные полосы шириной 20 — 30 мм и толщиной 3 — 4 мм, а также отрезки стального арматурного прута для закрепления рамы в проеме ворот. Из инструмента пригодится болгарка, рулетка, угольник, уровень и сварочный аппарат.

Рама для гаража будет состоять из двух частей: наружной и внутренней.

• Нарезаем болгаркой уголок так, чтобы у нас получилось 4 отрезка, длиной, равной ширине проема ворот, и 4 отрезка, длиной, равной высоте проема ворот. При этом разрезать уголок можно ровно, отмерив необходимое расстояние, а можно отрезать с запасом 10 см, а затем сделать так: ту сторону уголка, который будет находиться внутри гаражного проема, вырезать равной размерам проема, а на сторонах, находящихся снаружи и внутри стены, оставить полоски длиной 5 см сверху и снизу или срезать их углом, чтобы в дальнейшем было удобнее сваривать их между собой.

• Раскладываем отрезки уголков на ровной поверхности, предварительно проверив это уровнем. Тщательно вымеряем все углы, они должны равняться строго 90 градусам. Постоянно контролируем это угольником.
• Свариваем уголки между собой, чтобы получился каркас. Сварка может представлять собой наложение края одного уголка на другой и наваривание, а можно срезать край углом, тогда сварка будет находиться строго в одной плоскости, но такое соединение будет чуть менее прочным, чем с нахлестом.

Важно! Если в процессе сварки уголок повело, это можно исправить при помощи приваренного к ней рычага из обрезков уголка, который поможет принудительно исправить геометрию рамы. Удерживая его в требуемом положении, привариваем к нему уголки. На изображающем процесс изготовления гаражных ворот своими руками фото можно увидеть, как выглядит этот рычаг.

• На наружной стороне рамы аккуратно сошлифовываем все огрехи сварки, так как к этой стороне максимально плотно должна прилегать створка.

Изготовление каркаса для створок

Каркас или рама для створок должна быть немного меньше по размеру рамы гаражных ворот, чтобы она легко входила в проем и створки плотно прилегали к наружной стороне рамы.

Для изготовления каркаса для створок можно использовать стальной уголок, как и для рамы ворот, а можно прямоугольный профиль. Разница будет заключаться только в удобстве работ и грузоподъемности рамы.

• Отрезаем 4 отрезка материала, длиной меньше высоты рамы ворот на 10 — 15 мм. Этот зазор необходим для того, чтобы створки легко заходили в проем. Так как створок у нас будет две, то для их изготовления нам понадобятся еще 4 горизонтальных отрезка, которые должны равняться ширине рамы ворот, разделенной пополам, и еще минус 30 — 35 мм.

• Раскладываем отрезки на ровной поверхности и тщательно вымеряем углы. В идеале их лучше всего разложить внутри сваренной рамы гаражных ворот. Так можно увидеть недочеты. Строго контролируем углы в 90 градусов.
• Свариваем каркас из отрезков. Для усиления конструкции внутри можно приварить еще один горизонтальный отрезок материала, который будет служить распоркой и предотвращать изменение геометрии створок. Располагать усиливающий элемент лучше всего посередине каркаса.

Изготовление створок ворот

Для створок можно использовать листовой материал, самым надежным считается стальной лист толщиной от 2 мм.

• Вырезаем из листового материала два полотна с такими размерами: высотой на 3 — 4 см больше высоты гаражного проема, разной ширины. Одно полотно должно быть на 1 — 2 см меньше ширины каркаса, а второе на 2 см больше.
• Привариваем полотна к каркасу таким образом: сверху и снизу полотна должны выступать за каркас на 1 — 2 см, на одной из створок (какой вам больше понравиться, она будет открываться всегда во вторую очередь) по ширине полотно должно не доходить до края каркаса, как бы оставляя 1 см свободным. Это необходимо для плотного прилегания второй створки. Полотно второй створки, напротив, приваривается так, чтобы выступать на 2 — 4 см за пределы каркаса.

Важно! Листовой материал легко ведет во время сварочных работ, поэтому для начала следует прихватить сваркой углы и посередине полотна, а затем точечными движениями с расстоянием 10 — 15 см приварить весь лист. После завершения работ сварку в уголках необходимо срезать, чтобы в дальнейшем лист не деформировался.

• Привариваем усиленные петли. Нижняя половинка приваривается к раме гаражных ворот, а верхняя к открывающейся створке. Для усиления крепления на петли можно наварить полоски металла и вкладку из арматуры. Берем металлическую полоску толщиной 5 — 7 мм, изгибаем ее и привариваем к верхней половинке петли и к створке. Вкладку из арматуры привариваем изнутри.

Если вся конструкция у нас находится на ровной поверхности, створки лежат сверху рамы, можно пристально рассмотреть, что у нас получилось, все ли правильно, везде ли легко ходят створки, не цепляет ли где. Если все хорошо, можно приступать к установке ворот в гараже.

Первым делом устанавливаются рамы ворот: внутренняя и внешняя. Еще на этапе строительства стен, когда готово 50 см стены, необходимо поставить ворота в проем.

Обязательно проверяем ровность расположения: горизонталь и вертикаль.

Между собой рамы соединяются полосками металла шириной 4 см, которые привариваются к рамам с шагом 60 см.

Далее можно продолжать кладку фронтальной стены гаража таким образом, чтобы кирпичи занимали все пространство между внешней и внутренней рамами. По ходу кладки вмуровываем раму в кладку: для этого привариваем к рамам арматурные пруты длиной минимум 20 — 30 см и вмуровываем их в шов между кирпичами. Таких прутов по высоте должно быть не менее 3 штук.

Дойдя до верха рамы, устанавливаем на нее балку перекрытия: металлическую или бетонную.

По завершении всех работ проверяем функциональность ворот: как открываются и закрываются створки, не «цепляет» ли где-то металл.

Установка замков и запоров на гаражные ворота

Монтаж гаражных ворот завершается установкой замков и запоров. Самым распространенным вариантом является такой тип запора. Одна из створок закрывается на запоры изнутри гаража, которые входят в пол и потолок. Для этого в раме и полу/потолке необходимо просверлить отверстия глубиной не более 5 см. А вторая створка закрывается на замок, язычок которого зацепляется за зафиксированную створку или входит в специально вырезанное для него отверстие в каркасе створки. Снаружи данная конструкция усиливается еще навесным замком, который продевается в ушки, приваренные к створкам, и соединяет между собой обе створки.

Бывают и более сложные варианты замков и запоров для гаража, но по этому вопросу лучше проконсультироваться со специалистом.

Утепление гаражных ворот

Самым распространенным материалом для утепления гаражных ворот является пенопласт, в последнее время все большей популярности набирает экструдированный пенополистирол. Чтобы зафиксировать материал на створках ворот, необходимо разложить листы материала внутри каркаса створок, а затем обшить все изнутри деревянной вагонкой или фанерой. Использовать для утепления ворот ватные утеплители нельзя, так как они быстро теряют свои свойства.

Важно! Утеплив гараж и ворота, не забывайте о качественной вентиляции.

Некоторые секреты защиты гаражных ворот от взлома

Даже установка хорошего замка может не уберечь Ваш автомобиль и не обезопасить от грабежа. Ведь всегда можно срезать болгаркой петли и просто снять створки. Именно так и делали в бурные девяностые. Что же делать?

1. Изнутри каркаса створок в районе тех же петель привариваем к каркасу отрезок уголка. Должно получиться так: при закрывании створки уголок будет входить на 1 — 2 см в стену (для этого необходимо немного выщербить кирпич) и цепляться на раму гаража. Даже срезав петли, злоумышленники не смогут снять створки, так как они будут прочно держаться на раму гаража.
2. Установить замок — паук, штыри которого будут входить в стены, пол и потолок гаража. Желательно, чтобы помимо самого «паука» был установлен фиксирующий механизм, стопорящий «паука» в закрытом состоянии, пока этот механизм не откроют с помощью уникального ключа.

Защищая свой гараж от взлома, главное — не перемудрить, чтобы в случае потери ключей был хоть какой-то шанс попасть в гараж, не прибегая к выносу стен.

Изготовление гаражных ворот своими руками занимает примерно 1 — 2 дня работы. При этом Ваше изделии будет иметь уникальные размеры и дизайн, если Вы захотите что-нибудь особенное.

Гаражные ворота своими руками: видео

Так как гараж без устройства ворот лишен всякого смысла, к их возведению необходимо подходить с должной ответственностью. Наибольшей популярностью в нашем регионе пользуются распашные ворота, о них мы поговорим подробнее в статье. Как сделать ворота для гаража своими руками? Есть несколько способов, но для начала давайте рассмотрим существующие варианты ворот.

Варианты гаражных ворот

 Сегодня гаражные ворота можно изготовить самой разнообразной конструкции. Выбор варианта постройки зависит от многих факторов, таких как скорость и простота монтажа, а также финансовая составляющая. Для одних значение имеет красивый внешний вид сооружения, для других – надежность и экономичность. Сегодня существуют следующие варианты ворот для гаража:

• Распашные ворота представляют собой простую конструкцию, которая наиболее востребована для людей, считающиеся с простотой и скоростью установки, а также отсутствием необходимости покупать дорогостоящие материалы. Каркас таких ворот монтируется из стального уголка, а их створки – из листового железа. Конструкция отличается надежностью, а эксплуатация – простотой и неприхотливостью.
• Откатная конструкция состоит из створки, которая параллельно ездит вдоль гаражной стены. Для полного открытия необходимо наличие свободного места. Редко кто пробует сделать такие ворота собственными силами, так как нужно уметь выбрать и смонтировать противовес, установить направляющие и еще выполнить много тонких работ.
• Подъемно-поворотные ворота состоят от створки, которая во время открытия движется вращательно по отношению к горизонтальной оси и в конечной точке занимает место под потолком. Створке таких ворот не нужно много места, но их применение уместно в отапливаемом помещении. Не многие берутся за изготовление подъемно-поворотных ворот, так как это занятие дорогостоящее и сложное.
• Подъемно-секционная конструкция является полотном из преломляющихся секций, заходящих под потолок. Основа таких створок состоит из передаточных направляющих и пружинного механизма. Соорудить такую конструкцию собственными руками – практически неподъемное занятие.
• Роллерные ворота используются нечасто, так как они не отличаются надежностью. Изготавливаются обычно в глубине отапливаемого помещения.

Распашные

Роллетные

Подъемно-секционные

Особенности изготовления разных видов ворот для гаража

Особенности изготовления

На сегодняшний день самыми востребованными гаражными воротами являются распашные. Приобретя предварительно стальные листы, профили и уголки, такой конструктивный элемент гаража можно изготовить без сторонней помощи от начальной до завершающей стадии. Предварительно разработав конструкцию ворот и их размеры, можно выполнить входное изделие, исходя из собственного видения решения задачи.

Если собственник гаража имеет некоторые инженерные навыки или знаком с азами механики, он может попробовать самостоятельно соорудить подъемно-поворотные ворота. Сейчас на рынке такой товар предлагается уже в собранном виде. Остается лишь приобрести готовые ворота и согласно инструкции установить их в гараже.

Наибольше хлопот может принести попытка собственными руками установить ворота подъемно-секционные. Они сложно монтируются и требуют больших финансовых затрат. Кроме того, из-за сложности механизма неизвестно удастся ли произвести все монтажные работы так, чтобы ворота работали надлежащим образом. Поэтому если выбор пал именно на такой конструктивный элемент гаража, лучше так же как и в вышеприведенном случае сделать индивидуальный заказ на производство или приобрести готовое изделие.

Проектирование гаражных ворот

Чертеж распашной конструкции

Ворота для гаража представляют собой строительное изделие, которое состоит из множества конструктивных элементов со своими размерами, массой и технологией монтажа. Поэтому перед тем как сделать гаражные ворота распашного типа, которые выбраны в качестве примера, нужно проделать основательные проектные работы. Можно на листах формата А4 набросать упрощенные эскизы или сделать полноценный проект с чертежами и спецификацией.

Как правило, на начальной стадии нужно определиться с размерами ширины и высоты ворот. Ширина воротной гаражной конструкции в своих минимальных размерах должна быть больше идентичного размера автомобиля на 0,6 м. В практике чаще всего встречаются ворота шириной до 3 м. Рациональный и максимально допустимый размер этого параметра должен быть равным 5,0 м.

Высота ворот для гаража также должна исходить от габаритных размеров машины. В практике она превышает отметку в 2,2 м. Для гаража, приготовленном для малолитражного автобуса, высота ворот немного больше и достигает 2,5 м.

Обратите внимание! При проектировании ширины ворот для гаража надо взять во внимание, что воротная рама до близлежащей стены должна быть на расстоянии 0,8 м и больше.

Конструкция распашных ворот согласно проекту будет состоять из рамы, которая является контуром по периметру воротного проема для въезда автомобиля, и 2-х створчатых изделий, закрепленных на петлях. Для рамы лучше всего применить уголок стальной с шириной полки 65 мм. Для усиления створчатого каркаса лучше всего применить стальной профиль прямоугольного сечения или тот же уголок, но с шириной полки 50 мм.

Затем конструкцию с внутренней стороны зашивают листовым стальным прокатом толщиной до 3 мм. Петли нужны будут внешние усиленного типа. Исходя из спецификации материала, составленной на основе размеров конструктивных элементов ворот, в магазине строительных материалов приобретается нужное количество материала и изделий.

Обратите внимание! Чертежи ворот для гаража должны входить в проектный узел, разработанный для строительства всего гаража в целом.

Изготовление рамы ворот

Изготовление рамы

Все работы по установке гаражных ворот должны начинаться с изготовления рамы, которая будет стоять по периметру въезда в помещение дома для автомобиля. Ее нужно начать сооружать параллельно с вытягиванием фронтальной стены. После того как высота кладки достигнет высоты 0,5 м, строительные работы перебросить на установку ворот, после чего возведение стен можно продолжать.

Для устройства рамы нужно приготовить стальные уголки с шириной полки 65 мм, полосы стального листа шириной приблизительно 30 мм и толщиной около 3 мм. Кроме того, чтобы раму надежней закрепить в проеме ворот, должны быть под рукой заготовки стального арматурного проката. Для работы понадобятся следующие инструменты: аппарат газовой или электродной сварки, угольник, болгарка, уровень и рулетка. В состав гаражной рамы будут входить внутренний и наружные элементы.

Этапы работ:

• Сначала с помощью болгарки из уголка нарезается 8 заготовок разной длины. Размеры 4-х деталей должны иметь длину, соответствующую ширине воротного проема, а 4 фрагмента должны равняться его высоте. Отрезки могут соответствовать расчетным значениям или же на 0,1 м превосходить их. Во втором случае – сторону уголка, которой предназначено внутреннее расположении по отношению к проему можно зарезать согласно чертежу, а внешние поверхности и части, заходящие в стену, оставить в виде полосок, выходящих за нужные размеры по обе стороны на 50 мм. Также можно подрезать их под угол – это сделает сварку в перспективе более удобной.
• Найдя ровное место, фрагменты уголков укладываются на него строго под тупым углом. Ровно ли уложены детали – проверяется уровнем, наличие 90º между отрезками проверяется угольником.
• Чтобы образовался каркас, угловые детали с помощью сварки соединяются между собой. Сваривать уголки можно внахлест при накладывании торцов полок друг на друга. Также возможен вариант с обрезанием углов конечных плоскостей с целью выравнивания деталей между собой, что будет более
• Чтобы образовался каркас, угловые детали с помощью сварки соединяются между собой. Сваривать уголки можно внахлест при накладывании торцов полок друг на друга. Также возможен вариант с обрезанием углов конечных плоскостей с целью выравнивания деталей между собой, что будет более красиво, но, учитывая уменьшение периметра свариваемых частей – менее надежно.
• Так как створки должны прилегать к раме вплотную, после сварки с помощью шлифовального круга болгарки удаляются все образовавшиеся наросты.

Обратите внимание! Если при работах со сваркой деталь отходит в сторону, эту проблему можно решить при помощи рычага, который представляет собой кусок уголка. Приварив его в необходимом положении, можно сориентировать деталь рамы в нужном направлении.

Изготовление створчатого каркаса

Воротные створки

Чтобы створчатый каркас легко заходил в гаражную раму и плотно прилегал к ее внешней стороне, его размеры по чертежам должны уступать габаритам проемной рамы. Из материалов для такой конструкции подойдет все тот же уголок, или прямоугольный прокат. Выбор зависит от значимости удобства изготовления створчатого каркаса из того или иного изделия для монтажников и увеличения в массе конструкции.

Этапы работ:

• Отрезается 8 кусков прямоугольного профиля, помня, что гаражные ворота будут иметь 2 половины. Длина 4-х вертикальных деталей должны быть меньше размера рамы ворот на 15 мм. Уменьшение длины позволит создать небольшой зазор, который позволит створчатому каркасу легко заходить в периметр внешней рамы. Длина 4-х горизонтальных фрагментов должна быть меньше половины ширины воротной рамы на 30 мм с той же целью.
• Можно также найти ровную площадку, чтобы на нее уложить детали в том положении, в котором они в будущем станут представлять собой створчатый каркас, а можно использовать уже готовую форму воротной рамы. Во втором случае контролировать прямые углы между деталями или устранять огрехи будет значительно легче.
• Производится сварка каркаса из деталей. При желании сделать конструкцию более монолитной можно приварить еще по одному прямоугольному профилю, который будет представлять собой дополнительную связку, перебирающую на себя часть конструктивной нагрузки. Середина каркаса – это наиболее эффективное место расположения дополнительной связи.

Изготовление воротных створок

Сварка полотна

Для створок применяется листовая сталь, надежность которой определяет толщина материала от 2 мм. Этапы работ:

• Из листового проката вырезаются 2 полотна различной ширины и одинаковой длины. По высоте полотна должны выходить за края гаражного проема на 30 мм. Одно полотно створки должно уступать ширине каркаса 10 мм, другое – превосходить на 20 мм.
• Приварка полотен к каркасу имеет следующие особенности: в нижней и верхней точке полотна должны выходить за края на 20 мм, створка, которая в плане очереди будет всегда открываться второй, должна быть уже полотном от каркаса на 10 мм, немного не доходя до края. Благодаря этому вторая створка будет плотно приставать к первой. Ко второй створке полотно приваривается таким образом, что ее пределы на 20 мм больше краев каркаса.
• Затем привариваются наружные петли усиленного типа. Нижняя часть детали крепится сваркой к гаражной раме, верхняя же приваривается к створке ворот. Для укрепления петель на них можно прикрепить сваркой металлические полоски и арматурный отрезок. Обычная полоска из металла толщиной 6 мм изгибается посредине, накладывается на верхнюю часть петли с притыком к створке и приваривается. Арматурный отрезок прихватывается сваркой с внутренней стороны.

Обратите внимание! Перед установкой изготовленной конструкции на свое постоянное место пребывание, ворота ложатся на горизонтальную поверхность створками к небу, чтобы сделать внимательную ревизию проделанной работы. Если есть небольшие огрехи или створки плохо открываются, недочеты устраняются.

Проверка конструкции

Во время проведения сварки металлическое полотно имеет привычку съезжать с намеченного места. По этой причине вначале следует соединить полотно временной сваркой со створкой в угловых точках и в районе середины, после чего можно смело приваривать весь лист с шагом 0,1 м. На конечном этапе работы предварительная сварка удаляется для лишения возможности листам менять форму.

Установка ворот

Установка

Как было ранее сказано, установка гаражных ворот производится параллельно с возведением стен. Когда кладка выложена на 0,5 м, ворота монтируются в намеченное пространство. Сначала устанавливаются внешняя и внутренняя воротные рамы. Выполнить установку в следующем порядке:

• Первым делом проверяется уровнем вертикальность и горизонтальность конструкции.
• Обе рамы скрепляются друг с дружкой металлическими полосками шириной 40 мм, которые соединяются с помощью сварки на расстоянии между собой 0,6 м.
• Затем возобновляется возведение фронтальной стены сооружения с заходом кирпичей в пустой промежуток между обеими рамами. По ходу роста стены рама дополнительно срастается с кладкой с помощью арматурных отрезков, которые, с одной стороны, привариваются к раме, с другой – вмуровывается в стеновой переплет. Длина арматуры должна быть около 0,3 м. Таких элементов по вертикали нужно вмонтировать до 3 единиц.
• Когда кладка достигнет верхней точки ворот, на них укладывается балка перекрытия.

После окончания всех работ проверяется работоспособность ворот.

Утепление

Утепление металлических ворот

В широтах с суровыми зимами вопрос об утеплении гаражных ворот достаточно актуален, и обходить его стороной не имеет смысла. В роли утеплителя ворот для гаража может подойти листовой пенопласт или аналоги последнего поколения, например, экструдированный пенополистирол. Чтобы ворота стали теплыми, нужно:

• Сначала сделать разметку. После этого острым ножом вырезать плиты требуемого размера. Между пенопластом и металлом сделать небольшой зазор, который можно организовать с помощью деревянных планок. С помощью жидких гвоздей они крепятся к металлической поверхности.
• Затем пустое пространство обустраить утеплителем. С помощью строительной пены меду утеплителем заполнить пустые места.
• Оставшиеся щели в местах ребер жесткости заделать утеплителем на основе фольги, которая также крепится жесткими гвоздями.
• Утеплителем закрыть вся площадь ворот и дать некоторое время для схватывания пены для монтажа и клея.
• По размерам площади вырезать лист фанеры, который обрабатывается пропитками для предотвращения гниения. После того как клей и пена успели высохнуть, фанера фиксируется к ребрам жесткости и створкам с помощью саморезов.

Обратите внимание! Проделав утепление ворот и гаража в целом, не нужно забывать об устройстве функциональной вентиляции.

Установка запоров и замков

Монтаж замка

На последнем этапе настает время устройства запоров и замков. При самой популярной версии запора внутренняя створка закрывается внутри гаража благодаря вхождению стержней в потолок и пол. Чтобы такой запор работал, в потолке, полу и раме проделываются отверстия на глубину до 50 мм. Вторая створка имеет в наличии замок, который своими выдвигающими стержнями заходит за статично закрепленную створку или вкатывается в отверстия, специально проделанные в каркасе второй половины ворот. Для увеличения надежности с внешней стороны на специально приваренные петли надевается наружный замок.

Но даже установка надежного замка не дает гарантии от проникновения взломщиков в помещения гаража. Всегда можно с помощью болгарки срезать петли или демонтировать створки. Существуют некоторые хитрости, которые смогут повысить шансы оставить собственный автомобиль в нетронутом виде:

• К каркасу створок в месте крепления петель приваривается кусок уголка. Механизм секрета заключается в возможности захода уголка при закрывании створки в стену приблизительно на 20 мм. Предварительно нужно проделать в кладке свободное место для такой возможности. В этой ситуации уголок будет блокировать снятие створки, цепляясь за гаражную раму.
• Можно вмонтировать замок типа «паук». Штыри его будут фиксироваться сразу в трех местах: потолке, полу и стене помещения. К такому замку нужен механизм фиксации, который сможет заклинить его в закрытом состоянии. Разблокировать «паука» можно с помощью специально изготовленного ключа.

Одной из основных задач при устройстве таких замков – не потерять ключ, иначе попасть в помещение гаража станет невозможным и для хозяина автомобиля.

Самостоятельно изготовить ворота для гаража можно за очень короткое время, о чем свидетельствует видео, на котором показаны все этапы проведения строительных работ.

Видео

Рекомендуем посмотреть видео об установке запоров и замков в гараже:

Как изготовить откидные ворота для гаража своими руками: чертежи, материалы

Технологии сегодня развиваются просто невероятными темпами, и далеко не всегда успеваешь отслеживать новинки. Все эти изменения касаются любой области, не обошли они и гаражные ворота. Еще несколько десятков лет назад самыми популярными считались распашные модели, но постепенно их сменили откатные, а после – подъемные. Если подробнее остановиться именно на последнем варианте, можно точно сказать, что именно они сегодня считаются одними из самых надежных. Воришки же считают непреступными их.

Откидные ворота для гаража каждый человек сможет изготовить самостоятельно

Одна из важнейших особенностей поворотных ворот в том, что они не требуют дополнительного места для открытия. Такое решение позволяет владельцу транспортного средства иметь огромную возможность для различных маневров, когда нужно поставить автомобиль в гараж. Несмотря на то, что большинство компаний предлагает огромный ассортимент моделей, многие жители страны стараются сделать поворотно-откидные ворота своими руками. Прежде всего, нужно понять технологический процесс изготовления, подготовить весь инструмент и пригласить помощника. Но какие типы подъемных ворот существуют?

Разновидности моделей с подъемным механизмом

Все ворота подъемного типа можно поделить на 2 группы:

Установка ворот подобного типа станет отличным решением в гаражах, где:

• притолока дверного проема гаража имеет слишком низкий уровень либо отсутствует вовсе;
• владелец просто хочет как можно лучше защитить гараж от непрошеных гостей;
• нужно сделать свой гараж современным и максимально удобным.

Очень удобно подумать об установке секционных моделей тогда, когда в помещении для автомобиля достаточно места, чтобы можно было переводить ворота из одного положения в другое. По технологии установки они очень похожи на уже полюбившиеся многим поворотные варианты: местом для их расположения выступает внутреннее пространство под потолком. Основу данной конструкции создают секции, сохраняющие подвижность одна относительно другой. Если использовать этот вариант ворот, то доступ в гараж открывается благодаря перемещению секций по направляющим вверх, которые установлены по поверхности стен и потолка. Откидные ворота своими руками имеют ряд преимуществ.

Изготовить откидные модели можно из любого материала: металллопрофиля, металла и других

Положительные стороны откидных дверей для гаража

Плюсов у данного типа ворот множество, но особенно выделить нужно такие:

• створки прочные и жесткие, что позволяет защитить помещение от проникновения злоумышленников;
• особенности данных ворот дают возможность поддерживать в гараже оптимальный микроклимат, оно хорошо тепло- и гидроизолировано, а это очень важно для защиты автомобиля от коррозии;
• эта конструкция имеет привлекательный внешний вид, что делает привлекательным любой гараж;
• в открытом положении ворота занимают минимальное пространство (под потолком), а на их открытие требуется совсем немного времени.

Сегодня приобрести поворотно-откидные модели ворот, чтобы украсить и сделать надежно защищенным свой гараж, можно в любом строительном магазине, но их несложно сделать и самостоятельно.

Перед тем как приступить к решению важного вопроса, как изготовить откидные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами. Перед тем как приступить к решению важного вопроса, как изготовить откатные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами.

Перед тем как приступить к изготовлению, нужно создать чертеж по индивидуальным размерам

Как создать откатные ворота для гаража своими руками: чертежи

Начинать работу по созданию откидных ворот для гаража своими руками необходимо с построения чертежа. На листе бумаги нужно указать свои индивидуальные размеры дверного проема, а точнее провести такие замеры:

• замеряют дверной проем;
• определяют высоту притолоки, замеряют расстояние от верха проема и до той, где потолок прилегает к стене;
• определяют расстояние от проема и до стены гаража;
• замеряют глубину помещения.

Когда схема будущего изделия готова, можно начинать делать раму, основой чему вполне может быть рама от старых ворот. Также можно изготовить и новую раму, применяя деревянные бруски.

Откидные ворота можно оснастить автоматикой, благодаря ней можно легко их открыть и закрыть

Изготовление рамы

Ничего сложного в изготовлении рамы нет, с этой работой легко справится каждый, даже не имея определенных навыков и опыта. Для работы потребуется:

• направляющий элемент;
• стойка для изготовленной коробки;
• брус из дерева, помогающий собрать коробку;
• кронштейн, помогающий зафиксировать пружину;
• уголок шарнира;
• брус для направляющего элемента;
• рама створки ворот;
• хорошего качества крепкая пружина;
• кронштейн для рычага;
• рычаг необходимый для удобного подъема механизма.

Швеллер № 8, длиной 70 см отлично подойдет для изготовления опорного механизма под пружину.

Для сборки коробки необходимо приобрести 2 штуки бруса, длина которого должна быть два метра и 30 см, а сечение 120х80 мм, также потребуется еще один такой же брус, но длина чуть больше два метра и 75 см.

Если нет места в гараже для открытия откидных ворот, то можно сделать их открывающимися наружу

Соединить бруски при помощи уголком или пластинами из металла очень легко. Раму для полотнищ можно изготовить из уголка 35х35 мм. Внутри ее обшивают тесом, а извне листовой сталью. Габариты рамы должны соответствовать габаритам входного проема гаража, стандартные размеры 2,5х2,1 метра.

Шарнирный узел изготавливают из уголка, предварительно в нем просверливают девяти миллиметровое отверстие, после этого проводят ее фиксацию в каркасе, а дальше воспользовавшись сварочным аппаратом, устанавливают пластину с таким же диаметром отверстия. Эта пластина должна иметь габариты 50х40х5 мм.

Направляющий элемент отлично можно сделать из уголка 40х40 мм. В этом случае необходимо чтобы его длина полностью соответствовала ширине полотна ворот. На одном его конце нужно установить пластину, именно с ее помощью рельс будет в дальнейшем установлен к горизонтальному брусу коробки, отступив от края 12 см, приваривают швеллер длинной в 100 мм. Установить рельс к бруску, расположенному под потолком можно за одну из полок швеллера, для его фиксации используют болты.

Это основные манипуляции, которые проводят когда изготавливают ворота своими руками. Сложностей здесь ни у кого возникнуть не должно, все делается достаточно легко и быстро. Когда подготовительные работы завершены, можно начинать установку.

Монтаж секционных ворот

Изготовить неопытному человеку секционные ворота не всегда под силу, даже если иметь под рукой подробнейшую инструкцию и необходимые инструменты и материалы. В этом случае лучше купить ворота в готовом виде, а сэкономить можно на их установке, где все достаточно просто. Перед началом установки не стоит забывать о таких моментах, которые очень важны, а именно:

• Во время установки важно ориентироваться только на оригинальные чертежи, которые каждый производитель предлагает вместе со своей продукцией.
• Обязательно нужно проследить, чтобы каждая, даже самая маленькая, деталь заняли свои места.
• Все работы необходимо проводить, используя исключительно заводские расходники. При использовании более дешевых аналогов, не стоит рассчитывать на качественный монтаж, а также длительный срок службы.

Направляющие на откидных воротах должны ходить легко

Установка готовой конструкции

Начинать все необходимо с подготовки входа в гараж. Приобретенные в торговых точках ворота будут отлично работать только в том случае, если притолока и заплечники расположены по одной плоскости. Ни в коем случае не должно быть никаких перекосов. Чтобы было удобнее соблюсти все требования можно воспользоваться уровнем.

Глубина помещения для автомобиля идентична глубине ворот, разрешается сделать небольшой допуск – 500 мм. Но это в том случае если не появится возможность установить автоматику, а если она предусматривается, то высота увеличивается на 1000 мм.

Обязательно следует проверить, чтобы при открытом проеме в помещении было достаточно места для полотна.

Также следует запомнить, что ворота своим весом будут нагружать притолоку и потолок, поэтому для их изготовления следует выбирать материалы высочайшего качества, что также касается и заплечников.

После того как проем подготовлен можно выбрать место под крепежи и направляющие. Также важно правильно собрать секции. Начинают установку с первой панели, все работы проводятся аккуратно, без перекосов и соблюдая зазоры между отдельными элементами. Ни в коем случае нельзя их устанавливать при помощи подручных средств, к примеру, монтажной пены или дощечек.

Все работы по сборке должны быть проведены строго в соответствии с инструкцией, любое, даже самое малейшее отклонение, в конечном результате может вызвать неполадки в работе.

Преимущественно конструкции предусматривают установку уплотнителей, для которых можно использовать каучук либо резины. Устанавливают резиновый уплотнитель на полотнище, прилегающем к полу, а вот каучуковый крепят к верху и к бокам.

После осуществления полной проверки, можно приступать к установке полотна. Этот элемент ворот должен прилегать к основанию максимально, добиться чего можно, изменяя положение кронштейнов для регулировки.

На завершающем этапе монтируются ручки, замки, засовы, а также системы амортизации, если, конечно, это предусмотрено конструкцией.

На этом установка практичных и комфортных в использовании секционных ворот закончена. Своим видом они украсят любой двор, а также обеспечат качественную защиту гаража от проникновения непрошеных гостей.

Откидные ворота для гаража

Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными – откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

• Откидная система ворот позволяет при выезде из гаража избежать образования слепой зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
• Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы – собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо на земле, до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами –кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие – сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло пропеллером.

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

На завершающем этапе после установки подвижной панели в раму необходимо от ее нижних кронштейнов протянуть тросы через бороздковые ролики по бокам стационарной рамы, к которым подвешивается груз. При этом высоту подвеса необходимо подобрать так, чтобы в открытом состоянии грузы не опускались на пол.

Заключение

Устройство откидных ворот позволяет сделать их практически из любого материала и любой толщины. После настройки работы подъемного механизма по периметру панели наклеивают уплотнение из мягкой губчатой резины и укладывают утеплитель. В нижней части панели приваривают скобы под установку навесного замка. Срок службы такой конструкции зависит от точности изготовления и может составить не менее 10- 12лет без ремонта.

Ворота для гаража на даче своими руками

Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

На участке в деревне

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Установка своими руками

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

• деревянной вагонки;
• пластиковой вагонки;
• ДСП.

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить. Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.
