Адаптер для мотоблока ока своими руками

Обработка своего земельного участка – это очень сложно. Поэтому дабы облегчить себе жизнь, многие хозяева приобретают специальную технику. Мотоблок – один из наиболее популярных видов транспортных средств. Но даже он не спасет, если нет никаких дополнительных приспособлений. Конечно же, все можно приобрести в магазине. Но с целью экономии финансовых вложений можно сделать тот же адаптер для мотоблоков своими руками. Для этого нужно немного знаний, простой набор инструментов и материалов.

Понятие адаптера

Прежде чем задавать вопрос, как сделать адаптер для мотоблока, нужно иметь четкое понятие о том, что же это такое. Представляет он собой специальную конструкцию, которая позволяет ездить на мотоблоке. Благодаря его наличию можно уже не идти следом за техникой, а управлять ею, сидя сзади.

Адаптер не мешает работать с другими приспособлениями (плугом, сажалкой, окучником и так далее). Он, наоборот, ускоряет работу. При этом скорость работы увеличивается примерно в два раза.

Устройство модуля

Адаптер позволяет из мотоблока сделать мини-трактор. Среди его основных элементов выделяют:

• Раму. К ней крепятся все остальные детали.

• Ось с колесами. Колеса могут быть металлическими и с резиновым покрытием. Первый вариант подходит только для работы в огороде. Наличие резинового протектора позволяет передвигаться даже по грунтовой дороге.

• Прицепное устройство. Оно необходимо для соединения мотоблока с прицепным оборудованием.

• Сиденье для водителя. Оно позволяет удобно расположиться во время работы.

Для управления агрегатом используется специальная конструкция. В зависимости от ее конструкции адаптеры разделяют на две категории:

• С рулем, привод которого представлен отдельным узлом. Между адаптером и мотоблоком организована жесткая сцепка.

• Управление происходит за счет изменения угла между адаптером и мотоблоком. В этом случае сочленение подвижное.

Адаптер для мотоблока с рулем сложнее в изготовлении. Но при подвижном сочленении гораздо сложнее управлять техникой.

Необходимые материалы и инструменты

Изготовить адаптер для мотоблоков своими руками можно из следующих материалов:

• Металлический профиль, швеллер.

• Стальной лист для изготовления подставки под ноги.

• Металлический уголок.

• Колеса (2 шт.).

• Крепежные элементы (болты, гайки).

Изготавливая адаптер для мотоблоков своими руками, из инструментов следует взять сварочный аппарат, болгарку и другие ручные инструменты (гаечные ключи, молоток и так далее).

Процесс изготовления

Когда вы собираете самодельный адаптер для мотоблока, чертеж просто необходим. Его можно начертить самому, если есть навыки в этой области. Если нет, подходящую схему можно подобрать из уже имеющихся. Перед началом работы лучше проверить все указанные там цифры. Один из вариантов представлен на рисунке ниже.

Изготовление адаптера начинается с подготовки рамы. Для этого металлические элементы отрезаются болгаркой по размерам, указанным в чертеже. Соединяют элементы сваркой или с помощью болтов.

Далее приступают к ходовой части. Если двигатель мотоблока располагается впереди, то колеса крепятся с учетом ширины колеи базовых колес. Колесная ось изготавливается из металлической трубы. По краям монтируются втулки и подшипники, на которых и устанавливаются колеса.

В случае заднего расположения двигателя колея должна быть немного шире. В противном случае мотоблок не сможет во время работы нормально балансировать. Оптимальный вариант – установить более широкий мост на мотоблок.

В качестве руля можно оставить рукоять от мотоблока. Второй вариант – установить рулевую колонку, взяв необходимые элементы от мотоцикла.

Сиденье можно снять с автомобиля. А можно сварить что-то на подобии лавочки из металлических уголков и прикрепить сверху доски. В первом случае к раме необходимо приварить салазки.

Работать с навесным оборудованием поможет гидравлическая система и специальный кронштейн (к примеру, для работы с плугом). Может понадобиться фаркоп, если планируется присоединять полуприцеп.

Сцепка изготавливается по схеме, указанной на рисунке ниже.

Подбор подходящего варианта

Собрать адаптер для мотоблоков своими руками несложно. Но для этого необходимо правильно выбрать подходящий вариант оборудования. Адаптеры могут иметь различную конструкцию. Если говорить простым языком, они могут быть простыми (для передвижения) и сложными (для обработки почвы). А есть универсальные, которые позволяют и обрабатывать почву, и перевозить грузы.

Кроме того, выбор адаптера зависит от мощности техники. Если мотоблок обладает высокой мощностью, он будет способен работать с адаптером с длинным дышлом. И наоборот, при малой мощности подойдет только короткое.

Самодельный адаптер для мотоблока будет по своим характеристикам не хуже купленного в магазине. Со своими фунциями он справится на отлично. И при этом обойдется гораздое дешевле, чем заводской.

Сделать адаптер для мотоблока своими руками несложно, если собрать все, что нужно для работы, хорошо разобраться в чертежах и размерах. Вариантов несколько, но не все можно собрать в домашних условиях, стоит сразу определить подходящую конструкцию, только потом приобретать все необходимое и начинать работу.

Назначение и особенности адаптера

Надо разобрать особенности устройства, его назначение, изучить процесс самостоятельного изготовления. Если участок небольшой и на обработку земли тратится буквально полчаса, то делать адаптер нет смысла, но при больших объемах работы он пригодится по ряду причин:

1. Пахать землю можно сидя. Не придется ходить за техникой, что проще и удобнее. Тратится намного меньше сил, это особенно важно пожилым людям и тем, у кого есть проблемы со здоровьем.
2. Скорость работы увеличивается в два раза. Например, если при обычном управлении скорость мотоблока при вспашке 5 км/ч, то после доработки она возрастет до 10 км. Это касается и других вариантов обработки почвы.
3. Функциональность техники не страдает. Конструкция позволяет ставить все, что выпускается к технике без проблем. При этом есть возможность точной настройки навески, чтобы подстроиться под участок и грунт.
4. Упрощается передвижение, если надо переезжать с участка на участок. Теперь не придется ходить за техникой или цеплять прицеп, можно ехать сидя.
5. Ставить и убирать адаптер к мотоблоку легко, процесс занимает несколько минут. Главное – сделать надежную сцепку.
6. Конструкция проста, поэтому собрать ее намного легче, чем другую оснастку. Тут не нужна идеальная точность.

Можно купить приспособление в готовом виде, но стоить оно будет от 12 000 рублей. Дешевле сделать его самостоятельно, если есть сварочный аппарат и несколько часов. Использовать то, что есть под рукой, хотя купить часть комплектующих все равно придется.

Типы конструкций

Все варианты делятся на три большие группы, каждая из них имеет свои отличия. Выбирать следует исходя из особенностей выполняемой работы и конструкции мотоблока, к некоторым моделям подходит только один из вариантов. При желании собрать можно разные проекты. Все зависит от желания и умений.

1. Задний адаптер. Самое простое решение, которое присоединяется к мотоблоку через сцепку, на нее обычно ставят оснастку. Сзади добавляют еще один модуль, чтобы вешать и цеплять оборудование уже там. Управлять с помощью стандартной рукоятки, при резких поворотах это не очень удобно, придется сильно наклоняться. Собрать эту разновидность проще всего.
2. Передний вариант. Рама ставится так, что двигатель располагается сзади, установка навесного оборудования проводится на стандартную сцепку. Это решение намного сложнее в сборке, так как придется продумать и изготовить рулевое управление на передней оси или же сделать гибкое сочленение двух частей. Зато управлять удобнее, стоит обычный руль, при этом придется перенести все элементы управления.
3. Полноприводная конструкция. Отличается тем, что крутящий момент передается на две оси сразу, а это повышает проходимость и мощность, можно выполнять тяжелые работы. Вращение второй оси обеспечивает вал отбора мощности, к которому присоединяют небольшой кардан, рама намного массивнее и жестче. Сделать такой вариант сложнее всего.

Самодельные варианты ничем не хуже готовых, если сделать их правильно и подогнать под конструкцию мотоблока. Подбирать стоит с учетом собственных возможностей и умений, разобраться в особенностях каждого типа, решить, какой по силам собрать. Посоветоваться с тем, у кого есть адаптер, учесть все недостатки и постараться устранить их у себя.

Устройство

Независимо от типа, конструкции всегда состоят из одинаковых частей. Разница заключается в их компоновке и размерах. Нужно хорошо разобраться в каждом элементе, чтобы при создании чертежа или сборке разбираться в деталях, сделать все надежно и правильно. Любые ошибки приводят или к снижению надежности, или к необходимости переделать узел.

1. Рама, несет на себе всю нагрузку, на нее ставят остальные части, поэтому тут важна прочность. Может быть жесткой, либо с подвижным сочленением посередине. Второй вариант сложнее, зато разворачиваться можно на меньшем пространстве, управляемость улучшается. Отдельный вид – полная рама, где на каркасе стоит двигатель и узел управления, в этом случае придется сделать крепления для мотора и трансмиссии.
2. Колесный узел. Подвески нет, поэтому он состоит из подшипников, которые ставятся на общей оси или отдельных рычагах, закрепленных на раме. Часто конструкцию делают регулируемой, тогда можно быстро изменить ширину колеи под разные виды работ. Колеса берут от любой техники, главное – подобрать подходящий размер.
3. Рулевой механизм. Для вариантов с передним расположением, может быть разным, но проще всего купить готовую рейку и закрепить по месту. Второе решение – шестеренчатый привод в гибком сочленении, когда два модуля сгибаются относительно друг друга на поворотах.
4. Сиденье. Использовать любой вариант, который есть под рукой, а если его нет, купить на авторазборке за небольшие деньги. Подбирать под себя, крепить на салазках, чтобы была возможность регулировать положение для людей разного роста.
5. Постамент для ног. Тут же располагается и педальный узел при его наличии, также на эту часть крепят ручной тормоз, который используют в задних адаптерах. Сделать из прочного листа стали с перфорацией, ноги не будут скользить по поверхности.
6. Сцепка соединяет две части конструкции. Проще всего купить готовое изделие, его отдельно продают там же, где и технику. Желательно, чтобы сцепное устройство было подвижным в вертикальной плоскости, тогда при езде по неровной земле колеса прочно цепляются за грунт и не поднимаются на кочках.

Кроме основных частей в конструкции могут быть и дополнительные, все зависит от чертежа. Часто ее дополняют ящиком для инструментов, его удобнее всего крепить сзади за сиденьем или под ним, если там есть место. Тормозная и рулевая системы разрабатываются отдельно.

Инструмент и материалы

Чтобы сделать своими руками адаптер к мотоблоку необходимо заранее приготовить все, что надо. Подобрать остатки, которые есть в кладовке, требований к ним нет, кроме одного: надежность. Все части должны нормально выдерживать высокие нагрузки, оказываемые при работе. Основной перечень выглядит так:

1. Сварочный аппарат. Если его нет, взять на день напрокат, это дешевле, чем покупать. Еще проще приготовить все заранее и пригласить сварщика на час, он соединит все части по чертежу.
2. Болгарка. С ее помощью металл режут, шлифуют. Не забывать купить несколько отрезных и хотя бы один шлифовальный диск.
3. Электродрель с комплектом сверл по металлу разного диаметра.
4. Измерительный инструмент: рулетка, угольник, карандаш, уровень для проверки плоскости.
5. Профилированная труба для сборки каркаса. Размер подбирают по месту, главное – чтобы рама была прочной.
6. Колеса и комплектующие у них. Использовать для оси металлический прут подходящего диаметра, можно сделать отдельные модули под каждый диск. Понадобятся подшипники, подбирать по диаметру посадочного отверстия.
7. Сцепка. Проще всего купить готовую, так как узел сложно изготовить, а стоит он дешево. Тогда не придется ничего подгонять, работа ускорится почти вдвое.
8. Сиденье от любой техники, стальной лист для опорной части, педали, рукоятка тормоза. Подбирать комплектующие по чертежу.

Если схема с размерами есть на руках, то при покупке профилированной трубы ее даже могут нарезать так, как надо. Вместо нее допускается использовать уголки, но с ними работать не так удобно, да и вид будет не таким привлекательным. Не забывать про антикоррозийное покрытие для рамы, проще всего купить состав «3 в 1», тогда не придется наносить грунтовку.

Как собрать

Делать следует либо передний, либо задний вариант, все зависит от модели мотоблока. Если разницы нет, выбрать второй тип, так как изготовить его намного проще. Соблюдать простую инструкцию, желательно заранее посмотреть фото готовых изделий, четко понимать, как должен выглядеть результат работы.

Конструкция с задним расположением

Ее называют тележка, так как она ставится на стандартное прицепное устройство. Еще до начала работы сделать чертеж со всеми размерами, либо найти готовый, вариантов много, есть из чего выбрать. Хорошо разобраться, если нужно, внести корректировки, чтобы точно подогнать изделие под свою технику. Проводить работу так:

1. Нарезать трубу либо уголок, зачистить свариваемые торцы. Сложить части на ровной поверхности, проверить геометрию с помощью угольника и измерения диагоналей.
2. Сварить основную часть каркаса. Вначале прихватить, потом перепроверить положение еще раз, только после этого сделать сплошные швы по всей длине соединений. Зачистить наплывы металла шлифовальной машинкой.
3. Приварить сцепку к хвостовику, подобрать положение точно, все размеры снимать на мотоблоке. Удобнее работать с помощником, так как самому выставлять детали и контролировать их положение сложно.
4. Закрепить пол и педали, либо рычаги. Все части точно подогнать, выставить и проверить, нормально ли они двигаются.
5. Установить сиденье. Предварительно подобрать правильное положение, потом салазки либо приварить, либо закрепить болтами. В этом случае просверлить отверстия в нужных местах, использовать крепеж с шайбами. Укрепить пол в местах расположения болтов дополнительными ребрами жесткости.
6. Поставить колеса. Тут работа зависит от типа их крепления к раме. Проще всего сделать отдельные модули из квадратного профиля и ступицы, которые вставляются внутрь трубы и крепятся.
7. Уделить внимание выставлению сцепки сзади. Лучше всего, если ее можно будет регулировать по высоте. Сделать крепежную пластину с отверстиями, она позволит крепить узел выше или ниже, это самое простое решение.

При сборке системы с подвижным сочленением соединительный узел должен быть жестким и поворачиваться только в горизонтальной плоскости. Проще купить готовый шарнир, так как в домашних условиях точно подогнать эту часть конструкции сложно.

После сборки проверить, нормально ли крепится сцепка к мотоблоку, удобно ли управлять. Все недочеты лучше найти на этой стадии, сразу устранить. Потом зачистить все очаги коррозии на металле, если они есть, покрасить поверхность в 2-3 слоя для надежности.

Вариант с передним расположением

Передний адаптер для мотоблока Нева с рулевым управлением можно купить готовым. Он также подходит для других моделей техники – Ока, Каскад, Луч, Целина. Но он обойдется от 23 000 рублей, поэтому есть смысл сделать его своими силами, используя готовые изделия как образец. Чертежи несложно найти, что тоже хорошо. Работу проводить так:

1. Продумать расположение всех элементов управления. Чаще всего проблемы возникают именно с этим. Проще всего использовать рычаги или педали, распланировать их расположение заранее, исключить любые проблемы.
2. Сварить несущий каркас. Уделить внимание месту присоединения к мотоблоку, его стоит дополнительно укрепить. Использовать уголок или трубу с запасом прочности, чтобы под нагрузками элементы не деформировались.
3. Проще всего использовать готовую рулевую колонку и рейку. Купить любой небольшой вариант на авторазборке, тогда ничего не придется придумывать. Поставить колеса со ступицами, по месту подогнать рулевой механизм.
4. Приварить пол, выставить сиденье и все элементы управления. Проверять каждый узел при монтаже, чтобы убедиться, что он работает как нужно и проблем после сборки не возникнет.
5. Готовый адаптер с рулем к мотоблоку Нева, собранный своими руками, надо испытать после сборки. Уделить внимание рулевому механизму и удобству управления.
6. Окрасить все незащищенные металлические поверхности, перед этим очистить сталь от коррозии.

Такие варианты хороши тем, что при работе используется стандартная сцепка мотоблока и доступен вал отбора мощности для активных агрегатов. Можно дополнительно поставить фары, чтобы передвигаться или работать даже в темное время, для этого в передней части рамы сделать два кронштейна для крепления и провести проводку.

Собрать адаптер для мотоблока просто, если есть подробный чертеж с размерами, все необходимые материалы и инструменты. Раму лучше всего сваривать для надежности, остальные части допускается крепить и болтами, потом можно быстро собирать или разбирать. Окрашивать металл, иначе он начнет ржаветь.

Содержание: Что такое адаптер для мотоблока Преимущества и недостатки Область применения Особенности Типы конструкций Классификация Стандартные Агрегаты с рулем Передний адаптер к мототехнике Устройство Рама

Рейтинг лучших моделей на 2021 год

Если вы не уверены, что понимаете, как сделать адаптер самостоятельно, то лучше обратиться к готовым вариантам. Сегодня на рынке представлен широчайший ассортимент товаров от лучших производителей. Спрашивать, адаптер какой фирмы лучше – бессмысленно, поскольку каждый производитель предлагает продукт, рассчитанный под определенные модели (хотя может предлагать и универсальные аппараты).

Существует большое количество разновидностей таких устройств: разной грузоподъемности, разной мощности, с кузовом, без кузова, длинные, короткие и т.п. У разных моделей разный функционал и направление работы, а также разный диаметр механизма стыка (если только это не универсальный сцепляющий механизм). Самые популярные обычно подходят как для обработки земли, так и для перевозки. Они имеют кузов и стоят дороже в то время, как безкузовные варианты подходят только для культивации и не такие дорогие.

В данном обзоре представлены только самые хорошие и качественные (по мнению покупателей и популярности) модели, доступные в 2021 году, а также наши рекомендации, как выбрать достойный агрегат по подходящей цене.

АПМ 350 ПРО

Ещё один качественный российский продукт, производящийся на машиностроительном заводе г. Гагарин (смоленская обл.). По назначению аппарат не отличается от двух предыдущих моделей. Оснащен механизмом регулировки длины и высоты при установке сцепки, что позволяет ему одинаково свободно агрегатироваться с МБ любого типа – от самых лёгких, до наиболее тяжёлых.

Благодаря его универсальности, АПМ 350-ПРО считается на класс выше, чем уже перечисленные девайсы, хотя они ничем не уступают ему в плане функциональности. Тем не менее, на стоимости это никак не сказывается.

Ещё один важный нюанс: поскольку предприятие, производящее эту серию, также занимается производством мотоблоков Мобил K, то специально для них с завода была выпущена приставка, значительно упрощающая работу с роторной косилкой. Большинство из них имеет классическую конструкцию, совершенно неприспособленную к подключению роторных косилок, в то время как у этой модели в сочетании с мотоблоками серии Мобил K есть специальная штанга, позволяющая поднимать косилку над участком скошенной травы при разворотах, так что вам не потребуется снимать косилку. Очень удобно и практично.

АПМ 350 ПРО

Достоинства:

• имеет механизм регулировки длины и высоты сцепления;
• универсален;
• в комплекте идёт приставка для работы с косилкой на МБ Мобил K.

Недостатки:

• не замечено.

АПМ 350 с кузовом

Ещё одно детище Гагаринского машиностроительного завода– ездовой адаптер АПМ-350 с кузовом. Многие владельцы садовой техники не считают наличие встроенного прицепа жизненно необходимым, ведь его можно всегда докупить. Средняя стоимость прицепа варьируется, в зависимости от общего веса транспортируемых грузов и ширины самого прицепа (как правило это от 260 до 500 кг). Проблема заключается в том, что любой владелец довольно быстро устаёт от пеших прогулок вслед за МБ, после чего ему захочется приобрести прицеп. И это является одной из самых распространенных ошибок при выборе адаптеров.

Поскольку в этой статье мы не просто описываем существующие виды, но и рекомендуем, какой лучше купить, то вот наш совет для тех, кому требуется мотоблок с прицепом: покупайте варианты сразу с кузовом! Хотя его стоимость и будет несколько выше, в сравнении с обыкновенным прицепом, но это будет гораздо более выгодно, чем отдельно покупать и прицеп и адаптер.

АПМ-350 является отличным представителем такого «комбинированного» типа. Его грузоподъемность – 350 килограмм. Размеры кузова составляют 800 х 1000 мм. В конструкцию входят следующие комплектующие: рама, плавающее навесное, кресло для оператора, ленточные тормоза и кузов.

Производитель гарантирует совместимость с МБ следующих серий: АГАТ, ОКА, НЕВА, АВАНГАРД и Целина. Может быть установлено как пассивное, так и активное оборудование. Без проблем агрегатируется с мотоблоками, оснащенными валом отбора мощности типа УГРА и МТЗ. Однако такие аппараты могут использоваться только с пассивной навеской (то есть, не имеющее движущих узлов и работающее только при непосредственном движении мотоблока по полю: плуг, окучник, рыхлитель, картофелевыкапыватель и др).

АПМ 350 с кузовом

Достоинства:

• наличие кузова;
• установка активного оборудования.

Недостатки:

• не выявлено

Целина ПМ-05

Первым в топе идёт Целина ПМ-05 – классический и недорогой вариант для тех, кому нужна бюджетная «рабочая лошадка» с хорошими ездовыми качествами. У неё довольно простая конструкция: рама, тормоза, сидение и подъемник. Кресло оператора регулируется. «Целина» комплектуется колесами 4.00 х 10 или 19 х 7.00*8, в комплекте идут утяжелители колёс.

В отзывах о продукте встречается упоминание о достаточно слабом тормозном механизме и не очень качественной системе плавающей навески. Активное навесное оборудование (то есть все те инструменты, которые приводятся в действие при помощи вращающегося механизма: роторная косилка, подметальная щётка, снегоуборщик др.) здесь устанавливается только на дышло, с передней части мотоблока. К моделям с такой конструкцией относятся агрегаты серий: МБ, Нева, Агат, Целина, Авангард, Мобил K.

Целина ПМ-05

Достоинства:

• невысокая цена;
• регулировка сидения;
• хорошие ездовые качества.

Недостатки:

• слабый тормозной механизм;
• активное оборудование устанавливается на дышло.

АМ-2 задний с рулем

AM-2 имеет практически такие же общие характеристики, как и уже упомянутая «Целина», хотя имеет более высокую стоимость. Комплектуется колесами 4.00 x 8, 4.00 х 10, 5.00 х 10, 5.00 х 12. Используется с любыми мотоблоками свыше 4 кВт (для МТЗ, Мотор Сич, Grasshopper и другими). Имеет рулевое управления, 3 педали для установки сцепления и включения заднего хода. Дроссель газа устанавливается, возможность установки активных навесных инструментов есть.

Работа с ней отличается простотой и отсутствием дополнительных затрат на оборудование. Она оснащена рычагом подъема/опускания навески, что сильно облегчает работу в поле и даёт возможность свободно перемещаться по всей сельскохозяйственной территории.

АМ-2 задний с рулем

Достоинства:

• оснащен рычагом подъема/опускания навесного инструмента.

Недостатки:

• сверление отверстий в рулевом механизме не точны по осям.

АМПК-1 для мотоблоков УГРА

Полноприводный АМПК-1 с рулевым управлением – это разработка калужской машиностротельной компании «Кадви» (калужский двигатель), предназначенная исключительно под мотоблоки УГРА. О последних нужно отметить важный момент: МБ УГРА оснащены сразу двумя Валами отбора мощности – верхним и нижним, в то время как в большинстве случаев есть только один ведущий ВОМ. Верхний вал используется для присоединения навески, нижний же предназначен как раз для агрегатирования с АМПК-1 – именно он передаёт крутящий момент.

Устройство продаётся по достаточно высокой цене, но при этом имеет все характеристики топовых аппаратов: хорошая проходимость практически на любой почве; возможность использования не только для обработки земли, но и для перевозки по бездорожью; общая удобность и высокое качество материалов и сборки; удобно расположено сиденье – в сидячем положении оператор не испытывает дискомфорта.

Конструкция АМПК-1: рама, операторское кресло, приводной кардан, редуктор, плавающий механизм сцепления, тормоза, колёсная пара. Если говорить о колёсах, то калужское машиностроительное предприятие предоставляет для этой модели два варианта: на 4.00 х 10 и на 19 х 7.00*8.

Если суммировать, то комбинация УГРА и АМПК-1 с функцией езды по бездорожью, позволяют владельцу забираться практически в любые труднодоступные места без особых проблем, благодаря чему он по назначению часто сравнивается с мини-трактором (что имеет смысл, поскольку УГРА имеет примерно такие же функциональные возможности, но при этом имеет более дешёвое навесное оборудование). Благодаря хорошему тяговому усилию и полному приводу, машина свободно перемещается по неровному рельефу. На земельном участке аппарат проявляет себя чуть хуже: активные приборы подключить нельзя, так что если вы хотите присоединить косилку, снегоуборщик или картофелекопалку, то для комфортной работы вам сначала потребуется отсоединить адаптер и работать по старинке – пешком, волоча за собой мотоблок. Зато любые пассивные инструменты стыкуются без каких-либо проблем. Так что, брать или нет – зависит от ваших личных критериев выбора.

АМПК-1 для мотоблоков УГРА

Достоинства:

• хорошие ездовые характеристики.

Недостатки:

• высокая цена;
• невозможность подключить активное оборудование.

«ТАНДЕМ» ПМ-06 «Целина»

У «ТАНДЕМ» ПМ-06 «Целина» кузов находится спереди, в то время как сцепное устройство расположено в задней части. Он рассчитан на использование в пахотных целях и перемещение по бездорожью. Управление машиной – рулевое.

Модуль присоединяется к устройствам МБ серии: OKA, АВАНГАРД, Нева, Целина, АГАТ. Его главным достоинством является то, что он является передним, то есть с приводом на заднюю ось, ось мотоблока. Благодаря этому свойству, перемещение по бездорожью, особенно после дождя или по загородной грязи ощущается гораздо лучше.

Есть у него и свои недостатки. Самым заметным из них является то, что стык между МБ и адаптером осуществляется только через дышло, то есть место, на которое навешиваются все активные инструменты, такие как косилки, снегоуборщики, щётки и др. А значит одновременно использовать ПМ-06 и указанное оборудование не выйдет (хотя в модели Целина ПМ-05 такая возможность была).

Таким образом, мы имеем фактически мини-трактор, к которому присоединяется пассивный инструментарий для окучивания, пропалывания, разрыхления земли и так далее. Если использовать его именно в таких целях, то к качеству нет ни малейших претензий. Если рассматривать его исключительно как транспортное средство по бездорожью, то оценивать его также можно очень высоко – высокая маневренность, отличная проходимость. Однако цена у данного агрегата достаточно высокая, что определяется его высокой грузоподъемностью (300 килограмм).

«ТАНДЕМ» ПМ-06 «Целина»

Достоинства:

• переднеприводный;
• отличная езда по бездорожью.

Недостатки:

• невозможность использовать активное оборудование.

ХорсАМ ИС-2

ХорсАМ ИС-2 выпускает Гурьевский металлургический завод. Представляет собой мини-прицеп с водительским креслом и рулевым управлением. Используется для сельхоз. работ на участках практически в любом климате. Стыкуется с МТЗ, превращая его в настоящий мини-трактор. Руль имеет удобную мотоциклетную форму и располагается на одном уровне с сиденьем.

Система управления – удобная, интуитивно понятная. Помимо пассивного пахотного оборудования может использоваться с активными навесными инструментами. Полный список доступного оборудования доступен на сайте.

ИС-2 отличается небольшими размерами, очень удобно выполненным рулевым управлением, имеет достаточно небольшую массу. В целом универсален и может использоваться как бывалыми огородниками, так и новичками.

ХорсАМ ИС-2

Достоинства:

• компактность и удобность;
• работает с активной навеской.

Недостатки:

• высокая стоимость.

Источник: http://vyborok.com/rejting-luchshih-adapterov-k-motobloku/

Что такое адаптер для мотоблока

Адаптер своим внешним видом напоминает двухколесный прицеп, который дополнительно оснащается сиденьем. При его установке на мотоблок все садово-огородные работы значительно упрощаются, потому что автоматизируются. Самодельный адаптер в несколько раз повышает производительность и уменьшает трудоемкость выполнения сельскохозяйственных работ. Это приспособление способно превратить мотоблок в мини-трактор и сделать его функциональным и незаменимым.

У некоторых моделей имеется специальный рычаг для подъема, который делает управление механизмов более комфортным. В случае необходимости мотоблок используют для перевозки небольших грузов.

В зависимости от целей использования техники дышла бывают:

• удлиненные (для габаритных машин);
• укороченные (для легких конструкций).

Для подсоединения адаптера к мотоблоку используют одинарную увеличенную сцепку, которая состоит из двух частей. Первая выступает в качестве связующего звена, а вторая является регулятором. Если возникает необходимость оснастить оборудование одновременно несколькими орудиями, то используют уже двойную универсальную сцепку.

Преимущества и недостатки

Адаптерное рулевое управление мотоблоком удобно тем, что:

• исключается потребность хождения за мототехникой;
• происходит полная реализация тягового потенциала мотоблока;
• увеличивается функционал сельскохозяйственного оборудования;
• упрощается перевозка агрегата до конкретного участка обработки;
• облегчается управление – больше не требуются большие усилия оператора;
• конструкцию по необходимости можно разбирать;
• осуществляется достаточный баланс по всем осям.




К недостаткам относят увеличение расхода топлива, которого после переделки уходит в полтора раза больше. Однако эти потери себя оправдывают простотой управления и сбережением колоссального количества времени, которое тратит огородник при работе с землей.

Источник: http://selhoztehnik.com/adapter-dlya-motobloka-svoimi-rukami-vidy-samodelnoj-konstruktsii-sposoby-izgotovleniya-razmery-i-chertezhi

Мотоблок дизельный CHAMPION DC1193E 9.5 л.с.

Фото: pokupki.market.yandex.ru

Мотоблок Champion DC1193E может вспахивать почву, косить сено, собирать урожай, качать воду с помощью навесного оборудования. Имеет дизельный двигатель мощностью 9.5 л.с., запускается с ключа. Укомплектован большими пневматическими колесами, что облегчает перемещение по участку. Коробка передач обеспечивает две скорости движения вперед и одну назад. Максимальная ширина захвата составляет 110 см. Глубина вспашки регулируется с помощью сошника. В передней части мотоблока расположена откидная стояночная опора. Так что если ищите лучшие мотоблоки для перевозки, то стоит обратить внимание на данную модель.

Мотоблок дизельный CHAMPION DC1193E 9.5 л.с.

Преимущества:

• Экономичный дизельный двигатель
• Ширина обработки за один проход 1100 мм
• Глубина обработки почвы 150-300 мм
• Реверс
• Скорость движения: 1 передача – 5 км/ч, 2 передача – 10 км/ч
• Электростартер и ручной стартер
• Возможность использования навесного оборудования
• Стояночный упор
• Глушитель

Источник: http://express-novosti.ru/reviews/tovary-dlja-doma/2147509373-motobloki-dlya-perevozki-rejting-luchshih-predlozhenij.html

Область применения

Если в целом рассматривать назначение адаптеров для мотоблоков, то их целью является разгрузка пользователя и облегчение его тяжелого труда. В зависимости от того, какое вспомогательное оборудование навесного типа будет крепиться к мотоблоку, его сфера использования может существенно расширится.

Например, помимо вспашки, прополки, окучивания и уборки корнеплодов появится возможность убирать сено, очищать некоторые типы поверхностей от снега, выравнивать поверхность почвы. Кроме того, можно будет перевозить габаритные грузы.



Источник: http://selhoztehnik.com/adapter-dlya-motobloka-svoimi-rukami-vidy-samodelnoj-konstruktsii-sposoby-izgotovleniya-razmery-i-chertezhi

Состав адаптера для мотоблока

Визуально устройство схоже с телегой, прикрепленной к мотоблоку. Кто-то называет такой аппарат «тракторенком».В состав механизма входят:

• рама;
• сидение;
• колеса, благодаря которым он передвигается по огороду. Колеса могут быть резиновые (с протектором, позволяют ездить по утрамбованной дороге) и железные (используются для работы с большими объемами пашни). В большинстве случаев колеса продаются в комплекте, но если возникнет желание их поменять, то помните, что есть варианты выбора;
• чугунное или стальное устройство для крепления с работающим блоком. Данный элемент является самым важным составляющим, оно позволяет транспортному средству быть устойчивым.

Источник: http://mihali4.ru/obsluzhivanie/adapter-dlya-motobloka-svoimi-rukami

Как собрать адаптер к мотоблоку своими руками

Собрать адаптер самостоятельно в домашних условиях не так уж и трудно. По сути он представляет собой обыкновенную прицепную тележку. Прицеп конструируется таким образом, чтобы центр тяжести всей конструкции приходился на несущую раму. Самый сложный механизм здесь – это механизм сцепления с МБ, поскольку от его прочности зависит, как долго проработает аппарат.

Конструкция стандартного устройства состоит из следующих комплектующих:

• рама;
• руль;
• колесная пара;
• сидение оператора;
• сцепное устройство;
• подъемный механизм сцепного устройства;
• тормозной механизм.

На рисунках ниже можно увидеть чертежи, по которым, при наличии умелых рук, можно соорудить простенькое устройство своими руками.

Рис 1. Чертеж площадки для ног и части рамы прицепляемой тележки

При изготовлении обычно используется металлопрофильная труба круглой или прямоугольной формы или металлический прут.

Рис 2. Устройство адаптера

Механизм сцепления позволяет зафиксировать навесное оборудование + прицеп к мотоблоку, при условии, что соединительные скобы мотоблока и адаптера подходят друг к другу по диаметру.

Рис 3. Чертеж механизма сцепления

Пошаговую инструкцию по созданию адаптера можно увидеть в соответствующем ролике:

Источник: http://vyborok.com/rejting-luchshih-adapterov-k-motobloku/

Переделка мотоблока Ока в минитрактор

Владельцы тяжелых мотоблоков Ока частенько прибегают к усовершенствованию своей техники, переоборудовав свой мотоблок в мини-трактор. Для такой переделки лучше брать самые тяжелые модели, такие как мотоблок «Ока» МБ-1Д1М1, производительность двигателя составляет 8 л. с.

Менее мощные мотоблоки “Ока” МБ-1Д1М13 и МБ-1Д1М14 (производительность 6 и 7 л. с.) также могут быть подвержены переделке.

Подготовка к переоборудованию мотоблока

Решившись сделать самодельный трактор из мотоблока Ока, вам необходимо позаботиться о наличии следующих инструментов и материалов:

• сварной аппарат;
• ключи;
• дрель;
• болгарка;
• молоток;
• крепежи;
• пара колес;
• водительское кресло;
• листы металла;
• трубы, уголки и т. д.

Предлагаем ознакомиться со схемами и чертежами переоборудования мотоблока в трактор:

Переделка мотоблока Ока в трактор может быть выполнена с использованием уже готовых комплектов запчастей, выпускаемых отечественными заводами. Комплектация такого набора примерно следующая:

• инструкция по сборке минитрактора;
• прочная рама (основа);
• рулевая колонка;
• колесная пара;
• защитные крылья для колес;
• защита для водителя;
• сиденье с креплением;
• тормозная система (барабан с диском, цилиндр, бачек для жидкости);
• задний подъемник;
• комплект для установки фрез;
• рычаги управления.

Предлагаем посмотреть видео обзор комплекта запчастей, предназначенных для переломки:

Перечень производителей, выпускающих готовые комплекты для переоборудования:

1. “КМ-Агротех” (более 56 тыс. рублей).
2. “Агромарка” (от 7 тыс. грн.).
3. ЧП “Техно Гарант” (более 9 тыс. грн.).
4. ООО «Булат» (от 6,5 тыс. грн.).
5. ООО «Кэтман Групп» (более 1700 бел.рублей).

Источник: http://ProOgorod.com/selhoztekhnika/navesnoe-oborudovanie/pritsepy-i-adaptery-k-motobloku-oka

Как установить?

Источник: http://stroy-podskazka.ru/motobloki/adaptery-s-rulevym-upravleniem/

Отзывы владельцев

Руслан, 42 года:

Здравствуйте. Купил мотоблок Ока 4 года назад, через полгода после покупки раскошелился и на прицеп. Взял модель того же завода, ПМГ-300-1. Очень удобный агрегат, легко монтируется, демонтируется. Устойчивый с самовыбросом.

Евгений, 29 лет:

Я решил сделать переломку мотоблока в трактор, моя Ока отпахала 3 года, пришло время модернизироваться. Сначала думал самостоятельно сделать все детали, но просмотрел чертежи (которые не всегда соответствуют описаниям работы в инете), оценил стоимость материалов, электроэнергии и решил, что заводская конструкция выйдет не дороже. Решил отдать предпочтение отечественному производителю, остановившись на  Харьковской Агромарке. Покупка стоила чуть более 7500 грн. Инструкция более чем доступна к пониманию, есть гарантия (что и требовалось) тракторок получился славный, полноприводный, выносливый, проходимость и тяговые характеристики на высоте.

Источник: http://ProOgorod.com/selhoztekhnika/navesnoe-oborudovanie/pritsepy-i-adaptery-k-motobloku-oka

Рекомендации по эксплуатации

Как показывает практика, «Нива» поступает на реализацию в уже собранном виде, но после приобретенияперед установкой навесного оборудования требуется выполнить правильную регулировку основных узлов. Грамотная подготовка оборудования позволяет выполнять полноценную работу с максимальным использованием характеристик.

Для полноценной работы двигателя обязательно осуществляется настройка клапанной системы. С этой целью выполняется разборка карбюратора, а также откручивание всех винтовых соединений на верхнем и нижнем корпусе с последующей чисткой элементов. На следующем этапе выполняется настройка клапанов при помощи регулировочных винтов.

Чтобы оборудование служит максимально долго и сохраняло свою работоспособность, следует придерживаться следующих рекомендаций по эксплуатации:

в процессе установки культивирующих навесов нужно контролировать направление ножей по ходу движения оборудования;
если в процессе проведения сельскохозяйственных работ колеса буксуют, то рекомендуется установка дополнительных грузов;
очень важно контролировать качество и чистоту используемого в мотоблоке топлива;
при запуске в работу холодного устройства необходимо закрывать воздушную подачу посредством специальной задвижки;
после запуска РУД устанавливается на позицию ХХ, а двигатель прогревается примерно три минуты;
категорически запрещается выставлять обороты на максимальные показатели на этапе прогрева мотора;
особенно важно предотвращать в процессе работы попадание масла на поверхность воздушного фильтрующего элемента.

Прежде чем приступать к работе с адаптерами и мотоблоками, очень важно ознакомится с прилагаемой производителем инструкцией

Источник: http://selhoztehnik.com/adapter-dlya-motobloka-svoimi-rukami-vidy-samodelnoj-konstruktsii-sposoby-izgotovleniya-razmery-i-chertezhi

Оглавление:

• Делаем адаптер к мотоблоку своими руками
• Схема и устройство адаптера к мотоблоку
• Адаптер к мотоблоку своими руками чертеж
• Адаптер для мотоблока своими руками видео подборка

Вы можете пойти путем наименьшего сопротивления и купить в магазине готовый адаптер к мотоблоку, тем более, что их имеется большое количество и разнообразие, Но, если вы обладаете технической творческой жилкой, то самостоятельно изготовить адаптер к мотоблоку своими руками не будет для Вас большим трудом при одновременном сохранении довольно ощутимых денежных средств, которые нужно было бы отдать за готовый адаптер.

Делаем адаптер к мотоблоку своими руками

Основа адаптера к мотоблоку изготавливается из прямоугольной трубы длиной 170 см. К ней приваривается поперек еще одна труба длиной 50 см, к которой должны крепиться стойки крепления колес адаптера. Высота этих стоек от верхней точки стойки до оси колеса адаптера равна 30 см. Можно приспособить колеса от обычной садовой тележки, а их внутренние втулки расточить на токарном станке. На втулки надевают подшипники нужного размера.

Затем ко втулкам колес адаптера и к центральной трубе следует приварить раскосы. Длина их может быть различной и определяется углом, который Вам нужно будет выдержать. После этого следует расчет и сварка рамы для навесного оборудования. Боковые трубы этой рамы крепятся к стойкам колес при помощи болтов. Болты должны быть достаточного диаметра, чтобы выдерживать различные механические нагрузки.

На задний торец рамы для навесного оборудования приваривается поперек швеллер (№ 10). Задний швеллер и боковые трубы рамы имеют одинаковую длину 40 см., вследствие чего рама имеет квадратную форму. Также к раме приваривается рычаг с тремя  “коленами”, имеющими длины 30, 50, и 19 см. Сбоку на рычаг монтируется еще один рычаг длиной 75 см для увеличения прилагаемого усилия.

Такой адаптер к мотоблоку своими руками вполне уверенно едет по земле при работе на целине и на пашне. К нему можно сделать специальный отвал для уборки снега. Спереди адаптера находится сцепной узел, который также можно сделать самому или купить готовый.

Единственное на что нужно обратить внимание, это на то, что надежность как сцепки адаптера, так и самого мотоблока должна быть достаточно высокой. Сверху, к центральной трубе, приваривается металлическая “нога” для размещения сиденья. Вот, собственно, и все.

Схема и устройство адаптера к мотоблоку

Адаптер к мотоблоку представляет из себя прицеп с сиденьем выполняется на основе двухколесной рамы. Его назначение − облегчить работу с мотоблоком, который он трансформирует в устройство для перевозки грузов, подобное мини-трактору.

Адаптер обеспечивает существенное уменьшение трудоемкости выполнения сельскохозяйственных работ и повышает эффективность эксплуатации мотоблока во много раз. Стоит заметить, что тяжелые адаптеры бывают двух видов: длинные и короткие. Они могут стыковаться к разным мотоблокам. Также известен и легкий адаптер для фрезы, которая крепится к одному колесу мотоблока, в отличие от тяжелого адаптера.

Адаптеры, будучи основным звеном в соединении мотоблока и навесных устройств, оснащаются сидением, удлиненной или короткой станиной (дышлом) и сцепками. Конструктивно адаптер содержит двесцепки. Одна из них обеспечивает соединение адаптера с мотоблоком, а задачей второй является агрегатирование навесного оборудования: борон, плугов, культиваторов, копалок, косилок и т.д. Соединение навесных устройств с адаптером производится как правило одинарной сцепкой.В рабочее положение навесные устройства переводятся посредством ручного привода.

Сегодня производится много разных видов адаптеров, которые по основным признакам их конструкции можно отнести к двум основным видам: кузовные (универсальные) адаптеры пригодны как для сельскохозяйственных работ, так и для грузоперевозки; бескузовные − только для обработки.

К мотоблокам различной мощности стыкуются адаптеры с длинными или короткими дышлами. Адаптеры с короткими дышлами используются только на легких мотоблоках, а адаптеры с длинными дышлами – на тяжелых. Как правило модели адаптеров оснащены приспособлениями для регулировки ширины колеи, раздвижными дышлами, а также приводами опускания и подъема навесного оборудования.

Адаптер к мотоблоку своими руками чертеж

Переоборудование мотоблока в мини-трактор можно выполнить путем покупки и присоединения к агрегату адаптера, представляющего собой прицепную тележку, оснащенную сидением. Передний адаптер для мотоблока облегчит выполнение сельскохозяйственных работ и уменьшит затраты топлива.Однако при желании вы сможете сделать чертеж адаптера к мотоблоку для изготовления этого механического устройства своими руками, с которым будет нетрудно выполнить все сельхозработы на земельном участке.

Нужно учесть то, что адаптер должен включать раму, колесную пару, сиденье и сцепные устройства. Если вы изготовите адаптер для мотоблока, отличающийся надежностью конструкции, самостоятельно, то вам можно будет сразу садиться в его сиденье и приступить к садово-огородным работам на земельном участке, будучи совершенно уверенным в том, что все пройдет хорошо.

Кроме самого мотоблока при изготовлении адаптера к нему вам понадобятся:

1. два колеса;
2. уголок, лист и трубы стальные;
3. сварочный аппарат;
4. мягкое сидение;
5. орудия для садово-огородных работ;
6. набор инструментов.

Процесс трансформации мотоблока в мини-трактор включает следующие этапы:

1. Определение кинематической схемы мини-трактора.
Кинематическую схему можно либо сделать самостоятельно, причем главное внимание уделить обеспечению равновесия конструкции, чтоб не возникали дополнительные нагрузки, либо взять готовую схему (см. чертеж ниже), на которой кинематически изображен мини-трактор, сделанный из мотоблока Нева.

Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

• 2. Изготовление рамы адаптера к мотоблоку. При изготовления рамы нужно обязательно предусмотреть наличие вилки с втулкой для обеспечения поворота прицепа.
• 3. Изготовление кузова адаптера к мотоблоку. Заготовкой для кузова послужит стальной лист.Высота бортов кузова должна составлять не менее 30 см.
• 4. Установка сидения. Сидение крепится при помощи болтов к хребтовой балке рамы адаптера на расстоянии 80-85 см от ее переднего конца.
• 5. Установка дополнительных навесных приспособлений (орудий труда).
• 6. Проверка работоспособности готового мини-трактора.
• 7. Покраска мини-трактора.

При необходимости можно докупить и дополнительно установить на адаптер такие сельхозорудия труда как:
плуг;
выкапыватель картофеля;
окучиватели;
борона;
скребок для уборки снега и пр.

Создав своими руками мини-трактор, оборудованный дополнительными навесными устройствами, можно существенно повысить производительность садово-огородных работ и круглогодично, практически не прикладывая особых усилий, вспахивать, окучивать или убирать свой огородный участок.

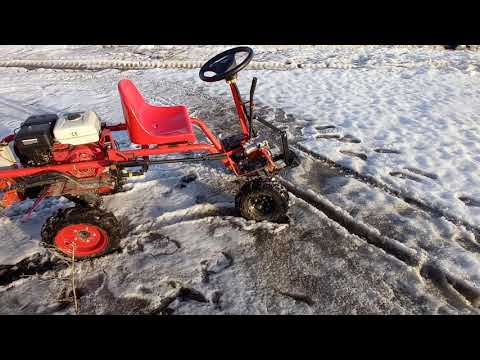

Адаптер для мотоблока своими руками видео подборка
