Актуатор для ворот своими руками распашных

Владельцы раздвижных ворот не испытывают особых трудностей при самостоятельном укомплектовании створки приводным механизмом, но если речь идёт о распашных воротах, приложенных усилий и знаний нужно куда больше. Сегодня мы расскажем о приводах для распашных створок ворот и их сборке своими руками.

Существует три основных типа редукторной передачи, превращающей вращение электромотора в поступательное движение с высоким моментом силы. Конструкция механизма может быть выполнена:

• в виде зубчатого колеса;
• с применением винтовой шпильки;
• с использованием реечной передачи.

На этих трёх типах кинематики вполне реально собрать собственный механизм даже в домашних условиях.

Предложенная ниже конструкция самодельного актуатора не боится влаги и загрязнений, он оказывает весьма высокое усилие при движении.

Обратите внимание, что при закрытых воротах такой самодельный привод выполняет роль замка: его невозможно открыть с внешней стороны, нажав на створку ворот.

Подготовка ворот и мест крепления

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.

При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне. Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства.

Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.

На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.

Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.

Изготовление привода из автомобильных стеклоподъёмников

Лёгкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъёмников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.

Имеется два типа конструкции стеклоподъёмников, пригодных для использования в качестве привода ворот:

• роль подвижного элемента играет зубчатая рейка;
• основан на работе зубчатого колеса.

В обоих случаях приводную часть монтируют на металлической площадке, имеющей жёсткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.

Механизм подъёмника требует доработки: установки удлинённой металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.

Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдёт пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.

Основная трудность в применении стеклоподъёмников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путём, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.

Выбор и расчёт двигателей

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.

Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.

В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2 ~ 18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.

Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100-250%.

Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.

Шпилька для самодельного привода

Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.

Основная трудность — найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации — самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.

Увеличиваем твёрдость шпильки

Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки — 700-800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13-15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200-250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3-4 минут выдержки изделие нужно остудить в воде.

Увеличение витков резьбы шпильки

Для изготовления специальной гайки нужно накрутить на шпильку 2-3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.

Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.

Сборка актуатора

Определение размеров актуатора

Актуатор имеет телескопическое устройство, для его изготовления вам понадобится две стальные трубы, одна из которых без сильного люфта входит в другую. Вы можете использовать трубу квадратного или круглого профиля, особой разницы нет. Внутри обоих труб не должно быть следов ржавчины и окалины, поэтому лучше приобретайте новые.

Что касается размеров труб и шпильки, их вы должны рассчитать самостоятельно, исходя из проделанных измерений. Допустим, в сложенном состоянии длина привода составила 110 см, а его рабочий ход — 50 см. Значит, длина внешней трубы составит не более 100 см, в неё будет вложена меньшая трубка длиной 80 см, а длина шпильки составит полные 110 см или больше, в зависимости от метода крепления мотора. При этом в раскрытом состоянии трубы привода будут иметь перехлёст в 30 см.

Сборка выдвижной части

Пропустите через меньшую трубу шпильку с накрученной на неё гайкой и расположите её центр на продольной оси трубы. Чтобы уверенно отцентрировать шпильку, не выбирайте трубу слишком большого диаметра. Например, если вы используете гайку М18 с размером под ключ 27 мм, выберите трубу с условным диаметром 25 мм. Вам останется только равномерно обточить гайку, чтобы она плотно вошла в трубу. Выполните крепление сваркой . С внутренней стороны приваривать необязательно, но вы можете сделать это, вырезав в трубе «окно». Когда гайка закреплена, выкрутите из неё шпильку.

На конце шпильки нужно закрепить радиально-осевой подшипник с закрытым с двух сторон сепаратором. Внешний диаметр подшипника должен быть примерно равным внутреннему диаметру трубы. Подшипник должен скользить внутри трубы без значительного сопротивления, зазор между ним и стенкой не должен превышать 1 мм. Если подшипник входит слишком туго, тщательно обработайте торец внешней обоймы наждачной бумагой. На шпильке подшипник должен быть прочно зажат между двумя гайками. Меду ними и подшипником обязательно следует проложить 1-2 шайбы с обеих сторон, чтобы вращению ничего не мешало. Обильно смажьте шпильку литолом и введите её со свободной стороны малой трубы, затем закрутите в приваренную гайку. Выполните несколько пробных прогонов по всей длине: подшипник должен свободно скользить внутри и не подклинивать.

Заглушки и шарнирные соединения

Далее дело за заглушкой. Её нужно изготовить из металлической болванки, диаметр которой чуть меньше диаметра трубы. Чтобы привод был ремонтопригодным, сделайте в трубе два или три отверстия с зенковкой, нарежьте в соответствующих им местах на заглушке резьбу под крепёжные винты. К торцу пробки приварите две стальные полосы со сквозным отверстием, чтобы зазор между ними был немного больше толщины крепления на створке ворот. Учитывайте «украденное» заглушкой расстояние в расчёте общей длины актуатора в сложенном положении. Перед установкой заглушки натолкайте внутрь трубы 50-70 грамм литола, потом закрутите шпильку, чтобы подшипник вошел в трубу на 5 сантиметров, снова добавьте смазки и заглушите трубу.

Внешняя труба актуатора

Шпильку из трубы нужно выкрутить полностью, пока подшипник не упрётся в гайку. Затем внутренняя труба вводится во внешнюю, а шпилька ввинчивается на 5-6 оборотов.

Далее нужно определиться с методом крепления мотора. В идеальном варианте цилиндрический корпус двигателя должен быть зафиксирован внутри трубы прижимными винтами. Если вам не удалось выбрать мотор подходящих размеров, приварите к заднему концу отрезок трубы большего диаметра, стальной полосы или металлического уголка. Так вы сможете закрепить негабаритный двигатель любым удобным способом.

Важно: расстояние от поверхности площадки до центральной оси трубы должно быть равно высоте вала двигателя. Располагайте его таким образом, чтобы он совместился со шпилькой как можно более соосно.

Установка мотора и окончательная сборка

Соедините вал двигателя со шпилькой при помощи муфты. Её вы можете приобрести из арсенала комплектующих для мотора или изготовить самостоятельно из двух небольших трубок, вложенных одна в другую. Смажьте шпильку во второй раз и закрепите двигатель на площадке. Затем, вращая внутреннюю трубку, сократите длину вашего актуатора до стандартного открытого положения. Смажьте литолом всю поверхность внутренней трубки и полностью сложите привод.

Если вы будете крепить мотор внутри трубы, утопите его вглубь на 5-6 см и используйте заглушку, аналогичную первой. Провод питания двигателя пропустите через отверстие, проделанное в нижней части трубы, чтобы внутрь не затекала вода. Или сделайте отверстие в самой заглушке. В обоих случаях будет разумным установить сальниковые вводы.

Если двигатель крепится на площадке — приварите вилочный наконечник к ней, убедитесь в достаточной жёсткости конструкции и защитите двигатель кожухом. Теперь вам остаётся только установить актуаторы на место, соединив вилочные наконечники заглушек с креплениями на воротах и столбах. Это можно сделать пальцем со шплинтом или болтом с самоконтрящейся гайкой.

Схема электрических соединений

Подбор оборудования

Управление двигателем выполняется по классической реверсивной схеме, но есть одна деталь. Понятно, что на распашных воротах имеется ограничительная планка, поэтому створки должны складываться в определённом порядке. При отрывании первой начинает движение створка без планки, но закрываться она должна последней. Реализовать это можно разными методами, наиболее надёжный — реле с задержкой включения.

Сборка модульных устройств включает в себя:

• четыре контактора Hager ES424 (DC24V 4NO);
• два реле времени Hager EZN001;
• дифференциальный автомат Hager AD906J;
• блок питания MeanWell DR-120-12.

Оборудование собирается в пластиковом ящике Hager VECTOR VE118DN со степенью защиты IP 65. Схема рассчитана на питание двух мощных мотор-редукторов IG-90GM под напряжение 24 В.

Через дифференциальный автомат питание подаётся на клеммы L и N блока питания. С его обратной стороны снимаются две линии постоянного тока 24 В, каждая питает по два спаренных контактора: на входные клеммы одного из них питание подаётся в обратной полярности. Выходы пар контакторов соединены параллельно и подают напряжение на мотор-редукторы.

Вторичные цепи и автоматика

Цепь управления контакторами работает на постоянном напряжении 24 В. Положительный провод питания проходит через размыкающие контакты кнопок «стоп» и подключается к размыкающим контактам кнопок управления, от которых питание поступает на нормально открытые контакты противоположных кнопок. С каждой кнопки напряжение подаётся на две пары пускателей, при этом один из нормально открытых контактов выполняет функцию подхвата катушки. Цепь управления прямого пускателя первой пары и реверсного пускателя второй пары размыкается нормально разомкнутым реле. Питание на реле подаётся с нормально открытого контакта пускателя другой группы. Таким образом выполняется задержка времени для последовательного движения створок.

Автоматическая остановка двигателей выполняется по срабатыванию концевых герконов. Их нужно установить вдоль направления движения актуатора, а на поверхность внутренних труб приклеить небольшие неодимовые магниты. Таким образом, когда привод полностью сложен или его шток в выдвинутом состоянии, происходит срабатывание герконов, которые замыкают цепь питания промежуточного реле с нормально закрытым контактом. Реле подключается параллельно и дублирует кнопку «Стоп».

Такой привод может также работать под управлением автоматики для распашных ворот, схемы аналогичны. Теперь открыть распашные ворота, не выходя из машины, можно легко и без серьёзных финансовых вложений.

«Умелец да рукодельник и себе и людям радость приносит». Не знаете, чего бы еще такого сделать во дворе, если все уже переделали, а руки чешутся? Можем подсказать идею. Ворота, которые сами открываются и закрываются автоматически. Любители комфорта давно оценили саму идею дистанционного управления воротами, и им завидуют остальные автолюбители, особенно в то время, когда на улице идет проливной дождь. Понятное дело, что большинству приходится открывать створки ворот самостоятельно, однако делать это в ненастье — крайне неприятное занятие, к тому же плюхаться в мокрой одежде на сиденье и пачкать его хочется не каждому. Ниже мы расскажем, как сделать автоматические ворота для гаража или забора своими руками, предоставив подробнейшую инструкцию с фото и видео примерами.

Какие бывают механизмы

В наше время существует несколько типов уличных ворот:

• распашные;
• откатные;
• роллетные.

Распашные — это классический вид. Ворота состоят из двух створок, крепящихся на поворотных петлях к вертикальному основанию, глубоко и прочно установленному стальному каркасу. Для ручного либо автоматического открывания створок обязательно нужно пространство перед ними.

Если вы хотите сделать автоматические распашные ворота для дачи своими руками, советуем просмотреть это видео:

Самодельный раздвижной механизм

Откатные на роликах, обычно это одна створка, технически несложная конструкция, поскольку вес ворот распределяется на ролики, а для противостояния ветру и поперечным нагрузкам устанавливаются дополнительные усиленные направляющие. Такие механизмы имеют некоторые особенности в эксплуатации, но в то же время достаточно просто сделать механическую часть для них своими руками

Если вас заинтересовал такой вариант автоматических ворот для забора, рекомендуем просмотреть данный видеообзор:

Самодельный откатной механизм

Идея изготовления откатных ворот

Гаражные ворота роллетного типа — это набор реек из металла и пластика, сцепленных между собой подвижным замком, помещенных в направляющие пазы и соединенных в одну единую конструкцию. Двигаясь по металлическим направляющим, сегменты сгибаются, располагаясь под потолком и освобождая въезд в гараж.

Гаражные ворота подъемно-поворотного типа совершают сложный маневр, уходя вверх и освобождая проезд. Автоматический подъемный механизм для них сложен в монтаже и эксплуатации, поэтому в рамках данной статьи мы его рассматривать не будем.

Принцип действия

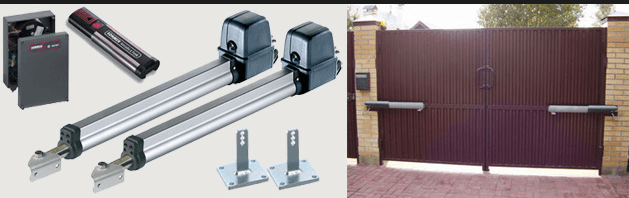

Механизм открывания распашных ворот — это комплект из двух моторов и системы автоматики, которая следит за положением створок и за очередностью их открывания/закрывания, а также улавливает и распознает команды с пульта. Створка с накладным профилем-пазом должна начинать движение первой, при автоматическом открытии ворот и заканчивать движение последней при закрытии, чтобы избежать заклинивания и повреждения створок. Также движение должно прекращаться в крайних точках положения створок. Мощность моторов напрямую зависит от веса створок и плавности их хода — чем тяжелее, тем мощнее двигатель и редуктор нужны для управления ими. Также стоит учитывать площадь полотна, воздействие на них ветра. В ветренный день моторам гораздо тяжелее двигать ворота. Лучше предусмотреть и сделать аварийное открытие уличных ворот, в случае поломки или отсутствия электроэнергии, в ручном режиме.

Как в заводских, так и в самодельных приводах, в основном используют актуатор или линейный привод, который изображен на фото ниже:

Он представляет собой резьбовую шпильку, которая подключена к двигателю и вращается на подшипниках. За счет вращения шпильки ответная часть — муфта, накручивается по резьбе, тем самым перемещаясь по шпильке. Еще данную конструкцию привода иногда называют червячной.

От шага резьбы зависит коэффициент редукции, чем меньше шаг, тем большее усилие может передать актуатор, однако скорость в таком случае уменьшается. В качестве электродвигателя можно использовать мотор редуктор автомобильных дворников или же стеклоподъемников.

Механизм автоматических откатных ворот довольно прост в реализации. Один двигатель, один редуктор. Передача линейного движения может быть на рейку с зубьями, или же через мотоциклетную цепь. Автоматика следит за крайними положениями створки, закрыто или открыто. Главная изюминка — это жесткая конструкция створки и система роликов, удерживающих эту конструкцию во время закрывания и открывания. Также обеспечивается противостояние боковой нагрузке во время ветра. Главная задача сделать так, чтобы сбалансированная створка легко и без усилий ходила по роликам и направляющим. Во время разработки ворот нужно предусмотреть аварийное открывание, в случае поломки или отключения электроэнергии. В качестве эл. привода также возможно использовать двигатель от стеклоподъемника или дворников.

Гаражные автоматические ворота в свою очередь также делятся на роллетные (их еще могут называть секционными) и подъемно-поворотные. Данный тип проблематично сделать самостоятельно ввиду сложности технологии производства. Их плюс в том, что изготовление происходит по индивидуальному заказу в цехе, и монтаж осуществляется целым блоком, поэтому не занимает много времени.

Итог

Сейчас на рынке представлен широкий ассортимент механизмов и элементов для того, чтобы можно было самому сделать автоматические ворота с дистанционным открытием и закрытием с пульта.

В нашей статье мы постарались познакомить читателей с существующими видами механизмов и подсказать идею для самостоятельной сборки или выбора подходящего варианта автоматических ворот для загородного дома, указав моменты, на которые нужно обратить более пристальное внимание, а именно.

Основное удобство автоматических распашных ворот состоит в том, что закрыть или открыть их можно посредством пульта дистанционного управления. Каждый человек на сегодняшний день желает сделать свою жизнь настолько комфортной, насколько это возможно. Именно поэтому у владельцев частных домов или собственных гаражей все чаще встречается автоматика для можно ее смонтировать довольно быстро, при этом получив отличный результат.

Особенности системы

Стоит разобраться, как же работает вся эта система. Автоматизация ворот возможна посредством привода, который монтируется прямо на ворота. Комплект автоматики для ворот не сложно смонтировать своими руками. Процесс установки нельзя назвать таким уж простым. Тут требуется соблюсти четкую последовательность действий в сочетании точностью и квалификацией на каждом этапе работ. При установке привода имеется несколько особенностей. Нужно учесть створки по отношению к высоте столбов. Если установленная автоматика не предполагает наличия концевых выключателей, то требуется устанавливать створочные упоры. При упущении такого важного нюанса можно получить совершенно непредвиденный результат. Электродвигатель выйдет из строя, а функционирование всей конструкции сложно будет назвать нормальным.

Комплектация

Множество элементов содержит в себе такой комплекс, как автоматика для распашных ворот. Своими руками можно будет ее смонтировать только при условии наличия всех компонентов. Для правильной и качественной установки ворот требуется разбираться в этом и обладать минимальным опытом решения подобных вопросов. Комплект автоматики содержит: 1 2 привода, 1 комплект фотоэлементов, небольшой маяк и пульт. В качестве преимуществ данного вида механизма можно назвать длительный срок эксплуатации и исключительную прочность. в эксплуатации, а ворота открываются со скоростью до 15 секунд. В числе недостатков можно выделить такой момент, как наличие на пути движения ворот хоть одной преграды, из-за чего привод вполне может дать сбой, а это приводит к заклиниванию. Перед проемом не должно возникать никаких преград. Только в этом случает можно рассчитывать, что автоматика для распашных ворот своими руками будет функционировать достаточно долго, не выходя из строя. Проведение профилактических мероприятий позволит исключить сбои при работе оборудования. Все части, требующие того, необходимо периодически смазывать специальными веществами. При выходе автоматики из строя категорически запрещается прилагать физические усилия при необходимости открыть ворота, тут решение только одно — вызвать мастера.

Самодельный привод

Как уже можно было понять, при большом желании автоматика для распашных ворот своими руками — это уже не настолько нереалистичная идея. Это довольно хороший способ сэкономить собственные средства. Если к этому делу у вас имеется не только практический интерес, но вы заинтересованы в реализации самой идеи, то это дело как раз для вас. И это довольно увлекательный процесс.

Необходимые элементы

В качестве основного элемента такого привода используется механизм спутниковой антенны. В ее комплект оборудования входит червячная передача, заменяющая электропривод. Основа системы спутникового телевидения состоит из механизма поворотного действия. Это двигатель, который допускается использовать для установки автоматики. Червячная передача работает по принципу, аналогичному действию электропривода. Такой вариант является более выгодным в сравнении с магазинными приводами, так как для его работы требуется напряжение в 36 вольт, а для магазинных — обычное сетевое в 220 вольт. Для сборки вам необходимо раздобыть два рабочих привода от спутниковых антенн. Выбирать стоит модели, имеющие самый длинный шток. Потребуется еще пульт и трансформатор, его мощность должна быть 36-40 ватт. Пульт используется для открытия конструкции и ее закрытия. Он должен работать на расстоянии около 50 метров. Помимо этого, не мешало бы запастись двумя брелоками, продающимися в магазинах, реализующих товары, необходимые в сфере охраны.

Для сбора привода будет вполне достаточно 6 часов. Чтобы автоматика для ворот своими руками действовала качественно, требуется оснастить ее токовым реле. При его отсутствии мотор может перегреться и сломаться. А с его помощью вы легко сделаете привод для ворот при самых минимальных денежных вложениях. Если вам больше нравится готовая сборка, то можно сэкономить и на монтаже.

Процесс монтажа

При установке электропривода для распашных ворот требуется учесть сторону открытия створок ворот: наружу либо внутрь. Итак, если вас интересует, как устанавливается автоматика для ворот своими руками, то тут требуется перечислить необходимые инструменты для этих целей. Вам потребуются: дрель, молоток, плоскогубцы, строительный метр, шуруповерт, изолента. В автоматических воротах, в отличие от обычных, присутствует электропривод. Поэтому перед его установкой требуется определиться с тем, какой именно вариант выбрать.

Виды электроприводов

Электроприводы могут быть линейными или рычажными. Чтобы точно определиться с выбором, требуется знать расстояние между петлей и внутренней стороной столба. При расстоянии до 1,5 см требуется использовать линейный привод. Его стоимость заметно ниже, чем у рычажного. Если замеряемое расстояние составляет 1,5-3 см, то тут уместно устанавливать рычажный тип привода. Он настолько же надежен, как и линейный.

Ворот предполагает, что требуется установить не только привод, но и комплект оборудования. Важно определить ширину створки, а также возможные ветровые колебания. Очень многие опасаются самостоятельно устанавливать все это оборудование, так как не обладают должным опытом и знаниями. Но тут важно помнить о необходимости внимания к деталям, тогда проблем с установкой не будет.

Как это делается?

Важно проверить, чтобы движение створок было легким, когда привод запускается. Если что-то этому мешает, то требуется отыскать причину и устранить ее, так как движение электропривода должно быть по уровню. В противном случае не исключено, что столб может наклониться, угол движения сместится, а это плохо сказывается на автоматике всей конструкции. После устранения разнообразных неполадок можно переходить к процессу установки автоматики. Важно соблюдать инструкцию как можно точнее, чтобы эксплуатация системы была максимально долгой.

Обычная схема

Автоматика для распашных ворот своими руками устанавливается на изделия, открываемые внутрь, при этом уместно использовать любой электропривод. При использовании в качестве основания столбов из стали уместно устанавливать линейный привод. Он компактен и надежен, а его стоимость сравнительно невысока. Можно использовать и рычажный привод, но он намного дороже. Сложный вариант при наличии кирпичных колонн и нахождении ворот прямо посередине. В таком случае линейный привод не подходит.

Автоматика рычажного типа монтируется на столб, при этом ворота открываются за счет рычагов, при этом они должны находиться на расстоянии не более 200 мм от столбов.

Ворота открываются наружу

В данном случае доступны для использования два вида устройств, однако правильным выбором будет автоматика для гаражных ворот с линейным механизмом. Это более дешевое и качественное решение. Автоматика монтируется в проеме, а занимает не более 150 мм с обеих сторон. На узкие ворота система крепится вверху. Электропривод обычно устанавливается прямо на столб. Автоматика для распашных ворот своими руками устанавливается так, чтобы гидравлический привод позволял открывать их наружу. Далее к конструкции приваривается кронштейн крепежа. При открытии ворот с линейным приводом должно быть по 1 см свободного хода. После этого можно проверить правильность хода створок и движения электроприводов. На следующем этапе требуется установить упоры для открывания и закрывания, а потом присоединить двигатели. В конце нужно оборудовать перемычки, соединить с пультами, а также включить механизм. Если одна створка должна двигаться в другом направлении, то требуется поменять местами провода на двигателе.

Завершающие работы

После этого автоматика для распашных ворот своими руками должна быть оборудована концевыми выключателями. Если вы не предусмотрели использование таких элементов, то требуется на плате выставить срок функционирования створки, а также усилие открывания и закрывания. Не стоит задавать максимальное усилие, так как это сокращает устройства. Рекомендуется устанавливать минимальные усилия для того, чтобы наружу ворота открывались нормально.

Проблемы и ошибки

Довольно часто встречаются случаи, когда люди монтируют все своими руками, но не справляются с этой задачей из-за недостаточного опыта. Это приводит к массе ошибок, из-за которых автоматика отказывается работать, а привод полностью выходит из строя. Все должно подсоединяться поэтапно, так как именно это позволит исправить любые неполадки в случае допущенных ошибок. В противном случае будет весьма проблематично установить причину поломки. Правильная и точная установка в совокупности с высоким качеством электропривода позволяет воротам функционировать максимально долго и правильно. Даже если вами используется автоматика для откатных ворот, вы быстро сможете оценить, насколько удобно вам стало заезжать. Особенно это ощутимо зимой, когда вы не хотите покидать теплый салон вашего автомобиля, чтобы открывать холодные ворота.

Для защиты въездной зоны на территории разного назначения могут использоваться откатные ворота, которые работают с использованием специальной автоматики. В этом случае тоже имеются определенные особенности монтажа. Автоматика для откатных устанавливается по этапам. Для начала требуется приварить к их конструкции снизу стальную консольную трубу. В процессе эксплуатации всей конструкции она движется по роликовым тележкам, установленным на специально организованном фундаменте. Хорошо зарекомендовала себя автоматика для ворот Came. В закрытом положении нижний угол ворот закатывается концевым роликом в уловитель. Во время открывания полотна такое движения помогает предотвратить поперечные колебания устройства.

Автоматика для откатных ворот должна монтироваться с учетом определенных моментов:

Установка подобных конструкций начинается с обустройства независимого фундамента, а также основы, находящейся в проеме и сбоку от него, в стороне открывания всей конструкции;

Крепления ворот и сам их каркас должны характеризоваться высокой степенью устойчивости к воздействию ветров;

Требуется монтаж особой удерживающей части, посредством которой можно увеличить ширину конструкции полотна в сторону, в которую ворота открываются;

Должна быть обеспечена эффективной защитой от взлома, а также особым видом защиты от различных неблагоприятных факторов.

Выводы

Теперь вы знаете, как монтируется автоматика распашных ворот своими руками. При наличии сильного желания требуется четко соблюдать инструкцию, чтобы получить желаемый результат. Важно отметить, что автоматика для секционных ворот устанавливается по аналогичному принципу. Поэтому у вас не должно возникать никаких сложностей с процессом монтажа.

Мы расскажем о приводах для распашных створок ворот и их сборке своими руками

Владельцы раздвижных ворот не испытывают особых трудностей при самостоятельном укомплектовании створки приводным механизмом, но если речь идёт о распашных воротах, приложенных усилий и знаний нужно куда больше. Сегодня мы расскажем о приводах для распашных створок ворот и их сборке своими руками.

Существует три основных типа редукторной передачи, превращающей вращение электромотора в поступательное движение с высоким моментом силы. Конструкция механизма может быть выполнена:

• в виде зубчатого колеса;

• с применением винтовой шпильки;

• с использованием реечной передачи.


На этих трёх типах кинематики вполне реально собрать собственный механизм даже в домашних условиях.

Предложенная ниже конструкция самодельного актуатора не боится влаги и загрязнений, он оказывает весьма высокое усилие при движении.

Обратите внимание, что при закрытых воротах такой самодельный привод выполняет роль замка: его невозможно открыть с внешней стороны, нажав на створку ворот.

Подготовка ворот и мест крепления

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.

При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне. Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства.

Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.

На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.

Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.

Изготовление привода из автомобильных стеклоподъёмников

Лёгкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъёмников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.

Имеется два типа конструкции стеклоподъёмников, пригодных для использования в качестве привода ворот:

• роль подвижного элемента играет зубчатая рейка;

• основан на работе зубчатого колеса.


В обоих случаях приводную часть монтируют на металлической площадке, имеющей жёсткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.

Механизм подъёмника требует доработки: установки удлинённой металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.

Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдёт пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.

Основная трудность в применении стеклоподъёмников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путём, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.

Выбор и расчёт двигателей

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.

Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.

В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2 ~ 18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.

Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100–250%.

Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.

Шпилька для самодельного привода

Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.

Основная трудность — найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации — самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.

Увеличиваем твёрдость шпильки

Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки — 700–800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13–15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200–250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3–4 минут выдержки изделие нужно остудить в воде.

Увеличение витков резьбы шпильки

Для изготовления специальной гайки нужно накрутить на шпильку 2–3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.

Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.

Сборка актуатора

Определение размеров актуатора

Актуатор имеет телескопическое устройство, для его изготовления вам понадобится две стальные трубы, одна из которых без сильного люфта входит в другую. Вы можете использовать трубу квадратного или круглого профиля, особой разницы нет. Внутри обоих труб не должно быть следов ржавчины и окалины, поэтому лучше приобретайте новые.

Что касается размеров труб и шпильки, их вы должны рассчитать самостоятельно, исходя из проделанных измерений. Допустим, в сложенном состоянии длина привода составила 110 см, а его рабочий ход — 50 см. Значит, длина внешней трубы составит не более 100 см, в неё будет вложена меньшая трубка длиной 80 см, а длина шпильки составит полные 110 см или больше, в зависимости от метода крепления мотора. При этом в раскрытом состоянии трубы привода будут иметь перехлёст в 30 см.

Сборка выдвижной части

Пропустите через меньшую трубу шпильку с накрученной на неё гайкой и расположите её центр на продольной оси трубы. Чтобы уверенно отцентрировать шпильку, не выбирайте трубу слишком большого диаметра. Например, если вы используете гайку М18 с размером под ключ 27 мм, выберите трубу с условным диаметром 25 мм. Вам останется только равномерно обточить гайку, чтобы она плотно вошла в трубу. Выполните крепление сваркой. С внутренней стороны приваривать необязательно, но вы можете сделать это, вырезав в трубе «окно». Когда гайка закреплена, выкрутите из неё шпильку.

На конце шпильки нужно закрепить радиально-осевой подшипник с закрытым с двух сторон сепаратором. Внешний диаметр подшипника должен быть примерно равным внутреннему диаметру трубы. Подшипник должен скользить внутри трубы без значительного сопротивления, зазор между ним и стенкой не должен превышать 1 мм. Если подшипник входит слишком туго, тщательно обработайте торец внешней обоймы наждачной бумагой. На шпильке подшипник должен быть прочно зажат между двумя гайками. Меду ними и подшипником обязательно следует проложить 1–2 шайбы с обеих сторон, чтобы вращению ничего не мешало. Обильно смажьте шпильку литолом и введите её со свободной стороны малой трубы, затем закрутите в приваренную гайку. Выполните несколько пробных прогонов по всей длине: подшипник должен свободно скользить внутри и не подклинивать.

Заглушки и шарнирные соединения

Далее дело за заглушкой. Её нужно изготовить из металлической болванки, диаметр которой чуть меньше диаметра трубы. Чтобы привод был ремонтопригодным, сделайте в трубе два или три отверстия с зенковкой, нарежьте в соответствующих им местах на заглушке резьбу под крепёжные винты. К торцу пробки приварите две стальные полосы со сквозным отверстием, чтобы зазор между ними был немного больше толщины крепления на створке ворот. Учитывайте «украденное» заглушкой расстояние в расчёте общей длины актуатора в сложенном положении. Перед установкой заглушки натолкайте внутрь трубы 50–70 грамм литола, потом закрутите шпильку, чтобы подшипник вошел в трубу на 5 сантиметров, снова добавьте смазки и заглушите трубу.

Внешняя труба актуатора

Шпильку из трубы нужно выкрутить полностью, пока подшипник не упрётся в гайку. Затем внутренняя труба вводится во внешнюю, а шпилька ввинчивается на 5–6 оборотов.

Далее нужно определиться с методом крепления мотора. В идеальном варианте цилиндрический корпус двигателя должен быть зафиксирован внутри трубы прижимными винтами. Если вам не удалось выбрать мотор подходящих размеров, приварите к заднему концу отрезок трубы большего диаметра, стальной полосы или металлического уголка. Так вы сможете закрепить негабаритный двигатель любым удобным способом.

Важно: расстояние от поверхности площадки до центральной оси трубы должно быть равно высоте вала двигателя. Располагайте его таким образом, чтобы он совместился со шпилькой как можно более соосно.

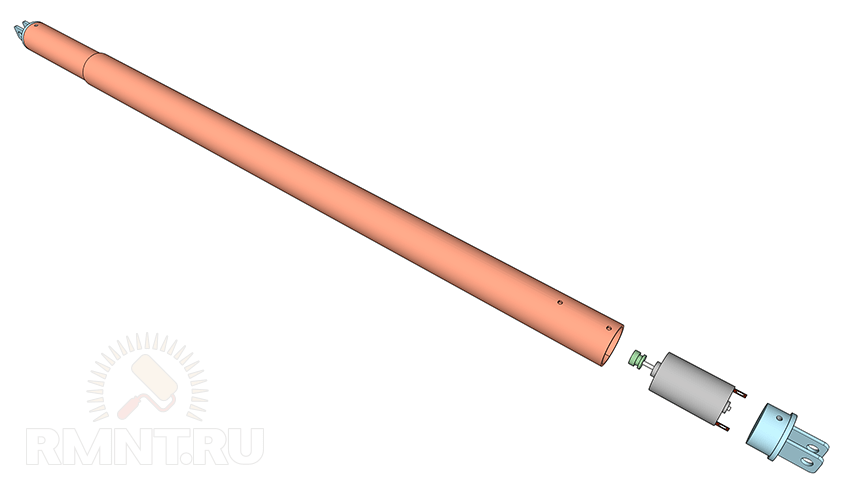

Установка мотора и окончательная сборка

Соедините вал двигателя со шпилькой при помощи муфты. Её вы можете приобрести из арсенала комплектующих для мотора или изготовить самостоятельно из двух небольших трубок, вложенных одна в другую. Смажьте шпильку во второй раз и закрепите двигатель на площадке. Затем, вращая внутреннюю трубку, сократите длину вашего актуатора до стандартного открытого положения. Смажьте литолом всю поверхность внутренней трубки и полностью сложите привод.

Если вы будете крепить мотор внутри трубы, утопите его вглубь на 5–6 см и используйте заглушку, аналогичную первой. Провод питания двигателя пропустите через отверстие, проделанное в нижней части трубы, чтобы внутрь не затекала вода. Или сделайте отверстие в самой заглушке. В обоих случаях будет разумным установить сальниковые вводы.

Если двигатель крепится на площадке — приварите вилочный наконечник к ней, убедитесь в достаточной жёсткости конструкции и защитите двигатель кожухом. Теперь вам остаётся только установить актуаторы на место, соединив вилочные наконечники заглушек с креплениями на воротах и столбах. Это можно сделать пальцем со шплинтом или болтом с самоконтрящейся гайкой.

Схема электрических соединений

Подбор оборудования

Управление двигателем выполняется по классической реверсивной схеме, но есть одна деталь. Понятно, что на распашных воротах имеется ограничительная планка, поэтому створки должны складываться в определённом порядке. При отрывании первой начинает движение створка без планки, но закрываться она должна последней. Реализовать это можно разными методами, наиболее надёжный — реле с задержкой включения.

Сборка модульных устройств включает в себя:

• четыре контактора Hager ES424 (DC24V 4NO);

• два реле времени Hager EZN001;

• дифференциальный автомат Hager AD906J;

• блок питания MeanWell DR-120–12.


Оборудование собирается в пластиковом ящике Hager VECTOR VE118DN со степенью защиты IP 65. Схема рассчитана на питание двух мощных мотор-редукторов IG-90GM под напряжение 24 В.

Через дифференциальный автомат питание подаётся на клеммы L и N блока питания. С его обратной стороны снимаются две линии постоянного тока 24 В, каждая питает по два спаренных контактора: на входные клеммы одного из них питание подаётся в обратной полярности. Выходы пар контакторов соединены параллельно и подают напряжение на мотор-редукторы.

Вторичные цепи и автоматика

Цепь управления контакторами работает на постоянном напряжении 24 В. Положительный провод питания проходит через размыкающие контакты кнопок «стоп» и подключается к размыкающим контактам кнопок управления, от которых питание поступает на нормально открытые контакты противоположных кнопок. С каждой кнопки напряжение подаётся на две пары пускателей, при этом один из нормально открытых контактов выполняет функцию подхвата катушки. Цепь управления прямого пускателя первой пары и реверсного пускателя второй пары размыкается нормально разомкнутым реле. Питание на реле подаётся с нормально открытого контакта пускателя другой группы. Таким образом выполняется задержка времени для последовательного движения створок.

Автоматическая остановка двигателей выполняется по срабатыванию концевых герконов. Их нужно установить вдоль направления движения актуатора, а на поверхность внутренних труб приклеить небольшие неодимовые магниты. Таким образом, когда привод полностью сложен или его шток в выдвинутом состоянии, происходит срабатывание герконов, которые замыкают цепь питания промежуточного реле с нормально закрытым контактом. Реле подключается параллельно и дублирует кнопку «Стоп».

Такой привод может также работать под управлением автоматики для распашных ворот, схемы аналогичны. Теперь открыть распашные ворота, не выходя из машины, можно легко и без серьёзных финансовых вложений.
опубликовано

Распашные. В данной статье мы расскажем как сделать распашные ворота своими руками, рассмотрим на примере изготовления металлических и автоматических ворот, дадим поясняющие фото, схемы и чертежи.

Независимо от выбранной конструкции, вы оставляете за собой право выбирать метод их открывания – внутрь двора или наружу. Изготовление распашных ворот не представляет собой никаких сложностей. Классическая форма распашных ворот имеет ряд отличительных черт:

• Функциональность.
• Удобства в эксплуатации.
• Компактность.
• Отсутствие балок и направляющих роликов.
• Нет ограничений по размеру.
• Возможность использовать разные материалы для изготовления.
• Возможность использовать всевозможные детали для декорирования.

Виды металлических конструкций

Прежде чем приступить к изготовлению ворот, важно определиться с их конструкцией. Выбор зависит от частоты их эксплуатации. Из металла можно сделать несколько типов ворот, рассмотрим каждые в отдельности.

Этот тип конструкции не так популярен. Они представляют собой одно сплошное полотно. Чтобы они хорошо функционировали, столб опоры следует надежно укрепить, на что потребуется немало средств. Если такие ворота устанавливать на гараж, то необходимо соорудить мощную металлическую раму и укрепленные петли. Более того, недостаток заключается в том, что необходимо организовать достаточное место для открывания одностворчатых распашных ворот.

Самый распространенный и удобный тип распашных ворот. Без каких-либо на то усилий, их можно сделать в домашних условиях. Тем более что их конструкция включает в себя два одинаковых полотна. Поэтому изготавливается каркас из двух рам, обшивается листовым материалом. В отличие от предыдущей конструкции, для открывания потребуется меньше свободного места.

Для ежедневного использования, такие ворота очень удобные. Тем более что изготавливаются они по такому же принципу, что и обычные двустворчатые ворота. Единственное различие в том, что в нужном месте на одной из створок закрепляете дополнительную балку и опору для установки калитки. Если ворота такого плана монтируются на гараж , то применяется врезной тип калитки. В таком случае в одной из створок ворот вырезается нужное отверстие и устанавливается дверь.

Кованные распашные ворота изготавливаются больше для эстетического эффекта. Если конструкция изготавливается в виде закрытых элементов, то применяется декоративная ковка, но нередко используется открытый тип ворот.

Что касается гаража, то для их сооружения используется преимущественно закрытый тип ворот с отдельными элементами ковки.

Независимо от типа конструкции гаражные ворота можно утеплить . За счет этого тепло в гараже будет сохраняться. А ваш автомобиль, при этом не будет подвергаться коррозии из-за резких скачков температуры.

Придерживаясь изложенного ниже руководства, у вас получится сделать металлические распашные ворота своими руками. Но для этого важно тесно придерживаться чертежа/схемы выбранной вами конструкции. Если вам сложно сконструировать собственный чертеж распашных ворот, то в конце статьи, вы найдете немало схем, которые можно взять за основу. Основой ворот будет являться металлическая рама, крепление которой выполняется во входном проеме. Если вы решили сделать ворота в своем дворе, то можно сразу сконструировать ворота со встроенной калиткой. Но для этого потребуется установить прочные столбы, которые выдержат вес дополнительных створок. Также необходимо установить опоры, для этого вам потребуется:

• строительный уровень и рулетка;
• металлическая труба 3 шт. Ø 100 мм;
• лопата;
• облицовочный кирпич (на тот случай, если опоры будут обкладываться);
• цемент, песок, щебень и вода;
• отвес.

Установка опор

Работы по изготовлению опор выглядят следующим образом:

1. Измеряете входной проем между краями забора.
2. Поставьте метки для установки столбов.
3. В выбранном месте копаете яму для установки столба опоры.
4. Толщина опорных труб выбирается исходя из веса распашных ворот.
5. Установив столбы в яму, отрегулируйте их по уровню. Но предварительно дно ямы засыпьте щебнем.
6. Установленные столбы следует залить приготовленным бетоном.
7. Чтобы столбы изначально стояли надежно, их следует обложить в самой ямке кирпичами, и одновременно с этим подгоняете вертикальный уровень.
8. Так, установка и бетонирование опорных столбов завершено.

Если ворота имеют 2 м высоты, то глубина ямы должна быть около 1 м, а в диаметре на 100 мм шире диаметра трубы.

Теперь самое время начать изготавливать раму ворот. Для этого вам потребуется:

• металлический лист, толщиной в 2–3 мм;
• металлический профиль, уголок и труба;
• измерительные приборы (уровень, рулетка);
• металлические петли;
• сварочный аппарат.

Если вы делаете распашные ворота для гаража, то в первую очередь необходимо изготовить раму и установить ее в проем. Изготавливается она из металлического уголка прямоугольной или квадратной формы, в зависимости от проема гаража.

Что касается изготовления рамы для гаража, то их лучше сделать в двух экземплярах. Одну закрепите с внешней стороны проема, а вторую с внутренней. Между собой они соединяются металлическими полосками и сваркой.

Процесс изготовления створок ворот выглядит следующим образом:

1. На ровную поверхность выкладываете уголки или профильную трубу и свариваете форму створки согласно чертежу.
2. Для увеличения прочности конструкции, полученные створки укрепляете диагональными балками.
3. Когда каркас готов можно его обшить.
4. Для обшивки ворот используйте лист металла толщиной в 2 мм. Слишком толстые листы брать не рекомендуется, ведь в таком случае необходимо будет усиливать опорные стойки.
5. Далее необходимо установить петли. Одну половинку петли привариваете в нужном месте на раме ворот, а другую на опорной стойке.
6. В завершение остается установить врезной замок и калитку, изготовленную по такому же принципу что и основную раму.
7. Покраска распашных ворот выполняется на земле или уже в подвешенном положении. Особой разницы нет. Единственное что стоит учесть, так это покраска в подвешенном состоянии может вызвать образование потеков и наплывов. Поэтому будьте внимательны при выполнении этого процесса работ.

Каждому человеку свойственно стремление к комфорту. И это касается даже использования ворот. Современные технологии позволили автоматизировать процесс открывания распашных ворот. И в этом есть множество плюсов. Например, когда вы спешите, вам не следует тратить время на выход из машины чтобы открыть/закрыть ставни. Если на улице дождь, то вы избежите промокания, опять же выходя на улицу. Размышляя над этими положительными сторонами, предлагаем вам рассмотреть технологию изготовления и некоторые особенности автоматических ворот.

Вначале выделим некоторые особенности такого сооружения:

• Прочность.
• Универсальность.
• Длительный эксплуатационный срок.
• Механизм неприхотлив и прост.
• Скорость открывания/закрывания находится в районе 15 с.

Ради объективности учтите и недостатки:

• Если в ходе открывания/закрывания створок ворот на пути будет иметься преграда, то это выведет автоматику из строя, а створки заклинят.
• Необходимо регулярно проверять путь открывания ворот, в противном случае поломка неизбежна.

Помимо этого, стоит выделить и нередкие поломки автоматики. Хотя производители утверждают, что тот или иной механизм крайне надежен, нет ничего вечного. Однако проводя профилактические работы, любых неприятностей можно избежать.

Если в ходе работы автоматика перестала работать, то не стоит силой закрывать ворота. Возможно необходимо повернуть процесс с открывания в закрывание. При повторном нажатии, механизм может заработать.

Хотя не во всех случаях этим решается проблема. Нередко приходится обращаться к специалистам для ремонта автоматики. Учитывая все это, не стоит пугаться такой конструкции. Как говорится: «Волка бояться – в лес не ходить». Не стоит отказываться от благ комфорта.

Сразу стоит отметить, что процедура монтажа автоматических ворот достаточно трудоемкая. Здесь требуется некоторая квалификация, точность и аккуратность. Поэтому если вы сомневаетесь в своих способностях, то лучше выбрать компанию, которая сделает все качественно и быстро. Если же вы имеете опыт в подобных работах, то следуя руководству, вам получится достичь намеченной цели.

Процесс изготовления распашных ворот был описан выше. Поэтому уделим особое внимание автоматике, которая оборудуется согласно некоторым нормам.

Так, при установке автоматики необходимо учитывать следующие показатели:

• положение створок касательно столба опоры;
• если автоматика используется без использования концевых включателей, то используется створочный упор.

Не учитывая эти важные факторы, автоматика выйдет из строя, что приведет к разрыву кронштейна, поломке электродвигателя и к другим неприятным последствиям.

При большом желании автоматику для открывания ворот можно сделать и самостоятельно. Особенно для любителей – это дело станет настоящим увлечением. Особенно это актуально для тех людей, кто желает сэкономить.

Основой такого привода в любом случае станет механизм, который устанавливается на ворота от спутниковой антенны. Он, в свою очередь, оснащается червячной передачей. В результате это полностью заменит обычный электропривод.

Система для спутникового телевиденья в своей конструкции имеет механизм поворотного действия (это касается систем старого типа). Этот механизм представляет собой электродвигатель, который можно использовать для установки на распашные ворота. Что касается червячной передачи, то ее принцип действия аналогичен приводу. Но что касается первого варианта (червячная передача), то выгодней, так как для его работы достаточно напряжения в 36В, обычные магазинные приводы требуют напряжения в 220В.

Если говорить со стороны безопасности, то применение такого плана понижающего трансформатора выгодней. Тем более, если напряжение увеличивается, то открывание/закрывание створок ворот увеличивается. Однако при продолжительном усиленном напряжении механизм может выйти из строя.

Так, для сборки самодельной автоматики возьмите от спутниковой антенны 2 привода в рабочем состоянии. Преимущества отдавайте тем, которые имеют длинные штоки.

Этот механизм можно приобрести за сравнительно невысокую цену в специализированной компании. Плюс к этому потребуется прикупить ПДУ и трансформатор, мощность в 36–40В.

Пульт будет выполнять роль подачи сигнала на электропривод для открытия/закрытия ворот через створку. Такую систему также можно устанавливать и на гаражные ворота. Дальность действия пульта может достигать до 50 м. Собирается весь привод в течение 6 часов. Чтобы вся автоматика работала исправно, дополните ее токовым реле. Оно предотвратит возможные поломки на тот случай, когда под створку ворот попадет камень или другой предмет. Автоматика вернет створки назад. Если реле будет отсутствовать, то после нескольких раз мотор может сгореть, а полотно ворот прийти в негодность.

Вот так можно самостоятельно сделать автоматику для распашных ворот. Если у вас нет возможности и желания все это делать, тогда купить механизм можно уже готовый.

Прежде всего следует учесть способ открывания распашных ворот. Например, створки могут открываться внутрь или наружу. Исходя из этого следует подобрать соответствующую автоматику. Непосредственно перед установкой подготовьте следующий материал и инструмент:

• молоток;
• изолента;
• рулетка;
• шуруповерт;
• плоскогубцы;
• дрель.

Также подбирается соответствующий электропривод. Он бывает двух типов:

1. Линейный.
2. Рычажный.

Как определить какой из них нужен вам? Если внутреннее расстояние между опорными столбами составляет до 1,5 м, то необходим линейный. В таком случае автоматика не будет иметь рычагов, а соответственно меньше занимать места на воротах. Если же расстояние более 1,5 м и достигает до 3 м, то следует приобрести рычажный механизм. Этот привод также неприхотлив просто предназначен для больших нагрузок. Кроме всего прочего, следует выбрать необходимые комплектующие. Для этого необходимо учесть ветровую нагрузку.

В процессе установки, убедитесь в том, что створки открываются свободно. За этим очень важно следить, так как после установки электропривода может быть уже что-либо настраивать поздно.

Если вы обнаружили что ход створок затруднителен, то определите неполадку и сразу ее устраните. Одна из возможных неполадок, это движение створок не по уровню. Причина этому наклоненный столб опоры. Как следствие это отрицательно влияет на автоматику. Когда все недочеты устранены, то можно приступать к установке автоматики на воротах.

Если автоматику для ворот вы купили в магазине, то при установке тесно придерживайтесь инструкции производителя. В таком случае она будет работать исправно продолжительное время.

Считается, что открывание ворот внутрь двора – стандартная схема. Поэтому для реализации этого проекта подойдет любой привод. Так, если столбы опоры выполнены из стали, то предпочтительней использовать линейный привод. Совсем другое дело если у вас кирпичные опоры, а распашные ворота располагаются в центре колонны. В таком случае линейный привод не подходит. Придется устанавливать и покупать рычажный электропривод. Сама автоматика монтируется на столбы, а рычаги позволят открывать распашные ворота, даже если расстояние от столба до створки 200 мм.

Если сравнивать между собой, то как линейный, так и рычажный подойдет для наружного открывания ворот. Но отталкиваясь от цены, предпочтение, конечно же, падает на линейный электропривод. Единственное что следует учесть, это метод крепления привода на столб при наружном открывании.

В большинстве случае привод закрепляется к кирпичу, который может быстро раскрошиться. Хуже если привод монтируется к почти разрушенному столбу. При таких условиях автоматика отпадет с частью столба.

Учитывая это, такой столб требует дополнительного усиления. Например, вокруг можно сварить металлический каркас. Далее привод, открывающийся наружу, выставляется в ручной режим, присоединяются сваркой кронштейны крепления к воротам. В том случае если вы используете линейный привод, то после приваривания открыть ворота полностью и оставить свободного хода до 1 м. После этого проверьте ход створки и правильность работы привода. Если все работает исправно, то можно подключать автоматику и подсоединять двигатель.

Вся автоматика и ПДУ настраивается согласно приложенной инструкции. Если одна из створок открывается не в ту сторону, то достаточно переложить провод в подключении. Но если следовать схеме подключения, то никаких проблем возникнуть не должно.

Итак, важно сделать правильный выбор необходимой автоматики, учитывая, в какую сторону будут открываться створки распашных ворот . Из этой статьи вы узнали о том, что существует возможность сделать автоматику самостоятельно. Более простой вариант приобрести готовый комплект. Но известно одно, независимо от сделанного вами выбора, наличие автоматики на воротах упростит вам жизнь. Поэтому при строительстве ворот на даче подумайте, какой метод будет из открывания – автоматический или ручной. Если же вы имеете собственный опыт в обустройстве автоматических ворот, то пишите комментарии к этой статье.

Видео

В предоставленном видеоматериале, подробнее рассказывается об изготовлении распашных ворот:

Фото

На фотографиях представлены возможные варианты распашных ворот:

Схемы и чертежи

Схемы помогут вам сконструировать собственную модель распашных ворот:

Визитной карточкой дома являются ворота. Ведь первое, что видит человек, приходя в гости – это забор, ворота и калитка.

В последние годы все более популярными становятся автоматические ворота с дистанционным открытием распашного типа. Хозяева устанавливают подобные конструкции на гараж, дом и различные помещения. Благодаря практичности и удобству распашных ворот можно не опасаться несанкционного проникновения в дом. Собственники жилья получают возможность быстро открыть ворота, не прикладывая для этого усилий.

Выбор необходимых материалов и оборудования

Автоматика для распашных ворот своими собственными руками — это очень просто при наличии всех необходимых для проведения работ приспособлений. Автоматика состоит из нескольких устройств:

• электропривод;
• пульт управления;
• зубчатая рейка;
• сигнальный светильник;
• фотоэлементы.

Для проведения работ по установке автоматического оборудования необходимо иметь:

• сварочный аппарат;
• пассатижи;
• молоток;
• крепления;
• набор отвёрток;
• электродрель со свёрлами различного калибра;
• несколько разновидностей электропроводов различного сечения и размера.

Все материалы и оборудование можно легко купить в любом строительном магазине.

Подготовительный этап

Автоматика для распашных ворот своими руками устанавливается после соблюдения определённых правил. Чтобы длительно и надёжно эксплуатировался электропривод, следует выполнить следующую последовательность действий, проверяя:

1. Плавность и лёгкость процесса открытия/закрытия створок. Если не соблюсти этот этап, то в скором времени ворота или калитка выйдут из строя, а значит, их нельзя будет использовать по назначению.
2. Наличие достаточного зазора между воротным полотном и дорогой, что поможет беспрепятственному движению. Конструкция должна свободно открываться, при этом она не должна препятствовать проходящим мимо людям и проезжающим транспортным средствам.
3. Наличие пространства, необходимого, чтобы открыть ворота без прикосновения с поверхностями других построек. Дверки должны свободно открываться, чтобы не потерять презентабельный внешний вид и не сломаться.
4. Наличие приваренных деталей к столбам и створкам, при этом сварка осуществляется в горизонтальной плоскости. Проверяется степень качества сварных элементов, чтобы автоматическая система работала в течение длительного срока.
5. Наличие места, необходимого, чтобы прикрепить устройство для автоматического открытия ворот.

Необходимо предусмотреть приспособления, которые ограничивают ход дверей, чтобы при чрезмерном открытии они не сломались. Они привариваются на поверхности столбов или забетонированных в землю закладных.

Способ распахивания ворот

В настоящее время по механизму открывания специалистами выделяется два способа открывания ворот.

Распахивание внутрь

Для конструкции необходимо приобретение линейных или рычажковых электроприводов. Их отличие заключается в необходимости использования боковых конструкций. Если приобретены швеллерные столбы или толстые металлические трубы, то оптимально использование линейных автоматических элементов. Подобный электрический актуатор, или электропривод, стоит очень дёшево, поэтому большое количество людей, желающих установить конструкцию, выбирают именно его. Редко встречаются рычажковые автоматические компоненты, так как они в несколько раз дороже, чем линейные. Установка на бетонные опоры невозможна, поэтому в этом случае используется рычажковая система открывания ворот.

Распахивание наружу

Конструкцию возможно применить при наличии достаточного места возле дома на улице. В этой ситуации рекомендуется использование любых автоматических элементов. Обычно хозяева делают выбор в пользу электрического линейного привода для распашных ворот. Устанавливаются автоматические детали на верхней части ворот. Это способствует значительному упрощению всех работ. Затраты же финансовые, и временные будут минимальными.

Просмотрев внимательно все положительные и отрицательные стороны каждой из систем, поговорив с профессионалами, можно решить даже проблему выбора способа установки, представляющую сложность для людей без опыта работы.

Принцип работы устройства

Чтобы настроить актуатор, следует лишь определиться с походящей к эксплуатационным условиям автоматической электросистемой, которая поможет автоматически раскрывать врата распашного типа в момент необходимости, не прикладывая к этому больших усилий. Выбирается модель электрического привода в зависимости от следующих параметрических данных:

• масса двери;
• величина створок;
• частотность применения электрического привода;
• сила ветра.

При выборе конструкции следует внимательно отнестись к каждому вышеперечисленному фактору. Если это не сделать, то электропривод через некоторое время может выйти из строя. До проведения монтирования автоматического электрического привода для распашных ворот необходимо внимательно просмотреть схему и провести подготовительный этап. Подготовка заключается в:

• осмотре ворот распашного типа;
• выявлении и устранении неполадок в процессе монтажных работ.

Для правильной ограждающей конструкции характерна лёгкость открывания. Если что-то этому мешает, необходимо разобраться с причиной. Обычно проблема решается, если смазать петли, выровнять конструкцию столбов и т.д.

Монтаж автоматики

Устанавливается автоматика для распашных ворот очень быстро, даже если человек проводит монтирование своими руками. В процессе работы должны быть соблюдены следующие этапы:

• самим человеком проводится установка электропривода;
• прикрепление электрического привода к пластинам, на которые и будет осуществляться монтаж;
• осуществляется разводка и подключение электропровода к управляющей системе;
• монтаж дополнительных механических приспособлений, способных обезопасить человека при использовании электропривода (ограничитель хода, замок, фиксатор и др.);
• проведение отладки системы, с помощью которой электрический привод работает и программируется;
• монтирование компонентов безопасности при работе с электроприводом;
• проверка его способности к работе конструкции.

При желании можно установить сигнальную лампу и различные фотоэлементы. Но делать это следует после выполнения всех работ по настройке автоматики.

Важно! Если мастер не имеет опыта в установке электрической автоматической системы, он при использовании схемы может неправильно её трактовать, что приведёт к большому количеству ошибок и неработоспособности устройства. Чтобы выявить причины сбоя и устранить их, необходимо внимательно изучить схему.

Мастера дают совет: чтобы сделать автоматические распашные ворота своими руками, проведение всех этапов сборочного процесса должно быть последовательным. Всё следует делать, соотнося с чертежами, инструкцией и проводя проверку результативности работы устройства на каждом из этапов.

При наличии необходимых знаний и умений можно быстро и за короткий период времени установить автоматическую систему, которая приводит в движение приспособление для открытия и закрытия ворот.

Можно установить специальный привод для ворот своими руками, монтаж которого не требует специальной подготовки. Здесь необходимо соблюсти только некоторые правила и особенности. Автоматика сейчас самое востребованное явление, поскольку с развитием технического прогресса у людей появляется склонность к некой лени. Они желают полной автоматизации всех функций. С установкой распашных дверей в гараже или на воротах в своем доме каждый автолюбитель начинает задумываться об установке устройства, позволяющего открывать двери автоматически.

Автоматические приводы своими руками

Привод представляет собой устройство, с помощью которого происходит открытие и закрытие распашных ворот. Его работа осуществляется одним нажатием кнопки на пульте.

Приводы применяют сейчас гораздо чаще, поскольку их установка гарантирует пользователю комфорт и удобство.

Их можно приобрести в специализированном магазине или изготовить самостоятельно.

Некоторые владельцы гаражей прибегают к использованию самодельных устройств, которые можно сделать несколькими способами с применением различных приспособлений. К ним относятся:

1. Автомобильные домкраты. Наверняка у владельца автомобиля есть подобное устройство. Здесь необходимо использовать два реечных домкрата, к которым привинчивается старый мотор с редуктором. Чтобы защитить винт домкрата, приобретите гофру и натяните ее. В качестве управления может выступать любая кнопка охранной сигнализации.
2. Рулевые рейки. Здесь следует воспользоваться старыми неработающими рулевыми рейками с рулевыми тягами. Сюда также прикручивается мотор и управление.
3. Поворотный механизм от антенны. В этом случае в качестве дополнения следует приобрести штоки, трансформатор и пульт.
4. Актуатор с якорным мотором — самый простой и быстрый способ сделать самодельный привод. Только может возникнуть одна незадача, ведь при использовании представленного устройства приводы будут срабатывать несинхронно. От такой неприятности избавиться сложно.

Важно! Самодельные автоматические приводы хоть и популярны, но влекут много проблем и неприятностей, как во время их сборки, так и в процессе эксплуатации.

Поэтому многие автолюбители приобретают готовые устройства, но установку проводят сами, не прибегая к услугам специалистов компаний.

Правила самостоятельной установки приводов

К сожалению, но владельцы автомобилей при монтаже не соблюдают простых правил. Зачастую подобные пренебрежения приводят к неприятностям, а иногда к полному разрушению конструкции и даже стен.

При самостоятельной установке электропривода уделите внимание следующим особенностям и нюансам:

1. Привод должен устанавливаться только на прочную боковую стену. Они обязаны выдерживать вес ворот и привода. Если у вас на стенах имеется штукатурка, ее лучше совсем убрать и приварить металлический угол не менее 100 мм в ширину.
2. Каркас ворот не может иметь каких-либо перекосов. В противном случае подобная невнимательность приведет в негодность механизм привода.
3. При монтаже привода на рулонные ворота тщательно вымеряйте высоту, иначе система будет работать неправильно. Здесь же возникает необходимость защитить устройство, поэтому его помещают в специальный короб.
4. Если вы решили установить рольставни, оставьте место по 15 см с каждой стороны для монтажа устройства.
5. Механизм автоматического электропривода в холодную погоду и зимой может давать сбои в работе, поэтому в коробе следует проложить нагревательный кабель. В дождливую погоду устанавливается козырек и дренаж для слива жидкости.

Соблюдение всех перечисленных правил поможет избежать вам многих проблем в процессе эксплуатации и увеличит срок службы всего устройства.

Установка привода для ворот своими руками

Самостоятельный монтаж должен выполняться с особой точностью и с соблюдением всех правил монтажа. Перед установкой привода для ворот своими руками необходимо правильно подобрать устройство. Их различие заключается в направлении открывания створок. В связи с представленным фактом устройство подразделяется на линейный и рычажный тип.

Линейный тип конструкции применяют на воротах, где расстояние от петли до столба или проема не превышает 1,5 см. В любом другом случае используют рычажный тип привода. Помочь с выбором необходимого устройства вам могут в специализированном магазине, где вы приобретаете приводы.

Определившись с механизмом, принимайтесь за сбор всех необходимых инструментов. Вам понадобится:

• болгарка,
• рулетка и фломастер (можно взять белый маркер);
• дрель;
• сварочный аппарат;
• шестигранные ключи;
• шуруповерт с различными насадками;
• молоток и плоскогубцы.

Разберем установку привода на некоторые типы ворот, например откатные и распашные.

Установка устройства на откатные ворота

В данном случае выбор типа привода осуществляется немного по другой схеме. Здесь берется в расчет расстояние от внутреннего столба до петли. Если это значение не превышает 15 см, выбирать следует линейный тип, в другой ситуации — рычажный.

Далее происходит выбор подходящей конструкции с учетом веса и размеров ворот, где требуются значения высоты, ширины и диагоналей. Сам электропривод устанавливается поодаль от направляющей. В стороне, противоположной к откату, сверху и снизу прикрепляются ловители, в середине столба или стены замковый выключатель, а с внутренней стороны — фотоэлемент. В результате, как только электропривод получает сигнал, система срабатывает и с помощью бокового держателя происходит открывание створки ворот.

Подобную конструкцию зачастую применяют на предприятиях, поэтому ее устанавливают специалисты. Следует уточнить, что при таком монтаже нужно соблюдать правила подключения электропроводки, поэтому редко установка происходит самостоятельно.

Установка устройства на распашные ворота

Как уже было сказано выше, приводы для ворот легко смастерить своими руками. Особенно это актуально, если у автовладельца установлены распашные ворота. В этом случае приобретается актуатор с якорным мотором. Его просто устанавливают на расчетное место. Если же вы не обладаете техническими знаниями и не можете сделать представленное устройство самостоятельно, воспользуйтесь готовыми приводами необходимого подходящего механизма.

Монтаж привода для ворот своими руками осуществляется строго по инструкции, которая включает в себя следующие действия:

• каждый привод устанавливается в строго отведенных для них местах, прописанных в инструкции, поэтому к наметке линий следует отнестись внимательно и тщательно промерить все параметры;
• в зависимости от колонны, выбирают способ крепления монтажного кронштейна, а далее осуществляется само крепление;
• зачастую вниз устанавливается рычаг и двигатель;
• в зависимости от конструкции и створок ворот, происходит крепление переднего кронштейна и изогнутого рычага;
• после перечисленных установок необходимо проверить все устройство на наличие и выявление погрешностей;
• разблокируйте привод, откройте ворота вручную и настройте работу концевых выключателей;
• проверьте положение блока при закрытых воротах: он должен занимать установленное изначально положение;
• если есть необходимость, можете ослабить винт крепления в концевом блоке;
• заблокируйте электропривод и подключите электропитание.

После установки необходимо тщательно проверить работу устройства. Для этого механизм привода включают несколько раз, чтобы убедиться, что настройка правильная, а сами ворота распахиваются с легкостью, без погрешностей или остановок. После проведения проверки оснастите все оборудование системой управления, подключите лампу и фотоэлементы.

Автоматические приводы для ворот удобны, но к их выбору следует подходить ответственно. По рекомендации специалистов, приобретайте устройства только в специализированных магазинах либо компаниях, осуществляющих изготовление и монтаж ворот.

---
