Акустические колонки для дома своими руками

Сделать звуковые колонки своими руками – с этого у многих начинается увлечение сложным, но очень интересным делом – техникой звуковоспроизведения. Начальным побуждением часто становятся экономические соображения: цены на брендовую электроакустику завышены не чрезмерно – безобразно нагло. Если уж заклятые аудиофилы, не скупящиеся на раритетные радиолампы для усилителей и плоский серебряный провод для намотки звуковых трансформаторов, сетуют на форумах, что цены на акустику и динамики для нее систематически вздуваются, то проблема действительно серьезна. Желаете колонки для дома по 1 млн. руб. пара? Извольте, найдутся и подороже. Поэтому материалы данной статьи рассчитаны в первую очередь для самых-самых начинающих: им нужно быстро, просто и недорого убедиться, что творение рук своих, на все для которого ушло средств в десятки раз меньше, чем на «крутой» бренд, может «петь» не хуже или по крайней мере сравнимо. Но, возможно, кое-что из изложенного окажется откровением и для мэтров любительской электроакустики – если будет удостоено прочтением оными.

Колонка или АС?

Звуковая колонка (КЗ, колонка звуковая) это один из видов акустического оформления электродинамических головок громкоговорителей (ГГ, динамиков), предназначенный для технико-информационного озвучивания больших общественных помещений. Вообще же акустическая система (АС) состоит из первичного излучателя звука (ИЗ) и его акустического оформления, обеспечивающего требуемое качество звучания. Домашние АС по большей части с виду похожи на звуковые колонки, поэтому их так и прозвали. Электроакустические системы (ЭАС) имеют в своем составе также электрическую часть: провода, клеммы, разделительные фильтры, встроенные усилители мощности звуковой частоты (УМЗЧ, в активных АС), вычислительные устройства (в АС с цифровой расфильтровкой каналов) и др. Акустическое оформление бытовых АС размещается как правило в корпусе, отчего они и выглядят более-менее вытянутыми вверх колоннами.

Акустика и электроника

Акустика идеальной АС возбуждается во всем диапазоне слышимых частот 20-20 000 Гц одним широкополосным первичным ИЗ. Электроакустика медленно, но уверенно идет к идеалу, однако лучшие результаты показывают пока еще АС с разделением частот на каналы (полосы) НЧ (20-300 Гц, низкие частоты, басы), СЧ (300-5000 Гц, средние) и ВЧ (5000-20 000 Гц, высокие, верха) или НЧ-СЧ и ВЧ. Первые, естественно, называются 3-х полосным, а вторые – 2-х полосными. Начинать осваиваться в электроакустике лучше всего с 2-полосных АС: они позволяют в домашних условиях без излишних затрат и сложностей получить звук качества до высокого Hi-Fi (см. ниже) включительно. Звуковой сигнал от УМЗЧ или, в активных АС, маломощный от первичного источника (плеера, звуковой карты компьютера, тюнера и т.п.) распределяется по частотным каналам разделительными фильтрами; это называется расфильтровкой каналов, как сами разделительные фильтры.

Далее в статье рассматривается преимущественно, как сделать колонки, обеспечивающие хорошую акустику. Электронная часть электроакустики – предмет особого серьезного обсуждения, и не одного. Здесь нужно заметить только, что, во-первых, поначалу не нужно браться за близкую к идеальной, но сложную и дорогую цифровую расфильтровку, а применить пассивную на индуктивно-емкостных фильтрах. Для 2-полосной АС нужна всего одна вилка разделительных фильтров низких и высоких частот (ФНЧ/ФВЧ).

Для расчета разделительных лестничных фильтров АС есть специальные программы, напр. JBL Speaker Shop. Однако в домашних условиях индивидуальная настройка каждой вилки под конкретный экземпляры динамиков, во-первых, не бьет по производственным расходам в серийном производстве. Во-вторых, замена ГГ в АС требуется только в исключительных случаях. Значит, к расфильтровке частотных каналов АС можно подойти нетрадиционно:

1. Частоту раздела НЧ-СЧ м ВЧ принимают не ниже 6 кГц, иначе не получится достаточно равномерной амплитудно-частотной характеристики (АЧХ) всей АС в области СЧ, что очень плохо, см. далее. К тому же, при высокой частоте раздела фильтр получается недорогим и компактным;
2. Прототипами для расчета фильтра берут звенья и полузвенья фильтров типа K, т.к. их фазочастотные характеристики (ФЧХ) абсолютно линейны. Без соблюдения этого условия АЧХ в области частоты раздела получится существенно неравномерной и в звучании появятся призвуки;
3. Для получения исходных к расчету данных нужно измерить импеданс (полное электрическое сопротивление) НЧ-СЧ и ВЧ ГГ на частоте раздела. Указанные в паспорте ГГ 4 или 8 Ом – их активное сопротивление на постоянном токе, а импеданс на частоте раздела будет больше. Измеряется импеданс достаточно просто: ГГ подключают к генератору звуковых частот (ГЗЧ), настроенному на частоту раздела, с выходом не слабее 10 В на нагрузку в 600 Ом через резистор заведомо большого сопротивления, напр. 1 кОм. Можно воспользоваться маломощным ГЗЧ и УМЗЧ высокой верности. Импеданс определяется по отношению напряжений звуковой частоты (ЗЧ) на резисторе и ГГ;
4. Импеданс НЧ-СЧ звена (ГГ, головки) принимают за характеристическое сопротивление ρн фильтра низких частот (ФНЧ), а импеданс ВЧ головки – за ρв фильтра высоких частот (ФВЧ). То, что они разные – ну и шут с ними, выходное сопротивление УМЗЧ, «раскачивающего» АС, пренебрежимо мало по сравнению с тем и тем;
5. Со стороны УМЗЧ ставят звенья ФНЧ и ФВЧ отражающего типа, чтобы не перегружать усилитель и не отбирать мощность у сопряженного канала АС. К ГГ обращают, наоборот, поглощающие звенья, что отдача от фильтра не давала призвуков. Таким образом, ФНЧ и ФВЧ АС будут иметь не менее звена с полузвеном;

6. Затухание ФНЧ и ФВЧ на частоте раздела берут равным 3 дБ (в 1,41 раза), т.к. крутизна скатов K-фильтров невелика и равномерна. Не 6 дБ, как может показаться, т.к. фильтры рассчитываются по напряжению, а подводимая к ГГ мощность зависит от него по квадрату;

7. Наладка фильтра сводится к «приглушению» слишком громкого канала. Измеряют громкости каналов на частоте раздела с помощью компьютерного микрофона, отключая поочередно ВЧ и НЧ-СЧ. Степень «глушения» определяется как корень квадратный из отношения громкости каналов;
8. Избыточную громкость канала убирают парой резисторов: гасящий на доли или единицы Ом включают последовательно с ГГ, а параллельно им обоим – выравнивающий большего сопротивления, чтобы импеданс ГГ с резисторами остался неизменным.

Пояснения к методике

У технически сведущего читателя может возникнуть вопрос: так у вас что же, фильтр на комплексную нагрузку работает? Да, и в данном случае – ничего страшного. ФЧХ K-фильтров линейна, как сказано, а Hi-Fi УМЗЧ практически идеальный источник напряжения: его выходное сопротивление Rвых – единицы и десятки мОм. При таких условиях «отражёнка» от реактанса ГГ частично затухнет в выходном поглощающем звене/полузвене фильтра, но большей частью просочится обратно на выход УМЗЧ, где и сгинет без следа. В сопряженный канал фактически ничего не пройдет, т.к. ρ его фильтра многократно больше Rвых. Тут одна опасность: если импеданс ГГ и ρ разные, то в цепи выход фильтра – ГГ начнется циркуляция мощности, отчего басы станут тусклыми, «плоскими», атаки на СЧ затянутыми, а верха – резкими, с подсвистом. Поэтому подгонять импеданс ГГ и ρ нужно точно, а в случае замены ГГ канал придется настраивать заново.

Примечание: не пытайтесь расфильтровывать активные АС аналоговыми активными фильтрами на операционных усилителях (ОУ). Добиться линейности их фазовых характеристик в широком диапазоне частот невозможно, поэтому, напр., аналоговые активные фильтры так и не прижились толком в технике электросвязи.

Что такое хайфай

Hi-Fi, как известно, сокращение от High Fidelity – высокая верность (воспроизведения звука). Понятие Hi-Fi изначально принималось как расплывчатое и не подлежащее стандартизации, но постепенно выработалось неформальное деление его на классы; цифрами в списке обозначены соответственно диапазон воспроизводимых частот (рабочий диапазон), максимально допустимый коэффициент нелинейных искажений (КНИ) на номинальной мощности (см. далее), минимально допустимый динамический диапазон относительно собственных шумов помещения (динамика, отношение максимальной громкости к минимальной), максимально допустимые неравномерность АЧХ на СЧ и ее завал (спад) на краях рабочего диапазона:

• Абсолютный или полный – 20-20 000 Гц, 0,03% (–70 дБ), 90 дБ (в 31 600 раз), 1 дБ (в 1,12 раза), 2 дБ (в 1,25 раза).
• Высокий или тяжелый – 31,5-18 000 Гц, 0,1% (–60 дБ), 75 дБ (в 5600 раз), 2 дБ, 3 дБ (в 1,41 раза).
• Средний или базовый – 40-16 000 Гц, 0,3% (–50 дБ), 66 дБ (в 2000 раз), 3 дБ, 6 дБ (в 2 раза).
• Начальный – 63-12 500 Гц, 1% (–40 дБ), 60 дБ (в 1000 раз), 6 дБ, 12 дБ (в 4 раза).

Любопытно, что высокий, базовый и начальный Hi-Fi примерно соответствуют высшему, первому и второму классам бытовой электроакустики по системе СССР. Понятие абсолютного Hi-Fi возникло с появлением конденсаторных, пленочно-панельных (изодинамических и электростатических), струйных и плазменных излучателей звука. Тяжелым (Heavy) высокий Hi-Fi обозвали англо-саксы, т.к. High High Fidelity по-английски все равно что масло масленое.

Какой нужен хайфай?

Домашняя акустика для современной квартиры или дома с хорошей звукоизоляцией должна удовлетворять условиям на базовый Hi-Fi. Высокий там, конечно, хуже не зазвучит, но обойдется много дороже. В блочной хрущевке или брежневке, как их не изолируй, начальный и базовый Hi-Fi различают только профессиональные эксперты. Основания для такого загрубления требований к домашней акустике следующие.

Во-первых, полный диапазон звуковых частот слышат буквально единицы людей из всего человечества. Люди, одаренные особо тонким музыкальным слухом, такие как Моцарт, Чайковский, Дж. Гершвин, слышат высокий Hi-Fi. Опытные профессиональные музыканты в концертном зале уверенно воспринимают базовый Hi-Fi, а 98% рядовых слушателей в звукомерной камере по частоте почти никогда не различают начальный и базовый.

Во-вторых, в наиболее слышимой области СЧ человек по динамике различает звуки в диапазоне 140 дБ, считая от порога слышимости в 0 дБ, равного интенсивности звукового потока в 1 пВт на кв. м, см. рис. справа кривые равной громкости. Звук громче 140 дБ это уже боль, а затем – повреждение органов слуха и контузия. Симфонический оркестр расширенного состава на мощнейшем фортиссимо выдает динамику звука до 90 дБ, а в залах Большого Оперного, Миланского, Парижского, Венского оперных театров и Метрополитен-оперы в Нью-Йорке способен «разогнаться» до 110 дБ; таков же динамический диапазон ведущих джаз-бандов с симфоническим сопровождением. Это – предел восприятия, громче которого звук превращается в еще терпимый, но уже бессмысленный шум.

Примечание: рок-группы могут играть и громче 140 дБ, чем по молодости увлекались Элтон Джон, Фредди Меркюри и Роллинг Стоунз. Но динамика рока не превышает 85 дБ, т.к. нежнейшее пианиссимо рок-музыканты не могут сыграть при всем желании – аппаратура не позволяет, а рока «на духу» не бывает. Что до попсы любого рода и саундтреков к фильмам, то это вообще не тема – их динамический диапазон уже при записи сжимают до 66, 60 и даже 44 дБ, чтобы можно было слушать на чем попало.

В-третьих, естественные шумы в тишайшей гостиной загородного дома за задворках цивилизации – 20-26 дБ. Санитарная норма шума в читальном зале библиотеки – 32 дБ, а шелест листьев на свежем ветру – 40-45 дБ. Отсюда ясно, что динамики высокого Hi-Fi в 75 дБ более чем достаточно для осмысленного прослушивания в бытовых условиях; динамика современных УМЗЧ среднего уровня, как правило, не хуже 80 дБ. В городской квартире распознать по динамике базовый и высокий Hi-Fi практически невозможно.

Примечание: в помещении, зашумленном более чем на 26 дБ, частотный диапазон избранного Hi-Fi можно сузить до пред. класса, т.к. сказывается эффект маскировки – на фоне невнятных шумов чувствительность уха по частоте падает.

Но чтобы Hi-Fi был хайфаем, а не «счастьем» для «любимых» соседей и вредом для здоровья владельца, нужно обеспечить еще возможно меньшие искажения звука, верное воспроизведение НЧ, гладкую АЧХ в области СЧ, и определиться с необходимой для озвучивания данного помещения электрической мощностью АС. С ВЧ проблем, как правило, не бывает, т.к. их КНИ «уходят» в неслышимую ультразвуковую область; нужно только поставить в АС хорошую ВЧ головку. Тут достаточно заметить, что, если вы предпочитаете классику и джаз, ВЧ ГГ лучше брать с диффузором на мощность 0,2-0,3 от таковой НЧ канала, напр. 3ГДВ-1-8 (2ГД-36 по-старому) и подобные. Если же вас «прёт» от жестких верхов, то оптимальной будет ВЧ ГГ с купольным излучателем (см. далее) мощностью 0,3-0,5 от мощности НЧ звена; игру на барабанах щетками натурально воспроизводят только купольные «пищалки». Впрочем, хорошая купольная ВЧ ГГ годится для любой музыки.

Искажения

Искажения звука возможны линейные (ЛИ) и нелинейные (НИ). Линейные искажения это, попросту, несоответствие среднего уровня громкости условиям прослушивания, для чего в любом УМЗЧ и есть регулятор громкости. В дорогие 3-полосные АС для высокого Hi-Fi (напр., советские АС-30, они же S-90) часто вводят и аттенюаторы мощности для СЧ и ВЧ, чтобы возможно точнее подогнать АЧХ АС к акустике помещения.

Что касается НИ, то им, как говорится, несть числа и постоянно обнаруживаются новые. Наличие НИ в звуковом тракте выражается в том, что форма выходного сигнала (который звук уже в воздухе) не вполне идентична форме исходного сигнала от первичного источника. Более всего портят чистоту, «прозрачность» и «сочность» звука след. НИ:

1. Гармонические – обертоны (гармоники), кратные основной частоте воспроизводимого звука. Проявляются как излишне рокочущий бас, резкие и жесткие СЧ и ВЧ;
2. Интермодуляционные (комбинационные) – суммы и разности частот составляющих спектра исходного сигнала. Сильные комбинационные НИ слышны как хрип, а слабые, но портящие звук можно распознать только в лаборатории многосигнальным или статистическим на тестовых фонограммах методами. На слух же – звук вроде чистый, но какой-то не такой;
3. Переходные – «дрожания» формы выходного сигнала при резких нарастаниях/спадах исходного. Проявляют себя короткими хрипами и всхлипываниями, но нерегулярно, на скачках громкости;
4. Резонансные (призвуки) – подзвон, дребезг, бубнение;
5. Фронтальные (искажения атаки звука) – затягивание или, наоборот, форсирование резких изменений общей громкости. Почти всегда возникают совместно с переходными;
6. Шумовые – гул, шелест, шипение;
7. Нерегулярные (спорадические) – щелчки, трески;
8. Интерференционные (ИИ или ИФИ, чтобы не путать с интермодуляционными). Характерны именно для АС, в УМЗЧ ИФИ не возникают. Очень вредны, т.к. отлично слышны и неустранимы без капитальной переделки АС. Подробнее об ИФИ см. ниже.

Примечание: «хрип» и пр. образные описания искажения здесь и далее даны с точки зрения Hi-Fi, т.е. как уже слышимые искушенными слушателями. А, напр., речевые динамики проектируются на КНИ при номинальной мощности 6% (в Китае – на 10%) и 1<Q<1,4, см. далее.

Кроме интерференции, АС могут давать преимущественно НИ по пп. 1, 3, 4 и 5; щелчки и трески тут возможны как результат некачественного изготовления. С переходным и фронтальными НИ в АС борются, подбирая подходящие ГГ (см. далее) и акустическое оформление для них. Способы избежать призвуков – рациональная конструкция корпуса АС и правильный выбора материала для него, также см. далее.

На гармонических НИ в АС нужно задержаться, т.к. они принципиально отличны от таковых в полупроводниковых УМЗЧ и сходны с гармоническими НИ ламповых УНЧ (усилителей низкой частоты, старое название УМЗЧ). Транзистор – квантовый прибор, и его передаточные характеристики аналитическими функциями не выражаются принципиально. Следствие – точно просчитать все гармоники транзисторного УМЗЧ невозможно, а их спектр тянется до 15-ой и более высоких компонент. Также в спектре транзисторных УМЗЧ велика доля комбинационных составляющих.

Единственный способ управиться со всем этим безобразием – упрятать НИ поглубже под собственные шумы усилителя, которые, в свою очередь, должны быть многократно ниже естественных шумов помещения. Надо сказать, что современная схемотехника справляется с этой задачей вполне успешно: по теперешним представлениям УМЗЧ с 1% КНИ и –66 дБ шумов «никакой», а с 0,06% КНИ и –80 дБ шумов довольно-таки средненький.

С гармоническими НИ динамиков АС дело обстоит иначе. Их спектр, во-первых, как и у ламповых УНЧ, чистый – только обертоны без заметной примеси комбинационных частот. Во-вторых, гармоники АС прослеживаются, тоже как у ламп, не выше 4-й. Такой спектр НИ не портит заметно звук и при КНИ в 0,5-1%, что подтверждается экспертными оценками, а причина «грязного» и «вялого» звука самодельных АС кроется чаще всего в плохой АЧХ на СЧ. К сведению, если трубач не почистил как следует инструмент перед концертом и во время игры не выплескивает своевременно слюну из амбушюра, то КНИ, скажем, тромбона, может вырасти до 2-3%. И ничего, играют, слушателям нравится.

Вывод отсюда следует очень важный и благоприятный: диапазон воспроизводимых частот и собственные гармонические НИ АС не являются параметрами, критически важными для качества создаваемого ею звука. Звучание АС с 1% и даже 1,5% гармонических НИ эксперты могут отнести к базовому, а то и высокому Hi-Fi, если выполнены соотв. условия по динамике и гладкости АЧХ.

Интерференция

ИФИ – результат схождения звуковых волн от рядом расположенных источников синфазно или в противофазе. Результат – всплески, вплоть до рези в ушах, или провалы почти но нуля, громкости на отдельных частотах. В свое время первенец советского Hi-Fi 10МАС-1 (не 1М!) была срочно снята с производства после того, как музыканты обнаружили, что эта АС совсем не воспроизводит ля второй октавы (насколько помнится). На заводе-то прототип «гоняли» в звукомерке трехсигнальным методом, допотопным уже тогда, а должности эксперта с музыкальным слухом в штатном расписании не было. Один из парадоксов развитого социализма.

Вероятность возникновения ИФИ резко растет с повышением частоты и, соотв., уменьшением длины волны звука, т.к. для этого расстояние между центрами излучателей должно быть кратным половине длины волны воспроизводимой частоты. На СЧ и ВЧ последняя изменяется от единиц дециметров до миллиметров, поэтому ставить в АС две-несколько СЧ и ВЧ ГГ нельзя никак – ИФИ тогда не избежать, т.к. расстояния между центрами ГГ получатся того же порядка. Вообще, золотое правило электроакустики – по одному излучателю на полосу, а бриллиантовое – одна широкополосная ГГ на весь частотный диапазон.

Длина волн НЧ – метры, что много больше не только расстояния между ГГ, но и размеров АС. Поэтому производители и опытные любители часто увеличивают мощность АС и улучшают басы, спаривая или счетверяя (ставя квадруплетом) НЧ ГГ. Однако начинающему так делать не следует: может возникнуть внутренняя интерференция отраженных волн, «гуляющих» с самой АС. На слух она проявляется как резонансные НИ: бухтит, гундосит, дребезжит, почему – непонятно. Так что следуйте драгоценным правилам, чтобы не перебирать раз за разом всю АС без толку.

Примечание: ставить в АС нечетное количество одинаковых ГГ нельзя ни в коем случае – ИФИ тогда гарантированы 100%

СЧ

На воспроизведение средних частот начинающие любители обращают мало внимания – их, мол, любой динамик «пропоет» – а зря. СЧ слышны лучше всего, на них же приходятся исходные («правильные») гармоники основы всего – басов. Неравномерность АЧХ АС на СЧ способна дать очень сильно портящие звук комбинационные НИ, т.к. спектр любой фонограммы «плавает» по частотному диапазону. Особенно – если в АС используются эффективные и недорогие динамики с коротким ходом диффузора, см. далее. Субъективно, при прослушивании, эксперты однозначно отдают предпочтение АС с АЧХ на СЧ, плавно меняющейся по диапазону частот в пределах 10 дБ перед той, у которой есть 3 провала или «бугра» по 6 дБ. Поэтому, проектируя и делая АС, нужно на каждом шаге тщательно проверять: а не «загорбатится» ли от этого АЧХ на СЧ?

Примечание, кстати о басах: рокерский анекдот. Итак, молодая перспективная группа прорвалась на престижный фестиваль. Через полчаса им выходить, а они уже за кулисами, волнуются, ждут, но басист загулял где-то. 10 минут до выхода – его нет, 5 минут – тоже нет. Выход машут, а басиста все нет. Что делать? Ну, будем играть без баса. Невыход это мгновенный крах карьеры навечно. Сыграли без баса, понятно, как. Бредут к служебному выходу, плюются, матюкаются. Глядь – басист, поддатый, с двумя тёлками. Они к нему – ах ты, козлина, ты хоть понимаешь, как ты нас кинул?!! Ты где был?! – Да я решил в зале послушать. – И что ты там наслушал? – Чуваки, без баса – отстой!

НЧ

Бас в музыке все равно что фундамент для дома. И точно так же «нулевой цикл» электроакустики самый трудный, сложный и ответственный. Слышимость звука зависит от потока энергии звуковой волны, который зависит от частоты по квадрату. Стало быть, басы слышны хуже всего, см. рис. с кривыми равной громкости. Для «закачки» энергии в НЧ нужны мощные динамики и УМЗЧ; реально на басы тратится более половины мощности усилителя. Но на больших мощностях растет вероятность возникновения НИ, самые сильные и, разумеется, слышимые составляющие спектра которых от басов придутся как раз на лучше всего слышимые СЧ.

«Накачка» НЧ осложняется еще и тем, что размеры ГГ и всей АС малы сравнительно с длинами волн НЧ. Любой источник звука отдает ему энергию тем лучше, чем больше его размеры относительно длины звуковой волны. Акустический КПД динамиков на НЧ – единицы и доли процента. Поэтому большая часть работ и хлопот по созданию АС сводится к тому, чтобы заставить ее получше воспроизводить НЧ. Но напомним еще раз: не забывайте при этом как можно чаше контролировать чистоту СЧ! Собственно же создание НЧ тракта АС сводится к:

• Определению потребной электрической мощности НЧ ГГ.
• Выбору НЧ ГГ, подходящей для данных условий прослушивания.
• Выбору оптимального для выбранной НЧ ГГ акустического оформления (конструкции корпуса).
• Правильному его изготовлению в пригодном материале.

Мощность

Отдача по звуку в дБ (характеристическая чувствительность) указывается в паспорте динамика. Измеряется она в звукомерной камере в 1 м от центра ГГ измерительным микрофоном, расположенным строго по ее оси. ГГ ставят на звукомерный щит (стандартный акустический экран, см. рис. справа) и подводят электрическую мощность 1 Вт (0,1 Вт для ГГ мощностью меньше 3 Вт) на частоте 1000 Гц (200 Гц, 5000 Гц). Теоретически по этим данным, классу желаемого Hi-Fi и параметрам помещения/области прослушивания (местной акустике) можно рассчитать требуемую электрическую мощность ГГ. Но на деле учет местной акустики настолько сложен и неоднозначен, что с этим и специалисты редко морочатся.

Примечание: ГГ для измерений смещают от центра экрана затем, чтобы избежать интерференции звуковых волн от фронтальной и тыльной излучающих поверхностей. Материал экрана обычно – пирог из 5-ти слоев неошкуренной 3-слойной сосновой фанеры на казеиновом клею толщиной по 3 мм и 4-прокладок между ними из натурального войлока толщиной по 2 мм. Клеится все вместе тоже казеином или ПВА.

Гораздо проще идти от имеющихся условий на техническое озвучивание слабо зашумленных помещений, с поправками на динамику и частотный диапазон Hi-Fi, тем более, что полученные результаты в таком случае лучше согласуются с известными эмпирическими данными и экспертными оценками. Тогда для начального Hi-Fi нужно, при высоте потолка до 3,5 м, 0,25 Вт номинальной (долговременной) электрической мощности ГГ на 1 кв. м площади пола, для базового Hi-Fi – 0,4 Вт/кв. м, а для высокого – 1,15 Вт/кв. м.

Следующий шаг – учет реальных условий прослушивания. Динамики на сотню Вт, способные работать и на микроваттных уровнях, чудовищно дороги, с одной стороны. С другой – если для прослушивания не выделено отдельное помещение, оборудованное как звукомерная камера, то их «микрошепота» на тишайшем пианиссимо в любой жилой комнате и слышно не будет (см. выше об уровнях естественных шумов). Поэтому увеличиваем полученные значения вдвое-втрое, чтобы «оторвать» прослушиваемое от шумового фона. Получаем для начального Hi-Fi от 0,5 Вт/кв. м, базового от 0,8 Вт/кв. м и для высокого от 2,25 Вт/кв. м.

Далее, поскольку нам нужен хайфай, а не просто разборчивость речи, нужно от номинальной мощности перейти к пиковой (музыкальной). «Сок» звука зависит в первую очередь от динамики его громкости. КНИ ГГ на пиках громкости не должен превосходить его значения для Hi-Fi на класс ниже избранного; для начального Hi-Fi берем на пике КНИ 3%. В торговых спецификациях на Hi-Fi динамики указывается именно пиковая мощность как более значимая. По советско-российской методике пиковая мощность равна 3,33 долговременной; по методикам западных фирм «музыка» равна 5-8 номиналам, но – стоп пока!

Примечание: китайские, тайваньские, индийские и корейские методики – в игнор. Они для базового (!) Hi-Fi на пике принимают телефонный КНИ в 6%. А вот Филиппины, Индонезия и Австралия меряют свои динамики грамотно.

Дело в том, что все без исключения западные производители Hi-Fi ГГ безбожно завышают пиковую мощность своих изделий. Лучше бы продвигали свои КНИ и ровность АЧХ, тут им действительно есть чем гордиться. Да вот только рядовой забугорный обыватель таких сложностей понимать не станет, а если на динамике наляпано «180W», «250W», «320W», это реально круто. В действительности же прогоны динамиков «оттуда» в звукомерке дают их пики в 3,2-3,7 номиналов. Что вполне объяснимо, т.к. обосновано данное соотношение физиологически, т.е. строением наших с вами ушей. Вывод – нацелившись на западные ГГ, выходите на фирменный сайт, ищите там номинальную мощность и умножайте на 3,33.

Примечание 9, насчет обозначений пика и номинала: в России по старой системе цифры перед буквами в обозначении динамика указывали его номинальную мощность, а теперь дают пиковую. Но одновременно изменены были и корень с суффиксом обозначения. Поэтому один и тот же динамик может обозначаться совсем по разному, примеры см. ниже. Правду ищите с справочных источниках или на Яндексе. Там, какое обозначение ни введи, в результатах будет новое, а рядом в скобках старое.

В конечном итоге получаем для комнаты до 12 кв. м пик для начального Hi-Fi в 15 Вт, базового в 30 Вт и высокого в 55 Вт. Это наименьшие допустимые значения; взять ГГ еще вдвое-втрое мощнее, будет лучше, если только не слушается симфоническая классика и очень серьезный джаз. Для них желательно ограничиться мощностью в 1,2-1,5 от минимальной, иначе на пиках громкости возможны хрипы.

Можно обойтись еще проще, ориентируясь на проверенные прототипы. Для начального Hi-Fi в комнате до 20 кв. м подойдет ГГ 10ГД-36К (10ГДШ-1 по-старому), для высокого – 100ГДШ-47-16. Расфильтровка им не нужна, это широкополосные ГГ. С базовым Hi-Fi сложнее, подходящего широкополосника для него не обнаруживается, нужно делать 2-полосную АС. Тут на первых порах оптимальное решение – повторить электрическую часть старой советской АС S-30B. Эти колонки уже десятилетия исправно и очень хорошо «поют» в квартирах, кафешках и просто на улице. Обшарпанные донельзя, но звук держат.

Схема расфильтровки S-30B (без индикации перегрузки) дана на рис. слева. Незначительная доработка произведена для уменьшения потерь в катушках и возможности подгонки под различные НЧ ГГ; при желании отводы от L1 можно сделать чаще, в пределах 1/3 общего к-ва витков w, считая от правого по схеме конца L1, подгонка будет точнее. Справа – указания и формулы для самостоятельного расчета и изготовления катушек фильтров. Деталей прецизионной точности для этой расфильтровки не требуется; отклонения индуктивности катушек на +/–10% также не влияют заметно на звучание. Движок R2 целесообразно вывести на заднюю стенку для оперативной подгонки АЧХ под комнату. К импедансу динамиков схема мало чувствительна (в отличие от расфильтровки на K-фильтрах), поэтому вместо указанных можно применять другие ГГ, подходящие по мощности и сопротивлению. Одно условие: высшая воспроизводимая частота (ВВЧ) НЧ ГГ по уровню –20 дБ должна быть не ниже 7 кГц, а низшая воспроизводимая частота (НВЧ) ВЧ ГГ на том же уровне – не выше 3 кГц. Сдвигая-раздвигая L1 и L2, можно несколько корректировать АЧХ в области частоты раздела (5 кГц), не прибегая к таким сложностям, как фильтр Цобеля, способным к тому же увеличивать переходные искажения. Конденсаторы – пленочные с изоляцией из ПЭТ или фторопласта и напылёнными обкладками (MKP) К78 или К73-16; в крайнем случае – К73-11. Резисторы – металлопленочные (MOX). Провода – аудио из бескислородной меди сечением от 2,5 кв. мм. Монтаж – только на пайке. На рис. справа показано, как выглядит оригинальная расфильтровка S-30B (со схемой индикации перегрузки), а на рис. ниже слева дана популярная за рубежом схема 2-полосной расфильтровки без магнитной связи между катушками (почему и полярность их не указана). Справа там же, на всякий случай – 3-полосная расфильтровка советской АС S-90 (35АС-212).

О проводах

Специальные аудиопровода – не порождение массового психоза и не маркетинговый трюк. Эффект, открытый радиолюбителями, ныне подтвержден исследованиями и признан специалистами: если в меди провода есть примесь кислорода, на кристаллитах металла образуется тончайшая, буквально в молекулу, пленочка окисла, от которой звуковому сигналу может быть что угодно, кроме улучшения. В серебре такого эффекта не обнаруживается, отчего утонченные аудиогурманы и не скупятся на серебряный провод: торговцы беззастенчиво жульничают с медным проводами, т.к. отличить бескислородную медь от обычной электротехнической можно только в специально оборудованной лаборатории.

Динамики

Качество первичного излучателя звука (ИЗ) на басах определяет звучание АС прим. на 2/3; на СЧ и верхах – практически нацело. В любительских АС почти всегда ИЗ являются электродинамические ГГ (динамики). Изодинамические системы достаточно широко используются в высококлассных наушниках (напр. ТДС-7 и ТДС-15, которыми охотно пользуются профи для контроля звукозаписи), но создание мощных изодинамических ИЗ наталкивается на непреодолимые пока технические трудности. Что до прочих первичных ИЗ (см. перечень в начале), то они пока далеко еще не «доведены до ума». Особенно это касается цен, надежности, долговечности и стабильности характеристик в процессе эксплуатации.

Приобщаясь к электроакустике, знать о том, как устроены и работают в акустических системах динамики, нужно следующее. Возбудитель динамика – тонкая катушка из провода, колеблющаяся в кольцевом зазоре магнитной системы под воздействием тока звуковой частоты. Катушка жестко связана с собственно излучателем звука в пространство – диффузором (на НЧ, СЧ, иногда – на ВЧ) или тонкой, очень легкой и жесткой купольной диафрагмой (на ВЧ, редко – на СЧ). Эффективность излучения звука сильно зависит от диаметра ИЗ; точнее – от его отношения к длине волны излучаемой частоты, но вместе с тем с увеличением диаметра ИЗ растет и вероятность возникновения нелинейных искажений (НИ) звука вследствие упругости материала ИЗ; точнее – не бесконечной его жесткости. Борются с НИ в ИЗ, выполняя излучающие поверхности из звукопоглощающих (антиакустических) материалов.

Диаметр диффузора больше диаметра катушки, и в диффузорных ГГ он и катушка крепятся к корпусу динамика отдельными гибкими подвесами. Конфигурация диффузора – полый конус с тонкими стенками, обращенный вершиной к катушке. Подвес катушки держит одновременно и вершину диффузора, т.е. его подвес двойной. Образующая конуса может быть прямолинейной, параболической, экспоненциальной и гиперболической. Чем круче конус диффузора сходится к вершине, тем выше отдача и меньше НИ динамика, но одновременно сужается его частотный диапазон и возрастает направленность излучения (сужается диаграмма направленности ДН). Сужение ДН сужает также зону стереоэффекта и отодвигает ее от фронтальной плоскости пары АС. Диаметр диафрагмы равен диаметру катушки и отдельного подвеса для нее нет. Это резко снижает КНИ ГГ, т.к. подвес диффузора – весьма заметный источник НИ звука, а материал для диафрагмы можно брать очень жесткий. Однако хорошо излучать звук диафрагма способна только на достаточно высоких частотах.

Катушка и диффузор или диафрагма вместе с подвесами составляют подвижную систему (ПС) ГГ. У ПС есть частота собственного механического резонанса Fр, на которой подвижность ПС резко возрастает, и добротность Q. Если Q>1, то динамик без правильно подобранного и выполненного акустического оформления (см. далее) на Fр захрипит на мощности меньше номинальной, не то что пиковой, это т. наз. запирание ГГ. К искажениям запирание не относится, т.к. является конструкторско-производственным браком. Если 0,7<Q<1, то на АЧХ в окрестности Fр появится сильный, трудноустранимый горб и резко возрастут НИ. В случае, когда 0,5<Q<0,7, небольшой всплеск АЧХ на Fр можно исправить схемотехнически в УМЗЧ эквалайзером или в расфильтровке АС. Наконец, если Q<0,5, Fр ГГ на АЧХ не влияет, это т. наз. безразличный резонанс. Эти закономерности особенно сильно проявляются на НЧ, т.к. с увеличением частоты растет поглощение резонансных колебаний в материале ИЗ. Вместе с тем при уменьшении Q падает и отдача ГГ, поэтому при разработке СЧ-ВЧ ГГ задаются 0,7<Q<1, а Fр стараются сдвинуть за пределы рабочего диапазона частот. НЧ ГГ среднего качества разрабатываются на 0,5<Q<0,7, а высокого – на Q<0,5.

Эффективность передачи ИЗ энергии электрического сигнала звуковым волнам в воздухе определяется мгновенным ускорением диффузора/диафрагмы (кто знаком с матанализом – второй производной его смещения по времени), т.к. воздух – легко сжимаемая и очень текучая среда. Мгновенное ускорение катушки, толкающей/тянущей диффузор/диафрагму, должно быть несколько больше, иначе она не «раскачает» ИЗ. Несколько, но не намного. В противном случае катушка будет изгибать и заставлять вибрировать излучатель, что приведет к появлению НИ. Это т. наз мембранный эффект, при котором в материале диффузора/диафрагмы распространяются продольные волны упругости. Попросту говоря, диффузор/диафрагма должны чуть-чуть «тормозить» катушку. И тут опять противоречие – чем сильнее излучатель «тормозит», тем сильнее он излучает. На практике «торможение» излучателя делают таким, чтобы его НИ во всем диапазоне частот и мощностей укладывались в норму для заданного класса Hi-Fi.

Примечание, вывод: не пытайтесь «выжать» из динамиков того, чего они не могут. Напр., АС на 10ГДШ-1 можно построить с неравномерностью АЧХ на СЧ в 2 дБ, но по КНИ и динамике он все равно тянет на Hi-Fi не выше начального.

На частотах до Fр мембранный эффект не проявляется никогда, это т. наз. поршневой режим работы ГГ – диффузор/диафрагма просто ходят вперед-назад. Выше по частоте тяжелый диффузор все больше не успевает за катушкой, мембранное излучение начинается и все усиливается. На некоторой частоте динамик начинает излучать только как гибкая мембрана: на стыке с подвесом его диффузор уже неподвижен. При 0,7<Q<1 поршневая область по частоте тянется прим. до 1,4Fр, а при 0,5<Q<0,7 – до 2Fр. При Q<0,5 ГГ работает в поршневом режиме на любой частоте. КНИ динамика «на поршне» минимален, но минимальна и отдача. АЧХ ГГ в поршневой области максимально гладкая.

Мембранный эффект резко улучшает отдачу ГГ, т.к. мгновенные ускорения вибрирующих участков поверхности ИЗ оказываются очень большими. Это обстоятельство широко используется конструкторами ВЧ и частично СЧ ГГ, спектр искажений которых сразу уходит в ультразвук, а также при конструировании ГГ не для Hi-Fi. КНИ ГГ с мембранным эффектом и ровность АЧХ АС с ними сильно зависят от моды мембраны. На нулевой моде, когда вся поверхность ИЗ дрожит как бы сама себе в такт, Hi-Fi до среднего включительно можно добиться и на НЧ, см. далее.

Примечание: частота, на которой ГГ переходит с «поршня на мембрану», а также изменение мембранной моды (не рост, она всегда целочисленная) существенно зависят от диаметра диффузора. Чем он больше, тем ниже по частоте и сильнее динамик начинает «мембранить».

Вуферы

Высококачественные поршневые НЧ ГГ (попросту – «поршня»; по-английски woofers, лающие) делают с относительно небольшим, толстым, тяжелым и жестким диффузором из антиакустики на очень мягком латексном подвесе, см. поз 1 на рис. Тогда Fр оказывается ниже 40 Гц или даже ниже 30-20 Гц, а Q<0,7. В мембранном режиме поршневые ГГ способны работать до частот 7-8 кГц на нулевой-первой модах.

Периоды волн НЧ долгие, все это время диффузор в поршневом режиме должен двигаться с ускорением, потому и ход диффузора делается длинным. НЧ без акустического оформления не воспроизводятся, но оно всегда в той или иной степени замкнуто, изолировано от свободного пространства. Поэтому диффузору приходится работать с большой массой т. наз. присоединенного воздуха, для «раскачки» которой требуется значительное усилие (отчего поршневые ГГ иногда называют компрессионными), также как и для ускоренного перемещения тяжелого диффузора с малой добротностью. По этим причинам магнитную систему поршневой ГГ приходится делать очень мощной.

Несмотря на все ухищрения, отдача поршневых ГГ мала, т.к. развивать большое ускорение на длинных волнах НЧ диффузору нельзя: упругости воздуха не хватит, чтобы принять отдаваемую энергию. Он растечется в стороны, а динамик уйдет в запирания. Чтобы повысить отдачу и плавность хода подвижной системы (для уменьшения КНИ на больших уровнях мощности), конструкторы пускаются во все тяжкие – применяют магнитные системы дифференциальные, с полурассеянием и др. экзотику. КНИ дополнительно снижают, заполняя магнитный зазор невысыхающей реологической жидкостью. В итоге лучшие современные «поршня» достигают динамического диапазона в 92-95 дБ, причем КНИ на номинальной мощности не превосходит 0,25%, а на пиковой – 1%. Все это очень хорошо, но цены – мама, не горюй! $1000 за пару с дифмагнитами и реозаливкой для домашней акустики подобранных по отдаче, резонансной частоте и гибкости подвижной системы это еще не предел.

Примечание: НЧ ГГ с реологическим заполнением магнитного зазора пригодны только в НЧ звенья 3-полосных АС, т.к. совершенно не способны работать в мембранном режиме.

Есть у поршневых ГГ еще один серьезный порок: без сильного акустического демпфирования они могут механически разрушиться. Опять-таки, попросту: за поршневым динамиком должна быть слабо связанная со свободным пространством своего рода воздушная подушка. Иначе диффузор на пике сорвет с подвеса и он вылетит наружу вместе с катушкой. Поэтому ставить «поршня» можно не во всякое акустическое оформление, см. далее. Кроме того, поршневые ГГ не терпят принудительного затормаживания ПС: катушка сгорает сразу. Но это уже редкий случай, диффузоры динамиков обычно рукой не придерживают и спички им в магнитный зазор не вставляют.

Умельцам на заметку

Известен «народный» способ повысить отдачу поршневых ГГ: к штатной магнитной системе с тыла, ничего не переделывая в динамике, прочно прикрепляют дополнительный кольцевой магнит отталкивающейся стороной. Именно отталкивающейся, иначе при подаче сигнала катушку сразу оторвет от диффузора. Перемотать динамик в принципе можно, но очень сложно. И еще никогда нигде ни один динамик от перемотки не стал лучше или хотя бы остался таким, как был.

Но речь вообще-то не о том. Энтузиасты данной доработки утверждают, что поле внешнего магнита концентрирует поле штатного около катушки, отчего растет ускорение ПС и отдача. Это верно, но Hi-Fi ГГ это очень точно сбаласированная система. Отдача, действительно, немного увеличивается. Но вот КНИ на пике сразу «прыгает» так, что искажения звука становятся хорошо слышны и неискушенными слушателями. На номинале звук может стать даже чище, но без динамики Hi-Fi уже на хайфай.

Ведущие

Так по-английски (managers) называются СЧ ГГ, т.к. именно на СЧ приходится подавляющая часть смысловой нагрузки музыкального опуса. Требования к СЧ ГГ для Hi-Fi много мягче, поэтому большую их часть делают традиционной конструкции с большим диффузором, отлитым из целлюлозной массы заодно с подвесом, поз. 2. Отзывы об СЧ ГГ купольных и с металлическими диффузорами противоречивы. Превалирует в основном тон, мол, жестковат звук. Любители классики жалуются, что смычковые от динамиков «не бумажных» визжат. Звук СЧ ГГ с пластиковыми диффузорами почти все признают тусклым и в то же время жестким.

Ход диффузора СЧ ГГ делают коротким, т.к. его диаметр сравним с длинами волн СЧ и передача энергии в воздух не затруднительна. Для увеличения затухания упругих волн в диффузоре и, соотв., уменьшения НИ вместе с расширением динамического диапазона в массу для отливки диффузора Hi-Fi СЧ ГГ добавляют мелко нарезанные волокна шелка, тогда динамик почти во всем диапазоне СЧ работает в поршневом режиме. В результате применения этих мер динамика современных СЧ ГГ среднего ценового уровня оказывается не хуже 70 дБ, а КНИ на номинале не выше 1,5%, чего вполне достаточно для высокого Hi-Fi в городской квартире.

Примечание: шелк добавляют в материал диффузора почти всех хороших динамиков, это универсальный способ снизить КНИ.

Чирикалки

По-нашему – пищалки. Как вы уже догадались, это tweeters, ВЧ ГГ. Пишется с одним t, это не название соцсети для сплетен. Сделать хорошую «пищалку» из современных материалов было бы вообще просто (спектр НИ сразу уходит в ультразвук), если бы не одно обстоятельство – диаметр излучателя почти во всем диапазоне ВЧ оказывается того же порядка или меньше длины волны. Из-за этого возможна интерференция на самом излучателе вследствие распространения в нем упругих волн. Чтобы не дать им «зацепки» для излучения в воздух как попало, диффузор/купол ВЧ ГГ должен быть как можно более гладким, с этой целью купола делают из металлизированного пластика (он лучше поглощает упругие волны), а металлические купола полируют.

Критерий выбора ВЧ ГГ указан выше: купольные универсальны, а поклонникам классики, требующим обязательно «поющих» мягких верхов, более подойдут диффузорные. Эти лучше брать эллиптические и ставить в АС, ориентируя их длинную ось вертикально. Тогда ДН динамика в горизонтальной плоскости будет шире, а зона стерео больше. Еще в продаже есть ВЧ ГГ со встроенным рупором. Их мощность можно принимать в 0,15-0,2 от мощности НЧ звена. Что до технических качественных показателей, то любая ВЧ ГГ пригодна для Hi-Fi любого уровня, лишь бы по мощности подходила.

Ширики

Это просторечное прозвище широкополосных ГГ (ГГШ), не требующих расфильтровки частотных каналов АС. Излучатель простой ГГШ с общим возбуждением состоит из НЧ-СЧ диффузора и жестко связанного с ним ВЧ конуса, поз. 3. Это т. наз. коаксиальный излучатель, отчего ГГШ называют еще коаксиальными динамиками или попросту коаксиалами.

Идея ГГШ – отдать мембранный режим ВЧ конусу, где он особо не навредит, а диффузор на НЧ и внизу СЧ пусть работает «на поршне», для чего НЧ-СЧ диффузор гофрируют поперек. Так делаются широкополосные ГГ для начального, иногда и среднего Hi-Fi, напр. упоминавшийся 10ГД-36К (10ГДШ-1).

Первые ГГШ с ВЧ конусом пошли в продажу в начале 50-х, но доминирующего положения на рынке так и не достигли. Причина – склонность к переходным искажениям и затягивание атаки звука оттого, что конус от толчков диффузора болтается и хлябается. Слушать, как Мигель Рамос играет на электрооргане «Хаммонд», через коаксиал с конусом невыносимо тягостно.

Коаксиальные ГГШ с раздельным возбуждением НЧ-СЧ и ВЧ излучателей, поз. 4, этого недостатка лишены. В них ВЧ звено приводится в движение отдельной катушкой от ее собственной магнитной системы. Гильза ВЧ катушки проходит сквозь катушку НЧ-СЧ. ПС и магнитные системы расположены коаксиально, т.е. по одной оси.

ГГШ с раздельным возбуждением на НЧ по всем техпараметрам и субъективным оценкам звука не уступают поршневым ГГ. На современных коаксиальных динамиках можно строить очень компактные АС. Недостаток – цена. Коаксиал для высокого Hi-Fi обходится, как правило, дороже комплекта НЧ-СЧ + ВЧ, хотя и дешевле НЧ, СЧ и ВЧ ГГ для 3-полосной АС.

Авто

Автомобильные динамики формально относятся тоже к коаксиальным, но на деле это 2-3 отдельных ГГ в одном корпусе. ВЧ (иногда и СЧ) ГГ подвешиваются перед диффузором НЧ ГГ на кронштейне, см. справа на рис. в начале. Расфильтровка всегда встроенная, т.е. на корпусе всего 2 клеммы для подключения проводов.

Задача у автодинамиков специфическая: прежде всего «перекричать» шумы в салоне автомобиля, поэтому их конструкторы с мембранным эффектом особо не борются. Но динамический диапазон автодинамикам по той же причине нужен широкий, не менее 70 дБ, а их диффузоры делают обязательно с шелком или применяют др. меры подавления высших мембранных мод – хрипеть динамик не должен и в машине на ходу.

Как следствие – автодинамики в принципе пригодны для Hi-Fi до среднего включительно, если подобрать к ним подходящее акустическое оформление. Во все АС, описанные далее, можно ставить автодинамики подходящего размера и мощности, тогда не нужны будут вырез под ВЧ ГГ и расфильтровка. Одно условие: штатные клеммы с зажимами нужно очень аккуратно удалить и поставить взамен них ламели под распайку. Колонки из автомобильных динамиков современной разработки позволяют слушать хороший джаз, рок, даже отдельные произведения симфонической музыки и многие – камерной. Скрипичные квартеты Моцарта они, конечно, не потянут, но ведь такие динамичные и наполненные смыслом опусы слушают очень немногие. Обойдется же пара автодинамиков в несколько раз, до 5 раз, дешевле, чем 2 комплекта ГГ с компонентами фильтров для 2-полосной АС.

Резвые

Friskers, от frisky, так американские радиолюбители прозвали малогабаритные ГГ малой мощности с очень тонким и легким диффузором, во-первых, за высокую отдачу – пара «резвых» по 2-3 Вт озвучивает комнату в 20 кв. м. Во-вторых – за жесткий звук: «резвые» работают только в мембранном режиме.

Производители и продавцы «резвые» в особый класс не выделяют, т.к. они, по идее, не Hi-Fi. Динамик как динамик, в любом китайском радио или дешевых компьютерных колонках такие. Однако на «резвых» можно сделать хорошие колонки для компьютера, обеспечивающие Hi-Fi до среднего включительно в окрестности рабочего стола.

Дело в том, что «резвые» способны воспроизводить весь звуковой диапазон, нужно только уменьшить их КНИ и сгладить АЧХ. Первое достигается добавкой шелка в диффузор, тут нужно ориентироваться по производителю и его (не торговым!) спецификациям. Напр., все ГГ канадской фирмы Edifier с шелком. Кстати, Edifier – французское слово и читается «эдифье», а не «идифайер» на английский манер.

Ровняют АЧХ «резвых» двояко. Мелкие всплески/провалы убирает уже шелк, а бугры и впадины побольше устраняют акустическим оформлением со свободным выходом в атмосферу и демпфирующей предкамерой, см. рис; пример такой АС см. далее.

Акустика

Зачем вообще нужно акустическое оформление? На НЧ размеры излучателя звука очень малы сравнительно с длиной звуковой волны. Если просто положить динамик на стол, волны от фронтальной и тыльной поверхностей диффузора тут же сойдутся в противофазе, погасят друг друга, и басов вообще слышно не будет. Это называется акустическим коротким замыканием. Просто заглушить динамик с тыла на НЧ нельзя: диффузору придется сильно сжимать малый объем воздуха, отчего частота резонанса ПС «прыгнет» так высоко, что динамик просто не сможет воспроизвести басы. Отсюда следует главная задача любого акустического оформления: либо погасить излучение от тыльной стороны ГГ, либо перевернуть его на 180 градусов и в фазе переизлучить с фронта АС, не допуская в то же время расходования энергии движения диффузора на термодинамику, т.е. на сжатие-расширение воздуха в корпусе АС. Дополнительная задача – по возможности сформировать на выходе АС сферическую звуковую волну, т.к. в этом случае зона стереоэффекта наиболее широка и глубока, а влияние акустики помещения на звучание АС наименьшее.

Примечание, важное следствие: для каждого корпуса АС конкретного объема с определенным акустическим оформлением существует оптимальный диапазон мощностей возбуждения. Если мощность ИЗ мала, он не раскачает акустику, звук будет тусклый, искаженный, особенно на НЧ. Чрезмерно мощный ГГ уйдет в термодинамику, отчего начнутся запирания.

Назначение корпуса АС с акустическим оформлением – обеспечить наилучшее воспроизведение НЧ. Прочность, устойчивость, внешний вид – само собой. Акустически домашние АС оформляются в виде щита (динамики, встроенные в мебель и строительные конструкции), открытого ящика, открытого ящика с панелью акустического сопротивления (ПАС), закрытого ящика нормального или уменьшенного объема (малогабаритные акустические системы, МАС), фазоинвертора (ФИ), пассивного излучателя (ПИ), рупоров прямого и обратного, четвертьволнового (ЧВ) и полуволнового (ПВ) лабиринтов.

Встроенная акустика – предмет особого обсуждения. Открытые ящики из эпохи ламповых радиол, получить от них в квартире приемлемое стерео нереально. Из прочих начинающему для первой своей АС лучше всего остановить выбор на ПВ лабиринте:

• В отличие от прочих, кроме ФИ и ПИ, ПВ лабиринт позволяет улучшить басы на частотах ниже собственной резонансной частоты динамика НЧ.
• Сравнительно с ФИ ПВ лабиринт конструктивно и в настройке несложен.
• По сравнению с ПИ ПВ лабиринт не требует дорогих покупных дополнительных компонент.
• Коленчатый ПВ лабиринт (см. ниже) создает ГГ достаточную акустическую нагрузку, имея в то же время свободную связь с атмосферой, что дает возможность применять НЧ ГГ и с длинным, и с коротким ходом диффузора. Вплоть до замены в уже построенных АС. Разумеется, только парой. Излученная волна в таком случае будет практически сферической.
• В отличие от всех, кроме закрытого ящика и ЧВ лабиринта, акустическая колонка с ПВ лабиринтом способна сгладить АЧХ НЧ ГГ.
• АС с ПВ лабиринтом конструктивно легко вытягиваются в высокую тонкую колонну, что облегчает их размещение в небольших помещениях.

Насчет предпоследнего пункта – вы удивлены, если опытный? Считайте это одним из обещанных откровений. И см. ниже.

ПВ лабиринт

Лабиринтными часто считают акустическое оформление типа глубокая щель (Deep Slot, разновидность ЧВ лабиринта), поз. 1 на рис., и сверточный обратный рупор (поз. 2). Рупоров мы еще коснемся, а что до глубокой щели, то это фактически ПАС, акустический затвор, обеспечивающий свободную связь с атмосферой, но не выпускающая наружу звук: глубина щели – четверть длины волны частоты ее настройки. В этом легко убедиться, замерив с помощью остронаправленного микрофона уровни звука перед фронтом динамика и в раскрыве щели. Резонанс на кратных частотах подавляется выстилкой щели звукопоглотителем. АС с глубокой щелью тоже демпфирует любые динамики, но повышает их резонансную частоту, хотя и меньше, чем закрытый ящик.

Исходный элемент ПВ лабиринта – открытая полуволновая труба, поз. 3. Как акустическое оформление она непригодна: пока волна с тыла доберется до фронта, ее фаза перевернется еще на 180 градусов, и получится все то же акустическое короткое замыкание. На АЧХ ПВ труба дает высокий резкий пик, вызывающий запирание ГГ на частоте настройки Fн. Но что уже важно – Fн и частота собственного резонанса ГГ f (которая выше – Fр) теоретически никак между собой не связаны, т.е. можно рассчитывать на улучшение басов ниже f (Fр).

Простейший способ превратить трубу в лабиринт – перегнуть ее пополам, поз. 4. Это не только сфазирует фронт с тылом, но и сгладит резонансный пик, т.к. пути волн в трубе теперь будут различны по длине. Таким способом в принципе можно сгладить АЧХ до любой наперед заданной степени ровности, наращивая количество колен (оно должно быть нечетным), но на деле использовать более 3-х колен получается очень редко – мешает затухание волны в трубе.

В камерном ПВ лабиринте (поз. 5) колена разбиты на т. наз. резонаторы Гельмгольца – сужающиеся к заднему концу полости. Это еще улучшает демпфирование ГГ, сглаживает АЧХ, уменьшает потери в лабиринте и увеличивает эффективность излучения, т.к. тыльное выходное окно (порт) лабиринта всегда работает с «подпором» со стороны последней камеры. Разгородив камеры на промежуточные резонаторы, поз. 6, можно с диффузорной ГГ добиться АЧХ, почти удовлетворяющей требования абсолютного Hi-Fi, но настройка каждой из пары таких АС требует где-то от полугода (!) труда опытного специалиста. Когда-то в некоем узком кругу лабиринтно-камерную АС с разделением камер прозвали кремоной, с намеком на уникальные скрипки итальянских мастеров.

На деле для получения АЧХ под высокий Hi-Fi оказывается достаточно всего пары камер на колено. Чертежи АС такой конструкции даны на рис; слева – российской разработки, справа – испанской. Та и другая – очень хорошая напольная акустика. «Для полного счастья» россиянке не мешало бы позаимствовать и испанки связи жесткости, поддерживающие перегородку (буковые палочки диаметром 10 мм), а взамен дать сглаживание изгиба трубы.

В обеих этих АС проявляется еще одно полезное свойство камерного лабиринта: его акустическая длина больше геометрической, т.к. звук несколько задерживается в каждой камере, прежде чем пройдет дальше. По геометрии эти лабиринты настроены где-то на 85 Гц, но измерения показывают 63 Гц. Реально нижняя граница частотного диапазона оказывается 37-45 Гц в зависимости от типа НЧ ГГ. Если динамики с расфильтровкой от S-30B переставить в такие корпуса, звук меняется поразительно. В лучшую сторону.

Диапазон мощностей возбуждения для данных АС – 20-80 Вт пиковых. Звукопоглощающая выстилка там и там – синтепон 5-10 мм. Настройка не всегда необходима и несложна: если бас глуховатый, порт симметрично с обоих сторон прикрывают кусочками пенопласта до получения оптимального звучания. Делать это нужно не спеша, каждый раз прослушивая по 10-15 мин один и тот же отрезок фонограммы. В нем обязательно должны быть сильные СЧ с крутой атакой (контроль СЧ!), напр., скрипка.

Jet Flow

Камерный лабиринт успешно сочетается с обычным извитым. Пример – настольная акустическая система Jet Flow (реактивный поток) разработки американских радиолюбителей, произведшая в 70-х настоящий фурор, см. рис. справа. Ширина корпуса по внутри – 150-250 мм под динамики 120-220 мм, в т.ч. «резвые» и автодинамики. Материал корпуса – сосна, ель, МДФ. Звукопоглощающая выстилка и настройка не требуются. Диапазон мощностей возбуждения – 5-30 Вт пиковых.

Примечание: с Jet Flow сейчас путаница – под тем же брендом идут в продажу струйные излучатели звука.

Для резвых и компьютера

Сгладить АЧХ автодинамиков и «резвых» можно и в обычном извитом лабиринте, устроив перед входом в него компрессионную демпфирующую (не резонирующую!) предкамеру, обозначена K на рис. ниже.

Эта мини-акустика предназначена для ПК взамен старой дешевой. Динамики используются те же, но как они звучать начинают – просто удивительно. Если диффузор с шелком, иначе смысла нет огород городить. Дополнительное достоинство – цилиндрический корпус, на котором интерференция СЧ близка к минимальной, меньше она только на сферическом корпусе. Рабочее положение – с наклоном вперед-вверх (АС – звуковой прожектор). Мощность возбуждения – 0,6-3 Вт номинальных. Сборка производится в след. порядке (клей – ПВА):

• На дет. 9 клеят пылевой фильтр (можно использовать обрывки капроновых колготок);
• Дет. 8 и 9 оклеивают синтепоном (обозначено желтым на рис.);
• Собирают пакет перегородок на стяжке и проставках;
• Вклеивают синтепоновые кольца, обозначенные зеленым;
• Пакет оборачивают, проклеивая, ватманом до толщины стенок в 8 мм;
• Обрезают корпус в размер и оклеивают предкамеру (выделено красным);
• Вклеивают дет. 3;
• После полной просушки шкурят, красят, приделывают подставку, монтируют динамик. Провода к нему проходят по изгибам лабиринта.

О рупорах

У рупорных АС высокая отдача (вспомните, зачем он вобще, рупор-то). Старая 10ГДШ-1 через рупор орет так, что уши вянут, а соседи «счастливы по самое не могу», отчего рупорами многие и увлекаются. В домашних АС используются извитые рупоры как менее громоздкие. Обратный рупор возбуждается тыльным излучением ГГ и с ПВ лабиринтом сходен тем, что поворачивает фазу волны на 180 градусов. Но в остальном:

1. Конструктивно и технологически много сложнее, см. рис. ниже.
2. Не улучшает, а наоборот, портит АЧХ АС, т.к. АЧХ любого рупора неравномерна и рупор не является резонирующей системой, т.е. исправить его АЧХ нельзя в принципе.
3. Излучение из порта рупора существенно направленно, а волна его скорее плоская, чем сферическая, так что хорошего стереоэффекта ждать не приходится.
4. Не создает значительной акустической нагрузки ГГ и в то же время требует значительной мощности для возбуждения (еще вспомним – шепчут ли в переговорный рупор). Динамический диапазон рупорных АС можно вытянуть в лучшем случае до базового Hi-Fi, и у поршневых динамиков с очень мягким подвесом (стало быть, хороших и дорогих) диффузор при установке ГГ в рупор вырывается очень даже не редко.
5. Дает призвуков больше любого другого типа акустического оформления.

Корпус

Корпус для динамиков лучше всего собирать на буковых шкантах и клею ПВА, его пленка сохраняет демпфирующие свойства долгие годы. Для сборки одну из боковин кладут на пол, ставят днище, крышку, переднюю и заднюю стенку, перегородки, см. рис. справа, и накрывают другой боковиной. Если наружные поверхности идут под окончательную отделку, можно использовать стальной крепеж, но обязательно с проклеиванием и герметизацией (пластилин, силикон) не клеевых швов.

Гораздо большее значение для качества звучания имеет выбор материала корпуса. Идеальный вариант – музыкальная ель без сучков (они источник призвуков), но найти ее большие доски для АС нереально, елки ведь очень суковатые деревья. Что до пластиковых корпусов АС, то они хорошо звучат только промышленного производства цельнолитые, а любительские самоделки из прозрачного поликарбоната и пр. это средства самовыражения, а не акустика. Скажут вам, что такая хорошо звучит – попросите включить, послушайте и поверьте ушам своим.

Вообще с натуральными древесными материалами для АС туго: совершенно прямослойная сосна без дефектов дорога, а прочие доступные строительные и мебельные породы дают призвуки. Лучше всего использовать МДФ. Упомянутая выше Edifier давно уже полностью на нее перешла. Пригодность любого прочего дерева для АС можно определить след. образом:

1. Тест производится в тихом помещении, в котором самому нужно предварительно пробыть в тишине от получаса;
2. Отрезок доски длиной ок. 0,5 м кладут на призмы из отрезков стального уголка, уложенные на расстоянии 40-45 см друг от друга;
3. Костяшкой согнутого пальца стучат прим. в 10 см от любой из призм;
4. Повторяют простукивание точно по центру доски.

Если в обоих случаях малейшего подзвона не слышно, материал пригоден. Тем лучше, чем мягче, глуше и короче звук. По результатам такого теста можно сделать хорошие АС даже из ДСП или ламината, см. видео ниже:

Видео: простая колонка из ламината для телефона своими руками

Шипы

Напольные и настольные АС устанавливаются на специальные ножки – акустические шипы – исключающие обмен вибрациями АС с полом или столешницей. Акустические шипы есть в продаже, но цены – сами понимаете, специзделие. Так вот, точно такими же конфигурацией (цилиндр, переходящий в конус с закругленным носиком) и свойствами материала обладают грузики для строительных и плотничных отвесов. Цена – сами понимаете. Любые колонки смело ставьте на шипы из грузиков для отвесов, с необычной для них задачей они справятся прекрасно.

Загрузка…

На первый взгляд самостоятельно изготовить колонки довольно просто. Однако это является заблуждением. В первую очередь следует отметить, что модели изготавливаются с различными элементами. В зависимости от них параметры устройства и качество звучания будут разными.

К компьютерным колонкам выдвигаются особые требования. Также самостоятельно можно изготовить модель для машины или студии. В данном случае очень важно придерживаться инструкции. В первую очередь для сборки колонок следует рассмотреть стандартную схему модели.

Схема колонок

Схема колонки включает в себя динамики, накладки, диффузор и кроссовер. У мощных моделей используется специальный фазоинвертор. Усилители могут устанавливаться с полевыми либо коммутирующими транзисторами. С целью улучшения качества звучания применяются конденсаторы. Вуфер подбирается с усилителем. Динамическая головка должна крепиться на уплотнитель.

Модели с одним динамиком

Колонки с одним динамиком являются очень распространенными. Чтобы собрать модель, придется в первую очередь заняться корпусом. С этой целью часто используется фанера. В конце работы ее придется обшить. Однако в первую очередь следует изготовить боковые стойки. Для этой цели придется воспользоваться лобзиком. можно подобрать небольшой мощности.

Внутренняя сторона фанеры в обязательном порядке прошивается виброизоляционной лентой. После закрепления динамика фиксируется уплотнитель. С этой целью используется клей. Далее останется лишь прикрепить диффузор. Некоторые для него изготавливают отдельную полку и фиксируют стогующими шурупами. Чтобы подсоединить динамик к штекеру, устанавливается клеммник. Как включить колонки? С этой целью используется кабель от клеммника, который должен вести к источнику питания.

Чертеж модели на два динамика

Колонки на два динамика можно изготовить для дома или машины. Если рассматривать первый вариант, то диффузор потребуется импульсного типа. В первую очередь для сборки подбирается прочная фанера. Следующим шагом вырезается нижняя стойка. Модели с ножками встречаются очень редко. Для покрытия шпона можно использовать обычный лак. Виброизоляционную ленту на переднюю стойку клеить не требуется. Диффузор крепится под динамиком. Чтобы сделать отверстие на панели, нужно воспользоваться лобзиком. Фазоинвертор фиксируется у задней стенки. Некоторые изготавливают устройства с горизонтальным расположением динамиков. В этом случае диффузор будет находиться в верхней части конструкции. Провода для колонок используются двухжильного типа.

Устройства с тремя динамиками

Колонки (самодельные) с тремя динамиками встречаются очень редко. Данные устройства больше всего подходят многоканального типа. Для сборки модели в первую очередь подбираются листы фанеры. Некоторые также советуют использовать шпоны. Однако модели из натурального дерева стоят на рынке довольно дорого. Динамики следует устанавливать в горизонтальном положении. Также к устройству потребуется усилитель.

Для его фиксации используются металлические уголки. Для соединения пластин понадобятся стягивающие шурупы. В некоторых случаях пластины крепятся клеем. Далее модель придется частично обтянуть кожзаменителем. Следующим этапом устанавливается клеммник. С целью его фиксации на корпусе потребуется сделать отдельное отверстие. Также важно отметить, с регуляторами. Микросхемы для них применяются конденсаторного типа. Когда фонят колонки, нужно менять диффузор.

Студийные устройства

Чертежи колонок для студий предполагают использование мощных динамиков. Диффузор чаще всего применяется импульсного типа. Многие специалисты рекомендуют устанавливать два усилителя. Для нормальной работы потребуется стабилитрон.

С целью самостоятельной сборки колонок в первую очередь изготавливается корпус. На передней панели для динамиков делаются круглые отверстия. Также понадобится отдельный выход для фазоинвертора. По оформлению колонки довольно сильно отличаются. Некоторые предпочитают поверхность корпуса покрывать лаком. Однако есть модели, обтянутые кожей.

Модели для компьютеров

Колонки для компьютеров часто делают на один динамик. Для сборки модели подбираются листы шпона небольшой толщины. На передней панели вырезается отверстие для динамика. Фазоинвертор должен располагаться в задней части корпуса. Если рассматривать модели небольшой мощности, то усилитель можно использовать без резистора.

С целью регулировки громкости колонок применяются специальные кроссоверы. Данные элементы разрешается устанавливать на фазоинверторе. Если рассматривать устройства с мощностью более 100 Вт, то усилители можно брать только с резисторами. Некоторые для модели подбирают импульсные диффузоры. В конце работы всегда устанавливается клеммник.

Автомобильные модификации

Выпускаются на два или три динамика. Для самостоятельной сборки модели понадобятся листы фанеры. В некоторых случаях используется шпон, покрытый лаком. Чтобы зафиксировать динамик, необходимо сделать отверстие на панели. Следующим шагом устанавливается фазоинвертор. Некоторые модификации изготавливаются с низкочастотными сердечниками. Если рассматривать колонки (самодельные) небольшой мощности, то фазоинвертор разрешается устанавливать без усилителя.

В данном случае для регулировки звуком используется многоканальный кроссовер. Некоторые специалисты клеммники устанавливают за фазоинвертором. Если рассматривать колонки с мощность более 50 Вт, то микросхемы применяются на два усилителя. Диффузор стандартно устанавливается импульсного типа. Перед скреплением корпуса важно позаботиться о виброизоляционном слое. Для клеммника на пластине нужно сделать отдельное отверстие. Некоторые считают, что корпус в обязательном порядке следует зачистить. Провода для колонок подойдут двухжильного типа.

Колонки с открытым корпусом

Переносные колонки с открытым корпусом сделать довольно просто. Чаще всего они изготавливаются с одним динамиком. На задней панели устройства проделываются отверстия дрелью. Непосредственно пластины соединяются стягивающими шурупами. Диффузор для таких устройств подходит импульсного типа. Фазоинверторы часто устанавливаются с одним усилителем. Если рассматривать мощные переносные колонки, то у них применяется резисторный кроссовер. Крепится он за фазоинвертором. Многие специалисты рекомендуют динамики устанавливать на уплотнителе.

Устройства с закрытым корпусом

Колонки (самодельные) с закрытым корпусом считаются самыми распространенными. Многие специалисты считают, что по качеству звучания они являются наилучшими. Фазоинверторы для устройств подходят оперативного типа. Вуферы устанавливаются в отверстия. С целью сборки корпуса подойдут обычные листы из фанеры. Также важно отметить, что есть модификации с сердечниками. Если рассматривать колонки большой мощности, то клеммники устанавливаются в нижней части корпуса. По оформлению модели довольно сильно отличаются.

Модели на 20 Вт

Собрать колонки на 20 В довольно просто. В первую очередь специалисты рекомендуют заготовить шесть листов шпона. Покрывать лаком их следует в конце работы. Начинать сборку целесообразнее с установки динамиков. Фазоинвертор используется импульсного типа. В некоторых случаях он устанавливается на подкладках. Также специалисты рекомендуют подкладывать уплотнители из резины.

Питание колонок обеспечивается через клеммник. Крепится он у задней панели. Фазоинвертор может устанавливаться как с усилителем, так и без него. Если рассматривать первый вариант, то сердечники подбираются фазового типа. В данном случае вуфер можно не использовать. Если рассматривать колонки без усилителя, то у них используется кроссовер. В конце работы важно зачистить корпус и покрыть его лаком.

Устройства на 50 Вт

Колонки (самодельные) на 50 Вт подойдут для обычных акустических проигрывателей. В данном случае корпус можно сделать из обычной фанеры. Многие специалисты также рекомендуют использовать шпон из натурального дерева. Однако важно отметить, что он боится повышенной влажности.

После выбора материала следует заняться динамиками. Устанавливаться они обязаны рядом с фазоинвертором. В данном случае без усилителя не обойтись. Многие эксперты рекомендуют подбирать только низкочастотные кроссоверы. Если рассматривать модификации с регулятором, то у них используется импульсный диффузор. Клеммник в данном случае устанавливается в последнюю очередь. Для оформления колонок всегда можно использовать кожзаменитель. Более простым вариантом считается покрытие поверхности лаком.

Колонки с мощностью 100 Вт

Колонки на 100 Вт подходят для мощных В данном случае фазоинвертор берется только импульсного типа. Также важно отметить, что усилитель устанавливается с кроссовером. Многие эксперты рекомендуют для сборки корпуса использовать шпон. Вуфер целесообразнее устанавливать на подкладке.

Хочу предоставить свой проект, так сказать домашнего аудиокомплекса
. По началу знаний по акустике было вообще ноль, даже не знал как собирать обычные усилители класса А, не то что там усилители для сабвуфера. Интерес появился после того как ко мне пришел еще более «зеленый» радиоэлектронщик чем я и предложил сделать сабвуфер. Не хотел показаться профаном и полез в Гугляндию чтобы что-нибудь там найти по этой теме, но то-ли гуглил плохо, то-ли реально полезной информации не было, в общем ничего дельного не откопал, полез курить форумы, подчерпнул информации там и взялся за дело. Первым делом нам понадобится низкочастотный динамик, сразу предупреждаю-саб у нас низкобюджетный и не очень мощный, в своем магазине нашел только 35гдн-1м-4, выглядит он вот так:

Также известен под тайным кодовым советским названием 25гдн-1-4. Почему два одинаковых динамика называются по-разному я не знаю, это нужно у совков спросить, ибо не знаю что творилось в их головах когда они придумывали это. Характеристики оного вот такие:

• Частота основного резонанса: 80 (100) Гц;
• Полоса частот: 63-5000 Гц;
• Неравномерность частотной характеристики: 14 дБ;
• Уровень характеристической чувствительности: 83 дБ/м Вт;
• Габариты (в плане): 125х125 мм;
• Высота: 75,5 мм;
• Эквивалентный объём: 11 дм;
• Полная добротность: 0,55;
• Масса: 1,3 кг.

Паспортная мощность у него 25 ватт, но у совков вообще было свое понятие мощности, ибо орет он на все 60. Теперь разберемся с коробом для него. Было много идей и предложений, про которые я вообще ничего не знал, ну вот, например кто же знал что close box
это просто динамик в герметичной коробке?

1. Закрытый ящик
(ЗЯ, closed box). Простейший по конструкции и изготовлению корпус. Широко применяемое акустическое оформление. Представляет собой герметичный ящик. Излучение тыльной части диффузора динамика закрыто в корпусе и, по сути, не используется. Вся энергия при этом переходит в тепло. Часто чтобы бороться с этим, в ЗЯ применяют заполнение различными материалами синтепон, шерсть, минеральная вата и так далее. Существенным минусом является крайние низкий КПД, так как излучает звук только одна сторона динамика. Для получения большого звукового давления в этом корпуса требуются мощные динамики. Главным достоинством данного оформления является наилучшее качество звучания. Бас сабвуфера в закрытом корпусе мягкий, четкий и быстрый. EBP 40-60

2. Основной принцы работы фазоинверторного корпуса
— заставить работать излучение тыльной часты диффузора на пользу. Для этого внутренний объем корпуса соединяется с атмосферой при помощи труб или щелей. Порт (труба или щель) вопреки расхожему мнению не создает «сквозняк» или «дует».

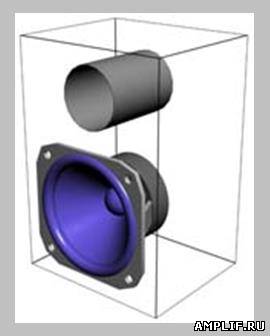

Принцип работы несколько иной. Порт содержит определенный объем воздуха. Вместе с тем воздухом, который содержится в ящике, а так же подвижной системой динамика, это создает колебательною систему, колебания которой по фазе совпадают с колебаниями диффузора. Другими словами, мы заставляем излучение тыльной части диффузора работать нам на пользу, складываясь с излучением передней части.

Таким образом КПД системы, по сути, удваивается. Настройка фазоинверторного корпуса, как с помощью подбора объема, так и с помощью площади и длинны порта. Минусом данного оформления является более низкое качество звука по сравнению с ЗЯ. Бас более размазанный и гулкий. Для увеличения качества звучания в конструкции применяется множество ухищрений таких как использование порта бес поворотов, конструкции порта в форме призмы, скруглений концов порта и так далее. EBP > 50

3. Пассивный излучатель
(пассивный радиатор, passive radiator).Принцип действия у данного оформления такой же как и у фазонвертора. Разница в том что вместо объема воздуха в порте фазоинвертора используется пассивный излучатель, который представляет собой динамик без магнита и звуковой катушки. Плюсом данного оформления является более качественное звучание так как пассивный излучатель не вносит искажений в отличие от фазоинвертора. от EBP > 50

4. Бандпасс
(бэндпасс, bandpass) 4 порядка — Корпус разделенный на две части внутренней перегородкой. Одна часть это замкнутый объем воздуха как в закрытом ящике. Вторая чать сообщается с атмосферой через порт.За счет концентрации излучения в узкой полосе частот имеет более высокий КПД чем у фаозинвертора, при более высоком качестве звучания. EBP 40-60

Как Вы уже заметили сложность в изготовлении корпуса растет по принципу: дальше больше. Так как плотник из меня, прямо скажем плохой, то выбрал самый простой варинат это закрытый ящик, за что получил люлей от отца, который сказал, что, мол фазоинверторы рулят и послал за оным.

Фазоинвертор в принципе лучший вариант для этого динамика, как потом понял из за резонансных структур и прочей непонятной шушеры, в подробности не опускался, да и Вам не советую, ибо там лес непроглядный, а я и так могу заблудится в трех соснах. Потом встала проблема с размерами корпуса, полез опять в гугляндию и опять ничего не нашел, потом где то прочитал, что чем больше корпус тем лучше, и полез в мастерскую делать из фанеры чудо. Почему фанера, а не ДСП? ДСП ведь и пилится лучше. Мне было реально лень топать 200 метров за ней, да и денег, честно скажу, зажал. Размеры короба получились такие:

Рисовано в Paint, размеры взяты с небес, но получилось примерно 40-50 литров, что для этого динамика вообще самая соль. Фазоинвертором служит канализационная труба приклеенная на монтажный клей и укрепленная двумя дощечками. Диаметр ее 5 см а длина 15 см.

Как только сколотили ящик, не буквально сколотили, скреплять лучше через уголки алюминиевые иначе будет много щелей и бас будет бяка. Потом покупаем герметик, не селиконовый не ванну мажем, а обычный монтажный, белого цвета. И в местах стыков и щелей герметизируем все. На герметике обычно пишут сколько сохнет, но хз у кого как попадет. Дальше берем заднюю стенку короба и под размеры клемника, которого вы купите, кстати выглядит он так:

Выпиливаем отверстие, вставляем клемник, закрепляем саморезами, герметизируем. После того как все просохло необходимо вставить динамик и закрепить тоже на саморезы, потом так же герметизировать, и ждать пока засохнет. Потом соединяем проводами клемник и динамик, желательно на припой. Чтоб потом не отодрать было. В передней стенке пониже динамика выпиливаем отверстие по фазоинвертор (трубу). Вставляем, крепим клеем, и две дощечки поперек их тоже на клей:

Опять герметизируем все и вся чтобы не продувало. Ждем пока сохнет. Закончив мучить фанеру, предлагаю закрыть заднюю крышку парой, другой саморезов, и обильно герметиком пройтись на местах стыков, ибо помните: щели = фигня, а не саб. Наконец можно приступить к усилителю. Предлагаю собрать на tda2051, дает он хорошую мощность, и для бюджетников имеет однополярное включение схемы, дабы использовать обычный блок питания. Вот сама схема, то что написано на схеме tda2050 вообще не обращайте внимания, схемы включения усилителей типа tda20xx все одинаковые и отличаются лишь только выходной мощностью. Просто tda2051 орет помощнее.

Только сразу хочу предупредить, сажайте микросхему на радиатор, и чем больше оный — тем лучше и безопасней, ножки у микросхем — усилков держатся на честном китайском слове и теребенить их не рекомендуется, отвалятся — обратно не вставить, а стоит он 150р плюс за ним придется еще и идти, вы купите их сразу 2 штуки, так, на всякий пожарный. Электролиты используйте на 36 вольт, тоже для безопасности. С1 замените на 100 нф, многовато мне показалось 2,2 мкф. Нечего вход насиловать, по питанию советую поставить электролиты большей емкости и побольше размерами, а то от блока может быть фон.

Вообще П-фильтр здесь очень бы хорошо зашел, дабы снизить все гулы. Корпус для усилителя взял с старого CD привода, который носит гордое название Pioneer. Сзади прорезаны дырочки для аудиовхода, питания и двух проводов, идущих к клемнику.

Кстати, для эстетики можно обить сабвуфер драпом, как собственно говоря я и сделал. Драп дополнительно глушит звук, что повышает добротность. Питается все это дело от блока питания от зарядки для шуруповерта и имеет напряжение 21,7 вольт, конечно не ахти, ему дай волю они и 35 кушать будет и не подавится, работать даже лучше будет, но не увлекайтесь, помните что микросхемы усилителей капризные ребята, и могут сделать бабах, ну или просто сгореть.

Красить динамик краской из болончика не советую, лично у меня она начала кушать резиновый подвес, который сделался тоньше и его проело нафиг, пришлось менять подвес, спасибо узкоглазым братьям за краску в состав которой вошло как минимум половина таблицы Менделеева. Желаю успехов в сборке, Ваш S9018.

Сборка колонки в домашних условиях — это не такая уж и сложная задача, как многие могли бы подумать. Обладая необходимыми материалами и информацией, можно не только получить хорошую и качественную колонку с чистым звуком, но и сэкономить приличную сумму денег.

Для начала потребуется купить или сделать самостоятельно усилитель звука.

Как сделать самодельный усилитель звука колонки

Это очень простой способ сборки усилителя звука. Такой усилитель сможет собрать абсолютно каждый без особых усилий.

Необходимые материалы

Коннектор для кроны;
Крона на 9 Вольт;
Динамик на 1 Ватт с сопротивлением 8 кОм;
Мини-джек на 3,5 мм;
Резистор на 10 кОм
Выключатель;
Микросхема LM386;
Конденсатор на 10 Вольт и 220 мкФ;
Паяльник.

Изготовление

Шаг 1

Расположить микросхему на столе. Чтобы не спутать стороны и правильно припаять к микросхеме все провода, нужно обратить внимание на ямку на одной из сторон микросхемы. Эту ямку нужно расположить от себя, как показано на изображении:

Шаг 3

Ко второму контакту выключателя необходимо припаять положительный контакт коннектора.

Шаг 4

Пятую «лапку» микросхемы нужно припаять к положительному контакту конденсатора.

Как кошка может разрушить вашу жизнь

Что случится если долго смотреть в глаза человеку

13 признаков, что вы тратите жизнь впустую, но не хотите признавать этого

Шаг 5

Оставшийся контакт конденсатора соединить с помощью паяльника и шнура к положительному контакту динамика.

Шаг 6

Сделав перемычку, как показано на картинке, нужно припаять отрицательный контакт динамика со 2 и 4 контактом микросхемы.

Шаг 7

К третьему контакту микросхемы припаять резистор.

Шаг 8

Разобрать мини-джек, соединить левый канал с правым и припаять к оставшемуся каналу резистора через проводок.

Шаг 9

«Минус» мини-джека соединить к «минусу» динамика с помощью провода и паяльника.

Что произойдет если прекратить часто мыть волосы

10 признаков того, что вас посетил ангел

В какой позе лучше спать

Шаг 10

Отрицательный провод коннектора припаять к отрицательному контакту динамика.

Шаг 11

Динамик для будущей колонки изготовлен! Теперь остается только протестировать. Если динамик не работает, тогда стоит пересмотреть предыдущие пункты для исправления ошибок.

Сборка колонки

Теперь приступаем к изготовлению самой колонки.

Необходимые материалы

Полипропиленовая труба, диаметр которой равен диаметру колонки или чуть больше;
DVD- или CD- диск;
Бормашина;
Термоклей;
Ножницы;
Сверло или шуруповерт с насадками для сверления;
Наждачная бумага;

Изготовление

Шаг 1

Обрезать трубу, оставив небольшую выпуклость под коннектор. Перед тем, как начать резать, нужно отметить на трубе эту выпуклость по размерам самого коннектора.

Шаг 2

Начертить круг на диске в центре, используя полипропиленовую трубку. Данный круг нужно вырезать ножницами и выровнять края бормашиной. Ножницами на диске сделать два небольших углубления недалеко друг от друга под провода.

Шаг 3

Вставить усилитель в трубку. При необходимости, аккуратно зафиксировать термоклеем с внутренней стороны.

Шаг 4

Высверлить над выпуклостью отверстие под выключатель, равную по размерам самому выключателю или немного меньше.

Шаг 5

Заранее нужно отпаять провода от выключателя, чтобы просунуть провода в это отверстие, а потом припаять их обратно. Затем вставить выключатель в отверстие. При необходимости зафиксировать термоклеем с внутренней стороны.

Шаг 6

Термоклеем приклеить диск, заранее вытащив провода, к внутренней стороне трубки. А также зафиксировать клеем коннектор на выпуклости. Должно получиться так, как показано на изображении:

Шаг 7

Бормашиной обрезать все лишние выпирающие части, помогая наждачной бумагой.

Шаг 8

Колонка готова! При желании можно украсит ее наклейками или аккуратно покрасить из баллончика с краской.

Остается только протестировать. Нужно вставить крону в коннектор, а мини-джек подключить к устройству. Получилась портативная колонка с очень качественным и чистым звуком.

Акустические колонки

То, каким будет качество звука в машине, напрямую зависит от месторасположения колонок. Кроме того в этом деле имеет значение и резонанс корпусов.
Поэтому корпус колонки, применяемой в данном случае, должен быть выполнен из материала, имеющего достаточный резонанс. В результате этого самым подходящим вариантом будет – создание колонок своими руками.
О том,как самому сделать акустические колонки, можно узнать из нашей статьи. Информация поможет узнать не только, как сделать акустические колонки самому, но и как собрать настоящую акустическую систему.

Создание условий для колонки

В первую очередь необходимо узнать, каких размеров будет колонка. Для этого следует определиться с местом ее расположения.

Чаще всего колонку устанавливают в багажнике, поскольку здесь есть достаточно места, чтобы ей хватило пространства. Кроме того в багажном отсеке также создается своеобразный резонанс, поэтому музыка звучит здесь немного иначе.
Установить колонки можно и возле заднего стекла, однако здесь они должны будут иметь более компактные размеры, так как массивные колонки сюда могут не поместиться.

Примечание. Однако это опять же зависит от положения колонки: стоя или лежа.

Измерение размеров

Чтобы узнать размер ящика для колонки следует:

• Определиться с местом ее размещения.
• Определить, сколько пространства можно отвести для установления .
• Измерить размер отведенной площади.

Примечание: для колонки в багажном отсеке вполне хватит 30 см длины. А вот колонки, установленные за задним сиденье не должны иметь более 15 см.

Выбор материала

Для создания колонки вполне подойдут такие материалы:

• ДСП. Кстати найти данный материал можно намного проще, чем остальные, так как он часто встречается в продаже. Кроме того, его цена является вполне доступной.

  Преимущество данного материала заключается в том, что он обладает довольно большой отдачей, поэтому звук динамиков не будет искажаться. Также этот материал является самым легким, поэтому конструкция не будет обладать слишком большим весом.
• Твердая резина (эбонит). Изделия получаются довольно неплохими, однако звук будет немного приглушенным. Да и найти в продаже куски эбонита прямоугольной формы не так-то просто.
  Кроме того изделие может иметь неприятный запах. Самое главное преимущество: эбонит трудно воспламеняется, поэтому при коротком замыкании корпус колонки не сгорит.

• Древесина. Подойдет древесина любого дерева.
  При этом лучше отдавать предпочтение дубу или сосне, так как с их помощью можно создать неплохой резонанс. Также преимуществом материала является его привлекательный внешний вид.

Примечание: такое изделие можно даже будет покрасить, поэтому оно получится очень красивым.

Создание корпуса

Выполнить корпус можно любым удобным способом.
Самым подходящим вариантом является следующий:

• При помощи ножовки вырезать детали из материала.
• Выбрать детали, к которым будут крепиться динамики. В их центральной части следует сделать отверстия круглой формы.

Примечание: диаметр отверстия должен совпадать с диаметром нижней части динамика.

• Также необходимо вырезать небольшие кольца, которые будут крепиться снизу проделанных отверстий (чтобы динамик надежно фиксировался). Форма этих колец должна напоминать тарелку без дна.
• Приклеить кольца к деталям.
• Вокруг колец в деталях сделать еще отверстия в форме треугольника с закругленными углами.

Примечание: это необходимо для того, чтобы звук проникал и в корпус, а не выходил только наружу.

• Для внутренней части корпуса следует также изготовить небольшие перегородки (их длина должна соответствовать длине самого корпуса). С их помощью будет удерживаться фазоинвертор.
• Сделать небольшие порты, через которые будут закрепляться клеммы.

Сборка колонки

Чтобы собрать все детали в одно целое, следует:

• Соединить детали корпуса при помощи клея или саморезов: прямоугольные части по бокам, нижнюю часть, а также часть с отверстием сверху.
• Внутри заполнить колонку синтетическим пухом.
• Установить динамик на предназначенное место.

Примечание: проводку динамика можно вынуть через любое отверстие, которое создается удобным способом.

• Покрасить каркас лаком. Таким образом, у него появится законченный внешний вид.

Примечание: для покраски не обязательно использовать лак. Для этого может пригодиться черная краска. А некоторые детали можно вообще выполнить в другом цвете.

Создание акустической системы

Акустическая система не всегда свидетельствует о наличии колонок.
Произвести работу по созданию акустической системы в машине можно так:

• Изготовить подиумы из пены. Для этого:
• Сделать шаблон из картона. Приложить его к месту, где должен быть подиум.

• Используя шаблон, вырезать основание для подиума. С этой целью может пригодиться обычная фанера и арматура.
• Основание состоит из двух колец. При этом диаметр первого кольца должен соответствовать диаметру защитной сетки. А вот диаметр второго – диаметру колонки.
• Кольца необходимо соединить между собой при помощи саморезов.
• Вырезать шесть брусочков для создания наклона. Склеить все детали между собой.
• В каркас залить монтажную пену и оставить так, пока она не высохнет.
• Получится более интересный вариант, если вместо фанеры использовать небольшие куски различных пород деревьев. При этом следует подбирать сухие кусочки дерева, не имеющие трещин. Сверху все следует тщательно покрыть лаком, чтобы конструкция стала более надежной. Для большей эффективности все можно закрепить при помощи двух реек.
• Вмонтировать динамики в гнезда и установить подиумы.

Таким образом, создать акустические колонки(см.) можно прямо у себя дома и своими руками. Цена такого удовольствия не будет высокой, так как потратиться нужно будет только на покупку материала.
Да и вообще, использовать можно любые старые динамики. Главное, чтобы они работали и были в неплохом состоянии.
Конечно, прежде чем начинать данный процесс, стоит пересмотреть различные фото и видео с этой тематикой. Инструкция также пригодится.

Текстовый редактор Ворд позволяет форматировать текст самыми разными способами. Последние версии данной программы настолько обросли различными функциями, что сейчас нет практически ничего, чего не умеет делать этот текстовый редактор. В этой статье мы расскажем о том, как сделать текст в две колонки в Ворде.

Правильный способ сделать текст в две колонке в Ворде

Для того чтобы сделать текст в две колонки в Ворде вам необходимо перейти на вкладку «Разметка страницы
» и нажать на кнопку «Колонки
». После этого появится выпадающее меню, в котором вы сможете выбрать количество колонок, которые вы хотите разместить на этой странице.

В данном выпадающем меню доступны такие варианты:

• одна
  – одна колонка, обычный формат страницы в Ворде;
• две
  – две одинаковые колонки, страница с двумя колонками;
• три
  – три одинаковые колонки, страница с тремя колонками;
• слева
  – узкая дополнительная колонка в левой части страницы;
• справа
  – узкая дополнительная колонка в правой части страницы;

Кроме этого в выпадающем меню есть пункт «Другие колонки
». Данный пункт открывает дополнительное окно, в котором можно настроить ширину колонок и промежуток между ними.

Также размер колонок можно установить с помощью линейки, которая находится над страницей.

Неправильный способ сделать текст в две колонке в Ворде

Второй способ
создания колонок в Ворде можно считать неправильным, но зачастую он более удобен. Для данного способа используются таблицы с невидимыми рамками. Перейдите в вкладку «Вставка
» и с помощью кнопки «Таблица
» создайте таблицу с двумя колонками.

После того как таблица создана установите курсор во внутрь таблицы и перейдите на вкладку «Работа с таблицами – Конструктор

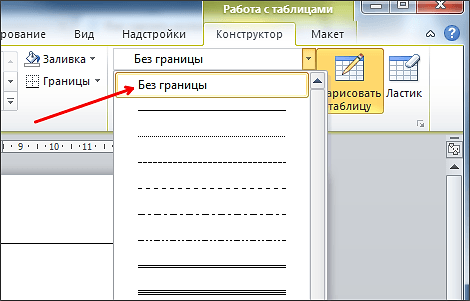

». Здесь нужно сменить тип линии, которая используется для рисования границ таблицы. Для этого откройте выпадающее меню и выберите «Без границы
».

Такая линия видна во время редактирования документа, но не отображается при его печати.

Как сделать текст в две колонки в Word 2003

Если вы используете Word 2003, то для того чтобы сделать текст в две колонки вам нужно открыть меню «Формат – Колонки
». После этого появится окно «Колонки
».

В этом окне нужно выбрать количество колонок и нажать на кнопку «OK
». При необходимости вы можете настроить ширину колонок, промежутки между ними, а также другие параметры.

Прежде подробного рассмотрения проблемы обрисуем круг задач, зная конечную цель, будет проще избрать нужное направление. Изготовление акустических систем своими руками нечастый случай. Практикуется профи, начинающими музыкантами, когда магазинные варианты не устраивают. Появляется задача встраивания в мебель или качественного прослушивания уже имеющейся медиа. Это типичные примеры, которые решаются набором общепринятых способов. Рассмотрением мы и займемся. Не рекомендуем листать по диагонали устройство акустической системы, вникайте!

Устройство акустических систем

Нет шансов сделать акустическую систему самостоятельно без понимания теории. Любителям музыки следует знать, что биологический вид Homo Sapiens слышит внутренним ухом звуковые колебания частот 16-20000 Гц. Когда дело касается классических шедевров, то разброс высок. Нижний край – 40 Гц, верхний – 20 000 Гц (20 кГц). Физический смысл этого факта заключается в том, что не все динамики способны воспроизвести сразу полный спектр. Относительно медленные частоты лучше удаются массивным сабвуферам, а пищание на нижней границе воспроизводят менее габаритные громкоговорители. Понятно, что для большинства людей это ничего не значит. И даже если часть сигнала пропадет, не будет воспроизведена, никто этого и не заметит.

Полагаем, что те, кто поставил целью самостоятельное изготовление акустической системы, должны критично оценивать звук. Полезно будет знать, что годная колонка имеет два и более динамиков, чтобы иметь возможность отразить звучание обширной полосы из слышимого спектра. А вот сабвуфер даже в сложных системах один. Это связано с тем, что низкие частоты заставляют вибрировать окружение, проникая даже сквозь стены. Становится непонятным, откуда именно несутся басы. Следовательно, и колонка НЧ одна – сабвуфер. А вот что касается прочего, то человек уверенно скажет, с какого направления пришел тот или иной спецэффект (луч ультразвука блокируется ладонью).

В связи со сказанным проведем делением акустических систем:

1. Звук в формате Моно непопулярен, поэтому избегаем касаться исторических экскурсов.
2. Звучание Стерео обеспечивается двумя каналами. Оба содержат низкие и высокие частоты. Лучше подойдут равноценные колонки, снабженные парой динамиков (басы и писк).
3. Звук Вокруг отличается наличием большего числа каналов, создающих эффект объемного звучания. Избегаем увлекаться тонкостями, традиционно 5 колонок плюс сабвуфер доносят гамму меломанам. Конструкция многообразна. Поныне ведутся исследования, ставящими целью улучшить качество передачи акустики. Расстановка традиционная такова: по четырем углам комнаты (грубо говоря) по колонке, сабвуфер стоит на полу слева или в центре, под телевизором помещается фронтальная колонка. Последняя в любом случае снабжается двумя динамиками и более.

Важно создать правильный корпус для каждой колонки. Низкие частоты потребуют наличия деревянного резонатора, для верхней границы диапазона – не важно. В первом случае бока ящика служат дополнительными излучателями. Найдете видео, демонстрирующее габаритные размеры, соответствующие длинам волн низких частот по науке, практически остается копировать готовые конструкции, дельной литературы тематика лишена.

Круг задач очерчен, читатели понимают – самодельная акустическая система строится следующими элементами:

• набор динамиков частот сообразно числу каналов;
• фанера, шпон, доски корпуса;
• декоративные элементы, краска, лак, морилка.

Проектирование акустики

Изначально выбираем количество колонок, тип, местоположение. Очевидно, изготавливать в большем числе, нежели имеет каналов домашний кинотеатр, неразумный тактический ход. Кассетному магнитофону хватит двух колонок. К домашнему кинотеатру выйдет уже не менее шести корпусов (динамиков будет больше). Согласно потребностям аксессуары встраиваются в мебель, качество воспроизведения низких частот хромает. Теперь вопрос выбора динамиков: в издании авторства Найденко, Карпова приведена номенклатура:

1. Низкие частоты – головка CA21RE (H397) посадкой на 8 дюймов.
2. Средний диапазон – головка MP14RCY/P (H522) на 5 дюймов.
3. Верхние частоты – головка 27TDC (H1149) на 27 мм.

Приводили базовые принципы конструирования акустических систем, предлагали электрическую схему фильтра, рассекающего поток на две части (выше дан перечень трех поддиапазонов), приводили название покупных динамиков, решающих задачу создания двух колонок стерео. Избегаем повторяться, читатели могут взять труд полистать раздел, найти конкретные названия.

Следующим вопросом будет фильтр. Полагаем, фирма National Semiconductor не обидится, если отскриним чертеж усилителя перевода Ридико. Рисунок показывает активный фильтр с питанием +15, -15 вольт, 5 однотипных микросхем (операционных усилителей), граничная частота поддиапазонов вычисляется формулой, приведенной на изображении (дублируем текстом):

П – число Пи, известное школьникам (3,14); R, C – номиналы резистора, емкости. На рисунке R = 24 кОм, С – замалчивается.

Активный фильтр, питаемый электрическим током

Учитывая возможности выбранных динамиков, читатель сможет подобрать параметр. Берутся характеристики полосы воспроизведения колонки, находится стык перекрытия между ними, туда выносится граничная частота. Благодаря формуле, вычисляем величину емкости. Номинал сопротивления избегайте трогать, причина: может (спорный факт) задавать рабочую точку усилителя, коэффициент передачи. На частотной характеристике, приведенной в переводе, которую опускаем, граница составляет 1 кГц. Давайте посчитаем емкость указанного случая:

С = 1 / 2П Rf = 1 / 2 х 3,14 х 24000 х 1000 = 6,6 пФ.

Не ахти какая большая емкость, выбирается из условия максимально допустимого напряжения. В схеме с источниками +15 и -15 В вряд ли стоит номинал, превышающий суммарный уровень (30 вольт), возьмите пробивное напряжение (справочник поможет) не менее 50 вольт. Не пытайтесь поставить электролитические конденсаторы постоянного тока, схема обретает шансы взлететь на воздух. Отсутствует смысл разыскивать исходную схему чипа LM833 по причине Сизифова труда. Некоторые читатели найдут замену микросхеме, отличающуюся… надеемся на понимание.

Насчет сравнительно небольшой емкости конденсаторов (рознично и суммарной) описание фильтра говорит: благодаря низкому импедансу головок без активных компонентов номиналы пришлось бы увеличить. Закономерно вызывая появление искажений, обусловленных наличием электролитических конденсаторов, катушек с ферромагнитным сердечником. Не стесняйтесь двигать границу деления диапазонов, общая пропускная способность остается прежней.

Пассивные фильтры соберет своими руками каждый обученный пайке, курс школьной физики. В крайнем случае заручитесь помощью Гоноровского, лучше некуда расписаны тонкости прохождения сигналов через радиоэлектронные линии, обладающие нелинейными свойствами. Приведенный материал заинтересовал авторов фильтрами низкой и высокой частоты. Желающие поделить сигнал на три части должны зачитываться трудами, раскрывающими базис полосовых фильтров. Максимально допустимое (или пробивное) напряжение выйдет мизерным, номинал станет значительным. Под стать упомянутым электролитическим конденсаторам емкости номиналом десятки микрофарад (три порядка выше используемых активным фильтром).

Новичков тревожит вопрос получения напряжения +15, -15 В питания акустических систем. Намотайте трансформатор (пример приводился, программа ПК Trans50Hz), снабдите двухполупериодным выпрямителем (диодный мост), профильтруйте, наслаждайтесь. Наконец, активный или пассивный фильтр прикупите. Называется указанная вещица кроссовером, внимательно подбирайте динамики, диапазоны точнее соотносите с параметрами фильтра.

Для пассивных кроссоверов акустических систем найдете в интернете множество калькуляторов (http://ccs.exl.info/calc_cr.html). Исходными цифрами программа расчета принимает входные сопротивления динамиков, частоту деления. Введите данные, программа-робот быстро снабдит величинами емкостей и индуктивностей. На приведенной страничке задавайте тип фильтра (Бесселя, Баттерворта, Линквица-Райли). На наш взгляд задачка для профи. Приведенный выше активный каскад образован фильтрами Баттерворта 2-го порядка (скорость снижения АЧХ 12 дБ на октаву). Касается частотной (АЧХ) характеристики системы, понятно только профессионалам. Если сомневаетесь, выбирайте золотую серединку. В прямом смысле ставьте галку на третьем кружке (Бессель).

Акустика компьютерных колонок

Довелось посмотреть на Ютуб видео: юноша объявил, что сделает акустическую систему своими руками. Отрок талантлив: раскурочил колонки персонального компьютера — ну, совсем никакие — извлек на свет Божий усилитель с регулятором, поместил в спичечный коробок (корпус акустической системы). Компьютерные динамики известны плохим воспроизведением низких частот. Сами устройства маленькие, легкие, во-вторых, буржуи материалами экономят. Откуда в акустической системе взяться басам. Юноша взял… читайте дальше!

Наидорожайший компонент музыкального центра. Акустика класса hi-end стоимостью обходит дешевую квартиру. Ремонт, сборка колонок неплохой бизнес.

Усилитель низкой частоты акустической системы соберет продвинутый радиолюбитель, никаких кулибиных не нужно. Из спичечного коробка торчит ручка регулятора громкости, вход с одной стороны, выход — с другой. Динамики старой акустической системы малы. Юноша раздобыл старенький громкоговоритель не сказочных размеров, но солидный. С колонки советских времен акустической системы.

Чтобы звук не тревожил воздух пищанием, умный отрок сколотил дюймовые доски ящиком. Динамик старенькой акустической системы поместил в размеров почтовой коробки, сместил, как это делается производителями современных сабвуферах домашних кинотеатров. Изнутри колонку звукоизолятором отделывать поленился. Желающий может использовать для акустической системы ватин, другой схожий материал. Маленькие динамики помещены вовнутрь продолговатых коробок, только-только вмещающих торцом громкоговоритель. Гордый отрок подключил один канал акустической системы на два маленьких динамика, второй — на один большой. Работает.

Юноша сказочный молодец, не пьет в подворотне, уподобляясь сверстникам, не портит в свободное время будущих невест, занят делом. Как говорил один знакомый: «Молодому поколению прощается недостаток знания и опыта, не избыток наглости, упроченного равнодушием».

Улучшения

Решили усовершенствовать методику, откровенно надеемся, дополнение поможет сделать акустическую систему самостоятельно несколько качественнее. Проблема? Понятие выдумано радиотехниками, создателями акустических систем – частота. Вибрация Вселенной имеет частоту. Говорят, даже ауре человека присуще. Каждая добротная колонка недаром вмещает несколько динамиков. Большие предназначены для низких частот, басов; прочие – для средних и высоких. Не только размер, а и устройство у них разное. Мы уже обсуждали этот вопрос и интересующихся отсылаем к написанным обзорам, где приводится классификация акустических систем, раскрываются принципы действия наиболее популярных.

Компьютерщикам известен системный зуммер, работающий по прерыванию BIOS, который способен вроде бы выдавать один звук, но талантливые программисты выписывали на нем вычурные мелодии, даже с попыткой цифрового синтеза и воспроизведения голоса. Однако при желании бас такая пищалка выдать не может.

К чему этот разговор… Большой динамик следовало бы не просто приспособить на один из каналов, а присудить специализацию басов. Как известно, большинство современных композиций (Звук Вокруг не берем) рассчитаны на два канала (стереовоспроизведение). Получается, что два одинаковых динамика (маленьких) играют одни и те же ноты, смысл в этом маленький. В то же время с этого же канала бас теряется, а высокие частоты гибнут на большом динамике. Как быть? Предлагаем внедрить в схему пассивные полосовые фильтры, которые помогут разбить поток на две части. Схему берем иностранного издания по той простой причине, что она первой попалась на глаза. Вот ссылка на исходный сайт chegdomyn.narod.ru. Радиолюбитель переснял из книги, приносим извинения автору, что не указываем первоисточник. Это происходит по той простой причине, что он нам не известен.

Итак, картинка. Бросаются сразу в глаза слова Woofer и Tweeter. Как не сложно догадаться, это, соответственно, сабвуфер для низких частот, и динамик для высоких. Охватывается диапазон музыкальных произведений 50-20000 Гц, причем на сабвуфер приходится полоса нижних частот. Радиолюбители могут сами по известным формулам просчитать полосы пропускания, для сравнения ля первой октавы, как известно, составляет 440 Гц. Считаем, что для нашего случая такое деление подойдет. Вот только хотелось бы найти два больших динамика, по одному на каждый канал. Смотрим схему…

Не совсем музыкальная схема. В положении, занимаемом системой, идет фильтрация голоса. Диапазон 300-3000 Гц. Переключатель подписан Narrow, переводится, как полоса. Чтобы получить Wide (широкое) воспроизведение, опускаем клеммы. Поклонники музыки могут выкинуть полосовой фильтр Narrow, любителям бороздить скайп рекомендуем избегать поспешного решения. Схеме напрочь исключит петлевой эффект микрофона, известный повсеместно: пронзительное гудение вследствие переусиления (положительной обратной связи). Ценный эффект, даже военный знает сложности использования громкой связи. Владелец ноутбука осведомлен…

Для устранения эффекта обратной связи изучите вопрос, найдите, на какой частоте резонирует система, отрежьте лишнее фильтром. Очень удобно. Касательно популярной музыки микрофон отключаем, уносим подальше от динамиков (случай караоке), начинаем петь. Фильтры верхних и нижних частот оставим неизменными, изделия просчитаны неизвестными западными друзьями. Испытывающим затруднения, читая иностранные чертежи, поясняем, схема изображает (полосовой фильтр Narrow отброшен):

1. Емкость 4 мкФ.
2. Неиндуктивные сопротивления R1, R2 номиналом 2,4 Ом, 20 Ом.
3. Индуктивность (катушка) 0,27 мГн.
4. Сопротивление R3 8 Ом.
5. Конденсатор С4 17 мкФ.

Динамики должны соответствовать. Советы указанного сайта. Сабвуфером пойдет МСМ 1853, пищалкой (слово не списали) послужит РЕ 270-175. Полосы пропускания посчитаете самостоятельно. Большая буква Ω означает кОмы – ничего страшного нет, поменяйте номинал. Напоминаем, емкости параллельно соединенных конденсаторов складываются, как последовательно включенные резисторы. На случай, если сложно достать подходящие номиналы. Вряд ли получится изготовить динамики своими руками, набрать небольшие номиналы сопротивлений реально. Не используйте катушки, вырезаем пластины нихрома, подобных сплавов. После изготовления резистор лакируется, большого тока не планируется, защищать элемент не следует.

Индуктивности проще намотать самостоятельно. Логично использовать онлайн-калькулятор, задав емкость, получим параметры: количество витков, диаметр, материал сердечника, толщину жилы. Приведем пример, избегая быть голословными. Посещаем Яндекс, набираем нечто вроде «онлайн калькулятор индуктивности». Получаем ряд ответов выдачи. Выбираем понравившийся сайт, начинаем думать, как намотать индуктивность акустической системы номиналом 0,27 мГн. Нам понравился сайт coil32.narod.ru, начнем работу.

Исходные сведения: индуктивность 0,27 мГн, диаметр каркаса 15 мм, проволока ПЭЛ 0,2, длиною намотки 40 миллиметров.

Сразу возникает вопрос, видя калькулятор, где взять номинальный диаметр изолированной проволоки… Потрудились, нашли на сайте servomotors.ru таблицу, взятую из справочника, которую приводим в обзоре, считайте на здоровье. Диаметр меди составляет 0,2 мм, изолированной жилы – 0,225 мм. Скармливаем смело величины калькулятору, вычисляя нужные величины.

Получилась двухслойная катушка, числом витков 226. Длина провода составила 10,88 метра сопротивлением порядка 6-ти Ом. Главные параметры найдены, начинаем мотать. Самодельная акустическая система выполняется в ручной работы корпусе, примостить фильтр место найдется. К одному выходу подключаем пищалку, к другому – сабвуфер. Пару слов касательно усиления. Может статься, каскад усилителя не потянет четыре динамика. Каждая схема охарактеризована некой нагрузочной способностью, выше нельзя подпрыгнуть. Устройство акустической системы рассчитано, учитывая фиксированный запас, чтобы согласовать нагрузку, часто применяется эмиттерный повторитель. Каскад, заставляющий схему работать, полная отдача на любой динамик.

Напутствие начинающим конструкторам

Считаем, помогли читателям понять, как правильно конструировать акустическую систему. Пассивные элементы (конденсаторы, резисторы, катушки индуктивности) сможет достать, изготовить каждый. Осталось собрать корпус акустической системы своими руками. А за этим, верим, дело не станет. Важно понять, музыка сформирована гаммой частот, обрезаемых неправильным изготовлением устройства. Собравшись сделать акустическую систему, подумайте над этим, поищите компоненты. Важно передать великолепие мелодии, будет твердая уверенность: труд не пропал даром. Акустическая система прослужит долго, радость подарит.

Верим, изготовление акустических систем своими руками читателям будет в удовольствие. Грядущее время уникально. Поверьте, в начале XX века нельзя было черпать информацию тоннами ежедневно. Обучение выливалось тяжким кропотливым трудом. Приходилось обшаривать пыльные полки библиотек. Возрадуйтесь интернету. Страдивари пропитывал древесину скрипок уникальным составом. Скрипачи современности продолжают выбирать итальянские экземпляры. Вдумайтесь, прошло 30 лет, воз остался позади.

Нынешнему поколению известны марки клеев, наименования материалов. Необходимое продается магазинами. СССР лишил изобилия людей, снабдив относительной стабильностью. Сегодня преимущество описывается возможностью изобретения уникальных способов заработка. Профессионал-самоучка везде срубит капусты.

Добрый день любители хорошего звука! Сегодня я вас познакомлю с Федором Гарцуевым и его очень интересным проектом Suono. Интересное поэтапное изготовление акустики своими руками, в итоге получились очень акустические системы высокого класса!

Идея создать что-нибудь необычное, чего не было бы больше ни у кого, у нас с братом возникла давно. Любовь к истинной музыке не оставляла сомнений, что это будут именно акустические системы сделанные своими руками. Во время учебы в университете, были даже пробные варианты в виде двухполосных «столбов» на основе динамиков от и китайской «пищалки». Тогда был получен бесценный опыт по работе с древесиной, также появилось понимание, что можно будет сделать, и с чем придется повозиться, появилась необходимость в покупке инструмента. Мы хорошо осознали важность тщательного расчета всех параметров акустики и настройки звучания. В тот момент ничего этого мы себе позволить не могли, поэтому воплощение задуманного было отложено на неопределенный срок…

И вот прошлым летом, появилось свободное время, решили воплотить задуманное, сделать акустику своими руками. Начали прорабатывать проект. Стандартные параллелепипеды делать не хотелось, была мысль «передрать» какой-нибудь именитый бренд. Очень нравились Sonus Faber Stradivari, Aida, Jamo Epicon 8, но в каждом что-то не устраивало, то меня, то брата (впоследствии, все же нашли у них весьма интересные решения). Перебрали немало вариантов (см. рисунок), и в конце концов пришли к проекту, который устроил обоих (позже он был подправлен под купленные нами динамики).

Почитав литературу и тематические сайты, проанализировав конструкцию акустики класса Hi-End, а также руководствуясь логикой, также собственной интуицией пришли к выводам: конструкция кабинетов должна отвечать следующим требованиям:

1. Препятствовать возникновению стоячих волн внутри колонки.

2. Не создавать искажений звука, вызванных резонансами и переотражением звуковых волн в акустике.

Чтобы обеспечить первое условие, заднюю панель сделали узкой, отсутствие параллельных поверхностей также этому способствует, а заодно создает эффект «бесконечного пространства». Но колонке нужен объем, поэтому передняя панель получилась достаточно широкой. Большинство фирм стараются сделать колонку максимально узкой, но у акустики с широкой передней панелью звучание более .

Чтобы обеспечить второе условие — панель изломали под углами 7,5 и 15 градусов к плоскости излучения
динамиков. Вогнутые боковые поверхности, ни одной перпендикулярной плоскости как по отношению друг к другу, так и фронту распространения волны, все это служит одной цели — достижение если не Hi-End, то как минимум хорошего Hi-Fi. Сзади установлены два фазоинвертера, однако, служат они не для резонансного усиления низких частот, а для выравнивания давления внутри колонки и настроены на другие частоты, чтобы не «свистели» при прохождении воздуха – поставили по два на каждую колонку. Кабинет установлен на четырех медных шипах, а сама подставка стоит на трех стальных опорах с пластиковыми накладками, с возможностью регулировки высоты и угла наклона, все это сделано для того, чтобы вибрация колонок не передавалась на опорную поверхность. Если посмотреть сверху, АС напоминает советский рупор. Внутри установлены переборки для жесткости и придания боковым поверхностям нужного радиуса изгиба. Грани передних и задней панелей скруглили. Также планировалось обклеить бока шпоном для эстетики.

Работу начали с подбора динамиков.
Перерыв кучу сайтов, остановились на польских динамиках Alphard
. Нашли в Минске их представительство, у которого было приобретено все необходимое, кроме того выяснилось, что фирма занимается изготовлением профессиональных АС и может оказать помощь в проекте. Забегая вперед, скажу, что доверили им расчет и изготовление кроссоверов, а также окончательную доводку звучания, чем сэкономили немало времени и денег.
А сами на корпусах.

Было приобретено два листа фанеры толщиной 18 мм и 9 метров бруса 95×35 мм. Фанера была расчерчена, разрезана на нужные детали. Прямые линии резали циркулярной пилой по правилу, а изогнутые – фрезером (попутно был сделан циркуль для фрезера с возможностью задавать радиус от 300 до 1500 мм). Сразу оговорюсь: резать 18 мм фанеру фрезером – плохая затея, лучше вырезать заготовку электролобзиком с отступом 2-3 мм и доводить форму фрезой, поверхность будет чище. Сложные детали распечатали на ватмане в масштабе 1:1 и сделали нечто вроде шаблонов. На изготовление деталей ушел примерно месяц, к сожалению, этот процесс не фотографировали. После обработки всех детали произвели сборку:

Собирали все при помощи уголков, саморезов и столярного клея.

На фото выше уже прорезаны отверстия для динамиков, фазоинверторов и акустических терминалов. Для гашения любых возможных резонансов и призвуков было решено внутренние поверхности выложить ватином: нарезали ножом по бумаге, закрепляли степлером. Сразу же, в нижней полости, установили .

После долгих издевательств над фанерой толщиной 18 мм, согнуть ее нужным радиусом так и не удалось. Поэтому толщину боковых панелей было решено набрать из трех слоев фанеры потоньше.
Каждый слой прикручивали к распоркам саморезами и промазывали столярным клеем, чтобы склеить их между собой. Места стыка всех панелей смазывали герметиком изнутри. Зазор между панелями на фото – не дрянное качество сборки. Шурупы пришлось ослабить, иначе боковые панели не помещались. Верхние крышки обкаткой обводной фрезы прямо по колонке.

Окончательная примерка и сборка некоторых элементов:

После того, как основная часть корпусов была собрана, приступили к шлифовке, шпаклевке, опять шлифовке… и так до получения гладких ровных поверхностей. У нас ушло две баночки шпаклевки и комплект шлифовальных кругов.
Пыли было много.

После того как все зашлифовали – приступили к оклейке колонок шпоном. Основной цвет колонок – черный глянец, контрастным рисункам из шпона предназначалось разбавить эту «черноту» и придать более эстетичный вид. Опытный взгляд сразу узнает Jamo Epicon 8
. Шпон резали по шаблонам из ватмана, ножом по бумаге. Если шпон толстый (у нас был толщиной 0,6 мм), то не нужно пытаться отрезать сразу на всю глубину – большая , что он лопнет.

В инструкции к клею, который купили вместе со шпоном это не описано, но из своего опыта скажу: клей лучше наносить на поверхность, а не на шпон и дать ему постоять минуты три. Поверхности вокруг области оклейки лучше защитить малярной лентой – клей «коробит» фанеру — эти места потом придется перешлифовывать, и краска в этих местах держаться совсем не хочет.

Пока сохнет клей, шпон желательно периодически прикатывать роликом, так как он размокает от клея, под ним образуются воздушные полости, если их сразу не удалить – потом их устранить будет весьма проблематично.

После того как клей высохнет шпон можно зашлифовать. Слева до шлифовки, справа – после. Сразу выглядит не очень красиво, но после нанесения лака или морилки все меняется.

За неимением иного помещения, красили на балконе.
Перед покраской балкон тщательно вымыли и завесили целлофаном для предотвращения попадания в зону покраски пыли. Корпуса «пропылесосили» и протерли безворсовой тканью (продается в автомагазинах). Влажной тряпкой протирать не нужно – шпон очень боится жидкостей, начинает расслаиваться. Чтобы краска не попала на шпон – его закрыли малярной лентой. Так как поверхности большие – ленту лучше приклеить только вдоль краев, а под неё заправить вырезанные по форме, листы бумаги.

В качестве краски выбрали акрил, наносили .

Первый слой выявит все недостатки древесины (царапины, ямочки, зазоры) которые были допущены при шлифовке. Все, что проявилось – зачищается, шпаклюется, шлифуется.

После этого наносится еще несколько слоев краски.
После высыхания краски – малярная лента снимается, наверное, это был самый приятный момент за все четыре месяца. Была мысль покрыть шпон морилкой под красное дерево, но на пробной дощечке он смотрелся мрачновато, решили оставить как есть.

Раскрашиваем полоски (мы оставляли зазоры между полосками шпона 2 мм), ограничив их малярной лентой
:

Наносим название.
Для этого придумываем красиво слово или фразу, мы название позаимствовали у итальянского языка. Название наносим на специальную пленку, при помощи плоттерной резки, такая услуга есть везде и стоит недорого. Приклеиваем пленку (она самоклеющаяся) на поверхность и наносим краску, мы воспользовались автомобильной в баллончике.

После высыхания краски снимаем пленку и получаем красивую надпись:

На заднюю панель приклеиваем табличку с характеристиками колонок; прикручиваем нижнюю подставку и подножки, здесь ничего сложного, простая механическая сборка. Все покрываем лаком из того же краскопульта. Шпон приобрел желтоватый оттенок, на краске появился глянец.

Забиваем фазоинверторы, бить надо аккуратней, мы один все-таки сломали, пришлось докупат
ь. Припаиваем акустические терминалы, садим на герметик и прикручиваем.

Припаиваем и устанавливаем динамики. Стоит отметить, что с внутренней стороны динамиков вдоль кромки, мы приклеили резиновые трубочки, чтобы исключить «гуляние» воздуха через возможные щели.

Это заключительный этап.
Ставим колонки на пол; мультиметром проверяем импеданс, подключаем усилитель…

Первое прослушивание
. Это было самое долгожданное и волнительное событие — итог четырех месяцев работы. Не скажу, что звучание достигло уровня High-End (хотя, я даже не знаю как он должен звучать), но и не разочаровало.

Сравнивали с уже имеющимися Sony SS-F6000
. Первое время звучание казалось (уши-то привыкли к другому звуку), но уже через неделю прослушивания стало казаться единственно правильным. Звук более «взрослый» по сравнению с «дискотечно-попсовым» звучанием Sony. Бас не такой мощный, но более собранный, без гулкости. Каждый инструмент на своем месте, имеет свой вес, хорошо различим, не выпирает и не прячется. Даже на максимальной громкости музыка не сливается в один сплошной рев. Про ничего сказать не могу: измерить характеристики негде и нечем.

Динамики Alphard WH656, Alphard WH506, Alphard TW-317, вуфер, мид и твитер соответственно.

Немного цифр:

1. Себестоимость колонок 400$, из них 270$ ушло на динамики и кроссоверы.

2. Максимальная мощность 300 Вт.
3. Импеданс 4 Ом.
4. Полная масса одной колонки 38 кг.

Размеры 1135×370×315мм

От себя лично и от многочисленных поклонников сайта «Звукомания» хочу выразить и пожелать больших творческих успехов Федор Гарцуеву!

Не забывайте сохранять нас в закладках!

(CTRL+SHiFT+D)

Подписывайтесь, комментируйте, делитесь в соц.сетях.

Желаю удачи в поиске именно своего звука!

Не бойтесь переделывать аппаратуру, ищите свой !!!

Я надеюсь, статья была интересной и помогла кому-то. Пожалуйста, оставляйте комментарии ниже, чтобы я мог вернуться к вам. Не бойтесь меня и добавляйтесь в

Акустические колонки

То, каким будет качество звука в машине, напрямую зависит от месторасположения колонок. Кроме того в этом деле имеет значение и резонанс корпусов.
Поэтому корпус колонки, применяемой в данном случае, должен быть выполнен из материала, имеющего достаточный резонанс. В результате этого самым подходящим вариантом будет – создание колонок своими руками.
О том,как самому сделать акустические колонки, можно узнать из нашей статьи. Информация поможет узнать не только, как сделать акустические колонки самому, но и как собрать настоящую акустическую систему.

Создание условий для колонки

В первую очередь необходимо узнать, каких размеров будет колонка. Для этого следует определиться с местом ее расположения.

Чаще всего колонку устанавливают в багажнике, поскольку здесь есть достаточно места, чтобы ей хватило пространства. Кроме того в багажном отсеке также создается своеобразный резонанс, поэтому музыка звучит здесь немного иначе.
Установить колонки можно и возле заднего стекла, однако здесь они должны будут иметь более компактные размеры, так как массивные колонки сюда могут не поместиться.

Примечание. Однако это опять же зависит от положения колонки: стоя или лежа.

Измерение размеров

Чтобы узнать размер ящика для колонки следует:

• Определиться с местом ее размещения.
• Определить, сколько пространства можно отвести для установления .
• Измерить размер отведенной площади.

Примечание: для колонки в багажном отсеке вполне хватит 30 см длины. А вот колонки, установленные за задним сиденье не должны иметь более 15 см.

Выбор материала

Для создания колонки вполне подойдут такие материалы:

• ДСП. Кстати найти данный материал можно намного проще, чем остальные, так как он часто встречается в продаже. Кроме того, его цена является вполне доступной.

  Преимущество данного материала заключается в том, что он обладает довольно большой отдачей, поэтому звук динамиков не будет искажаться. Также этот материал является самым легким, поэтому конструкция не будет обладать слишком большим весом.
• Твердая резина (эбонит). Изделия получаются довольно неплохими, однако звук будет немного приглушенным. Да и найти в продаже куски эбонита прямоугольной формы не так-то просто.
  Кроме того изделие может иметь неприятный запах. Самое главное преимущество: эбонит трудно воспламеняется, поэтому при коротком замыкании корпус колонки не сгорит.

• Древесина. Подойдет древесина любого дерева.
  При этом лучше отдавать предпочтение дубу или сосне, так как с их помощью можно создать неплохой резонанс. Также преимуществом материала является его привлекательный внешний вид.

Примечание: такое изделие можно даже будет покрасить, поэтому оно получится очень красивым.

Создание корпуса

Выполнить корпус можно любым удобным способом.
Самым подходящим вариантом является следующий:

• При помощи ножовки вырезать детали из материала.
• Выбрать детали, к которым будут крепиться динамики. В их центральной части следует сделать отверстия круглой формы.

Примечание: диаметр отверстия должен совпадать с диаметром нижней части динамика.

• Также необходимо вырезать небольшие кольца, которые будут крепиться снизу проделанных отверстий (чтобы динамик надежно фиксировался). Форма этих колец должна напоминать тарелку без дна.
• Приклеить кольца к деталям.
• Вокруг колец в деталях сделать еще отверстия в форме треугольника с закругленными углами.

Примечание: это необходимо для того, чтобы звук проникал и в корпус, а не выходил только наружу.

• Для внутренней части корпуса следует также изготовить небольшие перегородки (их длина должна соответствовать длине самого корпуса). С их помощью будет удерживаться фазоинвертор.
• Сделать небольшие порты, через которые будут закрепляться клеммы.

Сборка колонки

Чтобы собрать все детали в одно целое, следует:

• Соединить детали корпуса при помощи клея или саморезов: прямоугольные части по бокам, нижнюю часть, а также часть с отверстием сверху.
• Внутри заполнить колонку синтетическим пухом.
• Установить динамик на предназначенное место.

Примечание: проводку динамика можно вынуть через любое отверстие, которое создается удобным способом.

• Покрасить каркас лаком. Таким образом, у него появится законченный внешний вид.

Примечание: для покраски не обязательно использовать лак. Для этого может пригодиться черная краска. А некоторые детали можно вообще выполнить в другом цвете.

Создание акустической системы

Акустическая система не всегда свидетельствует о наличии колонок.
Произвести работу по созданию акустической системы в машине можно так:

• Изготовить подиумы из пены. Для этого:
• Сделать шаблон из картона. Приложить его к месту, где должен быть подиум.

• Используя шаблон, вырезать основание для подиума. С этой целью может пригодиться обычная фанера и арматура.
• Основание состоит из двух колец. При этом диаметр первого кольца должен соответствовать диаметру защитной сетки. А вот диаметр второго – диаметру колонки.
• Кольца необходимо соединить между собой при помощи саморезов.
• Вырезать шесть брусочков для создания наклона. Склеить все детали между собой.
• В каркас залить монтажную пену и оставить так, пока она не высохнет.
• Получится более интересный вариант, если вместо фанеры использовать небольшие куски различных пород деревьев. При этом следует подбирать сухие кусочки дерева, не имеющие трещин. Сверху все следует тщательно покрыть лаком, чтобы конструкция стала более надежной. Для большей эффективности все можно закрепить при помощи двух реек.
• Вмонтировать динамики в гнезда и установить подиумы.

Таким образом, создать акустические колонки(см.) можно прямо у себя дома и своими руками. Цена такого удовольствия не будет высокой, так как потратиться нужно будет только на покупку материала.
Да и вообще, использовать можно любые старые динамики. Главное, чтобы они работали и были в неплохом состоянии.
Конечно, прежде чем начинать данный процесс, стоит пересмотреть различные фото и видео с этой тематикой. Инструкция также пригодится.

Недавно в Мире Самоделок публиковалась статья о самодельном ламповом усилителе, сегодня пришла очередь рассказать как сделать своими руками акустику для лампового усилителя.

Хотите классную акустику? Не престижную, от известных фирм, а именно классную, выдающую детальный, глубокий, атмосферный и достаточно энергичный звук? Если вы живете не в замке и не планируете озвучивать стадион или пытаться произвести впечатление на соседей тремя этажами ниже, а хотите наслаждаться музыкой, возможно, мой рецепт акустики именно для вас.

Есть вещи, которые очень хочется сделать, но останавливает отсутствие средств, материалов, оборудования и т.п. Но очень хочется… Дал себе пенделя, и понесло… По принципу: «Хочу, потому что нравиться!» и потому, что надо наконец сделать акустику для моего . Хотелось собрать АС, хорошо звучащую, и в большой и в маленькой комнате, и при этом изящную, а не шкафаподобную. Всё-таки – элемент интерьера. В любом случае это должна быть напольная АС, так как «полочники» все равно надо ставить на стойки.

Созидание

Для лампового однотакта динамики я выбрал тоже «ламповые»: 4ГД-35 (4ГД-36) и 3ГДВ-1 (2ГД-36), широко известные по советским радиолам.

3ГДВ-1
(паспортные данные):

• Диапазон частот: 3150- 20000 Гц;
• Неравномерность АЧХ: 14 дБ;
• Чувствительность: 90 дБ;
• Рабочая мощность: 2 Вт;
• Коэффициент гармоник в диапазоне частот 4000 – 10000 Гц: 3 %;
• Сопротивление: 8 Ом;
• Паспортная мощность: 3 Вт;
• Долговременная мощность: 3 Вт;
• Кратковременная мощность: 6 Вт;
• Частота основного резонанса: 1200 – 2000 Гц;
• Масса: 0,11 кг.

4ГД-35 (4ГД-36)
(паспортные данные):

• Диапазон частот: 63 – 12500 Гц;
• Неравномерность АЧХ: 16 дБ;
• Чувствительность: 92 дБ;
• Рабочая мощность: 0,8 Вт;
• Коэффициент гармоник при рабочей мощности: 125 Гц:7 %, 200 – 300 Гц: 5%, 1000 – 8000 Гц: 3%;
• Сопротивление: 4 Ом;
• Паспортная и долговременная мощность: 8 Вт;
• Кратковременная мощность: 15 Вт;
• Полная добротность: 1,4 (±0,3);
• Частота основного резонанса: 65 Гц (+20, -15);
• Размеры: Ø 200 х 75,6 мм.;
• Вес: 0,88 кг.

По моим сравнительным замерам оказалось, что 4ГД-36 и 4ГД-35 имеют одинаковую АЧХ, но 4ГД-36 звучали более комфортно для слуха.

Рассматривалось четыре варианта оформления:

1. Открытый ящик. Полуоткрытый ящик.
2. Закрытый ящик. Ящик с «лазом для кота».
3. TQWP – (TaperedQuarter-WavePipe – Расширяющаяся Четвертьволновая Труба).
4. Четвертьволновый резонатор (TwinPipe) по образу Castle Knight 5, от британской Castle Acoustics.

Все варианты заслуживают внимания и показали определённые достоинства и недостатки в звуке, хотя официально эти динамики предназначены для открытого оформления.

Напилив и наломав кучу досок, делюсь результатами.

Открытый ящик. Классический легкий звук. Многим может понравиться, но отражения от стен не позволяет построить ясную сцену. Если корпус сзади закрыть куском войлока (около 1 см толщиной), то ситуация несколько исправляется. Такая конструкция (называется: апериодическая нагрузка) показала самую лучшую линейность, но при этом более скромные динамические показатели и чувствительность. Построение сцены тоже не впечатлило. Всё очень уж академически правильно, но сухо. В комнате 10 кв. м слушать ещё можно, а вот в двадцати метровой стало скучно – слабая атака.

Ящик со звуковым портом спереди. Просто и довольно эффективно. Низа выпирают, остальное в нормах приличия. Чувствительность и динамика средние. Для комнаты в 20 метров может и подойдет, но в 10 метровке «буянит».

Поскольку хотелось чего-то с изюминкой, я остановился на варианте «из рыцарского замка». Да и фактически, Twin Pipe продемонстрировал самую большую чувствительность и лучшие возможности по регулировке басов, чем популярный TQWP. Звучание легкое, агрессивное и открытое. Басы адекватны и в маленькой и в большой комнате. Сцена и детальность радуют. Линейность, правда, у этого «мустанга» совсем не хайфайная: 18db (относительный замер в резонирующей комнате), при определенной настройке резонатора можно опустить и до 14db. Единственный существенный недостаток – звук отдает «коробкой». Виноват в этом звуковой порт на передней панели. Бороться с этим можно плотным заглушением корпуса различными материалами, но падает чувствительность и тогда теряется смысл выбора такой конструкции.

Вообще, все звуковые порты и фазоинверторы служат для вывода наружу всяких утробных звуков, так что если нет желания слушать, как звучит нутро, лучше ими не пользоваться.

У Ронни Дио на альбоме «Дурной сон» есть такая песня — «Все дураки заплывали далеко». Это видимо про меня, и теперь я горжусь этим.

Итак, что я изобретаю? Велосипед с квадратными колёсами…, взяв за основу динамик для открытого оформления… Проблема в том, что для хорошей атаки акустике нужна задняя стенка. Возьми я 10ГДШ-1-4 и такие вопросы вообще б не возникли. Его, что в ящик, что в большой ящик с фазиком, поставь — будет «петь». Но я уже «заплыл далеко». Корпус под 4ГД-36 готов, и это ЗЯ!

Тестим и слушаем…???

Независимо от стиля музыки, звук агрессивный и жесткий, как на концерте хеви метал. Барабаны и гитары пробивают стены и уши. Насладившись такой «радостью», я захотел вернуться к музыкальности.

Куда «плыть» теперь? Возвращаюсь к апериодической нагрузке, но теперь с добавлением синтепона. Распушенный синтепон укладываю волной, а зад АС закрываю войлоком 5 мм толщины.

Вот он! Нужный мне музыкальный звук получен. Лёгкое открытое звучание, не травмирующее слух, но обладающее достаточной динамикой. Даже барабанное вступление Ле Бинкса к песне Judas Priest Better by you, better than me звучит по-концертному убедительно. Устраиваю «глубокое» прослушивание… Прошло три месяца…

Заключение

Сначала о плохом. Акустика и мой однотакт совсем не «дружат» с современной компрессированной музыкой и с музыкальными стилями повышенной плотности и напористости, будь то электроника или треш метал и подобное. На выходе скрипящая каша.

О хорошем. Классический хеви метал воспроизводится хорошо (но не сногсшибательно). Хард рок — неплох. Очень органично звучат Led Zeppelin и вообще ранний рок, до 1976 года (видимо старые технологии записи дают знать). Электроника: Kraftwerk, Yello, Enigma, Era, B-Tribe.

О великолепном. Антонио Вивальди и вообще скрипичная классика. Камерный джаз, типа Дианы Крол и подобн. Все вокальные партии всех певцов великолепно воспроизводятся связкой Magnifique Evolution & Magnifique Accustic. С претензией на роскошь!

Рецепт и ингредиенты

Корпус из ламинированного ДСП толщиной 16мм. Крепление внутреннее: рейки, шурупы, клей. Дополнительно утолщать стенки я не стал (кроме нижней части лицевой панели), мотивируя это тем, что акустика маломощная.

Внутреннее демпфирование корпуса: войлок, синтепон.

Под динамики надо подложить уплотнитель или «посадить» их на пластелин.

Основание: ДСП плита с декоративным алюминиевым уголком по периметру.

Ножки регулируемые, на основе мебельных гаек «краб».

Фильтр – конденсатор МБГЩ-2 4мкф 160в.

Подключение динамиков синфазное.

Внутренние провода медные 1,5 мм «Одескабель».

Разъемы под «банан» советские приборные (бронзовый точеный контакт в корпусе из карболита).

Кабель «усилитель-АС»: Одескабель 2Х4мм; разъёмы «бананы» Profigold.

Итого: 72$.

Собрав корпус, закрепив и подключив динамики, расставьте АС в нужное вам положение в комнате. Прослушайте свою любимую музыку на интересующей вас громкости. Добавляйте войлок и синтепон «по вкусу», добиваясь нужного вам оттенка а звуке.

Спасибо за внимание и желаю успехов.

Приложение

Рассуждения по поводу

В сети широко распространено мнение, что конструировать АС можно, только если вы имеете в своем арсенале профессиональный измерительный микрофон, а ещё лучше, шумомер, (например: ВШВ-003) и основательно задемпфированную, заглушенную комнату, без резонансов. Далее надо досконально изучить работу программ проектирования и моделирования. И уже на их основе, из особых аудиофильских материалов сделать действительно «правильную АС».

Все это отчасти, правда. Отчасти… Точнее не совсем, правда. То есть, в реале, будет совсем не так.

Даже если у вас в кладовке завалялся ВШВ-003 или его аналог, измеренная АЧХ, в условиях городской квартиры, будет изобиловать резонансными искажениями, перечеркивающими всю потенциальную точность измерительного оборудования. По этой же причине не следует «охотиться» за какими-то особыми микрофонами, типа PanasonicWM-61A.

Программы проектирования корпусов АС, конечно, помогают ориентироваться, но чисто виртуально.

Главное это концепция и желание её воплотить на основе здравого смысла и соразмерности. Живой эксперимент всегда покажет, что лучше, а что хуже звучит в конкретной обстановке, для которой и создается АС. Например: динамику нужен воздух – это факт, поэтому не стоит зажимать его в тесный закрытый ящик, но и не надо ставит его в огромный шифоньер. Его установочные размеры уже указывают на минимальные пропорции корпуса АС в ширину, а в глубину и высоту, статистически, это в два раза больше. Высота динамика от пола влияет на прозрачность и плотность низов и определяется только эмпирически в конкретной обстановке, и ни как не по мудреным программам, замкнутым на самих себе.

Ещё больше творчества предусматривает процесс демпфирования корпуса разными материалами (войлок, линолеум, вата, синтепон и пр.). Сделав все правильно, по рекомендации борьбы с резонансами, можно полностью убить музыку в звуке.

Коэффициент демпфирования и импульсные характеристики вашего усилителя заставят работать, спроектированную вами АС, только так как им угодно, нарушая все правила и каноны. Вывод – экспериментировать, слушать и соотносить с относительными замерами. Эти замеры можно спокойно делать с помощью простого измерительного микрофона, собранного из дешевого китайского микрофона и любого линейного усилителя на одной микросхеме. Далее подключайте его, хоть в звуковую карту, или по-старинке «гудите» с генератором и милливольтметром.

Я свой измерительный микрофон сделал на базе китайца с ничего не значащим именем JM901,и линейным усилителем на К157УД2. Собрал я его лет 15 назад, просто ради интереса и засунул в кладовку. Теперь, вдруг, он пригодился и прекрасно справился со своей задачей.

Смотрите так же:

• Ваша статья будет здесь если Вы ее нам пришлете:) [email protected]

Высококачественные звуковые колонки для домашней звукоусилительной аппаратуры воспроизводят НЧ-сигналы с частотой 30-50 Гц, что соответствует длине звуковой волны 7-10 м. Чтобы эффективно излучать такие колебания, нужны динамические головки с большим диаметром диффузора (существуют экземпляры d 400 мм). Однако на практике чаще всего применяются «динамики» размером от 200 до 300 мм. Их собственная резонансная частота составляет 15-30 Гц.

Когда на головку подают звуковой сигнал, ее подвижная система колеблется, излучая в обе стороны одинаковые по силе, но противоположные по фазе звуковые колебания, которые имеют ненаправленный характер. Корпус «динамика» не в состоянии изолировать одну от другой области сжатия и разрежения воздуха. В результате в точке слушания звуковое давление имеет низкий уровень. Это явление известно в технике как акустическое короткое замыкание. Устраняют его, помещая акустический излучатель в закрытый ящик (рис. 1). (Символы на рисунках обозначают: а — ширину, Ь — глубину, с — высоту ящика, х — толщину материала, (1 — толщину планки). Часто в нем делают одно или даже несколько отверстий, располагая их в определенных местах корпуса (рис. 2). Такие отверстия называются фазоинвер-торами, или басрефлекторами. Их разновидность — пассивный излучатель (рис. 3), представляющий собой неподключенную динамическую головку. Расположение отверстий на передней панели корпуса звуковой колонки выбирают таким образом, чтобы обратное излучение совпадало с фронтальным, повышая тем самым низкочастотное звуковое давление.

Важное значение для акустических колонок имеют их размеры, форма и материалы, из которых они сделаны, внутренняя «начинка» и оформление лицевой панели. Тем самым корпус влияет на технические параметры установленной в нем динамической головки и прежде всего на повышение ее собственной резонансной частоты. Немаловажную роль здесь играют диаметр диффузора и «литраж» корпуса. С увеличением его объема и уменьшением размеров подвижной системы резонансная частота изменяется незначительно. Если же головку с большим диффузором установить в сравнительно небольшой ящик, резонансная частота заметно изменится — низкие частоты «срезаются», и в результате эффективный частотный диапазон колонки сужается. Иными словами, неправильно подобранный по объему корпус может ухудшить качество воспроизведения даже очень хорошей динамической головки.

Для эффективной отдачи головки на низких частотах болгарские радиолюбители рекомендуют выбирать объемы колонки, исходя из приведенных в таблице данных.

При использовании фазоинвертора также необходимо выполнять определенные требования. Отверстие под него должно быть расположено на расстоянии не менее 60-80 мм от НЧ-головки и в 40-50 мм от задней стенки корпуса. На таком же расстоянии от отверстия укладывают и звукопоглощающий материал. Лучше, если фазоинвертор расположен под НЧ-головкой.

Рекомендуемые размеры для фазоинверторов зависят от «литража» колонки и диаметра диффузора головки. Так, с головкой d 125 мм, установленной в корпусе с внутренним объемом В дм3, труба фазоинвертора имеет d 50 (46) мм и Ь=60 мм. Для громкоговорителя объемом 16 дм3, диаметр диффузора которого равен 160 мм, нужна труба d 50 мм и длиной 100 мм. Соответственно для головки d 200 мм при объеме У=30 дм3 размеры трубы составят d 75 мм, Ь = 100 мм. У громкоговорителя d 300 мм, при N4 = 60 дм3 труба должна иметь d 75 мм и Ь = = 220 мм.

Форма корпуса, как внутренняя, так и наружная, также влияет на частотную характеристику громкоговорителя. Наиболее приемлема — сферическая, а самая неподходящая — куб, когда динамическая головка расположена в геометрическом центре одной из его сторон. В цилиндрическом корпусе наиболее благоприятное расположение головки — поперечное (рис. 4а), а не продольное (рис 46), хотя крепить ее в последнем случае намного про це.

Если корпус имеет наиболее распространенную форму параллелепипеда, низкочастотный «динамик» лучше всего установить несимметрично относительно сторон отражательной доски (рис. 1).

Разновидность колонки в форме параллелепипеда показана на рисунке 5.

Хорошие акустические данные у громкоговорителя с корпусом в виде треугольной призмы (рис. 6) или усеченной пирамиды (рис 7, 8).

Для объема 5-10 дм3 и мощности «динамика» 6-10 Вт достаточна толщина стенок ящика 8-10 мм, а для V =» 40-60 дм3 и мощности 40-100 Вт — остальные — из фанеры или ДСП. Однако при больших габаритах корпуса и значительной мощности динамической головки в нем все же могут возникать нежелательные вибрации. Чтобы их избежать, стенки колонки стягивают деревянными рейками сечением 40 X40 мм или металлическими прутками d 6- 10 мм (рис. 10).

Фазоинверторы изготавливают из пластмассовых или металлических (например, дюралюминиевых) труб с толщиной стенок не менее 2 мм.

Минералы также применяют в качестве материала для постройки колонок. На первом месте стоит мрамор. Благодаря слоистой структуре он хорошо гасит звук, и поэтому в нем не возникают резонансные колебания. Мрамор легко обрабатывается, но как недостаток следует отметить, что он тяжел и хрупок.

Стенки корпуса соединяют между собой одним из способов, показанных на рисунке 11. Легче изготовить ящик со съемными передней и задней панелями.

Сначала вырезают боковые стенки. Перед сборкой к ним необходимо приклеить и затем прибить мелкими гвоздями ограничительные монтажные рейки размером 15X15 или 20X20 мм и длиной, указанной на рисунке 12.

Стенки корпуса склеивают клеем «Универсал» или С-200 и через каждые 15-20 мм вбивают тонкие гвозди для большей надежности крепления. Ящик будет еще крепче, если по его углам вклеить дополнительные бруски (рис. 13). Свободные места заливают эпоксидкой. По собранной таким образом обтяжке определяют размеры лицевой и задней панелей. Их изготавливают из дерева хвойных пород. Исходя из имеющихся динамических головок, намечают расположение отверстий под них (рис. 14).

Колонки часто украшают декоративными рамками из деревянных реек сечением 15×15 мм. Радиоткань натягивают на отражательную доску и закрепляют кнопками или мебельными гвоздями.

Внутренний объем колонки заполняют каким-нибудь звукопоглощающим материалом, например стекловатой. Количество ее определяют путем измерения резонансной частоты. Наполнение корпуса считается нормальным, если она снизилась на 10-12%. Опытным путем установлено, что для этого потребуется 30-40 г стекловаты или 10-15 г полиэстероновой ваты (ямболена) на 1 дм3. Можно использовать и ветошь. Звукопоглощающий материал помещают в чехол из плотной ткани.

Если размеры корпуса правильно выбраны и он тщательно уплотнен, то при аккуратном нажатии на диффузор низкочастотной головки ее подвижная система плавно возвращается в первоначальное положение. Отсутствие такого явления свидетельствует о наличии акустических потерь, снижающих звуковое давление на низких частотах на 1-2 дБ.

Звук в Creta никак не хочет пилиться, слушаю «штатку» ? Домашки тоже нет, да и не было никогда. Из всех меломанских удовольствий — плеер Fiio X3 II да наушники Edifier H850 (кстати, очень неплохие за свою стоимость).

А звука душа требует ? Вот и задумал я сделать себе подарок в виде домашней акустики на предстоящий день рождения. Покупать что-то боле-менее приличное — дорого, б/у — не хочется.

Значит сделаем сами, желательно с минимальными затратами.

За основу взял акустику фирмы Wavecor. Для справки: руководителем Wavercor Ltd является выходец из датской Vifa A/S Аллан Исаксен. После объединения компаний Vifa и Peerless в DST (Danish Sound Technology), он возглавлял китайское отделение DST Loudspeakers (PanYu) Ltd.

вплоть до 2005 года — до момента основания компании Wavecor Ltd.Итак, СЧ/НЧ Wavecor WF146WA01-01, ВЧ Wavecor TW022WA05-01.

Ценник на эти позиции в Аудиомании был более чем вменяемый, поэтому — берём (с доставкой СДЭК немного расстроил, груз пролежал в Казани четверо суток, теперь это не важно, но осадочек остался)

Для этой связки находим кроссоверы от Crescendo Opus 8.6 (привет, merrsonn). Старая пред-топовая линейка (был еще Opus 9.9), нам в принципе большего и не нужно.

Полный размер

Хорошие комплектующие за недорого. Все кондёры — плёнка Jantzen Z-Cap, резистор Ohmite на ВЧ. Точка раздела 3.5кГц. То, что доктора из Wavecor прописали

Внезапной проблемой стало отсутствие нормального материала для изготовления ящиков. Куда ни посмотри, везде сплошная фанера 4 класса и ЛДСП в придачу. Но добрые люди (привет, 2mix) подсобили найти МДФ в нашем ауле

Полный размер

МДФ 16мм. Уже распиленный по нужным размерам. Везу домой

Для соединения частей корпуса между собой принципиально отказался от различного вида саморезов, уголков и прочих железяк. Только клей ПВА Момент Столяр Супер и деревянные шканты. Просверливаем отверстия и прикидываем

Полный размер

Два ящика. Внешние размеры 310*210*210 мм. Передняя и задняя стенки 310*210 мм, боковые 310*178 мм, верхняя и нижняя 178*178 мм. Внутренний объем 8.8 литра

Хорошенько шкурим 120-кой стыки, шпателем равномерно наносим клей ПВА на склеиваемые поверхности, ждем минут 10-15 и фиксируем. Правильнее было воспользоваться струбцинами, но их нужно достаточно много.

Общая стоимость струбцин, способных стянуть такие размеры, выходила за рамки разумного. Поэтому воспользовался подручными средствами — оставил на сутки под прессом из книг, ящика с инструментами и, дополнительно, стянул прочной верёвкой.

После высыхания клея тщательно шкурим снаружи для выравнивания, подозрительные места еще раз обрабатываем клеем ПВА.

Полный размер

Получаем такие коробочки. Внутри все стыки промазал герметиком и оставил еще на сутки сохнуть

Полный размер

Распорок корпуса не будет. Точнее я этот момент немного прощёлкал :/ Поэтому для придания дополнительной жесткости корпусам и гашения вибраций используем виброматериал Шумоff. Все стыки проклеены внахлёст

Полный размер

Наносим разметку под отверстия и прикидываем, насколько сложно будет установить кроссовер ПОСЛЕ вклеивания передней стенки. Вроде бы особых проблем нет

Для демпфирования использовал Visaton Damping Material (синтетическая вата). В комплекте два листа, достаточных для примерно 20 литров объема. Очень удобно с ним работать.

Полный размер

Прикидываем размещение внутри корпуса

Выпилить отверстия идеально лобзиком невозможно, поэтому отдал передние стенки профессионалам с наличием фрезера (привет, valmont). Левый и правый края передней стенки по моей просьбе также обработали фрезой.

Полный размер

Аналогичным способом с помощью столярного клея ПВА и шкантов водрузил переднюю стенку, предварительно проклеив её изнутри виброматериалом Шумоff. Всю внешнюю поверхность тщательно зашкурил так, что стыки стенок практически не ощущались

Для внешней отделки выбрал не покраску, а шпон. Вот здесь меня ждал приятный сюрприз — в Уфе есть интернет-магазин, где в наличии оказался шпон файн-лайн нужной фактуры! Причем, крайне недорого, за лист 1400*650 отдал около 300 с мелочью рублей.

Клей также взял специальный для шпона (запах как от клея Момент, только в разы сильнее). Кисточкой наносим клей на обе поверхности, ждем несколько минут и клеим. Для ускорения процесса используем обычный утюг. Сначала переднюю и боковые стенки одним листом, затем заднюю, нижнюю и верхнюю.

Края наклеенного шпона легко обрабатываются шкуркой так, что получается идеальный стык (кому интересно, можно на ютубе посмотреть, роликов на эту тему очень много). Небольшая заминка возникла при обработке отверстий под динамики.

Но спасибо неравнодушным людям из чатика в Вайбере, подсказали: предварительно острым ножом вырезаем отверстия в шпоне, оставшуюся часть под углом вовнутрь шкурим; шпон сам загибается и при дальнейшей обработке шкуркой отваливается.

Затем последовательная шлифовка. Зернистость 180, 240, 360, 600. Далее обрабатываем поверхность матовым прозрачным лаком. Два раза по три слоя с обработкой 600-й шлифовальной бумагой между слоями

Полный размер

В результате получаем такие ящики, практически совпадающие по цвету с мебелью в гостиной комнате

От набивших оскомину терминалов в пластиковом стакане для сабвуферов я отказался, ибо зачем снижать жесткость и выпиливать достаточно большое отверстие в ящике, когда можно этого не делать. Нам вполне подойдут удлиненные аудиотерминалы типа «банан» из магазина электроники.

Полный размер

Предварительно оклеив внешнюю поверхность малярным скотчем, просверливаем отверстия диаметром 6 мм. В отверстия вставляем терминалы, с внутренней стороны промазываем остатками мастики от виброматериала

Полный размер

Внутри терминалы на всякий случай изолируем от фольги шайбами, вырезанными из пластиковой карточки с PIN кодами от старинной сим-карты. Вниз на несколько слоёв двустороннего скотча приклеиваем кроссовер. Места установки динамиков обрабатываем специальной лентой Audiocore Foam Gasket Tape

Провода к динамикам сначала хотел подключить с помощью клемм. Но хороших клеммочек не нашлось. Поэтому припаиваем провода из посеребренной меди Crescendo Interlude, которые остались из инсталла в предыдущем автомобиле (привет, AVP-Ufa)

Полный размер

Для крепления динамиков использовал вот такие аудиофильские шурупы ? Torx

Полный размер

Подключаем провода к кроссоверу, устанавливаем акустику. Снизу — самоклеющиеся резиновые ножки для аудиотехники. Разориться на шипы не дала собственная жаба :/

Полный размер

Аудио-кабели всё из тех же остатков Crescendo Interlude. Наконечники — бананы Nakamichi с Алиэкспресса. И, конечно, змейка

Скоро сказка сказывается, да не скоро дело делается. Весь процесс от покупки акустики Wavecor до первого запуска занял почти три недели. Зато в разы дешевле, чем покупать что-то аналогичное в магазине/барахолке. И что самое важно — сделано своими руками.

Тестовый запуск… Динамики не прогретые. Пока можно сказать, что звук получился с «тёмным» уклоном. Но при этом все детальки голоса слышно прекрасно

• И просто фотографии результата
• По источнику, ЦАПу и усилителю наверное сделаю отдельную запись, ибо лимит фотографий практически исчерпан.
• Отдельное спасибо уважаемым karennur, c5d, и всем остальным за консультации и помощь в создании моей первой домашки.

Источник: https://www.drive2.ru/b/475166870278766626/

Самодельная акустика

Добрый день уважаемые читатели mysku! Под катом Вас ждет обзор самодельной акустики созданной на современных отечественных динамиках. Недорогие малыши с серьезным звуком.

Нравится мне небольшая двухполосная акустика. Не занимает много места в квартире, можно поставить на стол, в стенку на стойки; и кино с сабвуфером озвучить может.

У меня уже были подобные самодельные АС на динамиках www.asalab.net

В создании самодельной акустики есть два рациональных пути:

1. Тернистый. Для гуру. Самостоятельный выбор динамиков, расчет и моделирование корпуса, измерение динамиков в корпусе, моделирование разделительного фильтра, доводка.

2. Читерский. Почти для всех. Выбор готового проекта акустики для самостоятельного повторения. Собственно повторение. (Выбор проектов например тут и тут) Обзор будет про второй пункт.

Эта акустика — проект Алексея Александрова. Вот страничка по данной акустике. Там можно найти самое главное для проекта акустики: набор динамиков, размеры корпуса и схема разделительного фильтра. Вот обсуждение на форуме.

Динамики: НЧ/СЧ динамик (далее басовик)B1354.8 Видно большой магнит для 5″ динамика. ВЧ излучатель (далее пищалка) T252.8 Алюмокерамический купол и неодимовый магнит. Про компанию АСА лаб. Плюс их продукции — это доступность. Минусы — это работа с клиентами, об этом далее. На их сайте есть прайс и условия доставки. Заказ делал через почту указанную в контактах. Оплата через банковский перевод.

Посылка с динамиками:

Трек 24803369008393

Упаковка:

Весь хлам с офиса собрали и в коробку ?

Упаковка пищалок:

Упаковка басовиков:

Теперь о грустном:

По какой-то причине закралась ошибка в обозначении пищалок у производителя и вместо T252 я получил Т251, у которых к тому же и больше диаметр фланца.

Разница

Но это еще было пол беды — диффузор басовика у меня был другой, нежели в проекте.

Разница

И один из басовиков был с браком: катушка терлась в зазоре и было слышно посторонний шорох.

Так это выглядело на измерениях ИЧХ:

Объяснив это производителю, я отправил динамики назад в Калугу и через месяц получил обратно все то что нужно. Почтовые расходы мне компенсировали переводом на карту. Моральные остались при мне. Вторую посылку не фотографировал, но суть та же. Вот теперь нужные динамики: Но все равно цвет купола пищалок другой!

Корпуса мне сделал автор проекта:

Материал МФД 16 мм. Покраска. Фазоинвертор щелевой. Приехали автотрейдингом из Оренбурга. Корпуса вышли качественные, как фабричные. Не колхозный корпус обычно головная боль самодельщиков.

Дополнительная информация

Решился на не типовой колоночный цвет — белый.

В сравнении с черными.

Динамики встали как влитые

Элементы разделительного фильтра:

Моя схема несколько отличается от авторской.

Авторская компоновка фильтра

Клеммы для подключения к усилителю такие же как в моем прошлом обзоре, куплены на ebay. Пленочные, биполярные конденсаторы и резисторы куплены в местных магазинах, но сделаны в Китае.

Катушки индуктивности из магазина Аудиомания.

Тру навесной монтаж

Провод ПВ-3.

Прокладка под динамик

Мягкие ножки

Внутри немного синтепона

Получилась акустическая система со следующими характеристиками:

Номинальное сопротивление 8 Ом; Номинальная мощность/пиковая мощность 50/100 Вт; Чувствительность 84 дБ/Вт; Частота кроссовера 2 кГц; Рекомендуемая мощность усилителя 50-100 Вт; Диапазон воспроизводимых частот +-3 дБ 50-25000 Гц; Размеры 250х170х280 мм; Масса 6,3 кг штука; Общий бюджет акустики чуть меньше 10 тыс. рублей.

Звук:

От таких малышей не ожидаешь такого напора, драйва на низу хватает. Высокие частоты сочные, тарелки звучат в комнате, а не за пуховым одеялом. Середина, голос тоже очень достоверно передается. В целом все по-взрослому. Есть особенность — нужен мощный усилитель, с хорошим контролем нагрузки.

Измерение:

Прослушка: Стойки для акустики и полка под аппаратуру тоже самодельные, но там обошлось без зарубежных магазинов. На полке:

Твердотельный плеер, усилитель 1, усилитель 2, сетевой фильтр.

Спасибо за внимание! Задавайте вопросы в х.

Источник: https://mysku.ru/blog/russia-stores/27967.html

Колонки своими руками из автомобильных динамиков: компоненты для сборки колонок

Но вовсе не обязательно приобретать новое устройство, если старые колонки сломались или их вовсе не было. Вполне реально сделать их своими руками из автомобильных динамиков. Такая работа не отнимет много времени, а также не потребует большого количества дополнительных материалов. С задачей справится даже новичок, что позволяет значительно сэкономить на приобретении аксессуара для компьютера. Но как же сделать колонки самостоятельно?

Компоненты для сборки колонок из автомобильных динамиков

Первым делом необходимо подготовить все необходимые материалы и тщательно изучить последовательность действий. Без этого можно легко ошибиться в процессе работы и не только не добиться положительного результата, но и потратить впустую материалы, которые могли бы быть использованы более рационально.

Итак, что же понадобится для изготовления колонки из автомобильных динамиков:

• сами динамики, желательно коаксиальные;
• деревянные ящики для растений, которые будут использованы для изготовления корпуса;
• циркулярная пила;
• дрель;
• шуруповёрт;
• шлифовальная машинка;
• фанера для крышек;
• напильник и саморезы;
• шпаклёвка и грунтовка для деревянных поверхностей;
• краска для финишного покрытия.

Колонки из автомобильных динамиков своими руками: чертежи

Процесс создания самодельных колонок довольно прост: первым делом нужно измерить динамики и вырезать в деревянных ящиках отверстия для них.

Затем можно заняться оформлением крышек — их необходимо вырезать из фанеры и закрепить любым удобным способом, заранее просверлив отверстия для креплений.

ВАЖНО! Желательно любые стыки ящиков загерметизировать. Таким образом вы будете уверены в качестве и надёжности готового изделия.

После этого обработайте поверхность грунтовкой и шпаклёвкой для дерева. Оставьте сохнуть на необходимое время, которое всегда указывается производителем на упаковке. Можно пройтись по поверхности шлифовальной машинкой — так крышка станет неотличимой от остального «тела» ящика. В качестве финишного покрытия покрасьте ящики любой краской на водной основе.

Теперь можно приступать к оформлению самих динамиков. Ящики можно заполнить изнутри ватой, чтобы они не были пустыми. Припаяйте провода и динамики на заранее размеченные места. Обязательно обработайте все нужные элементы герметиком.

Работа окончена!

Теперь вы знаете, как можно легко и быстро сделать колонки для дома самостоятельно из автомобильных динамиков и ещё нескольких дополнительных элементов.

Такая поделка будет не только полезной, но и органично впишется в интерьер, ведь вы сможете выполнить декор именно в таком стиле, который идеально подойдёт для украшения нужного помещения.

Сразу же после окончания работы проверьте качество звучания. Если всё в порядке, то можно смело начинать использовать свои новые колонки.

Подпишитесь на наши Социальные сети

Источник: https://setafi.com/elektronika/kolonki/kolonki-svoimi-rukami-iz-avtomobilnyh-dinamikov/

Акустическая система своими руками: выбор динамиков, акустического оформления, изготовление

Сделать звуковые колонки своими руками – с этого у многих начинается увлечение сложным, но очень интересным делом – техникой звуковоспроизведения. Начальным побуждением часто становятся экономические соображения: цены на брендовую электроакустику завышены не чрезмерно – безобразно нагло. Если уж заклятые аудиофилы, не скупящиеся на раритетные радиолампы для усилителей и плоский серебряный провод для намотки звуковых трансформаторов, сетуют на форумах, что цены на акустику и динамики для нее систематически вздуваются, то проблема действительно серьезна. Желаете колонки для дома по 1 млн. руб. пара? Извольте, найдутся и подороже. Поэтому материалы данной статьи рассчитаны в первую очередь для самых-самых начинающих: им нужно быстро, просто и недорого убедиться, что творение рук своих, на все для которого ушло средств в десятки раз меньше, чем на «крутой» бренд, может «петь» не хуже или по крайней мере сравнимо. Но, возможно, кое-что из изложенного окажется откровением и для мэтров любительской электроакустики – если будет удостоено прочтением оными.

Акустические системы промышленного и любительского изготовления и динамики для них

Колонка или АС?

Звуковая колонка (КЗ, колонка звуковая) это один из видов акустического оформления электродинамических головок громкоговорителей (ГГ, динамиков), предназначенный для технико-информационного озвучивания больших общественных помещений.

Вообще же акустическая система (АС) состоит из первичного излучателя звука (ИЗ) и его акустического оформления, обеспечивающего требуемое качество звучания. Домашние АС по большей части с виду похожи на звуковые колонки, поэтому их так и прозвали.

Электроакустические системы (ЭАС) имеют в своем составе также электрическую часть: провода, клеммы, разделительные фильтры, встроенные усилители мощности звуковой частоты (УМЗЧ, в активных АС), вычислительные устройства (в АС с цифровой расфильтровкой каналов) и др.

Акустическое оформление бытовых АС размещается как правило в корпусе, отчего они и выглядят более-менее вытянутыми вверх колоннами.

Акустика и электроника

Акустика идеальной АС возбуждается во всем диапазоне слышимых частот 20-20 000 Гц одним широкополосным первичным ИЗ.

Электроакустика медленно, но уверенно идет к идеалу, однако лучшие результаты показывают пока еще АС с разделением частот на каналы (полосы) НЧ (20-300 Гц, низкие частоты, басы), СЧ (300-5000 Гц, средние) и ВЧ (5000-20 000 Гц, высокие, верха) или НЧ-СЧ и ВЧ.

Первые, естественно, называются 3-х полосным, а вторые – 2-х полосными. Начинать осваиваться в электроакустике лучше всего с 2-полосных АС: они позволяют в домашних условиях без излишних затрат и сложностей получить звук качества до высокого Hi-Fi (см. ниже) включительно.

Звуковой сигнал от УМЗЧ или, в активных АС, маломощный от первичного источника (плеера, звуковой карты компьютера, тюнера и т.п.) распределяется по частотным каналам разделительными фильтрами; это называется расфильтровкой каналов, как сами разделительные фильтры.

Далее в статье рассматривается преимущественно, как сделать колонки, обеспечивающие хорошую акустику. Электронная часть электроакустики – предмет особого серьезного обсуждения, и не одного.

Здесь нужно заметить только, что, во-первых, поначалу не нужно браться за близкую к идеальной, но сложную и дорогую цифровую расфильтровку, а применить пассивную на индуктивно-емкостных фильтрах.

Для 2-полосной АС нужна всего одна вилка разделительных фильтров низких и высоких частот (ФНЧ/ФВЧ).

Для расчета разделительных лестничных фильтров АС есть специальные программы, напр. JBL Speaker Shop.

Однако в домашних условиях индивидуальная настройка каждой вилки под конкретный экземпляры динамиков, во-первых, не бьет по производственным расходам в серийном производстве.

Во-вторых, замена ГГ в АС требуется только в исключительных случаях. Значит, к расфильтровке частотных каналов АС можно подойти нетрадиционно:

1. Частоту раздела НЧ-СЧ м ВЧ принимают не ниже 6 кГц, иначе не получится достаточно равномерной амплитудно-частотной характеристики (АЧХ) всей АС в области СЧ, что очень плохо, см. далее. К тому же, при высокой частоте раздела фильтр получается недорогим и компактным;
2. Прототипами для расчета фильтра берут звенья и полузвенья фильтров типа K, т.к. их фазочастотные характеристики (ФЧХ) абсолютно линейны. Без соблюдения этого условия АЧХ в области частоты раздела получится существенно неравномерной и в звучании появятся призвуки;
3. Для получения исходных к расчету данных нужно измерить импеданс (полное электрическое сопротивление) НЧ-СЧ и ВЧ ГГ на частоте раздела. Указанные в паспорте ГГ 4 или 8 Ом – их активное сопротивление на постоянном токе, а импеданс на частоте раздела будет больше. Измеряется импеданс достаточно просто: ГГ подключают к генератору звуковых частот (ГЗЧ), настроенному на частоту раздела, с выходом не слабее 10 В на нагрузку в 600 Ом через резистор заведомо большого сопротивления, напр. 1 кОм. Можно воспользоваться маломощным ГЗЧ и УМЗЧ высокой верности. Импеданс определяется по отношению напряжений звуковой частоты (ЗЧ) на резисторе и ГГ;
4. Импеданс НЧ-СЧ звена (ГГ, головки) принимают за характеристическое сопротивление ρн фильтра низких частот (ФНЧ), а импеданс ВЧ головки – за ρв фильтра высоких частот (ФВЧ). То, что они разные – ну и шут с ними, выходное сопротивление УМЗЧ, «раскачивающего» АС, пренебрежимо мало по сравнению с тем и тем;
5. Со стороны УМЗЧ ставят звенья ФНЧ и ФВЧ отражающего типа, чтобы не перегружать усилитель и не отбирать мощность у сопряженного канала АС. К ГГ обращают, наоборот, поглощающие звенья, что отдача от фильтра не давала призвуков. Таким образом, ФНЧ и ФВЧ АС будут иметь не менее звена с полузвеном;
6. Затухание ФНЧ и ФВЧ на частоте раздела берут равным 3 дБ (в 1,41 раза), т.к. крутизна скатов K-фильтров невелика и равномерна. Не 6 дБ, как может показаться, т.к. фильтры рассчитываются по напряжению, а подводимая к ГГ мощность зависит от него по квадрату;
7. Наладка фильтра сводится к «приглушению» слишком громкого канала. Измеряют громкости каналов на частоте раздела с помощью компьютерного микрофона, отключая поочередно ВЧ и НЧ-СЧ. Степень «глушения» определяется как корень квадратный из отношения громкости каналов;
8. Избыточную громкость канала убирают парой резисторов: гасящий на доли или единицы Ом включают последовательно с ГГ, а параллельно им обоим – выравнивающий большего сопротивления, чтобы импеданс ГГ с резисторами остался неизменным.

Пояснения к методике

У технически сведущего читателя может возникнуть вопрос: так у вас что же, фильтр на комплексную нагрузку работает? Да, и в данном случае – ничего страшного.

ФЧХ K-фильтров линейна, как сказано, а Hi-Fi УМЗЧ практически идеальный источник напряжения: его выходное сопротивление Rвых – единицы и десятки мОм.

При таких условиях «отражёнка» от реактанса ГГ частично затухнет в выходном поглощающем звене/полузвене фильтра, но большей частью просочится обратно на выход УМЗЧ, где и сгинет без следа. В сопряженный канал фактически ничего не пройдет, т.к. ρ его фильтра многократно больше Rвых.

Тут одна опасность: если импеданс ГГ и ρ разные, то в цепи выход фильтра – ГГ начнется циркуляция мощности, отчего басы станут тусклыми, «плоскими», атаки на СЧ затянутыми, а верха – резкими, с подсвистом. Поэтому подгонять импеданс ГГ и ρ нужно точно, а в случае замены ГГ канал придется настраивать заново.

Примечание: не пытайтесь расфильтровывать активные АС аналоговыми активными фильтрами на операционных усилителях (ОУ). Добиться линейности их фазовых характеристик в широком диапазоне частот невозможно, поэтому, напр., аналоговые активные фильтры так и не прижились толком в технике электросвязи.

Что такое хайфай

Hi-Fi, как известно, сокращение от High Fidelity – высокая верность (воспроизведения звука).

Понятие Hi-Fi изначально принималось как расплывчатое и не подлежащее стандартизации, но постепенно выработалось неформальное деление его на классы; цифрами в списке обозначены соответственно диапазон воспроизводимых частот (рабочий диапазон), максимально допустимый коэффициент нелинейных искажений (КНИ) на номинальной мощности (см.

далее), минимально допустимый динамический диапазон относительно собственных шумов помещения (динамика, отношение максимальной громкости к минимальной), максимально допустимые неравномерность АЧХ на СЧ и ее завал (спад) на краях рабочего диапазона:

• Абсолютный или полный – 20-20 000 Гц, 0,03% (–70 дБ), 90 дБ (в 31 600 раз), 1 дБ (в 1,12 раза), 2 дБ (в 1,25 раза).
• Высокий или тяжелый – 31,5-18 000 Гц, 0,1% (–60 дБ), 75 дБ (в 5600 раз), 2 дБ, 3 дБ (в 1,41 раза).
• Средний или базовый – 40-16 000 Гц, 0,3% (–50 дБ), 66 дБ (в 2000 раз), 3 дБ, 6 дБ (в 2 раза).
• Начальный – 63-12 500 Гц, 1% (–40 дБ), 60 дБ (в 1000 раз), 6 дБ, 12 дБ (в 4 раза).

Любопытно, что высокий, базовый и начальный Hi-Fi примерно соответствуют высшему, первому и второму классам бытовой электроакустики по системе СССР.

Понятие абсолютного Hi-Fi возникло с появлением конденсаторных, пленочно-панельных (изодинамических и электростатических), струйных и плазменных излучателей звука. Тяжелым (Heavy) высокий Hi-Fi обозвали англо-саксы, т.

к. High High Fidelity по-английски все равно что масло масленое.

Какой нужен хайфай?

Домашняя акустика для современной квартиры или дома с хорошей звукоизоляцией должна удовлетворять условиям на базовый Hi-Fi. Высокий там, конечно, хуже не зазвучит, но обойдется много дороже.

В блочной хрущевке или брежневке, как их не изолируй, начальный и базовый Hi-Fi различают только профессиональные эксперты. Основания для такого загрубления требований к домашней акустике следующие.

Во-первых, полный диапазон звуковых частот слышат буквально единицы людей из всего человечества. Люди, одаренные особо тонким музыкальным слухом, такие как Моцарт, Чайковский, Дж.

Гершвин, слышат высокий Hi-Fi.

Опытные профессиональные музыканты в концертном зале уверенно воспринимают базовый Hi-Fi, а 98% рядовых слушателей в звукомерной камере по частоте почти никогда не различают начальный и базовый.

Кривые равной громкости

Во-вторых, в наиболее слышимой области СЧ человек по динамике различает звуки в диапазоне 140 дБ, считая от порога слышимости в 0 дБ, равного интенсивности звукового потока в 1 пВт на кв. м, см. рис. справа кривые равной громкости. Звук громче 140 дБ это уже боль, а затем – повреждение органов слуха и контузия.

Симфонический оркестр расширенного состава на мощнейшем фортиссимо выдает динамику звука до 90 дБ, а в залах Большого Оперного, Миланского, Парижского, Венского оперных театров и Метрополитен-оперы в Нью-Йорке способен «разогнаться» до 110 дБ; таков же динамический диапазон ведущих джаз-бандов с симфоническим сопровождением.

Это – предел восприятия, громче которого звук превращается в еще терпимый, но уже бессмысленный шум.

Примечание: рок-группы могут играть и громче 140 дБ, чем по молодости увлекались Элтон Джон, Фредди Меркюри и Роллинг Стоунз. Но динамика рока не превышает 85 дБ, т.к.

нежнейшее пианиссимо рок-музыканты не могут сыграть при всем желании – аппаратура не позволяет, а рока «на духу» не бывает.

Что до попсы любого рода и саундтреков к фильмам, то это вообще не тема – их динамический диапазон уже при записи сжимают до 66, 60 и даже 44 дБ, чтобы можно было слушать на чем попало.

В-третьих, естественные шумы в тишайшей гостиной загородного дома за задворках цивилизации – 20-26 дБ. Санитарная норма шума в читальном зале библиотеки – 32 дБ, а шелест листьев на свежем ветру – 40-45 дБ.

Отсюда ясно, что динамики высокого Hi-Fi в 75 дБ более чем достаточно для осмысленного прослушивания в бытовых условиях; динамика современных УМЗЧ среднего уровня, как правило, не хуже 80 дБ.

В городской квартире распознать по динамике базовый и высокий Hi-Fi практически невозможно.

Примечание: в помещении, зашумленном более чем на 26 дБ, частотный диапазон избранного Hi-Fi можно сузить до пред. класса, т.к. сказывается эффект маскировки – на фоне невнятных шумов чувствительность уха по частоте падает.

Но чтобы Hi-Fi был хайфаем, а не «счастьем» для «любимых» соседей и вредом для здоровья владельца, нужно обеспечить еще возможно меньшие искажения звука, верное воспроизведение НЧ, гладкую АЧХ в области СЧ, и определиться с необходимой для озвучивания данного помещения электрической мощностью АС.

С ВЧ проблем, как правило, не бывает, т.к. их КНИ «уходят» в неслышимую ультразвуковую область; нужно только поставить в АС хорошую ВЧ головку. Тут достаточно заметить, что, если вы предпочитаете классику и джаз, ВЧ ГГ лучше брать с диффузором на мощность 0,2-0,3 от таковой НЧ канала, напр.

3ГДВ-1-8 (2ГД-36 по-старому) и подобные. Если же вас «прёт» от жестких верхов, то оптимальной будет ВЧ ГГ с купольным излучателем (см. далее) мощностью 0,3-0,5 от мощности НЧ звена; игру на барабанах щетками натурально воспроизводят только купольные «пищалки».

Впрочем, хорошая купольная ВЧ ГГ годится для любой музыки.

Искажения

Искажения звука возможны линейные (ЛИ) и нелинейные (НИ).

Линейные искажения это, попросту, несоответствие среднего уровня громкости условиям прослушивания, для чего в любом УМЗЧ и есть регулятор громкости. В дорогие 3-полосные АС для высокого Hi-Fi (напр.

, советские АС-30, они же S-90) часто вводят и аттенюаторы мощности для СЧ и ВЧ, чтобы возможно точнее подогнать АЧХ АС к акустике помещения.

Что касается НИ, то им, как говорится, несть числа и постоянно обнаруживаются новые. Наличие НИ в звуковом тракте выражается в том, что форма выходного сигнала (который звук уже в воздухе) не вполне идентична форме исходного сигнала от первичного источника. Более всего портят чистоту, «прозрачность» и «сочность» звука след. НИ:

1. Гармонические – обертоны (гармоники), кратные основной частоте воспроизводимого звука. Проявляются как излишне рокочущий бас, резкие и жесткие СЧ и ВЧ;
2. Интермодуляционные (комбинационные) – суммы и разности частот составляющих спектра исходного сигнала. Сильные комбинационные НИ слышны как хрип, а слабые, но портящие звук можно распознать только в лаборатории многосигнальным или статистическим на тестовых фонограммах методами. На слух же – звук вроде чистый, но какой-то не такой;
3. Переходные – «дрожания» формы выходного сигнала при резких нарастаниях/спадах исходного. Проявляют себя короткими хрипами и всхлипываниями, но нерегулярно, на скачках громкости;
4. Резонансные (призвуки) – подзвон, дребезг, бубнение;
5. Фронтальные (искажения атаки звука) – затягивание или, наоборот, форсирование резких изменений общей громкости. Почти всегда возникают совместно с переходными;
6. Шумовые – гул, шелест, шипение;
7. Нерегулярные (спорадические) – щелчки, трески;
8. Интерференционные (ИИ или ИФИ, чтобы не путать с интермодуляционными). Характерны именно для АС, в УМЗЧ ИФИ не возникают. Очень вредны, т.к. отлично слышны и неустранимы без капитальной переделки АС. Подробнее об ИФИ см. ниже.

Примечание: «хрип» и пр. образные описания искажения здесь и далее даны с точки зрения Hi-Fi, т.е. как уже слышимые искушенными слушателями. А, напр., речевые динамики проектируются на КНИ при номинальной мощности 6% (в Китае – на 10%) и 1

Источник: https://vopros-remont.ru/elektrika/akusticheskaya-sistema/

Hi-End акустика своими руками, или как сделать хорошие колонки

Посвящается тем, у кого есть свободное время

Открываем популярный журнал про хороший звук и с удовольствием смотрим на изящные образы (если не сказать образА) акустических систем, а посмотреть есть на что. Мощные башни ощетинились во все стороны динамиками, блестят своими лакированными боками, давят паркет острыми шипами и вообще вызывают чувство глубокого уважения.

Похоже, у них есть только один недостаток – это, конечно, цена.

Возникает вполне логичный вопрос, а что если сделать копию какого-либо монстра самому? Купить динамик несложно, собрать корпус, пускай и не такой красивый – тоже, катушки и конденсаторы можно отечественные, аккуратно спаять 3 детали – и вовсе задача для ученика 10-го класса школы.

С учетом количества готовых модулей, которые предлагает Ebay, сделать хороший усилитель не намного сложнее.

Чего там только нет: коммутация, защита АС, платы класса A-AB-D, регуляторы громкости на любой вкус, красивые корпуса, сделанные специально для аудио, ручки, ножки и трансформаторы – знай только соединяй.

В следующей статье мы обязательно расскажем, как собрать свой усилитель, который не уступит большинству «брендовых» образцов стоимостью до 60-70 тысяч рублей.

Возможно, далее в тексте вы встретите незнакомые слова. К счастью, нам пришел на помощь неизвестный аудиофил и оставил ссылку на свой личный архив информации по акустике и усилителям, там есть реально ВСЕ и даже и больше, настоятельно рекомендуем к ознакомлению.

Из чего делать? Фанера, МДФ, ДСП, пластик, массив.

Мир видел много странных акустических конструкций, например, из бетона или шлакоблока. Все же самыми «востребованными» остаются вышеперечисленные пиломатериалы на основе древесины. Попробуем понять, какой из них «правильнее». Базовое правило – вне зависимости от выбранного материала не экономьте на его качестве, то есть цене.

Первым идет король современной Hi-Fi и Hi-End индустрии – МДФ, из него сделано подавляющее большинство колонок, как дорогих, так и дешевых.

Причина проста – невысокая стоимость, удобство обработки и отделки, в том числе варианты с готовым шпоном, отсутствие ярких резонансов.

При грамотном проектировании получение оптимального результата гарантировано. Рекомендуем к применению, больше сказать нечего.

Пластик – понятие очень растяжимое, его «авторитет» значительно подточен дешевыми китайскими подделками, хотя преимуществ у него не меньше, чем у любого другого материала. Проблему недоступной для любителя возможности отливать свои заготовки из желаемого материала – проходим мимо.

Хорошим материалом для изготовления корпуса акустической системы может служить ДСП. Пожалуй, главный его недостаток – множество проблем с отделкой, не важно, что вы решите: красить, шпонировать или обтягивать.

У ДСП есть огромный плюс: если нужно сделать быстро и очень дешево, то можно использовать заводскую ламинированную плиту (ЛДСП). Добиться в таком случае высокой эстетики вряд ли получится, но цена и скорость оставят далеко позади всех остальных претендентов.

Если сравнивать резонансные свойства материалов в разрезе пригодности для колонок – ДСП занимает первое место, хотя разница по сравнению с МДФ невелика.

Капризная, но неизменно желанная «матерыми аудиофилами» госпожа фанера. Фанера бывает нескольких видов – березовая, хвойная, ольховая, ламинированная. Почему капризная? Любую фанеру «ведет», то есть при высыхании лист изменяет свою геометрию, при пилении часто появляются сколы.

Также это не самый простой для отделки материал, если вы хотите получить «глухой» матовый цвет без проступающих граней, текстуры, ребер. Причина для того, чтобы терпеть эти мучения, довольно спорная: по мнению «бывалых» только фанера дает то самое живое дыхание, которое «убивают» ДСП и МДФ.

  Наиболее мне непонятно желание сделать себе корпус из «живой» фанеры и «убить» ее слоями шпаклевки, грунта, краски, лака в попытке скрыть «страшные» стыки с прожилками (слоями фанеры), которые днем и ночью смотрят с немым укором на своего владельца.

Куда предпочтительнее варианты специальной пропитки, хотя бы тем же «датским маслом», не так уж страшны эти темные «полосочки» на ребрах корпуса…

Что за нищебродство этот ДСП-МДФ? Может сразу из цельного дуба, да потолще!? Не спешите вставлять динамик в первое увиденное дупло. Вопреки ожиданиям массив древесины ценных пород не обогащает звук пропорционально вложенным деньгам, более того, даже требует дополнительного демпфирования по сравнению с более дешевыми материалами.

Хотя его несомненные плюсы – это удобство отделки: если акустика собрана аккуратно, довести ее до симпатичного эко-вида не составит большого труда. Вместо увеличения толщины рекомендуется добавить (приклеить) с обратной стороны еще один лист менее резонансного материала, например, того же МДФ, сделать «сэндвич».

Наиболее удачный вариант применения массива – это акустика типа «щит», где требуется красивая и тяжелая передняя панель.

Экзотика. Часто выбор обусловлен тем, что есть под руками. Подобно тому, как птица может виртуозно вплести в гнездо всякий мусор, так и меломан тащит все, что плохо лежит.

Можно найти на просторах сети идеи, воплощенные из сантехнических труб, искусственного камня, папье-маше, футляров и корпусов от музыкальных инструментов, примитивных строительных материалов, товаров IKEA, и.т.д., и.т.п.

Куда вставлять динамик?

Основную задачу акустического оформления можно сформулировать простым языком приблизительно так: максимально отделить колебания, излучаемые передней стороной диффузора динамика, от тех же противофазных колебаний, излучаемых задней стороной диффузора.

Идеальным акустическим оформлением с точки зрения учебника считается бесконечный экран, такой невероятно огромный щит, в который установлен динамик. Понятное дело, слова «невероятно огромный» не подходят ни к нашему жилищу, ни к заработной плате, так что инженеры стали искать способ «свернуть» этот экран с минимально негативными последствиями для звука.

Так получилось все многообразие вариантов, некоторые снискали себе наиболее обширную славу в интернете, их мы и рассмотрим в данной статье.

Просто динамик или корпус без корпуса

Тяжело себе представить, что есть такой вид «акустики», но, листая ленту фотографий в pinterest по теме аудио, все чаще натыкаюсь на грозди 12-ти дюймовых динамиков, которые собраны вместе без всякого оформления и явно представляют собой законченный агрегат.

Наверное, замысел автора пронизан следующей логикой: любой корпус портит звук, лучше акустическое короткое замыкание, чем деревянные оковы, но чтобы был хоть какой-то «низ», надо взять динамики с максимальной площадью диффузора, на которые только хватит денег.

Если это ваш путь – без комментариев.

• Щит и «широкополосник»
• Говорят, те, кто попробовал лампу, широкополосный динамик и открытое оформление, никогда уже не возвращаются к традиционному, транзисторно-резиновому образу жизни. Описывать свойства щита занятие не благодарное, вся необходимая информация есть в архиве, а для самых ленивых – и на youtube, где подробно объясняют, что это за зверь и с чем его едят, например:

Наибольший плюс такой конструкции – простота изготовления. Нужен лист любимого материала и лобзик. Самый главный критерий, который будет влиять на итоговое качество звука – стоимость установленной динамической головки. Неутихающую народную славу снискал себе динамик 4а32, даже такие гранды, как fostex, sonido, supravox, sica или сам visaton B200, остались далеко позади.

Поговорка «размер имеет значение» –  вот лучшая математическая формула для щита (чем больше – тем лучше). Далее идут вариации щита, например щит, со свернутыми боковыми стенками, щит, у которого низкочастотный модуль сделан в виде ящика с фазоинвертором, и.т.п.

Фирменная особенность звука – «воздушное» звучание с минимумом резонансов, при этом сравнительно высокое звуковое давление.

ПАС – панель акустического сопротивления

Что если попытаться скрестить щит и закрытый ящик? Получится ящик с задней стенкой, в которой сделано множество отверстий. Количество отверстий, их суммарная площадь в сочетании с объемом ящика будет определять степень демпфирования (сопротивления), уровень низких частот (чем меньше «дырок» – тем больше баса, но и больше «бубнежа»). Количество подбирается экспериментально, по вкусу.

1. Линейный массив излучателей, групповой излучатель (ГИ)
2. На самом деле, такой подвид акустики касается больше динамиков, нежели конструкции самого корпуса. Думаю, вы уже видели колонки, каждая из которых состоит из большого количества одинаковых маленьких-маленьких динамиков, ну или не очень маленьких, кому как позволяет бюджет и жилое пространство:

По электрической схеме, головки включены последовательно, то есть «плюс» предыдущего подсоединен к «минусу» последующего, возможно комбинирование последовательно-параллельного соединения. Количество динамиков, собственно, тоже ограничивается только деньгами, здравый смысл, как правило, к этому моменту уже бесследно пропадает.

Не подумайте обо мне ничего плохого, я пробовал такое извращение, мне даже понравилось, если есть возможность, настоятельно рекомендую собрать себе подобную конструкцию хотя бы ради интереса. Опять же, бюджет сего безобразия не очень велик, как правило, применяются отечественные динамики в хорошем состоянии, 5гдш, 8гдш, 4гд-8е, и.т.

п.

Акустическое оформление – тот же щит или закрытый ящик, желательно хитрой формы, например треугольной. Одна из проблем, с которой предстоит столкнуться – высокое суммарное сопротивление, не всякий усилитель раскроет потенциал «массива». Серийные образцы, выпускаемые фабрично, имеют более сложные решения, динамики часто собираются в хитрые модули, добавляются фильтры.

Фазоинвертор, bass reflex port, резонатор Гельмгольца, он же ящик с «трубой»

Вот он – самый популярный вариант акустического оформления. Массовым становится самое выгодное по соотношению ценаполучаемый результат, наш случай не исключение для данного правила. Для тех, кто не скачал архив неизвестного аудиофила, объясняем на пальцах.

В трубе фазоинвертора есть некоторый объем воздуха, который зависит от его длины, он же «связан» с воздухом, который содержится внутри колонки.  При удачной настройке длины трубы (не будем сходу погружаться в теорию) удается добиться более уверенного воспроизведения низких частот, чем просто в закрытом ящике.

Если еще проще – с фазоинвертором получается глубокий бас.  Для более углубленного понимания вот ролик с уже полюбившегося нам канала:

Хоть данный вид акустики и популярен, он далеко не так прост в изготовлении, одно тянет за другое.

Динамики, которые подходят для такого оформления, называются «компрессионными», чаще всего имеют резиновый подвес и полосу частот, которая требует установки высокочастотного звена, твиттера или пищалки, то есть добавляется электрический фильтр.

Выбор оптимального объема корпуса, его геометрии, точная настройка длины трубы имеют большое значение и не всегда соответствуют расчетным величинам. Ситуацию облегчает наличие в сети массы проектов, где авторы уже прошли тернистый путь и предлагают поэтапные инструкции с подробным описанием что, как, из чего надо делать.

Впрочем, всегда находятся энтузиасты, которых не устраивает «готовое» и хватает упорства пройти своей дорогой. Недостатки фазоинвертора – «бубнеж» и «задавленная середина». Первое решается тщательным подбором формы, диаметра, материала и длины трубы; второе – добавлением отдельного среднечастотного звена. Верный путь к трехполосной акустике.

Обратный рупор TQWP и другие лабиринты судьбы

Чего только не придумали люди, чтобы усложнить путь колебаниям, идущим от обратной стороны динамика… Пожалуй, более всех отличилась фирма B&W со своими Nautilus, хоть памятник ставь этой морской раковине-мутанту.

Но это гранды, а все, что можем мы, обычные аудиофилы, так это вспомнить свои ночные кошмары и поставить внутри прямоугольного ящика дощечки с гвоздями так, чтобы этому поганому звуку мало не показалось.

Если серьезно – есть такие динамики, к которым оформление типа «фазоинвертор» не подходит, а щит не дает желаемого количества баса, от вида же сабвуфера что-то сжимается в животе. Тогда на помощь приходит обратный рупор или более сложный вариант – лабиринт. Для тех, кому интересно, как это работает, желаем приятного просмотра

• Кто-то может возразить: обратный рупор – это не совсем лабиринт, отчасти мы можем согласиться, но что более достоверно – он ближе к лабиринтам, чем классический рупор:

Он напоминает о старом граммофоне.

Как можно догадаться из названия, обратный рупор или лабиринт – далеко не самый простой вид акустического оформления, он требует хорошего понимания теории, точного расчета или хотя бы соблюдения заводских рекомендаций. Например, крупные фирмы-производители широкополосных динамиков, как правило, приводят в документации к своим динамикам пару вариантов чертежей корпуса.

Онкен, закрытый ящик (ЗЯ), рупор, пассивный излучатель и другие

Наше повествование идет по следам народной популярности, а это довольно узкий список.

Закрытый ящик почти всегда бубнит, под онкен тяжело подобрать динамик, рупор велик по размерам, сложен в изготовлении и расчете, пассивный излучатель неплохо работает, но в конструкциях любителей почему-то не прижился.

Наверное, можно найти еще несколько редких видов или подвидов оформления, которые здесь не упомянули, что поделать, всего не охватишь.

Демпфирование, «набивка», «заглушка»

Корпуса готовы, что с ними делать дальше? Правильно, демпфировать. Можно разделить демпфирование на два вида:  вибропоглощение и звукопоглощение. Для вибропоглощения хорошо подходят автомобильные материалы, мастики и специальные листы с клейким слоем, предпочтительней последнее.

Со  звукопоглощением наблюдается разброд и шатание, кому-то нравится войлок, кому-то шерсть, ватин, синтепон, прочее. Ответ достаточно прост – для разного эффекта, в зависимости от типа корпуса и частоты, которую хочется подавить, будет зависеть выбор материала.

Заполнение звукопоглощающим материалом корпуса увеличивает его виртуальный объем, однако определить универсальную норму, на мой взгляд, невозможно.

Настройка кроссовера (разделительного фильтра)

Вы решили делать многополосную акустику. Нужен ли измерительный микрофон? Если это разовый проект, то нет, не нужен, достаточно иметь тестовую подборку треков и некоторый опыт для понимания, какое звучание можно назвать более правильным.

Просто придется дольше перебирать детали пассивного фильтра, слушать и сравнивать, но в итоге результат будет именно такой, который нужен вашим ушам, помещению. Чуть легче дело обстоит с активными кроссоверами.

Раньше их приходилось делать самостоятельно, травить и разводить платы, паять, очень муторный процесс, особенно если схема имеет приличную крутизну среза и регулировки, для трехполосной акустики – просто дикая штука.

Благо сегодня достаточно просто зайти на ebay и выбрать вариант себе по карману, хочешь на операционниках, хочешь на DSP. Регулировать частоту, а иногда и крутизну среза (в особо редких случаях фазу), можно плавно хоть каждый день.

Финал

Иногда мне кажется, что ситуация в мире аудио напоминает легенду о Вавилонской башне. Когда-то, в далекие времена, когда нога Van Den Hul’a еще не ступала на землю, люди строили вместе один комплект домашнего стерео.

Большие-большие колонки, не менее большой усилитель, а к ним тянулись толстые-толстые кабели.

Увидел это некто свыше и ужаснулся – ну и дичь, хоть бы книжки почитали какие… Суровая кара постигла незадачливых аудиофилов, с тех пор они спорят до хрипоты, но так и не могут договориться, как надо делать колонки-усилители, вот каждый и делает свои, как может.

Источник: http://ldsound.ru/hi-end-akustika-svoimi-rukami-ili-kak-sdelat-xoroshie-kolonki/

Встроенного в гаджет маломощного усилителя с «пищалками» недостаточно. Иногда хочется от «смартфонного» звука гораздо большего. Для этого и нужны колонки с усилителем. А как и из чего сделать акустическую колонку своими руками?

Устройство колонки

Простейшая напольная колонка – ящик или коробка, в которой расположены один широкополосный или несколько узкополосных динамиков. Одному динамику разделительный фильтр не потребуется. Два и более – согласуются по спектру (поддиапазону) звуковых частот. Для улучшения отдачи по низким частотам в колонке предусмотрен фазоинвертор – канал с круглым сечением, в который переотражаются самые низкие частоты.

Кроме динамиков, разделительного фильтра и фазоинвертора активная колонка содержит усилитель и блок питания для него, размещённые в закрытом отсеке в задней части.

Одна из стереоколонок – активная (в ней расположены усилитель, блок питания и выход для другой колонки). Вторая – пассивная (ведомая). Вместо отсоединяемого шнура, между колонками организуется беспроводная связь по Bluetooth – это позволяет вынести колонку в любой угол комнаты, не протягивая провод между ней и второй.

Портативные колонки, кроме связи по Bluetooth, оснащены устройством чтения данных с флешек и карт памяти, простейшим FM-приёмником со сканирующей настройкой, светодиодной лентой с цветомузыкой (или матрицей с бегущей строкой) и рядом других функций. Нередко они снабжены ручкой для переноски.

Из чего можно сделать?

Определившись с несущим материалом корпуса, позаботьтесь об остальных деталях и расходниках.

Что понадобится для изготовления?

Для ускорения работы воспользуйтесь электроинструментом: электродрелью, болгаркой (нужны отрезные и шлифовальные круги по дереву), шуруповёртом и электролобзиком.

Этапы работ по созданию

Функция фильтра – выделять верхние, средние и нижние частоты: соответственно работают «пищалки», «сателлиты» и динамик-сабвуфер.

Из бумаги

Как только стенки колонки будут готовы, смонтируйте и подключите динамики и прочие детали согласно одной из вышеприведённых инструкций.

Из покрышки

Колонка из покрышки не сравнится по согласованию и амплитудно-частотной характеристике с фирменными или самодельными прямоугольными системами. Жёсткость стенок недостаточна – резина и эбонит глушат низкие частоты из-за излишней упругости. Музыкальной стереосистеме нужен большой динамик – по диаметру он должен закрепляться в покрышке, но не проваливаться внутрь. Другую сторону покрышки закрывают фанерой или доской из других пиломатериалов, разместив на ней блок питания и усилитель.

Сама покрышка не должна содержать пробоин, дырок – но поверхностные трещины не влияют на качество звука.

Более совершенной в исполнении окажется конструкция, часть которой со стороны динамика закрыта деревянным кольцом, выпиленным из той же самой фанеры. Динамик закрепляется не на самой покрышке, а на фанерном кольце, которое может быть соединено с задней частью, где расположена глухая стенка из фанеры, с помощью длинных сквозных саморезов или болтов. Такую колонку можно катить по дороге. Но она содержит всего один динамик, т. к. расположить два и более затруднительно в плоском и ограниченном пространстве. Усилитель, блок питания и фильтры размещены на задней стенке.

Из банки Pringles

Простейший, но необычный вариант – алюминиевые, картонные, пластиковые банки и стаканы применяют как колонки, сделав прорези и вставив в них смартфон. Более «продвинутый» – поместить в банку из-под чипсов или стакан подходящий по диаметру динамик. Принцип любой такой колонки основан на том, что звук, переотражаясь от стенок, обретает дополнительную громкость. Но без усилителя и высококачественной колонки хорошего и яркого, красивого звучания вы не получите. Изготовление колонки, динамик которой направлен вверх, из банки от чипсов Pringles аналогично любой конструкции, в качестве корпуса которой используется кусок трубы ПВХ для канализации.

Из бутылки

Не используйте бутылки из закалённого стекла – оно не подлежит обработке и тут же разобьётся на мелкие кубические осколки с притупленными краями.

Из наушников

Этот вариант очень прост в изготовлении. Недостаток – громкость звука не более 30 децибел. Такой звук сравним с радиоточкой, применяется в помещениях, где шум извне невелик.

Если колонки питаются от аккумулятора – вместо блока питания подключите аккумулятор к контроллеру разряда, а сам контроллер – к выводам питания усилителя. К аккумулятору подсоедините контроллер заряда, врезав его разъём в круглые стенки активной колонки. Если вам нужно беспроводное подключение – приобретите и установите в активную колонку аудиоплату Bluetooth.

Полезные рекомендации

О том, как сделать аккустическую систему своими руками, смотрите далее.

Четыре плохих комнаты

Перечислим основные факторы негативного влияния комнаты на звук:

1. Недостаточное, или, наоборот, слишком большое время реверберации. Этот параметр характеризует «звонкость» помещения, то есть длительность затухания звука, и выражается временем, необходимым для его ослабления в тысячу раз (на 60 дБ). Слишком гулкая комната так же малопригодна для нормального восприятия музыки, как и абсолютно глухая, лишающая слушателей малейшего ощущения пространственного объема.

2. Стоячие звуковые волны. Возникают из-за отражений и взаимных наложений низкочастотных колебаний, длины волн которых сопоставимы с размерами помещения. На слух воспринимаются как резкие подъемы и провалы басов в строго определенных точках пространства.

Да-да, так оно и происходит не только с разговорами позади вас, но и с отражениями звука от акустики, стоящей перед вами

3. Ранние отражения. Высокочастотные (в меньшей степени — среднечастотные) колебания, отраженные от поверхностей, расположенных неподалеку от АС (в основном голых боковых стен, пола и потолка). Они попадают к нам в уши почти одновременно с прямым сигналом, нарушая правильное восприятие локализации источников звука в стереопанораме. Более того, несовпадение фаз прямой и отражённой волн (к тому же гуляющее по частоте) приводит к резкому ухудшению равномерности частотной характеристики.

4. Порхающее эхо. Череда быстрых повторений звука на определенных частотах, возникающих при расположении колонок между двумя параллельными, хорошо отражающими поверхностями.

Расходы на самодельные домашние колонки

Примерно вот такая калькуляция расходов несколько лет назад получилась на эти DIY колонки для дома, сделанные своими руками за пару недель по вечерам после работы:

• Динамики — 15000 руб
• Трансформаторы — 2×800 руб
• Силовой провод — 200 руб
• 2 радиатора — 2×200 руб
• Остальные электродетали — 1000 руб
• ДСП (с распилом) — 1000 руб
• Синтепон — 400 руб
• Клей — 200 руб
• Герметик — 100 руб
• Шпатлевка — 100 руб
• Пленка (под дерево) — 300 руб
• Серебристая пленка — 500 руб

Суммарно всех расходов получилось до 20 000 рублей, это не считая звуковой карты, потому что в итоге от неё оказалось вполне можно отказаться!

Собрать собственную бюджетную аудио-систему для обычной квартиры вполне возможно! Правильно сделанная своими руками акустическая система, будет звучать не хуже, а то и лучше, чем за те же деньги купленная «фирменная». Практически все компоненты для DIY колонок можно заказать через интернет с доставкой по стране. Многие производители динамиков сами публикуют готовые схемы корпусов для соответствующих динамиков, то есть у вас есть готовая «выкройка», и можно напилить деталей корпуса не заморачиваясь с самостоятельными расчетами. Но даже если готовой схемы корпуса у вас нет, то существует софт и сервисы для расчета параметров и размеров корпусов под определенные характеристики динамиков. Если вы знаете общие принципы аудиосистемы, то сможете собрать её своими руками в домашних условиях!

Необходимые материалы и инструмент

Для самостоятельного изготовления домашней АС, которую можно использовать для компьютера, телефона, телевизора и так далее, потребуются следующие материалы:

• два 3-ваттных динамика;
• штекер mini Jack 3,5 мм для подключения к источнику звука;
• цифровой звуковой усилитель РАМ 8403 (можно купить недорого на Алиэкспресс);
• переключатель для включения акустики;
• соединительные провода для контактов;
• термоусадка, изолента;
• провод с USB штекером для подключения к ноутбуку, ПК или к зарядному устройству от телефона;
• фанера, МДФ или иной материал на основе дерева для изготовления корпуса;
• саморезы.

Важно! Mini Jack должен быть трехконтактным –левый, правый и общий каналы. Не стоит приобретать четырехконтактный, так как использование микрофонного (четвертого) контакта не предусмотрено схемой конструкции.. В качестве аудиоусилителя лучше использовать РАМ 8403, выделяющийся хорошим качеством и работой от напряжения 5 Вольт, что позволит будущей АС питаться как от USB ноутбука, так и от телефонного зарядного устройства

В качестве аудиоусилителя лучше использовать РАМ 8403, выделяющийся хорошим качеством и работой от напряжения 5 Вольт, что позволит будущей АС питаться как от USB ноутбука, так и от телефонного зарядного устройства.

Непосредственно для производства необходимы следующие инструменты:

• электропаяльник;
• клеевой пистолет, термоклей;
• канцелярский нож;
• спички или зажигалка;
• ножовка;
• лобзик;
• дрель;
• отвертка или шуруповерт;
• линейка, циркуль, карандаш;
• лист наждачной бумаги;
• кусачки.

Устройство акустических систем

Нет шансов сделать акустическую систему самостоятельно без понимания теории. Любителям музыки следует знать, что биологический вид Homo Sapiens слышит внутренним ухом звуковые колебания частот 16-20000 Гц. Когда дело касается классических шедевров, то разброс высок. Нижний край – 40 Гц, верхний – 20 000 Гц (20 кГц). Физический смысл этого факта заключается в том, что не все динамики способны воспроизвести сразу полный спектр. Относительно медленные частоты лучше удаются массивным сабвуферам, а пищание на нижней границе воспроизводят менее габаритные громкоговорители. Понятно, что для большинства людей это ничего не значит. И даже если часть сигнала пропадет, не будет воспроизведена, никто этого и не заметит.

Устройство акустической системы

Полагаем, что те, кто поставил целью самостоятельное изготовление акустической системы, должны критично оценивать звук. Полезно будет знать, что годная колонка имеет два и более динамиков, чтобы иметь возможность отразить звучание обширной полосы из слышимого спектра. А вот сабвуфер даже в сложных системах один. Это связано с тем, что низкие частоты заставляют вибрировать окружение, проникая даже сквозь стены. Становится непонятным, откуда именно несутся басы. Следовательно, и колонка НЧ одна – сабвуфер. А вот что касается прочего, то человек уверенно скажет, с какого направления пришел тот или иной спецэффект (луч ультразвука блокируется ладонью).

В связи со сказанным проведем делением акустических систем:

1. Звук в формате Моно непопулярен, поэтому избегаем касаться исторических экскурсов.
2. Звучание Стерео обеспечивается двумя каналами. Оба содержат низкие и высокие частоты. Лучше подойдут равноценные колонки, снабженные парой динамиков (басы и писк).
3. Звук Вокруг отличается наличием большего числа каналов, создающих эффект объемного звучания. Избегаем увлекаться тонкостями, традиционно 5 колонок плюс сабвуфер доносят гамму меломанам. Конструкция многообразна. Поныне ведутся исследования, ставящими целью улучшить качество передачи акустики. Расстановка традиционная такова: по четырем углам комнаты (грубо говоря) по колонке, сабвуфер стоит на полу слева или в центре, под телевизором помещается фронтальная колонка. Последняя в любом случае снабжается двумя динамиками и более.

Круг задач очерчен, читатели понимают – самодельная акустическая система строится следующими элементами:

• набор динамиков частот сообразно числу каналов;
• фанера, шпон, доски корпуса;
• декоративные элементы, краска, лак, морилка.

Модели на 20 Вт

Собрать колонки на 20 В довольно просто. В первую очередь специалисты рекомендуют заготовить шесть листов шпона. Покрывать лаком их следует в конце работы. Начинать сборку целесообразнее с установки динамиков. Фазоинвертор используется импульсного типа. В некоторых случаях он устанавливается на подкладках. Также специалисты рекомендуют подкладывать уплотнители из резины.

Питание колонок обеспечивается через клеммник. Крепится он у задней панели. Фазоинвертор может устанавливаться как с усилителем, так и без него. Если рассматривать первый вариант, то сердечники подбираются фазового типа. В данном случае вуфер можно не использовать. Если рассматривать колонки без усилителя, то у них используется кроссовер

В конце работы важно зачистить корпус и покрыть его лаком

Автомобильные модификации

Колонки для автомобилей выпускаются на два или три динамика. Для самостоятельной сборки модели понадобятся листы фанеры. В некоторых случаях используется шпон, покрытый лаком. Чтобы зафиксировать динамик, необходимо сделать отверстие на панели. Следующим шагом устанавливается фазоинвертор. Некоторые модификации изготавливаются с низкочастотными сердечниками. Если рассматривать колонки (самодельные) небольшой мощности, то фазоинвертор разрешается устанавливать без усилителя.

В данном случае для регулировки звуком используется многоканальный кроссовер. Некоторые специалисты клеммники устанавливают за фазоинвертором. Если рассматривать колонки с мощность более 50 Вт, то микросхемы применяются на два усилителя. Диффузор стандартно устанавливается импульсного типа

Перед скреплением корпуса важно позаботиться о виброизоляционном слое. Для клеммника на пластине нужно сделать отдельное отверстие

Некоторые считают, что корпус в обязательном порядке следует зачистить. Провода для колонок подойдут двухжильного типа.

Правила расположения акустической системы

Расположение акустических систем в комнате

От правильно расположенной акустики будет зависеть качество воспроизводимого звука. Представьте мысленно треугольник с равными сторонами. Тогда у одного угла будет располагаться слушатель, у двух других – фронтальные колонки на одинаковом расстоянии друг от друга и от слушателя.

Подготовка

Чтобы обеспечить комфортное прослушивание устройства, требуется подготовить комнату:

• штробятся стены под провода;
• для отделки стен используют плотные обои желательно темного цвета, для пола – ковер с мягким ворсом;
• для лучшего рассеивания звука, расставляют в помещении книжные шкафы.

А вот помещения с железобетонными конструкциями не подойдут для установки потолочной акустики. Это же относится к комнатам в виде куба, так как отраженные колебания звука будут сходиться в средней точке, а звуковые волны, накладываясь друг на друга, исказят звучание динамиков.

Монтаж звукоизоляции

Монтаж звукоизоляции из ДСП

Звуковые волны рассеиваются при помощи дополнительной звукоизоляции в помещении. Для этого используют плиты минеральной ваты, мягкие виды ДСП, декоративные конструкции – колонны, кессонные потолки. Например, при монтаже гипсокартонных потолков, под ними укладывают плиты из кокосового волокна, стыки между которыми шпаклюют, а щели надежно герметизируют, поскольку звук проходит через воздушные промежутки.

Акустических систем, встраиваемых в потолок, сегодня встречается много. Компактное устройство приборов не перегрузит интерьер, обеспечит ровное, чистое звучание.

Способы изготовления

Компьютерные колонки, являясь малогабаритными, не требуют мощных динамиков, усилитель которых питается от 12 и более вольт питающего напряжения. Таким колонкам достаточно лишь пяти вольт, поступающих с USB-порта или зарядки для смартфона.

Более мощные – для подключения телевизора, кинопроектора, магнитолы – потребуют отдельный блок питания. Потребуется 10 и более ампер тока с напряжением 12 В, как от автомобильного аккумулятора, выдающего до сотен ампер.

Несмотря на использование пластика в качестве материала корпуса многими производителями, «самодельщики» выполняют «коробку» из дерева или пиломатериалов на его основе. Все грани корпуса покрываются водостойким лаком.

Конструкция современных колонок использует не пустое пространство внутри ящика, заполненное воздухом и оснащённое низкочастотным фазоинвертором для улучшения передачи низких частот, а заполнение демпфирующим материалом. Характеристики современных фирменных динамиков улучшились настолько, что их свободно можно «запереть» внутри.

Для точной подстройки амплитудно-частотной характеристики предусмотрите эквалайзер – несколько регуляторов, управляющих отдельными полосами звуковых частот. Если в магнитоле или музыкальном центре нет такой подстройки, схема усилителя немного усложняется. Микросхема, на базе которой собран усилитель, обладает такой функцией. Для ПК или ноутбука такая необходимость резко отпадает – система Windows предусматривает графический виртуальный эквалайзер, например, в настройках WM Player. Планшеты на базе Android позволяют настроить АЧХ на любом из сторонних приложений.

Для пустотелых колонок внутри применяется звуковой лабиринт – конструкция из внутренних стенок, расположенных под разными углами (внутренний акустический расчёт). Это улучшенный вариант, выдающий наиболее эффективную АЧХ, – без перепрограммирования устройства, выполняющего роль звукового процессора. По сравнению с фазоинвертором он позволяет избежать бьющего в одно место потока воздуха при существенной громкости, направлен не вперёд, а назад. На задней и верхней частях корпуса располагается окошко.

Технологический процесс изготовления заключается в следующем. Убедитесь, что у вас всё уже заготовлено.

Разметьте и распилите фанеру или доску ДСП (либо из натурального дерева) на фрагменты, ориентируясь по чертежу.

Поставьте колонку в нужный угол комнаты или возле любой из стен. Включите музыку и пройдитесь по комнате, вслушиваясь в звук. Переместите колонку в тот угол или место, откуда она лучше всего звучит. Это называется акустическим расчётом комнаты. Если колонок две, расположите их в зоне отдыха комнаты так, чтобы 3D-стереозвучание показало себя «во всей красе».

Усилитель для самодельных колонок

В качестве усилителя для этих самодельных колонок была выбрана микросхема LM3886, как самый простой способ получить Hi-Fi качество звучания буквально «на коленке», не переплачивая!

Если верить анализатору RMAA — LM3886 на порядок лучше, чем того требует стандарт звука Hi-Fi, то есть искажения звука в усилителе на этой микросхеме будут в 100 раз меньше, чем может услышать человеческое ухо.

Стоит отметить, что некоторые рукастые фанаты умудряются на основе этой микросхемы создать DIY-усилители, допускающие лишь 0,0002% искажений. Хотя даже 1% искажений очень трудно услышать обычному человеку.

Для охлаждения получившегося усилителя был использован обычный алюминиевый процессорный радиатор (без вентилятора). Такой самодельный усилитель будет работать на мощности не более 5 Вт и такого охлаждения ему для этого вполне достаточно. Но даже если бы пошел перегрев, то встроенная в схему защиты от перегрева не дала бы ему сгореть, просто выключив бы его.

Чтобы иметь возможность улучшать усилитель его изначально можно собирать на монтажной плате по схеме:

Построив всё на монтажной плате можно заменять те или иные детали, модернизируя схему усилителя, разводку и тд, при этом измеряя необходимые параметры программой RMAA.

После того как удалось оптимизировать схему усилителя, была изготовлена обычная печатная плата (ЛУТ — лазерно-утюжная технология), но качество усилителя при этом принципиально не изменилось, если верить анализу в RMAA, сделан вывод, что монтажные платы для домашней DIY-электроники вполне годятся!

Модели с одним динамиком

Колонки с одним динамиком являются очень распространенными. Чтобы собрать модель, придется в первую очередь заняться корпусом. С этой целью часто используется фанера. В конце работы ее придется обшить. Однако в первую очередь следует изготовить боковые стойки. Для этой цели придется воспользоваться лобзиком. Динамик для колонки можно подобрать небольшой мощности.

Внутренняя сторона фанеры в обязательном порядке прошивается виброизоляционной лентой. После закрепления динамика фиксируется уплотнитель. С этой целью используется клей. Далее останется лишь прикрепить диффузор. Некоторые для него изготавливают отдельную полку и фиксируют стогующими шурупами. Чтобы подсоединить динамик к штекеру, устанавливается клеммник. Как включить колонки? С этой целью используется кабель от клеммника, который должен вести к источнику питания.

Акустические системы – конструктивное устройство и принцип действия

Чтобы самостоятельно собрать акустическую систему (АС), нужно понимать ее устройство. В общем случае в конструкцию АС входят динамики, заключенные в корпус, и усилитель.

Корпус

Корпус – это первый важный элемент колонок, в который помещены остальные комплектующие. Он отвечает за воспроизведение звука на низких частотах и разделяет динамики, препятствуя их воздействию друг на друга, а также играет эстетическую роль.

Чтобы добиться звука высокого класса, нужно грамотно выбрать форму корпуса. Стандартные колонки выполнены в виде прямоугольника (куба, параллелепипеда), но такие устройства не позволяют достичь идеального звука, потому что прямые углы создают резонанс и сопутствующие отрицательные эффекты. Также АС изготавливаются в форме конструкций с острыми или тупыми углами (пирамиды, трапеции) и окружности (шара, эллипса), оптимальной для широкополосной акустики.

На заметку! Чтобы добиться наилучшего звучания от недорогих колонок, воспроизводящих основной диапазон частот, разработчики часто используют круглые формы. Передняя панель при этом выполняется ровной, а боковые стенки вместе с задней формируют изогнутую поверхность, эффективно отражающую и направляющую волны в сторону пользователя.

Сабвуферы воспроизводят низкочастотный звук, поэтому для них чаще используют кубическую форму. В сабах обычно устанавливают фазоинвертор, являющийся полой трубой, фокусирующей звуковые волны и проходящей сквозь одну из панелей.

Материал корпуса также бывает разным. Для качественного звука используют ДВП, ДСП, неплотную фанеру. Хорошо подходит дерево, но такая акустика получается тяжелой и массивной, поэтому деревянными обычно делают напольные колонки. Хороший корпус получается из специальных полимеров, но качество звука немного ухудшается. Дешевые АС выполняют из простого пластика. Такой материал плохо поглощает звук, что приводит к образованию лишних шумов. А если увеличить громкость до максимума, будут слышны гудение и гул.

Динамики

Динамики – основная составляющая часть акустической системы, так как именно они производят звуковые волны. В их конструкцию входит постоянный магнит, создающий непрерывное магнитное поле независимо от окружающих условий. Чаще всего он ферритовый. На дорогой акустике используются неодимовые магниты.

Магнитное поле окружает вторую важную составляющую динамиков – медную катушку, на которую воздействует переменный ток от розетки, батареи или USB разъема. Под воздействием тока и в окружении магнитного поля она совершает перпендикулярные колебания. Это заставляет вибрировать диффузор, что влечет колебания воздушных масс, воспринимаемые человеческими органами слуха как звуковые волны. Диффузорная мембрана изготавливается из полимеров или натуральных материалов, например, целлюлозы. На дорогой акустике используются тонкие пластинки из титана. От свойств материала зависит качество звучания.

На заметку! В зависимости от воспроизводимых частот, динамики бывают низкочастотными (сабвуферы, 20-120 Гц), среднечастотными (основной звуковой диапазон, до 5 кГц) и высокочастотными (твиттеры, от 2 до 20 кГц). Сабвуферы имеют самые большие размеры, твиттеры  — самые маленькие.

Усилитель

АС бывает активной или пассивной. В первом случае в колонки встраивается отдельный усилитель, преобразовывающий сигнал под мощность динамиков. Без этой детали звук будет очень тихим. Тогда как пассивная акустика подключается к внешнему усилителю звука специальным кабелем с клеммами. Данные аудиоусилители могут не только преобразовывать мощность сигнала, но и собирать и объединять аудиодорожки от нескольких колонок в многоканальной акустике.

На заметку! Для преобразования аудиосигнала может использоваться не только усилитель, но и ресивер.

Общий принцип работы

Схематически принцип действия АС выглядит следующим образом. Источник звука отправляет аудиосигнал на усилитель. Последний его обрабатывает и посылает на динамики в виде электрических импульсов. Ток поступает на катушку и вместе с магнитным полем воздействует на нее. В результате этого катушка движется вверх и вниз с различной амплитудой. От этого с такой же синхронностью движется диффузор, создавая звуковые волны различной громкости.

Как сделать короб для сабвуфера

Для изготовления короба нужно использовать прочную древесину. Идеально подойдет ДСП или ДВП, ее толщина должна быть не больше 5 мм, чтобы конструкция получилась как можно легче. Если есть старые советские телевизоры в деревянных коробках, то можно из них сделать неплохой ящик. Вырежьте при помощи лобзика все элементы конструкции. Акустические колонки, своими руками собранные, должны быть прочными, поэтому не жалейте клея и саморезов для проведения крепежа. Лицевая часть, на которой устанавливается динамик, крепится в последнюю очередь.

Для придания жесткости коробу используйте деревянные рейки треугольной формы. Старайтесь все мелкие щели и зазоры проклеивать. Ведь воздух в сабвуфере будет двигаться, а вам нужно, чтобы он не выходил из щелей, так как звучание портится из-за этого. В задней части короба нужно просверлить отверстие для провода, снаружи монтируется разъем для подключения к усилителю. Гораздо удобнее, если звуковые колонки, своими руками изготовленные, будут компактными и без внешних блоков.

Запертый в ящике

С ростом мощности и улучшением параметров усилителей сверхвысокая чувствительность акустики перестала быть главным камнем преткновения, а вот проблемы неравномерности АЧХ, и в особенности правильного воспроизведения басов, стали еще более актуальными.

Гигантский шаг к прогрессу в данном направлении сделал в 1954 году американский инженер Эдгар Вильчур. Он запатентовал акустическую систему закрытого типа, и это был отнюдь не трюк в стиле нынешних патентных троллей.

Патентная заявка Эдгара Вильчура на АС в закрытом оформлении

К тому моменту уже был изобретен фазоинвертор и, понятное дело, к ящику с дном динамик тоже примеряли неоднократно, только вот ничего хорошего из этого не получалось. Из-за упругости замкнутого объема воздуха приходилось или терять существенную часть энергии диффузора, или делать корпус непомерно большим, чтобы снизить градиент давления. Вильчур же решил обратить зло во благо. Он сильно понизил упругость подвеса, переложив таким образом контроль за движением диффузора на объем воздуха — пружину куда более линейную и стабильную, чем гофр или резиновое кольцо.

В закрытом ящике движения диффузора контролируются воздухом — в отличие от бумаги или резины он не стареет и не изнашивается

Так удалось не только полностью избавиться от акустического короткого замыкания и поднять отдачу на низких частотах, но и ощутимо сгладить АЧХ на всем ее протяжении. Однако обнаружился и минорный момент. Выяснилось, что демпфирование замкнутым объемом воздуха приводит к повышению резонансной частоты подвижной системы и резкому ухудшению воспроизведения частот ниже данного порога. Для борьбы с такой неприятностью пришлось увеличивать массу диффузора, что логичным образом привело к снижению чувствительности. Плюс поглощение внутри «черного ящика» чуть ли не половины акустической энергии, не могло не внести вклада в снижение звукового давления. Одним словом, новому типу колонок потребовались усилители довольно серьезной мощности. К счастью, на тот момент они уже существовали.

Сабвуфер SVS SB13-Ultra с закрытым акустическим оформлением

Сегодня закрытое оформление применяется по большей части в сабвуферах, особенно в тех, что претендуют на серьезное музыкальное исполнительство. Дело в том, что для домашних кинотеатров энергичная отработка самых низких басов часто оказывается важнее динамической и фазовой точности на всем протяжении НЧ-диапазона. А вот объединив относительно компактный закрытый саб с приличными сателлитами, можно добиться куда более правильного звука — пускай и не наполненного сверхглубокими басами, зато крайне быстрого, собранного и четкого. Всё вышесказанное можно отнести и на счет полнодиапазонных колонок, «закрытые» модели которых изредка появляются на рынке.

Закрытый ящик

Плюсы: Образцовая скорость атаки и разрешение в низкочастотном диапазоне. Относительная компактность конструкции.

Минусы: Требуется достаточно мощный усилитель. Сверхглубоких басов на грани инфразвука добиться весьма затруднительно.

Выход из лабиринта

Акустика, вооруженная фазоинверторами и пассивными излучателями, воспроизводит глубокие басы благодаря резонаторам, работающим при посредничестве воздуха внутри АС. Однако кто сказал, что объем колонки не может играть роль низкочастотного излучателя сам по себе? Конечно может, и соответствующая конструкция называется акустический лабиринт. По сути, она представляет собой волновод, протяженностью в половину или четверть длины волны, на которой планируется добиться резонанса системы. Иными словами конструкция настраивается по нижней границе частотного диапазона АС. Конечно использовать волновод полной длины волны было бы еще эффективнее, но тогда для частоты, скажем, 30 Гц, его пришлось бы делать 11-метровым.

Акустический лабиринт — любимая конструкция акустиков-самодельщиков. Но при желании корпуса самой хитрой формы можно заказать и в готовом виде

Чтобы в колонке разумных размеров уместить даже вдвое более компактную конструкцию, в корпусе устанавливают перегородки, формирующие максимально компактный изогнутый волновод, поперечным сечением примерно равным площади диффузора.

От фазоинвертора лабиринт отличается в первую очередь менее «резонансным» (то есть не акцентированным на определенной частоте) звучанием. Относительно низкая скорость и ламинарность движения воздуха в широком волноводе препятствует возникновению турбулентности, порождающей, как мы помним, нежелательные призвуки. Кроме того, в данном случае драйвер свободен от компрессии, повышающей резонансную частоту, ведь его тыловое излучение не встречает практически никаких препятствий.

Схема для расчета корпуса на dbdynamixaudio.com

Бытует мнение, что акустические лабиринты создают меньше проблем со стоячими волнами в комнате. Однако при малейших просчетах в разработке или изготовлении, стоячие волны могут возникнуть в самом волноводе, который, в отличие от фазоинвертора, имеет куда более сложную структуру резонансов.

Вообще надо сказать, что грамотный расчет и точная настройка акустического лабиринта — процессы весьма непростые и трудоемкие. Именно по этой причине данный тип корпуса встречается нечасто, и только в АС очень серьезного ценового уровня.

Акустический лабиринт

Плюсы: Не только хорошая отдача, но и высокая тональная точность басов.

Минусы: Нешуточные размеры, очень высокая сложность (читай — стоимость) создания правильно работающей конструкции.

Из чего можно сделать?

В домашних условиях корпус колонки изготавливается почти из чего угодно. В ход идут:

корпус от вышедшей из строя автомагнитолы;
корпус от светящегося кубика, в котором перегорела подсветка;
колонка- «яйцо» изготавливается из бумаги, свёрнутой во множество слоёв и пропитанной клеем (например, эпоксидным);
остатки ламината или паркета – после перестилания пола;
ДСП, материал МДФ, ДВП, натуральное дерево;
для портативных колонок подходит труба ПВХ (или полипропиленовая) наибольшего диаметра – вроде того, что применяют в проведении межэтажного сливного канала для санузлов всего дома;
фанера – при её распиливании соблюдайте осторожность: она легко даёт сколы и трещины, со временем изгибается.

Сборка колонок

Чтобы правильно обрезать элементы, необходимо соблюдать несколько правил: все время используем только одну линейку и рисуем линии черной ручкой, а не карандашом (у неё линия тоньше, лучше видна и полностью одинаковая ширина — карандаш стирается).

Вырезаемые элементы, в которых есть прорези под углом, и в трапециевидной колонке, некоторые из них необходимо выполнить на пиле с наклонным лезвием. Если у вас нет такой пилы, рекомендуем обратиться в столярку — будет красиво и точно вырезано.

Обрезка канавки для решетки: выберите фрезу с соответствующим диаметром и установите желаемую глубину фрезерования на фрезерном станке

Затем вкрутить «направляющие» в соответствующую линию для фрезерного станка, это важно и довольно сложно, потому что направляющая должна быть привинчена параллельно на идеальном расстоянии. Лучше всего определить это так:

1. Прикрутите направляющие двумя винтами (прямая полоска, например из фанеры) к куску фанеры и проведите линии вдоль направляющей на поверхности ручкой (проведем линию, где она прилипает к доске).
2. Фрезеруем канавку и скользим вдоль направляющей, плотно прижимая фрезерный станок к ней.
3. Открутите направляющие и измерьте расстояние от края паза до ранее проведенной линии.
4. У нас есть линия нарисованная на элементе, где должна быть канавка, и мы знаем расстояние направляющей от края канавки, поэтому измеряем и рисуем линии.
5. Прикрутите направляющие вдоль нарисованной линии.
6. Теперь фрезеровать паз в элементе, сдвинув фрезерный станок вдоль направляющей
7. Проверьте, всё должно быть идеально, потому что решетка должна быть точно ровной.

Вырезаем подставки для решетки, все 3 очень важны, поэтому должны их скопировать.

• Рисуем очень точный узор дуги
• Точно вырезать рисунок и заполировать наждачной бумагой.
• Нарисовать копии с рисунка, по 3 на АС, и пометить стороной вверх.
• Используйте лобзик, чтобы вырезать копии с небольшим запасом
• Для копирования ровно привинтите рисунок и обрежьте избыток фрезером с подходящим ножом, и получим готовую копию, каждая копия будет идентичной.

Отверстия, которые нужно вырезать на лицевой панели, нарисованы, поэтому в центре круга (в котором будет динамик) вставьте иглу, отметьте отверстие гвоздем (для сверла) и просверлите отверстие, в которое вставляем ось фрезы фрезерного станка.

Лучше всего использовать тонкий резак диаметром до 5 мм (самый простой способ). Прямоугольные отверстия легче всего вырезать с помощью лобзика.

Собираем все вместе, делаем это точно с помощью клея и шурупов (фанерные шурупы 12 мм «3,5 x 35» каждые по 10–15 см.

Помните, что элемент, который прикручивается к другому, должен иметь отверстия для шурупов (сверло 3-4 мм), головка винта должна быть спрятана под поверхностью на около 4 мм, особенно по краям колонки, которые будут закруглены, поэтому следует дополнительно сверлить фаску с помощью сверла 6 мм с ограничителем глубины сверления, установленным на 4 мм.

Накладываем много клея по всей длине. Выдавленный избыток быстро вытирается влажной тряпкой. Устанавливаем подпорки крепления.

Когда соберем всё, монтируем динамики и ищем центр тяжести, там будут ручки на такой высоте, чтоб при переносе колонки было удобно.

Затем откручиваем громкоговорители и занимаемся чистовой обработкой под лак. Края (стыки панелей) фрезеруются тем же резцом, который использовался для копирования. Надо выровнять соединения плит, теперь начинаем скруглять края с помощью соответствующего закругляющего инструмента, который использовался с радиусом R = 10 мм.

Наилучший эффект достигается шлифовкой с помощью орбитальной шлифовальной машины (равной столу и гладкой поверхности) с помощью лака.

Качество подготовки поверхности имеет большое значение.
