Данный материал посвящаю всем самодельщикам и желаю им удачи в работе.

Начало

Дорогие друзья, разрешите представиться. Зовут меня Юрий. Имя получил в честь Юрия Алексеевича Гагарина, как и многие мальчики в тот период. Настолько он был популярен, когда я родился. Видимо, энергетика того времени и имени первого космонавта, в какой-то степени передалась мне и стала частью души, требующей активности. В школьные годы активность была разнонаправленной, но не включала в себя учебу. В жизни это не стало помехой. Технический университет закончил с отличием. Профессию свою, выбранную по принципу максимальной сложности специальностей, предлагаемых ВУЗом, в который поступал, не сменил и зарабатываю ею по настоящее время. Учили меня на конструктора гидравлических машин и средств их автоматизации.

В свободное от работы время всяческие увлечения не отпускали и дальше. В очередном душевном порыве, случившимся совсем недавно, открыл для себя замечательный магазин Аудиомания, в частности, его раздел «Сделай сам». То, что там увидел при первом посещении, было мечтой молодости. Правда, в те времена такого представить было невозможно. Ассортимент этого магазина открыл для меня дверь в мир реализации задумок. Думаю, как и для многих других, одержимых идеями, людей.

Кроме увлечения аудиотехникой, сопровождающего меня по жизни, люблю фотографию, читаю фантастику (обязательно о космических путешествиях – отрабатывает та самая энергетика). И еще одно увлечение – почти дюжину лет мастерю мебель из дерева. Сейчас уже имеется серьезный опыт краснодеревщика, который позволяет изготавливать мебель профессионально.

Создание акустики, о которой пойдет речь — одно из давних моих увлечений. Но, накопленный опыт, сегодняшние возможности и новые желания позволили поставить перед собой сложную задачу – создать акустику для дома, передающую динамику, масштабность и эмоциональность концертного исполнения музыки.

Всем читателям – мое безмерное расположение и наилучшие пожелания.

Юрий Кобзарь

Я – любитель. Буду стараться писать только о конкретике. Поделюсь своим практическим опытом по созданию акустических систем высокого уровня. Адресую эту информацию таким же любителям, которым нравится качественный звук, получающим удовольствие не от фона, а от прослушивания музыки. Людям, которые в мире звуков, имеют предпочтения и любимые записи.

Весной 2017 со мной нечто произошло. Вечером на веранде до ушей донеслось птичье чириканье, повеяло настоящим теплом, где-то зазеленело, прилетел первый растительный аромат, захотелось пригубить вина и послушать музыку. Не анализируя (можно все списать на флуктуации души), я почувствовал потребность, и у меня возникла идея обзавестись хорошим звуком для дома. Причем, «музыка» то в доме есть. Но в тот момент термин хороший звук вдруг приобрел иной смысл. В голове встали воспоминания от случайного прослушивания музыки в магазине (в комнате хай-энда), великолепной возможности ощутить звук высочайшего качества у нескольких друзей. Все это случилось годы назад, но потребность в хорошем звуке оформилась именно весной семнадцатого. Несмотря на то, что трепетное отношение к «хорошей» музыке сопровождало меня всю жизнь, и практически всегда была возможность слушать звук приличного качества, вдруг стало ясно: звучащая из акустики музыка должна быть не просто чистой, детальной, мощной, глубокой, естественной, завораживающей или даже потрясающей (тело на большой громкости – шутка). Воспроизведенный акустикой звук должен передать эмоции: солистов и музыкантов, и всех тех, кто готовит запись для нас – слушателей.

По предварительным оценкам, возможно завышенным, купить такое оборудование – оказалось не по карману. Размениваться на хорошее доступное – не хотелось. Таким образом, встала задача построить самому акустику максимально высокого класса, доступного в домашних условиях. Без лабораторий, высокоточных измерений, но, чтобы порода, солидность и элитность звука была неоспорима. Чтобы от прослушивания создавалось именно такое впечатление.

В качестве небольшого отступления следует сказать, что задумка имела базу. Определенные навыки в моем распоряжении были: в юности построил акустику в «закрытом ящике». Был счастлив от ее звука. Были спаяны различные транзисторные усилители, одна модель чрезвычайно качественная. Сейчас, кроме прежних подзабытых знаний, навыков и опыта, добавилась любовь к изготовлению мебели из дерева и некоторый набор столярного инструмента. Дополнительно захотелось обзавестись и качественным ламповым усилителем. Дабы сократить реализацию задуманного предложил участие своему другу-энтузиасту и самоделкину, имеющего базу радиофака УПИ (Уральский государственный технический университет). Условились, что акустика (подборы, расчеты и воплощение) будет моей задачей, ламповик – его часть.

С вот такой позиции начали «трясти стариной».

Выбор

Вопрос построения АС был начат с изучения теории и сопутствующих материалов. Передо мной, как и перед многими строителями собственных акустических систем, встал вопрос выбора акустического оформления. Знания, информация, мнения начали копиться и систематизироваться, но ответ на вопрос о типе акустического оформления АС оставался открытым. В это время моему напарнику стали доступными три широкополосные головки 75ГДШ3-1. В местном ДК задумали выбросить два сценических сабвуфера, проработавших на протяжении 30-ти с лишним лет. В каждом стояло по два динамика. В одном из них динамик вышел из строя, отсюда и решение выбросить. Прослушивание динамиков «на полу» подтвердило ожидание «отсутствующего звука». Прослушивание в родном сабвуферном корпусе – оценки не изменило. Практически без энтузиазма начал копать интернет на тему применения в АС динамиков имеющегося типа. Быстро нашлись материалы товарищей, уже построивших АС на основе этих динамиков. Приглянулся вариант с «тэкувэтэ» (tqwt) труба Войта – материал прикладываю, авторство не установлено см. ссылка). Понравился этот вариант, в том числе, из-за «открытого корпуса», к которому уже возникли некоторые симпатии. Почему: отсутствие демпфирования динамика или минимальное по необходимости. Другими словами динамической головке не создается препятствий при работе, а это, как я понимаю, означает минимум условий для создания внешнего сопротивления и, как следствие, искажений. Еще, резонансная частота динамика в корпусе с трубой не изменяется. Это, в свою очередь, должно обеспечить воспроизведение более богатой басовой составляющей, являющейся основой ритма, обеспечивающей объемность звука и усиливающей психоэмоциональное восприятие музыкальной программы. С внутренним сопротивлением (после прослушивания динамиков), опаской получить слабый результат и, все же, надеждой купил три листа строительной фанеры 12мм для повторения в материале предложенной конструкции. Доработка состояла в применении радиусных переходов в каждом углу (впервые гнул фанеру), установки ребра жесткости внутри (учитывая габариты и толщину материала) и устройство жесткой съемной задней стенки для удобства работ по последующему возможному демпфированию.

Технологию изготовления не даю. Раскрой тоже. Учитывая свой опыт работ с деревом – считаю, что у каждого мастера, берущегося за изготовление такой конструкции, будет своя специфика конструирования и работ по изготовлению. Специфика связана с условиями, навыками и набором инструмента. Я привык работать с клеем, отказавшись от металлического крепежа (кроме съемной задней стенки). Это обеспечивает отсутствие технологических реек, забирающих объем, дающих дополнительную геометрию в канале звука, что с моей точки зрения – дипломированного гидравлика – не есть хорошо для движения звуковой волны по каналу. А задача, между прочим, стоит в создании условий для ее плавного, ламинарного (есть такой термин, означающий отсутствие завихрений) движения по каналу. Это снижает вероятность возникновения призвуков, ненужных для высококлассного звука.

Звук построенной АС удивил сразу. Могучий, яркий, красивый и отличный от моих фирменных трехполосных фазонверторных (ФИ) колонок английского бренда. Значительно отличный. С ударением на слово «отличный». Удивление усиливалось тем, что там же – Англия, интеллект инженеров и масштабное производство, а здесь 35-летнее чудо в фанерном ящике. После того, как первый всплеск эмоций утих, стало понятно, что одного динамика для этой АС мало. Не хватает верхов и … низов. Бас низкий, красивый, с множеством оттенков (чего не слышно на ФИ) и, в то же время, слабый. Можно себя уговорить на такой звук, но недостаток заметный.

Посомневавшись в способности этого динамика играть басы в широкополосной АС, построил сужающийся лабиринт – трансмиссионную волновую линию (ТВЛ). По отзывам в сети – это как раз то, что необходимо. Описываю без подробностей и аргументов в пользу такого решения. Не привожу рекомендаций и зависимостей построения ТВЛ. Все есть в интернете. Эту конструкцию сделал более технологичной: с катетами, без скруглений. Следует отметить, АС получилась более компактных размеров. Вот ее разрез.

Многие авторы в сети упоминают о важности правильно сделанных расчётов трансмиссионно-волнового канала, отсутствия фундаментальных ошибок, сложности конструкции и необходимости точного ее повторения при изготовлении. При этом, кроме геометрии и правил выбора динамиков в их подходе собственно ничего и нет. При вычерчивании конструкции АС с ТВЛ меня сопровождало чувство глубокого понимания механики, но не акустики. Все делал на веру. Ведь много людей делилось уже практическим опытом, достигнутым результатом и фотографиями. Многих устраивал полученных звук. Это ведь весомый аргумент.

Снова взял строительную фанеру. На сей раз, два листа, с учетом остатков от предыдущего варианта. Изготовил быстро и точно. Следует подчеркнуть избыточную жесткость корпусов таких конструкций, даже при использовании фанеры 12мм.

Итак, ощущение от прослушивания – очень хорошо. Недостатки те же. Если нехватка верхов – это конструкция динамика, то нехватка басов – вопрос корпуса. Следует сказать, что бас стал более выразительным и подчеркнутым. Это было отмечено независимо всеми участниками прослушивания. Неожиданность состояла в следующем. Вначале прослушивание велось каждой колонки в отдельности. Хотелось услышать ее возможности, сравнить с другим вариантом. Тем более, первый эксперимент повторения конструкции дал только одну колонку. Потом их подключили вместе. Эффект оказался потрясающим. Возникла не только панорама звука, сцена. Прежде всего, преобразился сам звук. Его мощь, открытость, легкость ошеломили! Да, позднее, прослушивая неравноценную пару АС, пришлось поднять ВЧ и НЧ на усилителе. Но звук был не просто красивым. Он держал, притягивал к себе. Любимые треки звучали так, как будто слушал их впервые. На многих стали слышны оттенки басов и средних частот, о существовании которых раньше с английскими напольниками даже не подозревал. Подруга супруги, присутствующая с ней в доме в соседней комнате во время тестирования пары АС на различной громкости и стилях: камерная музыка, джаз, электроника, уходя, сказала, что побывала в филармонии или на концерте. Эта фраза была не деликатность по отношению к хозяевам, а похожа на правду. Распространение звука по сопредельным комнатам оказалось приятным сюрпризом. Это будет важным моментом при приеме гостей для создания легкого ненавязчивого музыкального сопровождения в нескольких зонах сразу. Аппаратуру стал включать при каждом проходе мимо. И, в конце концов, после трех дней, сдался окончательно и попросил будущего владельца забрать этот тестовый вариант акустики себе домой для прослушивания, пока не наступит время изготовления АС парадного вида.

Вывод был таким: если бы состоялся выбор АС в магазине – звук полученных АС (не фанерный вид конечно) меня бы устроил полностью. О полученном звуке сказано скромно. Звук грандиозный. Когда звучит пара колонок, высоких частот становится практически достаточно. Это не песок, динамик его не может воспроизвести. Но то, что он воспроизводит – уже удовлетворяло нашим требованиям. Полученное звучание потрясало, переворачивало что-то внутри, возникали комки в горле. Без преувеличений. Оставалась только одна «заноза» – НЧ на усилителе было выкручено на максимум. Тем не менее, звук понравился и хозяину АС. Позднее даже было решено окончательный вариант изготовить на основе ТВЛ: габариты и звучание баса взяли верх.

Мытарства

Тем временем актуальность приобрел вопрос создания АС для «собственного употребления». Высока вероятность, что после АС на динамиках 75ГДШ3-1, наступил бы конец поискам хорошего звука. Довольно быстро это случилось, да и попало почти в точку. К счастью или, к сожалению, но второй пары головок 75ГДШ3-1 или 3-3 не нашлось. Ползая во всемирной паутине, собирая и анализируя информацию, продолжая обучение, начал пристально рассматривать акустику английской фирмы Tannoy. Идеальная колонка – устройство, способное линейно воспроизвести весь спектр звука из одной точки. А жизнь состоит из компромиссов. Создание акустики – поиск оптимума среди множества компромиссов. Каждый вариант АС решает свои задачи, и становится инструментом в руках маркетинга: удачное сочетание динамиков в акустической системе, красивое (правильное) разделение частот, выпяченный бас, цокающая пищалка, уникальное оформление, использование ценных пород дерева в корпусе или просто – известный бренд. Все вместе или по-отдельности призвано убедить покупателя в правильности выбора. Старшая акустика Tannoy (Westminster и Canterbury) меня заинтересовали внешне, да и построена всего на одном динамике. Звук из одной точки! Старинная, известнейшая фирма, сохраняющая свое ведущее положение по сей день, имеет своих почитателей. Вскоре узнал, что акустика Tannoy все же двухполосная, но динамики НЧ/СЧ и ВЧ стоят соосно. В инженерном плане, такое решение оказалось сильно привлекательным. Великолепное решение. В той же сети прочел похвалу одних и разочарования других владельцев этой акустики после перемещения ее из салона себе домой. Вспомнил, что сам оценил звучание Tannoy несколько лет тому назад в комнате для прослушивания одного магазина. Тогда мне больше понравился вариант Cornwall американского Klipsch. И пришло еще одно понимание – хорошая акустика звучит не всегда хорошо (на различном музыкальном материале и в разных помещениях), и этот факт нужно было как-то учесть при конструировании собственной АС. К примеру, Tannoy оснащены двумя регуляторами для подстройки СЧ и ВЧ.

Учитывая необходимость в принятии компромиссов, возникло намерение создавать нечто подобное Tannoy Westminster или Canterbury. Оказалось, что по «доступным» ценам в Китае можно заказать полные копии АС Canterbury. Они даже предлагают свои динамики. Отзывов о качестве системы и звуке не нашлось. Решил не рисковать. Проанализировав накопленную информацию, приступил к поиску конструкции акустики Tannoy. Кое-что нашел для АС Westminster, а в одном польском чате – 150 фото процесса изготовления копии этой акустики. Решение повторить почти случилось. Остановило планирование места установки. Все-же, Westminster созданы для большого пространства. В комнату обычной квартиры их установить, конечно, можно, однако в глаза бросается несоответствие габаритов жилого помещения и двух огромных АС. У меня частный дом и доступно некоторое свободное пространство для размещения. Тем не менее, этот вариант (со скрипом) был отклонен от воплощения. Из-за габаритов и, из-за недоступности родных танноевских динамиков (а равно – их высокой стоимости). Кроме того, конструкция будет в большой степени наугад (точные чертежи отсутствуют). Ожидать высокого качества звука, в таком случае, не приходится. Хотелось иметь контролируемый процесс. Изучение вопроса продолжалось, а коаксиальный танноевский динамик не давал покоя. Не скрою, продолжал искать разумные возможности по приобретению танноевских головок пока не наткнулся на испанскую Beyma. Этот производитель предлагает заинтересовавшую меня конструкцию соосного двухполосного динамика. Вот фото соосно установленной пищалки в центре низкочастотника.

Характеристики по полосе воспроизводимых частот были не такими «шикарными» как у Tannoy. Но, помнится, когда еще в молодости с друзьями подключали к генератору звуковых частот разные головки, то было удивление от ограниченного участка слышимых частот. Особенно был интересен эффект по низкой частоте: визуально наблюдаются значительные перемещения диффузора динамика и при этом звук практически отсутствует. Поэтому, как следует посомневавшись, остановил выбор на динамике 15XA38Nd испанской Beyma с неодимовым магнитом. Конечно, смущало отсутствие в сети следов применения этого динамика для домашней акустики: и на российских, и на западных ресурсах. Смущал номинал мощности динамика: 350 Вт для НЧ и плюс 90 Вт для ВЧ. Успокаивал размер головки 15 дюймов. Остались в голове строки, прочитанные у кого-то в сети: «…передача грандиозного характера звука концертного масштаба достигается головками 12 дюймов и выше». С таким утверждением я был согласен в душе. Да и параметры Westminster и Canterbury подтверждали правильность этой фразы. Также было понятно – габариты акустики с этими головками будут значительными. Но характеристики динамиков, их заявленная чувствительность в -99 дБ последние сомнения потеснили. Решение рискнуть было принято. Характеристики головки, кому это интересно, найдете в сети или Аудиомании.

Динамики заказал, ждать доставки пришлось почти три месяца. В это время снова вернулся вопрос акустического оформления. Без отступлений скажу – серьезно помог утвердить свой выбор материал «Лабиринт Рогожина». Его можно легко найти в сети. Ссылку не привожу, так как автор просит предварительного согласования (хотя материал доступен бесплатно). Но там, спасибо Рогожину, приводятся и обоснования, и практические рекомендации. Рискну сделать заявление: это единственный материал без воды, по делу, с полным набором рекомендаций для практического выхода на результат. Отсюда его популярность.

После этого этапа, мытарства с принятием решения остались позади. Впереди были приятные тяготы ночных акустических расчетов и конструирования корпуса АС.

Немного «вокруг да около»

Все изложенное выше, условно кратко представляет пройденный путь. Описал его для тех, кому интересно создание высококлассной АС своими руками, кто сталкивается с подобными вопросами. Здесь описан процесс разработки АС с нуля, и путь был пройден полностью до создания прототипа. Кто пожелает, может тоже пройти всю дорогу, более осознано. Кому-то будет доступно срезать на ней углы.

Несколько слов о лабиринте Рогожина. Привлекательность этой конструкции состоит не только в возможности получить великолепные результаты звучания акустики (я то говорю об этом уже с пониманием), но еще открывает возможности конструирования внешнего вида и внутренней архитектуры в самом широком диапазоне. В конечном счете, эта технология позволяет создать АС «под себя». Такой себе индпошив. Это чрезвычайно удобно и привлекательно. Наверное, все понимают разницу между купленным готовым шкафом и встроенным или сформированным по конкретным требованиям. Функциональность, адаптивность у второго варианта выше. Если учесть возможность создания внешнего вида по своим требованиям, связать внешний вид АС, цвет с интерьером в зоне размещения, ценность варианта дополнительно возрастает.

Не скрою, понимание цели при акустических расчетах по рекомендациям Рогожина должно быть ясным. На первом этапе это достигается соблюдением данных в материале инструкций и, уже на втором этапе,.. обретенным опытом. Дабы достичь желаемого результата мне пришлось выполнить множество акустических расчетов для получения оптимумов и построить шесть опытных вариантов с тем, чтобы выйти на седьмой – окончательный. Сравнивая полученный результат в материале и звуке можно уточнить выполненные расчеты и сделать правильный выбор варианта, подогнав его под свои предпочтения, обеспечив великолепное звучание АС.

Тем, кто не устал

Совсем уж практическая сторона. Итак, выбор динамических головок позади, выбор конструктива (лабиринт-канал) тоже. По рекомендации Рогожина установил программу Hornresp австралийского разработчика. Выполнив пошаговые инструкции, получил первый результат. Скажу так, практически вслепую пришлось выполнить не менее сотни расчетов для обеспечения всех требований. К чему нужно стремиться – инструкции даны Рогожиным. Далее делюсь собственным опытом.

Первым делом – фото выполненных попыток найти желаемый звук:

Здесь представлено пять вариантов корпусов для одного типа динамика. Все варианты, кроме последнего (это шестой вариант, полученный переделкой пятого), выполнены в размере 1520 мм в высоту (высота фанерного листа). Ширина и глубина корпусов различная и зависит от расчетного сечения канала. Внутренняя архитектура – тоже различная. Первый вариант (правый корпус на первом фото) выполнен из фанеры 15 мм. Масса корпуса — около 70 кг (без отделки). Все последующие – фанера 12 мм и масса от 35 до 55 кг. Легкие вибрации незначительных участков поверхности на корпусах акустики толщиной 12 мм присутствуют при подаваемой мощности в 100 Вт. Если откровенно – развиваемое звуковое давление на такой мощности в ограниченном пространстве долго не выдержать. Хорошо, что соседей за стенкой нет.

Таким образом, при комфортном уровне громкости вибрации корпуса и призвуки не отмечены. Призвуков, кстати, не отмечено при любом уровне громкости.

Было замечено, что объем камеры гашения третьей моды (КГТМ – мой термин), которая находится в зоне канала S1-S2, напрямую влияет на качество гашения этой моды. Уменьшаем объем КГТМ при сохранении длинны участка канала, размах моды растет (на рисунке выше ее всплеск соответствует частоте чуть выше 100 Гц) и напротив, с ростом объема КГТМ всплеск моды уменьшается. Изменение объема КГТМ выполнял изменением площади сечения S1.

Отладка кроссовера

Выше были описаны подходы и особенности создания акустического оформления АС. Следует отметить, что габариты и масса АС внушительные, мощность используемого динамика высокая. Когда акустические системы задумывались, было убеждение, что слушать их нужно при подводимой мощности в 0,5 Ватта. Это обстоятельство и было одним из ограничений при выборе динамика. Было сомнение, что мощный динамик обеспечит эффективную работу при малой подводимой мощности. Несмотря на имеющийся запас мощности, построенные прототипы АС выполняют эту функцию, обеспечивая великолепное звучание при минимальной подводимой мощности. Причем, не умаляя грандиозности звука.

В настоящее время, полученные АС подключены к усилителю фирмы Sony, у которого градуировка уровня громкости выполнена в децибелах. Поздно вечером, когда уже нет посторонних звуков, акустика великолепно и ярко звучит при громкости минус 66 дБ. Еще отмечу, что запас мощности динамиков гарантирует работу АС с минимальными линейными искажениями при любой громкости комфортного уровня.

Итак, отладка звука в кроссовере.

Первоначально полученный комплект динамиков и заказанные у производителя (компания Beyma, Испания) кроссоверы FD-2XA для этих конкретных динамиков меня разочаровал. Первое включение на малой громкости привело в полное недоумение. Звук был просто ужасен. На малой громкости басы почти отсутствовали. При росте громкости – превращались во что-то совершенно несуразное, издавая невероятное бормотание. Музыки, как таковой, не было.

После 3-4-часового прогона на высокой громкости (70-90 Вт) динамики заработали (прогрелись). Однако неудовлетворенность звуком не исчезла. Ни душевности, ни грандиозности басов, ни желаемых эмоций. Только похвальная детальность звука.

Как я уже упоминал ранее, отработка звучания выполнялась по двум направлениям: поиск оптимальных параметров лабиринта и работа с кроссовером. Наработки по лабиринту даны выше. Кроссовер так же преподнёс свои уроки. Его схема найдена в интернете. Представлял он собой фильтры первого порядка с цепью согласования входного комплексного сопротивления НЧ громкоговорителя. Частота раздела полос, по данным сайта Beyma – 1800 Гц.

Конечно, я мог бы подробно изложить все поиски и повороты настройки полученных фильтров, но что-то подсказывает, такое изложение будет скучным и малоинформативным. Изложу в тезисах.

1. Оказалось, после отключения емкости 15 мкф, воспроизведение басов стало приятнее.
2. Тесты показали, что на некоторых музыкальных композициях акустика дает слышимые искажения. Удалось установить, что искажения вносит ВЧ часть динамика. Искажения исчезают при смещении частоты среза ВЧ фильтра до 2500 Гц и выше.
3. Для уменьшения яркости, можно даже сказать, «крикливости» динамиков в СЧ диапазоне вместо емкости 2,2 мкф лучше использовать емкость 0,68 мкф.

После таких изменений звук стал очень даже неплохим, но все же, устраивал не совсем. Попытка оставить НЧ динамик без индуктивности L1, не способствовала дальнейшему улучшению звучания АС. Все же, неравномерность АЧХ динамика нужно компенсировать. Индуктивность производителя сохранил на своем месте. Ее влияние хорошо ощущается.

И вот, после длительного прослушивания различных жанров, после попыток варьировать номиналы оставшихся элементов фильтров прямо во время прослушивания, «на ходу» так сказать, отключил RC-цепочку согласования (8,2 Ом и 8,25 мкф – указаны на схеме). Произошел потрясающий эффект. Ощущение вздоха динамика, обретшего свободу, до этого удерживаемого некой удавкой. Удерживаемый ранее звук вырвался, полетел, стал легким и благородным. Нельзя передать словами обретенную легкость и виртуозность обновленного звучания. Появился именно тот звук, от которого возникает внутренний отклик, по телу идет озноб, а льющаяся музыка заполняет все клетки мозга.

Следует еще отметить тот факт, что катушки индуктивности кроссовера Beyma несерьезны. Они намотаны медным проводом 1мм. Для НЧ динамика параметры индуктивности 1Ом и 1,44 мГн. На больших мощностях потеря энергетики баса гарантирована. Учитывая параметры индуктивности НЧ фильтра, полученные измерением, я заказал индуктивности для НЧ и емкости для ВЧ звеньев более высокого класса.

Итого:

Выполненная работа позволила адаптировать параметры резонансного канала к выбранному динамику и обеспечила звучание АС не ниже ожиданий, нарисованных сознанием. О звуке напишу ниже. Все работы заняли около пяти месяцев (выходные и вечернее время, учитывая наличие запала, время на прослушивание и анализ, на следующие расчеты и т.д.) и потребовали определенных затрат. Уверенно скажу – уровень звучания соответствует акустике ценового диапазона от двух миллионов рублей. Фактические затраты, особенно с учетом имеющегося оборудования несоизмеримо ниже. Пройденный путь был непростым. Созданная АС зазвучала не только благодаря точному или удачному расчету резонансного канала, интуитивно, в какой-то степени, выбранному динамику, своему подходу к моделированию и изготовлению корпуса. Напомню, построенная акустическая система двухполосная, наличие кроссовера обязательно. Работа с кроссовером также позволила внести свою лепту в окончательный звук и получить полезный опыт. Демпфирование в конструкции АС не использовалось. Возможно, предприму попытку оценить влияние демпфирования в конкретном случае. Могу сказать, что наработанный опыт позволил оценить упомянутые в начале два варианта изготовленных АС для динамиков 75ГДШ3-1, увидеть недостатки настройки на басах и внести коррективы.

Сейчас еще нет готового лицевого варианта АС для динамика 15XA38Nd. Есть проект. Выполнен новый расчет АС с динамиком 75ГДШ3-1 с увеличенной отдачей на басах. Новый вариант будет оснащен твитером . Учитывая имеющуюся рабочую загрузку и доставку дополнительно заказанных комплектующих, эти проекты будут реализованы не ранее октября-ноября текущего года. Результаты будут представлены. Часть проекта кабинета АС для головки 15XA38Nd показана ниже:

Звук

Не исключено, что у меня развитая сентиментальность. Достигнутое звучание двух-полосных АС то на одном, то на другом треках привели к душевному и сердечному трепету, к запиранию дыхания, провоцировали к повторному прослушиванию понравившихся композиций. Правильный или неправильный звук – не обсуждаю. Если звучащая АС вызывает у слушателя убеждение реальности от слышимой музыки, вокала, звуков и призвуков – цель уже достигнута. Если отдельные повороты музыкальной программы могут высушить горло, сделать глаза влажными – задача выполнена по максимуму. Склонен считать, что построенные прототипы будущих АС близки к заветному максимуму.

Скажу откровенно, не получив такого результата, я бы не позволил себе открыто делиться своими наработками. Возможно, кто-то скажет, новичкам везет. Мне же досталось двойное везение. Две пары великолепных АС на базе динамиков 75ГДШ3-1, выпущенных в советское время, вытянувших на себе 35 лет сценической жизни и пары новых, на базе динамиков 15XA38Nd испанской Beyma. Пусть повезло, но тому, кто посчитает возможным сделать подобные АС, учитывая предоставленные в материале дополнительные рекомендации, результат гарантирован. Для таких людей и пишу.

Посвящается тем, у кого есть свободное время

Открываем популярный журнал про хороший звук и с удовольствием смотрим на изящные образы (если не сказать образА) акустических систем, а посмотреть есть на что. Мощные башни ощетинились во все стороны динамиками, блестят своими лакированными боками, давят паркет острыми шипами и вообще вызывают чувство глубокого уважения. Похоже, у них есть только один недостаток – это, конечно, цена. Возникает вполне логичный вопрос, а что если сделать копию какого-либо монстра самому? Купить динамик несложно, собрать корпус, пускай и не такой красивый – тоже, катушки и конденсаторы можно отечественные, аккуратно спаять 3 детали – и вовсе задача для ученика 10-го класса школы.

С учетом количества готовых модулей, которые предлагает Ebay, сделать хороший усилитель не намного сложнее. Чего там только нет: коммутация, защита АС, платы класса A-AB-D, регуляторы громкости на любой вкус, красивые корпуса, сделанные специально для аудио, ручки, ножки и трансформаторы – знай только соединяй. В следующей статье мы обязательно расскажем, как собрать свой усилитель, который не уступит большинству «брендовых» образцов стоимостью до 60-70 тысяч рублей.

Возможно, далее в тексте вы встретите незнакомые слова. К счастью, нам пришел на помощь неизвестный аудиофил и оставил ссылку

на свой личный архив информации по акустике и усилителям, там есть реально ВСЕ

и даже и больше, настоятельно рекомендуем к ознакомлению.

Из чего делать? Фанера, МДФ, ДСП, пластик, массив.

Мир видел много странных акустических конструкций, например, из бетона или шлакоблока. Все же самыми «востребованными» остаются вышеперечисленные пиломатериалы на основе древесины. Попробуем понять, какой из них «правильнее». Базовое правило – вне зависимости от выбранного материала не экономьте на его качестве, то есть цене.

Первым идет король современной Hi-Fi и Hi-End индустрии – МДФ,

из него сделано подавляющее большинство колонок, как дорогих, так и дешевых. Причина проста – невысокая стоимость, удобство обработки и отделки, в том числе варианты с готовым шпоном, отсутствие ярких резонансов. При грамотном проектировании получение оптимального результата гарантировано. Рекомендуем к применению, больше сказать нечего.

Пластик

– понятие очень растяжимое, его «авторитет» значительно подточен дешевыми китайскими подделками, хотя преимуществ у него не меньше, чем у любого другого материала. Проблему недоступной для любителя возможности отливать свои заготовки из желаемого материала – проходим мимо.

Хорошим материалом для изготовления корпуса акустической системы может служить ДСП

. Пожалуй, главный его недостаток – множество проблем с отделкой, не важно, что вы решите: красить, шпонировать или обтягивать. У ДСП есть огромный плюс: если нужно сделать быстро и очень дешево, то можно использовать заводскую ламинированную плиту (ЛДСП). Добиться в таком случае высокой эстетики вряд ли получится, но цена и скорость оставят далеко позади всех остальных претендентов. Если сравнивать резонансные свойства материалов в разрезе пригодности для колонок – ДСП занимает первое место, хотя разница по сравнению с МДФ невелика.

Капризная, но неизменно желанная «матерыми аудиофилами» госпожа фанера

. Фанера бывает нескольких видов – березовая, хвойная, ольховая, ламинированная. Почему капризная? Любую фанеру «ведет», то есть при высыхании лист изменяет свою геометрию, при пилении часто появляются сколы. Также это не самый простой для отделки материал, если вы хотите получить «глухой» матовый цвет без проступающих граней, текстуры, ребер. Причина для того, чтобы терпеть эти мучения, довольно спорная: по мнению «бывалых» только фанера дает то самое живое дыхание, которое «убивают» ДСП и МДФ. Наиболее мне непонятно желание сделать себе корпус из «живой» фанеры и «убить» ее слоями шпаклевки, грунта, краски, лака в попытке скрыть «страшные» стыки с прожилками (слоями фанеры), которые днем и ночью смотрят с немым укором на своего владельца. Куда предпочтительнее варианты специальной пропитки, хотя бы тем же «датским маслом», не так уж страшны эти темные «полосочки» на ребрах корпуса…

Что за нищебродство этот ДСП-МДФ? Может сразу из цельного дуба, да потолще!? Не спешите вставлять динамик в первое увиденное дупло. Вопреки ожиданиям массив

древесины ценных пород не обогащает звук пропорционально вложенным деньгам, более того, даже требует дополнительного демпфирования по сравнению с более дешевыми материалами. Хотя его несомненные плюсы – это удобство отделки: если акустика собрана аккуратно, довести ее до симпатичного эко-вида не составит большого труда. Вместо увеличения толщины рекомендуется добавить (приклеить) с обратной стороны еще один лист менее резонансного материала, например, того же МДФ, сделать «сэндвич». Наиболее удачный вариант применения массива – это акустика типа «щит», где требуется красивая и тяжелая передняя панель.

Экзотика.

Часто выбор обусловлен тем, что есть под руками. Подобно тому, как птица может виртуозно вплести в гнездо всякий мусор, так и меломан тащит все, что плохо лежит. Можно найти на просторах сети идеи, воплощенные из сантехнических труб, искусственного камня, папье-маше, футляров и корпусов от музыкальных инструментов, примитивных строительных материалов, товаров IKEA, и.т.д., и.т.п.

Куда вставлять динамик?

Основную задачу акустического оформления можно сформулировать простым языком приблизительно так: максимально отделить колебания, излучаемые передней стороной диффузора динамика, от тех же противофазных колебаний, излучаемых задней стороной диффузора. Идеальным акустическим оформлением с точки зрения учебника считается бесконечный экран, такой невероятно огромный щит, в который установлен динамик. Понятное дело, слова «невероятно огромный» не подходят ни к нашему жилищу, ни к заработной плате, так что инженеры стали искать способ «свернуть» этот экран с минимально негативными последствиями для звука. Так получилось все многообразие вариантов, некоторые снискали себе наиболее обширную славу в интернете, их мы и рассмотрим в данной статье.

Просто динамик или корпус без корпуса

Тяжело себе представить, что есть такой вид «акустики», но, листая ленту фотографий в pinterest по теме аудио, все чаще натыкаюсь на грозди 12-ти дюймовых динамиков, которые собраны вместе без всякого оформления и явно представляют собой законченный агрегат. Наверное, замысел автора пронизан следующей логикой: любой корпус портит звук, лучше акустическое короткое замыкание, чем деревянные оковы, но чтобы был хоть какой-то «низ», надо взять динамики с максимальной площадью диффузора, на которые только хватит денег. Если это ваш путь – без комментариев.

Щит и «широкополосник»

Говорят, те, кто попробовал лампу, широкополосный динамик и открытое оформление, никогда уже не возвращаются к традиционному, транзисторно-резиновому образу жизни. Описывать свойства щита занятие не благодарное, вся необходимая информация есть в архиве, а для самых ленивых – и на youtube, где подробно объясняют, что это за зверь и с чем его едят, например: .

Наибольший плюс такой конструкции – простота изготовления. Нужен лист любимого материала и лобзик. Самый главный критерий, который будет влиять на итоговое качество звука – стоимость установленной динамической головки. Неутихающую народную славу снискал себе динамик 4а32, даже такие гранды, как fostex, sonido, supravox, sica или сам visaton B200, остались далеко позади. Поговорка «размер имеет значение» – вот лучшая математическая формула для щита (чем больше – тем лучше). Далее идут вариации щита, например щит, со свернутыми боковыми стенками, щит, у которого низкочастотный модуль сделан в виде ящика с фазоинвертором, и.т.п. Фирменная особенность звука – «воздушное» звучание с минимумом резонансов, при этом сравнительно высокое звуковое давление.

ПАС – панель акустического сопротивления

Что если попытаться скрестить щит и закрытый ящик? Получится ящик с задней стенкой, в которой сделано множество отверстий. Количество отверстий, их суммарная площадь в сочетании с объемом ящика будет определять степень демпфирования (сопротивления), уровень низких частот (чем меньше «дырок» – тем больше баса, но и больше «бубнежа»). Количество подбирается экспериментально, по вкусу.

Линейный массив излучателей, групповой излучатель (ГИ)

На самом деле, такой подвид акустики касается больше динамиков, нежели конструкции самого корпуса. Думаю, вы уже видели колонки, каждая из которых состоит из большого количества одинаковых маленьких-маленьких динамиков, ну или не очень маленьких, кому как позволяет бюджет и жилое пространство.

По электрической схеме, головки включены последовательно, то есть «плюс» предыдущего подсоединен к «минусу» последующего, возможно комбинирование последовательно-параллельного соединения. Количество динамиков, собственно, тоже ограничивается только деньгами, здравый смысл, как правило, к этому моменту уже бесследно пропадает. Не подумайте обо мне ничего плохого, я пробовал такое извращение, мне даже понравилось, если есть возможность, настоятельно рекомендую собрать себе подобную конструкцию хотя бы ради интереса. Опять же, бюджет сего безобразия не очень велик, как правило, применяются отечественные динамики в хорошем состоянии, 5гдш, 8гдш, 4гд-8е, и.т.п.

Акустическое оформление – тот же щит или закрытый ящик, желательно хитрой формы, например треугольной. Одна из проблем, с которой предстоит столкнуться – высокое суммарное сопротивление, не всякий усилитель раскроет потенциал «массива». Серийные образцы, выпускаемые фабрично, имеют более сложные решения, динамики часто собираются в хитрые модули, добавляются фильтры.

Фазоинвертор, bass reflex port, резонатор Гельмгольца, он же ящик с «трубой»

Вот он – самый популярный вариант акустического оформления. Массовым становится самое выгодное по соотношению ценаполучаемый результат, наш случай не исключение для данного правила. Для тех, кто не скачал архив неизвестного аудиофила, объясняем на пальцах. В трубе фазоинвертора есть некоторый объем воздуха, который зависит от его длины, он же «связан» с воздухом, который содержится внутри колонки. При удачной настройке длины трубы (не будем сходу погружаться в теорию) удается добиться более уверенного воспроизведения низких частот, чем просто в закрытом ящике. Если еще проще – с фазоинвертором получается глубокий бас. Для более углубленного понимания вот ролик с уже полюбившегося нам канала:

Хоть данный вид акустики и популярен, он далеко не так прост в изготовлении, одно тянет за другое. Динамики, которые подходят для такого оформления, называются «компрессионными», чаще всего имеют резиновый подвес и полосу частот, которая требует установки высокочастотного звена, твиттера или пищалки, то есть добавляется электрический фильтр. Выбор оптимального объема корпуса, его геометрии, точная настройка длины трубы имеют большое значение и не всегда соответствуют расчетным величинам. Ситуацию облегчает наличие в сети массы проектов, где авторы уже прошли тернистый путь и предлагают поэтапные инструкции с подробным описанием что, как, из чего надо делать. Впрочем, всегда находятся энтузиасты, которых не устраивает «готовое» и хватает упорства пройти своей дорогой. Недостатки фазоинвертора – «бубнеж» и «задавленная середина». Первое решается тщательным подбором формы, диаметра, материала и длины трубы; второе – добавлением отдельного среднечастотного звена. Верный путь к трехполосной акустике.

Обратный рупор TQWP и другие лабиринты судьбы

Чего только не придумали люди, чтобы усложнить путь колебаниям, идущим от обратной стороны динамика… Пожалуй, более всех отличилась фирма B&W со своими Nautilus, хоть памятник ставь этой морской раковине-мутанту. Но это гранды, а все, что можем мы, обычные аудиофилы, так это вспомнить свои ночные кошмары и поставить внутри прямоугольного ящика дощечки с гвоздями так, чтобы этому поганому звуку мало не показалось. Если серьезно – есть такие динамики, к которым оформление типа «фазоинвертор» не подходит, а щит не дает желаемого количества баса, от вида же сабвуфера что-то сжимается в животе. Тогда на помощь приходит обратный рупор или более сложный вариант – лабиринт. Для тех, кому интересно, как это работает, желаем приятного просмотра.

Кто-то может возразить: обратный рупор – это не совсем лабиринт, отчасти мы можем согласиться, но что более достоверно – он ближе к лабиринтам, чем классический рупор

напоминающий о старом граммофоне. Как можно догадаться из названия, обратный рупор или лабиринт – далеко не самый простой вид акустического оформления, он требует хорошего понимания теории, точного расчета или хотя бы соблюдения заводских рекомендаций. Например, крупные фирмы-производители широкополосных динамиков, как правило, приводят в документации к своим динамикам пару вариантов чертежей корпуса.

Онкен, закрытый ящик (ЗЯ), рупор, пассивный излучатель и другие

Наше повествование идет по следам народной популярности, а это довольно узкий список. Закрытый ящик почти всегда бубнит, под онкен тяжело подобрать динамик, рупор велик по размерам, сложен в изготовлении и расчете, пассивный излучатель неплохо работает, но в конструкциях любителей почему-то не прижился. Наверное, можно найти еще несколько редких видов или подвидов оформления, которые здесь не упомянули, что поделать, всего не охватишь.

Демпфирование, «набивка», «заглушка»

Корпуса готовы, что с ними делать дальше? Правильно, демпфировать. Можно разделить демпфирование на два вида: вибропоглощение и звукопоглощение. Для вибропоглощения хорошо подходят автомобильные материалы, мастики и специальные листы с клейким слоем, предпочтительней последнее. Со звукопоглощением наблюдается разброд и шатание, кому-то нравится войлок, кому-то шерсть, ватин, синтепон, прочее. Ответ достаточно прост – для разного эффекта, в зависимости от типа корпуса и частоты, которую хочется подавить, будет зависеть выбор материала. Заполнение звукопоглощающим материалом корпуса увеличивает его виртуальный объем, однако определить универсальную норму, на мой взгляд, невозможно.

Настройка кроссовера (разделительного фильтра)

Вы решили делать многополосную акустику. Нужен ли измерительный микрофон? Если это разовый проект, то нет, не нужен, достаточно иметь тестовую подборку треков и некоторый опыт для понимания, какое звучание можно назвать более правильным. Просто придется дольше перебирать детали пассивного фильтра, слушать и сравнивать, но в итоге результат будет именно такой, который нужен вашим ушам, помещению. Чуть легче дело обстоит с активными кроссоверами. Раньше их приходилось делать самостоятельно, травить и разводить платы, паять, очень муторный процесс, особенно если схема имеет приличную крутизну среза и регулировки, для трехполосной акустики – просто дикая штука. Благо сегодня достаточно просто зайти на ebay и выбрать вариант себе по карману, хочешь на операционниках, хочешь на DSP. Регулировать частоту, а иногда и крутизну среза (в особо редких случаях фазу), можно плавно хоть каждый день.

Финал

Иногда мне кажется, что ситуация в мире аудио напоминает легенду о Вавилонской башне. Когда-то, в далекие времена, когда нога Van Den Hul’a еще не ступала на землю, люди строили вместе один комплект домашнего стерео. Большие-большие колонки, не менее большой усилитель, а к ним тянулись толстые-толстые кабели. Увидел это некто свыше и ужаснулся – ну и дичь, хоть бы книжки почитали какие… Суровая кара постигла незадачливых аудиофилов, с тех пор они спорят до хрипоты, но так и не могут договориться, как надо делать колонки-усилители, вот каждый и делает свои, как может.

Под акустическим оформлением понимается
не украшение АС резьбой в античном стиле, хотя это и придаст
АС неповторимость, а решение проблем акустического короткого
замыкания.
Дело в том, что при движении диффузора
с одной стороны образуется избыточное давление воздуха, а
с другой воздух разряжен. Для возникновения звука необходимо,
чтобы колебания воздуха распространялись в пространство и
достигли слушателя, а в данном случае воздух колебается вокруг
корзины динамической головки и создаваемое им звуковое давление
весьма не велико, особенно в области низких частот:

Более подробно о принципе работы динамической
головки .
Способы разрыва акустического замыкания
и называют акустическим оформлением и каждый из них призван
затруднить проникновения воздуха с одной стороны дифузора
на другую.
Основных вариантов разрыва акустического

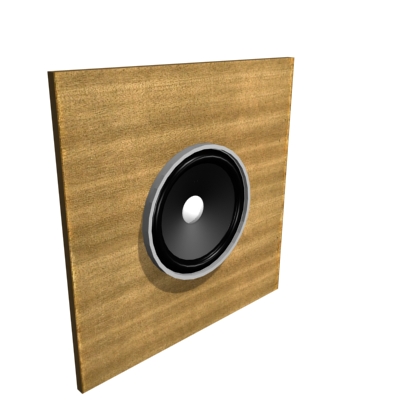

короткого замыкания несколько. Самый простой — использование
листового материала в середине которого вырезано отверстие
под динамическую головку. Называется это акустическим экраном:

Немного более сложный способ — открытый
ящик, т.е. ящик без задней стенки:

Оба приведенных выше способа имеют слишком
маленькую эффективность, поэтому практически не используются
лишь в тех случаях, когда «на безрыбье и рак — рыба».
Гораздо эффективней использование закрытого
ящика, причем в таких АС особое внимание уделяется герметичности
ящика — любая щель в ящике будет давать призвуки, поскольку
в ящике возникает и достаточно большое давление (когда дифузор
идет внутрть ящика), и достаточно большая разряженность (когда
дифузор перемещается наружу):

Следующим вариантом акустического оформления
служит ящик с фазоинвертором:

В данном случае это прямоугольное отверстие
расположенное в строго вычисленном месте передней панели акустической
системы. Однако этот вариант может быть выполнен и с использованием
трубы:

К плюсам данных вариантов относится
повышенная отдача на частоте, на которую расчитывается фазоинвертор,
основное назначение которого инвертировать, т.е. изменить
фазу на противоположную. В результате в пространство звук
излучается не только передней частью дифузора, но и задней,
фаза которого изменена фазоинвертором.
Более сложный вариант акустического оформления
— акустический лабиринт. Суть этого варианта заключается в
том, что хода внутри АС распологаются таким образом, чтобы
на определенной частоте возникает резонанс и как следствие
— большое увеличение отдачи на этой частоте. К расчету и точности
изготовления подобных систем следует относится ОЧЕНЬ серьезно,
поскольку велика вероятность возникновения «стоячих»
волн в лабиринте. В этом случае качество звучания будет даже
хуже, чем у варианта с акустическим экраном:

Еще большую отдачу на резонансной частоте
позволяет получить рупорный вариант:

Отличие рупорной АС от АС с лабиринтом
заключается в том, что направляющая звуковых волн у них изменяется
по разным законам — рупорная либо расширяется конусно по всей
длине, либо по экспоненте. Лабиринт же может иметь одинаковое
окно по всей длине, может расширяться или наоброт сужаться,
но всегда линейно. Кроме этого у АС с лабиринтом в работе
принимают участие и фронтальная и тыловая часть диффузора,
а у рупорных может излучать как одна, так и обе стороны.
Следующим вариантом исполнения акустического
оформления служит бандпасс или полосовой резонатор:

Этот вариант отличается от всех предыдущих
прежде всего тем, что он излучает только на частоте резонанса
и требует строжайшего соблюдения расчетных размеров.
Последние три варинта в основном расчитаны
на использования низкочастотной динамической головки, а предудущие
вполне пригодны и для широкополосной АС. Поэтому, если акустическая
система имеет кроме НЧ динамиков другие, например СЧ и ВЧ,
то врезать их в корпус с НЧ динамиком не рекомендуется.
В любом случае для расчета размеров АС
потребуются характеристики динамической головки, в частности
параметры Тиля-Смолла. Если этих данных нет, но прежде чем
взятся за расчет размеров корпуса АС их необходимо получить.
Описание методик получения этих параметров довольно много
— достаточно воспользоваться любой поисковой машиной.
Разумеется, что это
далеко не все виды акустического оформления — это самые популярные.

Размеры корпуса расчитываются с использованием
специальных программ для расчета корпусов АС. Найти их в интернете,
а так же инструкций как ими пользоваться тоже не проблематично.

При пректировании АС следует учесть некоторые

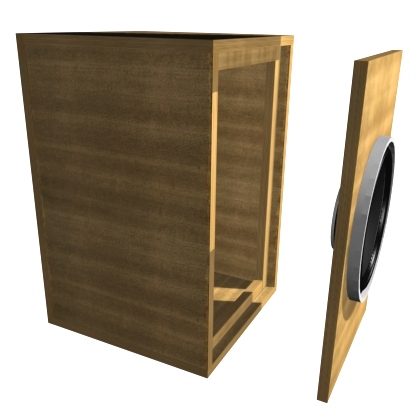

технологические особенности — если лицевая панель, на которой
установлен динамик, будет утапливаться внуть корпуса, то потребуется
изготовить дополнительные ребра, в которые собственно и будет
упираться лицевая панель:

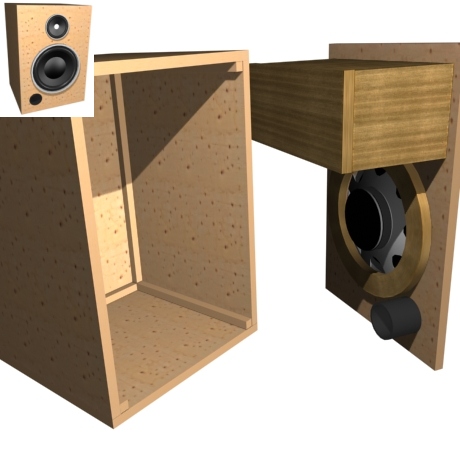

Если с ребрами не хочется возится,
то можно сделать лицевую панель таким образом, чтобы она упиралась
в боковины корпуса, что так же усиливает связь лицевой панели
и боковин:

Все это даст лицевой панели дополнительную,
более жесткую связку с корпусом.
Так же на стоит забывать о способах крепления
динамической головки к лицевой панели и подводных камнях,
с которыми можно столкнуться. Крепление динамика снаружи наиболее
предпочтительно, покольку механически не прослабляет конструктив,
однако этот способ подразумевает снятие фаски по диаметру
динамической головки и притопление динамика внутрь корпуса,
чтобы ВСЕ излучатели, и НЧ, и СЧ, и ВЧ находились на одно
линии. снятие фаски уменьшает механическую прочность лицевой
панели и для ее восстановление потребуется дополнительное
кольцо, закрепляемое изнутри. Актуальность этого кольца тем
выше, чем большая мощность предпологается получить от изготавливаемой
АС и при мощностях выше 150 Вт оно уже необходимо на 100%:

На кольце, при необходимости, потребуется
снять боковые фаски, чтобы оно не мешало лицевой панели установки
в сам корпус.
При установки динамической головки необходимо
обеспечить отсутствие каких либо щелей. Если фаска снимается
станком, то поверхность получается сравнительно ровной, ее
остается лишь зашкурить. Однако в домашних условиях получить
ровную поверхность довольно затруднительно. Тут не совсем
понятно дейстивие производителей — настоятельно рекомендуется
установка динамика снаружи, а вот уплотнительная резина практически
на всех динамических головках расположена для установки изнутри:

Для решения проблем гермитизации можно
воспользоваться уплотнителем для дверей — самоклеящиеся полоски
пористой резины, продающейся во всех хозяйственных магазинах.
Уплотнитель наклеивается по периметру фаски и при монтаже
динамика полностью заполняет все щели:

Если динамическая головка устанавливается
изнутри, то на отверстии потребуется снять конусообразную
фаску, чтобы исключить появление стоячих волн. Однако такая
фаска существо прослабляет жесткость в точке крепления динамика
к панели (материал получается слишком тонким) и такой способ
крепления не приемлем для мощностей выше 50 Вт без дополнительного
усиления конструктива:

Материал для изготовления корпусов АС
желательно использовать натуральный, оптимально — фанера,
но уж больно дорогой этот материал. Поэтому лучше использовать
фанеру для постройки АС средней и высокой ценовой категории,
использующие динамические головки ОЧЕНЬ хорошего качества
и мощностью выше 100 Вт.
Для средней ценовой категории и небольших
мощностей (до 50Вт) можно использовать ДВП или МДФ (тоже,
что и ДВП, только толщина и плотность больше), но его необходимо
обработать и доработать, или же ДСП.
Для мощностей до 10 Вт вполне годится
и пластмасса, но тоже с использованием технологических хитростей.
Первая проблема, при изготовлении АС
из пластмассы, возникает при ликвидации дребезга самой пластмассы,
особенно проявляющегося в центрах боковин. Избавится от этой
неприятной подзвучки можно используя более толстую пластмассу,
а можно и приклеить дополнительные ребра жесткости. Если пластмасса
растворяется дихлоританом, то для крепления ребер можно использовать
дихлоритан, с растворенной в нем пластмассовой крошкой. Если
пластмасса не растворяется дихлоретаном, то лучше использовать
эпоксидный клей, желательно Дзержинского производства. Перед
склеиваением места контекта тщательно обработать крупоной
наждачной бумагой и не боятся того, что клей образует валики
в точке соприкосновения склеиваемых деталей:

Для большей эффективности подавления
призвуков корпуса можно «прокрасить» в 2-3 слоя
получившиеся «ванночки» антигравием — покрытием
используемым для покрытия днища автомобилей для защиты от
мелкого гравия.

После высыхания антигравий приобретает
свойства резины и довольно не плохо поглощает звук.
При использовании в качестве материала
для изготовления АС ДВП требуется определится с необходимой
толщиной. Если мощность АС не будет превышать 5 Вт, то ДВП
можно использовать в один слой. Перед нарезкой ДВП его, с
одной стороны покрывают эпоксидным клеем и прогревают феном.
Под действием температуры клей становится более жидким и пропитывает
ДВП практически до половины толщины. Полсе затвердения клея
получается довольно крепий материал, по сути гетинакс, но
с одной стороны сохраняющий звукопоглощающие свойства ДВП.
Резать ДПВ можно электролобзиком, склеить заготовки можно
эпоксидным клеем, армированным материалом. Для этого заготовки
складываются в нужную конструкцию, и прихватывают любым СУПЕРКЛЕЕМ.
Затем нарезаются полоски крепкой ткани, в нашем случае это
красный шелк. Ширина полосок должна быть примерно 3…4 см.
Полоски укладываются в местах соединения заготовок, сверху
покрываются эпоксидкой, а затем «приутюживаются»
паяльником на 40…60 Вт. Высокая температура позволяет клею
полностью пропитатьткать, а так же существенно ускоряет полимеризацию
клея. Правда во время работы выделяется некоторое количество
дыма, поэтому работу необходимо производить либо на улице,
либо под вытяжкой:

Если АС мощностью выше 10 Вт, но меньше
20, то ДВП лучше склеить вдвое — сначала склеиваются листы
между собой, а потом уже собирается готовый корпус:

Для мощностей до 30…35 Вт уже потребуется
сложить ДВП втрое или же использовать ДСП толщиной 18 мм (к
сожалению ДСП толщиной 22 мм можно найти только у старых бабушек
в виде старых, до 80-х годов выпуска, шифоньеров). Для придания
жесткости боковинам можно использовать распорки типа «КРЕСТ»:

Для мощностей до 50 Вт актуальность
использования ДВП уже спорна — гораздо проще работать с ДСП,
МДФ или фанерой, чем складывать ДВП с 4-5 слоев. Для этого
подойдет материал толщиной 18 мм, однако придется использовать
дополнительные брусья, обеспечивающие бОльшую связку деталей
АС между собой:

АС можно собрать при помощи саморезов,
но поскольку мощности не больше, то можно и склеить эпоксидным
клеем, либо ПВА, только покупать его лучше не в магазине канцтоваров,
а в хозяйственном или строительном. Данный ПВА будет именоваться
МОМЕНТ-СТОЛЯР, клей водно-дисперсионный. Покупать
на рынке
рекомендуется только летом — после замерзания
клей серьезно теряет свои качества. Однако, для успокоения
совести, хотя бы по паре саморезов в каждый брусок лучше закрутить.
При изготовлении АС иногда допускают
грубейшую ошибку — СЧ-ВЧ звено ни чем акустически не защищают
от воздействия тыльной стороны дифузора НЧ динамика, что приводит
к снижению эффективности самой АС, а зачастую и выходу из
строя СЧ звена — слишком сильные воздушные удары тыльной стороны
НЧ диффузора приводят к выталкиванию катушки СЧ динамика из
магнитного зазора и заклиниванию катушка заклинивает.
Гораздо чаще забывают вычесть из общего
объема АС объем защитного кожуха СЧ-ВЧ динамиков, в результате
внутренний объем АС получается меньше необходимого и финальные
характеристики сильно смазываются — резонансная частота фазоинтерторов
заметно повышается, что выдет к нежелательным призвукам.
При сборке АС мощностью до 100 Вт так
же можно использовать либо ДСП, либо фанеру толщиной 18 мм,
хотя конечно же лучше поискать материал толщиной 22 мм. Для
исключения возникновения резонансов боковин корпуса АС так
же используются допонитетельные брусья, через которые крепляются
части АС. Будет не лишним установка «креста» и дополнительной
шайбы для крепления НЧ динамической головки, а так же обработка
АС изнутри звукопоглощающими материалами, например оклейка
паралоном или пенопластом толщиной 5-10 мм, только не стоит
забывать, что оклейка «съест» часть внутреннего
объема и на нее нужно обязательно дать поправку при расчете
размеров корпуса.

Наилучшие результаты дает монтажная
пена, поскольку толщину наносимого слоя можно регулировать
скоростью выпускания пены из балончика. Если пену выпускать
ОЧЕНЬ медленно, то она получается очень плотной и увеличение
объема не очень большое. Если пену выпускать ОЧЕНЬ быстро,
то она получается гораздо рыхлее, и при застывании сильно
увеличивается в объеме. Если на боковины корпуса наносить
пену от лицевой панели, увеличивая выход пены при приблежении
к задней стенке, а у лицевой панели обеспечивая минимальную
скорость выхода пены, внутренний объем АС приобретет форму
лежащей на боку пирамиды. Подобные хитрости позволяют полностью
решить проблемы стоячих волн, поскольку внутри АС отсутствуют
параллельные плоскости, а неровности застывшей пены лишь усиливают
эффект пирамиды. При использовании подобной технологии следует
более тщательно подойти с расчетам размеров заготовок — внутренний
объем уменьшается ОЧЕНЬ сильно и это требует серьезного увеличения
корпуса АС.

Ребра для крепления боковин, кроме стяжки
саморезами, рекомендуется, как и в предыдущем варианте проклеить,
но вариантов клеевых масс несколько больше:
— эпоксидный клей,
смешанный с мелкими опилками, или, что лучше, древесной пылью;

— МОМЕНТ-СТОЛЯР, но перед стяжкой нанесенному
клею нужно дать немного подсохнуть, до получения консистенции
сливочного масла комнатной температуры. Это позволит более
полно заполнить клеем все неровностимежду деталями АС;
— полиуритановый клей, например МОМЕНТ-КРИСТАЛ,
которому тоже нужно дать немного подсохнуть. После сборки
места проклейки необходимо хорошенько прогреть феном, что
приведет к образованию в клеевой массе мелких пузырьков, а
сама масса более плотно заполнит неровности между соприкасающимися
деталями корпуса;
— автомобильный герметик отечественного
производства, именно отечественного, поскольку после застывания
он гораздо жестче, чем импортные герметики;
— монтажная, полиуритановая пена. Перед
нанесением на склеиваемые детали пену «выпускают»
на не нужный кусок фанеры или ДПС, а затем тщательно перемешивают
металлическим шпатылем до ее «усадки», т.е. до получения
массы по густоте схожей с густой сметаной. После наненсения
и стяжки пена все равно немного расширится и полностью заполнит
все неровности в точке соприкосновения деталей АС.

После склеивания деталям нужно дать хорошенько
высохнуть в течении 20…26 часов.
Для увеличения громкости при одной и
той же выходной мощности можно использовать «двойные»
динамические головки — используется параллельное, либо последовательное
соединений двух одинаковых
динамиков
для НЧ звена. В этом случае суммарная площадь дифузоров увеличивается,
следотавтельно АС может взаимодействовать с гораздо бОльшим
количеством воздуха, т.е. создавать бОльшее звуковое давление
и от этого субъективная громкость получается значительно выше:

Тут уже следует отметить, что использование
большого коичества динамиков, в том числе и для деления звукового
диапазона начинает вносить некоторые неприятности — довольно
трудно добится фазировки сигнала в тех местах, где АЧХ соседних
по диапазону динамиков пересекается. Поэтому гнаться за большим
количеством полос для самодельной АС не следует — эту кашу
таким маслом можно очень сильно испортить.
АС мощностью от 100 до 300 Вт изготавливать
лучше из фанеры, причем поискать придется фанеру толщиной
22 мм. АС так же собирается при помощи брусьев жесткости,
которые проклеиваются. Брусьям лучше придать форму равносторонних
треугольников, где катеты будут крепится к боковинам, а гипотенуза
будет направлена внутрь корпуса.
Если найти фанеру такой толщины не удается,
то можно использовать фанеру толщиной 8 мм склеенную втрое
— финальная толщина материала получается 24…25 мм. Клеевые
массы перечислены выше.
В качестве технологического совета можно
лишь порекомендовать сначала нарезать необходимые заготовки
и лишь потом их склеивать, причем сразу же стягивать саморезами.
При установке внутрь АС «креста»,
что будет не лишним, углы стагивающих брусьев лучше закруглить
— перемещаются уже довольно большие объемы воздуха и вокруг
прямых углов стяжек возможно возникновение турбулетности.
Так же рекомендуется «скруглить» все внутренние
углы, воспользовавшись пластилином или наненся несколько слоев
густого антигравия.
Еще одной разновидностью акустического
оформления является раздельное исполнение корпусов для каждого
динамика. В таких АС не использутся пассивные фильтры, а сигнал
делится на диапазоны сразу после регулятора громкости усилителя.
Затем разделенный сигнал подается на три отдельные усилители
мощности, которые собственно и работают каждый на свой динамик:

Было бы не справедливо не упомянуть
о часто используемых в АС «наполнителях» — небольших
катках звукопоглощающего материала, лежащего внутри АС. Подобные
катки позволяют несколько увеличить расчетный внутренний объем
корпуса, однако для того, чтобы правильно изготовить подобный
«наполнитель» необходимо знать его акустические
свойства. Получить характеристики «наполнителя»
в домашник условиях довольно проблематично, поэтому остается
либо отказаться от использования «наполнителя»,
либо опытным путем выяснить необходимый объем и используемый
материал (обычно это распушенная вата, ватин, сентипон).
При мощностях от 100 Вт так же становится
актуальным обеспечение устойчивости корпуса АС, поскольку
уже производится довольно большая работа для перемещения дифузора
и воздух активно «сопротивляется». Так же желательно
разорвать механическую связь дна АС и пола, на которм устновлена
АС. Для этих целей обычно используют либо штативы, которые
в домашних условия изготовить проблематично, либо используют
стальные шипы, вкручиваемые в дно АС:

При мощностях выше 200 Вт желательно
усиление лицевой панели АС и желательно использование разноструктурных
материалов, например если лицевая панель изготавливается из
фанеры, то с внутренней стороны приклеивается лист ДСП, толщина
которого в 1,5-2 раза меньше толщины панели. Подобная комбинация
материалов обеспечивает поглощение колебаний в большем звуковом
диапазоне как раз за счет разнородности материалов.
Для большей усточивости АС ее массу можно
увеличить промазав дно полиуритановой монтажной пеной и уложить
в нее пару-тройку кирпичей, покрыв их сверху той же пеной.
После застывания пены неровности лучше обрезать канцелярским
резаком. «Украденный» внутренний объем необходимо
учитывать при расчете размеров будующей АС.
Для мощностей свыше 200 Вт лучше использовать
комбинационные материалы — все детали АС склеиваются из 18
мм ДСП и 18 мм фанеры. Фанера используется как наружный слой,
а ДСП — внутренний. Подобная хитрость позволяет немного съэкономить
— ДСП гораздо дешевле фанеры. Внутри АС желательно проклеить
звукопоглощающим материалом, например сшитым втрое ватином,
простроченным вдвое счетверенным сентпоном (сентипон бывает
двойным и счетверенным), 5…10 мм пенопластом. Разная структура
плотно склеенных разноструктурных материалов избавляет от
проблемы резонанса самого корпуса.
Углы лучше дополнительно стянуть металлическими
уголками — это придат жесткости конструкции и защитит углы
АС от повреждений — АС получаются уже достаточно тяжелыми
и при транспортировке возможны различные удары от которых
чаще всего страдают именно углы.

Для мощностей ближе к 1000 Вт толщина
материала должна быть уже довольно большой, например два слоя
фанеры 18 мм плюс слой 18 мм ДПС итого уже 54 мм, причем ДПС
вклеивается между слоями фанеры, однако подобыне АС уже переходят
в категорию «для озвучивания», следовательно качесвом
можно пожертвовать в пользу мобильности. На основании этого
можно использовать двойную 18 мм фанеру, внутрь установив
«крест».
Не трудно заметить, что с увеличением
мощности толщина стенок АС увеличивается. Связанно это прежде
всего с тем, что необходимо изолировать перемещаемый внутри
АС воздух от слушателя. Однако не следует забывать, что корпус
АС тоже может резонировать. Именно для исключения этой неприятности
лучше использовать внутренню оклейку корпусов и сведению к
минимуму получаемых от резонанса призвуков. Проверить резонансную
частоту корпуса не трудно самостоятельно. Для этого необходимо
наклонить АС на 20…25 градусов и бросить на нее сверху резиновую
киянку из котрой предварительно вытащить ручку. Наклон АС
необходим для того, чтобы удар был единичным и киянка отскочила
далеко в сторону.
Закрепленный на АС микрофон (отверстие
мембраны к корпусу) и подключенный к любому линейному усилителю
на экране осцилографа нарисует и момент удара, и послезвучие,
которое дает сам корпус. Тест конечно довольно грубый, поскольку
в реальности «ударная волна» идет изнутри, а во
время опыта снаружи, тем не менее на основе результатов этого
теста можно судить о том на какой частоте резонирует сам корпус
и как бысро происходит затухание:

Идеальная АС не резанирует и момент
удара затухает сразу, практически мгновенно, но стенки идеальной
АС состоят из бетона толщиной 1 см на каждый Вт мощности и
такая АС годится больше для насмешек, чем для эксплуатации:

Отделка АС может самой разной, здесь
каких то жестких требований нет. Если корпус из фанеры и рисунок
довольно симпотичен, то корпус можно зашливовать, а затем
несколько раз покрыть безцветным лаком:

Можно купить шпон ценных пород деревьев
и оклеить АС шпоном под цвет мебели в комнате:

В салонах автозвука продается так называемая
акустическая ткань, представляющая из себя синтетический войлок.
Материал хорошо клеится и тянется, что позволит отделать АС
на довольно высоком уровне:

Зашкурив корпус его можно покарсить
автомобильной краской, только давайте поправку на то, что
автоэмали сушаться при высокой температуре. Поэтому придется
воспользоваться специальным отвердителем «ИЗУР»,
пропорции смешивания написанны на упаковке отвердителя, хотя
лучше его добавить на 10-15% больше предлагаемой пропорции:

Если корпус тщательно зашкурить и зашлифовать,
то его можно оклеить самоклеющеся пленкой, продаваемой в магазинах
«ОБОИ», но материал этот довольно нежный и пользоваться
им стоит, если есть увереность, что АС простоят на своем месте
десяток лет:

Если планируется частая транспортировка
АС, то будет весьма полезно предусмотреть соответсвующие ручки.
Это особенно актуально для маленькох АС, которых хочется взять
сразу две и для больших, которые попросту имеют большой вес.

Как самостоятельно собрать активную
АС с повышенным КПД на низких частотах описано .

Изучите конструкцию акустической системы.
Хотя основная технология особо не менялась с 1924 года, все это время аудио техники совершенствовали дизайн, электронику и звук акустических систем. Тем не менее, все акустические системы состоят из нескольких основных компонентов:

Приобретите набор для сборки акустической системы.
Конечно, можно приобрести все компоненты отдельно, но очень трудно построить хорошую акустическую систему, если вы годами не изучали принципы звука и электричества. Однако, у начинающего энтузиаста в создании самодельных акустических систем есть другой вариант – приобрести предварительно спроектированный набор для сборки акустических систем с динамиками, разделительными фильтрами и корпусами. При поиске хорошего набора для создания акустической системы учтите следующее:

Спаяйте детали разделительного фильтра согласно предоставленной схеме.
Вам потребуется паяльник, клей для горячего склеивания и схема, чтобы убедиться, что разделительный фильтр работает корректно. Все комплекты для самостоятельной сборки акустической системы включают в себя иллюстрации со схемой подключения всех компонентов, а если вы создаете систему с нуля, то примеры можно легко найти с помощью поиска в интернете. Это предотвратит короткое замыкание или перегорание вашей акустической системы.

• Прежде чем продолжить, убедитесь, что вы полностью понимаете, как читать электронные схемы.
• Как только детали будут спаяны, закрепите их с помощью клеевого пистолета или кабельных стяжек на небольшой панели.
• Закончите сборку подключением проводов разделительного фильтра к динамикам с помощью акустического кабеля.

Вырежьте, покрасьте и соберите корпус в соответствии с вашим проектом.
Если в комплекте не было корпуса, вам нужно приобрести дерево и вырезать его таким образом, чтобы получившейся корпус подошел для ваших динамиков. Большинство корпусов имеют прямоугольную форму, но для получения лучшего звука талантливые плотники могут поиграться с разными формами, от многоугольников до сфер. Хотя все корпуса разные, есть несколько основных принципов для их конструирования:

Установите динамики и разделительные фильтры.
Если вы правильно следовали чертежам, динамики должны плотно зайти в отверстия, которые вы вырезали в передней части корпуса. Прикрепите плату разделительного фильтра таким образом, чтобы кабель до динамиков не был натянут.

• Обычно динамики прикручивают к пластиковому молдингу на наружной части корпуса.
• Используйте клей для дерева или другой клеевой материал для надежного закрепления разделительного фильтра на корпусе.

На первый взгляд самостоятельно изготовить колонки довольно просто. Однако это является заблуждением. В первую очередь следует отметить, что модели изготавливаются с различными элементами. В зависимости от них параметры устройства и качество звучания будут разными.

К компьютерным колонкам выдвигаются особые требования. Также самостоятельно можно изготовить модель для машины или студии. В данном случае очень важно придерживаться инструкции. В первую очередь для сборки колонок следует рассмотреть стандартную схему модели.

Схема колонок

Схема колонки включает в себя динамики, накладки, диффузор и кроссовер. У мощных моделей используется специальный фазоинвертор. Усилители могут устанавливаться с полевыми либо коммутирующими транзисторами. С целью улучшения качества звучания применяются конденсаторы. Вуфер подбирается с усилителем. Динамическая головка должна крепиться на уплотнитель.

Модели с одним динамиком

Колонки с одним динамиком являются очень распространенными. Чтобы собрать модель, придется в первую очередь заняться корпусом. С этой целью часто используется фанера. В конце работы ее придется обшить. Однако в первую очередь следует изготовить боковые стойки. Для этой цели придется воспользоваться лобзиком. можно подобрать небольшой мощности.

Внутренняя сторона фанеры в обязательном порядке прошивается виброизоляционной лентой. После закрепления динамика фиксируется уплотнитель. С этой целью используется клей. Далее останется лишь прикрепить диффузор. Некоторые для него изготавливают отдельную полку и фиксируют стогующими шурупами. Чтобы подсоединить динамик к штекеру, устанавливается клеммник. Как включить колонки? С этой целью используется кабель от клеммника, который должен вести к источнику питания.

Чертеж модели на два динамика

Колонки на два динамика можно изготовить для дома или машины. Если рассматривать первый вариант, то диффузор потребуется импульсного типа. В первую очередь для сборки подбирается прочная фанера. Следующим шагом вырезается нижняя стойка. Модели с ножками встречаются очень редко. Для покрытия шпона можно использовать обычный лак. Виброизоляционную ленту на переднюю стойку клеить не требуется. Диффузор крепится под динамиком. Чтобы сделать отверстие на панели, нужно воспользоваться лобзиком. Фазоинвертор фиксируется у задней стенки. Некоторые изготавливают устройства с горизонтальным расположением динамиков. В этом случае диффузор будет находиться в верхней части конструкции. Провода для колонок используются двухжильного типа.

Устройства с тремя динамиками

Колонки (самодельные) с тремя динамиками встречаются очень редко. Данные устройства больше всего подходят многоканального типа. Для сборки модели в первую очередь подбираются листы фанеры. Некоторые также советуют использовать шпоны. Однако модели из натурального дерева стоят на рынке довольно дорого. Динамики следует устанавливать в горизонтальном положении. Также к устройству потребуется усилитель.

Для его фиксации используются металлические уголки. Для соединения пластин понадобятся стягивающие шурупы. В некоторых случаях пластины крепятся клеем. Далее модель придется частично обтянуть кожзаменителем. Следующим этапом устанавливается клеммник. С целью его фиксации на корпусе потребуется сделать отдельное отверстие. Также важно отметить, с регуляторами. Микросхемы для них применяются конденсаторного типа. Когда фонят колонки, нужно менять диффузор.

Студийные устройства

Чертежи колонок для студий предполагают использование мощных динамиков. Диффузор чаще всего применяется импульсного типа. Многие специалисты рекомендуют устанавливать два усилителя. Для нормальной работы потребуется стабилитрон.

С целью самостоятельной сборки колонок в первую очередь изготавливается корпус. На передней панели для динамиков делаются круглые отверстия. Также понадобится отдельный выход для фазоинвертора. По оформлению колонки довольно сильно отличаются. Некоторые предпочитают поверхность корпуса покрывать лаком. Однако есть модели, обтянутые кожей.

Модели для компьютеров

Колонки для компьютеров часто делают на один динамик. Для сборки модели подбираются листы шпона небольшой толщины. На передней панели вырезается отверстие для динамика. Фазоинвертор должен располагаться в задней части корпуса. Если рассматривать модели небольшой мощности, то усилитель можно использовать без резистора.

С целью регулировки громкости колонок применяются специальные кроссоверы. Данные элементы разрешается устанавливать на фазоинверторе. Если рассматривать устройства с мощностью более 100 Вт, то усилители можно брать только с резисторами. Некоторые для модели подбирают импульсные диффузоры. В конце работы всегда устанавливается клеммник.

Автомобильные модификации

Выпускаются на два или три динамика. Для самостоятельной сборки модели понадобятся листы фанеры. В некоторых случаях используется шпон, покрытый лаком. Чтобы зафиксировать динамик, необходимо сделать отверстие на панели. Следующим шагом устанавливается фазоинвертор. Некоторые модификации изготавливаются с низкочастотными сердечниками. Если рассматривать колонки (самодельные) небольшой мощности, то фазоинвертор разрешается устанавливать без усилителя.

В данном случае для регулировки звуком используется многоканальный кроссовер. Некоторые специалисты клеммники устанавливают за фазоинвертором. Если рассматривать колонки с мощность более 50 Вт, то микросхемы применяются на два усилителя. Диффузор стандартно устанавливается импульсного типа. Перед скреплением корпуса важно позаботиться о виброизоляционном слое. Для клеммника на пластине нужно сделать отдельное отверстие. Некоторые считают, что корпус в обязательном порядке следует зачистить. Провода для колонок подойдут двухжильного типа.

Колонки с открытым корпусом

Переносные колонки с открытым корпусом сделать довольно просто. Чаще всего они изготавливаются с одним динамиком. На задней панели устройства проделываются отверстия дрелью. Непосредственно пластины соединяются стягивающими шурупами. Диффузор для таких устройств подходит импульсного типа. Фазоинверторы часто устанавливаются с одним усилителем. Если рассматривать мощные переносные колонки, то у них применяется резисторный кроссовер. Крепится он за фазоинвертором. Многие специалисты рекомендуют динамики устанавливать на уплотнителе.

Устройства с закрытым корпусом

Колонки (самодельные) с закрытым корпусом считаются самыми распространенными. Многие специалисты считают, что по качеству звучания они являются наилучшими. Фазоинверторы для устройств подходят оперативного типа. Вуферы устанавливаются в отверстия. С целью сборки корпуса подойдут обычные листы из фанеры. Также важно отметить, что есть модификации с сердечниками. Если рассматривать колонки большой мощности, то клеммники устанавливаются в нижней части корпуса. По оформлению модели довольно сильно отличаются.

Модели на 20 Вт

Собрать колонки на 20 В довольно просто. В первую очередь специалисты рекомендуют заготовить шесть листов шпона. Покрывать лаком их следует в конце работы. Начинать сборку целесообразнее с установки динамиков. Фазоинвертор используется импульсного типа. В некоторых случаях он устанавливается на подкладках. Также специалисты рекомендуют подкладывать уплотнители из резины.

Питание колонок обеспечивается через клеммник. Крепится он у задней панели. Фазоинвертор может устанавливаться как с усилителем, так и без него. Если рассматривать первый вариант, то сердечники подбираются фазового типа. В данном случае вуфер можно не использовать. Если рассматривать колонки без усилителя, то у них используется кроссовер. В конце работы важно зачистить корпус и покрыть его лаком.

Устройства на 50 Вт

Колонки (самодельные) на 50 Вт подойдут для обычных акустических проигрывателей. В данном случае корпус можно сделать из обычной фанеры. Многие специалисты также рекомендуют использовать шпон из натурального дерева. Однако важно отметить, что он боится повышенной влажности.

После выбора материала следует заняться динамиками. Устанавливаться они обязаны рядом с фазоинвертором. В данном случае без усилителя не обойтись. Многие эксперты рекомендуют подбирать только низкочастотные кроссоверы. Если рассматривать модификации с регулятором, то у них используется импульсный диффузор. Клеммник в данном случае устанавливается в последнюю очередь. Для оформления колонок всегда можно использовать кожзаменитель. Более простым вариантом считается покрытие поверхности лаком.

Колонки с мощностью 100 Вт

Колонки на 100 Вт подходят для мощных В данном случае фазоинвертор берется только импульсного типа. Также важно отметить, что усилитель устанавливается с кроссовером. Многие эксперты рекомендуют для сборки корпуса использовать шпон. Вуфер целесообразнее устанавливать на подкладке.

АКУСТИЧЕСКОЕ КОЛОНКИ СВОИМИ РУКАМИ

    Под акустическим оформлением понимается
не украшение АС резьбой в античном стиле, хотя это и придаст
АС неповторимость, а решение проблем акустического короткого
замыкания.
    Дело в том, что при движении диффузора
с одной стороны образуется избыточное давление воздуха, а
с другой воздух разряжен. Для возникновения звука необходимо,
чтобы колебания воздуха распространялись в пространство и
достигли слушателя, а в данном случае воздух колебается вокруг
корзины динамической головки и создаваемое им звуковое давление
весьма не велико, особенно в области низких частот:

    Более подробно о принципе работы динамической
головки ЗДЕСЬ.
    Способы разрыва акустического замыкания
и называют акустическим оформлением и каждый из них призван
затруднить проникновения воздуха с одной стороны дифузора
на другую.
    Основных вариантов разрыва акустического
короткого замыкания несколько. Самый простой — использование
листового материала в середине которого вырезано отверстие
под динамическую головку. Называется это акустическим экраном:

    Немного более сложный способ — открытый
ящик, т.е. ящик без задней стенки:

    Оба приведенных выше способа имеют слишком
маленькую эффективность, поэтому практически не используются
лишь в тех случаях, когда «на безрыбье и рак — рыба».
    Гораздо эффективней использование закрытого
ящика, причем в таких АС особое внимание уделяется герметичности
ящика — любая щель в ящике будет давать призвуки, поскольку
в ящике возникает и достаточно большое давление (когда дифузор
идет внутрть ящика), и достаточно большая разряженность (когда
дифузор перемещается наружу):

    Следующим вариантом акустического оформления
служит ящик с фазоинвертором:

    В данном случае это прямоугольное отверстие
расположенное в строго вычисленном месте передней панели акустической
системы. Однако этот вариант может быть выполнен и с использованием
трубы:

    К плюсам данных вариантов относится
повышенная отдача на частоте, на которую расчитывается фазоинвертор,
основное назначение которого инвертировать, т.е. изменить
фазу на противоположную. В результате в пространство звук
излучается не только передней частью дифузора, но и задней,
фаза которого изменена фазоинвертором.
    Более сложный вариант акустического оформления
— акустический лабиринт. Суть этого варианта заключается в
том, что хода внутри АС распологаются таким образом, чтобы
на определенной частоте возникает резонанс и как следствие
— большое увеличение отдачи на этой частоте. К расчету и точности
изготовления подобных систем следует относится ОЧЕНЬ серьезно,
поскольку велика вероятность возникновения «стоячих»
волн в лабиринте. В этом случае качество звучания будет даже
хуже, чем у варианта с акустическим экраном:

    Еще большую отдачу на резонансной частоте
позволяет получить рупорный вариант:

    Отличие рупорной АС от АС с лабиринтом
заключается в том, что направляющая звуковых волн у них изменяется
по разным законам — рупорная либо расширяется конусно по всей
длине, либо по экспоненте. Лабиринт же может иметь одинаковое
окно по всей длине, может расширяться или наоброт сужаться,
но всегда линейно. Кроме этого у АС с лабиринтом в работе
принимают участие и фронтальная и тыловая часть диффузора,
а у рупорных может излучать как одна, так и обе стороны.
    Следующим вариантом исполнения акустического
оформления служит бандпасс или полосовой резонатор:

    Этот вариант отличается от всех предыдущих
прежде всего тем, что он излучает только на частоте резонанса
и требует строжайшего соблюдения расчетных размеров.
    Последние три варинта в основном расчитаны
на использования низкочастотной динамической головки, а предудущие
вполне пригодны и для широкополосной АС. Поэтому, если акустическая
система имеет кроме НЧ динамиков другие, например СЧ и ВЧ,
то врезать их в корпус с НЧ динамиком не рекомендуется.
    В любом случае для расчета размеров АС
потребуются характеристики динамической головки, в частности
параметры Тиля-Смолла. Если этих данных нет, но прежде чем
взятся за расчет размеров корпуса АС их необходимо получить.
Описание методик получения этих параметров довольно много
— достаточно воспользоваться любой поисковой машиной.
    Разумеется, что это
далеко не все виды акустического оформления — это самые популярные.
    Размеры корпуса расчитываются с использованием
специальных программ для расчета корпусов АС. Найти их в интернете,
а так же инструкций как ими пользоваться тоже не проблематично.

    При пректировании АС следует учесть некоторые
технологические особенности — если лицевая панель, на которой
установлен динамик, будет утапливаться внуть корпуса, то потребуется
изготовить дополнительные ребра, в которые собственно и будет
упираться лицевая панель:

    Если с ребрами не хочется возится,
то можно сделать лицевую панель таким образом, чтобы она упиралась
в боковины корпуса, что так же усиливает связь лицевой панели
и боковин:

    Все это даст лицевой панели дополнительную,
более жесткую связку с корпусом.
    Так же на стоит забывать о способах крепления
динамической головки к лицевой панели и подводных камнях,
с которыми можно столкнуться. Крепление динамика снаружи наиболее
предпочтительно, покольку механически не прослабляет конструктив,
однако этот способ подразумевает снятие фаски по диаметру
динамической головки и притопление динамика внутрь корпуса,
чтобы ВСЕ излучатели, и НЧ, и СЧ, и ВЧ находились на одно
линии. снятие фаски уменьшает механическую прочность лицевой
панели и для ее восстановление потребуется дополнительное
кольцо, закрепляемое изнутри. Актуальность этого кольца тем
выше, чем большая мощность предпологается получить от изготавливаемой
АС и при мощностях выше 150 Вт оно уже необходимо на 100%:

    На кольце, при необходимости, потребуется
снять боковые фаски, чтобы оно не мешало лицевой панели установки
в сам корпус.
    При установки динамической головки необходимо
обеспечить отсутствие каких либо щелей. Если фаска снимается
станком, то поверхность получается сравнительно ровной, ее
остается лишь зашкурить. Однако в домашних условиях получить
ровную поверхность довольно затруднительно. Тут не совсем
понятно дейстивие производителей — настоятельно рекомендуется
установка динамика снаружи, а вот уплотнительная резина практически
на всех динамических головках расположена для установки изнутри:

    Для решения проблем гермитизации можно
воспользоваться уплотнителем для дверей — самоклеящиеся полоски
пористой резины, продающейся во всех хозяйственных магазинах.
Уплотнитель наклеивается по периметру фаски и при монтаже
динамика полностью заполняет все щели:

    Если динамическая головка устанавливается
изнутри, то на отверстии потребуется снять конусообразную
фаску, чтобы исключить появление стоячих волн. Однако такая
фаска существо прослабляет жесткость в точке крепления динамика
к панели ( материал получается слишком тонким ) и такой способ
крепления не приемлем для мощностей выше 50 Вт без дополнительного
усиления конструктива:

    Материал для изготовления корпусов АС
желательно использовать натуральный, оптимально — фанера,
но уж больно дорогой этот материал. Поэтому лучше использовать
фанеру для постройки АС средней и высокой ценовой категории,
использующие динамические головки ОЧЕНЬ хорошего качества
и мощностью выше 100 Вт.
    Для средней ценовой категории и небольших
мощностей (до 50Вт) можно использовать ДВП или МДФ (тоже,
что и ДВП, только толщина и плотность больше), но его необходимо
обработать и доработать, или же ДСП.

    Для мощностей до 10 Вт вполне годится
и пластмасса, но тоже с использованием технологических хитростей.
    Первая проблема, при изготовлении АС
из пластмассы, возникает при ликвидации дребезга самой пластмассы,
особенно проявляющегося в центрах боковин. Избавится от этой
неприятной подзвучки можно используя более толстую пластмассу,
а можно и приклеить дополнительные ребра жесткости. Если пластмасса
растворяется дихлоританом, то для крепления ребер можно использовать
дихлоритан, с растворенной в нем пластмассовой крошкой. Если
пластмасса не растворяется дихлоретаном, то лучше использовать
эпоксидный клей, желательно Дзержинского производства. Перед
склеиваением места контекта тщательно обработать крупоной
наждачной бумагой и не боятся того, что клей образует валики
в точке соприкосновения склеиваемых деталей:

    Для большей эффективности подавления
призвуков корпуса можно «прокрасить» в 2-3 слоя
получившиеся «ванночки» антигравием — покрытием
используемым для покрытия днища автомобилей для защиты от
мелкого гравия.

    После высыхания антигравий приобретает свойства резины и довольно не плохо поглощает
звук.
    При использовании в качестве материала для изготовления АС ДВП требуется определится
с необходимой толщиной. Если мощность АС не будет превышать 5 Вт, то ДВП можно использовать в один слой.
Перед нарезкой ДВП его, с одной стороны покрывают эпоксидным клеем и прогревают феном. Под действием температуры
клей становится более жидким и пропитывает ДВП практически до половины толщины. Полсе затвердения клея
получается довольно крепий материал, по сути гетинакс, но с одной стороны сохраняющий звукопоглощающие
свойства ДВП. Резать ДПВ можно электролобзиком, склеить заготовки можно эпоксидным клеем, армированным
материалом. Для этого заготовки складываются в нужную конструкцию, и прихватывают любым СУПЕРКЛЕЕМ. Затем
нарезаются полоски крепкой ткани, в нашем случае это красный шелк. Ширина полосок должна быть примерно
3…4 см. Полоски укладываются в местах соединения заготовок, сверху покрываются эпоксидкой, а затем «приутюживаются»
паяльником на 40…60 Вт. Высокая температура позволяет клею полностью пропитатьткать, а так же существенно
ускоряет полимеризацию клея. Правда во время работы выделяется некоторое количество дыма, поэтому работу
необходимо производить либо на улице, либо под вытяжкой:

    Если АС мощностью выше 10 Вт, но меньше
20, то ДВП лучше склеить вдвое — сначала склеиваются листы
между собой, а потом уже собирается готовый корпус:

    Для мощностей до 30…35 Вт уже потребуется
сложить ДВП втрое или же использовать ДСП толщиной 18 мм (к
сожалению ДСП толщиной 22 мм можно найти только у старых бабушек
в виде старых, до 80-х годов выпуска, шифоньеров). Для придания
жесткости боковинам можно использовать распорки типа «КРЕСТ»:

    Для мощностей до 50 Вт актуальность
использования ДВП уже спорна — гораздо проще работать с ДСП,
МДФ или фанерой, чем складывать ДВП с 4-5 слоев. Для этого
подойдет материал толщиной 18 мм, однако придется использовать
дополнительные брусья, обеспечивающие бОльшую связку деталей
АС между собой:

    АС можно собрать при помощи саморезов,
но поскольку мощности не больше, то можно и склеить эпоксидным
клеем, либо ПВА, только покупать его лучше не в магазине канцтоваров,
а в хозяйственном или строительном. Данный ПВА будет именоваться
МОМЕНТ-СТОЛЯР, клей водно-дисперсионный. Покупать
на рынке рекомендуется только летом — после замерзания
клей серьезно теряет свои качества. Однако, для успокоения
совести, хотя бы по паре саморезов в каждый брусок лучше закрутить.
    При изготовлении АС иногда допускают
грубейшую ошибку — СЧ-ВЧ звено ни чем акустически не защищают
от воздействия тыльной стороны дифузора НЧ динамика, что приводит
к снижению эффективности самой АС, а зачастую и выходу из
строя СЧ звена — слишком сильные воздушные удары тыльной стороны
НЧ диффузора приводят к выталкиванию катушки СЧ динамика из
магнитного зазора и заклиниванию катушка заклинивает.
    Гораздо чаще забывают вычесть из общего
объема АС объем защитного кожуха СЧ-ВЧ динамиков, в результате
внутренний объем АС получается меньше необходимого и финальные
характеристики сильно смазываются — резонансная частота фазоинтерторов
заметно повышается, что выдет к нежелательным призвукам.
    При сборке АС мощностью до 100 Вт так
же можно использовать либо ДСП, либо фанеру толщиной 18 мм,
хотя конечно же лучше поискать материал толщиной 22 мм. Для
исключения возникновения резонансов боковин корпуса АС так
же используются допонитетельные брусья, через которые крепляются
части АС. Будет не лишним установка «креста» и дополнительной
шайбы для крепления НЧ динамической головки, а так же обработка
АС изнутри звукопоглощающими материалами, например оклейка
паралоном или пенопластом толщиной 5-10 мм, только не стоит
забывать, что оклейка «съест» часть внутреннего
объема и на нее нужно обязательно дать поправку при расчете
размеров корпуса.

    Наилучшие результаты дает монтажная
пена, поскольку толщину наносимого слоя можно регулировать
скоростью выпускания пены из балончика. Если пену выпускать
ОЧЕНЬ медленно, то она получается очень плотной и увеличение
объема не очень большое. Если пену выпускать ОЧЕНЬ быстро,
то она получается гораздо рыхлее, и при застывании сильно
увеличивается в объеме. Если на боковины корпуса наносить
пену от лицевой панели, увеличивая выход пены при приблежении
к задней стенке, а у лицевой панели обеспечивая минимальную
скорость выхода пены, внутренний объем АС приобретет форму
лежащей на боку пирамиды. Подобные хитрости позволяют полностью
решить проблемы стоячих волн, поскольку внутри АС отсутствуют
параллельные плоскости, а неровности застывшей пены лишь усиливают
эффект пирамиды. При использовании подобной технологии следует
более тщательно подойти с расчетам размеров заготовок — внутренний
объем уменьшается ОЧЕНЬ сильно и это требует серьезного увеличения
корпуса АС.

    Ребра для крепления боковин, кроме стяжки
саморезами, рекомендуется, как и в предыдущем варианте проклеить,
но вариантов клеевых масс несколько больше:
    — эпоксидный клей,
смешанный с мелкими опилками, или, что лучше, древесной пылью;

    — МОМЕНТ-СТОЛЯР, но перед стяжкой нанесенному
клею нужно дать немного подсохнуть, до получения консистенции
сливочного масла комнатной температуры. Это позволит более
полно заполнить клеем все неровностимежду деталями АС;
    — полиуритановый клей, например МОМЕНТ-КРИСТАЛ,
которому тоже нужно дать немного подсохнуть. После сборки
места проклейки необходимо хорошенько прогреть феном, что
приведет к образованию в клеевой массе мелких пузырьков, а
сама масса более плотно заполнит неровности между соприкасающимися
деталями корпуса;
    — автомобильный герметик отечественного
производства, именно отечественного, поскольку после застывания
он гораздо жестче, чем импортные герметики;
    — монтажная, полиуритановая пена. Перед
нанесением на склеиваемые детали пену «выпускают»
на не нужный кусок фанеры или ДПС, а затем тщательно перемешивают
металлическим шпатылем до ее «усадки», т.е. до получения
массы по густоте схожей с густой сметаной. После наненсения
и стяжки пена все равно немного расширится и полностью заполнит
все неровности в точке соприкосновения деталей АС.
    После склеивания деталям нужно дать хорошенько
высохнуть в течении 20…26 часов.
    Для увеличения громкости при одной и
той же выходной мощности можно использовать «двойные»
динамические головки — используется параллельное, либо последовательное
соединений двух одинаковых динамиков
для НЧ звена. В этом случае суммарная площадь дифузоров увеличивается,
следотавтельно АС может взаимодействовать с гораздо бОльшим
количеством воздуха, т.е. создавать бОльшее звуковое давление
и от этого субъективная громкость получается значительно выше:

    Тут уже следует отметить, что использование
большого коичества динамиков, в том числе и для деления звукового
диапазона начинает вносить некоторые неприятности — довольно
трудно добится фазировки сигнала в тех местах, где АЧХ соседних
по диапазону динамиков пересекается. Поэтому гнаться за большим
количеством полос для самодельной АС не следует — эту кашу
таким маслом можно очень сильно испортить.
    АС мощностью от 100 до 300 Вт изготавливать
лучше из фанеры, причем поискать придется фанеру толщиной
22 мм. АС так же собирается при помощи брусьев жесткости,
которые проклеиваются. Брусьям лучше придать форму равносторонних
треугольников, где катеты будут крепится к боковинам, а гипотенуза
будет направлена внутрь корпуса.
    Если найти фанеру такой толщины не удается,
то можно использовать фанеру толщиной 8 мм склеенную втрое
— финальная толщина материала получается 24…25 мм. Клеевые
массы перечислены выше.
    В качестве технологического совета можно
лишь порекомендовать сначала нарезать необходимые заготовки
и лишь потом их склеивать, причем сразу же стягивать саморезами.
    При установке внутрь АС «креста»,
что будет не лишним, углы стагивающих брусьев лучше закруглить
— перемещаются уже довольно большие объемы воздуха и вокруг
прямых углов стяжек возможно возникновение турбулетности.
Так же рекомендуется «скруглить» все внутренние
углы, воспользовавшись пластилином или наненся несколько слоев
густого антигравия.
    Еще одной разновидностью акустического
оформления является раздельное исполнение корпусов для каждого
динамика. В таких АС не использутся пассивные фильтры, а сигнал
делится на диапазоны сразу после регулятора громкости усилителя.
Затем разделенный сигнал подается на три отдельные усилители
мощности, которые собственно и работают каждый на свой динамик:

    Было бы не справедливо не упомянуть
о часто используемых в АС «наполнителях» — небольших
катках звукопоглощающего материала, лежащего внутри АС. Подобные
катки позволяют несколько увеличить расчетный внутренний объем
корпуса, однако для того, чтобы правильно изготовить подобный
«наполнитель» необходимо знать его акустические
свойства. Получить характеристики «наполнителя»
в домашник условиях довольно проблематично, поэтому остается
либо отказаться от использования «наполнителя»,
либо опытным путем выяснить необходимый объем и используемый
материал (обычно это распушенная вата, ватин, сентипон).
    При мощностях от 100 Вт так же становится
актуальным обеспечение устойчивости корпуса АС, поскольку
уже производится довольно большая работа для перемещения дифузора
и воздух активно «сопротивляется». Так же желательно
разорвать механическую связь дна АС и пола, на которм устновлена
АС. Для этих целей обычно используют либо штативы, которые
в домашних условия изготовить проблематично, либо используют
стальные шипы, вкручиваемые в дно АС:

    При мощностях выше 200 Вт желательно
усиление лицевой панели АС и желательно использование разноструктурных
материалов, например если лицевая панель изготавливается из
фанеры, то с внутренней стороны приклеивается лист ДСП, толщина
которого в 1,5-2 раза меньше толщины панели. Подобная комбинация
материалов обеспечивает поглощение колебаний в большем звуковом
диапазоне как раз за счет разнородности материалов.
    Для большей усточивости АС ее массу можно
увеличить промазав дно полиуритановой монтажной пеной и уложить
в нее пару-тройку кирпичей, покрыв их сверху той же пеной.
После застывания пены неровности лучше обрезать канцелярским
резаком. «Украденный» внутренний объем необходимо
учитывать при расчете размеров будующей АС.
    Для мощностей свыше 200 Вт лучше использовать
комбинационные материалы — все детали АС склеиваются из 18
мм ДСП и 18 мм фанеры. Фанера используется как наружный слой,
а ДСП — внутренний. Подобная хитрость позволяет немного съэкономить
— ДСП гораздо дешевле фанеры. Внутри АС желательно проклеить
звукопоглощающим материалом, например сшитым втрое ватином,
простроченным вдвое счетверенным сентпоном (сентипон бывает
двойным и счетверенным), 5…10 мм пенопластом. Разная структура
плотно склеенных разноструктурных материалов избавляет от
проблемы резонанса самого корпуса.
    Углы лучше дополнительно стянуть металлическими
уголками — это придат жесткости конструкции и защитит углы
АС от повреждений — АС получаются уже достаточно тяжелыми
и при транспортировке возможны различные удары от которых
чаще всего страдают именно углы.

    Для мощностей ближе к 1000 Вт толщина
материала должна быть уже довольно большой, например два слоя
фанеры 18 мм плюс слой 18 мм ДПС итого уже 54 мм, причем ДПС
вклеивается между слоями фанеры, однако подобыне АС уже переходят
в категорию «для озвучивания», следовательно качесвом
можно пожертвовать в пользу мобильности. На основании этого
можно использовать двойную 18 мм фанеру, внутрь установив
«крест».
    Не трудно заметить, что с увеличением
мощности толщина стенок АС увеличивается. Связанно это прежде
всего с тем, что необходимо изолировать перемещаемый внутри
АС воздух от слушателя. Однако не следует забывать, что корпус
АС тоже может резонировать. Именно для исключения этой неприятности
лучше использовать внутренню оклейку корпусов и сведению к
минимуму получаемых от резонанса призвуков. Проверить резонансную
частоту корпуса не трудно самостоятельно. Для этого необходимо
наклонить АС на 20…25 градусов и бросить на нее сверху резиновую
киянку из котрой предварительно вытащить ручку. Наклон АС
необходим для того, чтобы удар был единичным и киянка отскочила
далеко в сторону.
    Закрепленный на АС микрофон (отверстие
мембраны к корпусу) и подключенный к любому линейному усилителю
на экране осцилографа нарисует и момент удара, и послезвучие,
которое дает сам корпус. Тест конечно довольно грубый, поскольку
в реальности «ударная волна» идет изнутри, а во
время опыта снаружи, тем не менее на основе результатов этого
теста можно судить о том на какой частоте резонирует сам корпус
и как бысро происходит затухание:

    Идеальная АС не резанирует и момент
удара затухает сразу, практически мгновенно, но стенки идеальной
АС состоят из бетона толщиной 1 см на каждый Вт мощности и
такая АС годится больше для насмешек, чем для эксплуатации:

      Отделка АС может самой разной, здесь каких то жестких требований нет. Если корпус
из фанеры и рисунок довольно симпотичен, то корпус можно зашливовать, а затем несколько раз покрыть безцветным
лаком:

      Можно купить шпон ценных пород деревьев
и оклеить АС шпоном под цвет мебели в комнате:

      В салонах автозвука продается так называемая
акустическая ткань, представляющая из себя синтетический войлок.
Материал хорошо клеится и тянется, что позволит отделать АС
на довольно высоком уровне:

      Зашкурив корпус его можно покарсить
автомобильной краской, только давайте поправку на то, что
автоэмали сушаться при высокой температуре. Поэтому придется
воспользоваться специальным отвердителем «ИЗУР»,
пропорции смешивания написанны на упаковке отвердителя, хотя
лучше его добавить на 10-15% больше предлагаемой пропорции:

      Если корпус тщательно зашкурить и зашлифовать,
то его можно оклеить самоклеющеся пленкой, продаваемой в магазинах
«ОБОИ», но материал этот довольно нежный и пользоваться
им стоит, если есть увереность, что АС простоят на своем месте
десяток лет:

      Если планируется частая транспортировка
акустической системы, то будет весьма полезно предусмотреть соответсвующие ручки.
Это особенно актуально для маленькох АС, которых хочется взять
сразу две и для больших, которые попросту имеют большой вес.

    Как самостоятельно собрать активную
АС с повышенным КПД на низких частотах описано ЗДЕСЬ.



Адрес администрации сайта: admin@soundbarrel.ru


НЕ НАШЕЛ, ЧТО ИСКАЛ? ПОГУГЛИ:

Встроенного в гаджет маломощного усилителя с «пищалками» недостаточно. Иногда хочется от «смартфонного» звука гораздо большего. Для этого и нужны колонки с усилителем. А как и из чего сделать акустическую колонку своими руками?

Устройство колонки

Простейшая напольная колонка – ящик или коробка, в которой расположены один широкополосный или несколько узкополосных динамиков. Одному динамику разделительный фильтр не потребуется. Два и более – согласуются по спектру (поддиапазону) звуковых частот. Для улучшения отдачи по низким частотам в колонке предусмотрен фазоинвертор – канал с круглым сечением, в который переотражаются самые низкие частоты.

Кроме динамиков, разделительного фильтра и фазоинвертора активная колонка содержит усилитель и блок питания для него, размещённые в закрытом отсеке в задней части.

Одна из стереоколонок – активная (в ней расположены усилитель, блок питания и выход для другой колонки). Вторая – пассивная (ведомая). Вместо отсоединяемого шнура, между колонками организуется беспроводная связь по Bluetooth – это позволяет вынести колонку в любой угол комнаты, не протягивая провод между ней и второй.

Портативные колонки, кроме связи по Bluetooth, оснащены устройством чтения данных с флешек и карт памяти, простейшим FM-приёмником со сканирующей настройкой, светодиодной лентой с цветомузыкой (или матрицей с бегущей строкой) и рядом других функций. Нередко они снабжены ручкой для переноски.

Из чего можно сделать?

Определившись с несущим материалом корпуса, позаботьтесь об остальных деталях и расходниках.

Что понадобится для изготовления?

Для ускорения работы воспользуйтесь электроинструментом: электродрелью, болгаркой (нужны отрезные и шлифовальные круги по дереву), шуруповёртом и электролобзиком.

Этапы работ по созданию

Функция фильтра – выделять верхние, средние и нижние частоты: соответственно работают «пищалки», «сателлиты» и динамик-сабвуфер.

Из бумаги

Как только стенки колонки будут готовы, смонтируйте и подключите динамики и прочие детали согласно одной из вышеприведённых инструкций.

Из покрышки

Колонка из покрышки не сравнится по согласованию и амплитудно-частотной характеристике с фирменными или самодельными прямоугольными системами. Жёсткость стенок недостаточна – резина и эбонит глушат низкие частоты из-за излишней упругости. Музыкальной стереосистеме нужен большой динамик – по диаметру он должен закрепляться в покрышке, но не проваливаться внутрь. Другую сторону покрышки закрывают фанерой или доской из других пиломатериалов, разместив на ней блок питания и усилитель.

Сама покрышка не должна содержать пробоин, дырок – но поверхностные трещины не влияют на качество звука.

Более совершенной в исполнении окажется конструкция, часть которой со стороны динамика закрыта деревянным кольцом, выпиленным из той же самой фанеры. Динамик закрепляется не на самой покрышке, а на фанерном кольце, которое может быть соединено с задней частью, где расположена глухая стенка из фанеры, с помощью длинных сквозных саморезов или болтов. Такую колонку можно катить по дороге. Но она содержит всего один динамик, т. к. расположить два и более затруднительно в плоском и ограниченном пространстве. Усилитель, блок питания и фильтры размещены на задней стенке.

Из банки Pringles

Простейший, но необычный вариант – алюминиевые, картонные, пластиковые банки и стаканы применяют как колонки, сделав прорези и вставив в них смартфон. Более «продвинутый» – поместить в банку из-под чипсов или стакан подходящий по диаметру динамик. Принцип любой такой колонки основан на том, что звук, переотражаясь от стенок, обретает дополнительную громкость. Но без усилителя и высококачественной колонки хорошего и яркого, красивого звучания вы не получите. Изготовление колонки, динамик которой направлен вверх, из банки от чипсов Pringles аналогично любой конструкции, в качестве корпуса которой используется кусок трубы ПВХ для канализации.

Из бутылки

Не используйте бутылки из закалённого стекла – оно не подлежит обработке и тут же разобьётся на мелкие кубические осколки с притупленными краями.

Из наушников

Этот вариант очень прост в изготовлении. Недостаток – громкость звука не более 30 децибел. Такой звук сравним с радиоточкой, применяется в помещениях, где шум извне невелик.

Если колонки питаются от аккумулятора – вместо блока питания подключите аккумулятор к контроллеру разряда, а сам контроллер – к выводам питания усилителя. К аккумулятору подсоедините контроллер заряда, врезав его разъём в круглые стенки активной колонки. Если вам нужно беспроводное подключение – приобретите и установите в активную колонку аудиоплату Bluetooth.

Полезные рекомендации

О том, как сделать аккустическую систему своими руками, смотрите далее.

Сейчас в продаже (по крайней мере, в крупных городах) можно приобрести самые разнообразные по мощности, конструкции, габаритным размерам и стоимости акустические системы практически на любой вкус, начиная от малогабаритных объемом в 2…3 дм 3 до напольных объемом свыше кубометра. Однако у подавляющего большинства этих систем есть один объединяющий признак: все они типа закрытый ящик.

Это означает, что акустическое оформление наглухо закрыто и диффузор громкоговорителя работает как поршень, цилиндр которого имеет внутри неизменный объем заключенного воздуха.

Акустическое оформление закрытый ящик имеет ряд бесспорных достоинств, среди которых важнейшими являются следующие:

1. Полностью исключено акустическое короткое замыкание между фронтальной и тыльной сторонами диффузора громкоговорителя, что увеличивает относительную (но не абсолютную!) отдачу на крайних низших частотах и, следовательно, уменьшает общую неравномерность частотной характеристики за счет этой части спектра
2. За счет того, что диффузор работает как поршень в закрытом цилиндре, резко возрастает сопротивление внутреннего объема воздуха в футляре, что приводит к быстрому затуханию свободных колебаний диффузора, а это эквивалентно увеличению фактора демпфирования.
3. Благодаря увеличению излучения нижних частот (см. п. 1) удается существенно уменьшить габаритные размеры футляра при сохранении качества звучания в басовом регистре.

Однако, как принято говорить, бесплатным бывает только сыр в мышеловке. За все остальное приходится платить. В случае компрессионных акустических систем платой является их КПД и, следовательно, электрическая мощность, которую необходимо подводить к системе для получения достаточной громкости звучания.

Читатели наверняка обращали внимание на то, что у большинства современных переносных и компактных приемников, магнитол, а также у их автомобильных близнецов регламентируется паспортная выходная мощность в 50, 60, 100 и даже 300 Вт! Между тем абсолютное большинство старых ламповых радиоприемников и радиол даже самого высокого класса имело выходную мощность в 10…20 раз меньшую. Например, у консольной стереорадиолы высшего класса «Симфония» выходная мощность каждого канала не превышала 6 Вт, первоклассные настольные приемники «Латвия», «Мир» «Т-689» имели выходную мощность 5 Вт, хотя при этом громкость их звучания была отнюдь не меньше, а скорее больше, чем у сегодняшней автомагнитолы с паспортной мощностью 2х30 Вт.

В чем же дело? А дело в том, что до начала широкого распространения транзисторной радиоаппаратуры в качестве акустических систем применялись не компрессионные, а исключительно открытые излучатели, т.е. такие, у которых тыльная сторона диффузоров громкоговорителей сообщалась с воздушным объемом помещения через перфорированную заднюю стенку футляра. И хотя такие открытые акустические системы не имели достоинств компрессионных систем, они тем не менее обеспечивали прекрасное качество звучания при значительно меньшей подводимой электрической мощности.

Сравнение двух типов акустических систем приведено для того, чтобы радиолюбитель смог сделать правильный выбор. Дело в том, что сегодняшняя номенклатура мощных оконечных транзисторов дает возможность получить неискаженную выходную мощность в 50 и 100 Вт при исключительно высоком КПД, поскольку специальные схемные решения позволяют этим транзисторам работать в классе В практически без заметных нелинейных искажений. В этом случае использование компрессионных акустических систем не только возможно, но и вполне оправдано.

Иначе обстоит дело с ламповыми усилителями. Современные ламповые оконечные каскады могут работать только в чистом классе А.

Это необходимо, чтобы обеспечить приемлемый уровень коэффициента нелинейных искажений. Но это, как известно, самый неэкономичный режим. Кроме того, мощные оконечные лампы потребляют большой ток по цепи накала, поэтому оказывается, что даже при выходной мощности 10…15 Вт усилитель потребляет от сети свыше 100Вт.

Ясно, что создавать ламповый усилитель с выходной мощностью 100 Вт и более для нормальной раскачки достаточно мощной компрессионной системы просто бессмысленно: он будет потреблять от сети не менее 1 кВт и соответственно выделять тепла наравне с утюгом или электроплиткой.

Отсюда следует, что для лампового усилителя предпочтительнее акустическая система открытого типа. Но именно такие системы сегодня не выпускает практически ни одна фирма ни в России, ни за рубежом. Что же остается делать читателю? Ему остается построить такую систему самому.

Для тех, кто никогда этого не делал, сообщаем, что это вовсе не так просто, как может показаться сначала, и что построить высококачественную акустическую систему ничуть не проще, чем высококачественный усилитель. Поэтому приведем не только подробное описание одной из систем (далеко не самой сложной), но и сопроводим его пояснениями и комментариями, которые помогут грамотно подойти к выбору типов громкоговорителей, определению формы и размеров футляра и конструкционных материалов для ее изготовления.

Начинать конструирование акустической системы следует с задания основных параметров. Главными показателями любой акустической системы являются:

1. Реально воспроизводимый диапазон частот по звуковому давлению.
2. Неравномерность частотной характеристики в этом диапазоне.
3. Реальная величина звукового давления.
4. Коэффициент нелинейных искажений.
5. Потребляемая мощность звукового сигнала.

С этими параметрами напрямую связан выбор типов и числа громкоговорителей, способных решить эту задачу. Здесь снова потребуется небольшое отступление в область теории, без чего многое из дальнейшего рассуждения может оказаться непонятным. Начнем с рассмотрения работы громкоговорителя. Для эффективного излучения самых низких частот диффузор громкоговорителя должен иметь максимально возможную излучающую поверхность (площадь конуса), предельно мягкую подвеску (эластичный гофр и небольшую упругость подвески), что влечет за собой достаточно большую инерционность всей системы. Впрочем, на низших частотах диапазона это практически не сказывается отрицательно на качестве звучания басовых инструментов.

Для эффективного воспроизведения высших частот диапазона (начиная с 8…10 кГц) требования к громкоговорителю меняются на противоположные. Диффузор может быть небольшого размера, но обязательно жестким: очень часто для достижения этой цели бумажный диффузор пропитывают бакелитовым лаком, а у наиболее дорогих моделей (преимущественно западных фирм) делают из пластмассы или легкого дюраля. Подвеска катушки делается жесткой и максимально безынерционной.

Даже сказанного достаточно, чтобы понять, что для эффективного излучения широкого спектра частот одним громкоговорителем не обойтись. И действительно, абсолютное большинство широкополосных акустических систем состоит из трех и более разных излучателей.

Почему из трех, а не двух? Потому что хороший низкочастотный громкоговоритель с низкой частотой собственного механического резонанса эффективно излучает лишь частоты не выше 4…6 кГц, а высокочастотные головки начинают работать с 8…10 кГц, поэтому средний участок рабочего диапазона попадает в «зону провала».

Чтобы этот участок заполнить, обычно в состав системы включают третий, широкополосный громкоговоритель средней мощности (3…5 Вт), к относительно большому диффузору которого приклеен небольшой жесткий конус для улучшения излучения высоких частот. При этом удается достичь полосы частот у таких громкоговорителей в пределах от 60…80 Гц до 10…12 кГц с приемлемой степенью неравномерности.

1. 6ГД-2 РРЗ — в качестве основного низкочастотного (полоса частот 40…5000 Гц, частота собственного резонанса 25…35 Гц, номинальная мощность б Вт, полное сопротивление 8 Ом). Использовался в стереорадиоле высшего класса «Симфония».
2. 4ГД-7 — в качестве среднечастотного «заполняющего» (полоса частот 80…12000 Гц, частота собственного резонанса 50…70 Гц, номинальная мощность 4 Вт, полное сопротивление 4,5 Ом).
3. 1ГД-3 РРЗ — в качестве высокочастотного (полоса частот 5000…18000 Гц, частота собственного резонанса 4500 Гц, номинальная мощность 1 Вт, полное сопротивление (на частоте 10 кГц) 12,5 Ом.

Вероятно, что приобрести сегодня именно эти громкоговорители невозможно. В этом нет ничего страшного, так как имеющиеся в продаже типы не только не хуже указанных, но и нередко превосходят их по основным показателям. Важно лишь при их выборе Придерживаться приведенных соотношений номинальных мощностей (6:4:1) и по возможности — отношений полных сопротивлений. Само собой разумеется, что номинальная мощность заменяющих громкоговорителей не может быть меньше, чем у рекомендованных.

Ну, а для тех, кто не намерен заниматься самостоятельными расчетами и конструированием, приведем подробное описание наиболее простой, но тем не менее вполне отвечающей требованиям Hi-Fi акустической стереосистемы, состоящей из двух одинаковых 10-ваттных колонок — обеспечивающих с большим запасом озвучение помещения площадью до 50 м и специально предназначенной для описанного раньше стереоусилителя 2х8(10) Вт.

Итак, начнем с футляра. Для его изготовления потребуется хорошая, без дефектов (лучше всего авиационная) фанера толщиной 10…12 мм, тщательно высушенная и не коробленная еловая (в крайнем случае — сосновая) доска толщиной 30 мм, лист фанеры толщиной 4 мм для задних стенок, тонкая листовая резина (можно использовать старые автомобильные камеры), а также 20 специальных транспортировочных прокладок-планшетов из рыхлого картона, используемых при упаковке и перевозке куриных яиц, и хороший столярный или казеиновый клей.

Кроме того, понадобятся специальные столярные и плотницкие инструменты для обработки дерева (продольной распиловки толстой доски, распиловки фанеры, выстругивания, вырезки отверстий под громкоговорители в передней доске и перфорации на задних стенках), а также широкие струбцины или ваймы для изготовления клееного переднего щита.

На рисунках даны чертежи отдельных деталей футляра и его общий вид с указанием основных размеров. Что касается числа, формы и размеров отверстий в переднем щите, то они будут определяться исключительно габаритными размерами примененных радиолюбителем громкоговорителей и их количеством. Размеры, приведенные на рисунке, соответствуют громкоговорителям типа 6ГД-2 РРЗ (низкочастотный), 4ГД-7 (среднечастотный) и 1ГД-3 РРЗ (высокочастотный).

Следует отметить, что при использовании громкоговорителей любых других типов их взаимное расположение и координаты центров на переднем щите должны быть сохранены такими, как указано на чертеже. Если вместо одного высокочастотного громкоговорителя будут использованы два одинаковых, их надо разместить рядом, горизонтально и симметрично относительно координат, указанных на чертеже для 1ГД-3. Включать их между собой надо последовательно и синфазно.

Начинать работу следует с наиболее сложной и трудоемкой ее части — изготовления переднего щита. Щит этот собран из отдельных еловых или сосновых брусков, нарезанных из цельной, хорошо высушенной некоробленной доски толщиной не менее 30 мм (в струганом виде). Доску распиливают вдоль на отдельные бруски сечением 30х30 мм и длиной 1,1 м (с технологическим запасом). После тщательной обработки брусков крупной наждачной бумагой из них с помощью столярного или казеинового клея склеивают доску необходимой ширины (с небольшим запасом) и, зажав ее в ваймы или струбцины, оставляют сушить не менее чем на неделю.

В это время можно заняться изготовлением футляров. Для них из 10-миллиметровой фанеры вырезают по две боковые, верхнюю и нижнюю панели, заготавливают деревянные уголки и с помощью клея и шурупов собирают акустическое оформление. В процессе сборки важно выдержать прямоугольность конструкции. Это необходимо чтобы в дальнейшем передняя доска встала на место без перекосов.

Отделать футляр можно шпоном ценных пород (орех, карельская береза) либо оклеить самоклеящейся пленкой «под дерево». Внешняя отделка должна быть полностью закончена до окончательной сборки агрегата.

Теперь нужно изготовить задние стенки. Их вырезают из 4-миллиметровой фанеры точно под размер заднего «окна» акустического оформления.

Затем нужно взять три транспортировочных планшета от яиц и положить на стол «рыхлой» стороной картона вниз. Острым ножом или ножовочным полотном нужно срезать заподлицо все выступающие сверху «гладкие» конусы, после чего наложить все три планшета срезанной стороной на заднюю стенку и через образовавшиеся в планшете отверстия карандашом разметить будущие отверстия в задней стенке.

После того как в фанере будут вырезаны все размеченные отверстия, заднюю стенку нужно покрасить морилкой или другой водорастворимой краской, с внутренней стороны по всей площади наклеить марлю и после ее полного высыхания поверх марли наклеить подготовленные планшеты, проследив, чтобы отверстия в них точно расположились против отверстий в задней стенке. На этом можно изготовление задних стенок считать законченным и вернуться к передней панели.

Если передняя панель хорошо высохла и клей «намертво» связал отдельные бруски в целую доску, нужно аккуратно и с высокой степенью точности обрезать ее под нужный размер. Нужным считается такой размер, чтобы после наклейки на все четыре торцевые стороны доски уплотнительных резиновых полосок-ремней доска плотно и без зазоров входила внутрь футляра с передней стороны. Крепление доски к футляру может быть решено по-разному. В конструкциях автора использовались крепежные скобы-угольники с шайбами и «барашками» от крепления кинескопа к футляру телевизора.

Когда передняя доска точно подогнана к проему оформления и оклеена по торцам резиновыми полосками, можно приступать к вырезанию отверстий под громкоговорители. При этом следует учесть, что диаметр отверстия в доске с точностью до миллиметра должен соответствовать расстоянию между внутренними кромками картонной наклейки на громкоговорителе со стороны диффузора.

После вырезывания всех отверстий внутренние торцевые стороны отверстий нужно тщательно зашкурить наждачной бумагой, протереть от образовавшейся пыли и покрыть любым лаком или нитрокраской. Теперь на наружную сторону доски надо наклеить или натянуть с помощью мелких гвоздиков радиоткань или любую другую, но обязательно редкую (прозрачную) материю. Только после этого на переднюю панель можно устанавливать громкоговорители, обеспечив при этом абсолютно точную их центровку относительно отверстий в доске.

Оставшиеся шесть «яичных» планшетов (на каждый из футляров) нужно прибить или приклеить к внутренним сторонам боковых стенок футляра (по три на каждую стенку) «рыхлым» слоем картона внутрь футляра. Это позволяет практически полностью исключить отражения от боковых и задней стенок футляра и значительно уменьшить пики и провалы в частотной характеристике агрегата по звуковому давлению.

Соединение громкоговорителей между собой производится в соответствии со схемой, приведенной на рис.

Параметры деталей, указанные на этой схеме, соответствуют примененным типам громкоговорителей.

Рассмотрим фазирование громкоговорителей внутри колонок и колонок между собой. Дело это исключительно важное, ибо при неправильном фазировании даже идеально собранная система будет работать из рук вон плохо. К сожалению, многие радиолюбители этого не знают или не придают этому значения, расплачиваясь плохой работой хороших колонок.

Физический смысл фазирования состоит в том, чтобы в группе параллельно, последовательно или смешанно соединенных громкоговорителей, работающих от общей двухпроводной линии, при подаче на вход линии постоянного напряжения положительной или отрицательной полярности диффузоры всех громкоговорителей реагировали одинаково: либо втягивались в магнитный зазор, либо выталкивались из него. Недопустимо, чтобы диффузоры разных громкоговорителей двигались в противоположных направлениях.

На практике дело обстоит немного сложнее. Дело в том, что высокочастотный громкоговоритель подключен к линии через разделительный конденсатор, а среднечастотный зашунтирован дросселем, поэтому при подключении к линии батарейки (1,5 В) можно просто не заметить отклонения диффузора. Так что на время проверки синфазности разделительный конденсатор нужно замкнуть перемычкой накоротко, а дроссель отпаять с одной стороны (любой). Для изменения фазирования любого громкоговорителя нужно поменять местами подходящие к нему провода, а после окончания работы не забыть восстановить временно нарушенную схему.

После того как все громкоговорители внутри каждой из колонок будут сфазированы, следует произвести фазирование колонок между собой. Для этого обе колонки нужно поставить вплотную рядом друг с другом на расстоянии в 2…3 м от оператора «лицом» к нему, включить параллельно и подать от звукового генератора сигнал с частотой 200 Гц очень небольшого уровня, так чтобы звук был едва слышен. Один провод от одной из колонок (любой) нужно разорвать и в образовавшийся разрыв включить длинный отрезок соединительного провода с таким расчетом, чтобы оператор, находясь на расстоянии 3 м от колонок, мог попеременно замыкать и размыкать разорванную цепь.

Если при замыкании разорванной цепи громкость почти не изменяется или очень незначительно увеличивается, значит, колонки сфазированы правильно. Если же при подключении второй, разомкнутой колонки громкость звука резко уменьшается или звук перестает быть слышен совсем, значит, колонки включены в противофазе. В этом случае провода от одной из них (безразлично какой) надо поменять местами и еще раз убедиться, что колонки работают синфазно.

После этого одноименные концы проводов обеих колонок нужно пометить (закрасить краской, обмотать изолентой, надеть хлорвиниловый «чулок»), чтобы потом правильно распаять их на разъемы или другие соединители, исключающие нефазное подключение двух колонок к выходам стереоканалов усилителя. Полезно проверку на синфазность произвести еще раз уже совместно с работающим усилителем, поскольку может оказаться, что вторичные обмотки выходных трансформаторов в двух каналах усилителя имеют на выходе разные фазы. При такой проверке сигнал с частотой 200 Гц от генератора должен быть одновременно подан на оба входа усилителя.

И наконец, последнее замечание о колонках. Поскольку ток при пиковой мощности (10…12 Вт) превышает 3 А, соединительные провода должны иметь достаточное сечение, чтобы на них при длине 3…5 м не возникало заметного падения напряжения сигнала. Лучше всего в качестве соединительных проводов для колонок применять стандартный осветительный шнур от бытовых электроприборов. Провода должны быть цельными, соединения в них недопустимы.

Перед началом эксплуатации акустической системы нужно проверить каждую из них на отсутствие дребезжаний. Для этого на вход усилителя подключают звуковой генератор, уровень сигнала устанавливают соответствующим номинальной мощности акустической системы (в нашем случае 10 Вт) и очень медленно изменяют частоту в пределах всей полосы, от 40 Гц и до 18 кГц, поддерживая выходную мощность неизменной и внимательно прислушиваясь к появлению посторонних призвуков и дребезжаний.

Чаще всего их причиной являются неплотно притянутые шайбы под винтами и шурупами, неплотно привернутая задняя стенка, ненадежно приклеенные звукопоглощающие планшеты, слабо натянутая на передней панели радиоткань либо стружки, опилки и мелкие посторонние предметы, оказавшиеся между диффузором и радиотканью. Все выявленные причины нужно обязательно устранить до начала эксплуатации акустический системы.

И если вы не поленились и выполнили все, что было рекомендовано, автор гарантирует вам великолепное звучание на зависть владельцам 50 и 100-ваттных компрессионных колонок.

1. Колонка или АС?
2. Акустика и электроника
3. Что такое хайфай
4. Динамики
5. Акустика

Сделать звуковые колонки своими руками – с этого у многих начинается увлечение сложным, но очень интересным делом – техникой звуковоспроизведения. Начальным побуждением часто становятся экономические соображения: цены на брендовую электроакустику завышены не чрезмерно – безобразно нагло. Если уж заклятые аудиофилы, не скупящиеся на раритетные радиолампы для усилителей и плоский серебряный провод для намотки звуковых трансформаторов, сетуют на форумах, что цены на акустику и динамики для нее систематически вздуваются, то проблема действительно серьезна. Желаете колонки для дома по 1 млн. руб. пара? Извольте, найдутся и подороже. Поэтому материалы данной статьи рассчитаны в первую очередь для самых-самых начинающих:
им нужно быстро, просто и недорого убедиться, что творение рук своих, на все для которого ушло средств в десятки раз меньше, чем на «крутой» бренд, может «петь» не хуже или по крайней мере сравнимо. Но, возможно, кое-что из изложенного окажется откровением и для мэтров любительской электроакустики
– если будет удостоено прочтением оными.

Колонка или АС?

Звуковая колонка (КЗ, колонка звуковая) это один из видов акустического оформления электродинамических головок громкоговорителей (ГГ, динамиков), предназначенный для технико-информационного озвучивания больших общественных помещений. Вообще же акустическая система (АС) состоит из первичного излучателя звука (ИЗ) и его акустического оформления, обеспечивающего требуемое качество звучания. Домашние АС по большей части с виду похожи на звуковые колонки, поэтому их так и прозвали. Электроакустические системы (ЭАС) имеют в своем составе также электрическую часть: провода, клеммы, разделительные фильтры, встроенные усилители мощности звуковой частоты (УМЗЧ, в активных АС), вычислительные устройства (в АС с цифровой расфильтровкой каналов) и др. Акустическое оформление бытовых АС размещается как правило в корпусе, отчего они и выглядят более-менее вытянутыми вверх колоннами.

Акустика и электроника

Акустика идеальной АС возбуждается во всем диапазоне слышимых частот 20-20 000 Гц одним широкополосным первичным ИЗ. Электроакустика медленно, но уверенно идет к идеалу, однако лучшие результаты показывают пока еще АС с разделением частот на каналы (полосы) НЧ (20-300 Гц, низкие частоты, басы), СЧ (300-5000 Гц, средние) и ВЧ (5000-20 000 Гц, высокие, верха) или НЧ-СЧ и ВЧ. Первые, естественно, называются 3-х полосным, а вторые – 2-х полосными. Начинать осваиваться в электроакустике лучше всего с 2-полосных АС: они позволяют в домашних условиях без излишних затрат и сложностей получить звук качества до высокого Hi-Fi (см. ниже) включительно. Звуковой сигнал от УМЗЧ или, в активных АС, маломощный от первичного источника (плеера, звуковой карты компьютера, тюнера и т.п.) распределяется по частотным каналам разделительными фильтрами; это называется расфильтровкой каналов, как сами разделительные фильтры.

Далее в статье рассматривается преимущественно, как сделать колонки, обеспечивающие хорошую акустику. Электронная часть электроакустики – предмет особого серьезного обсуждения, и не одного. Здесь нужно заметить только, что, во-первых, поначалу не нужно браться за близкую к идеальной, но сложную и дорогую цифровую расфильтровку, а применить пассивную на индуктивно-емкостных фильтрах. Для 2-полосной АС нужна всего одна вилка разделительных фильтров низких и высоких частот (ФНЧ/ФВЧ).

Для расчета разделительных лестничных фильтров АС есть специальные программы, напр. JBL Speaker Shop. Однако в домашних условиях индивидуальная настройка каждой вилки под конкретный экземпляры динамиков, во-первых, не бьет по производственным расходам в серийном производстве. Во-вторых, замена ГГ в АС требуется только в исключительных случаях. Значит, к расфильтровке частотных каналов АС можно подойти нетрадиционно:

1. Частоту раздела НЧ-СЧ м ВЧ принимают не ниже 6 кГц, иначе не получится достаточно равномерной амплитудно-частотной характеристики (АЧХ) всей АС в области СЧ, что очень плохо, см. далее. К тому же, при высокой частоте раздела фильтр получается недорогим и компактным;
2. Прототипами для расчета фильтра берут звенья и полузвенья фильтров типа K, т.к. их фазочастотные характеристики (ФЧХ) абсолютно линейны. Без соблюдения этого условия АЧХ в области частоты раздела получится существенно неравномерной и в звучании появятся призвуки;
3. Для получения исходных к расчету данных нужно измерить импеданс (полное электрическое сопротивление) НЧ-СЧ и ВЧ ГГ на частоте раздела. Указанные в паспорте ГГ 4 или 8 Ом – их активное сопротивление на постоянном токе, а импеданс на частоте раздела будет больше. Измеряется импеданс достаточно просто: ГГ подключают к генератору звуковых частот (ГЗЧ), настроенному на частоту раздела, с выходом не слабее 10 В на нагрузку в 600 Ом через резистор заведомо большого сопротивления, напр. 1 кОм. Можно воспользоваться маломощным ГЗЧ и УМЗЧ высокой верности. Импеданс определяется по отношению напряжений звуковой частоты (ЗЧ) на резисторе и ГГ;
4. Импеданс НЧ-СЧ звена (ГГ, головки) принимают за характеристическое сопротивление?н фильтра низких частот (ФНЧ), а импеданс ВЧ головки – за?в фильтра высоких частот (ФВЧ). То, что они разные – ну и шут с ними, выходное сопротивление УМЗЧ, «раскачивающего» АС, пренебрежимо мало по сравнению с тем и тем;
5. Со стороны УМЗЧ ставят звенья ФНЧ и ФВЧ отражающего типа, чтобы не перегружать усилитель и не отбирать мощность у сопряженного канала АС. К ГГ обращают, наоборот, поглощающие звенья, что отдача от фильтра не давала призвуков. Таким образом, ФНЧ и ФВЧ АС будут иметь не менее звена с полузвеном;

Приобщаясь к электроакустике, знать о том, как устроены и работают в акустических системах динамики, нужно следующее. Возбудитель динамика – тонкая катушка из провода, колеблющаяся в кольцевом зазоре магнитной системы под воздействием тока звуковой частоты. Катушка жестко связана с собственно излучателем звука в пространство – диффузором (на НЧ, СЧ, иногда – на ВЧ) или тонкой, очень легкой и жесткой купольной диафрагмой (на ВЧ, редко – на СЧ). Эффективность излучения звука сильно зависит от диаметра ИЗ; точнее – от его отношения к длине волны излучаемой частоты, но вместе с тем с увеличением диаметра ИЗ растет и вероятность возникновения нелинейных искажений (НИ) звука вследствие упругости материала ИЗ; точнее – не бесконечной его жесткости. Борются с НИ в ИЗ, выполняя излучающие поверхности из звукопоглощающих (антиакустических) материалов.

Диаметр диффузора больше диаметра катушки, и в диффузорных ГГ он и катушка крепятся к корпусу динамика отдельными гибкими подвесами. Конфигурация диффузора – полый конус с тонкими стенками, обращенный вершиной к катушке. Подвес катушки держит одновременно и вершину диффузора, т.е. его подвес двойной. Образующая конуса может быть прямолинейной, параболической, экспоненциальной и гиперболической. Чем круче конус диффузора сходится к вершине, тем выше отдача и меньше НИ динамика, но одновременно сужается его частотный диапазон и возрастает направленность излучения (сужается диаграмма направленности ДН). Сужение ДН сужает также зону стереоэффекта и отодвигает ее от фронтальной плоскости пары АС. Диаметр диафрагмы равен диаметру катушки и отдельного подвеса для нее нет. Это резко снижает КНИ ГГ, т.к. подвес диффузора – весьма заметный источник НИ звука, а материал для диафрагмы можно брать очень жесткий. Однако хорошо излучать звук диафрагма способна только на достаточно высоких частотах.

Катушка и диффузор или диафрагма вместе с подвесами составляют подвижную систему (ПС) ГГ. У ПС есть частота собственного механического резонанса Fр, на которой подвижность ПС резко возрастает, и добротность Q. Если Q>1, то динамик без правильно подобранного и выполненного акустического оформления (см. далее) на Fр захрипит на мощности меньше номинальной, не то что пиковой, это т. наз. запирание ГГ. К искажениям запирание не относится, т.к. является конструкторско-производственным браком. Если 0,7

Эффективность передачи ИЗ энергии электрического сигнала звуковым волнам в воздухе определяется мгновенным ускорением диффузора/диафрагмы (кто знаком с матанализом – второй производной его смещения по времени), т.к. воздух – легко сжимаемая и очень текучая среда. Мгновенное ускорение катушки, толкающей/тянущей диффузор/диафрагму, должно быть несколько больше, иначе она не «раскачает» ИЗ. Несколько, но не намного. В противном случае катушка будет изгибать и заставлять вибрировать излучатель, что приведет к появлению НИ. Это т. наз мембранный эффект, при котором в материале диффузора/диафрагмы распространяются продольные волны упругости. Попросту говоря, диффузор/диафрагма должны чуть-чуть «тормозить» катушку. И тут опять противоречие – чем сильнее излучатель «тормозит», тем сильнее он излучает. На практике «торможение» излучателя делают таким, чтобы его НИ во всем диапазоне частот и мощностей укладывались в норму для заданного класса Hi-Fi.

Примечание, вывод:
не пытайтесь «выжать» из динамиков того, чего они не могут. Напр., АС на 10ГДШ-1 можно построить с неравномерностью АЧХ на СЧ в 2 дБ, но по КНИ и динамике он все равно тянет на Hi-Fi не выше начального.

На частотах до Fр мембранный эффект не проявляется никогда, это т. наз. поршневой режим работы ГГ – диффузор/диафрагма просто ходят вперед-назад. Выше по частоте тяжелый диффузор все больше не успевает за катушкой, мембранное излучение начинается и все усиливается. На некоторой частоте динамик начинает излучать только как гибкая мембрана: на стыке с подвесом его диффузор уже неподвижен. При 0,7

Мембранный эффект резко улучшает отдачу ГГ, т.к. мгновенные ускорения вибрирующих участков поверхности ИЗ оказываются очень большими. Это обстоятельство широко используется конструкторами ВЧ и частично СЧ ГГ, спектр искажений которых сразу уходит в ультразвук, а также при конструировании ГГ не для Hi-Fi. КНИ ГГ с мембранным эффектом и ровность АЧХ АС с ними сильно зависят от моды мембраны. На нулевой моде, когда вся поверхность ИЗ дрожит как бы сама себе в такт, Hi-Fi до среднего включительно можно добиться и на НЧ, см. далее.

Примечание:
частота, на которой ГГ переходит с «поршня на мембрану», а также изменение мембранной моды (не рост, она всегда целочисленная) существенно зависят от диаметра диффузора. Чем он больше, тем ниже по частоте и сильнее динамик начинает «мембранить».

Вуферы

Высококачественные поршневые НЧ ГГ (попросту – «поршня»; по-английски woofers, лающие) делают с относительно небольшим, толстым, тяжелым и жестким диффузором из антиакустики на очень мягком латексном подвесе, см. поз 1 на рис. Тогда Fр оказывается ниже 40 Гц или даже ниже 30-20 Гц, а Q

Периоды волн НЧ долгие, все это время диффузор в поршневом режиме должен двигаться с ускорением, потому и ход диффузора делается длинным. НЧ без акустического оформления не воспроизводятся, но оно всегда в той или иной степени замкнуто, изолировано от свободного пространства. Поэтому диффузору приходится работать с большой массой т. наз. присоединенного воздуха, для «раскачки» которой требуется значительное усилие (отчего поршневые ГГ иногда называют компрессионными), также как и для ускоренного перемещения тяжелого диффузора с малой добротностью. По этим причинам магнитную систему поршневой ГГ приходится делать очень мощной.

Несмотря на все ухищрения, отдача поршневых ГГ мала, т.к. развивать большое ускорение на длинных волнах НЧ диффузору нельзя: упругости воздуха не хватит, чтобы принять отдаваемую энергию. Он растечется в стороны, а динамик уйдет в запирания. Чтобы повысить отдачу и плавность хода подвижной системы (для уменьшения КНИ на больших уровнях мощности), конструкторы пускаются во все тяжкие – применяют магнитные системы дифференциальные, с полурассеянием и др. экзотику. КНИ дополнительно снижают, заполняя магнитный зазор невысыхающей реологической жидкостью. В итоге лучшие современные «поршня» достигают динамического диапазона в 92-95 дБ, причем КНИ на номинальной мощности не превосходит 0,25%, а на пиковой – 1%. Все это очень хорошо, но цены – мама, не горюй! $1000 за пару с дифмагнитами и реозаливкой для домашней акустики подобранных по отдаче, резонансной частоте и гибкости подвижной системы это еще не предел.

Примечание:
НЧ ГГ с реологическим заполнением магнитного зазора пригодны только в НЧ звенья 3-полосных АС, т.к. совершенно не способны работать в мембранном режиме.

Есть у поршневых ГГ еще один серьезный порок: без сильного акустического демпфирования они могут механически разрушиться. Опять-таки, попросту: за поршневым динамиком должна быть слабо связанная со свободным пространством своего рода воздушная подушка. Иначе диффузор на пике сорвет с подвеса и он вылетит наружу вместе с катушкой. Поэтому ставить «поршня» можно не во всякое акустическое оформление, см. далее. Кроме того, поршневые ГГ не терпят принудительного затормаживания ПС: катушка сгорает сразу. Но это уже редкий случай, диффузоры динамиков обычно рукой не придерживают и спички им в магнитный зазор не вставляют.

Умельцам на заметку

Известен «народный» способ повысить отдачу поршневых ГГ: к штатной магнитной системе с тыла, ничего не переделывая в динамике, прочно прикрепляют дополнительный кольцевой магнит отталкивающейся стороной. Именно отталкивающейся, иначе при подаче сигнала катушку сразу оторвет от диффузора. Перемотать динамик в принципе можно, но очень сложно. И еще никогда нигде ни один динамик от перемотки не стал лучше или хотя бы остался таким, как был.

Но речь вообще-то не о том. Энтузиасты данной доработки утверждают, что поле внешнего магнита концентрирует поле штатного около катушки, отчего растет ускорение ПС и отдача. Это верно, но Hi-Fi ГГ это очень точно сбаласированная система. Отдача, действительно, немного увеличивается. Но вот КНИ на пике сразу «прыгает» так, что искажения звука становятся хорошо слышны и неискушенными слушателями. На номинале звук может стать даже чище, но без динамики Hi-Fi уже на хайфай.

Ведущие

Так по-английски (managers) называются СЧ ГГ, т.к. именно на СЧ приходится подавляющая часть смысловой нагрузки музыкального опуса. Требования к СЧ ГГ для Hi-Fi много мягче, поэтому большую их часть делают традиционной конструкции с большим диффузором, отлитым из целлюлозной массы заодно с подвесом, поз. 2. Отзывы об СЧ ГГ купольных и с металлическими диффузорами противоречивы. Превалирует в основном тон, мол, жестковат звук. Любители классики жалуются, что смычковые от динамиков «не бумажных» визжат. Звук СЧ ГГ с пластиковыми диффузорами почти все признают тусклым и в то же время жестким.

Ход диффузора СЧ ГГ делают коротким, т.к. его диаметр сравним с длинами волн СЧ и передача энергии в воздух не затруднительна. Для увеличения затухания упругих волн в диффузоре и, соотв., уменьшения НИ вместе с расширением динамического диапазона в массу для отливки диффузора Hi-Fi СЧ ГГ добавляют мелко нарезанные волокна шелка, тогда динамик почти во всем диапазоне СЧ работает в поршневом режиме. В результате применения этих мер динамика современных СЧ ГГ среднего ценового уровня оказывается не хуже 70 дБ, а КНИ на номинале не выше 1,5%, чего вполне достаточно для высокого Hi-Fi в городской квартире.

Примечание:
шелк добавляют в материал диффузора почти всех хороших динамиков, это универсальный способ снизить КНИ.

Чирикалки

По-нашему – пищалки. Как вы уже догадались, это tweeters, ВЧ ГГ. Пишется с одним t, это не название соцсети для сплетен. Сделать хорошую «пищалку» из современных материалов было бы вообще просто (спектр НИ сразу уходит в ультразвук), если бы не одно обстоятельство – диаметр излучателя почти во всем диапазоне ВЧ оказывается того же порядка или меньше длины волны. Из-за этого возможна интерференция на самом излучателе вследствие распространения в нем упругих волн. Чтобы не дать им «зацепки» для излучения в воздух как попало, диффузор/купол ВЧ ГГ должен быть как можно более гладким, с этой целью купола делают из металлизированного пластика (он лучше поглощает упругие волны), а металлические купола полируют.

Критерий выбора ВЧ ГГ указан выше: купольные универсальны, а поклонникам классики, требующим обязательно «поющих» мягких верхов, более подойдут диффузорные. Эти лучше брать эллиптические и ставить в АС, ориентируя их длинную ось вертикально. Тогда ДН динамика в горизонтальной плоскости будет шире, а зона стерео больше. Еще в продаже есть ВЧ ГГ со встроенным рупором. Их мощность можно принимать в 0,15-0,2 от мощности НЧ звена. Что до технических качественных показателей, то любая ВЧ ГГ пригодна для Hi-Fi любого уровня, лишь бы по мощности подходила.

Ширики

Это просторечное прозвище широкополосных ГГ (ГГШ), не требующих расфильтровки частотных каналов АС. Излучатель простой ГГШ с общим возбуждением состоит из НЧ-СЧ диффузора и жестко связанного с ним ВЧ конуса, поз. 3. Это т. наз. коаксиальный излучатель, отчего ГГШ называют еще коаксиальными динамиками или попросту коаксиалами.

Идея ГГШ – отдать мембранный режим ВЧ конусу, где он особо не навредит, а диффузор на НЧ и внизу СЧ пусть работает «на поршне», для чего НЧ-СЧ диффузор гофрируют поперек. Так делаются широкополосные ГГ для начального, иногда и среднего Hi-Fi, напр. упоминавшийся 10ГД-36К (10ГДШ-1).

Первые ГГШ с ВЧ конусом пошли в продажу в начале 50-х, но доминирующего положения на рынке так и не достигли. Причина – склонность к переходным искажениям и затягивание атаки звука оттого, что конус от толчков диффузора болтается и хлябается. Слушать, как Мигель Рамос играет на электрооргане «Хаммонд», через коаксиал с конусом невыносимо тягостно.

Коаксиальные ГГШ с раздельным возбуждением НЧ-СЧ и ВЧ излучателей, поз. 4, этого недостатка лишены. В них ВЧ звено приводится в движение отдельной катушкой от ее собственной магнитной системы. Гильза ВЧ катушки проходит сквозь катушку НЧ-СЧ. ПС и магнитные системы расположены коаксиально, т.е. по одной оси.

ГГШ с раздельным возбуждением на НЧ по всем техпараметрам и субъективным оценкам звука не уступают поршневым ГГ. На современных коаксиальных динамиках можно строить очень компактные АС. Недостаток – цена. Коаксиал для высокого Hi-Fi обходится, как правило, дороже комплекта НЧ-СЧ + ВЧ, хотя и дешевле НЧ, СЧ и ВЧ ГГ для 3-полосной АС.

Авто

Автомобильные динамики формально относятся тоже к коаксиальным, но на деле это 2-3 отдельных ГГ в одном корпусе. ВЧ (иногда и СЧ) ГГ подвешиваются перед диффузором НЧ ГГ на кронштейне, см. справа на рис. в начале. Расфильтровка всегда встроенная, т.е. на корпусе всего 2 клеммы для подключения проводов.

Задача у автодинамиков специфическая: прежде всего «перекричать» шумы в салоне автомобиля, поэтому их конструкторы с мембранным эффектом особо не борются. Но динамический диапазон автодинамикам по той же причине нужен широкий, не менее 70 дБ, а их диффузоры делают обязательно с шелком или применяют др. меры подавления высших мембранных мод – хрипеть динамик не должен и в машине на ходу.

Как следствие – автодинамики в принципе пригодны для Hi-Fi до среднего включительно, если подобрать к ним подходящее акустическое оформление. Во все АС, описанные далее, можно ставить автодинамики подходящего размера и мощности, тогда не нужны будут вырез под ВЧ ГГ и расфильтровка. Одно условие: штатные клеммы с зажимами нужно очень аккуратно удалить и поставить взамен них ламели под распайку. Колонки из автомобильных динамиков современной разработки позволяют слушать хороший джаз, рок, даже отдельные произведения симфонической музыки и многие – камерной. Скрипичные квартеты Моцарта они, конечно, не потянут, но ведь такие динамичные и наполненные смыслом опусы слушают очень немногие. Обойдется же пара автодинамиков в несколько раз, до 5 раз, дешевле, чем 2 комплекта ГГ с компонентами фильтров для 2-полосной АС.

Резвые

Friskers, от frisky, так американские радиолюбители прозвали малогабаритные ГГ малой мощности с очень тонким и легким диффузором, во-первых, за высокую отдачу – пара «резвых» по 2-3 Вт озвучивает комнату в 20 кв. м. Во-вторых – за жесткий звук: «резвые» работают только в мембранном режиме.

Производители и продавцы «резвые» в особый класс не выделяют, т.к. они, по идее, не Hi-Fi. Динамик как динамик, в любом китайском радио или дешевых компьютерных колонках такие. Однако на «резвых» можно сделать хорошие колонки для компьютера, обеспечивающие Hi-Fi до среднего включительно в окрестности рабочего стола.

Дело в том, что «резвые» способны воспроизводить весь звуковой диапазон, нужно только уменьшить их КНИ и сгладить АЧХ. Первое достигается добавкой шелка в диффузор, тут нужно ориентироваться по производителю и его (не торговым!) спецификациям. Напр., все ГГ канадской фирмы Edifier с шелком. Кстати, Edifier – французское слово и читается «эдифье», а не «идифайер» на английский манер.

Ровняют АЧХ «резвых» двояко. Мелкие всплески/провалы убирает уже шелк, а бугры и впадины побольше устраняют акустическим оформлением со свободным выходом в атмосферу и демпфирующей предкамерой, см. рис; пример такой АС см. далее.

Акустика

Зачем вообще нужно акустическое оформление? На НЧ размеры излучателя звука очень малы сравнительно с длиной звуковой волны. Если просто положить динамик на стол, волны от фронтальной и тыльной поверхностей диффузора тут же сойдутся в противофазе, погасят друг друга, и басов вообще слышно не будет. Это называется акустическим коротким замыканием. Просто заглушить динамик с тыла на НЧ нельзя: диффузору придется сильно сжимать малый объем воздуха, отчего частота резонанса ПС «прыгнет» так высоко, что динамик просто не сможет воспроизвести басы. Отсюда следует главная задача любого акустического оформления: либо погасить излучение от тыльной стороны ГГ, либо перевернуть его на 180 градусов и в фазе переизлучить с фронта АС, не допуская в то же время расходования энергии движения диффузора на термодинамику, т.е. на сжатие-расширение воздуха в корпусе АС. Дополнительная задача – по возможности сформировать на выходе АС сферическую звуковую волну, т.к. в этом случае зона стереоэффекта наиболее широка и глубока, а влияние акустики помещения на звучание АС наименьшее.

Примечание, важное следствие:
для каждого корпуса АС конкретного объема с определенным акустическим оформлением существует оптимальный диапазон мощностей возбуждения. Если мощность ИЗ мала, он не раскачает акустику, звук будет тусклый, искаженный, особенно на НЧ. Чрезмерно мощный ГГ уйдет в термодинамику, отчего начнутся запирания.

Назначение корпуса АС с акустическим оформлением – обеспечить наилучшее воспроизведение НЧ. Прочность, устойчивость, внешний вид – само собой. Акустически домашние АС оформляются в виде щита (динамики, встроенные в мебель и строительные конструкции), открытого ящика, открытого ящика с панелью акустического сопротивления (ПАС), закрытого ящика нормального или уменьшенного объема (малогабаритные акустические системы, МАС), фазоинвертора (ФИ), пассивного излучателя (ПИ), рупоров прямого и обратного, четвертьволнового (ЧВ) и полуволнового (ПВ) лабиринтов.

Встроенная акустика – предмет особого обсуждения. Открытые ящики из эпохи ламповых радиол, получить от них в квартире приемлемое стерео нереально. Из прочих начинающему для первой своей АС лучше всего остановить выбор на ПВ лабиринте:

• В отличие от прочих, кроме ФИ и ПИ, ПВ лабиринт позволяет улучшить басы на частотах ниже собственной резонансной частоты динамика НЧ.
• Сравнительно с ФИ ПВ лабиринт конструктивно и в настройке несложен.
• По сравнению с ПИ ПВ лабиринт не требует дорогих покупных дополнительных компонент.
• Коленчатый ПВ лабиринт (см. ниже) создает ГГ достаточную акустическую нагрузку, имея в то же время свободную связь с атмосферой, что дает возможность применять НЧ ГГ и с длинным, и с коротким ходом диффузора. Вплоть до замены в уже построенных АС. Разумеется, только парой. Излученная волна в таком случае будет практически сферической.
• В отличие от всех, кроме закрытого ящика и ЧВ лабиринта, акустическая колонка с ПВ лабиринтом способна сгладить АЧХ НЧ ГГ.
• АС с ПВ лабиринтом конструктивно легко вытягиваются в высокую тонкую колонну, что облегчает их размещение в небольших помещениях.

Насчет предпоследнего пункта – вы удивлены, если опытный? Считайте это одним из обещанных откровений. И см. ниже.

ПВ лабиринт

Лабиринтными часто считают акустическое оформление типа глубокая щель (Deep Slot, разновидность ЧВ лабиринта), поз. 1 на рис., и сверточный обратный рупор (поз. 2). Рупоров мы еще коснемся, а что до глубокой щели, то это фактически ПАС, акустический затвор, обеспечивающий свободную связь с атмосферой, но не выпускающая наружу звук: глубина щели – четверть длины волны частоты ее настройки. В этом легко убедиться, замерив с помощью остронаправленного микрофона уровни звука перед фронтом динамика и в раскрыве щели. Резонанс на кратных частотах подавляется выстилкой щели звукопоглотителем. АС с глубокой щелью тоже демпфирует любые динамики, но повышает их резонансную частоту, хотя и меньше, чем закрытый ящик.

Исходный элемент ПВ лабиринта – открытая полуволновая труба, поз. 3. Как акустическое оформление она непригодна: пока волна с тыла доберется до фронта, ее фаза перевернется еще на 180 градусов, и получится все то же акустическое короткое замыкание. На АЧХ ПВ труба дает высокий резкий пик, вызывающий запирание ГГ на частоте настройки Fн. Но что уже важно – Fн и частота собственного резонанса ГГ f (которая выше – Fр) теоретически никак между собой не связаны, т.е. можно рассчитывать на улучшение басов ниже f (Fр).

Простейший способ превратить трубу в лабиринт – перегнуть ее пополам, поз. 4. Это не только сфазирует фронт с тылом, но и сгладит резонансный пик, т.к. пути волн в трубе теперь будут различны по длине. Таким способом в принципе можно сгладить АЧХ до любой наперед заданной степени ровности, наращивая количество колен (оно должно быть нечетным), но на деле использовать более 3-х колен получается очень редко – мешает затухание волны в трубе.

В камерном ПВ лабиринте (поз. 5) колена разбиты на т. наз. резонаторы Гельмгольца – сужающиеся к заднему концу полости. Это еще улучшает демпфирование ГГ, сглаживает АЧХ, уменьшает потери в лабиринте и увеличивает эффективность излучения, т.к. тыльное выходное окно (порт) лабиринта всегда работает с «подпором» со стороны последней камеры. Разгородив камеры на промежуточные резонаторы, поз. 6, можно с диффузорной ГГ добиться АЧХ, почти удовлетворяющей требования абсолютного Hi-Fi, но настройка каждой из пары таких АС требует где-то от полугода (!) труда опытного специалиста. Когда-то в некоем узком кругу лабиринтно-камерную АС с разделением камер прозвали кремоной, с намеком на уникальные скрипки итальянских мастеров.

На деле для получения АЧХ под высокий Hi-Fi оказывается достаточно всего пары камер на колено. Чертежи АС такой конструкции даны на рис; слева – российской разработки, справа – испанской. Та и другая – очень хорошая напольная акустика. «Для полного счастья» россиянке не мешало бы позаимствовать и испанки связи жесткости, поддерживающие перегородку (буковые палочки диаметром 10 мм), а взамен дать сглаживание изгиба трубы.

В обеих этих АС проявляется еще одно полезное свойство камерного лабиринта: его акустическая длина больше геометрической, т.к. звук несколько задерживается в каждой камере, прежде чем пройдет дальше. По геометрии эти лабиринты настроены где-то на 85 Гц, но измерения показывают 63 Гц. Реально нижняя граница частотного диапазона оказывается 37-45 Гц в зависимости от типа НЧ ГГ. Если динамики с расфильтровкой от S-30B переставить в такие корпуса, звук меняется поразительно. В лучшую сторону.

Диапазон мощностей возбуждения для данных АС – 20-80 Вт пиковых. Звукопоглощающая выстилка там и там – синтепон 5-10 мм. Настройка не всегда необходима и несложна: если бас глуховатый, порт симметрично с обоих сторон прикрывают кусочками пенопласта до получения оптимального звучания. Делать это нужно не спеша, каждый раз прослушивая по 10-15 мин один и тот же отрезок фонограммы. В нем обязательно должны быть сильные СЧ с крутой атакой (контроль СЧ!), напр., скрипка.

Jet Flow

Камерный лабиринт успешно сочетается с обычным извитым. Пример – настольная акустическая система Jet Flow (реактивный поток) разработки американских радиолюбителей, произведшая в 70-х настоящий фурор, см. рис. справа. Ширина корпуса по внутри – 150-250 мм под динамики 120-220 мм, в т.ч. «резвые» и автодинамики. Материал корпуса – сосна, ель, МДФ. Звукопоглощающая выстилка и настройка не требуются. Диапазон мощностей возбуждения – 5-30 Вт пиковых.

Примечание:
с Jet Flow сейчас путаница — под тем же брендом идут в продажу струйные излучатели звука.

Для резвых и компьютера

Сгладить АЧХ автодинамиков и «резвых» можно и в обычном извитом лабиринте, устроив перед входом в него компрессионную демпфирующую (не резонирующую!) предкамеру, обозначена K на рис. ниже.

Эта мини-акустика предназначена для ПК взамен старой дешевой. Динамики используются те же, но как они звучать начинают – просто удивительно. Если диффузор с шелком, иначе смысла нет огород городить. Дополнительное достоинство – цилиндрический корпус, на котором интерференция СЧ близка к минимальной, меньше она только на сферическом корпусе. Рабочее положение – с наклоном вперед-вверх (АС – звуковой прожектор). Мощность возбуждения – 0,6-3 Вт номинальных. Сборка производится в след. порядке (клей – ПВА):

• На дет. 9 клеят пылевой фильтр (можно использовать обрывки капроновых колготок);
• Дет. 8 и 9 оклеивают синтепоном (обозначено желтым на рис.);
• Собирают пакет перегородок на стяжке и проставках;
• Вклеивают синтепоновые кольца, обозначенные зеленым;
• Пакет оборачивают, проклеивая, ватманом до толщины стенок в 8 мм;
• Обрезают корпус в размер и оклеивают предкамеру (выделено красным);
• Вклеивают дет. 3;
• После полной просушки шкурят, красят, приделывают подставку, монтируют динамик. Провода к нему проходят по изгибам лабиринта.

О рупорах

У рупорных АС высокая отдача (вспомните, зачем он вобще, рупор-то). Старая 10ГДШ-1 через рупор орет так, что уши вянут, а соседи «счастливы по самое не могу», отчего рупорами многие и увлекаются. В домашних АС используются извитые рупоры как менее громоздкие. Обратный рупор возбуждается тыльным излучением ГГ и с ПВ лабиринтом сходен тем, что поворачивает фазу волны на 180 градусов. Но в остальном:

1. Конструктивно и технологически много сложнее, см. рис. ниже.
2. Не улучшает, а наоборот, портит АЧХ АС, т.к. АЧХ любого рупора неравномерна и рупор не является резонирующей системой, т.е. исправить его АЧХ нельзя в принципе.
3. Излучение из порта рупора существенно направленно, а волна его скорее плоская, чем сферическая, так что хорошего стереоэффекта ждать не приходится.
4. Не создает значительной акустической нагрузки ГГ и в то же время требует значительной мощности для возбуждения (еще вспомним – шепчут ли в переговорный рупор). Динамический диапазон рупорных АС можно вытянуть в лучшем случае до базового Hi-Fi, и у поршневых динамиков с очень мягким подвесом (стало быть, хороших и дорогих) диффузор при установке ГГ в рупор вырывается очень даже не редко.
5. Дает призвуков больше любого другого типа акустического оформления.

Корпус

Корпус для динамиков лучше всего собирать на буковых шкантах и клею ПВА, его пленка сохраняет демпфирующие свойства долгие годы. Для сборки одну из боковин кладут на пол, ставят днище, крышку, переднюю и заднюю стенку, перегородки, см. рис. справа, и накрывают другой боковиной. Если наружные поверхности идут под окончательную отделку, можно использовать стальной крепеж, но обязательно с проклеиванием и герметизацией (пластилин, силикон) не клеевых швов.

Гораздо большее значение для качества звучания имеет выбор материала корпуса. Идеальный вариант – музыкальная ель без сучков (они источник призвуков), но найти ее большие доски для АС нереально, елки ведь очень суковатые деревья. Что до пластиковых корпусов АС, то они хорошо звучат только промышленного производства цельнолитые, а любительские самоделки из прозрачного поликарбоната и пр. это средства самовыражения, а не акустика. Скажут вам, что такая хорошо звучит – попросите включить, послушайте и поверьте ушам своим.

Вообще с натуральными древесными материалами для АС туго: совершенно прямослойная сосна без дефектов дорога, а прочие доступные строительные и мебельные породы дают призвуки. Лучше всего использовать МДФ. Упомянутая выше Edifier давно уже полностью на нее перешла. Пригодность любого прочего дерева для АС можно определить след. образом:

1. Тест производится в тихом помещении, в котором самому нужно предварительно пробыть в тишине от получаса;
2. Отрезок доски длиной ок. 0,5 м кладут на призмы из отрезков стального уголка, уложенные на расстоянии 40-45 см друг от друга;
3. Костяшкой согнутого пальца стучат прим. в 10 см от любой из призм;
4. Повторяют простукивание точно по центру доски.

Если в обоих случаях малейшего подзвона не слышно, материал пригоден. Тем лучше, чем мягче, глуше и короче звук. По результатам такого теста можно сделать хорошие АС даже из ДСП или ламината, см. видео ниже:

Видео: простая колонка из ламината для телефона своими руками

Шипы

Напольные и настольные АС устанавливаются на специальные ножки – акустические шипы – исключающие обмен вибрациями АС с полом или столешницей. Акустические шипы есть в продаже, но цены – сами понимаете, специзделие. Так вот, точно такими же конфигурацией (цилиндр, переходящий в конус с закругленным носиком) и свойствами материала обладают грузики для строительных и плотничных отвесов. Цена – сами понимаете. Любые колонки смело ставьте на шипы из грузиков для отвесов, с необычной для них задачей они справятся прекрасно.

На сегодняшнем рынке акустической техники представлено множество звуковых систем – они могут быть разного типа, мощности и дизайна, подобрать можно колонки на любой вкус и под любые потребности. Однако не всегда покупные колонки являются идеальным вариантом. Многим хочется попробовать сделать акустические устройства своими руками – от осознания того, что это не продукт с китайского завода, а нечто, созданное собственными силами, колонки даже станут субъективно лучше звучать.

Конечно, купить колонки гораздо проще и, вероятно, дешевле. Но собрать свои собственные колонки не так уж трудно. Сложность процесса зависит от нескольких факторов:

• Какие колонки вам нужны. Хочется ли собрать полноценную многоканальную систему или простую стереопару, мощными они должны быть или не очень, широкополосными или многополосными. От всего этого зависит, в первую очередь, сложность расчетов, а затем уже – сложность сборки.
• Количество имеющихся деталей. Масштаб проекта может быть разным – кто-то собирает только корпус, а электрические детали покупает в готовом виде, а кто-то самостоятельно делает даже контролирующую микросхему (кроссовер) и усилитель. Единственное, что во всех случаях покупается – это динамические излучатели, поскольку собрать их вне заводских условий практически невозможно.
• Опыт и навыки. Главное, что нужно иметь – прямые руки, способные на достойном уровне заниматься деревообработкой, поскольку в случае сборки колонок своими руками именно от качества изготовления корпуса зависит итоговое качество акустической системы.

Если вы уверены, что готовы самостоятельно собрать колонки, нужно заготовить инструменты и материалы, и можно приступать. Оставим в стороне вопрос о том, какого типа будет итоговая акустическая система – это не важно, общие принципы сборки аналогичны независимо от того, собираются ли маленькие фронтальные колонки или огромная и мощная система 5.1. Отличаться будет, в принципе, только объем работ и количество расчетов.

Проектирование колонок

Прежде, чем приступать к изготовлению акустических устройств своими руками, нужно разобраться, из чего и в каком виде они могут быть сделаны. В первую очередь следует узнать, каким может быть корпус колонки.

Качества корпуса играет огромную роль в придании звуку чистоты и громкости. Если коробка будет собрана с грубыми конструктивными ошибками, последствия могут быть самыми разными – от простого ухудшения качества звука (например, он будет слишком глухим) до полной неработоспособности колонки. Не стоит волноваться раньше времени – точно все рассчитав, все получится на весьма достойном времени. Если какие-то огрехи и будут, вряд ли их можно будет определить невооруженным ухом. Стоит также помнить, что в работе с деревом дециметр погрешности – не погрешность, так что незначительные ошибки вполне простительны.

Первое, что нужно выбрать – это форма будущих колонок. Она может быть практически любой, но для самостоятельной работы лучше всего выбрать традиционную прямоугольную форму. Если планируется изготовление не широкополосной колонки, а сабвуфера, то форма должна быть кубической. Учтите также, что при изготовлении низкочастотной колонки требуются максимально точные расчеты объема колонки, а также фазоинвертора, иначе басы будут воспроизводиться недостаточно качественно, что сведет смысл работы на нет.

Размеры колонки могут быть также разными. Если будет использоваться большой набор динамиков – вплоть до трех среднечастотных, одного высокочастотного твиттера и низкочастотного сабвуфера – колонка, разумеется, должна быть высокой. При этом она может быть узкой – объема вполне хватит для качественного звучания. В целом, о расчете объема можно сказать много – но все особо точные расчеты не имеют особого смысла, если вы не обладаете ушами, способными улавливать малейшие отклонения амплитуды звука от идеально прямой линии. Так что достаточно приблизительно подсчитать необходимый объем, исходя из диаметра и мощности динамического излучателя. Если колонка многополосная, за основу берется низкочастотный громкоговоритель.

Один из важнейших моментов – правильный выбор материала. Стенки корпуса колонки могут быть сделаны из разных видов материала, главное, чтобы он отвечал трем требованиям:

• жесткость – чтобы стенки не гнулись под действием вибрации динамиков;
• легкость;
• доступная цена.

Лучше всего подходит древесно-стружечная плита средней плотности, или МДФ. Цельное дерево не подойдет по той причине, что оно слишком гибкое и создает эффект резонанса. Кроме того, колонка не является абсолютно статичным объектом – при работе в ней всегда происходят незаметные невооруженным глазом колебания и подобные движения, из-за чего непрессованная древесина сравнительно быстро рассыхается и приходит в негодность. Одна из немногих пород дерева, которая может быть использована для производства колонки своими руками – это эбен, или черное дерево, которое является самым твердым из всех сортов древесины, а также идеально полируется. Однако, черное дерево весьма дорогое, поэтому в большинстве случаев не подойдет – все-таки одной из целей самостоятельной работы является экономичность.

Еще один возможный вариант материала – многослойная фанера. Ее легко обрабатывать, а после сборки корпуса можно отделать любым декором – например, натуральным шпоном. Единственный ее минус – не самая высокая жесткость, так что для большей прочности конструкции придется дополнительно выпиливать ребра, которые будут помещены внутрь короба.

Кроме описанных материалов возможно использование ГВЛ или ЦСП – они сами по себе обладают неплохими показателями звукоизоляции, что позволяет несколько сэкономить на защитном материале. Однако они имеют высокую массу и весьма непросты в обработке. Пластик и вовсе использовать не рекомендуется – оставим полимеры заводским производителям. Таким образом, лучше всего остановить выбор на ДСП, особенно ламинированной – она и по свойствам лучше, и выглядит неплохо, имитируя практически любой материал – например, то же черное дерево.

В итоге колонка должна иметь следующие качества:

• Ровную амплитудно-частотную характеристику – этот параметр отражает качество звука, поскольку представляет собой разницу между получаемым электрическим сигналом и выдаваемыми звуковыми волнами. Именно на получение идеальной АЧХ должны быть направлены все усилия при изготовлении самодельной колонки. На качество АЧХ влияет множество факторов – это и правильность расположения деталей колонки внутри корпуса, и качество использованных материалов, и даже окружающая среда.
• Достойный КПД. Поскольку в динамике электрический сигнал преобразуется в механические движения диффузора – колебания его мембраны, которые и создают звук – коэффициент полезного действия всегда получается весьма низким. Нужно постараться поднять его как можно выше. Помочь в этом сможет правильный подбор деталей.
• Субъективное качество звука – колонку должно быть приятно слушать, потому что пользоваться ею будет не прибор для измерения характеристик звука, а вы сами.
• Симпатичный дизайн – чем привлекательнее выглядит колонка, тем приятнее будет пользование ею.

Полностью подготовившись к работе и начертив примерный проект колонки, можно приступать к изготовлению колонки своими руками.

Технология создания акустического устройства

Один из главных принципов, которым нужно руководствоваться при работе – аккуратность. Нужно максимально внимательно производить все замеры, прежде чем приступать к выпиливанию деталей, а перед их скреплением необходимо все примерять друг к другу.

Этапы изготовления колонки таковы:

1. На заготовленных листах ДСП расчерчиваются стенки будущего корпуса. На стенках нужно разметить места для установки динамиков – отверстия должны быть круглыми и идеально подходить под размеры излучателей, чтобы в итоге не было никаких щелей.
2. Детали выпиливаются. Если доска лакированная, лучше пилить ее отделанной стороной вверх, чтобы не повредить декоративное покрытие.
3. Как скрепить стенки колонки? Можно воспользоваться двумя способами: либо использовать клей или эпоксидную смолу, либо просто скрутить шурупами. В первом случае нужно делать все очень осторожно, чтобы колонку не перекосило. Для прижатия смазанных клеем деталей друг к другу можно воспользоваться системой тисков. Скреплять стенки тонкими шурупами также нужно аккуратно, чтобы они вошли под идеально прямым углом.
4. Корпус должен быть герметичным, поэтому, если стыки стенок недостаточно плотные, щели нужно заполнить войлоком, пропитанным клеем. Если задняя панель будет съемной, по ее краю нужно наклеить полимерный или резиновый уплотнитель.
5. Если короб будет закрытым, вместо обивки стенок звукоизоляцией вату или поролон можно засыпать прямо так, заполнив им весь объем колонки. Главное, чтобы он не соприкасался с задней поверхностью диффузора. Кроме того, должен быть сформирован канал от излучателя до фазоинвертора.
6. Не обязательно производить расчеты длины фазоинвертора – она прекрасно подбирается опытным путем. Диаметр же подсчитать легко – например, для динамика диаметром более 100 мм отлично подойдет труба шириной 5 см. Длина же определяется следующим образом – берутся две самодельные трубки из картона и вставляются друг в друга, а затем размещаются в отверстии, предназначенном для фазоинвертора. Затем колонку нужно включить и двигать трубки относительно друг друга до тех пор, пока поток воздуха из отверстия не станет наиболее активным.
7. Когда корпус будет собран, останется только разместить в нем динамики и усилитель. Излучатели подключаются либо последовательно, либо параллельно в зависимости от требуемых характеристик колонки.

При соблюдении технологии у вас, несомненно, получится весьма качественная колонка.

Создание колонок своими руками: видео

Акустические колонки

То, каким будет качество звука в машине, напрямую зависит от месторасположения колонок. Кроме того в этом деле имеет значение и резонанс корпусов.
Поэтому корпус колонки, применяемой в данном случае, должен быть выполнен из материала, имеющего достаточный резонанс. В результате этого самым подходящим вариантом будет – создание колонок своими руками.
О том,как самому сделать акустические колонки, можно узнать из нашей статьи. Информация поможет узнать не только, как сделать акустические колонки самому, но и как собрать настоящую акустическую систему.

Создание условий для колонки

В первую очередь необходимо узнать, каких размеров будет колонка. Для этого следует определиться с местом ее расположения.

Чаще всего колонку устанавливают в багажнике, поскольку здесь есть достаточно места, чтобы ей хватило пространства. Кроме того в багажном отсеке также создается своеобразный резонанс, поэтому музыка звучит здесь немного иначе.
Установить колонки можно и возле заднего стекла, однако здесь они должны будут иметь более компактные размеры, так как массивные колонки сюда могут не поместиться.

Примечание. Однако это опять же зависит от положения колонки: стоя или лежа.

Измерение размеров

Чтобы узнать размер ящика для колонки следует:

• Определиться с местом ее размещения.
• Определить, сколько пространства можно отвести для установления .
• Измерить размер отведенной площади.

Примечание: для колонки в багажном отсеке вполне хватит 30 см длины. А вот колонки, установленные за задним сиденье не должны иметь более 15 см.

Выбор материала

Для создания колонки вполне подойдут такие материалы:

• ДСП. Кстати найти данный материал можно намного проще, чем остальные, так как он часто встречается в продаже. Кроме того, его цена является вполне доступной.

  Преимущество данного материала заключается в том, что он обладает довольно большой отдачей, поэтому звук динамиков не будет искажаться. Также этот материал является самым легким, поэтому конструкция не будет обладать слишком большим весом.
• Твердая резина (эбонит). Изделия получаются довольно неплохими, однако звук будет немного приглушенным. Да и найти в продаже куски эбонита прямоугольной формы не так-то просто.
  Кроме того изделие может иметь неприятный запах. Самое главное преимущество: эбонит трудно воспламеняется, поэтому при коротком замыкании корпус колонки не сгорит.

• Древесина. Подойдет древесина любого дерева.
  При этом лучше отдавать предпочтение дубу или сосне, так как с их помощью можно создать неплохой резонанс. Также преимуществом материала является его привлекательный внешний вид.

Примечание: такое изделие можно даже будет покрасить, поэтому оно получится очень красивым.

Создание корпуса

Выполнить корпус можно любым удобным способом.
Самым подходящим вариантом является следующий:

• При помощи ножовки вырезать детали из материала.
• Выбрать детали, к которым будут крепиться динамики. В их центральной части следует сделать отверстия круглой формы.

Примечание: диаметр отверстия должен совпадать с диаметром нижней части динамика.

• Также необходимо вырезать небольшие кольца, которые будут крепиться снизу проделанных отверстий (чтобы динамик надежно фиксировался). Форма этих колец должна напоминать тарелку без дна.
• Приклеить кольца к деталям.
• Вокруг колец в деталях сделать еще отверстия в форме треугольника с закругленными углами.

Примечание: это необходимо для того, чтобы звук проникал и в корпус, а не выходил только наружу.

• Для внутренней части корпуса следует также изготовить небольшие перегородки (их длина должна соответствовать длине самого корпуса). С их помощью будет удерживаться фазоинвертор.
• Сделать небольшие порты, через которые будут закрепляться клеммы.

Сборка колонки

Чтобы собрать все детали в одно целое, следует:

• Соединить детали корпуса при помощи клея или саморезов: прямоугольные части по бокам, нижнюю часть, а также часть с отверстием сверху.
• Внутри заполнить колонку синтетическим пухом.
• Установить динамик на предназначенное место.

Примечание: проводку динамика можно вынуть через любое отверстие, которое создается удобным способом.

• Покрасить каркас лаком. Таким образом, у него появится законченный внешний вид.

Примечание: для покраски не обязательно использовать лак. Для этого может пригодиться черная краска. А некоторые детали можно вообще выполнить в другом цвете.

Создание акустической системы

Акустическая система не всегда свидетельствует о наличии колонок.
Произвести работу по созданию акустической системы в машине можно так:

• Изготовить подиумы из пены. Для этого:
• Сделать шаблон из картона. Приложить его к месту, где должен быть подиум.

• Используя шаблон, вырезать основание для подиума. С этой целью может пригодиться обычная фанера и арматура.
• Основание состоит из двух колец. При этом диаметр первого кольца должен соответствовать диаметру защитной сетки. А вот диаметр второго – диаметру колонки.
• Кольца необходимо соединить между собой при помощи саморезов.
• Вырезать шесть брусочков для создания наклона. Склеить все детали между собой.
• В каркас залить монтажную пену и оставить так, пока она не высохнет.
• Получится более интересный вариант, если вместо фанеры использовать небольшие куски различных пород деревьев. При этом следует подбирать сухие кусочки дерева, не имеющие трещин. Сверху все следует тщательно покрыть лаком, чтобы конструкция стала более надежной. Для большей эффективности все можно закрепить при помощи двух реек.
• Вмонтировать динамики в гнезда и установить подиумы.

Таким образом, создать акустические колонки(см.) можно прямо у себя дома и своими руками. Цена такого удовольствия не будет высокой, так как потратиться нужно будет только на покупку материала.
Да и вообще, использовать можно любые старые динамики. Главное, чтобы они работали и были в неплохом состоянии.
Конечно, прежде чем начинать данный процесс, стоит пересмотреть различные фото и видео с этой тематикой. Инструкция также пригодится.

Колонка — это акустическая система весьма скромных размеров, имеющая в себе один или несколько громкоговорителей со встроенным усилителем. Звуковые колонки используются для увеличения громкости звука, а звук увеличивается с помощью динамиков. Динамики состоят из двух магнитов: обычно это керамический постоянный магнит и электрический магнит, работу которого контролирует звуковой аудиоусилитель. Благодаря этим магнитам при их взаимодействии образуется звук. Колонки делятся еще на две категории: пассивные — то есть, в которых не встроен аудиоусилитель, например, наушники; и активные — соответственно колонки, которые имеют свой встроенный аудиоусилитель. Система активных колонок имеет собственное питание. В данной статье вы увидите, как изготовить самодельную активную акустическую систему своими руками . Эту колонку можно подключать и к компьютеру, и к телефону, и в плееру и так далее. Для изготовления данной самоделки мне понадобились:

Материалы:


1) Два динамика мощностью 3 ватт каждый (они будут служить в качестве источника звука);
2) Трех с половиной миллиметровый штекер для подключения акустической колонки к разным устройствам;
3) (усилитель будет принимать звуковые сигналы с какого-нибудь устройства и передавать их к колонкам усиливая эти сигналы);
4) Переключатель для выключения питания колонки;
5) Провода для соединения контактов;
6) Изолирующая лента для изоляции проводов и прочих нужд;
7) USB штекер для подключения к питанию;
8) Термоусадочные трубки для изоляции оголенных контактов;
9) Фанера (из фанеры будет изготовлен корпус, так как это самый доступный материал);
10) Саморезы для сборки корпуса.

Инструменты:


1) Электрический паяльник для пайки проводов;
2) Клеевой пистолет и термоклей для склеивания некоторых деталей и для изоляции контактов;
3) Канцелярский нож для чистки проводов от изоляции и для прочих нужд;
4) Зажигалка для термоусадочных трубочек;
5) Ножовка для пиления фанеры;
6) Лобзик для пиления круглых и прочих отверстий на фанере;
7) Электрическая дрель для сверления отверстий;
8) Отвертка для закручивания саморезов;
9) Линейка и карандаш для черчения пометок на фанере для корпуса колонки;
10) Наждачная бумага для шлифовки корпуса;
11) Кусачки для резки проводков и лишних контактов;
12) Циркуль для черчения окружностей.

Процесс изготовления самодельной активной колонки.

Подготовим два трех ватных громкоговорителя, 3.5-миллиметровый разъем и аудиоусилитель PAM 8403 и соединяем их контакты с помощью соединительных проводов.

Характеристики динамиков записаны с обратной их стороны, а именно вот они:

Разъем на 3.5 миллиметров имеет три контакта: левый канал, правый канал и общий. Бывают еще четырех контактные штекеры: левый и правый каналы, общий и микрофон; но в этой колонке нету микрофона да и зачем, поэтому можно не использовать четырех контактный штекер. Значения контактов штекера изображены на фотографии.

Аудиоусилитель будем использовать , заказанный с АлиЭкспресс очень хорошего качества как говорилось ранее. Этот усилитель питается от напряжения пять вольт, поэтому будущую колонку можно будет подключать и к ноутбуку,и к заряднику телефона…

Так же будем использовать кнопку питания для выключения колонки.

Берем провода и зачищаем их кончики от изоляции с помощью канцелярского нажа для будущей пайки.

Припаиваем эти провода к аудио усилителю с помощью электрического паяльника, но при этом очень аккуратно, чтобы не испортить и не повредить усилитель.

В моем случае синий провод — это плюс, а коричневый провод — минус.

Лишние торчащие контакты отрезаем с помощью кусачек для того, чтобы выглядело аккуратней.

Закрепляем провода между собой с помощью изолирующей ленты.

Должно получиться вот так, как показано на фотографии.

Теперь припаиваем провод питания к усилителю с USB штекером. Да, в конце статьи провод будет белого цвета, так как я его перепаял из-за недостаточной длины, так что особо не судите.

Зачищаем провода USB провода и один из проводков припаиваем с помощью электрического паяльника к переключателю питания колонки.

Изолируем проводок с помощью термоусадки.

Теперь полученные два провода припаиваем к аудио усилителю обязательно соблюдая полярность: в моем случае коричневый — минус, синий — плюс.

Снова лишнее на плате откусываем кусачками.

Вот что у меня получилось:

Теперь к аудиоусилителю припаиваем провод с 3.5 миллиметровым штекером.

Провод должен иметь не менее трех контактов, но лучше ровно три.

Зачищаем провода и припаиваем их к 3.5 миллиметровому штекеру.

Теперь припаиваем провода к аудиоусилителю, но каждый проводок в свое место.

По цветам провода припаиваем их к плате, а именно черный провод — это левый канал, что отмечено на плате буквой L; красный проводок — это правый канал, что отмечено на усилителе латинской буквой R; а зеленый проводок — это общий канал, что отмечено на усилителе соответственно латинской буквой G.

Теперь изолируем 3.5 миллиметровый штекер термоусадкой и термоклеем.

В общем у меня получилось вот так, как на фото.

Теперь начинается более сложный процесс, а именно заготовка корпуса.

На фанере чертив прямоугольник, при разделении которого на пополам получим два одинаковых квадрата, в каждую из которых по центру квадратов с помощью циркуля чертим окружности равного диаметра для будущих посадочных мест динамиков.

С помощью электрической дрели сверлим отверстие для продевания лобзика в это отверстие.

Выпиливаем прямоугольник с помощью ножовки.

С помощью ручного лобзика вырезаем окружности из прямоугольной детали корпуса колонки.

В полученные два отверстия легко вставляются трех ваттные динамики.

И еще две прямоугольные детали одинаковых размеров.

Пока из всего полученного собираем корпус.

Теперь надо аудиоусилитель закрепить на передней части корпуса.

Для этого сверлим отверстие с помощью электрической дрели, надо чтобы в это отверстие свободно и надежно устанавливался усилитель.

С внутренней стороны детали около просверленного отверстия с помощью канцелярского ножа выковыриваем углубление для платы усилителя.
