Как поставить ангельские глазки на Приору?

Наверное, впервые многие автомобилисты увидели ангельские глазки на автомобилях BMW, которые завораживали своих хищным взглядом практически каждого. Перед этим взглядом, особенно в ночи не могу устоять никто, кто-то чувствовал опасность, кто-то восхищение, но как бы это не было, ангельские глазки в первую очередь символизируются с автомобилями BMW. В результате развития светодиодной индустрии поставить на свой автомобиль ангельские глазки может каждый автолюбитель, не исключая владельца автомобиля Lada Priora, о которой сегодня и пойдет речь. Это скорее молодежный автомобиль линейке автомобилей Lada, так как зачастую на улицах можно встретить «заниженные», тонированные и с мощными ударами сабвуфера автомобили марки Lada Priora, а данное поведение как раз присуще именно молодому поколению.

Не исключением в качестве тюнинга стали и так называемые ангельские глазки, которые очень хорошо вписываются в образ Приору. Прекрасно поняли это и сами производители, поэтому вы запросто сможете найти, даже в небольшом городке ангельские глазки для своей Приоры. Поставить ангельские глазки на Приору можно двумя способами: первый – купить специальный и комплект в магазине и установить ( процесс установки ангельских глазок на приору будет описан ниже ), а второй – изготовить ангельские глазки на Проиру самостоятельно своими руками. Процесс изготовления также будет описан.

Установка заранее купленных ангельских глазок не Приору дело довольно кропотливое и непростое.

Итак, для того, чтобы разобрать фары вам понадобится определить тип фары: киржач или Bosh и такие инструменты, как фен ( подойдет бытовой ), плоскозубцы, острый нож, плоская отвертка, герметик и самое главное – огромный запас терпения.

Первое:

Возьмите фен и начните греть фару в том месте, где с помощью герметика крепится стекло к пластику.

Второе:

По мере того, как нагреется пластик, его постепенно необходимо отгибаться. Делать это необходимо по всему кругу крепления стекла. Сделать это довольно просто, но главное – аккуратность и терпение. Как стекло начнет немного отходить, следует вставить между ним и пластиком плоскую отвертку, с помощью которой в последствии можно будет отделять стекло от герметика во внутренней части фары. Делать это необходимо по всей фаре.

Третье:

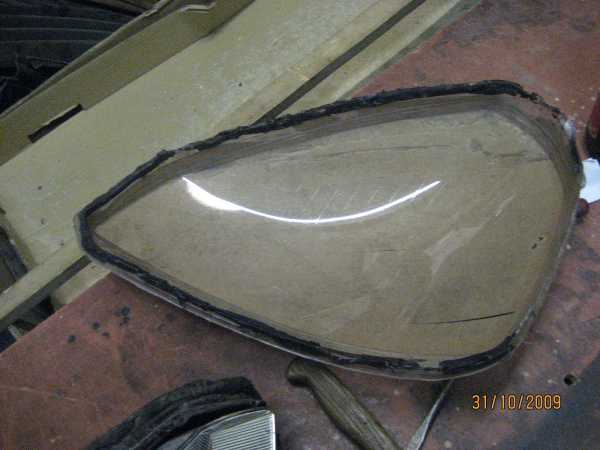

Необходимо снять стекло и установить ангельские глазки. Установка их зависит от конструкции. Зачастую это либо готовые кружки, либо светодиодная лента, а точнее светодиодные кольца. Кстати, светодиодные кольца купить можно весьма недорого, за одно светодиодное кольца придется выложить лишь 150 рублей.

Четвертое:

Накладываете плюс и минус на габаритные огни, то есть подключаете фары к источники питанию. Светодиодные кольца будут работать теперь как габаритные огни, то есть для их включения необходимо лишь включить габариты.

Пятое:

Подключите фару к источнику питания и проверьте их работу.

Шестое:

Соберите фару.

Седьмое:

Проклейте герметиком и отложите ее на 4 часа. Потом можно будет устанавливать все на место и довольствоваться проделанной работой.

Своими руками изготовить ангельские глазки для Приоры не менее проще.

Первое:

Приобретаем светодиодную ленту, кстати, для лучшего эффекта подойдет светодиодная лампа H7, которая обладает более мягким светом.

Второе:

Подгоните светодиодную ленту по форме ангельских глазок.

Третье:

Сделайте надрезы.

Четвертое:

Необходимо покрасить ленту в цвет, который вам больше нравится, но не закрашивать ее полностью.

Пятое:

Закрепить ленту в трех местах и приклеить ее к пластику.

Шестое:

«Кинуть» плюс и минус и подключить к источнику питания.

На этом работа завершена, о сборке и разборке фары было сказано выше.

avtotel.com

Ангельские глазки на «Приору»: как сделать самому?

Мода устанавливать ангельские глазки на «Приору» пошла от владельцев BMW, вдохновленных красивым видом оптики старой третьей серии. Благодаря простоте установки ангельских глазок на «Приору» своими руками, теперь такой тюнинг делает подавляющее большинство автомобилистов.

Основные преимущества подобного тюнинга

Чаще всего устанавливаются ангельские глазки наВАЗ 2106, поскольку передняя часть этой модели имеет четыре круглых фары, во многом напоминая упомянутую выше БМВ. Но поскольку форма фар позволяет выполнить процедуру без существенных изменений конструкции, оптику других моделей (к примеру, ВАЗ 2105) придется немного дорабатывать. Решив установить на «Приору» своими руками тюнингованный свет фар, владелец воспользуется следующими преимуществами:

чтобы выполнить работына «Приоре», не нужно владеть большим запасом знаний. Достаточно, например, посмотреть видео от владельцев, после чего можно поэтапно приступать к модернизации;
установить ангельские глазки можно практически на любой автомобиль компании ВАЗ. Наиболее часто эта операция практикуется среди автомобилистов, которые ездят наВАЗ 2101;
владелец будет удовлетворен своими фарами, поскольку они получат не только привлекательный вид в ночное время, но и улучшат общее качество оптики;
установка на «Приору» ангельских глазок предусматривает применение доступных по стоимости материалов;

монтируя, ангельские глазки, например, наВАЗ 2110 своими руками, хозяин не столкнется с юридическими проблемами, потому что такой вид тюнинга не запрещен на территории России;
на прямоугольных фарах (к примеру, ВАЗ 2105) значительно улучшится визуальное восприятие транспортного средства ночью;
ранее установленный комплект можно без труда перенести на другой автомобиль. Если оборудование стоит на «Приоре», потом можно будет поставить ангельские глазки на «Калину» своими руками.

И это далеко не полный перечень преимуществ, которые предлагает данный вид тюнинга.

Особенности выполнения работ

Перед тем как украсить фары ВАЗ 2109 ангельскими глазками, необходимо приобрести в электромагазине некоторые инструменты и материалы.

Обратите внимание! В магазинах не продаются готовые комплекты осветительной системы для транспортного средства. Будьте готовы к тому, что ее придется изготавливать собственноручно.Делают это путем приобретения деталей, указанных ниже.

Перед тем как сделать ангельские глазки своими руками, купите следующие элементы:

5-6 палочек из пластика. Длина должна соответствовать габаритам оптики. Соответственно, примеряя наВАЗ 2112 комплект палочек, не факт, что они без проблем подойдут и для другой модели;
термостойкий герметик. Нужно убедиться, что он выдержит температурный режим наВАЗ 21099 и остальных авто;
кабель;
9-вольтная батарейка;
резисторы;
диоды или лента. Создавая оптику из светодиодной ленты, следует отдавать предпочтение продукции, имеющей маркировку SMD 5050. Она имеет 60 диодов на одном метре длины. Выбор цвета – личное дело самого владельца. Некоторые ставят ангельские глазки наВАЗ 2110 красного цвета, другим нравится синяя светодиодная лента в фары ВАЗ 2110;
запасные стекла на фары. Могут понадобиться в том случае, если в машине уже установлены стекла, имеющие царапины, сколы и другие дефекты. Стекла освежат внешний вид автомобиля.

Что касается инструментов, возьмите с собой паяльник с припоем и кислотой, отвертку и накидные ключи для разборки фары наВАЗ 2107 и установки ангельских глазок. Практика показывает, что ангельские глазки из оргстекла пользуются меньшей популярностью, так как их вытесняет конструкция с применением трубочек и влагозащищенной светодиодной ленты.

После того как все детали приобретены, можно ставить ангельские глазки наВАЗ 2112 (впрочем, как и на любое другое авто).

Разогрейте трубку для ангельских глазок наВАЗ 2114, используя для этого строительный фен. Делайте это до тех пор, пока она не начнет полноценно гнуться. В противном случае поставить их на «Калину» будет невозможно. Следите за формой – по мере необходимости адаптируйте ее под оптику транспортного средства.

С помощью круглой салатницы или кофейной банки возьмите трубку под ангельские глазки ВАЗ 2110 и согните ее так, чтобы она получилась идеально круглой. Подождите до тех пор, пока трубка не застынет полностью. Затем отпилите края трубки для ангельских глазок наВАЗ 2109 так, чтобы вовнутрь можно было пропихнуть два светодиода (по одному на каждый конец). Соберите светодиоды и резистор, заизолируйте контакты, но перед этим зашлифуйте места, где они будут подключаться. В противном случае оптика на «Калине» может замкнуть.

На каждой трубке под ангельские глазки наВАЗ 2107 сделайте насечки. Оптимальный шаг – от двух до двух с половиной миллиметров. От краев отступайте на сантиметр-полтора.

Далее мастер устанавливает спаянные диоды. В процессе пайки следует соблюдать полярность, чтобы ток всегда уравнивался. Спаивать и резать ленту надо только в тех местах, которые отведены под обработку. Если все будет сделано правильно, ставим светодиоды в трубку.

Чтобы оптика наВАЗ 2108 держалась без проблем, необходимо использовать термостойкий клей. Суперклей и его разновидности использовать не рекомендуется, так как его химический состав может повредить отражатель. То же самое касается и старых моделей – к примеру, при установке такой системы наВАЗ 2106 своими руками.После этого подключаем провода, идущие от резистора, к штатной электрике, либо подводим провода к специальному выключателю, обязательно запитав их от проводки. После этого проверяем работоспособность наВАЗ 2115. Уверены – результат превзойдет все ожидания!

svetun.ru

Ангельские глазки на приору | Авто тюнинг

Многие владельцы Лады Приора задаются вопросом, как сделать более привлекательной оптику своего автомобиля, чтобы выделиться в городском потоке и добавить дополнительное освещение. И одним из решенийданного вопроса является установка ангельских глазок.

Конечно, можно не заморачиваться и просто купить ангельские глазки на приору, тем более, что они продаются как отдельно от оптики, так и вместе с ней. Это все хорошо, но наша статья для того кто не ищет легких путей, и в речь ней пойдет о том, как можно сделать и установить ангельские глазки самостоятельно.

Инструмент для установки ангельских глазок

Итак, как сделать ангельские глазки в домашних условиях. Для работы понадобиться прозрачный стержень из пластика, который способен выдерживать высокую температуру. Умельцы из народа советуют искать в магазинах, где продаются жалюзи и шторы. Из инструментов потребуются: кусачки либо пила по металлу, пассатижи, паяльник, бормашинка с отрезным диском либо напильник, фен строительный. В качестве светящихся элементов на ангельские глазки, можно использовать светодиоды. На одно кольцо необходимо два светодиода. Так же понадобятся резисторы — 2 Ком. Фиксироваться кольца будут с помощью простого герметика.

Придаем форму кольца пластиковому стержню

Сделать это просто с помощью какого-либо круглого предмета. К примеру, обычной банки, размер ее необходимо подбирать в зависимости от величины кольца, которое в результате надо будет получить. Для придания стержню формы колечка, его надо нагреть, сделать это можно либо духовке или же, при помощи обычного строительного фена. Разогрев пластиковую палочку, накручиваем ее на банку. Выполнять это нужно очень аккуратно. В итоге вышло четыре колечка. Если кольца получились неровными, а концы не располагаются напротив друг друга, то необходимо заново разогреть колечко и выровнять его.

Работаем со светодиодами

Продолжаем мастерить ангельские глазки на приору, и нам потребуются светодиоды. Замеряем их диаметр и длину, высверливаем отверстия с обоих концов трубки-кольца под размеры светодиодов. Ножки диодов надо укоротить, чтобы их длина осталась не больше 5 мм от корпуса полупроводника. Далее необходимо спаять «ножки» диодов между собой. Минус припаивается к минусу, а плюс — к плюсу. Ножка с меткой «плюс» располагается там, где более широкое утолщение.

Следующим шагом будет припаивание проводов, к ножкам светодиодов. Лучше всего брать цветные провода, чтобы в дальнейшем можно было легко установить их полярность. Дальше, на расстоянии 10-15 сантиметров от диода, провод отрезается и к нему припаивается балластное сопротивление. Припаиваем проводку ко второму «усику» резистора. С помощью прозрачного лака для ногтей необходимо зафиксировать светодиоды. На каждый торец достаточно по одной капле лака. Затем ждем, пока он просохнет. Лак необходим для полного закрепления диодов и заполнения всех пор, а так же для обеспечения полного контакта пластиковой палочки и светодиода. При полном контакте, свет будет распространяться намного лучше. На этом этапе вроде бы все, теперь мы знаем, как сделать ангельские глазки самостоятельно.

Разборка фар

Сейчас осталось только расположить ангельские глазки в корпусе фары. Разбираем фару, снимаем стекло. Процедура установки ангельских глазок, довольно кропотливая и требующая ответственности работа, поскольку разобрать фару, надо без повреждений. Фары Лада Приора бывают двух разновидностей: «Bosh» и «Киржач». В «Киржач», огни габаритов локализуются внизу фары, а в «Bosh» сверху. В фарах Киржач достаточно сложно снять стекло, в «Bosh» немного проще. Берем фен и греем края фары в местах крепления стекла и пластика герметиком. По мере прогревания пластика отгибаем его, и так по всему периметру крепления.

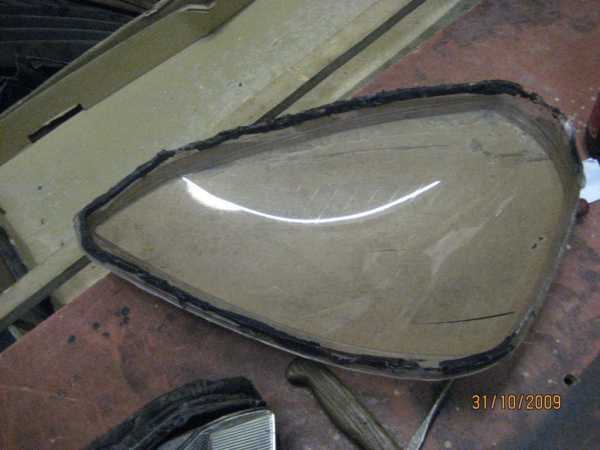

После того как стекло снято, с помощью палочек из ваты, с поверхности отражателя удаляем скопившийся там мусор. До поверхности отражателя лучше не дотрагиваться, так же нельзя применять для ее обработки химические составы. Далее на стекла наносится герметик и устанавливается кольцо, кольцо ставим таким образом, чтобы светодиоды разместились в верхней части. Проводку укладываем в ложбинку фары. Окончательная сборка и установка ангельских глазок должна быть выполнена с особой тщательностью.

Финальная сборка фар

Между фарой и стеклом нанесем силикон. Тщательнейшим образом, замазываем все поры. После того как высохнет герметик, подключаем питание к ангельским глазкам. Установим фары на место, провода фиксируем к жгуту разводки фар, и прячем их под капотом. Разъединим штепсель проводки от поворотников и габаритов. Соединим между собой «папы» поворотников и габаритов и подключаем к «маме» поворотников. «Мама» габаритов стала свободной, и мы подключаем к ней «плюс» от глазок. «Минус» бросим под крепление от поворотников. Наступил тот момент, когда при включении габаритов, мы узрим ангельские глазки, которые сделаны самостоятельно. Ну что, наверное, у вас стало меньше вопросов, как сделать ангельские глазки самому.

infotuning.ru

Приора ангельские глазки своими руками

Лучшие новости сайта

Стильная оптика автомобиля способна значительно улучшить его внешний вид. Поэтому большинство владельцев с особым вниманием выбирают возможные для установки габариты. Многих интересует вопрос: можно ли установить ангельские глазки на Приору и где их стоит покупать. Такие фонари не только можно установить на отечественное авто, но и изготовить их самостоятельно.

Чем примечательна Лада Приора с «ангельскими глазками»?

Стильный тюнинг отечественных авто можно проводить разными способами. Но именно установленные ангельские глазки Приора делают ее действительно привлекательной и выделяют из потока одинаковых авто. Выглядит автомобиль эффектно и позволяет дополнительно получить качественное освещение. Для монтажа могут использоваться светодиодные или газонаполненные лампы.

При выборе подходящих габаритов нужно особое внимание уделять их параметрам. Рекомендуется купить ангельские глазки на Приору, состоящих из светодиодных лампочек. Они обладают долгим сроком службы, неприхотливы в эксплуатации. Дополнительным плюсом станет малое потребление энергии АКБ, что немаловажно для большинства водителей.

Приобретаемые на Ладу Приора ангельские глазки с газовым наполнением не менее практичны и экономичны. Но они выдают менее яркий свет и не так эффектно выделяют транспорт, не так ярко будут освещать дорогу. Правда, цена их несколько ниже, чем у светодиодных аналогов. Поэтому подбирая подходящий тип ангельских глазок нужно брать в расчет их функциональные возможности и ценовую категорию.

Как изготовить ангельские глазки на Приору своими руками и с минимальными затратами?

Большинство водителей предпочитают проводить тюнинг автомобиля своими руками. Самостоятельное обновление транспорта позволяет сэкономить на расходах и получить действительно качественный результат. Поэтому прежде чем ангельские глазки купить на Приору, владельцы отечественных авто изучают возможные варианты апгрейда с минимальными затратами. Изготовить стильные фонари можно самому.

Работа по созданию осветителей и их монтажу займет всего 2-3 часа и не требует особых умений. Правильно изготовить ангельские глазки своими руками на Приору сможет каждый желающий. Для заготовки глазок потребуется приобрести цельные трубки из оргстекла, 8 светодиодов. Проводится сборка по следующей инструкции:

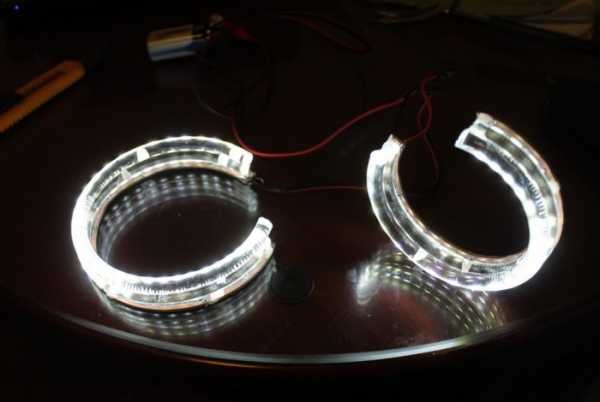

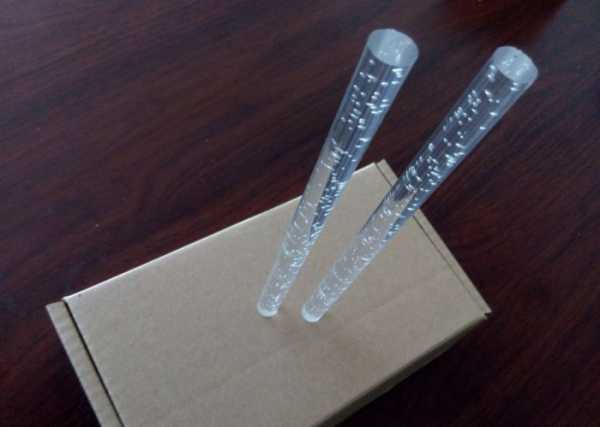

1. Стержни из оргстекла помещаются в емкость с горячей водой и после их размягчения выгибаются. Для получения ровной окружности можно использовать любые круглые предметы, подходящие по размеру. Нужно получить 4-ре заготовки: 2 большие и 2 маленькие.

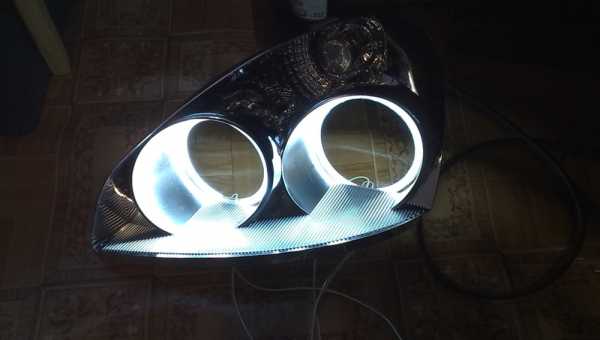

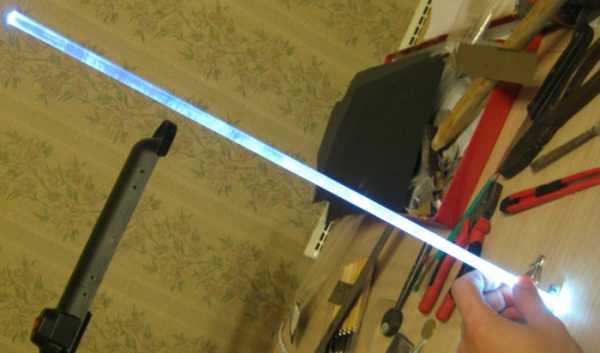

Вот так светится этот стержень, если к нему подставить светодиод (лежит внизу на столе)

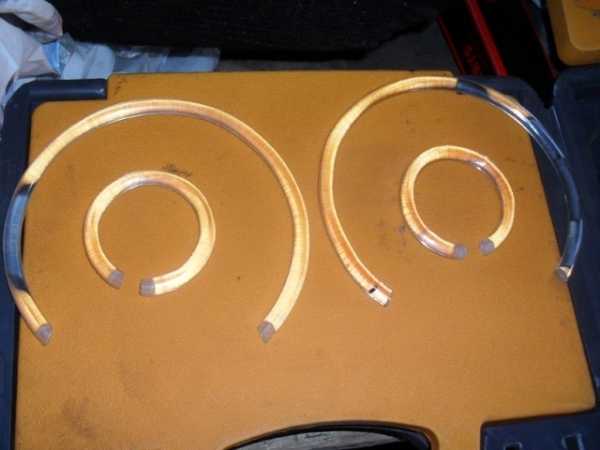

2. На окружностях из оргстекла ставятся отметки (небольшие прорези) с шириной шага в 2,5 — 5 мм. На краях производится выпиливание отверстий для последующей установки светодиодов. Внутренняя поверхность после выпиливания обрабатывается дихлорэтаном (для очистки).

3. Заготовки глазок крепятся на подложку с помощью герметика (может получить неаккуратно) или суперклея. Прихватывать их нужно примерно в 3-4 точках. После такой операции ангельские глазки своими руками Приора будут надежно держаться и не отклеятся от подложки в момент незначительного расширения оргстекла при нагревании.

4. В подготовленные ниши в трубках вставляются светодиоды. Не рекомендуется вклеивать лампы для возможности замены в дальнейшем. Лучше зафиксировать их с помощью усадочной термотрубки или изоленты.

5. Выполняется параллельная припайка проводов, ограничительного резистора на разрыв одного кабеля. Далее производится сборка блок фар, их проклеивание герметиком. На данном этапе установка ангельских глазок на Приору будет завершена. Водителю останется лишь оценить результат кропотливой работы.

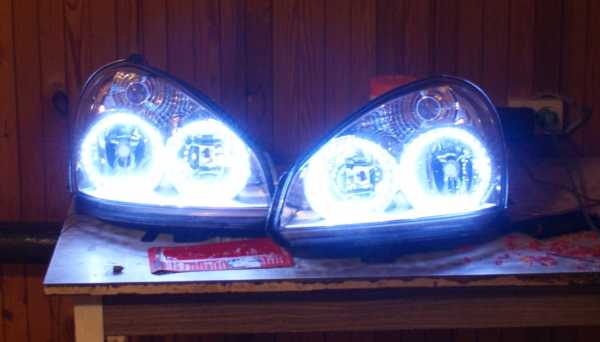

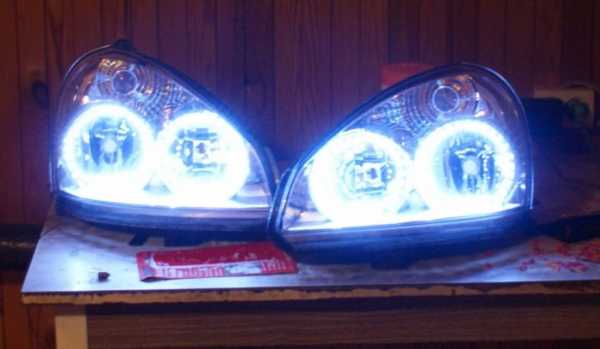

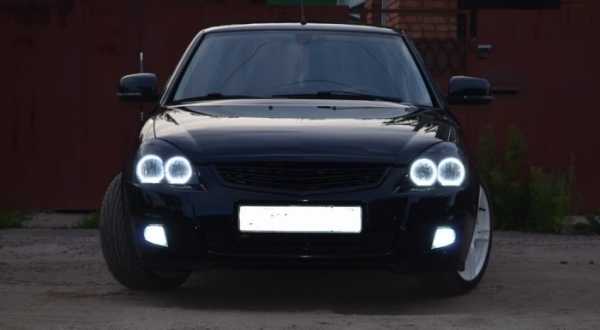

После выполнения всех пунктов инструкции ангельские глазки Приора своими руками будут полностью работоспособными. Некоторые водители, проводящие подобную сборку, отметили возможность удаления стандартных габаритов. Решение об оставлении штатных габаритов или их полной замене должен проводить сам водитель. В любом случае ангельские глазки будут хорошо справляться с освещением дороги.

Как выбрать и как поставить ангельские глазки на Приору самому?

Если владелец Лады не желает затрачивать время и изготавливать для Лады Приора ангельские глазки своими руками, он может обратиться в любой автомагазин для покупки новых осветителей. Среди предложенных вариантов следует выбрать наиболее подходящий. Критериев должно быть несколько: цена, тип ламп, тип фар в машине. Простота сборки в любом варианте будет простой и быстрой.

Потребуется изначально изучить ангельские глазки на Приору фото, по которым представлено в каталоге. Яркость свечения для разных ламп будет отличаться. При частой езде в ночное время стоит выбрать более яркие элементы. Для дневной эксплуатации транспорта можно приобрести любые понравившиеся изделия.

Важно учитывать и параметры приобретаемых ламп. Стандартный размер ангельских глазок на Приору составляет 115 мм в диметре на большое и 105 мм (Bosch) или 100 мм (Киржач) на маленькое. Отличительных особенностей в монтаже нет. Но нужно выбрать корректный размер, чтобы исключить покупку не подходящих элементов.

Сколько стоят ангельские глазки и их установка на Ладу Приору?

Стоимость приобретаемых осветителей зависит от их типа. Например, производителями устанавливается цена на ангельские глазки на Приору CCFL (газонаполненные) в пределах 1000-1500 рублей. Светодиодные аналоги (SMD) продаются за 1500-2200 рублей. Их замена в случае необходимости будет требовать больших затрат.

Существуют и другие ангельские глазки цена на Приору, которых составляет т 1200 до 1700 рублей. Они состоят из COB диодов, уступающим обычным светодиодам по яркости. Обладают меньшей долговечностью, чем SMD тип, но большей, чем у CCFL. Являются менее распространенными и продаются лишь в специализированных магазинах.

Перед покупкой следует изучить каждый тип в действии. Поможет в этом фото ангельские глазки Приора, демонстрирующие яркость свечения разных видов. Поэтому водителям, желающим максимально выделить свое авто, рекомендуется ставить диодные элементы. Практичным владельцам стоит приобретать долговечные CCFL осветители.

Для тех, кто хочет пойти еще дальше, есть пример RGB ленты для ангельских глазок. Только помните: включение любого цвета, кроме белого, вызовет много вопросов у ГИБДД. Однако, ничего не мешает во время очередной стоянки с друзьями включить такую штучку под музыку. Но я вам этого не говорил! 🙂

Источник: http://priorapro.ru/tyuning-stajling/angelskie-glazki-na-prioru.html

Лучшие новости сайта

Ангельские глазки на приору своими руками i

Многие первый раз увидели ангельские глазки на BMW. Теперь, благодаря быстрому развитию световой индустрии можно без проблем установить ангельские глазки своими руками практически в любой автомобиль, и Lada Priora не исключение. Как сделать ангельские глазки ? Реализаций может быть масса (об этом писалось в статье про ВАЗ 2110), а в этот раз мы разберем, установить ангельские глазки на Приору используя неон.

В этом примере был использован холодный неон эл.провод SH-2.6 миллиметра (серия повышенной яркости). Цвет провода бело-лунного цвета. Цена около 200р. Также потребуется приобрести ресивер на 12В.Серия SH — имеет повышенное свечение, за счет более толстой светящейся жилы и использования более современных материалов при изготовлении. Утолщенная светящаяся жила позволяет этому типу неона сохранять форму, которую Вы ему предадите. Применяется в интерьерной и экстерьерной подсветке, внутренней и наружной рекламе, изготовлении светильников, светящихся картин, поделок и т.д. Основной диаметр: 2.6 мм, возможны другие на заказ. Является самым ярким на сегодняшний день.

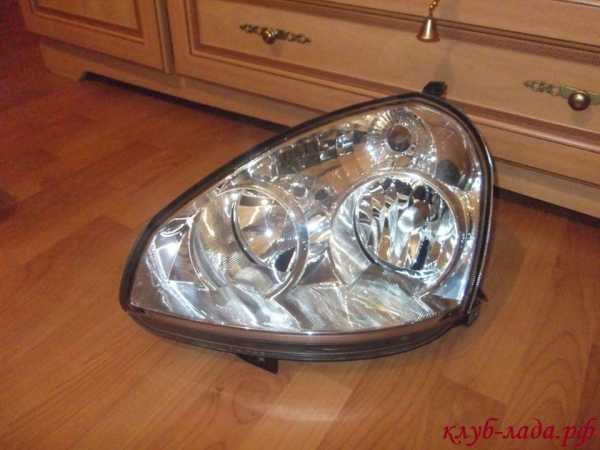

Снимаем фары, и несем их домой. Дальше следует длительный процесс разборки фар.

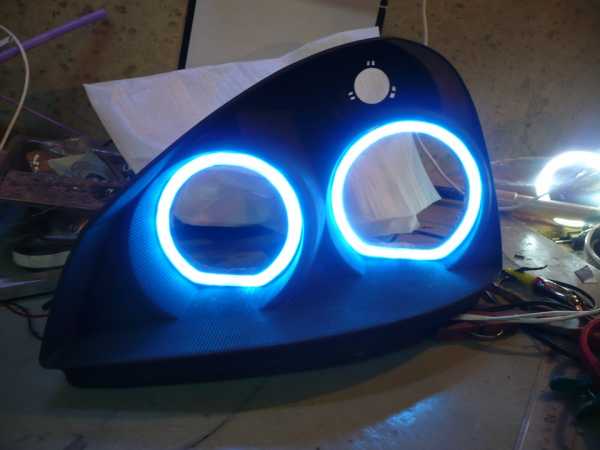

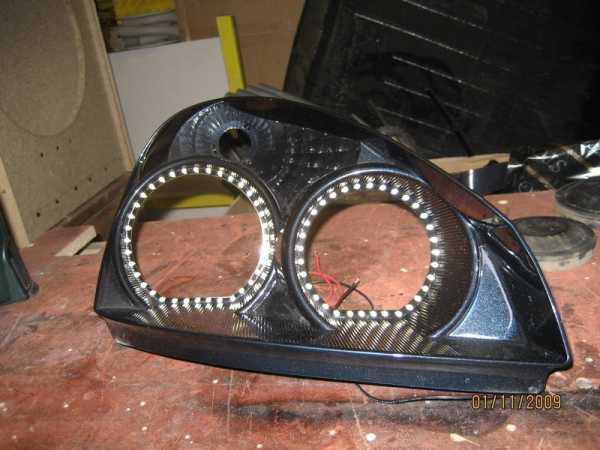

Установка ангельских глазок начинается после того, как маска (подложка фары) изъяты. Прикрепляем неоновые нити обычными прищепками, и клеим эпоксидной смолой. Ждем пока высохнет. Сборка фар в обратной последовательности. Такой тюнинг фар смотрится достаточно грамотно и привлекательно. Эффект ангельских глазок будет заметен уже при приближении к автомобилю на 10 метров. Кстати, такая доработка фар Приоры хорошо сочетается с тонировкой (покраской обложек фар). В том же фотоотчете подробно рассказывается, как разобрать фары.

Источник фото:

Ключевые слова:

Отличие хороших от плохих

Эталоном конечно служат ангельские глазки БМВ, BMW. Сначала автолюбители насмотрятся на качественные у дорогих авто, потом хотят себе поставить недорогие и покрасивше. Но в итоге получают большой набор недостатков, потому что думают, что разные модели ничем не отличаются. Покупают самое дешевое барахло, на самых слабых и низкокачественных диодах, получают соответствующий результат. Это способствуют и магазины, которые накручивают цены до 5 раз.

Небольшая светодиодная мудрость. Если вы хотите купить шоколадку, а денежек хватает только на кусочек гамна, то лучше подкопить на шоколадку.

Покупать дешевые не надо, они быстро выйдут из строя. Чтобы заменить на другие, придется каждый раз разбирать и собирать фару. Если вы это делаете не сами, то эта работа тоже стоит приличную денежку. Каждый раз потребуется новая упаковка каучукового герметика для фар. Посчитав все расходы, вы увидите, что лучше поставить хорошие и надолго.

На Алиэкспресс продаются готовые комплекты светодиодных ангельских глазок для конкретной марки авто, например Мазда 3. Цена на такие изделия достаточно высокая, выше в 3-5 раз, пишут типа копия фирменных. Но как показывает практика, качество низкое, сборка плохая, ломаются быстро. Часто приходится консультировать читателей, как поступить в таком случае. Обычно бывает два варианта, замена нескольких LED или замена всего светодиодного кольца.

Чтобы вам было понятней посмотрите отличие характеристик китайских и фирменных светодиодов 5050, 5630, 5730, 3528. Китайцы в стандартный корпус ставят кристалл в 3-4 раза слабее, а по качеству хуже в 10 раз. Отличить хорошие от низкокачественных сложно, внешне они одинаковые, необходимо рассчитывать мощность одного светодиода. Многие интернет-магазины не могут удержаться от соблазна впарить дешевый товар стоимостью 100 руб за 1000руб.

Как сделать своими руками

Популярный способ из интернета, который едва светит.

Читатели моего сайта интересуются, как сделать ангельские глазки своими руками, после тока как начитаются статей в интернете. По статистике 99% сталкиваются с этим впервые и в основном хотят сэкономить денежку. Нормативов по силе света и других параметров они не знают, соответственно получается не очень хороший результат.

В качестве источника света можно использовать торцевую (угловую) светодиодную ленту или обычную плоскую.

В интернете самый популярный вариант изготовления светодиодных ангельских глазок своими руками из прозрачного оргстекла или пластика. На него наносят неглубокие углубления, а с торцов вставляют светодиоды на 0,2 или 0,5 Ватта. Как вы понимаете, мощность слишком мала, свет будет рассеиваться вперёд и внутрь, и снижаться внутри прозрачного материала. Такое светодиодное кольцо полноценно будет видно только ночью, яркость на уровне обычного габарита.Даже не помогут мощные LED диоды на 1W, 3W, 5W.

Единственный правильный вариант изготовления своими руками

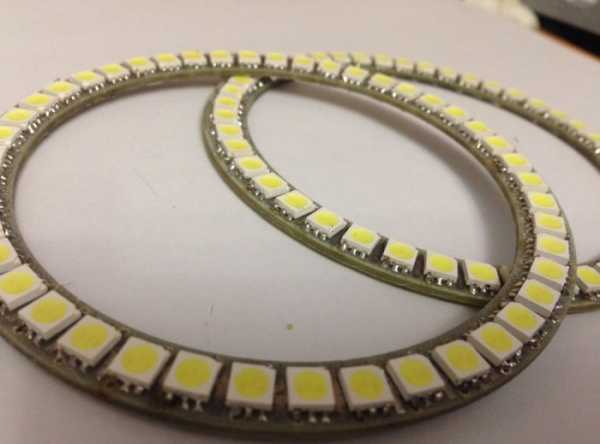

Чтобы не сломать текстолит, сначала вырезать круг и затем убрать середину. Сделать токопроводящие дорожки и остаётся паять LED. Этот способ достаточно затратный то по времени и материалам. Для сравнения, самое дешевое диодное кольцо на 20 светодиодов стоит от 80руб на Aliexpress, доставка уже включена с цену.

Чтобы оно светило на уровне престижного автомобиля, требуется мощность 5-10 Ватт и световой поток от 300 люмен, и свет должен идти только вперёд.

Еще один из способов, это применить гибкую световую трубку, которая чаще всего вставляется в фары в качестве габаритных огней. Трубку можно обрезать и сделать кольцо, форму оно будет держать за счёт контакта с отражателем. Двухцветная трубка сможет выполнять функцию габаритов и сигналов поворота.

Установка

Установка ангельских глазок своими руками достаточно сложная, требуется навык, иногда и хорошие нервы. Для монтажа требуется разборка каждой фары головного света. Большинство фар собраны на герметике, который при нагреве строительным феном размягчается. Гораздо реже встречаются на герметике который представляет из себя резину. Он ничем не плавится и не размягчается, приходится несколько часов его аккуратно выковыривать и разрезать. На одну фару может уйти от 1 до 5 часов. Первый раз у меня ушло около 10 часов на разбор. По неопытности можно испортить товарный вид в районе соединения стекла и корпуса.

Затем измеряют диаметр посадочного места и делают установку ангельских глазок. Обезжиривают места склейки и фиксируют детали. В комплекте часто бывает двухсторонний скотч для монтажа, но я ему не доверяю. Галогенная лампа ближнего света в фаре сильно нагревается и воздействует на этот скотч.

Схема подключения трехцветных RGB моделей

В обратном порядке собирают фару с использованием специального каучукового герметика. Собирайте так, чтобы можно было без последствий разобрать в следующий раз. Если соберёте плохо, внутрь будет попадать влага, фара будет потеть, провода гнить.

Схема подключения одноцветных

Есть несколько вариантов подключения в фаре:

включение вместе с габаритами;
вместо габаритных огней;
вместе с ДХО;
включение двухцветных вместе с сигналом поворота;

Если подключение к габаритам вас не устраивает, для управления включением и выключением, можно использовать контроллер для дневных ходовых огней ДХО. Ищите по запросу «DRL controller». Для подключения RGB подойдут схемы от одноцветных, только придётся искать место для размещения RGB блока управления.

Если не уверены в своих силах и не хватает опыта, лучше обратитесь к специалистам автоэлектрикам.

Примеры установки

Лидерами по установке являются отечественные автомобили ВАЗ 2114, ВАЗ 2110, Приора. Среди иномарок BMW, Мазда 3, БМВ Е39, Форд Фокус. Активно устанавливают и на мототехнику, скутеры, мотоциклы, квадроциклы.

БМВ, BMW

Фото БМВ

БМВ БМВ

ВАЗ 2114

Фото ВАЗ 2114

Среди отечественных автомобилей второе место по популярности занимают ангельские глазки на ВАЗ 2114, первое место делят Приоры и ВАЗ 2106, которые имеют круглую форму отражателей.

ВАЗ 2110

Глазки СМД3528 на ВАЗ 2110

Калина ВАЗ

Мазда 3, 6 Mazda 3, 6

Среди импортных автомобилей популярны ангельские глазки на Мазда 3, Mazda 3. Особенно шикарно смотрятся на Мазда 6, у которой в каждой фаре по 4 круга. Интересно будут смотреться светодиодные кольца RGB, которые будут дополнять габариты и сигнала поворота.

Мазда 3

Мазда 6

Приора ВАЗ 2170

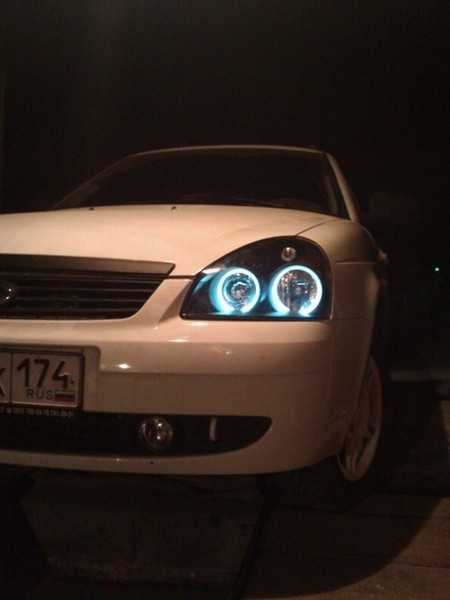

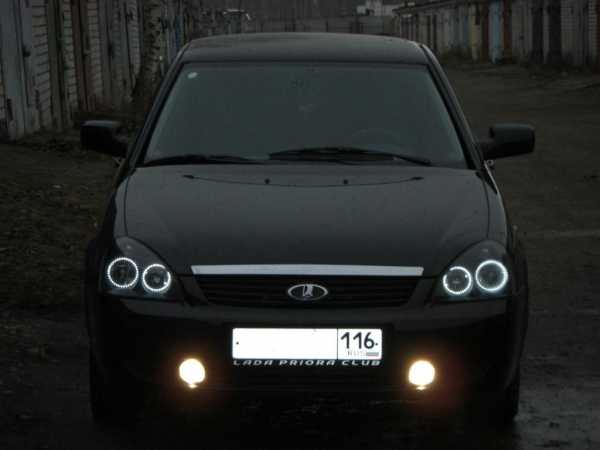

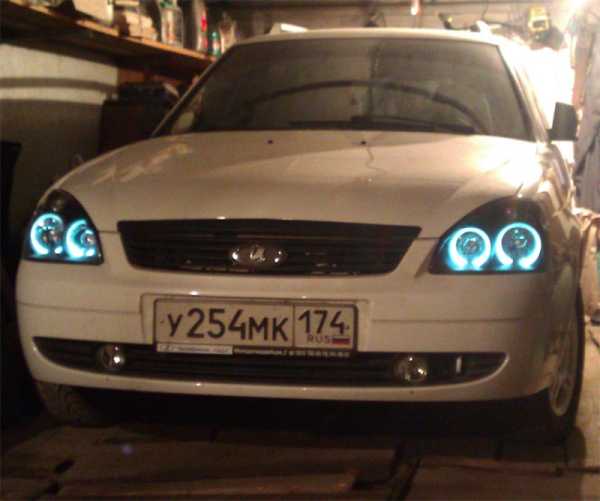

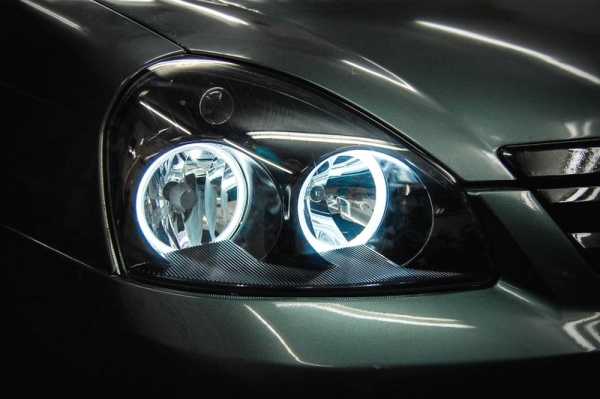

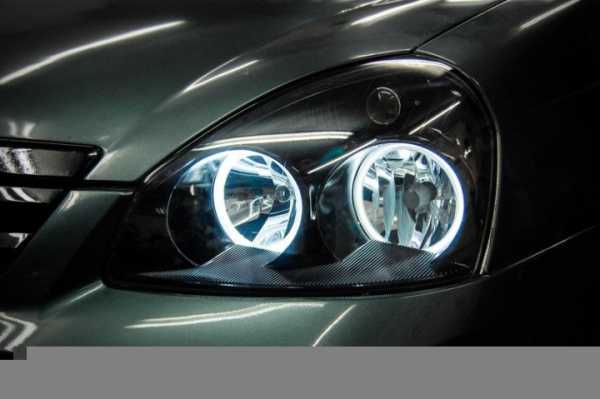

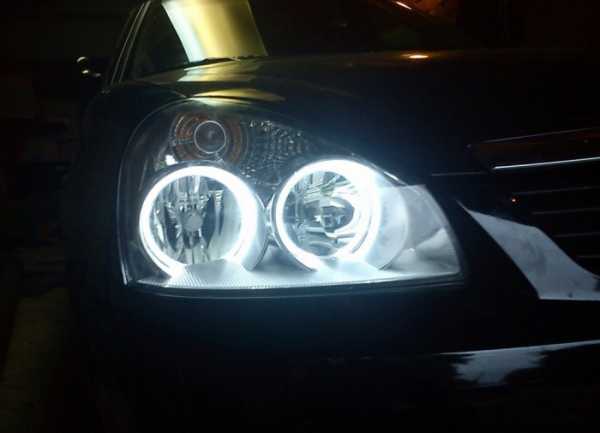

Самый популярный вариант в России, это ангельские глазки на приору. Форма фар хорошо подходит для такого тюнинга, отражатели имеют круглую форму.

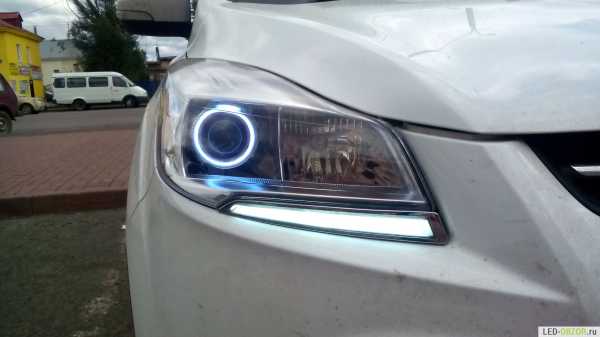

Форд Фокус, Kuga

Статья состоит из двух частей, это часть №2.
Начало читайте в части №1.
Как выбрать светодиодные глазки

Источник

Ангельские глазки в фары Приоры (холодный неон)

Многие первый раз увидели ангельские глазки на BMW. Теперь, благодаря быстрому развитию световой индустрии можно без проблем установить ангельские глазки своими руками практически в любой автомобиль, и Lada Priora не исключение.

Как сделать ангельские глазки ? Реализаций может быть масса (об этом писалось в статье про ВАЗ 2110), а в этот раз мы разберем, установить ангельские глазки на Приору используя неон.

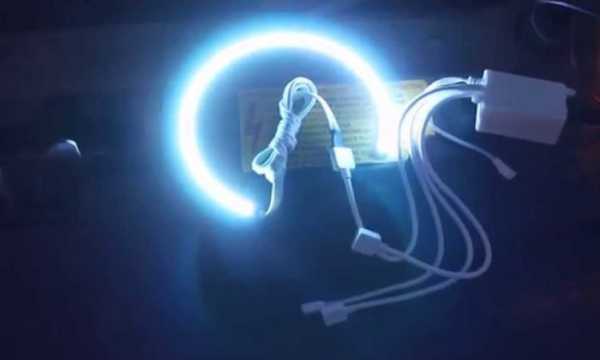

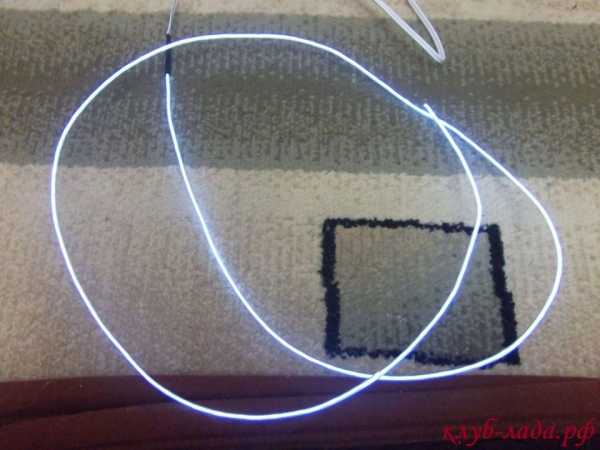

В этом примере был использован холодный неон эл.провод SH-2.6 миллиметра (серия повышенной яркости). Цвет провода бело-лунного цвета. Цена около 200р. Также потребуется приобрести ресивер на 12В.
Серия SH — имеет повышенное свечение, за счет более толстой светящейся жилы и использования более современных материалов при изготовлении. Утолщенная светящаяся жила позволяет этому типу неона сохранять форму, которую Вы ему предадите. Применяется в интерьерной и экстерьерной подсветке, внутренней и наружной рекламе, изготовлении светильников, светящихся картин, поделок и т.д. Основной диаметр: 2.6 мм, возможны другие на заказ. Является самым ярким на сегодняшний день.

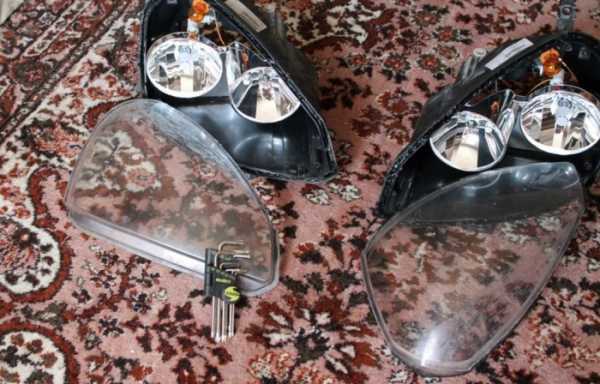

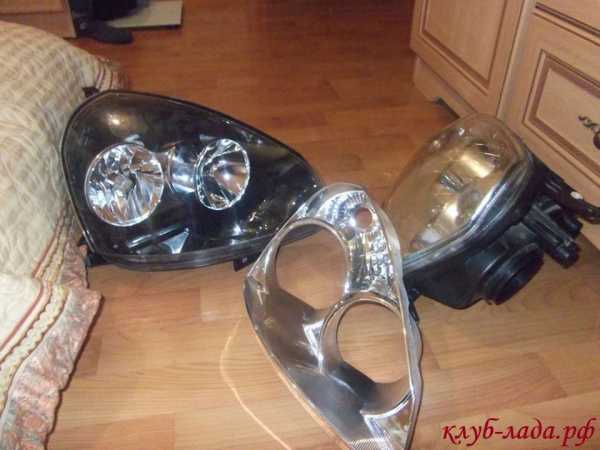

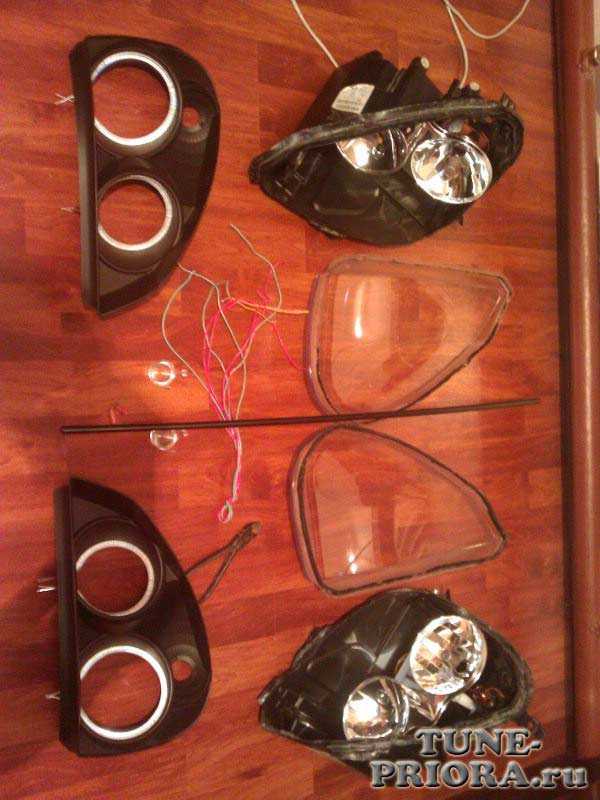

Снимаем фары, и несем их домой. Дальше следует длительный процесс разборки фар.

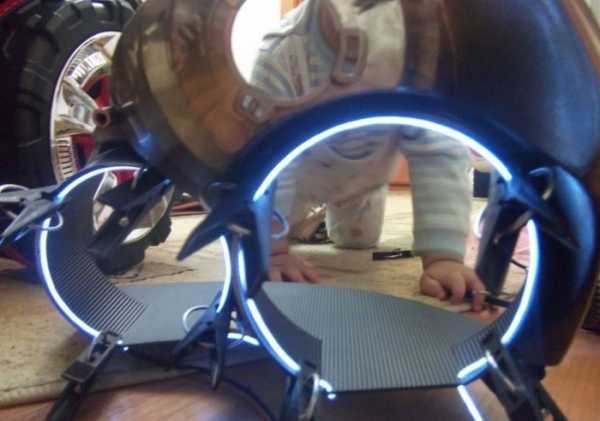

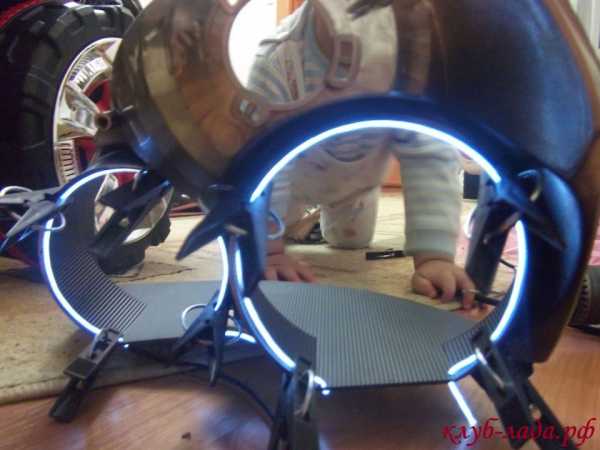

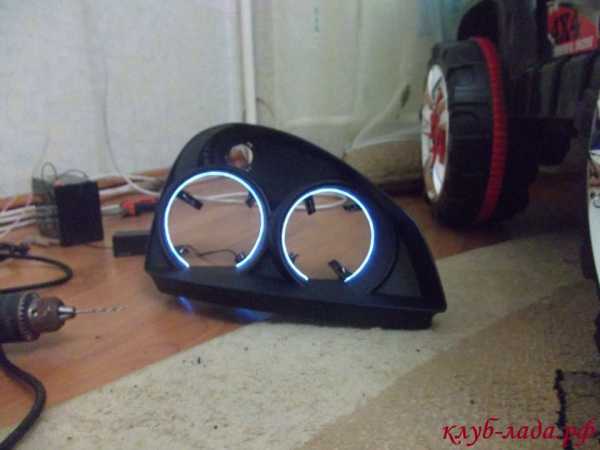

Установка ангельских глазок начинается после того, как маска (подложка фары) изъяты. Прикрепляем неоновые нити обычными прищепками, и клеим эпоксидной смолой. Ждем пока высохнет. Сборка фар в обратной последовательности.

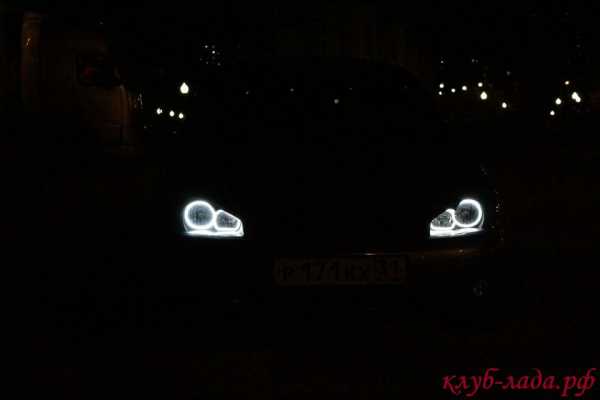

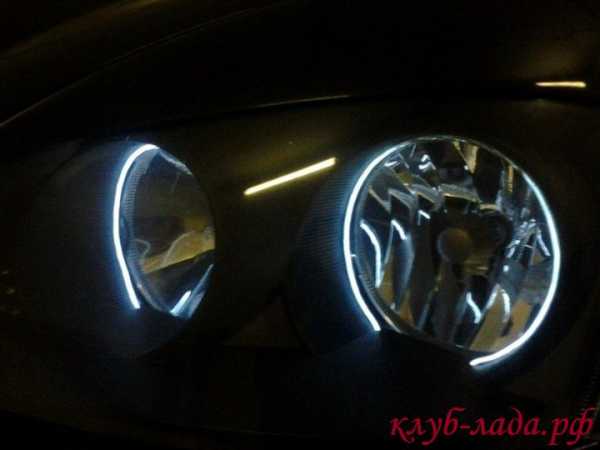

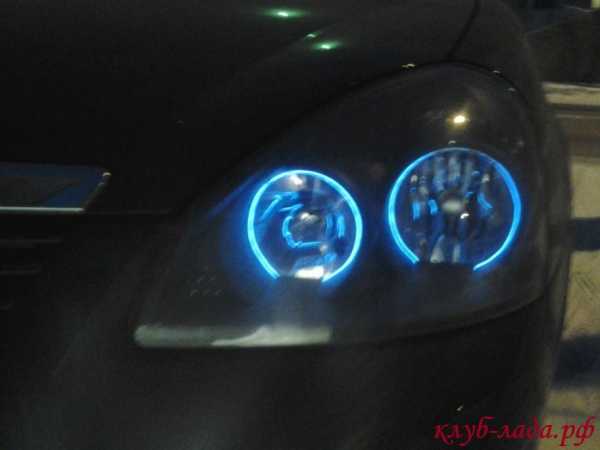

Такой тюнинг фар смотрится достаточно грамотно и привлекательно. Эффект ангельских глазок будет заметен уже при приближении к автомобилю на 10 метров.
Кстати, такая доработка фар Приоры хорошо сочетается с тонировкой (покраской обложек фар). В том же фотоотчете подробно рассказывается, как разобрать фары.

Источник

В интернете есть множество способов реализации ангельских глазок на автомобиле — к примеру, здесь мы показывали как самостоятельно установить ангельские глазки на классику. Сегодня мы покажем пример с использованием неона.

Серия SH — имеет повышенное свечение, за счет более толстой светящейся жилы и использования более современных материалов при изготовлении. Утолщенная светящаяся жила позволяет этому типу неона сохранять форму, которую Вы ему предадите. Применяется в интерьерной и экстерьерной подсветке, внутренней и наружной рекламе, изготовлении светильников, светящихся картин, поделок и т.д. Основной диаметр: 2.6 мм, возможны другие на заказ. Является самым ярким на сегодняшний день.

Первым делом нужно разобрать фары, как это сделать читайте тут.

Стоит отметить, когда Вы будете заниматься установкой ангельских глазок на приору, рекомендую заодно поставить и ксенон. Дорожный просвет будет освещаться еще лучше.

Такой тюнинг фар смотрится достаточно грамотно и привлекательно. Эффект ангельских глазок будет заметен уже при приближении к автомобилю на 10 метров. Напомним, что в предыдущей статье мы рассматривали установку подсветки дисков на Лада Гранта, которая так же стильно будет смотреться и на Приоре.

Источник

Сегодня многие люди могут позволить себе купить только отечественную машину: калина приора или ваз. Эти марки нередко встречаются на дорогах нашей страны.
Чтобы сделать их более привлекательными и необычными, многие автовладельцы идут на оригинальный автотюнинг. Самым популярным и простым в исполнении своими руками автотюнингом на сегодняшний день являются фары «ангельские глазки».

Тюнинг «ангельские глазки»

Как сделать ангельские глазки на калину своими руками или ваз мы расскажем в этой статье.

Преимущества тюнинга

Сегодня «прокачанный» ваз (модели 2101, 2105, 2106, 2107, 2109, 2110, 2112, 2114, 2115, 21099) или калина приора встречаются во всех регионах нашей страны. Тюнинг машин может быть самым разнообразным, зачастую встречается установка новых обвесов. Но этим уже никого не удивить. А вот установка «ангельских глаз» на транспортное средство отечественного производства еще является диковинкой и сможет поразить даже самых ярых противников отечественного автопрома.
Преимуществами установки «ангельских глаз» на приору или ваз являются следующие моменты:

возможность сборки осветительной системы своими руками;
доступность материалов системы;
качественная подсветка фар;
длительный период службы сборной системы;
красивый внешний вид машины;
качественный и оригинальный автотюнинг отечественного автомобиля.

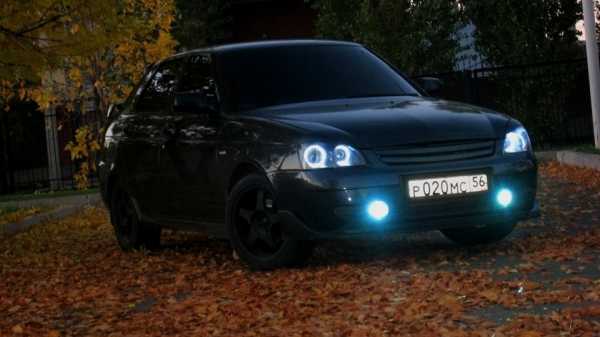

Машина с «глазками» в темноте

Иллюминация «ангельские глазки» станет отличным дополнением для ВАЗа любой модели (от 2101 до 2115 и 21099) или приоры.

Особенности тюнинга

Автотюнинг «ангельские глазки» представляет собой светящиеся кольца, которые располагаются на отражателях. Такие кольца придают автомобилю оригинальности и необычности. Стоит отметить, что данный вид тюнинга является самым привлекательным в плане отделки отечественного автотранспорта.

Обратите внимание! Творцом подобного тюнинга считается компания BMW.

Светящиеся кольца формируются из светодиодной ленты, благодаря чему такой тюнинг становится:

долговечным;
стойким к механическим повреждениям;
дает качественное освещение;
достаточно простым в сборке.

Благодаря тому, что основой светящихся колец является светодиодная лента, такой тюнинг любой человек сможет сделать своими руками. Для этого необходимо только четко следовать инструкции, которая будет приведена ниже.

Готовимся к работе

Пластиковые палочки

Для того чтобы украсить свой ваз (модели от 2101 до 2115 и 21099), вам потребуется приготовить определенный набор материалов и инструментов.

Обратите внимание! В магазинах найти подходящую осветительную и оптическую систему для машины практически невозможно. Поэтому ее придется изготавливать своими руками.

Чтобы изготовить «ангельские глазки» на ваз, вам понадобятся следующие материалы:

несколько пластиковых палочек. По длине они должны быть равными размерам оптики, имеющейся на машине. Следовательно, для создания тюнинга нам понадобятся четыре пластиковые палочки с длиной примерно 40-45 см;

термостойкий герметик, подходящий для работы с оптикой;
четыре светодиодные лампочки или лента. В случае использования ленты, отдавайте предпочтение модели SMD 5050 на 60 диодов на метр. Выбор цвета свечения светодиодов определяется только вашей фантазией. Лучшим решением будет совпадение цвета автомобиля с цветом светодиодов;
четыре запасных стекла на фары. Их необходимо купить на всякий случай, так как старые целыми и без сколов снять вряд ли получится;
кабель;
резисторы;
батарейка на 9 вольт;
банка или любой круглый предмет, имеющий с фарами один диаметр;
оргстекло с толщиной листа в 10 мм.

Из инструментов вам понадобится клеевой пистолет, строительный фен и плоскогубцы. Также необходима дрель с набором сверл и дисковыми насадками.

Варианты исполнения

«Ангельские глазки» на ваз можно сделать несколькими способами:

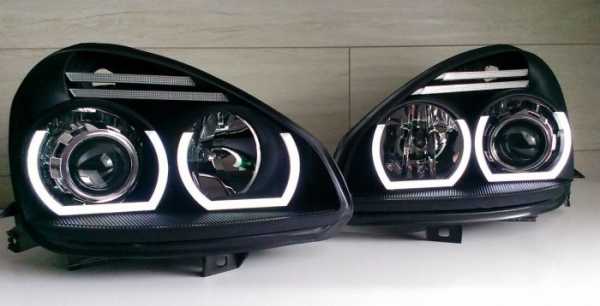

просто приобрести в магазине специализированных альтернативных фар. В этой ситуации вам останется только установить своими руками фары на машину. Но здесь существует один существенный минус – найти подходящие фары довольно проблематично, да и стоят они недешево;
оформление «глазок» с помощью прозрачных трубок и светодиодов;
изготовление тюнинга с помощью светодиодных лент.

Давайте рассмотрим вариант, когда «ангельские глазки» изготавливаются из пластиковых трубок.

Создаем красоту

Когда все перечисленные материалы и инструменты собраны, можно без опасений приступать к созданию на ваз или приору «ангельских глазок».
Чтобы у вас все получилось правильно и быстро, необходимо придерживаться следующей инструкции:

Изогнутые трубки

проводим разогрев прозрачной трубки до момента, когда он начинает гнуться и легко поддаваться необходимым деформациям. Нагреть трубку можно с помощью строительного фена или обычной духовки;
берем круглую форму. В ее роли следует использовать округлую салатницу или кофейную банку. С помощью плоскогубцев нагретую пластмассовую трубку огибаем по периметру округлой формы;

Обратите внимание! В процессе придания формы трубке следите за тем. чтобы она не была перегретой. В противном случае в пластмассе могут сформироваться мелкие пузырьки.

далее ожидаем полного застывания трубки;
после этого отпиливаем края таким образом, чтобы в трубку можно было установить светодиоды;
затем собираем резистор и светодиоды, тщательно изолируем контакты и шлифуем места спайки;
потом на трубке необходимо сделать насечки с шагом примерно в 2-2,5 мм. При этом от краев следует отступить на 1–1,5 см;

Обратите внимание! Чтобы насечки были сделаны ровно, процесс их формирования нужно проконтролировать с помощью пластикового хомута. Если насечки делать при включенных светодиодах, то можно уже на этом этапе просмотреть конечный результат ваших трудов.

Насечки на трубе

для того чтобы свечение, исходящее от светодиодов, получилось равномерным и достаточно ярким, насечки следует располагать ближе к центру. При этом их нужно делать более глубоко: посередине – 5 мм, а на концах – 2 мм;
после этого необходимо спаять диоды, обязательно соблюдая последовательность, чтобы текущий по ним ток уравнивался. Разрезать и спаивать ленту надлежит только в специально отведенных для этого местах;
окончательно вставляем в трубку светодиоды.

В результате торцы колец должны иметь отверстия в длину 5-7 мм, а в диаметре – 5 мм. Чтобы закрыть концы пластиковой трубки рекомендуется использовать фольгу.
Если используется светодиодная лента, ее просто приклеивают к пластиковой полоске. При этом спайка ленты ведется по стандартной схеме.
Перед установкой на машину вашей самодельной системы «ангельские глазки», обязательно проверьте ее на качество сборки, свечение светодиодов и прочность полученной конструкции. В противном случае при обнаружении неполадок после установки устранить дефекты будет очень проблематично.

Установка на машину

Готовый тюнинг

После того как вы собрали оптическую систему «ангельские глазки», считайте что полдела сделано. Осталось только правильно установить ее на фары вашего автомобиля. На данном этапе необходимо проделать следующие манипуляции:

здесь нам понадобится термоусадочная трубка. Ее можно купить в любом специализированном магазине. Выбирайте изделие белого цвета. Такой цвет не будет привлекать лишнее внимание и не станет выделяться на фоне светящихся светодиодов;
прикрепляем светодиодное кольцо на фары транспортного средства;
закрываем их новыми защитными стеклами, так как старые, скорее всего, уже будут непригодными;
места стыков обрабатываем герметиком.

Теперь вы видите, что «ангельские глазки» можно довольно легко сделать самостоятельно, придерживаясь пошаговой инструкции. В конечном результате вы получите красивый автотюнинг на отечественный ВАЗ (модель 2110, 2112, 2114 или 2115), сделав свою «ласточку» привлекательнее и оригинальнее. Главное – четко следовать этапам сборки и верить в свои силы.

Источник

Автор:
admin

·

Опубликовано 18.10.2017
· Обновлено 05.10.2019

Решил воплотить свою давнюю мечту и сделать “ангельские глазки” на приору своими руками.

	Для работы нам понадобятся светодиоды (8 шт.), дихлорэтан и сверло диаметром, совпадающим с диаметром свотодиодов
	В качестве исходного материала для изготовления “ангельских глазок” был использовал пруток из оргстекла от жалюзей. Так как колодцы в фарах разного диаметра, то и “ангельские глазки” должны быть разного диаметра. Загибаем пруток от жалюзей. В таз или ведро наливаем кипятка, помещаем туда ненадолго пруток, пока он не размякнет и не станет легко гнуться. После этого достаем пруток и быстро загибаем его вокруг предмета круглой формы. Для изготовления больших “ангельских глазок” я загибал вокруг банки из-под кофе…
	…для изготовления маленьких глазок – вокруг обычной баночной крышки
	Далее нам пригодится сверло. Высверливаем в торцах каждого “ангельского глазка” нишу для светодиода. Сверлим аккуратно, толщина стенки получается всего 1,0-1,5 мм
	Должно получится примерно как на фото
	Далее необходимо сделать насечки на заготовки. Именно от насечек во многом зависит качество и сила свечения “ангельских глазок”. Поначалу я делал насечки через каждые 10 мм…
	Потом пришлось поделить расстояние между насечками пополам, и получилось расстояние между насечками 5 мм. Потом пришлось еще раз поделить пополам – в итоге расстояние между насечками 2,5 мм
	Далее нам пригодится дихлорэтан. Нужно всего по 1 капле закапать в каждую нишу для светодиода и разбрызгать по стенке
	Чтобы было понятно, фото ДО растирания нишы дихлорэтаном…
	…и фото ПОСЛЕ – разница очевидна!
	Крепить глазки можно как угодно, но при этом надо учитывать высокий коэффициент температурного расширения оргстекла, поэтому желательно оставить некоторую подвижность глазкам. Я закрепил каждый глазок в трех местах, думаю этого достаточно. Само место нанесения клея я выбрал не поверх подложки, а с частичным углублением, т.е. чтобы зазор между отражателем и подложкой был минимальным. Для этого пришлось сделать небольшие пропилы и засверления для каждого кольца
	После точной подгонки подложки отправились на покраску. Я не стал их зачищать и применять грунт, просто протер растворителем. Нанес 3-4 слоя краски примерно за 30-40 минут, каждый слой просушивал феном
	Далее приклеиваем наши “ангельские глазки” обычным секундным клеем, только делаем это аккуратно, чтобы клей не вытек наружу и не испортил нам общую картину
	Дорабатываем дальше наши глазки для улучшения эффекта свечения и устранения отражения колец в отражателях фар. Сделали это с помощью одностороннего алюминиевого скотча. Концы обклеиваются полностью, остальная часть лишь сзади

	Светодиоды я решил не вклеивать, а закрепить с помощью термоусадочной трубки (вдруг их придется поменять когда-нибудь)
	Специально отметил возможные места окошек – если придется менять светодиоды, достаточно вырезать отверстия в указанных местах, которые можно будет закрыть металлической крышкой на герметике и паре саморезах
	Далее занимаемся пайкой светодиодов. Я их соединил параллельно, припаял провода, и в разрыв одного провода припаял ограничительный резистор. Примечание: Подробная методика расчета ограничительного резистора представлена здесь
	Провода оставил с запасом, на всякий случай. Подключил “ангельские глазки” к габаритам, а габаритные лампочки попросту убрал, в них нет необходимости теперь
	Собираем блок-фару на герметик

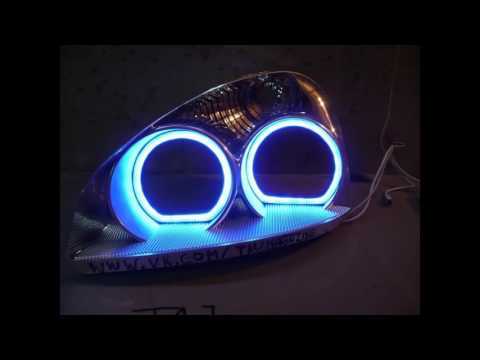

	Устанавливаем блок фары на машину, и наслаждаемся полученным результатом!
