Ангельские глазки своими руками из оргстекла

Вероятнее всего, каждый автолюбитель хотя бы однажды задумывался о том, как создать своими руками ангельские глазки. Благодаря данному эффекту габаритные огни любого автомобиля становятся похожими на фары современных моделей BMW. Просто представьте, как изменится после этого внешний вид привычной вам машины, и с каким удивлением и интересом на нее будут поглядывать другие водители и пешеходы.

На самом деле, изготовление таких огней не составляет особого труда. Достаточно вооружиться кусачками, пассатижами, пилой по металлу и другими подручными инструментами, чтобы быстро осуществить задуманное. Разумеется, желательно обладать хотя бы небольшими познаниями в работе с электротехникой и навыками самостоятельных ремонтных работ.

Для создания ангельских глазок своими руками понадобится пруток из оргстекла, из которого мы вырежем четыре заготовки. Далее закрепим в них светодиоды и вырежем по одному пропилу на каждые 5 мм. Наконец, установим самодельные «глаза» на фары автомобиля, заменив штатные габаритные огни. Остается лишь рассмотреть подробнее каждый из этапов работ.

Как сделать ангельские глазки как у BMW

«Ангельские глазки» — уникальный конек от немецкого производителя, любимый столь многими автомобилистами. Тем не менее, если вам нравится это завораживающее свечение, вовсе не обязательно покупать дорогую иномарку. Сделать его можно на практически любом автомобиле. Важно, чтобы у него была круглая передняя оптика. Ею обладают, к примеру, отечественные ВАЗ 21213 или .

Но, конечно, еще лучше конструкция подойдет к иномаркам, включая те же BMW старых моделей, которым так не хватает блеска своих последователей. В любом случае, красота и эффектность новой окантовки фар может привлекать внимание сотрудников ГИБДД. Но если они и остановят на дороге, то исключительно из интереса – не грозит.

Подготовка к работе

Прежде всего, вооружимся необходимыми инструментами и материалами. Как было упомянуто ранее, вам понадобятся пассатижи, кусачки, резак по металлу, дрель, напильник и сверло подходящего размера, строительный фен или паяльник. Кроме того, не обойтись без специального прозрачного стержня из пластика или оргстекла, выдерживающего высокую температуру. Специалисты по автотюнингу рекомендуют искать его в магазинах, которые специализируются на продаже жалюзи и штор. Также стоит подготовить большую плоскую емкость для пластикового стержня, круглую банку, изоленту, 8 светодиодов в один вольт, резисторы на 220 Ом и провода с разъемами.

Найти данные материалы и инструменты довольно несложно, главное – это желание. Обратите внимание, что фары имеют колодцы разного диаметра, поэтому «ангельские глазки» получатся разной окружности. Не переживайте об этом – конструкция в любом случае получится ровной и красивой.

Делаем «ангельские глазки» своими руками из подручных материалов

Важно подобрать стержень нужной длины либо воспользоваться в качестве мерила куском тонкого шланга (чтобы обводить окружность фар автомобиля). Отрежьте стержень подходящей длины и прогревайте его феном или паяльником в приготовленной емкости до тех пор, пока он не станет достаточно мягким. Если ваш пруток изготовлен из оргстекла, его можно поместить для размягчения в емкость с горячей водой. Не спешите и убедитесь, что деталь подверглась достаточной обработке, и только после этого переходите к следующему шагу.

С помощью пассатижей извлеките заготовку. Обмотайте ею, к примеру, банку из-под кофе и подождите некоторое время, пока она не остынет. Вместо банки подойдет и другая округлая тара либо обычная тарелка.

Для изготовления маленьких ангельских глаз нужно обернуть прутом крышку от банки. В данном случае сложность работы с заготовкой напрямую зависит от ее размера: более мелкие детали чуть хуже поддаются воздействию. Соблюдайте осторожность и не обожгите пальцы рук.

Далее приступим к работе над заготовкой, которая обрела кольцеобразную форму после остывания на банке. Просверлите в торцах каждой из заготовок своеобразную нишу, в которую будет установлен светодиод. Сверлите очень аккуратно, установив малую скорость оборотов дрели: прутик имеет очень тонкие стенки и может повредиться под большим давлением.

Теперь переходим к обработке внешней стороны заготовки. Здесь с помощью ножовки или бормашины выпилите двадцать линий на глубину не более чем треть окружности. Это необходимо сделать, чтобы «ангельские глаза» издавали яркий, лучистый и приятный глазу свет. Далее закрепите диоды, применив для этого любой удобный метод. Главное при этом учитывать, что температурное расширение прута из оргстекла отличается высоким коэффициентом. Это значит, что «глазкам» требуется дополнительное свободное место в нише. Теперь возьмите резисторы и припаяйте их к ножкам светодиодов. Подготовьте таким образом по два диода на каждую фару.

Следующий шаг — припаивание светодиодов к габаритной лампе, точнее, к ее плюсовой фазе (не перепутайте полярность!). Все соединения обязательно изолируйте с применением специально предназначенной лентой. По завершении работы проверьте конструкцию на работоспособность.

Видеоинструкция процесса создания ангельских глазок своими руками:

Установка ангельских глазок на фары автомобиля

Настал момент перейти, возможно, к самой неприятной и нелюбимой многими фазе работ, а именно, к демонтажу стекол фар. Но без этого, к сожалению, никак. Извлеките стандартные габариты и обязательно заглушите отверстия. Установите сверху подготовленные диоды так, чтобы они были заметны как можно меньше. После этого прикрепите на место и проверьте, как работает вся конструкция. Обязательно проделайте это в вечернее или ночное время, чтобы по-настоящему прочувствовать эффект. Чтобы впечатление не испортили мутные фары, не забудьте предварительно . О разных способах полировки оптики мы писали ранее.

Наконец, хотелось бы отметить, что тюнинг, даже если он небольшой, является очень ответственным делом. Если вы не уверены в том, что способны выполнить всю сборку или какую-либо ее часть, лучше сначала потренироваться на чем-нибудь еще, либо сразу обратиться за помощью к специалистам по электромонтажным работам.

Преобразить внешний вид автомобиля, чтобы выделить его из потока однотипных транспортных средств на дороге – это заветная мечта каждого автовладельца, желающего проявить свою индивидуальность. Самым востребованным и популярным в последнее время видом тюнинга, стали «ангельские глазки». Появившись впервые на фарах BMW последних моделей, они завоевали симпатии большинства обладателей собственного авто, и развили в них непреодолимое желание внедрить подобное новшество и на своей машине.

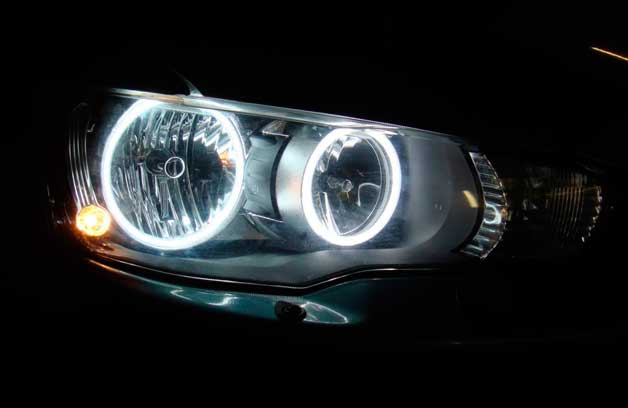

Что представляют собой ангельские глазки, их виды

Новое веяние в световом автотюнинге, называемое Ангельские глазки (Аngel eyes), представляет собой яркие светящиеся кольца по ободу фар головного освещения. Они создают иллюзию глаз транспортного средства, отчего и получили такое название. В зависимости от вида применяемых источников света, этот элемент дизайна экстерьера может использоваться в качестве габариток либо дневных ходовых огней.

Современные технологии позволили максимально развить способы светового тюнинга автомобилей

Сегодня можно встретить световые кольца на передних фарах нескольких видов.

По типу источников света они могут быть:

• газоразрядные глазки по технологии CCFL, использующие газонаполненную стеклянную трубку с холодным диодом и блоки розжига (инверторы);
• светодиодные обрамления фар на SMD элементах;
• Аngel eyes на LED диодах типа COB, в состав которых входит много кристаллов, размещённых по кольцу под слоем люминофора, в результате чего они дают непрерывный свет, как и в лампах холодного свечения;
• световые диодные устройства на трёхцветных RGB элементах, позволяющих с помощью контроллера добиться разнообразных цветов и оттенков, как у цветков пеларгонии.

По цвету ангельские глазки бывают:

• одноцветные;
• двуцветные;
• разноцветные.

Световое оформление фар аngel eyes может иметь любую форму, но чаще всего к такому тюнингу прибегают владельцы автомобилей с круглыми фарами, лучше всего подходящими под определение «глазки». Это, например, машины отечественного производства ВАЗ 2106, «Приора», «Калина», «Мазда 3» или старые модели BMW.

Практически на любом авто смотрится хорошо, и можно использовать в виде габаритных огней

Тюнинг головной светооптики автомобиля может быть выполнен для следующих фар:

• ближнего и дальнего света (особенно красиво ангельские глазки смотрятся на фарах с биксеноновыми линзами);
• габаритных огней;
• противотуманок.

Важно! Использовать ангельские глазки лучше всего в качестве габаритных огней, при соблюдении требований ПДД по их цвету. Для ДХО подходят только светодиодные обрамления фар, имеющие яркое свечение, но лишь при соблюдении условий, что будет обеспечен световой поток 600 люмен и угол распространения света в 30о.

Как сделать ангельские глазки своими руками

Установить на фары автомобиля ангельские глазки можно своими руками, не прибегая к покупке тюнингованных фар, и не обращаясь на автосервис.

Для изготовления аngel eyes потребуется:

• лист оргстекла толщиной 5–7 мм;
• светодиодная лента с максимальным числом диодов на погонный метр длины;

Сделать самодельные ангельские глазки. Это вариант более предпочтительный в плане экономии денег и времени, которое придется потратить на поиск кольца на фары нужного диаметра

• рассеивающая плёнка (или наждачная бумага);
• прозрачный клей;
• провода с клеммами (желательно разного цвета) и паяльник с припоем;
• термоусадочная трубка;
• силиконовый герметик.

Порядок изготовления самодельных ангельских глазок следующий:

1. Определить нужные размеры кольца. Его наружный диаметр должен обеспечивать установку изделия под стекло фары.
2. С помощью дрели и балеринки (устройства для вырезания окружностей большого диаметра, в виде сверла с закреплёнными на нём резцами) вырезать круг из листа оргстекла по размеру внешнего диаметра кольца. Затем нужно вырезать внутреннюю часть круга и удалить её.
3. Отрезать нужную длину ленты со светодиодами, и припаять к её выводам проводки с клеммами. Заизолировать место спайки силиконовым герметиком и термоусадочной трубкой, нагревая её техническим феном.
4. В промежутки между диодами приклеить на светодиодную ленту опорные столбики в виде квадратиков, вырезанных из того же оргстекла (не менее 6 штук). По высоте они должны выступать за поверхность светодиодов не менее чем на 2 мм.
5. Прикрепить ленту светодиодами к кольцу, путём приклеивания опорных столбиков.
6. Приклеить рассеиватель света в виде ленты на другую поверхность кольца либо заматировать оргстекло наждачкой.

Для установки готовых ангельских глазок необходимо:

1. Полностью демонтировать фары, снять стекло, лампы и отражатель, тщательно прочистив все детали от пыли и остатков герметика. Делать это нужно очень осторожно, чтобы не повредить защелок и других элементов крепления.
2. Аккуратно просверлить отверстие в отражателе для вывода проводков от светодиодов.
3. Прикрепить кольца герметиком к отражателю, и выдержать время, чтобы он полностью отвердел.
4. Проверить работоспособность ангельских глазок, подключив их к бортовой сети автомобиля. Только после этого можно приступать к завершению работы.
5. Вставить всю конструкцию на место, и собрать фару. При установке стекла нужно тщательно зафиксировать его герметиком, чтобы пыль не попадала внутрь световой техники.

Подключать выведенные проводки удобнее всего к габаритам, строго соблюдая полярность. Именно штатная проводка габаритных огней проходит ближе всего к головным фарам, и для подключения не придётся тянуть провода и ставить дополнительный выключатель.

Установить такие конструкции можно не только в фары головного света, но и в противотуманки. В этой работе нет ничего сложного, лишь требуется внимание и выдержка. А результатом станет обновлённый вид вашего автомобиля.

Если хорошо подготовиться, то своими руками нетрудно будет повторить пошагово популярнейший тюнинг на внешний облик автомобиля — ангельские глазки на любые круглые фары, противотуманные и задние фонари. Ангельскими глазками называются красивые, эффектные светящиеся кольца, которые вмонтированы в переднюю световую оптику грузовиков и легковых машин. Эффект ангельских глазок может сделает машину привлекательной, оригинальной, запоминающейся.

Что это такое

Чтобы понять причину популярности тюнинга оптики этого формата, надо узнать историю возникновения явления. В 2001 году германским автоконцерном BMW был продемонстрирован новый подход к обозначению габаритных огней. На модели BMW E39 5 серии был представлен необыкновенный дизайн фар в виде светящихся колец по наружному диаметру отражателя. Это оформление разработчики назвали «ангельские глазки». С того времени дизайнеры и инженеры неустанно работают над новыми вариантами, чтобы они светили ярче, мощнее, привлекательнее.

На сегодняшний день специалисты концерна BMW разработали ксеноновые «глазки ангела», которые светят ярким белым светом.

Разновидности ангельских глазок

Популярности такого типа тюнинга способствует разнообразие видов для самостоятельного монтажа. Каждый вид имеет свои плюсы и минусы, у каждого способа уникального освещения есть свои поклонники и почитатели. В этом разделе будет говориться о возможности некоторых видов изготовить и установить самостоятельно.

Видео: Сравнение CCFL vs COB & Dual COB

Основные различия всех видов между собой состоят:

• в конструктивных особенностях и способу установки;
• в комплектации и способу зажигания источников света;
• в размерах и заданной конфигурации формы очертания.

Геометрия ангельских глазок всегда повторяет контур отражателя фары или задних фонарей. То есть форма может быть прямоугольной, овальной, каплевидной или другой. Все разновидности можно сгруппировать в нескольких видах:

Рассмотрим краткую характеристику каждого вида.

Газоразрядные CCFL

Это самые популярные, практичные, в заводском исполнении модели — достаточно яркие, с равномерным свечением, состоящие из неоновой лампы с холодным катодом. Но комплекты для самостоятельного монтажа, в основном китайского производства, проигрывают по яркости в сравнении с другими видами свечений. Набор состоит из тонкой стеклянной трубки, внутренняя сторона которой покрывается усиливающим свечение составом — люминофором, светорассеивателя и подложки из алюминиевой фольги с отражателем Трубка заполнена смесью инертного газа с небольшой примесью паров ртути. Эта смесь начинает светиться при прохождении тока с высоким напряжением. Для преобразования стандартного 12 вольтового напряжения в высокое напряжение от 500 вольт и выше, применяется специальное устройство — блок розжига. Для зажигания парных фарных ангельских глазок достаточно одного блока.

Когда концерн BMW установил этот вид на свои автомобили, они произвели настоящий фурор. Но скоро выяснилось, что по мощности свечения неоновые angel eyes проигрывают стандартному габаритному освещению конкурентов и инженеры стали искать способы повысить яркость светящихся колец. В основном меняется состав газов, наполняющих трубку. Плюсы неоновых круглых светильников: равномерное яркое свечение в виде круга, которое шире самой трубки; дешевизна; долговечность и работоспособность конструкции, трубка практически не нагревается при длительном включении. Минусов больше. Небольшая задержка вспыхивания при включении; сложность самостоятельной установки (ставятся внутрь фары, поэтому нужно снимать стекло), частое перегорание блока розжига. В продаже до сих пор есть готовые комплекты трубок в виде кругов разного размера, и они — популярны. Современные технологии вместо хрупкого стекла со сложным составом светящегося газа предложили использовать оптоволокно, которое светит чуть не хуже неоновой трубки.

Видео: Вставки angel eyes, газонаполненные лампы CCFL

Диодные Led SMD

Этот вид — самый яркий из всех существующих типов. Конструкция представляет собой диэлектрическую основу в виде кольца — чаще всего используется текстолит. На этой плате монтируется с помощью пайки на близком расстоянии множество кристаллических светодиодов SMD. Эта технология предполагает индивидуальное покрытие каждого диода люминофором. Свечение получается ярким и дискретным, то есть несплошным. Свечение точками
складывается из большого числа одновременно зажигаемых и хорошо различаемых миниатюрных источников света. Эти модели напрямую подключаются к бортовой сети автомобиля. Никаких дополнительных устройств не требуется. Такая конструкция тоже устанавливается внутри оптики. Поэтому основной её минус заключается в повторном снятии стекла и разборке фары, чтобы ликвидировать неисправность. Если хотя бы один из диодов перегорает или портится то восстановить его работоспособность можно только заменой. Сделать это в кустарных условиях довольно трудно, но возможно. Когда диод гаснет, в свечении ангельского глаза появляется чёрный разрыв, который смотрится плохо. Ещё одна проблема — сильный нагрев при работе. Поэтому нужно думать об охлаждении. Для этого плату нужно вставлять в корпус из материала, хорошо отводящего тепло. Например, из алюминия. Можно отметить следующие достоинства диодных ангельских глазок по сравнению с газоразрядными светильниками:

• более долгий срок эксплуатации;
• меньше потребляют энергии;
• качественные диоды светят ярче и насыщеннее;
• если все диоды находятся в исправном состоянии — распределение света производится равномерно по всей ширине кольца;
• малочувствительны к колебаниям температуры атмосферы на улице, так как демонстрируют устойчивую работу в диапазоне температур от минус 40 до плюс 100 градусов Цельсия;
• свечение точечное, направленное;
• есть возможность применять рассеиватель света.

Видео: Ангельские глазки LSB & SMD

Кластерные светодиодные Led COB

Самое равномерное свечение ангельским глазкам дают диоды, смонтированные по технологии СОВ. Суть этого новшества состоит в том, что очень мелкие кристаллы диодов приклеиваются специальным, сложным по составу клеем к диэлектрической основе сплошного светодиода. У них нет корпусов и подложек из керамики, поэтому их гораздо больше размешается на единице площади по сравнению с технологией SMD. Соответственно они находятся на гораздо меньшем расстоянии друг от друга.

Сверху все диоды покрываются общим слоем люминофора, делающим свечение равномерным и насыщенным, скрывая промежутки между диодами. Выход из строя даже нескольких кристаллов не будет заметен. Эта технология очень сложная в исполнении, так как диоды приклеиваются на слой клея в несколько микронов. Причём клей нужно наносить равномерно и в несколько слоёв. Пока такую технологию в домашних условиях никто не воспроизвёл. Эта конструкция не ремонтируется и подлежит замене целиком. Для кластерных типов нужен стабилизатор, который встраивается в цепь их питания.

Диодные многоцветные RGB

Любителям побаловаться со светом, нужно обратить внимание на трёхцветные светодиоды RGB SMD, исполненные в виде светодиодной ленты. В каждом гнезде смонтировано по три кристалла синего, зелёного и красного цвета. Используя специальный контроллер света можно смешивать цвета в разных пропорциях и получить любую расцветку. Такие модели управляются с помощью стандартного RGB контроллера, входящего в комплект светодиодной ленты. В этом пульте дистанционного управления, кроме постоянного белого цвета, есть программа управления сменой цветов по заложенному алгоритму. Включив её, можно наслаждаться переливанием разными цветами, в том числе миганием колец с изменением яркости.

Сравнение типов в таблице

Подведём итоги. Результаты сравнения можно свести в таблицу с указанием главных показателей.

Сравнительный анализ этой таблицы отдаёт предпочтение кластерным ангельским глазкам COB. Это неудивительно, так как они самые современные, совершенные, технологичные. Но и сами дорогие. Газонаполненные CCFL на фоне светодиодных выглядят поскромнее, но у них огромное преимущество — низкая стоимость.

За что штрафуют владельцев авто с таким тюнингом

Владельцам автомобилей, в которых такой тюнинг легально входит в комплектацию авто, бояться претензий со стороны правоохранительных органов не следует. Здесь всё законно, правильно, справедливо. А вот при самостоятельной установке нужно руководствоваться правовыми актами, регулирующими освещение передней и задней части автомобиля. В правилах дорожного движения, кодексах о правонарушениях, постановлениях правительства и ГОСТа, регламентирующего требования безопасности к техническому состоянию — об ангельских глазках напрямую нигде не говориться.

Но есть законное предписание, по которому спереди автомобиля можно использовать фонари белого цвета (габариты и освещение фарами), а также оранжевого цвета — фонари поворотов. Глазки других цветов не допускаются, и за них будут штрафовать.

Поэтому вставки жёлтого, красного, зелёного, фиолетового и других цветов в фары ставить не нужно. Всем водителям ОСТОРОЖНО можно посоветовать: устанавливать ангельские глазки нужно ПРАВИЛЬНО, хотя даже этот совет не гарантирует проблем при прохождении технического осмотра.

Ангельские глазки своими руками: как сделать и установить

Устанавливать самостоятельно можно модели всех видов. Для этого в автомобильных магазинах продаются готовые комплекты. Но нужно быть внимательными, чтобы не купить набор с большим количество недостатков. Главный ориентир — цена. Дешёвые лучше не покупать, потому что они долго работать не будут. А для их замены снова придётся разбирать фары. Это долго, канительно, нервозно. Лучше подкопить денег и купить себе хорошие, дорогие, долговечные.

Видео: Как сделать ангельские огни своими руками

Главная причина, из-за которой многие новички хотят попробовать свои силы в самостоятельном изготовлении глазок — это нехватка денег на замену штатной дорогостоящей оптики — на оптику с вмонтированными ангельскими глазками в заводских условиях. Практически на многие модели автомобилей фары в сборе с ангельскими глазками можно приобрести без проблем. Если, конечно, есть деньги. Самостоятельно можно изготовить только упрощённый вариант светодиодных из прозрачного пластика или оргстекла. Наиболее продвинутые автолюбители после долгого упорства смогут изготовить глазки LED SMD. Но это очень затратно по времени, невыгодно с экономической точки зрения, требует больших знаний в радиоэлектроники и умения виртуозно обращаться с паяльником.

Изготовление из оргстекла

Для изготовления своими руками нужно запастись:

• круглыми сплошными прутками из плексигласа или оргстекла, которые будут выступать в роли оптического световода. Можно порекомендовать воспользоваться поводками для штор фирмы GARDINA;
• на каждую заготовку двумя светодиодами мощностью 3–5 W (в сборе с резисторами), с большим передним углом света и хорошей яркостью;
• проводами;
• дрелью с дисковой фрезой или ножовкой по металлу;
• термотрубками;
• сверлом диаметром 5 мм;
• лаком для ногтей;
• строительным феном;
• отвёрткой, плоскогубцами;
• суперклеем;
• изоляционной лентой;
• герметиком.

Диаметр ангельских глазок для фар разных марок автомобилей неодинаковый. Например, для отечественной Лада Приора нужно изготавливать две пары глазок диаметром 106 и 115 мм. А для Лада Калина нужна только одна пара диаметром 116–118 мм. Под этот размер нужно подобрать какую-то круглую посуду нужного диаметра: кружку, банку или другую ёмкость. Пошаговый порядок изготовления следующий:

Главное достоинство ангельских глазок своими руками — маленькие затраты и несложность изготовления. Но яркости будет маловато, и такие фары хорошо будут выделяться только в темноте. Есть приемлемые способы усиления яркости:

• ставить более мощные и яркие светодиоды;
• проклеить фольгу по задней стороне круга;
• почистить лицевую сторону с надрезами наждачной шкуркой для создания матовой поверхности.

Установка в фары

Этот момент достаточно сложный, нервный, ответственный. Для установки потребуется снятие стекла каждой фары. Большинство стёкол устанавливаются на каучуковый герметик, который нужно сделать мягким. В таком состоянии он легко удаляется. Размягчить его поможет строительный фен. Хуже будет обстоять дело с фарой, в которой стекло зафиксировано с помощью термоустойчивого герметика. Этот уплотнитель нужно будет резать и удалять частями. Сделанные своими руками вставки ставятся по контуру отражателя. Монтажное место обезжиривается, а потом готовый круг приклеивается на подготовленную поверхность. Стекло в фару снова вставляется и заливается каучуковым герметиком.

Вставленные и закреплённые детали нужно подключить в бортовую сеть автомобиля. Варианты могут быть такими:

• включение вместо габаритов;
• включение одновременно с габаритами;
• включение одновременно с ДХО (дневными ходовыми огнями).

Изготовление из светодиодной ленты

Ангельские глазки из оргстекла с двумя диодами не могут выполнять функцию источника света, а выполняют только декоративную роль. А вот модели на ленте со светодиодами вполне могут использоваться даже вместо ДХО, настолько они хорошо заметны днём.

Важное замечание: нужно обращать внимание на разметку ленты, где обозначены специальные места для разрезания

В этом случае последовательность пошаговых инструкций такая:

1. Вырезать из оргстекла толщиной 4–5 мм круги нужного диаметра, которые станут основой для закрепления диодной ленты и одновременно будут рассеивателями света.
2. Наделать на лицевой стороне насечки или пропилы ножовкой мо металлу глубиной до 1 мм.
3. Вырезать из рассевающей плёнки Оракал 850 заготовки по форме кругов из оргстекла.
4. Приклеить круг из плёнки на лицевую сторону круга из оргстекла.
5. Припаять мягкие проводки к выводам диодной ленты разного цвета.
6. Закрепить диодную ленту белого цвета с наибольшим количеством светодиодов на 1 погонный метр на обратную сторону круга на расстоянии от 3 до 5 мм от поверхности оргстекла.
7. Сделать из тонкого оргстекла кольцо такого же размера и обработать поверхность мелкой наждачной бумагой.
8. Положить это кольцо на лицевую сторону толстого кольца.
9. Обернуть кольца по торцу чёрной изолентой.
10. Испытать яркость свечения изготовленных колец от источника постоянного тока.

Монтаж в фары автомобиля производится аналогично пунктам установки самодельных ангельских глазок из оргстекла.

Внешний тюнинг автомобиля — это на любителей экзотики. К такой же экзотике относятся и ангельские глазки. Одно дело, когда вы эту новизну покупаете с новой машиной, и она — штатное приложение к автомобилю. И совсем другое дело, когда вы рискнёте разбирать герметичную, отрегулированную, дающую нормальный свет фару. Когда все характеристики вы можете нарушить. Неплотно загерметизированная фара будет запотевать, плохо светить, даст окисление контактов. Нужно очень хорошо подумать, чтобы потом не пожалеть о потерянном времени, деньгах и плохом настроении. И наоборот. Если вы фанат усовершенствований своего авто, любитель всё делать своими руками, до тонкостей понимаете все нюансы изготовления и установки ангельских глазок на свою машину — вам респект и уважение от первой группы водителей.

О изготовлении ангельских глазок своими руками
задумываются почти все владельцы отечественных или импортных автомобилей, потому что хотят сделать свои транспортные средства максимально привлекательными. Установив такие габаритные огни на автомобиле, вы сделаете их похожими на фары БМВ последних лет .

Фары такого вида – это их фирменная фича. Если подобное свечение фар очень нравиться и именно оно так привлекает вас в БМВ, тогда необязательно копить деньги на дорогого немца. Такие габариты можно сделать на каждом третьем автомобиле. Главное условие – круглая форма фар.

Такой конструкцией обладают практически все отечественные автомобили , например, ВАЗ 2106 или ВАЗ 2110. Лишь представьте, как часто будут присматриваться к вашему автомобилю другие водители или обычные прохожие. Поверьте, такие фары трудно не заметить!

Ангельские глазки своими руками

С первого взгляда конструкция подобных габаритных огней может показаться достаточно сложной, однако, на деле изготовление своими руками ангельских глазок не займет много времени и не потребует большого количества финансовых вложений.

Все, что потребуется при изготовлении красивых «глазок» (части материалов можно найти замену при необходимости):

• Лобзик или пила по металлу;

• Кусачки;

• Пассатижи;

• Пруток оргстекла;

• Светодиоды;

• Дрель;

• Напильник;

• Сверло;

• Паяльник;

• Строительный фен;

• Емкость;

• Жестяная банка;

• Изолента;

• Резисторы;

• Провода.


Естественно, чтобы создать ангельские глазки, требуется хоть отчасти разбираться в электротехнике.

Перед началом подготовьте необходимые элементы. Возьмите пруток органического стекла, вырежьте парное количество заготовок под ваш автомобиль (согласно количеству круглых фар автомобиля, в которых вы хотите установить сделанные своими руками ангельские глазки).

Заготовки из органического стекла

Закрепите в прутках светодиоды и вырежьте по пропилу через каждые 0,5 сантиметра и установите получившиеся глаза на место фар.

Диоды внутри органической трубки

Это все было описано вкратце, а теперь приступим к полноценному, поэтапному мануалу по изготовлению ангельских глазок
.

Как сделать ангельские глазки своими руками?

Перед тем как начать собирать своими руками ангельские глазки из светодиодной ленты
или прутков оргстекла, необходимо иметь все инструменты и элементы, которые были указаны ранее.

Оргстекло должно быть в виде трубки или стержня и легко переносить нагревание до высоких температур. Если пойдете в магазин, покупайте дорогую трубку, не экономьте, тем более что вам ее понадобится не более чем полтора метра, а то и метра хватит. Количество оргстекла можно рассчитать еще до покупки. Возьмите метр и замерьте длину каждой фары по окружности. К каждому замеру добавьте по 2-3 сантиметра на разрез и приплюсуйте все числа.

Допустим, вы хотите сделать ангельские глазки на 4 фарах: две большие (окружность — 25 сантиметров) и две маленькие (окружность — 15 сантиметров). Рассчитаем:

(25+5)*2 = 30*2=60 сантиметров на большие фары

(15+5)*2=20*2=40 сантиметров на маленькие фары

60+40= 100 сантиметров

В итоге для 4 ангельских глазок на автомобиль хватает 1 метра органического стекла.

Найти органическое стекло можно чаще всего в точках продаж штор, жалюзи, строительно-ремонтных магазинах с уклоном в декоративную и дизайнерскую сторону.

Все остальные элементы можно купить в обычных строительных магазинах или автосалонах. Резисторы должны иметь сопротивление на 220 Ом.

Резистроры 220 Ом

Сначала измерьте окружность, по которой будет размещаться стержень органического стекла. Возьмите обычный метр или любой кусок тонкого шланга, если таковой имеется под боком, и обведите фары, измерив окружность. Полученная длина прикладывается к трубке из органического стекла и отрезается.

Измеряем окружность фары

Теперь этот кусок оргстекла прогрейте до такой степени, чтобы он был достаточно гибким. Можно воспользоваться феном, паяльником или емкостью с горячей водой. Подождите некоторое время и убедитесь, что трубка достаточно прогрелась для сгибания.

Прогревание трубки феном

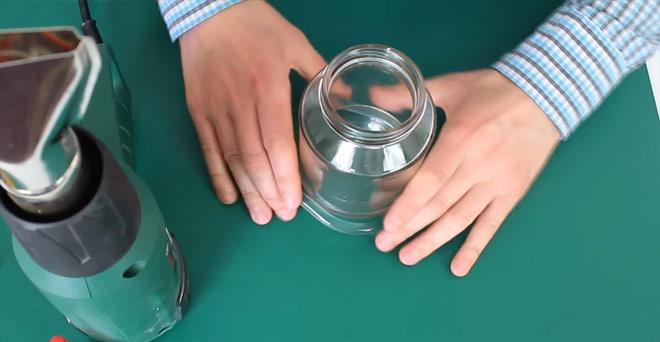

Используя пассатижи, возьмите нагретую заготовку для фары и обмотайте ею жестяную банку или любую другую конструкцию. Подождите, пока трубка остынет. Диаметр жестяной банки должен быть примерно равен диаметру фары. При работе с мелкими кольцами нужно быть особо внимательным, так как короткие стержни достаточно тяжело поддаются скручиванию даже в горячем состоянии. Будьте крайне осторожны, не обожгитесь.

Сгибание нагретой заготовки

Когда заготовка обрела необходимую форму, слегка остыла и ее можно взять в руки, снимите ее с банки. По торцам заготовки просверлите дырки, куда будет устанавливаться светодиод.

Сверление отверстия в торце заготовки

Совет: Сверлите крайне осторожно и на малых оборотах. Органическое стекло достаточно хрупкое и образовавшиеся тонкие стенки могут легко треснуть под давлением.

Когда внутренние работы с трубкой закончены, займитесь ей извне. Процедура необязательная, но эффект «ресничек» при правильно сделанной насечке будет красиво смотреться на любых фарах. Здесь важно соблюдать одинаковое расстояние между ними.

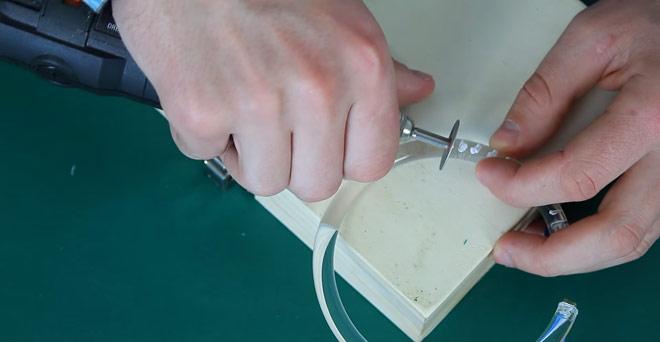

Возьмите ножовку и легкими движениями сделайте надпилы на поверхности с расчетом: 1 на каждые 0.5-1 см (в зависимости от длины трубки). Они делаются круговыми, вглубь они не должны превышать четверти от толщины трубки. Такого рода насечки помогут издавать фарам приятный лучистый свет, как у «немца».

Насечки на поверхности трубки

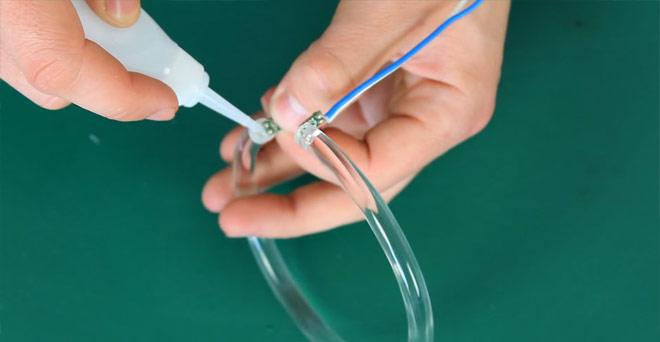

Закрепите диоды в просверленных дрелью дырках так, чтобы они не болтались. Их можно залить прозрачным клеем, силиконом или зафиксировать любым другим способом.

Закрепление светодиода в трубке

Теперь нужно припаять резисторы к ножкам светодиодов.

Соединение резистора с диодом пайкой

Таким образом, потребуется по 2 диода на фару (по одному на каждую сторону трубки в виде кольца) и 2 резистора, припаянных к диодам.

Далее нужно припаять кабели к нашей заготовке для удобного соединения со старой системой проводки. Трубку скрутить в круг и смотать края изолентой (если есть необходимость). Вот и все, светодиодные ангельские глазки готовы для установки.

Изоляция концов трубки

Завершающим этапом изготовления является проверка фар на работоспособность. Для этого можно подключить их к источнику питания и проверить, горят ли светодиоды и нормально ли рассеивают свет. Важно не перепутать полярность!

Установка ангельских глазок своими руками

После того как новые огни будут готовы, нужно временно демонтировать имеющиеся, чтобы соединить проводку. Теперь установите в корпус фары диоды так, чтобы их было практически незаметно.

Установка ангельских глазок в фару

Припаяйте новые контакты к старым, соедините их в одну «сеть» и подключите ее обратно, к основному питанию автомобиля.

Установку лучше выполнять в ночное или вечернее время суток, чтобы в полной мере оценить освещение. Возможно, понадобятся более мощные светодиоды или хорошая полировка стекла фар.

Как подключить биксеноновые линзы с ангельскими глазками?

Автолюбители прекрасно осознают все преимущества ксенонового света и знают, как он ведет себя при наличии линз. Биксенон линзы с ангельскими глазками
смотрятся намного эффектнее и современнее. Они отлично монтируются под любые цоколи и лампы без необходимости распиливать отражатель. Все что необходимо – снять стекло , поместить внутрь линзу и закрыть его обратно.

Ангельские глазки с биксеноновыми фарами

Если у вас очень яркие светодиоды, линзы биксенонона предотвращают ослепление встречных автомобилей и нормализуют пучок света.

Какие ангельские глазки лучше?

Вопрос неоднозначен, и ответить на него сложно. Если не учитывать собственноручную сборку, тогда лучше довериться профессионалам, которые уже собирали подобные фары не один раз. Найти человека, который сможет на заказ сделать ангельские глаза очень качественно и быстро, можно на любом автомобильном форуме или в группах соцсетей, посвященных данной теме.

Рекомендуется обращаться к людям, которые сами ставили себе такие огни. Они умеют правильно подбирать трубки, светодиоды и учитывают прочие нюансы, чтобы достичь максимального эффекта свечения при минимальных затратах. Помимо этого, они могут на собственном примере показать, как будут выглядеть купленные ангельские глазки.

Предпочитаете делать фары самостоятельно? Убедитесь, что подобрали термостойкую трубку и светодиоды с подходящей мощностью света. Ангельские глаза со слабым световым потоком практически не будут видны на фоне основных фар. Очень яркие светодиоды, наоборот, будут только слепить встречные транспортные средства и затруднять их движение на дороге.

Статья об элементе тюнинга фар автомобиля «ангельские глазки», а также об их установке. В конце статьи — видео о простом способе изготовления этого устройства своими руками.

Содержание обзора:


В настоящее время тюнинг фар своими руками является едва ли не самым простым вариантом доработки экстерьера машины. Всё большей популярностью в водительской среде стали пользоваться «ангельские глазки». Они представляют собой светящиеся кольца, которые встраиваются в оптику автомобиля. Первопроходцами в этой области стали BMW, а уже за ними потянулись многие автолюбители, которым приглянулось нововведение.

Для чего нужны «ангельские глазки»

«Ангельские глазки» стали неотъемлемой частью современного тюнинга. Во включенном состоянии они могут исполнять роль стояночных светосигналов, способных выделить автомобиль. В непроглядную ночь это может в значительной мере поднять уровень безопасности. «Ангельскими глазками» потребляется незначительное количество электроэнергии — они не способны спровоцировать быструю разрядку аккумулятора автомобиля.

«Ангельские глазки» и их цвет

Расцветки «ангельских глазок», и в каких случаях их можно устанавливать на автомобиль:

• желтый, красный, зеленый, оранжевый, фиолетовый — разрешено использовать, как тюнинг на шоу-карах;
• белый, синий — могут использоваться в процессе повседневной эксплуатации, в качестве подсветки и габаритов.

Иными словами, эксплуатация «ангельских глазок», кроме белых, не соответствует правилам, регламентирующим использование осветительных приборов. Их присутствие даёт право работниками ГИБДД выписать денежный штраф, предупредить водителя в официальном порядке и обязательно изъять нестандартное осветительное оборудование. Данный запрет распространяется и на разноцветные «ангельские глазки», то есть на те, цвет которых может меняться.

Изделия из оргстекла

Изготовление «ангельских глазок» из оргстекла по силам практически каждому. Для этого необходимо приготовить:

• 8 светодиодов на 3,5V;
• 8 резисторов номиналом 2200 Ом;
• Листовое оргстекло или круглые стержни из него.

Если стержни найти не удалось, то из листа оргстекла вырезаются бруски размером 1 см на 1 см. Для определения их длины достаточно измерить окружность фар.

Полученным заготовкам необходимо придать закруглённую форму. Для этого целесообразно использовать шлифовальную машинку. Но можно выполнить эту работу и вручную, с помощью кусочка наждачной бумаги. В конце концов, должно получиться три круглых стержня, не просто обработанных, но и отшлифованных.

Далее заготовки нужно согнуть, придав им форму фары. Для этой цели лучше всего использовать строительный фен. Заблаговременно следует найти круглый предмет, диаметр которого совпадает с размером фар. Предварительно нагретые брусочки надо согнуть по трафарету и дать им время остыть, чтобы они приняли заданную форму. Все излишки должны быть удалены.

В торцах заготовок дрелью надо сделать отверстия, в которые будут вставляться диоды. Они соединяются с проводами, подающими питание на габаритные огни. Плюсовой вывод диода соединяется с положительным проводом, а минусовой — с отрицательным. На расстоянии порядка 15 см впаиваются балластные сопротивления. Для крепления диодов в отверстиях можно использовать лак для ногтей.

Все соединения должны быть качественно заизолированы. Если имеется желание сделать «ангельские глазки» лучистыми, то по всей длине стержней наносится надпилы, глубина которых не должна превышать 1/3 их диаметра.

Использование светодиодной ленты

У колец с двумя светодиодами имеются значительные недостатки. Во-первых, это их разомкнутость. Во-вторых, у них недостаточная яркость, что не позволяет использовать их в качестве ходовых огней. Этих недостатков легко избежать, если для изготовления «ангельских глазок» использовать светодиоды. Для этого понадобятся:

1. Небольшой лист оргстекла. Его толщина не должна быть меньше 5 мм, но и использование материала толще 7 мм также нецелесообразно.
2. Полотно для ножовки по металлу.
3. Балеринка — так принято называть приспособление, позволяющее вырезать круглые отверстия большого диаметра.
4. Лента, имеющая большое количество светодиодов на 1 метр длины.
5. Рассеивающая плёнка.
6. Прозрачный клей.
7. люминиевый термостойкий скотч.
8. Паяльник с припоем.
9. Провода, имеющие клеммы.
10. Термоусадочная трубка.

На поверхность стекла наносится разметка будущих колец. Затем они выпиливаются. Причём в первую очередь следует вырезать внешний диаметр. Для этой цели лучше всего пользоваться либо ручным лобзиком, либо балеринкой. Выполнять эту работу с помощью электрического лобзика не рекомендуется, так как по краю среза оргстекло будет оплавляться.

Размер вырезанной заготовки надо ещё раз проверить, приложив её к фаре. Если есть в этом необходимость, то заготовку нужно подкорректировать. Только после этого можно вырезать внутренний контур.

Чтобы добиться лучшего свечения, наружная часть кольца оклеивается рассеивающей плёнкой. Если таковой нет, то поверхность можно просто сделать матовой, обработав её мелкой наждачной бумагой.

Теперь устанавливается лента. Правда, перед этим к ней припаиваются провода. Место пайки необходимо залить силиконовым герметиком. Также до установки имеет смысл проверить работу конструкции посредством подключения её к питанию в 12 V.

Что лучше использовать, LED или CCFL

Однозначного ответа на этот вопрос у нас нет. А потому приводим списки достоинств и недостатков каждой из них.

Светящим элементом в Аngel eyes CCFL является светящаяся неоновая трубка, которую закрывают защитным пластиковым кожухом. Их плюсы:

1. Свет распределяется равномерно по всему кольцу.
2. Не реагирует на вибрации и встряски.
3. Излучаемый свет более мягкий, чем у диодных аналогов.
4. Относительная дешевизна.
5. Потребление электроэнергии очень низкое.

Отрицательные нюансы:

1. Запуск осуществляется через инверторы (блоки розжига), которые выходят из строя раньше, чем заканчивается срок эксплуатации самого кольца подсветки (20 000 часов).
2. Для достижения максимальной яркости свечения необходимо порядка 2–3 минут после подключения.
3. Яркость существенно ниже, чем у светодиодных.
4. Срок эксплуатации в два раза меньше относительно диодных.

Аngel eyes LED состоят из светодиодов, которые напаиваются на твёрдую основу.

К числу основных плюсов этого варианта «ангельских глазок» можно отнести следующие:

1. Яркость свечения настолько высока, что их прекрасно видно днем и они могут быть использованы в качестве ходовых огней.
2. Срок эксплуатации превышает 50 000 часов.
3. Не восприимчивы к воздействию вибрации и встряски.
4. Низкий уровень потребления энергии.
5. Свет распределяется равномерно.
6. Устойчиво работает как при -40°С, так и при +100°С.

Негативные моменты LED — точечность свечения и высокая цена. Кроме того, если перегорает один светодиод, то приходится производить замену всего кольца, так как выборочная замена проблематична.

Установка «ангельских глазок» самостоятельно

Как установить эти изделия самостоятельно, хочется узнать многим автовладельцам, которым нравится модернизировать внешний вид автомобиля. А ведь высококачественный тюнинг при отсутствии надлежащей оптики таковым считаться не может.

Рассмотрим процесс на примере установки неоновых трубок. Для начала необходимо заняться подготовкой посадочного места в фаре. Чтобы это сделать, фару придётся снимать.

После этого понадобится демонтировать стекло. Делать это следует чрезвычайно аккуратно. После удаления стекла пазы, в которых оно крепилось, очень тщательно очищаются от остатков герметика. Очень хорошо в этом случае помогает бензин.

Длительная эксплуатация фары приводит к тому, что в её внутреннем пространстве накапливаются микроскопический мусор и грязь. Удалять их следует исключительно мягкой ветошью или ватными палочками. Делать это незащищёнными руками категорически запрещено.

При установке следует учитывать эстетическую составляющую. Чтобы «ангельские глазки» идеально сочетались с цветом автомобиля, нужно знать некоторые нюансы. Так, например, для светлых автомобилей лучше выбирать неоновые. Если же такой возможности нет, то подойдут и светодиодные, но они должны излучать синеватый цвет. А вот насыщенно белый цвет светодиодов прекрасно подходит для тёмных и чёрных автомобилей.

После разборки и чистки фары можно монтировать в неё «ангельские глазки». Делается это достаточно просто. На внутреннюю часть кольца наносится герметик, не имеющий цвета. После этого изделие накладывается на поверхность отражателя фары и хорошо к ней прижимается. Подключать устройство к автомобильной сети можно только после того, как герметик полностью высохнет.

Собранное устройство необходимо проверить на работоспособность, для чего к нему подключается питание. Только после этого фару можно собирать. Для этого в паз наносится слой бесцветного герметика, на который и сажается стекло. Опять следует дождаться, пока герметик полностью встанет, и только после этого фару можно ставить на место и подключать.

Простой способ изготовления «ангельских глазок» своими руками — в видео:

Один из самых простых вариантов доработки экстерьера автомобиля – это тюнинг фар своими руками. Сегодня огромной популярностью пользуются так называемые «ангельские глазки». Речь идет о светящихся кольцах, встроенных в переднюю оптику авто. Сначала такое решение появилось на автомобилях BMW, однако уже через некоторое время эта идея понравилась многим автолюбителям. Поэтому в этой статье мы попытаемся раскрыть данную тему и помочь вам понять, как сделать ангельские глазки и установить их самостоятельно.

Особенности ангельских глазок

Изготовление оригинальных ангельских глазок осуществляют с использованием неоновых трубок, которые сгибают и устанавливают в передние фары. В данном механизме применяется специальный блок розжига. Установка ангельских глазок в фары приводит к появлению приятного и достаточно яркого свечения.

Некоторые водители используют данные элементы в качестве дневных ходовых огней, а также габаритов. Примечательно, что фары ангельские глазки могут применяться на различных автомобилях. Их габариты и диаметр могут существенно отличаться друг от друга. Не менее важным является и то, что автовладельцы могут выбрать оптимальный цвет свечения, что придаст автомобилю действительно эксклюзивный вид.

Конечно же, простейший вариант – это купить ангельские глазки и установить их на одном из автомобильных сервисов. Однако многие автолюбители хотят установить ангельские глазки своими руками, так как лишь в таком случае можно получить истинное удовольствие от доработки собственного авто. Да и сделать это вовсе не сложно. Зачастую ангельские глазки устанавливают на автомобили ВАЗ из серии «классика», а также на современные модели, к примеру, Lada Priora. Давайте перейдем к вопросу о том, как установить ангельские глазки.

Светодиодные ангельские глазки

Для изготовления габаритов применяют пластиковые бесцветные палочки. Для надежного крепления колец понадобится герметик. Красивое свечение обеспечат светодиоды. Изготовить светодиодные ангельские глазки своими силами вполне реально даже тем, у кого нет большого опыта в тюнинге авто. Для каждого из колец надо подобрать пару светодиодов. Помимо этого, необходимо приобрести резисторы сопротивлением 2 кОм.

1. Необходимо сделать кольцо из каждой палочки. Облегчить задачу можно с помощью банки соответствующего диаметра. Нагреваем пластиковую палочку с помощью строительного фена (более простой вариант – духовка) и накручиваем её на выбранную банку. После изготовления всех колец можно еще раз проверить их и выровнять, в случае необходимости.
2. Как понятно из названия раздела, светодиодные ангельские глазки предполагают использование светодиодов. Необходимо определить их диаметр и длину, после чего сделать соответствующие отверстия в двух концах каждого кольца. Ножки диодов укорачиваем так, чтобы их длина не превышала 5 мм от полупроводникового корпуса.
3. Соединяем ножки диодов друг с другом с помощью паяльника. Необходимо припаять минус к минусу, а плюс к плюсу. Плюсовая ножка расположена в утолщении большего диаметра. Далее припаиваем ножки светодиодов к проводам. Советуем применять цветные провода, с помощью которых вы точно не перепутаете полярность.
4. Провод надо отрезать на расстоянии около 15 см, после чего припаять к нему балластное сопротивление. Провод нужно припаять ко второй ножке выбранного резистора.
5. Диоды крепятся с использованием бесцветного лака для ногтей. На каждый из торцов надо нанести буквально одну каплю средства. После этого нужно немного подождать, чтобы лак успел высохнуть. Лак обеспечит надежное крепление диодов и обеспечит хороший контакт диода и палочки. Благодаря этому светодиодные ангельские глазки будут смотреться очень красиво.

Если у вас появилось желание установить ангельские глазки с «ресничками», необходимо сделать соответствующие насечки, которые должны присутствовать по всей длине палочек. Между насечками оставляем около 10 мм. Насечки должны иметь глубину примерно 5 мм.

Процедура установки ангельских глазок

Пришло время установить фары ангельские глазки. Для этого надо сначала разобрать корпус фары и вытащить стекло. Как правило, установка ангельских глазок занимает немало времени, так как фару надо разбирать очень аккуратно, чтобы не повредить крепления.

Важным этапом является также финальная сборка. Поверхность отражателя необходимо очистить от грязи и мусора, для чего лучше воспользоваться ватными палочками. Для выполнения данной процедуры запрещено применять химические средства. Кроме этого, не прикасайтесь к поверхности руками.

Наносим на стекло герметик и выполняем установку кольца. Все нужно сделать так, чтобы светодиодные элементы находились вверху фары. Далее осуществляем укладку проводов.

Если на кольце есть насечки, их нужно направить наружу. Между фарой и стеклом необходимо нанести силикон и аккуратно залить все поры. Средство высохнет примерно за 30 минут. После этого необходимо протестировать работу фар, предварительно подключив питание к нашим ангельским глазкам.

Для этого нужно разъединить штепсель, предназначенный для подключения поворотников и габаритных огней. Разъемы поворотников и габаритов типа «Папа» нужно соединить друг с другом, после чего подключить к «Маме» указателей поворота. В итоге у вас появится свободный разъем «Мама», который ранее использовался габаритными огнями. Именно к нему и надо подсоединить «плюс» от ангельских глазок. «Минус» подключаем к креплениям поворотных огней.

После всех этих действий во время включения габаритных огней должны включить и фары ангельские глазки. Теперь вы знаете, как сделать ангельские глазки своими руками, а также правильно подключить их к системе питания.

Биксеноновые линзы с ангельскими глазками

Ни для кого не секрет, что приводит к обеспечению максимально хорошего результата лишь в том случае, если машина оснащена линзами. Помимо этого, использование биксеноновых линз обеспечивает комфортную езду на автомобиле в темное время суток.

Благодаря таким линзам вы не будете слепить водителей встречного транспорта и в то же время сможете без особых трудностей управлять машиной. Именно биксеноновые линзы с ангельскими глазками выглядят очень привлекательно. Такого рода линзы можно устанавливать на разные группы цоколей для ламп, применяемых в машинах. Для того чтобы установить их в стандартный цоколь, необходимо лишь извлечь наружное стекло фары и установить линзу.

Преимущества использования ангельских глазок

Установка ангельских глазок своими руками – одна из составляющих тюнинг автомобиля, популярность которой не уменьшается. Модернизация салона и установка различных аэродинамических элементов с течением времени зачастую уже не радуют глаз, однако этот вариант тюнинга фар всегда привлекает внимание.

Ещё одним «плюсом» использования ангельских глазок стоит назвать то, что они обеспечивают дополнительную безопасность. Эта оптика хорошо выполняет свои основные задачи, не создавая проблем для иных автовладельцев. Кроме этого, ангельские глазки потребляют минимальное количество энергии.

Фото и видео ангельских глазок

Сегодня многие люди любят тюнинговать свои транспортные средства, причем вне зависимости от того, импортные они или отечественные. Самым популярным и простым в плане реализации являются «ангельские глазки».

Глазки на машине

Такой тюнинг на фары может сделать каждый человек на любое авто. О том, как изготовить ангельские глазки своими руками и что они собой представляют, расскажет эта статья.

Особенности украшения

На сегодняшний день самым простым и эффектным способом доработать экстерьер авто являются т.н. «ангельские глаза». Такой тюнинг представляет собой установленные на фары светящиеся кольца. Эти кольца устанавливаются на переднюю оптику машины.
Впервые такое своеобразное решение появилось на продукции компании BMW. Через некоторое время светящиеся кольца на фары стали продаваться как отдельный апгрейд транспортного средства.
Обратите внимание! «Ангельские глазки» на сегодняшний день можно как приобрести в магазине, так и сделать своими руками. При этом их изготовление достаточно простое и многие автолюбители предпочитают именно второй вариант для своего авто.

«Ангельский» тюнинг машины

Стоит заметить, что покупные ангельские глазки на автомобиль изготавливают их специальных неоновых трубок. Их сгибают и устанавливают на передние фары. Также в установке используется блок розжига. После установки этой оптической системы на фары, свет получается более приятным и ярким.
Отдельно стоит отметить, что некоторые водители используют такой тюнинг в качестве дневных ходовых огней или габаритов.
На сегодняшний день подобное украшение автомобиля пользуется огромной популярностью и встречается очень часто. Это связано с тем, что их можно поставить на фары самых разнообразных моделей авто (как отечественных, так и зарубежных).
Для разных моделей машин данный вид тюнинга может различаться по базовым параметрам:

• габариты;
• цвет свечения;
• диаметр кольца.

Если все сделать как надо, то вы получите эксклюзивную машину.

Варианта установки

Покупное изделие

Как уже говорилось, на сегодняшний день подобного рода тюнинг можно получить следующим образом:

• купить в магазине. Но для отечественных машин это не самый лучший выход, да и не всегда удается подобрать кольца необходимого диаметра;

Обратите внимание! Купить «глазки» можно как с оптикой, так и без нее. Второй вариант предполагает покупку светящегося кольца с дальнейшей самостоятельной установкой его на фары.

• сделать самодельные ангельские глазки. Это вариант более предпочтительный в плане экономии денег и времени, которое придется потратить на поиск кольца на фары нужного диаметра.

На вопрос «как сделать ангельские глазки?» существует два ответа, которые не сильно отличаются в плане реализации:

• сборка оптической системы из кольца (светодиодной ленты);
• изготовление системы освещения с помощью прозрачной трубки.

После того как вы решились на подобный тюнинг, следует выяснить, из чего будет делаться такая оптическая система. Но помните, что вам обязательно понадобится блок розжига, через который можно подключить самодельное осветительное устройство.

Что готовим материал

Самый главный вопрос, который возникает в голове у автолюбителя, это из чего можно самостоятельно изготовить относительно дорогой вид тюнинга на авто.
Сегодня в фаворе находятся светодиодные ангельские глазки, поэтому в статье мы рассмотрим именно этот вариант, тем более что подключить их, используя блок розжига, можно также легко, как и покупные изделия.
Итак, чтобы сделать ангельские глазки своими руками, вам понадобятся:

• пластмассовые прозрачные палочки. Здесь можно использовать шторный поводок для жалюзи;

Обратите внимание! Прозрачная палочка не должна быть полой.

Прозрачные палочки

• светодиоды или светодиодная лента;
• резисторы;
• блок розжига;
• банка. Она должна по своему диаметру соответствовать габаритам фар авто;
• батарейка на 9 вольт.

Помимо приведенных выше материалов, чтобы изготовить такую подсветку и правильно ее подключить, используя блок розжига, необходимы еще следующие инструменты:

• пилка;
• дрель с дисковой насадкой и сверлом 5 мм или надфиль;
• плоскогубцы;
• строительный фен. Его можно заменить на обычную духовку.

После того как вы удостоверились в том, что у вас для работы имеется все необходимое, можно приступать к сборке.

Работаем, не ленимся

Для того чтобы поставить на фары вашего авто, подсветку нужно смонтировать по такой схеме:

Огибание банки

• сначала надо придать прозрачной палочке необходимо форму кольца. Для этого стержень следует нагреть до момента повышения его пластичности вплоть до деформирования;
• разогревать палочки можно на духовке или с помощью строительного фена. Более правильным считается использование строительного фена;

Обратите внимание! Не допускайте перегрева палочки, иначе в ней появятся пузырьки, которые будут плохо сказываться на свечении самодельного изделия.

• далее разогретый стержень с помощью плоскогубцев обворачиваем вокруг банки. Огибать банку начинаем с середины стержня, сводя его концы друг к другу;
• даем стержню застыть и отпиливаем у него концы;
• далее собираем светодиоды с резистором;
• проверить качественность сборки можно с помощью батарейки;
• затем изолируем и шлифуем обрабатываемые контакты;
• торцы палочки аккуратно и гладко шлифуем;
• после этого наносим засечки на стержень. Шаг для них берем в рамках 2-2,5 мм. При этом не забываем отступать от краев 1-1,5 см;

Насечке на палочке

Встроенный диод

• для ровности можно использовать пластиковый хомут;
• после этого стержень нужно подключить к светодиодам, чтобы проверить свечение. Использовать для этих целей необходимо блок розжига. Это позволит посмотреть, как самодельное устройство будет светиться в конечном результате;
• чтобы избежать падения яркости свечения к середине, насечки должны постепенно углубляться по направлению к середине стержня;
• спаиваем светодиоды последовательно. Это позволит уравновесить текущий по ним ток;
• после этого на торцах полученного кольца просверливаем отверстие длиной до 7 мм и диаметром в 5 мм. В него вставляем светодиоды;
• концы прозрачной палочки заматываем фольгой.

Готовое кольцо

Сделать ангельские глазки по такой вот схеме довольно просто и легко.
После этого вам останется только все правильно установить на фары, подключив самодельное изделие через блок розжига.

Крепим к фарам

Установка «ангельских глазок» не менее важный этап, чем их сборка. Здесь вам необходимо проделать следующие манипуляции:

• разбираем корпус фары и вытаскиваем из него стекло;

Обратите внимание! Разбирать фару необходимо очень аккуратно, чтобы в дальнейшем использовать снятое стекло для закрытия установленной оптической системы.

Установка кольца

• отражатель очищаем от грязи. Используйте для этого ватные палочки и чистящие химические средства;
• в ходе обработки избегайте прикасаться к поверхности отражателя руками;
• на стекло наносим герметик и устанавливаем на него самодельное светящееся кольцо, насечками наружу;

• после этого укладываем провода;
• между самой фарой и защитным стеклом наносим силикон, аккуратно заливая все поры;
• для высыхания силикона необходимо минимум полчаса.

Готовая фара

В завершении вам останется только протестировать работу фар с новой светодиодной установкой. Для этого подключите все провода к источнику питания. Здесь нужно разъединить штепсель, с помощью которого подключаются поворотники. Именно на него следует подключить «глазки».
Теперь ваш автомобиль является обладателем красивого тюнинга. При этом такое самодельное устройство не только красивое, но и практичное. В случае правильной сборки всех элементов осветительного прибора, он прослужит вам верой и правдой долгие годы, давая яркий свет от фар.

Проверка диодов мультиметром: тонкости от мастеров

Вопрос о том, как установить ангельские глазки своими руками на машину очень актуальный для всех автовладельцев, которые любят совершенствовать внешний вид своего авто. Без качественной оптики трудно себе представить высококлассный тюнинг.

Давайте разберемся, как проводится установка: в автомобильную фару монтируются неоновые трубки, изогнутые в форме кольца, которые привносят изюминку в экстерьер.

Эта идея принадлежит немецким конструкторам BMW, и вскоре стала настолько популярной, что ее переняли и другие производители. Такая подсветка фар, как ангельские глазки, может использоваться водителями не только с наступлением темноты, но и . Для своей машины водитель может выбрать кольца необходимого размера, а также подобрать желанный цвет.

Можно ли самому изготовить кольца для установки?

Как установить ангельские глазки своими руками
, чтобы получить истинное удовлетворение от самого процесса доработки тюнинга оптики? Давайте рассмотрим, что для этого понадобится. Можно самому изготовить кольцо с оригинальным свечением.

Для этого нужно взять прозрачные бесцветные цилиндры из пластика. Это могут быть обыкновенные трубочки. Для их надежной фиксации необходимо будет .

Для красивого свечения колец понадобятся светодиоды, а также обычный резистор, с сопротивлением порядка 2 Ома. Для изготовления колец из пластиковых трубок, можно использовать монтажный фен или аккуратно нагреть другим способом.

Существует одна хитрость:
большинство фар совпадают по диаметру со стеклянными бутылками из-под напитков. Подберите стеклянную тару необходимого диаметра, а затем нагретый пластиковый цилиндр нужно просто обогнуть вокруг бутылки. Таким образом, кольцо необходимого диаметра может быть изготовлено без особых усилий.

Теперь светодиоды необходимо закрепить внутри колец, для чего можно воспользоваться обыкновенным бесцветным лаком.

Устанавливаем ангельские глазки

Чтобы установить самостоятельно изготовленные или купленные ангельские глазки, нужно подготовить для них посадочное место в фаре. Сначала необходимо аккуратно разобрать корпус фары и отделить стекло. Снимать фару необходимо с большой аккуратностью, чтобы не нарушить целостности креплений. Чтобы удалить остатки старого герметика, нужно воспользоваться бензином.

Со временем в корпусе фары скапливается грязь
и мелкий мусор. Чтобы избавиться от него, достаточно использовать ватные палочки. Ни в коем случае нельзя удалять грязь с отражателей пальцами.

Перед установкой ангельских глазок, необходимо подобрать их цвет, чтобы они идеально гармонировали . Можно подобрать уже готовые решения, обладающие самыми разнообразными цветовыми гаммами, которые запросто можно подобрать в тон к машине.

Неоновые и синеватые светодиоды устанавливаются на светлые автомобили, а на темных и черных великолепно будут смотреться светодиоды, обладающие насыщенным белым свечением. Во избежание возможных замыканий проводки, (перегорания или перетирания), необходимо провода спрятать в защитную гофру.

Завершающий этап монтажа

Теперь, когда фара полностью разобрана и очищена от мусора, можно приступать к монтажу глазок. На кольцо и соединить с внутренней поверхностью стекла фары, после чего их необходимо прижать. Когда он герметик можно приступать к подключению светодиодов. На светодиодной полосе для подключения припаяны провода, которые после установки колец к фаре, нужно будет протянуть сквозь отверстие в фарной воронке.

По завершению вышеописанных действий, нужно будет фарное стекло установить на свое место на блоке фары. Для этого опять можно воспользоваться бесцветным герметиком, который нужно будет нанести по наружному контору блока.

В течение 30 минут
герметик застынет, и можно будет подключать фары. После подключения, необходимо проверить, как они светят, и уже после этого можно будет приступать к подключению проводов, которые соединены с кольцами. После чего можно будет уже установить фару на свое место.

Плюсы установки ангельских глазок

Современные производители выпускают автомобили , которые обеспечивают водителю в темное время суток максимально обзор видимости. Это позволяет долго ехать в условиях ограниченного обозрения, и при этом снимается нагрузка на глаза водителя.

Уже более десятка лет, ангельские глазки являются неотъемлемой частью современного автотюнинга, популярность Бывает так, что не всегда установленные элементы тюнинга автомобиля радуют своего хозяина.

Включенные ангельские глазки, как стояночные светосигналы, будут способны отчетливо выделять контур автомобиля на фоне темной непроглядной ночи, что существенно увеличивает уровень безопасности. Теперь вы знаете, как установить ангельские глазки своими руками. А если возникли вопросы, задавайте в комментариях. Не стесняйтесь

Кстати, благодаря высококачественной автооптике, обеспечивается надежное освещение дороги, а свет фар не слепит водителей, которые движутся по встречной полосе. Помимо этого, ангельские глазки потребляют минимальное количество электроэнергии и не вызывают быстрой разрядки аккумуляторной батареи. Таким образом, преимущества ангельских глазок трудно недооценить.

Если хорошо подготовиться, то своими руками нетрудно будет повторить пошагово популярнейший тюнинг на внешний облик автомобиля — ангельские глазки на любые круглые фары, противотуманные и задние фонари. Ангельскими глазками называются красивые, эффектные светящиеся кольца, которые вмонтированы в переднюю световую оптику грузовиков и легковых машин. Эффект ангельских глазок может сделает машину привлекательной, оригинальной, запоминающейся.

Что это такое

Чтобы понять причину популярности тюнинга оптики этого формата, надо узнать историю возникновения явления. В 2001 году германским автоконцерном BMW был продемонстрирован новый подход к обозначению габаритных огней. На модели BMW E39 5 серии был представлен необыкновенный дизайн фар в виде светящихся колец по наружному диаметру отражателя. Это оформление разработчики назвали «ангельские глазки». С того времени дизайнеры и инженеры неустанно работают над новыми вариантами, чтобы они светили ярче, мощнее, привлекательнее.

Ангельские глазки на BMW

На сегодняшний день специалисты концерна BMW разработали ксеноновые «глазки ангела», которые светят ярким белым светом.

Разновидности ангельских глазок

Популярности такого типа тюнинга способствует разнообразие видов для самостоятельного монтажа. Каждый вид имеет свои плюсы и минусы, у каждого способа уникального освещения есть свои поклонники и почитатели. В этом разделе будет говориться о возможности некоторых видов изготовить и установить самостоятельно.

Видео: Сравнение CCFL vs COB & Dual COB

Основные различия всех видов между собой состоят:

• в конструктивных особенностях и способу установки;
• в комплектации и способу зажигания источников света;
• в размерах и заданной конфигурации формы очертания.

Геометрия ангельских глазок всегда повторяет контур отражателя фары или задних фонарей. То есть форма может быть прямоугольной, овальной, каплевидной или другой. Все разновидности можно сгруппировать в нескольких видах:

Рассмотрим краткую характеристику каждого вида.

Газоразрядные CCFL

Комплект CCFL ангельских глазок для FORD MONDEO

Это самые популярные, практичные, в заводском исполнении модели — достаточно яркие, с равномерным свечением, состоящие из неоновой лампы с холодным катодом. Но комплекты для самостоятельного монтажа, в основном китайского производства, проигрывают по яркости в сравнении с другими видами свечений. Набор состоит из тонкой стеклянной трубки, внутренняя сторона которой покрывается усиливающим свечение составом — люминофором, светорассеивателя и подложки из алюминиевой фольги с отражателем Трубка заполнена смесью инертного газа с небольшой примесью паров ртути. Эта смесь начинает светиться при прохождении тока с высоким напряжением. Для преобразования стандартного 12 вольтового напряжения в высокое напряжение от 500 вольт и выше, применяется специальное устройство — блок розжига. Для зажигания парных фарных ангельских глазок достаточно одного блока.

Когда концерн BMW установил этот вид на свои автомобили, они произвели настоящий фурор. Но скоро выяснилось, что по мощности свечения неоновые angel eyes проигрывают стандартному габаритному освещению конкурентов и инженеры стали искать способы повысить яркость светящихся колец. В основном меняется состав газов, наполняющих трубку. Плюсы неоновых круглых светильников: равномерное яркое свечение в виде круга, которое шире самой трубки; дешевизна; долговечность и работоспособность конструкции, трубка практически не нагревается при длительном включении. Минусов больше. Небольшая задержка вспыхивания при включении; сложность самостоятельной установки (ставятся внутрь фары, поэтому нужно снимать стекло), частое перегорание блока розжига. В продаже до сих пор есть готовые комплекты трубок в виде кругов разного размера, и они — популярны. Современные технологии вместо хрупкого стекла со сложным составом светящегося газа предложили использовать оптоволокно, которое светит чуть не хуже неоновой трубки.

Видео: Вставки angel eyes, газонаполненные лампы CCFL

Диодные Led SMD

Этот вид — самый яркий из всех существующих типов. Конструкция представляет собой диэлектрическую основу в виде кольца — чаще всего используется текстолит. На этой плате монтируется с помощью пайки на близком расстоянии множество кристаллических светодиодов SMD. Эта технология предполагает индивидуальное покрытие каждого диода люминофором. Свечение получается ярким и дискретным, то есть несплошным. Свечение точками
складывается из большого числа одновременно зажигаемых и хорошо различаемых миниатюрных источников света. Эти модели напрямую подключаются к бортовой сети автомобиля. Никаких дополнительных устройств не требуется. Такая конструкция тоже устанавливается внутри оптики. Поэтому основной её минус заключается в повторном снятии стекла и разборке фары, чтобы ликвидировать неисправность. Если хотя бы один из диодов перегорает или портится то восстановить его работоспособность можно только заменой. Сделать это в кустарных условиях довольно трудно, но возможно. Когда диод гаснет, в свечении ангельского глаза появляется чёрный разрыв, который смотрится плохо. Ещё одна проблема — сильный нагрев при работе. Поэтому нужно думать об охлаждении. Для этого плату нужно вставлять в корпус из материала, хорошо отводящего тепло. Например, из алюминия. Можно отметить следующие достоинства диодных ангельских глазок по сравнению с газоразрядными светильниками:

Ангельские глазки диодные Led SMD

• более долгий срок эксплуатации;
• меньше потребляют энергии;
• качественные диоды светят ярче и насыщеннее;
• если все диоды находятся в исправном состоянии — распределение света производится равномерно по всей ширине кольца;
• малочувствительны к колебаниям температуры атмосферы на улице, так как демонстрируют устойчивую работу в диапазоне температур от минус 40 до плюс 100 градусов Цельсия;
• свечение точечное, направленное;
• есть возможность применять рассеиватель света.

Видео: Ангельские глазки LSB & SMD

Кластерные светодиодные Led COB

Самое равномерное свечение ангельским глазкам дают диоды, смонтированные по технологии СОВ. Суть этого новшества состоит в том, что очень мелкие кристаллы диодов приклеиваются специальным, сложным по составу клеем к диэлектрической основе сплошного светодиода. У них нет корпусов и подложек из керамики, поэтому их гораздо больше размешается на единице площади по сравнению с технологией SMD. Соответственно они находятся на гораздо меньшем расстоянии друг от друга.

Ангельские глазки кластерные светодиодные Led COB

Сверху все диоды покрываются общим слоем люминофора, делающим свечение равномерным и насыщенным, скрывая промежутки между диодами. Выход из строя даже нескольких кристаллов не будет заметен. Эта технология очень сложная в исполнении, так как диоды приклеиваются на слой клея в несколько микронов. Причём клей нужно наносить равномерно и в несколько слоёв. Пока такую технологию в домашних условиях никто не воспроизвёл. Эта конструкция не ремонтируется и подлежит замене целиком. Для кластерных типов нужен стабилизатор, который встраивается в цепь их питания.

Диодные многоцветные RGB

Ангельские глазки диодные многоцветные RGB

Любителям побаловаться со светом, нужно обратить внимание на трёхцветные светодиоды RGB SMD, исполненные в виде светодиодной ленты. В каждом гнезде смонтировано по три кристалла синего, зелёного и красного цвета. Используя специальный контроллер света можно смешивать цвета в разных пропорциях и получить любую расцветку. Такие модели управляются с помощью стандартного RGB контроллера, входящего в комплект светодиодной ленты. В этом пульте дистанционного управления, кроме постоянного белого цвета, есть программа управления сменой цветов по заложенному алгоритму. Включив её, можно наслаждаться переливанием разными цветами, в том числе миганием колец с изменением яркости.

Сравнение типов в таблице

Подведём итоги. Результаты сравнения можно свести в таблицу с указанием главных показателей.

Сравнительный анализ этой таблицы отдаёт предпочтение кластерным ангельским глазкам COB. Это неудивительно, так как они самые современные, совершенные, технологичные. Но и сами дорогие. Газонаполненные CCFL на фоне светодиодных выглядят поскромнее, но у них огромное преимущество — низкая стоимость.

За что штрафуют владельцев авто с таким тюнингом

Владельцам автомобилей, в которых такой тюнинг легально входит в комплектацию авто, бояться претензий со стороны правоохранительных органов не следует. Здесь всё законно, правильно, справедливо. А вот при самостоятельной установке нужно руководствоваться правовыми актами, регулирующими освещение передней и задней части автомобиля. В правилах дорожного движения, кодексах о правонарушениях, постановлениях правительства и ГОСТа, регламентирующего требования безопасности к техническому состоянию — об ангельских глазках напрямую нигде не говориться.

Но есть законное предписание, по которому спереди автомобиля можно использовать фонари белого цвета (габариты и освещение фарами), а также оранжевого цвета — фонари поворотов. Глазки других цветов не допускаются, и за них будут штрафовать.

Голубой цвет объявлен вне закона

Поэтому вставки жёлтого, красного, зелёного, фиолетового и других цветов в фары ставить не нужно. Всем водителям ОСТОРОЖНО можно посоветовать: устанавливать ангельские глазки нужно ПРАВИЛЬНО, хотя даже этот совет не гарантирует проблем при прохождении технического осмотра.

Ангельские глазки своими руками: как сделать и установить

Устанавливать самостоятельно можно модели всех видов. Для этого в автомобильных магазинах продаются готовые комплекты. Но нужно быть внимательными, чтобы не купить набор с большим количество недостатков. Главный ориентир — цена. Дешёвые лучше не покупать, потому что они долго работать не будут. А для их замены снова придётся разбирать фары. Это долго, канительно, нервозно. Лучше подкопить денег и купить себе хорошие, дорогие, долговечные.

Видео: Как сделать ангельские огни своими руками

Главная причина, из-за которой многие новички хотят попробовать свои силы в самостоятельном изготовлении глазок — это нехватка денег на замену штатной дорогостоящей оптики — на оптику с вмонтированными ангельскими глазками в заводских условиях. Практически на многие модели автомобилей фары в сборе с ангельскими глазками можно приобрести без проблем. Если, конечно, есть деньги. Самостоятельно можно изготовить только упрощённый вариант светодиодных из прозрачного пластика или оргстекла. Наиболее продвинутые автолюбители после долгого упорства смогут изготовить глазки LED SMD. Но это очень затратно по времени, невыгодно с экономической точки зрения, требует больших знаний в радиоэлектроники и умения виртуозно обращаться с паяльником.

Изготовление из оргстекла

Для изготовления своими руками нужно запастись:

• круглыми сплошными прутками из плексигласа или оргстекла, которые будут выступать в роли оптического световода. Можно порекомендовать воспользоваться поводками для штор фирмы GARDINA;
• на каждую заготовку двумя светодиодами мощностью 3–5 W (в сборе с резисторами), с большим передним углом света и хорошей яркостью;
• проводами;
• дрелью с дисковой фрезой или ножовкой по металлу;
• термотрубками;
• сверлом диаметром 5 мм;
• лаком для ногтей;
• строительным феном;
• отвёрткой, плоскогубцами;
• суперклеем;
• изоляционной лентой;
• герметиком.

Диаметр ангельских глазок для фар разных марок автомобилей неодинаковый. Например, для отечественной Лада Приора нужно изготавливать две пары глазок диаметром 106 и 115 мм. А для Лада Калина нужна только одна пара диаметром 116–118 мм. Под этот размер нужно подобрать какую-то круглую посуду нужного диаметра: кружку, банку или другую ёмкость. Пошаговый порядок изготовления следующий:

Главное достоинство ангельских глазок своими руками — маленькие затраты и несложность изготовления. Но яркости будет маловато, и такие фары хорошо будут выделяться только в темноте. Есть приемлемые способы усиления яркости:

• ставить более мощные и яркие светодиоды;
• проклеить фольгу по задней стороне круга;
• почистить лицевую сторону с надрезами наждачной шкуркой для создания матовой поверхности.

Установка в фары

Этот момент достаточно сложный, нервный, ответственный. Для установки потребуется снятие стекла каждой фары. Большинство стёкол устанавливаются на каучуковый герметик, который нужно сделать мягким. В таком состоянии он легко удаляется. Размягчить его поможет строительный фен. Хуже будет обстоять дело с фарой, в которой стекло зафиксировано с помощью термоустойчивого герметика. Этот уплотнитель нужно будет резать и удалять частями. Сделанные своими руками вставки ставятся по контуру отражателя. Монтажное место обезжиривается, а потом готовый круг приклеивается на подготовленную поверхность. Стекло в фару снова вставляется и заливается каучуковым герметиком.

Светодиодная лента — как источник света

Ангельские глазки из оргстекла с двумя диодами не могут выполнять функцию источника света, а выполняют только декоративную роль. А вот модели на ленте со светодиодами вполне могут использоваться даже вместо ДХО, настолько они хорошо заметны днём.

Важное замечание: нужно обращать внимание на разметку ленты, где обозначены специальные места для разрезания

В этом случае последовательность пошаговых инструкций такая:

1. Вырезать из оргстекла толщиной 4–5 мм круги нужного диаметра, которые станут основой для закрепления диодной ленты и одновременно будут рассеивателями света.
2. Наделать на лицевой стороне насечки или пропилы ножовкой мо металлу глубиной до 1 мм.
3. Вырезать из рассевающей плёнки Оракал 850 заготовки по форме кругов из оргстекла.
4. Приклеить круг из плёнки на лицевую сторону круга из оргстекла.
5. Припаять мягкие проводки к выводам диодной ленты разного цвета.
6. Закрепить диодную ленту белого цвета с наибольшим количеством светодиодов на 1 погонный метр на обратную сторону круга на расстоянии от 3 до 5 мм от поверхности оргстекла.
7. Сделать из тонкого оргстекла кольцо такого же размера и обработать поверхность мелкой наждачной бумагой.
8. Положить это кольцо на лицевую сторону толстого кольца.
9. Обернуть кольца по торцу чёрной изолентой.
10. Испытать яркость свечения изготовленных колец от источника постоянного тока.

Монтаж в фары автомобиля производится аналогично пунктам установки самодельных ангельских глазок из оргстекла.

Внешний тюнинг автомобиля — это на любителей экзотики. К такой же экзотике относятся и ангельские глазки. Одно дело, когда вы эту новизну покупаете с новой машиной, и она — штатное приложение к автомобилю. И совсем другое дело, когда вы рискнёте разбирать герметичную, отрегулированную, дающую нормальный свет фару. Когда все характеристики вы можете нарушить. Неплотно загерметизированная фара будет запотевать, плохо светить, даст окисление контактов. Нужно очень хорошо подумать, чтобы потом не пожалеть о потерянном времени, деньгах и плохом настроении. И наоборот. Если вы фанат усовершенствований своего авто, любитель всё делать своими руками, до тонкостей понимаете все нюансы изготовления и установки ангельских глазок на свою машину — вам респект и уважение от первой группы водителей.

Многие автовладельцы стремятся преобразить свой серийный автомобиль, придав ему индивидуальности и неповторимости. Создать более выразительный вид можно с помощью установки аэродинамических обвесов и порогов, доработки бамперов, замены глушителя, и, конечно, модернизации системы освещения.

Штатные фары большинства серийных автомобилей не представляют собой интереса с эстетической точкой зрения. Поэтому замена фар альтернативной оптикой является наиболее востребованной и неотъемлемой частью внешнего тюнинга авто. Причем среди дизайнерских решений современной оптики самыми популярными считаются комплекты фар с ангельскими глазками, позволяющие выделить автомобиль из общего потока серийных машин красивым свечением.

Какие преимущества может дать установка ангельских глазок?

Ангельские глазки представляют собой неоновые габаритные кольца, устанавливаемые в отражатель. Такие изменения в системе освещения автомобиля позволяют:

• добавить оригинальности и повысить эстетический эффект
  ;
• обрести автомобилю свой стиль;
• значительно улучшить видимость
  ночью и в туманную погоду за счет максимально яркого освещения дороги;
• дополнительно обезопасить движение (свет абсолютно не слепит глаза встречным водителям);
• увеличить освещенность в несколько раз за счет равномерного распределения света.

Кроме того, среди основных преимуществ установки такой системы освещения следует выделить низкое потребление тока
и повышенный срок службы
.

На какие автомобили можно установить фары ангельские глазки?

Впервые ангельские глазки были представлены немецким автоконцерном BMW в 2000 году. Такими фарами была оснащена рестайлинговая модель E39. Вместо стандартных габаритных ламп конструкторы установили светящиеся кольца, которые были размещены по окружности отражателей дальнего и ближнего света. Эта великолепная дизайнерская находка дала новый виток моды и принесла автоконцерну колоссальный успех.

Несколько лет назад ставшие культовыми габаритные огни ангельские глазки были доступны только для владельцев автомобилей BMW. На сегодняшний день приобрести подобные комплекты тюнингованных фар можно не только для автомобилей BMW, но и для других марок авто. Ведущие компании по производству автомобильной оптики предлагают приобрести и установить ангельские глазки для автомобилей Toyota, Audi, Mazda, Ford, Volkswagen, Honda, Renault, Opel, Peugeot и др
.

В продаже всегда можно найти несколько видов тюнингованных фар и выбрать подходящий вариант именно для своего автомобиля. В комплект также входят два блока розжига, от которых работают вставки. При необходимости можно купить блоки и колечки отдельно. А поскольку стоимость таких комплектов относительно невысокая, то купить их может фактически любой автолюбитель.

Как установить тюнингованные фары?

Для того чтобы установить ангельские глазки внутри фары, надо выполнить следующие действия:

• снять внешнее стекло с фары;
• нанести на внутреннюю сторону светящихся элементов несколько капель прозрачного клея-герметика;
• зафиксировать кольца на отражателе каждой лампы.

На первый взгляд автолюбителям может показаться, что самостоятельно установить светодиодные габаритные кольца не так уж сложно. Однако следует учесть, что результаты от непрофессионального тюнинга могут быть самыми непредсказуемыми. Поэтому правильно и качественно установить ангельские глазки в фары смогут только профессионалы.

В заключение следует отметить, что сегодня модернизация автомобильной оптики стала по-настоящему незаменимой вещью. К ней прибегают, как правило, те автовладельцы, которым не по нраву приходятся заводские характеристики штатных световых приборов. Тюнинг оптики позволяет значительно видоизменить фары автомобиля, сделать их более современными и модными. Но кроме изменения стилистики фар, модернизация оптики позволяет добиться оптимального освещения
. Именно поэтому спрос на тюнингованные системы освещения постоянно растет.

На сегодняшний день автовладелец может выбрать для себя цвет, диаметр, ширину и яркость глазок. Некоторые производители предлагают даже кольца с меняющимся цветом и даже мерцанием в виде стробоскопов. Если подходить к классическому варианту, то нужно делать четыре кольца – по два на каждую фару. При этом необходимо учесть ширину самой фары, потому как, если автомобиль небольшой, то, соответственно, и фары будут достаточно узкими. Нужно понять, что если два маленьких колечка в фарах будут смотреться несерьезно, придется остановить свой вариант на одном кольце, но большего диаметра. Далее необходимо определиться с цветом свечения. Оптимальным будет выбор между желтыми и белыми кольцами. Также, такой тип фар можно использовать как дневные ходовые огни, но с точки зрения рациональности использования ангельских глазок в виде ходовых огней желтый цвет будет лучше виден в светлое время суток, а значит, будет более безопасный. Сделать тюнинг своей оптики может каждый. Не стоит тратиться на покупку в магазине, а сделать все своими руками. При этом в домашних условиях затраты на изготовление будут намного меньше, а получившийся результат будет радовать больше, потому что сделанное своими руками ценится сильнее.
Как выглядят белые, синие, желтые и красные ангельские глазки:

О изготовлении ангельских глазок своими руками задумываются почти все владельцы отечественных или импортных автомобилей, потому что хотят сделать свои транспортные средства максимально привлекательными. Установив такие габаритные огни на автомобиле, вы сделаете их похожими на фары БМВ последних лет.

Фары такого вида – это их фирменная фича. Если подобное свечение фар очень нравиться и именно оно так привлекает вас в БМВ, тогда необязательно копить деньги на дорогого немца. Такие габариты можно сделать на каждом третьем автомобиле. Главное условие – круглая форма фар.

Такой конструкцией обладают практически все отечественные автомобили, например, ВАЗ 2106 или ВАЗ 2110. Лишь представьте, как часто будут присматриваться к вашему автомобилю другие водители или обычные прохожие. Поверьте, такие фары трудно не заметить!

С первого взгляда конструкция подобных габаритных огней может показаться достаточно сложной, однако, на деле изготовление своими руками ангельских глазок не займет много времени и не потребует большого количества финансовых вложений.

Все, что потребуется при изготовлении красивых «глазок» (части материалов можно найти замену при необходимости):

• Лобзик или пила по металлу;
• Кусачки;
• Пассатижи;
• Пруток оргстекла;
• Светодиоды;
• Дрель;
• Напильник;
• Сверло;
• Паяльник;
• Строительный фен;
• Емкость;
• Жестяная банка;
• Изолента;
• Резисторы;
• Провода.

Естественно, чтобы создать ангельские глазки, требуется хоть отчасти разбираться в электротехнике.

Перед началом подготовьте необходимые элементы. Возьмите пруток органического стекла, вырежьте парное количество заготовок под ваш автомобиль (согласно количеству круглых фар автомобиля, в которых вы хотите установить сделанные своими руками ангельские глазки).

Закрепите в прутках светодиоды и вырежьте по пропилу через каждые 0,5 сантиметра и установите получившиеся глаза на место фар.

Это все было описано вкратце, а теперь приступим к полноценному, поэтапному мануалу по изготовлению ангельских глазок.

Как сделать ангельские глазки своими руками?

Перед тем как начать собирать своими руками ангельские глазки из светодиодной ленты или прутков оргстекла, необходимо иметь все инструменты и элементы, которые были указаны ранее.

Оргстекло должно быть в виде трубки или стержня и легко переносить нагревание до высоких температур. Если пойдете в магазин, покупайте дорогую трубку, не экономьте, тем более что вам ее понадобится не более чем полтора метра, а то и метра хватит. Количество оргстекла можно рассчитать еще до покупки. Возьмите метр и замерьте длину каждой фары по окружности. К каждому замеру добавьте по 2-3 сантиметра на разрез и приплюсуйте все числа.

Допустим, вы хотите сделать ангельские глазки на 4 фарах: две большие (окружность — 25 сантиметров) и две маленькие (окружность — 15 сантиметров). Рассчитаем:

(25+5)*2 = 30*2=60 сантиметров на большие фары

(15+5)*2=20*2=40 сантиметров на маленькие фары

60+40= 100 сантиметров

В итоге для 4 ангельских глазок на автомобиль хватает 1 метра органического стекла.

Найти органическое стекло можно чаще всего в точках продаж штор, жалюзи, строительно-ремонтных магазинах с уклоном в декоративную и дизайнерскую сторону.

Все остальные элементы можно купить в обычных строительных магазинах или автосалонах. Резисторы должны иметь сопротивление на 220 Ом.

Сначала измерьте окружность, по которой будет размещаться стержень органического стекла. Возьмите обычный метр или любой кусок тонкого шланга, если таковой имеется под боком, и обведите фары, измерив окружность. Полученная длина прикладывается к трубке из органического стекла и отрезается.

Теперь этот кусок оргстекла прогрейте до такой степени, чтобы он был достаточно гибким. Можно воспользоваться феном, паяльником или емкостью с горячей водой. Подождите некоторое время и убедитесь, что трубка достаточно прогрелась для сгибания.

Используя пассатижи, возьмите нагретую заготовку для фары и обмотайте ею жестяную банку или любую другую конструкцию. Подождите, пока трубка остынет. Диаметр жестяной банки должен быть примерно равен диаметру фары. При работе с мелкими кольцами нужно быть особо внимательным, так как короткие стержни достаточно тяжело поддаются скручиванию даже в горячем состоянии. Будьте крайне осторожны, не обожгитесь.

Когда заготовка обрела необходимую форму, слегка остыла и ее можно взять в руки, снимите ее с банки. По торцам заготовки просверлите дырки, куда будет устанавливаться светодиод.

Совет: Сверлите крайне осторожно и на малых оборотах. Органическое стекло достаточно хрупкое и образовавшиеся тонкие стенки могут легко треснуть под давлением.

Когда внутренние работы с трубкой закончены, займитесь ей извне. Процедура необязательная, но эффект «ресничек» при правильно сделанной насечке будет красиво смотреться на любых фарах. Здесь важно соблюдать одинаковое расстояние между ними.

Возьмите ножовку и легкими движениями сделайте надпилы на поверхности с расчетом: 1 на каждые 0.5-1 см (в зависимости от длины трубки). Они делаются круговыми, вглубь они не должны превышать четверти от толщины трубки. Такого рода насечки помогут издавать фарам приятный лучистый свет, как у «немца».

Закрепите диоды в просверленных дрелью дырках так, чтобы они не болтались. Их можно залить прозрачным клеем, силиконом или зафиксировать любым другим способом.

Теперь нужно припаять резисторы к ножкам светодиодов.

Таким образом, потребуется по 2 диода на фару (по одному на каждую сторону трубки в виде кольца) и 2 резистора, припаянных к диодам.

Далее нужно припаять кабели к нашей заготовке для удобного соединения со старой системой проводки. Трубку скрутить в круг и смотать края изолентой (если есть необходимость). Вот и все, светодиодные ангельские глазки готовы для установки.

Завершающим этапом изготовления является проверка фар на работоспособность. Для этого можно подключить их к источнику питания и проверить, горят ли светодиоды и нормально ли рассеивают свет. Важно не перепутать полярность!

Установка ангельских глазок своими руками

После того как новые огни будут готовы, нужно временно демонтировать имеющиеся, чтобы соединить проводку. Теперь установите в корпус фары диоды так, чтобы их было практически незаметно.

Припаяйте новые контакты к старым, соедините их в одну «сеть» и подключите ее обратно, к основному питанию автомобиля.

Установку лучше выполнять в ночное или вечернее время суток, чтобы в полной мере оценить освещение. Возможно, понадобятся более мощные светодиоды или хорошая полировка стекла фар.

Как подключить биксеноновые линзы с ангельскими глазками?

Автолюбители прекрасно осознают все преимущества ксенонового света и знают, как он ведет себя при наличии линз. Биксенон линзы с ангельскими глазками смотрятся намного эффектнее и современнее. Они отлично монтируются под любые цоколи и лампы без необходимости распиливать отражатель. Все что необходимо – снять стекло, поместить внутрь линзу и закрыть его обратно.

Если у вас очень яркие светодиоды, линзы биксенонона предотвращают ослепление встречных автомобилей и нормализуют пучок света.

Какие ангельские глазки лучше?

Вопрос неоднозначен, и ответить на него сложно. Если не учитывать собственноручную сборку, тогда лучше довериться профессионалам, которые уже собирали подобные фары не один раз. Найти человека, который сможет на заказ сделать ангельские глаза очень качественно и быстро, можно на любом автомобильном форуме или в группах соцсетей, посвященных данной теме.

Рекомендуется обращаться к людям, которые сами ставили себе такие огни. Они умеют правильно подбирать трубки, светодиоды и учитывают прочие нюансы, чтобы достичь максимального эффекта свечения при минимальных затратах. Помимо этого, они могут на собственном примере показать, как будут выглядеть купленные ангельские глазки.

Предпочитаете делать фары самостоятельно? Убедитесь, что подобрали термостойкую трубку и светодиоды с подходящей мощностью света. Ангельские глаза со слабым световым потоком практически не будут видны на фоне основных фар. Очень яркие светодиоды, наоборот, будут только слепить встречные транспортные средства и затруднять их движение на дороге.

Встречал огромное количество автолюбителей, которые были недовольны установленными ангельскими глазками, как у БМВ. Второе общеизвестное название «светодиодные кольца.» Некоторые светили слабо, другие быстро потухли, у других голубой оттенок света.

В конце статьи будет много фото установки на популярные авто  2110, 2114, Приора, Калина, Мазда, БМВ.

Содержание

• 1. Отличие хороших от плохих
• 2. Как сделать своими руками
• 3. Установка
• 4. Примеры установки

Отличие хороших от плохих

Эталоном конечно служат ангельские глазки БМВ, BMW. Сначала автолюбители насмотрятся на качественные у дорогих авто, потом хотят себе поставить  недорогие и покрасивше.

Но в итоге получают большой набор недостатков, потому что думают, что разные модели ничем не отличаются. Покупают самое дешевое барахло, на самых слабых и низкокачественных  диодах, получают соответствующий результат.

Это способствуют и магазины, которые накручивают цены до 5 раз.

Небольшая светодиодная мудрость. Если вы хотите купить шоколадку, а денежек хватает только на кусочек гамна, то лучше подкопить на шоколадку.

Покупать дешевые не надо, они быстро выйдут из строя. Чтобы заменить на другие, придется каждый раз разбирать и собирать фару. Если вы это делаете не сами, то эта работа тоже стоит приличную денежку. Каждый раз потребуется новая упаковка каучукового герметика для фар. Посчитав все расходы, вы увидите, что лучше поставить хорошие и надолго.

На Алиэкспресс продаются готовые комплекты светодиодных ангельских глазок для конкретной марки авто, например Мазда 3. Цена на такие изделия достаточно высокая, выше в 3-5 раз, пишут типа копия фирменных.

Но как показывает практика, качество низкое, сборка плохая, ломаются быстро. Часто приходится консультировать читателей, как поступить в таком случае.

  Обычно бывает два варианта, замена нескольких LED или замена всего светодиодного кольца.

Чтобы вам было понятней посмотрите отличие характеристик китайских и фирменных светодиодов 5050, 5630, 5730, 3528. Китайцы в стандартный корпус ставят кристалл в 3-4 раза слабее, а по качеству хуже в 10 раз.

Отличить хорошие от низкокачественных сложно, внешне они одинаковые, необходимо рассчитывать мощность одного светодиода.

Многие интернет-магазины не могут удержаться от соблазна впарить дешевый товар стоимостью 100 руб за 1000руб.

Как сделать своими руками

Популярный способ из интернета, который едва светит.

Читатели моего сайта интересуются, как сделать ангельские глазки своими руками, после тока как начитаются статей в интернете.  По статистике 99% сталкиваются с этим впервые и в  основном хотят сэкономить денежку. Нормативов по силе света и других параметров они не знают, соответственно получается не очень хороший результат.

В качестве источника  света можно использовать торцевую (угловую) светодиодную ленту или обычную плоскую.

В интернете самый популярный вариант изготовления светодиодных ангельских глазок  своими руками из прозрачного оргстекла или пластика. На него наносят неглубокие углубления, а с торцов вставляют светодиоды на 0,2 или 0,5 Ватта.

Как вы понимаете, мощность слишком мала, свет будет рассеиваться вперёд и внутрь, и снижаться внутри прозрачного материала. Такое светодиодное кольцо полноценно будет видно только ночью, яркость на уровне обычного габарита.

Даже не помогут мощные LED диоды на 1W, 3W, 5W.

Единственный правильный вариант изготовления своими руками

Чтобы не сломать текстолит, сначала вырезать круг и затем убрать середину. Сделать токопроводящие дорожки и остаётся паять LED. Этот способ  достаточно затратный то по времени и материалам. Для сравнения, самое дешевое диодное кольцо на 20 светодиодов стоит от 80руб на Aliexpress, доставка уже включена с цену.

Чтобы оно светило на уровне престижного автомобиля, требуется мощность 5-10 Ватт и световой поток от 300 люмен, и свет должен идти только вперёд.

Еще один из способов, это применить гибкую световую трубку, которая чаще всего вставляется в фары  в качестве габаритных огней. Трубку можно обрезать и сделать кольцо, форму оно будет держать за счёт контакта с отражателем. Двухцветная трубка  сможет выполнять функцию габаритов и сигналов поворота.

Установка

Установка ангельских глазок своими руками достаточно сложная, требуется навык, иногда и хорошие нервы.  Для монтажа требуется разборка каждой фары головного света. Большинство фар собраны на герметике, который при нагреве строительным феном размягчается.

Гораздо реже встречаются на герметике который  представляет из себя резину. Он ничем не плавится и не размягчается, приходится несколько часов его аккуратно выковыривать и разрезать. На одну фару может уйти от 1 до 5 часов. Первый раз у меня ушло около 10 часов на разбор.

По неопытности можно испортить товарный вид в районе соединения стекла и корпуса.

Затем измеряют диаметр посадочного места и делают установку ангельских глазок. Обезжиривают места склейки и фиксируют детали. В комплекте часто бывает двухсторонний скотч для монтажа, но я ему не доверяю. Галогенная лампа ближнего света в фаре сильно нагревается и  воздействует на этот скотч.

Схема подключения трехцветных RGB моделей

В обратном порядке собирают фару с использованием специального каучукового герметика. Собирайте так, чтобы можно было без последствий разобрать в следующий раз. Если соберёте плохо, внутрь будет попадать влага, фара будет потеть, провода гнить.

Схема подключения одноцветных

Есть несколько вариантов подключения в фаре:

1. включение вместе с габаритами;
2. вместо габаритных огней;
3. вместе с ДХО;
4. включение двухцветных вместе с сигналом поворота;

Если подключение к габаритам вас не устраивает, для управления включением и выключением, можно использовать контроллер для дневных ходовых огней ДХО. Ищите по запросу «DRL controller». Для подключения RGB подойдут схемы от одноцветных, только придётся искать место для размещения RGB блока управления.

• Если не уверены в своих силах и не хватает опыта, лучше обратитесь к специалистам автоэлектрикам.

Примеры установки

Лидерами по установке являются отечественные автомобили ВАЗ 2114, ВАЗ 2110, Приора.  Среди иномарок BMW, Мазда 3, БМВ Е39, Форд Фокус. Активно устанавливают и на мототехнику, скутеры, мотоциклы, квадроциклы.

..

БМВ, BMW

• Фото БМВ
• БМВ

ВАЗ 2114

1. Фото ВАЗ 2114
2. Среди отечественных автомобилей второе место по популярности занимают  ангельские  глазки  на ВАЗ 2114, первое место делят Приоры и ВАЗ 2106, которые имеют круглую форму отражателей.

ВАЗ 2110

• Глазки СМД3528 на ВАЗ 2110

Калина ВАЗ

Мазда 3, 6 Mazda 3, 6

Среди импортных автомобилей популярны ангельские глазки на  Мазда 3, Mazda 3. Особенно шикарно смотрятся на Мазда 6, у которой в каждой фаре по 4 круга. Интересно будут смотреться светодиодные кольца RGB, которые будут дополнять габариты и сигнала поворота.

Мазда 3

Мазда 6

Приора ВАЗ 2170

Самый популярный вариант в России, это ангельские глазки на приору. Форма фар хорошо подходит для такого тюнинга, отражатели имеют круглую форму.

Форд Фокус, Kuga

Источник: http://led-obzor.ru/angelskie-glazki-svoimi-rukami-ustanovka

Ангельские глазки повышенной яркости

Новые неоновые ночники

Новые неоновые ночники

Мы хорошо потрудились и сделали новую линейку неоновых ночников ручной работы. Если не знаете что подарить — подарите такой ночник. Это будет необычно и в прямом смысле слова — ярко!

Наш неон засветился в клипе!

Наш неон засветился в клипе!

Всегда приятно увидеть результаты своей работы в жизни. В такие минуты понимаешь, что это все «не просто торговля». Ты помогаешь, консультируешь, находишь товарам новые способы применения и благодаря им гости магазина могут реализовать свои фантазии.

Рисуем в черном блокноте!

Рисуем в черном блокноте!

Рисунок в блокноте с черными страницами смотрится совсем иначе, и порой даже самый простой скетч воспринимается как маленький шедевр.

Блокноты из фетра, дерева, с черными страницами и другие новинки

Блокноты из фетра, дерева, с черными страницами и другие новинки

К нам приехал новый завоз блокнотов. Модели из фетра (на ощупь, как валенки), тетради с черными страницами, в деревянной обложке и другие интересности. Встречаем!

Фонари для свечей Часть 2

Фонари для свечей Часть 2

Вторая часть видео-презентации нового завоза фонарей для свечей. Модели из дерева, металла, стекла и витражей.

Фонари для свечей Часть 1

Фонари для свечей Часть 1

К нам приехали фонари для свечей! От разноообразия дизайнов разбегаются глаза, поэтому мы разбили видео-презентацию на две части. Представляем Вашему вниманию первую часть.

Еще одна композиция во флорариуме

Еще одна композиция во флорариуме

Интернет пока не позволяет пощупать изделие, однако мы стараемся снимать так, чтобы была видна каждая деталь. Перед вами несколько моделей флорариуммов для цветов и небольшой пример использования.

Свеча на аккумуляторах из нашей мастерской

Свеча на аккумуляторах из нашей мастерской

Свеча, в которой не нужно менять батарейки, которая не испортит интерьер своим китайским видом, была разаботана в нашей мастеркой. Подробнее в этом видео.

История одного рюкзака

История одного рюкзака

Жил-был рюкзак. Он очень любил своего хозяина. И однажды они вместе решили насладиться красивым видом и выпить чашку чая в приятном одиночестве.

Мастер-класс по флорариумам от Тани Вербы

Мастер-класс по флорариумам от Тани Вербы

Как и обещали, выкладываем полный мастер-класс по флорариумам от Тани Вербы. В нем мы расскажем, как сделать красивую композицию из растений, а так же, как использовать флорариум в качестве шкатулки для колец.

Флорариумы для колец и растений

Флорариумы для колец и растений

К нам приехали очаровательные флорариумы для колец и растений. Мы сразу попытались сделать из них нечто интересное. Представляем Вашему вниманию, что у нас уполучилось! p.s. Очень скоро на нашем канале выйдет полноценный видео-урок по флорариумам.

Блокноты из натуральной кожи

Блокноты из натуральной кожи

Коллекция крутых блокнотов из натуральной кожи, дерева, крафтовой бумаги.

Светящаяся буква из гирлянды своими руками

Светящаяся буква из гирлянды своими руками

Сегодня мы расскажем как сделать своими руками красивую светящуюся букву на основе гирлянды. Данный метод идеален, когда вы хотите с минимальными затратами сделать светящуюся объемную конструкцию.

Коллекция подставок для вина

Коллекция подставок для вина

Несколько подставок для вина ручной работы. В ближайшее время обещаем расширение ассортимента:)

Полигональные модели из бумаги

Полигональные модели из бумаги

Новый выпуск lights-market.TV посвящен полигональным моделям из картона, которые можно собрирать самостоятельно. Важная черта данных наборов — в результате получается далеко не поделка, а настоящий шедевр — стильный и современный.

Светящиеся камушки! Приветствуем новинку)

Светящиеся камушки! Приветствуем новинку)

Красивые светящиеся камушки, которые можно использовать для дизайна участка, аквариумов, цветочных горшков и т.д.

Неоновые таблички ручной работы

Неоновые таблички ручной работы

Крутые неоновые таблички ручной работы, которые сделали наши друзья. Приветствуем)

Новые вывески из нашей мастерской

Новые вывески из нашей мастерской

За месяц поднобралось несколько новых проектов. Рады их представить) Делается с помощью обычного неона, который можно приобрести на нашем сайте.

Наша мастерская выпустила новые коробочки

Наша мастерская выпустила новые коробочки

Урррра) Представляем Вашему вниманию новую коллекцию крафтовых деревянных коробок для цветов, бутылок, орехов — чего угодно! Сделано в России!

Маркерные штендеры для кафе

Маркерные штендеры для кафе

На склад поступила новая разновидность досок для кафе — маркерные штендеры. Для рисования на них используются специальные маркеры, такие же как и для LED досок. Изображение получается очень ярким и насыщенным.

Источник: https://www.lights-market.ru/articles_186-angelskie_glazki_povyshennoj_jarkosti.html

«Глазки ангела» для автомобиля собственноручно

Сегодня многие люди любят тюнинговать свои транспортные средства, причем вне зависимости от того, импортные они или отечественные. Самым популярным и простым в плане реализации являются «ангельские глазки».

Глазки на машине

Такой тюнинг на фары может сделать каждый человек на любое авто. О том, как изготовить ангельские глазки своими руками и что они собой представляют, расскажет эта статья.

Особенности украшения

На сегодняшний день самым простым и эффектным способом доработать экстерьер авто являются т.н. «ангельские глаза». Такой тюнинг представляет собой установленные на фары светящиеся кольца.

Эти кольца устанавливаются на переднюю оптику машины.
Впервые такое своеобразное решение появилось на продукции компании BMW.

Через некоторое время светящиеся кольца на фары стали продаваться как отдельный апгрейд транспортного средства.

Обратите внимание! «Ангельские глазки» на сегодняшний день можно как приобрести в магазине, так и сделать своими руками. При этом их изготовление достаточно простое и многие автолюбители предпочитают именно второй вариант для своего авто.

«Ангельский» тюнинг машины

Стоит заметить, что покупные ангельские глазки на автомобиль изготавливают их специальных неоновых трубок. Их сгибают и устанавливают на передние фары. Также в установке используется блок розжига. После установки этой оптической системы на фары, свет получается более приятным и ярким.

Отдельно стоит отметить, что некоторые водители используют такой тюнинг в качестве дневных ходовых огней или габаритов.
На сегодняшний день подобное украшение автомобиля пользуется огромной популярностью и встречается очень часто.

Это связано с тем, что их можно поставить на фары самых разнообразных моделей авто (как отечественных, так и зарубежных).

Для разных моделей машин данный вид тюнинга может различаться по базовым параметрам:

• габариты;
• цвет свечения;
• диаметр кольца.

Если все сделать как надо, то вы получите эксклюзивную машину.

Варианта установки

Покупное изделие

Как уже говорилось, на сегодняшний день подобного рода тюнинг можно получить следующим образом:

• купить в магазине. Но для отечественных машин это не самый лучший выход, да и не всегда удается подобрать кольца необходимого диаметра;

Обратите внимание! Купить «глазки» можно как с оптикой, так и без нее. Второй вариант предполагает покупку светящегося кольца с дальнейшей самостоятельной установкой его на фары.

• сделать самодельные ангельские глазки. Это вариант более предпочтительный в плане экономии денег и времени, которое придется потратить на поиск кольца на фары нужного диаметра.

На вопрос «как сделать ангельские глазки?» существует два ответа, которые не сильно отличаются в плане реализации:

• сборка оптической системы из кольца (светодиодной ленты);
• изготовление системы освещения с помощью прозрачной трубки.

После того как вы решились на подобный тюнинг, следует выяснить, из чего будет делаться такая оптическая система. Но помните, что вам обязательно понадобится блок розжига, через который можно подключить самодельное осветительное устройство.

Что готовим материал

Самый главный вопрос, который возникает в голове у автолюбителя, это из чего можно самостоятельно изготовить относительно дорогой вид тюнинга на авто.
Сегодня в фаворе находятся светодиодные ангельские глазки, поэтому в статье мы рассмотрим именно этот вариант, тем более что подключить их, используя блок розжига, можно также легко, как и покупные изделия.

Итак, чтобы сделать ангельские глазки своими руками, вам понадобятся:

• пластмассовые прозрачные палочки. Здесь можно использовать шторный поводок для жалюзи;

Обратите внимание! Прозрачная палочка не должна быть полой.

• светодиоды или светодиодная лента;
• резисторы;
• блок розжига;
• банка. Она должна по своему диаметру соответствовать габаритам фар авто;
• батарейка на 9 вольт.

Помимо приведенных выше материалов, чтобы изготовить такую подсветку и правильно ее подключить, используя блок розжига, необходимы еще следующие инструменты:

• пилка;
• дрель с дисковой насадкой и сверлом 5 мм или надфиль;
• плоскогубцы;
• строительный фен. Его можно заменить на обычную духовку.

После того как вы удостоверились в том, что у вас для работы имеется все необходимое, можно приступать к сборке.

Работаем, не ленимся

Для того чтобы поставить на фары вашего авто, подсветку нужно смонтировать по такой схеме:

Огибание банки

• сначала надо придать прозрачной палочке необходимо форму кольца. Для этого стержень следует нагреть до момента повышения его пластичности вплоть до деформирования;
• разогревать палочки можно на духовке или с помощью строительного фена. Более правильным считается использование строительного фена;

Обратите внимание! Не допускайте перегрева палочки, иначе в ней появятся пузырьки, которые будут плохо сказываться на свечении самодельного изделия.

• далее разогретый стержень с помощью плоскогубцев обворачиваем вокруг банки. Огибать банку начинаем с середины стержня, сводя его концы друг к другу;
• даем стержню застыть и отпиливаем у него концы;
• далее собираем светодиоды с резистором;
• проверить качественность сборки можно с помощью батарейки;
• затем изолируем и шлифуем обрабатываемые контакты;
• торцы палочки аккуратно и гладко шлифуем;
• после этого наносим засечки на стержень. Шаг для них берем в рамках 2-2,5 мм. При этом не забываем отступать от краев 1-1,5 см;

Насечке на палочке

Встроенный диод

• для ровности можно использовать пластиковый хомут;
• после этого стержень нужно подключить к светодиодам, чтобы проверить свечение. Использовать для этих целей необходимо блок розжига. Это позволит посмотреть, как самодельное устройство будет светиться в конечном результате;
• чтобы избежать падения яркости свечения к середине, насечки должны постепенно углубляться по направлению к середине стержня;
• спаиваем светодиоды последовательно. Это позволит уравновесить текущий по ним ток;
• после этого на торцах полученного кольца просверливаем отверстие длиной до 7 мм и диаметром в 5 мм. В него вставляем светодиоды;
• концы прозрачной палочки заматываем фольгой.

Готовое кольцо

Сделать ангельские глазки по такой вот схеме довольно просто и легко. После этого вам останется только все правильно установить на фары, подключив самодельное изделие через блок розжига.

Крепим к фарам

Установка «ангельских глазок» не менее важный этап, чем их сборка. Здесь вам необходимо проделать следующие манипуляции:

• разбираем корпус фары и вытаскиваем из него стекло;

Обратите внимание! Разбирать фару необходимо очень аккуратно, чтобы в дальнейшем использовать снятое стекло для закрытия установленной оптической системы.

Установка кольца

• отражатель очищаем от грязи. Используйте для этого ватные палочки и чистящие химические средства;
• в ходе обработки избегайте прикасаться к поверхности отражателя руками;
• на стекло наносим герметик и устанавливаем на него самодельное светящееся кольцо, насечками наружу;

• после этого укладываем провода;
• между самой фарой и защитным стеклом наносим силикон, аккуратно заливая все поры;
• для высыхания силикона необходимо минимум полчаса.

Готовая фара

В завершении вам останется только протестировать работу фар с новой светодиодной установкой. Для этого подключите все провода к источнику питания. Здесь нужно разъединить штепсель, с помощью которого подключаются поворотники. Именно на него следует подключить «глазки».

Теперь ваш автомобиль является обладателем красивого тюнинга. При этом такое самодельное устройство не только красивое, но и практичное. В случае правильной сборки всех элементов осветительного прибора, он прослужит вам верой и правдой долгие годы, давая яркий свет от фар.

Полезные материалы

Источник: https://1posvetu.ru/montazh-i-nastrojka/angelskie-glazki-svoimi-rukami.html

Делаем крутые ангельские глазки своими руками быстро и просто

Здравствуйте, дорогие друзья! В свое время ангельские глазки на автомобилях БМВ произвели фурор на рынке. Это была оптика удивительной красоты, особенно в темное время суток. Но и сейчас мода не пропала, и многих хотят сделать ангельские глазки своими руками.

На практике здесь ничего особо сложного нет. Повозиться придется, но результат вас наверняка приятно порадует. Отталкиваться можно от разных инструкций и вариантов изготовления. Некоторые используют сайты с видео смотреть которые стоит параллельно с ведением записей себе в блокнот. Также на ресурсе Drive2 автомобилисты делятся собственным опытом изготовления глазок, как у БМВ.

Предлагаю вам рассмотреть 3 интересных варианта. 2 из них самодельные, и еще один можно купить через Интернет. В комплекте уже обычно идет блок розжига или стабилизатор, в зависимости от используемого источника света.

Первый вариант

Зачастую, когда автомобилисты хотят изготовить самодельные глазки ангела, в ход идут светодиоды. Они прекрасно дополняют фары основного света, а их установка не вызывает больших сложностей.

Что же касается набора материалов и инструментов, то здесь понадобится взять:

• светодиоды белого цвета по 5 мм;
• резистор примерно на 330 Ом и 0,25 Вт;
• провода для соединения;
• стержень из пластика;
• либо стержень из оргстекла (диаметр от 8 до 10 мм);
• банка или крышка (1-3 литра);
• дрель с возможностью регулировки скорости;
• паяльник;
• силиконовый клей;
• фен строительного типа.

Возьмите стержень подходящей длины, чтобы сделать из него кольцо. С торцевых сторон потребуется выполнить отверстия для установки светодиодов.

Чтобы не повредить стержень, его рекомендуется завернуть в полиэтилен или ткань, после чего зафиксировать в станке. Это обеспечит неподвижность и возможность аккуратно, без царапин, сделать углубления.

Обычно отверстия делают с диаметром около 6 миллиметров. Глубина зависит от конструкции самой трубки. Но лучше не превышать значение в 10 миллиметров. Чтобы корпус приобрел форму оптического устройства, можно взять банку или крышку от нее.

Огибая банку, у вас получится идеально ровное кольцо. Важно, чтобы диаметр соответствовал внутреннему диаметру самой фары на вашем автомобиле. С помощью фена корпус нагревается и огибается вокруг банки или крышки от нее.

Полностью соединять концы трубки между собой не нужно.

На следующем этапе монтируются диоды. Тут нужно к выводам припаять провод подходящей длины, которой хватит для соединения с питающими проводами за пределами корпуса фары автомобиля. На один провод припаивается резистор. В итоге вам нужно собрать электроцепь из светодиодов с последовательным соединением и самим резистором.

Теперь вставьте диоды в отверстия вашей трубки и клеем зафиксируйте. Количество светодиодов определяется индивидуально.

Рассчитывать на яркое свечение и способность заменить ДХО в этом случае не стоит. Вариант скорее декоративный.

Второй метод

Здесь конструкция получается также крутой и интересной. Только отличается он применением источника свечения из светодиодной ленты.

Подобный вариант часто встречается при попытке установить глазки ангела:

• на Приору;
• Тойоту Чайзер 100;
• БМВ, лишенные такой привилегии;
• ВАЗ 2106;
• ВАЗ 2109;
• 2110;
• ВАЗ 2115;
• ВАЗ 2114;
• Рено Логан;
• Хендай Солярис;
• Деу Ланос и пр.

Объективно глазки ангела выгоднее смотрятся именно на иномарках. Хотя никто вам не будет запрещать устанавливать такие решения на любую машину.

•
• Чтобы реализовать поставленную задачу, потребуется подготовить несколько иной набор материалов и инструментов.
• Здесь предусматривается обязательное наличие:

• белой светодиодной ленты двойной плотности, но без покрытия из силикона;
• проводов для соединения;
• прозрачного силикона;
• клея;
• лака (серебристый цвет);
• отверток;
• плоскогубцев;
• хорошего настроения;
• предельной концентрации и аккуратности.

Светодиодные ленты превосходно изгибаются, что позволит вам без проблем сделать кольцо требуемого диаметра. Только учитывайте, что на одну фару требуется около 30-40 сантиметров ленты.

Затем на одном конце зачищаются контактные площадки, чтобы припаять туда дополнительные провода. Они позволяют подключиться к питанию на +12В.

Далее отрезок ленты указывается на ровную поверхность диодами вверх. Постепенно лента заливается прозрачным силиконом. Делайте это медленно и аккуратно, вооружившись монтажным пистолетом.

Это позволит вам покрыть диоды однородным и ровным слоем силикона. Важно дождаться полного высыхания полученной конструкции, иначе вы своими же руками все испортите.

Силикон позволит защищать изделие и будет выступать как рассеиватель света.

Чтобы не расходовать свет на освещение отражателя, обратную сторону ленты покройте с помощью серебристого лака. Его можно позаимствовать у жены, сестры или мамы. Либо купить в ближайшем магазине. Лак будет выступать как отражатель.

Третий метод

В теории он самый простой, поскольку вы просто покупателе готовый прибор, где есть рассеиватель, блок розжига и прочие необходимые компоненты. Только важно выбрать качественное изделие, поскольку в Интернете предлагается множество вариантов не самого хорошего исполнения.

Отлично себя зарекомендовали глазки на основе CCFL колец. Они обладают высокими показателями надежности и опережают во многом светодиодные аналоги.

Если говорить об Алиэкспресс, то тут я бы вам не советовал брать готовые глазки ангела на основе светодиодов. Здесь применяют низкокачественные изделия, которые могут быстро перегреваться при включении головной оптики. В итоге меньше чем через год их придется снять из-за существенно сниженного уровня яркости.

Немного о подключении

Вообще установка и подключение во многом зависит от конкретного автомобиля и его конструктивных особенностей. Но некоторые общие и очень важные моменты выделить стоит.

Для начала такие элементы как ангельские глазки выступают в роли дополнительного устройства освещения в составе транспортного средства. Потому их наличие попадает под требование, предъявляемое к ДХО. Как вы поняли, это дневные ходовые огни.

А по правилам их включение должно происходить одновременно с запуском мотора, а отключение при остановке. Плюс ДХО обязаны отключаться, когда включается головной свет. Это говорит нам о том, что соединение глазок следует осуществлять согласно схеме подключения дневных огней.

Один из вариантов предусматривает использование клемм мама в количестве 4 штук и одного пятиконтактного реле. Минус от глазок идет на корпус, а плюс следует на реле.

Но обычно проще использовать контроллер ДХО для подключения. Его не составит труда приобрести в любом магазине автоэлектроники. Тут просто отталкивайтесь от схемы, которая идет в комплекте.

Напомню один немаловажный нюанс. При использовании светодиодов применяется стабилизатора тока. Если это ленты со светодиодами, тогда берется стабилизатор напряжения. А вот для CCFL колец нужен блок розжига.

На этом у меня все. Спасибо вам за внимание и активность в х! Продолжайте в том же духе, подписывайтесь и задавайте актуальные вопросы!

Спасибо за прочтение! Пожалуйста, оцените статью

Загрузка…

Источник: https://pricep-vlg.ru/tyuning/angelskie-glazki-svoimi-rukami/

Делаем «ангельские глазки» своими руками

Ангельские глазки (светящиеся кольца) – как один из вариантов автомобильного тюнинга, впервые был продемонстрирован немецким концерном BMW в 2001 году.

Ноу-хау сразу приобрело мировую популярность, которая не снижается и по сей день, а владельцы других марок авто всерьёз задумались о том, как собрать ангельские глазки своими руками.

К счастью, с развитием ярких белых светодиодов у них появилась реальная возможность тюнинговать фары головного света даже в домашних условиях. Конечно, превзойти результат немецких инженеров из BMW вряд ли удастся, но смастерить нечто подобное под силу каждому автолюбителю.

3 варианта сборки

Сделать ангельские глазки для любимого авто своими руками несложно. К тому же в интернете можно отыскать большое количество технических решений разной сложности. На некоторых из них мы остановимся более подробно.

Для реализации первого проекта понадобятся:

• белые светодиоды 5 мм – 2 шт.;
• резистор типа МЛТ-330 Ом-0,25 Вт – 1 шт.;
• соединительные провода;
• прозрачный стержень из пластика или оргстекла диаметром 8–10 мм;
• а также вспомогательные материалы и инструмент: стеклянная банка, дрель, строительный фен, паяльник.

Сначала с обоих торцов стержня необходимо сделать углубления под светодиоды. Для этого его оборачивают тканью или полиэтилен (чтобы не поцарапать) и зажимают в тисах. Дрелью высверливают отверстия диаметром 6 мм и глубиной до 10 мм. Теперь стержню нужно придать форму кольца. Для этого понадобится банка, обогнув которую, получится кольцо, диаметром равным внутреннему диаметру фары. Стержень разогревают над строительным феном, и пока он пластичный, его сгибают вокруг банки. Следующий этап – монтаж светоизлучающих диодов. Для этого к их выводам припаивают провода такой длины, чтобы хватило их вывести за пределы фары. На один из проводов запаивают резистор, после чего собирают схему так, чтобы получилась электрическая цепь из последовательно соединенных светодиодов и резистора. Затем светодиоды вставляют в отверстия заготовки и фиксируют при помощи суперклея. На заключительном этапе по всей длине стержня через 1 см делают неглубокие насечки. Это позволит немного улучшить оптические свойства самодельной конструкции. Но справедливо будет заметить, что такой тип ангельских глазок — это декоративный вариант и выполнять функцию дневных ходовых огней они не смогут из-за недостаточной яркости свечения.

Второй вариант сборки светящихся колец не менее оригинален и основан на использовании светодиодной ленты. Для его реализации понадобится:

• белая светодиодная лента типа SMD 3528 двойной плотности без силиконового покрытия (30-40 см на одну фару);
• соединительные провода;
• прозрачный силикон;
• лак для ногтей серебристого цвета;
• суперклей.

Такое замечательное свойство светодиодной ленты как гибкость позволяет без труда сделать из неё кольцо любого диаметра. Поэтому первым действием необходимо измерить внутренний диаметр фары и отрезать кусок ленты соответствующей длины. После этого на одном из концов отрезка нужно зачистить контактные площадки и припаять к ним провода для последующего подключения к +12 В.

На втором этапе подготовленный отрезок кладут светодиодами вверх на ровную поверхность, берут прозрачный силикон и, медленно надавливая на тюбик (монтажный пистолет), выдавливают полоску геля по всей длине ленты.

В результате лента покрывается ровным слоем силикона, после чего её оставляют до полного высыхания. В получившейся заготовке прозрачный герметик выполняет функцию световода, равномерно рассеивая излучаемый светодиодами свет.

Если заготовку свернуть кольцом (герметиком внутрь) и включить в полной темноте, то можно будет наблюдать эффект светящейся неоновой трубки.

Чтобы после монтажа ленты внутри фары излучаемый свет не освещал поверхность отражателя, а был направлен наружу, нужно закрасить внутреннюю сторону силиконового световода серебристым лаком. Лак в данном случае сыграет роль отражателя.

Установка ангельских глазок

После изготовления или покупки комплекта светящихся глазок их нужно установить в фары. Сам процесс монтажа не зависит от марки автомобиля и от того, какие глазки есть в наличии: самодельные светодиодные или покупные CCFL-трубки. Главное, аккуратно суметь разобрать и собрать фары. Для проведения работ понадобится:

• строительный фен;
• прозрачный двухкомпонентный клей;
• набор отвёрток и прочий инструмент.

Первым делом нужно выполнить демонтаж фар головного света. Каких-либо общих правил в этом деле нет, так как каждая машина обладает конструктивными особенностями и требует индивидуального подхода. После демонтажа следует внимательно осмотреть фару на наличие защёлок в местах соединения двух частей.

Затем её кладут на стол и в течение нескольких минут место шва по всему периметру прогревают феном, чтобы разогреть имеющийся там герметик. Только после этого приступают к распаковке.

Данную работу лучше выполнять вдвоём, когда один человек удерживает корпус и прогревает шов феном, а второй – постепенно разделяет его на две части.

Работать с разобранной фарой нужно в перчатках, чтобы не оставить отпечатков пальцев на отражателе.

Отделив внутреннюю маску с отражателем от стекла, можно приступать к установке первого светящегося глазка. Для этого его прикладывают к маске и определяют место прокладки проводов.

На обезжиренную поверхность кольца наносят клей, прижимают его к отражателю и оставляют до полного высыхания. Аналогичным образом приклеивают второе кольцо.

Сборку фары производят в обратной последовательности, прогревая шов феном и плотно прижимая стекло к корпусу.

Обратите внимание, что данная инструкция является общей и подходит лишь для некоторых типов фар. Поэтому в каждом конкретном случае нужно учитывать конструктивные особенности автомобиля.

Подключение ангельских глазок

Ангельские глазки являются дополнительным устройством освещения транспортного средства (ТС) и по своей сути попадают под требования, выдвигаемые к дневным ходовым огням (ДХО). В соответствии с п.6.19.7 ГОСТ Р 41.48-2004 ходовые огни должны включаться при запуске двигателя и отключаться при его останове.

Кроме этого включение фар головного света должно приводить к отключению ДХО, поэтому подключение ангельских глазок должно производится в соответствии с определенной схемой подключения ДХО.

Отсюда следует, что подключение ангельских глазок по всем правилам можно реализовать через пятиконтактное реле или через блок управления ДХО.

Если в комплекте с CCFL-кольцами поставляется блок розжига (с LED-кольцами стабилизатор тока), то его следует подключать между 30 выводом реле и глазками. Вообще, любые светодиодные ДХО нужно эксплуатировать вместе со стабилизатором тока или напряжения (для LED-лент), чтобы избежать влияния бросков напряжения в бортовой сети 12 В.

Пару важных моментов

Автомобиль – это транспортное средство, техническое состояние которого должно соответствовать определённым стандартам и нормам. Это значит, что любое изменение в конструкции требует предварительного проведения технической экспертизы.

Если следовать букве закона, то автовладелец должен обратиться в специализированную организацию с заявлением «о внесении изменений в устройство световой сигнализации ТС». Эксперт проведёт экспертизу и даст заключение на соответствие ТС требованиям Технического регламента.

Простая, на первый взгляд, процедура имеет один существенный недостаток: минимальная стоимость услуг – 5 тыс. рублей.

Не желая платить такую сумму, многие водители сами продолжают тюнинговать свою машину, нарушая тем самым ст. 12.5 КоАП.

Согласно статье каждый водитель, самостоятельно установивший ангельские глазки, рискует получить предупреждение или штраф в размере 500 рублей.

Исключением является установка спереди автомобиля ламп, излучающих красный свет, за что предусмотрено наказание в виде лишения прав на срок от 4 до 6 месяцев.

Также следует помнить о том, что ангельские глазки красиво смотрятся не на всех автомобилях. Существует ряд моделей, которым этот вид тюнинга просто ни к чему. Поэтому, чтобы не разочароваться в будущем, лучше заранее найти в интернете фото и прочитать отзывы людей, которые уже ставили светящиеся кольца на аналогичную марку автомобиля.

Источник: https://ledjournal.info/master-class/angelskie-glazki.html

Ангельские глазки своими руками. Из оргстекла, светодиодной ленты

Каждый владелец в тайне мечтает об улучшении внешнего вида своего железного коня. Приятно, когда машина выглядит дороже, чем стоит на самом деле. Тюнинг фар — один из распространенных способов изменения внешности. Очень популярна установка в оптические элементы светящихся колец, в народе именуемых ангельские глазки своими руками.

Есть три способа обзавестись модным аксессуаром:

• купить готовые к установке;
• сделать из прозрачного оргстекла и отдельных светодиодов;
• сделать на основе светодиодной ленты.

Первый способ отметаем сразу — скучно, да и описывать практически нечего. А вот на оставшихся остановимся подробнее.

Ангельские глазки на основе колец из оргстекла

Для того, чтобы изготовить светящиеся кольца в фары либо противотуманки по первому способу, нам понадобятся:

• Гнутая заготовка из оргстекла
  прозрачный пруток из оргстекла;
• светодиоды: по 2 шт. на кольцо;
• резисторы: один на каждую пару светодиодов;
• паяльник и припой;
• провода;
• термоусадочная изоляционная трубка;
• строительный фен;
• цилиндр подходящий по диаметру к отражателям фар;
• дрель и сверла;
• надфиль;
• прозрачный клей.

Прозрачный пруток можно приобрести в строительном супермаркете — такие используются в жалюзи. В качестве цилиндра подойдет любая банка, совпадающая по диаметру с отражателем. Если фары не круглые, тогда процесс гибки прутка будет сложнее — придется сделать шаблон сложной формы самостоятельно из подручного материала.

Для начала измеряется длина окружности будущего кольца. Затем отрезают кусок прутка нужного размера, и в его торцах высверливают отверстия под светодиоды. Теперь пруток можно гнуть.

Чтобы оргстекло стало мягким, его нагревают строительным феном. Для изготовления кольца размягченный пруток оборачивают вокруг шаблона, и ждут, пока он не станет снова твердым.

Для лучшего рассеивания на полученном изделии нужно сделать насечки глубиной 0.5 мм через равные расстояния (легче всего с помощью ножовочного полотна или надфиля). Чтобы не мучиться с кропотливой работой, можно нарезать резьбу на еще прямом прутке с помощью подходящей по диаметру плашки.

Кольца с двумя светодиодами имеют существенные недостатки. Во-первых, они разомкнутые. Во-вторых, недостаточно яркие, чтобы использовать в качестве дневных ходовых огней. Ангельские глазки из светодиодной ленты лишены таких недостатков. Для их изготовления понадобятся:

• лист оргстекла толщиной 5-7 мм;
• полотно от ножовки по металлу;
• приспособления для вырезания круглых отверстий большого диаметра (балеринка);
• лента с большим количеством светодиодов на метр длины;
• пленка рассеивающая;
• прозрачный клей;
• скотч термостойкий. Алюминиевый;
• паяльник, припой;
• провода с клеммами;
• термоусадочная трубка.

Для начала размечают на листе оргстекла будущие кольца. Затем выпиливают их, сначала по внешнему диаметру. Выпиливать их следует только ручным лобзиком или балеринкой. Если использовать электролобзик, оргстекло будет плавиться в месте реза.

Полученный круг проверяют по месту на фаре, если необходимо, корректируют размер. После проверки можно выпиливать внутреннюю часть.

Для лучшего свечения снаружи кольца обклеивают специальной рассеивающей пленкой. Если ее нет, то можно сделать насечки ножовочным полотном или просто заматовать мелкой наждачной бумагой.

Перед тем, как закрепить ленту на кольцах, к ней нужно припаять провода и залить места пайки силиконовым герметиком.

Готовые кольца уже можно проверить, подключив их к источнику питания 12 вольт.

Подключение к питанию

Готовые ангельские глазки обычно подключают к питанию габаритных огней автомобиля. Это самый простой и эффективный способ, так как не нужно прокладывать дополнительную проводку и делать отдельный выключатель. Обязательно следует соблюдать полярность — в отличие от обычной лапы накаливания светодиод как попало не подключишь. Если перепутать плюс и минус, он гореть не будет.

Требуется аккуратно просверлить в отражателе фары либо противотуманки небольшое отверстие, только чтобы в него проходили провода. После окончательной установки кольца и сборки фары, его нужно будет залить герметиком.

Питание ленты подключают к бортсети с помощью штатной проводки к габаритным огням, соблюдая полярность.

Подобным образом можно изготовить и установить ангельские глазки своими руками не только в фары автомобиля. Противотуманки тоже можно украсить светодиодными кольцами.

Фары мотоциклов и скутеров        тоже будут прекрасно смотреться, если установить в них самостоятельно изготовленную светодиодную подсветку.

Источник: http://AutoLirika.ru/tuning/angelskie-glazki-svoimi-rukami.html

Как сделать и установить ангельские глазки из трубок (оргстекло)

 14 декабрь 2015  LadaOnline    26 952

Многие современные иностранные автомобили имеют дневные ходовые огни выполненные в стиле ангельских глазок. Подобные огни можно изготовить разными методами, но мы остановимся только на одном из них. Рассмотрим преимущества плексигласовых трубок, а также их недостатки.

Как сделать ангельские глазки

Процесс самостоятельного изготовления ангельских глазок представленный далее считается универсальным. То есть инструкция подойдет для любого автомобиля, в том числе и отечественных Лада Гранта, Приора, Калина, Ларгус, Нива, Веста или Икс Рей.

Потребуется: палочки из плексигласа или трубки из оргстекла (в данном случае использовались поводки для штор фирмы GARDINIA), светодиоды (очень яркие с большим углом света), провода, термотрубки, бор машина или пилка, сверло диаметром 4.8-5 мм, дрель, супер-клей, фен, лак для ногтей и инструмент.

Размер ангельских глазок для каждой модели автомобиля разный. Для справки, диаметры колец следующие:

• для Лада Приора — 106 мм и 115 мм.
• для Лада Калина — 116-118 мм.
• для Лада Гранта, Веста и других автомобилей Лада размеры будут добавляться со временем.

Подбираем под нужный диаметр заготовку, например, стеклянную банку. Разрезаем трубки из оргстекла на части, например, по 50 см. Затем скручиваем их по банке, нагревая феном или зажигалкой (помощник будет кстати). Лишнее оргстекло отрезаем.

С обоих концов трубки просверливаем отверстия диаметром 5 мм. Полученные отверстия красим бесцветным лаком для ногтей. Делаем насечки каждые 3-4 мм по всей площади оргстекла. Надрезы нужны для того, чтобы свет от диода лучше рассеивался по всей длине трубки.

Теперь вставляем светодиоды, припаиваем к ним подходящие резисторы (если они не встроены). Припаиваем провода, которые тщательно изолируем. Если концы трубок обернуть фольгой, то получится усилить эффект рассеивания света. Проверяем работу ангельских глазок.

Главное преимущество ангельских глазок из оргстекла в небольших затратах и простоте изготовления. Недостаток — свет колец хорошо заметено только ночью. Чтобы увеличить яркость следует:

• выбирать яркие светодиоды;
• нанести прозрачный лак в отверстие для светодиода;
• использовать фольгу не только на кончиках трубок, но и по всей задней стороне трубки;
• делать не только надрезы по всей длине, но и обработать трубку наждачной бумагой, матовая поверхность лучше отражает свет.

Выполнение всех этих условий сделает свет ангельских глазок более ярким.

Как установить ангельские глазки в фары

Возможно, перед тем, как поставить ангельские глазки в фары их придется доработать по месту. Например, в фарах Приоры следует отрезать небольшой кусок в рамке, чтобы кольца разместились внутри идеально.

Чтобы закрепить кольца внутри фары, используем герметик-гель и супер клей. Старайтесь надежно установить детали, чтобы они не отлетели во время поездки.

, как сделать яркие LED-ДХО и установить гибкие ДХО. Подключить ангельские глазки проще всего к габаритам, но правильней выполнить подключение, как ДХО.

Источник: https://xn--80aal0a.xn--80asehdb/do-my-self/tuning/tuning-lada-vesta/868-kak-sdelat-i-ustanovit-angelskie-glazki-iz-trubok-orgsteklo.html

,, ангельские глазки» своими руками — DRIVE2

Сделать оптику автомобиля привлекательной можно, установив так называемые ангельские глазки. Этот популярный среди автовладельцев элемент экстерьера первоначально был изобретен дизайнерами компании BMW.

Ангельские глазки представляют собой четыре неоновых габаритных кольца, особый тип ламп с изогнутым контуром. Помещаются такие кольца в фары.

Светящиеся ангельские глазки не только создают ночью привлекательное эффектное свечение, но и служат прекрасной альтернативой габаритам дальнего света, обеспечивая безопасность движения и не вызывая дискомфорта у других участников дорожного движения.

Небольшой расход электроэнергии также является преимуществом ангельских глазок. Все перечисленные характеристики порождают спрос среди автовладельцев на данный вид тюнинга. Впрочем, создать «ангельские глазки» можно и самостоятельно (посмотрев ВИДЕО), не затратив особых усилий и денежных средств на их изготовление.

Сделать светодиодные «ангельские глазки» своими руками легко!

Для этого потребуются следующие материалы:1. Пластиковые прозрачные трубки из органического стекла, например, от жалюзи длиной по 45 см2. 2 резистора по 220 Ом3. 4 светодиода на 3,5 В (по два на одно кольцо)в качестве элементов свечения4. Банка нужного диаметра для придания трубке формы кольца5. Плоскогубцы6. Герметик для крепления

7. Изолента.

Чтобы сделать ангельские глазки своими руками берем лист оргстекла и нарезаем четыре полоски длиной примерно 40см и 20см.

Далее полоски шлифуем наждачной бумагой, придаем круглую форму в сечении. Затем трубки обрабатываем любой автомобильной полиролью. Для изготовления кольца из трубки используем банку из-под кофе нужного диаметра и строительный (промышленный) фен. Сначала нагреваем трубку строительным феном так, чтобы она могла гнуться без деформации.

Затем аккуратно накручиваем трубку на банку, используя плоскогубцы. При этом нужно добиться ровной формы кольца расположения его концов друг напротив друга. Обернув трубку вокруг банки, ждем не менее двух минут (лучше 5-7 минут), до тех пор пока пластиковая трубка не остынет и не затвердеет. После этого снимаем получившееся кольцо с банки.

Делаем 4 таких кольца-заготовки. (см. фото).

Следующий этап – установка светодиодов. Для этого в торцах с двух концов получившегося кольца-трубки высверливаем отверстия. Толщина стенок составит приблизительно 1,0 – 1,5 мм, глубина около 5 см – предварительно стоит замерить длину и ширину у купленных светодиодов.

Теперь берем светодиоды, и укорачиваем у них ножки (отрезаем), оставляем где-то 5 мм. Совет: промаркируйте светодиоды на полярность. Плюсовой контакт имеет выступ, бобышку. Укороченные светодиоды теперь спаиваем параллельно один к другому и припаиваем еще к каждому контакту провод.

Причем провода также лучше взять цветные, чтобы легче определить полярность и не путаться при подключении. Резистор нужно впаять на расстоянии 15 см от диодов, на плюсовом проводе. После пайки можно приступить непосредственно к установке светодиодов в высверленные ранее отверстия в торцах кольца.

Можно закапать дихлорэтан в каждую нишу для светодиода – свечение будет ярче (см. фото). Вот что должно получиться после пайки (см. фото).

Насечки по всей длине кольца создадут «эффект ресничек». Глубина таких насечек должна быть около 5 мм, а расстояние между ними – около 0,5 — 1см. Предварительно рекомендуется сделать насечки ножом, а затем углубить их с помощью дрели со специальной насадкой. Аккуратно обматываем все соединения, светодиод и резисторы изолентой.

Завершающий шаг – скрепляем светодиоды вместе. Установка колец в фары производится в разных автомобилях индивидуально (см. фото). Можно прикрепить их при помощи обычного герметика. После установки фар проверяем работу светодиодных «ангельских глазок».

Вуаля! Наслаждаемся эстетикой и обновленным дизайном любимого автомобиля!

Источник: https://www.drive2.com/b/467354290407604305/

Как сделать ангельские глазки своими руками и установить их в фары авто

Если хорошо подготовиться, то своими руками нетрудно будет повторить пошагово популярнейший тюнинг на внешний облик автомобиля — ангельские глазки на любые круглые фары, противотуманные и задние фонари.

Ангельскими глазками называются красивые, эффектные светящиеся кольца, которые вмонтированы в переднюю световую оптику грузовиков и легковых машин.

Эффект ангельских глазок может сделает машину привлекательной, оригинальной, запоминающейся.

Что это такое

Чтобы понять причину популярности тюнинга оптики этого формата, надо узнать историю возникновения явления. В 2001 году германским автоконцерном BMW был продемонстрирован новый подход к обозначению габаритных огней.

На модели BMW E39 5 серии был представлен необыкновенный дизайн фар в виде светящихся колец по наружному диаметру отражателя. Это оформление разработчики назвали «ангельские глазки».

С того времени дизайнеры и инженеры неустанно работают над новыми вариантами, чтобы они светили ярче, мощнее, привлекательнее.

Ангельские глазки на BMW

На сегодняшний день специалисты концерна BMW разработали ксеноновые «глазки ангела», которые светят ярким белым светом.

Популярности такого типа тюнинга способствует разнообразие видов для самостоятельного монтажа. Каждый вид имеет свои плюсы и минусы, у каждого способа уникального освещения есть свои поклонники и почитатели. В этом разделе будет говориться о возможности некоторых видов изготовить и установить самостоятельно.

Видео: Сравнение CCFL vs COB & Dual COB

Основные различия всех видов между собой состоят:

• в конструктивных особенностях и способу установки;
• в комплектации и способу зажигания источников света;
• в размерах и заданной конфигурации формы очертания.

Геометрия ангельских глазок всегда повторяет контур отражателя фары или задних фонарей. То есть форма может быть прямоугольной, овальной, каплевидной или другой. Все разновидности можно сгруппировать в нескольких видах:

• газоразрядные CCFL — это неоновое одноцветное свечение газонаполненных трубок;
• диодные SMD (LED) — это одноцветное свечение диодных ламп;
• кластерные светодиодные COB — это одноцветное свечение покрытых специальным слоем светодиодов;
• диодные многоцветные RGB — свечение, состоящее из множества свечений разных однотонных цветов, переключаемых с помощью пульта управления;Двойные ангельские глазки на BMW
• диодные двуцветные — это глазки, имеющие две градации цвета: при включении фар они загораются белым светом, как обычные габаритные фонари, а при включении реле поворота начинают мигать оранжевым светом, как фонарь поворота.

Рассмотрим краткую характеристику каждого вида.

Газоразрядные CCFL

Комплект CCFL ангельских глазок для FORD MONDEO

Это самые популярные, практичные, в заводском исполнении модели — достаточно яркие, с равномерным свечением, состоящие из неоновой лампы с холодным катодом.

Но комплекты для самостоятельного монтажа, в основном китайского производства, проигрывают по яркости в сравнении с другими видами свечений.

Набор состоит из тонкой стеклянной трубки, внутренняя сторона которой покрывается усиливающим свечение составом — люминофором, светорассеивателя и подложки из алюминиевой фольги с отражателем Трубка заполнена смесью инертного газа с небольшой примесью паров ртути.

Эта смесь начинает светиться при прохождении тока с высоким напряжением. Для преобразования стандартного 12 вольтового напряжения в высокое напряжение от 500 вольт и выше, применяется специальное устройство — блок розжига. Для зажигания парных фарных ангельских глазок достаточно одного блока.

Когда концерн BMW установил этот вид на свои автомобили, они произвели настоящий фурор. Но скоро выяснилось, что по мощности свечения неоновые angel eyes проигрывают стандартному габаритному освещению конкурентов и инженеры стали искать способы повысить яркость светящихся колец. В основном меняется состав газов, наполняющих трубку.

Плюсы неоновых круглых светильников: равномерное яркое свечение в виде круга, которое шире самой трубки; дешевизна; долговечность и работоспособность конструкции, трубка практически не нагревается при длительном включении. Минусов больше.

Небольшая задержка вспыхивания при включении; сложность самостоятельной установки (ставятся внутрь фары, поэтому нужно снимать стекло), частое перегорание блока розжига. В продаже до сих пор есть готовые комплекты трубок в виде кругов разного размера, и они — популярны.

Современные технологии вместо хрупкого стекла со сложным составом светящегося газа предложили использовать оптоволокно, которое светит чуть не хуже неоновой трубки.

Видео: Вставки angel eyes, газонаполненные лампы CCFL

Диодные Led SMD

Этот вид — самый яркий из всех существующих типов. Конструкция представляет собой диэлектрическую основу в виде кольца — чаще всего используется текстолит. На этой плате монтируется с помощью пайки на близком расстоянии множество кристаллических светодиодов SMD. Эта технология предполагает индивидуальное покрытие каждого диода люминофором.

Свечение получается ярким и дискретным, то есть несплошным. Свечение точками складывается из большого числа одновременно зажигаемых и хорошо различаемых миниатюрных источников света. Эти модели напрямую подключаются к бортовой сети автомобиля. Никаких дополнительных устройств не требуется.

Такая конструкция тоже устанавливается внутри оптики. Поэтому основной её минус заключается в повторном снятии стекла и разборке фары, чтобы ликвидировать неисправность. Если хотя бы один из диодов перегорает или портится то восстановить его работоспособность можно только заменой. Сделать это в кустарных условиях довольно трудно, но возможно.

Когда диод гаснет, в свечении ангельского глаза появляется чёрный разрыв, который смотрится плохо. Ещё одна проблема — сильный нагрев при работе. Поэтому нужно думать об охлаждении. Для этого плату нужно вставлять в корпус из материала, хорошо отводящего тепло. Например, из алюминия.

Можно отметить следующие достоинства диодных ангельских глазок по сравнению с газоразрядными светильниками:

Ангельские глазки диодные Led SMD

• более долгий срок эксплуатации;
• меньше потребляют энергии;
• качественные диоды светят ярче и насыщеннее;
• если все диоды находятся в исправном состоянии — распределение света производится равномерно по всей ширине кольца;
• малочувствительны к колебаниям температуры атмосферы на улице, так как демонстрируют устойчивую работу в диапазоне температур от минус 40 до плюс 100 градусов Цельсия;
• свечение точечное, направленное;
• есть возможность применять рассеиватель света.

Кластерные светодиодные Led COB

Самое равномерное свечение ангельским глазкам дают диоды, смонтированные по технологии СОВ.

Суть этого новшества состоит в том, что очень мелкие кристаллы диодов приклеиваются специальным, сложным по составу клеем к диэлектрической основе сплошного светодиода.

У них нет корпусов и подложек из керамики, поэтому их гораздо больше размешается на единице площади по сравнению с технологией SMD. Соответственно они находятся на гораздо меньшем расстоянии друг от друга.

Ангельские глазки кластерные светодиодные Led COB

Сверху все диоды покрываются общим слоем люминофора, делающим свечение равномерным и насыщенным, скрывая промежутки между диодами. Выход из строя даже нескольких кристаллов не будет заметен.

Эта технология очень сложная в исполнении, так как диоды приклеиваются на слой клея в несколько микронов. Причём клей нужно наносить равномерно и в несколько слоёв. Пока такую технологию в домашних условиях никто не воспроизвёл.

Эта конструкция не ремонтируется и подлежит замене целиком. Для кластерных типов нужен стабилизатор, который встраивается в цепь их питания.

Диодные многоцветные RGB

Ангельские глазки диодные многоцветные RGB

Любителям побаловаться со светом, нужно обратить внимание на трёхцветные светодиоды RGB SMD, исполненные в виде светодиодной ленты. В каждом гнезде смонтировано по три кристалла синего, зелёного и красного цвета. Используя специальный контроллер света можно смешивать цвета в разных пропорциях и получить любую расцветку.

Такие модели управляются с помощью стандартного RGB контроллера, входящего в комплект светодиодной ленты. В этом пульте дистанционного управления, кроме постоянного белого цвета, есть программа управления сменой цветов по заложенному алгоритму.

Включив её, можно наслаждаться переливанием разными цветами, в том числе миганием колец с изменением яркости.

Сравнение типов в таблице

Подведём итоги. Результаты сравнения можно свести в таблицу с указанием главных показателей.

Сравнительный анализ этой таблицы отдаёт предпочтение кластерным ангельским глазкам COB. Это неудивительно, так как они самые современные, совершенные, технологичные. Но и сами дорогие. Газонаполненные CCFL на фоне светодиодных выглядят поскромнее, но у них огромное преимущество — низкая стоимость.

За что штрафуют владельцев авто с таким тюнингом

Владельцам автомобилей, в которых такой тюнинг легально входит в комплектацию авто, бояться претензий со стороны правоохранительных органов не следует. Здесь всё законно, правильно, справедливо.

А вот при самостоятельной установке нужно руководствоваться правовыми актами, регулирующими освещение передней и задней части автомобиля.

В правилах дорожного движения, кодексах о правонарушениях, постановлениях правительства и ГОСТа, регламентирующего требования безопасности к техническому состоянию — об ангельских глазках напрямую нигде не говориться.

Но есть законное предписание, по которому спереди автомобиля можно использовать фонари белого цвета (габариты и освещение фарами), а также оранжевого цвета — фонари поворотов. Глазки других цветов не допускаются, и за них будут штрафовать.

Голубой цвет объявлен вне закона

Поэтому вставки жёлтого, красного, зелёного, фиолетового и других цветов в фары ставить не нужно. Всем водителям ОСТОРОЖНО можно посоветовать: устанавливать ангельские глазки нужно ПРАВИЛЬНО, хотя даже этот совет не гарантирует проблем при прохождении технического осмотра.

Ангельские глазки своими руками: как сделать и установить

Устанавливать самостоятельно можно модели всех видов. Для этого в автомобильных магазинах продаются готовые комплекты. Но нужно быть внимательными, чтобы не купить набор с большим количество недостатков.

Главный ориентир — цена. Дешёвые лучше не покупать, потому что они долго работать не будут. А для их замены снова придётся разбирать фары. Это долго, канительно, нервозно.

Лучше подкопить денег и купить себе хорошие, дорогие, долговечные.

Видео: Как сделать ангельские огни своими руками

Главная причина, из-за которой многие новички хотят попробовать свои силы в самостоятельном изготовлении глазок — это нехватка денег на замену штатной дорогостоящей оптики — на оптику с вмонтированными ангельскими глазками в заводских условиях. Практически на многие модели автомобилей фары в сборе с ангельскими глазками можно приобрести без проблем.

Если, конечно, есть деньги. Самостоятельно можно изготовить только упрощённый вариант светодиодных из прозрачного пластика или оргстекла. Наиболее продвинутые автолюбители после долгого упорства смогут изготовить глазки LED SMD.

Но это очень затратно по времени, невыгодно с экономической точки зрения, требует больших знаний в радиоэлектроники и умения виртуозно обращаться с паяльником.

Изготовление из оргстекла

Для изготовления своими руками нужно запастись:

• круглыми сплошными прутками из плексигласа или оргстекла, которые будут выступать в роли оптического световода. Можно порекомендовать воспользоваться поводками для штор фирмы GARDINA;
• на каждую заготовку двумя светодиодами мощностью 3–5 W (в сборе с резисторами), с большим передним углом света и хорошей яркостью;
• проводами;
• дрелью с дисковой фрезой или ножовкой по металлу;
• термотрубками;
• сверлом диаметром 5 мм;
• лаком для ногтей;
• строительным феном;
• отвёрткой, плоскогубцами;
• суперклеем;
• изоляционной лентой;
• герметиком.

Диаметр ангельских глазок для фар разных марок автомобилей неодинаковый. Например, для отечественной Лада Приора нужно изготавливать две пары глазок диаметром 106 и 115 мм. А для Лада Калина нужна только одна пара диаметром 116–118 мм. Под этот размер нужно подобрать какую-то круглую посуду нужного диаметра: кружку, банку или другую ёмкость. Пошаговый порядок изготовления следующий:

1. Распилить прутки из оргстекла на две заготовки нужной длины (обычно по 45–50 см).
2. Нагреть в духовке, кипятке, с помощью фена или другим способом до состояния, когда они станут мягкими.
3. Обогнуть вокруг приготовленной посуды в круг требуемого диаметра и дать остыть.

   Изготовленные кольца из оргстекла, диоды и резисторы перед пайкой

4. Отрезать лишние концы.
5. Просверлить отверстия диаметром 5 мм в обоих торцах каждого согнутого прутка.
6. Вставить в отверстия диоды, предварительно капнув в углубления по капле лака для ногтей.
7. Сделать на лицевой стороне кольца частые насечки фрезой или ножовкой, чтобы свет лучше рассеивался вперёд всей длиной заготовки.
8. Укоротить ножки диодов до 5 мм и спаять параллельно между собой (плюс с плюсом, минус с минусом).
9. Припаять провода для подключения к бортовой сети и открытые места тщательно изолировать.
10. Обмотать концы колец алюминиевой фольгой для усиления эффекта рассеивания света.
11. Подключить к источнику постоянного тока 12 вольт и проверить работоспособность.

Главное достоинство ангельских глазок своими руками — маленькие затраты и несложность изготовления. Но яркости будет маловато, и такие фары хорошо будут выделяться только в темноте. Есть приемлемые способы усиления яркости:

• ставить более мощные и яркие светодиоды;
• проклеить фольгу по задней стороне круга;
• почистить лицевую сторону с надрезами наждачной шкуркой для создания матовой поверхности.

Видео:

Установка в фары

Этот момент достаточно сложный, нервный, ответственный. Для установки потребуется снятие стекла каждой фары. Большинство стёкол устанавливаются на каучуковый герметик, который нужно сделать мягким. В таком состоянии он легко удаляется. Размягчить его поможет строительный фен.

Хуже будет обстоять дело с фарой, в которой стекло зафиксировано с помощью термоустойчивого герметика. Этот уплотнитель нужно будет резать и удалять частями. Сделанные своими руками вставки ставятся по контуру отражателя. Монтажное место обезжиривается, а потом готовый круг приклеивается на подготовленную поверхность.

Стекло в фару снова вставляется и заливается каучуковым герметиком.

Схема подключения одноцветных ангельских глазок

Вставленные и закреплённые детали нужно подключить в бортовую сеть автомобиля. Варианты могут быть такими:

• включение вместо габаритов;
• включение одновременно с габаритами;
• включение одновременно с ДХО (дневными ходовыми огнями).

Изготовление из светодиодной ленты

Светодиодная лента — как источник света

Ангельские глазки из оргстекла с двумя диодами не могут выполнять функцию источника света, а выполняют только декоративную роль. А вот модели на ленте со светодиодами вполне могут использоваться даже вместо ДХО, настолько они хорошо заметны днём.

В этом случае последовательность пошаговых инструкций такая:

1. Вырезать из оргстекла толщиной 4–5 мм круги нужного диаметра, которые станут основой для закрепления диодной ленты и одновременно будут рассеивателями света.
2. Наделать на лицевой стороне насечки или пропилы ножовкой мо металлу глубиной до 1 мм.
3. Вырезать из рассевающей плёнки Оракал 850 заготовки по форме кругов из оргстекла.
4. Приклеить круг из плёнки на лицевую сторону круга из оргстекла.
5. Припаять мягкие проводки к выводам диодной ленты разного цвета.
6. Закрепить диодную ленту белого цвета с наибольшим количеством светодиодов на 1 погонный метр на обратную сторону круга на расстоянии от 3 до 5 мм от поверхности оргстекла.
7. Сделать из тонкого оргстекла кольцо такого же размера и обработать поверхность мелкой наждачной бумагой.
8. Положить это кольцо на лицевую сторону толстого кольца.
9. Обернуть кольца по торцу чёрной изолентой.
10. Испытать яркость свечения изготовленных колец от источника постоянного тока.

Монтаж в фары автомобиля производится аналогично пунктам установки самодельных ангельских глазок из оргстекла.

Внешний тюнинг автомобиля — это на любителей экзотики. К такой же экзотике относятся и ангельские глазки. Одно дело, когда вы эту новизну покупаете с новой машиной, и она — штатное приложение к автомобилю.

И совсем другое дело, когда вы рискнёте разбирать герметичную, отрегулированную, дающую нормальный свет фару. Когда все характеристики вы можете нарушить. Неплотно загерметизированная фара будет запотевать, плохо светить, даст окисление контактов.

Нужно очень хорошо подумать, чтобы потом не пожалеть о потерянном времени, деньгах и плохом настроении. И наоборот.

Если вы фанат усовершенствований своего авто, любитель всё делать своими руками, до тонкостей понимаете все нюансы изготовления и установки ангельских глазок на свою машину — вам респект и уважение от первой группы водителей.

Источник: https://carnovato.ru/kak-sdelat-angelskie-glazki-svoimi-rukami/

Ангельские глазки своими руками. Из оргстекла, светодиодной ленты

Каждый владелец в тайне мечтает об улучшении внешнего вида своего железного коня. Приятно, когда машина выглядит дороже, чем стоит на самом деле. Тюнинг фар — один из распространенных способов изменения внешности. Очень популярна установка в оптические элементы светящихся колец, в народе именуемых ангельские глазки своими руками.

Есть три способа обзавестись модным аксессуаром:

• купить готовые к установке;
• сделать из прозрачного оргстекла и отдельных светодиодов;
• сделать на основе светодиодной ленты.

Первый способ отметаем сразу — скучно, да и описывать практически нечего. А вот на оставшихся остановимся подробнее.

Ангельские глазки на основе колец из оргстекла

Для того, чтобы изготовить светящиеся кольца в фары либо противотуманки по первому способу, нам понадобятся:

• Гнутая заготовка из оргстеклапрозрачный пруток из оргстекла;
• светодиоды: по 2 шт. на кольцо;
• резисторы: один на каждую пару светодиодов;
• паяльник и припой;
• провода;
• термоусадочная изоляционная трубка;
• строительный фен;
• цилиндр подходящий по диаметру к отражателям фар;
• дрель и сверла;
• надфиль;
• прозрачный клей.

Прозрачный пруток можно приобрести в строительном супермаркете — такие используются в жалюзи. В качестве цилиндра подойдет любая банка, совпадающая по диаметру с отражателем. Если фары не круглые, тогда процесс гибки прутка будет сложнее — придется сделать шаблон сложной формы самостоятельно из подручного материала.

Для начала измеряется длина окружности будущего кольца. Затем отрезают кусок прутка нужного размера, и в его торцах высверливают отверстия под светодиоды. Теперь пруток можно гнуть.

Чтобы оргстекло стало мягким, его нагревают строительным феном. Для изготовления кольца размягченный пруток оборачивают вокруг шаблона, и ждут, пока он не станет снова твердым.

Теперь можно установить светодиоды в заранее высверленных углублениях на торцах. Крепить можно с помощью прозрачного клея. Его капают в углубление и вставляют светодиод.

Для лучшего рассеивания на полученном изделии нужно сделать насечки глубиной 0.5 мм через равные расстояния (легче всего с помощью ножовочного полотна или надфиля). Чтобы не мучиться с кропотливой работой, можно нарезать резьбу на еще прямом прутке с помощью подходящей по диаметру плашки.

Кольца с двумя светодиодами имеют существенные недостатки. Во-первых, они разомкнутые. Во-вторых, недостаточно яркие, чтобы использовать в качестве дневных ходовых огней. Ангельские глазки из светодиодной ленты лишены таких недостатков. Для их изготовления понадобятся:

• лист оргстекла толщиной 5-7 мм;
• полотно от ножовки по металлу;
• приспособления для вырезания круглых отверстий большого диаметра (балеринка);
• лента с большим количеством светодиодов на метр длины;
• пленка рассеивающая;
• прозрачный клей;
• скотч термостойкий. Алюминиевый;
• паяльник, припой;
• провода с клеммами;
• термоусадочная трубка.

Для начала размечают на листе оргстекла будущие кольца. Затем выпиливают их, сначала по внешнему диаметру. Выпиливать их следует только ручным лобзиком или балеринкой. Если использовать электролобзик, оргстекло будет плавиться в месте реза.

Полученный круг проверяют по месту на фаре, если необходимо, корректируют размер. После проверки можно выпиливать внутреннюю часть.

Для лучшего свечения снаружи кольца обклеивают специальной рассеивающей пленкой. Если ее нет, то можно сделать насечки ножовочным полотном или просто заматовать мелкой наждачной бумагой.

Теперь можно установить ленту. Прежде, чем приклеивать, нужно аккуратно прикрепить маленькие кубики — шести штук будет достаточно — из оргстекла между светодиодами таким образом, чтобы расстояние между диодами и поверхностью кольца получилось около двух мм. К готовому кольцу лента крепится путем приклеивания этих кубиков.

Перед тем, как закрепить ленту на кольцах, к ней нужно припаять провода и залить места пайки силиконовым герметиком.

Готовые кольца уже можно проверить, подключив их к источнику питания 12 вольт.

Подключение к питанию

Готовые ангельские глазки обычно подключают к питанию габаритных огней автомобиля. Это самый простой и эффективный способ, так как не нужно прокладывать дополнительную проводку и делать отдельный выключатель. Обязательно следует соблюдать полярность — в отличие от обычной лапы накаливания светодиод как попало не подключишь. Если перепутать плюс и минус, он гореть не будет.

Требуется аккуратно просверлить в отражателе фары либо противотуманки небольшое отверстие, только чтобы в него проходили провода. После окончательной установки кольца и сборки фары, его нужно будет залить герметиком.

Подобным образом можно изготовить и установить ангельские глазки своими руками не только в фары автомобиля. Противотуманки тоже можно украсить светодиодными кольцами. Фары мотоциклов и скутеров        тоже будут прекрасно смотреться, если установить в них самостоятельно изготовленную светодиодную подсветку.

Источник: http://AutoLirika.ru/tuning/angelskie-glazki-svoimi-rukami.html

Как сделать ангельские глазки своими руками и установить их в фары авто

«Ангельские глазки» — популярный тюнинг, который мало кого оставляет равнодушным. Эффектный вид оптики заметно преображает автомобиль. При этом необязательно тратить много денег: себестоимость материалов небольшая, а сделать всё своими руками по силу каждому. Особенно с нашей инструкцией. Исключите спешку, и совсем скоро ваши фары засветят по-новому.

Зачем нужны такие фары и как их выбрать

Основная роль «ангельских глазок» — эстетическая. Автомобиль с модернизированными фарами привлекает внимание, особенно ночью. Есть и практическая составляющая: ваша машина станет заметнее для других участников движения.

По типу конструкции «глазки» бывают двух видов:

• LED или светодиодные — нормально работают при минусовых температурах, имеют высокий срок службы и при правильном подключении редко выходят из строя. Готовые комплекты стоят дорого, но можно сделать их самостоятельно и сэкономить в несколько раз. Создать «глазки» можно с помощью оргстекла, светодиодной ленты или отдельных светодиодов. Первый вариант самый доступный и наименее трудозатратный. Его мы и рассмотрим в нашем руководстве;
• CCFL или неоновые — светят более равномерно (внутри трубки разогретый газ), но менее ярко. Не любят мороз и достигают максимальной яркости только через 2–3 минуты. Для работы нужны блоки розжига, которые отличаются недолговечностью. Основное преимущество — невысокая цена на готовые комплекты.

Установка «ангельских глазок» буквально преобразила ЛадуПриору

Можно ли использовать красные линзы

Технически подсветка может быть любого цвета, но лучше не выбирайте синий и красный. Сотрудники ДПС расценивают использование таких цветов в оптике, как имитацию «мигалок», и обязательно захотят с вами пообщаться по этому поводу.

В крайних случаях могут даже забрать автомобиль на штрафплощадку. На «ангельские глазки» белого, жёлтого или оранжевого цвета они реагируют спокойно (в большинстве случаев).

Многоцветные огни нередко рассматриваются сотрудниками ГАИ как вызов и незамедлительно вызывают соответствующую реакцию.

Какие штрафы предусмотрены за нарушение

Для любителей поспорить приведём выдержки из ПДД.

Для непонятливых предусмотрены санкции в виде штрафов:

• на граждан — 2,5 тыс. руб.;
• на должностных лиц — от 15 до 20 тыс. руб.;
• на юридических лиц — от 400 до 500 тыс. руб.

Помимо этого, неразрешённые приборы и приспособления конфискуются. Нарушителю также грозит запрещение эксплуатации ТС со снятием ГРЗ.

За такой тюнинг инспекторы ГИБДД наверняка выпишут штраф

Заменят ли «ангельские глазки» дневные ходовые огни

Вопрос о том, можно ли ездить с «ангельскими глазами» вместо ДХО несколько лет назад активно обсуждался на всех тематических форумах. Мнения были разными, но большинство водителей склонялось к тому, что «глазки» ходовые огни не заменяют. Хотя на практике инспекторы ГИБДД практически никогда не обращают внимания на тюнингованные таким способом автомобили.

Законность использования «светящихся колец» вместо ДХО

Насчёт использования «светящихся колец» вместо дневных ходовых огней ответ также неоднозначный. ДХО должны быть отдельным устройством, поэтому использовать габариты вместо них нельзя (пункт 19.5 ПДД). «Ангельские глазки» находятся внутри фары и выполняют роль габаритов. На практике если яркость модернизированных габаритов хорошая, то полицейские за них не штрафуют, но тут как повезёт.

Являются ли «ангельские глазки» дневными ходовыми огнями? Инспекторы ГИБДД уверены, что нет

Как сделать хорошие «глазки» своими руками: инструмент и материалы

Необходимые для работы инструменты:

• промышленный фен — без него тоже можно справиться, но будет гораздо сложнее;
• плоскогубцы;
• плоская отвёртка;
• паяльник — можно и на скрутках, но такое соединение будет ненадёжным;
• электродрель;
• тонкая пилка по металлу;
• перчатки;
• жестяная банка или другая круглая форма.

Используемые материалы:

• 4 светодиода на 3,5 вольта;
• 4 сопротивления (резистора) на 220 Ом;
• изолента;
• 2 пластиковые трубки из оргстекла;
• герметик для крепления стекла фары;
• двухкомпонентный эпоксидный клей.

Пошаговая инструкция изготовления «ангельских глазок» для авто

В первую очередь вам нужно снять фару и демонтировать стекло. Для этого прогрейте край стекла фары промышленным феном, чтобы разогреть заводской герметик.

Как альтернативный метод — можно засунуть фару в духовку на 10–15 минут при температуре 60–80 градусов. После чего аккуратно поддевайте стекло плоской отвёрткой по шву, пока оно не начнёт отделяться от фары.

Скорее всего, придётся приложить определённые усилия, но без «фанатизма» (стекло может отколоться или лопнуть).

Предварительно разогрейте герметик и соблюдайте осторожность — при отдедении от фары стекло может отколоться

На следующем этапе нужно измерить точный диаметр необходимого кольца и подобрать подходящую форму. Для этого подойдёт жестяная банка, бутылка, чашка или другой круглый предмет. Только учтите, что пластик придётся сильно нагреть, чтобы он начал гнуться, поэтому используйте устойчивые к высоким температурам предметы.

Используйте плоскогубцы и перчатки, чтобы не получить ожог при нагреве

Нагрейте пластик с помощью строительного фена или в духовке. Учтите, что температура плавления органического стекла — 160 градусов, не превышайте её. После чего плоскогубцами обверните вокруг банки. Не отпускайте 2–3 минуты, чтобы пластик остыл и принял форму.

Теперь отрежьте лишние концы и просверлите по торцам трубки отверстия по размеру светодиода.

Просверлите отверстие в каждом конце трубки

Пришло время подготовки самих светодиодов. Соедините их плюсовые ножки с резисторами. В крайнем случае, можно обойтись и без паяльника, просто скрутив детали вместе и зажав плоскогубцами. Но со временем провод отсоединится из-за постоянной вибрации, и тогда придётся опять разбирать фару.

Соедините резисторы с плюсовым контактом светодиода

Минусовые ножки соедините вместе и дополнительно удлините их двухжильным проводом. Длину рассчитайте так, чтобы смогли подключиться к контактам габаритов.

Спаяйте вместе два «минуса» и удлиняющий провод

Соедините два минусовых контакта с удлиняющим проводом. Следите за изоляцией, чтобы «плюс» и «минус» не соединились. Самое время проверить работоспособность конструкции. Проще всего это сделать с помощью 9-вольтовой батарейки. Осуществить это можно просто подсоединив «плюсовые» и «минусовые» провода к соответствующим контактам батарейки. Если всё в порядке, то можно переходить к сборке.

Проследите, чтобы все соединения были надежными

Окончательно заизолируйте все контакты изолентой и вставьте светодиоды в подготовленные ранее отверстия на концах трубок. Зафиксируйте их на месте с помощью клея.

Заизолируйте все контакты и подсоедините светодиоды к кольцу

Для более эффектного вида сделайте насечки на обратной стороне кольца.

Фотогалерея: установка светодиодных «ангельских глаз»

Для нанесения используйте дрель с насадкой или дремельПроверьте изоляцию и прочность соединенияПроверить работоспособность можно подключив к батарейке

Теперь приложите готовые кольца на место.

Если корректировка не требуется, то подсоедините контакты к проводам габаритов и окончательно приклейте кольцо. Используйте двухкомпонентный эпоксидный клей или другой специальный для пластика.

Главный критерий — отличная сила сцепления, чтобы деталь не отвалилась впоследствии из-за постоянной вибрации при движении.

При соединении соблюдайте полярность

Избегайте попадания лишнего клея на отражатель. Можно использовать небольшие куски двухстороннего скотча как альтернативный метод крепления. Но для хорошего сцепления нужен дорогой скотч, а его белые части будут видны при свечении (зависит от конструкции фары).

Монтируем «ангельские глазки» на место

Последним этапом является это поклейка стекла и установка фары на предназначенное ей место. Нанесите умеренный слой герметика по периметру фары и приложите стекло.

Нанесите новый герметик на место склейки

С помощью зажимов или других подручных средств зафиксируйте стекло на месте. Оно должно плотно прилегать и сохнуть около суток (смотрите инструкцию к герметику).

Срок высыхания герметика не менее 24 часов

Видео: как установить самодельные «ангельские глазки»

Как подключить стабилизатор напряжения (по желанию)

В электрической бортовой сети автомобиля напряжение «гуляет» от 12 до 16 вольт. А светодиоды плохо переносят такие перепады.

Мы припаяли сопротивление к каждому светодиоду, чтобы отрегулировать напряжение. Но для более надёжной защиты нужен специальный стабилизатор.

Проще купить готовый вариант и устроить его в соединение между «ангельскими глазками» и бортовой сетью машины.

Заводской вариант исполнения табилизатора напряжения

Если вы «продвинутый» электрик, то можете спаять простой стабилизатор самостоятельно. За основу взята микросхема L7812CV. Порядок соединения смотрите на фото ниже.

Схема соединения довольно проста

По этой схеме нужно минусовый контакт светодиода подсоединить к массе автомобиля, а плюсовой — к выходу стабилизатора.

Видео: подключение стабилизатора напряжения для светодиодов

Процедура изготовления и установки «ангельских глазок» непростая. Перед началом работ оцените свои способности и возможности, чтобы избежать возможных дополнительных затрат. Обдумайте, законны ли ваши действия и к каким последствиям они могут привести. Аккуратность и чистота обязательны для успешного завершения тюнинга оптики. Зато ваши усилия заметят все.

Источник: http://autoclub.su/kak-sdelat-angelskie-glazki-svoimi-rukami/

Ангельские глазки в фары

Светодиодные кольца, вмонтированные в фары автомобиля и называемые в народе ангельские глазки, стали популярным видом недорогого тюнинга многих машин, но особенно автомобилей с двойными круглыми фарами, например БМВ, ВАЗ 2106, 03 и т.п..

Установив такой девайс в фары машины или мотоцикла, можно существенно освежить и улучшить их внешний вид и выделить из толпы. О том как это сделать и что для этого потребуется, мы и рассмотрим в этой статье.

Причём светящиеся кольца будут не только выполнять чисто декоративную функцию, как делают многие, но и выполнять роль источника яркого света.

Придуманы и внедрены в производство ангельские глазки были не так давно на машинах БМВ свежей серии, и они полюбились многим водителям и очень быстро завоевали популярность.

Но ведь ещё ездят по нашим дорогам довольно много более старых машин, водители которых не могут позволит себе новую иномарку. Так почему не освежить дизайн не новой машины установкой светящихся колец в фары.

Как это сделать мы и рассмотрим ниже.

Можно конечно же не заморачиваться с изготовлением и купить готовые светящиеся кольца, например как на фото слева, или даже готовые фары, например от PRO SPORT. Но фары с вмонтированными в них ангельскими глазками стоят не мало (от 4,5 до 7 тысяч рублей), да и для какой то машины они могут не подойти, и готовые кольца тоже.

А большинство готовых светодиодных колец, продаваемых на различных сайтах продажниках или на радиорынке, и стоящих в пределах 10 долларов, работают как чисто декоративная функция, а не как дополнительная подсветка, работающая на заводских машинах. Значит есть смысл изготовить более яркие светящиеся кольца самостоятельно именно для фар своей машины, и обойдётся это совсем не дорого.

Более простой способ изготовления ангельских глазок.

Для начала опишу более простой способ, который не лишён недостатков, о которых ниже. Ведь можно изготовить светящиеся кольца проще, как делают многие, например купить пруток из органического стекла (используется для жалюзей).

Затем пруток нагревается феном и изгибается на подходящем цилиндре (например на деревянном кругляке — см. фото слева — работаем в перчатках), чтобы получилось кольцо, такого же диаметра, как и наружный диаметр рассеивателя ваших фар.

Разумеется нужно согнуть четыре таких кольца, для всех четырёх фар. В торцах согнутого в кольцо прутка сверлятся отверстия, для вклеивания в них двух светодиодов.

Так как светодиодов в кольце всего два (cм. фото слева), то потребуется подобрать сопротивление (резистор), чтобы понизить бортовое напряжение 12 вольт до напряжения, на которое рассчитаны два светодиода.

Для лучшего светорассеивания, на кольце делаются насечки по кругу (полотном от ножовки или диском, зажатым в бормашину). Но это довольно утомительное занятие, и лучше сделать насечки гораздо проще и быстрее.

Нужно подобрать подходящую по диаметру плашку, и прогнать её по стержню как на фото слева. Получившаяся резьба и будет выполнять роль насечек для рассеивания.

Но как правило насечки не слишком уж помогают для яркости, ведь светодиодов в кольце всего два, и о никакой силе света говорить не приходится, так чисто декоративная функция.

Кроме этого, у такого способа есть ещё один недостаток — ведь светящееся кольцо получается не цельным, а разомкнутым (в районе вклеенных светодиодов) и внешний вид таких ангельских глазок, мягко говоря не очень.

Ну и плюс возня с вклейкой светодиодов, подбором резисторов и т.д.

Более подробно о изготовлении и внедрении таких колец в фары машины писать не буду, так как этот способ очень распространён, несмотря на свои недостатки, и описан на многих сайтах.

Ниже будет описан другой способ самостоятельного изготовления светящихся сплошных колец, которые не будут разомкнутыми, а будут цельными и прикольного вида.

Причём слово светящихся здесь будет более уместно, так как такие ангельские глазки уже смогут выполнять функцию полноценного источника света, и даже смогут потягаться в силе света с светящимися кольцами машин концерна БМВ. Итак приступим.

Изготовление более ярких и сплошных ангельских глазок.

Перед началом работ необходимо подготовить некоторые материалы и инструменты:

• Лист оргстекла, размер которого позволит вырезать четыре кольца, диаметром чуть меньше, чем у оптики вашей машины (толщина листа 5 — 7 мм).
• Бормашинка с маленьким дисковым кругом, если нет, то кусок полотна от ножовки по металлу.
• Ручной лобзик обычный с пилками, если нет приспособления (балеринки) о котором будет описано подробно ниже.
• Светодиодная лента, какая подойдёт — подробнее ниже.
• Рассеивающая плёнка «Оракал-850″.
• Прозрачный термоклей или супер клей.
• Алюминиевый термостойкий скотч.
• Нож или ножницы.
• Паяльник с припоем.
• Провода, клемы и термоусадочный кембрик.

Для начала следует разобрать ваши фары и точно замерить штангенциркулем диаметр их рассеивателей (отражателей), причём замерять нужно диаметр немного отступив от кромки стекла и отражателя. А если быть точным, то замерять диаметр нужно в том месте, где расстояние между стеклом и отражателем равно в миллиметрах толщине вашего оргстекла, плюс толщина светодиодной ленты и плюс 2 — 3 мм.

Иначе потом ваши светящиеся кольца не встанут между стеклом и отражателем. Но в более современной оптике свежих машин, стекло находится на некотором расстоянии от рассеивателя, и здесь проблем с вставкой колец и точности расчёта их диаметра не возникает.

У кого оптика фар неразборная, то есть герметично залитая (стекло и отражатель склеены вместе), то тогда следует или отделить  (расклеить) стекло и отражатель, что бывает порой непросто, или поискать более старую разборную оптику.

Если придётся отделять склеенный отражатель от стекла, то разумеется после установки в них светящихся колец, всё нужно будет склеить качественным клеем и промазать герметиком.

Срок службы  современных светодиодов, которые будут описаны ниже, более 50-ти тысяч часов!, поэтому вскрывать фары больше не придётся, ну может быть вашим детям, когда они вырастут.

Определившись с диаметром будущих светящихся колец, размечаем на листе органического стекла четыре кольца, ширина которых будет равна ширине светодиодной ленты, которую вы купите. Чтобы свечение будущих колец было достаточно яркое, покупать светодиодную ленту советую с количеством светодиодов не менее 120 штук в метре ленты.

Диоды в этой ленте расположены очень близко, а значит количество их в кольце получится не маленьким, да и яркость светодиодов в ленте (их маркировка 3528) тоже не маленькая и составляет примерно 120 люменов.

А значит кольца в фарах будут гореть очень ярко и выполнять не только декоративную функцию, но ещё и будут использоваться как источник дополнительного освещения (например вместо тусклых габаритов).

Причем метр светодиодной ленты с такими диодами, потребляет всего 9,6 ватт.

При желании можно поискать ленту с ещё более мощными и яркими светодиодами (их маркировка 5050), а если не найдёте такую ленту, тогда можно будет купить такие сверх яркие светодиоды по отдельности, и смонтировать их впритык друг к другу на плату из текстолита, а затем приклеить на кольца из оргстекла (с обратной стороны). Но с светодиодной лентой конечно же работать намного удобнее и быстрее.

Разметив на листе оргстекла будущие кольца, естественно их нужно будет выпилить.

Выпиливать оргстекло можно ручным лобзиком (электрический оргстекло будет плавить), но выпиливание лобзиком вручную довольно нудное занятие.

Чтобы не мучиться и очень быстро выпилить кольца диаметром под любые фары, советую сделать несложное приспособление, показанное на фото слева и называемое «балеринкой» или кругорезом.

Мало того, что такое устройство позволит очень быстро сделать кольца не только для себя, но и друзьям (или на продажу), так ещё резец этого устройства можно заточить так, что он будет не только вырезать круг из оргстекла, но ещё и одновременно закруглять кромку кольца.

Кругорез (балеринка).
1 — конусный корпус, закрепляемый в патроне дрели или станка, 2 — держатель резцов со шкалой, 3 — корпус резца, 4 — резец, 5 — конус для упора в центр материала.

Чертёж этого полезного устройства показан на рисунке слева, но размеры чисто условные, смотря какой диаметр у ваших фар.

Кроме того, это приспособление может пригодиться в вашей мастерской для вырезания всевозможных прокладок из паронита или резины. Поэтому есть смысл сделать или купить такое устройство, тем более в продаже сейчас они уже есть, например такое как на фото слева.

Вырезать сначала нужно круги из оргстекла по наружному диаметру, и я объясню почему. Вырезав круг, его следует вложить между стеклом фары и отражателем, и если он войдёт нормально (то есть кромка стекла полностью сомкнётся с кромкой отражателя фары, и вставленный между ними диск из оргстекла не будет мешать), то тогда можно уже вырезать внутренний диаметр.

Если же вырезанный по наружному диаметру диск из оргстекла будет мешать стеклу и отражателю сомкнуться, то подрезаем наружный диаметр диска на несколько миллиметров, и если теперь он не будет мешать оптике, только после этого отмеряем внутренний диаметр кольца и вырезаем его. Остальные 3 кольца вырезаем из оргстекла по размерам первого уже вырезанного кольца.

Вырезав четыре кольца, следует изнутри по кругу колец нанести риски (как на фото) с помощью полотна от ножовки или бормашинкой, на расстоянии 2 мм друг от друга. Риски будут рассеивать свет, улучшая свечение.

Но как я уже говорил, нарезание рисок довольно нудное занятие, поэтому есть смысл рассеять свет, если обклеить кольца снаружи плёнкой  «Оракал-850″ как на фото слева.

Кто не сможет купить такую плёнку, то можно просто заматовать кольца 1000 — 1500 наждачной бумагой и эффект светорассеяния тоже будет отличный — вариантов несколько — экспериментируйте и выбирайте.

Теперь остаётся приклеить к кольцам источники света, то есть светодиодную ленту, о которой я говорил выше. Разумеется ленту следует сначала отрезать нужной длины (меряем по кольцам). Но прежде чем приклеивать ленту к кольцам, припаиваем к ней провода такой длины, чтобы они дотянулись к проводам габаритных огней на вашей машине.

Припаиваем — к плюсу на ленте красный провод, к минусу чёрный. Полярность на ленте помечена, и после припайки проводов к ленте, заливаем место пайки силиконовым герметиком или термоклеем. Но и это ещё не всё. Прежде чем наклеивать светодиодную ленту с обратной стороны колец, нужно сделать так, чтобы диоды на пару мм отступали от обратной поверхности колец.

Для этого с обратной стороны колец приклеиваем дихлорэтаном штук шесть квадратиков из оргстекла толщиной 2 мм, и уже потом на эти квадратики приклеиваем ленту, да так, чтобы светодиоды оказались между наклеенными квадратиками (квадратики видны на фото слева). Для наклейки ленты к обратной стороне колец, лучше использовать прозрачный термоклей.

Ну и последней операцией будет обклеивание готовых колец (по наружной кромке) полосками термостойкого алюминиевого скотча. Приклеенный по наружному диаметру колец алюминиевый скотч, не даст распространяться свету в стороны, и световой пучок будет светить только вперёд.

На этом этапе уже можно подключить провода от сделанных вами самодельных ангельских глазок к батарее, и проверить их свечение, надеюсь вы останетесь довольны.

Остаётся аккуратно просверлить у самой кромки отражателя отверстия для проводов, а затем просунув провода в эти отверстия, вставить готовые кольца между отражателем и стеклом фары. Если наружный диаметр колец рассчитан правильно, то их и крепить ни чем не нужно, так как они плотно прижмутся между стеклом и отражателем.

Разумеется после монтажа колец, следует склеить стекло и отражатель (рассеиватель) с помощью двухкомпонентного клея, а отверстия проводов замазать водостойким герметиком. Ну а если оптика разборная, то просто собрать её и установить на машину.

На современных фарах, на которых стекло отстоит от отражателя на несколько мм, кольцо приклеивается к оптическому элементу, а затем фара собирается и герметично проклеивается.

Провода от светящихся колец можно подключить к проводам от передних габаритных фонарей машины, или через отдельный предохранитель и тумблер к батарее (или замку зажигания) — как кому удобнее. Полярность естественно соблюдаем — плюс к плюсу, а минус к минусу — светодиоды это не лампочка, как попало её не подключишь.

Вот вроде бы и все премудрости. таким же способом можно сделать светящиеся кольца на мотоцикл, и внешний вид его разумеется улучшится.

Если же на вашей машине установлены (например на бампере) ещё и дополнительные линзы, то сделав вокруг их светящиеся кольца, можно существенно улучшить их внешний вид (см. фото слева).

Естественно здесь был описан один из вариантов, можно конечно придумать что то другое, тем более с каждым днём мощность светодиодов растёт, да и материалы появляются каждый месяц новые.

Например можно расплавить в ацетоне стружку от органического стекла и затем получившуюся прозрачную пластмассу залить в подготовленную форму (форма колец), в которую уже заранее будут вставлены светодиоды (так делают многие фирмы).

Или залить светодиоды в подготовленной форме прозрачным эпоксидным клеем, конечно же вариантов много и каждый выбирает для себя то, что удобнее. Но всё же сделанные описанным здесь способом ангельские глазки, будут смотреться даже на «троечке жигулёнке» не хуже, чем на престижных БМВ, успехов всем.

Источник: http://suvorov-castom.ru/angelskie-glazki-v-fary/

5AlieN5 › Блог › Ангельские глазки своими руками

Итак, что нам потребуется:
1. Макет наших глазок (сам нарисовал в Sprint Layout)
2. Двусторонний текстолит (я заказывал этот)
3. Сами светодиоды, которые будем впаивать (я купил ленту, из которой потом доставал каждый светодиод. Хотел именно SMD 5050 из-за трех кристаллов и яркого свечения, но поштучно не хотел из-за истории с COB кольцами).
4. Резисторы (в нашем случае эти и эти. Если хотите придумать свои схемы, то резисторы рассчитывал вот здесь )
5. Хлорное железо безводное (для вытравливания схемы на плате)
6. Нашатырный спирт (для обезжиривания платы)
7. Моющее средство порошковое (им я отмыл текстолит перед работой)
8. Растворитель
9. Флюс
10. Паяльник, припой
11. Утюг
12. Лазерный принтер и фотобумага (вместо фотобумаги я взял в строительном магазине глянцевые брошюры. зато бесплатно)
13. Сверла диаметром 1мм или меньшеи шуруповерт.
14. ну и по мелочи — губка для мытья посуды, ватные диски, пластиковая ёмкость для хлорного железа, провод сечением 0.5 мм2 гибкий(многопроволочный), резиновые перчатки.

Приготовив все, приступаем…
Распечатываем наши макеты на фотобумаге

Режем текстолит пополам

Отмываем от грязи текстолит

Сушим его ватными дисками и обезжириваем (ватный диск посинеет)

Готовим лицевую и обратную сторону, совмещаем на сторонах текстолита и закрепляем.

Из-за этого пункта я запорол 3 или 4 попытки сделать глазки (советую текстолита заказать несколько штук). Проблема была в том, что не получалось сопоставить точно две стороны. В итоге выход нашел вот так — на просвет прикладываем фотобумагу рисунками друг к другу, совмещаем, иголкой прокалываем середину и любые два отверстия, которые служат для перехода с одной стороны платы на другую. Потом прикладываем один из листов на текстолит и сверлим тонким сверлом через эти 3 отверстия. Далее не смещая бумагу секундным клеем прихватываем уголки бумаги, чтобы она уже не сдвинулась, переворачиваем текстолит, совмещаем отверстия и приклеиваем уголки.

Берем утюг, ставим мощность на максимум, и через обычный лист А4 греем фотобумагу на текстолите, сильно прижимая утюг, минут 5. После чего даем остыть.

После того, как заготовка остынет, опускаем её в воду, чтобы бумага размокла, а потом потихоньку снимаем её с текстолита. В какой то из статей видел, что бумагу оттирают с текстолита под струёй воды, но чтобы не повредить рисунок (а такое у меня тоже случалось в предыдущих попытках), я решил дать ей отмокнуть.

Источник

Лада 2112 › Бортжурнал › Делаем своими руками ангельские глазки на авто

Каждый автолюбитель стремиться сделать свое транспортное средство максимально привлекательным. И каждый хоть единожды, но задумывался о создании ангельских глазок своими руками. Используя такие габаритные огни на автомобиле, вы сделаете их похожими на фары БМВ последних лет. Фары такого вида – это их фирменная фича. Если подобное свечение фар очень нравиться и именно оно так привлекает вас в БМВ, тогда необязательно копить деньги на дорогого немца. Такие габариты можно сделать на каждом третьем автомобиле. Главное условие – круглая форма фар. Такой конструкцией обладают практически все отечественные автомобили, например, ВАЗ 2106 или ВАЗ 2110. Лишь представьте, как часто будут присматриваться к вашему автомобилю другие автолюбители или обычные прохожие. Поверьте, такие фары трудно не заметить!

С первого взгляда конструкция подобных габаритных огней может показаться достаточно сложной, однако, на деле изготовление своими руками ангельских глазок не займет много времени и не потребует большого количества финансовых вложений.

Все, что потребуется при изготовлении красивых «глазок» (части материалов можно найти замену при необходимости):

Лобзик или пила по металлу;
Кусачки;
Пассатижи;
Пруток оргстекла;
Светодиоды;
Дрель;
Напильник;
Сверло;
Паяльник;
Строительный фен;
Емкость;
Жестяная банка;
Изолента;
Резисторы;
Провода.
Естественно, чтобы создать ангельские глазки, требуется хоть отчасти разбираться в электротехнике.

Перед началом подготовьте необходимые элементы. Возьмите пруток органического стекла, вырежьте парное количество заготовок под ваш автомобиль (согласно количеству круглых фар автомобиля, в которых вы хотите установить сделанные своими руками ангельские глазки).

Закрепите в прутках светодиоды и вырежьте по пропилу через каждые 0,5 сантиметра и установите получившиеся глаза на место фар.

Это все было описано вкратце, а теперь приступим к полноценному, поэтапному мануалу по изготовлению ангельских глазок.
Как сделать ангельские глазки?
Подготовка.

Перед тем как начать собирать светодиодные ангельские глазки своими руками, необходимо иметь все инструменты и элементы, которые были указаны выше.

Оргстекло должно быть в виде трубки или стержня и легко переносить нагревание до высоких температур. Если пойдете в магазин, покупайте дорогую трубку, не экономьте, тем более что вам ее понадобится не более чем полтора метра, а то и метра хватит. Количество оргстекла можно рассчитать еще до покупки. Возьмите метр и замерьте длину каждой фары по окружности. К каждому замеру добавьте по 2-3 сантиметра на разрез и приплюсуйте все числа.

Допустим, вы хотите сделать ангельские глазки на 4 фарах: две большие (окружность — 25 сантиметров) и две маленькие (окружность — 15 сантиметров). Рассчитаем:

(25+5)*2 = 30*2=60 сантиметров на большие фары

(15+5)*2=20*2=40 сантиметров на маленькие фары

60+40= 100 сантиметров

В итоге для 4 ангельских глазок на автомобиль хватает 1 метра органического стекла.

Найти органическое стекло можно чаще всего в точках продаж штор, жалюзи, строительно-ремонтных магазинах с уклоном в декоративную и дизайнерскую сторону.

Все остальные элементы можно купить в обычных строительных магазинах или автосалонах. Резисторы должны иметь сопротивление на 220 Ом.

Сначала измерьте окружность, по которой будет размещаться стержень органического стекла. Возьмите обычный метр или любой кусок тонкого шланга, если таковой имеется под боком, и обведите фары, измерив окружность. Полученная длина прикладывается к трубке из органического стекла и отрезается.

Внутренние работы с трубкой закончены, теперь займитесь ей извне. Процедура необязательная, но эффект «ресничек» при правильно сделанной насечке будет красиво смотреться на любых фарах. Здесь важно соблюдать одинаковое расстояние между ними.

Возьмите лобзик и легкими движениями сделайте надпилы на поверхности с расчетом: 1 на каждые 0.5-1 см (в зависимости от длины трубки). Они делаются круговыми, вглубь они не должны превышать четверти от толщины трубки. Такого рода насечки помогут издавать фарам приятный лучистый свет, как у «немца».

Далее нужно припаять кабели к нашей заготовке для удобного соединения со старой системой проводки. Трубку скрутить в круг и смотать края изолентой (если есть необходимость). Вот и все, светодиодные ангельские глазки готовы для установки.

После того как новые огни будут готовы, нужно временно демонтировать имеющиеся, чтобы соединить проводку. Поверх установите новенькие фары с диодами, чтобы их было практически незаметно.

Установку лучше выполнять в ночное или вечернее время суток, чтобы в полной мере оценить освещение. Возможно, понадобятся более мощные светодиоды или хорошая полировка стекла фар.
Биксеноновые линзы
Автолюбители прекрасно осознают все преимущества ксенонового света и знают, как он ведет себя при наличии линз. Ангельские глазки совместно с биксеноновыми линзами смотрятся намного эффектнее и современнее. Они отлично монтируются под любые цоколи и лампы без необходимости распиливать отражатель. Все что необходимо – снять стекло, поместить внутрь линзу и закрыть его обратно.

Предпочитаете делать фары самостоятельно? Убедитесь, что подобрали термостойкую трубку и светодиоды с подходящей мощностью света. Ангельские глаза со слабым световым потоком практически не будут видны на фоне основных фар. Очень яркие светодиоды, наоборот, будут только слепить встречные транспортные средства и затруднять их движение на дороге.

Удачи в начинаниях и пусть вашим новеньким габаритным огням с ангельскими глазками завидует весь ночной город!

Источник

lambo5 › Блог › Ангельские глазки своими руками Лада Приора

АНГЕЛЬСКИЕ ГЛАЗКИ СВОИМИ РУКАМИ ЛАДА ПРИОРА.

Приветствую всех, владея отечественным автопромом – лада приора, решил я как-то индивидуализировать авто, выделить из огромного потока. Давно меня интересовала идея установки ангельских глазок в блок фары, причем с целью использовать их не как габаритные огни, а как дневные ходовые огни (ДХО), и я начал искать информацию в интернете по данному вопросу. Изучив огромное количество информации я узнал, что ангельские глазки можно изготовить своими руками либо из стержня оргстекла, в качестве которого везде предлагают использовать ручку от жалюзи, но я сколько искал круглую ручку от жалюзи не нашел, везде стержни не круглые, имеют форму многогранника. Процесс изготовления глазок из таких стрежней происходит следующим образом стержень нагревается и ему придается необходимая форма, а затем устанавливаются два светодиода на концах стержня. При наличии стержня из оргстекла круглой формы в принципе изготовить такие кольца не сложно, но есть минус яркость свечения таких колец не очень хорошая, что по моему мнению исключает возможность их использования в качестве ДХО, так как днем особо не видно. По этой причине я пришел к выводу, что нужно изготовить ангельские глазки состоящие из большого количества светодиодов, напаянных близко друг к другу на печатной плате. Далее я искал подробную информацию, как изготовить подобные глазки. В интернете информации много, но определенные тонкости все же никто не раскрывает. Несмотря на отсутствие полной картины процесса изготовления я решил попробовать начать, а дальше все как получиться.
Итак, для изготовления колец прежде всего нужно знать размеры колец. Задача не совсем сложная, в интернете в принципе размеры колец для блок фар приоры есть, причем есть как на фары Киржач, так и на фары Бош. Кроме этого я взял на разборке разбитую фару приоры фирмы Бош. Маска фары была целой, а это в данном случае самое главное. Далее я вырезал бумагу по размерам колодцев маски фары и отсканировал то, что получилось. В итоге получил картинки с необходимыми внешними размерами. Потом работа началась в программе Sprint Layout, которая используется скажем так для рисования печатных плат. В данной программе есть возможность загрузки шаблона, Я сканированные картинки вырезанной бумаги открыл в Sprint Layout в качестве шаблона, и получил внешние размеры колец, по которым нарисовал в данной программе слой «К» контур. Дальше начался процесс продумывания и рисования самой печатной платы в данной программе. Чтобы облегчить жизнь тем, кто решил самостоятельно изготовить глазки, далее будут выложены необходимые файлы. Если распечатать слой «К» то это будут размеры колец.

Источник

Делаем крутые ангельские глазки своими руками быстро и просто

Здравствуйте, дорогие друзья! В свое время ангельские глазки на автомобилях БМВ произвели фурор на рынке. Это была оптика удивительной красоты, особенно в темное время суток. Но и сейчас мода не пропала, и многих хотят сделать ангельские глазки своими руками.

На практике здесь ничего особо сложного нет. Повозиться придется, но результат вас наверняка приятно порадует. Отталкиваться можно от разных инструкций и вариантов изготовления. Некоторые используют сайты с видео смотреть которые стоит параллельно с ведением записей себе в блокнот. Также на ресурсе Drive2 автомобилисты делятся собственным опытом изготовления глазок, как у БМВ.

Предлагаю вам рассмотреть 3 интересных варианта. 2 из них самодельные, и еще один можно купить через Интернет. В комплекте уже обычно идет блок розжига или стабилизатор, в зависимости от используемого источника света.

Первый вариант

Зачастую, когда автомобилисты хотят изготовить самодельные глазки ангела, в ход идут светодиоды. Они прекрасно дополняют фары основного света, а их установка не вызывает больших сложностей.

Что же касается набора материалов и инструментов, то здесь понадобится взять:

Возьмите стержень подходящей длины, чтобы сделать из него кольцо. С торцевых сторон потребуется выполнить отверстия для установки светодиодов.

Чтобы не повредить стержень, его рекомендуется завернуть в полиэтилен или ткань, после чего зафиксировать в станке. Это обеспечит неподвижность и возможность аккуратно, без царапин, сделать углубления.

Обычно отверстия делают с диаметром около 6 миллиметров. Глубина зависит от конструкции самой трубки. Но лучше не превышать значение в 10 миллиметров. Чтобы корпус приобрел форму оптического устройства, можно взять банку или крышку от нее. Огибая банку, у вас получится идеально ровное кольцо. Важно, чтобы диаметр соответствовал внутреннему диаметру самой фары на вашем автомобиле. С помощью фена корпус нагревается и огибается вокруг банки или крышки от нее. Полностью соединять концы трубки между собой не нужно.

На следующем этапе монтируются диоды. Тут нужно к выводам припаять провод подходящей длины, которой хватит для соединения с питающими проводами за пределами корпуса фары автомобиля. На один провод припаивается резистор. В итоге вам нужно собрать электроцепь из светодиодов с последовательным соединением и самим резистором.

Теперь вставьте диоды в отверстия вашей трубки и клеем зафиксируйте. Количество светодиодов определяется индивидуально.

Рассчитывать на яркое свечение и способность заменить ДХО в этом случае не стоит. Вариант скорее декоративный.

Второй метод

Здесь конструкция получается также крутой и интересной. Только отличается он применением источника свечения из светодиодной ленты.

Подобный вариант часто встречается при попытке установить глазки ангела:

Объективно глазки ангела выгоднее смотрятся именно на иномарках. Хотя никто вам не будет запрещать устанавливать такие решения на любую машину.

Чтобы реализовать поставленную задачу, потребуется подготовить несколько иной набор материалов и инструментов.

Здесь предусматривается обязательное наличие:

Светодиодные ленты превосходно изгибаются, что позволит вам без проблем сделать кольцо требуемого диаметра. Только учитывайте, что на одну фару требуется около 30-40 сантиметров ленты.

Затем на одном конце зачищаются контактные площадки, чтобы припаять туда дополнительные провода. Они позволяют подключиться к питанию на +12В.

Далее отрезок ленты указывается на ровную поверхность диодами вверх. Постепенно лента заливается прозрачным силиконом. Делайте это медленно и аккуратно, вооружившись монтажным пистолетом. Это позволит вам покрыть диоды однородным и ровным слоем силикона. Важно дождаться полного высыхания полученной конструкции, иначе вы своими же руками все испортите. Силикон позволит защищать изделие и будет выступать как рассеиватель света.

Чтобы не расходовать свет на освещение отражателя, обратную сторону ленты покройте с помощью серебристого лака. Его можно позаимствовать у жены, сестры или мамы. Либо купить в ближайшем магазине. Лак будет выступать как отражатель.

Третий метод

В теории он самый простой, поскольку вы просто покупателе готовый прибор, где есть рассеиватель, блок розжига и прочие необходимые компоненты. Только важно выбрать качественное изделие, поскольку в Интернете предлагается множество вариантов не самого хорошего исполнения.

Отлично себя зарекомендовали глазки на основе CCFL колец. Они обладают высокими показателями надежности и опережают во многом светодиодные аналоги.

Если говорить об Алиэкспресс, то тут я бы вам не советовал брать готовые глазки ангела на основе светодиодов. Здесь применяют низкокачественные изделия, которые могут быстро перегреваться при включении головной оптики. В итоге меньше чем через год их придется снять из-за существенно сниженного уровня яркости.

Немного о подключении

Вообще установка и подключение во многом зависит от конкретного автомобиля и его конструктивных особенностей. Но некоторые общие и очень важные моменты выделить стоит.

Для начала такие элементы как ангельские глазки выступают в роли дополнительного устройства освещения в составе транспортного средства. Потому их наличие попадает под требование, предъявляемое к ДХО. Как вы поняли, это дневные ходовые огни.

А по правилам их включение должно происходить одновременно с запуском мотора, а отключение при остановке. Плюс ДХО обязаны отключаться, когда включается головной свет. Это говорит нам о том, что соединение глазок следует осуществлять согласно схеме подключения дневных огней.

Один из вариантов предусматривает использование клемм мама в количестве 4 штук и одного пятиконтактного реле. Минус от глазок идет на корпус, а плюс следует на реле.

Но обычно проще использовать контроллер ДХО для подключения. Его не составит труда приобрести в любом магазине автоэлектроники. Тут просто отталкивайтесь от схемы, которая идет в комплекте.

Напомню один немаловажный нюанс. При использовании светодиодов применяется стабилизатора тока. Если это ленты со светодиодами, тогда берется стабилизатор напряжения. А вот для CCFL колец нужен блок розжига.

На этом у меня все. Спасибо вам за внимание и активность в комментариях! Продолжайте в том же духе, подписывайтесь и задавайте актуальные вопросы!

Источник
