Дипольная антенна болгарского радиолюбителя К.Драндарова (LZ2ZK) «Двойная базука» является эффективной однодиапазонной широкополосной антенной. Для ее изготовления не требуется балун для симметрирования…

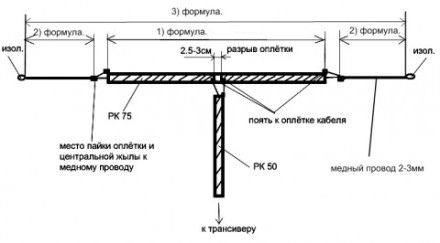

1) 100,10 разделить на ЧАСТОТУ в МГц = длинна кабельного вибратора.
2) 20,79 разделить на ЧАСТОТУ в Мгц = длинна ёмкостных нагрузок.
3) 141,168 разделить на ЧАСТОТУ в Мгц = общая длинна антенны.

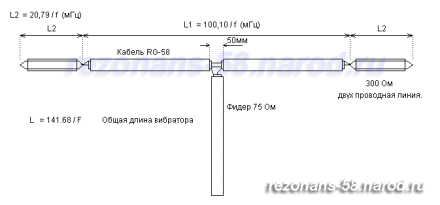

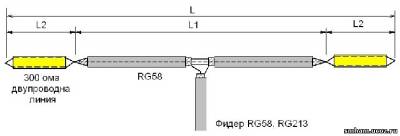

Антенна длиной L состоит из части L1, изготовленной из коаксиального кабеля, и двух крайних частей L2 из двухпроводного симметричного ТВ кабеля. В качестве коаксиального кабеля может применяться RG-58, при этом к антенне можно подводить мощность до 1kW.

Размеры частей антенны:

Общая длина L=141.68/F [м]
Длина части из коаксиала L1 = 100.10/F [м]
Длина части из КАТВ L2=20.79/F [м],
где F — средняя рабочая частота в MНz

Изготовление

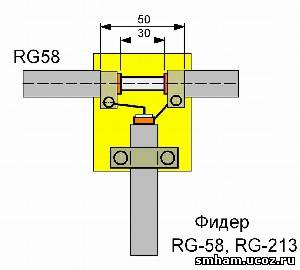

Сначала рассчитывают длину центральной части L1 и отрезков L2 по формулам, приведенным выше в соответствии с выбранным диапазоном. Посредине коаксиального кабеля L1 снимают 50 мм внешней оболочки (изоляции). На этом оголенном участке аккуратно удаляют 30 мм оплетки, чтобы не повредить полиэтиленовой изоляции и центральной жилы. Обработанный таким образом коаксиальный кабель закрепляют с помощью медных скобок на пластинке из плексигласа или стеклотекстолита. Также с помощью еще одной скобы крепиться и фидер. Оплетки L1 и центральная жила и оплетка фидера припаиваются к скобкам.

Сняв около 40 мм внешней изоляции по краям кабеля L1 расплетают оплетку. Аккуратно снимают 25 мм полиэтиленовой изоляции, чтобы не повредить центральную жилу. Далее центральная жила и оплетка ровно отрезаются и спаиваются вместе.

По краям каждого из двух двухпроводных отрезков L2 на длину 20 мм снимается изоляция. Жилы cодного конца ровно обрезают и спаивают с коаксиальным кабелем. Коаксиальный кабель и двухпроводная линия закрепляются с помощью скобок к изоляционной пластинке из плексигласа или стеклотекстолита.

Проводники на свободных краях отрезков L2 обрезаются и спаиваются. К их концам крепятся растяжки с изоляторами.

Рекомендуется нанести гидроизоляцию из силикона, расплавленного полиэтилена или др. на центральную часть кабеля в местах соединения фидера и присоединения двухпроводной линии к отрезкам коаксиального кабеля и растяжкам.

Теперь изготовленная антенна может быть закреплена в выбранных точках. Примененный коаксиальный кабель RG58 и двухпроводная линия выдерживают достаточное натяжение при обледенении, но будет лучше, если по длине антенны будет закреплена тонкая капроновая леска.

Настройка антенны в резонанс проводится изменением длины отрезка L2. Поэтому, рекомендуется независимо от первоначальных размеров, увеличить длину отрезков на 300-400 мм больше расчетных с целью последующей корректировки длины в реальных условиях установки антенны.

Если в наличии нет двухпроводной линии, то ее можно заменить обыкновенным многожильным проводом d=2 мм в полиэтиленовой изоляции.

«Двойная базука» является диполем и может быть подвешена как горизонтально, так и с наклоном, как слопер, или как Inv V.

Вещательный FM-диапазон привлекает радиолюбителей. Свободные частоты занимают области 145 – 433 МГц, вот где проявим навыки конструирования аппаратуры. Берутся делать УКВ-антенны своими руками жители удаленных деревень, неуверенно принимающие сигнал. Причин проявления самостоятельности много, важно запретные области передачи обойти стороной — проблем не оберешься.

Задумал инженер друзья вещать, законом не воспрещается, когда сделано без нарушения государственных норм. Собрать передатчик, наладить процесс — отдельная проблема, каждому абоненту понадобится антенна для УКВ.

Цены любительского диапазона кусаются. Нестандартные изделия не пользуются великой популярностью, производить невыгодно, оттого стоимость высокая.

Любительский диапазон 145 МГц

Стационарные антенны УКВ-диапазона изготавливаются сравнительно просто. Основу выступает схема четвертьволнового вибратора. Изделия диапазона снабжены сравнительно широкой полосой пропускания, точная настройка под частоту не понадобится. Рассмотрим примеры конструкций:

1. Для максимально простого способа изготовления приемной антенны — на природе, дома, в любом месте — понадобится Т-тройник. Перпендикулярный отвод снабжается коаксиалом, остальные два — выкрученным шпилем радиостанции, противовесами (аналогом земли УКВ-диапазона).
2. Прямой уголок с квадратными сторонами 4 см прикрепляется к наружной стене, к краям горизонтальной площадки прикручиваются болтами противовесы длиной 5 см, посередине оборудуется разъем под антенну. Поскольку отвод коаксиального кабеля, идущий до конструкции, является основной причиной потери сигнала, длина отрезка обязана быть минимальной. Сделать самостоятельно золотые коннекторы будет сложновато, зачистить имеющиеся стальные, протереть спиртом, повышая чувствительность, необходимо в обязательном порядке. Поскольку стандартная антенна любительской радиостанции, вставляемая в гнездо площадки, обладает сопротивлением порядка 40 Ом, соединение проводится коаксиалом 50 Ом. Наконец, волновое сопротивление выносной антенны регулируется поворотом противовесов. На замену заводской антенне можно применять кусок медного провода диаметром 1-2 мм, длиной 48 см.
3. Если фирменная антенна для УКВ приемника сломалась, замените отрезком коаксиального кабеля 50 Ом длиной 48 см со снятым экраном. Оголять жилу избегайте. Можно заменить изделием кусок провода в прошлом способе.
4. Более сложный вариант получим, намотав полметра медной проволоки на внутренний диэлектрик коаксиала. Трудность заключается в согласовании сопротивления полученной самодельной конструкции с волновым сопротивлением радиостанции. После отладки закрепите витки изоляционной лентой.

Полуволновая антенна частоты 145 МГц

Рассмотренные выше четвертьволновые самодельные антенны УКВ не являются единственным выходом из ситуации. Преимущество в низком волновом сопротивлении, полуволновые варианты имеют право существовать. Отрезок проволоки диаметром 1 мм, длиной 103 см обладает сопротивлением 1 кОм, в 20 раз превышает стандартный коаксиал (50 Ом).

Для согласования разницы значений применяется П-образный контур. Резать будущую проволочную антенну следует на несколько сантиметров короче/длиннее величины 103 см. Незначительно увеличит потери за счет роста реактивной составляющей импеданса, значительно снизив действительную часть импеданса, согласующее устройство легче будет настроить.

Индуктивность фильтра включается последовательно антенне, образована 5 витками проволоки диаметром 1 мм, намотанных шагом 2 мм на оправку диаметром 6 мм. Подстроечные конденсаторы КПВМ-1 (5-14 пФ) включаются одной обкладкой на землю с обеих сторон катушки.

Настраивается антенна для УКВ радиоприемника измерением КСВ, напряженности поля. Минимум первого параметра совпадает с максимумом второго. В противном случае длина антенны укорачивается, замеры проводятся заново. Рекомендуется изначально выбрать длину проволоки 102 см, постепенно обрезать с верхнего конца, подбирая оптимальное значение.

Широкодиапазонная антенна

Для изготовления стационарной антенны УКВ высотой свыше полутора метров, настраиваемой на две любительские частоты, 145 МГц, 433 МГц, понадобятся диэлектрические стержни диаметром 7 – 17,5 мм. Намотанные витки закрепляются клеевым составом, компаундом. Их нужно точно намотать, сказанное не будет простым делом.

Работа выполняется цельной проволокой 2-мм диаметра. Прямой отступ от вершины составляет 38,7 см, затем стержень диэлектрика диаметром 7,5 мм обматывается строго 12,5 витками с шагом, чтобы общая высота индуктивности составила 63 мм. Отступив 42,2 см прямого участка, намотайте 64 витка на 7-мм стержень, чтобы общая высота индуктивности составила 28 см. Затем — прямолинейный участок 36,7 мм, снова витки — 7 штук (высота 32 мм) на 10-мм стержне. Наконец, последний проволочный сегмент длиной 56,4 см оканчивается индуктивностью, сформированной 4 витками (высота 20 мм) поверх стержня диаметром 17,5 мм.

На полтора витка сверху в последней индуктивности выполняется отвод к основной жиле коаксиального кабеля сопротивлением 50 Ом. Последовательно в цепь включается подстроечный конденсатор 1-10 пФ. Земля антенны УКВ подключается к экрану. Параллельно последней индуктивности включается емкость 1 пФ коррекции работы на длине волны 70 см.

Низ антенны снабжается восемью противовесами:

• четыре диапазона 145 МГц;
• четыре частоты 433 МГц.

После сборки производится настройка изделия, руководствуясь коэффициентом стоячей волны, измерителем сопротивления. В обоих диапазонах подберите приемлемые значения. Такая антенна, своими руками собранная, прослужит долго, если поместить в прочный защитный чехол из диэлектрического материала, защитить против попадания влаги компаундом.

Честь разработки варианта антенны УКВ принадлежит Александру RV9CX. Автор советует емкость 1 пФ выполнять отрезком кабеля SAT-50 (2 см). Одной обмоткой послужит экран, второй — жила. Центральный провод можно выдвигать-вставлять назад, изменяя емкость конденсатора.

FM диапазон

Для радиолюбителей является привычным делом копаться в элементной базе, собирая сложные приборы. Но самодельная антенна для УКВ приемника пригодится среднестатистическому любителю Маяка.

Сначала потребуется квадратная доска стороной 20 см, либо эквивалентный кусок плексигласа. Из фольги вырезается квадрат стороной 15,5 см, внутри прорезается по центру квадратное отверстие стороной 11,9 см.

В одной стороне концентрической фигуры (квадрата) делается вырез шириной пару сантиметров, фольга наклеивается на доску по центру прорезью вниз. На пересечении нижнего продолжения правой внутренней стороны квадрата, средней линии нижней стенки концентрической фигуры припаивается провод центральной жилы коаксиального кабеля. Четырьмя сантиметрами левее припаивается провод соединения с экраном.

Полученная конструкция уверенно принимает станции вещания FM-диапазона.

Применяемость самодельных антенн

Самодельные антенны КВ-УКВ пользуются немалой популярностью. В отличие от сложной приемо-передающей аппаратуры, где бесспорное лидерство достается заводским изделиям, проволочная конструкция, будучи правильно настроена, дает превосходные результаты.

Требуемые для оценки параметров приборы редко в наличии. Для правильной работы самодельной антенны УКВ требуются КСВ-метр, измеритель напряженности поля. В конечном итоге проблема заключается не в геометрических размерах деталей, взаимном положении, а в согласовании импедансов подводного коаксиального кабеля и непосредственно антенны.

Допускается использование любых методов устранения проблемы, выше было показано, как выполнить сказанное, заручившись помощью резонансных контуров. Небольшая подстройка выполняется изменением положения противовесов, сложно подобрать опытным путем нужные параметры. Резонаторы редко будут лучшим решением ввиду сопутствующих сложностей использования.
