Радиоконструктор, №12, 2001
Радиоконструктор №1, №2, 2002.

  Еще небольшое время назад для работы на
диапазоне 144-145 МГц использовалась в основном
самодельная аппаратура. Среди радиолюбителей
были популярны УКВ — трансвертеры, многие из
которых своими размерами были сравнимы с самим
используемым с ним трансивером. Радиолюбители
переделывали списанные промышленные
УКВ-радиостанции типа «Пальма» на любительский
УКВ диапазон 145 МГц, получая радиостанцию,
работающую на нескольких каналах. Потом
радиолюбителям стали доступны «Виолы», а позже и
«Маяки», работающие на сорока каналах. Эти
радиостанции тогда выглядели просто
фантастически по своим возможностям!

В настоящее время можно сравнительно недорого
приобрести многоканальные переносные УКВ
трансиверы всемирно известных фирм – «YAESU»,
«KENWOOD», «ALINCO», которые по своим параметрам и
удобству работы значительно превосходят как
самодельную аппаратуру диапазона 145 МГц, так и
переделанную промышленную – «Пальмы», «Маяки»,
«Виолы».

Но для работы через репитер из дома, офиса, во
время движения при работе из автомобиля,
необходима антенна более эффектная, чем
используемая совместно с переносной
радиостанцией «резинка». При использовании
стационарной «фирменной» УКВ станции часто
бывает целесообразно использовать с ней
самодельную УКВ- антенну, так как приличная
«фирменная» наружная антенна диапазона 145 Мгц
стоит недешево.

Изготовлению простых самодельных антенн,
пригодных к использованию со стационарными и
переносными УКВ — радиостанциями и посвящен этот
материал.

Особенности антенн диапазона 145 МГц

Ввиду того, что для изготовления антенн
диапазона 145 Мгц обычно используют толстый
провод – диаметром от 1 до 10 мм (иногда применяют
и более толстые вибраторы, особенно в
коммерческих антеннах), то антенны диапазона 145
Мгц широкополосны. Это часто позволяет при
выполнении антенны точно по указанным размерам
обойтись без ее дополнительной настройки на
диапазон 145 МГц.

Для настройки антенн диапазона 145 Мгц
необходимо иметь КСВ — метр. Это может быть как
самодельный прибор, так и промышленного
изготовления. На диапазоне 145 МГц радиолюбители
практически не используют мостовые измерители
сопротивления антенн, из-за кажущейся сложности
их корректного изготовления. Хотя при аккуратном
изготовлении мостового измерителя и,
следовательно, корректной его работы на этом
диапазоне, можно точно определить входное
сопротивление УКВ антенн. Но даже используя
только КСВ — метр проходного типа, вполне
возможно настраивать самодельные УКВ-антенны.
Мощности 0,5 Вт, которую обеспечивают импортные
переносные радиостанции в режиме «LOW» и
отечественные носимые радиостанции УКВ
диапазона типа «Днепр», «Виола», «ВЭБР», вполне
достаточно для работы многих типов КСВ метров.
Режим «LOW» позволяет производить настройку
антенн не опасаясь выхода из строя выходного
каскада радиостанции при любом входном
сопротивлении антенны.

Перед началом настройки УКВ антенны желательно
убедиться в правильности показаний КСВ -метра.
Неплохо иметь два КСВ -метра, рассчитанных для
работы в трактах передачи 50 и 75 Ом. При настройке
УКВ антенн желательно иметь контрольную антенну,
в качестве которой может быть или «резинка» от
переносной радиостанции или самодельный
четвертьволновый штырь. При настройке антенны
измеряют уровень напряженности поля создаваемый
настраиваемой антенной относительно
контрольной. Это дает возможность судить о
сравнительной эффективности работы
настраиваемой антенны. Конечно, если при
измерениях использовать стандартный
калиброванный измеритель напряженности поля, то
можно получить точную оценку эффективности
работы антенны. При использовании
калиброванного измерителя поля несложно снять и
диаграмму направленности антенны. Но даже
используя при измерениях самодельные измерители
напряженности поля и получив только
качественную картину распределения
напряженности электромагнитного поля, можно
вполне сделать заключение об эффективности
работы настраиваемой антенны и приближенно
оценить ее диаграмму направленности. Рассмотрим
практические конструкции УКВ-антенн.

Простые антенны

Наиболее простую наружную УКВ антенну (рис. 1)
можно выполнить с использованием антенны,
работающей совместно с переносной
радиостанцией. На раме окна с наружной (рис. 2) или
с внутренней стороны на удлиняющем деревянном
бруске крепится металлический уголок, в центре
которого установлено гнездо для подключения
этой антенны. Необходимо стремиться к тому, чтобы
коаксиальный кабель идущий до антенны был
минимально необходимой длины. По краям уголка
крепятся 4 противовеса длиной по 50 см. Необходимо
обеспечить хороший электрический контакт
противовесов, антенного разъема с металлическим
уголком. Укороченная витая антенна радиостанции
имеет входное сопротивление в пределах 30-40 Ом,
так что для ее питания можно использовать
коаксиальный кабель волновым сопротивлением 50
Ом. С помощью угла наклона противовесов можно в
некоторых пределах менять входное сопротивление
антенны, и, следовательно, провести согласование
антенны с коаксиальным кабелем. Вместо фирменной
«резинки» временно можно использовать антенну
из медного провода диаметром 1-2 мм длиной 48 см,
который вставляется в антенное гнездо своим
остро заточенным концом.

Рисунок 1. Простая наружная УКВ антенна

Рисунок 2. Конструкция простой наружной
УКВ антенны

Надежно работает УКВ антенна, выполненная из
коаксиального кабеля со снятой внешней оплеткой.
Кабель заделывается в ВЧ -разъем аналогичный
разъему «фирменной» антенны (рис. 3). Длина
коаксиального кабеля, используемого для
изготовления антенны, равна 48 см. Такую антенну
можно использовать совместно с переносной
радиостанцией взамен поломанной или утерянной
штатной антенны.

Рисунок 3. Простая самодельная УКВ
антенна

Для быстрого изготовления выносной УКВ антенны
можно использовать соединительный коаксиальный
кабель длиной 2-3 метра, который оконечен
разъемами, соответствующим антенному гнезду
радиостанции и антенны. Антенну к такому куску
кабеля можно подключить с помощью
высокочастотного тройника (рис. 4). В этом случае с
одного конца тройника подключается антенна-
«резинка», а с другого конца тройника
накручиваются противовесы длиной по 50 см или
через разъем подключается другой тип
радиотехнической «земли» для УКВ антенны.

Рисунок 4. Простая выносная УКВ антенна

Самодельные антенны переносной
радиостанции

При утере или поломке штатной антенны
переносной радиостанции можно выполнить
самодельную витую УКВ антенну. Для этого
используют основу – полиэтиленовую изоляцию
коаксиального кабеля, диаметром 7-12 мм и длиной
10-15 см, на который намотано первоначально 50 см
медного провода диаметром 1-1,5 мм. Для настройки
витой антенны очень удобно использовать
измеритель частотных характеристик, но можно
использовать и обыкновенный КСВ — метр.
Первоначально определяют резонансную частоту
собранной антенны, затем, откусывая часть витков,
сдвигая, раздвигая витки антенны, настраивают
витую антенну в резонанс на 145 МГц.

Процедура эта не очень сложная, и, настроив 2-3
витые антенны, радиолюбитель может производить
настройку новых витых антенн буквально за 5-10
минут, конечно, при наличии вышеуказанных
приборов. После настройки антенны необходимо
зафиксировать витки или с помощью изоленты, или с
помощью кембрика, размоченного в ацетоне, либо с
помощью термоусаживающей трубки. После
закрепления витков необходимо еще раз
проконтролировать частоту антенны и, если это
необходимо, подстроить ее с помощью верхних
витков.

Следует обратить внимание, на то, что в
«фирменных» укороченных витых антеннах
используют термоусаживающие трубки для фиксации
проводника антенны.

Полуволновая полевая антенна

Для эффективной работы антенн длиной четверть
волны необходимо использовать несколько
четвертьволновых противовесов. Это усложняет
конструкцию для полевой четвертьволновой
антенны, которая должна быть вынесена в
пространстве относительно УКВ трансивера. В этом
случае можно использовать УКВ антенну
электрической длиной L/2, которая не требует для
своей работы противовесов, и обеспечивает
прижатую к земле диаграмму направленности и
простоту установки. Для антенны электрической
длиной L/2 стоит проблема согласования ее
высокого входного сопротивления с низким
волновым сопротивлением коаксиального кабеля.
Антенна длиной L/2 и диаметром 1 мм будет иметь
входное сопротивление на диапазоне 145 МГц около
1000 Ом. Согласование с помощью четвертьволнового
резонатора, оптимальное в этом случае, не всегда
удобно практически, так как требует подбора
точек подключения коаксиального кабеля к
резонатору для своей эффективной работы и точной
настройки штыря антенны в резонанс. Также
относительно велики и размеры резонатора для
диапазона 145 МГц. Дестабилизирующие факторы на
антенну при ее согласовании при помощи
резонатора будут проявляться особенно сильно.

Однако при небольших мощностях, подводимых к
антенне, вполне удовлетворительное согласование
можно достигнуть при помощи П — контура,
аналогично как это описано в литературе [1]. Схема
полуволновой антенны и ее согласующего
устройства показана на рис. 5. Длина штыря антенны
выбирается немного короче или длиннее длины L/2.
Это необходимо для того, что уже при небольшом
отличии электрической длины антенны от L/2
активное сопротивление импеданса антенны
заметно понижается, а реактивная его часть на
начальном этапе возрастает незначительно.
Вследствие этого возможно согласование с
помощью П — контура такой укороченной антенны с
большей эффективностью, чем согласование
антенны длиной ровно L/2. Предпочтительно
использовать антенну длиной немного большей чем
L/2.

Рисунок 5. Согласование УКВ антенны с
помощью П – контура

В согласующем устройстве были использованы
воздушные подстроечные конденсаторы типа КПВМ-1.
Катушка L1 содержит 5 витков посеребренного
провода диаметром 1 мм, намотанного на оправке
диаметром 6 мм и шагом 2 мм.

Настройка антенны не сложна. Включив в тракт
кабеля антенны КСВ — метр и одновременно измеряя
уровень напряженности поля, создаваемого
антенной, с помощью изменения емкости переменных
конденсаторов С1 и С2, сжатия-растяжения витков
катушки L1 добиваются минимальных показаний КСВ
-метра и соответственно максимальных показаний
измерителя напряженности поля. Если эти два
максимума не будут совпадать, необходимо немного
изменить длину антенны, и снова повторить ее
настройку.

Согласующее устройство было размещено в
корпусе, спаянном из фольгированного
стеклотекстолита размерами 50*30*20 мм. При работе
из стационарного рабочего места радиолюбителя
антенна может быть размещена в проеме окна. При
работе в полевых условиях антенна может быть
подвешена за верхний конец на дерево с помощью
лески, как это показано на рис. 6. Для питания
антенны можно использовать 50-oмный коаксиальный
кабель. Использование 75-oмного коаксиального
кабеля несколько увеличит КПД согласующего
устройства антенны, но в то же время потребует
настройки выходного каскада радиостанции для
работы на нагрузку 75 Ом.

Рисунок 6. Установка антенна для работы
в полевых условиях

Оконные антенны на основе фольги

На основе клеящейся фольги, используемой в
системах охранной сигнализации можно построить
очень простые конструкции оконных УКВ антенн.
Такую фольгу можно приобрести уже с клеевой
основой. Тогда освободив одну сторону фольги от
защитного слоя, ее достаточно просто прижать к
стеклу и фольга моментально надежно
приклеивается. Фольгу без клеевой основы можно
приклеить к стеклу при помощи лака или клея типа
«Момент». Но для этого необходимо иметь
некоторый навык. Фольгу можно даже закрепить на
окне при помощи липкой ленты.

При соответствующей тренировке вполне
возможно осуществить качественное паяное
соединение центральной жилы и оплетки
коаксиального кабеля с алюминиевой фольгой.
Исходя из личного опыта, каждый тип такой фольги
требует для пайки своего флюса. Некоторые типы
фольги хорошо паяются даже с использованием
только канифоли, некоторые удается паять с
помощью паяльного жира, другие типы фольги
требуют использования активных флюсов. Флюс
необходимо испытывать на конкретном типе фольги,
используемом для изготовления антенны,
заблаговременно до ее установки.

Хорошие результаты дает использование
подложки из фольгированного стеклотекстолита
для пайки и крепления фольги, как это показано на
рис. 7. Кусочек фольгированного стеклотекстолита
с помощью клея «Момент» приклеивается к стеклу, к
краям фольги припаивается фольга антенны, жилы
коаксиального кабеля припаиваются к медной
фольге стеклотекстолита на небольшом удалении
от фольги. После пайки соединение необходимо
защитить при помощи влагостойкого лака или клея.
В противном случае возможна коррозия этого
соединения.

Рисунок 7. Подключение фольги антенны к
коаксиальному кабелю

Разберем практические конструкции оконных
антенн построенных на основе фольги.

Вертикальная оконная дипольная
антенна

Схема вертикальной дипольной оконной УКВ
антенны на основе фольги показана на рис. 8.

Рисунок 8. Оконная вертикальная
дипольная УКВ антенна

Четвертьволновый штырь и противовес
расположены под углом 135 градусов для того, чтобы
входное сопротивление антенной системы
приближалось к 50 Ом. Это дает возможность
использовать для питания антенны коаксиальный
кабель волновым сопротивлением 50 Ом и
использовать антенну совместно с переносными
радиостанциями, выходной каскад которых имеет
такое входное сопротивление. Коаксиальный
кабель должен идти перпендикулярно антенне по
стеклу так долго, как это возможно.

Рамочная оконная антенна на основе
фольги

Эффективнее дипольной вертикальной антенны
будет работать рамочная оконная УКВ антенна,
показанная на рис. 9. При питании антенны с
бокового угла максимум излучаемой поляризации
расположен в вертикальной плоскости, при питании
антенны в нижнем угле максимум излучаемой
поляризации находится в горизонтальной
плоскости. Но при любом положении точек питания
антенна излучает радиоволну, с комбинированной
поляризацией, как с вертикальной, так и с
горизонтальной. Это обстоятельство весьма
благоприятно для связи с переносными и
передвижными радиостанциями, положение антенн
которых во время движения будет меняться.

Рисунок 9. Рамочная оконная УКВ антенна

Входное сопротивление оконной рамочной
антенны составляет 110 Ом. Для согласования этого
сопротивления с коаксиальным кабелем волновым
сопротивлением 50 Ом используется
четвертьволновая секция из коаксиального кабеля
волновым сопротивлением 75 Ом. Кабель должен идти
перпендикулярно оси антенны так долго, как это
возможно. Рамочная антенна имеет усиление
примерно на 2 дБ выше относительно дипольной
оконной антенной.

При выполнении оконных антенн из фольги
шириной 6-20 мм, они не требуют настройки и
работают в диапазоне частот значительно более
широком, чем любительский диапазон 145 МГц. Если
полученная резонансная частота антенн оказалась
ниже требуемой, то диполь можно настроить,
отрезая симметрично фольгу с его концов.
Рамочную антенну можно настроить, используя
перемычку из той же фольги, что была использована
для изготовления антенны. Фольга замыкает
полотно антенны в углу, напротив точек питания.
После настройки, контакт перемычки с антенной
может быть обеспечен или при помощи пайки или при
помощи клейкой липкой ленты. Такая липкая лента
должна достаточно сильно прижать перемычку к
полотну антенны для того чтобы обеспечить
надежный электрический контакт с ней.

К антеннам, выполненным из фольги, можно
подводить значительные уровни мощности – до 100 и
более ватт.

Наружная вертикальная антенна

При размещении антенны снаружи помещения
всегда встает вопрос о защите раскрыва
коаксиального кабеля от атмосферных
воздействий, об использовании качественного
антенного опорного изолятора, влагостойкого
провода для антенн и т.д. Эти проблемы можно
решить, выполнив защищенную наружную УКВ
антенну. Конструкция такой антенны показана на
рис. 10.

Рисунок 10. Защищенная наружная УКВ
антенна

В центре пластиковой водопроводной трубы
длиной 1 метр проделывается отверстие, в которое
может туго войти коаксиальный кабель. Затем
кабель туда продевается, высовывается из трубы,
оголяется на расстоянии 48 см, экран кабеля
скручивается и опаивается на длине 48 см. Кабель с
антенной заводится обратно в трубу. Сверху и
снизу на трубу одеваются стандартные заглушки.
Влагоизолировать отверстие, куда входит
коаксиальный кабель не представляет особого
труда. Это можно сделать с помощью
автомобильного силиконового герметика или
быстро твердеющей автомобильной эпоксидки. В
результате получаем красивую,
влагоизолированную защищенную антенну, которая
многие годы может работать под действием
атмосферных воздействий.

Для фиксации вибратора и противовеса антенны
внутри можно использовать 1-2 картонные или
пластиковые шайбы, плотно надетые на вибраторы
антенны. Трубу с антенной можно установить на
оконную раму, на неметаллическую мачту, или
разместить в другом удобном месте.

Простая коаксиальная коллинеарная
антенна

Простая коллинеарная коаксиальная УКВ антенна
может быть выполнена из коаксиального кабеля.
Для защиты этой антенны от атмосферных
воздействий может быть использован отрезок
водопроводной трубы, как это было описано в
предыдущем параграфе. Конструкция коллинеарная
коаксиальная УКВ антенны показана на рис. 11.

Рисунок 11. Простая коллинеарная УКВ
антенна

Антенна обеспечивает теоретическое усиление
не менее чем на 3 дБ большее по сравнению с
четвертьволновым вертикалом. Она не нуждается в
противовесах для своей работы ( хотя их наличие
улучшает работу антенны ) и обеспечивает
прижатую диаграмму направленности к горизонту.
Описание такой антенны неоднократно появлялось
на страницах отечественной и зарубежной
радиолюбительской литературы, но наиболее
удачное описание было представлено в литературе
[2].

Размеры антенны на рис. 11 указаны в сантиметрах
для коаксиального кабеля с коэффициентом
укорочения равным 0,66. Такой коэффициент
укорочения имеют большинство коаксиальных
кабелей с полиэтиленовой изоляцией. Размеры
согласующей петли показаны на рис. 12. Без
использования этой петли КСВ антенной системы
может превышать 1,7. Если антенна оказалась
настроенной ниже диапазона 145 МГц необходимо
немного укоротить верхнюю секцию, если выше, то
удлинить ее. Конечно, оптимальная настройка
возможная пропорциональным
укорочением-удлинением всех частей антенны, но
это сложно проделать в радиолюбительских
условиях.

Рисунок 12. Размеры согласующей петли

Несмотря на большие размеры пластиковой трубы,
необходимой для защиты этой антенны от
атмосферных воздействий, использование
коллинеарной антенны такой конструкции вполне
целесообразно. Антенна может быть вынесена в
сторону от здания с помощью деревянных реек, как
это показано на рис. 13. Антенна может выдержать
значительные подводимые к ней мощности до 100 и
более ватт и может быть использована совместно
как со стационарными так и с переносными УКВ
-радиостанциями. Использование такой антенной
совместно с маломощными носимыми радиостанциями
даст наибольший эффект.

Рисунок 13. Установка коллинеарной
антенны

Простая коллинеарная антенна

Эта антенна была собрана мной подобно
конструкции автомобильной выносной антенны
используемой в сотовом радиотелефоне. Для
переделки ее на любительский диапазон 145 МГц мной
были изменены пропорционально все размеры
«телефонной» антенны. В результате этого
получилась антенна, схема которой показана на
рис. 14. Антенна обеспечивает прижатую к горизонту
диаграмму направленности и теоретическое
усиление не менее 2 дБ над простым
четвертьволновым штырем. Для питания антенны
использовался коаксиальный кабель волновым
сопротивлением 50 Ом.

Рисунок 14. Простая коллинеарная
антенна

Практическая конструкция антенны показана на
рис. 15. Антенна была выполнена из целого отрезка
медного провода диаметром 1мм. Катушка L1
содержала 1 метр этого провода, намотанного на
оправке диаметром 18 мм, расстояние между витками
было равно 3 мм. При выполнении конструкции точно
по размерам антенна практически не требует
наладки. Возможно, понадобится небольшая
подстройка антенны сжатием-растяжением витков
катушки для достижения минимального КСВ. Антенна
была размещена в пластиковый водопроводной
трубе. Внутри трубы антенный провод был
зафиксирован с помощью кусочков пенопласта. На
нижнем конце трубы были установлены четыре
четвертьволновых противовеса. На них была
нарезана резьба, и они с помощью гаек были
закреплены на пластиковой трубе. Противовесы
могут быть диаметром 2-4 мм в зависимости от
возможности нарезать на них резьбу. Для их
изготовления можно применить медный, латунный,
или бронзовый провод.

Рисунок 15. Конструкция простой
коллинеарной антенны

Антенна может быть установлена на деревянных
рейках на балконе (как это показано на рис. 13). Эта
антенна может выдержать значительные уровни
подводимой к ней мощности.

Эту антенну можно рассматривать как
укороченную антенну КВ диапазона с центральной
удлиняющей катушкой. Действительно, измеренный с
помощью мостового измерителя сопротивления
резонанс антенны в диапазоне КВ оказался лежащим
в районе частоты 27,5 МГц. Очевидно, что варьируя
диаметром катушки и ее длиной, но сохранив при
этом длину провода ее намотки можно добиться
того, чтобы антенна работала как в УКВ диапазоне
145 МГц, так и в одном из КВ диапазонов – 12 или 10
метров. Для работы на КВ диапазонах к антенне
необходимо подключить четыре противовеса длиной
L/4 для выбранного КВ диапазона. Такое двойное
использование антенны сделает ее еще более
универсальной.

Экспериментальная 5/8-волновая
антенна

При проведении экспериментов с радиостанциями
диапазона 145 МГц часто бывает необходимо
подключить к ее выходному каскаду испытываемую
антенну, чтобы проверить работу тракта приема
радиостанции или настроить выходной каскад
передатчика. Для этих целей мной долгое время
используется простая 5/8 – волновая УКВ антенна,
описание которой было приведено в литературе [3].

Эта антенна состоит из секции медного провода
диаметром 3 мм, который одним концом соединен с
удлиняющей катушкой, а другой с настроечной
секцией. На конце провода соединенном с катушкой
нарезана резьба, а на другом конце припаяна
настроечная секция из медного провода диаметром
1 мм. Согласуется антенна с коаксиальным кабелем
волновым сопротивлением 50 или 75 Ом путем
подключения к разным виткам катушки, и может быть
небольшим укорочением настроечной секции. Схема
антенны показана на рис. 16. конструкция антенны
показана на рис. 17.

Рисунок 16. Схема простой 5/8 – волновой
УКВ антенны

Рисунок 17. Конструкция простой 5/8 –
волновой УКВ антенны

Катушка выполнена на плексигласовом цилиндре
диаметром 19 мм и длиной 95 мм. В торцах цилиндра
сделана резьба, в которую с одной стороны
ввинчивается вибратор антенны, а с другой
стороны она прикручивается к куску
фольгированного стеклотекстолита размерами 20*30
см, который служит «землей» антенны. С задней
стороны к нему был приклеен магнит от старого
динамика, в результате чего антенна может
крепиться к подоконнику, к батарее отопления, к
другим железным предметам.

Катушка содержит 10,5 витка провода диаметром 1
мм. Провод катушки равномерно размещен по
каркасу. Отвод к коаксиальному кабелю
осуществлен от четвертого витка от заземленного
конца. Вибратор антенны ввинчивается в катушку,
под него вставляется контактная ламель, к
которой припаивается «горячий» конец удлиняющей
катушки. Нижний конец катушки припаивается к
фольге «земли» антенны. Антенна обеспечивает КСВ
в кабеле не хуже чем 1:1,3. Настройка антенны
осуществляется путем укорочения с помощью
кусачек ее верхней части, которая первоначально
выполняется чуть длиннее, чем необходимо.

Мной были проведены эксперименты по установке
этой антенны на оконном стекле. В этом случае
вибратор первоначальной длиной 125 сантиметров из
алюминиевой фольги был приклеен по центру окна.
Удлиняющая катушка использовалась та же, и была
установлена на раме окна. Противовесы были
выполнены из фольги. Концы антенны и
противовесов были немного загнуты, чтобы
поместиться на оконном стекле. Вид оконной 5/8 –
волновая УКВ антенна показан на рис. 18. Антенна
легко настраивается в резонанс постепенным
укорочением фольги вибратора с помощью лезвия, и
постепенным переключением витков катушки по
минимуму КСВ. Оконная антенна не портит
интерьера комнаты и может использоваться в
качестве постоянной антенна для работы на
диапазоне 145 МГц из дома или офиса.

Рисунок 18. Оконная 5/8 – волновая УКВ
антенна

Эффективная антенна переносной
радиостанции

В том случае, когда связь с использованием
стандартной «резинки» невозможна, можно
использовать полуволновую антенну. Она не
требует для своей работы «земли» и при работе на
большие расстояния дает выигрыш по сравнению со
стандартной «резинкой» до 10 дБ. Это вполне
реальные цифры, учитывая, что физическая длина
полуволновой антенны почти в 10 раз длиннее
«резинки».

Полуволновая антенна питается напряжением и
имеет высокое входное сопротивление, которое
может достигать 1000 Ом. Следовательно, эта антенна
требует согласующего устройства при
использовании совместно с радиостанцией имеющей
50-омный выход. Один из вариантов согласующего
устройства на основе П- контура уже был описан в
этой главе. Поэтому, для разнообразия, для этой
антенны мы рассмотрим использование другого
согласующего устройства, выполненного на
параллельном контуре. По эффективности своей
работы эти согласующие устройства примерно
равны. Схема полуволновой УКВ антенны совместно
с согласующим устройством на параллельном
контуре показана на рис. 19.

Рисунок 19. Полуволновая УКВ антенна с
согласующим устройством

Катушка контура содержит 5 витков медного
посеребренного провода диаметром 0,8 мм,
намотанных на оправке диаметром 7 мм по длине 8 мм.
Настройка согласующего устройства заключается в
настройке с помощью переменного конденсатора С1
контура L1С1 в резонанс, с помощью переменного
конденсатора С2 регулируется связь контура с
выходом передатчика. Первоначально конденсатор
подключается в третьему витку катушки от ее
заземленного конца. Переменные конденсаторы С1 и
С2 должны быть с воздушным диэлектриком.

Для вибратора антенны целесообразно
использовать телескопическую антенну. Это даст
возможность переносить полуволновую антенну в
компактном сложенном состоянии. Также это
упрощает настройку антенны совместно с реальным
трансивером. При первоначальной настройке
антенны ее длина составляет 100 см. В процессе
настройки эта длина может быть немного
скорректирована по лучшей работе антенны.
Желательно сделать соответствующие отметки на
антенне, чтобы впоследствии со свернутого ее
положения устанавливать антенну сразу на
резонансную длину. Коробка, где расположено
согласующее устройство, должна быть выполнена из
пластика, чтобы уменьшить емкость катушки на
«землю», может быть выполнена из фольгированного
стеклотекстолита. Это зависит от реальных
эксплуатационных условий антенны.

Настройка антенны производится с помощью
индикатора напряженности поля. С помощью КСВ —
метра настройка антенны целесообразна лишь в
случае ее работы не на корпусе радиостанции, а
при использовании совместно с ней удлиняющего
коаксиального кабеля.

При двойной работе антенны на корпусе
радиостанции и с использованием удлиняющего
коаксиального кабеля на штыре антенны делают две
отметки, соответствующие одна – максимальному
уровню напряженности поля, при работе антенны на
корпусе радиостанции, а другая риска
соответствует минимальному КСВ при
использовании совместно с антенной удлиняющего
коаксиального кабеля. Обычно эти две отметки
немного не совпадают.

Вертикальные неразрывные антенны с
гамма согласованием

Вертикальные антенны выполненные из целого
вибратора ветроустойчивы, легки в установке, и
занимают мало места. Для их выполнения можно
использовать медные трубки, алюминиевый силовой
электрический провод диаметром 6-20 мм. Эти
антенны достаточно просто можно согласовать с
коаксиальным кабелем волновым сопротивлением
как 50 так и 75 Ом.

Очень простая в выполнении и легкая в настройке
является неразрывная полуволновая УКВ антенна ,
конструкция которой показана рис. 20. Для ее
питания через коаксиальный кабель используется
гамма согласование. Материал, из которого
выполнен вибратор антенны и гамма согласование
должен быть один и тот же например, медь или
алюминий. Из-за взаимной электрохимической
коррозии многих пар материалов недопустимо
использовать разные металлы для выполнения
антенны и гамма согласования.

Рисунок 20. Неразрывная полуволновая
УКВ антенна

Если для выполнения антенны использована
медная голая трубка, то настраивать гамма
согласование антенны целесообразно с помощью
замыкающей перемычки как это показано на рис. 21. В
этом случае поверхность штыря и проводника гамма
согласования тщательно зачищается и с помощью
хомута из голой проволоки как это показано на
рис. 21а добиваются минимального КСВ в
коаксиальном кабеле питания антенны. Затем в
этом месте провод гамма согласования немного
расплющивается, просверливается и соединяется
винтом с полотном антенны , как это показано на
рис. 21б. Возможно также использовать пайку.

Рисунок 21. Настройка гамма —
согласования медной антенны

Если для антенны использован алюминиевый
провод из силового электрического кабеля в
пластиковой изоляции, то целесообразно эту
изоляцию оставить для предотвращения коррозии
алюминиевого провода кислотными дождями,
которые неизбежны в городских условиях. В этом
случае гамма согласование антенны
подстраивается с помощью переменного
конденсатора , как это показано на рис. 22. Этот
переменный конденсатор необходимо тщательно
защитить от влаги. Если не удается достичь КСВ в
кабеле меньше 1,5, то длину гамма согласования
необходимо уменьшить и повторить настройку еще
раз.

Рисунок 22. Настройка гамма –
согласования алюминиево-медной антенны

При наличии достаточного места и материалов
можно установить неразрывную вертикальную
волновую УКВ антенну. Волновая антенна работает
эффективнее полуволновой антенны, показанной на
рис. 20. Волновая антенна обеспечивает более
прижатую к горизонту диаграмму направленности
чем полуволновая антенна. Согласовать волновую
антенну можно с помощью способов, показанных на
рис. 21 и 22. Конструкция волновой антенны показана
на рис. 23.

Рисунок 23. Неразрывная вертикальная
волновая УКВ антенна

При выполнении этих антенн желательно чтобы
коаксиальный кабель питания был перпендикулярен
антенне хотя бы 2 метра. Использование
симметрирующего устройства совместно с
неразрывной антенной увеличит эффективность ее
работы. При использовании симметрирующего
устройства необходимо использовать
симметричное гамма согласование. Подключение
симметрирующего устройства показано на рис. 24.

Рисунок 24. Подключение симметрирующего
устройства к неразрывной антенне

В качестве симметрирующего устройства антенны
также можно использовать и любое другое
известное симметрирующее устройство. При
размещении антенны около проводящих предметов
возможно придется несколько уменьшить длину
антенны из-за влияния на нее этих предметов.

Круглая УКВ антенна

Если размещение в пространстве вертикальных
антенн, показанных на рис. 20 и рис. 23 в их
традиционном вертикальном положении затруднено,
то можно их разместить, свернув полотно антенны в
круг. Положение полуволновой антенны показанной
на рис. 20 в «круглом» варианте показано на рис. 25,
а волновой антенны показанной на рис. 23 на рис. 26.
В таком положении антенна обеспечивает
комбинированную поляризацию вертикальную и
горизонтальную, что благоприятно для проведения
связей с передвижными и носимыми радиостанциями.
Хотя, теоретически уровень вертикальной
поляризации будет выше при боковом питании
круглых УКВ антенн, но на практике это различие
не сильно заметно, а боковое питание антенны
усложняет ее установку. Боковое питание круглой
антенны показано на рис. 27.

Рисунок 25. Неразрывная круглая
вертикальная полуволновая УКВ антенна

Рисунок 26. Неразрывная круглая
вертикальная волновая УКВ антенна

Рисунок 27. Боковое питание круглых УКВ
антенн

Круглая УКВ антенна может быть размещена
внутри помещения, например, между рамами окна,
или вне помещения, на балконе или на крыше. При
размещении круглой антенны в горизонтальной
плоскости получим круговую диаграмму
направленности в горизонтальной плоскости и
работу антенны с горизонтальной поляризацией.
Это может быть необходимо в некоторых случаях
при проведении радиолюбительских связей.

Пассивный «усилитель» переносной
станции

При испытании переносных радиостанций или
работе с ними порой не хватает еще «чуть-чуть»
мощности для надежной связи. Мной был выполнен
пассивный «усилитель» для переносных УКВ
станций. Пассивный «усилитель» может добавить до
2-3 дБ к сигналу радиостанции в эфире. Этого часто
достаточно чтобы надежно открыть шумоподавитель
станции корреспондента и обеспечить уверенную
работу. Конструкция пассивного «усилителя»
показана на рис. 28.

Рисунок 28. Пассивный «усилитель»

Пассивный «усилитель» представляет собой
луженую жестяную банку из-под кофе достаточно
больших размеров (чем больше, тем лучше). В дно
банки вставлен разъем, аналогичный антенному
разъему радиостанции, а в крышку банки запаян
разъем для соединения с антенным гнездом. К банке
припаяны 4 противовеса длиной 48 см. При работе с
радиостанцией этот «усилитель» включается между
штатной антенной и радиостанцией. За счет более
эффективной «земли» и происходит увеличение в
месте приема силы излучаемого сигнала. Совместно
с этим «усилителем» можно использовать и другие
антенны, например, L/4 штырь из медной проволоки,
просто вставленный в антенное гнездо.

Широкополосная обзорная антенна

Многие импортные переносные радиостанции
обеспечивают работу на прием не только в
любительском диапазоне 145 МГц, но и в обзорных
диапазонах 130-150 МГц или 140-160 МГц. В этом случае для
успешного приема в обзорных диапазонах, на
которых витая антенна, настроенная на 145 МГц,
работает неэффективно можно использовать
широкополосную УКВ антенну. Схема антенны
приведена на рис. 29 а размеры для разных
диапазонов работы даны в табл. 1.

Рисунок 29. Широкополосный УКВ вибратор

Таблица 1. Размеры широкополосной УКВ
антенны

Для работы с антенной можно использовать
коаксиальный кабель волновым сопротивлением 50
Ом. Полотно антенны может быть выполнено из
фольги, и наклеено на окно. Можно выполнить
полотно антенны из алюминиевого листа, или
печатным способом на куске фольгированного
стеклотекстолита подходящих размеров. Эта
антенна может работать на прием и на передачу в
указанных диапазонах частот с высокой
эффективностью.

Зигзагообразная антенна

В некоторых служебные УКВ радиостанциях
дальней связи используются антенные решетки
состоящие из зигзагообразных антенн.
Радиолюбители тоже могут попробовать
использовать элементы такой антенной системы
для своей работы. Вид элементарной
зигзагообразной антенны, входящей в конструкцию
сложной УКВ антенны показан на рис. 30.

Рисунок 30. Элементарная
зигзагообразная антенна

Зигзагообразная элементарная антенна состоит
из полуволновой дипольной антенны, которая
питает напряжением полуволновые вибраторы. В
реальных антеннах используется до пяти таких
полуволновых вибратора. Такая антенна имеет
узкую прижатую к горизонту диаграмму
направленности. Вид поляризации излучаемый
антенной комбинированный – вертикальный и
горизонтальный. Для работы антенны желательно
использовать симметрирующее устройство.

В антеннах используемых в служебных станциях
связи за элементарными зигзагообразными
антеннами обычно помещают рефлектор,
выполненный из металлической сетки. Рефлектор
обеспечивает одностороннюю направленность
антенны. В зависимости от числа вибраторов,
включенных в антенну и количества включенных
вместе зигзагообразных антенн можно получить
необходимый коэффициент усиления антенны.

Радиолюбители практически не используют такие
антенны, хотя их несложно выполнить для
любительских УКВ диапазонов 145 и 430 МГц. Для
изготовления полотна антенны можно использовать
алюминиевый провод диаметром 4-12 мм от силового
электрического кабеля. В отечественной
литературе описание подобной антенны, для
полотна которой был использован жесткий
коаксиальный кабель, было приведено в литературе
[4].

Антенна Харченко в диапазоне 145 МГц

Антенна Харченко широко используется в России
для приема телевидения и в служебной радиосвязи.
Но радиолюбители ее используют для работы на
диапазоне 145 МГц. Эта антенна является одной из
немногих, которая работает весьма эффективно, и
практически не требует настройки. Схема антенны
Харченко показана на рис. 31.

Рисунок 31. Антенна Харченко

Для работы антенны можно использовать как 50,
так и 75-Омный коаксиальный кабель. Антенна
широкополосная, работает в полосе частот не
менее 10 МГц на диапазоне 145 МГц. Для создания
односторонней диаграммы направленности
используют сзади антенны металлическую сетку,
расположенную на расстоянии (0,17-0,22)L.

Антенна Харченко обеспечивает ширину лепестка
диаграммы направленности в вертикальной и
горизонтальной плоскости близкую к 60 градусов.
Для еще большего сужения диаграммы
направленности используют пассивные элементы в
виде вибраторов длиной 0,45L, расположенных на
расстоянии 0,2L от диагонали квадрата рамок. Для
создания узкой диаграммы направленности и
увеличения коэффициента усиления антенной
системы используют несколько объединенных
антенн.

Рамочные направленные антенны
диапазона 145 МГц

Одними из наиболее популярных направленных
антенн для работы в диапазоне 145 МГц являются
рамочные антенны. Наиболее распространены на
диапазоне 145 МГц двухэлементные рамочные
антенны. В этом случае получается оптимальное
соотношение «затраты/качество». Схема
двухэлементной рамочной антенны а также размеры
периметра рефлектора и активного элемента
показаны на рис. 32.

Рисунок 32. Рамочная УКВ антенна

Элементы антенны могут быть выполнены не
только в виде квадрата но и в виде круга, дельты.
Для увеличения излучения вертикальной
составляющей антенна может быть запитана сбоку.
Входное сопротивление двухэлементной антенны
близко к 60 Ом, и для работы с ней подходит как
50-Омный, так и 75-Омный коаксиальный кабель.
Коэффициент усиления двухэлементной рамочной
УКВ антенны составляет не менее 5 дБ (над диполем)
и отношение излучения в прямом и обратном
направлении может достигать 20 дБ. При работе с
этой антенной полезно использовать
симметрирующее устройство.

Рамочная антенна с круговой
поляризацией

Интересная конструкция рамочной антенны с
круговой поляризацией была предложена в
литературе [5]. Антенны, имеющую круговую
поляризацию используют для связи через ИСЗ.
Двойное питание рамочной антенны со сдвигом фаз
90 градусов позволяет синтезировать радиоволну,
имеющую круговую поляризацию. Схема питания
рамочной антенны показана на рис. 33. При
конструировании антенны необходимо учитывать,
что длина L может быть любой разумной, а длина L/4
должна соответствовать длине волны в кабеле.

Рисунок 33. Рамочная антенна с круговой
поляризацией

Для увеличения коэффициента усиления эту
антенну можно использовать совместно с
рамочными рефлектором и директором. Рамку
необходимо питать только через симметрирующее
устройство. Простейшее симметрирующее
устройство показано на рис. 34.

Рисунок 34. Простейшее симметрирующее
устройство

Промышленные антенны диапазона 145
МГц

В настоящее время в продаже можно найти большой
выбор фирменных антенн для диапазона 145 МГц. При
наличии денег, конечно, можно покупать любую из
этих антенн. Следует учесть, что желательно
приобретать цельные антенны, уже настроенные на
диапазон 145 МГц. Антенна должна иметь защитное
покрытие предохраняющее ее от коррозии
кислотными дождями, которые могут выпадать в
современном городе. Телескопические антенны в
условиях эксплуатации города ненадежны и со
временем могут выйти из строя.

При сборке антенн необходимо строго соблюдать
все указания в инструкции по сборке, и не жалеть
силиконовую смазку для гидроизоляции разъемов,
телескопических соединений и винтовых
соединений в согласующих устройствах.

Литература

1. И. Григоров (RK3ZK). Согласующие устройства
   диапазона 144 МГц//Радиолюбитель. КВ и УКВ.-1997.-№
   12.-С.29.
2. Barry Bootle. (W9YCW) Hairpin Match for the Collinear – Coaxial
   Arrau//QST.-1984.-October.-P.39.
3. Doug DeMaw (W1FB) Build Your Own 5/8-Wave Antenna for 146 MHz//QST.-1979.-June.-P.15-16.
4. С. Бунин. Антенна для связи через ИСЗ // Радио.-
   1985.- № 12.-С. 20.
5. D.S.Robertson ,VK5RN The “Quadraquad” – Circular Polarization the Easy Way
   //QST.-April.-1984.-pages16-18.

Используются технологии uCoz

В большинстве случаев, когда речь заходит об антеннах, люди представляют себе большие «тарелки», которые установлены за окном или на крыше дома. Однако стоит понимать, что это далеко не так. Дело в том, что размер антенны зависит от того, какую частоту и длину волны она будет ловить. Естественно, если вы хотите ловить сигнал спутника, чтобы транслировать несколько десятков телевизионных каналов, то вам понадобится большая антенна. Но далеко не всегда вам нужен такой сигнал. Именно поэтому и стоит рассмотреть такую вещь, как антенна 433 МГц. Это устройство сильно отличается от тех антенн, которые вы привыкли видеть на окнах и крышах. Оно является очень маленьким и, как уже можно заметить по названию, принимает не самые длинные волны сигнала. Зачем могут пригодиться такие волны? Большинство людей не обращают на них внимания, однако если вы любите наполнять свой дом различными предметами, работающими на дистанционном управлении, то вам определенно понадобится далеко не одна антенна 433 МГц. Если вы научитесь пользоваться их свойствами, то сможете создавать в своей квартире такие вещи, как радиорозетка или даже кормушка для домашнего питомца с дистанционным управлением. Заинтересованы? Тогда читайте статью далее, и вы узнаете, что представляет собой данная антенна, как ее использовать, где купить, а самое главное — как сделать ее собственными руками, если вы не хотите тратиться на покупку.

Что это за антенна?

Итак, в первую очередь необходимо разобраться с тем, что представляет собой антенна 433 МГц. Как вы уже могли понять, это устройство, которое позволяет вам настроить определенный прибор на конкретную частоту, чтобы затем взаимодействовать с ним. Установив антенну в конкретный прибор, вы сможете затем посылать ей сигнал на определенной частоте, чтобы активировать этот прибор и контролировать его. Это очень полезная функция в любом доме, так как вы сможете значительно упростить многие процессы. Однако далеко не каждый сможет проделать нечто подобное – вам нужно хорошо разбираться в данной сфере, чтобы настроить приборы на нужную частоту. Но если вы поставите перед собой цель, то достигнуть ее определенно сможете. Просто вам придется как следует постараться, и начать стоит с изучения именно этой антенны, так как она является одним из самых главных элементов. Вам определенно стоит знать, что антенна 433 МГц бывает трех типов: штыревой, спиральной и вытравленной на печатной плате. Чем они различаются? Какую лучше выбрать? Именно об этом и пойдет речь дальше. Вам предстоит узнать, что представляет собой каждая из этих антенн и понять, какая из них лучше всего подходит для вашей конкретной цели.

Штыревые антенны

Как может оказаться в вашем распоряжении антенна на 433 МГц? Своими руками сделать ее довольно просто, но также вы можете приобрести и готовую, которая обойдется вам немного дороже, но сэкономит немного времени. В любом случае вам сначала нужно определиться с тем, какой именно тип вы хотите получить. И первый тип, о котором пойдет речь, – это штыревая антенна. Ее основным преимуществом является то, что она имеет самые лучше технические характеристики по сравнению с остальными видами. Именно поэтому практически всегда люди делают выбор в ее пользу. Более того, ее сделать своими руками гораздо проще. Так что в целом это наилучшая антенна на 433 МГц, своими руками сделанная или же купленная в магазине. Однако при этом вам не стоит думать, что она идеальна. Если бы ситуация обстояла именно так, то потребности в других видах попросту не было бы. Именно поэтому необходимо отдельно рассмотреть недостатки, которые имеет этот вид антенн, чтобы вы были в курсе всех особенностей, прежде чем принимать решение о покупке.

Недостатки штыревых антенн

Первый недостаток, которым обладают штыревые направленные антенны 433 МГц, – это подверженность влиянию окружающей среды. Проблема заключается в очень сильном отражении и интерференции, которые возникают, если вы пытаетесь использовать антенну в закрытом помещении. Таким образом, она больше подходит для переносных приборов, а не для домашних бытовых приборов, так как в домах из-за малого количества пространства, препятствий в виде мебели и стен сигнал может искажаться, теряться и не доходить до целевого устройства. Так что в первую очередь вам стоит задуматься о том, с какой целью вы собираетесь использовать антенну, а затем уже принимать решение о ее покупке. Однако это не единственный недостаток штыревых антенн, которые изначально могли показаться идеальными. Оказывается, штырь в этой антенне должен быть практически (или полностью) параллельным заземленной пластине, на которой находится сама конструкция. Как вы легко можете понять, в небольших бытовых приборах это очень сложно реализовать. Поэтому вы уже могли сообразить, что штыревые направленные антенны 433 МГц лучше всего подходят для различных портативных приборов более-менее крупных размеров или же тех, на которых антенну можно установить снаружи. В домашних условиях использовать такие антенны не рекомендуется. Но чем же их тогда заменить? Насколько вы помните, существуют еще два вида таких антенн, так что пришло время обратить внимание на них.

Спиральные антенны

Проще всего вам дастся штыревая самодельная антенна на 433 МГц, однако, как вы уже могли заметить выше, она неидеальна. Поэтому стоит обратить внимание на другие виды, например, на спиральную антенну. Чем она отличается от штыревой? Во-первых, она также имеет неплохие технические характеристики, так что в этом плане вы можете использовать с полным спокойствием как первый, так и второй вид. Что же насчет помех? Оказывается, они у спиральной антенны также присутствуют в закрытых помещениях, причем иногда бывают даже более сильными, чем у штыревых. Поэтому остается взглянуть на последний параметр – компактность. Как вы помните, штыревые антенны из-за особенности конструкции должны либо размещаться на корпусе устройства, либо внутри него, но при этом внутри устройства должно быть довольно много свободного места, чего сложно добиться, когда речь идет о небольших бытовых приборах домашнего использования. И по этому параметру спиральная антенна обходит штыревую, потому что она является крайне компактной и позволит вам сделать радиоуправляемым практически каждый прибор в вашем доме. Естественно, самодельная направленная антенна 433 МГц, сделанная таким образом, займет у вас гораздо больше времени, но если вы собираетесь купить антенну, то вам определенно стоит взглянуть на спиральные версии, так как они могут вам пригодиться и очень сильно помочь.

Антенна на плате

Если вам нужна качественная компактная коллинеарная антенна на 433 МГц, то вам определенно стоит обратить внимание на этот вид, то есть на антенны, которые втравлены в плату. Это означает, что данный вид невозможно (или же очень сложно) сделать своими руками, поэтому рассматриваться они будут исключительно как покупные. В чем их преимущества перед описанными выше двумя типами? В первую очередь, они имеют неплохие характеристики. Конечно, не такие впечатляющие, как у предыдущих двух вариантов, однако достаточно хорошие для повседневного использования. Основным их преимуществом является компактность – такие антенны можно разместить абсолютно в любом устройстве. Но, как уже было сказано выше, основным их недостатком является то, что двухдиапазонная антенна 144-433 МГц на плате, сделанная своими руками – это нечто фантастическое. Именно поэтому далее этот вариант рассматриваться не будет по той причине, что оставшаяся часть статьи будет уделена созданию антенны своими руками. Насколько это сложно сделать? Что для этого понадобится? Обо всем этом вы узнаете далее.

Необходимые расчеты

Но если вы решились сделать антенну своими руками, то вам понадобится немало теоретических знаний по этой теме. Дело в том, что любое отклонение в процессе изготовления не позволит вам настроить антенну на прием конкретной частоты. Поэтому все должно выполняться очень точно, так что начинать всегда рекомендуется с расчетов. Сделать их не так сложно, потому что все, что вам нужно рассчитать, – это длина волны. Возможно, вы разбираетесь в физике, поэтому вам будет намного проще, так как вы будете понимать, о чем идет речь. Но даже если физика – это не самая сильная ваша сторона, вам не обязательно нужно понимать, что означает каждая переменная, чтобы провести необходимые расчеты. Итак, как же высчитывается длина антенны 433 МГц? Самое основное уравнение, которое вам нужно знать, – это то, которое позволит вам высчитать необходимую длину антенны. Для этого вам нужно сначала рассчитать длину волны, так как длина антенны составляет одну четвертую часть длины волны. Те люди, которые разбираются в физике, могут сами рассчитать необходимую длину волны для конкретной частоты: в данном случае это 433 МГц. Что необходимо сделать? Вам необходимо взять показатель скорости света, который является постоянным, а затем разделить его на необходимую вам частоту. В результате получается, что длина волны для данной частоты составляет около 69 сантиметров, но при такой детальной настройке лучше использовать более точные значения, поэтому стоит сохранить хотя бы два знака после запятой, то есть финальный результат – 69.14 сантиметра. Теперь необходимо разделить полученное значение на четыре, и получится четверть длины волны, то есть 17.3 сантиметра. Такой длины должна быть ваша J-антенна 433 МГц или любой другой вид, который вы захотите использовать. Помните, что независимо от типа, длина антенны должна оставаться неизменной.

Использование полученных данных

Теперь вам необходимо использовать данные, которые вы получили, на практике. Антенна 144-433 МГц может делаться различными способами, однако практическое применение теоретических сведений должно всегда быть одинаковым. О чем идет речь? Во-первых, вам необходимо всегда брать проволоку на несколько сантиметров длиннее, чем желаемая длина антенны. Почему? Дело в том, что в теории все получается довольно точно, однако на практике работать все будет далеко не всегда так, как вы планируете. Поэтому вам стоит всегда иметь некоторый запас на тот случай, если что-то пойдет не так или сигнал не будет ловиться на той частоте, на которой вы хотели. Всегда можно легко откусить проволоку в конкретном месте, когда вы определите необходимую длину. Во-вторых, вам стоит всегда помнить, что длина отсчитывается от того места, где проволока выходит из основания. Таким образом, полученные 17 сантиметров должны отсчитываться от основания вашей антенны. Чаще всего вам придется использовать немного более длинную проволоку, так как вам нужно будет запаять вашу антенну. Антенна 433 МГц штыревая тем лучше будет работать, чем больше вы штырей используете, поэтому вам стоит позаботиться о том, чтобы каждый из них был одинаковой длины.

Подготовка материалов

Итак, с теорией покончено, пришло время заняться практикой. А для этого вам нужно будет взять все, что вам понадобится для создания собственной антенны. В первую очередь, это проволока или прутья, которые будут составлять основную приемную часть вашей антенны. Во-вторых, вам понадобится основа для вашей антенны. Желательно, чтобы в ней было несколько отверстий, которые вы сможете использовать для крепления штырей. Если эти отверстий не будет, вам придется или просверливать дыры, или же паять прямо к прямому металлу, что не очень удобно и не позволит вам правильно подсчитать длину заранее. Поэтому используйте основание с готовыми отверстиями. Естественно, вам понадобятся и другие вещи, такие как, например, паяльник, однако об этом известно каждому, поэтому нет смысла перечислять все такие предметы.

Выполнение работ

В первую очередь вам нужно подготовить материал для дальнейшей работы. Для этого все штыри вам нужно зачистить, залудить и обработать флюсом. После этого вам нужно обрезать штыри до необходимой длины, но при этом не забывайте о том, чтобы оставить немного длины, чтобы затем подкорректировать готовый результат. Затем вам нужно браться за паяние – каждый из штырей необходимо запаять с обратной стороны антенны, а затем взять еще один, который будет крепиться к антенне. Его длина уже не играет роли, так как он будет исполнять функцию держателя и не будет отвечать за принятие сигнала. Его также нужно запаять, после чего вы уже можете полюбоваться на результат вашей работы.

Финальные шаги

Что ж, ваша антенна уже готова к использованию. Вам осталось лишь сделать финальные шаги. Обрежьте лишнюю длину штырей, чтобы сигнал принимался идеально. Если у вас есть термоусадка – используйте ее. И помните – это лишь один из примеров самодельной антенны. Вы можете сделать также и спиральную антенну, а штыревая антенна в вашем исполнении может выглядеть совершенно иначе. Однако расчеты для получения длины антенны актуальны в любом случае, да и шаги создания антенны собственными руками также будут отличаться лишь в деталях.

Вещательный FM-диапазон привлекает радиолюбителей. Свободные частоты занимают области 145 – 433 МГц, вот где проявим навыки конструирования аппаратуры. Берутся делать УКВ-антенны своими руками жители удаленных деревень, неуверенно принимающие сигнал. Причин проявления самостоятельности много, важно запретные области передачи обойти стороной — проблем не оберешься.

Задумал инженер друзья вещать, законом не воспрещается, когда сделано без нарушения государственных норм. Собрать передатчик, наладить процесс — отдельная проблема, каждому абоненту понадобится антенна для УКВ.

Цены любительского диапазона кусаются. Нестандартные изделия не пользуются великой популярностью, производить невыгодно, оттого стоимость высокая.

Любительский диапазон 145 МГц

Стационарные антенны УКВ-диапазона изготавливаются сравнительно просто. Основу выступает схема четвертьволнового вибратора. Изделия диапазона снабжены сравнительно широкой полосой пропускания, точная настройка под частоту не понадобится. Рассмотрим примеры конструкций:

1. Для максимально простого способа изготовления приемной антенны — на природе, дома, в любом месте — понадобится Т-тройник. Перпендикулярный отвод снабжается коаксиалом, остальные два — выкрученным шпилем радиостанции, противовесами (аналогом земли УКВ-диапазона).
2. Прямой уголок с квадратными сторонами 4 см прикрепляется к наружной стене, к краям горизонтальной площадки прикручиваются болтами противовесы длиной 5 см, посередине оборудуется разъем под антенну. Поскольку отвод коаксиального кабеля, идущий до конструкции, является основной причиной потери сигнала, длина отрезка обязана быть минимальной. Сделать самостоятельно золотые коннекторы будет сложновато, зачистить имеющиеся стальные, протереть спиртом, повышая чувствительность, необходимо в обязательном порядке. Поскольку стандартная антенна любительской радиостанции, вставляемая в гнездо площадки, обладает сопротивлением порядка 40 Ом, соединение проводится коаксиалом 50 Ом. Наконец, волновое сопротивление выносной антенны регулируется поворотом противовесов. На замену заводской антенне можно применять кусок медного провода диаметром 1-2 мм, длиной 48 см.
3. Если фирменная антенна для УКВ приемника сломалась, замените отрезком коаксиального кабеля 50 Ом длиной 48 см со снятым экраном. Оголять жилу избегайте. Можно заменить изделием кусок провода в прошлом способе.
4. Более сложный вариант получим, намотав полметра медной проволоки на внутренний диэлектрик коаксиала. Трудность заключается в согласовании сопротивления полученной самодельной конструкции с волновым сопротивлением радиостанции. После отладки закрепите витки изоляционной лентой.

Полуволновая антенна частоты 145 МГц

Рассмотренные выше четвертьволновые самодельные антенны УКВ не являются единственным выходом из ситуации. Преимущество в низком волновом сопротивлении, полуволновые варианты имеют право существовать. Отрезок проволоки диаметром 1 мм, длиной 103 см обладает сопротивлением 1 кОм, в 20 раз превышает стандартный коаксиал (50 Ом).

Для согласования разницы значений применяется П-образный контур. Резать будущую проволочную антенну следует на несколько сантиметров короче/длиннее величины 103 см. Незначительно увеличит потери за счет роста реактивной составляющей импеданса, значительно снизив действительную часть импеданса, согласующее устройство легче будет настроить.

Индуктивность фильтра включается последовательно антенне, образована 5 витками проволоки диаметром 1 мм, намотанных шагом 2 мм на оправку диаметром 6 мм. Подстроечные конденсаторы КПВМ-1 (5-14 пФ) включаются одной обкладкой на землю с обеих сторон катушки.

Настраивается антенна для УКВ радиоприемника измерением КСВ, напряженности поля. Минимум первого параметра совпадает с максимумом второго. В противном случае длина антенны укорачивается, замеры проводятся заново. Рекомендуется изначально выбрать длину проволоки 102 см, постепенно обрезать с верхнего конца, подбирая оптимальное значение.

Широкодиапазонная антенна

Для изготовления стационарной антенны УКВ высотой свыше полутора метров, настраиваемой на две любительские частоты, 145 МГц, 433 МГц, понадобятся диэлектрические стержни диаметром 7 – 17,5 мм. Намотанные витки закрепляются клеевым составом, компаундом. Их нужно точно намотать, сказанное не будет простым делом.

Работа выполняется цельной проволокой 2-мм диаметра. Прямой отступ от вершины составляет 38,7 см, затем стержень диэлектрика диаметром 7,5 мм обматывается строго 12,5 витками с шагом, чтобы общая высота индуктивности составила 63 мм. Отступив 42,2 см прямого участка, намотайте 64 витка на 7-мм стержень, чтобы общая высота индуктивности составила 28 см. Затем — прямолинейный участок 36,7 мм, снова витки — 7 штук (высота 32 мм) на 10-мм стержне. Наконец, последний проволочный сегмент длиной 56,4 см оканчивается индуктивностью, сформированной 4 витками (высота 20 мм) поверх стержня диаметром 17,5 мм.

На полтора витка сверху в последней индуктивности выполняется отвод к основной жиле коаксиального кабеля сопротивлением 50 Ом. Последовательно в цепь включается подстроечный конденсатор 1-10 пФ. Земля антенны УКВ подключается к экрану. Параллельно последней индуктивности включается емкость 1 пФ коррекции работы на длине волны 70 см.

Низ антенны снабжается восемью противовесами:

• четыре диапазона 145 МГц;
• четыре частоты 433 МГц.

После сборки производится настройка изделия, руководствуясь коэффициентом стоячей волны, измерителем сопротивления. В обоих диапазонах подберите приемлемые значения. Такая антенна, своими руками собранная, прослужит долго, если поместить в прочный защитный чехол из диэлектрического материала, защитить против попадания влаги компаундом.

Честь разработки варианта антенны УКВ принадлежит Александру RV9CX. Автор советует емкость 1 пФ выполнять отрезком кабеля SAT-50 (2 см). Одной обмоткой послужит экран, второй — жила. Центральный провод можно выдвигать-вставлять назад, изменяя емкость конденсатора.

FM диапазон

Для радиолюбителей является привычным делом копаться в элементной базе, собирая сложные приборы. Но самодельная антенна для УКВ приемника пригодится среднестатистическому любителю Маяка.

Сначала потребуется квадратная доска стороной 20 см, либо эквивалентный кусок плексигласа. Из фольги вырезается квадрат стороной 15,5 см, внутри прорезается по центру квадратное отверстие стороной 11,9 см.

В одной стороне концентрической фигуры (квадрата) делается вырез шириной пару сантиметров, фольга наклеивается на доску по центру прорезью вниз. На пересечении нижнего продолжения правой внутренней стороны квадрата, средней линии нижней стенки концентрической фигуры припаивается провод центральной жилы коаксиального кабеля. Четырьмя сантиметрами левее припаивается провод соединения с экраном.

Полученная конструкция уверенно принимает станции вещания FM-диапазона.

Применяемость самодельных антенн

Самодельные антенны КВ-УКВ пользуются немалой популярностью. В отличие от сложной приемо-передающей аппаратуры, где бесспорное лидерство достается заводским изделиям, проволочная конструкция, будучи правильно настроена, дает превосходные результаты.

Требуемые для оценки параметров приборы редко в наличии. Для правильной работы самодельной антенны УКВ требуются КСВ-метр, измеритель напряженности поля. В конечном итоге проблема заключается не в геометрических размерах деталей, взаимном положении, а в согласовании импедансов подводного коаксиального кабеля и непосредственно антенны.

Допускается использование любых методов устранения проблемы, выше было показано, как выполнить сказанное, заручившись помощью резонансных контуров. Небольшая подстройка выполняется изменением положения противовесов, сложно подобрать опытным путем нужные параметры. Резонаторы редко будут лучшим решением ввиду сопутствующих сложностей использования.

Судовые антенно-фидерные устройства УКВ-диапазона

Морские и речные судовые УКВ-антенны

УКВ антенна
– это элемент оборудования радиосвязи, работающего в диапазоне ультракоротких волн, преобразующий энергию распространяющихся в пространстве электромагнитных волн в электрические токи и наоборот, что соответствует приему и передаче радиосигнала. Антенны характеризуются комплексом параметров, определяющими из которых являются диаграмма направленности и коэффициент усиления. Диаграмма направленности УКВ антенны
представляет собой графическую зависимость коэффициента усиления от направления излучения. Однако сама по себе антенна ничего не усиливает, а коэффициент усиления рассчитывается относительно мощности эталонной антенны.

Судовая УКВ антенна

В судовой отрасли для радиосвязи используется диапазон ультракоротких волн (УКВ), в большей степени подходящий для решения задач обмена информацией между судами или судами и берегом. Для морской радиосвязи
выделены частоты от 156 до 162 МГц внутри диапазона VHF, в речной радиосвязи – частоты от 300 до 337 МГц, соответствующие диапазону UHF. Оба диапазона являются частью спектра УКВ, поэтому вне зависимости от назначения – морского или речного – антенны судовой радиосвязи
принято называть УКВ антеннами
.

Особенности судовых УКВ антенн
состоят в том, что это преимущественно вертикальные антенны, располагаемые на мачтах, следовательно, все они имеют вертикальную поляризацию и равномерную диаграмму направленности, поскольку в море не существует выделенного направления распространения сигналов.

Свойство распространения ультракоротких волн позволяет достичь дальности связи в открытом море до 50 миль при условии расположения УКВ антенны
выше четырех метров от ватерлинии судна. Это дает возможность быстро получить помощь от соседних судов или береговых служб в случае бедствия, а с другой, не ставит помехи другим судам, находящимся на еще большем удалении, благодаря чему они общаются между собой на одних и тех же каналах. В условиях Мирового океана и активного судоходства, одновременно нуждающихся в постоянной связи, УКВ-диапазон представляется наиболее подходящим для беспрепятственного общения в районе условной прямой видимости.

Вместе с тем, располагая УКВ антенну
как можно выше и, казалось бы, увеличивая дальность связи, можно, напротив, снизить коэффициент полезного действия УКВ антенны
за счет приема большего количества помех. Это сильно почувствуется, если за горизонтом вблизи резонансной частоты УКВ антенны
работает мощный передатчик, полностью забивающий эфир. Если фильтровать собранные антенной «мусорные» сигналы, то вместе с ним есть все шансы отфильтровать и полезный сигнал, поэтому при поиске приемлемой высоты УКВ антенны
рекомендуется придерживаться меры.

Также для улучшения характеристик приема и передачи УКВ сигналов есть вариант подогнать УКВ антенну
под работу только на одной частоте. Такой путь также ведет к снижению общей производительности, поскольку антенная установка должна обеспечивать полноценную приемопередачу во всем используемом частотном диапазоне.

В отношении речной радиосвязи
верны примерно все те же соображения, с той разницей, что в условиях рек используются радиоволны большей частоты, а значит с меньшей длиной волны, способные огибать характерные для рек препятствия, такие как береговые скалы, лесные зоны, элементы береговой инфраструктуры и т.п.

Таким образом, чтобы судовая связь
соответствовала ожиданиям, и в случае моря, и в случае реки необходимо использовать оборудование от надежных мировых и отечественных производителей. УКВ антенны
в зависимости от поднадзорности должны поставляться вместе с сертификатом либо Морского, либо Речного Регистра. Такие изделия отличаются строгим и даже аскетичным внешним видом, однако, несмотря на кажущуюся простоту, смысл качественной УКВ антенны
заключен в том, как она настроена на требуемые частоты. Только производитель с серьезным опытом в состоянии поставить на рынок оборудование, конкурентоспособность которого устоит в течение длительных проверок временем.

УКВ антенны в «Маринэк»

Представленное на страницах каталога Интернет-магазина «Маринэк»
, имеет конкурентное преимущество по сравнению с бесконечным перечнем устройств и систем, обращающимся на мировом рынке. Тщательный отбор оборудования среди предложений рынка благодаря постоянной практике комплексного оснащения судов, включая монтаж, пусконаладку и техническое обслуживание, позволяет инженерам «Маринэк»
предлагать наиболее рациональное и востребованное судовое оборудование
, в том числе оборудование радиосвязи
и УКВ антенны
, цель которого – безотказная работа в течение максимального времени с наибольшей выгодой для пользователя.

«Маринэк
» предлагает морские антенны следующих производителей:

Чтобы судовая радиосвязь не вызывала вопросов, менеджеры « » проконсультируют и подберут оборудование исходя из требований заказчика и собственного опыта. Обратившись в « », вы последовательно закроете вопросы оснащения судна с наибольшей выгодой для себя.

Описаны конструкции антенн, а также приведены принципиальные схемы антенных усилителей для самодельной УКВ радиостанции (схема и описание) на диапазоны частот 144МГц, 430МГц и 1296МГц.

О характеристиках УКВ антенн

Эффективность антенны однозначно связана с ее геометрическими размерами, по этой причине антенна — это единственное устройство, входящее в состав радиостанции, которого не коснулся процесс миниатюризации радиоаппаратуры.

Изготовление и установка антенны — достаточно сложное и трудоемкое дело, тем более, что при этом приходится решать вопросы прочности и жесткости механических конструкций. Тем не менее повышение эффективности антенны — это единственный, не имеющий ограничений путь увеличения энергетического потенциала радиостанции.

Любую антенну можно представить в виде эквивалентной площадки, стоящей на пути распространения радиоволн. Чем больше ее площадь, тем больше коэффициент усиления антенны, формула:

где G — усиление антенны по отношению к изотропному излучателю; S — эквивалентная площадь, м2; лямбда — длина волны, м.

С точки зрения энергетики неважно, какую форму будет иметь эквивалентная площадка: будет ли она круглая, квадратная или будет иметь форму вытянутого прямоугольника. В любом случае при равной площади будет равный коэффициент усиления. Другое дело — диаграмма направленности; на нее форма эквивалентной площадки оказывает самое непосредственное влияние. Так, ширина главного лепестка диаграммы направленности может быть связана с линейными размерами площадки следующим приближенным выражением (формула):

А0(дельта_0) — ширина главного лепестка по уровню -3 дБ; град; лямбда -длина волны, м; l — линейный размер эквивалентной площадки в плоскости измерения диаграммы направленности, м.

Эта формула, переписанная в другом виде, позволяет по известной диаграмме направленности оценить размеры эквивалентной площадки: l = 50 * лямбда / дельта_0.

Пусть, например, испытания антенны диапазона 432 МГц показали, что ширина диаграммы направленности равна 25° в горизонтальной плоскости и 20° в вертикальной плоскости. Легко определить, что эквивалентная площадка будет иметь размер 1,4 м по горизонтали и 1,75 м по вертикали.

Такие оценки очень удобны, если предполагается увеличивать коэффициент усиления за счет соединения нескольких антенн в антенную решетку. Так, для рассмотренного примера расстояние между соседними этажами решетки должно равняться 1,75 м, а между соседними рядами-1,4 м. При меньших расстояниях -эквивалентные площадки будут взаимно перекрываться и общий коэффициент усиления будет меньше суммы коэффициентов усиления всех антенн.

При больших расстояниях появятся зазоры между отдельными площадками. В результате общее усиление возрастать не будет, зато будут неоправданно увеличиваться габариты антенны. При этом в главном лепестке диаграммы направленности появляются провалы, разбивающие его на несколько составляющих.

И хотя наличие таких провалов иногда может принести пользу (например, если необходимо отстроиться от помехи, азимут которой мало отличается от азимута корреспондента), в большинстве случаев подобная диаграмма направленности затрудняет работу в эфире.

Возвращаясь еще раз к вопросу об усилении антенны, надо отметить, что в общем случае коэффициент усиления является произведением коэффициента направленного действия и коэффициента полезного действия антенны (формула):

где К — к.н.д. антенны; n — к.п.д. антенны. Это значит, что недостаточно сделать антенну большой площади, надо еще суметь всю энергию, падающую на данную площадь, с минимальными потерями доставить к потребителю данной энергии, т. е. ко входу приемника. (Здесь и в дальнейшем будем использовать справедливый для антенн «принцип взаимности», который указывает на эквивалентность параметров антенны в режиме приема и передачи. Скажем, диаграмма направленности или к.п.д. не зависят от того, используется антенна для приема или передачи. Это позволяет каждый раз выбирать наиболее удобны» для рассуждений режим работы антенны.)

Излучение электромагнитной энергии связано с протеканием высокочастотного тока, поэтому потери в самой антенне определяются омическими потерями в металлических элементах. Большое влияние на коэффициент полезного действия антенно-фидерного тракта оказывают потери в кабельных линиях, которые надо обязательно учитывать при оценке энергетического потенциала радиостанции. При этом полезно помнить, что антенно-фидерный тракт используется как для приема, так и для передачи и, следовательно, потери в фидере дважды войдут в окончательный результат.

В таблице приведены краткие сведения о некоторых высокочастотных кабелях, которые находят применение в радиолюбительской практике. Из таблицы видно, что с ростом частоты потери в фидере быстро возрастают.

Так, например, 20-метровый отрезок кабеля типа РК-75-4-11 (старое название РК-1) ослабляет проходящий по нему сигнал на частоте 144 МГц в 2,1 раза (3,2 дБ), на частоте 432 МГц — в 3,4 раза (5,4 дБ), а на частоте 1296 МГц — в 13 раз (11,2 дБ). Видно, что на высокочастотных диапазонах потери возрастают до недопустимых значений.

К тому же здесь приведены данные для случая, когда отсутствуют отражения на концах линии, т. е. для случая работы на согласованную нагрузку. Если же сопротивление нагрузки отличается от волнового сопротивления кабеля, то часть энергии отражается от конца кабеля и движется в обратном направлении.

Эта отраженная часть энергии может возвратиться в нагрузку только после того, как она пройдет двойной путь от нагрузки к генератору и обратно от генератора к нагрузке. Если потери в фидере малы, то такие многократные переотражения вполне допустимы.

Такой режим «настроенного фидера», в частности, применяется в некоторых типах многодиапазонных КВ антенн. На УКВ, где потери в фидере резко возрастают, можно считать, что отраженная от нагрузки часть энергии практически полностью пропадает. Дело обстоит, однако, не столь плохо, как это может показаться на первый взгляд. Для того, чтобы оценить потери на рассогласование, запишем к.с.в. как функцию коэффициента отражения (формула):

здесь Г — коэффициент отражения;

отсюда легко получить выражение для расчета величины потерь (формула):

Рис. 31. Технические и волновые параметры коаксиальных кабелей.

Это выражение в графическом виде показано на рис. 32. Видно, что даже при к.с.в.=3 потери достигают всего 25%. Если же потери в самом фидере не очень велики, то за счет частичного возврата отраженной энергии потери на отражение будут еще меньше.

Так, для случая потерь в фидере 2 дБ потери на отражения при к.с.в. = 3 уменьшается с 25 до 20%. Видно, что нет смысла стремиться к к.с.в. = 1,1 или даже 1,01, кап это дается в описании некоторых радиолюбительских антенн. Так, при к.с.в.= 1,5 потери па отражение даже в худшем случае составят всего 4%. Отсюда же следует, что без особых потерь можно питать антенну со входным сопротивлением 50 Ом с помощью коаксиального кабеля с волновым сопротивлением 75 Ом, так как при этом к.с.в. будет равняться 1,5.

Рис. 32. Зависимость потерь на отражение от к. с. в.

Рассмотрим теперь особенности, присущие антенно-фидерной системе в режиме приема. В этом режиме существенную роль начинают играть шумовые свойства антенны. По этой причине для приемной антенны часто вводят понятие шумовой температуры. Если, например шумовая температура антенны равна 200 К. то это значит, что антенна генерирует такие же шумы, какие генерировало

бы активное сопротивление, нагретое до температуры 200К. Шумы антенны складываются из внешних и внутренних. Внешние шумы — это тот источник помех, который принципиально ограничивает возможности приема слабых сигналов.

При антенне, направленной на, горизонт, это прежде всего тепловые шумы земной поверхности, различного рода индустриальные помехи, а также шумы космического происхождения. Внутренние шумы определяются наличием потерь в антенне и фидере. Как и всякое активное сопротивление, сопротивление потерь генерирует» тепловой шум.

По этой причине чувствительность приемника ухудшается не только за счет того, что происходит затухание полученного полезного сигнала в фидере, а также за счет того, что фидер генерирует дополнительные шумы. Оба эти фактора учтены в простой формуле „для аттенюатора, нагретого до температуры окружающей среды. Коэффициент шума приемника с учетом потерь в фидере равен (формула):

где Fобщ — результирующий коэффициент шума; L — ослабление в фидере или в любом другом пассивном четырехполюснике; Fпр- собственный коэффициент шума приемника.

Таким образом, зная коэффициент шума приемника и рассчитав с помощью таблицы затухание в фидере, можно легко определить результирующий коэффициент шума приемника со стороны зажимов антенны. Можно также решить -обратную задачу, то есть, измерив коэффициент шума с фидером и без фидера, определить потери в кабеле. Это более надежный путь, так как в силу различных причин реальные потери в кабеле могут значительно отличаться от табличных.

Видно, что потери в фидере оказывают существенное влияние на потенциальные возможности радиостанции. В результате могут быть сведены на нет усилия, затраченные на изготовление большой и сложной антенны. И если в режиме передачи еще можно как-то компенсировать потери в фидере за счет увеличения мощности, то в режиме приема потери носят необратимый характер. Разрешить данную проблему помогают антенные предусилители, расположенные в непосредственной близости от антенны.

Вопрос о необходимости применения такого усилителя надо решать в каждом конкретном случае, сравнивая внешние шумы антенны и внутренние шумы приемника. Для того, чтобы обеспечивать нормальный режим работы входной цепи приемника, вместо антенны надо подключать резистор, сопротивление которого равно волновому сопротивлению фидера.

Если даже в самые благоприятные ночные часы шумы антенны заметно (в 2 раза и более) превышает шумы резистора, применять антенный усилитель ие следует. Более того, лишний каскад усиления сделает приемник более уязвимым по отношению к помехам от близких радиостанций.

Для того, чтобы подключать предусилитель в режиме приема, нужно иметь два высокочастотных реле или одно реле и отдельный фидер, соединяющий выход предусилителя со входом приемника.

Схемы антенных УКВ предусилителей

Схемы антенных предусилителей можно позаимствовать из схем траисвертеров соответствующих диапазонов. Для примера на рис. 33, а показана схема антенного усилителя для диапазона 144 МГц, а на рис. 33,6 — для диапазона 432 МГц.

Методика настройки предусилителей не отличается от методики настройки соответствующих каскадов трансвертеров.

В случае, если антенные реле не обеспечивают достаточной развязки, возникает задача защиты предусилителя от сигнала передатчика. В качестве одной из мер защиты в базовую цепь транзисторов включены диоды Д1. При настройке надо обязательно проверить, не ухудшает ли подключение защитного диода коэффициент шума предусилителя.

Рис. 33. Схемы антенных усилителей.

Проблемы защиты полностью отпадают, если в качестве предусилителя использовать мощный многоэмиттерный транзистор КТ610 или КТ911. Схема такого предусилителя, предназначенного для диапазона 144 МГц, показана на рис. 34. Катушка L1 содержит два витка посеребренного провода диаметром 1,0 мм.

Диаметр оправки-10 мм. Настройку усилителя надо начинать с установки режима транзистора по постоянному току. Подбором резистора R1 надо добиться, чтобы коллекторный ток транзистора составил 15-25 мА.

Pис. 31. Антенный усилитель диапазона 144 МГц, выполненный на многоэмиттерном транзисторе.

Предусилитель имеет следующие характеристики: коэффициент усиления около 20 дБ, коэффициент шума 1,5-1,8. Для предотвращения выхода из строя последующих каскадов усиления желательно в режиме передачи снимать напряжение питания с транзистора Т1, а еще лучше соединять провод питания предусилителя с землей.

Конструкции антенн УКВ диапазона

Рассмотрим теперь некоторые практические конструкции антенн. На протяжении многих лет наибольшей популярностью среди радиолюбителей пользуются антенны типа «волновой канал», которые также известны под названием; «директорные антенны» и «антенны Уда-Яги». Эти антенны, относящиеся к классу антенн с осевым излучением, имеют наилучшее отношение усиления к. массе и к тому же очень просты по конструкции.

Основной недостаток, ограничивший применение таких антенн в промышленных связи, — это узкополосность. Однако для радиолюбителей этот недостаток не играет большой роли, так как ширина отведенных для радиолюбительских связей диапазонов также невелика.

В последнее время были предприняты многочисленные попытки усовершенствования антенны «волновой канал» с целью увеличить ее коэффициент усиления. В качестве активного элемента использовался отрезок логопериодической антенны (антенна типа «Swan») или использовались более сложные пассивные элементы, состоящие, например, из четырех полуволновых вибраторов (многочисленные типы антенн, выпускаемых западными странами для приема телевидения на дециметровых волнах).

Однако все эти ухищрения не дают существенного выигрыша, так как в конечном счете коэффициент усиления любой антенны с осевым излучением определяется ее длиной. Применение же более сложных вибраторов эквивалентно использованию нескольких обычных антенн «волновой канал», находящихся на очень маленьком расстоянии друг от друга. Как уже указывалось, это эквивалентно почти полному взаимному перекрытию эквивалентных площадок, а следовательно, получаемый выигрыш также невелик.

Рис. 35. Восьмиэлементная антенна Quagi для диапазона 144 МГц, в скобках даны размеры для диапазона 432 МГц.

Из усовершенствованных антенн «волновой канал», пожалуй, наибольший интерес представляют антенны типа «Quagi». Название составлено из двух английских слов «Quad» и «Yagi» и указывает на то, что антенна является гибридом антенны типа «квадрат» и типа «Яги».

Собственно, от «квадрата» взяты только активный элемент и рефлекторная рамка, а все директоры такие же, как и в антенне «волновой канал». Питание антенны осуществляется кабелем с волновым сопротивлением 50 Ом. Кабель присоединяется непосредственно в разрыв активной рамки без какого-либо согласующего устройства.

Рефлекторная рамка имеет периметр 2200 мм (711 мм), а активная — 2083 мм (676 мм). Здесь и далее в скобках указаны размеры для диапазона 432 МГц.

Обе рамки изготовлены из медного провода диаметром 2,5-3 мм и закреплены иа несущей траверсе с помощью полосок из органического стекла. Несущая траверса имеет длину 420 см (140 см) н изготовлена из деревянного, лучше соснового, бруска сечением 2,5X8 см (1,2×5 см). Для облегчения конструкции высоту бруска можно уменьшить к концам антенны. Директоры изготовлены нз алюминиевой или медной проволоки диаметром 3 мм.

Выходное сопротивление антенны 50 Ом, однако без больших потерь ее можно питать кабелем с волновым сопротивлением 75 Ом. При использовании нескольких антенн расстояние между соседними этажами н рядами должно составлять 3,35 м (1,09 м).

Аналогичную конструкцию имеет более эффективная Quagi-антенна, предназначенная для диапазона 432 МГц. Несущая траверса изготовлена нз деревянного бруска длиной 370 см и сечением 2,5×5 см. Высота бруска плавно уменьшается к концам до 1,5 см.

Длина рефлекторной рамки 711 мм, а активной-676 мм. Обе рамки изготовлены из медной проволоки диаметром

2,5 мм. Директоры изготовлены из проволоки диаметром 3 мм. Остальные размеры показаны на рис. 36.

Антенна питается коаксиальным кабелём с волновым сопротивлением 50 Ом без симметрирующего устройства. В принципе эту антенну можно использовать для диапазона 1296 МГц, при этом диаметр проволоки н все остальные размеры следует уменьшить в 3 раза.

Рис. 36. Пятнадцатиэлементная антенна Quagi для диапазона 432 МГц.

Из антенн, специально предназначенных для диапазона 1296 МГц, представляет интерес антенна, предложенная английским ультракоротковолновнком G3JVL. Антенна представляет собой «волновой канал» с кольцевыми вибрато

рами, своего рода разновидность многоэлементной рамочной антенны. Антенна содержит 28 элементов, включая дополнительный рефлектор из алюминиевой сетки и 27 кольцевых вибраторов. Основной рефлектор и все директоры изготовлены из алюминиевых полосок шириной 4,8 мм и толщиной 0,7 мм.

На концах полосок просверлены отверстия под винт М3. Расстояние между центрами отверстии равно 246 мм для рефлектора, 210 мм для первых 11 директоров и 203 мм для остальных директоров. Затем полоски свернуты в кольцо и привинчены к несущей дюралюминиевой трубке диаметром 12-15 мм. Расстояния между элементами показаны на рис.

37. Размеры дополнительного рефлектора показаны па рис. 38, а.

Рис. 37. Двадцативосьмиэлементная антенна для диапазона 1296 МГц, расстояния до элементов отсчитаны от дополнительного рефлектора.

Рис. 38. Антенна для диапазона 1296 МГц.

Конструкция активного элемента показана на рис. 38,6. В отличие от остальных элементов активная рамка изготовлена нз медной полоски. Периметр рамки 235 мм.

Рамка крепится к несущей трубке с помощью болта с резьбой Мб. Тонкий кабель с фторопластовой изоляцией пропущен через отверстие, просверленное, по оси болта. В середине полоски, из которой изготовлена активная рамка, также просверлено отверстие для кабеля. Рамка крепится к головке болта с помощью пайки. Оплетка кабеля также припаяна к головке болта.

Тонкий кабель, имеющий повышенное затухание, должен быть по возможности короче. Он заканчивается высокочастотным разъемом, к которому подключается основной фидер. Возможен вариант, при котором более толстый кабель пропущен ие через крепежный болт, а через отверстие, просверленное в несущей трубке позади активной рамки.

При этом необходимо также обеспечить контакт оплетки кабеля с основанием рамки.

В приведенных описаниях антенн намеренно не указаны данные о коэффициенте усиления. Дело в том, что точное измерение усиления антенны достаточно трудное дело, требующее специальных условий. В результате в радиолюбительской литературе часто появляются различные данные.

Так, кажется несколько завышенной цифра, приведенная автором описанной выше антенны для диапазона 1296 МГц — 20 дБ. Более реально выглядят данные, приведенные для антенны типа «Quagi»,- 12 дБ для 8-элементной антенны и 15 дБ для 15-элементной антенны.

Жутяев С. Г. Любительская УКВ радиостанция, 1981 год.

Еще небольшое время назад для работы на диапазоне 144-145 МГц
использовалась в основном самодельная аппаратура. Среди радиолюбителей
были популярны УКВ — трансвертеры, многие из которых своими размерами
были сравнимы с самим используемым с ним трансивером. Радиолюбители переделывали
списанные промышленные УКВ-радиостанции типа «Пальма» на любительский
УКВ диапазон 145 МГц, получая радиостанцию, работающую на нескольких каналах.
Потом радиолюбителям стали доступны «Виолы», а позже и «Маяки», работающие
на сорока каналах. Эти радиостанции тогда выглядели просто фантастически
по своим возможностям!

В настоящее время можно сравнительно недорого приобрести многоканальные
переносные УКВ трансиверы всемирно известных фирм – «YAESU», «KENWOOD»,
«ALINCO», которые по своим параметрам и удобству работы значительно превосходят
как самодельную аппаратуру диапазона 145 МГц, так и переделанную промышленную
– «Пальмы», «Маяки», «Виолы».

Но для работы через репитер из дома, офиса, во время движения при работе
из автомобиля, необходима антенна более эффектная, чем используемая совместно
с переносной радиостанцией «резинка». При использовании стационарной «фирменной»
УКВ станции часто бывает целесообразно использовать с ней самодельную
УКВ- антенну, так как приличная «фирменная» наружная антенна диапазона
145 Мгц стоит недешево.

Изготовлению простых самодельных антенн, пригодных к использованию со
стационарными и переносными УКВ — радиостанциями и посвящен этот материал.

Особенности антенн диапазона 145 МГц

Ввиду того, что для изготовления антенн диапазона 145 Мгц обычно используют
толстый провод – диаметром от 1 до 10 мм (иногда применяют и более толстые
вибраторы, особенно в коммерческих антеннах), то антенны диапазона 145
Мгц широкополосны. Это часто позволяет при выполнении антенны точно по
указанным размерам обойтись без ее дополнительной настройки на диапазон
145 МГц.

Для настройки антенн диапазона 145 Мгц необходимо иметь КСВ — метр. Это
может быть как самодельный прибор, так и промышленного изготовления. На
диапазоне 145 МГц радиолюбители практически не используют мостовые измерители
сопротивления антенн, из-за кажущейся сложности их корректного изготовления.
Хотя при аккуратном изготовлении мостового измерителя и, следовательно,
корректной его работы на этом диапазоне, можно точно определить входное
сопротивление УКВ антенн. Но даже используя только КСВ — метр проходного
типа, вполне возможно настраивать самодельные УКВ-антенны. Мощности 0,5
Вт, которую обеспечивают импортные переносные радиостанции в режиме «LOW»
и отечественные носимые радиостанции УКВ диапазона типа «Днепр», «Виола»,
«ВЭБР», вполне достаточно для работы многих типов КСВ метров. Режим «LOW»
позволяет производить настройку антенн не опасаясь выхода из строя выходного
каскада радиостанции при любом входном сопротивлении антенны.

Перед началом настройки УКВ антенны желательно убедиться в правильности
показаний КСВ -метра. Неплохо иметь два КСВ -метра, рассчитанных для работы
в трактах передачи 50 и 75 Ом. При настройке УКВ антенн желательно иметь
контрольную антенну, в качестве которой может быть или «резинка» от переносной
радиостанции или самодельный четвертьволновый штырь. При настройке антенны
измеряют уровень напряженности поля создаваемый настраиваемой антенной
относительно контрольной. Это дает возможность судить о сравнительной
эффективности работы настраиваемой антенны. Конечно, если при измерениях
использовать стандартный калиброванный измеритель напряженности поля,
то можно получить точную оценку эффективности работы антенны. При использовании
калиброванного измерителя поля несложно снять и диаграмму направленности
антенны. Но даже используя при измерениях самодельные измерители напряженности
поля и получив только качественную картину распределения напряженности
электромагнитного поля, можно вполне сделать заключение об эффективности
работы настраиваемой антенны и приближенно оценить ее диаграмму направленности.
Рассмотрим практические конструкции УКВ-антенн.

Простые антенны

Наиболее простую наружную УКВ антенну (рис. 1) можно выполнить с использованием
антенны, работающей совместно с переносной радиостанцией. На раме окна
с наружной (рис. 2) или с внутренней стороны на удлиняющем деревянном
бруске крепится металлический уголок, в центре которого установлено гнездо
для подключения этой антенны. Необходимо стремиться к тому, чтобы коаксиальный
кабель идущий до антенны был минимально необходимой длины. По краям уголка
крепятся 4 противовеса длиной по 50 см. Необходимо обеспечить хороший
электрический контакт противовесов, антенного разъема с металлическим
уголком. Укороченная витая антенна радиостанции имеет входное сопротивление
в пределах 30-40 Ом, так что для ее питания можно использовать коаксиальный
кабель волновым сопротивлением 50 Ом. С помощью угла наклона противовесов
можно в некоторых пределах менять входное сопротивление антенны, и, следовательно,
провести согласование антенны с коаксиальным кабелем. Вместо фирменной
«резинки» временно можно использовать антенну из медного провода диаметром
1-2 мм длиной 48 см, который вставляется в антенное гнездо своим остро
заточенным концом.

Рисунок 1. Простая наружная УКВ антенна

Рисунок 2. Конструкция простой наружной УКВ антенны

Надежно работает УКВ антенна, выполненная из коаксиального кабеля со
снятой внешней оплеткой. Кабель заделывается в ВЧ -разъем аналогичный
разъему «фирменной» антенны (рис. 3). Длина коаксиального кабеля, используемого
для изготовления антенны, равна 48 см. Такую антенну можно использовать
совместно с переносной радиостанцией взамен поломанной или утерянной штатной
антенны.

Рисунок 3. Простая самодельная УКВ антенна

Для быстрого изготовления выносной УКВ антенны можно использовать соединительный
коаксиальный кабель длиной 2-3 метра, который оконечен разъемами, соответствующим
антенному гнезду радиостанции и антенны. Антенну к такому куску кабеля
можно подключить с помощью высокочастотного тройника (рис. 4). В этом
случае с одного конца тройника подключается антенна- «резинка», а с другого
конца тройника накручиваются противовесы длиной по 50 см или через разъем
подключается другой тип радиотехнической «земли» для УКВ антенны.

Рисунок 4. Простая выносная УКВ антенна

Самодельные антенны переносной радиостанции

При утере или поломке штатной антенны переносной радиостанции можно выполнить
самодельную витую УКВ антенну. Для этого используют основу – полиэтиленовую
изоляцию коаксиального кабеля, диаметром 7-12 мм и длиной 10-15 см, на
который намотано первоначально 50 см медного провода диаметром 1-1,5 мм.
Для настройки витой антенны очень удобно использовать измеритель частотных
характеристик, но можно использовать и обыкновенный КСВ — метр. Первоначально
определяют резонансную частоту собранной антенны, затем, откусывая часть
витков, сдвигая, раздвигая витки антенны, настраивают витую антенну в
резонанс на 145 МГц.

Процедура эта не очень сложная, и, настроив 2-3 витые антенны, радиолюбитель
может производить настройку новых витых антенн буквально за 5-10 минут,
конечно, при наличии вышеуказанных приборов. После настройки антенны необходимо
зафиксировать витки или с помощью изоленты, или с помощью кембрика, размоченного
в ацетоне, либо с помощью термоусаживающей трубки. После закрепления витков
необходимо еще раз проконтролировать частоту антенны и, если это необходимо,
подстроить ее с помощью верхних витков.

Следует обратить внимание, на то, что в «фирменных» укороченных витых
антеннах используют термоусаживающие трубки для фиксации проводника антенны.

Полуволновая полевая антенна

Для эффективной работы антенн длиной четверть волны необходимо использовать
несколько четвертьволновых противовесов. Это усложняет конструкцию для
полевой четвертьволновой антенны, которая должна быть вынесена в пространстве
относительно УКВ трансивера. В этом случае можно использовать УКВ антенну
электрической длиной L/2, которая не требует для своей работы противовесов,
и обеспечивает прижатую к земле диаграмму направленности и простоту установки.
Для антенны электрической длиной L/2 стоит проблема согласования ее высокого
входного сопротивления с низким волновым сопротивлением коаксиального
кабеля. Антенна длиной L/2 и диаметром 1 мм будет иметь входное сопротивление
на диапазоне 145 МГц около 1000 Ом. Согласование с помощью четвертьволнового
резонатора, оптимальное в этом случае, не всегда удобно практически, так
как требует подбора точек подключения коаксиального кабеля к резонатору
для своей эффективной работы и точной настройки штыря антенны в резонанс.
Также относительно велики и размеры резонатора для диапазона 145 МГц.
Дестабилизирующие факторы на антенну при ее согласовании при помощи резонатора
будут проявляться особенно сильно.

Однако при небольших мощностях, подводимых к антенне, вполне удовлетворительное
согласование можно достигнуть при помощи П — контура, аналогично как это
описано в литературе . Схема полуволновой антенны и ее согласующего
устройства показана на рис. 5. Длина штыря антенны выбирается немного
короче или длиннее длины L/2. Это необходимо для того, что уже при небольшом
отличии электрической длины антенны от L/2 активное сопротивление импеданса
антенны заметно понижается, а реактивная его часть на начальном этапе
возрастает незначительно. Вследствие этого возможно согласование с помощью
П — контура такой укороченной антенны с большей эффективностью, чем согласование
антенны длиной ровно L/2. Предпочтительно использовать антенну длиной
немного большей чем L/2.

Рисунок 5. Согласование УКВ антенны с помощью П – контура

В согласующем устройстве были использованы воздушные подстроечные конденсаторы
типа КПВМ-1. Катушка L1 содержит 5 витков посеребренного провода диаметром
1 мм, намотанного на оправке диаметром 6 мм и шагом 2 мм.

Настройка антенны не сложна. Включив в тракт кабеля антенны КСВ — метр
и одновременно измеряя уровень напряженности поля, создаваемого антенной,
с помощью изменения емкости переменных конденсаторов С1 и С2, сжатия-растяжения
витков катушки L1 добиваются минимальных показаний КСВ -метра и соответственно
максимальных показаний измерителя напряженности поля. Если эти два максимума
не будут совпадать, необходимо немного изменить длину антенны, и снова
повторить ее настройку.

Согласующее устройство было размещено в корпусе, спаянном из фольгированного
стеклотекстолита размерами 50*30*20 мм. При работе из стационарного рабочего
места радиолюбителя антенна может быть размещена в проеме окна. При работе
в полевых условиях антенна может быть подвешена за верхний конец на дерево
с помощью лески, как это показано на рис. 6. Для питания антенны можно
использовать 50-oмный коаксиальный кабель. Использование 75-oмного коаксиального
кабеля несколько увеличит КПД согласующего устройства антенны, но в то
же время потребует настройки выходного каскада радиостанции для работы
на нагрузку 75 Ом.

Рисунок 6. Установка антенна для работы в полевых условиях

Оконные антенны на основе фольги

На основе клеящейся фольги, используемой в системах охранной сигнализации
можно построить очень простые конструкции оконных УКВ антенн. Такую фольгу
можно приобрести уже с клеевой основой. Тогда освободив одну сторону фольги
от защитного слоя, ее достаточно просто прижать к стеклу и фольга моментально
надежно приклеивается. Фольгу без клеевой основы можно приклеить к стеклу
при помощи лака или клея типа «Момент». Но для этого необходимо иметь
некоторый навык. Фольгу можно даже закрепить на окне при помощи липкой
ленты.

При соответствующей тренировке вполне возможно осуществить качественное
паяное соединение центральной жилы и оплетки коаксиального кабеля с алюминиевой
фольгой. Исходя из личного опыта, каждый тип такой фольги требует для
пайки своего флюса. Некоторые типы фольги хорошо паяются даже с использованием
только канифоли, некоторые удается паять с помощью паяльного жира, другие
типы фольги требуют использования активных флюсов. Флюс необходимо испытывать
на конкретном типе фольги, используемом для изготовления антенны, заблаговременно
до ее установки.

Хорошие результаты дает использование подложки из фольгированного стеклотекстолита
для пайки и крепления фольги, как это показано на рис. 7. Кусочек фольгированного
стеклотекстолита с помощью клея «Момент» приклеивается к стеклу, к краям
фольги припаивается фольга антенны, жилы коаксиального кабеля припаиваются
к медной фольге стеклотекстолита на небольшом удалении от фольги. После
пайки соединение необходимо защитить при помощи влагостойкого лака или
клея. В противном случае возможна коррозия этого соединения.

Рисунок 7. Подключение фольги антенны к коаксиальному кабелю

Разберем практические конструкции оконных антенн построенных на основе
фольги.

Вертикальная оконная дипольная антенна

Схема вертикальной дипольной оконной УКВ антенны на основе фольги показана
на рис. 8.

Рисунок 8. Оконная вертикальная дипольная УКВ антенна

Четвертьволновый штырь и противовес расположены под углом 135 градусов
для того, чтобы входное сопротивление антенной системы приближалось к
50 Ом. Это дает возможность использовать для питания антенны коаксиальный
кабель волновым сопротивлением 50 Ом и использовать антенну совместно
с переносными радиостанциями, выходной каскад которых имеет такое входное
сопротивление. Коаксиальный кабель должен идти перпендикулярно антенне
по стеклу так долго, как это возможно.

Рамочная оконная антенна на основе фольги

Эффективнее дипольной вертикальной антенны будет работать рамочная оконная
УКВ антенна, показанная на рис. 9. При питании антенны с бокового угла
максимум излучаемой поляризации расположен в вертикальной плоскости, при
питании антенны в нижнем угле максимум излучаемой поляризации находится
в горизонтальной плоскости. Но при любом положении точек питания антенна
излучает радиоволну, с комбинированной поляризацией, как с вертикальной,
так и с горизонтальной. Это обстоятельство весьма благоприятно для связи
с переносными и передвижными радиостанциями, положение антенн которых
во время движения будет меняться.

Рисунок 9. Рамочная оконная УКВ антенна

Входное сопротивление оконной рамочной антенны составляет 110 Ом. Для
согласования этого сопротивления с коаксиальным кабелем волновым сопротивлением
50 Ом используется четвертьволновая секция из коаксиального кабеля волновым
сопротивлением 75 Ом. Кабель должен идти перпендикулярно оси антенны так
долго, как это возможно. Рамочная антенна имеет усиление примерно на 2
дБ выше относительно дипольной оконной антенной.

При выполнении оконных антенн из фольги шириной 6-20 мм, они не требуют
настройки и работают в диапазоне частот значительно более широком, чем
любительский диапазон 145 МГц. Если полученная резонансная частота антенн
оказалась ниже требуемой, то диполь можно настроить, отрезая симметрично
фольгу с его концов. Рамочную антенну можно настроить, используя перемычку
из той же фольги, что была использована для изготовления антенны. Фольга
замыкает полотно антенны в углу, напротив точек питания. После настройки,
контакт перемычки с антенной может быть обеспечен или при помощи пайки
или при помощи клейкой липкой ленты. Такая липкая лента должна достаточно
сильно прижать перемычку к полотну антенны для того чтобы обеспечить надежный
электрический контакт с ней.

К антеннам, выполненным из фольги, можно подводить значительные уровни
мощности – до 100 и более ватт.

Наружная вертикальная антенна

При размещении антенны снаружи помещения всегда встает вопрос о защите
раскрыва коаксиального кабеля от атмосферных воздействий, об использовании
качественного антенного опорного изолятора, влагостойкого провода для
антенн и т.д. Эти проблемы можно решить, выполнив защищенную наружную
УКВ антенну. Конструкция такой антенны показана на рис. 10.

Рисунок 10. Защищенная наружная УКВ антенна

В центре пластиковой водопроводной трубы длиной 1 метр проделывается
отверстие, в которое может туго войти коаксиальный кабель. Затем кабель
туда продевается, высовывается из трубы, оголяется на расстоянии 48 см,
экран кабеля скручивается и опаивается на длине 48 см. Кабель с антенной
заводится обратно в трубу. Сверху и снизу на трубу одеваются стандартные
заглушки. Влагоизолировать отверстие, куда входит коаксиальный кабель
не представляет особого труда. Это можно сделать с помощью автомобильного
силиконового герметика или быстро твердеющей автомобильной эпоксидки.
В результате получаем красивую, влагоизолированную защищенную антенну,
которая многие годы может работать под действием атмосферных воздействий.

Для фиксации вибратора и противовеса антенны внутри можно использовать
1-2 картонные или пластиковые шайбы, плотно надетые на вибраторы антенны.
Трубу с антенной можно установить на оконную раму, на неметаллическую
мачту, или разместить в другом удобном месте.

Простая коаксиальная коллинеарная антенна

Простая коллинеарная коаксиальная УКВ антенна может быть выполнена из
коаксиального кабеля. Для защиты этой антенны от атмосферных воздействий
может быть использован отрезок водопроводной трубы, как это было описано
в предыдущем параграфе. Конструкция коллинеарная коаксиальная УКВ антенны
показана на рис. 11.

Рисунок 11. Простая коллинеарная УКВ антенна

Антенна обеспечивает теоретическое усиление не менее чем на 3 дБ большее
по сравнению с четвертьволновым вертикалом. Она не нуждается в противовесах
для своей работы (хотя их наличие улучшает работу антенны) и обеспечивает
прижатую диаграмму направленности к горизонту. Описание такой антенны
неоднократно появлялось на страницах отечественной и зарубежной радиолюбительской
литературы, но наиболее удачное описание было представлено в литературе
.

Размеры антенны на рис. 11 указаны в сантиметрах для коаксиального кабеля
с коэффициентом укорочения равным 0,66. Такой коэффициент укорочения имеют
большинство коаксиальных кабелей с полиэтиленовой изоляцией. Размеры согласующей
петли показаны на рис. 12. Без использования этой петли КСВ антенной системы
может превышать 1,7. Если антенна оказалась настроенной ниже диапазона
145 МГц необходимо немного укоротить верхнюю секцию, если выше, то удлинить
ее. Конечно, оптимальная настройка возможная пропорциональным укорочением-удлинением
всех частей антенны, но это сложно проделать в радиолюбительских условиях.

Рисунок 12. Размеры согласующей петли

Несмотря на большие размеры пластиковой трубы, необходимой для защиты
этой антенны от атмосферных воздействий, использование коллинеарной антенны
такой конструкции вполне целесообразно. Антенна может быть вынесена в
сторону от здания с помощью деревянных реек, как это показано на рис.
13. Антенна может выдержать значительные подводимые к ней мощности до
100 и более ватт и может быть использована совместно как со стационарными
так и с переносными УКВ -радиостанциями. Использование такой антенной
совместно с маломощными носимыми радиостанциями даст наибольший эффект.

Рисунок 13. Установка коллинеарной антенны

Простая коллинеарная антенна

Эта антенна была собрана мной подобно конструкции автомобильной выносной
антенны используемой в сотовом радиотелефоне. Для переделки ее на любительский
диапазон 145 МГц мной были изменены пропорционально все размеры «телефонной»
антенны. В результате этого получилась антенна, схема которой показана
на рис. 14. Антенна обеспечивает прижатую к горизонту диаграмму направленности
и теоретическое усиление не менее 2 дБ над простым четвертьволновым штырем.
Для питания антенны использовался коаксиальный кабель волновым сопротивлением
50 Ом.

Рисунок 14. Простая коллинеарная антенна

Практическая конструкция антенны показана на рис. 15. Антенна была выполнена
из целого отрезка медного провода диаметром 1мм. Катушка L1 содержала
1 метр этого провода, намотанного на оправке диаметром 18 мм, расстояние
между витками было равно 3 мм. При выполнении конструкции точно по размерам
антенна практически не требует наладки. Возможно, понадобится небольшая
подстройка антенны сжатием-растяжением витков катушки для достижения минимального
КСВ. Антенна была размещена в пластиковый водопроводной трубе. Внутри
трубы антенный провод был зафиксирован с помощью кусочков пенопласта.
На нижнем конце трубы были установлены четыре четвертьволновых противовеса.
На них была нарезана резьба, и они с помощью гаек были закреплены на пластиковой
трубе. Противовесы могут быть диаметром 2-4 мм в зависимости от возможности
нарезать на них резьбу. Для их изготовления можно применить медный, латунный,
или бронзовый провод.

Рисунок 15. Конструкция простой коллинеарной антенны

Антенна может быть установлена на деревянных рейках на балконе (как это
показано на рис. 13). Эта антенна может выдержать значительные уровни
подводимой к ней мощности.

Эту антенну можно рассматривать как укороченную антенну КВ диапазона
с центральной удлиняющей катушкой. Действительно, измеренный с помощью
мостового измерителя сопротивления резонанс антенны в диапазоне КВ оказался
лежащим в районе частоты 27,5 МГц. Очевидно, что варьируя диаметром катушки
и ее длиной, но сохранив при этом длину провода ее намотки можно добиться
того, чтобы антенна работала как в УКВ диапазоне 145 МГц, так и в одном
из КВ диапазонов – 12 или 10 метров. Для работы на КВ диапазонах к антенне
необходимо подключить четыре противовеса длиной L/4 для выбранного КВ
диапазона. Такое двойное использование антенны сделает ее еще более универсальной.

Экспериментальная 5/8-волновая антенна

При проведении экспериментов с радиостанциями диапазона 145 МГц часто
бывает необходимо подключить к ее выходному каскаду испытываемую антенну,
чтобы проверить работу тракта приема радиостанции или настроить выходной
каскад передатчика. Для этих целей мной долгое время используется простая
5/8 – волновая УКВ антенна, описание которой было приведено в литературе
.

Эта антенна состоит из секции медного провода диаметром 3 мм, который
одним концом соединен с удлиняющей катушкой, а другой с настроечной секцией.
На конце провода соединенном с катушкой нарезана резьба, а на другом конце
припаяна настроечная секция из медного провода диаметром 1 мм. Согласуется
антенна с коаксиальным кабелем волновым сопротивлением 50 или 75 Ом путем
подключения к разным виткам катушки, и может быть небольшим укорочением
настроечной секции. Схема антенны показана на рис. 16. конструкция антенны
показана на рис. 17.

Рисунок 16. Схема простой 5/8 – волновой УКВ антенны

Рисунок 17. Конструкция простой 5/8 – волновой УКВ антенны

Катушка выполнена на плексигласовом цилиндре диаметром 19 мм и длиной
95 мм. В торцах цилиндра сделана резьба, в которую с одной стороны ввинчивается
вибратор антенны, а с другой стороны она прикручивается к куску фольгированного
стеклотекстолита размерами 20*30 см, который служит «землей» антенны.
С задней стороны к нему был приклеен магнит от старого динамика, в результате
чего антенна может крепиться к подоконнику, к батарее отопления, к другим
железным предметам.

Катушка содержит 10,5 витка провода диаметром 1 мм. Провод катушки равномерно
размещен по каркасу. Отвод к коаксиальному кабелю осуществлен от четвертого
витка от заземленного конца. Вибратор антенны ввинчивается в катушку,
под него вставляется контактная ламель, к которой припаивается «горячий»
конец удлиняющей катушки. Нижний конец катушки припаивается к фольге «земли»
антенны. Антенна обеспечивает КСВ в кабеле не хуже чем 1:1,3. Настройка
антенны осуществляется путем укорочения с помощью кусачек ее верхней части,
которая первоначально выполняется чуть длиннее, чем необходимо.

Мной были проведены эксперименты по установке этой антенны на оконном
стекле. В этом случае вибратор первоначальной длиной 125 сантиметров из
алюминиевой фольги был приклеен по центру окна. Удлиняющая катушка использовалась
та же, и была установлена на раме окна. Противовесы были выполнены из
фольги. Концы антенны и противовесов были немного загнуты, чтобы поместиться
на оконном стекле. Вид оконной 5/8 – волновая УКВ антенна показан на рис.
18. Антенна легко настраивается в резонанс постепенным укорочением фольги
вибратора с помощью лезвия, и постепенным переключением витков катушки
по минимуму КСВ. Оконная антенна не портит интерьера комнаты и может использоваться
в качестве постоянной антенна для работы на диапазоне 145 МГц из дома
или офиса.

Рисунок 18. Оконная 5/8 – волновая УКВ антенна

Эффективная антенна переносной радиостанции

В том случае, когда связь с использованием стандартной «резинки» невозможна,
можно использовать полуволновую антенну. Она не требует для своей работы
«земли» и при работе на большие расстояния дает выигрыш по сравнению со
стандартной «резинкой» до 10 дБ. Это вполне реальные цифры, учитывая,
что физическая длина полуволновой антенны почти в 10 раз длиннее «резинки».

Полуволновая антенна питается напряжением и имеет высокое входное сопротивление,
которое может достигать 1000 Ом. Следовательно, эта антенна требует согласующего
устройства при использовании совместно с радиостанцией имеющей 50-омный
выход. Один из вариантов согласующего устройства на основе П- контура
уже был описан в этой главе. Поэтому, для разнообразия, для этой антенны
мы рассмотрим использование другого согласующего устройства, выполненного
на параллельном контуре. По эффективности своей работы эти согласующие
устройства примерно равны. Схема полуволновой УКВ антенны совместно с
согласующим устройством на параллельном контуре показана на рис. 19.

Рисунок 19. Полуволновая УКВ антенна с согласующим устройством

Катушка контура содержит 5 витков медного посеребренного провода диаметром
0,8 мм, намотанных на оправке диаметром 7 мм по длине 8 мм. Настройка
согласующего устройства заключается в настройке с помощью переменного
конденсатора С1 контура L1С1 в резонанс, с помощью переменного конденсатора
С2 регулируется связь контура с выходом передатчика. Первоначально конденсатор
подключается в третьему витку катушки от ее заземленного конца. Переменные
конденсаторы С1 и С2 должны быть с воздушным диэлектриком.

Для вибратора антенны целесообразно использовать телескопическую антенну.
Это даст возможность переносить полуволновую антенну в компактном сложенном
состоянии. Также это упрощает настройку антенны совместно с реальным трансивером.
При первоначальной настройке антенны ее длина составляет 100 см. В процессе
настройки эта длина может быть немного скорректирована по лучшей работе
антенны. Желательно сделать соответствующие отметки на антенне, чтобы
впоследствии со свернутого ее положения устанавливать антенну сразу на
резонансную длину. Коробка, где расположено согласующее устройство, должна
быть выполнена из пластика, чтобы уменьшить емкость катушки на «землю»,
может быть выполнена из фольгированного стеклотекстолита. Это зависит
от реальных эксплуатационных условий антенны.

Настройка антенны производится с помощью индикатора напряженности поля.
С помощью КСВ — метра настройка антенны целесообразна лишь в случае ее
работы не на корпусе радиостанции, а при использовании совместно с ней
удлиняющего коаксиального кабеля.

При двойной работе антенны на корпусе радиостанции и с использованием
удлиняющего коаксиального кабеля на штыре антенны делают две отметки,
соответствующие одна – максимальному уровню напряженности поля, при работе
антенны на корпусе радиостанции, а другая риска соответствует минимальному
КСВ при использовании совместно с антенной удлиняющего коаксиального кабеля.
Обычно эти две отметки немного не совпадают.

Вертикальные неразрывные антенны с гамма согласованием

Вертикальные антенны выполненные из целого вибратора ветроустойчивы,
легки в установке, и занимают мало места. Для их выполнения можно использовать
медные трубки, алюминиевый силовой электрический провод диаметром 6-20
мм. Эти антенны достаточно просто можно согласовать с коаксиальным кабелем
волновым сопротивлением как 50 так и 75 Ом.

Очень простая в выполнении и легкая в настройке является неразрывная
полуволновая УКВ антенна, конструкция которой показана рис. 20. Для ее
питания через коаксиальный кабель используется гамма согласование. Материал,
из которого выполнен вибратор антенны и гамма согласование должен быть
один и тот же например, медь или алюминий. Из-за взаимной электрохимической
коррозии многих пар материалов недопустимо использовать разные металлы
для выполнения антенны и гамма согласования.

Рисунок 20. Неразрывная полуволновая УКВ антенна

Если для выполнения антенны использована медная голая трубка, то настраивать
гамма согласование антенны целесообразно с помощью замыкающей перемычки
как это показано на рис. 21. В этом случае поверхность штыря и проводника
гамма согласования тщательно зачищается и с помощью хомута из голой проволоки
как это показано на рис. 21а добиваются минимального КСВ в коаксиальном
кабеле питания антенны. Затем в этом месте провод гамма согласования немного
расплющивается, просверливается и соединяется винтом с полотном антенны, как это показано на рис. 21б. Возможно также использовать пайку.

Рисунок 21. Настройка гамма — согласования медной антенны

Если для антенны использован алюминиевый провод из силового электрического
кабеля в пластиковой изоляции, то целесообразно эту изоляцию оставить
для предотвращения коррозии алюминиевого провода кислотными дождями, которые
неизбежны в городских условиях. В этом случае гамма согласование антенны
подстраивается с помощью переменного конденсатора, как это показано на
рис. 22. Этот переменный конденсатор необходимо тщательно защитить от
влаги. Если не удается достичь КСВ в кабеле меньше 1,5, то длину гамма
согласования необходимо уменьшить и повторить настройку еще раз.

Рисунок 22. Настройка гамма – согласования алюминиево-медной антенны

При наличии достаточного места и материалов можно установить неразрывную
вертикальную волновую УКВ антенну. Волновая антенна работает эффективнее
полуволновой антенны, показанной на рис. 20. Волновая антенна обеспечивает
более прижатую к горизонту диаграмму направленности чем полуволновая антенна.
Согласовать волновую антенну можно с помощью способов, показанных на рис.
21 и 22. Конструкция волновой антенны показана на рис. 23.

Рисунок 23. Неразрывная вертикальная волновая УКВ антенна

При выполнении этих антенн желательно чтобы коаксиальный кабель питания
был перпендикулярен антенне хотя бы 2 метра. Использование симметрирующего
устройства совместно с неразрывной антенной увеличит эффективность ее
работы. При использовании симметрирующего устройства необходимо использовать
симметричное гамма согласование. Подключение симметрирующего устройства
показано на рис. 24.

Рисунок 24. Подключение симметрирующего устройства к неразрывной антенне

В качестве симметрирующего устройства антенны также можно использовать
и любое другое известное симметрирующее устройство. При размещении антенны
около проводящих предметов возможно придется несколько уменьшить длину
антенны из-за влияния на нее этих предметов.

Круглая УКВ антенна

Если размещение в пространстве вертикальных антенн, показанных на рис.
20 и рис. 23 в их традиционном вертикальном положении затруднено, то можно
их разместить, свернув полотно антенны в круг. Положение полуволновой
антенны показанной на рис. 20 в «круглом» варианте показано на рис. 25,
а волновой антенны показанной на рис. 23 на рис. 26. В таком положении
антенна обеспечивает комбинированную поляризацию вертикальную и горизонтальную,
что благоприятно для проведения связей с передвижными и носимыми радиостанциями.
Хотя, теоретически уровень вертикальной поляризации будет выше при боковом
питании круглых УКВ антенн, но на практике это различие не сильно заметно,
а боковое питание антенны усложняет ее установку. Боковое питание круглой
антенны показано на рис. 27.

Рисунок 25. Неразрывная круглая вертикальная полуволновая УКВ антенна

Рисунок 26. Неразрывная круглая вертикальная волновая УКВ антенна

Рисунок 27. Боковое питание круглых УКВ антенн

Круглая УКВ антенна может быть размещена внутри помещения, например,
между рамами окна, или вне помещения, на балконе или на крыше. При размещении
круглой антенны в горизонтальной плоскости получим круговую диаграмму
направленности в горизонтальной плоскости и работу антенны с горизонтальной
поляризацией. Это может быть необходимо в некоторых случаях при проведении
радиолюбительских связей.

Пассивный «усилитель» переносной станции

При испытании переносных радиостанций или работе с ними порой не хватает
еще «чуть-чуть» мощности для надежной связи. Мной был выполнен пассивный
«усилитель» для переносных УКВ станций. Пассивный «усилитель» может добавить
до 2-3 дБ к сигналу радиостанции в эфире. Этого часто достаточно чтобы
надежно открыть шумоподавитель станции корреспондента и обеспечить уверенную
работу. Конструкция пассивного «усилителя» показана на рис. 28.

Рисунок 28. Пассивный «усилитель»

Пассивный «усилитель» представляет собой луженую жестяную банку из-под
кофе достаточно больших размеров (чем больше, тем лучше). В дно банки
вставлен разъем, аналогичный антенному разъему радиостанции, а в крышку
банки запаян разъем для соединения с антенным гнездом. К банке припаяны
4 противовеса длиной 48 см. При работе с радиостанцией этот «усилитель»
включается между штатной антенной и радиостанцией. За счет более эффективной
«земли» и происходит увеличение в месте приема силы излучаемого сигнала.
Совместно с этим «усилителем» можно использовать и другие антенны, например,
L/4 штырь из медной проволоки, просто вставленный в антенное гнездо.

Широкополосная обзорная антенна

Многие импортные переносные радиостанции обеспечивают работу на прием
не только в любительском диапазоне 145 МГц, но и в обзорных диапазонах
130-150 МГц или 140-160 МГц. В этом случае для успешного приема в обзорных
диапазонах, на которых витая антенна, настроенная на 145 МГц, работает
неэффективно можно использовать широкополосную УКВ антенну. Схема антенны
приведена на рис. 29 а размеры для разных диапазонов работы даны в табл.
1.

Рисунок 29. Широкополосный УКВ вибратор

Таблица 1. Размеры широкополосной УКВ антенны

Для работы с антенной можно использовать коаксиальный кабель волновым
сопротивлением 50 Ом. Полотно антенны может быть выполнено из фольги,
и наклеено на окно. Можно выполнить полотно антенны из алюминиевого листа,
или печатным способом на куске фольгированного стеклотекстолита подходящих
размеров. Эта антенна может работать на прием и на передачу в указанных
диапазонах частот с высокой эффективностью.

Зигзагообразная антенна

В некоторых служебные УКВ радиостанциях дальней связи используются антенные
решетки состоящие из зигзагообразных антенн. Радиолюбители тоже могут
попробовать использовать элементы такой антенной системы для своей работы.
Вид элементарной зигзагообразной антенны, входящей в конструкцию сложной
УКВ антенны показан на рис. 30.

Рисунок 30. Элементарная зигзагообразная антенна

Зигзагообразная элементарная антенна состоит из полуволновой дипольной
антенны, которая питает напряжением полуволновые вибраторы. В реальных
антеннах используется до пяти таких полуволновых вибратора. Такая антенна
имеет узкую прижатую к горизонту диаграмму направленности. Вид поляризации
излучаемый антенной комбинированный – вертикальный и горизонтальный. Для
работы антенны желательно использовать симметрирующее устройство.

В антеннах используемых в служебных станциях связи за элементарными зигзагообразными
антеннами обычно помещают рефлектор, выполненный из металлической сетки.
Рефлектор обеспечивает одностороннюю направленность антенны. В зависимости
от числа вибраторов, включенных в антенну и количества включенных вместе
зигзагообразных антенн можно получить необходимый коэффициент усиления
антенны.

Радиолюбители практически не используют такие антенны, хотя их несложно
выполнить для любительских УКВ диапазонов 145 и 430 МГц. Для изготовления
полотна антенны можно использовать алюминиевый провод диаметром 4-12 мм
от силового электрического кабеля. В отечественной литературе описание
подобной антенны, для полотна которой был использован жесткий коаксиальный
кабель, было приведено в литературе .

Антенна Харченко в диапазоне 145 МГц

Антенна Харченко широко используется в России для приема телевидения
и в служебной радиосвязи. Но радиолюбители ее используют для работы на
диапазоне 145 МГц. Эта антенна является одной из немногих, которая работает
весьма эффективно, и практически не требует настройки. Схема антенны Харченко
показана на рис. 31.

Рисунок 31. Антенна Харченко

Для работы антенны можно использовать как 50, так и 75-Омный коаксиальный
кабель. Антенна широкополосная, работает в полосе частот не менее 10 МГц
на диапазоне 145 МГц. Для создания односторонней диаграммы направленности
используют сзади антенны металлическую сетку, расположенную на расстоянии
(0,17-0,22)L.

Антенна Харченко обеспечивает ширину лепестка диаграммы направленности
в вертикальной и горизонтальной плоскости близкую к 60 градусов. Для еще
большего сужения диаграммы направленности используют пассивные элементы
в виде вибраторов длиной 0,45L, расположенных на расстоянии 0,2L от диагонали
квадрата рамок. Для создания узкой диаграммы направленности и увеличения
коэффициента усиления антенной системы используют несколько объединенных
антенн.

Рамочные направленные антенны диапазона 145 МГц

Одними из наиболее популярных направленных антенн для работы в диапазоне
145 МГц являются рамочные антенны. Наиболее распространены на диапазоне
145 МГц двухэлементные рамочные антенны. В этом случае получается оптимальное
соотношение «затраты/качество». Схема двухэлементной рамочной антенны
а также размеры периметра рефлектора и активного элемента показаны на
рис. 32.

Рисунок 32. Рамочная УКВ антенна

Элементы антенны могут быть выполнены не только в виде квадрата но и
в виде круга, дельты. Для увеличения излучения вертикальной составляющей
антенна может быть запитана сбоку. Входное сопротивление двухэлементной
антенны близко к 60 Ом, и для работы с ней подходит как 50-Омный, так
и 75-Омный коаксиальный кабель. Коэффициент усиления двухэлементной рамочной
УКВ антенны составляет не менее 5 дБ (над диполем) и отношение излучения
в прямом и обратном направлении может достигать 20 дБ. При работе с этой
антенной полезно использовать симметрирующее устройство.

Рамочная антенна с круговой поляризацией

Интересная конструкция рамочной антенны с круговой поляризацией была
предложена в литературе . Антенны, имеющую круговую поляризацию используют
для связи через ИСЗ. Двойное питание рамочной антенны со сдвигом фаз 90
градусов позволяет синтезировать радиоволну, имеющую круговую поляризацию.
Схема питания рамочной антенны показана на рис. 33. При конструировании
антенны необходимо учитывать, что длина L может быть любой разумной, а
длина L/4 должна соответствовать длине волны в кабеле.

Рисунок 33. Рамочная антенна с круговой поляризацией

Для увеличения коэффициента усиления эту антенну можно использовать совместно
с рамочными рефлектором и директором. Рамку необходимо питать только через
симметрирующее устройство. Простейшее симметрирующее устройство показано
на рис. 34.

Рисунок 34. Простейшее симметрирующее устройство

Промышленные антенны диапазона 145 МГц

В настоящее время в продаже можно найти большой выбор фирменных антенн
для диапазона 145 МГц. При наличии денег, конечно, можно покупать любую
из этих антенн. Следует учесть, что желательно приобретать цельные антенны,
уже настроенные на диапазон 145 МГц. Антенна должна иметь защитное покрытие
предохраняющее ее от коррозии кислотными дождями, которые могут выпадать
в современном городе. Телескопические антенны в условиях эксплуатации
города ненадежны и со временем могут выйти из строя.

При сборке антенн необходимо строго соблюдать все указания в инструкции
по сборке, и не жалеть силиконовую смазку для гидроизоляции разъемов,
телескопических соединений и винтовых соединений в согласующих устройствах.

Литература

1. И. Григоров (RK3ZK). Согласующие устройства диапазона 144 МГц//Радиолюбитель.
   КВ и УКВ.-1997.-№ 12.-С.29.
2. Barry Bootle. (W9YCW) Hairpin Match for the Collinear – Coaxial Arrau//QST.-1984.-October.-P.39.
3. Doug DeMaw (W1FB) Build Your Own 5/8-Wave Antenna for 146 MHz//QST.-1979.-June.-P.15-16.
4. С. Бунин. Антенна для связи через ИСЗ // Радио.- 1985.- № 12.-С.
   20.
5. D.S.Robertson ,VK5RN The “Quadraquad” – Circular Polarization the
   Easy Way //QST.-April.-1984.-pages16-18.

Радиолюбительство для RA3LE было и остается главной составляющей той части жизни, которая отводится мужчине в семье для его любимых увлечений или занятий. А началось оно в 1956 году, с первого сложного приемника. Началось раз и навсегда. Уже в 1958 г. была построена первая радиостанция на диапазон 38-40 МГц, годом позже получен позывной РАЗЛАГ, а вскоре и первый диплом за 4-е место в республиканских соревнованиях.

После окончания в 1965 году Харьковского «политеха «по специальности «инженер-радиотехник» я, пропустив смену диапазона на 28-30 МГц, не задумываясь, перешел на УКВ. С новым позывным UA3LBO к Всесоюзным соревнованиям 1966 года изготовил хорошую аппаратуру на лампах 6С17КВ, ГС4В/ГС6В и антенны собственной конструкции. Итог — 3-е место на 144 МГц в личном зачете, а в 1968 году — 2-е место в командном зачете, что позволило получить звание мастера спорта. Далее был перерыв на время службы офицером в Ляховичах.
Семидесятые годы прошлого века — чудесное время конструирования качественной аппаратуры и антенн, начало активной работа через «Тропо» и «метеоры» (MS), первые победы в «Полевых днях» и других соревнованиях по радиосвязи на УКВ. Каждые три года я изготавливал новый трансивер и антенную систему. К1981 году «наверху» стояли 8×13 элементов на 144 МГц и 16×25 элементов на 432 МГц с МШУ на транзисторе BFT66; «внизу» — усилители мощности на ГИ7Б и ГС31Б соответственно. На 1296 МГц — 4×37 элементов, МШУ и усилитель мощности на ГИ41Б. Все эти конструкции были собственной разработки, но, разумеется, при конструировании учитывался опыт зарубежных радиолюбителей.

Все эти годы моими главными и постоянными «эфирными» спутниками были Георгий, UC2AAB (ныне EU1AB), и Виктор, RA3YCR. На УКВ в то время на «востоке» были активны туляки, а на «юге» — днепропетровцы. Честь им и хвала. Москвичи, как и сейчас, слышны были нечасто. К этому времени на моем счету были рекорды дальности УКВ радиосвязи в Европе и СССР, в течение длительного времени — первые места в «табели о рангах» на всех диапазонах в СССР и на 432 МГЦ в европейском ТОР-листе. Первым в России я начал работать на 432 МГц с отражением сигналов от Луны (ЕМЕ), a QSO через «Аврору» в этом диапазоне стали для меня такими же привычными, как и на 144 МГц.

С 1985 года я начал упрощать антенные системы, уменьшая количество антенн, но улучшая их качество, т.к. постепенно накапливался опыт создания таких систем. Антенных систем за это время сменилось семь. При расчетах и конструировании антенн придерживаюсь правила — проектировать высокоэффективные антенны, имеющие максимальное усиление при наилучшем соотношении «усиление/полоса» (G/T). Запас по полосе пропускания должен обеспечивать компенсацию влияния метеоусловий в месте проживания. Мои антенны меня никогда не подводили. Возможно, один из немногих, я работаю на трансиверах собственной конструкции, сделанных своими руками.

В отдельные периоды были и спады активности с моей стороны, вызванные обстоятельствами, некоторым «пресыщением» и малым количеством новых корреспондентов в новых квадратах. К тому же, с 1983 года я перестал работать по «скедам» MS и ЕМЕ — мне стало просто неинтересно. Многие же, наоборот стали работать исключительно по «скедам». Кому что нравится. Ведь нравится многим радиолюбителям работать со слабой аппаратурой внутри области или даже ЕМЕ (за чужой счет). Полная зависимость работы в эфире от Интернета и телефона — тоже не для меня.

С 2004 года я вновь стал активно работать в российских соревнованиях. Опыт, качественная аппаратура и антенны позволили мне не раз побеждать или занимать призовые места. Очень ценны для меня два Кубка России. Самыми интересными для меня были и остаются связи через «Тропо» и «Аврору». Жаль, что в последние годы «Аврора» в средних широтах стала редкостью.

Каждый идет своей дорогой, зависящей от знаний, возможностей и условий. Но все-таки настоящее удовлетворение от занятия нашим любимым делом можно получить только имея хорошую аппаратуру и антенны, к чему нужно постоянно стремиться.

Предлагаем вашему вниманию антенны на диапазоны 144, 432 и 1296 МГц
— они просты, имеют высокие параметры и хорошую повторяемость. Однако подробно описывать конструкцию антенн не имеет смысла, т.к. лишь у одного из десяти радиолюбителей найдутся точно такие же материалы и инструменты для их изготовления. Достаточно описать требования к изготовлению антенн, а радиолюбитель сам подберет под эти требования все необходимое, иначе начнутся бесконечные вопросы: «А что, если….?».

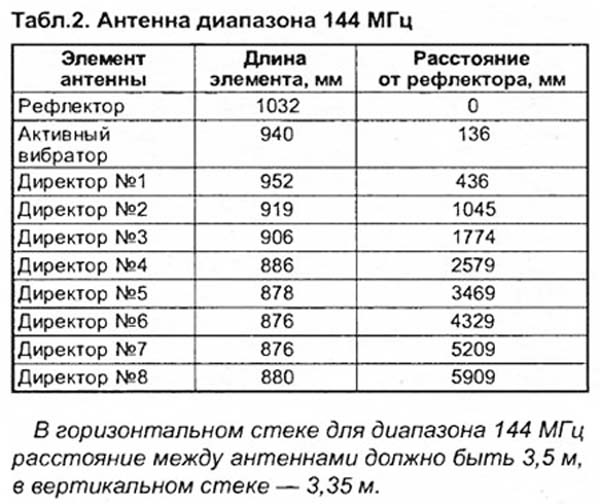

Основные параметры описываемых антенн приведены в табл.1, а все необходимые физические размеры антенн на диапазоны 144, 432 и 1296 МГц приведены соответственно в табл. 2-4.

Программа MM AN А — удобный инструмент для конструктора антенн, но необходима теоретическая подготовка. При расчете моделей их необходимо проверять и корректировать — для достижения наилучшего значения G/T- в других программах, например, в YA354. Многочисленные эксперименты и измерения на профессиональной аппаратуре позволяют сделать вывод, что при выбранных диаметрах элементов расчетные частоты в MMANA соответствуют следующим фактическим частотам: 144,6 МГц — 144,3 МГц, 435,0 МГц — 432,0 МГц, 1307,0 — 1296,0 МГц.

Все элементы антенны диапазона 144 МГц изготовлены из трубок диаметром 6 мм. Активный вибратор — петлевой. Его длина составляет 940 мм, ширина — 73 мм, а общий периметр — 2026 мм.

В антеннах диапазонов 432 МГц и 1296 МГц используются простые «разрезные» активные вибраторы соответственно диаметром 6 и 2,5 мм. Остальные элементы антенны диапазона 432МГц изготовлены из трубок (прутков) диаметром 5 мм, а элементы антенны на 1296 МГц — 2,5 мм. Отклонение по величинам диаметров и длин элементов для антенн диапазона 144МГц не должно превышать ±0,5 мм, 432 МГц — ±0,2 мм, 1296 МГц — ±0,1 мм.

В антенне диапазона 1296 МГц применяется рефлектор, два элемента которого разнесены по вертикали вверх и вниз на 29,5 мм относительно плоскости активного вибратора и директоров.

Элементы крепятся к металлической траверсе на расстоянии не менее 0,6 от диаметра траверсы. Для крепления годятся самодельные или покупные сантехнические «клипсы».

Металлические части крепления элементов к ним (хомутики, скобки, «саморезы») не должны быть массивными, т.е. значительно увеличивающими диаметр самих элементов. На «клипсах» наметьте центр и сделайте канавку для укладки элемента. При применении диэлектрических (деревянных) траверс допустим любой способ крепления элементов (в том числе, сквозь траверсу). Деревянные траверсы после сборки антенны необходимо покрасить белой краской ПФ115.

Рекомендуемый диаметр (сечение) траверс для антенн диапазона 144 МГц — 25-30 мм, 432 МГц — 18-20*мм, 1296 МГц — 10-15 мм. Лучший материал-Д16Тит.п. При применении деревянных траверс таких размеров должно иметь место крепления элементов.

В антеннах на 432 МГц и 1296 МГц активные вибраторы должны располагаться точно в плоскости остальных элементов, иначе появится вертикальный угол излучения. В антенне на 144 МГц активный вибратор должен быть симметричен плоскости вибраторов. Вибраторы желательно изготовить из меди — это позволит припаять к ним коаксиальный кабель по кратчайшему пути, без дополнительных лепестков, винтов, гаек и т.д. Если радиолюбитель умеет паять алюминий, то в антеннах диапазонов 144 и 432 МГц активные вибраторы можно изготовить из алюминия. Место паек следует покрасить краской ПФ115. Размеры активных вибраторов, указанные в таблицах, — это их размеры в готовом виде!

В антеннах диапазонов 144 и 432 МГц для изготовления директоров можно использовать медь, Д16, АД, алюминий, биметалл, а в антеннах на 1296 МГц — провод ПЭВ или алюминиевый (мягкий!) провод от бытовой электропроводки. Избегайте поперечных царапин элементов.

В антеннах диапазонов 144 МГц и 432 МГц способ крепления активных вибраторов не отличается от крепления директоров. Между половинками активных вибраторов антенн диапазонов 144 МГц и 432 МГц зазор составляет около 10 мм при подключении кабеля диаметром не более 11 мм по наружной изоляции. Для улучшения жесткости активного вибратора в месте его разреза можно установить прутик из капролона или от удочки. В антенне диапазона 1296 МГц зазор между половинками активного вибратора должен быть не более 6 мм.
В авторском варианте активный вибратор антенны на 1296 МГц крепится так: половинки вставляются с боков в прямоугольник из пенополиэтилена. Переходная длина центральной жилы кабеля составляет 1 мм, вторая половинка вибратора паяется встык к оплетке кабеля, срезанного под углом 45°.

Рекомендую применять в любых УКВ антеннах переходные кабели. Они позволят точно измерить/подстроить входное сопротивление и являются одновременно симметрирующим устройством типа стакан (чулок). Длина переходного кабеля от конца оплетки у активного вибратора до корпуса запаянного на другом конце кабеля разъема равна 1/2 волны. Почти от конца оплетки у активного вибратора на внешнюю полиэтиленовую изоляцию кабеля надет экран от такого же кабеля длиной четверть волны с учетом укорочения кабеля, т.е. длина натянутой дополнительной оплетки для диапазона 144 МГц составляет 344 мм, 432 МГц — 114 мм, 1296 МГц — 38 мм. Конец оплетки у активного вибратора изолирован от всего, а другой ее конец следует соединить (спаять) с основной оплеткой переходного кабеля. Получившуюся конструкцию следует поместить в термоусадочную трубку или тщательно обмотать изолентой.

На одной траверсе можно разместить антенны двух поляризаций, сдвинув элементы каждой антенны на 50-70 мм друг от друга. Антенны коммутируются с помощью реле, установленного прямо на антенне.

Если антенны на диапазоны 144, 432 и 1296 МГц. будут установлены на одной мачте, а высота мачты — не более 6-8 м от проводящей поверхности, то верхней должна быть антенна диапазона 144 МГц, ниже на 1,5 м — антенна на 432 МГц, ниже на 1 м — 1296 МГц.

При проверке и настройке входного сопротивления достаточно установить антенну вертикально на столе на высоте 1-1,5 м от земли.

В заключение рекомендую перед изготовлением антенн изучить другие источники по этой тематике. В них можно найти подходящие советы и рекомендации, которыми можно воспользоваться, если они не противоречат приведенным в настоящей статье сведениям.

Скачать файл описанных антенн, для программы MMANA, можно
