Антенна волновой канал для цифрового тв dvb t2 своими руками чертежи

Сегодня эфирное телевидение наиболее распространено среди пользователей. Оно работает путем улавливания излучения от вещателя на приемник. В силу ряда факторов антенна может выйти из строя, а установить новую в данный момент не представляется возможным.

В этом случае можно изготовить самодельную антенну для цифрового телевидения, которая будет принимать телевизионный сигнал не хуже заводских устройств. В данной статье будет рассмотрено изготовление разных типов антенн для цифрового ТВ своими руками под конкретные условия, для временного и постоянного использования.

Типы принимающих антенн

Телевизионная антенна — это диполярное устройство, которое может излучать и принимать сигнал в конкретном частотном диапазоне.

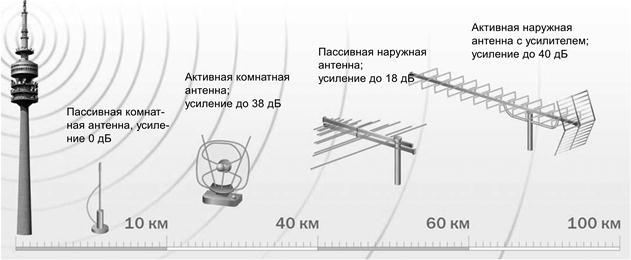

Сегодня для телевидения распространены несколько типов устройств:

1. Метрового диапазона волн (МВ-антенна, VHF)
   . Рассчитаны на прием эфирного аналогового вещания, который происходит в частотном диапазоне 1 — 300 МГц.
2. Дециметрового диапазона волн (ДМВ-антенна, UHF)
   . Они принимают более короткие волны излучения, которые передают сигнал на частотах 0.3 — 3 ГГц.

В UHF-диапазоне сегодня вещает телевидение цифрового стандарта DVB.

При этом частотный диапазон разделен между двумя форматами вещания ЦТВ:

1. Эфирное телевидение (DVB-T2)
   . Работает путем передачи сигнала от вещателя на приемник через наземные ретрансляторы. Излучение сигнала происходит на частотах 314 — 898 МГц.
2. Спутниковое телевидение (DVB-C2)
   . Транслируется на сверхвысоких частотах от 1 ГГц.

Из рассмотренных выше рабочих диапазонов можно сделать вывод, что для простой антенны цифрового телевидения есть предел минимальной и максимальной длины волны, которую она может принять. А значит, перед сборкой антенны своими руками для цифрового телевидения потребуется ее расчет.

Расчет

В зависимости от конструкции самому можно изготовить всеволновую антенну или с работой в конкретном частотном диапазоне. Между ними есть одна принципиальная разница — всеволновые устройства не способны принимать слабый сигнал, особенно заглушенный фоном более сильного излучения. Другие самодельные антенны не охватывают все частоты цифрового вещания.

Чтобы правильно сделать рабочую антенну для цифрового ТВ, к ее расчету нужно подходить ответственно еще по одной причине — на практике невозможно проверить качество приема цифрового сигнала.

Если при низком уровне сигнала аналоговое телевидение работает с помехами, но показывает, то в цифре никакого изображения нет и непонятно, в устройстве проблема или в другом (кабель, слабый сигнал на приеме). В этом случае опытно-конструкторские работы с уже включенной антенной не получатся.

Современные Smart телевизоры и ресиверы отображают уровень регистрируемого на приемнике сигнала, но большинство обычных цифровых устройств данную функцию не поддерживают. Самому сделать даже простую дециметровую антенну без расчета невозможно, если только она не всеволновая.

Правила расчета

Цифровое ТВ вещает с разных мультиплексов на разных частотах, что соответствует разной длине волны. Чтобы принимать качественный сигнал, излучаемая волна должна полностью «лечь» на активную область приемника.

Следовательно, расчет антенны для цифрового телевидения своими руками нужно выполнить по следующей схеме:

1. рассчитать для антенны длину волны DVB-T2
   , излучаемой при вещании каждого мультиплекса;
2. выбрать волну наибольшей длины
   ;
3. вычислить полудлину поперечного сечения волны
   , т.к. она перпендикулярно проецируется на приемник.

Ниже будет рассмотрен порядок расчета активной области для цифровой антенны своими руками, а в качестве примера берется расчет частоты вещания в Москве.

Практический пример

Сегодня в Москве работают три пакета каналов эфирного ЦТВ:

• 1-й мультиплекс (32 ТВК, 546 МГц);

• 2-й мультиплекс (24 ТВК, 498 МГц);

• 3-й мультиплекс (34 ТВК, 578 МГц).


Расчет длины волны выполняется по формуле ƛ = 300/F, где F — частота в мегагерцах (МГц). В результате каждый мультиплекс отправляет волну:

• ƛ1 = 300/546 = 0.55 м;
• ƛ2 = 300/498 = 0.60 м;
• ƛ3 = 300/578 = 0.52 м.

Получается, ретрансляторы второго мультиплекса московского телевидения излучает волну наибольшей длины, которая в дальнейшем и будет использована для расчета.

Важно! Для удобства расчета полученное значение можно округлить, но только в большую сторону!

Осталось дело за малым — рассчитать длину активной области будущего приемника, которая и будет принимать сигнал. Т.к. излучаемая волна имеет синусоидную форму, то ее поперечное сечение составит ½ длины, а полудлина — ¼. Итого получается 0.60/4 = 0.15 м = 15 см для телевидения в цифре.

Совет! В качестве примера показан расчет для всех мультиплексов, но его можно упростить, вычисляя значение только для одного пакета каналов. Наибольшая длина электромагнитной волны всегда будет у излучения более низкой частоты.

Расположение и подключение

Когда произведены теоретические расчеты, осталось спланировать будущую конструкцию для сборки своими руками.

К планировке можно отнести два вопроса:

• расположение
• подключение
  .

Эти факторы взаимосвязаны и конфликтуют между собой:

• Можно изготовить домашнюю или уличную антенну своими руками
  . Последняя может быть простым однонаправленным приемником для телевидения, которому не мешают ослабляющие сигнал преграды (стены дома, иные строения).

  Также уличную цифровую антенну можно установить на крыше, что значительно улучшит качество принимаемого сигнала. Она должна быть направлена на ретранслятор цифрового телевидения.

• Для установки на улице, и тем более на крыше, требуется протяженный кабель
  . Он вызывает естественное рассеивание сигнала (шумность) и чем больше его длина, тем более слабый уровень сигнала доходит до телевизора.

Чтобы сделать антенну для цифрового телевидения своими руками, которая будет эффективно работать, потребуется искать компромисс между этими факторами.

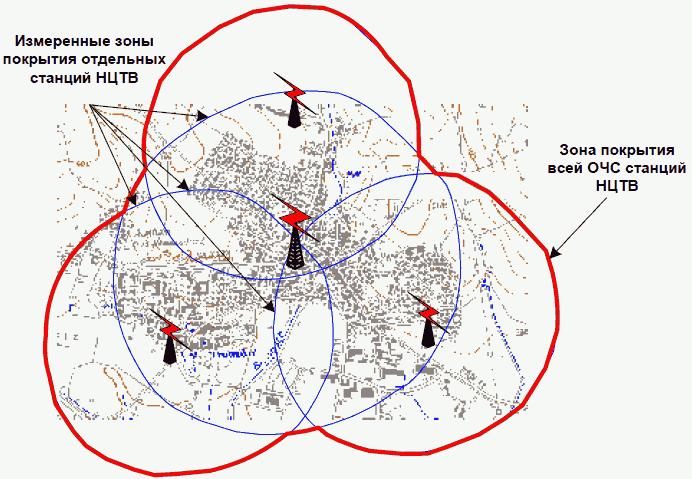

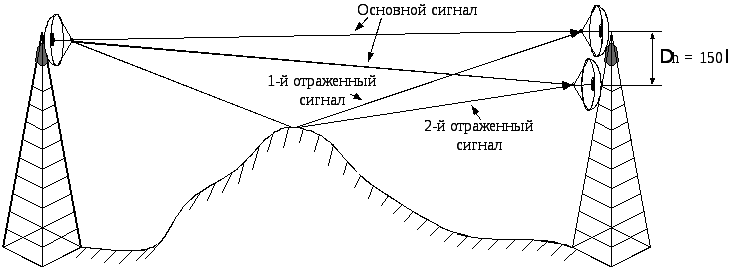

В районе плотной застройки или малонаселенных районах с большим расстоянием от ретранслятора телевидения цифровую антенну придется выносить на улицу. В остальных случаях эффективно работает и комнатный приемник.

Совет! Нет четкого правила по выбору места размещения, каждый случай уникален. Лучший показатель надежной установки — соседние дома. Если наблюдается много уличных устройств для приема телевидения — ее же и изготавливать. В районе сверхплотной застройки нужно глянуть на крыши многоэтажных домов.

Небольшое число приемников еще ни на что не указывает (иногда для большей уверенности жильцы устанавливают их даже в условиях хорошего приема комнатными устройствами). Только если антенн много, и среди них есть коллективные, потребуется установка на крыше.

Изготовление

Когда расчет выполнен и выбран тип будущего приемника для эфирного телевидения, можно приступить к основным работам по сборке. Стоит отметить, что нельзя изготовить антенну цифрового ТВ DVB-T2 своими руками, конструкция которой подойдет на все случаи. Поэтому будут рассмотрены несколько типов самодельных устройств под конкретные задачи.

Из пивных банок

Важное достоинство такой антенны для телевидения- быстрое изготовление из подручных средств. На весь процесс уйдет не более 15 минут. Собрать такую антенну легко, но для эффективной работы потребуется поступление качественного сигнала и отсутствие преград. Она подойдет жителям небольших городов и пригородных районов.

Для сборки потребуются следующие детали и инструменты:

• 2 пивные банки;
• болты и саморезы с отверткой;
• 2 деревянные палки;
• кусок медной проволоки;
• изолента или скотч;
• антенный штекер и кабель.

Для устройства требуется каркас Т-образной формы или в виде креста. Он изготовляется из дерева.

После идет основной процесс изготовления по следующей схеме:

• На середине донышек банок сделать отверстие под болты
  . Можно использовать ножницы или саморез.
• Снять с кабеля изоляционное покрытие на длину в три банки + 20 см
  . внешний контур не трогается.
• Расположить банки параллельно горлышками друг к другу и через одно отверстие протянуть кабель до другого
  . На конце его нужно закрепить саморезом или болтом.
• Выходящий с отверстия кабель и его оголенную область между банками закрепить проволокой
  . Место соединения обязательно, иначе будет сильная шумность в кабеле и изображение на экран не поступит.
• Банки зафиксировать
  одним мотком скотча или изоленты к горизонтальной планке каркаса.
• Присоединить штекер к кабелю
  .

Внимание! С кабелем на изгибах нужно работать аккуратно! Только сплошной внешний контур эффективно подавляет в нем шумность и при его повреждении транспортируемый сигнал сильно ослабится. Не нужно стараться «экономить» оголенную часть кабеля, для этого есть запас в 20 см.

Эфирная антенна из пивных банок уже собрана, осталось определить оптимальное расстояние между банками. Для этого нужно подключить штекер к антенне и двигать банки по планке (приближая и отдаляя их друг от друга) пока не будет пойман хороший сигнал. В большинстве случаев достаточно 6 — 7 см.

Когда будет найдено оптимальное расположение банок, их нужно прочно закрепить к контуру.

Для использования на улице рекомендуется обтянуть самодельную конструкцию для телевидения полиэтиленом или изготовить специальную рамку из пластика. В качестве крепежа лучше использовать крючок и повесить конструкцию. Если на выходе с отверстия остался оголенный кабель значительной длины, его нужно обмотать изолентой, оставив не более 2 см.

В виде восьмерки

Для цифрового ТВ популярна самодельная антенна «восьмерка», которую еще называют биквадратом или антенной Харченко. Внешне ее активная область представлена двойным ромбовидным квадратом. Такая самодельная конструкция успешно работает практически в любых условиях, за исключением сверхплотной застройки, т.к. не способна принимать отраженный сигнал.

Для «восьмерки» потребуется расчет по длине волны и каждая сторона квадрата должна соответствовать полудлине сечения волны, следовательно, его периметр равен длине самой волны. Для московского ЦТВ сторона и периметр будут составлять 15 и 60 см соответственно.

Материалом для изготовления антенны может быть медная 2-3 мм или алюминиевая проволока 5 — 6 мм. В общей сложности нужно изготовить два квадрата. От концов проволок нужно отрезать 2 см и соединить их между собой таким образом, чтобы в итоге получилась единая конструкция из двух квадратов с общим углом.

Важно! Соединенные пары концов проволок должны быть изолированы между собой, в противном случае устройство будет только излучателем сигнала!

В качестве каркаса можно использовать балку. Приемник можно сразу закрепить без предварительного фиксирования, т.к. антенна изготовляется по расчету и практический эксперимент с сигналом не потребуется. Кабель необходимо припаять посередине к одной из точек соединения концов проволок.

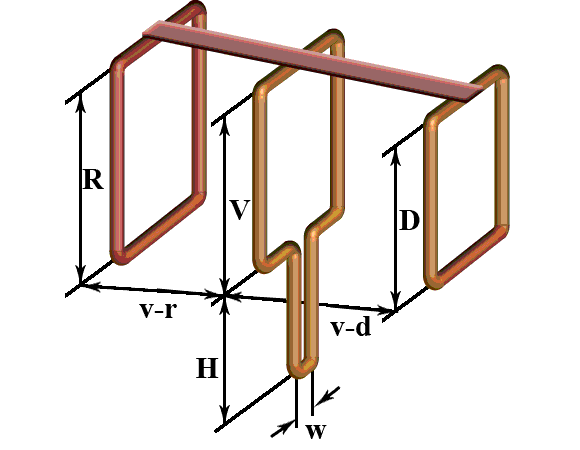

Двойной-тройной квадрат

Антенна изготовляется с таким же расчетом, как и биквадратное устройство. Общая конструкция представлена несколькими квадратами одинаковых параметров, расположенными один за другим. В отличие от «восьмерки», она не способна принимать хороший сигнал от сильно удаленного ретранслятора телевидения.

Назначение двойного или тройного квадрата — принять сигнал в условиях сильного фона излучения. В районе сверхплотной застройки часто бывает, что вышка ЦТВ рядом, но кроме нее есть и другие станции разных частот, на фоне излучения которых дециметровая волна остается «в тени».

Двойной-тройной — это самодельная антенна для цифрового телевидения для приема волны конкретной длины, а многоуровневая конструкция антенны действует как усилитель.

Квадраты можно установить на любом бруске, а в качестве штатива (ножек) для вертикального крепежа можно использовать токопроводящий элемент большой толщины.

Важно! Квадраты между собой можно соединить только отходящими токопроводящими элементами, т.е. не на участке активной области. Если такая возможность не представляется, можно оголить кабель на большую длину и припаять его к нижнему углу каждого квадрата, после чего выполнить крепеж конструкции к бруску.

После сборки нескольких квадратов, их нужно зафиксировать и поэкспериментировать с расстоянием между собой, пока не будет пойман хороший сигнал, после чего закрепить.

Из картонной коробки

Если быть точнее, коробка служит исходным материалом для антенны цифрового телевидения своими руками. Из нее нужно вырезать два плоских прямоугольника 25х30 см.

Помимо нее потребуются следующие материалы и инструменты:

• пищевая или бытовая фольгированная бумага;

• клей
  (любой, можно использовать канцелярский);
• медная проволока
  ;
• пара болтов с гайками
  ;
• отвертка и скальпер
  (или бритвенное лезвие);
• телевизионный кабель со штекером.


Первым делом нужно вырезать из фольги два квадрата с периметром, аналогичным у картонных заготовок. Следом плотно приклеить их к картону. Остаточный материал клея удалить с фольги.

Важно! Нужно набраться терпения и аккуратно наложить фольгу на картон. Зазоры и выступы должны быть исключены, в противном случае хорошее качество принимаемого сигнала не гарантируется!

Готовые фольгированные квадраты и будут служить активной принимающей сигнал областью, нужно только подключить кабель. Для этого с помощью лезвия или скальпера, на углах смежных сторон квадратов, аккуратно вырезаются отверстия под болты.

Конструкция готова, но опять требуется определить оптимальное расстояние между квадратами. Для этого нужно подсоединить кабель к телевизору и раздвигать квадраты так, чтобы смежные стороны оставались параллельными.

После нахождения нужной дистанции закрепить квадраты к каркасу. В качестве крепежной области можно использовать смежные углы, которые противоположны месту контактов. Антенна, сделанная своими руками готова к использованию.

Бабочка

По конструкции она представляет ряд вертикально расположенных усиков и внешне напоминает польские (штыревые) заводские антенны цифрового телевидения. Разница лишь в отсутствии фазированной решетки, вместо которой будет использован каркас.

Для ее изготовления потребуются следующие материалы:

• деревянная палка
  ;
• транспортир и линейка
  ;
• алюминиевая проволока 5-6 мм
  (3 метра);
• 16 болтов с гайками или паяльник;

• саморезы или дрель;

• кусачки
  .

Все польские антенны цифрового телевидения — уличные, следовательно, данная конструкция также будет использоваться только для наружной установки. Усики большой длины будут уязвимы против сильного метра, поэтому медную проволоку 2-3 мм использовать не получится и практичнее только более толстый алюминиевый аналог.

Для справки: программы ЦТВ работают с 21 ТВК (физического канала телевидения), которому соответствует частота 314 МГц. Длина волны составит 300/474 = 0.633 м ~ 64 см. Это максимальное значение, излучаемое ретрансляторами РТРС. Следовательно, длина активной область будет 16 см, а для всех «усиков» потребуется 256 см. поэтому проволоки 3 метра хватит.
Палка будет служить в качестве каркаса, ее длина должна быть не менее 60 см. на нем нужно сделать разметку под «усики» следующим способом:

• отметить 4 точки
  на одинаковом друг от друга расстоянии 18 — 20 см;
• от каждой точки провести перпендикулярные к каркасу линии,
  но параллельные друг к другу;
• от прямых линий отмерить 4 смежных угла 30°
  (по два слева и справа) и поставить точки;
• провести линии от центральных до отмеченных точек под углом.


В итоге должна получиться такая же разметка, как показывает схема антенны на рисунке ниже. Линии под углом будут служить указателем для размещения «усиков».

Для московского региона полудлина поперечного сечения волны составляет 15 см.

Исходя из этого значения, будет рассмотрено два способа изготовления своими руками антенны в виде бабочки.

С помощью паяльника

При его использовании процесс значительно сокращается. К деревянной палке необходимо параллельно закрепить изделие из металла. Это могут быть 4 куска из стали (которые потом нужно соединить) или проволока. Токопроводящий элемент не должен закрывать деревянный каркас, чтобы была видна разметка.

Центральные точки на разметке — это места спайки усиков, а линии под углом — места их размещения. Нужно кусачками отрезать от проволоки 16 кусков для усиков самодельной антенны цифрового ТВ размером 15 см, и к каждой точке спаять по 4 «усика. Для надежности каждую группу усиков лучше обмотать изолентой.

С помощью болтов

Здесь не требуется к дереву дополнение из металла, и общая конструкция будет намного легче. Сама палка должна быть шириной 4 см и толщиной от 2 см.

Для начала нужно сделать «ямочки» под усики с помощью дрели или самореза, толщина которого будет как у них. Выполняются они с боковой части палки вглубь по направлению линии под углом на разметке. Затем требуется сделать сквозные отверстия, которые пройдут ямочки по касательной. Каркас готов.

В данном случае из проволоки отрезаются куски с запасом — по 17 см. готовые усики вставляются в ямочки на 2 см вглубь, после чего плотно фиксируются с помощью болта и гайки. По завершению обвить усики тонкой проволокой и соединить между собой.

В результате получается более надежная и практичная конструкция по сравнению с пайкой, но на ее сборку уйдет намного больше времени.

Из коаксиального кабеля

Иногда бывает ситуация, что антенна выходит в самый неожиданный момент и в ближайшее время начнется футбольный матч или важная премьера. В городе для сборки самодельного приемника легко найти инструменты, в крайнем случае, можно купить или попросить у соседа.

Когда же цифровая антенна ломается на даче или у бабушки в деревне, под рукой может не оказаться даже обычной отвертки, а про паяльник можно забыть. И в этой ситуации выручается довольно примитивная антенна из кабеля для цифрового ТВ со сборкой за 5 минут. Это самое простое приемное устройство, собираемое своими руками.

В качестве активной области используется сам телевизионный кабель, который спокойно принимает аналоговое и цифровое ТВ. Народное название такой антенны «Петля».

Сборка выполняется следующим путем:

• кабель отсоединяется от неисправного устройства приема цифрового телевидения;

• конец антенного провода зачищается от изоляции;

• отмеряется 40 см и на отрезке аккуратно снимается изоляция на 2 см
  (важно не повредить внешний контур);
• оголенная область и зачищенный от изоляции отрезок параллельно прикладываются друг к другу и прочно соединяются проволокой.


В результате получится круг из кабеля диаметром немногим более 15 см, который и будет служить приемником. Теперь посередине (с противоположной стороны от точки соединения) нужно отмерить 4 см и снять изоляцию. Устройство своими руками для цифрового телевидения из коаксиального кабеля готово.

У такого приемника будет высокая шумности из-за открытого конца кабеля, поэтому он не подойдет для постоянного использования. Программы аналогового телевидения всегда показывают с помехами, но качество изображения удовлетворительное.

Хлеба и зрелищ – так произнёс римский поэт — сатирик Ювенал и в чем то, был абсолютно прав. Современное общество, и в частности нынешний человек, уже никак не может обойтись без пафосных картинок, шокирующих видеосюжетов, захватывающих кинофильмов, комедийных сценок. Одна из таких «стихий», способных обеспечить нам доступ в мир зрелищ — это телевидение. Но и тут мало иметь телевизор, надо чтобы у него была еще и антенна. Ведь без расцветай антенны, радиоволны также трудно поймать, как рыбу на крючок без привады. Для чего нужна антенна, говорить не то что прозаично, тем более, что мы об этом утилитарны уже упомянули, а более неуважительно к нашему читателю. Так что, пропуская описание мишени назначения антенны, приступим к описанию ее создания. Именно о том, как сделать антенну своими руками, мы и хотели рассказать в данной статье.

Далее будет приведен одинешенек из самых простых и что немаловажно, доступных способов позволяющих сделать комнатную антенну для вашего телевизора. Делается она утилитарны из ничего, вернее – 2 пивных банки, саморезы, плечики для платья, провод и штекер.

Антенна для телевизора своими руками из пивных банок

Итак, нам понядобяться чету банок из под пива, паяльник, телевизионный кабель, припой и кое-что еще. Об этом по ходу нашего повествования.

Тут на до знать в какой последовательности и что делать, чтобы получить столь желаемую телевизионную антенну. Если говорить о требованиях к материалам, используемых для изготовления антенны, то прежде итого, купите хороший телевизионный кабель. Хороший телевизионный кабель подразумевает сопротивление 75 ом на метр, крепкую центральную жилу и плотное сплошное двойное экранирование. Сколько приобрести кабеля зависит от места размещения антенны, но знайте, чем длиннее кабель, тем больше «полезного» сигнала будет гасится в нем. (правило четко работает для МВ валов). Для ДМВ оно также действует, но не столь критично.

Итак, делаем разделку под штекер и устанавливаем его на провод.

Штекера сейчас такие, что даже не спрашивают пайки, поэтому все будет зависеть от точности ваших резов и размеров (диаметра) кабеля. На фото не весьма удачный вариант установки штекера на кабель идущий до антенны, постарайтесь сделать получше. В принципе, немало подробно об установке штекера на телевизионный кабель можно узнать из статьи «Как ввести штекер на кабель для подключения к телевизору».

Далее, начнем работать со вторым крышкой телевизионного кабеля. Здесь необходимо 2 проводника кабеля вывести одинешенек с самого краю, а второй примерно через 10-15 см. Первый проводник почитается сердцевина, второй экранирование. Здесь также будет нужна аккуратность, чтобы не прорезать излишние слои изоляции и проводники. В итоге, от качества каждой и суммарно всех трудов, будет зависеть эффективность антенны и четкость приема телевизионных каналов – помните об этом. На фото ниже видать, как отведен первый и второй проводник от кабеля. Верхняя изоляция сброшена на расстояние 10-15 см от края кабеля.

Теперь о пивных банках. Мы не знаем какое пиво вам по карману и по душе, но банки необходимы больше. Повторимся, не много, а большие. 0,75 хорошо, а литровые еще лучше. Что-либо насчет вящих 5 л бочонков из пива сказать сложно. Это уже пожалуй выйдет за «рамки» комнатной антенны. После употребления пива, баночки промойте в воде и просушите, чтобы от них не измерил аромат хмельного напитка. Такой запах радиоволны волны не притянет, а мух наверняка.
Сейчас берем кабель, который мы подготовили ранее. Маленькими саморезами прикручиваем одинешенек проводник к торцу первой банки, другой к торцу второй. Для улучшения контакта между корпусом банки и саморезом воспользуйтесь припоем. Залейте все вероятные зазоры, чтобы улучшить контакт.

Теперь наша антенна почти готова, не хватает каркаса для того, чтобы базировать банки между собой и за что закрепить антенну, к чему-либо. В нашем случае каркасом выступили плечики для платья. Для этого есть все критерии «ЗА». Низкая цена, доступность, должная жесткость и размеры. Да, еще и крючок, чтобы все разом повесить на выбранное место.
Итак, банки располагаем на одной ровный, так чтобы они были симметричны относительно центра. Немного «поиграйтесь» с дистанцией между ними, так как от этого будет зависеть качество приема сигнала. Закрепить банки можно скотчем или изолентой. Образцовое расстояние для банок на антенне составляет порядка 75 мм.

В итоге, получаем не лукавую, но функциональную вещь – комнатную телевизионную антенну из пивных банок. Разумеется, такая антенна способна работать только в зоне уверенного зачисления телевизионного сигнала. Это не антенна для приема сигнала за 20 км от города, это итого лишь то, что незначительно сделает прием более уверенным, но не идеальным.
Профессионалы, пожалуй, уже ехидно хохочут над этой статьей и антенной, ведь по факту для телевизионной антенны требуется суровый и точный расчет ее элементов, в зависимости от принимаемый длины волны. В этом они безотносительно правы. Но этот расчет не всегда доступен обычному обывателю, что и сподвигает его на подобные авантюры по изготовлению антенн, как в частности для антенны приведенной тут, из пивных банок.
Далее, мы рассмотрим уже более серьезный вариант. Прежде итого, его большой плюс в том, что здесь будет рассказано о том, как сделать антенну по всем правилам, с учетом физиологических особенностей распространеия радиоволн.

Радиоволны принимаемые антенной для телевизора

Раз уж мы забрались так вдали, то необходимо хотя бы сказать об азах, ведь как же иначе!? Радиоволны телевизионных каналов аналогового сигнала распространяются в диапазоне метровых (МВ) и дециметровых валов (ДМВ).
По сути это одно и тоже, разве что МВ и ДМВ волны распространяются с разной частотой радиоволны. Метровые валы это с 1 по 21 канал, а ДМВ с 21 по 40 канал. Здесь важно отметить, что в подневольности от длины волны необходимо будет применять соответствующую антенну для МВ или ДМВ валов. Также необходимо сказать, что антенны бывают как комнатные, так и для улицы. Рассмотрим тот и иной вариант.

Комнатные антенны для телевизора свомими руками (МВ и ДМВ)

Комнатная антенна МВ

Усилие магнитных волн в помещении гораздо меньше, чем снаружи. Поэтому комнатные антенны есть смысл применять лишь в непосредственной близости от телецентра. Так простейшую комнатную антенну можно сделать из электрического провода, либо любого иного изолированного проводника. По центру антенны устанавливается изолятор. К нему посредством крепежа (болт — гайка) крепиться два провожатого. Концы проводников растянуты таким образом, чтобы они были ровные, словно струны или стержни.

Общая длина проводников, двух рамен антенны, берется согласно длине волны и принимаемому каналу. Эти эти можно взять из таблицы.

Если подобрать длину провожатых антенны, согласно просматриваемому телевизионному каналу, то это будет куда эффективнее, нежели пивные банки.
Дальше мы приведем еще один вариант комнатной антенны для телевизора, которую вы можете сделать своими руками. Это ДМВ антенна. Не смотр на то, что ДМВ каналы практически не используются, все же вещание еще порой где-то, да ведется. А значит, эту темы мы также не можем обогнуть стороной. Вот пример ДМВ антенны.

Комнатная антенна ДМВ

Применяемый монтажный провод, упомянутый как КПТА-1, служит для повышения помехоустойчивости антенны. Для этого, как вы видаете, на расстоянии 140 мм от края кабеля зачищена изоляция до экрана и припаян этот монтажный провод – петля. Можно применить иной провод сечением 0,35 мм.
Частота принимаемых радиоволн этой антенны будет от 470 до 630 МГц, то есть ДМВ волны.
Все элементы антенны смонтированы на стойке, которая является диэлектриком.

Уличные антенны для телевизора своими руками (МВ)

Антенна — полуволновый линейный вибратор

Эта уличная антенна предназначена для зачисления телевизионных волн вблизи города 20-30 км. Фактически это аналог простейшей комнатной антенны, про какую мы уже рассказывали чуть ранее, разве что она адаптирована для улицы.
Итак, как мы уже постигли, антенна должна иметь определенные размеры, которые повлият на зачисление телевизионных радиоволн. Размеры будут зависеть от того, какой из каналов вы собираетсь глядеть. Все размеры для антенны можно посмотреть в таблице.

Рис. 1. Антенна — полуволновой линейный вибратор (Воображает собой простейшую телевизионную антенну)

Входное сопротивление линейного вибратора (антенны) равновелико 73 Ом. Полоса пропускания линейного вибратора зависит от наружного диаметра его трубок и растет с увеличением заключительного.
Выбирать D больше 30 мм не следует, так как при его дальнейшем увеличении качество изображения приметно не улучшается, а вес и габариты антенны увеличиваются.
В табл. 1 приведены размеры элементов линейного вибратора. Зазор А между торцами трубок равновелик 50-70 мм.

Антенна подключается к телевизору с несимметричным 75-омным входом при помощи коаксиального кабеля (РК-75-4-15, РК-75-9-12 и т. д.) Кабель связывают с антенной через специальное симметрирующее устройство (см.рис. 2).

Необходимые размеры элементов согласующих конструкций выбирают согласно табл. 2.

Антенну изготавливают из стальных, алюминиевых или латунных трубок и металлических полосок. Для крепления трубок антенны к металлической или деревянной мачте применяют фарфоровые изоляторы, текстолит.
Антенну — полуволновый вибратор применяют в условиях ближнего зачисления, об этом м уже говорили. (20-30 км). Этот вариант антенны, конечно, немало трудоемкий, чем комнатная антенна, но эффективность ее будет значительно выше. Для зачисления телевезионных передач вдали от города, вернее от передатчика, применяют антенну «волновой канал».

Антенна «волновой канал» МВ и ДМВ своими руками расчет и схема

На больших расстояниях от передатчика, то есть телецентра, это распорядка 40-90 км, используются антенны типа «волновой канал». У таких антенн весьма хороший коэффициент усиления, но при этом требуется строгая направленность. Если же использовать такую антенну в заселенных пунктах, то это позволит снизить помехи от смежных источников, тем самым улучшить картинку изображения.
Антенная «волновой канал» по своей структуре заключается из активного петлевого и линейного вибратора. О линейном вибратора мы рассказывали в предыдущих абзацах. Размер антенны подбирают исходя из соображения усиления сигнала, чем дальней, тем более сложная будет антенна. Также количество директоров способно улучшить принимающие свойства антенны, за счет изменения ее чувствительности к направления на передатчик.
однако большое увеличение числа директоров ведет к уменьшению полосы пропускания. Тут надо найти «золотую середину». Так на каналах МВ диапазона применяют 3, 5 и 7 элементные антенны.

Геометрические размеры таких антенн образа «волновой канал» приведены в таблице. При этом для 1-5 канала используются в конструкции трубки размером 18 мм, а для 6-12 канала 12 мм.

А вот для ДМВ валов применяется 16 элементная антенна. Диаметр трубок 6-10 мм, а для стрелы 14-16 мм.

Для нее размеры повергнуты также в таблице.

После того как антенна готова, необходимо будет простереть телевизионный, антенный кабель от нее до телевизора. Об этом в статье «Подключение телевизора к антенному кабелю сквозь штекер».

Человечество живет в цифровую эпоху. Телевидение переходит на цифровую передачу сигналов. Особенность цифрового вещания в том, что оно ведется в дециметровом диапазоне.

У передающих станций небольшая мощность передаваемого закодированного сигнала. Поэтому для приема сигнала и показа изображения в телевизорах, которые удалены от станции, требуется принимающая цифровая антенна. Если вы не знаете, как сделать антенну для ТВ, то ответ прост: своими руками её можно собрать из подручных материалов буквально за один час.

Типы принимающих антенн

Для уверенного приема сигнала с телевышки существует много различных телевизионных антенн. Они различаются по форме и диапазону принимающих частот.

Антенны можно разбить на несколько основных типов:

В настоящее время подавляющее большинство телевизионных сигналов передается способом цифрового кодирования. Вещание ведется в дециметровом диапазоне
. Формат такой передачи называется DVB — T2.

Теоретически этот сигнал можно принять на некоторые старые универсальные антенны, чем и воспользовались маркетологи, назвав их DVB — T. Для того, чтобы отличать новые узкопрофильные дециметровые антенны от старых классических, и была добавлена цифра «2» в конце аббревиатуры.

Основы цифрового телевидения

Телевизионные передатчики передают цифровой сигнал на сравнительно небольшие расстояния. Дальность передачи не превышает шестидесяти километров и ограничена зоной прямой видимости излучателя с телевышки.

Для этих расстояний хватает сигнала небольшой мощности. Но конструкция принимающих сигнал антенн должна отвечать некоторым требованиям:

Цифровой сигнал имеет свою уникальную особенность. Его либо можно поймать, либо нет. У него нет среднего положения.

Если цифровой сигнал на полтора децибела выше шумов, то его прием всегда качественный. Исчезнуть сигнал может при поврежденном кабеле или искажении фазы на передаваемом участке. В этом случае, даже если сигнал сильный, изображение распадается на мелкие квадратики.

Для того, чтобы словить дециметровое вещание, требуется соответствующая антенна. Согласно теории, подойдет любая антенна, но на практике есть нюансы.

Существуют несколько типов антенн для приема DMV
, которые предлагают производители:

Совсем несложно изготовить антенну своими руками для цифрового ТВ.

Сборка антенн в домашних условиях

ормы изгибов должны быть максимально гладкими. Основные фазовые искажения
появляются из-за провалов и выбросов резкого характера.

Самодельные цифровые антенны получаются частотонезависимые. Они имеют не самые лучшие характеристики, но просты в сборке и отнимают на конструирование мало времени и средств. Подходят для работы в незагрязненном шумами эфире при небольшом расстоянии до ретранслятора.

Прием сигнала на пивные банки

Из обычных пивных банок можно сконструировать простую всеволновую антенну. Конечно, она уступает промышленным образцам и не всегда способна обеспечить устойчивый сигнал, но своё предназначение выполняет неплохо. Это устройство принимает как минимум пятнадцать каналов как минимум.

Чтобы собрать эту конструкцию, понадобятся:

После промывки и просушки металлических банок, DVB — T2 можно начать собирать антенну.

Аккуратно, чтобы не деформировать, прокалывается по отверстию в верхних частях обеих банок. Для этой процедуры подойдет отвертка. С ее же помощью в подготовленные дырки вкручиваются саморезы.

Затем берется один конец кабеля
РК75 и на расстоянии десять-двенадцать сантиметров при помощи ножа зачищается от верхней оболочки. При этом медная оплетка не должна быть повреждена. Оплетка скручивается в косичку. Алюминиевый экран удаляется.

Затем срезается на шесть-семь сантиметров полиэтиленовая оболочка и оголяется центральный сердечник.

Полученные в результате косичка и центральная жила прикручиваются к саморезам. Если есть паяльник и навыки владения им, то лучше всего припаять части провода к банкам.

Банки последовательно, при помощи скотча, закрепляются вдоль фанерной доски или другого основания, какое есть под рукой. Расстояние между банками должно составлять семь с половиной сантиметров.

В завершение работы ко второму концу кабеля присоединяется штекер.

Для этого конец кабеля зачищается и центральная жила пропускается сквозь отверстие одной из половинок штекера. Оплетка кабеля присоединяется к корпусу штекера. Одна половинка накручивается на другую и в итоге получаем штекер, готовый к работе
.

Остается подключить его к антенному входу телевизора и разместить антенну в правильном месте, где качество принимаемого сигнала будет хорошим.

В том случае, если созданная конструкция размещена вне помещения под открытым небом, надо защитить устройство от влаги и сырости. Для этих целей можно использовать пластиковые бутылки, в которых отрезаются дно и горлышки. Внутри них и размещаются металлические детали антенны.

Полученную модель легко «настроить», поворачивая её в пространстве и просто перемещаясь по квартире, балкону или дачному участку.

Антенна зигзагообразная Харченко

Придумал эту зигзагообразную широкополосную конструкцию инженер К. П. Харченко в 1961 году. Для приема цифрового сигнала она прекрасно подошла и получила широкое заслуженное признание. В народе её прозвали «восьмеркой» и выглядит полная сборка как два ромба, расположенные один над другим.

При изготовлении восьмёрки понадобятся:

• Проволока из меди с диаметром 3−5 миллиметров.
• Коаксиальный антенный кабель длиной 3−5 метров и сопротивлением 75 Ом.
• Паяльник с припоем.
• Скотч или изолента.
• Штекер.
• Болты для сборки.
• Основание: лист фанеры или пластика.

На первом этапе собираем антенную рамку. Берем проволоку длиной 109 сантиметров и сгибаем в виде рамки. Рамка имеет форму двух последовательных ромбов со сторонами, равными тринадцать с половиной сантиметров. Останется один сантиметр. С него делается петелька, которая скрепляет проволоку. Концы рамки припаивают друг к другу и она таким образом превращается в замкнутый контур.

После этого коаксиальный кабель зачищается. Экран кабеля сворачивается в тугой стержень и припаивается к проволоке рамки в месте где ромбы сходятся. Центральный стержень кабеля тоже припаивается в центральной части рамки. Сердечник и оплетка не должны касаться друг друга.

Второй конец кабеля присоединяется к штекеру. Предварительно штекер в местах пайки протирается спиртом и обрабатывается наждачной бумагой. Моножила припаивается к центральному выходу штекера, а скрученная оплетка — к боковому.

Если рамка будет эксплуатироваться под открытым небом, то будущее фанерное основание можно покрасить или залакировать. Места пайки можно замотать скотчем или изолентой. Но это не самый лучший вариант, поскольку липкая лента может со временем размотаться. Если перед пайкой на проволоку надеть пластиковые трубки подходящего диаметра, то по окончании работы трубки натягиваются на спаянные места и надежно защищают рамку. После чего рамка устанавливается на подготовленную основу.

Цифровая антенна своими руками собрана и готова к эксплуатации.

При желании можно собрать антенну, настроенную на определенную длину волны. Для этого надо сделать расчет длины квадрата. Это несложно: длина волны нужного сигнала делится на четыре. В итоге получается нужное значение длины ромба рамки.

Самая простая антенна из кабеля

Для нее нужен один телевизионный кабель с сопротивлением 75 Ом. Необходимая длина кабеля рассчитывается, исходя из нужной частоты цифрового вещания. Её значение в мегагерцах делится на 7500 с округлением полученной суммы.

Полученное значение и есть искомая длина кабеля
.

После этого один конец кабеля очищается от внешней изоляции и вставляется в антенный разъём телевизора. От двух сантиметров после разъёма на кабеле делается отметка.

Именно от этой отметки отсчитывается необходимая длина кабеля. Плоскогубцами отщипывается лишняя часть.

После этого надо вернуться к отметке на кабеле. В этом месте оставляется только стержень с изоляцией, а внешняя оплетка снимается. Очищенная часть загибается под углом в девяносто градусов.

Все готово. Телевизор можно настраивать с новой антенной.

Техника безопасности при монтаже

Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:

• Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
• Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
• Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.

После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.

Добрый день, дорогие читатели. Долго не писал на блог, сказались майские праздники, много работы. Но сумел сделать одну поделку, очень простую и полезную — антенна для цифрового тв своими руками. Заодно и расскажу Вам, все достаточно просто.

Конечно случаи бывают разные, но прежде чем делать эту антенну, подумайте: а нужно Вам это или нет. Вот я к чему иду: в наше время цифровую антенну проще купить, чем делать. Если хотите просто смотреть цифровое тв дома, постоянно и желательно без сбоев, или вышка далеко от Вашего дома, то лучше посоветоваться и купить хорошую антенну в магазине.

Нужно понимать, что если Вы впервые делаете антенну, у Вас мало опыта в электронике, а может и вообще нет, то никто не будет отвечать за то что антенна либо вообще работать не будет, либо перестанет работать и так далее.

Лично я, мало понимаю в электронике, но то, что делаю, проверяю на практике и пытаюсь максимально вникнуть. Представленные ниже образцы антенн достаточно простые, легкие в изготовлении.

Конечно если нужна антенна на дачу, где вы редко бываете, то самодельная антенна для цифрового тв своими руками прекрасно подойдет. Я не буду грузить расчетами и различного рода терминами, просто покажу и расскажу, а Вы выбирайте и пробуйте.

Пишите комментарии после статьи, оставляйте свое мнение и, если есть ошибки, расскажите о них всем.

Начну я с этой антенны, так как впервые ее сделал сам. Она мне показалась не сложно и в то же время достаточно мощная. На других сайтах было сказано, что она домашняя. Но делал я ее для тещи, в деревню, где от вышки транслятора до антенны получилось примерно 80 км.

Антенна по типу бабочка

Вот уже как более двух лет теща пользуется и практически нет никаких проблем. Такая антенна ни чем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы.

Но и делается такая антенна для цифрового тв своими руками, при наличии всего необходимого, быстро и просто.

Нам понадобится:

• дощечка или фанера размером не менее 550х70х5 мм;
• провод медный с центральной жилой Ø 4 мм (можно и 6 мм) — 4 м;
• саморезы со шляпками (или отдельно купить шайбочки);
• кабель коаксиальный телевизионный;
• антенный F-штекер;
• отвертка или шуруповерт;
• нож или скальпель; паяльник;
• припой;
• флюс-паста;
• линейка или рулетка;
• кусачки;
• карандаш.

Находим дощечку по размеру, примерно и размечаем как на рисунке.

разметка дощечки

Тут все указано в дюймах, переводим. 1 дюйм равен 2,5 см, все просто.

Нарезаем 8 проводов длиной по 37,5 см. Середину каждого провода зачищаем на 2 см.

Сгибаем каждый провод буквой V, чтобы расстояние между проводками (ее концами) равнялось 7,5 см.

Отрезаем 2 провода длиной 42 см. Зачищаем эти 2 провода в местах крепления к дощечке или фанере.

Шаг 5.

Потом из той же проволоки я вырезал еще два кусочка, чтобы вывести провода от центра на заднюю стенку дощечки. Тут размеры смотрите сами, а можно и вообще не делать их, а провод крепить на передней стенке.

Собираем все проволочки с помощью саморезов, как показано на рисунке в начале статьи.

Теперь паяльником поработаем. Данный штекер нам нужен только для правильного сопротивления, чтобы оно на выходе было 75 Ом.

Для этого открываем крышку и делаем как на картинке ниже. Саму крышечку я прикрутил к антенне.

Потом крепим все в удобном месте и после саму антенну. Пробуем и пользуемся.

Вот так у меня получилось

У меня такая антенна служит уже более 2 лет. Единственно но, что иногда гнуться сами усики, как буд-то ветром сильным загибает или птички тяжелые садятся. Но все поправимо, снял поправил и дальше пользуемся.

К стати, пробовал я и без этого штекера, чтобы не мучиться, все работает, только чуть хуже.

Антенна из проволоки с усилителем.

Вот еще одна антенна для цифрового тв своими руками, отлично подойдет для дачи или деревни. Делаем все из медной проволоки, а усилитель можно взять любой от старой антенны или купить в магазине.

Что нам понадобится:

• Два куска проволоки по 180 см;
• Усилитель (старый подойдет);
• Кусок пластины металлической или деревянной 15 см*15 см;
• Дрель или шуруповерт, можно и сварочный аппарат;
• Маленькие болтики с гайками;
• Молоток;
• Телевизионный кабель подходящей длины.

Сначала куски проволоки сгибаем ромбом со сторонами 45 см. Это оптимальная длина. Но если делать расчеты под конкретные частоты, то длина другая будет, но это для продвинутых.

Теперь сразу на пластине просверливаем дырки в местах крепления ромбов, расплющиваем концы, которые сразу крепим на усилителе. Если пластина металлическая, то сварочником прихватываем уловители к ней и все.

Все скручиваем и провода телевизионно кабеля прикручиваем к усилителю.

Теперь крепим антенну на мачту и направляем в сторону вышки. Пользуемся.

Обращаю Ваше внимание на то, что вся антенна покрашена краской. Это позволит избежать коррозии и антенна для цифрового тв своими руками дольше прослужит.

Пивные банки Вам в помощь.

Такая антенна хорошо ловит много различных каналов. Лучше конечно использовать ее в помещении и там, где вышка ретранслятор не далеко.

Нам понадобится:

• 2 жестяные банки объемом 750 или 1000 мл;
• Кабель коаксиальный телевизионный (РК75);
• Штекер антенный;
• Изолента или скотч;
• Саморезы по металлу;
• Труба полипропиленовая или деревянная палка для крепления к ней банок;
• Отвертка;
• Кусачки;
• Надфиль;
• Линейка.

С помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась.

Вкрутить в эти отверстия саморезы с помощью отвертки.

Шаг 2.

Зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем; прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента).

К трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см).

На второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.

Поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным. Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам. Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок.

Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Если антенну из жестяных банок планируется разместить на улице, то ее необходимо надежно защитить от внешних погодных влияний. Подойдут пластиковые бутылки, у которых необходимо отрезать горлышко и дно и в них разместить элементы антенны. В таких условиях она надежно будет осуществлять возложенные на нее функции.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

Антенна восьмерка.

Когда-то давно, когда еще не было цифрового ТВ, мы в школе делали такую антенну. В изготовлении она достаточно проста и ловит сигнал очень хорошо.

Писать много, да и сам давно ее не мастерил, вот можно посмотреть видео:

Конечно такая антенна не запрещенная, просто этот ролик хорошо описывает процесс.

Купите или найдите медный провод сечением 2 — 3 мм. в изоляции. Согните по размерам антенну указным автором ролика, места пайки минимально зачистите от изоляции, припаяйте кабель и за герметизируйте от влаги.

Можно, если нет медного провода использовать алюминиевый, потеряется не много. Решетку можно изготовить из проволоки, не критично, хоть от старого холодильника. Если вы находитесь в зоне хорошего приема то решетку вообще ставить не обязательно, это цифровое а не аналоговое тв где повторы на экране из за отраженного сигнала могут наблюдаться.

Чем мне нравится такой тип антенн, то что проста в изготовлении, не нужно фильтра для согласования и обладает не плохими характеристиками. Можно увеличить мощность антенны если изготовить ее из четырех квадратов, также делается отвод кабеля от середины, ближайшее расстояние между проводниками 10 мм.

Ну вот и получилась антенна для цифрового тв своими руками и разными способами. На этом у меня все, оставляйте свои комментарии ниже, так же присоединяйтесь к нам в Одноклассниках . Всем пока пока и до встречи.

Во время отдыха, на своем загородном участке многим хочется провести вечер возле телевизора и смотреть свою любимую передачу или фильм. Но приобретать готовую антенну, которая стоит немало денег, мало кто захочет. Такие устройства можно сконструировать, не прибегая к посторонней помощи, при этом используя подручный материал. О том, как сделать антенну своими руками для цифрового телевидения, мы расскажем в статье ниже.

Разновидности антенн:

В физическом плане приемник считается сконструированным токопроводящим устройством, которое соединяется с радиоприемником или радиопередатчиком.

Сделать антенну для телевизора своими руками, можно, но при этом нужно знать, что она работает в двух режимах:

• первым режимом является передача;
• вторым режимом считается прием.

Чтобы разобраться с ними более детально, мы рассмотрим их в индивидуальном порядке.

Передача

Антенна в режиме передачи подает ток через специальное устройство, которое и является передатчиком, и за счет этого в пространстве образуется переменное магнитное поле. После этого появляется волна, распространяющаяся от антенны в пространство, и передается сигнал.

Прием

В режиме приема антенна принимает на токопроводящие элементы, которые являются составляющими частями устройства, электромагнитные волны. Они с помощью своего поля образовывают токи, которые переходят в приемник телевизора или радиоприемника и начинается трансляция.

Виды антенн по назначению

Мало знать, как сделать антенну своими руками для цифрового телевидения, ведь необходимо уметь их различать по месту назначения:

• Уличная. Такая разновидность в основном используется в местах, удаленных участков и сельской местности. Установку такого приемника проводят непосредственно на открытой местности.
• Комнатная. Используется данный вид в комнате, но только если в зоне проживания уверенный и достаточный сигнал радиоволн.

Антенны различают:

• Активные. Подобный вид оснащен усилителем, который работает от электрической сети. Основной особенностью подобной конструкции, считается, тот факт, что включенный усилитель самостоятельно создает помехи и искажает изображение. Но это только если подобран неподходящий вариант, для местности.
• Пассивные. Данные виды принимают и усиливают сигналы с помощью своей геометрии. Осуществляют работу такие усилители без электропитания. Также они не вносят в пространство помехи и шумы во время приема электромагнитных волн.

Если вы уже знаете, как сделать антенну для телевизора своими руками, но не знаете какой вид будет лучше, рекомендуется уделить большее внимание пассивным вариантам. Они гораздо легче конструируются, но не менее эффективны.

Многим известно, что телевещание ведется, на метровых и дециметровых частотах. Поэтому антенны разделяют и по этим критериям:

• Диапазонные. Если необходимо принимать метровые или дециметровые сигналы, то лучше использовать такой вид приемников. То есть такой вид антенн способен принимать только один из сигналов.
• Логопедические и всеволновые антенны. Подобные разновидности способны принимать разные волны. Конструкции такого типа оснащены 10 вибраторами и 3-4 усилителями приема сигнала.

Второй вариант принимает сигналы с аналоговым и цифровым направлением. Но сделать антенну для телевизора своими руками, проще именно данного типа

Варианты конструкции ТВ антенн

Изучая материал, о том, как сделать антенну своими руками, наверняка наталкивались, на разнообразные чертежи, за счет которых будет легче выполнять работу. Но для их чтения, нужны определенные навыки и примерное ориентирование в высшей математике. Но не стоит огорчаться ведь сделать конструкцию может даже новичок. Для этого понадобится упорство и подручные материалы.

Как сделать ТВ антенну своими руками, используя разный подручный материал, мы расскажем в статье ниже.

Используем пивные банки

Устанавливать такую легкую в изготовлении конструкцию, можно на улице или в комнате. Но если антенна размещается на открытой местности, банки, нужно защитить от влияния внешних погодных факторов. С этой целью используются тару из пластика, которую нужно разрезать и одеть сверху. Перед тем как приступить к пользованию, изделие требуется подключить к TV, в настройках выбрать автоматический поиск каналов.

Подобие спутниковой тарелки

Сделать такой вариант можно и наподобие спутникового приемника сигналов.

Для этого нужны:

Теперь мы расскажем, как сделать данную ТВ антенну своими руками.

работа проходит таким образом:

• измеряем расстояние между спицами старого зонта;
• после замеров вырезаем нужный размер фольги, и вставляем в промежутки;
• прошиваем все вставки;
• в корпусе зонта устанавливаем приемник сигнала, для этого нужно с кабеля убрать пять сантиметров изоляции и закрепить очищенный край на корпусе;
• из емкости вырезаем овал, и делаем дырку посередине;
• просовываем оголенный медный кусочек проволоки и припаиваем его к овалу;
• для защиты от коррозии и природных воздействий места пайки следует закрыть, использовать с этой целью можно пластилин;
• к приемнику подключаем усилитель и питание, которое передает блок;
• проводим автоматическую настройку каналов.

Для регулировки качества изображения, необходимо поворачивать конструкцию в разные стороны. Более качественное изображение на телевизоре можно достичь, только в том случае если вышка телетрансляции, находится от участка на расстояние не более 35 километров.

С использованием проволоки

К простым конструкциям относят изделия из проволоки. Для конструирования данного типа антенны идеально подходит медная или же латунная проволока. Данный материал обладает высокой стойкостью к окислению. Конструирование антенны из подобного материала проводится несколькими способами.

Первый вариант изготовляется так:

• зачищается от изоляции медная проволока;
• один конец подключается к телевизору;
• другой конец к металлическому изделию в комнате;
• от этого металлического предмета выводится на крышу труба, которая будет служить усилителем приема.

Таким образом, антенна готова к использованию, необходимо только настроить каналы. Если вы изготовляете данную конструкцию в квартире, то конец который будет ловить сигнал можно прикрепить, например, к металлическому бельевому сушителю, он есть практически на каждом балконе.

Можно воспользоваться другим методом конструирования, но его считают усложненным.

• конструируется рамка длиной 50 сантиметров и шириной 20 сантиметров;
• прокручивается конструкция, чтобы в результате получились ромбы;
• разрезается изделие с помощью кусачек и к одному куску прикрепляют кабель;
• на другой конец кабеля приделывается штекер;
• фиксируют конструкцию к диэлектрическому основанию.

Если изделие будет установлено вне дома, например, на балконе или на улице, то рекомендуется в качестве материала брать проволоку сечением не менее 4 мм. Когда антенну планируют устанавливать в комнате, то подойдет материал толщиной 2 мм.

Делаем HDTV цифровую антенну

Данный тип антенны считается мощным, так как способен принимать сигналы в 490 МГц. Основным элементом такого устройства считается, трансформатор, его лучше приобрести. Его схему и фото, вы можете увидеть ниже.

трансформатор антенны для цифрового телевидения

Для изготовления еще понадобится:

• клей;
• шуруповерт;
• картон;
• фольга;
• скотч или изолента;
• ножницы.

Конструируется подобная конструкция по шаблону, который нужно распечатать и вырезать ножницами.

В середине рефлектора изготовляются 2 идентичных прямоугольника, в которые устанавливается уловитель.

Более надежной конструкцией комнатного типа можно считать ту, которая изготовляется в виде ромба. С целью получения лучшего приема к ней добавляют рефлекторы.

Изготавливают подобную модель из трубок и пластин. В качестве материала используют медь, латунь или алюминий. Вставки изготовляют из картона, их нужно обклеить, для этого используйте жесть или сетку из метала. Фиксируются вставки при помощи пайки. Затем к изделию подсоединяют кабель и штекер. Подключается антенна к телевизору, и проводится настройка каналов. Рекомендуется проводить настройку приема использовав автоматический поиск.

Работа с Андроидом

В продолжении темы антенн для цифрового телевидения, сегодня мы с вами, уважаемый аноним, рассмотрим подробнее весьма популярную антенну Yagi-Uda (или «Ягу», или Волновой канал). Антенна довольно капризна в изготовлении, о чем мы уже говорили, но она настолько популярна у антенных DIY-шников, что мы просто не можем обойти эту тему стороной. С другой стороны, в отличии от СВЧ диапазона, в диапазоне ДМВ, где и вещает цифровое телевидение, DIY-шнику вполне под силу изготовить антенну с хорошим усилением без настройки по приборам. Под катом представлены две конструкции Yagi-Uda для DVB-T2 из доступных материалов…

Однако, прежде чем мы с вами рассмотрим практические конструкции, анониму далекому от теории антенн необходимо уяснить для себя несколько важных моментов:

• Прежде всего, Yagi-Uda — это не просто конструкция антенны, это — очень большой класс антенн, включающий в себя огромное число подклассов и несметное количество практических конструкций. Волновой канал может быть как узкополосный, так и широкополосный, иметь совершенно различное входное сопротивление и при этом содержать разное число элементов. Обычно, при прочих равных условиях, более длинная антенна, с бóльшим числом элементов имеет бóльшее усиление.
• Некоторые путают волновой канал и логопериодическую антенну. Ну а какая разница? И тут и там такой себе «ёршик на палке». На самом деле разница огромна. Логопериодическая антенна относится к совершенно другому классу сверхширокополосных антенн и ей у нас посвящена отдельная статья.
• Представленный на нашем сайте калькулятор Yagi-Uda конструкции DL6WU рассчитывает узкополосную антенну подкласса Long-Yagi с входным сопротивлением 200 Ом, которая была специально разработана для любительской УКВ радиосвязи. Очевидно, что такая антенна совершенно не пригодна для приема DVB-T2.
• Для приема цифрового телевидения нам потребуется широкополосная Yagi-Uda, перекрывающая по критерию КСВ < 2 по возможности большую часть ДМВ диапазона, с входным сопротивлением около 300 Ом, что позволит использовать ее с широко распространенными пластинчатыми усилителями или широкополосными балунами/симметризаторами 300:75 Ом, так же как и в антенне Харченко для DVB-T2.
• В старых книжках по телевизионным антеннам обычно перепечатываются размеры для канальных не широкополосных конструкций Yagi-Uda. Поскольку сейчас трудно найти регион, в котором работает лишь один мультиплекс, такие «дедовские, проверенные временем» конструкции уже малопригодны для приема DVB-T2. Тем более не пригодны такие конструкции как антенна Туркина и другие подобные.

Данным выше критериям отбора может отвечать огромное количество практических конструкций. Поэтому вопросы типа «А почему там-то и там-то размеры отличаются от ваших?» будут некорректны, друзья. По той же самой причине не бывает идеальной конструкции Yagi-Uda. У каждой конструкции есть свои плюсы и минусы по сравнению с другими подобными. Общие технические приемы для расширения полосы волнового канала — это применение сдвоенного или уголкового рефлектора вместо одиночного, сдвоенный первый (или несколько) директоров, более близкое расположение первого директора к вибратору, усложнение конструкции вибратора, отказ от линейных элементов и переход к более широкополосным «бабочкам». Подобрать оптимальные размеры с помощью компьютера довольно затруднительно, поскольку, чем больше элементов имеет антенна, чем сложнее они конструктивно, тем больше у нее степеней свободы. Тем не менее, предлагаемые ниже конструкции, авторства yurik82, оптимизированы с помощью скрипта Н.Младенова для 4NEC2 с последующей «доводкой» в программе HFSS (также как и антенна Харченко).  Кроме того, в данном случае нужно понимать, что поскольку антенны рассчитаны почти на весь ДМВ диапазон, не нужен никакой «калькулятор» для расчета и тем более «формулы», достаточно изготовить антенну максимально близко к чертежу с точностью не хуже ±1 мм.

---

Пластинчатая Yagi-Uda для DVB-T2 из оцинковки на диэлектрической стреле.

Первая конструкция — наиболее дешевый «гаражный» вариант. Она  изготовлена из полосок оцинковки шириной 15 мм и толщиной от 0,5 до 1 мм. Полоски размещены на диэлектрической стреле, например деревянной, из соснового бруса, обработанного антисептиком и лаком. Конструкция состоит из петлевого вибратора, сдвоенного рефлектора и десяти директоров. Антенна не способна перекрыть весь ДМВ диапазон по критерию КСВ < 2, поэтому предлагаются два варианта размеров. Первый рассчитан на полосу 470-690Мгц (21-48 частотные каналы), второй — 500-800МГц (25-61 частотные каналы). Вам необходимо выбрать один из вариантов в зависимости от того, на каких частотах работают мультиплексы в вашем регионе. Ниже представлен чертеж антенны, размеры сведены в таблицу.

Входное сопротивление антенны 300 Ом. Усиление — от 8,5 dBi на нижнем участке рабочего диапазона до 14,5 dBi на верхнем. Подавление заднего лепестка диаграммы направленности не хуже 17 dB. КСВ в пределах рабочего диапазона не превышает двух. При таком КСВ антенна способна устойчиво работать совместно с современным малошумящим антенным усилителем. Более подробно, с графиками, характеристики антенны можно посмотреть по первой ссылке в конце статьи, а по четвертой ссылке представлена семиэлементная конструкция с полосой пропускания 470..690 МГц и усилением 8..12 dBi.

---

Yagi-Uda для DVB-T2 из трубок на металлической стреле.

Вторая конструкция с уголковым рефлектором похожа на ту, что изображена в начале статьи, только с 12-ю директорами. Она несколько сложнее в изготовлении и под силу более продвинутым DIY-шникам. Входное сопротивление антенны также 300 Ом и она тоже устойчиво работает совместно с антенным усилителем.

 Директоры и элементы рефлектора антенны сделаны из дюралюминиевых трубок диаметром 6 мм, для изготовления вибратора используется трубка диаметров 8 мм. Бум и уголковый рефлектор изготовлены из дюралевого профиля 15х15 мм. Элементы антенны не изолированы от бума, при этом бум монтируется на металлическую заземленную мачту, что позволяет защититься от атмосферной статики. В этом преимущество данной конструкции перед предыдущей. Вибратор крепится на нижнюю грань стрелы, директоры и элементы рефлектора запрессовываются внутри бума. Оси директоров смещены вверх относительно оси стрелы на 3,5 мм (или 4мм от верхней грани бума до оси директора), в результате чего они фактически находятся внутри бума непосредственно по его верхней гранью. Это если антенна расположена так как на фото и чертеже, конечно же ее можно и развернуть на 180° относительно оси стрелы. Конструктивные размеры антенны можно видеть на следующем изображении:

Рабочий диапазон антенны по критерию КСВ < 1,7 от 470 МГц до 710 МГц (21-50 частотные каналы). Усиление антенны от 9,5 dBi на нижнем участке рабочего диапазона до 14,5 dBi на верхнем. Подавление заднего лепестка диаграммы направленности не хуже 14 dB. Подавление частот метрового диапазона не хуже 19 dB, подавление FM диапазона не хуже 38 dB в сравнении с изотропным излучателем. Подробнее, с графиками, характеристики антенны смотрите по второй ссылке в конце статьи.

Для тех, кому проще крепить полосы, чем запрессовывать трубки, разработана модель этой антенны на квадратном металлическом буме 15х15 мм с элементами в виде полос 15х2 мм: https://ypylypenko.livejournal.com/91602.html Размеры W1..W12 — длины директоров, X1..X12 — расстояние от центра вибратора до центра соответствующего директора. Конструктивные размеры рефлектора и вибратора приведены на отдельных изображениях. Расстояние между концами вибратора 24 мм можно смело менять в пределах 16..24 мм, в зависимости от имеющегося симметризатора или усилителя SWA/PAE/ALN. Необходимо только сохранить форму заострения концов вибратора. Это принципиально важно для согласования антенны.

---

Конечно же это всего лишь два примера широкополосной Yagi-Uda для дециметрового диапазона. В зависимости от условий приема вам могут понадобится и короткий трехэлементный волновой канал и четырехэлементный и т.д. Разнообразие этого класса антенн бесконечно. Помочь подобрать оптимальный вариант вам помогут ссылки на подобные оптимизированные конструкции антенн Yagi-Uda для приема цифрового телевидения.

Полезные ссылки:

1. Использование старых советских антенн волновой канал для цифрового телевидения;
2. 2R10D Uda-Yagi UHF TV @ 470-690 MHz @ 300 Ω — первая антенна из полосок оцинковки на диэлектрическом буме (подробные характеристики);
3. 6R12D Beta-19H v3 / Corner Uda-Yagi UHF TV (470-710 MHz) — вторая антенна из трубок на металлической стреле (подробные характеристики);
4. 1R1D (3-EL) Uda-Yagi UHF TV — короткие широкополосные трех и четырехэлементные яги, оптимизированные для ДМВ диапазона, с усилением около 6 и 8 dBi соответственно;
5. 1R5D Uda-Yagi UHF TV 470-690 MHz @ 300 Ohm — семиэлементный волновой канал для DVB-T2 из полосок оцинковки на диэлектрическом буме с усилением 8..12 dBi;
6. Yagi Antennas — большой набор оптимизированных волновых каналов с готовыми моделями для симулятора 4NEC2;
7. Программа YagiCAD от VK3DIP — хорошая программа для генерации моделей Yagi-Uda с экспортом модели для 4NEC2;
8. Широкополосные Уда-Яги — теория от DL2KQ;

Использование cookie
English version

Зона покрытия цифрового телевидения стандарта DVB-T2 сегодня охватывает уже почти всю Россию. Но часто бывает, что до ближайшего передатчика десятки километров либо ваши окна расположены таким образом, что сигнал не в прямой видимости. В этом случае поймать сигнал цифрового телевидения можно лишь применив антенну с большим усилением либо добавив к ней усилитель.

На этом сайте представлены конструкции радиолюбителей, сделанные своими руками.

Почему именно самодельная? Во-первых, такая конструкция обойдется почти даром, а во-вторых, коэффициент усиления антенны, сделанной самостоятельно, часто получается выше, чем у заводской.

Происходит это потому, что заводские антенны рассчитаны на прием сигналов во всем ДМВ диапазоне. Для обеспечения равномерных характеристик такое устройство специально расстраивают, удлиняя одни и укорачивая другие элементы, в результате уменьшается коэффициент усиления. А самодельная антенна рассчитывается под конкретный канал и имеет пик усиления именно на нем.

На этом сайте расчет антенны цифрового ТВ производится автоматически, необходимо знать только номера каналов, на которых производится вещание цифрового телевидения в вашем регионе. Для этого нужно посетить сайт Российской телевизионной и радиовещательной сети и на карте найти ближайшую к вам вышку красного цвета (вещают два мультиплекса), или синего цвета (вещает только первый мультиплекс).

Подведите курсор к этой вышке и нажмите на нее для получения дополнительной информации. Здесь нам нужны номера каналов первого и второго мультиплекса. Запомните их.

Если вы живете не в России, то информацию по вышкам других стран можно увидеть здесь.

Прогнозировать возможность приема сигнала от той или иной вышки поможет этот материал.

Все вышки, о высотах которых мы знаем на карте можно увидеть здесь и сразу перейти к прогнозу приема телесигнала.

Мы предлагаем вам несколько конструкций антенн. Они расположены в порядке увеличения коэффициента усиления и возрастания сложности изготовления. Мы лишь ориентировочно можем сказать о том, на каком расстоянии будет работать та или иная антенна, так как это зависит от очень многих факторов.

Z-антенна

Z-антенна похожа на два квадрата, установленных друг на друга. В месте стыков этих квадратов оставлено небольшое расстояние. Именно в этом месте подключается кабель.

Это самая простая для изготовления антенна, ее можно сделать минут за 30 — 40. Тем не менее эти конструкции очень популярны не только для приема цифрового телевидения, но и для Wi-Fi и 3G диапазонов.

Трехэлементный волновой канал

Антенна типа «волновой канал» несколько сложнее в изготовлении, чем предыдущая. Несмотря на это, такие устройства широко используются со времен начала телевизионного вещания и до сих пор. Конструкция требует достаточно большой точности изготовления.

Четырехэлементный волновой канал

Она отличается от предыдущей конструкции наличием еще одного элемента.

Двойной квадрат

Антенна этого типа приобрела популярность благодаря Российскому радиолюбителю С.К. Сотникову из-за удачного сочетания простоты конструкции и высокого коэффициента усиления.

Тройной квадрат

Эта антенна имеет больший коэффициент усиления, что позволяет вести дальний прием цифрового телевидения DVB-T2. Она также известна благодаря С.К. Сотникову, который предложил помимо конструкции еще и методику расчета. Тройной квадрат — это самая популярная конструкция в последнее время.

Антенна Н. Туркина

У этой конструкции коэффициент усиления еще выше. Она состоит из шести колец разного диаметра, расположенных на диэлектрической штанге. Н. Туркин поделился чертежами устройства в журнале «Радио» №1 за 2002 год, а известный радиолюбитель В. Поляков оптимизировал размеры колец и расстояния между ними для получения наибольшего усиления. Именно этот вариант расчета используется на сайте.

Нажав на соответствующий пункт меню слева можно рассчитать параметры заинтересовавшей вас конструкции для каналов конкретного региона.

Если вы хотите использовать эти устройства в диапазонах Wi-Fi или 3G, сделать это можно, перейдя по этой ссылке.

Фотографии готовых антенн, собранные нашими читателями, можно посмотреть здесь, а результаты опроса наших читателей (дальность приема той или иной конструкции) — здесь.

Присылайте нам свои конструкции антенн для приема цифрового телевидения DVB-T2 (с методикой расчета) и мы с удовольствием опубликуем их здесь.

Виды устройств ДМВ-Т2 для качественного приема эфирного телевидения

Посмотреть телевизор на цифровом сигнале DVB-T2 на даче с использованием стандартной комнатной антенны у вас, скорей всего, не получится. Здесь потребуется цифровая же антенна. Однако следует знать, что как таковых «цифровых» антенн не бывает. А существуют:

• антенны эфирные;
• антенные усилители;
• коаксиальные кабели.

Так вот если на коаксиальном антенном кабеле присутствует плата согласования сигнала (симметризатор), то перед вами пассивный вариант антенны. А если же здесь есть в наличии еще и усилитель с подведением электропитания, то антенна – активная. Подразделение таких антенн на активный и пассивный типы – это самая первая, основная классификация.

Кроме того, для приема цифрового сигнала на даче подойдут:

• дециметровые антенны (ДМВ);
• широкополосные антенны (МВ-ДМВ).

При этом рекомендуемый формат – многодиректорный, который позволяет направлять антенну непосредственно на ретранслятор. (Наиболее эффективной является широконаправленная разновидность антенны).

Метровый диапазон волн

При желании можно приспособить для принятия цифрового сигнала антенну для дециметровых волн. Однако в случае, если в наличии имеется только комплексная антенна и для метрового диапазона (МВ), и для дециметрового (БМВ) – так называемая, комнатная мультиволновка, то можно использовать и ее. Здесь достаточно просто будет подключить к антенне модульный блок SWA 9. Он представляет собой обычный антенный усилитель сигнала ДВБ-Т2.

Антенна метрового диапазона для принятия цифрового сигнала не предназначена.

Дециметровый диапазон (ДМВ)

Вообще, цифровой телевизионный сигнал, транслируемый в формате DVB-T2, передается в том же самом длинноволновом диапазоне, что и дециметровые волны.

Отличие на практике заключается что в случае цифрового сигнала невозможно увеличить дальность собственного расположения по отношению к ретранслятору за счет ухудшения качества картинки. Сигнал или присутствует, или его нет.

Также характерной особенностью «цифры» является высокое качество передаваемого изображения (конечно, в случае, если оно присутствует). Для приема сигнала формата DVB-T2 подойдет любая ДМВ-антенна.

Фото

На фото ниже можно увидеть различные домашние самодельные телеантенны:

Что понадобится для изготовления в домашних условиях дальнобойной TV-антенны?

Многие радиолюбители знают «в лицо» так называемую «восьмерку», действующую на досточно большое расстояние. Она же – зигзагообразная антенна дециметрового диапазона. Она отличается простотой устройства и высокой технологичностью сборки (собрать ее можно, буквально, за несколько минут).

Для ее создания потребуется:

• Длинный, тонкий токопроводящий металлический материал с минимальным сопротивлением. Он может иметь форму трубки, прутка, проволоки, на худой конец – просто полосы ли даже уголка. Финально антенна имеет вид двух соединенных между собой в одной вершине ромба. Обычно за ромбами устанавливается отражатель, но в случае с цифровым телевизионным сигналом он бесполезен, так что его отсутствие еще больше упрощает конструкцию.
• Но лучше всего будет взять для формирования антенного контура 2-5-миллиметровую медную проволоку. Из нее нужно будет выгнуть нужную форму.

  Для достижения лучшего качества лучше это делать с использованием тисков и молотка.

• Однозначно понадобится коаксиальный кабель. Его длину рассчитайте самостоятельно, в зависимости от того места, где планируется установить антенну, до места стационарного базирования телевизора. Кроме того, следует оставить два витка на всякий случай, свернув их в небольшую бухту.

  Один конец коаксиального кабеля, оборудованный штекером, подключается к телевизору. Другой – зачищается и припаивается к контуру антенны. Лучше всего брать кабель с сопротивлением, не ниже 75 Ом.

  Он должен быть по всей длине покрыт изоляцией и если предполагается устанавливать антенну под открытым небом, то качеству изоляции нужно уделить повышенное внимание (чтобы возможный пробой при ее повреждении не вывел из строя сам телевизор). Соответственно, для припаивания понадобится паяльник, наждачная бумага, канифоль и надфиль.

Как самому сделать комнатное или внешнее устройство с усилителем на 30 каналов?

В целом, как уже становится очевидно, создание антенны вручную – дело не такое хитрое, как может показаться на первый взгляд. Даже если планируется сделать антенну с усилителем, то это также не сильно усложняет конструкцию, потому что данный блок представляет собой компактный модуль, который нужно просто правильно подсоединить (припаять). Однако попробуем осветить весь процесс создания собственной антенны для телевизора для приема цифрового сигнала в формате DVB-T2 по порядку.

Правила и принцип расчета

Многие подходят к процессу по науке: высчитывают длину волны и, исходя из этой информации, определяют размерности антенны. На самом деле, это во многом излишнее усложнение.

1. Если вы планируете соорудить комнатную «восьмерку», то следует длину волны сигнала поделить на 4. Вы получите длину каждого ребра ромба вашей предполагаемой антенны. Можно поискать исходные значения в справочнике, а можно взять готовое число – 14 см. (длина ребра антенны).
2. Далее, чтобы эти два ромба должным образом перекрывали друг друга, внутренние их ребра должны быть короче внешних. «При разбеге» в 14 см. это означает, что внутренние ребра должны быть короче на 1 см. (их длина должна быть равна 13 см.). Антенна должна быть как можно более широкополосной (чтобы принимать как можно больше излучаемых сигналов) – растяните ее вширь.
3. Несмотря на то, что антенна выглядит, как 2 соприкасающихся ромба, контактировать друг с другом эти два элемента, разумеется, не должны. В месте наибольшего сближения (на 1-2 см.) они обязательно должны изгибаться и расходиться. Кроме того, концы проволоки или полосы, из которой формируется антенна, оставляются подлиннее и спаивают между собой. В дальнейшем к ним будет припаян конец коаксиального кабеля.

Расположение и подсоединение

Такая антенна может располагаться как на открытом воздухе, так и внутри дома, будучи прикрепленной к какому-нибудь стационарному предмету на окне или даже к «не очень стационарному» (например, к занавеске). В последнем случае только крайне важно будет правильно сориентировать антенну по направлению к излучателю сигнала. С подключением тоже невозможно ошибиться – гнездо для коаксиального кабеля у телевизора только одно.

Как уже упоминалось выше, для приема цифрового телевидения могут подойти простые дцм-антенны или же мультиволновки. В этом случае разъемы их штекеров нужно просто подключить в штатные гнезда в телевизоре.

Самодельная рамочная «восьмерка» для дальнего приема сигнала «цифры»

Итак, подготовка и последовательность действий при формировании «восьмерки» или ромбовидной антенны для принятия цифрового сигнала ТВ.

Материалы для сборки

1. Кабель. Коаксиальный соединительный кабель должен иметь как минимум один зачищенный конец (моножилу) для припаивания его к контуру антенны. Зачистка здесь должна производиться на длину, не менее 2 см. Внутреннюю структуру кабеля следует отделить от изоляции: моножила должна остаться без изоляции и оплетки. Что касается изоляции, то ее вообще лучше срезать, а вот оплетку (и фольгу) нужно скрутить в единый жгут. Далее лудим отдельно моножилу, отдельно оплетку.

   Каждый из образовавшихся пролуженных выходов проводника (на одной оконечности кабеля) должен быть припаян к своему концу штекера. Теперь подсоединяем его к телевизору. После этого место спайки следует заизолировать и обжать захват вокруг получившейся изоляции.

2. Проволока для антенного контура. Его следует рассчитать и обработать следующим образом:…

Расчет

Ромб – это геометрическая фигура, у которой все стороны равны. Чуть выше за размер такого ребра была принята величина в 14 см. Соблюдать исключительную точность здесь не нужно – достаточно отмерять «на глазок».

1. Первый участок – внутренний. Берем его, равным 13 см, плюс 1 см на петдю для припаивания.
2. Далее 2 участка по 14 см.
3. Затем опять 2 внутренних участка по 13 см, между которых присутствует «разворот» проволоки в противоположную сторону.
4. Далее снова 2 внешних участка по 14 см.
5. И последний завершающий участок – 13 см., плюс 1 см. на петлю.

Всего примерно 112 см. Петля (то есть, место спаивания концов контура антенны) должна находиться, как бы, на «переносице антенны». Если все корректно отмеряно, то между оконечностями ромбов будет расстояние 1-2 см.

Как собрать — описание, схемы

1. После того, как изготовлен контур и подготовлен коаксиальный кабель антенны, следует соединить их вместе.

   Место спаивания не случайно – оно должно находиться именно в точке соединения концов антенного контура.

   От этого зависит принимающая способность антенны, ее диапазон приема.

2. Далее заливаем герметиком места спайки. Также рекомендуется все места, где осуществлялась пайка, в качестве финального слоя обмотать электротехнической изолентой.

Чертеж этой комнатной антенны приведен ниже:

Подключение к телевизору

Подключение неразрывно связано с испытанием готовой антенны. Включите телевизор, подсоедините антенну и попробуйте найти место, где прием вещания получше. Если улучшений от перемещения и разворота антенны не замечается, то не спешите отчаиваться – возможно, дело в некондиционном коаксиальном кабеле.

К сожалению, есть только один способ узнать, так ли это – заменить использованный кабель на альтернативный (например, на «телефонную лапшу»). Если сигнал антенны станет после этого лучше, значит действительно, виноват кабель. Однако долго оставаться на вспомогательном кабеле не получится – он имеет свойство быстро выходить из строя. Понадобится раздобыть новый участок коаксильного кабеля.

Двойной или тройной квадрат для 100 км

Данная конструкция представляет собой альтернативный вариант самодельной комнатной антенны, с помощью которой можно довольно эффективно усилить даже слабый, забиваемые внешними помехами сигнал. Антенна фактически составляется из двух, трех или большего количества квадратов, сформированных из проводника (медной или латунной проволоки) и крепящихся на двух планках (сделанных из того же проводника).

Ее главной особенностью является то, что такая антенна нуждается в четком позиционировании: она должна смотреть точно на передатчик, иначе эффекта усиления слабого сигнала добиться не дастся. Такая антенна годится для того, чтобы принимать сигнал на расстоянии в 100 км.

Конструкция и материалы

Рамки-квадраты имеют тем меньший размер, чем дальше они удалены от держателя.

Расположение каждого последующего квадрата относительно предыдущего осуществляется на 50% от длины стороны квадрата.

• Самый большой – рефлектор.
• Меньший квадрат называется вибратором.
• Самый маленький (третий) квадрат – директор.
• Планки, которые скрепляют квадраты воедино называются стрелами.

3 квадрата дают самое мощное усиление (главное здесь – точно направить антенну на излучатель). Такая антенна должна крепиться на деревянном держателе, причем любые металлические части и детали должны быть удалены от рамок на расстояние, не меньше полутора метров.

Подсоединение активной рамки (вибратора)

Подключение рамок антенны к коаксиальному кабелю нужно с помощью согласующего устройства. В качестве последнего используют симметрирующий короткозамкнутый шлейф. Он делается из отрезков антенного кабеля и имеет 2 отрезка: правый – «шлейф» и левый – «фидер». Задача шлефа и фидера быть переходником от объемного контура антенны к асимметричному коаксиальному кабелю. Для соединения с концов как шлефа, так и фидера на расстоянии 20-25 см. снимается изоляция и удаляется алюминиевый экран, а оплетка кабеля скручивается в жгут. Затем:

1. Оплетка шлейфа и сердечник кабеля фидера припаиваются к левому концу вибратора (который в данном месте прорезается, образуя квадратное полукольцо).
2. Оплетка фидера припаивается к правому концу вибратора.
3. Оплетку шлейфа (с другого конца) также соединяют с оплеткой фидера посредством перемычки из металла. Соединяемые таким образом жгуты следует спаять между собой.
4. Сердечники кабелей должны располагаться параллельно друг другу. Расстояние между ними должно быть не более 5 см. Для того, чтобы прогарантировать такое взаимное расположение, следует в качестве крепежной базы использовать, к примеру, текстолитовую пластину.
5. Коаксиальный кабель к телевизору подсоединяется (припаивается) к нижней части фидера. То есть, получается, что оплетка спаивается с оплеткой, а центральный проводник — с центральным проводником.

Такой переходник позволит добавить изображению четкости и избавить от помех, особенно на больших расстояниях нахождения антенны от передатчика.

Чертеж с размерами приведен ниже:

«Волновой канал» (до 50 км)

Эффективной также является волновая телеантенна, правда, только для улавливания сигнала телевидения на расстоянии до 50 км. Ее также можно соорудить своими руками.

Размеры и схема

Одноканальные антенны типа «волновой канал» являются направленными антеннами, которые эффективно усиливают слабый телевизионный сигнал (в том числе, цифровой).

Фактически, это набор множества одноканальных антенн, объединенных единой стрелой. Для подключения к единому коаксильному кабелю здесь также применяется аналогичным образом выполненный симметризирующий переходник.

Каждая антенна в данном комплексе обеспечивает прием сигнала по одному каналу. В итоге это позволяет улучшить качество приема и визуального изображения. Волновые антенны эффективны еще и в тех случаях, когда транслирующийся сигнал приходит с нескольких направлений (если, к примеру, рядом с приемником находится несколько излучателей-трансляторов). Такие антенны не нуждаются в четкой ориентации их на источник сигнала, что делает их весьма эргономичными в эксплуатации.

Элементы антенны «волновой канал» лучше изготавливать из:

• Несущую стрелу – из алюминиевых или медных (что реже) трубок, диаметром 2-4-см – на каналах с первого по пятый, из трубок, диаметром 20-30 мм – на каналах с шестого по двенадцатый.
• Вибраторы (поперечные несущей стреле части) изготавливаются также из металлических трубок, диаметром 16-22 мм – на каналах с первого по пятый; и диаметром 10-14 мм – на каналах с шестого по двенадцатый.

Крепление к мачте осуществляется по центру тяжести антенной стрелы.

Чертеж приведен ниже:

Как самостоятельно изготовить и подключить?

Изготовление производится путем сдавливания и последующей сварки трубок указанных диаметров между собой, а именно:

1. сначала формируется несущая стрела;
2. затем на нее навариваются поперечные антенны-вибраторы.

Подключение антенны к телевизору осуществляется с использованием коаксиального кабеля через симметрирующий переходник.

Как собрать «бабочку» с помощью болтов и без паяльника?

Она представляет собой несущую штангу (которая может быть выполнена из дерева) и ряд вертикально расположенных усиков, а потому внешне напоминает «штыревые» заводские антенны цифрового телевидения. Разница заключается в отсутствии фазированной решетки, вместо которой используется каркас.

Концепция такова:

1. Штыревые усики из алюминиевой проволоки, диаметром в 5-6 мм, закрепляются на размещаемых в массиве несущей штанги болтах (как правило, методом накручивания вокруг них в 1 оборот).
2. А далее эти штыревые усики соединяются между собой таким же алюминиевым кабелем, который играет роль вибратора. Для подсоединения к коаксиальному кабелю также требуется симметрирующий переходник.

Данная антенна является лучшим вариантом для изготовления в домашних условиях из подручных материалом, потому что обеспечивает качественный прием на дистанции удаления до 60 км.

Кроме того, относительно неплохо производится удаление помех и стабилизация изображения.

Чертеж смотрите ниже:

Простейшая для дачи — из пивных банок и медной проволоки

Самая простая самодельная TV-антенна для телевизора в домашних условиях делается так. Потребуются 2 банки из алюминия или жести и кусок деревянной планки либо пластиковой трубы. Можно использовать пивные алюминиевые банки – главное, чтобы их стенки были гладкими (не ребристыми).

1. Банки нужно промыть и высушить.
2. Коаксиальный провод разделывают: жилы оплетки скручивают отдельно, а центральную жилу оставляют отдельно.
3. Получаем два проводника – крепим их к банкам: берем два маленьких самореза с плоскими шляпками, скручиваем на концах проводников петлю, в нее продеваем саморез с установленной на нем шайбой и прикручиваем к банке.
4. Металл банки нужно заблаговременно очистить, сняв налет наждачной бумагой.
5. Банки закрепляем на планке. Расстояние между ними подбираем индивидуально — ориентируемся по качеству приема.

Такая антенна, естественно не будет мощной. В нормальном качестве будет один-два канала (это в лучшем случае). Многое будет зависеть от положения ретранслятора, «чистоты» радиоволнового коридора, того, насколько правильно ориентирована антенна и т.д.

Вот чертеж такой телеантенны:

Из видео узнаете о том, как сделать антенну из пивных банок:

Простая для Wi-Fi — из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ-антенна может быть собрана за полчаса (если не торопиться).

Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки.

Если ставить самодельную антенну предполагается на улице, следует найти банку с пластиковой крышкой. Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Фото простой телеантенны — ниже:

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длиной волны 124 мм. Банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Постепенно все отказываются от аналогового телевидения, отдавая предпочтение цифровому вещанию. Крупнейшие провайдеры также перестраиваются на работу с более новым, современным форматом. Эра аналогового ТВ постепенно подходит к концу.

Чтобы установленные ранее домашние антенные устройства доработали ресурс, достаточно подсоединить к телевизору DVB-T приемник, в результате цифровые сигналы будут приниматься корректно.

Можно сделать антенну для цифрового телевидения своими руками, поэтому совершенно необязательно идти в магазин и тратить лишние деньги. Какие-либо специальные навыки или оборудование не потребуется, создать необходимую конструкцию можно с помощью подручных средств.

Сейчас подробно ответим на вопрос, как сделать антенну для цифрового ТВ. Тщательно проанализируем процесс, подберем оптимальный материал, а также проведем все необходимые расчеты. Тем не менее сначала разберемся с теоретическими нюансами.

Принцип работы антенны для цифрового телевидения

Невзирая на формат сигнала, он передается от излучателей башни. Прием волнового канала обеспечивает антенное устройство. Для приема цифрового сигнала потребуется устройство синусоидальной формы с максимально возможной частотой, которая измеряется в МГц.

Когда электромагнитная волна проходит сквозь поверхность принимающих лучей антенны, в ней наводится V-напряжение. Каждая волна способствует формированию разного потенциала, помечая его своим характерным знаком.

Под действием наведенного напряжения в замкнутом приемном контуре с сопротивлением R протекает электрически ток. Он постепенно нарастает. Обработка осуществляется схемой телевизора, на монитор выводится картинка, а звук транслируется через динамики.

Подключить цифровое вещание с помощью обычной комнатной антенны не получится. Во-первых, вам понадобится промежуточное звено, которое обеспечит декодирование информации – приемник DVB-T. Во-вторых, следует использовать дециметровую антенну или антенну Туркина для DVB.

Антенна восьмерка

Как сделать такую антенну своими руками? Для начала нужно подготовить материал. Затем провести соответствующие расчеты. На завершающем этапе соберите конструкцию и подключите к ТВ. Ничего сложного. С такой задачей справится каждый пользователь.

Материалы для сборки антенны

Сделать антенну для цифрового телевидения не составит особого труда. Список используемых материалов будет изменяться в зависимости от типа антенного устройства. Например, при желании можно сделать ее даже из самых обычных пивных банок.

Для производства хорошей и простой ТВ антенны цифровых каналов потребуется медная или алюминиевая проволока толщиной от 2 до 5 миллиметров. В целом, на создание такой конструкции понадобится всего лишь 1 час. Также нужно использовать:

• трубку;
• уголок;
• медную или алюминиевую полосу.

В обязательном порядке понадобится инструмент, который позволит выгнуть рамки необходимой формы. Чтобы погнуть проволоку, используйте молоток, предварительно закрепив материал в тисках.

Делается антенна своими руками не только из проволоки, но и из кабеля (коаксиального). Подберите штекер, который будет соответствовать разъему вашего телевизора. Естественно, что также нужно зафиксировать конструкцию, кронштейн делается из подручных материалов.

Что касается кабеля, то его нужно брать с сопротивлением в диапазоне 50-75 Ом. Особое внимание следует уделить изоляции, если устройство будет размещено на улице.

Специфика крепления определяется в соответствии с тем, где будет находиться конструкция. Например, жители многоэтажных домов смогут сами сделать антенну для цифрового ТВ и повесить ее как домашнюю, т.е. на шторы. Для этого потребуются крупные булавки, которые выполнят функции крепежного элемента.

Однако если вы хотите созданное устройство разместить на крыше, тогда нужно сделать кронштейн. Для этого потребуется напильник, паяльник и надфиль.

Со спиральной антенной разобрались, но также можно сделать и другую конструкцию – двойной квадрат. Изготовляется она из медных, латунных или алюминиевых трубок. Реже используется проволока толщиной 3-6 мм. В целом, выбор материала определяется в соответствии с МВ диапазоном и количеством каналов.

Двойной квадрат – две рамки, которые соединены верхней и нижней стрелой. Маленькая рамка – вибратор, а большая – рефлектор. Чтобы добиться максимального коэффициента усиления, увеличьте количество рамок до трех. Третий квадрат – директор.

Мачту нужно сделать из дерева. Как минимум, ее верхнюю часть. Обратите внимание на то, что она должна начинаться на расстоянии от полутора метра от уровня рамок.

Итак, пошаговая инструкция:

1. Возьмите коаксиальный кабель и зачистите его с обоих концов.
2. Один конец будет крепиться к антенне, провод должен торчать на 2 см.
3. Экран и оплетка скручиваются в жгут.
4. Получаем два проводника.
5. Ко второму краю кабеля припаяйте штекер. Расстояния в 1 см достаточно. Если использовать обжимной металлический штекер, дальнейше пункты можно пропустить.
6. Залудите и сделайте еще 2 проводника.
7. Места пайки штекера протрите спиртом.
8. Наденьте на провод пластиковую часть штекера.
9. К центральному входу штекера припаивается моножила.
10. К боковому входу штекера припаивается многожильный жгут.
11. Обожмите захват вокруг изоляции.
12. Накрутите пластиковый наконечник или залейте клеем.

Расчет

Чтобы настроить прием цифрового телевещания, совершенно необязательно рассчитывать длину волны. Просто постарайтесь сделать широкополосную конструкцию. По итогу, вы сможете принимать максимальное количество сигналов. Для достижения такого результата к антенне T2 своими руками добавьте дополнительные элементы. Именно о них и пойдет речь далее.

Расчет антенны для цифрового ТВ основывается на определении волны трансляции сигнала. Разделите это значение на 4, в результате получите необходимую сторону квадрата. Для определения дистанции между двумя комплектующими устройства сделайте наружные стороны ромбов немного длиннее, следовательно, внутренние наоборот должны быть короче.

Если самостоятельно просчитывать размеры антенны нет желания, воспользуйтесь уже готовыми чертежами:

• Внутренняя сторона прямоугольника – 13 см.
• Внешняя сторона прямоугольника – 14 см.

Разница в расстоянии между квадратами, к слову они ни в коем случае не должны соединяться, крайние участки дают необходимый маневр для сворачивания петли. Именно к ней и крепится коаксиальный антенный провод.

Изготовление антенны

Если провести расчет всей длины, то в итоге мы получим значение в 112 сантиметров. Отрежьте проволоку или любой другой материал, который вы планируете использовать, возьмите линейку и пассатижи, начинаем гнуть конструкцию. Угол должен быть равен 90 градусам. Если по длине стороны не совпадают, ничего страшного, небольшая погрешность допустима.

Исходные данные при изготовлении антенны для цифрового ТВ:

1. Первый элемент – 13 сантиметров и 1 сантиметр на петлю, кстати, ее можно сразу согнуть.
2. Два элемента по 14 сантиметров.
3. Два по 13 сантиметров, но при этом должен быть поворот противоположной направленности, здесь создается перегиб на другой квадрат.
4. Еще два участка по 14 сантиметров.
5. Последний – идентичен первому.

Рамка антенны для цифрового ТВ своими руками готова. Если вы все сделали правильно, тогда между 2 половинами в середине остался зазор в несколько сантиметров. Естественно, что могут быть незначительные расхождения. После этого петли и участки перегиба необходимо зачистить, пока не будет виден металл. Обработка осуществляется наждачной бумагой с мелким зерном. Соединяем петли, обжимаем пассатижами, чтобы зафиксировать их положение.

Сама конструкция готова, но чтобы сделанная для Т2 антенна функционировала корректно, следует обработать кабель. Начинаем с двусторонней зачистки провода. Один край будет подключаться напрямую к антенне. Нужно зачистить в этом участки кабель так, чтобы шнур торчал примерно на два сантиметра. Если получилось немного больше, остаток можно в дальнейшем просто отрезать.

Скручиваем в жгут экран и оплетку кабеля, в итоге получаем 2 проводника – центральная жила и скрученный элемент из нескольких проводов оплетки. Все это необходимо залудить.

С помощью паяльной станции припаиваем штекер ко второму краю кабеля. Вполне хватит сантиметровой длины, небольшие погрешности допустимы. По описанному ранее принципу нужно сделать пару проводников и залудить их.

Штекер размещается в тех участках, где будет в дальнейшем проводиться пайка, протрите предварительно спиртом или специальным растворителем. Затем используя надфиль или наждак, проводим зачистку. Наденьте на шнур пластиковый элемент штекера. Теперь начинайте паять. К центральному входу присоедините жилу, а к боковому – многожильную оплетку. Вокруг изоляции обожмите захват.

Накрутите наконечник из пластика, некоторые специалисты и вовсе для усиления фиксации заливают клеем или специальным герметиком. Пока фиксирующая основа не застыла, оперативно соберите штекер, накрутив пластиковую часть, а затем удалите излишки клея или герметика. В результате, удастся максимально увеличить продолжительность эксплуатационного срока штекера. Самоделка создана, самое время подключить ее.

Подключение

Соедините кабель и рамку самодельной антенны DVB T2. Совершенно необязательно делать привязку к какому-либо конкретному каналу, поэтому припаяйте шнур посредине. В результате, будет создана широкополосная антенна, принимающая максимальное количество телеканалов. Второй разделенный конец провода припаяйте к двум другим сторонам снова посредине, ранее их вы зачищали, а также лудили. Чтобы расширить диапазон приема, не припаивайте кабель снизу.

Когда конструкция собрана ее необходимо проверить. Подключаем тюнер и включаем телевизор. Если цифровое телевидение ловит, например, удалось настроить 20 каналов, нужно окончательно завершить сборку. Залейте герметиком участки, в которых проводилась пайка.

Однако если активных каналов очень мало или же есть определенные помехи, тогда нужно найти место, в котором будет оптимальный сигнал. При отсутствии положительных изменений, поменяйте антенный кабель. Чтобы максимально упростить процесс тестирования, используйте телефонный провод, он достаточно дешевый. Припаяйте к ней штекер и рамки. Если качество сигнала улучшилось, значит, дело действительно в кабеле. Цифровая приставка будет транслировать каналы, даже если используется лапша, но как показывает практика, ее срок эксплуатации чрезвычайно ограничен.

Чтобы защитить участки соединения кабеля и антенные рамки от осадков и прочих воздействий атмосферы, обмотайте места пайки самой обычной изолирующей лентой. Однако это не долговечное решение. Более эффективный вариант – монтаж на участки пайки термоусадочных трубок, которые обеспечат надлежащую изоляцию.

Альтернативный вариант, обладающий максимальной надежностью – клей или герметик. Дело в том, что эти вещества не проводят ток. Обязательно сделайте корпус для антенны, для этого подойдет самая обыкновенная пластиковая крышка. Если нужно, сделайте углубления, чтобы рамка «улеглась», не забудьте о выводе шнура. Заливаем герметик и ждем, пока он высохнет. Все готово подключаем оборудование и наслаждаемся цифровым ТВ.

Двойной или тройной квадрат для более слабого сигнала

TV-антенна используется в селах, на дачах и в районах, которые находятся на границе зоны покрытия телевизионных вышек. Устройство позволяет принимать даже очень слабый сигнал. Если вы все сделаете правильно, то мощность ТВ-сигнала заметно возрастет.

Двойной или тройной квадрат имеет только один недостаток – нужно направить конструкцию на источник сигнала с максимальной точностью. Поэтому если вы не знаете, где именно находится вышка, возникнут сложности.

Количество рамок определяет качество сигнала. Поэтому если вы находитесь вне зоны покрытия, можете не ограничиваться 2-3 рамками, можно сделать и 5. Не стоит вскрывать антенну лаком или красит ее. Это негативно отражается на качестве приема сигнала.

Каковы сильные стороны конструкции? Прежде всего, качество приема. Даже если вы находитесь вдали от ретранслятора, то сигнал будет четким. Впрочем, добиться положительного результата удастся, только если пользователь правильно определит размеры рамок и согласующего устройства.

Материалы

Чтобы самому сделать антенну для цифрового ТВ, нужно подготовить материалы, которые в дальнейшем будут использоваться для изготовления конструкции. Делается антенна из металлических трубок или проволоки:

• 1-5 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 10-20 миллиметров;
• 6-12 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 8-15 миллиметров;
• дециметровый диапазон – медная, латунная проволока толщиной от 3 до 5 миллиметров.

Двойной квадрат – 2 рамки, которые соединены парой стрел (верхняя и нижняя). Самая маленькая рамка – так называемый вибратор, а большая – рефлектор. Устройство с тремя рамками будет обладать большим коэффициентом усиления ТВ-сигнала. Третий квадрат принято называть директором.

Инструкция по созданию антенны Т2:

1. Верхняя стрела (изготовляется из металла) должна соединять середины всех рамок.
2. Нижняя стрела изготовляется  при помощи изолирующих электричество материалов: дерево, текстолит.
3. Расположите все рамки так, чтобы их центры были на одной прямой.
4. Прямую следует направить на ретранслятор.
5. Вибратор  должен быть с разомкнутым контуром. Его края закрепляются на пластине из текстолита.
6. Если вы делали рамки из металлических трубок, то края следует расплюснуть, а также проделать в них отверстия для фиксации нижней стрелы.
7. Мачту нужно делать из дерева или хотя бы ее верхнюю часть.

Расчет размера

Расчет антенны для цифрового ТВ будет напрямую зависеть от диапазона – метровый или дециметровый. Размеры антенны с тремя рамками отличаются большим расстоянием между концами вибратора. Нужно оставить больше расстояния – 50 миллиметров.

В таблицах представлены размеры двухэлементных рамочных антенн. Метровый диапазон:

Дециметровый диапазон:

Размер трехэлементных антенн. Метровый диапазон:

Дециметровый диапазон:

Подключение вибратора

Учитывая тот факт, что рамка является симметричной, а подключение осуществляется к несимметричному кабелю антенны, нужно использовать согласующее устройство. Оптимальный вариант – короткозамкнутый шлейф. Изготовляется он из кусков коаксиального кабеля. Левый отрезок – фидер, а правый принято называть шлейфом. В месте, где будут соединяться фидер и шлейф, закрепляем кабель, который в дальнейшем подключается к ТВ.

Какой должна быть длина этих отрезков? Расчет проводится в соответствии с длинной волны принимаемого ТВ-сигнала.

С одного конца нужно разделать шлейф, удалив алюминиевый экран. Оплетку нужно скрутить в тугой жгут. Центральный проводник срезаем до изоляции. Фидер тоже нужно разделать. Извлеките экран, сделанный из алюминия, а потом скрутите оплетку. Однако центральный проводник оставляем.

Дальнейший процесс сборки осуществляется следующим образом:

1. Припаяйте к левому краю вибратора оплетку шлейфа и проводник фидера.
2. К правому краю вибратора нужно припаять оплетку фидера.
3. Перемычкой из металла оплетка шлейфа соединяется с нижним концом фидера. Скрепить эти элементы также можно металлической проволокой. Главное, чтобы был надлежащий контакт с оплеткой.
4. Оплетка определяет не только электрическое соединение, но и расстояние между участками согласующего устройства.
5. Если металлической проволоки и перемычки нет, тогда скрутите в жгут оплетку нижней часть шлейфа, предварительно изъяв экран и сняв изоляцию. Чтобы обеспечить надлежащий контакт, нужно спаять жгуты, используя припой, который легко плавится.
6. Кусочки кабеля должны располагаться параллельно друг другу. Расстояние – 50 миллиметров (небольшая погрешность допустима). Чтобы закрепить расстояние используются специальные фиксаторы, изготовленные из электроизоляционных материалов. Также можно закрепить согласующее устройство к текстолитовой пластине.
7. Кабель, который вставляется в гнездо ТВ, следует припаять к фидеру (к нижней части). Оплетки соединяются между собой, как и центральные проводники.

Чтобы уменьшить количество соединительных элементов фидер и кабель, подключаемый к ТВ, можно сделать единым. Снимите изоляцию в месте, где заканчивается фидер. Это делается для того, чтобы осуществить монтаж перемычки.

Согласующее устройство является обязательным элементом, который позволяет предотвратить появление помех. В особенности оно будет полезным, если передатчик сигнала (телевышка) находится на большом расстоянии.

Антенна-бабочка

ТВ-антенну можно также сделать в виде бабочки. Такое устройство ничем не будет уступать дециметровой антенне. Совершенно необязательно все делать с нуля. Намного проще переделать обычную решетку в цифровую для настройки Т2. Чтобы изготовить ее самостоятельно, придерживайтесь простой инструкции:

1. Возьмите небольшую доску, которая станет основой будущей антенны.
2. Нарежьте 8 проводов, длина каждого – 37,5 сантиметров.
3. Середину всех проводов необходимо зачистить примерно на 2 сантиметра.
4. Согните провода, чтобы они приняли V-образную форму. Расстояние между проводами должно составлять 7,5 сантиметров.
5. Отрежьте еще 2 провода, длина каждого из них должна составлять 22 сантиметра.
6. Зачистите провода в местах, где они будут крепиться к основанию антенны (доске).
7. Разместите саморезы вдоль основания антенны, а потом двумя проводами соедините V-образные элементы.
8. Соедините антенну и кабель, используя специальный штекер.

Создать такое устройство сможет каждый пользователь. Ничего покупать не придется. Изготовляется антенна из подручных средств.

Из коаксиального кабеля

Собственно ручно сделать TV-антенну можно, используя кабель:

1. Отрежьте примерно 530 миллиметров кабеля.
2. Зачистите кабель с двух сторон, скрепив оплетку в жгут и оголив центральную жилу.
3. Скрутите кабель в кольцо или ромб, закрепив его скотчем на фанере. Между кольцами кабеля расстояние должно быть 2 сантиметра.
4. Отрежьте кусок коаксиального кабеля – 175 сантиметров. Сделайте из него согласующее устройство в виде подковы. Для этого нужно зачистить провод с обоих концов, как вы это делали в процессе изготовления колец.
5. Подготовьте антенный кабель. С одной стороны надевается штекер, а вторая зачищается. Нужно удалить центральную жилу и оплетку.
6. Совместите кольцо и согласующее устройство с антенным кабелем.

В качестве основания можно использовать не только фанеру, но и плексиглас.

Антенна из жестяных банок

Чтобы изготовить простую ТВ антенну для цифровых каналов потребуется кабель, пара алюминиевых или жестяных банок, а также небольшая пластиковая труба. В качестве основы может также использоваться деревянная планка.

Запомните, что антенну можно создать только из алюминиевых или жестяных банок. Пластиковые или стеклянные не подойдут. Основное требование – ровные, а не ребристые внутренние стенки. Каждый сможет смонтировать своими руками такое устройство буквально за несколько минут.

1. Хорошо промойте, а потом высушите банки.
2. Конец коаксиального кабеля нужно разделать.
3. Удалите изоляцию центральной жилы.
4. Скрутите оплетку.
5. Получив 2 проводника, прикрепите их к банкам.
6. Если под рукой есть паяльник, припаяйте проводники. Также их можно закрепить саморезами с плоскими шляпками. Скрутите петлю на концах проводников, а в ней проденьте саморез с шайбой, затем закрепите его на банке.
7. Предварительно почистите металл, нужно взять тонкозернистую наждачку и снять налет, а также краску.
8. Прикрепите банки к пластиковой трубе или деревянной планке.
9. Расстояние рассчитывается индивидуально.
10. Подключите кабель к ТВ и попробуйте настроить каналы.

Это аварийное решение проблемы. Не питайте иллюзий в лучшем случае в хорошем качестве будет доступно несколько каналов. Итоговый результат напрямую зависит от того, как далеко находится телевышка, какая «чистота» коридора, а также насколько правильно сделана антенна.

Теперь вы знаете, как можно сделать антенну для настройки цифровых каналов при помощи подручных средств.
