Сегодня эфирное телевидение наиболее распространено среди пользователей. Оно работает путем улавливания излучения от вещателя на приемник. В силу ряда факторов антенна может выйти из строя, а установить новую в данный момент не представляется возможным.

В этом случае можно изготовить самодельную антенну для цифрового телевидения, которая будет принимать телевизионный сигнал не хуже заводских устройств. В данной статье будет рассмотрено изготовление разных типов антенн для цифрового ТВ своими руками под конкретные условия, для временного и постоянного использования.

Типы принимающих антенн

Телевизионная антенна — это диполярное устройство, которое может излучать и принимать сигнал в конкретном частотном диапазоне.

Сегодня для телевидения распространены несколько типов устройств:

1. Метрового диапазона волн (МВ-антенна, VHF)
   . Рассчитаны на прием эфирного аналогового вещания, который происходит в частотном диапазоне 1 — 300 МГц.
2. Дециметрового диапазона волн (ДМВ-антенна, UHF)
   . Они принимают более короткие волны излучения, которые передают сигнал на частотах 0.3 — 3 ГГц.

В UHF-диапазоне сегодня вещает телевидение цифрового стандарта DVB.

При этом частотный диапазон разделен между двумя форматами вещания ЦТВ:

1. Эфирное телевидение (DVB-T2)
   . Работает путем передачи сигнала от вещателя на приемник через наземные ретрансляторы. Излучение сигнала происходит на частотах 314 — 898 МГц.
2. Спутниковое телевидение (DVB-C2)
   . Транслируется на сверхвысоких частотах от 1 ГГц.

Из рассмотренных выше рабочих диапазонов можно сделать вывод, что для простой антенны цифрового телевидения есть предел минимальной и максимальной длины волны, которую она может принять. А значит, перед сборкой антенны своими руками для цифрового телевидения потребуется ее расчет.

Расчет

В зависимости от конструкции самому можно изготовить всеволновую антенну или с работой в конкретном частотном диапазоне. Между ними есть одна принципиальная разница — всеволновые устройства не способны принимать слабый сигнал, особенно заглушенный фоном более сильного излучения. Другие самодельные антенны не охватывают все частоты цифрового вещания.

Чтобы правильно сделать рабочую антенну для цифрового ТВ, к ее расчету нужно подходить ответственно еще по одной причине — на практике невозможно проверить качество приема цифрового сигнала.

Если при низком уровне сигнала аналоговое телевидение работает с помехами, но показывает, то в цифре никакого изображения нет и непонятно, в устройстве проблема или в другом (кабель, слабый сигнал на приеме). В этом случае опытно-конструкторские работы с уже включенной антенной не получатся.

Современные Smart телевизоры и ресиверы отображают уровень регистрируемого на приемнике сигнала, но большинство обычных цифровых устройств данную функцию не поддерживают. Самому сделать даже простую дециметровую антенну без расчета невозможно, если только она не всеволновая.

Правила расчета

Цифровое ТВ вещает с разных мультиплексов на разных частотах, что соответствует разной длине волны. Чтобы принимать качественный сигнал, излучаемая волна должна полностью «лечь» на активную область приемника.

Следовательно, расчет антенны для цифрового телевидения своими руками нужно выполнить по следующей схеме:

1. рассчитать для антенны длину волны DVB-T2
   , излучаемой при вещании каждого мультиплекса;
2. выбрать волну наибольшей длины
   ;
3. вычислить полудлину поперечного сечения волны
   , т.к. она перпендикулярно проецируется на приемник.

Ниже будет рассмотрен порядок расчета активной области для цифровой антенны своими руками, а в качестве примера берется расчет частоты вещания в Москве.

Практический пример

Сегодня в Москве работают три пакета каналов эфирного ЦТВ:

• 1-й мультиплекс (32 ТВК, 546 МГц);

• 2-й мультиплекс (24 ТВК, 498 МГц);

• 3-й мультиплекс (34 ТВК, 578 МГц).


Расчет длины волны выполняется по формуле ƛ = 300/F, где F — частота в мегагерцах (МГц). В результате каждый мультиплекс отправляет волну:

• ƛ1 = 300/546 = 0.55 м;
• ƛ2 = 300/498 = 0.60 м;
• ƛ3 = 300/578 = 0.52 м.

Получается, ретрансляторы второго мультиплекса московского телевидения излучает волну наибольшей длины, которая в дальнейшем и будет использована для расчета.

Важно! Для удобства расчета полученное значение можно округлить, но только в большую сторону!

Осталось дело за малым — рассчитать длину активной области будущего приемника, которая и будет принимать сигнал. Т.к. излучаемая волна имеет синусоидную форму, то ее поперечное сечение составит ½ длины, а полудлина — ¼. Итого получается 0.60/4 = 0.15 м = 15 см для телевидения в цифре.

Совет! В качестве примера показан расчет для всех мультиплексов, но его можно упростить, вычисляя значение только для одного пакета каналов. Наибольшая длина электромагнитной волны всегда будет у излучения более низкой частоты.

Расположение и подключение

Когда произведены теоретические расчеты, осталось спланировать будущую конструкцию для сборки своими руками.

К планировке можно отнести два вопроса:

• расположение
• подключение
  .

Эти факторы взаимосвязаны и конфликтуют между собой:

• Можно изготовить домашнюю или уличную антенну своими руками
  . Последняя может быть простым однонаправленным приемником для телевидения, которому не мешают ослабляющие сигнал преграды (стены дома, иные строения).

  Также уличную цифровую антенну можно установить на крыше, что значительно улучшит качество принимаемого сигнала. Она должна быть направлена на ретранслятор цифрового телевидения.

• Для установки на улице, и тем более на крыше, требуется протяженный кабель
  . Он вызывает естественное рассеивание сигнала (шумность) и чем больше его длина, тем более слабый уровень сигнала доходит до телевизора.

Чтобы сделать антенну для цифрового телевидения своими руками, которая будет эффективно работать, потребуется искать компромисс между этими факторами.

В районе плотной застройки или малонаселенных районах с большим расстоянием от ретранслятора телевидения цифровую антенну придется выносить на улицу. В остальных случаях эффективно работает и комнатный приемник.

Совет! Нет четкого правила по выбору места размещения, каждый случай уникален. Лучший показатель надежной установки — соседние дома. Если наблюдается много уличных устройств для приема телевидения — ее же и изготавливать. В районе сверхплотной застройки нужно глянуть на крыши многоэтажных домов.

Небольшое число приемников еще ни на что не указывает (иногда для большей уверенности жильцы устанавливают их даже в условиях хорошего приема комнатными устройствами). Только если антенн много, и среди них есть коллективные, потребуется установка на крыше.

Изготовление

Когда расчет выполнен и выбран тип будущего приемника для эфирного телевидения, можно приступить к основным работам по сборке. Стоит отметить, что нельзя изготовить антенну цифрового ТВ DVB-T2 своими руками, конструкция которой подойдет на все случаи. Поэтому будут рассмотрены несколько типов самодельных устройств под конкретные задачи.

Из пивных банок

Важное достоинство такой антенны для телевидения- быстрое изготовление из подручных средств. На весь процесс уйдет не более 15 минут. Собрать такую антенну легко, но для эффективной работы потребуется поступление качественного сигнала и отсутствие преград. Она подойдет жителям небольших городов и пригородных районов.

Для сборки потребуются следующие детали и инструменты:

• 2 пивные банки;
• болты и саморезы с отверткой;
• 2 деревянные палки;
• кусок медной проволоки;
• изолента или скотч;
• антенный штекер и кабель.

Для устройства требуется каркас Т-образной формы или в виде креста. Он изготовляется из дерева.

После идет основной процесс изготовления по следующей схеме:

• На середине донышек банок сделать отверстие под болты
  . Можно использовать ножницы или саморез.
• Снять с кабеля изоляционное покрытие на длину в три банки + 20 см
  . внешний контур не трогается.
• Расположить банки параллельно горлышками друг к другу и через одно отверстие протянуть кабель до другого
  . На конце его нужно закрепить саморезом или болтом.
• Выходящий с отверстия кабель и его оголенную область между банками закрепить проволокой
  . Место соединения обязательно, иначе будет сильная шумность в кабеле и изображение на экран не поступит.
• Банки зафиксировать
  одним мотком скотча или изоленты к горизонтальной планке каркаса.
• Присоединить штекер к кабелю
  .

Внимание! С кабелем на изгибах нужно работать аккуратно! Только сплошной внешний контур эффективно подавляет в нем шумность и при его повреждении транспортируемый сигнал сильно ослабится. Не нужно стараться «экономить» оголенную часть кабеля, для этого есть запас в 20 см.

Эфирная антенна из пивных банок уже собрана, осталось определить оптимальное расстояние между банками. Для этого нужно подключить штекер к антенне и двигать банки по планке (приближая и отдаляя их друг от друга) пока не будет пойман хороший сигнал. В большинстве случаев достаточно 6 — 7 см.

Когда будет найдено оптимальное расположение банок, их нужно прочно закрепить к контуру.

Для использования на улице рекомендуется обтянуть самодельную конструкцию для телевидения полиэтиленом или изготовить специальную рамку из пластика. В качестве крепежа лучше использовать крючок и повесить конструкцию. Если на выходе с отверстия остался оголенный кабель значительной длины, его нужно обмотать изолентой, оставив не более 2 см.

В виде восьмерки

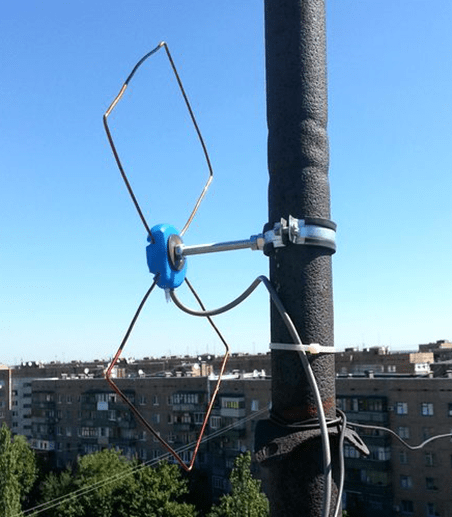

Для цифрового ТВ популярна самодельная антенна «восьмерка», которую еще называют биквадратом или антенной Харченко. Внешне ее активная область представлена двойным ромбовидным квадратом. Такая самодельная конструкция успешно работает практически в любых условиях, за исключением сверхплотной застройки, т.к. не способна принимать отраженный сигнал.

Для «восьмерки» потребуется расчет по длине волны и каждая сторона квадрата должна соответствовать полудлине сечения волны, следовательно, его периметр равен длине самой волны. Для московского ЦТВ сторона и периметр будут составлять 15 и 60 см соответственно.

Материалом для изготовления антенны может быть медная 2-3 мм или алюминиевая проволока 5 — 6 мм. В общей сложности нужно изготовить два квадрата. От концов проволок нужно отрезать 2 см и соединить их между собой таким образом, чтобы в итоге получилась единая конструкция из двух квадратов с общим углом.

Важно! Соединенные пары концов проволок должны быть изолированы между собой, в противном случае устройство будет только излучателем сигнала!

В качестве каркаса можно использовать балку. Приемник можно сразу закрепить без предварительного фиксирования, т.к. антенна изготовляется по расчету и практический эксперимент с сигналом не потребуется. Кабель необходимо припаять посередине к одной из точек соединения концов проволок.

Двойной-тройной квадрат

Антенна изготовляется с таким же расчетом, как и биквадратное устройство. Общая конструкция представлена несколькими квадратами одинаковых параметров, расположенными один за другим. В отличие от «восьмерки», она не способна принимать хороший сигнал от сильно удаленного ретранслятора телевидения.

Назначение двойного или тройного квадрата — принять сигнал в условиях сильного фона излучения. В районе сверхплотной застройки часто бывает, что вышка ЦТВ рядом, но кроме нее есть и другие станции разных частот, на фоне излучения которых дециметровая волна остается «в тени».

Двойной-тройной — это самодельная антенна для цифрового телевидения для приема волны конкретной длины, а многоуровневая конструкция антенны действует как усилитель.

Квадраты можно установить на любом бруске, а в качестве штатива (ножек) для вертикального крепежа можно использовать токопроводящий элемент большой толщины.

Важно! Квадраты между собой можно соединить только отходящими токопроводящими элементами, т.е. не на участке активной области. Если такая возможность не представляется, можно оголить кабель на большую длину и припаять его к нижнему углу каждого квадрата, после чего выполнить крепеж конструкции к бруску.

После сборки нескольких квадратов, их нужно зафиксировать и поэкспериментировать с расстоянием между собой, пока не будет пойман хороший сигнал, после чего закрепить.

Из картонной коробки

Если быть точнее, коробка служит исходным материалом для антенны цифрового телевидения своими руками. Из нее нужно вырезать два плоских прямоугольника 25х30 см.

Помимо нее потребуются следующие материалы и инструменты:

• пищевая или бытовая фольгированная бумага;

• клей
  (любой, можно использовать канцелярский);
• медная проволока
  ;
• пара болтов с гайками
  ;
• отвертка и скальпер
  (или бритвенное лезвие);
• телевизионный кабель со штекером.


Первым делом нужно вырезать из фольги два квадрата с периметром, аналогичным у картонных заготовок. Следом плотно приклеить их к картону. Остаточный материал клея удалить с фольги.

Важно! Нужно набраться терпения и аккуратно наложить фольгу на картон. Зазоры и выступы должны быть исключены, в противном случае хорошее качество принимаемого сигнала не гарантируется!

Готовые фольгированные квадраты и будут служить активной принимающей сигнал областью, нужно только подключить кабель. Для этого с помощью лезвия или скальпера, на углах смежных сторон квадратов, аккуратно вырезаются отверстия под болты.

Конструкция готова, но опять требуется определить оптимальное расстояние между квадратами. Для этого нужно подсоединить кабель к телевизору и раздвигать квадраты так, чтобы смежные стороны оставались параллельными.

После нахождения нужной дистанции закрепить квадраты к каркасу. В качестве крепежной области можно использовать смежные углы, которые противоположны месту контактов. Антенна, сделанная своими руками готова к использованию.

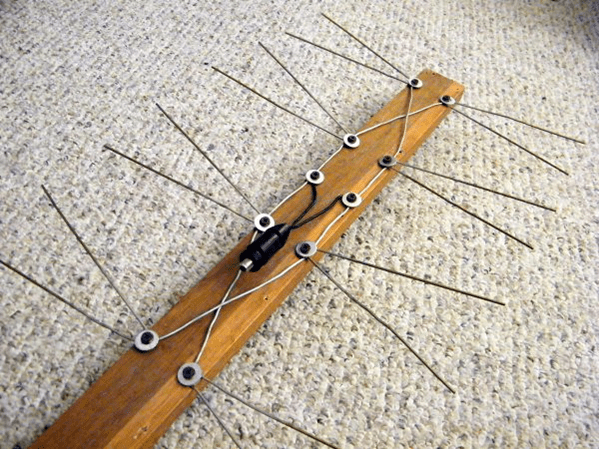

Бабочка

По конструкции она представляет ряд вертикально расположенных усиков и внешне напоминает польские (штыревые) заводские антенны цифрового телевидения. Разница лишь в отсутствии фазированной решетки, вместо которой будет использован каркас.

Для ее изготовления потребуются следующие материалы:

• деревянная палка
  ;
• транспортир и линейка
  ;
• алюминиевая проволока 5-6 мм
  (3 метра);
• 16 болтов с гайками или паяльник;

• саморезы или дрель;

• кусачки
  .

Все польские антенны цифрового телевидения — уличные, следовательно, данная конструкция также будет использоваться только для наружной установки. Усики большой длины будут уязвимы против сильного метра, поэтому медную проволоку 2-3 мм использовать не получится и практичнее только более толстый алюминиевый аналог.

Для справки: программы ЦТВ работают с 21 ТВК (физического канала телевидения), которому соответствует частота 314 МГц. Длина волны составит 300/474 = 0.633 м ~ 64 см. Это максимальное значение, излучаемое ретрансляторами РТРС. Следовательно, длина активной область будет 16 см, а для всех «усиков» потребуется 256 см. поэтому проволоки 3 метра хватит.

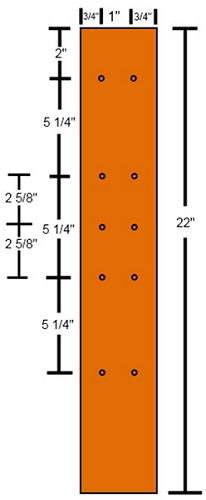

Палка будет служить в качестве каркаса, ее длина должна быть не менее 60 см. на нем нужно сделать разметку под «усики» следующим способом:

• отметить 4 точки
  на одинаковом друг от друга расстоянии 18 — 20 см;
• от каждой точки провести перпендикулярные к каркасу линии,
  но параллельные друг к другу;
• от прямых линий отмерить 4 смежных угла 30°
  (по два слева и справа) и поставить точки;
• провести линии от центральных до отмеченных точек под углом.


В итоге должна получиться такая же разметка, как показывает схема антенны на рисунке ниже. Линии под углом будут служить указателем для размещения «усиков».

Для московского региона полудлина поперечного сечения волны составляет 15 см.

Исходя из этого значения, будет рассмотрено два способа изготовления своими руками антенны в виде бабочки.

С помощью паяльника

При его использовании процесс значительно сокращается. К деревянной палке необходимо параллельно закрепить изделие из металла. Это могут быть 4 куска из стали (которые потом нужно соединить) или проволока. Токопроводящий элемент не должен закрывать деревянный каркас, чтобы была видна разметка.

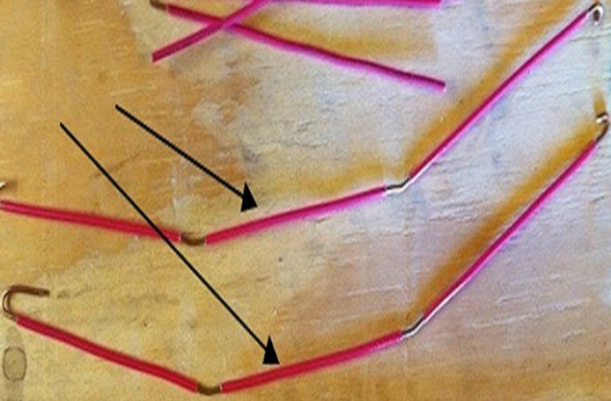

Центральные точки на разметке — это места спайки усиков, а линии под углом — места их размещения. Нужно кусачками отрезать от проволоки 16 кусков для усиков самодельной антенны цифрового ТВ размером 15 см, и к каждой точке спаять по 4 «усика. Для надежности каждую группу усиков лучше обмотать изолентой.

С помощью болтов

Здесь не требуется к дереву дополнение из металла, и общая конструкция будет намного легче. Сама палка должна быть шириной 4 см и толщиной от 2 см.

Для начала нужно сделать «ямочки» под усики с помощью дрели или самореза, толщина которого будет как у них. Выполняются они с боковой части палки вглубь по направлению линии под углом на разметке. Затем требуется сделать сквозные отверстия, которые пройдут ямочки по касательной. Каркас готов.

В данном случае из проволоки отрезаются куски с запасом — по 17 см. готовые усики вставляются в ямочки на 2 см вглубь, после чего плотно фиксируются с помощью болта и гайки. По завершению обвить усики тонкой проволокой и соединить между собой.

В результате получается более надежная и практичная конструкция по сравнению с пайкой, но на ее сборку уйдет намного больше времени.

Из коаксиального кабеля

Иногда бывает ситуация, что антенна выходит в самый неожиданный момент и в ближайшее время начнется футбольный матч или важная премьера. В городе для сборки самодельного приемника легко найти инструменты, в крайнем случае, можно купить или попросить у соседа.

Когда же цифровая антенна ломается на даче или у бабушки в деревне, под рукой может не оказаться даже обычной отвертки, а про паяльник можно забыть. И в этой ситуации выручается довольно примитивная антенна из кабеля для цифрового ТВ со сборкой за 5 минут. Это самое простое приемное устройство, собираемое своими руками.

В качестве активной области используется сам телевизионный кабель, который спокойно принимает аналоговое и цифровое ТВ. Народное название такой антенны «Петля».

Сборка выполняется следующим путем:

• кабель отсоединяется от неисправного устройства приема цифрового телевидения;

• конец антенного провода зачищается от изоляции;

• отмеряется 40 см и на отрезке аккуратно снимается изоляция на 2 см
  (важно не повредить внешний контур);
• оголенная область и зачищенный от изоляции отрезок параллельно прикладываются друг к другу и прочно соединяются проволокой.


В результате получится круг из кабеля диаметром немногим более 15 см, который и будет служить приемником. Теперь посередине (с противоположной стороны от точки соединения) нужно отмерить 4 см и снять изоляцию. Устройство своими руками для цифрового телевидения из коаксиального кабеля готово.

У такого приемника будет высокая шумности из-за открытого конца кабеля, поэтому он не подойдет для постоянного использования. Программы аналогового телевидения всегда показывают с помехами, но качество изображения удовлетворительное.

Хлеба и зрелищ – так произнёс римский поэт — сатирик Ювенал и в чем то, был абсолютно прав. Современное общество, и в частности нынешний человек, уже никак не может обойтись без пафосных картинок, шокирующих видеосюжетов, захватывающих кинофильмов, комедийных сценок. Одна из таких «стихий», способных обеспечить нам доступ в мир зрелищ — это телевидение. Но и тут мало иметь телевизор, надо чтобы у него была еще и антенна. Ведь без расцветай антенны, радиоволны также трудно поймать, как рыбу на крючок без привады. Для чего нужна антенна, говорить не то что прозаично, тем более, что мы об этом утилитарны уже упомянули, а более неуважительно к нашему читателю. Так что, пропуская описание мишени назначения антенны, приступим к описанию ее создания. Именно о том, как сделать антенну своими руками, мы и хотели рассказать в данной статье.

Далее будет приведен одинешенек из самых простых и что немаловажно, доступных способов позволяющих сделать комнатную антенну для вашего телевизора. Делается она утилитарны из ничего, вернее – 2 пивных банки, саморезы, плечики для платья, провод и штекер.

Антенна для телевизора своими руками из пивных банок

Итак, нам понядобяться чету банок из под пива, паяльник, телевизионный кабель, припой и кое-что еще. Об этом по ходу нашего повествования.

Тут на до знать в какой последовательности и что делать, чтобы получить столь желаемую телевизионную антенну. Если говорить о требованиях к материалам, используемых для изготовления антенны, то прежде итого, купите хороший телевизионный кабель. Хороший телевизионный кабель подразумевает сопротивление 75 ом на метр, крепкую центральную жилу и плотное сплошное двойное экранирование. Сколько приобрести кабеля зависит от места размещения антенны, но знайте, чем длиннее кабель, тем больше «полезного» сигнала будет гасится в нем. (правило четко работает для МВ валов). Для ДМВ оно также действует, но не столь критично.

Итак, делаем разделку под штекер и устанавливаем его на провод.

Штекера сейчас такие, что даже не спрашивают пайки, поэтому все будет зависеть от точности ваших резов и размеров (диаметра) кабеля. На фото не весьма удачный вариант установки штекера на кабель идущий до антенны, постарайтесь сделать получше. В принципе, немало подробно об установке штекера на телевизионный кабель можно узнать из статьи «Как ввести штекер на кабель для подключения к телевизору».

Далее, начнем работать со вторым крышкой телевизионного кабеля. Здесь необходимо 2 проводника кабеля вывести одинешенек с самого краю, а второй примерно через 10-15 см. Первый проводник почитается сердцевина, второй экранирование. Здесь также будет нужна аккуратность, чтобы не прорезать излишние слои изоляции и проводники. В итоге, от качества каждой и суммарно всех трудов, будет зависеть эффективность антенны и четкость приема телевизионных каналов – помните об этом. На фото ниже видать, как отведен первый и второй проводник от кабеля. Верхняя изоляция сброшена на расстояние 10-15 см от края кабеля.

Теперь о пивных банках. Мы не знаем какое пиво вам по карману и по душе, но банки необходимы больше. Повторимся, не много, а большие. 0,75 хорошо, а литровые еще лучше. Что-либо насчет вящих 5 л бочонков из пива сказать сложно. Это уже пожалуй выйдет за «рамки» комнатной антенны. После употребления пива, баночки промойте в воде и просушите, чтобы от них не измерил аромат хмельного напитка. Такой запах радиоволны волны не притянет, а мух наверняка.
Сейчас берем кабель, который мы подготовили ранее. Маленькими саморезами прикручиваем одинешенек проводник к торцу первой банки, другой к торцу второй. Для улучшения контакта между корпусом банки и саморезом воспользуйтесь припоем. Залейте все вероятные зазоры, чтобы улучшить контакт.

Теперь наша антенна почти готова, не хватает каркаса для того, чтобы базировать банки между собой и за что закрепить антенну, к чему-либо. В нашем случае каркасом выступили плечики для платья. Для этого есть все критерии «ЗА». Низкая цена, доступность, должная жесткость и размеры. Да, еще и крючок, чтобы все разом повесить на выбранное место.
Итак, банки располагаем на одной ровный, так чтобы они были симметричны относительно центра. Немного «поиграйтесь» с дистанцией между ними, так как от этого будет зависеть качество приема сигнала. Закрепить банки можно скотчем или изолентой. Образцовое расстояние для банок на антенне составляет порядка 75 мм.

В итоге, получаем не лукавую, но функциональную вещь – комнатную телевизионную антенну из пивных банок. Разумеется, такая антенна способна работать только в зоне уверенного зачисления телевизионного сигнала. Это не антенна для приема сигнала за 20 км от города, это итого лишь то, что незначительно сделает прием более уверенным, но не идеальным.
Профессионалы, пожалуй, уже ехидно хохочут над этой статьей и антенной, ведь по факту для телевизионной антенны требуется суровый и точный расчет ее элементов, в зависимости от принимаемый длины волны. В этом они безотносительно правы. Но этот расчет не всегда доступен обычному обывателю, что и сподвигает его на подобные авантюры по изготовлению антенн, как в частности для антенны приведенной тут, из пивных банок.
Далее, мы рассмотрим уже более серьезный вариант. Прежде итого, его большой плюс в том, что здесь будет рассказано о том, как сделать антенну по всем правилам, с учетом физиологических особенностей распространеия радиоволн.

Радиоволны принимаемые антенной для телевизора

Раз уж мы забрались так вдали, то необходимо хотя бы сказать об азах, ведь как же иначе!? Радиоволны телевизионных каналов аналогового сигнала распространяются в диапазоне метровых (МВ) и дециметровых валов (ДМВ).
По сути это одно и тоже, разве что МВ и ДМВ волны распространяются с разной частотой радиоволны. Метровые валы это с 1 по 21 канал, а ДМВ с 21 по 40 канал. Здесь важно отметить, что в подневольности от длины волны необходимо будет применять соответствующую антенну для МВ или ДМВ валов. Также необходимо сказать, что антенны бывают как комнатные, так и для улицы. Рассмотрим тот и иной вариант.

Комнатные антенны для телевизора свомими руками (МВ и ДМВ)

Комнатная антенна МВ

Усилие магнитных волн в помещении гораздо меньше, чем снаружи. Поэтому комнатные антенны есть смысл применять лишь в непосредственной близости от телецентра. Так простейшую комнатную антенну можно сделать из электрического провода, либо любого иного изолированного проводника. По центру антенны устанавливается изолятор. К нему посредством крепежа (болт — гайка) крепиться два провожатого. Концы проводников растянуты таким образом, чтобы они были ровные, словно струны или стержни.

Общая длина проводников, двух рамен антенны, берется согласно длине волны и принимаемому каналу. Эти эти можно взять из таблицы.

Если подобрать длину провожатых антенны, согласно просматриваемому телевизионному каналу, то это будет куда эффективнее, нежели пивные банки.
Дальше мы приведем еще один вариант комнатной антенны для телевизора, которую вы можете сделать своими руками. Это ДМВ антенна. Не смотр на то, что ДМВ каналы практически не используются, все же вещание еще порой где-то, да ведется. А значит, эту темы мы также не можем обогнуть стороной. Вот пример ДМВ антенны.

Комнатная антенна ДМВ

Применяемый монтажный провод, упомянутый как КПТА-1, служит для повышения помехоустойчивости антенны. Для этого, как вы видаете, на расстоянии 140 мм от края кабеля зачищена изоляция до экрана и припаян этот монтажный провод – петля. Можно применить иной провод сечением 0,35 мм.
Частота принимаемых радиоволн этой антенны будет от 470 до 630 МГц, то есть ДМВ волны.
Все элементы антенны смонтированы на стойке, которая является диэлектриком.

Уличные антенны для телевизора своими руками (МВ)

Антенна — полуволновый линейный вибратор

Эта уличная антенна предназначена для зачисления телевизионных волн вблизи города 20-30 км. Фактически это аналог простейшей комнатной антенны, про какую мы уже рассказывали чуть ранее, разве что она адаптирована для улицы.
Итак, как мы уже постигли, антенна должна иметь определенные размеры, которые повлият на зачисление телевизионных радиоволн. Размеры будут зависеть от того, какой из каналов вы собираетсь глядеть. Все размеры для антенны можно посмотреть в таблице.

Рис. 1. Антенна — полуволновой линейный вибратор (Воображает собой простейшую телевизионную антенну)

Входное сопротивление линейного вибратора (антенны) равновелико 73 Ом. Полоса пропускания линейного вибратора зависит от наружного диаметра его трубок и растет с увеличением заключительного.
Выбирать D больше 30 мм не следует, так как при его дальнейшем увеличении качество изображения приметно не улучшается, а вес и габариты антенны увеличиваются.
В табл. 1 приведены размеры элементов линейного вибратора. Зазор А между торцами трубок равновелик 50-70 мм.

Антенна подключается к телевизору с несимметричным 75-омным входом при помощи коаксиального кабеля (РК-75-4-15, РК-75-9-12 и т. д.) Кабель связывают с антенной через специальное симметрирующее устройство (см.рис. 2).

Необходимые размеры элементов согласующих конструкций выбирают согласно табл. 2.

Антенну изготавливают из стальных, алюминиевых или латунных трубок и металлических полосок. Для крепления трубок антенны к металлической или деревянной мачте применяют фарфоровые изоляторы, текстолит.
Антенну — полуволновый вибратор применяют в условиях ближнего зачисления, об этом м уже говорили. (20-30 км). Этот вариант антенны, конечно, немало трудоемкий, чем комнатная антенна, но эффективность ее будет значительно выше. Для зачисления телевезионных передач вдали от города, вернее от передатчика, применяют антенну «волновой канал».

Антенна «волновой канал» МВ и ДМВ своими руками расчет и схема

На больших расстояниях от передатчика, то есть телецентра, это распорядка 40-90 км, используются антенны типа «волновой канал». У таких антенн весьма хороший коэффициент усиления, но при этом требуется строгая направленность. Если же использовать такую антенну в заселенных пунктах, то это позволит снизить помехи от смежных источников, тем самым улучшить картинку изображения.
Антенная «волновой канал» по своей структуре заключается из активного петлевого и линейного вибратора. О линейном вибратора мы рассказывали в предыдущих абзацах. Размер антенны подбирают исходя из соображения усиления сигнала, чем дальней, тем более сложная будет антенна. Также количество директоров способно улучшить принимающие свойства антенны, за счет изменения ее чувствительности к направления на передатчик.
однако большое увеличение числа директоров ведет к уменьшению полосы пропускания. Тут надо найти «золотую середину». Так на каналах МВ диапазона применяют 3, 5 и 7 элементные антенны.

Геометрические размеры таких антенн образа «волновой канал» приведены в таблице. При этом для 1-5 канала используются в конструкции трубки размером 18 мм, а для 6-12 канала 12 мм.

А вот для ДМВ валов применяется 16 элементная антенна. Диаметр трубок 6-10 мм, а для стрелы 14-16 мм.

Для нее размеры повергнуты также в таблице.

После того как антенна готова, необходимо будет простереть телевизионный, антенный кабель от нее до телевизора. Об этом в статье «Подключение телевизора к антенному кабелю сквозь штекер».

Человечество живет в цифровую эпоху. Телевидение переходит на цифровую передачу сигналов. Особенность цифрового вещания в том, что оно ведется в дециметровом диапазоне.

У передающих станций небольшая мощность передаваемого закодированного сигнала. Поэтому для приема сигнала и показа изображения в телевизорах, которые удалены от станции, требуется принимающая цифровая антенна. Если вы не знаете, как сделать антенну для ТВ, то ответ прост: своими руками её можно собрать из подручных материалов буквально за один час.

Типы принимающих антенн

Для уверенного приема сигнала с телевышки существует много различных телевизионных антенн. Они различаются по форме и диапазону принимающих частот.

Антенны можно разбить на несколько основных типов:

В настоящее время подавляющее большинство телевизионных сигналов передается способом цифрового кодирования. Вещание ведется в дециметровом диапазоне
. Формат такой передачи называется DVB — T2.

Теоретически этот сигнал можно принять на некоторые старые универсальные антенны, чем и воспользовались маркетологи, назвав их DVB — T. Для того, чтобы отличать новые узкопрофильные дециметровые антенны от старых классических, и была добавлена цифра «2» в конце аббревиатуры.

Основы цифрового телевидения

Телевизионные передатчики передают цифровой сигнал на сравнительно небольшие расстояния. Дальность передачи не превышает шестидесяти километров и ограничена зоной прямой видимости излучателя с телевышки.

Для этих расстояний хватает сигнала небольшой мощности. Но конструкция принимающих сигнал антенн должна отвечать некоторым требованиям:

Цифровой сигнал имеет свою уникальную особенность. Его либо можно поймать, либо нет. У него нет среднего положения.

Если цифровой сигнал на полтора децибела выше шумов, то его прием всегда качественный. Исчезнуть сигнал может при поврежденном кабеле или искажении фазы на передаваемом участке. В этом случае, даже если сигнал сильный, изображение распадается на мелкие квадратики.

Для того, чтобы словить дециметровое вещание, требуется соответствующая антенна. Согласно теории, подойдет любая антенна, но на практике есть нюансы.

Существуют несколько типов антенн для приема DMV
, которые предлагают производители:

Совсем несложно изготовить антенну своими руками для цифрового ТВ.

Сборка антенн в домашних условиях

ормы изгибов должны быть максимально гладкими. Основные фазовые искажения
появляются из-за провалов и выбросов резкого характера.

Самодельные цифровые антенны получаются частотонезависимые. Они имеют не самые лучшие характеристики, но просты в сборке и отнимают на конструирование мало времени и средств. Подходят для работы в незагрязненном шумами эфире при небольшом расстоянии до ретранслятора.

Прием сигнала на пивные банки

Из обычных пивных банок можно сконструировать простую всеволновую антенну. Конечно, она уступает промышленным образцам и не всегда способна обеспечить устойчивый сигнал, но своё предназначение выполняет неплохо. Это устройство принимает как минимум пятнадцать каналов как минимум.

Чтобы собрать эту конструкцию, понадобятся:

После промывки и просушки металлических банок, DVB — T2 можно начать собирать антенну.

Аккуратно, чтобы не деформировать, прокалывается по отверстию в верхних частях обеих банок. Для этой процедуры подойдет отвертка. С ее же помощью в подготовленные дырки вкручиваются саморезы.

Затем берется один конец кабеля
РК75 и на расстоянии десять-двенадцать сантиметров при помощи ножа зачищается от верхней оболочки. При этом медная оплетка не должна быть повреждена. Оплетка скручивается в косичку. Алюминиевый экран удаляется.

Затем срезается на шесть-семь сантиметров полиэтиленовая оболочка и оголяется центральный сердечник.

Полученные в результате косичка и центральная жила прикручиваются к саморезам. Если есть паяльник и навыки владения им, то лучше всего припаять части провода к банкам.

Банки последовательно, при помощи скотча, закрепляются вдоль фанерной доски или другого основания, какое есть под рукой. Расстояние между банками должно составлять семь с половиной сантиметров.

В завершение работы ко второму концу кабеля присоединяется штекер.

Для этого конец кабеля зачищается и центральная жила пропускается сквозь отверстие одной из половинок штекера. Оплетка кабеля присоединяется к корпусу штекера. Одна половинка накручивается на другую и в итоге получаем штекер, готовый к работе
.

Остается подключить его к антенному входу телевизора и разместить антенну в правильном месте, где качество принимаемого сигнала будет хорошим.

В том случае, если созданная конструкция размещена вне помещения под открытым небом, надо защитить устройство от влаги и сырости. Для этих целей можно использовать пластиковые бутылки, в которых отрезаются дно и горлышки. Внутри них и размещаются металлические детали антенны.

Полученную модель легко «настроить», поворачивая её в пространстве и просто перемещаясь по квартире, балкону или дачному участку.

Антенна зигзагообразная Харченко

Придумал эту зигзагообразную широкополосную конструкцию инженер К. П. Харченко в 1961 году. Для приема цифрового сигнала она прекрасно подошла и получила широкое заслуженное признание. В народе её прозвали «восьмеркой» и выглядит полная сборка как два ромба, расположенные один над другим.

При изготовлении восьмёрки понадобятся:

• Проволока из меди с диаметром 3−5 миллиметров.
• Коаксиальный антенный кабель длиной 3−5 метров и сопротивлением 75 Ом.
• Паяльник с припоем.
• Скотч или изолента.
• Штекер.
• Болты для сборки.
• Основание: лист фанеры или пластика.

На первом этапе собираем антенную рамку. Берем проволоку длиной 109 сантиметров и сгибаем в виде рамки. Рамка имеет форму двух последовательных ромбов со сторонами, равными тринадцать с половиной сантиметров. Останется один сантиметр. С него делается петелька, которая скрепляет проволоку. Концы рамки припаивают друг к другу и она таким образом превращается в замкнутый контур.

После этого коаксиальный кабель зачищается. Экран кабеля сворачивается в тугой стержень и припаивается к проволоке рамки в месте где ромбы сходятся. Центральный стержень кабеля тоже припаивается в центральной части рамки. Сердечник и оплетка не должны касаться друг друга.

Второй конец кабеля присоединяется к штекеру. Предварительно штекер в местах пайки протирается спиртом и обрабатывается наждачной бумагой. Моножила припаивается к центральному выходу штекера, а скрученная оплетка — к боковому.

Если рамка будет эксплуатироваться под открытым небом, то будущее фанерное основание можно покрасить или залакировать. Места пайки можно замотать скотчем или изолентой. Но это не самый лучший вариант, поскольку липкая лента может со временем размотаться. Если перед пайкой на проволоку надеть пластиковые трубки подходящего диаметра, то по окончании работы трубки натягиваются на спаянные места и надежно защищают рамку. После чего рамка устанавливается на подготовленную основу.

Цифровая антенна своими руками собрана и готова к эксплуатации.

При желании можно собрать антенну, настроенную на определенную длину волны. Для этого надо сделать расчет длины квадрата. Это несложно: длина волны нужного сигнала делится на четыре. В итоге получается нужное значение длины ромба рамки.

Самая простая антенна из кабеля

Для нее нужен один телевизионный кабель с сопротивлением 75 Ом. Необходимая длина кабеля рассчитывается, исходя из нужной частоты цифрового вещания. Её значение в мегагерцах делится на 7500 с округлением полученной суммы.

Полученное значение и есть искомая длина кабеля
.

После этого один конец кабеля очищается от внешней изоляции и вставляется в антенный разъём телевизора. От двух сантиметров после разъёма на кабеле делается отметка.

Именно от этой отметки отсчитывается необходимая длина кабеля. Плоскогубцами отщипывается лишняя часть.

После этого надо вернуться к отметке на кабеле. В этом месте оставляется только стержень с изоляцией, а внешняя оплетка снимается. Очищенная часть загибается под углом в девяносто градусов.

Все готово. Телевизор можно настраивать с новой антенной.

Техника безопасности при монтаже

Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:

• Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
• Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
• Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.

После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.

Добрый день, дорогие читатели. Долго не писал на блог, сказались майские праздники, много работы. Но сумел сделать одну поделку, очень простую и полезную — антенна для цифрового тв своими руками. Заодно и расскажу Вам, все достаточно просто.

Конечно случаи бывают разные, но прежде чем делать эту антенну, подумайте: а нужно Вам это или нет. Вот я к чему иду: в наше время цифровую антенну проще купить, чем делать. Если хотите просто смотреть цифровое тв дома, постоянно и желательно без сбоев, или вышка далеко от Вашего дома, то лучше посоветоваться и купить хорошую антенну в магазине.

Нужно понимать, что если Вы впервые делаете антенну, у Вас мало опыта в электронике, а может и вообще нет, то никто не будет отвечать за то что антенна либо вообще работать не будет, либо перестанет работать и так далее.

Лично я, мало понимаю в электронике, но то, что делаю, проверяю на практике и пытаюсь максимально вникнуть. Представленные ниже образцы антенн достаточно простые, легкие в изготовлении.

Конечно если нужна антенна на дачу, где вы редко бываете, то самодельная антенна для цифрового тв своими руками прекрасно подойдет. Я не буду грузить расчетами и различного рода терминами, просто покажу и расскажу, а Вы выбирайте и пробуйте.

Пишите комментарии после статьи, оставляйте свое мнение и, если есть ошибки, расскажите о них всем.

Начну я с этой антенны, так как впервые ее сделал сам. Она мне показалась не сложно и в то же время достаточно мощная. На других сайтах было сказано, что она домашняя. Но делал я ее для тещи, в деревню, где от вышки транслятора до антенны получилось примерно 80 км.

Антенна по типу бабочка

Вот уже как более двух лет теща пользуется и практически нет никаких проблем. Такая антенна ни чем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы.

Но и делается такая антенна для цифрового тв своими руками, при наличии всего необходимого, быстро и просто.

Нам понадобится:

• дощечка или фанера размером не менее 550х70х5 мм;
• провод медный с центральной жилой Ø 4 мм (можно и 6 мм) — 4 м;
• саморезы со шляпками (или отдельно купить шайбочки);
• кабель коаксиальный телевизионный;
• антенный F-штекер;
• отвертка или шуруповерт;
• нож или скальпель; паяльник;
• припой;
• флюс-паста;
• линейка или рулетка;
• кусачки;
• карандаш.

Находим дощечку по размеру, примерно и размечаем как на рисунке.

разметка дощечки

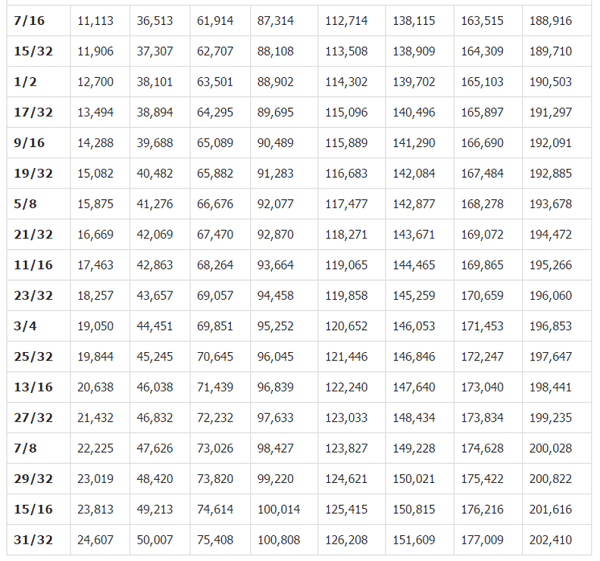

Тут все указано в дюймах, переводим. 1 дюйм равен 2,5 см, все просто.

Нарезаем 8 проводов длиной по 37,5 см. Середину каждого провода зачищаем на 2 см.

Сгибаем каждый провод буквой V, чтобы расстояние между проводками (ее концами) равнялось 7,5 см.

Отрезаем 2 провода длиной 42 см. Зачищаем эти 2 провода в местах крепления к дощечке или фанере.

Шаг 5.

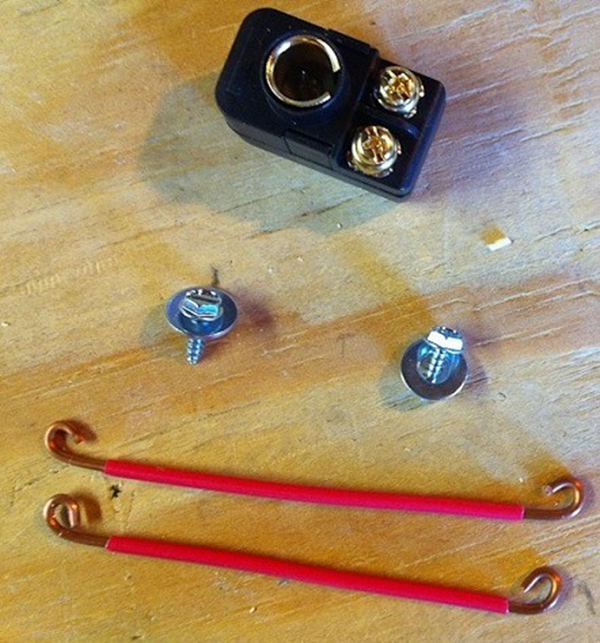

Потом из той же проволоки я вырезал еще два кусочка, чтобы вывести провода от центра на заднюю стенку дощечки. Тут размеры смотрите сами, а можно и вообще не делать их, а провод крепить на передней стенке.

Собираем все проволочки с помощью саморезов, как показано на рисунке в начале статьи.

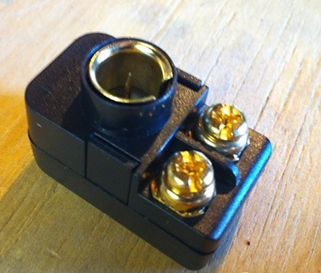

Теперь паяльником поработаем. Данный штекер нам нужен только для правильного сопротивления, чтобы оно на выходе было 75 Ом.

Для этого открываем крышку и делаем как на картинке ниже. Саму крышечку я прикрутил к антенне.

Потом крепим все в удобном месте и после саму антенну. Пробуем и пользуемся.

Вот так у меня получилось

У меня такая антенна служит уже более 2 лет. Единственно но, что иногда гнуться сами усики, как буд-то ветром сильным загибает или птички тяжелые садятся. Но все поправимо, снял поправил и дальше пользуемся.

К стати, пробовал я и без этого штекера, чтобы не мучиться, все работает, только чуть хуже.

Антенна из проволоки с усилителем.

Вот еще одна антенна для цифрового тв своими руками, отлично подойдет для дачи или деревни. Делаем все из медной проволоки, а усилитель можно взять любой от старой антенны или купить в магазине.

Что нам понадобится:

• Два куска проволоки по 180 см;
• Усилитель (старый подойдет);
• Кусок пластины металлической или деревянной 15 см*15 см;
• Дрель или шуруповерт, можно и сварочный аппарат;
• Маленькие болтики с гайками;
• Молоток;
• Телевизионный кабель подходящей длины.

Сначала куски проволоки сгибаем ромбом со сторонами 45 см. Это оптимальная длина. Но если делать расчеты под конкретные частоты, то длина другая будет, но это для продвинутых.

Теперь сразу на пластине просверливаем дырки в местах крепления ромбов, расплющиваем концы, которые сразу крепим на усилителе. Если пластина металлическая, то сварочником прихватываем уловители к ней и все.

Все скручиваем и провода телевизионно кабеля прикручиваем к усилителю.

Теперь крепим антенну на мачту и направляем в сторону вышки. Пользуемся.

Обращаю Ваше внимание на то, что вся антенна покрашена краской. Это позволит избежать коррозии и антенна для цифрового тв своими руками дольше прослужит.

Пивные банки Вам в помощь.

Такая антенна хорошо ловит много различных каналов. Лучше конечно использовать ее в помещении и там, где вышка ретранслятор не далеко.

Нам понадобится:

• 2 жестяные банки объемом 750 или 1000 мл;
• Кабель коаксиальный телевизионный (РК75);
• Штекер антенный;
• Изолента или скотч;
• Саморезы по металлу;
• Труба полипропиленовая или деревянная палка для крепления к ней банок;
• Отвертка;
• Кусачки;
• Надфиль;
• Линейка.

С помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась.

Вкрутить в эти отверстия саморезы с помощью отвертки.

Шаг 2.

Зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем; прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента).

К трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см).

На второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.

Поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным. Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам. Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок.

Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Если антенну из жестяных банок планируется разместить на улице, то ее необходимо надежно защитить от внешних погодных влияний. Подойдут пластиковые бутылки, у которых необходимо отрезать горлышко и дно и в них разместить элементы антенны. В таких условиях она надежно будет осуществлять возложенные на нее функции.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

Антенна восьмерка.

Когда-то давно, когда еще не было цифрового ТВ, мы в школе делали такую антенну. В изготовлении она достаточно проста и ловит сигнал очень хорошо.

Писать много, да и сам давно ее не мастерил, вот можно посмотреть видео:

Конечно такая антенна не запрещенная, просто этот ролик хорошо описывает процесс.

Купите или найдите медный провод сечением 2 — 3 мм. в изоляции. Согните по размерам антенну указным автором ролика, места пайки минимально зачистите от изоляции, припаяйте кабель и за герметизируйте от влаги.

Можно, если нет медного провода использовать алюминиевый, потеряется не много. Решетку можно изготовить из проволоки, не критично, хоть от старого холодильника. Если вы находитесь в зоне хорошего приема то решетку вообще ставить не обязательно, это цифровое а не аналоговое тв где повторы на экране из за отраженного сигнала могут наблюдаться.

Чем мне нравится такой тип антенн, то что проста в изготовлении, не нужно фильтра для согласования и обладает не плохими характеристиками. Можно увеличить мощность антенны если изготовить ее из четырех квадратов, также делается отвод кабеля от середины, ближайшее расстояние между проводниками 10 мм.

Ну вот и получилась антенна для цифрового тв своими руками и разными способами. На этом у меня все, оставляйте свои комментарии ниже, так же присоединяйтесь к нам в Одноклассниках . Всем пока пока и до встречи.

Во время отдыха, на своем загородном участке многим хочется провести вечер возле телевизора и смотреть свою любимую передачу или фильм. Но приобретать готовую антенну, которая стоит немало денег, мало кто захочет. Такие устройства можно сконструировать, не прибегая к посторонней помощи, при этом используя подручный материал. О том, как сделать антенну своими руками для цифрового телевидения, мы расскажем в статье ниже.

Разновидности антенн:

В физическом плане приемник считается сконструированным токопроводящим устройством, которое соединяется с радиоприемником или радиопередатчиком.

Сделать антенну для телевизора своими руками, можно, но при этом нужно знать, что она работает в двух режимах:

• первым режимом является передача;
• вторым режимом считается прием.

Чтобы разобраться с ними более детально, мы рассмотрим их в индивидуальном порядке.

Передача

Антенна в режиме передачи подает ток через специальное устройство, которое и является передатчиком, и за счет этого в пространстве образуется переменное магнитное поле. После этого появляется волна, распространяющаяся от антенны в пространство, и передается сигнал.

Прием

В режиме приема антенна принимает на токопроводящие элементы, которые являются составляющими частями устройства, электромагнитные волны. Они с помощью своего поля образовывают токи, которые переходят в приемник телевизора или радиоприемника и начинается трансляция.

Виды антенн по назначению

Мало знать, как сделать антенну своими руками для цифрового телевидения, ведь необходимо уметь их различать по месту назначения:

• Уличная. Такая разновидность в основном используется в местах, удаленных участков и сельской местности. Установку такого приемника проводят непосредственно на открытой местности.
• Комнатная. Используется данный вид в комнате, но только если в зоне проживания уверенный и достаточный сигнал радиоволн.

Антенны различают:

• Активные. Подобный вид оснащен усилителем, который работает от электрической сети. Основной особенностью подобной конструкции, считается, тот факт, что включенный усилитель самостоятельно создает помехи и искажает изображение. Но это только если подобран неподходящий вариант, для местности.
• Пассивные. Данные виды принимают и усиливают сигналы с помощью своей геометрии. Осуществляют работу такие усилители без электропитания. Также они не вносят в пространство помехи и шумы во время приема электромагнитных волн.

Если вы уже знаете, как сделать антенну для телевизора своими руками, но не знаете какой вид будет лучше, рекомендуется уделить большее внимание пассивным вариантам. Они гораздо легче конструируются, но не менее эффективны.

Многим известно, что телевещание ведется, на метровых и дециметровых частотах. Поэтому антенны разделяют и по этим критериям:

• Диапазонные. Если необходимо принимать метровые или дециметровые сигналы, то лучше использовать такой вид приемников. То есть такой вид антенн способен принимать только один из сигналов.
• Логопедические и всеволновые антенны. Подобные разновидности способны принимать разные волны. Конструкции такого типа оснащены 10 вибраторами и 3-4 усилителями приема сигнала.

Второй вариант принимает сигналы с аналоговым и цифровым направлением. Но сделать антенну для телевизора своими руками, проще именно данного типа

Варианты конструкции ТВ антенн

Изучая материал, о том, как сделать антенну своими руками, наверняка наталкивались, на разнообразные чертежи, за счет которых будет легче выполнять работу. Но для их чтения, нужны определенные навыки и примерное ориентирование в высшей математике. Но не стоит огорчаться ведь сделать конструкцию может даже новичок. Для этого понадобится упорство и подручные материалы.

Как сделать ТВ антенну своими руками, используя разный подручный материал, мы расскажем в статье ниже.

Используем пивные банки

Устанавливать такую легкую в изготовлении конструкцию, можно на улице или в комнате. Но если антенна размещается на открытой местности, банки, нужно защитить от влияния внешних погодных факторов. С этой целью используются тару из пластика, которую нужно разрезать и одеть сверху. Перед тем как приступить к пользованию, изделие требуется подключить к TV, в настройках выбрать автоматический поиск каналов.

Подобие спутниковой тарелки

Сделать такой вариант можно и наподобие спутникового приемника сигналов.

Для этого нужны:

Теперь мы расскажем, как сделать данную ТВ антенну своими руками.

работа проходит таким образом:

• измеряем расстояние между спицами старого зонта;
• после замеров вырезаем нужный размер фольги, и вставляем в промежутки;
• прошиваем все вставки;
• в корпусе зонта устанавливаем приемник сигнала, для этого нужно с кабеля убрать пять сантиметров изоляции и закрепить очищенный край на корпусе;
• из емкости вырезаем овал, и делаем дырку посередине;
• просовываем оголенный медный кусочек проволоки и припаиваем его к овалу;
• для защиты от коррозии и природных воздействий места пайки следует закрыть, использовать с этой целью можно пластилин;
• к приемнику подключаем усилитель и питание, которое передает блок;
• проводим автоматическую настройку каналов.

Для регулировки качества изображения, необходимо поворачивать конструкцию в разные стороны. Более качественное изображение на телевизоре можно достичь, только в том случае если вышка телетрансляции, находится от участка на расстояние не более 35 километров.

С использованием проволоки

К простым конструкциям относят изделия из проволоки. Для конструирования данного типа антенны идеально подходит медная или же латунная проволока. Данный материал обладает высокой стойкостью к окислению. Конструирование антенны из подобного материала проводится несколькими способами.

Первый вариант изготовляется так:

• зачищается от изоляции медная проволока;
• один конец подключается к телевизору;
• другой конец к металлическому изделию в комнате;
• от этого металлического предмета выводится на крышу труба, которая будет служить усилителем приема.

Таким образом, антенна готова к использованию, необходимо только настроить каналы. Если вы изготовляете данную конструкцию в квартире, то конец который будет ловить сигнал можно прикрепить, например, к металлическому бельевому сушителю, он есть практически на каждом балконе.

Можно воспользоваться другим методом конструирования, но его считают усложненным.

• конструируется рамка длиной 50 сантиметров и шириной 20 сантиметров;
• прокручивается конструкция, чтобы в результате получились ромбы;
• разрезается изделие с помощью кусачек и к одному куску прикрепляют кабель;
• на другой конец кабеля приделывается штекер;
• фиксируют конструкцию к диэлектрическому основанию.

Если изделие будет установлено вне дома, например, на балконе или на улице, то рекомендуется в качестве материала брать проволоку сечением не менее 4 мм. Когда антенну планируют устанавливать в комнате, то подойдет материал толщиной 2 мм.

Делаем HDTV цифровую антенну

Данный тип антенны считается мощным, так как способен принимать сигналы в 490 МГц. Основным элементом такого устройства считается, трансформатор, его лучше приобрести. Его схему и фото, вы можете увидеть ниже.

трансформатор антенны для цифрового телевидения

Для изготовления еще понадобится:

• клей;
• шуруповерт;
• картон;
• фольга;
• скотч или изолента;
• ножницы.

Конструируется подобная конструкция по шаблону, который нужно распечатать и вырезать ножницами.

В середине рефлектора изготовляются 2 идентичных прямоугольника, в которые устанавливается уловитель.

Более надежной конструкцией комнатного типа можно считать ту, которая изготовляется в виде ромба. С целью получения лучшего приема к ней добавляют рефлекторы.

Изготавливают подобную модель из трубок и пластин. В качестве материала используют медь, латунь или алюминий. Вставки изготовляют из картона, их нужно обклеить, для этого используйте жесть или сетку из метала. Фиксируются вставки при помощи пайки. Затем к изделию подсоединяют кабель и штекер. Подключается антенна к телевизору, и проводится настройка каналов. Рекомендуется проводить настройку приема использовав автоматический поиск.

Работа с Андроидом

Усвойте желающие настроить антенну на телевидение: цифровых вещиц природой не создано. Во Вселенной существуют аналоговые сигналы, мощность изменяется по квантовым состояниям электронов. Переходы настолько малы, что человеку кажутся непрерывными. Сигнал возможно представить определенным числом, помноженным на элементарную энергию. Хотим дать понять: природа цифрового сигнала в понимании человечества лишена, цифровая антенна самостоятельно не конструируется. Возможно изготовить антенну для приема аналогового сигнала, несущего цифровую информацию.

Антенны приема цифрового сигнала

Сегодня исключительно цифровое телевидение. Однако! Мультиплексы, где программы штампуются кадрами, содержат радиопередачи. Хотим пояснить: при нынешнем положении дел вещание радио сбилось вверх, захватив частоты FM-диапазона, телевидение полностью вытеснено в ДМВ. Объясняется особенностями современной жизни. Водитель хочет дорогой слушать радио, смотреть телевизор. Видели длинные антенны раций? 34 МГц. Сравните: I канал СССР вещал 50 МГц. Каждому на крыше иметь антенну два метра длиной, чтобы посмотреть центральный канал?

Просто смехотворно. В противоположность палкам антенны FM-ДМВ сравнительно малы. Легко умещаются на крыше. Облегчая страдания киноманов, каналы переносит одна частота. Картинка разбивается кадрами, получается, доступно немало программ при единственной настройке антенны. Удобно. Массу выгод технического решения увидим из явления, называемого сегодня цифровым мультиплексом. Антенну становится возможным точно нацелить на частоту приема (являющуюся тривиальным каналом ДМВ), чтобы смотреть передачи, слушать радио.

Для решения задачи конструируется некоторым представляющееся «самодельной цифровой антенной» устройство. Антенна обычная, – интересующимся типом добавим – линейная. Конструкция выбрана, благодаря малым габаритам. Выделена в цифровой передаче одна проблема…

Телевидение привыкло пользоваться горизонтальной поляризацией. Постигла участь цифровой мультиплекс. Получается, сигнал ловится тогда восхитительно, когда линия антенны перпендикулярна лучу приходящего сигнала. Нарушим правило, мощность начинает теряться, прием ухудшается.

Прием цифрового сигнала антенной

Желающие вести прием цифрового сигнала должны уяснить тип поляризации электромагнитного излучения. Отбросить спутниковое телевидение, вещающее кадрами, поляризация, как говорит Владимир Вольфович, горизонтальная однозначно. Тип сигнала принято ловить телевидением на полуволновой вибратор, выделяют сигнал двух типов:

1. Симметричный.
2. Несимметричный.

Поясним. Первый образован одинаковыми плечами, равными четверти длины волны. Суммарно получается половина длины волны. Сигнальная жила кабеля подсоединяется к одному плечу, экран — противоположному. Плеча в ряд образуют линию, разделены зазором 20 мм. Для согласования уравняйте сопротивления антенны и кабеля, потрудитесь симметрировать. Первое условие в идеале выполняется, второе на частотах ДМВ с уменьшением длины волны играет меньшее значение.

Чтобы сделать цифровую антенну самостоятельно, достаточно мачту снабдить несущей пластиной, приделать горизонтально-симметрично два проволочных плеча толщиной 3 мм, длиною четверть волны каждое.

Полученное устройство паяют на коаксиал волновым сопротивлением 75 Ом, как указано выше, длина кабеля снижения берется по возможности ниже, каждый метр съедает часть полезной мощности потерями. Играет роль только длина до первого усилительного каскада. Снабжая кровлю питанием, поставив покупной блок нужной частоту, бухту в углу, свернутую за телевизором, лишаем возможности портить прием. Эффект переусиления иной раз вводит неприятные визуальные эффекты, самым известным считают двоение изображения.

Возможен другой негатив. Сначала стоит попробовать антенну без усилителя. Прием никак не будет искажен лишней мощностью. Если наблюдаются неприятные побочные эффекты, стоит пробовать бороться за улучшение качества. Важно поточнее направить антенну. В городе ввиду эффекта многолучевости, в селе за счет отклонения направления движения волны от прямой линии точка выхода луча находится не там, куда указывает (согласно карте) компас. Следует слегка подвигать антенну, задавая верное направление, находя наилучшее положение.

Прием сигнала антенной

Полуволновой вибратор описанной выше конструкции на диаграмме направленности образует два главных лепестка. Разнесены на 180 градусов. Диаграмма направленности симметрична в горизонтальной плоскости. Следовательно, характеристики улучшим, поставив экран. Очевидное решение, нечасто увидим по простой причине: антенна обязана ловить широкий диапазон, сложно подобрать правильное расстояние. Для полуволнового вибратора экран не будет куском проводящего материала — пара отрезков провода, из которого сделаны плечи. Расстояние между ними не столь важно, не должно быть большим. Вполне достаточно 5-ти сантиметров вверх-вниз от плоскости нахождения плеч. Длина экрана превышает размах обоих, электрически располагается на оплетке кабеля.

Важность обретает расстояние меж экраном и полуволновым вибратором. Затрудняемся с правильным ответом, какая пропасть разделяет детали, для зигзагообразных рамочных антенн величина составляет 0,175 длины волны сигнала. Полагаем, любители вправе попробовать экспериментально подобрать нужное расстояние, профессионалы имеют шанс смоделировать систему MMANA. Первые получат приемлемый результат быстрее, вторые смогут заведомо предсказать итоговый расклад произвольной длины волны, что предпочтительнее. Моделирование антенн не входит в круг интересов авторов, люди увлеченные способны выложить готовый файл, сдобрив комментарии плодом технической мысли. Полагаем, расклад снизит величину помех.

Несимметричная цифровая антенна

Что касается несимметричного полуволнового вибратора, представляет одно плечо. Второе заменяется «землей» (бесконечная плоскость нулевого потенциала), на практике просто ничего в этом месте нет. Изготовление полуволнового несимметричного вибратора неоднократно показано форумами, порталом ВашТехник, сетью. Обычно антенна служит комнатным дополнением цифрового ресивера, который самостоятельно поймать боится. Чтобы сделать приспособление, вычисляется длина волны канала, делится на четыре. Вдоль отрезка зачищается экран кабеля, внутренняя изоляция сохраняется – не помешает приему.

На отогнутый на 90 градусов конец навинчивается F-коннектор, который вставляется в ресивер, гнездо телевизора (содержи приемная часть наземного цифрового телевидения нужное поколение микросхемы). Практически у всех современных плазменных панелей нужное внутри. Настройка займет время, частота канала известна. Нужно узнать цифру — посещаем сайт http://ртрс.рф, смотрим регион, звоним по нужному телефону. Принимаются запросы по e-mail. Разумеется, если регион лишен цифрового телевидения, никакой информации найти не удастся.

Приведенный сайт является официальным ресурсом государственного унитарного предприятия, на которое возложены задачи оцифровки пространства РФ. Спросите, логопериодическая цифровая антенна делается ли самостоятельно? Ответ – незачем. Логопериодическая антенна перекрывает большой диапазон, если хотите смотреть три московских мультиплекса, берите. Отбросив опаску, используйте антенну типа волновой канал, отличается от логопериодической несколько худшими диапазонными характеристиками, проще конструкцией. Методику изготовления обсуждали, провинции маловато смысла тратить время.

Читатели понимают: устройство цифровой антенны идентично привычной. Поляризация линейная горизонтальная, частота определена каналом. Принцип действия цифровой антенны аналогичен. Преобразование электромагнитной волны в ток внутри проводника. Особенность цифровых антенн — точно настроены на одну частоту. Конструкция получается простой, эффективной. Обещая качественный просмотр (без визуальных, звуковых помех). Естественно, телевизор, приставка должны декодировать сигнал.

Осталось попрощаться с читателями. Сегодня отрасль радиолюбительства уходит в прошлое, кто предскажет ожидающее человечество завтра…

Сегодня, почти все дома подключены к кабельному или спутниковому телевидением, и практически все каналы идут в хорошем качестве. Но, что делать если вы просто снимаете квартиру? Тут на помощь придет самодельная антенна для цифрового телевидения — как надежная и недорогая альтернатива заводской. Как она делается, читайте далее.

Чтобы сделать указанное устройство, придется использовать фанеру 550 на 70 мм, несколькими саморезами, и медным сорока сантиметровым проводом длиной в 40 см (центральная жила — 4 мм в диаметре).

Основанием изделия служит дощечка. Долее нарежьте 8 кусочков провода, длина которых составляет 375 мм, при этом они должны быть зачищены в центре на 20-30 мм. Это необходимо для обеспечения хорошего контакта в передаче сигнала.

Теперь, вырежьте 2 проводка, длинна которых составляет 220 мм и опираясь на размеры дощечки их следует зачистить там, где будут соединения. После этого, оставшиеся проводки (восемь штук), нужно выгнуть так, чтобы они приобрели «V»-образную форму.

антенна для цифрового телевидения абсолютно ничем не отличается от обычной дециметровой антенны.

Сперва, следует заняться покупкой специального штекера, после чего им должны быть соединены антенна и кабель. Это, достаточно легко. Настольным паяльником штекер прикрепляется к проводу. Установка этого кабеля выполняется поверх нижнего соединения прибора. На этом этапе, производство антенны можно считать оконченным. Она уже готова для включения.

антенна для цифрового телевидения абсолютно ничем не отличается от обычной дециметровой.

Второй метод изготовления цифровой телевизионной антенны из банок

Тут, мы не будем пользоваться готовым устройством как основой. Прибор будет полностью собран из подручных средств. Самодельная антенна для цифрового телевидения изготавливается при помощи:

• деревянного тремпеля;
• скотча либо изоленты;
• паяльника;
• двух жестяных банок;
• нескольких метров провода (примерно 3-5 м);
• штекеров.

Для начала, нужно провести доработку стандартного телевизионного кабеля. Чтобы это сделать, нужно слегка надрезать его мягкую оболочку. Под оболочкой вы увидите серебристую «фольгу». Этот материал покрывает кабель несколькими слоями. По этой причине, чтобы увидеть сам провод, вы должны будете отрезать около 10 см с краю. После этого, следует произвести скрутку слоя фольги, для того, чтобы произвести образку её среднего слоя примерно на 10 мм. Обратный конец шнура оборудуется штекером, используемым для подключения к телевизору.

С кабелем закончили, на очереди банки. Если говорить о размерах, то чтобы принять цифровой сигнал хватит жестяной емкости, объем которой 750-1000 мм. К одной банке крепится тот конец провода, который с «фольгой» (в противном случае, отображение каналов будет некорректным). На вторую банку прикручивается сердцевина кабеля. Соединять кабель и банки предпочтительнее пайкой. В случае закрепления провода при помощи скотча, скорее всего, изделие не будет работать.

Единственным вариантом применения подобного материала, является случай, когда банки устанавливаются поверх тремпела. Однако, и тут нельзя отступать от технологии применения. А именно – расположение банок должно образовывать прямую линию. Жестяные емкости должны располагаться на расстоянии около 7-8 см одна от другой.

Вот и все, самодельная антенна для цифрового телевидения готова. Теперь можно заняться поиском подходящего сигнала и закреплением вашего устройства. Такая антенна позволит вам просматривать несколько каналов, вплоть до 10-15, если сигнал будет не запаролен.

Видео: самодельная антенна для цифрового телевидения

Качественные антенны всегда было сложно достать — советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств. Сегодня ситуация практически не изменилась — в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года. Что делать, если вы любите смотреть телевизор, а качественного приема нет? Ответ прост —
При наличии свободного времени и пары умелых рук с этим сможет справиться каждый.

Совсем недавно в России действовало аналоговое телевидение, но теперь практически вся страна перешла на цифровое вещание. Его главное отличие в том, что оно работает в дециметровом диапазоне.

Создать самодельную антенну для цифрового диапазона можно в домашних условиях

Это было сделано из соображений экономии и безопасности — уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимальный. Но у подобных станций есть один серьезный недостаток — малая мощность. И если в большом городе сигнал зачастую можно поймать даже на отрезок медной проволоки, то вдали от передатчика прием может быть затруднен. Если вы проживаете за городом, в отдаленных районах или деревнях, то придется собирать собственную антенну и выводить ее на улицу, чтобы поймать нужный сигнал.

Внимание:
проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не глушатся другими источниками, но отражаются от толстых железобетонных стен. В современных многоэтажках есть много мест, где они полностью затухают, не доходя до приемника телевизора.

Также стоит отметить, что DVB-T2 (новый стандарт телевидения) предлагает довольно постоянный, но слабый сигнал. При уровне шумов на полторы-две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ сигнал полностью пропадает. Цифровое телевидение не чувствительно к электромагнитным помехам — его не сбивает работающий холодильник или микроволновка. Но если в системе возникает рассогласование в любом месте, то картинка останавливается или рассыпается. Качественная
решит эту проблему, но в некоторых случаях ее придется выводить на улицу или на крышу.

Основные требования к антеннам

Действующие в СССР стандарты на телевидение не подходят к современным реалиям — коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание. Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД. Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале. Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.

Классическая польская антенна с усилителем

Итак,
Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек. Идеальный вариант — устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств. АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.

Внимание:
аналоговые
антенны с ферритовыми УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB. Строить нужно именно “цифровую” антенну.

В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.

Типы антенн

Какие
антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Существует три наиболее распространенных варианта:

1. Всеволновая, или как ее называют радиолюбители — частотонезависимая. Собирается очень быстро, не требует высоких познаний или специализированных инструментов. Хорошо подходит для частного сектора, поселков, дачных кооперативов — там, где эфир не засорен мусором, но и не в большом удалении от передатчика.

2. Логопериодическая диапазонная
   . Имеет несложную конструкцию, хорошо принимает сигнал на близком и среднем удалении от передатчика. Может использоваться в качестве выносной, если передатчик расположен далеко, или как домашняя настенная антенна.

3. Z-антенна и ее вариации. Многие радиолюбители знакомы с метровыми “зэшками” — они довольно крупные и требуют много усилий для сборки. Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своими обязанностями.


Нюансы постройки

Если вы хотите построить качественную антенну, то должны владеть искусством пайки. Нельзя скручивать контакты и направляющие — в процессе эксплуатации они окисляются, сигнал теряется, качество картинки ухудшается. Поэтому все соединения паяются.

Подобные соединения недопустимы — обязательно пропаивайте их

Также вам нужно разобраться с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из единого куска металла, вообще не применяя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, тогда как цельная полоска “вытянет” сигнал.

Также при создании
самодельной антенны для цифрового ТВ вам нужно разобраться с пайкой кабелей. Сегодня для оплетки практически не применяется медь, поскольку она дорогая и быстро окисляется. Современная оплетка выполнена из стали, которая не боится коррозии, но она очень плохо паяется. Ее нельзя перегревать или пережимать. Для соединения используйте 36-40 ваттные паяльники, флюс и легкие припои.
Хорошо обмакивайте обмотку в флюс и наносите припой — он прекрасно берется при таком способе нанесения.

Всеволновая антенна

Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке — она не представляет собой что-то сверхъестественное.

Толщина проволоки может быть любой, расстояние между соседними проволоками — 25-30 мм, расстояние между пластинами — не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.

Остальные пропорции стандартные — высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии
домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей. Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой — этого достаточно для согласования. Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.

Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы. Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах. На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.

Двухбаночная антенна для телевизора

Создать простую баночную антенну можно просто припаяв две банки к кабелю. Эта
комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков. Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.

Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.

Z-антенна

Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Можно легко собрать конструкцию из обычной медной проволоки толщиной в 3 мм. Если у вас ее нет, то просто купите одножильный медный провод на 3 мм длиной в 120 мм — вам этого вполне хватит для работы. Эта конструкция состоит из двух сегментов. Проволоку гнем по такой схеме:

1. Стартовый участок длиной в 14 сантиметров. Его край загибается в петлю для соединения с последним (петля 1 см, общая длина первого куска — 13 см).

2. Второй кусок загибается под 90 градусов (гнуть лучше плоскогубцами, чтобы соблюдать углы). Его длина 14 см.

3. Третий кусок сгибается под 90 градусов параллельно первому, длина 14 см.

4. Четвертый и пятый куски — по 13 см, изгиб не доходит до петли на 2 см.

5. Шестой и седьмой кусок по 14 см, изгибаются под 90 градусов.

6. Восьмой — возвращается к петле, длина 14, 1 см уходит на новую петлю.


Далее вам необходимо хорошо зачистить две петли и спаять их. Противоположный угол тоже очищается. К ним припаиваются контакты кабеля — к одному центральный, ко второму — оплетка. Разницы, к какому контакту паять, нет
. Желательно спаянные места заизолировать, для этого можно использовать герметики или термоплавкий клей. Концы кабеля припаиваются к штекеру и тоже изолируются кембриком.

Собрать такую антенну можно за полчаса

Чтобы избежать смещение сегментов, края можно укрепить. Для этого возьмите обычную пластиковую крышку с пятилитровой бутылки, вырежьте в ней 4 щели, чтобы проволока утапливалась до основания. Пятое отверстие вырежьте под кабель. Затем уложите антенну в крышку (предварительно проверив качество и надежность пайки), и залейте ее термоклеем. Получившаяся конструкция будет практически вечной — она способна принимать устойчивый сигнал на расстояние до 10 км от источника.

Итак, вы уже знаете,
что можно использовать вместо антенны для телевизора. На самом деле конструкций значительно больше тех, что мы описали, но даже этих вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усиливающие антенны — можно обойтись классической “полькой” с усилением. Ну а если с эфиром вообще все плохо, то используйте спутники.

Несмотря на огромное количество телевизионных антенн, представленных на потребительском рынке, которые можно с легкостью приобрести в любом магазине электроники, интерес к тому, как сделать антенну для телевизора своими руками, не пропадает. Такую заинтересованность можно объяснить нежеланием тратить деньги на покупку антенны, нахождением вдали от торговых точек (если вы находитесь в глубинке или на даче) или выходом из строя покупной.

Антенны для телеприемника можно разделить на несколько типов.

1. Всеволновая антенна
   – конструкция отличается простотой в изготовлении, можно сделать из простых подручных материалов. Достаточно хорошо ловит цифровой сигнал за пределами города, где не так много помех. При расположении недалеко от вещательной вышки, может принимать аналоговое телевидение.
2. Логопериодическая диапазонная антенна
   также проста в изготовлении. Имеет идеальную согласованность с фидером по всем диапазонам, не меняя в нем параметров. Поскольку у этой конструкции средние технические параметры, то ее можно использовать на даче, или в качестве комнатной антенны в городе.
3. Дециметровая антенна
   . Часто используется упрощенная модификация Z-антенны, хорошо работает, не зависимо от условий приема сигнала.

Всеволновая антенна

Всеволновые улавливатели ТВ сигнала также называют частотнонезависимыми (ЧНА). Конструкции их могут быть различными.

Из двух лепестков

На рисунке показана всеволновая антенна, изготовленная из двух металлических пластин
треугольной формы и двух деревянных реек, на которых натянута медная проволока в форме веера.

Медную проволоку можно взять любого диаметра, это не играет особой роли. Концы проволоки крепятся на расстоянии от 20 до 30 мм между собой. Пластины со спаянными между собой другими концами проволоки должны быть расположены на расстоянии 10 мм друг от друга.

Металлическую пластину можно заменить квадратным куском из стеклотекстолита, у которого имеется медное фольгирование с одной стороны.

Поскольку конструкция самодельной антенны имеет квадратную форму, то высота ее будет равна ширине, а угол между полотнами – 90 градусов. Точка нулевого потенциала
на рисунке отмечена желтым. Припаивать в этом месте оплетку кабеля не требуется — достаточно будет тугого подвязывания.

Собранный таким образом приемник телесигнала в форме двух лепестков способен принимать как все дециметровые каналы, так и метровые. Притом, он хорошо ловит сигнал во всех направлениях. Но если установить ЧНА в зоне плохого приема сигнала от телевышки, нормально работать она будет только с усилителем.
Можно применить и другие .

В форме бабочки

Телевизионную антенну своими руками можно сделать в форме бабочки. Чтобы изготовить самому эту достаточно мощную антенну, необходимо приготовить дощечку или фанеру с размерами 550 х 70 х 5 мм, провод с медной жилой сечением 4 мм, и, соответственно, кабель РК75.

1. Разметьте на фанере места под отверстия и просверлите их. Размеры на рисунке указаны в дюймах. Ниже рисунка приведена таблица для перевода дюймов в мм.



2. Из медного провода необходимо нарезать 8 частей одинаковой длины по 37,5 см.
3. По центру каждого провода очистите от изоляции участки (по 2 см), как на рисунке.



4. После этого следует отрезать еще 2 куска провода, уже по 22 сантиметра каждый, разделить из на 3 равные части и снять изоляцию в местах разделения.



5. Придайте отрезкам V-образную форму
   . Следует быть внимательным, чтобы между концами провода выдержать расстояние 7,5 см. Именно оно является оптимальным, чтобы принимать четкий сигнал.



6. Соедините все элементы согласно приведенному ниже рисунку.



7. Далее нужно приобрести гнездо для подключения к нему штекера.

8. Кабель нужно припаять к контактам катушки, как на рисунке.



9. Сделайте еще 2 отрезка провода необходимой длины для соединения “усиков” с гнездом.

10. Прикрутите гнездо на дощечку и соедините все элементы.




На этом все — вы сделали антенну для телевизора своими руками.

Из пивных банок

Для изготовления такой оригинальной ЧНА потребуется 2 банки (0,5 л или 0,75) из-под пива или другого напитка. Но перед тем как сделать телевизионную антенну, необходимо учесть некоторые требования к материалам
. А именно, рекомендуется приобрести качественный телевизионный кабель, имеющий сопротивление на 1 метр 75 Ом. Как правильно ? Обратите внимание на то, чтобы центральная жила была крепкой, а оплетка была двойной и сплошной.

Не забывайте, чем длиннее будет кабель, тем сильнее будет гашение сигнала, что особенно важно для приема метровых волн, в отличие от ДМВ, для которых длина провода также имеет значение, но не настолько.

Также будет необходимо приготовить обычный деревянный тремпель
, пару саморезов, изоленту или скотч и, если есть такая возможность – паяльник с оловом.

Антенна из пивных банок может принимать как дециметровый диапазон волн, так и метровый.

Для наглядности всего процесса можно посмотреть видео .

Логопериодическая антенна

Логопериодическая антенна (ЛПА) может применяться для приема радиоволн как метрового, так и дециметрового диапазона.
Для изготовления такого приемника сигнала можно использовать в качестве подставки алюминиевую трубку диаметром 10 мм и металлические стержни (шпильки), которые можно купить в магазине, где продается крепеж. В идеале, вместо стержней с резьбой лучше использовать гладкие трубки или пруты. В качестве основы берется пластиковый П-образный короб.

Когда пайка будет завершена, изготовление устройства можно считать законченным и можно приступать к испытаниям своего творения.

Дециметровая антенна

Самодельные дециметровые улавливатели сигнала могут иметь различную форму и конструкцию, от самых простых в изготовлении до более сложных устройств.

Кольцевидная

Самую простую конструкцию для приема ДМВ можно сделать за короткое время своими руками из подручных материалов
. Все, что вам понадобится – это коаксиальный кабель и кусок фанеры подходящего размера.

Теперь все это нужно собрать:

• приготовьте отрезок коаксиального кабеля (РК75) длиной 530 мм (из него будет сделано кольцо);
• также отрежьте еще один кусок кабеля длиной 175 мм – это будет петля;
• сделайте кольцо (1), припаяйте к нему петлю (2) и кабель (3), который подключается к телевизору;
• закрепите все это на фанерном листе и направьте сделанный приемник телесигнала в сторону телевышки.

Если ваш телеприемник с помощью такой антенны , попробуйте сделать более сложное устройство.

В виде восьмерки

Домашнюю антенну ДМВ диапазона своими руками можно сделать из проволоки в виде цифры 8. Чтобы изготовить такой приемник, можно использовать медную или алюминиевую проволоку диаметром от 3 до 5 мм, а также кабель РК75. В процессе изготовления также понадобится клеевой пистолет.

Ход изготовления.

1. С помощью кусачек необходимо отрезать 2 куска проволоки по 56 см.
2. На концах каждого отрезка сделайте петлю, на которую должно уйти по 1 см.
3. Согните квадраты из проволоки и соедините петли. Припаяйте кабель к квадратам, как показано на рисунке. К одному квадрату припаивается центральная жила, к другому – оплетка. Расстояние между элементами должно быть 2 см. Всю конструкцию можно закрепить в крышке из-под 20 литрового бутыля для воды, залив клеем.

Такой приемник дмв диапазона можно расположить в любом месте, и он не требует усилителя.
Разве что, усилитель может понадобиться, если прибор будет наружным, и длина кабеля будет значительной. В этом случае для компенсации потерь сигнала, потребуется его установка.

Из металлопластиковой трубы

Телевизионную антенну своими руками можно сделать и из обычной металлопластиковой трубы. При этом получится устройство для приема дмв с возможным диапазоном от 480 МГц до 1000 МГц. В данной “модели” использованы труба с диаметром 16 мм и кабель – 5,5 м. На кольцо потребуется 55 см трубы, а на стойку – 14 см, что равняется четверти длины волны. Это служит для лучшего согласования с внешней оплеткой кабеля и снижает в ней высокочастотные токи.

Выход кабеля в этой конструкции сделан через отверстие в трубе. Оплетку кабеля следует прикрепить с помощью хомута к зачищенной части трубы. Центральная жила кабеля крепится к кольцу (можно использовать винт с шайбой и гайкой). Такая самоделка хорошо работает в качестве комнатной антенны в квартирах с железобетонными стенами, которые плохо пропускают телевизионную волну.
Благодаря удлиненному кабелю, ее можно вынести на балкон или поставить на подоконник — качество приема только улучшится.

В виде рамки

Еще одна конструкция антенны дмв собирается в виде рамки. Делаться она будет из алюминиевых пластин
(полос).

Таким образом антенны, сделанные своими руками, помогут вам сэкономить деньги на их приобретение, а в некоторых случаях выйти из ситуации, когда есть телевизор, но штатная антенна вышла из строя, либо ее нет вообще. Тем более, что качество приема самоделок не хуже заводских аналогов. Если вы не хотите мастерить устройство самостоятельно, то вам пригодится информация о том, в магазине.

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания. Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками. Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 – представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Обозначения:

• А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
• B – места крепления экранирующей оплетки кабеля.
• С – центральная жила.
• D – место крепления центральной жилы
• E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц. Формула расчета будет следующей: L R = 300/f, где L R – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2). Теперь рассчитываем L R , 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

• Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной L R .
• Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
• Петля устанавливается на подставку.
• На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

• внешние стороны ромба (А) – 140 мм;
• внутренние стороны (В) – 130 мм;
• расстояние до рефлектора (С) – от 110 до 130 мм;
• ширина (D) – 300 мм;
• шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Петля из антенного кабеля

Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

Если же вкратце, то она делается так:

1. Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
2. На одном его конце снимается изоляция с центральной жилы и экрана.
3. Через 22 см обнажается центральная жила.
4. Еще через 22 см снимается изоляция с экрана.
5. В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
6. На другой конец кабеля надевается штекер .

• Простота изготовления. Зная, где надрезать и что замыкать, изготовить ее можно за 5 минут.

• Годится в качестве комнатной в условиях мощного сигнала, но не более. Подключать усилитель к ней бессмысленно, хотя некоторые и пытаются (в частности, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).

Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.

Из пивных банок

Чуть сложнее антенна, собранная из пустых банок из-под пива или других напитков. Она достаточно эффективна (алюминий, из которого они изготавливаются, – отличный проводник), но требует тщательно вымерять расстояние между баночными вибраторами, а также соединять их в правильной последовательности.

В общих чертах процесс этот выглядит так:

1. Берется четное количество банок (минимум две, максимум – насколько хватит желания; чем больше, тем мощнее).
2. В банках с помощью дрели сверлятся отверстия для пропуска проволоки (лучше – медной или алюминиевой), которая будет соединять их между собой. Можно и не сверлить, воспользовавшись саморезами, которые будут крепить вибраторы на деревянном или пластиковом кронштейне (например, популярен вариант, когда банки крепятся на деревянной или пластиковой вешалке). В таком случае проводник можно зажать саморезом, который выступит в роли контакта.
3. Банки подключаются по строгой схеме.
4. В месте соединения двух концов проволоки подключается кабель (например, с помощью штатного крепежного устройства от старой антенны, пайки и пр.).

• Простота сборки. Все материалы можно найти буквально под ногами, за исключением коаксиального кабеля и крепежа.
• Эффективность. Если позволит рельеф местности, с нее можно ловить телесигнал с расстояния до 50 км.

• Чтобы в полной мере использовать мощность приемного устройства, нужен довольно точный расчет размеров вибраторов. Впрочем, это беда всех самоделок.
• Большая парусность в уличном варианте. Пустые и легкие вибраторы будут под действием ветра поворачиваться, если их качественно не закрепить.

«Бабочка»

«Бабочкой» называют относительно простую, но эффективную коротковолновую антенну для приема цифрового телевидения за ее специфическую форму: проводники-вибраторы отходят от крепежной оси веером, точно крылья реального насекомого.

Для изготовления потребуется :

• тонкая дощечка или фанера размером примерно 550 на 70 мм и толщиной около 5 мм;
• около 4 м медного или, что хуже, алюминиевого провода сечением в 4–6 мм;
• саморезы;
• отвертка или шуруповерт;
• нож для зачистки;
• паяльник с припоем и флюс-пастой;
• линейка для разметки;
• кусачки или плоскогубцы;
• карандаш для разметки дощечки;
• штекер на 75 Ом;
• F-разъемы для подключения.

Изготовление выглядит так :

1. Рассчитываются размеры вибраторов и расстояние между ними. В среднем можно считать длиной 37,5 см.
2. Нарезаются провода в соответствии с рассчитанными размерами. Потребуется восемь проводников.
3. Середина каждого проводника зачищается на 2 см.
4. Каждый провод сгибается дугой так, чтобы между концами было не менее 7,5 мм. Вместо двух проводов можно использовать лист металла, вырезанный в форме треугольника, тогда эта антенна будет ближе к конструкции, запатентованной в 1938 году под именем Butterfly dipole.
5. Отрезаются два провода длиной около 43 см. Они зачищаются в тех местах, где будут крепиться к доске.
6. Все проволоки соединяются между собой по схеме подключений.
7. Выходы антенны впаиваются в штекер.
8. К штекеру подключается провод-переходник на 75 Ом.
9. К переходнику подключается кабель.
10. Антенна настраивается на прием и крепится в подходящем положении.

• простота в изготовлении;
• эффективность.

• сравнительно невысокий коэффициент усиления.

Тройной квадрат

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

• директора;
• вибратора – именно с него снимается принятый сигнал;
• рефлектора.

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

1. Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
2. Стыки спаиваются между собой.
3. В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.

• Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
• Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
• Есть возможность подключения усилителя, превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.

• Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
• Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
• Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

Антенна Харченко

Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.

Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.

Изготавливается она так:

1. По заранее рассчитанному контуру изгибается толстая стальная, алюминиевая или медная проволока.
2. Готовая конструкция крепится на каркас. Простейший его вариант – это длинная деревянная планка и две короткие поперечины (по длине диагоналей обоих квадратов).
3. Подключается антенный кабель. Он монтируется в центре, где стыкуются концы Z-образных вибраторов, а затем аккуратно фиксируется на нижнем зигзаге антенны. Эта мера обеспечивает хоть минимальное, но согласование сигналов.

• Технологичность. Ее легко изготовить из цельного куска провода и нескольких крепежных элементов.
• Эффективность. Антенна Харченко принимает вещание надежнее, чем почти любой другой самодельный приемник.

• Нужно учитывать поляризацию сигнала и соответствующим образом ориентировать антенну (длинной осью вертикально или горизонтально). При ошибке эффективность снизится в разы.
• Наилучшие показатели антенна Харченко обеспечивает только с рефлектором, который одновременно и отражает волны на вибраторы, усиливая сигнал, и препятствует приему паразитных волн с противоположного направления. Однако габариты и материал рефлектора надо рассчитывать отдельно.

Логопериодическая

Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

Главная особенности конструкции:

• вибраторы переменной длинны крепятся на общей оси;
• длина рабочих элементов не должна выходить за пределы, необходимые для ДМВ-диапазона, но при этом изменение их величины подчиняется логарифмическому закону;
• расположение вибраторов зависит от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.

Здесь лишь напомним ключевые моменты:

1. Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в основном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
2. Рассчитывается размер стержней и вибраторов, а также расстояние между ними.
3. Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
4. Стержни соединяются перемычкой.
5. Подключается коаксиальный кабель.
6. Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.

• Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
• По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при этом антенна компактнее и технологичнее.
• Универсальность. Годится не только для телевидения, но и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.

• Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
• Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.

Сегодня эфирное телевидение наиболее распространено среди пользователей. Оно работает путем улавливания излучения от вещателя на приемник. В силу ряда факторов антенна может выйти из строя, а установить новую в данный момент не представляется возможным.

В этом случае можно изготовить самодельную антенну для цифрового телевидения, которая будет принимать телевизионный сигнал не хуже заводских устройств. В данной статье будет рассмотрено изготовление разных типов антенн для цифрового ТВ своими руками под конкретные условия, для временного и постоянного использования.

Типы принимающих антенн

Телевизионная антенна — это диполярное устройство, которое может излучать и принимать сигнал в конкретном частотном диапазоне.

В UHF-диапазоне сегодня вещает телевидение цифрового стандарта DVB.

При этом частотный диапазон разделен между двумя форматами вещания ЦТВ:

1. Эфирное телевидение (DVB-T2) . Работает путем передачи сигнала от вещателя на приемник через наземные ретрансляторы. Излучение сигнала происходит на частотах 314 — 898 МГц.
2. Спутниковое телевидение (DVB-C2) . Транслируется на сверхвысоких частотах от 1 ГГц.

Из рассмотренных выше рабочих диапазонов можно сделать вывод, что для простой антенны цифрового телевидения есть предел минимальной и максимальной длины волны, которую она может принять. А значит, перед сборкой антенны своими руками для цифрового телевидения потребуется ее расчет.

Расчет

В зависимости от конструкции самому можно изготовить всеволновую антенну или с работой в конкретном частотном диапазоне. Между ними есть одна принципиальная разница — всеволновые устройства не способны принимать слабый сигнал, особенно заглушенный фоном более сильного излучения. Другие самодельные антенны не охватывают все частоты цифрового вещания.

Чтобы правильно сделать рабочую антенну для цифрового ТВ, к ее расчету нужно подходить ответственно еще по одной причине — на практике невозможно проверить качество приема цифрового сигнала.

Если при низком уровне сигнала аналоговое телевидение работает с помехами, но показывает, то в цифре никакого изображения нет и непонятно, в устройстве проблема или в другом (кабель, слабый сигнал на приеме). В этом случае опытно-конструкторские работы с уже включенной антенной не получатся.

Современные Smart телевизоры и ресиверы отображают уровень регистрируемого на приемнике сигнала, но большинство обычных цифровых устройств данную функцию не поддерживают. Самому сделать даже простую дециметровую антенну без расчета невозможно, если только она не всеволновая.

Правила расчета

Цифровое ТВ вещает с разных мультиплексов на разных частотах, что соответствует разной длине волны. Чтобы принимать качественный сигнал, излучаемая волна должна полностью «лечь» на активную область приемника.

Следовательно, расчет антенны для цифрового телевидения своими руками нужно выполнить по следующей схеме:

1. рассчитать для антенны длину волны DVB-T2 , излучаемой при вещании каждого мультиплекса;
2. выбрать волну наибольшей длины ;
3. вычислить полудлину поперечного сечения волны , т.к. она перпендикулярно проецируется на приемник.

Ниже будет рассмотрен порядок расчета активной области для цифровой антенны своими руками, а в качестве примера берется расчет частоты вещания в Москве.

Практический пример

Сегодня в Москве работают три пакета каналов эфирного ЦТВ:

• 1-й мультиплекс (32 ТВК, 546 МГц);
• 2-й мультиплекс (24 ТВК, 498 МГц);
• 3-й мультиплекс (34 ТВК, 578 МГц).

Расчет длины волны выполняется по формуле ƛ = 300/F, где F — частота в мегагерцах (МГц). В результате каждый мультиплекс отправляет волну:

• ƛ1 = 300/546 = 0.55 м;
• ƛ2 = 300/498 = 0.60 м;
• ƛ3 = 300/578 = 0.52 м.

Получается, ретрансляторы второго мультиплекса московского телевидения излучает волну наибольшей длины, которая в дальнейшем и будет использована для расчета.

Осталось дело за малым — рассчитать длину активной области будущего приемника, которая и будет принимать сигнал. Т.к. излучаемая волна имеет синусоидную форму, то ее поперечное сечение составит ½ длины, а полудлина — ¼. Итого получается 0.60/4 = 0.15 м = 15 см для телевидения в цифре.

Расположение и подключение

Когда произведены теоретические расчеты, осталось спланировать будущую конструкцию для сборки своими руками.

К планировке можно отнести два вопроса:

• расположение
• подключение .

Эти факторы взаимосвязаны и конфликтуют между собой:

• Можно изготовить домашнюю или уличную антенну своими руками . Последняя может быть простым однонаправленным приемником для телевидения, которому не мешают ослабляющие сигнал преграды (стены дома, иные строения).

Чтобы сделать антенну для цифрового телевидения своими руками, которая будет эффективно работать, потребуется искать компромисс между этими факторами.

В районе плотной застройки или малонаселенных районах с большим расстоянием от ретранслятора телевидения цифровую антенну придется выносить на улицу. В остальных случаях эффективно работает и комнатный приемник.

Небольшое число приемников еще ни на что не указывает (иногда для большей уверенности жильцы устанавливают их даже в условиях хорошего приема комнатными устройствами). Только если антенн много, и среди них есть коллективные, потребуется установка на крыше.

Изготовление

Когда расчет выполнен и выбран тип будущего приемника для эфирного телевидения, можно приступить к основным работам по сборке. Стоит отметить, что нельзя изготовить антенну цифрового ТВ DVB-T2 своими руками, конструкция которой подойдет на все случаи. Поэтому будут рассмотрены несколько типов самодельных устройств под конкретные задачи.

Из пивных банок

Важное достоинство такой антенны для телевидения— быстрое изготовление из подручных средств. На весь процесс уйдет не более 15 минут. Собрать такую антенну легко, но для эффективной работы потребуется поступление качественного сигнала и отсутствие преград. Она подойдет жителям небольших городов и пригородных районов.

Для сборки потребуются следующие детали и инструменты:

• 2 пивные банки;
• болты и саморезы с отверткой;
• 2 деревянные палки;
• кусок медной проволоки;
• изолента или скотч;
• антенный штекер и кабель.

Для устройства требуется каркас Т-образной формы или в виде креста. Он изготовляется из дерева.

После” идет основной процесс изготовления по следующей схеме:

• На середине донышек банок сделать отверстие под болты . Можно использовать ножницы или саморез.
• Снять с кабеля изоляционное покрытие на длину в три банки + 20 см . внешний контур не трогается.
• Расположить банки параллельно горлышками друг к другу и через одно отверстие протянуть кабель до другого . На конце его нужно закрепить саморезом или болтом.
• Выходящий с отверстия кабель и его оголенную область между банками закрепить проволокой . Место соединения обязательно, иначе будет сильная шумность в кабеле и изображение на экран не поступит.
• Банки зафиксировать одним мотком скотча или изоленты к горизонтальной планке каркаса.
• Присоединить штекер к кабелю .

Эфирная антенна из пивных банок уже собрана, осталось определить оптимальное расстояние между банками. Для этого нужно подключить штекер к антенне и двигать банки по планке (приближая и отдаляя их друг от друга) пока не будет пойман хороший сигнал. В большинстве случаев достаточно 6 — 7 см.

Когда будет найдено оптимальное расположение банок, их нужно прочно закрепить к контуру.

Для использования на улице рекомендуется обтянуть самодельную конструкцию для телевидения полиэтиленом или изготовить специальную рамку из пластика. В качестве крепежа лучше использовать крючок и повесить конструкцию. Если на выходе с отверстия остался оголенный кабель значительной длины, его нужно обмотать изолентой, оставив не более 2 см.

В виде восьмерки

Для цифрового ТВ популярна самодельная антенна «восьмерка», которую еще называют биквадратом или антенной Харченко. Внешне ее активная область представлена двойным ромбовидным квадратом. Такая самодельная конструкция успешно работает практически в любых условиях, за исключением сверхплотной застройки, т.к. не способна принимать отраженный сигнал.

Для «восьмерки» потребуется расчет по длине волны и каждая сторона квадрата должна соответствовать полудлине сечения волны, следовательно, его периметр равен длине самой волны. Для московского ЦТВ сторона и периметр будут составлять 15 и 60 см соответственно.

Материалом для изготовления антенны может быть медная 2—3 мм или алюминиевая проволока 5 — 6 мм. В общей сложности нужно изготовить два квадрата. От концов проволок нужно отрезать 2 см и соединить их между собой таким образом, чтобы в итоге получилась единая конструкция из двух квадратов с общим углом.

В качестве каркаса можно использовать балку. Приемник можно сразу закрепить без предварительного фиксирования, т.к. антенна изготовляется по расчету и практический эксперимент с сигналом не потребуется. Кабель необходимо припаять посередине к одной из точек соединения концов проволок.

Двойной-тройной квадрат

Антенна изготовляется с таким же расчетом, как и биквадратное устройство. Общая конструкция представлена несколькими квадратами одинаковых параметров, расположенными один за другим. В отличие от «восьмерки», она не способна принимать хороший сигнал от сильно удаленного ретранслятора телевидения.

Назначение двойного или тройного квадрата — принять сигнал в условиях сильного фона излучения. В районе сверхплотной застройки часто бывает, что вышка ЦТВ рядом, но кроме нее есть и другие станции разных частот, на фоне излучения которых дециметровая волна остается «в тени».

Двойной-тройной — это самодельная антенна для цифрового телевидения для приема волны конкретной длины, а многоуровневая конструкция антенны действует как усилитель.

Квадраты можно установить на любом бруске, а в качестве штатива (ножек) для вертикального крепежа можно использовать токопроводящий элемент большой толщины.

После сборки нескольких квадратов, их нужно зафиксировать и поэкспериментировать с расстоянием между собой, пока не будет пойман хороший сигнал, после чего закрепить.

Из картонной коробки

Если быть точнее, коробка служит исходным материалом для антенны цифрового телевидения своими руками. Из нее нужно вырезать два плоских прямоугольника 25х30 см.

Помимо нее потребуются следующие материалы и инструменты:

• пищевая или бытовая фольгированная бумага;
• клей (любой, можно использовать канцелярский);
• медная проволока ;
• пара болтов с гайками ;
• отвертка и скальпер (или бритвенное лезвие);
• телевизионный кабель со штекером.

Первым делом нужно вырезать из фольги два квадрата с периметром, аналогичным у картонных заготовок. Следом плотно приклеить их к картону. Остаточный материал клея удалить с фольги.

Готовые фольгированные квадраты и будут служить активной принимающей сигнал областью, нужно только подключить кабель. Для этого с помощью лезвия или скальпера, на углах смежных сторон квадратов, аккуратно вырезаются отверстия под болты.

Далее к одному отверстию проводится внутренний контур, к другому — внешний (он представлен в виде металлического кожуха). Контакты закрепляются болтами с гайкой.

Конструкция готова, но опять требуется определить оптимальное расстояние между квадратами. Для этого нужно подсоединить кабель к телевизору и раздвигать квадраты так, чтобы смежные стороны оставались параллельными.

После нахождения нужной дистанции закрепить квадраты к каркасу. В качестве крепежной области можно использовать смежные углы, которые противоположны месту контактов. Антенна, сделанная своими руками готова к использованию.

Бабочка

По конструкции она представляет ряд вертикально расположенных усиков и внешне напоминает польские (штыревые) заводские антенны цифрового телевидения. Разница лишь в отсутствии фазированной решетки, вместо которой будет использован каркас.

Для ее изготовления потребуются следующие материалы:

• деревянная палка ;
• транспортир и линейка ;
• алюминиевая проволока 5—6 мм (3 метра);
• 16 болтов с гайками или паяльник;
• саморезы или дрель;
• кусачки .

Все польские антенны цифрового телевидения — уличные, следовательно, данная конструкция также будет использоваться только для наружной установки. Усики большой длины будут уязвимы против сильного метра, поэтому медную проволоку 2—3 мм использовать не получится и практичнее только более толстый алюминиевый аналог.

Для справки: программы ЦТВ работают с 21 ТВК (физического канала телевидения), которому соответствует частота 314 МГц. Длина волны составит 300/474 =”” 0.633 м

64 см. Это максимальное значение, излучаемое ретрансляторами РТРС. Следовательно, длина активной область будет 16 см, а для всех «усиков» потребуется 256 см. поэтому проволоки 3 метра хватит. Палка будет служить в качестве каркаса, ее длина должна быть не менее 60 см. на нем нужно сделать разметку под «усики» следующим способом:

• отметить 4 точки на одинаковом друг от друга расстоянии 18 — 20 см;
• от каждой точки провести перпендикулярные к каркасу линии, но параллельные друг к другу;
• от прямых линий отмерить 4 смежных угла 30° (по два слева и справа) и поставить точки;
• провести линии от центральных до отмеченных точек под углом.

В итоге должна получиться такая же разметка, как показывает схема антенны на рисунке ниже. Линии под углом будут служить указателем для размещения «усиков».

Для московского региона полудлина поперечного сечения волны составляет 15 см.

Исходя из этого значения, будет рассмотрено два способа изготовления своими руками антенны в виде бабочки.

С помощью паяльника

При его использовании процесс значительно сокращается. К деревянной палке необходимо параллельно закрепить изделие из металла. Это могут быть 4 куска из стали (которые потом нужно соединить) или проволока. Токопроводящий элемент не должен закрывать деревянный каркас, чтобы была видна разметка.

Центральные точки на разметке — это места спайки усиков, а линии под углом — места их размещения. Нужно кусачками отрезать от проволоки 16 кусков для усиков самодельной антенны цифрового ТВ размером 15 см, и к каждой точке спаять по 4 «усика. Для надежности каждую группу усиков лучше обмотать изолентой.

С помощью болтов

Здесь не требуется к дереву дополнение из металла, и общая конструкция будет намного легче. Сама палка должна быть шириной 4 см и толщиной от 2 см.

Для начала нужно сделать «ямочки» под усики с помощью дрели или самореза, толщина которого будет как у них. Выполняются они с боковой части палки вглубь по направлению линии под углом на разметке. Затем требуется сделать сквозные отверстия, которые пройдут ямочки по касательной. Каркас готов.

В данном случае из проволоки отрезаются куски с запасом — по 17 см. готовые усики вставляются в ямочки на 2 см вглубь, после чего плотно фиксируются с помощью болта и гайки. По завершению обвить усики тонкой проволокой и соединить между собой.

В результате получается более надежная и практичная конструкция по сравнению с пайкой, но на ее сборку уйдет намного больше времени.

Из коаксиального кабеля

Иногда бывает ситуация, что антенна выходит в самый неожиданный момент и в ближайшее время начнется футбольный матч или важная премьера. В городе для сборки самодельного приемника легко найти инструменты, в крайнем случае, можно купить или попросить у соседа.

Когда же цифровая антенна ломается на даче или у бабушки в деревне, под рукой может не оказаться даже обычной отвертки, а про паяльник можно забыть. И в этой ситуации выручается довольно примитивная антенна из кабеля для цифрового ТВ со сборкой за 5 минут. Это самое простое приемное устройство, собираемое своими руками.

В качестве активной области используется сам телевизионный кабель, который спокойно принимает аналоговое и цифровое ТВ. Народное название такой антенны «Петля».

Сборка выполняется следующим путем:

• кабель отсоединяется от неисправного устройства приема цифрового телевидения;
• конец антенного провода зачищается от изоляции;
• отмеряется 40 см и на отрезке аккуратно снимается изоляция на 2 см (важно не повредить внешний контур);
• оголенная область и зачищенный от изоляции отрезок параллельно прикладываются друг к другу и прочно соединяются проволокой.

В результате получится круг из кабеля диаметром немногим более 15 см, который и будет служить приемником. Теперь посередине (с противоположной стороны от точки соединения) нужно отмерить 4 см и снять изоляцию. Устройство своими руками для цифрового телевидения из коаксиального кабеля готово.

У такого приемника будет высокая шумности из-за открытого конца кабеля, поэтому он не подойдет для постоянного использования. Программы аналогового телевидения всегда показывают с помехами, но качество изображения удовлетворительное.

Самодельная антенна видео

В качестве наглядного примера можно посмотреть это видео, на котором показан процесс сборки цифровой антенны своими руками, которая успешно принимает все каналы цифрового телевидения.

10.10. Антенны дециметровых волн

В диапазоне АМВ из-за уменьшения действующей длины приемной антенны при повышении частоты на входе антенны развивается меньшее напряжение, чем при тех же условиях в метровом диапазоне. Поэтому возникает необходимость устанавливать антенны с большим коэффициентом усиления. В антеннах типа «Волновой канал» это достигается при увеличении числа директоров, создании синфазных решеток из многоэлементных антенн (рис. 10.30). Так как размеры элементов антенн соседних каналов отличаются незначительно, обычно их приводят для группы каналов (табл. 10.20).

Т а б л и и а 10.20

13-элементная антенна типа «Волновой канал» состоит из трех рефлекторов, активного петлевого вибратора и 9 директоров. Расстояния между торцами петлевого вибратора А равняется 10. 20 мм. Диаметр вибраторов антенны — 4. 8 мм. Коэффициент усиления антенны равен 11,5 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях 40°.

19-элементная антенна типа Волновой канал для диапазона ДМВ (рис. 10.31) состоит из трех рефлекторов, активного петлевого вибратора и 15 директоров. Вибраторы изготовлены из проволоки и трубок диаметром 4 мм. Они крепятся любым способом к несущей стреле диаметром 20 мм. Длина стрелы для любой группы каналов составляет 2145 мм (табл. 10.21). Коэффициент усиления антенны составляет 14. 15 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях равен 30. 32.

Широкополосная антенна типа «Волновой канал» для приема в каналах 21. 41 (рис. 10.32).

В зависимости от расстояния до телевизионного передатчика и зоны уверенного приема его сигналов количество элементов (директоров) антенны можно уменьшать до 8,11 или 15.

В случае когда предпочтение отдано приему в одном телевизионном канале (например, прием программы НТВ из пос. Колодищи), размеры элементов антенны и расстояния между ними можно пересчитать на этот канал.

Наибольший коэффициент усиления (13 дБ) широкополосная антенна ДМВ имеет в 28-м канале, средняя частота которого составляет 500 МГц. Коэффициент пересчета (Кп) в этом случае определяется по формуле

где fcp — средняя частота канала ДМВ, МГц. Для 37-го канала, средняя частота которого 562 МГц, Кп равен:

Умножив размеры элементов и расстояния между ними на 0,943, получим размеры антенны для 37-го канала (рис. 10.33). Так же можно пересчитать широкополосную антенну на любой канал (или группу каналов) ДМВ. Средняя частота канала (группы каналов) приведена в табл. 10.2, длина полуволновой петли — в табл. 10.1. При использовании металлической несущей стрелы (траверсы) полученные при пересчете размеры элементов увеличивают на половину ее диаметра.

Коэффициент усиления канальной антенны возрастает до 14. 15 дБ. Антенну из восьми элементов используют на расстоянии до 20. 30 км от пос. Колодищи, из 11 — до 30. 40, из 15 элементов — до 50. 60 км. За зоной уверенного приема на расстоянии до 70. 90 км используют антенну из 24 элементов. Для обеспечения хорошего качества принимаемого изображения непосредственно на мачте устанавливают антенный усилитель.

Антенна мало подвержена влиянию близко расположенных предметов и имеет хорошую повторяемость. Допустимы отклонения до 2 мм от расчетных размеров практически без ухудшения параметров антенны.

Антенна типа «Волновой канал» со сложным пассивным рефлектором (рис. 10.34; табл. 10.22. 10.24) состоит из решетчатого рефлектора (рис. 10.35, а), два полотна которого установлены под углом 90° на конце несушей стрелы, активного петлевого вибратора (рис. 10.35, б) и 18 директоров.

При этом два первых директора (А1 и Д2) являются двухэтажными и разнесены по вертикали на толщину несущей стрелы (табл. 10.23).

Главным достоинством такой антенны является надежная экранировка задней полусферы благодаря увеличению КЗД при установке сложного рефлектора. Последний концентрирует энергию полезного сигнала в направлении активного вибратора, что способствует повышению коэффициента усиления антенны.

На рис. 10.36 показан вид сбоку описанной выше антенны. 6-элементная антенна предназначена для ближнего приема на расстоянии до 10. 15 км от телевизионного передатчика:

10-элементная — 15. 25; 15-элементная — 25. 40; 20-элементная — на расстоянии 40. 60 км и более.

В диапазоне ДМВ широко используются рамочные антенные Тройной квадрат, рамки которых выполнены из цельного куска медного, латунного провода диаметром 2. 3 мм. При размерах дециметрового диапазона (табл. 10.25) антенна обладает достаточной жесткостью. Провод необходимо изогнуть определенным образом (рис. 10.37). В точках А, Б и В провода необходимо зачистить и спаять. В этой конструкции вместо шлейфа (см. рис. 10.12), изготовленного из куска коаксиального кабеля, используется четвертьволновой корот-

козамкнутый мостик (см. рис. 10.11) той же длины, что и шлейф (см. табл. 10.5). Расстояние между проводами мостика остается прежним (30 мм). Конструкция такой антенны достаточно жесткая, и нижняя стрела здесь не нужна.

Фидер подвязывают к правому проводу мостика с наружной стороны. При подходе фидера к вибраторной рамке оплетку кабеля припаивают к точке X” центральный проводник — к точке X. Левый провод мостика закрепляют на диэлектрической стойке или в случае наружной антенны — на мачте. Важно, чтобы в пространстве между проводами мостика не находились фидер и стойка мачты.

При наличии медных, латунных или алюминиевых полосок

можно сделать ромбовидную антенну (рис. 10.38). Полоски (1) скрепляют внахлест винтами и гайками. В точке соприкосновения пластин должен быть надежный электрический контакт. Толщина полосок произвольная.

Ромбовидная антенна может работать в полосе частот каналов 21. 60, коэффициент усиления ее равен 6. 8 дБ. Для его повышения антенну можно снабдить рефлектором (рис. 10.39).

Простейший рефлектор представляет собой плоский экран, изготовленный из трубок или отрезков толстого провода. Диаметр элементов рефлектора некритичен (3. 10 мм). Полотно рефлектора (2) крепится с помощью стоек-опор (3)

к металлической или деревянной мачте (4). Точки 0 имеют нулевой потенциал, относительно земли, поэтому стойки (2) могут быть металлическими.

Фидер (5) — кабель типа РК с волновым сопротивлением 75 Ом прокладывают к точкам питания А и Б. Оплетку кабеля припаивают к точке Б, а центральный проводник — к точке А. При дальнем приеме ромбовидная антенна может быть оснащена широкополосным усилителем (6).

2-элементная Швейцарская антенна (см. рис. 10.21) также может использоваться в диапазоне ДМВ (табл. 10.26).

“>

Adblock
detector

Оборудование для цифрового телевидения — это то что можно купить в нашем магазине. Наша компания работает на рынке эфирного и спутникового оборудования с 2003 года и большую часть наших клиентов мы знаем уже в лицо.
Для постоянных покупателей нашего интернет магазина действует система скидок, которая рассчитывается автоматически по номеру купона присвоенному лично вам.
Все оборудование проходит предпродажную подготовку, а именно устанавливается последняя версия ПО на спутниковые и эфирные приставки. Все ресиверы проверяются на работоспособность.
Наша компания производит доставку оборудования, как по Москве так и по всей России. С большинством компаний курьерской доставки заключены соглашения о льготной цене доставки.
В нашем интернет магазине вы сможете найти практически любое оборудование, которое может вам понадобится для приема спутникового и эфирного телевидения. Мы постарались сделать удобным процесс оформления заказа для любого Если вы планируете заказать не одну позицию, а несколько, то вы можете воспользоваться поиском по магазину и обратить внимание на сопутствующее оборудование.Если вы ходите подобрать оборудование для приема спутникового тв, то вам следует пройти по вкладке меню «Спутниковое телевидение», если для приема эфирного или кабельного тв, то «Эфирное телевидения» и.т.д. Если в процессе заказа у вас возникают вопросы, то вы можете воспользоваться онлайн чатом, который расположен на каждой странице интернет магазина или заказать обратный звонок.
Надеемся, что в интернет магазине цифрового тв вы сможете потратить минимальное количество времени на заказ требуемого оборудования.

Качественные антенны всегда было сложно достать — советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств. Сегодня ситуация практически не изменилась — в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года. Что делать, если вы любите смотреть телевизор, а качественного приема нет? Ответ прост —
При наличии свободного времени и пары умелых рук с этим сможет справиться каждый.

Совсем недавно в России действовало аналоговое телевидение, но теперь практически вся страна перешла на цифровое вещание. Его главное отличие в том, что оно работает в дециметровом диапазоне.

Создать самодельную антенну для цифрового диапазона можно в домашних условиях

Это было сделано из соображений экономии и безопасности — уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимальный. Но у подобных станций есть один серьезный недостаток — малая мощность. И если в большом городе сигнал зачастую можно поймать даже на отрезок медной проволоки, то вдали от передатчика прием может быть затруднен. Если вы проживаете за городом, в отдаленных районах или деревнях, то придется собирать собственную антенну и выводить ее на улицу, чтобы поймать нужный сигнал.

Внимание:
проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не глушатся другими источниками, но отражаются от толстых железобетонных стен. В современных многоэтажках есть много мест, где они полностью затухают, не доходя до приемника телевизора.

Также стоит отметить, что DVB-T2 (новый стандарт телевидения) предлагает довольно постоянный, но слабый сигнал. При уровне шумов на полторы-две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ сигнал полностью пропадает. Цифровое телевидение не чувствительно к электромагнитным помехам — его не сбивает работающий холодильник или микроволновка. Но если в системе возникает рассогласование в любом месте, то картинка останавливается или рассыпается. Качественная
решит эту проблему, но в некоторых случаях ее придется выводить на улицу или на крышу.

Основные требования к антеннам

Действующие в СССР стандарты на телевидение не подходят к современным реалиям — коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание. Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД. Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале. Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.

Классическая польская антенна с усилителем

Итак,
Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек. Идеальный вариант — устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств. АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.

Внимание:
аналоговые
антенны с ферритовыми УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB. Строить нужно именно “цифровую” антенну.

В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.

Типы антенн

Какие
антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Существует три наиболее распространенных варианта:

1. Всеволновая, или как ее называют радиолюбители — частотонезависимая. Собирается очень быстро, не требует высоких познаний или специализированных инструментов. Хорошо подходит для частного сектора, поселков, дачных кооперативов — там, где эфир не засорен мусором, но и не в большом удалении от передатчика.

2. Логопериодическая диапазонная
   . Имеет несложную конструкцию, хорошо принимает сигнал на близком и среднем удалении от передатчика. Может использоваться в качестве выносной, если передатчик расположен далеко, или как домашняя настенная антенна.

3. Z-антенна и ее вариации. Многие радиолюбители знакомы с метровыми “зэшками” — они довольно крупные и требуют много усилий для сборки. Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своими обязанностями.


Нюансы постройки

Если вы хотите построить качественную антенну, то должны владеть искусством пайки. Нельзя скручивать контакты и направляющие — в процессе эксплуатации они окисляются, сигнал теряется, качество картинки ухудшается. Поэтому все соединения паяются.

Подобные соединения недопустимы — обязательно пропаивайте их

Также вам нужно разобраться с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из единого куска металла, вообще не применяя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, тогда как цельная полоска “вытянет” сигнал.

Также при создании
самодельной антенны для цифрового ТВ вам нужно разобраться с пайкой кабелей. Сегодня для оплетки практически не применяется медь, поскольку она дорогая и быстро окисляется. Современная оплетка выполнена из стали, которая не боится коррозии, но она очень плохо паяется. Ее нельзя перегревать или пережимать. Для соединения используйте 36-40 ваттные паяльники, флюс и легкие припои.
Хорошо обмакивайте обмотку в флюс и наносите припой — он прекрасно берется при таком способе нанесения.

Всеволновая антенна

Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке — она не представляет собой что-то сверхъестественное.

Толщина проволоки может быть любой, расстояние между соседними проволоками — 25-30 мм, расстояние между пластинами — не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.

Остальные пропорции стандартные — высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии
домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей. Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой — этого достаточно для согласования. Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.

Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы. Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах. На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.

Двухбаночная антенна для телевизора

Создать простую баночную антенну можно просто припаяв две банки к кабелю. Эта
комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков. Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.

Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.

Z-антенна

Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Можно легко собрать конструкцию из обычной медной проволоки толщиной в 3 мм. Если у вас ее нет, то просто купите одножильный медный провод на 3 мм длиной в 120 мм — вам этого вполне хватит для работы. Эта конструкция состоит из двух сегментов. Проволоку гнем по такой схеме:

1. Стартовый участок длиной в 14 сантиметров. Его край загибается в петлю для соединения с последним (петля 1 см, общая длина первого куска — 13 см).

2. Второй кусок загибается под 90 градусов (гнуть лучше плоскогубцами, чтобы соблюдать углы). Его длина 14 см.

3. Третий кусок сгибается под 90 градусов параллельно первому, длина 14 см.

4. Четвертый и пятый куски — по 13 см, изгиб не доходит до петли на 2 см.

5. Шестой и седьмой кусок по 14 см, изгибаются под 90 градусов.

6. Восьмой — возвращается к петле, длина 14, 1 см уходит на новую петлю.


Далее вам необходимо хорошо зачистить две петли и спаять их. Противоположный угол тоже очищается. К ним припаиваются контакты кабеля — к одному центральный, ко второму — оплетка. Разницы, к какому контакту паять, нет
. Желательно спаянные места заизолировать, для этого можно использовать герметики или термоплавкий клей. Концы кабеля припаиваются к штекеру и тоже изолируются кембриком.

Собрать такую антенну можно за полчаса

Чтобы избежать смещение сегментов, края можно укрепить. Для этого возьмите обычную пластиковую крышку с пятилитровой бутылки, вырежьте в ней 4 щели, чтобы проволока утапливалась до основания. Пятое отверстие вырежьте под кабель. Затем уложите антенну в крышку (предварительно проверив качество и надежность пайки), и залейте ее термоклеем. Получившаяся конструкция будет практически вечной — она способна принимать устойчивый сигнал на расстояние до 10 км от источника.

Итак, вы уже знаете,
что можно использовать вместо антенны для телевизора. На самом деле конструкций значительно больше тех, что мы описали, но даже этих вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усиливающие антенны — можно обойтись классической “полькой” с усилением. Ну а если с эфиром вообще все плохо, то используйте спутники.

Под дециметровым диапазоном подразумевают частоты телевизионного вещания, в этом числе и цифровое телевидение. Некоторые антенны из этой группы просты, некоторые могут быть сложной конструкции. В этой статье мы расскажем, как сделать антенные усилители и ДМВ т2 антенну своими руками .

Простая ДМВ антенна с частотой 500 Герц

Эта антенна из издания Радио номер 3 за 1991 год уже не раз была изменена, и сейчас мы хотим ее воскресить, чтобы читатель смог ей воспользоваться. Сделана схема частичного зигзага. Она находится в паре с конвертером и используется, чтобы установить прием ДМВ на метровую частоту телевизора. Те, кто не забыл про советскую технику, знают, что здесь находилось два гнезда
, и дециметровые частоты государство нечасто использовало. На нем показывали региональные телеканалы.

Делаем квадратную рамку из 75-омного провода
со стороной, которая равна 1/4 длины волны. Для 500 Герц эта величина составляет 13,5 сантиметра. Рамка фиксируется одним углом книзу на основании из какого-либо диэлектрического материала. Вот как это происходит:

Углы квадрата немного округленные, это нормально. Сделайте крепеж проволочными скобами по месту, чтобы получилась надежная конструкция. Можно изменять размер стороны квадрата в соответствии с вашими потребностями таким образом, чтобы настроить резонанс на частоту телевещания. Если необходимо, то вешается экран на длину 10 см с другой стороны пластины на длину 10 см. Все это суммарно до антенны образует также практически сторону квадрата, равной 13,5 см. Это расстояние подбирается с учетом размера волны
.

Экран-рефлектор закрепляется на 4-х стойках и имеет высоту 200 миллиметров и ширину 330 миллиметров. Середина его симметрии одинакова с серединой симметрии антенны. Это дает возможность вести прием лишь с одного направления и убирает часть помех. Этот шаг полезен, когда есть эффект многолучевости. Одновременно установка экрана практически в два раза увеличивает коэффициент усиления. Конвертер к антенне сейчас смотрится не сильно уместно. А вот усилитель антенны был бы, кстати, когда сигнал слабо проходит, и вышка далеко находится.

Несложно понять, что конструкция довольно громоздкая. Также нужно отметить, что провод на 75 Ом рассчитан на постсоветскую технику, в то время это было единым стандартом. Сейчас большинство устройств работают на сопротивлении волн 50 Ом
. Соответственно, и провод, прежде чем сделать ДМВ антенну, нужно найти 50-омный. Ну а если усилитель еще при этом можете сделать самостоятельно, так это отлично! У нас будет активная т2 антенна своими руками.

Простейшая схема ДМВ антенны

Намного легче изготовить из коаксиального провода своими руками четвертьволновый вибратор. Для чего определяем частоту приема. К примеру, для первого московского мультиплекса это составляет 559,25 МГц, с учетом этого определяем длину волны, которая равна 53,6 сантиметров.

Соответственно, зачищать нужно ровно на 13,4 сантиметра
. Сопротивление четвертьволнового вибратора приближенно к 40 Омам. Берем это во внимание при согласовании либо просто подключаем в ресивер цифрового ТВ, установив перед этим Ф-разъем или другой подходящий коннектор. Зачищаем лишь экран и наружную. Непосредственно четвертьволновый вибратор устанавливаем горизонтально для более качественного приема. Эта антенна под силу даже школьнику, у которого есть 25 рублей на кабель, коннектор и ножик. Это простейшая ДМВ антенна своими руками.

Не ждите от нее великих подвигов и совершенно не нужно ставить ее на крышу. Это не внешняя антенна ДМВ и не антенный усилитель своими руками. Однако она хорошо усилит прием на простой ресивер. И когда нет времени что-то долго делать, попробуйте этот вариант.

Антенна на 855 Герц

По подсчетам размер антенны будет соответствовать европейскому 69-му каналу
, в который входит и Россия. Телевиденье показывается на частоте 855,25 Герц, а звук — на 861,75 Герц. По расчетам, свой антенный контур настроен на 857 Герц. Для конструкции будет необходим большой кусок кабеля 75 Ом. Из 54 сантиметров изготавливаем кольцо с разрывом, с него будем брать сигнал. Обратите особое внимание, что экран в данном варианте сигнальный. К нему фиксируем согласующее U-колено из провода 75 Ом размером в пол волны – 175 миллиметров.

Это происходит так:

• один конец жилы внутри провода U-колена усаживается на сигнальный провод, подведенного к ресиверу, и на одну из частей экрана;
• другой конец жилы провода U-колена усаживается на другой конец экрана.

В итоге добавленная часть линии уравнивает сопротивление провода, подведенного к ресиверу и круглого контура. Чтобы из данной конструкции получилась цифровая антенна ДМВ, ее необходимо подстроить под частоту мультиплекса
. Как это выполнить, наверное, уже ясно, но мы подробно опишем:

• Размер U-колена равен половине размера волны мультиплекса.
• Размер рамки равняется ¼ волны мультиплекса.

Размер волны мультиплекса можно найти в интернете либо местных изданиях. Чтобы получать вертикальную поляризацию, рамку надо развернуть под прямым углом разрывом вбок. В этом случае можно словить и сигнал раций. Это простейшие внешние антенны.

Всеволновая конструкция

Данная антенна создает небольшое усиление, но покрывает каналы с 1 по 41. Эта конструкция параллельного подсоединения звездочного метрового вибратора и «волнового канала» дециметрового диапазона.

Вся длина конструкции — 64,7 сантиметров
. Мы ее рассмотрим с переднего края. В дециметровой части находится 1 двойной рефлектор и пять директоров. Если рассматривать спереди, то они имеют определенный размер и удаление между собой:

Важно! Рефлектор имеет конструкцию из 2 проволок
, одна поверх второй с перемычкой, которая центром находится на центральной оси антенны. Высота перегородки около 10 сантиметров. 5 директор в форме удлиненной овальной рамки, где верхний виток в середине закрепляется к оси антенны. Разомкнутая часть 5 директора необходима для параллельного соединения метровой части, закрепленной вертикально сзади антенны.

Метровая часть имеет 6 лучей, все лучи разорваны вертикально по оси. Один находится горизонтально. Лучи устанавливаются по 3 штуки на частях двухпроводной линии размером 5 сантиметров. Если рассматривать сверху, то все они выгибаются зеркально кпереди. Угол между лучами 120 гр. Если рассматривать спереди, то выходит правильная шестилучевая звезда с расстоянием углов между лучами 60 гр. Длина лучей 108 сантиметров
.

Линия на 11 сантиметров выходит дальше звезды непосредственно вверх. Проходит она полукругом, от пятого директора, и оканчивается возле звезды вертикально. На дистанции 11 сантиметров, но в сторону директора находятся 2 точки для распайки коаксиального провода 75 Ом, идущий на телевизор. Куски от этого места двухпроводной линии до звезды и пятого директора подобрана так, чтобы волны данных диапазонов не пересекались.

Подводя итог

Антенны телевизионные делаются из материала, обеспечивающий необходимые прочностные показатели. Центральная жила провода усаживается на один кабель двухпроводной линии, а экран – на второй. Если необходимо, то добавляется согласующее устройство
. В данном случае сложно использовать U-колено, так как ДМВ и МВ диапазоны различные, но, как показывают отзывы, больших искажений мощности и не наблюдается.

В диапазоне АМВ из-за уменьшения
действующей длины приемной антенны при повышении частоты на входе антенны развивается
меньшее напряжение, чем при тех же условиях в метровом диапазоне. Поэтому возникает
необходимость устанавливать антенны с большим коэффициентом усиления. В антеннах
типа «Волновой канал» это достигается при увеличении числа директоров, создании
синфазных решеток из многоэлементных антенн (рис. 10.30). Так как размеры элементов
антенн соседних каналов отличаются незначительно, обычно их приводят для группы
каналов (табл. 10.20).

Т а б
л и и а 10.20

13-элементная антенна
типа «Волновой канал»
состоит из трех рефлекторов, активного петлевого вибратора
и 9 директоров. Расстояния между торцами петлевого вибратора А равняется 10…20
мм. Диаметр вибраторов антенны — 4…8 мм. Коэффициент усиления антенны равен
11,5 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной
и вертикальной плоскостях 40°.

19-элементная антенна
типа Волновой канал
для диапазона ДМВ (рис. 10.31) состоит из трех рефлекторов,
активного петлевого вибратора и 15 директоров. Вибраторы изготовлены из проволоки
и трубок диаметром 4 мм. Они крепятся любым способом к несущей стреле диаметром
20 мм. Длина стрелы для любой группы каналов составляет 2145 мм (табл. 10.21).
Коэффициент усиления антенны составляет 14…15 дБ, угол раствора основного
лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях
равен 30…32.

Широкополосная антенна
типа «Волновой канал» для приема в каналах 21…41
(рис. 10.32).

В зависимости от расстояния
до телевизионного передатчика и зоны уверенного приема его сигналов количество
элементов (директоров) антенны можно уменьшать до 8,11 или 15.

В случае когда предпочтение
отдано приему в одном телевизионном канале (например, прием программы НТВ из
пос. Колодищи), размеры элементов антенны и расстояния между ними можно пересчитать
на этот канал.

Таблица
10.21

Наибольший коэффициент
усиления (13 дБ) широкополосная антенна ДМВ имеет в 28-м канале, средняя частота
которого составляет 500 МГц. Коэффициент пересчета (Кп) в этом случае определяется
по формуле

где fcp — средняя частота
канала ДМВ, МГц. Для 37-го канала, средняя частота которого 562 МГц, Кп равен:

Кп=530/562=0,943.

Умножив размеры элементов
и расстояния между ними на 0,943, получим размеры антенны для 37-го канала (рис.
10.33). Так же можно пересчитать широкополосную антенну на любой канал (или
группу каналов) ДМВ. Средняя частота канала (группы каналов) приведена в табл.
10.2, длина полуволновой петли — в табл. 10.1. При использовании металлической
несущей стрелы (траверсы) полученные при пересчете размеры элементов увеличивают
на половину ее диаметра.

Коэффициент усиления канальной
антенны возрастает до 14…15 дБ. Антенну из восьми элементов используют на
расстоянии до 20…30 км от пос. Колодищи, из 11 — до 30…40, из 15 элементов
— до 50…60 км. За зоной уверенного приема на расстоянии до 70…90 км используют
антенну из 24 элементов. Для обеспечения хорошего качества принимаемого изображения
непосредственно на мачте устанавливают антенный усилитель.

Антенна мало подвержена
влиянию близко расположенных предметов и имеет хорошую повторяемость. Допустимы
отклонения до 2 мм от расчетных размеров практически без ухудшения параметров
антенны.

Антенна типа «Волновой
канал» со сложным пассивным рефлектором
(рис. 10.34; табл. 10.22…10.24)
состоит из решетчатого рефлектора (рис. 10.35, а), два полотна которого установлены
под углом 90° на конце несушей стрелы, активного петлевого вибратора (рис.
10.35, б) и 18 директоров.

При этом два первых директора
(А1 и Д2) являются двухэтажными и разнесены по вертикали на толщину несущей
стрелы (табл. 10.23).

Таблица
10.22

Главным достоинством такой
антенны является надежная экранировка задней полусферы благодаря увеличению
КЗД при установке сложного рефлектора. Последний концентрирует энергию полезного
сигнала в направлении активного вибратора, что способствует повышению коэффициента
усиления антенны.

Таблица
10.23

Таблица
10.24

На рис. 10.36 показан вид
сбоку описанной выше антенны. 6-элементная антенна предназначена для ближнего
приема на расстоянии до 10…15 км от телевизионного передатчика:
10-элементная — 15…25;
15-элементная — 25…40; 20-элементная — на расстоянии 40…60 км и более.

В диапазоне ДМВ широко
используются рамочные антенные Тройной квадрат,
рамки которых выполнены
из цельного куска медного, латунного провода диаметром 2…3 мм. При размерах
дециметрового диапазона (табл. 10.25) антенна обладает достаточной жесткостью.
Провод необходимо изогнуть определенным образом (рис. 10.37). В точках А, Б
и В провода необходимо зачистить и спаять. В этой конструкции вместо шлейфа
(см. рис. 10.12), изготовленного из куска коаксиального кабеля, используется
четвертьволновой короткозамкнутый мостик (см.
рис. 10.11) той же длины, что и шлейф (см. табл. 10.5). Расстояние между проводами
мостика остается прежним (30 мм). Конструкция такой антенны достаточно жесткая,
и нижняя стрела здесь не нужна. —

Фидер подвязывают к правому
проводу мостика с наружной стороны. При подходе фидера к вибраторной рамке оплетку
кабеля припаивают к точке X» центральный проводник — к точке X. Левый провод
мостика закрепляют на диэлектрической стойке или в случае наружной антенны —
на мачте. Важно, чтобы в пространстве между проводами мостика не находились
фидер и стойка мачты.

При наличии медных, латунных
или алюминиевых полосок
можно сделать ромбовидную
антенну
(рис. 10.38). Полоски (1) скрепляют внахлест винтами и гайками.
В точке соприкосновения пластин должен быть надежный электрический контакт.
Толщина полосок произвольная.

Ромбовидная антенна может
работать в полосе частот каналов 21…60, коэффициент усиления ее равен 6…8
дБ. Для его повышения антенну можно снабдить рефлектором (рис. 10.39).

Простейший рефлектор представляет
собой плоский экран, изготовленный из трубок или отрезков толстого провода.
Диаметр элементов рефлектора некритичен (3…10 мм). Полотно рефлектора (2)
крепится с помощью стоек-опор (3)
к металлической или деревянной
мачте (4). Точки 0 имеют нулевой потенциал, относительно земли, поэтому стойки
(2) могут быть металлическими.

Таблица
10.25

Фидер (5) — кабель типа
РК с волновым сопротивлением 75 Ом прокладывают к точкам питания А и Б. Оплетку
кабеля припаивают к точке Б, а центральный проводник — к точке А. При

дальнем приеме ромбовидная антенна может быть оснащена широкополосным усилителем
(6).

2-элементная Швейцарская
антенна
(см. рис. 10.21) также может использоваться в диапазоне ДМВ (табл.
10.26).

Таблица
10.26

Хлеба и зрелищ – так произнёс римский поэт — сатирик Ювенал и в чем то, был абсолютно прав. Современное общество, и в частности нынешний человек, уже никак не может обойтись без пафосных картинок, шокирующих видеосюжетов, захватывающих кинофильмов, комедийных сценок. Одна из таких «стихий», способных обеспечить нам доступ в мир зрелищ — это телевидение. Но и тут мало иметь телевизор, надо чтобы у него была еще и антенна. Ведь без расцветай антенны, радиоволны также трудно поймать, как рыбу на крючок без привады. Для чего нужна антенна, говорить не то что прозаично, тем более, что мы об этом утилитарны уже упомянули, а более неуважительно к нашему читателю. Так что, пропуская описание мишени назначения антенны, приступим к описанию ее создания. Именно о том, как сделать антенну своими руками, мы и хотели рассказать в данной статье.

Далее будет приведен одинешенек из самых простых и что немаловажно, доступных способов позволяющих сделать комнатную антенну для вашего телевизора. Делается она утилитарны из ничего, вернее – 2 пивных банки, саморезы, плечики для платья, провод и штекер.

Антенна для телевизора своими руками из пивных банок

Итак, нам понядобяться чету банок из под пива, паяльник, телевизионный кабель, припой и кое-что еще. Об этом по ходу нашего повествования.

Тут на до знать в какой последовательности и что делать, чтобы получить столь желаемую телевизионную антенну. Если говорить о требованиях к материалам, используемых для изготовления антенны, то прежде итого, купите хороший телевизионный кабель. Хороший телевизионный кабель подразумевает сопротивление 75 ом на метр, крепкую центральную жилу и плотное сплошное двойное экранирование. Сколько приобрести кабеля зависит от места размещения антенны, но знайте, чем длиннее кабель, тем больше «полезного» сигнала будет гасится в нем. (правило четко работает для МВ валов). Для ДМВ оно также действует, но не столь критично.

Итак, делаем разделку под штекер и устанавливаем его на провод.

Штекера сейчас такие, что даже не спрашивают пайки, поэтому все будет зависеть от точности ваших резов и размеров (диаметра) кабеля. На фото не весьма удачный вариант установки штекера на кабель идущий до антенны, постарайтесь сделать получше. В принципе, немало подробно об установке штекера на телевизионный кабель можно узнать из статьи «Как ввести штекер на кабель для подключения к телевизору».

Далее, начнем работать со вторым крышкой телевизионного кабеля. Здесь необходимо 2 проводника кабеля вывести одинешенек с самого краю, а второй примерно через 10-15 см. Первый проводник почитается сердцевина, второй экранирование. Здесь также будет нужна аккуратность, чтобы не прорезать излишние слои изоляции и проводники. В итоге, от качества каждой и суммарно всех трудов, будет зависеть эффективность антенны и четкость приема телевизионных каналов – помните об этом. На фото ниже видать, как отведен первый и второй проводник от кабеля. Верхняя изоляция сброшена на расстояние 10-15 см от края кабеля.

Теперь о пивных банках. Мы не знаем какое пиво вам по карману и по душе, но банки необходимы больше. Повторимся, не много, а большие. 0,75 хорошо, а литровые еще лучше. Что-либо насчет вящих 5 л бочонков из пива сказать сложно. Это уже пожалуй выйдет за «рамки» комнатной антенны. После употребления пива, баночки промойте в воде и просушите, чтобы от них не измерил аромат хмельного напитка. Такой запах радиоволны волны не притянет, а мух наверняка.
Сейчас берем кабель, который мы подготовили ранее. Маленькими саморезами прикручиваем одинешенек проводник к торцу первой банки, другой к торцу второй. Для улучшения контакта между корпусом банки и саморезом воспользуйтесь припоем. Залейте все вероятные зазоры, чтобы улучшить контакт.

Теперь наша антенна почти готова, не хватает каркаса для того, чтобы базировать банки между собой и за что закрепить антенну, к чему-либо. В нашем случае каркасом выступили плечики для платья. Для этого есть все критерии «ЗА». Низкая цена, доступность, должная жесткость и размеры. Да, еще и крючок, чтобы все разом повесить на выбранное место.
Итак, банки располагаем на одной ровный, так чтобы они были симметричны относительно центра. Немного «поиграйтесь» с дистанцией между ними, так как от этого будет зависеть качество приема сигнала. Закрепить банки можно скотчем или изолентой. Образцовое расстояние для банок на антенне составляет порядка 75 мм.

В итоге, получаем не лукавую, но функциональную вещь – комнатную телевизионную антенну из пивных банок. Разумеется, такая антенна способна работать только в зоне уверенного зачисления телевизионного сигнала. Это не антенна для приема сигнала за 20 км от города, это итого лишь то, что незначительно сделает прием более уверенным, но не идеальным.
Профессионалы, пожалуй, уже ехидно хохочут над этой статьей и антенной, ведь по факту для телевизионной антенны требуется суровый и точный расчет ее элементов, в зависимости от принимаемый длины волны. В этом они безотносительно правы. Но этот расчет не всегда доступен обычному обывателю, что и сподвигает его на подобные авантюры по изготовлению антенн, как в частности для антенны приведенной тут, из пивных банок.
Далее, мы рассмотрим уже более серьезный вариант. Прежде итого, его большой плюс в том, что здесь будет рассказано о том, как сделать антенну по всем правилам, с учетом физиологических особенностей распространеия радиоволн.

Радиоволны принимаемые антенной для телевизора

Раз уж мы забрались так вдали, то необходимо хотя бы сказать об азах, ведь как же иначе!? Радиоволны телевизионных каналов аналогового сигнала распространяются в диапазоне метровых (МВ) и дециметровых валов (ДМВ).
По сути это одно и тоже, разве что МВ и ДМВ волны распространяются с разной частотой радиоволны. Метровые валы это с 1 по 21 канал, а ДМВ с 21 по 40 канал. Здесь важно отметить, что в подневольности от длины волны необходимо будет применять соответствующую антенну для МВ или ДМВ валов. Также необходимо сказать, что антенны бывают как комнатные, так и для улицы. Рассмотрим тот и иной вариант.

Комнатные антенны для телевизора свомими руками (МВ и ДМВ)

Комнатная антенна МВ

Усилие магнитных волн в помещении гораздо меньше, чем снаружи. Поэтому комнатные антенны есть смысл применять лишь в непосредственной близости от телецентра. Так простейшую комнатную антенну можно сделать из электрического провода, либо любого иного изолированного проводника. По центру антенны устанавливается изолятор. К нему посредством крепежа (болт — гайка) крепиться два провожатого. Концы проводников растянуты таким образом, чтобы они были ровные, словно струны или стержни.

Общая длина проводников, двух рамен антенны, берется согласно длине волны и принимаемому каналу. Эти эти можно взять из таблицы.

Если подобрать длину провожатых антенны, согласно просматриваемому телевизионному каналу, то это будет куда эффективнее, нежели пивные банки.
Дальше мы приведем еще один вариант комнатной антенны для телевизора, которую вы можете сделать своими руками. Это ДМВ антенна. Не смотр на то, что ДМВ каналы практически не используются, все же вещание еще порой где-то, да ведется. А значит, эту темы мы также не можем обогнуть стороной. Вот пример ДМВ антенны.

Комнатная антенна ДМВ

Применяемый монтажный провод, упомянутый как КПТА-1, служит для повышения помехоустойчивости антенны. Для этого, как вы видаете, на расстоянии 140 мм от края кабеля зачищена изоляция до экрана и припаян этот монтажный провод – петля. Можно применить иной провод сечением 0,35 мм.
Частота принимаемых радиоволн этой антенны будет от 470 до 630 МГц, то есть ДМВ волны.
Все элементы антенны смонтированы на стойке, которая является диэлектриком.

Уличные антенны для телевизора своими руками (МВ)

Антенна — полуволновый линейный вибратор

Эта уличная антенна предназначена для зачисления телевизионных волн вблизи города 20-30 км. Фактически это аналог простейшей комнатной антенны, про какую мы уже рассказывали чуть ранее, разве что она адаптирована для улицы.
Итак, как мы уже постигли, антенна должна иметь определенные размеры, которые повлият на зачисление телевизионных радиоволн. Размеры будут зависеть от того, какой из каналов вы собираетсь глядеть. Все размеры для антенны можно посмотреть в таблице.

Рис. 1. Антенна — полуволновой линейный вибратор (Воображает собой простейшую телевизионную антенну)

Входное сопротивление линейного вибратора (антенны) равновелико 73 Ом. Полоса пропускания линейного вибратора зависит от наружного диаметра его трубок и растет с увеличением заключительного.
Выбирать D больше 30 мм не следует, так как при его дальнейшем увеличении качество изображения приметно не улучшается, а вес и габариты антенны увеличиваются.
В табл. 1 приведены размеры элементов линейного вибратора. Зазор А между торцами трубок равновелик 50-70 мм.

Антенна подключается к телевизору с несимметричным 75-омным входом при помощи коаксиального кабеля (РК-75-4-15, РК-75-9-12 и т. д.) Кабель связывают с антенной через специальное симметрирующее устройство (см.рис. 2).

Необходимые размеры элементов согласующих конструкций выбирают согласно табл. 2.

Антенну изготавливают из стальных, алюминиевых или латунных трубок и металлических полосок. Для крепления трубок антенны к металлической или деревянной мачте применяют фарфоровые изоляторы, текстолит.
Антенну — полуволновый вибратор применяют в условиях ближнего зачисления, об этом м уже говорили. (20-30 км). Этот вариант антенны, конечно, немало трудоемкий, чем комнатная антенна, но эффективность ее будет значительно выше. Для зачисления телевезионных передач вдали от города, вернее от передатчика, применяют антенну «волновой канал».

Антенна «волновой канал» МВ и ДМВ своими руками расчет и схема

На больших расстояниях от передатчика, то есть телецентра, это распорядка 40-90 км, используются антенны типа «волновой канал». У таких антенн весьма хороший коэффициент усиления, но при этом требуется строгая направленность. Если же использовать такую антенну в заселенных пунктах, то это позволит снизить помехи от смежных источников, тем самым улучшить картинку изображения.
Антенная «волновой канал» по своей структуре заключается из активного петлевого и линейного вибратора. О линейном вибратора мы рассказывали в предыдущих абзацах. Размер антенны подбирают исходя из соображения усиления сигнала, чем дальней, тем более сложная будет антенна. Также количество директоров способно улучшить принимающие свойства антенны, за счет изменения ее чувствительности к направления на передатчик.
однако большое увеличение числа директоров ведет к уменьшению полосы пропускания. Тут надо найти «золотую середину». Так на каналах МВ диапазона применяют 3, 5 и 7 элементные антенны.

Геометрические размеры таких антенн образа «волновой канал» приведены в таблице. При этом для 1-5 канала используются в конструкции трубки размером 18 мм, а для 6-12 канала 12 мм.

А вот для ДМВ валов применяется 16 элементная антенна. Диаметр трубок 6-10 мм, а для стрелы 14-16 мм.

Для нее размеры повергнуты также в таблице.

После того как антенна готова, необходимо будет простереть телевизионный, антенный кабель от нее до телевизора. Об этом в статье «Подключение телевизора к антенному кабелю сквозь штекер».

Освещение на даче или дома
Какие лампы лучше для дома светодиодные или энергосберегающие
Можно ли протянуть телевизионный кабель вместе с электрическим
Как подключить ресиверы GS E501/GS C591 Триколор ТВ между собой и к спутниковой антенне
Команды для включения и отмены опций у сотовых операторов (МТС, Билайн, Мегафон)

Известная в СССР
антенна «волновой канал» может иметь и другие названия: директорная, Яги
и Уда – Яги
.

Последние таинственные сочетания слов — это фамилии двух
японских изобретателей, которые в 1926 году создали эту антенну.

Как правило, это
основной тип антенн, которые в настоящее время используются для приёма
телевизионных программ на расстоянии до 70 километров от передатчика, как в
метровом, так и дециметровом диапазоне волн. Будущее за вещанием именно в
дециметровом диапазоне, где помимо основных программ вот уже несколько лет идут
передачи в цифровом формате и в этом же режиме уже передаются все программы,
которые занимают пока ещё метровый диапазон (50 -220 МГц).

Наступило
время малогабаритных антенн диапазона 480 – 800 МГц, ибо, чем выше частота, тем
меньше длина волны и, следовательно, меньше размеры самой конструкции, и нет
никакого смысла держать на шесте громоздкие и дорогие антенны.

На сегодня не все
покупные антенны внешне похожие на «волновой канал» обеспечивают уверенный
приём в дециметровом диапазоне. Чтобы разобраться в происходящем я решил
сделать самодельную антенну из металлопласта, а для удобства собрать её
трансформируемой, чтобы на практике убедиться, как её элементы влияют на
параметры приёма.

Для этого вытаскиваю
на белый свет из прошлого века пожелтевший листок из старинного советского
справочника радиолюбителя, и начинаю делать самодельную антенну, которую ещё
мастерили наши отцы и деды.

Как образец я сделал
комнатную или чердачную антенну, и, забегая вперёд скажу, что количество
элементов с запасом хватило, чтобы без усилителя принять мультиплексные пакеты
на уровне мансардного окна деревянного дома, на расстоянии 90 километров от
Останкино в низине.

В качестве элементов
антенны я использовал металлопласт с диаметром 16 мм, материал, продающийся на
строительных рынках. Это высококачественная алюминиевая трубка со всех сторон
обтянутая пластиком.

Элементы антенны.

1.Активный петлевой вибратор, его периметр равен
длине волны, а входное сопротивление 292 Ом. Максимальная ширина рабочей полосы частот
составляет +/- 20 процентов (для средней частоты 600 МГц рабочая полоса частот
будет в пределах 480 – 720 МГц).

2.Рефлектор. У современных антенн их бывает
несколько.

3.Директоры. Их количество в основном у самых
широко распространённых антенн доходит до 12 штук. Считается, что чем их
больше, тем выше коэффициент усиления антенны и уже диапазон. У девятидиректорной дециметровой антенны из
справочника, коэффициент усиления составляет от 11,5 до 8,5 дБ, и его величина
падает с ростом частоты. А чтобы добиться прироста коэффициента усиления на 2
дБ, стрелу антенны с наращенными директорами придётся увеличить в два раза.
Правда, таких длинных антенн я ещё не встречал.

Конструктивные части антенны.

4.Стрела – часть конструкции, которая служит для
крепления элементов антенны. Вдоль стрелы находятся точки нулевого потенциала,
поэтому используемый материал не влияет на параметры антенны и может быть выполнен
из металла или диэлектрика, например, из дерева или пластика. Если антенна
будет эксплуатироваться вне помещения на мачте, то стрела обязательно должна
быть металлической, и точка крепления середины вибратора к стреле должна иметь
отличный электрический контакт для дальнейшего заземления антенны.

5.Скобы крепления элементов антенны.

6.Коаксиальный кабель с волновым сопротивлением 75
Ом, например RG
-59 или
РК 75 — 3,7 – 35 М. На частотах дециметрового диапазона важно качество кабеля снижения,
так как чем длиннее кабель, тем сильнее потери в нём.

7.Симметрирующе-согласующее устройство,
выполненное в виде U
–
колена из того же коаксиального кабеля с волновым сопротивлением 75 Ом. Длина этого кабеля в виде буквы U
равна от 0,33 до 0,5 длины
волны. Согласно старым справочным данным данное согласующее устройство обеспечивает
согласование не более +/- 20 процентов от центральной частоты, что составит
диапазон 480 — 720 МГц, а учитывая и диапазон согласования петли, общая
максимальная полоса рабочих частот антенны составит 480 – 650 МГц.

8.
Изолирующая коробка.

Изготовление
антенны.

Исходные размеры даны на рисунке. Как видно
они не сильно критичны. Выбирая частоту,
я учёл из практического опыта изготовления простых антенн из металлопласта его
характеристики, способные уводить настройку частоты вниз примерно на 50 МГц и
выбрал для удобства округлённую расчётную частоту 600 МГц, чтобы настроить
антенну на диапазон московских мультиплексных пакетов 498 – 578 МГц.

Испытание антенны.

Осенняя изморось и туман – вот то радостное
настроение, самое подходящее время для испытания самодельных антенн. Дополняют
тяжёлые условия испытаний – мокрая крыша
из мягкой кровли, не сброшенная холодами листва деревьев и низкая болотистая
местность, окружённая лесами Владимирской области в 90 километров от Останкино.
В полдничное время, под звук дождя, удобно устроившись в мансарде, я словно
мальчишка, устанавливающий корабельные мачты на каравеллу собирал антенну. Вот
уже перещелкиваю аналоговые телевизионные каналы дециметрового диапазона,
неплохо для самоделки (от «Перца», 487 МГц до «Пятницы», 607 МГц просто
отлично). Именно на эти частоты я планировал сделать антенну.

Настраиваясь на один из каналов, трансформирую
антенну, оставляя её без крайнего элемента-директора. Качество изображения не
меняется.

Вытаскиваю второй элемент-директор, и замечаю
появления зашумлённости, что указывает на уменьшение усиления антенны.

Удаляю рефлектор, оставляя одну петлю – совсем
плохо.

Возвращаю элемент-директор на место. Такая же
картина качества изображения, что и с рефлектором.

Выводы.

Антенна имеет ограниченный диапазон усиления.
Трехэлементная антенна вполне достаточна для моих условий приёма.

Теперь подключаю цифровую
приставку к вновь восстановленной антенне. Как и ожидал, с запасом по усилению,
проходят 3-и мультиплексных пакета. Опять вытаскиваю по очереди элементы
директоры и слежу за уровнем сигнала в процентах.

Крайний ни на что не влияет.

Вытаскиваю второй элемент, и уровень сигнала
возрос на процент!?….

А в это время «директорная» покупная антенна
«Локус — Про», что в гостевом домике брала только один из трёх мультиплексных пакета.
Звоню соседу, который в 2-х километрах от меня, у него крутая покупная антенна с тремя директориями, а он говорит, что
сейчас цифровое вещание не работает….

Выводы.

Для приёма эфирного цифрового телевидения нет
необходимости использовать сложные громоздкие антенны. Сама антенна не требует
слишком большой высоты установки. Не редко сбои при приёме эфирного цифрового
телевидения бывают из-за некачественного антенного усилителя. Надежнее будет
использовать несколько малогабаритных антенн без усилителя для каждого
телевизора, если таковые имеются.

Если
сравнивать мои самодельные антенны «волновой канал» с 4-х петлевой антенной
«Олимп 2014», то кольца пока в лидерах, так как перекрывают весь дециметровый
диапазон и неплохо зарекомендовали себя при работе в плохих погодных условиях
на предельных расстояниях приёма.

Так почему же в плохую,
дождливую погоду остронаправленные антенны, с большим коэффициентом усиления, с
отличной помехозащищённостью повели себя неадекватно?

Понять это явление можно, если представить
приёмную антенну как передающую. Тогда антенна — это фонарь с узким
сфокусированным лучом, а чем больше директоров в антенне, тем более острая её
диаграмма и лучше фокусировка луча, а этот сфокусированный луч
просто упёрся в мокрые верхушки деревьев или в дождевую тучу и
растворился там. При более широкой диаграммы направленности, то есть при
меньшем усилении антенны, когда элементы–директора отсутствуют, фокус луча
более расплывчатый, зато охватывает большую зону приёма, и широкий луч просто
обходит тучу по кругу, или проходит между мокрыми верхушками деревьев и тучей.

Москвичам всегда везёт, у них все цифровые
каналы рядом! Им антенна «волновой канал» подойдёт и в упрощённом виде. Да им
любая антенна подойдёт! А как быть нам? У нас разнос между мультиплексными
пакетами более 200 МГц! Складывать антенны этажерками, где каждый этаж работает
на свой диапазон! Именно эти комментарии я уже предвидел и даже начал
складывать антенны этажеркой. Но что из этого получилось, вы узнаете позже.
Впрочем, уже неплохо получается.

Глава пятая

ТЕЛЕВИЗИОННЫЕ АНТЕННЫ ДЛЯ ПРИЕМА ТВ-СИГНАЛОВ В ДЕЦИМЕТРОВОМ ДИАПАЗОНЕ

Для мастеров-радиолюбителей большой интерес представляют ТА дециметрового диапазона, которые позволяют значительно расширить возможности лампово-полупроводниковых моделей телевизоров. В данной главе предлагаются для повторения только три типа ТА ДМВ, так как автор подготовил к изданию новую книгу, полностью посвященную ТЛ для приема ДМВ и спутникового телевидения.

В соответствии с принятой классификацией прием телепередач на 21-61-м каналах обеспечивается в диапазоне ДМВ на частотах свыше 300 МГц. В большинстве случаев владельцы телевизоров, оборудованных соответствующими селекторами каналов, применяют комнатные индивидуальные малогабаритные антенны. Но на садово-огородных участках эти антенны не всегда дают положительный результат. Поэтому в большинстве случаев приходится использовать самодельные дециметровые антенны, которые рассматриваются в настоящей главе.

Каждый цветной телеприемник имеет три антенных ввода: два для подключения антенны метровых волн (MB), один из которых обеспечивает ослабление сигнала в 10 раз, и специальный ввод для подключения антенны ДМВ. Все антенные вводы рассчитаны на подключение коаксиального радиочастотного кабеля с волновым сопротивлением 75 Ом.

Подключение антенны к дециметровому вводу специальной конструкции должно обеспечивать такое же высокое качество основных технических характеристик телевизора, как и при приеме в диапазоне MB.

Важнейшей характеристикой, определяющей качество изображения и чистоты звукового сопровождения, является чувствительность.
В диапазоне MB чувствительность канала изображения должна быть не хуже 100 мкВ,

а в диапазоне ДМВ — не хуже 500 мкВ. Для современных телевизоров чувствительность звукового сопровождения в диапазоне MB должна быть не хуже 50 мкВ. а в диапазоне ДМВ — не хуже 200 мкВ.

Не менее важным электрическим параметром является избирательность,
которая характеризуется способностью ослаблять сигналы помех вне рабочей полосы частот. Избирательность при настройке от несущей частоты изображения принимаемого канала на 1,5 МГц должна быть не хуже 40 дБ (100 раз), на 3,5 МГц — 40 дБ, на +6,5 МГц — 36 дБ, на +8 МГц — 40 дБ,

От качества изготовления антенн зависят также такие параметры, как контрастность
и максимальная яркость.
Величина контрастности зависит от размеров взаимного удаления темных и светлых элементов изображения. В общем случае контрастность должна быть не хуже 80:1 и выше. Максимальная яркость свечения определяется как яркость наиболее светлых крупных участков телеизображения, она может составлять до 100 кд/м^2.

Диапазон воспроизводимых звуковых частот
должен находиться в пределах от 80 до 12 500 Гц.

При проектировании и изготовлении ТА дециметрового диапазона используются известные формулы, в основу которых входят следующие понятия: действующая длина антенны пропорциональна длине волны; коэффициенты усиления и защитного действия антенны ДМВ должны быть выше, чем у антенн метрового диапазона; с увеличением частоты возрастает затухание в коаксиальных кабелях, соединяющих антенну с входом телевизора; внутренние шумы входных цепей телевизоров в диапазоне ДМВ больше, чем в диапазоне MB.

Эти электрические параметры сравнительно легко реализуются в различных типах антенн за счет увеличения числа пассивных элементов. Например, в антеннах типа «волновой канал», логопериодических антеннах и антеннах для дальнего приема телевидения.

В диапазоне ДМВ все элементы антенны имеют малые конструктивные размеры, и при увеличении числа директоров габаритные размеры самой антенны остаются небольшими. (Интересное решение было опубликовано в журнале «Радио», № 2 за 1988 г.).

Зона уверенного приема ДМВ радиопередающей станцией, как правило, оценивается статистическими методами, она непостоянна во времени и зависит от диэлектрической проницаемости воздуха. В диапазоне ДМВ длины

волн короче 0,65 м — для работы в каналах с 21-го и выше. Минимальные потери при распространении ДМВ наблюдаются до тех пор, пока между передающей и приемной антеннами существует прямая видимость, за.пределами которой сигнал существенно уменьшается и уверенный прием становится невозможным.

В теоретических исследованиях распространение ДМВ представляют в виде окружности, радиус которой равен максимальному расстоянию прямой видимости, с тем допуском, что мощность, излучаемая передающей станцией, достаточно велика для приема непосредственно на границе. Известно, что чем выше частота радиосигнала, тем больше требуется напряженность поля в месте приема. Для первых каналов MB в месте установки приемной антенны напряженность поля находится в пределах от 300 до 700 мкВ, а для ДМВ — 3200 мкВ и выше. Напряженность поля по мере удаления от передающей станции уменьшается. Для ДМВ нельзя рассчитывать радиус зоны прямой, видимости по максимальному расстоянию прямой видимости, так как мощность станций недостаточна для приема на максимальном расстоянии прямой видимости. Например, минимальная напряженность поля для 33-го канала — 70 дБ (3200 мкВ).

Радиолюбителями разработано достаточно большое число антенных усилителей несложной конструкции, предназначенных для усиления сигналов в телевизионном диапазоне ДМВ, которые решают почти в полной мере изложенные проблемы и конкретные задачи.

Для приема ДМВ используются широкополосные направленные антенны, работающие без перестройки в широком диапазоне волн и для приема телепередач на расстоянии до 60-70 км от ТЦ.

Для расчета такой антенны необходимо знать крайние волны рабочего диапазона частот lдл.mах и lдл.min. Сначала определяют длину наибольшего вибратора l, которая должна быть равна (с определенным допуском) 0,55 lдл.max. Затем строится равнобедренный треугольник с заданным углом а при вершине, который лежит в пределах от 30 до 45°, и основанием треугольника, равным в масштабе построения длине наибольшего вибратора l. Второй вибратор располагается на расстоянии а1, которое определяется из пределов (0,15…0,18) lдл.max
от первого (в масштабе построения).

Длина второго вибратора в этом случае определяется

однозначно, исходя из построения, так как он должен полностью вписываться в треугольник. Далее определяется длина третьего вибритора, который располагается на расстоянии а2=а1
t, где t — коэффициент уменьшения длины вибратора. Затем строится четвертый вибратор на расстоянии а3=а2
t от третьего и т. д. Построение продолжается до тех пор, пока длина очередного вибратора, вписанного в треугольник, не будет равна (ориентировочно) (0,14…0.45.) lдлmin. Этот вибратор и будет последним.

Логопериодические антенны сравнительно просты по конструкции, хорошо согласуются с 75-омным коаксиальным кабелем снижения, имеют КПД от 4 до 7 дБ. Все логопериодические антенны и существующие их разновидности могут быть представлены в виде замкнутой системы вибраторов, расположенных и горизонтальной плоскости.

Схема плоской вибраторной логопериодической антенны (ЛПА) представлена на рис. 5.1. Антенна состоит из двухпроводной распределительной линии длиной А,
в которую включены вибраторы различной длины и различного расположения. Наибольший вибратор состоит из двух отрезков, отстоящих друг от друга на расстоянии 2 d, где d — диаметр трубки распределительной линии.

Электрические параметры антенны определяются тремя основными составляющими: периодом структуры t, углом раствора а и длиной антенны L.

Параметры антенны рассчитываются так, чтобы внутри каждого интервала частот элементов антенны (например, f7 — f6) характеристики антенны менялись незначительно.

Первый параметр t характеризует частотную периодичность антенны, при которой каждый вибратор имеет свою резонансную частоту. На самой низкой частоте, в зависимости от выбранного канала, рабочего диапазона f1 = fmin резонирует первый вибратор 1 с длиной плеча l1, на следующей, более высокой, частоте f2 резонирует вибратор 2
с длиной плеча l2 = l1 t и т. д.

Незначительное изменение характеристик антенны при расчете параметров должно быть во всем рабочем диапазоне частот, поэтому антенна, построенная по рассматриваемому принципу, и носит название логарифмически-периодической, или логопериодической.

Длина антенны L
рассчитывается по формуле: L
= (l1 —

т. е.зависит
от угла и принимаемого диапазона

частот, который определяется, в свою очередь, размерами граничных элементов антенны l1 и l9.
Здесь необходимо заметить, что количество элементов в антенне не ограничивается девятью элементами и может составлять от шести до двадцати двух.

Логопериодическая антенна может быть изготовлена для приема телепередач во всех диапазонах частот.

Расстояние между двумя соседними вибраторами можно определить также по формуле: а6= l6
(1-t)ctg(а/2). При изготовлении антенны для приема телепередач на первых 12 каналах рекомендуется принять в расчетных формулах t = 0,84; а = 60°; L =
2285 мм; число вибраторов равно 13. Для антенны, предназначенной для приема первых 3 каналов, необходимо взять шесть вибраторов, тогда L =
1515 мм.

Антенну, работающую на первых каналах телевидения в метровом диапазоне волн, рекомендуется изготавливать из трубок с тонкими стенками диаметром 20 мм. Антенну для 6-12-го каналов можно сделать из дюралевых или латунных трубок диаметром 15 мм, а антенну для приема сигналов ДМВ — из трубок диаметром 8 мм, с толщиной стенки до 1 мм.

Второй вариант логопериодической антенны приведен на рис. 5.2, где проводники распределительной линии расположены в вертикальной плоскости, а вибраторы — в горизонтальной плоскости в два ряда. Все вибраторы поочередно направлены в разные стороны. Коаксиальный кабель снижения проложен внутри нижней трубки без верхней полиэтиленовой оболочки. Экран коаксиального кабеля припаян в точках б и г, а центральная жила кабеля припаивается в точке а.

Проводники распределительной линии, как правило, скрепляются между собой крепежными изоляторами в двух точках. Концы трубок распределительной линии в точках виг должны быть накоротко замкнуты металлической перемычкой. К вертикальной штанге логопериодическая антенна прикрепляется с помощью крепежных деталей, расположенных в центре тяжести собранной антенны.

Телевизионная антенна дециметрового диапазона для приема телепрограмм с 21-го по 40-й канал, которая по принятой классификации относится к антеннам типа «волновой канал», показана на рис. 5.3.

Техническая характеристика:

коэффициент усиления…………. 2,8-4 (9,2…12 дБ)

КБВ, не менее………………. 0,55-0,85

КЗД, не менее………………. 14-24 .

входное сопротивление активного

петлевого вибратора…………. 292 Ом

волновое сопротивление фидера….. 75 Ом

рабочая частота……………… 470-622 МГц

неравномерность коэффициента

усиления…………………. 0,8

кпд, не менее……………….. 0,96

количество принимаемых программ

без перестройки……………. 20

внешние нагрузки в местностях

с климатом……………….. УХЛ, ХЛ, В

диаграмма направленности односторонняя

в горизонтальной плоскости……. узкая, объемная

ширина главного лепестка диаграммы

направленности в горизонтальной

плоскости…………………. 32-46

Как следует из рисунка, антенна имеет одиннадцать директоров, петлевой вибратор 3,
рефлектор, состоящий

из трех элементов 1 и 2,
и несущую стрелу 4,
которая изготавливается из металлической трубки диаметром 20- 22 мм.

Для изготовления активного 3
и пассивного вибраторов (директоров) используется дюралюминиевая трубка диаметром не менее 8 мм. Рефлектор можно выполнить из алюминиевой полоски толщиной 5 мм, но можно применить и меньшую толщину — до 2,5 мм. Ширина пассивных элементов рефлектора равна 16-20 мм. Средний элемент рефлектора крепится непосредственно к несущей стреле с помощью специальных шайб и крепежных деталей, а два других элемента рефлектора 1 — с помощью металлической стойки, которая также жестко прикреплена к стреле. Расстояние между этими элементами равно 49 мм при проекции на горизонтальную плоскость.

Петлевой вибратор выполнен из дюралюминиевой трубки диаметром 8-12 мм с толщиной стенки не менее 1 мм. Рекомендуется изготавливать петлевой вибратор из дюралюминиевой полоски толщиной 2.5 мм и шириной до 50 мм. Он может иметь фигурную конструкцию, удобную для крепления и, самое главное, обеспечивающую хорошее согласование во всем диапазоне частот принимаемых телепередач. Размеры основных элементов антенны — пассивных и активных — приведены в табл. 5.1. Длина четвертого элемента антенны рассчитывается, исходя из об-

щего количества вибраторов, и в данном случае равна 1400-1450 мм.

Наилучшие результаты дает подключение коаксиального кабеля снижения к петлевому вибратору через УСС типа «проволочный трансформатор». Изготавливается это УСС на двух ферритовых кольцевых сердечниках марки 100ВЧ размерами 8,4 х 3,5 х 2 мм. на которые виток к витку вплотную наматываются обмотки в два провода марки ПЭЛШО диаметром 0,23 мм. УСС должно обеспечивать КБВ, равный 0.75, в широкой полосе частот (от 470 до 622 МГц) со стороны подключения коаксиального кабеля с волновым сопротивлением 75 Ом.

В данной антенне можно применить другое УСС, изготовленное без ферритовых сердечников,- эквивалент кабельной петли, выполненной из отрезка спиральной полосовой линии, которая наматывается на ферритовый или

стальной стержень из электротехнической стали марки 3311, 3312, 3313. Спираль изготавливается из медной или латунной ленты толщиной до 0,1 мм, шириной до 1 мм, имеет 5,25 витка и укладывается в пазы, сделанные в диэлектрике, выполненном в виде трубки, которая устанавливается на этот стержень. Намотка спирали на стержень показана на рис. 5.4.

Эту антенну можно устанавливать на одной штанге с антенной MB, но расстояние между ними должно быть не менее 1,0-1,2 м.

Покупать хорошую антенну на дачу не всегда целесообразно. Особенно если она посещается время от времени. Дело не столько в затратах, сколько в том, что ее через некоторое время может не оказаться на месте. Поэтому многие предпочитают делать ее самостоятельно. Затраты — минимальные, качество неплохое. И самый важный момент — ТВ антенна своими руками может быть сделана за полчаса-час и потом легко повторяется…

Цифровое телевидение в этом формате передается в диапазоне ДМВ, причем цифровой сигнал или есть, или его нет. Если сигнал принимается, то картинка получается хорошего качества. В связи с этим для приема цифрового телевидения подходит любая дециметровая антенна. Многим радиолюбителям знакома телеантенна, которую называют «зигзагообразная» или «восьмерка». Эта ТВ антенна своими руками собирается буквально за считанные минуты.

Делать ее очень просто, материал — любой токопроводящий металл, принимает она, несмотря на простоту, хорошо. Выглядит как два квадрата (ромба), соединенных между собой. В оригинале за квадратом располагается отражатель — для более уверенного приема сигнала. Но он больше нужен для аналоговых сигналов. Для приема цифрового телевидения вполне можно обойтись и без него или установить потом, если прием будет чересчур слабым.

Материалы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. В этом случае сделать все можно буквально за час. Также можно использовать трубку, уголок, полосу из меди или алюминия, но надо будет какое-то приспособление чтобы выгнуть рамки нужной формы. Проволоку же можно гнуть молотком, закрепив ее в тисках.

Чертеж антенны «восьмерки» для приема цифрового ТВ

Также потребуется коаксиальный антенный кабель требуемой длины, штекер подходящий к разъему на вашем телевизоре, какое-то крепление для самой антенны. Кабель можно брать с сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если делается ТВ антенна своими руками для установки на улице, обратите внимание на качество изоляции.

Крепление зависит от того, где вы собираетесь повесить самодельную антенну для цифрового телевидения. На верхних этажах можно попробовать использовать ее как домашнюю и повесить на шторы. Тогда нужны крупные булавки. На даче или если выносить самодельную телеантенну на крышу, надо будет крепить ее к шесту. Для этого случая ищите подходящие фиксаторы. Для работы еще понадобится паяльник, наждачная бумага и/или напильник, надфиль.

Нужен ли расчет

Для приема цифрового сигнала нет необходимости считать длину волны. Просто желательно сделать антенну более широкополосной — чтобы принимать как можно больше сигналов. Для этого в оригинальную конструкцию (на фото выше) внесены некоторые изменения (дальше по тексту).

При желании можете сделать расчет. Для этого надо узнать на какой волне транслируется сигнал, разделить на 4 и получить требуемую сторону квадрата. Чтобы получить требуемое расстояние между двумя частями антенны, делайте наружные стороны ромбов чуть длиннее, внутренние — короче.

Если считать не хотите, можно делать по этим размерам. Длина «внутренней» стороны прямоугольника (В2) — 13 см, «наружной» (В1) — 14 см. За счет разницы длин образуется расстояние между квадратами (они соединяться не должны). Два крайних участка делают длиннее на 1 см — чтобы можно было свернуть петлю, к которой припаивается коаксиальный антенный кабель.

Изготовление рамки

Если посчитать все длины, получится 112 см. Отрезаем, берем пассатижи и линейку, начинаем гнуть. Углы должны быть под 90° или около того, в длинами сторон можно немного ошибаться — это не смертельно. Получается так:

• Первый участок — 13 см + 1 см на петлю. Петлю можно согнуть сразу.
• Два участка по 14 см.
• Два по 13 см, но с поворотом в противоположную сторону — это место перегиба на второй квадрат.
• Снова два по 14 см.
• Последний — 13 см + 1 см на петлю.

Собственно рамка антенны готова. Если все удалось сделать правильно, между двумя половинами в середине получилось расстояние около см. Могут быть небольшие расхождения. Далее петли и место перегиба зачищаем до чистого металла (обработать наждаком с мелким зерном), залудить. Две петли соединить, обжать пассатижами чтобы держались крепко.

Подготовка кабеля

Берем антенный кабель, осторожно зачищаем. Как это делать показано на пошаговом фото. Зачистить кабель надо с двух сторон. Один край крепиться будет к антенне. Тут зачищаем так, чтобы провод торчал на 2 см. Если получилось больше, лишнее (потом) можно будет отрезать. Экран (фольгу) и оплетку скрутить в жгут. Получилось два проводника. Один — центральная моножила кабеля, второй — скрученный из множества проводков оплетки. Оба нужны и их нужно залудить.

Ко второму краю подпаиваем штекер. Тут достаточно длины 1 см или около того. Также сформировать два проводника, залудить.

Штекер в тех местах, где будем проводить пайку, протереть спиртом или растворителем, зачистить наждаком (можно надфилем). На кабель надеть пластиковую часть штекера, теперь можно начинать пайку. К центральному выходу штекера припаиваем моножилу, к боковому — многожильную скрутку. Последнее — обжать захват вокруг изоляции.

Дальше можно просто накрутить пластиковый наконечник, в можно залить клеем или токонепроводящим герметиком (это важно). Пока клей/герметик не застыл, быстро собираем штекер (накручиваем пластиковую часть), убираем излишки состава. Так штекер будет почти вечным.

DVB-T2 ТВ антенна своими руками: сборка

Теперь осталось соединить кабель и рамку. Так как мы не привязывались к конкретному каналу, припаивать кабель будем к средней точке. Это увеличит широкополосность антенны — принимать будет больше каналов. Потому второй разделанный конец кабеля припаиваем к двум сторонам посередине (те, которые зачищали и лудили). Еще одно отличие от «оригинальной версии» — кабель не надо обводить по рамке и припаивать внизу. Это тоже расширит диапазон приема.

Собранную антенну можно проверить. Если прием нормальный, можно закончить сборку — залить герметиком места пайки. Если прием плохой, попробуйте для начала найти место, где ловится лучше. Если положительных изменений нет, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Она стоит копейки. К ней припаять штекер и рамку. Попробовать с ней. Если «ловит» лучше — дело в плохом кабеле. В принципе, можно работать и на «лапше», но недолго — она быстро придет в негодность. Лучше, конечно, поставить нормальный антенный кабель.

Для защиты места соединения кабеля и рамки антенны от атмосферных воздействий, места пайки можно замотать обычной изолентой. Но это способ ненадежный. Если не забудете, можно перед пайкой надеть несколько термоусадочных трубок, чтобы с их помощью заизолировать. Но самый надежный способ — залить все клеем или герметиком (они не должны проводить ток). В качестве «корпуса» можно использовать крышки на 5-6 литровые баллоны с водой, обычные пластиковые крыши на банки и т.п. В нужных местах делаем углубления — чтобы рамка «улеглась» в них, не забываем про вывод кабеля. Заливаем герметизирующим составом, ждем пока схватится. Все, ТВ антенна своими руками для приема цифрового телевидения готова.

Самодельная антенна двойной и тройной квадрат

Это узкополосная антенна, которая используется если принимать надо слабый сигнал. Она может даже помочь, если более слабый сигнал «забивается» более мощным. Единственный недостаток — нужна точная ориентация на источник. Эту же конструкцию можно сделать чтобы принимать цифровое телевидение.

Прием будет уверенным даже на значительном расстоянии от ретранслятора. Только надо будет конкретно узнать частоту вещания, выдержать размеры рамок и согласующего устройства.

Конструкция и материалы

Делают ее из трубок или проволоки:

• 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
• 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
• ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Антенна двойной квадрат представляет собой две рамки, соединенных двумя стрелами — верхней и нижней. Меньшая рамка — вибратор, большая — рефлектор. Антенна, состоящая из трех рамок дает больший коэффициент усиления. Третий, самый маленький квадрат называется директор.

Верхняя стрела соединяет середины рамок, может быть сделана из металла. Нижняя — из изоляционного материала (текстолит, геттинакс, деревянная планка). Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Активная рамка — вибратор — имеет разомкнутый контур. Ее концы прикручиваются к текстолитовой пластине размером 30*60 мм. Если сделаны рамки из трубки, края расплющивают.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя ее часть. Причем деревянная часть должна начинаться на расстоянии не менее 1,5 метров от уровня рамок антенны.

Размеры

Все размеры для изготовления этой ТВ антенны своими руками приведены в таблицах. Первая таблица — для метрового диапазона, вторая — для дециметрового.

В трехрамочных антеннах расстояние между концами вибраторной (средней) рамки делают больше — 50 мм. Остальные размеры даны в таблицах.

Подключение активной рамки (вибратора) через короткозамкнутый шлейф

Так как рамка — симметричное устройство, а подключить ее надо к несимметричному коаксиальному антенному кабелю, необходимо согласующее устройство. В данном случае обычно используют симметритрующий короткозамкнутый шлейф. Его делают из отрезков антенного кабеля. Правый отрезок называют «шлейф», левый — фидер. К месту соединения фидера и шлейфа крепится кабель, который идет к телевизору. Длинна отрезков выбирается исходя из длины волн принимаемого сигнала (смотрите таблицу).

Короткий отрезок провода (шлейф) разделывают с одного конца, удалив алюминиевый экран и скрутив оплетку в плотный жгут. Его центральный проводник можно срезать до изоляции, так как он не играет значения. Разделывают и фидер. Тут тоже удаляют алюминиевый экран и скручивают оплетку в жгут, но центральный проводник остается.

Дальнейшая сборка происходит так:

• Оплетку шлейфа и центральный проводник фидера припаиваются к левому концу активной рамки (вибратору).
• Оплетка фидера припаивается к правому концу вибратора.
• Нижний конец шлейфа (оплетку) соединяют с оплеткой фидера с помощью жесткой металлической перемычки (можно использовать проволоку, только убедиться в хорошем контакте с оплеткой). Кроме электрического соединения она еще задает расстояние между участками согласующего устройства. Вместо металлической перемычки можно закрутить в жгут оплетку нижней части шлейфа (снять изоляцию на этом участке, удалить экран, свернуть в жгут). Для обеспечения хорошего контакта жгуты спаять между собой легкоплавким припоем.
• Куски кабеля должны быть параллельны. Расстояние между ними — около 50 мм (возможны некоторые отклонения). Для фиксации расстояния используют фиксаторы из диэлектрического материала. Также можно прикрепить согласующее устройство к текстолитовой пластине, например.
• Кабель, идущий к телевизору припаивается к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник — с центральным проводником. Для уменьшения количества соединений фидер и кабель к телевизору можно сделать единым. Только в том месте, где должен заканчиваться фидер надо снять изоляцию чтобы можно было установить перемычку.

Это согласующее устройство позволяет избавиться от помех, расплывшегося контура, второго размытого изображения. Особенно оно пригодиться на большом расстоянии от передатчика, когда сигнал будет забиваться помехами.

Другой вариант тройного квадрата

Чтобы не подключать короткозамкнутый шлейф, вибратор антенны тройной квадрат делают удлиненным. В этом случае можно подключать кабель напрямую к рамке как показано на рисунке. Только высота, на которой припаивается антенный провод, определяется в каждом случае индивидуально. После сборки антенны проводят «испытания». Подключают кабель к телевизору, центральный проводник и оплетку передвигают вверх/вниз, добиваясь лучшего изображения. В том положении, где картинка будет наиболее четкой, припаивают отводы антенного кабеля, места пайки изолируют. Положение может быть любым — от нижней перемычки, до места перехода на рамку.

Иногда одна антенна не дает требуемого эффекта. Сигнал получается слабым изображение — черно-белым. В этом случае стандартное решение — установить усилитель телевизионного сигнала.

Самая проста антенна для дачи — из металлических банок

Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных и кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).

Банки промывают и высушивают. Конец провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете , можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.

Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучше картинке. Не стоит надеяться на чудо — в нормальном качестве, может, будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные. Если они имеют пластиковую крышку — это отлично. Если ставить самодельную антенну будете на улице, она понадобиться. Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Кроме банки и кабеля потребуется еще:

• радиочастотный соединитель RF-N;
• кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
• кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банку должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Порядок действий такой:

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

  Хлеба и зрелищ – так сказал римский поэт — сатирик Ювенал и в чем то, был абсолютно прав. Современное общество, и в частности современный человек, уже никак не может обойтись без пафосных картинок, шокирующих видеосюжетов, захватывающих фильмов, комедийных сценок. Одна из таких «стихий», способных обеспечить нам доступ в мир зрелищ — это телевидение. Но и здесь мало иметь телевизор, надо чтобы у него была еще и антенна. Ведь без хорошей антенны, радиоволны также трудно поймать, как рыбу на крючок без приманки. Для чего нужна антенна, говорить не то что прозаично, тем более, что мы об этом практически уже упомянули, а более неуважительно к нашему читателю. Так что, пропуская описание цели назначения антенны, приступим к описанию ее создания. Именно о том, как сделать антенну своими руками, мы и хотели рассказать в данной статье.

 Далее будет приведен один из самых простых и что немаловажно, доступных способов позволяющих сделать комнатную антенну для вашего телевизора. Делается она практически из ничего, вернее – 2 пивных банки, саморезы, плечики для одежды, провод и штекер.

Антенна для телевизора своими руками из пивных банок

Итак, нам понядобяться пару банок из под пива, паяльник, телевизионный кабель, припой и кое-что еще. Об этом по ходу нашего повествования.

 Здесь на до знать в какой последовательности и что делать, чтобы получить столь желанную телевизионную антенну.  Если говорить о требованиях к материалам, используемых для изготовления антенны, то прежде всего, купите хороший телевизионный кабель. Хороший телевизионный кабель подразумевает сопротивление 75 ом на метр, прочную центральную жилу и плотное сплошное двойное экранирование. Сколько купить кабеля зависит от места размещения антенны, но знайте, чем длиннее кабель, тем больше «полезного» сигнала будет гасится в нем. (правило четко работает для МВ волн). Для ДМВ оно также действует, но не столь критично.


Итак, делаем разделку под штекер и устанавливаем его на провод.

Штекера сейчас такие, что даже не требуют пайки, поэтому все будет зависеть от точности ваших резов и размеров (диаметра) кабеля. На фото не очень удачный вариант установки штекера на кабель идущий до антенны, постарайтесь сделать получше. В принципе, более подробно об установке штекера на телевизионный кабель можно узнать из статьи «Как установить штекер на кабель для подключения к телевизору».

 Далее, начнем работать со вторым концом телевизионного кабеля. Здесь необходимо 2 проводника кабеля вывести один с самого краю, а второй примерно через 10-15 см. Первый проводник считается сердцевина, второй экранирование. Здесь также будет нужна аккуратность, чтобы не прорезать лишние слои изоляции и проводники. В итоге, от качества каждой и суммарно всех работ, будет зависеть эффективность антенны и четкость приема телевизионных каналов – помните об этом. На фото ниже видно, как отведен первый и второй проводник от кабеля. Верхняя изоляция снята на расстояние 10-15 см от края кабеля.

Теперь о пивных банках. Мы не знаем какое пиво вам по карману и по душе, но банки нужны больше. Повторимся, не много, а большие.  0,75 хорошо, а литровые еще лучше. Что-либо насчет больших 5 л бочонков из пива сказать сложно. Это уже пожалуй выйдет за «рамки» комнатной антенны. После употребления пива, баночки промойте в воде и просушите, чтобы от них не исходил аромат хмельного напитка. Такой запах радиоволны волны не притянет, а мух наверняка.
 Теперь берем кабель, который мы подготовили ранее. Маленькими саморезами прикручиваем один проводник к торцу первой банки, другой к торцу второй. Для улучшения контакта между корпусом банки и саморезом воспользуйтесь припоем. Залейте все возможные зазоры, чтобы улучшить контакт.

Теперь наша антенна почти готова, не хватает каркаса для того, чтобы базировать банки между собой и за что закрепить антенну, к чему-либо. В нашем случае каркасом выступили плечики для одежды. Для этого есть все критерии «ЗА». Низкая цена, доступность, должная жесткость и размеры. Да, еще и крючок, чтобы все сразу повесить на выбранное место.
 Итак, банки располагаем на одной прямой, так чтобы они были симметричны относительно центра.  Немного «поиграйтесь» с расстоянием между ними, так как от этого будет зависеть качество приема сигнала. Закрепить банки можно скотчем или изолентой. Примерное расстояние для банок на антенне составляет порядка 75 мм.

В итоге, получаем не хитрую, но функциональную вещь – комнатную телевизионную антенну из пивных банок. Конечно, такая антенна способна работать только в зоне уверенного приема телевизионного сигнала. Это не антенна для приема сигнала за 20 км от города, это всего лишь то, что незначительно сделает прием более уверенным, но не идеальным.
 Профессионалы, пожалуй, уже ехидно смеются над этой статьей и антенной, ведь по факту для телевизионной антенны требуется строгий и точный расчет ее элементов, в зависимости от принимаемый длины волны. В этом они абсолютно правы. Но этот расчет не всегда доступен обычному обывателю, что и сподвигает его на подобные авантюры по изготовлению антенн, как в частности для антенны приведенной здесь, из пивных банок.
 Далее, мы рассмотрим уже более серьезный вариант. Прежде всего, его большой плюс в том, что здесь будет рассказано о том, как сделать антенну по всем правилам, с учетом физических особенностей распространеия радиоволн.

Радиоволны принимаемые антенной для телевизора

Раз уж мы забрались так далеко, то необходимо хотя бы сказать об азах, ведь как же иначе!? Радиоволны телевизионных каналов аналогового сигнала распространяются в диапазоне метровых (МВ) и дециметровых волн (ДМВ).
  По сути это одно и тоже, разве что МВ и ДМВ волны распространяются с разной частотой радиоволны. Метровые волны это с 1 по 21 канал, а ДМВ с 21 по 40 канал. Здесь важно отметить, что в зависимости от длины волны необходимо будет применять соответствующую антенну для МВ или ДМВ волн. Также необходимо сказать, что антенны бывают как комнатные, так и для улицы.  Рассмотрим тот и другой вариант.

Комнатные антенны для телевизора свомими руками (МВ и ДМВ)

Комнатная антенна МВ

Напряжение магнитных волн в помещении гораздо меньше, чем снаружи. Поэтому комнатные антенны есть смысл применять лишь в непосредственной близости от телецентра. Так простейшую комнатную антенну  можно сделать из электрического провода, либо любого другого изолированного проводника. По центру антенны устанавливается изолятор. К нему посредством крепежа (болт — гайка) крепиться два проводника. Концы проводников растянуты таким образом, чтобы они были прямые, словно струны или стержни.



Общая длина проводников, двух плеч антенны, берется согласно длине волны и принимаемому каналу. Эти данные можно взять из таблицы.

Если подобрать длину проводников антенны, согласно просматриваемому телевизионному каналу, то это будет куда эффективнее, нежели пивные банки.
 Далее мы приведем еще один вариант комнатной антенны для телевизора, которую вы можете сделать своими руками. Это ДМВ антенна. Не смотр на то, что ДМВ каналы практически не используются, все же вещание еще порой где-то, да ведется. А значит, эту темы мы также не можем обойти стороной. Вот пример ДМВ антенны.

Комнатная антенна ДМВ

Применяемый монтажный провод, упомянутый как КПТА-1,  служит для повышения помехоустойчивости антенны. Для этого, как вы видите, на расстоянии 140 мм от края кабеля зачищена изоляция до экрана и припаян этот монтажный провод – петля. Можно применить другой провод сечением 0,35 мм.
 Частота принимаемых радиоволн этой антенны будет  от 470 до 630 МГц, то есть ДМВ волны.
 Все элементы антенны смонтированы на стойке, которая является диэлектриком.

Уличные антенны для телевизора своими руками (МВ)

Антенна — полуволновый линейный вибратор

Эта уличная антенна предназначена для приема телевизионных волн вблизи города 20-30 км. Фактически это аналог простейшей комнатной антенны, про которую мы уже рассказывали чуть ранее, разве что она адаптирована для улицы.
  Итак, как мы уже поняли, антенна должна иметь определенные размеры, которые повлият на прием телевизионных радиоволн. Размеры будут зависеть от того, какой из каналов вы собираетсь смотреть. Все размеры для антенны можно посмотреть в таблице.

Рис.   1.   Антенна — полуволновой  линейный вибратор (Представляет  собой   простейшую   телевизионную   антенну)

 Входное сопротивление линейного вибратора (антенны) равно 73 Ом. Полоса пропускания линейного вибратора зависит от наружного диаметра его трубок и растет с увеличением последнего.
 Выбирать D больше 30 мм не следует, так как при его дальнейшем увеличении качество изображения заметно не улучшается, а вес и габариты антенны увеличиваются.
В табл. 1 приведены размеры элементов линейного вибратора. Зазор А между торцами трубок равен 50-70 мм.

Антенна подключается к телевизору с несимметричным 75-омным входом при помощи коаксиального кабеля (РК-75-4-15, РК-75-9-12 и т. д.) Кабель соединяют с антенной через специальное симметрирующее устройство (см.рис. 2).

Необходимые размеры элементов согласующих устройств выбирают согласно табл. 2.

  Антенну изготавливают из стальных, алюминиевых или латунных трубок и металлических полосок. Для крепления трубок антенны к металлической или деревянной мачте применяют фарфоровые изоляторы, текстолит.
Антенну — полуволновый вибратор применяют в условиях ближнего приема, об этом м уже говорили. (20-30 км). Этот вариант антенны, конечно, более трудоемкий, чем комнатная антенна, но эффективность ее будет значительно выше. Для приема телевезионных передач вдали от города, вернее от передатчика, применяют антенну «волновой канал».

Антенна «волновой канал» МВ и ДМВ своими руками расчет и схема

На больших расстояниях от передатчика, то есть телецентра, это порядка 40-90 км, используются антенны типа «волновой канал». У таких антенн очень хороший коэффициент усиления, но при этом требуется строгая направленность. Если же использовать такую антенну в населенных пунктах, то это позволит снизить помехи от смежных источников, тем самым улучшить картинку изображения.
 Антенная «волновой канал» по своей структуре состоит из активного петлевого и линейного вибратора. О линейном вибратора мы рассказывали в предыдущих абзацах.  Размер антенны подбирают исходя из соображения усиления сигнала, чем дальше, тем более сложная будет антенна. Также количество директоров способно улучшить принимающие свойства антенны, за счет изменения ее чувствительности к направленности на передатчик.
 однако большое увеличение числа директоров ведет к уменьшению полосы пропускания. Здесь надо найти «золотую середину». Так на каналах МВ диапазона применяют  3, 5 и 7 элементные антенны.

Геометрические размеры таких антенн типа «волновой канал» приведены в таблице. При этом для 1-5 канала используются в конструкции трубки размером 18 мм, а для 6-12 канала 12 мм.

А вот для ДМВ волн применяется 16 элементная антенна. Диаметр трубок 6-10 мм, а для стрелы 14-16 мм.

Для нее размеры приведены также в таблице.

После того как антенна готова, необходимо будет протянуть телевизионный, антенный кабель от нее до телевизора. Об этом в статье «Подключение телевизора к антенному кабелю через штекер».

Примеры известны, когда своими руками изготавливали спутниковые антенне. Однажды завод, работающий на оборонку, выпустил брак, клерки ничего не придумали лучше сбыта населению через магазин детских игрушек: выставили санки для малышей. Товар расхватали мгновенно, когда между местными радиолюбителями прошел слух: возможно задешево купить спутниковую антенну для телевизора. Фокус на доли миллиметра сбит, форм-фактор не выдержан досконально, снижен парой дБ коэффициент усиления! Названный факт мало волновал радиолюбителей, получивших в руки антенны-параболоиды дециметрового диапазона. Намного круче «волновых каналов», четвертьволновых вибраторов. Антенна для телевизора своими руками? Легко — если найдете санки неподалеку…

Прежде чем делать антенну своими руками

Перво-наперво учтите: сегодня государственное вещание заменяют цифровым. Прежде касается телевидения. В Москве несколько мультиплексов, на одной частоте передается дюжина каналов, наступает очередь радио. Преимущество подхода привлекает возможностью конструировать узкоспециализированные устройства, справляющиеся с приемом конкретной частоты. Наружная антенна для цифрового телевидения составлена несколькими простыми элементами, формирует ярко выраженный резонанс нужной длины волны. Отпала нужда обеспечивать широкополосность, получили значительный выигрыш усиления. Не обязательно вариант купить телевизор с антенной идеален.

Отсутствует возможность улучшить конструкцию спутниковых антенн. Тороидальная модель, увешанная облучателями, смотрится так себе, эквивалентов для приема с нескольких космических аппаратов не придумано. Подошла бы фазированная антенная решетка с отклоняющимся лучом диаграммы направленности, но сегодня реализация конструкции не то чтобы дорогая, попросту невозможна.

Какую антенны выбрать для приема телевизионного вещания

Телевизионное вещание осваивает диапазон ДМВ (300 — 900 МГц), поляризация используется горизонтальная. Для ловли потрудитесь параболоид с правильно настроенным облучателем найти, потребуется прямая видимость на телецентр или точная подгонка к переотраженному сигналу, изменяемому погодными условиями, даже ветром. Не принято использовать параболоиды, принимая наземное вещание. Спутник висит непреклонно на одном месте, точку позиционирования периодически корректируют наземные станции, легко обойтись тарелкой. Прямая видимость, естественно, должна присутствовать.

Для наземного приема нужна антенна, главный лепесток диаграммы направленности которой достаточно широкий, чтобы уловить сигнал. Одновременно требуется ограничить прием паразитных составляющих многолучевости, помехи соседних телецентров, вышек. Устройства снабжаются различного рода рефлекторами, форма и конструкция сильно зависят от типа антенны. Различают:

• зигзагообразные;
• вибраторные;
• волновые каналы;
• рамочные;
• бегущей волны;
• комбинированные.

Среди множества устройств антенна телевизионная наружная своими руками проще собирается по типу волновой канал (антенна Удо-Яги). Устройство обладает отличными характеристиками, сегодня займемся рассмотрением этого класса приспособлений для приема телевизионного вещания.

Приемные антенны класса волновой канал своими руками

Конструкция антенны

Прежде всего о количестве элементов. У волнового канала имеется траверса, на которую крепятся параллельно друг другу, начиная сзади:

1. Рефлектор.
2. Активный вибратор.
3. Пассивные вибраторы (директоры).

Для каналов метрового диапазона необходимо пожертвовать коэффициентом усиления ради увеличения рабочей полосы устройства. Достигается путем снижения количества директоров.

Выглядит практически следующим образом:

1. Диапазон ниже 70 МГц потребует наличия одного директора. Получается трехэлементная антенна волновой канал. Образована рефлектором, активным, пассивным вибраторами.
2. Диапазон ниже 110 МГц обходится четырехэлементной антенной, где имеется два директора.
3. 170 — 240 МГц принято ловить волновыми каналами с пятью пассивными вибраторами.
4. 470 МГц и выше (цифровые мультиплексы) — рекомендуется применять антенны из 15 элементов: рефлектор, активный вибратор, 13 директоров.

Используйте антенны для приема радио диапазона FM, знайте: поляризация вертикальная. Элементы, о которых поговорим ниже, располагаются перпендикулярно земле. Теперь размеры. Узлы, кроме активного вибратора, представляют собой куски проволоки, закрепленные на траверсе параллельно друг другу. Активный вибратор выглядит удлиненным прямоугольником со скругленными сторонами. Углы прямые, на практике, выгибая из толстого материала, не получается сделать точно. Выделим четыре вида расстояний в волновом канале:

1. Между рефлектором и активным вибратором.
2. От активного вибратора до первого директора.
3. От первого директора до второго директора.
4. Между остальными директорами.

На практике себя показывает отлично конструкция, где директоры имеют одинаковую длину, меньшую, нежели у активного вибратора. Рефлектор должен длиной превосходить каждый в отдельности. Элементы изготавливаются из круглой медной, латунной, алюминиевой проволоки круглого сечения. Допускается использовать центральные жилы 4-жильных кабелей. Прочие будут искажать прием, разрешается испробовать.

Изготовить траверсу следует из дачного черенка лопаты, трубы полиэтилена (полипропилена) высокой плотности. Элементы крепятся поперек болтовыми соединениями, при необходимости длинные директоры снабжаются направляющими из прочного диэлектрика (древесина). По возможности элементы располагаются в одной плоскости, быть горизонтальны.

Мачта обоснуется позади активного вибратора, рекомендуется применить одну-две наклонные распорки. Ни одна не должна попасть в зазор между первым директором и активным вибратором. В противном случае антенна телевизионная цифровая будет работать отвратно, сбитая искажениями сигнала крепежом.

Сама мачта устанавливается на растяжки из стальной проволоки. Допустимо пользоваться двумя комплектами при необходимости. Кабель для телевизионной антенны по нормам используется 75 Ом. Такое же значение имеют и волновые сопротивления разъемов плазменных и жидкокристаллических телевизоров. Как результат, блокируется отражение мощности, мастера добиваются уверенного приема сигнала с минимальными затратами энергии и технических средств. При переусилении снижайте коэффициент передачи аттенюаторами.

Размеры самодельной антенны типа волновой канал

Первый мультиплекс Москвы приходится на частоту 559,25 МГц. Посмотрим, какие размеры будет иметь антенна для портативного телевизора соответствующей длины волны. Сие приходится примерно на 32-ой канал советского вещания. Литература указывает следующие размеры устройства:

1. Длина рефлектора 26,9 см.
2. Длина активного вибратора 21,3 см.
3. Высота активного вибратора 5 см.
4. Длина директоров 20,2 см.
5. Расстояние 1 – 11, 9 см.
6. Расстояние 2 – 7 см.
7. Расстояние 3 – 13,1 см.
8. Расстояние 4 – 15,8 см.

Сигнал снимается с разрыва активного вибратора внизу. Длина прорези не имеет значения, для ДМВ диапазона это 1,5 — 3 см. Теперь у нас будет цифровое телевидение, антенна своими руками сделана, осталось установить в комнате или на крыше. Рекомендуется при наличии прямой видимости, но башня находится за горизонтом, пользоваться компасом, картой. Наблюдаете непосредственно передающую станцию — нацельте антенну волновой канал, пользуясь зрением. Дальнейшая настройка производится по максимальному уровню сигнала (на практике качеству изображения). После приспособление стоит закрепить, как было показано выше.

Обратите внимание: в городе о прямой видимости не идет речи. Будем ловить отраженный сигнал, приходящий с абсолютно любого направления. Даже с противоположного расположению телецентра. Придется поискать хорошенько, откуда приходит вещание. При неудовлетворительном качестве рекомендуется использовать усилитель для телевизионного сигнала, включаемый близ антенны. Придется провести кабель питания на крышу. Допускается установить волновой канал в комнате, усилитель может не понадобиться. Основные потери обусловлены кабелем, длина оставляется минимальной. Телевизионная антенна комнатная своими руками изготавливается по тому же принципу. Не требуются мачта, растяжки. Где поместить — личное дело каждого. Зависит от фантазии.

Если использовать кронштейн для телевизионной антенны, на одной мачте возможно укрепить ряд волновых каналов, это позволит принимать все частоты с максимальным качеством, ловить радиовещание. Обратите внимание, не обсудили в обзоре согласующие устройства, помогающие добиться наименьшего значения КСВ. В этом случае мощность будет отражаться меньше. Опытный конструктор должен об этом позаботиться сам!

10.10. Антенны дециметровых волн

В диапазоне АМВ из-за уменьшения действующей длины приемной антенны при повышении частоты на входе антенны развивается меньшее напряжение, чем при тех же условиях в метровом диапазоне. Поэтому возникает необходимость устанавливать антенны с большим коэффициентом усиления. В антеннах типа «Волновой канал» это достигается при увеличении числа директоров, создании синфазных решеток из многоэлементных антенн (рис. 10.30). Так как размеры элементов антенн соседних каналов отличаются незначительно, обычно их приводят для группы каналов (табл. 10.20).

Т а б л и и а 10.20

13-элементная антенна типа «Волновой канал» состоит из трех рефлекторов, активного петлевого вибратора и 9 директоров. Расстояния между торцами петлевого вибратора А равняется 10. 20 мм. Диаметр вибраторов антенны — 4. 8 мм. Коэффициент усиления антенны равен 11,5 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях 40°.

19-элементная антенна типа Волновой канал для диапазона ДМВ (рис. 10.31) состоит из трех рефлекторов, активного петлевого вибратора и 15 директоров. Вибраторы изготовлены из проволоки и трубок диаметром 4 мм. Они крепятся любым способом к несущей стреле диаметром 20 мм. Длина стрелы для любой группы каналов составляет 2145 мм (табл. 10.21). Коэффициент усиления антенны составляет 14. 15 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях равен 30. 32.

Широкополосная антенна типа «Волновой канал» для приема в каналах 21. 41 (рис. 10.32).

В зависимости от расстояния до телевизионного передатчика и зоны уверенного приема его сигналов количество элементов (директоров) антенны можно уменьшать до 8,11 или 15.

В случае когда предпочтение отдано приему в одном телевизионном канале (например, прием программы НТВ из пос. Колодищи), размеры элементов антенны и расстояния между ними можно пересчитать на этот канал.

Наибольший коэффициент усиления (13 дБ) широкополосная антенна ДМВ имеет в 28-м канале, средняя частота которого составляет 500 МГц. Коэффициент пересчета (Кп) в этом случае определяется по формуле

где fcp — средняя частота канала ДМВ, МГц. Для 37-го канала, средняя частота которого 562 МГц, Кп равен:

Умножив размеры элементов и расстояния между ними на 0,943, получим размеры антенны для 37-го канала (рис. 10.33). Так же можно пересчитать широкополосную антенну на любой канал (или группу каналов) ДМВ. Средняя частота канала (группы каналов) приведена в табл. 10.2, длина полуволновой петли — в табл. 10.1. При использовании металлической несущей стрелы (траверсы) полученные при пересчете размеры элементов увеличивают на половину ее диаметра.

Коэффициент усиления канальной антенны возрастает до 14. 15 дБ. Антенну из восьми элементов используют на расстоянии до 20. 30 км от пос. Колодищи, из 11 — до 30. 40, из 15 элементов — до 50. 60 км. За зоной уверенного приема на расстоянии до 70. 90 км используют антенну из 24 элементов. Для обеспечения хорошего качества принимаемого изображения непосредственно на мачте устанавливают антенный усилитель.

Антенна мало подвержена влиянию близко расположенных предметов и имеет хорошую повторяемость. Допустимы отклонения до 2 мм от расчетных размеров практически без ухудшения параметров антенны.

Антенна типа «Волновой канал» со сложным пассивным рефлектором (рис. 10.34; табл. 10.22. 10.24) состоит из решетчатого рефлектора (рис. 10.35, а), два полотна которого установлены под углом 90° на конце несушей стрелы, активного петлевого вибратора (рис. 10.35, б) и 18 директоров.

При этом два первых директора (А1 и Д2) являются двухэтажными и разнесены по вертикали на толщину несущей стрелы (табл. 10.23).

Главным достоинством такой антенны является надежная экранировка задней полусферы благодаря увеличению КЗД при установке сложного рефлектора. Последний концентрирует энергию полезного сигнала в направлении активного вибратора, что способствует повышению коэффициента усиления антенны.

На рис. 10.36 показан вид сбоку описанной выше антенны. 6-элементная антенна предназначена для ближнего приема на расстоянии до 10. 15 км от телевизионного передатчика:

10-элементная — 15. 25; 15-элементная — 25. 40; 20-элементная — на расстоянии 40. 60 км и более.

В диапазоне ДМВ широко используются рамочные антенные Тройной квадрат, рамки которых выполнены из цельного куска медного, латунного провода диаметром 2. 3 мм. При размерах дециметрового диапазона (табл. 10.25) антенна обладает достаточной жесткостью. Провод необходимо изогнуть определенным образом (рис. 10.37). В точках А, Б и В провода необходимо зачистить и спаять. В этой конструкции вместо шлейфа (см. рис. 10.12), изготовленного из куска коаксиального кабеля, используется четвертьволновой корот-

козамкнутый мостик (см. рис. 10.11) той же длины, что и шлейф (см. табл. 10.5). Расстояние между проводами мостика остается прежним (30 мм). Конструкция такой антенны достаточно жесткая, и нижняя стрела здесь не нужна.

Фидер подвязывают к правому проводу мостика с наружной стороны. При подходе фидера к вибраторной рамке оплетку кабеля припаивают к точке X’ центральный проводник — к точке X. Левый провод мостика закрепляют на диэлектрической стойке или в случае наружной антенны — на мачте. Важно, чтобы в пространстве между проводами мостика не находились фидер и стойка мачты.

При наличии медных, латунных или алюминиевых полосок

можно сделать ромбовидную антенну (рис. 10.38). Полоски (1) скрепляют внахлест винтами и гайками. В точке соприкосновения пластин должен быть надежный электрический контакт. Толщина полосок произвольная.

Ромбовидная антенна может работать в полосе частот каналов 21. 60, коэффициент усиления ее равен 6. 8 дБ. Для его повышения антенну можно снабдить рефлектором (рис. 10.39).

Простейший рефлектор представляет собой плоский экран, изготовленный из трубок или отрезков толстого провода. Диаметр элементов рефлектора некритичен (3. 10 мм). Полотно рефлектора (2) крепится с помощью стоек-опор (3)

к металлической или деревянной мачте (4). Точки 0 имеют нулевой потенциал, относительно земли, поэтому стойки (2) могут быть металлическими.

Фидер (5) — кабель типа РК с волновым сопротивлением 75 Ом прокладывают к точкам питания А и Б. Оплетку кабеля припаивают к точке Б, а центральный проводник — к точке А. При дальнем приеме ромбовидная антенна может быть оснащена широкополосным усилителем (6).

2-элементная Швейцарская антенна (см. рис. 10.21) также может использоваться в диапазоне ДМВ (табл. 10.26).

В настоящее время почти всё телевизионное вещание перешло на трансляцию в дециметровом диапазоне. Это обусловлено тем, что волны этого диапазона малочувствительны к влиянию внешних помех и оборудование, применяемое для обеспечения трансляции в этом диапазоне, обладает невысокой стоимостью. В качестве диапазона для использования цифрового телевидения Т2 был выбран именно он.

Дециметровые волны (ДМВ) располагаются в диапазоне радиоволн, имеющих длину волны от одного метра до 10 см, и лежат в частотах от 300 МГц до 3 ГГц. Для приёма ДМВ применяются широкополосные антенны направленного действия они могут осуществлять приём телетрансляций на удалении 60—70 км от телецентра.

Особенности приёма ДМВ

Необходимо понимать, что чёткого различия между профессиональными и домашними антеннами не существует. Профессиональные антенны для телевизионного режима имеют узкую диаграмму направленности, а значит и больший коэффициент усиления. Благодаря этому они имеют более усложнённую, с множеством элементов конструкцию, чем домашние.

Перечислим основные части, из которых состоит антенна:

В первую очередь на качество приёма оказывает влияние рельеф местности. Различные барьеры, возникающие на пути прохождения сигнала, ослабляют его уровень или не дают его распространению. В зоне отсутствия прямой видимости антенны нередко настраивают на отражённый сигнал и из-за этого приходится применять различного вида активные усилители и согласователи.

В близости от передатчика антенна может ставиться внутри помещения или снаружи. В отдалении, конечно, нужно ставить снаружи: на стену, балкон, крышу, мачту. Обычно в удалении от ретранслятора антенна размещается на высоте 8—15 м на мачте.

Симметрирование антенн

Симметрирующие устройства устраняют попадание токов радиочастоты на внешнюю площадь наружного проводника (оплётки) коаксиального провода. Подключать без такого устройства нельзя, так как это приводит к искривлению диаграммы направленности антенны и уменьшению помехоустойчивости приёма. Когда входное сопротивление антенны отличается от волнового сопротивления провода, то такое устройство применяется и как согласующее.

Согласующее устройство для антенны своими руками выполнить несложно. Обычно применяют четвертьволновой мостик или волновое U-колено. Мостик представляет собой двухпроводную короткозамкнутую линию с величиной длины Lcp/4, подключённую к зажимам вибратора. Мостик состоит из двух трубок, изолятора и короткозамкнутого шунта. Через одну из трубок (например, левую) пропускается кабель. Внешний проводник (оплётка) подключается к левой трубке вибратора и левой трубке мостика, центральный контакт — к правой трубке вибратора.

Волновое колено выполняется из кабеля и состоит из двух отрезков с волновым сопротивлением 75 Ом, соответственно длиной Lc/4 и Lc/3, где Lc средняя длина волны в кабеле. Выдерживать определённое расстояние между кабелями не нужно. Рабочая полоса частот составляет 12— 15 процентов.

И также может использоваться проволочный трансформатор. Он трансформирует входной импеданс антенны в импеданс равный 73 Ом. Две пары катушек трансформатора намотаны поочерёдно на двух каркасах диаметром 5— 7 мм. Намотка непрерывная, в два провода. Промежуток между каркасами 15—20 мм. Монтаж выполняется на металлической плате, к концам которой припаиваются оплётка фидера и концы обмоток.

Проволочная антенна

Самую простую конструкцию можно выполнить из куска медной проволоки. Такая антенна представляет собой петлевую рамку, которая состоит из двух разделённых зазором проводников. В случае использования мачты, крепление осуществляется с помощью изоляционной пластины, например, гетинакс, покрытый лаком или текстолит. Место подключения кабеля при использовании на улице следует закрыть от прямого попадания атмосферных осадков.

Основная операция будет заключаться в расчёте длины петли. Для этого необходимо знать частоту передачи эфирного сигнала. Длина волны, соответствующая несущей частоте изображения f, вычисляется по формуле L = 300/f. Например, для частоты 600 МГц это значение будет L = 300/600= 0,5 м. То есть длина петли составит 50 см.

Алюминиевый диск

Для изготовления нам понадобится:

• алюминиевый диск толщиной 1 мм;
• печатная плата из стеклотекстолита толщиной 1 мм;
• согласующий трансформатор;
• кабель с волновым сопротивлением 75 Ом.

В алюминиевом диске диаметром 356 мм, с отверстием посередине с диаметром 170 мм, делается пропил 10 мм. Вместо выпиленного куска устанавливается печатная плата, к которой припаивается согласующий трансформатор. Вместо него можно установить усилительное устройство, взятое из комплекта, идущего с польской антенной.

Волновой канал

Несложная по конструкции высокоэффективная антенна направленного действия, которая может быть использована практически во всём диапазоне телевизионного вещания. Антенна представляет собой активный полуволновой вибратор (обычно петлевой), рефлектор из нескольких директоров, укреплённых на основании стрелы, зафиксированные скобами или сваркой. Вибратор со стрелой закрепляется на мачте. Соединение кабеля и симметрирующе-согласующего U образного колена к активному вибратору производится с помощью специальной коробки.

Полуволновое колено выполняется из отрезков коаксиального кабеля длиной равной средней длины волны поделённой на два. U-колено является сразу как симметрирующим устройством, так и трансформатором сопротивлений: оно изменяет входное сопротивление петлевого вибратора 292 Ом до 73 Ом, что даёт возможность обеспечить согласование вибратора с фидером. Оплётки кабеля колена нужно спаять между собой, а также с оплёткой фидера. Длина отрезка используемого провода примерно будет около 185 мм.

Расчёт

ДМВ антенны вибраторы изготавливаются из трубок диаметром от 14 до 25 мм, несущую стрелу 18—35 мм. Мачта может быть изготовлена из трубок диаметром 40—50 мм, со стенкой 3—4 мм или деревянного бруса 60×60 мм.

Рекомендуется применять при расстояниях 40—50 км от телевышки трёхэлементного вида антенну, 50—70 пяти или семиэлементную, 70—80 одиннадцатиэлементную.

Расстояние между элементами устройства можно рассчитать в специально созданных для этого программах: Antwu 15, 4K6D и т. п. Эти утилиты русифицированные, разобраться будет нетрудно.

Зигзагообразное устройство

Несложная в изготовлении антенна широкого диапазона. Работает в двукратной полосе частот. Конструкция представляет собой две вертикальные рейки, закреплённые на диэлектрической стойке. На верхнем и нижнем конце стойки крепят стальные планки. Планки такого же вида, но через изоляционные шайбы, закрепляют на концах реек. На стойке между рейками располагают непроводящую пластину, на которой установлены две пластины из проводника.

Кабель диаметром 3—4 мм соединяют со стальными планками. Его также подпаивают к нижней планке. Провод прокладывают параллельно стороне внутреннего кабеля нижней рамки и припаивают к планкам (оплётку — слева, центральный проводник справа).

Для упрощения конструкции можно использовать только один ромб, зигзаг. Размер такого ромба составит 340×340 мм. Расстояние между двумя металлическими планками в центре ромба берут около 10 мм. В качестве материала применяют алюминиевые, медные или латунные трубки, или полоски шириной 6—10 мм.

Усилитель

Для улучшения приёма телевизионного эфира часто применяют антенну с активным усилителем сигнала. Обычно такой усилитель не нуждается в настройке и выполняется на малошумящих транзисторах с усилением около 20 дБ.

Для того чтоб изготовить усилитель ТВ сигнала своими руками, понадобится печатная плата и следующий перечень радиоэлементов:

1. Резисторы: R1, R5—220 Ом; R2, R6—8,2 кОм; R3—3,3 кОм; R4, R8—22 Ом; R7— 1,5 кОм.
2. Конденсаторы: C1—0,01 мкФ; C2, C4, C6—220 пФ; C3, C5—100 нФ.
3. Транзисторы: VT1, VT2 S790T.

Схема антенного усилителя для телевизора своими руками будет выглядеть так:

https://masterkit.ru/images/magazines/3_SH3 04 .gif

Усилитель выполнен на транзисторах S790T по схеме с общим эмиттером и имеет две корректирующие цепочки R1, C3 и R5, C5. Устройство собирается на двух усилительных каскадах. Центральная жила входного кабеля подпаивается на вход конденсатора C2, а оплётка экрана на общую землю. Усиленный сигнал снимается с выхода конденсатора C6.

Усилитель для антенны распаивают на отдельной независимой плате, радиоэлементы на ней устанавливаются навесным способом. Крепят плату посередине антенны, такое расположение позволяет эффективно принимать сигнал.

Рамочная антенна

Самодельное устройство будет состоять из следующих элементов:

• алюминиевые полосы размером 320 мм;
• мачта;
• рефлектор;
• усилительное устройство;
• кабель.

Вначале собирается рамка из четырёх полос. Крепление между собой осуществляется с помощью винтов. В середину рамки устанавливается крестовина. От центра каждая часть крестовины укорачивается на 5 мм. Ближайшие друг к другу части обрезанных пластин соединяются проводником, образовывая два внутренних, разделённых квадрата. К этим пластинам припаивается кабель, к одной центральная жила, к другой оплётка. Далее антенна устанавливается на мачте, и крепится усилитель.

Логопериодическая

Такая антенна выделяется хорошим согласованием с коаксиальным кабелем и узкой диаграммой направленности, что позволяет принимать телевизионный сигнал на значительном удалении.

Антенна состоит из двухпроводной симметрично распределённой линии, образованной из одинаковых трубок, лежащих параллельно друг другу. На эти трубки устанавливаются полувибраторы в количестве семи штук, при этом направление их чередуется на противоположное относительно предыдущего.

Кабель с волновым сопротивлением 75 Ом прокладывается в одну из линий, концы труб в месте входа фидера соединяются пластинкой из проводника. Экран кабеля распаивается при его выходе из линии, а центральная жила припаивается к лепестку, установленном на заглушке другой трубы. Расстояние между вибраторами выбирают от начала 80, 94,77, 63, 52, 43, 35 мм, а их размер соответственно 160, 131, 107, 88, 72, 60, 49 мм.

Польская

Если выполнить самостоятельно усилитель нет возможности или желания, можно приобрести готовый. Особой популярностью пользуются те, что стоят в так называемых польских антеннах, например, фирмы Sowar. Польская антенна работает в широкополосном диапазоне, т. е. может принимать дециметровый и метровый сигнал. Однако, в том виде в котором она есть, она не очень приспособлена для приёма цифрового телевидения DVB-T, поэтому для её использования рекомендуется выполнить доработки.

Всё дело в том, что входное сопротивление усилителя выше сопротивления антенны. Для начала убираем длинные метровые активные вибраторы или укорачиваем их до размеров дециметровых, затем удаляем полотно рефлектора от активных вибраторов. Таким образом, изменяется сопротивление антенны. Из усилителя желательно выпаять и узел согласования, кольцо из феррита. Это поможет расширить диапазон, увеличит сопротивление, изменит частотную характеристику.

Баночная

Эта оригинальная антенна, которую просто сделать самостоятельно, не уступит по параметрам логопериодической антенне. Собирается из двух консервных банок. Банки берутся размерами 75×95 мм. С помощью двух полосок стеклотекстолита банки соединяются путём пайки. Одна полоска сплошная, а на второй делается разрыв в который подпаивается кабель. Принцип работы её основан на свойстве симметричного широкополосного вибратора, за счёт чего она обладает большим коэффициентом усиления.

Рассмотренные виды антенн без проблем можно подключать к всевозможным приставкам для приёма цифрового телевидения и даже фм диапазона.
