Антенна восьмерка для цифрового телевидения своими руками

Цифровая антенна своими руками за 5 минут.

Цифровая антенна своими руками за 5 минут.

Антенна Харченко (Биквадрат) DVB-T2

Антенна Харченко (Биквадрат) DVB-T2

Как сделать самодельную антенну для цифрового ТВ

Как сделать самодельную антенну для цифрового ТВ

Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского изготовления.

Антенна для цифрового ТВ

Цифровое эфирное телевидение – это передача телевизионного сигнала при помощи цифрового кодирования, которое обеспечивает его доставку в приемное устройство с самыми минимальными потерями. Соответственно телевизор должен поддерживать технологию, которая называется DVB-T2. Для уверенного приема нужна специальная антенна, которую можно купить, а можно сделать самому.

Способов изготовления своими руками антенн в настоящее время существует большое количество. Рассмотрим наиболее простые и распространенные.

Из пивных банок

Может быть изготовлена простая дециметровая комнатная тв антенна из пивных банок.

Для изготовления всеволновой самодельной антенны такой конструкции понадобятся следующие материалы, комплектующие и инструмент:

  • 2 жестяные банки объемом 750 или 1000 мл;
  • кабель коаксиальный телевизионный (РК75);
  • штекер антенный;
  • изолента или скотч;
  • саморезы по металлу;
  • труба полипропиленовая или деревянная палка для крепления к ней банок;
  • отвертка;
  • кусачки;
  • нож;
  • надфиль;
  • линейка.

Антенна для ТВ из пивных банок

Как сделать антенну из пивных банок? Алгоритм изготовления следующий:

  • с помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась;
  • вкрутить в эти отверстия саморезы с помощью отвертки;
  • зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем;
  • прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента);
  • к   трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см);
  • на второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
  • поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным.

Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам.

Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Если антенну из жестяных банок планируется разместить на улице, то ее необходимо надежно защитить от внешних погодных влияний. Подойдут пластиковые бутылки, у которых необходимо отрезать горлышко и дно и в них разместить элементы антенны. В таких условиях она надежно будет осуществлять возложенные на нее функции.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

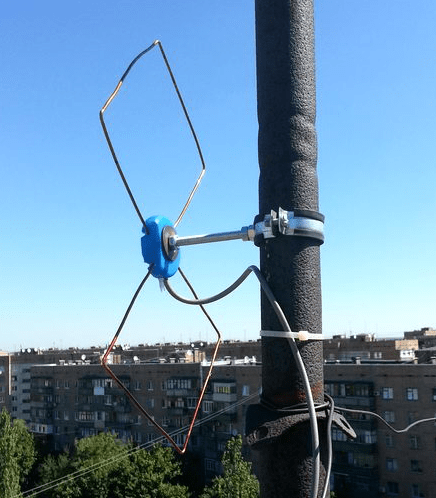

В виде восьмерки

Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

Антенна для ТВ в виде восьмерки

Для изготовления антенны в виде восьмерки понадобятся:

  • медная или алюминиевая проволока Ø 3-5 мм;
  • кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
  • антенный F-штекер;
  • отвертка;
  • нож или скальпель;
  • пистолет клеевой;
  • паяльник;
  • припой;
  • флюс-паста;
  • линейка;
  • кусачки;
  • плоскогубцы;
  • надфиль;
  • прочное основание (подойдет пластмассовая крышка).

Порядок изготовления следующий:

  • отрезать 2 куска проволоки по 56 см каждый;
  • на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
  • согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
  • на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
  • вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
  • поместить все в крышку и залить клеем.

На рисунке видно, как правильно это сделать.

Изготовление антенны в виде восьмерки

Такая антенна может быть размещена в любом месте, и это ее главное преимущество, необходимо только правильно подобрать размеры кабеля. Надо знать, что для ее работы усилитель не понадобится. Его имеет смысл устанавливать на антенне, при кабеле, имеющем значительную длину для компенсации потерь.

Из картонной коробки

Простая спутниковая антенна для ТVВ-T2 изготавливается с применением картонной коробки. Для ее изготовления понадобятся:

  • коробка картонная (можно из-под обуви);
  • фольга;
  • кабель коаксиальный телевизионный РК75;
  • антенный F-штекер;
  • отвертка;
  • нож или скальпель;
  • клей;
  • линейка или рулетка;
  • кусачки;
  • надфиль.

Такая простая самодельная комнатная антенна обеспечит качественный прием ТVВ-T2.

Бабочка

Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы. Для ее изготовления своими руками понадобятся следующие материалы, комплектующие и инструменты:

  • дощечка или фанера размером 550х70х5 мм;
  • провод медный с центральной жилой Ø 4 мм;
  • саморезы по металлу;
  • кабель коаксиальный телевизионный РК75;
  • антенный F-штекер;
  • отвертка;
  • нож или скальпель;
  • паяльник;
  • припой;
  • флюс-паста;
  • линейка или рулетка;
  • кусачки;
  • карандаш.

Антенна для ТВ в виде бабочки

Этапы изготовления:

  • разметить дощечку, как показано на рисунке:

Дощечка для антенны в виде бабочки

Чтобы перевести размеры, указанные в дюймах, в см, необходимо помнить, что 1 дюйм равняется 2,5 см.

  • нарезать 8 проводов длиной по 37,5 см;
  • середину каждого провода зачистить на 2 см;
  • согнуть каждый провод буквой V, чтобы расстояние между проводками равнялось 7,5 см;
  • отрезать 2 провода длиной 22 см;
  • зачистить эти 2 провода в местах крепления к дощечке или фанере;
  • собрать все проволочки с помощью саморезов, как показано на рисунке;

Изготовление антенны в виде бабочки

  • соединить с помощью специального штекера антенну с кабелем.

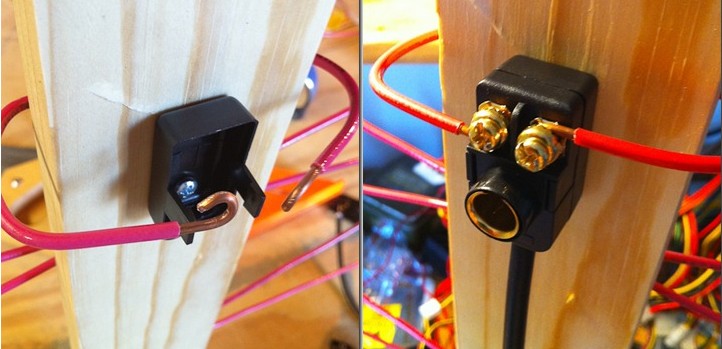

Соединение штекером антенны с кабелем

Из коаксиального кабеля

Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

  • коаксиальный кабель РК75;
  • плексиглас или фанера;
  • согласующее устройство;
  • антенный штекер;
  • плоскогубцы;
  • нож;
  • кусачки;
  • скотч;
  • линейка;
  • карандаш.

Антенна для ТВ из коаксиального кабеля

Этапы изготовления:

  • отрезать кусок кабеля длиной 530 мм;
  • зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
  • скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
  • из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
  • подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
  • совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

Самодельная антенна. Видео

Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.

Антенна цифрового телевидения DVB-T2 своими руками

Телевидение сегодня есть в каждом доме. С развитием технологий меняются качество телевизионных сигналов и способы их передачи. И если еще вчера использовалось допотопное аналоговое вещание, сегодня настойчиво обсуждается исключительно цифровое.
На территории России телерадиовещанием занимается государственная компания РТРС. С 2012 года правительственным распоряжением был признан единым стандартом цифрового эфирного телевидения DVB-T2, мультиплексный стандарт цифрового вещания. Компания РТРС, как единственный эфирный оператор, предлагает сразу два мультиплексных пакета (РТРС-1 и РТРС-2) к бесплатному просмотру. Все что нужно — это современный приемник-антенна, один из вариантов которой мы сегодня предлагаем сделать своими руками.

За основу данной самоделки взята разработка инженера Харченко К.П., который предложил подобные антенны для дециметрового диапазона (ДЦВ), популярного в 90-х годах прошлого века. Это подобие апертурных антенн, в основе которых облучатель в виде зигзагообразной формы. Аккумулирует сигнал плоский рефлектор, который по размерам превосходит вибратор минимум на 20 %.

Телевизионный сигнал передается волнами с горизонтальной поляризацией. В упрощенном виде такая антенна представляет собой два горизонтальных петлевых вибратора, соединенных между собой параллельно, но разъединенных в точке подключения фидера (кабеля). Габаритные размеры даны на основе статьи Харченко «Антенна диапазона ДЦВ», и рассчитываются согласно предложенных формул. Согласно этой технологии, такие антенны можно рассчитать даже для слабого сигнала около 500 МГц.



Что потребуется для сборки антенны

Материалы:

  • Решетка для барбекю;
  • Аэрозольная краска для автомобилей;
  • Растворитель или ацетон;
  • Набор сверл для обычной дрели;
  • Коаксиальный телевизионный кабель – не более 10 м;
  • Полметра ПВХ трубы ХВ, диаметр – 20 мм;
  • Дюбеля металлические для гипсокартона;
  • Медный провод для вибратора антенны, диаметр жилы – 2-3,5 мм;
  • Две тонкие металлические пластины.

Инструменты:

  • Паяльник мощный на 100 Вт;
  • Шуруповерт с насадками;
  • Термоклеевой пистолет;
  • Плоскогубцы, молоток, кусачки;
  • Малярный нож, рулетка, карандаш.

Приступаем к изготовлению антенны

Делаем рамку-вибратор

Отмеряем необходимую длину медного провода с запасом около 1 см. Также можно использовать медную или алюминиевую трубку, диаметром до 12 мм.


Очищаем медную жилу от изоляции, и выравниваем ее молотком на твердой поверхности. Отмечаем середину и делаем изгиб на 90о. Аккуратнее всего это получится сделать в тисках, слегка поджав медную жилу и выравнивая ее молотком.




По нашим расчетам стороны квадратов будут составлять 125 мм. Размечаем их рулеткой, и производим загибы.








С одного конца бокорезами откусываем небольшой фрагмент, сделав наконечник заостренным под 45о. После изгиба второго квадрата, проводим ту же процедуру, откусывая завершающий конец жилы. Квадраты для этого можно слегка разогнуть.




На серединных изгибах квадратов добиваемся расстояния 10-12 мм. На концах делаем неглубокие пропилы надфилем. Это поможет нам стянуть вместе оба свободных конца, и зафиксировать их тонкой медной проволокой.





С помощью жидкой канифоли или флюса залуживаем паяльником серединные изгибы. Это необходимо проделать со всех сторон медной жилы вибратора.


Зачищаем коаксиальный кабель на 4-5 см. Оплетку или внешний проводник скручиваем в единый провод, обматываем его вокруг одного из изгибов. Припаиваем его к медной жиле паяльником.





Зачищаем изоляцию внутреннего проводника, и также обматываем его вокруг следующего изгиба рамки. Пропаивать его нужно аккуратно придерживая изоляцию плоскогубцами, поскольку от температуры она может попросту сместиться от центра. Нагреваем сначала рамку в зоне пайки, а лишь затем сам проводник.




Фиксируем подводку коаксиального кабеля нейлоновой стяжкой, обезжириваем растворителем и изолируем места пайки горячим клеем при помощи пистолета. Подправить дефекты получившейся литой формы клея можно феном.




Готовим рефлектор

В качестве рефлектора или отражающего экрана используем недорогую сетку для барбекю. Это неплохой материал, поскольку даже стальные образцы такой продукции покрывают коррозионностойким анодированным покрытием, не говоря уже о нержавейке. Подойдет также и теплообменник от современного холодильника или решетка-сушилка для посуды. Главное, чтобы этот элемент по возможности не ржавел на воздухе.
Решетка рефлектора должна превосходить по размерам рамку вибратора, но не обязательно быть симметричной. Отрезаем от решетки ручки, они будут лишними в нашей конструкции.



Располагаем рамку антенны посередине рефлектора, и отмечаем места ее крепежа. Для закрепления можно использовать две пластины из любого металла. Сгибаем их по решетке, и сверлим отверстия диаметром 5 мм.




Собираем антенну

Отрезаем два куска ПВХ трубы длиной 75 мм, и вкручиваем в конец каждой по саморезу, обрезая выступающие части. У гипсокартонных дюбелей обламываем заостренные кончики, и вкручиваем их в противоположный конец трубок.




Прикручиваем саморезами обе ПВХ стойки к планкам на рефлекторе. Залуживаем рамку по концам, подходящим к стойкам, для лучшей теплопередачи.



На стойках отмечаем высоту 68 мм, и ставим риску. Концы рамки прогреваем паяльником, и впаиваем в стойки до нужных отметок.



Горячим клеем наполняем торцы стоек, надежно фиксируя рамку вибратора в их основании. Определяем положение кабеля относительно установки антенны, и фиксируем его на рамке нейлоновыми стяжками.



Так как окисление ухудшает качество принимаемого сигнала, рамку рефлектора необходимо защитить. С помощью аэрозольной краски это сделать совсем не сложно.


Поскольку экран у нас решетчатый, готовую антенну очень легко закрепить на мачте или отрезке трубы при помощи хомутов. На противоположном конце ТВ кабеля монтируем стандартный ТВ разъем F. Закрываем его для изоляции термоусадочным кембриком, и прогреваем.






Закручиваем в разъем ТВ штекер. Подключаем кабель к ресиверу цифрового телевещания или напрямую к телевизору с цифровым тюнером, и наслаждаемся бесплатным просмотром ТВ каналов в цифровом качестве.





Такую антенну необходимо по возможности разместить по направлению к ретранслятору. Для усиления принятия сигнала рамку вибратора дополняют несколькими «квадратами», а решетку рефлектора усложняют загибами по горизонтали.

Смотрите видео по изготовлению телевизионной антенны DVB-T2

sdelaysam-svoimirukami.ru

Антенны для цифрового ТВ DVB T2: 4 схемы с фото

Эра трансляции аналоговых сигналов в телевидении закончилась. Современные научные разработки полностью заменяют старые технологии.

Люди, приобретая новое оборудование, вынуждены мастерить антенны для цифрового телевидения своими руками различными способами или покупать готовые промышленные образцы.

Хочу обратить внимание, что антенны для цифрового ТВ DVB T2 совсем не сложно сделать самостоятельно. Я специально проверил четыре схемы, учитывающие разные условия проживания людей. Предлагаю вам их для ознакомления. Смотрите мои фото и доступные чертежи сборки.

Содержание статьи

Как работает цифровая антенна для телевизора: объясняю просто

Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.

Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.

Они обладают достаточной мощностью для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции наводится напряжение. Положительная и отрицательная полуволна гармоники создают свой знак.

Напряжение достигает свое максимальное значение — амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.

Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.

Напряжение, замкнутое на внутреннее сопротивление телевизионного приемника, вырабатывает в созданном контуре электрический ток. Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.

Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.

Какие технические характеристики антенны определяют качество приема ТВ сигнала

Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.

Наша задача — повторить эту ориентацию для собственного телевизора.

Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.

Заходим на сайт, выбираем необходимые сведения.

Нас, в первую очередь, должны интересовать 3 характеристики:

  • номер канала и его частота, для которой будем создавать антенну по строгим размерам;
  • радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
  • направление поляризации.

Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.

Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить. В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.

Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.

На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.

Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала — 626 МГц вертикальной поляризации.

Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть — 12.

Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки — в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

А дальше показываю технологию, которую вам не сложно будет повторить. Но рекомендую все же немного увеличить сторону квадрата.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Дальше мне осталось выполнить экранирующую решетку, которая блокирует посторонние сигналы с противоположной стороны, чтобы они не ухудшали прием информации.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после подключения оптоволокна и перехода на пакет услуг Ясна от Белтелеком.

Антенна для цифрового ТВ из кабеля: как быстро сделать

На сборку этой схемы потребуется только отрезок коаксиального ТВ кабеля длиной порядка метра, нож, паяльник, хотя можно обойтись без него.

Петля работает в зоне уверенного приема, обладает хорошими характеристиками даже внутри плотной застройки многоэтажных зданий из железобетонных плит. Поскольку довольно простая сборка у меня заняла порядка 5 минут времени, то ее можно проверить хотя бы ради любопытства.

Объясняю технологию монтажа.

Размер окружности собранной петли соответствует длине волны электромагнитного колебания. У меня, как показано выше, это 48 см.

Разделываю один конец коаксиального кабеля на расстояние порядка 5 сантиметров. Для наглядности рядом положил спичечный коробок со стандартными размерами 3х5.

От начала разделки отмерил расстояние полуволны: 24 сантиметра. Дальше необходимо сделать участок, на котором будет разорвана экранирующая оплетка.

Ее расстояние делаем 2 см. На этом отрезке внимательно проверяйте отсутствие проволочек и электрических связей. Должна быть видна только полиэтиленовая изоляция центральной жилы.

Затем по длине кабеля от созданного разрыва отмеряю еще повторно 24 см и снимаю верхнюю защитную оболочку из полиэтилена по кольцу шириной 1 сантиметр.

Работать надо аккуратно. Экранирующая оплетка и ее электрические связи должна быть сохранена.

Показываю этот участок крупным планом.

Теперь осталась самая малость: проверяю отсутствие коррозии на зачищенных оплетках, плотно скручиваю пальцами между собой токопроводящий экран с центральной жилой. Необходимо замкнуть их накоротко.

Образуется скрученный конец длиной порядка 5 сантиметров. Остается плотно обмотать его вокруг открытого участка изоляции шириной 1 см. Петля готова.

С обратной стороны кабеля припаивается штеккер для подключения в гнездо телевизора. Эту тривиальную операцию опускаю. Сложностей в ней нет.

Антенна для цифрового ТВ из кабеля своей плоскостью петли ориентируется перпендикулярно направлению передающей станции.

Положительный момент: материал петли выполнен из того же материала, что и последующий фидер для подключения к телевизору. У них одинаковое волновое сопротивление. Ничего согласовывать не требуется.

Антенна из провода: самая легкая сборка для телевизора

Принимать цифровой сигнал на телевизор в зоне до 30 км можно на простое проволочное одинарное или двойное кольцо из медной проволоки, взятой отрезком электропроводки 2,5 мм кв.

Показываю технологию его сборки из двух колец. Если вас заинтересует упрощенный вариант, то второй элемент не монтируйте.

Протяженность окружности кольца должна соответствовать длине волны ТВ сигнала передатчика. В моем примере это 48 см. Откусываю два отрезка провода: L1 и L2 с запасом по сантиметру для соединения концов.

Сгибаю будущие вибраторы кольцами, а концы их зачищаю. На коротком отрезке делаю маленькие колечки для подключения второй заготовки.

Вставляю один вибратор в другой, колечки обжимаю пассатижами.

Показываю этот процесс в большем масштабе.

Подготавливаю конец коаксиального кабеля к подключению снятием изоляции.

Скручиваю все концы.

Пропаиваю места соединения паяльником.

Получилась вот такая простая антенна из провода, состоящая из двух колец.

Ориентировать ее надо стороной длинной проволоки к передатчику. Кольца можно выгнуть формой шестиугольника. Тогда они займут более устойчивое положение.

Фотографией ниже просто показываю принцип: придания особой точности размеров геометрической фигуре не занимался. Сделайте лучше для себя.

Антенна из провода собрана. Включаем ее в работу и проверяем качество принимаемого сигнала на телевизоре.

Придать декоративные свойства конструкции поможет любая мягкая игрушка. Располагать эту антенну надо около телевизора или ресивера. Превышать длину коаксиального кабеля более полуметра нежелательно.

На сборку подобной конструкции нужно потратить менее 10 минут, никаких трудностей она не представляет, как и предыдущая схема, а работа ее происходит за счет собранной петли.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

  • D1-D3 — пассивные элементы;
  • V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
  • R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Номера каналов DVB-T2 (кликните мышкой для справки)

Канал Частота, МГц Канал Частота, МГц
21 474 46 674
22 482 47 682
23 490 48 690
24 498 49 698
25 506 50 706
26 514 51 714
27 522 52 722
28 530 53 730
29 538 54 738
30 546 55 746
31 554 56 754
32 562 57 762
33 570 58 770
34 578 59 778
35 586 60 786
36 594 61 794
37 602 62 802
38 610 63 810
39 618 64 818
40 626 65 826
41 634 66 834
42 642 67 842
43 650 68 850
44 658 69 858
45 666

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

electrikblog.ru

делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Надежная антенна и качественный сигнал – что еще нужно телезрителю для просмотра любимых каналов? Но если с качеством телесигнала, как правило, самому ничего нельзя сделать, то решить проблемы с приемом можно с помощью самодельной антенны для цифрового эфирного ТВ. Если использовать прямые руки и точно следовать этой инструкции, результат может оказаться даже лучше, чем у фабричных устройств.

Варианты самоделок для приема DVB-T2

Прежде всего определимся, что конкретно мы ловим.

В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

Следовательно, требуется собрать телеантенну, рассчитанную на прием диапазона ДМВ.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

Из физики известно, что размер вибраторов для эффективного приема должен быть сопоставим с самой длиной волны, ее половиной либо четвертью. Диапазон ДМВ означает, что радиоволны будут иметь длину менее метра (например, для часто встречающегося диапазона передачи 650 МГц это значение будет 0,46 м). Получается, что размах элементов должен быть равен этой величине либо ее половине. Из этого надо исходить при самостоятельном изготовлении антенны для цифрового ТВ.

Самодельная антенна — это сложно?

Трудно!Легко!

Вариантов конструкций, подходящих для приема телевизионного сигнала , множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема :

Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал», имеют существенные недостатки:

  • слишком сложны, при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
  • дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.

Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.

Петля из антенного кабеля

Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

По ссылке находится инструкция с пошаговым описанием процесса изготовления .

Если же вкратце, то она делается так:

  1. Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
  2. На одном его конце снимается изоляция с центральной жилы и экрана.
  3. Через 22 см обнажается центральная жила.
  4. Еще через 22 см снимается изоляция с экрана.
  5. В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
  6. На другой конец кабеля надевается штекер.

Преимущества:

  • Простота изготовления. Зная, где надрезать и что замыкать, изготовить ее можно за 5 минут.

Недостатки:

  • Годится в качестве комнатной в условиях мощного сигнала, но не более.  к ней бессмысленно, хотя некоторые и пытаются (в частности, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).

Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.

Из пивных банок

Чуть сложнее антенна, собранная из пустых банок из-под пива или других напитков. Она достаточно эффективна (алюминий, из которого они изготавливаются, – отличный проводник), но требует тщательно вымерять расстояние между баночными вибраторами, а также соединять их в правильной последовательности.

Чтобы сделать такое устройство в комнатном или наружном варианте, действуйте в соответствии с инструкцией по изготовлению .

В общих чертах процесс этот выглядит так:

  1. Берется четное количество банок (минимум две, максимум – насколько хватит желания; чем больше, тем мощнее).
  2. В банках с помощью дрели сверлятся отверстия для пропуска проволоки (лучше – медной или алюминиевой), которая будет соединять их между собой. Можно и не сверлить, воспользовавшись саморезами, которые будут крепить вибраторы на деревянном или пластиковом кронштейне (например, популярен вариант, когда банки крепятся на деревянной или пластиковой вешалке). В таком случае проводник можно зажать саморезом, который выступит в роли контакта.
  3. Банки подключаются по строгой схеме.
  4. В месте соединения двух концов проволоки подключаетс

prodigtv.ru

Антенна Харченко для цифрового ТВ (DVB T2) своими руками

Цифровые сигналы известны всем уже долгое время. Все телеорганизации перешли на новый формат. Аналоговые телевизионные устройства отошли в сторону. Но несмотря на это достаточно многие находятся в рабочем состоянии и могут прослужить не один год. Для того чтобы устаревшее оборудование доработало отведенный эксплуатационный срок, при этом присутствовала возможность просмотра цифрового вещания, потребуется подключить DVB-T к телеприемнику и ловить сигналы волны зигзагообразной антенной.

Для тех, кто желает сэкономить семейный бюджет и при этом получить качественное телевизионное вещание, необходимо обратить внимание на антенну Харченко для цифрового ТВ своими руками.

Это уникальная конструкция известна длительное время, но нашла себя относительно недавно.

Принцип работы антенны для цифрового телевидения

После того, как появилась радиосвязь, актуальность применения антенного устройства увеличилась. С 60-х годов ХХ столетия на то время узнаваемый инженер Харченко выставил напоказ конструкцию из 2 ромбов. Такое устройство позволяло ему ловить эфиры США.

Это двойной квадрат из толстой медной проволоки. Квадраты соединяются за счет незамкнутых углов между собой, в этом месте подсоединяется кабель от ТВ. Для повышения направленности сзади монтируется решетка из материала, способного проводить ток.

Периметр квадратов равен длине волны, на которую настраивается прием. Около 12 мм должен составлять диаметр проволоки для трансляции от 1 до 5 телеканалов. Конструкция получается далеко не компактная, в случае сборки для радиосвязи и ТВ метрового диапазона до 12 каналов.

Чтобы облегчить устройство, задействовалась прокладка 3 проводами меньшего сечения. Несмотря на это размер и масса оставались внушительными.

Второе дыхание рассматриваемая антенна получила, когда появилось эфирное вещание в ДМВ диапазоне. Большинству известны ромбы, треугольники и прочие самодельные фигуры в виде антенных устройств для получения сигнала дециметровых волн. Такого плана антенны весели на балконах, окнах как частных домов, так и многоэтажных сооружений.

В начале нулевых американский профессор Тревор Маршалл выступил с предложением использовать данную конструкцию в сетях Bluetooth и Wi-Fi.

Биквадратная антенна – это также антенное устройство советского инженера. Данный вариант создается по тем же принципам, что и обычный биквадрат. Отличительной чертой является то, что в вершинах квадратов вместо углов находятся дополнительные квадраты.

Что касается размеров данных квадратов, они идентичны обычным. Это позволяет избежать дополнительных вычислений. Достаточно задействовать расчет стандартного биквадрата.

Напомним, что провода в том месте, где они пересекаются, требуют изоляции друг от друга.

Необходимые материалы и инструменты

Телевизионная антенна Харченко для DVB T2 своими руками достаточно экономна. Для того чтобы собрать конструкцию, потребуются такие детали как:

  • Проволока;
  • Коаксиальный кабель;
  • Деревянная рейка.

Что касается инструментов: плоскогубцы, молоток, острый нож. В случае, если антенное устройство вы планируете прикрепить к стене или другой поверхности, вероятней всего потребуется дрель для крепления.

Расчет антенны

Перед тем как приступать к созданию конструкции, потребуется провести расчет антенны Харченко. Это позволит с максимальной точностью собрать эффективное устройство. Размеры зигзагообразной антенны DVB T2 отыгрывают весомую роль в увеличении приема сигнала.

Поскольку технологии шагнули вперед, теперь отсутствует необходимость листать справочники, отыскивать формулы для вычисления габаритов. А тем более проводить сложные математические вычисления для того, чтобы правильно разработать эскиз или же будущий чертеж.

Достаточно открыть онлайн-калькулятор для расчета антенны Харченко. Выбираем номер канала для двух мультиплексов. Чтобы узнать эту информацию, откройте интерактивную карту цифрового ТВ, найдите ближайшую к вам телевышку и кликните на неё.

После этого получаете информацию: о необходимой длине медного провода, его сторонах, диаметре.

Сборка антенны Харченко для цифрового ТВ

Пошаговая инструкция, которая позволит оперативно собрать своими руками антенну Харченко для цифрового телевидения:

  1. Определите поляризацию и частоту волны. Устройство должно быть линейным.
  2. Биквадратный тип антенного устройства в виде зигзага изготовляется из меди. Все элементы расположены на углах, одним из них они соприкасаются. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция ложится на бок.

  1. Сторона квадрата рассчитывается по специальной формуле – длина волны, которая поделена на четыре.
  2. Представьте конструкцию, она должна быть овальной формы, при этом стянута по центру поперек большей стороны. Бока не соприкасаются, но находятся в непосредственной близости друг к другу.
  3. Антенный кабель подводим к точкам сближения с обеих сторон. Потребуется заблокировать одно направление диаграммы, для этого монтируется плодный экран, изготовленный из меди, он будет находиться на удалении 0,175 от длины рабочей волны. Его следует насадить на оплетку кабеля.

Что касается рефлектора, то ранее он изготовлялся из текстолитовых плат, которые покрывались медью. Сегодня эту комплектующую производят из металлических пластин. Именно по такому принципу и делается конструкция для приема цифрового телевидения. Ничего сложного. Все необходимое есть под рукой.

Тестирование антенны

Устройство создано, самое время проверить эффективность проделанной работы. Чтобы протестировать качество приема волнового канала, необходимо подключить антенну к ресиверу. Включите телевизор и приемник.

Откройте главное меню приставки, выберите автоматический поиск каналов. В среднем этот процесс займет всего лишь несколько минут. Найти каналы можно и вручную, но для этого придется вводить их частоту. Чтобы протестировать конструкцию Харченко для телевизора, достаточно просто оценить качество трансляции. Если каналы показывают хорошо, значит, работа выполнена правильно.

Как быть, если видны помехи? Поворачивайте телеантенну и следите за тем, улучшается ли качество картинки. Когда оптимальное расположение будет определено, просто зафиксируйте устройство. Естественно, что оно должно быть направлено в сторону ТВ вышки.


prosmarttv.ru

Антенна Харченко для дальнего приёма DVB-T2


Приветствую всех неравнодушных к техническому, и не только, рукоделию.

Хочу представить вашему вниманию вариант антенны для дальнего приёма цифрового вещания. Ничего принципиально нового в моём изделии конечно нет, но возможно кому-то пригодится идея совмещения усилителя с антенной . Антенна Харченко привлекает прежде всего своей простой в изготовлении, хорошей повторяемостью, достаточной широкополосностью, приличным коэффициентом усиления (заявлено до 9дб с рефлектором, а измерять мне всё равно нечем) при малых габаритах. На мой взгляд она работает лучше знакомой всем «сушилки».

Итак, о причинах, побудивших желание создать сие произведение. У нас в городе конечно есть вышка, с которой идёт вещание первого мультиплекса «цифры» и обещают включить второй (вот уже два года), но я-то хочу здесь и сейчас, как и многие. В соседнем городе второй пакет уже давно включен, но у нас он на комнатную антенну конечно не принимается, да и на внешнюю без усилителя тоже. Была у меня такая антенна в саду, недавно соседу отдал в обмен на материал, поэтому появилась возможность показать как я её делаю.

При изготовлении не требуются остродефицитные материалы, даже если всё покупать выйдет дешевле заводской, не говоря уже о супер разрекламированных с обещанием приёма 80(?) каналов (есть такие, сам про этот развод читал) .

Материалы:
1. Отрезок кабеля 4х16мм² — 1,5м.
2. Отрезок провода СИП – 1.5-2м.
3. Листовой алюминий толщиной 1-1.5мм. 60х200мм. (я вырезал из старой кастрюли)
4. Антенный усилитель от «сушилки».
5. Хомуты для крепления антенны к мачте.
6. Герметик силиконовый
7. Ну и конечно кабель и штекер.
8. Маленькая распаячная коробка.
9. Винты М5 (потайная головка) с гайками и шайбами- 2шт.

Инструменты:
1. Ножовка по металлу
2. Ножницы по металлу
3. Дрель (я пользовался ручной)
4. Свёрла 1.5 и 5мм.
5. Напильник личнёвый или плоский надфиль.

Первым делом рассчитываем нашу антенну. Особо не заморачиваясь я взял данные об интересующих меня частотах из Страница . В моём городе это 602 МГц (37 канал) первый пакет и 770 МГц (58 канал) обещанный второй. Меня же интересуют данные соседей -546 МГц (30 канал) первый и 498 МГц (24 канал) второй мультиплексы, вот на них и буду делать антенну. Полученные частоты, точнее среднюю частоту, подставил в онлайн калькулятор из Страница и получил требуемые размеры.

На следующем этапе готовим материал- раздеваем кабель


и СИП для получения голого провода.

Из старой кастрюли добываем кусок листового алюминия.

Из жилы кабеля 16мм² (ø5,1мм) пассатижами выгибаем «восьмёрку» антенны.

Место соединения «восьмёрки» делаем внахлёст, стачивая половину диаметра напильником.

Места соединения сверлим ø1.5мм под заклёпки.

Приклёпываем к месту соединения кабеля полоски из алюминия шириной 7мм, длиной- 50 (с запасом).

Выгибаем полосы таким образом, чтобы к ним можно было при помощи винтов пристыковать усилитель.

В полосах сверлим отверстия ø5мм для винтов крепления усилителя, грубо говоря по месту, используя сам усилитель как шаблон, выдерживая расстояние 10мм (или какое нужно по расчетам) между пластинами. Отверстия зенкуем до диаметра 7мм (диаметр потайной головки винта).

Следующий шаг я назвал бы издевательством над усилителем.

Усилитель в данной конструкции не роскошь, а средство протолкнуть слабый сигнал по кабелю, в котором он бы затух на первом метре, до ресивера.

Так как он по габаритам не влезал в распаячную коробку, а вставить его было надо, то края его и штатное крепление кабеля были просто варварским способом- ножницами по металлу – обрезаны до нужных размеров, а в центре платы просверлено отверстие под крепёжный саморез. Жизненно важные органы усилителя при этой экзекуции не пострадали.


Рефлектор антенны сделан так же согласно онлайн расчётам. Рамки согнуты из той же жилы кабеля, что и антенна. Большая рамка выгнута по расчётным размерам рефлектора, а малая предназначена для крепления антенны к мачте, кронштейнов (металлических изоляторов) полотна антенны ну и попутно для увеличения жесткости решетки.

Рамки соединяем между собой полоской алюминия с последующей опрессовкой пассатижами.

Получаем вот такую конструкцию:

Решетку делается из одиночных жил СИПа, поочерёдно оборачивая вокруг длинных сторон рамок с шагом 10мм.

Для того, чтобы выдержать шаг решетки и размер (чтобы стянуть бока рефлектора в «песочные часы») рекомендую изготовить шаблон из 10мм рейки, пропилив в ней вырезы для рамок по размерам. У меня каким-то чудом сохранился старый шаблон (два года служил подкладкой под ножку комода), по этому не показываю как его сделать, и так понятно.

В результате рефлектор имеет вот такой вид:


Напоминающий решетку холодильника.
Вообще конечно можно обойтись и без рефлектора, но в моём случае нужно было не столько увеличить сигнал дальней станции, сколько ослабить сигнал ближней, хотя лишнее усиление (на мой взгляд некорректное выражение для антенны, правильнее коэффициент направленного действия) не помешает.

Соединение антенны с рефлектором сделано на кронштейнах («металлических изоляторах») из алюминия.


Все неразъёмные соединения выполнены на заклёпках, сделанных из одиночной жилы СИПа.

Кабель снижения, при наличии отсутствия (всё лишнее уже отрезано и отпаяно) штатного крепления просто припаиваем к плате усилителя.


Далее, прячем усилитель в распаячную коробку и, в связи с суровыми метеоусловиями эксплуатации, промазываем все стыки и отверстия силиконовым герметиком.

Приклёпываем полотно антенны через кронштейны к рефлектору, и получаем законченное изделие:

Установку и настройку по азимуту показывать не имеет смысла, покажу результат своих телодвижений в меню настроек ресивера:
Прежде всего нужно включить питание антенны, благо у ресивера такая функция есть.

В меню настроек заходим в ручной поиск каналов, устанавливаем нужный нам канал и по нижней шкале (качество сигнала) настраиваем антенну по азимуту. Напомню, мне нужны 24-й и 30-й каналы.


Ну и сам Бог велел проверить сигнал нашей вышки:

Вот теперь включаем на ресивере автопоиск, и смотрим какие программы он нам изловит:
Сначала он поймал мне второй мультиплекс дальней вышки, это именно то, из-за чего всё было затеяно.

Следующие два пакета практически одинаковые, отличаются только новостными программами разных областей.

В результате имеем 30 каналов , 10 из которых повторяются.

Да, забыл указать расстояния до передатчиков. Если верить сведениям из интерактивной карты ЦЭТВ, то до дальнего по прямой 21 км., а до нашего всего 4км. Угол места между ними 74°.

Примечание: При изготовлении антенны ни один усилитель серьёзно не пострадал.


Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Антенна для dvb t2 своими руками Харченко и Туркина, из кабеля, дальнобойная

Антенна для DVB-T2 своими руками — вполне рабочий и приемлемый результат для любых регионов России. Нет необходимости покупать дорогостоящее дополнительное оборудование, ведь даже в условиях неуверенного сигнала цифрового эфирного телевидения правильно рассчитанное и собранное устройство обеспечивает прием всех доступных мультиплексов.

Содержание статьи

Как сделать мощную антенну для телевизора?

Понятно, что для местности с неуверенным приемом, связанным со значительным удалением или сложным рельефом, комнатная антенна будет не самым лучшим вариантом. Но ведь для приема ДМВ диапазона, который и требуется для эфирной цифры, есть большой выбор устройств других типов — узконаправленная «волновой канал» и логопериодическая, рамочная и зигзагообразная.

Причем для изготовления необязательно использовать медные или алюминиевые трубки, жилы большого сечения из силового провода, вполне доступен даже вариант из кабеля, используемого для подключения обычной антенны.

Главное — подобрать оптимальный для ваших условий вариант, выдерживать рекомендованные размеры, соблюдать предельную аккуратность при сборке и подключении. В любом случае, по стоимости такие варианты будут более дешевы, особенно если по условиям приема вам требуется активная антенна с дополнительным усилителем.

Антенна для DVB-T2 дальнобойная своими руками

Сразу скажем — для зон с неуверенным приемом нецелесообразно применять простейшие конструкции. Так, несложная петлевая антенна из кабеля в таких условиях будет неэффективна. Она не сможет обеспечить прием всех мультиплексов, да и качество картинки уже настроенных каналов будет желать лучшего.

Тоже самое касается и распространенной модели, собранной из обычных алюминиевых банок из-под пива или других напитков. Все эти варианты стоит применять только в зонах с уверенным приемом.

Для обеспечения дальнобойности антенны больше подходят другие конструкционные решения. Кстати, большинство из них были разработаны довольно давно, что и не удивительно, ведь цифровая антенна ничем не отличается от обычного устройства, обеспечивающего прием волн в дециметровом диапазоне.

Для изготовления большинства наиболее распространенных вариантов потребуется цельная токоведущая жила силового кабеля. Допускается применение меди и алюминия, показатели стальных проводников будут несколько хуже, что может привести к увеличению помех.

Основная проблема при самостоятельной сборки кроется в необходимости точно придерживаться расчетных размеров. Учитывая сравнительно небольшие габариты большинства таких антенн, даже ошибка в несколько миллиметров может привести к невозможности обеспечить устойчивый прием. Соответственно уменьшается и дальность от телевышки, при которой можно использовать самодельные устройства.

Антенна Харченко для цифрового ТВ своими руками

Один из самых распространенных вариантов, который был предложен еще в 60-х годах прошлого столетия. Несмотря на уже приличный возраст, двойной квадрат Харченко успешно используется не только для телевизионного сигнала, но даже для улучшения мобильной связи и интернета.

Простая зигзагообразная конструкция и возможность изготовления из доступных материалов при хорошем качестве приема — одни из самых основных плюсов такого устройства. Главное — правильный расчет.

Какую антенну сделаете своими руками?

ХарченкоТуркина

Главный показатель, который необходимо учитывать, это длина волны, на которой осуществляется передача ТВ-сигнала. Она напрямую связана частотой. Самый простой способ вычисления — разделить 300 на указанную в данных о мультиплексе частоту. От этого значения будет зависеть длина стороны, которую должен иметь квадрат или ромб. Кстати, антенны Харченко иногда делают и в другой конфигурации, но большого применения для Т2 они не получили.

Итак, размер стороны должен быть в 4 раза меньше длины волны сигнала. При ошибках даже в пределах 2-5 мм возможно существенное снижение качества телесигнала. Для улучшения приема антенну ставят на самодельный рефлектор, в качестве которого нередко используют обычную решетку для гриля.

Устройства этого типа более успешно работают при установке дополнительного усилителя, который подбирается с учетом особенностей сигнала в вашей местности. При этом питание для антенны лучше организовать с применением регулируемого БП. С простейшим примером антенны Харченко вы можете ознакомиться на фото.

Мнение эксперта

Андрей Маркелов

Специалист по настройке и установке телевизионного оборудования. Имеет большой опыт в своем деле и может дать действительно ценный совет.

Задать вопрос

Стоит отметить, что антенна восьмерка — не единственный вариант исполнения такого приемного устройства. Применение находят и модификации с увеличенным числом квадратов, и с использованием основных элементов другой формы. Но в классическом варианте антенна Харченко представляет собой конструкцию из двух квадратов или ромбов, соединенных в виде восьмерки.

Антенна Туркина для DVB-T2 своими руками

Интересный вариант, работающий по принципу «волнового канала», это кольцевая антенна, разработанная Н. Туркиным. Она отличается повышенной дальнобойностью, может применяться для удаленных от ретранслятора районов. Обладает хорошей чувствительностью, но требует точного направления на вышку.

Ее основу составляют шесть колец различного диаметра, закрепленные на штанге из диэлектрического материала. Размеры колец и расстояние между ними также зависят от длины волны телесигнала.

Наиболее надежная версия антенны, позволяющая ловить эфирные цифровые каналы, обладает следующими параметрами:

Отметим, что в качестве согласующего устройства применяется ферритовое кольцо, которое надевается на кабель непосредственно у места подключения элементов антенны. Изготовление этого варианта приемного устройства требует еще большей точности при соблюдении размеров, от этого будет зависеть ее дальнобойность.

Антенна Сотникова для DVB-T2 своими руками

Еще один вариант, заслуживающий внимания — тройной квадрат, рассчитанный и разработанный С. Сотниковым. Во многом сходен с антенной Туркина, но отличается меньшим количеством рабочих элементов, что и обеспечивает простоту конструкции.

По сути, это стандартная рамочная антенна из трех элементов (рефлектор, вибратор, директор), размещенных на диэлектрическом основании. Отличается неплохим коэффициентом усиления (до 9 дБ), при правильном расчете способна работать на расстоянии до 60 км от телевышки.

Для изготовления используют медный или алюминиевый проводник диаметром до 8 мм, допускается и использование стальных прутков с аналогичными размерами. Отметим, что лучшая приемная способность характерна для устройств из меди.

Каждый из квадратов должен быть согнут в соответствии с рекомендуемыми размерами, которые зависят от частоты принимаемых каналов. Все места соединений тщательно пропаиваются, простая скрутка не обеспечит надежность контакта. При соответствующем опыте такую антенну изгибают из одного цельного куска провода. В большинстве регионов неплохо работает конструкция со следующими размерами.

Другие варианты антенн для DVB-T2

На практике нашли применения и другие дальнобойные конструкции с коэффициентом усиления до 10–15 дБ, способные работать на расстоянии до 50–60 км от ретрансляторов. Многие из них даже не названы в честь своих разработчиков, но это не уменьшает их эффективности. Наиболее распространены:

  • Простейшая спиральная антенна, сделанная из силового провода, диаметр которого всего 2 мм. С него даже не потребуется снимать изоляцию. Обращаем внимание, что повышение коэффициента достигается увеличением количества витков. Так, при 12 витках провода показатель может достигать 14 дБ. Размер также зависят от частоты принимаемых каналов. Для Московской области моно принимать диаметр кольца 17,7 см при шаге навивки 13.7 см. В качестве рефлектора используют лист тонкого металла или обычную решетку от гриля.
  • Самодельные логопериодические антенны более сложны в сборке, но обеспечивают хорошее качество приема практически в любых условиях. Такое устройство состоит из нескольких элементов (вибраторов), закрепленных на основании с определенным шагом. Для приема 1–32 каналов в диапазоне частот 530–626 МГц рекомендованы следующие размеры и расстояния в миллиметрах:
Номер вибратора 1 2 3 4 5 6 7
Длина 171,5 159,3 147,9 137,3 127,5 118,4 109,9
Расстояние 71,9 66,7 62 57,5 53,4 49,6
Номер вибратора 8 9 10 11 12 13
Длина 102,1 94,8 88 81,7 75,9 70,5
Расстояние 46,1 42,8 39,7 36,9 34,2 31,8

Вибраторы крепятся на двух несущих элементах (трубах круглого или квадратного профиля) в шахматном порядке. При сборке этой антенны требуется максимально возможная точность. Поэтому за ее изготовление стоит браться только тогда, когда уже есть опыт работ по более простым моделям. Но отметим, что по качеству приема такие модификации удерживают весьма высокие позиции в профессиональных рейтингах.

Существуют и другие модификации антенн, но они более сложны в техническом плане. Да и сборка таких устройства не всегда целесообразна, ведь увеличение коэффициента такие конструкции обеспечивают минимально по сравнению с перечисленными вариантами. Поэтому вы сможете смотреть цифровое эфирное телевидение без проблем, выбрав одну из описанных модификаций, не покупая дорогостоящих заводских устройств.

Цифровая антенна своими руками видео

tvcifrovoe.ru

Об антеннах «Бабочка», «Зигзаг» и «Восьмерка»

Существует достаточно простой способ отличить обычного индивидуума от радиолюбителя-антенщика — просто упомяните в своей речи слово «вибратор». По умному взгляду и отсутствию улыбки на лице испытуемого можно констатировать, что перед вами радиолюбитель-антенщик.

(немного модифицированое выражение с Луркоморья)

Обычный аноним, возжелавший сделать своими руками антенну для своего дачного 3G модема или Wi-Fi точки, обычно не утруждает себя углублением в теорию. А нерды по теме обитают на специализированных форумах, куда анонимов пускают через модерацию, да и не помогут эти форумы анониму, ибо мало что поймет он там… Поэтому я не ставлю перед собой задачу описать здесь основы теории антенн, их можно прочитать в почти любой серьезной книжке. Однако иметь хотя бы небольшое понятие, совершенно необходимо. Причем не только для самодельщика, но и для того, кто решил купить уже готовую антенну.


Речь пойдет о популярной антенне «Бабочка». Просто погуглив такой запрос, вы получите массу самых разнообразных и не похожих друг на друга конструкций. И все «бабочки»! В нескольких интернет-магазинах под таким «брендом» толкают даже простую логопериодическую антенну «со специальным покрытием для радиоволн, разработанным военными спецами». Наверно считается, что лох на такую замануху должен идти косяками!

Давай же, уважаемый аноним не будем клевать на неграмотную рекламу и немного разберемся в этом. Прежде всего, надо понимать, что основой подавляющего большинства антенн, является излучающий элемент под именем вибратор или диполь. Это имя он получил еще со времени открытия радиоволн. Вибраторы условно можно разбить на два вида — электрический и магнитный. Простейший магнитный вибратор представляет собой рамку с периметром равным длине волны, простейший электрический — провод с длиной равной половине длины волны. В принципе магнитную рамку можно изогнуть таким образом. Получившийся петлевой вибратор является уже электрическим, но это уже тонкости теории. Главное, что необходимо понять, это то что вибратор всегда настроен в резонанс с колебаниями электромагнитной волны. Именно поэтому его длина соотносится с длиной волны в виде целых чисел: λ, 2λ, λ/2, λ/4 и т.п.

Вернемся к нашей «антенне Бабочке». Все конструкции можно условно классифицировать следующим образом:

  • Вариант_1. Это настоящая антенна «Бабочка». Настоящая, потому что такая конструкция под именем «Butterfly dipole» была запатентована в далеком 1938 году. Другие названия антенны «Batwing» и «BowTie» — «крылья летучей мыши» или «галстук-бабочка». Это обычный электрический диполь с утолщением к краю, что значительно расширяет его полосу пропускания. Он широко используется в «Польских антеннах». Замыкания краев не принципиальны, треугольники можно сделать даже из сплошного листа металла. Надо понимать, что для волн с вертикальной поляризацией, диполь нужно развернуть вертикально. В этом случае, антенна будет всенаправленной. Эдакий родственник антенны «Паук». Правда «бабочка» в отличии от «паука», гораздо более широкополосна. С учетом концевой емкости электрическая длина такого диполя близка к длине волны и поэтому он имеет высокое входное сопротивление. Для расчета размеров вы можете воспользоваться онлайн калькулятором антенны «Бабочка» у нас на сайте.

  • Вариант_2. А вот это уже два магнитных диполя-рамки, соединенных параллельно. В среде телевизионщиков эта антенна известна под названием — «Двойная треугольная антенна» Другими словами — это антенна Харченко или «Зигзаг», в которой вместо ромбических элементов используются треугольные. Это не принципиально, можно даже круглые использовать. Рамки возбуждаются синфазно. На сайте имеется онлайн калькулятор для расчета антенны «Двойной треугольник». Зигзаг в таком положении принимает вертикально поляризованную волну. Почему я акцентирую внимание на положении антенны. Дело в том, что нет специальных антенн для вертикально или горизонтально-поляризованной волны. Все зависит только от ориентации антенны относительно горизонтальной плоскости и поляризация антенны меняется простым поворотом ее на 90°

  • Вариант_3. Эквивалентен варианту 2, только с перекрученной вдоль горизонтальной оси одной из рамок. Чтобы отличить от других вариантов, часто называют антенна «Восьмерка», хотя это имя, так же как и «Зигзаг» или «Двойная треугольная» применяют без разбора к обоим вариантам. Несмотря на внешнее сходство с антенной Харченко, такая восьмерка отличается от нее противофазным питанием рамок и другими свойствами, хотя и незначительно. Наиболее важно то, что лепестки диаграммы направленности у этих антенн сплюснуты в разных плоскостях. При практически равном с «Двойной треугольной антенной» усилении, ширина лепестков диаграммы направленности у «Восьмерки» в горизонтальной плоскости в два раза шире. Поэтому «круговой обзор» этой антенны почти 240° из 360°, а у треугольной антенны Харченко в два раза меньше. Антенна, также как и «Зигзаг», в таком положении принимает вертикально-поляризованную волну.

Для вариантов 2 и 3 предлагаются модели в MMANA (это уже не для анонима)

И это еще не все варианты бабочек. Возможны и другие, например — на этой странице форума.


 Как видим, с точки зрения теории, это совершенно разные антенны. Принципиально отличается антенна «Бабочка» (вариант 1), которая представляет из себя электрический диполь, от остальных, которые относятся к категории рамочных или магнитных антенн. Варианты 2-3 не надо разворачивать на 90°, как вариант 1, они уже в таком виде принимают волну с вертикальной поляризацией и в отличии от варианта 1, имеют слабую направленность в горизонтальной плоскости.

Все три антенны достаточно широкополосны, имеют хорошую повторяемость, просты в изготовлении. Это весьма важные критерии для тех, кто взялся изготовить антенну для 3G модема, для Wi-Fi своими руками, но при этом улыбается, заслышав о вибраторе.

3g-aerial.biz

No related posts.

Цифровое телевидение вещается именно в диапазоне дециметровых волн. Поэтому использовать можно практически любую антенну ДМВ. Но мне понадобилась простая
, легкоповторяемая и крепкая антенна ДМВ
диапазона.
Такая чтобы ее можно было носить с собой, и при случае не жалко было отдать за небольшую сумму людям.

За основу была взята известная «восьмерка
«, с той разницей, что я использовал ее без отражателя.
Материал для полотна антенны можно взять любой токопроводящий, подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль… Я взял медную проволоку диаметром 3 мм. Легко паять, легко гнуть при сборке, легко выровнять если погнулась.
Наружная сторона квадрата 14 см, внутренняя чуть меньше — 13 см за счет того что середина двух квадратов не сходится, около 2 см от угла до угла.

Итак если вы делаете антенну не из проволоки, то так и отмеряете — верхние стороны по 14 см, боковые по 13.

Все размеры примерно. Не бойтесь обсчитаться или ошибиться. В наши планы не входит изготовить антенну соответствующую всем стандартам. Нам нужна простая, но рабочая лошадка. Суррогат, но надежный. Суррогат потому что:
1
. Размеры лично я точно не выдерживал.
2
. Рефлектор отсутствует.
3
. Кабель я брал 50 ом вместо 75 ом, но с густой оплеткой. Такой кабель друзья обычно использовали для автомобильных антенн для радиостанций 27 мгц.
Тем не менее антенна работает и весьма неплохо.

У цифрового сигнала есть особенность, он или есть, или его нет. При приеме аналогового телевидения, разные каналы показывали с разным уровнем помех, и при удалении просто увеличивался уровень снега на экране, до полного пропадания сигнала. В цифре сигнал практически одинаков на всех каналах и если прием есть, то есть все каналы.

Данная антенна проверена мною не на одном десятке телевизоров в нашем регионе.

Итак. Отмеряем кусок общей длиной 112 см
и гнем проволоку. Первый участок 13 см + 1 см для петли (для прочности) . Второй и третий — по 14 см, четвертый и пяты — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см петля жесткости.

На двух концах зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга, а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой. Куда паять центральную жилу, куда оплетку, значения не имеет.

Расстояние между пайкам 2 см

Кабеля я взял около трех метров. В большинстве случаев хватает если делаете не для себя лично. Для себя отмеряете сколько нужно.

Кабель зачистил со стороны антенны на два сантиметра, к штеккеру — 1 см. Если штеккер такой как на фотографии. Можно брать любой, покрепче.

Зачистка кабеля

Штеккер зачистил надфилем и скальпелем.

После запайки оба места пайки заливаются клеем из пистолета. На штеккере, сначала горячий клей заливается на место пайки и в пластмассовый колпачок, с запасом, лишнее после можно убрать. Затем, пока не остыл клей все быстро собирается. Такой стык после зубами не разгрызешь. Надежно, в то же время эластично.

Пайка на самой антенне так же заливается клеем, но для жесткости конструкции берется каркас — любая крышка, коробка,…. Я взял крышку от 20-ти литровой бутыли для воды, коих у меня накопилось достаточное количество. Если делаете антенну как и я для массового производства, то материалы лучше сразу использовать распространенные, буквально валяющиеся под ногами для лучшей повторяемости антенны. Если антенна делается в единичном экземпляре для побыстрому склепать, то можно совсем ничего не заливать.

Получилась такая вот конструкция, которую можно прилепить где угодно — на карниз, на штору, на оконную раму. Для этого можно носить с собой кусок проволоки, пару саморезов, пару булавок…

Антенна в сборе

Если антенна помялась при переносе, она легко и без повреждений выравнивается. Это пожалуй самый главный ее плюс.
Такую конструкция я не всегда таскаю с собой, а только когда получаю конкретный заказ на подключение тюнера цифрового телевидения DVB-T2. Она легко умещается вместе с инструментом в моем рюкзаке.

Удобнее делать сразу несколько антенн одновременно. Занимает меньше времени.

Вот таким образом закрепил антенну мой друг, используя ее в качестве наружной. До вышки порядка 9 км. Прием уверенный несмотря на простоту антенны.

Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха. А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни – водоснабжением, отоплением и, конечно же, электричеством. А уж там, где есть последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, провести его на даче, если покупка антенны, которая, к слову, стоит совсем недёшево, не предусмотрена в личном бюджете? Да очень просто! Немного основ радиоэлектроники, пара-тройка железяк и минимальный паяльный набор и вот, хорошенько устав на огороде, вы располагаетесь на дачной террасе для просмотра блока вечерних новостей.

Радиоэлектроника и телеэфир: просто о сложном

Самое главное для любой антенны — её способность взаимодействовать с сигналом, распространяемым в эфире.

В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.

Но для этого придётся учесть несколько несложных нюансов
:

Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:

  1. Всеволновая (частотнонезависимая)

Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.

  1. Логопериодическая диапазонная

Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу. Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.

  1. Дециметровая зигзагообразная

Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.

Тонкости изготовления телевизионных антенн

Элементы антенны, по которой проходят токи полезного сигнала, всегда соединяются пайкой или сваркой. Но если устройство будет размещено на открытом воздухе, например, на крыше дачного домика, такие контакты в самом скором времени разъест коррозия.

Если речь идёт о самодельной антенне для дачи, стремиться к идеальному качеству контактов не стоит – если они и заржавеют или лопнут, то во всяком случае не скоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стойкий и достаточно чистый приём.

Оплетка и центральная жила коаксиального кабеля в настоящее время выполняются из недорогих сплавов, устойчивых к воздействию коррозии. В отличии от классической меди, пайке они поддаются плохо. Поэтому нужно следить за тем, чтобы не пережечь кабель.

Для изготовления антенны и её кабельного подключения желательно использовать:

Алюминиевую проволоку для изготовления элементов антенны использовать не стоит – она очень быстро окислится и потеряет способность проводить электрический сигнал. Наилучшим образом для этого подходит медь или более дешёвая латунь.

Площадь приёма антенны должна быть максимально возможной. Для этого к экрану – рамке, которая отсеивает эфирный и электрические шум — следует симметрично присоединить несколько металлических прутьев из того же металла.

Покупка простейшего усилителя сигнала, подключаемого непосредственно к антенне, решит проблему со слабым и грязным сигналом.

В результате система обеспечит нормальную мощность приёма. Всё, что нужно для этого, – вынести антенну на крышу дачного домика и направить в сторону ближайшей телевизионной вышки.

Частотнонезависимая антенна своими руками

Простейшая всеволновка представляет собой пару металлических пластин, установленных на деревянной рейке и соединённых несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ей высоте, а угол раскрывания полотен – 90 о. Припаивать проволоку к точке нулевого потенциала всеволновки необязательно – достаточно обеспечить надёжное её закрепление.

Частотнонезависимая антенна способна принимать и метровые, и дециметровые сигналы практически с любого направления. Недостатком этого варианта является единичный коэффициент усиления и нулевой КЗД – показатель отношения принятой на главный лепесток антенны мощности сигнала к сумме мощности помех на частоте, принятой остальными элементами. Именно поэтому всеволновка не подходит для приёма телесигнала в зоне с сильными помехами или там, где эфирный сигнал слишком слаб.

Для самостоятельного изготовления частотнонезависимой антенны вам понадобятся:

  • антенный кабель;
  • несколько жестяных банок;
  • саморезы;
  • штекер;
  • изолента;
  • отвёртка;
  • деревянная рейка;
  • медная проволока.

Банки закрепляются на рейке (мачте) с помощью изоленты на расстоянии около 7 см друг от друга.

В них вкручиваются саморезы, к торчащим концам которых прикручивается зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается по внешним строительным конструкциям дачного домика к месту, где вы планируете поставить телевизор.

Усовершенствовать конструкцию всеволновки можно, добавив ещё несколько секций из жестяной тары. После остаётся надёжно закрепить её мачту в вертикальном положении, подключить к телевизору и настроить тюнер.

Другим вариантом всеволновой антенны, предназначенной для приёма метрового сигнала, является веерный вибратор, который в народе именуют антенной-рогаткой.

Изготовление логопериодической телеантенны

Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.

Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:

  1. Начало расчёта длины диполей выполняется со второго по длине.
  2. Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
  3. Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.

Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.

Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.

Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.

Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.

При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.

Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».

Схема антенны «Дельта»

Зигзагообразная антенна для дачи

Z-антенная система с рефлектором обеспечивает практически такие же параметры приёма телесигнала, что и ЛП-антенна. Однако главный её лепесток по горизонтали в два раза длиннее. Это даёт возможность ловить сигнал с различных направлений, что в особенности актуально для сельской местности.

Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

  • штанга;
  • полотно проволочное;
  • металлические пластины для крепления полотна;
  • поперечные рейки;
  • диэлектрические пластины и прокладки;
  • крепёжная плата;
  • фидерная линия;
  • пластина питания.

Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.

Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.

К данному классу можно отнести и такие виды антенн, как кольцевая и рефлекторная, которые также не представляют особой сложности в изготовлении.

Варианты самостоятельного изготовления телевизионных антенн на фото

Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.

Самостоятельное изготовление антенны для дачи на видео

Цифровые сигналы известны всем уже долгое время. Все телеорганизации перешли на новый формат. Аналоговые телевизионные устройства отошли в сторону. Но несмотря на это достаточно многие находятся в рабочем состоянии и могут прослужить не один год. Для того чтобы устаревшее оборудование доработало отведенный эксплуатационный срок, при этом присутствовала возможность просмотра цифрового вещания, потребуется подключить DVB-T к телеприемнику и ловить сигналы волны зигзагообразной антенной.

Для тех, кто желает сэкономить семейный бюджет и при этом получить качественное телевизионное вещание, необходимо обратить внимание на антенну Харченко для цифрового ТВ своими руками.

Это уникальная конструкция известна длительное время, но нашла себя относительно недавно.

Принцип работы антенны для цифрового телевидения

После того, как появилась радиосвязь, актуальность применения антенного устройства увеличилась. С 60-х годов ХХ столетия на то время узнаваемый инженер Харченко выставил напоказ конструкцию из 2 ромбов. Такое устройство позволяло ему ловить эфиры США.

Это двойной квадрат из толстой медной проволоки. Квадраты соединяются за счет незамкнутых углов между собой, в этом месте подсоединяется кабель от ТВ. Для повышения направленности сзади монтируется решетка из материала, способного проводить ток.

Периметр квадратов равен длине волны, на которую настраивается прием. Около 12 см должен составлять диаметр проволоки для трансляции от 1 до 5 телеканалов. Конструкция получается далеко не компактная, в случае сборки для радиосвязи и ТВ метрового диапазона до 12 каналов.

Чтобы облегчить устройство, задействовалась прокладка 3 проводами меньшего сечения. Несмотря на это размер и масса оставались внушительными.

Второе дыхание рассматриваемая антенна получила, когда появилось эфирное вещание в ДМВ диапазоне. Большинству известны ромбы, треугольники и прочие самодельные фигуры в виде антенных устройств для получения сигнала дециметровых волн. Такого плана антенны весели на балконах, окнах как частных домов, так и многоэтажных сооружений.

В начале нулевых американский профессор Тревор Маршалл выступил с предложением использовать данную конструкцию в сетях Bluetooth и Wi-Fi.

Биквадратная антенна – это также антенное устройство советского инженера. Данный вариант создается по тем же принципам, что и обычный биквадрат. Отличительной чертой является то, что в вершинах квадратов вместо углов находятся дополнительные квадраты.

Что касается размеров данных квадратов, они идентичны обычным. Это позволяет избежать дополнительных вычислений. Достаточно задействовать расчет стандартного биквадрата.

Напомним, что провода в том месте, где они пересекаются, требуют изоляции друг от друга.

Необходимые материалы и инструменты

Телевизионная антенна Харченко для DVB T2 своими руками достаточно экономна. Для того чтобы собрать конструкцию, потребуются такие детали как:

  • Проволока;
  • Коаксиальный кабель;
  • Деревянная рейка.

Что касается инструментов: плоскогубцы, молоток, острый нож. В случае, если антенное устройство вы планируете прикрепить к стене или другой поверхности, вероятней всего потребуется дрель для крепления.

Расчет антенны

Перед тем как приступать к созданию конструкции, потребуется провести расчет антенны Харченко. Это позволит с максимальной точностью собрать эффективное устройство. Размеры зигзагообразной антенны DVB T2 отыгрывают весомую роль в увеличении приема сигнала.

Поскольку технологии шагнули вперед, теперь отсутствует необходимость листать справочники, отыскивать формулы для вычисления габаритов. А тем более проводить сложные математические вычисления для того, чтобы правильно разработать эскиз или же будущий чертеж.

После этого получаете информацию: о необходимой длине медного провода, его сторонах, диаметре.

Сборка антенны Харченко для цифрового ТВ

Пошаговая инструкция, которая позволит оперативно собрать своими руками антенну Харченко для цифрового телевидения:

  1. Определите поляризацию и частоту волны. Устройство должно быть линейным.
  2. Биквадратный тип антенного устройства в виде зигзага изготовляется из меди. Все элементы расположены на углах, одним из них они соприкасаются. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция ложится на бок.

  1. Сторона квадрата рассчитывается по специальной формуле – длина волны, которая поделена на четыре.
  2. Представьте конструкцию, она должна быть овальной формы, при этом стянута по центру поперек большей стороны. Бока не соприкасаются, но находятся в непосредственной близости друг к другу.
  3. Антенный кабель подводим к точкам сближения с обеих сторон. Потребуется заблокировать одно направление диаграммы, для этого монтируется плодный экран, изготовленный из меди, он будет находиться на удалении 0,175 от длины рабочей волны. Его следует насадить на оплетку кабеля.

Что касается рефлектора, то ранее он изготовлялся из текстолитовых плат, которые покрывались медью. Сегодня эту комплектующую производят из металлических пластин. Именно по такому принципу и делается конструкция для приема цифрового телевидения. Ничего сложного. Все необходимое есть под рукой.

Тестирование антенны

Устройство создано, самое время проверить эффективность проделанной работы. Чтобы протестировать качество приема волнового канала, необходимо к ресиверу. Включите телевизор и приемник.

Откройте главное меню приставки, выберите автоматический поиск каналов. В среднем этот процесс займет всего лишь несколько минут. Найти каналы можно и вручную, но для этого придется вводить их частоту. Чтобы протестировать конструкцию Харченко для телевизора, достаточно просто оценить качество трансляции. Если каналы показывают хорошо, значит, работа выполнена правильно.

Как быть, если видны помехи? Поворачивайте телеантенну и следите за тем, улучшается ли качество картинки. Когда оптимальное расположение будет определено, просто зафиксируйте устройство. Естественно, что оно должно быть направлено в сторону ТВ вышки.

Цифровое кодирование телевизионного сигнала позволяет доставить его в приемник, минимизировав любые потери. Телевизору, чтобы поддерживать технологию, нужна антенна для DVB-T2. Своими руками сделать такое приспособление гораздо дешевле, чем купить готовое, уплатив за него около 3 тыс. рублей. Эфирное цифровое телевидение вытесняет все аналогичные виды передачи сигналов, при этом предлагая высококачественное вещание и разнообразие каналов.

Изменения в эфире

Сделать антенну для лампового телевизора старого образца считалось в свое время престижным и показывало уровень мастерства, в современном мире интерес к самодельным приборам не угасает, и многие изготавливают эфирные антенны DVB-T2 своими руками. Производители промышленного оборудования приспосабливаются к изменившимся условиям приема тем, что подключают современную электронику к стандартным известным конструкциям, совсем не обращая внимания на то, что главным условием работы антенны является ее взаимодействие с эфирным сигналом.

В последние годы почти все вещание происходит в диапазоне DVB-T2, что удешевляет и упрощает, с экономической точки зрения, антенно-фидерное хозяйство станций передачи. Для периодического техобслуживания требуется меньше высококвалифицированного персонала, его труд становится менее вредным и опасным.

Передатчики телевизионного вещания покрывают сигналами все крупные города и малонаселенные поселки, поэтому ловить волны от необслуживаемых маломощных станций в глухой местности становится актуально, если установлена антенна для приема DVB-T2, своими руками выполненная из подручных материалов.

Из-за расширенного строительства железобетонных строений в черте города существенно изменились условия распространения сигналов в населенных пунктах. Многоэтажные дома с металлическим каркасом являются своеобразными зеркалами, несколько раз отражающими волны вплоть до полного затухания.

В современном эфире транслируется множество телеканалов. Цифровой сигнал отличается от остальных тем, что он или есть или его нет, среднего положения не дано. Другие системы передачи отличаются тем, что каналы воспринимают помехи по-разному, отчего снижается их качество трансляции, иногда изображение может просто пропасть. Антенна для DVB-T2, своими руками сделанная, позволит принимать одинаковый сигнал для всех каналов, которые показывают одинаково качественную картинку.

Сигнал цифрового вещания особенный в том, что на него не действуют помехи, если он на полтора децибела превышает шумы, то осуществляется хороший прием. На исчезновение сигнала влияет несогласованность с кабелем или искажение фазы на любом участке передачи от камеры до тюнера, при этом изображение может рассыпаться на мелкие части даже при сильном сигнале.

Базовые особенности для изготовления антенны

Перед тем DVB-T2 своими руками, следует изучить принцип ее действия.

Для улавливания цифрового сигнала требуется которую очень просто конструируют даже из простого кабеля, произведя правильный расчет.

Теория гласит, что цифровые сигналы легко транслируются в дециметровом диапазоне и могут быть приняты любым типом антенны, но реально так не всегда получается.

Сделать телевизионную антенну самостоятельно можно с минимальными затратами и без помощи посторонних, но следует помнить, что полученное устройство по качеству приема уступает профессиональным приборам.

Требования, предъявляемые к антеннам

Новые условия вещания, распространения и приема в эфире изменили основные требования, которым должны соответствовать ТВ-антенны своими руками. DVB-T2 отменило ранее значимые коэффициенты направленного и защитного действия. Они в современных приборах не имеют значения, так как эфир загрязнен, и бороться даже с небольшими проникающими помехами можно только средствами электроники. В то же время важную роль играет коэффициент собственного усиления антенны (КУ).

Антенна, хорошо прослеживающая эфир, имеет запас мощности для принятого сигнала, который позволяет электронике просеивать его от помех и шумов. Современная антенна для DVB-T2, своими руками сделанная, сохраняет электрические показатели естественным путем, а не приспосабливается к приемлемым параметрам при помощи инженерных приемов. Она согласовывается на всем диапазоне рабочей частоты без применения устройств симметрирования.

Характеристики амплитуды и частоты антенны

Антенна делается по возможности более гладкой, фазовые искажения возникают из-за выбросов резкого характера и провалов. Одночастотные антенны растягивают в приемлемом отношении шума к сигналу, таким образом, выставляют их на прием до 40 каналов. Но к ним дополнительно устанавливаются усилители согласования, которые поглощают волны или искажают фазовые показатели.

Наиболее эффективная цифровая антенна DVB-T2 своими руками изготавливается:

  • частотонезависимой — с невысокими показателями, но дешевой и простой в изготовлении, конструируемой за короткий промежуток времени, предназначенной для приема в относительно чистом эфире на небольшом расстоянии от передаваемой станции;
  • периодической диапазонной, улавливающей все волны в просторе, идеально отсортировывающей их, которая отличается несложной конструкцией, идеально работает в паре с фридером на всей протяженности приема.

Если говорить о конструкции, то самая простая антенна DVB-T2 своими руками изготавливается в варианте «восьмерка», «польская» и «квадрат».

Антенна по типу «восьмерка»

Относится к легко конструируемым устройствам, выполненным по типу стандартной восьмерки, с которой снят отражатель. Идеальным материалом является но применяется алюминиевая полоска, уголок, трубка, шина, другой профиль. Верхний размер 140 мм, боковая часть по длине 130 мм, но эти размеры даются для ориентира, при изготовлении не следует выдерживать их точно до миллиметра.

Для начала отрезают проволоку длиной 112 см, начинают гнуть первую часть длиной 140 мм, из которых 130 мм идет на антенну, а 10 мм остаются для петли. Два следующих участка сгибают одинаково на длину 140 мм, последующие два — по 130 мм, следующую пару по 140 мм, затем еще один 140 мм, затем — 130 мм и делают вторую петлю. Соединения предварительно зачищают, соединяют и припаивают, они же являются контактами для крепления кабельной жилы.

Зачистка кабеля и штекера производится при помощи скальпеля и надфиля. После пайки места соединения герметизируют и скрепляют клеем из горячего пистолета. Если говорить о штекере, то клей заливается в спаечное соединение, затем в полость колпачка, излишек затем убирается. Стык собирается настолько быстро, чтобы не произошло затвердевание клеевой массы. Получается вечное прочное и эластичное соединение. Для контакта концы кабеля зачищаем со стороны штекера на 1 см, со стороны антенны — на 2 см.

Комнатная цифровая антенна DVB-T2 своими руками при соединении пайкой также герметизируется клеем, где в месте контакта рекомендуется установить жесткий каркас по размеру стыка. Если прибор делается для себя и будет жестко закреплен при эксплуатации, а перенос не нужен, то каркас не делают. Устройство, выполненное по такому типу, легко улавливает цифровые сигналы на прямой линии видимости телевизионной вышки на расстоянии до 10 км при наружной установке.

Использование «польской» антенны

«Польская» антенна получила свое наименование во времена бывшего Союза как надежное приспособление для приема сигналов советского телевидения, а также каналов в дециметровом диапазоне. Прием цифрового вещания на нее практически не осуществляется из-за маленькой эффективности. Некоторые любители пытаются привести конструкцию к идеалу за счет укорочения длинных дециметровых усов и снятия отражателя. Такое изменение в некоторых случаях позволяет наладить изображение в цифровом формате, но говорить о гарантированном получении надежного результата нельзя. Говоря о польских приборах, можно отметить качественную работу усилителя, который эффективно работает с цифровым сигналом.

Тип антенны «квадрат»

Такая комнатная антенна DVB-T2, своими руками изготовленная, является модифицированной копией стандартной конструкции, известной под наименованием «три квадрата», в которой насчитывается шесть составляющих и предусмотрен трансформатор согласования. Самодельная антенна такого типа уверенно справляется с приемом телеканалов цифрового формата на расстоянии до 10 км по прямой линии, для более длинных расстояний требуется усилитель сигналов.

Конструкция антенны проста в исполнении. Главный конструктивный элемент состоит из алюминиевой проволоки круглого сечения и одножильных проводов. Проволоку сгибают для получения шести квадратов и делают согласующий отвод, представляющий собой трансформатор высоких частот, чтобы сочетались по сигналу кабель и DVB-T2-антенна с усилителем. Своими руками выполняют припайку провода к точкам, обкручивают их проволокой из меди и паяльником лудят.

Кабель к антенне прикрепляют специальными хомутами или при помощи обыкновенной изоляционной ленты. Присоединение кабеля осуществляют с подкладыванием опоры, используют деревянную планку или другой материал. При установке внутри помещения или снаружи строения главным условием является точная настройка на телевизионную вышку. Это делается при помощи навигатора, если нет прямой видимости, направление уточняется до эффекта получения мощного сигнала.

Устройство антенны из пивных банок

Технология изготовления такой эффективной антенны очень проста и не требует специальных навыков.

С помощью толстого шила или отвертки делают аккуратные отверстия в горловине каждой из двух банок, затем вкручивают в них шурупы. Кабельные концы освобождают от оплетки, медные провода зачищают ножом от лака, присоединяют их под шляпки саморезов. Очень хорошо спаять полученное соединение, но не обязательно.

Цифровая антенна DVB-T2 своими руками почти изготовлена, остается на подготовленной рейке или трубе закрепить банки так, чтобы между ними осталось расстояние 7,5 см. Второй кабельный конец оснащается стандартным штекером, присоединяющимся к приемнику, устройство устанавливается в месте наилучшей фиксации сигнала. Размещение подобного типа прибора на улице требует надежной защиты от непогоды. Это делается любым непромокаемым материалом, часто в ход идут пластиковые бутылки большого размера. Антенна принимает до 15 каналов спутникового телевидения и цифровое вещание.

Использование приборов и усиления

На определенном расстоянии от телевизионной вышки антенна способна воспринимать сигналы без установки дополнительных усиливающих приборов. Для приема сигнала с большего расстояния запасаются усилителем волн с раздельным питанием. Прибор устраивают вблизи тюнера, а согласовательное устройство делают дополнительно, для его изготовления необходимы:

  • потенциометр для регулировки усиления;
  • стандартные развязные дроссели L4 и L3;
  • катушки L2 и L1 наматывают по размерам из справочника;
  • экран из металла для отделения цепей на выходе от схемы прибора.

Усилители ставят не далее 3 метров от места, где установлена антенна DVB-T2 из кабеля, своими контактами получающая питание от собственного блока. При установке антенны недалеко от вещающей вышки, не рекомендуется дополнительно использовать усилитель, так как мощный сигнал ухудшает изображение и оказывает дополнительную на всю конструкцию. Рекомендованная длина кабеля составляет три метра, больший провод приведет к разбалансировке симметризатора.

Применение симметризатора

Этот прибор нужен для любого типа антенны, при этом не играет роли, изготовили ее на заводе или в мастерской умельца. Антенна для DVB-T2, своими руками сделанная, выдает хорошее качество изображения, если ее подсоединить к тюнеру. Если длина кабеля более 10 м, то при установке снаружи строения возникают несогласованности сопротивления наружного пространства и кабеля. В таком случае требуется использовать в комплексном решении антенного хозяйства симметризатор, который намного улучшает качество изображения на экране.

Прокладка кабеля и установка антенны

Главным правилом является установка антенны на высоту. Если этого нельзя сделать в комнате, нужно вынести прибор на внешнюю стену. Для установки антенны в частном строении операторы цифрового вещания рассчитывают на высоту устройства 10 м. Если антенна расположена на первом этаже дома, то находящиеся рядом металлические конструкции, объекты промышленности вызывают ухудшение приема.

При расположении антенны под навесом или крышей дома обращают внимание на материал кровли — он не должен содержать металлизированного покрытия или напыления в составе. Металлочерепица, профнастил, железо или фольгированный утеплитель создают значительные помехи для приема сигналов цифрового телевидения.

Для высоко расположенных приемных антенн на металлической мачте или штыре предусматривают стальной стержень по размеру не менее одного метра, к которому подсоединен заземляющий провод. Устройство, расположенное на кровле, включают в общую систему заземления дома.

Кабель не выводят через дымовые и вентиляционные каналы, не навешивают на существующие электрические провода, даже если они выглядят более чем надежно. Отверстия в стенах располагают с наклоном, так чтобы влага с улицы не затекала внутрь помещения, используют специальные заглушки, имеющиеся в продаже. Если антенна сделана добротно и правильно, берут кабель и настенные розетки высокого качества, так как после окончательной отделки стен трудно переделать кабель в стене и заменить его на более надежный.

Соблюдение техники безопасности при монтаже антенны

Перед тем как устанавливать или регулировать уже смонтированную антенну на высоте, убеждаются в том, что это действие безопасно:

  • не забираются на слабо закрепленные и шаткие конструкции, если высотные работы связаны с опасностью, обязательно надевают монтажный пояс и крепят его к неподвижной части конструкции здания;
  • не разрешается держать конец помощнику, не закрепив его предварительно, при падении подсобник не удержит в руках вес тела;
  • запрещается подниматься на высоту в одиночку, при обледенении конструкций, ходить по старой кровле, наступать на соединительные швы;
  • запрещается устанавливать антенну в дождь и туман.

В заключение следует сказать, что довольно просто сделать самостоятельно приемное устройство для того, чтобы смотреть цифровое телевидение. DVB-T2 — антенна, своими руками сделанная, — по качеству (если следовать правильной технологии) почти не уступает магазинным аналогам. Стоимость материалов позволит сберечь приличную сумму денег, что немаловажно для некоторых людей.

Постепенно все отказываются от аналогового телевидения, отдавая предпочтение цифровому вещанию. Крупнейшие провайдеры также перестраиваются на работу с более новым, современным форматом. Эра аналогового ТВ постепенно подходит к концу.

Чтобы установленные ранее домашние антенные устройства доработали ресурс, достаточно подсоединить к телевизору DVB-T приемник, в результате цифровые сигналы будут приниматься корректно.

Можно сделать антенну для цифрового телевидения своими руками, поэтому совершенно необязательно идти в магазин и тратить лишние деньги. Какие-либо специальные навыки или оборудование не потребуется, создать необходимую конструкцию можно с помощью подручных средств.

Сейчас подробно ответим на вопрос, как сделать антенну для цифрового ТВ. Тщательно проанализируем процесс, подберем оптимальный материал, а также проведем все необходимые расчеты. Тем не менее сначала разберемся с теоретическими нюансами.

Невзирая на формат сигнала, он передается от излучателей башни. Прием волнового канала обеспечивает антенное устройство. Для приема цифрового сигнала потребуется устройство синусоидальной формы с максимально возможной частотой, которая измеряется в МГц.

Когда электромагнитная волна проходит сквозь поверхность принимающих лучей антенны, в ней наводится V-напряжение. Каждая волна способствует формированию разного потенциала, помечая его своим характерным знаком.

Под действием наведенного напряжения в замкнутом приемном контуре с сопротивлением R протекает электрически ток. Он постепенно нарастает. Обработка осуществляется схемой телевизора, на монитор выводится картинка, а звук транслируется через динамики.

С помощью обычной комнатной антенны не получится. Во-первых, вам понадобится промежуточное звено, которое обеспечит декодирование информации – приемник DVB-T. Во-вторых, следует использовать дециметровую антенну или антенну Туркина для DVB.

Антенна восьмерка

Как сделать такую антенну своими руками? Для начала нужно подготовить материал. Затем провести соответствующие расчеты. На завершающем этапе соберите конструкцию и подключите к ТВ. Ничего сложного. С такой задачей справится каждый пользователь.

Материалы для сборки антенны

Сделать антенну для цифрового телевидения не составит особого труда. Список используемых материалов будет изменяться в зависимости от типа антенного устройства. Например, при желании можно сделать ее даже из самых обычных пивных банок.

Для производства хорошей и простой ТВ антенны цифровых каналов потребуется медная или алюминиевая проволока толщиной от 2 до 5 миллиметров. В целом, на создание такой конструкции понадобится всего лишь 1 час. Также нужно использовать:

  • трубку;
  • уголок;
  • медную или алюминиевую полосу.

В обязательном порядке понадобится инструмент, который позволит выгнуть рамки необходимой формы. Чтобы погнуть проволоку, используйте молоток, предварительно закрепив материал в тисках.

Делается антенна своими руками не только из проволоки, но и из кабеля (коаксиального). Подберите штекер, который будет соответствовать разъему вашего телевизора. Естественно, что также нужно зафиксировать конструкцию, кронштейн делается из подручных материалов.

Что касается кабеля, то его нужно брать с сопротивлением в диапазоне 50-75 Ом. Особое внимание следует уделить изоляции, если устройство будет размещено на улице.

Специфика крепления определяется в соответствии с тем, где будет находиться конструкция. Например, жители многоэтажных домов смогут сами сделать антенну для цифрового ТВ и повесить ее как домашнюю, т.е. на шторы. Для этого потребуются крупные булавки, которые выполнят функции крепежного элемента.

Однако если вы хотите созданное устройство разместить на крыше, тогда нужно сделать кронштейн. Для этого потребуется напильник, паяльник и надфиль.

Со спиральной антенной разобрались, но также можно сделать и другую конструкцию – двойной квадрат. Изготовляется она из медных, латунных или алюминиевых трубок. Реже используется проволока толщиной 3-6 мм. В целом, выбор материала определяется в соответствии с МВ диапазоном и количеством каналов.

Двойной квадрат – две рамки, которые соединены верхней и нижней стрелой. Маленькая рамка – вибратор, а большая – рефлектор. Чтобы добиться максимального коэффициента усиления, увеличьте количество рамок до трех. Третий квадрат – директор.

Мачту нужно сделать из дерева. Как минимум, ее верхнюю часть. Обратите внимание на то, что она должна начинаться на расстоянии от полутора метра от уровня рамок.

Итак, пошаговая инструкция:

  1. Возьмите коаксиальный кабель и зачистите его с обоих концов.
  2. Один конец будет крепиться к антенне, провод должен торчать на 2 см.
  3. Экран и оплетка скручиваются в жгут.
  4. Получаем два проводника.
  5. Ко второму краю кабеля припаяйте штекер. Расстояния в 1 см достаточно. Если использовать обжимной металлический штекер, дальнейше пункты можно пропустить.
  6. Залудите и сделайте еще 2 проводника.
  7. Места пайки штекера протрите спиртом.
  8. Наденьте на провод пластиковую часть штекера.
  9. К центральному входу штекера припаивается моножила.
  10. К боковому входу штекера припаивается многожильный жгут.
  11. Обожмите захват вокруг изоляции.
  12. Накрутите пластиковый наконечник или залейте клеем.

Расчет

Чтобы настроить прием цифрового телевещания, совершенно необязательно рассчитывать длину волны. Просто постарайтесь сделать широкополосную конструкцию. По итогу, вы сможете принимать максимальное количество сигналов. Для достижения такого результата к антенне T2 своими руками добавьте дополнительные элементы. Именно о них и пойдет речь далее.

Расчет антенны для цифрового ТВ основывается на определении волны трансляции сигнала. Разделите это значение на 4, в результате получите необходимую сторону квадрата. Для определения дистанции между двумя комплектующими устройства сделайте наружные стороны ромбов немного длиннее, следовательно, внутренние наоборот должны быть короче.

Если самостоятельно просчитывать размеры антенны нет желания, воспользуйтесь уже готовыми чертежами:

  • Внутренняя сторона прямоугольника – 13 см.
  • Внешняя сторона прямоугольника – 14 см.

Разница в расстоянии между квадратами, к слову они ни в коем случае не должны соединяться, крайние участки дают необходимый маневр для сворачивания петли. Именно к ней и крепится коаксиальный антенный провод.

Изготовление антенны

Если провести расчет всей длины, то в итоге мы получим значение в 112 сантиметров. Отрежьте проволоку или любой другой материал, который вы планируете использовать, возьмите линейку и пассатижи, начинаем гнуть конструкцию. Угол должен быть равен 90 градусам. Если по длине стороны не совпадают, ничего страшного, небольшая погрешность допустима.

Исходные данные при изготовлении антенны для цифрового ТВ:

  1. Первый элемент – 13 сантиметров и 1 сантиметр на петлю, кстати, ее можно сразу согнуть.
  2. Два элемента по 14 сантиметров.
  3. Два по 13 сантиметров, но при этом должен быть поворот противоположной направленности, здесь создается перегиб на другой квадрат.
  4. Еще два участка по 14 сантиметров.
  5. Последний – идентичен первому.

Рамка антенны для цифрового ТВ своими руками готова. Если вы все сделали правильно, тогда между 2 половинами в середине остался зазор в несколько сантиметров. Естественно, что могут быть незначительные расхождения. После этого петли и участки перегиба необходимо зачистить, пока не будет виден металл. Обработка осуществляется наждачной бумагой с мелким зерном. Соединяем петли, обжимаем пассатижами, чтобы зафиксировать их положение.

Сама конструкция готова, но чтобы сделанная для Т2 антенна функционировала корректно, следует обработать кабель. Начинаем с двусторонней зачистки провода. Один край будет подключаться напрямую к антенне. Нужно зачистить в этом участки кабель так, чтобы шнур торчал примерно на два сантиметра. Если получилось немного больше, остаток можно в дальнейшем просто отрезать.

Скручиваем в жгут экран и оплетку кабеля, в итоге получаем 2 проводника – центральная жила и скрученный элемент из нескольких проводов оплетки. Все это необходимо залудить.

С помощью паяльной станции припаиваем штекер ко второму краю кабеля. Вполне хватит сантиметровой длины, небольшие погрешности допустимы. По описанному ранее принципу нужно сделать пару проводников и залудить их.

Штекер размещается в тех участках, где будет в дальнейшем проводиться пайка, протрите предварительно спиртом или специальным растворителем. Затем используя надфиль или наждак, проводим зачистку. Наденьте на шнур пластиковый элемент штекера. Теперь начинайте паять. К центральному входу присоедините жилу, а к боковому – многожильную оплетку. Вокруг изоляции обожмите захват.

Накрутите наконечник из пластика, некоторые специалисты и вовсе для усиления фиксации заливают клеем или специальным герметиком. Пока фиксирующая основа не застыла, оперативно соберите штекер, накрутив пластиковую часть, а затем удалите излишки клея или герметика. В результате, удастся максимально увеличить продолжительность эксплуатационного срока штекера. Самоделка создана, самое время подключить ее.

Подключение

Соедините кабель и рамку самодельной антенны DVB T2. Совершенно необязательно делать привязку к какому-либо конкретному каналу, поэтому припаяйте шнур посредине. В результате, будет создана широкополосная антенна, принимающая максимальное количество телеканалов. Второй разделенный конец провода припаяйте к двум другим сторонам снова посредине, ранее их вы зачищали, а также лудили. Чтобы расширить диапазон приема, не припаивайте кабель снизу.

Когда конструкция собрана ее необходимо проверить. Подключаем тюнер и включаем телевизор. Если цифровое телевидение ловит, например, удалось настроить 20 каналов, нужно окончательно завершить сборку. Залейте герметиком участки, в которых проводилась пайка.

Однако если активных каналов очень мало или же есть определенные помехи, тогда нужно найти место, в котором будет оптимальный сигнал. При отсутствии положительных изменений, поменяйте антенный кабель. Чтобы максимально упростить процесс тестирования, используйте телефонный провод, он достаточно дешевый. Припаяйте к ней штекер и рамки. Если качество сигнала улучшилось, значит, дело действительно в кабеле. будет транслировать каналы, даже если используется лапша, но как показывает практика, ее срок эксплуатации чрезвычайно ограничен.

Чтобы защитить участки соединения кабеля и антенные рамки от осадков и прочих воздействий атмосферы, обмотайте места пайки самой обычной изолирующей лентой. Однако это не долговечное решение. Более эффективный вариант – монтаж на участки пайки термоусадочных трубок, которые обеспечат надлежащую изоляцию.

Альтернативный вариант, обладающий максимальной надежностью – клей или герметик. Дело в том, что эти вещества не проводят ток. Обязательно сделайте корпус для антенны, для этого подойдет самая обыкновенная пластиковая крышка. Если нужно, сделайте углубления, чтобы рамка «улеглась», не забудьте о выводе шнура. Заливаем герметик и ждем, пока он высохнет. Все готово подключаем оборудование и наслаждаемся цифровым ТВ.

Двойной или тройной квадрат для более слабого сигнала

TV-антенна используется в селах, на дачах и в районах, которые находятся на границе зоны покрытия телевизионных вышек. Устройство позволяет принимать даже очень слабый сигнал. Если вы все сделаете правильно, то мощность ТВ-сигнала заметно возрастет.

Двойной или тройной квадрат имеет только один недостаток – нужно направить конструкцию на источник сигнала с максимальной точностью. Поэтому если вы не знаете, где именно находится вышка, возникнут сложности.

Количество рамок определяет качество сигнала. Поэтому если вы находитесь вне зоны покрытия, можете не ограничиваться 2-3 рамками, можно сделать и 5. Не стоит вскрывать антенну лаком или красит ее. Это негативно отражается на качестве приема сигнала.

Каковы сильные стороны конструкции? Прежде всего, качество приема. Даже если вы находитесь вдали от ретранслятора, то сигнал будет четким. Впрочем, добиться положительного результата удастся, только если пользователь правильно определит размеры рамок и согласующего устройства.

Материалы

Чтобы самому сделать антенну для цифрового ТВ, нужно подготовить материалы, которые в дальнейшем будут использоваться для изготовления конструкции. Делается антенна из металлических трубок или проволоки:

  • 1-5 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 10-20 миллиметров;
  • 6-12 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 8-15 миллиметров;
  • дециметровый диапазон – медная, латунная проволока толщиной от 3 до 5 миллиметров.

Двойной квадрат – 2 рамки, которые соединены парой стрел (верхняя и нижняя). Самая маленькая рамка – так называемый вибратор, а большая – рефлектор. Устройство с тремя рамками будет обладать большим коэффициентом усиления ТВ-сигнала. Третий квадрат принято называть директором.

Инструкция по созданию антенны Т2:

  1. Верхняя стрела (изготовляется из металла) должна соединять середины всех рамок.
  2. Нижняя стрела изготовляется при помощи изолирующих электричество материалов: дерево, текстолит.
  3. Расположите все рамки так, чтобы их центры были на одной прямой.
  4. Прямую следует направить на ретранслятор.
  5. Вибратор должен быть с разомкнутым контуром. Его края закрепляются на пластине из текстолита.
  6. Если вы делали рамки из металлических трубок, то края следует расплюснуть, а также проделать в них отверстия для фиксации нижней стрелы.
  7. Мачту нужно делать из дерева или хотя бы ее верхнюю часть.

Расчет размера

Расчет антенны для цифрового ТВ будет напрямую зависеть от диапазона – метровый или дециметровый. Размеры антенны с тремя рамками отличаются большим расстоянием между концами вибратора. Нужно оставить больше расстояния – 50 миллиметров.

В таблицах представлены размеры двухэлементных рамочных антенн. Метровый диапазон:

Дециметровый диапазон:

Размер трехэлементных антенн. Метровый диапазон:

Дециметровый диапазон:

Подключение вибратора

Учитывая тот факт, что рамка является симметричной, а подключение осуществляется к несимметричному кабелю антенны, нужно использовать согласующее устройство. Оптимальный вариант – короткозамкнутый шлейф. Изготовляется он из кусков коаксиального кабеля. Левый отрезок – фидер, а правый принято называть шлейфом. В месте, где будут соединяться фидер и шлейф, закрепляем кабель, который в дальнейшем подключается к ТВ.

Какой должна быть длина этих отрезков? Расчет проводится в соответствии с длинной волны принимаемого ТВ-сигнала.

С одного конца нужно разделать шлейф, удалив алюминиевый экран. Оплетку нужно скрутить в тугой жгут. Центральный проводник срезаем до изоляции. Фидер тоже нужно разделать. Извлеките экран, сделанный из алюминия, а потом скрутите оплетку. Однако центральный проводник оставляем.

Дальнейший процесс сборки осуществляется следующим образом:

  1. Припаяйте к левому краю вибратора оплетку шлейфа и проводник фидера.
  2. К правому краю вибратора нужно припаять оплетку фидера.
  3. Перемычкой из металла оплетка шлейфа соединяется с нижним концом фидера. Скрепить эти элементы также можно металлической проволокой. Главное, чтобы был надлежащий контакт с оплеткой.
  4. Оплетка определяет не только электрическое соединение, но и расстояние между участками согласующего устройства.
  5. Если металлической проволоки и перемычки нет, тогда скрутите в жгут оплетку нижней часть шлейфа, предварительно изъяв экран и сняв изоляцию. Чтобы обеспечить надлежащий контакт, нужно спаять жгуты, используя припой, который легко плавится.
  6. Кусочки кабеля должны располагаться параллельно друг другу. Расстояние – 50 миллиметров (небольшая погрешность допустима). Чтобы закрепить расстояние используются специальные фиксаторы, изготовленные из электроизоляционных материалов. Также можно закрепить согласующее устройство к текстолитовой пластине.
  7. Кабель, который вставляется в гнездо ТВ, следует припаять к фидеру (к нижней части). Оплетки соединяются между собой, как и центральные проводники.

Чтобы уменьшить количество соединительных элементов фидер и кабель, подключаемый к ТВ, можно сделать единым. Снимите изоляцию в месте, где заканчивается фидер. Это делается для того, чтобы осуществить монтаж перемычки.

Согласующее устройство является обязательным элементом, который позволяет предотвратить появление помех. В особенности оно будет полезным, если передатчик сигнала (телевышка) находится на большом расстоянии.

Антенна-бабочка

ТВ-антенну можно также сделать в виде бабочки. Такое устройство ничем не будет уступать дециметровой антенне. Совершенно необязательно все делать с нуля. Намного проще переделать обычную решетку в цифровую для настройки Т2. Чтобы изготовить ее самостоятельно, придерживайтесь простой инструкции:

  1. Возьмите небольшую доску, которая станет основой будущей антенны.
  2. Нарежьте 8 проводов, длина каждого – 37,5 сантиметров.
  3. Середину всех проводов необходимо зачистить примерно на 2 сантиметра.
  4. Согните провода, чтобы они приняли V-образную форму. Расстояние между проводами должно составлять 7,5 сантиметров.
  5. Отрежьте еще 2 провода, длина каждого из них должна составлять 22 сантиметра.
  6. Зачистите провода в местах, где они будут крепиться к основанию антенны (доске).
  7. Разместите саморезы вдоль основания антенны, а потом двумя проводами соедините V-образные элементы.
  8. Соедините антенну и кабель, используя специальный штекер.

Создать такое устройство сможет каждый пользователь. Ничего покупать не придется. Изготовляется антенна из подручных средств.

Из коаксиального кабеля

Собственно ручно сделать TV-антенну можно, используя кабель:

  1. Отрежьте примерно 530 миллиметров кабеля.
  2. Зачистите кабель с двух сторон, скрепив оплетку в жгут и оголив центральную жилу.
  3. Скрутите кабель в кольцо или ромб, закрепив его скотчем на фанере. Между кольцами кабеля расстояние должно быть 2 сантиметра.
  4. Отрежьте кусок коаксиального кабеля – 175 сантиметров. Сделайте из него согласующее устройство в виде подковы. Для этого нужно зачистить провод с обоих концов, как вы это делали в процессе изготовления колец.
  5. Подготовьте антенный кабель. С одной стороны надевается штекер, а вторая зачищается. Нужно удалить центральную жилу и оплетку.
  6. Совместите кольцо и согласующее устройство с антенным кабелем.

В качестве основания можно использовать не только фанеру, но и плексиглас.

Антенна из жестяных банок

Чтобы изготовить простую ТВ антенну для цифровых каналов потребуется кабель, пара алюминиевых или жестяных банок, а также небольшая пластиковая труба. В качестве основы может также использоваться деревянная планка.

Запомните, что антенну можно создать только из алюминиевых или жестяных банок. Пластиковые или стеклянные не подойдут. Основное требование – ровные, а не ребристые внутренние стенки. Каждый сможет смонтировать своими руками такое устройство буквально за несколько минут.

  1. Хорошо промойте, а потом высушите банки.
  2. Конец коаксиального кабеля нужно разделать.
  3. Удалите изоляцию центральной жилы.
  4. Скрутите оплетку.
  5. Получив 2 проводника, прикрепите их к банкам.
  6. Если под рукой есть паяльник, припаяйте проводники. Также их можно закрепить саморезами с плоскими шляпками. Скрутите петлю на концах проводников, а в ней проденьте саморез с шайбой, затем закрепите его на банке.
  7. Предварительно почистите металл, нужно взять тонкозернистую наждачку и снять налет, а также краску.
  8. Прикрепите банки к пластиковой трубе или деревянной планке.
  9. Расстояние рассчитывается индивидуально.
  10. Подключите кабель к ТВ и попробуйте настроить каналы.

Это аварийное решение проблемы. Не питайте иллюзий в лучшем случае в хорошем качестве будет доступно несколько каналов. Итоговый результат напрямую зависит от того, как далеко находится телевышка, какая «чистота» коридора, а также насколько правильно сделана антенна.

Теперь вы знаете, как можно сделать антенну для при помощи подручных средств.

Использование cookie English version

Зона покрытия цифрового телевидения стандарта DVB-T2 сегодня охватывает уже почти всю Россию. Но часто бывает, что до ближайшего передатчика десятки километров либо ваши окна расположены таким образом, что сигнал не в прямой видимости. В этом случае поймать сигнал цифрового телевидения можно лишь применив антенну с большим усилением либо добавив к ней усилитель.

На этом сайте представлены конструкции радиолюбителей, сделанные своими руками.

Почему именно самодельная? Во-первых, такая конструкция обойдется почти даром, а во-вторых, коэффициент усиления антенны, сделанной самостоятельно, часто получается выше, чем у заводской.

Происходит это потому, что заводские антенны рассчитаны на прием сигналов во всем ДМВ диапазоне. Для обеспечения равномерных характеристик такое устройство специально расстраивают, удлиняя одни и укорачивая другие элементы, в результате уменьшается коэффициент усиления. А самодельная антенна рассчитывается под конкретный канал и имеет пик усиления именно на нем.

На этом сайте расчет антенны цифрового ТВ производится автоматически, необходимо знать только номера каналов, на которых производится вещание цифрового телевидения в вашем регионе. Для этого нужно посетить сайт Российской телевизионной и радиовещательной сети и на карте найти ближайшую к вам вышку красного цвета (вещают два мультиплекса), или синего цвета (вещает только первый мультиплекс).

Подведите курсор к этой вышке и нажмите на нее для получения дополнительной информации. Здесь нам нужны номера каналов первого и второго мультиплекса. Запомните их.

Если вы живете не в России, то информацию по вышкам других стран можно увидеть здесь.

Прогнозировать возможность приема сигнала от той или иной вышки поможет этот материал.

Мы предлагаем вам несколько конструкций антенн. Они расположены в порядке увеличения коэффициента усиления и возрастания сложности изготовления. Мы лишь ориентировочно можем сказать о том, на каком расстоянии будет работать та или иная антенна, так как это зависит от очень многих факторов.

Z-антенна

Z-антенна похожа на два квадрата, установленных друг на друга. В месте стыков этих квадратов оставлено небольшое расстояние. Именно в этом месте подключается кабель.

Это самая простая для изготовления антенна, ее можно сделать минут за 30 — 40. Тем не менее эти конструкции очень популярны не только для приема цифрового телевидения, но и для Wi-Fi и 3G диапазонов.

Трехэлементный волновой канал

Антенна типа «волновой канал» несколько сложнее в изготовлении, чем предыдущая. Несмотря на это, такие устройства широко используются со времен начала телевизионного вещания и до сих пор. Конструкция требует достаточно большой точности изготовления.

Четырехэлементный волновой канал

Она отличается от предыдущей конструкции наличием еще одного элемента.

Двойной квадрат

Антенна этого типа приобрела популярность благодаря Российскому радиолюбителю С.К. Сотникову из-за удачного сочетания простоты конструкции и высокого коэффициента усиления.

Тройной квадрат

Эта антенна имеет больший коэффициент усиления, что позволяет вести дальний прием цифрового телевидения DVB-T2. Она также известна благодаря С.К. Сотникову, который предложил помимо конструкции еще и методику расчета. Тройной квадрат — это самая популярная конструкция в последнее время.

Источник: antenna-dvb-t2.info

Антенна Харченко для модема

В настоящее время многие пользователи стремятся увеличить скорость своего мобильного интернета. Особенно остро эта проблема стоит перед теми, кто проживает на значительном удалении от базовой станции, пользуясь интернетом на очень низкой скорости. В таких ситуациях наилучшим выходом из положения становится антенна Харченко для 3g модема своими руками, которую достаточно легко изготовить в домашних условиях.

Антенна восьмерка для цифрового тв

Эта рамочная конструкция известна как ДМВ антенна еще с 60-х годов прошлого века. Она имеет зигзагообразную рамочную конфигурацию, благодаря которой устройство становится очень эффективным.

Система состоит из двух квадратных элементов. Для того чтобы сделать расчет антенны для 3g модема на частоту 2100 МГц, размер каждой стороны квадрата должен составлять 53 мм. Вся конструкция выполняется в виде сцепленной структуры, включающей в себя две ромбовидные фигуры с внутренними углами 1200. Это делается с целью снижения внутреннего сопротивления устройства. Соединение ромбов осуществляется между собой методом пайки. Сюда же в дальнейшем припаивается кабель высокой частоты.

Более точные данные можно получить, используя онлайн калькулятор для расчета антенны Харченко, в который достаточно всего лишь ввести необходимые исходные данные.

Антенна восьмерка для цифрового тв

Для повышения эффективности прибор может использоваться совместно с рефлектором. Обычно эта деталь является металлической пластиной, а наиболее подходящим материалом для ее изготовления служит фольгированный текстолит. В данном случае антенны включает в себя определение расстояния между приемным устройством и рефлектором. После расчетов и заготовки материалов, может быть изготовлена антенна Харченко для модема своими руками.

Соединение деталей между собой осуществляется с помощью термоклея. Зафиксировать нужное расстояние между элементами можно с помощью какого-либо предмета с наиболее подходящими размерами. Затем выполняется подключение антенны к устройству. Поскольку в модемах отсутствуют разъемы для подключения внешних антенн, они просто обматываются проволокой, которая затем соединяется через кабель с приемным устройством. В случае необходимости, по такой же схеме может быть изготовлена антенна Харченко для 4g модема.

Антенна восьмерка для цифрового тв

По окончании сборки, на противоположном конце кабеля, который будет соединяться с модемом, нужно собрать так называемое устройство согласования, предусмотренное специально для таких приборов. Для этой цели используется медная фольга, такая же, как в печатных платах. Выполняемый расчет антенны для 4g модема такой же, как и в предыдущем варианте.

При наличии разъема для внешней антенны, подключение кабеля осуществляется с помощью специального переходника. После всех соединений, антенна для модема считается готовой к использованию. Настройка приема сигнала для 4g выполняется экспериментально, путем медленного поворота конструкции вокруг оси до получения наиболее четкого сигнала. Качество сигнала определяется количеством черточек на значке, отображаемом на компьютере или мобильном телефоне.



Антенна Харченко для цифрового ТВ

Для работы цифрового телевидения используется диапазон дециметровых волн. Поэтому перед конструированием следует выполнить антенны Харченко для DVB t2, чтобы максимально усилить прием сигнала.

Сама конструкция выглядит достаточно компактно, изготавливается в классическом варианте из двух ромбов, в итоге получается антенна зигзагообразная без рефлектора. В качестве основы может использоваться любой токопроводящий материал, например, медный или алюминиевый проводник, диаметром 1-5 мм. Также подойдут трубки, полоски, уголки, профили и т.д. Лучше всего для этих целей подходит медная проволока толщиной 3 мм. Она очень легко гнется, выравнивается и паяется. Далее антенна для цифрового ТВ должна изготавливаться в определенной последовательности. Сопротивление телевизионного кабеля должно быть примерно 50-75 Ом.

Антенна восьмерка для цифрового тв

Качество цифрового сигнала не зависит от расстояния, как это происходит в аналоговом телевидении. В данном случае, когда антенна для ТВ нормально работает сигнал нормально поступает в телеприемник, если же имеют место сбои, то никакого сигнала вообще не будет. Соответственно не будет и изображения. Если сигнал есть и он нормально принимается, то изображение будет одинакового качества на всех каналах. Этот фактор нужно обязательно учитывать, когда выполняется расчет антенны для цифрового ТВ, хотя индивидуальные настройки могут быть разными для того или иного региона.

Непосредственно телевизионная антенна Харченко изготавливается в определенной последовательности:

  • Вначале нужно отмерить кусок проволоки общей длиной 112 см и согнуть его, соблюдая размеры участков попеременно 13 и 14 см.
  • После всех изгибов образуется два конца, которые необходимо зачистить на расстояние 1,5-2 см. На концах делаются петли и фиксируются между собой. Место стыков полностью запаивается. Затем, к одному из стыков припаивается центральная жила, а к другому – оплетка. В результате, получается готовая антенна или двойной квадрат.
  • Биквадратная антенна для телевизора требует телевизионного кабеля примерно 3 метра. Со стороны антенны он зачищается на 2 см, а со стороны штекера – на 1 см. Штекер можно выбирать на свое усмотрение. Его так же как и проволоку нужно зачистить с помощью надфиля или какого-то острого предмета. Таким образом, зигзагообразная антенна Харченко для цифрового ТВ почти готова к использованию.
  • По окончании пайки все стыки следует залить горячим клеем из пистолета. Пока клей не остыл, его излишки нужно собрать. Получается одновременно надежное и эластичное соединение. На самой антенне места пайки тоже заливаются клеем.



Антенна Харченко для телефона

Выносная антенна направленного действия способна существенно увеличить возможности мобильного телефона и повысить качество связи при нахождении абонента в отдаленной местности. В продаже не всегда можно встретить наиболее подходящий вариант, поэтому лучшим выходом из положения становится антенна Харченко для сотовой связи, изготовленная из подручных материалов своими руками.

Антенна восьмерка для цифрового тв

Наиболее доступный вариант представляет собой стандартную конструкцию, рассмотренную выше. Такая антенна размеры должна иметь исходя из конкретных условий эксплуатации. Все необходимые материалы продаются в хозяйственном магазине. Наиболее простые конструкции могут напрямую соединяться с кабелем и не требуют каких-либо специальных настроек.

Необходимо в первую очередь запастись медной проволокой, диаметром 2-3 мм. Можно взять изолированный провод и снять с него изоляцию. Если соединения будут производиться без пайки, потребуются специальные разъемы для антенн F-типа и соединители. Когда планируется две антенны Харченко соединить в параллель возможно понадобится рефлектор, который может быть жестяным или алюминиевым. Изоляция стыков выполняется с помощью термоусадочной трубки или изоленты. Для соединения методом пайки потребуется паяльник.

Медная проволока, подготовленная заранее, изгибается и превращается в зигзагообразную рамку, представляющую собой два ромба. Стороны каждого из них имеют длину 80 см, а общее расстояние между противоположными углами составит 226 см. Далее калькулятор антенны определяет точку соединения этих ромбов, как место соединения с кабелем. К данной точке припаивается кусок кабеля, размером 50 см, а к его противоположному концу накручивается разъем F-типа. Далее к разъему подключается основной кабель необходимой длины.

Антенна восьмерка для цифрового тв

В некоторых случаях расчет антенны Харченко онлайн предполагает установку рефлектора, значительно усиливающего прием сигнала в определенной местности. Конструкция получается такая же, как антенна для т2, когда выполняется соединение между собой нижнего конца рамки и рефлектора через оплетку кабеля. С этой целью в рефлектор дополнительно вкручивается болт длиной 50 мм, к которому с помощью стяжки притягивается разъем F-типа. Предварительно к этому разъему припаивается кабель и рамка, расположенная на расстоянии свыше 40 мм. Таким образом, антенна Харченко для мобильного телефона, сделанная самостоятельно в наиболее простом варианте, готова к использованию.

Для непосредственного соединения приемного устройства с мобильным телефоном используется пигтейл, представляющий собой специальный провод.

ин его конец соединяется с антенным кабелем, а другой – при помощи разъема с антенным гнездом телефона. В данном случае проблема рассчитать антенну отсутствует и какие-либо отдельные настройки не требуются, достаточно всего лишь наиболее оптимально расположить антенну, ориентируясь на качество принимаемого сигнала. Мачту с приемным устройством рекомендуется устанавливать, как можно ближе к дому, лучше всего возле окна, чтобы максимально уменьшить длину кабеля.



Источник: electric-220.ru

Как сделать мощную антенну для телевизора?

Понятно, что для местности с неуверенным приемом, связанным со значительным удалением или сложным рельефом, комнатная антенна будет не самым лучшим вариантом. Но ведь для приема ДМВ диапазона, который и требуется для эфирной цифры, есть большой выбор устройств других типов — узконаправленная «волновой канал» и логопериодическая, рамочная и зигзагообразная.

Причем для изготовления необязательно использовать медные или алюминиевые трубки, жилы большого сечения из силового провода, вполне доступен даже вариант из кабеля, используемого для подключения обычной антенны.

Антенна для DVB-T2 дальнобойная своими руками

Сразу скажем — для зон с неуверенным приемом нецелесообразно применять простейшие конструкции. Так, несложная петлевая антенна из кабеля в таких условиях будет неэффективна. Она не сможет обеспечить прием всех мультиплексов, да и качество картинки уже настроенных каналов будет желать лучшего.

Тоже самое касается и распространенной модели, собранной из обычных алюминиевых банок из-под пива или других напитков. Все эти варианты стоит применять только в зонах с уверенным приемом.

Для обеспечения дальнобойности антенны больше подходят другие конструкционные решения. Кстати, большинство из них были разработаны довольно давно, что и не удивительно, ведь цифровая антенна ничем не отличается от обычного устройства, обеспечивающего прием волн в дециметровом диапазоне.

Для изготовления большинства наиболее распространенных вариантов потребуется цельная токоведущая жила силового кабеля. Допускается применение меди и алюминия, показатели стальных проводников будут несколько хуже, что может привести к увеличению помех.

Основная проблема при самостоятельной сборки кроется в необходимости точно придерживаться расчетных размеров. Учитывая сравнительно небольшие габариты большинства таких антенн, даже ошибка в несколько миллиметров может привести к невозможности обеспечить устойчивый прием. Соответственно уменьшается и дальность от телевышки, при которой можно использовать самодельные устройства.

Антенна Харченко для цифрового ТВ своими руками

Один из самых распространенных вариантов, который был предложен еще в 60-х годах прошлого столетия. Несмотря на уже приличный возраст, двойной квадрат Харченко успешно используется не только для телевизионного сигнала, но даже для улучшения мобильной связи и интернета.

Простая зигзагообразная конструкция и возможность изготовления из доступных материалов при хорошем качестве приема — одни из самых основных плюсов такого устройства. Главное — правильный расчет.

Главный показатель, который необходимо учитывать, это длина волны, на которой осуществляется передача ТВ-сигнала. Она напрямую связана частотой. Самый простой способ вычисления — разделить 300 на указанную в данных о мультиплексе частоту. От этого значения будет зависеть длина стороны, которую должен иметь квадрат или ромб. Кстати, антенны Харченко иногда делают и в другой конфигурации, но большого применения для Т2 они не получили.

Итак, размер стороны должен быть в 4 раза меньше длины волны сигнала. При ошибках даже в пределах 2-5 мм возможно существенное снижение качества телесигнала. Для улучшения приема антенну ставят на самодельный рефлектор, в качестве которого нередко используют обычную решетку для гриля.восьмерка

Устройства этого типа более успешно работают при установке дополнительного усилителя, который подбирается с учетом особенностей сигнала в вашей местности. При этом питание для антенны лучше организовать с применением регулируемого БП. С простейшим примером антенны Харченко вы можете ознакомиться на фото.

Антенна Туркина для DVB-T2 своими руками

Интересный вариант, работающий по принципу «волнового канала», это кольцевая антенна, разработанная Н. Туркиным. Она отличается повышенной дальнобойностью, может применяться для удаленных от ретранслятора районов. Обладает хорошей чувствительностью, но требует точного направления на вышку.антенна туркина

Ее основу составляют шесть колец различного диаметра, закрепленные на штанге из диэлектрического материала. Размеры колец и расстояние между ними также зависят от длины волны телесигнала.

Наиболее надежная версия антенны, позволяющая ловить эфирные цифровые каналы, обладает следующими параметрами:

Антенна Сотникова для DVB-T2 своими руками

Еще один вариант, заслуживающий внимания — тройной квадрат, рассчитанный и разработанный С. Сотниковым. Во многом сходен с антенной Туркина, но отличается меньшим количеством рабочих элементов, что и обеспечивает простоту конструкции.антенна сотникова

По сути, это стандартная рамочная антенна из трех элементов (рефлектор, вибратор, директор), размещенных на диэлектрическом основании. Отличается неплохим коэффициентом усиления (до 9 дБ), при правильном расчете способна работать на расстоянии до 60 км от телевышки.

Для изготовления используют медный или алюминиевый проводник диаметром до 8 мм, допускается и использование стальных прутков с аналогичными размерами. Отметим, что лучшая приемная способность характерна для устройств из меди.

Каждый из квадратов должен быть согнут в соответствии с рекомендуемыми размерами, которые зависят от частоты принимаемых каналов. Все места соединений тщательно пропаиваются, простая скрутка не обеспечит надежность контакта. При соответствующем опыте такую антенну изгибают из одного цельного куска провода. В большинстве регионов неплохо работает конструкция со следующими размерами.

Другие варианты антенн для DVB-T2

На практике нашли применения и другие дальнобойные конструкции с коэффициентом усиления до 10–15 дБ, способные работать на расстоянии до 50–60 км от ретрансляторов. Многие из них даже не названы в честь своих разработчиков, но это не уменьшает их эффективности. Наиболее распространены:спиральная антенна

  • Простейшая спиральная антенна, сделанная из силового провода, диаметр которого всего 2 мм. С него даже не потребуется снимать изоляцию. Обращаем внимание, что повышение коэффициента достигается увеличением количества витков. Так, при 12 витках провода показатель может достигать 14 дБ. Размер также зависят от частоты принимаемых каналов. Для Московской области моно принимать диаметр кольца 17,7 см при шаге навивки 13.7 см. В качестве рефлектора используют лист тонкого металла или обычную решетку от гриля.
  • Самодельные логопериодические антенны более сложны в сборке, но обеспечивают хорошее качество приема практически в любых условиях. Такое устройство состоит из нескольких элементов (вибраторов), закрепленных на основании с определенным шагом. Для приема 1–32 каналов в диапазоне частот 530–626 МГц рекомендованы следующие размеры и расстояния в миллиметрах:
Номер вибратора 1 2 3 4 5 6 7
Длина 171,5 159,3 147,9 137,3 127,5 118,4 109,9
Расстояние 71,9 66,7 62 57,5 53,4 49,6
Номер вибратора 8 9 10 11 12 13
Длина 102,1 94,8 88 81,7 75,9 70,5
Расстояние 46,1 42,8 39,7 36,9 34,2 31,8

Вибраторы крепятся на двух несущих элементах (трубах круглого или квадратного профиля) в шахматном порядке. При сборке этой антенны требуется максимально возможная точность. Поэтому за ее изготовление стоит браться только тогда, когда уже есть опыт работ по более простым моделям. Но отметим, что по качеству приема такие модификации удерживают весьма высокие позиции в профессиональных рейтингах.

Существуют и другие модификации антенн, но они более сложны в техническом плане. Да и сборка таких устройства не всегда целесообразна, ведь увеличение коэффициента такие конструкции обеспечивают минимально по сравнению с перечисленными вариантами. Поэтому вы сможете смотреть цифровое эфирное телевидение без проблем, выбрав одну из описанных модификаций, не покупая дорогостоящих заводских устройств.

Источник: tvcifrovoe.ru

Типы принимающих антенн

Телевизионная антенна — это диполярное устройство, которое может излучать и принимать сигнал в конкретном частотном диапазоне.

Сегодня для телевидения распространены несколько типов устройств:

  1. Метрового диапазона волн (МВ-антенна, VHF). Рассчитаны на прием эфирного аналогового вещания, который происходит в частотном диапазоне 1 — 300 МГц.
  2. Дециметрового диапазона волн (ДМВ-антенна, UHF). Они принимают более короткие волны излучения, которые передают сигнал на частотах 0.3 — 3 ГГц.

В UHF-диапазоне сегодня вещает телевидение цифрового стандарта DVB.

Самодельная антенна для Цифрового телевидения DVB T2: расчет для дальнего приема

При этом частотный диапазон разделен между двумя форматами вещания ЦТВ:

  1. Эфирное телевидение (DVB-T2). Работает путем передачи сигнала от вещателя на приемник через наземные ретрансляторы. Излучение сигнала происходит на частотах 314 — 898 МГц.
  2. Спутниковое телевидение (DVB-C2). Транслируется на сверхвысоких частотах от 1 ГГц.

Из рассмотренных выше рабочих диапазонов можно сделать вывод, что для простой антенны  цифрового телевидения есть предел минимальной и максимальной длины волны, которую она может принять. А значит, перед сборкой антенны своими руками для цифрового телевидения потребуется ее расчет.

Расчет

В зависимости от конструкции самому можно изготовить всеволновую антенну или с работой в конкретном частотном диапазоне. Между ними есть одна принципиальная разница — всеволновые устройства не способны принимать слабый сигнал, особенно заглушенный фоном более сильного излучения. Другие самодельные антенны не охватывают все частоты цифрового вещания.

Самодельная антенна для Цифрового телевидения DVB T2: расчет для дальнего приема

Чтобы правильно сделать рабочую антенну для цифрового ТВ, к ее расчету нужно подходить ответственно еще по одной причине — на практике невозможно проверить качество приема цифрового сигнала.

Если при низком уровне сигнала аналоговое телевидение работает с помехами, но показывает, то в цифре никакого изображения нет и непонятно, в устройстве проблема или в другом (кабель, слабый сигнал на приеме). В этом случае опытно-конструкторские работы с уже включенной антенной не получатся.

Современные Smart телевизоры и ресиверы отображают уровень регистрируемого на приемнике сигнала, но большинство обычных цифровых устройств данную функцию не поддерживают. Самому сделать даже простую дециметровую антенну без расчета невозможно, если только она не всеволновая.

Правила расчета

Цифровое ТВ вещает с разных мультиплексов на разных частотах, что соответствует разной длине волны. Чтобы принимать качественный сигнал, излучаемая волна должна полностью «лечь» на активную область приемника.

Следовательно, расчет антенны для цифрового телевидения своими руками нужно выполнить по следующей схеме:

  1. рассчитать для антенны длину волны DVB-T2, излучаемой при вещании каждого мультиплекса;
  2. выбрать волну наибольшей длины;
  3. вычислить полудлину поперечного сечения волны, т.к. она перпендикулярно проецируется на приемник.

Ниже будет рассмотрен порядок расчета активной области для цифровой антенны своими руками, а в качестве примера берется расчет частоты вещания в Москве.

Практический пример

Самодельная антенна для Цифрового телевидения DVB T2: расчет для дальнего приема

Сегодня в Москве работают три пакета каналов эфирного ЦТВ:

  • 1-й мультиплекс (32 ТВК, 546 МГц);
  • 2-й мультиплекс (24 ТВК, 498 МГц);
  • 3-й мультиплекс (34 ТВК, 578 МГц).

Расчет длины волны выполняется по формуле ƛ = 300/F, где F — частота в мегагерцах (МГц). В результате каждый мультиплекс отправляет волну:

  • ƛ1 = 300/546 = 0.55 м;
  • ƛ2 = 300/498 = 0.60 м;
  • ƛ3 = 300/578 = 0.52 м.

Получается, ретрансляторы второго мультиплекса московского телевидения излучает волну наибольшей длины, которая в дальнейшем и будет использована для расчета.

Осталось дело за малым — рассчитать длину активной области будущего приемника, которая и будет принимать сигнал. Т.к. излучаемая волна имеет синусоидную форму, то ее поперечное сечение составит ½ длины, а полудлина — ¼. Итого получается 0.60/4 = 0.15 м = 15 см для телевидения в цифре.

Расположение и подключение

Когда произведены теоретические расчеты, осталось спланировать будущую конструкцию для сборки своими руками.

К планировке можно отнести два вопроса:

  • расположение
  • подключение.

Эти факторы взаимосвязаны и конфликтуют между собой:

  • Можно изготовить домашнюю или уличную антенну своими руками. Последняя может быть простым однонаправленным приемником для телевидения, которому не мешают ослабляющие сигнал преграды (стены дома, иные строения).
  • Для установки на улице, и тем более на крыше, требуется протяженный кабель. Он вызывает естественное рассеивание сигнала (шумность) и чем больше его длина, тем более слабый уровень сигнала доходит до телевизора.

Чтобы сделать антенну для цифрового телевидения своими руками, которая будет эффективно работать, потребуется искать компромисс между этими факторами.

Самодельная антенна для Цифрового телевидения DVB T2: расчет для дальнего приема

В районе плотной застройки или малонаселенных районах с большим расстоянием от ретранслятора телевидения цифровую антенну придется выносить на улицу. В остальных случаях эффективно работает и комнатный приемник.

Небольшое число приемников еще ни на что не указывает (иногда для большей уверенности жильцы устанавливают их даже в условиях хорошего приема комнатными устройствами). Только если антенн много, и среди них есть коллективные, потребуется установка на крыше.

Изготовление

Когда расчет выполнен и выбран тип будущего приемника для эфирного телевидения, можно приступить к основным работам по сборке. Стоит отметить, что нельзя изготовить  антенну цифрового ТВ DVB-T2 своими руками, конструкция которой подойдет на все случаи. Поэтому будут рассмотрены несколько типов самодельных устройств под конкретные задачи.

Из пивных банок

Самодельная антенна для Цифрового телевидения DVB T2: расчет для дальнего приема

Важное достоинство такой антенны для телевидения— быстрое изготовление из подручных средств. На весь процесс уйдет не более 15 минут. Собрать такую антенну легко, но для эффективной работы потребуется поступление качественного сигнала и отсутствие преград. Она подойдет жителям небольших городов и пригородных районов.

Для сборки потребуются следующие детали и инструменты:

  • 2 пивные банки;
  • болты и саморезы с отверткой;
  • 2 деревянные палки;
  • кусок медной проволоки;
  • изолента или скотч;
  • антенный штекер и кабель.

Для устройства требуется каркас Т-образной формы или в виде креста. Он изготовляется из дерева.

После идет основной процесс изготовления по следующей схеме:

  • На середине донышек банок сделать отверстие под болты. Можно использовать ножницы или саморез.
  • Снять с кабеля изоляционное покрытие на длину в три банки + 20 см. внешний контур не трогается.
  • Расположить банки параллельно горлышками друг к другу и через одно отверстие протянуть кабель до другого. На конце его нужно закрепить саморезом или болтом.
  • Выходящий с отверстия кабель и его оголенную область между банками закрепить проволокой. Место соединения обязательно, иначе будет сильная шумность в кабеле и изображение на экран не поступит.
  • Банки зафиксировать одним мотком скотча или изоленты к горизонтальной планке каркаса.
  • Присоединить штекер к кабелю.

Самодельная антенна для Цифрового телевидения DVB T2: расчет для дальнего приема

Эфирная антенна из пивных банок уже собрана, осталось определить оптимальное расстояние между банками. Для этого нужно подключить штекер к антенне и двигать банки по планке (приближая и отдаляя их друг от друга) пока не будет пойман хороший сигнал. В большинстве случаев достаточно 6 — 7 см.

Когда будет найдено оптимальное расположение банок, их нужно прочно закрепить к контуру.

Для использования на улице рекомендуется обтянуть самодельную конструкцию для телевидения полиэтиленом или изготовить специальную рамку из пластика. В качестве крепежа лучше использовать крючок и повесить конструкцию. Если на выходе с отверстия остался оголенный кабель значительной длины, его нужно обмотать изолентой, оставив не более 2 см.

В виде восьмерки

Самодельная антенна для Цифрового телевидения DVB T2: расчет для дальнего приема

Для цифрового ТВ популярна самодельная антенна «восьмерка», которую еще называют биквадратом или антенной Харченко. Внешне ее активная область представлена двойным ромбовидным квадратом. Такая самодельная конструкция успешно работает практически в любых условиях, за исключением сверхплотной застройки, т.к. не способна принимать отраженный сигнал.

Для «восьмерки» потребуется расчет по длине волны и каждая сторона квадрата должна соответствовать полудлине сечения волны, следовательно, его периметр равен длине самой волны. Для московского ЦТВ сторона и периметр будут составлять 15 и 60 см соответственно.

Материалом для изготовления антенны может быть медная 2—3 мм или алюминиевая проволока 5 — 6 мм. В общей сложности нужно изготовить два квадрата. От концов проволок нужно отрезать 2 см и соединить их между собой таким образом, чтобы в итоге получилась единая конструкция из двух квадратов с общим углом.

В качестве каркаса можно использовать балку. Приемник можно сразу закрепить без предварительного фиксирования, т.к. антенна изготовляется по расчету и практический эксперимент с сигналом не потребуется. Кабель необходимо припаять посередине к одной из точек соединения концов проволок.

Двойной-тройной квадрат

Самодельная антенна для Цифрового телевидения DVB T2: расчет для дальнего приема

Антенна изготовляется с таким же расчетом, как и биквадратное устройство. Общая конструкция представлена несколькими квадратами одинаковых параметров, расположенными один за другим. В отличие от «восьмерки», она не способна принимать хороший сигнал от сильно удаленного ретранслятора телевидения.

Назначение двойного или тройного квадрата — принять сигнал в условиях сильного фона излучения. В районе сверхплотной застройки часто бывает, что вышка ЦТВ рядом, но кроме нее есть и другие станции разных частот, на фоне излучения которых дециметровая волна остается «в тени».

Двойной-тройной — это самодельная антенна для цифрового телевидения для приема волны конкретной длины, а многоуровневая конструкция антенны действует как усилитель.

Квадраты можно установить на любом бруске, а в качестве штатива (ножек) для вертикального крепежа можно использовать токопроводящий элемент большой толщины.

После сборки нескольких квадратов, их нужно зафиксировать и поэкспериментировать с расстоянием между собой, пока не будет пойман хороший сигнал, после чего закрепить.

Из картонной коробки

Самодельная антенна для Цифрового телевидения DVB T2: расчет для дальнего приема

Если быть точнее, коробка служит исходным материалом для антенны цифрового телевидения своими руками. Из нее нужно вырезать два плоских прямоугольника 25х30 см.

Помимо нее потребуются следующие материалы и инструменты:

  • пищевая или бытовая фольгированная бумага;
  • клей (любой, можно использовать канцелярский);
  • медная проволока;
  • пара болтов с гайками;
  • отвертка и скальпер (или бритвенное лезвие);
  • телевизионный кабель со штекером.

Первым делом нужно вырезать из фольги два квадрата с периметром, аналогичным у картонных заготовок. Следом плотно приклеить их к картону. Остаточный материал клея удалить с фольги.

Готовые фольгированные квадраты и будут служить активной принимающей сигнал областью, нужно только подключить кабель. Для этого с помощью лезвия или скальпера, на углах смежных сторон квадратов, аккуратно вырезаются отверстия под болты.

Далее к одному отверстию проводится внутренний контур, к другому — внешний (он представлен в виде металлического кожуха). Контакты закрепляются болтами с гайкой.

Конструкция готова, но опять требуется определить оптимальное расстояние между квадратами. Для этого нужно подсоединить кабель к телевизору и раздвигать квадраты так, чтобы смежные стороны оставались параллельными.

После нахождения нужной дистанции закрепить квадраты к каркасу. В качестве крепежной области можно использовать смежные углы, которые противоположны месту контактов. Антенна, сделанная своими руками готова к использованию.

Бабочка

Самодельная антенна для Цифрового телевидения DVB T2: расчет для дальнего приема

По конструкции она представляет ряд вертикально расположенных усиков и внешне напоминает польские (штыревые) заводские антенны цифрового телевидения. Разница лишь в отсутствии фазированной решетки, вместо которой будет использован каркас.

Для ее изготовления потребуются следующие материалы:

  • деревянная палка;
  • транспортир и линейка;
  • алюминиевая проволока 5—6 мм (3 метра);
  • 16 болтов с гайками или паяльник;
  • саморезы или дрель;
  • кусачки.

Все польские антенны цифрового телевидения — уличные, следовательно, данная конструкция также будет использоваться только для наружной установки. Усики большой длины будут уязвимы против сильного метра, поэтому медную проволоку 2—3 мм использовать не получится и практичнее только более толстый алюминиевый аналог.

Для справки: программы ЦТВ работают с 21 ТВК (физического канала телевидения), которому соответствует частота 314 МГц. Длина волны составит 300/474 = 0.633 м ~ 64 см. Это максимальное значение, излучаемое ретрансляторами РТРС. Следовательно, длина активной область будет 16 см, а для всех «усиков» потребуется 256 см. поэтому проволоки 3 метра хватит. Палка будет служить в качестве каркаса, ее длина должна быть не менее 60 см. на нем нужно сделать разметку под «усики» следующим способом:

  • отметить 4 точки на одинаковом друг от друга расстоянии 18 — 20 см;
  • от каждой точки провести перпендикулярные к каркасу линии, но параллельные друг к другу;
  • от прямых линий отмерить 4 смежных угла 30° (по два слева и справа) и поставить точки;
  • провести линии от центральных до отмеченных точек под углом.

В итоге должна получиться такая же разметка, как показывает схема антенны на рисунке ниже. Линии под углом будут служить указателем для размещения «усиков».

Самодельная антенна для Цифрового телевидения DVB T2: расчет для дальнего приема

Для московского региона полудлина поперечного сечения волны составляет 15 см.

Исходя из этого значения, будет рассмотрено два способа изготовления своими руками антенны в виде бабочки.

С помощью паяльника

При его использовании процесс значительно сокращается. К деревянной палке необходимо параллельно закрепить изделие из металла. Это могут быть 4 куска из стали (которые потом нужно соединить) или проволока. Токопроводящий элемент не должен закрывать деревянный каркас, чтобы была видна разметка.

Центральные точки на разметке — это места спайки усиков, а линии под углом — места их размещения. Нужно кусачками отрезать от проволоки 16 кусков для усиков самодельной антенны цифрового ТВ размером 15 см, и к каждой точке спаять по 4 «усика. Для надежности каждую группу усиков лучше обмотать изолентой.

С помощью болтов

Здесь не требуется к дереву дополнение из металла, и общая конструкция будет намного легче. Сама палка должна быть шириной 4 см и толщиной от 2 см.

Для начала нужно сделать «ямочки» под усики с помощью дрели или самореза, толщина которого будет как у них. Выполняются они с боковой части палки вглубь по направлению линии под углом на разметке. Затем требуется сделать сквозные отверстия, которые пройдут ямочки по касательной. Каркас готов.

В данном случае из проволоки отрезаются куски с запасом — по 17 см. готовые усики вставляются в ямочки на 2 см вглубь, после чего плотно фиксируются с помощью болта и гайки. По завершению обвить усики тонкой проволокой и соединить между собой.

В результате получается более надежная и практичная конструкция по сравнению с пайкой, но на ее сборку уйдет намного больше времени.

Из коаксиального кабеля

Самодельная антенна для Цифрового телевидения DVB T2: расчет для дальнего приема

Иногда бывает ситуация, что антенна выходит в самый неожиданный момент и в ближайшее время начнется футбольный матч или важная премьера. В городе для сборки самодельного приемника легко найти инструменты, в крайнем случае, можно купить или попросить у соседа.

Когда же цифровая антенна ломается на даче или у бабушки в деревне, под рукой может не оказаться даже обычной отвертки, а про паяльник можно забыть. И в этой ситуации выручается довольно примитивная антенна из кабеля для цифрового ТВ со сборкой за 5 минут. Это самое простое приемное устройство, собираемое своими руками.

В качестве активной области используется сам телевизионный кабель, который спокойно принимает аналоговое и цифровое ТВ. Народное название такой антенны «Петля».

Сборка выполняется следующим путем:

  • кабель отсоединяется от неисправного устройства приема цифрового телевидения;
  • конец антенного провода зачищается от изоляции;
  • отмеряется 40 см и на отрезке аккуратно снимается изоляция на 2 см (важно не повредить внешний контур);
  • оголенная область и зачищенный от изоляции отрезок параллельно прикладываются друг к другу и прочно соединяются проволокой.

В результате получится круг из кабеля диаметром немногим более 15 см, который и будет служить приемником. Теперь посередине (с противоположной стороны от точки соединения) нужно отмерить 4 см и снять изоляцию. Устройство своими руками для цифрового телевидения из коаксиального кабеля готово.

У такого приемника будет высокая шумности из-за открытого конца кабеля, поэтому он не подойдет для постоянного использования. Программы аналогового телевидения всегда показывают с помехами, но качество изображения удовлетворительное.

Самодельная антенна видео

В качестве наглядного примера можно посмотреть это видео, на котором показан процесс сборки цифровой антенны своими руками, которая успешно принимает все каналы цифрового телевидения.

Источник: prosmartv.ru

Качественная простейшая антенна для цифрогового телевидения своими руками

Для того чтобы принимать цифровой сигнал, нужна хорошая антенна. Но если на данный момент у вас нет средств или возможности приобрести её, то у вас есть альтернатива – качественная простейшая антенна для цифрового телевидения своими руками. Если вы не знаете, как её соорудить, помогут приведённые в статье инструкции.

Виды антенн

Антенны делятся на три вида:

  • Внутренние, более известные как комнатные. Были популярны в эпоху аналогового телевидения, однако для приёма цифрового сигнала они используются редко.
  • Внешние, они же наружные. Самый оптимальный вариант для рядового телезрителя в плане цены и качества.
  • Спутниковые. Отличаются наиболее мощным приёмом сигнала, способны транслировать каналы из всего мира, однако стоят дороже, да и установить спутниковую антенну довольно сложно.

Читайте также: Нужна ли антенна для просмотра цифрового ТВ

Антенны, сделанные своими руками, можно отнести к первому и второму виду. Некоторые из них устанавливаются дома, некоторые – снаружи. Всё зависит от материала, из которого они изготовлены. Наиболее известные виды собственноручно сконструированных антенн:

  • Антенна из пивных банок;
  • Антенна Харченко, более известная как «восьмёрка»;
  • «Двойной-тройной квадрат»;
  • Антенна из картона;
  • «Бабочка».

Как произвести нужные расчеты

Для некоторых видов антенн нужно предварительно проводить расчёты, прежде чем приступать к их сборке. В частности это размер антенны для цифрового телевидения и её комплектующих. Рассмотрим эти расчёты подробнее.

Читайте также:

  • Как сделать цифровую приставку самостоятельно
  • Как изготовить самостоятельно логопериодическую антенну
  • Какую антенну выбрать для цифрового ТВ

Расчёты для антенны из пивных банок

Единственный расчёт, который нужно провести при монтаже данной антенны – это расстояние одной банки от другой. Никакой формулы для этого нет, вам нужно поэкспериментировать с расположением банок, чтобы выяснить расстояние, которое обеспечивает хорошее качество цифрового сигнала. Однако в большинстве случаев оно составляет 6-7 см.

Расчёты для «восьмёрки»

Расчеты для этого вида антенны составляются по единственному показателю – частоте сигнала первого и второго мультиплекса (F, Гц). Далее на её основе рассчитывается длина электромагнитного излучения (ƛ, м) по формуле 300/F.

Частота зависит от города, в котором вы проживаете. Вы сможете легко узнать её, если введёте в поисковик запрос вида «Частота мультиплексов в [название вашего города]». Например, в Москве эти показатели составляют 546 МГц (для первого мультиплекса) и 498 МГц (для второго мультиплекса). Подставив эти показатели в вышеупомянутую формулу, мы получим значения 0.55 м и 0.6 м, то есть длина волн составляет 5.5 и 6 Дм, соответственно, для их приёма нужна дециметровая антенна.

Следующее, что вам нужно рассчитать – это ширина волны в поперечнике. Она рассчитывается по формуле ƛ/2. В данном примере этот показатель будет составлять 275 и 300 мм.

Это основные расчёты – в процессе сборки антенны вам понадобятся ещё и дополнительные. О них мы упомянем в части статьи, посвященной сборке данной антенны.

Расчёты для двойного-тройного квадрата

Расчёты для этого вида антенны производятся тем же образом, что и для «восьмёрки», о которой шла речь выше. Конструкция этих антенн очень похожа – они обе состоят из «квадратов», только в первом случае они сварены друг с другом, а во втором – расположены рядом друг с другом и соединены. Единственный дополнительный расчёт в данном случае – это расстояние между квадратами, обеспечивающее наилучшее качество сигнала, но узнать его вы можете только экспериментальным путём.

Расчёты для бабочки

Программы ЦТВ работают с 21 ТВК (физического канала телевидения), которому соответствует частота 314 МГц. Длина волны составит 300/474 = 0.633 м ~ 64 см. Это максимальное значение, излучаемое ретрансляторами РТРС. Следовательно, длина активной области будет 16 см, а для всех «усиков» потребуется 256 см. Поэтому проволоки 3 метра будет достаточно.

Читайте также: Как изготовить антенну для цифрового ТВ из обычного кабеля

Собираем необходимые инструменты

Для каждого вида антенны нужен свой уникальный набор инструментов. Ниже приведен их перечень для каждого вида антенны.

Для антенны из пивных банок

  • Кабель для антенны, капроновые стяжки и паяльник. Без антенного кабеля ваша антенна работать не будет, капроновые стяжки нужны для крепления кабеля к созданной вами конструкции, а паяльник нужен для пайки концов кабеля с ней. Все эти инструменты нужны для любого вида антенн, поэтому в дальнейшем упоминаться не будут;
  • Две пустые банки из-под пива;
  • Изолента;
  • Скотч;
  • Два шурупа-самореза;
  • Отвёртка;
  • Штекер;
  • Две-три деревянная палка для крепления (можно использовать простую вешалку);
  • Гвозди и молоток (не нужны, если вы используете вешалку).

Для «восьмёрки»

  • Сталь, алюминий, латунь или другой токопроводящий материал;
  • Сварочный аппарат;
  • Металлическая пластина.

Для двойного-тройного квадрата

  • Токопроводящий материал;
  • Деревянный брусок.

Для антенны из картонной коробки

  • Картонная коробка;
  • Фольга;
  • Клей;
  • Скотч;
  • Болты и гайки.

Для бабочки

  • Деревянная палка;
  • Проволока из алюминия толщиной 5-6 мм;
  • Дрель;
  • Кусачки.

Варианты изготовления

Когда мы разобрались с расчётами, пришло время обсудить непосредственно процесс изготовления антенны.

Из ненужных пивных банок

Антенна восьмерка для цифрового телевидения своими руками

Про вред пива знает каждый, но мало кому известно про его пользу – возможность сконструировать антенну для приёма телевизионного сигнала из пустых пивных банок. Пошаговая инструкция по созданию такой антенны приведена ниже:

  1. Прибейте друг к другу две деревянные палки, чтобы по форме это было похоже на крест или букву «Т». Для этого используйте молоток и гвозди. Проще использовать вешалку – её и установить будет легче, просто повесив в любое место.
  2. При помощи скотча примотайте две пивные банки к горизонтальной деревянной палке. Расстояние между банками должно быть около 70 мм.
  3. Вкрутите шурупы-саморезы в пустые банки.
  4. Концы антенного кабеля прикрутите к этим саморезам.
  5. Привяжите изолентой антенный кабель к горизонтальной палке.

Подробнее: Как изготовить антенну для цифрового ТВ из пивных банок

Вот и всё. Установив такую собственноручно сделанную антенну, вы спокойно сможете ловить 20 каналов для цифрового телевидения.

«Восьмёрка»

антенна восьмерка для цифрового тв

Антенна Харченко – это зигзагообразная антенна, оснащенная рефлектором из токопроводящего материала. Сделать её своими руками значительно сложнее, чем ту же антенну из банок, но если вы будете следовать пошаговой инструкции, то у вас всё получится:

  1. Создайте заготовку из токопроводящего материала в виде двух ромбов, присоединенных друг к другу (такую конструкцию называют биквадратом). Размеры сторон этого ромба рассчитываются по формуле ƛ/4 (более подробно расчёты описаны выше), то есть в нашем случае они будут составлять 137.5 и 150 мм.
  2. Чтобы соединить две ромбовидные конструкции в одну, вам нужно расположить их разрывами друг к другу и с помощью сварочного аппарата сварить симметричные концы.
  3. Когда «биквадрат» готов, нужно сделать рефлектор. Для этого возьмите металлическую пластину и прикрепите к ней вашу конструкцию.
  4. Припаяйте один отрезок кабеля антенны к одному концу вашей «восьмёрки», а другой, соответственно, к другому.

При креплении учтите пару важных нюансов:

  • Между рефлектором и биквадратной конструкцией должно быть расстояние ƛmax/7 (в нашем случае 85 мм);
  • Площадь рефлектора должна быть на 20% больше, чем площадь биквадратной конструкции;
  • Ромбовидная конструкция должна находиться «внутри» рефлектора, то есть не выходить за пределы его площади.

Двойной-тройной квадрат

двойной тройной квадрат антенны

Данный вид антенны является, пожалуй, самым популярным из тех антенн, что можно соорудить собственноручно. Обеспечивает эту популярность доступность материалов и простота сборки. После того, как вы провели все нужные расчёты и собрали все необходимые материалы, проделайте следующие шаги:

  1. Соорудите две заготовки в виде квадратов из токопроводящего материала. Для пайки одного конца токопроводящего материала (например, алюминиевой проволоки) с другим используйте паяльник.
  2. Создайте не замкнутый квадрат по тому же принципу.
  3. Соедините эти квадраты куском токопроводящего материала, из которого делали конструкцию. Соединяющий кусок материала расположите сверху этих квадратов. Не замкнутый квадрат должен располагаться по центру.
  4. Закрепите конструкцию на деревянном бруске, который хорошо подойдёт в качестве своеобразного штатива.
  5. Один отрезок антенного кабеля присоедините к одной стороне не замкнутого центрального квадрата, а другой конец – к противоположной стороне.

Из картона

Картон в данном случае выступает в роли исходного материала для антенны. Гайд по созданию ниже:

  1. Вырежьте из картонной коробки два прямоугольника размером 25х30 см.
  2. Вырежьте из фольги прямоугольники такого же размера и приклейте их к картонным прямоугольникам. Клейте аккуратно – наличие зазоров значительно снизит качество приёма сигнала.
  3. Теперь на углах смежных сторон этих «фольгированных квадратов» вырежьте отверстия для болтов.
  4. Возьмите два одинаковых куска антенного кабеля и закрепите их с помощью скотча к одному из квадратов в виде «восьмёрки». Концы проводов при этом должны соприкасаться (но при этом не должны соприкасаться куски одного и того же кабеля).
  5. Теперь возьмите антенный кабель (не разрезанный, а тот, который вы будете подключать к телевизору) и прикрепите его конец к центру этой «восьмёрки». Сам кабель перетащите через проделанные в прямоугольниках дырки.

Данную антенну лучше использовать как комнатную, ибо фольга имеет слабую устойчивость к внешним факторам.

Бабочка

антенна бабочка

Изготовить такую антенну можно тремя способами, но сначала вам нужно проделать следующие процедуры:

  1. Возьмите деревянную палку длиной около 60 см, это и будет каркас.
  2. Сделайте на каркасе разметку под «усики». Для этого отметьте четыре точки, чтобы располагались они на 20 сантиметрах друг от друга.
  3. От каждой точки проведите перпендикулярные к каркасу линии, но параллельные друг к другу.
  4. От прямых линий отмерьте 4 смежных угла 30° (по два слева и справа) и поставьте точки.
  5. Проведите линии от центральных до отмеченных точек под углом. Эти линии будут служить в качестве указателя, где нужно размещать «усики».

Когда у вас готова разметка, пришло время конструировать саму антенну. Далее мы рассмотрим три способа осуществить эту цель.

Используя паяльник

  1. Закрепите к деревянному каркасу изделие из металла. В качестве этого изделия могут служить проволока или соединенные в один четыре куска из стали. При этом оно не должно закрывать деревянный каркас, чтобы была видна разметка.
  2. Припаяйте «усики» к каркасу. Места их спайки – это центральные точки на каркасе, а места их размещения – это линии под углом. Отрежьте от проволоки кусачками 16 кусков по ~15 см, и к каждой точке припаяйте по 4 таких «усика».

Используя болты

  1. Используя дрель или саморез, сделайте на вашей деревянной палке «ямочки» толщиной около двух сантиметров.
  2. Сделайте сквозные отверстия, которые пройдут эти «ямочки» по касательной.
  3. Отрежьте от проволоки куски по 17 см и зафиксируйте их в «ямочки» с помощью гаек или болтов.
  4. Обмотайте «усики» тонкой проволокой и соедините их между собой.

Используя коаксиальный кабель

  1. Зачистите от изоляции конец антенного провода.
  2. Отмерьте 40 см и аккуратно снимите изоляцию на 2 см.
  3. Приложите друг к другу зачищенный отрезок и оголенную область, после чего соедините их проволокой. В итоге вы получите круг из кабеля диаметром около 15 см. Он будет выступать в качестве приёмника.
  4. Отмерьте посередине кабеля с противоположной от точки соединения стороны 4 см и снимите в этом месте изоляцию. Устройство из коаксиального кабеля готово.

Расположение антенны и её подключение

Если антенна внутренняя, её нужно установить у окна, а если она внешняя, установите её на крышу. Главное условие – она должна быть расположена как можно ближе к ближайшей телевышке. Чтобы узнать, где они находятся, воспользуйтесь сайтом https://карта.ртср.рф

Подключается антенна к цифровой DVB-приставке, чаще всего на ней разъем для антенны обозначен как «DV IN» или «ANT IN». После этого вам останется лишь подключить приставку к телевизору, и дело сделано.

Как работает антенна для приёма сигнала цифрового ТВ

Основная задача любых телевизионных антенн — это принять сигнал. Следовательно, их изготовление рассчитано именно под этот критерий. На местности она может излучать сигнал разного уровня, на который влияют внешние факторы. По этой причине существует разные виды и варианты приемников, каждый из которых рассчитан на эффективный прием сигнала в конкретных условиях.

Стоит ли самостоятельно изготавливать антенну или лучше купить

Однозначно, лучше купить. Процесс её самостоятельного создания довольно сложный, а иногда и опасный. Если у вас нет хотя бы базовых знаний в электротехнике и минимального навыка создания подобных приспособлений, вам лучше вообще не браться за это. Но если вы уверены в своих силах, а купить антенну у вас на данный момент нет возможности, то это хорошая альтернатива.

Итак, теперь вы знаете, как создать антенну в домашних условиях. Как было упомянуто выше, процесс довольно сложный, но если у вас хватит умений, старания и усидчивости, вы сможете создать полезное приспособление, которое прослужит не один год.

Last Updated on 30.07.2020 by artikus256

В статье вы узнаете как сделать антенну для цифрового ТВ своими руками. Типы антенн, преимущества и недостатки данных типов антенн. А также мы рассмотрим простейшие виды DVB T2 антенны: из жестяных банок, дециметровая антенна, антенна Харченко, из коаксиального кабеля и двойной и тройной квадрат.

Наступает эра, когда все телекомпании начинают работать в новом формате цифрового телевидения. Но аналоговый телевизоры установлены практически в каждом доме и продолжают исправно работать, и как быть, если приемник куплен не так давно, а на новую технику денег нет.

Эту проблему решить достаточно просто, подключив к телевизору приставку DVB-T и специальную антенну для улавливания сигнала. Можно не покупать ее в магазине, а смастерить своими руками из общедоступных средств.

Типы антенн для цифрового телевидения

Чтобы принимать сигналы цифрового телевидения, нужна хорошая антенна, способная принимать дециметровый сигнал. Подобные устройства отличаются от метровых небольшими размерами. Если рассматривать способ расположения устройств, то их можно разделить на три категории:

  • комнатные;
  • уличные;
  • гибридные.

Перед тем как отправиться за покупкой конструкции нужно определить, на какой удаленности от вашего дома находится вышка. Если она не далеко, а окна квартиры выходят как раз в ее сторону, то можно смело приобретать комнатный вариант.

На заметку! У каждого производителя подобных устройств существует несколько вариантов сборки, которые можно подобрать под конкретные параметры исходя из личных предпочтений.

Преимущества и недостатки всех видов

У всех видов антенн имеются как положительные характеристики, так и отрицательные, которые стоит изучить перед приобретением устройства.

Преимущества комнатных антенн:

  • демократичная стоимость;
  • простота подключения;
  • небольшие габариты;
  • с применением усилителя может подавать на приемник сигнал хорошего качества.

Недостатки
комнатных антенн:

  • под каждый канал придется искать индивидуальное местоположение;
  • нестабильность изображения от частых перебоев в сигнале;
  • невозможно настроить много каналов;
  • чувствительность к посторонним факторам;
  • если вышка находится далеко, то ее производительность сводится к нулю.

Этот вариант отлично подойдет на даче или в квартире только в том случае если передающая трансляцию вышка находится очень близко.

Комнатная антенна из коаксиального кабеля для усиления сигнала

Положительные факторы внешних устройств:

  • возможность настроить все каналы одновременно;
  • высокая надежность;
  • принимает хороший сигнал и усиливает его при правильном расположении;
  • стоит относительно недорого.

Минусы:

  • имеет значительные габариты;
  • нужно готовить мачту;
  • не всегда в комплект входит телевизионный кабель;
  • при установке на крышу требуется помощник.

Но, несмотря на данные недостатки, на дачах и в деревнях эти устройства остаются самыми популярными, так как отлично себя зарекомендовали.

Уличная антенна для ТВ в виде бабочки своими руками

Гибридные виды антенн имеют намного больше положительных сторон:

  • отлично принимают сигнал на любой удаленности от передатчика;
  • благодаря им можно настроить сразу все каналы, доступные в данной местности.

Из минусов можно назвать только сложность установки и достаточно высокую стоимость.

На данный момент многие домашние умельцы предпочитают изготавливать антенны для приема цифрового сигнала своими руками. Если подойти к этому процессу грамотно и применить немного усидчивости и терпения, то можно самостоятельно собрать конструкцию, которая ни чем не будет уступать покупному устройству.

DVB T2 антенны своими руками

Передатчики ТВ способны распространять свои волны на расстояние не более 60 км, при этом обеспечивается небольшая мощность распространения сигнала от верхней точки телебашни. Поэтому к монтажу всех составляющих цифрового приемника предъявляются высокие технические требования. Сама антенна должна иметь следующие конструкционные особенности
:

  • точное, аккуратное изготовление, которое способно исключить все потери мощности электрического сигнала;
  • направление устройство должно совпадать с электромагнитными волнами, которые идут от центра передачи;
  • совпадать по виду полярности;
  • иметь защиту от посторонних сигналов, идущих от других устройств.

Антенна из пивных (жестяных) банок

Из пустых пивных банок можно изготовить простую дециметровую антенну, которая будет хорошо ловить сигнал, находясь в комнате. Прежде чем начать монтаж, следует подготовить все необходимое:

  • две пустых пивных банки объемом до 1 литра;
  • коаксиальный кабель (РК75);
  • штекер для антенны;
  • саморезы;
  • изолента;
  • элемент для крепления банок — это может быть полипропиленовая труба или деревянная палка;
  • нож, отвертка и кусачки;
  • линейка и надфиль.

Как только все готово, приступаем к сборке по определенному алгоритму:

  • аккуратно, чтобы не помять, в дне каждой банке проделать отверстия при помощи отвертки или шила;
  • вкрутить по саморезу в каждое отверстие;
  • очистите концы провода от всех загрязнений надфилем и зачистите ножом;
  • на каждом проводе скрутить колечко, не забывая про оплетку и надеть на саморезы. Идеальным решением будет припаять провод. Если необходимого инструмента нет, то можно просто заизолировать изолентой или скотчем;
  • банки крепятся к трубе при помощи скотча, на расстоянии 7,5 см друг от друга (определено опытным путем);
  • затем на свободный конец надеть антенный штекер;
  • установить антенну в месте, где прием сигнала происходит в нужном формате.

Важно! Если планируется установить подобное устройство на улице, то стоит позаботиться о его защите от ветра и дождя. Самым оптимальным в данной ситуации будет применение пластиковых бутылок, в которые помещают жестяные банки, предварительно обрезав горлышки и дно.

Достаточно всего 30 минут времени, чтобы изготовить подобную антенну самостоятельно, без применения специальных устройств и инструмента. При этом она будет свободно принимать до 15 цифровых каналов.

Ниже будет видео инструкция по сборке антенны из пивных банок:

Дециметровая антенна

Монтируется подобная ТВ антенна из простого кабеля 75-ом и обычного разъема:

  • Кабель с одного конца зачищается и на него устанавливается штекер.
  • Отступить от разъема 2 см и поставить отметку, от которой и будет отмерена длина будущего устройства.
  • Удалить при помощи кусачек излишки провода.
  • Через два сантиметра от края разъема ставится метка, от которой следует отмерить длину будущей антенны.
  • Лишняя часть кабеля откусывается.
  • Там где ранее была поставлена метка, делается надрез изоляции и убирается вся оплетка. На самом кабеле должна остаться только внутренняя изоляция.
  • Готовую часть провода, которая была очищена, следует изогнуть под прямым углом.
  • Подсоединить антенну к телевизору и начать поиск каналов в разделе «Ручные настройки».

На заметку! Если вышка распределяющая ТВ сигнал находится в 15 км от антенны, то она свободно будет принимать цифровые каналы без усиления. В противном случае без усилителя не обойтись.

Антенна Харченко

Изобрел эту широкополосную систему в форме зигзага инженер К. П. Харченко в 61 году прошлого столетия. Она отлично подходит для приема цифровых сигналов.

Для сборки понадобится:

  • медная проволока до 5 мм в сечении;
  • обычный антенный кабель на 75;
  • изолента;
  • паяльное оборудование;
  • штекер;
  • крепеж.

Алгоритм сборки:

  • Для основы, на которую и будет крепиться конструкция, можно использовать обычный фанерный лист нужных параметров.
  • Первым делом монтируется сама рамка, для этого проволоку в метр длиной нужно изогнуть в форме двух ромбов, которые расположены последовательно. Стороны конструкции равны 13,5 см
  • Закрепление ромбов производится при помощи петельки, которая формируется из свободного конца проволоки.
  • Чтобы конструкция приобрела замкнутый контур, концы следует спаять в месте пересечения.
  • Затем зачистить кабель, скрутить его в плотный жгут и припаять к месту пересечения ромбов. Важно — оплетка и сердечник касаться друг друга не должны.
  • На второй конец кабеля устанавливается антенный штекер и припаивается, таким образом, чтобы оплетка находилась на боковом выходе штекера, а сердцевина в центральной части.

В случае если антенна будет установлена на улице, то фанерную основу следует покрыть лаком или окрасить, а все спаянные места надежно заизолировать. Как только все приготовления окончены, можно закреплять конструкцию — она готова к эксплуатации.

Посмотрите видео ниже и вы узнаете как сделать антенну Харченко в домашних условиях:

Антенна двойной и тройной квадрат

Это устройство применяют на дачах и в деревнях, оно позволяет принимать даже самые слабые сигналы с вышек, особенно если сделать все правильно.

Факт! Число рамок определяется исходя из качества сигнала. Хотите сделать его оптимальным можно соорудить 2-3 и даже 5, если вышка находится очень далеко.

Для сборки приготовьте следующее:

  • латунная или медная проволока сечением не менее 5 мм;
  • кабель телевизионный;
  • штекер;
  • кусачки и нож;
  • паяльные принадлежности;
  • трубка, на которой будет закреплена антенна:
  • крепежи.

Инструкция по изготовлению:

  • верхняя стрелка — будет соединять все рамки ровно посередине одной стороны. Изготавливается из проволоки;
  • нижняя стрела — деревянная или из любого материала, не пропускающего сигнал;
  • центральная часть рамок должна находиться на одном уровне;
  • все рамки направляются центром строго на ретранслятор;
  • нижняя стрела должна быть установлена таким образом, чтобы концы рамок не соприкасались друг с другом:
  • мачта, на которой будет установлено устройство, должна быть деревянной;
  • соорудите 2 или 3 квадрата — первый самый большой, последний самый маленький:
  • соедините их верхней и нижней стрелой;
  • припаяйте телевизионный кабель к антенне;
  • на противоположный конец кабеля обустройте штекер;
  • установите устройство на мачту при помощи крепежа и поднимите на нужную высоту.

Чтобы поймать хороший сигнал, достаточно медленно повернуть конструкцию вокруг своей оси.

Посмотрите видео ниже и вы узнаете как сделать антенну двойной и тройной квадрат своими руками:

Из коаксиального кабеля

Это достаточно простой вариант изготовление уловителя сигнала ТВ своими руками. Прежде чем приступить к монтажу, следует подготовить:

  • кабель РК75 коаксиальный;
  • фанеру;
  • штекер;
  • согласующий аппарат;
  • кусачки, нож;
  • линейку, карандаш;
  • липкую ленту.

Алгоритм изготовления состоит из следующих действий:

  • приготовить кабель длиной 53 см;
  • зачистить оба конца, при этом оплетка должна быть завернута в плотный жгут и находиться отдельно от сердцевины;
  • скрутить конструкцию в форме кольца, и закрепить его при помощи скотча на отрезке фанеры таким образом, чтобы между концами осталось не менее 2 см;
  • теперь пришло время изготовить согласующее устройство из отрезка подобного кабеля длиной 1,75 м. концы зачищаются ка в первом случае. С одной стороны припаивается штекер;
  • второй конец присоединить к антенне.

Посмотрите видео, как сделать антенну из коаксиального кабеля для цифрового телевидения ниже:

В заключение

Собрать антенну для приема цифрового вещания не сложно. В подборке описаны самые простые и недорогие устройства, которые может смонтировать любой домашний мастер за несколько минут. Но если нет желания заниматься данной работой, и есть средства, то всегда можно установить специальную спутниковую конструкцию, которая в любой ситуации будет работать без перебоев. Но стоит понимать, что за такое телевидение придется оплачивать абонентскую плату ежемесячно.

Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского изготовления.

Антенна для цифрового ТВ

Цифровое эфирное телевидение – это передача телевизионного сигнала при помощи цифрового кодирования, которое обеспечивает его доставку в приемное устройство с самыми минимальными потерями. Соответственно телевизор должен поддерживать технологию, которая называется DVB-T2. Для уверенного приема нужна специальная антенна, которую можно купить, а можно сделать самому.

Способов изготовления своими руками антенн в настоящее время существует большое количество.
Рассмотрим наиболее простые и распространенные.

Из пивных банок

Может быть изготовлена простая дециметровая комнатная тв антенна из пивных банок.

Для изготовления всеволновой самодельной антенны такой конструкции понадобятся следующие материалы, комплектующие и инструмент:

  • 2 жестяные банки объемом 750 или 1000 мл;
  • кабель коаксиальный телевизионный (РК75);
  • штекер антенный;
  • изолента или скотч;
  • саморезы по металлу;
  • труба полипропиленовая или деревянная палка для крепления к ней банок;
  • отвертка;
  • кусачки;
  • надфиль;
  • линейка.

Антенна для ТВ из пивных банок

Как сделать антенну из пивных банок? Алгоритм изготовления следующий:

  • с помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась;
  • вкрутить в эти отверстия саморезы с помощью отвертки;
  • зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем;
  • прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента);
  • к трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см);
  • на второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
  • поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным.

Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам.

Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Если антенну из жестяных банок планируется разместить на улице, то ее необходимо надежно защитить от внешних погодных влияний. Подойдут пластиковые бутылки, у которых необходимо отрезать горлышко и дно и в них разместить элементы антенны. В таких условиях она надежно будет осуществлять возложенные на нее функции.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро.
Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

В виде восьмерки

Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

Антенна для ТВ в виде восьмерки

Для изготовления антенны в виде восьмерки понадобятся:

  • медная или алюминиевая проволока Ø 3-5 мм;
  • кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
  • антенный F-штекер;
  • отвертка;
  • нож или скальпель;
  • пистолет клеевой;
  • паяльник;
  • припой;
  • флюс-паста;
  • линейка;
  • кусачки;
  • плоскогубцы;
  • надфиль;
  • прочное основание (подойдет пластмассовая крышка).

Порядок изготовления следующий:

  • отрезать 2 куска проволоки по 56 см каждый;
  • на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
  • согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
  • на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
  • вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
  • поместить все в крышку и залить клеем.

На рисунке видно, как правильно это сделать.

Изготовление антенны в виде восьмерки

Такая антенна может быть размещена в любом месте, и это ее главное преимущество, необходимо только правильно подобрать размеры кабеля. Надо знать, что для ее работы усилитель не понадобится. Его имеет смысл устанавливать на антенне, при кабеле, имеющем значительную длину для компенсации потерь.

Из картонной коробки

Простая спутниковая антенна для ТVВ-T2 изготавливается с применением картонной коробки. Для ее изготовления понадобятся:

  • коробка картонная (можно из-под обуви);
  • фольга;
  • антенный F-штекер;
  • отвертка;
  • нож или скальпель;
  • клей;
  • линейка или рулетка;
  • кусачки;
  • надфиль.

Такая простая самодельная комнатная антенна обеспечит качественный прием ТVВ-T2.

Бабочка

Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы. Для ее изготовления своими руками понадобятся следующие материалы, комплектующие и инструменты:

  • дощечка или фанера размером 550х70х5 мм;
  • провод медный с центральной жилой Ø 4 мм;
  • саморезы по металлу;
  • кабель коаксиальный телевизионный РК75;
  • антенный F-штекер;
  • отвертка;
  • нож или скальпель;
  • паяльник;
  • припой;
  • флюс-паста;
  • линейка или рулетка;
  • кусачки;
  • карандаш.

Антенна для ТВ в виде бабочки

Этапы изготовления:

  • разметить дощечку, как показано на рисунке:

Дощечка для антенны в виде бабочки

Чтобы перевести размеры, указанные в дюймах, в см, необходимо помнить, что 1 дюйм равняется 2,5 см.

  • нарезать 8 проводов длиной по 37,5 см;
  • середину каждого провода зачистить на 2 см;
  • согнуть каждый провод буквой V, чтобы расстояние между проводками равнялось 7,5 см;
  • отрезать 2 провода длиной 22 см;
  • зачистить эти 2 провода в местах крепления к дощечке или фанере;
  • собрать все проволочки с помощью саморезов, как показано на рисунке;

Изготовление антенны в виде бабочки

  • соединить с помощью специального штекера антенну с кабелем.

Соединение штекером антенны с кабелем

Из коаксиального кабеля

Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

  • коаксиальный кабель РК75;
  • плексиглас или фанера;
  • согласующее устройство;
  • антенный штекер;
  • плоскогубцы;
  • кусачки;
  • скотч;
  • линейка;
  • карандаш.

Антенна для ТВ из коаксиального кабеля

Этапы изготовления:

  • отрезать кусок кабеля длиной 530 мм;
  • зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
  • скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
  • из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
  • подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
  • совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

Самодельная антенна. Видео

Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.

По мере развития телевидения сменилась целая эпоха. Весь мир перешёл с аналогового телевидения на цифровое. Это потребовало замены оборудования, в том числе телевизионных антенн. Разберёмся, можно ли сделать антенну для цифрового телевидения своими руками.

Отличие цифровых антенн телевещания от аналоговых

Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:

  • устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
  • более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
  • высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Она ярче, чётче и плавнее;
  • доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.

При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его. Предварительно изучить зону покрытия цифрового телевидения России можно по этой ссылке .

С помощью специальной карты можно узнать, находится ли ваш город в зоне покрытия цифрового телевидения

Использование универсальной антенны для приёма цифрового вещания

Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер.

Другой путь — использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:

  1. Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн. Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
  2. Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив.
    От правильного размещения антенны зависит стабильность сигнала и качество изображения.
  3. Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.

Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства. Обратите внимание на следующие опции:

Антенна для цифрового ТВ своими руками

Изготовление антенны для цифрового телевидения своими руками не потребует от вас каких-либо редких материалов. Некоторые варианты делаются очень просто и не требуют особого навыка, над другими же придётся повозиться.

Простые ТВ-антенны своими руками

Начнём с простых антенн, которые может собрать каждый. Разумеется, их эффективность будет ниже, чем у более сложных сборок. Но зато они обойдутся дешевле.

Прежде необходимо установить нужную длину кабеля. Для этого узнайте частоту вещания, которое вы хотите уловить при помощи антенны, а потом разделите 7500 на это число. В результате вы получите длину антенны и сможете приступить к её производству:

Антенна из банок может быть более эффективна, чем обычная самодельная антенна. Она сможет охватывать больший диапазон волн и улавливать больше каналов. Для её изготовления понадобится:

  • телевизионный кабель, как и в предыдущей инструкции, — он будет служить основой для антенны;
  • вешалка — она поможет усилить сигнал;
  • пара жестяных банок;
  • паяльник — он будет необходим для сбора всей конструкции;
  • изолента (или скотч), а также два самореза — понадобятся для закрепления частей антенны.

Когда вы соберёте всё необходимое, можно переходить непосредственно к процессу сборки антенны:

Сделать простую антенну из жестяных банок можно и другим способом. Лучше всего использовать вытянутые банки из-под пива:

Сложные ТВ-антенны своими руками

Сложные антенны требуют понимания конструкции и технических навыков. При этом сам процесс их сборки может быть не сложнее, чем указанный до этого.

Антенна в виде двух ромбов, закреплённых вместе в виде восьмёрки, знакома всем радиолюбителям. При её сборке вы имеете больше свободы, чем в предыдущих вариантах: можете сами подобрать материал, продумать, как усилить сигнал, и прочее. Общие рекомендации по сборке такой антенны следующие:

  1. Выберите материал. Оптимальным будет медная или алюминиевая проволока, хотя в целом подойдут любые трубки, полосы или уголки из этих материалов. Проволока является самым удачным выбором лишь из-за простоты придания ей необходимой формы.
  2. Придайте материалу форму. Между двумя ромбами, которые составляют восьмёрку, должно быть расстояние около двух сантиметров. Части проволоки можно соединить при помощи обычных пассатижей, приложив усилия.

    Промежуток между частями антенны должен составлять два сантиметра

  3. Подготовьте кабель. Действовать надо, как и в предыдущих инструкциях. Зачистите один из концов кабеля, убрав фольгу. Прикрепите штекер для подключения кабеля к телевизору.
  4. Прикрепите кабель при помощи паяльника к центру конструкции так, чтобы зачищенная часть касалась обоих ромбов. При этом нет нужды закреплять провод вдоль всей восьмёрки, это лишь ухудшит качество сигнала. Будьте осторожны при использовании паяльника, чтобы не навредить себе.

    Позади антенны вы можете установить отражатель

  5. Защитите кабель от плохой погоды и ветра. Для этого используйте обычную изоленту, а место пайки покройте герметиком. Перед этим лучше проверить качество сигнала, чтобы при необходимости скорректировать конструкцию.

С обратной стороны можно установить отражатель, например, параболическую тарелку из выгнутой консервной банки. Это позволит сделать сигнал более чистым и ликвидировать помехи.

Видео: изготовление антенны Харченко своими руками

Другие конструкции антенн

Имеется немало сложных антенн, которые можно сделать своими руками. Отличаются они в основном конструкцией самого корпуса антенны, которая создаётся с целью максимально сфокусировать сигнал. Имеются, например, такие варианты:

  • антенна типа волновой канал. Популярная ещё с советских времён антенна, состоящая из множества элементов (от трёх и выше). Такая конструкция не слишком эффективна для приёма цифрового телевидения: количество элементов для его приёма должно достигать десятка, так что лучше рассмотреть другие виды антенн;

    Антенна, сделанная по принципу волнового канала, не слишком эффективна для приёма цифрового сигнала

  • антенна типа квадрат. Антенна, которая состоит из нескольких квадратов. Уже при использовании двух вы сможете поймать цифровой сигнал на небольшом расстоянии. Если же изготовить антенну из трёх квадратов, то сигнал будет ловиться значительно лучше. Наибольшую эффективность на приём сигнала оказывают верхние и нижние части антенны;

    Антенна типа квадрат способна уловить сигнал на небольшом расстоянии

  • антенна из шести колец. Узкополосная антенна, которую можно изготовить из медной проволоки. Она известна как антенна Туркина. Антенна не слишком хорошо справляется с отсеиванием помех, но может быть эффективна для захвата одного направленного сигнала даже на большом расстоянии.

    Антенна из колец может поймать и усилить направленный сигнал

Проверка самодельной ТВ-антенны

Проверить самодельную антенну можно только после окончания её сборки. Цифровые каналы телевизор будет искать автоматически, так что от вас требуется лишь правильно установить антенну. Делается это следующим образом:

  1. Выберите подходящее место для проверки. Антенна должна быть направлена в сторону ближайшего ретранслятора сигнала. Установите антенну в подходящем месте.
  2. Включите телевизор и запустите поиск каналов. Откройте один из найденных.
  3. Поворачивайте самодельную антенну, пока сигнал не станет максимально стабильным. Изображение должно перестать рябить или прерываться.
  4. Если нет возможности поймать прямой сигнал, пытайтесь ориентироваться на отражённый, повернув антенну в противоположную ретранслятору сторону.
  5. Если сигнал так и не стал чётким, остаётся лишь корректировать конструкцию и предпринимать новую попытку.

Если вы установите антенну на мачту, качество сигнала улучшится. Но при этом вам нужно обязательно позаботиться о молниеотводе.

Супер простую и супер быструю в изготовлении антенну из коаксиального кабеля для приема каналов цифрового телевидения можно сделать своими руками минут за 5. Для этого вам не потребуется абсолютно ничего, кроме самого кабеля. И это главнейший плюс этой антенны.
Без телевизора сейчас никуда.

Эта конструкция вас обязательно выручит, к примеру, когда вы только-только въехали в жилище и ещё успели ни протянуть кабель, ни поставить стационарную антенну. Конечно это не единственный пример где поможет эта по истине простая петлевая антенна.
Сейчас в комментариях кто-нибудь обязательно напишет, что есть антенны ещё проще, типа штыревой. Для изготовления которой будет достаточно просто снять две изоляции с кабеля и всё будет работать. Я конечно с этим соглашусь, но петлевая антенна, которую сделаю я из коаксиального кабеля будет иметь гораздо большее усиление, ввиду своей направленности и резонансно-замкнутого контура.

Изготовление антенны из коаксиального кабеля

Так выглядит вариант сделанный из черного кабеля.

А теперь изготовление антенны по порядку. Все что нам понадобится это менее полуметра коаксиального кабеля любого цвета. Я взял белый.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Далее снимаем изоляцию с центральной жилы.

Теперь все вместе аккуратно и плотно скручиваем.

Затем, от края со снятой изоляцией отступаем 22 см и вырезаем кусочек 2 см верхней изоляции и экранированной проволоки с фальной, не трогая при этом изоляцию центральной жилы.

Теперь от конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см только со снятием верхней изоляции. Экран кабеля не трогаем.

Далее берем конец кабеля, с которого начинали. И очень плотно приматываем его у последнему разрезу, формируя круг антенны.

На этом наша антенна готова к работе. Конечно это не обязательно, но если вешать антенну на улицу, то лучше изолентой заизолировать все оголенные места кабеля. Так же можно добавить жесткий каркас, но это по желанию.

Расположение антенны

Антенну направляем на ретранслятор или телевизионную вышку. Направление можно выбрать и опытным путем, вращая антенну.
Лучшем вариантом будет если разместить ее за окном, так как стены дома очень сильно глушат высокочастотный сигнал.

Проверка показала отличный результат работы

Если вам все же не понятно, как сделать антенну из кабеля, то посмотрите обязательно видео ниже или задайте вопросы в комментариях.

Цифровое эфирное телевидение (DVB- Digital Video Broadcasting) – это технология передачи телевизионного изображения и звука при помощи цифрового кодирования видеосигнала и звука. Цифровое кодирование в отличие от аналогового обеспечивает доставку сигнала с минимальными потерями, так как сигнал не подвержен влиянию внешних помех. На момент написания статьи доступно 20 цифровых каналов, в дальнейшем это количество должно увеличиваться. Это количество цифровых каналов доступно не во всех регионах, более точно узнать о возможности ловить цифровые каналы вы можете на сайте www.ртрс.рф. Если в вашем регионе есть цифровые каналы, в таком случае осталось убедиться, что в ваш телевизор поддерживает технологию DVB-T2

(это можно узнать из документации к телевизору) или приобрести приставку DVB-T2

и подключить антенну. Возникает вопрос — Какую антенну использовать для цифрового телевидения?
или Как сделать антенну для цифрового телевидения?
В этой статье я хотел бы более подробно остановится на антеннах для просмотра цифрового телевидения, а в частности покажу, как самому сделать антенну для цифрового телевидения
.

Первое на чем бы я хотел сделать акцент это то, что для цифрового телевидения не нужна специализированная антенна, вполне подойдет аналоговая антенна (ту которую вы использовании ранее для просмотра аналоговых каналов). Мало того, в качестве антенны можно использовать только телевизионный кабель…

На мой взгляд, самой простой антенной для цифрового телевидения является телевизионный кабель. Все крайне просто, берется коаксиальный кабель, на один конец одевается F коннектор и переходник для подключения к телевизору, а на другом конце оголяется центральная жила кабеля (своего рода штыревая антенна). Осталось только определиться, сколько сантиметров оголять центральную жилу, поскольку от этого зависит качество приема цифровых каналов. Для этого необходимо понять на какой частоте вещают цифровые каналы в вашем регионе, для этого зайдите на сайт www.ртрс.рф/when/ здесь на карте найдите ближайшую к вам вышку и посмотрите с какой частотой вещают цифровые каналы.

Более подробную информацию вы получите, если нажмете кнопку «Подробнее».

Теперь необходимо вычислить длину волны. Формула весьма простая:

где, λ (лямда) — длина волны,

c — скорость света (3-10 8 м/с)

F — частота в герцах

или проще λ=300/F (МГц)

В моем случае частота используется 602 МГц и 610 МГц, для расчета буду использовать частоту 602 МГц

Итого: 300/ 602 ≈ 0,5 м = 50 см.

Оставлять пол метра центральной жилы коаксиального кабеля это не красиво и неудобно, поэтому буду оставлять половину, можно и четверть от длины волны.

l=λ*k/2

где l — длинна антенны (центральной жилы)

λ- длина волны (высчитана ранее)

k — коэффициента укорочения, поскольку длина всего кабеля будет не большой это значение можно считать равной 1.

В итоге l=50/2=25 см.

Из этих расчетов получилось, что для частоты 602 МГц мне нужно оголить 25 см. коаксиального кабеля.

Вот результат проделанной работы

Вот как антенна выглядит, когда установлена.

Вид на антенну при просмотре телевизора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
