Антенна дельта на 80 метров своими руками

Строю антенну Дельта на 80м. Часть 1.

Антенна вертикальная дельта на 80м Ч2

Трехдиапазонный диполь на 80/40/20 метров.

Замкнутые проволочные антенны на КВ широко применяются радиолюбителями всех стран и национальностей. Это связано с их неоспоримыми достоинствами (которые вы несомненно знаете раз читаете эту статью, а если нет то легко найдете их на просторах паутины). Я же хотел поведать свою историю создания антенны Delta Loop, т.к. столкнулся с некоторыми трудностями при ее построении и считаю, что мой опыт может кому-нибудь пригодится.
Сделать антенну Delta Loop своими руками не сложно, как говорил один знакомый, это займет полчаса с двумя перекурами по 15 минут. Начнем с того, что определим диапазоны работы и место подвеса антенны. В мое случае необходим был диапазон 80 м. (3,5 мГц) и соответственно периметр антенны должен быть порядка 80 м. Подвес рассматривался только с балкона (спасибо соседям, живущим на последних этажах — излучение и все такое) под балконом имеется одноэтажное здание на крыше которого можно закрепить два нижних угла антенны. Треугольник как токовой не получался, поэтому правильнее назвать мою антенну «многодиапазонный неправильный параллелепипед».
Ну, начнем подбор материалов. Нам понадобится: 43 метров полевки (двойной), два ВЧ разъема (папа и мама), два ферритовых кольца 300-500 НН, капроновая веревка, 2 клемника и наконец распаичная коробка. Из колечек делаем симметрирующее устройство, а полевку разматываем в 2 бухты одинарного провода рис. 2

Вот такая конструкция у меня получилась. Работой антенны доволен, различий с Delta Loop правильной формы пока не заметил (была пока с соседями не поругался). В общем удачной Вам постройки и дальних QSO.
RK3DBU 73!

Category: Радио

←
Симметрирующий трансформатор сопротивления на ферритовых кольцах (Balun)

Как соединять полевку →

9 thoughts on “Delta Loop (или антенна треугольник или простая многодиапазонная антенна или Антенна КВ Дельта)
”

1. Юрий,UB6AFC

   Мучаюсь с аналогичной антеной,вот уже почти год.Конечно не каждый день,но если посчитать,-то месяца два из года.Начитался в интернете о отличных результатах работы Дельты 80м диапазона.Бьюсь с ней и так и сяк,но достичь желаемого КСВ,так и не могу.Выполнил из толстого полевика П-268 в одну жилу.Провод крепкий,легкий и сравнительно дешевый.Но я первоначально неучел его коэффицыэнт укорочения!Ведь он имеет отличное от меди сопротивление!Да и изоляцыя помоему вносит кое какие коррективы.Построил равносторонний треугольник в частном секторе мачта одна -15м.Угол получился примерно 45,как и было рекомендовано.Кабель 28метров,РК-50 Подольский 10мм по наруже,потом по ходу урезал до 27м20см.Полевик с имеющихся 86м,укоротился на 79м50см.Резонанс получил на 3,680Мгц.КСВ 1,8 сопротивление 86ом.Соорудил четвертьволновый трансформатор из кабеля 75ом длиной 13,90м.Резонанс 3,730 КСВ-1,56 сопротивление 51ом,реактивка+ 32.И что делать дальше?Не знаю.Отвечают,слышу вроде неплохо,по хорошему прохождению!Может кто поможет?Кто то уже прошел такое?Буду очень признателен.Юрий,UB6AFC/73!!!

2. RK3DBU Post author

   Приветствую UB6AFC!
   Многие всю жизнь мучаются с антенной и не получают желаемого результата, так что год это цветочки ?
   По мне, так описанный Вами результат вполне неплох, КСВ 1.8 для многодиапазонной КВ антенны это норм.
   Как следующий шаг, я бы попробовал заменить четверть волновой трансформатор на симметрирующий на ферритовых колечках, мне такое решение понравилось больше!
   Удачи Вам!

3. Кулдыбек

   Антенну вертикальный Delta loop лучше запитывать с нижнего угла используя 1/4 волновую двухпроводную линию как советует EW8AU. При этом проще согласовать с кабелем РК-50 или РК-75 любой длины.Поляризация вертикальная,также присутствует излучение в горизонтальной плоскости. Первоначально антенну надо настроить на частоту резонанса с помощью линии (кабеля РК-50/75)кратной полволны с Ку. А потом только включать двухпроводную линию.Точку включения кабеля искать передвигая кабель по двухпроводной линии по КСВ-минимум.При таком соглосовании очень легко добиться КСВ-1.Это проще чем использовать всякие трансформаторы или искать где же находиться R.вх. антенны под R.кабеля питания.Проверено на практике. Антенна прекрасно работает.Всем удачи и 73! БЕК. UN7TX.

4. Кулдыбек

   Всем добрый день.Простой вариант согласование однодиапазонной вертикальной антенны Delta loop предложил EW8AU с помощью двухпроводной четвертволновой лилии.При этом не надо искать где же находиться R.вх.антенны,чтобы подогнать под сопротивление кабеля.Первоначально надо настроить антенну на нужную частоту,а потом включить двухпроводную линию и искать точку согласования с кабелем передвигая кабель по линии.Простой способ соглосования и всегда можно добиться точного соглосования антенны с кабелем РК-50 или РК-75. Запитка антенны с нижнего угла.Не надо морочить голову всякими трансформаторами и т.д. Высота подвеса антенны не играет роли так как соглосование можно подкорректировать.Работает с вертикальной поляризацией,также имеет небольшое излучение с горизонтальной поляризацией.Проверено на практике.Всем удачи.73! БЕК.UN7TX

При очередной реорганизации антенного хозяйства решил использовать «дельту» 80-метрового диапазона для работы в эфире на нескольких диапазонах. Однако проверка показала, что это далеко не лучшее решение. Так, например, в 40-метровом диапазоне резонанс антенны был на частоте около 7200 кГц, а в 20-метровом — около 14500 кГц. Пришлось несколько поменять планы и рассмотреть возможность использования данной антенны хотя бы в двух диапазонах. Суть идеи не нова: следует применить в антенне удлиняющие катушки, установив их так, чтобы они оказались вблизи пучности тока для одного диапазона и вблизи пучности напряжения для другого.

Расчетная точка установки катушек — на расстоянии около 21 м от точки питания антенны. Однако я использовал имеющиеся в моем распоряжении катушки по 3,5 мкГн от фильтров-пробок прежней антенны, поэтому точки установки катушек пришлось немного сместить. Диаметр катушек — 5 см, число витков — 9, длина намотки — 5 см, диаметр провода — 2,0 мм.

Последовательность настройки двухдиапазонной антенны заключается в следующем. Сначала изменением длины вибратора антенна настраивается на необходимую резонансную частоту в 80-метровом диапазоне. При проведении этой операции следует стремиться к тому, чтобы отрезки полотна до катушек имели одинаковую длину. Затем настраиваем антенну в 40-метровом диапазоне изменением индуктивности катушек. Если после этого произойдет смещение резонансной частоты в диапазоне 80 м, то указанные операции придется повторить.

В авторском варианте настройка проводилась всего лишь раз. Резонансная частота в диапазоне 80 м — 3565 кГц (любители SSB могут, конечно же, настроить антенну «повыше», в SSB-участок). На частоте 3500 кГц КСВ составил 1,3; в середине диапазона -1,0; на частоте 3700 кГц — 1,5. Резонансная частота в 40-метровом диапазоне — 7040 кГц, в полосе частот 7000 — 7100 кГц КСВ=1,0.

Таким же образом можно настроить антенну в диапазонах 80 и 20 м, или 80 и 10 м, или 40 и 20 м, или 40 и 10 м, или 20 и 10 м.

Волновое сопротивление применяемого кабеля — 75 Ом. Антенна настраивалась с помощью КСВ-метра, однако проверка антенноскопом, показала практическое совпадение точек резонанса.

Применение симметрирования я посчитал необязательным, ввиду того что ненаправленная антенна излучает во все стороны, и по этой причине дополнительное симметрирование практически ничего не дает (при условии хорошего КСВ).

Высота подвеса антенны составляет 20 м в точке питания, а остальные 2 угла находятся на высоте примерно 7 м.

Необходимо заметить, что в авторском варианте внутри «треугольника» расположена «beam»-антенна, и указанные выше характеристики «треугольника» получаются в том случае, когда у «beam»-антенны отсоединяется один провод. В противном случае полоса пропускания «треугольника» уменьшается, и приходится использовать согласующее устройство.

Моя «beam» антенна — это модернизированный вариант G4ZU. Диаграмма направленности переключается в четырех направлениях, однако для этого используются лишь 2 реле. Применяется активное питание с помощью коаксиального кабеля и воздушной линии.

При желании все же можно использовать «дельту» на нескольких диапазонах. Но как? Ведь даже подключение антенны через настроенную линию передачи не решает всех проблем. Так, например, выяснилось, что настроенная линия передачи для 80-метрового диапазона не может быть использована в диапазоне 40 м и, тем более, на «двадцатке». Вот пример реального измерения резонансов конкретного отрезка кабеля по диапазонам: 1815, 3654, 7297 и 14756 кГц. Как видим, резонансы в любительских диапазонах совершенно однозначно «уходят вверх». Происходит это, очевидно, по той же причине, что и уход резонансов по диапазонам при использовании одного полотна антенны на нескольких диапазонах.

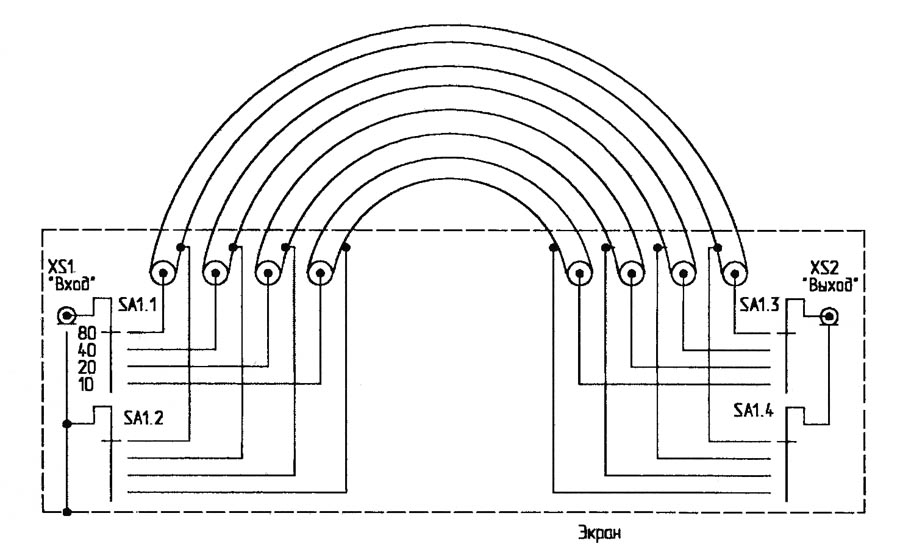

Экранированную коробку соединяем с оплеткой кабеля только в одном месте — либо на входе, либо на выходе устройства. На высокочастотных диапазонах можно при необходимости исключить полуволновый повторитель низкочастотного диапазона и подключать подобранные отрезки кабеля для достижения резонанса.

Необходимо заметить, что настраивать линию передачи следует вместе с переключателем дополнительных отрезков, потому что внутренняя распайка проводов имеет свою реактивность.

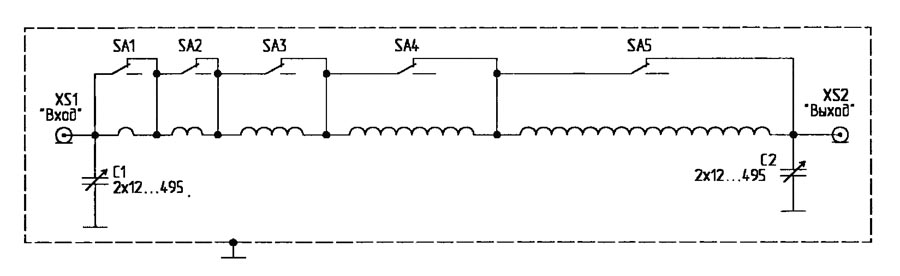

Фактически это дополнительный перестраиваемый П-контур. Для выбора требуемой индуктивности катушки используются тумблеры типа МТС-1, рассчитанные на максимальный ток 6 А, которые надежно выдерживают мощность 250 Вт, подаваемую на согласующее устройство. Способ включения понятен из рисунка. Оригинальность конструкции состоит в том, что, комбинируя включение тумблеров, можно получить любое количество витков и, соответственно, любую требуемую индуктивность. Так, включив тумблер SA1 (в исходном положении ис
пользуются нормально замкнутые контакты), получаем 1 виток, тумблер SA2 — 2 витка, тумблеры SA1 и SA2 — 3 витка, тумблер SA3 — 4 витка, тумблеры SA3 и SA1 — 5 витков и т.д. Таким образом, легко получаем 31 позицию переключений, что трудно достижимо с многопозиционным переключателем (во всяком случае, лично я не держал в руках переключателя больше чем на 11 положений). Налицо и другое преимущество «тумблерного вариометра»: каждый из тумблеров замыкает не всю катушку, а только часть ее витков. По-видимому, благодаря этому маленькие изящные тумблеры выдержат и большую мощность. И еще: «повитковое» переключение позволяет получать КСВ = 1,0 на всех диапазонах.

Катушка индуктивности намотана проводом 01,5 мм с шагом 1,5 мм (первоначально наматывалась в два провода) на каркасе 06 см и содержит 31 виток.
Данное согласующее устройство настраивается вплоть до 20-метрового диапазона (в катушке используется 1 виток), однако при работе на других, более высокочастотных, диапазонах целесообразно повысить добротность катушки, образованной первыми витками. Например, выполнить первые 3 — 5 витков из трубки сечением 5-6 мм. При затруднениях с поиском трубки можно пойти другим путем — намотать эти 3 — 5 витков несколькими сложенными вместе проводами. Так, например, длина окружности 6-миллиметровой трубки (высокочастотный ток, как известно, течет в тонком поверхностном слое проводника) составляет 18,84 мм, а общая сложенная длина окружности 4-х сложенных вместе 1,5-миллиметровых проводов — также 18,84 мм! Получается прекрасный аналог плоской шины, которую еще надо поискать.

Конденсаторы переменной емкости — «обыкновенные», 2×495 пФ (от ламповых радиоприемников), потому что предполагается использовать СУ при преобразовании сопротивлений не более чем в 4 раза. Согласующее устройство настраивается только один раз. На первоначальном этапе настройки, если нет уверенности в надежной работе выходного каскада при возможном высоком КСВ, следует подавать на согласующее устройство небольшую мощность. Позже можно будет настраиваться при полной мощности. У меня получились следующие данные катушки: в диапазоне 20 м — используется 1 виток, в диапазоне 40 м — 3 витка, в диапазоне 80 м — 6 витков, в диапазоне 160 м — 10 витков, т.е. используются первые 4 тумблера. Сначала роторы конденсаторов переменной емкости устанавливают в среднее положение, а затем подстраиваются до достижения КСВ=1,0. Эти данные справедливы для нагрузки 75 Ом, и они будут отличаться для нагрузки, имеющей другое сопротивление.

В дальнейшем при работе в эфире используется составленная таблица положений по диапазонам (при необходимости — в нескольких точках конкретного диапазона). После этого «манипуляции» с согласующим устройством превращаются в приятное занятие.

Обращаю внимание радиолюбителей, которые раньше не использовали согласующее устрой- ctbq, на то, что перед его настройкой необходимо установить ручки настройки используемого усилителя мощности в положение, соответствующее нагрузке с КСВ равным 1,0.

Я использую это согласующее устройство всегда — даже тогда, когда входное сопротивление антенны составляет 75 Ом. Данное согласующее устройство фактически является ФНЧ и дополнительно ослабляет внеполосные излучения передатчика.

На Интернет форумах для формирования излучения с вертикальной поляризацией в основном обсуждается запитка «дельты» в «нижний» (от земли) угол

или на расстоянии L/4 от «нижней» точки В, т.е. вблизи земли.

На рисунках 1 и 2 в точках Б и Г пучность тока, в точках А и В — пучность напряжения.

Такое решение антенны я сразу отверг: антенна и так установлена низко, а при такой запитке основное излучение происходит вблизи земли. К тому же, запитывать антенну так, как показано на рис.2, следует разве что с 9-этажки — ведь желательность размещения кабеля перпендикулярно полотну антенны никто не отменял, причем хорошо бы, чтобы и радиостанция находилась на 9-м этаже.

Известно, что наибольшая интенсивность электромагнитного излучения находится вблизи пучности тока: «мощность излучения отрезка провода антенны пропорциональна квадрату тока в этом отрезке», т.е. мощность излучения в каждом отрезке провода антенны — разная, максимальная — в пучности тока.

Для антенны, показанной на рис.1, пучность тока в точке Б находится в самом низу, а для антенны на рис.2 — чуть выше нижней части антенны, что не так уж и плохо. Тем не менее, для низковисящей «дельты» и этот вариант не подходит.

Опираясь на эти рассуждения, решил изготовить антенну с запиткой в верхней части на расстоянии L/4 от верхней точки В (рис.3).

Фактически, это «перевернутая» антенна, показанная на рис 2.

На рис.3 хорошо видно, что пучности тока (точки Б и Г) располагаются на большей высоте, а значит, максимум излучения происходит довольно далеко от
земли, что очень важно при небольшой высоте подвеса антенны. К тому же, при такой конфигурации облегчается почти перпендикулярный подвод кабеля к полотну антенны.

При 10-метровой высоте подвеса верхнего полотна получилась неплохая двухдиапазонная (40 и 20 м) антенна, установленная под наклоном, т.к. сделать ее полностью вертикальной при такой высоте подвеса невозможно. Нижняя точка антенны находится буквально в метре от земли, однако это практически не сказывается на эффективности излучения.

Здесь нужно отметить, что местоположения пучностей тока и напряжения, указанные на рис 1-3, справедливы для антенны диапазона 40 м. В диапазоне 20 м в антенне укладываются» 2 волны, пучностей тока и напряжения будет по 4, поэтому поляризация получаете комплексная — вертикально-горизонтальная.

Полотно антенны изготовлено из медного провода диаметром 2 мм в эмалевой изоляции. Дельта представляет собой равносторонний треугольник со сторонами 14,34 м, периметр — 43,02 м. Расстояния между точками А, Б, В и Г (рис. 3) равны и составляют по 10,75 м. Расстояние от узла запитки Б до верхнего угла — 3,58 м. С такими размерами резонансные частоты антенны — 7040 и 14100 кГц, пучности тока Б и Г оказываются напротив.

При соблюдении этих пропорций, в некоторых направлениях антенна может иметь определенное усиление. При необходимости удобно укорачивать нижний угол, уменьшив отрезок 3,58 м. например, до 3,50 м. Небольшая неточность расположения точек Б и Г по горизонтали не приводит к заметному ухудшению работы антенны.

От балуна в точке запитки пришлось отказаться, т.к. она подвергается ветровым нагрузкам. Поэтому в точке запитки вместо тяжелого балуна на кабеле установлены 5 ферритовых «защелок» RF-130S. По этой же причине пришлось отказаться и от какого-либо согласования в узле запитки. Экран кабеля подключен к верхней части антенны, центральный провод — к нижней.

Наиболее актуальные характеристики антенны (полное входное сопротивлении и КСВ) снимались анализатором АА-ЗЗОМ с помощью полуволнового повторителя, изготовленного из коаксиального 50-омного кабеля длиной 14 м. В диапазоне 7 МГц активное входное сопротивление составило 120 Ом, в диапазоне 14 МГц — 140 Ом. Из-за недостаточной высоты подвеса имеется реактивная составляющая входного сопротивления, поэтому в диапазоне 7 МГц КСВ=3,0; в диапазоне 14 МГц — 4,0.

В такой ситуации было принято решение снизить КСВ, применив согласующий отрезок 75-омного кабеля. Комбинируя подключение коротких отрезков такого кабеля длиной 10 см, 20 см, 30 см, 50 см, 1 м, 2 м, 3 м, 3.5 м снабженных дешевыми телевизионными разъемами, после полуволнового повторителя выяснилось, что в диапазоне 7 МГц требуется отрезок кабеля длиной 6,9 м, в диапазоне 14 МГц — 3,5 м, что позволило получить в диапазоне 7 МГц КСВ=1,2; в диапазоне 14 МГц — 1,5.

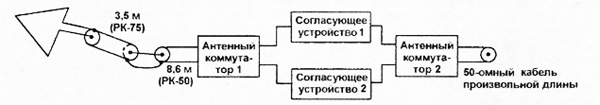

В итоге, было решено непосредственно к антенне подключить отрезок 75-омного кабеля длиной 3,5 м, а уже к нему — 50-омный кабель длиной 8,6 м (всего 14,1 м). К сожалению, из-за неточного выбора длины полуволнового повторителя (она была определена расчетным путем) в диапазоне 7 МГц КСВ составил 2,0; в диапазоне 14 МГц — 2,3. Это не так уж и плохо-при КСВ до 3,0 вся мощность уходит в антенну. Тем более, что повышенный КСВ имеется лишь в кабеле длиной 14 м.

Кабели имеют диаметр 10 мм и многожильный центральный проводник. К месту соединения кабелей примотан пластиковый угольник длиной около 15 см, обрезанный по диаметру кабелей, что обеспечивает надежность соединения при ветровых нагрузках.

Внизу ничто не препятствует установке токового балуна, снабженного разъемами, который окончательно отсечет возможные синфазные токи.

Фактически, СУ на 7 МГц может работать в диапазонах от 1,8 до 15 МГц. В СУ на 14 МГц применена катушка из медной трубки диаметром 6 мм (1+2+4+4 витка, всего 11 витков), и оно может использоваться в диапазонах 7-29 МГц.

Если вместо последних 4 витков намотать 8 (всего витков будет 15), то, в принципе, СУ будет работать начиная с 3,5 МГц, а возможно, и с 1,8 МГц (следует проверить практически). Ввиду простоты изготовления, мною было изготовлено 3 таких СУ. В результате, после согласующих устройств полоса частот без реактивной составляющей составила 400 кГц на 40-метровом диапазоне и 380 кГц в диапазоне 20 м.

Такое согласование было сделано с целью максимально возможного снижения потерь в 50-метровом коаксиальном кабеле, который подключен ко второму антенному коммутатору. В двух местах на этом кабеле установлены по 20 ферритовых «защелок». КСВ в длинном кабеле, подключенном к выходу согласующего устройства, — около единицы. Согласующие устройства на сосредоточенных элементах вполне можно заменить дополнительными отрезками 75-омного кабеля, длины которых придется подобрать.

Антенну можно упростить, если она будет работать на одном диапазоне. В таком варианте длина 75-омного отрезка кабеля, подключаемого к полотну антенны, составляет 3,5 м в диапазоне 14 МГц и около 7 м — в диапазоне 7 МГц. Согласующее устройство можно установить в помещении радиостанции или вовсе обойтись без него.

Есть еще один вариант:
запитать антенну только 75-омным кабелем (например, РК75-4-11). Именно так она использовалась в полевых условиях с полуволновым повторителем (около 28 м) и переключателем на 9 диапазонов. В сентябре 2013 г. мы с Сергеем, RW9UTK, работали в полевых условиях из сравнительно редкого RDA-района КЕ-21. Антенна работала на двух диапазонах и была установлена на 12-метровой высоте на двух стеклопластиковых трубах. Работала антенна отлично — в иные моменты мы узнали, что такое pile-up.

Там, в поле, анализатором АА-ЗЗОМ были измерены некоторые характеристики антенны, которые вследствие более высокого подвеса оказались заметно лучше, чем у антенны, установленной на 10-метровой высоте. В диапазоне 40м реактивной составляющей не было совсем, Rвх=141 Ом, КСВ=1,91, полоса по уровню КСВ=2,0 — 80 кГц, по уровню КСВ=3,0 — 300 кГц, активное сопротивление сохраняется в полосе 800 (!) кГц. В диапазоне 20 м реактивная составляющая также отсутствовала, Rвх=194 Ом, КСВ=2,56, полоса по уровню КСВ=3 — 620 (!) кГц, активное сопротивление сохраняется в полосе 630 (!) кГц.

Согласование производилось с помощью самодельного СУ, к которому подключался 75-омный кабель. Применение согласующего устройства позволило получить на обоих диапазонах КСВ=1,0 в 50-омном кабеле, соединяющем СУ с трансивером.

Широкая полоса рабочих частот без реактивностей — это замечательное свойство замкнутых антенн. Нет необходимости перестраивать СУ в пределах любительского диапазона-достаточно настроить его в одной точке. При этом СУ может находиться достаточно далеко от трансивера.

В поле в качестве полотна антенны мы применили полевой сдвоенный провод П-274. Этот провод в полиэтиленовой изоляции имеет определенный коэффициент укорочения, поэтому периметр антенны получился несколько меньшим, несмотря на большую высоту подвеса, чем дома, и составил 42,70 м.

Здесь также был равносторонний треугольник со стороной 14,23 м. Расстояния между точками А, Б, В и Г также равны и составляют по 10,67 м. Расстояние от узла запитки и до верхнего угла — 3,56 м.

Некоторые проблемы возникли с балуном, который входит в состав универсальной линии: для передвижения полотна антенны были использованы пластиковые круги от игрушки пирамида, и балун несколько сместился вниз от запроектированной точки (3,56 м от верха). Несмотря на это, антенна работала просто великолепно, т.к. на 12-метровых трубах она была установлена почти вертикально.

Планируется переместить балун в начало линии, снабдив его разъемами,. чтобы сохранить защиту от синфазных токов. Кроме того, на кабель, лежащий на траве, можно надеть ферритовые «защелки» или пропустить несколько раз через ферритовое кольцо — кабель диаметром 7 мм вполне это позволяет.

Также планируется испытать антенну в полевых условиях, но уже на высоте 16 м Опять будут применены стекпопластиковые мачты. Антенна будет установлена вертикально. О результатах испытания непременно сообщу.

Опрос работающих в эфире радиолюбителей, какие антенны они используют показал, что достаточно высокий процент использует антенну типа Delta Loop ,или «треугольник на 80 метров» по нашему. Меня заинтересовало, откуда такая народная любовь к этой антенне и решил сам изготовить и апробировать её уже с применением эффективных измерительных приборов ZVL и Hewllett Packard .
Между двумя промышленными зданиями была размещена проволочная рамка треугольной формы с периметром 85 метров. Старались расположить её так, чтобы стороны не проходили параллельно стенам здания.
Питание производилось в углу треугольника. Для начала было измерено входное сопротивление антенны во всём диапазоне. Вот что мы получили:

Как мы видим из численных значений, средним сопротивлением для всех диапазонов можно считать 240-300 Ом. Поэтому был изготовлен балун с коэффициентом трансформации 1:6. У реально изготовленного экземпляра получилась трансформация 1:5.На диаграмме Смита мы видим импеданс на выходе балуна трансформированного сопротивления 300 Ом.

Её можно было бы и подправить, но решил, что и это не плохо, так как разброс сопротивлений самой антенны и так велик.
После подключения балуна к антенне можно было наблюдать следующий график КСВ:

Таким образом имеем КСВ в диапазоне:

• 80 метров -1,3-1,5
• 40 метров 1,4-1,7
• 20метров-1,2-1,3
• 17метров-1,9-2
• 15метров- 1,9
• 12 метров-1,4-1,5
• 10метров-1,1-2
• по всему диапазону 28-28,7 МГц

К сожалению, не все минимумы КСВ попадают чётко в любительские диапазоны, но даже при таких значениях эту антенну можно считать весьма универсальной и высокоэффективной благодаря полным размерам. Разумеется, в эфире она себя зарекомендовала с хорошей стороны.

При очередной реорганизации антенного хозяйства решил использовать «дельту» 80-метрового диапазона для работы в эфире на нескольких диапазонах. Однако проверка показала, что это далеко не лучшее решение. Так, например, в 40-метровом диапазоне резонанс антенны был на частоте около 7200 кГц, а в 20-метровом — около 14500 кГц. Пришлось несколько поменять планы и рассмотреть возможность использования данной антенны хотя бы в двух диапазонах. Суть идеи не нова: следует применить в антенне удлиняющие катушки, установив их так, чтобы они оказались вблизи пучности тока для одного диапазона и вблизи пучности напряжения для другого.

Расчетная точка установки катушек — на расстоянии около 21 м от точки питания антенны. Однако я использовал имеющиеся в моем распоряжении катушки по 3,5 мкГн от фильтров-пробок прежней антенны, поэтому точки установки катушек пришлось немного сместить. Диаметр катушек — 5 см, число витков — 9, длина намотки — 5 см, диаметр провода — 2,0 мм.

Последовательность настройки двухдиапазонной антенны заключается в следующем. Сначала изменением длины вибратора антенна настраивается на необходимую резонансную частоту в 80-метровом диапазоне. При проведении этой операции следует стремиться к тому, чтобы отрезки полотна до катушек имели одинаковую длину. Затем настраиваем антенну в 40-метровом диапазоне изменением индуктивности катушек. Если после этого произойдет смещение резонансной частоты в диапазоне 80 м, то указанные операции придется повторить.

В авторском варианте настройка проводилась всего лишь раз. Резонансная частота в диапазоне 80 м — 3565 кГц (любители SSB могут, конечно же, настроить антенну «повыше», в SSB-участок). На частоте 3500 кГц КСВ составил 1,3; в середине диапазона -1,0; на частоте 3700 кГц — 1,5. Резонансная частота в 40-метровом диапазоне — 7040 кГц, в полосе частот 7000 — 7100 кГц КСВ=1,0.

Таким же образом можно настроить антенну в диапазонах 80 и 20 м, или 80 и 10 м, или 40 и 20 м, или 40 и 10 м, или 20 и 10 м.

Волновое сопротивление применяемого кабеля — 75 Ом. Антенна настраивалась с помощью КСВ-метра, однако проверка антенноскопом, показала практическое совпадение точек резонанса.

Применение симметрирования я посчитал необязательным, ввиду того что ненаправленная антенна излучает во все стороны, и по этой причине дополнительное симметрирование практически ничего не дает (при условии хорошего КСВ).

Высота подвеса антенны составляет 20 м в точке питания, а остальные 2 угла находятся на высоте примерно 7 м.

Необходимо заметить, что в авторском варианте внутри «треугольника» расположена «beam»-антенна, и указанные выше характеристики «треугольника» получаются в том случае, когда у «beam»-антенны отсоединяется один провод. В противном случае полоса пропускания «треугольника» уменьшается, и приходится использовать согласующее устройство.

Моя «beam» антенна — это модернизированный вариант G4ZU. Диаграмма направленности переключается в четырех направлениях, однако для этого используются лишь 2 реле. Применяется активное питание с помощью коаксиального кабеля и воздушной линии.

При желании все же можно использовать «дельту» на нескольких диапазонах. Но как? Ведь даже подключение антенны через настроенную линию передачи не решает всех проблем. Так, например, выяснилось, что настроенная линия передачи для 80-метрового диапазона не может быть использована в диапазоне 40 м и, тем более, на «двадцатке». Вот пример реального измерения резонансов конкретного отрезка кабеля по диапазонам: 1815, 3654, 7297 и 14756 кГц. Как видим, резонансы в любительских диапазонах совершенно однозначно «уходят вверх». Происходит это, очевидно, по той же причине, что и уход резонансов по диапазонам при использовании одного полотна антенны на нескольких диапазонах.

Экранированную коробку соединяем с оплеткой кабеля только в одном месте — либо на входе, либо на выходе устройства. На высокочастотных диапазонах можно при необходимости исключить полуволновый повторитель низкочастотного диапазона и подключать подобранные отрезки кабеля для достижения резонанса.

Необходимо заметить, что настраивать линию передачи следует вместе с переключателем дополнительных отрезков, потому что внутренняя распайка проводов имеет свою реактивность.

Фактически это дополнительный перестраиваемый П-контур. Для выбора требуемой индуктивности катушки используются тумблеры типа МТС-1, рассчитанные на максимальный ток 6 А, которые надежно выдерживают мощность 250 Вт, подаваемую на согласующее устройство. Способ включения понятен из рисунка. Оригинальность конструкции состоит в том, что, комбинируя включение тумблеров, можно получить любое количество витков и, соответственно, любую требуемую индуктивность. Так, включив тумблер SA1 (в исходном положении ис
пользуются нормально замкнутые контакты), получаем 1 виток, тумблер SA2 — 2 витка, тумблеры SA1 и SA2 — 3 витка, тумблер SA3 — 4 витка, тумблеры SA3 и SA1 — 5 витков и т.д. Таким образом, легко получаем 31 позицию переключений, что трудно достижимо с многопозиционным переключателем (во всяком случае, лично я не держал в руках переключателя больше чем на 11 положений). Налицо и другое преимущество «тумблерного вариометра»: каждый из тумблеров замыкает не всю катушку, а только часть ее витков. По-видимому, благодаря этому маленькие изящные тумблеры выдержат и большую мощность. И еще: «повитковое» переключение позволяет получать КСВ = 1,0 на всех диапазонах.

Катушка индуктивности намотана проводом 01,5 мм с шагом 1,5 мм (первоначально наматывалась в два провода) на каркасе 06 см и содержит 31 виток.
Данное согласующее устройство настраивается вплоть до 20-метрового диапазона (в катушке используется 1 виток), однако при работе на других, более высокочастотных, диапазонах целесообразно повысить добротность катушки, образованной первыми витками. Например, выполнить первые 3 — 5 витков из трубки сечением 5-6 мм. При затруднениях с поиском трубки можно пойти другим путем — намотать эти 3 — 5 витков несколькими сложенными вместе проводами. Так, например, длина окружности 6-миллиметровой трубки (высокочастотный ток, как известно, течет в тонком поверхностном слое проводника) составляет 18,84 мм, а общая сложенная длина окружности 4-х сложенных вместе 1,5-миллиметровых проводов — также 18,84 мм! Получается прекрасный аналог плоской шины, которую еще надо поискать.

Конденсаторы переменной емкости — «обыкновенные», 2×495 пФ (от ламповых радиоприемников), потому что предполагается использовать СУ при преобразовании сопротивлений не более чем в 4 раза. Согласующее устройство настраивается только один раз. На первоначальном этапе настройки, если нет уверенности в надежной работе выходного каскада при возможном высоком КСВ, следует подавать на согласующее устройство небольшую мощность. Позже можно будет настраиваться при полной мощности. У меня получились следующие данные катушки: в диапазоне 20 м — используется 1 виток, в диапазоне 40 м — 3 витка, в диапазоне 80 м — 6 витков, в диапазоне 160 м — 10 витков, т.е. используются первые 4 тумблера. Сначала роторы конденсаторов переменной емкости устанавливают в среднее положение, а затем подстраиваются до достижения КСВ=1,0. Эти данные справедливы для нагрузки 75 Ом, и они будут отличаться для нагрузки, имеющей другое сопротивление.

В дальнейшем при работе в эфире используется составленная таблица положений по диапазонам (при необходимости — в нескольких точках конкретного диапазона). После этого «манипуляции» с согласующим устройством превращаются в приятное занятие.

Обращаю внимание радиолюбителей, которые раньше не использовали согласующее устрой- ctbq, на то, что перед его настройкой необходимо установить ручки настройки используемого усилителя мощности в положение, соответствующее нагрузке с КСВ равным 1,0.

Я использую это согласующее устройство всегда — даже тогда, когда входное сопротивление антенны составляет 75 Ом. Данное согласующее устройство фактически является ФНЧ и дополнительно ослабляет внеполосные излучения передатчика.

Замкнутые проволочные антенны на КВ широко применяются радиолюбителями всех стран и национальностей. Это связано с их неоспоримыми достоинствами (которые вы несомненно знаете раз читаете эту статью, а если нет то легко найдете их на просторах паутины). Я же хотел поведать свою историю создания антенны Delta Loop, т.к. столкнулся с некоторыми трудностями при ее построении и считаю, что мой опыт может кому-нибудь пригодится.
Сделать антенну Delta Loop своими руками не сложно, как говорил один знакомый, это займет полчаса с двумя перекурами по 15 минут. Начнем с того, что определим диапазоны работы и место подвеса антенны. В мое случае необходим был диапазон 80 м. (3,5 мГц) и соответственно периметр антенны должен быть порядка 80 м. Подвес рассматривался только с балкона (спасибо соседям, живущим на последних этажах — излучение и все такое) под балконом имеется одноэтажное здание на крыше которого можно закрепить два нижних угла антенны. Треугольник как токовой не получался, поэтому правильнее назвать мою антенну «многодиапазонный неправильный параллелепипед».
Ну, начнем подбор материалов. Нам понадобится: 43 метров полевки (двойной), два ВЧ разъема (папа и мама), два ферритовых кольца 300-500 НН, капроновая веревка, 2 клемника и наконец распаичная коробка. Из колечек делаем симметрирующее устройство, а полевку разматываем в 2 бухты одинарного провода рис. 2

Вот такая конструкция у меня получилась. Работой антенны доволен, различий с Delta Loop правильной формы пока не заметил (была пока с соседями не поругался). В общем удачной Вам постройки и дальних QSO.
RK3DBU 73!

Category: Радио

←
Симметрирующий трансформатор сопротивления на ферритовых кольцах (Balun)

Как соединять полевку →

9 thoughts on “Delta Loop (или антенна треугольник или простая многодиапазонная антенна или Антенна КВ Дельта)
”

1. Юрий,UB6AFC

   Мучаюсь с аналогичной антеной,вот уже почти год.Конечно не каждый день,но если посчитать,-то месяца два из года.Начитался в интернете о отличных результатах работы Дельты 80м диапазона.Бьюсь с ней и так и сяк,но достичь желаемого КСВ,так и не могу.Выполнил из толстого полевика П-268 в одну жилу.Провод крепкий,легкий и сравнительно дешевый.Но я первоначально неучел его коэффицыэнт укорочения!Ведь он имеет отличное от меди сопротивление!Да и изоляцыя помоему вносит кое какие коррективы.Построил равносторонний треугольник в частном секторе мачта одна -15м.Угол получился примерно 45,как и было рекомендовано.Кабель 28метров,РК-50 Подольский 10мм по наруже,потом по ходу урезал до 27м20см.Полевик с имеющихся 86м,укоротился на 79м50см.Резонанс получил на 3,680Мгц.КСВ 1,8 сопротивление 86ом.Соорудил четвертьволновый трансформатор из кабеля 75ом длиной 13,90м.Резонанс 3,730 КСВ-1,56 сопротивление 51ом,реактивка+ 32.И что делать дальше?Не знаю.Отвечают,слышу вроде неплохо,по хорошему прохождению!Может кто поможет?Кто то уже прошел такое?Буду очень признателен.Юрий,UB6AFC/73!!!

2. RK3DBU Post author

   Приветствую UB6AFC!
   Многие всю жизнь мучаются с антенной и не получают желаемого результата, так что год это цветочки ?
   По мне, так описанный Вами результат вполне неплох, КСВ 1.8 для многодиапазонной КВ антенны это норм.
   Как следующий шаг, я бы попробовал заменить четверть волновой трансформатор на симметрирующий на ферритовых колечках, мне такое решение понравилось больше!
   Удачи Вам!

3. Кулдыбек

   Антенну вертикальный Delta loop лучше запитывать с нижнего угла используя 1/4 волновую двухпроводную линию как советует EW8AU. При этом проще согласовать с кабелем РК-50 или РК-75 любой длины.Поляризация вертикальная,также присутствует излучение в горизонтальной плоскости. Первоначально антенну надо настроить на частоту резонанса с помощью линии (кабеля РК-50/75)кратной полволны с Ку. А потом только включать двухпроводную линию.Точку включения кабеля искать передвигая кабель по двухпроводной линии по КСВ-минимум.При таком соглосовании очень легко добиться КСВ-1.Это проще чем использовать всякие трансформаторы или искать где же находиться R.вх. антенны под R.кабеля питания.Проверено на практике. Антенна прекрасно работает.Всем удачи и 73! БЕК. UN7TX.

4. Кулдыбек

   Всем добрый день.Простой вариант согласование однодиапазонной вертикальной антенны Delta loop предложил EW8AU с помощью двухпроводной четвертволновой лилии.При этом не надо искать где же находиться R.вх.антенны,чтобы подогнать под сопротивление кабеля.Первоначально надо настроить антенну на нужную частоту,а потом включить двухпроводную линию и искать точку согласования с кабелем передвигая кабель по линии.Простой способ соглосования и всегда можно добиться точного соглосования антенны с кабелем РК-50 или РК-75. Запитка антенны с нижнего угла.Не надо морочить голову всякими трансформаторами и т.д. Высота подвеса антенны не играет роли так как соглосование можно подкорректировать.Работает с вертикальной поляризацией,также имеет небольшое излучение с горизонтальной поляризацией.Проверено на практике.Всем удачи.73! БЕК.UN7TX

Квадрат, питаемый снизу (картинка 1), по сути представляет собой два изогнутых диполя, расположенных один над другим. Такой квадрат имеет усиление около 1.25 dBd, то есть, относительно диполя. Аналогично одному диполю, квадрат имеет горизонтальную поляризацию. Антенна является направленной и излучает перпендикулярно плоскости, в которой расположен квадрат. Входной сопротивление квадрата составляет около 117 Ом, и потому требует согласования с 50-и омным кабелем. Если запитать квадрат сбоку (картинка 2), он будет представлять собой два вертикальных диполя, и, соответственно, иметь вертикальную поляризацию.

Дельта, питаемая снизу (картинка 3), представляет собой не более, чем искривленный вариант первой антенны. Поэтому антенна также имеет горизонтальную поляризацию. Дельту проще построить, чем квадрат, поскольку ей нужна всего одна мачта. Но и усиление такой антенны чуть меньше, около 1.17 dBd.
Дельта обладает входным сопротивлением около 106 Ом. Антенну можно запитать не только снизу, но и сверху (картинка 4), ее свойства от этого не сильно меняются. Перевернутая дельта (картинка 5) также обладает примерно теми же свойствами.

Как получить дельту с вертикальной поляризацией? Для этого нужно взять место запитки, при котором антенна имеет горизонтальную поляризацию, отсчитать в сторону λ/4, и запитать антенну в этом месте (картинка 6). Также допускается питать антенну и в ближайший угол, ее свойства от этого не сильно поменяются.

На иллюстрации приведены квадраты со стороной λ/4 и правильные треугольники со стороной λ/3. Однако антенну допускается вытягивать. Так на практике нередко используют прямоугольники с соотношением длин сторон от 2:1 до 3:1. Как правило, рамочные антенны располагают вертикально, но также допускается расположение под углом к земле, немного отличным от прямого. Помимо прочего, это позволяет уменьшить высоту мачты.

Горизонтально поляризованные дельты и квадраты должны быть расположены высоко (высота порядка λ/2) относительно земли, чтобы иметь небольшой угол излучения. Иначе антенна излучает в зенит, и с ее помощью возможны радиосвязи только на близкие расстояния. Рамочной антенне с вертикальной поляризацией достаточно быть поднятой от земли на пару метров (0.05 длины волны), при этом она пригодна для проведения дальних радиосвязей.

До сих пор речь шла о рамочных антенных, рассчитанных на один диапазон. Многодиапазонные рамочные антенны строят либо вкладывая одну рамку в другую и объединяя их места запитки (аналогично fan dipole), либо используя в месте запитки антенный тюнер. Последний способ проще и допускает использование укороченной антенны. Минусы подхода — нужен тюнер, а также не очень понятно, какой будет поляризация на «второстепенных» диапазонах.

На Интернет форумах для формирования излучения с вертикальной поляризацией в основном обсуждается запитка «дельты» в «нижний» (от земли) угол

или на расстоянии L/4 от «нижней» точки В, т.е. вблизи земли.

На рисунках 1 и 2 в точках Б и Г пучность тока, в точках А и В — пучность напряжения.

Такое решение антенны я сразу отверг: антенна и так установлена низко, а при такой запитке основное излучение происходит вблизи земли. К тому же, запитывать антенну так, как показано на рис.2, следует разве что с 9-этажки — ведь желательность размещения кабеля перпендикулярно полотну антенны никто не отменял, причем хорошо бы, чтобы и радиостанция находилась на 9-м этаже.

Известно, что наибольшая интенсивность электромагнитного излучения находится вблизи пучности тока: «мощность излучения отрезка провода антенны пропорциональна квадрату тока в этом отрезке», т.е. мощность излучения в каждом отрезке провода антенны — разная, максимальная — в пучности тока.

Для антенны, показанной на рис.1, пучность тока в точке Б находится в самом низу, а для антенны на рис.2 — чуть выше нижней части антенны, что не так уж и плохо. Тем не менее, для низковисящей «дельты» и этот вариант не подходит.

Опираясь на эти рассуждения, решил изготовить антенну с запиткой в верхней части на расстоянии L/4 от верхней точки В (рис.3).

Фактически, это «перевернутая» антенна, показанная на рис 2.

На рис.3 хорошо видно, что пучности тока (точки Б и Г) располагаются на большей высоте, а значит, максимум излучения происходит довольно далеко от
земли, что очень важно при небольшой высоте подвеса антенны. К тому же, при такой конфигурации облегчается почти перпендикулярный подвод кабеля к полотну антенны.

При 10-метровой высоте подвеса верхнего полотна получилась неплохая двухдиапазонная (40 и 20 м) антенна, установленная под наклоном, т.к. сделать ее полностью вертикальной при такой высоте подвеса невозможно. Нижняя точка антенны находится буквально в метре от земли, однако это практически не сказывается на эффективности излучения.

Здесь нужно отметить, что местоположения пучностей тока и напряжения, указанные на рис 1-3, справедливы для антенны диапазона 40 м. В диапазоне 20 м в антенне укладываются» 2 волны, пучностей тока и напряжения будет по 4, поэтому поляризация получаете комплексная — вертикально-горизонтальная.

Полотно антенны изготовлено из медного провода диаметром 2 мм в эмалевой изоляции. Дельта представляет собой равносторонний треугольник со сторонами 14,34 м, периметр — 43,02 м. Расстояния между точками А, Б, В и Г (рис. 3) равны и составляют по 10,75 м. Расстояние от узла запитки Б до верхнего угла — 3,58 м. С такими размерами резонансные частоты антенны — 7040 и 14100 кГц, пучности тока Б и Г оказываются напротив.

При соблюдении этих пропорций, в некоторых направлениях антенна может иметь определенное усиление. При необходимости удобно укорачивать нижний угол, уменьшив отрезок 3,58 м. например, до 3,50 м. Небольшая неточность расположения точек Б и Г по горизонтали не приводит к заметному ухудшению работы антенны.

От балуна в точке запитки пришлось отказаться, т.к. она подвергается ветровым нагрузкам. Поэтому в точке запитки вместо тяжелого балуна на кабеле установлены 5 ферритовых «защелок» RF-130S. По этой же причине пришлось отказаться и от какого-либо согласования в узле запитки. Экран кабеля подключен к верхней части антенны, центральный провод — к нижней.

Наиболее актуальные характеристики антенны (полное входное сопротивлении и КСВ) снимались анализатором АА-ЗЗОМ с помощью полуволнового повторителя, изготовленного из коаксиального 50-омного кабеля длиной 14 м. В диапазоне 7 МГц активное входное сопротивление составило 120 Ом, в диапазоне 14 МГц — 140 Ом. Из-за недостаточной высоты подвеса имеется реактивная составляющая входного сопротивления, поэтому в диапазоне 7 МГц КСВ=3,0; в диапазоне 14 МГц — 4,0.

В такой ситуации было принято решение снизить КСВ, применив согласующий отрезок 75-омного кабеля. Комбинируя подключение коротких отрезков такого кабеля длиной 10 см, 20 см, 30 см, 50 см, 1 м, 2 м, 3 м, 3.5 м снабженных дешевыми телевизионными разъемами, после полуволнового повторителя выяснилось, что в диапазоне 7 МГц требуется отрезок кабеля длиной 6,9 м, в диапазоне 14 МГц — 3,5 м, что позволило получить в диапазоне 7 МГц КСВ=1,2; в диапазоне 14 МГц — 1,5.

В итоге, было решено непосредственно к антенне подключить отрезок 75-омного кабеля длиной 3,5 м, а уже к нему — 50-омный кабель длиной 8,6 м (всего 14,1 м). К сожалению, из-за неточного выбора длины полуволнового повторителя (она была определена расчетным путем) в диапазоне 7 МГц КСВ составил 2,0; в диапазоне 14 МГц — 2,3. Это не так уж и плохо-при КСВ до 3,0 вся мощность уходит в антенну. Тем более, что повышенный КСВ имеется лишь в кабеле длиной 14 м.

Кабели имеют диаметр 10 мм и многожильный центральный проводник. К месту соединения кабелей примотан пластиковый угольник длиной около 15 см, обрезанный по диаметру кабелей, что обеспечивает надежность соединения при ветровых нагрузках.

Внизу ничто не препятствует установке токового балуна, снабженного разъемами, который окончательно отсечет возможные синфазные токи.

Фактически, СУ на 7 МГц может работать в диапазонах от 1,8 до 15 МГц. В СУ на 14 МГц применена катушка из медной трубки диаметром 6 мм (1+2+4+4 витка, всего 11 витков), и оно может использоваться в диапазонах 7-29 МГц.

Если вместо последних 4 витков намотать 8 (всего витков будет 15), то, в принципе, СУ будет работать начиная с 3,5 МГц, а возможно, и с 1,8 МГц (следует проверить практически). Ввиду простоты изготовления, мною было изготовлено 3 таких СУ. В результате, после согласующих устройств полоса частот без реактивной составляющей составила 400 кГц на 40-метровом диапазоне и 380 кГц в диапазоне 20 м.

Такое согласование было сделано с целью максимально возможного снижения потерь в 50-метровом коаксиальном кабеле, который подключен ко второму антенному коммутатору. В двух местах на этом кабеле установлены по 20 ферритовых «защелок». КСВ в длинном кабеле, подключенном к выходу согласующего устройства, — около единицы. Согласующие устройства на сосредоточенных элементах вполне можно заменить дополнительными отрезками 75-омного кабеля, длины которых придется подобрать.

Антенну можно упростить, если она будет работать на одном диапазоне. В таком варианте длина 75-омного отрезка кабеля, подключаемого к полотну антенны, составляет 3,5 м в диапазоне 14 МГц и около 7 м — в диапазоне 7 МГц. Согласующее устройство можно установить в помещении радиостанции или вовсе обойтись без него.

Есть еще один вариант:
запитать антенну только 75-омным кабелем (например, РК75-4-11). Именно так она использовалась в полевых условиях с полуволновым повторителем (около 28 м) и переключателем на 9 диапазонов. В сентябре 2013 г. мы с Сергеем, RW9UTK, работали в полевых условиях из сравнительно редкого RDA-района КЕ-21. Антенна работала на двух диапазонах и была установлена на 12-метровой высоте на двух стеклопластиковых трубах. Работала антенна отлично — в иные моменты мы узнали, что такое pile-up.

Там, в поле, анализатором АА-ЗЗОМ были измерены некоторые характеристики антенны, которые вследствие более высокого подвеса оказались заметно лучше, чем у антенны, установленной на 10-метровой высоте. В диапазоне 40м реактивной составляющей не было совсем, Rвх=141 Ом, КСВ=1,91, полоса по уровню КСВ=2,0 — 80 кГц, по уровню КСВ=3,0 — 300 кГц, активное сопротивление сохраняется в полосе 800 (!) кГц. В диапазоне 20 м реактивная составляющая также отсутствовала, Rвх=194 Ом, КСВ=2,56, полоса по уровню КСВ=3 — 620 (!) кГц, активное сопротивление сохраняется в полосе 630 (!) кГц.

Согласование производилось с помощью самодельного СУ, к которому подключался 75-омный кабель. Применение согласующего устройства позволило получить на обоих диапазонах КСВ=1,0 в 50-омном кабеле, соединяющем СУ с трансивером.

Широкая полоса рабочих частот без реактивностей — это замечательное свойство замкнутых антенн. Нет необходимости перестраивать СУ в пределах любительского диапазона-достаточно настроить его в одной точке. При этом СУ может находиться достаточно далеко от трансивера.

В поле в качестве полотна антенны мы применили полевой сдвоенный провод П-274. Этот провод в полиэтиленовой изоляции имеет определенный коэффициент укорочения, поэтому периметр антенны получился несколько меньшим, несмотря на большую высоту подвеса, чем дома, и составил 42,70 м.

Здесь также был равносторонний треугольник со стороной 14,23 м. Расстояния между точками А, Б, В и Г также равны и составляют по 10,67 м. Расстояние от узла запитки и до верхнего угла — 3,56 м.

Некоторые проблемы возникли с балуном, который входит в состав универсальной линии: для передвижения полотна антенны были использованы пластиковые круги от игрушки пирамида, и балун несколько сместился вниз от запроектированной точки (3,56 м от верха). Несмотря на это, антенна работала просто великолепно, т.к. на 12-метровых трубах она была установлена почти вертикально.

Планируется переместить балун в начало линии, снабдив его разъемами,. чтобы сохранить защиту от синфазных токов. Кроме того, на кабель, лежащий на траве, можно надеть ферритовые «защелки» или пропустить несколько раз через ферритовое кольцо — кабель диаметром 7 мм вполне это позволяет.

Также планируется испытать антенну в полевых условиях, но уже на высоте 16 м Опять будут применены стекпопластиковые мачты. Антенна будет установлена вертикально. О результатах испытания непременно сообщу.

Псориаз или, по другому, лишай чешуйчатый – одно из самых распространённых хронических заболеваний кожи. Этиология и патогенез данного недуга до сих пор не ясны. Есть следующие концепции происхождения псориаза:

Типы псориаза

Псориаз обычный (вульгарный) характеризуется мономорфной сыпью в виде плоских папул розово-красного цвета величиной от булавочной головки до мелкой монеты, плотноватой консистенции, несколько возвышающихся над уровнем здоровой кожи. Излюбленная локализация псориатических высыпаний – разгибательные поверхности верхних и нижних конечностей (особенно локти и колени), волосистая часть головы, область поясницы.

В течении псориаза выделяют три стадии:

Субъективные ощущения при псориазе, как правило, отсутствуют или бывают выражены в незначительной степени (зуд – в прогрессирующей стадии).

Псориаз экссудативный нередко развивается у больных с ожирением, сахарным диабетом или гипофункцией щитовидной железы. Характерно наличие на псориатических высыпаниях серовато-жёлтых рыхлых чешуйко-корок, образующихся в результате пропитывания чешуек экссудатом. В крупных складках поверхность псориатических элементов резко гиперемирована, иногда определяется мокнутие. Субъективно часто отмечаются зуд и жжение.

Псориаз себорейный отличается излюбленной локализацией на себорейных участках. Так, на волосистой части головы имеется большое количество перхоти, маскирующее основную псориатическую сыпь, которая в ряде случаев может переходить с волосистой части головы на кожу лба в виде короны («псориатическая корона»).

Псориаз ладоней и подошв чаще встречается у лиц 30-50 лет, занимающихся физическим трудом. Нередко при этой разновидности заболевания встречаются типичные псориатические высыпания на других участках кожного покрова.

Псориаз пустулезный проявляется поверхностными гнойничковыми элементами типа импетиго.

Псориаз ногтей проявляется в трех формах

1. Наиболее часто встречаются изменения поверхности ногтя по типу наперстка: на ногтевой пластинке появляются точечные углубления, нередко располагающиеся рядами
2. Вторая форма – пятнистая: под ногтевой пластинкой появляются небольшие, несколько миллиметров в диаметре, красноватые пятна, чаще располагающиеся вблизи околоногтевых валиков или лунки
3. Псориатический онихогрифоз – третья форма псориаза ногтей

Эритродермия псориатическая чаще возникает в результате обострения уже существующего псориаза под влиянием различных раздражающих факторов, но может начаться и первично у здорового до этого человека. Эритродермия распространяется на весь или почти весь (частичная эритродермия) кожный покров. Кожа становится ярко-красной, покрыта большим количеством крупных и мелких сухих белых чешуек, которые на ней едва держатся и отпадывают даже при снятии одежды. Кожа инфильтрирована, отечна, горячая на ощупь. Беспокоят зуд и жжение различной интенсивности, чувство стягивания кожи.

Эритродермия, особенно на начальных этапах, нарушает общее состояние больного. При длительном существований подобного состояния могут выпадать волосы и ногти.

Лечение

Лечение псориаза должно быть комплексным. Оно включает общую и местную терапию, физиотерапию, соблюдение режима и диеты. Необходимо учитывать стадию процесса, клиническую разновидность и сезонность.

Общее лечение включает прием:

При тяжелых упорных формах заболевания эффективны цитостатики. При экссудативном псориазе и эритродермии действенны экстракорпоральные методы лечения (гемосорбция, плазмаферез). Также широко применяются физиотерапевтические методы лечения:

Местное лечение

Для местного лечения псориаза применяют:

На всех стадиях заболевания возможно применение кортикостероидных мазей и кремов. Широко используется санаторно-курортное лечение (сульфидные, радоновые источники). Существенное значение также имеет правильный режим.

Рекомендуем так же ознакомиться со статьями: чесотка и аллергический дерматит, а также другими статьями по дерматологии на сайте Медицинского центра М+.

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания. Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками. Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 — представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Устройство комнатной антенны на базе пивных банок

Обозначения:

• А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
• B – места крепления экранирующей оплетки кабеля.
• С – центральная жила.
• D – место крепления центральной жилы
• E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц. Формула расчета будет следующей: L_R = 300/f, где L_R – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2). Теперь рассчитываем L_R, 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

• Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной L_R.
• Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
• Петля устанавливается на подставку.
• На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Комнатная мультиволновая (МВ и ДМВ) антенна

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

• внешние стороны ромба (А) – 140 мм;
• внутренние стороны (В) – 130 мм;
• расстояние до рефлектора (С) – от 110 до 130 мм;
• ширина (D) – 300 мм;
• шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

Дециметровая антенна «Бабочка»

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Рекомендации.

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

Дециметровая антенна своими руками, установленная на мачту

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Устройство антенны Дельта Н311-01А

Тема этой статьи навеяна поступившей в ремонт антенны Дельта Н311-01А (активная с усилителем). Устройство антенны таково, что если удалить вибраторы для приема метрового диапазона (что значительно уменьшит ее габариты), то ее можно использовать только в качестве антенны дециметрового диапазона.

Дельта Н311-01А это версия антенны Дельта 311-01 без усилителя. Всеволновая телевизионная антенна, с широкополосным усилителем, применяется в условиях неудовлетворительного приема в МВ и ДМВ – диапазонах. Осуществляет прием сигналов аналогового и цифрового телевещания, в диапазоне частот 48,5-890 Мгц и состоящую из дециметровой антенны и вибратора метрового диапазона. Антенна обладает равномерным усилением по всему частотному диапазону.

Технические характеристики
