Беспроводные технологии Wi-Fi сегодня присутствуют повсеместно. Этот стандарт радиосвязи предусматривает передачу сигнала на частоте 2,4 ГГц. В практических целях используется для коммутации интерактивного соединения между точкой доступа и устройством абонента. Качество передаваемого сигнала напрямую зависит от встроенного или внешнего ретранслятора. Расширить возможности роутера можно, если знать, как изготавливается антенна вай-фай своими руками. Далее рассмотрим несколько способов и пошаговых к ним инструкций.

Усилитель из упаковки для CD-дисков

Сделать его довольно просто из подручных материалов при соблюдении главного правила: расстояние от медных элементов до отражательной поверхности диска должно быть строго 15 миллиметров.

Процедура состоит из нескольких этапов:

Берется обычная пластиковая упаковка на 25 дисков.
Фиксирующий выступ необходимо обрезать на расстоянии 16-18 мм.
При помощи надфиля на пластиковом шпинделе делаются шлицевые гнезда для фиксации двойного ромба.
Биквадрат (ромб) изготавливается из медной проволоки диаметром 2,5 миллиметра.
На этой стадии необходимо быть внимательным, поскольку она самая важная. Берут 300 мм медного кабеля, поверхность защищают, сгибают из проволоки ромб. Дистанцию между центрами соблюдают строго в пределах 30 мм. Если вся процедура проведена правильно, в итоге получится двойная геометрическая фигура.
Затем концы провода запаиваются, и готовится место под крепление коаксиального кабеля.

Антенна для вай-фай роутера: сборка и проверка

На следующем этапе потребуется полученный биквадрат прикрепить на шпиндель, соблюдая расстоянии по вертикали 16 мм во всех точках. При помощи паяльника фиксируются концы провода. Используя силиконовый клей, крепят стандартный CD-диск на дно коробки. Посредством того же клеящего состава фиксируют двойной ромб на шпинделе.

Затем антенна вай-фай своими руками подключается к маршрутизатору (роутеру). Ниже на фото представлена схема того, как это сделать. Опытные умельцы могут отпаять штатную антенну и прикрепит новый усилитель, однако, здесь нужно быть очень внимательным, поскольку тонкие проводники могут отклеиться от платы под воздействием высокой температуры. Более простой способ – установить новое приспособление при помощи разъема SMA. Полученный результат, невзирая на простоту процесса, вас приятно порадует.

Усилитель из жестяных банок

Такая антенна вай-фай своими руками не сложнее в изготовлении, чем предыдущий вариант. Приспособление позволит усилить сигнал, который в квартире ослабляют перегородки и мебель. Рассматриваемая конструкция отличается простотой и дешевизной.

Для изготовления устройства потребуются следующие элементы:

гардеробный тремпель;
пара литровых банок из-под пива или безалкогольных напитков;
обычный паяльник и припой;
провод (50 Ом);
разъем соединительный .

Тремпель можно заменить металлопластиковой трубкой, которая используется как внутри помещения, так и на улице, поскольку мало подвержена атмосферному воздействию.

Пошаговая инструкция

В дальнейшем, усилитель для антенны изготавливается с соблюдением таких шагов:

В днище банок проделываются отверстия, после чего они надеваются на нижнюю часть тремпеля либо трубу.
Прорези в банках делаются таким образом, чтобы избежать чрезмерного натяга или соскальзывания детали. Труба закольцовывается и оснащается подходящим фиксатором.
Подобная антенна для вай-фай роутера, расположенная на тремпеле, требует зачистки места припайки, после чего концы провода припаиваются к банкам по одному. Другой край кабеля фиксируется с разъемом, используемым для соединения с точкой доступа.
Если в качестве основы используется металлопластиковая труба, обе банки припаиваются к основному проводу. Между ними можно оборудовать переходник и зафиксировать фидер на одной из банок. Антенным экраном будет выступать металлическая фольга, находящаяся в полости трубки. Для того чтобы припаять оплетку к фольге, необходимо аккуратно сделать надрез и удалить защитную пленку. Место крепления следует зафиксировать и заизолировать.

Антенна вай-фай своими руками из листовой жести

Для изготовления этой конструкции потребуется жестяной лист размером 222 на 490 миллиметров. Его необходимо согнуть в виде корыта. Затем по периметру керном проделывается восемь отверстий на одинаковом удалении. По краям они должны быть диаметром 8*2, а в середине 8*8 мм. Эти гнезда будут служить местами для вибраторов. Данные элементы проще всего изготовить из луженой пищевой жести, после чего припаять их в подготовленные гнезда.

Усилитель для антенны из жести требует максимальной точности при соблюдении размеров. Не забывайте также проделать отверстия под стойки. Диаметр их зависит от толщины и особенностей материала, используемого в качестве держателя. Со стороны вибраторов соединительные стыки желательно залить лаком или воском во избежание попадания влаги. Коннектор для подсоединения можно использовать любой (BNC, N, F). Последний элемент проще всего заизолировать. С роутером самодельная вай-фай антенна соединяется вторым концом провода с соответствующим разъемом.

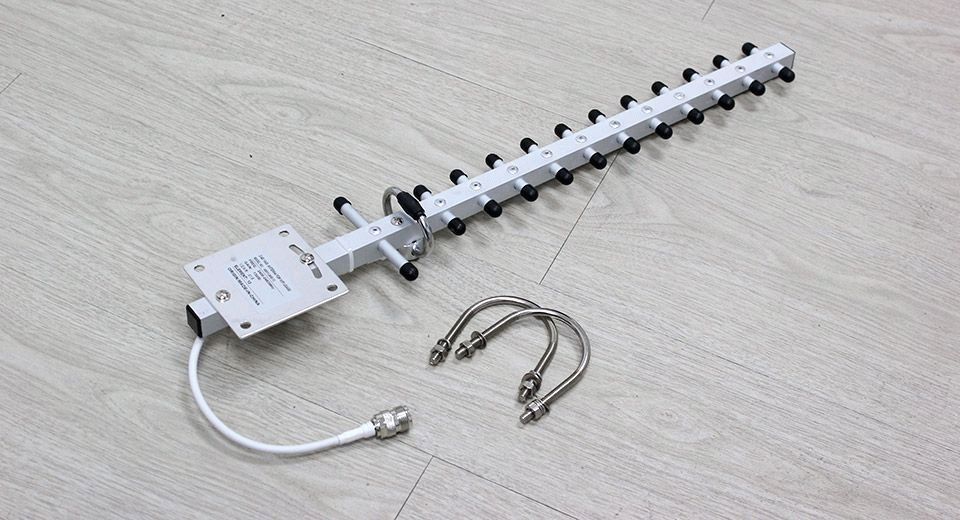

Направленная

Антенны на 9 dBi работают только в заданном направлении (направленного действия) — в комнате они бесполезны, их лучше применять для дальней связи, во дворе, в гараже рядом с домом. Направленную антенну при установке потребуется регулировать для передачи четкого сигнала в нужном направлении.

Теперь к вопросу о несущей частоте. Какая антенна будет лучше работать на дальнем расстоянии, в 2.4 или 5 ГГц?

Сейчас есть новые роутеры, работающие на удвоенной частоте в 5 ГГц. Такие маршрутизаторы все еще остаются новинкой, они хороши для скоростной передачи данных. Но сигнал 5 ГГц не очень хорош для дальних расстояний, так как затухает быстрее, чем при 2.4 ГГц.

Потому старые роутеры на 2.4 ГГц будут работать лучше в дальнобойном режиме, чем новые быстродействующие в 5 ГГц.

Чертёж двойного самодельного биквадрата

Первые образцы самодельных распространителейWiFi сигнала, появились еще в 2005 году.

Наилучшие из них конструкции биквадрат, обеспечивающие усиление до 11–12 dBi и двойной биквадрат, имеющие несколько лучший результат в 14 dBi.

Согласно опыту использования, конструкция биквадрат является более подходящей в качестве многофункционального излучателя. Действительно, преимуществом этой антенны является то, что при неизбежном сжатии поля излучения, угол раскрытия сигнала остается достаточно широким, чтобы покрыть всю площадь квартиры при правильной установке.

Все, возможные, версии биквадратной антенны являются простыми в реализации.

Необходимые детали

Металлический рефлектор-кусок фольгированноготекстолита123х123 мм, лист фольги, CD, DVD компакт диск, алюминиевая крышка с чайной банки.
Медная проволока сечением 2.5 мм.кв.
Отрезок коаксиального кабеля, лучше с волновым сопротивлением 50 Ом.
Пластмассовые трубочки — можно нарезать из шариковой ручки, фломастера, маркера.
Немного термоклея.
Разъем N-типа — пригодится для удобного подсоединения антенны.

Для частоты 2.4 ГГц, на которой планируется использовать передатчик, идеальными размерами биквадрата будут 30.5 мм. Но все-таки мы делаем не спутниковую антенну, поэтому допустимы некоторые отклонения в размерах активного элемента -30–31 мм.

К вопросу о толщине проволоки также нужно отнестись внимательно. С учетом выбранной частоты 2.4 ГГц, медную жилу надобно найти толщиной точно в 1.8 мм (сечением 2.5 мм.кв.).

От края проволоки отмеряем расстояние 29 мм до загиба.

Делаем следующий загиб, проконтролировав наружный размер в 30–31 мм.

Следующие загибы вовнутрь делаем на расстоянии 29 мм.

Проверяем самый важный параметр у готового биквадрата -31 мм по средней линии.

Пропаиваем места для будущего крепления выводов коаксиального кабеля.

Рефлектор

Основная задача железного экрана за излучателем — отражать электромагнитные волны. Правильно отраженные волны будут накладываться своими амплитудами на колебания только что выпущенные активным элементом. Возникающая усиливающая интерференция даст возможность максимально далеко распространитьэлектромагнитныеволны от антенны.

Чтобы добиться полезной интерференции надо расположить излучатель на расстоянии кратном четверти длины волны от отражателя.

Расстояние от излучателя до рефлектора

для антенн биквадрат и двойной биквадрат находим как лямбда / 10 — определяемую особенностями данной конструкции / 4.

Лямбда — длина волны, равная скорости света в м/с деленной на частоту в Гц.

Длина волны при частоте 2.4 ГГц — 0.125 м.

Увеличив пятикратно рассчитанное значение, получим оптимальное расстояние

— 15.625 мм.

Размер рефлектора

сказывается на коэффициенте усиления антенны в дБи. Оптимальные размеры экрана для биквадрата — 123х123 мм или больше, только в этом случае можно добиться усиления в 12 dBi.

Размеров CD иDVD дисков явно недостаточно для полного отражения, поэтому антенны биквадраты, построенные на них, имеют коэффициент усиления лишь в 8 dBi.

Ниже приведен пример использования крышки с чайной банки в качестве рефлектора. Размера такого экрана тоже недостаточно, коэффициент усиления антенны меньше, чем ожидалось.

Форма рефлектора

должна быть только плоской. Старайтесь также найти пластинки максимально гладкие. Изгибы, царапины на экране приводят к рассеиванию высокочастотных волн, по причине нарушения отражения в заданном направлении.

В выше рассмотренном примере бортики на крышке явно лишние — они снижают угол раскрытия сигнала, создают рассеиваемые помехи.

Как только пластинка рефлектора будет готова, у вас есть два способа собрать на нем излучатель.

Установить медную трубку с помощью пайки.

Чтобы зафиксировать двойной биквадрат понадобилось дополнительно сделать две стоечки из шариковой ручки.

Закрепить все на пластмассовой трубке используя термоклей.

Берем пластмассовую коробочку для дисков на 25 штук.

Отрезаем центральный штырь, оставив по высоте на 18 мм.

Прорезаем надфилем или напильником четыре шлица в пластмассовом штыре.

Подравниваем шлицы одинаково по глубине

Устанавливаем самодельную рамочку на шпиндель, проверяем, дабы её края оказались на одинаковой высоте от дна коробочки — около 16 мм.

Припаиваем выводы кабеля к рамке излучателя.

Взяв клеевой пистолет, закрепляем CD диск на дне пластмассой коробочки.

Продолжаем работать клеевым пистолетом, фиксируем на шпинделе рамку излучателя.

С обратной стороны коробочки фиксируем термоклеем кабель.

Подключение к роутеру

У кого есть опыт, тот с легкостью припаяется к контактным площадкам на монтажной плате внутри роутера.

Иначе, будьте осторожны, тонкие дорожки могут оторваться от печатной платы при долговременном прогреве паяльником.

Можно к уже припаянномукусочку кабеляродной антенны подключиться через разъем SMA. С приобретением любого другого радиочастотного соединителя N-типа в ближайшей точке торговли электроникой не должно возникнуть проблем.

Тесты антенны

Испытания показали, что идеальный биквадрат дает усиление около 11–12 дБи, а это до 4 км направленного сигнала.

Антенна из CDдиска дает 8 дБи, поскольку получается поймать WiFiсигнал на расстоянии 2 км.

Двойной биквадрат предоставляет 14 дБи- немного больше 6км.

Угол раскрытия антенн с квадратным излучателем составляет около 60 градусов, чего вполне достаточно для двора частного дома.

О дальности действия Вай Фай антен

От родной роутерной антенны на 2 dBi сигнал 2.4 ГГц, стандарта 802.11n может распространиться на 400 метров в пределах прямой видимости. Сигналы 2.4 ГГц, старых стандартов 802.11b, 802.11g хуже распространяются, имея вдвое меньшую дальность по сравнению с 802.11n.

Считая WiFi антенну за изотропный излучатель — идеальный источник, распространяющий электромагнитную энергию равномерно во всех направлениях, можно руководствоваться логарифмической формулой перевода дБи в прирост мощности.

Децибел изотропный (дБи) — коэффициент усиления антенны, определяемый как умноженный на десять десятичный алгоритм отношения усиленного электромагнитного сигнала к исходному его значению.

AdBi = 10lg(A1/A0)

Перевод дБи антен в прирост мощностей.

A,дБи	30	20	18	16	15	14	13	12	10	9	6	5	3	2	1
A1/A0	1000	100	≈64	≈40	≈32	≈25	≈20	≈16	10	≈8	≈4	≈3.2	≈2	≈1.6	≈1.26

Судя по таблице, несложно сделать вывод, что направленный WiFi передатчик максимально допустимой мощности в 20 дБи может распространить сигнал в даль на 25 км при отсутствии преград.

Недавно на сайте была показана антенна 3G. Хочу представить три Wi-Fi антенны не просто скопированные с других сайтов, а изготовленные своими руками и протестированные в реальных условиях. Мне нужен был доступ в Интернет в соседнем доме от моего роутера, на расстоянии 150-200 м.

Первая антенна http://usd.ucoz.ru/publ/2-1-0-71 — всенаправленная, сделанная из куска кабеля RG-213. Сразу скажу, что использовать эту антенну можно только как обычную штыревую, и заявленные на одном из сайтов характеристики не оправдали своих надежд. Радиус действия этой антенны составил метров 30. Поэтому с ней я больше не экспериментировал.

Зачистил кабель. Длина центральной жилы 28 мм.

Для жесткости конструкции надел на внутренний диэлектрик кольцо, сделанное из медной проволоки сечением 2,5 мм²

Длина плеча-противовеса составила 31 мм, а диаметр нижнего кольца 54 мм.

Вторая

спиральная Wi-Fi антенна HELIX

изготовлена из куска пластиковой канализационной трубы диаметром 40 мм и куска электрического провода сечением 2,5 мм².

http://www.wifiantenna.org.ua/antennas/helix/

На трубу намотал 12 витков провода с шагом витка 33 мм и проклеил клеем «Момент», это даст очень прочную намотку вокруг трубы.

Для соединения антенны с рефлектором я использовал бутылёк от мыльных пузырей. Прикрутил его к рефлектору винтом, а антенну посадил на клей.

Так как радиочастотный выход всех точек доступа и роутеров обычно имеет сопротивление 50 ом, кабель должен быть волновым сопротивлением 50 ом. Для согласования антенны с кабелем припаял к концу провода прямоугольный треугольник из жести размером по катетам 71*17 мм.

Для соединения антенны с кабелем я просверлил отверстие в рефлекторе и припаял медную трубку.

Припаял к треугольнику-компенсатору,

А экран забондажил и пропаял.

Кабель использовал RG-58/U с волновым сопротивление 50 ом. На другой конец кабеля припаял RP-SMA(м)-коннектор.

Третья

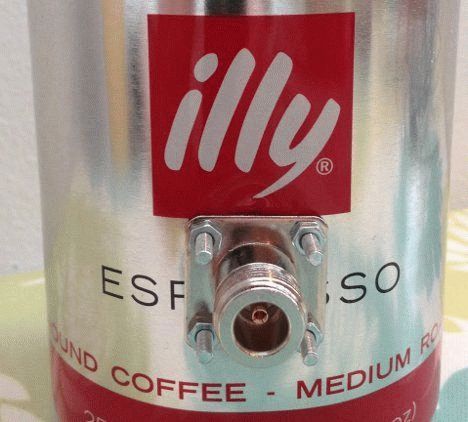

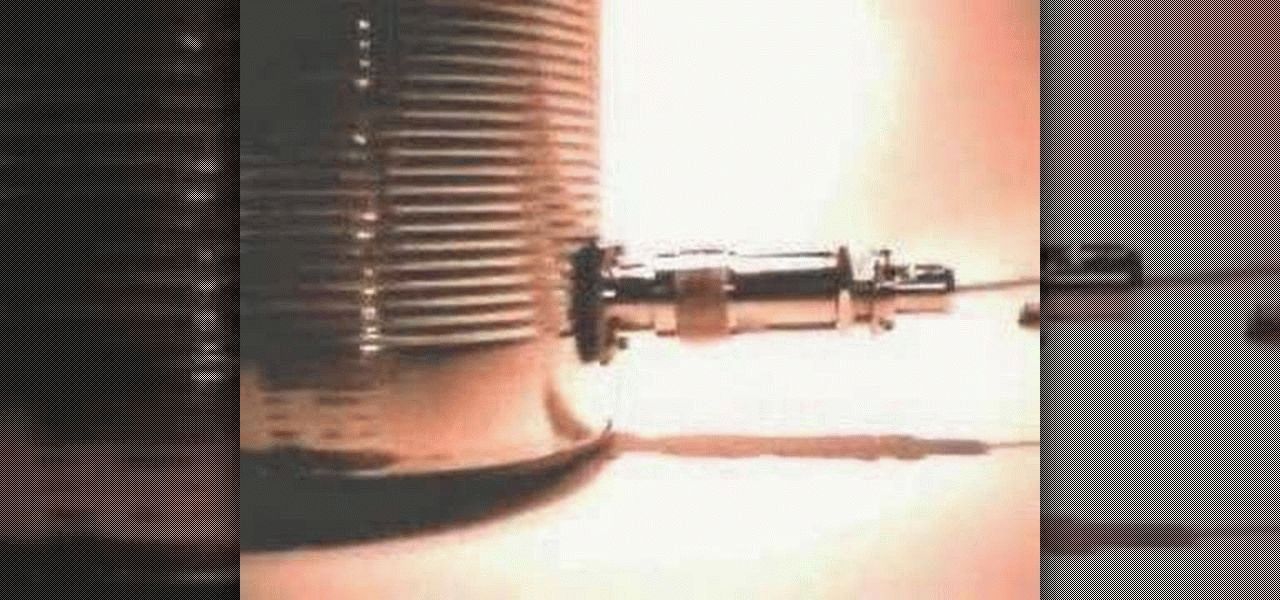

антена из банки

Прочитав ни одну статью про изготовление антенн из банки, я решил взять банку из под Жигулевского пива объемом 1 литр.

У неё ровное плоское дно и диаметр подходящий.

Http://www.cqham.ru/cantenna.htm — на ссылке есть калькулятор расчета антенны исходя из диаметра банки и расчетной частоты антенны.

Для монтажа кабеля и крепления самой антенны я использовал F-коннектор.

У коннектора высверлил центральный контакт.

Прикрутил коннектор к мачте.

Зачистил центральную жилу кабеля нужной длинны.

В банке просверлил отверстие.

Собрал антенну

И покрасил нитроэмалью из баллончика.

Теперь о тесте антенн в реальных условиях.

Про первую антенну я уже писал. Радиус у неё был порядка 20-30 метров.

Проверка связи проходила между роутером D-Link DIR-300 и планшетным компьютером на доступ к страницам Интернета

и видеосвязи по Skype из двух точек.

Первая точка находилась на расстоянии 240 м от антенны,

На расстоянии 450 м доступ к Интеренту был на скорости 1 Мб/с, но видеосвязь по Skype постоянно обрывалась.

Антенна из банки показала лучшие результаты, чем спиральная антенна.

На расстоянии 450 м видеосвязь по Skype была удовлетворительной. Вывод я сделал такой, антенна из банки имеет более узкую диаграмму направленности и хороша для создания соединения с удаленным пользователям.

Но для этого её нужно «нацелить» на того самого пользователя. У спиральной антенны диаграмма шире, поэтому соединение возможно и без тщательного «прицеливания».

Что касается расстояния, то я подключался к Интернету через планшетный компьютер, а у них встроенные антенны Wi-Fi с маленьким коэффициентом усиления, следовательно и расстояние небольшое.

Т.е. я сигнал от роутера получаю хороший, но при подключении не могу получить IP-адрес и связь срывается. Я в принципе достиг желаемых результатов. 450 м для меня это с лихвой.

Но для тех кому нужно большее расстояние для связи, мои предложения будут следующими: ставить одинаковый внешние антенны с двух сторон,

как со стороны роутера или точки доступа так и со стороны сетевого адаптера, и ставить более мощную точку доступа типа SENAO ECB-8610S или EnGenius ECB-3500.

У них выходная мощность в шесть раз больше обычных роутеров, но и цена в пять-шесть раз дороже.

Wi-Fi является технологией, способной к нормальному функционированию лишь в пределах прямой видимости. Беспроводные сети легко теряются среди стен, мебели и прочих преград в квартире. Перемещение адаптера или роутера по дому с целью увеличения эффективности работы приборов возможно не всегда. Более правильным подходом является использование внешней, более мощной, антенны — активной части передающего/принимающего устройства.

Типы Wi-Fi антенн

В плане использования все антенны для Wi-Fi делятся на два класса:

для наружного использования (outdoor),
для внутреннего применения (indoor).

Отличаются эти антенны, в первую очередь, своими размерами и коэффициентом усиления. Класс outdoor подразумевает большие размеры и возможность крепления к какой-либо опоре (поверхности). Высокого коэффициента усиления в таких антеннах добиваются конструктивными особенностями. Такие устройства используются обычно для беспроводной передачи данных между точками, которые находятся на значительном удалении друг от друга. Устанавливать их предпочтительнее в зоне прямой видимости.

В зависимости от типа антенны Wi-Fi характеризует больший или меньший коэффициент усиления — один из важнейших параметров любого приёмного и передающего оборудования

Антенны класса indoor предназначены для применения внутри помещений, они имеют меньшие габариты и не отличаются выдающимися усилением и мощностью. Крепятся внутренние антенны либо непосредственно к передающему/принимающему гаджету, к стене, либо ставятся на поверхность. Присоединение антенны к плате устройства осуществляется как напрямую, так и посредством кабеля.

Дополнительная Wi-Fi антенна в квартире или доме

Основной причиной необходимости дополнительной антенны Wi-Fi является усиление слабого сигнала. Такая ситуация может возникнуть в следующих случаях:

точка доступа Wi-Fi расположена на значительном расстоянии (если помещение большое), имеются преграды (стены, перекрытия);
роутер недостаточно мощный.

Также дополнительная Wi-Fi антенна может понадобиться, если требуется организовать сеть «роутер — несколько клиентских точек», или если нужно связать между собой несколько ПК «по воздуху».

Изготовление своими руками

В сети можно найти множество рекомендаций по изготовлению самых разных типов Wi-Fi антенн в домашних условиях. Как правило, для повторения большинства конструкций не требуется наличия глубоких познаний в радиоэлектронике, дефицитных материалов и специализированных инструментов. Сделать любую из Wi-Fi антенн по приведённым ниже инструкциям можно буквально за пару часов.

Двойной биквадрат

Антенна «двойной квадрат» для Wi-Fi и её модификации — самая популярная в сети. Классический биквадрат обладает хорошим коэффициентом усиления и широкой диаграммой направленности. Двойная биквадратная антенна, рассматриваемая далее, имеет ещё более высокие характеристики.

Для повторения конструкции потребуются:

медная моножила (провод) сечением 2 мм;
небольшой лист алюминия толщиной 1–2 мм;
кусок резиновой (виниловой) трубки, пластиковые стяжки;
паяльник, припой, канифоль, дрель, свёрла, плоскогубцы;
кабель для подключения.

Изготовление антенны не представляет сложности, главное — точно выдержать размеры, так как даже небольшие отклонения грозят смещением рабочих параметров:

Чертим эскиз. Длина одной стороны каждого квадрата равна 30 мм, размеры рефлектора 220×100 мм, расстояние между активной частью и отражателем — 15 мм. Проводим разметку отверстий.
Двойной биквадрат — улучшенная версия классической биквадратной антенны
Гнём медную жилу строго в соответствии с шаблоном. Зачищаем (если провод с лаковым покрытием) и спаиваем концы.
Даже небольшой промах в размерах (буквально на пару миллиметров) ухудшит качество работы антенны
Из листа алюминия изготавливаем отражатель. Сверлим отверстия диаметром 3–4 мм.
Рефлектор можно изготовить также из медной пластины или (на худой конец) стального листа
Пластиковыми стяжками через резиновые трубки крепим активный элемент антенны к пластине.
Стойки крепления антенны к отражателю обязательно должны быть из непроводящего ток материала
Пластиковыми стяжками закрепляем адаптер (или кабель, если устройство расположено удалённо). Припаиваем выведенные провода. Расстояние между контактами — 5 мм.
Адаптер следует крепить максимально надёжно, но аккуратно, так, чтобы не повредить устройство

Из достоинств данной конструкции можно отметить:

лёгкое и быстрое изготовление,
значительное усиление сигнала и стабильную работу.

Пожалуй, единственным недостатком такой антенны является то, что даже небольшие отклонения от необходимых размеров грозят снижением её эффективности.

Из алюминиевой банки

Данную конструкцию, конечно, нельзя назвать полноценной антенной (по сути, это отражатель), но в какой-то мере усилить слабый сигнал Wi-Fi она способна.

Что потребуется:

пустая алюминиевая банка,
нож и ножницы,
кусочек пластилина.

По простоте изготовления антенне из алюминиевой банки нет равных:

Промойте банку. Отрежьте ножом дно.
Будьте осторожны во время проведения работ, здоровье дороже даже самой высококлассной Wi-Fi антенны
Сделайте разрез в верхней части, но не до конца — оставьте неразрезанным участок длиной 1,5–2 см.
На этом этапе также можно отломать открывашку
Разрежьте ножницами банку вдоль с обратной стороны.
Алюминиевая банка легко режется любыми ножницами, главное, чтобы последние были достаточно острыми
Разогните металл.
Угол раскрытия можно подобрать экспериментально после установки, ориентируясь на уровень Wi-Fi сигнала
Закрепите отражатель на устройстве с помощью пластилина, надев его на штатную антенну роутера. Направьте в нужную сторону.
В отсутствие пластилина воспользуйтесь жвачкой

Плюсы антенны из алюминиевой банки:

простота изготовления,
отсутствие дефицитных материалов,
универсальность (будет работать с любым роутером с внешней антенной).

Среди минусов стоит отметить недостаточное усиление сигнала и нестабильную направленность приёма/передачи.

Мощная антенна из листовой жести

Wi-Fi антенна из листа жести, известная как FA-20, характеризуется повышенной мощностью и может использоваться для приёма сигнала удалённых (до нескольких километров) точек доступа.

Для её изготовления понадобятся:

листовая жесть;
мощный паяльник (100 Вт), припой, флюс (кислота для пайки);
диэлектрические стойки, крепёж (винты, гайки);
дрель, свёрла;
кабель для подключения;
ножницы по металлу, деревянный молоток, мелкая наждачка, плоскогубцы.

Повторение конструкции требует, как минимум, начальных навыков слесарного дела.

Инструкция по изготовлению FA-20:

Ножницами по металлу вырезаем четырёхугольники и полоски, строго соблюдая обозначенные размеры. Края желательно обработать наждачной бумагой.
Детали антенны вырезаются по отдельности, а затем спаиваются
Спаиваем элементы антенны. Используем припой и специальный флюс для пайки. Делать это удобнее на деревянной поверхности.
Пайку жестяных элементов следует проводить в хорошо проветриваемом помещении
Готовую конструкцию промываем под струёй воды от кислоты. Сверлим отверстия диаметром 3–5 мм.
При необходимости выравниваем антенну деревянным молотком (киянкой)
Изготавливаем короб. Размеры — 450×180 мм. Высота бортиков — 2–3 см. Если вы не имеете навыков жестянщика, в принципе, можно обойтись без бортов (немного проиграв в чувствительности), просто вырезав прямоугольник. Высверливаем в нём отверстия, совпадающие с дырками активных элементов. Крепим детали на стойках, расстояние между частями 20 мм.
Опорные стойки должны быть из изоляционного материала
Припаиваем кабель: красная точка — центральная жила, синяя — общий (экран).
Для подключения антенны к роутеру подойдёт обычный телевизионный кабель

Плюсы самодельной антенны из листовой жести:

высокая мощность,
хорошая направленность,
не требуются дефицитные или дорогие материалы для изготовления.

Существенным минусом FA-20 является сложность её изготовления. К тому же антенна довольно габаритная и, вероятнее, подойдёт для установки на крыше или балконе.

Вариации Wi-Fi антенн своими руками

В интернете среди огромного разнообразия самодельных антенн для Wi-Fi чаще всего встречается так называемый «двойной квадрат» и его варианты. Впрочем, отличных от классики поделок можно увидеть тоже немало.

Вы можете выбрать и попробовать изготовить любую из антенн, однако следует помнить, что не все из таких изделий являются действительно высокоэффективными, как это утверждают авторы.

Фотогалерея: другие самодельные конструкции

Антенна MIMO имеет два контура внутри одного корпуса и, соответственно, два разъёма для раздельного приёма и передачи Данная вариация биквадратной антенны многократно усиливает сигнал Отражатель биквадратной антенны часто выполняют из фольгированного стеклотекстолита Дисковая Wi-Fi антенна отличается высокой направленностью и может быть применена как в помещении, так и на улице Антенна из банок выглядит оригинально, но на самом деле это не слишком эффективная конструкция Лепестковая пароварка в этой конструкции может быть заменена дуршлагом или железной миской

Подключение

Способ подключения Wi-Fi антенны зависит от типа используемого роутера, адаптера или другого устройства. В большинстве случаев придётся вскрывать гаджет, находить место, куда подсоединена (припаяна) штатная антенна и аналогичным образом присоединять (припаивать) кабель самодельной конструкции. Очень удобно, когда в гаджете предусмотрено независимое подключение внешней антенны, это может быть выполнено в виде:

разъёма в батарейном отсеке, на задней крышке прибора, внутри корпуса и т. п.;
так называемого пигтейла (обычно находится непосредственно на плате устройства).

Если у адаптера съёмная штатная антенна, самодельную конструкцию можно подключить вместо неё.

В любом случае (исключая вариант с пайкой) вам понадобится соответствующий разъём-коннектор, приобрести который можно в радиомагазине.
Вам повезло, если ваш роутер имеет выход для подключения внешней антенной гарнитуры Гнездо пигтейла вы можете сами установить на корпусе гаджета, если уверены в собственных силах Крохотный разъем на плате устройства служит для присоединения специального удлинителя-пигтейла Иногда самый быстрый и надёжный вариант — припаять кабель вместо штатной антенны

Настройка

Настройка самодельной антенны для Wi-Fi сводится, прежде всего, к её установке в нужном направлении. При этом нужно соблюдать следующие условия:

учитывать вектор распространения сигнала приёмника/передатчика Wi-Fi сигнала;
принимать во внимание наличие преград между передающими и приёмными устройствами;
учитывать то, что твёрдые поверхности отражают сигнал, а мягкие, наоборот, поглощают его;
по возможности устанавливать антенну в пределах прямой видимости относительно приёмника/передатчика.

Для большей эффективности антенна должна быть направлена в сторону точки доступа.

На этапе настройки длину кабеля, насколько это возможно, следует уменьшить, так вы избавитесь от излишних потерь сигнала и улучшите его качество.

Как протестировать изменения

Самым простым и доступным вариантом тестирования самодельной Wi-Fi антенны является замер изменений скорости интернет-канала. Для этого проводят сравнительное исследование результатов поочерёдно с подключенной штатной антенной и изготовленной своими руками. Провести такие измерения можно, например, на ресурсе Speedtest . Система автоматически подберёт оптимальный сервер, проверит пинг, скорость скачивания и загрузки.

Видео: усиление Wi-Fi сигнала своими руками

С появлением Wi-Fi у множества пользователей появилась возможность быстрого и мобильного доступа в интернет. Для стабильной работы беспроводного соединения рекомендуется использование специального дорогостоящего оборудования, однако можно обойтись малой кровью, собрав внешнюю антенну своими руками.

Стандарт беспроводных сетей поныне бессилен вытеснить технологию мобильной связи, объясняется просто: дальность действия сравнительно невелика. Замечены, конечно, некоторые другие особенности — сложности идентификации, большая величина расходуемой энергии, ключевой момент в расстоянии. Рассмотрим, возможно ли изготовить направленную антенну Wi-Fi самостоятельно.

Пугает постановка вопроса. Все просто, потрудитесь освоить пару-тройку терминов. Попов, изобретая радио, мало знал, как распространяются электромагнитные волны. Просто имелось два провода-антенны — первая излучала, вторая принимала. Постепенно выяснилось: характер распространения волн атмосферой определен помимо частоты (длины волны) погодными условиями.

Немедленно оптимальные диапазоны забрало государство, обеспечив военные нужды, связь организаций. Остатки отданы вещанию, радиолюбителям.

Помимо условий распространения энергии большую роль в организации стабильного канала играют антенны. Если с диапазонами длин волн ничего поделать нельзя — заданы априорно, с антеннами возможно проводить эксперименты.

Антенны, использованные Поповым, всенаправленные. Мощность сигнала равномерно по всем сторонам света. Быстро инженеры обнаружили указанный факт, стали искать пути исправления недостатка.

Решений найдено было много. В простейшем случае излучатель помещается в фокусной точке гиперболической тарелки. Получается антенна спутникового телевидения. Эффект подобен оптическому: лучи, под прямым углом падающие на раскрыв урезанного гиперболоида, собираются фокусной точкой. Тарелка называется рефлектором — с латинского — отражателем. Передающие, приемные антенны, помещенные в фокус, работают эффективнее, нежели всенаправленная антенна Wi-Fi.

Диаграмма направленности, коэффициент усиления

Человек, далекий от инженерных расчетов, спрашивает: лучи собираются в фокусе, усиливая многократно мощность приходящего сигнала, при чем здесь передатчики? Свойства антенны на прием, передачу идентичны. Характеризуются диаграммой направленности. Кривая, круглая либо построенная в прямоугольной системе координат, показывает, сколько мощности излучается в заданном направлении.

Антенны Попова имели диаграмму, близкую формой круговым. Иначе действует направленная Wi-Fi-антенна: впереди образуется длинный пик. Высота настолько огромна, выражать приходится децибелами — относительными единицами, иначе придется нарисовать тонкую иголку посередине, ровные нулевые горизонтали по бокам. Ненаглядно.

Последний термин, с которым осталось ознакомиться, — коэффициент усиления антенны. Отношение пиковой мощности основного направления к мощности, излучаемой в аналогичных условиях всенаправленной антенной. Параметр исчисляется сотнями единиц, выражается децибелами (20 дБ).

Легко понять, почему направленная антенна Wi-Fi столь эффективна — усиливает сигнал многократно. Самодельные модели, рассмотренные ниже, лишены столь грандиозных показателей, даваемые 6 дБ выигрыш приносят больший, нежели 2 дБ стандартной антенны, идущей комплектом с роутером.

Простейшие варианты самодельных антенн Wi-Fi

Способ 1

Мастер-класс SLTV устами ведущей-блондинки поведал о двух известных способах сделать антенну роутера направленной. Вперемешку высказана главная идея — штырь, торчащий из небольшой коробочки, снабжен рефлектором. О помещении излучателя в фокус говорить не приходится, нулевого эффекта не предвидится.

Простейший способ — снабдить антенну лазерным диском блестящей стороной наружу. Механика проста: алюминиевый слой печатного, записываемого изделия отлично отражает любые длины волн, в разумных пределах.

Диаграмма направленности штыря резко изменится — напротив, перпендикулярно диску, появится ярко выраженный максимум. Придется расположить шпиль горизонтально, вершиной к потребителям, либо большая часть энергии уходит ввысь. Блондинка, мило улыбнувшись, сказала: помимо указанного метода имеется более продвинутый сделать направленную антенну своими руками.

Способ 2

Понадобится пустая, высушенная банка из-под пива, другая аналогичная. Донышко отрезается, горлышко отделяется периметром, оставить нужно узкий перешеек шириной пару сантиметров.

Боковина рассекается прямо вдоль, диаметрально противоположно перешейку. Стенки разравниваются. Теперь через отверстие яйцевидной формы, откуда сорвана открывалка, рефлектор надевается на антенну.

Скругленная стенка напоминает параболоидную тарелку с урезанными краями. Достоинство решения: можно вращать отражатель по кругу, корректируя нужное направление.

Коэффициент усиления придется регулировать умелыми руками, чутко подбирая положение рефлектора. Теперь антенна Wi-Fi направленная.

Альтернативные способы

Помимо шпиля роутера схожие действия допускается производить с маломощным модемом Wi-Fi (флэшка). Понадобится удлинитель USB. Укрепясь полученными знаниями (см. первые два способа), изготовим рефлектор, плюс защитный кожух из:

коробки для лазерных дисков с одной болванкой на дне;
плоского металлического сита со складными краями и небольшой пластиковой банки;
большого проволочного сита в форме полусферы/усеченного гиперболоида;
самодельной плетеной из тонкого кабеля конструкции с каркасом из металлического прута.

Модем-флэшка помещается по возможности ближе фокусу, шнур через прорезь в центре рефлектора уходит на персональный компьютер.

Прием, несомненно, улучшится, когда имеется Wi-Fi антенна, своими руками доведенная. Несомненным преимуществом конструкции назовем возможность произвольной ориентации главного луча диаграммы направленности. Обычно имеется один удаленный источник/приемник сигнала, туда следует развернуть модем с рефлектором.

Лирическое отступление

Пивные банки используются в помощь конструкторам спектра СВЧ. Напоминают волноводы, изнутри покрытые алюминием. Неудивительно, часто радиолюбители пытаются приспособить жесть нуждам ловли вещания.

Указанный случай типичен. Детские магазины СССР заполнили… салазками. Шло чередом, пока местные инженеры не сообразили: лежащие на полках изделия являются параболическими антеннами, отбракованные военной приемкой предметы клерки отдали продавцам. К концу дня салазки выкупили.

Отступление преследует единственной целью показать: Wi-Fi антенна легко изготавливается из подручных материалов. Прямоугольный волновод невозможно изготовить, круглый сделан пивным заводом.

Антенна-пивная банка

Чтобы сделать банку достойным рефлектором диапазона 2,4 ГГц, потрудитесь аккуратно срезать донышко. Излучателем станет четвертьволновый вибратор, сформированный куском тонкой (1,5 мм) проволоки длиной порядка 5 см. 1,5 см будут утоплены n-коннектором, 30 мм должно выступать над внутренней стенкой.

Отверстие под разъем прорезается в нижней части боковой стенки на расстоянии от дна, определяемом диаметром банки. Для 90 мм отступ составит 51 мм, для 80 — 70 мм. Придется подбирать расстояние опытным путем, испортив немало отличных пивных банок.

Дальнейшие действия очень просты — вибратор укрепляется перпендикулярно внутренней стенке, выступая на 30 мм. Диаграмма направленности шириной 30 градусов. Важное значение имеет поляризация: две банки с излучателями, направленными перпендикулярно друг другу, работать сообща откажутся.

Кстати, проволочный штырь длиной 30 мм — всенаправленная антенна Wi-Fi, своими руками изготовленная из подручного материала, предназначенная освоить частоту 2,4 ГГц. Подручные материалы — здорово! Остается дополнить штырек противовесами, играющими роль земли приемного устройства.

Модель откажется ловить частоты 900 МГц, 5 ГГц, кроме того — при выборе жестяной банки отдавайте предпочтение емкостям диаметром 7 — 10 см. Значения габаритов, выбивающиеся из промежутка, сильно понижают коэффициент усиления изделия.

Присоединить собранное устройство

В предыдущих случаях просто. Брались модем Wi-Fi, подсоединенная антенна, окружались рефлектором. Пивная банка с четвертьволновым вибратором несильно отличаются в плане стыковки: вскрыв флэшку-модем, внутри обнаружите контакты для присоединения жестянки. Имеются антенные слоты в роутерах, куда отлично впишется пивная продукция.

Естественно алюминиевое, медное изделие может заменить емкость горячительного напитка. Габариты подбираются схожими. Удачи в конструировании.

Источник

Приобретите USB-адаптер беспроводной сети «донгл».
Благодаря этому устройству размером с палец руки, компьютер получает возможность подключения к Wi-Fi сетям. Он вам нужен даже тогда, если в вашем компьютере уже есть встроенный адаптер беспроводной сети.

Покупаем пассивный USB удлинитель.
Вам нужен кабель Tип A (папа) — Tип A (мама). Приобрести его можно в магазине единой цены, местном компьютерном магазине или онлайн. С его помощью вы подключите USB Wi-Fi адаптер к USB порту компьютера.

Подключение антенны.
Подключите один конец USB удлинителя (папа) в ваш компьютер, а в сетевых параметрах настройте его как Wi-Fi адаптер.

Слабый сигнал WiFi — актуальная проблема для жителей квартир, загородных домов и работников офисов. Мертвые зоны в сети WiFi свойственны как большим помещениям, так и малогабаритным квартирам, площадь которых теоретически способна покрыть даже бюджетная точка доступа.

Радиус действия WiFi роутера — характеристика, которую производители не могут однозначно указать на коробке: на дальность WiFi влияет множество факторов, которые зависят не только от технических спецификаций устройства.

В этом материале представлены 10 практических советов, которые помогут устранить физические причины плохого покрытия и оптимизировать радиус действия WiFi роутера, это легко сделать своими руками.

Излучение точки доступа в пространстве представляет собой не сферу, а тороидальное поле, напоминающее по форме бублик. Чтобы покрытие WiFi в пределах одного этажа было оптимальным, радиоволны должны распространяться в горизонтальной плоскости — параллельно полу. Для этого предусмотрена возможность наклона антенн.

Антенна — ось «бублика». От ее наклона зависит угол распространения сигнала.

При наклонном положении антенны относительно горизонта, часть излучения направляется вне помещения: под плоскостью «бублика» образуются мертвые зоны.

Вертикально установленная антенна излучает в горизонтальной плоскости: внутри помещения достигается максимальное покрытие.

На практике
: Установить антенну вертикально — простейший способ оптимизировать зону покрытия WiFi внутри помещения.

Разместить роутер ближе к центру помещения

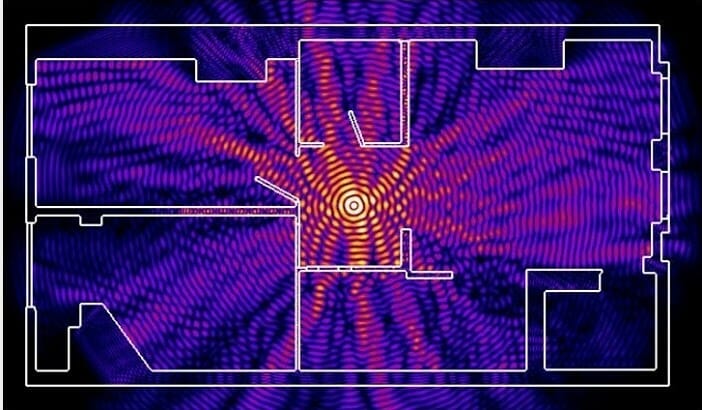

Очередная причина возникновения мертвых зон — неудачное расположение точки доступа. Антенна излучает радиоволны во всех направлениях. При этом интенсивность излучения максимальна вблизи маршрутизатора и уменьшается с приближением к краю зоны покрытия. Если установить точку доступа в центре дома, то сигнал распределится по комнатам эффективнее.

Роутер, установленный в углу, отдает часть мощности за пределы дома, а дальние комнаты оказываются на краю зоны покрытия.

Установка в центре дома позволяет добиться равномерного распределения сигнала во всех комнатах и минимизировать мертвые зоны.

На практике
: Установка точки доступа в “центре” дома далеко не всегда осуществима из-за сложной планировки, отсутствия розеток в нужном месте или необходимости прокладывать кабель.

Обеспечить прямую видимость между роутером и клиентами

Частота сигнала WiFi — 2,4 ГГц. Это дециметровые радиоволны, которые плохо огибают препятствия и имеют низкую проникающую способность. Поэтому радиус действия и стабильность сигнала напрямую зависят от количества и структуры препятствий между точкой доступа и клиентами.

Проходя через стену или перекрытие, электромагнитная волна теряет часть энергии.

Величина ослабления сигнала зависит от материала, который преодолевают радиоволны.

*Эффективное расстояние — это величина, определяющая как изменяется радиус беспроводной сети в сравнении с открытым пространством при прохождении волной препятствия.

Пример расчета
: Сигнал WiFi 802.11n распространяется в условиях прямой видимости на 400 метров. После преодоления некапитальной стены между комнатами сила сигнала снижается до величины 400 м * 15% = 60 м. Вторая такая же стена сделает сигнал еще слабее: 60 м * 15% = 9 м. Третья стена делает прием сигнала практически невозможным: 9 м * 15% = 1,35 м.

Такие расчеты помогут вычислить мертвые зоны, которые возникают из-за поглощения радиоволн стенами.

Следующая проблема на пути радиоволн: зеркала и металлические конструкции. В отличие от стен они не ослабляют, а отражают сигнал, рассеивая его в произвольных направлениях.

Зеркала и металлические конструкции отражают и рассеивают сигнал, образуя за собой мертвые зоны.

Если переместить элементы интерьера, отражающие сигнал, удастся устранить мертвые зоны.

На практике
: Крайне редко удается достичь идеальных условий, когда все гаджеты находятся на прямой видимости с роутером. Поэтому в условиях реального жилища над устранением каждой мертвой зоной придется работать отдельно:

выяснить что мешает сигналу (поглощение или отражение);
продумать куда переместить роутер (или предмет интерьера).

Разместить роутер подальше от источников помех

Диапазон 2,4 ГГц не требует лицензирования и поэтому используется для работы бытовых радиостандартов: WiFi и Bluetooth. Несмотря на малую пропускную способность, Bluetooth все же способен создать помехи маршрутизатору.

Зеленые области — поток от WiFi роутера. Красные точки — данные Bluetooth. Соседство двух радиостандартов в одном диапазоне вызывает помехи, снижающие радиус действия беспроводной сети.

В этом же частотном диапазоне излучает магнетрон микроволновой печи. Интенсивность излучения этого устройства велика настолько, что даже сквозь защитный экран печи излучение магнетрона способно “засветить” радиолуч WiFi роутера.

Излучение магнетрона СВЧ-печи вызывает интерференционные помехи почти на всех каналах WiFi.

На практике
:

При использовании вблизи роутера Bluetooth-аксессуаров, включаем в настройках последних параметр AFH.
Микроволновка — мощный источник помех, но она используется не так часто. Поэтому, если нет возможности переместить роутер, то просто во время приготовления завтрака не получится позвонить по скайпу.

Отключить поддержку режимов 802.11 B/G

В диапазоне 2,4 ГГц работают WiFi устройства трёх спецификаций: 802.11 b/g/n. N является новейшим стандартом и обеспечивает большую скорость и дальность по сравнению с B и G.

Спецификация 802.11n (2,4 ГГц) предусматривает большую дальность, чем устаревшие стандарты B и G.

Роутеры 802.11n поддерживают предыдущие стандарты WiFi, но механика обратной совместимости такова, что при появлении в зоне действия N-роутера B/G-устройства, — например, старый телефон или маршрутизатор соседа — вся сеть переводится в режим B/G. Физически происходит смена алгоритма модуляции, что приводит к падению скорости и радиуса действия роутера.

На практике
: Перевод маршрутизатора в режим “чистого 802.11n” однозначно скажется положительно на качестве покрытия и пропускной способности беспроводной сети.

Однако девайсы B/G при этом не смогут подключиться по WiFi. Если это ноутбук или телевизор, их можно легко соединить с роутером через Ethernet.

Выбрать оптимальный WiFi канал в настройках

Почти в каждой квартире сегодня есть WiFi роутер, поэтому плотность сетей в городе очень велика. Сигналы соседних точек доступа накладываются друг на друга, отнимая энергию у радиотракта и сильно снижая его эффективность.

Соседние сети, работающие на одной частоте, создают взаимные интерференционные помехи, подобно кругам на воде.

Беспроводные сети работают в пределах диапазона на разных каналах. Таких каналов 13 (в России) и роутер переключается между ними автоматически.

Чтобы минимизировать интерференцию, нужно понять на каких каналах работают соседние сети и переключиться на менее загруженный.
Подробная инструкция по настройке канала представлена .

На практике
: Выбор наименее загруженного канала — эффективный способ расширить зону покрытия, актуальный для жильцов многоквартирного дома.

Но в некоторых случаях в эфире присутствует сетей настолько много, что ни один канал не даёт ощутимого прироста скорости и дальности WiFi. Тогда имеет смысл обратиться к способу № 2 и разместить роутер подальше от стен, граничащих с соседними квартирами. Если и это не принесет результата, то стоит задуматься о переходе в диапазон 5 ГГц (способ № 10).

Отрегулировать мощность передатчика роутера

Мощность передатчика определяет энергетику радиотракта и напрямую влияет на радиус действия точки доступа: чем более мощный луч, тем дальше он бьет. Но этот принцип бесполезен в случае всенаправленных антенн бытовых роутеров: в беспроводной передаче происходит двусторонний обмен данными и не только клиенты должны “услышать” роутер, но и наоборот.

Асимметрия: роутер “дотягивается” до мобильного устройства в дальней комнате, но не получает от него ответ из-за малой мощности WiFi-модуля смартфона. Соединение не устанавливается.

На практике
: Рекомендуемое значение мощности передатчика — 75%. Повышать ее следует только в крайних случаях: выкрученная на 100% мощность не только не улучшает качество сигнала в дальних комнатах, но даже ухудшает стабильность приема вблизи роутера, т. к. его мощный радиопоток “забивает” слабый ответный сигнал от смартфона.

Заменить штатную антенну на более мощную

Большинство роутеров оснащены штатными антеннами с коэффициентом усиления 2 — 3 dBi. Антенна — пассивный элемент радиосистемы и не способна увеличить мощность потока. Однако повышение коэффициента усиления позволяет перефокусировать радиосигнал за счет изменения диаграммы направленности.

Чем больше коэффициент усиления антенны, тем дальше распространяется радиосигнал. При этом более узкий поток становится похож не на “бублик”, а на плоский диск.

На рынке представлен большой выбор антенн для роутеров с универсальным коннектором SMA.

На практике
: Использование антенны с большим усилением — эффективный способ расширить зону покрытия, т. к. одновременно с усилением сигнала увеличивается чувствительность антенны, а значит роутер начинает “слышать” удаленные устройства. Но вследствие сужения радиолуча от антенны, возникают мертвые зоны вблизи пола и потолка.

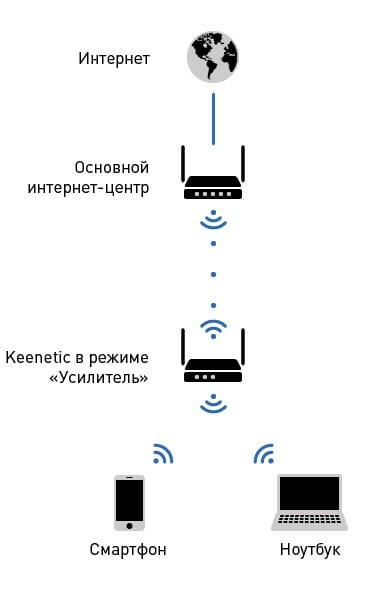

Использовать повторители сигнала

В помещениях со сложной планировкой и многоэтажных домах эффективно использование репитеров — устройств, повторяющих сигнал основного маршрутизатора.

Простейшее решение — использовать в качестве повторителя старый роутер. Минус такой схемы — вдвое меньшая пропускная способность дочерней сети, т. к. наряду с клиентскими данными WDS-точка доступа агрегирует восходящий поток от вышестоящего маршрутизатора.

Подробная инструкция по настройке моста WDS представлена .

Специализированные повторители лишены проблемы урезания пропускной способности и оснащены дополнительным функционалом. Например, некоторые модели репитеров Asus поддерживают функцию роуминга.

На практике
: Какой бы сложной ни была планировка — репитеры помогут развернуть WiFi сеть. Но любой повторитель — источник интерференционных помех. При свободном эфире репитеры хорошо справляются со своей задачей, но при высокой плотности соседних сетей использование ретранслирующего оборудования в диапазоне 2,4 ГГц нецелесообразно.

Использовать диапазон 5 ГГц

Бюджетные WiFi-устройства работают на частоте 2,4 ГГц, поэтому диапазон 5 ГГц относительно свободен и в нем мало помех.

5 ГГц — перспективный диапазон. Работает с гигабитными потоками и обладает повышенной емкостью по сравнению с 2,4 ГГц.

На практике
: “Переезд” на новую частоту — радикальный вариант, требующий покупки дорогостоящего двухдиапазонного роутера и накладывающий ограничения на клиентские устройства: в диапазоне 5 ГГц работают только новейшие модели гаджетов.

Проблема с качеством WiFi сигнала не всегда связана с фактическим радиусом действия точки доступа, и ее решение в общих чертах сводится к двум сценариям:

В загородном доме чаще всего требуется в условиях свободного эфира покрыть площадь, превышающую эффективный радиус действия роутера.
Для городской квартиры дальности роутера обычно достаточно, а основная трудность состоит в устранении мертвых зон и интерференционных помех.

Представленные в этом материале способы помогут выявить причины плохого приема и оптимизировать беспроводную сеть, не прибегая к замене роутера или услугам платных специалистов.

Нашли опечатку? Выделите текст и нажмите Ctrl + Enter

Добрый день уважаемые читатели блога сайт Совсем недавно я рассказывал о возможности увеличить зону охвата за счет установки .
Однако не всем такая ситуация по душе, а многие попросту не хотят отдавать лишние деньги. Именно поэтому решил описать, что же такое усиленная wifi антенна для роутера своими руками.

Необходимость увеличить зону охвата или добиться более устойчивого сигнала приходит именно в тот момент, когда пользователь попросту не может подключиться к в удаленной части своей квартиры либо по беспроводной сети в несколько раз. Самый доступный способ решить данную проблему перенести беспроводной маршрутизатор ближе к приемнику, но мы не ищем легких путей и сделаем усиленную wifi антенну для роутера своими руками.

К сожалению, данный способ подходит только для моделей с внешними антеннами.

В моем арсенале есть несколько способов изготовления улучшенной антенны для wifi роутера, но поскольку моя статья направлена на неопытных пользователей, то я постараюсь подробно рассказать о трех вариантах самодельных вай фай усилителей.

Усиленная wifi антенна из коробки от CD дисков

Как бы нелепо это не звучало, но такой вариант изготовления антенны для роутера своими руками действительно дает довольно хороший результат. Для изготовления нам понадобится:

Коробка для дисков на 25 штук
Ненужный CD диск
Медная проволока, сантиметров 30, сечением 2 кв/мм (можно и больше, но не переборщите с толщиной)
Коаксиальный кабель для подключения
Инструмент (паяльник, пассатижи, клей и напильник)
Дополнительный SMA разъем

Открываем коробку и отрезаем направляющую на расстоянии около 20 мм

Затем используя напильник, делаем углубления в виде крестовины, для последующей установки ромба.

Благодаря пассатижам из подготовленной заранее медной проволоки создаем двойной ромб. Длинна каждой стороны отдельного ромба, не должна превышать трех сантиметров. Вид получившегося изделия можно увидеть на рисунке ниже.

Концы проволоки должны сходится в середине.

В месте соединения концов производим пайку провода и самих концов соответственно.

Следующим шагом необходимо просунуть коаксиальный кабель через отверстие направляющей в коробочке и используя клеевой состав зафиксировать получившийся ромб в пазах направляющей.

Для лучшей фиксации советую все свободно перемещаемые части зафиксировать клеем.

Закрываем крышкой получившуюся конструкцию усиленной антенны беспроводного маршрутизатора и используя разъем SMA подключаем ее к самому роутеру.

На этом наша wifi антенна для роутера готова. Когда я лично решил протестировать полученный результат, то был очень приятно удивлен мощностью сигнала в удаленных помещениях.

Коробку из-под дисков всегда можно заменить листовым железом, а вместо пластиковой направляющей использовать припаянную металлическую трубку. Возможностей для доработки огромное множество.

Усиленная антенна для роутера своими руками из жестяной банки

Из названия уже можно понять, что данный способ примитивен до безобразия и тратить деньги на покупку дополнительных материалов вовсе не надо.

В магазине достаточно купить банку газировки (или пива) и после того как она будет опустошена можно приступать к изготовлению самодельного wifi усилителя для роутера.

Для начала стоит ее сполоснуть и просушить, чтобы избавиться от остатков содержимого. Затем используя ножницы, прокалываем банку в нижней части, рядом с изгибом переходящим в донышко, и отрезаем его. Затем вдоль всей длины делаем разрез до изгиба переходящего в верхнюю часть. После чего по окружности с обеих сторон от продольного разреза почти до самого конца отрезаем крышку, но при этом оставляя небольшой участок для устойчивости нашего экрана. Нагляднее будет понятно, если посмотреть на рисунок ниже.

Для большей жесткости нашей конструкции можно не отрезать дно банки, а поступить также, как мы поступили с крышкой, что не позволит экрану произвольно загибаться.

Следующим шагом будет крепление антенны. Насаживаем нашу конструкцию на антенну, а для лучшей фиксации берем пластилин, который не позволит перемещаться всему этому добру в пространстве.

Если ваш роутер имеет не один, а два передатчика, то такой усилитель нужно сделать для каждого, что позволит направлять более мощный сигнал в несколько сторон одновременно.

На первый взгляд такое приспособление выглядит очень элементарно и ненадежно, однако эффект усиления дает понять что и простая конструкция может давать отличный результат.

К сожалению два способа, приведенных выше предназначены для улучшения направленного сигнала
. Такая схема подойдет тем пользователям, которые установили беспроводной маршрутизатор в углу помещения и «раздавать wifi» соседям нет необходимости.

Самодельная усиливающая насадка на роутер

Еще один довольно простой способ усилить сигнал вай фай своими руками это использовать так называемую насадку. Принцип изготовления прост до безобразия. У вас под рукой должна быть проволока сечением 1.5 – 2.5 мм, кусок картона, пассатижи и ножницы.

В первую очередь нарезаем из проволоки несколько кусков разной длины (начиная с меньшей и постепенно увеличивая на 4 мм.). Количество таких кусков будет зависеть от того, какую wifi антенну вы хотите получить.

Вырезаем кусок картона такой длины и ширины, чтобы под весом проволоки он не согнулся. Далее крепим проволоку к картону прокалывая его на равных участках.

Используя ножницы вырезаем отверстие для крепления. Вид получившейся конструкции очень похож на .

Естественно если ваш маршрутизатор имеет несколько передатчиков, то такую насадку делаем для каждого из них.

Такая конструкция действительно поможет увеличить зону покрытия и усилить передачу сигнала.

Все описанные способы изготовления антенны для роутера своими руками довольно просты и не потребуют дополнительных навыков. Однако если в ходе работ возникнут какие-то вопросы или появится предложение по дополнению настоящей статьи, то не стесняйтесь оставлять их в комментариях.

Для лучшего закрепления прочитанного материала, предлагаю посмотреть соответствующее видео.

Диаграмма направленности, коэффициент усиления

Простейшие варианты самодельных антенн Wi-Fi

Способ 1

Способ 2

Альтернативные способы

коробки для лазерных дисков с одной болванкой на дне;
плоского металлического сита со складными краями и небольшой пластиковой банки;
большого проволочного сита в форме полусферы/усеченного гиперболоида;
самодельной плетеной из тонкого кабеля конструкции с каркасом из металлического прута.

Лирическое отступление

Антенна-пивная банка

Присоединить собранное устройство

Я покажу, как собрать очень мощную антенну для приема вай-фая, способную принять сигнал на расстоянии многих километров, но при этом легкую и простую в сборке. Скрестив две популярные антенны, волновой канал и pouch антенну у меня родилась идея создать вай-фай пушку.

Изготовить эту антенну можно из любого листа металла. Я взял медную фольгу толщиной 0.3 миллиметра, потому что ее легко резать ножницами.
Детали нашой антенны будут крепиться на шпильке, нам нужно вырезать 7 дисков с дыркой посередине.

Для этого нужно разместить, пробить или просверлить семь отверстий, и только потом циркулировать окружность. Если сделать наоборот, то сверло может уйти в сторону, а для нас важно, чтоб отверстие было ровно посередине.

Bыцарапываем окружность согласно размерам указанным на схеме и вырезаем наши диски.

Рисунок 1.

Делать нужно как можно точнее, отклонение всего на миллиметр и работать будет не так. Толщина металла и диаметр шпильки почти не влияют на работу нашего бластера и могут быть любыми. Получаются такие вот круги (См. Рис.1) и после того как все детали вырезаны нам остается их накрутить на шпильку, соблюдая размер зазоров между ними.

Этот облучатель собирается легко, как конструктор. Устанавливаем вторую пластину нашего
бластера на расстоянии как указано на нашей схеме — 30 миллиметров, подкручивая гаечки подбираем точно наши 30 милиметров.

На последних двух дисках нужно сделать отверстие для провода. Наш бластер готов. Теперь остается его подключить к нашему устройству. В начале это будет USB модем, потом мы подключим к смартфону и напоследок — к роутеру, чтобы раздать интернет через нашу WI-FI пушку.

Для подключения к вай-фай свистку нужно аккуратно разобрать антену, так чтобы не повредить провод. Залуживаем места пайки и припаиваем провод к крайнему большому диску, а центральную жилу к следующему за ним. Крепим нашу пушку на кронштейн чтобы было удобно прицелиться на роутер жертвы.

Пушка ловит сеть даже на расстоянии в 500 метров. Материалы для Wi-Fi пушки не дорогие и доступны каждому.

Источник

Loading…

Источник

Инструкция по изготовлению антенны «двойной» Bi-Quad (двойная восьмерка) W-LAN — антенны на 2,4 Ghz для wi-fi.

«Двойная восьмёрка» — это продолжение Bi-Quad, усиление которой на 2 dB выше, т.е. составляет примерно 12 dB. При постройке обратите внимание на то, что медные провода в местах пересечения не соприкасаются. После постройки «двойную восьмёрку» желательно покрыть лаком, чтобы избежать окисления/коррозии. О том, как важно выдержать расстояние в 15 мм между отражателем и медным проводом, свидетельствуют две приведённые ниже фотографии:

Стойка на месте, расстояние выдержано.

Стойки убрали, расстояние между элементами (отражатель — провод) уменьшили.

Вид сбоку. Видно, что в местах перекрещивания провода не соприкасаются.

Вид сзади.

В общем, выглядит благородно. Отверстия в отражателе для крепления.

Для того, чтобы не возникали вопросы (в первом посте были) рассмотрим постройку антенны с круговой диаграммой, в данном случае что-то около 270°.

Сначала из медной пластины (или другой жести/материала) нужно согнуть трубу диаметром 70 мм и высотой прим. 100 мм. Затем согнуть из медного провода прямой 6-ти элементный Quad и с помощью, например, бутылки придать ему соответствующую, изогнутую форму. Повторюсь для читающих не очень внимательно: расстояние от медного провода до рефлектора по кругу должно быть 15 мм! Важно, чтобы перекрещивающиеся провода не касались друг друга!

Конечно, это не единственно правильный вариант постройки такой антенны. Антенну с круговой диаграммой можно сделать и крупнее,

например, специально рассчитать под аппарат, к которому она будет подключена. Количество квадратов для этого случая рассчитывается отдельно.

В этом случае потери сигнала в антенном кабеле будут сведены к минимуму.

Общий вид без крышки.

В идеале это должно выглядеть немного по-другому, примерно так:

но это не так важно, главное — вы сможете по печати повторить размеры. Для изгибающих «двойную восьмёрку» — крайние квадраты не используются. У кого нет принтера, тот для изготовления рамки пользуется следующим рисунком: приведены размеры для провода диаметром 2,5 мм

«Тройная восьмёрка» — очередное продолжение «двойной восьмёрки», козффицент усиления «тройной восьмёрки» может составить 14 dB или немного больше. Так выглядит окрашенная «тройная восьмёрка», в общем, не плохо:

Вид сзади.

Для начинающих! Обратите внимание, что стойки, поддерживающте антенну на расстоянии 15 мм от отражателя, должны быть сделаны из диэлектрического материала!

Рассмотренные выше «двойную восьмёрку» и антенну с круговой диаграммой можно смонтировать вместе, в один корпус:

Вид верха, штырь из пластика, резьба М14.

Вид сбоку.

С другого.

Антенна закрыта. Для изготовления защитного корпуса использовался отрезок пластмассовой трубы диаметром 125 мм, которые используют в сантехнике, крышка сделана из 2-х сантиметровой пластмассы. Крепёжная верхняя гайка — из пластмассы. Покрасить можно в любой цвет.

Антенна установлена на крыше.

Источник www.qrz.ru

Источник

Настройка сетей Wi-Fi достаточно много нюансов демонстрирует. Сталкивался пытающийся расшарить интернет домашним пользователям. Один компьютер подключен к провайдеру через кабель. Создается режим точки доступа, выбираются протокол защиты, пароль. Домашние пользователи пользуются интернетом параллельно. Методика упирается рогом, спасибо провайдеру, использующему приватную линию. Выход находится. Препоны, стоящие меж людьми и скоростным интернетом, бессильны помешать самодельной антенне Wi-Fi улучшить прием-передачу сигнала, закономерно возрастают дальность связи, скорость.

Назначение самодельных антенн Wi-Fi

Антенны украшают многие устройства. Перечислим:

Планшет.
IPhone.
Ноутбуки.
Модемы Wi-Fi.
Роутеры Wi-Fi, точки доступа.
Вышки сотовой связи.

Самодельная антенна для Wi-Fi адаптера расширит возможности электроники. Точка доступа отличается способностью передать сигнал всенаправленно. Мощность расползается, заполоняя азимуты. Дополняя точку доступа специальной внешней покупной, самодельной антенной, может придать направленные свойства излучению. Увеличит дальность уверенного приема по выбранному азимуту.

Повремените ломать смартфоны, подключая внешнюю антенну, соберите своими руками для точки доступа. Большинство антенн, продаваемых магазинами, обладают круговой диаграммой направленности, излучают одинаково, всенаправленно, деля мощность по азимутам.

Мощные самодельные Wi-Fi антенны имеют гораздо меньший сектор обзора, обеспечат в некоторых случаях более уверенный прием. Оснащенные рефлектором устройства снабжены диаграммой направленности, снабженной одним центральным лепестком. Отражатель убрать – получится восьмерка. В плоскости расположения излучателя будет мертвая зона, сигнал отсутствует. Принимать с направления самодельная антенна для Wi-Fi-роутера неспособна. Схема установки точки доступа ведется следующим образом:

Устройство подключается к компьютеру (электросети).
Выбирается канал.
Выполняется настройка на полную мощность.
Выбирается тип протокола.
Устанавливаются пароль, имя сети.

Народы ходят довольные новой доступной точкой. Давайте рассмотрим процесс поближе, повременим браться за паяльник, плоскогубцы. Подобно передатчику, радиоэлектронному устройству, антенна, роутер обладают неким пиком возможностей в середине диапазона. Например, на 2,4 ГГц зачастую имеется 14 каналов. Мощность передаваемого сигнала выше посередине, например, шестой канал. Хотя каждая линия занимает в спектре 22 МГц, измерение проводится по уровню поля 0,707 (√2/2) максимума в обе стороны несущей частоты.

Для справки. Определено типом модуляции, иногда остаются только пилот-сигнал, одна полоса. Прямоугольные импульсы, компьютерные сигналы именно такие, имеют выраженный максимум, кучу боковых лепестков. В результате ширина спектра реального сигнала равна бесконечности. Ограничена полоса циклического напряжения, к которому процесс, излучаемый протоколом Wi-Fi, близко не относится.

Самодельная всенаправленная Wi-Fi антенна не лучший вариант. Ничего не изменится. Самодельная направленная антенна Wi-Fi лучше, будем делать из проволоки, фольгированного текстолита, медной трубки. Чувствительные такие. Передаваемая, принимаемая мощности сосредотачиваются узким сектором. Позволит повысить качество передачи, продуманно расположив пользователей, точку доступа. О том, насколько важна расстановка, судите по одному любопытному случаю:

Офис вызвал мастера. Сказали: в период 12.00 – 14.00 точка доступа коллапсирует. Техник достал специальный прибор оценки занимаемых частот, начал исследование. Подобные программы предоставляются ОС Андроид смартфонов. Пользуйтесь, выбирая канал перед установкой. Ведите исследование на протяжении дня несколько суток подряд, избегая казуса. Доводим обнаруженное мастером: соседний офисе, отделенный стеной, расписал обед. Поочередно работники пользовались микроволновкой (пользуется частотой 2,4 ГГц). Плохая изоляция бытовой техники, отсутствие заземления позволило излучению выставить узкополосную помеху на частоте работы магнетрона. Решение проблемы оказалось простым: точку доступа перенесли на противоположный конец офиса.

Имейся под рукой простейшая самодельная Wi-Fi антенна из банки пивной с рефлектором, герои могли не узнать, что по соседству мощный источник вредного излучения. Отражатель придает точке доступа направленность, погасит излучение, идущее из-за стены. Очередной плюс направленных антенн, которые сегодня будем делать своими руками. Кстати, покупая микроволновку, попробуйте определить безопасность. Нужно включить прибор в заземленную розетку, положить в рабочий отсек сотовый телефон, закрыть дверцу, набрать номер. Сигнал проходит – наружу выйдет вредное излучение магнетрона. Избегайте садиться рядом. Обсудим, как сделать самодельную Wi-Fi антенну.

Направленная Wi-Fi антенна своими руками

Понадобятся инструменты:

Паяльник (припой, канифоль, подставка).
Плоскогубцы.
Отвертка плоская маленькая.
Штангенциркуль, линейка.
Дрель со сверлом под медную трубку.

Из материалов потребуются:

Кусок фольгированного двухстороннего текстолита в качестве рефлектора.
Проволока медная диаметром 1,2 мм и длиной 30 см (понадобятся из них только 26 см).
Кабель РК-50 не слишком длинный, чтобы не гасить сигнал.
Кусок медной трубки длиной 10 см, чтобы внутрь прошел кабель РК-50.

Начнем медной трубкой. Один конец пропиливаем на 1,5 мм, удаляя две трети стенки. К оставшемуся кусочку будет припаяна антенна. Создаем из проволоки биквадратный контур стороной 30,5 мм. Размер выбран из условия настройки диапазона 2,4 ГГц.

Подобным образом можно изготовить любую антенну сигнала горизонтальной или вертикальной поляризации. Включая телевизионную. Подойдет самодельная Wi-Fi антенна планшету, телефону, модему. Если знать, куда вести подключение.

Обратите внимание, сторона квадратов дана по серединному сечению проволоки. Между ближайшими краями будет 30,5 – 1,2 = 29,3 мм. Можете взять на вооружение. Гнуть начинаем, находя середину. Используем ребро линейки опорой, определяем состояние, когда отрез начнет балансировать. Делаем перегиб на 90 градусов, сие будет точка, куда подключится центральная жила РК-50. Догибаем проволоку, получая «квадратную восьмерку», оба конца должны строго симметрично вернуться. Обрезаем, пару миллиметров не доходя начального изгиба. Лудим концы, откладываем восьмерку в сторону.

Размечаем середину текстолита, сверлим дырку, чтобы еле входила медная трубка. Лудим обе стороны. Берем медную трубку, лудим внешний край тонкой стенки, оставленной первым этапом. Восьмерка отстоит от рефлектора на 1,5 см. Лудим трубку кругом, ободом на указанному расстоянии от края (без учета тонкой стенки). Припаиваем трубку к плате, желательно под углом 90 градусов. На тонкую стенку сажаем оба конца восьмерки, чтобы начальный изгиб не касался трубки. Ориентируем восьмерки параллельно большей стороне текстолита на расстоянии 1,5 см. Теперь рефлектор заземлен.

Кабель РК-50 протаскивается внутрь, экран сажается на медную трубку, жила – на начальный изгиб восьмерки. На противоположный конец монтируем разъем, просто припаиваем отрез к нужным контактам модема, телефона, любого другого устройства. Начинаем тест. Восьмерка должна быть установлена вертикально для горизонтальной поляризации. Если работает, находим силиконовый герметик, не боящийся мороза, осадков, заливаем место выхода кабеля на антенну добрым слоем. После застывания антенна будет успешно противостоять дождю.

Если заменить проволоку толстой жилой ПВ1 достаточно большого сечения (2,5 мм 2), оплетку зачистим в точке начального изгиба и на концах. Самодельная Wi-Fi антенна для ноутбука будет защищена против непогоды. Сегодня выпускают термоусадочные материалы. Нагретая пленка плотно обтягивает изделие, предохраняя от капризов непогоды.

Bыцарапываем окружность согласно размерам указанным на схеме и вырезаем наши диски.

Рисунок 1.

Пушка ловит сеть даже на расстоянии в 500 метров. Материалы для Wi-Fi пушки не дорогие и доступны каждому.

Беспроводная система передачи информации Wi-Fi (аббревиатура не расшифровывается, она была изобретена как маркетинговый ход) – один из столпов современного высокотехнологического социума. С ее помощью распространяется не только интернет, но и, например, сигналы с видеокамер. По своей физической сущности она является радиосвязью на частоте 2,4 ГГц и подчиняется всем законам распространения радиоволн.

Поэтому, если ваш планшет или ноутбук отказывается связываться с роутером из-за мешающих стен и перекрытий, вы можете попробовать сделать усилитель сигнала своими руками. Таковым является направленная антенна сантиметрового диапазона. Ее конструкция может быть штыревой, рамочной, спиральной или зигзагообразной. В этой статье мы попытаемся на пальцах, не углубляясь в дебри теории антенно — фидерных устройств, объяснить вам, как сделать антенну из подручных материалов, которая будет ничуть не хуже продающихся в магазине.

Перед тем как начать выбирать тип антенны и претворять свои грандиозные планы в жизнь, вам стоит познакомиться основополагающими законами теории антенно — фидерных устройств. Их два:

Длина волны, от чего зависят размеры устройства.
Коэффициент усиления. Самый интересный момент, позволяющий уловить слабый радиосигнал на больших расстояниях – как раз то, ради чего мы за это дело и беремся.

Эпюра напряженности магнитного поля любого радиосигнала имеет форму синусоиды. Расстояние между первой и третьей точками пересечения ею оси абсцисс называется длиной волны.

Номинал частоты – это количество колебаний в одну секунду. Поскольку радиосигнал распространяется со скоростью света, то длина волны в метрах будет равна результату ее деления на частоту. Для низкочастотного (наиболее распространенного) диапазона Wi-Fi: 299792458 / 2,4 = 12,5 см.

Запомните это значение, поскольку все размеры будущей антенны будут рассчитываться как его дробные части.

Коэффициент усиления – это условная величина, показывающая, во сколько раз выходной сигнал на зажимах направленной антенны больше, чем у ненаправленной. Причем это соотношение вычисляется как десятичный логарифм и обозначается дБ – децибел. Всенаправленной является та, для которой безразлично положение относительно источника радиосигнала. Такие применяются в мобильных телефонах и планшетах, поскольку это, во-первых, предполагается условиями пользования, а, во-вторых, определяется малым размером устройств.

Направленные свойства антенны проявляются в том случае, если ее длина равна половине длины волны. Для Wi-Fi это 6,25 см. Ее пространственная диаграмма направленности представляет собой тор – бублик, перпендикулярный оси антенны. Коэффициент усиления в этом случае равен двум децибелам, то есть 1,58 раза. Такие полуволновые диполи позволяют увеличить дальность на десяток метров, что уже неплохо для уверенного приема сигнала в своей квартире.

Самый простой способ усиления сигнала

Если вы возьмете линейку и измерите длину штыревой антенны домашнего роутера, то окажется, что ее длина от 10 до 12 см. Длиннее не делают потому, что в штыре, размер которого больше длины волны, значительно возрастает внутреннее сопротивление и сигнал вместо усиления гаснет. Это увеличение размера приводит сужению толщины «бублика» диаграммы направленности и незначительному увеличению удельной мощности излучаемого сигнала. Гораздо больший эффект дает экранирование передающей антенны с одной стороны.

Экран позволяет сконцентрировать излучение роутера в нужном вам направлении. Например, если он стоит у стены, то нет никакого резона передавать сигнал Wi-Fi соседям или на улицу. Его установка увеличивает коэффициент усиления передающей антенны до 3 дБ, то есть, в два раза. Что фактически отражает физическую суть дела, ведь вы половину бесполезно направленного сигнала переориентировали в нужную сторону.

Вся хитрость в том, на каком расстоянии от антенны роутера расположить экран. По законам распространения радиосигналов оно должно быть равно 1/8 длины волны. Для Wi-Fi это 1,56 см.

Им может быть лист железа (раскроенная пивная или консервная банка), компакт-диск или толстая фольга. Лучше всего выполнить конструкцию в виде подставки под роутер, перпендикулярно которой поставлен экран. Добиться результата можно опытным путем, передвигая по миллиметру источник сигнала ближе или дальше от экрана. В помощь вам будет интерфейс отображения уровня сети.

Достоинством способа является простота, а также то, что антенна для планшета вам не понадобится. То есть, не придется его вскрывать или изыскивать возможности для подключения дополнительного оборудования. Недостатком – малая дальность приема сигнала.

Направленные антенны

Мощная – с коэффициентом усиления от 10 дБ – антенна понадобится в том случае, если предполагаемая дальность приема не менее 50 метров. В этом случае используются остронаправленные антенны. Например, зигзагообразные или спиральные.

Зигзагообразная

Ее называют и антенной Харченко, по имени радиолюбителя, предложившего такую конструкцию в 1961 году, и биквадратной – за характерную форму. Строится она из проводника длиной в две волны предполагаемого сигнала. Для Wi-Fi это значение равно 25 см. Он изгибается в виде двух квадратов со стороной в ¼ длины волны – 3,125 см. Точка их сочленения разъемная. Обычно ее крепят к диэлектрической пластине, для обеспечения жесткости, чтобы не было смыкания точек припаивания центральной жилы коаксиального кабеля к одной ветви и экрана к другой.

Антенна биквадрат имеет коэффициент усиления равный 8 дБ в базовом варианте, и около 12 дБ, если установлен экран, которым может быть компакт-диск, фольга, лист металла. Расстояние до него от плоскости согнутого в два квадрата проводника 1,56 метра – восьмая часть длины волны. Конструкция удобна тем, что крайние точки квадратов по оси имеют нулевой потенциал, поэтому их можно крепить к экрану чем угодно, в том числе и металлической проволокой, обеспечивая хорошую жесткость.

Для обеспечения необходимого коэффициента усиления она ставится вертикально. В горизонтальном ее направленные свойства не лучше, чем у полуволнового диполя. Ось приема расположена перпендикулярно плоскости фигурного проводника.

Согласование с кабелем не требуется, он подключается к проводнику напрямую.

Спиральная антенна изобретена в конце 40-х годов прошлого века американским радиоинженером Дж. Краусом. Очень простая по конструкции, она обеспечивает усиление сигнала до 20 дБ (100 раз) и используется во всех диапазонах, начиная от УКВ. Дальность приема до 2 км в пределах прямой видимости. Представляет собой несколько витков проводника, скрученного спиралью.

Диаметр витка спирали равен длине волны. Поэтому при создании каркаса самодельной антенны этого типа замечательно подходит отрезок канализационной пластиковой трубы диаметром 40 мм. Они есть в каждом хозяйственном магазине.

Спираль разреженная. Расстояние между витками ¼ длины волны. Чем она длиннее, тем острее диаграмма направленности и выше коэффициент усиления. Для дистанции в три километра достаточно, чтобы общая длина была равна трем длинам волн – 36 см.

В качестве проводника используется бытовой одножильный медный провод сечением 2,5 мм 2 – диаметр 1,5 мм. Изоляционная оболочка не снимается. Он равномерно приклеивается к трубе-основанию.

Экран выполняется из любого листового материала, его положение от кратности длины волны не зависит.

Антенна требует согласования с питающим кабелем. Для этого используется кусочек медного листа в виде прямоугольного треугольника с катетами длиной в 71 и 17 мм. Он приклеивается к трубе так, чтобы наклон гипотенузы повторял наклон витка. Центральная жила кабеля припаивается к углу, который противолежит прямому (на пересечении гипотенузы и короткого катета). Оплетка припаивается к экрану.

Недостаток антенны – некоторая громоздкость и определенная сложность в ее позиционировании – направление на роутер должно быть выдержано с точностью до нескольких градусов.

Подключение

После сборки антенны для Wi-Fi у вас обязательно возникнет вопрос о том, как ее подключить. Обычно на корпусах ноутбуков и планшетов разъемов для этого не делают. Чтобы решить проблему, купите выносную антенну для мобильного телефона с магнитным адаптером, который приклеивается к корпусу устройства. Отключите от магазинного устройства кабель и используйте его в своих целях. Конечно, в этом случае увеличатся потери сигнала, и реальная дальность приема окажется несколько ниже, чем ожидаемая. Зато вам не придется вскрывать компьютер и манипулировать с его схемой.

Аккуратно собранная Wi-Fi антенна поможет вам оказаться в зоне действия бесплатных сетей и не отказываться от услуг интернета даже во время загородной поездки.

Беспроводная технология передачи данных за последние годы стала неотъемлемой частью жизни в современном мире. Многие пользователи, устанавливающие у себя дома систему Wi-Fi, сталкиваются с проблемой слабости сигнала. Не всегда проблему представляет собой WiFi-антенна. Своими руками сделать её могут практически все, но, прежде чем приступать к сборке, необходимо исключить другие факторы, влияющие на уровень сигнала.

Причина ослабления сигнала

Для начала необходимо разобраться, с чем это может быть связано. На уровень сигнала в той или иной степени могут оказывать влияние следующие факторы:

поддержка роутером и сетевой картой стандарта N (прежние стандарты A, B, G на сегодня уже устарели, и улучшения скоростных характеристик оборудования с такими стандартами ждать не приходится);
бытовые приборы на пути сигнала заметно ослабляют его уровень;
другие беспроводные сети в радиусе приёма также гасят мощность сигнала (эту проблему можно решить путем использования программы Wi-Fi Analyzer);
наличие более одной стены между антенной роутера и подключённым оборудованием.

Для жителей многоквартирных домов устранение вышеописанных причин может решить проблему слабого сигнала. Увеличить радиус действия на 15-20 см может размещённый за антеной экран из медной или жестяной пластины.

Жители частных домовладений, скорее всего, будут вынуждены прибегнуть к более серьёзным ухищрениям, чтобы сигнал был доступен не только в доме, но и во дворе.

Если устранение этих причин не привело к улучшению, то остаётся всего два варианта: или купить более мощный роутер, или пойти по менее затратному пути, то есть WiFi-антенна своими руками должна быть изготовлена. Это и окажется решением проблемы.

Самодельная WiFi-антенна

Приняв окончательное решение, можно приступать к работе. Ниже будет подробно описано, как сделать WiFi-антенну, способную усилить мощность сигнала и, следовательно, дальность приёма.

Оптимальное решение — это простая в плане сборки конструкция, которая представляет собой антенну в виде зигзага Харченко. Она имеет много разновидностей, но лучшей считается та, что состоит из двух сопряжённых по диагонали квадратов.

Необходимые материалы и инструменты

Для работы нам понадобится инструмент и материал, из которого и будет собираться Wi-Fi-антенна своими руками:

Одножильный медный провод сечением от 2,5 до 3 мм.
Текстолит с медным покрытием на одной из сторон.
Кабель коаксиальный RG-6U нужной длины.
Медная трубка с таким диаметром, чтобы в неё плотно входил кабель длиной 5 см с очищенным экраном.

Убедившись, что всё вышеперечисленное есть в наличии, можно смело приступать к изготовлению.

Как собирается WiFi-антенна

Своими руками из текстолитовой плиты вырезаем квадратную пластину с размером стороны 110 мм. Строго по центру высверливаем отверстие под медную трубку. Диаметр отверстия и трубки должен быть одинаковым. Плиту сверлить необходимо со стороны медного покрытия. По краям отверстия необходимо паяльником залудить медную поверхность. Это будет рефлектор. На медной трубке с одного края стачиваем по диаметру одну сторону на 2-3 мм. Вставляем трубку в рефлектор так, чтобы сточенная часть была со стороны медного покрытия. Расстояние от отражателя до конца трубки обязательно должно быть 16 мм.

Отрезаем 244 мм провода и очищаем его от изоляции. Делаем поверхностные надрезы каждые 30,5 мм. После этого по меткам сгибаем под прямым углом так, чтобы получилось подобие цифры восемь.

Припаиваем свободные концы к самому верху трубки таким образом, чтобы целая часть оказалась над сточенной частью трубки. К этому месту и припаиваем центральный провод кабеля, предварительно вставив его в трубку. У нас получилась WiFi-антенна. Своими руками мы собрали конструкцию, способную дать усиление сигнала на 6-8 dB.

Необходимость увеличить зону охвата или добиться более устойчивого сигнала приходит именно в тот момент, когда пользователь попросту не может подключиться к в удаленной части своей квартиры либо по беспроводной сети в несколько раз. Самый доступный способ решить данную проблему перенести беспроводной маршрутизатор ближе к приемнику. Однако мы не ищем легких путей и сделаем усиленную wifi антенну для роутера своими руками.

К сожалению, данный способ подходит только для моделей с внешними антеннами.

В моем арсенале есть несколько способов изготовления улучшенной антенны для wifi роутера. Я же постараюсь подробно рассказать о трех вариантах самодельных вай фай усилителей.

Усиленная wifi антенна из коробки от CD дисков

Коробка для дисков на 25 штук
Ненужный CD диск
Медная проволока, сантиметров 30, сечением 2 кв/мм (можно и больше, но не переборщите с толщиной)
Коаксиальный кабель для подключения
Инструмент (паяльник, пассатижи, клей и напильник)
Дополнительный SMA разъем

Открываем коробку и отрезаем направляющую на расстоянии около 20 мм

Затем используя напильник, делаем углубления в виде крестовины, для последующей установки ромба.

Концы проволоки должны сходится в середине.

В месте соединения концов производим пайку провода и самих концов соответственно.

Следующим шагом необходимо просунуть коаксиальный кабель через отверстие направляющей в коробочке. Затем используя клеевой состав зафиксировать получившийся ромб в пазах направляющей.

Для лучшей фиксации советую все свободно перемещаемые части зафиксировать клеем.

На этом наша wifi антенна для роутера готова. Когда я лично решил протестировать полученный результат, то был очень приятно удивлен. Мощность сигнала в удаленных помещениях заметно увеличилась.

Коробку из-под дисков всегда можно заменить листовым железом. А вместо пластиковой направляющей использовать припаянную металлическую трубку. Возможностей для доработки огромное множество.

Усиленная антенна для роутера своими руками из жестяной банки

Следующим шагом будет крепление антенны. Насаживаем нашу конструкцию на антенну, а для лучшей фиксации берем пластилин. Он не позволит перемещаться всему этому добру в пространстве.

На первый взгляд такое приспособление выглядит очень элементарно и ненадежно. Однако эффект усиления дает понять что и простая конструкция может давать отличный результат.

К сожалению два способа, приведенных выше предназначены для улучшения направленного сигнала
. Такая схема подойдет тем пользователям, которые установили беспроводной маршрутизатор в углу помещения и «раздавать wifi» соседям нет необходимости.

Самодельная усиливающая насадка на роутер

Используя ножницы вырезаем отверстие для крепления. Вид получившейся конструкции очень похож на .

Такая конструкция действительно поможет увеличить зону покрытия и усилить передачу сигнала.

Для лучшего закрепления прочитанного материала, предлагаю посмотреть соответствующее видео.

Источник

Простая антенна Wi-Fi своими руками всего за пару часов

Мы уже несколько раз делились с вами способами усилить wi-fi сигнал маршрутизатора при помощи подручных средств: жестяной банки и упаковки из-под дисков.

Но если вам требуется что-то по-настоящему мощное, описанная в этом посте самодельная антенна поможет значительно расширить вашу «домашнюю зону» беспроводного интернета.

Конечно, можно просто сходить в магазин и купить все необходимое. Но настоящий лайфхакер так просто не сдается!

Так, умелец из Италии Данило Ларицца (Danilo Larizza) недавно поделился в своем блоге историей, как ему удалось сэкономить на покупке усилителя сигнала wi-fi и самому сделать антенну 2,4 ГГц, поднимающей канал передачи данных между двумя точками на значительное расстояние.

Материалы: Понадобится: медный провод (или железная проволока), алюминиевая фольга, пластиковый контейнер для хранения продуктов, а также паяльник.

Сборка: Из проволоки нужно сделать 2 квадрата со сторонами 31 мм, как показано на рисунке ниже.

Установка к одному углу получившейся конструкции подсоединяем медную жилу коаксиального кабеля, к другому —металлическую оплетку.

Устройство необходимо защитить от непогоды. Для этого помещаем его в легкий герметичный пластиковый контейнер с крышкой.

Если верить автору, срок службы такой антенны составляет, как минимум, 6 месяцев. Чтобы еще больше усилить мощность сигнала и его направленность, можно добавить отражающий экран. Им может служить обычная алюминиевая фольга.

По заявлению автора, такая самодельная антенна устойчиво передаёт данные на расстояние около 400 метров со скоростью до 250 Кбит/с. На меньших расстояниях скорость существенно выше, до 5,5 Мбит/с.

В следующий раз, прежде чем покупать в магазине антенну для усиления wi-fi сигнала, попробуйте сделать такое устройство своими руками. Результат вас приятно удивит!

Источник

Простая самодельная Wi-Fi антенна

Wi Fi antenna

Всем привет! Сегодня я продолжу рассказ о самодельных антеннах, и на этот раз речь пойдет о Wi-Fi. Не сложная в изготовлении, всенаправленная Wi-Fi антенна, имеет усиление 6 дБ, с её помощью можно значительно усилить сигнал на ноутбуке, точке доступа и других Wi-Fi адаптерах. В сети можно найти множество вариантов конструкции и размеров данной коллинеарной антенны, и 3 из них мною были опробованы, но отличные результаты показал только вариант, описываемый в этой статье. Конечно, многие скажут, зачем заниматься ерундой и мастерить Wi-Fi антенну своими руками, когда можно купить готовую, на что я скажу, купить можно все, если есть деньги, но зачем их тратить, если можно сделать самому, причем иногда даже лучше чем в магазине, в этом я убеждался не раз.

Скажу сразу, что данная антенна относится к среднемощным, и поддерживать с её помощью длинные линки, не получится. Для этих целей необходимо использовать направленную антенну, варианты конструкций которой мы обязательно рассмотрим в будущем. Данная же антенна отлично подойдёт для организации связи стандарта Wi-Fi 802.11 в пределах дома, двора, и даже между соседними домами. Такой самодельной антенной Wi-Fi антенной можно заменить стандартную антенну 2дБ входящую в комплект вашего роутера или точки доступа, и увеличить тем самым радиус покрытия более чем в 2 раза. Получится так называемый Wi-Fi усилитель.

Wi Fi antenna shema

И припаять получившуюся конструкцию к коннектору N-типа, или к обычной маме BNC разъёма, их можно купить в любом радиомагазине. BNC найти проще, его используют для монтажа видеонаблюдения. BNC-маму нужно купить в комплекте с папой, к которому и будем подсоединять коаксиальный кабель 50 Ом, на фото представлен пример с BNC. Припаяв один конец проволоки к коннектору, нужно от его основания отмерить 61 мм и сделать кольцо, как показано на фото:

Wi Fi antenna konnektor

Konnektor dlya Wi Ash antenny

Wi Fi antenna izdelie

Накручивать кольцо, лучше всего с помощью шаблона в виде трубки нужного диаметра и плоскогубцев. Кольцо должно получиться диаметром 10 мм. Кольцо ни в коем случае не может быть замкнутым, оно должно переходить в продолжение проволоки.

Wi Fi antenna izgotovlenie

Wi Fi antenna prostaya

От этого кольца отмеряем 91 мм и таким же образом делаем второе кольцо, его диаметр также должен составлять 10 мм. Далее, от второго кольца отмеряем 83 мм и обрезаем проволоку. В итоге должна получиться следующая конструкция:

Wi Fi antenna svoimi rukami

Вот вариант исполнения для точки доступа, к антенне припаян маленький коннектор N с кабелем, во всех вариантах задействована только центральная жила, оплетка просто заворачивается назад и не имеет ни какого контакта:

На этом все. Как видите, изготовление антенны не составит большого труда, скажу только что размеры необходимо соблюдать обязательно, и конечное изделие должно выглядеть аккуратно, от этого в большей степени зависит работоспособность антенны. Как подсоединить такую или другую Wi-Fi антенну к ноутбуку или нетбуку, для усиления сигнала, я расскажу в ближайших статьях.

Источник

Самодельная Wi-Fi антенна своими руками: направленная и всенаправленная

Здравствуй, дорогой читатель! Сегодня расскажу вам, как я сделал мощную WiFi антенну своими руками. Руки у меня, конечно, золотые, только растут не из того места, но и это мне не помешало. Для начала давайте разберёмся в так называемом коэффициенте усиления антенны. Не переживайте! Я не буду использовать заумные фразы или оперировать какими-то сложными терминами, но с этим нужно разобраться.

Данная величина измеряется в изотропных децибелах и обозначаются как «дБи» или «dBi». Словосочетание можно не запоминать, но вот буковки стоит запомнить. На домашних роутерах обычно стоят маломощные антеннки в 2-4 dBi. Но как показывает практика, в загородных домах или больших офисных помещениях — этого показателя не хватает.

Поэтому мы сегодня будем делать самодельную антенну от 10 до 20 dBi. Больше и мощнее делать нет смысла. Всё дело в том, что с увеличением мощности усиления пучок сигнала становится более направленным и узким. А радиус покрытия становится ниже. Взгляните на картинку выше. То есть ловить такой сигнал можно, но куда сложнее, так как пучок становится слишком узким.

Такие антенны ещё называют направленные. Их можно конструировать, если нужно объединить, например два загородных дома в одну сеть путём моста. При этом если они находятся на расстоянии до 10 км.

Теперь давайте разберёмся с частотой. Современные роутеры имеют два диапазона: 2.4 ГГц и 5 ГГц — это частота передачи данных. Понятно дело, что последний диапазон имеет большую скорость, но и имеет один минус. Как вы, наверное, помните из физики 7 класса, чем выше частота волны – тем быстрее она затухает. То есть радиус покрытия у 5 ГГц явно ниже.

После долгих раздумий самым лучшим вариантом именно для домашнего использования выбор пал на квадратную антенну. Она имеет такую форму, что коэффициент усиления можно довести до 20 дБи. И даже при такой мощности пучок сигнала не будет таким узким. Для дома она будет выступать как всенаправленная антенна с большим радиусом.

Во второй главе я расскажу, как сделать мощную Wi-Fi антенну-пушку для роутера своими руками. Панельная антенна будет значительно усиливать сигнал адаптера, но в более узком направлении. Об её дальнейшем использовании я также расскажу в самом конце.

Инструкция для усиления вай-фай дома

Направленная антенна на большое расстояние

Сразу скажу эта антенна более мощная, но и как я говорил из-за мощности пучок становится более направленным и узким. Поэтому его стоит использовать для соединения между собой несколько сетей по воздуху. Даже можно использовать как повторитель. Вайфай пушка сможет бить на расстояние до 10 км.

Делается она достаточно просто и все материалы можно купить в любом радиомагазине. Всё же она по использованию – большое наружная или внешняя, для отправки сигнала на большое расстояние. Но вы сами решаете, как её использовать. Для постройки моста нужно сделать вторую, которая будет также выступать как приемник.

Вот схема по которой мы будем делать нашу антенну. Сразу скажу, что нужно делать максимально точно как можете, по чертежу. Если будут сильные отклонения от размеров и расстояний между пластинами – то связь будет хуже. Также ещё один момент – все размеры предназначены для раздачи 2.4 ГГц волны.

Как показала практика, такая антеннка достаточно мощная для загородного использования и может пробивать до 10 километров дальности на прямую. Только надо учитывать ещё и препятствия, которые будут гасить сигнал. Поэтому её нужно устанавливать как можно выше. Также не забываем о грозах и молниях, поэтому помимо неё надо установить громоотвод.

Чисто теоретически к такому аппарату дальнего действия можно присобачить телевизор и использовать её для поимки каналов. Если пойти глубже, то ею можно усилить приём любого сигнала для телефона, ноутбука и т.д.

Источник

Делаем WiFi антенну биквадратную сверхдальнюю для роутера своими руками

Хотите собрать дальнобойную WiFi антенну, тогда следует знать о некоторых её особенностях.

Вот наглядная иллюстрация, как с ростом мощности антенны в dBi уменьшается зона её покрытия.

Вот почему домашние роутеры имеют обычные, излучающие во все стороны, антенны мощностью в 2 dBi—так они наиболее эффективны на короткой дистанции.

Направленная

Теперь к вопросу о несущей частоте. Какая антенна будет лучше работать на дальнем расстоянии, в 2.4 или 5 ГГц?

Чертёж двойного самодельного биквадрата

Первые образцы самодельных распространителейWiFi сигнала, появились еще в 2005 году.

Необходимые детали

Изготовление излучателя

От края проволоки отмеряем расстояние 29 мм до загиба.

Делаем следующий загиб, проконтролировав наружный размер в 30–31 мм.

Следующие загибы вовнутрь делаем на расстоянии 29 мм.

Проверяем самый важный параметр у готового биквадрата —31 мм по средней линии.

Пропаиваем места для будущего крепления выводов коаксиального кабеля.

Рефлектор

Расстояние от излучателя до рефлектора для антенн биквадрат и двойной биквадрат находим как лямбда / 10 — определяемую особенностями данной конструкции / 4.

Лямбда — длина волны, равная скорости света в м/с деленной на частоту в Гц.

Длина волны при частоте 2.4 ГГц — 0.125 м.

Увеличив пятикратно рассчитанное значение, получим оптимальное расстояние — 15.625 мм.

Размер рефлектора сказывается на коэффициенте усиления антенны в дБи. Оптимальные размеры экрана для биквадрата — 123х123 мм или больше, только в этом случае можно добиться усиления в 12 dBi.

Форма рефлектора должна быть только плоской. Старайтесь также найти пластинки максимально гладкие. Изгибы, царапины на экране приводят к рассеиванию высокочастотных волн, по причине нарушения отражения в заданном направлении.

Как только пластинка рефлектора будет готова, у вас есть два способа собрать на нем излучатель.

Чтобы зафиксировать двойной биквадрат понадобилось дополнительно сделать две стоечки из шариковой ручки.

Берем пластмассовую коробочку для дисков на 25 штук.

Отрезаем центральный штырь, оставив по высоте на 18 мм.

Прорезаем надфилем или напильником четыре шлица в пластмассовом штыре.

Подравниваем шлицы одинаково по глубине

Припаиваем выводы кабеля к рамке излучателя.

Продолжаем работать клеевым пистолетом, фиксируем на шпинделе рамку излучателя.

С обратной стороны коробочки фиксируем термоклеем кабель.

Подключение к роутеру

У кого есть опыт, тот с легкостью припаяется к контактным площадкам на монтажной плате внутри роутера.

Тесты антенны

Испытания показали, что идеальный биквадрат дает усиление около 11–12 дБи, а это до 4 км направленного сигнала.

Антенна из CDдиска дает 8 дБи, поскольку получается поймать WiFiсигнал на расстоянии 2 км.

Двойной биквадрат предоставляет 14 дБи— немного больше 6км.

О дальности действия Вай Фай антен

Перевод дБи антен в прирост мощностей.

A,дБи	30	20	18	16	15	14	13	12	10	9	6	5	3	2	1
A1/A0	1000	100	≈64	≈40	≈32	≈25	≈20	≈16	10	≈8	≈4	≈3.2	≈2	≈1.6	≈1.26

Дальнейшее увеличение мощности антенны неразумно, распространение сигнала будет идти в слишком узкой зоне, имеющей форму диска.

Автор: Виталий Петрович, Украина, Лисичанск

Источник

Антенна для вайфая своими руками на большое расстояние

Бесплатный интернет, Wi-Fi антенна своими руками, как усилить сигнал Wi-Fi, Антенна биквадрат.

?ПРОВЕРЯЕМ МОЩНЫЕ WI-FI АНТЕННЫ МОСТ НА ДАЛЬНЕЕ РАССТОЯНИЕ LigoWave LigoDLB ECHO 5D

✅Самодельная Wi-Fi пушка ? Мощная антенна для ВайФай сигнала своими руками

Усилитель из упаковки для CD-дисков

Антенна для вай-фай роутера: сборка и проверка

Усилитель из жестяных банок

Пошаговая инструкция

Антенна вай-фай своими руками из листовой жести

Рекомендации по установке

Направленная

Чертёж двойного самодельного биквадрата

Необходимые детали

Рефлектор

Подключение к роутеру

Тесты антенны

О дальности действия Вай Фай антен

Типы Wi-Fi антенн

Дополнительная Wi-Fi антенна в квартире или доме

Изготовление своими руками

Двойной биквадрат

Из алюминиевой банки

Мощная антенна из листовой жести

Вариации Wi-Fi антенн своими руками

Фотогалерея: другие самодельные конструкции

Подключение

Настройка

Как протестировать изменения

Видео: усиление Wi-Fi сигнала своими руками

Диаграмма направленности, коэффициент усиления

Простейшие варианты самодельных антенн Wi-Fi

Способ 1

Способ 2

Альтернативные способы

Лирическое отступление

Антенна-пивная банка

Присоединить собранное устройство

Разместить роутер ближе к центру помещения

Обеспечить прямую видимость между роутером и клиентами

Разместить роутер подальше от источников помех

Отключить поддержку режимов 802.11 B/G

Выбрать оптимальный WiFi канал в настройках

Отрегулировать мощность передатчика роутера

Заменить штатную антенну на более мощную

Использовать повторители сигнала

Использовать диапазон 5 ГГц

Усиленная wifi антенна из коробки от CD дисков

Усиленная антенна для роутера своими руками из жестяной банки

Самодельная усиливающая насадка на роутер

Диаграмма направленности, коэффициент усиления

Простейшие варианты самодельных антенн Wi-Fi

Способ 1

Способ 2

Альтернативные способы

Лирическое отступление

Антенна-пивная банка

Присоединить собранное устройство

Назначение самодельных антенн Wi-Fi

Направленная Wi-Fi антенна своими руками

Самый простой способ усиления сигнала

Направленные антенны

Зигзагообразная

Подключение

Причина ослабления сигнала

Самодельная WiFi-антенна

Необходимые материалы и инструменты

Как собирается WiFi-антенна

Усиленная wifi антенна из коробки от CD дисков

Усиленная антенна для роутера своими руками из жестяной банки

Самодельная усиливающая насадка на роутер

Простая самодельная Wi-Fi антенна

Самодельная Wi-Fi антенна своими руками: направленная и всенаправленная

Инструкция для усиления вай-фай дома

Направленная антенна на большое расстояние

Делаем WiFi антенну биквадратную сверхдальнюю для роутера своими руками

Направленная

Чертёж двойного самодельного биквадрата

Необходимые детали

Изготовление излучателя

Рефлектор
