Как сделать антенну цифрового телевидения своими руками для дачи и дома

Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.

Любой домашний мастер способен не покупать антенну в магазине, а сделать е своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.

Немного теории

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.

Для аналоговых моделей ТВ приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, осуществляющая декодирование цифровой информации электромагнитной волны в обычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевизионном вещании государственными стандартами принято электромагнитные волны излучать всего в двух плоскостях:

Таким способом передатчики направляют излучающие сигналы.

А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.

Требования к антенне цифрового пакетного телевидения

ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.

Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.

Конструкция антенны должна быть:

• изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
• направлена строго по оси электромагнитной волны, идущей от передающего центра;
• сориентирована по виду поляризации;
• защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см — искомую длину полуволны.

Самая простая ТВ антенна для цифрового телевидения

Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.

Затем снимаю экранирующий слой с этого участка кабеля.

Далее оголяю внутреннюю жилу, снимаю с нее изоляцию.

Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.

Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала. У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо. Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.

Как определить размеры конкретной антенны

Воспользуемся поиском всезнающего Google. Пишем в командной строке: «Расчет антенны Харченко» и жмем Enter.

Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.

Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.

Изготовление деталей конструкции антенны

Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.

На основе выбранных данных сделал заготовки для антенны.

Особенности конструкции вибратора

Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.

Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.

Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.

Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.

В задней стороне бруска электрической дрелью просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.

Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги — работать будет примерно одинаково.

С обратной стороны планки закрепил конструкцию вибратора с кабелем.

Антенна готова. Осталось установить ее на окно для работы в горизонтальной поляризации.

Заключительный совет по эксплуатации антенны

Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.

Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:

1. просто ослабленными;
2. содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».

В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.

Устранять подобные помехи волны призваны:

Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.

В заключении статьи рекомендую для закрепления материала посмотреть видеоролик Евгения Баскаль «Наружная антенна усиления волны 3G сигнала».

Задавайте вопросы по прочитанным материалам об антенне любой конструкции. Сейчас у вас самое удобное время поделиться статьей с друзьями через кнопки соц сетей.

housediz.ru

Как сделать ТВ антенну своими руками

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги. Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Типы антенн

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

• Антенны для приёма «волнового канала».



• Антенны принимающие «бегущую волну».



• Рамочные антенны.



• Зигзагообразные антенны.



• Логопериодические антенны.

Антенны решётки

• Антенны решётки.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

• Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.



• Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.



• Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.Антенна из пивных банок Чтобы сделать антенну вам понадобятся:

• Две алюминиевые банки из под пива или другого напитка.
• Метров пять телевизионного кабеля.
• Штекер.
• Два шурупа.
• Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
• Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

1. Зачистите один конец кабеля и присоедините к нему штекер.
2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
3. Расплетите оплётку и скрутите её в шнур.
4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
7. Прикрепите банки на основание с помощью изоленты.
8. Закрепите на основании кабель.
9. Вставьте штекер в телевизор.
10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено. Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.Антенна Харченко Для изготовления зигзагообразной антенны вам понадобится:

• Медная проволока диаметром 3-5 мм.
• Телевизионный кабель 3-5 метров.
• Припой.
• Паяльник.
• Штекер.
• Изоляционная лента.
• Кусок пластика или фанеры для основания.
• Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку. Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться. Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров. Зачистите второй конец кабеля и установите штекер. Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу. Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.Антенна из кабеля Получив длину кабеля сделайте следующее:

1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
3. Отмерив нужную длину, откусите лишнее плоскогубцами.
4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
5. Загните очищенную часть под углом в 90 градусов.
6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

• Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.
• Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
• Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.

Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять. Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.Схема питания развязки Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт. Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды. Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя. Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.

Ниже приведена схема антенного усилителя метрового диапазона:

Схема антенного усилителя метрового диапазона
• Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
• Потребляемый ток не более 20 миллиампер.
• Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
• Каскады имеют общий эмиттер.
• Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
• Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
• Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:

Схема дециметрового усилителя
• Антенный усилитель дециметрового диапазона 470-790 мегагерц.
• Коэффициент усиления 30 дБ. при напряжении 12 вольт.
• Потребляемый ток 12 миллиампер.
• Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
• Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
• Питание усилителя осуществляется по коаксиальному кабелю.

С принципом работы антенного усилителя вы можете ознакомится в видеоролике: Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

remboo.ru

Выбираем ТВ антенну для дачи

Сегодня мы поговорим о том, какие бывают антенны для ТВ на дачу, какую лучше выбрать, и на что обратить внимание.

В принципе, статья может быть полезна не только дачникам, но и жителям загородных поселков и деревень, а возможно даже обитателям городов.

Начнем с того, что разложим по полочкам, какие антенны бывают.

Разновидности антенн для телевизора

Антенны для ТВ можно разделить по нескольким группам в зависимости от различных характеристик.

По расположению антенны

Тут все просто: в зависимости от того, где расположена антенна, их можно разделить на три вида.

Встроенная

Если вы для дачи купите переносной телевизор с антенной, то это как раз такой случай. Антенна будет просто вмонтирована в корпус ТВ. Чаще всего она бывает выдвижная в виде одной или двух телескопических трубок.

Не смотря на всю свою компактность, раньше переносные телевизоры все-таки были достаточны тяжелы и не очень подходили для ежедневной переноски. Чаще всего дачники привозили такой телевизор со встроенной антенной в начале сезона, а осенью увозили обратно в город.

Сейчас многие используют на даче современные переносные ТВ с жидкокристаллическим экраном или даже автомобильные ЖК-телевизоры, которые очень компактны и удобны в транспортировке.

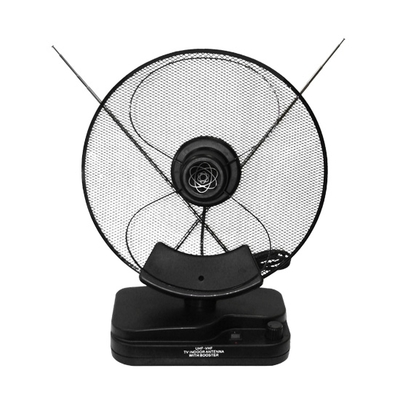

Комнатная

Переносные телевизоры довольно маленькие, и смотреть их не очень удобно. Поэтому большинство дачников стараются привозить на дачу полноценные телевизоры. Обычно это какая-то старая модель ТВ-приемника, которую в городе заменил новый прибор.

Если ваша дача находится не очень далеко от передающей антенны, то нередко достаточно подключить комнатную антенну для телевизора.

Если же сигнал не очень сильный, то понадобится усилитель для комнатной антенны. Выбор усилителя сигнала в некоторых случаях может зависеть от типа принимаемого сигнала, но об этом поговорим ниже.

Кроме того сейчас довольно часто для дачи приобретается полноценная приставка антенна для телевизора, которая позволяет принимать цифровое ТВ даже на старые модели телевизоров.

Наружная

Если же ТВ-станция далеко от дачи, и сигнал слабоват, то практически единственным решением будет наружная антенна для телевизора.

Такая антенна крепится чаще всего на фасаде или крыше дома, либо на специальной отдельной мачте. Чем слабее сигнал, тем выше приходится крепить антенну, чтобы добиться приемлемого качества.

К наружным также относятся и почти все спутниковые ТВ-антенны.

От антенны до телевизора нужно прокладывать телевизионный кабель, который бывает нередко внушительной длины и тоже вносит свою лепту в потерю уровня сигнала.

При установке наружной антенны следует помнить о необходимости обустройства молниезащиты.

По принимаемым сигналам

Аналоговая

Вещание ТВ в устаревшем аналоговом формате в ближайшие годы прекратится, но пока это все еще актуально. Учитывая, что на даче у многих старые телевизоры, многие садоводы принимают именно аналоговый сигнал телевещания. Для приема цифрового ТВ им нужна либо специальная приставка для телевизора, либо замена самого телевизора.

Для приема аналоговых ТВ программ нужна антенна метрового диапазона (МВ антенна). Как правило, это довольно габаритные наружные антенны либо комнатные с длинными «усами».

МВ-сигнал распространяется на довольно большие расстояния, поэтому в удаленных от передающих вышек районах бывает так, что практически нет другой альтернативы кроме метрового диапазона.

Цифровая

Цифровая антенна для телевизора предназначена для приема цифрового ТВ в дециметровом диапазоне (ДМВ). По-другому она еще называется DVB-T2 антенна. Этот вариант вам подходит, если ваша дача попадает в зону вещания ЦТВ, а также ваш телевизор поддерживает прием сигнала в цифровом формате, либо у вас есть специальная приставка для телевизора.

Антенны ДМВ-диапазона обычно довольно компактны и из-за своего размера несколько дешевле МВ-антенн.

Комбинированная

Довольно часто производители выпускают комбинированные варианты антенн для приема и метрового и дециметрового диапазона сигналов (МВ/ДМВ антенны). Представляют они собой просто симбиоз двух отдельных антенн в одном корпусе.

Например, у меня на даче стоит такая комбинированная антенна и подключена она к двум телевизорам: один ТВ показывает аналоговое ТВ, а другой — цифровое.

По типу

Пассивная

Пассивная антенна — это антенна, который просто принимает сигнал и никак его не обрабатывает.

Иногда в пассивной антенне может стоять простейший фильтр сигнала для отсечения лишнего «шума». То есть, это по сути набор «железок», подобранных для приема сигнала определенной волны, и разъем для подключения кабеля.

Активная

Активная антенна — это антенна для телевизора со встроенным усилителем сигнала. То есть она принимает сигнал, как пассивная антенна, усиливает его и передает дальше в кабель.

Внешне отличить активную антенну от пассивной можно по наличию пластиковой «коробочки» где-нибудь на корпусе (внутри находится электронная плата усилителя), хотя бывают такие коробочки и на пассивных антеннах (внутри может быть простой фильтр сигнала). Кроме того, в комплекте у активной антенны должен быть блок питания для усилителя.

Как выбрать?

Дорогие читатели блога ogurzov.ru, давайте попробуем подвести итоги, как выбрать антенну для телевизора на даче. При выборе нужно учитывать различные характеристики и параметры в зависимости от ваших условий применения.

Расположение антенны

Если у вас телевизор со встроенной антенной, попробуйте использовать его на даче.

В остальных случаях все решается довольно просто. В зоне уверенного приема можно пробовать комнатную антенну (то есть неподалеку от передающей вышки — как правило в пределах видимости), во всех остальных случаях (а таких большинство) дачникам нужно использовать наружную антенну для ТВ.

Принимаемый диапазон

Если ваш участок в зоне уверенного приема цифрового ТВ, то настоятельно рекомендую использовать дециметровый канал вещания и соответственно ДМВ-антенну. Вещание в цифре дает ощутимое преимущество по качеству картинки и некоторые другие плюсы.

Если «цифра» ловится еле-еле, то тут либо надо «шаманить» с усилением и хорошей антенной, либо все-таки принимать аналоговое ТВ и использовать МВ-антенну. Хотя неплохим ходом будет покупка универсальной МВ/ДМВ антенны, а на месте уже определяться, что будем ловить.

В зонах отсутствия ЦТВ (таких становится все меньше каждый год), остается только покупать МВ-антенну и ловить аналоговое ТВ, хотя есть еще вариант спутникового телевидения.

Активная или пассивная антенна?

Если в вашем районе ТВ сигнал хороший, то вам достаточно будет пассивной антенны.

В остальных случаях нужно усиливать сигнал, и тут возникает два варианта решения. Первый — купить активную антенну на дачу (то есть антенну со встроенным усилителем), второй — купить пассивную антенну и поставить отдельный усилитель сигнала. Попробуем рассмотреть плюсы и минусы обоих вариантов.

В целом я всегда советую покупать пассивную антенну и отдельный усилитель, так как в этом варианте несколько преимуществ:

• антенну и усилитель можно менять отдельно друг от друга при необходимости (например при поломке, когда вы решили сменить тип принимаемого сигнала или купить более дорогое оборудование);
• усилитель менее подвержен выгоранию во время грозы (в активной антенне со встроенным усилителем у меня такое было не раз, когда во время грозы наведенный электромагнитный импульс сжигал усилитель внутри антенны);
• усилитель находится в сухом помещении и меньше вероятность попадания в него влаги из атмосферы;
• в пассивной антенне практически нечему ломаться (там чистая механика), вся электроника (усилитель сигнала) в доступном месте (в помещении), поэтому в случае сгорании электронных компонентов усилителя не нужно производить ремонт на крыше дома.

Но этот вариант жизнеспособен только при одном условии: расстояние от антенны до отдельно стоящего усилителя в доме должно быть не очень большим. Тут поясню подробнее. Так как мы имеем дело со слабым уровнем сигнала, который пришел на антенну, далее нам этот слабый сигнал надо отправить в телевизор.

В случае пассивной антенны и отдельного усилителя нам слабый сигнал нужно сначала довести по кабелю до усилителя, и тут каждый лишний метр кабеля дает затухание и без того слабого сигнала. Поэтому это все работает только если антенны где-то рядом. Например, антенна стоит на крыше дома, кабель от нее длиной 3-5 метров заходит в дом, где сразу стоит усилитель (на чердаке или мансарде например). Далее после усилителя хороший сигнал без потерь качества может идти по кабелю на большое расстояние до телевизора.

Если же антенна стоит где-то далеко от дома, то слабый сигнал по длинному кабелю доходит до отдельного усилителя с большими потерями, только в этом случае я рекомендую покупать именно активную антенну со встроенным усилителем. Потому что слабый сигнал усиливается сразу в антенне, а потом уверенно идет по длинному кабелю до дома.

Расстояние до передающей ТВ вышки

С этим все довольно просто. Чем дальше ТВ вышка, тем слабее становится сигнал. В непосредственной близости от вещающей станции можно использовать комнатную антенну.

Соответственно по мере удаления от передающей станции нужно использовать наружную антенну, ставить ее все выше и выше, и покупать антенну с более лучшими характеристиками приема.

В особо сложных случаях нужно сооружать специальную высокую мачту для антенны, что довольно непросто и недешево. Да и саму антенну с усилителем нужно в таких случаях покупать дорогую с максимальным качеством.

Порой  покупатели ищут антенну для телевизора на дачу на расстоянии до 100 км от ТВ-вышки! Иногда в таких случаях стоит задуматься о спутниковом ТВ.

Советую посмотреть в округе вашего участка у соседей,  на какой высоте, какие антенны установлены и куда они направлены.

Выбираем производителя

В этом вопросе сложно что-то советовать. Сейчас очень много разных производителей антенн для телевизоров. Много и зарубежных и отечественных брендов. Смотрите, что есть в наличии в вашем регионе, обращайте внимание на качество изготовления и отзывы других потребителей.

Читайте наши и другие обзоры и сравнения конкретных моделей антенн.

Цена сильно зависит от бренда, от материала изготовления и от качества антенны. Особо гнаться за дороговизной не стоит. Это оправдано только в сложных случаях, когда сигнал слабый. Но на моей практике в типичных дачных пригородах в зоне уверенного приема ТВ сигнала  чаще всего достаточно купить даже недорогую антенну, чтобы без проблем смотреть телевизор на даче.

Надежность антенны

Надежность, конечно, зависит от производителя и качества изготовления.

Наружные антенны подвержены действию осадков, ветра, птиц и т.д. Поэтому при покупке стоит оценить, сможет ли антенна прослужить несколько лет без потери качества.

Посмотрите на материал изготовления. В продаже есть стальные и алюминиевые антенны. Первые крепче и более устойчивы к механическим воздействиям (например, к поломке или изгибу при установке, либо при воздействии птиц, падении льда и т.д.). Вторые более легкие, менее крепкие, но зато они не ржавеют. Стальные же антенны должны быть хорошо покрашены.

Обратите внимание на элементы крепления узлов антенны друг к другу и самой антенны к кронштейну, насколько там все долговечно.

У активной антенны осмотрите блок с усилителем на предмет возможного попадания влаги (резиновые уплотнители, крышки, места выхода кабеля).

Отзывы и рекомендации

Перед покупкой антенны прислушайтесь к отзывам других людей:

В первую очередь — это ваши соседи по участку. От них можно получить самую точную информацию, какой оборудование лучше купить, как установить, а также непосредственно оценить качество приема ТВ-программ.

Поспрашивайте знакомых из ближайших районов, что посоветуют они.

Посоветуйтесь с консультантами из крупных магазинов, где есть большой выбор антенн, и где много покупателей. Они уже как правило знают, в какие районы какие антенны покупают, а также случаи возврата товара, когда антенна не подошла для конкретного региона.

Пообщайтесь на эту тему в региональных онлайн площадках (форумы, региональные группы в соцсетях и т.п.).

Другие параметры

При выборе можно обратить внимание и на другие параметры:

• например, на внешний вид антенны (особенно это актуально для комнатных антенн);
• на комплект поставки (к примеру, наличие в комплекте кронштейна крепления наружной антенны к стене дома);
• на срок гарантии;
• на возможность возврата в случае, если данная антенна не сможет поймать устойчивый сигнал.

Какая антенна лучше?

Это не совсем правильный вопрос, по моему мнению. Нет самой лучшей антенны, есть антенна, которая лучше в данном конкретном случае. Поэтому выбирайте антенну правильно именно под ваши конкретные условия.

Где купить?

Своим читателям я советую покупать антенну для телевизора на дачу в крупном магазине электроники и электронных компонентов вашего региона. Обратите внимание, чтобы магазин был популярным. В таких точках продажи будет уже ходовой по практике вашей местности товар с малым возвратом, а также опытные консультанты.

Либо как вариант можно взять антенну в крупном сетевом магазине типа Ашана, Леруа Мерлен, Касторамы, Оби и т.п.

Хотя выбор магазина дело очень субъективное и в принципе не особо важное. Главное купить хороший товар, а где — это дело второе.

А можно без антенны?

А можно ли смотреть телевизор на даче без антенны? Да можно.

• Первый вариант — это кабельное телевидение. Да-да и на дачах сейчас такое встречается. Во многих пригородных дачах появляется кабельное телевидение от местных провайдеров. Если у вас есть такая возможность и устраивает цена, то почему бы нет.  Плюсы и минусы этого варианта выходят за рамки данной статьи.
• Второй вариант — IP-телевидение или интернет-телевидение по-другому. Тоже уже не редкость за пределами мегаполисов. Рассмотрите и такой вариант, если есть предложения от провайдеров. Подробнее обсудим отдельно.

Своими руками

Раньше самодельные антенны для телевизора на даче были в моде, потому что покупать профессиональную антенну было очень дорого.

Сейчас цены вполне доступны в большинстве случаев (например мой знакомый купил антенну для цифрового ТВ всего за 350 рублей, повесил на крышу и доволен ? ), но иногда можно попробовать собрать антенну самому. Благо теперь с приходом Интернета найти чертеж не составит особого труда.

Но, пожалуй, делать это стоит если только вы находитесь в зоне уверенного приема. Так как в этом случае не будет особых требований к качеству изготовления антенны, ее настройке и т.д.

Скажу даже больше, в 5-ти километровой зоне от станции ЦТВ я лично ловил устойчивый сигнал просто на кусок провода. ?

Какую вариант самодельной антенны сделать, мы поговорим в отдельной статье.

Установка и найстройка антенны

С комнатной антенной все просто. Ее обычно ставят на телевизор ? и поворачивают, пока не найдут лучшее положение по качеству сигнала.

Установка уличной антенны обычно связана с высотными работами. А так как в целом я считаю, что любую работу должен выполнять профессионал своего дела, рекомендую обратиться к спецам по установке антенн. Другое дело, что с финансовой точки зрения это не всегда доступно. В таком случае остается ставить антенну самому.

Настоятельно рекомендую соблюдать технику безопасности при установке антенны.

А все нюансы установки мы обсудим в отдельной статье.

Чтобы быть всегда в курсе, подписывайтесь на мой блог, инстраграмм или добавляйтесь в друзья в соцсетях.

Как всегда был рад с вами общаться! Добавляйте комментарии, задавайте вопросы, пишите свой опыт по выбору антенны.

Поделиться:

Нет комментариев

ogurzov.ru

Современные телевизионные антенны для дачи: доступные варианты для самостоятельной установки

В отдаленных районах города, где расположены дачные участки, многие жильцы сталкиваются с проблемой отсутствия связи, что делает невозможным звонки по телефону и просмотр телевизора. Если с мобильной связью вопрос был решен благодаря выпуску современных мобильных устройств, которые обладают мощными скрытыми антеннами, то с приемом сигнала для телевизора все намного сложнее.

Стоит отметить, что не стоит сразу бежать в ближайший салон и приобретать мощную спутниковую антенну, к решению проблемы можно подойти творчески, изготовив антенну своими руками.  Если на даче телевизор принимает один–два канала, то вам просто необходимо усилить сигнал, для чего можно использовать подручные материалы.

На фото – телевизионная антенна

Создание антенны своими руками

Телевизионная антенна для дачи своими руками подразумевает использование определенных элементов и материалов:

• Проволока. Этот элемент является качественным проводником. Прежде чем начинать, необходимо провести расчет: 1.5 – 2 метра на антенну, затем 5-6 метров на расстояние от будущего приемника сигнала до телевизора. Диаметр проволоки выбирается около 2 мм.
• Внешняя часть антенны изготавливается из специально подготовленной проволоки. Длина такой заготовки составляет 1 – 5 метра, далее она просто заворачивается в кольцо, его диаметр должен находиться в пределах от 0.35 до 0.45 метра.
• Внутренняя часть приемника сигнала представляет собой второе кольцо, диаметр которого ориентировочно в два раза меньше первого, что составляет приблизительно 180 мм.
• Именно эта пара готовых колец составит основу будущей антенны, они должны быть надежно закреплены на небольшом куске фанеры. Если фанера под рукой отсутствует, то можно использовать любую подходящую по габаритам деревяшку.

Самодельная антенна для телевизора

Совет! Дерево не должно перекрывать данные кольца, при этом фанера не должна болтаться. Это необходимо для того, чтобы добиться четкой фиксации приемника на крыше дачного дома.

• Далее инструкция гласит: готовую конструкцию нужно кольцами выставить в направлении источника телевизионного сигнала. Естественно, что усиленный сигнал будет идти со стороны города. На этом этапе приемник сигнала должен поворачиваться в разные стороны, чтобы добиться максимального положительного эффекта.

Приемник телевизионного сигнала из пивных банок

Телевизионная антенна на дачу может быть сделана даже из таких предметов, как пивные банки. Для этих целей используются старые жестяные банки. Самое главное, что такая конструкция в своих характеристиках не уступит магазинным новшествам, за которые вы заплатите большие деньги.

Чтобы смастерить такое чудо, необходимо использовать пару жестяных банок объемом в пол литра.

Также пригодятся:

• Канифоль.
• Олово.
• Изолента.
• Строительный скотч.
• Вешалка для одежды из пластика.
• Телевизионный кабель, длиной 5-6 метров (он должен быть обязательно новым).

Антенна из пивных банок

Чтобы смастерить эфирные приемники телевизионного сигнала, необходимо выполнить следующую последовательность технологических операций:

• К первой банке аккуратно припаивается телевизионный кабель (оплетка очищается на 15 – 20 мм), к другой банке – центральная жила этого же кабеля. Все проводники тщательно изолируются с применением изоленты.
• Банки крепятся к нижней части пластиковой вешалки.
• К одной из сторон кабеля монтируется штекер, который напрямую подключается к телевизору.

Выполняя такие несложные операции, можно делать активные приемники сигнала.

Изготовление антенны из жестяных банок

Если говорить о технических характеристиках данного изобретения, то диапазон у него “метровый”. Если в классическом варианте вам необходимо разворачивать антенну в поисках более сильного сигнала, то в случае с жестяными банками необходимо работать с расстоянием между ними. Сам приемник должен размещаться на балконе или возле окна.

Самодельная спутниковая антенна

Самостоятельно можно сделать не только обычный приемник телевизионного сигнала, при наличии определенных материалов и навыков у вас легко может получиться настоящий мини-спутник приема сигнала.

Наружные, то есть спутниковые антенны оптимально устанавливать на расстоянии до 35 – 40 км от телевизионной вышки. Если на даче есть высокое строение, то задача заметно упрощается.

Спутниковая антенна своими руками

Для реализации задуманного проекта понадобятся следующие материалы:

• Ненужный зонт большого диаметра;
• Фольга;
• Кабель для приемника сигнала, выполненный из меди;
• Пустая жестяная банка;
• Усилитель сигнала с действующим блоком питания.

Ход работ состоит из следующих основных операций:

• Вначале обмеряется антенная решетка. Для этого измеряется длина между спицами зонта, также учитывается высота нужного сегмента и угол, под которым они крепятся.
• Все полученные размеры переносятся на фольгу, из которой вырезаются детали, идеально подходящие к треугольному сектору зонта.
• К ткани зонта эти детали пришиваются при помощи капроновых ниток. Внутренняя часть зонта должна быть покрыта фольгой.
• В фокусе антенной решетки должен устанавливаться приемник сигнала. Такой усилитель может быть приобретен в магазине или сделан самостоятельно своими руками. Для этого снимается из кабеля 4 см наружной обмотки, подрезается экран, защищающий от помех. Оставляется одна жила, которая будет отвечать за передачу сигнала.
• Из жестяной пивной банки вырезается овал, в его центре делается дырка, в нее продевается жила и припаивается контакт.
• Место соединения надежно залепливается пластилином, это предотвратит появление ржавчины и окисление металла.
• К ручке зонтика крепится приемник, в качестве крепежа можно использовать скотч. Кабель приматывается с припуском в 10 см, это позволит при необходимости выполнять регулировку всей конструкции.

Совет! Очень важно, чтобы приемник не соприкасался с металлом на ручке зонта, иначе это может привести к появлению помех. В месте соприкосновения рекомендуется прилепить пластилин или другой изоляционный материал.

• Блок питания помещается рядом с телевизором, так как питание усилителя проходит через сам кабель.
• Теперь осталось надежно закрепить антенну и правильно направить ее на телевизионную вышку, настроив каналы. Для этого потребуется поворачивать ее в разные стороны.

Популярные дачные дома из блок контейнеров позволяют реализовать все описанные выше методы создания самодельной антенны.

Самый простой способ реализации приемника телевизионного сигнала

Если в дачном доме есть балкон, то можно реализовать самый простой способ усиления телевизионного сигнала. Вам потребуется металлическая проволока, которая должна просто соединить зону балкона и телевизор на даче.

Проволока зачищается с двух сторон, один из концов крепится к телевизору в кабельном гнезде, а второй должен быть надежно примотан к натянутым струнам, на которые обычно вешается белье. Этот метод позволит не только увеличить количество каналов, но и улучшит качество изображения. Цена реализации данного метода доступна каждому.

Антенна своими руками на балконе

Вывод

Антенна на даче – очень важный элемент, который может быть создан своими руками, главное иметь весь необходимый материал и инструмент. Не забывайте о постоянном энергоснабжении дома, поэтому идеальным вариантом может стать аренда дизель генератора для дачи (см.также статью «Современные печи-камины для дачи: особенности конструкции, достоинства и недостатки»).

Дизельный генератор

В представленном видео в этой статье Вы найдете дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

9dach.ru

Как сделать антенну цифрового телевидения своими руками для дачи и дома

Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.

Любой домашний мастер способен не покупать антенну в магазине, а сделать её своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.

Для аналоговых моделей ТВ приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, осуществляющая декодирование цифровой информации электромагнитной волны в обычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевизионном вещании государственными стандартами принято электромагнитные волны излучать всего в двух плоскостях:

Таким способом передатчики направляют излучающие сигналы.

А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.

Требования к антенне цифрового пакетного телевидения

ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.

Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.

Конструкция антенны должна быть:

• изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
• направлена строго по оси электромагнитной волны, идущей от передающего центра;
• сориентирована по виду поляризации;
• защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см — искомую длину полуволны.

Максимальное значение напряженность достигает на середине этого участка — 12 см. Его еще называют амплитудой. Под этот размер и делается штыревая антенна. Ее обычно выражают формулой λ/4, где λ — длина электромагнитной волны.

Самая простая ТВ антенна для цифрового телевидения

Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.

Затем снимаю экранирующий слой с этого участка кабеля.

Далее оголяю внутреннюю жилу, снимаю с нее изоляцию.

Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.

Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала.

У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо.

Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.

Как определить размеры конкретной антенны

Воспользуемся поиском всезнающего Google. Пишем в командной строке: «Расчет антенны Харченко» и жмем Enter.

Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.

Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.

Изготовление деталей конструкции антенны

Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.

На основе выбранных данных сделал заготовки для антенны.

Особенности конструкции вибратора

Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.

Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.

Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.

Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.

В задней стороне бруска электрической дрелью просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.

Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги — работать будет примерно одинаково.

С обратной стороны планки закрепил конструкцию вибратора с кабелем.

Антенна готова. Осталось установить ее на окно для работы в вертикальной поляризации.

Заключительный совет по эксплуатации антенны

Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.

Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:

1. просто ослабленными;
2. содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».

В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.

Устранять подобные помехи волны призваны:

Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.

В заключении статьи рекомендую для закрепления материала посмотреть видеоролик Евгения Баскаль «Наружная антенна усиления волны 3G сигнала».

Задавайте вопросы по прочитанным материалам об антенне любой конструкции. Сейчас у вас самое удобное время поделиться статьей с друзьями через кнопки соц сетей.

Источник: //HouseDiz.ru/kak-sdelat-antennu-cifrovogo-televideniya-svoimi-rukami-dlya-dachi-i-doma/

Простая самодельная антенна для приема цифрового телевидения

В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.

Изготавливать антенну будем на примере так называемой “восьмерки”, ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.

Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.

Мастера покупают изобретения в этом китайском интернет-магазине.

Изготовление антенны

Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.

Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.

Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный.

Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо.

Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.

Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.

Получилась вот такая конструкция и ее как видите можно установить где угодно, карниз, штора, оконную раму и т.д.

P.s. Для того, что бы узнать на какой частоте передает ближайшая до вас телевизионная вышка и в какую сторону направить изготовленную вами антенну достаточно зайти на оф. сайт Российских телевизионных радиовещательных сетей и следовать по инструкции, там все просто.

Посте того как узнаете частоту передатчика воспользуйтесь онлайн калькулятором ( найти в интернете не проблема ) для расчета длины сторон квадрата, там тоже все просто, вставляете полученные данные, получаете результат.

zen.yandex.ru

Простейшая антенна для цифрового телевидения. Сделать самостоятельно

Уже свершившийся факт- аналоговое эфирное телевидение заканчивает свою славную историю в России. На смену ему пришло цифровое ТВ вещание. Это в целом хорошо, качество ТВ картинки существенно выше. Сегодня я расскажу как самостоятельно изготовить простую, с хорошими характеристиками антенну.

Немного воспоминаний. В школе я занимался в радио кружке, вели его специалисты из СОНИИР, дядьки очень профессиональные, передавали свои знания молодежи. А в то время появился у нас в городе первый альтернативный государственному вещанию телеканал.

Крутили там всякие фильмы, что в то время в видесалонах показывали. Ну мы естественно к преподам, мол расскажите как изготовить антенну, чтоб несложная и чтоб прям хорошая. Ну и недолго думая антенна была рассчитана изготовлена и протестирована- показав отличный результат.

И собственно когда встал вопрос о антенне для цифрового ТВ, у меня сомнений в конструкции антенны не было.

Для изготовления антенны применяется обычная медная проволока, чем толще диаметр тем изделие получится прочнее. Конструкция показана выше. Думаю никаких вопросов по изготовлению возникнуть не должно. Дополнительным плюсом является то, что волновое сопротивление антенны совпадает с волновым сопротивлением кабеля и не требуется дополнительных согласующих элементов.

Приятного просмотра!

zen.yandex.ru

Итак, вы приобрели цифровую приставку для телевизора. Самое время начать ей пользоваться – но что, если в вашем распоряжении нет подходящей уличной антенны? Не беда – возьмите простую комнатную и добавьте к ней… усилитель! О том, как правильно их соединить – читайте далее!

Почему это работает?

Влияние шума на изображение в аналоговом и цифровом варианте сигнала

Со старым аналоговым сигналом, присоединение усилителя к простой антенне не давало результата – вместе с полезным сигналом усиливался шум и картинка по-прежнему была снежной и прерывистой.

Но цифровые каналы – совсем другое дело! Для того, чтобы извлечь полезный сигнал, приёмнику достаточно небольшой разницы с шумом.

Если усилить даже зашумленный сигнал комнатной антенны, его уровня хватит, чтобы цифровые каналы были извлечены и расшифрованы.

Как это сделать?

Вам понадобится простой усилитель сигнала (адаптер с антенным штекером) и сама комнатная антенна. Подключите штекер антенны к входу усилителя. Выход усилителя соответственно, присоединяется к телевизору.

Поэкспериментируйте с положением антенны – и всё заработает. Включите приставку, вставьте адаптер усилителя в розетку и включите настройку – через некоторое время приставка найдёт до 30 каналов с чётким изображением – и всё это без уличной антенны! Согласитесь, очень удобно!

Удачного монтажа и интересных телепередач!

Цифровая телевизионная антенна за 15 минут

zen.yandex.ru

Многие из нас хотя бы раз в жизни сталкивались ситуацией, когда при наличии телевизора имеем полное отсутствие антенны или кабельного телевидения. Причём самое досадное, что телевышка вон она, а телевизор показывает погодные явления в виде снега. И радиоволны никак не хотят сами залетать в антенное гнездо и двигать электроны.

Часть населения, воспитанная под неусыпным взглядом всевидящего ока партии, несомненно, бросится сломя голову исполнять свой гражданский долг потребителя в ближайший супермаркет бытовых приборов, где хитрый взгляд консультанта, сразу выделит вас, как объект стопроцентного развода. – Почему? – усомнитесь вы, перебирая в голове файлы в поисках знаний об антеннах…

Так вот для тех кто ничего не нашёл, поясню. Вам будут усиленно впаривать антенну, «специально созданную для цифрового телевещания» и без неё родимой ваш телевизор ну никак не сможет дать качественного изображения.

Некоторые, особо рьяные консультанты будут утверждать, что она даже спутник берет. (Консультант, он как гаишник обладает навыками психологического воздействия и с первых слов распознает уровень вашей компетенции.

) Цена такой «крутой» антенны может быть выше 1500 рублей. По виду она примерно такая:

Давайте подробнее рассмотрим, что здесь к чему. Два телескопических активных элемента симметричного вибратора для приёма волн метрового диапазона (очень мало каналов работает в этом диапазоне, а цифровые вообще не работают).

Выдвигая или задвигая эти трубочки вы настраиваете антенну в резонанс с несущей частотой того или иного ТВ канала, причём оба элемента должны быть при этом одинаковой длины. Чёрный «бублик» – это антенна дециметрового диапазона (ДМВ) (там внутри находится проволочное разорванное кольцо, всего лишь).

Эта антенна точно не настроена ни на один ДМВ канал, а имеет усреднённые характеристики, то есть ловит неважно, за то на всех каналах. Внутри подставки находятся согласующие трансформаторы и, если есть сетевой шнур, то и усилитель, коэффициент усиления которого изменяется регулятором. Вот этот усилитель самая бесполезная вещь во всей этой конструкции. Поясню.

Когда телебашня в пределах видимости (10 – 15 км) мощности полезного сигнала и так будет достаточно для уверенного приёма, а если дальше то такая широкополосная антенна будет принимать и помехи, которые тоже будут усиливаться усилителем. В таких удалённых местах необходимо озаботиться наружной антенной.

А что касается приёма цифрового сигнала, так антенне по барабану какой сигнал принимать: цифровой ли, аналоговый ли, он же весь частотно-модулированный. Все необходимые преобразования происходят в телевизоре.

И вот тут у уважающего себя гражданина непременно возникают крамольные мысли:

– китайцы под видом высоких технологий, впаривая нам две трубочки и одну проволочку (остальное нефункционально) – врут;

– продавцы, продающие копеечную вещь втридорога – тоже врут, присваивая ей несуществующие функции;

– у власти, позволяющей открыто обманывать своих граждан тоже, видимо рыло в пуху.

А потому призываю ударить по мировому буржуйскому ширпотребу качественной самоделкой.

При наличии ТВ кабеля со штекером, а также куска проволоки длинной 125 см и диаметром не менее 1 мм из любого металла можно соорудить высококачественную ДМВ антенну минут за 15. Если, конечно не добавлять дизайнерских изысков.

Итак, вооружившись пассатижами, по возможности паяльником и мудрёным русским словом сгибаем из проволоки вот такую загогулину (см. рис. 3-4), со сторонами 13 -15 см. Концы проволоки можно спаять, а можно просто скрутить на верхнем или нижнем углу.

На рисунке видно, в каких местах припаиваются центральная жила и оплётка кабеля. Внимательно посмотрите, чтобы тонкие проводки оплётки не соприкасались с центральной жилой. Расстояние между точками «а» и «б» должно быть 1,2 -1,5 см, углы желательно прямые и находиться все должно в одной плоскости.

Кстати конструкцию можно смастерить из металлической ленты. Чем шире лента, тем шире диапазон частот, но меньше коэффициент усиления, который в проволочном варианте будет примерно 8,5 децибел (у китайской безделушки, около 4).

Подключите антенну к телевизору, установите её вертикально и перпендикулярно её плоскостью к направлению на ретранслятор.

Если сделано все правильно, то и заработает все сразу и можно подумать о дизайне. Ибо сказано: функциональность, есть предтеча дизайна.

Сделав такое дело, вы вдруг ощутите, как приподнялась ваша самооценка и это не пройдёт незамеченным вашей супругой или подругой. А сэкономленные средства можно потратить на семейный романтический ужин, потому что в глазах супруги (подруги) вы станете гением, по крайней мере, до первых разбросанных носков.

Буду рад, если моя писанина породит мудрые мысли, которые подвигнут на путь технического рукоприкладства.

Источник: //izobreteniya.net/prostaya-samodelnaya-antenna-dlya-priema-tsifrovogo-televideniya/

Цифровая антенна dvb-t2 своими руками

Цифровое телевидение шагает по стране, многие покупают телевизоры, которые уже поддерживают этот формат. А у кого техника предыдущего поколения, можно купить цифровую приставку (про мою читайте здесь) и подключить ее к своему старому телевизору, который не поддерживает формат DVB-T2.

В общем, формат стоящий позволяет смотреть телевидение в цифровом формате. НО многие продавцы вместе с приставками и телевизорами, «впаривают» так называемые цифровые антенны, иногда в цене антенна доходит до 3000 рублей.

Хотя ребята вы можете сами своими руками, сделать антенну для цифрового телевидения, причем очень дешево …

!СОВЕТ! Ребят кстати телевидение можно смотреть вообще без антенны через интернет, но для этого нужна другая приставка — ANDROID TV BOX, почитайте реально прикольная тема.

Продолжаем статью …

Для принятия цифрового сигнала требуется так называемая дециметровая антенна. Изготовить ее можно буквально из антенного кабеля. Однако ее нужно правильно рассчитать. Если не хотите читать статью полностью, можете найти нужный пункт в оглавлении

ОГЛАВЛЕНИЕ СТАТЬИ

Что понадобиться для производства антенны

1) Нам понадобиться кусок антенного кабеля, длиной около 30 см.

2) Антенные разъемы, так называемый F – разъем и разъем папа – мама.

F — разъем и «папа-мама»

3) Инструменты: нож, кусачки калькулятор и обязательно рулетка (ну или линейка).

Расчет

Теперь нам нужно рассчитать длину самой антенны и после приступать к ее производству. Для этого переходим на сайт цифрового телевидения.

Сайт ЦЭТВ

На главной страницы ищем вкладку — «карта охвата ЦЭТВ» и переходим на нее.

вкладка «карта охвата ЦЭТВ»

Перед нами открылась карта покрытия цифрового телевидения. Ищем ближайшую станцию для своего города (у меня Ульяновск, вы забиваете свой город).

ищем свой город

Дальше открываем станцию подробно, нам нужны частоты работы этой станции.

частоты

Как видите у меня в городе, это 56 канал – 754 МГц и 59 канал – 778 МГц.

Теперь вычисляем длину антенны. Не буду вдаваться в сложные технические формулы и термины, они нам не совсем нужны. Но для вычисления антенны, нужно 7500 разделить на наши частоты.

ТО есть: 7500/754=9.94 см, это для 56 канала.

для 56 канала

                7500/778=9.64 см, это для 59 канала.

для 59 канала

Наша антенна должна быть примерно 10 см, а точно — ((9,94 + 9,64)/2=9,79 см)

Для вашего города также нужно вывести среднюю длину для ваших станций, если у вас их несколько в городе. В видео под статьей рассчитал антенну для Ульяновска, и для Казани.

Изготовление

1) Берем кусок антенного провода и для начала приделываем F-разъем на конце. Просто зачищаем кабель и накручиваем разъем, так чтобы центральный провод был посередине, а экран (проводки и фольга была в креплении), подробное про изготовление читаем тут (полезно).

закрепляем F-разъем на конце

F-разъем, фото 2

2) Откладываем от нашего разъема пару сантиметров (это будет своего рода отступ), далее отмеряем 10 см и отрезаем ненужный кабель.

откладываем 10 см

3) Теперь с этих 10 см, нам нужно снять пластиковый изолятор и удалить «экран» (фольгу и мелкие проводки). Дальше трогать не нужно, оставляем кабель в изоляторе.

4) Все наша антенна готова. Можно пробовать подключать.

антенна DVB-T2

Подключение

Вам нужно поймать хорошую точку приема в квартире, и не всегда достаточно просто вставить в телевизор или приставку. У меня такое место около окна, поэтому я вставил в приставку удлинитель и уже в удлинитель вставил антенну. Пока у меня все это импровизировано не убрано, для примера работы (поэтому кабель весит), и в него вставлена сама антенна.

подключаем в приставку

удлинитель

Ну что как видите, все каналы работают нормально, и «первый», и «Россия», и НТВ и т.д.

«Первый»

«НТВ»

«ТНТ»

Таким образом, при наличии 80 — 100 рублей, можно сделать антенну для цифрового телевидения (стандарта DVB-T2) своими руками, легко и просто.

Сейчас видео версия

Для тех у кого не показывает — читаем эту статью — ОБЯЗАТЕЛЬНО! Там решение проблемы!

НА этом все, думаю моя статья очень полезна, и актуальна. Читайте наш строительный сайт.

Источник: //remo-blog.ru/by-tovaya-tehnika/tsifrovaya-antenna-dvb-t2-svoimi-rukami.html

Как сделать антенну для цифрового ТВ своими руками

> Советы электрика > Как сделать антенну для цифрового ТВ своими руками

Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского изготовления.

Антенна для цифрового ТВ

Цифровое эфирное телевидение – это передача телевизионного сигнала при помощи цифрового кодирования, которое обеспечивает его доставку в приемное устройство с самыми минимальными потерями. Соответственно телевизор должен поддерживать технологию, которая называется DVB-T2. Для уверенного приема нужна специальная антенна, которую можно купить, а можно сделать самому.

Способов изготовления своими руками антенн в настоящее время существует большое количество. Рассмотрим наиболее простые и распространенные.

Из пивных банок

Может быть изготовлена простая дециметровая комнатная тв антенна из пивных банок.

Для изготовления всеволновой самодельной антенны такой конструкции понадобятся следующие материалы, комплектующие и инструмент:

• 2 жестяные банки объемом 750 или 1000 мл;
• кабель коаксиальный телевизионный (РК75);
• штекер антенный;
• изолента или скотч;
• саморезы по металлу;
• труба полипропиленовая или деревянная палка для крепления к ней банок;
• отвертка;
• кусачки;
• нож;
• надфиль;
• линейка.

Антенна для ТВ из пивных банок

Как сделать антенну из пивных банок? Алгоритм изготовления следующий:

• с помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась;
• вкрутить в эти отверстия саморезы с помощью отвертки;
• зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем;
• прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента);
• к   трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см);
• на второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
• поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным.

Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку.

Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу.

Полученную медную скрутку и оголенную жилу затем присоединяют к банкам.

Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Если антенну из жестяных банок планируется разместить на улице, то ее необходимо надежно защитить от внешних погодных влияний. Подойдут пластиковые бутылки, у которых необходимо отрезать горлышко и дно и в них разместить элементы антенны. В таких условиях она надежно будет осуществлять возложенные на нее функции.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

В виде восьмерки

Как сделать MIMO антенну 4g lte своими руками

Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

Антенна для ТВ в виде восьмерки

Для изготовления антенны в виде восьмерки понадобятся:

• медная или алюминиевая проволока Ø 3-5 мм;
• кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• пистолет клеевой;
• паяльник;
• припой;
• флюс-паста;
• линейка;
• кусачки;
• плоскогубцы;
• надфиль;
• прочное основание (подойдет пластмассовая крышка).

Порядок изготовления следующий:

• отрезать 2 куска проволоки по 56 см каждый;
• на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
• согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
• на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
• вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
• поместить все в крышку и залить клеем.

На рисунке видно, как правильно это сделать.

Изготовление антенны в виде восьмерки

Такая антенна может быть размещена в любом месте, и это ее главное преимущество, необходимо только правильно подобрать размеры кабеля. Надо знать, что для ее работы усилитель не понадобится. Его имеет смысл устанавливать на антенне, при кабеле, имеющем значительную длину для компенсации потерь.

Из картонной коробки

Простая спутниковая антенна для ТVВ-T2 изготавливается с применением картонной коробки. Для ее изготовления понадобятся:

• коробка картонная (можно из-под обуви);
• фольга;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• клей;
• линейка или рулетка;
• кусачки;
• надфиль.

Такая простая самодельная комнатная антенна обеспечит качественный прием ТVВ-T2.

Бабочка

Как сделать антенну для радио FM

Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обычной дециметровой.

Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы.

Для ее изготовления своими руками понадобятся следующие материалы, комплектующие и инструменты:

• дощечка или фанера размером 550х70х5 мм;
• провод медный с центральной жилой Ø 4 мм;
• саморезы по металлу;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• паяльник;
• припой;
• флюс-паста;
• линейка или рулетка;
• кусачки;
• карандаш.

Антенна для ТВ в виде бабочки

Этапы изготовления:

• разметить дощечку, как показано на рисунке:

Дощечка для антенны в виде бабочки

Чтобы перевести размеры, указанные в дюймах, в см, необходимо помнить, что 1 дюйм равняется 2,5 см.

• нарезать 8 проводов длиной по 37,5 см;
• середину каждого провода зачистить на 2 см;
• согнуть каждый провод буквой V, чтобы расстояние между проводками равнялось 7,5 см;
• отрезать 2 провода длиной 22 см;
• зачистить эти 2 провода в местах крепления к дощечке или фанере;
• собрать все проволочки с помощью саморезов, как показано на рисунке;

Изготовление антенны в виде бабочки

• соединить с помощью специального штекера антенну с кабелем.

Соединение штекером антенны с кабелем

Из коаксиального кабеля

Как своими руками сделать люстру

Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

• коаксиальный кабель РК75;
• плексиглас или фанера;
• согласующее устройство;
• антенный штекер;
• плоскогубцы;
• нож;
• кусачки;
• скотч;
• линейка;
• карандаш.

Антенна для ТВ из коаксиального кабеля

Этапы изготовления:

• отрезать кусок кабеля длиной 530 мм;
• зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
• скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
• из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
• подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
• совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

Самодельная антенна.

Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.

Источник: //elquanta.ru/sovety/kak-sdelat-antennu.html

Как сделать антенну для цифрового ТВ своими руками

В статье вы узнаете как сделать антенну для цифрового ТВ своими руками. Типы антенн, преимущества и недостатки данных типов антенн. А также мы рассмотрим простейшие виды DVB T2 антенны: из жестяных банок, дециметровая антенна, антенна Харченко, из коаксиального кабеля и двойной и тройной квадрат.

Наступает эра, когда все телекомпании начинают работать в новом формате цифрового телевидения. Но аналоговый телевизоры установлены практически в каждом доме и продолжают исправно работать, и как быть, если приемник куплен не так давно, а на новую технику денег нет.

Эту проблему решить достаточно просто, подключив к телевизору приставку DVB-T и специальную антенну для улавливания сигнала. Можно не покупать ее в магазине, а смастерить своими руками из общедоступных средств.

Самодельная антенна Харченко для цифрового ТВ

Типы антенн для цифрового телевидения

Чтобы принимать сигналы цифрового телевидения, нужна хорошая антенна, способная принимать дециметровый сигнал. Подобные устройства отличаются от метровых небольшими размерами. Если рассматривать способ расположения устройств, то их можно разделить на три категории:

• комнатные;
• уличные;
• гибридные.

Перед тем как отправиться за покупкой конструкции нужно определить, на какой удаленности от вашего дома находится вышка. Если она не далеко, а окна квартиры выходят как раз в ее сторону, то можно смело приобретать комнатный вариант.

На заметку! У каждого производителя подобных устройств существует несколько вариантов сборки, которые можно подобрать под конкретные параметры исходя из личных предпочтений.

Преимущества и недостатки всех видов

У всех видов антенн имеются как положительные характеристики, так и отрицательные, которые стоит изучить перед приобретением устройства.

Преимущества комнатных антенн:

• демократичная стоимость;
• простота подключения;
• небольшие габариты;
• с применением усилителя может подавать на приемник сигнал хорошего качества.

Недостаткикомнатных антенн:

• под каждый канал придется искать индивидуальное местоположение;
• нестабильность изображения от частых перебоев в сигнале;
• невозможно настроить много каналов;
• чувствительность к посторонним факторам;
• если вышка находится далеко, то ее производительность сводится к нулю.

Этот вариант отлично подойдет на даче или в квартире только в том случае если передающая трансляцию вышка находится очень близко.

Комнатная антенна из коаксиального кабеля для усиления сигнала

Положительные факторы внешних устройств:

• возможность настроить все каналы одновременно;
• высокая надежность;
• принимает хороший сигнал и усиливает его при правильном расположении;
• стоит относительно недорого.

Минусы:

• имеет значительные габариты;
• нужно готовить мачту;
• не всегда в комплект входит телевизионный кабель;
• при установке на крышу требуется помощник.

Но, несмотря на данные недостатки, на дачах и в деревнях эти устройства остаются самыми популярными, так как отлично себя зарекомендовали.

Уличная антенна для ТВ в виде бабочки своими руками

Гибридные виды антенн имеют намного больше положительных сторон:

• отлично принимают сигнал на любой удаленности от передатчика;
• благодаря им можно настроить сразу все каналы, доступные в данной местности.

Из минусов можно назвать только сложность установки и достаточно высокую стоимость.

На данный момент многие домашние умельцы предпочитают изготавливать антенны для приема цифрового сигнала своими руками. Если подойти к этому процессу грамотно и применить немного усидчивости и терпения, то можно самостоятельно собрать конструкцию, которая ни чем не будет уступать покупному устройству.

DVB T2 антенны своими руками

Передатчики ТВ способны распространять свои волны на расстояние не более 60 км, при этом обеспечивается небольшая мощность распространения сигнала от верхней точки телебашни. Поэтому к монтажу всех составляющих цифрового приемника предъявляются высокие технические требования. Сама антенна должна иметь следующие конструкционные особенности:

• точное, аккуратное изготовление, которое способно исключить все потери мощности электрического сигнала;
• направление устройство должно совпадать с электромагнитными волнами, которые идут от центра передачи;
• совпадать по виду полярности;
• иметь защиту от посторонних сигналов, идущих от других устройств.

Антенна из пивных (жестяных) банок

Из пустых пивных банок можно изготовить простую дециметровую антенну, которая будет хорошо ловить сигнал, находясь в комнате. Прежде чем начать монтаж, следует подготовить все необходимое:

• две пустых пивных банки объемом до 1 литра;
• коаксиальный кабель (РК75);
• штекер для антенны;
• саморезы;
• изолента;
• элемент для крепления банок — это может быть полипропиленовая труба или деревянная палка;
• нож, отвертка и кусачки;
• линейка и надфиль.

Антенна из двух пивных банок для ТВ

Как только все готово, приступаем к сборке по определенному алгоритму:

• аккуратно, чтобы не помять, в дне каждой банке проделать отверстия при помощи отвертки или шила;
• вкрутить по саморезу в каждое отверстие;
• очистите концы провода от всех загрязнений надфилем и зачистите ножом;
• на каждом проводе скрутить колечко, не забывая про оплетку и надеть на саморезы. Идеальным решением будет припаять провод. Если необходимого инструмента нет, то можно просто заизолировать изолентой или скотчем;
• банки крепятся к трубе при помощи скотча, на расстоянии 7,5 см друг от друга (определено опытным путем);
• затем на свободный конец надеть антенный штекер;
• установить антенну в месте, где прием сигнала происходит в нужном формате.

На этом сборку можно считать оконченной.

Важно! Если планируется установить подобное устройство на улице, то стоит позаботиться о его защите от ветра и дождя. Самым оптимальным в данной ситуации будет применение пластиковых бутылок, в которые помещают жестяные банки, предварительно обрезав горлышки и дно.

Достаточно всего 30 минут времени, чтобы изготовить подобную антенну самостоятельно, без применения специальных устройств и инструмента. При этом она будет свободно принимать до 15 цифровых каналов.

Ниже будет видео инструкция по сборке антенны из пивных банок:

Дециметровая антенна

Монтируется подобная ТВ антенна из простого кабеля 75-ом и обычного разъема:

• Кабель с одного конца зачищается и на него устанавливается штекер.
• Отступить от разъема 2 см и поставить отметку, от которой и будет отмерена длина будущего устройства.
• Удалить при помощи кусачек излишки провода.
• Через два сантиметра от края разъема ставится метка, от которой следует отмерить длину будущей антенны.
• Лишняя часть кабеля откусывается.
• Там где ранее была поставлена метка, делается надрез изоляции и убирается вся оплетка. На самом кабеле должна остаться только внутренняя изоляция.
• Готовую часть провода, которая была очищена, следует изогнуть под прямым углом.
• Подсоединить антенну к телевизору и начать поиск каналов в разделе «Ручные настройки».

На заметку! Если вышка распределяющая ТВ сигнал находится в 15 км от антенны, то она свободно будет принимать цифровые каналы без усиления. В противном случае без усилителя не обойтись.

Далее вы узнаете в видео: как сделать антенну для цифрового ТВ DVB T2 своими руками:

Антенна Харченко

Изобрел эту широкополосную систему в форме зигзага инженер К. П. Харченко в 61 году прошлого столетия. Она отлично подходит для приема цифровых сигналов.

Для сборки понадобится:

• медная проволока до 5 мм в сечении;
• обычный антенный кабель на 75;
• изолента;
• паяльное оборудование;
• штекер;
• крепеж.

Алгоритм сборки:

• Для основы, на которую и будет крепиться конструкция, можно использовать обычный фанерный лист нужных параметров.
• Первым делом монтируется сама рамка, для этого проволоку в метр длиной нужно изогнуть в форме двух ромбов, которые расположены последовательно. Стороны конструкции равны 13,5 см
• Закрепление ромбов производится при помощи петельки, которая формируется из свободного конца проволоки.
• Чтобы конструкция приобрела замкнутый контур, концы следует спаять в месте пересечения.
• Затем зачистить кабель, скрутить его в плотный жгут и припаять к месту пересечения ромбов. Важно — оплетка и сердечник касаться друг друга не должны.
• На второй конец кабеля устанавливается антенный штекер и припаивается, таким образом, чтобы оплетка находилась на боковом выходе штекера, а сердцевина в центральной части.

В случае если антенна будет установлена на улице, то фанерную основу следует покрыть лаком или окрасить, а все спаянные места надежно заизолировать. Как только все приготовления окончены, можно закреплять конструкцию — она готова к эксплуатации.

Посмотрите видео ниже и вы узнаете как сделать антенну Харченко в домашних условиях:

Антенна двойной и тройной квадрат

Это устройство применяют на дачах и в деревнях, оно позволяет принимать даже самые слабые сигналы с вышек, особенно если сделать все правильно.

Факт! Число рамок определяется исходя из качества сигнала. Хотите сделать его оптимальным можно соорудить 2-3 и даже 5, если вышка находится очень далеко.

Для сборки приготовьте следующее:

• латунная или медная проволока сечением не менее 5 мм;
• кабель телевизионный;
• штекер;
• кусачки и нож;
• паяльные принадлежности;
• трубка, на которой будет закреплена антенна:
• крепежи.

Инструкция по изготовлению:

• верхняя стрелка — будет соединять все рамки ровно посередине одной стороны. Изготавливается из проволоки;
• нижняя стрела — деревянная или из любого материала, не пропускающего сигнал;
• центральная часть рамок должна находиться на одном уровне;
• все рамки направляются центром строго на ретранслятор;
• нижняя стрела должна быть установлена таким образом, чтобы концы рамок не соприкасались друг с другом:
• мачта, на которой будет установлено устройство, должна быть деревянной;
• соорудите 2 или 3 квадрата — первый самый большой, последний самый маленький:
• соедините их верхней и нижней стрелой;
• припаяйте телевизионный кабель к антенне;
• на противоположный конец кабеля обустройте штекер;
• установите устройство на мачту при помощи крепежа и поднимите на нужную высоту.

Чтобы поймать хороший сигнал, достаточно медленно повернуть конструкцию вокруг своей оси.

Посмотрите видео ниже и вы узнаете как сделать антенну двойной и тройной квадрат своими руками:

Из коаксиального кабеля

Это достаточно простой вариант изготовление уловителя сигнала ТВ своими руками. Прежде чем приступить к монтажу, следует подготовить:

• кабель РК75 коаксиальный;
• фанеру;
• штекер;
• согласующий аппарат;
• кусачки, нож;
• линейку, карандаш;
• липкую ленту.

Алгоритм изготовления состоит из следующих действий:

• приготовить кабель длиной 53 см;
• зачистить оба конца, при этом оплетка должна быть завернута в плотный жгут и находиться отдельно от сердцевины;
• скрутить конструкцию в форме кольца, и закрепить его при помощи скотча на отрезке фанеры таким образом, чтобы между концами осталось не менее 2 см;
• теперь пришло время изготовить согласующее устройство из отрезка подобного кабеля длиной 1,75 м. концы зачищаются ка в первом случае. С одной стороны припаивается штекер;
• второй конец присоединить к антенне.

На этом сборку конструкции можно считать оконченной, можно подсоединять к телевизору и устанавливать каналы.

Посмотрите видео, как сделать антенну из коаксиального кабеля для цифрового телевидения ниже:

В заключение

Собрать антенну для приема цифрового вещания не сложно. В подборке описаны самые простые и недорогие устройства, которые может смонтировать любой домашний мастер за несколько минут.

Но если нет желания заниматься данной работой, и есть средства, то всегда можно установить специальную спутниковую конструкцию, которая в любой ситуации будет работать без перебоев.

Но стоит понимать, что за такое телевидение придется оплачивать абонентскую плату ежемесячно.

by HyperComments

Источник: //meanders.ru/kak-sdelat-antennu-dlja-cifrovogo-tv-svoimi-rukami.shtml

Даже за городом не хочется лишаться благ цивилизации, поэтому практически на каждой даче есть телевизор. Чтобы наслаждаться четкой картинкой на экране без помех, устанавливают антенну, выбрать которую бывает нелегко в силу разных причин. Полезно знать каждому владельцу загородного участка, какую антенну лучше купить, чтобы не иметь проблем.

Какая антенна лучше для дачи

Правильно подобранная телевизионная антенна для дачи помогает получить четкое изображение без помех. В отличие от приема телесигнала в черте города, за ним возрастает напряженность магнитного поля, что влияет на уровень поглощения волн стенами – он снижается. Это дает сигналу беспрепятственно проникать в комнату, создавая четкий поток изображений. Данное свойство было бы идеальным, если бы не одно но – за городом отдаленность от телевышек значительно повышается, так что приходится прибегать к усилению сигнала.

Спутниковая антенна на дачу

Популярная телевизионная антенна для дачи имеет спутниковый характер, известна всем как тарелка, устанавливаемая снаружи здания. Такие приборы не зависят от расстояния до вышки, потому что сигнал на них поступает прямо со спутника, что не влияет на мощность (она постоянна) и не зависит от рельефа. Можно купить самую простую прямофокусную либо офсетную тарелку, чтобы получить большой выбор каналов, высокое качество изображения. Спутниковые всеволновые модели бывают диаметром от 0,5 до 3 м, обеспечивают прием даже в плохую погоду.

К минусам спутниковой модели относят ее цену – чем хуже местность по приему сигнала, тем больше диаметр прибора и тем он дороже. Иногда в комплект к телевизионной тарелке понадобится конвектор, чтобы усилить сигнал, ресивер или приставка для настройки и современный плоский телевизор – к ламповому ее сложно подключить. Еще одним нюансом станет выбор обслуживающего оператора – в районе может не транслироваться то, что нужно, так что придется обойтись другими предложениями.

Антенна для дачи с усилителем

Самая простая и бюджетная по цене аналоговая антенна для телевизора на дачу с усилителем называется «польской», устанавливается в доме около окна. Направлять ее лучше в сторону вышки, чтобы она лучше принимала сигнал, но качество картинки будет зависеть от удаленности – если дом находится в радиусе покрытия вышкой до 30 километров, то он будет стабильным, если нет – придется покупать внешний телевизионный усилитель.

Встроенный усилитель делает антенну активной, помогая принимать ей многие каналы на повышенном уровне. В конструкции несколько частей, расположенных специальным образом, чтобы уловить волны на расстоянии до 80 километров, распознать самые слабые сигналы. Для установки нужно закрепить устройство на улице, как можно выше – на мачту. Тогда сигнал будет распознан быстро, четко, помогая получить отличное изображение.

Цифровая телеантенна для дачи

С приходом в страну цифрового телевидения стали популярны соответствующие модели, которые по сути ничем не отличаются от стандартных, именуемых еще эфирными. Такая антенна будет максимально простой, потому что частично прием сигнала зависит от специального тюнера. К ее плюсам относят встроенную защиту от помех, поэтому купить можно самую дешевую по цене модель, с одним нюансом – она должна работать в дециметровом диапазоне.

Цена на телевизионную антенну для дачи

Различные модели антенн для дачи можно купить в интернет-магазине по каталогу или в телевизионном отделе по примерным следующим ценам в рублях:

• спутниковая – от 1000 до 5000 плюс абонентская плата за год от 1200;
• эфирная модель – от 750, усилитель – от 350;
• цифровая – от 1000.

Как выбрать антенну для дачи

С необходимостью иметь телевидение возникает вопрос, какую антенну поставить на даче. Главные критерии выбора будут выражены в следующих факторах:

• удаленность местности от города в километрах;
• удаленность участка от телевизионной вышки;
• желаемое количество просматриваемых каналов;
• состояние окружающей местности – наличие леса, густоты, возвышенностей, оврагов;
• готовность потратить некую сумму.

Если дачник хочет сделать все по максимуму, лучше выбрать телевизионную спутниковую тарелку, которая обеспечит идеальный просмотр, но обойдется недешево по цене. Если же первые 2 критерия позволяют установить наружную или комнатную модель, то лучше выбрать их – они дешевые по цене, обеспечат бесперебойный сигнал без особых проблем. Для понимания, подойдет ли в дом комнатная антенна, можно попробовать поймать сигнал на обычную проволоку-штангу – если он будет идти, значит, нет смысла тратиться на дорогое по цене оборудование.

С обычной антенной можно купить качественный усилитель и итальянский кабель, которые в совокупности обеспечат отличный просмотр, высокое качество картинки и постоянность сигнала. Сверхмощный усилитель лучше не покупать, потому что он может принимать ненужные волны, ослабляя прием области необходимой информации, ухудшая качество изображения и доставляя неудобство.

Активная антенна для ТВ на дачу

Многие владельцы загородных участков выбирают активные телевизионные антенны с усилителем для дачи, которые улучшают прием сигнала за счет конструкции. Усилитель здесь также играет не последнюю роль – крепление его внутри корпуса антенны, либо может быть вынесен наружу. Питание такой модели идет от адаптера (блока питания) либо от бытовой сети. К минусам использования относят низкий срок эксплуатации – до года, потому что устанавливается она на крышу, где подвергается непогоде и коррозии. Чтобы увеличить срок службы, можно попытаться загерметизировать плату силиконом.

Пассивные уличные антенны для дачи

Пассивной может быть уличная антенна для телевизора на дачу, которая не имеет усилителя, а прием волн осуществляет за счет своей геометрии. Ее не нужно подключать к электросети, у нее нет активных элементов в виде транзисторов или микросхем. К плюсам использования относят отсутствие помех, шумов, долгий срок службы. Из минусов выделяют снижение возможностей приема – сигнал может быть слабым. Известными телевизионными моделями являются Дельта, ДМВ.

Видео: усилитель для антенны телевизора на дачу

В большинстве городов «рога» антенны над телевизором (как и шаманские действия по её настройке) давно стали достоянием истории – кабельное телевидение практически полностью вытеснило эфирное вещание. Но вот в загородные дома и, особенно, в дачные поселки цивилизация проникла еще не повсюду, а телевизор посмотреть хочется. Да и городов, еще не попавших в паутину кабельного ТВ, на карте России хватает. И здесь телевизионные антенны все еще актуальны.

Но условия приема телевизионного сигнала везде разные – с одного места башню телецентра можно разглядеть невооруженным глазом, с другого – до нее десятки километров. Антенны во всех этих случаях потребуются разные. И, чтобы покупка не разочаровала, следует выяснить условия приема в месте установки антенны, определиться с её характеристиками и только после этого идти в магазин.

Как выяснить условия приема? Хорошо, если телецентр и его передающую вышку видно из окна – тогда вопрос отпадает. А если до телецентра несколько десятков километров – как тогда определить, в каком направлении и как далеко находится ближайшая вышка ретранслятора? Это можно сделать с помощью интерактивной карты цифрового эфирного телевещания на сайте российской телевизионной радиовещательной сети . Следует только выбрать на карте свой регион и приблизить его до нужного масштаба. На карте отмечены как действующие, так и строящиеся вышки. Кроме того, можно просто щелкнуть указателем мыши в нужную точку на карте и в отдельном окне будет выведены расстояние и направление до ближайших вышек – как действующих, так и строящихся.

Характеристики телевизионных антенн.

Размещение
бывает комнатным и наружным.

Комнатные
, как следует из названия, устанавливаются внутри помещения, как правило, в непосредственной близости к телевизору. Несомненным достоинством комнатных антенн является простота их установки – фактически, большинство комнатных антенн достаточно просто подсоединить к телевизору и на этом установка антенны заканчивается. Настраивать комнатные антенны тоже намного проще в силу того, что качество «картинки» можно отслеживать самостоятельно непосредственно в процессе настройки. Недостатком комнатной антенны является то, что, по сравнению с аналогичной по характеристикам наружной антенной, комнатная гарантированно обеспечит худшее качество «картинки». Фактически, надеяться на хороший прием с комнатной антенны можно только там, где уровень телевизионного сигнала достаточно высокий. Это местность в непосредственной близости к телевышке (3-15 км от неё, в зависимости от мощности передатчика) и точки, находящиеся с этой вышкой в условиях прямой видимости.

Если вы не уверены, что ваш телевизор находится в зоне уверенного приема, но, по каким-то причинам не можете установить наружную антенну, покупайте комнатную антенну с активным усилением и старайтесь обращать её в сторону ближайшей телевышки, в идеале, через окно, направленное в соответствующую сторону.

Наружные
антенны имеют больше шансов принять слабый сигнал от далекой телевышки. Для установки в загородном доме или на даче, в удаленной от телевышки местности, следует выбирать именно наружную антенну. Установка таких антенн потребует некоторых усилий и для её настройки потребуется помощник, но все затраты с лихвой окупятся качеством «картинки», которое ни одна комнатная антенна не будет в состоянии обеспечить. При установке наружной антенны не забывайте о важности правильной высоты установки антенны – часто качество сигнала можно значительно улучшить, подняв антенну выше на метр-полтора.

Усилитель ТВ-сигнала
может быть необходим, если антенна не размещается в месте уверенного приема. Это может быть при:
— большой удаленности телевизора от передающей антенны телецентра или от ТВ-ретранслятора;
— наличии на линии между телевышкой и телевизором высотных зданий и сооружений;
— наличии на линии между телевышкой и телевизором производственных площадок, электроподстанций и других объектов, излучающих электромагнитные помехи;
— расположении телевизора в низине или за складками местности, препятствующими распространению электромагнитных волн.

Усиление может быть пассивным (внешнее питание
отсутствует) – тогда антенна усиливает сигнал только за счет своей конструкции. При отсутствии внешнего питания возможности антенны по усилению сигнала ограничены, но это не всегда является недостатком – активный усилитель привносит в сигнал собственные шумы, которые могут заметно повлиять на качество «картинки». Поэтому выбирать антенну с активным усилением следует только в том случае, если пассивного усиления сигнала недостаточно для получения качественной «картинки».

Активное усиление предусматривает наличие в комплекте антенны отдельного электронного устройства – усилителя ТВ-сигнала. Такое устройство требует внешнего питания – от собственного блока питания или от иного источника (все большее распространение получают модели, подключаемые к порту USB, благо USB сегодня оснащается большинство современных телевизоров). Для мест, сильно удаленных от телевышки, покупка антенны с активным усилителем может оказаться единственным способом получения хоть какого-то изображения на экране. Но и в местах уверенного приема покупка активной антенны может быть оправданной – если планируется подключение к антенне нескольких телевизоров или длина кабеля от антенны до телевизора велика – 10 метров и более.

Как было указано выше, любой активный усилитель привносит в сигнал собственные шумы, возникающие при работе полупроводниковых элементов. К сожалению, соотношение сигнал/шум для антенного усилителя производителем антенны указывается очень редко, поэтому выбирать активную антенну, ориентируясь на этот параметр, получится вряд ли. Поэтому, чтобы избежать покупки антенны с усилителем на низкокачественных компонентах, следует ориентироваться на известных проверенных изготовителей и воздерживаться от покупки самых дешевых моделей.

Усиление сигнала
определяет способность антенны усиливать слабый сигнал. Усиление измеряется в децибелах — чем выше уровень усиления, тем более слабый сигнал антенна сможет усилить.

Усиление каждой антенны образуется из собственного (пассивного) и активного, полученное с помощью усилителя. Если собственное усиление антенны мало (причиной могут быть простая конструкция или некачественная сборка), то наличие в комплекте мощного усилителя делу не поможет – да, сигнал на выходе будет сильный, но зашумленный. Поэтому не стоит гнаться за максимальными величинами коэффициента усиления – конструкция и размещение антенны имеют не меньшую важность. Кроме того, производители часто идут на хитрости и даже на прямой обман, указывая на упаковке коэффициент усиления не соответствующий действительности.

Не стоит рассчитывать, что дешевая антенна с заявленным усилением 35 дБ даст тот же эффект, что и дорогостоящая наружная антенна сложной конструкции, с коэффициентом усиления те же 35 дБ.

Так же следует иметь в виду, что зоне уверенного приема сигнала чрезмерное усиление может навредить. Поэтому, если вы приобретаете антенну с усилением выше среднего (от 10-15 дБ), выбирайте модели с регулировкой коэффициента усиления. Иначе, в случае переусиления сигнала, телевизор может вообще отказаться что-либо показывать.

Прием сигнала
антенной может производиться как на любой частоте вещания, так и только в одном-двух диапазонах.

Прием в FM
-диапазоне применительно к антенне означает, что она может быть использована для приема и прослушивания через телевизор радиостанций, работающих в этом диапазоне (88-108 Мгц).

Для передачи телевизионного сигнала используются метровые (VHF
) и дециметровые (UHF
) волны. Вещание аналогового эфирного телевидения производится по обоим диапазонам: 1-12 каналы по диапазону VHF (47-160 МГц), 21-60 каналы по диапазону UHF (470 -862 МГц). Таким образом, для приема аналоговых каналов необходимо, чтобы антенна работала в обоих диапазонах. Другое дело, что в России с 2018 года запланировано прекращение вещания аналогового телевидения. Цифровое телевидение стандарта DVB-T2 останется на территории России единственным видом эфирного телевидения, а вещание его производится в дециметровом диапазоне (UHF). Поэтому не стоит гнаться за поддержкой диапазона VHF – скорее всего, надобность в поддержке этого диапазона в ближайшее время исчезнет. И уж точно следует отказаться от покупки антенны, поддерживающей только этот диапазон.

Отдельно следует отметить так называемую «поддержку DVB-T2». Применительно к антенне эта фраза особого смысла не имеет – если антенна работает в диапазоне UHF, то принимать цифровой сигнал DVB-T2 она будет. Если же антенна в этом диапазоне не работает, то поддержки DVB-T2 не будет, что бы ни было написано на коробке. И уж совершенно точно антенна «с поддержкой DVB-T2» не способна обеспечить воспроизведение цифрового телевидения на старом телевизоре, не имеющем тюнера DVB-T2. Если ваш телевизор не обеспечивает прием цифрового телевидения, кроме антенны вам потребуется

Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и опять та же ситуация – ни один канал не работает. Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками, ведь вероятнее всего причина поломки именно в данном устройстве. Далее мы рассмотрим наиболее простые варианты создания, для которых потребуется минимум подручных средств и времени.

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое будет предоставлено в Ваше распоряжение — 7, но эта цифра может немного варьироваться в зависимости от региона.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

• 2 маленьких самореза, именуемых также «клопами»;
• 2 подготовленных пивных банки (пустые, вымытые и высушенные);
• от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
• паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
• шуруповерт;
• деревянный тремпель;
• изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.

Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

1. Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать надрез и снять часть верхнего слоя изоляции. Открыв доступ к экрану, сворачиваем его в один виток. После этого срезаем средний изоляционный слой, оголяя тонкую медную жилу кабеля. Что касается второго конца проводника, там должен быть обычный штекер.
2. Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей емкости объемом 0,5 и 0,75 литров.
3. Подводим контакты. На данном этапе скрученный экран кабеля закрепляется к одной банке, а сама медная жила к другой. Фиксация осуществляется клопами с помощью шурповерта. Для того чтобы сделать качество картинки на экране телевизора более высоким (качество передачи сигнала), рекомендуется зафиксировать провод не только клопами, но и с помощью паяльника (немного прихватить). Результат должен выглядеть так:

4. Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать так, как хотелось бы.

5. Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для работы. На этом технология создания и завершается.


Как Вы видите, весь процесс довольно простой и не представляет ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна. В индивидуальных случаях расстояние между банками можно сделать больше или меньше.

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

• усилитель (подойдет из старого устройства);
• два куска проволоки по 180 см;
• кусок металлической (либо деревянной) пластины 15*15 см;
• электрическая дрель с набором сверл (либо сварочный аппарат);
• маленькие болтики;
• молоток;
• железная труба;
• телевизионный кабель подходящей длины.

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.

Идея №3 – Домашнее HDTV устройство

Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц. Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее, если Вы решите самостоятельно сделать антенну для телевизора в качестве эксперимента и усовершенствования своих навыков. Хотя существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею.

Из материалов Вам понадобятся:

1. Скотч
2. Картон
3. Канцелярский нож
4. Фольга
5. Степлер
6. Ножницы
7. Маркер
8. Рулетка

Подготовив весь этот школьный набор, переходим к делу!

Для начала необходимо зарисовать (либо распечатать на компьютере) данную схему:

Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:

После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.

Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.

Приклеиваем запчасти на прямоугольник, и когда картонная самоделка застынет, сверлим отверстия под телевизионный кабель.

Подключаем трансформатор и вставляем кабель в штекер. Более мощная антенна для телевизора готова к использованию! Тут же следует отметить, что данный вариант самоделки подойдет только для комнатного использования, т.к. бумага быстро испортиться на улице.

Еще один вариант мощного устройства, сделанного в домашних условиях:

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

• 4-х метровый провод из меди, сечением 4 мм.кв;
• доска произвольной толщины, длиной 55 см и шириной 7 см;
• саморезы по дереву;
• линейка либо рулетка;
• простой карандаш;
• шуруповерт;
• паяльник;
• штекер.

Итак, сначала согласно чертежу высверливаем отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо разрезать на 8 кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке).

Отрезаем еще 2 медных отрезка провода длиной по 22 см и условно делим их на 3 равных части, при этом в точках перегиба, опять-таки, снимаем изоляцию.

Гнем подготовленную проволоку в оголенных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны).

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс изготовления заканчивается. Выбираем подходящее место и устанавливаем устройство.

Вот мы и предоставили наиболее простые инструкции. Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели обходятся без банок и проволоки. Из остальных подручных средств часто используются медные трубки, алюминиевые диски и электроды. Преимущество перечисленных нами вариантов — такие антенны для телевизора Вы можете быстро сделать своими руками, не потратив на это весь вечер.

Похожие материалы:

Наглядная видео инструкция по созданию простой антенны из банок

Сборка цифровой антенны из ТВ кабеля и картонной коробки

HDTV антенна из подручных средств

Нравится(0
)
Не нравится(0
)

Несмотря на повсеместную интернетизацию населения в нашей стране, добрая половина соотечественников предпочитает проводить свободное время у голубого экрана телевизора. Разница между городским жителем и сельским в плане ТВ-вещания весьма значительна. Если первые, как правило, пользуются ТВ-услугами посредством выделенных линий (кабельное ТВ), то вторым без уличной антенны сложно обойтись.

Попробуем разобраться, как правильно выбрать уличную антенну для телевизора на дачу или в загородный дом, какие виды этих устройств можно встретить в продаже, а также обозначим небольшой список наиболее популярных и заслуживших уважение владельцев моделей.

Виды антенн

Для начала обозначим основные виды этих устройств, которые отличаются друг от друга по функциональности, внешнему виду и другим не менее важным признакам. Окончательные выводы о целесообразности покупки стоит делать исходя из личных потребностей и геолокации вашего дома.

Спутниковая антенна

Крайне популярные ныне «тарелки» никак не зависят от близости к телевышкам, потому как вещают через спутник. Кроме того, на мощность сигнала спутниковой уличной антенны для телевизора не влияет и рельеф местности.

Даже самый простой вариант «тарелки», вроде офсетной или прямофокусной, позволяет спокойно принимать изображение в высоком качестве. Сюда же можно добавить большое количество провайдеров, а вместе с тем и массу каналов.

Несмотря на явные преимущества спутниковой уличной антенны для телевизора перед другими устройствами, есть у неё и свои, для некоторых критичные недостатки. Во-первых — это стоимость. Здесь нужно потратиться на саму «тарелку», причём чем хуже местность (суровый климат, близость промышленных предприятий сбивающих сигнал и т. д.), тем большего диаметра и технологичнее требуется устройство, равно как и дороже. Во-вторых, нужно будет купить ресивер для обработки вещания и в сложных случаях конвектор, чтобы получилась уличная антенна для телевизора с усилителем. Ну и в-третьих, для нормальной трансляции явно не будет лишним толковый телевизор, способный выдавать и «переваривать» качественную картинку.

«Польские» антенны

Это самое простое, непритязательное и дешёвое устройство, коих море на рынке электроники. Оно имеет решётчатый каркас с усиками и отлично подойдёт для обычных дач. С помощью этой антенны можно поймать десяток местных каналов, включая ОРТ и НТВ. Кроме того, имея в распоряжении и инструмент, можно запросто сделать подобие оригинала своими руками.

Уличные антенны для телевизора такого плана размещают на доме, крыше, столбах и других возвышенностях, направив центральную часть в сторону телевышки. Последняя должна находиться не дальше 30 км от вас. Если местный рельеф разбавлен деревьями, буграми, терриконами или другими препятствиями, сбивающими сигнал, то установку уличной антенны для телевизора нужно проводить как можно выше. В сложных случаях, для стабилизации вещания и исключения большинства помех поможет толковый усилитель.

«Польские» антенны с блоком усиления

Такие устройства уже идут с конвейера со встроенным усилителем и называются «активными». Уличная антенна для телевизора такого плана значительно расширяет список принимаемых каналов и повышает качество трансляции.

Конструкция данного устройства состоит из нескольких отдельных блоков, которые расположены определённым образом для максимального восприятия сигнала. Внутренний усилитель позволяет расширить зону приёма для 80 км, распознавая даже самые слабое вещание (как правило, с потерей качества). Так же, как и в предыдущем случае, сделать уличную антенну для телевизора с усилителем можно своими руками. Единственное, что вам понадобится кроме вышеописанных материалов — это качественный конвертер. Устанавливают такие устройства на максимально высокой точке, то есть на крыше или самодельном столбе/шесте.

Устройства на бегущей волне (Уда-Яги)

Антенны такого класса имеют довольно высокие приёмные характеристики и отличаются компактностью. Все основные элементы устройства закреплены одной общей стреле. Кроме того, такой тип антенн в состоянии работать с несколькими диапазонами, что очень важно для отдалённых и труднодоступных посёлков, где поблизости только старые вышки, вещающие на нестандартных частотах.

Цифровые антенны

Такие устройства состоят из двух частей — это тюнер для обработки цифрового сигнала и антенный каркас, который устанавливается на улице. Конструкция последнего максимально проста, потому как основная ответственность за приём сигнала лежит именно на тюнере. Цифровая уличная антенна для телевизора прекрасно подойдёт для тех, кто «дружит» с современной техникой, не боится многочисленных настроек/вариаций в меню, и чей дом расположен недалеко от города. Такие устройства настраиваются на приём только основного сигнала и хорошо игнорируют отражённые помехи.

Типы антенн

Всего можно обозначить два типа антенн — пассивная и активная. Первый вариант подразумевает отдельный/внешний конвертер, а второй — со встроенным усилителем. По качеству приёма сигналов они мало чем отличаются, а вот по сроку службы — значительно.

Активные устройства, установленные «как есть», то есть без дополнительной защиты, прослужат немногим больше года, потому как из-за непогоды и коррозии встроенный конвертер начинает выходить из строя. Пассивные модели идут с внешним усилителем, который может быть расположен дома или где-нибудь на чердаке, поэтому срок службы таких антенн гораздо дольше.

Лучшие уличные антенны для телевизора

На отечественном рынке электроники можно встретить большое количество всяческих приёмных устройств разного вида и типа, где каждая серия или модель адаптирована под специфические условия приёма сигнала. Поэтому обозначить какую-то конкретную модель как лучшую очень сложно, здесь нужно учитывать много индивидуальных факторов (геолокация дома, близлежащие ТВ-вышки, качество проходимости сигнала и т. п.). Ну а составить список лучших производителей антенн, которые хорошо зарекомендовали себя в глазах придирчивых покупателей, вполне реально.

Антенны «Дельта»

Антенны этой фирмы пользуются завидной популярностью у отечественного потребителя, тем более что ассортимент компании очень разнообразен. На полках магазинов можно найти как узконаправленные модели, которые рассчитаны исключительно на метровые и дециметровые волны, так и широкополосные универсальные устройства.

Кроме того, подавляющее большинство антенн от компании «Дельта» может работать с цифровым сигналом. Подключение и монтаж устройств сравнительно лёгок, достаточно вставить кабель в разъём с F-усилителем и зафиксировать прибор на максимально высокой точке дома. Антенны хорошо справляются с приёмом и обработкой сигнала даже на значительном удалении дома от телевизионной вышки.

Антенны Lokus

В ассортименте компании встречаются как активные (со встроенным конвертором), так и пассивные модели (с внешним усилителем). Отечественного покупателя особо привлекает ценовая политика бренда и весьма неплохое качество изделий.

Конструкция антенн очень проста, а монтаж не требует какого-то специфического инструмента или подготовки. Устройства рассчитаны на одновременную работу с двумя-тремя телевизорами, поэтому подойдут даже для больших дач.

Антенны «Гарпун»

Ещё один признанный лидер по производству качественных антенн на отечественном рынке. Цены хоть и отличаются демократичностью, но устройства компании славятся «всеядностью». Практически любая модель «Гарпуна» отлично подойдёт для зон с неуверенным приёмом сигнала.

Кроме того, хорошая избирательность сигнала антенн этой марки в значительной мере избавляет пользователя от помех на экране телевизора. Один из критичных минусов изделий «Гарпун» — это привередливость к метровым волнам, поэтому при работе с устаревшими телевышками могут возникнуть проблемы.

Антенны GoldMaster

Несмотря на более чем демократичные цены изделий, устройства этой компании отличились очень неплохим приёмом в местах с ужасным качеством сигнала. Судя по отзывам пользователей, антенны марки GoldMaster отлично справляются с поставленной задачей даже в отдалённых местах сельской местности: изображение на экране без «снега», картинка не тормозит и не перебивается соседствующими сигналами.

Кроме того, устройства хорошо переносят практически любую непогоду, будь то дождь, крупный снег или штормовой ветер. Добавим сюда низкие цены на изделия и получим вполне оптимальный дачный вариант антенны.

Приобретение дорогого телевизора с высоким не всегда обеспечит качество изображения. Важным элементом телетрансляции является приемник сигнала, способный обеспечить качество ее передачи. Для определения его типа, необходимо сделать выбор относительно телеканалов вещания. Так, для спутникового телевидения возможен вариант только . А как выбрать антенну для телевизора c трансляцией аналогового и цифрового телевидения?

Прием сигнала может осуществляться разными . Многое зависит от удаленности телевышки и направления сигнала: прямое или преломленное. Также каналы транслируются на определенной частоте, часть в метровом диапазоне, некоторые в дециметровом поле. В связи с этим, классификация антенн выглядит следующим образом.

По месту расположения

Последний вид антенн пользуется большой популярностью ввиду своей компактности и функциональности.

По размеру принимаемого частотного диапазона

Каждый канал имеет свою частоту диапазона, от количества используемых телеканалов зависит подключение к той или иной частоте. Широкополосные модели
ловят большинство вещательных станций. Конструкция таких приемных элементов состоит из телескопических проводов в рамке. Узкополосную конструкцию
можно устанавливать, когда есть точное понимание о наличии каналов данной местности и их частоты. Приемник выполнен в виде телескопических стержней или имеет вид рамки, т.е. сигнал направлен на прием конкретного ограниченного диапазона. Эксплуатация такого варианта прибора больше распространена в сельской местности.

В зависимости от конструкции, антенна может быть настроена на разный диапазон.

Задача устройства – принять оптимальный вариант сигнала, позволяющий получить лучшее качество изображения. Прямая волна самая сильная и обеспечивает идеальное воспроизведение видео. Но, если местность рельефная, а между домом и вышкой много построек, обязательно будет преломление радиоволн или их отражение.

Критерии выбора антенны

Одна и та же конструкция может по-разному реагировать на радиоволны ввиду своего расположения. При переезде или перестановке в квартире, может случиться так, что оборудование прежнее, а при воспроизведении телеканала начинаются проблемы. Нарушения могут быть следующего характера:

• посторонний шум;
• зависание кадра;
• раздвоение фрагмента;
• мерцание;
• пропадание на несколько секунд сигнала и появляется фонового экрана.

Все вышеперечисленные погрешности вызваны помехами, . Чтобы выяснить, какую антенну купить для телевизора, необходимо определить месторасположение ретранслятора, и обозначить круг просматриваемых телеканалов. Когда вышка не находится в поле зрения и о прямом сигнале не может идти речь, самый простой способ — выяснить, на какой антенне работает техника у соседей, расположенная в одной части дома.
При отсутствии такой возможности, интересующую информацию легко получить через Google.

Осторожность следует проявлять при использовании усилителя
. Его применение будет оправдано, если станция вещания находится на большом расстоянии, более 50 км. В небольшом диапазоне от вышки есть вероятность, что антенна будет ловить прямой сигнал и отражаемые элементы, что в итоге даст помехи, и создаст путаницу. Поэтому не во всех случаях дорогое и многофункциональное устройство принесет пользу.

Конструкция с отражателем
эффективна в местности с густо расположенными многоэтажными постройками. Если есть препятствие между ретранслятором и приемником сигнала, необходимо устройство расположить в направлении высотки, которая находится за телебашней. В данной ситуации сигнал будет отраженный. Он, конечно, слабее прямого, но достаточный для просмотра каналов.

Важным моментом является точность выполнения отражателей, способных собрать по крупицам маленькие сигналы и сфокусировать их в один.

Сложность выбора приемника состоит и в том, что вещание любимых каналов может происходить в разных направлениях и на разных расстояниях. В таком случае, подойдет уличная универсальная антенна
, установленная на максимально возможной высоте. Идеально – это крыша дома.

Для обеспечения комфортного просмотра телеканалов устройство необходимо правильно собрать и установить, а также сфокусировать направление и сделать правильное подключение. Чтобы исключить технические погрешности, лучше использовать новые штекеры и цельный кабель. Если вы имеете определенные технические знания, то вполне можно не только установить, но и даже сконструировать . При отсутствии опыта подбора и настройки антенны можно обратиться к специалисту, который профессионально выполнит работу, и осуществит настройку всех возможных телеканалов.
