Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и опять та же ситуация – ни один канал не работает. Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками, ведь вероятнее всего причина поломки именно в данном устройстве. Далее мы рассмотрим наиболее простые варианты создания, для которых потребуется минимум подручных средств и времени.

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое будет предоставлено в Ваше распоряжение — 7, но эта цифра может немного варьироваться в зависимости от региона.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

  • 2 маленьких самореза, именуемых также «клопами»;
  • 2 подготовленных пивных банки (пустые, вымытые и высушенные);
  • от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
  • паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
  • шуруповерт;
  • деревянный тремпель;
  • изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.
Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

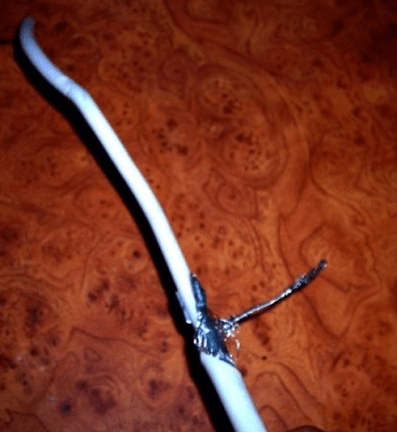

  • Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать надрез и снять часть верхнего слоя изоляции. Открыв доступ к экрану, сворачиваем его в один виток. После этого срезаем средний изоляционный слой, оголяя тонкую медную жилу кабеля. Что касается второго конца проводника, там должен быть обычный штекер.
  • Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей емкости объемом 0,5 и 0,75 литров.
  • Подводим контакты. На данном этапе скрученный экран кабеля закрепляется к одной банке, а сама медная жила к другой. Фиксация осуществляется клопами с помощью шурповерта. Для того чтобы сделать качество картинки на экране телевизора более высоким (качество передачи сигнала), рекомендуется зафиксировать провод не только клопами, но и с помощью паяльника (немного прихватить). Результат должен выглядеть так:
  • Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать так, как хотелось бы.
  • Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для работы. На этом технология создания и завершается.

    • Как Вы видите, весь процесс довольно простой и не представляет ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна. В индивидуальных случаях расстояние между банками можно сделать больше или меньше.

    Идея №2 – Используем проволоку

    Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

    Все что Вам нужно для изготовления, это:

    • усилитель (подойдет из старого устройства);
    • два куска проволоки по 180 см;
    • кусок металлической (либо деревянной) пластины 15*15 см;
    • электрическая дрель с набором сверл (либо сварочный аппарат);
    • маленькие болтики;
    • молоток;
    • железная труба;
    • телевизионный кабель подходящей длины.

    Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

  • Подготавливаем уловитель: сгибаем проволоку ромбиком, чтобы все стороны были строго по 45 см (изобретатель самоделки утверждает, что это оптимальные размеры устройства).
  • Фиксируем проволоку к подготовленной пластине: расплющиваем жилы в местах крепления, сверлим отверстия и закручиваем болтики. Если есть сварочный аппарат, дело пойдет быстрее – нужно будет просто прихватить уловители сигнала к пластине. Сразу же нужно подключить усилитель (как показано на фото).
  • Подсоединяем кабель. Тут все просто, т.к. нужно всего лишь вставить штекер в разъем.
  • Создаем мачту, для чего используем металлическую трубу подходящей высоты. Вкапываем ее и самодельная антенна для телевизора готова, можно приступать к настройке каналов.

    • Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.

    Идея №3 – Домашнее HDTV устройство

    Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц. Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее, если Вы решите самостоятельно сделать антенну для телевизора в качестве эксперимента и усовершенствования своих навыков. Хотя существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею.

    Из материалов Вам понадобятся:

  • Скотч
  • Картон
  • Канцелярский нож
  • Фольга
  • Степлер
  • Ножницы
  • Маркер
  • Рулетка

    • Подготовив весь этот школьный набор, переходим к делу!

    Для начала необходимо зарисовать (либо распечатать на компьютере) данную схему:

    Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:

    После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.

    Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.

    Приклеиваем запчасти на прямоугольник, и когда картонная самоделка застынет, сверлим отверстия под телевизионный кабель.

    Подключаем трансформатор и вставляем кабель в штекер. Более мощная антенна для телевизора готова к использованию! Тут же следует отметить, что данный вариант самоделки подойдет только для комнатного использования, т.к. бумага быстро испортиться на улице.

    Сборка цифровой антенны из ТВ кабеля и картонной коробки


    Еще один вариант мощного устройства, сделанного в домашних условиях:

    HDTV антенна из подручных средств

    Идея №4 – Квартирный вариант

    Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

    Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

    • 4-х метровый провод из меди, сечением 4 мм.кв;
    • доска произвольной толщины, длиной 55 см и шириной 7 см;
    • саморезы по дереву;
    • линейка либо рулетка;
    • простой карандаш;
    • шуруповерт;
    • паяльник;
    • штекер.

    Итак, сначала согласно чертежу высверливаем отверстия в доске:

    Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

    Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке).

    Отрезаем еще 2 медных отрезка провода длиной по 22 см и условно делим их на 3 равных части, при этом в точках перегиба, опять-таки, снимаем изоляцию.

    Гнем подготовленную проволоку в оголенных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимально значение для приема сигнала самодельной телевизионной антенны).

    Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

    На этом процесс изготовления заканчивается. Выбираем подходящее место и устанавливаем устройство.

    Вот мы и предоставили наиболее простые инструкции. Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели обходятся без банок и проволоки. Из остальных подручных средств часто используются медные трубки, алюминиевые диски и электроды. Преимущество перечисленных нами вариантов — такие антенны для телевизора Вы можете быстро сделать своими руками, не потратив на это весь вечер.

    Наглядная видео инструкция по созданию простой антенны из банок

    Сборка цифровой антенны из ТВ кабеля и картонной коробки

    HDTV антенна из подручных средств

    Фотогалерея (38 фото)

    Супер простую и супер быструю в изготовлении антенну из коаксиального кабеля для приема каналов цифрового телевидения можно сделать своими руками минут за 5. Для этого вам не потребуется абсолютно ничего, кроме самого кабеля. И это главнейший плюс этой антенны.
    Без телевизора сейчас никуда.

    Эта конструкция вас обязательно выручит, к примеру, когда вы только-только въехали в жилище и ещё успели ни протянуть кабель, ни поставить стационарную антенну. Конечно это не единственный пример где поможет эта по истине простая петлевая антенна.
    Сейчас в комментариях кто-нибудь обязательно напишет, что есть антенны ещё проще, типа штыревой. Для изготовления которой будет достаточно просто снять две изоляции с кабеля и всё будет работать. Я конечно с этим соглашусь, но петлевая антенна, которую сделаю я из коаксиального кабеля будет иметь гораздо большее усиление, ввиду своей направленности и резонансно-замкнутого контура.

    Изготовление антенны из коаксиального кабеля

    Так выглядит вариант сделанный из черного кабеля.

    А теперь изготовление антенны по порядку. Все что нам понадобится это менее полуметра коаксиального кабеля любого цвета. Я взял белый.

    От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

    Далее снимаем изоляцию с центральной жилы.

    Теперь все вместе аккуратно и плотно скручиваем.

    Затем, от края со снятой изоляцией отступаем 22 см и вырезаем кусочек 2 см верхней изоляции и экранированной проволоки с фальной, не трогая при этом изоляцию центральной жилы.

    Теперь от конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см только со снятием верхней изоляции. Экран кабеля не трогаем.

    Далее берем конец кабеля, с которого начинали. И очень плотно приматываем его у последнему разрезу, формируя круг антенны.

    На этом наша антенна готова к работе. Конечно это не обязательно, но если вешать антенну на улицу, то лучше изолентой заизолировать все оголенные места кабеля. Так же можно добавить жесткий каркас, но это по желанию.

    Расположение антенны

    Антенну направляем на ретранслятор или телевизионную вышку. Направление можно выбрать и опытным путем, вращая антенну.
    Лучшем вариантом будет если разместить ее за окном, так как стены дома очень сильно глушат высокочастотный сигнал.

    Проверка показала отличный результат работы

    Если вам все же не понятно, как сделать антенну из кабеля, то посмотрите обязательно видео ниже или задайте вопросы в комментариях.

    Несмотря на огромное количество телевизионных антенн, представленных на потребительском рынке, которые можно с легкостью приобрести в любом магазине электроники, интерес к тому, как сделать антенну для телевизора своими руками, не пропадает. Такую заинтересованность можно объяснить нежеланием тратить деньги на покупку антенны, нахождением вдали от торговых точек (если вы находитесь в глубинке или на даче) или выходом из строя покупной.

    Антенны для телеприемника можно разделить на несколько типов.

    1. Всеволновая антенна
       – конструкция отличается простотой в изготовлении, можно сделать из простых подручных материалов. Достаточно хорошо ловит цифровой сигнал за пределами города, где не так много помех. При расположении недалеко от вещательной вышки, может принимать аналоговое телевидение.
    2. Логопериодическая диапазонная антенна
       также проста в изготовлении. Имеет идеальную согласованность с фидером по всем диапазонам, не меняя в нем параметров. Поскольку у этой конструкции средние технические параметры, то ее можно использовать на даче, или в качестве комнатной антенны в городе.
    3. Дециметровая антенна
      . Часто используется упрощенная модификация Z-антенны, хорошо работает, не зависимо от условий приема сигнала.

    Всеволновая антенна

    Всеволновые улавливатели ТВ сигнала также называют частотнонезависимыми (ЧНА). Конструкции их могут быть различными.

    Из двух лепестков

    На рисунке показана всеволновая антенна, изготовленная из двух металлических пластин
     треугольной формы и двух деревянных реек, на которых натянута медная проволока в форме веера.

    Медную проволоку можно взять любого диаметра, это не играет особой роли. Концы проволоки крепятся на расстоянии от 20 до 30 мм между собой. Пластины со спаянными между собой другими концами проволоки должны быть расположены на расстоянии 10 мм друг от друга.

    Металлическую пластину можно заменить квадратным куском из стеклотекстолита, у которого имеется медное фольгирование с одной стороны.

    Поскольку конструкция самодельной антенны имеет квадратную форму, то высота ее будет равна ширине, а угол между полотнами – 90 градусов. Точка нулевого потенциала
     на рисунке отмечена желтым. Припаивать в этом месте оплетку кабеля не требуется — достаточно будет тугого подвязывания.

    Собранный таким образом приемник телесигнала в форме двух лепестков способен принимать как все дециметровые каналы, так и метровые. Притом, он хорошо ловит сигнал во всех направлениях. Но если установить ЧНА в зоне плохого приема сигнала от телевышки, нормально работать она будет только с усилителем.
    Можно применить и другие .

    В форме бабочки

    Телевизионную антенну своими руками можно сделать в форме бабочки. Чтобы изготовить самому эту достаточно мощную антенну, необходимо приготовить дощечку или фанеру с размерами 550 х 70 х 5 мм, провод с медной жилой сечением 4 мм, и, соответственно, кабель РК75.

    1. Разметьте на фанере места под отверстия и просверлите их. Размеры на рисунке указаны в дюймах. Ниже рисунка приведена таблица для перевода дюймов в мм.


    2. Из медного провода необходимо нарезать 8 частей одинаковой длины по 37,5 см.
    3. По центру каждого провода очистите от изоляции участки (по 2 см), как на рисунке.

    4. После этого следует отрезать еще 2 куска провода, уже по 22 сантиметра каждый, разделить из на 3 равные части и снять изоляцию в местах разделения.

    5. Придайте отрезкам V-образную форму
      . Следует быть внимательным, чтобы между концами провода выдержать расстояние 7,5 см. Именно оно является оптимальным, чтобы принимать четкий сигнал.

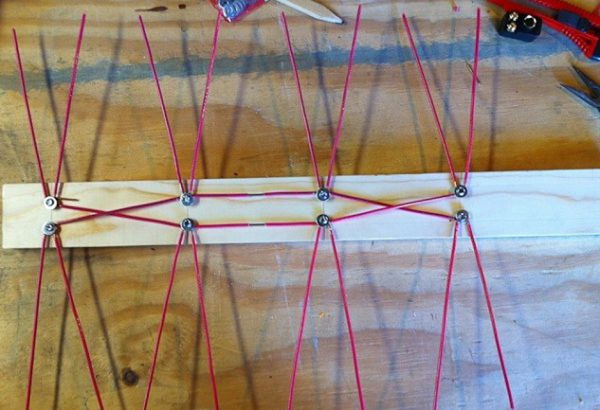

    6. Соедините все элементы согласно приведенному ниже рисунку.

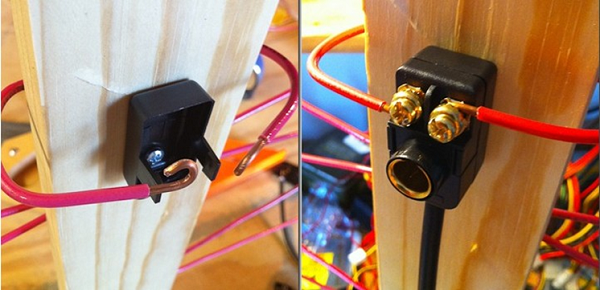

    7. Далее нужно приобрести гнездо для подключения к нему штекера.

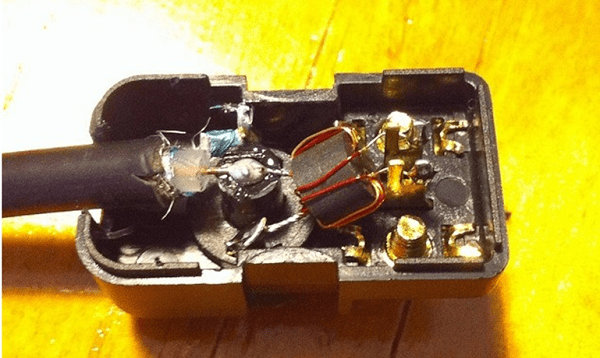

    8. Кабель нужно припаять к контактам катушки, как на рисунке.

    9. Сделайте еще 2 отрезка провода необходимой длины для соединения “усиков” с гнездом.
    10. Прикрутите гнездо на дощечку и соедините все элементы.


    На этом все — вы сделали антенну для телевизора своими руками.

    Из пивных банок

    Для изготовления такой оригинальной ЧНА потребуется 2 банки (0,5 л или 0,75) из-под пива или другого напитка. Но перед тем как сделать телевизионную антенну, необходимо учесть некоторые требования к материалам
    . А именно, рекомендуется приобрести качественный телевизионный кабель, имеющий сопротивление на 1 метр 75 Ом. Как правильно ? Обратите внимание на то, чтобы центральная жила была крепкой, а оплетка была двойной и сплошной.

    Не забывайте, чем длиннее будет кабель, тем сильнее будет гашение сигнала, что особенно важно для приема метровых волн, в отличие от ДМВ, для которых длина провода также имеет значение, но не настолько.

    Также будет необходимо приготовить обычный деревянный тремпель
    , пару саморезов, изоленту или скотч и, если есть такая возможность – паяльник с оловом.

    Антенна из пивных банок может принимать как дециметровый диапазон волн, так и метровый.

    Для наглядности всего процесса можно посмотреть видео .

    Логопериодическая антенна

    Логопериодическая антенна (ЛПА) может применяться для приема радиоволн как метрового, так и дециметрового диапазона.
    Для изготовления такого приемника сигнала можно использовать в качестве подставки алюминиевую трубку диаметром 10 мм и металлические стержни (шпильки), которые можно купить в магазине, где продается крепеж. В идеале, вместо стержней с резьбой лучше использовать гладкие трубки или пруты. В качестве основы берется пластиковый П-образный короб.

    Когда пайка будет завершена, изготовление устройства можно считать законченным и можно приступать к испытаниям своего творения.

    Дециметровая антенна

    Самодельные дециметровые улавливатели сигнала могут иметь различную форму и конструкцию, от самых простых в изготовлении до более сложных устройств.

    Кольцевидная

    Самую простую конструкцию для приема ДМВ можно сделать за короткое время своими руками из подручных материалов
    . Все, что вам понадобится – это коаксиальный кабель и кусок фанеры подходящего размера.

    Теперь все это нужно собрать:

    • приготовьте отрезок коаксиального кабеля (РК75) длиной 530 мм (из него будет сделано кольцо);
    • также отрежьте еще один кусок кабеля длиной 175 мм – это будет петля;
    • сделайте кольцо (1), припаяйте к нему петлю (2) и кабель (3), который подключается к телевизору;
    • закрепите все это на фанерном листе и направьте сделанный приемник телесигнала в сторону телевышки.

    Если ваш телеприемник с помощью такой антенны , попробуйте сделать более сложное устройство.

    В виде восьмерки

    Домашнюю антенну ДМВ диапазона своими руками можно сделать из проволоки в виде цифры 8. Чтобы изготовить такой приемник, можно использовать медную или алюминиевую проволоку диаметром от 3 до 5 мм, а также кабель РК75. В процессе изготовления также понадобится клеевой пистолет.

    Ход изготовления.

    1. С помощью кусачек необходимо отрезать 2 куска проволоки по 56 см.
    2. На концах каждого отрезка сделайте петлю, на которую должно уйти по 1 см.
    3. Согните квадраты из проволоки и соедините петли. Припаяйте кабель к квадратам, как показано на рисунке. К одному квадрату припаивается центральная жила, к другому – оплетка. Расстояние между элементами должно быть 2 см. Всю конструкцию можно закрепить в крышке из-под 20 литрового бутыля для воды, залив клеем.

    Такой приемник дмв диапазона можно расположить в любом месте, и он не требует усилителя.
    Разве что, усилитель может понадобиться, если прибор будет наружным, и длина кабеля будет значительной. В этом случае для компенсации потерь сигнала, потребуется его установка.

    Из металлопластиковой трубы

    Телевизионную антенну своими руками можно сделать и из обычной металлопластиковой трубы. При этом получится устройство для приема дмв с возможным диапазоном от 480 МГц до 1000 МГц. В данной “модели” использованы труба с диаметром 16 мм и кабель – 5,5 м. На кольцо потребуется 55 см трубы, а на стойку – 14 см, что равняется четверти длины волны. Это служит для лучшего согласования с внешней оплеткой кабеля и снижает в ней высокочастотные токи.

    Выход кабеля в этой конструкции сделан через отверстие в трубе. Оплетку кабеля следует прикрепить с помощью хомута к зачищенной части трубы. Центральная жила кабеля крепится к кольцу (можно использовать винт с шайбой и гайкой). Такая самоделка хорошо работает в качестве комнатной антенны в квартирах с железобетонными стенами, которые плохо пропускают телевизионную волну.
    Благодаря удлиненному кабелю, ее можно вынести на балкон или поставить на подоконник — качество приема только улучшится.

    В виде рамки

    Еще одна конструкция антенны дмв собирается в виде рамки. Делаться она будет из алюминиевых пластин
     (полос).

    Таким образом антенны, сделанные своими руками, помогут вам сэкономить деньги на их приобретение, а в некоторых случаях выйти из ситуации, когда есть телевизор, но штатная антенна вышла из строя, либо ее нет вообще. Тем более, что качество приема самоделок не хуже заводских аналогов. Если вы не хотите мастерить устройство самостоятельно, то вам пригодится информация о том, в магазине.

    На сегодняшний день для трансляции телевизионных сигналов стал применяться цифровой стандарт DVB-T. Для приема передач на аналоговых телевизорах можно сделать антенну для цифрового ТВ своими руками, которую подключают к специальной конвертирующей сигнал приставке.

    [ Скрыть
    ]

    Требования к антенне цифрового пакетного телевидения

    Для обеспечения приема сигнала и передачи его на усилитель антенна должна соответствовать следующим требованиям:

    1. Улавливающие элементы должны располагаться по оси волн, идущих от передатчика.
    2. Иметь защиту от помех с близкой частотой к телевизионному сигналу. Источниками помех могут быть другие радиосигналы, наводки от работающих электрических двигателей и генераторов.
    3. Конструкция антенны должна минимизировать потери мощности сигнала при передаче.
    4. Схема антенны должна быть ориентирована по виду поляризации.

    Типы телевизионных антенн

    Антенны для приема телевизионного сигнала делятся на несколько типов, различающихся частотами принимаемых сигналов.

    Распространение получили следующие виды:

    1. Всеволновая антенна, которая может принимать цифровой и аналоговый сигнал. Расстояние приема аналоговых сигналов не велико и не превышает дальности прямой видимости телевизионной вышки.
    2. Логопериодическая антенна, способная принимать волны метрового и дециметрового диапазона.
    3. Дециметровая антенна, предназначенная для приема только коротких волн.

    Об изготовлении простой антенны для цифрового ТВ расскажет автор ролика Дмитрий.

    Как узнать исходные данные для расчета антенны

    Ключевым параметром, от которого зависит качество приема цифрового сигнала, является длина волн излучения. Исходя из этой длины выбираются габаритные размеры усов антенны. Для определения длины волны применяется расчет по формуле λ=300/F, где F равняется частоте передаваемого сигнала в МГц. Этот параметр находится в открытом доступе и может быть легко установлен через любой интернет-поисковик.

    Делаем из картонной коробки

    Простейшим вариантом домашней антенны, которую можно быстро изготовить самому из подручных средств, является устройство на базе картонной обувной коробки.

    Для изготовления потребуются:

    • пищевая алюминиевая фольга;
    • отрезок стандартного коаксиального кабеля;
    • малярный или канцелярский скотч;
    • тюбик быстросохнущего клея, например, резиновый «Момент».

    Изготовление антенны выглядит следующим образом:

    1. Вырезать фольгу по форме дна коробки. Смазать клеем коробку и наклеить фольгу, равномерно разглаживая ее по дну.
    2. Отрезать два куска коаксиального кабеля длиной по 500 мм.
    3. Снять изоляцию экранировки кабеля с каждого конца на расстояние не более 25 мм.
    4. Сдвинуть экран и скрутить его в отдельную жилу.
    5. Согнуть каждый отрезок по форме окружности.
    6. Закрепить при помощи скотча отрезки на наружной части крышки коробки в форме цифры 8. Концы кабеля должны быть направлены к центру «восьмерки» и располагаться на расстоянии не менее 10 мм друг от друга.
    7. На длине около 100 мм зачистить наружную изоляцию кабеля, который будет связывать антенну с приемником.
    8. Скрутить экран в отдельную жилу.
    9. Постепенно снять изоляцию центрального проводника, пока не будет получен участок оголенного провода с длиной около 95-100 мм.
    10. Проколоть дно коробки вместе с фольгой и ввести кабель внутрь.
    11. Вывести провод через крышку и провести его по контуру одной из частей «восьмерки» к центральной части. Закрепить кабель.
    12. Соединить вместе три жилы оплетки. Затем скрепить три вывода центрального провода. Повторно закрепить узел скотчем.
    13. Установить штекер на обратном конце коаксиального кабеля.
    14. Расположить антенну в месте наилучшего приема, которое определяется опытным путем.

    Если все сделано правильно, то антенна позволит принимать основные каналы телевидения в формате DVB T2. На фото ниже показаны основные этапы изготовления антенны.

    Оклейка дна фольгой
    Укладка колец на крышке
     Подвод основного кабеля
     Соединение проводников

    Как изготовить всеволновую антенну

    Желающие сэкономить на покупке могут изготовить антенну для приема цифрового сигнала самостоятельно, выбрав одну из конструкций, которые описаны ниже.

    Из коаксиального кабеля

    Простейшей конструкцией антенны можно считать кусок коаксиального кабеля длиной 2-3 м, который имеет на одном конце штекер. Свободный конец очищается от наружного слоя изоляции, экран сплетается в отдельный проводник и отводится в сторону. Затем по небольшому кусочку срезается изоляция центрального провода. После этого провод располагают на окне или подоконнике, подбирая подходящее место опытным путем.

    Следует отметить, что такая конструкция работоспособна только на расстоянии уверенного приема, где сингал довольно мощный. При большом удалении от ретранслятора или расположении приемника в зоне плотной застройки необходимо применять другие конструкции антенн.

    Из двух лепестков

    Этот вариант антенны для телевизора изготавливается из пары небольших металлических пластин, имеющих форму равнобедренного треугольника, и двух деревянных или пластиковых реек. Между этими элементами натягивается медная проволока с диаметром 2-4 мм.

    Схема лепестковой антенны

    Шаг крепления проволоки на рейках составляет 25-30 мм. Треугольные основания соединяются между собой пайкой на расстоянии 10 мм друг от друга, проволока также припаивается к треугольникам. Для соединения с телевизионным приемником применяется коаксиальный кабель РК75. Экран провода подключается на рейке (место обозначено желтой точкой), а центральный провод — на место соединения треугольников. В зонах плохого приема антенну рекомендуется использовать совместно с усилителем.

    Бабочка

    Для более устойчивого приема сигнала эфирного телевидения применяется антенна типа «бабочка». Самодельное устройство подобной конструкции можно использовать в домашних условиях и на даче. Оно обеспечит хорошее качество приема только при устойчивом сигнале вещания.

    Для изготовления устройства приема понадобятся материалы и инструменты из списка:

    • доска с длиной не менее 600 мм и шириной около 70 мм, толщина может быть любой, но желательно 15-20 мм;
    • одножильный медный провод с диаметром проводника не менее 4 мм;
    • саморезы по дереву или металлу и шайбы;
    • коаксиальный кабель РК75;
    • штекерный разъем для антенны;
    • рулетка;
    • бокорезы;
    • отвертка с крестообразным жалом;
    • нож для зачистки проводов;
    • паяльник с мощностью 40-60 Вт;
    • припой и флюс для пайки.

    Антенна для цифрового ТВ своими руками собирается следующим образом:

    1. Выполнить разметку доски, которая будет служить каркасом антенны, в соответствии со схематичным чертежом, приведенным ниже. Расстояние между вертикальными рядами отверстий равно 25 мм. Отверстия расположены на одинаковом удалении от кромок доски.
    2. Нарезать провод на 8 отрезков по 375 мм и два — по 220 мм.
    3. Удалить изоляцию с центральной части каждого длинного отрезка на участке около 25 мм.
    4. Согнуть кабели в форме буквы V с одинаковыми отрезками. Расстояние между концами должно составлять 75 мм.
    5. Установить V-образные отрезки на доске при помощи саморезов. Для плотной фиксации под головки саморезов следует подложить шайбы.
    6. Перед затяжкой саморезов смонтировать дополнительные короткие соединители. На коротких проводах необходимо удалить изоляцию на местах контакта с V-образными проводниками.
    7. Подключить коаксиальный кабель к нижнему ряду саморезов. Схема установки приведена ниже.

    Антенна из банок с защитным чехлом

    Как сделать логопериодическую антенну

    Для изготовления каркаса такого устройства используются:

    • алюминиевый П-образный профиль с высотой боковых сторон около 15 мм;
    • в качестве усов антенны применяются шпильки с подходящим диаметром и длиной или гладкие трубки и прутки;
    • небольшой отрезок алюминиевой трубки с диаметром 10-15 мм, который применяется в роли опоры.

    Последовательность изготовления простейшей антенны выглядит следующим образом:

    1. Расплющить трубку с двух концов и согнуть ее в форме буквы U. Один расплющенный конец следует прикрепить к П-образному профилю при помощи саморезов.
    2. Изготовить пары усов антенны с длиной 70, 85, 100, 120, 140 и 170 мм. Нарезать на одной стороне резьбу.
    3. Просверлить в П-образном профиле отверстия для установки усов. Расстояния между отверстиями указано на схеме.
    4. Накрутить на каждый ус гайку, установить собранную деталь в отверстие П-образного профиля.
    5. Закрепить усы внутри профиля при помощи гаек. Под каждую гайку подложить присоединительную клемму, которая может быть фабричного изготовления или самодельной из медного проводника.
    6. Спаять выходы усов в определенной последовательности (приведено на схеме).

    Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель

    В виде рамки

    Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм.

    Сборка антенны выглядит следующим образом:

    1. Отрезать проволоку длиной 112 см.
    2. Зачистить и облудить концы проволоки, которые будут загнуты в петли.
    3. Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
    4. Соединить петли на концах и пропаять место стыка.
    5. Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
    6. Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
    7. Припаять выводы к облуженным углам на рамке.
    8. Сделать центральный корпус из пластиковой крышки подходящего размера.
    9. Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.

    Для расчета параметров антенны Харченко существуют специализированные онлайн-калькуляторы, которые вычисляют все данные изделия.

    Усилитель на базе схемы МАХ2633

    Для изготовления усилителя потребуются три конденсатора с емкостью 1 нФ и сопротивление с номиналом 1 кОм. Для питания такого устройства применяется постоянное напряжение от 3 до 5 В. Прибор не требует настройки, но степень усиления регулируется при помощи установки сопротивления другого номинала (для понижения степени усиления необходимо повышать сопротивление). Такой усилитель не является широкополосным и применим только для коротковолнового диапазона.

    Для широкополосного усиления при приеме сигнала на дальних расстояниях используются транзисторные приборы, принципиальные схемы которых приведены ниже.

    Усилитель на базе общего эмиттера транзистора КТ368
     Усилитель на общей базе транзистора КТ315
     Двутранзисторный усилитель

    В процессе самостоятельной сборки подобных устройств необходимо изготавливать печатные платы с дорожками. При использовании проводов для соединения элементов возрастает количество помех, которые снизят коэффициент усиления прибора.

    Для усилителя на базе КТ368 понадобятся сопротивления и конденсаторы со следующими параметрами:

    • 100 Ом (R1 и R4);
    • 470 Ом (R2);
    • 51 кОм (R3);
    • 1000 пФ (С1);
    • 33 пФ (С2);
    • 15 пФ (С4 и С3).

    Собранный усилитель устанавливается как можно ближе к приемнику и может применяться для антенны любого типа. Он не нуждается в настройке и работает от источника постоянного тока с напряжением 9 В.

    Для расширения частотного диапазона применяются усилители, построенные на общей транзисторной базе. Эти приборы также не нуждаются в дополнительной подстройке параметров работы.

    В процессе сборки потребуются компоненты:

    • 51 Ом (R1);
    • 10 кОм (R2);
    • 15 кОм (R3);
    • 1 кОм (R4);
    • конденсаторы имеют такой же номинал, как и в схеме с общим эмиттером.

    В схеме усилителя применяется дроссельная катушка, которая наматывается из 300 витков провода 0,1 мм (типа ПЭВ) на ферритовом кольце.

    В случае совсем слабого сигнала возможно применение многокаскадных схем, работающих от постоянного тока с напряжением 12 В и построенных на двух транзисторах типа ГТ311Д.

    В схеме усилителя для антенн дальнего радиуса действия используются:

    • 680 Ом (R1);
    • 75 кОм (R2);
    • 1 кОм (R3);
    • 150 кОм (R4);
    • 100 пФ (С1, С2, С4);
    • 6800 пФ (С3);
    • 15 пФ (С5);
    • 3,3 пФ (С6);
    • 100 мкГн (L1);
    • 25 мкГн (L2);
    • самодельный дроссель из 25 витков провода ПЭВ2 диаметром 0,8 мм (L3).

    Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского изготовления.

    Антенна для цифрового ТВ

    Цифровое эфирное телевидение – это передача телевизионного сигнала при помощи цифрового кодирования, которое обеспечивает его доставку в приемное устройство с самыми минимальными потерями. Соответственно телевизор должен поддерживать технологию, которая называется DVB-T2. Для уверенного приема нужна специальная антенна, которую можно купить, а можно сделать самому.

    Способов изготовления своими руками антенн в настоящее время существует большое количество.
    Рассмотрим наиболее простые и распространенные.

    Из пивных банок

    Может быть изготовлена простая дециметровая комнатная тв антенна из пивных банок.

    Для изготовления всеволновой самодельной антенны такой конструкции понадобятся следующие материалы, комплектующие и инструмент:

    • 2 жестяные банки объемом 750 или 1000 мл;
    • кабель коаксиальный телевизионный (РК75);
    • штекер антенный;
    • изолента или скотч;
    • саморезы по металлу;
    • труба полипропиленовая или деревянная палка для крепления к ней банок;
    • отвертка;
    • кусачки;
    • надфиль;
    • линейка.

    Антенна для ТВ из пивных банок

    Как сделать антенну из пивных банок? Алгоритм изготовления следующий:

    • с помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась;
    • вкрутить в эти отверстия саморезы с помощью отвертки;
    • зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем;
    • прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента);
    • к трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см);
    • на второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
    • поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным.

    Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам.

    Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

    Если антенну из жестяных банок планируется разместить на улице, то ее необходимо надежно защитить от внешних погодных влияний. Подойдут пластиковые бутылки, у которых необходимо отрезать горлышко и дно и в них разместить элементы антенны. В таких условиях она надежно будет осуществлять возложенные на нее функции.

    Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро.
    Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

    В виде восьмерки

    Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

    Антенна для ТВ в виде восьмерки

    Для изготовления антенны в виде восьмерки понадобятся:

    • медная или алюминиевая проволока Ø 3-5 мм;
    • кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
    • антенный F-штекер;
    • отвертка;
    • нож или скальпель;
    • пистолет клеевой;
    • паяльник;
    • припой;
    • флюс-паста;
    • линейка;
    • кусачки;
    • плоскогубцы;
    • надфиль;
    • прочное основание (подойдет пластмассовая крышка).

    Порядок изготовления следующий:

    • отрезать 2 куска проволоки по 56 см каждый;
    • на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
    • согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
    • на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
    • вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
    • поместить все в крышку и залить клеем.

    На рисунке видно, как правильно это сделать.

    Изготовление антенны в виде восьмерки

    Такая антенна может быть размещена в любом месте, и это ее главное преимущество, необходимо только правильно подобрать размеры кабеля. Надо знать, что для ее работы усилитель не понадобится. Его имеет смысл устанавливать на антенне, при кабеле, имеющем значительную длину для компенсации потерь.

    Из картонной коробки

    Простая спутниковая антенна для ТVВ-T2 изготавливается с применением картонной коробки. Для ее изготовления понадобятся:

    • коробка картонная (можно из-под обуви);
    • фольга;
    • антенный F-штекер;
    • отвертка;
    • нож или скальпель;
    • клей;
    • линейка или рулетка;
    • кусачки;
    • надфиль.

    Такая простая самодельная комнатная антенна обеспечит качественный прием ТVВ-T2.

    Бабочка

    Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы. Для ее изготовления своими руками понадобятся следующие материалы, комплектующие и инструменты:

    • дощечка или фанера размером 550х70х5 мм;
    • провод медный с центральной жилой Ø 4 мм;
    • саморезы по металлу;
    • кабель коаксиальный телевизионный РК75;
    • антенный F-штекер;
    • отвертка;
    • нож или скальпель;
    • паяльник;
    • припой;
    • флюс-паста;
    • линейка или рулетка;
    • кусачки;
    • карандаш.

    Антенна для ТВ в виде бабочки

    Этапы изготовления:

    • разметить дощечку, как показано на рисунке:

    Дощечка для антенны в виде бабочки

    Чтобы перевести размеры, указанные в дюймах, в см, необходимо помнить, что 1 дюйм равняется 2,5 см.

    • нарезать 8 проводов длиной по 37,5 см;
    • середину каждого провода зачистить на 2 см;
    • согнуть каждый провод буквой V, чтобы расстояние между проводками равнялось 7,5 см;
    • отрезать 2 провода длиной 22 см;
    • зачистить эти 2 провода в местах крепления к дощечке или фанере;
    • собрать все проволочки с помощью саморезов, как показано на рисунке;

    Изготовление антенны в виде бабочки

    • соединить с помощью специального штекера антенну с кабелем.

    Соединение штекером антенны с кабелем

    Из коаксиального кабеля

    Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

    • коаксиальный кабель РК75;
    • плексиглас или фанера;
    • согласующее устройство;
    • антенный штекер;
    • плоскогубцы;
    • кусачки;
    • скотч;
    • линейка;
    • карандаш.

    Антенна для ТВ из коаксиального кабеля

    Этапы изготовления:

    • отрезать кусок кабеля длиной 530 мм;
    • зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
    • скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
    • из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
    • подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
    • совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

    Самодельная антенна. Видео

    Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

    Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.
