Самодельная телевизионная антенна настраивается на прием эфирных сигналов не хуже покупных. Однако отличается большим качеством и экономичностью.
Сделать такое устройство из подручных материалов и установить его в подходящем месте сможет каждый умелец.
Коротко о современных антеннах
Современные приемники действуют в ДМВ-диапазоне и отличаются большим уровнем распространения сигнала и использованием маломощных датчиков.
Однако наиболее популярным становится цифровое телевещание, которое имеет ряд преимуществ:
- Стойкость к помехам или к прочим кабельным искажениям;
- Высокая четкость и резкость изображения;
- Возможность выбора наиболее интересных каналов.
- Несложность конструкции, позволяющая сделать такое оборудование в домашних условиях и при помощи подручных материалов.
Виды антенн
Существует большое количество вариантов устройств антенны, у каждой из которых есть свои преимущества и недостатки. Перед тем, как приступить к изготовлению приемника, необходимо определиться с видом модели: всеволновая, логопедическая или зигзагаобразная.
Сделать всеволновую антенну можно за час и из дешевых материалов. Она частотонезависимая и отлично принимает сигнал в черте города, а в удаленных от мощных приемников населенных пунктах окажется бесполезной.
Универсальна, но не богата на большое количество принимаемых каналов логопедическая антенна.
Несложная конструкция и средние характеристики обеспечивают стабильный прием.
Антенна в форме буквы «Z» потребует большое количество времени и материалов, что окупается широким приемным диапазоном.
Необходимый уровень подготовки
Несмотря на простоту большинства антенн, всё же требуется достаточный опыт, ориентирование в высшей математики и электродинамике. Данные знания помогут лучше разбираться в схемах и чертежах и понимать все используемые термины.
Однако и у неподготовленных, но целеустремленных рукодельников есть шансы собрать качественную цифровую антенну.
В первую очередь, необходимо ознакомиться с фото устройства антенн и основными терминами, встречающимися в инструкциях:
- «КУ» – обозначение силы мощности устройства, обозначающая соотношение принятого сигнала к основному ее «лепестку»;
- «КНД» – коэффициент пропорции площади телесного круга антенны к уровню наклонности угла всех лепестков устройства;
- «КЗД» – соотнесение принятого на главный листок сигнала и совокупной мощности устройства.
Также следует учитывать следующие моменты:
- Мощность диапазонной антенны зависит от уровня полезного сигнала.
- Указанные характеристики не всегда взаимосвязанные, что требует особого внимания при наладке оборудования.
- Каждый элемент устройства надежно приваривается или спаивается с соседним.
- Уличные узлы основательно фиксируются всевозможными креплениями.
- В местах нулевого потенциала обязательно использования цельного гнутого металла.
- В качестве центрального стержня чаще всего используется медный или другой устойчивый к коррозии коаксиальный кабель.
- Соединять элементы рекомендуется паяльным аппаратом в 40 В, при одновременном использовании легкоплавных припоев и флюс-пасты.
- Для наружной антенны обязательна наладка качественной защиты соединений от осадков, температурных перепадов и прочих негативных природных воздействий.
Схема всеволновой антенны
Чтобы сделать всеволную цифровую антенну потребуется 2 треугольные металлические пластины или квадратный стеклотекстолит со светоотражающим покрытием, а также 2 деревянные рейки сечением 2-3 см и проволока.
Далее следует придерживаться следующего алгоритма:
- Подготовить все необходимые материалы и инструменты, в числе которых паяльный или сварочный аппарат, проволока, линейка, метр, пассатижи, защитные очки, веревка, ножницы.
- Расположить пластины под углом в 90 градусов так, чтобы ширина устройства равнялась высоте.
- Зафиксировать при помощи паяльного аппарата.
- Приложить кабель к точке нулевого потенциала, но не припаивать, а привязать.
Антенна из пивных банок
Хорошим приемом сигнала цифрового телевидения обладают жестяные банки из-под пива или газировки, что делает их отличным материалом для самодельной антенны.
Данный материал используется для увеличения диаметра плеч на линейном вибраторе, что усиливает качество сигнала и дает возможность прямого подключения к кабелю.
Оптимизация старой антенны
Для приема более качественного цифрового сигнала можно модернизировать антенну аналогового телевидения и сделать из нее приемник Т2. Главным требованием будет строгое соблюдение всех размеров оборудования: наружная сторона квадрата – 14 см, внутренняя – 13 см, зазор в 2 см и проволока длиной 115 см. Далее все элементы зачищаются, спаиваются и соединяются с телевизионным кабелем.
Поняв принцип действия антенны, можно экспериментировать с ее конструкцией, настраиваясь на новые каналы и улучшая качество уже принятых.
Задействовать можно любые подручные материалы, например, для изготовления антенны для модема пригодится коробка из-под лазерных дисков.
Фото антенны своими руками
Обратите внимание!
Обратите внимание!
Для приема цифрового ТВ в формате эфирного вещания DVB Т2 сегодня предлагается множество антенн. Все они представляют собой одно из стандартных технических решений. Практика показывает, что самодельная антенна для цифрового телевидения при почти нулевой стоимости может быть гораздо эффективнее предлагаемой в магазине. Причина в усреднении начальных параметров, которое делают производители. Дециметровые антенны, рассчитанные точно по характеристикам трансляторов в конкретной местности, будут формировать оптимальный уровень сигнала. Даже если это комнатная модель, сделанная из подручных материалов.

Что такое стандарт DVB T2
Стандарт DVB T2 — один из форматов эфирного вещания, разработанный международным консорциумом DVB. Эта аббревиатура в переводе на русский обозначает «Цифровое видео вещание«. Дополнение Т2 показывает, что формат применяется для наземных станций и относится ко второму поколению протокола передачи.
В сравнении с первой версией, DVB T2 позволяет:
- увеличить количество одновременно передаваемых каналов в одном мультиплексе;
- реализовать возможность формирования сеток вещания с привязкой к регионам;
- значительно сузить используемые полосы частот;
- транслировать изображения в форматах высокой четкости HD и сверхвысокой четкости UHD;
- передавать объемный звук;
- работать с гибридной платформой телевидения, объединяющей его функционал с интернетом.
Сегодня домашние умельцы легко могут сделать антенну на 20 каналов цифрового телевидения или больше. Это может быть наружная модель или компактная комнатная. Цифровая антенна узконаправленного типа позволит точно прицелиться на транслятор. А простая модель из кабеля, сделанная своими руками и повешенная на стену, обеспечит качественный прием в зонах, близких к станции ретрансляции.
Общие принципы расчета антенны
ТВ антенна для цифрового ТВ не должна делать ничего сверхъестественного. Ее главная задача — принимать сигнал в точно рассчитанном диапазоне частот. Существует целая серия технических решений, уже показавших свою эффективность. В интернете, различных журналах по радиотехнике, даже в учебниках по физике можно найти чертежи простых в изготовлении антенн, которые легко сделать своими руками.
Общий принцип расчета всех типов приемных устройств базируется на границах длины волн диапазона вещания. При этом нежелательно упрощать поставленные задачи. К примеру, биквадратная антенна Харченко может быть рассчитана на среднюю длину волны. А может быть выполнена с несколькими контурами для обеспечения максимума усиления сигнала на всем диапазоне вещания.

Стоит особо отметить: каждая схема, которая будет рассмотрена, уже успешно применялась множеством домашних мастеров, показала свою эффективность и легко собирается своими руками. Для некоторых типов антенн, например, логопериодической, будет приводиться самый простой вариант реализации в материале.
Где можно разместить самодельную антенну
Где именно будет находиться домашняя антенна для цифрового телевидения, зависит только от пожеланий его владельца и лучших условий приема. Например, даже остронаправленную логопериодическую нетрудно подвесить прямо в комнате, правильно прицелившись в транслятор. И наоборот, маленькую и легкую конструкцию из двух пивных банок при желании можно переместить на крышу высотки.
Но есть простые правила, соблюдение которых поможет сэкономить массу сил, времени, хлопот на повторные настройки.
- Делая антенну своими руками, полезно сразу предусматривать схемы крепления для ее размещения внутри помещения или на улице.
- Общая защита, герметизация и изоляция никогда не игнорируются, вне зависимости от класса антенны.
- При размещении антенны на улице стоит для ее изготовления своими руками использовать прочные материалы, стойкие к влаге и механическим нагрузкам. Не лишним будут и некоррозируемые металлы.
Важно! Какая бы ни была мощная конструкция, как бы она ни была хорошо продумана и просчитана — безопасность окружающих должна быть обязательно выполняемым условием.

Устройство при размещении не должно создавать сложностей соседям. Схема крепления на улице обязана обеспечивать жесткость позиционирования и исключать случайное падение конструкции. При подключении кабелей или подводе питания к усилителям правила техники безопасности нужно соблюдать неукоснительно.
Варианты изготовления самодельной антенны
Схемы устройств, которые разработаны известными исследовательскими центрами и инженерами радиотехниками, достаточно сложно рассчитываются. Но каждая домашняя антенна для приема цифрового телевидения, использующая тот или иной принцип приема, может быть реализована своими руками. Среди них есть и очень простые конструкции.
Из пивных банок
Пожалуй, лучшая домашняя антенна для цифрового телевидения, изготовление которой доступно начинающим — это конструкция из двух пивных банок.История умалчивает, была ли она изобретена случайно, или появилась в результате специальных исследований. Но один факт не поддается сомнению: антенна из пивных банок для цифрового ТВ отлично работает, при условии хорошего сигнала транслятора в точке ее установки.

Для изготовления устройства понадобятся:
- пивные банки емкостью по 500 мл, 2 шт.;
- две планки из дерева, соединенные буквой Т;
- изолента;
- кабель с разъемом для подключения к телевизору.
Схема сборки проста. Банки прикручиваются к планкам на расстоянии между ними, равном диаметру каждой. Конец кабеля готовится. С него снимается внешняя изоляция на длину, равному расстоянию между банками. Оплетка аккуратно сматывается в жгут до точки неповрежденной оболочки провода. Его конец зачищается до центральной жилы примерно на 1 см.
Далее банки прикручиваются к плечам Т-образной опоры. К их донышкам крепятся подготовленные контакты кабеля, оплетка и центральная жила. Если банки жестяные, это легко сделать пайкой. В случае использования алюминиевой тары, концы контактов нужно залудить и закрепить к торцам емкостей саморезами.
Совет! Устройству может понадобиться дополнительная настройка, поэтому банки не стоит сразу приматывать плотно.
Сначала нужно подключить кабель к телевизору. Затем, двигая банки в стороны, приближая и удаляя друг от друга, добиваются максимального качества картинки. Если антенна из пивных банок для цифрового ТВ подключена к ресиверу, можно контролировать уровень сигнала по показаниям экранных индикаторов. По окончании процесса настройки банки плотно приматывают изолентой к плечам опоры.
Из коаксиального кабеля
Самый простой способ сделать антенну своими руками для цифрового телевидения — использовать коаксиальный кабель. Схема устройства и его расчет просты, а изготовление доступно даже начинающим.

Для антенны потребуется два куска обычного коаксиального кабеля с длиной, равной 1/4, 1/2 или целой длине волны середины диапазона доступных трансляторов. Расчет значения в метрах делается как 300000000, разделенное на частоту в Герцах. Это полная длина волны. Если размер кабеля кажется большим, его можно разделить напополам или на четыре части. Затем:
- концы кабеля зачищаются от изоляции на 1.5-2 см;
- оплетка аккуратно сворачивается в жгут;
- освобождается центральная жила;
- два отрезка кабеля укладываются полукругами;
- центральные жилы и жгуты оплеток на концах соединяются;
- к полученным точкам присоединяется центральная жила и оплетка кабеля, идущего к телевизору.
Настройка антенны производится изменением расстояния между точками концов полукругов.
Важно, чтобы восьмерка укладки кабеля сохраняла форму. Для этого провод можно уложить на лист картона и закрепить скотчем.
Бабочка
Антенна бабочка представляет собой разновидность классической штыревой, рассчитанной в дециметровом диапазоне. Для правильного определения размеров усиков достаточно найти длину волны делением скорости света 300000000 на частоту транслятора в Герцах.
Полученное значение для уменьшения габаритов антенны можно разделить на 2 или 4. После этого:
- готовят опору в виде деревянной планки;
- изготавливают углы 30 градусов из проволок, с длиной луча, равной выбранному по длине волны значению;
- прикручивают полученные заготовки к планке с шагом 18-20 см с двух сторон;
- соединяют усы справа и слева проводником;
- присоединяют концы ведущего телевизора к средней точке единого проводника или прямо к месту крепления усов.
Важно! Данная антенна практически идентична промышленно выпускаемым «полькам» для дециметрового диапазона. Однако она легко делается своими руками и рассчитывается по точным частотам трансляторов цифрового телевидения.
Тройной квадрат
Антенна три квадрата, на первый взгляд, простейшая и незатейливая. Но у нее есть ключевое преимущество в виде ярко выраженной диаграммы направленности. Это означает, что при малых габаритах и простоте она способна целиться в точку трансляции с той же эффективностью, что и конструкции типа волновой канал и логопериодическая.

Антенна тройной квадрат будет очень полезна в роли комнатной в условиях города. Это означает, что в отдельно взятой точке приема всегда присутствует значительный фоновый шум. Он формируется отражением сигнала от железобетонных конструкций и волновой интерференции вследствие наложения фронтов друг на друга.
Три квадрата обеспечат чистый сигнал при правильном прицеливании даже в условиях сильного фона. К несомненному достоинству антенны стоит отнести возможность направляться не только на основной поток транслятора, но и на отраженный сигнал. Для изготовления устройства своими руками, как видно из его конструкции, понадобится проволока и любая простая опора, например, деревянный брусок.
Логопериодическая
Логопериодическая антенна рассчитывается по сложному алгоритму. Данная конструкция разработана еще в 50-х годах прошлого века инженерами из США. Антенна проигрывает советскому решению, волновому каналу. Однако для приема цифрового телевидения данная конструкция обеспечивает практически одинаковый коэффициент усиления на всем диапазоне частот.

Антенна состоит из центрального U-образного фидера, к сторонам которого прикреплены вибраторы. Их длина варьируется от наименьшей, соответствующей четверти длины волны максимальной частоты вещания трансляторов, до самой длинной, соответствующей минимуму частоты вещания.
Вибраторы следуют на расстоянии, возрастающем в геометрической прогрессии. Они располагаются в правильном чередовании по обе стороны от полок фидера. При этом размещение нижних зеркально относительно верхних. Своими руками такую антенну можно сделать по упрощенной схеме. При этом ее габариты увеличиваются. Но взамен пользователь может тонко регулировать характеристики приема для каждого из диапазонов трансляции цифрового телевидения.
Антенна Харченко
Антенна Харченко относится к самому понятному, просто рассчитываемому и собираемому классу антенн.

Энтузиасту даже не понадобиться пользоваться онлайн-сервисами. Достаточно вычислить усредненную длину волны для транслируемого в регионе цифрового ТВ. Полученное значение и будет длиной квадрата, представляющего собой плечи вибратора антенны.
Конструкцию Харченко легко сделать направленной. Для этого антенна дополняется рефлектором. Он может быть сделан как из группы проводников, так и из сетки или куска металлического листа, фольги, наклеенной на картон.
В качестве заключения
Остановиться подробно на методиках расчета и сборке каждого из типа антенн в пределах обзорной статьи просто нереально. Но все энтузиасты самостоятельного конструирования антенн могут найти необходимые справочные материалы как на этом сайте, так и на других тематических площадках в интернете. Возможно, они натолкнут пользователя на идеи по усовершенствованию существующих решений или позволят изобрести новые.
При отдыхе за городом, иногда, кроме наслаждения природой и свежим воздухом порой хочется посмотреть свой любимый сериал или важный футбольный матч. В отличие от города, покрытие деревень качественным телевизионным сигналом оставляет желать лучшего. В этой ситуации даже приобретение антенны, работающей в широком диапазоне дециметровых и метровых волн, не гарантирует качественной картинки.
Собрать антенну можно попробовать и собственноручно, ведь загородный дом является лучшим местом для экспериментов.
Простейший вариант антенны
Как видно на фотографии, антенна представляет собой простейший волновой приемник. Для изготовления понадобятся две трубки и телевизионный кабель, а также знание диапазона передачи сигнала ближайшей телевизионной вышки.
Обычно прием ведется на частотах от 50 до 230 МГц, образуя двенадцать каналов. Для каждого из них применяется трубки определенных размеров. Для приема сигнала на частоте 50 МГц расстояние между внешними краями трубок должно быть в пределах 271-276 см. На 12 канале это же расстояние составляет 66 см.
Информацию о зависимости длины заготовок от частоты приема, а также схемы самодельных антенн можно легко найти на подобных тематических интернет-ресурсах.
Для изготовления антенны в кустарных условиях представляем вам список, из чего можно сделать антенну:
- Две трубки из стального, алюминиевого или любого другого металлического сплава диаметром от 8 до 24 мм. Они должны быть одинаковые по диаметру, материалу и толщине стенок.
- Наличие кабеля телевизионное вещания, рассчитанного на сопротивление 75 Ом. Длина провода подрезается по месту подключения, учитывая запас на провисание в 50 см.
- Текстолитовая заготовка или материал из гетинакса (толщиной не менее 5 мм).
- Крепеж для установки труб на держателе.
- Кронштейн для будущей антенны в виде металлической трубы или уголка. При установке приемника на небольшую высоту можно использовать подставку из дерева.
- Набор для пайки, силиконовую жидкость для предотвращения окисления и изоленту.
Принцип сборки
Подобранная по длине заготовка делится на две равные трубки, которые обжимаются с одной из сторон. Трубки фиксируются на расстоянии в 6-7 см друг от друга, а их окончания хомутами крепятся к текстолитовой заготовке. Полученную конструкцию закрепляют с помощью штанги в вертикальном положении.
Для подключения кабеля необходимо проложить петлю, рассчитанную на сопротивление в 75 Ом. Средние жилы кабеля зачищаются и скручиваются со сплющенными окончаниями трубок, а соединение оплетки происходит с помощью медного провода. Соединение остальной части петли и кабеля, идущего на выход к телевизионному устройству, происходит по тому же принципу.
Получившуюся петлю и остальную длину кабеля, во избежание помех, следует надежно закрепить к вертикальной стойке. Необходимая высота установки антенны регулируется по месту, наблюдая за изменением сигнала.
Антенна из пивных банок
Является одной из самых популярных идей самодельных приемников телевизионного сигнала. Вместо трубок, при отсутствии материала, можно использовать простые пивные банки.
Для изготовления такого телевизионного приемника потребуются следующие детали:
- две пивные банки по 0,5 л;
- деревянная или пластмассовая заготовка длиной 50 см;
- кабель телевизионный RG-58;
- паяльник, флюс для пайки по алюминию и припой;
Для выполнения приемника из пивных банок руководствуйтесь следующей инструкцией:
- Через дно банки, по её центру, высверливается отверстие 5-6 мм в диаметре.
- Сквозь отверстие в банке прокладываем кабель и выводим его через горловину.
- Банка ровно закрепляется с левой стороны заготовки в горизонтальном положении.
- Выводим через горловину кабель на расстояние 5 см, подрезаем изоляцию на 3 см, снимаем оплетку провода на 1,5 см и припаиваем её к поверхности банки.
- Выходящий кабель припаять к донцу второй банки.
- Вторую банку присоединять к первой на минимальном расстоянии, используя скотч или другой липкий материал.
На другой конец кабеля устанавливается разъем для входа в телевизор. Такой вариант антенны подойдет и для цифрового вещания. Если телевизор поддерживает популярный формат (DVB T2), или имеется приставка, подходящая к старому телевизору, то прием сигнала можно осуществить с ближайшей ретрансляционной вышки. При этом необходимо знать местоположение ретранслятора, в направлении которого следует направить антенну для поиска сигнала.
Данная схема подойдет для изготовления антенны, рассчитанной на прием каналов метровой волны. Только вместо полулитровых банок используйте литровую емкость.
В случае если вы не владеете пайкой, существует другой способ соединения. Две пивные банки прикрепляются на минимальном расстоянии от заготовки, удерживающей всю конструкцию. На конце кабеля аккуратно снимаете изоляцию на 3-5 см. Оплетку провода скрутите в жгут и, придав форму проушины, наденьте на саморез.
Таким же образом наденьте проушину на саморез у второго проводника. После чего присоединяете провода, с помощью саморезов, к каждой банке. С точки зрения длительного сохранения контакта, пайка намного лучше механического крепежа. Перед пайкой желательно провести лужение поверхности.
Крепление саморезами, хоть и является надежным, но при попадании влаги на антенну происходит окисление контактов самодельного устройства, что приведет к потере сигнала.
Фото инструкции как сделать антенну
Находясь далеко за городом, где редко встретишь дом со спутниковой тарелкой, и нет возможности подключить кабельное телевидение, иногда задумываешься, а как сделать антенну для телевизора своими руками.
Действительно, ведь со старой антенной произойти может всякое. Повредился кабель, пропал сигнал, отошел провод и вы остались без телевидения. Ситуация малоприятная, но, как оказывается, вполне исправимая. Такая проблема решается, если у вас получится соорудить комнатную антенну из подручных средств и, возможно, даже не прибегая к помощи паяльника.
Самый простой способ сделать ТВ антенну
Живя в многоквартирном доме, мы не застрахованы от проблем с возможным отсутствием TV-трансляции. Но решить проблему можно быстро и достаточно эффективно. Для этого, нам потребуется медная проволока и нож. Ножом зачищаем оба конца проволоки и один из них, привязываем к отопительной батарее, а другой, вставляем в гнездо вашего ТВ.
Включаем его и проверяем сигнал. Батарея центрального отопления тянется на крышу, тем самым увеличивая сигнал, поэтому сто каналов мы, конечно, гарантировать не можем, но 5—7, такая антенна поймает и обеспечит довольно качественный показ.
ТВ антенна из алюминиевых банок
Несведущий человек вряд ли догадывается, что комнатная антенна своими руками может быть изготовлена из обычных пивных, или банок от кока-колы. Причем такой метод известен уже очень давно. Для этого нам понадобятся следующие предметы:
1. Две алюминиевых банки.
2. Латунная, медная проволока или старый телевизионный кабель.
3. Вешалка треугольная для одежды.
4. Паяльник (для прочности конструкции и улучшения сигнала, но можно и без него).
5. Нож.
6. Изолента, скотч.
Процесс изготовления баночной антенны
Промываем банки и тщательно их сушим. Затем, фиксируем на краях вешалки, чтобы они прилегали к нижней стороне. Закрепление банок производим, лучше всего, при помощи скотча или изоленты, но можно использовать и другие подручные средства. Нужно чтобы банки хорошо держались.
Затем, зачищаем концы проволоки или кабеля с обеих сторон и продеваем их концы через ушки, с помощью которых открываются банки. Прижимаем эти ушки к крышке банки и вставляем другой конец кабеля в разъем.
Обратите внимание!
Для прочности конструкции, проволоку можно припаять к банке и заизолировать эти места.
Для увеличения количества каналов, нужно использовать банки большего диаметра.
ТВ Антенна дециметрового и метрового диапазона
Если у вас есть небольшие навыки работы с паяльником, то вы легко сможете собрать антенну для телевизора своими руками дециметрового и метрового диапазонов. Конструкция не требует инженерно-технических навыков и для создания нам потребуется: 1. Провод из меди длиной в 80 см и диаметром до 3 мм. 2. Стеклотекстолит двусторонний. 3. Коаксиальный кабель длиной до 2 метров и сопротивлением в 75 Ом. 4. Штекер.
Порядок изготовления дециметровой антенны
Для начала, нужно найти провод из меди диаметром 2—3 мм. Больше других для этого подходит одножильный кабель, используемый при установке электропроводки. Если найдете многожильный провод, то надо отделить одну жилу, не повреждая изоляции. На крайний случай можно использовать провод из алюминия. Если на проводке нет изоляции, то для эстетичности, ее можно завести в трубку, например, из хлорвинила. Затем, сделайте из провода круг, имеющий диаметр 22 см. Для удобства изготовления такого круга, можно использовать любую емкость похожего диаметра.
Сборка платы
Чтобы продолжить сборку такой антенны для телевидения, придётся самостоятельно смастерить плату. Ничего сложного в этом нет. Берем кусок текстолита размером в 2,5*3,5 см и толщиной 1,5 мм, и размещаем на его поверхности дорожки из медного провода, также как указано на схеме.
Схема сборки платы
Диаметр провода должен быть в пределах 0,4 мм. Его можно закрепить на плату с помощью клея. Для уменьшения воздействия извне и придания нашей конструкции красивого вида, прячем нашу плату в коробочку из пластмассы или металла, заранее просверлив дырки для кольца и кабеля. После этих подготовительных работ, начинаем собирать конструкцию.
Сборка конструкции ТВ антенны
Залуживаем кольцевые концы припоем и заводим их в нашу коробочку с платой. Затем загинаем их под прямым углом, подводим к плате и производим запайку. После этого, поворачиваем плату лицом ко дну коробки и начинаем подготовку кабеля. Для этого, на один конец кабеля устанавливаем штекер, а второй, разъединяем и припаиваем к плате с обратной стороны. Один из концов, центральную жилу, фиксируем к правому концу кольца, а второй, припаиваем к плате нашего изделия. После этих манипуляций конструкция готова. Вставляем штекер в гнездо телевизора и проводим настройку каналов.
ТВ антенна для цифрового телевидения своими руками
Умея держать в руках паяльник и отвертку, в домашних условиях можно сделать в домашних условиях антенну для цифрового телевидения, которая получится качественнее многих китайских аналогов, заполонивших наш рынок и что самое главное, практически бесплатно. Для этого нам понадобятся следующие предметы: 1. Доска шириной в 7 см и длиной в 55 см. 2. Провод из меди, длиной в 39 см и диаметр центральной жилы 4 мм. 3. Саморезы в количестве 10 шт. 4. Карандаш, линейка, нож. 5. Штекер.
Для начала берем дощечку требуемого размера и делаем разметку по схеме:
Порядок выполнения конструкции
Размеры указаны в дюймах. Чтобы перевести в сантиметры, умножаем на 2,5 и округляем до десятых. Например, 2 и 5/8″, при умножении получаем 6,56, округляем до 6,6 см. Затем разрезаем наш провод на 8 частей и получаем куски по 37,5 см. На каждом куске делаем надрезы длиной по 2 см, для соединений, и зачищаем их. После этого нарезаем еще два провода по 22 см и зачищаем в местах, где будут производиться соединения. Провода, которые мы предварительно нарезали по 37,5 см, загибаем буквой V таким образом, чтобы расстояние между краями составляло 7,5 см.
Завершающая стадия сборки антенны
Теперь, чтобы у нас получилась настоящая телевизионная антенна для цифрового телевидения, нужно правильно завершить сборку. Для этого нам требуется купить штекер с катушкой внутри и начать процесс соединения катушки с кабелем. Подсоединение кабеля к катушке происходит через нижние контакты. После этого завершаем сборку антенны, прикручивая два провода, длиною 22 см, к центральным саморезам. С другой стороны эти провода прикрепляем к штекеру с катушкой, которые, в свою очередь, предварительно нужно прикрепить к обратной стороне планки. Все, катушка готова к использованию.

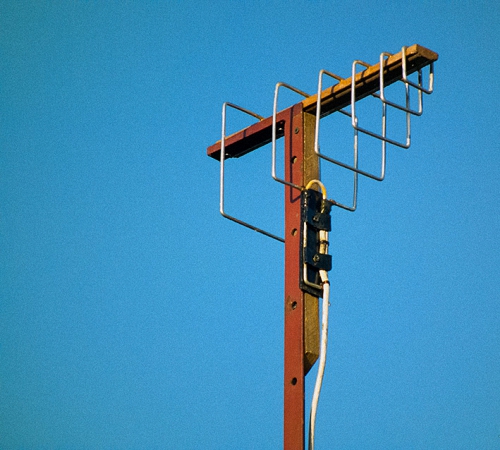

Рамочный волновой канал

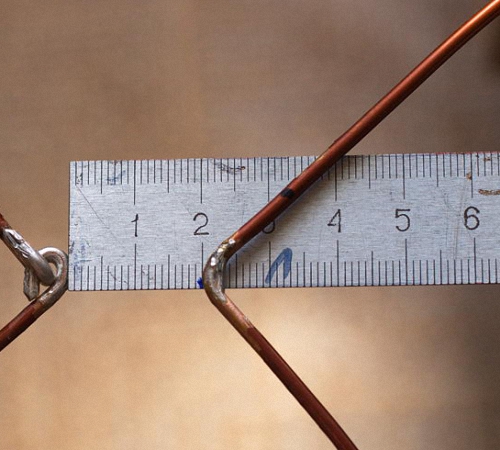

Для изготовления такой антенны возьмем медную проволоку и согнем из нее рамку. Сторона рамки должна быть около 10 см. В месте соединения концов, связываем их методом «косичка». После этого, через 2 см, начинаем крутить такую же рамку, соединяя концы подобным образом.
Вконтакте
Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?
Хотите предложить для публикации фотографии по теме?
Пожалуйста, помогите нам сделать сайт лучше!
Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!
Главный показатель качества каждой антенны — ее взаимодействие с эфирным сигналом. Данный принцип работы лежит в основе как покупных, так и самодельных антенн. Предлагаем ознакомиться с рекомендациями о том, как сделать антенну для цифрового тв своими руками.
Особенности современного телеэфира
Если сравнивать современный телевизионный эфир с тем эфиром, который был несколько лет назад, то можно найти определенные различия. Прежде всего, для передачи телевещания используется диапазон ДМВ. Таким образом, удается значительно сэкономить средства и прием сигнала антенной. Кроме того, в таком случае, необходимость в периодическом обслуживании антенн также отпадает.
Также, телевизионных датчиков стало намного больше, нежели раньше, поэтому большинство телеканалов доступны практически во вех местах страны. Для обеспечения телевещания в обитаемых зонах используются датчики маломощного типа.
В больших же городах радиоволны распространяются по другому. Из-за большого количества многоэтажных домов сигнал через них подается слабо. Кроме того, существует огромное количество телевизионных каналов, для приема которых не достаточно одной стандартной телевизионной антенны.
С развитием цифрового вещания прием каналов стал еще проще. Данные виды антенн отличаются стойкостью к помехам, фазовым или кабельным искажениям, четкость изображения.
Простая цифровая антенна своими руками: требования к устройству
Так как условия телевещания изменились, то и правила эксплуатации современных антенн изменились:
1. Один из главных параметров телевизионной антенны, в виде коэффициента направленного действия и коэффициента защиты особо не важны. Для борьбы с разного рода помехами используются различные электронные средства.
2. Коэффициент, отвечающий за усиление антенн улучшает сигнал, очищает его от посторонних звуков и разного рода помех.
3. Еще одно важное качество современной телевизионной антенны — диапазонность. Сохранение электрических параметров осуществляется автоматически, без дополнительного вмешательства человека.
4. Рабочее значение диапазона телевизионной антенны должно хорошо взаимодействовать с кабелем, который подключается к антенне.
5. Во избежание появления фазовых искажений необходимо обеспечить достойные характеристики антенны в амплитудно-частотном соотношении.
Характеристика последних трех пунктов обуславливается свойствами к приему телевизионного сигнала с помощью антенны. Функционирующая, на одной частоте антенна, способна принять несколько волновых каналов. Однако, для того, чтобы они были согласованы с фидером, необходимо наличие УСС, сильно поглощающих сигналы.
Поэтому, существуют определенные варианты цифровых антенн, доступных для изготовления в домашних условиях. С ними предлагаем ознакомиться:
1. Всеволновой вариант антенны, такие устройства отличаются частотонезависимостью, они стоят дешево, очень популярны среди потребителей. Для изготовления такой антенны достаточно одного часа. Такая антенна отлично подойдет для городских квартир, а вот в населенном пункте, который несколько отдален от телевизионных центров, такая антенна будет работать хуже.
2. Логопедический диапазонный вариант антенны — такая антенна улавливает определенные сигналы. Она отличается простой конструкцией, хорошо подходит для различных диапазонов работы, не изменяет параметров фидера. Отличается средними техническими параметрами, отлично подходит для загородных домов, дач, квартир.
3. Z-образная антенна, которую еще называют зигзагообразной. Для изготовления такой конструкции потребуется немало времени и физических усилий. Отличается широкими приемными характеристиками. С помощью такой антенны удается расширить диапазон приема телевизионных каналов.
Для достижения точного согласования между антеннами необходимо прокладывать кабель через значение нулевого потенциала.
Антенна для цифрового тв своими руками: характеристика приема
Вибратонные антенны способны на одном аналоговом кантале найти еще несколько цифровых. Такие устройства принимают волновые каналы. Они используются редко и актуальны для удаленных от телевизионных вышек мест.
Самостоятельное изготовление спутниковой антенны — бессмысленный процесс. Так как в данном процессе потребуется приобретать покупной тюнер и головку, а выставление зеркал должно быть очень точных, добиться его во домашних условиях практически нереально. Самостоятельно можно только выполнить настройку такой антенны, но никак не ее изготовление.
Для того, чтобы изготовить вышеприведенные варианты антенны, необходимо очень хорошо разбираться в высшей математике и электродинамических процессах. Среди основных характеристик терминов, используемых в процессе изготовления телевизионных антенн, отметим:
1. КУ — мощность антенны, которая определяется в соотношении принятого антенного сигнала к главном ее лепестку.
2. КНД — отношения между телесным кругом и телесным углом лепестков антенны При наличии разных по размерам лепестков, они изменяются по площади.
3. КЗД — отношение между принятым на главным лепесток сигналом и общей сумме мощности антенны.
Учтите, что если антенна является диапазонной, то мощность учитывается в соотношении с полезным сигналом.
Учтите, что первые два термина не обязательно взаимозависимые. Существуют определенные варианты антенн, имеющих высокую направленность, однако единичное или меньшее усиление. Однако, у зигзагообразной антенны значительное усиление компонуется с невысоким уровнем направленности.
Антенна для цифрового тв своими руками: технология изготовления
Каждый из элементов антенны, по которому движется ток, подающий полезный сигнал, должен быть соединен с другим с помощью пайки или сваривания. Любой узел сборного назначения, расположенный на улице, должен быть хорошо зафиксирован, так как разрушение электронного контакта на улице, происходит быстрее, чем внутри помещения.
Особое внимание следует уделить нулевому потенциалу. Именно в этих местах находятся узлы напряжения, электрический ток, при его наивысшей мощности. Для изготовления мест с нулевым потенциалом используется цельный гнутый металл.
Для изготовления оплетки или центральной жилы используется коаксиальный кабель, изготовленный из меди или недорогого сплава с антикоррозийными свойствами. Для пайки кабеля используется сорока вольтовый паяльный аппарат, с легкоплавными припоями и флюс-пастой.
Наружная цифровая антенна своими руками изготавливается таким образом, чтобы все соединения были устойчивы перед влагой, перепадами температуры и другими воздействиями внешней среды.
Для изготовления всеволновой антенны потребуется две пластины треугольной формы, две рейки, выполнены из дерева и эмалированная проволока. При этом, размер проволоки в диаметре практически не важен, а интервал между их концами составляет около 2-3 см. Интервал между пластинами на которых имеются концы проволоки, составляет 1 см. Заменить две металлические пластины может односторонний стеклотекстолит квадратной формы с покрытием из фольги. При этом, на нем должны быть вырезаны медные треугольники.
Антенна по ширине должна быть такой же как и по высоте. Полотна раскрываются под прямым углом. Для того, чтобы проложить кабель к данной антенне, необходимо следовать определенной схеме. К точке, обозначающей нулевой потенциал не припаивается кабельная оплетка. Она всего лишь к ней привязывается.
ЧНА, которая растягивается внутри окна на 150 см, способна принять большинство метровых и ДЦМ каналов любого направления. Преимущество данной антенны в том, что она отличается широким интервалом приема каналов. Поэтому, такие антенны популярны в больших городах, где присутствуют различные телецентры. Однако, у такой антенны имеются определенные недостатки — КУ антенны является единичным, а КЗД — нулевым. Поэтому, при наличии больших помех, антенна будет неактуальной.
Возможен вариант изготовления других типов цифровых антенн своими руками с ЧНА, например, логарифмическая спираль из двух витков. Данный вариант антенны отличается компактностью и он более легкий для изготовления.
Эфирные цифровые антенны руками из пивных банок
Для изготовления цифровой антенны своими руками из кабеля потребуются пивные банки. Данный вариант антенны, при правильном подходе к его изготовлению, отличается хорошими эксплуатационными характеристиками. Кроме того, такая антенна довольно простая в изготовлении.
Принцип работы такой антенны основывается на увеличении диаметра плеч на обычном линейном вибраторе. В таком случае, происходит расширение рабочей полосы, при этом, другие свойства не изменяются.
Пивные банки в соотношении с их размерами используются в качестве плеч на вибраторе. При этом, расширение плеч неограниченно. Данный вариант простого вибратора используется в качестве комнатной цифровой антенны своими руками для приема телевизионного вещания соединяясь напрямую с помощью кабеля.
Если остановиться на вариант сборки из пивного диополя синфазной решетки, расположенной вертикально, при этом шаг будет составлять половин волны, то удастся улучшить значение КУ антенны. Также на данном устройстве должен быть установлен усилитель от антенны, с помощью которого производится согласование и настройка прибора.
Для усиления такой антенны к ней добавляются КЗД, установленные сзади на ней экран и сетка, с интервалом в половину решетки. Для монтажа пивной антенны потребуется наличие диэлектрической мачты, при этом экран и мачта соединены механической связью.
При этом, на решетке обустраиваются около трех, четырех рядов. Две решетки не способны достичь большого усиления.
ДМВ антенна для цифрового телевидения своими руками
Логопериодическим вариантом антенны называют антенну сборного типа, которая подключается к половинам на линейном диополе, интервал между ними изменяется, в соотношении с геометрическими параметрами прогрессии. Существуют настроенные и свободные линии. Предлагаем остановиться на более длинном и гладком варианте антенне.
Для изготовления ЛПА необходимо наличие любого заранее заданного диапазона. Чем выше показатели прогрессии, тем большим усилением отличается антенна. Данный вариант антенны по эксплуатационным и техническим характеристикам является идеальным для изготовления в домашних условиях.
Главный принцип ее нормального функционирования — проведение правильных рассчетов. С увеличением прогрессионных показателей увеличивается усиление и уменьшается угол раскрыва направленности. Данная антена не нуждается в наличии дополнительного экрана. Так как он него не зависят ее общие характеристики.
В процессе расчета цифровой ЛП антенны используйте такие рекомендации:
- второй по длине вибратор должен иметь запас частотной мощности;
- далее производится расчет самого длинного диополя;
- после этого добавляется еще один заданный частотный диапазон.
Если самое короткое диополе оставляет линии, то он обрезается, так как он необходим на антенне, только для проведения расчетов. Общая длина антенны составит около 40-ка см.
Диаметр линий на антенне составляет около 7-16 мм. При этом интервал между расположением осей составляет 40 мм. Кабель к линии не привязывается наружным методом, так как это отрицательно скажется на технических свойствах антенны.
Наружная антенна фиксируется на мачте с помощью центра тяжести. В противном случае, антенна будет постоянно трястись под воздействием ветра. Однако, металлическая мачта соединяется с линией не прямолинейно, так как в этом месте должна быть предусмотрена диэлектрическая мачта, длина которой составляет около 150 см. В качестве диэлектрического материала можно использовать деревянный брус, ранее окрашенный или покрытый лаком.
Цифровая антенна своими руками видео:
Постепенно все отказываются от аналогового телевидения, отдавая предпочтение цифровому вещанию. Крупнейшие провайдеры также перестраиваются на работу с более новым, современным форматом. Эра аналогового ТВ постепенно подходит к концу.
Чтобы установленные ранее домашние антенные устройства доработали ресурс, достаточно подсоединить к телевизору DVB-T приемник, в результате цифровые сигналы будут приниматься корректно.
Можно сделать антенну для цифрового телевидения своими руками, поэтому совершенно необязательно идти в магазин и тратить лишние деньги. Какие-либо специальные навыки или оборудование не потребуется, создать необходимую конструкцию можно с помощью подручных средств.
Сейчас подробно ответим на вопрос, как сделать антенну для цифрового ТВ. Тщательно проанализируем процесс, подберем оптимальный материал, а также проведем все необходимые расчеты. Тем не менее сначала разберемся с теоретическими нюансами.
Невзирая на формат сигнала, он передается от излучателей башни. Прием волнового канала обеспечивает антенное устройство. Для приема цифрового сигнала потребуется устройство синусоидальной формы с максимально возможной частотой, которая измеряется в МГц.
Когда электромагнитная волна проходит сквозь поверхность принимающих лучей антенны, в ней наводится V-напряжение. Каждая волна способствует формированию разного потенциала, помечая его своим характерным знаком.
Под действием наведенного напряжения в замкнутом приемном контуре с сопротивлением R протекает электрически ток. Он постепенно нарастает. Обработка осуществляется схемой телевизора, на монитор выводится картинка, а звук транслируется через динамики.
С помощью обычной комнатной антенны не получится. Во-первых, вам понадобится промежуточное звено, которое обеспечит декодирование информации – приемник DVB-T. Во-вторых, следует использовать дециметровую антенну или антенну Туркина для DVB.
Антенна восьмерка
Как сделать такую антенну своими руками? Для начала нужно подготовить материал. Затем провести соответствующие расчеты. На завершающем этапе соберите конструкцию и подключите к ТВ. Ничего сложного. С такой задачей справится каждый пользователь.
Материалы для сборки антенны
Сделать антенну для цифрового телевидения не составит особого труда. Список используемых материалов будет изменяться в зависимости от типа антенного устройства. Например, при желании можно сделать ее даже из самых обычных пивных банок.
Для производства хорошей и простой ТВ антенны цифровых каналов потребуется медная или алюминиевая проволока толщиной от 2 до 5 миллиметров. В целом, на создание такой конструкции понадобится всего лишь 1 час. Также нужно использовать:
- трубку;
- уголок;
- медную или алюминиевую полосу.
В обязательном порядке понадобится инструмент, который позволит выгнуть рамки необходимой формы. Чтобы погнуть проволоку, используйте молоток, предварительно закрепив материал в тисках.
Делается антенна своими руками не только из проволоки, но и из кабеля (коаксиального). Подберите штекер, который будет соответствовать разъему вашего телевизора. Естественно, что также нужно зафиксировать конструкцию, кронштейн делается из подручных материалов.
Что касается кабеля, то его нужно брать с сопротивлением в диапазоне 50-75 Ом. Особое внимание следует уделить изоляции, если устройство будет размещено на улице.
Специфика крепления определяется в соответствии с тем, где будет находиться конструкция. Например, жители многоэтажных домов смогут сами сделать антенну для цифрового ТВ и повесить ее как домашнюю, т.е. на шторы. Для этого потребуются крупные булавки, которые выполнят функции крепежного элемента.
Однако если вы хотите созданное устройство разместить на крыше, тогда нужно сделать кронштейн. Для этого потребуется напильник, паяльник и надфиль.
Со спиральной антенной разобрались, но также можно сделать и другую конструкцию – двойной квадрат. Изготовляется она из медных, латунных или алюминиевых трубок. Реже используется проволока толщиной 3-6 мм. В целом, выбор материала определяется в соответствии с МВ диапазоном и количеством каналов.
Двойной квадрат – две рамки, которые соединены верхней и нижней стрелой. Маленькая рамка – вибратор, а большая – рефлектор. Чтобы добиться максимального коэффициента усиления, увеличьте количество рамок до трех. Третий квадрат – директор.
Мачту нужно сделать из дерева. Как минимум, ее верхнюю часть. Обратите внимание на то, что она должна начинаться на расстоянии от полутора метра от уровня рамок.
Итак, пошаговая инструкция:
- Возьмите коаксиальный кабель и зачистите его с обоих концов.
- Один конец будет крепиться к антенне, провод должен торчать на 2 см.
- Экран и оплетка скручиваются в жгут.
- Получаем два проводника.
- Ко второму краю кабеля припаяйте штекер. Расстояния в 1 см достаточно. Если использовать обжимной металлический штекер, дальнейше пункты можно пропустить.
- Залудите и сделайте еще 2 проводника.
- Места пайки штекера протрите спиртом.
- Наденьте на провод пластиковую часть штекера.
- К центральному входу штекера припаивается моножила.
- К боковому входу штекера припаивается многожильный жгут.
- Обожмите захват вокруг изоляции.
- Накрутите пластиковый наконечник или залейте клеем.
Расчет
Чтобы настроить прием цифрового телевещания, совершенно необязательно рассчитывать длину волны. Просто постарайтесь сделать широкополосную конструкцию. По итогу, вы сможете принимать максимальное количество сигналов. Для достижения такого результата к антенне T2 своими руками добавьте дополнительные элементы. Именно о них и пойдет речь далее.
Расчет антенны для цифрового ТВ основывается на определении волны трансляции сигнала. Разделите это значение на 4, в результате получите необходимую сторону квадрата. Для определения дистанции между двумя комплектующими устройства сделайте наружные стороны ромбов немного длиннее, следовательно, внутренние наоборот должны быть короче.
Если самостоятельно просчитывать размеры антенны нет желания, воспользуйтесь уже готовыми чертежами:
- Внутренняя сторона прямоугольника – 13 см.
- Внешняя сторона прямоугольника – 14 см.
Разница в расстоянии между квадратами, к слову они ни в коем случае не должны соединяться, крайние участки дают необходимый маневр для сворачивания петли. Именно к ней и крепится коаксиальный антенный провод.
Изготовление антенны
Если провести расчет всей длины, то в итоге мы получим значение в 112 сантиметров. Отрежьте проволоку или любой другой материал, который вы планируете использовать, возьмите линейку и пассатижи, начинаем гнуть конструкцию. Угол должен быть равен 90 градусам. Если по длине стороны не совпадают, ничего страшного, небольшая погрешность допустима.
Исходные данные при изготовлении антенны для цифрового ТВ:
- Первый элемент – 13 сантиметров и 1 сантиметр на петлю, кстати, ее можно сразу согнуть.
- Два элемента по 14 сантиметров.
- Два по 13 сантиметров, но при этом должен быть поворот противоположной направленности, здесь создается перегиб на другой квадрат.
- Еще два участка по 14 сантиметров.
- Последний – идентичен первому.
Рамка антенны для цифрового ТВ своими руками готова. Если вы все сделали правильно, тогда между 2 половинами в середине остался зазор в несколько сантиметров. Естественно, что могут быть незначительные расхождения. После этого петли и участки перегиба необходимо зачистить, пока не будет виден металл. Обработка осуществляется наждачной бумагой с мелким зерном. Соединяем петли, обжимаем пассатижами, чтобы зафиксировать их положение.
Сама конструкция готова, но чтобы сделанная для Т2 антенна функционировала корректно, следует обработать кабель. Начинаем с двусторонней зачистки провода. Один край будет подключаться напрямую к антенне. Нужно зачистить в этом участки кабель так, чтобы шнур торчал примерно на два сантиметра. Если получилось немного больше, остаток можно в дальнейшем просто отрезать.
Скручиваем в жгут экран и оплетку кабеля, в итоге получаем 2 проводника – центральная жила и скрученный элемент из нескольких проводов оплетки. Все это необходимо залудить.
С помощью паяльной станции припаиваем штекер ко второму краю кабеля. Вполне хватит сантиметровой длины, небольшие погрешности допустимы. По описанному ранее принципу нужно сделать пару проводников и залудить их.
Штекер размещается в тех участках, где будет в дальнейшем проводиться пайка, протрите предварительно спиртом или специальным растворителем. Затем используя надфиль или наждак, проводим зачистку. Наденьте на шнур пластиковый элемент штекера. Теперь начинайте паять. К центральному входу присоедините жилу, а к боковому – многожильную оплетку. Вокруг изоляции обожмите захват.
Накрутите наконечник из пластика, некоторые специалисты и вовсе для усиления фиксации заливают клеем или специальным герметиком. Пока фиксирующая основа не застыла, оперативно соберите штекер, накрутив пластиковую часть, а затем удалите излишки клея или герметика. В результате, удастся максимально увеличить продолжительность эксплуатационного срока штекера. Самоделка создана, самое время подключить ее.
Подключение
Соедините кабель и рамку самодельной антенны DVB T2. Совершенно необязательно делать привязку к какому-либо конкретному каналу, поэтому припаяйте шнур посредине. В результате, будет создана широкополосная антенна, принимающая максимальное количество телеканалов. Второй разделенный конец провода припаяйте к двум другим сторонам снова посредине, ранее их вы зачищали, а также лудили. Чтобы расширить диапазон приема, не припаивайте кабель снизу.
Когда конструкция собрана ее необходимо проверить. Подключаем тюнер и включаем телевизор. Если цифровое телевидение ловит, например, удалось настроить 20 каналов, нужно окончательно завершить сборку. Залейте герметиком участки, в которых проводилась пайка.
Однако если активных каналов очень мало или же есть определенные помехи, тогда нужно найти место, в котором будет оптимальный сигнал. При отсутствии положительных изменений, поменяйте антенный кабель. Чтобы максимально упростить процесс тестирования, используйте телефонный провод, он достаточно дешевый. Припаяйте к ней штекер и рамки. Если качество сигнала улучшилось, значит, дело действительно в кабеле. будет транслировать каналы, даже если используется лапша, но как показывает практика, ее срок эксплуатации чрезвычайно ограничен.
Чтобы защитить участки соединения кабеля и антенные рамки от осадков и прочих воздействий атмосферы, обмотайте места пайки самой обычной изолирующей лентой. Однако это не долговечное решение. Более эффективный вариант – монтаж на участки пайки термоусадочных трубок, которые обеспечат надлежащую изоляцию.
Альтернативный вариант, обладающий максимальной надежностью – клей или герметик. Дело в том, что эти вещества не проводят ток. Обязательно сделайте корпус для антенны, для этого подойдет самая обыкновенная пластиковая крышка. Если нужно, сделайте углубления, чтобы рамка «улеглась», не забудьте о выводе шнура. Заливаем герметик и ждем, пока он высохнет. Все готово подключаем оборудование и наслаждаемся цифровым ТВ.
Двойной или тройной квадрат для более слабого сигнала
TV-антенна используется в селах, на дачах и в районах, которые находятся на границе зоны покрытия телевизионных вышек. Устройство позволяет принимать даже очень слабый сигнал. Если вы все сделаете правильно, то мощность ТВ-сигнала заметно возрастет.
Двойной или тройной квадрат имеет только один недостаток – нужно направить конструкцию на источник сигнала с максимальной точностью. Поэтому если вы не знаете, где именно находится вышка, возникнут сложности.
Количество рамок определяет качество сигнала. Поэтому если вы находитесь вне зоны покрытия, можете не ограничиваться 2-3 рамками, можно сделать и 5. Не стоит вскрывать антенну лаком или красит ее. Это негативно отражается на качестве приема сигнала.
Каковы сильные стороны конструкции? Прежде всего, качество приема. Даже если вы находитесь вдали от ретранслятора, то сигнал будет четким. Впрочем, добиться положительного результата удастся, только если пользователь правильно определит размеры рамок и согласующего устройства.
Материалы
Чтобы самому сделать антенну для цифрового ТВ, нужно подготовить материалы, которые в дальнейшем будут использоваться для изготовления конструкции. Делается антенна из металлических трубок или проволоки:
- 1-5 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 10-20 миллиметров;
- 6-12 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 8-15 миллиметров;
- дециметровый диапазон – медная, латунная проволока толщиной от 3 до 5 миллиметров.
Двойной квадрат – 2 рамки, которые соединены парой стрел (верхняя и нижняя). Самая маленькая рамка – так называемый вибратор, а большая – рефлектор. Устройство с тремя рамками будет обладать большим коэффициентом усиления ТВ-сигнала. Третий квадрат принято называть директором.
Инструкция по созданию антенны Т2:
- Верхняя стрела (изготовляется из металла) должна соединять середины всех рамок.
- Нижняя стрела изготовляется при помощи изолирующих электричество материалов: дерево, текстолит.
- Расположите все рамки так, чтобы их центры были на одной прямой.
- Прямую следует направить на ретранслятор.
- Вибратор должен быть с разомкнутым контуром. Его края закрепляются на пластине из текстолита.
- Если вы делали рамки из металлических трубок, то края следует расплюснуть, а также проделать в них отверстия для фиксации нижней стрелы.
- Мачту нужно делать из дерева или хотя бы ее верхнюю часть.
Расчет размера
Расчет антенны для цифрового ТВ будет напрямую зависеть от диапазона – метровый или дециметровый. Размеры антенны с тремя рамками отличаются большим расстоянием между концами вибратора. Нужно оставить больше расстояния – 50 миллиметров.
В таблицах представлены размеры двухэлементных рамочных антенн. Метровый диапазон:
Дециметровый диапазон:
Размер трехэлементных антенн. Метровый диапазон:
Дециметровый диапазон:
Подключение вибратора
Учитывая тот факт, что рамка является симметричной, а подключение осуществляется к несимметричному кабелю антенны, нужно использовать согласующее устройство. Оптимальный вариант – короткозамкнутый шлейф. Изготовляется он из кусков коаксиального кабеля. Левый отрезок – фидер, а правый принято называть шлейфом. В месте, где будут соединяться фидер и шлейф, закрепляем кабель, который в дальнейшем подключается к ТВ.
Какой должна быть длина этих отрезков? Расчет проводится в соответствии с длинной волны принимаемого ТВ-сигнала.
С одного конца нужно разделать шлейф, удалив алюминиевый экран. Оплетку нужно скрутить в тугой жгут. Центральный проводник срезаем до изоляции. Фидер тоже нужно разделать. Извлеките экран, сделанный из алюминия, а потом скрутите оплетку. Однако центральный проводник оставляем.
Дальнейший процесс сборки осуществляется следующим образом:
- Припаяйте к левому краю вибратора оплетку шлейфа и проводник фидера.
- К правому краю вибратора нужно припаять оплетку фидера.
- Перемычкой из металла оплетка шлейфа соединяется с нижним концом фидера. Скрепить эти элементы также можно металлической проволокой. Главное, чтобы был надлежащий контакт с оплеткой.
- Оплетка определяет не только электрическое соединение, но и расстояние между участками согласующего устройства.
- Если металлической проволоки и перемычки нет, тогда скрутите в жгут оплетку нижней часть шлейфа, предварительно изъяв экран и сняв изоляцию. Чтобы обеспечить надлежащий контакт, нужно спаять жгуты, используя припой, который легко плавится.
- Кусочки кабеля должны располагаться параллельно друг другу. Расстояние – 50 миллиметров (небольшая погрешность допустима). Чтобы закрепить расстояние используются специальные фиксаторы, изготовленные из электроизоляционных материалов. Также можно закрепить согласующее устройство к текстолитовой пластине.
- Кабель, который вставляется в гнездо ТВ, следует припаять к фидеру (к нижней части). Оплетки соединяются между собой, как и центральные проводники.
Чтобы уменьшить количество соединительных элементов фидер и кабель, подключаемый к ТВ, можно сделать единым. Снимите изоляцию в месте, где заканчивается фидер. Это делается для того, чтобы осуществить монтаж перемычки.
Согласующее устройство является обязательным элементом, который позволяет предотвратить появление помех. В особенности оно будет полезным, если передатчик сигнала (телевышка) находится на большом расстоянии.
Антенна-бабочка
ТВ-антенну можно также сделать в виде бабочки. Такое устройство ничем не будет уступать дециметровой антенне. Совершенно необязательно все делать с нуля. Намного проще переделать обычную решетку в цифровую для настройки Т2. Чтобы изготовить ее самостоятельно, придерживайтесь простой инструкции:
- Возьмите небольшую доску, которая станет основой будущей антенны.
- Нарежьте 8 проводов, длина каждого – 37,5 сантиметров.
- Середину всех проводов необходимо зачистить примерно на 2 сантиметра.
- Согните провода, чтобы они приняли V-образную форму. Расстояние между проводами должно составлять 7,5 сантиметров.
- Отрежьте еще 2 провода, длина каждого из них должна составлять 22 сантиметра.
- Зачистите провода в местах, где они будут крепиться к основанию антенны (доске).
- Разместите саморезы вдоль основания антенны, а потом двумя проводами соедините V-образные элементы.
- Соедините антенну и кабель, используя специальный штекер.
Создать такое устройство сможет каждый пользователь. Ничего покупать не придется. Изготовляется антенна из подручных средств.
Из коаксиального кабеля
Собственно ручно сделать TV-антенну можно, используя кабель:
- Отрежьте примерно 530 миллиметров кабеля.
- Зачистите кабель с двух сторон, скрепив оплетку в жгут и оголив центральную жилу.
- Скрутите кабель в кольцо или ромб, закрепив его скотчем на фанере. Между кольцами кабеля расстояние должно быть 2 сантиметра.
- Отрежьте кусок коаксиального кабеля – 175 сантиметров. Сделайте из него согласующее устройство в виде подковы. Для этого нужно зачистить провод с обоих концов, как вы это делали в процессе изготовления колец.
- Подготовьте антенный кабель. С одной стороны надевается штекер, а вторая зачищается. Нужно удалить центральную жилу и оплетку.
- Совместите кольцо и согласующее устройство с антенным кабелем.
В качестве основания можно использовать не только фанеру, но и плексиглас.
Антенна из жестяных банок
Чтобы изготовить простую ТВ антенну для цифровых каналов потребуется кабель, пара алюминиевых или жестяных банок, а также небольшая пластиковая труба. В качестве основы может также использоваться деревянная планка.
Запомните, что антенну можно создать только из алюминиевых или жестяных банок. Пластиковые или стеклянные не подойдут. Основное требование – ровные, а не ребристые внутренние стенки. Каждый сможет смонтировать своими руками такое устройство буквально за несколько минут.
- Хорошо промойте, а потом высушите банки.
- Конец коаксиального кабеля нужно разделать.
- Удалите изоляцию центральной жилы.
- Скрутите оплетку.
- Получив 2 проводника, прикрепите их к банкам.
- Если под рукой есть паяльник, припаяйте проводники. Также их можно закрепить саморезами с плоскими шляпками. Скрутите петлю на концах проводников, а в ней проденьте саморез с шайбой, затем закрепите его на банке.
- Предварительно почистите металл, нужно взять тонкозернистую наждачку и снять налет, а также краску.
- Прикрепите банки к пластиковой трубе или деревянной планке.
- Расстояние рассчитывается индивидуально.
- Подключите кабель к ТВ и попробуйте настроить каналы.
Это аварийное решение проблемы. Не питайте иллюзий в лучшем случае в хорошем качестве будет доступно несколько каналов. Итоговый результат напрямую зависит от того, как далеко находится телевышка, какая «чистота» коридора, а также насколько правильно сделана антенна.
Теперь вы знаете, как можно сделать антенну для при помощи подручных средств.
Телевидение сегодня, и двадцать лет назад — это две большие разницы. Изменилось количество каналов, диапазон передачи, формат вещания. Но, по сути, принцип передачи телевизионного сигнала остался прежним. По воздуху распространяются радиоволны определенной частоты, их можно принимать с помощью антенны и направлять на тюнер телевизора. Кабельные и оптоволоконные системы передачи TV сигнала рассматривать не будем, равно как и IPTV (вещание с помощью сети интернет и SMART телевизоров).
Как пару десятилетий назад, так и сегодня, у экономных хозяев возникает резонный вопрос: как сделать антенну для телевизора своими руками? И если при СССР, действительно была проблема в приобретении качественной TV антенны (тотальный дефицит), то сегодня телевизионная антенна делается своими руками исключительно из соображений экономии.
Варианты самодельных конструкций: общие принципы
В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль. Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.
Пивные банки (из-под «Пепси-Колы» тоже подойдут)
Почему этот материал так популярен?
- во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
- во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
- в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
- и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.
Перед тем, как сделать антенну из пивных банок, убедитесь в том, что между телецентром и точкой приема нет высотных зданий, которые могут блокировать сигнал.
Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.
Необходимые материалы:
- Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
- Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
- Антенный штекер, соответствующий вашему телевизору.
- Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
- Крепежные элементы: изолента, скотч, или пластиковые хомуты.
- Паяльник, стандартный припой, флюс для пайки алюминия.
- Нож, бокорезы, наждачная бумага.
Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.
Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.
Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.
Зачистка производится непосредственно перед пайкой и до «голого» металла.
Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.
Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.
Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.
Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.
«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.
Информация:
Если мощности сигнала все-таки не хватает, можно сделать антенный усилитель своими руками.
Типовая схема на иллюстрации:
Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.
«Восьмерка», она же ромб, она же «Z» образная
Пожалуй, самая популярная конструкция для самодельщиков. Эта достаточно мощная антенна Харченко уверенно принимает метровые и дециметровые частоты в аналоговом и цифровом формате. Когда возникает вопрос: «Как сделать антенну своими руками?», в первую очередь предполагается именно этот вариант.
В чем ее преимущество? При компактных размерах в большинстве случаев не требуется усилитель. Разве что вы хотите принимать сигнал на 1–3 этаже в густо застроенном микрорайоне, где между вами и телецентром расположены десятки многоэтажек.
Как сделать самодельную антенну без проведения сложных расчетов? Для типовой сетки вещания существует базовый размер плеча ромба: это 140 мм. Расстояние между точками подключения провода: 10–15 мм.
Антенна Харченко с такими размерами попадает как раз в середину типового диапазона вещания. Если необходимо захватить другие каналы (в некоторых регионах сетка может работать на нестандартных частотах), можно изготовить проволочную конструкции, в несколько рядов. На иллюстрации изображен чертеж из журнала «Радио» 50-летней давности.
Тогда принимался метровый диапазон, и антенны имели соответствующие гигантские размеры. Из проволоки они делались для уменьшения парусности. Такая технология изготовления требует терпения и большого количества материала. Современные «самоделкины» предпочитают медную трубку либо алюминиевую пластину.
Чтобы сделать комнатную антенну по этой технологии, достаточно куска проволоки. Прибор вешается в оконный проем (в направлении телецентра) и не нужно беспокоиться о том, что его погнет ветром. Можно изготовить несколько ромбов, при этом диапазон приема будет существенно расширен. Идеальный вариант для цифрового телевидения, который можно сделать своими руками на даче или в частном доме.
Усиливаем сигнал без усилителя
Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.
Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.
И, наконец, самая сложная антенна для цифрового ТВ, которую можно изготовить своими руками
Логопериодическая схема позволяет получить максимум усиления без дополнительных схем.
Принцип действия конструкции: в направлении источника сигнала располагаются две проводящие шины, на которых в строгой последовательности установлены перпендикулярные вибраторы. Их длина и расстояние между собой рассчитываются по строгому алгоритму. Ошибка в 2–5% приведет к полной неработоспособности системы. Зато правильно собранная антенна будет принимать аналоговый и цифровой сигнал с высочайшим качеством.
Примечание:
Этот тип антенны требует тщательной ориентации по направлению к телевышке.
Может использоваться с экраном, который способствует усилению слабого сигнала.
Итог
Изготовление самодельной антенны, не просто экономия средств. Это отличный повод попрактиковаться в радиоделе, без риска испортить дорогостоящие радиоэлементы и материалы. А если ваша точка приема расположена в неблагоприятном месте, всегда можно попробовать иную конфигурацию, не покупая несколько антенн фабричного производства.
Видео по теме
Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.
Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.
Типы антенн
Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:
-
- Антенны для приёма «волнового канала».
-
- Антенны принимающие «бегущую волну».
-
- Рамочные антенны.
-
- Зигзагообразные антенны.
-
- Логопериодические антенны.
Антенны решётки
- Антенны решётки.
Антенны для приёма цифрового телевидения
Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:
-
- Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.
-
- Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.
- Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.
Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:
- Отмерьте от коннектора 15 сантиметров антенного кабеля.
- Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
- Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.
Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.
Антенны своими руками
Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:
Антенна из пивных банок
Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.
Антенна из пивных банок
Чтобы сделать антенну вам понадобятся:
- Две алюминиевые банки из под пива или другого напитка.
- Метров пять телевизионного кабеля.
- Штекер.
- Два шурупа.
- Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
- Нож, плоскогубцы, отвёртка, изоляционная лента.
Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:
- Зачистите один конец кабеля и присоедините к нему штекер.
- Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
- Расплетите оплётку и скрутите её в шнур.
- Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
- Возьмите банки и в крутите в них шурупы по центру дна или крышки.
- Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
- Прикрепите банки на основание с помощью изоленты.
- Закрепите на основании кабель.
- Вставьте штекер в телевизор.
- Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.
Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:
Зигзагообразная антенна Харченко
Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.
Антенна Харченко
Для изготовления зигзагообразной антенны вам понадобится:
- Медная проволока диаметром 3-5 мм.
- Телевизионный кабель 3-5 метров.
- Припой.
- Паяльник.
- Штекер.
- Изоляционная лента.
- Кусок пластика или фанеры для основания.
- Болты креплений.
Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:
Антенна из коаксиального кабеля
Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.
Антенна из кабеля
Получив длину кабеля сделайте следующее:
- Зачистите кабель с одной стороны и вставьте в разъём для антенны.
- Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
- Отмерив нужную длину, откусите лишнее плоскогубцами.
- В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
- Загните очищенную часть под углом в 90 градусов.
- Произведите настройку телевизора с новой антенной.
Визуально закрепить информацию вы можете посмотрев видеоролик:
Спутниковая антенна
Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:
- Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.
- Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
- Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.
Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.
Антенный усилитель
Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.
Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.
Схема питания развязки
Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:
Схема антенного усилителя метрового диапазона
- Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
- Потребляемый ток не более 20 миллиампер.
- Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
- Каскады имеют общий эмиттер.
- Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
- Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
- Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.
Также предлагаем ознакомиться со схемой дециметрового усилителя:
Схема дециметрового усилителя
- Антенный усилитель дециметрового диапазона 470-790 мегагерц.
- Коэффициент усиления 30 дБ. при напряжении 12 вольт.
- Потребляемый ток 12 миллиампер.
- Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
- Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
- Питание усилителя осуществляется по коаксиальному кабелю.
С принципом работы антенного усилителя вы можете ознакомится в видеоролике:
Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.
Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!
Антенна 4G своими руками — неплохой универсальный и наиболее дешевый способ улучшить сигнал сотовой связи на даче или в загородном доме. Конструкция таких устройств простая, что дает возможность получать хороший и стабильный интернет-сигнал, если это позволяет расстояние до базовой станции оператора. Сделанный усилитель 4G сигнала своими руками можно подключить к роутеру и раздавать Интернет на смартфон, планшет или ноутбук. Достаточно провести грамотный расчет устройства, подобрать правильные размеры в соответствии со схемой и все собрать. Получится простой и достаточно мощный прибор, который позволит существенно улучшить качество, скорость и стабильность связи.
Описание устройства
Большинство пользователей мобильного Интернета проживает в сельской местности и за пределами крупных городов, используя данный вид связи как основной. Однако до сих пор в России есть места, которые находятся на относительном удалении от вышек и станций операторов, поэтому качество связи недостаточно хорошее для нормального пользования Глобальной сетью. В таких случаях на помощь приходят самодельные антенны для усиления 4G сигнала.
Обратите внимание! Первые такие изделия, как готовые, так и самодельные, использовались для улавливания телевизионных каналов. Впоследствии их заменили спутниковые тарелки и кабельное телевидение. С распространением мобильной связи и Интернета пользователи стали активно устанавливать антенны на дачах, в частных домах.
На сегодняшний день наиболее популярным и распространенным стандартом связи является 3G. Для его улавливания и усиления часто недостаточно простого модема. Даже несмотря на старания операторов связи и постоянную установку новых базовых станций, в некоторых местах проблемы с сигналом остаются. Сделанная антенна для модема 3G/4G своими руками, чертежи которой есть в общем доступе, помогают исправить ситуацию.
Важно! Если в местности проживания вообще нет сигнала от мобильного оператора, то устанавливать антенны и усилители бесполезно.
Существует два вида таких устройств:
- внутренние;
- внешние.

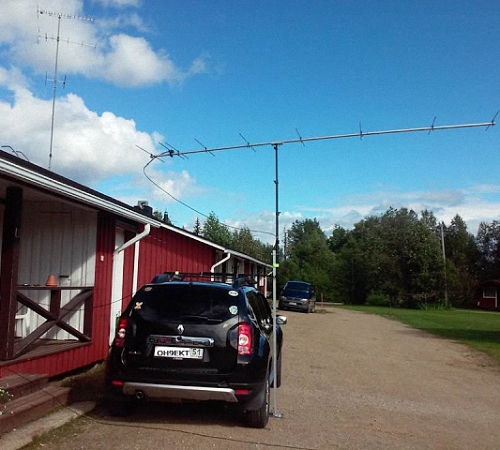

Кроме этого, внешние делятся на однонаправленные и всенаправленные. Также существуют многочастотные антенны, имеющие возможность одновременно работать в нескольких частотах и диапазонах.
Устройство и габариты
Также антенны делятся на несколько типов. Это могут быть комнатные устройства, работающие в помещении, или наружные, которые устанавливаются и направляются на вышку с улицы. Наиболее оптимальными и качественными являются приборы второго варианта.
Обратите внимание! Все представленные устройства используются как для приема, так и для передачи сигнала.

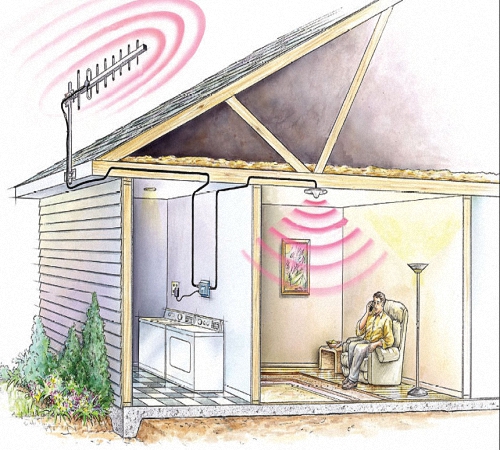

Для соединения с сетью антенна принимает и усиливает сигнал от базовой станции, который впоследствии передается на модем при помощи USB порта и провода. Внешние усилители делятся на такие основные типы:
- направленные;
- всенаправленные;
- широкодиапазонные или многочастотные.
Направленные делятся еще на три различных подвида:
- способные улучшать сигнал только с одной стороны;
- секторные, так же, как и первые, относятся к однонаправленным устройствам. Они имеют возможность работать в одном направлении, но при этом охватывать дополнительное пространство;
- всенаправленные, что значит усиливают сигнал одновременно с нескольких сторон.
Как произвести предварительный расчет
Для качественной работы антенны в любом месте требуется предварительный расчет ее параметров. Устройство состоит из нескольких частей:
- вибратора;
- провода антенны;
- блока передачи сигнала;
- отражателя.
Требования к вибратору
Материалом для производства этой части служит медь или алюминий. Они стойки к коррозии и обладают хорошим вибрационным эффектом. Размеры представленной части совсем небольшие, а материал мягкий, поэтому соединение с проводом проводится методом пайки. Поперечное сечение находится в пределах 5-7 мм, а его диаметр должен превышать 3 мм.
Обратите внимание! Кроме этого, важно соблюдать симметрию квадратов и боковых поверхностей.
Провод
Для приема мобильного сигнала требуется определенный размер противодействия волны. Это значение должно составлять 55 Ом или 80 Ом. Во избежание потерь мощностей требуется провод с минимальным сопротивлением. Он имеет множество положительных сторон, выдает максимальные электронные данные, имеет небольшую потерю сигнала и подходит по габаритам для соединения с вибратором.
Рефлектор
Это наибольшая по габаритам часть устройства. Имеет непосредственное влияние на прием сигнала. Рефлектор можно сделать из металлической пластины. Если подобной под рукой нет, то подойдет даже дно старой кастрюли или обмотанная фольгой часть картона, а лучше фанеры. Некоторые умельцы создают небольшие отражатели из обыкновенного компакт-диска, к которому крепится модем, улавливающий усиленный сигнал.
Важно! Размер рефлектора должен быть сопоставим по масштабу с габаритами вибратора.
МИМО
Это устройства панельного типа для приема и усиления качества сигнала, которые работают с несколькими входами потоковых данных, соответственно, и несколькими выходами таковых. МИМО антенна для 4G своими руками собирается немного сложнее, чем обычная. Однако при наличии схем и чертежей все получится.
При выборе такой антенны нужно учесть, что не все операторы могут полноценно работать с этой технологией. Примечательно, что скорость передачи информации при технологии МИМО равна 100 Мбит/сек. Это превышает показатели обычных антенн в 2 раза.
Обратите внимание! Такой прибор состоит из одного корпуса, внутри которого находятся две закрепленные антенны. Прием и передача сигнала происходят обеими частями одновременно и проходит по разным каналам.
Внешние усилители и их характеристики
Наиболее ответственным и влияющим на качество передачи данных параметром является коэффициент усиления сигнала. Им нужно руководствоваться при выборе антенн:
- при дальности 1-3 км до точки с хорошим сигналом нужна антенна с коэффициентом усиления 14 дБ;
- при дальности 3-8 км требуется коэффициент усиления 18 дБ;
- при дальности 8-12 км подойдет антенна с коэффициентом 20 дБ.
Процесс создания
Этапы сборки будут зависит от того, какой тип устройства был выбран.
Простое внешнее устройство
Обычная внешняя антенна представляет собой прибор для усиления качества сигнала сотовой сети, который устанавливается на улице. Может иметь различный внешний вид, например, в виде большого уловителя из пластины или простой телевизионной антенны, приспособленной для сигнала 3G.
Обратите внимание! В случае с внешними антеннами большую роль играет качество изоляции, поскольку усилителю придется работать в различных погодных условиях.
Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями.
Рефлектор создается из металлического листа, который рекомендуется закруглить. Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой.
Панельная антенна
Представляет собой большую металлическую пластину с закрепленными на ней патчами или небольшими панелями для лучшего улавливания. Для создания 4G антенны — «пушки» — своими руками нужно купить:
- ребристое оцинкованное железо для создания панели (один лист с размерами 334×290 мм);
- для создания патчей четыре листа оцинкованного железа (размерами 118×70,5 мм);
- медную проволоку (диаметром 2 мм);
- медную фольгу, желательно несколько больших кусков (вырезать окружность диаметром 21 мм);
- пенопласт для патчей;
- супер-клей.
Антенна Харченко для 4G модема своими руками
Она была названа в честь ученого, который впервые изобрел такое устройство. Является одной из наиболее простых по конструкции антенн для мобильного сигнала. Для сборки нужны:
- спиральная проволока;
- коаксиальный кабель;
- стержневая деревянная рейка;
- плоскогубцы, молоток, нож.
Обратите внимание! Перед сборкой очень важно провести качественный расчет.
Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы.
Этапы сборки:
- определить поляризацию и частоту волны. Устройство должно быть линейным;
- сделать биквадратный тип антенного устройства в виде зигзага из меди. Все элементы должны быть расположены по углам, одним из которых соприкасаться. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция устанавливается на бок;
- сторона квадрата рассчитывается по специальной формуле: длина волны, поделенная на четыре;
- сборка конструкции, она должна быть овальной формы.
Таким образом, в создании усиливающего устройства нет ничего сложного. Главное — выбрать подходящий тип, следовать инструкциям выше и производить точные расчеты.
Подгорнов Илья Владимирович
Всё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.
Антенна 4G своими руками — неплохой универсальный и наиболее дешевый способ улучшить сигнал сотовой связи на даче или в загородном доме. Конструкция таких устройств простая, что дает возможность получать хороший и стабильный интернет-сигнал, если это позволяет расстояние до базовой станции оператора. Сделанный усилитель 4G сигнала своими руками можно подключить к роутеру и раздавать Интернет на смартфон, планшет или ноутбук. Достаточно провести грамотный расчет устройства, подобрать правильные размеры в соответствии со схемой и все собрать. Получится простой и достаточно мощный прибор, который позволит существенно улучшить качество, скорость и стабильность связи.
Описание устройства
Большинство пользователей мобильного Интернета проживает в сельской местности и за пределами крупных городов, используя данный вид связи как основной. Однако до сих пор в России есть места, которые находятся на относительном удалении от вышек и станций операторов, поэтому качество связи недостаточно хорошее для нормального пользования Глобальной сетью. В таких случаях на помощь приходят самодельные антенны для усиления 4G сигнала.
Обратите внимание! Первые такие изделия, как готовые, так и самодельные, использовались для улавливания телевизионных каналов. Впоследствии их заменили спутниковые тарелки и кабельное телевидение. С распространением мобильной связи и Интернета пользователи стали активно устанавливать антенны на дачах, в частных домах.
На сегодняшний день наиболее популярным и распространенным стандартом связи является 3G. Для его улавливания и усиления часто недостаточно простого модема. Даже несмотря на старания операторов связи и постоянную установку новых базовых станций, в некоторых местах проблемы с сигналом остаются. Сделанная антенна для модема 3G/4G своими руками, чертежи которой есть в общем доступе, помогают исправить ситуацию.
Важно! Если в местности проживания вообще нет сигнала от мобильного оператора, то устанавливать антенны и усилители бесполезно.
Существует два вида таких устройств:
- внутренние;
- внешние.
Кроме этого, внешние делятся на однонаправленные и всенаправленные. Также существуют многочастотные антенны, имеющие возможность одновременно работать в нескольких частотах и диапазонах.
Устройство и габариты
Также антенны делятся на несколько типов. Это могут быть комнатные устройства, работающие в помещении, или наружные, которые устанавливаются и направляются на вышку с улицы. Наиболее оптимальными и качественными являются приборы второго варианта.
Обратите внимание! Все представленные устройства используются как для приема, так и для передачи сигнала.
Для соединения с сетью антенна принимает и усиливает сигнал от базовой станции, который впоследствии передается на модем при помощи USB порта и провода. Внешние усилители делятся на такие основные типы:
- направленные;
- всенаправленные;
- широкодиапазонные или многочастотные.
Направленные делятся еще на три различных подвида:
- способные улучшать сигнал только с одной стороны;
- секторные, так же, как и первые, относятся к однонаправленным устройствам. Они имеют возможность работать в одном направлении, но при этом охватывать дополнительное пространство;
- всенаправленные, что значит усиливают сигнал одновременно с нескольких сторон.
Как произвести предварительный расчет
Для качественной работы антенны в любом месте требуется предварительный расчет ее параметров. Устройство состоит из нескольких частей:
- вибратора;
- провода антенны;
- блока передачи сигнала;
- отражателя.
Требования к вибратору
Материалом для производства этой части служит медь или алюминий. Они стойки к коррозии и обладают хорошим вибрационным эффектом. Размеры представленной части совсем небольшие, а материал мягкий, поэтому соединение с проводом проводится методом пайки. Поперечное сечение находится в пределах 5-7 мм, а его диаметр должен превышать 3 мм.
Обратите внимание! Кроме этого, важно соблюдать симметрию квадратов и боковых поверхностей.
Провод
Для приема мобильного сигнала требуется определенный размер противодействия волны. Это значение должно составлять 55 Ом или 80 Ом. Во избежание потерь мощностей требуется провод с минимальным сопротивлением. Он имеет множество положительных сторон, выдает максимальные электронные данные, имеет небольшую потерю сигнала и подходит по габаритам для соединения с вибратором.
Рефлектор
Это наибольшая по габаритам часть устройства. Имеет непосредственное влияние на прием сигнала. Рефлектор можно сделать из металлической пластины. Если подобной под рукой нет, то подойдет даже дно старой кастрюли или обмотанная фольгой часть картона, а лучше фанеры. Некоторые умельцы создают небольшие отражатели из обыкновенного компакт-диска, к которому крепится модем, улавливающий усиленный сигнал.
Важно! Размер рефлектора должен быть сопоставим по масштабу с габаритами вибратора.
МИМО
Это устройства панельного типа для приема и усиления качества сигнала, которые работают с несколькими входами потоковых данных, соответственно, и несколькими выходами таковых. МИМО антенна для 4G своими руками собирается немного сложнее, чем обычная. Однако при наличии схем и чертежей все получится.
При выборе такой антенны нужно учесть, что не все операторы могут полноценно работать с этой технологией. Примечательно, что скорость передачи информации при технологии МИМО равна 100 Мбит/сек. Это превышает показатели обычных антенн в 2 раза.
Обратите внимание! Такой прибор состоит из одного корпуса, внутри которого находятся две закрепленные антенны. Прием и передача сигнала происходят обеими частями одновременно и проходит по разным каналам.
Внешние усилители и их характеристики
Наиболее ответственным и влияющим на качество передачи данных параметром является коэффициент усиления сигнала. Им нужно руководствоваться при выборе антенн:
- при дальности 1-3 км до точки с хорошим сигналом нужна антенна с коэффициентом усиления 14 дБ;
- при дальности 3-8 км требуется коэффициент усиления 18 дБ;
- при дальности 8-12 км подойдет антенна с коэффициентом 20 дБ.
Процесс создания
Этапы сборки будут зависит от того, какой тип устройства был выбран.
Простое внешнее устройство
Обычная внешняя антенна представляет собой прибор для усиления качества сигнала сотовой сети, который устанавливается на улице. Может иметь различный внешний вид, например, в виде большого уловителя из пластины или простой телевизионной антенны, приспособленной для сигнала 3G.
Обратите внимание! В случае с внешними антеннами большую роль играет качество изоляции, поскольку усилителю придется работать в различных погодных условиях.
Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями.
Рефлектор создается из металлического листа, который рекомендуется закруглить. Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой.
Панельная антенна
Представляет собой большую металлическую пластину с закрепленными на ней патчами или небольшими панелями для лучшего улавливания. Для создания 4G антенны — «пушки» — своими руками нужно купить:
- ребристое оцинкованное железо для создания панели (один лист с размерами 334×290 мм);
- для создания патчей четыре листа оцинкованного железа (размерами 118×70,5 мм);
- медную проволоку (диаметром 2 мм);
- медную фольгу, желательно несколько больших кусков (вырезать окружность диаметром 21 мм);
- пенопласт для патчей;
- супер-клей.
Антенна Харченко для 4G модема своими руками
Она была названа в честь ученого, который впервые изобрел такое устройство. Является одной из наиболее простых по конструкции антенн для мобильного сигнала. Для сборки нужны:
- спиральная проволока;
- коаксиальный кабель;
- стержневая деревянная рейка;
- плоскогубцы, молоток, нож.
Обратите внимание! Перед сборкой очень важно провести качественный расчет.
Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы.
Этапы сборки:
- определить поляризацию и частоту волны. Устройство должно быть линейным;
- сделать биквадратный тип антенного устройства в виде зигзага из меди. Все элементы должны быть расположены по углам, одним из которых соприкасаться. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция устанавливается на бок;
- сторона квадрата рассчитывается по специальной формуле: длина волны, поделенная на четыре;
- сборка конструкции, она должна быть овальной формы.
Таким образом, в создании усиливающего устройства нет ничего сложного. Главное — выбрать подходящий тип, следовать инструкциям выше и производить точные расчеты.
Подгорнов Илья Владимирович
Всё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.
Подробное описание изготовления 4G антенны для приёма интернет сигнала: чертежи, размеры и пошаговые фото изготовления антенны.
Обычно для жителей городов, проблем с 4G интернетом нет, но за городом, в селе или на даче, сигнал 4G значительно уменьшается или вообще отсутствует.
Эту проблему можно решить, если собрать антенну, которая позволит улавливать сигнал на расстоянии около 30 км от базовой станции мобильной связи.
Материалы для изготовления 4G антенны:
- резьбовая шпилька М6 или М8, длиной 140 мм;
- гайки под шпильку – 12 шт.;
- тонкая жесть из любого металла;
- коаксиальный кабель длиной до 12 м – 2 шт.;
- разъем Pigtail с переходником – 2 шт.;
- F разъем для ТВ кабеля – 4 шт.
Немного теории
Параметры антенны отличаются для 3G или 4G интернета. Важен диапазон частоты, на котором работает нужный оператор. Чтобы собрать правильную антенну его нужно узнать. Для этого следует войти в настройки сети телефона и выполнить поиск операторов сети. В выдаваемом списке со множеством 2G позиций нужно искать только 3G и 4G. Зная какой оператор обеспечивает нужное покрытие в данной местности можно купить подходящую SIM-карту этого оператора и модем, саму антенну можно сделать своими руками.
При сборке антенны важно соблюсти все размеры вплоть до миллиметра. Для каждого типа сети они разные. Обычно 4G сеть работает с частотой 2600 МГц, в 3G – 2100 МГц. Иногда 4G и 3G имеют частоту 1800 или 850 МГц.
Схема 4G антенны для частоты 2600 МГц.
Схема 3G антенны для частоты 2100 МГц.
Схема 3G и 4G антенны для частоты 1800 МГц.
Схема 3G и 4G антенны для частоты 850 МГц.
Далее показан процесс изготовления антенны (размеры используйте только под частоту вашего оператора мобильной связи).
В качестве примера будет собрана антенна 3G под частоту 2100 МГц. Процесс изготовления устройств разных параметров аналогичный, но отличается по диаметру сегментов и расстоянию между ними. Сначала нужно из жести вырезать 6 дисков. Я применяю тонкую листовую медь, поскольку она легко разрезается с помощью канцелярских ножниц. Диаметры сегментов антенны согласно схеме должен составлять 100, 74, 54, 39, 39, и 39 мм.
Поскольку важно соблюсти размеры до миллиметра, то лучше сначала просверлить отверстие под диаметр имеющейся шпильки, а уже после по нему циркулем построить плоскость для выреза диска.
На диске с диаметром 74 мм нужно подготовить отверстие для пайки жилы провода. Оно сверлится на расстоянии 11 мм от края. Данная антенна при работе с 3G диапазоном требует присоединение 2 коаксиальных ТВ проводов. Длина каждого из них не должна превышать больше 12 м. Второе отверстия нужно просверлить тоже на расстояние 11 мм от края, но под углом 90 градусов относительно первого.
Теперь приложив диск на 74 мм к большому сегменту на 100 мм нужно сделать разметку под большие отверстия для ввода коаксиального телевизионного кабеля вместе с оплеткой.
Из пары обыкновенных телевизионных F разъемов нужно отломать выступающую часть, как сделал я, и запрессовать их в имеющиеся отверстия на диске 100 мм. Для надежности разъемы лучше немного обжать.
Теперь нужно зафиксировать диски на шпильку в указанной очередности и с соблюдением расстояния предложенного схемой. Дистанция между сегментами на 100 и 74 мм составляет 10 мм, в следующем переходе между дисками расстояние будет соответственно 9, 33, 33 и 33 мм. Каждый элемент фиксируется двумя гайками, по одной из каждой стороны.
При сборке нужно еще раз перепроверить расстояние между дисками, поскольку отклонение приведет к уменьшению качества приема сигнала.
Далее нужно подсоединить коаксиальные кабеля к большому диску. Это нужно сделать так, чтобы центральная медная жила каждую провода входила в тонкое отверстие на соседнем сегменте с диаметром 74 мм. После установки проволоку нужно припаять, ни в коем случае не загибая.
К выступающему хвостику шпильки на задней части антенны нужно прикрепить деревянную, пластиковую или металлическую планку, выполняющую роль держателя. Для надежности к ней можно подвязать коаксиальные кабеля, чтобы не создавать нагрузку на тонкий жестяной диск, к которому они припаяны.
Теперь на свободные концы коаксиального кабеля нужно закрепить разъемы Pigtail с переходниками. Именно они и подключаются в 3G 4G модем. Все антенна готово, осталось ее установить.
Антенну подключаем к 4G модему в котором уже есть сим карта выбранного оператора связи.
Для достижения максимального качества приема нужно вывести антенну за пределы помещения. Ее нужно поставить немного выше крыш ближайших построек, чтобы минимизировать возможные помехи и не допустить шумов. Нужно направить антенну прямо на ближайшую вышку, которая транслирует интернет сигнал. Чтобы узнать, где она располагается можно воспользоваться приложением Netmonitor. Такая простенькая антенна способна улавливать сигнал от вышек расположенных на расстоянии даже больше 30 км.
Процесс изготовления 4G антенны показан также в этом видео:
Автор самоделки: KREOSAN
