Антенна для кабельного телевидения своими руками

Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского изготовления.

Цифровое эфирное телевидение – это передача телевизионного сигнала при помощи цифрового кодирования, которое обеспечивает его доставку в приемное устройство с самыми минимальными потерями. Соответственно телевизор должен поддерживать технологию, которая называется DVB-T2. Для уверенного приема нужна специальная антенна, которую можно купить, а можно сделать самому.

Способов изготовления своими руками антенн в настоящее время существует большое количество. Рассмотрим наиболее простые и распространенные.

Из пивных банок

Может быть изготовлена простая дециметровая комнатная тв антенна из пивных банок.

Для изготовления всеволновой самодельной антенны такой конструкции понадобятся следующие материалы, комплектующие и инструмент:

• 2 жестяные банки объемом 750 или 1000 мл;
• кабель коаксиальный телевизионный (РК75);
• штекер антенный;
• изолента или скотч;
• саморезы по металлу;
• труба полипропиленовая или деревянная палка для крепления к ней банок;
• отвертка;
• кусачки;
• нож;
• надфиль;
• линейка.

Как сделать антенну из пивных банок? Алгоритм изготовления следующий:

• с помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась;
• вкрутить в эти отверстия саморезы с помощью отвертки;
• зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем;
• прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента);
• к   трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см);
• на второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
• поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным.

Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам.

Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

В виде восьмерки

Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

Для изготовления антенны в виде восьмерки понадобятся:

• медная или алюминиевая проволока Ø 3-5 мм;
• кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• пистолет клеевой;
• паяльник;
• припой;
• флюс-паста;
• линейка;
• кусачки;
• плоскогубцы;
• надфиль;
• прочное основание (подойдет пластмассовая крышка).

Порядок изготовления следующий:

• отрезать 2 куска проволоки по 56 см каждый;
• на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
• согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
• на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
• вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
• поместить все в крышку и залить клеем.

На рисунке видно, как правильно это сделать.

Из картонной коробки

Простая спутниковая антенна для ТVВ-T2 изготавливается с применением картонной коробки. Для ее изготовления понадобятся:

• коробка картонная (можно из-под обуви);
• фольга;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• клей;
• линейка или рулетка;
• кусачки;
• надфиль.

Такая простая самодельная комнатная антенна обеспечит качественный прием ТVВ-T2.

Бабочка

Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы. Для ее изготовления своими руками понадобятся следующие материалы, комплектующие и инструменты:

• дощечка или фанера размером 550х70х5 мм;
• провод медный с центральной жилой Ø 4 мм;
• саморезы по металлу;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• паяльник;
• припой;
• флюс-паста;
• линейка или рулетка;
• кусачки;
• карандаш.

Этапы изготовления:

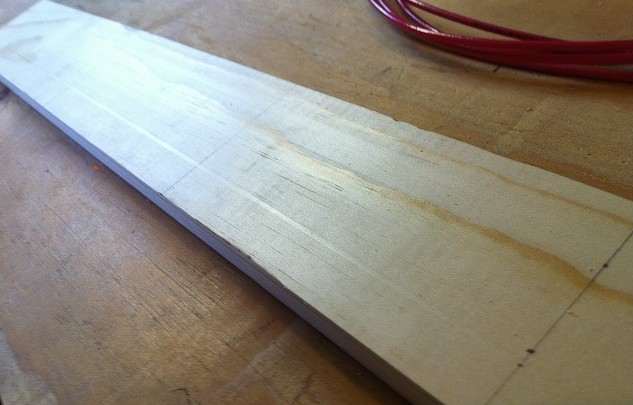

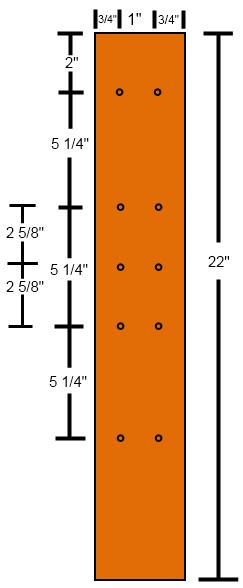

• разметить дощечку, как показано на рисунке:

Чтобы перевести размеры, указанные в дюймах, в см, необходимо помнить, что 1 дюйм равняется 2,5 см.

• нарезать 8 проводов длиной по 37,5 см;

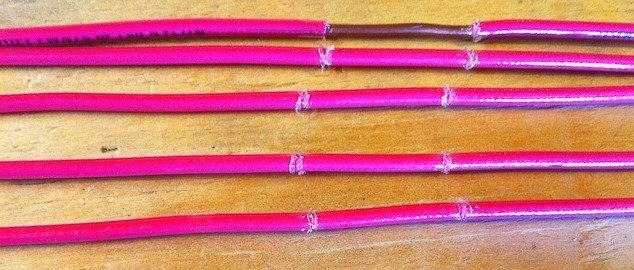

• середину каждого провода зачистить на 2 см;
• согнуть каждый провод буквой V, чтобы расстояние между проводками равнялось 7,5 см;

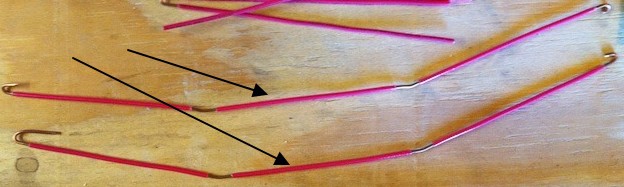

• отрезать 2 провода длиной 22 см;
• зачистить эти 2 провода в местах крепления к дощечке или фанере;

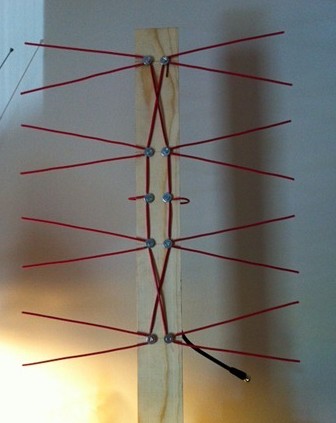

• собрать все проволочки с помощью саморезов, как показано на рисунке;

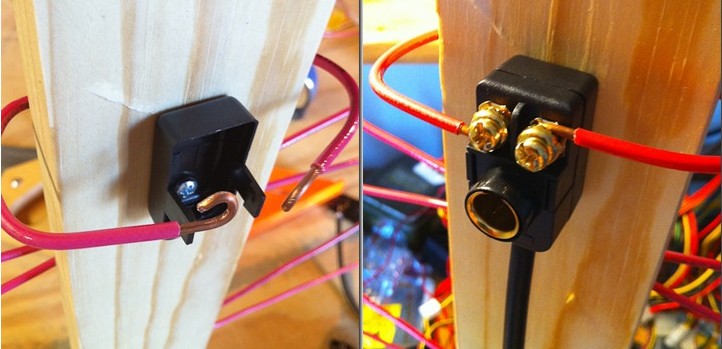

• соединить с помощью специального штекера антенну с кабелем.

Из коаксиального кабеля

Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

• коаксиальный кабель РК75;
• плексиглас или фанера;
• согласующее устройство;
• антенный штекер;
• плоскогубцы;
• нож;
• кусачки;
• скотч;
• линейка;
• карандаш.

Этапы изготовления:

• отрезать кусок кабеля длиной 530 мм;
• зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
• скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
• из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
• подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
• совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

Самодельная антенна. Видео

Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.

На сегодняшний день практически каждый может провести себе в дом кабельное либо же спутниковое ТВ и получить возможность просмотра множества различных каналов. Однако если это съемная квартира, иногда лучше перестраховаться и смастерить такую вещь, как антенна для цифрового телевидения своими руками. Как это сделать, узнаете прямо сейчас.

Небольшой секрет

Для начала отметим, что антенна для цифрового телевидения абсолютно ничем не отличается от обычной дециметровой. Что это значит? Только то, что временные и денежные затраты на изготовление такого устройства будут минимальными. Секретов здесь никаких нет, а вся суть работы будет заключаться в переделывании стандартной антенны под цифровую. Для этого достаточно пойти на рынок и купить простую дешевенькую антенну типа «решетка». Стоит она порядка 300-400 рублей.

Какие инструменты и приборы потребуются для перепрофилирования устройства?

Как делается антенна для цифрового телевидения своими руками? Для выполнения работ нам понадобится дощечка размером 550 х 70 миллиметров, несколько штук саморезов, а также медный провод длиной в 40 сантиметров (диаметр центральной жилы — 4 миллиметра).

Заготовку делаем из деревянной дощечки. Для этого следует нарезать 8 проводов длиной по 375 миллиметров каждый, причем их середину необходимо зачистить на 20-30 миллиметров. Это нужно для того, чтобы обеспечить хороший контакт для передачи сигнала.

Далее отрежьте 2 провода длиной 220 миллиметров и исходя из размеров дощечки зачистите их в местах соединений. Все те провода, которые остались (их должно быть 8), согните буквой «V».

Что для сборки антенны нужно сделать?

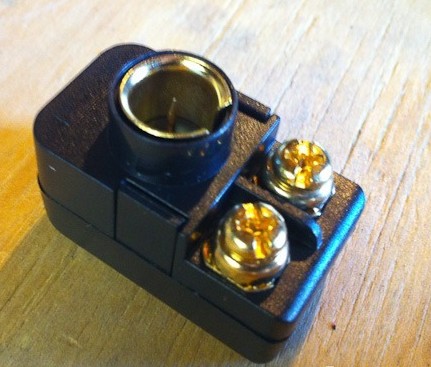

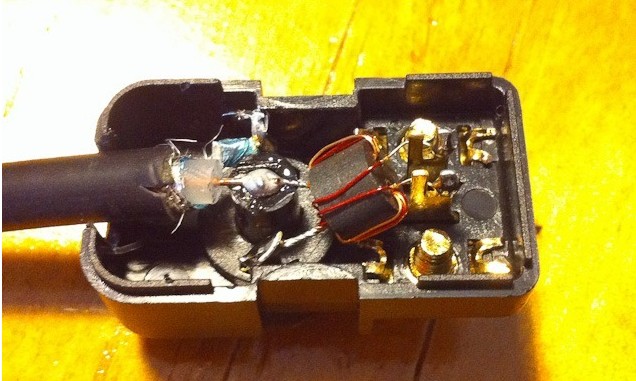

Сначала нужно приобрести специальный штекер и соединить при помощи него антенну и кабель. Делается это довольно просто. При помощи настольного паяльника к штекеру крепится провод. Этот кабель будет устанавливаться на нижнее соединение устройства. Все, на данном этапе самодельная антенна для цифрового телевидения успешно сделана! Можно подключать ее к ТВ и смотреть.

Антенна для цифрового телевидения своими руками? Способ № 2

Что касается инструментов, в данном случае мы не будем приобретать уже готовое устройство и переделывать его под цифровое. Здесь мы рассмотрим, как делается антенная для цифрового телевидения своими руками из подручных материалов. Наверное, такие инструменты найдутся у каждого хозяина:

1. Деревянный тремпель.
2. Скотч или изолента.
3. Паяльник.
4. Две жестяные банки.
5. Несколько метров телевизионного кабеля (достаточно иметь 3-5 м).

И аналогично первому способу нам потребуются штекеры для соединения проводов.

С инструментами разобрались, теперь приступаем к работе. Как делается антенна для цифрового телевидения своими руками? На первом этапе следует доработать стандартный телевизионный кабель. Для этого сделайте небольшой надрез на его мягкой оболочке. Под ней будет видна серебристая «фольга». Этим материалом кабель покрыт в несколько слоев. Поэтому, чтобы достать до самого провода, вам придется сделать срез в 10 сантиметров от края. Затем нужно закрутить пальцами «фольгу» и при этом средний ее слой обрезать на 10 миллиметров. С обратного конца провода устанавливается штекер, который затем будет подключаться к телевизору.

После кабеля можно приступать к банкам. Что касается их размеров, для приема цифрового сигнала достаточно иметь жестяную емкость объемом от 750 до 1000 миллилитров. К одной из этих банок необходимо прикрепить кабель, причем тем концом, где есть «фольга» (иначе каналы будут некорректно отображаться). Ко второй прикрутите сердцевину провода. При соединении кабеля с банками лучше всего использовать пайку. Если провод будет закреплен на скотче, вряд ли такая конструкция будет работоспособной.

Единственный случай, где можно применить подобный материал, так это установка банок на тремпеле. Но и здесь следует соблюдать технологию применения. Это значит, что банки должны располагаться относительно тремпеля на одной прямой линии. Расстояние между жестяными емкостями должно составлять примерно 7-8 сантиметров. На данном этапе цифровая антенна своими руками из подручных материалов успешно изготовлена. Вам осталось лишь найти подходящий сигнал и закрепить ее в том месте, где прием его наиболее качественный.

Сколько каналов будет ловить?

Как правило, подобные устройства рассчитаны на прием небольшого количества ТВ-каналов. Однако если кабельное телевидение не будет защищено паролем, вы можете просматривать и платные передачи. В любом случае самодельная антенна будет ловить до 10-15 каналов (как минимум).

Итак, мы рассмотрели несколько способов, благодаря которым вы можете сделать антенну для цифрового телевидения своими руками. Оба варианта достаточно бюджетные, так что попробовать себя в роли «мастера-самоделкина» может практически каждый.

Главная » Статьи » Антенна из кабеля для цифрового телевидения своими руками

Изготовление антенны для цифрового ТВ своими руками

На сегодняшний день для трансляции телевизионных сигналов стал применяться цифровой стандарт DVB-T. Для приема передач на аналоговых телевизорах можно сделать антенну для цифрового ТВ своими руками, которую подключают к специальной конвертирующей сигнал приставке.

Для обеспечения приема сигнала и передачи его на усилитель антенна должна соответствовать следующим требованиям:

1. Улавливающие элементы должны располагаться по оси волн, идущих от передатчика.
2. Иметь защиту от помех с близкой частотой к телевизионному сигналу. Источниками помех могут быть другие радиосигналы, наводки от работающих электрических двигателей и генераторов.
3. Конструкция антенны должна минимизировать потери мощности сигнала при передаче.
4. Схема антенны должна быть ориентирована по виду поляризации.

Типы телевизионных антенн

Антенны для приема телевизионного сигнала делятся на несколько типов, различающихся частотами принимаемых сигналов.

Распространение получили следующие виды:

1. Всеволновая антенна, которая может принимать цифровой и аналоговый сигнал. Расстояние приема аналоговых сигналов не велико и не превышает дальности прямой видимости телевизионной вышки.
2. Логопериодическая антенна, способная принимать волны метрового и дециметрового диапазона.
3. Дециметровая антенна, предназначенная для приема только коротких волн.

Об изготовлении простой антенны для цифрового ТВ расскажет автор ролика Дмитрий.

Как узнать исходные данные для расчета антенны

Ключевым параметром, от которого зависит качество приема цифрового сигнала, является длина волн излучения. Исходя из этой длины выбираются габаритные размеры усов антенны. Для определения длины волны применяется расчет по формуле λ=300/F, где F равняется частоте передаваемого сигнала в МГц. Этот параметр находится в открытом доступе и может быть легко установлен через любой интернет-поисковик.

Делаем из картонной коробки

Простейшим вариантом домашней антенны, которую можно быстро изготовить самому из подручных средств, является устройство на базе картонной обувной коробки.

Для изготовления потребуются:

• пищевая алюминиевая фольга;
• отрезок стандартного коаксиального кабеля;
• малярный или канцелярский скотч;
• тюбик быстросохнущего клея, например, резиновый «Момент».

Изготовление антенны выглядит следующим образом:

1. Вырезать фольгу по форме дна коробки. Смазать клеем коробку и наклеить фольгу, равномерно разглаживая ее по дну.
2. Отрезать два куска коаксиального кабеля длиной по 500 мм.
3. Снять изоляцию экранировки кабеля с каждого конца на расстояние не более 25 мм.
4. Сдвинуть экран и скрутить его в отдельную жилу.
5. Согнуть каждый отрезок по форме окружности.
6. Закрепить при помощи скотча отрезки на наружной части крышки коробки в форме цифры 8. Концы кабеля должны быть направлены к центру «восьмерки» и располагаться на расстоянии не менее 10 мм друг от друга.
7. На длине около 100 мм зачистить наружную изоляцию кабеля, который будет связывать антенну с приемником.
8. Скрутить экран в отдельную жилу.
9. Постепенно снять изоляцию центрального проводника, пока не будет получен участок оголенного провода с длиной около 95-100 мм.
10. Проколоть дно коробки вместе с фольгой и ввести кабель внутрь.
11. Вывести провод через крышку и провести его по контуру одной из частей «восьмерки» к центральной части. Закрепить кабель.
12. Соединить вместе три жилы оплетки. Затем скрепить три вывода центрального провода. Повторно закрепить узел скотчем.
13. Установить штекер на обратном конце коаксиального кабеля.
14. Расположить антенну в месте наилучшего приема, которое определяется опытным путем.

Если все сделано правильно, то антенна позволит принимать основные каналы телевидения в формате DVB T2. На фото ниже показаны основные этапы изготовления антенны.

Оклейка дна фольгой Укладка колец на крышке Подвод основного кабеля Соединение проводников

Как изготовить всеволновую антенну

Желающие сэкономить на покупке могут изготовить антенну для приема цифрового сигнала самостоятельно, выбрав одну из конструкций, которые описаны ниже.

Из коаксиального кабеля

Простейшей конструкцией антенны можно считать кусок коаксиального кабеля длиной 2-3 м, который имеет на одном конце штекер. Свободный конец очищается от наружного слоя изоляции, экран сплетается в отдельный проводник и отводится в сторону. Затем по небольшому кусочку срезается изоляция центрального провода. После этого провод располагают на окне или подоконнике, подбирая подходящее место опытным путем.

Следует отметить, что такая конструкция работоспособна только на расстоянии уверенного приема, где сингал довольно мощный. При большом удалении от ретранслятора или расположении приемника в зоне плотной застройки необходимо применять другие конструкции антенн.

Из двух лепестков

Этот вариант антенны для телевизора изготавливается из пары небольших металлических пластин, имеющих форму равнобедренного треугольника, и двух деревянных или пластиковых реек. Между этими элементами натягивается медная проволока с диаметром 2-4 мм.

Схема лепестковой антенны

Шаг крепления проволоки на рейках составляет 25-30 мм. Треугольные основания соединяются между собой пайкой на расстоянии 10 мм друг от друга, проволока также припаивается к треугольникам. Для соединения с телевизионным приемником применяется коаксиальный кабель РК75. Экран провода подключается на рейке (место обозначено желтой точкой), а центральный провод — на место соединения треугольников. В зонах плохого приема антенну рекомендуется использовать совместно с усилителем.

Бабочка

Для более устойчивого приема сигнала эфирного телевидения применяется антенна типа «бабочка». Самодельное устройство подобной конструкции можно использовать в домашних условиях и на даче. Оно обеспечит хорошее качество приема только при устойчивом сигнале вещания.

Для изготовления устройства приема понадобятся материалы и инструменты из списка:

• доска с длиной не менее 600 мм и шириной около 70 мм, толщина может быть любой, но желательно 15-20 мм;
• одножильный медный провод с диаметром проводника не менее 4 мм;
• саморезы по дереву или металлу и шайбы;
• коаксиальный кабель РК75;
• штекерный разъем для антенны;
• рулетка;
• бокорезы;
• отвертка с крестообразным жалом;
• нож для зачистки проводов;
• паяльник с мощностью 40-60 Вт;
• припой и флюс для пайки.

Антенна для цифрового ТВ своими руками собирается следующим образом:

1. Выполнить разметку доски, которая будет служить каркасом антенны, в соответствии со схематичным чертежом, приведенным ниже. Расстояние между вертикальными рядами отверстий равно 25 мм. Отверстия расположены на одинаковом удалении от кромок доски.
2. Нарезать провод на 8 отрезков по 375 мм и два — по 220 мм.
3. Удалить изоляцию с центральной части каждого длинного отрезка на участке около 25 мм.
4. Согнуть кабели в форме буквы V с одинаковыми отрезками. Расстояние между концами должно составлять 75 мм.

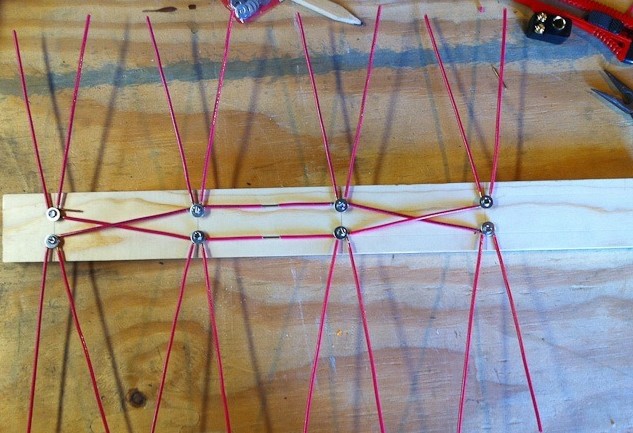

5. Установить V-образные отрезки на доске при помощи саморезов. Для плотной фиксации под головки саморезов следует подложить шайбы.

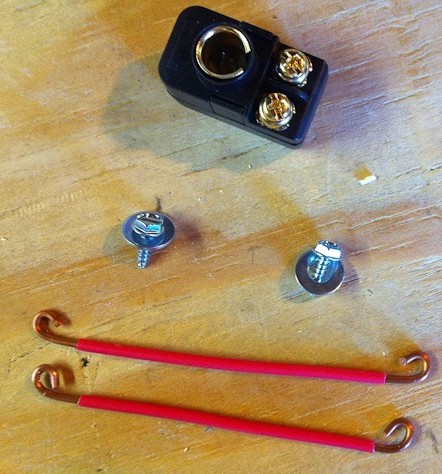

6. Перед затяжкой саморезов смонтировать дополнительные короткие соединители. На коротких проводах необходимо удалить изоляцию на местах контакта с V-образными проводниками.
7. Подключить коаксиальный кабель к нижнему ряду саморезов. Схема установки приведена ниже.

Схема расположения крепежных отверстий Схема расположения проводников Вариант подключения разъема для кабеля

Из пивных банок

Антенны подобной конструкции обеспечивают устойчивый прием сигнала метрового и дециметрового диапазона, в том числе и DVB T2. Собираются из двух алюминиевых или жестяных банок емкостью по 0,33-0,5 литра.

Кроме этого, для изготовления потребуется:

• деревянная или пластиковая направляющая штанга с длиной около 500 мм, на которой будут установлены банки;
• коаксиальный кабель типа РК75 для подключения;
• штекерный антенный разъем;
• изолента;
• скотч;
• бокорезы;
• рулетка;
• отвертка с крестообразным жалом;
• саморезы и шайбы;
• паяльник с мощностью не менее 40 Вт;
• припой и флюс для пайки алюминия и сплавов на его основе.

Процедура изготовления и сборки не займет много времени и состоит из следующих шагов:

1. Выполнить отверстия в дне банок диаметром до 6 мм. Отверстия можно пробить отверткой, а затем сгладить кромки круглым напильником.
2. Очистить конец кабеля от изоляции на расстояние 250-270 мм. Обрезку изоляции нужно проводить аккуратно, чтобы не перерезать тонкую проволоку экранировки.
3. Расплести экранирующую оплетку, скрутить ее в отдельную жилу и защитить при помощи изоленты.
4. Очистить центральный провод от изоляции на 25-30 мм.
5. Пропустить жилу из экрана и центральный провод через отверстия в крышке и дне банки.
6. Установить банки на направляющей штанге горловинами напротив друг друга. Расстояние между ними должно быть в пределах 75 мм.
7. Закрепить детали при помощи скотча или изоленты.
8. Припаять провода ко дну банки. Место пайки предварительно зачистить и обработать флюсом.
9. Установить на другой конец коаксиального кабеля штекер для подключения к разъему на приемном устройстве.
10. Опытным путем определить место приема наиболее сильного и устойчивого сигнала и закрепить антенну.

Существует второй вариант изготовления антенны, при котором провода коаксиального кабеля не припаиваются, а прижимаются саморезом, вкрученным в крышку банки. Направляющая штанга вставляется в отверстия на дне и крышке емкости. Фиксация деталей осуществляется за счет плотного контакта по периметру отверстия. Такая схема сборки комнатной антенны значительно проще, но не обеспечивает хорошего контакта в месте соединения кабеля и банок.

В случае установки антенны на открытом воздухе рекомендуется защитить элементы путем надевания на них защитного чехла из пластиковых бутылок с обрезанным дном.

Антенна из банок с защитным чехлом

Как сделать логопериодическую антенну

Для изготовления каркаса такого устройства используются:

• алюминиевый П-образный профиль с высотой боковых сторон около 15 мм;
• в качестве усов антенны применяются шпильки с подходящим диаметром и длиной или гладкие трубки и прутки;
• небольшой отрезок алюминиевой трубки с диаметром 10-15 мм, который применяется в роли опоры.

Последовательность изготовления простейшей антенны выглядит следующим образом:

1. Расплющить трубку с двух концов и согнуть ее в форме буквы U. Один расплющенный конец следует прикрепить к П-образному профилю при помощи саморезов.
2. Изготовить пары усов антенны с длиной 70, 85, 100, 120, 140 и 170 мм. Нарезать на одной стороне резьбу.
3. Просверлить в П-образном профиле отверстия для установки усов. Расстояния между отверстиями указано на схеме.
4. Накрутить на каждый ус гайку, установить собранную деталь в отверстие П-образного профиля.
5. Закрепить усы внутри профиля при помощи гаек. Под каждую гайку подложить присоединительную клемму, которая может быть фабричного изготовления или самодельной из медного проводника.
6. Спаять выходы усов в определенной последовательности (приведено на схеме).

Схема установки усов Схема спайки усов

Изготовление дециметровой антенны

Существует несколько видов дециметровых антенн, которые различаются в сборке.

Кольцевидная

Представляет собой самую простую конструкцию антенны диапазона ДМВ. Для изготовления потребуется коаксиальный кабель необходимой длины и подходящий отрезок многослойной фанеры.

Последовательность изготовления изделия:

1. Отрезать два фрагмента кабеля с длиной 530 и 175 мм. Длинный отрезок пойдет на изготовление кольца будущей антенны, а короткий — для петли.
2. Оголить концы проводов на 20-25 мм и вывести в разные стороны центральную жилу и экран.
3. Оформить кольцо и припаять к нему петлю и основной коаксиальный провод, идущий к приемнику. При спайке соединяются вместе жилы экранов и отдельно — центральные.
4. Закрепить конструкцию на листе фанеры и найти направление максимально устойчивого приема.

Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель

В виде рамки

Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм.

Сборка антенны выглядит следующим образом:

1. Отрезать проволоку длиной 112 см.
2. Зачистить и облудить концы проволоки, которые будут загнуты в петли.
3. Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
4. Соединить петли на концах и пропаять место стыка.
5. Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
6. Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
7. Припаять выводы к облуженным углам на рамке.
8. Сделать центральный корпус из пластиковой крышки подходящего размера.
9. Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.

Для расчета параметров антенны Харченко существуют специализированные онлайн-калькуляторы, которые вычисляют все данные изделия.

Один из вариантов антенны Харченко Припайка провода Установка на корпусе Антенна малого размера с дополнительным экраном

На видео, предоставленном каналом Сан Саныч_Сан, продемонстрирована методика расчета и изготовления антенн такого типа.

Петлевая антенна из трубы

Петлевые антенны из трубки различного диаметра отлично подходят для уличной установки и обеспечивают прием на расстояниях до 40 км от ретранслятора (без усилителя сигнала).

Процедура изготовления:

1. Изогнуть симметричную незамкнутую петлю (вибратор) из трубки с диаметром до 12-18 мм. Длину трубки подбирают в зависимости от частоты вещания. Радиусы закруглений не влияют на работу антенны. Концы вибратора должны находиться на расстоянии 65-70 мм друг от друга.
2. Зачеканить один конец трубки.
3. Наполнить полость песком.
4. Зачеканить вторую сторону.
5. Установить вибратор на шесте в направлении наиболее устойчивого приема.
6. На концах вибратора устанавливается согласующая петля. К точкам соединения петли и вибратора подключается основной кабель, идущий к приемному устройству.

Данные для подбора длин элементов.

Восьмеркой

Для уличной установки можно изготовить трубчатую конструкцию, которая аналогична рамочной антенне. Принципы расчета и сборки остаются неизменными.

Схемы усиления сигнала

Усилитель сигнала можно приобрести готовый фабричного производства (например, ВВК или Terra) или изготовить самостоятельно. Существуют различные виды исполнения усилителей — от простейших плат, надевающихся на усы антенны, до габаритных приставок с питанием от электрической сети. Кроме того, имеются модели для усиления эфирного и спутникового сигнала. Антенна с установленным усилителем называется активной.

Простейший усилитель собирается на базе одной микросхемы. План такого устройства приведен ниже.

Усилитель на базе схемы МАХ2633

Для изготовления усилителя потребуются три конденсатора с емкостью 1 нФ и сопротивление с номиналом 1 кОм. Для питания такого устройства применяется постоянное напряжение от 3 до 5 В. Прибор не требует настройки, но степень усиления регулируется при помощи установки сопротивления другого номинала (для понижения степени усиления необходимо повышать сопротивление). Такой усилитель не является широкополосным и применим только для коротковолнового диапазона.

Для широкополосного усиления при приеме сигнала на дальних расстояниях используются транзисторные приборы, принципиальные схемы которых приведены ниже.

Усилитель на базе общего эмиттера транзистора КТ368 Усилитель на общей базе транзистора КТ315 Двутранзисторный усилитель

В процессе самостоятельной сборки подобных устройств необходимо изготавливать печатные платы с дорожками. При использовании проводов для соединения элементов возрастает количество помех, которые снизят коэффициент усиления прибора.

Для усилителя на базе КТ368 понадобятся сопротивления и конденсаторы со следующими параметрами:

• 100 Ом (R1 и R4);
• 470 Ом (R2);
• 51 кОм (R3);
• 1000 пФ (С1);
• 33 пФ (С2);
• 15 пФ (С4 и С3).

Собранный усилитель устанавливается как можно ближе к приемнику и может применяться для антенны любого типа. Он не нуждается в настройке и работает от источника постоянного тока с напряжением 9 В.

Для расширения частотного диапазона применяются усилители, построенные на общей транзисторной базе. Эти приборы также не нуждаются в дополнительной подстройке параметров работы.

В процессе сборки потребуются компоненты:

• 51 Ом (R1);
• 10 кОм (R2);
• 15 кОм (R3);
• 1 кОм (R4);
• конденсаторы имеют такой же номинал, как и в схеме с общим эмиттером.

В схеме усилителя применяется дроссельная катушка, которая наматывается из 300 витков провода 0,1 мм (типа ПЭВ) на ферритовом кольце.

В случае совсем слабого сигнала возможно применение многокаскадных схем, работающих от постоянного тока с напряжением 12 В и построенных на двух транзисторах типа ГТ311Д.

В схеме усилителя для антенн дальнего радиуса действия используются:

• 680 Ом (R1);
• 75 кОм (R2);
• 1 кОм (R3);
• 150 кОм (R4);
• 100 пФ (С1, С2, С4);
• 6800 пФ (С3);
• 15 пФ (С5);
• 3,3 пФ (С6);
• 100 мкГн (L1);
• 25 мкГн (L2);
• самодельный дроссель из 25 витков провода ПЭВ2 диаметром 0,8 мм (L3).

 Загрузка …

Фотогалерея

На фото ниже показаны некоторые конструкции антенн и приведены справочные данные.

Петлевая антенна из трубы Общий вид усилителя Terra HA123 Типовые микросхемы и параметры усиления Антенна восьмеркой, установленная на улице

Видео «Изготовление антенны своими руками»

Процедура изготовления антенны из картонной коробки представлена на видео, снятом для канала Механизатор.

razvodka.com

Антенна для цифрового ТВ своими руками — антенна Харченко, рамочная и другие самодельные варианты

Главная страница » Подключение, установка, настройка » Антенна для цифрового ТВ своими руками

Аналоговое вещание, применявшееся ранее, с 2009 года полностью прекращено. Изменение формата на цифровой создало необходимость использования соответствующего приёмного устройства. Вещание цифрового ТВ ведётся в диапазоне ДМВ, который способен вмещать множество каналов, обладая компактностью и высоким качеством сигнала. Возросший уровень передачи сократил расходы на обслуживание оборудования, позволил сделать его более устойчивым к воздействию помех, хотя не все проблемы удалось решить полностью. В условиях сельской местности приём сигнала практически невозможен, а в большом городе он усложняется из-за способности железобетонных конструкций многоэтажных домов экранировать сигнал. Для уверенного приёма вполне возможно изготовить антенну для цифрового ТВ своими руками, так как её стоимость в магазине довольно высока.

Принцип действия цифровой антенны

Цифровой сигнал отличается от аналогового тем, что передаёт не саму волну, а информацию о ней. То есть состоит из непрерывного потока «координат» точек специфического графика синусоиды, передаваемой обычными аналоговыми устройствами. Это даёт возможность значительно снизить помехи и повысить качество передачи сигнала, так как сбой при передаче информации не вызывает больших проблем и спокойно корректируется при декодировании сигнала в приёмнике. В остальном технология передачи остаётся прежней — с передатчика излучаются в пространство электромагнитные колебания, они принимаются антеннами в зоне прямой видимости, на контурах которых возникает небольшое напряжение, передающееся на декодирующее устройство телевизора и превращающееся в изображение и звук.

Для приёма дециметровых волн требуется небольшой размер антенны, что выгодно отличает устройства от ранее использовавшихся огромных антенн, заполнявших собой крыши домов. Размеры цифровых антенн достаточно компактны, поэтому их можно свободно разместить в квартире, на балконе или ином, удобном для владельца и обеспечивающим качественный приём месте. Самодельная антенна имеет несложную конструкцию и вполне доступна для изготовления людям без специальной подготовки, обладающим только базовыми знаниями.

Делаем рамочную антенну своими руками

У круглой антенны для цифрового ТВ наибольшее входное сопротивление

Рамочная антенна является одним из самых простых вариантов. При этом устойчивость к помехам у такого устройства весьма высока, ведь конструкция совмещает в себе приёмную антенну и фильтр помех. Название «рамочная» говорит о специфической конфигурации — она представляет собой замкнутый контур в виде рамки круглой или прямоугольной формы. Изготавливается из медной проволоки. Также, как вариант, можно использовать кусок антенного кабеля (RG6), освобождённого от виниловой изоляции.

Расчёт

Для расчёта рамочной антенны требуется лишь определить длину провода, из которого сделана рамка. Формула для подсчёта выглядит следующим образом:

LR = 300/f,

где LR — длина провода в петле,

f — волновой коэффициент, представляющий собой среднее арифметическое между величинами границ волнового диапазона. Например, если вещание ведётся в диапазоне 568–720 МГц, то f = 568 + 720 / 2 = 644.

Узнать необходимые диапазоны можно на сайтах передающих компаний или из других источников — эта информация свободно распространяется. Для расчёта используются начальная и конечная частоты. Если конечной нет, то значение f принимается равным начальной частоте.

Некоторые специалисты приводят другой вариант формулы, по которому сторона квадратной рамки равна 0,254 от длины волны (или f). То есть значение, полученное из расчёта по первой формуле, надо увеличить на 1,5 %. Разница незначительна, но в некоторых случаях она важна.

Необходимые инструменты и материалы

Для изготовления антенны понадобятся:

• Пассатижи;
• Линейка;
• Паяльник;
• Канцелярский нож для снятия изоляции (если используется антенный кабель).

Перечислены лишь самые основные инструменты, в зависимости от навыков и возможностей пользователя могут быть использованы другие, более подходящие для каких-либо целей приспособления.

Инструкция по изготовлению

Изготовление рамочной антенны не составляет никакой сложности. Понадобится выполнить следующие действия:

• Отрезать кусок провода нужной длины. Опытные пользователи советуют сначала отрезать кусок немного длиннее, чем этого требует расчёт, чтобы имелась возможность точнее подогнать длину при формировании конфигурации антенны.
• Придать антенне требуемую форму. Если используется круглая петля, то необходимо сделать как можно более ровную окружность, для квадратной рамки следует точно выдерживать длину сторон.
• Концы рамки соединяются с антенным проводом от телевизора: один конец — к оплётке, другой — к центральной жиле. Для выполнения этой задачи необходим паяльник или монтажная колодка с клеммными зажимами.
• Осталось установить устройство в наиболее удачном для приёма месте и настроить положение.

Как изготовить антенну Харченко

Такую антенну можо изготовить своими руками для приёма Wi-Fi

Конструкция была предложена К.П. Харченко в 1961 году. Основная задача — приём телевизионных передач, но практика показала высокую пригодность и многопрофильность изобретения. Внешняя антенна Харченко имеет форму восьмёрки с незамкнутой серединой. Она состоит из двух квадратов, а соединение с антенным проводом производится в средних точках. Таким образом, мы имеем замкнутый виток из толстой медной проволоки, имеющий специфическую форму. Отличие от рамочной конструкции состоит именно в более сложной конфигурации, позволяющей получить стабильный и уверенный приём сигнала, помехоустойчивость и надёжность. Её особенность состоит в широкополосности и возможности принимать как телевизионный, так и радиосигнал. Все зависит от расположения антенны — вертикальное даёт приём телесигнала, горизонтальное — радио.

Форма восьмёрки не является единственно возможным вариантом, можно увеличить число образующихся квадратов. Также известны варианты с образованием окружностей, треугольников и т.п. Восьмёрка используется по причине простоты изготовления и настройки, а также отсутствия помех.

Расчёт

Самостоятельный расчёт антенны Харченко не составляет особого труда, но включает в себя определение множества величин. Понадобится вычислить длину стороны квадрата, размер отражателя (рефлектора), общую длину восьмёрки от верхней до нижней точки, величину зазора между рефлектором и антенной и т.д. Поэтому самым простым и надёжным решением станет использование онлайн-калькулятора, которых немало в сети. Для получения более точного результата можно попробовать посчитать на нескольких сервисах и сравнить данные.

Необходимые инструменты и материалы

Для сборки антенны Харченко потребуются:

• Толстая медная проволока сечением около 4 мм2;
• Алюминиевая пластина для отражателя (рефлектора). При её отсутствии в качестве рефлектора может быть использована металлическая решётка (сетка);
• Пассатижи, молоток, отвёртка;
• Электродрель с набором свёрл;
• Паяльник, клеммная колодка;
• Металлическая труба или деревянные длинные бруски для изготовления опорной конструкции (мачты).

Существует масса вариантов конструкции, для изготовления которых можно использовать различные дополнительные приспособления. По необходимости они привлекаются в рабочем порядке.

Инструкция по изготовлению

• По рассчитанным данным изготавливается восьмёрка.
• Соединение в средней точке спаивается, вторая точка подвергается лужению для последующего присоединения питания.
• В пластине рефлектора просверливаются отверстия, в которые устанавливаются бобышки для крепления антенны.
• Она закрепляется на опорных бобышках, к центральным точкам припаивается провод.
• Пластина рефлектора прикрепляется к мачте. Для этого используются шурупы или хомуты, если она изготовлена из металлической трубы.
• Мачта с антенной устанавливается на отведённое место.
• Подключается к телевизору, настраивается оптимальное положение.

Другие варианты

Вариант конструкции антенны Сотникова из трёх квадратов

Рассмотренные варианты не являются единственно возможными. Существует множество конструкций антенн для приёма телевизионного сигнала.

Можно выделить следующие:

• Трёхэлементный волновой канал. Представляет собой достаточно сложную конструкцию из горизонтальной планки, на которой установлены две поперечные полосы и рамка Т-образной формы. Вариантом такой конструкции является четырёхэлементный волновой канал, содержащий три поперечины и одну Т-образную конструкцию.
• Двойной квадрат (антенна Сотникова). Имеет усиливающий коэффициент 10–13 дб, представляет собой две квадратных рамки, расположенные параллельно и соединённых между собой поперечиной. Вариантом конструкции является тройной квадрат, авторство которого принадлежит тому же Сотникову. Усиливающая способность выше — в районе 14–15 дб.
• Антенна Туркина. Коэффициент усиления, которым обладает такая конструкция, составляет более 15 дб. Представляет собой шесть колец разного диаметра, закреплённых на горизонтальной диэлектрической опорной штанге. Устройство требует довольно тщательного расчёта диаметра колец и расстояния между ними.

Видео: Как сделать антенну для цифрового ТВ своими руками

Переход телевидения на цифровой формат произошёл с целью устранения помех, увеличения качества передачи, более уверенного приёма и компактности аппаратуры. Необходимость использования собственной антенны обусловлена большим количеством помех или удалением от ретранслятора. При отсутствии возможности приобретения образца заводского производства, который стоит довольно дорого и не всегда имеется в продаже, вполне можно изготовить самодельное устройство, так как в этом нет особой сложности.

• Автор: Anycaster
• Распечатать

tehznatok.com

Как сделать антенну цифрового телевидения своими руками для дачи и дома

Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.

Любой домашний мастер способен не покупать антенну в магазине, а сделать е своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.

Немного теории

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.

Для аналоговых моделей ТВ приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, осуществляющая декодирование цифровой информации электромагнитной волны в обычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевизионном вещании государственными стандартами принято электромагнитные волны излучать всего в двух плоскостях:

Таким способом передатчики направляют излучающие сигналы.

А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.

Требования к антенне цифрового пакетного телевидения

ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.

Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.

Конструкция антенны должна быть:

• изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
• направлена строго по оси электромагнитной волны, идущей от передающего центра;
• сориентирована по виду поляризации;
• защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см — искомую длину полуволны.

Самая простая ТВ антенна для цифрового телевидения

Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.

Затем снимаю экранирующий слой с этого участка кабеля.

Далее оголяю внутреннюю жилу, снимаю с нее изоляцию.

Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.

Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала. У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо. Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.

Как определить размеры конкретной антенны

Воспользуемся поиском всезнающего Google. Пишем в командной строке: «Расчет антенны Харченко» и жмем Enter.

Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.

Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.

Изготовление деталей конструкции антенны

Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.

На основе выбранных данных сделал заготовки для антенны.

Особенности конструкции вибратора

Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.

Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.

Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.

Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.

В задней стороне бруска электрической дрелью просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.

Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги — работать будет примерно одинаково.

С обратной стороны планки закрепил конструкцию вибратора с кабелем.

Антенна готова. Осталось установить ее на окно для работы в горизонтальной поляризации.

Заключительный совет по эксплуатации антенны

Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.

Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:

1. просто ослабленными;
2. содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».

В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.

Устранять подобные помехи волны призваны:

Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.

В заключении статьи рекомендую для закрепления материала посмотреть видеоролик Евгения Баскаль «Наружная антенна усиления волны 3G сигнала».

Задавайте вопросы по прочитанным материалам об антенне любой конструкции. Сейчас у вас самое удобное время поделиться статьей с друзьями через кнопки соц сетей.

housediz.ru

Антенна цифрового телевидения DVB-T2

Главная » Электроника » Антенна цифрового телевидения DVB-T2 Телевидение сегодня есть в каждом доме. С развитием технологий меняются качество телевизионных сигналов и способы их передачи. И если еще вчера использовалось допотопное аналоговое вещание, сегодня настойчиво обсуждается исключительно цифровое. На территории России телерадиовещанием занимается государственная компания РТРС. С 2012 года правительственным распоряжением был признан единым стандартом цифрового эфирного телевидения DVB-T2, мультиплексный стандарт цифрового вещания. Компания РТРС, как единственный эфирный оператор, предлагает сразу два мультиплексных пакета (РТРС-1 и РТРС-2) к бесплатному просмотру. Все что нужно — это современный приемник-антенна, один из вариантов которой мы сегодня предлагаем сделать своими руками.За основу данной самоделки взята разработка инженера Харченко К.П., который предложил подобные антенны для дециметрового диапазона (ДЦВ), популярного в 90-х годах прошлого века. Это подобие апертурных антенн, в основе которых облучатель в виде зигзагообразной формы. Аккумулирует сигнал плоский рефлектор, который по размерам превосходит вибратор минимум на 20 %. Телевизионный сигнал передается волнами с горизонтальной поляризацией. В упрощенном виде такая антенна представляет собой два горизонтальных петлевых вибратора, соединенных между собой параллельно, но разъединенных в точке подключения фидера (кабеля). Габаритные размеры даны на основе статьи Харченко «Антенна диапазона ДЦВ», и рассчитываются согласно предложенных формул. Согласно этой технологии, такие антенны можно рассчитать даже для слабого сигнала около 500 МГц.

Что потребуется для сборки антенны

Материалы:

• Решетка для барбекю;
• Аэрозольная краска для автомобилей;
• Растворитель или ацетон;
• Набор сверл для обычной дрели;
• Коаксиальный телевизионный кабель – не более 10 м;
• Полметра ПВХ трубы ХВ, диаметр – 20 мм;
• Дюбеля металлические для гипсокартона;
• Медный провод для вибратора антенны, диаметр жилы – 2-3,5 мм;
• Две тонкие металлические пластины.

Инструменты:

• Паяльник мощный на 100 Вт;
• Шуруповерт с насадками;
• Термоклеевой пистолет;
• Плоскогубцы, молоток, кусачки;
• Малярный нож, рулетка, карандаш.

Приступаем к изготовлению антенны

Делаем рамку-вибратор

Отмеряем необходимую длину медного провода с запасом около 1 см. Также можно использовать медную или алюминиевую трубку, диаметром до 12 мм.Очищаем медную жилу от изоляции, и выравниваем ее молотком на твердой поверхности. Отмечаем середину и делаем изгиб на 90о. Аккуратнее всего это получится сделать в тисках, слегка поджав медную жилу и выравнивая ее молотком.По нашим расчетам стороны квадратов будут составлять 125 мм. Размечаем их рулеткой, и производим загибы. С одного конца бокорезами откусываем небольшой фрагмент, сделав наконечник заостренным под 45о. После изгиба второго квадрата, проводим ту же процедуру, откусывая завершающий конец жилы. Квадраты для этого можно слегка разогнуть.На серединных изгибах квадратов добиваемся расстояния 10-12 мм. На концах делаем неглубокие пропилы надфилем. Это поможет нам стянуть вместе оба свободных конца, и зафиксировать их тонкой медной проволокой.С помощью жидкой канифоли или флюса залуживаем паяльником серединные изгибы. Это необходимо проделать со всех сторон медной жилы вибратора.Зачищаем коаксиальный кабель на 4-5 см. Оплетку или внешний проводник скручиваем в единый провод, обматываем его вокруг одного из изгибов. Припаиваем его к медной жиле паяльником.Зачищаем изоляцию внутреннего проводника, и также обматываем его вокруг следующего изгиба рамки. Пропаивать его нужно аккуратно придерживая изоляцию плоскогубцами, поскольку от температуры она может попросту сместиться от центра. Нагреваем сначала рамку в зоне пайки, а лишь затем сам проводник.Фиксируем подводку коаксиального кабеля нейлоновой стяжкой, обезжириваем растворителем и изолируем места пайки горячим клеем при помощи пистолета. Подправить дефекты получившейся литой формы клея можно феном.

Готовим рефлектор

В качестве рефлектора или отражающего экрана используем недорогую сетку для барбекю. Это неплохой материал, поскольку даже стальные образцы такой продукции покрывают коррозионностойким анодированным покрытием, не говоря уже о нержавейке. Подойдет также и теплообменник от современного холодильника или решетка-сушилка для посуды. Главное, чтобы этот элемент по возможности не ржавел на воздухе.Решетка рефлектора должна превосходить по размерам рамку вибратора, но не обязательно быть симметричной. Отрезаем от решетки ручки, они будут лишними в нашей конструкции.Располагаем рамку антенны посередине рефлектора, и отмечаем места ее крепежа. Для закрепления можно использовать две пластины из любого металла. Сгибаем их по решетке, и сверлим отверстия диаметром 5 мм.

Собираем антенну

Отрезаем два куска ПВХ трубы длиной 75 мм, и вкручиваем в конец каждой по саморезу, обрезая выступающие части. У гипсокартонных дюбелей обламываем заостренные кончики, и вкручиваем их в противоположный конец трубок. Прикручиваем саморезами обе ПВХ стойки к планкам на рефлекторе. Залуживаем рамку по концам, подходящим к стойкам, для лучшей теплопередачи.На стойках отмечаем высоту 68 мм, и ставим риску. Концы рамки прогреваем паяльником, и впаиваем в стойки до нужных отметок. Горячим клеем наполняем торцы стоек, надежно фиксируя рамку вибратора в их основании. Определяем положение кабеля относительно установки антенны, и фиксируем его на рамке нейлоновыми стяжками.Так как окисление ухудшает качество принимаемого сигнала, рамку рефлектора необходимо защитить. С помощью аэрозольной краски это сделать совсем не сложно. Поскольку экран у нас решетчатый, готовую антенну очень легко закрепить на мачте или отрезке трубы при помощи хомутов. На противоположном конце ТВ кабеля монтируем стандартный ТВ разъем F. Закрываем его для изоляции термоусадочным кембриком, и прогреваем.Закручиваем в разъем ТВ штекер. Подключаем кабель к ресиверу цифрового телевещания или напрямую к телевизору с цифровым тюнером, и наслаждаемся бесплатным просмотром ТВ каналов в цифровом качестве. Такую антенну необходимо по возможности разместить по направлению к ретранслятору. Для усиления принятия сигнала рамку вибратора дополняют несколькими «квадратами», а решетку рефлектора усложняют загибами по горизонтали.

Смотрите видео по изготовлению телевизионной антенны DVB-T2

sdelaysam-svoimirukami.ru

Это очень простая и эффективная антенна для приема цифрового и аналогового телевидения. Подходит для использования как дома, так и на улице. Антенна представляет собой «би-квадрат» (двойной квадрат) — это самая простая и популярная конструкция для повторения.
Для постройки антенны понадобиться самая малость:

• — Коаксиальный кабель.
• — Разъем телевизионный.
• — Медная проволока около метра в длину, диаметром 2 — 4 мм. Подойдет так же любая, даже стальная.
• — Флюс с припоем.
• — Пластиковая круглая распределительная коробка для корпуса. Или любая другая.

Изготовление антенны для приема цифрового телевидения (DVB-T)

Я буду делать антенну для приема каналов цифрового телевидения. Чтобы приступить к изготовлению, для начала необходимо рассчитать размеры будущей антенны. А чтобы рассчитать размеры необходимо знать середину диапазона приема цифровых каналов. Средняя частота примерно равна – 690 МГц. Если вы хотите сделать антенну под аналоговые каналы, то возьмите, скажем – 470 МГц для ДМВ и т.п. (диапазоны каналов телевидения можно глянуть )
Далее заходим сюда –
Вводим частоту и нажимаем «CALCULATE» и смотрим чему равно L1. L1 – это плечо квадрата для антенны. В моем случае для частоты 690 МГц оно рано примерно 105 мм. Нужное число найдено, больше ничего не понадобиться.
Теперь приступаем непосредственно к постройке антенны «би-квадрат». Отмеряем примерно 90 см толстого медного провода и откусываем либо кусачками, либо пассатижами.

Далее выпрямляем руками провод, делая его ровным без волн, которые образовались после смотки с катушки.
Отмеряем подряд четыре отрезка по 10,5 см на этом проводе.

Затем сгибаем двойной квадрат. Провод толстый и гнется с трудом и это хорошо – не погнется от случайных воздействий.

Лишний провод откусываем, оставляя припуск примерно сантиметр для того чтобы спаять замкнутый контур.

Зачищаем места подключения и будущей пайки.

Спаиваем контур припоем с флюсом. Тут лучше использовать паяльник помощнее, так как толстый медный провод тяжело прогреть.

Зачищаем телевизионный кабель и припаиваем к антенне как на фото.

В принципе антенне готова к работе. Я на этом не остановлюсь и сделаю корпус для центральной части.
Вот что мне понадобится.

Так как круглая коробка слишком глубокая, то я отпилю ножовкой ровно половину.

Затем проплавлю паяльником пазы под антенну. Это можно сделать той же ножовкой.

Заливаю клеем соединения проводов с корпусом и места пайки.

Все готово. Повешу антенну за окно на гвоздь.

Сморите видео как сделать антенну для телевизора

Основную массу информации население получает благодаря телевидению, просмотр которого требует наличия принимающей антенны. Купить принимающее устройство можно в любом магазине, но не всегда есть такая возможность. В таком случае, можно сделать антенну своими руками. Далее, будут рассмотрены основные разновидности и порядок их сборки.

Главным преимуществом самодельных устройств является то, что они требуют минимум финансовых затрат.
Случается и так, что самодельные варианты превосходят заводские по многим позициям.

Плюс и в том, что кустарные изделия можно назвать «всеволновыми», делается это не умышленно, получается именно так. Недостатки самодельных устройств заключаются в неэстетичном внешнем виде, хотя это зависит от рук мастера. Весомым недостатком является труднодоступность некоторых материалов.

Несомненно, плюсов больше, поэтому рассмотрим основные кустарные изделия.

Разновидности

«Пивная»

Для изготовления изделия потребуется четное количество банок из-под пива.
Самые распространенные варианты выполнены из двух штук. Процесс монтажа достаточно простой и требует минимума инструмента и расходных материалов.

Инструкция:

1. Для начала, берется деревянная рейка
   (подойдет и вешалка), которая будет служить опорой конструкции.
2. К рейке, при помощи скотча, крепятся пивные банки
   , на расстоянии около 6 сантиметров.
3. Далее, к банкам, крепится телевизионный кабель.
   Процедура может быть выполнена как при помощи саморезов, так и с помощью припоя.
4. Последним этапом является крепление основы к мачте и настройке положения.
   Более сложный вариант изготавливается из 6-8 банок. Для такой антенны потребуется две основы, установленные вертикально.
5. На установленные основы крепятся по 4 банки,
   параллельно друг друга.
6. При помощи медной пластины или проволоки, следует соединить банки,
   расположенные на одной стойке, далее, выполнить процедуру на другой.
7. Следующим этапом является монтаж стоек в одну конструкцию
   , следует учитывать, что расстояние между донышками банок должно быть не менее 60 мм.
8. Осталось закрепить кабель в крайних точках
   соединительных пластин.

Антенна с минимальными затратами

Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими объектами. Для просмотра нескольких телеканалов можно использовать кусок проволоки, один конец которой крепится к системе отопления, а другой в телевизор к центральному контакту.

Принцип работы такой антенны основан на площади системы, а она опутывает почти весь дом на разных высотах.
Качество приема у конструкции не самое высокое. Более интересный вариант требует наличия балкона с металлическими струнами для белья.

Технология сборки полностью аналогична системе с батареей. Существуют места с уверенным приемом сигнала, там можно использовать вязальную спицу, которая даст возможность просмотра основных каналов.

Обычная антенна

Самостоятельно собрать антенну достаточно просто, для этого потребуется трубка из алюминия или латуни. Последний вариант более удобен, так как этот материал практически не окисляется.

Инструкция:

1. Длина трубок должна быть 276 мм
   – именно она обеспечивает прием большинства каналов, толщина 20 мм. Трубки следует расплющить с одной стороны, далее просверлить отверстия в этих местах.
2. Следующий этап – это подготовка основы.
   Она должна выполняться из диэлектрического материала, размером 150 на 50 мм и толщиной не менее 5 мм.
3. Далее, на ровной поверхности выкладывается макет антенны.
   Ложится основа, поверх нее трубки, расстояние между расплющенными концами трубок составляет 65 мм, отмечаются места отверстий в трубках и сверлом того же диаметра делается отверстие в основе.
4. Следующий этап – сборка конструкции.
   Трубки крепятся к основе при помощи болтов, желательно использовать дополнительное крепление в виде хомута – это обеспечит прочность конструкции. Болты, используемые для крепления, берутся длиной 15-20 мм, это необходимо для крепления петли.
5. Сборка антенны завершена
   , остается только присоединить кабель, делать это напрямую к антенне нельзя. Правильное соединение производится через кольцо из провода с сопротивлением 75 Ом. Длина петли высчитывается индивидуально в зависимости от длины трубки, в данной ситуации она равна 280 сантиметров.

Отводящий кабель присоединяется уже к петле.

Мощная антенна

Разобравшись с классическими вариантами, следует рассмотреть антенны, рассчитанные на прием самого слабого сигнала. Для создания такой потребуется минимум материалов, а именно, латунная трубка, пластина из того же материала, желание и руки.

Инструкция:

1. Изготовление приемного устройства начинается с выгибания из трубки двух квадратов одинакового размера
   , крепящихся на диэлектрическую основу таким способом, чтобы расстояние между углами квадратов составляло 10-15 мм.
2. Следующим этапом является изготовления экрана
   , призванного усилить мощность сигнала, и сгладить радиопомехи. Экран выгибается в форме прямоугольника 11×10 сантиметров, с высотой бортов 23 мм и шириной 6 мм.
3. При соединении двух компонентов необходимо выдержать расстояние в 12 мм.
   Соединение готового изделия с телевизором производится при помощи кабеля с сопротивлением 75 Ом. Важным фактом является то, что данная конструкция не допускает использование болтового соединения, разрешен только припой.

При правильной сборке, модель превосходит по характеристикам заводские аналоги.

ДМВ антенна

Цифровое телевидение покрывает все новые территории, но для его уверенного приема необходим специальный модуль. Часто, устройство приобретается отдельно, но имеются телевизоры, имеющие встроенный модуль.

Но одного приемника мало, необходима антенна, приминающая ДМВ волны. Самый простой вариант изготавливается на листе фанеры.

Инструкция:

1. Для сборки потребуется телевизионный кабель 75 Ом длиной 53 см.
   Этот отрезок закрепляется на листе в форме кольца, крепить можно как хомутами, так и при помощи клея.
2. При загибе петли следует сделать так, чтобы между концами кабеля был зазор в 5-10 мм.
   Второй элемент изделия выполняется из аналогичного кабеля, длиной в 15,5 см, из этого отрезка выполняется петля.
3. Соединение кольца и петли выполняется следующим образом
   – внутренняя жила кольца соединяется с обмоткой обеих сторон. Петля центральной жилой крепится к этой скрутке, а наружная обмотка соединится между краями. Центральная жила антенного кабеля присоединяется к внутренней жиле петли, а обмотка к обмотке петли.

Настройка

Установка изделий, сделанных своими руками, производится аналогично заводским аналогам. Большинство вариантов требуют наличия мачты, для поднятия их на максимальную высоту.

В большинстве случаев, достаточно высоты на 2-3 метра превышающей высоту крыши строения. Дополнительно, при установке следует выбрать место с наличием самого сильного сигнала, особенно это актуально для комнатных устройств.

Настройка осуществляется путем перестановки или поворота антенны в сторону вышки, иногда требуется установка дополнительного экрана с задней стороны.

Усилитель своими руками

Нередки ситуации, когда правильно собранная и грамотно настроенная антенна, отказывается надежно принимать сигнал, тогда просто не обойтись без усилителя сигнала.

Большая часть подобных устройств имеет сложную конструкцию, собрать которую без определенных знаний тяжело. Более простой вариант можно изготовить своими руками за 10 минут.

Понадобится магнит, на который наматывается несколько витков телевизионного кабеля. Это устройство можно собрать как возле телевизора, так и на антенне. Последний вариант наиболее популярен в заводских усилителях.

Итоги

Завершая тему, следует обратить внимание на то, что наибольшее качество приема можно добиться при использовании пайки (болты с гайками окисляются, значительно ухудшая сигнал). Важным аспектом является правильный выбор кабеля.
Самый популярный вариант – это изделие имеющее сопротивление 75 Ом, выполненное из силикона.

Подобные изделия имеют длительный срок службы, плюс не подвержены влиянию климата. Способ соединения кабеля с телевизором имеет важное значение. Рекомендуется использовать специальные штекера, допускаются варианты без пайки.

Перед началом сборки изделия, необходимо определиться с типом изделия, для этого следует выяснить частоту, на которой транслируется сигнал, это зависит от конкретной местности.

При отдыхе за городом, иногда, кроме наслаждения природой и свежим воздухом порой хочется посмотреть свой любимый сериал или важный футбольный матч. В отличие от города, покрытие деревень качественным телевизионным сигналом оставляет желать лучшего. В этой ситуации даже приобретение антенны, работающей в широком диапазоне дециметровых и метровых волн, не гарантирует качественной картинки.

Собрать антенну можно попробовать и собственноручно, ведь загородный дом является лучшим местом для экспериментов.

Простейший вариант антенны

Как видно на фотографии, антенна представляет собой простейший волновой приемник. Для изготовления понадобятся две трубки и телевизионный кабель, а также знание диапазона передачи сигнала ближайшей телевизионной вышки.

Обычно прием ведется на частотах от 50 до 230 МГц, образуя двенадцать каналов. Для каждого из них применяется трубки определенных размеров. Для приема сигнала на частоте 50 МГц расстояние между внешними краями трубок должно быть в пределах 271-276 см. На 12 канале это же расстояние составляет 66 см.

Информацию о зависимости длины заготовок от частоты приема, а также схемы самодельных антенн можно легко найти на подобных тематических интернет-ресурсах.

Для изготовления антенны в кустарных условиях представляем вам список, из чего можно сделать антенну:

• Две трубки из стального, алюминиевого или любого другого металлического сплава диаметром от 8 до 24 мм. Они должны быть одинаковые по диаметру, материалу и толщине стенок.
• Наличие кабеля телевизионное вещания, рассчитанного на сопротивление 75 Ом. Длина провода подрезается по месту подключения, учитывая запас на провисание в 50 см.
• Текстолитовая заготовка или материал из гетинакса (толщиной не менее 5 мм).
• Крепеж для установки труб на держателе.
• Кронштейн для будущей антенны в виде металлической трубы или уголка. При установке приемника на небольшую высоту можно использовать подставку из дерева.
• Набор для пайки, силиконовую жидкость для предотвращения окисления и изоленту.

Принцип сборки

Подобранная по длине заготовка делится на две равные трубки, которые обжимаются с одной из сторон. Трубки фиксируются на расстоянии в 6-7 см друг от друга, а их окончания хомутами крепятся к текстолитовой заготовке. Полученную конструкцию закрепляют с помощью штанги в вертикальном положении.

Для подключения кабеля необходимо проложить петлю, рассчитанную на сопротивление в 75 Ом. Средние жилы кабеля зачищаются и скручиваются со сплющенными окончаниями трубок, а соединение оплетки происходит с помощью медного провода. Соединение остальной части петли и кабеля, идущего на выход к телевизионному устройству, происходит по тому же принципу.

Получившуюся петлю и остальную длину кабеля, во избежание помех, следует надежно закрепить к вертикальной стойке. Необходимая высота установки антенны регулируется по месту, наблюдая за изменением сигнала.

Антенна из пивных банок

Является одной из самых популярных идей самодельных приемников телевизионного сигнала. Вместо трубок, при отсутствии материала, можно использовать простые пивные банки.

Для изготовления такого телевизионного приемника потребуются следующие детали:

• две пивные банки по 0,5 л;
• деревянная или пластмассовая заготовка длиной 50 см;
• кабель телевизионный RG-58;
• паяльник, флюс для пайки по алюминию и припой;

Для выполнения приемника из пивных банок руководствуйтесь следующей инструкцией:

• Через дно банки, по её центру, высверливается отверстие 5-6 мм в диаметре.
• Сквозь отверстие в банке прокладываем кабель и выводим его через горловину.
• Банка ровно закрепляется с левой стороны заготовки в горизонтальном положении.
• Выводим через горловину кабель на расстояние 5 см, подрезаем изоляцию на 3 см, снимаем оплетку провода на 1,5 см и припаиваем её к поверхности банки.
• Выходящий кабель припаять к донцу второй банки.
• Вторую банку присоединять к первой на минимальном расстоянии, используя скотч или другой липкий материал.

На другой конец кабеля устанавливается разъем для входа в телевизор. Такой вариант антенны подойдет и для цифрового вещания. Если телевизор поддерживает популярный формат (DVB T2), или имеется приставка, подходящая к старому телевизору, то прием сигнала можно осуществить с ближайшей ретрансляционной вышки. При этом необходимо знать местоположение ретранслятора, в направлении которого следует направить антенну для поиска сигнала.

Данная схема подойдет для изготовления антенны, рассчитанной на прием каналов метровой волны. Только вместо полулитровых банок используйте литровую емкость.

В случае если вы не владеете пайкой, существует другой способ соединения. Две пивные банки прикрепляются на минимальном расстоянии от заготовки, удерживающей всю конструкцию. На конце кабеля аккуратно снимаете изоляцию на 3-5 см. Оплетку провода скрутите в жгут и, придав форму проушины, наденьте на саморез.

Таким же образом наденьте проушину на саморез у второго проводника. После чего присоединяете провода, с помощью саморезов, к каждой банке. С точки зрения длительного сохранения контакта, пайка намного лучше механического крепежа. Перед пайкой желательно провести лужение поверхности.

Крепление саморезами, хоть и является надежным, но при попадании влаги на антенну происходит окисление контактов самодельного устройства, что приведет к потере сигнала.

Фото инструкции как сделать антенну

На дачных участках телевизионный сигнал редко может приниматься без усиления: слишком далеко от ретранслятора, рельеф, как правило, неоднородный, да и деревья мешают. Для нормального качества «картинки» нужны антенны.Тот, кто хоть немного умет обращаться с паяльником, может сделать антенну для дачи своими руками. Эстетике за городом придается не такое большое значение, основное — качество приема, простая конструкция, дешевизна и надежность. Можно экспериментировать и делать самостоятельно.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;

Петлевая из трубы

Эта антенна для дачи своими руками чуть сложнее в изготовлении: нужен трубогиб, но радиус приема больше — до 40 км. Исходные материалы практически те же: трубка из металла, кабель и штанга.

Радиус сгиба трубы неважен. Необходимо чтобы труба имела требуемую длину, а расстояние между концами составляло 65-70 мм. Оба «крыла» должны быть одинаковой длинны, и концы должны быть симметричны относительно центра.

Самодельная антенна для телевизора: из куска трубы и кабеля сделан приемник телесигнала с радиусом приема до 40 км (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Длина трубы и кабеля указана в таблице. Узнаете, на какой частоте вещает ближайший к вам ретранслятор, выбираете соответствующую строку. Отпиливаете трубу требуемого размера (диаметр желательно 12-18 мм, под них даны параметры согласующей петли).

Сборка

Трубку требуемой длины изгибают, сделав ее абсолютно симметричной относительно центра. Один край ее расплющивают и заваривают/запаивают. Заполняют песков, и заделывают вторую сторону. Если сварки нет, можно концы заглушить, только посадить заглушки на хороший клей или силикон.

Полученный вибратор закрепляют на мачте (штанге). К концам трубы прикручивают, а потом пропаивают центральные проводники петли согласования и кабеля, который идет к телевизору. Следующий шаг — соединить куском медного провода без изоляции оплетку кабелей. Сборка закончена — можно приступать к «настройке».

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора. Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Антенна для цифрового ТВ своими руками

Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.

Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства. Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору. Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.

Как определиться с каналом и рассчитать периметр рамок

В России принята программа, по которой вышки постоянно строятся. К концу 2015 года вся территория должна быть покрыта ретрансляторами. На официальном сайте http://xn--p1aadc.xn--p1ai/when/ находите ближайшую к вам вышку. Там указана частота вещания и номер канала. От номера канала зависит периметр рамки антенны.

Например, на 37 канале вещание ведется на частоте 602 МГц. Длинна волны считается так: 300 / 602 = 50 см. Это и будет периметр рамки. Рассчитаем аналогично другой канал. Пусть это будет 22 канал. Частота 482 МГц, длинна волны 300 / 482 = 62 см.

Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:

• для 37 канала берем 105 см медного провода (50 см * 2 + 5 см = 105 см);
• для 22 канала нужно 129 см (62 см * 2 + 5 см = 129 см).

Сборка

Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочку и оплетку, освобождая центральный проводник нужной длинны. Действуйте осторожно его нельзя повреждать.

• для 37 канала: 50 см / 4 = 12,5 см;
• для 22 канала: 62 см / 4 = 15,5 см.

Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).

Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки. Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный). Все антенна для дачи своими руками для приемки цифрового телевидения готова.

Как сделать антенна для цифрового телевидения своими руками — еще одна конструкция — показано в видео.

Только в переносных моделях телевизоров есть встроенные устройства, обеспечивающие необходимое преобразование электромагнитных волн эфирного ТВ. Полученные сигналы усиливаются и обрабатываются. На основе этих данных формируется итоговое изображение. Но в стационарных приемниках такой возможности не предусмотрено. Поэтому могут пригодиться знания о том, как сделать антенну своими руками для телевизора. В этой статье представлены конструкции, которые любой человек сможет воспроизвести без лишних усилий. При их выборе предпочтительными считались изделия, собранные из простейших комплектующих деталей.

Подобную сложную конструкцию вполне можно заменить качественной самоделкой

Как ни странно, но некоторые «кустарные» конструкции по своим параметрам ничем не уступают фабричным изделиям. Боле того, некоторые из них обеспечивают отличное усиление, хорошую избирательность частот и другие лучшие технические характеристики. Элементарные теоретические знания помогут вам сделать точную настройку в соответствии с особыми условиями в месте приема сигнала.

В некоторых ситуациях соответствующие умения попросту необходимы. Согласитесь, сложно дождаться открытия магазина завтра утром, когда прямо сейчас можно создать качественную антенну из подручных материалов. Весь процесс займет не более часа.
После этого – заслуженная гордость самим собой будет гармонично дополнена уважением всех членов семьи.

Как сделать антенну своими руками для телевизора: простые конструкции

Тем, кто не желает подробно разбираться в тонкостях теории распространения радиоволн, достаточно изучить инструкции в этом разделе. Здесь рассказано о том, как сделать антенну своими руками для телевизора без лишних затрат времени и денежных средств. Эти проекты проверены на практике. Поэтому для получения положительного результата надо только повторить последовательность рабочих операций.

Вторая «жизнь» пивных банок

Обратите внимание!
Здесь и далее надо учитывать место нахождения ближайшей вышки. В данном случае центральную ось банок устанавливают перпендикулярно направлению на передатчик сигнала. После того, как получена хорошая «картинка», оптимальные положения жестко фиксируют скотчем.

Проволока и доска

Простая антенна своими руками для цифрового ТВ с точным расчетом

Чтобы выяснить, как делать антенны своими руками для телевизора без ошибок, надо конкретизировать условия задачи. Если рассматривать Московскую область, то тут эфирное вещание в цифровом формате ведут на двух несущих частотах. Для расчетов используем одно значение, 546 МГц.

Активные части антенн делают из проводников. Их размеры должны соответствовать длине волны (ДВ). Если используете квадрат, то каждая сторона должна быть равной ¼ ДВ.

Для присоединения приемника надо использовать только специальный телевизионный кабель.
Он отличается от стандартных проводников сетей питания и других точным значением волнового сопротивления, 75 Ом. На него настроены входные каналы техники. Если применить другую кабельную продукцию, параметры входного сигнала будут хуже.

Чтобы не усложнять конструкцию, используем простую форму, кольцо. Его размеры рассчитываются по простой формуле.

ДР= (300/ ЧС)*100
, где

• ДР – длина рамки в см;
• ЧС – частота несущего сигнала в Мгц.

В нашем случае получится: (300/546)*100=55 см (округленная величина).

Обратите внимание на то, что центральная жила отрезка рамки не используется вовсе. К оплетке подсоединяется разделанный телевизионный кабель. Скрутка упрочняется пайкой.

Решение проблем дальнего приема

Если «пассивных» методов недостаточно, пригодится технология создания антенного усилителя своими руками. В этом случае подручных материалов будет недостаточно. Придется приобрести электронные компоненты, освоить методику изготовления печатной платы.

Полезная информация!
Катушки индуктивности можно сделать самостоятельно. Подойдет любой каркас (цилиндр с диаметром 2 мм). Для намотки используют провод из меди с лаковым покрытием (0,5 мм).

Не только копируя готовые решения, но и с точным расчетом эффективную телеантенну своими руками сделать не сложно. Определенные трудности возникнут, если понадобится активное усиление сигнала. Но до этого имеет смысл поэкспериментировать с пассивными антеннами.

Как сделать самодельную антенну для цифрового ТВ (видео)

Возможно Вам также будет интересно:

Как настроить спутниковую антенну самостоятельно: правильный подход
Электропроводка в деревянном доме своими руками: пошаговая инструкция по выполнению
Самостоятельная установка и регулировка реле давления воды для насоса

Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать — отключили кабельное ТВ. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и обнаружили, что забыли купить антенну для телевизора – ни один канал не работает. Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками из подручных материалов, ведь вероятнее всего причина поломки именно в данном устройстве. Далее мы рассмотрим наиболее простые варианты изготовления, для которых потребуется минимум подручных деталей и времени.

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое вам удастся поймать — 7, но эта цифра может заметно варьироваться в зависимости от региона, особенностей рельефа местности и расстояния до ТВ вышки.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

• 2 маленьких самореза, именуемых также «клопами» (не нужны, если у вас есть паяльник);
• 2 подготовленных пивных банки (пустые, вымытые и высушенные);
• от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
• паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
• шуруповерт;
• деревянный тремпель (вешалка);
• изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.

Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

1. Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать неглубокий круговой надрез и снять верхний слой изоляции. Открыв доступ к экрану, сворачиваем его в один жгут. После этого срезаем средний изоляционный слой, оголяя медную жилу кабеля на несколько см. На втором конце провода должен быть обычный антенный штекер.
2. Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей и емкости объемом 0,5 и 0,75 литров.
3. Подводим контакты. На данном этапе скрученный экран кабеля закрепляется на одной банке, а сама медная жила на другой. Фиксация осуществляется клопами с помощью шуруповерта или обычной отвертки. Однако рекомендуется крепить провод не клопами, а с помощью паяльника. Результат должен выглядеть так:
4. Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель или обычная вешалка. Она ни в коем случае не должна быть изготовлена из проволоки или металла. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать и стабильно ловить сигнал.

5. Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства и его положением, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для их работы. На этом технология создания прибора завершается.


Как Вы видите, весь процесс довольно простой и не представляет собой ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна или на выносной мачте. В индивидуальных случаях расстояние между банками можно сделать большим или меньшим.

Наглядная видео инструкция по созданию простой антенны из банок

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

• усилитель (подойдет из старого устройства, например, неработающая или разобранная антенна);
• два куска проволоки по 180 см, желательно выбирать толстую и жесткую, чтобы ветер не повредил устройство;
• кусок металлической (либо деревянной) пластины 15*15 см;
• электрическая дрель с набором сверл (желателен сварочный аппарат);
• маленькие болтики;
• молоток;
• железная труба;
• телевизионный кабель подходящей длины со штекером (продается в радиомагазинах, стоит не дорого, можно снять с нерабочего устройства).

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

1. Подготавливаем уловитель: сгибаем проволоку ромбиком, чтобы все стороны были строго по 45 см — это оптимальные размеры принимающей части, при этом фигура должна быть замкнутой, для этого концы прутка необходимо сварить вместе, либо спаять мощным паяльником.

2. Фиксируем проволоку к подготовленной дощечке: сверлим отверстия и закручиваем болтики для надежного крепления. Сразу же нужно подключить усилитель. Он имеет две большие площадки и контакты для подключения коаксиального кабеля. К большим площадкам нужно с помощью винтов подсоединить разные плечи антенны в центе. Старайтесь обеспечить качественный контакт, поэтому поверхности рекомендуется зачистить, можно даже залудить.

3. Подсоединяем кабель. Тут все просто, т.к. нужно всего лишь закрутить пару винтов на усилителе и вставить штекер в разъем.
4. Создаем мачту, для чего используем металлическую трубу подходящей высоты. Вкапываем ее и самодельная антенна для телевизора готова, можно приступать к настройке каналов.

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.

Идея №3 – Домашнее HDTV устройство

Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц. Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее в специализированном магазине, однако некоторые штекеры уже содержат в себе эту деталь.

Хотя, в сети существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею, это заметно повысит ваши навыки сборки самодельных антенн.

Из материалов Вам понадобятся:

1. Скотч
2. Картон
3. Канцелярский нож
4. Фольга
5. Степлер
6. Ножницы
7. Маркер
8. Рулетка
9. Клей (карандаш или ПВА)

Подготовив весь этот школьный набор, переходим к делу!

Для начала необходимо срисовать (либо распечатать на компьютере) данную схему:

Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:

Далее обклеиваем фольгой картонную бабочку и при желании закрашиваем заднюю часть маркером для эстетичности.

После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.

Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала для самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.

Приклеиваем запчасти на прямоугольник, и когда клей схватится, сверлим отверстия под телевизионный кабель.

Подключаем трансформатор и кабель с помощью скруток, скотча или паяльника. Более мощная антенна для телевизора готова к использованию! Тут же следует отметить, что данный вариант самоделки подойдет только для комнатного использования, т.к. бумага быстро размокнет от использования на улице.

Сборка цифровой антенны из ТВ кабеля и картонной коробки

Еще один вариант мощного устройства, сделанного в домашних условиях:

HDTV антенна из подручных средств

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

• 4-х метровый провод из меди, сечением 4 мм.кв;
• доска произвольной толщины, длиной 55 см и шириной 7 см;
• саморезы по дереву;
• линейка либо рулетка;
• простой карандаш;
• шуруповерт;
• паяльник;
• антенный штекер.

Итак, сначала, переносим чертеж на заготовку и сверлим отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо выпрямить и разрезать на 8 равных кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке). Для этого используйте острый нож, отлично подойдет канцелярский.

Отрезаем еще 2 куска провода длиной по 22 см и делим их на 3 равных части, слегка сгибаем и в этих местах, опять-таки, снимаем изоляцию.

Гнем подготовленную проволоку в оголенных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны).

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс изготовления заканчивается. Выбираем подходящее место и направление, где прием сигнала наилучший, и устанавливаем устройство.

Мы постарались отобрать наиболее простые инструкции. Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели придумывают все новые и новые варианты изготовления, используя, например, медные и алюминиевые трубки, диски, электроды… Выбор компонентов для сборки обычно обуславливается только их доступностью, поэтому не бойтесь экспериментировать и придумывать свои, оригинальные методы изготовления.

Похожие материалы:

• Как подключить домашний кинотеатр к телевизору
• Как установить антенну на крыше дома
• Как сделать электрический обогреватель своими руками
• Как бороться с низким напряжением в сети

Если возникла необходимость подключить к только что купленной ТВ приставки цифрового телевидения DVB-T2 какой-нибудь простой антенны, которая бы уверенно принимала телеканалы то можно сделать буквально за 5 минут комнатную ТВ антенну из небольшого куска телевизионного кабеля и при этом она будет выглядеть достаточно пристойно. Если Вы помните у нас на сайте мы выкладывали как сделать антенну биквадрат но эта антенна даже ещё проще и делается практически из ничего.

Чтобы сделать комнатную ТВ-антенну нам понадобится:

• Телевизионный кабель 75 Ом;
• Антенный штекер;
• Белый скотч или изолента;
• Нож.

Как сделать ТВ-антенну из кабеля, пошаговая инструкция:

Шаг 1

Для создания антенны для приёмников цифрового телевидения Т2 берём обычный коаксиальный 75-омный ТВ кабель, отрезаем от него кусок длиной 50 см, этого будет достаточно для комнатной антенны.

На одном из концов этого куска кабеля отмеряем 5 см, надрезаем и удаляем верхнюю пластиковую изоляцию, затем и внутреннюю межслойную изоляцию, оставив лишь оплётку и центральную жилу.

Затем скручиваем оплётку вместе с центральной жилой.

Шаг 2

Далее нужно отмерить от места скрутки 22 см, и удалим начиная от этого места участок в 2 см внешней изоляции вместе с оплёткой экрана, оставив лишь межслойный изолятор и внутреннюю жилу.

Шаг 3

Затем от этого места в другую сторону отступаем снова 22 см и на этом месте на участке кабеля в 1 см убираем только внешнюю изоляцию, обнажив экран, стараясь при этом его не повредить.

Шаг 4

Теперь конец со скрученными жилами вместе накручиваем на оголённое место в 1 см с экранирующей оплёткой.

Выравниваем созданную петлю в по возможности формируя красивый и ровный круг.

Место скрутки можно для эстетики и изоляции обмотать белой изолентой, плюс она будет помогать лучше держать форму изгиба.

Шаг 5

На другой конец кабеля вкручиваем штекер для подключения к ТВ приставке или телевизору.

Всё, ТВ-антенна для цифрового телевидения DVB-T2 сделанная своими руками за 5 минут готова! Пора её подключать к ТВ приставке и включать поиск каналов.

У меня на эту антенну поймались все телеканалы которые вещаются в моём городе, уровень сигнала при этом очень хороший и устойчивый. Пробовал подключать просто моток кабеля вместо антенны для сравнения, при этом ничего не поймало, даже скручивал концы вместе и был такой же результат. Друзья говорили, что цифровое ТВ можно поймать даже хоть на канцелярскую скрепку, попробовал ради интереса но это тоже не дало никакого результата. Так что считаю, что моя простая антенна сделанная из куска кабеля достаточно эффективная и качественная несмотря на простоту её изготовления и конструкции.
