Антенна для приема вай фай сигнала своими руками

Здравствуй, дорогой читатель! Сегодня расскажу вам, как я сделал мощную WiFi антенну своими руками. Руки у меня, конечно, золотые, только растут не из того места, но и это мне не помешало. Для начала давайте разберёмся в так называемом коэффициенте усиления антенны. Не переживайте! Я не буду использовать заумные фразы или оперировать какими-то сложными терминами, но с этим нужно разобраться.

Данная величина измеряется в изотропных децибелах и обозначаются как «дБи» или «dBi». Словосочетание можно не запоминать, но вот буковки стоит запомнить. На домашних роутерах обычно стоят маломощные антеннки в 2-4 dBi. Но как показывает практика, в загородных домах или больших офисных помещениях — этого показателя не хватает.

Поэтому мы сегодня будем делать самодельную антенну от 10 до 20 dBi. Больше и мощнее делать нет смысла. Всё дело в том, что с увеличением мощности усиления пучок сигнала становится более направленным и узким. А радиус покрытия становится ниже. Взгляните на картинку выше. То есть ловить такой сигнал можно, но куда сложнее, так как пучок становится слишком узким.

Такие антенны ещё называют направленные. Их можно конструировать, если нужно объединить, например два загородных дома в одну сеть путём моста. При этом если они находятся на расстоянии до 10 км.

Теперь давайте разберёмся с частотой. Современные роутеры имеют два диапазона: 2.4 ГГц и 5 ГГц — это частота передачи данных. Понятно дело, что последний диапазон имеет большую скорость, но и имеет один минус. Как вы, наверное, помните из физики 7 класса, чем выше частота волны – тем быстрее она затухает. То есть радиус покрытия у 5 ГГц явно ниже.

После долгих раздумий самым лучшим вариантом именно для домашнего использования выбор пал на квадратную антенну. Она имеет такую форму, что коэффициент усиления можно довести до 20 дБи. И даже при такой мощности пучок сигнала не будет таким узким. Для дома она будет выступать как всенаправленная антенна с большим радиусом.

Во второй главе я расскажу, как сделать мощную Wi-Fi антенну-пушку для роутера своими руками. Панельная антенна будет значительно усиливать сигнал адаптера, но в более узком направлении. Об её дальнейшем использовании я также расскажу в самом конце.

Инструкция для усиления вай-фай дома

1. Нам нужно сделать крепление, на котором будет восседать наша антеннка. У меня остался старая упаковка от CD-дисков. Возьмите и отрежьте примерно чуть выше середины сердцевину. После этого нужно круглым надфилем сделать маленькие ямки. Таким образом, чтобы получилось 4 выемки в виде ровного креста.

2. Теперь нужно взять кусок медного провода с диаметров от 2-4 мм и сделать из него резонатор. Он как раз и будет выступать основным рассеивателем луча радиоволн. Теперь с помощью плоскогубцев нужно ровно сделать 2 квадрата с длинной ребра в 29-31 мм. Самое главное – посмотрите, чтобы между углами соприкосновения квадратов – было свободное место.

3. И так теперь нам понадобится коаксиальный кабель. Сердцевину мы припаиваем к одному углу, а оплётку припаиваем к другому концу.

4. Промазываем клеем дно коробочки и приклеиваем туда диск. Он будет служить как отражатель пучка радиоволны. Можно, конечно, приклеить фольгу, но диск более эстетично выглядит. Теперь аккуратно проталкиваем провод в отверстие и также приклеиваем квадраты к полукруглым пазам, которые мы сделали ранее.

5. Сверху также завариваем клеем для надёжности конструкции.

6. Заклеиваем и заднюю часть, чтобы провод не вырвало. Можно приклеить один провод, всё заливать клеем – не нужно.

7. Теперь надо просто подключить разъём коаксиального кабеля к SMA порту, к которому как раз и прикручиваются антенны. Там все просто, центральную жилу припаиваем к центру SMA, а оплётку к внешней части.

8. Для тех, кто любит паять, можно вскрыть маршрутизатор и напрямую припаять нашу антенну к плате. Но нужно понимать, что это достаточно небезопасно для роутера, и если вы в этом не разбираетесь – то лезть не стоит. Плюс можно повредить саму плату при отсутствии нужного паяльника.

9. В конце у вас должно получится, что-то вроде такого, как у меня «самоделкина». Выглядит не очень, но пробивает стены при частоте 2.4 ГГц – на ура! Для большого загородного дома вполне сойдет. При правильной установке будет отлично ловить даже не улице.

Направленная антенна на большое расстояние

Сразу скажу эта антенна более мощная, но и как я говорил из-за мощности пучок становится более направленным и узким. Поэтому его стоит использовать для соединения между собой несколько сетей по воздуху. Даже можно использовать как повторитель. Вайфай пушка сможет бить на расстояние до 10 км.

Делается она достаточно просто и все материалы можно купить в любом радиомагазине. Всё же она по использованию – большое наружная или внешняя, для отправки сигнала на большое расстояние. Но вы сами решаете, как её использовать. Для постройки моста нужно сделать вторую, которая будет также выступать как приемник.

Вот схема по которой мы будем делать нашу антенну. Сразу скажу, что нужно делать максимально точно как можете, по чертежу. Если будут сильные отклонения от размеров и расстояний между пластинами – то связь будет хуже. Также ещё один момент – все размеры предназначены для раздачи 2.4 ГГц волны.

1. Из листа меди нарезаем ровные круги, а в центре просверливаем дырку для шпильки. Также нам понадобятся гайки по размеру шпильки.

2. Точно линейкой начните прикручивать диски. Постарайтесь сделать максимально приближённо к схеме. Начните прикручивать с маленьких дисков. На последних двух надо будет сделать дырочки как на картинке ниже.

3. Теперь нам понадобится любая старая антенна из-под роутера. Можете использовать и рабочую. Снимаем с неё верхний колпачок и отрезаем основную часть. Также снимаем резиновую часть, под которой будет металлический купол. Его аккуратно обрезаем, а под ним вы увидите проводок, который нам и нужен.

4. Помните те дырочки, который мы делали? – вот проводок нужно запихнуть в них под прямым углом и припаять к пластинам, как на картинке снизу.

5. Далее антенну можно прикрутить к роутеру. Но если вы будете использовать пушку как мост, то в этом случае её нужно устанавливать на крышу или на улицу. Тогда можно вместо этой антенны припаять коаксиальный кабель. И для этого случая нам понадобится вторая пара дырок, о которых мы почему-то забыли.

6. Мне пришлось немного расширить дырку просверлив более толстым сверлом. Далее я просто вставил её в отверстие, но припаял не к первому диску, а ко второму, в котором тоже должна быть вторая дырочка. Теперь провод надо будет чем-то закрепить, можно примотать изолентой или ещё чем-то. Тут у вас есть пространство для размышления.

7. Ставим её на крышу. Если таки образом будете ловить вторую сеть из другого дома, чтобы брать оттуда интернет и сетевые ресурсы, то антенну надо будет чётко повернуть ровно в сторону, где будет стоять аналогичная антенна. А мост можно сделать за счёт двух роутеров.

Как показала практика, такая антеннка достаточно мощная для загородного использования и может пробивать до 10 километров дальности на прямую. Только надо учитывать ещё и препятствия, которые будут гасить сигнал. Поэтому её нужно устанавливать как можно выше. Также не забываем о грозах и молниях, поэтому помимо неё надо установить громоотвод.

Чисто теоретически к такому аппарату дальнего действия можно присобачить телевизор и использовать её для поимки каналов. Если пойти глубже, то ею можно усилить приём любого сигнала для телефона, ноутбука и т.д.

Я покажу, как собрать очень мощную антенну для приема вай-фая, способную принять сигнал на расстоянии многих километров, но при этом легкую и простую в сборке. Скрестив две популярные антенны, волновой канал и pouch антенну у меня родилась идея создать вай-фай пушку.

Изготовить эту антенну можно из любого листа металла. Я взял медную фольгу толщиной 0.3 миллиметра, потому что ее легко резать ножницами.
Детали нашой антенны будут крепиться на шпильке, нам нужно вырезать 7 дисков с дыркой посередине.

Для этого нужно разместить, пробить или просверлить семь отверстий, и только потом циркулировать окружность. Если сделать наоборот, то сверло может уйти в сторону, а для нас важно, чтоб отверстие было ровно посередине.

Bыцарапываем окружность согласно размерам указанным на схеме и вырезаем наши диски.

Рисунок 1.

Делать нужно как можно точнее, отклонение всего на миллиметр и работать будет не так. Толщина металла и диаметр шпильки почти не влияют на работу нашего бластера и могут быть любыми. Получаются такие вот круги (См. Рис.1) и после того как все детали вырезаны нам остается их накрутить на шпильку, соблюдая размер зазоров между ними.

Этот облучатель собирается легко, как конструктор. Устанавливаем вторую пластину нашего
бластера на расстоянии как указано на нашей схеме — 30 миллиметров, подкручивая гаечки подбираем точно наши 30 милиметров.

На последних двух дисках нужно сделать отверстие для провода. Наш бластер готов. Теперь остается его подключить к нашему устройству. В начале это будет USB модем, потом мы подключим к смартфону и напоследок — к роутеру, чтобы раздать интернет через нашу WI-FI пушку.

Для подключения к вай-фай свистку нужно аккуратно разобрать антену, так чтобы не повредить провод. Залуживаем места пайки и припаиваем провод к крайнему большому диску, а центральную жилу к следующему за ним. Крепим нашу пушку на кронштейн чтобы было удобно прицелиться на роутер жертвы.

Пушка ловит сеть даже на расстоянии в 500 метров. Материалы для Wi-Fi пушки не дорогие и доступны каждому.

Касались ранее конструкций Wi-Fi антенны направленного действия. Биквадратные, баночные самодельные раритеты. Люди с завидным постоянством ищут шанс получить конструкцию получше. Упоминалось: вместо традиционной проволоки лучше взять провод ПВ1 аналогичного сечения, уберегающий установленную антенну от непогоды. Плата с двухсторонним фольгированием, которую часто рекомендуют использовать рефлектором, не очень хорошо переносит непогоду, не защищена ничем, снабдить конструкцию специальным корпусом проблематично. Возрастет ветровая нагрузка на изделие. Сегодняшний обзор посвящен методам улучшения конструкции. Вай фай антенна своими руками для любой непогоды!

Важно! Попробуйте для защиты использовать термоусадочную пленку. Оденьте рефлектор «шубой», подуйте феном. Скоро текстолит плотно обтянется полимерной пленкой.

Биквадратные антенны Wi-Fi

Вайфай антенна, построенная по биквадратной схеме, сформирована заземленным рефлектором, излучателя вида восьмерки с прямыми (90 градусов) углами. Получается нечто, напоминающее ультрамодные очки с тонкой перемычкой посередине. Нижняя половина сажается на землю, верхняя — на сигнальную жилу кабеля РК – 50.

Правда, антенна для Вай фай будет размерами поменьше. Сторона квадрата по средней линии медной жилы излучателя равна 30,5 мм. Итак, восьмерка отстоит от рефлектора на 1,5 (половина длины стороны квадрата) см и параллельна пластине. В нашем случае плата гетинакса плоха тем, что сложно достать. Рефлектор — просто пластина проводящего электрический ток металла. Сгодятся жесть, сталь, алюминий. Учитывая размер излучателя, можно изготовить рефлектор Вай фай антенны, воспользовавшись лазерным компакт диском (DVD) 5,25 дюйма.

Биквадрат Харченко

Внутренний отражающий слой алюминия создан, чтобы лазерный луч не терял энергию на поверхности. Кроме того в центре имеется дырочка под N-коннектор. Осталось вскрыть защитную пластиковую оболочку, посадить отражающий слой на экран кабеля РК – 50. Обратите внимание: если N-коннектор не будет отстоять с излучателем на 1,5 см от рефлектора, условия приема ухудшатся. Необходимо добиться указанного положения, подкладывая тонкие металлические шайбы или по месту.

Напоминаем: биквадратная восьмерка гнется от середины поворотом на 90 градусов. В точку вернутся оба конца кабеля ПВ1 1х2,5. Толщина проволоки составляет 1,6 мм диаметром, между центрами жилы сторона квадрата равняется 30,5 мм. Концы сажаются на экран коннектора, объединяются с рефлектором (компакт-диск), серединная часть послужит целям снятия сигнала. Диаграмма направленности устройства резко сужается, снабжена одним главным лепестком, который направим на источник сигнала. Если дело происходит в комнате, придется экспериментально найти отраженный луч, располагаемый практически в любом направлении.

Рефлектор защитит от соседских помех, усилит мощность. Блокирует эффект многолучевости, мало полезного приносящего аппаратуре. Самодельная антенна Вай фай принимает только из узкого сектора. Благодаря этому, соединим сетью дома, стоящие напротив, что было бы невозможно с поставляемой в комплекте точки доступа.

Обратите внимание: в иных случаях входного разъема на корпусе для подключения антенны может и не быть. Такие точки доступа снабжены встроенными контурами из металла, ведущими прием радиоволн. Традиционно выглядят замысловатыми плоскими фигурами с внутренней стороны корпуса. Придется антенну встроенную отпаять.

Рядом может стоять конденсатор, емкость служит целям компенсации коэффициента сжатия контура. Встроенная антенна невелика, бессильна образовать полноценное устройство приема радиоволн. Дефект нейтрализуется подстроечным конденсатором.

Элемент не нужен, потому что полноразмерная антенна для Вай фай роутера не нуждается в компенсации. Цепи включения самоделки рвите выше конденсатора. Выполняя монтаж, нельзя пользоваться типичным паяльником на 100 Вт. Сожжет электронные компоненты платы. Потребуется маленький паяльник, снабженный жалом-иглой, мощностью 25 Вт.

Вес компакт диска маленький, ветровая нагрузка невысокая, в противовес громоздкой конструкции и никого снизу не убьет падающей платой гетинакса. Рекомендуется избегать размещать изделия на солнце, но в нашем случае записанная информация не играет великой роли. При желании N-коннектор загерметизируйте, продлив срок службы паяного соединения. Используется специальный гель-компаунд, применяемый при монтаже печатных плат. Подобные выпускает компания Аллюр (Санкт-Петербург). Пару слов объяснят, как сделать Вай фай антенну своими руками мощнее.

Биквадратные антенны Вай фай – не предел, убежим от соседей

Пролог: 2 недели, никак не мог найти в чем причина, потом перевернул антены в вертикальную и получил 20 мбит на 5 км, вместо горизонтальных 4.

Вампиреныш, участник форума Локальные сети Украины (орфография скопирована).

Прежде чем купить Вай фай антенну, подумайте: теория показывает, что излучатели, расположенные рядами, диаграмму направленности сужают, в направлении перпендикулярном линии, вдоль которой выстроить элементы. В переводе на русский означает: если наши с другом дома разделены 100 метрами, ширина сектора обзора антенны для реализации канала связи Вай фай едва превышает 15 градусов. Полезная мощность будет направлена на окно товарища (причинит вред только обитателям квартиры!). Чтобы реализовать схему, используйте двойную биквадратную антенну. Можно увеличить скорость, если на ДР подарить такую же другу!

Как сделать Вай фай антенну, чтобы не мешала соседям. Защититься от непрошеных гостей можно, изменив канал, поляризацию. Найдено три способа защиты канала конфигурацией антенны:

1. Выбор частоты.
2. Выбор направления (сужение диаграммы направленности).
3. Выбор поляризации.

Обычно, когда имеется Вай фай, предоставляемый провайдером, величины задает поставщик связи, клиенту остается подчиниться, но если имеется собственное оборудование, расклад получается иной. Можем поставить антенну на вертикальную поляризацию, если у соседей используется горизонтальная. Наше оборудование перестанет видеть друг друга. Можно сделать в одностороннем порядке или договориться. Антенны понадобятся наподобие биквадратной, комплектные отставьте.

На горизонтальной поляризации работает телевидение, на вертикальной — связь. Просто традиция, штырь рации удобно держать перпендикулярно земле, когда говоришь. В этом контексте выгодно использовать вертикальную поляризацию, обычно стоит в роутерах. Предлагаем простое правило:

• Расположите с другом напротив антенны на окнах одинаково. Обеспечивается пространственная совместимость, являющаяся подвидом электромагнитной. Выпущены микроволновки, телефоны, гора оборудования частоты 2,4 ГГц, создающая помехи. Располагайте антенны одинаково, вертикально, горизонтально, наклонив. Экспериментально ищите положение, при котором скорость наибольшая.

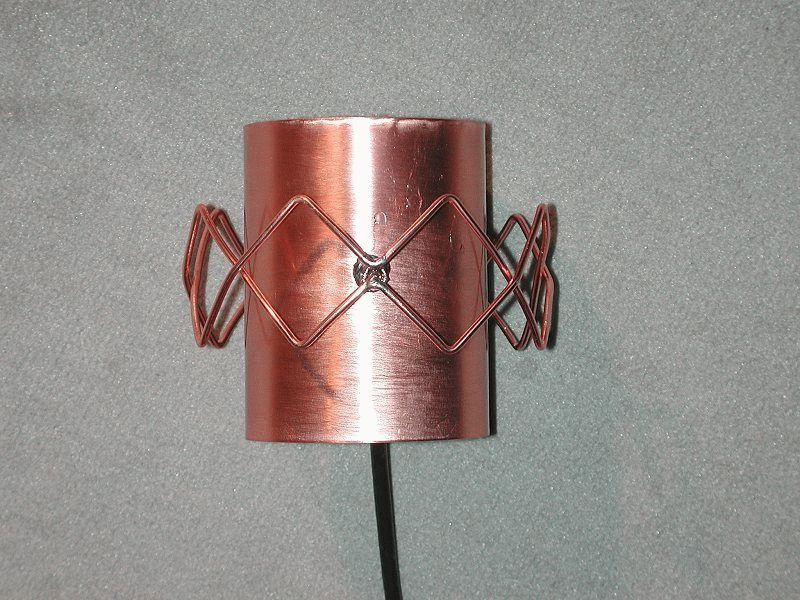

Обещанная новинка: конструкция из четырех квадратов, выстроенных рядком. Диаграмма направленности станет узкой в направлении перпендикулярном строю. Медная проволока или одножильный провод сечения 2,5 мм 2 длиной 50 см. Рекомендуем взять с запасом. Если стандартная биквадратная Вай фай антенна для ноутбука представляет собой синфазную решетку двух рамок, в нашем случае рамок четыре.

Рамка для двойной биквадратной антенны

При движении волны ток в соседних квадратах направлен противоположно по контуру. За счет этого эффект от воздействия поля складывается. Теперь надо получить четыре синфазных квадрата. Находим середину проволоки, делаем изгиб на 90 градусов. Вымеряем 30 мм, делаем изгибы с каждой стороны в противоположную сторону. Отступаем в два раза больше, опять гнем в первом направлении. Получится большая буква W. Еще 30 мм – загибаем края книзу под 90 градусов. Готова одна половина.

Вторую делаем по образу и подобию, чтобы концы вернулись в точку начального изгиба. Обратите внимание, не зря рекомендуем пользоваться проводом с оболочкой полихлорвиниловой – два имеющихся в фигуре перекрестия изолированы взаимно.

Излишек проволоки обрезаем, чтобы концы не доставали до первого изгиба два-три миллиметра. Вай фай антенна для компьютера требует рефлектора, сойдет добрый кусок фольгированного текстолита или стандартная ровная жесть. Используем N-коннектор для соединения.

Излучатель отстоит от рефлектора на 1,5 см по площади. Концы сажаем на землю, середину – на сигнальную жилу (кабель для Вай фай антенны РК – 50). Чтобы укрепить края фигуры, используйте керамическую или пластиковую трубку. Для фиксации, электрической изоляции применяйте клей, герметик. Уличному варианту рекомендуется подыскать пластиковый корпус. Расстояние между самодельной антенной и приемником берите поменьше.

Следующая встреча обсудит Вай фай радиоприемник.

Приобретите USB-адаптер беспроводной сети «донгл».
Благодаря этому устройству размером с палец руки, компьютер получает возможность подключения к Wi-Fi сетям. Он вам нужен даже тогда, если в вашем компьютере уже есть встроенный адаптер беспроводной сети.

• Для наилучшей совместимости покупайте Wi-Fi адаптер, который также работает со стандартами 802.11b и 802.11g.
• Чтобы узнать стоимость, посетите Google Commerce или Pricewatch . Простые адаптеры, которые достаточно эффективны на близком расстоянии, обойдутся примерно в 15-20 долларов.
• Форма имеет значение. Для оптимальной экономии выбирайте небольшой адаптер пальцеобразной формы. Большие адаптеры формы «расплющенной мыши» (50 — 60 долларов) в основном более чувствительные и мощные. Несмотря на то, что их установка может быть затруднена, они лучше работают в более сложных условиях.

Покупаем пассивный USB удлинитель.
Вам нужен кабель Tип A (папа) — Tип A (мама). Приобрести его можно в магазине единой цены, местном компьютерном магазине или онлайн. С его помощью вы подключите USB Wi-Fi адаптер к USB порту компьютера.

• Антенна является направленной, поэтому вам нужно разместить ее таким образом, чтобы она была направлена на беспроводную точку доступа. Убедитесь, что кабель достаточно длинный (максимальная длина 5 м) для размещения антенны в требуемом месте.
• Если это необходимо, можно соединить несколько кабелей-удлинителей.
• Активные USB удлинители (~$10 долларов) позволяют использовать кабель длиной более 5 м, благодаря чему антенну можно установить еще выше для получения наилучшего результата.

Возьмите сетчатый дуршлаг.
Лучше всего использовать азиатскую кухонную посуду типа «совок» (как котелок с выпуклым днищем, но сетчатый), который используется для жарки. Его форма идеальна для наших целей, а также он оснащен деревянной ручкой!

• Также можно использовать сито, пароварку, крышку котелка и абажур для лампы, при условии, что они имеют полусферическую форму и выполнены из металла. Подойдет любой сетчатый кусок металла параболической формы — чем больше, тем лучше будет сигнал, хотя это может затруднять установку.
• Для вариантов большего размера подойдут старые параболические телевизионные антенны или сетчатый каркас зонта. Хотя они дадут большее усиление сигнала, могут возникнуть проблемы с установкой и аэродинамическим сопротивлением, поэтому диаметр 300 мм кажется наиболее практичным.
• Гибкая ножка от настольной лампы позволит аккуратно установить и направить вашу антенну.

Собираем систему.
С помощью проволоки, клейкой ленты или термоклея прикрепите Wi-Fi адаптер и USB удлинитель к тарелке.

• Адаптер должен быть установлен в центре «горячей точки» тарелки — радиосигналы попадают в тарелку и отражаются в центр несколькими пальцами выше ее поверхности.
• Наилучшее месторасположение адаптера можно определить с помощью простого эксперимента. Один из методов — покрыть тарелку алюминиевой фольгой, чтобы определить, как в ней отражается солнечный свет — наиболее освещаемая точка и является местом фокуса тарелки.
• Вам может потребоваться небольшая штанга для крепления адаптера в требуемом положении.
• Альтернативные способы закрепления: используйте веревку, завязанную с лицевой стороны тарелки в виде паутины, выскобленные пластиковые фитинги для садового шланга или даже палочки для еды!

Подключение антенны.
Подключите один конец USB удлинителя (папа) в ваш компьютер, а в сетевых параметрах настройте его как Wi-Fi адаптер.

С любезного разрешения Владимира (VBM), перепечатываем его описание конструкции панельной секторной антенны FA-20, которая при всей простоте зарекомендовала себя как высопроизводительная и надежная.

1. Введение

Оригинальное описание автора находится по адресу http://sterr.narod.ru/wifi/fa20.htm. Описание от Володи — http://vbm.lan23.ru/wifi/fa20.html. О этой конструкции можно найти очень много положительных отзывов в сети, но при этом отмечается, что очень большое значение имеет точность изготовления, в особенно это касается вибраторов и крепежных отверстий в рефлекторе. Также большое значение имеет соблюдение расстояния между рефлектором и вибраторами. Обязательно придерживаетесь указанных размеров, это позволит добиться максимальной эффективности антенны.

2. Конструкция

Антенна состоит из четырех конструктивных элементов: рефлектора (1), вибраторов двух типов (2, 3) и соединительной шины (4), которая служит для соединения вибраторов:

3. Материалы

Для сборки антенны нам понадобятся:

1. Односторонный фольгированный текстолит (для рефлектора)
2. Двусторонний фольгированный текстолит (для вибраторов)
3. Полоска латунной или медной фольги (для шины)
4. Алюминиевый уголок 25×25 мм
5. Заклепки
6. F-коннектор

4. Изготовление

Прежде всего нужно изготовить «корыто» рефлектора. Для этого вырезаем согласно чертежа прямоугольник из фольгированного текстолита 490×222 мм для дна, размечаем (кернить лучше всего со стороны фольги) и сверлим отверстия диаметром 2,5 мм под стойки для вибраторов, залуживаем их. После этого изготавливаем бортики соответствующего размера из алюминиевого уголка 25×25 мм, и крепим их заклепками с обратной стороны рефлектора:

Заготовки

Для точной разметки лучше всего воспользоваться штангенциркулем

Прикрепляя уголки заклепками закрепите также и края уголков

После сборки «корыта» рефлектора его можно немного усилить, проклеив уголки с обратной стороны монтажным скотчем, а вертикальные швы склеив двухкомпонентным эпоксидным клеем:

Усиление конструкции

Володя придумал оригинальную технологию изготовления вибраторов из стеклотекстолита, фольгированного с двух сторон. Преимущество данного метода в том, что из одной заготовки получается два абсолютно одинаковых вибратора.

Сначала вырезается прямоугольная заготовка нужных размеров из текстолита:

Заготовка для изготовления вибраторов

1. Вырезаем ножницами по металлу прямоугольники 1
2. Расслаиваим стеклотекстолит, стараемся расслоить половинки одинаковой толщины
3. Делаем прорези по красным линиям прямоугольников 2 обыкновенными бытовыми ножницами
4. Берем сломанное полотно ножовки для металла и прорезаем по зеленым линиям прямоугольников 2
5. Мелкой наждачной бумагой аккуратно зачищаем торцы получившихся вибраторов

Готовые вибраторы

В результате получаем два вибратора идентичных размеров. Нужно позаботиться, чтобы нефольгированная сторона вибратора была гладкой, для этого возможно понадобиться снять слой стекловолокна. После этого сверлим и лудим отверстия диаметром 2,5 мм под стойки.

После изготовления вибраторов необходимо из латунной или медной фольги изготовить шину (4), при помощи которой позже соединим «хвосты» вибраторов.

Все элементы будущей антенны готовы, можно приступить к сборке. Для этого нужно найти дистанционную прокладку под вибратор. Её толщину подбирайте так, чтобы суммарная толщина текстолита и прокладки давала расстояние 6 мм между рефлектором и фольгой вибратора.

Для установки вибраторов лучше всего использовать ровную толстую медную проволоку диаметром около 2 мм. Нарезаем ее на небольшие куски, припаеваем их в отверстиях «корыта». Затем, подложив дистанционную прокладку рядом со стойкой, припаеваем один край вибратора, потом аналогично — другой, предварительно переместив прокладку. Лишние части стоек откусываем. При установке узкие вибраторы ставятся по краям, более широкие — в центре.

Сборка антенны

После установки вибраторов закрепляем коннектор на «корыте» и соединяем «хвосты» вибраторов при помощи шины, аккуратно пропаивая их, затем припаеваем центральную жилку коннектора к шине.

5. Установка

Проще всего прикреплять антенну к бруску, просверлив отверстия в «корыте» между центральными вибраторами, и прикрутив ее при помощи шурупов или винтов. Если планируете закреплять антенну на трубе, то лучше прикрепить заклепками к антенне с обратной стороны рефлектора алюминиевый уголок длиной около 30 см, затем прикрепить уголок к мачте при помощи хомутов или стяжек.

Спасибо участникам форума за предоставленную информацию.

Беспроводной интернет – это одна из тех вещей, без которых уже нельзя представить себе жизнь. Теперь можно пользоваться из любой точки дома и офиса гаджетами, игровыми приставками, интернет-бытовой техникой. Но для одновременного запуска всех этих вещей нужен хороший потенциал.

Самый простейший способ усилить беспроводной сигнал – это использование внешнего усилителя для роутера, который можно купить, или сделать антенну своими руками. Приобретая опыт и усваивая основы, лучше начинаешь понимать, как сделать правильный выбор.

Поляризация антенн

Связь Wi-Fi зависит от радиочастотной энергии, которая передается и принимается по антеннам.

Приёмные и передающие антенны – это устройства, которые излучают радиоволны при подаче электрической энергии. Радиоволны, как и все волны в электромагнитном спектре, измеряются в единицах частоты Герцах. При упоминании радиоволн часто применяется термин «длина волны». Длина волны (в метрах) = 300 / частота (в МГц). Эта взаимосвязь между частотой и длиной волны особенно важна для расчётов и создания антенной конструкции.

Ориентация антенны относительно земной поверхности называется ее «поляризацией». Конструкции, которые предназначены для радиоволн, ориентированные, в основном, параллельно земной поверхности, называются «горизонтальными». Если воздействие направлено под прямым углом к ​​земной поверхности, то речь идёт о «вертикальных» конструкциях.

Некоторые антенны могут быть использованы в любой поляризации путем простого изменения положения. Факторы, связанные с выбором одной поляризации над другой, включают рабочую частоту, желаемый охват, механические ограничения и обычную практику.

Очень важно учитывать, что все антенны в системе связи должны использовать одну и ту же поляризацию. Для максимизации совместимости иногда находят применение круговой или эллиптической поляризации.

Усиление мощности приема и сигнала роутера

Антенна передаёт (и принимает) радиоволны лучше в определенных направлениях, тем самым увеличивая эффективную излучаемую мощность.

Обратите внимание!
Полная излучаемая мощность не увеличивается, а просто становится сильнее в одном или нескольких направлениях и слабее в других направлениях.

Такое «усиление» применяется как к переданному, так и принятому сигналу. Единицей измерения количественного усиления является децибел или дБ, который был назван в честь Александра Грэма Белла.

Важно!
Более высокие значения дБ показывают более высокий коэффициент усиления.

Основные виды антенн

Что нужно учитывать при создании антенны? Для работы над усилением сигнала всегда важно помнить о некоторых особенностях передачи сигнала на расстояния. Выбор типа антенного устройства может значительно повлиять на дальность и устойчивость связи.

Все Wi Fi антенны делятся на два вида:

1. направленные,
2. всенаправленные.


Которые, в свою очередь, бывают:

• внутренними,
• наружными.

Кроме того, при установке устройства нужно учитывать следующее: несовпадение поляризаций точек доступа приведет к тому, что в одном из положений уровень качества увеличится, а в другом – вообще пропадёт.

Всенаправленные

Наилучшим вариантом расширить диапазон домашней интернет-системы является установка внешней антенны с хорошими коэффициентами усиления и всенаправленности. Всенаправленная антенна обычно является антенной вертикальной поляризации. В удаленной местности, где сотовая связь слабая, устанавливать такое устройство – смысла нет. Вариант больше применим в городских условиях.

Помните!
Модели всенаправленных антенн, естественно, мешают друг другу при неправильном размещении в непосредственной близости от обычного маршрутизатора.

Одной из разновидностей всенаправленной антенной с повышенным коэффициентом усиления является вертикальная коллинеарная wi fi антенна с одной точкой питания и фазированием элементов.

Направленные

Антенна является пассивным устройством, которое сигналу не добавляет мощности. Тем не менее, есть методы повышения доли энергии, передаваемой в определенном направлении, за счет уменьшения доли энергии, передаваемой в остальных направлениях.

Если применить направленные антенные усилители, то можно значительно улучшить зону покрытия вай фаем.

Одним из наименее распространенных (за счёт своей дороговизны) типов антенн в сотовой связи являются секторные антенны. Устройства позволяют обеспечить высокий уровень интернет-соединения, если использовать схемы многопанельной установки. Вертикальная и горизонтальная фокусировка лучей (90, 120 градусов) позволяет предотвратить помехи от других антенн.

Как подключить бесплатный интернет вай фай

Существует несколько способов усиления сигнала настолько, чтобы можно было подключиться к доступным точкам или к роутеру соседа, который делится своим паролем для вай фай.

Мощная антенна своими руками

Сделать wifi антенный усилитель направленного действия можно и самостоятельно, благо, что в сегодняшнем интернете много подобных схем. Например, антенну двойной биквадрат, усиление которой составляет 12 дБ. Для сборки понадобится медная проволока диаметром от 2 до 3 мм и длиной 300 мм.

В качестве рефлектора можно использовать пластину из фольгированного гетинакса. Фольгированный гетинакс – это прессованная бумага, пропитанная клеящим составом и покрытая медной фольгой. Если такого нет, то можно применить любой металл, например, крышку старого системника или обычную пивную банку.

Первое, с чего нужно начать, – это согнуть двойную восьмёрку из провода со сторонами квадратов 30 мм. Для этого провод нужно разметить на 8 равных частей, согнуть его в отмеченных местах под углом 90 градусов при помощи плоскогубцев. В результате должна получиться антенна в виде восьмёрки.

Дальше нужно вырезать рефлектор из пластины гетинакса. Отметить центр на пластине и просверлить на ней два отверстия: для антенны и выхода провода. Расстояние между проволокой и пластиной должно быть не менее 15 мм.

Далее понадобится wi fi адаптер, вернее его маленькая антеннка. Просверлив отверстие в корпусе адаптера, выводится провод. Центральный провод припаивается к восьмёрке, а обмотка к ножке. Так устроена антенна wifi двойной биквадрат. Осталось подключить к ноутбуку, и посмотреть, как она ловит сигналы. По сравнению со встроенной антенна для роутера своими руками – это просто wi fi пушка!

Сверхдальняя wi fi антенна своими руками

Для изготовления конструкции антенны для сверхдальней связи в первую очередь понадобится лист фольгированного (хотя бы с одной стороны) гетинакса или стеклотекстолита. Материал должен быть в хорошем состоянии, достаточного размера и толщины. Также нужны будут виниловые самоклеящиеся трафареты с монтажной пленкой, которые защитят упомянутые листы от травления.

Задняя стенка-отражатель может быть изготовлена из любого ровного металлического листа, хоть из фольги, главное ровной и плоской.

Текстолит сначала размечается, затем разрезается болгаркой на две части размером 450х350 мм. Перед травлением лист зачищается мелкой шкуркой, что довольно важно.

Между отражателем, который тоже вырезается из гетинакса, и самой платой должно быть строго 9 мм. Эти 9 мм можно сделать с помощью ровного пластика. Дальнейшая сборка заключается в склеивании полученных деталей, предварительно оставляются отверстия в мягком пластике, чтобы потом подпаять провод. Провод и разъём покупаются на радиорынке. Разъём подбирается по антеннам роутера.

В результате получается сверхдальняя антенна для wi-fi роутера. На расстоянии одного км от точки доступа эта мощная самодельная антенна имеет усиление 80 дБ.

Травление печатной платы с помощью раствора

Травление – довольно непростая задача. Сложность заключается в поиске емкости для больших листов. Если таковой нет, можно сделать опять же своими руками. Для изготовления самодельной емкости понадобится каркас из четырёх реек и плёнка в несколько слоёв. Плёнка накрывается и закрепляется саморезами.

Хлорное железо – это самый простой и наиболее часто используемый метод для травления печатной платы.

1. хлорным железом пользоваться в замкнутом небольшом пространстве;

2. трогать раствор голыми руками;

3. использовать металлическую посуду или металл для процесса смешивания;

4. использовать стеклянные или пластиковые лотки в процессе травления;

5. после использования бросать раствор в землю или куда-нибудь.


• прикрывать нос и глаза во время травления;

• после травления раствор один раз можно повторно использовать, но хранить нужно в прохладном месте вдали от солнечного света.


В интернете приведено много занятных вариантов, как сделать wifi антенну, которые можно взять на вооружение. Например, можно сделать модель направленного действия из всенаправленной антенны. Для этого достаточно прикрепить за ней отражающий экран, например, из того же листа фольги.

Осталось только подобрать подходящую wifi антенну, увеличить дальность сети и не расставаться с вай фаем ни на секунду.

Видео

Устройство, принимающее сигнал, можно сделать в домашних условиях, не прилагая для этого больших усилий. Полученная конструкция значительно увеличивает площадь покрытия обыкновенного роутера, что делает ее крайне необходимой для использования в крупногабаритных помещениях. Установив такую антенну в загородном доме или коттедже, можно ловить хороший сигнал даже в отдаленных уголках помещения. В некоторых случаях покрытие можно расширить и за пределы здания. В таком случае появляется возможность пользоваться интернетом, отдыхая на веранде и наслаждаясь свежим воздухом. Такой усилитель легко изготавливается из подручных материалов, которые наверняка есть в каждом доме. В этой статье мы рассмотрим разновидности антенн, а также способы их изготовления.

Типы усилителей Wi-Fi и способы их изготовления

При наличии стандартного набора инструментов и общедоступных материалов, можно собрать такие устройства, как:

• простая антенна;
• антенна «двойная восьмерка»;
• антенна «тройная восьмерка».

Для изготовления простой антенны понадобится пластмассовая коробка для CD-дисков, которая будет выполнять функцию корпуса усилителя, один диск, паяльник и медный одножильный провод толщиной 2,5 мм. Для начала нужно обрезать часть штыря, на который одеваются диски. Это можно сделать ножовкой по металлу или болгаркой. Расстояние от дна коробки до верхней точки трубки должно составлять 18 мм. Затем на краях полученного патрубка (друг напротив друга) с помощью надфиля делаем четыре насечки. В эти пазы будет установлен следующий элемент — ромбовидная восьмерка, которую мы сделаем из медного провода. Этот процесс требует особого внимания, поэтому рассмотрим его поэтапно:

1. Берем одножильный медный провод длиной 25–30 см и полностью снимаем с него изоляционное покрытие.
2. Отмеряем от его края 30 мм и делаем изгиб. Далее, соблюдая указанные размеры, повторяем процедуру до тех пор, пока у нас не получится изделие в виде восьмерки, состоящей из двух ромбов.
3. Концы провода необходимо спаять и залудить, тем самым придав изделию целостность.

Теперь можно приступать к установке отражателя, изготовленного из обыкновенного CD-диска. Он одевается на обрезанный патрубок и фиксируется на дне коробки с помощью силиконового клея. Следующим этапом будет установка медной восьмерки в проделанные нами пазы, после чего она также фиксируется в них тем же клеем. После того как силикон высохнет, нужно припаять к ее центральным изгибам кабель от роутера, который заводится снизу и проходит через патрубок. После этого антенна готова к использованию.

Антенна «двойная восьмерка» – это усовершенствованный вид предыдущего усилителя. Следует отметить, что вместо пластиковой коробки для дисков функцию подложки и отражателя здесь может выполнять металлическая пластина с диэлектрическими стойками, на которых и будет фиксироваться это проволочное изделие. Кроме этого, провода в центре пересечения не паяются. Они, наоборот, ни в коем случае не должны соприкасаться. Этого можно избежать, подложив в месте пересечения немного изоляции. Расстояние между медным проводом и отражателем всегда должно быть в пределах 15 мм, так как может возникнуть риск перегрева конструкции.

Такое устройство может иметь вид круговой диаграммы. Для ее изготовления понадобится пластина из жести, меди или другого металла, которую необходимо изогнуть в кольцо диаметром 70 мм. Желательно, чтобы ширина пластины составляла 100 мм. Проделываем в ней отверстия и устанавливаем в них диэлектрические стойки с закрепленным на них медным проводом. Чтобы придать ему форму круга, можно воспользоваться обыкновенной бутылкой.

Коэффициент усиления сигнала при использовании антенны «тройная восьмерка» достигает 15 дБ. Технология ее изготовления аналогична описанной выше схеме. Единственное отличие данной конструкции заключается в увеличении количества ромбов. Такую антенну можно поместить в защитный корпус, изготовленный из пластиковой трубы диаметром 250 мм, а медный провод лучше покрыть лаком для предотвращения появления коррозии.

Другие варианты создания антенн

Для тех, кто не желает тратить свое время на изготовление таких устройств, есть вариант более простой. Можно приобрести усилители сигнала в магазине и самостоятельно собрать их в одну конструкцию. Для этого понадобятся следующие составляющие:

1. USB-адаптер беспроводной сети, благодаря которому можно получить доступ к Wi-Fi. Для получения качественного сигнала в квартире достаточно установить небольшой адаптер. Более габаритные модели стоят значительно дороже, но и площадь покрытия у них больше.
2. USB-удлинитель пассивного действия. Понадобится изделие с соединительными разъемами, благодаря которым можно подключить адаптер к USB-порту в компьютере.
3. Штанга или другое приспособление, позволяющее надежно закрепить адаптер на крыше.

Процесс установки начинается с подключения одного конца удлинителя к компьютеру, а другого разъема – к адаптеру, установленному на крыше. Затем его нужно настроить, направив в сторону удаленного передатчика. Правильность настройки определяется качеством поступающего на компьютер сигнала.

Несмотря на простоту конструкции, такие антенны имеют достаточно большую мощность, поэтому их все чаще можно встретить в домах и квартирах.

Мощная самодельная Wi-Fi антенна для приема сигнала удаленных открытых сетей

Довольно часто можно найти открытые Wi-Fi сети с хорошей скоростью раздачи. Однако они имеют ограниченный радиус действия, что не позволяет постоянно рассчитывать на бесплатный интернет. Разрешить такую ситуацию можно воспользовавшись мощной антенной, способной улавливать Wi-Fi за несколько километров от его источника.

Необходимые материалы:

• крышечки для консервирования – 20 шт.;
• шпилька М8 – 50 см;
• гайки и шайбы М8;
• Wi-Fi адаптер;
• коаксиальный кабель с коннектором под адаптер.

Изготовление антенны

Для сборки антенны необходимо вырезать круглые пластинки из крышек для консервирования. Перед этим на них требуется найти центр и просверлить в нем отверстие 8 мм для дальнейшего нанизывания пластинок на шпильку.
Определить центр можно с помощью обычной канцелярской линейки. Она прикладывается на крышечку таким образом, чтобы ее углы находились по линии окружности. Фломастером наводятся две параллельные линии по краю линейки, после чего делаются такие же отметки, но уже со смещением на 90 градусов. Как следствие на крышечке получится решетка с квадратом посередине. Проведя в нем диагонали можно отметить центр для сверления. Удобней всего разметить одну крышку и сверлить их все вместе в стопке, что намного ускорит процесс.

Далее необходимо подрезать крышки под диаметр соответствующий схеме антенны. Для этого первая крышка оставляется без изменений, вторая срезается под 68 мм, третья под 50 мм, и еще 17 штук под 40 мм.

Очень важно сделать обрезку ровно, поэтому сначала делается разметка. Окружность вычерчивается циркулем или с помощью скрепки.

Вырезать можно обыкновенными канцелярскими ножницами.

В дальнейшем к антенне потребляется присоединение кабеля, поэтому на этапе обработки диска нужно проделать отверстия под его жилу. Их нужно сверлить за 2 см от края на двух самых больших дисках. На первом диаметром 90 мм нужно использовать сверло 7 мм, на втором диске 68 мм применяется сверло 0,7 мм.

Если применяется адаптер на 2 антенны, то понадобиться сделать еще 2 аналогичные отверстия. Они сверлятся со смещением относительно первых на четверть круга.
Далее на шпильку устанавливаются диски. Сначала зажимается 17 маленьких, потом 50 мм, 68 мм и 90 мм. Расстояние между мелкими сегментами составляет 22 мм. Каждый диск зажимается между двумя гайками М8.

Перед пластиной диаметром 50 мм необходимо сделать отступ 12 мм, перед 68 мм – 9 мм, а перед 90 мм – 7 мм. Последние элементы зажимаются с помощью шайб, поскольку гайки гораздо шире нужного зазора.

Для использования антенны к ней необходимо подключить коаксиальный провод. Для этого нужно зачистить центральную жилу на несколько сантиметров, после чего еще на сантиметр снять верхнюю изоляцию и установить часть F-разъема или другой наконечник. После этого провод сначала вставляется в диск 90 мм. Вокруг его отверстия имеется выгнутый металл, который можно обжать бокорезами, надежно зафиксировав кабель.

Центральную жилу провода также следует обжать металлом по ободку отверстия на диске 68 мм.

Самодельная антенна присоединяется вместо штатной антенны к USB Wi-Fi адаптеру. После этого он подключается к компьютеру или ноутбуку.

После того производится автоматический поиск, который показывает десятки сетей, некоторые из которых могут быть бесплатными или с открытым доступом.

Также антенну через переходник можно подключить и к планшету либое к ноутбуку.

Также его можно присоединить к роутеру и настроить раздачу.

6 thoughts on “Мощная самодельная Wi-Fi антенна для приема сигнала удаленных открытых сетей”

Помню! У Лунохода была такая!

Под верхней изоляцией есть оплётка.Она соединяется с самой большой крышкой или нет.

минус устройства- безвозвратно убитые крышки и испорченное настроение после осознания бесполезности этого шампура, плюс- увлекательно проведенное время и повышение навыков по работе с дрелью, гаечным ключом и паяльником.

Какое волновое сопротивление коакс кабеля? Похоже автор где то скомуниздил это описание,а сам толком не понимает какой конечный результат

спасибо всем за комменты, не буду портить крышки

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Wi-Fi антенна своими руками — что может быть проще

Wi-Fi является технологией, способной к нормальному функционированию лишь в пределах прямой видимости. Беспроводные сети легко теряются среди стен, мебели и прочих преград в квартире. Перемещение адаптера или роутера по дому с целью увеличения эффективности работы приборов возможно не всегда. Более правильным подходом является использование внешней, более мощной, антенны — активной части передающего/принимающего устройства.

Типы Wi-Fi антенн

В плане использования все антенны для Wi-Fi делятся на два класса:

• для наружного использования (outdoor),
• для внутреннего применения (indoor).

Отличаются эти антенны, в первую очередь, своими размерами и коэффициентом усиления. Класс outdoor подразумевает большие размеры и возможность крепления к какой-либо опоре (поверхности). Высокого коэффициента усиления в таких антеннах добиваются конструктивными особенностями. Такие устройства используются обычно для беспроводной передачи данных между точками, которые находятся на значительном удалении друг от друга. Устанавливать их предпочтительнее в зоне прямой видимости.

В зависимости от типа антенны Wi-Fi характеризует больший или меньший коэффициент усиления — один из важнейших параметров любого приёмного и передающего оборудования

Антенны класса indoor предназначены для применения внутри помещений, они имеют меньшие габариты и не отличаются выдающимися усилением и мощностью. Крепятся внутренние антенны либо непосредственно к передающему/принимающему гаджету, к стене, либо ставятся на поверхность. Присоединение антенны к плате устройства осуществляется как напрямую, так и посредством кабеля.

Дополнительная Wi-Fi антенна в квартире или доме

Основной причиной необходимости дополнительной антенны Wi-Fi является усиление слабого сигнала. Такая ситуация может возникнуть в следующих случаях:

• точка доступа Wi-Fi расположена на значительном расстоянии (если помещение большое), имеются преграды (стены, перекрытия);
• роутер недостаточно мощный.

Также дополнительная Wi-Fi антенна может понадобиться, если требуется организовать сеть «роутер — несколько клиентских точек», или если нужно связать между собой несколько ПК «по воздуху».

Изготовление своими руками

В сети можно найти множество рекомендаций по изготовлению самых разных типов Wi-Fi антенн в домашних условиях. Как правило, для повторения большинства конструкций не требуется наличия глубоких познаний в радиоэлектронике, дефицитных материалов и специализированных инструментов. Сделать любую из Wi-Fi антенн по приведённым ниже инструкциям можно буквально за пару часов.

Двойной биквадрат

Антенна «двойной квадрат» для Wi-Fi и её модификации — самая популярная в сети. Классический биквадрат обладает хорошим коэффициентом усиления и широкой диаграммой направленности. Двойная биквадратная антенна, рассматриваемая далее, имеет ещё более высокие характеристики.

Для повторения конструкции потребуются:

• медная моножила (провод) сечением 2 мм;
• небольшой лист алюминия толщиной 1–2 мм;
• кусок резиновой (виниловой) трубки, пластиковые стяжки;
• паяльник, припой, канифоль, дрель, свёрла, плоскогубцы;
• кабель для подключения.

Изготовление антенны не представляет сложности, главное — точно выдержать размеры, так как даже небольшие отклонения грозят смещением рабочих параметров:

Чертим эскиз. Длина одной стороны каждого квадрата равна 30 мм, размеры рефлектора 220×100 мм, расстояние между активной частью и отражателем — 15 мм. Проводим разметку отверстий.

Двойной биквадрат — улучшенная версия классической биквадратной антенны

Даже небольшой промах в размерах (буквально на пару миллиметров) ухудшит качество работы антенны

Рефлектор можно изготовить также из медной пластины или (на худой конец) стального листа

Стойки крепления антенны к отражателю обязательно должны быть из непроводящего ток материала

Адаптер следует крепить максимально надёжно, но аккуратно, так, чтобы не повредить устройство

Из достоинств данной конструкции можно отметить:

• лёгкое и быстрое изготовление,
• отсутствие дефицитных материалов,
• значительное усиление сигнала и стабильную работу.

Пожалуй, единственным недостатком такой антенны является то, что даже небольшие отклонения от необходимых размеров грозят снижением её эффективности.

Из алюминиевой банки

Данную конструкцию, конечно, нельзя назвать полноценной антенной (по сути, это отражатель), но в какой-то мере усилить слабый сигнал Wi-Fi она способна.

• пустая алюминиевая банка,
• нож и ножницы,
• кусочек пластилина.

По простоте изготовления антенне из алюминиевой банки нет равных:

Промойте банку. Отрежьте ножом дно.

Будьте осторожны во время проведения работ, здоровье дороже даже самой высококлассной Wi-Fi антенны

На этом этапе также можно отломать открывашку

Алюминиевая банка легко режется любыми ножницами, главное, чтобы последние были достаточно острыми

Угол раскрытия можно подобрать экспериментально после установки, ориентируясь на уровень Wi-Fi сигнала

В отсутствие пластилина воспользуйтесь жвачкой

Плюсы антенны из алюминиевой банки:

• простота изготовления,
• отсутствие дефицитных материалов,
• универсальность (будет работать с любым роутером с внешней антенной).

Среди минусов стоит отметить недостаточное усиление сигнала и нестабильную направленность приёма/передачи.

Мощная антенна из листовой жести

Wi-Fi антенна из листа жести, известная как FA-20, характеризуется повышенной мощностью и может использоваться для приёма сигнала удалённых (до нескольких километров) точек доступа.

Для её изготовления понадобятся:

• листовая жесть;
• мощный паяльник (100 Вт), припой, флюс (кислота для пайки);
• диэлектрические стойки, крепёж (винты, гайки);
• дрель, свёрла;
• кабель для подключения;
• ножницы по металлу, деревянный молоток, мелкая наждачка, плоскогубцы.

Повторение конструкции требует, как минимум, начальных навыков слесарного дела.

Инструкция по изготовлению FA-20:

Ножницами по металлу вырезаем четырёхугольники и полоски, строго соблюдая обозначенные размеры. Края желательно обработать наждачной бумагой.

Детали антенны вырезаются по отдельности, а затем спаиваются

Пайку жестяных элементов следует проводить в хорошо проветриваемом помещении

При необходимости выравниваем антенну деревянным молотком (киянкой)

Опорные стойки должны быть из изоляционного материала

Для подключения антенны к роутеру подойдёт обычный телевизионный кабель

Плюсы самодельной антенны из листовой жести:

• высокая мощность,
• хорошая направленность,
• не требуются дефицитные или дорогие материалы для изготовления.

Существенным минусом FA-20 является сложность её изготовления. К тому же антенна довольно габаритная и, вероятнее, подойдёт для установки на крыше или балконе.

Вариации Wi-Fi антенн своими руками

В интернете среди огромного разнообразия самодельных антенн для Wi-Fi чаще всего встречается так называемый «двойной квадрат» и его варианты. Впрочем, отличных от классики поделок можно увидеть тоже немало.

Вы можете выбрать и попробовать изготовить любую из антенн, однако следует помнить, что не все из таких изделий являются действительно высокоэффективными, как это утверждают авторы.

Фотогалерея: другие самодельные конструкции

Подключение

Способ подключения Wi-Fi антенны зависит от типа используемого роутера, адаптера или другого устройства. В большинстве случаев придётся вскрывать гаджет, находить место, куда подсоединена (припаяна) штатная антенна и аналогичным образом присоединять (припаивать) кабель самодельной конструкции. Очень удобно, когда в гаджете предусмотрено независимое подключение внешней антенны, это может быть выполнено в виде:

• разъёма в батарейном отсеке, на задней крышке прибора, внутри корпуса и т. п.;
• так называемого пигтейла (обычно находится непосредственно на плате устройства).

Если у адаптера съёмная штатная антенна, самодельную конструкцию можно подключить вместо неё.

В любом случае (исключая вариант с пайкой) вам понадобится соответствующий разъём-коннектор, приобрести который можно в радиомагазине.

Фотогалерея: варианты подключения внешней антенны

Настройка

Настройка самодельной антенны для Wi-Fi сводится, прежде всего, к её установке в нужном направлении. При этом нужно соблюдать следующие условия:

• учитывать вектор распространения сигнала приёмника/передатчика Wi-Fi сигнала;
• принимать во внимание наличие преград между передающими и приёмными устройствами;
• учитывать то, что твёрдые поверхности отражают сигнал, а мягкие, наоборот, поглощают его;
• по возможности устанавливать антенну в пределах прямой видимости относительно приёмника/передатчика.

Для большей эффективности антенна должна быть направлена в сторону точки доступа.

На этапе настройки длину кабеля, насколько это возможно, следует уменьшить, так вы избавитесь от излишних потерь сигнала и улучшите его качество.

Как протестировать изменения

Самым простым и доступным вариантом тестирования самодельной Wi-Fi антенны является замер изменений скорости интернет-канала. Для этого проводят сравнительное исследование результатов поочерёдно с подключенной штатной антенной и изготовленной своими руками. Провести такие измерения можно, например, на ресурсе Speedtest. Система автоматически подберёт оптимальный сервер, проверит пинг, скорость скачивания и загрузки.

Для подтверждения результата рекомендуется протестировать скорость интернета 2–3 раза

Видео: усиление Wi-Fi сигнала своими руками

С появлением Wi-Fi у множества пользователей появилась возможность быстрого и мобильного доступа в интернет. Для стабильной работы беспроводного соединения рекомендуется использование специального дорогостоящего оборудования, однако можно обойтись малой кровью, собрав внешнюю антенну своими руками.

Простая самодельная Wi-Fi антенна

Всем привет! Сегодня я продолжу рассказ о самодельных антеннах, и на этот раз речь пойдет о Wi-Fi. Не сложная в изготовлении, всенаправленная Wi-Fi антенна, имеет усиление 6 дБ, с её помощью можно значительно усилить сигнал на ноутбуке, точке доступа и других Wi-Fi адаптерах. В сети можно найти множество вариантов конструкции и размеров данной коллинеарной антенны, и 3 из них мною были опробованы, но отличные результаты показал только вариант, описываемый в этой статье. Конечно, многие скажут, зачем заниматься ерундой и мастерить Wi-Fi антенну своими руками, когда можно купить готовую, на что я скажу, купить можно все, если есть деньги, но зачем их тратить, если можно сделать самому, причем иногда даже лучше чем в магазине, в этом я убеждался не раз.

Скажу сразу, что данная антенна относится к среднемощным, и поддерживать с её помощью длинные линки, не получится. Для этих целей необходимо использовать направленную антенну, варианты конструкций которой мы обязательно рассмотрим в будущем. Данная же антенна отлично подойдёт для организации связи стандарта Wi-Fi 802.11 в пределах дома, двора, и даже между соседними домами. Такой самодельной антенной Wi-Fi антенной можно заменить стандартную антенну 2дБ входящую в комплект вашего роутера или точки доступа, и увеличить тем самым радиус покрытия более чем в 2 раза. Получится так называемый Wi-Fi усилитель.

Перейдем непосредственно к описанию самой конструкции. Фото наглядно проиллюстрируют весь процесс. Для изготовления антенны нам понадобится все та же монолитная медная проволока сечением 4 мм 2 , которую можно приобрести в любом электрическом магазине. Отрезок такой проволоки нужно изогнуть специальным образом, выдержав размеры, показанные на следующей схеме:

И припаять получившуюся конструкцию к коннектору N-типа, или к обычной маме BNC разъёма, их можно купить в любом радиомагазине. BNC найти проще, его используют для монтажа видеонаблюдения. BNC-маму нужно купить в комплекте с папой, к которому и будем подсоединять коаксиальный кабель 50 Ом, на фото представлен пример с BNC. Припаяв один конец проволоки к коннектору, нужно от его основания отмерить 61 мм и сделать кольцо, как показано на фото:

Накручивать кольцо, лучше всего с помощью шаблона в виде трубки нужного диаметра и плоскогубцев. Кольцо должно получиться диаметром 10 мм. Кольцо ни в коем случае не может быть замкнутым, оно должно переходить в продолжение проволоки.

От этого кольца отмеряем 91 мм и таким же образом делаем второе кольцо, его диаметр также должен составлять 10 мм. Далее, от второго кольца отмеряем 83 мм и обрезаем проволоку. В итоге должна получиться следующая конструкция:

Вот вариант исполнения для точки доступа, к антенне припаян маленький коннектор N с кабелем, во всех вариантах задействована только центральная жила, оплетка просто заворачивается назад и не имеет ни какого контакта:

На этом все. Как видите, изготовление антенны не составит большого труда, скажу только что размеры необходимо соблюдать обязательно, и конечное изделие должно выглядеть аккуратно, от этого в большей степени зависит работоспособность антенны. Как подсоединить такую или другую Wi-Fi антенну к ноутбуку или нетбуку, для усиления сигнала, я расскажу в ближайших статьях.

Делаем WiFi антенну биквадратную сверхдальнюю для роутера своими руками

Хотите собрать дальнобойную WiFi антенну, тогда следует знать о некоторых её особенностях.

Первое и самое простое: большие антенны в 15 или 20 dBi (децибел изотропных) являются предельными по мощности, и не нужно делать их ещё мощнее.

Вот наглядная иллюстрация, как с ростом мощности антенны в dBi уменьшается зона её покрытия.

Так получается, что с увеличением дистанции действия антенны, площадь её покрытия значительно уменьшается. Дома вам придется постоянно ловить узкую полоску действия сигнала при слишком мощном WiFi излучателе. Встанете с дивана или приляжете на пол, и связь тут же пропадет.

Вот почему домашние роутеры имеют обычные, излучающие во все стороны, антенны мощностью в 2 dBi—так они наиболее эффективны на короткой дистанции.

Направленная

Антенны на 9 dBi работают только в заданном направлении (направленного действия) — в комнате они бесполезны, их лучше применять для дальней связи, во дворе, в гараже рядом с домом. Направленную антенну при установке потребуется регулировать для передачи четкого сигнала в нужном направлении.

Теперь к вопросу о несущей частоте. Какая антенна будет лучше работать на дальнем расстоянии, в 2.4 или 5 ГГц?

Сейчас есть новые роутеры, работающие на удвоенной частоте в 5 ГГц. Такие маршрутизаторы все еще остаются новинкой, они хороши для скоростной передачи данных. Но сигнал 5 ГГц не очень хорош для дальних расстояний, так как затухает быстрее, чем при 2.4 ГГц.

Потому старые роутеры на 2.4 ГГц будут работать лучше в дальнобойном режиме, чем новые быстродействующие в 5 ГГц.

Чертёж двойного самодельного биквадрата

Первые образцы самодельных распространителейWiFi сигнала, появились еще в 2005 году.

Наилучшие из них конструкции биквадрат, обеспечивающие усиление до 11–12 dBi и двойной биквадрат, имеющие несколько лучший результат в 14 dBi.

Согласно опыту использования, конструкция биквадрат является более подходящей в качестве многофункционального излучателя. Действительно, преимуществом этой антенны является то, что при неизбежном сжатии поля излучения, угол раскрытия сигнала остается достаточно широким, чтобы покрыть всю площадь квартиры при правильной установке.

Все, возможные, версии биквадратной антенны являются простыми в реализации.

Необходимые детали

• Металлический рефлектор—кусок фольгированноготекстолита123х123 мм, лист фольги, CD, DVD компакт диск, алюминиевая крышка с чайной банки.
• Медная проволока сечением 2.5 мм.кв.
• Отрезок коаксиального кабеля, лучше с волновым сопротивлением 50 Ом.
• Пластмассовые трубочки — можно нарезать из шариковой ручки, фломастера, маркера.
• Немного термоклея.
• Разъем N-типа — пригодится для удобного подсоединения антенны.

Изготовление излучателя

Для частоты 2.4 ГГц, на которой планируется использовать передатчик, идеальными размерами биквадрата будут 30.5 мм. Но все-таки мы делаем не спутниковую антенну, поэтому допустимы некоторые отклонения в размерах активного элемента —30–31 мм.

К вопросу о толщине проволоки также нужно отнестись внимательно. С учетом выбранной частоты 2.4 ГГц, медную жилу надобно найти толщиной точно в 1.8 мм (сечением 2.5 мм.кв.).

От края проволоки отмеряем расстояние 29 мм до загиба.

Делаем следующий загиб, проконтролировав наружный размер в 30–31 мм.

Следующие загибы вовнутрь делаем на расстоянии 29 мм.

Проверяем самый важный параметр у готового биквадрата —31 мм по средней линии.

Пропаиваем места для будущего крепления выводов коаксиального кабеля.

Рефлектор

Основная задача железного экрана за излучателем — отражать электромагнитные волны. Правильно отраженные волны будут накладываться своими амплитудами на колебания только что выпущенные активным элементом. Возникающая усиливающая интерференция даст возможность максимально далеко распространитьэлектромагнитныеволны от антенны.

Чтобы добиться полезной интерференции надо расположить излучатель на расстоянии кратном четверти длины волны от отражателя.

Расстояние от излучателя до рефлектора для антенн биквадрат и двойной биквадрат находим как лямбда / 10 — определяемую особенностями данной конструкции / 4.

Лямбда — длина волны, равная скорости света в м/с деленной на частоту в Гц.

Длина волны при частоте 2.4 ГГц — 0.125 м.

Увеличив пятикратно рассчитанное значение, получим оптимальное расстояние — 15.625 мм.

Размер рефлектора сказывается на коэффициенте усиления антенны в дБи. Оптимальные размеры экрана для биквадрата — 123х123 мм или больше, только в этом случае можно добиться усиления в 12 dBi.

Размеров CD иDVD дисков явно недостаточно для полного отражения, поэтому антенны биквадраты, построенные на них, имеют коэффициент усиления лишь в 8 dBi.

Ниже приведен пример использования крышки с чайной банки в качестве рефлектора. Размера такого экрана тоже недостаточно, коэффициент усиления антенны меньше, чем ожидалось.

Форма рефлектора должна быть только плоской. Старайтесь также найти пластинки максимально гладкие. Изгибы, царапины на экране приводят к рассеиванию высокочастотных волн, по причине нарушения отражения в заданном направлении.

В выше рассмотренном примере бортики на крышке явно лишние — они снижают угол раскрытия сигнала, создают рассеиваемые помехи.

Как только пластинка рефлектора будет готова, у вас есть два способа собрать на нем излучатель.

1. Установить медную трубку с помощью пайки.

Чтобы зафиксировать двойной биквадрат понадобилось дополнительно сделать две стоечки из шариковой ручки.

1. Закрепить все на пластмассовой трубке используя термоклей.

Берем пластмассовую коробочку для дисков на 25 штук.

Отрезаем центральный штырь, оставив по высоте на 18 мм.

Прорезаем надфилем или напильником четыре шлица в пластмассовом штыре.

Подравниваем шлицы одинаково по глубине

Устанавливаем самодельную рамочку на шпиндель, проверяем, дабы её края оказались на одинаковой высоте от дна коробочки — около 16 мм.

Припаиваем выводы кабеля к рамке излучателя.

Взяв клеевой пистолет, закрепляем CD диск на дне пластмассой коробочки.

Продолжаем работать клеевым пистолетом, фиксируем на шпинделе рамку излучателя.

С обратной стороны коробочки фиксируем термоклеем кабель.

Подключение к роутеру

У кого есть опыт, тот с легкостью припаяется к контактным площадкам на монтажной плате внутри роутера.

Иначе, будьте осторожны, тонкие дорожки могут оторваться от печатной платы при долговременном прогреве паяльником.

Можно к уже припаянномукусочку кабеляродной антенны подключиться через разъем SMA. С приобретением любого другого радиочастотного соединителя N-типа в ближайшей точке торговли электроникой не должно возникнуть проблем.

Тесты антенны

Испытания показали, что идеальный биквадрат дает усиление около 11–12 дБи, а это до 4 км направленного сигнала.

Антенна из CDдиска дает 8 дБи, поскольку получается поймать WiFiсигнал на расстоянии 2 км.

Двойной биквадрат предоставляет 14 дБи— немного больше 6км.

Угол раскрытия антенн с квадратным излучателем составляет около 60 градусов, чего вполне достаточно для двора частного дома.

О дальности действия Вай Фай антен

От родной роутерной антенны на 2 dBi сигнал 2.4 ГГц, стандарта 802.11n может распространиться на 400 метров в пределах прямой видимости. Сигналы 2.4 ГГц, старых стандартов 802.11b, 802.11g хуже распространяются, имея вдвое меньшую дальность по сравнению с 802.11n.

Считая WiFi антенну за изотропный излучатель — идеальный источник, распространяющий электромагнитную энергию равномерно во всех направлениях, можно руководствоваться логарифмической формулой перевода дБи в прирост мощности.

Децибел изотропный (дБи) — коэффициент усиления антенны, определяемый как умноженный на десять десятичный алгоритм отношения усиленного электромагнитного сигнала к исходному его значению.

Перевод дБи антен в прирост мощностей.

Судя по таблице, несложно сделать вывод, что направленный WiFi передатчик максимально допустимой мощности в 20 дБи может распространить сигнал в даль на 25 км при отсутствии преград.

Дальнейшее увеличение мощности антенны неразумно, распространение сигнала будет идти в слишком узкой зоне, имеющей форму диска.

Автор: Виталий Петрович, Украина, Лисичанск

Самодельная Wi-Fi антенна своими руками: направленная и всенаправленная

Здравствуй, дорогой читатель! Сегодня расскажу вам, как я сделал мощную WiFi антенну своими руками. Руки у меня, конечно, золотые, только растут не из того места, но и это мне не помешало. Для начала давайте разберёмся в так называемом коэффициенте усиления антенны. Не переживайте! Я не буду использовать заумные фразы или оперировать какими-то сложными терминами, но с этим нужно разобраться.

Данная величина измеряется в изотропных децибелах и обозначаются как «дБи» или «dBi». Словосочетание можно не запоминать, но вот буковки стоит запомнить. На домашних роутерах обычно стоят маломощные антеннки в 2-4 dBi. Но как показывает практика, в загородных домах или больших офисных помещениях — этого показателя не хватает.

Самодельная антенна Wi-Fi

Настройка сетей Wi-Fi достаточно много нюансов демонстрирует. Сталкивался пытающийся расшарить интернет домашним пользователям. Один компьютер подключен к провайдеру через кабель. Создается режим точки доступа, выбираются протокол защиты, пароль.

Домашние пользователи пользуются интернетом параллельно. Методика упирается рогом, спасибо провайдеру, использующему приватную линию. Выход находится.

Препоны, стоящие меж людьми и скоростным интернетом, бессильны помешать самодельной антенне Wi-Fi улучшить прием-передачу сигнала, закономерно возрастают дальность связи, скорость.

Назначение самодельных антенн Wi-Fi

Антенны украшают многие устройства. Перечислим:

1. Планшет.
2. IPhone.
3. Ноутбуки.
4. Модемы Wi-Fi.
5. Роутеры Wi-Fi, точки доступа.
6. Вышки сотовой связи.

Самодельная антенна для Wi-Fi адаптера расширит возможности электроники. Точка доступа отличается способностью передать сигнал всенаправленно. Мощность расползается, заполоняя азимуты. Дополняя точку доступа специальной внешней покупной, самодельной антенной, может придать направленные свойства излучению. Увеличит дальность уверенного приема по выбранному азимуту.

Повремените ломать смартфоны, подключая внешнюю антенну, соберите своими руками для точки доступа. Большинство антенн, продаваемых магазинами, обладают круговой диаграммой направленности, излучают одинаково, всенаправленно, деля мощность по азимутам.

Мощные самодельные Wi-Fi антенны имеют гораздо меньший сектор обзора, обеспечат в некоторых случаях более уверенный прием. Оснащенные рефлектором устройства снабжены диаграммой направленности, снабженной одним центральным лепестком.

Отражатель убрать — получится восьмерка. В плоскости расположения излучателя будет мертвая зона, сигнал отсутствует. Принимать с направления самодельная антенна для Wi-Fi-роутера неспособна.

Схема установки точки доступа ведется следующим образом:

1. Устройство подключается к компьютеру (электросети).
2. Выбирается канал.
3. Выполняется настройка на полную мощность.
4. Выбирается тип протокола.
5. Устанавливаются пароль, имя сети.

Народы ходят довольные новой доступной точкой. Давайте рассмотрим процесс поближе, повременим браться за паяльник, плоскогубцы. Подобно передатчику, радиоэлектронному устройству, антенна, роутер обладают неким пиком возможностей в середине диапазона.

Например, на 2,4 ГГц зачастую имеется 14 каналов. Мощность передаваемого сигнала выше посередине, например, шестой канал. Хотя каждая линия занимает в спектре 22 МГц, измерение проводится по уровню поля 0,707 (√2/2) максимума в обе стороны несущей частоты.

Для справки. Определено типом модуляции, иногда остаются только пилот-сигнал, одна полоса. Прямоугольные импульсы, компьютерные сигналы именно такие, имеют выраженный максимум, кучу боковых лепестков. В результате ширина спектра реального сигнала равна бесконечности. Ограничена полоса циклического напряжения, к которому процесс, излучаемый протоколом Wi-Fi, близко не относится.

Однако мощность боковых лепестков настолько мала, инженеры просто пренебрегают. Соседним каналам паразитная энергия может нести серьезные проблемы. Со слов эксперта, если наличествует два занятых канала, 1-й и 11-й, при размещении точки доступа на 6-м, получается падение скорости на 70%.

Ошибочные, пропущенные пакеты передаются заново, подобное на практике может иметь место. Соседские точки доступа мешают, оптимальным вариантом становится вещание на одной частоте, когда скорость падает вполовину. Антенны широкополосные всенаправленные.

Вместо того, чтобы полезную мощность отдавать потребителям, рассеиваем эфиру, соседям.

Самодельная всенаправленная Wi-Fi антенна не лучший вариант. Ничего не изменится. Самодельная направленная антенна Wi-Fi лучше, будем делать из проволоки, фольгированного текстолита, медной трубки. Чувствительные такие.

Передаваемая, принимаемая мощности сосредотачиваются узким сектором. Позволит повысить качество передачи, продуманно расположив пользователей, точку доступа.

О том, насколько важна расстановка, судите по одному любопытному случаю:

• Офис вызвал мастера. Сказали: в период 12.00 — 14.00 точка доступа коллапсирует. Техник достал специальный прибор оценки занимаемых частот, начал исследование. Подобные программы предоставляются ОС Андроид смартфонов. Пользуйтесь, выбирая канал перед установкой. Ведите исследование на протяжении дня несколько суток подряд, избегая казуса. Доводим обнаруженное мастером: соседний офисе, отделенный стеной, расписал обед. Поочередно работники пользовались микроволновкой (пользуется частотой 2,4 ГГц). Плохая изоляция бытовой техники, отсутствие заземления позволило излучению выставить узкополосную помеху на частоте работы магнетрона. Решение проблемы оказалось простым: точку доступа перенесли на противоположный конец офиса.

Имейся под рукой простейшая самодельная Wi-Fi антенна из банки пивной с рефлектором, герои могли не узнать, что по соседству мощный источник вредного излучения. Отражатель придает точке доступа направленность, погасит излучение, идущее из-за стены.

Очередной плюс направленных антенн, которые сегодня будем делать своими руками. Кстати, покупая микроволновку, попробуйте определить безопасность. Нужно включить прибор в заземленную розетку, положить в рабочий отсек сотовый телефон, закрыть дверцу, набрать номер. Сигнал проходит — наружу выйдет вредное излучение магнетрона.

Избегайте садиться рядом. Обсудим, как сделать самодельную Wi-Fi антенну.

Направленная Wi-Fi антенна своими руками

Понадобятся инструменты:

1. Паяльник (припой, канифоль, подставка).
2. Плоскогубцы.
3. Отвертка плоская маленькая.
4. Штангенциркуль, линейка.
5. Дрель со сверлом под медную трубку.

Из материалов потребуются:

1. Кусок фольгированного двухстороннего текстолита в качестве рефлектора.
2. Проволока медная диаметром 1,2 мм и длиной 30 см (понадобятся из них только 26 см).
3. Кабель РК-50 не слишком длинный, чтобы не гасить сигнал.
4. Кусок медной трубки длиной 10 см, чтобы внутрь прошел кабель РК-50.

Начнем медной трубкой. Один конец пропиливаем на 1,5 мм, удаляя две трети стенки. К оставшемуся кусочку будет припаяна антенна. Создаем из проволоки биквадратный контур стороной 30,5 мм. Размер выбран из условия настройки диапазона 2,4 ГГц.

Подобным образом можно изготовить любую антенну сигнала горизонтальной или вертикальной поляризации. Включая телевизионную. Подойдет самодельная Wi-Fi антенна планшету, телефону, модему. Если знать, куда вести подключение.

Обратите внимание, сторона квадратов дана по серединному сечению проволоки. Между ближайшими краями будет 30,5 – 1,2 = 29,3 мм. Можете взять на вооружение. Гнуть начинаем, находя середину. Используем ребро линейки опорой, определяем состояние, когда отрез начнет балансировать.

Делаем перегиб на 90 градусов, сие будет точка, куда подключится центральная жила РК-50. Догибаем проволоку, получая «квадратную восьмерку», оба конца должны строго симметрично вернуться. Обрезаем, пару миллиметров не доходя начального изгиба.

Лудим концы, откладываем восьмерку в сторону.

Размечаем середину текстолита, сверлим дырку, чтобы еле входила медная трубка. Лудим обе стороны. Берем медную трубку, лудим внешний край тонкой стенки, оставленной первым этапом. Восьмерка отстоит от рефлектора на 1,5 см.

Лудим трубку кругом, ободом на указанному расстоянии от края (без учета тонкой стенки). Припаиваем трубку к плате, желательно под углом 90 градусов. На тонкую стенку сажаем оба конца восьмерки, чтобы начальный изгиб не касался трубки.

Ориентируем восьмерки параллельно большей стороне текстолита на расстоянии 1,5 см. Теперь рефлектор заземлен.

Кабель РК-50 протаскивается внутрь, экран сажается на медную трубку, жила — на начальный изгиб восьмерки. На противоположный конец монтируем разъем, просто припаиваем отрез к нужным контактам модема, телефона, любого другого устройства. Начинаем тест.

Восьмерка должна быть установлена вертикально для горизонтальной поляризации. Если работает, находим силиконовый герметик, не боящийся мороза, осадков, заливаем место выхода кабеля на антенну добрым слоем.

После застывания антенна будет успешно противостоять дождю.

Если заменить проволоку толстой жилой ПВ1 достаточно большого сечения (2,5 мм2), оплетку зачистим в точке начального изгиба и на концах. Самодельная Wi-Fi антенна для ноутбука будет защищена против непогоды. Сегодня выпускают термоусадочные материалы. Нагретая пленка плотно обтягивает изделие, предохраняя от капризов непогоды.

Источник: //VashTehnik.ru/radioapparatura/samodelnaya-antenna-wi-fi.html

Антенна для роутера для усиления сигнала Wi-Fi

> Антенны > Антенна для роутера для усиления сигнала Wi-Fi

Беспроводной интернет – это одна из тех вещей, без которых уже нельзя представить себе жизнь. Теперь можно пользоваться из любой точки дома и офиса гаджетами, игровыми приставками, интернет-бытовой техникой. Но для одновременного запуска всех этих вещей нужен хороший потенциал.

Самый простейший способ усилить беспроводной сигнал – это использование внешнего усилителя для роутера, который можно купить, или сделать антенну своими руками. Приобретая опыт и усваивая основы, лучше начинаешь понимать, как сделать правильный выбор.

Усиление Wi-Fi

Связь Wi-Fi зависит от радиочастотной энергии, которая передается и принимается по антеннам.

Приёмные и передающие антенны – это устройства, которые излучают радиоволны при подаче электрической энергии. Радиоволны, как и все волны в электромагнитном спектре, измеряются в единицах частоты Герцах.

При упоминании радиоволн часто применяется термин «длина волны». Длина волны (в метрах) = 300 / частота (в МГц).

Эта взаимосвязь между частотой и длиной волны особенно важна для расчётов и создания антенной конструкции.

Ориентация антенны относительно земной поверхности называется ее «поляризацией». Конструкции, которые предназначены для радиоволн, ориентированные, в основном, параллельно земной поверхности, называются «горизонтальными». Если воздействие направлено под прямым углом к ​​земной поверхности, то речь идёт о «вертикальных» конструкциях.

Некоторые антенны могут быть использованы в любой поляризации путем простого изменения положения. Факторы, связанные с выбором одной поляризации над другой, включают рабочую частоту, желаемый охват, механические ограничения и обычную практику.

Двойная поляризация

Очень важно учитывать, что все антенны в системе связи должны использовать одну и ту же поляризацию. Для максимизации совместимости иногда находят применение круговой или эллиптической поляризации.

Усиление мощности приема и сигнала роутера

Антенна для телефона или усилитель сигнала для смартфона

Антенна передаёт (и принимает) радиоволны лучше в определенных направлениях, тем самым увеличивая эффективную излучаемую мощность.

Обратите внимание! Полная излучаемая мощность не увеличивается, а просто становится сильнее в одном или нескольких направлениях и слабее в других направлениях.

Такое «усиление» применяется как к переданному, так и принятому сигналу. Единицей измерения количественного усиления является децибел или дБ, который был назван в честь Александра Грэма Белла.

Важно! Более высокие значения дБ показывают более высокий коэффициент усиления.

Основные виды антенн

Что нужно учитывать при создании антенны? Для работы над усилением сигнала всегда важно помнить о некоторых особенностях передачи сигнала на расстояния. Выбор типа антенного устройства может значительно повлиять на дальность и устойчивость связи.

Все Wi Fi антенны делятся на два вида:

1. направленные,
2. всенаправленные.

Которые, в свою очередь, бывают:

Кроме того, при установке устройства нужно учитывать следующее: несовпадение поляризаций точек доступа приведет к тому, что в одном из положений уровень качества увеличится, а в другом – вообще пропадёт.

Всенаправленные

Наилучшим вариантом расширить диапазон домашней интернет-системы является установка внешней антенны с хорошими коэффициентами усиления и всенаправленности. Всенаправленная антенна обычно является антенной вертикальной поляризации. В удаленной местности, где сотовая связь слабая, устанавливать такое устройство – смысла нет. Вариант больше применим в городских условиях.

Помните! Модели всенаправленных антенн, естественно, мешают друг другу при неправильном размещении в непосредственной близости от обычного маршрутизатора.

Всенаправленный диапазон

Одной из разновидностей всенаправленной антенной с повышенным коэффициентом усиления является вертикальная коллинеарная wi fi антенна с одной точкой питания и фазированием элементов.

Направленные

Антенна является пассивным устройством, которое сигналу не добавляет мощности. Тем не менее, есть методы повышения доли энергии, передаваемой в определенном направлении, за счет уменьшения доли энергии, передаваемой в остальных направлениях.

Если применить направленные антенные усилители, то можно значительно улучшить зону покрытия вай фаем.

Направленный диапазон

Одним из наименее распространенных (за счёт своей дороговизны) типов антенн в сотовой связи являются секторные антенны. Устройства позволяют обеспечить высокий уровень интернет-соединения, если использовать схемы многопанельной установки. Вертикальная и горизонтальная фокусировка лучей (90, 120 градусов) позволяет предотвратить помехи от других антенн.

Как подключить бесплатный интернет вай фай

Усилитель сигнала телевизионной антенны

Существует несколько способов усиления сигнала настолько, чтобы можно было подключиться к доступным точкам или к роутеру соседа, который делится своим паролем для вай фай.

Мощная антенна своими руками

Сделать wifi антенный усилитель направленного действия можно и самостоятельно, благо, что в сегодняшнем интернете много подобных схем. Например, антенну двойной биквадрат, усиление которой составляет 12 дБ. Для сборки понадобится медная проволока диаметром от 2 до 3 мм и длиной 300 мм.

В качестве рефлектора можно использовать пластину из фольгированного гетинакса. Фольгированный гетинакс – это прессованная бумага, пропитанная клеящим составом и покрытая медной фольгой. Если такого нет, то можно применить любой металл, например, крышку старого системника или обычную пивную банку.

Первое, с чего нужно начать, – это согнуть двойную восьмёрку из провода со сторонами квадратов 30 мм. Для этого провод нужно разметить на 8 равных частей, согнуть его в отмеченных местах под углом 90 градусов при помощи плоскогубцев. В результате должна получиться антенна в виде восьмёрки.

Дальше нужно вырезать рефлектор из пластины гетинакса. Отметить центр на пластине и просверлить на ней два отверстия: для антенны и выхода провода. Расстояние между проволокой и пластиной должно быть не менее 15 мм.

Далее понадобится wi fi адаптер, вернее его маленькая антеннка. Просверлив отверстие в корпусе адаптера, выводится провод. Центральный провод припаивается к восьмёрке, а обмотка к ножке. Так устроена антенна wifi двойной биквадрат. Осталось подключить к ноутбуку, и посмотреть, как она ловит сигналы. По сравнению со встроенной антенна для роутера своими руками – это просто wi fi пушка!

Двойной биквадрат

Сверхдальняя wi fi антенна своими руками

Для изготовления конструкции антенны для сверхдальней связи в первую очередь понадобится лист фольгированного (хотя бы с одной стороны) гетинакса или стеклотекстолита. Материал должен быть в хорошем состоянии, достаточного размера и толщины. Также нужны будут виниловые самоклеящиеся трафареты с монтажной пленкой, которые защитят упомянутые листы от травления.

Задняя стенка-отражатель может быть изготовлена из любого ровного металлического листа, хоть из фольги, главное ровной и плоской.

Текстолит сначала размечается, затем разрезается болгаркой на две части размером 450х350 мм. Перед травлением лист зачищается мелкой шкуркой, что довольно важно.

Панельный антенный усилитель

Между отражателем, который тоже вырезается из гетинакса, и самой платой должно быть строго 9 мм. Эти 9 мм можно сделать с помощью ровного пластика. Дальнейшая сборка заключается в склеивании полученных деталей, предварительно оставляются отверстия в мягком пластике, чтобы потом подпаять провод. Провод и разъём покупаются на радиорынке. Разъём подбирается по антеннам роутера.

В результате получается сверхдальняя антенна для wi-fi роутера. На расстоянии одного км от точки доступа эта мощная самодельная антенна имеет усиление 80 дБ.

Травление печатной платы с помощью раствора

Травление – довольно непростая задача. Сложность заключается в поиске емкости для больших листов. Если таковой нет, можно сделать опять же своими руками. Для изготовления самодельной емкости понадобится каркас из четырёх реек и плёнка в несколько слоёв. Плёнка накрывается и закрепляется саморезами.

Хлорное железо – это самый простой и наиболее часто используемый метод для травления печатной платы.

Категорически нельзя:

1. хлорным железом пользоваться в замкнутом небольшом пространстве;
2. трогать раствор голыми руками;
3. использовать металлическую посуду или металл для процесса смешивания;
4. использовать стеклянные или пластиковые лотки в процессе травления;
5. после использования бросать раствор в землю или куда-нибудь.

Рекомендуется:

• прикрывать нос и глаза во время травления;
• после травления раствор один раз можно повторно использовать, но хранить нужно в прохладном месте вдали от солнечного света.

В интернете приведено много занятных вариантов, как сделать wifi антенну, которые можно взять на вооружение. Например, можно сделать модель направленного действия из всенаправленной антенны. Для этого достаточно прикрепить за ней отражающий экран, например, из того же листа фольги.

Осталось только подобрать подходящую wifi антенну, увеличить дальность сети и не расставаться с вай фаем ни на секунду.

Источник: //elquanta.ru/antenna/routera-usileniya-signala-wi-fi.html

Мощная самодельная Wi-Fi антенна своими руками

Панельная антенна состоит из 2-х основных частей – рефлектора и вибраторов.

Линейка вибраторов соединена общим контактом, от которого выведен коаксиальный кабель, ведущий к гнезду внешней антенны Wi FI роутера, закрепленного на тыльной стороне устройства.

Работает антенна как усилитель, о чем можно судить, сравнивая мощность сигнала от штатной антенны роутера (автор использовал tp-link TL-WN722N) – 5db, и от FA-20 – 22db.

Необходимые материалы:

• Фольгированный текстолит односторонний или гетинакс, 430х200 мм, толщина – 1,5 мм;
• Отрезок жести (лучше всего оцинкованной), 435х205 мм, толщина 0,5-1 мм;
• Телевизионный коаксиальный кабель RG-8X 50 Ом;
• Шаблон чертежа антенных вибраторов, напечатанный на виниловой пленке;
• Фоторезист;
• Хлорное железо для протравки плат;
• Баллон аэрозольного лака для текстолита;
• Сода, ацетон или спирт;
• Метизы: болты на 3 мм – 12 шт, гайки – 32 шт.

Инструменты:

• Бормашина с отрезным диском для резки гетинакса;
• Дрель со сверлом 3-3,5 мм;
• Паяльник с припоем;
• Малярный нож, ножницы;
• Плоскогубцы, ножницы по металлу;
• Строительный резиновый валик для прокатки пленок;
• Ванночка для протравки платы антенны;
• Отрезок стекла и ультрафиолетовая лампа для фотолитографии;
• Фен или утюг для прогревания фоторезиста;
• Наждачка-нулевка;
• Пистолет для горячего клея;
• Керн, молоток;
• Металлическая линейка для разметки отверстий.

Этап первый – делаем панель вибраторов

Размечаем лист фольгированного текстолита под размер нашей антенны, и вырезаем отрезным диском бормашины. Эту процедуру можно выполнить и обычным малярным ножом, сделав надрезы по линии разметки с двух сторон листа, а затем обломав их вручную.

На прозрачной пленке для струйных принтеров распечатываем шаблон вибраторов антенны. Он получится из двух листов, которые затем легко соединяются между собой.

Для протравки по технологии фоторезист необходимо подготовить фольгированную сторону гетинакса, зачистив ее нулевкой. Обезжирить поверхности можно используя ацетон или спирт.

Пленку фоторезиста размещаем на гетинаксе, обрезая ее по размеру ножницами. Снимаем защитный слой и клеем фоторезист, избавляясь от пузырьков воздуха посредством прокатки резиновым обойным валиком.

После этого накладываем пленку шаблона вибраторов, и накрываем ее обычным стеклом. Для засвета фоторезиста используем ультрафиолетовую лампу. Время выдержки у разных производителей этого материала отличается. Автору для его пленки, заказанной из Китая, понадобилось 5 сек. на каждую обрабатываемую зону платы.

Теперь необходимо дополнительно прогреть фоторезист, чтобы он прочно пристал к поверхности гетинакса. Снимаем шаблон, лист стекла, и прогреваем пленку феном или утюгом через бумагу. Удаляем верхний защитный слой фоторезиста.

Смываем не засвеченный фоторезист в растворе пищевой соды, помещая в ванночку пластину гетинакса. Спустя несколько минут счищаем остатки пленки использованной зубной щеткой.

Гетинакс готов к протравлению. Разводим хлорное железо в теплой воде, и окунаем пластину в емкость с раствором. Его необходимо периодически помешивать.

Насыщаем старый раствор щелочи кальцинированной содой, и помещаем в него пластину, чтобы избавиться от оставшегося фоторезиста. Полученную плату промываем обычной водой.

Размечаем центры прямоугольников вибраторов на плате, и керним их для просверливания. Отверстие нужно сделать под крепежные болты на 3 мм. Автор использовал шаговое или прецизионное коническое сверло, которым удобно убирать заусенцы.

Этап второй – готовим рефлектор

Из куска оцинкованной жести, наиболее стойкой к воздействию коррозии, вырезаем копию нашей пластины вибраторов. Отверстия для закрепления болтов легко перенести на жесть, сделав насечки тем же сверлом. Досверливаем отверстия на жести через деревянную подкладку.

Болты подкручиваем двумя гайками с обратной стороны пластины, делая необходимый зазор между рефлектором в 3 мм, а общее расстояние между вибраторами и рефлектором – 6 мм. Жесть закрепляем с помощью третьей гайки.

В верхней части рефлектора проделываем отверстие под коаксиальный кабель, центральную жилу которого нужно припаять на пластину вибраторов, а оплетку – к рефлектору.Второй конец кабеля припаиваем на место внешней антенны к роутеру. Его крепим к рефлектору с тыльной стороны антенны на горячий клей.

Лицевую сторону платы вибраторов защищаем от окисления аэрозольным бесцветным лаком.

Для домашнего использования эту антенну можно разместить на подоконнике или на балконе. Если планируется ее использование в уличных условиях, к рефлектору без труда цепляется любой кронштейн, ведущий к мачте на крыше или за окном.

Источник: //dommol29.ru/moschnaya-samodel-naya-wi-fi-antenna-svoimi-rukami/

Мощная самодельная Wi-Fi антенна

Интернет сегодня необходим как воздух, а современная жизнь без него попросту немыслима. И как же радостно осознавать, что бесплатных точек доступа по технологии Wi Fi становится все больше. Но не всем удается ими пользоваться, ведь сигнал бывает недостаточно сильным. Выручит в такой ситуации панельная антенна FA-20, которую мы сегодня предложим вам сделать своими руками.

На самом деле это устройство достаточно простое, и не вызовет сложностей при изготовлении даже в обычной квартире. А вот польза от нее будет изрядно ощутимой, и может даже кого-то из радиолюбителей подвигнет заняться изготовлением такого оборудования всерьез.

Характеристики антенны

Панельная антенна состоит из 2-х основных частей – рефлектора и вибраторов.

Линейка вибраторов соединена общим контактом, от которого выведен коаксиальный кабель, ведущий к гнезду внешней антенны Wi FI роутера, закрепленного на тыльной стороне устройства.

Работает антенна как усилитель, о чем можно судить, сравнивая мощность сигнала от штатной антенны роутера (автор использовал tp-link TL-WN722N) – 5db, и от FA-20 – 22db.
Необходимые материалы:

• Фольгированный текстолит односторонний или гетинакс, 430х200 мм, толщина – 1,5 мм;
• Отрезок жести (лучше всего оцинкованной), 435х205 мм, толщина 0,5-1 мм;
• Телевизионный коаксиальный кабель RG-8X 50 Ом;
• Шаблон чертежа антенных вибраторов, напечатанный на виниловой пленке;
• Фоторезист;
• Хлорное железо для протравки плат;
• Баллон аэрозольного лака для текстолита;
• Сода, ацетон или спирт;
• Метизы: болты на 3 мм – 12 шт, гайки – 32 шт.

Инструменты:

• Бормашина с отрезным диском для резки гетинакса;
• Дрель со сверлом 3-3,5 мм;
• Паяльник с припоем;
• Малярный нож, ножницы;
• Плоскогубцы, ножницы по металлу;
• Строительный резиновый валик для прокатки пленок;
• Ванночка для протравки платы антенны;
• Отрезок стекла и ультрафиолетовая лампа для фотолитографии;
• Фен или утюг для прогревания фоторезиста;
• Наждачка-нулевка;
• Пистолет для горячего клея;
• Керн, молоток;
• Металлическая линейка для разметки отверстий.

Этап первый – делаем панель вибраторов

Размечаем лист фольгированного текстолита под размер нашей антенны, и вырезаем отрезным диском бормашины. Эту процедуру можно выполнить и обычным малярным ножом, сделав надрезы по линии разметки с двух сторон листа, а затем обломав их вручную.

На прозрачной пленке для струйных принтеров распечатываем шаблон вибраторов антенны. Он получится из двух листов, которые затем легко соединяются между собой.

Для протравки по технологии фоторезист необходимо подготовить фольгированную сторону гетинакса, зачистив ее нулевкой. Обезжирить поверхности можно используя ацетон или спирт.

Пленку фоторезиста размещаем на гетинаксе, обрезая ее по размеру ножницами. Снимаем защитный слой и клеем фоторезист, избавляясь от пузырьков воздуха посредством прокатки резиновым обойным валиком.

После этого накладываем пленку шаблона вибраторов, и накрываем ее обычным стеклом. Для засвета фоторезиста используем ультрафиолетовую лампу. Время выдержки у разных производителей этого материала отличается. Автору для его пленки, заказанной из Китая, понадобилось 5 сек. на каждую обрабатываемую зону платы.

Теперь необходимо дополнительно прогреть фоторезист, чтобы он прочно пристал к поверхности гетинакса. Снимаем шаблон, лист стекла, и прогреваем пленку феном или утюгом через бумагу. Удаляем верхний защитный слой фоторезиста.

Смываем не засвеченный фоторезист в растворе пищевой соды, помещая в ванночку пластину гетинакса. Спустя несколько минут счищаем остатки пленки использованной зубной щеткой.

Гетинакс готов к протравлению. Разводим хлорное железо в теплой воде, и окунаем пластину в емкость с раствором. Его необходимо периодически помешивать.

Насыщаем старый раствор щелочи кальцинированной содой, и помещаем в него пластину, чтобы избавиться от оставшегося фоторезиста. Полученную плату промываем обычной водой.

Размечаем центры прямоугольников вибраторов на плате, и керним их для просверливания. Отверстие нужно сделать под крепежные болты на 3 мм. Автор использовал шаговое или прецизионное коническое сверло, которым удобно убирать заусенцы.

Этап второй – готовим рефлектор

Из куска оцинкованной жести, наиболее стойкой к воздействию коррозии, вырезаем копию нашей пластины вибраторов. Отверстия для закрепления болтов легко перенести на жесть, сделав насечки тем же сверлом. Досверливаем отверстия на жести через деревянную подкладку.

Болты подкручиваем двумя гайками с обратной стороны пластины, делая необходимый зазор между рефлектором в 3 мм, а общее расстояние между вибраторами и рефлектором – 6 мм. Жесть закрепляем с помощью третьей гайки.

В верхней части рефлектора проделываем отверстие под коаксиальный кабель, центральную жилу которого нужно припаять на пластину вибраторов, а оплетку – к рефлектору.
Второй конец кабеля припаиваем на место внешней антенны к роутеру. Его крепим к рефлектору с тыльной стороны антенны на горячий клей.

Лицевую сторону платы вибраторов защищаем от окисления аэрозольным бесцветным лаком.

Для домашнего использования эту антенну можно разместить на подоконнике или на балконе. Если планируется ее использование в уличных условиях, к рефлектору без труда цепляется любой кронштейн, ведущий к мачте на крыше или за окном.

Смотрите видео

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

Источник: //nig.mirtesen.ru/blog/43110027274/next

Усилитель сигнала вай-фай своими руками

Беспроводная система передачи информации Wi-Fi (аббревиатура не расшифровывается, она была изобретена как маркетинговый ход) – один из столпов современного высокотехнологического социума.

С ее помощью распространяется не только интернет, но и, например, сигналы с видеокамер.

По своей физической сущности она является радиосвязью на частоте 2,4 ГГц и подчиняется всем законам распространения радиоволн.

Поэтому, если ваш планшет или ноутбук отказывается связываться с роутером из-за мешающих стен и перекрытий, вы можете попробовать сделать усилитель сигнала своими руками. Таковым является направленная антенна сантиметрового диапазона.

Ее конструкция может быть штыревой, рамочной, спиральной или зигзагообразной.

В этой статье мы попытаемся на пальцах, не углубляясь в дебри теории антенно — фидерных устройств, объяснить вам, как сделать антенну из подручных материалов, которая будет ничуть не хуже продающихся в магазине.

Немного теории

Перед тем как начать выбирать тип антенны и претворять свои грандиозные планы в жизнь, вам стоит познакомиться основополагающими законами теории антенно — фидерных устройств. Их два:

1. Длина волны, от чего зависят размеры устройства.
2. Коэффициент усиления. Самый интересный момент, позволяющий уловить слабый радиосигнал на больших расстояниях – как раз то, ради чего мы за это дело и беремся.

Эпюра напряженности магнитного поля любого радиосигнала имеет форму синусоиды. Расстояние между первой и третьей точками пересечения ею оси абсцисс называется длиной волны.

Номинал частоты – это количество колебаний в одну секунду. Поскольку радиосигнал распространяется со скоростью света, то длина волны в метрах будет равна результату ее деления на частоту. Для низкочастотного (наиболее распространенного) диапазона Wi-Fi: 299792458 / 2,4 = 12,5 см.

Запомните это значение, поскольку все размеры будущей антенны будут рассчитываться как его дробные части.

Коэффициент усиления – это условная величина, показывающая, во сколько раз выходной сигнал на зажимах направленной антенны больше, чем у ненаправленной. Причем это соотношение вычисляется как десятичный логарифм и обозначается дБ – децибел.

Всенаправленной является та, для которой безразлично положение относительно источника радиосигнала.

Такие применяются в мобильных телефонах и планшетах, поскольку это, во-первых, предполагается условиями пользования, а, во-вторых, определяется малым размером устройств.

Направленные свойства антенны проявляются в том случае, если ее длина равна половине длины волны. Для Wi-Fi это 6,25 см.

Ее пространственная диаграмма направленности представляет собой тор – бублик, перпендикулярный оси антенны. Коэффициент усиления в этом случае равен двум децибелам, то есть 1,58 раза.

Такие полуволновые диполи позволяют увеличить дальность на десяток метров, что уже неплохо для уверенного приема сигнала в своей квартире.

Самый простой способ усиления сигнала

Если вы возьмете линейку и измерите длину штыревой антенны домашнего роутера, то окажется, что ее длина от 10 до 12 см.

Длиннее не делают потому, что в штыре, размер которого больше длины волны, значительно возрастает внутреннее сопротивление и сигнал вместо усиления гаснет.

Это увеличение размера приводит сужению толщины «бублика» диаграммы направленности и незначительному увеличению удельной мощности излучаемого сигнала. Гораздо больший эффект дает экранирование передающей антенны с одной стороны.

Экран позволяет сконцентрировать излучение роутера в нужном вам направлении. Например, если он стоит у стены, то нет никакого резона передавать сигнал Wi-Fi соседям или на улицу.

Его установка увеличивает коэффициент усиления передающей антенны до 3 дБ, то есть, в два раза.

Что фактически отражает физическую суть дела, ведь вы половину бесполезно направленного сигнала переориентировали в нужную сторону.

Вся хитрость в том, на каком расстоянии от антенны роутера расположить экран. По законам распространения радиосигналов оно должно быть равно 1/8 длины волны. Для Wi-Fi это 1,56 см.

Им может быть лист железа (раскроенная пивная или консервная банка), компакт-диск или толстая фольга. Лучше всего выполнить конструкцию в виде подставки под роутер, перпендикулярно которой поставлен экран. Добиться результата можно опытным путем, передвигая по миллиметру источник сигнала ближе или дальше от экрана. В помощь вам будет интерфейс отображения уровня сети.

Достоинством способа является простота, а также то, что антенна для планшета вам не понадобится. То есть, не придется его вскрывать или изыскивать возможности для подключения дополнительного оборудования. Недостатком – малая дальность приема сигнала.

Направленные антенны

Мощная – с коэффициентом усиления от 10 дБ – антенна понадобится в том случае, если предполагаемая дальность приема не менее 50 метров. В этом случае используются остронаправленные антенны. Например, зигзагообразные или спиральные.

Зигзагообразная

Ее называют и антенной Харченко, по имени радиолюбителя, предложившего такую конструкцию в 1961 году, и биквадратной – за характерную форму. Строится она из проводника длиной в две волны предполагаемого сигнала. Для Wi-Fi это значение равно 25 см.

Он изгибается в виде двух квадратов со стороной в ¼ длины волны – 3,125 см. Точка их сочленения разъемная.

Обычно ее крепят к диэлектрической пластине, для обеспечения жесткости, чтобы не было смыкания точек припаивания центральной жилы коаксиального кабеля к одной ветви и экрана к другой.

Антенна биквадрат имеет коэффициент усиления равный 8 дБ в базовом варианте, и около 12 дБ, если установлен экран, которым может быть компакт-диск, фольга, лист металла.

Расстояние до него от плоскости согнутого в два квадрата проводника 1,56 метра – восьмая часть длины волны.

Конструкция удобна тем, что крайние точки квадратов по оси имеют нулевой потенциал, поэтому их можно крепить к экрану чем угодно, в том числе и металлической проволокой, обеспечивая хорошую жесткость.

Для обеспечения необходимого коэффициента усиления она ставится вертикально. В горизонтальном ее направленные свойства не лучше, чем у полуволнового диполя. Ось приема расположена перпендикулярно плоскости фигурного проводника.

Согласование с кабелем не требуется, он подключается к проводнику напрямую.

Недостатком антенны является ее широкополосность – она способна принимать не только Wi-Fi, но и, например, паразитные излучения от микроволновой печки.

Спиральная

Спиральная антенна изобретена в конце 40-х годов прошлого века американским радиоинженером Дж. Краусом. Очень простая по конструкции, она обеспечивает усиление сигнала до 20 дБ (100 раз) и используется во всех диапазонах, начиная от УКВ. Дальность приема до 2 км в пределах прямой видимости. Представляет собой несколько витков проводника, скрученного спиралью.

Диаметр витка спирали равен длине волны. Поэтому при создании каркаса самодельной антенны этого типа замечательно подходит отрезок канализационной пластиковой трубы диаметром 40 мм. Они есть в каждом хозяйственном магазине.

Спираль разреженная. Расстояние между витками ¼ длины волны. Чем она длиннее, тем острее диаграмма направленности и выше коэффициент усиления. Для дистанции в три километра достаточно, чтобы общая длина была равна трем длинам волн – 36 см.

В качестве проводника используется бытовой одножильный медный провод сечением 2,5 мм2 – диаметр 1,5 мм. Изоляционная оболочка не снимается. Он равномерно приклеивается к трубе-основанию.

Экран выполняется из любого листового материала, его положение от кратности длины волны не зависит.

Антенна требует согласования с питающим кабелем. Для этого используется кусочек медного листа в виде прямоугольного треугольника с катетами длиной в 71 и 17 мм. Он приклеивается к трубе так, чтобы наклон гипотенузы повторял наклон витка. Центральная жила кабеля припаивается к углу, который противолежит прямому (на пересечении гипотенузы и короткого катета). Оплетка припаивается к экрану.

Недостаток антенны – некоторая громоздкость и определенная сложность в ее позиционировании – направление на роутер должно быть выдержано с точностью до нескольких градусов.

Подключение

После сборки антенны для Wi-Fi у вас обязательно возникнет вопрос о том, как ее подключить. Обычно на корпусах ноутбуков и планшетов разъемов для этого не делают.

Чтобы решить проблему, купите выносную антенну для мобильного телефона с магнитным адаптером, который приклеивается к корпусу устройства. Отключите от магазинного устройства кабель и используйте его в своих целях.

Конечно, в этом случае увеличатся потери сигнала, и реальная дальность приема окажется несколько ниже, чем ожидаемая. Зато вам не придется вскрывать компьютер и манипулировать с его схемой.

Аккуратно собранная Wi-Fi антенна поможет вам оказаться в зоне действия бесплатных сетей и не отказываться от услуг интернета даже во время загородной поездки.

Источник: //electriktop.ru/oborudovanie/usilitel-signala-vaj-faj.html

Делаем внешнюю всенаправленную антенну WiFi своими руками

Итак, нам нужна внешняя антенна для точки доступа 802.11b на которую будут ориентированны направленные антенны всех остальных пользователей беспрововодной сети (WLAN).

Эта антенна должна будет принимать и передавать сигналы во все стороны, чтоб доступ к сети имелся с любого направления, т.е. должна иметь круговую диаграмму направленности.

Иными словами, нам нужна внешняя всенаправленная антенна WiFi.

Конечно есть заводские решения на этот счёт но стоят они бешеных денег, например, вот эта антенна ANT24-1500 стоит 175 у.е. (Рис. 1)

Рис. 1

а эта ANT24-0500 – 65 у.е. (Рис. 2)

Рис. 2

И вообще дурят нашего брата и не только в этой сфере, себестоимость этих изделий копейки! Поэтому мы сделаем антенну сами и работать она будет не хуже заводских так как законы радиотехники одни для всех и здесь всё будет упираться лишь в точность и качество изготовления.

Наша антенна WiFi будет представлять собой классическую штыревую антенну с круговой диаграммой направленности в горизонтальной плоскости, называемую радиолюбителями Ground Plane пересчитанную на нужный нам диапазон 2.440 Мгц.

Антенна представляет собой, штырь длинной в четверть длинны волны c противовесами той же длинны, расположенными под 135° относительно штыря.

Рис. 3

Почему именно 135°? Потому что лишь при этих параметрах наша антенна будит иметь волновое сопротивление 50 ом и будит согласована с питающим её 50 омным кабелем. Вот как меняется волновое сопротивление при изменении этого угла.

Рис. 4

При рассогласовании антенны с кабелем не вся подходящая к антенне энергия будит излучаться ей т.е здесь надо будет соблюсти точность изготовления. Длина штыря, для середины нашего диапазона 2,440 МГц, будит равна 27.95 мм ( 28 мм округлённое), длина противовесов будет равна 30.72 мм ( 31 мм округлённое).

Рис. 5

Почему штырь короче противовесов? Здесь мы соблюдаем такое радиотехническое правило как коэффициент укорочения, так как длинна радиоволны в различных средах разная. Для нашей антенны при диаметре штыря 2.28 мм он будет равен 0.91.

Размеры штыря и противовесов желательно выдержать точнее насколько это возможно от этого также зависит волновое сопротивление антенны. Стараться надо в плоть до долей миллиметра, так как на этих частотах антенна очень маленькая и даже пара миллиметров несоответствия размерам сильно нарушает соответствие длины штыря четверти длины волны.

Количество противовесов желательно сделать не менее 12 ти а ещё лучше вырезать конус из медной фольги.

Практическое исполнение

Всенаправленная антенна WiFi выполняется путём освобождения центральной жилы питающего кабеля от оплётки с учётом нужной длинны штыря.

Рис. 6

Противовесы изготовлены из скрученной и отведенной на нужный угол оплётки того же кабеля. Срезаем верхний покров кабеля по уровню 31 мм, отводим оплётку и укорачиваем штырь до 28 мм.

Залуживаем паяльником кончик штыря чтоб проводки центральной жилы не разошлись и снимаем изоляцию с центральной жилы, так как если её оставить, нужно будет пересчитать коэффициент укорочения с учётом её влияния.

Всё это необходимо герметично закрыть в пластмассовую коробочку так чтоб не проникал даже свежий воздух.

Рис. 7

А вот как это делают умельцы за бугром:

Рис. 8Рис. 9
Рис. 10

Во-первых, только на разъеме здесь теряется около 2 дб у нас же его просто нет, во-вторых, не учтён коэффициент укорочения, в-третьих, форма самого коннектора искажает форму теоретически правильной антенны этого типа.

Выбор кабеля

Так как радиочастотный выход всех точек доступа обычно имеет сопротивление 50 Ом то особого выбора у нас нет – кабель должен быть волновым сопротивлением 50 ом.

Ну конечно же нам идеально подошел бы кабель типа Н-1000 фирмы Belden с затуханием 0.22 дб/метр, но таких денег у нас нет. Поэтому можно выбрать более дешёвый и доступный РК-50-7-11 с затуханием на наших частотах примерно 0.6 дб.

Естественно, он должен быть без стыков и повреждений, желательно новый.

Соединяем кабель с точкой доступа дешево и сердито

Обычно все соединения в этом деле делаются с помощью специальных разъемов.

Рис. 11
Рис. 12

Но мы не используем это по известным причинам. Вместо этого берём плоскогубцы и без капли сожаления ломаем штатную комнатную антенну WiFi от точки доступа примерно в 2-х сантиметрах от изгибающегося колена антенны.

Рис. 13

Осторожно, внутри идёт тонкий кабелёк, он нам ещё пригодится. Вытаскиваете его вместе с реальной антенной расположенной внутри этого корпуса.

Рис. 14

Вот она какая. Кстати, она описана на рис. 4, только чтоб снизить сопротивление её до 50 Ом, они укоротили её до 26 мм сделав тем самым её менее эффективной чем четверть волновая антенна.

Рис. 15

Отпаиваем кабелёк у основания штыря антенны, вытаскиваем его из трубки и режем в этом месте. Затем освобождаем примерно сантиметр центральной жилы от оплётки, распушив её и отогнув назад.

Далее освобождаем примерно 4 мм центральной жилы от изоляции и залуживаем паяльником этот конец. Теперь берём большой кабель, срезаем где-то сантиметр наружной оболочки, отводим назад оплётку и придаём внутренней изоляции вид конуса.

Затем иголкой пытаемся проделать отверстие между проводками жилы глубиной 4 мм, желательно ближе к центру жилы.

Рис. 16

В это отверстие мы и воткнём жилу маленького кабелька.

Рис. 17

А затем маленькой капелькой олова с канифолью пайнём обе жилы. Место спайки заливаем расплавленным материалом изоляции центральной жилы от какого-нибудь ненужного кусочка такого же кабеля.

Далее соединяем оплётки обоих кабелей со всех сторон равномерно и спаиваем так чтоб не было щелей, можно добавить для этого ещё медных волосков и олова или применить медную фольгу.

Затем заматываем всё это изолентой и получаем вот это.

Рис. 18

При всей топорности и неаккуратности изделия, которое я смастерил всё работает на расстоянии 90 м с уровнем сигнала 61% на полной скорости 11 мбит/с.

Рис. 19

Если учесть, что длина моего кабеля около 8-ми метров и у товарища на том конце метров 12 такого же кабеля с такими же соединениями, питающего простую не доведенную до ума баночную антенну (кому интересно – вот статейка по баночной Wi-Fi антенне), то я считаю это очень даже неплохо.

По истечении года я приобрёл смарт nokia n95 с поддержкой wi-fi и смог произвести новые замеры. Итак, точка доступа таже с мощностью 15dBm, т.е. 31.6 милливат , wi-fi модуль nokia n95 имеет мощность 100 милливатт, но это не важно, так как дальность связи определит самое маломощное устройство в системе, т.е.

на том растоянии где ТД услышит нокию, нокия уже не услышит ТД из-за меньшей её мощности. Антенны WiFi в обоих случаях ненаправленные: на ТД всё тоже, что описано выше, а на нокии её встроенная антенна. По показаниям gps я определял растояния с точностью до пары метров.

Отойдя на расстояние 1100 метров связь всё ещё была устойчивой. C HTTP сервера всё качалось без срывов выход в интернет шёл нормально, хотя и скорость была уже минимальной 1 мегабит сек. На растоянии 1200 метров связь уже сильно рвалась работать было невозможно.

При ипользовании более мощных ТД, таких как DWL-2100AP возможно будет связь на большее расстояние.

Была прямая видимость и без всяких направленных антенн.

Хотя у меня есть подозрение, что в нокии антенна имеет некоторую направленность, хотя и не ярко выраженную – она немного лучше ловит в положении вертикальном левой стороной к источнику сигнала. Конечно же связь будет хорошей не в любом месте где включил телефон обычно на бугорках связь лучше в низинках может пропадать.

Добавлено: еще вариант антенны с усилением 7dBi

Антенна D-link ANT24-0700

Источник: www.vado351.narod.ru

Источник: //usd.ucoz.net/publ/2-1-0-71

Вай фай пушка

Схема wi-fi пушки

• резьбовая шпилька диаметром 8-10 мм
• 14 гаек под диаметр шпильки
• ножницы
• вай-фай адаптер
• паяльник
• тонкостенный лист металла

Центруем не вырезанные круги, просверливая медный лист

1

Согласно чертежу из медной фольги нужно вырезать семь кругов.

2

Сверлим в листе отверстия (центр кругов). Это нужно делать вначале, — если сначала вырезать круги, а потом сверлить центр, то можно промахнуться. А это не допустимо, поскольку погрешность даже в 1мм даёт заметное снижение уровня приёма сигнала.

3

С помощью циркуля прочерчиваем круги на медной фольге. Размеры кругов:

Разметку делаем циркулем

4

Аккуратно вырезаем кружки ножницами.

Обычные ножницы хорошо режут медную фольгу

5

Чем меньше дефектов и неточностей, тем лучше будет ловить вай-фай сигнал антенна.

Семь вырезанных кругов для антенны

Пара минут и шпилька отрезана

1

Ножовкой по металлу отрезаем отрезок длинной 135 мм. Заусенцы убираем напильником.

Все элементы готовы

2

В итого должно получиться так, как показано на фото выше.

Подкручивая гайки, регулируем расстояние между кружками

1

Собирать антенну легче лёгкого. Резьбовые соединения позволяют выставлять элементы с точностью до мм.

“Пушка” собрана

2

На сборку антенны уходит около 10 минут.

Сверлим отверстия под соединение адаптера

1

Подготавливаем места соединения антенны и адаптера.

Снимаем антенну у адаптера 4g интернета

2

На расстоянии 1 см просверливаем отверстие 1-1,5 см на двух самых больших кружках (68 и 90 мм).

Колпачок съёмный

3

Разбираем вай-фай адаптер.

4

Снимаем пластмассовый колпачок с антенны.

Удаляем всё не нужное

5

Добираемся до основной жилы антенны. Возможно придётся воспользоваться паяльником.

Капелька канифоли и припоя

6

Паяльником лудим просверленные ранее отверстия для соединения антенны с адаптером.

Внешняя оплётка припаивается к кружку наибольшего диаметра

7

К кружку диаметром 90 мм. припаиваем внешнюю оплётку провода антенны вай-фай адаптера.

Возвращаем кружок на место

8

Устанавливаем кружок на стержень так, чтобы центральная жила антенны адаптера попала в отверстие следующего кружка (68 мм).

Долго греть не нужно

9

Припаиваем основной провод ко второму кружку (68мм).

Крепим на гайку

Соединяем вай-фай адаптер с новой антенной

Компактная и весьма эффективная антенна на подоконнике
