Антенна для приставки своими руками из провода

Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского изготовления.

Цифровое эфирное телевидение – это передача телевизионного сигнала при помощи цифрового кодирования, которое обеспечивает его доставку в приемное устройство с самыми минимальными потерями. Соответственно телевизор должен поддерживать технологию, которая называется DVB-T2. Для уверенного приема нужна специальная антенна, которую можно купить, а можно сделать самому.

Способов изготовления своими руками антенн в настоящее время существует большое количество. Рассмотрим наиболее простые и распространенные.

Из пивных банок

Может быть изготовлена простая дециметровая комнатная тв антенна из пивных банок.

Для изготовления всеволновой самодельной антенны такой конструкции понадобятся следующие материалы, комплектующие и инструмент:

• 2 жестяные банки объемом 750 или 1000 мл;
• кабель коаксиальный телевизионный (РК75);
• штекер антенный;
• изолента или скотч;
• саморезы по металлу;
• труба полипропиленовая или деревянная палка для крепления к ней банок;
• отвертка;
• кусачки;
• нож;
• надфиль;
• линейка.

Как сделать антенну из пивных банок? Алгоритм изготовления следующий:

• с помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась;
• вкрутить в эти отверстия саморезы с помощью отвертки;
• зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем;
• прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента);
• к   трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см);
• на второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
• поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным.

Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам.

Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

В виде восьмерки

Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

Для изготовления антенны в виде восьмерки понадобятся:

• медная или алюминиевая проволока Ø 3-5 мм;
• кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• пистолет клеевой;
• паяльник;
• припой;
• флюс-паста;
• линейка;
• кусачки;
• плоскогубцы;
• надфиль;
• прочное основание (подойдет пластмассовая крышка).

Порядок изготовления следующий:

• отрезать 2 куска проволоки по 56 см каждый;
• на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
• согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
• на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
• вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
• поместить все в крышку и залить клеем.

На рисунке видно, как правильно это сделать.

Из картонной коробки

Простая спутниковая антенна для ТVВ-T2 изготавливается с применением картонной коробки. Для ее изготовления понадобятся:

• коробка картонная (можно из-под обуви);
• фольга;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• клей;
• линейка или рулетка;
• кусачки;
• надфиль.

Такая простая самодельная комнатная антенна обеспечит качественный прием ТVВ-T2.

Бабочка

Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы. Для ее изготовления своими руками понадобятся следующие материалы, комплектующие и инструменты:

• дощечка или фанера размером 550х70х5 мм;
• провод медный с центральной жилой Ø 4 мм;
• саморезы по металлу;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• паяльник;
• припой;
• флюс-паста;
• линейка или рулетка;
• кусачки;
• карандаш.

Этапы изготовления:

• разметить дощечку, как показано на рисунке:

Чтобы перевести размеры, указанные в дюймах, в см, необходимо помнить, что 1 дюйм равняется 2,5 см.

• нарезать 8 проводов длиной по 37,5 см;
• середину каждого провода зачистить на 2 см;
• согнуть каждый провод буквой V, чтобы расстояние между проводками равнялось 7,5 см;
• отрезать 2 провода длиной 22 см;
• зачистить эти 2 провода в местах крепления к дощечке или фанере;
• собрать все проволочки с помощью саморезов, как показано на рисунке;

• соединить с помощью специального штекера антенну с кабелем.

Из коаксиального кабеля

Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

• коаксиальный кабель РК75;
• плексиглас или фанера;
• согласующее устройство;
• антенный штекер;
• плоскогубцы;
• нож;
• кусачки;
• скотч;
• линейка;
• карандаш.

Этапы изготовления:

• отрезать кусок кабеля длиной 530 мм;
• зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
• скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
• из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
• подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
• совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

Самодельная антенна. Видео

Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.

Иногда телевизионная антенна выходит из строя в самый неподходящий момент, или ее просто не оказывается под рукой. Например, во время поездки на дачу. В таком случае возникает вопрос, как сделать антенну для телевизора своими руками из того, что есть под рукой.

С помощью самодельного передатчика можно смотреть ограниченное количество каналов. Да и прием может оказаться менее качественным, чем у покупного устройства. И все же знание того, как изготовить антенну самостоятельно из подручных средств, может пригодиться. Антенна может быть как простой, так и сложной. Устройство сможет принимать практически все типы вещания.

Типы антенн

Прежде чем приступить к изготовлению ТВ антенны своими руками, стоит разобраться в типах и технических характеристиках телеприемников.

В зависимости от места установки различают комнатные и уличные телеприемники. Устройства для помещений эффективны только в зонах уверенного приема сигнала. Они не подходят для дачных телевизоров. Для сельской местности и удаленных от телеретранслятора зон используют уличные телеприемники.

По типу усилителя сигналов телеприемники бывают активными и пассивными. Конструкции пассивного типа принимают и усиливают импульсы за счет собственной геометрии. Они не нуждаются в электропитании, не вносят собственных помех и шумов в сигнал, который принимают. Сделать антенну пассивного типа самостоятельно проще всего.

Активные устройства оснащены усилителем сигналов, который питается от электросети. Активный усилитель сам создает помехи и искажения в зоне уверенного приема в случае выбора слишком мощного или некачественного прибора.

Эфирное вещание ведется на метровых или дециметровых волнах. Для приема только метровых или только дециметровых диапазонов вещания лучше всего подойдут диапазонные телеприемники. Например, для передачи цифрового эфирного телевидения DVB-T2 в нашей стране применяют только дециметровый диапазон.

Логопериодическая, или всеволновая, телеантенна может принимать волны как метрового, так и дециметрового диапазона. Это широкополосная конструкция с 10 вибраторами. Логопериодическое устройство по коэффициенту усиления соответствует 3-4 элементной всеволновой антенне.

Рабочие частоты ограничиваются самым большим и самым маленьким вибратором приемника. Он хорошо согласуется с фидером. Его коэффициент усиления не изменяется, то для подключения к фидеру не требуются симметрирующие и согласующие устройства.

Кабель с сопротивлением 75 Ом входит в нижнюю трубку, выходит у конца (который направляют в сторону телецентра) и соединяется оплеткой с концом нижней трубки, а сердцевиной – с концом верхней трубки.

Внешне и по принципу работы логопериодическая телеантенна представляет собой несколько канально-волновых устройств, соединенных вместе. Причем каждое из них имеет собственный вибратор, рефлектор и директор. При поступлении сигнала возбуждаются вибраторы, наиболее близкие по размеру к половине длины его волны. Такие телеантенны используют для приема как цифрового, так и аналогового вещания.

У приемника типа волновой канал самая простая конструкция, которую можно быстро собрать из простых и доступных материалов. Она принимает аналоговый телесигнал вблизи телевышки и цифровой – за пределами крупных населенных пунктов, где мало помех.

Применяем пивные банки

Антенна для дачи своими руками из пивных банок – самая простая и доступная конструкция пассивного типа. Ее можно сделать быстро и при отсутствии базовых навыков. При этом она отлично справляется с приемом дециметровых диапазонов вещания.

Чтобы собрать антенну из пивных банок потребуются:

• кабель достаточной длины;
• алюминиевые банки (для простейшей конструкции достаточно 2);
• 2 болта или самореза;
• штекер (F – разъем) для подсоединения кабеля к телевизору;
• изолента или скотч;
• основа из дерева или пластмассы для крепления банок (можно воспользоваться деревянными плечиками для одежды).

Схема антенны проста:

1. Каждая банка крепится изолентой или скотчем к штырю-основе на расстоянии 7 см друг от друга.
2. Кабель зачищают с одной стороны. Разводят и крепят к кольцам банок или к вкрученным саморезам. Его можно и припаять. К свободному концу крепят штекер.

Эта простейшая конструкция подойдет для установки и в комнате, и на улице. При наружном использовании банки накрывают большой пластиковой тарой со срезанным горлышком и дном. Кабель протягивают через отверстие, проделанное на боку, которое можно загерметизировать с помощью кипятка. Готовый приемник подключают и настраивают через автоматический поиск каналов.

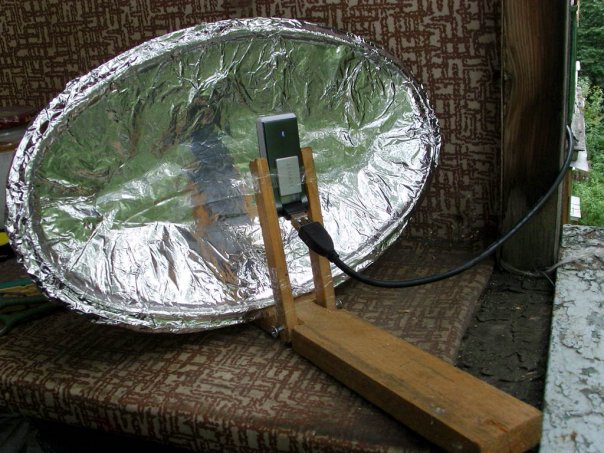

Своими руками можно смастерить и аналог спутниковой тарелки. С этой целью используют простой зонт. Также потребуется:

• алюминиевая фольга;
• медный кабель;
• 1 жестяная банка;
• усилитель и блок питания к нему.

Антенна своими руками для ТВ из пивных банок

Порядок работы:

1. Измеряют сегменты зонта между спицами и вырезают из фольги соответствующие этим размерам элементы. Пришивают их к куполу зонта, покрывая всю его внутреннюю часть.
2. В фокусе металлической решетки устанавливают приемник телесигнала. Усилителем будет служить жила, с которой предварительно удалили 4 см оплетки, и экран кабеля, защищающий от помех.
3. Из алюминиевой банки вырезают овал. В центре его делают отверстие, через которое продевают оголенную жилу и . Для защиты от окисления и коррозии место соединения прикрывают пластилином.
4. Питание усилителя происходит через кабель.
5. К ручке зонтика скотчем присоединяют приемник таким образом, чтобы он не прикасался к металлу. Это убережет от помех и искажений. Место соединения нужно залепить пластилином.
6. Блок питания размещают рядом с телевизором, а антенну разворачивают в сторону ретранслятора.
7. Каналы устанавливают, управляя тарелкой до получения наилучшего сигнала.

Лучше всего такая антенна работает, если вышка находится от нее не дальше 35 км.

Используем проволоку

Еще одна простая конструкция – самодельная антенна из проволоки. Для ее изготовления можно использовать медную или латунную проволоку. Эти материалы устойчивы к окислению.

Проволоку нужно зачистить с концов от изоляции. Один из них присоединяют к телевизору, а другой – к батарее системы отопления. Труба выводится на крышу – она будет работать усилителем сигнала. Такая антенна сможет принимать не более 5 сигналов. Проволоку можно протянуть на балкон и закрепить на веревке для белья.

Сделать ТВ антенну из проволоки можно и другим способом. Для него потребуется:

• 2 отрезка проволоки из меди шириной 3-4 мм и 1,8 м в длину;
• пластина из фанеры или металла размером 15 на 15 см;
• усилитель (можно использовать старые дециметровые усилители);
• электродрель;
• телевизионный кабель;
• железная труба или арматура для изготовления мачты;
• болты.

Такая антенна из медной проволоки собирается следующим образом:

1. Делают уловители, для чего сгибают проволоку в форме 2 ромбов со сторонами по 45 см. Это оптимальная длина рамки для подобного устройства.
2. Полученные ромбы фиксируют на основе. Для этого в точках крепления, расплющивая проволоку, просверливают отверстия и вкручивают болты.
3. Если в качестве основы используется металлическая пластина, то для крепления уловителя можно использовать сварочный аппарат.
4. В центре закрепляем усилитель и подключаем к нему кабель.

В качестве мачты здесь проще всего использовать металлическую трубу, которую можно просто вкопать в землю или прикрепить к любой подходящей опоре. Антенну закрепляют на верхушке мачты, а кабель протягивают через нее. Всю конструкцию для защиты от коррозии красят.

Еще один популярный телеприемник из медной проволоки, который можно сделать самому – малогабаритная антенна необычной формы «бабочка». Для наружного применения такое устройство делают из проволоки толщиной 2-4 мм, для внутреннего – 2 мм и тоньше.

Для приема телеканалов делают рамку. Длина рамки – 500 мм, ширина – 200 мм. Ее перекручивают таким образом, чтобы получилось 2 одинаковых треугольника, которые с помощью кусачек разделяют и припаивают к кабелю, оставляя 14 мм расстояние между вершинами. На другой конец кабеля прикрепляют штекер. Конструкцию скотчем или изолентой приматывают к материалу со свойствами диэлектрика – дереву, эбониту, пластику.

Домашнее цифровое HDTV-устройство

Мощная антенна для телевизора, способная принимать сигнал в 490 МГц, изготавливается из трансформатора, который лучше приобрести, поскольку самостоятельно сделать его будет непросто. Также потребуется:

• картон;
• скотч:
• фольга;
• степлер;
• клей.

Для изготовления телеприемника используется схема, по которой вырезаются все детали из картона. Элементы обклеивают фольгой, сгибают и подрезают. Шаблон и схему лучше всего предварительно найти через поисковик и распечатать на принтере или перечертить с печатного издания.

Вначале нужно изготовить рефлектор длиной около 35 см и оклеить его с одной стороны фольгой. В средине прорезают 2 прямоугольника одного размера для крепления уловителя.

Из подготовленных деталей собирается антенна. Отступая 35 мм от рефлектора, к пластине приклеивают элементы формы «бабочка». Их можно прикрепить с помощью степлера. В середине каждого такого элемента делают отверстие для кабеля, к которому подключают трансформатор и прикрепляют штекер.

Вариант для квартиры

Сделать антенну для использования внутри помещения можно любым из представленных выше способов.

Еще один простой вариант в домашних условиях изготавливают следующим образом.

Простая рамочная комнатная антенна своими руками делается из медной проволоки или кабеля с фольгой в обмотке. Устройство не только принимает телевизионные каналы, но и выполняет функцию селективного фильтра против помех.

Для расчета размеров петли необходимо узнать частоту волны для данного региона. Длина петли будет равна произведению коэффициента (300 единиц) на усредненный частотный диапазон.

Отрезают необходимое количество проволоки или кабеля, при необходимости зачищают края. Сворачивают из него петлю и припаивают телекабель, ведущий к ресиверу. К нему присоединяют штекер.

Конструкцию можно подвесить или установить на подставку. Это простое устройство при точных расчетах наиболее эффективно для цифрового телевидения.

Надежное устройство для дома – ромбовидная антенна. Она является простейшим представителем зигзагообразных телеприемников. Для улучшения приема ее укомплектовывают емкостными вставками и рефлектором.

Собирают устройство из пластин или трубок 1-1,5 см шириной из латуни, меди или алюминия. Для изготовления емкостных вставок используют фольгу, жесть или металлическую сетку, которые припаивают по периметру. Кабель укладывают от центра и по одной из сторон, избегая резких загибов. Он не должен покидать пределы рамки.

Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и опять та же ситуация – ни один канал не работает. Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками, ведь вероятнее всего причина поломки именно в данном устройстве. Далее мы рассмотрим наиболее простые варианты создания, для которых потребуется минимум подручных средств и времени.

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое будет предоставлено в Ваше распоряжение — 7, но эта цифра может немного варьироваться в зависимости от региона.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

• 2 маленьких самореза, именуемых также «клопами»;
• 2 подготовленных пивных банки (пустые, вымытые и высушенные);
• от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
• паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
• шуруповерт;
• деревянный тремпель;
• изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.

Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

1. Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать надрез и снять часть верхнего слоя изоляции. Открыв доступ к экрану, сворачиваем его в один виток. После этого срезаем средний изоляционный слой, оголяя тонкую медную жилу кабеля. Что касается второго конца проводника, там должен быть обычный штекер.
2. Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей емкости объемом 0,5 и 0,75 литров.
3. Подводим контакты. На данном этапе скрученный экран кабеля закрепляется к одной банке, а сама медная жила к другой. Фиксация осуществляется клопами с помощью шурповерта. Для того чтобы сделать качество картинки на экране телевизора более высоким (качество передачи сигнала), рекомендуется зафиксировать провод не только клопами, но и с помощью паяльника (немного прихватить). Результат должен выглядеть так:

4. Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать так, как хотелось бы.

5. Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для работы. На этом технология создания и завершается.


Как Вы видите, весь процесс довольно простой и не представляет ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна. В индивидуальных случаях расстояние между банками можно сделать больше или меньше.

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

• усилитель (подойдет из старого устройства);
• два куска проволоки по 180 см;
• кусок металлической (либо деревянной) пластины 15*15 см;
• электрическая дрель с набором сверл (либо сварочный аппарат);
• маленькие болтики;
• молоток;
• железная труба;
• телевизионный кабель подходящей длины.

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.

Идея №3 – Домашнее HDTV устройство

Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц. Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее, если Вы решите самостоятельно сделать антенну для телевизора в качестве эксперимента и усовершенствования своих навыков. Хотя существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею.

Из материалов Вам понадобятся:

1. Скотч
2. Картон
3. Канцелярский нож
4. Фольга
5. Степлер
6. Ножницы
7. Маркер
8. Рулетка

Подготовив весь этот школьный набор, переходим к делу!

Для начала необходимо зарисовать (либо распечатать на компьютере) данную схему:

Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:

После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.

Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.

Приклеиваем запчасти на прямоугольник, и когда картонная самоделка застынет, сверлим отверстия под телевизионный кабель.

Подключаем трансформатор и вставляем кабель в штекер. Более мощная антенна для телевизора готова к использованию! Тут же следует отметить, что данный вариант самоделки подойдет только для комнатного использования, т.к. бумага быстро испортиться на улице.

Еще один вариант мощного устройства, сделанного в домашних условиях:

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

• 4-х метровый провод из меди, сечением 4 мм.кв;
• доска произвольной толщины, длиной 55 см и шириной 7 см;
• саморезы по дереву;
• линейка либо рулетка;
• простой карандаш;
• шуруповерт;
• паяльник;
• штекер.

Итак, сначала согласно чертежу высверливаем отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо разрезать на 8 кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке).

Отрезаем еще 2 медных отрезка провода длиной по 22 см и условно делим их на 3 равных части, при этом в точках перегиба, опять-таки, снимаем изоляцию.

Гнем подготовленную проволоку в оголенных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны).

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс изготовления заканчивается. Выбираем подходящее место и устанавливаем устройство.

Вот мы и предоставили наиболее простые инструкции. Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели обходятся без банок и проволоки. Из остальных подручных средств часто используются медные трубки, алюминиевые диски и электроды. Преимущество перечисленных нами вариантов — такие антенны для телевизора Вы можете быстро сделать своими руками, не потратив на это весь вечер.

Похожие материалы:

Наглядная видео инструкция по созданию простой антенны из банок

Сборка цифровой антенны из ТВ кабеля и картонной коробки

HDTV антенна из подручных средств

Нравится(0
)
Не нравится(0
)

Рассмотрим вариант, как можно поймать эфирное цифровое телевидение.

Первое условие – для того, чтобы принимать цифровое эфирное телевидение, необходимо иметь телевизор, который поддерживает новый цифровой формат DVB-T2. Тогда вам не придется покупать приставки, которые стоят денег.

Второе условие – для того, чтобы принимать цифровое эфирное телевидение, нужна любая дециметровая антенна. Это может быть как комнатная, так и наружная антенна.

Не поддавайтесь обману, что необходима специальная цифровая или еще какая-нибудь антенна.

Ранее я рассказывал как, я сделал антенну из обычной радио или тв телескопической антенны.

С этим методом вы можете ознакомится

Для того, чтобы узнать на каком канале идет вещание в вашем регионе цифровое телевидение, нужно зайти на сайт «Цифрового эфирного телевидения» http://ртрс.рф . Перейти на вкладку меню «Контакты» В появившемся окне выбрать свой округ и город.

Затем нажать на кнопку «Найти свой ЦКП» чуть ниже. Еще ниже в окошке появится результат поиска, где будет указан телефон, куда можно позвонить и узнать номер канала.

Узнав частоту, на которой идет вещание, находим длину антенны, которую нам надо изготовить.

Формула, по которой узнается длина антенны:

7500 делим на частоту вещания в Мегагерцах (МГц). Полученный результат округляем до целых сантиметров. Это и будет длина антенны, которую нам предстоит изготовить.

Рассмотрим на примере Ульяновска. Частота вещания в Ульяновске 754000 килогерц или 754 мегагерц.

Значит, у нас будет следующая формула: 7500/754=9,94 сантиметра, после округления получаем необходимую длину антенны – 10 сантиметров.

Приступаем к изготовлению антенны.

Берем кусок коаксиального кабеля, 75-омного, обычного телевизионного. С одной стороны зачищаем. Вставляем стандартный разъем.

Отступаем пару сантиметров от края разъема, ставим метку. Это будет основание антенны.

Также снимаем оплетку. Она нам не нужна. Фольгу тоже снимаем.

Остается кабель с внутренней изоляцией. То есть, до металлической части мы не доходим. После этого загибаем очищенную часть кабеля под углом 90°.

Ретранслятор находится в районе двенадцати километров от места антенны. Такая удаленность позволяет нам принимать сигнал на антенну без усилителя. Усилитель нам потребуется, если расстояние будет превышать пятнадцать километров. Антенну желательно направить в сторону ретранслятора.

Приступаем к настройке телевизора. Заходим в меню «Ручные настройки». Проверяем уровень и качество сигнала. Убеждаемся, что сигнал хороший.

Если на эту антенну качество сигнала плохое, попробуйте сделать более сложную, но более эффективную антенну, по ЭТОЙ статье.

Потом переходим в пункт меню «Автопоиск». В следующем окне выбираем пункт «Антенна», затем в параметрах поиска галочку оставляем в пункте «Только цифровые каналы». Нажимаем «Выполнить».

Начнется поиск каналов. На данный момент, например, в Самарском регионе идет вещание 10 каналов.

Вот таким образом производится изготовление антенны и настройка каналов цифрового телевидения.

При необходимости, можете воспользоваться видео инструкцией.

В магазине сегодня большой выбор всевозможных антенн для телевизора, и всегда есть возможность купить то, что нужно. Но бывают случаи, когда антенна требуется очень срочно, например, после грозы или на даче, а до магазина нужно еще дойти. Тогда на помощь придут мастеровитые руки, смекалка и немного исходного материала.

Это самая популярная телевизионная антенна, которую делают своими руками умельцы. Секрет ее популярности в простоте и доступности материалов. Такую антенну можно сделать на даче и на пикнике. Да и в квартире, где прием на магазинную антенну не всегда идеален. Мастера говорят, что на то, чтобы сделать такую антенну самому, потребуется всего 10 минут времени, а принимает она намного больше каналов, нежели стационарная.

Для создания приемника из пустых жестяных банок вам понадобиться:

• кабель для антенны;
• пару жестяных банок из-под пивных или иных слабоалкогольных напитков;
• саморезы – 2 шт;
• штекер;
• изоляционная или липкая лента;
• отвертка;
• палка.

Инструкция, как сделать антенну ТВ самостоятельно:

Антенна из-под пустых пивных банок готова, остается только подключить ее к телевизору и настроить. Можно конструкцию усовершенствовать и сделать антенну из нескольких секций из пивной тары.

Простая телевизионная антенна

Если вы не мните себя большим мастером, а попробовать сделать антенну своими руками все же хочется, нужно попробовать смастерить самую простую ее конструкцию. Для этого необходимо выполнить такие манипуляции:

1. Чтобы сделать простейшую антенну своими руками, нужно подсоединить антенный вход на тв с любым контуром из металла, предварительно изолированным.
2. Контур нужно установить на подставку из пластика или дерева, и поставить на сам телевизор или балкон.
3. Соединять телевизор с антенной нужно при помощи штекера и кабеля, у которого необходимо срезать изоляцию около 5 см в длину.
4. Открывшуюся обмотку нужно разделять пополам и отогнуть.
5. Внутреннюю обмотку также аккуратно обрезать на эту же длину и оголить жилу кабеля.
6. В штекере закрепить при помощи шурупов жилу с обмоткой. Если в вашем штекере нет места для крепления обмотки, то нужно ее срезать.
7. Другой край кабеля закрепить на контуре, перед тем его аналогично зачистить, сделать кольцо из жилы и закрепить.
8. Места соединения нужно обмотать изоляцией для надежности конструкции.

Для улучшения сигнала на домашней антенне, нужно использовать электронные усилители сигнала.

Мощная самодельная антенна

Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно улучшить ее принимающий контур.

1. Купить усилитель сигнала, который подключается непосредственно к антенне, обязательно обмотать кабель на обоих концах изолентой, чтобы не было помех в сигнале.
2. Чтобы прием был качественный, нужно изготовить экран – это металлическая сетка, которую изолируют от телевизора и ставят позади приемника. В качестве экрана можно использовать металлическую сетку от забора.
3. Площадь приема нужно по возможности увеличить, для этого к экрану можно присоединить металлические прутья, обращая внимание, чтобы вся конструкция была из одного металла, дабы со временем не произошло окисление. Соединять прутья с экраном нужно симметрично, чтобы получилась максимально большая площадь.
4. В центре конструкции нужно расположить еще один усилитель, припаяв контакты к приемнику.
5. Такого типа антенны в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.

Антенна с минимумом материалов

Существует два совершенно элементарных метода, как сделать антенну для телевизора в домашних условиях:

1. Вам понадобиться самая простая проволока, но из алюминия брать не нужно, так как она подвержена очень быстрому окислению. Для этих целей замечательно подойдет проволока из меди или латуни. Зачистите проволоку с двух концов от изоляционного материала, один конец прикрепите к батарее или трубе, а противоположный вставьте в телевизионный разъем. Вы заметите, что сразу появился сигнал, так как труба, проходя через большую часть дома и выходя вверх, является усилителем нужных частот. Таким способом можно «словить» около пяти каналов.
2. Второй вариант будет доступен только людям, у которых имеется балкон. В этом случае нужно взять такую же проволоку, только длиннее, чтобы она соединяла телевизор и зону балкона. Проволоку зачистить с обеих сторон, и один конец подключить к телевизору в гнезде кабельном, а второй примотать к натянутым струнам, на которые вешают белье. Этот метод не только поможет добавить количество каналов, но еще и сделает качество изображения на порядок выше.

Спутниковая антенна

Своими руками можно сделать не только простые антенны для телевизора, но даже и спутниковые. Особенно это актуально для тех, кто живет вдали от больших городов, и купить в магазине параболический приемник не может. Хорошо, если телевышка находится на расстоянии 35 км от здания, чтобы сигнал был достаточно силен. А если рядом есть высокое строение, то задача станет еще проще.

Необходимые материалы:

• ненужный зонт;
• фольга;
• кабель для антенны, желательно из меди;
• пивная пустая банка;
• усилитель сигнала с блоком питания.

Ход работ:

Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского изготовления.

Антенна для цифрового ТВ

Цифровое эфирное телевидение – это передача телевизионного сигнала при помощи цифрового кодирования, которое обеспечивает его доставку в приемное устройство с самыми минимальными потерями. Соответственно телевизор должен поддерживать технологию, которая называется DVB-T2. Для уверенного приема нужна специальная антенна, которую можно купить, а можно сделать самому.

Способов изготовления своими руками антенн в настоящее время существует большое количество.
Рассмотрим наиболее простые и распространенные.

Из пивных банок

Может быть изготовлена простая дециметровая комнатная тв антенна из пивных банок.

Для изготовления всеволновой самодельной антенны такой конструкции понадобятся следующие материалы, комплектующие и инструмент:

• 2 жестяные банки объемом 750 или 1000 мл;
• кабель коаксиальный телевизионный (РК75);
• штекер антенный;
• изолента или скотч;
• саморезы по металлу;
• труба полипропиленовая или деревянная палка для крепления к ней банок;
• отвертка;
• кусачки;
• надфиль;
• линейка.

Антенна для ТВ из пивных банок

Как сделать антенну из пивных банок? Алгоритм изготовления следующий:

• с помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась;
• вкрутить в эти отверстия саморезы с помощью отвертки;
• зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем;
• прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента);
• к трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см);
• на второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
• поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным.

Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам.

Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Если антенну из жестяных банок планируется разместить на улице, то ее необходимо надежно защитить от внешних погодных влияний. Подойдут пластиковые бутылки, у которых необходимо отрезать горлышко и дно и в них разместить элементы антенны. В таких условиях она надежно будет осуществлять возложенные на нее функции.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро.
Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

В виде восьмерки

Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

Антенна для ТВ в виде восьмерки

Для изготовления антенны в виде восьмерки понадобятся:

• медная или алюминиевая проволока Ø 3-5 мм;
• кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• пистолет клеевой;
• паяльник;
• припой;
• флюс-паста;
• линейка;
• кусачки;
• плоскогубцы;
• надфиль;
• прочное основание (подойдет пластмассовая крышка).

Порядок изготовления следующий:

• отрезать 2 куска проволоки по 56 см каждый;
• на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
• согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
• на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
• вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
• поместить все в крышку и залить клеем.

На рисунке видно, как правильно это сделать.

Изготовление антенны в виде восьмерки

Такая антенна может быть размещена в любом месте, и это ее главное преимущество, необходимо только правильно подобрать размеры кабеля. Надо знать, что для ее работы усилитель не понадобится. Его имеет смысл устанавливать на антенне, при кабеле, имеющем значительную длину для компенсации потерь.

Из картонной коробки

Простая спутниковая антенна для ТVВ-T2 изготавливается с применением картонной коробки. Для ее изготовления понадобятся:

• коробка картонная (можно из-под обуви);
• фольга;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• клей;
• линейка или рулетка;
• кусачки;
• надфиль.

Такая простая самодельная комнатная антенна обеспечит качественный прием ТVВ-T2.

Бабочка

Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы. Для ее изготовления своими руками понадобятся следующие материалы, комплектующие и инструменты:

• дощечка или фанера размером 550х70х5 мм;
• провод медный с центральной жилой Ø 4 мм;
• саморезы по металлу;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• паяльник;
• припой;
• флюс-паста;
• линейка или рулетка;
• кусачки;
• карандаш.

Антенна для ТВ в виде бабочки

Этапы изготовления:

• разметить дощечку, как показано на рисунке:

Дощечка для антенны в виде бабочки

Чтобы перевести размеры, указанные в дюймах, в см, необходимо помнить, что 1 дюйм равняется 2,5 см.

• нарезать 8 проводов длиной по 37,5 см;
• середину каждого провода зачистить на 2 см;
• согнуть каждый провод буквой V, чтобы расстояние между проводками равнялось 7,5 см;
• отрезать 2 провода длиной 22 см;
• зачистить эти 2 провода в местах крепления к дощечке или фанере;
• собрать все проволочки с помощью саморезов, как показано на рисунке;

Изготовление антенны в виде бабочки

• соединить с помощью специального штекера антенну с кабелем.

Соединение штекером антенны с кабелем

Из коаксиального кабеля

Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

• коаксиальный кабель РК75;
• плексиглас или фанера;
• согласующее устройство;
• антенный штекер;
• плоскогубцы;
• кусачки;
• скотч;
• линейка;
• карандаш.

Антенна для ТВ из коаксиального кабеля

Этапы изготовления:

• отрезать кусок кабеля длиной 530 мм;
• зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
• скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
• из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
• подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
• совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

Самодельная антенна. Видео

Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.

Сделать антенну для цифрового ТВ самостоятельно, не так сложно, как это кажется на первый взгляд. Для изготовления простой антенны можно применить подручные материалы, которые есть дома.

Это решение сэкономит деньги и время, особенно, если рядом нет магазина с ТВ техникой. Ведь в себестоимость готовой антенны закладываются такие расходы как: бренд, технологии, материал изделия, налоги.

Типы принимающих антенн

Антенна — это устройство, входящее в ряд диполярных, которое работает как на приём, так и на передачу частоты.

Сегодня телевещание происходит в следующих диапазонах:

• 1-300 МГц — приём аналогового телевидения стандарта МВ и VHF;
• 470-862 МГц — ДМВ диапазон (дециметровые волны), которые и передают изображение в цифровом стандарте DVB-T2.

Несмотря на это, присутствует стандартизация рабочего диапазона. Благодаря этому цифровое телевидение работает по принципу сотовой связи. Для того, чтобы антенна из кабеля для цифрового тв была эффективной в работе, нужно рассчитать все параметры.

Расчёт

Проводят расчёт в зависимости от типа конструкции, а также необходимости работы в выбранном заранее частотном диапазоне. Но перед тем, как приступать к работе, следует помнить, что всеволновые устройства не могут принимать слабые сигналы. Если говорить о других моделях приёмника, то такая самодельная антенна не в состоянии охватить все частоты, исходящие от цифрового вещания.

Чтобы верно изготовить антенну для цифрового ТВ своими руками, проводят точные расчёты. Это нужно делать заранее, потому что при подключении проверить качество приёма цифрового телевещания невозможно.

Для аналогового телевидения при слабом сигнале возможны помехи, а при цифровом сигнале изображения просто не будет. Это приведет к к вопросу, который очень сложно решить — проблема с кабелем или с самими устройством?.

Правила расчёта

Цифровое телевидение вещает на других частотах, с использованием возможных вариантов мультиплексов. Для того, чтобы приемка сигнала была качественной, волна, которая излучается должна попасть на сам приёмник. Поэтому проводить расчёт нужно по следующей модели:

1. Произвести расчёт длины нужной волны цифрового вещания, которая исходит из мультиплекса.
2. Выбрать самую длинную волну.
3. Найти полудлину поперечного сечения выбранной длины, так как она перпендикулярно передается на сам приёмник.

Рассмотрим как проводится этот расчёт на практике.

Практический пример

Предположим, что в вашем регионе расположены три вышки, у которых рабочие характеристики следующие:
• 32 ТВК, 546 МГц.
• 34 ТВК, 578 МГц.
• 24 ТВК, 498 МГц.

Для изготовления самодельной телевизионной антенны, рассчитаем длину нужной волны, используя формулу: λ = c/F, где c – скорость света, F – частота (для упрощения расчета можно сократить нули — 300/546, 300/578, 300/498).

Полученные значения равны соответственно: 0,55; 0,52 и 0,60 (значения округляются в большую сторону). Выбираем характеристики третьего мультиплекса, так как его длина волны оказалась большей.

Делим показатель на два, чтобы найти активную зону телеантенны (волна имеет синусоидальную форму) — 0,60/2=0,3.

И, наконец, находим полудлину поперечного сечения волны — 0,3/2=0,15 метров. Если перевести единицы измерения, то 15 сантиметров — это и есть длина активной области приемника.

Пример был выполнен с учётом нескольких мультиплексов, но задачу можно облегчить, производя вычисления для одного пакета телеканалов.

Когда будут закончены все расчёты, можно приступать к проектированию чертежей для дальнейшего изготовления антенны.

Расположение и подключение

После того, как расчёты выполнены, подбираются необходимые детали для будущей антенны и планируется сборка.

Важно решить, где конкретно будет размещена домашняя телевизионная антенна, и как будет произведено подключение:

1. Если планируется изготовить комнатную антенну, то с монтажом здесь будет намного легче.
2. А если речь идет об уличной, то её монтируют так, чтобы она была направлена на ретранслятор цифры.

Антенну для улицы можно установить на крыше дома. Таким образом, сигнал не будут заглушать стены, заборы и другие конструкции. Для уличной установки телеантенны понадобится кусок кабеля. Но здесь важно верно рассчитать и учитывать то, чем длиннее кабель, тем слабее сигнал будет поступать к самому приёмнику. Нет единого правила, которое бы регламентировало установку антенны, каждое размещение особое.

Как сделать антенну для телевизора своими руками

Привычная самодельная антенна не будет уникальной и подходить во всех случаях.

Если у вас старый телевизор, который не поддерживает стандарт DVB-T2 и формат видео MPEG4, то нужно купить приставку, которая будет декодировать и передавать сигнал от антенны к телевизору.

Антенна Харченко

Для цифрового телевидения подойдёт популярная антенна “восьмерка” или “биквадрат”, которую называют антенной Харченко. Состоит из двух квадратов, которые имеют форму ромба.

Эта антенна универсальна, так как способна работать в любых условиях. Исключение составляет лишь сплошная застройка, и в таких условиях сигнал не может быть отражён.

Для изготовления этой антенны нужно будет провести необходимые расчёты касательно длины волны. Каждая из сторон квадрата должна равняться половине длины сечения самой волны. В итоге сам периметр будет равняться длине волны.

Для работы понадобится проволока или медная толщиной до 3 мм., или алюминиевая толщиной до 6 мм. Итого нужно изготовить два квадрата. От окончания проволоки надо отрезать 2 см., чтобы соединить их между собой. В результате должно получиться единая деталь из двух квадратов, но имеющая общий угол.

Не стоит забывать и об изоляции! Пары концов проволоки должны быть изолированы между собой. Если этого не будет конструкция будет только излучать сигнал. Как основу можно использовать палку или балку. Приемник может быть закреплён без начальной фиксации.
Далее, нужно припаять кабель, так, чтобы он соприкасался с одним и концов самой проволоки.

Двойной и тройной квадрат

Изготовление такой антенны сходно с изготовлением биквадратного оборудования. Основа изделия состоит из нескольких квадратов, имеющих одинаковые параметры, которые расположены друг за другом.

В отличие от антенны Харченко, она не принимает качественный сигнал если сам ретранслятор находится далеко. Двойной и тройной квадраты предназначены для принятия сигнала в случае избыточного излучения.

Так как антенна многоуровневая, ее конструкция будет дополнительным усилителем. Для закрепления квадратов на бруске, в качестве основы подойдёт деталь, которая способна передавать электрический ток. При условии того, что толщина изделия будет довольно толстая.

В виде рамки

Рамочные антенны очень примитивны. Одна рамка применяется не так часто. Преимущество этого типа антенны заключается в том, что они не подвергаются различным помехам. Для того, чтобы приемник был выполнен правильно, размеры самого квадрата следует увеличить на 1,5%.

Для изготовления понадобятся:

• металлическая сетка;
• кабель;
• штекер;
• алюминиевая пластина;
• болты и гайки.

Для работы понадобятся алюминиевые пластины с высверленными отверстиями для болтов.

Чтобы избежать возможного окисления отверстий на поверхности, проведите их покраску. Далее рамку нужно закрепить на рефлекторе.

После этого антенну разместите на мачте и приготовьте место для установки.

Из коаксиального кабеля

Эта антенна довольна проста в изготовлении и материал для деталей можно найти везде. Такая ситуация возможна если антенна вышла из строя в деревне, где нет магазинов.

Для работы понадобится провод или обычный кабель для телевидения. Сборка устройства займет не больше пяти минут.

Для сборки требуется:

1. Отсоединить кабель от устройства, которое неисправно.
2. Конец провода нужно очистить от остатков изоляции.
3. Оголенную часть кабеля и отмеренный отрезок соединяют проволокой довольно прочно.
4. В итоге должен получиться круг из кабеля диаметром до 15 см. Он и будет приемником.
5. По центру нужно отмерить 4 см. и снять изоляцию.

Теперь, устройство для цифрового телевидения готово. Единственный минус, приёмника в том, что постоянно пользоваться такой антенной не получится. Это связано с тем, что открытый конец кабеля будет шумен.

Бабочка

Конструкция этой антенны состоят из ряда расположенных по вертикали усиков.

Для изготовления такого приемника нужно:

• деревянный брус;
• линейка;
• проволока из алюминия до 3 м;
• кусачки;
• саморезы;
• дрель.

Так как усы антенны восприимчивы к ветру, то рекомендуется использовать проволоку толщиной не менее 3 мм.

Сделать “бабочку” можно как из болтов, так и используя паяльник. Здесь многое зависит от того, что по факту есть в наличии.

Сначала требуется разметить 4 точки на одном и том же расстоянии друг от друга, не более 20 см.

От каждой точки следует провести линии, причём перпендикулярно. От прямых линий отложить 4 смежных угла 30 и поставить точки.

Далее, провести линии от головных до отмеченных точек под углом. Линии, которые будут располагаться под углом смогут являться указателями по расположению усиков приёмника.

Из пивных банок

В домашних условиях используют антенну, изготовленную из банок. Ее цена будет копеечной. Ведь для изготовления приёмника подойдёт вторсырьё. Точнее, использованные алюминиевые банки из-под напитков.

Минус этой антенны — для её эксплуатации нужно отсутствие преград. Только в таком случае сигнал будет качественный. Такая конструкция подойдёт для жителей загородных домов.

Для сборки нужно:

• 2 и более банок из-под пива или другого напитка;
• болты;
• медная проволока;
• изолента;
• 2 палки из дерева;
• кабель.

Для сборки нужен каркас Т-образной конструкции. Для этого используйте деревянные бруски.

Далее, на дне банок прорезать дырочки под саморезы или болты. С кабеля нужно снять изоляцию, банки расположить на одном уровне.

Через отверстия протянуть кабель друг к другу. Концы зафиксировать болтом. Кабель, который отходит из отверстий закрепить надёжно проволокой. Банки следует приклеить скотчем или изолентой к основе каркаса.

Далее, нужно объединить штекер с самим кабелем. Штекер нужно подсоединить к антенне. Если такое приёмное устройство планируется использовать на улице, то предварительно рекомендуется выполнить обмотку полиэтиленом, чтобы не произошло окисление контактов.

Оголенный кабель должен в обязательном порядке быть обмотан изолентой.

Логопериодическая

Частотно-независимые антенны относится к разряду логопериодических.

Предлагаемый вид приёмных устройств работает с высоким диапазоном частоты. По конструкции эти приёмники делятся на плоские, пространственные, плоские однонаправленные.

Методика изготовления этой конструкции довольно сложна, но и вместе с тем ее применять можно не только для того, чтобы ловить телевещание. Разработчики считают, что в таком приемнике существует некая область, где происходит активность. Существует вариант уменьшить излучатель, тем самым уменьшая размеры логопериодической антенны.

Рассмотрим вариант, как можно поймать эфирное цифровое телевидение.

Первое условие – для того, чтобы принимать цифровое эфирное телевидение, необходимо иметь телевизор, который поддерживает новый цифровой формат DVB-T2. Тогда вам не придется покупать приставки, которые стоят денег.

Второе условие – для того, чтобы принимать цифровое эфирное телевидение, нужна любая дециметровая антенна. Это может быть как комнатная, так и наружная антенна.

Не поддавайтесь обману, что необходима специальная цифровая или еще какая-нибудь антенна.

Ранее я рассказывал как, я сделал антенну из обычной радио или тв телескопической антенны.

С этим методом вы можете ознакомится

Для того, чтобы узнать на каком канале идет вещание в вашем регионе цифровое телевидение, нужно зайти на сайт «Цифрового эфирного телевидения» http://ртрс.рф . Перейти на вкладку меню «Контакты» В появившемся окне выбрать свой округ и город.

Затем нажать на кнопку «Найти свой ЦКП» чуть ниже. Еще ниже в окошке появится результат поиска, где будет указан телефон, куда можно позвонить и узнать номер канала.

Узнав частоту, на которой идет вещание, находим длину антенны, которую нам надо изготовить.

Формула, по которой узнается длина антенны:

7500 делим на частоту вещания в Мегагерцах (МГц). Полученный результат округляем до целых сантиметров. Это и будет длина антенны, которую нам предстоит изготовить.

Рассмотрим на примере Ульяновска. Частота вещания в Ульяновске 754000 килогерц или 754 мегагерц.

Значит, у нас будет следующая формула: 7500/754=9,94 сантиметра, после округления получаем необходимую длину антенны – 10 сантиметров.

Приступаем к изготовлению антенны.

Берем кусок коаксиального кабеля, 75-омного, обычного телевизионного. С одной стороны зачищаем. Вставляем стандартный разъем.

Отступаем пару сантиметров от края разъема, ставим метку. Это будет основание антенны.

Также снимаем оплетку. Она нам не нужна. Фольгу тоже снимаем.

Остается кабель с внутренней изоляцией. То есть, до металлической части мы не доходим. После этого загибаем очищенную часть кабеля под углом 90°.

Ретранслятор находится в районе двенадцати километров от места антенны. Такая удаленность позволяет нам принимать сигнал на антенну без усилителя. Усилитель нам потребуется, если расстояние будет превышать пятнадцать километров. Антенну желательно направить в сторону ретранслятора.

Приступаем к настройке телевизора. Заходим в меню «Ручные настройки». Проверяем уровень и качество сигнала. Убеждаемся, что сигнал хороший.

Если на эту антенну качество сигнала плохое, попробуйте сделать более сложную, но более эффективную антенну, по ЭТОЙ статье.

Потом переходим в пункт меню «Автопоиск». В следующем окне выбираем пункт «Антенна», затем в параметрах поиска галочку оставляем в пункте «Только цифровые каналы». Нажимаем «Выполнить».

Начнется поиск каналов. На данный момент, например, в Самарском регионе идет вещание 10 каналов.

Вот таким образом производится изготовление антенны и настройка каналов цифрового телевидения.

При необходимости, можете воспользоваться видео инструкцией.

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

• Антенны для приёма «волнового канала».



• Антенны принимающие «бегущую волну».



• Рамочные антенны.



• Зигзагообразные антенны.



• Логопериодические антенны.

Антенны решётки

• Антенны решётки.

Антенны для приёма цифрового телевидения


Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:



Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

• Две алюминиевые банки из под пива или другого напитка.
• Метров пять телевизионного кабеля.
• Штекер.
• Два шурупа.
• Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
• Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

1. Зачистите один конец кабеля и присоедините к нему штекер.
2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
3. Расплетите оплётку и скрутите её в шнур.
4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
7. Прикрепите банки на основание с помощью изоленты.
8. Закрепите на основании кабель.
9. Вставьте штекер в телевизор.
10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

Зигзагообразная антенна Харченко

• Медная проволока диаметром 3-5 мм.
• Телевизионный кабель 3-5 метров.
• Припой.
• Паяльник.
• Штекер.
• Изоляционная лента.
• Кусок пластика или фанеры для основания.
• Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
3. Отмерив нужную длину, откусите лишнее плоскогубцами.
4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
5. Загните очищенную часть под углом в 90 градусов.
6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Также предлагаем ознакомиться со схемой дециметрового усилителя:

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

Цифровое эфирное телевидение (DVB- Digital Video Broadcasting) – это технология передачи телевизионного изображения и звука при помощи цифрового кодирования видеосигнала и звука. Цифровое кодирование в отличие от аналогового обеспечивает доставку сигнала с минимальными потерями, так как сигнал не подвержен влиянию внешних помех. На момент написания статьи доступно 20 цифровых каналов, в дальнейшем это количество должно увеличиваться. Это количество цифровых каналов доступно не во всех регионах, более точно узнать о возможности ловить цифровые каналы вы можете на сайте www.ртрс.рф. Если в вашем регионе есть цифровые каналы, в таком случае осталось убедиться, что в ваш телевизор поддерживает технологию DVB-T2

(это можно узнать из документации к телевизору) или приобрести приставку DVB-T2

и подключить антенну. Возникает вопрос — Какую антенну использовать для цифрового телевидения?
или Как сделать антенну для цифрового телевидения?
В этой статье я хотел бы более подробно остановится на антеннах для просмотра цифрового телевидения, а в частности покажу, как самому сделать антенну для цифрового телевидения
.

Первое на чем бы я хотел сделать акцент это то, что для цифрового телевидения не нужна специализированная антенна, вполне подойдет аналоговая антенна (ту которую вы использовании ранее для просмотра аналоговых каналов). Мало того, в качестве антенны можно использовать только телевизионный кабель…

На мой взгляд, самой простой антенной для цифрового телевидения является телевизионный кабель. Все крайне просто, берется коаксиальный кабель, на один конец одевается F коннектор и переходник для подключения к телевизору, а на другом конце оголяется центральная жила кабеля (своего рода штыревая антенна). Осталось только определиться, сколько сантиметров оголять центральную жилу, поскольку от этого зависит качество приема цифровых каналов. Для этого необходимо понять на какой частоте вещают цифровые каналы в вашем регионе, для этого зайдите на сайт www.ртрс.рф/when/ здесь на карте найдите ближайшую к вам вышку и посмотрите с какой частотой вещают цифровые каналы.

Более подробную информацию вы получите, если нажмете кнопку «Подробнее».

Теперь необходимо вычислить длину волны. Формула весьма простая:

где, λ (лямда) — длина волны,

c — скорость света (3-10 8 м/с)

F — частота в герцах

или проще λ=300/F (МГц)

В моем случае частота используется 602 МГц и 610 МГц, для расчета буду использовать частоту 602 МГц

Итого: 300/ 602 ≈ 0,5 м = 50 см.

Оставлять пол метра центральной жилы коаксиального кабеля это не красиво и неудобно, поэтому буду оставлять половину, можно и четверть от длины волны.

l=λ*k/2

где l — длинна антенны (центральной жилы)

λ- длина волны (высчитана ранее)

k — коэффициента укорочения, поскольку длина всего кабеля будет не большой это значение можно считать равной 1.

В итоге l=50/2=25 см.

Из этих расчетов получилось, что для частоты 602 МГц мне нужно оголить 25 см. коаксиального кабеля.

Вот результат проделанной работы

Вот как антенна выглядит, когда установлена.

Вид на антенну при просмотре телевизора.

Находясь далеко за городом, где редко встретишь дом со спутниковой тарелкой, и нет возможности подключить кабельное телевидение, иногда задумываешься, а как сделать антенну для телевизора своими руками.

Действительно, ведь со старой антенной произойти может всякое. Повредился кабель, пропал сигнал, отошел провод и вы остались без телевидения. Ситуация малоприятная, но, как оказывается, вполне исправимая. Такая проблема решается, если у вас получится соорудить комнатную антенну из подручных средств и, возможно, даже не прибегая к помощи паяльника.

Самый простой способ сделать ТВ антенну

Живя в многоквартирном доме, мы не застрахованы от проблем с возможным отсутствием TV-трансляции. Но решить проблему можно быстро и достаточно эффективно. Для этого, нам потребуется медная проволока и нож. Ножом зачищаем оба конца проволоки и один из них, привязываем к отопительной батарее, а другой, вставляем в гнездо вашего ТВ.

Включаем его и проверяем сигнал. Батарея центрального отопления тянется на крышу, тем самым увеличивая сигнал, поэтому сто каналов мы, конечно, гарантировать не можем, но 5—7, такая антенна поймает и обеспечит довольно качественный показ.

ТВ антенна из алюминиевых банок

Несведущий человек вряд ли догадывается, что комнатная антенна своими руками может быть изготовлена из обычных пивных, или банок от кока-колы. Причем такой метод известен уже очень давно. Для этого нам понадобятся следующие предметы:
1. Две алюминиевых банки.
2. Латунная, медная проволока или старый телевизионный кабель.
3. Вешалка треугольная для одежды.
4. Паяльник (для прочности конструкции и улучшения сигнала, но можно и без него).
5. Нож.
6. Изолента, скотч.

Процесс изготовления баночной антенны

Промываем банки и тщательно их сушим. Затем, фиксируем на краях вешалки, чтобы они прилегали к нижней стороне. Закрепление банок производим, лучше всего, при помощи скотча или изоленты, но можно использовать и другие подручные средства. Нужно чтобы банки хорошо держались.

Затем, зачищаем концы проволоки или кабеля с обеих сторон и продеваем их концы через ушки, с помощью которых открываются банки. Прижимаем эти ушки к крышке банки и вставляем другой конец кабеля в разъем.

Обратите внимание!

Для прочности конструкции, проволоку можно припаять к банке и заизолировать эти места.

Для увеличения количества каналов, нужно использовать банки большего диаметра.

ТВ Антенна дециметрового и метрового диапазона

Если у вас есть небольшие навыки работы с паяльником, то вы легко сможете собрать антенну для телевизора своими руками дециметрового и метрового диапазонов. Конструкция не требует инженерно-технических навыков и для создания нам потребуется: 1. Провод из меди длиной в 80 см и диаметром до 3 мм. 2. Стеклотекстолит двусторонний. 3. Коаксиальный кабель длиной до 2 метров и сопротивлением в 75 Ом. 4. Штекер.

Порядок изготовления дециметровой антенны

Для начала, нужно найти провод из меди диаметром 2—3 мм. Больше других для этого подходит одножильный кабель, используемый при установке электропроводки. Если найдете многожильный провод, то надо отделить одну жилу, не повреждая изоляции. На крайний случай можно использовать провод из алюминия. Если на проводке нет изоляции, то для эстетичности, ее можно завести в трубку, например, из хлорвинила. Затем, сделайте из провода круг, имеющий диаметр 22 см. Для удобства изготовления такого круга, можно использовать любую емкость похожего диаметра.

Сборка платы

Чтобы продолжить сборку такой антенны для телевидения, придётся самостоятельно смастерить плату. Ничего сложного в этом нет. Берем кусок текстолита размером в 2,5*3,5 см и толщиной 1,5 мм, и размещаем на его поверхности дорожки из медного провода, также как указано на схеме.

Схема сборки платы

Диаметр провода должен быть в пределах 0,4 мм. Его можно закрепить на плату с помощью клея. Для уменьшения воздействия извне и придания нашей конструкции красивого вида, прячем нашу плату в коробочку из пластмассы или металла, заранее просверлив дырки для кольца и кабеля. После этих подготовительных работ, начинаем собирать конструкцию.

Сборка конструкции ТВ антенны

Залуживаем кольцевые концы припоем и заводим их в нашу коробочку с платой. Затем загинаем их под прямым углом, подводим к плате и производим запайку. После этого, поворачиваем плату лицом ко дну коробки и начинаем подготовку кабеля. Для этого, на один конец кабеля устанавливаем штекер, а второй, разъединяем и припаиваем к плате с обратной стороны. Один из концов, центральную жилу, фиксируем к правому концу кольца, а второй, припаиваем к плате нашего изделия. После этих манипуляций конструкция готова. Вставляем штекер в гнездо телевизора и проводим настройку каналов.

ТВ антенна для цифрового телевидения своими руками

Умея держать в руках паяльник и отвертку, в домашних условиях можно сделать в домашних условиях антенну для цифрового телевидения, которая получится качественнее многих китайских аналогов, заполонивших наш рынок и что самое главное, практически бесплатно. Для этого нам понадобятся следующие предметы: 1. Доска шириной в 7 см и длиной в 55 см. 2. Провод из меди, длиной в 39 см и диаметр центральной жилы 4 мм. 3. Саморезы в количестве 10 шт. 4. Карандаш, линейка, нож. 5. Штекер.

Для начала берем дощечку требуемого размера и делаем разметку по схеме:

Порядок выполнения конструкции

Размеры указаны в дюймах. Чтобы перевести в сантиметры, умножаем на 2,5 и округляем до десятых. Например, 2 и 5/8″, при умножении получаем 6,56, округляем до 6,6 см. Затем разрезаем наш провод на 8 частей и получаем куски по 37,5 см. На каждом куске делаем надрезы длиной по 2 см, для соединений, и зачищаем их. После этого нарезаем еще два провода по 22 см и зачищаем в местах, где будут производиться соединения. Провода, которые мы предварительно нарезали по 37,5 см, загибаем буквой V таким образом, чтобы расстояние между краями составляло 7,5 см.

Завершающая стадия сборки антенны

Теперь, чтобы у нас получилась настоящая телевизионная антенна для цифрового телевидения, нужно правильно завершить сборку. Для этого нам требуется купить штекер с катушкой внутри и начать процесс соединения катушки с кабелем. Подсоединение кабеля к катушке происходит через нижние контакты. После этого завершаем сборку антенны, прикручивая два провода, длиною 22 см, к центральным саморезам. С другой стороны эти провода прикрепляем к штекеру с катушкой, которые, в свою очередь, предварительно нужно прикрепить к обратной стороне планки. Все, катушка готова к использованию.

Рамочный волновой канал

Для изготовления такой антенны возьмем медную проволоку и согнем из нее рамку. Сторона рамки должна быть около 10 см. В месте соединения концов, связываем их методом «косичка». После этого, через 2 см, начинаем крутить такую же рамку, соединяя концы подобным образом.

Вконтакте

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше!
Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!

Цифровое телевидение в наши дни продолжает распространяться с каждым днем. Провайдеры предлагают свои услуги в этой сфере, продавая дорогостоящие устройства. Однако можно «поймать» эфирное цифровое телевидение при помощи самодельной антенны.

Предлагаем посмотреть видео по изготовлению антенны:

Итак, нам понадобится:

— дециметровая антенна;
— калькулятор;
— антенный кабель;
— разъем для кабеля;
— линейка

Первым делом следует отметить, что для приема цифровых телеканалов необходим телевизор с поддержкой формата DVB-T2, в противном случае антенна не будет выполнять своего предназначения. Также следует уточнить, что провайдеры часто рекламируют так называемые цифровые антенны, которые якобы создании специально для приема цифровых телеканалов. Это не так, поскольку можно ловить такие каналы даже при помощи проволоки. С материалами и вводной частью разобрались, можно приступать к работе.

Далее находим на сайте свой округ или город, чтобы узнать центр консультационной поддержки или проще говоря, вещательный центр. Следующим делом звоним в центр поддержки и узнаем по какому каналу идет вещание цифрового телевидения. У автора, например, вещание идет по 27 каналу. В конце этого этапа узнаем частоту канала.

Теперь при помощи калькулятора и специальной формулы нам предстоит узнать необходимую длину нашей антенны. Формула предельно проста: 7500 нужно разделить на число частоты канала. У автора частота канала ровна 522000 кГц, то есть нужно разделить 7500 на 522. Получается 14.3 приблизительно. Округляем полученный после деления результат и получаем длину антенны в сантиметрах.

Далее берем обычный антенный кабель, зачищаем его с одной стороны и вставляем разъем.

Следующим делом берем линейку и отмеряем полученный при делении результат, не забивая оставить 2 сантиметра в основании. То есть, если автору необходим кабель длиной 14 сантиметров, он мерит 2+14 см.

Отрезаем конец. После этого делаем надрез на линии основы и зачищаем до конва. Снимаем защиту кабеля, поскольку она нам не нужна. Также отрезаем фольгу.

После этого загибаем кабель у линии основы под прямым углом. Антенна готова. Остается установить ее снаружи так, чтобы она смотрела в сторону передающей антенны. Тут стоит отметить, что если расстояние от передающей антенны больше 15 км, то придется применить усилитель антенны.

Если возникла необходимость подключить к только что купленной ТВ приставки цифрового телевидения DVB-T2 какой-нибудь простой антенны, которая бы уверенно принимала телеканалы то можно сделать буквально за 5 минут комнатную ТВ антенну из небольшого куска телевизионного кабеля и при этом она будет выглядеть достаточно пристойно. Если Вы помните у нас на сайте мы выкладывали как сделать антенну биквадрат но эта антенна даже ещё проще и делается практически из ничего.

Чтобы сделать комнатную ТВ-антенну нам понадобится:

• Телевизионный кабель 75 Ом;
• Антенный штекер;
• Белый скотч или изолента;
• Нож.

Как сделать ТВ-антенну из кабеля, пошаговая инструкция:

Шаг 1

Для создания антенны для приёмников цифрового телевидения Т2 берём обычный коаксиальный 75-омный ТВ кабель, отрезаем от него кусок длиной 50 см, этого будет достаточно для комнатной антенны.

На одном из концов этого куска кабеля отмеряем 5 см, надрезаем и удаляем верхнюю пластиковую изоляцию, затем и внутреннюю межслойную изоляцию, оставив лишь оплётку и центральную жилу.

Затем скручиваем оплётку вместе с центральной жилой.

Шаг 2

Далее нужно отмерить от места скрутки 22 см, и удалим начиная от этого места участок в 2 см внешней изоляции вместе с оплёткой экрана, оставив лишь межслойный изолятор и внутреннюю жилу.

Шаг 3

Затем от этого места в другую сторону отступаем снова 22 см и на этом месте на участке кабеля в 1 см убираем только внешнюю изоляцию, обнажив экран, стараясь при этом его не повредить.

Шаг 4

Теперь конец со скрученными жилами вместе накручиваем на оголённое место в 1 см с экранирующей оплёткой.

Выравниваем созданную петлю в по возможности формируя красивый и ровный круг.

Место скрутки можно для эстетики и изоляции обмотать белой изолентой, плюс она будет помогать лучше держать форму изгиба.

Шаг 5

На другой конец кабеля вкручиваем штекер для подключения к ТВ приставке или телевизору.

Всё, ТВ-антенна для цифрового телевидения DVB-T2 сделанная своими руками за 5 минут готова! Пора её подключать к ТВ приставке и включать поиск каналов.

У меня на эту антенну поймались все телеканалы которые вещаются в моём городе, уровень сигнала при этом очень хороший и устойчивый. Пробовал подключать просто моток кабеля вместо антенны для сравнения, при этом ничего не поймало, даже скручивал концы вместе и был такой же результат. Друзья говорили, что цифровое ТВ можно поймать даже хоть на канцелярскую скрепку, попробовал ради интереса но это тоже не дало никакого результата. Так что считаю, что моя простая антенна сделанная из куска кабеля достаточно эффективная и качественная несмотря на простоту её изготовления и конструкции.

Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.

Любой домашний мастер способен не покупать антенну в магазине, а сделать её своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.

Немного теории

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.

Для аналоговых моделей ТВ приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, осуществляющая декодирование цифровой информации электромагнитной волны в обычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевизионном вещании государственными стандартами принято электромагнитные волны излучать всего в двух плоскостях:

Таким способом передатчики направляют излучающие сигналы.

А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.

Требования к антенне цифрового пакетного телевидения

ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.

Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.

Конструкция антенны должна быть:

• изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
• направлена строго по оси электромагнитной волны, идущей от передающего центра;
• сориентирована по виду поляризации;
• защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см — искомую длину полуволны.

Максимальное значение напряженность достигает на середине этого участка — 12 см. Его еще называют амплитудой. Под этот размер и делается штыревая антенна. Ее обычно выражают формулой λ/4, где λ — длина электромагнитной волны.

Самая простая ТВ антенна для цифрового телевидения

Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.

Затем снимаю экранирующий слой с этого участка кабеля.

Далее оголяю внутреннюю жилу, снимаю с нее изоляцию.

Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.

Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала. У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо. Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.

Как определить размеры конкретной антенны

Воспользуемся поиском всезнающего Google. Пишем в командной строке: «Расчет антенны Харченко» и жмем Enter .

Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.

Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.

Изготовление деталей конструкции антенны

Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.

На основе выбранных данных сделал заготовки для антенны.

Особенности конструкции вибратора

Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.

Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.

Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.

Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.

В задней стороне бруска электрической дрелью просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.

Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги — работать будет примерно одинаково.

С обратной стороны планки закрепил конструкцию вибратора с кабелем.

Антенна готова. Осталось установить ее на окно для работы в вертикальной поляризации.

Заключительный совет по эксплуатации антенны

Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.

Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:

1. просто ослабленными;
2. содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».

В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.

Устранять подобные помехи волны призваны:

Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.

В заключении статьи рекомендую для закрепления материала посмотреть видеоролик Евгения Баскаль «Наружная антенна усиления волны 3G сигнала».

Задавайте вопросы по прочитанным материалам об антенне любой конструкции. Сейчас у вас самое удобное время поделиться статьей с друзьями через кнопки соц сетей.

В статье вы узнаете как сделать антенну для цифрового ТВ своими руками. Типы антенн, преимущества и недостатки данных типов антенн. А также мы рассмотрим простейшие виды DVB T2 антенны: из жестяных банок, дециметровая антенна, антенна Харченко, из коаксиального кабеля и двойной и тройной квадрат.

Наступает эра, когда все телекомпании начинают работать в новом формате цифрового телевидения. Но аналоговый телевизоры установлены практически в каждом доме и продолжают исправно работать, и как быть, если приемник куплен не так давно, а на новую технику денег нет.

Эту проблему решить достаточно просто, подключив к телевизору приставку DVB-T и специальную антенну для улавливания сигнала. Можно не покупать ее в магазине, а смастерить своими руками из общедоступных средств.

Типы антенн для цифрового телевидения

Чтобы принимать сигналы цифрового телевидения, нужна хорошая антенна, способная принимать дециметровый сигнал. Подобные устройства отличаются от метровых небольшими размерами. Если рассматривать способ расположения устройств, то их можно разделить на три категории:

Перед тем как отправиться за покупкой конструкции нужно определить, на какой удаленности от вашего дома находится вышка. Если она не далеко, а окна квартиры выходят как раз в ее сторону, то можно смело приобретать комнатный вариант.

На заметку! У каждого производителя подобных устройств существует несколько вариантов сборки, которые можно подобрать под конкретные параметры исходя из личных предпочтений.

Преимущества и недостатки всех видов

У всех видов антенн имеются как положительные характеристики, так и отрицательные, которые стоит изучить перед приобретением устройства.

Преимущества комнатных антенн:

• демократичная стоимость;
• простота подключения;
• небольшие габариты;
• с применением усилителя может подавать на приемник сигнал хорошего качества.

Недостатки комнатных антенн:

• под каждый канал придется искать индивидуальное местоположение;
• нестабильность изображения от частых перебоев в сигнале;
• невозможно настроить много каналов;
• чувствительность к посторонним факторам;
• если вышка находится далеко, то ее производительность сводится к нулю.

Этот вариант отлично подойдет на даче или в квартире только в том случае если передающая трансляцию вышка находится очень близко.

Положительные факторы внешних устройств:

• возможность настроить все каналы одновременно;
• высокая надежность;
• принимает хороший сигнал и усиливает его при правильном расположении;
• стоит относительно недорого.

Минусы:

• имеет значительные габариты;
• нужно готовить мачту;
• не всегда в комплект входит телевизионный кабель;
• при установке на крышу требуется помощник.

Но, несмотря на данные недостатки, на дачах и в деревнях эти устройства остаются самыми популярными, так как отлично себя зарекомендовали.

Гибридные виды антенн имеют намного больше положительных сторон:

• отлично принимают сигнал на любой удаленности от передатчика;
• благодаря им можно настроить сразу все каналы, доступные в данной местности.

Из минусов можно назвать только сложность установки и достаточно высокую стоимость.

На данный момент многие домашние умельцы предпочитают изготавливать антенны для приема цифрового сигнала своими руками. Если подойти к этому процессу грамотно и применить немного усидчивости и терпения, то можно самостоятельно собрать конструкцию, которая ни чем не будет уступать покупному устройству.

DVB T2 антенны своими руками

Передатчики ТВ способны распространять свои волны на расстояние не более 60 км, при этом обеспечивается небольшая мощность распространения сигнала от верхней точки телебашни. Поэтому к монтажу всех составляющих цифрового приемника предъявляются высокие технические требования. Сама антенна должна иметь следующие конструкционные особенности:

• точное, аккуратное изготовление, которое способно исключить все потери мощности электрического сигнала;
• направление устройство должно совпадать с электромагнитными волнами, которые идут от центра передачи;
• совпадать по виду полярности;
• иметь защиту от посторонних сигналов, идущих от других устройств.

Антенна из пивных (жестяных) банок

Из пустых пивных банок можно изготовить простую дециметровую антенну, которая будет хорошо ловить сигнал, находясь в комнате. Прежде чем начать монтаж, следует подготовить все необходимое:

• две пустых пивных банки объемом до 1 литра;
• коаксиальный кабель (РК75);
• штекер для антенны;
• саморезы;
• изолента;
• элемент для крепления банок — это может быть полипропиленовая труба или деревянная палка;
• нож, отвертка и кусачки;
• линейка и надфиль.

Антенна из двух пивных банок для ТВ

Как только все готово, приступаем к сборке по определенному алгоритму:

• аккуратно, чтобы не помять, в дне каждой банке проделать отверстия при помощи отвертки или шила;
• вкрутить по саморезу в каждое отверстие;
• очистите концы провода от всех загрязнений надфилем и зачистите ножом;
• на каждом проводе скрутить колечко, не забывая про оплетку и надеть на саморезы. Идеальным решением будет припаять провод. Если необходимого инструмента нет, то можно просто заизолировать изолентой или скотчем;
• банки крепятся к трубе при помощи скотча, на расстоянии 7,5 см друг от друга (определено опытным путем);
• затем на свободный конец надеть антенный штекер;
• установить антенну в месте, где прием сигнала происходит в нужном формате.

На этом сборку можно считать оконченной.

Важно! Если планируется установить подобное устройство на улице, то стоит позаботиться о его защите от ветра и дождя. Самым оптимальным в данной ситуации будет применение пластиковых бутылок, в которые помещают жестяные банки, предварительно обрезав горлышки и дно.

Достаточно всего 30 минут времени, чтобы изготовить подобную антенну самостоятельно, без применения специальных устройств и инструмента. При этом она будет свободно принимать до 15 цифровых каналов.

Ниже будет видео инструкция по сборке антенны из пивных банок:

Дециметровая антенна

Монтируется подобная ТВ антенна из простого кабеля 75-ом и обычного разъема:

• Кабель с одного конца зачищается и на него устанавливается штекер.
• Отступить от разъема 2 см и поставить отметку, от которой и будет отмерена длина будущего устройства.
• Удалить при помощи кусачек излишки провода.
• Через два сантиметра от края разъема ставится метка, от которой следует отмерить длину будущей антенны.
• Лишняя часть кабеля откусывается.
• Там где ранее была поставлена метка, делается надрез изоляции и убирается вся оплетка. На самом кабеле должна остаться только внутренняя изоляция.
• Готовую часть провода, которая была очищена, следует изогнуть под прямым углом.
• Подсоединить антенну к телевизору и начать поиск каналов в разделе «Ручные настройки».

На заметку! Если вышка распределяющая ТВ сигнал находится в 15 км от антенны, то она свободно будет принимать цифровые каналы без усиления. В противном случае без усилителя не обойтись.

Далее вы узнаете в видео: как сделать антенну для цифрового ТВ DVB T2 своими руками:

Антенна Харченко

Изобрел эту широкополосную систему в форме зигзага инженер К. П. Харченко в 61 году прошлого столетия. Она отлично подходит для приема цифровых сигналов.

Для сборки понадобится:

• медная проволока до 5 мм в сечении;
• обычный антенный кабель на 75;
• изолента;
• паяльное оборудование;
• штекер;
• крепеж.

• Для основы, на которую и будет крепиться конструкция, можно использовать обычный фанерный лист нужных параметров.
• Первым делом монтируется сама рамка, для этого проволоку в метр длиной нужно изогнуть в форме двух ромбов, которые расположены последовательно. Стороны конструкции равны 13,5 см
• Закрепление ромбов производится при помощи петельки, которая формируется из свободного конца проволоки.
• Чтобы конструкция приобрела замкнутый контур, концы следует спаять в месте пересечения.
• Затем зачистить кабель, скрутить его в плотный жгут и припаять к месту пересечения ромбов. Важно — оплетка и сердечник касаться друг друга не должны.
• На второй конец кабеля устанавливается антенный штекер и припаивается, таким образом, чтобы оплетка находилась на боковом выходе штекера, а сердцевина в центральной части.

В случае если антенна будет установлена на улице, то фанерную основу следует покрыть лаком или окрасить, а все спаянные места надежно заизолировать. Как только все приготовления окончены, можно закреплять конструкцию — она готова к эксплуатации.

Посмотрите видео ниже и вы узнаете как сделать антенну Харченко в домашних условиях:

Антенна двойной и тройной квадрат

Это устройство применяют на дачах и в деревнях, оно позволяет принимать даже самые слабые сигналы с вышек, особенно если сделать все правильно.

Факт! Число рамок определяется исходя из качества сигнала. Хотите сделать его оптимальным можно соорудить 2-3 и даже 5, если вышка находится очень далеко.

Для сборки приготовьте следующее:

• латунная или медная проволока сечением не менее 5 мм;
• кабель телевизионный;
• штекер;
• кусачки и нож;
• паяльные принадлежности;
• трубка, на которой будет закреплена антенна:
• крепежи.

Инструкция по изготовлению:

• верхняя стрелка — будет соединять все рамки ровно посередине одной стороны. Изготавливается из проволоки;
• нижняя стрела — деревянная или из любого материала, не пропускающего сигнал;
• центральная часть рамок должна находиться на одном уровне;
• все рамки направляются центром строго на ретранслятор;
• нижняя стрела должна быть установлена таким образом, чтобы концы рамок не соприкасались друг с другом:
• мачта, на которой будет установлено устройство, должна быть деревянной;
• соорудите 2 или 3 квадрата — первый самый большой, последний самый маленький:
• соедините их верхней и нижней стрелой;
• припаяйте телевизионный кабель к антенне;
• на противоположный конец кабеля обустройте штекер;
• установите устройство на мачту при помощи крепежа и поднимите на нужную высоту.

Чтобы поймать хороший сигнал, достаточно медленно повернуть конструкцию вокруг своей оси.

Посмотрите видео ниже и вы узнаете как сделать антенну двойной и тройной квадрат своими руками:

Из коаксиального кабеля

Это достаточно простой вариант изготовление уловителя сигнала ТВ своими руками. Прежде чем приступить к монтажу, следует подготовить:

• кабель РК75 коаксиальный;
• фанеру;
• штекер;
• согласующий аппарат;
• кусачки, нож;
• линейку, карандаш;
• липкую ленту.

Алгоритм изготовления состоит из следующих действий:

• приготовить кабель длиной 53 см;
• зачистить оба конца, при этом оплетка должна быть завернута в плотный жгут и находиться отдельно от сердцевины;
• скрутить конструкцию в форме кольца, и закрепить его при помощи скотча на отрезке фанеры таким образом, чтобы между концами осталось не менее 2 см;
• теперь пришло время изготовить согласующее устройство из отрезка подобного кабеля длиной 1,75 м. концы зачищаются ка в первом случае. С одной стороны припаивается штекер;
• второй конец присоединить к антенне.

На этом сборку конструкции можно считать оконченной, можно подсоединять к телевизору и устанавливать каналы.

Посмотрите видео, как сделать антенну из коаксиального кабеля для цифрового телевидения ниже:

В заключение

Собрать антенну для приема цифрового вещания не сложно. В подборке описаны самые простые и недорогие устройства, которые может смонтировать любой домашний мастер за несколько минут. Но если нет желания заниматься данной работой, и есть средства, то всегда можно установить специальную спутниковую конструкцию, которая в любой ситуации будет работать без перебоев. Но стоит понимать, что за такое телевидение придется оплачивать абонентскую плату ежемесячно.

Тимеркаев Борис — 68-летний доктор физико-математических наук, профессор из России. Он является заведующим кафедрой общей физики в Казанском национальном исследовательском техническом университете имени А. Н. ТУПОЛЕВА — КАИ

Нет желания покупать антенну для эфирного стандарта DVB-T2? Мы расскажем, как быстро смастерить самодельную из подручных материалов.

Не так давно мы публиковали подборку антенн, подходящих для эфирного цифрового телевидения стандарта DVB-T2. Но их вовсе не обязательно покупать, тем более, что стоимость устройства вместе с цифровым приемником может вылиться в приличную сумму. Причем, такая антенна должна подходить по параметрам частотного диапазона, который применяется в районе вашего проживания. Иначе используемый в антенне мультиплекс не будет принимать все доступные каналы ТВ.

Мы расскажем, как узнать частотный диапазон вашего региона и рассчитать параметры нужной антенны. Также, наша пошаговая инструкция поможет быстро сделать из подручных материалов качественную антенну для приема эфирных каналов нового цифрового стандарта DVB-T2.

Для справки:

Мультиплекс (от англ. multiplex — смесь, смешанное; также мукс) — объединение в единый цифровой пакет телевизионных каналов при цифровом телевещании

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Помимо самого антенного кабеля вам понадобится:

• паяльник с припоем и канифолью;
• острый нож с коротким лезвием
• плоскогубцы с функцией кусачек и изолента
• герметик или клеевой пистолет с соответствующими расходными пластиковыми стержнями (если вы собираетесь размещать антенну снаружи).

Особенности конструкции антенны

Большинство предлагаемых на просторах Интернета антенн имеют уголковую конструкцию из медных или алюминиевых трубок (или толстых проводов), которая отлично работает на открытой местности при прямой видимости транслятора. Другой тип имеет в своей основе круг из антенного кабеля.

И та и другая конструкция обеспечивают не очень хороший прием в плотной городской застройке или в местах, закрытых от прямой видимости транслятора.

Наш вариант антенны (подсмотренный на просторах популярного видеохостинга) ориентирован как на прямой сигнал, так и на отраженный от зданий в городе. Именно поэтому конструкция состоит из двух концентрических колец, сделанных из антенного кабеля, что существенно упрощает ее изготовление.

Это может быть интересно:

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

Прежде, чем начинать резать и зачищать провод, нужно определить правильную длину отрезков кабеля для составляющих нашей антенны. Для этого нужно узнать частоту вещания цифрового телевидения в вашем районе. Но как рассчитать антенну для цифрового ТВ? Зайдите на официальный сайт карта.ртрс.рф и найдите район вашего проживания. В левом меню выделите чекбокс «Частотные зоны». Теперь на карте, помимо диапазонов частот, будут отображены мультиплексные пакеты и указаны количество входящих в них каналов. Например, почти по всей Московской области в I-мультиплекс (РТРС-1) входит 10 каналов (они вещаются на канале 30) и поймать его можно на частоте 546 МГц, во II-мультиплекс (РТРС-2) входит также 10 каналов и вещаются они на канале 24 на частоте 498 МГц.

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

λ=300/F, где F — частота передаваемого сигнала в МГц.

Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.

Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.

Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

Таким образом, основа нашей концентрической антенны сделана.

Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.

Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.

А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.

Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.

Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.

Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.

Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.

Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок. Какой из них лучше всего работает вы можете почитать в нашей статье.

Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей. Например, такую:

С того момента, как государство решило перевести всю страну на цифровое телевещание, многие жители столкнулись с проблемой отображения некоторых каналов. Это связано в первую очередь с антенной, которая может быть попросту не предназначена для цифровых каналов, либо повреждена.

Не стоит спешить покупать новую антенну, рассмотрим несколько способов того, как своими руками сделать антенну для телевизора, имея только подручные средства.

Антенный кабель

Сделанный своими руками данный вид антенны является примитивным. Не потому, что он плохо выполняет свои функции, а из-за малого количества необходимых материалов и инструментов, простоты сборки. Фактически, необходимо иметь только антенный кабель, обратите внимание, он должен быть со стальным сердечником. Кроме этого понадобится острый нож, плоскогубцы, штекер для подключения к телевизору.

Процесс сборки

Первоначально необходимо взять кабель, длина которого будет составлять не меньше 50 см. Далее снять изоляцию с одной стороны, в частности с экрана, жилы. Затем примерно через 20 см нужно обнажить центральную жилу, после чего, примерно через такое же расстояние, снять изоляцию с экрана.

Обратите внимание, в крайнем разрезе необходимо соединить центральную жилу и оголенную обмотку, обмотав их вокруг экрана. Итоговая конструкция должна напоминать по виду кольцо.

На противоположный конец провода, который не применялся в процессе изготовления, одевается штекер. Далее как сборка цифровой антенны будет завершена, ее нужно подключить к приставке и телевизору, проверять. Если изображение особо не улучшилось, значит где-то в процессе сборки была допущена ошибка.

Среди плюсов этого способа не только доступность материала, но и затрачиваемое время на сборку. Если точно знать, в каких местах делать надрезы, каким образом что соединять, весь процесс сборки займет не более 5 мин.

Из жестяных банок

На данный момент в магазинах продается большое количество напитков в жестяных банках. Вместо того, чтобы выбрасывать банки, рекомендуем озадачиваться вопросом изготовления антенны для dvb t2 своими руками. Сам процесс довольно легкий, не займет много времени, способен улучшить качество изображения.

Обратите внимание, этот способ, равно как и предыдущий, имеет смысл реализовать только в том случае, если имеется сильный сигнал, но картинка плохая. Подобные схемы сборки способны оптимизировать сигнал, улучшив изображение.

Как собрать

Антенна из жестяных банок делается довольно просто. Весь процесс разделен на несколько основных этапов.

Основным аспектом этой антенны является четное количество жестяных банок. Минимальное количество составляет 2 шутки, а в максимальном количестве конструкция не имеет никаких ограничений. Можно подключать сколько угодно, зависит только от желания, целесообразности и свободного места под такую большую антенну.

Когда с количеством банок определено, далее необходимо сделать в них отверстия для проволоки. Проволоку для dbv t2 антенны, собираемую своими руками лучше использовать медную проволоку.

Таким образом, в каждую банку вставляется проволока. А в местах их потенциального пересечения друг с другом, они соединяются с антенным кабелем. На конец этого кабеля необходимо прикрепить штекер, чтобы иметь возможность подключать его к телевизору.

К преимуществам такой антенны относится простота сборки. Фактически все составляющие, за исключением антенного кабеля, можно найти в кладовой, либо под ногами. Самым труднодоступным элементом конструкции является штекер. Если тщательно рассчитать место размещения такой антенны, вполне можно словить сигнал, который исходит за 50 км от установленной антенны.

К минусам таком дециметровой антенны, сделанной своими руками, относится парусность. Однако стоит обратить внимание, что это проблема фактически всех самодельных конструкций, размещаемых на открытом воздухе. Однако эту проблему можно легко устранить, если достаточно прочно и надежно закрепить антенну.

Еще одним минусом является сложность расчета наиболее правильной точки расположения, которая позволит добиться максимального качества от антенны.

В виде бабочки

Такая антенна встречается довольно редко среди самоделок. Тв антенна, сделанная своими руками, имеющая конструкцию «бабочки», обладает некоторыми сложностями при сборке. Именно это и служит причиной ее малой распространенности среди обывателей.

Кроме этого, такая антенна сделанная своими руками для цифрового телевидения, обладает определенной спецификой. Она предназначена для того, чтобы ловить короткие волны.

Название «бабочка» конструкция получила потому, что проводники отходят от основы конструкции в форме крыльев насекомого. Такое их расположение, в рамках поставленных перед антенной задач, является наиболее оптимальным.

Процесс сборки

Понадобится тонкая фанера, либо дощечка, алюминиевая проволока, если ее нет, подойдет медная. Кроме этого так же понадобятся саморезы, шуруповерт, отвертка, острый нож, паяльник, чертежные принадлежности, плоскогубцы, разъем и штекер.

В отличие от предыдущих вариантов, этот обладает довольно обширным списком необходимых материалов и инструментов.

Первоначально необходимо тщательно рассчитать размер проводников. Средняя длина, как правило, составляет около 36 см. Далее нужно нарезать отрезки, в рамках с ранее рассчитанными размерами проводников. Таким образом, понадобится 8 шт.

Обратите внимание, каждый проводник на середине, зачищается примерно на 2 см. Далее берутся провода, каждый из них сгибается таким образом, чтобы образовать дугу. Между концами провода должно быть не менее 7.5 мм. Если нет проводов, то вместо 2 шт вполне может использоваться металлический лист, имеющий форму треугольника.

Примечательно, что первоначально использовать как раз металл, когда эта конструкция была открыта в 30-х годах прошлого века.

Следующим шагом необходимо отрезать 2 провода, длина каждого должна составлять примерно 44 см. Их необходимо тщательно зачистить в тех местах, где они будут прикрепляться к доске, либо фанере.

Подготовленная проволока соединяется с элементами согласно схеме сборки, далее выход на антенне присоединяется к специальному разъему. Далее к самому штекеру необходимо присоединить проводник.

К переходнику необходимо подключить кабель. После этого, антенну сделанную своими руками для цифрового телевидения, по схеме «бабочки» можно подключать, настраивать в наиболее оптимальном для сигнала положении.

К преимуществам этой конструкции можно отнести относительную простоту в сборке, если имеются хотя бы базовые навыки в подобной сфере. Так же стоит отметить в лучшую сторону эффективность такой антенны.

Минус состоит в довольно низком коэффициенте усиления, которого можно добиться с помощью такой антенны.

Квадратная конструкция

Такие антенны многие видели на дачах. Ранее они серийно выпускались, но после того, как был обнаружен более удобный способ подключения, от них стали отказываться. Принцип такой комнатной антенны для цифрового тв, сделанной своими руками, заключается в размещении 3 квадратов друг за другом.

Фактически, каждый квадрат выполняет строго свою функцию. Первоначально идет директор, после чего следом за ним размещается вибратор, а далее устанавливается рефлектор. Обратите внимание, квадраты должны быть разного размера, и располагаться в процессе убывания.

Процесс изготовления

Первоначально необходимо изготовить такие квадраты, а также соответствующие перемычки для них. Если условия и материал позволяет, можно из цельного стального прутика выгнуть своеобразный зигзаг, формирующий 3 квадрата разной величины.

Далее необходимо спаять стыки, врасщеп необходимо впаять антенный кабель. Расщепом называется место соединения концов проволоки

Среди преимуществ этой схемы довольно высокая чувствительность к сигналам. Отлично подходит для улавливания слабых удаленных сигналов.

Сама конструкция позволяет изготавливать ее цельной, если использовать довольно длинный моток проволоки. Понадобится спаивать только соединение кабеля, а также стыков. При необходимости, к такой антенне можно подключить усилитель.

Рекомендации

Желая изготовить антенну для цифрового тв своими руками, необходимо сделать расчет. Он выполняется первоначально для того, чтобы иметь представление о наиболее оптимальном месте размещения антенны.

Для разных конструкций расчеты будут необходимы разные, так как конструкции отличаются предназначением и целесообразностью использования в определенных условиях. Некоторые из конструкций подразумевают возможную установку усилителя, что существенно повысит качество принимаемого сигнала.

В рамках города такие конструкции почти не имеют смысла, из-за слишком большого потока различных сигналов, которые может уловить антенна. Однако для дачи, либо временной антенны для разового принятия данных, такие конструкции отлично подойдут.

В рамках статьи рассмотрели вопрос «как своими руками сделать антенну», приведя в пример несколько наиболее легких, в то же время эффективных схем сборки. При должных навыках с их помощью можно уловить сигнал на удаленности в 50-65 км. Этого хватит для того, чтобы отображать несколько доступных телевизионных каналов в приемлемом качестве.

Фото антенны для цифрового тв своими руками
