Антенна для рации дальнобойщиков своими руками

17.10.2017

Несмотря на широкое распространение телевидения и интернета, прослушивание радиостанций не теряет популярности. Но часто качество приема радиостанций оставляет желать лучшего. Для того чтобы это исправить, необходимо разобраться, что влияет на качество приема, и как улучшить ситуацию?

Антенна для приема радио своими руками

В этих ситуациях измерения являются обязательными, и их интерпретация должна быть сделана с учетом того, что эффекты долгосрочного электромагнитного излучения еще не установлены научно. Поскольку до настоящего времени ни один из этих принципов работы не был научно или экспериментально подтвержден, мы не включаем использование таких продуктов в защитные меры и не рекомендуем их избегать.

В последние годы международные органы наложили на производителей определенные правила информирования потребителей о рисках воздействия электромагнитного излучения при использовании или окружающей среде, а также результатах измерений. Правила, налагаемые на производителей, также были.

Немного теории

Для нормальной работы любого радиоприемного устройства: телевизора, сотового телефона, радиоприемника, необходимо обеспечить на его входе минимальный уровень сигнала, превышающий определенный порог.

Такие условия могут возникать не только из-за удаленности от радиостанции, но и в условиях города. Чаще всего они бывают в радиоприемниках на диапазонах УКВ и FM, это связано с особенностями распространения этого сигнала.

Выберите подходящую и удобную остановку и антенну, и это практически все — только чтобы решить, где в автопоезде вы хотите его увидеть. Антенны неподвижны или с магнитной подушкой, длиннее и короче. Все с каналами «на полпути». Однако среда, в которой должна быть установлена ​​антенна, имеет множество факторов, которые могут повлиять на СР, поэтому важно проверить антенну перед включением радио. Это довольно надежный и доступный инструмент радиосвязи, который может помочь вам поддерживать связь между магазином и складом, между складом и грузовиком и т.д.

Частота этих сигналов 66-108 мГц. Радиоволны этого диапазона распространяются в пределах прямой видимости и очень плохо огибают возвышенности рельефа местности, а в городе – высокие здания.

Расстояние прямой видимости можно вычислить по следующей формуле, км:

r = 3,57 (√h1 + √h2), где

r – расстояние прямой видимости;

h1 – высота передающей антенны;

Кража с автомобилей — преступление. Вовлечение полицейских органов часто сталкивается с идеей о том, что это обычное явление, которое ежедневно страдают сотни людей. Это диапазон радиоволн, с которыми любой может общаться. Связь является законной и широко распространенной во всем мире. Грубо говоря, это широко распространенный способ обмена информацией об условиях трафика среди водителей.

Обратите внимание — он широко используется в Восточной Европе и в Литве. Однако, если радиостанция отправляется из Западной Европы, она не обязательно будет иметь эту сетку. Существует два типа антенн — с магнитной подушкой или болтом. Управляется более эффективно. Основная особенность антенны — это длина и чем дольше это требуется, тем эффективнее она.

h2 – высота приемной антенны.

Типы антенн

Назначение приемных антенн состоит в том, чтобы принять сигнал, усилить его и передать на вход приемника. В зависимости от диапазона антенны имеют различную конструкцию и габариты.

Типов антенн существует несколько десятков, некоторые из них представляют собой сложнейшие инженерные сооружения, весом сотни тонн и размерами тысячи квадратных метров.

Оставшаяся длина антенны обычно принимает форму обертывания вокруг антенны. По сути, эта часть теряет свою эффективность, поэтому чем короче число — тем эффективнее. Поскольку длина антенны относительно, рекомендуется проверить, совместимы ли выбранные пропорции антенны с вашим автомобилем. Непревзойденная антенна теряет часть своего потенциала, а расстояние связи становится короче.

Диапазон радиосвязи зависит от многих компонентов — окружающей среды, оборудования и даже погодных условий. Таким образом, при очень хорошем оборудовании расстояние между городом, лесом и открытым пространством будет варьироваться. Кроме того, расстояние будет варьироваться в зависимости от активности солнца или влажности воздуха. Однако в плохую погоду он может достигать 4 км, а хороший воздух может подняться даже на 15 км.

В простейшем случае приемной антенной может быть проводник, подвешенный на изоляторах над землей. Электромагнитные волны, пересекая его, наводят в нем, согласно законам физики, переменное напряжение высокой частоты и по фидеру передают его на вход радиоприемного устройства, где принятый сигнал усиливается, из него выделяется низкочастотная составляющая, и человеческое ухо слышит звук.

Антенны можно разделить на два типа: направленные и ненаправленные. Есть классификация по назначению: стационарные и мобильные.
Несмотря на разницу в типах и видах, существуют общие законы, по которым они работают.

Антенны своими руками

Проволочная

Улучшить радиоприем можно, соорудив простую антенну своими руками. В зависимости от того, для какого диапазона она предназначена, ее размеры необходимо будет корректировать.

Самые малоразмерные антенны получаются для FM диапазона, так как частота радиостанций этого диапазона лежит в пределах 88-108 мГц, значит, длина волны L – от 3,4 до 2,8 метра.

Длину волны любой радиостанции можно найти по формуле:

L = 300000/f, где

L – длина волны в м.

f – частота радиосигнала в Гц.

Конструкция проволочной антенны

Проволочная антенна – самая простая конструкция для FM диапазона, ее можно использовать в домах из любого материала, кроме армированного железобетона. Также ее можно разместить на улице, натянув между двумя мачтами или строениями. Высота подвеса играет большую роль: с увеличением высоты эффективность возрастает. Также играет роль ориентация антенны – ее направленность в горизонтальной плоскости имеет вид восьмерки.

Так как большинство радиостанций FM диапазона используют вертикальную поляризацию, то эту антенну можно подвесить вертикально, особенно полезным это может быть на границе уверенного приема, где сигнал очень слабый.
Эта антенна использоваться на любом диапазоне СВ, КВ или УКВ, необходимо только пересчитать размеры.

Штыревая

Самый простой вид штыревой антенны – это вертикальный проводник, закрепленный на изоляторе и одним концом соединенный с приемником. Длина штыря должна быть подобрана в соответствии с диапазоном принимаемых волн. Дело в том, что согласно многочисленным опытам и расчетам, длина такой антенны должна быть равной четверти длины волны, при этом к.п.д. антенны максимальный в любом другом случае уменьшается.

Штырь хорошо принимает сигнал как горизонтальной, так и вертикальной поляризации, кроме того этот вид легко реализуется как в станционарном варианте, так и в мобильном, например, в качестве автомобильной антенны.

Конструкция штыревой зонтичной антенны

Для улучшения приема в этой конструкции добавлены 4 вибратора, улучшающие прием сигнала и расширяющие полосу приема. Эта антенна ненаправленного приема, т. е. она одинаково хорошо принимает сигнал с любого направления. Высота подъема, также как и в предыдущем случае, значительно влияет на дальность приема. Такую конструкцию целесообразно использовать на даче или в сельской местности, где меньше индустриальных помех.

Конструкции для города

В условиях города лучшим вариантом для приема будет применение телевизионной антенны типа волновой канал. Ее преимущества в том, что она является остронаправленной. Это свойство в условиях города очень важно, так как позволяет выбрать направление с наименьшим уровнем помех.

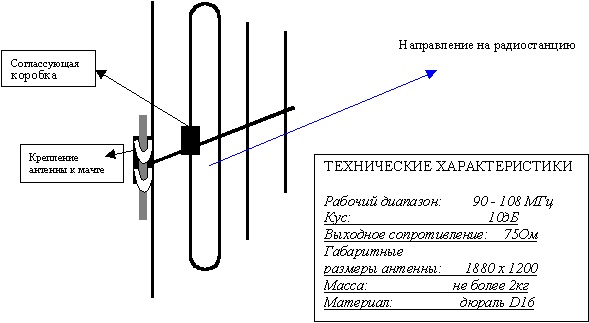

Самодельная антенна волновой канал состоит из стрелы с закрепленными на ней элементами: 2 пассивных директора, петлевой вибратор и рефлектор. Размеры зависят от диапазона приема. Эта конструкция обеспечивает высококачественный прием на удаленности до 50 и более км, что для диапазона FM очень приличный результат.

Антенна волновой канал для диапазона FM

Эта антенна имеет выходное сопротивление 75 Ом, поэтому кабель вполне допустимо подключить напрямую к согласующей коробке. Можно также использовать телевизионные антенны метрового диапазона с 3-5 каналами , которые сейчас зачастую остались без дела, так как телевизионное вещание «переместилось» с этих каналов на дециметровый диапазон, на спутник или в интернет.

СБ-рациями (CB, «Си-Би») называют те, что работают в гражданском диапазоне частот, а именно 27 МГц. Для использования такого прибора не требуется регистрация. Частота разделена на так называемую сетку каналов. На заре развития радиосвязи было лишь 40 каналов. Но после того как этого количества стало не хватать, их стали разбивать и обозначать буквенными символами. Таким образом, правильная настройка рации предполагает корректную установку каналов.

Радиосвязью активно пользуются таксисты и дальнобойщики как более надёжной, чем мобильная связь. Нет необходимости платить оператору за разговор, зависеть от его сети покрытия. Но как минус можно назвать ограниченный радиус действия, а также возможность помех и загруженности канала.

Но если правильно подобрать и настроить антенну для рации, то можно добиться качественной стабильной связи на широком расстоянии. Конечно, радиус действия зависит и от самого оборудования. Где-то это 5–7 километров, а есть модели и более чем с 20 км. Но важность хорошей антенны часто недооценивается. А ведь во многом именно она определяет дальность приёма сигнала. Не спешите покупать очень дорогую рацию, может быть, что такая цена вызвана наличием большого количества не всегда нужных функций. А при подключении хорошей антенны к довольно бюджетному оборудованию вы добьётесь результата не хуже.

Антенны для автомобильной рации можно разделить по типу установки:

• на врезные;
• магнитные.

Врезная антенна монтируется в кузов. Причём при установке на капот или крыло на 30–40% теряет свою эффективность. Устанавливать нужно как можно дальше от вертикальных металлических деталей, которые расположены параллельно основанию антенны.

Магнитные антенны не требуют врезки, и, как правило, их используют на легковых автомобилях. На больших грузовых машинах они могут отвалиться из-за вибрации. Такую антенну для рации можно легко ставить и снимать, переносить на другое авто.

А также антенны для автомобильной рации различаются по размерам:

• Длинные со штырём порядка 2 метров, создают наиболее качественную и стабильную связь.
• Средние от 90 до 170 см, имеют меньший коэффициент усиления и работают на меньшем расстоянии. Зато они удобней тем, что не задевают такие верхние препятствия, как мосты, ветки деревьев, линии электропередач.
• Короткие 65–70 см, удобные и не столь заметные, но обеспечивающие малую дальность приёма.

Самыми эффективными являются длинные врезные. Но даже хорошей антенне нужна правильная установка и настройка.

Установка

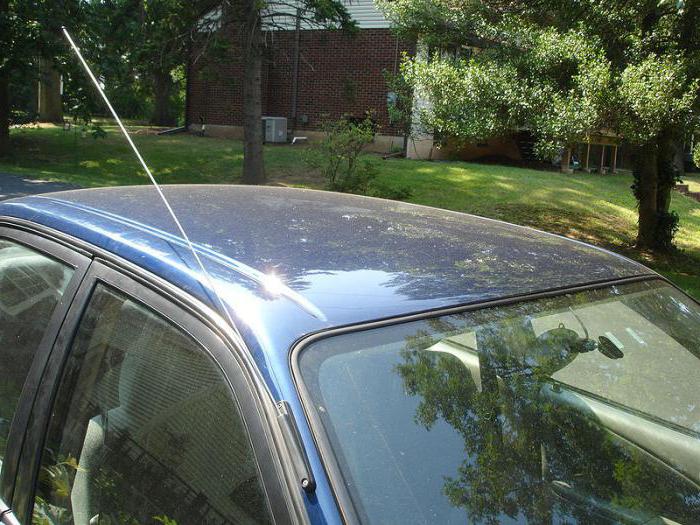

Важным фактором хорошего сигнала является правильная установка антенны:

• Крепите в верхней части кузова на устойчивом основании.
• Установка на бампере, дверях, зеркалах снижает эффективность.
• Устанавливайте вертикально, если иное не сказано в инструкции. Если необходимо установить под углом, то сначала нужно смонтировать, а потом настроить. Именно в этом порядке, а не настроить, а потом наклонять.
• Площадь поверхности, на которой производится установка, должна быть как можно большей и плоской.
• Старайтесь не ставить на капоте и багажнике.
• Саму антенну и соединительный кабель нужно располагать как можно дальше от источников помех, например, системы зажигания.

Настройка

Перед использованием антенны для рации должна быть произведена её настройка. Если этого не сделать, вы не получите заявленных показателей качества приёма. Инструкция по настройке:

1. Настройка должна производиться в тех же условиях, что и эксплуатация автомобиля. То есть среди других машин, а не в гараже.
2. Надёжно установите антенну на автомобиль. Не нужно держать её в руках на весу.
3. Вам понадобится прибор, называемый КСВ-метр. Подключите кабель одним концом к антенне, а вторым к КСВ-метру в разъём ANT. Далее, соедините прибор со станцией (разъём Trans и антенный разъём станции).
4. Переключатель FWD/REF на КСВ-метре поставьте в положение FWD, а SWR/PWR в SWR (в некоторых моделях этого переключателя может не быть).
5. Нажмите на передачу и регулятором установите стрелку прибора в конец шкалы.
6. Установите FWD/REF в позицию REF. Зафиксируйте показатели прибора. Идеальное значение — это единица.
7. Далее, измеряйте КСВ последовательно от самой высокой частоты до самой низкой.
8. Если минимальные значения КСВ находятся на частоте ниже рабочей, то необходимо укоротить антенну. Если наоборот, то увеличить.

Возможны следующие варианты:

• КСВ как минимум в одной из сеток ниже 2. Это означает, что антенна работает и установлена правильно.
• КСВ везде 2,5– Возможно, где-то ухудшение контакта с кузовом. И проверьте целостность соединительного кабеля.
• КСВ выше 5 означает, что антенна не работает.

Антенны для портативной рации классифицируются следующим образом:

• Спиральные широкополосные — небольшой длины, низкоэффективные.
• Дипольные искусственно удлинённые — средней эффективности, но работает в хорошем качестве на узком диапазоне частот.
• Дипольные однодиапазонные — наиболее эффективные из представленных, но имеют большую длину и работают лишь в одном диапазоне.

Для своей модели рации вы можете выбрать подходящую для смены антенну. Настраивать и проверять их показатели можно подобным же образом. Но в случае портативных раций имеют значения характеристики в целом для качественной связи на удалённых расстояниях.

Таковы принципы выбора, установки и настройки антенн для рации. Выбрать подходящие типы можно исходя из целей использования и на каком автомобиле будет производиться монтаж. Если вы знаете ещё хорошие модели антенн или секреты их установки и настройки, обязательно поделитесь своим мнением в комментариях.

Несмотря на широкое распространение телевидения и интернета, прослушивание радиостанций не теряет популярности. Но часто качество приема радиостанций оставляет желать лучшего. Для того чтобы это исправить, необходимо разобраться, что влияет на качество приема, и как улучшить ситуацию?

Антенна для приема радио своими руками

Немного теории

Для нормальной работы любого радиоприемного устройства: телевизора, сотового телефона, радиоприемника, необходимо обеспечить на его входе минимальный уровень сигнала, превышающий определенный порог.

Такие условия могут возникать не только из-за удаленности от радиостанции, но и в условиях города. Чаще всего они бывают в радиоприемниках на диапазонах УКВ и FM, это связано с особенностями распространения этого сигнала.

Частота этих сигналов 66-108 мГц. Радиоволны этого диапазона распространяются в пределах прямой видимости и очень плохо огибают возвышенности рельефа местности, а в городе – высокие здания.

Расстояние прямой видимости можно вычислить по следующей формуле, км:

r = 3,57 (√h1 + √h2), где

r – расстояние прямой видимости;

h1 – высота передающей антенны;

h2 – высота приемной антенны.

Типы антенн

Назначение приемных антенн состоит в том, чтобы принять сигнал, усилить его и передать на вход приемника. В зависимости от диапазона антенны имеют различную конструкцию и габариты.

Типов антенн существует несколько десятков, некоторые из них представляют собой сложнейшие инженерные сооружения, весом сотни тонн и размерами тысячи квадратных метров.

В простейшем случае приемной антенной может быть проводник, подвешенный на изоляторах над землей. Электромагнитные волны, пересекая его, наводят в нем, согласно законам физики, переменное напряжение высокой частоты и по фидеру передают его на вход радиоприемного устройства, где принятый сигнал усиливается, из него выделяется низкочастотная составляющая, и человеческое ухо слышит звук.

Антенны можно разделить на два типа: направленные и ненаправленные. Есть классификация по назначению: стационарные и мобильные.
Несмотря на разницу в типах и видах, существуют общие законы, по которым они работают.

Антенны своими руками

Проволочная

Улучшить радиоприем можно, соорудив простую антенну своими руками . В зависимости от того, для какого диапазона она предназначена, ее размеры необходимо будет корректировать.

Самые малоразмерные антенны получаются для FM диапазона, так как частота радиостанций этого диапазона лежит в пределах 88-108 мГц, значит, длина волны L – от 3,4 до 2,8 метра.

Длину волны любой радиостанции можно найти по формуле:

L = 300000/f, где

L – длина волны в м.

f – частота радиосигнала в Гц.

Конструкция проволочной антенны

Проволочная антенна – самая простая конструкция для FM диапазона, ее можно использовать в домах из любого материала, кроме армированного железобетона. Также ее можно разместить на улице, натянув между двумя мачтами или строениями. Высота подвеса играет большую роль: с увеличением высоты эффективность возрастает. Также играет роль ориентация антенны – ее направленность в горизонтальной плоскости имеет вид восьмерки.

Так как большинство радиостанций FM диапазона используют вертикальную поляризацию, то эту антенну можно подвесить вертикально, особенно полезным это может быть на границе уверенного приема, где сигнал очень слабый.
Эта антенна использоваться на любом диапазоне СВ, КВ или УКВ, необходимо только пересчитать размеры.

Штыревая

Самый простой вид штыревой антенны – это вертикальный проводник, закрепленный на изоляторе и одним концом соединенный с приемником. Длина штыря должна быть подобрана в соответствии с диапазоном принимаемых волн. Дело в том, что согласно многочисленным опытам и расчетам, длина такой антенны должна быть равной четверти длины волны, при этом к.п.д. антенны максимальный в любом другом случае уменьшается.

Штырь хорошо принимает сигнал как горизонтальной, так и вертикальной поляризации, кроме того этот вид легко реализуется как в станционарном варианте, так и в мобильном, например, в качестве автомобильной антенны.

Конструкция штыревой зонтичной антенны

Для улучшения приема в этой конструкции добавлены 4 вибратора, улучшающие прием сигнала и расширяющие полосу приема. Эта антенна ненаправленного приема, т. е. она одинаково хорошо принимает сигнал с любого направления. Высота подъема, также как и в предыдущем случае, значительно влияет на дальность приема. Такую конструкцию целесообразно использовать на даче или в сельской местности, где меньше индустриальных помех.

Конструкции для города

В условиях города лучшим вариантом для приема будет применение телевизионной антенны типа волновой канал. Ее преимущества в том, что она является остронаправленной. Это свойство в условиях города очень важно, так как позволяет выбрать направление с наименьшим уровнем помех.

Самодельная антенна волновой канал состоит из стрелы с закрепленными на ней элементами: 2 пассивных директора, петлевой вибратор и рефлектор. Размеры зависят от диапазона приема. Эта конструкция обеспечивает высококачественный прием на удаленности до 50 и более км, что для диапазона FM очень приличный результат.

Антенна волновой канал для диапазона FM

Эта антенна имеет выходное сопротивление 75 Ом, поэтому кабель вполне допустимо подключить напрямую к согласующей коробке. Можно также использовать телевизионные антенны метрового диапазона с 3-5 каналами, которые сейчас зачастую остались без дела, так как телевизионное вещание «переместилось» с этих каналов на дециметровый диапазон, на спутник или в интернет.

Делаем сами. Видео

Как сделать FM антенну для радио из старой ТВ антенны, можно узнать из видео ниже.

Вариантов самодельных антенн очень много: от самых простых до профессиональных. Следует только учитывать особенности распространения радиоволн в УКВ и FM диапазонах.

При этом нужно запомнить:

1. Уверенный прием возможен только в пределах прямой видимости.
2. В ночное и вечернее время дальний прием практически отсутствует.
3. Осадки ослабляют или вовсе прерывают прием сигнала.

Но если прием есть, все эти недостатки компенсируются высоким качеством сигнала.

ФМ антенна для музыкального центра делается своими руками абсолютно аналогично антенне для ФМ радио, т.к. у этих радиоприёмников абсолютно аналогичная схема приёма сигнала.

Скорее всего, многие автовладельцы, которые покупают рацию в собственное средство передвижения, сталкивались с ситуацией, когда выбран надежный вариант такого аксессуара, но вот качество его работы оставляет желать лучшего. Это вовсе не является результатом покупки бракованного экземпляра, или его плохого качества – скорее всего, была неправильно выбрана антенна для рации. Часто автолюбители считают, что в качестве неё можно запросто использовать кусок обыкновенного провода, спрятанного под подшивкой авто. Но это далеко не так. На сегодня рядовым гражданам для общения выделено несколько частотных диапазонов, самым подходящим из которых является частота — 27 МГц. Это считается мировым стандартом, поэтому и антенну для рации нужно выбирать в соответствии с данной частотой. Именно она предназначена для дальнобойщиков и обычных людей, которым нужно связываться с собеседником на больших расстояниях. И так, сегодня мы поговорим о том, как правильно выбрать антенну для рации вашего автомобиля.

На что обращать внимание при выборе

Самый лучший выбор хорошей антенны для рации – цифровые модели. Это – устройство, которое принимает сигналы определенного направления и соответствующей ему поляризации. В современных моделях раций поляризация обычно вертикальная. Как выбрать недорогой, но хороший вариант рации по всем параметрам? Для этого нужно наперед определиться с двумя важными свойствами: рабочей частотой и типом поляризации. Кроме того, перед тем, как выбрать антенну для рации, нелишним будет учитывать также и волновое сопротивление устройства. Посетив специализированный форум, можно узнать рейтинг популярных моделей, лучшие варианты по соотношению цена-качество, их основные плюсы и минусы. Перед тем, как выбрать антенну для рации, следует понимать, как именно происходит усиление антенны. Первое, о чем необходимо учитывать при этом, – это то, что с ростом физических размеров основные характеристики устройства ухудшаются.

Следующий важный совет по выбору надежной антенны для рации – её ненаправленность. Благодаря этому достигается возможность принимать сигнал с каждой стороны. Если же подобной необходимости нет, когда рации повернуты в одном и том же направлении, то можно смело использовать телевизионные направленные системы, повернутые на 90 градусов. В таком случае поляризация станет вертикальной. Не менее важный совет по выбору надежной антенны для рации заключается в необходимости перед покупкой оценить возможность настройки аксессуара. Если же возможность осуществлять настройку отсутствует, определенная часть мощности будет потеряна. Каждому радиолюбителю известно, что распространение сигнала не может быть идеальным, именно поэтому важно, чтобы была возможность делать настройку устройства.

Какой она должна быть

Длина волны оптимального частотного диапазона 27 МГц составляет 11 метров. Функционирование принимающего устройства будет максимальным в том случае, если его длина будет кратной размеру волны. Исходя из этого, правильный выбор хорошей антенны для рации будет оптимальным в случае длины устройства — 3 метра. Конечно, ни один автомобилист не захочет устанавливать на крышу аксессуар подобных размеров. Чтобы длина фидера была небольшой, ее необходимо подключать через специальное приспособление – удлиняющую катушку, которую в народе называют усилителем. Осуществляя выбор хорошей антенны для рации, всегда необходимо принимать в учет конструктивные особенности конкретной модели автомобиля, наперед определяя место, где устройство будет устанавливаться. Кроме того, важно помнить еще один совет по выбору надежной антенны для рации – все соединения в устройства должны быть максимально надежными, иметь стойкость к воздействию коррозии и разнообразным вибрациям. Оптимальный вариант – если соединения выполнены путем специального обжима, или же при помощи спайки.

Варианты крепления устройств

Во время установки подобной разновидности оборудования не следует забывать, что в будущем устройство нужно будет снимать для проведения профилактики или ремонта. Именно поэтому, если покупатель задумывается, какой выбрать вариант для своей рации, то ответ очевиден – модель должна обладать хорошей ремонтопригодностью. При установке антенны нужно постараться все сделать так, чтобы ее верхняя часть хотя бы немного выступала над всеми остальными металлическими деталями автомобиля. Очень важно перед началом использования антенны для автомобильной рации проверить ее и правильно настроить. При этом необходимо учитывать, что приемник, в котором коэффициент стоячей волны превышает 3, может попросту вывести передатчик из строя.

Типы крепления устройств, и другие особенности

Перед тем, как выбрать антенну для рации, стоит также определиться с типом крепления данного устройства. В зависимости от такой классификации существуют врезные аксессуары и модели на магните. Со вторым типом все понятно – магнит надежно удерживает антенну на кузове авто. Для установки первой разновидности в кузове должно быть специальное отверстие. При покупке устройств врезного типа нужно помнить, что в комплекте отсутствуют крепления и разъем, в результате чего придется покупать их отдельно.

Магнитный способ крепления

При осуществлении выбора стоит обратить внимание на обработку металлических поверхностей креплений: они и сам их материал должны иметь высокое качество. Оптимальным вариантом будет покупка изделий проверенных производителей, к примеру, компании Мегаджет: Мегаджет 300, Мегаджет 555, модели Алан 48 и Алан 42 одноименного производителя или же любая модель бренда Баофенг. Крепления антенн должны быть сделаны из высоколегированной стали высокого качества. Для их изготовления применяется метод литья, предусмотрено наличие ребер жесткости. Крепления могут иметь вороненую или хромированную поверхность. На современном рынке нередко можно встретить дешевые крепления, которые произведены методом штамповки из силумина. Приобретать их не рекомендуется, так как качество деталей оставляет желать лучшего.

Разъёмы устройства

Антенна для рации, будь она стационарной или автомобильной, должна соединяться с разъемом устройства. Для автомобильных антенн обычно используются порты типа PL, который по внешнему виду очень похож на стандартный телевизионный. Но не все разъемы даже такого стандарта одинаковые – каждый из них предназначен для использования кабеля определенного диаметра. Кроме того, они отличаются между собой материалом изготовления и способом крепления. Также стоит добавить, что установка антенны на крышу или другую часть кузова автомобиля – это только половина дела. Важным является еще и модель транспортного средства , для каждой из них требуется своя настройка. Если антенна была правильно настроена при покупке, то после установки ее на собственный автомобиль ее нужно будет настраивать еще раз. Точно такая же регулировка понадобится при переносе устройства с одного транспортного средства на другое. Изменение даже такой мелочи, как угол наклона, потребует перенастройки аксессуара. Важно не забывать, что любая модель диапазона сверхвысоких частот может устанавливаться только вертикально – в таком случае эффективность ее работы будет самой высокой.

Некоторые нюансы установки

Таким образом, как следует из всего вышесказанного, покупка антенны для рации автомобиля – далеко не такое простое дело, как может показаться на первый взгляд. И дело не только в широком разнообразии возможного выбора – также есть возможность внести усовершенствование в готовый комплект, что повысит его рабочие характеристики. К примеру, путем установки усилителя, или его замены на более качественную модель. Также очень важным является этап установки, подключения и настройки системы. При этом важно учитывать множество разнообразных нюансов, которые напрямую влияют на качество и функциональность рации. Так, присутствие фальшивой массы – если для этого используется задняя дверь машины, ее капот или багажник – эффективность работы антенны уменьшается на 20%. Перестановка же устройства со стандартного крепления на магнит уменьшает дальность уверенного приема сигнала примерно на четверть от первоначального показателя.

Несмотря на широкое распространение телевидения и интернета, прослушивание радиостанций не теряет популярности. Но часто качество приема радиостанций оставляет желать лучшего. Для того чтобы это исправить, необходимо разобраться, что влияет на качество приема, и как улучшить ситуацию?

Антенна для приема радио своими руками

Немного теории

Для нормальной работы любого радиоприемного устройства: телевизора, сотового телефона, радиоприемника, необходимо обеспечить на его входе минимальный уровень сигнала, превышающий определенный порог.

Такие условия могут возникать не только из-за удаленности от радиостанции, но и в условиях города. Чаще всего они бывают в радиоприемниках на диапазонах УКВ и FM, это связано с особенностями распространения этого сигнала.

Частота этих сигналов 66-108 мГц. Радиоволны этого диапазона распространяются в пределах прямой видимости и очень плохо огибают возвышенности рельефа местности, а в городе – высокие здания.

Расстояние прямой видимости можно вычислить по следующей формуле, км:

r = 3,57 (√h1 + √h2), где

r – расстояние прямой видимости;

h1 – высота передающей антенны;

h2 – высота приемной антенны.

Типы антенн

Назначение приемных антенн состоит в том, чтобы принять сигнал, усилить его и передать на вход приемника. В зависимости от диапазона антенны имеют различную конструкцию и габариты.

Типов антенн существует несколько десятков, некоторые из них представляют собой сложнейшие инженерные сооружения, весом сотни тонн и размерами тысячи квадратных метров.

В простейшем случае приемной антенной может быть проводник, подвешенный на изоляторах над землей. Электромагнитные волны, пересекая его, наводят в нем, согласно законам физики, переменное напряжение высокой частоты и по фидеру передают его на вход радиоприемного устройства, где принятый сигнал усиливается, из него выделяется низкочастотная составляющая, и человеческое ухо слышит звук.

Антенны можно разделить на два типа: направленные и ненаправленные. Есть классификация по назначению: стационарные и мобильные.
Несмотря на разницу в типах и видах, существуют общие законы, по которым они работают.

Антенны своими руками

Проволочная

Улучшить радиоприем можно, соорудив простую антенну своими руками. В зависимости от того, для какого диапазона она предназначена, ее размеры необходимо будет корректировать.

Самые малоразмерные антенны получаются для FM диапазона, так как частота радиостанций этого диапазона лежит в пределах 88-108 мГц, значит, длина волны L – от 3,4 до 2,8 метра.

Длину волны любой радиостанции можно найти по формуле:

L = 300000/f, где

L – длина волны в м.

f – частота радиосигнала в Гц.

Конструкция проволочной антенны

Проволочная антенна – самая простая конструкция для FM диапазона, ее можно использовать в домах из любого материала, кроме армированного железобетона. Также ее можно разместить на улице, натянув между двумя мачтами или строениями. Высота подвеса играет большую роль: с увеличением высоты эффективность возрастает. Также играет роль ориентация антенны – ее направленность в горизонтальной плоскости имеет вид восьмерки.

Так как большинство радиостанций FM диапазона используют вертикальную поляризацию, то эту антенну можно подвесить вертикально, особенно полезным это может быть на границе уверенного приема, где сигнал очень слабый.
Эта антенна использоваться на любом диапазоне СВ, КВ или УКВ, необходимо только пересчитать размеры.

Штыревая

Самый простой вид штыревой антенны – это вертикальный проводник, закрепленный на изоляторе и одним концом соединенный с приемником. Длина штыря должна быть подобрана в соответствии с диапазоном принимаемых волн. Дело в том, что согласно многочисленным опытам и расчетам, длина такой антенны должна быть равной четверти длины волны, при этом к.п.д. антенны максимальный в любом другом случае уменьшается.

Штырь хорошо принимает сигнал как горизонтальной, так и вертикальной поляризации, кроме того этот вид легко реализуется как в станционарном варианте, так и в мобильном, например, в качестве автомобильной антенны.

Конструкция штыревой зонтичной антенны

Для улучшения приема в этой конструкции добавлены 4 вибратора, улучшающие прием сигнала и расширяющие полосу приема. Эта антенна ненаправленного приема, т. е. она одинаково хорошо принимает сигнал с любого направления. Высота подъема, также как и в предыдущем случае, значительно влияет на дальность приема. Такую конструкцию целесообразно использовать на даче или в , где меньше индустриальных помех.

Конструкции для города

В условиях города лучшим вариантом для приема будет применение телевизионной антенны типа волновой канал. Ее преимущества в том, что она является остронаправленной. Это свойство в условиях города очень важно, так как позволяет выбрать направление с наименьшим уровнем помех.

Самодельная антенна волновой канал состоит из стрелы с закрепленными на ней элементами: 2 пассивных директора, петлевой вибратор и рефлектор. Размеры зависят от диапазона приема. Эта конструкция обеспечивает высококачественный прием на удаленности до 50 и более км, что для диапазона FM очень приличный результат.

Антенна волновой канал для диапазона FM

Эта антенна имеет выходное сопротивление 75 Ом, поэтому кабель вполне допустимо подключить напрямую к согласующей коробке. Можно также использовать телевизионные антенны метрового диапазона с 3-5 каналами, которые сейчас зачастую остались без дела, так как телевизионное вещание «переместилось» с этих каналов на дециметровый диапазон, на спутник или в интернет.

Как-то купил себе радиостанцию в машину, выбор пал на MegaJet MJ-300. Довольно-таки отличная радиостанция с самыми основными функциями, которые нужны при езде с радиостанцией. Но радиостанция без антенны никому не нужна. Тут и встал вопрос о выборе антенны…

На Митинском рынке, как и везде, где торгуют радиотоварами, выбор антенн огромен — от красивых коротких до практичных длинных… Пообщавшись с продавцами, я понял, что они примерно все схожи по своим параметрам, а разница только в длине и цене. И я выбрал себе не очень длинную антенну, дабы не привлекать к себе внимание спецслужб, да и как-то не эстетично бы смотрелась антенна на крыше «восьмерки» имея длину около 3-х метров…

У моего друга тоже такая же рация, но другая антенна (намного длиннее). Сравнив качество связи его рации и то, что имею я, в голову начали лезть мысли о том, что я где-то был не прав изначально, положившись на продавцов. Немного пошуршав мозгами, я пришел к выводу, что моя антенна немного не подходит для использования на данной частоте, несмотря на то, что специально была настроена на 27 MHz.

Одним из основных параметров, показывающих, насколько грамотно установлена и согласована с рацией антенна, является КСВ (коэффициент стоячей волны, он же SWR). Мягко говоря, этот коэффициент показывает, какая доля мощности отданного рацией сигнала ушла в эфир. Это проверяется на специальном приборе, который собственно на Митинке можно найти и приобрести, но смысла в его приобретении нет, поэтому на 3-м этаже этого же торгового центра расположился дедушка-связист, который все настроит и, при желании, может провести познавательную лекцию по связи, которую я частично прослушал… Вернемся к результатам показаний… Отличным считается результат, если КСВ равен 1.2, допустимым — 1.4-1.5, при КСВ>3 присутствует риск испортить рацию.

Следующий параметр — это длина антенны. Тут мнения многих продавцов расходятся… Оно и понятно, ибо каждый хочет «впарить» свой товар, а техническая часть вопроса их не интересует, т.к. они просто продавцы, а не ученые (хотя создается впечатление, что они довольно-таки умны).
В этом вопросе пришлось вспоминать курс высшей школы (к сожалению после приобретении антенны), т.к. при поверхностном изучении вопроса о длине антенны в интернете типа «какую длину антенны выбрать для автомобильной радиостанции» мнения так же расходятся.
Традиционная присказка гласит, что антенны много не бывает. Из присказки можно сделать вывод, что длинная антенна не всегда хорошо, ибо учеными была выведена формула эффективной длины антенны, при которой у нее наблюдается максимальная эффективность приема и передачи.

Собственно формула:
L=¼λ
, где
λ
— длина волны.

Длина волны рассчитывается по формуле:
λ=c/f
, где
c
— скорость света,
f
— частота волны.

Эффективная длина антенны:
2,7758560925925925925925925925926 (м)

Это точный результат, но такую точность никто не обеспечит, поэтому, округлив, получаем эффективную длину антенны равной 2,78 (м)
(напоминаю, что это расчет для частоты 27 MHz)

Исходя из этого уже можно делать выбор понравившейся антенны из того изобилия, которое предлагается рядовому покупателю. Тут уже решает каждый сам: эстетический вид антенны, местность по которой передвигается автомобиль, ибо есть вероятность сбить антенну веткой, если ездить по лесу или т.п.
Хотелось бы еще обратить внимание, на тот факт, что в основании антенны находится согласующее устройство позволяющее проводить настройку антенны на заданную частоту и согласовывать различные виды штырей. На мой взгляд, можно иметь короткую антенну, но с грамотно настроенным согласующим устройством, то можно добиться от нее максимального результата…

Кстати, сюда бы я включил еще один параметр, который скорее всего, уже учли производители антенн при производстве оных — это диаметр трубки (штыря). Думаю, это будет полезно тем, кто изготавливает антенну самостоятельно… Но пост не об этом.

Про тип кабеля говорить не буду, т.к. не изучал, да и поставляется он вместе с антенной. Единственная рекомендация — не изменять длину кабеля
, этим самым можно испортить настройки антенны… Затухание сигнала в нем минимальное, и на связь влияния оказывать не будет. Если он слишком длинный — лучше его смотать и где-нибудь спрятать в машине.

Следует упомянуть о выборе места установки антенны. Тут вариаций много, но законы физики не обмануть, и диаграмма направленности будет меняться в зависимости от места установки антенны.
Для обеспечения круговой диаграммы направленности антенны наиболее предпочтительным местом для установки автомобильной антенны является геометрический центр машины, расположенного на максимальной высоте от земли (у меня например это где-то около центра крыши). Это все описано в инструкции к радиостанции, поэтому, так же не буду на этом останавливаться.

Думаю, на этом свой пост закончу, т.к. основные параметры для выбора антенны я описал, далее дело вкуса и желаний, которые, прежде всего, будут определяющими при покупке…

Спасибо тем, кто дочитал до конца. Если где-то не прав, то прошу поправить…

Избегайте своими руками делать антенны на рации для автомобилей по той простой причине, потом оборудование сложно настроить. Штатные устройства у основания содержат узел, напоминающий гайку, позволяющий водителю настроить прибор на используемую волну. Для ручных моделей дело обстоит иначе. Антенна для рации своими руками быть сделана может, однако для крупных предприятий, покупающих частоту, возникнут проблемы. Государственный комитет следит за проданным товаром, чтобы потребители избегали взаимных помех. Железные дороги не пересекаются с судоремонтными заводами. Иногда требуется промышленникам связь, каждый начнет оборудование улучшать, найдем ситуацию: абоненты услышат друг друга. Работая на разных предприятиях. Спросите ГКРЧ: дадут рекомендации, быть может, достаточно будет продемонстрировать специалистам в действии доработку для оценки влияния на соседние домены связи.

Связь и антенны раций

Неоднократно говорили: в обыденности чаще используются линейная, круговая поляризация, последняя – преимущественно на спутниках. Не исключение рации. Горизонтальную поляризацию забрало телевидение, оставив вертикальную радиовещанию… рациям. Логично. Когда держим рацию, антенна расположена вертикально. Виден сигнал, отраженный местностью, повернутый на фиксированный угол. Благодаря эффекту, туповатый военный демонстрирует «нарушение» законов физики… Идеальный прием ведется вертикально стоящей антенной. Не верите — делайте наоборот!

Прочитавшие обзоры про самодельные антенны, будут поражены, но не удивлены. Опять несимметричные четвертьволновые вибраторы, изготовленные из куска стандартного коаксиального кабеля. Поляризация, частоты, почему нечто должно меняться. Однажды сказали: телевизионную антенну из кабеля можно ставить вертикально, ловить радио, найдись таковое на нужной волне…

Родная антенна рации. Внутри набалдашника медная спираль, кончик которой крепится в районе вершины. У некоторых раций просто можно добраться до завитков, у прочих – проблема нерешаемая. Почему спираль?

Согласно курсу электродинамики распространения радиоволн, антенна излучает в направлении оси, волна будет поляризована кругом, согласно направлению завивки. Только если длина витка близка значением длине волны. Рассматриваемый контекст предполагает цифру полметра и выше, о близости забудьте.

Представление о диаграмме направленности дает программа MMANA. Доброжелатели любезно забили туда антенну рации (145 МГц), избегая менять параметры, посмотрели поле (открыв приложение):

1. В вертикальной поляризации вышел по азимуту ровный круг. Понятно, тело человека диаграмму исказит! Действительно, спиралька излучает вертикальную поляризацию почти ровно. Уровень составляет — 3 dBi.
2. Горизонтальной поляризации формой напоминает восьмерку, уровень намного ниже. Если держать рацию со спиральной антенной по горизонтали, прием ухудшится, нуля не достигнет.

По углу места с горизонтальной поляризацией образуется полукруг, с вертикальной — вдоль оси провал. Полезный сигнал вверх не излучается. Пусть человек с рацией заберется на дерево. И оба держат приборы вертикально, прием будет обусловлен только горизонтальной составляющей, а также отраженным сигналом. Вот какие антенны используют рации… Неудивительно, что любителей грызет желание изменить конструкцию. Посему используются спирали.

На деле — и на файле MMA — антенна состоит из спирали, немалую роль играет колпачок. Задумка ясна. В реальных условиях связь должна вестись по всем направлениям, четвертьволновый вибратор неспособен обеспечить заданные требования. Почему четверть. Полуволновой вибратор более длинный. Габариты имеют значение. Спирали начали вить не от полноценной жизни. Просто длинная антенна для рации слишком великая роскошь. Карман проткнет, рукой замучаешься держать, ветреная погода вырвет. Приходится идти на жертвы. Напомним, по вертикальной поляризации диаграмма направленности демонстрирует подобие тора, типично. Горизонтальная добавляет нечто вроде гантели (грубое приближение), формирующей недостающие углы, участки пространства. На прием и передачу диаграмма направленности одинакова.

Будем конструировать рации, убирая необычные свойства приема по всем направлениям. Энергия устремится в направлении тора. Дальность вещания возрастет. Если переоборудовать обе рации, получим дополнительный выигрыш ценой утраты окончательно приема (передачи) сверху-снизу. Напоминаем, диаграммы направленности на прием и передачу одинаковые (идентичны).

Увеличим дальность радиостанции, переделав антенну

Вывод очевиден: хотим увеличить дальность — видели диаграмму направленности заводской антенны — нужно мощность направить на вертикальную поляризацию, в тор. Как сделать, ясно, однако на горизонте маячит один вопрос – волновое сопротивление антенны рации. Знаете значение? Говорили, как померить! Если длина фидерной линии питания кратна половине длины волны, сопротивление антенны передается на выход без изменения. Эффект используем для измерения.

Используются различные приборы (ВЧ-генератор). Задумавшимся взять такой, скажем: гетеродин телевизора способен выдать похожую частоту, другое дело настроить. Поговорим отдельно. Понадобится высокочастотный вольтметр, обычный для целей измерения непригоден. Прибор измеряется напряжением ВЧ генератора в подвешенном состоянии, шкалу калибруют, чтобы показывала 100%. Собирают схему последовательно соединенных:

• антенны;
• переменного резистора.

Подключают генератор к цепи, измеряют напряжение резистора. Крутят регулировку, пока начнет стрелка показывать 50%. Сопротивление переменного резистора становится равным волновому сопротивлению антенны. Необходимо брать неиндуктивное сопротивление (у которого отсутствует собственная индуктивность). Самодельная антенна рации по возможности должна повторять электрические параметры заводской. Волновое сопротивление берется близким исходному. Процесс измерения читателям понятен.

Выбор конструктора невелик: два глобальных семейства. Кабели волновым сопротивлением 50, 75 Ом. Первый применяются связью, второй – телевидением. Антенна портативной рации делается из того, который ближе номиналом измеренному значению. Четвертьволновый вибратор (лишенный спирали) обладает сопротивлением 35 Ом. Параметры покупной антенной предугадать сложно. Практикам проще изготовить две антенны для рации, используя кабель разного сорта. Затем каждую испытать на местности, оценивая характер изменений.

Изготовление антенны рации

Кратко напомним процесс изготовления антенны для рации. Рассматривали цифровое телевидение , WiFi, 3G. Аудитория портала ВашТехник знает, как сделать антенну для рации. Копируйте смело методики. Прежде нужно знать частоту. Точнее — лучше. Рации имеют несколько каналов, частоты прописаны паспортом. Выберите канал, задавая размеры антенны.

Пусть частота равна 435 МГц. Находим длину волны по школьной формуле, деля скорость света на указанную величину: 299792458 / 435000000 = 689 мм. Чтобы изготовить четвертьволновый вибратор, необходимо число поделить еще на 4, получим – 172,25. Длина антенны для рации составит 17 см. Постарайтесь точнее выдержать миллиметры. Экран можно не счищать. Будет приемной поверхностью, увеличится полоса. Руки чешутся — счистите, как кожуру, оплетку, диэлектрик вокруг главной жилы оставьте.

Старая антенна выпаивается, под новую готов хомут. Осталось заделать на место, наслаждайтесь связью. Антенна для рации своими руками сделана. Кстати, если нет желания снимать экран, запаяйте вместе с жилой в одну связку при монтаже на микросхему. Расширение диапазона считаете лишним — экран лучше снимите. Первый и второй варианты наделены достоинствами, цельный кабель прочнее. Лучше оставить как есть. Антенна для рации прослужит дольше. Позаботьтесь приклеить симпатичный колпачок-наконечник, чтобы медь перестала окисляться. Прощаемся ровно до следующего раза.

Копируйте заводские конструкции. Рации предприятий ломаются. Адаптеры остаются, приборы выбрасывают. Неоценимый шанс радиолюбителя проявить себя. Антенна покрыта резиной, легко обдираемой. Либо используйте аксессуар сломанного изделия. Процесс копирования напрямую не запрещен, исключая изделия, защищенные патентами. Дело касается промышленного выпуска продукции с целью сбыта, получения фиксированной прибыли за счет выполнения указанных действий.

Установить в машину рацию можно по разным причинам. Это может быть будущая совместная поездка с друзьями в отпуск на машинах или даже страсть к подслушиванию чужих разговоров в автомобиле. Но в основном такой аппарат устанавливают или таксисты, или дальнобойщики. Какой бы ни была причина, для надлежащей работы прибора должна быть установлена антенна для рации.

Такая установка только на первый взгляд может показаться простой. На самом деле здесь есть несколько нюансов, которые нужно учесть при выборе, изготовлении и установке антенны.

Виды внешних приемопередающих устройств

Для раций в автомобиле предусмотрены два вида антенн:

• врезная:
• с магнитной основой.

Они принципиально не отличаются. Главное отличие в том, что врезная антенна для рации — стационарная, а с магнитной основой — съемная, она может быть снята или переставлена в другое место.

Врезные антенны

Из названия ясно, что они крепятся в одном месте. Поэтому перед тем как установить данное устройство, нужно внимательно подумать, где его вмонтировать, чтобы не мешало, и приём был хорошим. Следует также учесть факт: антенна для рации в машину должна быть прикреплена на несущий кузов. Если пренебречь этим постулатом и установить её, например, на капот или крыло, то есть на фальшивую массу, эффективность устройства теряется на 30-40%. Некоторые автолюбители пробуют усовершенствовать такую систему и пытаются прокидывать массу дополнительными проводами к кузову. Но все равно желаемого эффекта таким образом не достичь. Хотя иногда и срабатывает, но крайне редко. Как правило, на приём такая антенна для рации ещё работает вполне нормально, но передача с помощью такого устройства очень скверная.

Важным фактором при установке будет высота. Чем выше установлен аппарат, тем эффективнее будет его работа. Для примера, если вмонтировать антенну в бампер автомобиля, дальность передачи и приёма уменьшается наполовину.

Оптимально устанавливать антенну посредине крыши. Некоторые мастера убеждают, что с равным успехом можно установить ее на кронштейн в углу крыши. Но тут есть некоторые моменты, которые нужно учесть для целесообразного монтажа. Если установка рации нужна только для езды по городу, то вариант крепления на кронштейн подходит полностью. Это не повлияет на работу прибора в связи с тем, что в городе не будет создаваться эффект направленности из-за дополнительных отражений. Если же данный аппарат устанавливается для дальних поездок по трассе, то монтаж антенны для автомобильных раций в углу крыши будет нецелесообразным.

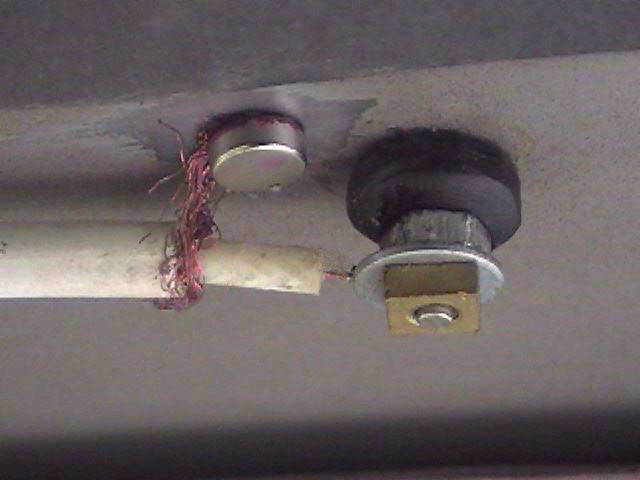

Установка врезной антенны

Устанавливая антенну в крышу, нужно обязательно усилить место стыка дополнительной металлической пластиной. Это нужно в первую очередь для большей прочности соединения.

Само полотно и удлиняющая катушка должны быть по возможности максимально удалёнными от всех вертикальных металлических плоскостей, что расположены параллельно основанию антенны. Минимальное расстояние между ними должно быть 50 см. Если пренебречь этим фактором, то устройство не будет работать надлежащим образом из-за высокой реактивности пространства. Этот нюанс следует учитывать при монтаже антенны для автомобильных раций, в грузовых машинах в том числе.

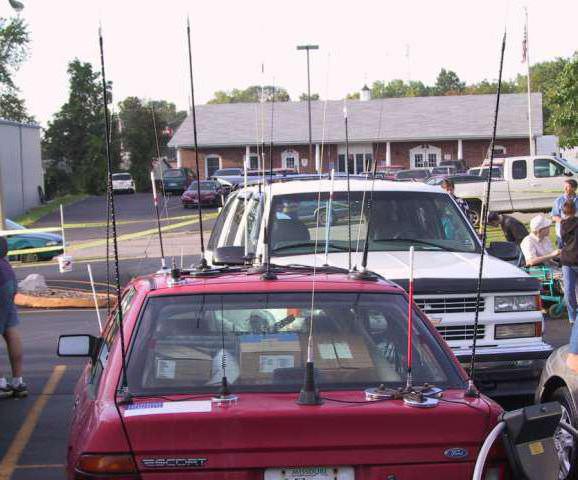

Антенны с магнитной основой

Антенна с магнитной основой, или, как в народе её называют, «магнитка», может использоваться на любых автомобилях. Но есть несколько моментов, которые следует соблюдать при её установке.

1. Для более эффективной работы и правильной настройки данное устройство также следует устанавливать на несущий кузов.
2. Ни в коем случае нельзя менять длину кабеля от антенны. Это приведёт к невозможности настройки или повлияет на ухудшение работы прибора.
3. Не рекомендуется сворачивать кабель в бухту, это также неблагоприятно может повлиять на работу аппарата. Если кабель длиннее, чем нужно, то его надо просто аккуратно проложить по салону.
4. Положение антенны на крыше может быть произвольным. Такой вид не слишком требователен к местоположению. Но если есть потребность в демонтаже устройства, то в следующий раз, когда снова придётся использовать его, следует постараться поставить антенну на то же место.

Антенна для рации своими руками

Самым простым вариантом решения такого рода апгрейда автомобиля будет покупка антенны. Но она может быть изготовлена и самостоятельно. Для этого можно следовать пошаговой инструкции.

1. Взять простую антенну -хлыст от радио. От неё потребуется только основание.
2. Купить вязальные металлические спицы с диаметром 3-4 мм.
3. Изготовить катушку удлинения. Она должна быть на оправке 10 мм. Для её правильной работы нужно намотать 44 витка провода ПЭВ 0,41.
4. Далее следует припаять концы катушки к втулкам из латуни. Это позволит обеспечить хороший контакт и создаст дополнительную прочность конструкции.
5. После этого во втулки нужно с каждого конца подсоединить спицы. Важно, чтобы обе спицы были равной длины.
6. Далее проводится настройка КСВ-метром и проводится подгонка спиц и катушки.
7. Затем проводится непосредственная установка антенны для автомобильных раций.
8. Вскрыть потолок.
9. Открутить штатную антенну, отвинтить 2 винта, вынуть плату активного усилителя и аккуратно её выпаять.
10. На место впаять 50-омный коаксиальный кабель. Важно соблюсти порядок жил, массу к массе.
11. Все соединения герметизировать.
12. Провести коаксиальный провод под обшивку, коврик и вывести к рации.
13. Прикрепить антенну на место.

Если все шаги алгоритма проделывались правильно, то антенна для рации своими руками сделана. Можно приступать к следующему этапу — настройке. Но, как утверждают специалисты, это достаточно сложный и тонкий процесс. Это связано с многими аспектами: нужно аккуратно уметь паять, обмотку катушки тоже непросто сделать грамотно. Как вывод: самодельный прибор можно изготовить только достаточно подготовленному любителю. Иначе хорошая антенна для рации таким способом не получится.

Настройка антенны

Если антенна установлена грамотно и правильно, то она нуждается только в небольшой корректировке. Но многие автолюбители к этому процессу подходят скептически, думая, что данный элемент системы связи не имеет особого значения для работы всего аппарата. И глубоко заблуждаются. От того, насколько правильно будет установлена антенна для рации и настроен аппарат, зависит не только сигнал приёма, но и работа самого аппарата. Более того, если неправильно настроить рацию, можно вывести из строя не только транзисторы выходного каскада, но и угробить сам аппарат.

Пошаговая инструкция настройки

Настройка антенны рации должна происходить по следующему алгоритму:

• Для корректной настройки необходимо иметь такой прибор, как КСВ-метр.
• Процесс настройки надо проделывать вдалеке от конструкций из металла, бетона или дерева. Желательно, чтобы деревья были размещены не ближе чем 15-20 м.
• Очень желательно автомобиль остановить на чистой, ровной и сухой плоскости.
• На настройку антенны также могут влиять расположенные вблизи другие автомобили с антеннами для раций. Далее необходимо установить КСВ-метр согласно инструкции, то есть между самой рацией и антенной. При этом нельзя использовать усилитель.
• Замеры прибором надо произвести на нескольких разных каналах и в разных точках. Целесообразно провести данную процедуру в разных сетках. Это позволит увидеть реальную картину настройки.
• Следующий шаг очень важен: следует найти показатель-минимум КСВ, в идеале показатель должен быть равен 1, желательно записать, где он расположен. Если он расположен на частоте ниже указанной, то это значит, что антенну нужно укоротить. Соответственно, если выше — нужно удлинять.
• Следующим шагом будет укорачивание или удлинение антенны, в зависимости от показателей прибора КСВ. Удлинение или укорачивание — это процесс добавления или, наоборот, отматывания витков с катушки согласования, а не укорачивание антенны кусачками.
• После этого снова нужно посмотреть показатели КСВ-метра. Процедуру повторять до тех пор, пока не будет достигнут нужный результат. Иногда в некоторых моделях не удаётся достигнуть идеального показателя, но это не страшно. При отклонении показателя, например до 1,5, потери будут равны 5%. Рация вполне нормально будет работать и при показателе 3. Если в систему вмонтирован усилитель, нужно учесть что показатель-минимум не должен превышать 2.

Если все шаги алгоритма пройдены правильно, антенна для рации в машину будет служить отменно.

СБ-рациями (CB, «Си-Би») называют те, что работают в гражданском диапазоне частот, а именно 27 МГц. Для использования такого прибора не требуется регистрация. Частота разделена на так называемую сетку каналов. На заре развития радиосвязи было лишь 40 каналов. Но после того как этого количества стало не хватать, их стали разбивать и обозначать буквенными символами. Таким образом, правильная настройка рации предполагает корректную установку каналов.

Радиосвязью активно пользуются таксисты и дальнобойщики как более надёжной, чем мобильная связь . Нет необходимости платить оператору за разговор, зависеть от его сети покрытия. Но как минус можно назвать ограниченный радиус действия, а также возможность помех и загруженности канала.

Но если правильно подобрать и настроить антенну для рации, то можно добиться качественной стабильной связи на широком расстоянии. Конечно, радиус действия зависит и от самого оборудования. Где-то это 5–7 километров, а есть модели и более чем с 20 км. Но важность хорошей антенны часто недооценивается. А ведь во многом именно она определяет дальность приёма сигнала. Не спешите покупать очень дорогую рацию, может быть, что такая цена вызвана наличием большого количества не всегда нужных функций. А при подключении хорошей антенны к довольно бюджетному оборудованию вы добьётесь результата не хуже.

Антенны для автомобильной рации можно разделить по типу установки:

• на врезные;
• магнитные.

Врезная антенна монтируется в кузов. Причём при установке на капот или крыло на 30–40% теряет свою эффективность. Устанавливать нужно как можно дальше от вертикальных металлических деталей, которые расположены параллельно основанию антенны.

Магнитные антенны не требуют врезки, и, как правило, их используют на легковых автомобилях. На больших грузовых машинах они могут отвалиться из-за вибрации. Такую антенну для рации можно легко ставить и снимать, переносить на другое авто.

А также антенны для автомобильной рации различаются по размерам:

• Длинные со штырём порядка 2 метров, создают наиболее качественную и стабильную связь.
• Средние от 90 до 170 см, имеют меньший коэффициент усиления и работают на меньшем расстоянии. Зато они удобней тем, что не задевают такие верхние препятствия, как мосты, ветки деревьев, линии электропередач.
• Короткие 65–70 см, удобные и не столь заметные, но обеспечивающие малую дальность приёма.

Самыми эффективными являются длинные врезные. Но даже хорошей антенне нужна правильная установка и настройка.

Установка

Важным фактором хорошего сигнала является правильная установка антенны:

• Крепите в верхней части кузова на устойчивом основании.
• Установка на бампере, дверях, зеркалах снижает эффективность.
• Устанавливайте вертикально, если иное не сказано в инструкции. Если необходимо установить под углом, то сначала нужно смонтировать, а потом настроить. Именно в этом порядке, а не настроить, а потом наклонять.
• Площадь поверхности, на которой производится установка, должна быть как можно большей и плоской.
• Старайтесь не ставить на капоте и багажнике.
• Саму антенну и соединительный кабель нужно располагать как можно дальше от источников помех, например, системы зажигания.

Настройка

Перед использованием антенны для рации должна быть произведена её настройка. Если этого не сделать, вы не получите заявленных показателей качества приёма. Инструкция по настройке:

1. Настройка должна производиться в тех же условиях, что и эксплуатация автомобиля. То есть среди других машин, а не в гараже.
2. Надёжно установите антенну на автомобиль. Не нужно держать её в руках на весу.
3. Вам понадобится прибор, называемый КСВ-метр. Подключите кабель одним концом к антенне, а вторым к КСВ-метру в разъём ANT. Далее, соедините прибор со станцией (разъём Trans и антенный разъём станции).
4. Переключатель FWD/REF на КСВ-метре поставьте в положение FWD, а SWR/PWR в SWR (в некоторых моделях этого переключателя может не быть).
5. Нажмите на передачу и регулятором установите стрелку прибора в конец шкалы.
6. Установите FWD/REF в позицию REF. Зафиксируйте показатели прибора. Идеальное значение — это единица.
7. Далее, измеряйте КСВ последовательно от самой высокой частоты до самой низкой.
8. Если минимальные значения КСВ находятся на частоте ниже рабочей, то необходимо укоротить антенну. Если наоборот, то увеличить.

Возможны следующие варианты:

• КСВ как минимум в одной из сеток ниже 2. Это означает, что антенна работает и установлена правильно.
• КСВ везде 2,5– Возможно, где-то ухудшение контакта с кузовом. И проверьте целостность соединительного кабеля.
• КСВ выше 5 означает, что антенна не работает.

Антенны для портативной рации классифицируются следующим образом:

• Спиральные широкополосные — небольшой длины, низкоэффективные.
• Дипольные искусственно удлинённые — средней эффективности, но работает в хорошем качестве на узком диапазоне частот.
• Дипольные однодиапазонные — наиболее эффективные из представленных, но имеют большую длину и работают лишь в одном диапазоне.

Для своей модели рации вы можете выбрать подходящую для смены антенну. Настраивать и проверять их показатели можно подобным же образом. Но в случае портативных раций имеют значения характеристики в целом для качественной связи на удалённых расстояниях.

Таковы принципы выбора, установки и настройки антенн для рации. Выбрать подходящие типы можно исходя из целей использования и на каком автомобиле будет производиться монтаж. Если вы знаете ещё хорошие модели антенн или секреты их установки и настройки, обязательно поделитесь своим мнением в комментариях.

Является одним из важнейших составляющих автомобиля. От того, насколько верно была осуществлена подборка устройства, зависит функционирование приспособления и показатель дальности связи.

На сегодняшний день на рынке существует широкий ряд изделий, которые отличаются конструкцией, размерами и техническими параметрами. Автолюбитель всегда сможет подобрать подходящую для себя модель.

Правильно сделанный выбор — залог успешной работы вашей радиостанции.

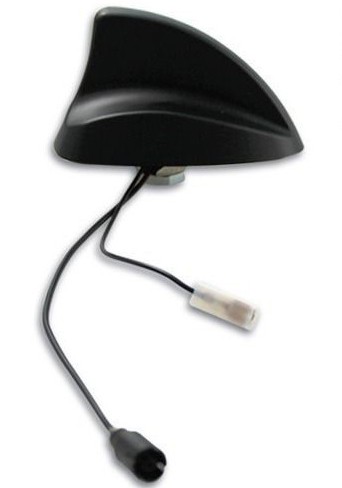

Для чего нужна радиоантенна

Автомобильная антенна для радиостанции обеспечивает оптимальный прием радиосигнала. Но на какой модели остановить свой выбор? Здесь все зависит от ваших потребностей. Одни довольствуются прослушиванием только радиопередач, другие — телевизионным вещанием, третьи предпочитают наличие навигационной системы. Поэтому перед приобретением советуется определиться со своим бюджетом, техническими данными устройства и местом его установки.

Антенны для радиостанций УКВ-диапазона

Автомобильные антенны для радиостанций УКВ отечественного производства представлены самыми разными моделями. При выборе устройства стоит остановить свое внимание на производителе «Триада». Эта российская фирма представляет широкую линейку устройств, которые отличаются высокой степенью функциональности, надежностью, а также приемлемой ценой.

Разработка и выбор антенн происходят в переделах одного предприятия, что позволяет контролировать процесс на всех этапах. Залог высокого качества изделия заключается в многолетнем опыте компании, а также своевременном оснащении базы производства.

Прекрасным выбором для многих автомобилистов может стать модель радиоантенны «Триада ВА 63-01». Этот прибор оснащен прутом, длина которого составляет 40 см. Он и обеспечивает прием сравнимый с антенной длиной 70-100 см. Навитая проволока обеспечивает высокий уровень функциональности, который превышает многие показатели укороченных моделей.

Аналогичная антенна с прутом длиной в 45 см устанавливается на такие модели машин, как Chevrolet и «Нива» в качестве штатной люксовой комплектации. Ее установку рекомендуется производить на переднюю часть крыши машины. Устройство отличается герметичностью и водонепроницаемостью.

Можно перечислить несколько особенностей упомянутой выше антенны:

1. Она заменяет штатную врезную модель для машин отечественного и зарубежного производства.
2. Ее врезная установка осуществляется на крыло или же крышу.
3. Угол наклона составляет от 0 до 90 градусов.
4. Осуществляется прием волн УКВ, FM, AM.

«Мурена 27 МГц»

Автомобильная антенна для радиостанции отечественного производителя отличается великолепным внешним видом. Высота ее составляет 15 см. Модель способна обеспечить высокий уровень чистоты приема сигнала. Предварительная настройка легка: у верхней части прибора имеется винт, который регулируется посредством обычной отвертки.

Положительные стороны изделия:

• привлекательный дизайн;
• низкая реакция на помехи;
• компактность;
• высокий уровень защиты от плохой погоды.

Но в случае окраски в яркий цвет, антенна становится похожа на специальные средства, что обязательно привлечет внимание ГИБДД. А уровень эффективности значительно ниже показателей стандартных аналогов, длина которых составляет 150 см.

«Скат АВ-23» — радиоантенна по приемлемой цене

Эта автомобильная антенна для радиостанции обладает высоким качеством и приемлемой стоимостью. Благодаря имеющемуся в конструкции стабилизатору ей не страшны перепады напряжения. Прибору присуще малое количество посторонних шумов и наводок. В комплектацию включен кабель длиной 275 см. Это позволяет монтировать девайс по-новому.

Плюсы изделия:

• устройство функционирует хорошо как в крупном городе, так и в районе;
• главные провода экранированы;
• имеется подсветка голубого цвета;
• изделие обладает привлекательным видом.

Минус устройства один — наличие толстых усиков для крепления устройства. Они выделяются на лобовом стекле.

Зарубежный аналог FM Calearo ANT 7727085

Для автомобильной радиостанции от итальянского производителя, устанавливаемая на крышу, позволит принимать радиоволны, смотреть цифровое телевизионное вещание и ловить GPS-сигналы. В комплектацию входят два кабеля по 5 м для телевидения и GPS.

Фирма обещает оптимальный прием сигнала — при правильной настройке и монтаже это действительно достижимо. Антенна представлена в разных цветах: белая, черная и красная модели.

• универсальное устройство;
• привлекательный внешний вид;
• практичность употребления (легко очищается);
• сама антенна короткая и не задевает ветки;
• масса устройства невелика, составляет 440 г.

• высокая стоимость;
• для подключения ТВ-тюнера требуется покупка дополнительной проводки;

в комплектацию не входит шнур для FM

SIRIO T3-27 MAG — лучшая автомобильная антенна на магните

Устройство от итальянского производителя отличает небольшая высота и оптимальный уровень работы. Магнит на штыре из нержавейки обеспечивает легкое крепление к кузову машины. Антенна функционирует с радиостанциями гражданского диапазона. Максимальный показатель входящей мощности составляет 100 Вт.

Плюсы устройства:

• компактное и легкое приспособление (вес 400 г);
• наличие винта для регулирования высоты (прибор можно удлинить на 3 см).

• конструкция неустойчива при высокой скорости (выше 120 км/ч);
• устройство узкополосное и без настройки не работает.

Calearo ANT 76 77 901 — хорошая наружная автомобильная антенна

Эта антенна также отличается привлекательным дизайном. Она устанавливается на заднюю часть крыши под углом 60 градусов. Требуемое напряжение для работы варьируется от 10 до 16 Вт. Длина стержня равна 41 см.

• высокий уровень сигнала;
• качественное крепление, позволяющее находиться прибору в устойчивом положении даже при высокой скорости автомобиля;
• наличие высокой защиты от помех;
• крепкий корпус.

• если штатное отверстие не подошло, то установка антенны сложна и приходится сверлить крышу;
• устройство требует своевременного очищения от пыли и грязи.

На какой радиоантенне остановить свой выбор

Многие задаются вопросом о том, какие антенны лучше для радиостанции (автомобильной). Выбор модели с оптимальными техническими параметрами и высоким уровнем функциональности — дело нелегкое, поэтому мы советуем обращаться за помощью к людям, разбирающимся в этом деле. Главное, четко представить себе, с какой целью вы решили приобрести устройство.

Если вы обладатель самой обыкновенной магнитолы в машине и, кроме радио, вам практически ничего не требуется, то нет смысла покупать навороченный прибор, который стоит далеко не дешево. Достаточно будет приобрести тот же самый «Скат».

Если же вы, например, таксист, то не будет лишним приобретение более серьезной модели. Не забывайте и о том немаловажном факте, что радиус качественного приема современных моделей радиоантенн, несмотря на уверения производителей, редко бывает выше показателя 40 км.

При этом важно правильно установить и настроить приспособление.

Как сделать радиоантенну своими руками?

Антенна для радиостанции автомобильная своими руками делается довольно просто. Главное здесь — экономия денег, да и качество кустарного прибора ничем не уступает покупному аналогу. А чтобы изготовить радиоантенну своими руками, вы должны подготовить:

• анкерный болт;
• сварочный аппарат для холодной сварки;
• проволоку из меди.

Ход работы

На анкерный болт по всей его протяженности следует накрутить проволоку из меди. Накрутка осуществляется в два слоя. Поверх болта проволоку следует припаять. Полученную конструкцию вкручивают в гнездо устройства, находящегося на крыше машины.

Работа с холодной сваркой производится только в перчатках, которые смачиваются холодной водой. Это даст возможность избежать их прилипания к коже рук.

Основание антенны заклеивается посредством прозрачной самоклеющейся пленки во избежание контакта с пластиком. Холодная сварка наносится на стержень равномерно, чтобы он стал ровным.

Чтобы антенне был придан эстетичный вид, после застывания стержень обрабатывается наждаком. Если поверхность вышла шероховатой, то надо открутить болт и произвести его обработку на токарном станке. Поверхность подвергают грунтовке и покрывают несколькими слоями краски под цвет автомобиля. Предпочтение отдается матовой краске. Она может скрыть все неровности на поверхности изделия.

Самодельная автомобильная антенна для радиостанции прослужит вам ни один десяток лет. Она отлично монтируется на любую модель автомобиля и осуществляет прием радиоволн даже вдалеке от крупного населенного пункта.

Антенна для рации своими руками

Избегайте своими руками делать антенны на рации для автомобилей по той простой причине, потом оборудование сложно настроить. Штатные устройства у основания содержат узел, напоминающий гайку, позволяющий водителю настроить прибор на используемую волну. Для ручных моделей дело обстоит иначе. Антенна для рации своими руками быть сделана может, однако для крупных предприятий, покупающих частоту, возникнут проблемы. Государственный комитет следит за проданным товаром, чтобы потребители избегали взаимных помех. Железные дороги не пересекаются с судоремонтными заводами. Иногда требуется промышленникам связь, каждый начнет оборудование улучшать, найдем ситуацию: абоненты услышат друг друга. Работая на разных предприятиях. Спросите ГКРЧ: дадут рекомендации, быть может, достаточно будет продемонстрировать специалистам в действии доработку для оценки влияния на соседние домены связи.

Связь и антенны раций

Неоднократно говорили: в обыденности чаще используются линейная, круговая поляризация, последняя – преимущественно на спутниках. Не исключение рации. Горизонтальную поляризацию забрало телевидение, оставив вертикальную радиовещанию… рациям. Логично. Когда держим рацию, антенна расположена вертикально. Виден сигнал, отраженный местностью, повернутый на фиксированный угол. Благодаря эффекту, туповатый военный демонстрирует «нарушение» законов физики… Идеальный прием ведется вертикально стоящей антенной. Не верите — делайте наоборот!

Прочитавшие обзоры про самодельные антенны, будут поражены, но не удивлены. Опять несимметричные четвертьволновые вибраторы, изготовленные из куска стандартного коаксиального кабеля. Поляризация, частоты, почему нечто должно меняться. Однажды сказали: телевизионную антенну из кабеля можно ставить вертикально, ловить радио, найдись таковое на нужной волне…

Родная антенна рации. Внутри набалдашника медная спираль, кончик которой крепится в районе вершины. У некоторых раций просто можно добраться до завитков, у прочих – проблема нерешаемая. Почему спираль?

Согласно курсу электродинамики распространения радиоволн, антенна излучает в направлении оси, волна будет поляризована кругом, согласно направлению завивки. Только если длина витка близка значением длине волны. Рассматриваемый контекст предполагает цифру полметра и выше, о близости забудьте.

Представление о диаграмме направленности дает программа MMANA. Доброжелатели любезно забили туда антенну рации (145 МГц), избегая менять параметры, посмотрели поле (открыв приложение):

1. В вертикальной поляризации вышел по азимуту ровный круг. Понятно, тело человека диаграмму исказит! Действительно, спиралька излучает вертикальную поляризацию почти ровно. Уровень составляет — 3 dBi.
2. Горизонтальной поляризации формой напоминает восьмерку, уровень намного ниже. Если держать рацию со спиральной антенной по горизонтали, прием ухудшится, нуля не достигнет.

По углу места с горизонтальной поляризацией образуется полукруг, с вертикальной — вдоль оси провал. Полезный сигнал вверх не излучается. Пусть человек с рацией заберется на дерево. И оба держат приборы вертикально, прием будет обусловлен только горизонтальной составляющей, а также отраженным сигналом. Вот какие антенны используют рации… Неудивительно, что любителей грызет желание изменить конструкцию. Посему используются спирали.

На деле — и на файле MMA — антенна состоит из спирали, немалую роль играет колпачок. Задумка ясна. В реальных условиях связь должна вестись по всем направлениям, четвертьволновый вибратор неспособен обеспечить заданные требования. Почему четверть. Полуволновой вибратор более длинный. Габариты имеют значение. Спирали начали вить не от полноценной жизни. Просто длинная антенна для рации слишком великая роскошь. Карман проткнет, рукой замучаешься держать, ветреная погода вырвет. Приходится идти на жертвы. Напомним, по вертикальной поляризации диаграмма направленности демонстрирует подобие тора, типично. Горизонтальная добавляет нечто вроде гантели (грубое приближение), формирующей недостающие углы, участки пространства. На прием и передачу диаграмма направленности одинакова.

Будем конструировать рации, убирая необычные свойства приема по всем направлениям. Энергия устремится в направлении тора. Дальность вещания возрастет. Если переоборудовать обе рации, получим дополнительный выигрыш ценой утраты окончательно приема (передачи) сверху-снизу. Напоминаем, диаграммы направленности на прием и передачу одинаковые (идентичны).

Увеличим дальность радиостанции, переделав антенну

Вывод очевиден: хотим увеличить дальность — видели диаграмму направленности заводской антенны — нужно мощность направить на вертикальную поляризацию, в тор. Как сделать, ясно, однако на горизонте маячит один вопрос – волновое сопротивление антенны рации. Знаете значение? Говорили, как померить! Если длина фидерной линии питания кратна половине длины волны, сопротивление антенны передается на выход без изменения. Эффект используем для измерения.

Используются различные приборы (ВЧ-генератор). Задумавшимся взять такой, скажем: гетеродин телевизора способен выдать похожую частоту, другое дело настроить. Поговорим отдельно. Понадобится высокочастотный вольтметр, обычный для целей измерения непригоден. Прибор измеряется напряжением ВЧ генератора в подвешенном состоянии, шкалу калибруют, чтобы показывала 100%. Собирают схему последовательно соединенных:

• антенны;
• переменного резистора.

Подключают генератор к цепи, измеряют напряжение резистора. Крутят регулировку, пока начнет стрелка показывать 50%. Сопротивление переменного резистора становится равным волновому сопротивлению антенны. Необходимо брать неиндуктивное сопротивление (у которого отсутствует собственная индуктивность). Самодельная антенна рации по возможности должна повторять электрические параметры заводской. Волновое сопротивление берется близким исходному. Процесс измерения читателям понятен.

Выбор конструктора невелик: два глобальных семейства. Кабели волновым сопротивлением 50, 75 Ом. Первый применяются связью, второй – телевидением. Антенна портативной рации делается из того, который ближе номиналом измеренному значению. Четвертьволновый вибратор (лишенный спирали) обладает сопротивлением 35 Ом. Параметры покупной антенной предугадать сложно. Практикам проще изготовить две антенны для рации, используя кабель разного сорта. Затем каждую испытать на местности, оценивая характер изменений.

Изготовление антенны рации

Кратко напомним процесс изготовления антенны для рации. Рассматривали цифровое телевидение, WiFi, 3G. Аудитория портала ВашТехник знает, как сделать антенну для рации. Копируйте смело методики. Прежде нужно знать частоту. Точнее — лучше. Рации имеют несколько каналов, частоты прописаны паспортом. Выберите канал, задавая размеры антенны.

Пусть частота равна 435 МГц. Находим длину волны по школьной формуле, деля скорость света на указанную величину: 299792458 / 435000000 = 689 мм. Чтобы изготовить четвертьволновый вибратор, необходимо число поделить еще на 4, получим – 172,25. Длина антенны для рации составит 17 см. Постарайтесь точнее выдержать миллиметры. Экран можно не счищать. Будет приемной поверхностью, увеличится полоса. Руки чешутся — счистите, как кожуру, оплетку, диэлектрик вокруг главной жилы оставьте.

Старая антенна выпаивается, под новую готов хомут. Осталось заделать на место, наслаждайтесь связью. Антенна для рации своими руками сделана. Кстати, если нет желания снимать экран, запаяйте вместе с жилой в одну связку при монтаже на микросхему. Расширение диапазона считаете лишним — экран лучше снимите. Первый и второй варианты наделены достоинствами, цельный кабель прочнее. Лучше оставить как есть. Антенна для рации прослужит дольше. Позаботьтесь приклеить симпатичный колпачок-наконечник, чтобы медь перестала окисляться. Прощаемся ровно до следующего раза.

Копируйте заводские конструкции. Рации предприятий ломаются. Адаптеры остаются, приборы выбрасывают. Неоценимый шанс радиолюбителя проявить себя. Антенна покрыта резиной, легко обдираемой. Либо используйте аксессуар сломанного изделия. Процесс копирования напрямую не запрещен, исключая изделия, защищенные патентами. Дело касается промышленного выпуска продукции с целью сбыта, получения фиксированной прибыли за счет выполнения указанных действий.

Подбор и настройка антенны для рации

СБ-рациями (CB, «Си-Би») называют те, что работают в гражданском диапазоне частот, а именно 27 МГц. Для использования такого прибора не требуется регистрация. Частота разделена на так называемую сетку каналов. На заре развития радиосвязи было лишь 40 каналов. Но после того как этого количества стало не хватать, их стали разбивать и обозначать буквенными символами. Таким образом, правильная настройка рации предполагает корректную установку каналов.

Радиосвязью активно пользуются таксисты и дальнобойщики как более надёжной, чем мобильная связь. Нет необходимости платить оператору за разговор, зависеть от его сети покрытия. Но как минус можно назвать ограниченный радиус действия, а также возможность помех и загруженности канала.

Но если правильно подобрать и настроить антенну для рации, то можно добиться качественной стабильной связи на широком расстоянии. Конечно, радиус действия зависит и от самого оборудования. Где-то это 5–7 километров, а есть модели и более чем с 20 км. Но важность хорошей антенны часто недооценивается. А ведь во многом именно она определяет дальность приёма сигнала. Не спешите покупать очень дорогую рацию, может быть, что такая цена вызвана наличием большого количества не всегда нужных функций. А при подключении хорошей антенны к довольно бюджетному оборудованию вы добьётесь результата не хуже.

До того как мобильные телефоны стали популярными в 1990-х годах, рации были самым эффективным способом обмена информацией по короткому и среднему диапазонам. Они по-прежнему широко используются сотрудниками полиции, военными, организаторами общественных мероприятий и путешественниками. Каждый пользователь этого необычного устройства должен уметь его правильно применять и знать, как настроить рацию.

История создания рации

В 1937 году канадский ученый Дональд Хингс (1907-2004) изобрел радиостанцию, первоначально называемую радиостанцией с двусторонним движением. Примерно в то же время свое изобретение запатентовал американский изобретатель Альфред Гросс (1918-2000). Оба изобретения были разработаны для военного использования во время Второй мировой войны. Изобретатели продолжали работать над усовершенствованием своих моделей всю свою жизнь.

Гроссу приписывают изобретение пейджеров, которые были популярным способом связи, прежде чем мобильные телефоны стали общепринятыми. Хингс разработал многочисленные усовершенствования для радио, радиолокационных, магнитных наземных, съемочных устройств и оборудования для измерения загрязнений воздуха. Всего у него 39 различных изобретений, запатентованных в США.

Конструкция беспроводного переговорного устройства

Рации — это портативные радиоприемники, которые сообщаются между собой по беспроводной сети с использованием радиоволн одного частотного диапазона. Каждый блок с батарейным питанием содержит передатчик/приемник и антенну для отправки и приема радиоволн, громкоговоритель и микрофон. Когда пользователи разговаривают по рации, они используют кнопку Push-to Talk (PTT).

Громкоговоритель/микрофон работает так же, как и домофон, так как содержит те же самые компоненты (катушку провода, магнит и бумажный или пластиковый конус для подбора или генерации звуков). Можно использовать одно устройство для выполнения этих двух задач, переключая электрическую цепь и реверсируя ток. Более сложные рации, например модель Motorola, содержат отдельные громкоговорители и микрофоны.

Применение рации

Группа людей, которые используют рации для общения друг с другом, должна настраиваться на один частотный канал. Когда кто-то хочет поговорить с другим человеком, он держит кнопку Push-to-Talk на своем устройстве. В радио громкоговоритель переключится на микрофон. Когда пользователи вступают в диалог, их слова преобразуются в радиоволны и передаются по заранее установленному каналу (обычно на частоте около 460 МГц).

Поскольку радиоволны являются частью электромагнитного спектра, они движутся со скоростью света (300 000 км/сек или 186 000 миль в секунду), поэтому волны мгновенно захватываются другими мобильными телефонами. Радиоволны преобразуются обратно в колебания электрических токов, а громкоговорители используют их для воспроизведения звука голоса говорящего. Когда разговор завершился, то отпускается кнопка Push-to-Talk. Радио переключается обратно в режим прослушивания. В отличие от обычного радиоприемника, рация — это двустороннее радио, это нужно понимать перед тем, как настроить рацию.

Коммуникационные устройства подразделяются на:

1. Полудуплексные, когда существует один канал. Общение происходит только в одном направлении.
2. Полнодуплексные. Можно разговаривать и слушать одновременно.

Преимущества и недостатки рации

Преимущества:

1. Уличные радиостанции прочные и простые в пользовании.
2. Удобные в тех местах, где покрытие сети сотовых телефонов плохое или недоступно, например в случаях стихийных бедствий или чрезвычайных ситуаций.
3. Удобны в ситуациях, когда много людей должны слушать, и только один — говорить.
4. Обладают малым весом (всего 100-200 г), работают на приличном расстоянии и площади, обычно 5-10 квадратных километров.
5. Имеют длительное время автономной работы, 20 часов на 3-4 перезаряжаемых или щелочных батареях.
6. Многоканальные, обычно имеют несколько каналов, от 8 до 25 или более, поэтому их можно легко переключить на другую частоту, если другие люди используют поблизости рации.
7. Некоторые рации могут также использоваться в качестве домофонов.

Недостатки:

1. Большинство недорогих раций подвержены помехам и относительно легко прослушиваются, более дорогие цифровые устройства обходят это негативное вмешательство. Пока только военные рации используют надежное шифрование для преодоления прослушивания.
2. Не предназначены для связи в более длинных диапазонах, для чего понадобится нечто вроде радио CB или мобильного телефона.

Конструктивные особенности

1. Антенна: посылает и принимает радиоволны.
2. ЖК-дисплей: показывает номер канала, оставшееся время автономной работы и т. д.
3. Монитор: переключает радиостанцию в режим мониторинга, поэтому ее можно использовать в качестве устройства для прослушивания или игрового монитора.
4. Кнопки выбора меню (отмечены символами «плюс» и «минус»). Кнопка меню: применяется для изменения функций и настроек. Также можно использовать для блокировки клавиатуры, чтобы предотвратить случайное изменение канала или других настроек, когда радио находится в кармане.
5. Громкоговоритель.
6. Кнопка Push-to-Talk (PTT).
7. Включение/выключение и регулировка громкости.
8. Светодиодный индикатор показывает, когда каналы заняты.
9. Микрофон.
10. Сигнал передачи: посылает тональные сигналы другим радиостанциям на том же канале, предупреждая их, что пользователь хочет поговорить.

Программное обеспечение для настройки радиосвязи

Благодаря доступному погодному каналу NOAA, с этим радио CB можно получать обновления при изменении погодных условий, красочный дисплей, который обеспечивает высокий уровень видимости благодаря семицветной подсветке. Чтение и настройка настроек Bearcat — очень простые, поэтому водитель сможет лучше сосредоточиться на дороге.

Настроить прием на волну дальнобойщиков

Только правильно подобранная антенная система обеспечит максимальную передачу мощности от 50-омной линии передачи к излучающему элементу. Uniden имеет все функции, с которыми нужно ознакомиться перед тем, как настроить рацию на волну дальнобойщиков и выбрать подходящую антенну для реальных условий. Антенна обычного типа может использоваться для установки на автомобиле.

Порядок настройки:

1. Подключение шнуров питания к клемме дополнительного устройства зажигания.
2. Установить трансивер в любом 12-вольтовом двигателе с отрицательной землей. С отрицательной системой заземления отрицательный (-) аккумуляторный терминал обычно подключается к блоку двигателя автомобиля.
3. Подключить красный шнур питания постоянного тока от трансивера к положительной (+) клемме аккумулятора или к другой удобной точке.
4. Подключить черный шнур питания к шасси автомобиля или к отрицательной клемме аккумулятора (-).

Проверка радио:

1. Нажать MENU/OK, чтобы активировать меню.
2. Повернуть селектор каналов, пока не отобразится DIAG.
3. Нажатье MENU/OK, чтобы перейти на уровень DIAG. С уровня DIAG можно проверить уровни мощности батареи, на соответствие антенн и уровни мощности радиочастоты, чтобы дополнительно настроить частоты рации.

Uniden ориентирован на опытного водителя, учитывая руководство пользователя, которое подробно объяснит все функции радио CB. Еще одна изумительная вещь — это включение в комплект адаптера кабеля, который помогает подключать микрофоны других брендов. Единственная небольшая жалоба на эту рацию — относительно большой размер.

Современные средства связи позволяют поддерживать контакт на расстоянии, независимо от погоды, сотового покрытия или типа местности. Это стало возможным благодаря радиоволнам разных частот. Для корректной работы прибора необходимо знать, как настроить рацию. Стоит отметить, что на рынке представлен широкий выбор устройств, ориентированных на универсальное использование или более узкую специализацию (автомобильные, охотничьи, железнодорожные радиостанции).

Общая информация

Любую рацию необходимо настраивать под определенную частоту. При неправильной конфигурации любительский или профессиональный аппарат будет работать с помехами либо на неполную мощность. Последние модификации цифровых устройств не требуют специальной корректировки, поскольку имеют функцию автоматической настройки. Остальные аппараты подразделяются на портативные (переносные) или стационарные (автомобильные) рации. Конфигурация обеих модификаций имеет свои нюансы, хотя общий принцип во многом схож.

Как настроить рацию портативного типа?

Любительские переносные радиостанции работают в диапазоне 433-434 МГц. Они не нуждаются в регистрации центром радиочастот, поэтому настроить их довольно просто. Если вы планируете увеличить мощность устройства, перед приобретением узнавайте о возможности использования съемной антенны. Еще один важный момент — агрегация раций между собой. Для этого необходимо на каждом аппарате выставить одинаковые номера и субкод.

После проведения указанных манипуляций, выбранные устройства будут слаженно работать между собой. Для общения нужно просто нажать и удерживать клавишу активации разговора. После отпускания кнопки устройство переходит в сигнала от другой рации. Важным моментом в настройке портативного аппарата является выбор индивидуального сигнала для опознания (позывного). В его роли может выступать любой цифровой или буквенный код, имеющий уникальное происхождение для выбранной системы связи.

Настройка антенны

Рассмотрим общие рекомендации, как настроить рацию портативного типа в части антенны. Для точной коррекции элемента потребуется специальный анализатор. В качестве альтернативы можно использовать прибор КСВ-метр. Он позволит настроить антенну на минимальный коэффициент стабильной волны. Чаще всего принято считать оптимальным коэффициент 1,5 или менее.

Стоит учитывать, что чем выше значение КСВ, тем больше показатель потерь передающей мощности сигнала. В идеале этот параметр должен приближаться к единице, но на практике добиться такого результата практически невозможно. В случае превышения КВС трех единиц, вполне реально вывести из строя каскад передатчика. Из этого можно сделать вывод, что не настроенная портативная рация может быстро сломаться.

Автомобильная модификация

Как настроить (стационарного) типа? Предварительно необходимо выполнить ряд обязательных процедур, которые повысят эффективность дальнейшей конфигурации и сведут к минимуму вероятность поломки трансивера во время эксплуатации. Рассматриваемое устройство — это стационарный блок, фиксируемый в салоне транспортного средства, и выносная антенна. Именно последний элемент играет значимую роль при приеме и передаче сигнала. Поэтому необходимо знать основные правила монтажа приемного выносного приспособления.

Установка автомобильной антенны

Не допускается монтаж элемента на несущие детали, оптимальным вариантом станет кузов. Это позволит обезопасить эфир от возможных потерь получения и трансформации сигнала.

Кроме того, важными являются следующие моменты:

• Старайтесь установить антенну на максимально верхнюю точку кузова. Это позволит увеличить качество приема.
• Рабочая часть антенны устанавливается на расстоянии не менее 500 миллиметров от любых параллельных металлических поверхностей. Это даст возможность избежать поглощения и отражения поступающего сигнала.
• Размещение на крыше авто имеет определенное влияние на коэффициент стабильной волны. Поэтому фиксируйте такой элемент после снятия в одном положении.

Проведя правильную установку антенны, переходят к ее настройке.

Настройка антенны для стационарной рации

Чтобы настроить канал рации стационарного типа, сначала проводят конфигурацию антенны. Для этого лучше всего использовать профессиональный анализатор. Если такового не имеется, применяют КСВ-метр. Работы проводят на чистой и ровной поверхности, вдалеке от металлических или бетонных помех, а также других аналогов диапазона 27 МГц.

Сначала подключают КСВ-метр. Затем производят замеры на каналах и сетках для отображения обширной картинки. Выполняют калибровку КСВ-метра путем установки тумблера на фронтальной панели в режим FWD. На рации выставляется канал № 20 модуляции АМ. Затем активируют и удерживают клавишу разговора, одновременно поворачивая регулятор CAL по часовой стрелке до момента установки указателя прибора в крайнюю правую позицию SET.

Не отпуская кнопку на тангенте, переключают тумблер КСВ-метра в позицию REF. Снимают данные, выданные прибором. После нахождения минимума КСВ, настраивают антенну под требуемую частоту. Если предел ниже или выше необходимой частоты, антенну укорачивают либо удлиняют, соответственно. Замеры повторяют, пока коэффициент КСВ не достигнет показателя 1,5 или менее.

Как на волну дальнобойщиков?

Рассмотрим эту процедуру на примере антенны Sirio T3 Mag (диапазон действия в пределах 5 км):

1. Антенна монтируется на центральную часть крыши, после чего снимается защитный колпачок, регулировочный винт закручивается до упора.
2. Между радиостанцией и антенной устанавливается КСВ-метр.
3. Рацию включают, выставляют режим «дальнобойный» (канал № 15 на АМ).
4. После нажатия тангенты регулировочной ручкой КСВ доводят стрелку до положения SET.
5. Удерживая тангенту, переводят рычаг КСВ в позицию REF, по верхней шкале наблюдают текущее значение прибора. Если коэффициент выше 1,5, при помощи регулировочного винта доводят показания в пределы 1-1,5.
6. Корректирующий винт фиксируют при помощи контргайки, надевают колпачок и повторно проверяют показания КСВ.

Зная, как настроить рацию дальнобойщиков, необходимо учитывать, что эти элементы узкополосные. Поэтому настройки лучше выполнять на основном рабочем канале.

«Мегаджет»

Сначала рация переводится в режим 240 каналов при помощи комбинации AM/FM-ON. На российскую сетку перейти можно, набрав DW/M2-ON. Отечественные частоты заканчиваются на 0, европейские волны — на 5.

Как настроить рацию «Мегаджет»? Сделать это можно самостоятельно, изучив инструкцию. Вкратце можно отметить следующие моменты:

• Сначала включают радиостанцию при помощи рукоятки VOL/Off и устанавливают необходимую громкость звучания.
• Посредством регулятора SQ корректируют порог подавления шума.
• Используя кнопки переключения UP/DN, выбирают нужный канал.
• Для настройки режима передачи удерживают регулятор PTT, говорят в микрофон на расстоянии 50 мм.
• Для приема отпускают тангенту и слушают принимаемое сообщение, регулируя громкость и уровень шумоподавления.

«Баофенг»

Далее рассмотрим, как настроить рацию Baofeng. По умолчанию, рабочая частота аппарата составляет 2.5 кГц. Общие настройки идентичны для портативных радиостанций. Ниже приведены способы программирования устройства.

Симплексные каналы:

• Переход в VFO A.
• Нажатием кнопки Band выбирают режим VHF.
• В меню набирают ‘27’ и нажимают menu.
• Затем используют свободную ячейку памяти, которую ищут при помощи кнопок UP/DOWN.
• Выбранную частоту подтверждают повторным нажатием клавиши меню.
• Для выхода — Exit.

Каналы с репитерным сдвигом:

• Переход в режим VFO A.
• Выбор UHF или VHF, используя клавишу Band.
• Выбирают приемную частоту.
• В меню находят ‘27’, затем снова в меню.
• Ищут свободную ячейку памяти, как и в предыдущем случае.
• Кнопкой «меню» подтверждают выбор.
• Нажимают EXIT.
• Затем снова входят в меню, выбирают ‘27’, дважды нажимают «меню».

В заключение

Выше рассмотрено, как настроить рацию. Волну следует выбирать, в зависимости от типа устройства, а также страны, где используется аппарат. Важную роль в конфигурации портативных и стационарных раций играет антенна. Поэтому ее установке и настройке следует уделять особое внимание. Если устройство отрегулировано правильно, вы сможете беспрепятственно общаться с респондентом на расстоянии, указанном в инструкции к прибору.

На современном рынке представлено множество переносных и автомобильных радиопередатчиков. Среди них вы без труда выберете вариант, оптимально подходящий вашим запросам. Стоит отметить, что цифровые современные модели настраиваются автоматически, но и цена их на порядок выше рассмотренных аналогов.

Впервые обратил свое внимание на рации для авто, когда вел активную переписку с юзерами портала
http://www.drive2.ru/ , на котором постоянно очень много фанатов автомобильной техники
и автотуристов, плюс тут часто бывают водители коммерческого транспорта. И теперь я действительно
считаю что покупка рации является очень важным атрибутом безопасности водителя и дружеской поддержкой соседей по потоку.

Зачастую рации для дальнобойщиков является единственным средством связи на дороге, в экстремальной ситуации. На трассе могут отсутствовать вышки сотовых операторов, почтовые станции, как в 19 веке встречаются чаще, но… . Рация для дальнобоцщиков более надёжное (и недорогое) средство связи..
Частота раций для дальнобойщиков — 27 135 МГц. Это 15-й канал. НО. Нужно знать одно важное данное. Дальнобойный канал всегда имеет номер 15, но на разных моделях раций он может находиться в разных сетках и иметь различные буквы.
На рациях Megajet (Мегаджет) и рациях Alan (Midland) 15-й канал , канал дальнобойщиков расположен по разному. Чтобы не ошибится, уточните это у продавца.
Трасса может таить свои опасности и неожиданности. Например, в начале 90х годов перевозить грузы на «шаландах» по безлюдным дорогам было вообще очень опасно, и на эту тему были сняты фильмы и написаны книжки в мягких обложках. В то нелегкое и в наше не более простое время, рация выступала для дальнобойщика и средством оповещения об опасности и способом прокладки маршрута, чтобы ценный груз прибыл в пункт назначения в целости и сохранности. А порой и оружием не менее эффективным, чем дробовик или пистолет.
Какую же рацию лучше выбрать дальнобойщику, чтобы не «встрять» с миллионным грузом на платформе? Разберем поподробнее. Рации для дальнобойщиков работают в гражданском диапазоне частот 27 Мгц (точно — 27, 135 Мгц ) его еще называют 15 канал сетки «С». При использовании рации используется режим амплитудной модуляции. Это два главных условия для выбора рации для трассы. Все радиостанции гражданского диапазона или как их называют Си Би диапазона (27 Мгц) делятся на автомобильные рации и портативные.
Для дальнобойщиков, которых в машине всегда 2, рекомендуется иметь оба типа. Автомобильная рация для дальней связи, она более мощная, а портативная рация — для связи между шоферами, когда они выходят из грузовика, либо в качестве запасного варианта. Для связи на трассе используется 15 канал сетки «С» в режиме АМ, или амплитудной модуляции, поэтому при выборе рации обязательно необходимо смотреть поддержку режима АМ. Следует добавить, что некоторые автомобильные рации работают только в режиме FM, и такая рация будет бесполезна на трассе. Рации с FM могут только испоользоваться как рации для такси.
Остановившись на автомобильной рации, как основной рации для дальнобойщиков , можно выделить некоторые наиболее популярные модели.

Автомобильная рация Alan 100 Plus очень часто покупается дальнобойщиками. Простота в использовании этой рации, небольшие размеры, а также невысокая цена имеют решающее значение. Подходит для небольших городов и небольших расстояний по причине малой мощности.

Автомобильные рации Megajet MJ-100 , Megajet MJ-200 , Megajet MJ-200Plus и Megajet MJ-300 — имеют показатель мощности в два раза выше, чем у Алан 100, хотя цена этих раций не на много выше. Данные модели тоже достаточно просты, но в дополнение имеют возможность работать как на Европеской, так и на Российской (-5 кГц) сетках частот. Эти модели раций очень любят водители-дальнобойщики за их надежность и простоту. Радиостанции имеют энергонезависимую память (после выключения рации все настройки сохраняются), что является очень удобной функцией.

Автомобильная рация Alan 78 Plus имеет приблизительно такую же цену, как и у авторации Megajet MJ-300, однако по мощности немного выше (10 Вт). Вас особенно порадует энергонезависимая память автомобильной рации — так что с настройками много возиться не придется. Количество функций также удовлетворит любого капризу. 400 каналов позволяет использовать эту модель как рацию для такси.

Теперь пройдемся по портативным авторациям. Из автомобильных / носимых раций можно порекомендовать рацию Си-Би диапазона Alan 42. Эта рация может работать на частоте дальнобойщиков и имеет наиболее подходящую конфигурацию прилагаемого оборудования и комплектацию. Её можно использовать как носимую CB рацию, так и как полноценную мобильную радиостанцию, подключив её через прикуриватель автомобиля к бортовой сети и подсоединив к ней наружную автомобильную антенну.

Наверное сложно найти другую такую работу, в которой человек так подолгу находиться в одиночестве, как водитель-дальнобойщик. Одним из немногих средств для общения у него является мобильный телефон да рация. Хоть благодаря им, водитель может отвлечься от однообразия бесконечной дороги и скрасить свои поездки. Именно поэтому так много раций находится в продаже на любом рынке по всей стране.

Как правило, рация занимает в автомобиле почетное место возле второго друга дальнобойщика – магнитолы. Но она популярна не только у них. Водители маршруток, таксисты, охранники да и много просто обычных людей, любящих колесить по просторам нашей огромной страны, широко используют возможности общения по рации.

Чаще всего приходится ехать по совсем незнакомой местности, невиданным раньше дорогам, объездам. Все это будет проходить существенно легче, если заранее знать, где тебя поджидает плохая, разбитая дорога, где в кустах сидят бравые служаки ГИБДД, запланировавшие внеплановый рейд на дальнобойщиков, где начался ремонт дороги и стоит объехать это место сразу, чтобы не пришлось делать этого потом, теряя много времени и топлива. И обычно водители-дальнобойщики все это знают. Откуда же им все известно? Именно из общения по рации из другими водителями, уже прошедшими этим путем.

Какая частота у связи, используемой между дальнобойщиками?

Гражданский диапазон частот, которые используют водители дальних дорог, это CB – 27 МГц, или если быть более точным — 27, 135 МГц. Что касается канала связи между ними, то для этой цели применяется специальный 15 канал, сетки «С», который работает в режиме АМ. Если вы собираетесь совершить покупку рации и присоединиться к указанным каналам и частотам, то информацию о режиме работы канала дальнобойщиков нужно запомнить, ведь можно купить такое устройство, что работает только в FM режиме. А оно совсем не подходит для этой задачи.

Покупать ли к рации антенну?

На дальность распространения сигнала и его четкость и качество прямо влияет размер применяемой в ней антенны. Поэтому она просто необходима. Но не стоит перегибать палку и ставить на автомобиль уж слишком большую антенну, которая будет мешать проезжать под находящимися над дорогой объектами, задевая их.

После первого опыта на своем авто «Связью без брака». отчет выкладывал на дроме (http://reviews.drom.ru/nissan/tiida/61979/) и на ci-bi (http://forum.ci-bi.ru/viewtopic.php?f=10&t=5611) (Ниссан тиида, антенна Lemm Turbo 2001, рация MegaJet MJ 600 Turbo), основная эксплуатация авто это город, правда недавно испытал ее по трассе (до Тобольска – 240 от Тюмени), расхвалив все ее плюсы отцу, решили установить рацию ему на тойоту фиелдер 2004г.
Оценив свои возможности, да и автомобиля, было принято решение установить антенну на кронштейн (все таки да же в штатную дырку, это довольно муторное занятие).
Прикупил следующий комплект: рация — Yosan Excalibur, антенна — Lemm AT-1000 Eagle. (сразу забегу вперед, антенну покупал именно такую из-за того что крепиться планировалась на кронштейн, турбо 2001 для кронштейна будет слегка перебор, а рацию только из условий в 1 дин).
Отец с металлом на ТЫ, на работе по лекалу сделал кронштейн под один из газлифтингов пятой двери из нержавейки в 3 мм. Потом уже по месту еще дорабатывался с помощью молотка и какой-то матери до нужной формы. В принципе все встало так как хотелось. Со второй стороны подложили аналогичный кусочек метала, что бы были одинаковы высоты газлифтингов. Размеры и чертежи кронштейна не выкладываю, потому что уж больно он хитрый получился, повторить по размерам навряд ли получиться, все подгонялось на ощупь. Кронштейн закрепили уже на 2 не штатных болта в месте крепления газлифтинга, и уж больно отец хотел прикрутить в стенку крыла, в итоге и туда 2 самореза было закручено, но это уже как бы мы перебздили.
Дорабатывать антенну стал так же как и турбо 2001, как впоследствии оказалось что не зря. Взял антенну и поехал к другу с паяльником. Только шевельнули пайку провода и основания антенны, как у нас все сразу же отпало. Все держалось за счет обжимки. Далее все как обычно пропаяли, обмотали, и вернули на место. А да штатный провод 4 метра был заменен на 7 метров.
Для рации было выбрано место на центральной консоли. Где сейчас она стоит, стоял не совсем штатный навигаций, от японца, вещь в нашем регионе вообще бесполезный, потому как ни карт, ни дорог она не показывала, разве что можно было использовать как подставку для кофэ, ну и как заглушку штатного места, с этим он справлялся на 100%.
Поштудируя интернет по разбору панели для себя понял, что снимается все в принципе просто, но осталось несколько моментов как снять основную бороду, так как кто то написал, что есть патай болтик. В итоге он был найден, и борода снята. На фото специально показываю места как снять ее.
А дальше в принципе то ни чего интересного. Провод (ПВ3 4х1) взяли от аккумулятора. Все по букварю Кабана. Дырку в салон нашел там где слив от кондиционера. Пропустил там провод в гофрочкеи под панель. Справа возле руля есть штатные заглушки, туда установил кнопку на размыкания плюса. У себя я делал так же, в принципе удобно, не сбивать уровень звука при включение рации. Ну и дополнительная защита от разряда аккума, хотя тут как сказать )))). А вот минусовал провод я штатный, от рации, и до кнопки его же тащил, в отличии от мегаджета, тут был чуть ли не метровый хвост от разъема «Папа». Места под панелью больше чем предостаточно, в этом плане гораздо лучше чем на титьке, в своей я там много чего подрезал и т.п.
Антенну поставили на кронштейн, правда слегка она у нас наклонилось. Отец сделал шайбочку с наклоном, что бы уже не лезть к кронштейну. Провод пропустили через штатную гофру предварительно обматав место соприкосновения пятой двери матерчатой изолентой от перетирания и пропустили между обшивкой, а далее с левой стороны погнали до центральной консоли, просто пряча провод за обшивкой нижних порогов и т.п. Провода хватило только только, если бы взял на метр меньше, то пришлось бы придумывать другой способ прокладки. Штатный барашек был заменен на нештатный болт.
А дальше к настройщикам. И вотон момент истины. КСВ = 1.5 и ниже ни как. Настройщик говорит плохой контакт. Хотя как он может быть плохим, если мы все что можно зашкурили и обработали литолом. Полез снова в форум и нарыл, что оказывается такое явление для этой антенны и кузова универсала вполне нормальное явление. По идее КСВ в допустимом пределе. Вообщим успокоился на этом.
Рация Эскалебур в сравнении с Мегоджетом 600 турбо в каком то плане даже поудобнее. Плюс то, что у него сразу же встроенный динамик на морде, т.е. уже не надо ни чего колхозить. Каналы запоминают модуляцию (таким пользователям как мой отец, это вообще не заменимая вещь, один раз настроил и уже не надо думать в ФМ ты или АМ). Вид конечно у нее внушительный, одна тангетка чего стоит )))), отбиваться можно в случае чего. Сначала кажется что много кнопок и настроек, но единожды настроив, больше не возникает проблем. Вообщим хорошая радейка от фирмы Ясан.
По антенне, чисто субьективно, Турбовка ловит процентов на 10-15 больше в городе, хотя я могу ошибаться, но то что Тысячная легче это однозначно плюс ей. Для трассы этой антенны хватит за глаза. А в принципе отцу больше и не надо. Хотя все приходит во время обеда, так что кто знает ))))))))). А то вдруг появиться взамен турбовая.
В итоге мне понравился данный комплект, и самое главное кому важен фактор доработки, то он как раз для этого.

Добавлено спустя 14 дней 1 час 31 минуту 16 секунд:
Вот решил отписаться по поводу доработки своей антенны. Ситуация следующая. После установки выявился следующий косячок. Крыша у тииды слабая, и после установки антенны появилась небольшая ямка с одного бока антенны. В тот момент когда устанавливали, ямка была не большой на что и было положено )))). Буквально через неделю, отец решил переставить авто в гараж, и соответственно зачем складывать антенну )))))). Итог прогиб металла крыши виде окружности возле антенны. Потом стал наблюдать гуляние крыши в месте антенны. Меня этот момент начал напрягать, но как бы больше ни каких последствий не было выявлено. Но тут через металл крыши стала вылазить кромка от усилителя. Вообщим попросил отца выточить шайбу из металла. Шайба получилась в диаметре 90 мм, в центре 10.5 отверстие, и толщина 4 мм. Фото не снимал, потому как там особо и нечего было фотографировать, выкладываю просто эскиз.
Шайба была зачищена с обоих сторон, края были обточены, что бы не прорезали крышу. Частично разобрал крышу, с одной стороны, потому как снимать все и вся было влом, разобрал только так что бы получилось открутить болт антенны. Сняли антенну, ямка пропала. С помощью пару отверток (плоских) приподнял крышу от усилителя, и запихал шайбу между крышей и усилителем, зашла она в натяг.
Собрал все назад. Итог ямка вся сошла на нет. Вот такой получился у меня теперь пирог.
Вывод следующий, если кто то хочет устанавливать антенну взамен штатной, необходимо или шире пластину, или сразу запасаться шайбой. Сначала установить по максимуму усилитель, а потом уже внатяг саму шайбу. Или же оставить родную антенну, а просто ближе к ребру жесткости (ближе к 5 двери) сделать дырку для антенны. Там жесткость крыши будет больше. Есть еще одно очень хорошее место для антенны, это впереди, в месте за ящичком для очков. Там по сути минимальный разбор, хотя наверное оно больше подходить для того что бы было удобно обслуживать антенну.

Отвинчиваем антенный разъем от рации; Отвинчиваем разъем от антенны; Соединяем внешнюю часть антенного разъема с массой автомобиля (контакт должен быть гарантированный), например, с помощью проволочки; Берем плюсовой контакт 12 В, подключенный к аккумулятору через предохранитель (желательно от питания магнитолы), и очень аккуратно и кратковременно касаемся им центральной части антенного разъема. Если пробежала искра, то можно считать, что где-то центральная жила кабеля замкнута на его оплетку. Если кабель не поврежден, то обычно это бывает в антенных разъемах PL-259. Самый простой способ устранения этого замыкания – перепаять разъем.

Необходимо заметить, что если известно, что антенна некороткозамкнутая, то пункт 2) выполнять не нужно.

2. В случае, если есть сомнения, что заземляющий элемент антенны соединен с массой автомобиля, проверить это можно так: Проверяем , чтобы разъемы на коаксиальном кабеле были подключены к антенне и к рации; Отключаем минусовой провод питания рации от аккумулятора; Делаем попытку включить рацию с помощью соответствующего переключателя. Если радиостанция включилась и правильно работает, то считаем, что заземляющий элемент антенны к массе автомобиля подсоединен.

3. Если есть уверенность в правильности всех подключений радиостанции, но при нажатии тангенты для перевода рации в режим передачи, начинает мигать шкала индикации, то причина неустойчивости работы рации может быть в подаче на нее питания. При этом первоначально необходимо:

Убедиться в качественном подключении проводов питания рации, в том числе контактов предохранителей; Проверить целостность проводов питания и достаточность их сечения. Площадь сечения медных проводов питания должна быть не менее 0,75-1,0 мм2

В этой статье мы дадим вам ряд полезных советов, которые следует учесть, устанавливая радиостанцию в машину. Итак, для того, чтобы автомобильная рация хорошо работала, крайне важно её правильно установить, подключить к антенне и питанию. Чаще всего место для радиостанции в автомобиле не предусмотрено. Поэтому в комплект каждой автомобильной рации входит специальный крепежный кронштейн и монтажная скоба. Так как для рации вредна любая вибрация, кронштейн надо закреплять на жесткой и ровной поверхности.

Монтаж рации.

Не надо забывать и о том, что задняя панель рации должна вентилироваться, а панель с динамиком нельзя прижимать, чтобы не заглушить звук. Радиостанция CB устанавливается в машине в таком месте, чтобы она не мешала и не отвлекала от управления автомобилем. Чаще всего их устанавливают в гнездо приемника, сбоку водительского сиденья, иногда на панели приборов. В грузовике CB рация устанавливается над стеклом.

Подключение питания.

Прежде всего, во избежание короткого замыкания отсоединяем электросистему от аккумулятора. Далее черный «отрицательный» провод от рации присоединяем к «массе» машины. Красный «положительный» напрямую к блоку предохранителей. Для того чтобы радиостанция выключалась автоматически при выключении зажигания, Вам нужно подключить кабель питания к контактам замка зажигания.

Установка антенны.

Наибольшей популярностью пользуются антенны CB диапазона с вертикальной поляризацией и круговой диаграммой направленности типа Ground Plane (используется для мобильных объектов). Минимальная длина антенны должна равняться четверти длины рабочей волны. Однако длинную антенну не хочется водружать на свой автомобиль, поэтому производители укорачивают ее размер и компенсируют его удлиняющей катушкой, которая расположена в основании или на середине хлыста.

Антенны бывают на магнитном основании и врезными. Преимущество антенны на магнитном основании заключается в том, что её можно легко спрятать внутрь машины на время стоянки, а магнит обеспечит надежное крепление при быстрой езде и тряске. Лучше всего устанавливать антенну в наивысшей точке автомобиля в центре поверхности (середина крыши), которая выбрана для установки.

Настройка.

Осталось настроить антенну с помощью КСВ — метра. Для этого изменяем длину штыря (укорачивание или наращивание), добиваясь коэффициента стоячей воды (КСВ), близкого к единице. После этого проверяем КСВ на соседних каналах. Если он меняется, следовательно, антенна работает.

Если Вы сомневаетесь в своих силах в установке или настройке автомобильной рации, обращайтесь за помощью по телефону: +7 499 372-00-72. Мы рады будем вам помочь решить любую проблему!

Полезная статья? да (39) / нет (8)

До того как мобильные телефоны стали популярными в 1990-х годах, рации были самым эффективным способом обмена информацией по короткому и среднему диапазонам. Они по-прежнему широко используются сотрудниками полиции, военными, организаторами общественных мероприятий и путешественниками. Каждый пользователь этого необычного устройства должен уметь его правильно применять и знать, как настроить рацию.

История создания рации

В 1937 году канадский ученый Дональд Хингс (1907-2004) изобрел радиостанцию, первоначально называемую радиостанцией с двусторонним движением. Примерно в то же время свое изобретение запатентовал американский изобретатель Альфред Гросс (1918-2000). Оба изобретения были разработаны для военного использования во время Второй мировой войны. Изобретатели продолжали работать над усовершенствованием своих моделей всю свою жизнь.

Гроссу приписывают изобретение пейджеров, которые были популярным способом связи, прежде чем мобильные телефоны стали общепринятыми. Хингс разработал многочисленные усовершенствования для радио, радиолокационных, магнитных наземных, съемочных устройств и оборудования для измерения загрязнений воздуха. Всего у него 39 различных изобретений, запатентованных в США.

Конструкция беспроводного переговорного устройства

Рации — это портативные радиоприемники, которые сообщаются между собой по беспроводной сети с использованием радиоволн одного частотного диапазона. Каждый блок с батарейным питанием содержит передатчик/приемник и антенну для отправки и приема радиоволн, громкоговоритель и микрофон. Когда пользователи разговаривают по рации, они используют кнопку Push-to Talk (PTT).

Громкоговоритель/микрофон работает так же, как и домофон, так как содержит те же самые компоненты (катушку провода, магнит и бумажный или пластиковый конус для подбора или генерации звуков). Можно использовать одно устройство для выполнения этих двух задач, переключая электрическую цепь и реверсируя ток. Более сложные рации, например модель Motorola, содержат отдельные громкоговорители и микрофоны.

Применение рации

Группа людей, которые используют рации для общения друг с другом, должна настраиваться на один частотный канал. Когда кто-то хочет поговорить с другим человеком, он держит кнопку Push-to-Talk на своем устройстве. В радио громкоговоритель переключится на микрофон. Когда пользователи вступают в диалог, их слова преобразуются в радиоволны и передаются по заранее установленному каналу (обычно на частоте около 460 МГц).

Поскольку радиоволны являются частью электромагнитного спектра, они движутся со скоростью света (300 000 км/сек или 186 000 миль в секунду), поэтому волны мгновенно захватываются другими мобильными телефонами. Радиоволны преобразуются обратно в колебания электрических токов, а громкоговорители используют их для воспроизведения звука голоса говорящего. Когда разговор завершился, то отпускается кнопка Push-to-Talk. Радио переключается обратно в режим прослушивания. В отличие от обычного радиоприемника, рация — это двустороннее радио, это нужно понимать перед тем, как настроить рацию.

Коммуникационные устройства подразделяются на:

1. Полудуплексные, когда существует один канал. Общение происходит только в одном направлении.
2. Полнодуплексные. Можно разговаривать и слушать одновременно.

Преимущества и недостатки рации

Преимущества:

1. Уличные радиостанции прочные и простые в пользовании.
2. Удобные в тех местах, где покрытие сети сотовых телефонов плохое или недоступно, например в случаях стихийных бедствий или чрезвычайных ситуаций.
3. Удобны в ситуациях, когда много людей должны слушать, и только один — говорить.
4. Обладают малым весом (всего 100-200 г), работают на приличном расстоянии и площади, обычно 5-10 квадратных километров.
5. Имеют длительное время автономной работы, 20 часов на 3-4 перезаряжаемых или щелочных батареях.
6. Многоканальные, обычно имеют несколько каналов, от 8 до 25 или более, поэтому их можно легко переключить на другую частоту, если другие люди используют поблизости рации.
7. Некоторые рации могут также использоваться в качестве домофонов.

Недостатки:

1. Большинство недорогих раций подвержены помехам и относительно легко прослушиваются, более дорогие цифровые устройства обходят это негативное вмешательство. Пока только военные рации используют надежное шифрование для преодоления прослушивания.
2. Не предназначены для связи в более длинных диапазонах, для чего понадобится нечто вроде радио CB или мобильного телефона.

Конструктивные особенности

1. Антенна: посылает и принимает радиоволны.
2. ЖК-дисплей: показывает номер канала, оставшееся время автономной работы и т. д.
3. Монитор: переключает радиостанцию в режим мониторинга, поэтому ее можно использовать в качестве устройства для прослушивания или игрового монитора.
4. Кнопки выбора меню (отмечены символами «плюс» и «минус»). Кнопка меню: применяется для изменения функций и настроек. Также можно использовать для блокировки клавиатуры, чтобы предотвратить случайное изменение канала или других настроек, когда радио находится в кармане.
5. Громкоговоритель.
6. Кнопка Push-to-Talk (PTT).
7. Включение/выключение и регулировка громкости.
8. Светодиодный индикатор показывает, когда каналы заняты.
9. Микрофон.
10. Сигнал передачи: посылает тональные сигналы другим радиостанциям на том же канале, предупреждая их, что пользователь хочет поговорить.

Программное обеспечение для настройки радиосвязи

Благодаря доступному погодному каналу NOAA, с этим радио CB можно получать обновления при изменении погодных условий, красочный дисплей, который обеспечивает высокий уровень видимости благодаря семицветной подсветке. Чтение и настройка настроек Bearcat — очень простые, поэтому водитель сможет лучше сосредоточиться на дороге.

Настроить прием на волну дальнобойщиков

Только правильно подобранная антенная система обеспечит максимальную передачу мощности от 50-омной линии передачи к излучающему элементу. Uniden имеет все функции, с которыми нужно ознакомиться перед тем, как настроить рацию на волну дальнобойщиков и выбрать подходящую антенну для реальных условий. Антенна обычного типа может использоваться для установки на автомобиле.

Порядок настройки:

1. Подключение шнуров питания к клемме дополнительного устройства зажигания.
2. Установить трансивер в любом 12-вольтовом двигателе с отрицательной землей. С отрицательной системой заземления отрицательный (-) аккумуляторный терминал обычно подключается к блоку двигателя автомобиля.
3. Подключить красный шнур питания постоянного тока от трансивера к положительной (+) клемме аккумулятора или к другой удобной точке.
4. Подключить черный шнур питания к шасси автомобиля или к отрицательной клемме аккумулятора (-).

Проверка радио:

1. Нажать MENU/OK, чтобы активировать меню.
2. Повернуть селектор каналов, пока не отобразится DIAG.
3. Нажатье MENU/OK, чтобы перейти на уровень DIAG. С уровня DIAG можно проверить уровни мощности батареи, на соответствие антенн и уровни мощности радиочастоты, чтобы дополнительно настроить частоты рации.

Uniden ориентирован на опытного водителя, учитывая руководство пользователя, которое подробно объяснит все функции радио CB. Еще одна изумительная вещь — это включение в комплект адаптера кабеля, который помогает подключать микрофоны других брендов. Единственная небольшая жалоба на эту рацию — относительно большой размер.

СБ-рациями (CB, «Си-Би») называют те, что работают в гражданском диапазоне частот, а именно 27 МГц. Для использования такого прибора не требуется регистрация. Частота разделена на так называемую сетку каналов. На заре развития радиосвязи было лишь 40 каналов. Но после того как этого количества стало не хватать, их стали разбивать и обозначать буквенными символами. Таким образом, правильная настройка рации предполагает корректную установку каналов.

Радиосвязью активно пользуются таксисты и дальнобойщики как более надёжной, чем мобильная связь . Нет необходимости платить оператору за разговор, зависеть от его сети покрытия. Но как минус можно назвать ограниченный радиус действия, а также возможность помех и загруженности канала.

Но если правильно подобрать и настроить антенну для рации, то можно добиться качественной стабильной связи на широком расстоянии. Конечно, радиус действия зависит и от самого оборудования. Где-то это 5–7 километров, а есть модели и более чем с 20 км. Но важность хорошей антенны часто недооценивается. А ведь во многом именно она определяет дальность приёма сигнала. Не спешите покупать очень дорогую рацию, может быть, что такая цена вызвана наличием большого количества не всегда нужных функций. А при подключении хорошей антенны к довольно бюджетному оборудованию вы добьётесь результата не хуже.

Антенны для автомобильной рации можно разделить по типу установки:

• на врезные;
• магнитные.

Врезная антенна монтируется в кузов. Причём при установке на капот или крыло на 30–40% теряет свою эффективность. Устанавливать нужно как можно дальше от вертикальных металлических деталей, которые расположены параллельно основанию антенны.

Магнитные антенны не требуют врезки, и, как правило, их используют на легковых автомобилях. На больших грузовых машинах они могут отвалиться из-за вибрации. Такую антенну для рации можно легко ставить и снимать, переносить на другое авто.

А также антенны для автомобильной рации различаются по размерам:

• Длинные со штырём порядка 2 метров, создают наиболее качественную и стабильную связь.
• Средние от 90 до 170 см, имеют меньший коэффициент усиления и работают на меньшем расстоянии. Зато они удобней тем, что не задевают такие верхние препятствия, как мосты, ветки деревьев, линии электропередач.
• Короткие 65–70 см, удобные и не столь заметные, но обеспечивающие малую дальность приёма.

Самыми эффективными являются длинные врезные. Но даже хорошей антенне нужна правильная установка и настройка.

Установка

Важным фактором хорошего сигнала является правильная установка антенны:

• Крепите в верхней части кузова на устойчивом основании.
• Установка на бампере, дверях, зеркалах снижает эффективность.
• Устанавливайте вертикально, если иное не сказано в инструкции. Если необходимо установить под углом, то сначала нужно смонтировать, а потом настроить. Именно в этом порядке, а не настроить, а потом наклонять.
• Площадь поверхности, на которой производится установка, должна быть как можно большей и плоской.
• Старайтесь не ставить на капоте и багажнике.
• Саму антенну и соединительный кабель нужно располагать как можно дальше от источников помех, например, системы зажигания.

Настройка

Перед использованием антенны для рации должна быть произведена её настройка. Если этого не сделать, вы не получите заявленных показателей качества приёма. Инструкция по настройке:

1. Настройка должна производиться в тех же условиях, что и эксплуатация автомобиля. То есть среди других машин, а не в гараже.
2. Надёжно установите антенну на автомобиль. Не нужно держать её в руках на весу.
3. Вам понадобится прибор, называемый КСВ-метр. Подключите кабель одним концом к антенне, а вторым к КСВ-метру в разъём ANT. Далее, соедините прибор со станцией (разъём Trans и антенный разъём станции).
4. Переключатель FWD/REF на КСВ-метре поставьте в положение FWD, а SWR/PWR в SWR (в некоторых моделях этого переключателя может не быть).
5. Нажмите на передачу и регулятором установите стрелку прибора в конец шкалы.
6. Установите FWD/REF в позицию REF. Зафиксируйте показатели прибора. Идеальное значение — это единица.
7. Далее, измеряйте КСВ последовательно от самой высокой частоты до самой низкой.
8. Если минимальные значения КСВ находятся на частоте ниже рабочей, то необходимо укоротить антенну. Если наоборот, то увеличить.

Возможны следующие варианты:

• КСВ как минимум в одной из сеток ниже 2. Это означает, что антенна работает и установлена правильно.
• КСВ везде 2,5– Возможно, где-то ухудшение контакта с кузовом. И проверьте целостность соединительного кабеля.
• КСВ выше 5 означает, что антенна не работает.

Антенны для портативной рации классифицируются следующим образом:

• Спиральные широкополосные — небольшой длины, низкоэффективные.
• Дипольные искусственно удлинённые — средней эффективности, но работает в хорошем качестве на узком диапазоне частот.
• Дипольные однодиапазонные — наиболее эффективные из представленных, но имеют большую длину и работают лишь в одном диапазоне.

Для своей модели рации вы можете выбрать подходящую для смены антенну. Настраивать и проверять их показатели можно подобным же образом. Но в случае портативных раций имеют значения характеристики в целом для качественной связи на удалённых расстояниях.

Таковы принципы выбора, установки и настройки антенн для рации. Выбрать подходящие типы можно исходя из целей использования и на каком автомобиле будет производиться монтаж. Если вы знаете ещё хорошие модели антенн или секреты их установки и настройки, обязательно поделитесь своим мнением в комментариях.

Разрешены для применения на территории страны, где вы проживаете. В Российской Федерации это — станции стандартов LPD с выходной мощностью до 0,01 ватта и PMR с выходной мощностью до 0,5 ватта. С недавних пор (с ноября 2011 года) к ним прибавились рации стандарта Си-Би с выходной мощностью до 10 ватт. Все эти рации достаточно просто приобрести, а регистрировать их не нужно. Также в нашей стране можно радиостанциями любительских диапазонов, но лишь после достаточно сложной процедуры получения позывного и категории.

Прежде, чем настраивать станцию на ту или иную частоту и работать на этой частоте на передачу, убедитесь, что эта частота входит в тот диапазон, работать в котором разрешается. Станции с фиксированным набором обычно устроены так, что их на внедиапазонную частоту просто не получится. Но бывают и исключения. Так, у некоторых дорогих раций стандарта Си-Би часть каналов перекрывает любительский 28-мегагерцовый диапазон. Работать на этих каналах на передачу без разрешительных документов запрещается. Если же станция любительская, то перестраивается она обычно плавно либо небольшими шагами, а набор частот и мощностей, в котором вам разрешено работать, зависит от так называемой категории.

Немаловажен и такой аспект. Если ваша станция является многодиапазонной, а антенна рассчитана лишь на какой-либо диапазон, работать на ней на передачу в других диапазонах не рекомендуется категорически, даже если вы имеете на это право. У радиостанции могут быть повреждены выходные каскады передатчика.

Если радиостанция имеет плавную перестройку по диапазону при помощи верньера, настройте ее на частоту, близкую к той, на которую настроена друга станция. Пусть ее владелец что-нибудь передает. В это время, работая на прием, настройте свою станцию точнее по максимуму сигнала (при амплитудной модуляции), отсутствию искажений (при частотной модуляции) или естественному звучанию голоса (при однополосной модуляции). При наличии ручки точной настройки обязательно пользуйтесь и ей.

Станция с аналоговой настройкой может быть оборудована так называемой цифровой шкалой. Если она есть, установка рабочей частоты значительно упрощается: просто добейтесь показаний индикатора, соответствующих этой частоте. Столь же удобна и оптическая шкала, почти не уступающая по точности цифровой.

Станции с синтезаторами частоты обычно позволяют вводить этот параметр несколькими способами. Если частота точно известна, введите ее напрямую цифрами с клавиатуры. Либо настройте станцию так называемым валкодером — электронно-механическим эмулятором ручки настройки. Частота отобразится на экране.

Станцию с фиксированным набором каналов настраивайте, используя кнопки со стрелками. Одна из них уменьшает номер канала, другая увеличивает. В инструкции указано, какой номер канала соответствует какой частоте.

Если станция имеет фиксированную настройку на один канал, связь между двумя такими аппаратами возможна лишь в том случае, если эти каналы одинаковые. Некоторые импортные одноканальные станции выпуска начала девяностых годов рассчитаны на использование сменных кварцевых резонаторов. Обязательно выключайте рацию перед их сменой.

Н
ижеследующий гайд по инсталляции Си-Би-рации в автомобиль касается не тех, кто юзает радиосвязь ежедневно и профессионально, а тех, кому она нужна для эпизодического использования, в основном в дальних поездках. В этом случае большинство водителей предпочтет не крепить рацию в салоне стационарно, портя интерьер и провоцируя парковочных воров, а захочет пристроить её временно в подходящем месте: между сиденьями, между сиденьем и боковой стойкой или в лотке для мелких вещей под торпедо, как это сделано, к примеру, на фото Chevrolet Lachetti:

Пристроили рацию – подключаем к ней питание! Бытует мнение, что радиостанцию в автомобиле непременно нужно подключать отдельной проводкой от АКБ, однако это решение больше подходит для ежедневного использования. В нашем же случае эпизодического использования это совершенно не нужно – гораздо удобнее взять питание с разъема прикуривателя. Это самое простое, быстрое, и при этом, особо подчеркнем, вполне корректное подключение. Не халтурно-компромиссное, как некоторые думают, а отвечающее всем требованиям – как в плане силовой части, так и в плане непосредственной работы радиостанции в эфире.

Такой коннект абсолютно безопасен для электропроводки и осуществляется за полчаса. А главное, он оптимален в случае нового автомобиля и вредных гарантийщиков, только и ищущих повод, чтобы отказать в гарантии по надуманным причинам.

У радиостанции с выходной мощностью 4-5 ватт максимальный потребляемый ток не превышает 2-3 ампера, а у радиостанции мощностью 8-10 ватт – менее 5 ампер, что как минимум вдвое-втрое меньше тока предохранителя, защищающего разъем прикуривателя.

Чтобы подключить рацию к прикуривателю, два провода питания выходящие из радиостанции — черный и красный — мы удлиняем пайкой или скруткой до длины 1-2 метра (в зависимости от предполагаемого места установки аппарата). На конец надставленного провода припаиваем (центр – плюс, боковые контакты – минус) стандартный разъем-«папа» в прикуриватель, который продается в каждом автомагазине.

штекер провода питания рации должен быть вставлен именно в прикуриватель в торпедо, использовать разветвители, качество которых часто отвратительное, нежелательно!

Если же гнездо прикуривателя одно, а питать в дороге нужно и телефон, и регистратор, и другие гаджеты, а гарантийный период уже завершился, и ваши умелые руки не пугаются необходимости протащить провод из подкапотного пространства в салон, то можно подключить радиостанцию напрямую к АКБ. Хотя ещё раз замечу в скобках: такое подключение не имеет каких-либо преимуществ перед питанием через прикуриватель – ни с точки зрения электробезопасности, ни с точки зрения качества связи.

В этом случае придётся купить трёхметровый (примерно) отрезок обычного электросетевого провода сечением 2х1,5 мм, упаковать его по всей длине в пластиковую гофру и протащить от аккумулятора в салон через какой-либо резиновый уплотнитель моторного щита. На концы проводов возле АКБ обжимаются или паяются клеммы под болтики М6 и предохранитель на 10 ампер (предохранитель ставится в плюсовой провод рядом с аккумулятором), а к двум противоположным концам проводов подключается «хвост» питания радиостанции с соблюдением полярности. Место соединения проводов тщательно изолируется липкой лентой или термоусадкой.

Установка антенны

Станция установлена и подключена, теперь монтируем антенну. Будем считать, что она у нас быстросъемная на магнитной подошве, что не потребует портить кузов для установки.
Поэтому дадим лишь несколько общих тезисов – без углубления в лишнюю теорию.

1. Антенны с длиной около метра или даже меньше – работоспособны, но чрезвычайно малоэффективны. Зависимость эффективности от длины – прямая, при покупке стоит предпочесть антенну с длиной, близкой к двум метрам. Впрочем, с ростом длины растет и цена…
2. Оптимальная установка антенны – на крыше (в центре или на краю – разницы фактически нет). Несколько хуже – на багажнике, но тоже вполне допустимо. Чтобы не портить краску на крыше, кладем под магнит полиэтилен.
3. Провод от антенны к станции пропускается между уплотнителем двери и дверным проемом или между крышкой багажника и уплотнителем проема багажника, и заводится в салон. Необходимо убедиться, что уплотнители не оставляют на кабеле заметных вмятин!
4. Кабель антенны на магнитной подошве нельзя произвольно укорачивать или удлинять – его длина должна оставаться неизменной, около 3,6 м. Лишнее прячем под сиденьями или ковриками, не скручивая в кольца или бухты.
5. А теперь самое главное: антенны в магазине продаются ненастроенными, поскольку настройка зависит от места установки на конкретном автомобиле. Чаще всего регулировка осуществляется изменением длины штыря антенны (выдвиганием и задвиганием), для чего в комплекте идет небольшой ключик-шестигранник. Место регулировки обязательно будет указано в инструкции к антенне.

Настройка антенны

Собственно, настройка антенны — самый важный момент всей нашей истории. Возможно, настройку стоит заказать профессионалам: эти услуги недороги, работа занимает менее получаса и предлагается на парковках грузовиков и возле крупных автомагазинов на трассах. Но многие предпочитают самостоятельно разобраться в вопросе, исповедуют принцип «хочешь сделать хорошо – сделай сам!» и хотят иметь собственный комплект инструментов для контроля состояния антенны в дальнейшем. Для них — нижеследующий мастер-класс. Опять же: только алгоритм, без углубления в лишнюю теорию и физику происходящих процессов, в которую каждый при желании сможет погрузиться самостоятельно.

Для настройки антенны нам понадобится прибор под названием КСВ-метр (измеритель коэффициента стоячей волны), который несложно приобрести – Google в помощь. Стоимость простейшей модели – от 500 до 1000 рублей. Наиболее распространен прибор, уже много лет встречающийся в продаже под разными названиями (SWR-420, 430, KW-520, и т.п.), на самом деле – один и тот же китайский КСВ-метр с одним и тем же принципом работы и одинаковым обозначением переключателей и разъёмов. Прибор, безусловно, более чем средненький, но для нечастого использования вполне сойдет.

Также нам потребуется высокочастотный соединитель того же стандарта, что и гнездо на рации и штекер на кабеле. Он нужен, чтобы включить КСВ-метр между радиостанцией и антенной, не удлиняя существенно антенный кабель. Подойдет переходник-«бочонок» формата «папа-папа» (для жесткого подключения), или коротенький (10-20 см) антенный кабель, также с разъемами «папа» на обоих концах. Стандарт разъемов наиболее известен под именем «PL», именно так его нужно спрашивать в магазине.

1
/ 4

Переключатель PWR/SWR
на КСВ-метре установите в положение «SWR», а переключатель FWD/REF
— в положение «FWD».

Включите рацию и нажмите на тангенту, перейдя в режим передачи. Удерживая тангенту в нажатом положении, вращайте на КСВ-метре ручку регулятора калибровки «CAL», чтобы стрелка встала на цифру «10» по шкале SWR. Отпустите тангенту.

Переведите переключатель FWD/REF
в положение «REF», снова нажмите на тангенту. Удерживая ее нажатой, посмотрите на цифру КСВ на шкале SWR. Лучший КСВ – 1, если он более 1,5 – то требуется подстройка антенны.

Увеличив на 1-2 сантиметра длину штыря (или иного регулировочного элемента) антенны, снова проведите измерение, повторив пункты 2-4 этой инструкции. Если значение КСВ после регулировки возросло – значит, длину нужно уменьшать, а не увеличивать… Путем постепенных изменений длины и последующих замеров раз за разом добейтесь минимальных показаний индикатора по шкале SWR – близких к 1, но не более 1,5.

И на этом – всё. Как видите, не так уж это и сложно. Зато теперь в пути вы можете развлекаться прослушиванием бесед «дальнобоев», иногда полезных, иногда – не очень. И не забывайте, что с вами в машине могут ехать дети, которым эти разговоры слушать пока рано.

Современные средства связи позволяют поддерживать контакт на расстоянии, независимо от погоды, сотового покрытия или типа местности. Это стало возможным благодаря радиоволнам разных частот. Для корректной работы прибора необходимо знать, как настроить рацию. Стоит отметить, что на рынке представлен широкий выбор устройств, ориентированных на универсальное использование или более узкую специализацию (автомобильные, охотничьи, железнодорожные радиостанции).

Общая информация

Любую рацию необходимо настраивать под определенную частоту. При неправильной конфигурации любительский или профессиональный аппарат будет работать с помехами либо на неполную мощность. Последние модификации цифровых устройств не требуют специальной корректировки, поскольку имеют функцию автоматической настройки. Остальные аппараты подразделяются на портативные (переносные) или стационарные (автомобильные) рации. Конфигурация обеих модификаций имеет свои нюансы, хотя общий принцип во многом схож.

Как настроить рацию портативного типа?

Любительские переносные радиостанции работают в диапазоне 433-434 МГц. Они не нуждаются в регистрации центром радиочастот, поэтому настроить их довольно просто. Если вы планируете увеличить мощность устройства, перед приобретением узнавайте о возможности использования съемной антенны. Еще один важный момент — агрегация раций между собой. Для этого необходимо на каждом аппарате выставить одинаковые номера и субкод.

После проведения указанных манипуляций, выбранные устройства будут слаженно работать между собой. Для общения нужно просто нажать и удерживать клавишу активации разговора. После отпускания кнопки устройство переходит в сигнала от другой рации. Важным моментом в настройке портативного аппарата является выбор индивидуального сигнала для опознания (позывного). В его роли может выступать любой цифровой или буквенный код, имеющий уникальное происхождение для выбранной системы связи.

Настройка антенны

Рассмотрим общие рекомендации, как настроить рацию портативного типа в части антенны. Для точной коррекции элемента потребуется специальный анализатор. В качестве альтернативы можно использовать прибор КСВ-метр. Он позволит настроить антенну на минимальный коэффициент стабильной волны. Чаще всего принято считать оптимальным коэффициент 1,5 или менее.

Стоит учитывать, что чем выше значение КСВ, тем больше показатель потерь передающей мощности сигнала. В идеале этот параметр должен приближаться к единице, но на практике добиться такого результата практически невозможно. В случае превышения КВС трех единиц, вполне реально вывести из строя каскад передатчика. Из этого можно сделать вывод, что не настроенная портативная рация может быстро сломаться.

Автомобильная модификация

Как настроить (стационарного) типа? Предварительно необходимо выполнить ряд обязательных процедур, которые повысят эффективность дальнейшей конфигурации и сведут к минимуму вероятность поломки трансивера во время эксплуатации. Рассматриваемое устройство — это стационарный блок, фиксируемый в салоне транспортного средства, и выносная антенна. Именно последний элемент играет значимую роль при приеме и передаче сигнала. Поэтому необходимо знать основные правила монтажа приемного выносного приспособления.

Установка автомобильной антенны

Не допускается монтаж элемента на несущие детали, оптимальным вариантом станет кузов. Это позволит обезопасить эфир от возможных потерь получения и трансформации сигнала.

Кроме того, важными являются следующие моменты:

• Старайтесь установить антенну на максимально верхнюю точку кузова. Это позволит увеличить качество приема.
• Рабочая часть антенны устанавливается на расстоянии не менее 500 миллиметров от любых параллельных металлических поверхностей. Это даст возможность избежать поглощения и отражения поступающего сигнала.
• Размещение на крыше авто имеет определенное влияние на коэффициент стабильной волны. Поэтому фиксируйте такой элемент после снятия в одном положении.

Проведя правильную установку антенны, переходят к ее настройке.

Настройка антенны для стационарной рации

Чтобы настроить канал рации стационарного типа, сначала проводят конфигурацию антенны. Для этого лучше всего использовать профессиональный анализатор. Если такового не имеется, применяют КСВ-метр. Работы проводят на чистой и ровной поверхности, вдалеке от металлических или бетонных помех, а также других аналогов диапазона 27 МГц.

Сначала подключают КСВ-метр. Затем производят замеры на каналах и сетках для отображения обширной картинки. Выполняют калибровку КСВ-метра путем установки тумблера на фронтальной панели в режим FWD. На рации выставляется канал № 20 модуляции АМ. Затем активируют и удерживают клавишу разговора, одновременно поворачивая регулятор CAL по часовой стрелке до момента установки указателя прибора в крайнюю правую позицию SET.

Не отпуская кнопку на тангенте, переключают тумблер КСВ-метра в позицию REF. Снимают данные, выданные прибором. После нахождения минимума КСВ, настраивают антенну под требуемую частоту. Если предел ниже или выше необходимой частоты, антенну укорачивают либо удлиняют, соответственно. Замеры повторяют, пока коэффициент КСВ не достигнет показателя 1,5 или менее.

Как на волну дальнобойщиков?

Рассмотрим эту процедуру на примере антенны Sirio T3 Mag (диапазон действия в пределах 5 км):

1. Антенна монтируется на центральную часть крыши, после чего снимается защитный колпачок, регулировочный винт закручивается до упора.
2. Между радиостанцией и антенной устанавливается КСВ-метр.
3. Рацию включают, выставляют режим «дальнобойный» (канал № 15 на АМ).
4. После нажатия тангенты регулировочной ручкой КСВ доводят стрелку до положения SET.
5. Удерживая тангенту, переводят рычаг КСВ в позицию REF, по верхней шкале наблюдают текущее значение прибора. Если коэффициент выше 1,5, при помощи регулировочного винта доводят показания в пределы 1-1,5.
6. Корректирующий винт фиксируют при помощи контргайки, надевают колпачок и повторно проверяют показания КСВ.

Зная, как настроить рацию дальнобойщиков, необходимо учитывать, что эти элементы узкополосные. Поэтому настройки лучше выполнять на основном рабочем канале.

«Мегаджет»

Сначала рация переводится в режим 240 каналов при помощи комбинации AM/FM-ON. На российскую сетку перейти можно, набрав DW/M2-ON. Отечественные частоты заканчиваются на 0, европейские волны — на 5.

Как настроить рацию «Мегаджет»? Сделать это можно самостоятельно, изучив инструкцию. Вкратце можно отметить следующие моменты:

• Сначала включают радиостанцию при помощи рукоятки VOL/Off и устанавливают необходимую громкость звучания.
• Посредством регулятора SQ корректируют порог подавления шума.
• Используя кнопки переключения UP/DN, выбирают нужный канал.
• Для настройки режима передачи удерживают регулятор PTT, говорят в микрофон на расстоянии 50 мм.
• Для приема отпускают тангенту и слушают принимаемое сообщение, регулируя громкость и уровень шумоподавления.

«Баофенг»

Далее рассмотрим, как настроить рацию Baofeng. По умолчанию, рабочая частота аппарата составляет 2.5 кГц. Общие настройки идентичны для портативных радиостанций. Ниже приведены способы программирования устройства.

Симплексные каналы:

• Переход в VFO A.
• Нажатием кнопки Band выбирают режим VHF.
• В меню набирают ‘27’ и нажимают menu.
• Затем используют свободную ячейку памяти, которую ищут при помощи кнопок UP/DOWN.
• Выбранную частоту подтверждают повторным нажатием клавиши меню.
• Для выхода — Exit.

Каналы с репитерным сдвигом:

• Переход в режим VFO A.
• Выбор UHF или VHF, используя клавишу Band.
• Выбирают приемную частоту.
• В меню находят ‘27’, затем снова в меню.
• Ищут свободную ячейку памяти, как и в предыдущем случае.
• Кнопкой «меню» подтверждают выбор.
• Нажимают EXIT.
• Затем снова входят в меню, выбирают ‘27’, дважды нажимают «меню».

В заключение

Выше рассмотрено, как настроить рацию. Волну следует выбирать, в зависимости от типа устройства, а также страны, где используется аппарат. Важную роль в конфигурации портативных и стационарных раций играет антенна. Поэтому ее установке и настройке следует уделять особое внимание. Если устройство отрегулировано правильно, вы сможете беспрепятственно общаться с респондентом на расстоянии, указанном в инструкции к прибору.

На современном рынке представлено множество переносных и автомобильных радиопередатчиков. Среди них вы без труда выберете вариант, оптимально подходящий вашим запросам. Стоит отметить, что цифровые современные модели настраиваются автоматически, но и цена их на порядок выше рассмотренных аналогов.

Установка

Важным фактором хорошего сигнала является правильная установка антенны:

• Крепите в верхней части кузова на устойчивом основании.
• Установка на бампере, дверях, зеркалах снижает эффективность.
• Устанавливайте вертикально, если иное не сказано в инструкции. Если необходимо установить под углом, то сначала нужно смонтировать, а потом настроить. Именно в этом порядке, а не настроить, а потом наклонять.
• Площадь поверхности, на которой производится установка, должна быть как можно большей и плоской.
• Старайтесь не ставить на капоте и багажнике.
• Саму антенну и соединительный кабель нужно располагать как можно дальше от источников помех, например, системы зажигания.

Настройка

Перед использованием антенны для рации должна быть произведена её настройка. Если этого не сделать, вы не получите заявленных показателей качества приёма. Инструкция по настройке:

1. Настройка должна производиться в тех же условиях, что и эксплуатация автомобиля. То есть среди других машин, а не в гараже.
2. Надёжно установите антенну на автомобиль. Не нужно держать её в руках на весу.
3. Вам понадобится прибор, называемый КСВ-метр. Подключите кабель одним концом к антенне, а вторым к КСВ-метру в разъём ANT. Далее, соедините прибор со станцией (разъём Trans и антенный разъём станции).
4. Переключатель FWD/REF на КСВ-метре поставьте в положение FWD, а SWR/PWR в SWR (в некоторых моделях этого переключателя может не быть).
5. Нажмите на передачу и регулятором установите стрелку прибора в конец шкалы.
6. Установите FWD/REF в позицию REF. Зафиксируйте показатели прибора. Идеальное значение — это единица.
7. Далее, измеряйте КСВ последовательно от самой высокой частоты до самой низкой.
8. Если минимальные значения КСВ находятся на частоте ниже рабочей, то необходимо укоротить антенну. Если наоборот, то увеличить.

Возможны следующие варианты:

• КСВ как минимум в одной из сеток ниже 2. Это означает, что антенна работает и установлена правильно.
• КСВ везде 2,5– Возможно, где-то ухудшение контакта с кузовом. И проверьте целостность соединительного кабеля.
• КСВ выше 5 означает, что антенна не работает.

Не пренебрегайте настройкой антенны, потому что это существенно определяет качество её работы.

Настройка

Чтобы настроить усилитель рации для дальнобойщиков, применяют профессио-нальный антенный анализатор или КСВ-метр. Второй вариант используется чаще. Регулировка антенны выполняется на открытой местности

Также важно, чтобы во время настройки рядом не было другого активного радиопередатчика

Регулировка и настройка устройства КСВ-метром происходит в следующем порядке:

1. Выполняют калибровку КСВ-метра.
2. Зажимают кнопку «Тангенте», переключают тумблер на REF и снимают показания.
3. Находят минимальное число и производят настройку на необходимую частоту.
4. Делают повторные замеры. Если КСВ показывает значение менее 1,5 единиц, то выполняют повторную регулировку.

Монтаж уловителя радиосигнала

Установка наружной антенны горизонтального типа начинается с выбора опорных конструкций. На них вы впоследствии закрепите своими руками изоляторы. Одна из опор должна быть установлена на крыше дома. Её нужно укрепить проволочными растяжками. Дерево подходящей высоты можно использовать в качестве второй опоры. Изоляторы можно будет установить на стройках с помощью стальных тросиков.

К изоляторам вы должны своими руками закрепить наружную часть FM-антенны. Её не нужно подвергать большому натяжению. Проволока сжимается, если температура воздуха достаточно низкая, и может потерять целостность при низкой температуре. Роликовые блоки позволят устранить ненужные колебания. Для их использования разместите на втором конце провода груз малых размеров. Он будет соединён с FM-антенной, если перекинуть его через изолятор и блок.

Приёмная часть антенны должна состоять из одного куска однородного материала. Если вы не располагаете однородным проводом, лучше составить FM-антенну из отдельных одинаковых элементов. Их нужно зачистить и пропаять оловом. Оборудование для вертикального спуска антенны не представляет серьёзных трудностей

Обратите внимание, что провод не должен соединяться с посторонними элементами. Провод антенны своими руками нужно закрепить на специальной оттяжной стойке

Это не позволит ему пребывать в неправильном положении в ветреную погоду.

Если место для установки FM-антенны своими руками ограничено, нужно применить другую конструкцию. Это несколько кусков проволоки, которые имеют вид «веника». Своими нижними концами они будут надёжно соединены кабелем. Концы проволок можно плотно залить расплавленным оловом. Место пропайки вы должны покрыть надёжной изоляцией в виде битума или подобного материала.

Комнатная антенна, сделанная своими руками, будет лучшим вариантом, чтоб заменить внешний уловитель. Изоляторы должны закрепляться внутри помещения. Их расположение ближе к потолку даст преимущество в качестве приёма сигнала. Провод должен быть натянут горизонтально либо свёрнут в спираль.

«Баофенг»

Далее рассмотрим, как настроить рацию Baofeng. По умолчанию, рабочая частота аппарата составляет 2.5 кГц. Общие настройки идентичны для портативных радиостанций. Ниже приведены способы программирования устройства.

Симплексные каналы:

• Переход в VFO A.
• Нажатием кнопки Band выбирают режим VHF.
• В меню набирают ‘27’ и нажимают menu.
• Затем используют свободную ячейку памяти, которую ищут при помощи кнопок UP/DOWN.
• Выбранную частоту подтверждают повторным нажатием клавиши меню.
• Для выхода – Exit.

Каналы с репитерным сдвигом:

• Переход в режим VFO A.
• Выбор UHF или VHF, используя клавишу Band.
• Выбирают приемную частоту.
• В меню находят ‘27’, затем снова в меню.
• Ищут свободную ячейку памяти, как и в предыдущем случае.
• Кнопкой «меню» подтверждают выбор.
• Нажимают EXIT.
• Затем снова входят в меню, выбирают ‘27’, дважды нажимают «меню».

Была ли эта статья полезной?

Да
Нет

Какая радиостанция лучше

Однозначного ответа на этот вопрос нет – все зависит от того, как часто и на каких расстояниях вы планируете общаться

Если передвигаетесь в пределах РФ, обратите внимание на бюджетные станции

Модель Alan 100 Plus – мини-вариант. Мощность у рации небольшая, но этих цифр вполне хватит для езды в городах. Цена устройства не превышает 3 тысяч 600 рублей.

Не больше трех тысяч стоит компактная Kenwood_tk-f8_dual_band. У рации Кенвуд 128 каналов памяти.

В том же ценовом диапазоне расположилась модель Quansheng UV-R50. Ее мощность составляет 5 Ватт.

Для езды в городской черте отлично подойдут бюджетные модели Baofeng UV-82 и Баофенг UV-B5. Их стоимость – 1,5–2 тысячи рублей. Мощность не превышает 5 Ватт. Баофенг годится для бесед на небольших расстояниях.

В топе «малюток» хорошие отзывы имеет рация MIDLAND (Мидланд) LXT-425. Поддерживает PMR и LPD. Количество каналов – 77, в комплект входят два устройства. Здесь же можно отметить рации фирм Алан и Аргут, Kenwood th-f5 Turbo Dual, Vector. Их диапазон – 400–470 МГц. Чувствительнее будет рация в 8 Вт «Президент» (цена в пределах 5 тысяч рублей).

Модель посолиднее – Yaesu FT-1907R UHF. Передатчик имеет большую мощность, количество телеканалов – 200.

Желающим компактности стоит присмотреться к Track Smart 27. Аппарат мощностью 4 Вт поддерживает 800 каналов – европейских и российских.

Многие дальнобойщики отдают предпочтение рации Связь м333. Мощность до 10 Вт, стоимость в пределах 4 тысяч рублей.

Аналогичная цена установлена на INTEK M-490 плюс. Рация умещает 850 каналов.

На 500 рублей дороже стоит Optim Pilgrim. Аппаратура работает от сети в 12 и 24 Вт, не требует доппреобразователей. Мощность – 10 Вт. Такая же мощность наблюдается у Quansheng TG-UV2 PLUS. Аппарат немного габаритнее.

Почетное место в рейтинге водителей занимает фирма Мегаджет. Стоимость моделей выше, однако рация имеет энергонезависимую память. Эта функция автоматически сохраняет настройки. Канал дальнобойщиков на рации Мегаджет имеет больше настроек

Так, модель MJ 100 можно купить за 5 тысяч рублей. Megajet MJ-100, MJ-200 MJ-200Plus и MJ-300 просты в использовании и ловят на расстоянии в 5–8 километров.

Настройка канала для дальнобойщиков.

Одна из самых мощных в линейке – MJ-3031мTURBO. Она способна «разгоняться» до 18 Вт.

Хороший сигнал (20 километров на открытом пространстве) имеют рации Оптим Аполло и Optim Truck. Их стоимость порядка 7 тысяч. Аналогичная цена у модели Yosan Excalibur TURBO.

Но предыдущие варианты в разы уступают рации Алинко др438. Аппарат габаритный. «Ракета», как ее называют шоферы, трудится в УКВ-диапазоне. Ее мощность – до 45 Вт (ловит на несколько десятков километров). Качественная связь обойдется примерно в 18 тысяч рублей.

Надо сказать, что рацию некоторые умельцы делают из обычных телефонов. Так, программа Zello (устанавливается на Моторолу, Айфон, Андроид-платформу) превращает аппарат в радиостанцию. Однако такой способ связи подойдет лишь для города. Для международных перевозов иметь рацию надежнее.

Настроить рацию на волны дальнобойщиков несложно. «Шоферский» эфир необходим для обмена рабочей информацией, там нет места флуду. Не рады на канале будут водителям легковых авто: их управляющие фурами считают другой «кастой».

Для перехода в приват пользуйтесь свободными нижними каналами

При выборе рации обращайте внимание на мощность: чем она выше, тем большие расстояния осилит аппарат

Детальная информация видна на видео:

Почему не стоит покупать дешевое зарядное устройство

Разумеется, в дешевой зарядке за 1-2 тысячи рублей такой степени защиты нет. Ответ на этот вопрос лучше всего проиллюстрирует фотография ниже. Слева — оригинальный адаптер для зарядки, который стоит 79 долларов, справа — дешевый, за 14 долларов. Очевидно, что во втором устройстве компонентов меньше, и столь умного микропроцессора там нет.

Слева — оригинал, справа — китайская копия

Плата оригинальной и китайской зарядки

Используя неоригинальное зарядное устройство, получаем… вполне ожидаемый результат. Да, случаи, когда такие зарядки приводили к возгоранию MacBook, далеко не редкость.

Повезет, если дальше этого не пойдет. А ведь может случиться пожар

Читайте также

АУТОДАФЕ

ЖИЗНЬ

Изготовление антенны рации

Кратко напомним процесс изготовления антенны для рации. Рассматривали цифровое телевидение, WiFi, 3G. Аудитория портала ВашТехник знает, как сделать антенну для рации. Копируйте смело методики. Прежде нужно знать частоту. Точнее – лучше. Рации имеют несколько каналов, частоты прописаны паспортом. Выберите канал, задавая размеры антенны.

Пусть частота равна 435 МГц. Находим длину волны по школьной формуле, деля скорость света на указанную величину: 299792458 / 435000000 = 689 мм. Чтобы изготовить четвертьволновый вибратор, необходимо число поделить еще на 4, получим – 172,25. Длина антенны для рации составит 17 см. Постарайтесь точнее выдержать миллиметры. Экран можно не счищать. Будет приемной поверхностью, увеличится полоса. Руки чешутся – счистите, как кожуру, оплетку, диэлектрик вокруг главной жилы оставьте.

Старая антенна выпаивается, под новую готов хомут. Осталось заделать на место, наслаждайтесь связью. Антенна для рации своими руками сделана. Кстати, если нет желания снимать экран, запаяйте вместе с жилой в одну связку при монтаже на микросхему. Расширение диапазона считаете лишним – экран лучше снимите. Первый и второй варианты наделены достоинствами, цельный кабель прочнее. Лучше оставить как есть. Антенна для рации прослужит дольше. Позаботьтесь приклеить симпатичный колпачок-наконечник, чтобы медь перестала окисляться. Прощаемся ровно до следующего раза.

Копируйте заводские конструкции. Рации предприятий ломаются. Адаптеры остаются, приборы выбрасывают. Неоценимый шанс радиолюбителя проявить себя. Антенна покрыта резиной, легко обдираемой. Либо используйте аксессуар сломанного изделия. Процесс копирования напрямую не запрещен, исключая изделия, защищенные патентами. Дело касается промышленного выпуска продукции с целью сбыта, получения фиксированной прибыли за счет выполнения указанных действий.

Как сделать автомобильную антенну своими руками

Для радио

Антенну для автомобильного радиоприемника можно сделать из любого стального штыря. Для того, чтобы она хорошо работала во всем диапазоне волн, от средних (АМ) до ультракоротких (FM), необходимо установить индуктивный удлинитель эффективной длины. Он представляет обычную катушку индуктивности, намотанную толстым медным проводом в лаковой изоляции. Такой провод можно взять с понижающей обмотки старого мощного трансформатора.

Для того чтобы обмотка была достаточно ровной, ее намотку производят на длинной шпонке с шагом резьбы приблизительно равным диаметру провода.

Конец провода зачищают и закрепляют под шайбу на этой шпонке, как показано на рисунке.

Индуктивность обычно наматывают длиной более 20-ти сантиметров. При желании к ее окончанию можно прикрепить (лучше приварить) стальной упругий прут-удлинитель длиной до 50 см. Далее получившуюся конструкцию заливают силиконом. В-принципе, антенна готова, ее можно устанавливать в качестве врезного устройства на штатное место автомобиля. Для улучшения дизайна ее можно поместить в черный кембрик соответствующего размера.

Несмотря на простоту изготовления и малые размеры, антенна имеет высокую эффективность в широком диапазоне частот.

Для телевизора

Антенну для телевизора обычно изготавливают в активном варианте, то есть с усилителем. Большинство жителей в сельской местности и дачников имеет опыт установки внешних антенн с усилителем на антенне. Этот опыт можно применить для изготовления телевизионной антенны для автомобиля. Для этого понадобится кусок медного провода длиной до 1 метра, коаксиальный кабель, два разъема для подключения к телевизору и антенне, стандартный (обычно польский) активный антенный усилитель и стандартная гальваническая развязка (переходник на питание).

Самая простая и в тоже время эффективная телевизионная антенна приведена на рисунке.

Для ее изготовления потребуется только медная проволока и стандартный телевизионный разъем. Длина ребра обычно выбирается от 80 до 120 мм. Данная антенна рассчитана на прием дециметровых волн. В этом же диапазоне находятся станции вещания цифрового телевидения (для подключения к DVB-T2 приемнику).

Антенну можно аккуратно прикрепить к ветровому стеклу с помощью присосок. Можно самостоятельно экспериментировать с формами и размерами рамки антенны. Иногда неожиданно удается получить высококачественную антенну при минимальных размерах.

Для усилителя с развязкой на питания можно собрать стандартную схему, аналогичную антенному устройству для стационарного телевизора.

1 – разъем автомобильного телевизора (может быть другого типа);

2 – блок гальванической развязки по питанию (его можно купить отдельно, он продается вместе с блоком питания для антенных усилителей);

3 – кабель для подключения питания;

4 – стандартный антенный усилитель для стационарных телевизоров (тип выбирается, исходя от дальности до передающей станции в зоне эксплуатации авто).

Монтировать схему лучше с помощью пайки.

Конструкцию помещают в подходящий корпус и устанавливают недалеко от антенны.

Изготовленный антенный усилитель подойдет и для радиоприемного устройства, работающего в диапазоне FM.

Для рации

Наиболее сложно изготовить антенну для автомобильной рации. Точнее, не изготовить, а настроить. В процессе настройки требуется специальное оборудования, такое как измеритель коэффициента стоячей волны (КСВ). Если даже немного отклониться от размеров конструкции антенны, предлагаемой длины кабеля, то излучаемый передатчиком рации мощный высокочастотный сигнал «вернется» назад в радиостанцию, не дойдя до эфира, что может привести к ее поломке.

Излучение, распространение и прием электромагнитных колебаний изучает наука, именуемая электродинамикой. Она не из простых, поэтому для самостоятельного изготовления антенн для раций лучше использовать чужой опыт. В интернете есть много интересных конструкций, например, изображенная на рисунке.

Для такой конструкции можно использовать заводскую штыревую антенну, установив ее на самодельный штырь с волновым удлинителем, намотанном на изоляторе.

Хорошие антенны для раций дорогие, но их можно изготовить из доступных узлов.

Какую жидкость ГУР следует использовать и как производится её замена.

Смотрите как работает и когда выручает автомобильный преобразователь напряжения 12-220В.

Как подключить https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/vyklyuchatel-massy.html выключатель массы автомобиля и в каких случаях его использование не желательно.

Видео — изготовление антенны СВ из подручных материалов:

Выберите файл для скачивания:

Для Windows 2000 / XP

Полный пакет драйверов (Printing System Driver) для принтеров HP LaserJet 1010 / 1012 / 1015

Базовый драйвер (Host Based Driver) для принтеров HP LaserJet 1010 / 1012 / 1015

Для Windows Vista 32-Bit

Для Windows Vista x64

* Зеркало — это просто местонахождение файла, разные сервера — разные зеркала.

Критерии выбора усилителя

Антенна для рации дальнобойщиков.

Параметров усилителя для автомобилей достаточно много.

Отталкиваться следует от того, для каких целей он нужен:

1. Если планируется прослушивание музыки без подключения навигатора или телевизора, то достаточно обычного усилителя.
2. Для качественного приема радио нужен комбинированный тип. Он способен обеспечить бесперебойную работу.
3. При потребности в идеальном вещании ТВ устанавливают портативную спутниковую антенну. Но это дорого.

По длине устройства

Антенны для рации дальнобойщиков могут работать на разных волнах. Диапазон радиосвязи составляет 27 МГц. В солнечную погоду показатель увеличивается. При использовании устройства на ближнем расстоянии могут создаваться помехи.

Приборы с диапазоном 433–446 МГц (LPD и PMR) часто используют в автомобильных усилителях. Длина волны в пределах 0,7 м. Хорошо работают рации на открытой местности, оптимальны для передвижения по городу.

На дальность связи влияют следующие факторы:

1. Волновые эффекты – отгибание препятствий уменьшают длину волны. Сигнал ослабевает, качество связи падает.
2. Дальние прохождения. Образуются в диапазоне «СиБи» за счет переотражений от ионосферы. Радиус передачи увеличивается до сотни километров. Диапазоны LPD/PMR не поддерживаются.
3. Электромагнитные помехи LPD/PMR в отличие от «СиБи» с легкостью переносят радиопомехи, поэтому первые более предпочтительны для передвижения по городской местности.

По месту установки

По способу размещения антенна для дальнобойщиков бывает наружная и салонная. Внешний усилитель устанавливается на капот, крышу или бампер автомобиля.

Вариант установки антенны на крышу грузовика.

Преимущества:

1. Конструкционная простота.
2. Легкость установки.
3. Низкая цена.

Салонный усилитель крепится на лобовом стекле рядом с зеркалом заднего вида или в его верхнем правом углу.

Преимущества:

1. Качественный прием FM сигнала в любой местности.
2. Не требуют дополнительного обслуживания.
3. Не оказывает аэродинамического сопротивления при движении.

По длине штыря

Размер – важный критерий выбора. Усилители делятся на: аппараты с длинным штырем, коротким и очень коротким. Первые предназначены для приема 11-метровых волн. Оптимальная длина усилителя – до 2 мм. Модели выдерживают мощность в 1500 Ватт и обладают усилением до 5-6 децибел. Изделие устанав-ливается на крепеж, либо врезается в кузов, оснащено тяжелой катушкой.

Короткие антенны имеют длину 1–1,7 м. Коэффициент усиления находится в пределах 2 децибел. Работают на расстоянии 5–7 км. Обладают надежностью и устойчивостью связи.

Очень короткие антенны имеют длину 65–70 см. Считаются самыми удобными. Максимальное усиление – до 3 децибел. Дальность связи – в пределах 3–5 км. Подходят для города. Для дальнобоя не подходят.

Детальная информация видна на видео:

По типу крепления

Автоусилители бывают:

1. Автомобильные, которые делятся на:
   • Врезные. Были востребованы 25–30 лет назад. Представляют собой большую антенну телескопического типа. Устанавливаются на крыло автомобиля, оснащены мощным приемником сигнала. В свою очередь, они делятся на автоматические и полуавтоматические. Первые выпускаются и складываются при нажатии определенной кнопки. Вторые складываются и раскладываются при включении-выключении автомагнитолы.
   • На магните. Данный вид усилителя легок в монтаже. Может переноситься с машины на машину. Используется со штырем любой длины. Для грузовых авто не подходит: часто падает из-за вибрации, а подкладывать подложку под магнитный квадрат не рекомендуется.
   • С механическим креплением. Установка таких антенн осуществляется путем соединения закрепляющих пластин. Устанавливаются эти автоусилители на заднем бампере или крыше. Недостатки – необходимость укладки дополнительного длинного кабеля.
2. Салонные. Не подвергаются влиянию внешних факторов, но требуют подключения к электропитанию. Устанавливаются в удобном для водителя месте.

Что такое рация и зачем нужна

Рация – переносное средство связи. В 1930-х годах под термином подразумевалась переносная радиостанция. Сейчас это портативные аппараты, используемые для быстрой передачи информации (общения). Первая рация была создана в 1940 году во время Второй мировой войны компанией Motorola. Устройство получило кодовое название SCR-536.

Популярные методы усиления сигнала

Зная о факторах, влияющих на дальность передачи, можно сделать выводы и понять, как усилить рацию в домашних условиях. Вам нужно всегда помнить об уровне заряда аккумулятора. Если вы выезжаете в лес или на рыбалку, проверьте, чтобы батарея была максимально заряжена. В таком случае вы получите качественную связь и не останетесь с нерабочей рацией вдали от города.

Чтобы усилить дальность приема портативной рации, надо правильно настроить частоту ее работы. В документации к вашему оборудованию должен быть указан диапазон возможных частот, в котором устройство сможет работать. В этом диапазоне нужно выбрать среднюю частоту, потому что по краям чувствительность всегда гораздо ниже.

Если вы выполнили эти рекомендации, но добились незначительных улучшений, воспользуйтесь еще одним ответом на вопрос, как усилить антенну рации. Для этого вам придется докупить специальное оборудование в магазине. Его вам посоветует наш консультант.

Полезная информация

Си-Би радиостанция позволяет связаться с полицией, скорой помощью, пожарной охраной и аварийными службами благодаря специальным диспетчерам. Следует отметить, что подобная возможность есть не всегда. Для этой цели выделен канал 9C. Но, увы, на практике это можно встретить разве что в Москве и Санкт-Петербурге. На остальной территории лучше использовать канал 15С, посредством которого можно установить связь с водителями на трассах. Дополнительно на 19С можно набрести на радиолюбителей. Ко всем этим людям можно обратиться с призывом о помощи. Главное — хватило бы мощности послать и принять ответный сигнал. А теперь давайте будем рассматривать, как сделать антенну своими руками.

Канал дальнобойщиков на рации

Как мы разобрались, «беседка» дальнобоя находится в гражданской сети Си-Би

Важно, чтобы рация поддерживала эту частоту (некоторые модели работают в lpd 433 МГц, pmr). Канал общий для всех стран

Если вы окажетесь за пределами РФ, перенастраиваться не придется.

Как найти

Обычно рации уже настроены на нужную сетку, а поля tfv, rev настроены по умолчанию. Если же нет – придется настраиваться самим. Нужно открыть или скачать с сайта производителя инструкцию по эксплуатации. После найти сетку, соответствующую вашей модели (Д, С и т. д.), пролистать каналы до 15 и поймать модуляцию AM.

Модуляция

Есть несколько видов модуляций. Самые распространенные – AM и FM. На второй сидят радиоведущие, что звучат из автомобильных магнитол. Дальнобойщики же работают с модуляцией AM. Некоторые модели раций (Таис PM-41, PM-43) ловят только ФМ, поэтому для общения не подходят.

Перед покупкой станции обязательно уточните возможность подсоединения к необходимой модуляции. В противном случае поговорить с шоферами не получится.

Детальная информация видна на видео:

Правила общения

Радиоволна дальнобойщиков – это «мирок» со своими порядками, сленгом и устоями. Новички нередко боятся использовать радиосвязь, не знают, как общаться, теряются в обозначениях

Важно понимать, что разговаривать на отвлеченные темы здесь не принято, все строго и по факту

В российском сегменте вы сразу услышите слова, которым в автошколе не учат – «Буханка», «Лимон», «Стопари»… Использование сленга для шоферов – дело привычное. На ютубе можно найти видео со «словарем» дальнобоя. Выучив основные пару десятков слов, с пониманием проблем не будет. Выражаться можно и привычными, «русскими» словами.

Вам всегда подскажут, где подешевле купить соляру, есть ли на нужной трассе пост ДПС, наблюдаются ли пробки на участке. После этого вежливым тоном необходимо будет поблагодарить информатора. Связываться с шоферами «просто поболтать» в эфире сб не стоит. Как только вы попытаетесь флудить, сразу попадете в немилость.

Эфирный флуд

Флудом на канале считается вся информация, не относящаяся к дороге

Важно помнить, что частота нужна для работы. Личные вопросы в общей сетке обсуждать неприлично

Если вам с приятелем понадобилось поговорить, воспользуйтесь телефоном.

Засорение эфира ненужной информацией.

Для беседы может применяться и рация, однако не 15 канал. Нередко в эфире можно услышать фразы «сверни ниже (выше) на несколько каналов». Это значит, что люди устанавливают «приват» – личный диалог.

На свободной частоте вы никому не помешаете, не услышите оскорблений в свой адрес и обидного направления, куда следует идти флудить.

Как выбрать радиомагнитолу?

Если обнаружена проблема с магнитолой и плохо ловит радио в машине ВАЗ, что делать советуют специалисты? Заменить устройство.

При выборе радиомагнитолы в первую очередь необходимо обратить внимание:

• на размеры корпусной панели;
• систему подключения;
• носитель звука;
• мощность магнитолы,
• акустические возможности.

Большинство покупателей считают, что чем больше экран магнитолы, тем лучше качество устройства, однако это мнение ошибочно. Основная часть бюджетных вариантов имеет низкокачественную цветопередачу и сложное меню. На звуке это никак не отражается. Все же первостепенная функция магнитолы — прослушивание музыки, а не просмотр видео, поэтому лучше купить качественное устройство и не переплачивать за сомнительный девайс.

По типу носителя магнитолы подразделяются на кассетные, CD- , mp3- , USB- и DVD-проигрыватели. Самыми функциональными считаются модели с USB-выходом. Они позволяют проигрывать всевозможные форматы музыки с флешки, карты памяти, жесткого диска, плеера и телефона.

Система подключения имеет не последнее значение при выборе устройства. Чаще всего встречается коннектор ISO. Разъем выглядит как провода с одной стороны и штекер для подключения — с другой. Если в автомобиле не предусмотрен выход под коннектор, он может быть приобретен отдельно.

Наверно, всем известно, что чем выше мощность магнитолы, тем качественнее звук. Она, в свою очередь, бывает номинальной и дает возможность слушать музыку продолжительное время или максимальной, которая важна только при включении громкого звука. Например, на форумах часто можно встретить вопрос: плохо ловит радио на «Пионер» в машине, что делать? Многие отвечают, что магнитолы этого производителя не славятся сильным приемом радио.

Многополосный эквалайзер довольно трудно настроить любителю, поэтому лучше всего покупать трех- или пятиполосные модели. Дополнительным преимуществом будет возможность регулировать яркость подсветки, съемная панель и кнопки стандартных размеров, облегчающие управление магнитолой.

Современные производители предлагают модели, рассчитанные на любой вкус и кошелек. Среди них можно выбрать магнитолу, отвечающую личным предпочтениям, с необходимым набором используемых функций.

Видео

Для автомобиля

Современное средство передвижения обязательно имеет радиоприемник или даже что-то большее. Навигация, телевидение и радиосвязь — это далеко не полный перечень. Но очень часто что-то желаемое приходится докупать самостоятельно. Или делать. Например, своими руками автомобильную антенну для возможности осуществления радиосвязи. Как же это реализовать? Обычные антенны не подойдут. Почему? Дело в том, что транспортные средства часто передвигаются во время сеансов связи. И традиционные антенны в таком случае будут иметь определенные «мертвую» зону приема. Даже если ехать таким образом, чтобы не допускать подобного, разрывы связи все равно возникают при маневрировании.

Подводя итоги, можно понять, что сделанная своими руками автомобильная антенна должна соответствовать таким требованиям:

1. Обладать высоким коэффициентом полезного действия (ведь Си-Би нужен не только для того, чтобы слушать, но и чтобы передавать информацию).
2. Обеспечивать надежную работу с выбранной частотой.
3. Помещаться в салоне.
4. Не вызывать вопросов со стороны гаишников относительно доработки корпусов.

Теоретическая подготовка

Итак, для нашей самоделки выдвигается ряд требований:

1. Она должна хотя бы частично обеспечивать защиту от атмосферных и индустриальных помех.
2. Необходимо позаботится о «земле» для нормального приема сигналов.
3. Чтобы передавать данные на антенну, она должна быть настроена.

Если говорить о конструкции, то есть два основных варианта: горизонтальное и вертикальное исполнение. Каждый из них имеет свои особенности. Чтобы найти оптимальное решение, антенну часто размещают в положении 45 градусов. Вертикальное исполнение считается более сложным, но и лучшим. Для него требуется более высокое сопротивление, нежели для горизонтального. К тому же последний вариант более зависим от расстояния до земли — чем он дальше, тем выше сопротивление. Чтобы удовлетворить различные требования к конструкции, будет рассмотрено несколько возможных вариантов исполнения. При желании, сильно не усложняя все, их можно усовершенствовать. Итак, как сделать антенну своими руками?

Как все начиналось?

Что собой представляет Си-Би? Это обозначение используется как сокращение от английского словосочетания «гражданский диапазон». Оно принято для обозначения доступной и безлицензионной радиосвязи на коротких волнах, занимающей диапазон 27 МГЦ. В зависимости от страны, правила его использования могут регулировать работу по минимуму или вообще отсутствовать. Средства радиосвязи могут быть носимыми, возимыми или стационарными. От профессиональных станций (да и большого количества любительских) они отличаются ценой и количеством доступных функций. В самых простых версиях этого диапазона можно только принимать и передавать звуковую информацию на относительно небольшие расстояния по пересеченной и лесистой местности

Можно поработать над устранением природных помех или же уделить внимание увеличению охватываемого расстояния. Но давайте пока не будем спешить

Загрузка…

Антенна для рации в машину своими руками и ее настройка :

Установить в машину рацию можно по разным причинам. Это может быть будущая совместная поездка с друзьями в отпуск на машинах или даже страсть к подслушиванию чужих разговоров в автомобиле. Но в основном такой аппарат устанавливают или таксисты, или дальнобойщики. Какой бы ни была причина, для надлежащей работы прибора должна быть установлена антенна для рации.

Такая установка только на первый взгляд может показаться простой. На самом деле здесь есть несколько нюансов, которые нужно учесть при выборе, изготовлении и установке антенны.

Виды внешних приемопередающих устройств

Для раций в автомобиле предусмотрены два вида антенн:

• врезная:
• с магнитной основой.

Они принципиально не отличаются. Главное отличие в том, что врезная антенна для рации – стационарная, а с магнитной основой – съемная, она может быть снята или переставлена в другое место.

Врезные антенны

Из названия ясно, что они крепятся в одном месте. Поэтому перед тем как установить данное устройство, нужно внимательно подумать, где его вмонтировать, чтобы не мешало, и приём был хорошим.

Следует также учесть факт: антенна для рации в машину должна быть прикреплена на несущий кузов. Если пренебречь этим постулатом и установить её, например, на капот или крыло, то есть на фальшивую массу, эффективность устройства теряется на 30-40%.

Некоторые автолюбители пробуют усовершенствовать такую систему и пытаются прокидывать массу дополнительными проводами к кузову. Но все равно желаемого эффекта таким образом не достичь. Хотя иногда и срабатывает, но крайне редко.

Важным фактором при установке будет высота. Чем выше установлен аппарат, тем эффективнее будет его работа. Для примера, если вмонтировать антенну в бампер автомобиля, дальность передачи и приёма уменьшается наполовину.

Оптимально устанавливать антенну посредине крыши. Некоторые мастера убеждают, что с равным успехом можно установить ее на кронштейн в углу крыши. Но тут есть некоторые моменты, которые нужно учесть для целесообразного монтажа.

Если установка рации нужна только для езды по городу, то вариант крепления на кронштейн подходит полностью. Это не повлияет на работу прибора в связи с тем, что в городе не будет создаваться эффект направленности из-за дополнительных отражений.

Если же данный аппарат устанавливается для дальних поездок по трассе, то монтаж антенны для автомобильных раций в углу крыши будет нецелесообразным.

Установка врезной антенны

Устанавливая антенну в крышу, нужно обязательно усилить место стыка дополнительной металлической пластиной. Это нужно в первую очередь для большей прочности соединения.

Само полотно и удлиняющая катушка должны быть по возможности максимально удалёнными от всех вертикальных металлических плоскостей, что расположены параллельно основанию антенны. Минимальное расстояние между ними должно быть 50 см.

Если пренебречь этим фактором, то устройство не будет работать надлежащим образом из-за высокой реактивности пространства. Этот нюанс следует учитывать при монтаже антенны для автомобильных раций, в грузовых машинах в том числе.

Антенны с магнитной основой

Антенна с магнитной основой, или, как в народе её называют, «магнитка», может использоваться на любых автомобилях. Но есть несколько моментов, которые следует соблюдать при её установке.

1. Для более эффективной работы и правильной настройки данное устройство также следует устанавливать на несущий кузов.
2. Ни в коем случае нельзя менять длину кабеля от антенны. Это приведёт к невозможности настройки или повлияет на ухудшение работы прибора.
3. Не рекомендуется сворачивать кабель в бухту, это также неблагоприятно может повлиять на работу аппарата. Если кабель длиннее, чем нужно, то его надо просто аккуратно проложить по салону.
4. Положение антенны на крыше может быть произвольным. Такой вид не слишком требователен к местоположению. Но если есть потребность в демонтаже устройства, то в следующий раз, когда снова придётся использовать его, следует постараться поставить антенну на то же место.

Антенна для рации своими руками

Самым простым вариантом решения такого рода апгрейда автомобиля будет покупка антенны. Но она может быть изготовлена и самостоятельно. Для этого можно следовать пошаговой инструкции.

1. Взять простую антенну-хлыст от радио. От неё потребуется только основание.
2. Купить вязальные металлические спицы с диаметром 3-4 мм.
3. Изготовить катушку удлинения. Она должна быть на оправке 10 мм. Для её правильной работы нужно намотать 44 витка провода ПЭВ 0,41.
4. Далее следует припаять концы катушки к втулкам из латуни. Это позволит обеспечить хороший контакт и создаст дополнительную прочность конструкции.
5. После этого во втулки нужно с каждого конца подсоединить спицы. Важно, чтобы обе спицы были равной длины.
6. Далее проводится настройка КСВ-метром и проводится подгонка спиц и катушки.
7. Затем проводится непосредственная установка антенны для автомобильных раций.
8. Вскрыть потолок.
9. Открутить штатную антенну, отвинтить 2 винта, вынуть плату активного усилителя и аккуратно её выпаять.
10. На место впаять 50-омный коаксиальный кабель. Важно соблюсти порядок жил, массу к массе.
11. Все соединения герметизировать.
12. Провести коаксиальный провод под обшивку, коврик и вывести к рации.
13. Прикрепить антенну на место.

Если все шаги алгоритма проделывались правильно, то антенна для рации своими руками сделана. Можно приступать к следующему этапу — настройке. Но, как утверждают специалисты, это достаточно сложный и тонкий процесс.

Это связано с многими аспектами: нужно аккуратно уметь паять, обмотку катушки тоже непросто сделать грамотно. Как вывод: самодельный прибор можно изготовить только достаточно подготовленному любителю.

Иначе хорошая антенна для рации таким способом не получится.

Настройка антенны

Если антенна установлена грамотно и правильно, то она нуждается только в небольшой корректировке. Но многие автолюбители к этому процессу подходят скептически, думая, что данный элемент системы связи не имеет особого значения для работы всего аппарата. И глубоко заблуждаются.

От того, насколько правильно будет установлена антенна для рации и настроен аппарат, зависит не только сигнал приёма, но и работа самого аппарата. Более того, если неправильно настроить рацию, можно вывести из строя не только транзисторы выходного каскада, но и угробить сам аппарат.

Пошаговая инструкция настройки

Настройка антенны рации должна происходить по следующему алгоритму:

• Для корректной настройки необходимо иметь такой прибор, как КСВ-метр.
• Процесс настройки надо проделывать вдалеке от конструкций из металла, бетона или дерева. Желательно, чтобы деревья были размещены не ближе чем 15-20 м.
• Очень желательно автомобиль остановить на чистой, ровной и сухой плоскости.
• На настройку антенны также могут влиять расположенные вблизи другие автомобили с антеннами для раций. Далее необходимо установить КСВ-метр согласно инструкции, то есть между самой рацией и антенной. При этом нельзя использовать усилитель.
• Замеры прибором надо произвести на нескольких разных каналах и в разных точках. Целесообразно провести данную процедуру в разных сетках. Это позволит увидеть реальную картину настройки.
• Следующий шаг очень важен: следует найти показатель-минимум КСВ, в идеале показатель должен быть равен 1, желательно записать, где он расположен. Если он расположен на частоте ниже указанной, то это значит, что антенну нужно укоротить. Соответственно, если выше – нужно удлинять.
• Следующим шагом будет укорачивание или удлинение антенны, в зависимости от показателей прибора КСВ. Удлинение или укорачивание — это процесс добавления или, наоборот, отматывания витков с катушки согласования, а не укорачивание антенны кусачками.
• После этого снова нужно посмотреть показатели КСВ-метра. Процедуру повторять до тех пор, пока не будет достигнут нужный результат. Иногда в некоторых моделях не удаётся достигнуть идеального показателя, но это не страшно. При отклонении показателя, например до 1,5, потери будут равны 5%. Рация вполне нормально будет работать и при показателе 3. Если в систему вмонтирован усилитель, нужно учесть что показатель-минимум не должен превышать 2.

Если все шаги алгоритма пройдены правильно, антенна для рации в машину будет служить отменно.

Источник: https://www.syl.ru/article/225465/new_antenna-dlya-ratsii-v-mashinu-svoimi-rukami-i-ee-nastroyka

Автомобильная СиБи антенна из подручных средств. ч. 1я. — Сообщество «Радиосвязь и Радиолюбители» на DRIVE2

Часть 1я, теоретическая.

Кто следит за моим блогом и сообществом Радиосвязь и радиолюбители, в курсе событий – приобретение мной Си-Би радиостанции и моим творчеством ?
Покупать готовую антенну меня не то что жаба задавила,

Жаба она такая, коварная…

может и купил бы, да финансы поют романсы. Кстати о ценах, странная закономерность, чем длиннее антенна, тем она дороже… значительно дороже!

Кое какой опыт с ВЧ техникой имеется, руки растут чуть ниже плеч, но не значительно, почему бы не сделать самодельную антенну на автомобиль?Что бы что-то сделать, надо понимать, что ты делаешь. Я посмотрел антенны заводского изготовления, схемы их подключения. Попробую нарисовать и объяснить, как это работает на простых словах.

Вооружимся теорией и онлайн калькулятором (расчет частоты tel-spb.ru/lc.html и количества витков coil32.narod.ru/calc/one_layer.

html )

Провод свитый в спираль/катушку имеет индуктивность, например, 10 витков провода на каркасе диаметром 20 мм при длине намотке 10мм (диаметр провода 1мм) имеет индуктивность 2.136 мкГн (микро Генри), при емкости контура 10 пФ (пико Фарад), резонансная частота контура по расчетам составляет 15,9 МГц (мега Герц).

Давайте грубо и весьма неправильно примем, что один виток провода будет иметь погонные характеристики 1мкГн /1пФ (длина витка 2*Пи*r будет 2*3,14*10=62,8мм). То если размотать нашу катушку и выпрямить провод, у провода длиной 628 мм будет емкость 10пФ и индуктивность 10мкГн, и резонансная частота 15,9 МГц.

Смотрите Рис. 1.

Вот так и получается антенна, это кусок провода в зависимости от удельных погонных характеристик имеет свою резонансную частоту, на которой он излучает в пространство. Свернутый в катушку провод излучает он крайне слабо.

Контур и антенна, схожесть и различие.

Принято, что длина эффективного излучателя должна быть кратна ¼ длины волны (длина волны считается так: 300/F где F в МГц).

Если часть провода свить в катушку, а часть выпрямить, то получится электрически укороченная антенна (Рис. 2). Теперь думаю понятно, для чего в коротких антеннах на СиБи применяются удлиняющие катушки.

Не убудем углубляется в теорию антенн, мои познания не так глубоки для обучения этой теории, а эта статья такой цели не имеет.

Антенна с удлиняющей катушкой (питание не показано)

Так как в качестве противовеса может выступать земля (заземление) или корпус автомобиля, то нужен всего один провод.Но 2,75 м это длинный провод, особенно в городских условиях и располагать его нужно перпендикулярно земле. Укоротить его можно свернув часть в катушку.

Почему в катушку не на конце провода, а в точке питания, любопытные читатели найдут в литературе )Но просто свернув в катушку провод, можно столкнуться с одной неприятной особенностью, из-за высокого или низкого входного сопротивления, не удастся вогнать КСВ в приемлемый диапазон.

На Рис.

3 слева как раз изображен такой случай, из-за низкого входного сопротивления антенны, передатчик работает на рассогласованную нагрузку.

Еще из минусов такого включения, то что выход передатчика электрически связан с незаземленной антенной. В грозу или при касании проводов антенной можно получить нехилый фейерверк в машине и лишиться дорогого оборудования.

Включение питания на антенну.

Подбирая количество витков L1 можно точно подстроить входное сопротивление антенны, а числом витков L2 скомпенсировать недостающую длину антенного штыря и подстроить резонанс антенны.

Всем известная Lemm 2001 Turbo сделана по тому же самому принципу.

Это удлиняющая или «горячая» катушка

Lemm 2001 Turbo — горячая катушка

а это «холодная» или согласующая катушка

Холодная катушка

фото с интернета.
Ну вот и добрались до моей реализации антенны.

Продолжение следует…

Источник: https://www.drive2.ru/c/2071952/

Связь и антенны для раций

Недавно купил автомобильную CB-шку Алан 100 без антенны. Выберите свой канал, и именно на него будет делать антенну. В этом смысле лучше оставить его как есть. Тогда и антенна для рации прослужит дольше.

Но вещь однозначно полезная и нужная для тех, кто сам ковыряется в рациях или делает антенны. Когда мы держим рацию, то антенна находится почти вертикально.

На самом деле идеальный прием ведется именно на вертикально стоящую антенну.

Те, кто прочел наши обзоры про самодельные антенны, будут поражены, но нисколько не удивлены. Согласно курсу электродинамики распространения радиоволн вообще такая антенна должна излучать только в направлении оси, а волна будет поляризована по кругу, согласно направлению завивки.

Вот какие антенны используются в рациях… Нет ничего удивительного, что у многих возникает желание что-то изменить.

На самом деле — и на файле MMA это отлично видно — антенна состоит не только из спирали, немалую роль играет колпачок. Спирали начали вить не от хорошей жизни. Просто длинная антенна для рации слишком большая роскошь. Поэтому скажем сразу: то, что мы будем конструировать в рации, уберет эти ее свойства приема — пусть и плохого кое-где — по всем направлениям.

Если длина фидерной линии питания кратна половине длины волны, то сопротивление антенны передается на выход без изменения. Крутят регулировку, пока не начнет стрелка показывать 50%.

В этот момент сопротивление переменного резистора становится равным волновому сопротивлению антенны. Самодельная антенна для рации по возможности должна повторять электрические параметры заводской.

На практике проще всего изготовить две антенны для рации из кабеля разного сорта. Затем каждую испытать на местности, чтобы понять характер изменений. Чем точнее, тем и лучше. Известно, что многие рации имеют несколько каналов, частоты их прописаны в паспорте. То есть длина антенны для рации составит порядка 17 см. Необходимо по возможности более точно выдержать все миллиметры.

Старая антенна выпаивается, под новую уже готов хомут. Осталось заделать ее на место, и можно наслаждаться связью. Суть в том, что бывает при монтаже не получается быстро и качественно согласовать нормальные антенны созданные и произведенные в промышленных условиях, а тут Вы хотите всЁ это сделать самостоятельно.

Я не беру в расчет время угробленное Вами на конструирование и согласование этого «гвоздя» по отношению ко времени потраченнму на зарабатывание денег на обычную антенну. Самостоятельно делают обычно стационарные антенны для домашних станций. Помогите с выбором длины полотна и параметрами катушки согласующего устройства.

Тогда теряеться смысл крепления антенны на магните. На расстоянии от своего дома~800м пробовал «на прередачу»с авто три разные антенны. Здравствуйте. Человек купил ALAN 100 и антенну на магнитном основании длинной 1м60см. Если антенну выполнить из нескольких параллельных проводов различной длинны, это даст преимущество в полосе перед однопроводной спиралью?

Длина проволоки-антенны должна быть четвертушной, т.е. для 433-446 мегагерц — около 16.5 сантиметров. При измерении не забывайте о полярности антенны. Если антенна на рации — обычный штырь — желательно ее держать соосно с антенной индикатора и примерно на той же высоте, иначе прибор может и не среагировать. Очень удобно таким индикатором проверять новые самодельные антенны.

Процесс изготовления антенны для рации

Также, если например с новой самодельной антенной у любой другой рации тебя никто не слышит — направляешь ее на индикатор и жмешь тангенту. Сила отклонения зависит от дальности, мощности станции, типа антенны.

Если брать тот же четвертьволновый штырь — отрезаем по кусочку, отмечая показания индикатора поля. При лучшей длине и согласовании антенны — показания максимальные. Антенна работала на 5 ваттах через примерно 12 километров леса, с земли.

На дерево залезать было лениво.

SMA в станции с BNC гнездом и наоборот. Полноразмерные антенны для УКВ радиостанций продаются отдельно. Такие антенны востребованны у туристов, в радиоэкспедициях, у спасателей. С другой стороны, материал которым обтянута антенна, просто дерьмо. Авторство конструктива антенны принадлежит RX3AKT.

Источник: http://kakbypridaser.ru/svyaz-i-antenny-dlya-raciy/

Установка антенны самостоятельно или как избежать типичных ошибок

15 Июня 2013

Типичные заблуждения пользователей и ошибки установки раций и антенн на автомобиль

Главный принцип установки антенны: выбирая «лучшую» антенну, не ставьте ее в «худшие» условия! Если нет возможности установить идеально, возьмите антенну покороче, но ставьте правильно. Эффективность будет значительно лучше чем при установке длинной антенны, свернутой в кольцо из-за нехватки места!

Приведенные ниже заблуждения в РАЗНОЙ степени ухудшают качество связи.

Настройка антенны

Нужно понимать, что ЛЮБАЯ автомобильная антенна, купленная в магазине — это ПОЛОВИНА антенны. Вторая половина — это Ваш автомобиль. Поэтому, антенна настраивается исключительно на автомобиле, по месту дальнейшего нахождения. Кстати, многие продвинутые покупатели просят настроить антенну при продаже.

Однако, это невозможно сделать, не установив ее на автомобиль (на то место, где она в дальнейшем и будет эксплуатироваться). Если перенести антенну, настроенную на один автомобиль на транспорт другой модели, антенна превращается в ненастроенную. Наклон настроенной антенны превращает ее в ненастроенную.

Многие пользователи сняв антенну для магнитолы, стоявшую под углом к поверхности крыши, ставят на это же место связную антенну в том же положении. Это ошибка, т.к. приемные антенны для магнитол специально конструируются для определенной конфигурации установки. И ее параметры подбираются под нужный размер и наклон.

Приемопередающие штыревые антенны (в том числе и 27Мгц) изначально проектируются под вертикальную установку! Отклонение от этого положения должно очень тщательно корректироваться настройкой, но не факт, что это удастся побороть, т.к.

даже при хорошем КСВ антенна будет работать вверх, а не по горизонтали и может получиться так, что хорошая связь будет с Казахстаном за счет отражения от ионосферы, а не в радиусе 10 км по трассе.

Установка антенны без массы

В итоге наблюдаем:

• антенны, установленные на конструкции, не имеющие контакта с кузовом автомобиля;
• антенны, врезанные в пластик;
• умышленно изолированные от кузова.

У антенн, установленных без массы, максимум диаграммы направленности (направление излучения/приема) имеет значительный угол к горизонту. Как следствие — малая дальность, большее количество помех от сети автомобиля.

Особо любознательные владельцы раций при изучении возможных причин малой дальности, узнав, что нужна «масса», начинают кидать всевозможные «массовые жилы», не зная, что они могут значительно изменить круговой характер диаграммы направленности и согласование.

Поэтому, если есть сомнения по способу установки, лучше обратиться к специалистам.

К способу установки нет нареканий, т.к. в некоторых случаях действительно некуда больше поставить антенну.

НО: в данном случае изображен автомобиль MAN TGA, на котором на дуге зеркала нет массы! Это редкий случай, когда можно и нужно использовать массовую жилу (короткую и толстую, от основания антенны к болту крепления дуги зеркала к двери).

Здесь массовая жила не проложена. Вот такой маленький ньюансик. Если бы это был изображен Камаз, то было-бы все правильно.

Автомобиль Iveco Stralis. Антенна установлена на крепление зеркала (пластик). Кинута массовая жила на болт.  Правильнее было бы установить антенну в штатное место под козырек, которое находится в 20 см от зеркала. Когда антенну можно поставить без массовой жилы, нужно ставить без нее. В данном примере жила очень тонкая и длинная.

Установка антенны на рейлинг

Как правило, рейлинги не имеют контакта с массой (но бывают исключения).

В случае, если кронштейн имеет контакт с рейлингом, а рейлинг не имеет контакта с массой, то рабочей (подстилающей) поверхностью антенны является только рейлинг.

Данная антенна врезана в поперечину для прожекторов. В данном случае антенна закорочена болтом на массу и является не антенной, а просто частью кузова.

В итоге получается антенна с некруговой направленностью, с максимумами вправо и лево вдоль рейлинга. Будет плохо работать вперед-назад. Дальность в таком случае составляет 20-50 м.

Срок жизни передатчика такой радиостанции при наложении других отягчающих условий может составить несколько секунд!

Массы изначально нет в обоих случаях. Слева установка на пластик, на фото справа антенна установлена на специальные изолирующие прокладки. Однако, для контакта с землей проброшена массовая жила (белый кабель) и данная проблема устранена.

Установка на спойлеры и пластиковые поверхности

Требуется особая осторожность, т.к часто спойлеры не имеют контакта с металлическим корпусом автомобиля. И установка даже на металлические детали не дает гарантии в получении «массы». При отсутствии металлической крыши или другой удобной металлической подложки, антенны устанавливают на противовесы, имитирующие «землю».

Такие антенны работают менее эффективно, чем установленные на металлическую поверхность, т.к. для правильной работы противовесы должны иметь размер, как у базовых антенн 27 МГц (т.е. около 50 см). Противовесы прижимают лепестки диаграммы направленности к земле, увеличивая дальность.

Детально такой вариант «улучшения» не изучен и насколько произошло (и произошло ли) изменение диаграммы визуально не отследить, теоретически этим никто не занимался, ну а мы уверены, что значимого эффекта не будет.

Автомобиль — Freightliner («американец»). На этом болту были случаи спонтанного пропадания массы.

Автомобиль IVECO (евростар или евротек). Слишком большой наклон антенны. На этом месте массу можно получить путем зачистки в нужных местах. Изначально на пластике ее нет.

Усилители и рации большой мощности.

Для получения большей дальности пользователи стараются увеличивать выходную мощность рации для усилителей предназначенных для установки в основном на выход рации до 4-х Вт. Подача на вход усилителя большей мощности может привести не к увеличению, а наоборот к уменьшению выходной мощности комплекса «радиостанция-усилитель».

1. Применение усилителя при ненастроеной антенне приводит к тому, что выходная мощность действительно увеличивается, однако ухода ее с антенны не происходит. Мы неоднократно демонстрировали клиентам

преимущество 4-х Вт станции с хорошо настроенной антенной перед 90 Вт уcилителем на ненастроенной антенне.

1. Использование длительное время усилителя на ненастроенную антенну приводит перегреву станции и, как итогу, выгоранию выходного каскада в результате резкого увеличения мощности, возвращающейся от антенны на выход радиостанции.
2. Большинство покупателей не утруждают себя изучением способа работы усилителя, т.к. наиболее приемлимые усилители имеют кнопку переключения для работы в амплитудной или частотной передаче, а пользователь включив в FM режим усилитель, работает рацией в AM модуляции. Несогласованные режимы не дают приращения мощности и приводят к сильным искажениям сигнала.
3. Усилители эффективны в городской черте, где за счет переотраженного от металлических изделий (гаражей, крыш, машин…) могут обеспечить повышенную дальность до 5-7 км. При работе с базовыми станциями (например, в С-Петербурге это платная служба «Крик») большая мощность очень важна и 10 Вт на расстоянии 20 км действительно не хватит. А вот по трассе, где нет такого количества металлических предметов, но зато есть российский рельеф местности, Ваши 50-100 Вт выходной мощности Вам не помогут и Вы будете в тех же дальностях, что и 4-х Вт станции (а именно: 5-10 км).
4. Продаваемые дешевые усилители очень ненадежны:

• Они быстро выходят из строя и ремонт их дорогостоящ;
• Продавцы не дают на них гарантии!!!;
• Не согласованные с радиостанцией, они искажают звук, вызывают шум.

Защита антенны от осадков

В данном случае разъем антенны замазан литолом (солидолом) (cо слов владельца) и обмотан скотчем. Антенны с контактом «через болт», действительно очень подвержены окислению при установке на кронштейн. Не стоит мазать маслом или легкопавкими материалами, т.к.

при нагревании могут проникнуть в разъем и нарушить контакт. Литол — хорошее средство для гидроизоляции. Достаточно залитьлитол или силиконовый герметик в защитный колпачок (заполнить полностью), а затем надеть его. А вот скотч — это лишнее, т.к.

в этом «мешке» наоборот копится вода, конденсат, да и портится внешний вид.

Это же относится и к магнитным антеннам, засунутым в п/э пакеты. Мы не рекомендуем применять способы, приносящие гораздо больше коррозии чем, Вы рассчитывали.

Установка антенны вблизи металлических конструкций.

Из-за нехватки свободной поверхности антенну часто ставят рядом с металлическими конструкциями. Это относится и к багажникам и платформам автовозов. На любую штыревую антенну и для рации, и для магнитолы влияет все окружающие предметы. Они очень изменяют на настройку и диаграмму направленности антенны не смотря на кажущуюся малозначисмость размеров.

На водостоке стоит антенна для магнитолы. Врезана в крышу антенна рации. В данном случае то, что они касаются друг друга (даже при отсутствии электрического контакта) может сильно ухудшить настройку ОБЕИХ антенн.

Видимо, антенна для магнитолы все время падала, и водитель решил так ее закрепить. Прием магнитолы врядли заметно стал хуже, т.к. в черте города магнитола ловит на выкинутый проводок на улицу, а вот рация потеряла процентов до 30-40 дальности.

Антенна для магнитолы. Мало того, что изначально антенна выполняла роль держателя чего-то, т.к.

на нее навязаны какие-то крючки, а избыток кабеля обмотан вокруг металлического сердечника (стойка зеркала бокового вида), так еще и к антенному штырю прикреплен кабель, соединенный с корпусом машины! Не возможно даже предположить, какую идею реализовывал владелец антенны, и на какую суперсвязь рассчитывал.

Рис.

1: грубая ошибка заключается в том, что штырь не должен касаться ничего металлического. Если электричский контакт есть, то это КЗ на массу, если нет (Рис.2) — то это сильная расстройка КСВ и сильное изменение ДН(диаграммы направленности).

Рис. 1

Рис. 2

Антенна магнитолы. В городе сигналы настолько сильны, что могут ловиться даже без антенны, поэтому все ошибки проявятся при ослаблении сигнала и ваша магнитола станет бесполезной на границе города, а не через 100 км от него.

Установка антенны под малым углом к поверхности.

Антенны в обоих случаях идут параллельно лобовой поверхности кабины на расстоянии примерно 7 см от подстилающей поверхности. Это приводит к ухудшению КСВ даже у изначально настроенной антенны до 3-5 и сильному искажению диаграммы направленности. Для предающих антенн это не допустимо!

Антенны изогнутые дугой. Такой пример установки продемонстрирован в фильме «Парк юрского периода», что не является правильным.

Установка антенны ниже уровня металлических поверхностей.

1. НИЖЕ УРОВНЯ КРЫШИ:

Боязнь повредить длинную антенну приводит к установкам ее на боковые стенки кузова , между кабиной и фургоном и т.д. Возникает не только не симметричная диаграмма направленности, но и невероятно плохой КСВ. Даже при настройке такой антенны большой дальности не получить. Это вариант, объединяющий две предыдущие ошибки.

В обоих случаях антенна установлена так, что сзади и значительно выше нее расположены металлические каркас или металлический корус пластикового кузова. Кроме того, в последнем случае произведена установка еще и на рейлинг! Маловероятно что там есть масса. Качеству связи можно только посочувствовать! В МАЗы, КАМАЗы настоятельно рекомендуем врезать антенны в крышу.

2. НИЖЕ УРОВНЯ БАГАЖНИКА:

Антенна магнитолы нуждается в «земле» для хорошей связи, но в городе сигнал настолько велик, что прием будет и на проводок любой длины.

Антенна 27 МГц. Отсутствие «земли», экранирование стенкой багажника сводят «на нет» выигрыш от применения хорошей длинной антенны Alan 9 Plus.

Изменение угла наклона антенны при движении автомобиля.

Украшение гибкой антенны различными предметами приводит к увеличению парусности и в результате инерционности. Антенна раскачивается сильнее, чем без нагрузки. За счет такого колебания во время движения меняется КСВ. При некоторых установках колебания КСВ происходят от 1 до 10. В таком случае рация -кандидат на сгорание, не говоря о качестве и дальности связи.

Применение двух антенн на одну рацию.

Если все сделано правильно, то ДН тракеров выглядит как на рис. Антенны располагаются по бокам автомобиля и обозначены жирными точками (вид сверху). Мы видим, что максимумы ДН направлены вперед и назад автомобиля, а минимумы – вдоль оси, соединяющей две антенны.

Выходит, что выигрыш в усилении имеем вперед и назад, а в стороны – вплоть до отсутствия связи, т.е. УЗКО-направленную антенну, а не круговую!

Т.к. наши дороги отнюдь не прямолинейны, то при малейшем повороте дороги связь может теряться. Однако, если Вы ставите именно эту задачу, т.е. увеличения дальности вперед и назад вдоль автомобиля, то это верно…в идеале… при условии что:

—  расстояние между антеннами равно 1/4 длины волны (2.75м),

—  длины кабелей к каждой антенне абсолютно одинаковы.

определяется не только параметром КСВ КАЖДОЙ антенны, но и ДЛИНОЙ кабеля от сумматора до рации и еще много чем, изучение чего совершенно не стоит полученного результата.

Некоторые пользователи ставят симметричные одинаковые антенны, подключая одну к магнитоле (настраивая антенну на этот диапазон). Эффект для магнитолы превосходит все ожидаемое. Но данное зрелище вводит в заблуждение всех остальных.

Установили и забыли.

Большинство пользователей не осознают, что со временем происходит изменение свойств системы, состоящей из рации, антенны, разъемов, кабеля, крепления.

• У антенны разбалтывается штырь;
• У рации отходит разъем, соединяющий ее с антенной;
• Контакты окисляются;
• Крепеж окисляется, теряется масса;
• Кабель пережимается, стирается, затекает, теряет герметичность от перепадов температуры.

Это происходит даже с врезными антеннами, не говоря об установленных на крепежи.

Поэтому, желательно при смене сезона (т.е. 2 раза в год) производить осмотр и профилактику системы: зачищать разъемы, крепления, подкручивать разъемы, прозванивать кабель и т.д. Если этого не делать, то в какой-то момент падает дальность и качество, а рация сгорает, хотя изначально настраивали и делали все по правилам.

Источник: http://www.radiosila.ru/information/427-2013-06-15-12-40-30.html

Подбор и настройка антенны для рации

СБ-рациями (CB, «Си-Би») называют те, что работают в гражданском диапазоне частот, а именно 27 МГц. Для использования такого прибора не требуется регистрация. Частота разделена на так называемую сетку каналов.

На заре развития радиосвязи было лишь 40 каналов. Но после того как этого количества стало не хватать, их стали разбивать и обозначать буквенными символами.

Таким образом, правильная настройка рации предполагает корректную установку каналов.

Но если правильно подобрать и настроить антенну для рации, то можно добиться качественной стабильной связи на широком расстоянии. Конечно, радиус действия зависит и от самого оборудования. Где-то это 5–7 километров, а есть модели и более чем с 20 км.

Но важность хорошей антенны часто недооценивается. А ведь во многом именно она определяет дальность приёма сигнала. Не спешите покупать очень дорогую рацию, может быть, что такая цена вызвана наличием большого количества не всегда нужных функций.

А при подключении хорошей антенны к довольно бюджетному оборудованию вы добьётесь результата не хуже.

Содержание

• 1 Классификация
• 2 Установка
• 3 Настройка
• 4 Выбор
• 5 Портативные рации

Классификация

Антенны для автомобильной рации можно разделить по типу установки:

Врезная антенна монтируется в кузов. Причём при установке на капот или крыло на 30–40% теряет свою эффективность. Устанавливать нужно как можно дальше от вертикальных металлических деталей, которые расположены параллельно основанию антенны.

Магнитные антенны не требуют врезки, и, как правило, их используют на легковых автомобилях. На больших грузовых машинах они могут отвалиться из-за вибрации. Такую антенну для рации можно легко ставить и снимать, переносить на другое авто.

Магнитная антенна для рации

А также антенны для автомобильной рации различаются по размерам:

• Длинные со штырём порядка 2 метров, создают наиболее качественную и стабильную связь.
• Средние от 90 до 170 см, имеют меньший коэффициент усиления и работают на меньшем расстоянии. Зато они удобней тем, что не задевают такие верхние препятствия, как мосты, ветки деревьев, линии электропередач.
• Короткие 65–70 см, удобные и не столь заметные, но обеспечивающие малую дальность приёма.

Самыми эффективными являются длинные врезные. Но даже хорошей антенне нужна правильная установка и настройка.

Установка

Важным фактором хорошего сигнала является правильная установка антенны:

• Крепите в верхней части кузова на устойчивом основании.
• Установка на бампере, дверях, зеркалах снижает эффективность.
• Устанавливайте вертикально, если иное не сказано в инструкции. Если необходимо установить под углом, то сначала нужно смонтировать, а потом настроить. Именно в этом порядке, а не настроить, а потом наклонять.
• Площадь поверхности, на которой производится установка, должна быть как можно большей и плоской.
• Старайтесь не ставить на капоте и багажнике.
• Саму антенну и соединительный кабель нужно располагать как можно дальше от источников помех, например, системы зажигания.

Перед использованием антенны для рации должна быть произведена её настройка. Если этого не сделать, вы не получите заявленных показателей качества приёма. Инструкция по настройке:

1. Настройка должна производиться в тех же условиях, что и эксплуатация автомобиля. То есть среди других машин, а не в гараже.
2. Надёжно установите антенну на автомобиль. Не нужно держать её в руках на весу.
3. Вам понадобится прибор, называемый КСВ-метр. Подключите кабель одним концом к антенне, а вторым к КСВ-метру в разъём ANT. Далее, соедините прибор со станцией (разъём Trans и антенный разъём станции).
4. Переключатель FWD/REF на КСВ-метре поставьте в положение FWD, а SWR/PWR в SWR (в некоторых моделях этого переключателя может не быть).
5. Нажмите на передачу и регулятором установите стрелку прибора в конец шкалы.
6. Установите FWD/REF в позицию REF. Зафиксируйте показатели прибора. Идеальное значение — это единица.
7. Далее, измеряйте КСВ последовательно от самой высокой частоты до самой низкой.
8. Если минимальные значения КСВ находятся на частоте ниже рабочей, то необходимо укоротить антенну. Если наоборот, то увеличить.

Возможны следующие варианты:

• КСВ как минимум в одной из сеток ниже 2. Это означает, что антенна работает и установлена правильно.
• КСВ везде 2,5– Возможно, где-то ухудшение контакта с кузовом. И проверьте целостность соединительного кабеля.
• КСВ выше 5 означает, что антенна не работает.

Не пренебрегайте настройкой антенны, потому что это существенно определяет качество её работы.

Выбор

В общих чертах вы должны решать, какую антенну выбрать, исходя из своих целей и требований к использованию. Обращать внимание на коэффициент усиления, размер и тип. Ниже представлены популярные модели и их характеристики:

1. Sirio T3-27 mag — одна из лучших магнитных антенн:
   • вес 600 грамм;
   • диаметр магнита 92 или 120 мм в зависимости от модели;
   • длина 62 см;
   • максимальная мощность 20 Вт (кратковременно 100);
   • на радиостанции необходим разъём PL 259;
   • длина кабеля 3,6 м;
   • КСВ не хуже 1,35;
   • усиление 1,5 дБ.

Sirio T3-27 MAG

Когда произведена установка, обязательна настройка, причём проводить её нужно с надетым резиновым колпачком на конце. Примерная цена 3100–3500 рублей.

1. Lemm AT-2001 Turbo — длинная врезная антенна, одна из лучших, какую можно выбрать для СБ-диапазона:
   • максимальная мощность 2000 Вт;
   • высота 2 метра;
   • коэффициент усиления 6,5 дБ;
   • вес 880 грамм;
   • кабель 4 метра.

Lemm AT-2001 Turbo

Обеспечивает превосходное качество связи. Цена 3100–4000 рублей. Обратите внимание и на другую продукцию этой марки. Бренд известный и давно зарекомендовал себя как надёжный и высококлассный.

1. Alan 9 Plus — менее дорогая, чем предыдущая, но также неплохого качества:
   • длина 1 м 55 см;
   • КСВ меньше 2;
   • максимальная мощность 300 Вт;
   • вес 390 грамм;
   • коэффициент усиления 4 дБ.

Alan 9 Plus

Довольно эффективная с хорошим корпусом. Цена 1500–2500 рублей. Обязательно требует настройки, после того как произведена установка.

1. Триада-МА 2710 CB — российская компактная антенна, не уступает по характеристикам импортным:
   • максимальная мощность 20 Вт, кратковременно до 50 Вт;
   • высота 35 см;
   • КСВ менее 1,2;
   • кабель 3,5 метра;
   • диаметр магнитного основания 10 см.

Триада-МА 2710 CB

Какую модель выбрать, решайте в зависимости от того, что за автомобиль, какие расстояния проезжает. Дальнобойщики обычно покупают дорогостоящие мощные модели. А таксисты и просто любители говорить по рации могут выбрать что-то попроще.

Портативные рации

Кроме автомобильных, существуют также и портативные переносные рации. Антенны у них тоже бывают разных видов. Можно экспериментировать с разными для усиления сигнала.

Антенны для портативной рации классифицируются следующим образом:

• Спиральные широкополосные — небольшой длины, низкоэффективные.
• Дипольные искусственно удлинённые — средней эффективности, но работает в хорошем качестве на узком диапазоне частот.
• Дипольные однодиапазонные — наиболее эффективные из представленных, но имеют большую длину и работают лишь в одном диапазоне.

Для своей модели рации вы можете выбрать подходящую для смены антенну. Настраивать и проверять их показатели можно подобным же образом. Но в случае портативных раций имеют значения характеристики в целом для качественной связи на удалённых расстояниях.

Таковы принципы выбора, установки и настройки антенн для рации. Выбрать подходящие типы можно исходя из целей использования и на каком автомобиле будет производиться монтаж. Если вы знаете ещё хорошие модели антенн или секреты их установки и настройки, обязательно поделитесь своим мнением в комментариях.

Источник: http://NastroyVse.ru/devices/raznoe/kak-podobrat-antennu-dlya-racii.html

Антенна для портативной Си-Би радиостанции своими руками

В данной статье приведена модификация самодельной удлиненной антенны для портативной Си-Би радиостанции.

Внешний вид антенны изображен на рис. 1.

1 — штырь, выполнений из жесткой стальной проволоки (рояльной) диаметром 2 – 2,4 миллиметра; 2 — прибор подстройки и согласования; 3 – штыревой компонент разъема, соответствующий антенному гнезду Си-Би радиостанции.

П-контур L1,C1,C2 преобразует активное сопротивление антенной схемы в 50 Ом., а удлиняющая катушка L2 снижает частоту резонанса антенной до 27 МГц.

• Катушка L1 – выполнена без каркаса. Ее выполняют проводом ПЭВ-2 0,8мм на произвольной оправе диаметром 6 мм. Количество витков 9, намотка -12 мм.
• Катушку L2 — имеет 40 витков, обмотку выполняют плотно в один ряд проводом ПЭВ-2 0,41мм на оправе диаметром 6 мм.

В роли оправы возможно применить высоковольтный резистор марки C3-14-0,01. Емкости С1 и С2 возможно использовать типа КГ, КМ, КСО. Все радиоэлементы устанавливают на односторонней стеклотекстолитовой печатной плате 1 толщиной 2,5 мм (рис. 3. а. б).

К нижнему и верхнему ее краям прикрепляют алюминиевые угольники 2 и 3. На угольник 2 прикрепляют гнездо от разъема марки ШР необходимого диаметра, а на уголке 3 — штекер марки СР-50-74ПВ, в котором элементу соединения с коаксиальным кабелем заменены склеенным из двух шайб вкладышем из ударопрочного полистирола (рис. 3. в) и закрепляющий его в корпусе штекера недлинной трубкой (рис. 3. г).

Торчащий из штекера край трубки завинчивают в подходящее отверстие уголка 3. К центральному контакту штекера припаивают недлинный провод. Чтобы не повредить катушки и конденсаторы и для лучшего укрепления гнезда антенного штыря, печатную плату размещают в коробе (его надвигают сверху), сделанный из 2-х миллиметрового прочного полистирола (рис. 3. д). Короб соединяют с платой 2-я винтами.

Точность настройки антенны возможно испытать, включив между СИ-БИ радиостанцией и антенной КСВ-метр. Показания КСВ должны быть максимальными на рабочей частоте радиостанции.

В случае если данный минимум перемещен в зону более высоких или более низких частот, то количество витков катушки L2 соответственно необходимо увеличивают либо уменьшить. На КСВ антенны оказывает влияние и регулировка П-контура. Ее настраивают, раздвигая-сдвигая витки катушки L1.

  Цена: 7050.00 руб.

  Цена: 1750.00 руб.

  Цена: 70.00 руб.

  Цена: 2050.00 руб.

Источник: http://fornk.ru/391-antenna-dlya-portativnoj-si-bi-radiostancii-svoimi-rukami/

Антенна для рации своими руками: улучшение дальности сигнала

Избегайте своими руками делать антенны на рации для автомобилей по той простой причине, потом оборудование сложно настроить. Штатные устройства у основания содержат узел, напоминающий гайку, позволяющий водителю настроить прибор на используемую волну.

Для ручных моделей дело обстоит иначе. Антенна для рации своими руками быть сделана может, однако для крупных предприятий, покупающих частоту, возникнут проблемы. Государственный комитет следит за проданным товаром, чтобы потребители избегали взаимных помех.

Железные дороги не пересекаются с судоремонтными заводами. Иногда требуется промышленникам связь, каждый начнет оборудование улучшать, найдем ситуацию: абоненты услышат друг друга. Работая на разных предприятиях.

Неоднократно говорили: в обыденности чаще используются линейная, круговая поляризация, последняя – преимущественно на спутниках. Не исключение рации. Горизонтальную поляризацию забрало телевидение, оставив вертикальную радиовещанию… рациям. Логично.

Когда держим рацию, антенна расположена вертикально. Виден сигнал, отраженный местностью, повернутый на фиксированный угол. Благодаря эффекту, туповатый военный демонстрирует «нарушение» законов физики… Идеальный прием ведется вертикально стоящей антенной.

Не верите — делайте наоборот!

Прочитавшие обзоры про самодельные антенны, будут поражены, но не удивлены. Опять несимметричные четвертьволновые вибраторы, изготовленные из куска стандартного коаксиального кабеля. Поляризация, частоты, почему нечто должно меняться. Однажды сказали: телевизионную антенну из кабеля можно ставить вертикально, ловить радио, найдись таковое на нужной волне…

Родная антенна рации. Внутри набалдашника медная спираль, кончик которой крепится в районе вершины. У некоторых раций просто можно добраться до завитков, у прочих – проблема нерешаемая. Почему спираль?

Согласно курсу электродинамики распространения радиоволн, антенна излучает в направлении оси, волна будет поляризована кругом, согласно направлению завивки. Только если длина витка близка значением длине волны. Рассматриваемый контекст предполагает цифру полметра и выше, о близости забудьте.

Представление о диаграмме направленности дает программа MMANA. Доброжелатели любезно забили туда антенну рации (145 МГц), избегая менять параметры, посмотрели поле (открыв приложение):

1. В вертикальной поляризации вышел по азимуту ровный круг. Понятно, тело человека диаграмму исказит! Действительно, спиралька излучает вертикальную поляризацию почти ровно. Уровень составляет — 3 dBi.
2. Горизонтальной поляризации формой напоминает восьмерку, уровень намного ниже. Если держать рацию со спиральной антенной по горизонтали, прием ухудшится, нуля не достигнет.

По углу места с горизонтальной поляризацией образуется полукруг, с вертикальной — вдоль оси провал. Полезный сигнал вверх не излучается. Пусть человек с рацией заберется на дерево.

И оба держат приборы вертикально, прием будет обусловлен только горизонтальной составляющей, а также отраженным сигналом.

Вот какие антенны используют рации… Неудивительно, что любителей грызет желание изменить конструкцию. Посему используются спирали.

Просто длинная антенна для рации слишком великая роскошь. Карман проткнет, рукой замучаешься держать, ветреная погода вырвет. Приходится идти на жертвы. Напомним, по вертикальной поляризации диаграмма направленности демонстрирует подобие тора, типично. Горизонтальная добавляет нечто вроде гантели (грубое приближение), формирующей недостающие углы, участки пространства.

На прием и передачу диаграмма направленности одинакова.

Будем конструировать рации, убирая необычные свойства приема по всем направлениям. Энергия устремится в направлении тора. Дальность вещания возрастет. Если переоборудовать обе рации, получим дополнительный выигрыш ценой утраты окончательно приема (передачи) сверху-снизу. Напоминаем, диаграммы направленности на прием и передачу одинаковые (идентичны).

Вывод очевиден: хотим увеличить дальность — видели диаграмму направленности заводской антенны — нужно мощность направить на вертикальную поляризацию, в тор.

Знаете значение? Говорили, как померить! Если длина фидерной линии питания кратна половине длины волны, сопротивление антенны передается на выход без изменения. Эффект используем для измерения.

Используются различные приборы (ВЧ-генератор). Задумавшимся взять такой, скажем: гетеродин телевизора способен выдать похожую частоту, другое дело настроить. Поговорим отдельно.

Понадобится высокочастотный вольтметр, обычный для целей измерения непригоден. Прибор измеряется напряжением ВЧ генератора в подвешенном состоянии, шкалу калибруют, чтобы показывала 100%.

Собирают схему последовательно соединенных:

Необходимо брать неиндуктивное сопротивление (у которого отсутствует собственная индуктивность). Самодельная антенна рации по возможности должна повторять электрические параметры заводской. Волновое сопротивление берется близким исходному.

Процесс измерения читателям понятен.

Выбор конструктора невелик: два глобальных семейства. Кабели волновым сопротивлением 50, 75 Ом. Первый применяются связью, второй – телевидением. Антенна портативной рации делается из того, который ближе номиналом измеренному значению.

Четвертьволновый вибратор (лишенный спирали) обладает сопротивлением 35 Ом. Параметры покупной антенной предугадать сложно. Практикам проще изготовить две антенны для рации, используя кабель разного сорта.

Затем каждую испытать на местности, оценивая характер изменений.

Кратко напомним процесс изготовления антенны для рации. Рассматривали цифровое телевидение, WiFi, 3G. Аудитория портала ВашТехник знает, как сделать антенну для рации. Копируйте смело методики. Прежде нужно знать частоту. Точнее — лучше. Рации имеют несколько каналов, частоты прописаны паспортом. Выберите канал, задавая размеры антенны.

Пусть частота равна 435 МГц. Находим длину волны по школьной формуле, деля скорость света на указанную величину: 299792458 / 435000000 = 689 мм. Чтобы изготовить четвертьволновый вибратор, необходимо число поделить еще на 4, получим – 172,25.

Длина антенны для рации составит 17 см. Постарайтесь точнее выдержать миллиметры. Экран можно не счищать. Будет приемной поверхностью, увеличится полоса. Руки чешутся — счистите, как кожуру, оплетку, диэлектрик вокруг главной жилы оставьте.

Старая антенна выпаивается, под новую готов хомут. Осталось заделать на место, наслаждайтесь связью. Антенна для рации своими руками сделана. Кстати, если нет желания снимать экран, запаяйте вместе с жилой в одну связку при монтаже на микросхему.

Прощаемся ровно до следующего раза.

Копируйте заводские конструкции. Рации предприятий ломаются. Адаптеры остаются, приборы выбрасывают. Неоценимый шанс радиолюбителя проявить себя. Антенна покрыта резиной, легко обдираемой.

Либо используйте аксессуар сломанного изделия. Процесс копирования напрямую не запрещен, исключая изделия, защищенные патентами.

Дело касается промышленного выпуска продукции с целью сбыта, получения фиксированной прибыли за счет выполнения указанных действий.

Источник: http://ymp3.ru/bytovaya-texnika/antenna-dlya-racii-svoimi-rukami-uluchshenie-dalnosti-signala

Антенна для рации уже куплена? Но какой с нее толк, если она не настроена на рацию? Сам процесс настройки антенны, точнее показателей ее КСВ (коэффициент стоячей волны), не представляет собой ничего сложного. Но если этого не сделать, рация не будет работать вовсе. Для настройки вам понадобится КСВ-метр. Эти приборы различаются между собой по частотным диапазонам. Так для рации на 27 МГц выбирайте тот, который работает именно с такой частотой.

Итак, приступим к настройке:

1. Для начала в разрыв между антенной и рацией подключаем КСВ-метр. Стрелку выставляем на отметку «0», включаем прибор и нажимаем кнопку передачи на радиостанции или тангенте. Стрелка сразу переместится на показатель настоящего КВС. В данном случае действует правило – чем ниже, тем лучше. 1,2 или 1,1 – это идеальные показатели. 1,3 еще может быть. Если показатели выше, ваша передача пострадает. Причину ищите либо в самой антенне, либо в проводе, либо в передатчике радиостанции.
2. Настраиваем рацию. Делать это необходимо на определенную сетку (как правило, С). К примеру, если работать с 19 и 15-м каналами, то настраивать необходимо «серединный» — 17-ый. Не забывайте: после того, как вы настроите канал, переместив хоть на чуток магнитное основание, вы рискуете сбить все настройки КВС. Чтобы этого не произошло, заранее определитесь с местом, где будет установлена антенна для рации.
3. Регулируем антенну. Для начала у основания антенны ослабьте винтики, затем поднимайте штырь из катушки или опускайте его внутрь. В некоторых видах антенн регулировка осуществляется путем «откусывания» лишней длинны штыря. Но не забывайте о том моменте, что если штырь антенны слишком сильно поднять вверх, то встречный порыв ветра может вырвать его во время движения авто.

Совет для тех, кто еще только собрался покупать антенну: если катушка и штырь продаются отдельно друг от друга, не верьте ни в какие убеждения продавцов, что антенна настроена. Настраиваться она должна на вашу рацию и будучи закрепленной прямо на вашем авто. Если же штырь уже в катушке, то, вероятнее всего, антенна прошла настройку на сетку С и можно ее покупать без опаски.

В момент покупки требуйте у продавца настройку КСВ. Антенна не настроенная может при передаче вывести рацию из строя. А это уже не есть хорошо.

Статья написана для новичков, тех, кто первый раз собирается настроить антенну для работы на нужном ему канале (частоте). Кто уже неоднократно занимался настройкой антенн, вряд ли найдут в статье что-то полезное для себя.
Статья описывает основные моменты настройки простых однодиапазонных антенн — автомобильных врезных, на магнитном основании, базовых 1/4 ГП, 1/2 (полуволновок), 5/8 (пять восьмых).

КСВ-метр
Прибор, который показывает соотношение прямой (поступающей от радиостанции в антенну) и обратной (отражающейся от антенны) волны в кабеле.
Косвенно этот прибор показывает, что выходное волновое сопротивление радиостанции равно сопротивлению кабеля, а оно равно сопротивлению антенны. О том, что такое волновое сопротивление и чем оно отличается от того, которое показывает обычный тестер, можно прочитать в статье: Об антеннах, коаксиальных кабелях и КСВ, по-простому о сложном.
КСВ-метр (измеритель КСВ) можно приобрести (цена вопроса около 1000 рублей) или на время попросить у кого ни будь из знакомых, у кого он имеется.

Радиостанция
КСВ-метр не работает без радиостанции.
Чем больше «сеток» есть в радиостанции, чем по более широкому диапазону частот может перестраиваться радиостанция, тем легче будет настроить антенну на нужную частоту (канал).
Имея радиостанцию с 40 каналами на 27 МГц настроить антенну можно, но очень сложно, с радиостанцией, которая имеет 400 или 600 каналов, это сделать намного проще.

Рулетка или линейка
Потребуется для измерения полотна антенны и определения на сколько сантиметров укорачивать или удлинять.
В принципе можно обойтись и без рулетки или линейки и выполнит настройку просто пошагово, по чуть-чуть укорачивая или удлиняя полотно антенны.

Антенну нужно настраивать по месту, где она будет потом стоять.
То есть антенну нужно настраивать в тех условиях в которых она далее будет эксплуатироваться, особенно если на расстоянии ближе чем 2-3 длины волны (длина волны = 300/частота в МГц (для 27МГц длина волны примерно 11 метров)) к ней находятся какие то токопроводящие предметы параллельные полотну антенны.
Если это базовая антенна, то для неё уже надо подготовить мачту, которая позволяет снимать и устанавливать антенну, поднимать и опускать всё это для настройки и технического обслуживания.
Если это автомобильная антенна, то автомобиль следует запарковать так, что бы рядом была именно та обстановка, которая будет при езде на нём в момент работы радиостанции, то есть на расстоянии порядка метров 5-10 стояли другие машины, но с другой стороны рядом не должно быть стен железобетонных домов, гаражей, нельзя стоять внутри железного гаража или ангара. В момент измерений при настройке у автомобиля должны быть закрыты двери, багажник. Не стоит самому стоять рядом с машиной, тело человека поглощает радиоволны и тем самым вносит потери, влияет на работу антенны.
На расстоянии 2-3 длины волны от антенны не должно быть движущихся токопроводящих объектов.
Все соединения приборов должны быть надёжными.
Не стоит держать всё «на весу», руками прижимая к контактам кое-как зачищенные куски кабеля, которые вот-вот выпадут из разъёмов или замкнут.
Надёжные соединения нужны, что бы показания прибора не изменялись как им вздумается, не плавали и были повторяемы. Если показания не повторяемы, то это уже не показания приборов, а погода на Марсе в момент поедания сникерса и ориентироваться на такие показания невозможно.

Подключаем кабель к антенне, другой конец кабеля к КСВ-метру, к разъёму «ANT», разъём КСВ-метра «TRANS» подключаем к антенному разъёму радиостанции.
Включаем радиостанцию и устанавливаем частоту, на которой будем производить измерение КСВ.
Если есть переключатель SWR/PWR переводим в положение SWR.
Переключатель на КСВ-метре «FWD/REF» в положение FWD.
Нажимаем на передачу на радиостанции и устанавливаем регулятором торчащим из КСВ метра стрелку на конец шкалы. Отпускаем передачу.
Устанавливаем переключатель «FWD/REF» в положение REF.
Нажимаем на передачу и отсчитываем на индикаторе показание КСВ. На большинстве КСВ метров чем меньше отклониться стрелка тем меньше КСВ, если не отклоняется вообще, то КСВ = 1 или прибор дохлый. Если на всех частотах, в положении REF стрелка не отклоняется, то либо у вас вместо антенны подключен хороший эквивалент нагрузки, либо прибор умер, но не будем о грустном.

Соединяем всё для измерения КСВ, как было сказано выше, антенну в рабочее положение.
— Устанавливаем на радиостанции самую высокую частоту, которую способна выдавать радиостанция, например сетка G канал 40 (точнее смотрите в инструкции к радиостанции).
— Измеряем КСВ, двигаясь вниз по частотам примерно через 20 каналов (200 кГц), запоминаем, на какой частоте (канале, сетке) был минимум КСВ и какой КСВ был в минимуме.

Теперь есть несколько вариантов:
КСВ везде большой, прибор «шкалит».
Или вы не так пользуетесь КСВ метром или у вас обрыв в кабеле или антенне.

КСВ плавно, по мере уменьшения частоты падает, но до минимума мы не дошли.
Ваша антенна слишком длинная. Надо укорачивать. В укорочении стоит помнить золотое правило: «семь раз отмерь, один раз отрежь». Укороченное прилепить назад в больинстве случаев невозможно, так что укорачиваем по чуть-чуть, для антенн Си-Би диапазона 27МГц чуть-чуть это примерно 1 сантиметр, для LPD или PMR антенн диапазона 433-446МГц чуть-чуть это 2 миллиметра.

КСВ по мере уменьшения частоты возрастает.
Ваша антенна слишком короткая. Антенну нужно удлинить. Насколько именно — лучше процентов на 20, а потом укорачивать.

КСВ по мере уменьшения частоты падал, на некоторой частоте он стал минимален, а потом, по мере дальнейшего уменьшения частоты снова стал возрастать.
Это наиболее частый случай.
Означает такое поведение, что всё нормально, антенна работает в нужном диапазоне, осталось только подстроить её на нужную частоту (канал).
Если у вас этот случай, то желательно найти точно на каком канале минимум КСВ.

Если частота на которой был минимум КСВ ниже чем нужная вам, то антенну надо чуть-чуть укоротить, буквально по 5 миллиметров, если речь идёт о диапазоне 27МГц, после каждого укорачивания смотреть где сейчас минимум КСВ, и укорачивать так до тех пор, пока минимум КСВ не окажется на нужной вам частоте.

Если частота на которой был минимум КСВ выше нужной вам, то антенну нужно удлинить.

Это говорит о том, что антенна работает не совсем так, как задумано производителем или антенна дрянь, впрочем не нужно сразу о грустном.
Если это автомобильная врезная антенна, то может быть ей «не хватает массы», то есть контакт с массой плохой.
Если это автомобильная антенна на магните, то ей тоже может «не хватать массы», например слой краски слишком толстый.
Или ваша автомобильная антенна стоит там где не следует ставить — рядом с элементами металлического багажника на крыше, рядом с дополнительным светом который вы навесили на багажник, вы её вообще примагнитили на капот или багажник, бампер или диск колеса.
Может быть, вы закрепили врезную антенну на алюминиевые полозья багажника, который у вас на крыше, но багажник оказался не алюминиевый а пластиковый или не имеет надёжного контакта с массой автомобиля, или недостаточно длинный и широкий, что бы выполнять роль массы для антенны.

Если антенна на магнитном основании, попробуйте поискать другое место, куда её «пришлёпнуть», попробуйте с угла крыши, по центру крыши, с другого угла.
Токи радиочастот текут не совсем так как постоянный ток, там где тестер покажет отличный контакт, для радиочастоты это может оказаться «узким местом».

Если антенна врезная, посмотрите, хорошо ли вы зачистили от краски место, куда крепится контакт массы антенны.
Если врезную антенну вы закрепили на багажнике или каком то крепеже на водосток, попробуйте улучшить контакт с массой. Бывали случаи, когда автор статьи брал 2 куска провода 0,5мм толщиной без изоляции, наматывал на кронштейн на котором была закреплена врезная антенна висящая на водостоке или багажнике, бросал их в разные углы крыши автомобиля по водостокам и КСВ с 3 уменьшалось до 1, то есть антенна начинала идеально работать (естественно сигнал в эфире при этом тоже улучшался).
Бросать дополнительные провода, драть краску а потом лить герметик или искать иные пути улучшения массы или точки установки — решать вам, это ваша антенна и ваша машина.

Если у вас не автомобильный, а базовый вариант антенны, то лечение тут собственно точно такое, а именно: может нужно больше «массы», а может надо лезть в конструкцию антенны с паяльником.
Для начала убеждаемся, что достаточно массы — труба основание, она же главный противовес, масса для антенн типа 5/8 (пять восьмых) и 1/2 (пол волны) должна быть не меньше 1/4 длины волны, то есть для 27МГц это порядка 2 метра 75 сантиметров. Больше — лучше; меньше — придётся удлинять проводом, брошенным по крыше.
Хотя иногда бывает и так, что всё сделано хорошо, а антенна не настраивается, так было у знакомого автора статьи, 1/2 не хотела настраиваться. Вроде в частоте, а КСВ не 1 и даже не 1,2 и не 1,5 — оказалось кто-то «залез в антенну» до него и отрезал виток катушки установленной внутри антенны.
Очень вероятно и то, что мешает вашей базовой антенне рядом натянутая оптика вашего провайдера или мачта коллективной антенны.

Сколько резать и для чего линейка?
Размеры антенн зависят от частоты линейно.
В случае, если антенна полноразмерная, то, насколько нужно её укоротить или удлиннить, что бы попасть в желаемую частоту, напрямую зависит от того соотношения текущей частоты, где она резонирует и желаемой частоты, где хотелось бы что бы антенна резонировала.
Поясню на примере:
у нас есть четверть, её длина пусть 267 сантиметров, резонирует она (КСВ минимален) оказался на частоте 27.0 МГц (4 канал секта C), нам хочется, что бы антенна заработала на 27.275 МГц.
Считаем К различия частот:
27.0 / 27.275 = 0.9899175068744271
Умножаем на этот К текущую длину антенны:
267 * 0.9899175068744271 = 264.3
и получаем длину, которую должна иметь антенна что бы заработать на 27.275.
Вычисляем сколько резать:
267 — 264 = 3 см.
Однако!
Резать сразу именно на 3 см не нужно. Не забываем, антенна это не только штырь, это ещё и противовесы. Влияет всё.
Так можно отпеделить порядок первой резки — то ли 3 см, то ли 5 мм.
Далее действуем пошагово.
Для приведённого выше примера, можно отрезать 1.5 см, опять найти резонанс, а исходя из полученного результата двинуться далее.

Антенный анализатор — прибор который совмещает в себе и генератор перестраиваемый по частоте (маломощный передатчик) и измеритель КСВ.
Генератор пробегается по частоте, измеритель фиксирует значения КСВ, а результаты выводятся в виде графика на экран, по горизонтали частота, по вертикали КСВ.
Кроме КСВ, многие анализаторы могут определять и паразитный ёмкостной или индуктивный импеданс антенны, эти данные при наличии опыта помогают, но для простых случаев лишь циферка на экране, по этому не буду заострять на них внимание.
Работая с антенным анализатором важно помнить, что передатчик в нём маломощный (0,05 ватта), входные цепи антенного анализатора очень чувствительны к превышению напряжения, по этому при настройке, рядом нельзя включать другую радиостанцию на передачу, даже на радиостанции другого диапазона (например УКВ)!
Нельзя подключать выход анализатора к выходу радиостанции!
Нельзя подключать выход анализатора к антенне на которой накопился заряд статического электричества или на неё поступает некий потенциал более 10 вольт!
Нельзя подключая анализатор к заземлённой антенне другой рукой держаться за корпус компьютера или иного устройства, которое питается от импульсного источника питания!
Кроме того, стоит помнить, что антенный анализатор будет показывать не верные результаты (большой КСВ там где нет его), даже если в радиусе километра от вашей антенны работает мощный передатчик, например кто-то с усилителем или вы стоите рядом с телецентром.
Причина проста — так как выход анализатора маломощный, то измеряя обратную волну он тоже ожидает очень маленьких значений напряжения и если на антенну наводится довольно большой сигнал, даже на другой частоте, то анализатор будет «думать», что это большая обратная волна его генератора от вашей антенны.

На последок, хотя наверно это нужно было написать первым:
Основные правила установки антенн
Антенну нужно ставить не ближе одной длины волны к другим токопроводящим предметам, особенно тем, которые будут параллельно антенне.
Чем выше установлена антенна, тем лучше.
Понятное дело, что для автомобильных антенн на 27МГц эти правила просто невозможно соблюсти, по этому автомобильные антенны компромиссные, по этому не требуйте от них чудес.

Если всё же вам некогда, нет желания разбираться с премудростями измерения КСВ, искать КСВ-метр, настраивать антенну самостоятельно и вы находитесь в Новосибирске, можете обратиться например сюда: Бюро гражданской радиосвязи это контора моего хорошего знакомого, руки у него ростут из правильного места, приборы и опыт в настройке и установке антенн и радиостанций большой.

Вот антенна у меня в руках.
Радиостанция в машине, всё есть.
Приступаем.

Для начала напоминаю: Все врезные антенны идут без разъёма! Его необходимо покупать отдельно и припаивать.

Антенна устанавливается на правый водосток, на его середину (так лучше.
Провод идёт по водостоку и заходит справа, в заглушку.

При установке крепежа, места касания с кузовом были зачищены, снизу проложил 3 ребристых гравера, для ещё более хорошего контакта.
Все места обработал вот такой смазкой против окисления контактов. Кроме того она токопроводящая и отлично улучшает контакт.

После того, как все соединения промазал (в том числе и антенны), завёл кабель и потом отрезал лишний провод (1,5 метра). Далее припаял разъём (с ним провод бы не зашёл).

После всего этого я подключил заранее приобретённый КСВ метр SWR-171.

Я конечно знал, что антенна Lemm AT-1002 MiniTurbo крайне капризна и очень плохо настраивается, но на чудо рассчитывал.
Его не произошло, КСВ показало свыше 3!

Для чего нужно настраивать КСВ на Си-Би радиостанции?

Я отдалюсь от всяких умных разъяснений и радиотерминов и скажу лишь то, что будет понятно и интересно простому пользователю. Приведу пару пунктов, которые считаю самыми важными.

1) При высоком КСВ радиостанция может сгореть.
Да, это действительно так. Она может просто сгореть. Выйдет из строя выходной каскад, т.к. нагрузка на него возрастает очень сильно.
Как побочный пункт — увеличенный нагрев при работе на передачу.

2) Понижение выходной мощности радиостанции.
Для защиты, а также ввиду технических особенностей работы радиостанции с антенной, у которой высокий КСВ, выходная мощность падает, причём достаточно сильно.
В моём случае, при КСВ=3, мощность передачи, вместо 10 ватт, была почти 2 ватта!

3) Радиус передачи сигнала будет крайне мал. Вы будете слышать, а Вас нет.

Продолжим настройку моей антенны…

Замер КСВ проводился в середине сетки D, т.е. рядом с каналом дальнобойщиков и на частотах, где обитает большинство радиолюбителей.
При этом, как оказалось, минимальное КСВ, порядка 1,2-1,3 было в начале сетки А. Значит не всё потерянно.

Тем, кто не знает, как проводить замер КСВ, на бюджетных КСВ метрах, поясню.
Подключаем КСВ метр кабелем длинной 1 метр к радиостанции, а к нему антенну. Жмём на тангенте передачу, переключаем КСВ метр в режим FWD, боковым регулятором устанавливаем стрелку строго в положение SET (по правому прибору). Потом переключателем, переключаем КСВ метр в REF. Смотрим наш КСВ.
Повторяем все шаги, на всех сетках радиостанции, желательно как минимум по 3 канала в каждой сетке (1, 20 и 40).
Неудобно…

Резать штырь?
Не вариант, он и так короткий, всего 1 метр. Значит нужно лезть к катушке в самой антенне, убирать витки.

Созвонился с радиолюбителем Александром (позывной 0026, часто сидит на вызывной частоте 27,200, с базы, вечером), он у нас в районе живёт. Договорились, что я подъеду после работы.

Встретились.
Началась настройка.
В итоге пошли греть катушку, для уменьшения количества витков.
Стали убирать по витку, КСВ пошло на нужную частоту. Потом снова виток и… КСВ убегает вверх.
Выругались. Делать нечего.
Перематываем катушку, повторяем операцию, вновь КСВ убегает.
Изменение длинны штыря (выдвигание и задвигание), никакой роли не играю.

Решено, что завтра он дорабатывает катушку, чтобы можно было отрезать по пол витка. Он решает вынуть заклепку и сделать сквозное отверстие с резьбой.

В заключении решаем проверить правильность моей установки крепежа и прочего. На нижнюю катушку, ставим его антенну — Sirio 5000. Антенна сразу показывает КСВ 1,1!
Вывод, вся соль действительно в антенне.

Кстати, настраивали вот таким аппаратом, со встроенным КСВ метром.

На следующий день, повторяем настройку с уже доработанной катушкой.
Дойдя до близкой частоты, начинаем убирать пол витка.
Вот значение КСВ уже 1,3!
Теперь регулируем положение обмотки, расстояние между витками и…
ЕСТЬ! КСВ — 1,1!

Снимаем антенну, поднимаемся домой. Проходим все соединения паяльником, обмотку фиксируем термоклеем. Собираем. Перепроверяем. Всё отлично!

Правда антенна не сахар и диапазон у неё узкий, т.е. КСВ быстро поднимается на частотах выше и ниже. В итоге мне указали предел спокойной работы моей антенны — 26,5 — 27,8.

А вот показания КСВ:

В общем антенну настраивали 2 дня.
Александр очень щепетильно подошёл к делу, кучу раз перематывал катушку и всячески старался добиться идеала от этой антенны. Что ему и удалось.
Пока настраивали, приятно побеседовали. Узнал много чего нового и интересного.

В общем, с настроенной антенной, довольный как слон, поехал к себе в гараж. В это время, Александр поднялся домой и стал работать с базы. также было решено с другой части района привлечь Волговода и радиолюбителя со стажем Деда Вову. Он работал с машины, с магнитки на багажнике, короткой.
По пути увидел прикол. На светофоре заметил, что при работе на передачу у сзади стоящей Toyota Land Cruiser, выключаются фары (ксенон). Включаются после отключения передачи.

Приехав в гараж начали тестовую связь.

Связь в FM модуляции:

Связь в AM модуляции:

Расстояние до базы Александра было около 1,86 км. Но его оборудование и антенна на крыше, естественно, вне конкуренции.
До Деда Вовы было уже 3,55 км и сложная городская застройка.

Канал дальнобоев ловит, но их оборудование часто не настроено, потому и связь с ними не очень. Ловил тех, кто дальше едет, а те, кто вроде рядом, в итоге в шумах.
Послушал общение с проходов.
Также поймал автоинформатор Волгоградского АРК.

В итоге у меня в станции забито 3 канала:

1) Частота 27.135 МГц (канал 15 сетки C(D)) — частота дальнобойщиков, АМ модуляция)
2) Частота 27.085 МГц (канал 11 сетки С(D)) — частота Волгоградского АРК, FM модуляция).
3) Частота 27.200 МГц (канал 20 сетки С(D)) — вызывная частота в «нулях», FM модуляция (тут обитают радиолюбители, можно поймать общение на проходах).

Напоследок заметил.
В гараже стоит магнитола. Подключена через простой блок питания от компьютера.
При работе на передачу, этот БП выключается!
Вот видео, тут всё видно:

Так что при установке антенны и радиостанции, делайте всё правильно! Иначе есть шанс, что при работе на передачу, это будет сказываться на машине. Это может выглядеть, как изменение оборотов двигателя или же отказ работы мотора.

В общем, у меня наконец всё настроено! Теперь я в эфире! Станция настроена на сканирование каналов, которые я указал выше.

Так что всем удачи на дороге!
Хорошей связи!
До встречи в эфире.
И — 73!
