Антенна для роутера своими руками всенаправленная

Здравствуй, дорогой читатель! Сегодня расскажу вам, как я сделал мощную WiFi антенну своими руками. Руки у меня, конечно, золотые, только растут не из того места, но и это мне не помешало. Для начала давайте разберёмся в так называемом коэффициенте усиления антенны. Не переживайте! Я не буду использовать заумные фразы или оперировать какими-то сложными терминами, но с этим нужно разобраться.

Данная величина измеряется в изотропных децибелах и обозначаются как «дБи» или «dBi». Словосочетание можно не запоминать, но вот буковки стоит запомнить. На домашних роутерах обычно стоят маломощные антеннки в 2-4 dBi. Но как показывает практика, в загородных домах или больших офисных помещениях — этого показателя не хватает.

Поэтому мы сегодня будем делать самодельную антенну от 10 до 20 dBi. Больше и мощнее делать нет смысла. Всё дело в том, что с увеличением мощности усиления пучок сигнала становится более направленным и узким. А радиус покрытия становится ниже. Взгляните на картинку выше. То есть ловить такой сигнал можно, но куда сложнее, так как пучок становится слишком узким.

Такие антенны ещё называют направленные. Их можно конструировать, если нужно объединить, например два загородных дома в одну сеть путём моста. При этом если они находятся на расстоянии до 10 км.

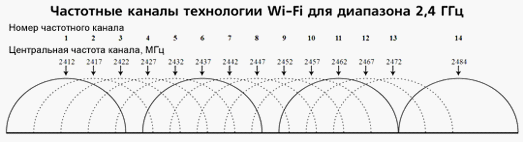

Теперь давайте разберёмся с частотой. Современные роутеры имеют два диапазона: 2.4 ГГц и 5 ГГц — это частота передачи данных. Понятно дело, что последний диапазон имеет большую скорость, но и имеет один минус. Как вы, наверное, помните из физики 7 класса, чем выше частота волны – тем быстрее она затухает. То есть радиус покрытия у 5 ГГц явно ниже.

После долгих раздумий самым лучшим вариантом именно для домашнего использования выбор пал на квадратную антенну. Она имеет такую форму, что коэффициент усиления можно довести до 20 дБи. И даже при такой мощности пучок сигнала не будет таким узким. Для дома она будет выступать как всенаправленная антенна с большим радиусом.

Во второй главе я расскажу, как сделать мощную Wi-Fi антенну-пушку для роутера своими руками. Панельная антенна будет значительно усиливать сигнал адаптера, но в более узком направлении. Об её дальнейшем использовании я также расскажу в самом конце.

Инструкция для усиления вай-фай дома

1. Нам нужно сделать крепление, на котором будет восседать наша антеннка. У меня остался старая упаковка от CD-дисков. Возьмите и отрежьте примерно чуть выше середины сердцевину. После этого нужно круглым надфилем сделать маленькие ямки. Таким образом, чтобы получилось 4 выемки в виде ровного креста.

2. Теперь нужно взять кусок медного провода с диаметров от 2-4 мм и сделать из него резонатор. Он как раз и будет выступать основным рассеивателем луча радиоволн. Теперь с помощью плоскогубцев нужно ровно сделать 2 квадрата с длинной ребра в 29-31 мм. Самое главное – посмотрите, чтобы между углами соприкосновения квадратов – было свободное место.

3. И так теперь нам понадобится коаксиальный кабель. Сердцевину мы припаиваем к одному углу, а оплётку припаиваем к другому концу.

4. Промазываем клеем дно коробочки и приклеиваем туда диск. Он будет служить как отражатель пучка радиоволны. Можно, конечно, приклеить фольгу, но диск более эстетично выглядит. Теперь аккуратно проталкиваем провод в отверстие и также приклеиваем квадраты к полукруглым пазам, которые мы сделали ранее.

5. Сверху также завариваем клеем для надёжности конструкции.

6. Заклеиваем и заднюю часть, чтобы провод не вырвало. Можно приклеить один провод, всё заливать клеем – не нужно.

7. Теперь надо просто подключить разъём коаксиального кабеля к SMA порту, к которому как раз и прикручиваются антенны. Там все просто, центральную жилу припаиваем к центру SMA, а оплётку к внешней части.

8. Для тех, кто любит паять, можно вскрыть маршрутизатор и напрямую припаять нашу антенну к плате. Но нужно понимать, что это достаточно небезопасно для роутера, и если вы в этом не разбираетесь – то лезть не стоит. Плюс можно повредить саму плату при отсутствии нужного паяльника.

9. В конце у вас должно получится, что-то вроде такого, как у меня «самоделкина». Выглядит не очень, но пробивает стены при частоте 2.4 ГГц – на ура! Для большого загородного дома вполне сойдет. При правильной установке будет отлично ловить даже не улице.

Направленная антенна на большое расстояние

Сразу скажу эта антенна более мощная, но и как я говорил из-за мощности пучок становится более направленным и узким. Поэтому его стоит использовать для соединения между собой несколько сетей по воздуху. Даже можно использовать как повторитель. Вайфай пушка сможет бить на расстояние до 10 км.

Делается она достаточно просто и все материалы можно купить в любом радиомагазине. Всё же она по использованию – большое наружная или внешняя, для отправки сигнала на большое расстояние. Но вы сами решаете, как её использовать. Для постройки моста нужно сделать вторую, которая будет также выступать как приемник.

Вот схема по которой мы будем делать нашу антенну. Сразу скажу, что нужно делать максимально точно как можете, по чертежу. Если будут сильные отклонения от размеров и расстояний между пластинами – то связь будет хуже. Также ещё один момент – все размеры предназначены для раздачи 2.4 ГГц волны.

1. Из листа меди нарезаем ровные круги, а в центре просверливаем дырку для шпильки. Также нам понадобятся гайки по размеру шпильки.

2. Точно линейкой начните прикручивать диски. Постарайтесь сделать максимально приближённо к схеме. Начните прикручивать с маленьких дисков. На последних двух надо будет сделать дырочки как на картинке ниже.

3. Теперь нам понадобится любая старая антенна из-под роутера. Можете использовать и рабочую. Снимаем с неё верхний колпачок и отрезаем основную часть. Также снимаем резиновую часть, под которой будет металлический купол. Его аккуратно обрезаем, а под ним вы увидите проводок, который нам и нужен.

4. Помните те дырочки, который мы делали? – вот проводок нужно запихнуть в них под прямым углом и припаять к пластинам, как на картинке снизу.

5. Далее антенну можно прикрутить к роутеру. Но если вы будете использовать пушку как мост, то в этом случае её нужно устанавливать на крышу или на улицу. Тогда можно вместо этой антенны припаять коаксиальный кабель. И для этого случая нам понадобится вторая пара дырок, о которых мы почему-то забыли.

6. Мне пришлось немного расширить дырку просверлив более толстым сверлом. Далее я просто вставил её в отверстие, но припаял не к первому диску, а ко второму, в котором тоже должна быть вторая дырочка. Теперь провод надо будет чем-то закрепить, можно примотать изолентой или ещё чем-то. Тут у вас есть пространство для размышления.

7. Ставим её на крышу. Если таки образом будете ловить вторую сеть из другого дома, чтобы брать оттуда интернет и сетевые ресурсы, то антенну надо будет чётко повернуть ровно в сторону, где будет стоять аналогичная антенна. А мост можно сделать за счёт двух роутеров.

Как показала практика, такая антеннка достаточно мощная для загородного использования и может пробивать до 10 километров дальности на прямую. Только надо учитывать ещё и препятствия, которые будут гасить сигнал. Поэтому её нужно устанавливать как можно выше. Также не забываем о грозах и молниях, поэтому помимо неё надо установить громоотвод.

Чисто теоретически к такому аппарату дальнего действия можно присобачить телевизор и использовать её для поимки каналов. Если пойти глубже, то ею можно усилить приём любого сигнала для телефона, ноутбука и т.д.

Интернет-оборудование NETGEAR

Всенаправленное устройство TP-LINK

Важно! Всенаправленная вай-фай антенна устанавливается только в вертикальном положении. Это обеспечивает максимальную зону распространения беспроводной сети.

WiFi AX-2418P

«Восьмерка»

Инструкция

Переходите к банкам. Их емкость должна составлять от 0,75 л до одного литра. В процессе открывания банок проследите, чтобы не оторвались и не потерялись. Они понадобятся для сооружения антенны.

Возьмите кабель и прикрутите его тем концом, где есть «фольга», к одной из банок. После этого к другой банке прикрутите сердцевину кабеля. Лучше прикручивать элементы кабеля к самим ключам – это улучшит качество приема. Можно припаять кабель к банкам при помощи так называемых «клопов».

Закрепите банки на тремпеле. Для этого понадобится изоляционная лента либо скотч. Прикрепляя банки к деревянному тремпелю, проследите, чтобы они располагались на одной прямой линии. При этом расстояние между ними должно составить около 75 мм. Сделанную конструкцию возьмите в руки и походите вместе с ней по с целью поиска той точки, где прием будет лучше всего.

Теперь подключите кабель при помощи штекера и наслаждайтесь отдыхом на диване перед . Как правило, такая антенна позволяет ловить стандартные каналы. Но случаются и другие ситуации: так, если не защищено паролем, то вы сможете смотреть абсолютно .

Случаются ситуации, когда просто необходимо посмотреть ту или иную телевизионную программу — например, трансляцию Олимпиады или Чемпионата Мира. И что делать, если именно в этот момент вы оказались где-нибудь, где нет комнатной телевизионной антенны или ее действия недостаточно? Можно сделать комнатную антенну из подручных средств. Конечно, она не сможет полностью заменить антенну фабричного производства, но в качестве временного средства в «экстремальной» ситуации она вполне подойдет.

Вам понадобится

• — телевизионный кабель;
• — штекер;
• — две пустые жестяные банки;
• — скотч;
• — изолента;
• — паяльник;
• — шуруп-«клоп».

Делаем Wi-Fi антенну своими руками.

Технология беспроводной передачи данных Wi-Fi заполонила мир. Практически в каждом доме и каждой квартире есть устройства, поддерживающие работу с этим стандартом. Например, маршрутизаторы (роутеры) «раздающие» сигнал Wi-Fi по квартире или дому.

К сожалению, мощность данных устройств не всегда достаточна для того, чтобы обеспечить более-менее приемлемую силу сигнала во всех помещениях и комнатах квартир, а особенно домов. К примеру, используемый мною роутер TP-LINK находится в угловой комнате и обеспечивает для самых дальних от него комнат уровень сигнала практически на минимальном пределе. Оно и не удивительно-сигналу приходится пробиваться через четыре стенки.

Что делать в таких случаях, для того чтобы повысить уровень Wi-Fi сигнала роутера до приемлемых значений?? Правильно- изготовить своими руками антенну Wi-Fi диапазона.

В сети полно конструкций таких антенн. Более эффективны те антенны, которые можно подключить вместо штатных штыревых антенн роутеров.

Для меня такой вариант не подходит. Антенна моего роутера несьемная, лезть вовнутрь роутера для подпайки кабеля самодельной антенны не хочется-роутер еще на гарантии.

Поэтому находим иной вариант- антенна-насадка.

Эта антенна-насадка просто надевается на штатную штыревую антенну роутера (маршрутизатора). Никуда ничего не нужно подпаивать.

Антенна-насадка представляет собой шестиэлементный «волновой канал», имеет направленные свойства. Обеспечивает максимум усиления в направлении, совпадающем с продольной осью антенны. Кроме того, в некоторой степени задавливается (уменьшается) задний лепесток излучения. Антенна имеет пять директорных элементов и один рефлектор.

Эскиз антенны:

Для изготовления траверсы выбран стеклотекстолит толщиной 2 мм.

Штатная штыревая антенна моего роутера TP-LINK имеет в поперечном сечении неправильную геометрическую форму, в полном соответствии с извращенными вкусами современных дизайнеров-конструкторов))).

Изготовленная траверса выглядит так:

Излучающие элементы антенны-насадки изготовлены из медной проволоки в эмалевой изоляции диаметром 0,96 мм. Диаметр проволоки достаточно критичен и должен быть в пределах 0,8…0,95мм, в противном случае параметры антенны изменятся, и антенна-насадка будет настроена на частоты отличные от частот диапазона Wi-Fi.

Длины излучающих элементов также нужно выдерживать с точностью +/- 0,5 мм. Это же относится и к расстоянию между элементами.

Элементы антенны:

Для установки излучающих элементов в стеклотекстолитовой траверсе сверлятся отверствия диаметром чуть больше чем диаметр проволочных элементов. Проволочные элементы я зафиксировал небольшими капельками цианакрилатного клея.

Антенна-насадка в сборе выглядит так:

Вот так выглядит Wi-Fi антенна установленная на штатной антенне роутера:

Для достижения максимальной эффективности этой Wi-Fi антенны необходима небольшая настройка: Wi-Fi антенна должна быть размещена в точке где имеется максимальный ВЧ ток штатной штыревой антенны роутера.

Для этого нужно перемещать Wi-Fi антенну по высоте, начиная от верхнего кончика штатной антенны роутера. Проверку эффективности можно производить или каким-либо индикатором напряженности поля, или проверяя силу сигнала планшетом, смартфоном и т.п. в самых дальних от роутера помещениях.

В моем случае, наиболее эффективно изготовленная Wi-Fi антенна работает при установке её на 25 мм ниже верхнего кончика штатного штыря роутера. Данная антенна дала прибавку в одно деление по индикатору силы сигнала в тех помещениях, где сигнал был на самом минимуме.

Иногда бывает, что при наличии беспроводной сети в здании из 2-3 этажей, WiFi сигнал не доходит в некоторые комнаты, или сигнал есть, но скорость соединения слабая. Одной из причин, по которой это может происходить, это неправильно подобранная wifi антенна для роутера.

WiFi – это технология, работающая хорошо только на «прямой видимости». Любые преграды в виде стен, шкафов, зеркал и другого очень плохо влияют на распространения беспроводного сигнала. Поэтому от разумного выбора антенны для роутера будет зависеть комфортная работа в сети.

Какие бывают WiFi антенны

Все WiFi антенны можно разделить на два вида: направленные или всенаправленные антенны, которые, в свою очередь, на внутренние и наружные.

Всенаправленные антенны

Класс этих антенн является основным для построения беспроводных сетей. Основная масса «домашних» роутеров комплектуется именно этими антеннами. Они равномерно распространяют WiFi сигнал по всему радиусу своего действия. В основном всенаправленные антенны представляют из себя обычный штырь, распространяющий WiFi сигнал в плоскости, перпендикулярной собственной оси.

Вариант внутренней всенаправленной антенны

Обратите внимание – всенаправленные антенны должны устанавливаться лишь вертикально. Тогда распространение сигнала будет происходить правильным образом, и зона распространения беспроводной сети будет максимальной.

Иногда бывает, что нужно покрыть беспроводной сетью большую территорию, к примеру, какого-то производственного объекта. Тогда на центральном здании устанавливается наружная всенаправленная антенна, имеющая коэффициент усиления 8 дБ. Такая антенна способна передать WiFi сигнал в радиусе 600 метров со скоростью 54 Мбит и на 1800 метров со скоростью 1 Мбит.

Вариант наружных всенаправленных антенн

Направленные антенны

Этот класс антенн применяют для организации wіfі сети по типу точка-точка. Т.е. они хорошо работают, если вам требуется соединиться, лишь с одной точкой доступа или одним компьютером.

Пример работы направленных антенн

Пример работы направленных антенн

Внутри здания, направленная антенна способна «пробить» непроходимые стены для WiFi сигнала. Неплохим вариантом будет применение направленной антенны панельного типа. Эта антенна, представляет из себя плоский прямоугольник, способный излучать радиоволны в одном направлении. При этом коэффициент усиления может доходить до 6 дБ.

Вариант внутренней направленной антенны

А вот если вам потребуется передать сигнал, к примеру, на соседний дом, то можно применить наружную антенну цилиндрической формы. Она устанавливается горизонтальным образом и направляется в сторону места, где находится приемник. При помощи такой антенны можно добиться коэффициента усиления до 18 дБ.

Вариант наружной направленной антенны

Если вдруг вы не совсем уверены, где вам надо расположить вашу антенну, то можно использовать универсальный направленный вариант. Такой тип антенн подходит как для внутренней установки, так и для наружной. Коэффициент усиления около 8 дБ.

Вариант универсальной направленной антенны

Принципы размещения wifi антенны

На мощность wifi антенны влияет множество факторов.

• Если антенна всенаправленная, то размещать ее необходимо в центре здания.
• Антенна или сам роутер лучше устанавливать над уровнем мебели.
• Проверьте прошивку роутера, она должна иметь последнюю версию.
• Неплохо будет, если антенна будет располагаться вдалеке от окон, зеркал и стальных конструкций.

Подключение роутера к внешней антенне и его настройка

Для примера выбран роутер MikroTik RВ751U-2НnD.

Подключение внешней антенны

Берем роутер, и на задней панели ищем разъем MMCX.

Разъем ММСХ

Для подключения внешней антенны вам потребуется специальный переходник, который соединит ваш роутер с антенной. Обычно эти переходники имеют небольшой размер, приблизительно 20 см, поэтому их можно использовать два или три. Можно приобрести один переходник, но длинный. Теперь производим соединение, как показано на рисунке ниже.

Вариант подключения антенны

После выполнения физического соединения роутера с антенной, его нужно настроить, чтобы он ее «видел».

Настройка роутера на работу с внешней антенной

Для настройки роутера используется утилита WinBox. Запускаем ее на компьютере, подключенном к роутеру и в поле – Connеct To выбираем ваш маршрутизатор.

Выбор роутера

Для включения на использование внешней антенны выполняем следующие действия:

1. Открываем меню Wireless.
2. В меню – Interface заходим во вкладку НТ.
3. Из списка Antenna Mode указываем вариант работы – antenna b.
4. Жмем – Ок.

Настройка роутера

После выполнения настроек внешняя антенна должна работать параллельно с внутренними. Вдруг вы захотите, чтобы работала одна внешняя антенна, то уберите галочки с поля – chain0, а chain1 оставьте. Не забывайте жать – Apply, для сохранения настроек.

Пример настройки работы внешней антенны

Настройка мощности передатчика

В данном роутере присутствует возможность программно настроить уровень мощности Wi-Fi передатчика. Эта особенность может пригодиться, если понадобиться передать сигнал с внешней антенны на дальнее расстояние.

Для настройки мощности выполняем следующие действия:

1. Открываем меню Wireless.
2. B Wireless Tables указываем Wi-Fi интерфейс wlan1.
3. В меню Interface жмем кнопку – Аdvanced Mode.
4. Выбираем вкладку … , а там пункт Tx Power.

Настройка мощности передатчика

В появившемся окне можно настроить мощность передатчика. В Tx Power Mode можно выбрать режим установки мощности, а в Tx Power указать саму мощность.

Выбор режимов установки мощности

Виды режимов установки:

1. Default – в этом режиме мощность выбирается из таблицы расположенной в памяти роутера.
2. card rates – режим выбора мощности по специальному алгоритму с применением значения мощности, указанной пользователем.
3. Manual – тут можно для каждой скорости задать свою мощность.
4. all rates fixed – на всех скоростях мощность одинаковая, ее указывает пользователь.

Усилить WіFi сигнал просто и легко

Недавно на сайте была показана антенна 3G. Хочу представить три Wi-Fi антенны не просто скопированные с других сайтов, а изготовленные своими руками и протестированные в реальных условиях. Мне нужен был доступ в Интернет в соседнем доме от моего роутера, на расстоянии 150-200 м.

Первая антенна http://usd.ucoz.ru/publ/2-1-0-71 — всенаправленная, сделанная из куска кабеля RG-213. Сразу скажу, что использовать эту антенну можно только как обычную штыревую, и заявленные на одном из сайтов характеристики не оправдали своих надежд. Радиус действия этой антенны составил метров 30. Поэтому с ней я больше не экспериментировал.

Зачистил кабель. Длина центральной жилы 28 мм.

Для жесткости конструкции надел на внутренний диэлектрик кольцо, сделанное из медной проволоки сечением 2,5 мм²

Длина плеча-противовеса составила 31 мм, а диаметр нижнего кольца 54 мм.

Вторая

спиральная Wi-Fi антенна HELIX

изготовлена из куска пластиковой канализационной трубы диаметром 40 мм и куска электрического провода сечением 2,5 мм².

http://www.wifiantenna.org.ua/antennas/helix/

На трубу намотал 12 витков провода с шагом витка 33 мм и проклеил клеем «Момент», это даст очень прочную намотку вокруг трубы.

Для соединения антенны с рефлектором я использовал бутылёк от мыльных пузырей. Прикрутил его к рефлектору винтом, а антенну посадил на клей.

Так как радиочастотный выход всех точек доступа и роутеров обычно имеет сопротивление 50 ом, кабель должен быть волновым сопротивлением 50 ом. Для согласования антенны с кабелем припаял к концу провода прямоугольный треугольник из жести размером по катетам 71*17 мм.

Для соединения антенны с кабелем я просверлил отверстие в рефлекторе и припаял медную трубку.

Припаял к треугольнику-компенсатору,

А экран забондажил и пропаял.

Кабель использовал RG-58/U с волновым сопротивление 50 ом. На другой конец кабеля припаял RP-SMA(м)-коннектор.

Третья

антена из банки

Прочитав ни одну статью про изготовление антенн из банки, я решил взять банку из под Жигулевского пива объемом 1 литр.

У неё ровное плоское дно и диаметр подходящий.

И покрасил нитроэмалью из баллончика.

Теперь о тесте антенн в реальных условиях.

Про первую антенну я уже писал. Радиус у неё был порядка 20-30 метров.


Проверка связи проходила между роутером D-Link DIR-300 и планшетным компьютером на доступ к страницам Интернета

и видеосвязи по Skype из двух точек.

Первая точка находилась на расстоянии 240 м от антенны,


На расстоянии 450 м доступ к Интеренту был на скорости 1 Мб/с, но видеосвязь по Skype постоянно обрывалась.



Антенна из банки показала лучшие результаты, чем спиральная антенна.


На расстоянии 450 м видеосвязь по Skype была удовлетворительной. Вывод я сделал такой, антенна из банки имеет более узкую диаграмму направленности и хороша для создания соединения с удаленным пользователям.

Но для этого её нужно «нацелить» на того самого пользователя. У спиральной антенны диаграмма шире, поэтому соединение возможно и без тщательного «прицеливания».

Что касается расстояния, то я подключался к Интернету через планшетный компьютер, а у них встроенные антенны Wi-Fi с маленьким коэффициентом усиления, следовательно и расстояние небольшое.

Т.е. я сигнал от роутера получаю хороший, но при подключении не могу получить IP-адрес и связь срывается. Я в принципе достиг желаемых результатов. 450 м для меня это с лихвой.

Но для тех кому нужно большее расстояние для связи, мои предложения будут следующими: ставить одинаковый внешние антенны с двух сторон,

как со стороны роутера или точки доступа так и со стороны сетевого адаптера, и ставить более мощную точку доступа типа SENAO ECB-8610S или EnGenius ECB-3500.

У них выходная мощность в шесть раз больше обычных роутеров, но и цена в пять-шесть раз дороже.

Слабый сигнал WiFi — актуальная проблема для жителей квартир, загородных домов и работников офисов. Мертвые зоны в сети WiFi свойственны как большим помещениям, так и малогабаритным квартирам, площадь которых теоретически способна покрыть даже бюджетная точка доступа.

Радиус действия WiFi роутера — характеристика, которую производители не могут однозначно указать на коробке: на дальность WiFi влияет множество факторов, которые зависят не только от технических спецификаций устройства.

В этом материале представлены 10 практических советов, которые помогут устранить физические причины плохого покрытия и оптимизировать радиус действия WiFi роутера, это легко сделать своими руками.

Излучение точки доступа в пространстве представляет собой не сферу, а тороидальное поле, напоминающее по форме бублик. Чтобы покрытие WiFi в пределах одного этажа было оптимальным, радиоволны должны распространяться в горизонтальной плоскости — параллельно полу. Для этого предусмотрена возможность наклона антенн.

Антенна — ось «бублика». От ее наклона зависит угол распространения сигнала.

При наклонном положении антенны относительно горизонта, часть излучения направляется вне помещения: под плоскостью «бублика» образуются мертвые зоны.

Вертикально установленная антенна излучает в горизонтальной плоскости: внутри помещения достигается максимальное покрытие.

На практике
: Установить антенну вертикально — простейший способ оптимизировать зону покрытия WiFi внутри помещения.

Разместить роутер ближе к центру помещения

Очередная причина возникновения мертвых зон — неудачное расположение точки доступа. Антенна излучает радиоволны во всех направлениях. При этом интенсивность излучения максимальна вблизи маршрутизатора и уменьшается с приближением к краю зоны покрытия. Если установить точку доступа в центре дома, то сигнал распределится по комнатам эффективнее.

Роутер, установленный в углу, отдает часть мощности за пределы дома, а дальние комнаты оказываются на краю зоны покрытия.

Установка в центре дома позволяет добиться равномерного распределения сигнала во всех комнатах и минимизировать мертвые зоны.

На практике
: Установка точки доступа в “центре” дома далеко не всегда осуществима из-за сложной планировки, отсутствия розеток в нужном месте или необходимости прокладывать кабель.

Обеспечить прямую видимость между роутером и клиентами

Частота сигнала WiFi — 2,4 ГГц. Это дециметровые радиоволны, которые плохо огибают препятствия и имеют низкую проникающую способность. Поэтому радиус действия и стабильность сигнала напрямую зависят от количества и структуры препятствий между точкой доступа и клиентами.

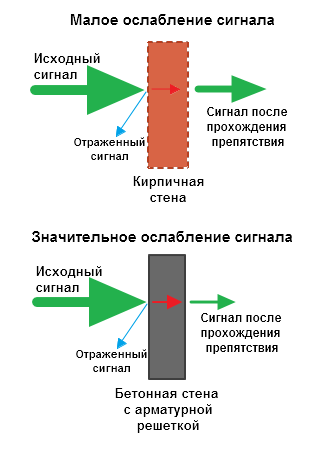

Проходя через стену или перекрытие, электромагнитная волна теряет часть энергии.

Величина ослабления сигнала зависит от материала, который преодолевают радиоволны.

*Эффективное расстояние — это величина, определяющая как изменяется радиус беспроводной сети в сравнении с открытым пространством при прохождении волной препятствия.

Пример расчета
: Сигнал WiFi 802.11n распространяется в условиях прямой видимости на 400 метров. После преодоления некапитальной стены между комнатами сила сигнала снижается до величины 400 м * 15% = 60 м. Вторая такая же стена сделает сигнал еще слабее: 60 м * 15% = 9 м. Третья стена делает прием сигнала практически невозможным: 9 м * 15% = 1,35 м.

Такие расчеты помогут вычислить мертвые зоны, которые возникают из-за поглощения радиоволн стенами.

Следующая проблема на пути радиоволн: зеркала и металлические конструкции. В отличие от стен они не ослабляют, а отражают сигнал, рассеивая его в произвольных направлениях.

Зеркала и металлические конструкции отражают и рассеивают сигнал, образуя за собой мертвые зоны.

Если переместить элементы интерьера, отражающие сигнал, удастся устранить мертвые зоны.

На практике
: Крайне редко удается достичь идеальных условий, когда все гаджеты находятся на прямой видимости с роутером. Поэтому в условиях реального жилища над устранением каждой мертвой зоной придется работать отдельно:

• выяснить что мешает сигналу (поглощение или отражение);
• продумать куда переместить роутер (или предмет интерьера).

Разместить роутер подальше от источников помех

Диапазон 2,4 ГГц не требует лицензирования и поэтому используется для работы бытовых радиостандартов: WiFi и Bluetooth. Несмотря на малую пропускную способность, Bluetooth все же способен создать помехи маршрутизатору.

Зеленые области — поток от WiFi роутера. Красные точки — данные Bluetooth. Соседство двух радиостандартов в одном диапазоне вызывает помехи, снижающие радиус действия беспроводной сети.

В этом же частотном диапазоне излучает магнетрон микроволновой печи. Интенсивность излучения этого устройства велика настолько, что даже сквозь защитный экран печи излучение магнетрона способно “засветить” радиолуч WiFi роутера.

Излучение магнетрона СВЧ-печи вызывает интерференционные помехи почти на всех каналах WiFi.

На практике
:

• При использовании вблизи роутера Bluetooth-аксессуаров, включаем в настройках последних параметр AFH.
• Микроволновка — мощный источник помех, но она используется не так часто. Поэтому, если нет возможности переместить роутер, то просто во время приготовления завтрака не получится позвонить по скайпу.

Отключить поддержку режимов 802.11 B/G

В диапазоне 2,4 ГГц работают WiFi устройства трёх спецификаций: 802.11 b/g/n. N является новейшим стандартом и обеспечивает большую скорость и дальность по сравнению с B и G.

Спецификация 802.11n (2,4 ГГц) предусматривает большую дальность, чем устаревшие стандарты B и G.

Роутеры 802.11n поддерживают предыдущие стандарты WiFi, но механика обратной совместимости такова, что при появлении в зоне действия N-роутера B/G-устройства, — например, старый телефон или маршрутизатор соседа — вся сеть переводится в режим B/G. Физически происходит смена алгоритма модуляции, что приводит к падению скорости и радиуса действия роутера.

На практике
: Перевод маршрутизатора в режим “чистого 802.11n” однозначно скажется положительно на качестве покрытия и пропускной способности беспроводной сети.

Однако девайсы B/G при этом не смогут подключиться по WiFi. Если это ноутбук или телевизор, их можно легко соединить с роутером через Ethernet.

Выбрать оптимальный WiFi канал в настройках

Почти в каждой квартире сегодня есть WiFi роутер, поэтому плотность сетей в городе очень велика. Сигналы соседних точек доступа накладываются друг на друга, отнимая энергию у радиотракта и сильно снижая его эффективность.

Соседние сети, работающие на одной частоте, создают взаимные интерференционные помехи, подобно кругам на воде.

Беспроводные сети работают в пределах диапазона на разных каналах. Таких каналов 13 (в России) и роутер переключается между ними автоматически.

Чтобы минимизировать интерференцию, нужно понять на каких каналах работают соседние сети и переключиться на менее загруженный.
Подробная инструкция по настройке канала представлена .

На практике
: Выбор наименее загруженного канала — эффективный способ расширить зону покрытия, актуальный для жильцов многоквартирного дома.

Но в некоторых случаях в эфире присутствует сетей настолько много, что ни один канал не даёт ощутимого прироста скорости и дальности WiFi. Тогда имеет смысл обратиться к способу № 2 и разместить роутер подальше от стен, граничащих с соседними квартирами. Если и это не принесет результата, то стоит задуматься о переходе в диапазон 5 ГГц (способ № 10).

Отрегулировать мощность передатчика роутера

Мощность передатчика определяет энергетику радиотракта и напрямую влияет на радиус действия точки доступа: чем более мощный луч, тем дальше он бьет. Но этот принцип бесполезен в случае всенаправленных антенн бытовых роутеров: в беспроводной передаче происходит двусторонний обмен данными и не только клиенты должны “услышать” роутер, но и наоборот.

Асимметрия: роутер “дотягивается” до мобильного устройства в дальней комнате, но не получает от него ответ из-за малой мощности WiFi-модуля смартфона. Соединение не устанавливается.

На практике
: Рекомендуемое значение мощности передатчика — 75%. Повышать ее следует только в крайних случаях: выкрученная на 100% мощность не только не улучшает качество сигнала в дальних комнатах, но даже ухудшает стабильность приема вблизи роутера, т. к. его мощный радиопоток “забивает” слабый ответный сигнал от смартфона.

Заменить штатную антенну на более мощную

Большинство роутеров оснащены штатными антеннами с коэффициентом усиления 2 — 3 dBi. Антенна — пассивный элемент радиосистемы и не способна увеличить мощность потока. Однако повышение коэффициента усиления позволяет перефокусировать радиосигнал за счет изменения диаграммы направленности.

Чем больше коэффициент усиления антенны, тем дальше распространяется радиосигнал. При этом более узкий поток становится похож не на “бублик”, а на плоский диск.

На рынке представлен большой выбор антенн для роутеров с универсальным коннектором SMA.

На практике
: Использование антенны с большим усилением — эффективный способ расширить зону покрытия, т. к. одновременно с усилением сигнала увеличивается чувствительность антенны, а значит роутер начинает “слышать” удаленные устройства. Но вследствие сужения радиолуча от антенны, возникают мертвые зоны вблизи пола и потолка.

Использовать повторители сигнала

В помещениях со сложной планировкой и многоэтажных домах эффективно использование репитеров — устройств, повторяющих сигнал основного маршрутизатора.

Простейшее решение — использовать в качестве повторителя старый роутер. Минус такой схемы — вдвое меньшая пропускная способность дочерней сети, т. к. наряду с клиентскими данными WDS-точка доступа агрегирует восходящий поток от вышестоящего маршрутизатора.

Подробная инструкция по настройке моста WDS представлена .

Специализированные повторители лишены проблемы урезания пропускной способности и оснащены дополнительным функционалом. Например, некоторые модели репитеров Asus поддерживают функцию роуминга.

На практике
: Какой бы сложной ни была планировка — репитеры помогут развернуть WiFi сеть. Но любой повторитель — источник интерференционных помех. При свободном эфире репитеры хорошо справляются со своей задачей, но при высокой плотности соседних сетей использование ретранслирующего оборудования в диапазоне 2,4 ГГц нецелесообразно.

Использовать диапазон 5 ГГц

Бюджетные WiFi-устройства работают на частоте 2,4 ГГц, поэтому диапазон 5 ГГц относительно свободен и в нем мало помех.

5 ГГц — перспективный диапазон. Работает с гигабитными потоками и обладает повышенной емкостью по сравнению с 2,4 ГГц.

На практике
: “Переезд” на новую частоту — радикальный вариант, требующий покупки дорогостоящего двухдиапазонного роутера и накладывающий ограничения на клиентские устройства: в диапазоне 5 ГГц работают только новейшие модели гаджетов.

Проблема с качеством WiFi сигнала не всегда связана с фактическим радиусом действия точки доступа, и ее решение в общих чертах сводится к двум сценариям:

• В загородном доме чаще всего требуется в условиях свободного эфира покрыть площадь, превышающую эффективный радиус действия роутера.
• Для городской квартиры дальности роутера обычно достаточно, а основная трудность состоит в устранении мертвых зон и интерференционных помех.

Представленные в этом материале способы помогут выявить причины плохого приема и оптимизировать беспроводную сеть, не прибегая к замене роутера или услугам платных специалистов.

Нашли опечатку? Выделите текст и нажмите Ctrl + Enter

Антенна для WIFI роутера – радиотехническое устройство, предназначенное для приема и передачи сигналов беспроводного WIFI интернета.  WIFI антенны подключаются к передатчику или приемнику (ноутбук, ПК и т.п.) с помощью  антенных  кабелей и WIFI адаптеров (усилителей).

WIFI антенны излучают сигнал во всех направлениях. Но в реальных условиях эффективность передачи сигнала в разных направлениях неодинакова. Свойства направленности антенны характеризует диаграмма направленности. Самая  простая диаграмма направленности у всенаправленной WIFI антенны, которая излучает одинаковую энергию во всех направлениях. Для WIFI антенн различают  круговую, секторную и узконаправленную диаграммы направленности (ДНА). Диаграммы направленности изображаются в виде двух сечений – вертикального  и горизонтального.

WIFI антенны бывают направленные и всенаправленные, внутренние и внешние. Важными параметрами WIFI антенн являются коэффициент направленного действия (КНД), коэффициент усиления (КУ), входное сопротивление и рабочая полоса частот. WIFI антенны работают в диапазоне 2,4 ГГц.
Штатная антенна для роутера d link практически всегда имеет КУ 2dBi.

Если требуется покрытие беспроводной связью большой площади (площадка перед офисом или двор), то необходим роутер с внешней антенной. Она сконструирована в крепком водонепроницаемом корпусе,  способна  выдерживать  непогоду,  ветер, температурные перепады. Крепятся такие антенны на мачтах или кронштейнах.
Внутренние антенны WI-FI отличаются  компактностью. Они крайне удобны для работы в пределах помещения.

Всенаправленная антенна (Omni-directional)

Всенаправленная антенна чаще всего используется в оборудовании для беспроводных сетей. Для такой антенны характерно равномерное покрытие территории во всём радиусе действия. В основном, всенаправленная антенна представляет собой штырь,  который устанавливается вертикально. При этом сигнал распространяется в плоскости, перпендикулярной его оси. Такие антенны, в сравнении с направленными, обладают заметно меньшим  коэффициентом  усиления.

Коэффициент усиления антенны – 8 дБ, длина – 520 мм, диаметр – 19 мм. Антенна удобно располагается на мачте, на крыше дома либо автомобиля. Мощности антенны хватает для работы на скорости 1 Мбит в радиусе до 1800 метров, а 54 Мбит – до 600 метров.

Направленная антенна (Directional antenna)

Такая антенна хорошо подходит для сети по типу точка-точка. Для компьютера, который должен соединяться с точкой доступа либо с другим компьютером лучше использовать направленную антенну. Такой антенной  можно “пробить” даже непробиваемые стены.
Примером такой антенны является  антенна WAN-2118 типа Yagi. Коэффициент усиления такой антенны составляет 18 дБ.

 Антенна обеспечивает приём на скорости 1 Мбит/с – до 5 Км, 54 Мбит/с – до 1.5 Км.

Самодельная антенна для роутера

Существует много вариантов самостоятельного изготовления Wi-Fi  антенн. Изготовленная антенна для роутера своими руками  не будет уступать по характеристикам купленной модели.   Для примера возьмем изготовление  «антенны-насадки».  К такой антенне ВЧ–излучение подводится без применения кабеля.  Антенна закрепляется на штатной штыревой антенне Wi-Fi роутера.
Сначала определим параметры  антенны.  Для Wi-Fi используется  несколько каналов (частот). Первый канал работает на 2412 МГц, второй – 2417 МГц, третий – 2422 МГц и т.д. Каждый канал смещен относительного предыдущего на 5 МГц. Поэтому, зная  частоту работы роутера можно произвести расчёт размеров антенны. Для примера, возьмем шестой канал – 2437 МГц.  и будем для нее выполнять расчёт.
Расчет параметров антенн можно произвести в программе mmana-gal, а скачать её можно по это ссылке: http://depositfiles.com/ru/files/2zjnh48lu
В этой программе можно моделировать практически любую антенну,  и встроена большая библиотека готовых антенн.
Основное излучение концентрируется по направлению волнового канала. Для изготовления антенны  необходимо полметра провода сечением 1,5 кв.мм,  кусок гофрированного упаковочного материала и колпачок от ручки (его диаметр должен быть  немного больше диаметра Wi-Fi антенны роутера).
Необходимо отрезать полосу картона 150х20 мм (несущая часть антенны). Соответственно размерам на рисунке ниже, из провода нужно нарезать вибраторы антенны и собрать всю конструкцию.
После этого нужно надеть собранную «насадку» на штатную антенну Wi-Fi роутера и сориентировать её в необходимом направлении.

WIFI всепогодная точка доступа своими руками

Предыдущая

РоутерНастройка роутера домолинк

Следующая

YotaYota — настройка мобильного роутера

В современном мире широко распространена беспроводная сеть, к которой подключен практически каждый дом. Бывает, что в здании из 2-3 этажей сигнал в некоторых комнатах слабый или вовсе отсутствует. Одна из причин такой ситуации – неправильно подобранная антенна для такого прибора, как роутер. На данный момент существует большой ассортимент этих устройств. Антенна для роутера своими руками тоже может быть сделана, но для этого нужны определенные навыки и знания, что рассмотрим ниже и ознакомимся, как устроена сама система.

Как антенна усиливает сигнал

Антенна является пассивным усилителем, то есть она не пользуется сторонней энергией, чтобы усилить сигнал. Усиление сигнала происходит за счет того, что перераспределяется распространение радиоволн в пространстве. Классическая антенна в виде штыря способна излучать круговой сигнал, имеющий примерно одинаковую мощность во всех направлениях. Чем дальше от передатчика, тем хуже становится сигнал. При необходимости доступно перераспределение излучения антенны, что позволяет усилить сигнал в конкретном направлении, ослабив его в других.

Существует немало программных методов, позволяющих усилить передачу сигнала wi fi антенны. Способы следующие:

• Использовать протокол WPA/WPA 2;
• Уменьшить число устройств, требующих использование MAC-адресации;
• Скрыть имя беспроводной сети.

Устаревший протокол безопасности (WPA) делает сеть не только менее защищенной, но и медленной. Необходимо поменять протокол на WPA 2, что делается в разделе настроек маршрутизатора. Существенно повысить мощность устройства также позволяет ограничение количества поддерживающих устройств. Что касается самих MAC-адресов – это идентификаторы. Не рекомендуется оставлять сеть открытой, так как ее качество напрямую зависит от числа подключенных устройств (а если вай фай доступен, то пользоваться им будут все желающие). Чтобы скрыть имя, следует убрать галочку в меню установок «разрешить передачу SSID»).

Виды WiFi антенн

WiFi является той технологией, которая способна к нормальной функциональности только при «прямой видимости». Беспроводной сигнал легко затеряется среди таких преград, как шкафы, стены, зеркала и так далее. Поэтому, если хочется, чтобы сеть работала стабильно, необходимо внимательно отнестись к вопросу выбора антенны для wi fi роутера.

WiFi антенна бывает двух видов: направленная и всенаправленная (внутренняя и наружная). Современные беспроводные сети, как правило, строятся на основе всенаправленных антенн. Их задача – равномерно распространять сигнал по радиусу действия. Зачастую подобные устройства имеют вид обычного штыря, распространяющего сигнал в плоскости, перпендикулярной своей оси.

Важно!
Всенаправленная вай-фай антенна устанавливается только в вертикальном положении. Это обеспечивает максимальную зону распространения беспроводной сети.

В некоторых случаях требуется покрытие большой территории, например, на производственном объекте. Этого легко добиться при помощи наружной всенаправленной wifi антенны с коэффициентом усиления 8 дБ, установленной на центральном здании. Радиус передачи мощного устройства – 600 метров.

При помощи направленной антенны wifi организуется сеть по типу «точка-точка». Данный прибор отлично справляется со своими обязанностями, если требуется подключение только к одной точке доступа или одному компьютеру.

Рассмотрим пример работы. Такая антенна способна «пробивать» стены в помещении. Нередко используется панельный тип устройства, представляющий собой плоский прямоугольник, передающий радиоволны в одном направлении. Что касается коэффициента усиления, он порой доходит до 6 дБ. Если необходимо передавать сигнал, например, соседнему дому, то рекомендуется устанавливать наружную антенну, имеющую цилиндрическую форму. Ее монтируют в горизонтальном положении, так как она направленно передает сигнал в ту сторону, где расположен приемник. В этом случае коэффициент усиления достигает 18 дБ.

Бывают также параболические антенны, передающие сигнал беспроводной сети между аналогичными устройствами на расстояние нескольких километров. Подобные приборы актуальны, если требуется передача сигнала на расстояние более чем в 100 метров. Коэффициент усиления параболических антенн достигает 24 дБ.

Как устанавливается внешняя антенна для роутера

Первое, с чем необходимо разобраться, – где должен стоять маршрутизатор. Ведь если на его пути будут преграды, то сигнал приёма ослабляется. Здесь следует понимать, что каждая преграда по-своему ухудшает качество приема. Например, бетонная стена куда «толще» для роутера, нежели деревянная.

Одним словом, для эффективного распространение сигнала необходимо устанавливать маршрутизатор таким образом, чтобы на его пути было как можно меньше преград. Наиболее подходящее место – возвышение в центре квартиры или дома (всенаправленная антенна для вай фай). Если же используется направленная, то ее логично направить в ту область, где стабильный и высокоскоростной интернет требуется чаще всего. То же самое касается и наружных устройств. Рекомендуется следить за обновлениями роутера – прошивками. Лучше, чтобы использовалась последняя, исправляющая определенные минусы работы. Также специалисты советуют не ставить адаптер поблизости с окнами, зеркалами и стальными конструкциями.

Делаем антенну своими руками

В интернете существует множество разнообразных схем, позволяющих сделать антенну направленного действия. Один из наиболее популярных примеров – двойной биквадрат с усилением в 12 дБ. Чтобы собрать такое устройство, пригодится проволока из меди (диаметр – 2-3 мм) длиной 30 см. Рефлектором здесь выступает пластина из фольгированного гетинакса – прессованной бумаги, пропитанной клеящим составом и покрытой медной фольгой. Не всегда получается отыскать такой металл, поэтому его заменяют любым другим, вплоть до крышки системного блока или обычной пивной банки.

Сперва сгибается двойная восьмерка из провода (квадраты должны иметь стороны 30 мм). Для этого провод размечается на 8 равных частей и сгибается в отмеченных местах на 90 градусов плоскогубцами. Как результат получается своеобразная антенна своими руками, имеющая вид восьмерки.

Далее вырезается рефлектор из пластины гетинакса. В ее центре просверливается два отверстия – одно для самой антенны, второе – для провода. Между медной восьмеркой и пластиной следует соблюсти расстояние не меньше 15 мм.

Дальше придется поработать с самим маршрутизатором, а точнее – его маленькой wi fi антенной. Провод необходимо вывести, для чего в корпусе прибора просверливается небольшое отверстие. К самодельной антенне в виде восьмерки припаивается центральный провод, а к ножке – обмотка.

При желании можно сделать сверхдальнюю wi-fi антенну. Для этого необходимо отыскать фольгированный лист гетинакса и стеклотекстолит. Важно, чтобы материал был хорошего качества, имел достаточную толщину и размер. Также потребуется использование виниловых самоклеящихся трафаретов с монтажной пленкой, необходимых для защиты упомянутых листов от травления.

Заднюю стенку-отражатель изготавливают из любых ровных листов металла. Это может быть даже фольга, главное, чтобы она была плоская и ровная. Сначала следует разметить текстолит и разрезать его болгаркой на две части – 450 на 350 мм. Прежде чем приступать к травлению, лист должен быть зачищен шкуркой мелкой зернистости. Между отражателем из гетинакса и платой важно соблюсти расстояние в 9 мм, что достигается использованием ровного пластика. Далее полученные детали склеиваются между собой. В мягком пластике оставляется отверстие, которое впоследствии позволит подпаять провод. Провода и разъемы доступны на радиорынках. Что касается выбора разъема, здесь нужно опираться на антенну роутера.

В результате получается сделанная своими руками сверхдальняя антенна. От точки доступа на расстоянии в 1 км мощность устройства достигает показателя в 80 дБ.

Усилить сигнал довольно просто, для этого важно знать определенные тонкости и правильно произвести монтаж. Итак, качественная связь достигается при соблюдении следующих правил:

• Чтобы сигнал равномерно распределялся по всему помещению, маршрутизатор должен быть установлен как можно ближе к центру помещения;
• Оборудование не следует устанавливать на полу или около радиаторов отопления, что значительно ухудшит передачу связи;
• Штатное оборудование современных роутеров, как правило, всенаправленное, поэтому рекомендуется приобретать более мощные антенны;
• Существует множество методов, позволяющих своими руками улучшить сигнал. Наиболее простой – фольга, приклеенная к картонке и установленная в нужном направлении;
• Усилить сигнал позволяет замена адаптера;
• Если установить репитер, это устройство значительно увеличит радиус передачи сигнала.

На данный момент вай фаем пользуются практически все, но не всем по нраву скорость интернета. Благо, сейчас существует множество способов улучшить качество передачи, где выбор конкретного зависит от разных параметров. Также рекомендуется время от времени чистить реестр, очищая его от ненужной информации.

В современном мире широко используется беспроводная сеть – wifi. Для его работы устанавливается специальное оборудование – роутеры, оснащенные антеннами. Последние бывают нескольких видов, где у каждой свои особенности, достоинства и недостатки. Задаваясь вопросом «как сделать wifi быстрее», необходимо понимать, что бывают разные способы, как бесплатные, так и требующие вложений.

Видео

Беспроводной интернет – это одна из тех вещей, без которых уже нельзя представить себе жизнь. Теперь можно пользоваться из любой точки дома и офиса гаджетами, игровыми приставками, интернет-бытовой техникой. Но для одновременного запуска всех этих вещей нужен хороший потенциал.

Самый простейший способ усилить беспроводной сигнал – это использование внешнего усилителя для роутера, который можно купить, или сделать антенну своими руками. Приобретая опыт и усваивая основы, лучше начинаешь понимать, как сделать правильный выбор.

Поляризация антенн

Связь Wi-Fi зависит от радиочастотной энергии, которая передается и принимается по антеннам.

Приёмные и передающие антенны – это устройства, которые излучают радиоволны при подаче электрической энергии. Радиоволны, как и все волны в электромагнитном спектре, измеряются в единицах частоты Герцах. При упоминании радиоволн часто применяется термин «длина волны». Длина волны (в метрах) = 300 / частота (в МГц). Эта взаимосвязь между частотой и длиной волны особенно важна для расчётов и создания антенной конструкции.

Ориентация антенны относительно земной поверхности называется ее «поляризацией». Конструкции, которые предназначены для радиоволн, ориентированные, в основном, параллельно земной поверхности, называются «горизонтальными». Если воздействие направлено под прямым углом к ​​земной поверхности, то речь идёт о «вертикальных» конструкциях.

Некоторые антенны могут быть использованы в любой поляризации путем простого изменения положения. Факторы, связанные с выбором одной поляризации над другой, включают рабочую частоту, желаемый охват, механические ограничения и обычную практику.

Очень важно учитывать, что все антенны в системе связи должны использовать одну и ту же поляризацию. Для максимизации совместимости иногда находят применение круговой или эллиптической поляризации.

Усиление мощности приема и сигнала роутера

Антенна передаёт (и принимает) радиоволны лучше в определенных направлениях, тем самым увеличивая эффективную излучаемую мощность.

Обратите внимание!
Полная излучаемая мощность не увеличивается, а просто становится сильнее в одном или нескольких направлениях и слабее в других направлениях.

Такое «усиление» применяется как к переданному, так и принятому сигналу. Единицей измерения количественного усиления является децибел или дБ, который был назван в честь Александра Грэма Белла.

Важно!
Более высокие значения дБ показывают более высокий коэффициент усиления.

Основные виды антенн

Что нужно учитывать при создании антенны? Для работы над усилением сигнала всегда важно помнить о некоторых особенностях передачи сигнала на расстояния. Выбор типа антенного устройства может значительно повлиять на дальность и устойчивость связи.

Все Wi Fi антенны делятся на два вида:

1. направленные,
2. всенаправленные.


Которые, в свою очередь, бывают:

• внутренними,
• наружными.

Кроме того, при установке устройства нужно учитывать следующее: несовпадение поляризаций точек доступа приведет к тому, что в одном из положений уровень качества увеличится, а в другом – вообще пропадёт.

Всенаправленные

Наилучшим вариантом расширить диапазон домашней интернет-системы является установка внешней антенны с хорошими коэффициентами усиления и всенаправленности. Всенаправленная антенна обычно является антенной вертикальной поляризации. В удаленной местности, где сотовая связь слабая, устанавливать такое устройство – смысла нет. Вариант больше применим в городских условиях.

Помните!
Модели всенаправленных антенн, естественно, мешают друг другу при неправильном размещении в непосредственной близости от обычного маршрутизатора.

Одной из разновидностей всенаправленной антенной с повышенным коэффициентом усиления является вертикальная коллинеарная wi fi антенна с одной точкой питания и фазированием элементов.

Направленные

Антенна является пассивным устройством, которое сигналу не добавляет мощности. Тем не менее, есть методы повышения доли энергии, передаваемой в определенном направлении, за счет уменьшения доли энергии, передаваемой в остальных направлениях.

Если применить направленные антенные усилители, то можно значительно улучшить зону покрытия вай фаем.

Одним из наименее распространенных (за счёт своей дороговизны) типов антенн в сотовой связи являются секторные антенны. Устройства позволяют обеспечить высокий уровень интернет-соединения, если использовать схемы многопанельной установки. Вертикальная и горизонтальная фокусировка лучей (90, 120 градусов) позволяет предотвратить помехи от других антенн.

Как подключить бесплатный интернет вай фай

Существует несколько способов усиления сигнала настолько, чтобы можно было подключиться к доступным точкам или к роутеру соседа, который делится своим паролем для вай фай.

Мощная антенна своими руками

Сделать wifi антенный усилитель направленного действия можно и самостоятельно, благо, что в сегодняшнем интернете много подобных схем. Например, антенну двойной биквадрат, усиление которой составляет 12 дБ. Для сборки понадобится медная проволока диаметром от 2 до 3 мм и длиной 300 мм.

В качестве рефлектора можно использовать пластину из фольгированного гетинакса. Фольгированный гетинакс – это прессованная бумага, пропитанная клеящим составом и покрытая медной фольгой. Если такого нет, то можно применить любой металл, например, крышку старого системника или обычную пивную банку.

Первое, с чего нужно начать, – это согнуть двойную восьмёрку из провода со сторонами квадратов 30 мм. Для этого провод нужно разметить на 8 равных частей, согнуть его в отмеченных местах под углом 90 градусов при помощи плоскогубцев. В результате должна получиться антенна в виде восьмёрки.

Дальше нужно вырезать рефлектор из пластины гетинакса. Отметить центр на пластине и просверлить на ней два отверстия: для антенны и выхода провода. Расстояние между проволокой и пластиной должно быть не менее 15 мм.

Далее понадобится wi fi адаптер, вернее его маленькая антеннка. Просверлив отверстие в корпусе адаптера, выводится провод. Центральный провод припаивается к восьмёрке, а обмотка к ножке. Так устроена антенна wifi двойной биквадрат. Осталось подключить к ноутбуку, и посмотреть, как она ловит сигналы. По сравнению со встроенной антенна для роутера своими руками – это просто wi fi пушка!

Сверхдальняя wi fi антенна своими руками

Для изготовления конструкции антенны для сверхдальней связи в первую очередь понадобится лист фольгированного (хотя бы с одной стороны) гетинакса или стеклотекстолита. Материал должен быть в хорошем состоянии, достаточного размера и толщины. Также нужны будут виниловые самоклеящиеся трафареты с монтажной пленкой, которые защитят упомянутые листы от травления.

Задняя стенка-отражатель может быть изготовлена из любого ровного металлического листа, хоть из фольги, главное ровной и плоской.

Текстолит сначала размечается, затем разрезается болгаркой на две части размером 450х350 мм. Перед травлением лист зачищается мелкой шкуркой, что довольно важно.

Между отражателем, который тоже вырезается из гетинакса, и самой платой должно быть строго 9 мм. Эти 9 мм можно сделать с помощью ровного пластика. Дальнейшая сборка заключается в склеивании полученных деталей, предварительно оставляются отверстия в мягком пластике, чтобы потом подпаять провод. Провод и разъём покупаются на радиорынке. Разъём подбирается по антеннам роутера.

В результате получается сверхдальняя антенна для wi-fi роутера. На расстоянии одного км от точки доступа эта мощная самодельная антенна имеет усиление 80 дБ.

Травление печатной платы с помощью раствора

Травление – довольно непростая задача. Сложность заключается в поиске емкости для больших листов. Если таковой нет, можно сделать опять же своими руками. Для изготовления самодельной емкости понадобится каркас из четырёх реек и плёнка в несколько слоёв. Плёнка накрывается и закрепляется саморезами.

Хлорное железо – это самый простой и наиболее часто используемый метод для травления печатной платы.

1. хлорным железом пользоваться в замкнутом небольшом пространстве;

2. трогать раствор голыми руками;

3. использовать металлическую посуду или металл для процесса смешивания;

4. использовать стеклянные или пластиковые лотки в процессе травления;

5. после использования бросать раствор в землю или куда-нибудь.


• прикрывать нос и глаза во время травления;

• после травления раствор один раз можно повторно использовать, но хранить нужно в прохладном месте вдали от солнечного света.


В интернете приведено много занятных вариантов, как сделать wifi антенну, которые можно взять на вооружение. Например, можно сделать модель направленного действия из всенаправленной антенны. Для этого достаточно прикрепить за ней отражающий экран, например, из того же листа фольги.

Осталось только подобрать подходящую wifi антенну, увеличить дальность сети и не расставаться с вай фаем ни на секунду.

Видео

Вне дома — мощности сигнала постоянно мало. В кафе или бизнес-центре роутеры установлены далеко не в каждом помещении. А мощность ресиверов на современных ноутбуках и смартфонах достаточно невелика.

Антенну для приема Wi-Fi сигнала можно сделать самостоятельно

Можно обратить внимание на популярные решения — дорогие внешние антенны. Кто-то использует 3G-модем с функцией роутера , но скорость интернета таким образом снижается, а стоимость — существенно возрастает. Мы расскажем, как сделать антенну для Вай-Фай из доступных средств.

Финансовые расходы на антенну для Wi-Fi не должны составить более 35 долларов. Вам будут необходимы:

1. USB-ресивер для сетей Wi-Fi форм-фактора «донгл». Найти такой можно в крупных магазинах электроники или на радиорынках.
2. Любая кухонная посуда полусферической формы (из металла). Подойдёт дуршлаг или сито.
3. Пассивный удлинитель USB типа A. Если позволяют финансы, то активный всё же лучше — он позволит разместить антенну выше. Мы сможете соединить 2–3 кабеля, когда нет удлинителя нужных размеров.
4. Расходные материалы: термоклей, скотч, кусок садового шланга (обязательно). Фольга, верёвка (опционально).

Как правильно выбрать детали?

Ресивер Вай-Фай для наших целей должен соответствовать нескольким параметрам:

Нам будет необходимо сделать антенну направленной. Это значит, что кабель USB должен обладать достаточной длиной. Заранее просчитайте её. Кабель не должен быть длиннее 5 метров, иначе возможны искажения сигнала.

Кухонная посуда

Лучшая посуда для этих целей — котелок с сетчатым днищем полукруглой формы. Подойдёт азиатская посуда, пароварка, сито или крышка от светильника. Форма полусферы и металлический корпус — основные требования. Если вы планируете сделать большую антенну, старая телевизионная вполне подойдёт. Учтите возможные проблемы с установкой.

Сборка и подключение ресивера

Соедините адаптер Вай-Фай и часть удлинителя с антенной. Для этого лучше использовать термоклей или двухсторонний скотч. Адаптер должен быть установлен в центре антенны, на несколько сантиметров выше его поверхности (в идеальном случае). Важно направить принимающий центр антенны именно в точку передачи сигнала, так как она является узконаправленной.

Нужный конец USB-удлинителя подключите к компьютеру. Установите приёмник так же, как стандартный Wi-Fi-адаптер.

ВАЖНО.
Лучше сразу отрегулировать уровень сигнала.

Сделать это можно при помощи программ, например:

• NetStumbler, Free Wi-Fi Scanner, NetSpot (для Windows);
• NetSpot (для OS X);
• LinSSID, iwScanner (Linux).

Мы рассмотрели изготовление самой примитивной антенны для приёма сигнала Wi-Fi. Дальше — больше!

Антенна «Биквадрат»

Другое название приёмников сигнала Wi-Fi такого типа — «зигзаг Харченко». Антенну типа биквадрат сравнительно просто изготовить. Она относится к оптимальным вариантам по соотношению сложности, времени изготовления и полученного результата.

Компоненты

Для антенны типа биквадрат нам понадобятся:

• медная трубка или N-коннектор;
• односторонний текстолит;
• медная проводка (диаметром 1,5–3 мм);
• кабель RG-6U (коаксиальный).

Эти компоненты можно найти на местном радиорынке или в магазине радиотоваров.

Порядок действий

Спиральная антенна

В качестве приёмника сигнала для роутера можно использовать ещё один интересный тип антенны. Это спиральная конструкция, которая была изобретена ещё в 1947 году. По некоторым сведениям, она способна принимать сигнал с расстояния около 650 метров.

Компоненты

• Пластина из меди или алюминия — для отражателя. Она не должна быть слишком тонкой.
• Медная проводка длиной около 150 см и диаметром не менее 1 мм.
• Крепления.
• Винипластовый сердечник круглой формы.
• Медная фольга, которую будет необходимо обогнуть вокруг сердечника.
• Коннектор

Инструкция

Переходите к банкам. Их емкость должна составлять от 0,75 л до одного литра. В процессе открывания банок проследите, чтобы не оторвались и не потерялись. Они понадобятся для сооружения антенны.

Возьмите кабель и прикрутите его тем концом, где есть «фольга», к одной из банок. После этого к другой банке прикрутите сердцевину кабеля. Лучше прикручивать элементы кабеля к самим ключам – это улучшит качество приема. Можно припаять кабель к банкам при помощи так называемых «клопов».

Закрепите банки на тремпеле. Для этого понадобится изоляционная лента либо скотч. Прикрепляя банки к деревянному тремпелю, проследите, чтобы они располагались на одной прямой линии. При этом расстояние между ними должно составить около 75 мм. Сделанную конструкцию возьмите в руки и походите вместе с ней по с целью поиска той точки, где прием будет лучше всего.

Теперь подключите кабель при помощи штекера и наслаждайтесь отдыхом на диване перед . Как правило, такая антенна позволяет ловить стандартные каналы. Но случаются и другие ситуации: так, если не защищено паролем, то вы сможете смотреть абсолютно .

Случаются ситуации, когда просто необходимо посмотреть ту или иную телевизионную программу — например, трансляцию Олимпиады или Чемпионата Мира. И что делать, если именно в этот момент вы оказались где-нибудь, где нет комнатной телевизионной антенны или ее действия недостаточно? Можно сделать комнатную антенну из подручных средств. Конечно, она не сможет полностью заменить антенну фабричного производства, но в качестве временного средства в «экстремальной» ситуации она вполне подойдет.

Вам понадобится

• — телевизионный кабель;
• — штекер;
• — две пустые жестяные банки;
• — скотч;
• — изолента;
• — паяльник;
• — шуруп-«клоп».

WiFi антенна
— отличное решение для каждого, кто пробовал организовать у себя дома или на работе беспроводную раздачу интернета, но сталкивался с такой проблемой, что сигнала роутера не хватает, чтобы без проблем пользоваться им в какой-нибудь отдаленной комнате. Однако в этом виноват вовсе не ваш роутер, а антенна — встроенная или внешняя, которая входила в комплектацию. Одно из наиболее действенных решений усиления беспроводного сигнала — направленная внешняя
антенна wifi. Они бывают нескольких типов и видов, которые используются в зависимости от ваших потребностей. И как раз в этом многообразии мы сейчас и будем разбираться.

Прежде всего надо отметить, что пассивная антенна для wifi роутера, то есть которая не имеет своего собственного питания от электросети, не усиливает сигнал, а лишь направляет его спектр для более уверенного приема. Мощность этого «усиления», которую еще называют коэффициентом направленного действия, измеряют в децибеллах (dBi). Небольшими внешними антеннами уже снабжаются многие модели маршрутизаторов и адаптеров, однако их мощность не превышает 3-5 dBi, что не позволит значительно улучшить дальность действия беспроводного сигнала.

Поэтому для этого используют внешние wifi антенны. У них есть два типа разделения — для наружного или внутреннего использования, а также всенаправленные и узконаправленные.

Наружное и внутреннее использование антенны

• Наружные антенны — это те, которые предназначены для работы на улице. Они защищены от воздействия осадков и солнечного света и специальные крепления для установки на стене здания. Они понадобятся, если вы хотите создать уверенную зону приема во дворе или для связи между соседними домами.
• Внутренние антенны — для использования в помещении. Например, если ваш роутер установлен в отдаленном или закрытом место, то такую антенну можно соединить кабелем с антенным разъемом роутера и вывести в центр комнаты.

Направленная wifi антенна

Это самый используемый тип. Антенна, направляющая wifi сигнал в определенную сторону, например, из дома на приусадебный участок, или на балкон соседнего дома, если речь идет о внешней направленной беспроводной антенне. Дальность их действия может составлять от одного до нескольких км. Главное, чтобы источник приема находился в прямой видимости.

Внутренние направленные wifi антенны для роутера будут полезны, если он, например, висит на стене. Чтобы излучение не шло стену, можно подключить ее к роутеру и направить в сторону вашего рабочего стола, на котором стоит ноутбук. Или наоборот, направить антенну в перегородку, чтобы сигнал более уверенно через нее проходил, обеспечивая стабильную связь в соседней комнате. Очень удачная конструкция такой антенны — панельный прямоугольник, излучающий радиосигнал в одном направлении.

Обратите внимание, что подключение ее к маршрутизатору происходит не по USB, а вместо прикрепленной антенны, которой комплектовался роутер. Соответственно, если она была несъемная, то поставить вместо нее другую не получится.

Есть также компактные модели, которые подойдут как для комнатного использования, так и для крепления снаружи.

Всенаправленная wifi антенна отличается тем, что равномерно распределяет сигнал вокруг себя. Недостаток в том, что сигнал может искажаться излучениями других электронных приборов, находящихся в квартире, или внешними радиоволнами, если она установлена на улице. Выглядят такие антенны в виде вертикального штыря. Внешние могут устанавливаться на крыше дома или на вертикальном шесте, вкопанном в землю. Внутренние — на столе или полке, по возможности ближе к предполагаемому центру зоны желаемого приема.

Внешняя wifi антенна для роутера точно так же крепится на место штатной к тому же самому разъему.

Еще один интересный тип внутренних всенаправленных wifi антенн — для крепления на потолке. Они внешне напоминают светильник. Ее особенность в том, что прямо под антенной располагается мертвая зона и вешать ее нужно именно в том месте, где сигнал не нужен, а уверенный прием начнется только на небольшом от нее расстоянии.

Установка WiFi антенны

При монтаже любого типа антенн, необходимо учитывать, откуда идет источник сигнала. В условиях современной городской застройки он может очень сильно терять в эффективности как из-за плотности домов, так и из-за материалов, из которых они сделаны. Привожу таблицы, из которой можно приблизительно понять, насколько ухудшает работу точки доступа тот или иной материал. Самым главным параметром здесь будет «Эффективное расстояние» (ЭР). Рассчитывать его надо следующим образом. Например, в характеристиках роутера указано, что он работает на 400 метров. подразумевается, что при прямой видимости. Вас же от него отделяет межкомнатная стенка, у которой ЭР равно 15%. Рассчитываем: 400 м умножаем на 15% и получаем 60 метров. То есть через стену 15-20 см роутер будет «стрелять» всего на 60 метров. При этом, если присоединить к нему антенну в 15-20 децибел, то эта потеря нейтрализуется.

Самодельная wifi антенна своими руками

Сделать вайфай антенну направленного действия можно и своими руками. Посмотрите ролик о том, как сделать самодельную конструкцию из обычной пивной банки.

Не могу сказать точно, это правда или ложь — думаю, доля разума есть. По аналогии с этим народным примером, сделать антенну направленного действия можно также из всенаправленной. Для этого достаточно прикрепить за ней отражающий экран, например, из того же листа фольги. Ниже привожу несколько занятных вариантов как сделать антенну своими руками, которые можно взять на вооружение.

Вариант с консервной банкой в качестве отражателя

На сегодня все. О способах усиления сигнала 3G модема можете почитать в другой статье на блоге.
