Как сделать антенну для телевизора своими руками, чтобы она не уступала по качеству покупному устройству, такой вопрос интересует многих домашних мастеров и телелюбителей. Существуют различные способы, как сделать антенну самому, от самых простых конструкций, до приборов принимающих спутниковый сигнал.

Медная проволока

Этот вариант подойдет для людей, которые хотят установить дома или на даче обычную комнатную антенну для просмотра федеральных каналов. Сконструировать такой прибор под силу каждому, специальных знаний не требуется.

Это самый элементарный способ, поэтому понадобится только медная проволока 70–90 см, толщиной 2–3 мм. Изготавливается комнатная антенна следующим образом:

1. Зачистить оба конца медной проволоки.
2. Один конец закрепить к батарее, а другой вставить в разъем телевизора.

Сигнал появится сразу, пользователю станут доступны от 1 до 5 каналов. Таким простым методом можно смастерить домашнюю антенну за 5 минут.

Жестяные банки

Самый популярный способ изготовления антенны своими руками из подручных материалов. Для изготовления понадобятся пивные банки. Специалисты утверждают, что для того чтобы собрать антенну из пивных банок потребуется не больше часа.

Понадобятся:

1. Соединяющий кабель.
2. Несколько банок из пива.
3. Штекер.
4. Шурупы в количестве 2 штук.
5. Отвертки.
6. Изоляционная лента или термоусадочная трубка.
7. Деревянный брус или металлическая труба для крепления антенны.

Сделать самодельную антенну из жестяных банок можно по следующей схеме:

1. Прикрепить банки к брусу или трубе на расстоянии 6–7 см.
2. Затем к банкам нужно прикрутить шурупы.

3. Зачистить концы коаксиального кабеля и вставить в саморезы.

4. Чтобы самоделка работала даже вовремя плохих погодных условий, рекомендовано сделать ей защиту из пластиковой бутылки. Для этого необходимо сделать отверстие в таре, оно необходимо для провода. Облить бутылку кипятком, она изменить форму, вследствие чего произойдет герметичное закрытие отверстия.

Это еще один легкий вариант, как сделать телевизионную антенну за короткое время. Устройство хорошо ловит сигнал, обеспечивая высокое качество изображения.

Всеволновая антенна с усилителем

Всеволновая антенна с усилителем может быть разных конфигураций. На её сборку затрачивается больше времени, чем на первые два варианта. Но преимущество в том, что она очень мощная, и принимает все аналоговые каналы в отличном качестве. Один из распространенных вариантов всеволновая антенна формы «БАБОЧКА».

Инструменты:

1. Доска или фанерный лист, размеры 550/70/5 мм.
2. Медный провод.
3. Соединяющий кабель ПК75.
4. Дрель.
5. Паяльник.
6. Штекер.

Инструкция:

1. На доске сделать метки для отверстий и просверлить их.

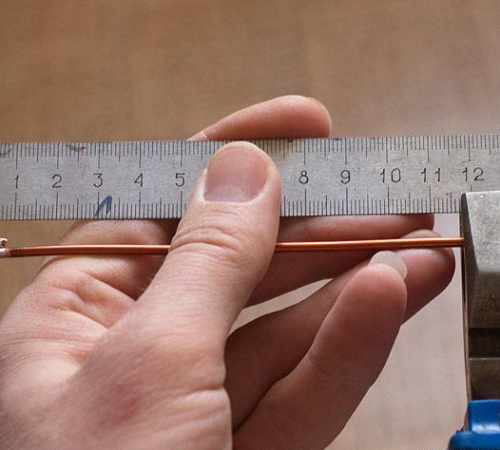

2. Проволоку разделить на 8 одинаковых отрезков, длина которых должна быть 37.5 см.

3. Центральную часть всех отрезков очистить от изоляции, примерно 2 см.

4. Затем отрезать еще 2 куска медного провода длиной в 22 см. Каждый отрезок разделить на 3 одинаковые части, и очистить от изоляции в зоне разделения.

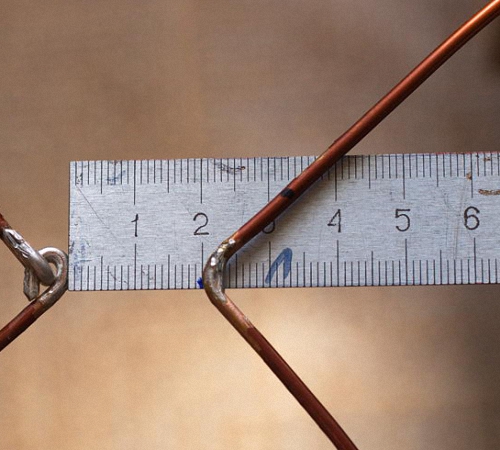

5. Согнуть отрезки проволоки в V-образную фигуру, расстояние между концами должны быть 7.5 см. Такое расстояние считается самым лучшим для прохождения телевизионных волн.
6. Произвести соединение все составляющих.
7. Соединяющий кабель припаять к контактам катушки штекера.

8. Отрезать еще 2 куска провода для того чтобы соединить «усики» и гнездо.
9. Гнездо прикрутить к фанере и соединить все составляющие устройства.

Телевизионная антенна своими руками готова к работе.

Дециметровая антенна

Самодельные антенны, которые улавливают дециметровый сигнал, могут быть самых разных конфигураций.

Вариант 1

Наиболее простым вариантом считается кольцевидная дециметровая антенна её относительно легко и просто собирать.

Понадобятся:

1. Фанера.
2. Шнур.
3. Паяльник.

Инструкция:

1. Сделать из соединяющего кабеля кольцо, размер 53 см.
2. Отрезать еще кусок кабеля для изготовления петли, размер 17,5 см.
3. К кольцу нужно припаять петлю, и кабель, который будет вставлен в экран.
4. Прикрепить конструкцию на фанеру.
5. Направить собранный прибор в сторону телевышки.

Таким образом, собирается антенна ДМВ диапазона своими руками.

Вариант 2

Еще один возможный метод изготовления телеантенны ДМВ диапазона называется «Восьмерка».

Инструменты:

1. Проволока (медная, алюминиевая).
2. Клеевой пистолет.
3. Кабель.
4. Кусачки.

Инструкция:

1. Отрезать с помощью кусачек 2 отрезка проволоки, длина 56 см.
2. На конце каждого нужно сделать петлю размером 1 см.
3. Согнуть проволоку, соединить петли. Припаять к получившимся квадратам медной проволоки соединяющий кабель. К одному из квадратов припаять центральную жилу, к другому припаивается оплетка. Расстояние должно быть 2 см.
4. Получившуюся конструкцию необходимо закрепить в крышке от 20-литровой бутылки и залить клеем.

5. Прибор готов.

Это еще один способ, как можно сделать антенну самостоятельно.

HDTV Антенна

У этого прибора диапазон сигнала может достигать до 490 МГц, это значит, что качество картинки будет очень высокое. Но для изготовления требуется приобрести трансформатор.

Понадобятся:

1. Трансформатор.
2. Фольга.
3. Клей.
4. Нож.
5. Рулетка.
6. Картон.
7. Степлер.
8. Маркер.

Инструкция:

1.  Скачать и распечатать с интернета схему.
2. Вырезать ее.
3. Получившуюся фигуру обклеить фольгой, заднюю сторону заклеить маркером.
4. Затем делается рефлектор, размеры: 35 см высота, 32 см ширина. Одну из сторон необходимо заклеить фольгой.
5. В середине вырезать 2 прямоугольника, они нужны для сборки уловителя сигнала. Размер должен составлять 3.5 см.

6. Все элементы приклеиваются на прямоугольник, и когда все застынет просверлить отверстие под шнур.
7. Подключить устройство трансформатору.
8. Вставить кабель в разъем.

Прибор готов к работе.

Спутниковая тарелка своими руками

Один из самых популярных вопросов, можно ли сделать спутниковую антенну своими руками? В интернете есть много видео, как сделать тарелку для просмотра спутникового телевидения самостоятельно.

Делаться этот прибор в домашних условиях может двумя способами:

1. Выклейка на матрице.
2. Спайка сетки и проволоки.

Наиболее оптимальным и удобным считается первый способ изготовления. Для этого необходимо сделать чертеж будущего прибора. К этому этапу работу нужно подходить очень ответственно, высчитать все параметры точно, иначе на выходе выйдет непригодное для работы устройство. В чертеже проводится парабола, которая затем переносится на стальной лист. Его толщина должна быть 0.05 см.

Этапы работ

1. С помощью сварочного аппарата сделать стальной каркас диаметром 9–10 см. Стальные пруты выворачиваются на внешнюю сторону, а подшипник приваривается в центр.
2. Получившую конструкцию установить на ровном месте, и к установленному подшипнику присоединяется труба, затем устанавливается нож.
3. Затем каркас заливается бетонным раствором и сушится 5 дней.

В заключительном этапе необходимо произвести выклейку антенны, это можно сделать разными способами. Для облегчения работы рекомендуется разделить конструкцию на 8 частей. Для выклейки применяется стеклоткань или эпоксидный грунт.

На высохшую бетонную форму нанести машинное масло, трубу вставить в шайбу. После самодельная тарелка покрывается смолой и происходит выклейка стеклоткани. Процесс изготовления прибора завершен. Читайте также, как смотреть каналы Триколор ТВ и НТВ Плюс на одной спутниковой тарелке.

В нашу жизнь активно входит цифровое телевидение Т2. На сегодняшний день уже во многих домах установлены антенны для приема такого сигнала. Но что делать тем, кто живет в пригороде или на съемной квартире? Выход довольно прост – это самодельная антенна для Т2, которая может стать недорогой и надежной альтернативой заводскому изделию.

Антенны для телевизора своими руками

Для того чтобы поймать цифровое эфирное телевидение, в первую очередь, необходимо иметь поддерживающий новый цифровой формат
телевизор, и тогда не придется покупать специальную приставку.

Кроме этого, необходима комнатная или наружная дециметровая антенна. Не стоит верить тем, кто говорит, что устройство должно быть цифровым или еще каким-нибудь. Достаточно просто ТВ-антенну своими руками можно сделать из подручных материалов, получив в результате мощное устройство, которое будет отлично принимать сигнал.

Простая дециметровая антенна своими руками

Прежде чем подготавливать материалы для изготовления устройства, необходимо рассчитать его будущую длину. Для этого надо узнать частоту, на которой идет цифровое вещание, и применить специальную формулу: 7500 разделить на частоту в Мегагерцах и результат округлить.

Изготавливается дециметровая антенна для ТВ из обычного телевизионного 75-омного коаксиального кабеля и стандартного разъема
.

После всех правильно проведенных действий начнется поиск каналов. Если ретранслятор будет находиться в районе до пятнадцати километров от дома, то сигнал будет приниматься хорошо и усилитель не потребуется. Если же расстояние будет больше, то необходимо применение усилителя.

Цифровая антенна «восьмерка» своими руками

Для того чтобы качество сигнала точно было хорошим, можно сделать более сложную самодельную телевизионную антенну для ТВ.

Для ее изготовления понадобится подготовить:

• телевизионный кабель;
• коробочку;
• рулетку;
• фольгу;
• клей;
• скотч.

Дно коробочки (например, из-под обуви) нужно будет хорошо промазать клеем и полностью закрыть фольгой. При этом необходимо следить, чтобы фольга нигде не поднималась.

Пока фольга приклеивается, нужно отрезать от кабеля два кусочка по 50 сантиметров каждый, и зачистить кончики изоляции, аккуратно срезав ножом внешнюю оболочку. Отогнув на всех концах оплетку в сторону, отрезки согнуть в круг так, чтобы они замкнулись не до конца. Расстояние между ними должно быть примерно в 1 сантиметр.

Полученную восьмерку закрепить скотчем к крышке коробки. При этом нужно проследить, чтобы зачищенные концы располагались друг возле друга. Кабель на коробке должен держаться хорошо, поэтому скотча жалеть не надо. Каркас антенны готов.

Теперь следует подготовить основной кабель
, который будет подключаться к телевизору.

Осталось только смонтировать разъем под телевизор. Для этого на оставшемся конце телевизионного кабеля нужно снять изоляцию, отжать и срезать оплетку, снять фольгу. Затем, отступив от оплетки полсантиметра снять внутреннюю изоляцию жилы.

На подготовленный кабель телевизионный разъем нужно накрутить так, чтобы в широкой части жила с изоляцией не была видна. После этого от края разъема следует отступить полсантиметра
и откусить лишнюю часть жилы, насадить вторую часть разъема и прикрутить ее.

Кабель и антенна готовы. Установив устройство в удобном месте, его надо направить в сторону телепередатчика, подключить кабель и включить телевизор. Антенна должна работать хорошо, а телевизор показывать без помех.

Самодельная антенна из банок

Антенна, которая будет ловить не один или два канала, а целых семь или восемь может быть сделана из самых простых жестяных банок. Для ее изготовления нужно будет подготовить:

В первую очередь следует подготовить кабель
, убрав с него верхний слой на отрезке в 10 сантиметров от начала. Находящиеся внутри кабеля проводки нужно расплести, убрать из-под них фольгу, срезать один сантиметр зачищенного слоя. На другой конец провода нужно надеть штекер.

Теперь следует подготовить банки
. К колечкам одной из них прикрепить сердцевину кабеля, а к другой часть распутанных проводов. Если колечек нет, то в банки можно вкрутить саморезы и намотать провода на них, обработав поверхность с помощью паяльника.

После этого банки нужно с помощью скотча нужно прикрепить к вешалке
. Расстояние между ними должно быть в 75 миллиметров, расположить банки следует на одной прямой линии.

Самодельная телевизионная антенна готова. Теперь ее нужно с помощью штекера подсоединить к телевизору и найти для нее место, где будет лучше всего ловиться сигнал.

Комнатная антенна для ТВ «Ромб»

Такая конструкция представляет собой раму в виде ромба, изготавливается быстро и легко, а сигналы цифрового телевидения принимает уверенно и легко. Для нее нужно будет подготовить медный или алюминиевый прутик длиной около 180 сантиметров.

Ромба должно получиться два. Один будет выполнять роль рефлектора, а второй – вибратора. Сторона рамы должна быть примерно 14 сантиметров, а расстояние между ними – около 10 сантиметров.

После того как ромб будет сделан, между двумя концами прута необходимо смонтировать диэлектрик
. Его размеры и форма могут быть произвольными. Главное, нужно проследить, чтобы расстояние между прутками было около двух сантиметров.

Теперь верхние части рамок нужно соединить, а к закрепленным на выводе антенны медным или латунным лепесткам подключить кабель.

Если ретранслятор расположен далеко или с помощью получившегося устройства будет ловиться слабое качество сигнала, то можно будет добавить усилитель
. В итоге получится активная дециметровая антенна для ТВ, которую можно будет использовать не только в городе, но и на даче.

Конечно, такие устройства для приема телевизионного сигнала не будут отличаться изысканным дизайном, но зато с их помощью можно будет наслаждаться своими любимыми передачами.

Цифровое эфирное телевидение (DVB- Digital Video Broadcasting) – это технология передачи телевизионного изображения и звука при помощи цифрового кодирования видеосигнала и звука. Цифровое кодирование в отличие от аналогового обеспечивает доставку сигнала с минимальными потерями, так как сигнал не подвержен влиянию внешних помех. На момент написания статьи доступно 20 цифровых каналов, в дальнейшем это количество должно увеличиваться. Это количество цифровых каналов доступно не во всех регионах, более точно узнать о возможности ловить цифровые каналы вы можете на сайте www.ртрс.рф. Если в вашем регионе есть цифровые каналы, в таком случае осталось убедиться, что в ваш телевизор поддерживает технологию DVB-T2

(это можно узнать из документации к телевизору) или приобрести приставку DVB-T2

и подключить антенну. Возникает вопрос — Какую антенну использовать для цифрового телевидения?
или Как сделать антенну для цифрового телевидения?
В этой статье я хотел бы более подробно остановится на антеннах для просмотра цифрового телевидения, а в частности покажу, как самому сделать антенну для цифрового телевидения
.

Первое на чем бы я хотел сделать акцент это то, что для цифрового телевидения не нужна специализированная антенна, вполне подойдет аналоговая антенна (ту которую вы использовании ранее для просмотра аналоговых каналов). Мало того, в качестве антенны можно использовать только телевизионный кабель…

На мой взгляд, самой простой антенной для цифрового телевидения является телевизионный кабель. Все крайне просто, берется коаксиальный кабель, на один конец одевается F коннектор и переходник для подключения к телевизору, а на другом конце оголяется центральная жила кабеля (своего рода штыревая антенна). Осталось только определиться, сколько сантиметров оголять центральную жилу, поскольку от этого зависит качество приема цифровых каналов. Для этого необходимо понять на какой частоте вещают цифровые каналы в вашем регионе, для этого зайдите на сайт www.ртрс.рф/when/ здесь на карте найдите ближайшую к вам вышку и посмотрите с какой частотой вещают цифровые каналы.

Более подробную информацию вы получите, если нажмете кнопку «Подробнее».

Теперь необходимо вычислить длину волны. Формула весьма простая:

где, λ (лямда) — длина волны,

c — скорость света (3-10 8 м/с)

F — частота в герцах

или проще λ=300/F (МГц)

В моем случае частота используется 602 МГц и 610 МГц, для расчета буду использовать частоту 602 МГц

Итого: 300/ 602 ≈ 0,5 м = 50 см.

Оставлять пол метра центральной жилы коаксиального кабеля это не красиво и неудобно, поэтому буду оставлять половину, можно и четверть от длины волны.

l=λ*k/2

где l — длинна антенны (центральной жилы)

λ- длина волны (высчитана ранее)

k — коэффициента укорочения, поскольку длина всего кабеля будет не большой это значение можно считать равной 1.

В итоге l=50/2=25 см.

Из этих расчетов получилось, что для частоты 602 МГц мне нужно оголить 25 см. коаксиального кабеля.

Вот результат проделанной работы

Вот как антенна выглядит, когда установлена.

Вид на антенну при просмотре телевизора.

Цифровое кодирование телевизионного сигнала позволяет доставить его в приемник, минимизировав любые потери. Телевизору, чтобы поддерживать технологию, нужна антенна для DVB-T2. Своими руками сделать такое приспособление гораздо дешевле, чем купить готовое, уплатив за него около 3 тыс. рублей. Эфирное цифровое телевидение вытесняет все аналогичные виды передачи сигналов, при этом предлагая высококачественное вещание и разнообразие каналов.

Изменения в эфире

Сделать антенну для лампового телевизора старого образца считалось в свое время престижным и показывало уровень мастерства, в современном мире интерес к самодельным приборам не угасает, и многие изготавливают эфирные антенны DVB-T2 своими руками. Производители промышленного оборудования приспосабливаются к изменившимся условиям приема тем, что подключают современную электронику к стандартным известным конструкциям, совсем не обращая внимания на то, что главным условием работы антенны является ее взаимодействие с эфирным сигналом.

В последние годы почти все вещание происходит в диапазоне DVB-T2, что удешевляет и упрощает, с экономической точки зрения, антенно-фидерное хозяйство станций передачи. Для периодического техобслуживания требуется меньше высококвалифицированного персонала, его труд становится менее вредным и опасным.

Передатчики телевизионного вещания покрывают сигналами все крупные города и малонаселенные поселки, поэтому ловить волны от необслуживаемых маломощных станций в глухой местности становится актуально, если установлена антенна для приема DVB-T2, своими руками выполненная из подручных материалов.

Из-за расширенного строительства железобетонных строений в черте города существенно изменились условия распространения сигналов в населенных пунктах. Многоэтажные дома с металлическим каркасом являются своеобразными зеркалами, несколько раз отражающими волны вплоть до полного затухания.

В современном эфире транслируется множество телеканалов. Цифровой сигнал отличается от остальных тем, что он или есть или его нет, среднего положения не дано. Другие системы передачи отличаются тем, что каналы воспринимают помехи по-разному, отчего снижается их качество трансляции, иногда изображение может просто пропасть. Антенна для DVB-T2, своими руками сделанная, позволит принимать одинаковый сигнал для всех каналов, которые показывают одинаково качественную картинку.

Сигнал цифрового вещания особенный в том, что на него не действуют помехи, если он на полтора децибела превышает шумы, то осуществляется хороший прием. На исчезновение сигнала влияет несогласованность с кабелем или искажение фазы на любом участке передачи от камеры до тюнера, при этом изображение может рассыпаться на мелкие части даже при сильном сигнале.

Базовые особенности для изготовления антенны

Перед тем DVB-T2 своими руками, следует изучить принцип ее действия.

Для улавливания цифрового сигнала требуется которую очень просто конструируют даже из простого кабеля, произведя правильный расчет.

Теория гласит, что цифровые сигналы легко транслируются в дециметровом диапазоне и могут быть приняты любым типом антенны, но реально так не всегда получается.

Сделать телевизионную антенну самостоятельно можно с минимальными затратами и без помощи посторонних, но следует помнить, что полученное устройство по качеству приема уступает профессиональным приборам.

Требования, предъявляемые к антеннам

Новые условия вещания, распространения и приема в эфире изменили основные требования, которым должны соответствовать ТВ-антенны своими руками. DVB-T2 отменило ранее значимые коэффициенты направленного и защитного действия. Они в современных приборах не имеют значения, так как эфир загрязнен, и бороться даже с небольшими проникающими помехами можно только средствами электроники. В то же время важную роль играет коэффициент собственного усиления антенны (КУ).

Антенна, хорошо прослеживающая эфир, имеет запас мощности для принятого сигнала, который позволяет электронике просеивать его от помех и шумов. Современная антенна для DVB-T2, своими руками сделанная, сохраняет электрические показатели естественным путем, а не приспосабливается к приемлемым параметрам при помощи инженерных приемов. Она согласовывается на всем диапазоне рабочей частоты без применения устройств симметрирования.

Характеристики амплитуды и частоты антенны

Антенна делается по возможности более гладкой, фазовые искажения возникают из-за выбросов резкого характера и провалов. Одночастотные антенны растягивают в приемлемом отношении шума к сигналу, таким образом, выставляют их на прием до 40 каналов. Но к ним дополнительно устанавливаются усилители согласования, которые поглощают волны или искажают фазовые показатели.

Наиболее эффективная цифровая антенна DVB-T2 своими руками изготавливается:

• частотонезависимой — с невысокими показателями, но дешевой и простой в изготовлении, конструируемой за короткий промежуток времени, предназначенной для приема в относительно чистом эфире на небольшом расстоянии от передаваемой станции;

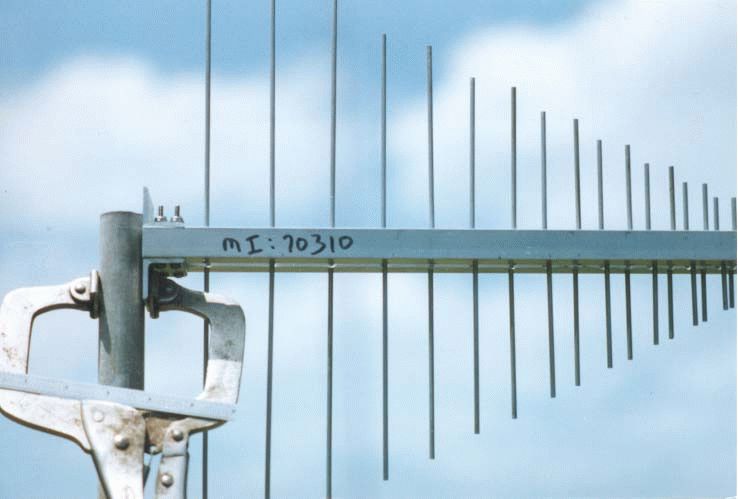

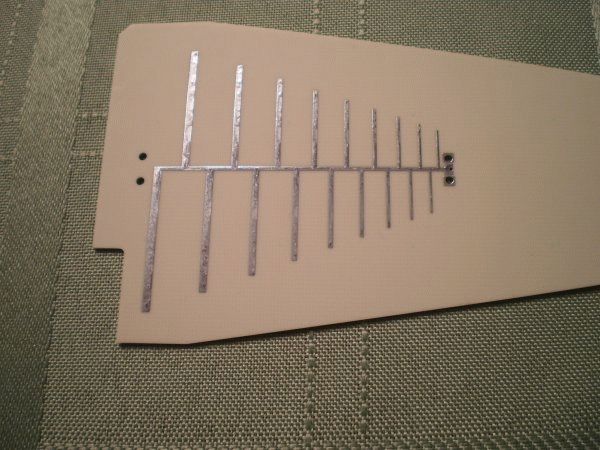

• периодической диапазонной, улавливающей все волны в просторе, идеально отсортировывающей их, которая отличается несложной конструкцией, идеально работает в паре с фридером на всей протяженности приема.

Если говорить о конструкции, то самая простая антенна DVB-T2 своими руками изготавливается в варианте «восьмерка», «польская» и «квадрат».

Антенна по типу «восьмерка»

Относится к легко конструируемым устройствам, выполненным по типу стандартной восьмерки, с которой снят отражатель. Идеальным материалом является но применяется алюминиевая полоска, уголок, трубка, шина, другой профиль. Верхний размер 140 мм, боковая часть по длине 130 мм, но эти размеры даются для ориентира, при изготовлении не следует выдерживать их точно до миллиметра.

Для начала отрезают проволоку длиной 112 см, начинают гнуть первую часть длиной 140 мм, из которых 130 мм идет на антенну, а 10 мм остаются для петли. Два следующих участка сгибают одинаково на длину 140 мм, последующие два — по 130 мм, следующую пару по 140 мм, затем еще один 140 мм, затем — 130 мм и делают вторую петлю. Соединения предварительно зачищают, соединяют и припаивают, они же являются контактами для крепления кабельной жилы.

Зачистка кабеля и штекера производится при помощи скальпеля и надфиля. После пайки места соединения герметизируют и скрепляют клеем из горячего пистолета. Если говорить о штекере, то клей заливается в спаечное соединение, затем в полость колпачка, излишек затем убирается. Стык собирается настолько быстро, чтобы не произошло затвердевание клеевой массы. Получается вечное прочное и эластичное соединение. Для контакта концы кабеля зачищаем со стороны штекера на 1 см, со стороны антенны — на 2 см.

Комнатная цифровая антенна DVB-T2 своими руками при соединении пайкой также герметизируется клеем, где в месте контакта рекомендуется установить жесткий каркас по размеру стыка. Если прибор делается для себя и будет жестко закреплен при эксплуатации, а перенос не нужен, то каркас не делают. Устройство, выполненное по такому типу, легко улавливает цифровые сигналы на прямой линии видимости телевизионной вышки на расстоянии до 10 км при наружной установке.

Использование «польской» антенны

«Польская» антенна получила свое наименование во времена бывшего Союза как надежное приспособление для приема сигналов советского телевидения, а также каналов в дециметровом диапазоне. Прием цифрового вещания на нее практически не осуществляется из-за маленькой эффективности. Некоторые любители пытаются привести конструкцию к идеалу за счет укорочения длинных дециметровых усов и снятия отражателя. Такое изменение в некоторых случаях позволяет наладить изображение в цифровом формате, но говорить о гарантированном получении надежного результата нельзя. Говоря о польских приборах, можно отметить качественную работу усилителя, который эффективно работает с цифровым сигналом.

Тип антенны «квадрат»

Такая комнатная антенна DVB-T2, своими руками изготовленная, является модифицированной копией стандартной конструкции, известной под наименованием «три квадрата», в которой насчитывается шесть составляющих и предусмотрен трансформатор согласования. Самодельная антенна такого типа уверенно справляется с приемом телеканалов цифрового формата на расстоянии до 10 км по прямой линии, для более длинных расстояний требуется усилитель сигналов.

Конструкция антенны проста в исполнении. Главный конструктивный элемент состоит из алюминиевой проволоки круглого сечения и одножильных проводов. Проволоку сгибают для получения шести квадратов и делают согласующий отвод, представляющий собой трансформатор высоких частот, чтобы сочетались по сигналу кабель и DVB-T2-антенна с усилителем. Своими руками выполняют припайку провода к точкам, обкручивают их проволокой из меди и паяльником лудят.

Кабель к антенне прикрепляют специальными хомутами или при помощи обыкновенной изоляционной ленты. Присоединение кабеля осуществляют с подкладыванием опоры, используют деревянную планку или другой материал. При установке внутри помещения или снаружи строения главным условием является точная настройка на телевизионную вышку. Это делается при помощи навигатора, если нет прямой видимости, направление уточняется до эффекта получения мощного сигнала.

Устройство антенны из пивных банок

Технология изготовления такой эффективной антенны очень проста и не требует специальных навыков.

С помощью толстого шила или отвертки делают аккуратные отверстия в горловине каждой из двух банок, затем вкручивают в них шурупы. Кабельные концы освобождают от оплетки, медные провода зачищают ножом от лака, присоединяют их под шляпки саморезов. Очень хорошо спаять полученное соединение, но не обязательно.

Цифровая антенна DVB-T2 своими руками почти изготовлена, остается на подготовленной рейке или трубе закрепить банки так, чтобы между ними осталось расстояние 7,5 см. Второй кабельный конец оснащается стандартным штекером, присоединяющимся к приемнику, устройство устанавливается в месте наилучшей фиксации сигнала. Размещение подобного типа прибора на улице требует надежной защиты от непогоды. Это делается любым непромокаемым материалом, часто в ход идут пластиковые бутылки большого размера. Антенна принимает до 15 каналов спутникового телевидения и цифровое вещание.

Использование приборов и усиления

На определенном расстоянии от телевизионной вышки антенна способна воспринимать сигналы без установки дополнительных усиливающих приборов. Для приема сигнала с большего расстояния запасаются усилителем волн с раздельным питанием. Прибор устраивают вблизи тюнера, а согласовательное устройство делают дополнительно, для его изготовления необходимы:

• потенциометр для регулировки усиления;
• стандартные развязные дроссели L4 и L3;
• катушки L2 и L1 наматывают по размерам из справочника;
• экран из металла для отделения цепей на выходе от схемы прибора.

Усилители ставят не далее 3 метров от места, где установлена антенна DVB-T2 из кабеля, своими контактами получающая питание от собственного блока. При установке антенны недалеко от вещающей вышки, не рекомендуется дополнительно использовать усилитель, так как мощный сигнал ухудшает изображение и оказывает дополнительную на всю конструкцию. Рекомендованная длина кабеля составляет три метра, больший провод приведет к разбалансировке симметризатора.

Применение симметризатора

Этот прибор нужен для любого типа антенны, при этом не играет роли, изготовили ее на заводе или в мастерской умельца. Антенна для DVB-T2, своими руками сделанная, выдает хорошее качество изображения, если ее подсоединить к тюнеру. Если длина кабеля более 10 м, то при установке снаружи строения возникают несогласованности сопротивления наружного пространства и кабеля. В таком случае требуется использовать в комплексном решении антенного хозяйства симметризатор, который намного улучшает качество изображения на экране.

Прокладка кабеля и установка антенны

Главным правилом является установка антенны на высоту. Если этого нельзя сделать в комнате, нужно вынести прибор на внешнюю стену. Для установки антенны в частном строении операторы цифрового вещания рассчитывают на высоту устройства 10 м. Если антенна расположена на первом этаже дома, то находящиеся рядом металлические конструкции, объекты промышленности вызывают ухудшение приема.

При расположении антенны под навесом или крышей дома обращают внимание на материал кровли — он не должен содержать металлизированного покрытия или напыления в составе. Металлочерепица, профнастил, железо или фольгированный утеплитель создают значительные помехи для приема сигналов цифрового телевидения.

Для высоко расположенных приемных антенн на металлической мачте или штыре предусматривают стальной стержень по размеру не менее одного метра, к которому подсоединен заземляющий провод. Устройство, расположенное на кровле, включают в общую систему заземления дома.

Кабель не выводят через дымовые и вентиляционные каналы, не навешивают на существующие электрические провода, даже если они выглядят более чем надежно. Отверстия в стенах располагают с наклоном, так чтобы влага с улицы не затекала внутрь помещения, используют специальные заглушки, имеющиеся в продаже. Если антенна сделана добротно и правильно, берут кабель и настенные розетки высокого качества, так как после окончательной отделки стен трудно переделать кабель в стене и заменить его на более надежный.

Соблюдение техники безопасности при монтаже антенны

Перед тем как устанавливать или регулировать уже смонтированную антенну на высоте, убеждаются в том, что это действие безопасно:

• не забираются на слабо закрепленные и шаткие конструкции, если высотные работы связаны с опасностью, обязательно надевают монтажный пояс и крепят его к неподвижной части конструкции здания;
• не разрешается держать конец помощнику, не закрепив его предварительно, при падении подсобник не удержит в руках вес тела;
• запрещается подниматься на высоту в одиночку, при обледенении конструкций, ходить по старой кровле, наступать на соединительные швы;
• запрещается устанавливать антенну в дождь и туман.

В заключение следует сказать, что довольно просто сделать самостоятельно приемное устройство для того, чтобы смотреть цифровое телевидение. DVB-T2 — антенна, своими руками сделанная, — по качеству (если следовать правильной технологии) почти не уступает магазинным аналогам. Стоимость материалов позволит сберечь приличную сумму денег, что немаловажно для некоторых людей.

Комнатная антенна позволяет принимать дом эфирное телевидение, аналоговое и цифровое. Аналоговое телевидение постепенно уходит в прошлое, всё большее распространение получает цифровое .

В настоящее время работают два мультиплекса по 10 каналов, ведутся работы по внедрению третьего мультиплекса ещё на 10 каналов, некоторые из них будут и в HD-качестве. Первые два мультиплекса бесплатные, а за просмотр третьего, возможно, будет взиматься плата.

Для подключения к эфирному цифровому телевидению вам понадобится:

• установить дециметровую антенну, комнатную или внешнюю;
• приобрести специальную цифровую приставку , если ваш телевизор не поддерживает приём DVB-T2 сигнала;
• подключить антенну и приставку телевизионным кабелем.

Множество фирм предоставляет услуги по подключению к эфирному телевидению. Но на самом деле легко сделать и настроить комнатную антенну своими руками. После этого вы сможете бесплатно просматривать 20 каналов в цифровом качестве.

Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма . Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

Своими руками можно легко смастерить антенну из картонной коробки:

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Подключение и настройка

Настройка комнатной антенны заключается главным образом в правильной её установке:

1. Закрепите её как можно ближе к окну, чтобы на пути сигнала по возможности не было преград (железобетонных стен, металлических решёток).
2. Подключите к телевизору или цифровой приставке.
3. Теперь нужно просто настроить программы: запустите автоматический поиск по цифровым каналам.
4. Если какой-то канал найден, но на экране надпись «нет сигнала», попробуйте установить антенну в другое место, после чего снова настроить каналы, запустив автопоиск.

И напоследок инструкция, как подключить кабель к разъёму телевизора:

Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.

На сегодняшний день, магазины наводнены всевозможными телевизионными антеннами, так что покупка нужной антенны не составит труда. Но бывает, что купить антенну не представляется возможным, к примеру, на даче. Именно чтобы помочь в такой ситуации, мы и расскажем, как сделать антенну для телевизора своими руками.

Антенна из банок из-под пива

Является наиболее популярной самодельной антенной. Она популярна, поскольку проста в изготовлении, а материалы для нее доступны. Такая антенна изготавливается за 10 мин., а работает даже лучше стационарной.

Чтобы изготовить такую антенну придется воспользоваться:

• кабелем;
• парой банок из жести;
• двумя саморезами;
• штекером;
• изоляционной или липкой лентой;
• отверткой;
• палкой.

Процесс изготовления:

Для начала скрепляем банки и палку при помощи изоляционной ленты. Одна банка должна быть примотана на расстоянии примерно 7 см. от другой. Если банки обладают кольцами, то крепление кабеля осуществляется на них.

Теперь вкручиваем в саморезы в банки, зачищаем концы в антенном кабеле и прикрепляем его на шурупы.

Скотчем скрепляем кабель и палку, это нужно, чтобы приемник был стойким.

Альтернативой деревянной палке может стать вешалка.

Чтобы сохранить антенну от потери своих рабочих свойств под влиянием атмосферных факторов, банки следует прикрыть при помощи пластиковой бутылки на два-три литра, с отрезанным дном и горловиной. По центру в бутылке следует проделать отверстие, сквозь которое нужно осуществить протяжку кабеля. Когда подключение будет окончено, данное место обдается кипятком. Высокая температура станет причиной изменения формы пластика и обеспечит герметичность отверстия.

Антенна для телевизора с нормальным приемом сигнала

Если вы не думаете что вы большой мастер, но все же хотите сами смастерить антенну для своего телевизора, то попробуйте сделать следующие действия:

Соберите один и вариантов показанных на на рисунках (по мощности они практически одинаковы, отличаются только дизайном).

• Установка данного контура выполняется на пластиковое или деревянное основание, а сам контур устанавливается на телевизоре или балконе.
• Соединение телевизора и антенны выполняется штекером с кабелем, на котором срезается изоляция на длине примерно 5 см.
• Открывшаяся обмотка должна быть разделена надвое и отогнута.
• Внутренняя обмотка также обрезается на той же длине и оголяется жила провода.
• К штекеру, жила и обмотка крепятся шурупами. Если ваш штекер не оборудован местом под крепеж обмотки, обмотка срезается.
• Другим краем кабель крепиться к контуру. Предварительно, конец кабеля должен быть зачищен и скручен кольцом.
• Места соединений обматываются изоляционной лентой, чтобы обеспечить надежность.
• Чтобы улучшить сигнал от такой антенны, можно пользоваться электронными усилителями.

Телевизионная антенна высокой мощности

Как сделать антенну для телевизора своими руками, да так, чтобы она не уступала по параметрам покупным вариантам, и даже превосходила их?

Ответ прост – нужно произвести улучшение принимающего контура.

Для начала, следует выполнить подключение усилителя сигнала к антенне, и тщательно заизолировать кабель, чтобы в сигнал не проникали помехи.

Для качественного приема, потребуется изготовление экрана – изолированный от телевизора и установленной за приемником. В качестве экрана может быть использована обычная пищевая фальга, которая используется на кухне.

Такую антенну нет смысла ставить дома, чаще всего она устанавливается на крыше, и поворачивается туда, где стоит ближайшая телевышка.

Экономная антенна из минимума материала

Нужно взять самую простую проволоку, но не алюминиевую, поскольку алюминий быстро окисляется. Идеальный вариант – это медная или латунная проволока. Проволоку следует зачистить от изоляции с двух сторон, после чего одним концом проволока вставляется в телевизор, а вторым крепится на батарею либо трубу. Вы увидите, что антенна поймает сигнал, поскольку труба, проходит сквозь весть дом на крышу, и играет роль усилителя требуемой частоты. Таким методом реально поймать примерно пять каналов.

Для осуществления второго варианта,квартира должна обладать балконом. Здесь потребуется проволока такой же длины, или даже большей, для соединения телевизора и балконной зоны. Проволока зачищается с двух сторон, и одним концом вставляется в телевизор, а вторым прикрепляется на натянутые струны для белья. За счет этого метода не только добавятся каналы, а и изображение станет гораздо более качественным.

Самодельная антена для Т2 видео

Теперь вы знаете как сделать антенну для телевизора своими руками, осталось только прикрепить её и направить на излучатель сигнала.

Статья
посвящена антенне пригодной для различных условий приема телевизионного
сигнала: город, открытое пространство, дальний прием. Конструкция
антенны хорошо зарекомендовала себя при приеме аналогового
телевизионного сигнала в течении трех лет. Прекрасные результаты
получены при приеме цифрового телевещания.

Качество приема
телевизионных сигналов зависит от множества причин. В условиях города
низбежно взаимодействие основной волны телесигнала и отраженных волн.
При прямой видимости между принимающей антенной и передающей антенной в
точку приема приходит основная волна и волны отраженные от земли,
площадей, улиц, крыш зданий. Большой современный город для радиоволн
представляет собой, образно говоря, нагромождение “зеркал” и “’экранов”,
которыми являются мосты, заводские трубы, высоковольтные линии.
Высотные здания подобно пассивному ретранслятору переизлучают волны,
распостроняющиеся от передающей антенны. Характер распространения
радиоволн очень сложен даже вблизи передатчика. В радиотени препятствий
происходит прием ослабленного полезного сигнала, отраженные сигналы,
шумы и помехи становятся более заметными. В мокрых стенах домов, в
мокрых деревьях сигнал ослабляется сильнее. Максимальное ослабление
сигнала, принимаемого антенной, расположенной в радиотени деревьев
происходит летом. Сложение и вычитание основной и отраженных радиоволн
приводит к усилению одних телевизионных сигналов и ослаблению других.
Рамочные антенны в этих условиях дают хорошие результаты благодаря
ослаблению приема по боковым и обратному направлениях, они менее
подвержены влиянию электрических помех и, в частности, помех от
зажигания двигателей внутреннего сгорания.
При дальнем приеме
телевидения наиболее устойчивое изображение дают рамочные антенны, одна
из которых описана в данной статье.

Параметры антенны

Диапазон частот принимаемых сигналов, МГц……530 — 780
Основной принимаемый телевизионный канал ….38
Диапазон принимаемых телевизионных каналов…30 — 57
Поляризация принимаемых сигналов………горизонтальная

Из большого разнообразия рамочных антенн для диапазона ДМВ часто изготавливают антенну «тройной квадрат». Как быть если усиление тройного квадрата недостаточно, а другие конструкции антенн для интересующего диапазона телевизионных каналов не подходят? При этом совершенно негде взять достаточное количество алюминиевых трубок требуемого диаметра и специфический крепеж, нет возможности собрать и установить антенну, размеры которой измеряются в метрах. Может применить антенный усилитель, который будет усиливать основную волну телесигнала вместе с отраженными волнами, принятыми антенной? Решением этой задачи стало объединение четырех тройных квадратов в антенную систему — фазированную решетку. Усиление антенны намного превосходит один тройной квадрат, а размеры вполне приемлемы. Размеры конструкции одного из четырех тройных квадратов показаны на рисунке.

Для изготовления тройного квадрата потребуется стальная оцинкованная проволока диаметром 3 мм. Оцинкованной называется проволока, имеющая оловянное покрытие. Такая проволока легче покрывается припоем и не ржавеет на открытом воздухе. На изготовление одного тройного квадрата требуется 2 метра проволоки. Отрезок проволоки не должен иметь резких изгибов, вмятин, царапин, ржавчины и других дефектов. Перед изготовлением антенны проволочная заготовка тщательно протирается с использованием растворителя. Проволока сгибается в соответствии с рисунком, показывающим конструкцию тройного квадрата. Стыки проволоки вверху квадратов пропаиваются. Участки проволоки в местах стыков покрываются флюсом, приготовленным из соляной кислоты путем травления цинком. Паяльником мощностью сорок ватт, а лучше шестьдесят ватт участки покрываются легкоплавким припоем, настолько насколько позволяет мощность паяльника. Затем стыки стягиваются одним-двумя витками луженой медной проволоки диаметром 0,6-1 миллиметр и пропаиваются еще раз. Окончательно стыки хорошо пропаиваются над горелкой газовой плиты, используя припой и канифоль. Оставшуюся канифоль удаляют с получившейся конструкции и смываются растворителем. Место спая должно быть хорошо покрыто оловом, обеспечивая надежный контакт и механическую прочность. Тройные квадраты нельзя красить или покрывать лаком.
Перед объединением тройных квадратов в фазированную решетку, каждый нужно проверить и настроить. Проверка и настройка проводится в помещении. К тройному квадрату подключается телевизионный коаксиальный кабель волновым сопротивлением 75 Ом как изображено на рисунке. Изображение на экране телевизора при настройке антенны в помещении может быть черно-белым с очень большим количеством шумов. Настройка тройного квадрата выполняется ориентируясь по наименьшему количеству шумов на экране телевизора. Если один тройной квадрат не дает цветного изображения — не беда, при объединении в фазированную решетку качество изображения значительно повысится. Соединив тройной квадрат с антенным входом телевизора необходимо найти точку припаивания кабеля к нижней вертикальной части конструкции антенны, перемещая точку подсоединения по вертикали. При перемещении подключения центральная жила кабеля и экран кабеля должны быть подключены на одном уровне. В одних экземплярах тройного квадрата наилучшее изображение на экране телевизора можно получить, припаивая кабель почти у замыкающего горизонтального участка в самом низу антенны, в других экземплярах как показано на рисунке в третьих экземплярах по середине. У каждого тройного квадрата своя оптимальная точка подключения кабеля. После окончания настройки и проверки тройных квадратов важно не перепутать точки подключения кабелей. Для получения хорошего качества работы антенны следует изготовить 6-8 тройных квадратов, из которых отобрать четыре дающие наилучшие результаты.
Тройные квадраты, представляющие собой элементы фазированной решетки, соединяются коаксиальным кабелем. Основа конструкции антенны деревянный каркас. Длина вертикальных отрезков кабеля, соединяющих два тройных квадрата, подбирается экспериментально. Точно определить длину отрезков кабеля заранее невозможно из-за отличий параметров различных типов кабеля и непредсказуемых свойств изготовленных тройных квадратов.

Два тройных квадрата закрепляются обматыванием полихлорвиниловой трубкой на одном вертикальном элементе каркаса, представляющем собой деревянный брусок. Поочередно к тройным квадратам подсоединяются одинаковые отрезки кабеля длиной 220, 240, 260,280, 300 миллиметров каждый. Противоположные концы отрезков кабеля соединяются экран-экран и жила-жила и соединяются с кабелем, идущим к антенному входу телевизора. По наилучшему качеству изображения выбирается длина вертикальных отрезков кабеля, соединяющих два тройных квадрата. Основной вклад в настройку вносит длина отрезков кабеля по сравнению с расстоянием между тройными квадратами. При настройке можно сокращать или увеличивать расстояние между тройными квадратами, но большого эффекта это не даст, поэтому расстояния на рисунке конструкции между тройными квадратами не приводятся. Изображение на экране телевизора должно быть лучше, чем при приеме на один тройной квадрат.

Каркас временно собирается из четырех деревянных брусков, скрепленных между собой веревкой. На каркас устанавливается четыре тройных квадрата, соединенные вертикальными отрезками кабеля. Длина двух одинаковых горизонтальных отрезков кабеля, соединяющих вертикальные отрезки с кабелем, проложенным к антенному входу телевизора, уточняется экспериментально. Для окончательной настройки поочередно припаиваются два одинаковых горизонтальных отрезка длиной 130, 150, 170 или 190 миллиметров.
Для окончательного изготовления каркаса потребуются четыре деревянных бруска толщиной 8-11 миллиметров, шириной 60-70 миллиметров, длинной 520 миллиметров и три деревянных бруска той же толщины и ширины длинной 490 миллиметров. Торцы брусков покрываются эпоксидной смолой и высушиваются в течении пяти дней, затем вся поверхность брусков покрывается эпоксидной смолой и высушивается пять дней. После покрытия эпоксидной смолой деревянные бруски красятся нитрокраской не мене двух раз. Перед установкой тройных квадратов и отрезков кабелей, объединяющих тройные квадраты в фазированную решетку, собирается первая часть каркаса из двух вертикальных и двух горизонтальных брусков. Соприкасающиеся поверхности брусков промазываются эпоксидной смолой, соединяются шурупами и высушиваются не мене трех дней. После высыхания эпоксидной смолы два шурупа соединяющие верхний горизонтальный брусок с вертикальными брусками выкручиваются. Четыре шурупа закрепляющие центральный горизонтальный брусок остаются.

На деревянный каркас устанавливаются тройные квадраты, соединенные отрезками коаксиального кабеля. Тройные квадраты прикрепляются к каркасу несколькими витками полихлорвиниловой трубки. К антенне припаивается кабель, идущий к телевизору требуемой длины.

Для правильной фазировки антенной системы центральные проводники и экраны отрезков коаксиального кабеля подключают к тройным квадратам в соответствии со схемой фазировки. Конец кабеля, подключенный к антенне, заключается в полихлорвиниловую трубку диаметром 10-12 миллиметров длинной около трех метров для защиты антенного кабеля от погодных воздействий. Полихлорвиниловая трубка и кабель закрепляются нитью на горизонтальном бруске. Пайка экрана и центральной жилы отрезков кабелей изолируются друг от друга с помощью изоленты. Поверх установленных тройных квадратов и кабелей устанавливаются два вертикальных бруска, поверх них по центру один горизонтальный. Детали каркаса соединяются винтами диаметром 6 миллиметров. При установке винтов используются отверстия, оставшиеся после выкручивания шурупов, соединяющих верхний горизонтальный брусок с вертикальными брусками. Отрезки коаксиального кабеля и части тройных квадратов оказываются заключенными внутри деревянной конструкции, надежно защищающей точки пайки от погодных воздействий.

Промежутки между брусками с боков и торцов герметизируются, используя строительный герметик “жидкие гвозди”.

Антенна устанавливается на мачту с помощь хомутов, соответствующих диаметру трубы. Через отверстия в горизонтальных брусках проходят винты. Антенна закрепляется в двух точках. При ослаблении винтов хомутов можно точно сориентировать антенну на передатчик.

Оцинкованную проволоку, хомут крепления на трубу, эпоксидную смолу, краску можно приобрести в магазине стройматериалов. Коаксиальный телевизионный кабель с волновым сопротивлением 75 Ом следует выбирать с центральной жилой из меди и двойным экраном, состоящим из фольги и оплетки из медных жил. Наилучшие результаты можно получить при использовании кабеля наибольшего диаметра с возможно большим количеством жил в экранной оплетке.
Расстояния между элементами фазированной решетки, размеры тройного квадрата и длина отрезков кабелей выбраны путем многочисленных экспериментов, с целью обеспечить прием возможно большего количества телевизионных каналов и в тоже время минимально возможные габариты, уменьшающие массу антенны и облегчающие установку. Прием на антенну возможен через препятствие из близко расположенных деревьев. Антенна имеет низкую парусность. Благодаря расположению кабелей внутри деревянного герметизированного каркаса обеспечен длительный срок службы и защита от влияния погодных факторов. Качество принимаемого изображения не зависит от времени года и времени суток.

Денисов Платон Константинович, г. Симферополь

Под дециметровым диапазоном понимаются частоты вещания телевидения, включая цифровое. Некоторые антенны сегмента просты, иные сложной конструкции. Назначение агрегатов принимать горизонтальную поляризацию с вышек. Сегодня рассмотрим, как сделана ДМВ антенна своими руками.

Простая конструкция антенны с центральной частотой 500 МГц

Антенна ДМВ, описанная журналом Радио №3, 1991 год, не однажды изуродована, сегодня решили воскресить изделие, дабы читатели могли пользоваться. Выполнена схема частичного зигзага. Идет парно с конвертером, предназначена вести прием ДМВ на метровый вход телевизора. Помнящие советскую технику, знают: на задней стенке ТВ два гнезда. Дециметровый диапазон государством не использовался. Вещали региональные каналы.

Изготавливаем квадратную рамку из 75-омного кабеля стороной, равной четверти длины волны. Берем 500 МГц — получаем 12,5 см. Рамка крепится одним углом вниз на основании диэлектрического материала:

• Верхний угол кабеля зачищен. Снимаются изоляция, экран протяженностью 10 мм.
• В нижнем углу провод берется с запасом пару сантиметров. С избыточных участков снимается изоляция, затем спаиваются экраны, образуя электрический контакт. Внутренняя жила просто висит в воздухе.
• Крепление антенны к основанию ведется луженой проволокой диаметром 1 мм. Дополнительно усиливает контакт между экранами в нижнем углу.

• В остальном получается квадрат, стоящий на одном углу, который прикреплен к основанию.

Углы квадрата слегка сглаженные. Ведите крепление проволочными скобами по месту, образуя прочную конструкцию. Можно варьировать длину стороны квадрата согласно своим потребностям. Настроить резонанс на частоту вещания телевидения. При необходимости вешается экран на расстоянии 10 см с обратной стороны пластины на расстоянии 10 см. Суммарно до антенны дает почти сторону квадрата, равную 12,5 см. Расстояния выбираются, определяясь длиной волны.

Экран-рефлектор крепится четырьмя стойками, имеет ширину 330 мм, высоту 200 мм. Центр симметрии совпадает со строительной осью антенны. Позволит вести прием с одного направления, избавляет от части помех. Шаг полезен, если имеется эффект многолучевости. Одновременно введение экрана примерно вдвое повышает коэффициент усиления антенны. Конвертер сегодня смотрится неуместно. Усилитель ДМВ антенны пригодится, если сигнал слабый, вышка далеко.

Несложно заметить: конструкция громоздкая. Кабель на 75 Ом рассчитан на советскую технику. Общепринятый стандарт телевидения. Сегодня устройства работают, питаемые кабелем волновым сопротивлением 50 Ом. Следовательно, перед тем, как сделать ДМВ антенну, требуется подыскать. Если усилитель вдобавок сможете сделать, хорошо! Получится антенна ДМВ активная.

Самая простая конструкция ДМВ антенны

Гораздо проще использовать коаксиальный кабель, создав четвертьволновый вибратор. Находим частоту приема. Московский первый мультиплекс использует 559,25 МГц, отсюда вычисляем длину волны.

Значит, зачищать будем на 13,4 см. Сопротивление четвертьволнового вибратора близко 40 Ом. Учитываем факт, при согласовании просто втыкаем в ресивер цифрового телевидения, приделав предварительно f-разъем иди другой необходимый коннектор. Зачищаем только внешнюю оболочку, экран. Четвертьволновый вибратор располагаем горизонтально для лучшего приема. Конструкцию соберут школьники, нашедшие 20 рублей на провод, ножик, коннектор. Самая простая ДМВ антенна своими руками, для сравнения, за покупную просят порядком больше деревянных.

Не ожидайте больших подвигов, избегайте тащить на крышу. Не наружная антенна ДМВ. С гарантией усилит прием обычного ресивера. Нет времени мастерить — попробуйте простой способ.

Антенна ДМВ — 855 МГц

Размер антенны должен соответствовать 69-му каналу Восточной Европы, входит и Россия. Видео транслируется на частоте 855,25 МГц, звук — 861,75 МГц. Насколько можно судить, контур настроен на 857 МГц. Для изготовления понадобится изрядный кусок провода волновым сопротивлением 75 Ом. Из 53 см делаем кольцо с разрывом, откуда будем снимать сигнал. Обратите внимание: экран сигнальный. Прикрепим согласующее U-колено кабеля 75 Ом длиной половину волны – 175 мм.

Делается следующим образом:

• один конец внутренней жилы U-колена сажается на сигнальный провод, кабеля, идущего к ресиверу, также на одну сторону экрана антенны;
• второй конец внутренней жилы U-колена сажается на противоположный конец экрана антенны.

В результате добавленный отрезок линии уравнивает сопротивление круглого контура и кабеля, идущего к ресиверу. Чтобы из устройства получилась антенна для цифрового телевидения ДМВ, нужно настроить на частоту мультиплекса. Порядок действий поясним основательно:

1. Длина U-колена равняется половине длины волны мультиплекса.
2. Диаметр рамки равен четверти волны мультиплекса.

Длину волны мультиплекса можно узнать в интернете, местных газетах. Чтобы принимать вертикальную поляризацию, рамку поверните на 90 градусов разрывом вбок. Сможете уловить сигнал раций. Самые простые наружные антенны ДМВ.

Всеволновая антенная ДМВ-МВ

Антенна МВ-ДМВ дает малое усиление, покрывая каналы 1-41 за небольшим исключением. Конструкция представляет собой параллельное соединение «волнового канала» дециметрового диапазона и звездочного вибратора метрового.

Суммарная длина устройства составляет 64,7 см. Начнем передним краем! В дециметровой части приютились 5 директоров, один двойной рефлектор. Если считать спереди, имеют длину и удаление друг от друга:

1. Длина 19,9 см — удаление от переднего края нуль.
2. Длина 20,2 см — удаление от первого директора 13,9 см.
3. Длина 20,4 см — удаление от второго директора 13,2 см.
4. Длина 21,2 см — удаление от третьего директора 6,3 см.
5. Длина 31,4 см — удаление от четвертого директора 2,2 см.
6. Длина рефлектора 34,9 см — удаление от пятого директора 7,7 см.

Обратите внимание: рефлектор состоит из двух проволок, одна над другой с перемычкой, серединой сидящей на центральной оси ТВ антенны ДМВ. Высота перемычки 10 см. Пятый директор вида вытянутой овальной рамки, верхний виток которой в центре крепится к оси антенны. Разомкнутая часть пятого директора послужит для параллельного подсоединения метровой части, крепящейся вертикально в задней части антенны.

Метровая часть представляет собой 6 лучей, разорваны по вертикальной оси симметрии. Один расположен горизонтально. Лучи базируются по три штуки на элементах двухпроводной линии шириной 5 см. Если смотреть сверху, загибаются зеркально вперед. Угол между лучами составляет 120 градусов. Если смотреть спереди, получается правильная шестилучевая звезда с угловым расстоянием между прутками 60 градусов. Длина каждого 108 см. Для соединения конструкции, центром сидящей на оси антенны, послужит двухпроводная линия суммарной длиной 91,5 см, идущая прямиком на 5-й директор (нижний разомкнутый виток).

Линия на 11 см уходит дальше звезды вверх. Идет деталь полукругом, начинаясь у 5-го директора, заканчиваясь у звезды вертикально. На расстоянии 11 см, теперь в сторону директора расположены две точки распайки коаксиального кабеля 75 Ом, идущего на телевизор. Отрезки от точки двухпроводной линии до звезды и 5-го директора выбраны, чтобы волны диапазонов не смешивались. Метровые легко проходят от звезды до кабеля, в дециметровую часть не идут, наоборот, от 5-го директора сопротивление мало для высоких частот, непреодолимо для длинных.

Антенны телевизионные ДМВ-МВ изготавливаются из материала, обеспечивающего нужные прочностные характеристики. Центральная жила кабеля сажается на один провод двухпроводной линии, экран – на другой. При необходимости добавляется согласующее устройство. Тяжело применить U-колено, диапазоны разные, автор изобретения пишет: особых отражений мощности не наблюдается.

Прочие антенны ДМВ диапазона

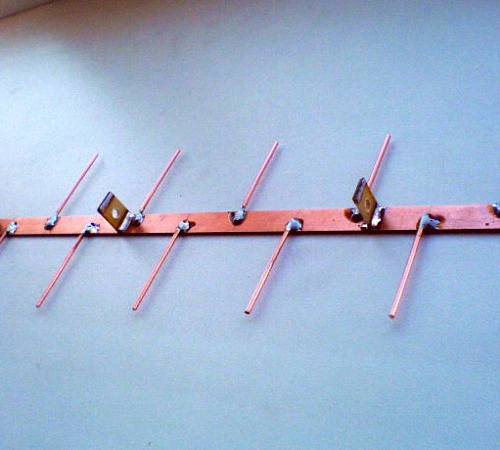

Антенна ДМВ логопериодическая является устройством широкополосным. Ловит весь диапазон. Напоминает конфигурацией волновой канал, отличается тем, что директора расположены по иному математическому закону, давшему название конструкции антенне ДМВ. Директоры очертим треугольником. ДМВ антенна Дельта Н111-01 сделана подобным образом. Обеспечивая широкополосность.

Антенна для ДМВ своими руками делается из подручного материала, можно приспособить многие металлические предметы. Указанные конструкции часть всех схем, лучше всего сегодня действуют узкоспециализированные устройства. Цифровые мультиплексы вовсе занимают одну частоту. Антенны телевизионные ДМВ-МВ становятся ненужными.

Желаем удачи радиолюбителям, помощь Фортуны понадобится, учитывая несуразность статей на тему конструирования. Не претендуем на идеальность, но хотя бы стараемся!

Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и опять та же ситуация – ни один канал не работает. Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками, ведь вероятнее всего причина поломки именно в данном устройстве. Далее мы рассмотрим наиболее простые варианты создания, для которых потребуется минимум подручных средств и времени.

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое будет предоставлено в Ваше распоряжение — 7, но эта цифра может немного варьироваться в зависимости от региона.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

• 2 маленьких самореза, именуемых также «клопами»;
• 2 подготовленных пивных банки (пустые, вымытые и высушенные);
• от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
• паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
• шуруповерт;
• деревянный тремпель;
• изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.

Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

1. Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать надрез и снять часть верхнего слоя изоляции. Открыв доступ к экрану, сворачиваем его в один виток. После этого срезаем средний изоляционный слой, оголяя тонкую медную жилу кабеля. Что касается второго конца проводника, там должен быть обычный штекер.
2. Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей емкости объемом 0,5 и 0,75 литров.
3. Подводим контакты. На данном этапе скрученный экран кабеля закрепляется к одной банке, а сама медная жила к другой. Фиксация осуществляется клопами с помощью шурповерта. Для того чтобы сделать качество картинки на экране телевизора более высоким (качество передачи сигнала), рекомендуется зафиксировать провод не только клопами, но и с помощью паяльника (немного прихватить). Результат должен выглядеть так:

4. Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать так, как хотелось бы.

5. Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для работы. На этом технология создания и завершается.


Как Вы видите, весь процесс довольно простой и не представляет ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна. В индивидуальных случаях расстояние между банками можно сделать больше или меньше.

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

• усилитель (подойдет из старого устройства);
• два куска проволоки по 180 см;
• кусок металлической (либо деревянной) пластины 15*15 см;
• электрическая дрель с набором сверл (либо сварочный аппарат);
• маленькие болтики;
• молоток;
• железная труба;
• телевизионный кабель подходящей длины.

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.

Идея №3 – Домашнее HDTV устройство

Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц. Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее, если Вы решите самостоятельно сделать антенну для телевизора в качестве эксперимента и усовершенствования своих навыков. Хотя существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею.

Из материалов Вам понадобятся:

1. Скотч
2. Картон
3. Канцелярский нож
4. Фольга
5. Степлер
6. Ножницы
7. Маркер
8. Рулетка

Подготовив весь этот школьный набор, переходим к делу!

Для начала необходимо зарисовать (либо распечатать на компьютере) данную схему:

Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:

После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.

Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.

Приклеиваем запчасти на прямоугольник, и когда картонная самоделка застынет, сверлим отверстия под телевизионный кабель.

Подключаем трансформатор и вставляем кабель в штекер. Более мощная антенна для телевизора готова к использованию! Тут же следует отметить, что данный вариант самоделки подойдет только для комнатного использования, т.к. бумага быстро испортиться на улице.

Еще один вариант мощного устройства, сделанного в домашних условиях:

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

• 4-х метровый провод из меди, сечением 4 мм.кв;
• доска произвольной толщины, длиной 55 см и шириной 7 см;
• саморезы по дереву;
• линейка либо рулетка;
• простой карандаш;
• шуруповерт;
• паяльник;
• штекер.

Итак, сначала согласно чертежу высверливаем отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо разрезать на 8 кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке).

Отрезаем еще 2 медных отрезка провода длиной по 22 см и условно делим их на 3 равных части, при этом в точках перегиба, опять-таки, снимаем изоляцию.

Гнем подготовленную проволоку в оголенных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны).

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс изготовления заканчивается. Выбираем подходящее место и устанавливаем устройство.

Вот мы и предоставили наиболее простые инструкции. Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели обходятся без банок и проволоки. Из остальных подручных средств часто используются медные трубки, алюминиевые диски и электроды. Преимущество перечисленных нами вариантов — такие антенны для телевизора Вы можете быстро сделать своими руками, не потратив на это весь вечер.

Похожие материалы:

Наглядная видео инструкция по созданию простой антенны из банок

Сборка цифровой антенны из ТВ кабеля и картонной коробки

HDTV антенна из подручных средств

Нравится(0
)
Не нравится(0
)

Дорогие читатели блога НскТарелка.ру, если вас интересует ответ на вопрос — Какую антенну выбрать для цифрового эфирного ТВ? — то, эта статья именно для вас.

Прежде чем начать разговор о выборе телевизионной антенны для цифрового телевидения стандарта DVB-T2, поговорим немного о самом эфирном телевидении.

Эфирное телевидение — форматы вещания, трансляция сигнала

Телевизионные бесплатные каналы, которые мы смотрим посредством приема сигнала на комнатные или наружные (уличные) антенны, и есть, то самое эфирное наземное телевидение. Телевизионный (радио) сигнал транслируется с ретранслятора в эфир, то есть в окружающее пространство, посредством электромагнитных волн. Мы же, как пользователи, используя эфирные антенны, принимаем этот телевизионный сигнал.

Для передачи телевизионного сигнала используются метровые МВ (VHF) и дециметровые ДМВ (UHF) волны.

Цифровое эфирное телевидение стандарта DVB-T2 транслируется в эфир через дециметровые волны ДМВ (UHF).
Соответственно для того, чтобы смотреть «цифру» нужно иметь «правильную» антенну. Она должна быть либо всеволновой (МВ (VHF) + ДМВ (UHF)), либо дециметрового диапазона ДМВ (UHF). С антенной принимающей только МВ (VHF) диапазон просмотр цифрового эфирного телевидения будет невозможен.

МВ и ДМВ являются диапазонами ультракоротких волн (УКВ) выделенными для передачи телевизионного сигнала. Полоса частот от 48 до 862 МГц с условным разделением на 5 диапазонов объеденных в две группы:
— 1-12 каналы метровый либо МВ (VHF), диапазоны I, II, III (47- 160 МГц);
— 21-60 каналы дециметровый, по-другому ДМВ (UHF), диапазоны IV, V. (470-862 МГц).

Вещание аналогового эфирного телевидения идет в обоих диапазонах, и в МВ, и в ДМВ. Ранее планировалось отключить аналоговое ТВ по России до конца 2015 года, сейчас же сроки отодвинулись на 2018 год.

Какую антенну выбрать для цифрового ТВ?

Раз мы выбираем антенну для цифрового ТВ, подразумевается, что мы имеем в наличии приставку стандарта DVB-T2, либо телевизор со встроенным тюнером DVB-T2. Имеем точную информацию, что в интересуемом нас месте, там где мы хотим наслаждаться просмотром цифрового телевидения, оно уже есть в наличии.

Не то, чтобы я “капитан очевидность” или будто для тех, кто “в танке”, но мало ли, на всякий случай. Вдруг, кто-нибудь из читающих не в курсе, и думает, что для просмотра цифрового телевидения, достаточно “нужной” антенны. Нет, это не так.
Итак, прежде чем потратится на антенну проверяем то, что имеется в наличии. Вполне возможно, достаточно подключиться к старой антенне и все заработает.

Если на вашу антенну ранее принимались каналы аналогового эфирного телевидения идущих в ДМВ диапазоне, соответственно и цифровое телевидение, вполне возможно, заработает без проблем. Достаточно все подключить, и произвести сканирование каналов.

Почему я написал вполне возможно? Потому что есть некоторые нюансы. Есть такие понятия, как и разница высот вашего месторасположения и доступных ретрансляторов, передающих телевизионный сигнал.

Коллективная антенна

В первую очередь, если проживаете в многоквартирном доме, и в нем используется коллективная антенна, пробуете подключиться через нее. Если все работает, замечательно.

Если нет обращаетесь в обслуживающую вас организацию с просьбой разобраться с телевизионным сигналом или устанавливаете собственную.

Комнатная антенна

Хватит ли комнатной антенны для качественного приема цифрового телевидения зависит от удаленности ретранслятора (передатчика), а также его мощности. Мощность интересуемого передатчика можно узнать в центре консультационной поддержки
.

Или, как вариант, на сайте РТРС
, в правом верхнем углу жмем на «Выбор региона», выбираем свою область (республику, край, округ). После этого жмем в меню на «Цифровое ТВ». На открывшейся странице жмем на ссылку «Объекты цифрового вещания пакета РТРС-1». В открывшейся таблице будет информация о мощности передатчиков.

В среднем радиус зоны охвата у цифрового передатчика DVB-T2 в дециметровом диапазоне, при максимально идеальных условиях(высота подвеса приемной антенны 10 м, равнинная местность, наличие прямой видимости):
— 10 Вт — около 3 км.
— 50 Вт — около 5 км.
-100 Вт — около 15 км.
— 500 Вт — около 25 км.
-1 кВт — около 30-35 км.
— 2 кВт — около 35-40 км.
— 5 кВт — около 40 — 50 км.
РТРС группа ВКонтакте

Когда телевышка находится в прямой видимости из окна, возможен даже прием без антенны. Достаточно подключить кусок коаксиального кабеля, в народе называемый антенным.

При подключении одного телевизора выбирая между вариантами пассивная антенна или активная, предпочтение отдаем пассивной. Пассивная это та, которая без усилителя. Активная с усилителем.

Для вещания стандарта DVB-T2 на несколько телевизоров покупается активная антенна. Так как сигнал разводится при помощи делителя на два и более телевизора возникают потери, которые компенсируются усилителем. Если имеется возможность выбора приобретается антенна с регулируемым усилением сигнала. Благодаря чему мы можем контролировать мощность усиления сигнала.

От предлагаемого выбора комнатных антенн может заболеть голова. Какую купить?

Верхняя ценовая линейка обычно не есть гуд. Многие дорогие по стоимости ничего хорошего из себя не представляют.

Не надо акцентировать внимание на продвигаемых как специализированные под DVB-T2. Зачастую это красивый хлам за бешеные деньги. Не бывает специализированных антенн DVB-T2 это маркетинговый ход.

Как я уже говорил выше телевизионный сигнал вещает на частотах метрового — МВ (VHF), и дециметрового ДМВ (UHF) диапазонов УКВ. Под стандарт цифрового эфирного телевидения DVB-T2 на сегодняшний день выделен ДМВ диапазон. И правильно будет антенна ДМВ диапазона, а не антенна DVB-T2.

Поэтому, если на коробке написано супер-пупер для DVB-T2, это еще ни о чем не говорит.

Если из вашего окна не видна телевышка, но она относительно рядом, желательно приобретать комнатную антенну направленного действия. Сигнал в этом случае поступает к вам отраженным от других домов — комнатная антенна направленного действия здесь лучший вариант.

По соотношению цены и качества замечательным вариантом будет приобретение одного из брендов — LOCUS (Локус) г. Москва или Дельта г.Санкт-Петербург.
Если имеется возможность, перед покупкой комнатной антенны, попробуйте одолжить ее для апробации сигнала у знакомых. Или если покупаете в специализированном магазине, может быть удастся договорится на возврат с заменой на уличную.

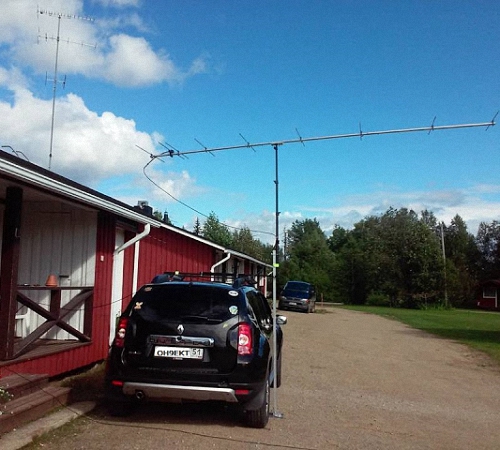

Наружная (уличная) антенна

Когда на комнатную поймать не получается или ввиду расстояния даже и не имеет смысла пробовать, используем наружную (уличную) антенну. Если есть старая, которая уже стоит на крыше или на балконе, или за окном, для начала пробуем поймать на нее. Нет антенны, идем в магазин.

Чем нужно руководствоваться при выборе наружной (уличной) антенны? Для начала используя карту зоны покрытия цифрового телевидения DVB-T2, определяем расстояние от места установки антенны, до ретранслятора с которого планируем ловить сигнал.
При выборе антенны учитываем мощность сигнала ретранслятора. Мощность вышки определяет ее зону приема.

Если местность не равнинная имеет смысл узнать разницу высот вашего месторасположения и доступных ретрансляторов, передающих телевизионный сигнал.

При подключении одного телевизора, как и в случае с комнатной антенной, выбор пассивной уличной антенны предпочтительнее выбора активной.

При разводке сигнала на два и более телевизора используем активную антенну, т. е. с усилителем. При возможности выбора приобретаем ее с регулируемым усилением.

При покупке отдаем предпочтение антенне, сделанной только под дециметровый диапазон — ДМВ (UHF). Если же планируете смотреть и аналоговые каналы, параллельно с цифровыми, пока их не отключили, приобретайте всеволновую поддерживающую оба диапазона. И метровый — МВ (VHF), и дециметровый ДМВ (UHF).

Помимо момента выбора параметров антенны, помните о не менее важном, который нужно учесть при монтаже. Речь идет о высоте устанавливаемой антенны. Есть случаи, и они далеко не единичные, когда не поможет и самая мощная антенна для приема сигнала. Но достаточно приподнять по высоте антенну на пару метров, и оказывается хватило бы и старой менее мощной.

Международные стандарты зоны уверенного приема телевещания публикуются исходя из расчета высоты подвеса антенны:

Для селькой местности не менее 10 м
— пригород, не менее 20 м
— город 30 м

Поэтому лучшее решение подвеса антенны это самая высокая точка т. е. крыша.

И в завершение статьи, предлагаю вашему вниманию ролик от РТРС — Как настроить антенну для приема цифрового эфирного ТВ. Возможные проблемы и способы их решения.

Вконтакте

Главный показатель качества каждой антенны — ее взаимодействие с эфирным сигналом. Данный принцип работы лежит в основе как покупных, так и самодельных антенн. Предлагаем ознакомиться с рекомендациями о том, как сделать антенну для цифрового тв своими руками.

Особенности современного телеэфира

Если сравнивать современный телевизионный эфир с тем эфиром, который был несколько лет назад, то можно найти определенные различия. Прежде всего, для передачи телевещания используется диапазон ДМВ. Таким образом, удается значительно сэкономить средства и прием сигнала антенной. Кроме того, в таком случае, необходимость в периодическом обслуживании антенн также отпадает.

Также, телевизионных датчиков стало намного больше, нежели раньше, поэтому большинство телеканалов доступны практически во вех местах страны. Для обеспечения телевещания в обитаемых зонах используются датчики маломощного типа.

В больших же городах радиоволны распространяются по другому. Из-за большого количества многоэтажных домов сигнал через них подается слабо. Кроме того, существует огромное количество телевизионных каналов, для приема которых не достаточно одной стандартной телевизионной антенны.

С развитием цифрового вещания прием каналов стал еще проще. Данные виды антенн отличаются стойкостью к помехам, фазовым или кабельным искажениям, четкость изображения.

Простая цифровая антенна своими руками: требования к устройству

Так как условия телевещания изменились, то и правила эксплуатации современных антенн изменились:

1. Один из главных параметров телевизионной антенны, в виде коэффициента направленного действия и коэффициента защиты особо не важны. Для борьбы с разного рода помехами используются различные электронные средства.

2. Коэффициент, отвечающий за усиление антенн улучшает сигнал, очищает его от посторонних звуков и разного рода помех.

3. Еще одно важное качество современной телевизионной антенны — диапазонность. Сохранение электрических параметров осуществляется автоматически, без дополнительного вмешательства человека.

4. Рабочее значение диапазона телевизионной антенны должно хорошо взаимодействовать с кабелем, который подключается к антенне.

5. Во избежание появления фазовых искажений необходимо обеспечить достойные характеристики антенны в амплитудно-частотном соотношении.

Характеристика последних трех пунктов обуславливается свойствами к приему телевизионного сигнала с помощью антенны. Функционирующая, на одной частоте антенна, способна принять несколько волновых каналов. Однако, для того, чтобы они были согласованы с фидером, необходимо наличие УСС, сильно поглощающих сигналы.

Поэтому, существуют определенные варианты цифровых антенн, доступных для изготовления в домашних условиях. С ними предлагаем ознакомиться:

1. Всеволновой вариант антенны, такие устройства отличаются частотонезависимостью, они стоят дешево, очень популярны среди потребителей. Для изготовления такой антенны достаточно одного часа. Такая антенна отлично подойдет для городских квартир, а вот в населенном пункте, который несколько отдален от телевизионных центров, такая антенна будет работать хуже.

2. Логопедический диапазонный вариант антенны — такая антенна улавливает определенные сигналы. Она отличается простой конструкцией, хорошо подходит для различных диапазонов работы, не изменяет параметров фидера. Отличается средними техническими параметрами, отлично подходит для загородных домов, дач, квартир.

3. Z-образная антенна, которую еще называют зигзагообразной. Для изготовления такой конструкции потребуется немало времени и физических усилий. Отличается широкими приемными характеристиками. С помощью такой антенны удается расширить диапазон приема телевизионных каналов.

Для достижения точного согласования между антеннами необходимо прокладывать кабель через значение нулевого потенциала.

Антенна для цифрового тв своими руками: характеристика приема

Вибратонные антенны способны на одном аналоговом кантале найти еще несколько цифровых. Такие устройства принимают волновые каналы. Они используются редко и актуальны для удаленных от телевизионных вышек мест.

Самостоятельное изготовление спутниковой антенны — бессмысленный процесс. Так как в данном процессе потребуется приобретать покупной тюнер и головку, а выставление зеркал должно быть очень точных, добиться его во домашних условиях практически нереально. Самостоятельно можно только выполнить настройку такой антенны, но никак не ее изготовление.

Для того, чтобы изготовить вышеприведенные варианты антенны, необходимо очень хорошо разбираться в высшей математике и электродинамических процессах. Среди основных характеристик терминов, используемых в процессе изготовления телевизионных антенн, отметим:

1. КУ — мощность антенны, которая определяется в соотношении принятого антенного сигнала к главном ее лепестку.

2. КНД — отношения между телесным кругом и телесным углом лепестков антенны При наличии разных по размерам лепестков, они изменяются по площади.

3. КЗД — отношение между принятым на главным лепесток сигналом и общей сумме мощности антенны.

Учтите, что если антенна является диапазонной, то мощность учитывается в соотношении с полезным сигналом.

Учтите, что первые два термина не обязательно взаимозависимые. Существуют определенные варианты антенн, имеющих высокую направленность, однако единичное или меньшее усиление. Однако, у зигзагообразной антенны значительное усиление компонуется с невысоким уровнем направленности.

Антенна для цифрового тв своими руками: технология изготовления

Каждый из элементов антенны, по которому движется ток, подающий полезный сигнал, должен быть соединен с другим с помощью пайки или сваривания. Любой узел сборного назначения, расположенный на улице, должен быть хорошо зафиксирован, так как разрушение электронного контакта на улице, происходит быстрее, чем внутри помещения.

Особое внимание следует уделить нулевому потенциалу. Именно в этих местах находятся узлы напряжения, электрический ток, при его наивысшей мощности. Для изготовления мест с нулевым потенциалом используется цельный гнутый металл.

Для изготовления оплетки или центральной жилы используется коаксиальный кабель, изготовленный из меди или недорогого сплава с антикоррозийными свойствами. Для пайки кабеля используется сорока вольтовый паяльный аппарат, с легкоплавными припоями и флюс-пастой.

Наружная цифровая антенна своими руками изготавливается таким образом, чтобы все соединения были устойчивы перед влагой, перепадами температуры и другими воздействиями внешней среды.

Для изготовления всеволновой антенны потребуется две пластины треугольной формы, две рейки, выполнены из дерева и эмалированная проволока. При этом, размер проволоки в диаметре практически не важен, а интервал между их концами составляет около 2-3 см. Интервал между пластинами на которых имеются концы проволоки, составляет 1 см. Заменить две металлические пластины может односторонний стеклотекстолит квадратной формы с покрытием из фольги. При этом, на нем должны быть вырезаны медные треугольники.

Антенна по ширине должна быть такой же как и по высоте. Полотна раскрываются под прямым углом. Для того, чтобы проложить кабель к данной антенне, необходимо следовать определенной схеме. К точке, обозначающей нулевой потенциал не припаивается кабельная оплетка. Она всего лишь к ней привязывается.

ЧНА, которая растягивается внутри окна на 150 см, способна принять большинство метровых и ДЦМ каналов любого направления. Преимущество данной антенны в том, что она отличается широким интервалом приема каналов. Поэтому, такие антенны популярны в больших городах, где присутствуют различные телецентры. Однако, у такой антенны имеются определенные недостатки — КУ антенны является единичным, а КЗД — нулевым. Поэтому, при наличии больших помех, антенна будет неактуальной.

Возможен вариант изготовления других типов цифровых антенн своими руками с ЧНА, например, логарифмическая спираль из двух витков. Данный вариант антенны отличается компактностью и он более легкий для изготовления.

Эфирные цифровые антенны руками из пивных банок

Для изготовления цифровой антенны своими руками из кабеля потребуются пивные банки. Данный вариант антенны, при правильном подходе к его изготовлению, отличается хорошими эксплуатационными характеристиками. Кроме того, такая антенна довольно простая в изготовлении.

Принцип работы такой антенны основывается на увеличении диаметра плеч на обычном линейном вибраторе. В таком случае, происходит расширение рабочей полосы, при этом, другие свойства не изменяются.

Пивные банки в соотношении с их размерами используются в качестве плеч на вибраторе. При этом, расширение плеч неограниченно. Данный вариант простого вибратора используется в качестве комнатной цифровой антенны своими руками для приема телевизионного вещания соединяясь напрямую с помощью кабеля.

Если остановиться на вариант сборки из пивного диополя синфазной решетки, расположенной вертикально, при этом шаг будет составлять половин волны, то удастся улучшить значение КУ антенны. Также на данном устройстве должен быть установлен усилитель от антенны, с помощью которого производится согласование и настройка прибора.

Для усиления такой антенны к ней добавляются КЗД, установленные сзади на ней экран и сетка, с интервалом в половину решетки. Для монтажа пивной антенны потребуется наличие диэлектрической мачты, при этом экран и мачта соединены механической связью.

При этом, на решетке обустраиваются около трех, четырех рядов. Две решетки не способны достичь большого усиления.

ДМВ антенна для цифрового телевидения своими руками

Логопериодическим вариантом антенны называют антенну сборного типа, которая подключается к половинам на линейном диополе, интервал между ними изменяется, в соотношении с геометрическими параметрами прогрессии. Существуют настроенные и свободные линии. Предлагаем остановиться на более длинном и гладком варианте антенне.

Для изготовления ЛПА необходимо наличие любого заранее заданного диапазона. Чем выше показатели прогрессии, тем большим усилением отличается антенна. Данный вариант антенны по эксплуатационным и техническим характеристикам является идеальным для изготовления в домашних условиях.

Главный принцип ее нормального функционирования — проведение правильных рассчетов. С увеличением прогрессионных показателей увеличивается усиление и уменьшается угол раскрыва направленности. Данная антена не нуждается в наличии дополнительного экрана. Так как он него не зависят ее общие характеристики.

В процессе расчета цифровой ЛП антенны используйте такие рекомендации:

• второй по длине вибратор должен иметь запас частотной мощности;
• далее производится расчет самого длинного диополя;
• после этого добавляется еще один заданный частотный диапазон.

Если самое короткое диополе оставляет линии, то он обрезается, так как он необходим на антенне, только для проведения расчетов. Общая длина антенны составит около 40-ка см.

Диаметр линий на антенне составляет около 7-16 мм. При этом интервал между расположением осей составляет 40 мм. Кабель к линии не привязывается наружным методом, так как это отрицательно скажется на технических свойствах антенны.

Наружная антенна фиксируется на мачте с помощью центра тяжести. В противном случае, антенна будет постоянно трястись под воздействием ветра. Однако, металлическая мачта соединяется с линией не прямолинейно, так как в этом месте должна быть предусмотрена диэлектрическая мачта, длина которой составляет около 150 см. В качестве диэлектрического материала можно использовать деревянный брус, ранее окрашенный или покрытый лаком.

Цифровая антенна своими руками видео:

Сделать антенну для цифрового ТВ самостоятельно, не так сложно, как это кажется на первый взгляд. Для изготовления простой антенны можно применить подручные материалы, которые есть дома.

Это решение сэкономит деньги и время, особенно, если рядом нет магазина с ТВ техникой. Ведь в себестоимость готовой антенны закладываются такие расходы как: бренд, технологии, материал изделия, налоги.

Типы принимающих антенн

Антенна — это устройство, входящее в ряд диполярных, которое работает как на приём, так и на передачу частоты.

Сегодня телевещание происходит в следующих диапазонах:

• 1-300 МГц — приём аналогового телевидения стандарта МВ и VHF;
• 470-862 МГц — ДМВ диапазон (дециметровые волны), которые и передают изображение в цифровом стандарте DVB-T2.

Несмотря на это, присутствует стандартизация рабочего диапазона. Благодаря этому цифровое телевидение работает по принципу сотовой связи. Для того, чтобы антенна из кабеля для цифрового тв была эффективной в работе, нужно рассчитать все параметры.

Расчёт

Проводят расчёт в зависимости от типа конструкции, а также необходимости работы в выбранном заранее частотном диапазоне. Но перед тем, как приступать к работе, следует помнить, что всеволновые устройства не могут принимать слабые сигналы. Если говорить о других моделях приёмника, то такая самодельная антенна не в состоянии охватить все частоты, исходящие от цифрового вещания.

Чтобы верно изготовить антенну для цифрового ТВ своими руками, проводят точные расчёты. Это нужно делать заранее, потому что при подключении проверить качество приёма цифрового телевещания невозможно.

Для аналогового телевидения при слабом сигнале возможны помехи, а при цифровом сигнале изображения просто не будет. Это приведет к к вопросу, который очень сложно решить — проблема с кабелем или с самими устройством?.

Правила расчёта

Цифровое телевидение вещает на других частотах, с использованием возможных вариантов мультиплексов. Для того, чтобы приемка сигнала была качественной, волна, которая излучается должна попасть на сам приёмник. Поэтому проводить расчёт нужно по следующей модели:

1. Произвести расчёт длины нужной волны цифрового вещания, которая исходит из мультиплекса.
2. Выбрать самую длинную волну.
3. Найти полудлину поперечного сечения выбранной длины, так как она перпендикулярно передается на сам приёмник.

Рассмотрим как проводится этот расчёт на практике.

Практический пример

Предположим, что в вашем регионе расположены три вышки, у которых рабочие характеристики следующие:
• 32 ТВК, 546 МГц.
• 34 ТВК, 578 МГц.
• 24 ТВК, 498 МГц.

Для изготовления самодельной телевизионной антенны, рассчитаем длину нужной волны, используя формулу: λ = c/F, где c – скорость света, F – частота (для упрощения расчета можно сократить нули — 300/546, 300/578, 300/498).

Полученные значения равны соответственно: 0,55; 0,52 и 0,60 (значения округляются в большую сторону). Выбираем характеристики третьего мультиплекса, так как его длина волны оказалась большей.

Делим показатель на два, чтобы найти активную зону телеантенны (волна имеет синусоидальную форму) — 0,60/2=0,3.

И, наконец, находим полудлину поперечного сечения волны — 0,3/2=0,15 метров. Если перевести единицы измерения, то 15 сантиметров — это и есть длина активной области приемника.

Пример был выполнен с учётом нескольких мультиплексов, но задачу можно облегчить, производя вычисления для одного пакета телеканалов.

Когда будут закончены все расчёты, можно приступать к проектированию чертежей для дальнейшего изготовления антенны.

Расположение и подключение

После того, как расчёты выполнены, подбираются необходимые детали для будущей антенны и планируется сборка.

Важно решить, где конкретно будет размещена домашняя телевизионная антенна, и как будет произведено подключение:

1. Если планируется изготовить комнатную антенну, то с монтажом здесь будет намного легче.
2. А если речь идет об уличной, то её монтируют так, чтобы она была направлена на ретранслятор цифры.

Антенну для улицы можно установить на крыше дома. Таким образом, сигнал не будут заглушать стены, заборы и другие конструкции. Для уличной установки телеантенны понадобится кусок кабеля. Но здесь важно верно рассчитать и учитывать то, чем длиннее кабель, тем слабее сигнал будет поступать к самому приёмнику. Нет единого правила, которое бы регламентировало установку антенны, каждое размещение особое.

Как сделать антенну для телевизора своими руками

Привычная самодельная антенна не будет уникальной и подходить во всех случаях.

Если у вас старый телевизор, который не поддерживает стандарт DVB-T2 и формат видео MPEG4, то нужно купить приставку, которая будет декодировать и передавать сигнал от антенны к телевизору.

Антенна Харченко

Для цифрового телевидения подойдёт популярная антенна “восьмерка” или “биквадрат”, которую называют антенной Харченко. Состоит из двух квадратов, которые имеют форму ромба.

Эта антенна универсальна, так как способна работать в любых условиях. Исключение составляет лишь сплошная застройка, и в таких условиях сигнал не может быть отражён.

Для изготовления этой антенны нужно будет провести необходимые расчёты касательно длины волны. Каждая из сторон квадрата должна равняться половине длины сечения самой волны. В итоге сам периметр будет равняться длине волны.

Для работы понадобится проволока или медная толщиной до 3 мм., или алюминиевая толщиной до 6 мм. Итого нужно изготовить два квадрата. От окончания проволоки надо отрезать 2 см., чтобы соединить их между собой. В результате должно получиться единая деталь из двух квадратов, но имеющая общий угол.

Не стоит забывать и об изоляции! Пары концов проволоки должны быть изолированы между собой. Если этого не будет конструкция будет только излучать сигнал. Как основу можно использовать палку или балку. Приемник может быть закреплён без начальной фиксации.
Далее, нужно припаять кабель, так, чтобы он соприкасался с одним и концов самой проволоки.

Двойной и тройной квадрат

Изготовление такой антенны сходно с изготовлением биквадратного оборудования. Основа изделия состоит из нескольких квадратов, имеющих одинаковые параметры, которые расположены друг за другом.

В отличие от антенны Харченко, она не принимает качественный сигнал если сам ретранслятор находится далеко. Двойной и тройной квадраты предназначены для принятия сигнала в случае избыточного излучения.

Так как антенна многоуровневая, ее конструкция будет дополнительным усилителем. Для закрепления квадратов на бруске, в качестве основы подойдёт деталь, которая способна передавать электрический ток. При условии того, что толщина изделия будет довольно толстая.

В виде рамки

Рамочные антенны очень примитивны. Одна рамка применяется не так часто. Преимущество этого типа антенны заключается в том, что они не подвергаются различным помехам. Для того, чтобы приемник был выполнен правильно, размеры самого квадрата следует увеличить на 1,5%.

Для изготовления понадобятся:

• металлическая сетка;
• кабель;
• штекер;
• алюминиевая пластина;
• болты и гайки.

Для работы понадобятся алюминиевые пластины с высверленными отверстиями для болтов.

Чтобы избежать возможного окисления отверстий на поверхности, проведите их покраску. Далее рамку нужно закрепить на рефлекторе.

После этого антенну разместите на мачте и приготовьте место для установки.

Из коаксиального кабеля

Эта антенна довольна проста в изготовлении и материал для деталей можно найти везде. Такая ситуация возможна если антенна вышла из строя в деревне, где нет магазинов.

Для работы понадобится провод или обычный кабель для телевидения. Сборка устройства займет не больше пяти минут.

Для сборки требуется:

1. Отсоединить кабель от устройства, которое неисправно.
2. Конец провода нужно очистить от остатков изоляции.
3. Оголенную часть кабеля и отмеренный отрезок соединяют проволокой довольно прочно.
4. В итоге должен получиться круг из кабеля диаметром до 15 см. Он и будет приемником.
5. По центру нужно отмерить 4 см. и снять изоляцию.

Теперь, устройство для цифрового телевидения готово. Единственный минус, приёмника в том, что постоянно пользоваться такой антенной не получится. Это связано с тем, что открытый конец кабеля будет шумен.

Бабочка

Конструкция этой антенны состоят из ряда расположенных по вертикали усиков.

Для изготовления такого приемника нужно:

• деревянный брус;
• линейка;
• проволока из алюминия до 3 м;
• кусачки;
• саморезы;
• дрель.

Так как усы антенны восприимчивы к ветру, то рекомендуется использовать проволоку толщиной не менее 3 мм.

Сделать “бабочку” можно как из болтов, так и используя паяльник. Здесь многое зависит от того, что по факту есть в наличии.

Сначала требуется разметить 4 точки на одном и том же расстоянии друг от друга, не более 20 см.

От каждой точки следует провести линии, причём перпендикулярно. От прямых линий отложить 4 смежных угла 30 и поставить точки.

Далее, провести линии от головных до отмеченных точек под углом. Линии, которые будут располагаться под углом смогут являться указателями по расположению усиков приёмника.

Из пивных банок

В домашних условиях используют антенну, изготовленную из банок. Ее цена будет копеечной. Ведь для изготовления приёмника подойдёт вторсырьё. Точнее, использованные алюминиевые банки из-под напитков.

Минус этой антенны — для её эксплуатации нужно отсутствие преград. Только в таком случае сигнал будет качественный. Такая конструкция подойдёт для жителей загородных домов.

Для сборки нужно:

• 2 и более банок из-под пива или другого напитка;
• болты;
• медная проволока;
• изолента;
• 2 палки из дерева;
• кабель.

Для сборки нужен каркас Т-образной конструкции. Для этого используйте деревянные бруски.

Далее, на дне банок прорезать дырочки под саморезы или болты. С кабеля нужно снять изоляцию, банки расположить на одном уровне.

Через отверстия протянуть кабель друг к другу. Концы зафиксировать болтом. Кабель, который отходит из отверстий закрепить надёжно проволокой. Банки следует приклеить скотчем или изолентой к основе каркаса.

Далее, нужно объединить штекер с самим кабелем. Штекер нужно подсоединить к антенне. Если такое приёмное устройство планируется использовать на улице, то предварительно рекомендуется выполнить обмотку полиэтиленом, чтобы не произошло окисление контактов.

Оголенный кабель должен в обязательном порядке быть обмотан изолентой.

Логопериодическая

Частотно-независимые антенны относится к разряду логопериодических.

Предлагаемый вид приёмных устройств работает с высоким диапазоном частоты. По конструкции эти приёмники делятся на плоские, пространственные, плоские однонаправленные.

Методика изготовления этой конструкции довольно сложна, но и вместе с тем ее применять можно не только для того, чтобы ловить телевещание. Разработчики считают, что в таком приемнике существует некая область, где происходит активность. Существует вариант уменьшить излучатель, тем самым уменьшая размеры логопериодической антенны.

С того момента, как государство решило перевести всю страну на цифровое телевещание, многие жители столкнулись с проблемой отображения некоторых каналов. Это связано в первую очередь с антенной, которая может быть попросту не предназначена для цифровых каналов, либо повреждена.

Не стоит спешить покупать новую антенну, рассмотрим несколько способов того, как своими руками сделать антенну для телевизора, имея только подручные средства.

Антенный кабель

Сделанный своими руками данный вид антенны является примитивным. Не потому, что он плохо выполняет свои функции, а из-за малого количества необходимых материалов и инструментов, простоты сборки. Фактически, необходимо иметь только антенный кабель, обратите внимание, он должен быть со стальным сердечником. Кроме этого понадобится острый нож, плоскогубцы, штекер для подключения к телевизору.

Процесс сборки

Первоначально необходимо взять кабель, длина которого будет составлять не меньше 50 см. Далее снять изоляцию с одной стороны, в частности с экрана, жилы. Затем примерно через 20 см нужно обнажить центральную жилу, после чего, примерно через такое же расстояние, снять изоляцию с экрана.

Обратите внимание, в крайнем разрезе необходимо соединить центральную жилу и оголенную обмотку, обмотав их вокруг экрана. Итоговая конструкция должна напоминать по виду кольцо.

На противоположный конец провода, который не применялся в процессе изготовления, одевается штекер. Далее как сборка цифровой антенны будет завершена, ее нужно подключить к приставке и телевизору, проверять. Если изображение особо не улучшилось, значит где-то в процессе сборки была допущена ошибка.

Среди плюсов этого способа не только доступность материала, но и затрачиваемое время на сборку. Если точно знать, в каких местах делать надрезы, каким образом что соединять, весь процесс сборки займет не более 5 мин.

Из жестяных банок

На данный момент в магазинах продается большое количество напитков в жестяных банках. Вместо того, чтобы выбрасывать банки, рекомендуем озадачиваться вопросом изготовления антенны для dvb t2 своими руками. Сам процесс довольно легкий, не займет много времени, способен улучшить качество изображения.

Обратите внимание, этот способ, равно как и предыдущий, имеет смысл реализовать только в том случае, если имеется сильный сигнал, но картинка плохая. Подобные схемы сборки способны оптимизировать сигнал, улучшив изображение.

Как собрать

Антенна из жестяных банок делается довольно просто. Весь процесс разделен на несколько основных этапов.

Основным аспектом этой антенны является четное количество жестяных банок. Минимальное количество составляет 2 шутки, а в максимальном количестве конструкция не имеет никаких ограничений. Можно подключать сколько угодно, зависит только от желания, целесообразности и свободного места под такую большую антенну.

Когда с количеством банок определено, далее необходимо сделать в них отверстия для проволоки. Проволоку для dbv t2 антенны, собираемую своими руками лучше использовать медную проволоку.

Таким образом, в каждую банку вставляется проволока. А в местах их потенциального пересечения друг с другом, они соединяются с антенным кабелем. На конец этого кабеля необходимо прикрепить штекер, чтобы иметь возможность подключать его к телевизору.

К преимуществам такой антенны относится простота сборки. Фактически все составляющие, за исключением антенного кабеля, можно найти в кладовой, либо под ногами. Самым труднодоступным элементом конструкции является штекер. Если тщательно рассчитать место размещения такой антенны, вполне можно словить сигнал, который исходит за 50 км от установленной антенны.

К минусам таком дециметровой антенны, сделанной своими руками, относится парусность. Однако стоит обратить внимание, что это проблема фактически всех самодельных конструкций, размещаемых на открытом воздухе. Однако эту проблему можно легко устранить, если достаточно прочно и надежно закрепить антенну.

Еще одним минусом является сложность расчета наиболее правильной точки расположения, которая позволит добиться максимального качества от антенны.

В виде бабочки

Такая антенна встречается довольно редко среди самоделок. Тв антенна, сделанная своими руками, имеющая конструкцию «бабочки», обладает некоторыми сложностями при сборке. Именно это и служит причиной ее малой распространенности среди обывателей.

Кроме этого, такая антенна сделанная своими руками для цифрового телевидения, обладает определенной спецификой. Она предназначена для того, чтобы ловить короткие волны.

Название «бабочка» конструкция получила потому, что проводники отходят от основы конструкции в форме крыльев насекомого. Такое их расположение, в рамках поставленных перед антенной задач, является наиболее оптимальным.

Процесс сборки

Понадобится тонкая фанера, либо дощечка, алюминиевая проволока, если ее нет, подойдет медная. Кроме этого так же понадобятся саморезы, шуруповерт, отвертка, острый нож, паяльник, чертежные принадлежности, плоскогубцы, разъем и штекер.

В отличие от предыдущих вариантов, этот обладает довольно обширным списком необходимых материалов и инструментов.

Первоначально необходимо тщательно рассчитать размер проводников. Средняя длина, как правило, составляет около 36 см. Далее нужно нарезать отрезки, в рамках с ранее рассчитанными размерами проводников. Таким образом, понадобится 8 шт.

Обратите внимание, каждый проводник на середине, зачищается примерно на 2 см. Далее берутся провода, каждый из них сгибается таким образом, чтобы образовать дугу. Между концами провода должно быть не менее 7.5 мм. Если нет проводов, то вместо 2 шт вполне может использоваться металлический лист, имеющий форму треугольника.

Примечательно, что первоначально использовать как раз металл, когда эта конструкция была открыта в 30-х годах прошлого века.

Следующим шагом необходимо отрезать 2 провода, длина каждого должна составлять примерно 44 см. Их необходимо тщательно зачистить в тех местах, где они будут прикрепляться к доске, либо фанере.

Подготовленная проволока соединяется с элементами согласно схеме сборки, далее выход на антенне присоединяется к специальному разъему. Далее к самому штекеру необходимо присоединить проводник.

К переходнику необходимо подключить кабель. После этого, антенну сделанную своими руками для цифрового телевидения, по схеме «бабочки» можно подключать, настраивать в наиболее оптимальном для сигнала положении.

К преимуществам этой конструкции можно отнести относительную простоту в сборке, если имеются хотя бы базовые навыки в подобной сфере. Так же стоит отметить в лучшую сторону эффективность такой антенны.

Минус состоит в довольно низком коэффициенте усиления, которого можно добиться с помощью такой антенны.

Квадратная конструкция

Такие антенны многие видели на дачах. Ранее они серийно выпускались, но после того, как был обнаружен более удобный способ подключения, от них стали отказываться. Принцип такой комнатной антенны для цифрового тв, сделанной своими руками, заключается в размещении 3 квадратов друг за другом.

Фактически, каждый квадрат выполняет строго свою функцию. Первоначально идет директор, после чего следом за ним размещается вибратор, а далее устанавливается рефлектор. Обратите внимание, квадраты должны быть разного размера, и располагаться в процессе убывания.

Процесс изготовления

Первоначально необходимо изготовить такие квадраты, а также соответствующие перемычки для них. Если условия и материал позволяет, можно из цельного стального прутика выгнуть своеобразный зигзаг, формирующий 3 квадрата разной величины.

Далее необходимо спаять стыки, врасщеп необходимо впаять антенный кабель. Расщепом называется место соединения концов проволоки

Среди преимуществ этой схемы довольно высокая чувствительность к сигналам. Отлично подходит для улавливания слабых удаленных сигналов.

Сама конструкция позволяет изготавливать ее цельной, если использовать довольно длинный моток проволоки. Понадобится спаивать только соединение кабеля, а также стыков. При необходимости, к такой антенне можно подключить усилитель.

Рекомендации

Желая изготовить антенну для цифрового тв своими руками, необходимо сделать расчет. Он выполняется первоначально для того, чтобы иметь представление о наиболее оптимальном месте размещения антенны.

Для разных конструкций расчеты будут необходимы разные, так как конструкции отличаются предназначением и целесообразностью использования в определенных условиях. Некоторые из конструкций подразумевают возможную установку усилителя, что существенно повысит качество принимаемого сигнала.

В рамках города такие конструкции почти не имеют смысла, из-за слишком большого потока различных сигналов, которые может уловить антенна. Однако для дачи, либо временной антенны для разового принятия данных, такие конструкции отлично подойдут.

В рамках статьи рассмотрели вопрос «как своими руками сделать антенну», приведя в пример несколько наиболее легких, в то же время эффективных схем сборки. При должных навыках с их помощью можно уловить сигнал на удаленности в 50-65 км. Этого хватит для того, чтобы отображать несколько доступных телевизионных каналов в приемлемом качестве.

Фото антенны для цифрового тв своими руками

Самостоятельное изготовление DVB-T2-антенны для цифрового ТВ

Для комфортного просмотра цифрового телевидения необходимы стабильный передающий сигнал и качественная приемная антенна. Мощность телесигнала зависит целиком и полностью от провайдера, потребитель повлиять на это не может, зато он может исправить ситуацию с приемом на своей стороне с помощью покупной либо самодельной антенны. Как изготовить своими руками простое, но эффективное устройство для цифрового ТВ, рассказано далее.

Самодельные антенны для приема ЦТВ

На территории Российской Федерации претворение в жизнь федеральной программы цифрового вещания в 2019 году ознаменовалось введением в строй двух мультиплексов с полностью бесплатным государственным пакетом из 20 телеканалов и 3 радиопрограмм. Каналы не зашифрованы, они передаются в открытом виде в дециметровом диапазоне волн. То есть для качественного приема цифрового общественного телевидения подойдет любая антенна, работающая в диапазоне ДМВ.

Немного теории. Размеры вибраторов (активных элементов любой антенны) должны быть равны полной длине волны, половине или ее четверти. В дециметровом диапазоне радиоволна имеет длину менее одного метра. Значит, размеры элементов должны быть согласованы с данной величиной.

В радиотехнической литературе описано множество приемных конструкций для ДМВ диапазона. Большинство из них будет прекрасно принимать и современное цифровое телевидение. Описанные далее популярные устройства, изготовить которые может каждый своими руками, имеют следующие характеристики:

Конечно, это далеко не все конструкции приемных антенн для цифрового телевидения, которые можно сделать в домашних условиях. Существует огромное число альтернативных вариантов, но большинству из них присущи определенные недостатки:

Антенна цифрового ТВ, рекомендуемая для изготовления своими руками, должна быть эффективной, легкой для повторения, не содержать дорогих деталей и материалов. Этим параметрам полностью соответствуют рассмотренные ниже конструкции.

Антенна из кабеля

Простейшая антенна из отрезка коаксиального (телевизионного) кабеля выполняется в форме петли. Для ее постройки потребуются:

Инструкция по изготовлению:

Источник

Как сделать дециметровую антенну своими руками?

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания. Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками. Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

Индуктивность: L1 — представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Устройство комнатной антенны на базе пивных банок

Обозначения:

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц. Формула расчета будет следующей: L_R = 300/f, где L_R – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2). Теперь рассчитываем L_R, 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Комнатная мультиволновая (МВ и ДМВ) антенна

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

Дециметровая антенна «Бабочка»

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Рекомендации.

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

Дециметровая антенна своими руками, установленная на мачту

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Поделиться в социальных сетях

Комментарии и отзывы (7)

Сергей

Сделал антенну на новый телевизор, принцип — кольцо через усилитель 9999 словил канал s 07, регион Одесская область. Кто подскажет, что за канал?

Сергей

Лайфхак))) В свете того, что скоро накроется часть спутниковых каналов пришлось купить Т2 на первое время, Т2 купил, антенну не купил) Решил настроить на кусок проволоки (прием у меня уверенный) настроил всего 8 каналов. Антенну лепить не хотелось, было уже поздно, Подумал, а почему бы и нет…. и вытащил из спутникового ресивера кабель и воткнул в Т2))) Тарелка 1,2 м на моторе. Короче, 33 канала уровень сигнала 60-70% качество 100%. Стабильно))) Тарелка повернута ребром к вышке. Не поворачивал, но «поиграюсь» позже с поворотом)

василий

Эти антенны круче Полячек. Галина это Вы бред пишите на счет четкости.

Владимир

Несколько лет использую самодельную антенну. Моя антенна в Киеве ловит 56 каналов (32 канала DVB-T2 и 24 канала DVB-T). Получается 6 мультиплексов (4 DVB-T2 и 2 DVB-T). Общий диапазон частот: 514 МГц – 698 МГц.

Сигнал — отраженный, т.к. ретрансляторы находятся с противоположной стороны, вокруг — высотные дома. Этаж 10. Антенну повесил на окно на крючок с присоской. Но моя антенна в статье не представлена.

Нужно знать (автор статьи неосведомлен), что антенна типа «Зигзаг»/»Восьмерка» — это стандартная классическая антенна Харченко «Би-Квадрат» (за границей ее еще называют антенной Маршалла). Эта антенна имеет много модификаций и вариантов исполнения: вместо квадратов могут быть круги или более сложные фигуры, удвоенный зигзаг и пр. Достоинство антенны Харченко — широкополосность при хорошем усилении. Требуется расчет длины стороны в зависимости от частоты мультиплекса (в статье не описано), при наличии нескольких мультиплексов предварительно вычисляется средняя частота между min и max. Длина стороны «Би-Квадрата», см = (300/Частота)/2*100. Частоты для своего региона ищите в интернете.

Моя антенна представляет собой круг из ТВ-кабеля с сопротивлением 75 Ом с небольшим U-образным коленом снизу из такого же кабеля, которое выполняет важные функции симметрирования и согласования антенны с фидером (еще лучше для этого колена использовать кабель на 100 или 150 Ом, тогда вообще не будет ограничения полосы пропускания антенно-фидерной системы в целом).

Антенну из пивных банок вчера тоже попробовал: купил новый ТВ на кухню, и по-быстрому сварганил такую антеннку. На кухне, окна которой выходят на противоположну сторону, во двор типа «колодец», новый телик с ней поймал только 16 каналов :(. Теоретически длину размаха плечей трубки-биполя (банок) тоже нужно расчитывать в зависимости от частоты сигнала, и обрезать лишнее. Я сделал и это. Результат не изменился. Поэтому буду делать антенну Харченко. Для хорошего результата нужен провод диаметром минимум 3 мм, а лучше — толще, или трубка.

Галина

Я всё перепробывала из вышеперечисленных так назыааемых антенн из всяких банок и склянок и скажу лучше купить заводскую антенну,будет и картинка чётче и стабильный приём. А эти самоделки устарели лет 40-50 как

Алексей

Очень полезное описание, и выбор на чем остановиться. Сегодня сделал петлю с дополнением малой петли. Буду дома пробовать.

Василий

Спасибо, очень полезная статья- кратко, но вполне достаточно для работы. Отлично работает антенна «двойной квадрат» в комнате.

Источник
