Антенна для смартфона для усиления сигнала сотовой связи своими руками

Антенны для мобильных устройств

Как расположить антенну

Обратите внимание! Устанавливая антенну для сотового телефона для усиления, можно повысить качество связи не только на мобильниках, но и у других устройств: ноутбука, планшета, ПК и телевизора. Тогда общая схема будет сложнее. При улучшении сигнала для всех гаджетов, находящихся дома, большое значение имеет мощность антенны, модема и адаптера, используемых в схеме.

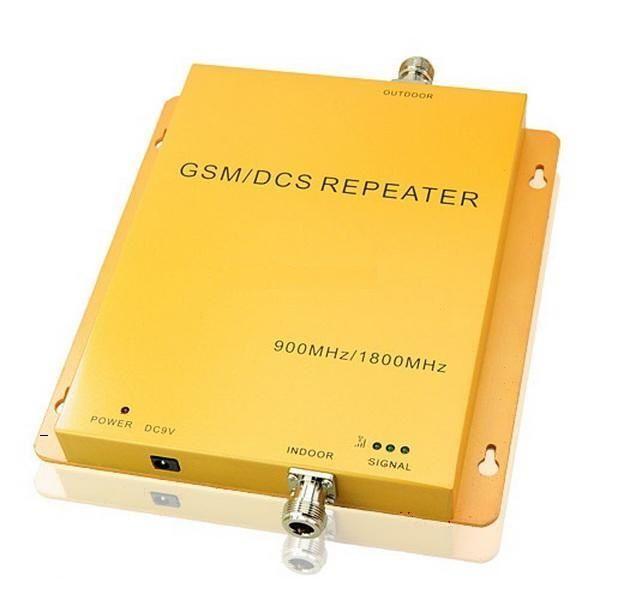

Модель усилителя

Самодельная антенна для телефона

Важно! Следует учитывать, что соблюдение размещения медного провода поможет значительным образом улучшить получаемый-передаваемый сигнал даже при его практически полном отсутствии.

Простейший способ увеличить уровень сигнала Вашего сотового телефона за несколько минут. Вам не понадобится абсолютно ничего кроме кусочка провода определенной длины. Этот метод определенно поможет в сложной жизненной ситуации.
Перед доработкой сотового телефона я показываю начальный уровень сигнала.

Сейчас он равен: минус 99 дБ — 7 единиц.

Разбираем смартфон, а именно снимаем заднюю крышку. Под ней прячутся сим-карты, батарея и тп. Нас интересуют антенные разъемы.

Современные мобильные гаджеты – это необходимые устройства связи, без которых уже немыслимо обойтись, настолько плотно вошла данная техника в нашу жизнь. Однако даже с полным покрытием, еще существуют территории, где данные устройства могут находиться в «глухой зоне» или иметь довольно плохое качество приема сигнала. Как правило, к таким местам можно отнести не только пригород, но и мегаполисы, передачу сигнала в которых прерывает множество высотных строений. Для решения данной проблемы проще всего воспользоваться специальными устройствами – усилителями сотового сигнала: внешними или внутренними. Но как сделать антенну для телефона? Решить этот вопрос можно, предварительно разобравшись в особенностях их конструкции.

Антенна для мобильника необходима в том случае, если прием сигнала с ретрансляционной вышки на телефон некачественный, что, как правило, происходит из-за влияния самых разнообразных факторов. Прежде чем приступить к поиску подходящей дополнительной антенны для мобильника, в первую очередь, следует разобраться с принципами работы самой сотовой связи.

Смартфон – это полноценная миниатюрная радиостанция, принимающая и предающая сигнал в определенном диапазоне частот (определяется провайдером, предоставляющим услуги связи).

Параметры передачи сигнала между базовой станицей (ретранслятором) и усилителем мобильного принято называть «Down Link», со смартфона на внешнюю антенну – «Up Link». Заметим, что, как правило, провайдеры практически всегда предусматривают некоторое ограничение при осуществлении передачи сигнала от базового ретранслятора (до 35 км). Это позволяет создать конфигурацию, подразумевающую реализацию 8-ми каналов для разговора пользователей. Такие параметры предусмотрены соответствующими стандартами связи. Операторы GSM предоставляют меньше каналов для разговора (не более 3-х), тем не менее, в этом случае длительность передачи увеличивается и достигает 100 км. Зачастую такая сотовая конфигурация сети для внешней антенны используется в прибрежной части зоны покрытия.

Особенности выбора

Для телефонов с поддержкой технологии 3g подходит не каждая подключенная антенна для мобильного. Существует множество факторов, влияющих на качество принимаемого от базовой станции сигнала:

• особенности рельефа;
• географическая локализация;
• климатические условия;
• технические характеристики, как самой антенны, так и мобильного устройства.

Наиболее предпочтительное место для размещения антенны 3g для усилителя сигнала – возвышение. Это может быть крыша строения или авто, в случае использования внешнего оборудования для транспортного средства.

При этом следует учитывать, что направлять усилитель для три или 4g рекомендуется в сторону ближайшей вышки ретранслятора, что поможет обеспечить более качественный прием-передачу сигнала. Схематично размещение антенны указано на рисунке.

Обратите внимание!
Устанавливая антенну для сотового телефона для усиления, можно повысить качество связи не только на мобильниках, но и у других устройств: ноутбука, планшета, ПК и телевизора. Тогда общая схема будет сложнее. При улучшении сигнала для всех гаджетов, находящихся дома, большое значение имеет мощность антенны, модема и адаптера, используемых в схеме.

Бывают выносная модель и оборудование со стационарным устройством. Есть варианты, подключаемые к телефону и раздающие сигнал, как Wi-Fi. Для усиления можно использовать активные репитеры и работать с пассивными устройствами. Первые дополнительно преобразуют сигнал, а вторые осуществляют прием только за счет своей конфигурации.

Кроме того, существует несколько основных видов устройств:

• волновой приемник;
• плоская антенна;
• параболическая антенна;
• антенный усилитель штыревого типа.

В конструкцию волнового приемника сигнала входят такие элементы: траверс и перпендикулярно расположенные по отношению к нему рефлекторы. Данный вид внешних усилителей отлично справляется с задачей усиления сигнала, но требует точной настройки (наведения) устройства на базовую станцию.

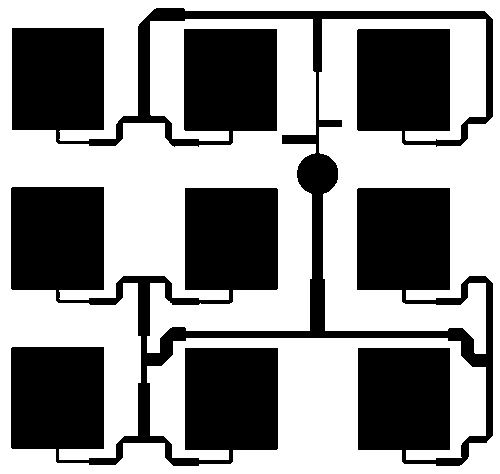

Плоская наружная антенна – данный вид выносных устройств имеет достаточно широкие показатели диапазона направленности. Устройство состоит из облучателя, который встроен в конструкцию рефлектора. Для настройки антенны выбирается приблизительное направление на ретранслятор.

Параболическая внешняя антенна – устройство для наружного размещение, состоящее из облучателя и отражателя. Применение такого усилителя значительным образом усиливает прием сигнала, но для установки антенны для телефона требуются определенные знания и навыки. При некорректной установке и настройке эффективность от применения данного девайса будет минимальной.

Антенный усилитель штыревого типа представляет собой стержень, одновременно играющий роль рефлектора и облучателя. Конструкция данной антенны подразумевает круговую направленность. Обязательное условие при использовании такого усилителя – отсутствие экранизирующих устройств, мешающих приему передачи сигнала.

Но как подключить внешнюю и внутреннюю части устройств?

Подключение мобильного к внешней антенне

Для работы в смартфоне антенне сотовой связи требуется коаксиальный кабель, имеющий высокочастотный разъем. Это объясняется тем, что большинство мобильников работает именно в диапазоне таких частот. Заметим, что эффективность усиления сигнала прямо зависит от качественных характеристик, как самого разъема, так и используемой кабельной продукции.

Если конструкция телефона не оборудована гнездом, чтобы провести подсоединение антенны, для решения задачи можно использовать устройство громкой связи. Кроме того, можно воспользоваться малокомфортным для пользователя способом, обмотав мобильный несколькими витками антенного провода. Хотя в таком случае использование девайса довольно неудобно, тем не менее, это позволяет добиться хорошего приема сигнала в телефоне.

Важно!
Используя любой вид устройств, необходимо, чтобы сама антенна была расположена по направлению к ретранслятору.

Ромбовидная антенна, самостоятельная сборка

Нередко для покупки антенного усилителя к смартфону у пользователей нет средств или возможности (место жительство в отдаленных от крупных населенных центров районах). В таком случае заинтересованный в улучшении получения-передачи сигнала своего мобильника человек может сделать конструкцию для телефона своими руками. Кроме того, даже простые самоделки могут хорошо подключаться к сети и давать нужный сигнал.

Для создания прибора по улучшению сигнала своими руками потребуется определенный набор инструментария и материалов:

• пассатижи и острый нож, предназначенный для аккуратного снятия изоляции с кабельной продукции;
• непосредственно сам кабель (RG6) для подключения мобильного гаджета к антенне и медный провод (2 мм сечение), его длина должна составлять не менее 8 см;
• паяльный инструмент с припоем;
• переходник для мобильного устройства.

Порядок выполнения сборки антенны для мобильного телефона:

• в первую очередь, производится зачистка изоляции кабельной продукции, при этом выполнять данную работу следует аккуратно, чтобы не повредить внутреннюю жилу, которая впоследствии будет подключена одним концом к мобильному устройству, а другим – к антенне;
• медная проволока по концам изгибается таким образом, чтобы с обоих концов получилось по ромбу;
• на следующем этапе к жиле кабеля припаивается медный провод (строго в положении «вверх»), другая часть медного провода припаивается к экранирующей оплетке кабеля (строго в положении «вниз»);
• далее выполняется крепление медного провода на любую подходящую по размерам поверхность (лучше подойдет широкая деревянная планка), при этом не следует забывать о надежной изоляции всех выполненных в процессе сборки соединений;
• итоговая конструкция размещается на крыше строения и надежно крепится, предусмотренный свободный конец кабеля опускается вниз и посредством специального адаптера подсоединяется к телефону.

Важно!
Следует учитывать, что соблюдение размещения медного провода поможет значительным образом улучшить получаемый-передаваемый сигнал даже при его практически полном отсутствии.

Самостоятельно собранная конструкция ромбовидной антенны сотовой связи – это весьма простая в реализации схема, которую сможет собрать практически любой пользователь, не обладающий специальными знаниями и опытом. Единственное условие при сборке сотовой связи своими руками – последовательность указанных выше действий и качественное соединение всех элементов. Увеличение сигнала находится в прямой зависимости от качества исполнения.

Видео

Терпеть не могу
ловить рыбу, ибо жалко потерянного времени. Но, тем не менее, я всю неделю
готовился к рыбалке. Была поставлена задача ловлимобильного интернета и дополнительных рисок
уровня принимаемого сигнала на экране сотового телефона или смартфона, причём поймать надо
в полевых условиях без активных усилителей и батареек. Это можно сделать с
помощью пассивного ретранслятора.

Такое, наверно,уже было, что для того, чтобы чего-нибудь посмотреть в интернете или
позвонить по сотовому телефону, чуть ли не на крышу приходилось забираться или
наполовину свешиваться из окна, ловя риску на экране сотового телефона или
набив S
МS
-ку подкидывать телефон
вверх, или поднимать вместе с флагом на флагштоке.

Попробуйте для начала сделать простейший пассивный
ретранслятор 3G
сигнала
или сотового телефона. Две простые
направленные антенны из проволочек, коаксиальный кабель, соединяющий их, вот и
вся конструкция. С помощью такого простого мобильного устройства, не требующего
питания, можно обеспечить связь в
подвале, в металлическом ангаре или гараже, в обесточенном бомбоубежище или в
другом месте, куда сигнал сотовой связи не доходит.

Размер самих антенн
будет соответствовать выбранной частоте связи: для сотового телефона частоты 900 МГц и 1,8
ГГц, для мобильного интернета около 2 ГГц. Для эксперимента я сделал антенну на
900 МГц, но на практике она оказалась также работоспособнойот 1,8 до 2 ГГц. Последующие измерения
самодельной антенны показали, что диапазон её отличного согласования
практически дотянул до 2,080 ГГц, а иначе я бы не принял сигнал 3G
интернета.

Если кто уже собирал «простую антенну для приёма эфирного цифрового телевидения» из двух проволочных колец,
легко справится с поставленной задачей. Всё делается аналогичным образом.

Диаметр оправки (рюмки) 4,3 см. Частота 1,9 — 2,2 ГГц.

Определяем длину волныв метрахL
м = 300 / 900 МГц = 0,33 м

Диаметр витка
(кольца) проводаD
= L
/ 3,14 = 0,33 / 3,14 = 0,106 (м)

Расстояние между кольцами S
= L
/ 4 = 0,33 / 4 = 0.08 (м)

Соответственно с ростом частоты — рамкибудут уменьшаться в размерах, потери в
коаксиальном кабеле будут увеличиваться. Так же рассчитываться будут антенны на
других частотах.

Так как антенна направленная, то она обладает
усилением, в конкретном случае равным 5 дБ. Часть этого усиления потеряется в
кабеле. В кабеле РК 75 – 3. 7-35, длиной
6 метров на частоте 900 МГц у меня потерялось, как потом выяснилось 3 дБ, что,
учитывая погрешность, совпадает с техническими характеристиками
применяемогофидера.Эффективность антенны в свободном пространствес ростом высоты лучше. В ней больше наводится
напряженность поля и улучшается прямая видимость с базовой станцией,
обеспечивая устойчивую связь, так как дома и деревья уже не являются
препятствием для радиоволн.

При необходимости
использования нескольких частот потребуется несколько ретрансляторов с разным
диаметром колец. Здесь, как и при ловле рыбы, нужна всякая наживка, поэтому я и
подготавливал снасти как заядлый рыболов, загибая проволочки, словно крючки на
разный диаметр. Всё будет зависеть от условий. Посмотрим, что удастся поймать.

Место испытания.

Осталось только попробовать. Вот и место
ловли, старая беседка. Удилище из чудом сохранившейсяукороченной антенной мачты, которая спасла
меня, когда я летел с крыши, а поэтому на дерево я точно не полезу, в моём
возрасте кости плохо срастаются. Шест удлинил пластмассовыми трубками, в
которых обычно прокладывают слаботочные провода. В ход пошёл даже деревянный
штапик, ведь сама антенна весит мало. Поворачивая удочку, ориентирую кольца в
сторону ближайшего городка, временно превращаясь в охотника на лис.Рядом с кольцами антенны, которая внизу,
кладу мобильный телефон.

С помощью
ретранслятора мобильник добавил три
риски на дисплее, обеспечив 100-процентную связь, с ближайшей цивилизацией
(базовой станцией), находящейся в 6-ти километрах за лесным массивом. Для
любителей долго болтать по сотовому телефону за городом, такое устройство просто необходимо.
Как правило, вдали от базовых станций телефон отдаёт полную мощность, что
вредно для здоровья. Правильный телефон, (имеется в виду маленькое значение SAR
— санитарной нормы), имея
хорошую связь с базовой станцией, будет отдавать в антенну меньшую мощность, а
это значит, что организм меньше облучатся
полем СВЧ. Но об этом я уже говорил в статье
«защити себя от облучения сотового телефона».

К вечеру желающих
проверить свои мобильники и смартфоны становится всё больше. Вот ожил
планшетник, медленно загружаясь, показывая отдельные картинки телевизионных
программ. Смартфон стал перелистыватьстранички ДЕД КЛУБА …. От ретранслятора
отошли на несколько метров, но странички интернета продолжают перелистываться.

Всё работает.

А может это
розыгрыш, возможно 3G
уже везде работает?

Я, обидевшись, заваливаю
свою удочку на землю. По недовольным лицам видно, что всё зависло, чёрточки и
символы слетели с дисплеев.

Терпеть не могу
рыбалку, столько свободного времени пропадает зря!

Правда, не видел ещё
рыбака, который бы не вернулся на старое место, чтобы попробовать другую
наживку.Опробован только диаметр кружки
(900 МГц), впереди ещё диаметр рюмок (2-2,2 ГГц).Ну а завершит улов приманка на спиральную антенну, заранее
предвижу, что тяжелая конструкция получится, но для стационара то, что надо.

Да, кстати про поляризацию. В спешке, а может по
рассеянности я совсем забыл про неё и уже когда рассматривал фотографии –
вспомнил. Базовые мобильные станции сотовой связи имеют антенны с вертикальной
поляризацией, а поэтому снасть на удочке необходимо было повернуть на 90
градусов, таким образом, чтобы разрез колец был не внизу, а сбоку, что
соответствовало аналогичной поляризации. Тем не менее, радио сигнал удалось поймать
даже с горизонтальной поляризацией колец на мачте, несмотря на минимальные потери
в 6 дБ из-за несовпадений, опыт удался. А с другой стороны в лесу свои законы и
прохождение сигнала с горизонтальной поляризацией в нём лучше.

P
.
S
.

Прошло два года. Этим
летом, в 2016 году, я готовился к приезду внуков на отдых от родителей или
наоборот, и решил провести цифровое телевидение в беседку, мультики смотреть, да
и чтобы самому отдышаться. Чтобы антенна
не бросалась в глаза, сплёл её из проволочек и назвал антенной невидимкой.
Получилось четыре кольца, которые при приёме цифрового телевидения проявили
себя лучше, чем двух кольцевая конструкция. Подробно об этой конструкции я
написал в статье «Антенна невидимка — фазированная восьмёрка для эфирного цифрового телевидения».

Аналогичные две
антенны сплёл для пассивного ретранслятора мобильной связи на диапазон 900 МГц, так, на всякий
случай, вдруг кому интернет понадобится. На сегодня пока нет в нашей низине
интернета. Появляется значок «Н», но на загрузку годы уходят. Двойную восьмёрку,
положив плашмя, приподнял до уровня крыши беседки, и стала она невидимой в
кроне дикой яблони. Благодаря такой
конструкции, мобильный телефон к двум рискам уровня добавил две. На этом, казалось,
эксперимент закончился, но минута триумфа всё же была, когда молодым родителям
срочно понадобился интернет. Не подвёл ретранслятор, поймал оператора Мегафона,
довольно быстро загрузил нужную информацию. На тот момент я чувствовал себя
волшебником, который с помощью проволочной рамки открывает новый родник.

Принципы и способы усиления сигналов 1G, 2G, 3G, 4G, wi-fi. Предположим, у вас есть загородный домик, куда вы ездите в летнее время. Расслабившись на природе, захотели послушать любимую музыку онлайн с вашей социальной странички, как вы это делаете дома или на работе. Но привычного значка 3G в правом верхнем углу телефона у вас нет. На канале YouTube “Против течения” рассказали технические основы, знание которых поможет правильно выбрать дополнительную антенну для смартфона.

Но при этом вы разговариваете по сотовому телефону, отправляете sms сообщение, получаете с небольшим промежутком whatsapp. В чём же проблема и можно ли ее решить? До этого нужно понять систему обеспечения связи. Сотовая связь обеспечивается (раздается) при помощи вышек. Сама по себе она может выглядеть как угодно, хоть деревянная палка. Это неважно! Важно, какое оборудование на ней. Мы привыкли, что при помощи сотового телефона звоним, получаем sms и пользуемся интернетом. При этом ориентируемся на одну шкалу сигнала в углу экрана. На самом деле это разные сигналы. Описание ниже для вас будет понятно.

Этих каналов намного больше. Здесь приведены самые распространённые общедоступные сети. Эти сигналы раздают специальное устройства (модули) установленные на вышках. Для каждого – 3G или 2G – отдельный. Последний представляет собой антенну, она должна иметь определённую конструкцию, так как от неё зависит частота передачи данных.
Частота радиоволн измеряется в Мгц (мегагерцы). Например:
– связь 1-2 G работает на 890-915 Мгц.
– 3G – 1920-1980 Мгц.
– 4G – 2300-2340 Мгц.
– Телевидение 470 – 850 Мгц.
– ФМ радио – 96 – 108 Мгц.
– Wi-Fi – 2400 – 2500 Мгц.
Это стандартные в России. Теперь вы начинаете понимать, почему телевизионная антенна не ловит вай фай? Чтобы принимать, либо раздавать сигнал на определенной частоте, нужно соответствующая конструкция.
В наше время, как правило, в развитых городах с учетом нынешних потребностей вокруг них устанавливаются вышки 1-4g. С учетом рельефа городов, высоты домов, на крышах госучреждений или частных, где не залезет посторонний человек, устанавливаются повторители (репитеры), с целью более качественного распределения сигнала. Сама по себе оборудование по раздаче либо дублирование очень дорогое, с учетом того что бюджет в России ограничен, нормальный беспроводной высокоскоростной интернет везде раздавать не будут. Поэтому на территории вашей дачи не будет 3-4G интернета по причине отсутствия соответствующих модулей на вышке. Ну если до ближайшей с модулем менее 50 км, то есть шанс поймать этот сигнал!

Для этого нужно приобрести узконаправленные антенны, работающие на частотах, которые собираетесь ловить. 3-4G конструкция такого рода выглядит так. С виду похоже на телевизионную, однако расстояние между зубчиками имеет значение, для приема Wi-Fi другая.

Их нужно четко направлять на вышку. Уровень сигнала измеряется в dbi (децибелы).

Если при телефонном разговоре разрыв в несколько секунд, отсутствует даже GPRS и это стабильно. Тогда никакой усилитель не поможет.

На модуле 1G 2G имеется определенное количество ячеек, позволяющих вести одновременную двухстороннюю связь. Если у вас вышеуказанная ситуация, то скорее всего ячеек например 1000, местных жителей в ведущих разговор – 10.000. Вспомните новый год, когда невозможно дозвониться.

Уточняйте у сотовых операторов, на МТС, Мегафон или Билайн есть различие в Мгц. Внимательно выбирайте антенну в соответствии с нужными частотами. Два усилителя соединять не надо! Провод от усилителя можно также подключать не в репитер, а в USB модем, если в нём есть вход для антенны. Dbi и dBm в нашем случае его обозначениях на aliexpress имеют равнозначная значение. Обозначает коэффициент усиления.

По умолчанию Название (А — Я) Название (Я — А) Цена (низкая > высокая) Цена (высокая > низкая) Рейтинг (начиная с высокого) Рейтинг (начиная с низкого) Модель (А — Я) Модель (Я — А)

Доброго времени суток!

Давайте, мы с вами вместе постараемся понять и определить, для чего же нужны «антенные адаптеры», их ещё называют «пигтейлы». И для чего нужны «универсальные антенные адаптеры»!?

Если вы не нашли в нашем списке антенных адаптеров, названия вашего устройства, это не значит, что мы на 100% не сможем вам помочь подключить к вашему устройству, антенну для усиления мобильного сигнала! Если не нашли, значит вам нужно сделать следующее: сфотографировать антенный разъём на вашем устройстве (антенный разъём на мобильном телефоне, модеме, роутере, сигнализации) и прислать нам минимум 2 фотографии с линейкой посередине антенного разъёма и 2 фотографии без линейки около разъёма). Мы рассматриваем только чёткие, хорошо освещенные и хорошо видимые фотографии хорошего качества. После получения фотографий на наш мейл, мы ответим вам, есть ли у нас что то подобное и сможем ли мы вам помочь.У нас в наличии около 90% современных антенных разъёмов и антенных адаптеров,которые продаются и продавались за последние 10 лет.

А теперь, что же делать тем, у кого на мобильном телефоне, модеме, роутере, сигнализации нет антенного входа? Всё относительно просто. Покупайте «универсальный антенный адаптер»! Универсальных антенных адаптеров есть несколько видов. Первый это самый простой и распространённый «универсальный антенный адаптер клипса». Это уменьшенная версия автомобильного держателя для мобильных телефонов. Он подходит для любых мобильных устройств, не шире 5.00 см, максимум и с натягом, он сможет налезть на устройства до 5,5 см шириной.

Вторая разновидность «универсальных антенных адаптеров» — универсальный антенный даптер на липучке, на 2х стороннем скотче. Удобен, для маленьких модемов и для устройств, для которых не подходит ничего из описанного выше и ниже. Да и цена маленькая, поэтому многие люди берут его в комплекте в «универсальным антенным адаптером клипса».

И третий вариант «универсального антенного адаптера» — универсальный антенный адаптер клипса — держатель. Подходит для любых мобильных телефонов, смартфонов, и других мобильных устройств, шириной от 5.00 см до 6,3 см. Его можно использовать и в машине и дома, и на даче, и на работе в офисе.

И четвёртый вариант «универсального антенного адаптера» — универсальный антенный адаптер — на липучке (липучка как на куртке, кросовках). Универсальный антенный адаптер для Apple iPhone. Подходит для любых мобильных телефонов, смартфонов, планшетов, 3G 4G модемов, мобильных wi-fi роутеров и других мобильных устройств, любой разумной ширины.

А теперь читаем и запоминаем то, почему многие люди, считают, что универсальный антенный адаптер не помогает! Как вы сможете понять из фотографий «универсальных антенных адаптеров» они не подключаются к вашему мобильному телефону, смартфону, модему, роутеру, сигнализации ни в какой разъём, так как чаще всего, раз вы читаете этот раздел, у вашего мобильного устройства нет антенного разъёма.

«Универсальные антенные адаптеры» просто приклеиваются или прижимаются, или подкладываются под ваше мобильное устройство/прикладываются к задней стенке.

Но…………. Так как у вашего мобильника нет разъёма, или вы не смогли найти антенный адаптер, который подключается в антенный разъём на вашем мобильнике, при использовании «универсального антенного адаптера» часть мобильного сигнала приходящего от антенны, расплывается в никуда. Да. Так оно и есть! А как вы думали? Разъёмного соединения же нет!

«Универсальный антенный адаптер», это единственный вариант, усилить мобильный сигнал, смартфону, мобильному телефону и любым другим устройствам, у которых нет антенного входа. Или под которые, в Россию не завозятся антенные адаптеры, которые подключаются в антенный вход на вашем мобильном устройстве.

А теперь самое главное: так как при использовании «универсального антенного адаптера» часть сигнала приходящего от антенны, расплывается и теряется, вам нужно покупать в комплекте с «универсальным антенным адаптером», только мощные и самые длинные антенны. Пример самой мощной антенны для gsm разговоров и для gsm edge gprs мобильного интернета, это длинная узконаправленная антенна Яги20 или панельная,современная антенна RE-KP-S-15-17 GSM900. В 3-G самая мощная антенна 3g RE-KP-S-16-17 3G. Антенны смотрите и выбирайте у нас на сайте или позвоните, напишите в Whatsapp +7-965-139-94-94 и попросите ссылку на мощные антенны.

Самый максимальный результат, от использования «универсального антенного адаптера» достигается при использовании в комплекте с «универсальным антенным адаптером» самой длинной внешней антенны, установленной туда, где есть самый лучший мобильный сигнал. Варианты: Над крышей. На стене дома. На подоконник. Лучший вариант, на улице, как можно выше, над крышей дома.

Если вы не можете установить полноценную внешнюю антенну,тогда можно использовать антенну на магнитной базе (автомобильную антенну), которую можно установить и использовать как на крыше машины, так и дома или в офисе, установив около того окна, где вы можете поймать самый лучший мобильный сигнал. Нужно покупать, самую длинную и самую мощную авто антенну на магнитной базе. Тогда, вы добьётесь максимального результата, и не будете думать, что это всё не работает.

Антенны вы сможете выбрать на нашем сайте. У нас большой выбор разных антенн, разных мобильных стандартов. Есть и внешние антенны. Есть и автомобильные антенны. И большие антенны тарелки, антенны решетки и панельные внешние антенны. Купите антенну на любой вкус: антенны 4G LTE, Антенны 3G + 4G LTE, универсальные антенны gsm 3g h+ 4g lte, антенны gsm900, антенны gsm900-1800, Антенны 1800, Антенны 3g umts hsdpa, Антенны 3g-gsm, Антенны 3g-wifi-wimax-gsm, Антенны skylink — cdma450.

Для принципиальных личностей, которые принципиально хотят усилить мобильный сигнал, но совсем не хотят покупать и устанавливать большую и мощную антенну, в комплекте с «универсальным антенным адаптером», можно докупить бустер. Бустер, это активный сотовый усилитель, питается от гнезда прикуривателя автомобиля или от сети 220 вольт, или и от машины и от домашней сети 220 вольт. Бустер имеет мощность/усиление от 0.5 до 5 ват и он подключается в разрыв, между антенной и антенным адаптером. Бустер имеет хорошую мощность. Бустер компенсирует потери сигнала в длине кабеля. Бустер даже способен высасывать из воздуха, до 1-3х километров, мобильный сигнал, который вам так необходим. Бустер идеальное решение для удалённых объектов и для тех, кто хочет максимально усилить мобильный сигнал одному устройству, с привязкой на кабеле. Бустеры, усиливают мобильный сигнал и разговорам и смс и мобильному интернету. Позволяют сделать видео по Skype, Youtube, Viber, Whatsapp, онлайн играх, там, где до появления бустера видео не шло. Уменьшают время Ping. Бустеры можно использовать в комплекте с любыми антенными адаптерами. Подробнее о бустере..

А здесь, можно увидеть и выбрать из нескольких разных готовых антенных комплектов, в которые входит антенна и «универсальный антенный адаптер». Это не полный список того, что у нас есть. Подобрать другой тип антенны, можно посетив на нашем сайте, разделы с антеннами. Антенны gsm900, антенны gsm1800, антенны 3g umts hsdpa hsupa, антенны Скайлинк cdma450, и другие типы одно стандартных и много стандартных мобильных антенн.

В 10% случаев, при очень плохом сигнале с места установки внешней антенны, или очень плохом сигнале внутри вашего помещения, когда внутри помещения есть 1-2-3-4-5 делений, но разговаривать или пользоваться мобильным интернетом невозможно, универсальный антенный адаптер, может не дать никакого результата. Это происходит из-за больших потерь сигнала в индукционно-прижимном использовании антенного адаптера. Тогда вы можете сделать следующее: для разговоров. купить себе мобильный телефон с антенным входом, или очень доступное решение: стационарный телефон gsm, с антенным входом, или для мобильного интернета, usb модем с антенным входом, или роутер с антенным входом + антенный адаптер переходник, который сразу подключается в антенное гнездо на вашем телефоне модеме роутере. Так вы избежите потерь сигнала в прижимном-индукционном соединении, и результат будет лучше чем у комплекта антенна + «универсальный антенный адаптер». И получите максимальный результат изначально.

В 5% случаев, если у вас и на крыше нет сигнала и нет сигнала в 100-1000 метрах от вашего дома,офиса итд — на помощь приходит, активный сотовый усилитель, бустер, который компенсирует потери сигнала в длине кабеля, который способен вытянуть сигнал из воздуха до 100-1000 метров, очень и очень редко,аж до 2-3 километров (только мощные и дорогие бустеры).

А может забить на поиск дешевого решения,и купить репитер? Репитер усиливает сигнал без привязки на кабеле,сразу нескольким мобильникам,модемам,роутерам и т.д. Идеальное решение для тех,кто не желает привязываться на кабеле и привык к свободе передвижения.

Подключает к антенне. Для телефонов,смартфонов,модемов у которых нет полноценного антенного входа.

Доброго времени суток!

Давайте, мы с вами вместе постараемся понять и определить, для чего же нужны « », их ещё называют « ». И для чего нужны « »!?

Антенный адаптер, это такое необходимое маленькое, нужное устройство, (кабелёк длиной от 15 до 50 см), с двумя разъёмами, которое позволяет подключить к антенне, любой мобильный телефон, стационарный мобильный телефон, мобильный 3g gsm 4g lte usb модем, или мобильный 3g gsm 4g lte роутер, и даже gsm — cdma — 3g сигнализацию. Если в вашем мобильном телефоне, модеме, роутере, сигнализации есть антенный вход, тогда вам очень сильно повезло. Теперь вам нужно найти и купить антенный адаптер, который подойдёт к антенному входу на вашем мобильном телефоне, модеме, роутере, сигнализации.

Если вы не нашли в нашем списке
, названия вашего устройства, это не значит, что мы на 100% не сможем вам помочь подключить к вашему устройству, антенну для усиления мобильного сигнала! Если не нашли, значит вам нужно сделать следующее: сфотографировать антенный разъём на вашем устройстве (антенный разъём на мобильном телефоне, модеме, роутере, сигнализации) и прислать нам минимум 2 фотографии с линейкой посередине антенного разъёма и 2 фотографии без линейки около разъёма). Мы рассматриваем только чёткие, хорошо освещенные и хорошо видимые фотографии хорошего качества. После получения фотографий на , мы ответим вам, есть ли у нас что то подобное и сможем ли мы вам помочь.У нас в наличии около 90% современных антенных разъёмов и антенных адаптеров,которые продаются и продавались за последние 10 лет.

Это была так сказать прелюдия…

А теперь, что же делать тем, у кого на мобильном телефоне, модеме, роутере, сигнализации нет антенного входа? Всё относительно просто. Покупайте «»! Универсальных антенных адаптеров есть несколько видов. Первый это самый простой и распространённый «
». Это уменьшенная версия автомобильного держателя для мобильных телефонов. Он подходит для любых мобильных устройств, не шире 5.00 см, максимум и с натягом, он сможет налезть на устройства до 5,5 см шириной.

Вторая разновидность «универсальных антенных адаптеров» — . Удобен, для маленьких модемов и для устройств, для которых не подходит ничего из описанного выше и ниже. Да и цена маленькая, поэтому многие люди берут его в комплекте в «универсальным антенным адаптером клипса».

И третий вариант «универсального антенного адаптера» — универсальный антенный адаптер клипса — держатель. Подходит для любых мобильных телефонов, коммуникаторов, и других мобильных устройств, шириной от 5.00 см до 6,3 см. Его можно использовать и в машине и дома, и на даче, и на работе в офисе. Идеальное использование достигается в комплекте с блютус Bluetooth или другим типом хендс-фри.

И четвёртый вариант «универсального антенного адаптера» —
. . Подходит для любых мобильных телефонов, коммуникаторов, и других мобильных устройств, любой разумной ширины. У нас с трудом и натягом,налез даже на современный смартфон,шириной 8,2см:). Его можно использовать и с сотовым телефоном,usb модемом,смартфоном и т.д.

А теперь читаем и запоминаем то, почему многие люди, считают, что универсальный антенный адаптер не помогает! Как вы сможете понять из фотографий «универсальных антенных адаптеров» эти устройства не имеют разъёмов, они не подключаются к вашему мобильному телефону, модему, роутеру, сигнализации ни в какой разъём, так как чаще всего, раз вы читаете этот раздел, у вашего сотового телефона,модема и т.д. нет антенного разъёма. «Универсальные антенные адаптеры» просто приклеиваются или прижимаются,или подкладываются к вашему,под ваше мобильное устройство,сотовый телефон,usb модем, роутер,сигнализацию.

И как же это работает, спросите вы? Просто. Это называется «индукционный» метод усиления сигнала. В пластик спрятана железочка, к которой припаян проводок, на конце которого есть антенный разъём, который используется для подключения к антенному кабелю. Всё это, заводским методом упаковано в пластик. Приложили и зажали ваш мобильник в «универсальном антенном адаптере». Мобильный сигнал от антенны, пришел и передался на ваш мобильник.

Но…………. Так как у вашего мобильника нет разъёма, или вы не смогли найти антенный адаптер, который подключается в антенный разъём на вашем мобильнике, при использовании «универсального антенного адаптера» часть мобильного сигнала приходящего от , расплывается в никуда. Да. Так оно и есть! А как вы думали? Разъёмного соединения же нет! Но это не беда. Так как «Универсальный антенный адаптер», это единственный вариант, усилить мобильный сигнал, мобильному телефону и любым другим устройствам, у которых нет антенного входа. Или под которые, в Россию не завозятся антенные адаптеры, которые подключаются в антенный вход на вашем мобильном телефоне.

А теперь самое главное: так как при использовании «универсального антенного адаптера» часть сигнала приходящего от антенны, расплывается и теряется… Вам нужно покупать в комплекте с «универсальным антенным адаптером», только мощные и самые длинные антенны. Пример самой мощной антенны для gsm разговоров и для gsm edge gprs мобильного интернета, это длинная или панельная,современная . В 3-G самая мощная . .

Самый максимальный результат, от использования «универсального антенного адаптера» достигается при использовании в комплекте с «универсальным антенным адаптером» самой длинной внешней антенны, установленной туда, где есть самый лучший мобильный сигнал. Варианты: Над крышей. На стене дома.

Если вы не можете установить полноценную внешнюю антенну,тогда можно использовать антенну на магнитной базе (), которую можно установить и использовать как на крыше машины, так и дома или в офисе, установив около того окна, где вы можете поймать самый лучший мобильный сигнал. Но только, нужно покупать, самую длинную и самую мощную авто антенну на магнитной базе. Только тогда, вы добьётесь максимального результата, и не будете думать, что это всё не работает.

Зайдя в описание разных антенных адаптеров, например «универсальный антенный адаптер клипса» и универсальный антенный адаптер держатель, вы сможете увидеть фотографии, и способы подключения антенного адаптера к мобильному телефону. И вам сразу всё станет ясно и понятно.

Антенны вы сможете выбрать в левом меню нашего сайта. Там большой выбор разных антенн, разных мобильных стандартов. Есть и внешние антенны. Есть и автомобильные антенны. И большие антенны тарелки, антенны решетки и панельные внешние антенны. Купите антенну на любой вкус: , другие варианты и типы антенн смотрите в левом меню нашего сайта, чуть ниже середины.

Для принципиальных личностей, которые принципиально хотят усилить мобильный сигнал, но совсем не хотят покупать и устанавливать большую и мощную антенну, в комплекте с «универсальным антенным адаптером», можно докупить бустер. , питается от гнезда прикуривателя автомобиля или от сети 220 вольт, или и от машины и от домашней сети 220 вольт. Бустер имеет мощность/усиление от 0.5 до 5 ват и он подключается в разрыв, между антенной и антенным адаптером. Бустер имеет хорошую мощность. Бустер компенсирует потери сигнала в длине кабеля. даже способен высасывать из воздуха, до 1-3х километров, мобильный сигнал, который вам так необходим. Бустер идеальное решение для удалённых объектов и для тех, кто хочет максимально усилить мобильный сигнал одному устройству, с привязкой на кабеле. Бустеры, усиливают мобильный сигнал и разговорам и смс и мобильному интернету. Позволяют сделать видео по Skype там, где до появления бустера видео не шло. Уменьшают время Ping. Бустеры можно использовать в комплекте с любыми антенными адаптерами.

Это не полный список того, что у нас есть. Подобрать другой тип антенны, можно посетив на нашем сайте, разделы с антеннами. Антенны gsm900, антенны gsm1800, антенны 3g umts hsdpa hsupa, антенны Скайлинк cdma450, и другие типы одно стандартных и много стандартных мобильных антенн.

В 10% случаев, при очень плохом сигнале с места установки внешней антенны, или очень плохом сигнале внутри вашего помещения, когда внутри помещения есть 1-2-3-4-5 делений, но разговаривать или пользоваться мобильным интернетом невозможно, универсальный антенный адаптер, может не дать никакого результата. Это происходит из-за больших потерь сигнала в индукционно-прижимном использовании антенного адаптера. Тогда вы можете сделать следующее: для разговоров. купить себе мобильный телефон с антенным входом, или очень доступное решение: , или для мобильного интернета, или роутер с антенным входом + антенный адаптер переходник, который сразу подключается в антенное гнездо на вашем телефоне модеме роутере. Так вы избежите потерь сигнала в прижимном-индукционном соединении, и результат будет лучше чем у комплекта антенна + «универсальный антенный адаптер». И получите максимальный результат изначально.

В 5% случаев, если у вас и на крыше нет сигнала и нет сигнала в 100-1000 метрах от вашего дома,офиса итд — на помощь приходит, (только мощные и дорогие бустеры).

Запутались? Да ничего сложного нет! Универсальный антенный адаптер, это единственный вариант для усиления мобильного сигнала, мобильным телефонам и модемам без антенного входа. Но он не всесильный и в 10% случаев без бустера, не даёт никакого результата. Как это исправить? 🙂 Не поняли? Правда? Перечитайте ещё раз и звоните нам:)

А может забить на поиск дешевого решения,и ? Репитер усиливает сигнал без привязки на кабеле,сразу нескольким мобильникам,модемам,роутерам и т.д. Идеальное решение для тех,кто не желает привязываться на кабеле и привык к свободе передвижения.

Усилитель сигнала мобильной связи решает проблему телефонных звонков и интернета на даче, в гараже, а так же в других труднодоступных зонах. Это вспомогательное оборудование стоит недёшево. Проблему решит gsm репитер, изготовленный своими руками, который вполне заменит не самый мощный покупной ретранслятор.

Ретранслятор бывает пассивным и активным. Первый не требует подключения питания и представляет собой антенну, способную самостоятельно функционировать на небольшой площади. Он же используется в качестве части системы с усилителем, подключаемым к электросети.

Пассивный репитер LTE или GSM стандарта ловит слабейшие сигналы соответствующих частотных диапазонов и передаёт их устройствам. Это простейший вариант для самостоятельного изготовления из подручных предметов и материалов. Минус заключается в отсутствии усиления и стабилизации мобильной связи.

GSM репитер сотовой связи, изготовленный своими руками, функционирует без подсоединения к гаджету.

Схема усилителя сотового сигнала включает в себя:

1. делитель мощности или разветвитель провода (если необходимо несколько точек для усиления сигнала);
2. разъёмы подключения питания;
3. коаксиальный кабель для подключения антенны.

Система позволяет улучшить качество за счёт применения нескольких антенн. Также в продаже имеются пассивные усилители, подключаются прямо к телефону кабелем. Кроме высокой цены сам факт наличия проводов стесняет свободу перемещения при звонках, а качество связи становится хуже с каждым дополнительным метром провода.

GSM репитер своими руками видео:

Антенны своими руками

Чтобы смастерить свой пассивный ретранслятор подойдёт обычная проволока или даже жестяная банка. Из первой можно сделать антенну из колец или в виде двойного ромба.

Антенна или репитер gsm сигнала из проволоки.

Размеры определяются требуемой частотой, для примера возьмём F=900 МГц. Диаметр считается по формуле (300/F)/3,14, то есть (300/900)/3,14=0,106м. Этот виток и является антенной.

Антенна из одного кольца

Соединённых между собой: от первого варианта отличаются двумя витками проволоки вместо одного, конструкция выполняется из одного отрезка. Закрепляем их напротив друг друга. Расстояние рассчитываем по формуле (300/F)/4, для рассматриваемого случая это составляет (300/900)/4=0,08м. Приведена та же частота, диаметры считаются аналогично.

GSM антенна из двух колец

Четыре кольца:
Антенна похожа на вторую, только вместо витков будут две восьмёрки. Расчёт аналогичный предыдущим пунктам.

Ромбовидный усилитель:
Проволока сгибается в квадратную форму, затем два противоположных угла загибаются друг к другу и скрепляются. Для наглядности схема gsm репитера:

Схема ромбовидного GSM усилителя

Варианты с первого по третий расположены в порядке возрастания усиления сигнала. Они же могут эксплуатироваться как самостоятельные репитеры сотовой связи. Одна антенна устанавливается как внешняя, другая — как внутренняя.

Самодельный усилитель

Для устройства активного усилителя придётся организовать целую установку. Сбор всех элементов в одно целое, наглядно демонстрирует схема репитера сотовой связи для изготовления своими руками:

Схема усилителя сотового сигнала

Полноценный самодельный gsm репитер потребует кроме антенны: кабель, крепёж (для монтажа), отрезок длиной 20 см трубы полимерной или пластиковую банку (в качестве соединительного блока), лист пластика, экран (отражающий материал), 2 соломинки.

Как сделать gsm репитер своими руками:

1. соорудить ромбовидную антенну по вышеописанной инструкции;
2. на отрезке трубы выполнить четыре надреза около 3 см в длину. Полученный соединительный блок надевается на загнутые внутрь углы антенны;
3. если применяется банка, то сделать три отверстия в дне — центральная для двух соломинок, две крайние для саморезов;
4. к двум загнутым углам прикрепить по одному проводу. Достать провода, например, взяв отрезок кабеля и сняв с него изоляционную плёнку;
5. на подсоединённые контакты надеть соломинки, загнать и продеть в среднее отверстие банки;
6. ко дну соединительного блока прикрепить лист отражающего материала;
7. блок прикрепить саморезами к деревянной доске или столбику для удобства установки;
8. взять коаксиальный кабель, снять участок изоляции так, чтобы оголить концы провода. Подключить их к соединительному блоку;
9. полученную конструкцию установить вне помещения;
10. второй конец кабеля подсоединить к пластмассовой пластине.

Подключение мобильного к внешней антенне

Для работы в смартфоне антенне сотовой связи требуется коаксиальный кабель, имеющий высокочастотный разъем. Это объясняется тем, что большинство мобильников работает именно в диапазоне таких частот. Заметим, что эффективность усиления сигнала прямо зависит от качественных характеристик, как самого разъема, так и используемой кабельной продукции.

Если конструкция телефона не оборудована гнездом, чтобы провести подсоединение антенны, для решения задачи можно использовать устройство громкой связи. Кроме того, можно воспользоваться малокомфортным для пользователя способом, обмотав мобильный несколькими витками антенного провода. Хотя в таком случае использование девайса довольно неудобно, тем не менее, это позволяет добиться хорошего приема сигнала в телефоне.

Кабель и антенные переходники

В диапазоне 900 МГц вопрос выбора кабеля приобретает первостепенную роль. Отечественные телевизионные коаксиальные кабели можно использовать только ограниченно (затухание более 30 дБ на 100 м слишком велико). Из доступных импортных образцов подойдет RG6 — коаксиальный кабель с двойной оплеткой. Его вы найдете в любом магазине. Затухание составляет 20 — 24 дБ на 100 м (проверял экспериментально). Промышленные штыревые автомобильные антенны обычно включают в себя кабель RG59 с затуханием 28 дБ на 100 м. Антенна типа волновой канал с коэффициентом усиления 12 дБ и 10 м кабеля RG6U дают общее усиление 9,6 дБ, а при 20 м — 7 дБ.

На большинстве телефонов есть разъем для внешней антенны. Кроме того, для каждого типа телефона существует так называемый антенный переходник (около $5), он подключается к указанному разъему и представляет собой короткий кусок кабеля, с одной стороны которого находится специфический телефонный высокочастотный разъем, а с другой — стандартный ВЧ-разъем. Обычно затухание в антенном переходнике не превышает 1 дБ. Покупая антенный переходник, убедитесь в его дееспособности. При включении переходника в телефон встроенная в телефон антенна отключается и выходной каскад переключается на переходник. Иными словами, если вы просто подключаете переходник к телефону, сигнал на шкале телефона должен немного упасть. Потом вы подключаете внешнюю антенну к переходнику, и сигнал увеличивается. Если все идет именно так, значит, переходник работает.

Особенности выбора

Для телефонов с поддержкой технологии 3g подходит не каждая подключенная антенна для мобильного. Существует множество факторов, влияющих на качество принимаемого от базовой станции сигнала:

• особенности рельефа;
• географическая локализация;
• климатические условия;
• технические характеристики, как самой антенны, так и мобильного устройства.

Наиболее предпочтительное место для размещения антенны 3g для усилителя сигнала – возвышение. Это может быть крыша строения или авто, в случае использования внешнего оборудования для транспортного средства.

При этом следует учитывать, что направлять усилитель для три или 4g рекомендуется в сторону ближайшей вышки ретранслятора, что поможет обеспечить более качественный прием-передачу сигнала. Схематично размещение антенны указано на рисунке.

Как расположить антенну

Обратите внимание! Устанавливая антенну для сотового телефона для усиления, можно повысить качество связи не только на мобильниках, но и у других устройств: ноутбука, планшета, ПК и телевизора. Тогда общая схема будет сложнее

При улучшении сигнала для всех гаджетов, находящихся дома, большое значение имеет мощность антенны, модема и адаптера, используемых в схеме.

Бывают выносная модель и оборудование со стационарным устройством. Есть варианты, подключаемые к телефону и раздающие сигнал, как Wi-Fi. Для усиления можно использовать активные репитеры и работать с пассивными устройствами. Первые дополнительно преобразуют сигнал, а вторые осуществляют прием только за счет своей конфигурации.

Кроме того, существует несколько основных видов устройств:

• волновой приемник;
• плоская антенна;
• параболическая антенна;
• антенный усилитель штыревого типа.

В конструкцию волнового приемника сигнала входят такие элементы: траверс и перпендикулярно расположенные по отношению к нему рефлекторы. Данный вид внешних усилителей отлично справляется с задачей усиления сигнала, но требует точной настройки (наведения) устройства на базовую станцию.

Плоская наружная антенна – данный вид выносных устройств имеет достаточно широкие показатели диапазона направленности. Устройство состоит из облучателя, который встроен в конструкцию рефлектора. Для настройки антенны выбирается приблизительное направление на ретранслятор.

Параболическая внешняя антенна – устройство для наружного размещение, состоящее из облучателя и отражателя. Применение такого усилителя значительным образом усиливает прием сигнала, но для установки антенны для телефона требуются определенные знания и навыки. При некорректной установке и настройке эффективность от применения данного девайса будет минимальной.

Антенный усилитель штыревого типа представляет собой стержень, одновременно играющий роль рефлектора и облучателя. Конструкция данной антенны подразумевает круговую направленность. Обязательное условие при использовании такого усилителя – отсутствие экранизирующих устройств, мешающих приему передачи сигнала.

Но как подключить внешнюю и внутреннюю части устройств?

Модель усилителя

Выбрать всё самомостоятельно или обратиться к специалистам?

Самая большая трудность – это правильный выбор оборудования и компонентов для необходимой системы.

Как правило, при самостоятельном выборе оборудования начинают появляться вопросы, на которые нет однозначных ответов. Какую модель усилителя нужно купить, сколько внутренних антенн поддерживает система и где их поставить, какая зона покрытия сигнала будет после запуска усилителя, сколько абонентов одновременно смогут говорить и т.п. Всё это происходит потому, что объекты, на которых требуется установить рсотовый репитер или развернуть сеть wifi, различаются структурой, площадью, наличием сигнала и ещё множеством критериев, которые необходимо учитывать при выборе оборудования. В подавляющем большинстве случаев правильное решение можно выбрать только выполнив измерения на месте. Из чего можно сделать вывод — что готовые комплекты хорошо работают только на картинке.

Как вообще всё это работает?

В настоящий момент проблема отсутствия мобильной связи на любом объекте вполне решаема. Локализуется она с помощью установки усилителя мобильной связи (сотового репитера), который создаёт стабильную зону покрытия сотового сигнала на заданной площади.

Смысл его действия заключается в том, что от сигналы от базовой станции сотового оператора, принимается на внешнюю антенну, установленную на улице, откуда они по кабелю передается на репитер, а от него по кабельным линиям – на антенны, установленные внутри помещения.

Сигнал от мобильных телефонов, находящихся в зоне обслуживания системы, принимается на внутренние антенны и далее всё происходит в обратном порядке.

Также на сегодняшний день вполне доступны решения для огранизации сети вай фай на любой необходимой площади, включая уличные решения. Развернуть сеть Wi-Fi можно на базе современных точек доступа с поддержкой технологии бесшовного роминга: переход от точки к точке без обрыва соединения.

Для организации уверенного уровня сигнала WiFi на большой площади потребуется несколько точек доступа, соединённых в единую сеть проводным либо беспроводным способом. При перемещении пользователя по территории, устройство, подключенное к сети, будет автоматически переключаться от одной точки доступа к другой без обрыва соединения. Для того, чтобы переключение для пользователя происходило незаметно используется технология бесшовного роуминга.

Прием и отправка информации в линиях беспроводной связи

Радиоволны при перемещении в пространстве наталкиваются на разные препятствия в виде домов, деревьев и других сооружений. Препятствия на пути могут отражать или поглощать волну, а также делать это частично. Иногда сигнал разбивается на несколько составных частей. На характер взаимодействий волны и преград на пути оказывают влияние материал поверхности, частота сигнала и множество других факторов. Отражение в процессе передачи приводит к тому, что появляются временные задержки. Кроме того, из-за всех этих взаимодействий до конечного потребителя доходит только часть отправленных от приемника волн. Поэтому одной из главных проблем беспроводных сетей является многолучевое распространение сигнала.

Проблемы передачи и приема сигнала мобильного интернета

Для ее решения используются следующие технологии:

• Разнесенный прием (Receive Diversity) позволяет принимать сигнал сразу несколькими, а не одним устройством. Таким образом, непринятые одной антенной волны принимаются другой. Используется принцип одного выхода и нескольких входов, или SIMO (Single Input Multiple Output);
• Разнесенная передача (Tx Diversity) основана на том, что сигнал отправляется с нескольких антенн, а принимается одной, то есть множественный выход и одни вход, или MISO (Multiple Input Single Output), как панельная антенна 3G;
• Пространственное уплотнение (Spatial Multiplexing) – разбивание выходного потока на несколько составляющих и прием через несколько устройств, или MIMO. Антенна получает сигнал, предназначенный и для других приемных устройств тоже. Используя матрицу передачи и всю полученную информацию, сигнал максимально восстанавливается.

Чтобы определить максимальную пропускную способность – С, используется формула:

С= M B log2(1 + S/N), где:

• C – пропускная способность канала;
• M – количество независимых потоков данных;
• B – ширина канала;
• S/N – соотношение сигнал/шум.

Для сотовой связи 4G, а именно LTE MIMO, возможно использование 8Х8, что позволяет добиться скорости до 300 Мбит/сек. Даже на значительном удалении от станции сигнал будет устойчивым. Сегодня больше распространены MIMO 2Х2. Всегда для 4G количество каналов должно быть четным.

Как работают антенны на передаче и приеме сигнала

Антенны могут располагаться в одной поверхности или быть вертикально разнесены

Во втором случае важно точно выдерживать расхождения по градусам, указанные в схеме

Самодельная антенна

3G, 4G антенна для смартфона своими руками — это эффективный прибор, который можно сделать самостоятельно. Существует множество способов, начиная от стальной банки, у которой одно дно необходимо вырезать и внутрь вставить модем, до более сложных устройств. Например, направленная антенна-пушка.

Для сборки последней необходимо:

• нарезать медные диски различных диаметров;
• каждый из дисков накрутить на специальные шпильки;
• подсоединить к последним двум пластинам провода;
• подключить конструкцию к модему.

Важно! Материалы для сборки и полный процесс с описанием, можно найти в глобальной сети

Усилить сигнал глобальной сети для смартфона можно многими способами. Наиболее простой — найти ближайшую вышку и избегать препятствий, которые могут мешать качеству соединения. Рекомендуется попробовать решить проблему при помощи различных программ для усиления. Наибольшую эффективность могут предоставить только аппаратные устройства в виде антенн, усилителей и репитеров. При помощи хорошей системы усиления, можно обеспечить стабильным и быстрым сигналом большую площадь торгового центра или офиса. Главное — соблюдать правила и рекомендации по установке и настройке оборудования. Антенну можно собрать собственноручно, представлено множество схем.

Ромбовидная антенна, самостоятельная сборка

Нередко для покупки антенного усилителя к смартфону у пользователей нет средств или возможности (место жительство в отдаленных от крупных населенных центров районах). В таком случае заинтересованный в улучшении получения-передачи сигнала своего мобильника человек может сделать конструкцию для телефона своими руками. Кроме того, даже простые самоделки могут хорошо подключаться к сети и давать нужный сигнал.

Самодельная антенна для телефона

Для создания прибора по улучшению сигнала своими руками потребуется определенный набор инструментария и материалов:

• пассатижи и острый нож, предназначенный для аккуратного снятия изоляции с кабельной продукции;
• непосредственно сам кабель (RG6) для подключения мобильного гаджета к антенне и медный провод (2 мм сечение), его длина должна составлять не менее 8 см;
• паяльный инструмент с припоем;
• переходник для мобильного устройства.

Порядок выполнения сборки антенны для мобильного телефона:

• в первую очередь, производится зачистка изоляции кабельной продукции, при этом выполнять данную работу следует аккуратно, чтобы не повредить внутреннюю жилу, которая впоследствии будет подключена одним концом к мобильному устройству, а другим – к антенне;
• медная проволока по концам изгибается таким образом, чтобы с обоих концов получилось по ромбу;
• на следующем этапе к жиле кабеля припаивается медный провод (строго в положении «вверх»), другая часть медного провода припаивается к экранирующей оплетке кабеля (строго в положении «вниз»);
• далее выполняется крепление медного провода на любую подходящую по размерам поверхность (лучше подойдет широкая деревянная планка), при этом не следует забывать о надежной изоляции всех выполненных в процессе сборки соединений;
• итоговая конструкция размещается на крыше строения и надежно крепится, предусмотренный свободный конец кабеля опускается вниз и посредством специального адаптера подсоединяется к телефону.

Важно! Следует учитывать, что соблюдение размещения медного провода поможет значительным образом улучшить получаемый-передаваемый сигнал даже при его практически полном отсутствии. Самостоятельно собранная конструкция ромбовидной антенны сотовой связи – это весьма простая в реализации схема, которую сможет собрать практически любой пользователь, не обладающий специальными знаниями и опытом

Единственное условие при сборке сотовой связи своими руками – последовательность указанных выше действий и качественное соединение всех элементов. Увеличение сигнала находится в прямой зависимости от качества исполнения

Самостоятельно собранная конструкция ромбовидной антенны сотовой связи – это весьма простая в реализации схема, которую сможет собрать практически любой пользователь, не обладающий специальными знаниями и опытом. Единственное условие при сборке сотовой связи своими руками – последовательность указанных выше действий и качественное соединение всех элементов. Увеличение сигнала находится в прямой зависимости от качества исполнения.

Позвоните нам — мы бесплатно поможем советом!

В нашей компании вы сможете получить ответы на вопросы о том, какую точку доступа лучше приобрести или как самостоятельно установить репитер. Если вы уже уже что-то купили и своими силами установить не получилось — позвоните нам, мы подскажем наиболее безболезненный выход из сложившейся ситуации. Если вас интересует получение услуги «под ключ» — обращайтесь к нам, чтобы оформить заявку на установку необходимой вам системы.

Мы поможем вам выбрать мобильный усилитель, обеспечим качественное покрытие сети сотовой связи, установим антенну для приёма мобильного интернета, а также реализуем на вашем объекте и всей прилегающей территории WiFi сеть с поддержкой «бесшовного» роуминга.

Если необходимо, специалисты нашей компании выполнят диагностику уже установленных систем, в случае обнаружения поломки — помогут восстановить первоначальную работоспособность оборудования, или предложат провести модернизацию.
Ваша выгода: индивидуальный подход, качественный монтаж, профессиональное сервисное обслуживание, гарантия на работы и оборудование — все услуги в одной компании.

Влияние сигнала сотовой связи и wi-fi на здоровье человека.

У наших заказчиков нередко возникает вопрос о негативном воздействии, которое «возможно» оказывают сотовые репитеры или WiFi точки доступа на здоровье человека.

Отвечая на этот вопрос, мы обычно задаём встречный вопрос: «А вы не задумывались, почему в мобильном телефоне очень быстро садиться батарея в зоне плохого приёма связи или сети WiFi, даже если телефоном совсем не пользуются?».

Происходит это потому, что передатчик телефона, находясь в зоне недостаточного сигнала, чтобы не потерять соединение с базовой станцией работает на максимальной мощности. А в момент разговора по телефону возле головы такое излучение может достигать своего пика, доходя до 2 Вт, что впоследствии может пагубно сказаться на здоровье.

Использование репитера сотовой связи, а также равномерно развёрнутое покрытие WiFi сети на объекте позволяет в разы уменьшить вредное воздействие мобильного телефона на организм человека.

В чем отличие дорогого и дешевого усилителя связи?

На сегодняшний день на рынке представлено огромное количество оборудования, в том числе и «серого». Исходя из нашего опыта, нормальный репитер минимальной мощности, с годовой гарантией от производителя не может стоить дешевле 9500 руб. Если вы всё же решили сэкономить и вам всё равно какой аппарат покупать — серый или белый, просто помните, что китайцы благотворительностью не занимаются и дешевизна оборудования достигается за счёт экономии на стоимости элементной базы.

Если вы настроены приобрести надёжный репитер или хорошую точку доступа wifi и эксплуатировать их долгие годы, то на качестве лучше не экономить. Доверяйте выбор оборудования компетентным специалистам, либо приобретайте оборудование напрямую у производителя. .

Стоимость усиления сотовой связи, мобильного интернета и Wi-Fi

На сегодняшний день услуга усиления сигнала мобильной связи — вполне доступна «среднестатистическому» россиянину. Стоимость установки репитера зачастую сопоставима с покупкой среднестатистического ноутбука или современного мобильного телефона.

Хотите всюду оставаться на связи? — Обращайтесь к нам и мы предложим лучшие из возможных вариантов.

Устройство и оптимальные габариты

Как известно, 4G-модем функционирует на частоте 2100 МГц. Ей равносильна длина волны 143 миллиметра. Сейчас ещё попадаются модели, которые созданы под 900 МГц, и те, которые используют составной порядок, однако они уже утрачивают свою актуальность.

Ключевыми узлами усилителя являются:

• вибратор — на него индуцируются волны магнитоэлектрических колебаний, которые посылаются передатчиком провайдера 4G;
• антенный провод с элементом согласования, который транслирует индуцированный радиосигнал от вибратора;
• блок передачи сигнала с провода на вход модема;
• отражатель, который устраняет перерывы сигнала и отражающие шумы — он нужен для повышения мощности приема.

Основные требования к вибратору

Важно обратить внимание на вид используемого металла. Для усилителя, как правило, применяют медь или алюминий. В домашних ситуациях, принимая во внимание небольшие параметры вибратора, легче подключать кабель пайкой

По этой причине сразу нужно остановиться на меди, даже не оценивая ряд прочих ее положительных сторон

В домашних ситуациях, принимая во внимание небольшие параметры вибратора, легче подключать кабель пайкой. По этой причине сразу нужно остановиться на меди, даже не оценивая ряд прочих ее положительных сторон.

Особую роль играют конфигурация и размеры поперечного сечения. Рекомендуется сооружать антенну Харченко из провода с поперечным сечением не менее 5 мм² и диаметром 2,5 мм, так как эти параметры, согласно народному опыту, наиболее благоприятны. Сразу стоит оговориться, что допускается брать толщину 2,3 мм с сечением 4 мм², которая несущественно сократит характеристики приема. Если потребуется, то допустимо осуществить монтаж с сечением 2,5 мм², но это уже испортит качество сигнала, повысит его угасание. Хотя для какого-либо конкретного случая или местности это может быть вполне возможно — следует подходить индивидуально.

Выбор кабеля

Основное отличие от стандартных антенн, с которым может столкнуться частный мастер — это размер волнового противодействия, а оно может составлять 75 или 50 Ом. Для сокращения утрат мощности надежнее применять провод с меньшим сопротивлением. Он больше годится по электронным показателям, сильнее согласовывается, гарантирует наименьшие потери сигнала. Впрочем, употребляя один из этих видов проводов, лучше точнее подобрать под него механические габариты вибратора. В таком случае утечки мощности сигнала станут наименьшими.

Специфика конструкции рефлектора

В роли экрана может быть любая стальная пластина. Его можно вырезать из жести или выпилить болгаркой из ненужной алюминиевой кастрюли. Если и металла никакого нет, то можно выйти из положения и взять фанеру или картон и оклеить фольгой. Можно не переживать за результат — ощутимой разницы не будет. В любом случае полученная конструкция сможет перекрыть идущий волновой фон с разных сторон.

Отлично себя показывает отработанный DVD-диск. Повысить его эффективность можно, покрыв алюминиевой фольгой одну из сторон. Этот вариант превосходно справляется с отражением волн. Его дополнительный плюс — эстетичный облик и существенное облегчение работы.

Чтобы использовать диск, потребуется лишь помазать его клеем и зафиксировать на крышке от пластиковой бутылки. Также нужно отрегулировать дальность вибратора от рефлектора. Это можно сделать с помощью дополнительных шайб (можно взять от винтов) или обрезки лишней толщины.

https://youtube.com/watch?v=geisHVkqApY

Из чего состоит система усиления сигнала сотовой связи

Основными элементами такой системы выступают наружные и внутренние антенны, позволяющие усилить мощность сигнала сотовой связи. Внешние антенны монтируют на крыше здания, они призваны улавливать сигнал от вышки, а внутренние антенны, устанавливают в доме.

Система усиления сотовой связи состоит из следующих элементов:

• Двухстороннего усилителя или репитера, данные элементы являются промежуточным звеном;
• Наружной и внутренней антенны — наружная антенна улавливает сигнал, а внутренняя его передаёт;
• Разветвителей коаксиального кабеля и делителя мощности;
• N-разъемов;
• Коаксиального провода, сопротивление которого составляло бы 50 Ом.

Внутренние антенны устанавливают внутри помещения, через них, усиленный сигнал передаётся мобильным устройствам. Внешняя и наружная антенна, подключённые через репитер, дают возможность получать стабильный сигнал от сотовой вышки, там, где его раньше не было.

Все вышеперечисленные элементы усилителя сотовой связи можно разделить на активные, то есть, те, которым нужен источник питания, и пассивные, работа которых осуществляется без него. К пассивным элементам усилительной системы относятся антенны, кабель и делитель.

Чтобы усилить сигнал сотовой связи, в некоторых случаях, поможет сборка наружной антенны, принципиальная схема которой представлена ниже.

Поиск станции

Чем дальше расстояние от базовой станции, тем хуже будет связь. Помочь может карта вышек от применяемого оператора. Можно замерить качество получаемого сигнала в непосредственной близи от станции. Возможно, получится направить усилитель сигнала Интернета для телефона в сторону ближайшей вышки.

Желательно, чтобы устройство пользователя была на удалении от других телефонов, роутеров и прочих. Даже микроволновая печь способна кардинально изменить качество соединения, если она находится недалеко от телефона. Модем или телефон лучше положить на окно, там бетон и металл мешают менее всего.

Как измерить

Смартфоны, которые работают при поддержке операционной системы «Андроид» получили наибольшее распространение во всем мире. При помощи такого гаджета, можно измерить сигнал, который получает устройство.

Мобильные устройства и сигнал, который на них подается от базовой станции, осуществляется при помощи радиоволн, функционирующих в AM/FM диапазонах. Единицей измерения указанного показателя является децибел. Любой планшет или телефон, который подключен к интернету от сотового оператора, работает при поддержке такого стандарта. Уровень сигнала измеряется в отрицательном порядке и составляет от −50 до −120 децибел. При этом, −50 предоставляет максимальное качество, а −120 — зона, где он отсутствует полностью.

Узнать, какое количество Дб ловит конкретный телефон на «Андроиде», может любой владелец такого устройства. Для этого следует выполнить: «Настройки» — «О телефоне» — «Общая информация» — «Уровень сигнала».

Обратите внимание! Указанный путь может отличаться, названия разделов могут быть иными. Все зависит от версии операционной системы, производителя и марки устройства

Убрать преграды

Передача сигнала заключается в том, что телефон отправляет запрос и получает ответ от базовой станции оператора. Чем дальше вышка находится, или чем больше препятствий встречается на пути, тем хуже и дольше будет приходить сигнал. Если оба участника процесса расположены в пределах прямой видимости и без преград, то качество связи будет максимально идеальным. Это касается как звонков, СМС, так и мобильного интернета.

Когда на карте появляются преграды и различные крупные объекты, то качество будет снижаться в зависимости от величины и количества таких объектов. Наиболее простые рекомендации, при помощи которых можно усилить доступ в глобальную сеть:

• рекомендуется выйти на улицу и замерить качество соединения там. Передаче информации могут мешать бетонные стены или внутренние металлические конструкции, которые не дают поступать сигналу;
• желательно, чтобы местность не находилась в окружении леса, холмов и гор, а также глубоких оврагов. В городе любое здание и сооружение сильно влияет на качество;
• возможно скорость соединения снизилась по причине геомагнитных бурь или ухудшения погоды. Осадки и грозы также имеют большое влияние.

Процесс создания

Этапы сборки будут зависит от того, какой тип устройства был выбран.

Простое внешнее устройство

Обычная внешняя антенна представляет собой прибор для усиления качества сигнала сотовой сети, который устанавливается на улице. Может иметь различный внешний вид, например, в виде большого уловителя из пластины или простой телевизионной антенны, приспособленной для сигнала 3G.

Обратите внимание! В случае с внешними антеннами большую роль играет качество изоляции, поскольку усилителю придется работать в различных погодных условиях

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Рефлектор создается из металлического листа, который рекомендуется закруглить. Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой.

Панельная антенна

Представляет собой большую металлическую пластину с закрепленными на ней патчами или небольшими панелями для лучшего улавливания. Для создания 4G антенны — «пушки» — своими руками нужно купить:

• ребристое оцинкованное железо для создания панели (один лист с размерами 334×290 мм);
• для создания патчей четыре листа оцинкованного железа (размерами 118×70,5 мм);
• медную проволоку (диаметром 2 мм);
• медную фольгу, желательно несколько больших кусков (вырезать окружность диаметром 21 мм);
• пенопласт для патчей;
• супер-клей.

Антенна Харченко для 4G модема своими руками

Она была названа в честь ученого, который впервые изобрел такое устройство. Является одной из наиболее простых по конструкции антенн для мобильного сигнала. Для сборки нужны:

• спиральная проволока;
• коаксиальный кабель;
• стержневая деревянная рейка;
• плоскогубцы, молоток, нож.

Обратите внимание! Перед сборкой очень важно провести качественный расчет. Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы

Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы.

Этапы сборки:

• определить поляризацию и частоту волны. Устройство должно быть линейным;
• сделать биквадратный тип антенного устройства в виде зигзага из меди. Все элементы должны быть расположены по углам, одним из которых соприкасаться. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция устанавливается на бок;
• сторона квадрата рассчитывается по специальной формуле: длина волны, поделенная на четыре;
• сборка конструкции, она должна быть овальной формы.

Таким образом, в создании усиливающего устройства нет ничего сложного. Главное — выбрать подходящий тип, следовать инструкциям выше и производить точные расчеты.

Как сделать своими руками репитер и систему усиления сигнала

Собрать самостоятельно такой усилитель можно без труда. Начать необходимо с антенны. После сборки рекомендуется установить ее и проверить качество улучшения сигнала. Возможно, одной антенны хватит. Если нет, то требуется репитер. Создать самоделку в домашних условиях сложно, поэтому рекомендуется приобрести готовый. Когда все будет готово, можно собрать систему усиления. Для этого надо соединить все перечисленные элементы и настроить их на корректную работу.

Важно! Подобная система управления является совокупностью из репитера (усилителя) и антенны. Улучшить сигнал 4G сети можно при помощи антенны

Если ее недостаточно, то требуется собрать систему усиления, которая сделает сигнал приема максимально мощным

Улучшить сигнал 4G сети можно при помощи антенны. Если ее недостаточно, то требуется собрать систему усиления, которая сделает сигнал приема максимально мощным.

Антенна

Раньше почти все мобильные телефоны обладали физической антенной, которая была видна на корпусе внешне. Современные устройства производятся со спрятанной в корпус антенной. Она применяется для получения и отправки сигнала на сотовую вышку оператора.

Когда устройство находится в руке в вертикальном положении, то руки могут создавать дополнительные помехи для связи, поскольку они закрывают антенну. Желательно держать аппарат вертикально, считается что это способствует лучшему качеству сигнала. Любые другие чехлы и аксессуары для телефона могут сделать дополнительные помехи.

Изменение положения антенны может повлиять на качество сигнала. Можно покрутить телефон в разные стороны и найти наиболее удачное расположение.

Несмотря на широкое распространение мобильной связи, все еще актуален вопрос как усилить сигнал телефона, вернее сотовой связи, к которой он подключен. Неважно, живете ли вы в небольшом поселке, или в мегаполисе, вероятность того, что ваше устройство перестанет ловить сигнал, есть везде.

Постепенно эта проблема решается операторами, появляются новые базовые станции, повышается связи. А что, если проблема кроется в вашем телефоне, а не в сети? Сегодня мы решили разобраться, с чем же связан плохой уровень сигнала и можно ли это исправить своими руками.

Что такое сотовый сигнал?

Принцип работы сотовой связи достаточно прост: есть базовая станция оператора и ваш телефон, между ними организован радиочастотный канал, по которому передаются SMS-сообщения, совершаются вызовы происходит обмен данными сети интернет.

Существует несколько стандартов сотовой связи, отличающиеся способом передачи сигнала и частотой. Как правило, базовые станции возводятся на возвышенностях, дабы обеспечить максимальную зону покрытия. Однако никуда не денешься от преград, которые препятствуют прохождению сигнала. Это могут быть и стены, и деревья, и прочие преграды, при контакте с которыми сигнал ослабевает.

Понятное дело, что на открытой местности, где не изобилуют высотные здания, зона покрытия будет выше. К примеру, для станций, работающих по стандарту GSM-900, в этом случае зона составляет не более 30000 километров. В условиях городской застройки цифра уменьшается до 7 километров. Станции с более продвинутыми стандартами связи в лице 3G и LTE покрывают зону в два раза меньшего диаметра.

Из-за чего имеем слабый сигнал телефона?

Из-за выше оговоренных преград могут образовываться так называемые мертвые зоны или дыры в покрытии. То есть, места, где сигнал слабый, нестабилен или вовсе отсутствует. Где чаще всего сталкиваются с плохим уровнем сигнала на телефоне:

• места, находящиеся на существенном удалении от ближайшей станции (попросту нет покрытия);
• подвалы, подземные парковки, низменности (сигнал не в силах попросту проникнуть сюда);
• возвышенности, небоскребы (нередко «подняться повыше» не означает обязательное присутствие сигнала – выше 12-14 этажа зачастую сигнала нет вообще);
• здания из металлоконструкций, не пропускающих сигнал.

Однако не всегда причиной отсутствия сигнала становятся преграды и удаленность от станции. Часто причиной становится телефон пользователя. Вы, наверняка, бывали в ситуациях, когда у знакомого есть сигнал сотовой связи, а у вас – нет.

И это при этом, что вы пользуетесь услугами одного оператора. Распространены случаи, когда на двух одинаковых телефонах наблюдается разный уровень сигнала. Причин может быть немало:

• телефон в металлическом корпусе или в металлическом чехле может значительно хуже ловить сеть, нежели пластиковый девайс;
• довольно часто, как бы удивительно для вас не звучало, причиной становится «корявая» прошивка телефона;
• повреждения каких-либо компонентов в результате падений, погружений в воду и так далее;
• телефон может быть с дефектом антенны с завода, чем особенно грешат китайские производители недорогих моделей.

Как усилить сигнал телефона своими руками?

Что ж, прошлись по теории, переходим к практике. Мы разберем несколько способов усиления сигнала сотовой связи, начиная с наиболее простых, заканчивая довольно сложными и дорогостоящим.

Причина в прошивке

Начать стоит именно с проверки правильности работы программных средств, прежде чем пытаться добраться до внутренностей телефона. С ухудшением сигнала связи, появляющимися после перепрошивки, сталкиваются сотни пользователей, поэтому внимание стоит заострить.

О перепрошивке смартфона на Android мы уже писали, поэтому повторяться не будем. Прошивка – процесс довольно простой, но со своими нюансами. Главное – не забывайте делать резервные копии важных файлов.

Если, перепрошивка помогла, то мы вас поздравляем, если же телефон по-прежнему плохо ловит сеть, то переходим к следующему пункту.

Сигнал плохо ловит из-за повреждений телефона

Как уже отмечалось, часто телефон плохо ловит сигнал после того, как случайно упал на кафель или окунулся в море. В этом случае у среднестатистического пользователя не остается другого выхода, кроме как отправиться в сервисный центр.

Современные телефоны – довольно сложные устройства, потому большинству выявить источник проблемы самостоятельно не представляется возможным. Вполне вероятно, специалисты обнаружат повреждения и произведут необходимые работы, чтобы ваш телефон вновь без особых проблем справлялся с поиском сети.

Как усилить сигнал телефона своими руками

В большинстве случаев причина слабого сигнала сотовой связи кроется в дефекте антенны, которая, собственно, и отвечает за эту функцию. Часто владельцы недорогих смартфонов из Поднебесной сталкиваются с тем, что производитель немного схалтурил, неплотно соединив антенну с материнской платой устройства. Исправить оплошность можно и самостоятельно, но нужно хотя бы немного понимать, как устроен телефон. В противном случае – обращаемся в сервисный центр с описанием проблемы.

Итак, будем считать, что вы уде вооружились отверткой и готовы своими же руками усилить сигнал телефона.

1. нынче смартфоны представлены самой разной конструкцией, поэтому и разбираются по-разному; наиболее просто добраться до внутренностей у телефона со съемной крышкой и батареей, сложнее, когда смартфон неразборный;

Обратите также внимание: после разборки смартфона вы теряете гарантию.

2. как правило, антенна скрывается в нижней или верхней части корпуса, представлена небольшими медными полосками (опять же, о расположении антенны конкретно в вашей модели смотрите в соответствующих материалах);
3. после того, как доберетесь до платы, вы обнаружите несколько пружинных контактов, которые должны плотно прилегать к шлейфу, расположенному на тыльной части конструкции;
4. если пружинные контакты материнской платы плохо прилегают к шлейфу, аккуратно поправьте их, вооружившись, к примеру, пинцетом;
5. собираем телефон и наслаждаемся хорошим сигналом сети.

Подключаем к телефону самодельную антенну для усиления сигнала

Рассмотренные выше способы работают только, если проблема кроется в вашем телефоне. Но, как мы отмечали в начале материала, причиной плохого сигнала могут быть различного рода преграды или существенное удаление от станции. В этом случае можно попытаться усилить антенну нашего устройства при помощи всего-то кусочка провода.

1. берем небольшой кусочек тонкой изолированной проволоки;

2. вставляем в разъем;

3. укладываем так, чтобы не мешала другим компонентам и закрытию крышки.

Все, как показывает практика, сигнал сети телефона усиливается в значительной мере. Не удивительно ли?!

Наклейка-стикер или фольга для усиления сигнала телефона

На просторах зарубежных онлайн-магазинов не составит труда найти кучу различных приспособлений для усиления сигнала. Среди них популярностью пользуется небольшая наклейка-стикер, представляющая собой несколько металлических дорожек, которые, по заверению производителя, позволяют избавиться от помех.

Однако добиться незначительного улучшения сигнала, как утверждает немалое число пользователей, поможет кусочек обычной фольги. Ее располагают под крышкой телефона, ближе к антенне. Способ несложный, поэтому попробовать можно.

Усиление связи при помощи репитера

В ряде случаев, когда сигнал не удается усилить ни одним из методов (слишком толстые стены помещения, удаленность от базовой станции) прибегают к использованию специальных антенн или репитеров. Подобные устройства способны в значительной мере усилить сигнал, но и стоимость их нередко отпугивает потенциального покупателя.

Где купить дешево?

Результаты поиска по запросу :

Нужно ли приобретать дорогой гаджет, когда имеется возможность обойтись устройством, собранным из подручных средств?

Те, кто имеет хотя бы начальный уровень знаний в сфере сотовой связи смогут справиться сами. Для этого необходимы комплектующие и инструмент, а также схема прибора.

И можно собирать простейший усилитель сотовой связи своими силами. О том, что для этого потребуется будет рассказано ниже.

Антенны для усиления сотовой связи

Они являются одними из самых простых устройств, позволяющих добиться качественного сигнала на любом объекте.

Различают две основные группы антенн:

Первые обычно устанавливаются на крыше здания и способны обеспечить покрытие на объектах большой площади. Принятый от базовой станции сигнал антенна передает по кабелю к усилителю. Это гарантирует хорошее качество связи даже в зонах, где она была ранее невозможна.

Из каких элементов состоит система усиления сигнала

Обеспечить надежную связь в труднодоступных для радиосигнала местах можно, но для этого потребуется специальное оборудование. Собранные в единую систему различные приборы позволяют добиваться высокого качества сигнала и навсегда забыть о его внезапном пропадании. Часто ее называют усилителем сотовой связи. Однако на самом деле это комплекс, состоящий из следующих элементов:

• Репитера или двустороннего усилителя, являющего промежуточным звеном;
• Внешней и внутренней антенн, которые улавливают сигнал станции и распространяют его в помещении;
• Делителя мощности или разветвителя провода;
• N-разъемов;
• Коаксиального кабеля сопротивлением 50 Ом.

Все, включенные в систему приборы подразделяются на две группы:

К первой относятся устройства для работы которых требуется подключение к источнику питания – это репитер, разъемы. Пассивными называют антенны, делитель и кабель. Каждая система рассчитывается под определенный объект и поэтому может иметь различное количество усилителей и внутренних антенн. Оптимальным вариантом считается такая, в которой используется кабель минимальной длины, так как каждый его лишний метр – это потери в качестве сигнала. Это необходимо учитывать, собирая усилитель сигнала сотовой связи своими руками.

Поскольку все элементы соединяются между собой, то монтаж оборудования рекомендуется выполнять до чистовой отделки, чтобы не портить интерьер.

Принцип действия репитера

Оборудование этого класса в каком-то роде является ретранслятором. Оно обрабатывает, поступившие сигналы и направляет их на вышку базовой станции, если это исходящий звонок. Когда идет дозвон абоненту, то репитер выполняет ту же функцию, только связь осуществляется с гаджетом пользователя.

Смотрим видео, простейший способ усилить сигнал:

Прием и передачу сигнала осуществляют антенны. Самый простой усилитель сигнала сотовой сети может быть собран своими руками. Наружная антенна получает или отправляет его на станцию, а внутренняя отвечает за расширение зоны покрытия в помещении.

Как сделать усилитель сотовой связи своими руками

Использование такого прибора позволяет добиться качественной связи практически в любом уголке объекта. Особенно необходим репитер в зонах с плохим сигналом или там, где он отсутствует. К преимуществам использования системы можно отнести такие возможности, как:

1. Усиление сигнала в местах, где часты перебои с мобильной связью;
2. Устранение помех;
3. Повышение четкости сообщения;
4. Снижение уровня излучения;
5. Более длительный срок службы аккумуляторов телефона.

Но так как стоит такое оборудование не дешево, то многие решаются сделать его самостоятельно.

Смотрим видео, этапы изготовления своими руками:

Для того, чтобы собрать усилитель сотовой связи своими силами потребуются компоненты, которые нужно соединить в единую систему. Как это сделать будет рассмотрено далее.

Что нужно для сборки

Если вы решили сделать самый простой прибор, а именно антенну, то вам потребуются:

• Проволока, но только не медная (длина 30-40 см);
• Соединительный блок;
• Кабель (до 10 м);
• Крепеж (для монтажа соединительных блоков);
• Труба полимерная (20 см);
• Пластик.

Поскольку в процессе работы придется выполнять соединение отдельных элементов, то стоит иметь под руками изоленту. После того, как все комплектующие найдены и подготовлены можно приступать к сборке усилителя сотового сигнала своими руками.

Отрезок проволоки необходимо согнуть по середине на 90°, так, чтобы в итоге получился ромб. Для этого от центра отступают по 9 см в обе стороны. Затем в месте отметки проволока опять сгибается на такой же по величине угол. В результате произведенных манипуляций вы получаете ромб. Концы загибаются внутрь и к ним подсоединяется блок. Устанавливают его так, чтобы в дальнейшем через него можно было выполнить подключение. Для этого разрезают вдоль одну сторону полимерной трубы и напротив выполняется отверстие.

Смотрим видео, делаем усилитель из банок:

После того, как пройден этап сборки антенны приступают к подключению коаксиального кабеля. На одном из его концов удаляется внешняя изоляция и внешний и внутренний проводники подключают к контактам соединительного блока. В итоге кабель становится продолжением антенны.

После этого остается установить устройство на крыше доме или прикрепить к столбу и направьте ее в сторону базовой станции сотового оператора. Последним этапом в изготовлении простейшего усилителя собственными руками является подсоединение другого конца кабеля к пластине из пластика. И можно приступать к тестированию.

Если все было сделано правильно, то, как только вы поднесете мобильный телефон к усилителю, индикатор сигнала увеличится на 2 или 3 деления.

Выбор места установки репитера

Но мало только собрать усилитель сотовой связи, необходимо еще и правильно выполнить его монтаж. Эффективность работы такого оборудования находится в прямой зависимости от места его расположения, а также входящих в систему антенн. Поэтому прежде, чем приступать к монтажу необходимо убедиться в том, что уровень сигнала достаточный. Проще всего узнать это выполнив звонок с телефона там, где планируется установка антенны. Можно определить уровень сигнала и по индикатору на дисплее гаджета.

Но кроме этого имеются и другие ограничения. Например, место для установки усилителя не должно быть ближе метра к отопительным приборам.

После того как выполнено планирование расположения всех компонентов приступают к прокладке коаксиального кабеля. Но прежде, чем включить репитер необходимо убедиться в целостности и чистоте всех разъемов. Нельзя включать прибор, если он не соединен с внешней антенной, так как он может выйти из строя. Если необходимо выполнить отсоединение радиочастотных кабелей, то необходимо обязательно отключить питание.

Имеются ограничения и в температурном режиме. Если для внешней антенны он составляет от -40 до +50°C, то для самого репитера ограничивается только положительными температурами. Кроме того, репитер может быть установлен только в отапливаемом помещении.

Нужно помнить! Некорректно собранная система способна излучать помехи, что сказывается на работе ближайших станций. Поэтому не стоит устанавливать ее без обследования объекта и определения места для размещения всех блоков.

Настройка усилителя

Чтобы получить стабильный и имеющий достаточный уровень сигнал связи на конкретном объекте необходимо правильно выполнить все пуско-наладочные работы. Они заключатся в настройке качества голосовых сообщений и исключении самовозбуждения прибора.

Смотрим видео, что делать если плохой сигнал, смотрим решения:

Первое с чего следует начинать – это убедиться в целостности всех соединений. К высокочастотным разъемам подключают адаптер питания и антенны. Если в сети часто случаются скачки напряжения, то необходимо использовать сетевой фильтр.

Следующий шаг – это регулировка коэффициента усиления. Он должен быть не менее 15 Дб. Настройка репитера может осуществляться в ручном или автоматическом управлении. В первом случае регулировка осуществляется при помощи ручки потенциометра и изменения положения внешней и внутренней антенн.

Автоматическая настройка предполагает установку уровня коэффициента усиления таким образом, чтобы была получена максимальная мощность на выходе. В этом случае прибор самостоятельно будет подстраиваться под трафик базовой станции оператора.

Нужно ли приобретать дорогой гаджет, когда имеется возможность обойтись устройством, собранным из подручных средств?

Те, кто имеет хотя бы начальный уровень знаний в сфере сотовой связи смогут справиться сами. Для этого необходимы комплектующие и инструмент, а также схема прибора.

И можно собирать простейший усилитель сотовой связи своими силами. О том, что для этого потребуется будет рассказано ниже.

Антенны для усиления сотовой связи

Они являются одними из самых простых устройств, позволяющих добиться качественного сигнала на любом объекте.

Различают две основные группы антенн:

Первые обычно устанавливаются на крыше здания и способны обеспечить покрытие на объектах большой площади. Принятый от базовой станции сигнал антенна передает по кабелю к усилителю. Это гарантирует хорошее качество связи даже в зонах, где она была ранее невозможна.

Из каких элементов состоит система усиления сигнала

Обеспечить надежную связь в труднодоступных для радиосигнала местах можно, но для этого потребуется специальное оборудование. Собранные в единую систему различные приборы позволяют добиваться высокого качества сигнала и навсегда забыть о его внезапном пропадании. Часто ее называют усилителем сотовой связи. Однако на самом деле это комплекс, состоящий из следующих элементов:

• Репитера или двустороннего усилителя, являющего промежуточным звеном;
• Внешней и внутренней антенн, которые улавливают сигнал станции и распространяют его в помещении;
• Делителя мощности или разветвителя провода;
• N-разъемов;
• Коаксиального кабеля сопротивлением 50 Ом.

Все, включенные в систему приборы подразделяются на две группы:

К первой относятся устройства для работы которых требуется подключение к источнику питания – это репитер, разъемы. Пассивными называют антенны, делитель и кабель. Каждая система рассчитывается под определенный объект и поэтому может иметь различное количество усилителей и внутренних антенн. Оптимальным вариантом считается такая, в которой используется кабель минимальной длины, так как каждый его лишний метр – это потери в качестве сигнала. Это необходимо учитывать, собирая усилитель сигнала сотовой связи своими руками.

Поскольку все элементы соединяются между собой, то монтаж оборудования рекомендуется выполнять до чистовой отделки, чтобы не портить интерьер.

Принцип действия репитера

Оборудование этого класса в каком-то роде является ретранслятором. Оно обрабатывает, поступившие сигналы и направляет их на вышку базовой станции, если это исходящий звонок. Когда идет дозвон абоненту, то репитер выполняет ту же функцию, только связь осуществляется с гаджетом пользователя.

Смотрим видео, простейший способ усилить сигнал:

Прием и передачу сигнала осуществляют антенны. Самый простой усилитель сигнала сотовой сети может быть собран своими руками. Наружная антенна получает или отправляет его на станцию, а внутренняя отвечает за расширение зоны покрытия в помещении.

Как сделать усилитель сотовой связи своими руками

Использование такого прибора позволяет добиться качественной связи практически в любом уголке объекта. Особенно необходим репитер в зонах с плохим сигналом или там, где он отсутствует. К преимуществам использования системы можно отнести такие возможности, как:

1. Усиление сигнала в местах, где часты перебои с мобильной связью;
2. Устранение помех;
3. Повышение четкости сообщения;
4. Снижение уровня излучения;
5. Более длительный срок службы аккумуляторов телефона.

Но так как стоит такое оборудование не дешево, то многие решаются сделать его самостоятельно.

Смотрим видео, этапы изготовления своими руками:

Для того, чтобы собрать усилитель сотовой связи своими силами потребуются компоненты, которые нужно соединить в единую систему. Как это сделать будет рассмотрено далее.

Что нужно для сборки

Если вы решили сделать самый простой прибор, а именно антенну, то вам потребуются:

• Проволока, но только не медная (длина 30-40 см);
• Соединительный блок;
• Кабель (до 10 м);
• Крепеж (для монтажа соединительных блоков);
• Труба полимерная (20 см);
• Пластик.

Поскольку в процессе работы придется выполнять соединение отдельных элементов, то стоит иметь под руками изоленту. После того, как все комплектующие найдены и подготовлены можно приступать к сборке усилителя сотового сигнала своими руками.

Отрезок проволоки необходимо согнуть по середине на 90°, так, чтобы в итоге получился ромб. Для этого от центра отступают по 9 см в обе стороны. Затем в месте отметки проволока опять сгибается на такой же по величине угол. В результате произведенных манипуляций вы получаете ромб. Концы загибаются внутрь и к ним подсоединяется блок. Устанавливают его так, чтобы в дальнейшем через него можно было выполнить подключение. Для этого разрезают вдоль одну сторону полимерной трубы и напротив выполняется отверстие.

Смотрим видео, делаем усилитель из банок:

После того, как пройден этап сборки антенны приступают к подключению коаксиального кабеля. На одном из его концов удаляется внешняя изоляция и внешний и внутренний проводники подключают к контактам соединительного блока. В итоге кабель становится продолжением антенны.

После этого остается установить устройство на крыше доме или прикрепить к столбу и направьте ее в сторону базовой станции сотового оператора. Последним этапом в изготовлении простейшего усилителя собственными руками является подсоединение другого конца кабеля к пластине из пластика. И можно приступать к тестированию.

Если все было сделано правильно, то, как только вы поднесете мобильный телефон к усилителю, индикатор сигнала увеличится на 2 или 3 деления.

Выбор места установки репитера

Но мало только собрать усилитель сотовой связи, необходимо еще и правильно выполнить его монтаж. Эффективность работы такого оборудования находится в прямой зависимости от места его расположения, а также входящих в систему антенн. Поэтому прежде, чем приступать к монтажу необходимо убедиться в том, что уровень сигнала достаточный. Проще всего узнать это выполнив звонок с телефона там, где планируется установка антенны. Можно определить уровень сигнала и по индикатору на дисплее гаджета.

Но кроме этого имеются и другие ограничения. Например, место для установки усилителя не должно быть ближе метра к отопительным приборам.

После того как выполнено планирование расположения всех компонентов приступают к прокладке коаксиального кабеля. Но прежде, чем включить репитер необходимо убедиться в целостности и чистоте всех разъемов. Нельзя включать прибор, если он не соединен с внешней антенной, так как он может выйти из строя. Если необходимо выполнить отсоединение радиочастотных кабелей, то необходимо обязательно отключить питание.

Имеются ограничения и в температурном режиме. Если для внешней антенны он составляет от -40 до +50°C, то для самого репитера ограничивается только положительными температурами. Кроме того, репитер может быть установлен только в отапливаемом помещении.

Нужно помнить! Некорректно собранная система способна излучать помехи, что сказывается на работе ближайших станций. Поэтому не стоит устанавливать ее без обследования объекта и определения места для размещения всех блоков.

Настройка усилителя

Чтобы получить стабильный и имеющий достаточный уровень сигнал связи на конкретном объекте необходимо правильно выполнить все пуско-наладочные работы. Они заключатся в настройке качества голосовых сообщений и исключении самовозбуждения прибора.

Смотрим видео, что делать если плохой сигнал, смотрим решения:

Первое с чего следует начинать – это убедиться в целостности всех соединений. К высокочастотным разъемам подключают адаптер питания и антенны. Если в сети часто случаются скачки напряжения, то необходимо использовать сетевой фильтр.

Следующий шаг – это регулировка коэффициента усиления. Он должен быть не менее 15 Дб. Настройка репитера может осуществляться в ручном или автоматическом управлении. В первом случае регулировка осуществляется при помощи ручки потенциометра и изменения положения внешней и внутренней антенн.

Автоматическая настройка предполагает установку уровня коэффициента усиления таким образом, чтобы была получена максимальная мощность на выходе. В этом случае прибор самостоятельно будет подстраиваться под трафик базовой станции оператора.

Сделанный 4G репитер своими руками представляет собой специальный прибор, который позволяет значительно усилить принимаемый мобильный сигнал от операторов сотовой связи. Распространение таких устройств, позволяющих усилить сигнал от базовых станций, связано с тем, что мобильный Интернет в основном используется в пригородах, сельской местности, зонах со сложным рельефом.

Это именно те области, где альтернативы такому виду связи нет, поэтому приходится использовать различные антенны и усилители. Но собранный усилитель сигнала сотовой связи и Интернета своими руками поможет сэкономить средства, в отличие от покупки готового комплекта.

Что такое усиление сигнала

Представленная технология 4G применяется для приема и передачи данных. Работает пакетным способом, благодаря чему и достигается высокая скорость соединения. Базовые станции или вышки имеют возможность передавать пакеты данных на расстоянии в 100 км. Однако не всегда местность позволяет оборудованию пользователя принимать сигнал на такой дальности. Для обеспечения качественного обмена данными применяются различные усилители. Например, собранные репитеры и усилители GSM, 3G, 4G, LTE своими руками.

Усиление сигнала — это способ улучшения качества связи при помощи различного дополнительного оборудования. Чаще всего это антенна и так называемый repeater (повторитель или репитер), способный усиливать прием сигнала. Наиболее распространены собранные репитеры 3G своими руками.

Важно! Дальность передачи сигнала в 100 км возможна только при условии максимально ровной поверхности земли без крупных препятствий. Также расстояние сигнала сильно зависит от высоты передающей вышки. В городах их часто устанавливают на крышах домов, а в сельской местности и пригородах в качестве отдельных высоких сооружений.

Если в местности проживания есть хотя бы слабый сигнал мобильного Интернета, то ситуацию может исправить антенна и усилитель. Если же сигнал вовсе отсутствует, то смысла в применении такого оборудования нет. Нужно или сменить оператора, или пробовать другие способы подключения Интернета, например, спутниковый.

Антенна

Антенны, которые служат для улавливания сигнала от базовой станции, делятся по своим конструктивным особенностям на несколько типов. В них важно разбираться для выбора и покупки оборудования для дома. Понять принцип работы каждой можно по названию. Наиболее мощными и качественными считаются MIMO, направленные или секторные приборы:

• MIMO и простые;
• уличные или внешние;
• внутренние или комнатные;
• встроенные или наружные;
• всенаправленные, направленные, секторные;
• узкополосные и широкополосные.

Обратите внимание! Не стоит ожидать от комнатных антенн большого усиления качества и скорости Интернета.

Активные усилители

Представленные устройства работают по принципу аппаратного метода, в котором используются репитеры, усилители, ретрансляторы и др. То есть в данном случае получается усилитель 4G, схема которого включает обязательную антенну и специальный электронный прибор, улучшающий передачу данных.

Пассивные

Это приборы, улучшающие сигнал передачи сотовой связи, в которых отсутствует активное усилительное устройство, то есть они состоят из различного вида антенн и пассивного ретранслятора. Все функции улучшения подключения к Интернету выполняет только антенна.

Усиление сигнала своими руками

Чтобы ускорить процесс серфинга в сети Интернет при беспроводном мобильном соединении, требуется купить и установить специальное оборудование. Оно состоит из нескольких различных компонентов:

• репитер, или двухсторонний усилитель, представляет собой промежуточное звено, которое получает и обрабатывает все сигналы, улавливаемые антенной;
• антенна — устройство, которое монтируется на крыше здания или внутри помещения;
• коаксиальный кабель для передачи данных между соединяемыми устройствами;
• разветвитель для провода, коннекторы.

Обратите внимание! В перечне указано только оборудование для усиления сигнала. Для настройки Сети нужны еще модем, СИМ-карта оператора.

Конструкция усилителя и принцип работы

В случае с конструкцией прибора, то можно все оборудование также поделить на две группы. Первой является активная группа, в которую входят все детали усилителя, работающие от Сети. К ним относятся разъемы и сам репитер. Вторая группа — пассивная — состоит из антенны, кабеля, делителя.

Сам процесс усиления может производиться с использованием нескольких систем в зависимости от объекта. Наиболее эффективной будет та, что с наименьшей длиной кабеля. Это позволяет уменьшить потери сигнала до минимума.

Принцип работы репитера заключается в ретранслировании принимаемого сигнала, то есть он обрабатывает получаемые данные и перенаправляет их в необходимом пользователю направлении. Если это отдаваемые данные, то перенаправление идет на базовую станцию оператора, если данные получаемые, то на модем абонента.

Обратите внимание! Все эти процессы совершаются с помощью антенны, которая улавливает все сигналы.

Можно собственноручно собрать усилитель любого типа, однако рекомендуется использовать два вида антенн одновременно. В таком случае одна будет заниматься получением сигнала и отправкой его обратно на вышку, а вторая — распространять соединение с сетью в здании.

Как сделать усилитель Интернета своими руками: схемы

Стоимость готовых устройств для улучшения качества соединения с Интернетом довольно высока. В связи с этим большое количество пользователей собирает усилители самостоятельно в домашних условиях. Можно как переделать GSM репитер в 3G, так и сделать конкретно для сетевого соединения. Но для этого все равно придется приобрести готовый репитер, поскольку мало кто сможет сделать такой с нуля.

Подготовка к сборке

Для начала требуется приобрести детали и части конструкции:

• проволоку, общая длина которой должна быть около 35 см;
• кабель, длина которого завит от того, где будет установлена антенна. Не рекомендуется покупать более 10 м;
• соединительный блок;
• крепеж для соединения между собой нескольких блоков;
• пластик.

Обратите внимание! Для склейки деталей также пригодится скотч или изолента.

Создание антенны

Сборка антенны происходит таким образом:

1. Из приобретенной проволоки нужно сделать ромб. Для этого ее необходимо согнуть посередине под углом 90°. Потом на расстояниях 9 см от центра сделать еще два сгиба по 90°.
2. Концы согнуть внутрь ромба и подключить соединяющий блок.
3. В трубе из полимера просверлить отверстие.
4. С помощью коаксиального кабеля, который на концах предварительно очищен от изоляции, подключить антенну. Проводники, как внешний, так и внутренний, соединить с контактами соединительного блока, чтобы кабель стал продолжением антенны.
5. Установка антенны на крыше и выбор правильного направления на вышку, тестирование результата.

Место установки репитера

Антенну нужно направить строго в направлении базовой станции оператора. Усилитель следует монтировать на расстоянии 1-2 м от отопительных приборов. Желательно после установки и направления антенны прокладывать кабель, а не наоборот. Хотя кому как удобно.

Важно! Все необходимые соединения должны быть скрыты от влаги во избежание замыкания.

Если нужно отключить кабель, для начала стоит отсоединить репитер от питания.

Температура

Обычная система усиления сигнала способна работать в диапазоне температур от −40° до +50°. Это касается антенны и проводов. Сам репитер должен находиться в отапливаемом помещении. Не рекомендуется его перегревать, устанавливая возле батареи, или охлаждать до низких температур.

Настройка

Первым делом рекомендуется проверить все соединения, а также провести осмотр сетевого фильтра. Потом следует провести регулировку коэффициента усиления, он должен находиться на частоте около 20 дБ. Есть два способа настройки — ручная или автоматическая. Первая осуществляется регулировкой ручки потенциометра и изменения направления антенны, вторая — непосредственно на репитере.

Таким образом, можно без проблем сделать систему усиления и репитер своими руками. Для этого всего лишь требуется приобрести необходимые компоненты, установить оборудование, все подсоединить и настроить. И тогда пользователь получит высокоскоростной Интернет!

Несмотря на широкое распространение мобильной связи, все еще актуален вопрос как усилить сигнал телефона, вернее сотовой связи, к которой он подключен. Неважно, живете ли вы в небольшом поселке, или в мегаполисе, вероятность того, что ваше устройство перестанет ловить сигнал, есть везде.

Постепенно эта проблема решается операторами, появляются новые базовые станции, повышается связи. А что, если проблема кроется в вашем телефоне, а не в сети? Сегодня мы решили разобраться, с чем же связан плохой уровень сигнала и можно ли это исправить своими руками.

Что такое сотовый сигнал?

Принцип работы сотовой связи достаточно прост: есть базовая станция оператора и ваш телефон, между ними организован радиочастотный канал, по которому передаются SMS -сообщения, совершаются вызовы происходит обмен данными сети интернет.

Существует несколько стандартов сотовой связи, отличающиеся способом передачи сигнала и частотой. Как правило, базовые станции возводятся на возвышенностях, дабы обеспечить максимальную зону покрытия. Однако никуда не денешься от преград, которые препятствуют прохождению сигнала. Это могут быть и стены, и деревья, и прочие преграды, при контакте с которыми сигнал ослабевает.

Понятное дело, что на открытой местности, где не изобилуют высотные здания, зона покрытия будет выше. К примеру, для станций, работающих по стандарту GSM-900, в этом случае зона составляет не более 30000 километров. В условиях городской застройки цифра уменьшается до 7 километров. Станции с более продвинутыми стандартами связи в лице 3 G и LTE покрывают зону в два раза меньшего диаметра.

Из-за чего имеем слабый сигнал телефона?

Из-за выше оговоренных преград могут образовываться так называемые мертвые зоны или дыры в покрытии. То есть, места, где сигнал слабый, нестабилен или вовсе отсутствует. Где чаще всего сталкиваются с плохим уровнем сигнала на телефоне:

• места, находящиеся на существенном удалении от ближайшей станции (попросту нет покрытия);
• подвалы, подземные парковки, низменности (сигнал не в силах попросту проникнуть сюда);
• возвышенности, небоскребы (нередко «подняться повыше» не означает обязательное присутствие сигнала – выше 12-14 этажа зачастую сигнала нет вообще);
• здания из металлоконструкций, не пропускающих сигнал.

Однако не всегда причиной отсутствия сигнала становятся преграды и удаленность от станции. Часто причиной становится телефон пользователя. Вы, наверняка, бывали в ситуациях, когда у знакомого есть сигнал сотовой связи, а у вас – нет.

И это при этом, что вы пользуетесь услугами одного оператора. Распространены случаи, когда на двух одинаковых телефонах наблюдается разный уровень сигнала. Причин может быть немало:

• телефон в металлическом корпусе или в металлическом чехле может значительно хуже ловить сеть, нежели пластиковый девайс;
• довольно часто, как бы удивительно для вас не звучало, причиной становится «корявая» прошивка телефона;
• повреждения каких-либо компонентов в результате падений, погружений в воду и так далее;
• телефон может быть с дефектом антенны с завода, чем особенно грешат китайские производители недорогих моделей.

Как усилить сигнал телефона своими руками?

Что ж, прошлись по теории, переходим к практике. Мы разберем несколько способов усиления сигнала сотовой связи, начиная с наиболее простых, заканчивая довольно сложными и дорогостоящим.

Причина в прошивке

Начать стоит именно с проверки правильности работы программных средств, прежде чем пытаться добраться до внутренностей телефона. С ухудшением сигнала связи, появляющимися после перепрошивки, сталкиваются сотни пользователей, поэтому внимание стоит заострить.

О перепрошивке смартфона на Android мы уже писали, поэтому повторяться не будем. Прошивка – процесс довольно простой, но со своими нюансами. Главное – не забывайте делать резервные копии важных файлов.

Если, перепрошивка помогла, то мы вас поздравляем, если же телефон по-прежнему плохо ловит сеть, то переходим к следующему пункту.

Сигнал плохо ловит из-за повреждений телефона

Как уже отмечалось, часто телефон плохо ловит сигнал после того, как случайно упал на кафель или окунулся в море. В этом случае у среднестатистического пользователя не остается другого выхода, кроме как отправиться в сервисный центр.

Современные телефоны – довольно сложные устройства, потому большинству выявить источник проблемы самостоятельно не представляется возможным. Вполне вероятно, специалисты обнаружат повреждения и произведут необходимые работы, чтобы ваш телефон вновь без особых проблем справлялся с поиском сети.

Как усилить сигнал телефона своими руками

В большинстве случаев причина слабого сигнала сотовой связи кроется в дефекте антенны, которая, собственно, и отвечает за эту функцию. Часто владельцы недорогих смартфонов из Поднебесной сталкиваются с тем, что производитель немного схалтурил, неплотно соединив антенну с материнской платой устройства. Исправить оплошность можно и самостоятельно, но нужно хотя бы немного понимать, как устроен телефон. В противном случае – обращаемся в сервисный центр с описанием проблемы.

Итак, будем считать, что вы уде вооружились отверткой и готовы своими же руками усилить сигнал телефона.

1. нынче смартфоны представлены самой разной конструкцией, поэтому и разбираются по-разному; наиболее просто добраться до внутренностей у телефона со съемной крышкой и батареей, сложнее, когда смартфон неразборный;

Не торопитесь. Перед началом разборки найдите в интернете видео или текстовый материал, в котором будет показано и рассказано, как производится разборка конкретно вашего устройства, на что следует обратить внимание.

Обратите также внимание: после разборки смартфона вы теряете гарантию.

1. как правило, антенна скрывается в нижней или верхней части корпуса, представлена небольшими медными полосками (опять же, о расположении антенны конкретно в вашей модели смотрите в соответствующих материалах);
2. после того, как доберетесь до платы, вы обнаружите несколько пружинных контактов, которые должны плотно прилегать к шлейфу, расположенному на тыльной части конструкции;
3. если пружинные контакты материнской платы плохо прилегают к шлейфу, аккуратно поправьте их, вооружившись, к примеру, пинцетом;
4. собираем телефон и наслаждаемся хорошим сигналом сети.

Подключаем к телефону самодельную антенну для усиления сигнала

Рассмотренные выше способы работают только, если проблема кроется в вашем телефоне. Но, как мы отмечали в начале материала, причиной плохого сигнала могут быть различного рода преграды или существенное удаление от станции. В этом случае можно попытаться усилить антенну нашего устройства при помощи всего-то кусочка провода.

Сразу отметим, что подойдет способ не для всех телефонов. Дело в том, что для его осуществления потребуется специальный диагностических порт, до которого в современном неразборном смартфоне добраться сложно (в ряде моделей его и вовсе не найти). Выглядит он как небольшой разъем круглой формы золотистого цвета.

берем небольшой кусочек тонкой изолированной проволоки;

вставляем в разъем;

укладываем так, чтобы не мешала другим компонентам и закрытию крышки.

Все, как показывает практика, сигнал сети телефона усиливается в значительной мере. Не удивительно ли?!

Некоторые пользователи кусок проволоки вставляли в порт 3.5 мм (под наушники). Иногда и это срабатывает.

Наклейка-стикер или фольга для усиления сигнала телефона

На просторах зарубежных онлайн-магазинов не составит труда найти кучу различных приспособлений для усиления сигнала. Среди них популярностью пользуется небольшая наклейка-стикер, представляющая собой несколько металлических дорожек, которые, по заверению производителя, позволяют избавиться от помех.

Подобные полоски можно увидеть в некоторых смартфонах по умолчанию, так что «волшебные» свойства наклейки имеют право на жизнь.

Однако добиться незначительного улучшения сигнала, как утверждает немалое число пользователей, поможет кусочек обычной фольги. Ее располагают под крышкой телефона, ближе к антенне. Способ несложный, поэтому попробовать можно.

Усиление связи при помощи репитера

В ряде случаев, когда сигнал не удается усилить ни одним из методов (слишком толстые стены помещения, удаленность от базовой станции) прибегают к использованию специальных антенн или репитеров. Подобные устройства способны в значительной мере усилить сигнал, но и стоимость их нередко отпугивает потенциального покупателя.

2014 Sunhans 690-2700 МГц 10dBi всенаправленная Стекловолоконная антенна для 3G 4G GSM CDMA.

GSM990 GSM 900 МГц 3 Вт (40dBm) покрытие 5000 кв. М. Мобильный усилитель.

2017 Sunhans 790-2700 МГц 15dBi 3G 4G всенаправленная Стекловолоконная антенна для GSM, CDMA.

Нечто похожее можно соорудить и своими руками, но зачастую оно вовсе не усиливает сигнал или делает это очень и очень плохо.

Например, некоторые пользуются следующим способом:

1. берем металлический прут (достаточно 50 см), коаксиальный кабель, кусок фольги (примерно 10х4 см) и фанеру или пластик;
2. сгибаем металлический прут так, чтобы у нас получилась конструкция в виде ромба;
3. фольгу приклеиваем к фанере;
4. металлический ромб и фольгу соединяем посредством коаксиального кабеля (припаиваем);
5. конец, на котором оказался ромб, поднимаем повыше, другой, с фольгой, – оставляем внизу;
6. подносим телефон к фольге, чтобы проверить качество сигнала.

Вероятно, потребуется найти получившейся конструкции наиболее подходящее место, чтобы поймать сигнал.

Понятное дело, что такой усилитель вряд ли обеспечит связью крупную фирму, которой не посчастливилось иметь офис в районе без покрытия сети. Тут уже придется обращаться за помощью к специалистам. Сегодня немало фирм предоставляет подобные услуги, причем не только предложит современное оборудование, но и займется установкой.

К слову, на специалистах экономить не стоит – для монтажа работники используют специальные устройства, которые помогают определить наиболее подходящее место, подобрать частоты и прочее. Обычному пользователю, конечно, с такой задачей будет сложно справиться.

Несмотря на широкое распространение мобильной связи, все еще актуален вопрос как усилить сигнал телефона, вернее сотовой связи, к которой он подключен. Неважно, живете ли вы в небольшом поселке, или в мегаполисе, вероятность того, что ваше устройство перестанет ловить сигнал, есть везде.

Постепенно эта проблема решается операторами, появляются новые базовые станции, повышается связи. А что, если проблема кроется в вашем телефоне, а не в сети? Сегодня мы решили разобраться, с чем же связан плохой уровень сигнала и можно ли это исправить своими руками.

Что такое сотовый сигнал?

Принцип работы сотовой связи достаточно прост: есть базовая станция оператора и ваш телефон, между ними организован радиочастотный канал, по которому передаются SMS -сообщения, совершаются вызовы происходит обмен данными сети интернет.

Существует несколько стандартов сотовой связи, отличающиеся способом передачи сигнала и частотой. Как правило, базовые станции возводятся на возвышенностях, дабы обеспечить максимальную зону покрытия. Однако никуда не денешься от преград, которые препятствуют прохождению сигнала. Это могут быть и стены, и деревья, и прочие преграды, при контакте с которыми сигнал ослабевает.

Понятное дело, что на открытой местности, где не изобилуют высотные здания, зона покрытия будет выше. К примеру, для станций, работающих по стандарту GSM-900, в этом случае зона составляет не более 30000 километров. В условиях городской застройки цифра уменьшается до 7 километров. Станции с более продвинутыми стандартами связи в лице 3 G и LTE покрывают зону в два раза меньшего диаметра.

Из-за чего имеем слабый сигнал телефона?

Из-за выше оговоренных преград могут образовываться так называемые мертвые зоны или дыры в покрытии. То есть, места, где сигнал слабый, нестабилен или вовсе отсутствует. Где чаще всего сталкиваются с плохим уровнем сигнала на телефоне:

• места, находящиеся на существенном удалении от ближайшей станции (попросту нет покрытия);
• подвалы, подземные парковки, низменности (сигнал не в силах попросту проникнуть сюда);
• возвышенности, небоскребы (нередко «подняться повыше» не означает обязательное присутствие сигнала – выше 12-14 этажа зачастую сигнала нет вообще);
• здания из металлоконструкций, не пропускающих сигнал.

Однако не всегда причиной отсутствия сигнала становятся преграды и удаленность от станции. Часто причиной становится телефон пользователя. Вы, наверняка, бывали в ситуациях, когда у знакомого есть сигнал сотовой связи, а у вас – нет.

И это при этом, что вы пользуетесь услугами одного оператора. Распространены случаи, когда на двух одинаковых телефонах наблюдается разный уровень сигнала. Причин может быть немало:

• телефон в металлическом корпусе или в металлическом чехле может значительно хуже ловить сеть, нежели пластиковый девайс;
• довольно часто, как бы удивительно для вас не звучало, причиной становится «корявая» прошивка телефона;
• повреждения каких-либо компонентов в результате падений, погружений в воду и так далее;
• телефон может быть с дефектом антенны с завода, чем особенно грешат китайские производители недорогих моделей.

Как усилить сигнал телефона своими руками?

Что ж, прошлись по теории, переходим к практике. Мы разберем несколько способов усиления сигнала сотовой связи, начиная с наиболее простых, заканчивая довольно сложными и дорогостоящим.

Причина в прошивке

Начать стоит именно с проверки правильности работы программных средств, прежде чем пытаться добраться до внутренностей телефона. С ухудшением сигнала связи, появляющимися после перепрошивки, сталкиваются сотни пользователей, поэтому внимание стоит заострить.

О перепрошивке смартфона на Android мы уже писали, поэтому повторяться не будем. Прошивка – процесс довольно простой, но со своими нюансами. Главное – не забывайте делать резервные копии важных файлов.

Если, перепрошивка помогла, то мы вас поздравляем, если же телефон по-прежнему плохо ловит сеть, то переходим к следующему пункту.

Сигнал плохо ловит из-за повреждений телефона

Как уже отмечалось, часто телефон плохо ловит сигнал после того, как случайно упал на кафель или окунулся в море. В этом случае у среднестатистического пользователя не остается другого выхода, кроме как отправиться в сервисный центр.

Современные телефоны – довольно сложные устройства, потому большинству выявить источник проблемы самостоятельно не представляется возможным. Вполне вероятно, специалисты обнаружат повреждения и произведут необходимые работы, чтобы ваш телефон вновь без особых проблем справлялся с поиском сети.

Как усилить сигнал телефона своими руками

В большинстве случаев причина слабого сигнала сотовой связи кроется в дефекте антенны, которая, собственно, и отвечает за эту функцию. Часто владельцы недорогих смартфонов из Поднебесной сталкиваются с тем, что производитель немного схалтурил, неплотно соединив антенну с материнской платой устройства. Исправить оплошность можно и самостоятельно, но нужно хотя бы немного понимать, как устроен телефон. В противном случае – обращаемся в сервисный центр с описанием проблемы.

Итак, будем считать, что вы уде вооружились отверткой и готовы своими же руками усилить сигнал телефона.

1. нынче смартфоны представлены самой разной конструкцией, поэтому и разбираются по-разному; наиболее просто добраться до внутренностей у телефона со съемной крышкой и батареей, сложнее, когда смартфон неразборный;

Не торопитесь. Перед началом разборки найдите в интернете видео или текстовый материал, в котором будет показано и рассказано, как производится разборка конкретно вашего устройства, на что следует обратить внимание.

Обратите также внимание: после разборки смартфона вы теряете гарантию.

1. как правило, антенна скрывается в нижней или верхней части корпуса, представлена небольшими медными полосками (опять же, о расположении антенны конкретно в вашей модели смотрите в соответствующих материалах);
2. после того, как доберетесь до платы, вы обнаружите несколько пружинных контактов, которые должны плотно прилегать к шлейфу, расположенному на тыльной части конструкции;
3. если пружинные контакты материнской платы плохо прилегают к шлейфу, аккуратно поправьте их, вооружившись, к примеру, пинцетом;
4. собираем телефон и наслаждаемся хорошим сигналом сети.

Подключаем к телефону самодельную антенну для усиления сигнала

Рассмотренные выше способы работают только, если проблема кроется в вашем телефоне. Но, как мы отмечали в начале материала, причиной плохого сигнала могут быть различного рода преграды или существенное удаление от станции. В этом случае можно попытаться усилить антенну нашего устройства при помощи всего-то кусочка провода.

Сразу отметим, что подойдет способ не для всех телефонов. Дело в том, что для его осуществления потребуется специальный диагностических порт, до которого в современном неразборном смартфоне добраться сложно (в ряде моделей его и вовсе не найти). Выглядит он как небольшой разъем круглой формы золотистого цвета.

берем небольшой кусочек тонкой изолированной проволоки;

вставляем в разъем;

укладываем так, чтобы не мешала другим компонентам и закрытию крышки.

Все, как показывает практика, сигнал сети телефона усиливается в значительной мере. Не удивительно ли?!

Некоторые пользователи кусок проволоки вставляли в порт 3.5 мм (под наушники). Иногда и это срабатывает.

Наклейка-стикер или фольга для усиления сигнала телефона

На просторах зарубежных онлайн-магазинов не составит труда найти кучу различных приспособлений для усиления сигнала. Среди них популярностью пользуется небольшая наклейка-стикер, представляющая собой несколько металлических дорожек, которые, по заверению производителя, позволяют избавиться от помех.

Подобные полоски можно увидеть в некоторых смартфонах по умолчанию, так что «волшебные» свойства наклейки имеют право на жизнь.

Однако добиться незначительного улучшения сигнала, как утверждает немалое число пользователей, поможет кусочек обычной фольги. Ее располагают под крышкой телефона, ближе к антенне. Способ несложный, поэтому попробовать можно.

Усиление связи при помощи репитера

В ряде случаев, когда сигнал не удается усилить ни одним из методов (слишком толстые стены помещения, удаленность от базовой станции) прибегают к использованию специальных антенн или репитеров. Подобные устройства способны в значительной мере усилить сигнал, но и стоимость их нередко отпугивает потенциального покупателя.

2014 Sunhans 690-2700 МГц 10dBi всенаправленная Стекловолоконная антенна для 3G 4G GSM CDMA.

GSM990 GSM 900 МГц 3 Вт (40dBm) покрытие 5000 кв. М. Мобильный усилитель.

2017 Sunhans 790-2700 МГц 15dBi 3G 4G всенаправленная Стекловолоконная антенна для GSM, CDMA.

Нечто похожее можно соорудить и своими руками, но зачастую оно вовсе не усиливает сигнал или делает это очень и очень плохо.

Например, некоторые пользуются следующим способом:

1. берем металлический прут (достаточно 50 см), коаксиальный кабель, кусок фольги (примерно 10х4 см) и фанеру или пластик;
2. сгибаем металлический прут так, чтобы у нас получилась конструкция в виде ромба;
3. фольгу приклеиваем к фанере;
4. металлический ромб и фольгу соединяем посредством коаксиального кабеля (припаиваем);
5. конец, на котором оказался ромб, поднимаем повыше, другой, с фольгой, – оставляем внизу;
6. подносим телефон к фольге, чтобы проверить качество сигнала.

Вероятно, потребуется найти получившейся конструкции наиболее подходящее место, чтобы поймать сигнал.

Понятное дело, что такой усилитель вряд ли обеспечит связью крупную фирму, которой не посчастливилось иметь офис в районе без покрытия сети. Тут уже придется обращаться за помощью к специалистам. Сегодня немало фирм предоставляет подобные услуги, причем не только предложит современное оборудование, но и займется установкой.

К слову, на специалистах экономить не стоит – для монтажа работники используют специальные устройства, которые помогают определить наиболее подходящее место, подобрать частоты и прочее. Обычному пользователю, конечно, с такой задачей будет сложно справиться.

Мобильный интернет — способ подключить телефон к сети при помощи стандартов LTE, 3G-5G. Их применение позволило получить относительно стабильное и скоростное беспроводное соединение. Однако его качество сильно зависит от множества факторов, таких как дальность до точки доступа, то есть вышки, рельефа местности и других. Антенна для телефона 4G или более старого 3G позволяет улучшить качество сигнала, а соответственно, стабильность и скорость интернет-соединения. Подобные устройства можно приобрести или сделать самостоятельно в домашних условиях.

Причины плохого интернета на телефоне

Если пользователь на своем телефоне сталкивается с проблемами со скоростью интернета, то это может быть следствием определенных факторов. Часть из них зависит от расположения.

Если скорость соединения слабая, то причины этого могут быть следующие:

• Превышение допустимого лимита мобильного трафика, вследствие чего скорость будет снижена до конца дня или месяца оператором в зависимости от тарифа.
• Слабый сигнал сотовой сети, в результате чего не ловит 4G/3G сеть. Сейчас 3G-покрытие у мобильных операторов достаточно неплохое, в отличие от стандарта 4G, который еще только внедряется.
• Неровная местность, в которой находится абонент. Холмы, горы, овраги и леса, как и всевозможные бетонные препятствия, сильно снижают качество передаваемого сигнала.
• Какие-либо операционные ошибки, вирусы или глюки.
• Большая дальность до вышки.

Важно! Антенна для интернета на телефон может помочь усилить плохой сигнал, если причинами его являются большое расстояние и неровная местность.

Программные настройки и аппаратное улучшение

К сожалению, сегодня не существует программы, при помощи которой можно было бы реально улучшить качество получаемого сигнала на телефоне. Есть специальные приложения, позволяющие контролировать качество связи, то есть напрямую передают данные пользователю об уровне принимаемого интернета. С их помощью можно выбрать место с лучшим уровнем связи. Некоторые программы могут автоматически переключиться на станцию с лучшей скоростью получения информации. На этом возможности подобных программных способов исчерпываются.

Что касается аппаратных средств, к ним относятся следующие приборы, имеющие возможность улучшения сигнала при помощи лучшего улавливания, без вмешательства в системные и программные настройки:

Обратите внимание! Их принцип работы заключается в воздействии на принимаемые электромагнитные волны.

Положительной стороной аппаратного усиления является возможность повысить скорость интернета для всех устройств, которые подключены к домашней сети.

Выбор наружной антенны

По конструктивным особенностям и видам антенны различаются по нескольким категориям.

С различной направленностью

В представленной категории существуют три вида усилителей:

• С возможностью направления только в одну сторону. Из названия можно определить, что антенна этого типа может работать только в одном направлении. Ее требуется расположить непосредственно в сторону раздающей вышки оператора.
• Всенаправленные. Такие устройства способны улучшать качество сигнала с нескольких сторон. В этом случае усилитель имеет возможность самостоятельно выбирать наиболее бесперебойный и качественный сигнал от одной из нескольких подходящих передающих станций.
• Секторные. Так же, как и первые, имеют возможность работать в одном направлении, но охватывают увеличенный сектор. Они могут принимать сигналы сразу с нескольких станций одного сектора, и в случае перебоев самостоятельно переключаться.

Широкодиапазонные или многочастотные

Такие аппараты способны улучшать качество сигнала, при этом работая сразу в нескольких частотных диапазонах. Выбор устройств других моделей делает невозможной смену диапазонов и стандартов связи. Из-за этого некоторыми изготовителями предлагаются специальные широкодиапазонные приборы, которые могут принимать и усиливать сигналы во всех возможных частотах, таких как GSM 1800, 3G 2100, LTE, Wi-Fi.

Интересно! Это избавит от необходимости приобретения сразу нескольких устройств, работающих в различных стандартах.

Подключение смартфона к внешней антенне

Такое подключение производится путем соединения коаксиальным проводом. Это разъем, работающий на высоких частотах, что делает его максимально совместимым с мобильным телефоном.

Однако таким путем можно улучшить только сигнал у одного телефона, если он не работает в режиме модема. Чтобы распространить его на все устройства домашней сети, лучше подключить антенну непосредственно к 3G или 4G модему.

Самодельная антенна

Так называемая ромбовидная антенна 3G для «Самсунга», «Эппл» или телефонов других марок легко делается дома. Для этого необходимо:

1. Зачистить от изоляции коаксиальный кабель, не повредив внутреннюю проволоку.
2. Согнуть медную проволоку в восьмерку по ромбам.
3. К проволоке коаксиального кабеля в положении «строго вверх» необходимо припаять медный провод. К экранирующей оплетке кабеля припаять другой конец медного провода.
4. Создать крепление медных проводов на дощечке с качественной изоляцией соединений.
5. Полученную конструкцию закрепить на крышу дома, а свободный конец кабеля, используя адаптер, подключить к мобильному устройству.

Элементы для усилителя получения сигнала и принцип их работы

Подобное устройство является дополнением к антенне. С его помощью можно получать усиленный сигнал в тех районах, где использования одной антенны недостаточно. Усилитель состоит из двухстороннего репитера, внешней и внутренней антенны, кабельного разветвителя, кабеля и разъемов.

Интересно! Принцип работы репитера заключается в усилении сигнала MS-BS и в обратном направлении BS-MS.

Как сделать своими руками репитер и систему усиления сигнала

Собрать самостоятельно такой усилитель можно без труда. Начать необходимо с антенны. После сборки рекомендуется установить ее и проверить качество улучшения сигнала. Возможно, одной антенны хватит. Если нет, то требуется репитер. Создать самоделку в домашних условиях сложно, поэтому рекомендуется приобрести готовый. Когда все будет готово, можно собрать систему усиления. Для этого надо соединить все перечисленные элементы и настроить их на корректную работу.

Важно! Подобная система управления является совокупностью из репитера (усилителя) и антенны.

Улучшить сигнал 4G сети можно при помощи антенны. Если ее недостаточно, то требуется собрать систему усиления, которая сделает сигнал приема максимально мощным.
