Счастливым обладателям загородного дома или дачи не раз приходилось сталкиваться с проблемой: в отдаленных от города районах просто нет связи, чтобы можно было воспользоваться мобильным телефоном или посмотреть телевизор. Если современные мобильные телефоны уже оснащены мощными скрытыми антеннами для приема сигнала, то с сигналом для просмотра телевизора сложнее. Единственное решение – это внешняя антенна. Причем не обязательно бежать в магазин покупать дорогую аппаратуру – антенну для дачи (по сигналу GSM) можно легко сделать своими руками!
Антена для дачи своими руками
Если на вашей даче уже есть слабый сигнал и ваш телевизор слабо ловит 1-2 канала, то улучшить качество приема можно за считанные минуты. Для начала следует понять, что станции, направляющие сигнал находятся на удаленном от вашей дачи расстоянии. И ваш телевизор сейчас принимает случайный сигнал, который не был направлен конкретному приемнику. Для того, чтобы сигнал стал качественнее, необходима антенна (приемник), которая передаст сигнал непосредственно телевизору.
Антенну можно сделать как из старой антенны, так и из совершенно непригодных на первый взгляд вещей – подручных материалов.
В первом варианте рассмотрим, как сделать классическую антенну для дачи своими руками
1) Проволока. Качественный проводник должен выбираться вами из расчета: 1,5-2 метра на антенну, 5-6 метров (в зависимости от вашего интерьера) на расстояние от антенны до телевизора. Предположим, что вы выбрали проволоку, диаметр которой 1,5 мм.
2) Внешняя часть антенны. Делается из подготовленной проволоки. 1-1,5 метра нужно закрутить в кольцо, диаметр которого составит от 356 мм. до 450 мм.
3) Внутренняя часть антенны. Необходимо из проволоки сделать второе кольцо, соответственно меньшего размера, чем первое (около 180 мм).
4) Готовые кольца – это основа будущей антенны – нужно закрепить на небольшом куске фанеры. Вместо фанеры вы можете использовать любую подходящую деревяшку. Дерево не должно перекрывать кольца и при этом не должно болтаться, чтобы вся антенна была четко зафиксирована на крыше.
5) Готовую конструкцию необходимо кольцами направить в направлении источника сигнала. Без сомнения сигнал будет сильным в стороне города. На данном этапе попросите помощи: антенну нужно поворачивать в разные стороны и проверять, где сигнал будет лучше. После того, как вы найдете лучший вариант, ваша антенна окончательно готова!
Делаем антенну из пивных банок
Есть множество способов сделать простую и качественную (для качественного сигнала) телевизионную антенну для дачи. Мы рассмотрели способ создания «классической» антенны, однако есть и нестандартные решения. Например, можно быстро сделать антенну из старых жестяных банок (из-под кока-колы или пива). Такая антенна по характеристикам ничуть нее уступает магазинным новшествам, плюс поможет хозяину дачи сэкономить деньги.
Для создания антенны понадобиться пара жестяных банки объемом 0,5 литра, канифоль, олово, немного изоленты, простой скотч, вешалка для одежды (обязательно пластиковая!) и 5-6 метров телевизионного кабеля (который, кстати, не обязательно должен быть новым!).
Кабель для телевизионной антенны
- К первой банке нужно припаять TV кабель (оплетку, очищенную на 15-20 мм), а к другой – центральную жилу (того де кабеля). Проще будет обмакнуть паяльник в олово и в канифоль, а потом уже лудить провод. Проводники следует изолировать изолентой!
- Банки закрепить на вешалке, к ее нижней части.
- Подсоединяем к одной стороне кабеля штекер
- Подключаем штекер к телевизору. Антенна готова!
Такая антенна может ловить и диапазон «метровый», если вы используете банки объемом не 0,5 литра, а 1,0 литр. Если в первом случае необходимо было поворачивать антенну, чтобы «поймать» хороший сигнал, то в случае с жестяными банками следует изменять расстояние между ними (банками) на вешалке. Саму антенну расположите возле окна или балкона.
Таким образом, существует масса способов, как сделать антенну для дачи своими руками и обеспечить себе и близким приятный просмотр телевизионных программ на свежем воздухе. Антенны «самоделки» ничуть не уступают магазинным и могут стать 100%-ым их заменителем (тем более сделать новую антенну будет проще и дешевле, чем покупать магазинную в случае поломки)!
На дачных участках телевизионный сигнал редко может приниматься без усиления: слишком далеко от ретранслятора, рельеф, как правило, неоднородный, да и деревья мешают. Для нормального качества «картинки» нужны антенны.Тот, кто хоть немного умет обращаться с паяльником, может сделать антенну для дачи своими руками. Эстетике за городом придается не такое большое значение, основное — качество приема, простая конструкция, дешевизна и надежность. Можно экспериментировать и делать самостоятельно.
Простая телевизионная антенна
Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.
Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Что нужно для изготовления этой ТВ антенны
Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.
| Номер канала | Частота канала | Длинна вибратора — от одного до другого конца трубок, см | Длинна кабелей для согласующего устройства, L1/L2 см |
|---|---|---|---|
| 1 | 50 МГц | 271-276 см | 286 см / 95 см |
| 2 | 59,25 МГц | 229-234 см | 242 см / 80 см |
| 3 | 77,25 МГц | 177-179 см | 187 см / 62 см |
| 4 | 85,25 МГц | 162-163 см | 170 см / 57 см |
| 5 | 93,25 МГц | 147-150 см | 166 см / 52 см |
| 6 | 175,25 МГц | 85 см | 84 см / 28 см |
| 7 | 183,25 МГц | 80 см | 80 см / 27 см |
| 8 | 191,25 МГц | 77 см | 77 см / 26 см |
| 9 | 199,25 МГц | 75 см | 74 см / 25 см |
| 10 | 207,25 МГц | 71 см | 71 см / 24 см |
| 11 | 215,25 МГц | 69 см | 68 см / 23 см |
| 12 | 223,25 МГц | 66 см | 66 см / 22 см |
Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:
Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.
Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.
Порядок сборки
Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.
Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.
Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).
Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.
Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.
О том, как разделывать коаксиальный кабель смотрите видео.
;
Петлевая из трубы
Эта антенна для дачи своими руками чуть сложнее в изготовлении: нужен трубогиб, но радиус приема больше — до 40 км. Исходные материалы практически те же: трубка из металла, кабель и штанга.
Радиус сгиба трубы неважен. Необходимо чтобы труба имела требуемую длину, а расстояние между концами составляло 65-70 мм. Оба «крыла» должны быть одинаковой длинны, и концы должны быть симметричны относительно центра.
Самодельная антенна для телевизора: из куска трубы и кабеля сделан приемник телесигнала с радиусом приема до 40 км (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Длина трубы и кабеля указана в таблице. Узнаете, на какой частоте вещает ближайший к вам ретранслятор, выбираете соответствующую строку. Отпиливаете трубу требуемого размера (диаметр желательно 12-18 мм, под них даны параметры согласующей петли).
| Номер канала | Частота канала | Длинна вибратора — от одного до другого конца, см | Длинна кабеля для согласующего устройства, см |
|---|---|---|---|
| 1 | 50 МГц | 276 см | 190 см |
| 2 | 59,25 МГц | 234 см | 160 см |
| 3 | 77,25 МГц | 178 см | 125 см |
| 4 | 85,25 МГц | 163 см | 113 см |
| 5 | 93,25 МГц | 151 см | 104 см |
| 6 | 175,25 МГц | 81 см | 56 см |
| 7 | 183,25 МГц | 77 см | 53 см |
| 8 | 191,25 МГц | 74 см | 51 см |
| 9 | 199,25 МГц | 71 см | 49 см |
| 10 | 207,25 МГц | 69 см | 47 см |
| 11 | 215,25 МГц | 66 см | 45 см |
| 12 | 223,25 МГц | 66 см | 44 см |
Сборка
Трубку требуемой длины изгибают, сделав ее абсолютно симметричной относительно центра. Один край ее расплющивают и заваривают/запаивают. Заполняют песков, и заделывают вторую сторону. Если сварки нет, можно концы заглушить, только посадить заглушки на хороший клей или силикон.
Полученный вибратор закрепляют на мачте (штанге). К концам трубы прикручивают, а потом пропаивают центральные проводники петли согласования и кабеля, который идет к телевизору. Следующий шаг — соединить куском медного провода без изоляции оплетку кабелей. Сборка закончена — можно приступать к «настройке».
Антенна из пивных банок
Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!
Наружная антенна из пивных банок
Собираем так:
- В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
- Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
- Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
- Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
- Оплетку подрезаем, ее длина должна быть около 1,5 см.
- Ее распределяем по поверхности банки и припаиваем.
- Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
- Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
- Все, самодельная антенна ДМВ готова.
Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора. Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.
Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто
Ту же конструкцию можно приспособить для приема каналов метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.
Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.
Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…
Антенна для цифрового ТВ своими руками
Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.
Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства. Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору. Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.
Как определиться с каналом и рассчитать периметр рамок
В России принята программа, по которой вышки постоянно строятся. К концу 2015 года вся территория должна быть покрыта ретрансляторами. На официальном сайте http://xn--p1aadc.xn--p1ai/when/ находите ближайшую к вам вышку. Там указана частота вещания и номер канала. От номера канала зависит периметр рамки антенны.
Например, на 37 канале вещание ведется на частоте 602 МГц. Длинна волны считается так: 300 / 602 = 50 см. Это и будет периметр рамки. Рассчитаем аналогично другой канал. Пусть это будет 22 канал. Частота 482 МГц, длинна волны 300 / 482 = 62 см.
Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:
- для 37 канала берем 105 см медного провода (50 см * 2 + 5 см = 105 см);
- для 22 канала нужно 129 см (62 см * 2 + 5 см = 129 см).
Сборка
Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочку и оплетку, освобождая центральный проводник нужной длинны. Действуйте осторожно его нельзя повреждать.
- для 37 канала: 50 см / 4 = 12,5 см;
- для 22 канала: 62 см / 4 = 15,5 см.
Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).
Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки. Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный). Все антенна для дачи своими руками для приемки цифрового телевидения готова.
Как сделать антенна для цифрового телевидения своими руками — еще одна конструкция — показано в видео.
Как сделать антенну для телевизора своими руками, чтобы она не уступала по качеству покупному устройству, такой вопрос интересует многих домашних мастеров и телелюбителей. Существуют различные способы, как сделать антенну самому, от самых простых конструкций, до приборов принимающих спутниковый сигнал.
Этот вариант подойдет для людей, которые хотят установить дома или на даче обычную комнатную антенну для просмотра федеральных каналов. Сконструировать такой прибор под силу каждому, специальных знаний не требуется.
Это самый элементарный способ, поэтому понадобится только медная проволока 70–90 см, толщиной 2–3 мм
. Изготавливается комнатная антенна следующим образом:
- Зачистить оба конца медной проволоки.
- Один конец закрепить к батарее, а другой вставить в разъем телевизора.
Сигнал появится сразу, пользователю станут доступны от 1 до 5 каналов. Таким простым методом можно смастерить домашнюю антенну за 5 минут.
Самый популярный способ изготовления антенны своими руками из подручных материалов. Для изготовления понадобятся пивные банки. Специалисты утверждают, что для того чтобы собрать антенну из пивных банок потребуется не больше часа.
Понадобятся:
- Соединяющий кабель.
- Несколько банок из пива.
- Штекер.
- Шурупы в количестве 2 штук.
- Отвертки.
- Изоляционная лента или термоусадочная трубка.
- Деревянный брус или металлическая труба для крепления антенны.
Сделать самодельную антенну из жестяных банок можно по следующей схеме:
Это еще один легкий вариант, как сделать телевизионную антенну за короткое время. Устройство хорошо ловит сигнал, обеспечивая высокое качество изображения.
Всеволновая антенна с усилителем
Всеволновая антенна с усилителем может быть разных конфигураций. На её сборку затрачивается больше времени, чем на первые два варианта. Но преимущество в том, что она очень мощная, и принимает все аналоговые каналы в отличном качестве. Один из распространенных вариантов всеволновая антенна формы «БАБОЧКА».
Инструменты:
- Доска или фанерный лист, размеры 550/70/5 мм.
- Медный провод.
- Соединяющий кабель ПК75.
- Дрель.
- Паяльник.
- Штекер.
Инструкция:
Телевизионная антенна своими руками готова к работе.
Дециметровая антенна
Самодельные антенны, которые улавливают дециметровый сигнал, могут быть самых разных конфигураций.
Вариант 1
Наиболее простым вариантом считается её относительно легко и просто собирать.
Понадобятся:
- Фанера.
- Шнур.
- Паяльник.
Инструкция:
- Сделать из соединяющего кабеля кольцо, размер 53 см.
- Отрезать еще кусок кабеля для изготовления петли, размер 17,5 см.
- К кольцу нужно припаять петлю, и кабель, который будет вставлен в экран.
- Прикрепить конструкцию на фанеру.
- Направить собранный прибор в сторону телевышки.
Таким образом, собирается антенна ДМВ диапазона своими руками.

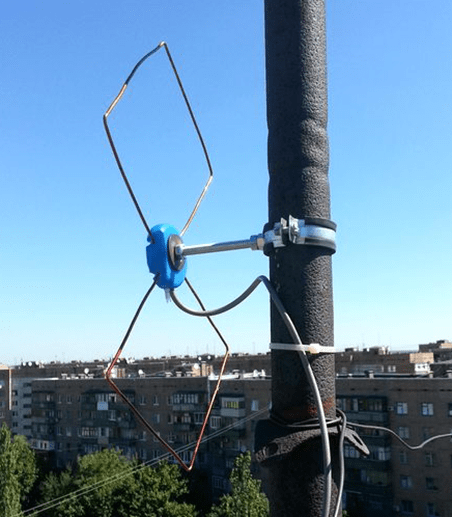

Вариант 2
Еще один возможный метод изготовления телеантенны ДМВ диапазона
называется «Восьмерка».
Инструменты:
- Проволока (медная, алюминиевая).
- Клеевой пистолет.
- Кабель.
- Кусачки.
Инструкция:
Это еще один способ, как можно сделать антенну самостоятельно.
У этого прибора диапазон сигнала может достигать до 490 МГц
, это значит, что качество картинки будет очень высокое. Но для изготовления требуется приобрести трансформатор.
Понадобятся:
- Трансформатор.
- Фольга.
- Клей.
- Рулетка.
- Картон.
- Степлер.
- Маркер.
Инструкция:
Прибор готов к работе.
Спутниковая тарелка своими руками
Один из самых популярных вопросов, можно ли сделать спутниковую антенну своими руками? В интернете есть много видео, как сделать тарелку для просмотра спутникового телевидения самостоятельно.
Делаться этот прибор в домашних условиях может двумя способами:
- Выклейка на матрице.
- Спайка сетки и проволоки.
Наиболее оптимальным и удобным считается первый способ изготовления. Для этого необходимо сделать чертеж будущего прибора. К этому этапу работу нужно подходить очень ответственно, высчитать все параметры точно, иначе на выходе выйдет непригодное для работы устройство.
В чертеже проводится парабола, которая затем переносится на стальной лист. Его толщина должна быть 0.05 см.
Этапы работ
- С помощью сварочного аппарата сделать стальной каркас диаметром 9–10 см. Стальные пруты выворачиваются на внешнюю сторону, а подшипник приваривается в центр.
- Получившую конструкцию установить на ровном месте, и к установленному подшипнику присоединяется труба, затем устанавливается нож.
- Затем каркас заливается бетонным раствором и сушится 5 дней.
В заключительном этапе необходимо произвести выклейку антенны, это можно сделать разными способами. Для облегчения работы рекомендуется разделить конструкцию на 8 частей.
Для выклейки применяется стеклоткань или эпоксидный грунт.
На высохшую бетонную форму нанести машинное масло, трубу вставить в шайбу. После самодельная тарелка покрывается смолой и происходит выклейка стеклоткани. Процесс изготовления прибора завершен. Читайте также, .
В магазине сегодня большой выбор всевозможных антенн для телевизора, и всегда есть возможность купить то, что нужно. Но бывают случаи, когда антенна требуется очень срочно, например, после грозы или на даче, а до магазина нужно еще дойти. Тогда на помощь придут мастеровитые руки, смекалка и немного исходного материала.
Это самая популярная телевизионная антенна, которую делают своими руками умельцы. Секрет ее популярности в простоте и доступности материалов. Такую антенну можно сделать на даче и на пикнике. Да и в квартире, где прием на магазинную антенну не всегда идеален. Мастера говорят, что на то, чтобы сделать такую антенну самому, потребуется всего 10 минут времени, а принимает она намного больше каналов, нежели стационарная.
Для создания приемника из пустых жестяных банок вам понадобиться:
- кабель для антенны;
- пару жестяных банок из-под пивных или иных слабоалкогольных напитков;
- саморезы – 2 шт;
- штекер;
- изоляционная или липкая лента;
- отвертка;
- палка.
Инструкция, как сделать антенну ТВ самостоятельно:
Антенна из-под пустых пивных банок готова, остается только подключить ее к телевизору и настроить. Можно конструкцию усовершенствовать и сделать антенну из нескольких секций из пивной тары.
Простая телевизионная антенна
Если вы не мните себя большим мастером, а попробовать сделать антенну своими руками все же хочется, нужно попробовать смастерить самую простую ее конструкцию. Для этого необходимо выполнить такие манипуляции:
- Чтобы сделать простейшую антенну своими руками, нужно подсоединить антенный вход на тв с любым контуром из металла, предварительно изолированным.
- Контур нужно установить на подставку из пластика или дерева, и поставить на сам телевизор или балкон.
- Соединять телевизор с антенной нужно при помощи штекера и кабеля, у которого необходимо срезать изоляцию около 5 см в длину.
- Открывшуюся обмотку нужно разделять пополам и отогнуть.
- Внутреннюю обмотку также аккуратно обрезать на эту же длину и оголить жилу кабеля.
- В штекере закрепить при помощи шурупов жилу с обмоткой. Если в вашем штекере нет места для крепления обмотки, то нужно ее срезать.
- Другой край кабеля закрепить на контуре, перед тем его аналогично зачистить, сделать кольцо из жилы и закрепить.
- Места соединения нужно обмотать изоляцией для надежности конструкции.
Для улучшения сигнала на домашней антенне, нужно использовать электронные усилители сигнала.
Мощная самодельная антенна
Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно улучшить ее принимающий контур.
- Купить усилитель сигнала, который подключается непосредственно к антенне, обязательно обмотать кабель на обоих концах изолентой, чтобы не было помех в сигнале.
- Чтобы прием был качественный, нужно изготовить экран – это металлическая сетка, которую изолируют от телевизора и ставят позади приемника. В качестве экрана можно использовать металлическую сетку от забора.
- Площадь приема нужно по возможности увеличить, для этого к экрану можно присоединить металлические прутья, обращая внимание, чтобы вся конструкция была из одного металла, дабы со временем не произошло окисление. Соединять прутья с экраном нужно симметрично, чтобы получилась максимально большая площадь.
- В центре конструкции нужно расположить еще один усилитель, припаяв контакты к приемнику.
- Такого типа антенны в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.
Антенна с минимумом материалов
Существует два совершенно элементарных метода, как сделать антенну для телевизора в домашних условиях:
- Вам понадобиться самая простая проволока, но из алюминия брать не нужно, так как она подвержена очень быстрому окислению. Для этих целей замечательно подойдет проволока из меди или латуни. Зачистите проволоку с двух концов от изоляционного материала, один конец прикрепите к батарее или трубе, а противоположный вставьте в телевизионный разъем. Вы заметите, что сразу появился сигнал, так как труба, проходя через большую часть дома и выходя вверх, является усилителем нужных частот. Таким способом можно «словить» около пяти каналов.
- Второй вариант будет доступен только людям, у которых имеется балкон. В этом случае нужно взять такую же проволоку, только длиннее, чтобы она соединяла телевизор и зону балкона. Проволоку зачистить с обеих сторон, и один конец подключить к телевизору в гнезде кабельном, а второй примотать к натянутым струнам, на которые вешают белье. Этот метод не только поможет добавить количество каналов, но еще и сделает качество изображения на порядок выше.
Спутниковая антенна
Своими руками можно сделать не только простые антенны для телевизора, но даже и спутниковые. Особенно это актуально для тех, кто живет вдали от больших городов, и купить в магазине параболический приемник не может. Хорошо, если телевышка находится на расстоянии 35 км от здания, чтобы сигнал был достаточно силен. А если рядом есть высокое строение, то задача станет еще проще.
Необходимые материалы:
- ненужный зонт;
- фольга;
- кабель для антенны, желательно из меди;
- пивная пустая банка;
- усилитель сигнала с блоком питания.
Ход работ:
Комнатная антенна позволяет принимать дом эфирное телевидение, аналоговое и цифровое. Аналоговое телевидение постепенно уходит в прошлое, всё большее распространение получает цифровое .
В настоящее время работают два мультиплекса по 10 каналов, ведутся работы по внедрению третьего мультиплекса ещё на 10 каналов, некоторые из них будут и в HD-качестве. Первые два мультиплекса бесплатные, а за просмотр третьего, возможно, будет взиматься плата.
Для подключения к эфирному цифровому телевидению вам понадобится:
- установить дециметровую антенну, комнатную или внешнюю;
- приобрести специальную цифровую приставку , если ваш телевизор не поддерживает приём DVB-T2 сигнала;
- подключить антенну и приставку телевизионным кабелем.
Множество фирм предоставляет услуги по подключению к эфирному телевидению. Но на самом деле легко сделать и настроить комнатную антенну своими руками. После этого вы сможете бесплатно просматривать 20 каналов в цифровом качестве.
Разные способы изготовить антенну
Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма . Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.
Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:
Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:
Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.
Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:
Своими руками можно легко смастерить антенну из картонной коробки:
У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.
Подключение и настройка
Настройка комнатной антенны заключается главным образом в правильной её установке:
- Закрепите её как можно ближе к окну, чтобы на пути сигнала по возможности не было преград (железобетонных стен, металлических решёток).
- Подключите к телевизору или цифровой приставке.
- Теперь нужно просто настроить программы: запустите автоматический поиск по цифровым каналам.
- Если какой-то канал найден, но на экране надпись «нет сигнала», попробуйте установить антенну в другое место, после чего снова настроить каналы, запустив автопоиск.
И напоследок инструкция, как подключить кабель к разъёму телевизора:
Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.
ВКонтакте
обычная форма
Находясь далеко за городом, где редко встретишь дом со спутниковой тарелкой, и нет возможности подключить кабельное телевидение, иногда задумываешься, а как сделать антенну для телевизора своими руками.
Вконтакте
Одноклассники
Действительно, ведь со старой антенной произойти может всякое. Повредился кабель, пропал сигнал, отошел провод и вы остались без телевидения. Ситуация малоприятная, но, как оказывается, вполне исправимая. Такая проблема решается, если у вас получится соорудить комнатную антенну из подручных средств и, возможно, даже не прибегая к помощи паяльника.
Самый простой способ сделать ТВ антенну
Живя в многоквартирном доме, мы не застрахованы от проблем с возможным отсутствием TV-трансляции. Но решить проблему можно быстро и достаточно эффективно. Для этого, нам потребуется медная проволока и нож. Ножом зачищаем оба конца проволоки и один из них, привязываем к отопительной батарее, а другой, вставляем в гнездо вашего ТВ.
Включаем его и проверяем сигнал. Батарея центрального отопления тянется на крышу, тем самым увеличивая сигнал, поэтому сто каналов мы, конечно, гарантировать не можем, но 5—7, такая антенна поймает и обеспечит довольно качественный показ.
ТВ антенна из алюминиевых банок
Несведущий человек вряд ли догадывается, что комнатная антенна своими руками может быть изготовлена из обычных пивных, или банок от кока-колы. Причем такой метод известен уже очень давно. Для этого нам понадобятся следующие предметы:
1. Две алюминиевых банки.
2. Латунная, медная проволока или старый телевизионный кабель.
3. Вешалка треугольная для одежды.
4. Паяльник (для прочности конструкции и улучшения сигнала, но можно и без него).
5. Нож.
6. Изолента, скотч.
Процесс изготовления баночной антенны
Промываем банки и тщательно их сушим. Затем, фиксируем на краях вешалки, чтобы они прилегали к нижней стороне. Закрепление банок производим, лучше всего, при помощи скотча или изоленты, но можно использовать и другие подручные средства. Нужно чтобы банки хорошо держались.
Затем, зачищаем концы проволоки или кабеля с обеих сторон и продеваем их концы через ушки, с помощью которых открываются банки. Прижимаем эти ушки к крышке банки и вставляем другой конец кабеля в разъем.
Обратите внимание!
Для прочности конструкции, проволоку можно припаять к банке и заизолировать эти места.
Для увеличения количества каналов, нужно использовать банки большего диаметра.
ТВ Антенна дециметрового и метрового диапазона
Если у вас есть небольшие навыки работы с паяльником, то вы легко сможете собрать антенну для телевизора своими руками дециметрового и метрового диапазонов. Конструкция не требует инженерно-технических навыков и для создания нам потребуется: 1. Провод из меди длиной в 80 см и диаметром до 3 мм. 2. Стеклотекстолит двусторонний. 3. Коаксиальный кабель длиной до 2 метров и сопротивлением в 75 Ом. 4. Штекер.
Порядок изготовления дециметровой антенны
Для начала, нужно найти провод из меди диаметром 2—3 мм. Больше других для этого подходит одножильный кабель, используемый при установке электропроводки. Если найдете многожильный провод, то надо отделить одну жилу, не повреждая изоляции. На крайний случай можно использовать провод из алюминия. Если на проводке нет изоляции, то для эстетичности, ее можно завести в трубку, например, из хлорвинила. Затем, сделайте из провода круг, имеющий диаметр 22 см. Для удобства изготовления такого круга, можно использовать любую емкость похожего диаметра.
Сборка платы
Чтобы продолжить сборку такой антенны для телевидения, придётся самостоятельно смастерить плату. Ничего сложного в этом нет. Берем кусок текстолита размером в 2,5*3,5 см и толщиной 1,5 мм, и размещаем на его поверхности дорожки из медного провода, также как указано на схеме.
Схема сборки платы
Диаметр провода должен быть в пределах 0,4 мм. Его можно закрепить на плату с помощью клея. Для уменьшения воздействия извне и придания нашей конструкции красивого вида, прячем нашу плату в коробочку из пластмассы или металла, заранее просверлив дырки для кольца и кабеля. После этих подготовительных работ, начинаем собирать конструкцию.
Сборка конструкции ТВ антенны
Залуживаем кольцевые концы припоем и заводим их в нашу коробочку с платой. Затем загинаем их под прямым углом, подводим к плате и производим запайку. После этого, поворачиваем плату лицом ко дну коробки и начинаем подготовку кабеля. Для этого, на один конец кабеля устанавливаем штекер, а второй, разъединяем и припаиваем к плате с обратной стороны. Один из концов, центральную жилу, фиксируем к правому концу кольца, а второй, припаиваем к плате нашего изделия. После этих манипуляций конструкция готова. Вставляем штекер в гнездо телевизора и проводим настройку каналов.
ТВ антенна для цифрового телевидения своими руками
Умея держать в руках паяльник и отвертку, в домашних условиях можно сделать в домашних условиях антенну для цифрового телевидения, которая получится качественнее многих китайских аналогов, заполонивших наш рынок и что самое главное, практически бесплатно. Для этого нам понадобятся следующие предметы: 1. Доска шириной в 7 см и длиной в 55 см. 2. Провод из меди, длиной в 39 см и диаметр центральной жилы 4 мм. 3. Саморезы в количестве 10 шт. 4. Карандаш, линейка, нож. 5. Штекер.
Для начала берем дощечку требуемого размера и делаем разметку по схеме:
Порядок выполнения конструкции
Размеры указаны в дюймах. Чтобы перевести в сантиметры, умножаем на 2,5 и округляем до десятых. Например, 2 и 5/8″, при умножении получаем 6,56, округляем до 6,6 см. Затем разрезаем наш провод на 8 частей и получаем куски по 37,5 см. На каждом куске делаем надрезы длиной по 2 см, для соединений, и зачищаем их. После этого нарезаем еще два провода по 22 см и зачищаем в местах, где будут производиться соединения. Провода, которые мы предварительно нарезали по 37,5 см, загибаем буквой V таким образом, чтобы расстояние между краями составляло 7,5 см.
Завершающая стадия сборки антенны
Теперь, чтобы у нас получилась настоящая телевизионная антенна для цифрового телевидения, нужно правильно завершить сборку. Для этого нам требуется купить штекер с катушкой внутри и начать процесс соединения катушки с кабелем. Подсоединение кабеля к катушке происходит через нижние контакты. После этого завершаем сборку антенны, прикручивая два провода, длиною 22 см, к центральным саморезам. С другой стороны эти провода прикрепляем к штекеру с катушкой, которые, в свою очередь, предварительно нужно прикрепить к обратной стороне планки. Все, катушка готова к использованию.
Рамочный волновой канал
Для изготовления такой антенны возьмем медную проволоку и согнем из нее рамку. Сторона рамки должна быть около 10 см. В месте соединения концов, связываем их методом «косичка». После этого, через 2 см, начинаем крутить такую же рамку, соединяя концы подобным образом.
Обратите внимание!
Количество таких квадратов должно равняться четырем и все они находятся на одной проволоке.
Полученная простейшая конструкция позволит за пять минут заменить испорченную антенну и получить достаточно качественную картинку на экране вашего телевизора. Все перечисленные способы сборки антенн своими руками, позволят не только кратковременно воспользоваться возникшими неудобствами, но и пользоваться ими длительное время, не тратя деньги на покупку новых устройств.
Смотрите видео о том, как сделать антенну для телевизора своими руками:
Вконтакте
Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?
Хотите предложить для публикации фотографии по теме?
Пожалуйста, помогите нам сделать сайт лучше!
Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!
В современном мире существует значительный ассортимент высокотехнологичных и функциональных антенн для установки в домашних условиях. Но бывают случаи, когда телевизор перестал показывать в загородном жилище. Некоторые умельцы находят выход в данной ситуации и мастерят что-то, что помогает исправить ситуацию. Мало того, они дают рекомендации другим: как сделать антенну своими руками для телевизора. Давайте рассмотрим несложные методы, которые могут вам пригодиться.
Самодельные устройства особенно хороши, когда они нужны для временного пользования
Самый простой и необычный вариант сконструировать антенну – из пивных банок. И как утверждают специалисты, будут показывать целых семь каналов. Чтобы соорудить подобную конструкцию, подготовьте:
Решая, как сделать антенну своими руками для телевизора, учитывайте, что промежуток между торцевыми частями банок должно быть около 75 мм.
А лучшее расположение конструкции возле окон.
Палка, которая будет использоваться для антенны должна быть из дерева. Нельзя брать алюминиевые или титановые варианты. Части кабеля можно припаять. Вместо скотча можете воспользоваться изолентой или даже пластырем. Емкости для создания устройства должны быть хорошо промыты и обязательно просушены. Чтобы улучшить качество изображения, можно «поиграться» с расстоянием между банками.
Таблица 1. Антенна из пивных банок
| Изображение | Этапы |
|---|---|
|
| Заготовьте кабель. Для этого с одного края проделайте надрез и снимите прослойку изоляции. Затем срезается средний слой. С другого конца монтируется штекер для антенны телевизора. |
|
| Запаситесь банками. Их емкость должна быть 1 литр! |
|
| Подведите контакты. Один конец скрученного кабеля монтируется к банке, а второй с медной жилой к другой. Крепление проводится с использованием шуруповерта и паяльника. |
|
| Соберите антенну. В качестве несущего устройства применяется тремпель. |
 | Настройте устройство. |
Статья по теме:
В статье мы рассмотрим особенности применения, разновидности устройства, секреты выбора и монтажа.
Можно ли сделать самодельную антенну для цифрового телевидения из проволоки
Хороший способ – использование проволки из меди для создания антенны. Для подобного механизма понадобится усилитель, проволока, лист металла, дрель, болты, металлическая труба, кабель и молоток.
Чтобы изготовить такую самодельную домашнюю антенну для телевизора, проделываем следующие операции:
- на первом этапе делаем уловитель. Для его изготовления проволку необходимо согнуть, чтобы все стороны имели длину по 45 см;
- далее фиксируем проволку на пластине. При этом производится подключение к пластине;
- подключается кабель;
- из металлической трубы делается мачта. Ее основание нужно закопать.
Полезная информация!
Все детали стоит прокрасить краской. Это защитит изделие от коррозии и агрессивных условий эксплуатации.
Вариант антенны своими руками для цифрового ТВ HDTV
Существуют различные методы сделать телеантенну своими руками. Рассмотренные нами первые два способа функционируют на частоте 270 МГц. А следующий вариант имеет большие возможности. При этом картинка будет более качественная, так как сигнал может достигать значения 490 МГц. Вам обязательно понадобится специальный трансформатор, который вряд ли найдется среди подручных материалов. Такое устройство следует приобрести заранее. Существуют и методики самостоятельного изготовления трансформатора, но они достаточно сложны. Из материалов стоит подготовить картон, скотч, фольгу, степлер, маркер, рулетку и клей.
- Сначала следует распечатать специальную схему для установки подобного устройства. По схеме вырезаются все конструктивные элементы, а также все необходимые детали из фольги. Затем нужно сделать бабочку из картона и закрасить отдельные части маркером.
- Следующим шагом, следует соорудить рефлектор, размер которого составляет 35-32,5 см. Одна из сторон проклеивается фольгой.
- В середине вырезаются прямоугольники одинакового размера. Они нужны, чтобы сконструировать уловитель для конструкции. Длина пластины должна быть около 35 мм. Это изделие предназначено – выдерживать расстояние между дополнительными элементами и рефлектором.
- Отдельные запчасти приклеиваются к прямоугольному элементу. Затем высверливаются углубления под кабель.
Как сделать антенну своими руками для телевизора, подскажет правильная инструкция. Обязательно подключается трансформатор, а кабель устанавливается в штекер. Такой метод подходит только для применения внутри помещения, так как бумага быстро придет в негодность на улице.
В таблице подробно указаны все этапы установки подобного оборудования.
Таблица 2. Антенна своими руками для цифрового ТВ HDTV
Статья по теме:
В этой статье рассказано о том, какими параметрами обладает качественная тумба под телевизор, а фото и описания помогут выбрать лучший вариант для Вашего интерьера.
Нюансы квартирного варианта
При изготовлении некоторых видов конструкций можно сделать антенный усилитель своими руками. Попробуйте сделать качественный усилитель из подручных материалов, который может быть использован как для уличного, так и для квартирного использования.
Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.
Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.
Любой домашний мастер способен не покупать антенну в магазине, а сделать е своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.
Немного теории
Принцип действия антенны для цифрового пакетного телевидения
Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.
При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.
Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.
Для аналоговых моделей ТВ приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, осуществляющая декодирование цифровой информации электромагнитной волны в обычный вид.
Вертикальная и горизонтальная поляризация цифрового ТВ сигнала
В телевизионном вещании государственными стандартами принято электромагнитные волны излучать всего в двух плоскостях:
- горизонтали.
Таким способом передатчики направляют излучающие сигналы.
А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.
Требования к антенне цифрового пакетного телевидения
ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.
Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.
На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.
Конструкция антенны должна быть:
- изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
- направлена строго по оси электромагнитной волны, идущей от передающего центра;
- сориентирована по виду поляризации;
- защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.
Как узнать исходные данные для расчета антенны
Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.
Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.
Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.
В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.
Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.
Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.
Делим ее пополам и получаем 24 см — искомую длину полуволны.
Самая простая ТВ антенна для цифрового телевидения
Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.
Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.
Затем снимаю экранирующий слой с этого участка кабеля.
Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.
Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.
Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала. У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо. Пришлось искать другое техническое решение.
А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»
Антенна Харченко на 626 МГц
Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.
Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.
Как определить размеры конкретной антенны
Воспользуемся поиском всезнающего Google. Пишем в командной строке: «Расчет антенны Харченко» и жмем Enter.
Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.
Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.
Изготовление деталей конструкции антенны
Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.
На основе выбранных данных сделал заготовки для антенны.
Особенности конструкции вибратора
Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.
Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.
Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.
Подключение кабеля антенны к вибратору
Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.
Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.
Конструкция экранирующей решетки
Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.
В задней стороне бруска просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.
Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги — работать будет примерно одинаково.
С обратной стороны планки закрепил конструкцию вибратора с кабелем.
Антенна готова. Осталось установить ее на окно для работы в горизонтальной поляризации.
Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.
Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:
- просто ослабленными;
- содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».
В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.
Устранять подобные помехи волны призваны:
- в/ч фильтры;
- экраны.
Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.
Находясь далеко за городом, где редко встретишь дом со спутниковой тарелкой, и нет возможности подключить кабельное телевидение, иногда задумываешься, а как сделать антенну для телевизора своими руками.
Действительно, ведь со старой антенной произойти может всякое. Повредился кабель, пропал сигнал, отошел провод и вы остались без телевидения. Ситуация малоприятная, но, как оказывается, вполне исправимая. Такая проблема решается, если у вас получится соорудить комнатную антенну из подручных средств и, возможно, даже не прибегая к помощи паяльника.
Самый простой способ сделать ТВ антенну
Живя в многоквартирном доме, мы не застрахованы от проблем с возможным отсутствием TV-трансляции. Но решить проблему можно быстро и достаточно эффективно. Для этого, нам потребуется медная проволока и нож. Ножом зачищаем оба конца проволоки и один из них, привязываем к отопительной батарее, а другой, вставляем в гнездо вашего ТВ.
Включаем его и проверяем сигнал. Батарея центрального отопления тянется на крышу, тем самым увеличивая сигнал, поэтому сто каналов мы, конечно, гарантировать не можем, но 5—7, такая антенна поймает и обеспечит довольно качественный показ.
ТВ антенна из алюминиевых банок
Несведущий человек вряд ли догадывается, что комнатная антенна своими руками может быть изготовлена из обычных пивных, или банок от кока-колы. Причем такой метод известен уже очень давно. Для этого нам понадобятся следующие предметы:
1. Две алюминиевых банки.
2. Латунная, медная проволока или старый телевизионный кабель.
3. Вешалка треугольная для одежды.
4. Паяльник (для прочности конструкции и улучшения сигнала, но можно и без него).
5. Нож.
6. Изолента, скотч.
Процесс изготовления баночной антенны
Промываем банки и тщательно их сушим. Затем, фиксируем на краях вешалки, чтобы они прилегали к нижней стороне. Закрепление банок производим, лучше всего, при помощи скотча или изоленты, но можно использовать и другие подручные средства. Нужно чтобы банки хорошо держались.
Затем, зачищаем концы проволоки или кабеля с обеих сторон и продеваем их концы через ушки, с помощью которых открываются банки. Прижимаем эти ушки к крышке банки и вставляем другой конец кабеля в разъем.
Обратите внимание!
Для прочности конструкции, проволоку можно припаять к банке и заизолировать эти места.
Для увеличения количества каналов, нужно использовать банки большего диаметра.
ТВ Антенна дециметрового и метрового диапазона
Если у вас есть небольшие навыки работы с паяльником, то вы легко сможете собрать антенну для телевизора своими руками дециметрового и метрового диапазонов. Конструкция не требует инженерно-технических навыков и для создания нам потребуется: 1. Провод из меди длиной в 80 см и диаметром до 3 мм. 2. Стеклотекстолит двусторонний. 3. Коаксиальный кабель длиной до 2 метров и сопротивлением в 75 Ом. 4. Штекер.
Порядок изготовления дециметровой антенны
Для начала, нужно найти провод из меди диаметром 2—3 мм. Больше других для этого подходит одножильный кабель, используемый при установке электропроводки. Если найдете многожильный провод, то надо отделить одну жилу, не повреждая изоляции. На крайний случай можно использовать провод из алюминия. Если на проводке нет изоляции, то для эстетичности, ее можно завести в трубку, например, из хлорвинила. Затем, сделайте из провода круг, имеющий диаметр 22 см. Для удобства изготовления такого круга, можно использовать любую емкость похожего диаметра.
Сборка платы
Чтобы продолжить сборку такой антенны для телевидения, придётся самостоятельно смастерить плату. Ничего сложного в этом нет. Берем кусок текстолита размером в 2,5*3,5 см и толщиной 1,5 мм, и размещаем на его поверхности дорожки из медного провода, также как указано на схеме.
Схема сборки платы
Диаметр провода должен быть в пределах 0,4 мм. Его можно закрепить на плату с помощью клея. Для уменьшения воздействия извне и придания нашей конструкции красивого вида, прячем нашу плату в коробочку из пластмассы или металла, заранее просверлив дырки для кольца и кабеля. После этих подготовительных работ, начинаем собирать конструкцию.
Сборка конструкции ТВ антенны
Залуживаем кольцевые концы припоем и заводим их в нашу коробочку с платой. Затем загинаем их под прямым углом, подводим к плате и производим запайку. После этого, поворачиваем плату лицом ко дну коробки и начинаем подготовку кабеля. Для этого, на один конец кабеля устанавливаем штекер, а второй, разъединяем и припаиваем к плате с обратной стороны. Один из концов, центральную жилу, фиксируем к правому концу кольца, а второй, припаиваем к плате нашего изделия. После этих манипуляций конструкция готова. Вставляем штекер в гнездо телевизора и проводим настройку каналов.
ТВ антенна для цифрового телевидения своими руками
Умея держать в руках паяльник и отвертку, в домашних условиях можно сделать в домашних условиях антенну для цифрового телевидения, которая получится качественнее многих китайских аналогов, заполонивших наш рынок и что самое главное, практически бесплатно. Для этого нам понадобятся следующие предметы: 1. Доска шириной в 7 см и длиной в 55 см. 2. Провод из меди, длиной в 39 см и диаметр центральной жилы 4 мм. 3. Саморезы в количестве 10 шт. 4. Карандаш, линейка, нож. 5. Штекер.
Для начала берем дощечку требуемого размера и делаем разметку по схеме:
Порядок выполнения конструкции
Размеры указаны в дюймах. Чтобы перевести в сантиметры, умножаем на 2,5 и округляем до десятых. Например, 2 и 5/8″, при умножении получаем 6,56, округляем до 6,6 см. Затем разрезаем наш провод на 8 частей и получаем куски по 37,5 см. На каждом куске делаем надрезы длиной по 2 см, для соединений, и зачищаем их. После этого нарезаем еще два провода по 22 см и зачищаем в местах, где будут производиться соединения. Провода, которые мы предварительно нарезали по 37,5 см, загибаем буквой V таким образом, чтобы расстояние между краями составляло 7,5 см.
Завершающая стадия сборки антенны
Теперь, чтобы у нас получилась настоящая телевизионная антенна для цифрового телевидения, нужно правильно завершить сборку. Для этого нам требуется купить штекер с катушкой внутри и начать процесс соединения катушки с кабелем. Подсоединение кабеля к катушке происходит через нижние контакты. После этого завершаем сборку антенны, прикручивая два провода, длиною 22 см, к центральным саморезам. С другой стороны эти провода прикрепляем к штекеру с катушкой, которые, в свою очередь, предварительно нужно прикрепить к обратной стороне планки. Все, катушка готова к использованию.
Рамочный волновой канал
Для изготовления такой антенны возьмем медную проволоку и согнем из нее рамку. Сторона рамки должна быть около 10 см. В месте соединения концов, связываем их методом «косичка». После этого, через 2 см, начинаем крутить такую же рамку, соединяя концы подобным образом.
Обратите внимание!
Количество таких квадратов должно равняться четырем и все они находятся на одной проволоке.
Полученная простейшая конструкция позволит за пять минут заменить испорченную антенну и получить достаточно качественную картинку на экране вашего телевизора. Все перечисленные способы сборки антенн своими руками, позволят не только кратковременно воспользоваться возникшими неудобствами, но и пользоваться ими длительное время, не тратя деньги на покупку новых устройств.
Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и опять та же ситуация – ни один канал не работает. Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками, ведь вероятнее всего причина поломки именно в данном устройстве. Далее мы рассмотрим наиболее простые варианты создания, для которых потребуется минимум подручных средств и времени.
Идея №1 – Пивные банки в ход!
Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое будет предоставлено в Ваше распоряжение — 7, но эта цифра может немного варьироваться в зависимости от региона.
Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:
- 2 маленьких самореза, именуемых также «клопами»;
- 2 подготовленных пивных банки (пустые, вымытые и высушенные);
- от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
- паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
- шуруповерт;
- деревянный тремпель;
- изолента либо скотч.
Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.
Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:
Как Вы видите, весь процесс довольно простой и не представляет ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна. В индивидуальных случаях расстояние между банками можно сделать больше или меньше.
Наглядная видео инструкция по созданию простой антенны из банок
Идея №2 – Используем проволоку
Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.
Все что Вам нужно для изготовления, это:
- усилитель (подойдет из старого устройства);
- два куска проволоки по 180 см;
- кусок металлической (либо деревянной) пластины 15*15 см;
- электрическая дрель с набором сверл (либо сварочный аппарат);
- маленькие болтики;
- молоток;
- железная труба;
- телевизионный кабель подходящей длины.
Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:
Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.
Идея №3 – Домашнее HDTV устройство
Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц. Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее, если Вы решите самостоятельно сделать антенну для телевизора в качестве эксперимента и усовершенствования своих навыков. Хотя существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею.
Из материалов Вам понадобятся:
- Скотч
- Картон
- Канцелярский нож
- Фольга
- Степлер
- Ножницы
- Маркер
- Рулетка
Подготовив весь этот школьный набор, переходим к делу!
Для начала необходимо зарисовать (либо распечатать на компьютере) данную схему:
Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:
После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.
Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.
Приклеиваем запчасти на прямоугольник, и когда картонная самоделка застынет, сверлим отверстия под телевизионный кабель.
Если вы проживаете в пригороде, проблемы с подключением кабельного телевидения — далеко не редкость. Может, к примеру, часто пропадать сигнал — от этого качество картинки портится. Но ситуацию всегда можно исправить, причём сделать это самостоятельно, даже телевизионный мастер не потребуется. ТВ-антенна, своими руками сделанная из подручных материалов — это не фантастика, а реальность, причём получится очень мощное устройство, способное без проблем принимать сигнал.
Телевизионная «батарейная» конструкция
Каким образом ТВ-антенна своими руками может быть изготовлена, если у вас даже нет представления об элементарных технических понятиях? Всё просто. Необходимо найти медную или латунную проволоку, вооружиться перочинным ножиком. Способ хорош для людей, проживающих в обычной городской многоэтажке. Проволока зачищается с каждого конца. Один из них следует примотать к батарее центрального отопления, другой — подсоединить к разъёму телевизора. Вот и всё — сигнал будет доходить без проблем сразу после такого подключения. Секрет прост: трубы располагаются по всему жилью — в том числе и около крыши, за счёт этого происходит усиление сигнала, от пяти до семи каналов точно будет «ловиться».
Антенна-сушилка
ТВ-антенна своими руками может получиться и без использования батарей. Медная проволока всегда может быть примотана к балконной сушилке, точнее — к её металлическим струнам. Порядок действий в этом случае точно такой же, как и в примере выше. Данный приём не только увеличит число телевизионных каналов — улучшится также общее качество картинки.
«Баночная» антенна
Представляем вам ещё один вариант самодельной антенны, рассчитанный сугубо на ограниченный бюджет. Кстати, такой способ «ловить» ТВ известен давно. Требуется несколько банок из-под пива (или лимонада), телевизионный кабель или медная проволока и вешалка для одежды. Если есть паяльник — хорошо, он не помешает: конструкция выйдет более надёжной, сигнал будет гораздо качественнее.
Банки от газированной воды или пива хорошо промываются, сушатся. Потом их тщательно закрепляют с двух концов вешалки. Такую работу можно выполнить изолентой или скотчем. Концы ТВ-кабеля зачищаются, два медных провода нужно высвободить из-под оболочки. Далее в «ушки» (те самые, при помощи которых банка открывается) продеваются медные концы проводов. Между поверхностью тары и данными «открывалками» зажимается проволока. Вся конструкция выставляется за окно — свободный конец ТВ-провода нужно вставить в полость разъёма. Что тут скажешь — антенна полностью готова для использования, самое время начинать тестирование!
Комнатная антенна
Чтобы сделать прекрасное устройство, которое обеспечит надёжный приём сигнала, необходим медный провод, диаметр которого 2-3 мм. Также требуется стандартный ТВ-кабель, штекер, небольшое количество двустороннего стеклотекстолита. Если меди в наличии нет, допускается использование алюминия. Когда антенна для цифрового телевидения отсутствует, этот вариант обязательно поможет.
Сначала в кольцо (диаметром где-то 200 мм) сгибается медный провод — часто используют ведро от краски в качестве ориентира.
Стеклотекстолит нужен для изготовления платы, без неё не будет работать ТВ-антенна. Своими руками это сделать можно, главное, чтобы размер данного элемента составлял не меньше 0,25 на 0,30 см. Чтобы выполнить плату, нужно обладать определённым опытом — с чертежей переносятся токоведущие дорожки, их прокладывают медной проволокой, излишки фольги удаляют.
Чтобы конструкция имела защиту от механических повреждений, её советуют закреплять в пластиковой или металлической коробке. В боковых гранях делают отверстия для кабеля и антенны.
Когда подготовка элементов выполнена, можно собирать устройство. Концы антенного кольца заводят в коробку, загибают их под прямым углом, вставляют в плату и запаивают. Потом фронтальную сторону платы поворачивают ко дну короба, крепят гайкой и винтом. В отверстие на коробке продевается ТВ кабель, центральная жила припаивается к правому концу антенного кольца, экранирующая оплётка крепится к фольге платы. Остаётся только всё закрыть, установить в разъём штекер кабеля, приступить к настройке каналов.
3G-антенна
Чтобы получить самую простую конструкцию самодельной антенны 3G, нужно сделать два квадрата из согнутой проволоки. Сторона каждого должна составлять 5,3 см. Концы квадратов спаиваются — таким образом получается сплошная система. Для изготовления своими руками такой антенны толщина медного провода должна составлять от 1 до 4 мм.
Какие подготовительные работы следует выполнить? Прежде всего, RG6U (антенный провод) зачищается, на него надевают коннектор таким образом, чтобы из него на 1 см выходил конец. Вот и всё, можно сказать, что устройство сделано. Теперь необходимо выполнить рефлектор — для этого часто выбирают фанеру. Плитку 120 на 135 мм оборачивают фольгой (металлической).
Антенна GSM
Для начала берут телевизионный кабель RG6U, зачищают его с одного конца. Далее медный провод припаивается к центральному проводнику. Он может иметь любую толщину, оптимальная длина составляет 820 мм (если интересует диапазон 900 МГц). GSM-антенна своими руками — это вполне реально: вертикально вверх крепится провод, второй точно такой же припаивают к оплётке, после чего крепят вниз вертикально. К телефону при помощи переходника подключается другой конец кабеля — великолепный усилитель для сотовой связи готов.
Как видно из многочисленных примеров выше, в домашних условиях действительно можно делать антенны для самых разных целей. Но некоторые варианты изготовления являются достаточно сложными — чтобы получить оптимальный результат, необходимы определённые инструменты, специальные навыки.
Антенна для телевизора на дачу своими руками: комнатная или уличная? Инструкция +Видео
Как правильно выбрать телевизионную антенну для дачи? Практически каждый человек в наше время является обладателем одного или нескольких телевизоров. Большинство из них имеют сетевое или спутниковое подключение, что значительно облегчает задачу оплаты и просмотра телевизора. Достаточно приобрести тюнер и всего лишь своевременно оплачивать его услуги в соответствии с выбранным тарифом. Но не у всех имеется возможность лицезреть передачи со спутниковым телевидением .
Это может быть и проблема со средствами, а может с расстоянием.
На что стоит обратить внимание?
Большинство людей имея дачу не желают устанавливать туда спутниковое телевидение- они отдают предпочтение кабельной антенне. И это правильное решение, ведь на даче человек бывает редко, а платить за телевидение потом приходится за весь год. С антенной же такого не происходит. Давайте поговорим о том, как же правильно выбрать антенну для установки на даче.
Главные отличия антенны от спутникового телевидения
При выборе антенны необходимо понимать, что она имеет некоторые отличительные особенности по сравнению со спутниковым телевидением.
Давайте рассмотрим основные из них:
- Тип работы. Телевизионные антенны осуществляют свою работу при помощи радиопередатчиков, распространяющих электромагнитные волны и позволяющие пользователям ловить сигнал. Спутниковые же улавливают сигнал непосредственно от самого спутника.
- Качество картинки. Порой из-за слабого сигнала радиоволн качество картинки в телевизоре при использовании обычной антенны может ухудшаться и портить настроение от просмотра телепередач. У спутниковой антенны сигнал практически всегда довольно четкий, однако также может меняться в связи с погодными условиями.
- Степень удаленности работы. Телевизионная антенна очень удобная вещь при использовании в загородном доме или даче, она практически везде улавливает сигнал.
- Мобильность. Обычная антенна имеет небольшие размеры и по сравнению со спутниковой , для которой также требуется специальная тарелка лидирует среди потребителей.
- Простота в использовании и установке. Обычная антенна не требует вызова мастера, ее очень просто установить и настроить самостоятельно без посторонней помощи.
- Разница в цене. Огромным плюсом такой антенны является выигрышная цена, ведь она в разы дешевле спутниковой, для которой необходимо докупать еще кучу всего: тарелку, тюнер, и различные провода в большом количестве.
На что обратить внимание при выборе антенны
И так, с различиями мы разобрались , теперь давайте поговорим об основных аспектах при выборе антенны.
На что следует обратить внимание:
- Простота устройства и количество рабочих элементов. Мы разобрались с механизмом работы антенны, хочется отметить, что электромагнитные сигналы лучше всего улавливаются оголенными металлическими частями, поэтому, чем больше металлических элементов на антенне, тем лучше она будет ловить сигнал, а картинка будет более четкой.
- Ветровая нагрузка. Поскольку антенна обычно устанавливается на большую высоту для приема сигналов, ветер там сильнее, поэтому при выборе антенны необходимо учитывать, насколько она чувствительна к ветровым порывам.
- Тип установки антенны. Важной характеристикой антенны является тип установки. Существуют антенны с низкой и высокой посадкой: одни необходимо устанавливать на большую высоту, другие достаточно установить в доме.
- Радио- возможности . Многим известно, что антенна также может улавливать радио- сигналы, тем самым позволяя радиолюбителям наслаждаться прослушиванием любимых передач или музыки. Поэтому если вы имеете желание прослушивать радиопередачи, то при покупке антенны обратите внимание на радио-возможности приобретаемой антенны.
Как правильно установить антенну без помощи мастера
Если Вы уже приобрели антенну и решились устанавливать ее в одиночку, не вызывая мастера, то воспользуйтесь инструкцией:
- Необходимо выбрать правильное направление телевизионного сигнала.
При необходимости воспользуйтесь специальным измерителем сигнала.
- Подключите все кабели антенны к мультибенду телевизора, где сигналы должны выровняться и стать четкими .Если такого не произошло, попробуйте изменить положение антенны в пространства: поднять выше или опустить.
- Если же сигнала нет и так и так, то необходима помощь знающего свое дело человека, который без особых усилий поможет Вам установить антенну.
Плюсы и минусы обычной антенны
Если Вы решили сэкономить и приобрести обычную антенну для дачи, то следует учитывать все ее плюсы и минусы. Из плюсов можно выделить:
Действительно, обычная антенна гораздо дешевле спутниковой, а также не требует высокой оплаты за целый год.
Из минусов можно выделить:
- Низкое качество картинки.
- Неспособность работать в плохих погодных условиях.
Итоги
И так, благодаря данной статье Вы знаете, как правильно выбрать антенну на дачу и на что стоит обращать внимание. Надеемся, материал был Вам полезен, приятного использования антенны !
Активная антенна для цифрового тв своими руками
Выбор антенны для просмотра цифровых каналов полностью зависит от качества телевизионного сигнала в конкретном месте, именно там, где будет осуществляться просмотр телепередач, и зависит не так от расстояния до ретранслятора (хотя это, конечно же, важно), как от условий приёма в конкретном месте, и это уже индивидуально.
Где-то будет работать и с куском провода, а где-то и наружная активная антенна не всегда помогает.
Универсального решения – нет, но есть и приоритеты в поиске оного – такие например, как активная антенна.
Телевизионный сигнал, принимаемый активной антенной – более устойчив, (не зависит от погоды, времени суток и т.п.), и для подавляющих случаев такой антенны вполне достаточно.
Стоимость описываемой антенны, в сравнении с аналогичными антеннами, находящимися в продаже, при таких же характеристиках, как минимум в три раза дешевле, а в случае выхода из строя усилителя (сердца такой антенны) нет никаких проблем с его заменой.
Питание усилителя антенны в широком диапазоне – от 2,5 до 14В (замерено мультиметром 838, на усилителе 555), и может быть подано, как напрямую, от цифровой приставки через антенное гнездо, так и от внешнего источника (USB, сетевой блок питания, бортовая сеть автомобиля) через инжектор питания.
Усилитель антенный от «сушилки» (я предпочитаю в данной конструкции – 555, 777, 2000) – 1 шт.
Проволока или трубка – алюминиевая, медная (не критично) Ø 3 – 5 мм. (так же не критично) длиной не менее 600 мм.
Можно использовать подходящий по диаметру электромонтажный провод ПАВ 1 (алюминиевый, одножильный), сняв изоляцию лишь на кончиках для изготовления контактов.
Комплект метизов, состоящий из двух винтов М3 × 10 мм, двух гаек М3, и четырёх шайб с широкой полкой.
Коаксиальный (антенный) кабель РК 75-3 (любой удобный, тонкий, мягкий, с усилителем можно и 50-тиомный).
Антенный телевизионный штекер (любой).
Если будет использован сетевой инжектор питания, то штекер не нужен.
Конструкция антенны примитивна и вполне понятна даже из фотографии.
Отрезав от проволоки (трубки) длину в 600 мм, нужно согнуть кольцо (изготовить вибратор), а кончики расплющить и просверлить в них отверстия Ø 3 мм.
Зачистить телевизионный кабель подсоединить антенный усилитель с одной стороны и штекер или сразу инжектор с другой, внимательно проследив за отсутствием замыкания между оплёткой и центральной жилкой коаксиального кабеля.
Собрав всё вместе, подключить к приставке или через инжектор непосредственно к телевизору с DVB T-2 тюнером.
Зайдя в МЕНЮ, в ручной настройке, установить канал для цифрового приёма в данной местности, и включив питание антенны (в МЕНЮ для ТВ приставок) или через инжектор (для телевизора с DVB T-2 тюнером), найти место лучшего приёма для антенны, ориентируясь по шкале «качества сигнала» на экране телевизора.
Более подробно в видео на моём канале в «YouTube».
Она прекрасно работает в описываемом виде, но если кому-то захочется оформить её более респектабельно, нужно, лишь подобрать или изготовить подходящий корпус (плоскую, прямоугольную коробочку толщиной 15 – 20 мм, длиной около 200 мм и шириной около 100 мм).
Вибратор в этом случае можно изготовить из куска любого, тонкого коаксиального кабеля, длиной равной периметру коробочки и припаянного зачищенной оплёткой, непосредственно к контактам антенного усилителя, и уложенного по внутреннему периметру подобранного корпуса.
P.S.
При наличии усилителя, строгие размеры вибратора не критичны, но, несомненно, они будут очень важны (необходимо рассчитывать), если делать антенну в пассивном варианте (без усилителя).
Как сделать тв антенну для дачи своими руками
Счастливым обладателям загородного дома или дачи не раз приходилось сталкиваться с проблемой: в отдаленных от города районах просто нет связи, чтобы можно было воспользоваться мобильным телефоном или посмотреть телевизор. Если современные мобильные телефоны уже оснащены мощными скрытыми антеннами для приема сигнала, то с сигналом для просмотра телевизора сложнее. Единственное решение – это внешняя антенна. Причем не обязательно бежать в магазин покупать дорогую аппаратуру – антенну для дачи (по сигналу GSM) можно легко сделать своими руками!
Если на вашей даче уже есть слабый сигнал и ваш телевизор слабо ловит 1-2 канала, то улучшить качество приема можно за считанные минуты. Для начала следует понять, что станции, направляющие сигнал находятся на удаленном от вашей дачи расстоянии. И ваш телевизор сейчас принимает случайный сигнал, который не был направлен конкретному приемнику. Для того, чтобы сигнал стал качественнее, необходима антенна (приемник), которая передаст сигнал непосредственно телевизору.
Антенну можно сделать как из старой антенны, так и из совершенно непригодных на первый взгляд вещей – подручных материалов.
В первом варианте рассмотрим, как сделать классическую антенну для дачи своими руками
1) Проволока. Качественный проводник должен выбираться вами из расчета: 1,5-2 метра на антенну, 5-6 метров (в зависимости от вашего интерьера) на расстояние от антенны до телевизора. Предположим, что вы выбрали проволоку, диаметр которой 1,5 мм.
2) Внешняя часть антенны. Делается из подготовленной проволоки. 1-1,5 метра нужно закрутить в кольцо, диаметр которого составит от 356 мм. до 450 мм.
3) Внутренняя часть антенны. Необходимо из проволоки сделать второе кольцо, соответственно меньшего размера, чем первое (около 180 мм).
4) Готовые кольца – это основа будущей антенны — нужно закрепить на небольшом куске фанеры. Вместо фанеры вы можете использовать любую подходящую деревяшку. Дерево не должно перекрывать кольца и при этом не должно болтаться, чтобы вся антенна была четко зафиксирована на крыше.
5) Готовую конструкцию необходимо кольцами направить в направлении источника сигнала. Без сомнения сигнал будет сильным в стороне города. На данном этапе попросите помощи: антенну нужно поворачивать в разные стороны и проверять, где сигнал будет лучше. После того, как вы найдете лучший вариант, ваша антенна окончательно готова!
Делаем антенну из пивных банок
Есть множество способов сделать простую и качественную (для качественного сигнала) телевизионную антенну для дачи. Мы рассмотрели способ создания «классической» антенны, однако есть и нестандартные решения. Например, можно быстро сделать антенну из старых жестяных банок (из-под кока-колы или пива). Такая антенна по характеристикам ничуть нее уступает магазинным новшествам, плюс поможет хозяину дачи сэкономить деньги.
Для создания антенны понадобиться пара жестяных банки объемом 0,5 литра, канифоль, олово, немного изоленты, простой скотч, вешалка для одежды (обязательно пластиковая!) и 5-6 метров телевизионного кабеля (который, кстати, не обязательно должен быть новым!).
- К первой банке нужно припаять TV кабель (оплетку, очищенную на 15-20 мм), а к другой – центральную жилу (того де кабеля). Проще будет обмакнуть паяльник в олово и в канифоль, а потом уже лудить провод. Проводники следует изолировать изолентой!
- Банки закрепить на вешалке, к ее нижней части.
- Подсоединяем к одной стороне кабеля штекер
- Подключаем штекер к телевизору. Антенна готова!
Такая антенна может ловить и диапазон «метровый», если вы используете банки объемом не 0,5 литра, а 1,0 литр. Если в первом случае необходимо было поворачивать антенну, чтобы «поймать» хороший сигнал, то в случае с жестяными банками следует изменять расстояние между ними (банками) на вешалке. Саму антенну расположите возле окна или балкона.
Таким образом, существует масса способов, как сделать антенну для дачи своими руками и обеспечить себе и близким приятный просмотр телевизионных программ на свежем воздухе. Антенны «самоделки» ничуть не уступают магазинным и могут стать 100%-ым их заменителем (тем более сделать новую антенну будет проще и дешевле, чем покупать магазинную в случае поломки)!
Инструкция по изготовлению телевизионной антенны для дачи своими руками
Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха. А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни – водоснабжением, отоплением и, конечно же, электричеством. А уж там, где есть последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, провести его на даче, если покупка антенны, которая, к слову, стоит совсем недёшево, не предусмотрена в личном бюджете? Да очень просто! Немного основ радиоэлектроники, пара-тройка железяк и минимальный паяльный набор и вот, хорошенько устав на огороде, вы располагаетесь на дачной террасе для просмотра блока вечерних новостей.
Радиоэлектроника и телеэфир: просто о сложном
Самодельная антенна из пивных банок с флюгером
Самое главное для любой антенны — её способность взаимодействовать с сигналом, распространяемым в эфире.
В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.
Заводская дециметровая антенна
Но для этого придётся учесть несколько несложных нюансов:
- Коэффициенты направленного и защитного действия антенны не имеют определяющего значения, в отличие от её собственного коэффициента усиления. Это значит, что антенна, которая хорошо просматривает эфир, а не принимает лишь небольшую часть диапазона, даст некоторый запас мощности сигнала.
КНД телевизионной антенны
Простая телеантенна с вибратором, фидером и подставкой
АЧХ телевизионной антенны
Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:
- Всеволновая (частотнонезависимая)
Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.
Схема универсальной всеволновой телеантенны
Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу. Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.
Направленная логопериодическая антенна
Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.
ДМВ зигзагообразная антенна для дачи
Тонкости изготовления телевизионных антенн
Самодельная спиральная антенна»
Элементы антенны, по которой проходят токи полезного сигнала, всегда соединяются пайкой или сваркой. Но если устройство будет размещено на открытом воздухе, например, на крыше дачного домика, такие контакты в самом скором времени разъест коррозия.
Если речь идёт о самодельной антенне для дачи, стремиться к идеальному качеству контактов не стоит – если они и заржавеют или лопнут, то во всяком случае не скоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стойкий и достаточно чистый приём.
Оплетка и центральная жила коаксиального кабеля в настоящее время выполняются из недорогих сплавов, устойчивых к воздействию коррозии. В отличии от классической меди, пайке они поддаются плохо. Поэтому нужно следить за тем, чтобы не пережечь кабель.
Коаксиальный (антенный) кабель
Для изготовления антенны и её кабельного подключения желательно использовать:
- паяльник мощностью не более 40 Вт;
Легкоплавкий припой d0,8
Флюс-паста для пайки меди
Алюминиевую проволоку для изготовления элементов антенны использовать не стоит – она очень быстро окислится и потеряет способность проводить электрический сигнал. Наилучшим образом для этого подходит медь или более дешёвая латунь.
Площадь приёма антенны должна быть максимально возможной. Для этого к экрану – рамке, которая отсеивает эфирный и электрические шум — следует симметрично присоединить несколько металлических прутьев из того же металла.
Покупка простейшего усилителя сигнала, подключаемого непосредственно к антенне, решит проблему со слабым и грязным сигналом.
Заводской антенный усилитель
В результате система обеспечит нормальную мощность приёма. Всё, что нужно для этого, – вынести антенну на крышу дачного домика и направить в сторону ближайшей телевизионной вышки.
Частотнонезависимая антенна своими руками
Всеволновая антенна из пивных банок
Простейшая всеволновка представляет собой пару металлических пластин, установленных на деревянной рейке и соединённых несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ей высоте, а угол раскрывания полотен – 90 о . Припаивать проволоку к точке нулевого потенциала всеволновки необязательно – достаточно обеспечить надёжное её закрепление.
Частотнонезависимая антенна способна принимать и метровые, и дециметровые сигналы практически с любого направления. Недостатком этого варианта является единичный коэффициент усиления и нулевой КЗД – показатель отношения принятой на главный лепесток антенны мощности сигнала к сумме мощности помех на частоте, принятой остальными элементами. Именно поэтому всеволновка не подходит для приёма телесигнала в зоне с сильными помехами или там, где эфирный сигнал слишком слаб.
Для самостоятельного изготовления частотнонезависимой антенны вам понадобятся:
- антенный кабель;
- несколько жестяных банок;
- саморезы;
- штекер;
- изолента;
- отвёртка;
- деревянная рейка;
- медная проволока.
Банки закрепляются на рейке (мачте) с помощью изоленты на расстоянии около 7 см друг от друга.
Оптимальное расположение элементов ЧНЗ-антенны
В них вкручиваются саморезы, к торчащим концам которых прикручивается зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается по внешним строительным конструкциям дачного домика к месту, где вы планируете поставить телевизор.
Схема простейшей всеволновой антенны
Усовершенствовать конструкцию всеволновки можно, добавив ещё несколько секций из жестяной тары. После остаётся надёжно закрепить её мачту в вертикальном положении, подключить к телевизору и настроить тюнер.
Другим вариантом всеволновой антенны, предназначенной для приёма метрового сигнала, является веерный вибратор, который в народе именуют антенной-рогаткой.
Схема веерной антенны
Изготовление логопериодической телеантенны
Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.
Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:
- Начало расчёта длины диполей выполняется со второго по длине.
- Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
- Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.
Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.
Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.
Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.
Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.
При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.
Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».
Схема антенны «Дельта»
Зигзагообразная антенна для дачи
Зигзагообразная антенна с рефлектором
Z-антенная система с рефлектором обеспечивает практически такие же параметры приёма телесигнала, что и ЛП-антенна. Однако главный её лепесток по горизонтали в два раза длиннее. Это даёт возможность ловить сигнал с различных направлений, что в особенности актуально для сельской местности.
Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.
Конструкция зигзагообразной антенны состоит из следующих элементов:
- штанга;
- полотно проволочное;
- металлические пластины для крепления полотна;
- поперечные рейки;
- диэлектрические пластины и прокладки;
- крепёжная плата;
- фидерная линия;
- пластина питания.
Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.
Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.
Конструктивная схема сборки z-антенны
К данному классу можно отнести и такие виды антенн, как кольцевая и рефлекторная, которые также не представляют особой сложности в изготовлении.
Варианты самостоятельного изготовления телевизионных антенн на фото
Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.
Самостоятельное изготовление антенны для дачи на видео
Цифровая антенна для дачи своими руками. Изготовление антенны
Популярные материалы
Today’s:
Цифровая антенна для дачи своими руками. Изготовление антенны
Если провести расчет всей длины, то в итоге мы получим значение в 112 сантиметров. Отрежьте проволоку или любой другой материал, который вы планируете использовать, возьмите линейку и пассатижи, начинаем гнуть конструкцию. Угол должен быть равен 90 градусам. Если по длине стороны не совпадают, ничего страшного, небольшая погрешность допустима.
Исходные данные при изготовлении антенны для цифрового ТВ:
- Первый элемент – 13 сантиметров и 1 сантиметр на петлю, кстати, ее можно сразу согнуть.
- Два элемента по 14 сантиметров.
- Два по 13 сантиметров, но при этом должен быть поворот противоположной направленности, здесь создается перегиб на другой квадрат.
- Еще два участка по 14 сантиметров.
- Последний – идентичен первому.
Рамка антенны для цифрового ТВ своими руками готова. Если вы все сделали правильно, тогда между 2 половинами в середине остался зазор в несколько сантиметров. Естественно, что могут быть незначительные расхождения. После этого петли и участки перегиба необходимо зачистить, пока не будет виден металл. Обработка осуществляется наждачной бумагой с мелким зерном. Соединяем петли, обжимаем пассатижами, чтобы зафиксировать их положение.
Сама конструкция готова, но чтобы сделанная для Т2 антенна функционировала корректно, следует обработать кабель. Начинаем с двусторонней зачистки провода. Один край будет подключаться напрямую к антенне. Нужно зачистить в этом участки кабель так, чтобы шнур торчал примерно на два сантиметра. Если получилось немного больше, остаток можно в дальнейшем просто отрезать.
Скручиваем в жгут экран и оплетку кабеля, в итоге получаем 2 проводника – центральная жила и скрученный элемент из нескольких проводов оплетки. Все это необходимо залудить.
С помощью паяльной станции припаиваем штекер ко второму краю кабеля. Вполне хватит сантиметровой длины, небольшие погрешности допустимы. По описанному ранее принципу нужно сделать пару проводников и залудить их.
Штекер размещается в тех участках, где будет в дальнейшем проводиться пайка, протрите предварительно спиртом или специальным растворителем. Затем используя надфиль или наждак, проводим зачистку. Наденьте на шнур пластиковый элемент штекера. Теперь начинайте паять. К центральному входу присоедините жилу, а к боковому – многожильную оплетку. Вокруг изоляции обожмите захват.
Накрутите наконечник из пластика, некоторые специалисты и вовсе для усиления фиксации заливают клеем или специальным герметиком. Пока фиксирующая основа не застыла, оперативно соберите штекер, накрутив пластиковую часть, а затем удалите излишки клея или герметика. В результате, удастся максимально увеличить продолжительность эксплуатационного срока штекера. Самоделка создана, самое время подключить ее.
Антенна для дачи 100 км. Какая антенна лучше для дачи
Каждый тест антенн для дачи показывает, что лучшая антенна для дачи, особенно находящейся в удалении 100-120 км от города – спутниковая. Она лидирует в рейтинге антенн, потому что может обеспечить хороший прием и большое количество каналов. Но иногда, из-за нежелания ставить в саду дорогую тарелку или наличия только старого телевизора, который плохо « тянет цифровое ТВ», антенна для телевизора на дачу ставится самая обычная. Старая добрая д ециметровая антенна на дачу для приема эфирного телевидения стоит совсем немного, хоть и «ловит» не так много каналов.
– Помогите определиться, какую телеантенну выбрать для дачи с удалением 100-120 км от Москвы. Хотелось бы, чтобы она брала каналов 5-6. Сейчас показывает только 1 канал, да и то плохо. Без спутникового телевидения хочу обойтись. Есть ли такая возможность?
Мнение нашего пользователя с ником Александр 2:
– Если до телевышки около 100-120 км, и вообще, более 50 – 60 км, то про эфирный приём можно забыть (всё ещё сильно зависит от рельефа местности). Такая тв антенна сто километров от Москвы брать не будет, вам удастся принять сигнал с одного из областных ретрансляторов, расположенных в ближайших районных центрах.
Тв антенна для дачи перед установкой, для защиты элементов конструкции от неблагоприятных погодных условий полностью разбирается, промазываются все контакты, резьбы, гаечки и винтики мовилем или литолом – в этом случае tv прослужит не год, а значительно больше, можно смело устанавливать мачту на улице.
Обычно встроенные усилители работают до первой хорошей грозы. И заземление или молниеотвод тут не помогает. Т.к. заземление защищает дом.
– Я не заземляю, если на этом категорически не настаивает заказчик. Если заземлённая антенна стоит на доминирующей высоте, то молния ударит в неё обязательно, а если не заземлена – то молния ударит в высокое дерево в саду поблизости.
Антенна для дачи своими руками. Порядок сборки
Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.
Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.
Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).
Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.
Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.
Антенна телевизионная для дачи. Виды дачных антенн
Спутниковые
Имеют большой корпус с металлическим диском, который эффективно отражает волны и перенаправляет их на облучатель с конвектором. Далее сигнал поступает на тюнер и в телевизор.
Отличием таких антенн является прием сигнала непосредственно со спутника, где траектория исключает прохождение лесов, зданий, гор и других препятствий. Это особенно практично в удаленном от цивилизации строении и сильно неровном рельефе местности.
- высокое качество изображения;
- хороший звук;
- большое разнообразие каналов;
- возможность ловить иностранные программы для изучения языка;
- просмотр расписания эфира непосредственно на экране.
- стоимость выше;
- более дорогое обслуживание при поломке;
- качество сигнала портится при сильном снегопаде.
Эфирные
Простые модели, работающие с сигналом от телевышки или ретранслятора. Подразделяются на аналоговые и цифровые, где присутствует разный диапазон чувствительности и, как итог, отличия в качестве изображения.
Подходят для периодического или постоянно использования на даче, не сильно удаленной от города (до 30-80 км).
- меньший вес;
- простой монтаж;
- дешевые;
- есть модели с усилителем;
- разнообразие частот;
- способны ловить цифровые сигналы;
- есть коллективные модели.
- усилители в корпусе часто ломаются;
- устройство может испортиться от ветра;
- на качество сигнала сильно влияют погодные условия;
- чтобы ловить разные каналы приходится изменять направление устройства.
ТВ-антенна для дачи. Антенна на дачу для телевизора
Участки располагаются от города на разных расстояниях 10 км, 50 км и больше, а от телевышки расстояние может быть еще больше и составлять 100 — 150 км. Это значительное удаление и для устойчивого приема цифрового телевидения на даче нужна активная антенна.
Начну пожалуй с того, что стабильный прием на расстояниях до 30 км могут обеспечить пассивные антенны, а чтобы обеспечить стабильный прием и летом и зимой на больших расстояниях, нужно использовать более мощную с усилителем, а для холмистой местности, а также сверх дальнего приема, еще и подымать ее повыше используя мачту.
Для передачи сигнала в цифровом ТВ используется дециметровый диапазон (ДМВ) с частотами 470 — 862 МГц (21-69 каналы), поэтому при выборе антенны для дачи нужно ориентироваться именно на них. Однако не стоит упираться только в этот тип, для приема стандарта DVB T2 применимы и всеволновые (широкополосные), способные принимать как дециметровый диапазон так и метровый 48 — 230 Мгц.
Дециметровая антенна для приема dvb t/t2
Современные антенны изготавливаются из стали или алюминия и имеют рабочий диапазон температур от -50 до +50 градусов с защитой от внешних воздействий (снег, дождь). Металлическая тяжелее, но в отличии от алюминиевых надежнее к деформациям. Формы их различны, но наиболее эффективна, проверенная так сказать временем широкополосная антенна МВ/ДМВ — волновой канал. Такая антенна на дачу для приема цифрового ТВ самый лучший вариант.
Самые распространенные на сегодняшний день антенны «Дельта» и » Локус». Они имеют различные коэффициенты усиления (измеряется в децибелах, Дб) или регулируемый, поэтому необходимо смотреть их характеристики. Нужно понимать, что сама ан-на имеет собственное усиление, так же как и усилитель.
Предлагаемые продавцами цифровые антенны и усилители не более чем рекламный трюк. Усилители, если это не какой-то особенный, по своему назначению просто усиливают сигнал, в данном случае телевизионный, во всем диапазоне частот ТВ вещания. В случае с антеннами обозначение их как цифровые значит, что они способны принимать дециметровые волны.
Если бы проводился рейтинг ТВ антенн, то пожалуй я бы отдал первое место фирме «Дельта». Лучшими считаю их по праву, так как обеспечивают не только большее усиление, но и качество.
При установке антенны на мачте используйте обязательно заземление, даже если металлическая мачта стоит на земле. Это поможет стекать статическому электричеству в землю во время грозы (и конечно при попадании молнии), что предотвратит выход из строя усилителя. Заземление решетки (рефлектора) польской антенны улучшает ее характеристики, так как она отражает сигнал обратно на вибраторы, что усиливает его.
Если вы намерены сделать активную антенны самостоятельно, то в «сети» можно найти множество различных решений, даже из пивных банок, вопрос только в том будут ли они эффективно работать и советую не тратить время, не так уж они и дороги. Например, недорогая так называемая «польская» для приема цифрового телевидения на даче, при дальности до 100 — 120 км, будет самое то.
Усилители для антенны
В «польских» всеволновых антеннах применяются усилители SWA имеющие различное усиление их вам нужно приобретать отдельно, в зависимости какая удаленность от вышки. С ориентироваться можно по предлагаемой таблице:
| Тип усилителя | Дальность (км) | Усиление (Дб) | Коэф-нт шумов |
Итак подводим итоги. Если вам нужна антенна для телевизора на свою дачу, то при дальности от телевышки от 10 до 30 км выбираем среди комнатных активных, при большем расстоянии — выбираем среди уличных (наружных). Чем больше удаленность, тем больше должно быть усиление. Ничего плохого не случится если антенна для дачи будет иметь несколько большее усиление чем нужно, так сказать запас не повредит и тогда 10 или 20 каналов (зависит от региона) будут показывать без проблем.
Видео Антенна для дачи, выбираем телевидение в области. Санкт
Самая мощная ТВ-антенна. Выбор комнатной антенны
Такой приемник рекомендуется покупать только в условиях хорошего уровня телевизионного сигнала.
Предварительно это можно проверить несколькими способами:
Включить телевизор без приемного устройства. Современные модели отображают уровень поступившего сигнала (наличие ресивера не принципиально, т.к. расшифровка цифры не влияет на качество).
Если регистрируемый сигнал находится на уровень 15% — 25%, можно смело покупать комнатную антенну.
Более низкое значение указывает на слабый сигнал и выбор антенны нужно делать исходя из внешнего фактора:
- В малонаселенной местности с ровным ландшафтом слабый сигнал поступает только по причине большой удаленности от ретранслятора. В этом случае эффективна будет только активная однонаправленная комнатная антенна.
- Присутствует много преград , которые ослабляют сигнал. В этой ситуации комнатные цифровые антенны бессильны и лучше воспользоваться коллективной (общедомовой), спутниковой, или наружной эфирной антенной со стрелой большой длины.
- В малонаселенных районах, в целях экономии материальных расходов, передатчики цифрового ТВ устанавливают уже на действующий ретранслятор аналогового вещания.
- Если присутствует комнатная антенна метрового диапазона, по ней можно понять, как будет новый приемник будет ловить цифровой сигнал.
- При использовании цифрового телевидения в незнакомой местности достаточно осмотреть соседние дома на наличие альтернативных приемников. Все эфирные приемники, за исключением комнатных антенн, являются наружными. Следовательно, их легко обнаружить и сделать выводы.
Внимание! Если на местности наблюдается слабый сигнал и пользователю не используют комнатную антенну, не следует гнаться за мощным домашним приемником с высоким коэффициентом усиления. В таких случаях эффективный прием обеспечит только наружная антенна.
Антенна для телевизора на дачу своими руками: комнатная или уличная? Инструкция +Видео
Как правильно выбрать телевизионную антенну для дачи? Практически каждый человек в наше время является обладателем одного или нескольких телевизоров. Большинство из них имеют сетевое или спутниковое подключение, что значительно облегчает задачу оплаты и просмотра телевизора. Достаточно приобрести тюнер и всего лишь своевременно оплачивать его услуги в соответствии с выбранным тарифом. Но не у всех имеется возможность лицезреть передачи со спутниковым телевидением .
Это может быть и проблема со средствами, а может с расстоянием.
На что стоит обратить внимание?
Большинство людей имея дачу не желают устанавливать туда спутниковое телевидение- они отдают предпочтение кабельной антенне. И это правильное решение, ведь на даче человек бывает редко, а платить за телевидение потом приходится за весь год. С антенной же такого не происходит. Давайте поговорим о том, как же правильно выбрать антенну для установки на даче.
Главные отличия антенны от спутникового телевидения
При выборе антенны необходимо понимать, что она имеет некоторые отличительные особенности по сравнению со спутниковым телевидением.
Давайте рассмотрим основные из них:
- Тип работы. Телевизионные антенны осуществляют свою работу при помощи радиопередатчиков, распространяющих электромагнитные волны и позволяющие пользователям ловить сигнал. Спутниковые же улавливают сигнал непосредственно от самого спутника.
Качество картинки. Порой из-за слабого сигнала радиоволн качество картинки в телевизоре при использовании обычной антенны может ухудшаться и портить настроение от просмотра телепередач. У спутниковой антенны сигнал практически всегда довольно четкий, однако также может меняться в связи с погодными условиями.- Степень удаленности работы. Телевизионная антенна очень удобная вещь при использовании в загородном доме или даче, она практически везде улавливает сигнал.
- Мобильность. Обычная антенна имеет небольшие размеры и по сравнению со спутниковой , для которой также требуется специальная тарелка лидирует среди потребителей.
- Простота в использовании и установке. Обычная антенна не требует вызова мастера, ее очень просто установить и настроить самостоятельно без посторонней помощи.
- Разница в цене. Огромным плюсом такой антенны является выигрышная цена, ведь она в разы дешевле спутниковой, для которой необходимо докупать еще кучу всего: тарелку, тюнер, и различные провода в большом количестве.
На что обратить внимание при выборе антенны
И так, с различиями мы разобрались , теперь давайте поговорим об основных аспектах при выборе антенны.
На что следует обратить внимание:
- Простота устройства и количество рабочих элементов. Мы разобрались с механизмом работы антенны, хочется отметить, что электромагнитные сигналы лучше всего улавливаются оголенными металлическими частями, поэтому, чем больше металлических элементов на антенне, тем лучше она будет ловить сигнал, а картинка будет более четкой.
Ветровая нагрузка. Поскольку антенна обычно устанавливается на большую высоту для приема сигналов, ветер там сильнее, поэтому при выборе антенны необходимо учитывать, насколько она чувствительна к ветровым порывам.- Тип установки антенны. Важной характеристикой антенны является тип установки. Существуют антенны с низкой и высокой посадкой: одни необходимо устанавливать на большую высоту, другие достаточно установить в доме.
- Радио- возможности . Многим известно, что антенна также может улавливать радио- сигналы, тем самым позволяя радиолюбителям наслаждаться прослушиванием любимых передач или музыки. Поэтому если вы имеете желание прослушивать радиопередачи, то при покупке антенны обратите внимание на радио-возможности приобретаемой антенны.
Как правильно установить антенну без помощи мастера
Если Вы уже приобрели антенну и решились устанавливать ее в одиночку, не вызывая мастера, то воспользуйтесь инструкцией:
- Необходимо выбрать правильное направление телевизионного сигнала.
При необходимости воспользуйтесь специальным измерителем сигнала.
- Подключите все кабели антенны к мультибенду телевизора, где сигналы должны выровняться и стать четкими .Если такого не произошло, попробуйте изменить положение антенны в пространства: поднять выше или опустить.
- Если же сигнала нет и так и так, то необходима помощь знающего свое дело человека, который без особых усилий поможет Вам установить антенну.
Плюсы и минусы обычной антенны
Если Вы решили сэкономить и приобрести обычную антенну для дачи, то следует учитывать все ее плюсы и минусы. Из плюсов можно выделить:
Действительно, обычная антенна гораздо дешевле спутниковой, а также не требует высокой оплаты за целый год.
- Компактность.
- Простоту в установке.
Из минусов можно выделить:
- Низкое качество картинки.
- Неспособность работать в плохих погодных условиях.
Итоги
И так, благодаря данной статье Вы знаете, как правильно выбрать антенну на дачу и на что стоит обращать внимание. Надеемся, материал был Вам полезен, приятного использования антенны !
Инструкция по изготовлению телевизионной антенны для дачи своими руками
Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха. А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни – водоснабжением, отоплением и, конечно же, электричеством. А уж там, где есть последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, провести его на даче, если покупка антенны, которая, к слову, стоит совсем недёшево, не предусмотрена в личном бюджете? Да очень просто! Немного основ радиоэлектроники, пара-тройка железяк и минимальный паяльный набор и вот, хорошенько устав на огороде, вы располагаетесь на дачной террасе для просмотра блока вечерних новостей.
Радиоэлектроника и телеэфир: просто о сложном
Самодельная антенна из пивных банок с флюгером
Самое главное для любой антенны — её способность взаимодействовать с сигналом, распространяемым в эфире.
В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.
Заводская дециметровая антенна
Но для этого придётся учесть несколько несложных нюансов:
- Коэффициенты направленного и защитного действия антенны не имеют определяющего значения, в отличие от её собственного коэффициента усиления. Это значит, что антенна, которая хорошо просматривает эфир, а не принимает лишь небольшую часть диапазона, даст некоторый запас мощности сигнала.
КНД телевизионной антенны
Простая телеантенна с вибратором, фидером и подставкой
АЧХ телевизионной антенны
Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:
- Всеволновая (частотнонезависимая)
Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.
Схема универсальной всеволновой телеантенны
- Логопериодическая диапазонная
Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу. Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.
Направленная логопериодическая антенна
- Дециметровая зигзагообразная
Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.
ДМВ зигзагообразная антенна для дачи
Тонкости изготовления телевизионных антенн
Самодельная спиральная антенна»
Элементы антенны, по которой проходят токи полезного сигнала, всегда соединяются пайкой или сваркой. Но если устройство будет размещено на открытом воздухе, например, на крыше дачного домика, такие контакты в самом скором времени разъест коррозия.
Если речь идёт о самодельной антенне для дачи, стремиться к идеальному качеству контактов не стоит – если они и заржавеют или лопнут, то во всяком случае не скоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стойкий и достаточно чистый приём.
Оплетка и центральная жила коаксиального кабеля в настоящее время выполняются из недорогих сплавов, устойчивых к воздействию коррозии. В отличии от классической меди, пайке они поддаются плохо. Поэтому нужно следить за тем, чтобы не пережечь кабель.
Коаксиальный (антенный) кабель
Для изготовления антенны и её кабельного подключения желательно использовать:
- паяльник мощностью не более 40 Вт;
Легкоплавкий припой d0,8
Флюс-паста для пайки меди
Алюминиевую проволоку для изготовления элементов антенны использовать не стоит – она очень быстро окислится и потеряет способность проводить электрический сигнал. Наилучшим образом для этого подходит медь или более дешёвая латунь.
Площадь приёма антенны должна быть максимально возможной. Для этого к экрану – рамке, которая отсеивает эфирный и электрические шум — следует симметрично присоединить несколько металлических прутьев из того же металла.
Покупка простейшего усилителя сигнала, подключаемого непосредственно к антенне, решит проблему со слабым и грязным сигналом.
Заводской антенный усилитель
В результате система обеспечит нормальную мощность приёма. Всё, что нужно для этого, – вынести антенну на крышу дачного домика и направить в сторону ближайшей телевизионной вышки.
Частотнонезависимая антенна своими руками
Всеволновая антенна из пивных банок
Простейшая всеволновка представляет собой пару металлических пластин, установленных на деревянной рейке и соединённых несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ей высоте, а угол раскрывания полотен – 90 о . Припаивать проволоку к точке нулевого потенциала всеволновки необязательно – достаточно обеспечить надёжное её закрепление.
Частотнонезависимая антенна способна принимать и метровые, и дециметровые сигналы практически с любого направления. Недостатком этого варианта является единичный коэффициент усиления и нулевой КЗД – показатель отношения принятой на главный лепесток антенны мощности сигнала к сумме мощности помех на частоте, принятой остальными элементами. Именно поэтому всеволновка не подходит для приёма телесигнала в зоне с сильными помехами или там, где эфирный сигнал слишком слаб.
Для самостоятельного изготовления частотнонезависимой антенны вам понадобятся:
- антенный кабель;
- несколько жестяных банок;
- саморезы;
- штекер;
- изолента;
- отвёртка;
- деревянная рейка;
- медная проволока.
Банки закрепляются на рейке (мачте) с помощью изоленты на расстоянии около 7 см друг от друга.
Оптимальное расположение элементов ЧНЗ-антенны
В них вкручиваются саморезы, к торчащим концам которых прикручивается зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается по внешним строительным конструкциям дачного домика к месту, где вы планируете поставить телевизор.
Схема простейшей всеволновой антенны
Усовершенствовать конструкцию всеволновки можно, добавив ещё несколько секций из жестяной тары. После остаётся надёжно закрепить её мачту в вертикальном положении, подключить к телевизору и настроить тюнер.
Другим вариантом всеволновой антенны, предназначенной для приёма метрового сигнала, является веерный вибратор, который в народе именуют антенной-рогаткой.
Схема веерной антенны
Изготовление логопериодической телеантенны
Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.
Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:
- Начало расчёта длины диполей выполняется со второго по длине.
- Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
- Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.
Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.
Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.
Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.
Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.
При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.
Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».
Схема антенны «Дельта»
Зигзагообразная антенна для дачи
Зигзагообразная антенна с рефлектором
Z-антенная система с рефлектором обеспечивает практически такие же параметры приёма телесигнала, что и ЛП-антенна. Однако главный её лепесток по горизонтали в два раза длиннее. Это даёт возможность ловить сигнал с различных направлений, что в особенности актуально для сельской местности.
Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.
Конструкция зигзагообразной антенны состоит из следующих элементов:
- штанга;
- полотно проволочное;
- металлические пластины для крепления полотна;
- поперечные рейки;
- диэлектрические пластины и прокладки;
- крепёжная плата;
- фидерная линия;
- пластина питания.
Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.
Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.
Конструктивная схема сборки z-антенны
К данному классу можно отнести и такие виды антенн, как кольцевая и рефлекторная, которые также не представляют особой сложности в изготовлении.
Варианты самостоятельного изготовления телевизионных антенн на фото
Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.
Самостоятельное изготовление антенны для дачи на видео
Как сделать тв антенну для дачи своими руками
Счастливым обладателям загородного дома или дачи не раз приходилось сталкиваться с проблемой: в отдаленных от города районах просто нет связи, чтобы можно было воспользоваться мобильным телефоном или посмотреть телевизор. Если современные мобильные телефоны уже оснащены мощными скрытыми антеннами для приема сигнала, то с сигналом для просмотра телевизора сложнее. Единственное решение – это внешняя антенна. Причем не обязательно бежать в магазин покупать дорогую аппаратуру – антенну для дачи (по сигналу GSM) можно легко сделать своими руками!
Если на вашей даче уже есть слабый сигнал и ваш телевизор слабо ловит 1-2 канала, то улучшить качество приема можно за считанные минуты. Для начала следует понять, что станции, направляющие сигнал находятся на удаленном от вашей дачи расстоянии. И ваш телевизор сейчас принимает случайный сигнал, который не был направлен конкретному приемнику. Для того, чтобы сигнал стал качественнее, необходима антенна (приемник), которая передаст сигнал непосредственно телевизору.
Антенну можно сделать как из старой антенны, так и из совершенно непригодных на первый взгляд вещей – подручных материалов.
В первом варианте рассмотрим, как сделать классическую антенну для дачи своими руками
1) Проволока. Качественный проводник должен выбираться вами из расчета: 1,5-2 метра на антенну, 5-6 метров (в зависимости от вашего интерьера) на расстояние от антенны до телевизора. Предположим, что вы выбрали проволоку, диаметр которой 1,5 мм.
2) Внешняя часть антенны. Делается из подготовленной проволоки. 1-1,5 метра нужно закрутить в кольцо, диаметр которого составит от 356 мм. до 450 мм.
3) Внутренняя часть антенны. Необходимо из проволоки сделать второе кольцо, соответственно меньшего размера, чем первое (около 180 мм).
4) Готовые кольца – это основа будущей антенны — нужно закрепить на небольшом куске фанеры. Вместо фанеры вы можете использовать любую подходящую деревяшку. Дерево не должно перекрывать кольца и при этом не должно болтаться, чтобы вся антенна была четко зафиксирована на крыше.
5) Готовую конструкцию необходимо кольцами направить в направлении источника сигнала. Без сомнения сигнал будет сильным в стороне города. На данном этапе попросите помощи: антенну нужно поворачивать в разные стороны и проверять, где сигнал будет лучше. После того, как вы найдете лучший вариант, ваша антенна окончательно готова!
Делаем антенну из пивных банок
Есть множество способов сделать простую и качественную (для качественного сигнала) телевизионную антенну для дачи. Мы рассмотрели способ создания «классической» антенны, однако есть и нестандартные решения. Например, можно быстро сделать антенну из старых жестяных банок (из-под кока-колы или пива). Такая антенна по характеристикам ничуть нее уступает магазинным новшествам, плюс поможет хозяину дачи сэкономить деньги.
Для создания антенны понадобиться пара жестяных банки объемом 0,5 литра, канифоль, олово, немного изоленты, простой скотч, вешалка для одежды (обязательно пластиковая!) и 5-6 метров телевизионного кабеля (который, кстати, не обязательно должен быть новым!).
- К первой банке нужно припаять TV кабель (оплетку, очищенную на 15-20 мм), а к другой – центральную жилу (того де кабеля). Проще будет обмакнуть паяльник в олово и в канифоль, а потом уже лудить провод. Проводники следует изолировать изолентой!
- Банки закрепить на вешалке, к ее нижней части.
- Подсоединяем к одной стороне кабеля штекер
- Подключаем штекер к телевизору. Антенна готова!
Такая антенна может ловить и диапазон «метровый», если вы используете банки объемом не 0,5 литра, а 1,0 литр. Если в первом случае необходимо было поворачивать антенну, чтобы «поймать» хороший сигнал, то в случае с жестяными банками следует изменять расстояние между ними (банками) на вешалке. Саму антенну расположите возле окна или балкона.
Таким образом, существует масса способов, как сделать антенну для дачи своими руками и обеспечить себе и близким приятный просмотр телевизионных программ на свежем воздухе. Антенны «самоделки» ничуть не уступают магазинным и могут стать 100%-ым их заменителем (тем более сделать новую антенну будет проще и дешевле, чем покупать магазинную в случае поломки)!
Варианты изготовления и материалы телеантенны своими руками
Антенна – это часть любого радиотехнического устройства, которое предназначается для приёма или передачи сигнала при помощи радиоволн через воздушную среду. Приёмная телевизионная антенна улавливает волновой сигнал передающей станции и преобразует его в токи высокой частоты, которые перенаправляются по линии передачи в приёмник.
Как сделать антенну своими руками
Этот вопрос актуален для собственников загородных домов или дач. В продаже сегодня огромный выбор телевизионных антенн разнообразных по виду и конструкции, но люди у нас мастеровые и многие предпочитают самодельные варианты. Как же сделать антенну для дачи своими руками, есть много способов собрать самостоятельно, от самой простой конструкции, до устройства, принимающего спутниковый сигнал.
Антенну уличную своими руками можно сделать из меди, алюминия, дюрали, латуни и серебра. Если последнего имеется в достатке. Деталями могут служить трубки, квадраты, полосы и даже банки из-под напитков или пива. Всё зависит от вашего умения и фантазии. Но лучшим материалом остаётся медь, она доступна и обладает всеми необходимыми качествами. Используя её для изготовления антенны, вы не ошибётесь и не разочаруетесь в качестве приёма сигнала.
Основные характеристики телевизионной антенны
Основной задачей приёмной антенны является приём и преобразование радиоволны, которая дошла до места расположения самой антенны, в направленное электромагнитное воздействие на входное устройство телевизора. Кроме того, приёмные телеантенны должны обладать следующими свойствами:
- Конструкция должна быть простой и удобной в эксплуатации.
- Иметь большую пространственную избирательность.
- Пропускать широкую полосу частот.
- Обеспечивать больше уровень сигнала, чем уровень помех во время приёма.
- Иметь маленькую зависимость входного сопротивления от частоты.
Виды самодельных антенн и их сборка
Самым простым способом сделать комнатную телевизионную антенну, будет простая медная проволока длиною около одного метра и толщиной 2 мм. Концы с двух сторон зачищаются, один идёт к гнезду телевизора, а другой жёстко крепится к системе отопления.
Появившийся сигнал позволит просматривать небольшое количество аналоговых каналов.
Ещё один простой способ соорудить подобное приёмное устройство — банки из-под напитков или пива. Вся работа тоже не занимает много времени, для этого потребуются:
Экранированный антенный кабель.- Штекер для телевизора.
- Паяльник, олово, припой.
- Изолента.
- Деревянный брусок.
- Металлическая труба.
Сборка выполняется в следующем порядке:
- Зачистка одного конца кабеля примерно 10 см, при этом снимаем изоляцию аккуратно, не повредив экранирующей оплётки, которую скручиваем в жгутик. Центральный провод оголяем на 2 см.
- Припаиваем оплётку к одной банке, а центральный провод к другой.
- Крепим банки с помощью изоленты на деревянный брусок примерно 8 см друг от друга.
- Зачищаем второй конец и припаиваем штекер. В таком состоянии антенну можно установить в комнате.
- Для уличной установки, крепим брусок с банками к трубе перпендикулярно и устанавливаем всю конструкцию на два или три метра выше крыши дома.
- Кабель прихватываем к трубе по всей длине в нескольких местах хомутами или проволокой, чтобы не болтался.
- Отмеряем длину кабеля к гнезду телевизора, зачищаем, припаиваем штекер.
Такое устройство довольно хорошо ловит сигнал и обеспечивает отличное качество изображения аналоговых каналов.
Классическая уличная антенна
Следующий вариант уличной антенны более сложен в изготовлении, требует точности и аккуратности. Материалом для её изготовления послужит силовой кабель АВБбШв, он обычно используется для подземной прокладки линии к дому на обычных городских стройках и ещё, его часто применяют при монтаже электропроводки в загородных домах. Выглядит он как жёсткий шланг внутри которого расположены 4 или 5 сплошных алюминиевых жил сечением от 10 до 25 мм. Расшифровка аббревиатуры следующая:
- А. — жилы алюминиевые.
- В. — изоляция жил из термостойкого пластика ПВХ.
- Б. — бронированный двумя стальными лентами.
- б. — защитной подушки между бронью и жилами нет;
- Шв. — внешняя оболочка, впрессованный шланг из поливинилхлорида.
Если найдёте медный аналог такого кабеля, его аббревиатура такая же только без первой буквы, то антенна получится ещё лучше. Медь лучший проводник и менее хрупкая в сравнении с алюминием, но более дорогая.
Итак, для сборки нам потребуется:
- Кабель АВБбШв или ВБбШв длиной 1,6 м.
- Текстолитовая плита размером 12 на 22 и толщиной 2 сантиметра.
- Крепёжные болты 6 на 50 мм в сборе — 4 шт.
- Винты 5 на 50 мм с шайбами и гайками — 2 шт.
- Крепёжные болты 8 на 70 мм с шайбами и гайками — 2 шт.
- Металлическая труба диаметром 40 мм с толщиной стенки 2 мм. Длина трубы зависит от места установки конструкции.
- Телевизионный кабель. Метраж рассчитаете сами.
- Штекер к гнезду телевизора.
Приступаем к сборке. Сначала нужно освободить жилы кабеля от оплётки. Изоляцию самих жил можно не снимать, она не является препятствием для радиоволны, но она разноцветная, а антенна с цветными усами будет выглядеть по меньшей мере забавно.
Освобождённые жилы, нам понадобятся три, сгибаем пополам и в месте сгиба задаём радиус дуги 5 см. Проще говоря, возьмите кусок трубы, банку, бутылку или любой другой цилиндр диаметром 10 см и обогните вокруг него каждую жилу посредине. Получаются три дуги шириной 10 см, одну из них пока отложим в сторону.
Теперь нужно разметить текстолитовую плитку для того, чтобы закрепить на ней наши дуги следующим образом: две располагаются свободными концами в противоположные стороны не касаясь друг друга. Между ними остаётся расстояние два сантиметра, а третья, свободными концами накладывается на первые две и соединяет их. В местах соединения сверлятся отверстия насквозь через текстолит и все детали стягиваются болтами 6 мм. Получается что все три дуги скреплены между собой на текстолитовом основании в четырёх точках.
Дальше надо подготовить крепления для телевизионного кабеля. Для этого сверлим отверстия под винты 5 мм в центре изгиба боковых деталей, можно тоже насквозь через текстолит, это послужит дополнительным креплением для всей конструкции, а можно предварительно нарезать резьбу под винты, которые будут зажимать концы кабеля.
Надо отметить, что жилы имеют разную форму и чтобы их удобнее было крепить на текстолитовое основание, их в местах соединения можно слегка расплющить на наковальне, придать им более плоскую форму. Только не перестарайтесь, алюминий довольно хрупкий.
В итоге имеем практически собранную антенну. Две детали смотрят в стороны свободными концами (усиками), соединяются прямой дугой, направленной вниз и всё скреплено на несущей площадке. Теперь эту конструкцию нужно закрепить на трубе. Для этого сверлим в несущей площадке два перпендикулярных отверстия по оси симметрии, переносим разметку на трубу (конец трубы тоже можно расплющить немного для придания жёсткости всей конструкции), делаем отверстия в трубе и стягиваем болтами 8 мм.
Следующим этапом будет придание свободным усикам антенны правильной конфигурации. Алюминий или медь металлы мягкие, поэтому необходимые углы усам задаём путём простого изгибания в нужном направлении. Нам необходимо разогнуть усики на каждой детали так, чтобы между ними было 60 градусов, тогда между верхними и нижними усиками правого и левого уха получится по 120 градусов.
Остаётся задать ещё один угол в 120 градусов относительно плоскости текстолитовой площадки, для этого надо согнуть все четыре усика в сторону фронта и при этом не нарушить уже установленных горизонтальных углов. Делать это надо крайне осторожно, чтобы не обломить ус, самые вероятные места изломов будут там, где просверлены отверстия под болты.
Телевизионный кабель зачищаем на 15 см и зажимаем с помощью винтов 5 мм, экранирующую оплётку к одному уху, а центральный провод к другому, лишнее обрезаем. Если даже не изолировать контакты они прослужат довольно долго.
Устанавливаем всю конструкцию на выбранное место, желательно выше крыши дома и поворачиваем её фронтом в сторону передающей станции (ближайшей телевышки). Второй конец кабеля прихватываем к трубе тонкой проволокой, заводим оставшуюся часть в дом к телевизору, припаиваем штекер и подключаем. Готово.
Если сразу не удалось поймать эфир в нужном качестве, настраивать антенну следует медленно поворачивая её вокруг своей оси. Занимает это немного времени, но, поверьте, и звук, и эфирные каналы будут исключительными, проверено на практике.
Антенна для телевизора на дачу своими руками: комнатная или уличная? Инструкция +Видео
Как правильно выбрать телевизионную антенну для дачи? Практически каждый человек в наше время является обладателем одного или нескольких телевизоров. Большинство из них имеют сетевое или спутниковое подключение, что значительно облегчает задачу оплаты и просмотра телевизора. Достаточно приобрести тюнер и всего лишь своевременно оплачивать его услуги в соответствии с выбранным тарифом. Но не у всех имеется возможность лицезреть передачи со спутниковым телевидением .
Это может быть и проблема со средствами, а может с расстоянием.
На что стоит обратить внимание?
Большинство людей имея дачу не желают устанавливать туда спутниковое телевидение- они отдают предпочтение кабельной антенне. И это правильное решение, ведь на даче человек бывает редко, а платить за телевидение потом приходится за весь год. С антенной же такого не происходит. Давайте поговорим о том, как же правильно выбрать антенну для установки на даче.
Главные отличия антенны от спутникового телевидения
При выборе антенны необходимо понимать, что она имеет некоторые отличительные особенности по сравнению со спутниковым телевидением.
Давайте рассмотрим основные из них:
- Тип работы. Телевизионные антенны осуществляют свою работу при помощи радиопередатчиков, распространяющих электромагнитные волны и позволяющие пользователям ловить сигнал. Спутниковые же улавливают сигнал непосредственно от самого спутника.
- Качество картинки. Порой из-за слабого сигнала радиоволн качество картинки в телевизоре при использовании обычной антенны может ухудшаться и портить настроение от просмотра телепередач. У спутниковой антенны сигнал практически всегда довольно четкий, однако также может меняться в связи с погодными условиями.
- Степень удаленности работы. Телевизионная антенна очень удобная вещь при использовании в загородном доме или даче, она практически везде улавливает сигнал.
- Мобильность. Обычная антенна имеет небольшие размеры и по сравнению со спутниковой , для которой также требуется специальная тарелка лидирует среди потребителей.
- Простота в использовании и установке. Обычная антенна не требует вызова мастера, ее очень просто установить и настроить самостоятельно без посторонней помощи.
- Разница в цене. Огромным плюсом такой антенны является выигрышная цена, ведь она в разы дешевле спутниковой, для которой необходимо докупать еще кучу всего: тарелку, тюнер, и различные провода в большом количестве.
На что обратить внимание при выборе антенны
И так, с различиями мы разобрались , теперь давайте поговорим об основных аспектах при выборе антенны.
На что следует обратить внимание:
- Простота устройства и количество рабочих элементов. Мы разобрались с механизмом работы антенны, хочется отметить, что электромагнитные сигналы лучше всего улавливаются оголенными металлическими частями, поэтому, чем больше металлических элементов на антенне, тем лучше она будет ловить сигнал, а картинка будет более четкой.
- Ветровая нагрузка. Поскольку антенна обычно устанавливается на большую высоту для приема сигналов, ветер там сильнее, поэтому при выборе антенны необходимо учитывать, насколько она чувствительна к ветровым порывам.
- Тип установки антенны. Важной характеристикой антенны является тип установки. Существуют антенны с низкой и высокой посадкой: одни необходимо устанавливать на большую высоту, другие достаточно установить в доме.
- Радио- возможности . Многим известно, что антенна также может улавливать радио- сигналы, тем самым позволяя радиолюбителям наслаждаться прослушиванием любимых передач или музыки. Поэтому если вы имеете желание прослушивать радиопередачи, то при покупке антенны обратите внимание на радио-возможности приобретаемой антенны.
Как правильно установить антенну без помощи мастера
Если Вы уже приобрели антенну и решились устанавливать ее в одиночку, не вызывая мастера, то воспользуйтесь инструкцией:
- Необходимо выбрать правильное направление телевизионного сигнала.
При необходимости воспользуйтесь специальным измерителем сигнала.
- Подключите все кабели антенны к мультибенду телевизора, где сигналы должны выровняться и стать четкими .Если такого не произошло, попробуйте изменить положение антенны в пространства: поднять выше или опустить.
- Если же сигнала нет и так и так, то необходима помощь знающего свое дело человека, который без особых усилий поможет Вам установить антенну.
Плюсы и минусы обычной антенны
Если Вы решили сэкономить и приобрести обычную антенну для дачи, то следует учитывать все ее плюсы и минусы. Из плюсов можно выделить:
Действительно, обычная антенна гораздо дешевле спутниковой, а также не требует высокой оплаты за целый год.
- Компактность.
- Простоту в установке.
Из минусов можно выделить:
- Низкое качество картинки.
- Неспособность работать в плохих погодных условиях.
Итоги
И так, благодаря данной статье Вы знаете, как правильно выбрать антенну на дачу и на что стоит обращать внимание. Надеемся, материал был Вам полезен, приятного использования антенны !
