Антенна для телевизора на 20 каналов своими руками в деревне

Как сделать антенну для телевизора своими руками, чтобы она не уступала по качеству покупному устройству, такой вопрос интересует многих домашних мастеров и телелюбителей. Существуют различные способы, как сделать антенну самому, от самых простых конструкций, до приборов принимающих спутниковый сигнал.

Медная проволока

Этот вариант подойдет для людей, которые хотят установить дома или на даче обычную комнатную антенну для просмотра федеральных каналов. Сконструировать такой прибор под силу каждому, специальных знаний не требуется.

Это самый элементарный способ, поэтому понадобится только медная проволока 70–90 см, толщиной 2–3 мм. Изготавливается комнатная антенна следующим образом:

1. Зачистить оба конца медной проволоки.
2. Один конец закрепить к батарее, а другой вставить в разъем телевизора.

Сигнал появится сразу, пользователю станут доступны от 1 до 5 каналов. Таким простым методом можно смастерить домашнюю антенну за 5 минут.

Жестяные банки

Самый популярный способ изготовления антенны своими руками из подручных материалов. Для изготовления понадобятся пивные банки. Специалисты утверждают, что для того чтобы собрать антенну из пивных банок потребуется не больше часа.

Понадобятся:

1. Соединяющий кабель.
2. Несколько банок из пива.
3. Штекер.
4. Шурупы в количестве 2 штук.
5. Отвертки.
6. Изоляционная лента или термоусадочная трубка.
7. Деревянный брус или металлическая труба для крепления антенны.

Сделать самодельную антенну из жестяных банок можно по следующей схеме:

1. Прикрепить банки к брусу или трубе на расстоянии 6–7 см.
2. Затем к банкам нужно прикрутить шурупы.

3. Зачистить концы коаксиального кабеля и вставить в саморезы.

4. Чтобы самоделка работала даже вовремя плохих погодных условий, рекомендовано сделать ей защиту из пластиковой бутылки. Для этого необходимо сделать отверстие в таре, оно необходимо для провода. Облить бутылку кипятком, она изменить форму, вследствие чего произойдет герметичное закрытие отверстия.

Это еще один легкий вариант, как сделать телевизионную антенну за короткое время. Устройство хорошо ловит сигнал, обеспечивая высокое качество изображения.

Всеволновая антенна с усилителем

Всеволновая антенна с усилителем может быть разных конфигураций. На её сборку затрачивается больше времени, чем на первые два варианта. Но преимущество в том, что она очень мощная, и принимает все аналоговые каналы в отличном качестве. Один из распространенных вариантов всеволновая антенна формы «БАБОЧКА».

Инструменты:

1. Доска или фанерный лист, размеры 550/70/5 мм.
2. Медный провод.
3. Соединяющий кабель ПК75.
4. Дрель.
5. Паяльник.
6. Штекер.

Инструкция:

1. На доске сделать метки для отверстий и просверлить их.

2. Проволоку разделить на 8 одинаковых отрезков, длина которых должна быть 37.5 см.

3. Центральную часть всех отрезков очистить от изоляции, примерно 2 см.

4. Затем отрезать еще 2 куска медного провода длиной в 22 см. Каждый отрезок разделить на 3 одинаковые части, и очистить от изоляции в зоне разделения.

5. Согнуть отрезки проволоки в V-образную фигуру, расстояние между концами должны быть 7.5 см. Такое расстояние считается самым лучшим для прохождения телевизионных волн.
6. Произвести соединение все составляющих.
7. Соединяющий кабель припаять к контактам катушки штекера.

8. Отрезать еще 2 куска провода для того чтобы соединить «усики» и гнездо.
9. Гнездо прикрутить к фанере и соединить все составляющие устройства.

Телевизионная антенна своими руками готова к работе.

Дециметровая антенна

Самодельные антенны, которые улавливают дециметровый сигнал, могут быть самых разных конфигураций.

Вариант 1

Наиболее простым вариантом считается кольцевидная дециметровая антенна её относительно легко и просто собирать.

Понадобятся:

1. Фанера.
2. Шнур.
3. Паяльник.

Инструкция:

1. Сделать из соединяющего кабеля кольцо, размер 53 см.
2. Отрезать еще кусок кабеля для изготовления петли, размер 17,5 см.
3. К кольцу нужно припаять петлю, и кабель, который будет вставлен в экран.
4. Прикрепить конструкцию на фанеру.
5. Направить собранный прибор в сторону телевышки.

Таким образом, собирается антенна ДМВ диапазона своими руками.

Вариант 2

Еще один возможный метод изготовления телеантенны ДМВ диапазона называется «Восьмерка».

Инструменты:

1. Проволока (медная, алюминиевая).
2. Клеевой пистолет.
3. Кабель.
4. Кусачки.

Инструкция:

1. Отрезать с помощью кусачек 2 отрезка проволоки, длина 56 см.
2. На конце каждого нужно сделать петлю размером 1 см.
3. Согнуть проволоку, соединить петли. Припаять к получившимся квадратам медной проволоки соединяющий кабель. К одному из квадратов припаять центральную жилу, к другому припаивается оплетка. Расстояние должно быть 2 см.
4. Получившуюся конструкцию необходимо закрепить в крышке от 20-литровой бутылки и залить клеем.

5. Прибор готов.

Это еще один способ, как можно сделать антенну самостоятельно.

HDTV Антенна

У этого прибора диапазон сигнала может достигать до 490 МГц, это значит, что качество картинки будет очень высокое. Но для изготовления требуется приобрести трансформатор.

Понадобятся:

1. Трансформатор.
2. Фольга.
3. Клей.
4. Нож.
5. Рулетка.
6. Картон.
7. Степлер.
8. Маркер.

Инструкция:

1.  Скачать и распечатать с интернета схему.
2. Вырезать ее.
3. Получившуюся фигуру обклеить фольгой, заднюю сторону заклеить маркером.
4. Затем делается рефлектор, размеры: 35 см высота, 32 см ширина. Одну из сторон необходимо заклеить фольгой.
5. В середине вырезать 2 прямоугольника, они нужны для сборки уловителя сигнала. Размер должен составлять 3.5 см.

6. Все элементы приклеиваются на прямоугольник, и когда все застынет просверлить отверстие под шнур.
7. Подключить устройство трансформатору.
8. Вставить кабель в разъем.

Прибор готов к работе.

Спутниковая тарелка своими руками

Один из самых популярных вопросов, можно ли сделать спутниковую антенну своими руками? В интернете есть много видео, как сделать тарелку для просмотра спутникового телевидения самостоятельно.

Делаться этот прибор в домашних условиях может двумя способами:

1. Выклейка на матрице.
2. Спайка сетки и проволоки.

Наиболее оптимальным и удобным считается первый способ изготовления. Для этого необходимо сделать чертеж будущего прибора. К этому этапу работу нужно подходить очень ответственно, высчитать все параметры точно, иначе на выходе выйдет непригодное для работы устройство. В чертеже проводится парабола, которая затем переносится на стальной лист. Его толщина должна быть 0.05 см.

Этапы работ

1. С помощью сварочного аппарата сделать стальной каркас диаметром 9–10 см. Стальные пруты выворачиваются на внешнюю сторону, а подшипник приваривается в центр.
2. Получившую конструкцию установить на ровном месте, и к установленному подшипнику присоединяется труба, затем устанавливается нож.
3. Затем каркас заливается бетонным раствором и сушится 5 дней.

В заключительном этапе необходимо произвести выклейку антенны, это можно сделать разными способами. Для облегчения работы рекомендуется разделить конструкцию на 8 частей. Для выклейки применяется стеклоткань или эпоксидный грунт.

На высохшую бетонную форму нанести машинное масло, трубу вставить в шайбу. После самодельная тарелка покрывается смолой и происходит выклейка стеклоткани. Процесс изготовления прибора завершен. Читайте также, как смотреть каналы Триколор ТВ и НТВ Плюс на одной спутниковой тарелке.

Сделать антенну своими руками – это хорошая идея. Не придётся тратиться на покупку готового изделия, да и привлекать злоумышленников красивой тарелкой или добротной радиоустановкой не хочется.

Если вы имеете частный дом или дачный участок с маленьким гаражом, вы можете самостоятельно изготовить телевизионную антенну буквально за 20-30 минут. Телевизор – это не только источник информации, но и особенная атмосфера уюта и домашности.

Телевизионная антенна – это прибор, специально предназначенный для приёма эфирного вещания телевизионных сигналов, которые передаются на частотах от 41 до 250 МГц в УКВ диапазоне, и от 470 до 960 МГц в УВЧ группе.

Телевизионные антенны бывают двух видов:

• Внутренние — расположенные сверху или рядом с телевизором;
• Наружные — установленные на крыше или чердаке дома.

Наружные антенны более сложные в изготовлении и монтаже, но такие приборы необходимы для адекватного приёма в периферийных зонах, удалённых от телевизионных станций.

Также антенные приборы делятся на:

• Активные, которые дополняются усилителем и требуют подключения к источнику электрического питания;
• Пассивные, которые усиливают сигнал только благодаря особенностям конструкции.

Наружная телевизионная антенна представляет собой прибор с высокой мощностью на входе, она имеет однонаправленную интенсивность излучения, поэтому её дальний конец всегда должен смотреть на вещательную станцию.

По длине волн, которые способны принимать телеантенны, их делят на три группы:

• МВ-антенны – такие приборы принимают очень длинные метровые волны, размер которых может быть от 0,5 до 1,5 м;
• ДМВ-антенны – эти устройства работают в дециметровом диапазоне, в котором длина волн находится в диапазоне от 15 до 40 см. Именно в этом охвате подаётся цифровое телевидение (ДТВ);
• Широкополосные антенны – это гибридная конструкция, в которой устанавливают и МВ, и ДМВ элементы. Такие радиоустановки применяются для приёма цифрового и аналогового вещания одновременно.

Чаще всего используют конструкцию наружной телеантенны, основанной на лог-периодической дипольной матрице. Такие изделия состоят из нескольких полуволновых элементов, состоящих из металлических стержней. Они действуют как резонаторы, в которых энергия накапливается за счёт радиоволн, которые заставляют двигаться электроны и создают устойчивые волны колебательного напряжения. Антенна может иметь разное количество стержневых элементов: чем больше, тем выше её коэффициент усиления.

Другая популярная конструкция, используемая в основном для приёма УВЧ – это отражающая TV-антенна. Такой прибор состоит из вертикального металлического экрана с несколькими дипольными элементами, установленными перед ним.

Полосы телевизионного вещания, которые должны быть охвачены одной антенной, слишком широки по частоте, поэтому для диапазонов УКВ и УВЧ используются либо отдельные антенны, либо комбинированные устройства. В таких конструкциях имеются два типа элементов: длинные, которые улавливают МВ (они расположены сзади антенной стрелы и часто функционируют как лог-периодическая антенна) и короткие элементы, которые улавливают вещание УВЧ (их располагают спереди стрелы).

Когда вы слушаете радио, то замечаете, что местные каналы можно легко настроить в FM- или УКВ-диапазоне, а вот поймать на них далёкое зарубежное вещание не получится, для этого приёмник нужно переключить на режим СВ и КВ.

Это говорит о том, что метровые, средние и короткие волны хорошо передаются на большие расстояния, а ультракороткие и дециметровые сигналы имеют малую зону покрытия. Однако недостаток ДМВ-диапазона, в котором работает наше цифровое телевидение, сводится к минимуму благодаря двум вещам:

• Во-первых, наличию большого количества вышек;
• Во-вторых, способностью больших объектов отражать сигнал.

Если вы живёте в частном доме рядом с высоткой, то телеантенну правильнее направлять не на далёкую вышку, а на соседний дом, который отлично отражает волны. Правильный выбор направления во многом определяет качество
TV-сигнала.

Материалы и расчёт

Как и из каких предметов и материалов можно сделать антенну в домашних условиях? Давайте рассмотрим ТОП-5 самых интересных вариантов:

• Мощная антенна из коаксиального кабеля;
• Всеволновая антенна из проволоки;
• «Бабочка»;
• «Восьмёрка» или зигзаг;
• Антенна из пивных банок.

Трубка, прут или проволочная нить из меди или алюминия – это отличные материалы для изготовления антенны. Они податливы, хорошо гнутся и отлично держат форму. Можно использовать любые токопроводящие металлические изделия: провода, уголки, прутья, полоски и т.д.

Коаксиальный кабель имеет те же свойства, что и медный, но стоит значительно дешевле, а, кроме того, коаксиал ещё и механически прочен, что немаловажно именно для антенной конструкции. Чтобы сэкономить, можно воспользоваться кусками провода, которые имеются в вашем домашнем хозяйстве или купить в магазине в отделе неликвида.

Прежде всего, давайте определимся с размером антенны. Длина антенного кабеля (L) рассчитывается в зависимости от . Для расчёта нам понадобится два значения:

• Скорость прохождения волны в вакууме ≈ 300 миллионов м/с;
• F — частота приёма (частоты цифрового телесигнала лежат, как правило, в диапазоне 500-800 МГц).

Если параметр частоты берём в МГц, то искомое значение длины волны будет в метрах. Расчётный параметр скорости света – 300. Рассчитать длину волны в кабеле можно по простой формуле:

Пример расчёта: пусть цифровое вещание ведётся на средней частоте 610,5 МГц. Тогда средняя длина волны = 300/610,5 = 0,491 м. Именно такой должна быть длина антенной петли.

Для приёма цифрового сигнала точно рассчитывать длину волны необязательно, можно просто сделать конструкцию изделия более широкополосной.

Изготовление и расположение

Сегодня всё телевидение подаётся в цифровом формате, от аналога скоро совсем откажутся. Старые антенны практически не функционируют с сигналами DVB, поэтому создавать нужно именно дециметровую антенну.

Передача цифрового ТВ в формате DVB-T2 проводится в диапазоне ДМВ, и так как сигнал вещается в цифре, то его приём будет всегда в хорошем качестве либо его попросту не получится поймать, и сигнала не будет совсем. Помехи, искажения или нечёткая картинка – это свойственно только аналоговому телевидению.

Кодирование DVB (Digital Video Broadcasting) нечувствительно к электромагнитным помехам, однако, при сильнозагрязнённом эфире в нём может происходить рассогласование сигнала, из-за чего изображение может зависнуть или полностью рассыпаться. Поэтому эффективнее антенну выводить за пределы дома: за окно, на крышу, на балкон.

Для уменьшения количества помех, сзади антенны можно соорудить отражатель (рефлектор). Для антенной конструкции подойдут самые простые материалы с металлизированной тонировкой: фольга, упаковка из-под кофе или сока, жестяная банка, компакт-диск и т.д. Чтобы отражатель имел узконаправленное действие, то форму рефлектора можно сделать параболической. Хотя это больше актуально для аналоговых приёмников, но при слабом уровне цифрового сигнала рефлекторы тоже выручают.

И последний совет: опытные инженеры рекомендуют все соединения антенны пропаивать, а не просто скручивать или привинчивать, так как со временем они будут окисляться и влиять на качество приёма. Внешние антенны, изготовленные своими руками, лучше покрывать краской, она более надёжно защитит вашу конструкцию от неблагоприятных погодных факторов.

Для соединения антенных элементов лучше использовать паяльные аппараты мощностью 36-40 ватт, флюс и мягкие припои.

Антенна из коаксиального кабеля

Для создания такого варианта антенны потребуется около 0,5 м самого обычного маркировки «РК-75». Один конец изолированного провода нужно зачистить для подключения в гнездо ТВ (надевается F-коннектор и переходник для подключения к TV), а на втором будем создавать круглую антенну.

Отступите 5 см от края и уберите верхний слой изоляционного пропиточного состава. Затем снимите обмотку и с центральной токопроводящей жилы кабеля и плотно скрутите оставшиеся проволочные нити в один жгут.

От этого места отмерьте следующие 22 см и прорежьте внешний слой изоляции до экранированной фольги. Теперь нужно соединить кабель в кольцо: для этого первый подготовленный конец уверенно прикручиваем к только что созданному разрезу. Вот и всё – у вас в руках находится мощная антенна из коаксиального кабеля, изготовленная своими руками.

Подключите её к телевизору и запустите настройку каналов. Такая антенна считается хорошим вариантом для приёма цифрового телевидения. Установить антенну лучше за окном и со стороны телевышки, так как стены здания могут заглушать искомый сигнал. Вы можете самостоятельно экспериментировать с её положением.

Всеволновая антенна

ТВ-антенна может иметь разную форму. Например, из медной проволоки диаметром 2-5 мм можно соорудить всеволновую антенну в форме двух разносторонних элементов. Такие приборы отличаются частотонезависимостью, поэтому весьма популярны среди дачников. ЧНА-устройство можно соорудить буквально за час и получать хороший уровень сигнала вдали от телевизионных центров.

Для этого понадобится:

• Эмалированная медная проволока;
• 2 металлические конструкции в форме равнобедренного треугольника;
• 2 деревянные или пластиковые рейки.

Вместо металлических треугольников можно использовать упругий фольгированный слоистый пластик, из которого нужно будет вырезать треугольники (или оставить треугольную форму медного покрытия).

Ширина и высота антенны должна быть идентичной. Полотна устанавливаются под прямым углом и фиксируются с помощью паяльника. Прокладывать кабель ЧНА-антенны нужно к точке нулевого потенциала, которая находится на пересечении кабеля с вертикальной направляющей. Причём его необходимо привязать стяжкой, а не припаивать.

Расстояние между соседствующими проволочными нитями должно быть 25-30 мм, а между пластинами — не больше 10 мм. Антенную конструкцию лучше устанавливать внутри окна на 150 см. Уловитель сигнала в форме двух расширенных элементов, который вы только что самостоятельно изготовили, будет уверенно принимать все ДМВ и МВ каналы. Если вы живёте в зоне с плохим уровнем сигнала, такой прибор целесообразно будет дополнить усилителем.

Простая антенна для приёма цифрового ТВ

Ещё один полезный тип домашней антенны на дачу – «бабочка». Это совсем несложная конструкция, для создания которой понадобится:

• Доска или фанера около 60 см в длину и 7 см в ширину, толщина около 20 мм;
• Медный экранированный провод с 4-миллиметровым сечением жилы;
• Коаксиальный кабель «РК-75»;
• Шайбы, саморезы, паяльник.

Ниже мы приведём схему разметки, по которой нужно сделать основу антенны-бабочки.

После этого подготовьте 8 отрезков медной проволоки, длина каждого – 37,5 см. Отступите 17,75 см и в центре каждого отрезка снимите 2 см изоляционного слоя. Придайте им V-образную форму таким образом, чтобы концы элементов находились на расстоянии 7,5 см друг от друга (такая форма считается оптимальной для качественного и чёткого приёма телесигнала).

Следующий шаг – подготовьте ещё два проволочных элемента длиной около 22 см. Разметьте каждый элемент на 3 равные части и зачистите между полученными отрезками изоляцию провода.

Ещё два небольших отрезка провода нам потребуется для того, чтобы соединить антенну с гнездом.

Теперь остаётся просто собрать все подготовленные элементы в единую конструкцию и припаять кабель к штекеру.

Вот так легко можно самостоятельно изготовить эффективную антенну-бабочку для приёма цифрового телевещания.

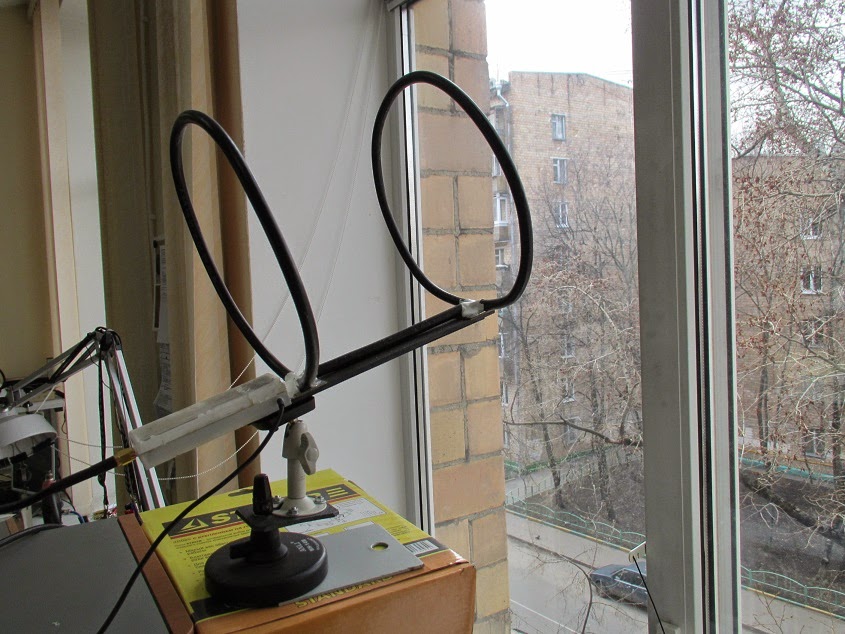

Антенна «восьмёрка»

Следующий вариант создания простой телевизионной антенны дециметрового диапазона имеет название от формы своей конструкции «восьмёрка» или «зигзаг». Такое устройство будет надёжно улавливать сигнал даже в отдалённой деревне.

Для того чтобы изготовить наружную антенну для цифрового телевидения своими руками, вам понадобится:

• Усилитель (можно использовать любой старый);
• 2 куска медной проволоки (по 180 см каждый);
• Пластина (дерево или металл) 15*15;
• ТВ-кабель;
• Железная мачта для возвышения антенны.

Прежде всего, создаём тело уловителя: из медной проволоки формируем два ромба с оптимальным размером стороны 45 см каждая. Концы двух элементов крепим к пластине: формируем кольцо из жилы и слегка расплющиваем его, прикручиваем болтами или припаиваем посредством паяльного аппарата.

Подключаем усилитель и вставляем штекер кабеля в разъём. В общем-то, всё. Останется готовую конструкцию установить на возвышенную мачту, которую нужно надёжно вкопать в землю.

Для изготовления уличной антенны для телевизора подойдёт любой токопроводящий материал надлежащего сечения: медные или алюминиевые трубки, полосы или профильный элемент толщиной от 1 до 5 мм. Главное, придать телу антенны правильную форму.

Антенна из банок из-под пива

Эфирные антенные устройства можно создать из многих простых материалов, которые используются в домашнем обиходе, даже из обычных банок, в которых продают газированные напитки. Такой мини-приёмник не будет сильно мощным, но около 7 каналов вы сможете поймать, причём не только в ДМВ-диапазоне, но и в более длинном – МВ.

Есть одно важное условие: жестяные банки должны быть ровными, не ребристыми, чистыми и сухими. Суть такой конструкции очень проста: к кабелю нужно просто припаять 2 банки и расположить их по разные стороны на деревянной основе.

Количество банок можно использовать разное, считается, что оптимально создавать 3 или 4 линии банок, так как 1-2 линии улавливают сигнал слабо, а более 5 линий трудно согласовать. Кроме банок, нужно подготовить следующие материалы:

• Около 5 метров обычного ТВ-кабеля с маркировкой «РК-75»;
• Деревянная или пластиковая конструкция-основа;
• Несколько саморезов, изолента, и паяльный аппарат.

Для начала нужно подготовить ТВ-кабель: отступите 10 см от края, сделайте неглубокий надрез и снимите верхний слой изоляции. Внутренний плетёный экран аккуратно скрутите в единый жгут. С этой же стороны кабеля удалите пластиковую изоляцию и оголите центральную жилу. На противоположный конец кабеля нужно подсоединить штекер.

Далее, нам нужно будет соединить коаксиальный кабель с банками. Для этого лучше использовать маленькие саморезы-блошки для гипсокартона: прикрутите к одной банке скрученную оплётку кабеля, а ко второй банке – медную жилу. Для лучшего контакта соединения можно пропаять.

Теперь следует закрепить банки на деревянной планке-основе. Это можно сделать при помощи обычного скотча, изоленты или клея-пистолета, использовать для этого можно даже обычную вешалку для одежды или любую ровную подручную конструкцию. Главное, чтобы металлические банки были одной формы, одного размера (объёма) и располагались строго на одной линии. Расстояние между жестяными элементами, как и место установки антенны, подбирается экспериментальным методом.

Улучшить конструкцию можно, создав решётку из нескольких линий с банками, а если есть такая возможность, то подключить и усилитель. Если самодельная антенна из пивных банок будет стоять на улице, то её элементы придётся спрятать в пластиковые бутылки большего размера.

Длина кабеля влияет на гашение сигнала: чем длиннее размер шнура, тем сильнее гасится эфирная передача. Особенно это актуально для приёма метровых волн.

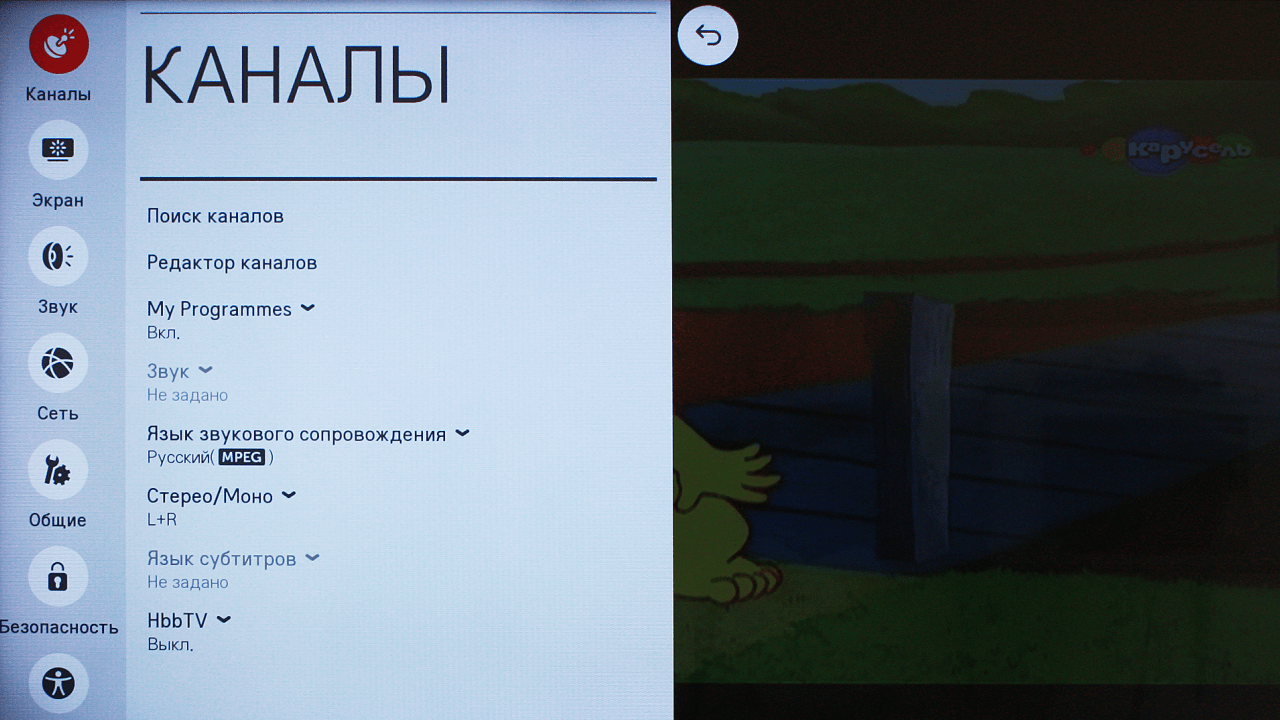

Настройка и поиск каналов

Сегодня цифровое телевидение предлагает нам целых 22 телевизионных канала в двух пакетах, а в некоторых столичных районах их даже больше. Настроить их в своём телевизоре или приставке будет достаточно просто.

В DTV-эфире на 1 частоте вещается не один канал, как когда-то было в аналоговом эфире, а до 10 каналов в одном пакете или мультиплексе. Например, на частоте 43 можно принимать 10 TV-каналов и 3 радиостанции. Поэтому настройка цифрового вещания задействует всего 2 частоты. Однако частотный параметр каналов будет разным для различных районов.

Если вы используете антенну, созданную своими руками, в зоне хорошего уровня сигнала, то особых рекомендаций по настройке каналов нет. Вы просто включаете в своём телевизоре функцию «Автоматический поиск каналов»
и приёмник находит все доступные каналы в цифровом и аналоговом эфире.

Если зона вашего местонахождения не слишком благоприятная для ТВ-эфира, и автопоиск не дал результатов, тогда нужно выполнить такие действия:

1. Проверьте, в какую сторону смотрит ваша антенна. Она должна быть повёрнута в сторону телевизионной вышки или направлена на ближайший высотный дом. Если вы не знаете, в какой стороне стоит вещательная база, обратите внимание на антенны соседей (но не смотрите на спутниковые тарелки, которые ловят сигнал от спутников).
2. В настройке каналов установите ограничение: искать только цифровые каналы (или DTV). Хорошо, если вы знаете параметр частоты, тогда можно зайти в режим ручной настройки каналов, с пульта набрать номер канала, на котором ведётся трансляция пакета, и на дисплее должна появиться шкала уровня сигнала в процентах. Меняйте положение антенного прибора и смотрите, как будет меняться стабильность данного показателя.

Изменение уровня сигнала при повороте антенны будет меняться не моментально, а спустя 5-10 секунд. Поэтому делайте паузы при смене положения уловителя.

Когда вы получите наилучший уровень сигнала, запустите поиск цифровых каналов и сохраните настройки. Тот же алгоритм действий произведите для поиска второго мультиплекса. Если ситуация совсем печальная и ни один способ не дал результатов, возможно, потребуется сделать конструкцию вашей антенны помощнее или дополнить её усилителем.

Антенны бывают разных форм и размеров, каждая из которых предназначена для конкретной ситуации. Некоторые представляют собой узконаправленные устройства, в то время как другие предназначены для широкого радиомониторинга, с различными возможностями диапазона.

В антенне нет решения «единого размера для всех». Хорошо спроектированные антенны настроены на определённые частотные диапазоны и предназначены для индивидуальных географических задач. Только экспериментальный подход будет эффективным и увеличит ваши шансы на успех.

Цифровое кодирование телевизионного сигнала позволяет доставить его в приемник, минимизировав любые потери. Телевизору, чтобы поддерживать технологию, нужна антенна для DVB-T2. Своими руками сделать такое приспособление гораздо дешевле, чем купить готовое, уплатив за него около 3 тыс. рублей. Эфирное цифровое телевидение вытесняет все аналогичные виды передачи сигналов, при этом предлагая высококачественное вещание и разнообразие каналов.

Изменения в эфире

Сделать антенну для лампового телевизора старого образца считалось в свое время престижным и показывало уровень мастерства, в современном мире интерес к самодельным приборам не угасает, и многие изготавливают эфирные антенны DVB-T2 своими руками. Производители промышленного оборудования приспосабливаются к изменившимся условиям приема тем, что подключают современную электронику к стандартным известным конструкциям, совсем не обращая внимания на то, что главным условием работы антенны является ее взаимодействие с эфирным сигналом.

В последние годы почти все вещание происходит в диапазоне DVB-T2, что удешевляет и упрощает, с экономической точки зрения, антенно-фидерное хозяйство станций передачи. Для периодического техобслуживания требуется меньше высококвалифицированного персонала, его труд становится менее вредным и опасным.

Передатчики телевизионного вещания покрывают сигналами все крупные города и малонаселенные поселки, поэтому ловить волны от необслуживаемых маломощных станций в глухой местности становится актуально, если установлена антенна для приема DVB-T2, своими руками выполненная из подручных материалов.

Из-за расширенного строительства железобетонных строений в черте города существенно изменились условия распространения сигналов в населенных пунктах. Многоэтажные дома с металлическим каркасом являются своеобразными зеркалами, несколько раз отражающими волны вплоть до полного затухания.

В современном эфире транслируется множество телеканалов. Цифровой сигнал отличается от остальных тем, что он или есть или его нет, среднего положения не дано. Другие системы передачи отличаются тем, что каналы воспринимают помехи по-разному, отчего снижается их качество трансляции, иногда изображение может просто пропасть. Антенна для DVB-T2, своими руками сделанная, позволит принимать одинаковый сигнал для всех каналов, которые показывают одинаково качественную картинку.

Сигнал цифрового вещания особенный в том, что на него не действуют помехи, если он на полтора децибела превышает шумы, то осуществляется хороший прием. На исчезновение сигнала влияет несогласованность с кабелем или искажение фазы на любом участке передачи от камеры до тюнера, при этом изображение может рассыпаться на мелкие части даже при сильном сигнале.

Базовые особенности для изготовления антенны

Перед тем DVB-T2 своими руками, следует изучить принцип ее действия.

Для улавливания цифрового сигнала требуется которую очень просто конструируют даже из простого кабеля, произведя правильный расчет.

Теория гласит, что цифровые сигналы легко транслируются в дециметровом диапазоне и могут быть приняты любым типом антенны, но реально так не всегда получается.

Сделать телевизионную антенну самостоятельно можно с минимальными затратами и без помощи посторонних, но следует помнить, что полученное устройство по качеству приема уступает профессиональным приборам.

Требования, предъявляемые к антеннам

Новые условия вещания, распространения и приема в эфире изменили основные требования, которым должны соответствовать ТВ-антенны своими руками. DVB-T2 отменило ранее значимые коэффициенты направленного и защитного действия. Они в современных приборах не имеют значения, так как эфир загрязнен, и бороться даже с небольшими проникающими помехами можно только средствами электроники. В то же время важную роль играет коэффициент собственного усиления антенны (КУ).

Антенна, хорошо прослеживающая эфир, имеет запас мощности для принятого сигнала, который позволяет электронике просеивать его от помех и шумов. Современная антенна для DVB-T2, своими руками сделанная, сохраняет электрические показатели естественным путем, а не приспосабливается к приемлемым параметрам при помощи инженерных приемов. Она согласовывается на всем диапазоне рабочей частоты без применения устройств симметрирования.

Характеристики амплитуды и частоты антенны

Антенна делается по возможности более гладкой, фазовые искажения возникают из-за выбросов резкого характера и провалов. Одночастотные антенны растягивают в приемлемом отношении шума к сигналу, таким образом, выставляют их на прием до 40 каналов. Но к ним дополнительно устанавливаются усилители согласования, которые поглощают волны или искажают фазовые показатели.

Наиболее эффективная цифровая антенна DVB-T2 своими руками изготавливается:

• частотонезависимой — с невысокими показателями, но дешевой и простой в изготовлении, конструируемой за короткий промежуток времени, предназначенной для приема в относительно чистом эфире на небольшом расстоянии от передаваемой станции;
• периодической диапазонной, улавливающей все волны в просторе, идеально отсортировывающей их, которая отличается несложной конструкцией, идеально работает в паре с фридером на всей протяженности приема.

Если говорить о конструкции, то самая простая антенна DVB-T2 своими руками изготавливается в варианте «восьмерка», «польская» и «квадрат».

Антенна по типу «восьмерка»

Относится к легко конструируемым устройствам, выполненным по типу стандартной восьмерки, с которой снят отражатель. Идеальным материалом является но применяется алюминиевая полоска, уголок, трубка, шина, другой профиль. Верхний размер 140 мм, боковая часть по длине 130 мм, но эти размеры даются для ориентира, при изготовлении не следует выдерживать их точно до миллиметра.

Для начала отрезают проволоку длиной 112 см, начинают гнуть первую часть длиной 140 мм, из которых 130 мм идет на антенну, а 10 мм остаются для петли. Два следующих участка сгибают одинаково на длину 140 мм, последующие два — по 130 мм, следующую пару по 140 мм, затем еще один 140 мм, затем — 130 мм и делают вторую петлю. Соединения предварительно зачищают, соединяют и припаивают, они же являются контактами для крепления кабельной жилы.

Зачистка кабеля и штекера производится при помощи скальпеля и надфиля. После пайки места соединения герметизируют и скрепляют клеем из горячего пистолета. Если говорить о штекере, то клей заливается в спаечное соединение, затем в полость колпачка, излишек затем убирается. Стык собирается настолько быстро, чтобы не произошло затвердевание клеевой массы. Получается вечное прочное и эластичное соединение. Для контакта концы кабеля зачищаем со стороны штекера на 1 см, со стороны антенны — на 2 см.

Комнатная цифровая антенна DVB-T2 своими руками при соединении пайкой также герметизируется клеем, где в месте контакта рекомендуется установить жесткий каркас по размеру стыка. Если прибор делается для себя и будет жестко закреплен при эксплуатации, а перенос не нужен, то каркас не делают. Устройство, выполненное по такому типу, легко улавливает цифровые сигналы на прямой линии видимости телевизионной вышки на расстоянии до 10 км при наружной установке.

Использование «польской» антенны

«Польская» антенна получила свое наименование во времена бывшего Союза как надежное приспособление для приема сигналов советского телевидения, а также каналов в дециметровом диапазоне. Прием цифрового вещания на нее практически не осуществляется из-за маленькой эффективности. Некоторые любители пытаются привести конструкцию к идеалу за счет укорочения длинных дециметровых усов и снятия отражателя. Такое изменение в некоторых случаях позволяет наладить изображение в цифровом формате, но говорить о гарантированном получении надежного результата нельзя. Говоря о польских приборах, можно отметить качественную работу усилителя, который эффективно работает с цифровым сигналом.

Тип антенны «квадрат»

Такая комнатная антенна DVB-T2, своими руками изготовленная, является модифицированной копией стандартной конструкции, известной под наименованием «три квадрата», в которой насчитывается шесть составляющих и предусмотрен трансформатор согласования. Самодельная антенна такого типа уверенно справляется с приемом телеканалов цифрового формата на расстоянии до 10 км по прямой линии, для более длинных расстояний требуется усилитель сигналов.

Конструкция антенны проста в исполнении. Главный конструктивный элемент состоит из алюминиевой проволоки круглого сечения и одножильных проводов. Проволоку сгибают для получения шести квадратов и делают согласующий отвод, представляющий собой трансформатор высоких частот, чтобы сочетались по сигналу кабель и DVB-T2-антенна с усилителем. Своими руками выполняют припайку провода к точкам, обкручивают их проволокой из меди и паяльником лудят.

Кабель к антенне прикрепляют специальными хомутами или при помощи обыкновенной изоляционной ленты. Присоединение кабеля осуществляют с подкладыванием опоры, используют деревянную планку или другой материал. При установке внутри помещения или снаружи строения главным условием является точная настройка на телевизионную вышку. Это делается при помощи навигатора, если нет прямой видимости, направление уточняется до эффекта получения мощного сигнала.

Устройство антенны из пивных банок

Технология изготовления такой эффективной антенны очень проста и не требует специальных навыков.

С помощью толстого шила или отвертки делают аккуратные отверстия в горловине каждой из двух банок, затем вкручивают в них шурупы. Кабельные концы освобождают от оплетки, медные провода зачищают ножом от лака, присоединяют их под шляпки саморезов. Очень хорошо спаять полученное соединение, но не обязательно.

Цифровая антенна DVB-T2 своими руками почти изготовлена, остается на подготовленной рейке или трубе закрепить банки так, чтобы между ними осталось расстояние 7,5 см. Второй кабельный конец оснащается стандартным штекером, присоединяющимся к приемнику, устройство устанавливается в месте наилучшей фиксации сигнала. Размещение подобного типа прибора на улице требует надежной защиты от непогоды. Это делается любым непромокаемым материалом, часто в ход идут пластиковые бутылки большого размера. Антенна принимает до 15 каналов спутникового телевидения и цифровое вещание.

Использование приборов и усиления

На определенном расстоянии от телевизионной вышки антенна способна воспринимать сигналы без установки дополнительных усиливающих приборов. Для приема сигнала с большего расстояния запасаются усилителем волн с раздельным питанием. Прибор устраивают вблизи тюнера, а согласовательное устройство делают дополнительно, для его изготовления необходимы:

• потенциометр для регулировки усиления;
• стандартные развязные дроссели L4 и L3;
• катушки L2 и L1 наматывают по размерам из справочника;
• экран из металла для отделения цепей на выходе от схемы прибора.

Усилители ставят не далее 3 метров от места, где установлена антенна DVB-T2 из кабеля, своими контактами получающая питание от собственного блока. При установке антенны недалеко от вещающей вышки, не рекомендуется дополнительно использовать усилитель, так как мощный сигнал ухудшает изображение и оказывает дополнительную на всю конструкцию. Рекомендованная длина кабеля составляет три метра, больший провод приведет к разбалансировке симметризатора.

Применение симметризатора

Этот прибор нужен для любого типа антенны, при этом не играет роли, изготовили ее на заводе или в мастерской умельца. Антенна для DVB-T2, своими руками сделанная, выдает хорошее качество изображения, если ее подсоединить к тюнеру. Если длина кабеля более 10 м, то при установке снаружи строения возникают несогласованности сопротивления наружного пространства и кабеля. В таком случае требуется использовать в комплексном решении антенного хозяйства симметризатор, который намного улучшает качество изображения на экране.

Прокладка кабеля и установка антенны

Главным правилом является установка антенны на высоту. Если этого нельзя сделать в комнате, нужно вынести прибор на внешнюю стену. Для установки антенны в частном строении операторы цифрового вещания рассчитывают на высоту устройства 10 м. Если антенна расположена на первом этаже дома, то находящиеся рядом металлические конструкции, объекты промышленности вызывают ухудшение приема.

При расположении антенны под навесом или крышей дома обращают внимание на материал кровли — он не должен содержать металлизированного покрытия или напыления в составе. Металлочерепица, профнастил, железо или фольгированный утеплитель создают значительные помехи для приема сигналов цифрового телевидения.

Для высоко расположенных приемных антенн на металлической мачте или штыре предусматривают стальной стержень по размеру не менее одного метра, к которому подсоединен заземляющий провод. Устройство, расположенное на кровле, включают в общую систему заземления дома.

Кабель не выводят через дымовые и вентиляционные каналы, не навешивают на существующие электрические провода, даже если они выглядят более чем надежно. Отверстия в стенах располагают с наклоном, так чтобы влага с улицы не затекала внутрь помещения, используют специальные заглушки, имеющиеся в продаже. Если антенна сделана добротно и правильно, берут кабель и настенные розетки высокого качества, так как после окончательной отделки стен трудно переделать кабель в стене и заменить его на более надежный.

Соблюдение техники безопасности при монтаже антенны

Перед тем как устанавливать или регулировать уже смонтированную антенну на высоте, убеждаются в том, что это действие безопасно:

• не забираются на слабо закрепленные и шаткие конструкции, если высотные работы связаны с опасностью, обязательно надевают монтажный пояс и крепят его к неподвижной части конструкции здания;
• не разрешается держать конец помощнику, не закрепив его предварительно, при падении подсобник не удержит в руках вес тела;
• запрещается подниматься на высоту в одиночку, при обледенении конструкций, ходить по старой кровле, наступать на соединительные швы;
• запрещается устанавливать антенну в дождь и туман.

В заключение следует сказать, что довольно просто сделать самостоятельно приемное устройство для того, чтобы смотреть цифровое телевидение. DVB-T2 — антенна, своими руками сделанная, — по качеству (если следовать правильной технологии) почти не уступает магазинным аналогам. Стоимость материалов позволит сберечь приличную сумму денег, что немаловажно для некоторых людей.

Иногда телевизионная антенна выходит из строя в самый неподходящий момент, или ее просто не оказывается под рукой. Например, во время поездки на дачу. В таком случае возникает вопрос, как сделать антенну для телевизора своими руками из того, что есть под рукой.

С помощью самодельного передатчика можно смотреть ограниченное количество каналов. Да и прием может оказаться менее качественным, чем у покупного устройства. И все же знание того, как изготовить антенну самостоятельно из подручных средств, может пригодиться. Антенна может быть как простой, так и сложной. Устройство сможет принимать практически все типы вещания.

Типы антенн

Прежде чем приступить к изготовлению ТВ антенны своими руками, стоит разобраться в типах и технических характеристиках телеприемников.

В зависимости от места установки различают комнатные и уличные телеприемники. Устройства для помещений эффективны только в зонах уверенного приема сигнала. Они не подходят для дачных телевизоров. Для сельской местности и удаленных от телеретранслятора зон используют уличные телеприемники.

По типу усилителя сигналов телеприемники бывают активными и пассивными. Конструкции пассивного типа принимают и усиливают импульсы за счет собственной геометрии. Они не нуждаются в электропитании, не вносят собственных помех и шумов в сигнал, который принимают. Сделать антенну пассивного типа самостоятельно проще всего.

Активные устройства оснащены усилителем сигналов, который питается от электросети. Активный усилитель сам создает помехи и искажения в зоне уверенного приема в случае выбора слишком мощного или некачественного прибора.

Эфирное вещание ведется на метровых или дециметровых волнах. Для приема только метровых или только дециметровых диапазонов вещания лучше всего подойдут диапазонные телеприемники. Например, для передачи цифрового эфирного телевидения DVB-T2 в нашей стране применяют только дециметровый диапазон.

Логопериодическая, или всеволновая, телеантенна может принимать волны как метрового, так и дециметрового диапазона. Это широкополосная конструкция с 10 вибраторами. Логопериодическое устройство по коэффициенту усиления соответствует 3-4 элементной всеволновой антенне.

Рабочие частоты ограничиваются самым большим и самым маленьким вибратором приемника. Он хорошо согласуется с фидером. Его коэффициент усиления не изменяется, то для подключения к фидеру не требуются симметрирующие и согласующие устройства.

Кабель с сопротивлением 75 Ом входит в нижнюю трубку, выходит у конца (который направляют в сторону телецентра) и соединяется оплеткой с концом нижней трубки, а сердцевиной – с концом верхней трубки.

Внешне и по принципу работы логопериодическая телеантенна представляет собой несколько канально-волновых устройств, соединенных вместе. Причем каждое из них имеет собственный вибратор, рефлектор и директор. При поступлении сигнала возбуждаются вибраторы, наиболее близкие по размеру к половине длины его волны. Такие телеантенны используют для приема как цифрового, так и аналогового вещания.

У приемника типа волновой канал самая простая конструкция, которую можно быстро собрать из простых и доступных материалов. Она принимает аналоговый телесигнал вблизи телевышки и цифровой – за пределами крупных населенных пунктов, где мало помех.

Применяем пивные банки

Антенна для дачи своими руками из пивных банок – самая простая и доступная конструкция пассивного типа. Ее можно сделать быстро и при отсутствии базовых навыков. При этом она отлично справляется с приемом дециметровых диапазонов вещания.

Чтобы собрать антенну из пивных банок потребуются:

• кабель достаточной длины;
• алюминиевые банки (для простейшей конструкции достаточно 2);
• 2 болта или самореза;
• штекер (F – разъем) для подсоединения кабеля к телевизору;
• изолента или скотч;
• основа из дерева или пластмассы для крепления банок (можно воспользоваться деревянными плечиками для одежды).

Схема антенны проста:

1. Каждая банка крепится изолентой или скотчем к штырю-основе на расстоянии 7 см друг от друга.
2. Кабель зачищают с одной стороны. Разводят и крепят к кольцам банок или к вкрученным саморезам. Его можно и припаять. К свободному концу крепят штекер.

Эта простейшая конструкция подойдет для установки и в комнате, и на улице. При наружном использовании банки накрывают большой пластиковой тарой со срезанным горлышком и дном. Кабель протягивают через отверстие, проделанное на боку, которое можно загерметизировать с помощью кипятка. Готовый приемник подключают и настраивают через автоматический поиск каналов.

Своими руками можно смастерить и аналог спутниковой тарелки. С этой целью используют простой зонт. Также потребуется:

• алюминиевая фольга;
• медный кабель;
• 1 жестяная банка;
• усилитель и блок питания к нему.

Антенна своими руками для ТВ из пивных банок

Порядок работы:

1. Измеряют сегменты зонта между спицами и вырезают из фольги соответствующие этим размерам элементы. Пришивают их к куполу зонта, покрывая всю его внутреннюю часть.
2. В фокусе металлической решетки устанавливают приемник телесигнала. Усилителем будет служить жила, с которой предварительно удалили 4 см оплетки, и экран кабеля, защищающий от помех.
3. Из алюминиевой банки вырезают овал. В центре его делают отверстие, через которое продевают оголенную жилу и . Для защиты от окисления и коррозии место соединения прикрывают пластилином.
4. Питание усилителя происходит через кабель.
5. К ручке зонтика скотчем присоединяют приемник таким образом, чтобы он не прикасался к металлу. Это убережет от помех и искажений. Место соединения нужно залепить пластилином.
6. Блок питания размещают рядом с телевизором, а антенну разворачивают в сторону ретранслятора.
7. Каналы устанавливают, управляя тарелкой до получения наилучшего сигнала.

Лучше всего такая антенна работает, если вышка находится от нее не дальше 35 км.

Используем проволоку

Еще одна простая конструкция – самодельная антенна из проволоки. Для ее изготовления можно использовать медную или латунную проволоку. Эти материалы устойчивы к окислению.

Проволоку нужно зачистить с концов от изоляции. Один из них присоединяют к телевизору, а другой – к батарее системы отопления. Труба выводится на крышу – она будет работать усилителем сигнала. Такая антенна сможет принимать не более 5 сигналов. Проволоку можно протянуть на балкон и закрепить на веревке для белья.

Сделать ТВ антенну из проволоки можно и другим способом. Для него потребуется:

• 2 отрезка проволоки из меди шириной 3-4 мм и 1,8 м в длину;
• пластина из фанеры или металла размером 15 на 15 см;
• усилитель (можно использовать старые дециметровые усилители);
• электродрель;
• телевизионный кабель;
• железная труба или арматура для изготовления мачты;
• болты.

Такая антенна из медной проволоки собирается следующим образом:

1. Делают уловители, для чего сгибают проволоку в форме 2 ромбов со сторонами по 45 см. Это оптимальная длина рамки для подобного устройства.
2. Полученные ромбы фиксируют на основе. Для этого в точках крепления, расплющивая проволоку, просверливают отверстия и вкручивают болты.
3. Если в качестве основы используется металлическая пластина, то для крепления уловителя можно использовать сварочный аппарат.
4. В центре закрепляем усилитель и подключаем к нему кабель.

В качестве мачты здесь проще всего использовать металлическую трубу, которую можно просто вкопать в землю или прикрепить к любой подходящей опоре. Антенну закрепляют на верхушке мачты, а кабель протягивают через нее. Всю конструкцию для защиты от коррозии красят.

Еще один популярный телеприемник из медной проволоки, который можно сделать самому – малогабаритная антенна необычной формы «бабочка». Для наружного применения такое устройство делают из проволоки толщиной 2-4 мм, для внутреннего – 2 мм и тоньше.

Для приема телеканалов делают рамку. Длина рамки – 500 мм, ширина – 200 мм. Ее перекручивают таким образом, чтобы получилось 2 одинаковых треугольника, которые с помощью кусачек разделяют и припаивают к кабелю, оставляя 14 мм расстояние между вершинами. На другой конец кабеля прикрепляют штекер. Конструкцию скотчем или изолентой приматывают к материалу со свойствами диэлектрика – дереву, эбониту, пластику.

Домашнее цифровое HDTV-устройство

Мощная антенна для телевизора, способная принимать сигнал в 490 МГц, изготавливается из трансформатора, который лучше приобрести, поскольку самостоятельно сделать его будет непросто. Также потребуется:

• картон;
• скотч:
• фольга;
• степлер;
• клей.

Для изготовления телеприемника используется схема, по которой вырезаются все детали из картона. Элементы обклеивают фольгой, сгибают и подрезают. Шаблон и схему лучше всего предварительно найти через поисковик и распечатать на принтере или перечертить с печатного издания.

Вначале нужно изготовить рефлектор длиной около 35 см и оклеить его с одной стороны фольгой. В средине прорезают 2 прямоугольника одного размера для крепления уловителя.

Из подготовленных деталей собирается антенна. Отступая 35 мм от рефлектора, к пластине приклеивают элементы формы «бабочка». Их можно прикрепить с помощью степлера. В середине каждого такого элемента делают отверстие для кабеля, к которому подключают трансформатор и прикрепляют штекер.

Вариант для квартиры

Сделать антенну для использования внутри помещения можно любым из представленных выше способов.

Еще один простой вариант в домашних условиях изготавливают следующим образом.

Простая рамочная комнатная антенна своими руками делается из медной проволоки или кабеля с фольгой в обмотке. Устройство не только принимает телевизионные каналы, но и выполняет функцию селективного фильтра против помех.

Для расчета размеров петли необходимо узнать частоту волны для данного региона. Длина петли будет равна произведению коэффициента (300 единиц) на усредненный частотный диапазон.

Отрезают необходимое количество проволоки или кабеля, при необходимости зачищают края. Сворачивают из него петлю и припаивают телекабель, ведущий к ресиверу. К нему присоединяют штекер.

Конструкцию можно подвесить или установить на подставку. Это простое устройство при точных расчетах наиболее эффективно для цифрового телевидения.

Надежное устройство для дома – ромбовидная антенна. Она является простейшим представителем зигзагообразных телеприемников. Для улучшения приема ее укомплектовывают емкостными вставками и рефлектором.

Собирают устройство из пластин или трубок 1-1,5 см шириной из латуни, меди или алюминия. Для изготовления емкостных вставок используют фольгу, жесть или металлическую сетку, которые припаивают по периметру. Кабель укладывают от центра и по одной из сторон, избегая резких загибов. Он не должен покидать пределы рамки.

Качественные антенны всегда было сложно достать — советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств. Сегодня ситуация практически не изменилась — в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года. Что делать, если вы любите смотреть телевизор, а качественного приема нет? Ответ прост — сделать телевизионную антенну своими руками. При наличии свободного времени и пары умелых рук с этим сможет справиться каждый.

Введение

Совсем недавно в России действовало аналоговое телевидение, но теперь практически вся страна перешла на цифровое вещание. Его главное отличие в том, что оно работает в дециметровом диапазоне.

Создать самодельную антенну для цифрового диапазона можно в домашних условиях

Это было сделано из соображений экономии и безопасности — уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимальный. Но у подобных станций есть один серьезный недостаток — малая мощность. И если в большом городе сигнал зачастую можно поймать даже на отрезок медной проволоки, то вдали от передатчика прием может быть затруднен. Если вы проживаете за городом, в отдаленных районах или деревнях, то придется собирать собственную антенну и выводить ее на улицу, чтобы поймать нужный сигнал.

Внимание:
проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не глушатся другими источниками, но отражаются от толстых железобетонных стен. В современных многоэтажках есть много мест, где они полностью затухают, не доходя до приемника телевизора.

Также стоит отметить, что DVB-T2 (новый стандарт телевидения) предлагает довольно постоянный, но слабый сигнал. При уровне шумов на полторы-две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ сигнал полностью пропадает. Цифровое телевидение не чувствительно к электромагнитным помехам — его не сбивает работающий холодильник или микроволновка. Но если в системе возникает рассогласование в любом месте, то картинка останавливается или рассыпается. Качественная самодельная антенна для телевизора решит эту проблему, но в некоторых случаях ее придется выводить на улицу или на крышу.

Основные требования к антеннам

Действующие в СССР стандарты на телевидение не подходят к современным реалиям — коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание. Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД. Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале. Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.

Классическая польская антенна с усилителем

Итак, как сделать антенну для телевизора своими руками? Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек. Идеальный вариант — устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств. АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.

Внимание:
аналоговые антенны с ферритовыми УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB. Строить нужно именно “цифровую” антенну.

В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.

Типы антенн

Какие антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Существует три наиболее распространенных варианта:

1. Всеволновая, или как ее называют радиолюбители — частотонезависимая. Собирается очень быстро, не требует высоких познаний или специализированных инструментов. Хорошо подходит для частного сектора, поселков, дачных кооперативов — там, где эфир не засорен мусором, но и не в большом удалении от передатчика.
2. Логопериодическая диапазонная ТВ антенна своими руками. Имеет несложную конструкцию, хорошо принимает сигнал на близком и среднем удалении от передатчика. Может использоваться в качестве выносной, если передатчик расположен далеко, или как домашняя настенная антенна.
3. Z-антенна и ее вариации. Многие радиолюбители знакомы с метровыми “зэшками” — они довольно крупные и требуют много усилий для сборки. Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своими обязанностями.

Нюансы постройки

Если вы хотите построить качественную антенну, то должны владеть искусством пайки. Нельзя скручивать контакты и направляющие — в процессе эксплуатации они окисляются, сигнал теряется, качество картинки ухудшается. Поэтому все соединения паяются.

Подобные соединения недопустимы — обязательно пропаивайте их

Также вам нужно разобраться с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из единого куска металла, вообще не применяя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, тогда как цельная полоска “вытянет” сигнал.

Также при создании самодельной антенны для цифрового ТВ вам нужно разобраться с пайкой кабелей. Сегодня для оплетки практически не применяется медь, поскольку она дорогая и быстро окисляется. Современная оплетка выполнена из стали, которая не боится коррозии, но она очень плохо паяется. Ее нельзя перегревать или пережимать. Для соединения используйте 36-40 ваттные паяльники, флюс и легкие припои.
Хорошо обмакивайте обмотку в флюс и наносите припой — он прекрасно берется при таком способе нанесения.

Всеволновая антенна

Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке — она не представляет собой что-то сверхъестественное.

Толщина проволоки может быть любой, расстояние между соседними проволоками — 25-30 мм, расстояние между пластинами — не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.

Остальные пропорции стандартные — высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей. Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой — этого достаточно для согласования. Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.

Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы. Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах. На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.

Двухбаночная антенна для телевизора

Создать простую баночную антенну можно просто припаяв две банки к кабелю. Эта комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков. Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.

Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.

Z-антенна

Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Можно легко собрать конструкцию из обычной медной проволоки толщиной в 3 мм. Если у вас ее нет, то просто купите одножильный медный провод на 3 мм длиной в 120 мм — вам этого вполне хватит для работы. Эта конструкция состоит из двух сегментов. Проволоку гнем по такой схеме:

1. Стартовый участок длиной в 14 сантиметров. Его край загибается в петлю для соединения с последним (петля 1 см, общая длина первого куска — 13 см).
2. Второй кусок загибается под 90 градусов (гнуть лучше плоскогубцами, чтобы соблюдать углы). Его длина 14 см.
3. Третий кусок сгибается под 90 градусов параллельно первому, длина 14 см.
4. Четвертый и пятый куски — по 13 см, изгиб не доходит до петли на 2 см.
5. Шестой и седьмой кусок по 14 см, изгибаются под 90 градусов.
6. Восьмой — возвращается к петле, длина 14, 1 см уходит на новую петлю.

Далее вам необходимо хорошо зачистить две петли и спаять их. Противоположный угол тоже очищается. К ним припаиваются контакты кабеля — к одному центральный, ко второму — оплетка. Разницы, к какому контакту паять, нет
. Желательно спаянные места заизолировать, для этого можно использовать герметики или термоплавкий клей. Концы кабеля припаиваются к штекеру и тоже изолируются кембриком.

Собрать такую антенну можно за полчаса

Чтобы избежать смещение сегментов, края можно укрепить. Для этого возьмите обычную пластиковую крышку с пятилитровой бутылки, вырежьте в ней 4 щели, чтобы проволока утапливалась до основания. Пятое отверстие вырежьте под кабель. Затем уложите антенну в крышку (предварительно проверив качество и надежность пайки), и залейте ее термоклеем. Получившаяся конструкция будет практически вечной — она способна принимать устойчивый сигнал на расстояние до 10 км от источника.

Итак, вы уже знаете, что можно использовать вместо антенны для телевизора. На самом деле конструкций значительно больше тех, что мы описали, но даже этих вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усиливающие антенны — можно обойтись классической “полькой” с усилением. Ну а если с эфиром вообще все плохо, то используйте спутники.

Интересное по теме:

Убираем ушки на бедрах в домашних условиях

Рядом с чем можно сажать клубнику

Снуд трикотаж своими руками

Украсить торт для мужчины в домашних условиях

Валик под ноги своими руками

Простая антенна для приема цифрового ТВ — делаем сами

Цифровое телевидение Т2
набирает обороты популярности. И это закономерно, на смену аналогового телевиденья приходит цифровое и это необратимый процесс. Более того, в ближайшем будущем аналоговое вещание будет вообще прекращено. Что делать пользователям у которых телевизоры без приемника Т2 и нет кабельного телевидения?

Ответ простой — покупайте приставку Т2. На сегодняшний день цена на приставки Т2 очень снизилась и не выглядит заоблачно. Преимущества довольно большие: у Вас появляется много каналов в цифровом качестве, без ежемесячной плати, при минимальных затратах и без покупки нового телевизора.

Только сравнив качество цифрового и аналогового ТВ Вы никогда не пожалеете о сделанном выборе.

По выбору приемников Т2 написано довольно много. Тем более постоянно выпускаются новые модели. Я бы посоветовал брать недорогую, но новую модель, предварительно почитав отзывы на сайтах интернет магазинов. Как правило, работает любой приемник, а вот антенна имеет большое значение. Даже если Вы находитесь недалеко от телевышки, но преграждают многоэтажки и т.п.

— а это практически всегда, то хорошая антенна — залог беспроблемного (а основное — безнервного) качественного приема максимального количества цифровых каналов ТВ.

Но дорогая антенна не всегда хорошая антенна. Особенно если у Вас отдаление от телевышки 50 км и более. В магазинах предлагают «специальные» антенны для Т2. На самом деле, ничего «специального» нет, нужна хорошая антенна для ДЦМ диапазона.

Если у Вас осталась старая ДЦМ антенна — в первую очередь попробуйте подключить ее. Широко распространенные «польские» антенны для приема цифровых каналов Т2 не подходят.

Предлагаю проверенный вариант простой, в тоже время отлично зарекомендовавшей себя, самодельной антенны для T2
.

Форма антенны не нова, использовалась уже давно и при приеме ДЦМ аналогового телевидения, но размеры оптимизированы для приема цифровых каналов Т2.
Стоит заметить, что в интернете предлагается большое количество вариантов самодельных антенн для Т2: из банок от пива, из самого антенного кабеля, переделанную польскую и т.д.

Это для совсем ленивых, ну и качества от таких антенн не стоит ожидать.

Итак. В качестве формы антенны взята давно известная «восьмерка». Тело антенны изготавливается из любого токопроводящего материала подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль.

Медь, конечно, предпочтительней. Я использовал медную трубку диаметром 6 мм. Хороший вариант и медная проволока. Просто такая трубка у меня была.

Размеры

Наружная сторона квадрата — 14 см, внутренняя немного меньше — 13 см. За счет этого середина двух квадратов не сходится, оставляем зазор около 2 см.
Всего понадобится трубка, проволока или другой материал, длинной 115 см (это с небольшим запасом).

Первый участок 13 см + 1 см для петли (для прочности), если из проволоки, или расклепать для пайки внахлест для трубки.

Второй и третий — по 14 см, четвертый и пятый — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см, опять же для соединения.

Концы зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга, а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой.

Из медной трубки это выглядит так

Трубку гнуть немного сложнее, но большой точности от нас и не требуется.

Небольшие изъяны в форме не сказываются на работоспособность антенны. А вот то, что площадь проводника увеличивается это играет в плюс.

Ну и проводимость у меди выше, чем у алюминия и, тем более, стали. Чем выше проводимость, тем лучше прием антенны.

Подготовленное к пайке соединение предварительно расклепываем и зачищаем.

Для пайки надо использовать мощный паяльник (от 150 вт). Простым радиолюбительским на 30 вт. не запаяете. Можно использовать кислоту для пайки.

Еще раз проверяем геометрию и пропаеваем соединение

Все простая антенна для Т2 сделанная своими руками
готова.

Если Вас особо не напрягает эстетический вид, можно просто закрепить антенну на штапик или любой другой подручный держатель. Данная антенна разместилась на чердаке, поэтому был применен самый простой метод крепления — изолента. Если антенна будет размещаться на улице — позаботьтесь о более эстетическом и надежном крепеже.

Это вариант антенны Т2 из алюминиевой проволоки диаметром 3 мм.

Закреплена одним шурупом на окне. Расстояние до телевышки где-то 25 км. Правда 6 этаж, ниже не проверял, но в данных условиях уровень сигнала 100% и качество 100%. Кабель старый, метров 12 к телевизору. Принимает все 32 канала. Сначала переживал, что не медная, но как оказалось, зря. Все отлично получилось и на обычной алюминиевой проволоке (какая оказалась в наличии). То-есть, если У Вас зона уверенного приема, то можно не заморачиваться и смело использовать алюминий (не знаю, может и сталь подойдет).

В данной антенне не применяются никакие усилители. Настраивается она очень просто — поворачиваете по максимальному уровню сигнала и качества на каналах Вашего тюнера.

Цифровая антенна своими руками

Проверьте остальные каналы и зафиксируйте антенну. При плохом приеме можете поэкспериментировать не только поворачивать, но и менять место расположения и высоту. Очень часто сигнал может быть в разы сильнее, при смещении антенны всего на 0,5-1м в сторону или по высоте.

Удачи — антенна проверена — 100% работоспособна и лучше как минимум половины, а то и более покупных антенн, где экономят на всем и впаривают фигню за хорошие денежки.

Типы телевизионных приёмных антенн

Разрезной вибратор (диполь
)

Диполи бывают: волновые, полуволновые, четвертьволновые.
Волновые имеют длину вибраторов, равную длине волны принимаемого сигнала, полуволновые — половине, четвертьволновые — четверти. Волновое сопротивление диполя составляет 300 Ом, поэтому для согласования с телевизионным кабелем и телевизором в любительских условиях используется согласующая полуволновая петля, изготовленная из отрезка телевизионного кабеля.

Кабель снижения (для всех телеантенн) должен иметь волновое сопротивление 75 Ом. Диполь является аналогом комнатной антенны, прилагающейся к телевизорам.
Общеизвестные антенны: Локус, Дельта и им подобные, в метровом диапазоне являются разрезным диполем, который согласуется с кабелем с помощью специального трансформатора.
Свойства антенны — широкополосная.

Коэффициент усиления — 1 дБ. Диаграмма направленности имеет одинаковые по размерам передние и задние лепестки, поэтому она с равным успехом «ловит» радиоволны в рабочей полосе со всех направлений, полезный сигнал и помехи.

Наклон вибраторов незначительно сказывается на коэффициенте усиления и диаграмме направленности антенны.

Комбинированная антенна: метровая — разрезной диполь, дециметровая — логопериодическая

Петлевой вибратор — одноканальная антенна.

Коэффициент усиления — 1 дБ. Диаграмма направленности с одинаковыми передним и задним лепестками.

Используется в качестве эталонной антенны.

Антенны типа «волновой канал»

Петлевой вибратор индивидуально не используется и является активной частью для антенн типа «волновой канал». Антенна «волновой канал» представляет собой набор из активного элемента — вибратора (как правило, петлевой вибратор) и пассивных — рефлектора и нескольких директоров, установленных на одной общей стреле.

Пассивные вибраторы, расположенные перед активным вибратором (по направлению на телецентр), называют директорами. Вибраторы, расположенные за активным вибратором, называют рефлекторами.

Рефлектор служит для ослабления приема сигналов с тыла антенны, что улучшают помехозащищенность эфирной антенны. При увеличении числа директоров сужается ширина диаграммы антенны и увеличивается её коэффициент усиления. Для длинных (более 15 элементов) антенн можно считать, что усиление увеличивается примерно на 2.2 dB на каждое удвоение длины антенны.

Следует отметить одну неприятность, связанную с использованием многоэлементных антенн типа «волновой канал»: при добавлении к петлевому вибратору пассивных элементов входное сопротивление антенны уменьшается. Для потребителей это не имеет никакого значения, так как все антенны снабжены согласующим трансформатором. Равномерность частотной характеристики антенны сильно зависит от качества её согласования с кабелем и телевизором, при незначительном рассогласовании неравномерность увеличивается и отдельные телевизионные каналы будут «ловиться» с ослаблением.

В некоторых случаях лучший результат даёт логопериодическая антенна, которая обладает меньшим коэффициентом усиления (при равном числе элементов), но более равномерной АЧХ.

Антенна Lumax «Волновой канал», 6-12 телеканал

Антенны типа «Волновой канал» получили широкое распространение в различных профессиональных устройствах радиосвязи и радиолокации.

Большинство телевизионных коллективных и индивидуальных антенн промышленного изготовления также являются антеннами типа «Волновой канал». Это связано с тем, что такие антенны достаточно компактны и обеспечивают получение большого коэффициента усиления при сравнительно небольших габаритах.

Логопериодические антенны

Логопериодические антенны
— широкополосные антенны, обеспечивающие приём телеканалов в широком диапазоне частот: метровых и дециметровых волн.

Рабочая полоса частот логопериодической антенны на низких частотах ограничена размерами наибольшего и наименьшего вибраторов антенны. В рабочем диапазоне обеспечивается хорошее согласование антенны с фидером, а коэффициент усиления практически остается постоянным. Логопериодическая антенна с числом вибраторов, равным 10-11, эквивалентна по коэффициенту усиления трёх — четырёхэлементной антенне типа «Волновой канал». В то же время логопериодическая антенна работает в значительно более широкой полосе частот, чем антенна типа «Волновой канал», что позволяет на одну антенну принимать телеканалы метровых и дециметровых волн.

Подключение фидера к ЛПА производится без специального симметрирующего и согласующего устройства. Кабель с волновым сопротивлением 75 Ом вводится внутрь нижней трубы с конца и выходит у конца, который направлен на телецентр, здесь оплетка кабеля соединяется с концом нижней трубы, а центральная жила — с концом верхней трубы.
Принцип работы: в зависимости от длины волны принимаемого сигнала в структуре антенны возбуждаются несколько вибраторов, размеры которых наиболее близки к половине длины волны сигнала, что по принципу действия напоминает несколько антенн «Волновой канал», соединенных вместе, каждая из которых содержит вибратор, рефлектор и директор.

На данной длине волны сигнала возбуждается только одна тройка вибраторов, а остальные настолько расстроены, что не оказывают влияния на работу антенны. Это приводит к тому, что коэффициент усиления ЛПА оказывается меньше, чем коэффициент усиления антенны «Волновой канал» с таким же числом элементов, но зато полоса пропускания получается значительно шире.

По аналогии с усилителями, «площадь усиления антенны»: произведение (КУ) на ширину (ПП) величина постоянная, поэтому, чем шире полоса пропускания, тем меньше коэффициент усиления при данных габаритах антенны.

Логопериодическая антенна РЭМО, 6-69 телеканал

Логопериодическую антенну используют в зоне уверенного приёма телеканалов, для приёма большого числа телеканалов в благоприятных условиях приёма (отсутствия помех и отражённых телесигналов).

Рамочные антенны

Рамочные антенны
предназначены для условий приёма телеканалов, когда простейшие антенны илиантенны типа «волновой канал» не могут обеспечить получение на экране телевизора удовлетворительного качества изображения.

Применяются двух- или трёх элементные рамочные антенну, которые иначе именуется как «двойной квадрат» или «тройной квадрат» соответственно. Рамочные антенны сочетают повышенный коэффициент усиления с простотой конструкции при сравнительно узкой полосе пропускания и не требуют настройки.

Практическое применение в качестве телевизионных приёмных антенн находят редко. Широко были распространены (самодельные варианты) в «советское время», когда в продаже наблюдался дефицит телевизионных антенн.
«Двойной квадрат» Одноканальная.
Коэффициент усиления — 9-11 дБ.

Волновое сопротивление около 70 Ом. Передний лепесток диаграммы направленности значительно больше заднего.
«Тройной квадрат» Одноканальная
. Коэффициент усиления — 14-15 дБ. Волновое сопротивление около 70 Ом. Передний лепесток диаграммы направленности значительно больше заднего.

Синфазные антенные решётки

Синфазная антенная решётка
представляет собой сложную направленную антенную систему, состоящую из отдельных слабонаправленных антенн, разнесённых в пространстве и расположенных таким образом, что фазы наведенных в них сигналов оказываются одинаковыми.

Как правило, синфазная решётка собирается из одинаковых антенн, расположенных в несколько рядов и несколько этажей. Использование вместо одной антенны нескольких антенн, соединённых в синфазную решётку приводит к сужению диаграммы направленности и увеличению коэффициента усиления по сравнению с коэффициентом усиления одиночной антенны, входящей в состав решётки.
Одноканальная
.

Коэффициент усиления — увеличивается в пределах от 4 до 5 дБ при увеличении количества антенн в решётке в два раза. Волновое сопротивление примерно 70 Ом. Передний лепесток диаграммы направленности в несколько раз больше заднего.

Синфазная решётка фирмы Channel Master, USA

«Польские» антенны

Представляют собой четырёхэтажную синфазную решётку, снабжённую встроенным усилителем.

Как сделать антенну для цифрового ТВ своими руками

Имеют рефлектор в виде решётки, расположенный сзади антенны. Польские антенны получили широкое распространение в начале 90-х годов, когда рынок антенн большим разнообразием не отличался. Собственно это была не польская идея, разработки были у Philips и других известных фирм, поляки сделали дешёвый, доступный вариант.

Решетка комплектуется встроенным антенным усилителем и показывает неплохие результаты приёма удалённых телесигналов с 6 по 69 телеканал. В силу своей дешевизны, конструкция антенны очень хрупкая и недолговечная, а длинные усы метрового диапазона моментально загибаются под весом птичек или воздействием ветра и теряют свои приёмные свойства.

Усилители не защищены от электростатического электричества и часто «вылетают» во время грозы. Антенна плохо защищена от помех, а часто «возбуждающийся» усилитель сам является источником помех.

Антенна не пригодна к использованию в городских условиях.
Всеволновая. Коэффициент усиления — собственный на ДМВ 13-14 дБ, с усилителем до 40 дБ. Волновое сопротивление — 75 Ом с согласующим трансформатором.

Антенны бегущей волны

Антеннами бегущей волны
принято называть направленные антенны, вдоль геометрической оси которых распространяется бегущая волна принимаемого сигнала, это апериодические антенны.

Обычно антенна бегущей волны состоит из собирательной линии, к которой подключено несколько вибраторов, расположенных на одинаковом расстоянии один от другого. Наведенные электромагнитным полем ЭДС в вибраторах складываются в собирательной линии в фазе и поступают в фидер.

Коэффициент усиления антенны бегущей волны определяется длиной собирательной линии и пропорционален отношению этой длины к длине волны принимаемого сигнала. Кроме того, коэффициент усиления антенны зависит от направленных свойств вибраторов, подключенных к собирательной линии. У антенны бегущей волны все вибраторы активные, принятая ими энергия сигнала передается в собирательную линию. Если антенны «Волновой канал» являются узкополосными и способны эффективно принимать сигнал только по одному определенному частотному каналу, которому соответствуют их размеры, то антенны бегущей волны широкополосные и совершенно не нуждаются в настройке.

Комбинированная антенна: метровая, бегущей волны, дециметровая, «волновой» канал фирмы Channel Master, USA. Радиус приёма до 60 миль

Комбинированная антенна: метровая, бегущей волны, дециметровая, «волновой» канал фирмы Channel Master, USA.

Радиус приёма до 100 миль

Как видно на картинках: в первом случае рабочая полоса антенны формируется наклонными вибраторами различной длины, во втором случае рабочая полоса формируется с помощью вибраторов двух видов и разных размеров.

Данные антенны не получили широкого распространения на территории России, однако эти антенны, без преувеличения — мечта монтажника. Условия работы монтажников на крыше — не подарок: снег и ветер, мороз и гололёд, дождь и палящее солнце. Собирать антенны в таких условиях не просто, а Channel Master достаёшь из коробки, расправляешь вибраторы до фиксации их в специальных зажимах и антенна готова к установке.

По цене эти антенны соизмеримы с трёхдиапазонными антеннами, механически прочны и обладают неплохими приёмными характеристиками. Выпускается два вида антенн с разным количеством вибраторов.

В наше время телевизор смотрят все. Ну или почти все. Спутниковые антенны есть у большинства любителей посмотреть телевизор. Купить телеантенну можно в магазине. Но иногда случается, что антенна приходит в негодность, до магазина идти далеко, а любимую передачу посмотреть хочется. В такие моменты можно прибегнуть к подручным средствам. Например, если пользователь находится на даче и не имеет возможности сходить в магазин. В этом случае можно просто сделать тв антенну для дачи своими руками. Даже спутниковую.

Комнатная антенна своими руками

Сделать простейшую антенну для телевизора из подручных средств возможно и довольно нетрудно. В интернете можно найти много интересных инструкций
, которые помогут смастерить разнообразные варианты телеантенн, сделанных своими руками. Есть много вариантов того, как смастерить телевизионные антенны своими руками.

Самым популярным видом антенны, который мастерят умельцы из простого народа, однозначно считается самодельная тв антенна, сделанная из пивных банок. Делается она легко, труднодоступных материалов искать не надо, а времени на всю процедуру изготовления затрачивается совсем немного. Идеальный вариант самодельной антенны, учитывая тот факт, что и каналов будет побольше, и качество картинки будет на порядок выше.

Самым простым вариантом однозначно можно назвать вариант комнатной телеантенны, для изготовления которой понадобится лишь проволока. Конечно, количество каналов, которые можно будет созерцать при её подключении, будет весьма ограниченным, да и картинка вряд ли сильно обрадует, но эти неудобства компенсируют другие обстоятельства: чрезвычайная лёгкость в изготовлении
, минимальная затрата времени и использование минимального количества материалов. Впрочем, количество каналов и качество картинок можно будет подправить, примотав второй конец проволоки к бельевым верёвкам, что поможет словить больше каналов.

Существуют и другие варианты изготовления своими руками, но популярными их назвать нельзя. Некоторые требует более сложных процедур изготовления. В других случаях можно наткнуться на крайне отрицательные отзывы от людей, которые пробовали их изготовить. Так что тратить время на описание их изготовления лучше не стоит. Ничего полезного в этом найти не получится. Некоторые инструкции по конструированию спутниковых антенн в домашних условиях просто не соответствуют действительности.

Как сделать антенну для телевизора из пивных банок

Одним из самых популярных вариантов является антенна из пустых пивных банок
. Сделать её несложно, да и материалы найти совсем нетрудно. Мастера, которые имеют опыт в создании таких антенн, утверждают, что устройство можно собрать чуть ли не за десять минут, при этом каналы принимает весьма и весьма продуктивно.

Как же сделать антенну своими руками? Как сделать антенну из банок?

Для того чтобы смастерить своими руками телевизионную антенну, понадобятся следующие материалы:

• кабель
• несколько жестяных банок из-под пива (ну или других слабоалкогольных напитков)
• штекер
• саморезы
• отвёртка
• палка
• изолента
• саморезы в количестве 2 штук

Ниже прилагается инструкция
, как сделать антенну своими руками.

Как сделать тв антенну: тв антенна своими руками

1. Для начала нужно примотать изолентой две пивные банки к палке, стараясь придерживаться расстояния друг от друга около 7 сантиметров. В том случае, если у банок остались кольца для открытия, то кабель можно прикрепить к ним, используя саморезы.
2. Далее в банки нужно вкрутить саморезы, зачистить оба конца кабеля и прикрепить к шурупам.
3. Для стойкости конструкции следует прикрутить кабель изолентой к палке.
4. Чтобы она работала и в минуты непогоды, следует закрыть банки большой пластиковой бутылкой, у которой должно быть отрезаны дно и горловина. После этого следует просверлить в бутылке дырку, через которую будет проведён кабель. После того как это место будет ошпарено кипятком, пластик изменит форму и герметично закроет отверстие. Это нехитрое устройство будет выполнять роль некоего усилителя. Довольно простой и неплохой усилитель.

Вот так можно сделать простую тв антенну из пивных банок для телевизора. Делается она быстро и требует минимум материалов.

Существуют ещё варианты конструирования самодельной антенны для телевизора. Ниже будет описан вариант, как сделать телевизионную антенну:

И самодельная телевизионная антенна готова. В принципе, сама конструкция довольно проста, хоть и требует приложения усилий. Ну и наличия соответствующих материалов.

Как самому сделать антенну с минимумом материалов

Есть два варианта как сделать самодельную антенну, задействуя минимальное количество материалов. Такая антенна с лёгкостью изготавливается в домашних условиях и является одной из самых простейших самодельных антенн
.

Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать — отключили кабельное ТВ. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и обнаружили, что забыли купить антенну для телевизора – ни один канал не работает. Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками из подручных материалов, ведь вероятнее всего причина поломки именно в данном устройстве. Далее мы рассмотрим наиболее простые варианты изготовления, для которых потребуется минимум подручных деталей и времени.

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое вам удастся поймать — 7, но эта цифра может заметно варьироваться в зависимости от региона, особенностей рельефа местности и расстояния до ТВ вышки.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

• 2 маленьких самореза, именуемых также «клопами» (не нужны, если у вас есть паяльник);
• 2 подготовленных пивных банки (пустые, вымытые и высушенные);
• от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
• паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
• шуруповерт;
• деревянный тремпель (вешалка);
• изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.

Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

1. Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать неглубокий круговой надрез и снять верхний слой изоляции. Открыв доступ к экрану, сворачиваем его в один жгут. После этого срезаем средний изоляционный слой, оголяя медную жилу кабеля на несколько см. На втором конце провода должен быть обычный антенный штекер.
2. Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей и емкости объемом 0,5 и 0,75 литров.
3. Подводим контакты. На данном этапе скрученный экран кабеля закрепляется на одной банке, а сама медная жила на другой. Фиксация осуществляется клопами с помощью шуруповерта или обычной отвертки. Однако рекомендуется крепить провод не клопами, а с помощью паяльника. Результат должен выглядеть так:
4. Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель или обычная вешалка. Она ни в коем случае не должна быть изготовлена из проволоки или металла. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать и стабильно ловить сигнал.

5. Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства и его положением, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для их работы. На этом технология создания прибора завершается.


Как Вы видите, весь процесс довольно простой и не представляет собой ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна или на выносной мачте. В индивидуальных случаях расстояние между банками можно сделать большим или меньшим.

Наглядная видео инструкция по созданию простой антенны из банок

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

• усилитель (подойдет из старого устройства, например, неработающая или разобранная антенна);
• два куска проволоки по 180 см, желательно выбирать толстую и жесткую, чтобы ветер не повредил устройство;
• кусок металлической (либо деревянной) пластины 15*15 см;
• электрическая дрель с набором сверл (желателен сварочный аппарат);
• маленькие болтики;
• молоток;
• железная труба;
• телевизионный кабель подходящей длины со штекером (продается в радиомагазинах, стоит не дорого, можно снять с нерабочего устройства).

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

1. Подготавливаем уловитель: сгибаем проволоку ромбиком, чтобы все стороны были строго по 45 см — это оптимальные размеры принимающей части, при этом фигура должна быть замкнутой, для этого концы прутка необходимо сварить вместе, либо спаять мощным паяльником.

2. Фиксируем проволоку к подготовленной дощечке: сверлим отверстия и закручиваем болтики для надежного крепления. Сразу же нужно подключить усилитель. Он имеет две большие площадки и контакты для подключения коаксиального кабеля. К большим площадкам нужно с помощью винтов подсоединить разные плечи антенны в центе. Старайтесь обеспечить качественный контакт, поэтому поверхности рекомендуется зачистить, можно даже залудить.

3. Подсоединяем кабель. Тут все просто, т.к. нужно всего лишь закрутить пару винтов на усилителе и вставить штекер в разъем.
4. Создаем мачту, для чего используем металлическую трубу подходящей высоты. Вкапываем ее и самодельная антенна для телевизора готова, можно приступать к настройке каналов.

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.

Идея №3 – Домашнее HDTV устройство

Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц. Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее в специализированном магазине, однако некоторые штекеры уже содержат в себе эту деталь.

Хотя, в сети существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею, это заметно повысит ваши навыки сборки самодельных антенн.

Из материалов Вам понадобятся:

1. Скотч
2. Картон
3. Канцелярский нож
4. Фольга
5. Степлер
6. Ножницы
7. Маркер
8. Рулетка
9. Клей (карандаш или ПВА)

Подготовив весь этот школьный набор, переходим к делу!

Для начала необходимо срисовать (либо распечатать на компьютере) данную схему:

Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:

Далее обклеиваем фольгой картонную бабочку и при желании закрашиваем заднюю часть маркером для эстетичности.

После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.

Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала для самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.

Приклеиваем запчасти на прямоугольник, и когда клей схватится, сверлим отверстия под телевизионный кабель.

Подключаем трансформатор и кабель с помощью скруток, скотча или паяльника. Более мощная антенна для телевизора готова к использованию! Тут же следует отметить, что данный вариант самоделки подойдет только для комнатного использования, т.к. бумага быстро размокнет от использования на улице.

Сборка цифровой антенны из ТВ кабеля и картонной коробки

Еще один вариант мощного устройства, сделанного в домашних условиях:

HDTV антенна из подручных средств

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

• 4-х метровый провод из меди, сечением 4 мм.кв;
• доска произвольной толщины, длиной 55 см и шириной 7 см;
• саморезы по дереву;
• линейка либо рулетка;
• простой карандаш;
• шуруповерт;
• паяльник;
• антенный штекер.

Итак, сначала, переносим чертеж на заготовку и сверлим отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо выпрямить и разрезать на 8 равных кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке). Для этого используйте острый нож, отлично подойдет канцелярский.

Отрезаем еще 2 куска провода длиной по 22 см и делим их на 3 равных части, слегка сгибаем и в этих местах, опять-таки, снимаем изоляцию.

Гнем подготовленную проволоку в оголенных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны).

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс изготовления заканчивается. Выбираем подходящее место и направление, где прием сигнала наилучший, и устанавливаем устройство.

Мы постарались отобрать наиболее простые инструкции. Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели придумывают все новые и новые варианты изготовления, используя, например, медные и алюминиевые трубки, диски, электроды… Выбор компонентов для сборки обычно обуславливается только их доступностью, поэтому не бойтесь экспериментировать и придумывать свои, оригинальные методы изготовления.

Похожие материалы:

• Как подключить домашний кинотеатр к телевизору
• Как установить антенну на крыше дома
• Как сделать электрический обогреватель своими руками
• Как бороться с низким напряжением в сети

• Статья
• Видео

Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и опять та же ситуация – ни один канал не работает. Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками, ведь вероятнее всего причина поломки именно в данном устройстве. Далее мы рассмотрим наиболее простые варианты создания, для которых потребуется минимум подручных средств и времени.

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое будет предоставлено в Ваше распоряжение — 7, но эта цифра может немного варьироваться в зависимости от региона.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

• 2 маленьких самореза, именуемых также «клопами»;
• 2 подготовленных пивных банки (пустые, вымытые и высушенные);
• от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
• паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
• шуруповерт;
• деревянный тремпель;
• изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.
Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать надрез и снять часть верхнего слоя изоляции. Открыв доступ к экрану, сворачиваем его в один виток. После этого срезаем средний изоляционный слой, оголяя тонкую медную жилу кабеля. Что касается второго конца проводника, там должен быть обычный штекер.

Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей емкости объемом 0,5 и 0,75 литров.

Подводим контакты. На данном этапе скрученный экран кабеля закрепляется к одной банке, а сама медная жила к другой. Фиксация осуществляется клопами с помощью шурповерта. Для того чтобы сделать качество картинки на экране телевизора более высоким (качество передачи сигнала), рекомендуется зафиксировать провод не только клопами, но и с помощью паяльника (немного прихватить). Результат должен выглядеть так:

Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать так, как хотелось бы.

Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для работы. На этом технология создания и завершается.

Как Вы видите, весь процесс довольно простой и не представляет ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна. В индивидуальных случаях расстояние между банками можно сделать больше или меньше.

Наглядная видео инструкция по созданию простой антенны из банок

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

• усилитель (подойдет из старого устройства);
• два куска проволоки по 180 см;
• кусок металлической (либо деревянной) пластины 15*15 см;
• электрическая дрель с набором сверл (либо сварочный аппарат);
• маленькие болтики;
• молоток;
• железная труба;
• телевизионный кабель подходящей длины.

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

Подготавливаем уловитель: сгибаем проволоку ромбиком, чтобы все стороны были строго по 45 см (изобретатель самоделки утверждает, что это оптимальные размеры устройства).

Фиксируем проволоку к подготовленной пластине: расплющиваем жилы в местах крепления, сверлим отверстия и закручиваем болтики. Если есть сварочный аппарат, дело пойдет быстрее – нужно будет просто прихватить уловители сигнала к пластине. Сразу же нужно подключить усилитель (как показано на фото).

Подсоединяем кабель. Тут все просто, т.к. нужно всего лишь вставить штекер в разъем.

Создаем мачту, для чего используем металлическую трубу подходящей высоты. Вкапываем ее и самодельная антенна для телевизора готова, можно приступать к настройке каналов.

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.

Идея №3 – Домашнее HDTV устройство

Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц. Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее, если Вы решите самостоятельно сделать антенну для телевизора в качестве эксперимента и усовершенствования своих навыков. Хотя существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею.

Из материалов Вам понадобятся:

Скотч

Картон

Канцелярский нож

Фольга

Степлер

Ножницы

Маркер

Рулетка

Клей

Подготовив весь этот школьный набор, переходим к делу!

Для начала необходимо зарисовать (либо распечатать на компьютере) данную схему:

Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:

Далее обклеиваем фольгой картонную бабочку и при желании закрашиваем заднюю часть маркером.

После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.

Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.

Приклеиваем запчасти на прямоугольник, и когда картонная самоделка застынет, сверлим отверстия под телевизионный кабель.

Подключаем трансформатор и вставляем кабель в штекер. Более мощная антенна для телевизора готова к использованию! Тут же следует отметить, что данный вариант самоделки подойдет только для комнатного использования, т.к. бумага быстро испортиться на улице.

Сборка цифровой антенны из ТВ кабеля и картонной коробки

Еще один вариант мощного устройства, сделанного в домашних условиях:

HDTV антенна из подручных средств

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

• 4-х метровый провод из меди, сечением 4 мм.кв;
• доска произвольной толщины, длиной 55 см и шириной 7 см;
• саморезы по дереву;
• линейка либо рулетка;
• простой карандаш;
• шуруповерт;
• паяльник;
• штекер.

Итак, сначала согласно чертежу высверливаем отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо разрезать на 8 кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке).

Отрезаем еще 2 медных отрезка провода длиной по 22 см и условно делим их на 3 равных части, при этом в точках перегиба, опять-таки, снимаем изоляцию.

Гнем подготовленную проволоку в оголенных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимально значение для приема сигнала самодельной телевизионной антенны).

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс изготовления заканчивается. Выбираем подходящее место и устанавливаем устройство.

Вот мы и предоставили наиболее простые инструкции. Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели обходятся без банок и проволоки. Из остальных подручных средств часто используются медные трубки, алюминиевые диски и электроды. Преимущество перечисленных нами вариантов — такие антенны для телевизора Вы можете быстро сделать своими руками, не потратив на это весь вечер.

Наглядная видео инструкция по созданию простой антенны из банок

Сборка цифровой антенны из ТВ кабеля и картонной коробки

HDTV антенна из подручных средств

Когда-то хорошие телевизионные антенны были в дефиците, большинство же имевшихся в продаже качеством и долговечностью, мягко говоря, не отличалось. В то время любой мастер, способный смастерить антенну для телевизора своими руками, был нарасхват. Но интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь о том, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Антенна из пивных банок

Это самая популярная антенна для телевизора – своими руками сделать такую под силу практически каждому. Секрет ее популярности — в простоте и доступности материалов. Приемник из жестяных банок можно смастерить даже на даче или на пикнике. Опытные мастера утверждают, что на то, чтобы сделать такую антенну для телевизора своими руками, потребуется всего 10 минут времени, при этом принимает она намного больше каналов, нежели стационарная.

Чтобы сделать антенну для телевизора из пустых жестяных банок, вам понадобятся:

• кабель для антенны;
• пара жестяных банок из-под пивных или иных слабоалкогольных напитков;
• саморезы;
• штекер;
• изоляционная или липкая лента;
• отвертка;
• палка.

Инструкция по сборке антенны:

1. Примотать банки к палке изоляционной лентой на расстоянии около 7 см друг от друга (хотя подбирать расстояние можно и эмпирическим методом).
2. Вкрутить в пивную тару саморезы и прикрепить к ним зачищенный с обоих концов антенный кабель. Если у банки остались кольца для открывания, то кабель можно прикрепить саморезами к ним.
3. Привязать кабель к палке при помощи скотча (это необходимо для устойчивости приемника). Вместо деревянной палки можно использовать вешалку — тогда антенну удобнее будет вешать для настройки.
4. Чтобы антенна не утратила своих рабочих свойств из-за влияния непогоды, банки необходимо закрыть бутылкой из пластика емкостью 2-3 литра, предварительно отрезав дно и горловину. В центре бутылки необходимо просверлить дырку, через которую будет протянут кабель. После подключения это место необходимо ошпарить кипятком — тогда пластик от высокой температуры деформируется и сделает отверстие герметично закрытым.

Антенна из пустых пивных банок готова, остается только подключить ее к телевизору и настроить. Можно усовершенствовать конструкцию, сделав антенну из нескольких секций.

Данную антенну для телевизора можно использовать как комнатную.

Простая телевизионная антенна

Если вы не мните себя большим мастером, а попробовать сделать антенну для телевизора своими руками все же хочется, можно смастерить самую простую ее разновидность.

Для этого необходимо выполнить следующие действия:

1. Подсоединить антенный вход с любым контуром из металла, предварительно изолированным.
2. Установить контур на подставку из пластика или дерева и поставить на сам телевизор или балкон.
3. Так как подключать антенну к телевизору нужно при помощи штекера и кабеля, то необходимо срезать на кабеле около 5 см изоляции.
4. Разделить пополам и отогнуть открывшуюся обмотку.
5. Аккуратно обрезать внутреннюю обмотку и оголить жилу кабеля.
6. В штекере закрепить при помощи шурупов жилу с обмоткой. Если в вашем штекере нет места для крепления обмотки, то нужно ее срезать.
7. Зачистить другой край кабеля, сделать кольцо из жилы и закрепить на контуре.
8. Обмотать места соединения изоляцией для надежности конструкции.

Для улучшения сигнала на домашней антенне нужно использовать электронные усилители сигнала.

Мощная самодельная антенна

Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно усовершенствовать ее принимающий контур.

1. Первым делом следует купить усилитель сигнала для телевизионной антенны, который подключается непосредственно к антенне, и обязательно обмотать кабель на обоих концах изолентой, чтобы не было помех в сигнале.
2. Чтобы прием был качественным, нужно изготовить экран – это металлическая сетка, которую изолируют от телевизора и ставят позади приемника. В качестве экрана можно использовать металлическую сетку Рабица от забора.
3. Площадь приема нужно по возможности увеличить — для этого к экрану можно присоединить металлические прутья, обращая внимание на то, чтобы вся конструкция была из одного металла, дабы со временем не произошло окисление. Соединять прутья с экраном нужно симметрично, чтобы получилась максимально большая площадь.
4. В центре конструкции нужно расположить еще один усилитель, припаяв контакты к приемнику.

Антенны для телевизора такого типа в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.

Антенна из минимума материалов

Так как сделать антенну для телевизора в домашних условиях не всегда позволяет доступный инструментарий, широкое распространение получили 2 совершенно элементарных метода:

1. Для первого варианта вам понадобится самая простая проволока. Но не алюминиевая — она подвержена очень быстрому окислению. Замечательно подойдет проволока из меди или латуни. Зачистите проволоку с двух концов от изоляционного материала, после чего один конец прикрепите к батарее или трубе, а противоположный вставьте в телевизионный разъем. Вы заметите, что сразу появился сигнал, так как труба, проходя через большую часть дома и выходя вверх, является усилителем нужных частот. Таким способом можно «поймать» около 5 каналов.
2. Второй вариант будет доступен только тем, у кого имеется балкон. Нужно взять такую же проволоку, как и в первом варианте, только длиннее, чтобы она соединяла телевизор и зону балкона. Проволоку зачистить с обеих сторон, один конец подключить к телевизору, а второй примотать к натянутым струнам, на которые вешают белье. Такая импровизированная антенна не только поможет увеличить количество принимаемых каналов, но еще и сделает качество изображения на порядок выше.

Спутниковая антенна

Своими руками можно сделать не только простые, но и спутниковые антенны для телевизора. Особенно это актуально для тех, кто живет вдали от больших городов и не может купить в магазине параболический приемник. Хорошо, если телевышка находится на расстоянии не более 35 км от дома, чтобы сигнал был достаточно силен. А если рядом есть высокое строение, то задача станет еще проще.

Чтобы сделать спутниковую антенну для телевизора, вам понадобятся:

• ненужный зонт;
• фольга;
• кабель для антенны (желательно из меди);
• жестяная банка из-под пива;
• усилитель сигнала с блоком питания.

Инструкция по сборке антенны:

1. Сделать обмерку антенной решетки (зонта): измерить длину между спицами, учесть высоту нужного сегмента и угол, под которым крепятся спицы.
2. Перенести все расчеты на фольгу и вырезать детали — таким образом, чтобы они подходили к треугольному сектору зонта.
3. Пришить детали из фольги к ткани зонта капроновыми нитками — в итоге вся его внутренняя часть должна быть покрыта фольгой.
4. В фокусе антенной решетки установить приемник сигнала. Усилитель можно как купить в магазине, так и смастерить самому. В последнем случае достаточно снять с кабеля 4 см наружной обмотки, подрезать экран, который защищает от помех и оставить жилу (она и будет передавать сигнал).
5. Вырезать из пивной банки овал, в центре овала проделать отверстие, продеть в него жилу и припаять контакт.
6. Место соединения залепить пластилином — так металл не будет ржаветь и окисляться.
7. К ручке зонтика при помощи скотча прикрепить приемник, примотать кабели с припуском в 10 см — таким образом можно будет регулировать конструкцию. Очень важно сделать так, чтобы приемник не контактировал с металлом на ручке зонтика, иначе могут появляться помехи. В месте соприкосновения нужно прилепить пластилин или другой изоляционный материал.
8. Закрепить антенну, направив ее на телевизионную вышку, и настроить каналы, поворачивая зонт в разные стороны. Блок питания поместить рядом с телевизором, потому что питание усилителя осуществляется через кабель.

Мы надеемся, что и опытные мастера почерпнут из этой статьи некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с «пивной» антенны.

Автор статьи, отнюдь и отнюдь не дилетант в данной области, в свое время был немало удивлен: простейшая «пивнушка» с ферритовым согласованием, как оказалось, и МВ берет не хуже испытанной «рогатки».

Сообщества › Гараж Мечты › Блог › Простейшая антенна для цифрового ТВ с возможностью более точной настройки дала дала неожиданный результат.

На карте есть значок телевышки, кликаем по нему и появятся нужные нам данные.

Пакет телеканалов РТРС-1
ТВК 40 (626 МГц)
Статус: вещает
Пакет телеканалов РТРС-2
ТВК 44 (658 МГц)
Статус: вещает
При нажатии кнопки РТРС-1 или РТРС-2 обозначается зона охвата вещания (красным или синим цветом) данного телепередающего узла.
Используем данные параметры частоты каналов ТВК при расчете размеров антенны.

Материалы, инструменты
-антенный экранированный кабель типа РК-75 или RG-6;
-острый нож;
— антенный штекер;
-изоляционная лента;
-линейка или измерительная рулетка.

Расчет размеров антенны для цифрового телевидения.

Надо использовать формулу определения длины волны:
λ=300/F, где F — частота передаваемого сигнала в МГц.
Находим среднюю частоту приема Fcp=(F1+F2):2= (626+658):2=642 МГц.
L=300:642=0,46м—длина участка кабеля для антенны.

Изготовление антенны для цифрового телевидения.
Саму антенну сделаем из куска экранированного телевизионного кабеля типов РК-75 или RG-6. Кабель можно посмотреть в каталоге LAN-ART. Ссылка на страницу

При разделке конца кабеля лучше оставить запас 10см.

Отмеряем 46см и вырезаем изоляцию кабеля на ширину 1см.

Посередине кольца вырезаем изоляцию и экран на 2см.

Соединяем кабель в кольцо.( Так как кабель попался довольно жесткий пришлось вставить пластмассовую перегородку)

На длинную сторону кабеля устанавливаем антенный штекер для подключения к цифровой приставке или к телевизору (на более новых моделях телевизоров установлен тюнер ЦТВ).

Проверял и настраивал антенну у себя дома, потом установил ее у себя в гараже –прием такой же, ничего не изменилось в худшую сторону. У меня в одном случае сила сигнала с 70% поднялась до 93%. При применении антенны на улице желательно обмотать места соединения изолентой. Эта антенна (расстояние до ретранслятора — 5километров) у меня принимала оба мультиплекса (20 каналов) в хорошем качестве.

Подробнее изготовление и настройка антенны в видео

Источник

ТВ антенна своими руками: пошаговые инструкции по сборке популярных моделей телеантенн

Настоящие мастера-умельцы отличаются от обычных людей тем, что не бегут при необходимости в магазин, а стараются соорудить нужное устройство самостоятельно. При этом зачастую у них получаются приборы, не уступающие по характеристикам заводским аналогам.

Как оказалось, собранная ТВ антенна своими руками отлично ловит сигнал с ближайшей телевизионной вышки. Более того можно спроектировать и собрать немало эффективных функционирующих устройств для домашнего использования. В этой статье представляем подборку лучших моделей с подробными инструкциями по их изготовлению. А для начала разберем их преимущества перед покупными.

Чем хороши самодельные антенны?

Даже с появлением компьютерной техники и сети Интернет популярность телевидения не снижается. Большое количество различных передач и каналов удовлетворяет запросы и малышей, и взрослых членов семьи.

Но иногда телеманы сталкиваются с обстоятельствами, при которых требуется быстро и грамотно изготовить антенну своими руками.

Вот только несколько причин заняться технической «самодеятельностью»:

А некоторые домашние изобретатели отказываются от покупных устройств ради новых экспериментов. Такое хобби часто выручает и к тому же экономит семейный бюджет.

Скептики могут возразить и сказать, что сделанная своими руками телевизионная антенна не сравнится по качеству с брендовыми приборами.

Однако практика показала, что при благоприятном положении здания и правильно выполненных расчетах сигнал ловится замечательно, а самоделка отлично справляется со своей задачей.

Модели для домашнего изготовления

Следует понимать, что передача цифрового сигнала ограничивается как расстоянием, так и зоной видимости. Считается, что передатчик может обеспечить хороший сигнал на расстоянии 60 км, хотя на практике встречались случаи, когда и 90 км не служили преградой, особенно при использовании усилителя.

При таких условиях будет достаточно даже слабого сигнала, чтобы изображение и звук удовлетворяли запросы потребителей.

Однако к антеннам предъявляются следующие требования:

Чтобы прием сигнала был качественным, он должен быть на 1,5 дБ выше фоновых шумов, сопровождающих помехи. Если произойдет повреждение кабеля или искажение фазы, даже сильный сигнал исчезнет.

Модель #1 — простое устройство из пивных банок

Это самая простая модификация домашней антенны, не требующая специальных знаний или расчетов. Конечно, прибор нельзя назвать мощным, но при благоприятных условиях он способен поймать несколько каналов.

Чтобы узнать, как сделать простейшую ТВ антенну в домашних условиях, достаточно воспользоваться приведенной ниже фотоинструкцией. Прибор очень популярен, поэтому руководство подробное и доступное для всех.

Пошаговая инструкция по изготовлению «баночного» устройства:

Антенна полностью готова, осталось ее подключить к телевизору.

Для тех, кто это делает впервые, представляем еще одно краткое фоторуководство:

Это примитивный вариант антенны, надеяться на отличное изображение или большое количество пойманных каналов не стоит.

Но при выгодном расположении дома относительно источника трансляции можно найти от 5 до 8 различных каналов, которые будут отображаться в удовлетворительном состоянии.

Чтобы улучшить качество передачи сигнала, можно попытаться изменить положение антенны или немного увеличить длину провода, чтобы вынести ее на балкон.

Модель #2 — антенна-биквадрат для цифрового вещания

Биквадратную антенну, так любимую мастерами-самоучками, в прошлом веке придумал инженер Харченко, по имени которого она называется до сих пор.

Для повышения направленности двойной квадрат оборудуют решеткой или экраном, однако при хорошей проводимости волн он не требуется. Предлагаем два похожих варианта, которые отличаются материалом и нюансами изготовления.

Вариант #1 — из медной проволоки

Для приема аналогового или цифрового сигнала подойдет простая в изготовлении, небольшая антенна из медной проволоки и коаксиального кабеля. Конструкция устройства проста: биквадрат с центральным корпусом из распределительной коробки. Ее можно устанавливать в квартире или на улице.

Себестоимость антенны мала, так как практически все материалы можно найти дома или купить недорого в магазине, продающем комплектующие для телевизоров и другой техники.

Сейчас распространено цифровое телевидение, поэтому антенна предназначена именно для него. Выставлять наугад размеры не стоит, лучше произвести расчеты. Для начала нужно узнать диапазон приема цифровых каналов, нужную информацию можно почерпнуть из справочников, размещенных в интернете.

Для «цифры» среднее значение частоты – 690 МГц. Если вы до сих пор пользуетесь аналоговыми каналами, то потребуется 470 МГц (для дециметровых волн).

Дальше нужно рассчитать размеры – и здесь проще всего воспользоваться онлайн-калькулятором, который предназначен для расчетов антенн такого типа. Вставляете в верхнее окошко частоту – автоматически подсчитываются другие параметры.

Для биквадрата с частотой 690 МГц одна сторона квадрата (L1) равна примерно 105 мм, а длина всего прибора (L2) – 295 мм. Это основные размеры, которые нужно знать.

Пошаговая инструкция по изготовлению самодельной телеантенны из медной поволоки:

После установки антенны необходимо на второй конец кабеля надеть штекер, если его там нет, и затем воткнуть его в соответствующий разъем телевизора.

Чтобы проверить качество сигнала, включаем автопоиск. Скорее всего, качество приема окажется хорошим.

Вариант #2 — из алюминиевой проволоки

Вторая модель напоминает первую конструкцией и способом изготовления, однако имеет и отличительные черты.

Для сборки конструкции и подключения потребуется совсем немного времени.

Если все материалы приготовлены, а инструменты под рукой, то достаточно одного свободного вечера.

Готовую антенну, чтобы она лучше ловила сигнал, необходимо вынести на балкон или выставить в форточку.

Если ближайшая телевышка находится сбоку, то для улучшения направления можно биквадрат закрепить на палке и выставить вперед. На качество приемки волн не так негативно влияет расстояние, как наличие всевозможных препятствий – например, жилых многоэтажек.

Модель #3 — спиральное устройство для ТВ

Это дачный вариант без усилителя, собранный из подручного материала: остатка силового кабеля и старой лопаты для уборки снега. Кабель идет на изготовление спирали, а из фрагмента лопаты получился хороший отражающий экран.

Дециметровая антенна ловит цифровое вещание, если устраивает дальность приема. Чтобы высчитать шаг между витками, необходимо уточнить частоту передачи «цифры» в регионе, а полученное значение перевести в метры.

Расчеты для этой модели:

Перед началом работы все измерения рекомендуется занести на схему, которая будет служить руководством.

Для работы потребуется плоская часть снегоуборочной лопаты, которая выполнена из нержавейки. Если в хозяйстве нет похожих предметов, то просто стальной лист. Вырезать из него круг необязательно, заготовка может иметь форму квадрата или прямоугольника.

Для спирали нужен обычный электропровод диаметром 0,2 см, вернее, одна из его медных жил в полимерной изоляции. На практике лучше использовать провод, сечение которого в 5 раз больше – так диапазон приема получится шире. Нужен и второй кабель с разъемом – коаксиальный, с сопротивлением 75 Ом.

Для тестирования изделие необходимо перенести в верхнюю часть дома и установить в мансарде или на чердаке – там, где антенна будет защищена от дождя. Но это при условии, что кровля покрыта материалом, через который свободно проникают волны – например, мягкой черепицей.

Помимо этой модели для дачи можно соорудить и другие, не менее простые и действенные, варианты антенн из подручных материалов. В другой статье на нашем сайте мы привели подборку лучших дачных моделей с подробными инструкциями по их изготовлению.

Несколько рекомендаций по использованию и эксплуатации спиральной самоделки:

Источник

Самостоятельное изготовление DVB-T2-антенны для цифрового ТВ

Надежная антенна и качественный сигнал – что еще нужно телезрителю для просмотра любимых каналов? Но если с качеством телесигнала, как правило, самому ничего нельзя сделать, то решить проблемы с приемом можно с помощью самодельной антенны для цифрового эфирного ТВ. Если использовать прямые руки и точно следовать этой инструкции, результат может оказаться даже лучше, чем у фабричных устройств.

Варианты самоделок для приема DVB-T2

В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься два мультиплекса – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

Вариантов конструкций, подходящих для приема телевизионного сигнала стандарта DVB-T2, множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема цифрового телевидения:

Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.

Петля из антенного кабеля

Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

Если же вкратце, то она делается так:

Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.

Из пивных банок

Чуть сложнее антенна, собранная из пустых банок из-под пива или других напитков. Она достаточно эффективна (алюминий, из которого они изготавливаются, – отличный проводник), но требует тщательно вымерять расстояние между баночными вибраторами, а также соединять их в правильной последовательности.

В общих чертах процесс этот выглядит так:

«Бабочка»

«Бабочкой» называют относительно простую, но эффективную коротковолновую антенну для приема цифрового телевидения за ее специфическую форму: проводники-вибраторы отходят от крепежной оси веером, точно крылья реального насекомого.

Для изготовления потребуется :

Изготовление выглядит так :

Тройной квадрат

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

Антенна Харченко

Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.

Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.

Изготавливается она так:

Логопериодическая

Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

Главная особенности конструкции:

Здесь лишь напомним ключевые моменты:

Источник

7 способов сделать антенну для телевизора своими руками

Если вам во время пребывания на даче или отдыхе внезапно понадобилась телевизионная антенна, а под рукой заводской модели не оказалось, вы можете обойтись и без любимых телепрограмм, но куда интереснее и быстрее изготовить такое устройство самостоятельно. Его можно сделать для приема определенных каналов в метровом или дециметровом диапазоне. Далее мы рассмотрим, как изготавливается антенна для телевизора своими руками несколькими способами, из которых вы можете выбрать наиболее подходящий для себя.

Антенна из коаксиального кабеля

Простейшая антенна готова, но ее может оказаться недостаточно для приема сигнала, поэтому вам понадобится блок активного усиления. Или изготовить более сложную модель в форме восьмерки.

Антенна “восьмерка”

Процесс изготовления заключается в поочередном выполнении таких этапов:

Ко второму концу подсоедините телевизионный разъем, и подключите к телевизору.

Антенна «восьмерка» готова к использованию, сегодня она станет отличной заменой спутниковому телевидению, поскольку картинка цифрового сигнала ничем ему не уступает.

Двойной и тройной квадрат

В отличии от предыдущего варианта сборка антенны в форме двойного и тройного квадрата потребует значительно больших усилий. Но такое устройство позволит принимать даже слабые телевизионные сигналы, главное обеспечить точную ориентацию на ретранслятор. При этом качество не зависит от расстояния до источника, главное соблюсти габаритные размеры. Для ее изготовления вам понадобятся: металлические трубки (медная, латунная, алюминиевая) или прутки, диэлектрический пруток, деревянное основание для несущей конструкции, соединительные провода.

В зависимости от диаметра трубок антенна сможет принимать различное количество каналов в определенном диапазоне частот:

Как видите на рисунке, конструктивно двойной и тройной квадрат представляет собой две и три рамки правильной формы, отличающиеся размерами. В зависимости от габаритных размеров будет меняться и длина принимаемой волны.

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Для тройного квадрата размеры приведены в таблице ниже

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Приведенный на рисунке короткозамкнутый мостик предназначен для подключения симметричной рамки к несимметричному кабелю и выступает в роли согласующего блока.

Процесс изготовления состоит из таких этапов:

Антенна готова, этот вариант подходит для наружного размещения, поэтому лучше всего устанавливать его на крыше или отдельно стоящей опоре.

Если вы можете найти у себя дома пару ровных пивных банок из жести или алюминия, то у вас есть возможность быстро собрать неплохой ТВ приемник. Для этого вам нужно взять две банки как можно большего объема, хороший результат будет достигнут с объемом 1л, но если их нет, то сойдут и по 0,5л, отвертку или шуруповерт с парой саморезов, паяльник, скотч, телевизионный кабель, основу из диэлектрического материала (в данном случае используется деревянный тремпель).

Процесс изготовления антенны из металлических банок состоит из таких этапов:

Сделайте петельки для подключения на выводе оплетки и жилы.

После установки следует выполнить настройку каналов путем изменения расстояния между банками. Оптимальное положение выбирается исходя из качества сигнала в телевизоре. Такая антенна будет принимать около семи аналоговых ТВ каналов.

В виде рамки

Для изготовления такой антенны вам понадобятся алюминиевые пластины, металлическая сетка для изготовления рефлектора (от барбекюшницы, для штукатурки и т.д.), болты с гайками или заклепки для фиксации деталей рамки, кабель со штекером для подключения к комнатному ТВ, дрель, отвертка и пассатижи.

Рис. 10: антенна в виде рамки

Процесс изготовления антенны заключается в следующем:

Если сигнал окажется слабым, получить более мощную антенну можно путем включения в цепь антенного усилителя.

В форме бабочки

Очередной вариант всеволновой антенны, которая позволяет принимать достаточно большое количество каналов в хорошем качестве. Благодаря чему ее работа может заменить использование спутниковых антенн, но и процесс изготовления требует предельного внимания, точности и времени. Конструктивно она будет состоять из деревянной доски и нескольких кусков медного провода с жилой 4мм, изогнутого в форме крыльев бабочки, откуда и происходит название модели. Изначально вам нужно разметить на доске расположение отверстий и высверлить их согласно схемы:

Рис. 11: схема отверстий антенны бабочка

Далее вам необходимо:

Широкополосная антенна готова к использованию, можете устанавливать ее в наиболее подходящем месте комнаты для приема телевизионных сигналов.

Зигзагообразная антенна Харченко

Данный вариант антенны предназначен для трансляции цифрового телевидения, которое осуществляется в дециметровом диапазоне. Основное преимущество, что цифровой сигнал либо есть, либо он отсутствует совсем, поэтому изображение получается довольно высокого качества.

Конструктивно антенны Харченко состоят из двух ромбов, которые изготавливаются из токопроводящих материалов. Для них подойдет медная или алюминиевая проволока, прут, уголок или шина. Схематическое изображение зигзагообразной антенны приведено на рисунке ниже.

Рис. 15: схема и практическая реализация антенны Харченко

В данном случае размеры нужно рассчитывать исходя из длины волны. Для приема цифрового вещания длину волны делят на 4 – это и будет габарит B1, а чтобы настроить антенну на более широкополосный диапазон сторону B2 нужно сделать на 1см меньше, чем B1, к примеру, в соотношении 12,5 и 11,5см. Для изгибания медной проволоки можно использовать пассатижи, тиски или молоток. С обратной стороны антенны присутствует отражатель для лучшего приема ТВ сигнала, но эта доработка была актуальна для аналогового телевидения, в цифровом ТВ его устанавливать необязательно.

Помимо проволоки для изготовления устройства вам понадобится телевизионный кабель, каркас для размещения приемника, изоляционные материалы, штекер для подключения. Из инструментов возьмите абразивный круг или наждачку, паяльник.

Процесс изготовления включает в себя такие этапы:

Антенна готова для подключения к телевизору, если соблюдены все требования, оговоренные проектировщиком, вы получите отличный вариант устройства, по параметрам не уступающий заводским моделям.

Видео идеи

Источник
