Антенна для телевизора своими руками мощная цифрового телевидения

Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского изготовления.

Антенна для цифрового ТВ

Цифровое эфирное телевидение – это передача телевизионного сигнала при помощи цифрового кодирования, которое обеспечивает его доставку в приемное устройство с самыми минимальными потерями. Соответственно телевизор должен поддерживать технологию, которая называется DVB-T2. Для уверенного приема нужна специальная антенна, которую можно купить, а можно сделать самому.

Способов изготовления своими руками антенн в настоящее время существует большое количество. Рассмотрим наиболее простые и распространенные.

Из пивных банок

Может быть изготовлена простая дециметровая комнатная тв антенна из пивных банок.

Для изготовления всеволновой самодельной антенны такой конструкции понадобятся следующие материалы, комплектующие и инструмент:

2 жестяные банки объемом 750 или 1000 мл;
кабель коаксиальный телевизионный (РК75);
штекер антенный;
изолента или скотч;
саморезы по металлу;
труба полипропиленовая или деревянная палка для крепления к ней банок;
отвертка;
кусачки;
нож;
надфиль;
линейка.

Антенна для ТВ из пивных банок

Как сделать антенну из пивных банок? Алгоритм изготовления следующий:

с помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась;
вкрутить в эти отверстия саморезы с помощью отвертки;
зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем;
прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента);
к трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см);
на второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным.

Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам.

Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Если антенну из жестяных банок планируется разместить на улице, то ее необходимо надежно защитить от внешних погодных влияний. Подойдут пластиковые бутылки, у которых необходимо отрезать горлышко и дно и в них разместить элементы антенны. В таких условиях она надежно будет осуществлять возложенные на нее функции.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

В виде восьмерки

Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

Антенна для ТВ в виде восьмерки

Для изготовления антенны в виде восьмерки понадобятся:

медная или алюминиевая проволока Ø 3-5 мм;
кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
антенный F-штекер;
отвертка;
нож или скальпель;
пистолет клеевой;
паяльник;
припой;
флюс-паста;
линейка;
кусачки;
плоскогубцы;
надфиль;
прочное основание (подойдет пластмассовая крышка).

Порядок изготовления следующий:

отрезать 2 куска проволоки по 56 см каждый;
на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
поместить все в крышку и залить клеем.

На рисунке видно, как правильно это сделать.

Изготовление антенны в виде восьмерки

Такая антенна может быть размещена в любом месте, и это ее главное преимущество, необходимо только правильно подобрать размеры кабеля. Надо знать, что для ее работы усилитель не понадобится. Его имеет смысл устанавливать на антенне, при кабеле, имеющем значительную длину для компенсации потерь.

Из картонной коробки

Простая спутниковая антенна для ТVВ-T2 изготавливается с применением картонной коробки. Для ее изготовления понадобятся:

коробка картонная (можно из-под обуви);
фольга;
кабель коаксиальный телевизионный РК75;
антенный F-штекер;
отвертка;
нож или скальпель;
клей;
линейка или рулетка;
кусачки;
надфиль.

Такая простая самодельная комнатная антенна обеспечит качественный прием ТVВ-T2.

Бабочка

Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы. Для ее изготовления своими руками понадобятся следующие материалы, комплектующие и инструменты:

дощечка или фанера размером 550х70х5 мм;
провод медный с центральной жилой Ø 4 мм;
саморезы по металлу;
кабель коаксиальный телевизионный РК75;
антенный F-штекер;
отвертка;
нож или скальпель;
паяльник;
припой;
флюс-паста;
линейка или рулетка;
кусачки;
карандаш.

Антенна для ТВ в виде бабочки

Этапы изготовления:

разметить дощечку, как показано на рисунке:

Дощечка для антенны в виде бабочки

Чтобы перевести размеры, указанные в дюймах, в см, необходимо помнить, что 1 дюйм равняется 2,5 см.

нарезать 8 проводов длиной по 37,5 см;
середину каждого провода зачистить на 2 см;

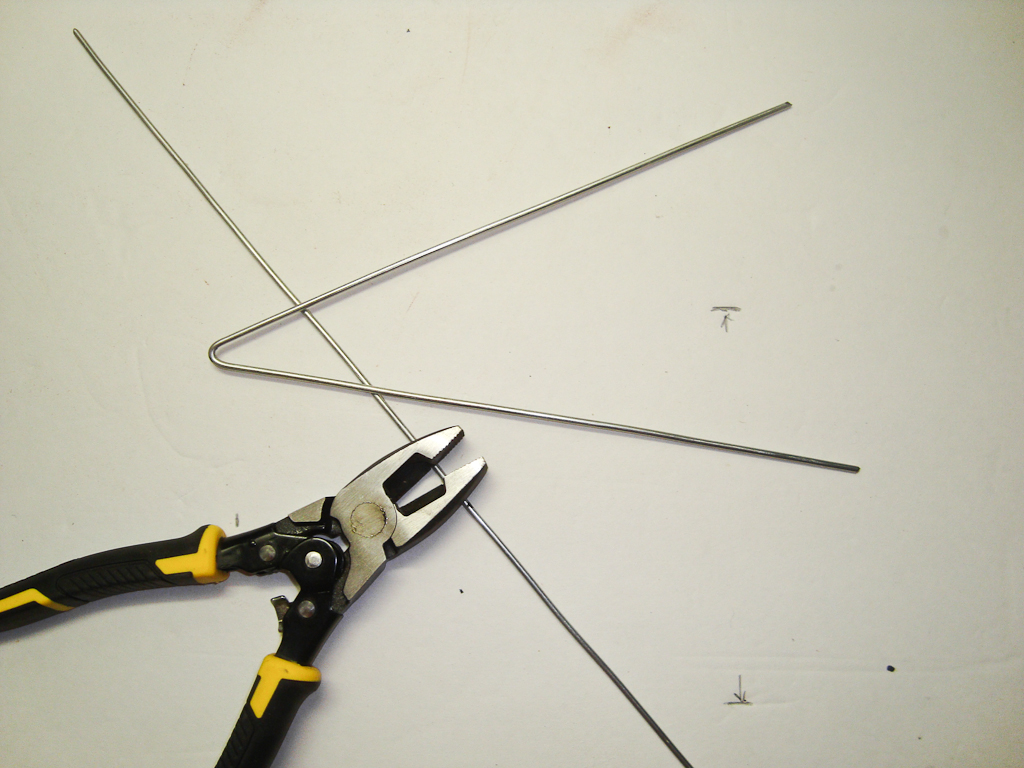

согнуть каждый провод буквой V, чтобы расстояние между проводками равнялось 7,5 см;
отрезать 2 провода длиной 22 см;
зачистить эти 2 провода в местах крепления к дощечке или фанере;
собрать все проволочки с помощью саморезов, как показано на рисунке;

Изготовление антенны в виде бабочки

соединить с помощью специального штекера антенну с кабелем.

Соединение штекером антенны с кабелем

Из коаксиального кабеля

Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

коаксиальный кабель РК75;
плексиглас или фанера;
согласующее устройство;
антенный штекер;
плоскогубцы;
нож;
кусачки;
скотч;
линейка;
карандаш.

Антенна для ТВ из коаксиального кабеля

Этапы изготовления:

отрезать кусок кабеля длиной 530 мм;
зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

Самодельная антенна. Видео

Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.

Источник

Как сделать антенну для телевизора своими руками, чтобы она не уступала по качеству покупному устройству, такой вопрос интересует многих домашних мастеров и телелюбителей. Существуют различные способы, как сделать антенну самому, от самых простых конструкций, до приборов принимающих спутниковый сигнал.

Этот вариант подойдет для людей, которые хотят установить дома или на даче обычную комнатную антенну для просмотра федеральных каналов. Сконструировать такой прибор под силу каждому, специальных знаний не требуется.

Это самый элементарный способ, поэтому понадобится только медная проволока 70–90 см, толщиной 2–3 мм
. Изготавливается комнатная антенна следующим образом:

Зачистить оба конца медной проволоки.
Один конец закрепить к батарее, а другой вставить в разъем телевизора.

Сигнал появится сразу, пользователю станут доступны от 1 до 5 каналов. Таким простым методом можно смастерить домашнюю антенну за 5 минут.

Самый популярный способ изготовления антенны своими руками из подручных материалов. Для изготовления понадобятся пивные банки. Специалисты утверждают, что для того чтобы собрать антенну из пивных банок потребуется не больше часа.

Понадобятся:

Соединяющий кабель.
Несколько банок из пива.
Штекер.
Шурупы в количестве 2 штук.
Отвертки.
Изоляционная лента или термоусадочная трубка.
Деревянный брус или металлическая труба для крепления антенны.

Сделать самодельную антенну из жестяных банок можно по следующей схеме:

Это еще один легкий вариант, как сделать телевизионную антенну за короткое время. Устройство хорошо ловит сигнал, обеспечивая высокое качество изображения.

Всеволновая антенна с усилителем

Всеволновая антенна с усилителем может быть разных конфигураций. На её сборку затрачивается больше времени, чем на первые два варианта. Но преимущество в том, что она очень мощная, и принимает все аналоговые каналы в отличном качестве. Один из распространенных вариантов всеволновая антенна формы «БАБОЧКА».

Инструменты:

Доска или фанерный лист, размеры 550/70/5 мм.
Медный провод.
Соединяющий кабель ПК75.
Дрель.
Паяльник.
Штекер.

Инструкция:

Телевизионная антенна своими руками готова к работе.

Дециметровая антенна

Самодельные антенны, которые улавливают дециметровый сигнал, могут быть самых разных конфигураций.

Вариант 1

Наиболее простым вариантом считается её относительно легко и просто собирать.

Понадобятся:

Фанера.
Шнур.
Паяльник.

Инструкция:

Сделать из соединяющего кабеля кольцо, размер 53 см.
Отрезать еще кусок кабеля для изготовления петли, размер 17,5 см.
К кольцу нужно припаять петлю, и кабель, который будет вставлен в экран.
Прикрепить конструкцию на фанеру.
Направить собранный прибор в сторону телевышки.

Таким образом, собирается антенна ДМВ диапазона своими руками.

Вариант 2

Еще один возможный метод изготовления телеантенны ДМВ диапазона
называется «Восьмерка».

Инструменты:

Проволока (медная, алюминиевая).
Клеевой пистолет.
Кабель.
Кусачки.

Инструкция:

Это еще один способ, как можно сделать антенну самостоятельно.

У этого прибора диапазон сигнала может достигать до 490 МГц
, это значит, что качество картинки будет очень высокое. Но для изготовления требуется приобрести трансформатор.

Понадобятся:

Трансформатор.
Фольга.
Клей.
Рулетка.
Картон.
Степлер.
Маркер.

Инструкция:

Прибор готов к работе.

Спутниковая тарелка своими руками

Один из самых популярных вопросов, можно ли сделать спутниковую антенну своими руками? В интернете есть много видео, как сделать тарелку для просмотра спутникового телевидения самостоятельно.

Делаться этот прибор в домашних условиях может двумя способами:

Выклейка на матрице.
Спайка сетки и проволоки.

Наиболее оптимальным и удобным считается первый способ изготовления. Для этого необходимо сделать чертеж будущего прибора. К этому этапу работу нужно подходить очень ответственно, высчитать все параметры точно, иначе на выходе выйдет непригодное для работы устройство.
В чертеже проводится парабола, которая затем переносится на стальной лист. Его толщина должна быть 0.05 см.

Этапы работ

С помощью сварочного аппарата сделать стальной каркас диаметром 9–10 см. Стальные пруты выворачиваются на внешнюю сторону, а подшипник приваривается в центр.
Получившую конструкцию установить на ровном месте, и к установленному подшипнику присоединяется труба, затем устанавливается нож.
Затем каркас заливается бетонным раствором и сушится 5 дней.

В заключительном этапе необходимо произвести выклейку антенны, это можно сделать разными способами. Для облегчения работы рекомендуется разделить конструкцию на 8 частей.
Для выклейки применяется стеклоткань или эпоксидный грунт.

На высохшую бетонную форму нанести машинное масло, трубу вставить в шайбу. После самодельная тарелка покрывается смолой и происходит выклейка стеклоткани. Процесс изготовления прибора завершен. Читайте также, .

В наше время телевизор смотрят все. Ну или почти все. Спутниковые антенны есть у большинства любителей посмотреть телевизор. Купить телеантенну можно в магазине. Но иногда случается, что антенна приходит в негодность, до магазина идти далеко, а любимую передачу посмотреть хочется. В такие моменты можно прибегнуть к подручным средствам. Например, если пользователь находится на даче и не имеет возможности сходить в магазин. В этом случае можно просто сделать тв антенну для дачи своими руками. Даже спутниковую.

Комнатная антенна своими руками

Сделать простейшую антенну для телевизора из подручных средств возможно и довольно нетрудно. В интернете можно найти много интересных инструкций
, которые помогут смастерить разнообразные варианты телеантенн, сделанных своими руками. Есть много вариантов того, как смастерить телевизионные антенны своими руками.

Самым популярным видом антенны, который мастерят умельцы из простого народа, однозначно считается самодельная тв антенна, сделанная из пивных банок. Делается она легко, труднодоступных материалов искать не надо, а времени на всю процедуру изготовления затрачивается совсем немного. Идеальный вариант самодельной антенны, учитывая тот факт, что и каналов будет побольше, и качество картинки будет на порядок выше.

Самым простым вариантом однозначно можно назвать вариант комнатной телеантенны, для изготовления которой понадобится лишь проволока. Конечно, количество каналов, которые можно будет созерцать при её подключении, будет весьма ограниченным, да и картинка вряд ли сильно обрадует, но эти неудобства компенсируют другие обстоятельства: чрезвычайная лёгкость в изготовлении
, минимальная затрата времени и использование минимального количества материалов. Впрочем, количество каналов и качество картинок можно будет подправить, примотав второй конец проволоки к бельевым верёвкам, что поможет словить больше каналов.

Существуют и другие варианты изготовления своими руками, но популярными их назвать нельзя. Некоторые требует более сложных процедур изготовления. В других случаях можно наткнуться на крайне отрицательные отзывы от людей, которые пробовали их изготовить. Так что тратить время на описание их изготовления лучше не стоит. Ничего полезного в этом найти не получится. Некоторые инструкции по конструированию спутниковых антенн в домашних условиях просто не соответствуют действительности.

Как сделать антенну для телевизора из пивных банок

Одним из самых популярных вариантов является антенна из пустых пивных банок
. Сделать её несложно, да и материалы найти совсем нетрудно. Мастера, которые имеют опыт в создании таких антенн, утверждают, что устройство можно собрать чуть ли не за десять минут, при этом каналы принимает весьма и весьма продуктивно.

Как же сделать антенну своими руками? Как сделать антенну из банок?

Для того чтобы смастерить своими руками телевизионную антенну, понадобятся следующие материалы:

кабель
несколько жестяных банок из-под пива (ну или других слабоалкогольных напитков)
штекер
саморезы
отвёртка
палка
изолента
саморезы в количестве 2 штук

Ниже прилагается инструкция
, как сделать антенну своими руками.

Как сделать тв антенну: тв антенна своими руками

Для начала нужно примотать изолентой две пивные банки к палке, стараясь придерживаться расстояния друг от друга около 7 сантиметров. В том случае, если у банок остались кольца для открытия, то кабель можно прикрепить к ним, используя саморезы.
Далее в банки нужно вкрутить саморезы, зачистить оба конца кабеля и прикрепить к шурупам.
Для стойкости конструкции следует прикрутить кабель изолентой к палке.
Чтобы она работала и в минуты непогоды, следует закрыть банки большой пластиковой бутылкой, у которой должно быть отрезаны дно и горловина. После этого следует просверлить в бутылке дырку, через которую будет проведён кабель. После того как это место будет ошпарено кипятком, пластик изменит форму и герметично закроет отверстие. Это нехитрое устройство будет выполнять роль некоего усилителя. Довольно простой и неплохой усилитель.

Вот так можно сделать простую тв антенну из пивных банок для телевизора. Делается она быстро и требует минимум материалов.

Существуют ещё варианты конструирования самодельной антенны для телевизора. Ниже будет описан вариант, как сделать телевизионную антенну:

И самодельная телевизионная антенна готова. В принципе, сама конструкция довольно проста, хоть и требует приложения усилий. Ну и наличия соответствующих материалов.

Как самому сделать антенну с минимумом материалов

Есть два варианта как сделать самодельную антенну, задействуя минимальное количество материалов. Такая антенна с лёгкостью изготавливается в домашних условиях и является одной из самых простейших самодельных антенн
.

Основную массу информации население получает благодаря телевидению, просмотр которого требует наличия принимающей антенны. Купить принимающее устройство можно в любом магазине, но не всегда есть такая возможность. В таком случае, можно сделать антенну своими руками. Далее, будут рассмотрены основные разновидности и порядок их сборки.

Главным преимуществом самодельных устройств является то, что они требуют минимум финансовых затрат.
Случается и так, что самодельные варианты превосходят заводские по многим позициям.

Плюс и в том, что кустарные изделия можно назвать «всеволновыми», делается это не умышленно, получается именно так. Недостатки самодельных устройств заключаются в неэстетичном внешнем виде, хотя это зависит от рук мастера. Весомым недостатком является труднодоступность некоторых материалов.

Несомненно, плюсов больше, поэтому рассмотрим основные кустарные изделия.

Разновидности

«Пивная»

Для изготовления изделия потребуется четное количество банок из-под пива.
Самые распространенные варианты выполнены из двух штук. Процесс монтажа достаточно простой и требует минимума инструмента и расходных материалов.

Инструкция:

Для начала, берется деревянная рейка
(подойдет и вешалка), которая будет служить опорой конструкции.
К рейке, при помощи скотча, крепятся пивные банки
, на расстоянии около 6 сантиметров.
Далее, к банкам, крепится телевизионный кабель.
Процедура может быть выполнена как при помощи саморезов, так и с помощью припоя.
Последним этапом является крепление основы к мачте и настройке положения.
Более сложный вариант изготавливается из 6-8 банок. Для такой антенны потребуется две основы, установленные вертикально.
На установленные основы крепятся по 4 банки,
параллельно друг друга.
При помощи медной пластины или проволоки, следует соединить банки,
расположенные на одной стойке, далее, выполнить процедуру на другой.
Следующим этапом является монтаж стоек в одну конструкцию
, следует учитывать, что расстояние между донышками банок должно быть не менее 60 мм.
Осталось закрепить кабель в крайних точках
соединительных пластин.

Антенна с минимальными затратами

Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими объектами. Для просмотра нескольких телеканалов можно использовать кусок проволоки, один конец которой крепится к системе отопления, а другой в телевизор к центральному контакту.

Принцип работы такой антенны основан на площади системы, а она опутывает почти весь дом на разных высотах.
Качество приема у конструкции не самое высокое. Более интересный вариант требует наличия балкона с металлическими струнами для белья.

Технология сборки полностью аналогична системе с батареей. Существуют места с уверенным приемом сигнала, там можно использовать вязальную спицу, которая даст возможность просмотра основных каналов.

Обычная антенна

Самостоятельно собрать антенну достаточно просто, для этого потребуется трубка из алюминия или латуни. Последний вариант более удобен, так как этот материал практически не окисляется.

Инструкция:

Длина трубок должна быть 276 мм
– именно она обеспечивает прием большинства каналов, толщина 20 мм. Трубки следует расплющить с одной стороны, далее просверлить отверстия в этих местах.
Следующий этап – это подготовка основы.
Она должна выполняться из диэлектрического материала, размером 150 на 50 мм и толщиной не менее 5 мм.
Далее, на ровной поверхности выкладывается макет антенны.
Ложится основа, поверх нее трубки, расстояние между расплющенными концами трубок составляет 65 мм, отмечаются места отверстий в трубках и сверлом того же диаметра делается отверстие в основе.
Следующий этап – сборка конструкции.
Трубки крепятся к основе при помощи болтов, желательно использовать дополнительное крепление в виде хомута – это обеспечит прочность конструкции. Болты, используемые для крепления, берутся длиной 15-20 мм, это необходимо для крепления петли.
Сборка антенны завершена
, остается только присоединить кабель, делать это напрямую к антенне нельзя. Правильное соединение производится через кольцо из провода с сопротивлением 75 Ом. Длина петли высчитывается индивидуально в зависимости от длины трубки, в данной ситуации она равна 280 сантиметров.

Отводящий кабель присоединяется уже к петле.

Мощная антенна

Разобравшись с классическими вариантами, следует рассмотреть антенны, рассчитанные на прием самого слабого сигнала. Для создания такой потребуется минимум материалов, а именно, латунная трубка, пластина из того же материала, желание и руки.

Инструкция:

Изготовление приемного устройства начинается с выгибания из трубки двух квадратов одинакового размера
, крепящихся на диэлектрическую основу таким способом, чтобы расстояние между углами квадратов составляло 10-15 мм.
Следующим этапом является изготовления экрана
, призванного усилить мощность сигнала, и сгладить радиопомехи. Экран выгибается в форме прямоугольника 11×10 сантиметров, с высотой бортов 23 мм и шириной 6 мм.
При соединении двух компонентов необходимо выдержать расстояние в 12 мм.
Соединение готового изделия с телевизором производится при помощи кабеля с сопротивлением 75 Ом. Важным фактом является то, что данная конструкция не допускает использование болтового соединения, разрешен только припой.

При правильной сборке, модель превосходит по характеристикам заводские аналоги.

ДМВ антенна

Цифровое телевидение покрывает все новые территории, но для его уверенного приема необходим специальный модуль. Часто, устройство приобретается отдельно, но имеются телевизоры, имеющие встроенный модуль.

Но одного приемника мало, необходима антенна, приминающая ДМВ волны. Самый простой вариант изготавливается на листе фанеры.

Инструкция:

Для сборки потребуется телевизионный кабель 75 Ом длиной 53 см.
Этот отрезок закрепляется на листе в форме кольца, крепить можно как хомутами, так и при помощи клея.
При загибе петли следует сделать так, чтобы между концами кабеля был зазор в 5-10 мм.
Второй элемент изделия выполняется из аналогичного кабеля, длиной в 15,5 см, из этого отрезка выполняется петля.
Соединение кольца и петли выполняется следующим образом
– внутренняя жила кольца соединяется с обмоткой обеих сторон. Петля центральной жилой крепится к этой скрутке, а наружная обмотка соединится между краями. Центральная жила антенного кабеля присоединяется к внутренней жиле петли, а обмотка к обмотке петли.

Настройка

Установка изделий, сделанных своими руками, производится аналогично заводским аналогам. Большинство вариантов требуют наличия мачты, для поднятия их на максимальную высоту.

В большинстве случаев, достаточно высоты на 2-3 метра превышающей высоту крыши строения. Дополнительно, при установке следует выбрать место с наличием самого сильного сигнала, особенно это актуально для комнатных устройств.

Настройка осуществляется путем перестановки или поворота антенны в сторону вышки, иногда требуется установка дополнительного экрана с задней стороны.

Усилитель своими руками

Нередки ситуации, когда правильно собранная и грамотно настроенная антенна, отказывается надежно принимать сигнал, тогда просто не обойтись без усилителя сигнала.

Большая часть подобных устройств имеет сложную конструкцию, собрать которую без определенных знаний тяжело. Более простой вариант можно изготовить своими руками за 10 минут.

Понадобится магнит, на который наматывается несколько витков телевизионного кабеля. Это устройство можно собрать как возле телевизора, так и на антенне. Последний вариант наиболее популярен в заводских усилителях.

Итоги

Завершая тему, следует обратить внимание на то, что наибольшее качество приема можно добиться при использовании пайки (болты с гайками окисляются, значительно ухудшая сигнал). Важным аспектом является правильный выбор кабеля.
Самый популярный вариант – это изделие имеющее сопротивление 75 Ом, выполненное из силикона.

Подобные изделия имеют длительный срок службы, плюс не подвержены влиянию климата. Способ соединения кабеля с телевизором имеет важное значение. Рекомендуется использовать специальные штекера, допускаются варианты без пайки.

Перед началом сборки изделия, необходимо определиться с типом изделия, для этого следует выяснить частоту, на которой транслируется сигнал, это зависит от конкретной местности.

При отдыхе за городом, иногда, кроме наслаждения природой и свежим воздухом порой хочется посмотреть свой любимый сериал или важный футбольный матч. В отличие от города, покрытие деревень качественным телевизионным сигналом оставляет желать лучшего. В этой ситуации даже приобретение антенны, работающей в широком диапазоне дециметровых и метровых волн, не гарантирует качественной картинки.

Собрать антенну можно попробовать и собственноручно, ведь загородный дом является лучшим местом для экспериментов.

Простейший вариант антенны

Как видно на фотографии, антенна представляет собой простейший волновой приемник. Для изготовления понадобятся две трубки и телевизионный кабель, а также знание диапазона передачи сигнала ближайшей телевизионной вышки.

Обычно прием ведется на частотах от 50 до 230 МГц, образуя двенадцать каналов. Для каждого из них применяется трубки определенных размеров. Для приема сигнала на частоте 50 МГц расстояние между внешними краями трубок должно быть в пределах 271-276 см. На 12 канале это же расстояние составляет 66 см.

Информацию о зависимости длины заготовок от частоты приема, а также схемы самодельных антенн можно легко найти на подобных тематических интернет-ресурсах.

Для изготовления антенны в кустарных условиях представляем вам список, из чего можно сделать антенну:

Две трубки из стального, алюминиевого или любого другого металлического сплава диаметром от 8 до 24 мм. Они должны быть одинаковые по диаметру, материалу и толщине стенок.
Наличие кабеля телевизионное вещания, рассчитанного на сопротивление 75 Ом. Длина провода подрезается по месту подключения, учитывая запас на провисание в 50 см.
Текстолитовая заготовка или материал из гетинакса (толщиной не менее 5 мм).
Крепеж для установки труб на держателе.
Кронштейн для будущей антенны в виде металлической трубы или уголка. При установке приемника на небольшую высоту можно использовать подставку из дерева.
Набор для пайки, силиконовую жидкость для предотвращения окисления и изоленту.

Принцип сборки

Подобранная по длине заготовка делится на две равные трубки, которые обжимаются с одной из сторон. Трубки фиксируются на расстоянии в 6-7 см друг от друга, а их окончания хомутами крепятся к текстолитовой заготовке. Полученную конструкцию закрепляют с помощью штанги в вертикальном положении.

Для подключения кабеля необходимо проложить петлю, рассчитанную на сопротивление в 75 Ом. Средние жилы кабеля зачищаются и скручиваются со сплющенными окончаниями трубок, а соединение оплетки происходит с помощью медного провода. Соединение остальной части петли и кабеля, идущего на выход к телевизионному устройству, происходит по тому же принципу.

Получившуюся петлю и остальную длину кабеля, во избежание помех, следует надежно закрепить к вертикальной стойке. Необходимая высота установки антенны регулируется по месту, наблюдая за изменением сигнала.

Антенна из пивных банок

Является одной из самых популярных идей самодельных приемников телевизионного сигнала. Вместо трубок, при отсутствии материала, можно использовать простые пивные банки.

Для изготовления такого телевизионного приемника потребуются следующие детали:

две пивные банки по 0,5 л;
деревянная или пластмассовая заготовка длиной 50 см;
кабель телевизионный RG-58;
паяльник, флюс для пайки по алюминию и припой;

Для выполнения приемника из пивных банок руководствуйтесь следующей инструкцией:

Через дно банки, по её центру, высверливается отверстие 5-6 мм в диаметре.
Сквозь отверстие в банке прокладываем кабель и выводим его через горловину.
Банка ровно закрепляется с левой стороны заготовки в горизонтальном положении.
Выводим через горловину кабель на расстояние 5 см, подрезаем изоляцию на 3 см, снимаем оплетку провода на 1,5 см и припаиваем её к поверхности банки.
Выходящий кабель припаять к донцу второй банки.
Вторую банку присоединять к первой на минимальном расстоянии, используя скотч или другой липкий материал.

На другой конец кабеля устанавливается разъем для входа в телевизор. Такой вариант антенны подойдет и для цифрового вещания. Если телевизор поддерживает популярный формат (DVB T2), или имеется приставка, подходящая к старому телевизору, то прием сигнала можно осуществить с ближайшей ретрансляционной вышки. При этом необходимо знать местоположение ретранслятора, в направлении которого следует направить антенну для поиска сигнала.

Данная схема подойдет для изготовления антенны, рассчитанной на прием каналов метровой волны. Только вместо полулитровых банок используйте литровую емкость.

В случае если вы не владеете пайкой, существует другой способ соединения. Две пивные банки прикрепляются на минимальном расстоянии от заготовки, удерживающей всю конструкцию. На конце кабеля аккуратно снимаете изоляцию на 3-5 см. Оплетку провода скрутите в жгут и, придав форму проушины, наденьте на саморез.

Таким же образом наденьте проушину на саморез у второго проводника. После чего присоединяете провода, с помощью саморезов, к каждой банке. С точки зрения длительного сохранения контакта, пайка намного лучше механического крепежа. Перед пайкой желательно провести лужение поверхности.

Крепление саморезами, хоть и является надежным, но при попадании влаги на антенну происходит окисление контактов самодельного устройства, что приведет к потере сигнала.

Фото инструкции как сделать антенну

Телевидение сегодня, и двадцать лет назад — это две большие разницы. Изменилось количество каналов, диапазон передачи, формат вещания. Но, по сути, принцип передачи телевизионного сигнала остался прежним. По воздуху распространяются радиоволны определенной частоты, их можно принимать с помощью антенны и направлять на тюнер телевизора. Кабельные и оптоволоконные системы передачи TV сигнала рассматривать не будем, равно как и IPTV (вещание с помощью сети интернет и SMART телевизоров).

Как пару десятилетий назад, так и сегодня, у экономных хозяев возникает резонный вопрос: как сделать антенну для телевизора своими руками? И если при СССР, действительно была проблема в приобретении качественной TV антенны (тотальный дефицит), то сегодня телевизионная антенна делается своими руками исключительно из соображений экономии.

Варианты самодельных конструкций: общие принципы

В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль. Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Перед тем, как сделать антенну из пивных банок, убедитесь в том, что между телецентром и точкой приема нет высотных зданий, которые могут блокировать сигнал.

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
Антенный штекер, соответствующий вашему телевизору.
Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
Крепежные элементы: изолента, скотч, или пластиковые хомуты.
Паяльник, стандартный припой, флюс для пайки алюминия.
Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Зачистка производится непосредственно перед пайкой и до «голого» металла.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

Информация:

Если мощности сигнала все-таки не хватает, можно сделать антенный усилитель своими руками.

Типовая схема на иллюстрации:

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

«Восьмерка», она же ромб, она же «Z» образная

Пожалуй, самая популярная конструкция для самодельщиков. Эта достаточно мощная антенна Харченко уверенно принимает метровые и дециметровые частоты в аналоговом и цифровом формате. Когда возникает вопрос: «Как сделать антенну своими руками?», в первую очередь предполагается именно этот вариант.

В чем ее преимущество? При компактных размерах в большинстве случаев не требуется усилитель. Разве что вы хотите принимать сигнал на 1–3 этаже в густо застроенном микрорайоне, где между вами и телецентром расположены десятки многоэтажек.

Как сделать самодельную антенну без проведения сложных расчетов? Для типовой сетки вещания существует базовый размер плеча ромба: это 140 мм. Расстояние между точками подключения провода: 10–15 мм.

Антенна Харченко с такими размерами попадает как раз в середину типового диапазона вещания. Если необходимо захватить другие каналы (в некоторых регионах сетка может работать на нестандартных частотах), можно изготовить проволочную конструкции, в несколько рядов. На иллюстрации изображен чертеж из журнала «Радио» 50-летней давности.

Тогда принимался метровый диапазон, и антенны имели соответствующие гигантские размеры. Из проволоки они делались для уменьшения парусности. Такая технология изготовления требует терпения и большого количества материала. Современные «самоделкины» предпочитают медную трубку либо алюминиевую пластину.

Чтобы сделать комнатную антенну по этой технологии, достаточно куска проволоки. Прибор вешается в оконный проем (в направлении телецентра) и не нужно беспокоиться о том, что его погнет ветром. Можно изготовить несколько ромбов, при этом диапазон приема будет существенно расширен. Идеальный вариант для цифрового телевидения, который можно сделать своими руками на даче или в частном доме.

Усиливаем сигнал без усилителя

Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.

Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.

И, наконец, самая сложная антенна для цифрового ТВ, которую можно изготовить своими руками

Логопериодическая схема позволяет получить максимум усиления без дополнительных схем.

Принцип действия конструкции: в направлении источника сигнала располагаются две проводящие шины, на которых в строгой последовательности установлены перпендикулярные вибраторы. Их длина и расстояние между собой рассчитываются по строгому алгоритму. Ошибка в 2–5% приведет к полной неработоспособности системы. Зато правильно собранная антенна будет принимать аналоговый и цифровой сигнал с высочайшим качеством.

Примечание:

Этот тип антенны требует тщательной ориентации по направлению к телевышке.

Может использоваться с экраном, который способствует усилению слабого сигнала.

Итог

Изготовление самодельной антенны, не просто экономия средств. Это отличный повод попрактиковаться в радиоделе, без риска испортить дорогостоящие радиоэлементы и материалы. А если ваша точка приема расположена в неблагоприятном месте, всегда можно попробовать иную конфигурацию, не покупая несколько антенн фабричного производства.

Видео по теме

Источник

Когда-то хорошие телевизионные антенны были в дефиците, большинство же имевшихся в продаже качеством и долговечностью, мягко говоря, не отличалось. В то время любой мастер, способный смастерить антенну для телевизора своими руками, был нарасхват. Но интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь о том, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Это самая популярная антенна для телевизора – своими руками сделать такую под силу практически каждому. Секрет ее популярности — в простоте и доступности материалов. из жестяных банок можно смастерить даже на даче или на пикнике
. Опытные мастера утверждают, что на то, чтобы сделать такую антенну для телевизора своими руками, потребуется всего 10 минут времени, при этом принимает она намного больше каналов, нежели стационарная.

Чтобы сделать антенну для телевизора из пустых жестяных банок, вам понадобятся:

кабель для антенны;
пара жестяных банок из-под пивных или иных слабоалкогольных напитков;
саморезы;
штекер;
изоляционная или липкая лента;
отвертка;
палка.

Инструкция по сборке антенны:

Примотать банки к палке изоляционной лентой на расстоянии около 7 см друг от друга (хотя подбирать расстояние можно и эмпирическим методом).
Вкрутить в пивную тару саморезы и прикрепить к ним зачищенный с обоих концов антенный кабель. Если у банки остались кольца для открывания, то кабель можно прикрепить саморезами к ним.
Привязать кабель к палке при помощи скотча (это необходимо для устойчивости приемника). Вместо деревянной палки можно использовать вешалку — тогда антенну удобнее будет вешать для настройки.
Чтобы антенна не утратила своих рабочих свойств из-за влияния непогоды, банки необходимо закрыть бутылкой из пластика емкостью 2-3 литра, предварительно отрезав дно и горловину. В центре бутылки необходимо просверлить дырку, через которую будет протянут кабель. После подключения это место необходимо ошпарить кипятком — тогда пластик от высокой температуры деформируется и сделает отверстие герметично закрытым.

Антенна из пустых пивных банок готова, остается только подключить ее к телевизору и настроить. Можно усовершенствовать конструкцию, сделав антенну из нескольких секций.

Данную антенну для телевизора можно использовать как комнатную.

Простая телевизионная антенна

Если вы не мните себя большим мастером, а попробовать сделать антенну для телевизора своими руками все же хочется, можно смастерить самую простую ее разновидность.

Для этого необходимо выполнить следующие действия:

Подсоединить антенный вход с любым контуром из металла, предварительно изолированным.
Установить контур на подставку из пластика или дерева и поставить на сам телевизор или балкон.
Так как подключать антенну к телевизору нужно при помощи штекера и кабеля, то необходимо срезать на кабеле около 5 см изоляции.
Разделить пополам и отогнуть открывшуюся обмотку.
Аккуратно обрезать внутреннюю обмотку и оголить жилу кабеля.
В штекере закрепить при помощи шурупов жилу с обмоткой. Если в вашем штекере нет места для крепления обмотки, то нужно ее срезать.
Зачистить другой край кабеля, сделать кольцо из жилы и закрепить на контуре.
Обмотать места соединения изоляцией для надежности конструкции.

Для улучшения сигнала на домашней антенне нужно использовать электронные усилители сигнала.

Мощная самодельная антенна

Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно усовершенствовать ее принимающий контур.

Первым делом следует купить усилитель сигнала для телевизионной антенны, который подключается непосредственно к антенне, и обязательно обмотать кабель на обоих концах изолентой, чтобы не было помех в сигнале.
Чтобы прием был качественным, нужно изготовить экран – это металлическая сетка, которую изолируют от телевизора и ставят позади приемника. В качестве экрана можно использовать металлическую сетку Рабица от забора.
Площадь приема нужно по возможности увеличить — для этого к экрану можно присоединить металлические прутья, обращая внимание на то, чтобы вся конструкция была из одного металла, дабы со временем не произошло окисление. Соединять прутья с экраном нужно симметрично, чтобы получилась максимально большая площадь.
В центре конструкции нужно расположить еще один усилитель, припаяв контакты к приемнику.

Антенны для телевизора такого типа в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.

Антенна из минимума материалов

Так как сделать антенну для телевизора в домашних условиях не всегда позволяет доступный инструментарий, широкое распространение получили 2 совершенно элементарных метода:

Для первого варианта вам понадобится самая простая проволока. Но не алюминиевая — она подвержена очень быстрому окислению. Замечательно подойдет проволока из меди или латуни. Зачистите проволоку с двух концов от изоляционного материала, после чего один конец прикрепите к батарее или трубе, а противоположный вставьте в телевизионный разъем. Вы заметите, что сразу появился сигнал, так как труба, проходя через большую часть дома и выходя вверх, является усилителем нужных частот. Таким способом можно «поймать» около 5 каналов.
Второй вариант будет доступен только тем, у кого имеется балкон. Нужно взять такую же проволоку, как и в первом варианте, только длиннее, чтобы она соединяла телевизор и зону балкона. Проволоку зачистить с обеих сторон, один конец подключить к телевизору, а второй примотать к натянутым струнам, на которые вешают белье. Такая импровизированная антенна не только поможет увеличить количество принимаемых каналов, но еще и сделает качество изображения на порядок выше.

Своими руками можно сделать не только простые, но и спутниковые антенны для телевизора. Особенно это актуально для тех, кто живет вдали от больших городов и не может купить в магазине параболический приемник. Хорошо, если телевышка находится на расстоянии не более 35 км от дома, чтобы сигнал был достаточно силен. А если рядом есть высокое строение, то задача станет еще проще.

Чтобы сделать спутниковую антенну для телевизора, вам понадобятся:

ненужный зонт;
фольга;
кабель для антенны (желательно из меди);
жестяная банка из-под пива;
усилитель сигнала с блоком питания.

Инструкция по сборке антенны:

Сделать обмерку антенной решетки (зонта): измерить длину между спицами, учесть высоту нужного сегмента и угол, под которым крепятся спицы.
Перенести все расчеты на фольгу и вырезать детали — таким образом, чтобы они подходили к треугольному сектору зонта.
Пришить детали из фольги к ткани зонта капроновыми нитками — в итоге вся его внутренняя часть должна быть покрыта фольгой.
В фокусе антенной решетки установить приемник сигнала. Усилитель можно как купить в магазине, так и смастерить самому. В последнем случае достаточно снять с кабеля 4 см наружной обмотки, подрезать экран, который защищает от помех и оставить жилу (она и будет передавать сигнал).
Вырезать из пивной банки овал, в центре овала проделать отверстие, продеть в него жилу и припаять контакт.
Место соединения залепить пластилином — так металл не будет ржаветь и окисляться.
К ручке зонтика при помощи скотча прикрепить приемник, примотать кабели с припуском в 10 см — таким образом можно будет регулировать конструкцию. Очень важно сделать так, чтобы приемник не контактировал с металлом на ручке зонтика, иначе могут появляться помехи. В месте соприкосновения нужно прилепить пластилин или другой изоляционный материал.
Закрепить антенну, направив ее на телевизионную вышку, и настроить каналы, поворачивая зонт в разные стороны. Блок питания поместить рядом с телевизором, потому что питание усилителя осуществляется через кабель.

Мы надеемся, что и опытные мастера почерпнут из этой статьи некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с «пивной» антенны.

Домашняя антенна для телевизора своими руками
was last modified: Май 11th, 2016
by MaksimB

Главный показатель качества каждой антенны — ее взаимодействие с эфирным сигналом. Данный принцип работы лежит в основе как покупных, так и самодельных антенн. Предлагаем ознакомиться с рекомендациями о том, как сделать антенну для цифрового тв своими руками.

Особенности современного телеэфира

Если сравнивать современный телевизионный эфир с тем эфиром, который был несколько лет назад, то можно найти определенные различия. Прежде всего, для передачи телевещания используется диапазон ДМВ. Таким образом, удается значительно сэкономить средства и прием сигнала антенной. Кроме того, в таком случае, необходимость в периодическом обслуживании антенн также отпадает.

Также, телевизионных датчиков стало намного больше, нежели раньше, поэтому большинство телеканалов доступны практически во вех местах страны. Для обеспечения телевещания в обитаемых зонах используются датчики маломощного типа.

В больших же городах радиоволны распространяются по другому. Из-за большого количества многоэтажных домов сигнал через них подается слабо. Кроме того, существует огромное количество телевизионных каналов, для приема которых не достаточно одной стандартной телевизионной антенны.

С развитием цифрового вещания прием каналов стал еще проще. Данные виды антенн отличаются стойкостью к помехам, фазовым или кабельным искажениям, четкость изображения.

Простая цифровая антенна своими руками: требования к устройству

Так как условия телевещания изменились, то и правила эксплуатации современных антенн изменились:

1. Один из главных параметров телевизионной антенны, в виде коэффициента направленного действия и коэффициента защиты особо не важны. Для борьбы с разного рода помехами используются различные электронные средства.

2. Коэффициент, отвечающий за усиление антенн улучшает сигнал, очищает его от посторонних звуков и разного рода помех.

3. Еще одно важное качество современной телевизионной антенны — диапазонность. Сохранение электрических параметров осуществляется автоматически, без дополнительного вмешательства человека.

4. Рабочее значение диапазона телевизионной антенны должно хорошо взаимодействовать с кабелем, который подключается к антенне.

5. Во избежание появления фазовых искажений необходимо обеспечить достойные характеристики антенны в амплитудно-частотном соотношении.

Характеристика последних трех пунктов обуславливается свойствами к приему телевизионного сигнала с помощью антенны. Функционирующая, на одной частоте антенна, способна принять несколько волновых каналов. Однако, для того, чтобы они были согласованы с фидером, необходимо наличие УСС, сильно поглощающих сигналы.

Поэтому, существуют определенные варианты цифровых антенн, доступных для изготовления в домашних условиях. С ними предлагаем ознакомиться:

1. Всеволновой вариант антенны, такие устройства отличаются частотонезависимостью, они стоят дешево, очень популярны среди потребителей. Для изготовления такой антенны достаточно одного часа. Такая антенна отлично подойдет для городских квартир, а вот в населенном пункте, который несколько отдален от телевизионных центров, такая антенна будет работать хуже.

2. Логопедический диапазонный вариант антенны — такая антенна улавливает определенные сигналы. Она отличается простой конструкцией, хорошо подходит для различных диапазонов работы, не изменяет параметров фидера. Отличается средними техническими параметрами, отлично подходит для загородных домов, дач, квартир.

3. Z-образная антенна, которую еще называют зигзагообразной. Для изготовления такой конструкции потребуется немало времени и физических усилий. Отличается широкими приемными характеристиками. С помощью такой антенны удается расширить диапазон приема телевизионных каналов.

Для достижения точного согласования между антеннами необходимо прокладывать кабель через значение нулевого потенциала.

Антенна для цифрового тв своими руками: характеристика приема

Вибратонные антенны способны на одном аналоговом кантале найти еще несколько цифровых. Такие устройства принимают волновые каналы. Они используются редко и актуальны для удаленных от телевизионных вышек мест.

Самостоятельное изготовление спутниковой антенны — бессмысленный процесс. Так как в данном процессе потребуется приобретать покупной тюнер и головку, а выставление зеркал должно быть очень точных, добиться его во домашних условиях практически нереально. Самостоятельно можно только выполнить настройку такой антенны, но никак не ее изготовление.

Для того, чтобы изготовить вышеприведенные варианты антенны, необходимо очень хорошо разбираться в высшей математике и электродинамических процессах. Среди основных характеристик терминов, используемых в процессе изготовления телевизионных антенн, отметим:

1. КУ — мощность антенны, которая определяется в соотношении принятого антенного сигнала к главном ее лепестку.

2. КНД — отношения между телесным кругом и телесным углом лепестков антенны При наличии разных по размерам лепестков, они изменяются по площади.

3. КЗД — отношение между принятым на главным лепесток сигналом и общей сумме мощности антенны.

Учтите, что если антенна является диапазонной, то мощность учитывается в соотношении с полезным сигналом.

Учтите, что первые два термина не обязательно взаимозависимые. Существуют определенные варианты антенн, имеющих высокую направленность, однако единичное или меньшее усиление. Однако, у зигзагообразной антенны значительное усиление компонуется с невысоким уровнем направленности.

Антенна для цифрового тв своими руками: технология изготовления

Каждый из элементов антенны, по которому движется ток, подающий полезный сигнал, должен быть соединен с другим с помощью пайки или сваривания. Любой узел сборного назначения, расположенный на улице, должен быть хорошо зафиксирован, так как разрушение электронного контакта на улице, происходит быстрее, чем внутри помещения.

Особое внимание следует уделить нулевому потенциалу. Именно в этих местах находятся узлы напряжения, электрический ток, при его наивысшей мощности. Для изготовления мест с нулевым потенциалом используется цельный гнутый металл.

Для изготовления оплетки или центральной жилы используется коаксиальный кабель, изготовленный из меди или недорогого сплава с антикоррозийными свойствами. Для пайки кабеля используется сорока вольтовый паяльный аппарат, с легкоплавными припоями и флюс-пастой.

Наружная цифровая антенна своими руками изготавливается таким образом, чтобы все соединения были устойчивы перед влагой, перепадами температуры и другими воздействиями внешней среды.

Для изготовления всеволновой антенны потребуется две пластины треугольной формы, две рейки, выполнены из дерева и эмалированная проволока. При этом, размер проволоки в диаметре практически не важен, а интервал между их концами составляет около 2-3 см. Интервал между пластинами на которых имеются концы проволоки, составляет 1 см. Заменить две металлические пластины может односторонний стеклотекстолит квадратной формы с покрытием из фольги. При этом, на нем должны быть вырезаны медные треугольники.

Антенна по ширине должна быть такой же как и по высоте. Полотна раскрываются под прямым углом. Для того, чтобы проложить кабель к данной антенне, необходимо следовать определенной схеме. К точке, обозначающей нулевой потенциал не припаивается кабельная оплетка. Она всего лишь к ней привязывается.

ЧНА, которая растягивается внутри окна на 150 см, способна принять большинство метровых и ДЦМ каналов любого направления. Преимущество данной антенны в том, что она отличается широким интервалом приема каналов. Поэтому, такие антенны популярны в больших городах, где присутствуют различные телецентры. Однако, у такой антенны имеются определенные недостатки — КУ антенны является единичным, а КЗД — нулевым. Поэтому, при наличии больших помех, антенна будет неактуальной.

Возможен вариант изготовления других типов цифровых антенн своими руками с ЧНА, например, логарифмическая спираль из двух витков. Данный вариант антенны отличается компактностью и он более легкий для изготовления.

Эфирные цифровые антенны руками из пивных банок

Для изготовления цифровой антенны своими руками из кабеля потребуются пивные банки. Данный вариант антенны, при правильном подходе к его изготовлению, отличается хорошими эксплуатационными характеристиками. Кроме того, такая антенна довольно простая в изготовлении.

Принцип работы такой антенны основывается на увеличении диаметра плеч на обычном линейном вибраторе. В таком случае, происходит расширение рабочей полосы, при этом, другие свойства не изменяются.

Пивные банки в соотношении с их размерами используются в качестве плеч на вибраторе. При этом, расширение плеч неограниченно. Данный вариант простого вибратора используется в качестве комнатной цифровой антенны своими руками для приема телевизионного вещания соединяясь напрямую с помощью кабеля.

Если остановиться на вариант сборки из пивного диополя синфазной решетки, расположенной вертикально, при этом шаг будет составлять половин волны, то удастся улучшить значение КУ антенны. Также на данном устройстве должен быть установлен усилитель от антенны, с помощью которого производится согласование и настройка прибора.

Для усиления такой антенны к ней добавляются КЗД, установленные сзади на ней экран и сетка, с интервалом в половину решетки. Для монтажа пивной антенны потребуется наличие диэлектрической мачты, при этом экран и мачта соединены механической связью.

При этом, на решетке обустраиваются около трех, четырех рядов. Две решетки не способны достичь большого усиления.

ДМВ антенна для цифрового телевидения своими руками

Логопериодическим вариантом антенны называют антенну сборного типа, которая подключается к половинам на линейном диополе, интервал между ними изменяется, в соотношении с геометрическими параметрами прогрессии. Существуют настроенные и свободные линии. Предлагаем остановиться на более длинном и гладком варианте антенне.

Для изготовления ЛПА необходимо наличие любого заранее заданного диапазона. Чем выше показатели прогрессии, тем большим усилением отличается антенна. Данный вариант антенны по эксплуатационным и техническим характеристикам является идеальным для изготовления в домашних условиях.

Главный принцип ее нормального функционирования — проведение правильных рассчетов. С увеличением прогрессионных показателей увеличивается усиление и уменьшается угол раскрыва направленности. Данная антена не нуждается в наличии дополнительного экрана. Так как он него не зависят ее общие характеристики.

В процессе расчета цифровой ЛП антенны используйте такие рекомендации:

второй по длине вибратор должен иметь запас частотной мощности;
далее производится расчет самого длинного диополя;
после этого добавляется еще один заданный частотный диапазон.

Если самое короткое диополе оставляет линии, то он обрезается, так как он необходим на антенне, только для проведения расчетов. Общая длина антенны составит около 40-ка см.

Диаметр линий на антенне составляет около 7-16 мм. При этом интервал между расположением осей составляет 40 мм. Кабель к линии не привязывается наружным методом, так как это отрицательно скажется на технических свойствах антенны.

Наружная антенна фиксируется на мачте с помощью центра тяжести. В противном случае, антенна будет постоянно трястись под воздействием ветра. Однако, металлическая мачта соединяется с линией не прямолинейно, так как в этом месте должна быть предусмотрена диэлектрическая мачта, длина которой составляет около 150 см. В качестве диэлектрического материала можно использовать деревянный брус, ранее окрашенный или покрытый лаком.

Цифровая антенна своими руками видео:

Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.

Любой домашний мастер способен не покупать антенну в магазине, а сделать её своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.

Немного теории

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.

Для аналоговых моделей ТВ приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, осуществляющая декодирование цифровой информации электромагнитной волны в обычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевизионном вещании государственными стандартами принято электромагнитные волны излучать всего в двух плоскостях:

горизонтали.

Таким способом передатчики направляют излучающие сигналы.

А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.

Требования к антенне цифрового пакетного телевидения

ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.

Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.

Конструкция антенны должна быть:

изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
направлена строго по оси электромагнитной волны, идущей от передающего центра;
сориентирована по виду поляризации;
защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см — искомую длину полуволны.

Максимальное значение напряженность достигает на середине этого участка — 12 см. Его еще называют амплитудой. Под этот размер и делается штыревая антенна. Ее обычно выражают формулой λ/4, где λ — длина электромагнитной волны.

Самая простая ТВ антенна для цифрового телевидения

Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.

Затем снимаю экранирующий слой с этого участка кабеля.

Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.

Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала. У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо. Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.

Как определить размеры конкретной антенны

Онлайн калькулятор

Воспользуемся поиском всезнающего Google. Пишем в командной строке: «Расчет антенны Харченко» и жмем Enter .

Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.

Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.

Изготовление деталей конструкции антенны

Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.

На основе выбранных данных сделал заготовки для антенны.

Особенности конструкции вибратора

Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.

Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.

Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.

Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.

В задней стороне бруска просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.

Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги — работать будет примерно одинаково.

С обратной стороны планки закрепил конструкцию вибратора с кабелем.

Антенна готова. Осталось установить ее на окно для работы в вертикальной поляризации.

Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.

Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:

просто ослабленными;
содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».

В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.

Устранять подобные помехи волны призваны:

в/ч фильтры;
экраны.

Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.

Простейший вариант антенны

Информацию о зависимости длины заготовок от частоты приема, а также схемы самодельных антенн можно легко найти на подобных тематических интернет-ресурсах.

Для изготовления антенны в кустарных условиях представляем вам список, из чего можно сделать антенну:

Две трубки из стального, алюминиевого или любого другого металлического сплава диаметром от 8 до 24 мм. Они должны быть одинаковые по диаметру, материалу и толщине стенок.
Наличие кабеля телевизионное вещания, рассчитанного на сопротивление 75 Ом. Длина провода подрезается по месту подключения, учитывая запас на провисание в 50 см.
Текстолитовая заготовка или материал из гетинакса (толщиной не менее 5 мм).
Крепеж для установки труб на держателе.
Кронштейн для будущей антенны в виде металлической трубы или уголка. При установке приемника на небольшую высоту можно использовать подставку из дерева.
Набор для пайки, силиконовую жидкость для предотвращения окисления и изоленту.

Принцип сборки

Получившуюся петлю и остальную длину кабеля, во избежание помех, следует надежно закрепить к вертикальной стойке. Необходимая высота установки антенны регулируется по месту, наблюдая за изменением сигнала.

Антенна из пивных банок

Для изготовления такого телевизионного приемника потребуются следующие детали:

две пивные банки по 0,5 л;
деревянная или пластмассовая заготовка длиной 50 см;
кабель телевизионный RG-58;
паяльник, флюс для пайки по алюминию и припой;

Для выполнения приемника из пивных банок руководствуйтесь следующей инструкцией:

Через дно банки, по её центру, высверливается отверстие 5-6 мм в диаметре.
Сквозь отверстие в банке прокладываем кабель и выводим его через горловину.
Банка ровно закрепляется с левой стороны заготовки в горизонтальном положении.
Выводим через горловину кабель на расстояние 5 см, подрезаем изоляцию на 3 см, снимаем оплетку провода на 1,5 см и припаиваем её к поверхности банки.
Выходящий кабель припаять к донцу второй банки.
Вторую банку присоединять к первой на минимальном расстоянии, используя скотч или другой липкий материал.

Данная схема подойдет для изготовления антенны, рассчитанной на прием каналов метровой волны. Только вместо полулитровых банок используйте литровую емкость.

Фото инструкции как сделать антенну

Сегодня делимся лайфхаками, как сделать ТВ-антенну своими руками. Антенна представляет собой устройство для излучения или для приема радиоволн. Бывают передающие, приемные и приемопередающие. Редакторы узнали, что нехитрую конструкцию можно сделать медной и латунной проволоки, медных трубок, проводов и даже из жестянок.

ТВ-антенна из жестяных банок

Антенну для телевизора можно сделать самому, из подручных материалов, даже из пустых пивных жестяных банок. Такой способ самый быстрый и простой. Можно сделать конструкцию из электродов и дисков. Максимальное количество каналов будет семь.

Понадобится:

жестяная банка;
штекер;
кабель для антенны;
шуруповерт;
липкая лента или изоляционная;
деревянный тремпель;
саморезы (2 шт).

Комнатная конструкция гарантирует уверенный прием аналогового сигнала в пределах города и без согласования для кабеля (при длине до 2 м).

Расстояние между банками:

где λ — длина волны. Диполей должно быть не более 3-4 штуки. Если их будет меньше, усиление будет несущественное, больше – будут проблемы с согласованием кабеля.

Качество сигнала заметно улучшится, если разместить из металлической сетки экран с тыльной части.

Расстояние между экраном и основной конструкцией:

Как изготовить конструкцию:

Как улучшить антенну?

Усилитель необходим, если транслятор находится далеко. С усилителем конструкция принимает сигнал надежнее, но вариант «сделай сам» тут может не сыграть.

Можно использовать магнит, на который будет наматываться несколько витков телевизионного кабеля (собирается и возле телевизора, и на антенне).

Если стоит вопрос, как усилить сигнал домашней конструкции, чтобы вместо 7 четко транслировались 20 каналов, необходимо:

купить специальный предварительный усилитель ТВ-сигнала;

найти место идеального приема сигнала;

избавиться от помех, которые создают металлические предметы.

Как сделать быстро антенну:

Как собрать антенну для цифрового ТВ?

Самодельная конструкция должна быть:

аккуратно изготовлена с высокой степенью точности без потерь электромощности сигнала;

строго направлена по оси электромагнитной волны, исходящей от передающего центра;

нацелена по виду поляризации;

иметь защиту от побочных сигналов-помех такой же частоты, исходящих от любых источников: электродвигателей, радиопередатчиков, генераторов.

Как сделать самостоятельно антенну для цифрового ТВ (DVB T2):

Простая цифровая ТВ-антенна: какие есть варианты?

Для нее потребуется часть коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения конструкции.

Алгоритм такой:

обычным ножом со свободного конца срезается внешняя оболочка;

длину брать с небольшим запасом, поскольку небольшой отрезок при наладке проще откусить, чем бежать за новым кабелем;

с этого участка кабеля снимается экранирующий слой, оголяется внутренняя жила и снимается изоляция;

вставить в разъем на приставке ТВ-сигнала гнездо штекера, проволоку оголенную внутренней жилы направляем поперек поступающей электромагнитной волны;

помнить о горизонтальной поляризации;

эфирная цифровая антенна должна быть закреплена на подоконнике либо кусочком скотча на стекле;

помехи и отраженные сигналы экранируются полоской фольги, расположенной от центральной жилы на небольшом удалении;

Разновидности антенн и какие из них можно сделать самому?

Есть «польская», «восьмерка» и «квадрат». Цифровые антенны для ТВ-тюнера и ТВ-приставки должны быть настроены на одну частоту.

ВАЖНО! И приставка, и тюнер должны уметь декодировать сигнал.

«Польская» антенна и цифровое ТВ

Она обеспечивает качественный и надежный прием аналогового телевидения (+ ДМВ), но совершенно непригодна для приема современного цифрового ТВ.

«Восьмерка»: алгоритм изготовления

Несложная конструкция для DVB T2, которую можно сделать из медной проволоки Ø 3 мм. Отражатель при этом не используется. Верхняя сторона сегментов — 14 см, боковая — 13 см.

Отмеряем проволоку длиной 112 см и начинаем сгибать:

1-й сегмент сгибаем длиной 14 см (для антенны — 13 см и 1 см – для прочности петли);

2-й и 3-ий, как 6 и 7 – 14 см;

4-й и 5-й – 13 см;

8-й – 14 см – 13 см и 1 см – с петлей прочности.

Петли зачищаем, закручиваем и спаиваем — они станут контактами для подключения кабеля. Для пайки кабель со стороны антенны зачищаем на 2 см и 1 см – со стороны штекера, места соединений герметизируются любым эластичным термоклеем.

Что такое «квадрат» и стоит ли за него браться самому?

Модификация конструкции «три квадрата» с 6 элементами и трансформатором, уверенно принимает цифровые и аналоговые каналы на расстоянии до 10 км прямой видимости.

Двойной квадрат

За основной рамкой — рефлектор, сторона основной рамки — 0,254λ, сторона рефлектора — 0,278λ, расстояние между рамками — 0,089λ.

Еще один вариант двойного квадрата – два кольца.

Антенна-бабочка

Коротковолновая малогабаритная антенна, формой похожа на бабочку. Для ее изготовления необходима медная проволока Ø около 2 мм, для внешнего применения допускается и 4 мм, для домашнего – телевизионный обычный коаксиальный кабель 75 Ом.

Прямоугольная рамка из проволоки (длина и ширина):

для ТВ — 500х200 мм;

для Wi-fi (всенаправленная) и Bluetooth — 90х30 мм.

Перекручиваем рамку накрест и кусачками разрезаем так, чтобы сформировались два треугольника. Припаиваем коаксиальный кабель и закрепляем с помощью скобок (скотча) на диэлектрик эбонит, дерево или пластмассу.

Мощная телевизионная антенна: что я должен знать об этом?

Чтобы устройство функционировало, как обычная антенна, нужно улучшить ее принимающий контур.

Алгоритм:

покупаем оборудование для усиления сигнала;

подсоединяем к устройству, чтобы исключить помехи в сигнале;

заматываем с двух концов кабель изоляционной лентой;

делаем экран для качественного приема: своеобразная сетка из металла, которую изолируют от телевизора и фиксируют сзади приемника;

для экрана сойдет обычная металлическая сетка от обычного забора;

добавляем железные прутья и соединяем их симметрично с экраном для усиления сигнала (необходимо, чтобы вся конструкция была из одного вида металла, чтобы избежать окисления)$

в центре установки размещаем еще один усилитель и припаиваем к приемнику контакты.

ВАЖНО! Такая телевизионная конструкция устанавливается на крыше с ориентиром на ближайшую телевизионную вышку.

Универсальная конструкция

Необходимые инструменты и материалы:

медный провод (длина 4 м, сечением 4 мм2);

доска любой толщины, но шириной 7 см, длиной 55 см;

паяльник;

саморезы по дереву;

рулетка или линейка;

шуруповерт;

простой карандаш.

Алгоритм:

медный провод разрезать на 8 частей, длина каждого — 37,5 см;

удалить изоляционный слой в средней части каждого из полученных частей провода;

отрезать еще 2 медных провода (по 22 см) и разделить их условно на 3 равные части;

в точках перегиба снимаем изоляционный слой;

проволоку сгибаем в подготовленных (оголенных) местах;

расстояние между концами сгибаемой напополам проволоки 7,5 см;

закрепить штекер, присоединить телевизионный кабель.

Как антенну для цифрового ТВ (DVB T2) сделать самостоятельно:

Логопериодическая (всеволновая) конструкция

Это собирающая линия с установленными на нее попеременно половинками диполей. Длина куска проволоки, формирующая полудиполь, будет равна λ/4.

ВАЖНО! Уличные конструкции, изготовленные своими руками, могут дать усиление до 25 дБ, около 12 дБ комнатные.

ЛПА — это идеальное устройство для приема как аналоговых сигналов, так и цифровых. Для расчета параметров необходимо знать значение показателя прогрессии (от 0,7 до 0,9) и величину угла раскрыва α (30-60°). Берем за основу пропорцию и рассчитываем нужные параметры:

τ=B2/B1=B3/B2=Bn/(B(n-1)) = A2/A1=A3/A2=An/(A(n-1))

Показатель усиления тем лучше, чем больше τ. Увеличить направленность может уменьшение угла α.

Расчет параметров:

определить значения В2 и А2;

рассчитать В1 и А1 и остальные параметры.

Какие бывают виды антенн? Домашняя простейшая самодельная антенна

Домашняя конструкция монтируется из медной или латунной проволоки. Алюминиевая не подходит, поскольку быстро окисляется.

Проволока очищается с двух концов от изоляционного материала, один конец крепится к трубе или батарее, противоположный — вставляется в телевизионный разъем. Усилителем нужных частот выступает труба, которая проходит через весь дом и выходит наверх. Сразу возникает сигнал, антенна ловит 5 каналов.

Для квартиры с балконом

Берется проволока подлиннее, так как телевизор и зону балкона необходимо будет соединить. Проволоку с обеих сторон зачищают, один конец подсоединяют к телевизору в кабельное гнездо, а второй протягивают на балкон и прикрепляют к веревкам или струнам. Такая антенна дает покруче изображение, и каналов с ней больше.

Антенна для дачи

Стабильный прием сигнала на расстоянии до 30 км устанавливают пассивные конструкции и зимой, и летом. Для больших расстояний нужны конструкции помощнее, лучше с усилителем. Для холмистой местности и сверхдальнего приема антенну нужно поднимать выше, применяя для этого мачту.

Для классической конструкции для дачи потребуется:

проволока (Ø 1,5 мм) — из расчета — 1,5-2 м на антенну и 5-6 м на расстояние от конструкции до телевизора;
2. внешняя часть из подготовленной проволоки (закрутить 1-1,5 м в кольцо, Ø от 356 мм до 450 мм);

внутренняя часть антенны (из проволоки сделать второе кольцо, размеры — 180 мм;

готовые кольца – основа будущей антенны — закрепляют на куске фанеры (можно и деревяшку), но чтобы дерево не перекрывало кольца и не болталось;

готовую конструкцию сориентировать кольцами в направлении источника сигнала, антенну поворачивать для поиска лучшего сигнала.

Антенна Харченко (биквадрат)

Это наружная зигзагообразная конструкция с рефлектором.

Z-антенная система с рефлектором обеспечивает те же параметры, что и
ЛП-антенна. Отличие состоит в главном лепестке – он в два раза по горизонтали длиннее, что позволяет ловить сигнал со всех направлений.

ДМВ-антенна изготавливается из медной трубки и листа алюминия толщиной 6 мм.

Автомобильная антенна: внутренняя и внешняя

Внутренняя

Понадобится рамочное устройство, которое прокладывают сзади под уплотнителем стекла. В верхней части у нее зауженность, но габариты не те, что требуются при частоте 27 МГц. По этой причине по центру устанавливают конденсатор, с помощью которого выполняют настройку ТВ-антенны для авто в резонанс на необходимом канале.

ВАЖНО! Приемных частот несколько — 27 и 65 МГц, 28,2 и 68 МГц.

Алгоритм изготовления:

берем провод МГТФ 0,5, который прокладывают по краям заднего стекла в виде трапеции;

то же проделывают и с верхней частью;

полюса располагают так, чтобы легко было добавить провода для согласующего конденсатора;

для снятия сигнала используют кабель РК-50;

в центре заднего стекла фиксируют 5-25 ПФ, к которому строго вертикально направлены оба кабеля.

Универсальная компактная ТВ-антенна в машину:

Внешняя

Для хорошего сигнала нужно закрепить пару телескопических антенн от радиоприемника. Корпус можно взять от польского устройства.

Рисунок 11 — Польская конструкция — основа для внутренней автоантенны

Подача питания на усилитель:

берем разъем для активной ТВ-антенны и припаиваем к нему провод;

кабель от ТВ-антенны пропускаем так, чтобы не пережать его;

прикручивается его к разъему;

провод, припаянный к разъему, подключается к выходу +12 на магнитоле для включения усилителя или активной антенны.

Существуют активные внутрисалонные комбинированные ТВ-антенны с внешними элементами для приема МВ/ДМВ.

Кроме вышеперечисленных, существуют метровая (скрещенные алюминиевые трубки) и фрактальная антенны.

Фрактальная Wi-fi-антенна своими руками:

ВАЖНО! Все рассказы об эффективной работе ртутной антенны — большое заблуждение. Науке неизвестно ни одного принципа, по которому ртутная антенна могла бы работать. Редакторы предупреждают, самостоятельное изготовление ртутной антенны — так себе идейка и опасная затея.

Что такое мультиплекс цифрового ТВ?

Цифровой мультиплекс – это комплект каналов одной частоты. Есть два мультиплекса: первый доступен во всех городах с цифровым ТВ, но для второго готовы еще не все вышки. Для установки понадобится приемник и антенна с поддержкой DVB T2.

Источник

Антенна для телевизора своими руками мощная цифрового телевидения

Типы телевизионных антенн

Телевизионная антенна — это устройство, специально разработанное для приема телевизионных сигналов, передаваемых на частотах от 41 до 250 МГц в диапазоне ОВЧ и от 470 до 960 МГц в диапазоне УВЧ.

Телевизионные антенны бывают двух типов:

В помещении: размещается над или рядом с телевизором;
На открытом воздухе — устанавливается на крыше или чердаке дома.

Наружные антенны сложнее изготовить и установить, но такие устройства необходимы для адекватного приема в периферийных областях, удаленных от телевизионных станций.

Антенна для телевизора своими руками мощная цифрового телевидения

Антенные устройства также делятся на:

Активные, дополненные усилителем и требующие подключения к источнику электрического питания;
Пассивные, которые усиливают сигнал только для конструктивных особенностей.

Внешняя телевизионная антенна — это устройство с большой входной мощностью, имеет одностороннюю интенсивность излучения, поэтому ее дальний конец всегда должен смотреть на передающую станцию.

В зависимости от длин волн, которые могут принимать телевизионные антенны, они делятся на три группы:

Антенны МВ — такие устройства принимают очень длинные метрические волны, размер которых может варьироваться от 0,5 до 1,5 м;
Широкополосные антенны представляют собой гибридную конструкцию, в которой установлены элементы как среднего, так и УВЧ диапазона. Эти радиосистемы используются для одновременного приема цифрового и аналогового вещания.
Антенны УВЧ — эти устройства работают в дециметровом диапазоне, где длина волны составляет от 15 до 40 см. Именно в этом покрытии обслуживается цифровое телевидение (DTV);

Антенна для телевизора своими руками мощная цифрового телевидения

Наиболее часто используемая конструкция внешней телеантенны основана на логопериодической дипольной матрице. Такие изделия состоят из нескольких полуволновых элементов, состоящих из металлических прутков. Они действуют как резонаторы, в которых энергия накапливается радиоволнами, которые заставляют электроны двигаться и создавать стабильные волны колебательного напряжения. Антенна может иметь разное количество стержневых элементов: чем их больше, тем больше ее коэффициент усиления.

Еще одна популярная конструкция, используемая в основном для приема в диапазоне УВЧ, — это отражающая телевизионная антенна. Это устройство представляет собой вертикальный металлический экран, перед которым установлены несколько дипольных элементов.

Полосы телевещания, которые должны быть покрыты одной антенной, имеют слишком широкую частоту, поэтому для диапазонов VHF и UHF используются отдельные антенны или комбинированные устройства. В таких конструкциях есть два типа элементов: длинные, которые улавливают МВ (они расположены за антенным кронштейном и часто функционируют как логопериодическая антенна), и короткие элементы, которые улавливают передачу УВЧ (они расположены в перед стрелой).

Антенна для телевизора своими руками мощная цифрового телевидения

При прослушивании радио вы замечаете, что местные каналы легко настраиваются на диапазон FM или VHF, но у вас не получится захватывать на них дальние зарубежные передачи, для этого вам необходимо установить приемник в режим MW и HF.

Это говорит о том, что метрические, средние и короткие волны хорошо передаются на большие расстояния, тогда как ультракороткие и дециметровые сигналы имеют небольшую зону покрытия. Однако недостаток диапазона УВЧ, в котором работает наше цифровое телевидение, сводится к минимуму по двум причинам:

Прежде всего, наличие большого количества башен;
Во-вторых, способность крупных объектов отражать сигнал.

Если вы живете в частном доме возле многоэтажки, то правильнее направить антенну ТВ не на дальнюю вышку, а на соседний дом, который отлично отражает волны. От правильного выбора направления во многом зависит качество ТВ-сигнала.

Материалы и расчёт

Как и из каких предметов и материалов можно сделать антенну в домашних условиях? Давайте рассмотрим 5 самых интересных вариантов:

Мощная коаксиальная антенна;
«Восьмерка» или зигзаг;
Все волновые проволочные антенны;
Антенна из пивных банок.
«Бабочка»;

Медная или алюминиевая трубка, стержень или проволока — отличные материалы для изготовления антенны. Они податливы, хорошо гнутся и отлично держат форму. Можно использовать любые токопроводящие изделия из металла: проволоку, уголки, прутки, полосы и так далее

Антенна для телевизора своими руками мощная цифрового телевидения

Коаксиальный кабель имеет те же свойства, что и медный, но намного дешевле и, кроме того, коаксиальный кабель также механически прочен, что очень важно для конструкции антенны. Чтобы сэкономить деньги, вы можете использовать кусочки проволоки, которые есть в вашем доме, или купить в магазине в разделе неликвидов.

В первую очередь определяем размер антенны. Длина антенного кабеля (L) рассчитывается на основе частоты передачи. Для расчета нам понадобятся два значения:

Скорость волны в вакууме ≈ 300 млн м / с;
F — частота приема (частоты цифрового ТВ-сигнала обычно находятся в диапазоне 500-800 МГц).

Если мы возьмем параметр частоты в МГц, желаемое значение длины волны будет в метрах. Расчетный параметр скорости света равен 300. Вы можете рассчитать длину волны в кабеле по простой формуле:

L = 300 / F

Антенна для телевизора своими руками мощная цифрового телевидения

Пример расчета: пусть цифровая передача осуществляется на средней частоте 610,5 МГц. Таким образом, средняя длина волны = 300 / 610,5 = 0,491 м. Это в точности длина петли антенны.

Для приема цифрового сигнала нет необходимости точно рассчитывать длину волны, вы можете просто сделать конструкцию продукта более широкополосной.

Особенности конструкции антенны

Большинство предлагаемых в Интернете антенн имеют угловую конструкцию из медных или алюминиевых трубок (или толстых проводов), которые хорошо работают на открытых площадках с прямой видимостью переводчика. Другой тип основан на петле из антенного кабеля.

Как сделать антенну для цифрового ТВ своими руками

Оба проекта обеспечивают не очень хороший прием в плотной городской застройке или в помещении в зоне прямой видимости переводчика.

Наша версия антенны (подсмотренная на просторах известного видеохостинга) ориентирована как на прямой, так и на отраженный от городских зданий сигнал. Поэтому конструкция состоит из двух концентрических колец из антенного кабеля, что значительно упрощает ее изготовление.

Как сделать антенну для цифрового ТВ своими руками

Первая антенна своими руками: штыревая

Это определенно самая простая антенна. По сути, это кусок проволоки длиной 1/4 длины волны.
Берем кусок кабеля, защищаем его конец под вилкой.
Ставим и вкручиваем заглушку.
Снимаем утеплитель с заготовки.
Затем снимите экранированный слой. Согните в месте перехода и измерьте линейкой 12,8 см (1/4 длины волны) и обрежьте лишнее.
На этом антенна завершена! Его можно подключить к телевизору или приставке и использовать.

Изготовление и расположение

Сегодня все телевидение обслуживается в цифровом формате, от аналогового скоро полностью откажутся. Старые антенны практически не работают с сигналами DVB, поэтому нужно делать антенну с десятичной дробью.

Передача цифрового ТВ в формате DVB-T2 осуществляется в диапазоне UHF, и поскольку сигнал передается в цифровом виде, его прием всегда будет хорошего качества, либо просто не удастся его захватить и будет нет сигнала. Шум, искажение или нечеткое изображение — это характеристика только аналогового телевидения.

Кодирование DVB (Digital Video Broadcasting) нечувствительно к электромагнитным помехам, однако при сильно загрязненном воздухе может возникнуть несовпадение сигналов, в результате чего изображение застынет или полностью рассыпется. Поэтому эффективнее вынести антенну вне дома: за окном, на крыше, на балконе.

Антенна для телевизора своими руками мощная цифрового телевидения

Чтобы уменьшить количество помех, за антенной может быть встроен рефлектор (рефлектор). Для конструкции антенны подходят самые простые материалы металлического цвета: фольга, упаковка для кофе или сока, банка, компакт-диск и т.д. Для того, чтобы отражатель оказывал целенаправленное воздействие, форму отражателя можно сделать параболической. Хотя это более актуально для аналоговых приемников, отражатели также помогают при слабом цифровом сигнале.

И последний совет: опытные инженеры рекомендуют паять все антенные соединения, а не только скручивать или привинчивать, так как со временем они окисляются и ухудшают качество приема. Внешние антенны, сделанные своими руками, лучше покрыть краской, это надежнее защитит вашу конструкцию от неблагоприятных погодных факторов.

Для соединения антенных элементов лучше использовать сварочные аппараты мощностью 36-40 Вт, флюс и мягкую пайку.

«Бабочка»

Относительно простая, но эффективная коротковолновая антенна для приема цифрового телевидения называется «бабочкой» из-за ее специфической формы: проводники-вибраторы отходят от оси крепления веером, как крылья настоящего насекомого.

Схема антенного устройства

Для изготовления вам потребуются:

около 4 м медной проволоки или, что еще хуже, алюминиевой сечением 4-6 мм;
кусачки или плоскогубцы;
тонкая доска или фанера размером около 550 на 70 мм и толщиной около 5 мм;
F разъемы для подключения.
паяльник с припоем и флюсовой пастой;
саморезы;
карандаш, чтобы пометить доску;
вилка 75 Ом;
отвертка или отвертка;
нож для зачистки;
линейка для разметки;

Размер антенны

Производство выглядит так:

Рассчитываются размеры вибраторов и расстояние между ними. В среднем можно считать длину 37,5 см.
Резьба нарезается по рассчитанным размерам. Требуется восемь проводников.
Центр каждого проводника зачищен на 2 см.
Каждую проволоку сгибают по дуге так, чтобы между концами оставалось не менее 7,5 мм. Вместо двух проводов вы можете использовать лист металла, вырезанный в форме треугольника, поэтому эта антенна будет ближе к конструкции, запатентованной в 1938 году под названием диполь Butterfly.
Два провода длиной около 43 см нарезаются и зачищаются в местах крепления к плате.
Все провода соединены между собой согласно схеме подключения.
Антенные выходы припаяны к штекеру.
К вилке подключается переходной кабель на 75 Ом.
К адаптеру подключается кабель.
Антенна настроена на прием и устанавливается в подходящем месте.

Преимущества:

простота изготовления;
эффективность.

Недостатки:

относительно низкий прирост.

9 вариантов самоделок для приема DVB-T2 в домашних условиях

Переход на цифровое телевидение происходит постепенно, без резкой остановки на аналоговое. В результате у пользователей было достаточно времени, чтобы придумывать различные самодельные антенны и тестировать их. Предлагаем рассмотреть самые популярные: оценить сложность изготовления, положительные и отрицательные качества, процесс сборки.

Из пивных банок

расчет антенны цифрового телевидения своими руками

антенну собрать из пивных банок несложно, благодаря простому способу получения исходного материала. Вам понадобятся банки не только пива, но и других напитков. Конструкция эффективна, потому что алюминий в банках хорошо проводит сигнал. Но вам нужно будет точно измерить расстояние между вибратором банки, подключите его в четкой последовательности.

Вам необходимо подготовить:

четное количество пустых банок — не менее двух, а максимальное количество не ограничено;
схема сборки;
дрель;
кабель.
саморезы;

сделать телевизионную антенну для цифрового телевидения

Учтите, что чем больше банок вы возьмете, тем лучше будет сигнал.

Просверлите отверстие, чтобы пропустить проволоку.
С помощью саморезов закрепите вибраторы на кронштейне.
Подключайте скамейки строго так, как указано на схеме.
Подключите кабель к месту соединения двух проводов.

Характеристики:

простая сборка;
высокий уровень эффективности.

Все материалы используются повсеместно, за исключением коаксиального кабеля. Эффективность, конечно же, зависит от местности. С ровной поверхностью вы можете уловить сигнал на расстоянии до 50 км.

Обратите внимание, что для четкого сигнала необходимо произвести расчет размера вибратора. Банки также интересно надежно защитить, так как пустые конструкции легко сдувает ветром. Изменение их направленности отрицательно сказывается на качестве сигнала.

В виде восьмерки (Харченко)

как сделать антенну для цифрового тв

Антенна Харченко — простой, но технологически очень понятный метод. Как те, кто смотрел аналоговое телевидение с расстояния в метр. Если присмотреться к конструкции, можно увидеть два одинаковых квадрата. За необычную форму и открытые углы их еще называют Z-антеннами.

Следуй этим шагам:

согнуть большую металлическую проволоку на заранее рассчитанном кабинете;
подключите кабель.
крепим конструкцию к каркасу.

Достоинства метода — технологичность. Сделать это несложно, если для фиксации достаточно использовать кусок проволоки и крепеж.

Двойной-тройной квадрат

Тройной квадрат еще называют антенной Сотникова. Интересно, что все изобретения, которые не работают по стандартной схеме, часто называются в честь их изобретателя или человека, который приложил усилия, чтобы представить их широким массам.

антенна цифрового телевидения своими руками из кабеля

Устройство состоит из трех (двух) рам квадратной формы, в состав которых входят:

директор;
отражатель.
вибратор;

Это изобретение является развитием основного принципа волнового канала. Но сделать это намного проще. Внешне — простое сочетание квадратов с постепенным уменьшением. Элементы закреплены на оси по направлению к источнику сигнала.

Для сборки такой конструкции вам понадобится стальная или медная проволока.

Сложите квадраты и установите перемычку.
Соединить стыки паяльником.
В месте соединения проводов припаяйте оголенный конец кабеля.

Если вы уверены в своих силах, можете сложить конструкцию по чертежу и получить:

высокая степень чувствительности;
возможность подключения усилителя.
технологичность;

Также устройство отлично улавливает слабый сигнал на большом расстоянии.

Из картонной коробки

Обратите внимание, картонная коробка — это всего лишь рабочий материал для самодельной антенны. Вам просто нужно вырезать два плоских прямоугольника размером 25х30см. Также готовит:

пищевая пленка;
отвертка;
клей;
кабель с вилкой.
несколько болтов с гайками;
медная проволока;

Телевизионная антенна HQClear: вся правда о разводе, отзывы реальных клиентов

Затем следуйте инструкциям.

Вырежьте из фольги два квадрата.
Используйте обычный клей, чтобы приклеить их к картону.
Удалите остатки алюминиевого клея.
Вырежьте отверстие под болты.
Нарисуйте внутренний контур на первом отверстии и внешнее устройство на втором.
Закрепите контакты болтами.

На этом конструкция завершена, но необходимо выделить расстояние между элементами. Подключите кабель к телевизору и раздвиньте квадраты. Осторожно разложите пленку на картоне, четко в обозначенном месте. Если работа некачественная, четкого сигнала не будет. Как только вы найдете нужное расстояние, прикрепите квадраты к раме.

Обратите внимание, что этот тип антенны предназначен только для использования в помещении. Картон и пленка не выдерживают негативного воздействия внешних факторов.

Бабочка

Это название дизайна, который легко реализовать. Это эффективная короткая антенна. Это связано с практичностью, благодаря интересной форме: вибраторы расположены относительно застежек таким образом, что напоминают крылья бабочки.

как сделать антенну для цифрового телевидения своими руками

Требуются следующие предметы:

четыре метра медного провода;
простой карандаш;
тонкая фанера;
сварщик;
саморезы;
вилка 75 Ом;
кусачки;
отвертка;
нож;

Следуйте алгоритму.

Измерьте размер вибраторов, установите расстояние.
Обрежьте нити в соответствии с полученными значениями.
Используйте 8 проводов.
Зачистите проводники минимум на 2 см.
Сложите поводья в дугу.
Отрежьте 2 пряди длиной 43 см.

Очистите их в точках крепления к столу.

Подключите провода по инструкции:

антенный выход припаян к штекеру;
подключить кабель к адаптеру.
подключить провод;

Отрегулируйте антенну и используйте ее как обычно. Провести такие действия несложно. Но выигрыш будет небольшой.

С помощью паяльника

Использование этого инструмента значительно ускорит выполнение поставленной задачи. Возьмите палку и закрепите металлические элементы — обычной ниткой. Отрежьте от провода 16 частей, припаяйте в точке 4 и обмотайте изолентой. Сварщик надежно фиксирует все элементы, исключая их окисление и образование положений, не соответствующих выставленному ранее вектору.

С помощью болтов

Конструкцию можно собрать только на болтах и без паяльника. Следуй инструкциям:

алюминиевые антенны диаметром до 6 мм, прикрепленные к стержню;
соедините антенны вместе алюминиевым кабелем, который используется вместо вибратора.

Для подключения коаксиального кабеля требуется переходник балуна.

Пользователи отмечают, что для дома это лучшая антенна, изготовленная без использования специальных инструментов. Гарантирует качественный прием на расстоянии до 60 км. Он также устраняет задержку и стабилизирует качество сигнала.

Из коаксиального кабеля

как сделать антенну для цифрового телевидения

Сделать антенну для цифрового ТВ своими руками из кабеля — лучший вариант для тех, кто не часто что-то делает своими руками. Для его реализации достаточно иметь только кабель с медной жилой. Также пригодятся нож, плоскогубцы и дюбель, чтобы создать желаемую форму у вас под рукой. Затем выполните простые действия.

Возьмите кабель длиной полтора метра.
Снимите изоляцию с одного конца.
Отмерьте 22 см и обнажите центральную вену.
Снимите изоляцию с экрана через такое же расстояние.
В последнем разделе удалите центральную жилу, пока она не образует кольцо.
Подключите вилку к другому концу.

При доскональном знании пользователем правил изготовления изготовление такой антенны займет не более 5 минут. Но этот вариант используется только как вариант комнаты. И то только при сильном сигнале. Исправить ситуацию после подключения усилителя не удастся.

Но конструкцию можно немного улучшить, если вместо кольца установить спираль от кабеля. Но необходимо заранее рассчитать радиус, тем самым улучшив качество сборки. Примитивность этого метода радует пользователей, выбравших именно этот дизайн.

Логопериодическая

комнатная антенна для цифрового ТВ своими руками

Схема логопеда считается классическим вариантом. Особенности в следующих пунктах:

вибраторы необходимо закреплять только на главной оси;
определение положения вибратора происходит с периодом волн.
контроль длины используемых элементов — не выходить за пределы, установленные диапазоном ДМВ.
значения используемых деталей изменяются по логопериодическим законам;

Антенна предназначена для приема волн. Вот почему у него такое же название. Отличается следующими конструктивными особенностями:

широчайший ассортимент;
универсальность: также используется для приема мобильного сигнала;
антенна более компактна и технологична по сравнению с другими вариантами;

Как сделать логопериодическую антенну для цифрового ТВ своими руками

Чтобы установить мобильный сигнал и настроить Wi-Fi, размер элементов меняется. Учтите это при разработке проекта. Пользователь также должен понимать, что такую конструкцию изготовить непросто. Технология требует определенных знаний и навыков. Необходимо четко установить конкретную длину вибраторов и определить оптимальное расстояние.

сделать расчеты на обычной бумаге практически невозможно. Придется применить интегральные уравнения. Чтобы упростить задачу, воспользуйтесь онлайн-калькуляторами, которые самостоятельно произведут расчеты после ввода необходимых данных.

Алгоритм действий:

установить элементы для фиксации сигнала: сплошные из толстой проволоки и полые из тонкой;
подключите коаксиальный кабель;
выберите 2 толстые трубы;
другой конец кабеля вставьте в приставку или в специальную розетку на телевизоре.
установка сначала проводится с одной стороны, а затем переносится на другую;
рассчитать размеры стержней и вибраторов, установить расстояния;
соединить стержни специальными перемычками;

Имейте в виду, что вы можете использовать текстолитовые пластины с алюминиевым покрытием. Уровень сигнала такой замены не ухудшится.

Туркина

Самодельная антенна такого типа нужна для улавливания дальнего сигнала. Он также назван в честь своего изобретателя, радиолюбителя Туркина. Впоследствии инженер Поляков с помощью компьютера довел его до совершенства.

антенна для dvb t2 diy

Ознакомьтесь с конструктивными особенностями на фото выше. Это показывает, что металлические вибрирующие кольца размещены в четко обозначенном месте. Их роль в дизайне отмечают специальные знаки:

D — элементы, не принимающие активного участия в процессе;
R — это функция, предотвращающая образование задержек.
V — активные части;

Размер и расстояние до вибратора определяются в зависимости от длины кабеля. Показатели можно рассчитать вручную или с помощью калькулятора, доступного в Интернете. Обозначения отображаются в миллиметрах. Для сборки сначала подготовьте сосновую обрешетку. Затем выполните следующие действия:

измерить положение колец;
сложить кольцами;
проделываем дырочки дрелью;
установить кольца в проделанные отверстия;
откусить по 2,5 мм за каждый конец;

Завершите процесс, припаяв к антенне коаксиальный кабель кабеля. Антенна срабатывает сразу даже из комнаты. Однако помехи могут наблюдаться на большом расстоянии от датчика.

Простая для Wi-Fi — из металлической банки

Хорошую антенну Wi-Fi легко сделать — все под рукой. Например, взять консервную банку. Эту идею тоже можно реализовать за 10 минут. Но учтите, что банка только металлическая, без видимых следов деформации. Высокие и узкие, они отлично улавливают сигнал. Если вы решили установить антенну на открытом воздухе, ищите пластиковую крышку. Кабель берется на 75 Ом, некоторые элементы можно регулировать по ситуации. Но имейте в виду, что чем точнее вы будете следовать инструкциям, тем лучше будет передача сигнала.

Считается, что такая антенна может захватывать до 7 каналов. Лучше всего защелки возле окна или на валу стабилизатора.

Антенна из коаксиального кабеля

Для изготовления этой версии антенны вам понадобится примерно 0,5 м наиболее распространенного телевизионного кабеля с маркировкой «RK-75». Один конец изолированного кабеля нужно зачистить для подключения к розетке телевизора (вставляется разъем F и переходник для подключения к телевизору), а на втором мы создадим круглую антенну.

Отойдите на 5 см от края и снимите верхний слой изоляционной грунтовки. Затем снимите обмотку с центральной жилы кабеля и плотно скрутите оставшиеся жилы в жгут.

Антенна для телевизора своими руками мощная цифрового телевидения

Затем отойдите на 22 см от подготовленного конца кабеля и удалите 2 см внешней изоляции вместе с экранированной фольгой и оплеткой, не затрагивая изоляцию центрального проводника.

От этого места отмерьте следующие 22 см и обрежьте внешнюю изоляцию до экранированного листа. Теперь нужно соединить кабель в кольцо — для этого плотно фиксируем подготовленный для вновь созданного разреза первый конец. Вот и все — в ваших руках мощная коаксиальная антенна, сделанная своими руками.

Подключите его к телевизору и начните настраивать каналы. Такая антенна считается хорошим вариантом для приема цифрового телевидения. Лучше всего устанавливать антенну за окном и сбоку от телебашни, так как стены здания могут заглушать полезный сигнал. Вы можете сами убедиться в его местонахождении.

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Показываю общий вид собранной мною конструкции с фотографией. С учетом вертикальной поляризации он находится в форме восьмерки, а для горизонтальной ориентации поворачивается бабочкой.

Антенна Харченко

Для наглядности перевернул: с экраном в центре передачи и с активным вибратором из медной шины — в комнате.

Телевизионный кабель просто перевязан изолентой с одной стороны квадрата, закреплен на подставке, а в моем случае также выполняет роль застежки: его просто перекидывают через карниз — на нем висит антенна.

Многие соседи уже повторили мой проект. Я вижу это с этим оконным декором.

Внутренняя антенна

Люди даже вешают восьмерку на шторы, начали делать без экрана и монтажной рейки — уверенно дает прием активный вибратор. Это упрощает сборку. Однако в случае появления посторонних помех рекомендую собрать экран.

Делаю вывод, что антенна Харченко достаточно надежно работает в зоне надежного приема. Поскольку его расчет и установка просты, не требует дефицитных деталей, рекомендую сборку.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения размеров помещения Харченко я нашла множество советов, которые, мягко говоря, не подходят, но работают. На фото я привожу всего 3 метода расчета.

Размеры антенны Харченко

А еще есть онлайн-калькуляторы, которые рассчитывают разные размеры. Все это я объясняю тем, что такая конструкция не критична для точности изготовления, что считаю ее преимуществом.

Для проверки я выбрал технику, при которой сторона квадрата равна 0,25 длины волны электромагнитного колебания. Здесь требуется меньше материала, а условия работы самые сложные.

Я умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

Сторона квадрата

А потом я покажу вам технологию, которую вам не составит труда повторить. Но я все же рекомендую немного расширить сторону квадрата.

Затем он начнет захватывать немного более широкий диапазон сигналов из-за того, что эта форма вибратора обрабатывает все амплитуды полуволн напряжения, которые в него вставляются. Благодаря этому обеспечивается его широкополосный доступ.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор получен из медной шины прямоугольного сечения 1х4 мм.

Активный вибратор

Такой профиль сложно согнуть. Вы должны работать в тисках. С круглым сечением легче работать. Очистил среднюю часть от краски и припаял контактные площадки паяльником.

Соединение под пайку

С одной стороны квадрата я перевязал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным участкам.

Подключение телевизионного кабеля

За счет созданного полукольца образуется угол адаптации волновых сопротивлений кабеля и антенны. Это самая простая конструкция. Но она играет важную роль.

Показываю эту связь с другими фото на готовой антенне.

Как припаять кабель к антенне

Размер ликвидации

Далее мне осталось завершить экранирующую решетку, которая блокирует посторонние сигналы с противоположной стороны, чтобы они не мешали приему информации.

Я разметил деревянную планку, проделал несколько мелких отверстий.

Сверление отверстий

Я вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заблокировал их спичками. Можно добавить еще клея.

Экран

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Антенна Харченко для цифрового ТВ

Высота антенны

Здесь я показываю его позицию на окне во время работы прошлым летом.

Антенна для цифрового телевидения

И я недавно сделал это фото: я показываю другой вид.

Вид сбоку

На данный момент я уже отказался от использования антенны цифрового ТВ DVB T2 после подключения оптоволокна и перешел на пакет услуг «Ясна» Белтелекома.

Другие видео инструкции

Всеволновая антенна

Телевизионная антенна может иметь разную форму. Например, из медного провода диаметром 2-5 мм можно построить всеволновую антенну в виде двух универсальных элементов. Такие устройства отличаются частотной независимостью, поэтому пользуются большой популярностью у дачников. Устройство CHNA можно собрать буквально за час и получить хороший уровень сигнала вдали от телецентров.

Для этого вам понадобятся:

Эмалированный медный провод;
2 деревянные или пластиковые рейки.
2 металлоконструкции в форме равнобедренного треугольника;

Вместо металлических треугольников можно использовать эластичный ламинат, из которого нужно будет вырезать треугольники (или оставить треугольную форму медной облицовки).

Антенна для телевизора своими руками мощная цифрового телевидения

Ширина и высота антенны должны быть одинаковыми. Лопасти устанавливаются под прямым углом и фиксируются паяльником. Антенный кабель ЧНА необходимо прокладывать в точке нулевого потенциала, которая находится на пересечении кабеля с вертикальной направляющей. Кроме того, он должен быть соединен муфтой, а не припаян.

Расстояние между соседними прядями должно быть 25-30 мм, а между пластинами — не более 10 мм. Антенную конструкцию лучше устанавливать внутри окна шириной 150 см. Приемник сигнала в виде двух только что изготовленных развернутых элементов уверенно принимает все каналы ДМВ и СВ. Если вы живете в районе с плохим уровнем сигнала, было бы целесообразно интегрировать такое устройство с усилителем.

Простая антенна для приёма цифрового ТВ

Еще один полезный вид домашней антенны для дачи — «бабочка». Это совершенно простая конструкция, для создания которой вам потребуются:

Доска или фанера длиной около 60 см и шириной 7 см, толщиной около 20 мм;
Шайбы, винты, паяльник.
Экранированный медный провод сечением жилы 4 мм;
Коаксиальный кабель «РК-75»;

Ниже мы приводим схему разводки, по которой необходимо сделать основание антенны-бабочки.

Антенна для телевизора своими руками мощная цифрового телевидения

Схема

Затем подготовьте 8 кусков медной проволоки длиной 37,5 см каждая, отступите на 17,75 см и удалите 2 см изоляционного слоя в центре каждого отрезка. Придайте им V-образную форму, чтобы концы элементов находились на расстоянии 7,5 см друг от друга (такая форма считается оптимальной для четкого и качественного приема ТВ-сигнала).

На следующем этапе необходимо подготовить еще два элемента из проволоки длиной около 22 см. Разметить каждый элемент на 3 равные части и зачистить изоляцию провода между полученными кусочками.

Нам понадобится еще два небольших отрезка провода, чтобы подключить антенну к розетке.

Теперь осталось только собрать все подготовленные элементы в одну конструкцию и припаять кабель к вилке.

Таким образом, вы можете легко создать свою собственную эффективную антенну-бабочку для приема цифрового телевещания.

Как сделать антенну для телевизора

Ниже приведены пошаговые инструкции по изготовлению антенны DVB-T2 своими руками. Ссылки прикреплены к дополнительным пошаговым инструкциям, где вы можете узнать больше и увидеть более точный алгоритм сборки.

Из кабеля

Преимущество — простота изготовления. Вам не нужно быть опытным инженером-электриком. Вам просто нужно пометить кабель по точному размеру и очистить его ножом. Он также уютен, но может быть установлен на открытом воздухе, если конструкция хорошо закреплена и открытые участки защищены от влаги (дождя).

Недостаток: Нет смысла подключать усилитель. Никакого эффекта от устройства не будет. Он улавливает только сильный сигнал поблизости, который поступает без помех для антенны.

Как сделать антенну для цифрового телевидения своими руками: домашние и уличные варианты конструкций DVB-T2

Для изготовления цифрового ресивера необходимо иметь:

кабель необходимой длины (можно использовать старый кабель от предыдущей телевизионной линии, если вы планируете прокладывать новый);
штекер для подключения к розетке ТВ.
управлять;
нож;

Инструкция, как сделать комнатную антенну из кабеля:

Последний шаг — вставить штекер в свободный конец кабеля, чтобы можно было подключить антенну к телевизору. Необходимо снять верхнюю оболочку на 1 см и оставить примерно 2 мм от внутренней. Экран сложен. Разъем накручивается на кабель над экраном до конца. Затем прикручивается переходник, который будет крепиться к розетке телевизора. См. Изображение ниже для получения более подробной информации.

Как сделать антенну для цифрового телевидения своими руками: домашние и уличные варианты конструкций DVB-T2

«Пивная»

Антенна цифрового телевидения из пивной банки состоит только из четного числа емкостей. Самый простой способ — прикрепить две банки из токопроводящего материала.

Подходит не только для пивной тары, но и для других напитков. Главное, чтобы банки проводили электричество, иначе сигнал с репитера не возбудит ток на элементах.

Как сделать антенну для цифрового телевидения своими руками: домашние и уличные варианты конструкций DVB-T2

Преимущество, как и в случае с петлей, — простота изготовления. Необходимые материалы можно приобрести дома или в продуктовом магазине / магазине бытовой техники. А инструменты есть в каждом доме. Плюсом также является достаточно хороший уровень приема. Если ничего не мешает сигналу (холмы, высокие здания, густой навес деревьев за окном) на сооружение, настройте цифровое телевидение для полного списка, и вы получите два десятка каналов с расстояния до 40 и даже 50 км. Антенну можно использовать как в помещении, так и на улице.

Возможен снос при установке на открытом воздухе. То есть изменение формы, деформация, смещение элементов из-за порывов ветра. Поэтому крепить нужно аккуратно, использовать полноценные застежки, а не скотч, как описано ниже. Кроме того, для максимального качества приема необходима точная регулировка размеров контейнеров и расстояний между сторонами.

Производство требует:

блок достаточной длины или другой прямой материал (например, пластик), но не токопроводящий; часто используют обычный крючок как основу для крепления банок;
кабель;
пара поллитровых банок;
кусок наждачной бумаги.
3 винта по металлу с шайбами;
скотч;
отвертка;

Chertech для приемника коллекции показан на следующем рисунке. Под схемой инструкция в точности совпадает с картинкой.

Как сделать антенну для цифрового телевидения своими руками: домашние и уличные варианты конструкций DVB-T2

Как сделать:

Чтобы облегчить работу, сломайте «язычки» на обеих банках.
Внизу одной из банок просверлите отверстие диаметром под кабель.
Присоедините первую банку к крючку так, чтобы отверстие для питья было обращено внутрь. Вы можете закрепить его изолентой, но лучше просверлить отверстие в боковой части банки и вкрутить винт в деревянную часть через углубление в емкости. К тому же нейлоновая стяжка — хороший заменитель скотча. Для каждой банки используйте две стяжки: одну вверху и одну внизу.
Расстояние между банками должно быть примерно 7,5 см, это означает, что нужно зачистить кабель так, чтобы длины зачищенного участка хватило для прикручивания ко второй банке. Таким образом можно удалить около 9-10 см верхнего утеплителя. Нет необходимости полностью удалять внутренний слой, чтобы свести к минимуму риск экранирования экрана от сердечника в будущем. Следовательно, можно убрать примерно 5-6 см.
На закрепленной банке по бокам от отверстия для питья отметьте места, где будут вкручиваться саморезы, которые будут соединять поверхность с экраном кабеля. Очень тщательно отшлифуйте наждачной бумагой или ножом. Особенно, если материал банки изначально был окрашен в другой цвет, как это часто бывает.
Вверните винты наполовину.
Проденьте кабель через дно, выньте его из верхнего отверстия банки. Разделите плетеный экран пополам, как показано на схеме выше. Проденьте тесьму на каждый саморез в направлении закрутки, затем затяните до конца.
Вкрутите часть винта во вторую банку. Не забудьте отменить место на берегу.
Накручиваем сердечник на саморез под шайбу и затягиваем.
Закрепите вторую банку на расстоянии 75 мм от первой.
Присоедините разъем F к другому концу антенного кабеля.

После этого можно проверить антенну. Убедитесь, что банки хорошо смотрят друг на друга. Если вы используете ленту или другой клей, чтобы прикрепить его к раме, вы можете отрегулировать вторую банку, чтобы увеличить или уменьшить расстояние по мере необходимости. Поэтому иногда получается улучшить прем «цифры» самодельной антенной Т2.

Бабочка

Подходит для приема ТВ-сигнала от удаленных ретрансляторов. Вы можете установить усилитель для еще более сильного приема. Итак, антенну можно использовать для дачи, загородного дома. Конструкция довольно прочная, особенно если вы сделаете эту антенну из одного провода, а не из частей.

Обратной стороной является подверженность незначительным изменениям конструкции. Из-за малейшей деформации, изгиба качество работы может значительно снизиться. Как и в случае с другими телевизионными антеннами, достижение требуемых характеристик достигается только путем тщательных расчетов. Если частоты вещания обоих мультиплексов (пакетов телеканалов) далеки друг от друга, бабочка, скорее всего, не поймает двадцать или тридцать каналов. В этом случае вам нужно будет сделать двух бабочек, каждая из которых отвечает за отображение мультиплекса цифрового ТВ.

Чтобы сделать бабочку, вам понадобится:

медная проволока;
два разъема F (один для телевизора, другой для подключения кабеля к антенне);
тиски или плоскогубцы для загиба проволоки;

Антенну сделать очень просто. Необходимо получить из проволоки два равносторонних треугольника. Нижняя сторона имеет длину 20 см, боковые стороны около 27 см каждая (точнее 26,9 см).

Дизайн бабочки

Затем оба треугольника подключаются к разъему антенны. Сначала в разъем вставляется кусок кабеля с использованием стандартной технологии монтажа. Далее два верхних конца треугольника нужно припаять к сердечнику кабеля от входной стороны к разъему и к корпусу детали. Вы можете понять суть из изображения ниже.

Как сделать антенну для цифрового телевидения своими руками: домашние и уличные варианты конструкций DVB-T2

Бабочка состоит из множества элементов. 16 антенн прикреплены к куску дерева длиной один метр. Они состоят из 8 отрезков сплошной проволоки, сложенных под углом 30°.

Как сделать антенну для цифрового телевидения своими руками: домашние и уличные варианты конструкций DVB-T2

Сначала антенны прикручиваются к планке саморезами. Затем по схеме соединяются вибраторы будущей дециметровой телевизионной антенны для цифрового телевидения. Соединение осуществляется от верхнего крайнего уса к нижнему с той же стороны через два внутренних центральных элемента. Между двумя центральными усиками можно сделать два промежуточных крепления для соединения кабельного соединителя.

Как сделать антенну для цифрового телевидения своими руками: домашние и уличные варианты конструкций DVB-T2

Антенна Харченко

Требуется расчет по формуле или калькулятору. Вам необходимо знать длину волны, передаваемую радиосигналом цифрового телевидения. Длина волны соответствует размеру стороны квадрата. Подробнее читайте в статье о расчете антенны Харченко для цифрового ТВ.

По расчету, сделанному с учетом частот вещания в вашем регионе, из одной проволоки нужно сделать два ромба. Складки выполняются плоскогубцами или руками. У вас также должны получиться квадраты с углом 90 °. Свободные после складывания кромки фиксируют сваркой. Затем по каждому внутреннему углу закрепляется трос.

Как сделать антенну для цифрового телевидения своими руками: домашние и уличные варианты конструкций DVB-T2

Центральную точку, где проводится сварка, рекомендуется защищать от влаги, если вы планируете устанавливать устройство на открытом воздухе. Его можно залить горячим клеем, перемотать скотчем или накрыть пластиком. Также важно, чтобы внутренние края не смыкались.

Как сделать антенну для цифрового телевидения своими руками: домашние и уличные варианты конструкций DVB-T2

Логопериодическая

Название состоит из двух частей: логотипа и журнала. Обе стороны определяют дизайн устройства. Строительство ведется по логарифмическим законам.

новичку сделать логопериодическую конструкцию сложно. Надо не только многое делать руками, но и не делать простейших расчетов.

Его можно использовать не только для цифрового телевещания, но и для усиления мобильных сигналов и сигналов Wi-Fi. Он имеет широкий частотный диапазон и высокое усиление.

Он также состоит из двух частей: линии сбора (две штанги) и вибраторов. К стропам прикреплены вибраторы. Крепление осуществляется поочередно с помощью вибратора. Есть чередование с каждой стороны. Сначала прикрепляется вибратор к нижней строчке, затем к верхней и так до конца строчки.

Как сделать антенну для цифрового телевидения своими руками: домашние и уличные варианты конструкций DVB-T2

необходимо строго соблюдать значения длины вибраторов и расстояния между каждым элементом.

К трубам для анкерной линии (оси) легче отводить тросы. Таким образом получится пропустить вибратор внутрь и прижать его болтом.

Коробка тоже может ловить цифровое ТВ

Как сделать антенну для цифрового телевидения своими руками: домашние и уличные варианты конструкций DVB-T2

Устройство аналогично первым вариантам, рассмотренным в этом материале.

Концы с двух сторон каждой прядки зачищаем по 2-3 см.
Коробка закрывается, к верхней части крышки скотчем прикрепляется сложенный по кругу шнур. Оба круга должны быть обращены друг к другу концами.
необходимо отрезать два отрезка ТВ-кабеля длиной по 50 см каждый.
Телевизионный кабель, идущий к ТВ-приемнику, подключается к антенне. Жила кабеля скручена двумя переплетенными «кольцами». Экран из проволоки также скручен с другими круговыми оплетками.
Выбирайте коробку такого размера, чтобы в нее можно было уместить два круга деталей кабеля.
Скрутите косу и скрутите.
Дно коробки покрыто фольгой. Он плотно прилегает к поверхности. А чтобы лист не отставал, можно использовать клей.

Чтобы ТВ-кабель не шатался, его можно протянуть через просверленное отверстие по всей толщине коробки.

Антенна «восьмёрка»

Следующий вариант создания простой телевизионной антенны дециметрового диапазона получил свое название от формы ее «восьмерки» или «зигзагообразной» конструкции. Такой прибор надежно обнаружит сигнал даже в глухой деревне.

Чтобы сделать внешнюю антенну для цифрового телевидения своими руками, вам потребуются:

Усилитель (можно использовать любые старые);
Кабельное телевидение;
2 куска медной проволоки (по 180 см);
Железный столб для поднятия антенны.
Плита (деревянная или металлическая) 15 * 15;

Антенна для телевизора своими руками мощная цифрового телевидения

Сначала создаем тело ловушки: из медной проволоки формируем два ромба с оптимальным размером сторон 45 см каждый. Прикрепляем концы двух элементов к пластине: формируем из сердечника кольцо и немного сплющиваем, фиксируем болтами или привариваем сварочным аппаратом.

Подключаем усилитель и вставляем штекер кабеля в разъем. В общем так и есть. Осталось установить готовую конструкцию на высокое дерево, которое необходимо надежно врыть в землю.

Для изготовления наружной телевизионной антенны подходит любой токопроводящий материал подходящего сечения: медные или алюминиевые трубы, полосы или профильный элемент толщиной от 1 до 5 мм. Главное — придать корпусу антенны правильную форму.

Антенна из банок из-под пива

Основные антенные устройства могут быть изготовлены из множества простых материалов, используемых в доме, даже из обычных банок из-под газировки. Такой мини-ресивер будет не очень мощным, но вы сможете захватывать около 7 каналов, причем не только в ДМВ диапазоне, но и в самом длинном — МВ.

Важное условие: банки должны быть плоскими, без задиров, чистыми и сухими. Суть этой конструкции очень проста — нужно всего лишь приварить к кабелю 2 банки и разместить их с противоположных сторон на деревянной основе.

Антенна для телевизора своими руками мощная цифрового телевидения

Количество банок можно использовать по-разному, считается, что оптимально сделать 3 или 4 ряда банок, так как 1-2 линии слабо улавливают сигнал, а более 5 линий сложно сопоставить. Помимо банок нужно подготовить следующие материалы:

Около 5 метров обычного телевизионного кабеля с маркировкой «РК-75»;
Несколько шурупов, изолента и сварочный аппарат.
Основание из дерева или пластика;

Для начала нужно подготовить ТВ-кабель: отступить от края 10 см, сделать неглубокий надрез и снять верхний слой изоляции. Скрутите внутренний плетеный экран в одну связку. С той же стороны кабеля снимите пластиковую изоляцию и обнажите центральный провод. Подключите вилку к противоположному концу кабеля.

Далее нам нужно будет подключить коаксиальный кабель к банкам. Для этого лучше использовать небольшие саморезы для гипсокартона: к одной скамейке прикрутите скрученную оплетку кабеля, а ко второй — медную жилу. Для лучшего контакта соединения можно спаять.

Антенна для телевизора своими руками мощная цифрового телевидения

Теперь следует закрепить банки на деревянной доске. Сделать это можно с помощью обычного изоленты, изоленты или клеевого пистолета, можно даже использовать для этого обычную плечики или любую самодельную плоскую конструкцию. Главное, чтобы металлические банки имели одинаковую форму, одинаковые размеры (объем) и располагались строго на одной линии. Расстояние между жестяными элементами, а также место установки антенны подбирается экспериментально.

Усовершенствовать конструкцию можно, сделав решетку из нескольких линий с банками, а если есть такая возможность, подключить усилитель. Если на улице будет обнаружена самодельная антенна из пивных банок, ее элементы придется спрятать в пластиковые бутылки большего размера.

Длина кабеля влияет на подавление сигнала: чем больше размер кабеля, тем больше подавляется передача в эфире. Особенно это актуально для приема метровых волн.

Источники

https://ichip.ru/sovety/remont/kak-sdelat-luchshuyu-antennu-dlya-tsifrovogo-televideniya-svoimi-rukami-520032
https://ElectrikBlog.ru/antenny-dlya-cifrovogo-tv-dvb-t2/
https://ProSmartTV.ru/tehnologii/antenna-svoimi-rukami.html
https://gidpotv.ru/antenna-dl-tsifrovogo-tv-svoimi-rukami.html
https://smarts-iptv.com/kak-sdelat-antennu-dlya-cifrovogo-tv-svoimi-rukami.html
https://SdelaySam-SvoimiRukami.ru/5652-3-populjarnyh-antenny-iz-kabelja-dlja-cifrovogo-televidenija.html
https://howelektrik.ru/poleznye-stati/kak-sdelat-antennu-dlya-czifrovogo-tv-svoimi-rukami.html
https://ProDigTV.ru/efirnoe/antenna/dlya-tsifrovogo-tv-svoimi-rukami

[свернуть]

Источник

Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать — отключили кабельное ТВ. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и обнаружили, что забыли купить антенну для телевизора – ни один канал не работает. Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками из подручных материалов, ведь вероятнее всего причина поломки именно в данном устройстве. Далее мы рассмотрим наиболее простые варианты изготовления, для которых потребуется минимум подручных деталей и времени.

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое вам удастся поймать — 7, но эта цифра может заметно варьироваться в зависимости от региона, особенностей рельефа местности и расстояния до ТВ вышки.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

2 маленьких самореза, именуемых также «клопами» (не нужны, если у вас есть паяльник);
2 подготовленных пивных банки (пустые, вымытые и высушенные);
от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
шуруповерт;
деревянный тремпель (вешалка);
изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.

Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать неглубокий круговой надрез и снять верхний слой изоляции. Открыв доступ к экрану, сворачиваем его в один жгут. После этого срезаем средний изоляционный слой, оголяя медную жилу кабеля на несколько см. На втором конце провода должен быть обычный антенный штекер.
Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей и емкости объемом 0,5 и 0,75 литров.
Подводим контакты. На данном этапе скрученный экран кабеля закрепляется на одной банке, а сама медная жила на другой. Фиксация осуществляется клопами с помощью шуруповерта или обычной отвертки. Однако рекомендуется крепить провод не клопами, а с помощью паяльника. Результат должен выглядеть так:
Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель или обычная вешалка. Она ни в коем случае не должна быть изготовлена из проволоки или металла. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать и стабильно ловить сигнал.
Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства и его положением, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для их работы. На этом технология создания прибора завершается.

Как Вы видите, весь процесс довольно простой и не представляет собой ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна или на выносной мачте. В индивидуальных случаях расстояние между банками можно сделать большим или меньшим.

Наглядная видео инструкция по созданию простой антенны из банок

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

усилитель (подойдет из старого устройства, например, неработающая или разобранная антенна);
два куска проволоки по 180 см, желательно выбирать толстую и жесткую, чтобы ветер не повредил устройство;
кусок металлической (либо деревянной) пластины 15*15 см;
электрическая дрель с набором сверл (желателен сварочный аппарат);
маленькие болтики;
молоток;
железная труба;
телевизионный кабель подходящей длины со штекером (продается в радиомагазинах, стоит не дорого, можно снять с нерабочего устройства).

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

Подготавливаем уловитель: сгибаем проволоку ромбиком, чтобы все стороны были строго по 45 см — это оптимальные размеры принимающей части, при этом фигура должна быть замкнутой, для этого концы прутка необходимо сварить вместе, либо спаять мощным паяльником.
Фиксируем проволоку к подготовленной дощечке: сверлим отверстия и закручиваем болтики для надежного крепления. Сразу же нужно подключить усилитель. Он имеет две большие площадки и контакты для подключения коаксиального кабеля. К большим площадкам нужно с помощью винтов подсоединить разные плечи антенны в центе. Старайтесь обеспечить качественный контакт, поэтому поверхности рекомендуется зачистить, можно даже залудить.
Подсоединяем кабель. Тут все просто, т.к. нужно всего лишь закрутить пару винтов на усилителе и вставить штекер в разъем.
Создаем мачту, для чего используем металлическую трубу подходящей высоты. Вкапываем ее и самодельная антенна для телевизора готова, можно приступать к настройке каналов.

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.

Идея №3 – Домашнее HDTV устройство

Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц. Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее в специализированном магазине, однако некоторые штекеры уже содержат в себе эту деталь.

Хотя, в сети существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею, это заметно повысит ваши навыки сборки самодельных антенн.

Из материалов Вам понадобятся:

Скотч
Картон
Канцелярский нож
Фольга
Степлер
Ножницы
Маркер
Рулетка
Клей (карандаш или ПВА)

Подготовив весь этот школьный набор, переходим к делу!

Для начала необходимо срисовать (либо распечатать на компьютере) данную схему:

Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:

Далее обклеиваем фольгой картонную бабочку и при желании закрашиваем заднюю часть маркером для эстетичности.

После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.

Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала для самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.

Приклеиваем запчасти на прямоугольник, и когда клей схватится, сверлим отверстия под телевизионный кабель.

Подключаем трансформатор и кабель с помощью скруток, скотча или паяльника. Более мощная антенна для телевизора готова к использованию! Тут же следует отметить, что данный вариант самоделки подойдет только для комнатного использования, т.к. бумага быстро размокнет от использования на улице.

Сборка цифровой антенны из ТВ кабеля и картонной коробки

Еще один вариант мощного устройства, сделанного в домашних условиях:

HDTV антенна из подручных средств

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

4-х метровый провод из меди, сечением 4 мм.кв;
доска произвольной толщины, длиной 55 см и шириной 7 см;
саморезы по дереву;
линейка либо рулетка;
простой карандаш;
шуруповерт;
паяльник;
антенный штекер.

Итак, сначала, переносим чертеж на заготовку и сверлим отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо выпрямить и разрезать на 8 равных кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке). Для этого используйте острый нож, отлично подойдет канцелярский.

Отрезаем еще 2 куска провода длиной по 22 см и делим их на 3 равных части, слегка сгибаем и в этих местах, опять-таки, снимаем изоляцию.

Гнем подготовленную проволоку в оголенных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны).

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс изготовления заканчивается. Выбираем подходящее место и направление, где прием сигнала наилучший, и устанавливаем устройство.

Мы постарались отобрать наиболее простые инструкции. Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели придумывают все новые и новые варианты изготовления, используя, например, медные и алюминиевые трубки, диски, электроды… Выбор компонентов для сборки обычно обуславливается только их доступностью, поэтому не бойтесь экспериментировать и придумывать свои, оригинальные методы изготовления.

Похожие материалы:

Как подключить домашний кинотеатр к телевизору
Как установить антенну на крыше дома
Как сделать электрический обогреватель своими руками
Как бороться с низким напряжением в сети

Источник

Самостоятельное изготовление DVB-T2-антенны для цифрового ТВ

Для комфортного просмотра цифрового телевидения необходимы стабильный передающий сигнал и качественная приемная антенна. Мощность телесигнала зависит целиком и полностью от провайдера, потребитель повлиять на это не может, зато он может исправить ситуацию с приемом на своей стороне с помощью покупной либо самодельной антенны. Как изготовить своими руками простое, но эффективное устройство для цифрового ТВ, рассказано далее.

Самодельные антенны для приема ЦТВ

На территории Российской Федерации претворение в жизнь федеральной программы цифрового вещания в 2019 году ознаменовалось введением в строй двух мультиплексов с полностью бесплатным государственным пакетом из 20 телеканалов и 3 радиопрограмм. Каналы не зашифрованы, они передаются в открытом виде в дециметровом диапазоне волн. То есть для качественного приема цифрового общественного телевидения подойдет любая антенна, работающая в диапазоне ДМВ.

antenna svoimi rukami

Немного теории. Размеры вибраторов (активных элементов любой антенны) должны быть равны полной длине волны, половине или ее четверти. В дециметровом диапазоне радиоволна имеет длину менее одного метра. Значит, размеры элементов должны быть согласованы с данной величиной.

В радиотехнической литературе описано множество приемных конструкций для ДМВ диапазона. Большинство из них будет прекрасно принимать и современное цифровое телевидение. Описанные далее популярные устройства, изготовить которые может каждый своими руками, имеют следующие характеристики:

Вариант конструкции	Коэффициент усиления, дБ	Дальность приема без усиления, км	Дальность приема с усилителем, км	Рабочий диапазон, МГц
Петля из кабеля	0 – 3	15	15	440–800
Антенна из алюминиевых банок	3 – 5	15	40	470 – 622
«Бабочка»	5 – 11	20	70	от 300 МГц
«Тройной квадрат	9	15	60	300 МГц и выше
Антенна Харченко	5 – 6	10	50	от 300 МГц
Логопериодическая антенна	8 – 12	30	100	более 300 МГц

Конечно, это далеко не все конструкции приемных антенн для цифрового телевидения, которые можно сделать в домашних условиях. Существует огромное число альтернативных вариантов, но большинству из них присущи определенные недостатки:

Антенна цифрового ТВ, рекомендуемая для изготовления своими руками, должна быть эффективной, легкой для повторения, не содержать дорогих деталей и материалов. Этим параметрам полностью соответствуют рассмотренные ниже конструкции.

Антенна из кабеля

Простейшая антенна из отрезка коаксиального (телевизионного) кабеля выполняется в форме петли. Для ее постройки потребуются:

antenna iz kabelya

Инструкция по изготовлению:

Источник

Сообщества › Гараж Мечты › Блог › Простейшая антенна для цифрового ТВ с возможностью более точной настройки дала дала неожиданный результат.

На карте есть значок телевышки, кликаем по нему и появятся нужные нам данные.

Пакет телеканалов РТРС-1
ТВК 40 (626 МГц)
Статус: вещает
Пакет телеканалов РТРС-2
ТВК 44 (658 МГц)
Статус: вещает
При нажатии кнопки РТРС-1 или РТРС-2 обозначается зона охвата вещания (красным или синим цветом) данного телепередающего узла.
Используем данные параметры частоты каналов ТВК при расчете размеров антенны.

Материалы, инструменты
-антенный экранированный кабель типа РК-75 или RG-6;
-острый нож;
— антенный штекер;
-изоляционная лента;
-линейка или измерительная рулетка.

Расчет размеров антенны для цифрового телевидения.

Надо использовать формулу определения длины волны:
λ=300/F, где F — частота передаваемого сигнала в МГц.
Находим среднюю частоту приема Fcp=(F1+F2):2= (626+658):2=642 МГц.
L=300:642=0,46м—длина участка кабеля для антенны.

Изготовление антенны для цифрового телевидения.
Саму антенну сделаем из куска экранированного телевизионного кабеля типов РК-75 или RG-6. Кабель можно посмотреть в каталоге LAN-ART. Ссылка на страницу

При разделке конца кабеля лучше оставить запас 10см.

Отмеряем 46см и вырезаем изоляцию кабеля на ширину 1см.

Посередине кольца вырезаем изоляцию и экран на 2см.

Соединяем кабель в кольцо.( Так как кабель попался довольно жесткий пришлось вставить пластмассовую перегородку)

На длинную сторону кабеля устанавливаем антенный штекер для подключения к цифровой приставке или к телевизору (на более новых моделях телевизоров установлен тюнер ЦТВ).

Проверял и настраивал антенну у себя дома, потом установил ее у себя в гараже –прием такой же, ничего не изменилось в худшую сторону. У меня в одном случае сила сигнала с 70% поднялась до 93%. При применении антенны на улице желательно обмотать места соединения изолентой. Эта антенна (расстояние до ретранслятора — 5километров) у меня принимала оба мультиплекса (20 каналов) в хорошем качестве.

Подробнее изготовление и настройка антенны в видео

Источник

Самостоятельное изготовление DVB-T2-антенны для цифрового ТВ

Надежная антенна и качественный сигнал – что еще нужно телезрителю для просмотра любимых каналов? Но если с качеством телесигнала, как правило, самому ничего нельзя сделать, то решить проблемы с приемом можно с помощью самодельной антенны для цифрового эфирного ТВ. Если использовать прямые руки и точно следовать этой инструкции, результат может оказаться даже лучше, чем у фабричных устройств.

Варианты самоделок для приема DVB-T2

В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься два мультиплекса – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

Вариантов конструкций, подходящих для приема телевизионного сигнала стандарта DVB-T2, множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема цифрового телевидения:

Тип антенны	Коэффициент усиления, дБ	Макс. дальность приема без усилителя, км	Макс. дальность приема с усилителем, км	Принимаемый диапазон, МГц
Петля из кабеля	0–3	15	15	440–800
Из пивных банок	3–5	15	40	470–622
Бабочка	5–11	20	70	Любой (по расчету)
Тройной квадрат	9	15	60	Любой (по расчету)
Антенна Харченко	5–6	10	50	Любой (по расчету)
Логопериодическая	8–12	30	100	Любой (по расчету)

Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.

Петля из антенного кабеля

Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

antenna kabel

Если же вкратце, то она делается так:

Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.

Из пивных банок

Чуть сложнее антенна, собранная из пустых банок из-под пива или других напитков. Она достаточно эффективна (алюминий, из которого они изготавливаются, – отличный проводник), но требует тщательно вымерять расстояние между баночными вибраторами, а также соединять их в правильной последовательности.

4 banki

В общих чертах процесс этот выглядит так:

«Бабочка»

«Бабочкой» называют относительно простую, но эффективную коротковолновую антенну для приема цифрового телевидения за ее специфическую форму: проводники-вибраторы отходят от крепежной оси веером, точно крылья реального насекомого.

babochka

Для изготовления потребуется :

razmery babochki

Изготовление выглядит так :

Тройной квадрат

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

raspajka

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

Антенна Харченко

Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.

Shema harchenko

Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.

Изготавливается она так:

Логопериодическая

Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

ustrojstvo

Главная особенности конструкции:

Здесь лишь напомним ключевые моменты:

Источник

Как сделать антенну для цифрового телевидения своими руками

Нет желания покупать антенну для эфирного стандарта DVB-T2? Мы расскажем, как быстро смастерить самодельную из подручных материалов.

Вовсе не обязательно покупать антенны, подходящие для эфирного цифрового телевидения стандарта DVB-T2, тем более, что стоимость устройства вместе с цифровым приемником может вылиться в приличную сумму. Причем, такая антенна должна подходить по параметрам частотного диапазона, который применяется в районе вашего проживания. Иначе используемый в антенне мультиплекс не будет принимать все доступные каналы ТВ.

Мы расскажем, как узнать частотный диапазон вашего региона и рассчитать параметры нужной антенны. Также, наша пошаговая инструкция поможет быстро сделать из подручных материалов качественную антенну для приема эфирных каналов нового цифрового стандарта DVB-T2.

Для справки:

Мультиплекс (от англ. multiplex — смесь, смешанное; также мукс) — объединение в единый цифровой пакет телевизионных каналов при цифровом телевещании

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

preview de5cf7565858841d0024552b47bf7ea5

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Помимо самого антенного кабеля вам понадобится:

Особенности конструкции антенны

Большинство предлагаемых на просторах Интернета антенн имеют уголковую конструкцию из медных или алюминиевых трубок (или толстых проводов), которая отлично работает на открытой местности при прямой видимости транслятора. Другой тип имеет в своей основе круг из антенного кабеля.

preview bd6a321c702fcd99f2660bb9dde8be11

И та и другая конструкция обеспечивают не очень хороший прием в плотной городской застройке или в местах, закрытых от прямой видимости транслятора.

Наш вариант антенны (подсмотренный на просторах популярного видеохостинга) ориентирован как на прямой сигнал, так и на отраженный от зданий в городе. Именно поэтому конструкция состоит из двух концентрических колец, сделанных из антенного кабеля, что существенно упрощает ее изготовление.

preview 4a6fda275829f3d42128470747aa091a

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

Прежде, чем начинать резать и зачищать провод, нужно определить правильную длину отрезков кабеля для составляющих нашей антенны. Для этого нужно узнать частоту вещания цифрового телевидения в вашем районе. Но как рассчитать антенну для цифрового ТВ? Зайдите на официальный сайт карта.ртрс.рф и найдите район вашего проживания. В левом меню выделите чекбокс «Частотные зоны». Теперь на карте, помимо диапазонов частот, будут отображены мультиплексные пакеты и указаны количество входящих в них каналов. Например, почти по всей Московской области в I-мультиплекс (РТРС-1) входит 10 каналов (они вещаются на канале 30) и поймать его можно на частоте 546 МГц, во II-мультиплекс (РТРС-2) входит также 10 каналов и вещаются они на канале 24 на частоте 498 МГц.

preview b7b23701becf236a1101160e62f4ee25

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

λ=300/F, где F — частота передаваемого сигнала в МГц.

Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.

preview bd949ed17bb0b93ab35903f65caa19e0

Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.

preview 4086a4c83a7fb2726b9612f030118714

Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

preview fc05e312d1c3bb96163ebb17c402a27b

Таким образом, основа нашей концентрической антенны сделана.

Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.

preview ac49236ce8e8495463d0c41004b92747

Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.

Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.

preview 02b9eaeb356ca4d28956d091919545fe

А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.

preview 4b30e463d34204f2738112c410e556f3

Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.

Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.

Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.

preview 7ec42bb0c6fa3974d6b2156d65e5ba42

Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок.

Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей. Например такую:

Источник
