Антенна для телевизора с dvb t2 своими руками

Рассмотрим вариант, как можно поймать эфирное цифровое телевидение.

Первое условие – для того, чтобы принимать цифровое эфирное телевидение, необходимо иметь телевизор, который поддерживает новый цифровой формат DVB-T2. Тогда вам не придется покупать приставки, которые стоят денег.

Второе условие – для того, чтобы принимать цифровое эфирное телевидение, нужна любая дециметровая антенна. Это может быть как комнатная, так и наружная антенна.

Не поддавайтесь обману, что необходима специальная цифровая или еще какая-нибудь антенна.

Ранее я рассказывал как, я сделал антенну из обычной радио или тв телескопической антенны.

С этим методом вы можете ознакомится ЗДЕСЬ.

Для того, чтобы узнать на каком канале идет вещание в вашем регионе цифровое телевидение, нужно зайти на сайт «Цифрового эфирного телевидения» http://ртрс.рф . Перейти на вкладку меню «Контакты» В появившемся окне выбрать свой округ и город.

Затем нажать на кнопку «Найти свой ЦКП» чуть ниже. Еще ниже в окошке появится результат поиска, где будет указан телефон, куда можно позвонить и узнать номер канала.

Узнав частоту, на которой идет вещание, находим длину антенны, которую нам надо изготовить.

Формула, по которой узнается длина антенны:

7500 делим на частоту вещания в Мегагерцах (МГц). Полученный результат округляем до целых сантиметров. Это и будет длина антенны, которую нам предстоит изготовить.

Рассмотрим на примере Ульяновска. Частота вещания в Ульяновске 754000 килогерц или 754 мегагерц.

Значит, у нас будет следующая формула: 7500/754=9,94 сантиметра, после округления получаем необходимую длину антенны – 10 сантиметров.

Приступаем к изготовлению антенны.

Берем кусок коаксиального кабеля, 75-омного, обычного телевизионного. С одной стороны зачищаем. Вставляем стандартный разъем.

Отступаем пару сантиметров от края разъема, ставим метку. Это будет основание антенны.

Дальше от метки отступаем необходимое нам количество сантиметров. Откусываем лишнюю часть кабеля. На метке делаем надрез и счищаем защиту кабеля.

Также снимаем оплетку. Она нам не нужна. Фольгу тоже снимаем.

Остается кабель с внутренней изоляцией. То есть, до металлической части мы не доходим. После этого загибаем очищенную часть кабеля под углом 90°.

Ретранслятор находится в районе двенадцати километров от места антенны. Такая удаленность позволяет нам принимать сигнал на антенну без усилителя. Усилитель нам потребуется, если расстояние будет превышать пятнадцать километров. Антенну желательно направить в сторону ретранслятора.

Приступаем к настройке телевизора. Заходим в меню «Ручные настройки». Проверяем уровень и качество сигнала. Убеждаемся, что сигнал хороший.

Если на эту антенну качество сигнала плохое, попробуйте сделать более сложную, но более эффективную антенну, по ЭТОЙ статье.

Потом переходим в пункт меню «Автопоиск». В следующем окне выбираем пункт «Антенна», затем в параметрах поиска галочку оставляем в пункте «Только цифровые каналы». Нажимаем «Выполнить».

Начнется поиск каналов. На данный момент, например, в Самарском регионе идет вещание 10 каналов.

Вот таким образом производится изготовление антенны и настройка каналов цифрового телевидения.

При необходимости, можете воспользоваться видео инструкцией.

Цифровое кодирование телевизионного сигнала позволяет доставить его в приемник, минимизировав любые потери. Телевизору, чтобы поддерживать технологию, нужна антенна для DVB-T2. Своими руками сделать такое приспособление гораздо дешевле, чем купить готовое, уплатив за него около 3 тыс. рублей. Эфирное цифровое телевидение вытесняет все аналогичные виды передачи сигналов, при этом предлагая высококачественное вещание и разнообразие каналов.

Изменения в эфире

Сделать антенну для лампового телевизора старого образца считалось в свое время престижным и показывало уровень мастерства, в современном мире интерес к самодельным приборам не угасает, и многие изготавливают эфирные антенны DVB-T2 своими руками. Производители промышленного оборудования приспосабливаются к изменившимся условиям приема тем, что подключают современную электронику к стандартным известным конструкциям, совсем не обращая внимания на то, что главным условием работы антенны является ее взаимодействие с эфирным сигналом.

В последние годы почти все вещание происходит в диапазоне DVB-T2, что удешевляет и упрощает, с экономической точки зрения, антенно-фидерное хозяйство станций передачи. Для периодического техобслуживания требуется меньше высококвалифицированного персонала, его труд становится менее вредным и опасным.

Передатчики телевизионного вещания покрывают сигналами все крупные города и малонаселенные поселки, поэтому ловить волны от необслуживаемых маломощных станций в глухой местности становится актуально, если установлена антенна для приема DVB-T2, своими руками выполненная из подручных материалов.

Из-за расширенного строительства железобетонных строений в черте города существенно изменились условия распространения сигналов в населенных пунктах. Многоэтажные дома с металлическим каркасом являются своеобразными зеркалами, несколько раз отражающими волны вплоть до полного затухания.

В современном эфире транслируется множество телеканалов. Цифровой сигнал отличается от остальных тем, что он или есть или его нет, среднего положения не дано. Другие системы передачи отличаются тем, что каналы воспринимают помехи по-разному, отчего снижается их качество трансляции, иногда изображение может просто пропасть. Антенна для DVB-T2, своими руками сделанная, позволит принимать одинаковый сигнал для всех каналов, которые показывают одинаково качественную картинку.

Сигнал цифрового вещания особенный в том, что на него не действуют помехи, если он на полтора децибела превышает шумы, то осуществляется хороший прием. На исчезновение сигнала влияет несогласованность с кабелем или искажение фазы на любом участке передачи от камеры до тюнера, при этом изображение может рассыпаться на мелкие части даже при сильном сигнале.

Базовые особенности для изготовления антенны

Перед тем как сделать антенну DVB-T2 своими руками, следует изучить принцип ее действия.

Для улавливания цифрового сигнала требуется дециметровая антенна, которую очень просто конструируют даже из простого кабеля, произведя правильный расчет.

Теория гласит, что цифровые сигналы легко транслируются в дециметровом диапазоне и могут быть приняты любым типом антенны, но реально так не всегда получается.

Сделать телевизионную антенну самостоятельно можно с минимальными затратами и без помощи посторонних, но следует помнить, что полученное устройство по качеству приема уступает профессиональным приборам.

Требования, предъявляемые к антеннам

Новые условия вещания, распространения и приема в эфире изменили основные требования, которым должны соответствовать ТВ-антенны своими руками. DVB-T2 отменило ранее значимые коэффициенты направленного и защитного действия. Они в современных приборах не имеют значения, так как эфир загрязнен, и бороться даже с небольшими проникающими помехами можно только средствами электроники. В то же время важную роль играет коэффициент собственного усиления антенны (КУ).

Антенна, хорошо прослеживающая эфир, имеет запас мощности для принятого сигнала, который позволяет электронике просеивать его от помех и шумов. Современная антенна для DVB-T2, своими руками сделанная, сохраняет электрические показатели естественным путем, а не приспосабливается к приемлемым параметрам при помощи инженерных приемов. Она согласовывается на всем диапазоне рабочей частоты без применения устройств симметрирования.

Характеристики амплитуды и частоты антенны

Антенна делается по возможности более гладкой, фазовые искажения возникают из-за выбросов резкого характера и провалов. Одночастотные антенны растягивают в приемлемом отношении шума к сигналу, таким образом, выставляют их на прием до 40 каналов. Но к ним дополнительно устанавливаются усилители согласования, которые поглощают волны или искажают фазовые показатели.

Наиболее эффективная цифровая антенна DVB-T2 своими руками изготавливается:

• частотонезависимой – с невысокими показателями, но дешевой и простой в изготовлении, конструируемой за короткий промежуток времени, предназначенной для приема в относительно чистом эфире на небольшом расстоянии от передаваемой станции;
• периодической диапазонной, улавливающей все волны в просторе, идеально отсортировывающей их, которая отличается несложной конструкцией, идеально работает в паре с фридером на всей протяженности приема.

Если говорить о конструкции, то самая простая антенна DVB-T2 своими руками изготавливается в варианте «восьмерка», «польская» и «квадрат».

Антенна по типу «восьмерка»

Относится к легко конструируемым устройствам, выполненным по типу стандартной восьмерки, с которой снят отражатель. Идеальным материалом является медная проволока, но применяется алюминиевая полоска, уголок, трубка, шина, другой профиль. Верхний размер 140 мм, боковая часть по длине 130 мм, но эти размеры даются для ориентира, при изготовлении не следует выдерживать их точно до миллиметра.

Для начала отрезают проволоку длиной 112 см, начинают гнуть первую часть длиной 140 мм, из которых 130 мм идет на антенну, а 10 мм остаются для петли. Два следующих участка сгибают одинаково на длину 140 мм, последующие два – по 130 мм, следующую пару по 140 мм, затем еще один 140 мм, затем – 130 мм и делают вторую петлю. Соединения предварительно зачищают, соединяют и припаивают, они же являются контактами для крепления кабельной жилы.

Зачистка кабеля и штекера производится при помощи скальпеля и надфиля. После пайки места соединения герметизируют и скрепляют клеем из горячего пистолета. Если говорить о штекере, то клей заливается в спаечное соединение, затем в полость колпачка, излишек затем убирается. Стык собирается настолько быстро, чтобы не произошло затвердевание клеевой массы. Получается вечное прочное и эластичное соединение. Для контакта концы кабеля зачищаем со стороны штекера на 1 см, со стороны антенны — на 2 см.

Комнатная цифровая антенна DVB-T2 своими руками при соединении пайкой также герметизируется клеем, где в месте контакта рекомендуется установить жесткий каркас по размеру стыка. Если прибор делается для себя и будет жестко закреплен при эксплуатации, а перенос не нужен, то каркас не делают. Устройство, выполненное по такому типу, легко улавливает цифровые сигналы на прямой линии видимости телевизионной вышки на расстоянии до 10 км при наружной установке.

Использование «польской» антенны

«Польская» антенна получила свое наименование во времена бывшего Союза как надежное приспособление для приема сигналов советского телевидения, а также каналов в дециметровом диапазоне. Прием цифрового вещания на нее практически не осуществляется из-за маленькой эффективности. Некоторые любители пытаются привести конструкцию к идеалу за счет укорочения длинных дециметровых усов и снятия отражателя. Такое изменение в некоторых случаях позволяет наладить изображение в цифровом формате, но говорить о гарантированном получении надежного результата нельзя. Говоря о польских приборах, можно отметить качественную работу усилителя, который эффективно работает с цифровым сигналом.

Тип антенны «квадрат»

Такая комнатная антенна DVB-T2, своими руками изготовленная, является модифицированной копией стандартной конструкции, известной под наименованием «три квадрата», в которой насчитывается шесть составляющих и предусмотрен трансформатор согласования. Самодельная антенна такого типа уверенно справляется с приемом телеканалов цифрового формата на расстоянии до 10 км по прямой линии, для более длинных расстояний требуется усилитель сигналов.

Конструкция антенны проста в исполнении. Главный конструктивный элемент состоит из алюминиевой проволоки круглого сечения и одножильных проводов. Проволоку сгибают для получения шести квадратов и делают согласующий отвод, представляющий собой трансформатор высоких частот, чтобы сочетались по сигналу кабель и DVB-T2-антенна с усилителем. Своими руками выполняют припайку провода к точкам, обкручивают их проволокой из меди и паяльником лудят.

Кабель к антенне прикрепляют специальными хомутами или при помощи обыкновенной изоляционной ленты. Присоединение кабеля осуществляют с подкладыванием опоры, используют деревянную планку или другой материал. При установке внутри помещения или снаружи строения главным условием является точная настройка на телевизионную вышку. Это делается при помощи навигатора, если нет прямой видимости, направление уточняется до эффекта получения мощного сигнала.

Устройство антенны из пивных банок

Технология изготовления такой эффективной антенны очень проста и не требует специальных навыков.

С помощью толстого шила или отвертки делают аккуратные отверстия в горловине каждой из двух банок, затем вкручивают в них шурупы. Кабельные концы освобождают от оплетки, медные провода зачищают ножом от лака, присоединяют их под шляпки саморезов. Очень хорошо спаять полученное соединение, но не обязательно.

Цифровая антенна DVB-T2 своими руками почти изготовлена, остается на подготовленной рейке или трубе закрепить банки так, чтобы между ними осталось расстояние 7,5 см. Второй кабельный конец оснащается стандартным штекером, присоединяющимся к приемнику, устройство устанавливается в месте наилучшей фиксации сигнала. Размещение подобного типа прибора на улице требует надежной защиты от непогоды. Это делается любым непромокаемым материалом, часто в ход идут пластиковые бутылки большого размера. Антенна принимает до 15 каналов спутникового телевидения и цифровое вещание.

Использование приборов и усиления

На определенном расстоянии от телевизионной вышки антенна способна воспринимать сигналы без установки дополнительных усиливающих приборов. Для приема сигнала с большего расстояния запасаются усилителем волн с раздельным питанием. Прибор устраивают вблизи тюнера, а согласовательное устройство делают дополнительно, для его изготовления необходимы:

• потенциометр для регулировки усиления;
• стандартные развязные дроссели L4 и L3;
• катушки L2 и L1 наматывают по размерам из справочника;
• экран из металла для отделения цепей на выходе от схемы прибора.

Усилители ставят не далее 3 метров от места, где установлена антенна DVB-T2 из кабеля, своими контактами антенного кабеля получающая питание от собственного блока. При установке антенны недалеко от вещающей вышки, не рекомендуется дополнительно использовать усилитель, так как мощный сигнал ухудшает изображение и оказывает дополнительную электронную нагрузку на всю конструкцию. Рекомендованная длина кабеля составляет три метра, больший провод приведет к разбалансировке симметризатора.

Применение симметризатора

Этот прибор нужен для любого типа антенны, при этом не играет роли, изготовили ее на заводе или в мастерской умельца. Антенна для DVB-T2, своими руками сделанная, выдает хорошее качество изображения, если ее подсоединить к тюнеру. Если длина кабеля более 10 м, то при установке снаружи строения возникают несогласованности сопротивления наружного пространства и кабеля. В таком случае требуется использовать в комплексном решении антенного хозяйства симметризатор, который намного улучшает качество изображения на экране.

Прокладка кабеля и установка антенны

Главным правилом является установка антенны на высоту. Если этого нельзя сделать в комнате, нужно вынести прибор на внешнюю стену. Для установки антенны в частном строении операторы цифрового вещания рассчитывают на высоту устройства 10 м. Если антенна расположена на первом этаже дома, то находящиеся рядом металлические конструкции, объекты промышленности вызывают ухудшение приема.

При расположении антенны под навесом или крышей дома обращают внимание на материал кровли — он не должен содержать металлизированного покрытия или напыления в составе. Металлочерепица, профнастил, железо или фольгированный утеплитель создают значительные помехи для приема сигналов цифрового телевидения.

Для высоко расположенных приемных антенн на металлической мачте или штыре предусматривают стальной стержень по размеру не менее одного метра, к которому подсоединен заземляющий провод. Устройство, расположенное на кровле, включают в общую систему заземления дома.

Кабель не выводят через дымовые и вентиляционные каналы, не навешивают на существующие электрические провода, даже если они выглядят более чем надежно. Отверстия в стенах располагают с наклоном, так чтобы влага с улицы не затекала внутрь помещения, используют специальные заглушки, имеющиеся в продаже. Если антенна сделана добротно и правильно, берут кабель и настенные розетки высокого качества, так как после окончательной отделки стен трудно переделать кабель в стене и заменить его на более надежный.

Соблюдение техники безопасности при монтаже антенны

Перед тем как устанавливать или регулировать уже смонтированную антенну на высоте, убеждаются в том, что это действие безопасно:

• не забираются на слабо закрепленные и шаткие конструкции, если высотные работы связаны с опасностью, обязательно надевают монтажный пояс и крепят его к неподвижной части конструкции здания;
• не разрешается держать конец монтажного пояса помощнику, не закрепив его предварительно, при падении подсобник не удержит в руках вес тела;
• запрещается подниматься на высоту в одиночку, при обледенении конструкций, ходить по старой кровле, наступать на соединительные швы;
• запрещается устанавливать антенну в дождь и туман.

В заключение следует сказать, что довольно просто сделать самостоятельно приемное устройство для того, чтобы смотреть цифровое телевидение. DVB-T2 — антенна, своими руками сделанная, — по качеству (если следовать правильной технологии) почти не уступает магазинным аналогам. Стоимость материалов позволит сберечь приличную сумму денег, что немаловажно для некоторых людей.

В магазине сегодня большой выбор всевозможных антенн для телевизора, и всегда есть возможность купить то, что нужно. Но бывают случаи, когда антенна требуется очень срочно, например, после грозы или на даче, а до магазина нужно еще дойти. Тогда на помощь придут мастеровитые руки, смекалка и немного исходного материала.

Это самая популярная телевизионная антенна, которую делают своими руками умельцы. Секрет ее популярности в простоте и доступности материалов. Такую антенну можно сделать на даче и на пикнике. Да и в квартире, где прием на магазинную антенну не всегда идеален. Мастера говорят, что на то, чтобы сделать такую антенну самому, потребуется всего 10 минут времени, а принимает она намного больше каналов, нежели стационарная.

Для создания приемника из пустых жестяных банок вам понадобиться:

• кабель для антенны;
• пару жестяных банок из-под пивных или иных слабоалкогольных напитков;
• саморезы – 2 шт;
• штекер;
• изоляционная или липкая лента;
• отвертка;
• палка.

Инструкция, как сделать антенну ТВ самостоятельно:

Антенна из-под пустых пивных банок готова, остается только подключить ее к телевизору и настроить. Можно конструкцию усовершенствовать и сделать антенну из нескольких секций из пивной тары.

Простая телевизионная антенна

Если вы не мните себя большим мастером, а попробовать сделать антенну своими руками все же хочется, нужно попробовать смастерить самую простую ее конструкцию. Для этого необходимо выполнить такие манипуляции:

1. Чтобы сделать простейшую антенну своими руками, нужно подсоединить антенный вход на тв с любым контуром из металла, предварительно изолированным.
2. Контур нужно установить на подставку из пластика или дерева, и поставить на сам телевизор или балкон.
3. Соединять телевизор с антенной нужно при помощи штекера и кабеля, у которого необходимо срезать изоляцию около 5 см в длину.
4. Открывшуюся обмотку нужно разделять пополам и отогнуть.
5. Внутреннюю обмотку также аккуратно обрезать на эту же длину и оголить жилу кабеля.
6. В штекере закрепить при помощи шурупов жилу с обмоткой. Если в вашем штекере нет места для крепления обмотки, то нужно ее срезать.
7. Другой край кабеля закрепить на контуре, перед тем его аналогично зачистить, сделать кольцо из жилы и закрепить.
8. Места соединения нужно обмотать изоляцией для надежности конструкции.

Для улучшения сигнала на домашней антенне, нужно использовать электронные усилители сигнала.

Мощная самодельная антенна

Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно улучшить ее принимающий контур.

1. Купить усилитель сигнала, который подключается непосредственно к антенне, обязательно обмотать кабель на обоих концах изолентой, чтобы не было помех в сигнале.
2. Чтобы прием был качественный, нужно изготовить экран – это металлическая сетка, которую изолируют от телевизора и ставят позади приемника. В качестве экрана можно использовать металлическую сетку от забора.
3. Площадь приема нужно по возможности увеличить, для этого к экрану можно присоединить металлические прутья, обращая внимание, чтобы вся конструкция была из одного металла, дабы со временем не произошло окисление. Соединять прутья с экраном нужно симметрично, чтобы получилась максимально большая площадь.
4. В центре конструкции нужно расположить еще один усилитель, припаяв контакты к приемнику.
5. Такого типа антенны в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.

Антенна с минимумом материалов

Существует два совершенно элементарных метода, как сделать антенну для телевизора в домашних условиях:

1. Вам понадобиться самая простая проволока, но из алюминия брать не нужно, так как она подвержена очень быстрому окислению. Для этих целей замечательно подойдет проволока из меди или латуни. Зачистите проволоку с двух концов от изоляционного материала, один конец прикрепите к батарее или трубе, а противоположный вставьте в телевизионный разъем. Вы заметите, что сразу появился сигнал, так как труба, проходя через большую часть дома и выходя вверх, является усилителем нужных частот. Таким способом можно «словить» около пяти каналов.
2. Второй вариант будет доступен только людям, у которых имеется балкон. В этом случае нужно взять такую же проволоку, только длиннее, чтобы она соединяла телевизор и зону балкона. Проволоку зачистить с обеих сторон, и один конец подключить к телевизору в гнезде кабельном, а второй примотать к натянутым струнам, на которые вешают белье. Этот метод не только поможет добавить количество каналов, но еще и сделает качество изображения на порядок выше.

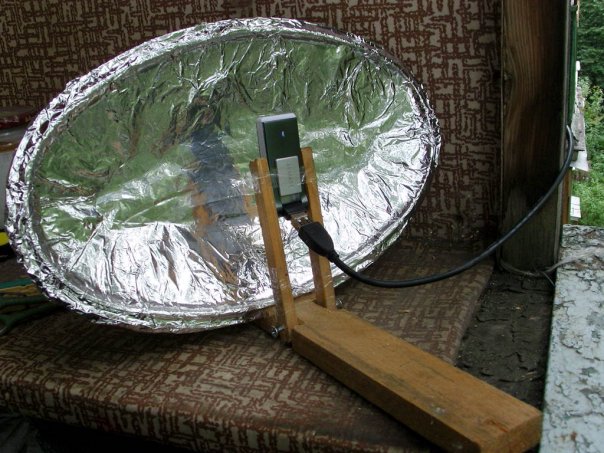

Спутниковая антенна

Своими руками можно сделать не только простые антенны для телевизора, но даже и спутниковые. Особенно это актуально для тех, кто живет вдали от больших городов, и купить в магазине параболический приемник не может. Хорошо, если телевышка находится на расстоянии 35 км от здания, чтобы сигнал был достаточно силен. А если рядом есть высокое строение, то задача станет еще проще.

Необходимые материалы:

• ненужный зонт;
• фольга;
• кабель для антенны, желательно из меди;
• пивная пустая банка;
• усилитель сигнала с блоком питания.

Ход работ:

Человечество живет в цифровую эпоху. Телевидение переходит на цифровую передачу сигналов. Особенность цифрового вещания в том, что оно ведется в дециметровом диапазоне.

У передающих станций небольшая мощность передаваемого закодированного сигнала. Поэтому для приема сигнала и показа изображения в телевизорах, которые удалены от станции, требуется принимающая цифровая антенна. Если вы не знаете, как сделать антенну для ТВ, то ответ прост: своими руками её можно собрать из подручных материалов буквально за один час.

Типы принимающих антенн

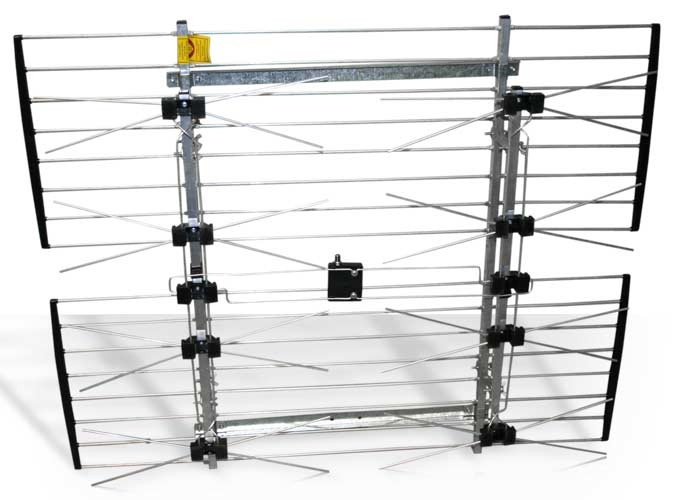

Для уверенного приема сигнала с телевышки существует много различных телевизионных антенн. Они различаются по форме и диапазону принимающих частот.

Антенны можно разбить на несколько основных типов:

В настоящее время подавляющее большинство телевизионных сигналов передается способом цифрового кодирования. Вещание ведется в дециметровом диапазоне
. Формат такой передачи называется DVB — T2.

Теоретически этот сигнал можно принять на некоторые старые универсальные антенны, чем и воспользовались маркетологи, назвав их DVB — T. Для того, чтобы отличать новые узкопрофильные дециметровые антенны от старых классических, и была добавлена цифра «2» в конце аббревиатуры.

Основы цифрового телевидения

Телевизионные передатчики передают цифровой сигнал на сравнительно небольшие расстояния. Дальность передачи не превышает шестидесяти километров и ограничена зоной прямой видимости излучателя с телевышки.

Для этих расстояний хватает сигнала небольшой мощности. Но конструкция принимающих сигнал антенн должна отвечать некоторым требованиям:

Цифровой сигнал имеет свою уникальную особенность. Его либо можно поймать, либо нет. У него нет среднего положения.

Если цифровой сигнал на полтора децибела выше шумов, то его прием всегда качественный. Исчезнуть сигнал может при поврежденном кабеле или искажении фазы на передаваемом участке. В этом случае, даже если сигнал сильный, изображение распадается на мелкие квадратики.

Для того, чтобы словить дециметровое вещание, требуется соответствующая антенна. Согласно теории, подойдет любая антенна, но на практике есть нюансы.

Существуют несколько типов антенн для приема DMV
, которые предлагают производители:

Совсем несложно изготовить антенну своими руками для цифрового ТВ.

Сборка антенн в домашних условиях

ормы изгибов должны быть максимально гладкими. Основные фазовые искажения
появляются из-за провалов и выбросов резкого характера.

Самодельные цифровые антенны получаются частотонезависимые. Они имеют не самые лучшие характеристики, но просты в сборке и отнимают на конструирование мало времени и средств. Подходят для работы в незагрязненном шумами эфире при небольшом расстоянии до ретранслятора.

Прием сигнала на пивные банки

Из обычных пивных банок можно сконструировать простую всеволновую антенну. Конечно, она уступает промышленным образцам и не всегда способна обеспечить устойчивый сигнал, но своё предназначение выполняет неплохо. Это устройство принимает как минимум пятнадцать каналов как минимум.

Чтобы собрать эту конструкцию, понадобятся:

После промывки и просушки металлических банок, DVB — T2 можно начать собирать антенну.

Аккуратно, чтобы не деформировать, прокалывается по отверстию в верхних частях обеих банок. Для этой процедуры подойдет отвертка. С ее же помощью в подготовленные дырки вкручиваются саморезы.

Затем берется один конец кабеля
РК75 и на расстоянии десять-двенадцать сантиметров при помощи ножа зачищается от верхней оболочки. При этом медная оплетка не должна быть повреждена. Оплетка скручивается в косичку. Алюминиевый экран удаляется.

Затем срезается на шесть-семь сантиметров полиэтиленовая оболочка и оголяется центральный сердечник.

Полученные в результате косичка и центральная жила прикручиваются к саморезам. Если есть паяльник и навыки владения им, то лучше всего припаять части провода к банкам.

Банки последовательно, при помощи скотча, закрепляются вдоль фанерной доски или другого основания, какое есть под рукой. Расстояние между банками должно составлять семь с половиной сантиметров.

В завершение работы ко второму концу кабеля присоединяется штекер.

Для этого конец кабеля зачищается и центральная жила пропускается сквозь отверстие одной из половинок штекера. Оплетка кабеля присоединяется к корпусу штекера. Одна половинка накручивается на другую и в итоге получаем штекер, готовый к работе
.

Остается подключить его к антенному входу телевизора и разместить антенну в правильном месте, где качество принимаемого сигнала будет хорошим.

В том случае, если созданная конструкция размещена вне помещения под открытым небом, надо защитить устройство от влаги и сырости. Для этих целей можно использовать пластиковые бутылки, в которых отрезаются дно и горлышки. Внутри них и размещаются металлические детали антенны.

Полученную модель легко «настроить», поворачивая её в пространстве и просто перемещаясь по квартире, балкону или дачному участку.

Антенна зигзагообразная Харченко

Придумал эту зигзагообразную широкополосную конструкцию инженер К. П. Харченко в 1961 году. Для приема цифрового сигнала она прекрасно подошла и получила широкое заслуженное признание. В народе её прозвали «восьмеркой» и выглядит полная сборка как два ромба, расположенные один над другим.

При изготовлении восьмёрки понадобятся:

• Проволока из меди с диаметром 3−5 миллиметров.
• Коаксиальный антенный кабель длиной 3−5 метров и сопротивлением 75 Ом.
• Паяльник с припоем.
• Скотч или изолента.
• Штекер.
• Болты для сборки.
• Основание: лист фанеры или пластика.

На первом этапе собираем антенную рамку. Берем проволоку длиной 109 сантиметров и сгибаем в виде рамки. Рамка имеет форму двух последовательных ромбов со сторонами, равными тринадцать с половиной сантиметров. Останется один сантиметр. С него делается петелька, которая скрепляет проволоку. Концы рамки припаивают друг к другу и она таким образом превращается в замкнутый контур.

После этого коаксиальный кабель зачищается. Экран кабеля сворачивается в тугой стержень и припаивается к проволоке рамки в месте где ромбы сходятся. Центральный стержень кабеля тоже припаивается в центральной части рамки. Сердечник и оплетка не должны касаться друг друга.

Второй конец кабеля присоединяется к штекеру. Предварительно штекер в местах пайки протирается спиртом и обрабатывается наждачной бумагой. Моножила припаивается к центральному выходу штекера, а скрученная оплетка — к боковому.

Если рамка будет эксплуатироваться под открытым небом, то будущее фанерное основание можно покрасить или залакировать. Места пайки можно замотать скотчем или изолентой. Но это не самый лучший вариант, поскольку липкая лента может со временем размотаться. Если перед пайкой на проволоку надеть пластиковые трубки подходящего диаметра, то по окончании работы трубки натягиваются на спаянные места и надежно защищают рамку. После чего рамка устанавливается на подготовленную основу.

Цифровая антенна своими руками собрана и готова к эксплуатации.

При желании можно собрать антенну, настроенную на определенную длину волны. Для этого надо сделать расчет длины квадрата. Это несложно: длина волны нужного сигнала делится на четыре. В итоге получается нужное значение длины ромба рамки.

Самая простая антенна из кабеля

Для нее нужен один телевизионный кабель с сопротивлением 75 Ом. Необходимая длина кабеля рассчитывается, исходя из нужной частоты цифрового вещания. Её значение в мегагерцах делится на 7500 с округлением полученной суммы.

Полученное значение и есть искомая длина кабеля
.

После этого один конец кабеля очищается от внешней изоляции и вставляется в антенный разъём телевизора. От двух сантиметров после разъёма на кабеле делается отметка.

Именно от этой отметки отсчитывается необходимая длина кабеля. Плоскогубцами отщипывается лишняя часть.

После этого надо вернуться к отметке на кабеле. В этом месте оставляется только стержень с изоляцией, а внешняя оплетка снимается. Очищенная часть загибается под углом в девяносто градусов.

Все готово. Телевизор можно настраивать с новой антенной.

Техника безопасности при монтаже

Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:

• Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
• Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
• Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.

После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.

Содержание:

Насколько прочно вошло телевидение в нашу жизнь говорить не стоит, это и так общеизвестно. Но иногда может так случиться, что телевизионная антенна приходит в негодность. И хорошо, если магазин, где можно приобрести новую, в шаговой доступности. А что делать, если такое произошло на даче, или в деревне, где просто нереально поблизости найти подобную торговую точку.

Но ведь любимый фильм или передача не будут ждать, пока появится возможность добраться до места, где возможно приобретение нового устройства. Вот тогда и стоит задуматься о возможности сделать антенну для телевизора своими руками для возможности просмотра телепередач.

На самом деле такая работа не является слишком сложной или требующей каких либо определенных навыков и знаний (хотя небольшое их количество все-таки пригодится) — сделать ТВ антенну достаточно просто.

Вот сейчас и попробуем понять, что потребуется для изготовления телевизионной антенны, какие при этом пригодятся материалы и инструменты, и какого типа устройства возможно собрать в домашних условиях.

Виды антенн

Сделать антенну своими руками достаточно просто. Подобная самодельная антенна для телевизора будет вполне неплохо принимать телевизионный сигнал. Схема антенны может быть абсолютно любой — от наипростейшей, которая будет ловить 2–3 канала, до сложной HD или даже спутниковой антенны. А возможно это будет самодельная антенна для цифрового телевидения или дециметровая антенна. Но начать имеет смысл с более простого.

Конечно, есть вариант, при котором антенна для телевизора своими руками будет изготовлена с использованием лишь одножильного медного провода. При подобном, зачистив оба его конца, один требуется присоединить к центральной части гнезда телевизора, а второй прицепить на батарею. Но подобное приемное устройство не даст более одного-двух каналов, а потому заострять на ней внимание не стоит, хотя такая комнатная антенна своими руками тоже имеет право на существование.

Алюминиевые банки

Как сделать антенну для телевизора из подобного материала? Да очень просто. Этот простейший вариант позволяет просматривать несколько каналов в хорошем качестве, конечно, при условии правильной сборки и установки.

Подобный материал, наверняка найдется, практически в любом доме — это могут быть алюминиевые банки из-под пива или газированной воды. Конечно, в крайнем случае, можно использовать и консервные банки, но качество сигнала от этого очень снизится. Наилучшим вариантом, при помощи которого можно изготовить телевизионные антенны своими руками, будет алюминиевая тара объемом 1 литр, а минимальным — 0,5 литра.

Для изготовления понадобится наличие:

• Кабеля достаточной длины, чтобы ее хватило от телевизора до места расположения антенны;
• Двух (минимум) алюминиевых банок;
• Телевизионного штекера;
• Двух саморезов с пресс-шайбами;
• Изоленты;
• Деревянной вешалки для одежды. Вместо нее возможно использование деревянного бруса или дощечки, длиной не менее 25–30 см;
• Инструмента (отвертка, плоскогубцы, нож);
• Также, при наличии, пригодится паяльник.

Разобравшись с материалом и вспомогательными деталями, приступим к основному объяснению, как сделать телевизионную антенну. Для начала необходимо зачистить конец кабеля примерно на 15 см, скрутив проволоки экрана в одну жилу. Таким же образом освободить от оболочки и центральную жилу, которую при помощи саморезов нужно закрепить на верхних частях банок — экран на одной, а центральную на другой. Для более плотного контакта можно дополнительно пропаять соединения. Другой конец кабеля должен заканчиваться штекером.

Алюминиевые банки необходимо закрепить на деревянной основе (на брусе или вешалке), на расстоянии примерно в 74-76 мм. К тому же имеет смысл сделать так, чтобы они двигались, так как приближением и удалением их друг от друга можно подстроить антенну для более четкого приема сигнала. Установив подобное приспособление на телевизор, можно отрегулировать этот параметр. Важно, чтобы металлические части находились строго на одном уровне. В противном случае устройство будет работать некорректно.

Ну вот, изготовление простой антенны своими руками закончено. Теперь следует рассмотреть более сложные варианты.

Стальная проволока

Для изготовления этого устройства подойдет катанка — стальная проволока сечением 6 кв. мм. Также будет необходимо наличие:

• Усилителя (его можно демонтировать со старой ТВ-антенны). Можно сделать антенный усилитель своими руками, но для этого понадобятся дополнительные детали;
• Двух кусков катанки, длиной около 2 м;
• Куска фанеры, размером 20х20см;
• Электрической дрели;
• Маленьких болтиков;
• Молотка;
• Металлической трубы;
• Кабеля необходимой длины.

А теперь разберемся, как сделать самодельную антенну из столь простого материала, как сталь. Для начала нужно согнуть из катанки ромбы с длиной стороны в 45 см. Излишек можно отрубить. После этого, при помощи молотка необходимо немного расплющить проволоку с таким расчетом, чтобы можно было, засверлившись, закрепить получившиеся ромбы на фанерной основе при помощи болтов. К ним же присоединяется и усилитель. После этого останется только закрепить устройство на трубе и, подняв на необходимую высоту, настроить направление в место наилучшего сигнала.

Подобные приспособления, при нормальной работе усилителя, дают вполне приемлемое изображение и при этом достаточно обширный диапазон каналов. Главное — правильная настройка. Кстати, если полученная картинка не устраивает, можно подключить усилитель с отдельным питанием, но его придется, конечно, приобрести заранее.

Все получившиеся части устройства желательно покрыть краской, во избежание коррозии и окисления.

HDTV в домашних условиях

Подобный вариант подойдет только тем, у кого имеется устойчивый сигнал, который принимается непосредственно из квартиры. Дело в том, что основой для данного устройства является картон, и при намокании, если подобную антенну выставить на улице, она просто развалится. К тому же для ее изготовления необходимо наличие согласующего трансформатора с 300 на 75 Ом, а подобных приборов в хозяйстве вряд ли найдется. А значит, его необходимо приобрести заранее.

Также необходим и мощный магнит в форме кольца, чего также может не оказаться дома, а потому, наверное, не стоит сейчас останавливаться на подобном варианте, так как он никак не подходит под способ для дачи при внезапном выходе из строя старого устройства приема сигнала. Хотя подобная цифровая антенна своими руками и принимает отличный сигнал, но в подобном качестве может выступить и более простой в изготовлении вариант.

Бабочка или антенна из медной проволоки

Подобная ТВ-антенна называется всеволновой, а значит, при рабочем усилителе со старой антенны, позволит принимать большее количество каналов, чем предыдущие варианты, и притом в более хорошем качестве. Никаких сложных устройств для изготовления подобного прибора не требуется, а потому, этот вариант прекрасно подойдет для незапланированного ее изготовления.

Для изготовления необходимо наличие:

• Доски либо куска фанеры не тоньше 5 мм, размером 55х7 см;
• Медного провода, сечением 4 или 6 кв. мм;
• Кабеля КГ, не более метра;
• Дрели, паяльника и штекера.

Как сделать антенну для цифрового ТВ из этих материалов, имеет смысл разобраться подробнее. В деревянном основании необходимо просверлить маленькие отверстия, согласно представленному выше рисунку. Из медной проволоки нарезать 8 частей, длиной 37,5 см., по центру которых снять изоляцию на длину 2,5–3 см.

Отрезки проволоки согнуть в V-образную форму с расчетом, что между концами должно быть расстояние в 7,5 см, так как это оптимально для подобного типа антенн. После проделанной работы необходимо закрепить на деревянном или фанерном основании все части при помощи саморезов, соединить их между собой жилами кабеля КГ, припаять части друг к другу и разместить изготовленную антенну в нужном месте. Использовать можно как комнатную антенну, так и в качестве уличной. Получиться должно устройство, показанное на фото ниже.

Подобная антенна, если к ней присоединить усилитель, будет радовать прекрасной картинкой и разнообразием принимаемых каналов. Называется подобная антенна «бабочка».

Спутниковая тарелка

А сейчас имеет смысл понять, как сделать антенну своими руками из обычного зонтика. Подобное устройство, подойдет тем, у кого жилье расположено не дальше 30 км от телевышки или любого другого ретранслятора. Ну а если поблизости присутствует высотное здание или что-то похожее, на что можно установить изделие — это будет вообще идеально.

Для изготовления, помимо блока усилителя и необходимого количества кабеля, понадобится старый зонт и алюминиевая фольга, а также банка из-под газированной воды или пива.

Начать следует с того, что внутреннюю часть зонта в открытом положении необходимо обклеить или обшить фольгой. Сама рукоятка зонта не нужна, а потому ее можно просто отломить. По центру необходимо вывести приемник. Конечно, в хозяйстве таких приборов не найдется, а потому в этом качестве прекрасно выступит обычный телевизионный кабель , зачищенный до центральной жилы на 3,5–4 см, подключенный через усилитель от старой антенны. Из алюминиевой банки вырезать часть в форме овала, с отверстием под кабель в середине и пропустив его туда, припаять. В итоге и получится приемник сигнала с импровизированной тарелки. Главное, чтобы изготовленный приемник не соприкасался с металлическими частями зонта. Для изоляции вполне приемлемо применение пластилина.

Кстати, в качестве усиления для антенны, вполне можно использовать блок ДМВ, без которого раньше не обходился практически не один телевизор. Если подобный блок установить на любую телевизионную антенну, своими руками сделанную из подручных материалов, устройство получится в разы мощнее заводских приборов.

После всей выполненной работы остается только установить тарелку, направить ее в сторону ретранслятора и настроить направление, поворачивая ее в стороны до появления четкого сигнала.

Общая информация

Вообще, вариантов изготовления ТВ-антенн своими руками и в домашних условиях великое множество. Ведь в чем преимущество подобных устройств? Во-первых — это минимум затрат, и при этом, если все сделано правильно, ничуть не уступающий заводским изделиям прибор. А во-вторых — это опыт, который всегда может пригодиться. Ведь неизвестно, когда и какая ситуация может произойти, а потому лишними подобные знания точно не будут.

Конечно, не всегда в хозяйстве найдутся необходимые устройства для подобной работы, а потому, в местах, где нет возможности их купить в любое время, лучше взять их и положить про запас.

Ну а тем, кто может сказать, что легче купить подобные устройства для приема ТВ-сигнала, можно возразить. Ведь при изготовлении любого прибора большее удовлетворение человек испытывает не от того, что устройство работает, а от осознания, что сделан этот прибор своими руками.

К тому же, если ТВ-антенна, сделанная в домашних условиях, прекрасно работает и не уступает по качеству изображения магазинной, то зачем же переплачивать? Эти средства можно потратить на что-то более нужное или необходимое.

А потому, самодельные антенны, сделанные в домашних условиях, вполне имеют право на существование.

Усвойте желающие настроить антенну на телевидение: цифровых вещиц природой не создано. Во Вселенной существуют аналоговые сигналы, мощность изменяется по квантовым состояниям электронов. Переходы настолько малы, что человеку кажутся непрерывными. Сигнал возможно представить определенным числом, помноженным на элементарную энергию. Хотим дать понять: природа цифрового сигнала в понимании человечества лишена, цифровая антенна самостоятельно не конструируется. Возможно изготовить антенну для приема аналогового сигнала, несущего цифровую информацию.

Антенны приема цифрового сигнала

Сегодня исключительно цифровое телевидение. Однако! Мультиплексы, где программы штампуются кадрами, содержат радиопередачи. Хотим пояснить: при нынешнем положении дел вещание радио сбилось вверх, захватив частоты FM-диапазона, телевидение полностью вытеснено в ДМВ. Объясняется особенностями современной жизни. Водитель хочет дорогой слушать радио, смотреть телевизор. Видели длинные антенны раций? 34 МГц. Сравните: I канал СССР вещал 50 МГц. Каждому на крыше иметь антенну два метра длиной, чтобы посмотреть центральный канал?

Просто смехотворно. В противоположность палкам антенны FM-ДМВ сравнительно малы. Легко умещаются на крыше. Облегчая страдания киноманов, каналы переносит одна частота. Картинка разбивается кадрами, получается, доступно немало программ при единственной настройке антенны. Удобно. Массу выгод технического решения увидим из явления, называемого сегодня цифровым мультиплексом. Антенну становится возможным точно нацелить на частоту приема (являющуюся тривиальным каналом ДМВ), чтобы смотреть передачи, слушать радио.

Для решения задачи конструируется некоторым представляющееся «самодельной цифровой антенной» устройство. Антенна обычная, – интересующимся типом добавим – линейная. Конструкция выбрана, благодаря малым габаритам. Выделена в цифровой передаче одна проблема…

Телевидение привыкло пользоваться горизонтальной поляризацией. Постигла участь цифровой мультиплекс. Получается, сигнал ловится тогда восхитительно, когда линия антенны перпендикулярна лучу приходящего сигнала. Нарушим правило, мощность начинает теряться, прием ухудшается.

Прием цифрового сигнала антенной

Желающие вести прием цифрового сигнала должны уяснить тип поляризации электромагнитного излучения. Отбросить спутниковое телевидение, вещающее кадрами, поляризация, как говорит Владимир Вольфович, горизонтальная однозначно. Тип сигнала принято ловить телевидением на полуволновой вибратор, выделяют сигнал двух типов:

1. Симметричный.
2. Несимметричный.

Поясним. Первый образован одинаковыми плечами, равными четверти длины волны. Суммарно получается половина длины волны. Сигнальная жила кабеля подсоединяется к одному плечу, экран — противоположному. Плеча в ряд образуют линию, разделены зазором 20 мм. Для согласования уравняйте сопротивления антенны и кабеля, потрудитесь симметрировать. Первое условие в идеале выполняется, второе на частотах ДМВ с уменьшением длины волны играет меньшее значение.

Чтобы сделать цифровую антенну самостоятельно, достаточно мачту снабдить несущей пластиной, приделать горизонтально-симметрично два проволочных плеча толщиной 3 мм, длиною четверть волны каждое.

Полученное устройство паяют на коаксиал волновым сопротивлением 75 Ом, как указано выше, длина кабеля снижения берется по возможности ниже, каждый метр съедает часть полезной мощности потерями. Играет роль только длина до первого усилительного каскада. Снабжая кровлю питанием, поставив покупной блок нужной частоту, бухту в углу, свернутую за телевизором, лишаем возможности портить прием. Эффект переусиления иной раз вводит неприятные визуальные эффекты, самым известным считают двоение изображения.

Возможен другой негатив. Сначала стоит попробовать антенну без усилителя. Прием никак не будет искажен лишней мощностью. Если наблюдаются неприятные побочные эффекты, стоит пробовать бороться за улучшение качества. Важно поточнее направить антенну. В городе ввиду эффекта многолучевости, в селе за счет отклонения направления движения волны от прямой линии точка выхода луча находится не там, куда указывает (согласно карте) компас. Следует слегка подвигать антенну, задавая верное направление, находя наилучшее положение.

Прием сигнала антенной

Полуволновой вибратор описанной выше конструкции на диаграмме направленности образует два главных лепестка. Разнесены на 180 градусов. Диаграмма направленности симметрична в горизонтальной плоскости. Следовательно, характеристики улучшим, поставив экран. Очевидное решение, нечасто увидим по простой причине: антенна обязана ловить широкий диапазон, сложно подобрать правильное расстояние. Для полуволнового вибратора экран не будет куском проводящего материала — пара отрезков провода, из которого сделаны плечи. Расстояние между ними не столь важно, не должно быть большим. Вполне достаточно 5-ти сантиметров вверх-вниз от плоскости нахождения плеч. Длина экрана превышает размах обоих, электрически располагается на оплетке кабеля.

Важность обретает расстояние меж экраном и полуволновым вибратором. Затрудняемся с правильным ответом, какая пропасть разделяет детали, для зигзагообразных рамочных антенн величина составляет 0,175 длины волны сигнала. Полагаем, любители вправе попробовать экспериментально подобрать нужное расстояние, профессионалы имеют шанс смоделировать систему MMANA. Первые получат приемлемый результат быстрее, вторые смогут заведомо предсказать итоговый расклад произвольной длины волны, что предпочтительнее. Моделирование антенн не входит в круг интересов авторов, люди увлеченные способны выложить готовый файл, сдобрив комментарии плодом технической мысли. Полагаем, расклад снизит величину помех.

Несимметричная цифровая антенна

Что касается несимметричного полуволнового вибратора, представляет одно плечо. Второе заменяется «землей» (бесконечная плоскость нулевого потенциала), на практике просто ничего в этом месте нет. Изготовление полуволнового несимметричного вибратора неоднократно показано форумами, порталом ВашТехник, сетью. Обычно антенна служит комнатным дополнением цифрового ресивера, который самостоятельно поймать боится. Чтобы сделать приспособление, вычисляется длина волны канала, делится на четыре. Вдоль отрезка зачищается экран кабеля, внутренняя изоляция сохраняется – не помешает приему.

На отогнутый на 90 градусов конец навинчивается F-коннектор, который вставляется в ресивер, гнездо телевизора (содержи приемная часть наземного цифрового телевидения нужное поколение микросхемы). Практически у всех современных плазменных панелей нужное внутри. Настройка займет время, частота канала известна. Нужно узнать цифру — посещаем сайт http://ртрс.рф, смотрим регион, звоним по нужному телефону. Принимаются запросы по e-mail. Разумеется, если регион лишен цифрового телевидения, никакой информации найти не удастся.

Приведенный сайт является официальным ресурсом государственного унитарного предприятия, на которое возложены задачи оцифровки пространства РФ. Спросите, логопериодическая цифровая антенна делается ли самостоятельно? Ответ – незачем. Логопериодическая антенна перекрывает большой диапазон, если хотите смотреть три московских мультиплекса, берите. Отбросив опаску, используйте антенну типа волновой канал, отличается от логопериодической несколько худшими диапазонными характеристиками, проще конструкцией. Методику изготовления обсуждали, провинции маловато смысла тратить время.

Читатели понимают: устройство цифровой антенны идентично привычной. Поляризация линейная горизонтальная, частота определена каналом. Принцип действия цифровой антенны аналогичен. Преобразование электромагнитной волны в ток внутри проводника. Особенность цифровых антенн — точно настроены на одну частоту. Конструкция получается простой, эффективной. Обещая качественный просмотр (без визуальных, звуковых помех). Естественно, телевизор, приставка должны декодировать сигнал.

Осталось попрощаться с читателями. Сегодня отрасль радиолюбительства уходит в прошлое, кто предскажет ожидающее человечество завтра…

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

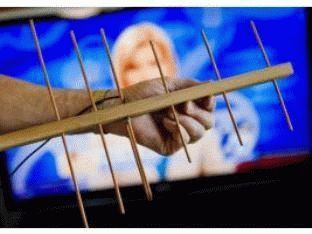

• Антенны для приёма «волнового канала».



• Антенны принимающие «бегущую волну».



• Рамочные антенны.



• Зигзагообразные антенны.



• Логопериодические антенны.

Антенны решётки

• Антенны решётки.

Антенны для приёма цифрового телевидения


Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:



Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

• Две алюминиевые банки из под пива или другого напитка.
• Метров пять телевизионного кабеля.
• Штекер.
• Два шурупа.
• Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
• Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

1. Зачистите один конец кабеля и присоедините к нему штекер.
2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
3. Расплетите оплётку и скрутите её в шнур.
4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
7. Прикрепите банки на основание с помощью изоленты.
8. Закрепите на основании кабель.
9. Вставьте штекер в телевизор.
10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

Зигзагообразная антенна Харченко

• Медная проволока диаметром 3-5 мм.
• Телевизионный кабель 3-5 метров.
• Припой.
• Паяльник.
• Штекер.
• Изоляционная лента.
• Кусок пластика или фанеры для основания.
• Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
3. Отмерив нужную длину, откусите лишнее плоскогубцами.
4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
5. Загните очищенную часть под углом в 90 градусов.
6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Также предлагаем ознакомиться со схемой дециметрового усилителя:

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!
