Всем привет! Сегодня я продолжу рассказ о самодельных антеннах, и на этот раз речь пойдет о Wi-Fi. Не сложная в изготовлении, всенаправленная Wi-Fi антенна, имеет усиление 6 дБ, с её помощью можно значительно усилить сигнал на ноутбуке, точке доступа и других Wi-Fi адаптерах. В сети можно найти множество вариантов конструкции и размеров данной коллинеарной антенны, и 3 из них мною были опробованы, но отличные результаты показал только вариант, описываемый в этой статье. Конечно, многие скажут, зачем заниматься ерундой и мастерить Wi-Fi антенну своими руками, когда можно купить готовую, на что я скажу, купить можно все, если есть деньги, но зачем их тратить, если можно сделать самому, причем иногда даже лучше чем в магазине, в этом я убеждался не раз.

Скажу сразу, что данная антенна относится к среднемощным, и поддерживать с её помощью длинные линки, не получится. Для этих целей необходимо использовать направленную антенну, варианты конструкций которой мы обязательно рассмотрим в будущем. Данная  же антенна отлично подойдёт для организации связи стандарта Wi-Fi 802.11 в пределах дома, двора, и даже между соседними домами. Такой самодельной антенной Wi-Fi антенной можно заменить стандартную антенну 2дБ входящую в комплект вашего роутера или точки доступа, и увеличить тем самым радиус покрытия более чем в 2 раза. Получится так называемый Wi-Fi усилитель.

Перейдем непосредственно к описанию самой конструкции. Фото наглядно проиллюстрируют весь процесс. Для изготовления антенны нам понадобится все та же монолитная медная проволока сечением 4 мм², которую можно приобрести в любом электрическом магазине. Отрезок такой проволоки нужно изогнуть специальным образом, выдержав размеры, показанные на следующей схеме:

И припаять получившуюся конструкцию к коннектору N-типа, или к обычной маме BNC разъёма, их можно купить в любом радиомагазине. BNC найти проще, его используют для монтажа видеонаблюдения. BNC-маму нужно купить в комплекте с папой, к которому и будем подсоединять коаксиальный кабель 50 Ом, на фото представлен пример с BNC. Припаяв один конец проволоки к коннектору, нужно от его основания отмерить 61 мм и сделать кольцо, как показано на фото:

Накручивать кольцо, лучше всего с помощью шаблона в виде трубки нужного диаметра и плоскогубцев. Кольцо должно получиться диаметром 10 мм. Кольцо ни в коем случае не может быть замкнутым, оно должно переходить в продолжение проволоки.

От этого кольца отмеряем 91 мм и таким же образом делаем второе кольцо, его диаметр также должен составлять 10 мм. Далее, от второго кольца отмеряем 83 мм и обрезаем проволоку. В итоге должна получиться следующая конструкция:

Вот вариант исполнения для точки доступа, к антенне припаян маленький коннектор N с кабелем, во всех вариантах задействована только центральная жила, оплетка просто заворачивается назад и не имеет ни какого контакта:

На этом все. Как видите, изготовление антенны не составит большого труда, скажу только что размеры необходимо соблюдать обязательно, и конечное изделие должно выглядеть аккуратно, от этого в большей степени зависит работоспособность антенны. Как подсоединить такую или другую Wi-Fi антенну к ноутбуку или нетбуку, для усиления сигнала, я расскажу в ближайших статьях.

В заключении хочу поблагодарить некоторых подписчиков и просто читателей за присланные мне чертежи и рисунки с описанием различных самодельных антенн, некоторые из них действительно впечатляют!  Все присланные мне конструкции я обязательно проверю на практике и выложу на блоге в ближайшем будущем. Так что если у вас есть что предложить, обязательно присылайте на ящик BlogAnten@yandex.ru или отправьте письмо со страницы «Контакты», буду признателен.

Антенна для WIFI роутера – радиотехническое устройство, предназначенное для приема и передачи сигналов беспроводного WIFI интернета. WIFI антенны подключаются к передатчику или приемнику (ноутбук, ПК и т.п.) с помощью антенных кабелей и WIFI адаптеров (усилителей).

WIFI антенны излучают сигнал во всех направлениях. Но в реальных условиях эффективность передачи сигнала в разных направлениях неодинакова. Свойства направленности антенны характеризует диаграмма направленности. Самая простая диаграмма направленности у всенаправленной WIFI антенны, которая излучает одинаковую энергию во всех направлениях. Для WIFI антенн различают круговую, секторную и узконаправленную диаграммы направленности (ДНА). Диаграммы направленности изображаются в виде двух сечений – вертикального и горизонтального.

WIFI антенны бывают направленные и всенаправленные, внутренние и внешние. Важными параметрами WIFI антенн являются коэффициент направленного действия (КНД), коэффициент усиления (КУ), входное сопротивление и рабочая полоса частот. WIFI антенны работают в диапазоне 2,4 ГГц.

Штатная антенна для роутера d link практически всегда имеет КУ 2dBi.

Если требуется покрытие беспроводной связью большой площади (площадка перед офисом или двор), то необходим роутер с внешней антенной. Она сконструирована в крепком водонепроницаемом корпусе, способна выдерживать непогоду, ветер, температурные перепады. Крепятся такие антенны на мачтах или кронштейнах.

Внутренние антенны WI-FI отличаются компактностью. Они крайне удобны для работы в пределах помещения.

Всенаправленная антенна (Omni-directional)

Всенаправленная антенна чаще всего используется в оборудовании для беспроводных сетей. Для такой антенны характерно равномерное покрытие территории во всём радиусе действия. В основном, всенаправленная антенна представляет собой штырь, который устанавливается вертикально. При этом сигнал распространяется в плоскости, перпендикулярной его оси. Такие антенны, в сравнении с направленными, обладают заметно меньшим коэффициентом усиления.

Коэффициент усиления антенны – 8 дБ, длина – 520 мм, диаметр – 19 мм. Антенна удобно располагается на мачте, на крыше дома либо автомобиля. Мощности антенны хватает для работы на скорости 1 Мбит в радиусе до 1800 метров, а 54 Мбит – до 600 метров.

Направленная антенна (Directional antenna)

Такая антенна хорошо подходит для сети по типу точка-точка. Для компьютера, который должен соединяться с точкой доступа либо с другим компьютером лучше использовать направленную антенну. Такой антенной можно “пробить” даже непробиваемые стены.

Примером такой антенны является антенна WAN-2118 типа Yagi. Коэффициент усиления такой антенны составляет 18 дБ.

Антенна обеспечивает приём на скорости 1 Мбит/с – до 5 Км, 54 Мбит/с – до 1.5 Км.

Самодельная антенна для роутера

Существует много вариантов самостоятельного изготовления Wi-Fi антенн. Изготовленная антенна для роутера своими руками не будет уступать по характеристикам купленной модели. Для примера возьмем изготовление «
антенны-насадки»
. К такой антенне ВЧ–излучение подводится без применения кабеля. Антенна закрепляется на штатной штыревой антенне Wi-Fi роутера.

Сначала определим параметры антенны. Для Wi-Fi используется несколько каналов (частот). Первый канал работает на 2412 МГц, второй – 2417 МГц, третий – 2422 МГц и т.д. Каждый канал смещен относительного предыдущего на 5 МГц. Поэтому, зная частоту работы роутера можно произвести расчёт размеров антенны. Для примера, возьмем шестой канал – 2437 МГц.
и будем для нее выполнять расчёт.

Расчет параметров антенн можно произвести в программе mmana-gal, а скачать её можно по это ссылке: http://depositfiles.com/ru/files/2zjnh48lu

В этой программе можно моделировать практически любую антенну, и встроена большая библиотека готовых антенн.

Основное излучение концентрируется по направлению волнового канала. Для изготовления антенны необходимо полметра провода сечением 1,5 кв.мм, кусок гофрированного упаковочного материала и колпачок от ручки (его диаметр должен быть немного больше диаметра Wi-Fi антенны роутера).

Необходимо отрезать полосу картона 150х20 мм (несущая часть антенны). Соответственно размерам на рисунке ниже, из провода нужно нарезать вибраторы антенны и собрать всю конструкцию.

После этого нужно надеть собранную «насадку» на штатную антенну Wi-Fi роутера и сориентировать её в необходимом направлении.

WIFI всепогодная точка доступа своими руками

В современном мире широко распространена беспроводная сеть, к которой подключен практически каждый дом. Бывает, что в здании из 2-3 этажей сигнал в некоторых комнатах слабый или вовсе отсутствует. Одна из причин такой ситуации – неправильно подобранная антенна для такого прибора, как роутер. На данный момент существует большой ассортимент этих устройств. Антенна для роутера своими руками тоже может быть сделана, но для этого нужны определенные навыки и знания, что рассмотрим ниже и ознакомимся, как устроена сама система.

Как антенна усиливает сигнал

Антенна является пассивным усилителем, то есть она не пользуется сторонней энергией, чтобы усилить сигнал. Усиление сигнала происходит за счет того, что перераспределяется распространение радиоволн в пространстве. Классическая антенна в виде штыря способна излучать круговой сигнал, имеющий примерно одинаковую мощность во всех направлениях. Чем дальше от передатчика, тем хуже становится сигнал. При необходимости доступно перераспределение излучения антенны, что позволяет усилить сигнал в конкретном направлении, ослабив его в других.

Существует немало программных методов, позволяющих усилить передачу сигнала wi fi антенны. Способы следующие:

• Использовать протокол WPA/WPA 2;
• Уменьшить число устройств, требующих использование MAC-адресации;
• Скрыть имя беспроводной сети.

Устаревший протокол безопасности (WPA) делает сеть не только менее защищенной, но и медленной. Необходимо поменять протокол на WPA 2, что делается в разделе настроек маршрутизатора. Существенно повысить мощность устройства также позволяет ограничение количества поддерживающих устройств. Что касается самих MAC-адресов – это идентификаторы. Не рекомендуется оставлять сеть открытой, так как ее качество напрямую зависит от числа подключенных устройств (а если вай фай доступен, то пользоваться им будут все желающие). Чтобы скрыть имя, следует убрать галочку в меню установок «разрешить передачу SSID»).

Виды WiFi антенн

WiFi является той технологией, которая способна к нормальной функциональности только при «прямой видимости». Беспроводной сигнал легко затеряется среди таких преград, как шкафы, стены, зеркала и так далее. Поэтому, если хочется, чтобы сеть работала стабильно, необходимо внимательно отнестись к вопросу выбора антенны для wi fi роутера.

WiFi антенна бывает двух видов: направленная и всенаправленная (внутренняя и наружная). Современные беспроводные сети, как правило, строятся на основе всенаправленных антенн. Их задача – равномерно распространять сигнал по радиусу действия. Зачастую подобные устройства имеют вид обычного штыря, распространяющего сигнал в плоскости, перпендикулярной своей оси.

Важно!
Всенаправленная вай-фай антенна устанавливается только в вертикальном положении. Это обеспечивает максимальную зону распространения беспроводной сети.

В некоторых случаях требуется покрытие большой территории, например, на производственном объекте. Этого легко добиться при помощи наружной всенаправленной wifi антенны с коэффициентом усиления 8 дБ, установленной на центральном здании. Радиус передачи мощного устройства – 600 метров.

При помощи направленной антенны wifi организуется сеть по типу «точка-точка». Данный прибор отлично справляется со своими обязанностями, если требуется подключение только к одной точке доступа или одному компьютеру.

Рассмотрим пример работы. Такая антенна способна «пробивать» стены в помещении. Нередко используется панельный тип устройства, представляющий собой плоский прямоугольник, передающий радиоволны в одном направлении. Что касается коэффициента усиления, он порой доходит до 6 дБ. Если необходимо передавать сигнал, например, соседнему дому, то рекомендуется устанавливать наружную антенну, имеющую цилиндрическую форму. Ее монтируют в горизонтальном положении, так как она направленно передает сигнал в ту сторону, где расположен приемник. В этом случае коэффициент усиления достигает 18 дБ.

Бывают также параболические антенны, передающие сигнал беспроводной сети между аналогичными устройствами на расстояние нескольких километров. Подобные приборы актуальны, если требуется передача сигнала на расстояние более чем в 100 метров. Коэффициент усиления параболических антенн достигает 24 дБ.

Как устанавливается внешняя антенна для роутера

Первое, с чем необходимо разобраться, – где должен стоять маршрутизатор. Ведь если на его пути будут преграды, то сигнал приёма ослабляется. Здесь следует понимать, что каждая преграда по-своему ухудшает качество приема. Например, бетонная стена куда «толще» для роутера, нежели деревянная.

Одним словом, для эффективного распространение сигнала необходимо устанавливать маршрутизатор таким образом, чтобы на его пути было как можно меньше преград. Наиболее подходящее место – возвышение в центре квартиры или дома (всенаправленная антенна для вай фай). Если же используется направленная, то ее логично направить в ту область, где стабильный и высокоскоростной интернет требуется чаще всего. То же самое касается и наружных устройств. Рекомендуется следить за обновлениями роутера – прошивками. Лучше, чтобы использовалась последняя, исправляющая определенные минусы работы. Также специалисты советуют не ставить адаптер поблизости с окнами, зеркалами и стальными конструкциями.

Делаем антенну своими руками

В интернете существует множество разнообразных схем, позволяющих сделать антенну направленного действия. Один из наиболее популярных примеров – двойной биквадрат с усилением в 12 дБ. Чтобы собрать такое устройство, пригодится проволока из меди (диаметр – 2-3 мм) длиной 30 см. Рефлектором здесь выступает пластина из фольгированного гетинакса – прессованной бумаги, пропитанной клеящим составом и покрытой медной фольгой. Не всегда получается отыскать такой металл, поэтому его заменяют любым другим, вплоть до крышки системного блока или обычной пивной банки.

Сперва сгибается двойная восьмерка из провода (квадраты должны иметь стороны 30 мм). Для этого провод размечается на 8 равных частей и сгибается в отмеченных местах на 90 градусов плоскогубцами. Как результат получается своеобразная антенна своими руками, имеющая вид восьмерки.

Далее вырезается рефлектор из пластины гетинакса. В ее центре просверливается два отверстия – одно для самой антенны, второе – для провода. Между медной восьмеркой и пластиной следует соблюсти расстояние не меньше 15 мм.

Дальше придется поработать с самим маршрутизатором, а точнее – его маленькой wi fi антенной. Провод необходимо вывести, для чего в корпусе прибора просверливается небольшое отверстие. К самодельной антенне в виде восьмерки припаивается центральный провод, а к ножке – обмотка.

При желании можно сделать сверхдальнюю wi-fi антенну. Для этого необходимо отыскать фольгированный лист гетинакса и стеклотекстолит. Важно, чтобы материал был хорошего качества, имел достаточную толщину и размер. Также потребуется использование виниловых самоклеящихся трафаретов с монтажной пленкой, необходимых для защиты упомянутых листов от травления.

Заднюю стенку-отражатель изготавливают из любых ровных листов металла. Это может быть даже фольга, главное, чтобы она была плоская и ровная. Сначала следует разметить текстолит и разрезать его болгаркой на две части – 450 на 350 мм. Прежде чем приступать к травлению, лист должен быть зачищен шкуркой мелкой зернистости. Между отражателем из гетинакса и платой важно соблюсти расстояние в 9 мм, что достигается использованием ровного пластика. Далее полученные детали склеиваются между собой. В мягком пластике оставляется отверстие, которое впоследствии позволит подпаять провод. Провода и разъемы доступны на радиорынках. Что касается выбора разъема, здесь нужно опираться на антенну роутера.

В результате получается сделанная своими руками сверхдальняя антенна. От точки доступа на расстоянии в 1 км мощность устройства достигает показателя в 80 дБ.

Усилить сигнал довольно просто, для этого важно знать определенные тонкости и правильно произвести монтаж. Итак, качественная связь достигается при соблюдении следующих правил:

• Чтобы сигнал равномерно распределялся по всему помещению, маршрутизатор должен быть установлен как можно ближе к центру помещения;
• Оборудование не следует устанавливать на полу или около радиаторов отопления, что значительно ухудшит передачу связи;
• Штатное оборудование современных роутеров, как правило, всенаправленное, поэтому рекомендуется приобретать более мощные антенны;
• Существует множество методов, позволяющих своими руками улучшить сигнал. Наиболее простой – фольга, приклеенная к картонке и установленная в нужном направлении;
• Усилить сигнал позволяет замена адаптера;
• Если установить репитер, это устройство значительно увеличит радиус передачи сигнала.

На данный момент вай фаем пользуются практически все, но не всем по нраву скорость интернета. Благо, сейчас существует множество способов улучшить качество передачи, где выбор конкретного зависит от разных параметров. Также рекомендуется время от времени чистить реестр, очищая его от ненужной информации.

В современном мире широко используется беспроводная сеть – wifi. Для его работы устанавливается специальное оборудование – роутеры, оснащенные антеннами. Последние бывают нескольких видов, где у каждой свои особенности, достоинства и недостатки. Задаваясь вопросом «как сделать wifi быстрее», необходимо понимать, что бывают разные способы, как бесплатные, так и требующие вложений.

Видео

Беспроводной интернет – это одна из тех вещей, без которых уже нельзя представить себе жизнь. Теперь можно пользоваться из любой точки дома и офиса гаджетами, игровыми приставками, интернет-бытовой техникой. Но для одновременного запуска всех этих вещей нужен хороший потенциал.

Самый простейший способ усилить беспроводной сигнал – это использование внешнего усилителя для роутера, который можно купить, или сделать антенну своими руками. Приобретая опыт и усваивая основы, лучше начинаешь понимать, как сделать правильный выбор.

Поляризация антенн

Связь Wi-Fi зависит от радиочастотной энергии, которая передается и принимается по антеннам.

Приёмные и передающие антенны – это устройства, которые излучают радиоволны при подаче электрической энергии. Радиоволны, как и все волны в электромагнитном спектре, измеряются в единицах частоты Герцах. При упоминании радиоволн часто применяется термин «длина волны». Длина волны (в метрах) = 300 / частота (в МГц). Эта взаимосвязь между частотой и длиной волны особенно важна для расчётов и создания антенной конструкции.

Ориентация антенны относительно земной поверхности называется ее «поляризацией». Конструкции, которые предназначены для радиоволн, ориентированные, в основном, параллельно земной поверхности, называются «горизонтальными». Если воздействие направлено под прямым углом к ​​земной поверхности, то речь идёт о «вертикальных» конструкциях.

Некоторые антенны могут быть использованы в любой поляризации путем простого изменения положения. Факторы, связанные с выбором одной поляризации над другой, включают рабочую частоту, желаемый охват, механические ограничения и обычную практику.

Очень важно учитывать, что все антенны в системе связи должны использовать одну и ту же поляризацию. Для максимизации совместимости иногда находят применение круговой или эллиптической поляризации.

Усиление мощности приема и сигнала роутера

Антенна передаёт (и принимает) радиоволны лучше в определенных направлениях, тем самым увеличивая эффективную излучаемую мощность.

Обратите внимание!
Полная излучаемая мощность не увеличивается, а просто становится сильнее в одном или нескольких направлениях и слабее в других направлениях.

Такое «усиление» применяется как к переданному, так и принятому сигналу. Единицей измерения количественного усиления является децибел или дБ, который был назван в честь Александра Грэма Белла.

Важно!
Более высокие значения дБ показывают более высокий коэффициент усиления.

Основные виды антенн

Что нужно учитывать при создании антенны? Для работы над усилением сигнала всегда важно помнить о некоторых особенностях передачи сигнала на расстояния. Выбор типа антенного устройства может значительно повлиять на дальность и устойчивость связи.

Все Wi Fi антенны делятся на два вида:

1. направленные,
2. всенаправленные.


Которые, в свою очередь, бывают:

• внутренними,
• наружными.

Кроме того, при установке устройства нужно учитывать следующее: несовпадение поляризаций точек доступа приведет к тому, что в одном из положений уровень качества увеличится, а в другом – вообще пропадёт.

Всенаправленные

Наилучшим вариантом расширить диапазон домашней интернет-системы является установка внешней антенны с хорошими коэффициентами усиления и всенаправленности. Всенаправленная антенна обычно является антенной вертикальной поляризации. В удаленной местности, где сотовая связь слабая, устанавливать такое устройство – смысла нет. Вариант больше применим в городских условиях.

Помните!
Модели всенаправленных антенн, естественно, мешают друг другу при неправильном размещении в непосредственной близости от обычного маршрутизатора.

Одной из разновидностей всенаправленной антенной с повышенным коэффициентом усиления является вертикальная коллинеарная wi fi антенна с одной точкой питания и фазированием элементов.

Направленные

Антенна является пассивным устройством, которое сигналу не добавляет мощности. Тем не менее, есть методы повышения доли энергии, передаваемой в определенном направлении, за счет уменьшения доли энергии, передаваемой в остальных направлениях.

Если применить направленные антенные усилители, то можно значительно улучшить зону покрытия вай фаем.

Одним из наименее распространенных (за счёт своей дороговизны) типов антенн в сотовой связи являются секторные антенны. Устройства позволяют обеспечить высокий уровень интернет-соединения, если использовать схемы многопанельной установки. Вертикальная и горизонтальная фокусировка лучей (90, 120 градусов) позволяет предотвратить помехи от других антенн.

Как подключить бесплатный интернет вай фай

Существует несколько способов усиления сигнала настолько, чтобы можно было подключиться к доступным точкам или к роутеру соседа, который делится своим паролем для вай фай.

Мощная антенна своими руками

Сделать wifi антенный усилитель направленного действия можно и самостоятельно, благо, что в сегодняшнем интернете много подобных схем. Например, антенну двойной биквадрат, усиление которой составляет 12 дБ. Для сборки понадобится медная проволока диаметром от 2 до 3 мм и длиной 300 мм.

В качестве рефлектора можно использовать пластину из фольгированного гетинакса. Фольгированный гетинакс – это прессованная бумага, пропитанная клеящим составом и покрытая медной фольгой. Если такого нет, то можно применить любой металл, например, крышку старого системника или обычную пивную банку.

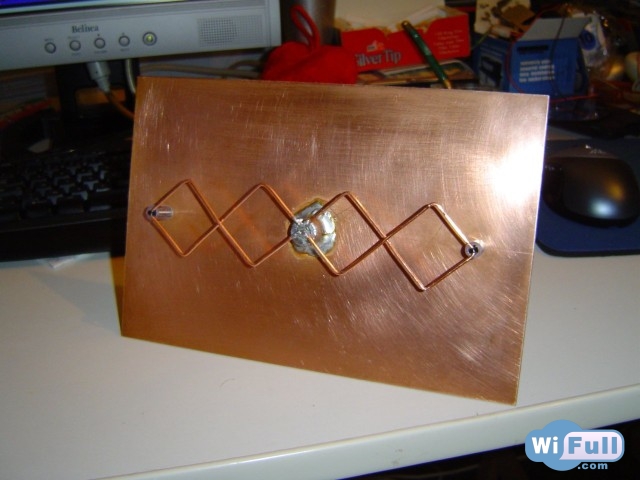

Первое, с чего нужно начать, – это согнуть двойную восьмёрку из провода со сторонами квадратов 30 мм. Для этого провод нужно разметить на 8 равных частей, согнуть его в отмеченных местах под углом 90 градусов при помощи плоскогубцев. В результате должна получиться антенна в виде восьмёрки.

Дальше нужно вырезать рефлектор из пластины гетинакса. Отметить центр на пластине и просверлить на ней два отверстия: для антенны и выхода провода. Расстояние между проволокой и пластиной должно быть не менее 15 мм.

Далее понадобится wi fi адаптер, вернее его маленькая антеннка. Просверлив отверстие в корпусе адаптера, выводится провод. Центральный провод припаивается к восьмёрке, а обмотка к ножке. Так устроена антенна wifi двойной биквадрат. Осталось подключить к ноутбуку, и посмотреть, как она ловит сигналы. По сравнению со встроенной антенна для роутера своими руками – это просто wi fi пушка!

Сверхдальняя wi fi антенна своими руками

Для изготовления конструкции антенны для сверхдальней связи в первую очередь понадобится лист фольгированного (хотя бы с одной стороны) гетинакса или стеклотекстолита. Материал должен быть в хорошем состоянии, достаточного размера и толщины. Также нужны будут виниловые самоклеящиеся трафареты с монтажной пленкой, которые защитят упомянутые листы от травления.

Задняя стенка-отражатель может быть изготовлена из любого ровного металлического листа, хоть из фольги, главное ровной и плоской.

Текстолит сначала размечается, затем разрезается болгаркой на две части размером 450х350 мм. Перед травлением лист зачищается мелкой шкуркой, что довольно важно.

Между отражателем, который тоже вырезается из гетинакса, и самой платой должно быть строго 9 мм. Эти 9 мм можно сделать с помощью ровного пластика. Дальнейшая сборка заключается в склеивании полученных деталей, предварительно оставляются отверстия в мягком пластике, чтобы потом подпаять провод. Провод и разъём покупаются на радиорынке. Разъём подбирается по антеннам роутера.

В результате получается сверхдальняя антенна для wi-fi роутера. На расстоянии одного км от точки доступа эта мощная самодельная антенна имеет усиление 80 дБ.

Травление печатной платы с помощью раствора

Травление – довольно непростая задача. Сложность заключается в поиске емкости для больших листов. Если таковой нет, можно сделать опять же своими руками. Для изготовления самодельной емкости понадобится каркас из четырёх реек и плёнка в несколько слоёв. Плёнка накрывается и закрепляется саморезами.

Хлорное железо – это самый простой и наиболее часто используемый метод для травления печатной платы.

1. хлорным железом пользоваться в замкнутом небольшом пространстве;

2. трогать раствор голыми руками;

3. использовать металлическую посуду или металл для процесса смешивания;

4. использовать стеклянные или пластиковые лотки в процессе травления;

5. после использования бросать раствор в землю или куда-нибудь.


• прикрывать нос и глаза во время травления;

• после травления раствор один раз можно повторно использовать, но хранить нужно в прохладном месте вдали от солнечного света.


В интернете приведено много занятных вариантов, как сделать wifi антенну, которые можно взять на вооружение. Например, можно сделать модель направленного действия из всенаправленной антенны. Для этого достаточно прикрепить за ней отражающий экран, например, из того же листа фольги.

Осталось только подобрать подходящую wifi антенну, увеличить дальность сети и не расставаться с вай фаем ни на секунду.

Видео

С любезного разрешения Владимира (VBM), перепечатываем его описание конструкции панельной секторной антенны FA-20, которая при всей простоте зарекомендовала себя как высопроизводительная и надежная.

1. Введение

Оригинальное описание автора находится по адресу http://sterr.narod.ru/wifi/fa20.htm. Описание от Володи — http://vbm.lan23.ru/wifi/fa20.html. О этой конструкции можно найти очень много положительных отзывов в сети, но при этом отмечается, что очень большое значение имеет точность изготовления, в особенно это касается вибраторов и крепежных отверстий в рефлекторе. Также большое значение имеет соблюдение расстояния между рефлектором и вибраторами. Обязательно придерживаетесь указанных размеров, это позволит добиться максимальной эффективности антенны.

2. Конструкция

Антенна состоит из четырех конструктивных элементов: рефлектора (1), вибраторов двух типов (2, 3) и соединительной шины (4), которая служит для соединения вибраторов:

3. Материалы

Для сборки антенны нам понадобятся:

1. Односторонный фольгированный текстолит (для рефлектора)
2. Двусторонний фольгированный текстолит (для вибраторов)
3. Полоска латунной или медной фольги (для шины)
4. Алюминиевый уголок 25×25 мм
5. Заклепки
6. F-коннектор

4. Изготовление

Прежде всего нужно изготовить «корыто» рефлектора. Для этого вырезаем согласно чертежа прямоугольник из фольгированного текстолита 490×222 мм для дна, размечаем (кернить лучше всего со стороны фольги) и сверлим отверстия диаметром 2,5 мм под стойки для вибраторов, залуживаем их. После этого изготавливаем бортики соответствующего размера из алюминиевого уголка 25×25 мм, и крепим их заклепками с обратной стороны рефлектора:

После сборки «корыта» рефлектора его можно немного усилить, проклеив уголки с обратной стороны монтажным скотчем, а вертикальные швы склеив двухкомпонентным эпоксидным клеем:

Усиление конструкции

Володя придумал оригинальную технологию изготовления вибраторов из стеклотекстолита, фольгированного с двух сторон. Преимущество данного метода в том, что из одной заготовки получается два абсолютно одинаковых вибратора.

Сначала вырезается прямоугольная заготовка нужных размеров из текстолита:

Заготовка для изготовления вибраторов

1. Вырезаем ножницами по металлу прямоугольники 1
2. Расслаиваим стеклотекстолит, стараемся расслоить половинки одинаковой толщины
3. Делаем прорези по красным линиям прямоугольников 2 обыкновенными бытовыми ножницами
4. Берем сломанное полотно ножовки для металла и прорезаем по зеленым линиям прямоугольников 2
5. Мелкой наждачной бумагой аккуратно зачищаем торцы получившихся вибраторов

Готовые вибраторы

В результате получаем два вибратора идентичных размеров. Нужно позаботиться, чтобы нефольгированная сторона вибратора была гладкой, для этого возможно понадобиться снять слой стекловолокна. После этого сверлим и лудим отверстия диаметром 2,5 мм под стойки.

После изготовления вибраторов необходимо из латунной или медной фольги изготовить шину (4), при помощи которой позже соединим «хвосты» вибраторов.

Все элементы будущей антенны готовы, можно приступить к сборке. Для этого нужно найти дистанционную прокладку под вибратор. Её толщину подбирайте так, чтобы суммарная толщина текстолита и прокладки давала расстояние 6 мм между рефлектором и фольгой вибратора.

Для установки вибраторов лучше всего использовать ровную толстую медную проволоку диаметром около 2 мм. Нарезаем ее на небольшие куски, припаеваем их в отверстиях «корыта». Затем, подложив дистанционную прокладку рядом со стойкой, припаеваем один край вибратора, потом аналогично — другой, предварительно переместив прокладку. Лишние части стоек откусываем. При установке узкие вибраторы ставятся по краям, более широкие — в центре.

Сборка антенны

После установки вибраторов закрепляем коннектор на «корыте» и соединяем «хвосты» вибраторов при помощи шины, аккуратно пропаивая их, затем припаеваем центральную жилку коннектора к шине.

5. Установка

Проще всего прикреплять антенну к бруску, просверлив отверстия в «корыте» между центральными вибраторами, и прикрутив ее при помощи шурупов или винтов. Если планируете закреплять антенну на трубе, то лучше прикрепить заклепками к антенне с обратной стороны рефлектора алюминиевый уголок длиной около 30 см, затем прикрепить уголок к мачте при помощи хомутов или стяжек.

Спасибо участникам форума за предоставленную информацию.

Инструкция по изготовлению антенны «двойной» Bi-Quad (двойная восьмерка) W-LAN — антенны на 2,4 Ghz для wi-fi.

«Двойная восьмёрка» — это продолжение Bi-Quad, усиление которой на 2 dB выше, т.е. составляет примерно 12 dB. При постройке обратите внимание на то, что медные провода в местах пересечения не соприкасаются.
После постройки «двойную восьмёрку» желательно покрыть лаком, чтобы избежать окисления/коррозии. О том, как важно выдержать расстояние в 15 мм между отражателем и медным проводом, свидетельствуют две приведённые ниже фотографии
:

Для того, чтобы не возникали вопросы (в первом посте были) рассмотрим постройку антенны с круговой диаграммой, в данном случае что-то около 270°.

Сначала из медной пластины (или другой жести/материала) нужно согнуть трубу диаметром 70 мм и высотой прим. 100 мм. Затем согнуть из медного провода прямой 6-ти элементный Quad и с помощью, например, бутылки придать ему соответствующую, изогнутую форму. Повторюсь для читающих не очень внимательно: расстояние от медного провода до рефлектора по кругу должно быть 15 мм! Важно, чтобы перекрещивающиеся провода не касались друг друга!

Конечно, это не единственно правильный вариант постройки такой антенны. Антенну с круговой диаграммой можно сделать и крупнее,

В этом случае потери сигнала в антенном кабеле будут сведены к минимуму.

В идеале это должно выглядеть немного по-другому, примерно так:

но это не так важно, главное — вы сможете по печати повторить размеры. Для изгибающих «двойную восьмёрку» — крайние квадраты не используются
. У кого нет принтера, тот для изготовления рамки пользуется следующим рисунком: приведены размеры для провода диаметром 2,5 мм

«Тройная восьмёрка» — очередное продолжение «двойной восьмёрки», козффицент усиления «тройной восьмёрки» может составить 14 dB или немного больше. Так выглядит окрашенная «тройная восьмёрка», в общем, не плохо:

Для начинающих! Обратите внимание, что стойки, поддерживающте антенну на расстоянии 15 мм от отражателя, должны быть сделаны из диэлектрического материала!

Рассмотренные выше «двойную восьмёрку» и антенну с круговой диаграммой можно смонтировать вместе, в один корпус:

С другого.

Антенна закрыта. Для изготовления защитного корпуса использовался отрезок пластмассовой трубы диаметром 125 мм, которые используют в сантехнике, крышка сделана из 2-х сантиметровой пластмассы. Крепёжная верхняя гайка — из пластмассы. Покрасить можно в любой цвет.

Несколько месяцев назад передо мной и моими коллегами по работе встала задача, связать точку доступа из отдалённого дома и тачку на работе сеткой, да чтобы хорошо работало и пакеты не терялись. Последовав старой поговорке «На фиг медь!», было решено соединяться воздухом. Для чего была в складчину приобретена довольна дешёвая WiFi карточка. Но вот незадача, дом стоит не впритык, хоть и не километр, но всё равно не рядом, но в прямой видимости, где-то метров 150. Связь конечно была, но всё равно процент был маленький. Полезли в инет на сайт местного магазина, посмотрели цены на антенны… тут пришла жаба:) Со словами, «Да ну на фиг, я и сам так могу» я положил начало доооолгой, но занимательной и увлекательной работе:)

Был прошустрён инет на предмет схем антенн, на ходу изучались и вспоминались основы физики, длина волны, поляризация и т.д. Было изготовлено пара антенн, из подручных материалов, которыми оказались бабины из под болванок. Но по прошествии времени они нас перестали удовлетворять, поэтому углубляться в изготовление этих антенн не буду.

Слабый сигнал домашнего маршрутизатора в городских условиях — уже давно не новость, а с вопросом, как усилить wi-fi-сигнал домашнего роутера, сталкивался каждый активный пользователь сети. Причин для подобных проблем с приемом несколько, это: неисправности самого устройства, помехи, создаваемые другими электроприборами, работающими в доме, прочие причины. Следует напомнить, что способов «вай-фая» на роутере существует не меньше, услуги специалиста при этом не нужны.

Часто на мощность передатчика роутера оказывают неблагоприятное влияние электрические приборы, находящиеся поблизости. Ощутимое воздействие оказывают, например, микроволновые печи, мобильные телефоны, обладающие мощным электромагнитным излучением. Усилить сигнал wifi роутера просто, если поместить технику подальше друг от друга.

Маршрутизатору необходимо открытое место, находящееся в свободном доступе, а не за шкафом или диваном. Если по какой-то причине микроволновка располагается близко к роутеру, усилить сигнал нужно с помощью второго роутера (дополнительного). Это беспроигрышный вариант.

Усиление сигнала в настройках роутера

В большинстве случаев проблема этим, конечно, не решается, и сигнал по-прежнему слабоватый. Возможность, как усилить wi-fi-сигнал своего роутера, находится в устройстве, его настройках. Сигнал недостаточной силы «задуман» в настройках домашнего маршрутизатора по умолчанию, происходит это по причине нежелания пользователей менять их индивидуально под себя. С настройками часто не хочется возиться, что-то читать, вникать в процесс. В этом и заключается проблема. Соседи, живущие через стену, думают так же, а их устройства, расположенные поблизости, работают на одной частоте, что приводит к торможению системы.

Увеличение мощности передачи роутера

Повысить слабый сигнал можно за счет усиления мощности передачи домашнего маршрутизатора. Правда, регуляторы установлены не на всех устройствах и делать это рекомендуется, только если другие методы не помогают. Бесконтрольное вмешательство в систему грозит повреждением или перегревом устройства. Поэтому прежде чем прибегать к этому способу, следует внимательно ознакомиться с инструкцией (все-таки, почитать), помнить, что показатель мощности не должен превышать 45 mW. А улучшение силы сигнала производить следующим образом:

1. В настройках открыть раздел «Расширенные настройки сети».
2. Перейти по периметру Wireless Transmit Power — «Мощность передачи».
3. Значения выражены либо в «%», либо High — высокая, Medium — средняя, Low — низкая.
4. В первом случае нужно увеличить до максимума:100%.
5. Во втором выбрать «High» и выставить значение «20».

Смена канала на свободный

Усилить слабый сигнал «вай-фая» также возможно посредством перехода на свободный канал передачи. Если роутер настроен по умолчанию, велика вероятность того, что и к соседским не применялось никаких действий в данном направлении. Это одна из самых распространенных причин низкой скорости сети. Находясь на одном канале с устройствами, расположенными вблизи, значительно снижается ее радиус. Для того чтобы повысить скорость связи, рекомендуется выбрать несколько вариантов смены канала:

• В настройках сети установить для маршрутизатора «Авторежим».
• В тех же настройках задать какой-нибудь из статических каналов.
• Воспользоваться программами типа inSSIDer или Acrylic, отслеживающих свободные каналы.

Изменение режима вещания роутера

Как усилить слабый сигнал wi-fi роутера в настройках, разобраться не так сложно. Все, что нужно, это изменить существующий стандарт беспроводных сетей, работающих как правило, в режиме b/g/n. Новые приборы настроены согласно современному стандарту — 802.11ac, считающемуся самым продвинутым. Однако и устаревший 802.11n способен увеличить и скорость передачи, и радиус покрытия сети. Но это не сработает, если на беспроводном маршрутизаторе только одна антенна, или он не поддерживает данные стандарты.

Переключить сеть на новый-старый режим просто:

1. Зайти в настройки по адресу роутера:192.168.1.1.
2. Открыть раздел Wireless — «Беспроводная сеть.
3. Перейти в пункт Mode — «Режим беспроводной сети.
4. В нем выбрать значение N only – Save — «Сохранить».
5. Останется лишь перезагрузить.

Усиление с помощью дополнительных устройств

Можно усилить сигнал роутера, воспользовавшись возможностями других устройств, специально для этого созданных. Значительно увеличить дальность и радиус действия помогут дополнительные антенны, усилители, адаптеры, если в домашнем маршрутизаторе работают usb-порты. Часто эти варианты бывают эффективнее прочих средств, особенно в случае с устаревшими беспроводными устройствами.

Замена стандартной антенны

Если на маршрутизаторе предусмотрена съемная антенна, ее заменяют более мощной. Пусть незначительно, но увеличивается дальность действия сети. Это, конечно, не лучший вариант. Эффект от таких перемен незначительный, но когда иные способы не помогают, этот становится альтернативным.

Одними из лучших антенн для wi-fi-роутеров считаются TP-Link: качественные и относительно недорогие. Но подходят не ко всем устройствам данного типа. Чтобы результат был заметен, нужно выбирать антенну, которая имеет коэффициент усиления не меньше 8 dBi.

Поможет усилению сигнала wi-fi роутера установка еще одной антенны или даже двух, но это возможно только в случае, если их поддерживает само устройство.

Установка усилителя wi-fi (бустер)

Усиление сигнала домашнего роутера возможно при помощи ретрансляторов типа Range Extender Booster. Это хорошие усилители «вай-фай»-сигнала с превосходящими возможностями действия антенн, а стоят дешевле. Другие преимущества бустера:

• Подходит для всех стандартов режима вещания.
• Улучшает, расширяет сигнал вплоть до края зоны покрытия.
• Поддерживает мощность беспроводных устройств от 2.4 ГГц.
• Усиливает скорость передачи максимально до 300 Мбит/с.
• Стабилен, безопасен в использовании.

Установка репитера

Репитер (повторитель) — еще один усилитель сигнала, по принципу действия похожий на бустер, но сильно ему уступающий. Репитер способен значительно повысить сигнал, на этом его возможности заканчиваются. А бустер, кроме этого, способен расширить диапазон приема. К слову, нет нужды покупать это устройство, таким повторителем может выступать другой роутер.

Существуют и другие способы усилить сигнал. Возможно это при помощи настроек ноутбука или применения подручных средств, самостоятельного изготовления антенны. Реально усиление роутера без антенны, если придерживаться простых правил:

• Установить его высоко.
• Не размещать рядом с плоскими предметами из металла.
• Не допускать радиопомех.

Настройка приемника на ноутбуке или компьютере

Мало кто задумывался, при помощи каких средств усилить сигнал приема wi-fi на персональном ноутбуке и возможно ли такое вообще. Решение проблемы, никем не замеченное, зачастую лежит на поверхности. Часто пользователи ставят ноутбук в режим экономии питания, чтобы сохранить заряд батареи. В домашних условиях это ни к чему, так как в любой момент бук легко подключить к электросети, а вот wi-fi сети от этого значительно «теряют», отсюда и слабый сигнал. Чтобы усилить его, достаточно поменять настройки электропитания:

1. Открыть «Панель управления».
2. Перейти в раздел «Электроуправление».
3. Выбрать пункт «Высокая производительность».

Самодельные антенны

Как незначительно усилить сигнал wi-fi роутера собственными руками, не прибегая к стандартным средствам, знают многие. Что характерно, методы работают. Увеличение радиуса действия устройства возможно благодаря изготовлению своеобразных ретрансляторов репитера wi-fi своими руками. Для этого ничего особенного не потребуется: схема изготовления достаточно проста. Нужно взять кусок фольги или разрезать пустую жестяную банку, придать им изогнутую форму и установить позади роутера, лучше около стены, искусственно создавая направленную волну. Сокращая угол, волны отбиваются от поверхности импровизированной антенны, сигнал немного усиливается.

Замена роутера

Если же ничего из предложенного не помогает, значит, проблема заключается в самом устройстве. В этом случае остается только одно: замена беспроводного маршрутизатора.

Собственно, после этого проблемы исключаются при условии, что пользователи не станут экономить на покупке, иначе снова придется искать причину извне или заниматься «рукоделием». Лучше приобретать современный wi-fi роутер, поддерживающий работу на частоте 5 ГГц, тогда о слабом сигнале можно будет забыть раз и навсегда.

Заключение

Усиление сигнала роутера в квартире своими руками — занятие, не требующее каких-то особенных знаний. Просто нужно вникнуть в указанные рекомендации и станет ясно, что сделать это в домашних условиях проще простого.

Устройство, принимающее сигнал, можно сделать в домашних условиях, не прилагая для этого больших усилий. Полученная конструкция значительно увеличивает площадь покрытия обыкновенного роутера, что делает ее крайне необходимой для использования в крупногабаритных помещениях. Установив такую антенну в загородном доме или коттедже, можно ловить хороший сигнал даже в отдаленных уголках помещения. В некоторых случаях покрытие можно расширить и за пределы здания. В таком случае появляется возможность пользоваться интернетом, отдыхая на веранде и наслаждаясь свежим воздухом. Такой усилитель легко изготавливается из подручных материалов, которые наверняка есть в каждом доме. В этой статье мы рассмотрим разновидности антенн, а также способы их изготовления.

Типы усилителей Wi-Fi и способы их изготовления

При наличии стандартного набора инструментов и общедоступных материалов, можно собрать такие устройства, как:

• простая антенна;
• антенна «двойная восьмерка»;
• антенна «тройная восьмерка».

Для изготовления простой антенны понадобится пластмассовая коробка для CD-дисков, которая будет выполнять функцию корпуса усилителя, один диск, паяльник и медный одножильный провод толщиной 2,5 мм. Для начала нужно обрезать часть штыря, на который одеваются диски. Это можно сделать ножовкой по металлу или болгаркой. Расстояние от дна коробки до верхней точки трубки должно составлять 18 мм. Затем на краях полученного патрубка (друг напротив друга) с помощью надфиля делаем четыре насечки. В эти пазы будет установлен следующий элемент — ромбовидная восьмерка, которую мы сделаем из медного провода. Этот процесс требует особого внимания, поэтому рассмотрим его поэтапно:

1. Берем одножильный медный провод длиной 25–30 см и полностью снимаем с него изоляционное покрытие.
2. Отмеряем от его края 30 мм и делаем изгиб. Далее, соблюдая указанные размеры, повторяем процедуру до тех пор, пока у нас не получится изделие в виде восьмерки, состоящей из двух ромбов.
3. Концы провода необходимо спаять и залудить, тем самым придав изделию целостность.

Теперь можно приступать к установке отражателя, изготовленного из обыкновенного CD-диска. Он одевается на обрезанный патрубок и фиксируется на дне коробки с помощью силиконового клея. Следующим этапом будет установка медной восьмерки в проделанные нами пазы, после чего она также фиксируется в них тем же клеем. После того как силикон высохнет, нужно припаять к ее центральным изгибам кабель от роутера, который заводится снизу и проходит через патрубок. После этого антенна готова к использованию.

Антенна «двойная восьмерка» – это усовершенствованный вид предыдущего усилителя. Следует отметить, что вместо пластиковой коробки для дисков функцию подложки и отражателя здесь может выполнять металлическая пластина с диэлектрическими стойками, на которых и будет фиксироваться это проволочное изделие. Кроме этого, провода в центре пересечения не паяются. Они, наоборот, ни в коем случае не должны соприкасаться. Этого можно избежать, подложив в месте пересечения немного изоляции. Расстояние между медным проводом и отражателем всегда должно быть в пределах 15 мм, так как может возникнуть риск перегрева конструкции.

Такое устройство может иметь вид круговой диаграммы. Для ее изготовления понадобится пластина из жести, меди или другого металла, которую необходимо изогнуть в кольцо диаметром 70 мм. Желательно, чтобы ширина пластины составляла 100 мм. Проделываем в ней отверстия и устанавливаем в них диэлектрические стойки с закрепленным на них медным проводом. Чтобы придать ему форму круга, можно воспользоваться обыкновенной бутылкой.

Коэффициент усиления сигнала при использовании антенны «тройная восьмерка» достигает 15 дБ. Технология ее изготовления аналогична описанной выше схеме. Единственное отличие данной конструкции заключается в увеличении количества ромбов. Такую антенну можно поместить в защитный корпус, изготовленный из пластиковой трубы диаметром 250 мм, а медный провод лучше покрыть лаком для предотвращения появления коррозии.

Другие варианты создания антенн

Для тех, кто не желает тратить свое время на изготовление таких устройств, есть вариант более простой. Можно приобрести усилители сигнала в магазине и самостоятельно собрать их в одну конструкцию. Для этого понадобятся следующие составляющие:

1. USB-адаптер беспроводной сети, благодаря которому можно получить доступ к Wi-Fi. Для получения качественного сигнала в квартире достаточно установить небольшой адаптер. Более габаритные модели стоят значительно дороже, но и площадь покрытия у них больше.
2. USB-удлинитель пассивного действия. Понадобится изделие с соединительными разъемами, благодаря которым можно подключить адаптер к USB-порту в компьютере.
3. Штанга или другое приспособление, позволяющее надежно закрепить адаптер на крыше.

Процесс установки начинается с подключения одного конца удлинителя к компьютеру, а другого разъема – к адаптеру, установленному на крыше. Затем его нужно настроить, направив в сторону удаленного передатчика. Правильность настройки определяется качеством поступающего на компьютер сигнала.

Несмотря на простоту конструкции, такие антенны имеют достаточно большую мощность, поэтому их все чаще можно встретить в домах и квартирах.

С каждым годом появляется все больше разнообразных гаджетов, которые имеют доступ в Интернет. Практически в каждой квартире есть ноутбук, смартфон, планшет или телевизор, а может даже и холодильник с модулем Wi-Fi. При этом пользователи часто сталкиваются с проблемой того, что не везде удается «поймать» связь с Интернетом. Причиной этому может быть слишком большое расстояние от маршрутизатора до девайса. Радиус покрытия роутера составляет порядка 30 метров, а иногда и больше.
Однако существует еще ряд факторов, способных повлиять на уровень сигнала.

Помехи могут создавать:

Существуют программные и аппаратные способы, с помощью которых можно решить данную проблему. Следующие рекомендации помогут усилить подачу Wi-Fi и сделать пользование Интернетом более комфортным.

Программное усиление

Самой распространенной ошибкой при пользовании беспроводными точками доступа является то, что владельцы уделяют слишком мало внимания настройки сети. Зачастую пользователи устанавливают ключ безопасности и изменяют идентификатор SSID.
На этом все махинации заканчиваются. При этом существует еще масса параметров, которые остаются по-умолчанию. Их настройка поспособствует увеличению зоны покрытия. Рассмотрим основные способы программного усиления подачи сигнала.

Видео: Усилить WiFi сигнал

Правильное расположение

Прежде всего, необходимо обратить внимание на местонахождение роутера в квартире. Рекомендуется маршрутизатор размещать ближе всего к тому устройству с которого осуществляется доступ в Интернет. Если же трудно вычислить такое место, а подключение ведется с разных помещений в доме, то лучше всего будет установить роутер в центральной части квартиры.

Таким образом, в радиус действия попадет как можно больше пространства.

Если же квартира или дом имеют два уровня, то маршрутизатор необходимо разместить на первом этаже в самой высокой точке, это может быть антресоль или шкаф. Не стоит захламлять разными предметами (в том числе металлическими) место, где располагается роутер. Это позволит сигналу беспрепятственно распространяться.

Совпадение частот устройств

В многоквартирных домах в зоне доступности могут оказываться до 20, а то и больше, беспроводных сетей. Это не очень хорошо для работы одного конкретного устройства. Все доступные сети имеют свойство пересекаться и использовать один и тот же канал частот. В результате чего, уровень подачи сети ухудшается даже на относительно близком расстоянии.

В этом случае усилить Wi-Fi сигнал очень просто и легко, с этим сможет разобраться даже самый неопытный пользователь.
Для начала на свой ноутбук следует установить специальную программу, с помощью которой определяется свободный канал. Чаще всего используется inSSIDer. Запустив программу, на экране высветится список всех доступных беспроводных сетей и каналы частот, которые они занимают. Необходимо выбрать свободный канал. Для этого выполняем следующие действия:

Если же все каналы уже используются чужими роутерами следует выбрать наименее загруженный. Для того чтобы настройки вступили в силу нужно нажать «Сохранить/Изменить».

Современный протокол Wi-Fi – 802.11n

На сегодняшний день стандарт 802.11n является самым новым. Кроме того, он еще и самый быстрый за счет увеличенного радиуса покрытия. Если все устройства в квартире, с которых осуществляется доступ в Интернет, поддерживают данный стандарт, в этом случае возможен переход на 802.11n.

Для того, чтобы перейти в режим работы стандарта 802.11n необходимо:

Низкая мощность передатчика

Многие модели маршрутизаторов оснащены функцией регулировки мощности подачи сигнала Wi-Fi. Выполнять соответствующие изменения необходимо в настройках роутера:

Переход на 5 ГГц

Большинство роутеров работают в диапазоне 2,4 ГГц. Однако более дорогие модели маршрутизаторов могут подавать сигнал в диапазоне 5 ГГц.
Поэтому рекомендуется перейти именно на этот диапазон, так как он практически свободен и не занят другими устройствами. При этом покрытие будет распространяться на большую площадь.

Переход на диапазон 5 ГГц возможен в том случае, если подключаемые устройства могут работать в этом диапазоне.

Аппаратное усиление приема сигнала Wi-Fi

Если все вышеупомянутые действия проведены, а доступ к сети осуществляется с помехами, не стоит отчаиваться. Возможно, еще не все потеряно. Существует несколько хитростей способных помочь решить данную проблему. Для этого необходимо модернизировать беспроводное устройство. Увеличить радиус покрытия можно с помощью второго роутера. Для этого между двумя устройствами необходимо настроить беспроводной мост, используя технологию Wireless Distribution System.
Она позволит увеличить площадь покрытия, объединив несколько маршрутизаторов в одну сеть.

Также можно провести некоторые махинации с антеннами. Большинство роутеров оснащены внешними съемными антеннами. Зачастую они являются недостаточно мощными примерно 2 dBi, иногда 5 dBi. Их можно легко заменить на более сильные. Для это стоит открутить старые и на их месте разместить новые с большим коэффициентом. Кроме того, можно приобрести антенну с кабелем и специальной подставкой. Она подсоединяется к маршрутизатору. При этом её можно перемещать по квартире, таким образом, обеспечивая покрытие, не меняя положения роутера.

Если устройство имеет более двух антенн, то их замена обойдется слишком дорого.
Дешевле будет приобрести репитер. Его также называют ретранслятором. Другими словами – повторитель.

Использование ретранслятора

Пользователи часто сталкиваются с проблемой того, что в больших квартирах радиуса действия сигнала маршрутизатора недостаточно, чтобы обеспечить покрытие во всех помещениях. Для решения этой проблемы полезными окажутся вспомогательные средства. В качестве устройства для усиления сигнала можно использовать репитер.
Данный девайс подключается к уже существующей сети в качестве клиента. С его помощью расширяется зона покрытия. Его необходимо установить между роутером и рабочим компьютером.

Повторитель имеет компактные размеры и стоит сравнительно недорого. Ретранслятор выглядит как небольшой блок питания и работает от сети. На рынке представлена масса вариантов таких устройств.

Улучшение адаптера на компьютере

На устройстве-клиенте также можно усилить прием распространяемого сигнала. Подобный совет пригодится тем пользователям, к чьим компьютерам подключены адаптеры через порт USB. Однако этот вариант будет бесполезен для владельцев планшетов, смартфонов и ноутбуков, так как антенны в таких устройствах встроены.
Используя для доступа в Интернет USB-адаптер, не стоит его подключать напрямую к компьютеру. Для начала можно воспользоваться удлинителем,

и через него подсоединить устройство. Длинный шнур позволит перемещать модем по дому, в поисках сети.

Кроме того, можно приобрести усилитель USB-адаптера. Он способен обеспечить доступ к сети в зонах со слабым сигналом. К данному устройству подключается модем и размещается в месте с покрытием Wi-Fi.

Перезагрузка маршрутизатора

Слабый сигнал и помехи могут возникать из-за устаревшей прошивки роутера или в случае, если установленные драйвера требуют обновления.

Для обновления драйверов не потребуется никаких финансовых затрат. Их можно скачать бесплатно на официальном сайте производителя роутера. Установил их на компьютер, увеличится уровень и качество подачи сигнала.

Модернизация антенны

Этот способ поможет модернизировать устройство, используя отражатель. Для его изготовления понадобится фольга и плотная бумага или картон.

Из бумаги вырезается парабола с двумя отверстиями для антенны и крепится к прямоугольнику, выполненному из фольги. Полученное приспособление необходимо закрепить на антенне. Таким образом, сигнал станет направленным. Кроме того, в качестве отражателя можно использовать жестяную банку из-под напитка, разрезав её вдоль, отрезав дно и разместив её позади маршрутизатора. Отражатель направляется в сторону, где необходимо обеспечить покрытие.

Следуя таким нехитрым советам можно в значительной степени усилить сигнал Wi-Fi на ноутбуке. Для этого не обязательно тратить много средств на покупку новых девайсов. Стоит только уделить немного времени для изучения настроек маршрутизатора или же воспользоваться подручными средствами и модернизировать устройство своими руками.

Приобретение Wi-Fi-роутера позволяет создать зону беспроводного домашнего интернета, «отвязав» ноутбуки, смартфоны и планшеты от кабельного подключения. Однако штатного номинала источников Wi-Fi сигнала часто не хватает для покрытия больших помещений или нескольких комнат, что приводит к ухудшению качества передачи данных. В этом случае на помощь приходят Wi-Fi-усилители, посредством которых можно расширить зону покрытия сети.

Причины низкого качества сигнала

Перед тем как переходить непосредственно к усилительным устройствам, следует определиться с причиной низкого качества связи в сети, так как оно не всегда напрямую связано с мощностью источника Wi-Fi сигнала. Это особенно актуально в том случае, если реальный диапазон покрытия приобретённого устройства значительно отличается от заявленного производителем номинала. Существуют несколько факторов, которые могут негативно влиять на качество беспроводной сети:

В первых двух случаях проблема некачественного сигнала решается правильным выбором места для роутера. Это простое действие позволяет улучшить ситуацию без дополнительных вложений. В двух последних случаях без приобретения устройств, усиливающих Wi-Fi сигнал, не обойтись.

Виды Wi-Fi усилителей

Усилители Wi-Fi — это устройства, посредством которых можно значительно увеличить зону покрытия сети без необходимости замены источника сигнала на более мощный аналог. Как правило, они стоят дешевле самого роутера, что делает их приобретение довольно выгодным с точки зрения соотношения «цена — результат». Усилители Wi-Fi сигнала подразделяются на две категории: активные и пассивные.

Активные усилители

В первую очередь, к активным усилителям Wi-Fi относят репитеры (повторители) — устройства-ретрансляторы, которые расширяют уже существующую сеть, принимая сигнал роутера и транслируя его дальше. Как и Wi-Fi роутер, репитер представляет собой отдельное электронное устройство, питающееся от электросети. Зона его покрытия также представляет собой окружность, в центре которой находится ретранслирующее устройство. В среднем при использовании репитера зона покрытия сети увеличивается на 15–20 м в зависимости от мощности устройства.

Активный усилитель увеличивает зону действия роутера на 15–20 метров

Роутер также может являться активным усилителем Wi-Fi, если он работает в паре с основным устройством. Дополнительный роутер работает как и основной с тем отличием, что оба прибора транслируют единую сеть, а не две отдельные. В отличие от репитера дополнительная точка доступа подключается к основному роутеру посредством кабеля и может находиться от него на значительном удалении. Основным недостатком активных усилителей Wi-Fi является относительно высокая стоимость.

Пассивные усилители

К пассивным усилителям Wi-Fi сигнала относятся усилительные антенны для роутеров, посредством которых можно увеличить изначальный диапазон покрытия сети и стабилизировать сигнал. По большому счёту это более совершенный аналог «родных» антенн, идущих в комплекте с роутером. Усилительные антенны бывают двух видов: всенаправленные и направленные. Всенаправленные антенны работают по стандартному принципу, распространяя сигнал в виде окружности, в то время как направленные транслируют сигнал только в одном направлении.

Всенаправленная антенна имеет вид стержня, который излучает радиоволны по окружности

В зависимости от модели пассивные антенны могут устанавливаться непосредственно на роутер или же выноситься за его пределы. Как правило, выносные аналоги обладают большим усилительным потенциалом. Основным недостатком пассивных усилителей Wi-Fi является сравнительно невысокая эффективность — увеличение зоны покрытия составляет 5–10 м.

Настройка усилителя Wi-Fi

После того как вы определились с выбором усилителя и осуществили покупку, необходимо произвести первую настройку устройства. В настройке нуждаются только активные усилители, пассивные антенны достаточно просто подключить к роутеру. Для первоначальной настройки вам понадобится ноутбук или ПК с Wi-Fi адаптером. Настройка репитера осуществляется следующим образом:

1. Вставьте устройство в розетку и дождитесь активации индикатора Power Indicator, который оповещает пользователя об успешном включении репитера. Полноценная активация устройства может занять от одной до нескольких минут.
2. После того как устройство полностью включится, активируется индикатор Wireless Indicator, который говорит о том, что репитер начинает трансляцию сигнала. Новая сеть, созданная репитером, начнёт отображаться в списке доступных беспроводных подключений на вашем ПК.

   О том, что сеть Wi-Fi активна, свидетельствует соответствующий индикатор на роутере

3. Подключитесь к новому устройству. При попытке подключения к репитеру Windows выдаст системное уведомление о том, что новый маршрутизатор не установлен, и предложение его настроить. Выберите пункт «Подключиться к сети без предварительной установки и настройки».

   При попытке подключения к репитеру операционная система предложит начать установку и настройку устройства

4. После того как ПК подключится к репитеру, откройте любой браузер и введите в адресную строку IP адрес репитера. По умолчанию это 192.168.10.1 (репитеры отдельных производителей могут быть привязаны к иному IP адресу, найти который можно в прилагаемой к устройству инструкции).
5. В открывшемся окне авторизации введите логин и пароль. Данные по умолчанию: admin/admin.

   Для того чтобы войти в меню настройки репитера, нужно ввести логин и пароль по умолчанию

6. В системном меню репитера выберите «Wireless repeater mode». В открывшемся окне выберите «Repeater Mode». Устройство начнёт поиск доступных Wi-Fi сетей.

   Нажатие на кнопку «Repeater» запустит режим поиска доступных сетей

7. Найдите свой роутер и подтвердите выбор нажатием кнопки Apply или обновите список посредством кнопки Refresh, если нужная вам сеть не отображается. Если ваша сеть защищена, то для входа требуется ввести пароль.

   В списке доступных сетей необходимо выбрать роутер, зону действия которого требуется расширить

8. Начнётся автоматическая настройка новой сети, по завершении которой в окне Wireless Repeater Mode появится сообщение об успешном завершении операции.

Для настройки дополнительной точки доступа вам понадобится сетевой LAN кабель, обжатый с двух сторон. Процесс настройки выглядит следующим образом:

Если вы предпочитаете пользоваться защищённой сетью с парольным доступом, то на дополнительном роутере также необходимо установить дополнительные настройки безопасности. Для этого во вкладке «Wireless» необходимо выбрать пункт «Wireless Security». В открывшемся окне выберите стандарт WPA/WPA2, а в поле «PSK Password» вводите новый пароль. Для подтверждения данных нажмите кнопку «Save». Подтвердите перезагрузку для установки новых параметров.

На дополнительном роутере желательно настроить парольный доступ, чтобы к сети не могли подключиться посторонние пользователи

Усилитель Wi-Fi своими руками

При желании можно изготовить Wi-Fi-усилитель самостоятельно из подручных средств, тем самым сэкономив средства. Однако стоит отметить, что польза от таких «самоделок» довольно сомнительна, а риск привести роутер в негодность очень высок. Ниже мы рассмотрим конструкции усилительных насадок направленного сигнала, которые позволяют усилить сигнал Wi-Fi, не рискуя «здоровьем» своего роутера.

Фокусирующая насадка для Wi-Fi роутера

Сигнал Wi-Fi-роутера распространяется по круговой диаграмме — по мере удаления от источника он ухудшается, а при выходе за зону уверенного приёма начинает обрываться. При необходимости сигнал можно сфокусировать и передать в нужном направлении, где покрытия роутера не хватает. Для изготовления фокусирующей насадки вам понадобится медная проволока диаметром от 0,8 до 1 мм и кусок пластика или плотного картона.

Для сборки усилителя понадобится кусок обычного картона и несколько отрезков проволоки длиной 48 мм

Сборка насадки осуществляется в следующей последовательности:

Такая насадка даёт до 10 дБ усиления, при этом диаграмма принимает направленную форму, то есть Wi-Fi сигнал стабильно транслируется по большей части только в одну сторону.

Если роутер имеет две антенны, то нужно сделать две насадки

Видео: усилитель Wi-Fi на 8 dB

Усилитель из алюминиевой банки

Усилитель Wi-Fi сигнала из алюминиевой банки — это, пожалуй, самый простой способ усилить и стабилизировать Wi-Fi сеть в пределах небольшого радиуса. Этот тип усилителя также делает сигнал направленным.

Для изготовления такого устройства понадобится алюминиевая банка ёмкостью 0,5 л и обычный строительный или канцелярский нож.

Для изготовления Wi-Fi-усилителя понадобится роутер, алюминиевая банка и канцелярский нож

Сборка насадки осуществляется по простой схеме:

Чтобы насадка сидела на антенне более плотно, отверстие в банке можно уплотнить поролоном, бумагой или любым другим материалом.

Видео: как сделать усилитель Wi-Fi бесплатно и просто

Wi-Fi-усилители расширяют покрытие сети и стабилизируют сигнал без необходимости замены роутера. Каждый из перечисленных вариантов имеет свои достоинства и недостатки, с учётом которых можно подобрать наиболее подходящее для каждой ситуации решение.

Wi-Fi является технологией, способной к нормальному функционированию лишь в пределах прямой видимости. Беспроводные сети легко теряются среди стен, мебели и прочих преград в квартире. Перемещение адаптера или роутера по дому с целью увеличения эффективности работы приборов возможно не всегда. Более правильным подходом является использование внешней, более мощной, антенны — активной части передающего/принимающего устройства.

Типы Wi-Fi антенн

В плане использования все антенны для Wi-Fi делятся на два класса:

• для наружного использования (outdoor),
• для внутреннего применения (indoor).

Отличаются эти антенны, в первую очередь, своими размерами и коэффициентом усиления. Класс outdoor подразумевает большие размеры и возможность крепления к какой-либо опоре (поверхности). Высокого коэффициента усиления в таких антеннах добиваются конструктивными особенностями. Такие устройства используются обычно для беспроводной передачи данных между точками, которые находятся на значительном удалении друг от друга. Устанавливать их предпочтительнее в зоне прямой видимости.

В зависимости от типа антенны Wi-Fi характеризует больший или меньший коэффициент усиления — один из важнейших параметров любого приёмного и передающего оборудования

Антенны класса indoor предназначены для применения внутри помещений, они имеют меньшие габариты и не отличаются выдающимися усилением и мощностью. Крепятся внутренние антенны либо непосредственно к передающему/принимающему гаджету, к стене, либо ставятся на поверхность. Присоединение антенны к плате устройства осуществляется как напрямую, так и посредством кабеля.

Дополнительная Wi-Fi антенна в квартире или доме

Основной причиной необходимости дополнительной антенны Wi-Fi является усиление слабого сигнала. Такая ситуация может возникнуть в следующих случаях:

• точка доступа Wi-Fi расположена на значительном расстоянии (если помещение большое), имеются преграды (стены, перекрытия);
• роутер недостаточно мощный.

Также дополнительная Wi-Fi антенна может понадобиться, если требуется организовать сеть «роутер — несколько клиентских точек», или если нужно связать между собой несколько ПК «по воздуху».

Изготовление своими руками

В сети можно найти множество рекомендаций по изготовлению самых разных типов Wi-Fi антенн в домашних условиях. Как правило, для повторения большинства конструкций не требуется наличия глубоких познаний в радиоэлектронике, дефицитных материалов и специализированных инструментов. Сделать любую из Wi-Fi антенн по приведённым ниже инструкциям можно буквально за пару часов.

Двойной биквадрат

Антенна «двойной квадрат» для Wi-Fi и её модификации — самая популярная в сети. Классический биквадрат обладает хорошим коэффициентом усиления и широкой диаграммой направленности. Двойная биквадратная антенна, рассматриваемая далее, имеет ещё более высокие характеристики.

Для повторения конструкции потребуются:

• медная моножила (провод) сечением 2 мм;
• небольшой лист алюминия толщиной 1–2 мм;
• кусок резиновой (виниловой) трубки, пластиковые стяжки;
• паяльник, припой, канифоль, дрель, свёрла, плоскогубцы;
• кабель для подключения.

Изготовление антенны не представляет сложности, главное — точно выдержать размеры, так как даже небольшие отклонения грозят смещением рабочих параметров:

1. Чертим эскиз. Длина одной стороны каждого квадрата равна 30 мм, размеры рефлектора 220×100 мм, расстояние между активной частью и отражателем — 15 мм. Проводим разметку отверстий.

   Двойной биквадрат — улучшенная версия классической биквадратной антенны

2. Гнём медную жилу строго в соответствии с шаблоном. Зачищаем (если провод с лаковым покрытием) и спаиваем концы.

   Даже небольшой промах в размерах (буквально на пару миллиметров) ухудшит качество работы антенны

3. Из листа алюминия изготавливаем отражатель. Сверлим отверстия диаметром 3–4 мм.

   Рефлектор можно изготовить также из медной пластины или (на худой конец) стального листа

4. Пластиковыми стяжками через резиновые трубки крепим активный элемент антенны к пластине.

   Стойки крепления антенны к отражателю обязательно должны быть из непроводящего ток материала

5. Пластиковыми стяжками закрепляем адаптер (или кабель, если устройство расположено удалённо). Припаиваем выведенные провода. Расстояние между контактами — 5 мм.

   Адаптер следует крепить максимально надёжно, но аккуратно, так, чтобы не повредить устройство

Из достоинств данной конструкции можно отметить:

• лёгкое и быстрое изготовление,
• значительное усиление сигнала и стабильную работу.

Пожалуй, единственным недостатком такой антенны является то, что даже небольшие отклонения от необходимых размеров грозят снижением её эффективности.

Из алюминиевой банки

Данную конструкцию, конечно, нельзя назвать полноценной антенной (по сути, это отражатель), но в какой-то мере усилить слабый сигнал Wi-Fi она способна.

Что потребуется:

• пустая алюминиевая банка,
• нож и ножницы,
• кусочек пластилина.

По простоте изготовления антенне из алюминиевой банки нет равных:

1. Промойте банку. Отрежьте ножом дно.

   Будьте осторожны во время проведения работ, здоровье дороже даже самой высококлассной Wi-Fi антенны

2. Сделайте разрез в верхней части, но не до конца — оставьте неразрезанным участок длиной 1,5–2 см.

   На этом этапе также можно отломать открывашку

3. Разрежьте ножницами банку вдоль с обратной стороны.

   Алюминиевая банка легко режется любыми ножницами, главное, чтобы последние были достаточно острыми

4. Разогните металл.

   Угол раскрытия можно подобрать экспериментально после установки, ориентируясь на уровень Wi-Fi сигнала

5. Закрепите отражатель на устройстве с помощью пластилина, надев его на штатную антенну роутера. Направьте в нужную сторону.

   В отсутствие пластилина воспользуйтесь жвачкой

Плюсы антенны из алюминиевой банки:

• простота изготовления,
• отсутствие дефицитных материалов,
• универсальность (будет работать с любым роутером с внешней антенной).

Среди минусов стоит отметить недостаточное усиление сигнала и нестабильную направленность приёма/передачи.

Мощная антенна из листовой жести

Wi-Fi антенна из листа жести, известная как FA-20, характеризуется повышенной мощностью и может использоваться для приёма сигнала удалённых (до нескольких километров) точек доступа.

Для её изготовления понадобятся:

• листовая жесть;
• мощный паяльник (100 Вт), припой, флюс (кислота для пайки);
• диэлектрические стойки, крепёж (винты, гайки);
• дрель, свёрла;
• кабель для подключения;
• ножницы по металлу, деревянный молоток, мелкая наждачка, плоскогубцы.

Повторение конструкции требует, как минимум, начальных навыков слесарного дела.

Инструкция по изготовлению FA-20:

1. Ножницами по металлу вырезаем четырёхугольники и полоски, строго соблюдая обозначенные размеры. Края желательно обработать наждачной бумагой.

   Детали антенны вырезаются по отдельности, а затем спаиваются

2. Спаиваем элементы антенны. Используем припой и специальный флюс для пайки. Делать это удобнее на деревянной поверхности.

   Пайку жестяных элементов следует проводить в хорошо проветриваемом помещении

3. Готовую конструкцию промываем под струёй воды от кислоты. Сверлим отверстия диаметром 3–5 мм.

   При необходимости выравниваем антенну деревянным молотком (киянкой)

4. Изготавливаем короб. Размеры — 450×180 мм. Высота бортиков — 2–3 см. Если вы не имеете навыков жестянщика, в принципе, можно обойтись без бортов (немного проиграв в чувствительности), просто вырезав прямоугольник. Высверливаем в нём отверстия, совпадающие с дырками активных элементов. Крепим детали на стойках, расстояние между частями 20 мм.

   Опорные стойки должны быть из изоляционного материала

5. Припаиваем кабель: красная точка — центральная жила, синяя — общий (экран).

   Для подключения антенны к роутеру подойдёт обычный телевизионный кабель

Плюсы самодельной антенны из листовой жести:

• высокая мощность,
• хорошая направленность,
• не требуются дефицитные или дорогие материалы для изготовления.

Существенным минусом FA-20 является сложность её изготовления. К тому же антенна довольно габаритная и, вероятнее, подойдёт для установки на крыше или балконе.

Вариации Wi-Fi антенн своими руками

В интернете среди огромного разнообразия самодельных антенн для Wi-Fi чаще всего встречается так называемый «двойной квадрат» и его варианты. Впрочем, отличных от классики поделок можно увидеть тоже немало.

Вы можете выбрать и попробовать изготовить любую из антенн, однако следует помнить, что не все из таких изделий являются действительно высокоэффективными, как это утверждают авторы.

Фотогалерея: другие самодельные конструкции

Антенна MIMO имеет два контура внутри одного корпуса и, соответственно, два разъёма для раздельного приёма и передачи Данная вариация биквадратной антенны многократно усиливает сигнал Отражатель биквадратной антенны часто выполняют из фольгированного стеклотекстолита Дисковая Wi-Fi антенна отличается высокой направленностью и может быть применена как в помещении, так и на улице Антенна из банок выглядит оригинально, но на самом деле это не слишком эффективная конструкция Лепестковая пароварка в этой конструкции может быть заменена дуршлагом или железной миской

Подключение

Способ подключения Wi-Fi антенны зависит от типа используемого роутера, адаптера или другого устройства. В большинстве случаев придётся вскрывать гаджет, находить место, куда подсоединена (припаяна) штатная антенна и аналогичным образом присоединять (припаивать) кабель самодельной конструкции. Очень удобно, когда в гаджете предусмотрено независимое подключение внешней антенны, это может быть выполнено в виде:

• разъёма в батарейном отсеке, на задней крышке прибора, внутри корпуса и т. п.;
• так называемого пигтейла (обычно находится непосредственно на плате устройства).

Если у адаптера съёмная штатная антенна, самодельную конструкцию можно подключить вместо неё.

В любом случае (исключая вариант с пайкой) вам понадобится соответствующий разъём-коннектор, приобрести который можно в радиомагазине.
Вам повезло, если ваш роутер имеет выход для подключения внешней антенной гарнитуры Гнездо пигтейла вы можете сами установить на корпусе гаджета, если уверены в собственных силах Крохотный разъем на плате устройства служит для присоединения специального удлинителя-пигтейла Иногда самый быстрый и надёжный вариант — припаять кабель вместо штатной антенны

Настройка

Настройка самодельной антенны для Wi-Fi сводится, прежде всего, к её установке в нужном направлении. При этом нужно соблюдать следующие условия:

• учитывать вектор распространения сигнала приёмника/передатчика Wi-Fi сигнала;
• принимать во внимание наличие преград между передающими и приёмными устройствами;
• учитывать то, что твёрдые поверхности отражают сигнал, а мягкие, наоборот, поглощают его;
• по возможности устанавливать антенну в пределах прямой видимости относительно приёмника/передатчика.

Для большей эффективности антенна должна быть направлена в сторону точки доступа.

На этапе настройки длину кабеля, насколько это возможно, следует уменьшить, так вы избавитесь от излишних потерь сигнала и улучшите его качество.

Как протестировать изменения

Самым простым и доступным вариантом тестирования самодельной Wi-Fi антенны является замер изменений скорости интернет-канала. Для этого проводят сравнительное исследование результатов поочерёдно с подключенной штатной антенной и изготовленной своими руками. Провести такие измерения можно, например, на ресурсе Speedtest . Система автоматически подберёт оптимальный сервер, проверит пинг, скорость скачивания и загрузки.

Видео: усиление Wi-Fi сигнала своими руками

С появлением Wi-Fi у множества пользователей появилась возможность быстрого и мобильного доступа в интернет. Для стабильной работы беспроводного соединения рекомендуется использование специального дорогостоящего оборудования, однако можно обойтись малой кровью, собрав внешнюю антенну своими руками.

Самодельная антенна Wi-Fi

Настройка сетей Wi-Fi достаточно много нюансов демонстрирует. Сталкивался пытающийся расшарить интернет домашним пользователям. Один компьютер подключен к провайдеру через кабель. Создается режим точки доступа, выбираются протокол защиты, пароль.

Домашние пользователи пользуются интернетом параллельно. Методика упирается рогом, спасибо провайдеру, использующему приватную линию. Выход находится.

Препоны, стоящие меж людьми и скоростным интернетом, бессильны помешать самодельной антенне Wi-Fi улучшить прием-передачу сигнала, закономерно возрастают дальность связи, скорость.

Назначение самодельных антенн Wi-Fi

Антенны украшают многие устройства. Перечислим:

1. Планшет.
2. IPhone.
3. Ноутбуки.
4. Модемы Wi-Fi.
5. Роутеры Wi-Fi, точки доступа.
6. Вышки сотовой связи.

Самодельная антенна для Wi-Fi адаптера расширит возможности электроники. Точка доступа отличается способностью передать сигнал всенаправленно. Мощность расползается, заполоняя азимуты. Дополняя точку доступа специальной внешней покупной, самодельной антенной, может придать направленные свойства излучению. Увеличит дальность уверенного приема по выбранному азимуту.

Повремените ломать смартфоны, подключая внешнюю антенну, соберите своими руками для точки доступа. Большинство антенн, продаваемых магазинами, обладают круговой диаграммой направленности, излучают одинаково, всенаправленно, деля мощность по азимутам.

Мощные самодельные Wi-Fi антенны имеют гораздо меньший сектор обзора, обеспечат в некоторых случаях более уверенный прием. Оснащенные рефлектором устройства снабжены диаграммой направленности, снабженной одним центральным лепестком.

Отражатель убрать — получится восьмерка. В плоскости расположения излучателя будет мертвая зона, сигнал отсутствует. Принимать с направления самодельная антенна для Wi-Fi-роутера неспособна.

Схема установки точки доступа ведется следующим образом:

1. Устройство подключается к компьютеру (электросети).
2. Выбирается канал.
3. Выполняется настройка на полную мощность.
4. Выбирается тип протокола.
5. Устанавливаются пароль, имя сети.

Народы ходят довольные новой доступной точкой. Давайте рассмотрим процесс поближе, повременим браться за паяльник, плоскогубцы. Подобно передатчику, радиоэлектронному устройству, антенна, роутер обладают неким пиком возможностей в середине диапазона.

Например, на 2,4 ГГц зачастую имеется 14 каналов. Мощность передаваемого сигнала выше посередине, например, шестой канал. Хотя каждая линия занимает в спектре 22 МГц, измерение проводится по уровню поля 0,707 (√2/2) максимума в обе стороны несущей частоты.

Для справки. Определено типом модуляции, иногда остаются только пилот-сигнал, одна полоса. Прямоугольные импульсы, компьютерные сигналы именно такие, имеют выраженный максимум, кучу боковых лепестков. В результате ширина спектра реального сигнала равна бесконечности. Ограничена полоса циклического напряжения, к которому процесс, излучаемый протоколом Wi-Fi, близко не относится.

Однако мощность боковых лепестков настолько мала, инженеры просто пренебрегают. Соседним каналам паразитная энергия может нести серьезные проблемы. Со слов эксперта, если наличествует два занятых канала, 1-й и 11-й, при размещении точки доступа на 6-м, получается падение скорости на 70%.

Ошибочные, пропущенные пакеты передаются заново, подобное на практике может иметь место. Соседские точки доступа мешают, оптимальным вариантом становится вещание на одной частоте, когда скорость падает вполовину. Антенны широкополосные всенаправленные.

Вместо того, чтобы полезную мощность отдавать потребителям, рассеиваем эфиру, соседям.

Самодельная всенаправленная Wi-Fi антенна не лучший вариант. Ничего не изменится. Самодельная направленная антенна Wi-Fi лучше, будем делать из проволоки, фольгированного текстолита, медной трубки. Чувствительные такие.

Передаваемая, принимаемая мощности сосредотачиваются узким сектором. Позволит повысить качество передачи, продуманно расположив пользователей, точку доступа.

О том, насколько важна расстановка, судите по одному любопытному случаю:

• Офис вызвал мастера. Сказали: в период 12.00 — 14.00 точка доступа коллапсирует. Техник достал специальный прибор оценки занимаемых частот, начал исследование. Подобные программы предоставляются ОС Андроид смартфонов. Пользуйтесь, выбирая канал перед установкой. Ведите исследование на протяжении дня несколько суток подряд, избегая казуса. Доводим обнаруженное мастером: соседний офисе, отделенный стеной, расписал обед. Поочередно работники пользовались микроволновкой (пользуется частотой 2,4 ГГц). Плохая изоляция бытовой техники, отсутствие заземления позволило излучению выставить узкополосную помеху на частоте работы магнетрона. Решение проблемы оказалось простым: точку доступа перенесли на противоположный конец офиса.

Имейся под рукой простейшая самодельная Wi-Fi антенна из банки пивной с рефлектором, герои могли не узнать, что по соседству мощный источник вредного излучения. Отражатель придает точке доступа направленность, погасит излучение, идущее из-за стены.

Очередной плюс направленных антенн, которые сегодня будем делать своими руками. Кстати, покупая микроволновку, попробуйте определить безопасность. Нужно включить прибор в заземленную розетку, положить в рабочий отсек сотовый телефон, закрыть дверцу, набрать номер. Сигнал проходит — наружу выйдет вредное излучение магнетрона.

Избегайте садиться рядом. Обсудим, как сделать самодельную Wi-Fi антенну.

Направленная Wi-Fi антенна своими руками

Понадобятся инструменты:

1. Паяльник (припой, канифоль, подставка).
2. Плоскогубцы.
3. Отвертка плоская маленькая.
4. Штангенциркуль, линейка.
5. Дрель со сверлом под медную трубку.

Из материалов потребуются:

1. Кусок фольгированного двухстороннего текстолита в качестве рефлектора.
2. Проволока медная диаметром 1,2 мм и длиной 30 см (понадобятся из них только 26 см).
3. Кабель РК-50 не слишком длинный, чтобы не гасить сигнал.
4. Кусок медной трубки длиной 10 см, чтобы внутрь прошел кабель РК-50.

Начнем медной трубкой. Один конец пропиливаем на 1,5 мм, удаляя две трети стенки. К оставшемуся кусочку будет припаяна антенна. Создаем из проволоки биквадратный контур стороной 30,5 мм. Размер выбран из условия настройки диапазона 2,4 ГГц.

Подобным образом можно изготовить любую антенну сигнала горизонтальной или вертикальной поляризации. Включая телевизионную. Подойдет самодельная Wi-Fi антенна планшету, телефону, модему. Если знать, куда вести подключение.

Обратите внимание, сторона квадратов дана по серединному сечению проволоки. Между ближайшими краями будет 30,5 – 1,2 = 29,3 мм. Можете взять на вооружение. Гнуть начинаем, находя середину. Используем ребро линейки опорой, определяем состояние, когда отрез начнет балансировать.

Делаем перегиб на 90 градусов, сие будет точка, куда подключится центральная жила РК-50. Догибаем проволоку, получая «квадратную восьмерку», оба конца должны строго симметрично вернуться. Обрезаем, пару миллиметров не доходя начального изгиба.

Лудим концы, откладываем восьмерку в сторону.

Размечаем середину текстолита, сверлим дырку, чтобы еле входила медная трубка. Лудим обе стороны. Берем медную трубку, лудим внешний край тонкой стенки, оставленной первым этапом. Восьмерка отстоит от рефлектора на 1,5 см.

Лудим трубку кругом, ободом на указанному расстоянии от края (без учета тонкой стенки). Припаиваем трубку к плате, желательно под углом 90 градусов. На тонкую стенку сажаем оба конца восьмерки, чтобы начальный изгиб не касался трубки.

Ориентируем восьмерки параллельно большей стороне текстолита на расстоянии 1,5 см. Теперь рефлектор заземлен.

Кабель РК-50 протаскивается внутрь, экран сажается на медную трубку, жила — на начальный изгиб восьмерки. На противоположный конец монтируем разъем, просто припаиваем отрез к нужным контактам модема, телефона, любого другого устройства. Начинаем тест.

Восьмерка должна быть установлена вертикально для горизонтальной поляризации. Если работает, находим силиконовый герметик, не боящийся мороза, осадков, заливаем место выхода кабеля на антенну добрым слоем.

После застывания антенна будет успешно противостоять дождю.

Если заменить проволоку толстой жилой ПВ1 достаточно большого сечения (2,5 мм2), оплетку зачистим в точке начального изгиба и на концах. Самодельная Wi-Fi антенна для ноутбука будет защищена против непогоды. Сегодня выпускают термоусадочные материалы. Нагретая пленка плотно обтягивает изделие, предохраняя от капризов непогоды.

Источник: //VashTehnik.ru/radioapparatura/samodelnaya-antenna-wi-fi.html

Антенна для роутера для усиления сигнала Wi-Fi

> Антенны > Антенна для роутера для усиления сигнала Wi-Fi

Беспроводной интернет – это одна из тех вещей, без которых уже нельзя представить себе жизнь. Теперь можно пользоваться из любой точки дома и офиса гаджетами, игровыми приставками, интернет-бытовой техникой. Но для одновременного запуска всех этих вещей нужен хороший потенциал.

Самый простейший способ усилить беспроводной сигнал – это использование внешнего усилителя для роутера, который можно купить, или сделать антенну своими руками. Приобретая опыт и усваивая основы, лучше начинаешь понимать, как сделать правильный выбор.

Усиление Wi-Fi

Связь Wi-Fi зависит от радиочастотной энергии, которая передается и принимается по антеннам.

Приёмные и передающие антенны – это устройства, которые излучают радиоволны при подаче электрической энергии. Радиоволны, как и все волны в электромагнитном спектре, измеряются в единицах частоты Герцах.

При упоминании радиоволн часто применяется термин «длина волны». Длина волны (в метрах) = 300 / частота (в МГц).

Эта взаимосвязь между частотой и длиной волны особенно важна для расчётов и создания антенной конструкции.

Ориентация антенны относительно земной поверхности называется ее «поляризацией». Конструкции, которые предназначены для радиоволн, ориентированные, в основном, параллельно земной поверхности, называются «горизонтальными». Если воздействие направлено под прямым углом к ​​земной поверхности, то речь идёт о «вертикальных» конструкциях.

Некоторые антенны могут быть использованы в любой поляризации путем простого изменения положения. Факторы, связанные с выбором одной поляризации над другой, включают рабочую частоту, желаемый охват, механические ограничения и обычную практику.

Двойная поляризация

Очень важно учитывать, что все антенны в системе связи должны использовать одну и ту же поляризацию. Для максимизации совместимости иногда находят применение круговой или эллиптической поляризации.

Усиление мощности приема и сигнала роутера

Антенна для телефона или усилитель сигнала для смартфона

Антенна передаёт (и принимает) радиоволны лучше в определенных направлениях, тем самым увеличивая эффективную излучаемую мощность.

Обратите внимание! Полная излучаемая мощность не увеличивается, а просто становится сильнее в одном или нескольких направлениях и слабее в других направлениях.

Такое «усиление» применяется как к переданному, так и принятому сигналу. Единицей измерения количественного усиления является децибел или дБ, который был назван в честь Александра Грэма Белла.

Важно! Более высокие значения дБ показывают более высокий коэффициент усиления.

Основные виды антенн

Что нужно учитывать при создании антенны? Для работы над усилением сигнала всегда важно помнить о некоторых особенностях передачи сигнала на расстояния. Выбор типа антенного устройства может значительно повлиять на дальность и устойчивость связи.

Все Wi Fi антенны делятся на два вида:

1. направленные,
2. всенаправленные.

Которые, в свою очередь, бывают:

Кроме того, при установке устройства нужно учитывать следующее: несовпадение поляризаций точек доступа приведет к тому, что в одном из положений уровень качества увеличится, а в другом – вообще пропадёт.

Всенаправленные

Наилучшим вариантом расширить диапазон домашней интернет-системы является установка внешней антенны с хорошими коэффициентами усиления и всенаправленности. Всенаправленная антенна обычно является антенной вертикальной поляризации. В удаленной местности, где сотовая связь слабая, устанавливать такое устройство – смысла нет. Вариант больше применим в городских условиях.

Помните! Модели всенаправленных антенн, естественно, мешают друг другу при неправильном размещении в непосредственной близости от обычного маршрутизатора.

Всенаправленный диапазон

Одной из разновидностей всенаправленной антенной с повышенным коэффициентом усиления является вертикальная коллинеарная wi fi антенна с одной точкой питания и фазированием элементов.

Направленные

Антенна является пассивным устройством, которое сигналу не добавляет мощности. Тем не менее, есть методы повышения доли энергии, передаваемой в определенном направлении, за счет уменьшения доли энергии, передаваемой в остальных направлениях.

Если применить направленные антенные усилители, то можно значительно улучшить зону покрытия вай фаем.

Направленный диапазон

Одним из наименее распространенных (за счёт своей дороговизны) типов антенн в сотовой связи являются секторные антенны. Устройства позволяют обеспечить высокий уровень интернет-соединения, если использовать схемы многопанельной установки. Вертикальная и горизонтальная фокусировка лучей (90, 120 градусов) позволяет предотвратить помехи от других антенн.

Как подключить бесплатный интернет вай фай

Усилитель сигнала телевизионной антенны

Существует несколько способов усиления сигнала настолько, чтобы можно было подключиться к доступным точкам или к роутеру соседа, который делится своим паролем для вай фай.

Мощная антенна своими руками

Сделать wifi антенный усилитель направленного действия можно и самостоятельно, благо, что в сегодняшнем интернете много подобных схем. Например, антенну двойной биквадрат, усиление которой составляет 12 дБ. Для сборки понадобится медная проволока диаметром от 2 до 3 мм и длиной 300 мм.

В качестве рефлектора можно использовать пластину из фольгированного гетинакса. Фольгированный гетинакс – это прессованная бумага, пропитанная клеящим составом и покрытая медной фольгой. Если такого нет, то можно применить любой металл, например, крышку старого системника или обычную пивную банку.

Первое, с чего нужно начать, – это согнуть двойную восьмёрку из провода со сторонами квадратов 30 мм. Для этого провод нужно разметить на 8 равных частей, согнуть его в отмеченных местах под углом 90 градусов при помощи плоскогубцев. В результате должна получиться антенна в виде восьмёрки.

Дальше нужно вырезать рефлектор из пластины гетинакса. Отметить центр на пластине и просверлить на ней два отверстия: для антенны и выхода провода. Расстояние между проволокой и пластиной должно быть не менее 15 мм.

Далее понадобится wi fi адаптер, вернее его маленькая антеннка. Просверлив отверстие в корпусе адаптера, выводится провод. Центральный провод припаивается к восьмёрке, а обмотка к ножке. Так устроена антенна wifi двойной биквадрат. Осталось подключить к ноутбуку, и посмотреть, как она ловит сигналы. По сравнению со встроенной антенна для роутера своими руками – это просто wi fi пушка!

Двойной биквадрат

Сверхдальняя wi fi антенна своими руками

Для изготовления конструкции антенны для сверхдальней связи в первую очередь понадобится лист фольгированного (хотя бы с одной стороны) гетинакса или стеклотекстолита. Материал должен быть в хорошем состоянии, достаточного размера и толщины. Также нужны будут виниловые самоклеящиеся трафареты с монтажной пленкой, которые защитят упомянутые листы от травления.

Задняя стенка-отражатель может быть изготовлена из любого ровного металлического листа, хоть из фольги, главное ровной и плоской.

Текстолит сначала размечается, затем разрезается болгаркой на две части размером 450х350 мм. Перед травлением лист зачищается мелкой шкуркой, что довольно важно.

Панельный антенный усилитель

Между отражателем, который тоже вырезается из гетинакса, и самой платой должно быть строго 9 мм. Эти 9 мм можно сделать с помощью ровного пластика. Дальнейшая сборка заключается в склеивании полученных деталей, предварительно оставляются отверстия в мягком пластике, чтобы потом подпаять провод. Провод и разъём покупаются на радиорынке. Разъём подбирается по антеннам роутера.

В результате получается сверхдальняя антенна для wi-fi роутера. На расстоянии одного км от точки доступа эта мощная самодельная антенна имеет усиление 80 дБ.

Травление печатной платы с помощью раствора

Травление – довольно непростая задача. Сложность заключается в поиске емкости для больших листов. Если таковой нет, можно сделать опять же своими руками. Для изготовления самодельной емкости понадобится каркас из четырёх реек и плёнка в несколько слоёв. Плёнка накрывается и закрепляется саморезами.

Хлорное железо – это самый простой и наиболее часто используемый метод для травления печатной платы.

Категорически нельзя:

1. хлорным железом пользоваться в замкнутом небольшом пространстве;
2. трогать раствор голыми руками;
3. использовать металлическую посуду или металл для процесса смешивания;
4. использовать стеклянные или пластиковые лотки в процессе травления;
5. после использования бросать раствор в землю или куда-нибудь.

Рекомендуется:

• прикрывать нос и глаза во время травления;
• после травления раствор один раз можно повторно использовать, но хранить нужно в прохладном месте вдали от солнечного света.

В интернете приведено много занятных вариантов, как сделать wifi антенну, которые можно взять на вооружение. Например, можно сделать модель направленного действия из всенаправленной антенны. Для этого достаточно прикрепить за ней отражающий экран, например, из того же листа фольги.

Осталось только подобрать подходящую wifi антенну, увеличить дальность сети и не расставаться с вай фаем ни на секунду.

Источник: //elquanta.ru/antenna/routera-usileniya-signala-wi-fi.html

Мощная самодельная Wi-Fi антенна своими руками

Панельная антенна состоит из 2-х основных частей – рефлектора и вибраторов.

Линейка вибраторов соединена общим контактом, от которого выведен коаксиальный кабель, ведущий к гнезду внешней антенны Wi FI роутера, закрепленного на тыльной стороне устройства.

Работает антенна как усилитель, о чем можно судить, сравнивая мощность сигнала от штатной антенны роутера (автор использовал tp-link TL-WN722N) – 5db, и от FA-20 – 22db.

Необходимые материалы:

• Фольгированный текстолит односторонний или гетинакс, 430х200 мм, толщина – 1,5 мм;
• Отрезок жести (лучше всего оцинкованной), 435х205 мм, толщина 0,5-1 мм;
• Телевизионный коаксиальный кабель RG-8X 50 Ом;
• Шаблон чертежа антенных вибраторов, напечатанный на виниловой пленке;
• Фоторезист;
• Хлорное железо для протравки плат;
• Баллон аэрозольного лака для текстолита;
• Сода, ацетон или спирт;
• Метизы: болты на 3 мм – 12 шт, гайки – 32 шт.

Инструменты:

• Бормашина с отрезным диском для резки гетинакса;
• Дрель со сверлом 3-3,5 мм;
• Паяльник с припоем;
• Малярный нож, ножницы;
• Плоскогубцы, ножницы по металлу;
• Строительный резиновый валик для прокатки пленок;
• Ванночка для протравки платы антенны;
• Отрезок стекла и ультрафиолетовая лампа для фотолитографии;
• Фен или утюг для прогревания фоторезиста;
• Наждачка-нулевка;
• Пистолет для горячего клея;
• Керн, молоток;
• Металлическая линейка для разметки отверстий.

Этап первый – делаем панель вибраторов

Размечаем лист фольгированного текстолита под размер нашей антенны, и вырезаем отрезным диском бормашины. Эту процедуру можно выполнить и обычным малярным ножом, сделав надрезы по линии разметки с двух сторон листа, а затем обломав их вручную.

На прозрачной пленке для струйных принтеров распечатываем шаблон вибраторов антенны. Он получится из двух листов, которые затем легко соединяются между собой.

Для протравки по технологии фоторезист необходимо подготовить фольгированную сторону гетинакса, зачистив ее нулевкой. Обезжирить поверхности можно используя ацетон или спирт.

Пленку фоторезиста размещаем на гетинаксе, обрезая ее по размеру ножницами. Снимаем защитный слой и клеем фоторезист, избавляясь от пузырьков воздуха посредством прокатки резиновым обойным валиком.

После этого накладываем пленку шаблона вибраторов, и накрываем ее обычным стеклом. Для засвета фоторезиста используем ультрафиолетовую лампу. Время выдержки у разных производителей этого материала отличается. Автору для его пленки, заказанной из Китая, понадобилось 5 сек. на каждую обрабатываемую зону платы.

Теперь необходимо дополнительно прогреть фоторезист, чтобы он прочно пристал к поверхности гетинакса. Снимаем шаблон, лист стекла, и прогреваем пленку феном или утюгом через бумагу. Удаляем верхний защитный слой фоторезиста.

Смываем не засвеченный фоторезист в растворе пищевой соды, помещая в ванночку пластину гетинакса. Спустя несколько минут счищаем остатки пленки использованной зубной щеткой.

Гетинакс готов к протравлению. Разводим хлорное железо в теплой воде, и окунаем пластину в емкость с раствором. Его необходимо периодически помешивать.

Насыщаем старый раствор щелочи кальцинированной содой, и помещаем в него пластину, чтобы избавиться от оставшегося фоторезиста. Полученную плату промываем обычной водой.

Размечаем центры прямоугольников вибраторов на плате, и керним их для просверливания. Отверстие нужно сделать под крепежные болты на 3 мм. Автор использовал шаговое или прецизионное коническое сверло, которым удобно убирать заусенцы.

Этап второй – готовим рефлектор

Из куска оцинкованной жести, наиболее стойкой к воздействию коррозии, вырезаем копию нашей пластины вибраторов. Отверстия для закрепления болтов легко перенести на жесть, сделав насечки тем же сверлом. Досверливаем отверстия на жести через деревянную подкладку.

Болты подкручиваем двумя гайками с обратной стороны пластины, делая необходимый зазор между рефлектором в 3 мм, а общее расстояние между вибраторами и рефлектором – 6 мм. Жесть закрепляем с помощью третьей гайки.

В верхней части рефлектора проделываем отверстие под коаксиальный кабель, центральную жилу которого нужно припаять на пластину вибраторов, а оплетку – к рефлектору.Второй конец кабеля припаиваем на место внешней антенны к роутеру. Его крепим к рефлектору с тыльной стороны антенны на горячий клей.

Лицевую сторону платы вибраторов защищаем от окисления аэрозольным бесцветным лаком.

Для домашнего использования эту антенну можно разместить на подоконнике или на балконе. Если планируется ее использование в уличных условиях, к рефлектору без труда цепляется любой кронштейн, ведущий к мачте на крыше или за окном.

Источник: //dommol29.ru/moschnaya-samodel-naya-wi-fi-antenna-svoimi-rukami/

Мощная самодельная Wi-Fi антенна

Интернет сегодня необходим как воздух, а современная жизнь без него попросту немыслима. И как же радостно осознавать, что бесплатных точек доступа по технологии Wi Fi становится все больше. Но не всем удается ими пользоваться, ведь сигнал бывает недостаточно сильным. Выручит в такой ситуации панельная антенна FA-20, которую мы сегодня предложим вам сделать своими руками.

На самом деле это устройство достаточно простое, и не вызовет сложностей при изготовлении даже в обычной квартире. А вот польза от нее будет изрядно ощутимой, и может даже кого-то из радиолюбителей подвигнет заняться изготовлением такого оборудования всерьез.

Характеристики антенны

Панельная антенна состоит из 2-х основных частей – рефлектора и вибраторов.

Линейка вибраторов соединена общим контактом, от которого выведен коаксиальный кабель, ведущий к гнезду внешней антенны Wi FI роутера, закрепленного на тыльной стороне устройства.

Работает антенна как усилитель, о чем можно судить, сравнивая мощность сигнала от штатной антенны роутера (автор использовал tp-link TL-WN722N) – 5db, и от FA-20 – 22db.
Необходимые материалы:

• Фольгированный текстолит односторонний или гетинакс, 430х200 мм, толщина – 1,5 мм;
• Отрезок жести (лучше всего оцинкованной), 435х205 мм, толщина 0,5-1 мм;
• Телевизионный коаксиальный кабель RG-8X 50 Ом;
• Шаблон чертежа антенных вибраторов, напечатанный на виниловой пленке;
• Фоторезист;
• Хлорное железо для протравки плат;
• Баллон аэрозольного лака для текстолита;
• Сода, ацетон или спирт;
• Метизы: болты на 3 мм – 12 шт, гайки – 32 шт.

Инструменты:

• Бормашина с отрезным диском для резки гетинакса;
• Дрель со сверлом 3-3,5 мм;
• Паяльник с припоем;
• Малярный нож, ножницы;
• Плоскогубцы, ножницы по металлу;
• Строительный резиновый валик для прокатки пленок;
• Ванночка для протравки платы антенны;
• Отрезок стекла и ультрафиолетовая лампа для фотолитографии;
• Фен или утюг для прогревания фоторезиста;
• Наждачка-нулевка;
• Пистолет для горячего клея;
• Керн, молоток;
• Металлическая линейка для разметки отверстий.

Этап первый – делаем панель вибраторов

Размечаем лист фольгированного текстолита под размер нашей антенны, и вырезаем отрезным диском бормашины. Эту процедуру можно выполнить и обычным малярным ножом, сделав надрезы по линии разметки с двух сторон листа, а затем обломав их вручную.

На прозрачной пленке для струйных принтеров распечатываем шаблон вибраторов антенны. Он получится из двух листов, которые затем легко соединяются между собой.

Для протравки по технологии фоторезист необходимо подготовить фольгированную сторону гетинакса, зачистив ее нулевкой. Обезжирить поверхности можно используя ацетон или спирт.

Пленку фоторезиста размещаем на гетинаксе, обрезая ее по размеру ножницами. Снимаем защитный слой и клеем фоторезист, избавляясь от пузырьков воздуха посредством прокатки резиновым обойным валиком.

После этого накладываем пленку шаблона вибраторов, и накрываем ее обычным стеклом. Для засвета фоторезиста используем ультрафиолетовую лампу. Время выдержки у разных производителей этого материала отличается. Автору для его пленки, заказанной из Китая, понадобилось 5 сек. на каждую обрабатываемую зону платы.

Теперь необходимо дополнительно прогреть фоторезист, чтобы он прочно пристал к поверхности гетинакса. Снимаем шаблон, лист стекла, и прогреваем пленку феном или утюгом через бумагу. Удаляем верхний защитный слой фоторезиста.

Смываем не засвеченный фоторезист в растворе пищевой соды, помещая в ванночку пластину гетинакса. Спустя несколько минут счищаем остатки пленки использованной зубной щеткой.

Гетинакс готов к протравлению. Разводим хлорное железо в теплой воде, и окунаем пластину в емкость с раствором. Его необходимо периодически помешивать.

Насыщаем старый раствор щелочи кальцинированной содой, и помещаем в него пластину, чтобы избавиться от оставшегося фоторезиста. Полученную плату промываем обычной водой.

Размечаем центры прямоугольников вибраторов на плате, и керним их для просверливания. Отверстие нужно сделать под крепежные болты на 3 мм. Автор использовал шаговое или прецизионное коническое сверло, которым удобно убирать заусенцы.

Этап второй – готовим рефлектор

Из куска оцинкованной жести, наиболее стойкой к воздействию коррозии, вырезаем копию нашей пластины вибраторов. Отверстия для закрепления болтов легко перенести на жесть, сделав насечки тем же сверлом. Досверливаем отверстия на жести через деревянную подкладку.

Болты подкручиваем двумя гайками с обратной стороны пластины, делая необходимый зазор между рефлектором в 3 мм, а общее расстояние между вибраторами и рефлектором – 6 мм. Жесть закрепляем с помощью третьей гайки.

В верхней части рефлектора проделываем отверстие под коаксиальный кабель, центральную жилу которого нужно припаять на пластину вибраторов, а оплетку – к рефлектору.
Второй конец кабеля припаиваем на место внешней антенны к роутеру. Его крепим к рефлектору с тыльной стороны антенны на горячий клей.

Лицевую сторону платы вибраторов защищаем от окисления аэрозольным бесцветным лаком.

Для домашнего использования эту антенну можно разместить на подоконнике или на балконе. Если планируется ее использование в уличных условиях, к рефлектору без труда цепляется любой кронштейн, ведущий к мачте на крыше или за окном.

Смотрите видео

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

Источник: //nig.mirtesen.ru/blog/43110027274/next

Усилитель сигнала вай-фай своими руками

Беспроводная система передачи информации Wi-Fi (аббревиатура не расшифровывается, она была изобретена как маркетинговый ход) – один из столпов современного высокотехнологического социума.

С ее помощью распространяется не только интернет, но и, например, сигналы с видеокамер.

По своей физической сущности она является радиосвязью на частоте 2,4 ГГц и подчиняется всем законам распространения радиоволн.

Поэтому, если ваш планшет или ноутбук отказывается связываться с роутером из-за мешающих стен и перекрытий, вы можете попробовать сделать усилитель сигнала своими руками. Таковым является направленная антенна сантиметрового диапазона.

Ее конструкция может быть штыревой, рамочной, спиральной или зигзагообразной.

В этой статье мы попытаемся на пальцах, не углубляясь в дебри теории антенно — фидерных устройств, объяснить вам, как сделать антенну из подручных материалов, которая будет ничуть не хуже продающихся в магазине.

Немного теории

Перед тем как начать выбирать тип антенны и претворять свои грандиозные планы в жизнь, вам стоит познакомиться основополагающими законами теории антенно — фидерных устройств. Их два:

1. Длина волны, от чего зависят размеры устройства.
2. Коэффициент усиления. Самый интересный момент, позволяющий уловить слабый радиосигнал на больших расстояниях – как раз то, ради чего мы за это дело и беремся.

Эпюра напряженности магнитного поля любого радиосигнала имеет форму синусоиды. Расстояние между первой и третьей точками пересечения ею оси абсцисс называется длиной волны.

Номинал частоты – это количество колебаний в одну секунду. Поскольку радиосигнал распространяется со скоростью света, то длина волны в метрах будет равна результату ее деления на частоту. Для низкочастотного (наиболее распространенного) диапазона Wi-Fi: 299792458 / 2,4 = 12,5 см.

Запомните это значение, поскольку все размеры будущей антенны будут рассчитываться как его дробные части.

Коэффициент усиления – это условная величина, показывающая, во сколько раз выходной сигнал на зажимах направленной антенны больше, чем у ненаправленной. Причем это соотношение вычисляется как десятичный логарифм и обозначается дБ – децибел.

Всенаправленной является та, для которой безразлично положение относительно источника радиосигнала.

Такие применяются в мобильных телефонах и планшетах, поскольку это, во-первых, предполагается условиями пользования, а, во-вторых, определяется малым размером устройств.

Направленные свойства антенны проявляются в том случае, если ее длина равна половине длины волны. Для Wi-Fi это 6,25 см.

Ее пространственная диаграмма направленности представляет собой тор – бублик, перпендикулярный оси антенны. Коэффициент усиления в этом случае равен двум децибелам, то есть 1,58 раза.

Такие полуволновые диполи позволяют увеличить дальность на десяток метров, что уже неплохо для уверенного приема сигнала в своей квартире.

Самый простой способ усиления сигнала

Если вы возьмете линейку и измерите длину штыревой антенны домашнего роутера, то окажется, что ее длина от 10 до 12 см.

Длиннее не делают потому, что в штыре, размер которого больше длины волны, значительно возрастает внутреннее сопротивление и сигнал вместо усиления гаснет.

Это увеличение размера приводит сужению толщины «бублика» диаграммы направленности и незначительному увеличению удельной мощности излучаемого сигнала. Гораздо больший эффект дает экранирование передающей антенны с одной стороны.

Экран позволяет сконцентрировать излучение роутера в нужном вам направлении. Например, если он стоит у стены, то нет никакого резона передавать сигнал Wi-Fi соседям или на улицу.

Его установка увеличивает коэффициент усиления передающей антенны до 3 дБ, то есть, в два раза.

Что фактически отражает физическую суть дела, ведь вы половину бесполезно направленного сигнала переориентировали в нужную сторону.

Вся хитрость в том, на каком расстоянии от антенны роутера расположить экран. По законам распространения радиосигналов оно должно быть равно 1/8 длины волны. Для Wi-Fi это 1,56 см.

Им может быть лист железа (раскроенная пивная или консервная банка), компакт-диск или толстая фольга. Лучше всего выполнить конструкцию в виде подставки под роутер, перпендикулярно которой поставлен экран. Добиться результата можно опытным путем, передвигая по миллиметру источник сигнала ближе или дальше от экрана. В помощь вам будет интерфейс отображения уровня сети.

Достоинством способа является простота, а также то, что антенна для планшета вам не понадобится. То есть, не придется его вскрывать или изыскивать возможности для подключения дополнительного оборудования. Недостатком – малая дальность приема сигнала.

Направленные антенны

Мощная – с коэффициентом усиления от 10 дБ – антенна понадобится в том случае, если предполагаемая дальность приема не менее 50 метров. В этом случае используются остронаправленные антенны. Например, зигзагообразные или спиральные.

Зигзагообразная

Ее называют и антенной Харченко, по имени радиолюбителя, предложившего такую конструкцию в 1961 году, и биквадратной – за характерную форму. Строится она из проводника длиной в две волны предполагаемого сигнала. Для Wi-Fi это значение равно 25 см.

Он изгибается в виде двух квадратов со стороной в ¼ длины волны – 3,125 см. Точка их сочленения разъемная.

Обычно ее крепят к диэлектрической пластине, для обеспечения жесткости, чтобы не было смыкания точек припаивания центральной жилы коаксиального кабеля к одной ветви и экрана к другой.

Антенна биквадрат имеет коэффициент усиления равный 8 дБ в базовом варианте, и около 12 дБ, если установлен экран, которым может быть компакт-диск, фольга, лист металла.

Расстояние до него от плоскости согнутого в два квадрата проводника 1,56 метра – восьмая часть длины волны.

Конструкция удобна тем, что крайние точки квадратов по оси имеют нулевой потенциал, поэтому их можно крепить к экрану чем угодно, в том числе и металлической проволокой, обеспечивая хорошую жесткость.

Для обеспечения необходимого коэффициента усиления она ставится вертикально. В горизонтальном ее направленные свойства не лучше, чем у полуволнового диполя. Ось приема расположена перпендикулярно плоскости фигурного проводника.

Согласование с кабелем не требуется, он подключается к проводнику напрямую.

Недостатком антенны является ее широкополосность – она способна принимать не только Wi-Fi, но и, например, паразитные излучения от микроволновой печки.

Спиральная

Спиральная антенна изобретена в конце 40-х годов прошлого века американским радиоинженером Дж. Краусом. Очень простая по конструкции, она обеспечивает усиление сигнала до 20 дБ (100 раз) и используется во всех диапазонах, начиная от УКВ. Дальность приема до 2 км в пределах прямой видимости. Представляет собой несколько витков проводника, скрученного спиралью.

Диаметр витка спирали равен длине волны. Поэтому при создании каркаса самодельной антенны этого типа замечательно подходит отрезок канализационной пластиковой трубы диаметром 40 мм. Они есть в каждом хозяйственном магазине.

Спираль разреженная. Расстояние между витками ¼ длины волны. Чем она длиннее, тем острее диаграмма направленности и выше коэффициент усиления. Для дистанции в три километра достаточно, чтобы общая длина была равна трем длинам волн – 36 см.

В качестве проводника используется бытовой одножильный медный провод сечением 2,5 мм2 – диаметр 1,5 мм. Изоляционная оболочка не снимается. Он равномерно приклеивается к трубе-основанию.

Экран выполняется из любого листового материала, его положение от кратности длины волны не зависит.

Антенна требует согласования с питающим кабелем. Для этого используется кусочек медного листа в виде прямоугольного треугольника с катетами длиной в 71 и 17 мм. Он приклеивается к трубе так, чтобы наклон гипотенузы повторял наклон витка. Центральная жила кабеля припаивается к углу, который противолежит прямому (на пересечении гипотенузы и короткого катета). Оплетка припаивается к экрану.

Недостаток антенны – некоторая громоздкость и определенная сложность в ее позиционировании – направление на роутер должно быть выдержано с точностью до нескольких градусов.

Подключение

После сборки антенны для Wi-Fi у вас обязательно возникнет вопрос о том, как ее подключить. Обычно на корпусах ноутбуков и планшетов разъемов для этого не делают.

Чтобы решить проблему, купите выносную антенну для мобильного телефона с магнитным адаптером, который приклеивается к корпусу устройства. Отключите от магазинного устройства кабель и используйте его в своих целях.

Конечно, в этом случае увеличатся потери сигнала, и реальная дальность приема окажется несколько ниже, чем ожидаемая. Зато вам не придется вскрывать компьютер и манипулировать с его схемой.

Аккуратно собранная Wi-Fi антенна поможет вам оказаться в зоне действия бесплатных сетей и не отказываться от услуг интернета даже во время загородной поездки.

Источник: //electriktop.ru/oborudovanie/usilitel-signala-vaj-faj.html

Делаем внешнюю всенаправленную антенну WiFi своими руками

Итак, нам нужна внешняя антенна для точки доступа 802.11b на которую будут ориентированны направленные антенны всех остальных пользователей беспрововодной сети (WLAN).

Эта антенна должна будет принимать и передавать сигналы во все стороны, чтоб доступ к сети имелся с любого направления, т.е. должна иметь круговую диаграмму направленности.

Иными словами, нам нужна внешняя всенаправленная антенна WiFi.

Конечно есть заводские решения на этот счёт но стоят они бешеных денег, например, вот эта антенна ANT24-1500 стоит 175 у.е. (Рис. 1)

Рис. 1

а эта ANT24-0500 – 65 у.е. (Рис. 2)

Рис. 2

И вообще дурят нашего брата и не только в этой сфере, себестоимость этих изделий копейки! Поэтому мы сделаем антенну сами и работать она будет не хуже заводских так как законы радиотехники одни для всех и здесь всё будет упираться лишь в точность и качество изготовления.

Наша антенна WiFi будет представлять собой классическую штыревую антенну с круговой диаграммой направленности в горизонтальной плоскости, называемую радиолюбителями Ground Plane пересчитанную на нужный нам диапазон 2.440 Мгц.

Антенна представляет собой, штырь длинной в четверть длинны волны c противовесами той же длинны, расположенными под 135° относительно штыря.

Рис. 3

Почему именно 135°? Потому что лишь при этих параметрах наша антенна будит иметь волновое сопротивление 50 ом и будит согласована с питающим её 50 омным кабелем. Вот как меняется волновое сопротивление при изменении этого угла.

Рис. 4

При рассогласовании антенны с кабелем не вся подходящая к антенне энергия будит излучаться ей т.е здесь надо будет соблюсти точность изготовления. Длина штыря, для середины нашего диапазона 2,440 МГц, будит равна 27.95 мм ( 28 мм округлённое), длина противовесов будет равна 30.72 мм ( 31 мм округлённое).

Рис. 5

Почему штырь короче противовесов? Здесь мы соблюдаем такое радиотехническое правило как коэффициент укорочения, так как длинна радиоволны в различных средах разная. Для нашей антенны при диаметре штыря 2.28 мм он будет равен 0.91.

Размеры штыря и противовесов желательно выдержать точнее насколько это возможно от этого также зависит волновое сопротивление антенны. Стараться надо в плоть до долей миллиметра, так как на этих частотах антенна очень маленькая и даже пара миллиметров несоответствия размерам сильно нарушает соответствие длины штыря четверти длины волны.

Количество противовесов желательно сделать не менее 12 ти а ещё лучше вырезать конус из медной фольги.

Практическое исполнение

Всенаправленная антенна WiFi выполняется путём освобождения центральной жилы питающего кабеля от оплётки с учётом нужной длинны штыря.

Рис. 6

Противовесы изготовлены из скрученной и отведенной на нужный угол оплётки того же кабеля. Срезаем верхний покров кабеля по уровню 31 мм, отводим оплётку и укорачиваем штырь до 28 мм.

Залуживаем паяльником кончик штыря чтоб проводки центральной жилы не разошлись и снимаем изоляцию с центральной жилы, так как если её оставить, нужно будет пересчитать коэффициент укорочения с учётом её влияния.

Всё это необходимо герметично закрыть в пластмассовую коробочку так чтоб не проникал даже свежий воздух.

Рис. 7

А вот как это делают умельцы за бугром:

Рис. 8Рис. 9
Рис. 10

Во-первых, только на разъеме здесь теряется около 2 дб у нас же его просто нет, во-вторых, не учтён коэффициент укорочения, в-третьих, форма самого коннектора искажает форму теоретически правильной антенны этого типа.

Выбор кабеля

Так как радиочастотный выход всех точек доступа обычно имеет сопротивление 50 Ом то особого выбора у нас нет – кабель должен быть волновым сопротивлением 50 ом.

Ну конечно же нам идеально подошел бы кабель типа Н-1000 фирмы Belden с затуханием 0.22 дб/метр, но таких денег у нас нет. Поэтому можно выбрать более дешёвый и доступный РК-50-7-11 с затуханием на наших частотах примерно 0.6 дб.

Естественно, он должен быть без стыков и повреждений, желательно новый.

Соединяем кабель с точкой доступа дешево и сердито

Обычно все соединения в этом деле делаются с помощью специальных разъемов.

Рис. 11
Рис. 12

Но мы не используем это по известным причинам. Вместо этого берём плоскогубцы и без капли сожаления ломаем штатную комнатную антенну WiFi от точки доступа примерно в 2-х сантиметрах от изгибающегося колена антенны.

Рис. 13

Осторожно, внутри идёт тонкий кабелёк, он нам ещё пригодится. Вытаскиваете его вместе с реальной антенной расположенной внутри этого корпуса.

Рис. 14

Вот она какая. Кстати, она описана на рис. 4, только чтоб снизить сопротивление её до 50 Ом, они укоротили её до 26 мм сделав тем самым её менее эффективной чем четверть волновая антенна.

Рис. 15

Отпаиваем кабелёк у основания штыря антенны, вытаскиваем его из трубки и режем в этом месте. Затем освобождаем примерно сантиметр центральной жилы от оплётки, распушив её и отогнув назад.

Далее освобождаем примерно 4 мм центральной жилы от изоляции и залуживаем паяльником этот конец. Теперь берём большой кабель, срезаем где-то сантиметр наружной оболочки, отводим назад оплётку и придаём внутренней изоляции вид конуса.

Затем иголкой пытаемся проделать отверстие между проводками жилы глубиной 4 мм, желательно ближе к центру жилы.

Рис. 16

В это отверстие мы и воткнём жилу маленького кабелька.

Рис. 17

А затем маленькой капелькой олова с канифолью пайнём обе жилы. Место спайки заливаем расплавленным материалом изоляции центральной жилы от какого-нибудь ненужного кусочка такого же кабеля.

Далее соединяем оплётки обоих кабелей со всех сторон равномерно и спаиваем так чтоб не было щелей, можно добавить для этого ещё медных волосков и олова или применить медную фольгу.

Затем заматываем всё это изолентой и получаем вот это.

Рис. 18

При всей топорности и неаккуратности изделия, которое я смастерил всё работает на расстоянии 90 м с уровнем сигнала 61% на полной скорости 11 мбит/с.

Рис. 19

Если учесть, что длина моего кабеля около 8-ми метров и у товарища на том конце метров 12 такого же кабеля с такими же соединениями, питающего простую не доведенную до ума баночную антенну (кому интересно – вот статейка по баночной Wi-Fi антенне), то я считаю это очень даже неплохо.

По истечении года я приобрёл смарт nokia n95 с поддержкой wi-fi и смог произвести новые замеры. Итак, точка доступа таже с мощностью 15dBm, т.е. 31.6 милливат , wi-fi модуль nokia n95 имеет мощность 100 милливатт, но это не важно, так как дальность связи определит самое маломощное устройство в системе, т.е.

на том растоянии где ТД услышит нокию, нокия уже не услышит ТД из-за меньшей её мощности. Антенны WiFi в обоих случаях ненаправленные: на ТД всё тоже, что описано выше, а на нокии её встроенная антенна. По показаниям gps я определял растояния с точностью до пары метров.

Отойдя на расстояние 1100 метров связь всё ещё была устойчивой. C HTTP сервера всё качалось без срывов выход в интернет шёл нормально, хотя и скорость была уже минимальной 1 мегабит сек. На растоянии 1200 метров связь уже сильно рвалась работать было невозможно.

При ипользовании более мощных ТД, таких как DWL-2100AP возможно будет связь на большее расстояние.

Была прямая видимость и без всяких направленных антенн.

Хотя у меня есть подозрение, что в нокии антенна имеет некоторую направленность, хотя и не ярко выраженную – она немного лучше ловит в положении вертикальном левой стороной к источнику сигнала. Конечно же связь будет хорошей не в любом месте где включил телефон обычно на бугорках связь лучше в низинках может пропадать.

Добавлено: еще вариант антенны с усилением 7dBi

Антенна D-link ANT24-0700

Источник: www.vado351.narod.ru

Источник: //usd.ucoz.net/publ/2-1-0-71

Беспроводные технологии Wi-Fi сегодня присутствуют повсеместно. Этот стандарт радиосвязи предусматривает передачу сигнала на частоте 2,4 ГГц. В практических целях используется для коммутации интерактивного соединения между точкой доступа и устройством абонента. Качество передаваемого сигнала напрямую зависит от встроенного или внешнего ретранслятора. Расширить возможности роутера можно, если знать, как изготавливается антенна вай-фай своими руками. Далее рассмотрим несколько способов и пошаговых к ним инструкций.

Усилитель из упаковки для CD-дисков

Сделать его довольно просто из подручных материалов при соблюдении главного правила: расстояние от медных элементов до отражательной поверхности диска должно быть строго 15 миллиметров.

Процедура состоит из нескольких этапов:

1. Берется обычная пластиковая упаковка на 25 дисков.
2. Фиксирующий выступ необходимо обрезать на расстоянии 16-18 мм.
3. При помощи надфиля на пластиковом шпинделе делаются шлицевые гнезда для фиксации двойного ромба.
4. Биквадрат (ромб) изготавливается из медной проволоки диаметром 2,5 миллиметра.
5. На этой стадии необходимо быть внимательным, поскольку она самая важная. Берут 300 мм медного кабеля, поверхность защищают, сгибают из проволоки ромб. Дистанцию между центрами соблюдают строго в пределах 30 мм. Если вся процедура проведена правильно, в итоге получится двойная геометрическая фигура.
6. Затем концы провода запаиваются, и готовится место под крепление коаксиального кабеля.

Антенна для вай-фай роутера: сборка и проверка

На следующем этапе потребуется полученный биквадрат прикрепить на шпиндель, соблюдая расстоянии по вертикали 16 мм во всех точках. При помощи паяльника фиксируются концы провода. Используя силиконовый клей, крепят стандартный CD-диск на дно коробки. Посредством того же клеящего состава фиксируют двойной ромб на шпинделе.

Затем антенна вай-фай своими руками подключается к маршрутизатору (роутеру). Ниже на фото представлена схема того, как это сделать. Опытные умельцы могут отпаять штатную антенну и прикрепит новый усилитель, однако, здесь нужно быть очень внимательным, поскольку тонкие проводники могут отклеиться от платы под воздействием высокой температуры. Более простой способ — установить новое приспособление при помощи Полученный результат, невзирая на простоту процесса, вас приятно порадует.

Усилитель из жестяных банок

Такая антенна вай-фай своими руками не сложнее в изготовлении, чем предыдущий вариант. Приспособление позволит усилить сигнал, который в квартире ослабляют перегородки и мебель. Рассматриваемая конструкция отличается простотой и дешевизной.

Для изготовления устройства потребуются следующие элементы:

• гардеробный тремпель;
• пара литровых банок из-под пива или безалкогольных напитков;
• обычный паяльник и припой;
• провод (50 Ом);
• разъем соединительный.

Тремпель можно заменить металлопластиковой трубкой, которая используется как внутри помещения, так и на улице, поскольку мало подвержена атмосферному воздействию.

Пошаговая инструкция

В дальнейшем, усилитель для антенны изготавливается с соблюдением таких шагов:

1. В днище банок проделываются отверстия, после чего они надеваются на нижнюю часть тремпеля либо трубу.
2. Прорези в банках делаются таким образом, чтобы избежать чрезмерного натяга или соскальзывания детали. Труба закольцовывается и оснащается подходящим фиксатором.
3. Подобная антенна для вай-фай роутера, расположенная на тремпеле, требует зачистки места припайки, после чего концы провода припаиваются к банкам по одному. Другой край кабеля фиксируется с разъемом, используемым для соединения с точкой доступа.
4. Если в качестве основы используется металлопластиковая труба, обе банки припаиваются к основному проводу. Между ними можно оборудовать переходник и зафиксировать фидер на одной из банок. Антенным экраном будет выступать металлическая фольга, находящаяся в полости трубки. Для того чтобы припаять оплетку к фольге, необходимо аккуратно сделать надрез и удалить защитную пленку. Место крепления следует зафиксировать и заизолировать.

из листовой жести

Для изготовления этой конструкции потребуется жестяной лист размером 222 на 490 миллиметров. Его необходимо согнуть в виде корыта. Затем по периметру керном проделывается восемь отверстий на одинаковом удалении. По краям они должны быть диаметром 8*2, а в середине 8*8 мм. Эти гнезда будут служить местами для вибраторов. Данные элементы проще всего изготовить из луженой пищевой жести, после чего припаять их в подготовленные гнезда.

Усилитель для антенны из жести требует максимальной точности при соблюдении размеров. Не забывайте также проделать отверстия под стойки. Диаметр их зависит от толщины и особенностей материала, используемого в качестве держателя. Со стороны вибраторов соединительные стыки желательно залить лаком или воском во избежание попадания влаги. Коннектор для подсоединения можно использовать любой (BNC, N, F). Последний элемент проще всего заизолировать. С роутером самодельная вай-фай антенна соединяется вторым концом провода с соответствующим разъемом.

При монтаже желательно добиваться прямой видимости передающего и приемного усилителя. Следует учитывать, что лиственные деревья глушат сигнал. Соединительный кабель должен быть максимально коротким. Если этого не удается сделать, не стоит использовать PCI-карты.

Как правило, достаточно будет применить обычный белый кабель в плотной изоляции (RG-6U), поскольку более дорогие варианты имеют такой же эффект. При большой загрязненности эфира и насыщенности WI-FI зоны, допустимо менять поляризацию усилителя, если соединение выполнено между двумя идентичными точками. Выше было рассмотрено несколько способов, как сделать вай-фай антенну своими руками? Отзывы потребителей свидетельствуют, что подобное устройство имеет практически такой же эффект, как и заводское приспособление, при этом стоимость его на порядок ниже.

В современном мире широко распространена беспроводная сеть, к которой подключен практически каждый дом. Бывает, что в здании из 2-3 этажей сигнал в некоторых комнатах слабый или вовсе отсутствует. Одна из причин такой ситуации – неправильно подобранная антенна для такого прибора, как роутер. На данный момент существует большой ассортимент этих устройств. Антенна для роутера своими руками тоже может быть сделана, но для этого нужны определенные навыки и знания, что рассмотрим ниже и ознакомимся, как устроена сама система.

Как антенна усиливает сигнал

Антенна является пассивным усилителем, то есть она не пользуется сторонней энергией, чтобы усилить сигнал. Усиление сигнала происходит за счет того, что перераспределяется распространение радиоволн в пространстве. Классическая антенна в виде штыря способна излучать круговой сигнал, имеющий примерно одинаковую мощность во всех направлениях. Чем дальше от передатчика, тем хуже становится сигнал. При необходимости доступно перераспределение излучения антенны, что позволяет усилить сигнал в конкретном направлении, ослабив его в других.

Существует немало программных методов, позволяющих усилить передачу сигнала wi fi антенны. Способы следующие:

• Использовать протокол WPA/WPA 2;
• Уменьшить число устройств, требующих использование MAC-адресации;
• Скрыть имя беспроводной сети.

Устаревший протокол безопасности (WPA) делает сеть не только менее защищенной, но и медленной. Необходимо поменять протокол на WPA 2, что делается в разделе настроек маршрутизатора. Существенно повысить мощность устройства также позволяет ограничение количества поддерживающих устройств. Что касается самих MAC-адресов – это идентификаторы. Не рекомендуется оставлять сеть открытой, так как ее качество напрямую зависит от числа подключенных устройств (а если вай фай доступен, то пользоваться им будут все желающие). Чтобы скрыть имя, следует убрать галочку в меню установок «разрешить передачу SSID»).

Виды WiFi антенн

WiFi является той технологией, которая способна к нормальной функциональности только при «прямой видимости». Беспроводной сигнал легко затеряется среди таких преград, как шкафы, стены, зеркала и так далее. Поэтому, если хочется, чтобы сеть работала стабильно, необходимо внимательно отнестись к вопросу выбора антенны для wi fi роутера.

WiFi антенна бывает двух видов: направленная и всенаправленная (внутренняя и наружная). Современные беспроводные сети, как правило, строятся на основе всенаправленных антенн. Их задача – равномерно распространять сигнал по радиусу действия. Зачастую подобные устройства имеют вид обычного штыря, распространяющего сигнал в плоскости, перпендикулярной своей оси.

Важно!
Всенаправленная вай-фай антенна устанавливается только в вертикальном положении. Это обеспечивает максимальную зону распространения беспроводной сети.

В некоторых случаях требуется покрытие большой территории, например, на производственном объекте. Этого легко добиться при помощи наружной всенаправленной wifi антенны с коэффициентом усиления 8 дБ, установленной на центральном здании. Радиус передачи мощного устройства – 600 метров.

При помощи направленной антенны wifi организуется сеть по типу «точка-точка». Данный прибор отлично справляется со своими обязанностями, если требуется подключение только к одной точке доступа или одному компьютеру.

Рассмотрим пример работы. Такая антенна способна «пробивать» стены в помещении. Нередко используется панельный тип устройства, представляющий собой плоский прямоугольник, передающий радиоволны в одном направлении. Что касается коэффициента усиления, он порой доходит до 6 дБ. Если необходимо передавать сигнал, например, соседнему дому, то рекомендуется устанавливать наружную антенну, имеющую цилиндрическую форму. Ее монтируют в горизонтальном положении, так как она направленно передает сигнал в ту сторону, где расположен приемник. В этом случае коэффициент усиления достигает 18 дБ.

Бывают также параболические антенны, передающие сигнал беспроводной сети между аналогичными устройствами на расстояние нескольких километров. Подобные приборы актуальны, если требуется передача сигнала на расстояние более чем в 100 метров. Коэффициент усиления параболических антенн достигает 24 дБ.

Как устанавливается внешняя антенна для роутера

Первое, с чем необходимо разобраться, – где должен стоять маршрутизатор. Ведь если на его пути будут преграды, то сигнал приёма ослабляется. Здесь следует понимать, что каждая преграда по-своему ухудшает качество приема. Например, бетонная стена куда «толще» для роутера, нежели деревянная.

Одним словом, для эффективного распространение сигнала необходимо устанавливать маршрутизатор таким образом, чтобы на его пути было как можно меньше преград. Наиболее подходящее место – возвышение в центре квартиры или дома (всенаправленная антенна для вай фай). Если же используется направленная, то ее логично направить в ту область, где стабильный и высокоскоростной интернет требуется чаще всего. То же самое касается и наружных устройств. Рекомендуется следить за обновлениями роутера – прошивками. Лучше, чтобы использовалась последняя, исправляющая определенные минусы работы. Также специалисты советуют не ставить адаптер поблизости с окнами, зеркалами и стальными конструкциями.

Делаем антенну своими руками

В интернете существует множество разнообразных схем, позволяющих сделать антенну направленного действия. Один из наиболее популярных примеров – двойной биквадрат с усилением в 12 дБ. Чтобы собрать такое устройство, пригодится проволока из меди (диаметр – 2-3 мм) длиной 30 см. Рефлектором здесь выступает пластина из фольгированного гетинакса – прессованной бумаги, пропитанной клеящим составом и покрытой медной фольгой. Не всегда получается отыскать такой металл, поэтому его заменяют любым другим, вплоть до крышки системного блока или обычной пивной банки.

Сперва сгибается двойная восьмерка из провода (квадраты должны иметь стороны 30 мм). Для этого провод размечается на 8 равных частей и сгибается в отмеченных местах на 90 градусов плоскогубцами. Как результат получается своеобразная антенна своими руками, имеющая вид восьмерки.

Далее вырезается рефлектор из пластины гетинакса. В ее центре просверливается два отверстия – одно для самой антенны, второе – для провода. Между медной восьмеркой и пластиной следует соблюсти расстояние не меньше 15 мм.

Дальше придется поработать с самим маршрутизатором, а точнее – его маленькой wi fi антенной. Провод необходимо вывести, для чего в корпусе прибора просверливается небольшое отверстие. К самодельной антенне в виде восьмерки припаивается центральный провод, а к ножке – обмотка.

При желании можно сделать сверхдальнюю wi-fi антенну. Для этого необходимо отыскать фольгированный лист гетинакса и стеклотекстолит. Важно, чтобы материал был хорошего качества, имел достаточную толщину и размер. Также потребуется использование виниловых самоклеящихся трафаретов с монтажной пленкой, необходимых для защиты упомянутых листов от травления.

Заднюю стенку-отражатель изготавливают из любых ровных листов металла. Это может быть даже фольга, главное, чтобы она была плоская и ровная. Сначала следует разметить текстолит и разрезать его болгаркой на две части – 450 на 350 мм. Прежде чем приступать к травлению, лист должен быть зачищен шкуркой мелкой зернистости. Между отражателем из гетинакса и платой важно соблюсти расстояние в 9 мм, что достигается использованием ровного пластика. Далее полученные детали склеиваются между собой. В мягком пластике оставляется отверстие, которое впоследствии позволит подпаять провод. Провода и разъемы доступны на радиорынках. Что касается выбора разъема, здесь нужно опираться на антенну роутера.

В результате получается сделанная своими руками сверхдальняя антенна. От точки доступа на расстоянии в 1 км мощность устройства достигает показателя в 80 дБ.

Усилить сигнал довольно просто, для этого важно знать определенные тонкости и правильно произвести монтаж. Итак, качественная связь достигается при соблюдении следующих правил:

• Чтобы сигнал равномерно распределялся по всему помещению, маршрутизатор должен быть установлен как можно ближе к центру помещения;
• Оборудование не следует устанавливать на полу или около радиаторов отопления, что значительно ухудшит передачу связи;
• Штатное оборудование современных роутеров, как правило, всенаправленное, поэтому рекомендуется приобретать более мощные антенны;
• Существует множество методов, позволяющих своими руками улучшить сигнал. Наиболее простой – фольга, приклеенная к картонке и установленная в нужном направлении;
• Усилить сигнал позволяет замена адаптера;
• Если установить репитер, это устройство значительно увеличит радиус передачи сигнала.

На данный момент вай фаем пользуются практически все, но не всем по нраву скорость интернета. Благо, сейчас существует множество способов улучшить качество передачи, где выбор конкретного зависит от разных параметров. Также рекомендуется время от времени чистить реестр, очищая его от ненужной информации.

В современном мире широко используется беспроводная сеть – wifi. Для его работы устанавливается специальное оборудование – роутеры, оснащенные антеннами. Последние бывают нескольких видов, где у каждой свои особенности, достоинства и недостатки. Задаваясь вопросом «как сделать wifi быстрее», необходимо понимать, что бывают разные способы, как бесплатные, так и требующие вложений.

Видео

Я покажу, как собрать очень мощную антенну для приема вай-фая, способную принять сигнал на расстоянии многих километров, но при этом легкую и простую в сборке. Скрестив две популярные антенны, волновой канал и pouch антенну у меня родилась идея создать вай-фай пушку.

Изготовить эту антенну можно из любого листа металла. Я взял медную фольгу толщиной 0.3 миллиметра, потому что ее легко резать ножницами.
Детали нашой антенны будут крепиться на шпильке, нам нужно вырезать 7 дисков с дыркой посередине.

Для этого нужно разместить, пробить или просверлить семь отверстий, и только потом циркулировать окружность. Если сделать наоборот, то сверло может уйти в сторону, а для нас важно, чтоб отверстие было ровно посередине.

Bыцарапываем окружность согласно размерам указанным на схеме и вырезаем наши диски.

Рисунок 1.

Делать нужно как можно точнее, отклонение всего на миллиметр и работать будет не так. Толщина металла и диаметр шпильки почти не влияют на работу нашего бластера и могут быть любыми. Получаются такие вот круги (См. Рис.1) и после того как все детали вырезаны нам остается их накрутить на шпильку, соблюдая размер зазоров между ними.

Этот облучатель собирается легко, как конструктор. Устанавливаем вторую пластину нашего
бластера на расстоянии как указано на нашей схеме — 30 миллиметров, подкручивая гаечки подбираем точно наши 30 милиметров.

На последних двух дисках нужно сделать отверстие для провода. Наш бластер готов. Теперь остается его подключить к нашему устройству. В начале это будет USB модем, потом мы подключим к смартфону и напоследок — к роутеру, чтобы раздать интернет через нашу WI-FI пушку.

Для подключения к вай-фай свистку нужно аккуратно разобрать антену, так чтобы не повредить провод. Залуживаем места пайки и припаиваем провод к крайнему большому диску, а центральную жилу к следующему за ним. Крепим нашу пушку на кронштейн чтобы было удобно прицелиться на роутер жертвы.

Пушка ловит сеть даже на расстоянии в 500 метров. Материалы для Wi-Fi пушки не дорогие и доступны каждому.

Стандарт беспроводных сетей поныне бессилен вытеснить технологию мобильной связи, объясняется просто: дальность действия сравнительно невелика. Замечены, конечно, некоторые другие особенности — сложности идентификации, большая величина расходуемой энергии, ключевой момент в расстоянии. Рассмотрим, возможно ли изготовить направленную антенну Wi-Fi самостоятельно.

Пугает постановка вопроса. Все просто, потрудитесь освоить пару-тройку терминов. Попов, изобретая радио, мало знал, как распространяются электромагнитные волны. Просто имелось два провода-антенны — первая излучала, вторая принимала. Постепенно выяснилось: характер распространения волн атмосферой определен помимо частоты (длины волны) погодными условиями.

Немедленно оптимальные диапазоны забрало государство, обеспечив военные нужды, связь организаций. Остатки отданы вещанию, радиолюбителям.

Помимо условий распространения энергии большую роль в организации стабильного канала играют антенны. Если с диапазонами длин волн ничего поделать нельзя — заданы априорно, с антеннами возможно проводить эксперименты.

Антенны, использованные Поповым, всенаправленные. Мощность сигнала равномерно по всем сторонам света. Быстро инженеры обнаружили указанный факт, стали искать пути исправления недостатка.

Решений найдено было много. В простейшем случае излучатель помещается в фокусной точке гиперболической тарелки. Получается антенна спутникового телевидения. Эффект подобен оптическому: лучи, под прямым углом падающие на раскрыв урезанного гиперболоида, собираются фокусной точкой. Тарелка называется рефлектором — с латинского — отражателем. Передающие, приемные антенны, помещенные в фокус, работают эффективнее, нежели всенаправленная антенна Wi-Fi.

Диаграмма направленности, коэффициент усиления

Человек, далекий от инженерных расчетов, спрашивает: лучи собираются в фокусе, усиливая многократно мощность приходящего сигнала, при чем здесь передатчики? Свойства антенны на прием, передачу идентичны. Характеризуются диаграммой направленности. Кривая, круглая либо построенная в прямоугольной системе координат, показывает, сколько мощности излучается в заданном направлении.

Антенны Попова имели диаграмму, близкую формой круговым. Иначе действует направленная Wi-Fi-антенна: впереди образуется длинный пик. Высота настолько огромна, выражать приходится децибелами — относительными единицами, иначе придется нарисовать тонкую иголку посередине, ровные нулевые горизонтали по бокам. Ненаглядно.

Последний термин, с которым осталось ознакомиться, — коэффициент усиления антенны. Отношение пиковой мощности основного направления к мощности, излучаемой в аналогичных условиях всенаправленной антенной. Параметр исчисляется сотнями единиц, выражается децибелами (20 дБ).

Легко понять, почему направленная антенна Wi-Fi столь эффективна — усиливает сигнал многократно. Самодельные модели, рассмотренные ниже, лишены столь грандиозных показателей, даваемые 6 дБ выигрыш приносят больший, нежели 2 дБ стандартной антенны, идущей комплектом с роутером.

Простейшие варианты самодельных антенн Wi-Fi

Способ 1

Мастер-класс SLTV устами ведущей-блондинки поведал о двух известных способах сделать антенну роутера направленной. Вперемешку высказана главная идея — штырь, торчащий из небольшой коробочки, снабжен рефлектором. О помещении излучателя в фокус говорить не приходится, нулевого эффекта не предвидится.

Простейший способ — снабдить антенну лазерным диском блестящей стороной наружу. Механика проста: алюминиевый слой печатного, записываемого изделия отлично отражает любые длины волн, в разумных пределах.

Диаграмма направленности штыря резко изменится — напротив, перпендикулярно диску, появится ярко выраженный максимум. Придется расположить шпиль горизонтально, вершиной к потребителям, либо большая часть энергии уходит ввысь. Блондинка, мило улыбнувшись, сказала: помимо указанного метода имеется более продвинутый сделать направленную антенну своими руками.

Способ 2

Понадобится пустая, высушенная банка из-под пива, другая аналогичная. Донышко отрезается, горлышко отделяется периметром, оставить нужно узкий перешеек шириной пару сантиметров.

Боковина рассекается прямо вдоль, диаметрально противоположно перешейку. Стенки разравниваются. Теперь через отверстие яйцевидной формы, откуда сорвана открывалка, рефлектор надевается на антенну.

Скругленная стенка напоминает параболоидную тарелку с урезанными краями. Достоинство решения: можно вращать отражатель по кругу, корректируя нужное направление.

Коэффициент усиления придется регулировать умелыми руками, чутко подбирая положение рефлектора. Теперь антенна Wi-Fi направленная.

Альтернативные способы

Помимо шпиля роутера схожие действия допускается производить с маломощным модемом Wi-Fi (флэшка). Понадобится удлинитель USB. Укрепясь полученными знаниями (см. первые два способа), изготовим рефлектор, плюс защитный кожух из:

• коробки для лазерных дисков с одной болванкой на дне;
• плоского металлического сита со складными краями и небольшой пластиковой банки;
• большого проволочного сита в форме полусферы/усеченного гиперболоида;
• самодельной плетеной из тонкого кабеля конструкции с каркасом из металлического прута.

Модем-флэшка помещается по возможности ближе фокусу, шнур через прорезь в центре рефлектора уходит на персональный компьютер.

Прием, несомненно, улучшится, когда имеется Wi-Fi антенна, своими руками доведенная. Несомненным преимуществом конструкции назовем возможность произвольной ориентации главного луча диаграммы направленности. Обычно имеется один удаленный источник/приемник сигнала, туда следует развернуть модем с рефлектором.

Лирическое отступление

Пивные банки используются в помощь конструкторам спектра СВЧ. Напоминают волноводы, изнутри покрытые алюминием. Неудивительно, часто радиолюбители пытаются приспособить жесть нуждам ловли вещания.

Указанный случай типичен. Детские магазины СССР заполнили… салазками. Шло чередом, пока местные инженеры не сообразили: лежащие на полках изделия являются параболическими антеннами, отбракованные военной приемкой предметы клерки отдали продавцам. К концу дня салазки выкупили.

Отступление преследует единственной целью показать: Wi-Fi антенна легко изготавливается из подручных материалов. Прямоугольный волновод невозможно изготовить, круглый сделан пивным заводом.

Антенна-пивная банка

Чтобы сделать банку достойным рефлектором диапазона 2,4 ГГц, потрудитесь аккуратно срезать донышко. Излучателем станет четвертьволновый вибратор, сформированный куском тонкой (1,5 мм) проволоки длиной порядка 5 см. 1,5 см будут утоплены n-коннектором, 30 мм должно выступать над внутренней стенкой.

Отверстие под разъем прорезается в нижней части боковой стенки на расстоянии от дна, определяемом диаметром банки. Для 90 мм отступ составит 51 мм, для 80 — 70 мм. Придется подбирать расстояние опытным путем, испортив немало отличных пивных банок.

Дальнейшие действия очень просты — вибратор укрепляется перпендикулярно внутренней стенке, выступая на 30 мм. Диаграмма направленности шириной 30 градусов. Важное значение имеет поляризация: две банки с излучателями, направленными перпендикулярно друг другу, работать сообща откажутся.

Кстати, проволочный штырь длиной 30 мм — всенаправленная антенна Wi-Fi, своими руками изготовленная из подручного материала, предназначенная освоить частоту 2,4 ГГц. Подручные материалы — здорово! Остается дополнить штырек противовесами, играющими роль земли приемного устройства.

Модель откажется ловить частоты 900 МГц, 5 ГГц, кроме того — при выборе жестяной банки отдавайте предпочтение емкостям диаметром 7 — 10 см. Значения габаритов, выбивающиеся из промежутка, сильно понижают коэффициент усиления изделия.

Присоединить собранное устройство

В предыдущих случаях просто. Брались модем Wi-Fi, подсоединенная антенна, окружались рефлектором. Пивная банка с четвертьволновым вибратором несильно отличаются в плане стыковки: вскрыв флэшку-модем, внутри обнаружите контакты для присоединения жестянки. Имеются антенные слоты в роутерах, куда отлично впишется пивная продукция.

Естественно алюминиевое, медное изделие может заменить емкость горячительного напитка. Габариты подбираются схожими. Удачи в конструировании.

Добрый день уважаемые читатели блога сайт Совсем недавно я рассказывал о возможности увеличить зону охвата за счет установки .
Однако не всем такая ситуация по душе, а многие попросту не хотят отдавать лишние деньги. Именно поэтому решил описать, что же такое усиленная wifi антенна для роутера своими руками.

Необходимость увеличить зону охвата или добиться более устойчивого сигнала приходит именно в тот момент, когда пользователь попросту не может подключиться к в удаленной части своей квартиры либо по беспроводной сети в несколько раз. Самый доступный способ решить данную проблему перенести беспроводной маршрутизатор ближе к приемнику, но мы не ищем легких путей и сделаем усиленную wifi антенну для роутера своими руками.

К сожалению, данный способ подходит только для моделей с внешними антеннами.

В моем арсенале есть несколько способов изготовления улучшенной антенны для wifi роутера, но поскольку моя статья направлена на неопытных пользователей, то я постараюсь подробно рассказать о трех вариантах самодельных вай фай усилителей.

Усиленная wifi антенна из коробки от CD дисков

Как бы нелепо это не звучало, но такой вариант изготовления антенны для роутера своими руками действительно дает довольно хороший результат. Для изготовления нам понадобится:

• Коробка для дисков на 25 штук
• Ненужный CD диск
• Медная проволока, сантиметров 30, сечением 2 кв/мм (можно и больше, но не переборщите с толщиной)
• Коаксиальный кабель для подключения
• Инструмент (паяльник, пассатижи, клей и напильник)
• Дополнительный SMA разъем

Открываем коробку и отрезаем направляющую на расстоянии около 20 мм

Затем используя напильник, делаем углубления в виде крестовины, для последующей установки ромба.

Благодаря пассатижам из подготовленной заранее медной проволоки создаем двойной ромб. Длинна каждой стороны отдельного ромба, не должна превышать трех сантиметров. Вид получившегося изделия можно увидеть на рисунке ниже.

Концы проволоки должны сходится в середине.

В месте соединения концов производим пайку провода и самих концов соответственно.

Следующим шагом необходимо просунуть коаксиальный кабель через отверстие направляющей в коробочке и используя клеевой состав зафиксировать получившийся ромб в пазах направляющей.

Для лучшей фиксации советую все свободно перемещаемые части зафиксировать клеем.

Закрываем крышкой получившуюся конструкцию усиленной антенны беспроводного маршрутизатора и используя разъем SMA подключаем ее к самому роутеру.

На этом наша wifi антенна для роутера готова. Когда я лично решил протестировать полученный результат, то был очень приятно удивлен мощностью сигнала в удаленных помещениях.

Коробку из-под дисков всегда можно заменить листовым железом, а вместо пластиковой направляющей использовать припаянную металлическую трубку. Возможностей для доработки огромное множество.

Усиленная антенна для роутера своими руками из жестяной банки

Из названия уже можно понять, что данный способ примитивен до безобразия и тратить деньги на покупку дополнительных материалов вовсе не надо.

В магазине достаточно купить банку газировки (или пива) и после того как она будет опустошена можно приступать к изготовлению самодельного wifi усилителя для роутера.

Для начала стоит ее сполоснуть и просушить, чтобы избавиться от остатков содержимого. Затем используя ножницы, прокалываем банку в нижней части, рядом с изгибом переходящим в донышко, и отрезаем его. Затем вдоль всей длины делаем разрез до изгиба переходящего в верхнюю часть. После чего по окружности с обеих сторон от продольного разреза почти до самого конца отрезаем крышку, но при этом оставляя небольшой участок для устойчивости нашего экрана. Нагляднее будет понятно, если посмотреть на рисунок ниже.

Для большей жесткости нашей конструкции можно не отрезать дно банки, а поступить также, как мы поступили с крышкой, что не позволит экрану произвольно загибаться.

Следующим шагом будет крепление антенны. Насаживаем нашу конструкцию на антенну, а для лучшей фиксации берем пластилин, который не позволит перемещаться всему этому добру в пространстве.

Если ваш роутер имеет не один, а два передатчика, то такой усилитель нужно сделать для каждого, что позволит направлять более мощный сигнал в несколько сторон одновременно.

На первый взгляд такое приспособление выглядит очень элементарно и ненадежно, однако эффект усиления дает понять что и простая конструкция может давать отличный результат.

К сожалению два способа, приведенных выше предназначены для улучшения направленного сигнала
. Такая схема подойдет тем пользователям, которые установили беспроводной маршрутизатор в углу помещения и «раздавать wifi» соседям нет необходимости.

Самодельная усиливающая насадка на роутер

Еще один довольно простой способ усилить сигнал вай фай своими руками это использовать так называемую насадку. Принцип изготовления прост до безобразия. У вас под рукой должна быть проволока сечением 1.5 – 2.5 мм, кусок картона, пассатижи и ножницы.

В первую очередь нарезаем из проволоки несколько кусков разной длины (начиная с меньшей и постепенно увеличивая на 4 мм.). Количество таких кусков будет зависеть от того, какую wifi антенну вы хотите получить.

Вырезаем кусок картона такой длины и ширины, чтобы под весом проволоки он не согнулся. Далее крепим проволоку к картону прокалывая его на равных участках.

Используя ножницы вырезаем отверстие для крепления. Вид получившейся конструкции очень похож на .

Естественно если ваш маршрутизатор имеет несколько передатчиков, то такую насадку делаем для каждого из них.

Такая конструкция действительно поможет увеличить зону покрытия и усилить передачу сигнала.

Все описанные способы изготовления антенны для роутера своими руками довольно просты и не потребуют дополнительных навыков. Однако если в ходе работ возникнут какие-то вопросы или появится предложение по дополнению настоящей статьи, то не стесняйтесь оставлять их в комментариях.

Для лучшего закрепления прочитанного материала, предлагаю посмотреть соответствующее видео.
