Антенна для цифрового своими руками из провода медного

Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского изготовления.

Цифровое эфирное телевидение – это передача телевизионного сигнала при помощи цифрового кодирования, которое обеспечивает его доставку в приемное устройство с самыми минимальными потерями. Соответственно телевизор должен поддерживать технологию, которая называется DVB-T2. Для уверенного приема нужна специальная антенна, которую можно купить, а можно сделать самому.

Способов изготовления своими руками антенн в настоящее время существует большое количество. Рассмотрим наиболее простые и распространенные.

Из пивных банок

Может быть изготовлена простая дециметровая комнатная тв антенна из пивных банок.

Для изготовления всеволновой самодельной антенны такой конструкции понадобятся следующие материалы, комплектующие и инструмент:

• 2 жестяные банки объемом 750 или 1000 мл;
• кабель коаксиальный телевизионный (РК75);
• штекер антенный;
• изолента или скотч;
• саморезы по металлу;
• труба полипропиленовая или деревянная палка для крепления к ней банок;
• отвертка;
• кусачки;
• нож;
• надфиль;
• линейка.

Как сделать антенну из пивных банок? Алгоритм изготовления следующий:

• с помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась;
• вкрутить в эти отверстия саморезы с помощью отвертки;
• зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем;
• прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента);
• к   трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см);
• на второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
• поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным.

Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам.

Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

В виде восьмерки

Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

Для изготовления антенны в виде восьмерки понадобятся:

• медная или алюминиевая проволока Ø 3-5 мм;
• кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• пистолет клеевой;
• паяльник;
• припой;
• флюс-паста;
• линейка;
• кусачки;
• плоскогубцы;
• надфиль;
• прочное основание (подойдет пластмассовая крышка).

Порядок изготовления следующий:

• отрезать 2 куска проволоки по 56 см каждый;
• на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
• согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
• на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
• вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
• поместить все в крышку и залить клеем.

На рисунке видно, как правильно это сделать.

Из картонной коробки

Простая спутниковая антенна для ТVВ-T2 изготавливается с применением картонной коробки. Для ее изготовления понадобятся:

• коробка картонная (можно из-под обуви);
• фольга;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• клей;
• линейка или рулетка;
• кусачки;
• надфиль.

Такая простая самодельная комнатная антенна обеспечит качественный прием ТVВ-T2.

Бабочка

Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы. Для ее изготовления своими руками понадобятся следующие материалы, комплектующие и инструменты:

• дощечка или фанера размером 550х70х5 мм;
• провод медный с центральной жилой Ø 4 мм;
• саморезы по металлу;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• паяльник;
• припой;
• флюс-паста;
• линейка или рулетка;
• кусачки;
• карандаш.

Этапы изготовления:

• разметить дощечку, как показано на рисунке:

Чтобы перевести размеры, указанные в дюймах, в см, необходимо помнить, что 1 дюйм равняется 2,5 см.

• нарезать 8 проводов длиной по 37,5 см;
• середину каждого провода зачистить на 2 см;
• согнуть каждый провод буквой V, чтобы расстояние между проводками равнялось 7,5 см;
• отрезать 2 провода длиной 22 см;
• зачистить эти 2 провода в местах крепления к дощечке или фанере;
• собрать все проволочки с помощью саморезов, как показано на рисунке;

• соединить с помощью специального штекера антенну с кабелем.

Из коаксиального кабеля

Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

• коаксиальный кабель РК75;
• плексиглас или фанера;
• согласующее устройство;
• антенный штекер;
• плоскогубцы;
• нож;
• кусачки;
• скотч;
• линейка;
• карандаш.

Этапы изготовления:

• отрезать кусок кабеля длиной 530 мм;
• зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
• скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
• из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
• подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
• совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

Самодельная антенна. Видео

Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.

Основную массу информации население получает благодаря телевидению, просмотр которого требует наличия принимающей антенны. Купить принимающее устройство можно в любом магазине, но не всегда есть такая возможность. В таком случае, можно сделать антенну своими руками. Далее, будут рассмотрены основные разновидности и порядок их сборки.

Главным преимуществом самодельных устройств является то, что они требуют минимум финансовых затрат.
Случается и так, что самодельные варианты превосходят заводские по многим позициям.

Плюс и в том, что кустарные изделия можно назвать «всеволновыми», делается это не умышленно, получается именно так. Недостатки самодельных устройств заключаются в неэстетичном внешнем виде, хотя это зависит от рук мастера. Весомым недостатком является труднодоступность некоторых материалов.

Несомненно, плюсов больше, поэтому рассмотрим основные кустарные изделия.

Разновидности

«Пивная»

Для изготовления изделия потребуется четное количество банок из-под пива.
Самые распространенные варианты выполнены из двух штук. Процесс монтажа достаточно простой и требует минимума инструмента и расходных материалов.

Инструкция:

1. Для начала, берется деревянная рейка
   (подойдет и вешалка), которая будет служить опорой конструкции.
2. К рейке, при помощи скотча, крепятся пивные банки
   , на расстоянии около 6 сантиметров.
3. Далее, к банкам, крепится телевизионный кабель.
   Процедура может быть выполнена как при помощи саморезов, так и с помощью припоя.
4. Последним этапом является крепление основы к мачте и настройке положения.
   Более сложный вариант изготавливается из 6-8 банок. Для такой антенны потребуется две основы, установленные вертикально.
5. На установленные основы крепятся по 4 банки,
   параллельно друг друга.
6. При помощи медной пластины или проволоки, следует соединить банки,
   расположенные на одной стойке, далее, выполнить процедуру на другой.
7. Следующим этапом является монтаж стоек в одну конструкцию
   , следует учитывать, что расстояние между донышками банок должно быть не менее 60 мм.
8. Осталось закрепить кабель в крайних точках
   соединительных пластин.

Антенна с минимальными затратами

Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими объектами. Для просмотра нескольких телеканалов можно использовать кусок проволоки, один конец которой крепится к системе отопления, а другой в телевизор к центральному контакту.

Принцип работы такой антенны основан на площади системы, а она опутывает почти весь дом на разных высотах.
Качество приема у конструкции не самое высокое. Более интересный вариант требует наличия балкона с металлическими струнами для белья.

Технология сборки полностью аналогична системе с батареей. Существуют места с уверенным приемом сигнала, там можно использовать вязальную спицу, которая даст возможность просмотра основных каналов.

Обычная антенна

Самостоятельно собрать антенну достаточно просто, для этого потребуется трубка из алюминия или латуни. Последний вариант более удобен, так как этот материал практически не окисляется.

Инструкция:

1. Длина трубок должна быть 276 мм
   – именно она обеспечивает прием большинства каналов, толщина 20 мм. Трубки следует расплющить с одной стороны, далее просверлить отверстия в этих местах.
2. Следующий этап – это подготовка основы.
   Она должна выполняться из диэлектрического материала, размером 150 на 50 мм и толщиной не менее 5 мм.
3. Далее, на ровной поверхности выкладывается макет антенны.
   Ложится основа, поверх нее трубки, расстояние между расплющенными концами трубок составляет 65 мм, отмечаются места отверстий в трубках и сверлом того же диаметра делается отверстие в основе.
4. Следующий этап – сборка конструкции.
   Трубки крепятся к основе при помощи болтов, желательно использовать дополнительное крепление в виде хомута – это обеспечит прочность конструкции. Болты, используемые для крепления, берутся длиной 15-20 мм, это необходимо для крепления петли.
5. Сборка антенны завершена
   , остается только присоединить кабель, делать это напрямую к антенне нельзя. Правильное соединение производится через кольцо из провода с сопротивлением 75 Ом. Длина петли высчитывается индивидуально в зависимости от длины трубки, в данной ситуации она равна 280 сантиметров.

Отводящий кабель присоединяется уже к петле.

Мощная антенна

Разобравшись с классическими вариантами, следует рассмотреть антенны, рассчитанные на прием самого слабого сигнала. Для создания такой потребуется минимум материалов, а именно, латунная трубка, пластина из того же материала, желание и руки.

Инструкция:

1. Изготовление приемного устройства начинается с выгибания из трубки двух квадратов одинакового размера
   , крепящихся на диэлектрическую основу таким способом, чтобы расстояние между углами квадратов составляло 10-15 мм.
2. Следующим этапом является изготовления экрана
   , призванного усилить мощность сигнала, и сгладить радиопомехи. Экран выгибается в форме прямоугольника 11×10 сантиметров, с высотой бортов 23 мм и шириной 6 мм.
3. При соединении двух компонентов необходимо выдержать расстояние в 12 мм.
   Соединение готового изделия с телевизором производится при помощи кабеля с сопротивлением 75 Ом. Важным фактом является то, что данная конструкция не допускает использование болтового соединения, разрешен только припой.

При правильной сборке, модель превосходит по характеристикам заводские аналоги.

ДМВ антенна

Цифровое телевидение покрывает все новые территории, но для его уверенного приема необходим специальный модуль. Часто, устройство приобретается отдельно, но имеются телевизоры, имеющие встроенный модуль.

Но одного приемника мало, необходима антенна, приминающая ДМВ волны. Самый простой вариант изготавливается на листе фанеры.

Инструкция:

1. Для сборки потребуется телевизионный кабель 75 Ом длиной 53 см.
   Этот отрезок закрепляется на листе в форме кольца, крепить можно как хомутами, так и при помощи клея.
2. При загибе петли следует сделать так, чтобы между концами кабеля был зазор в 5-10 мм.
   Второй элемент изделия выполняется из аналогичного кабеля, длиной в 15,5 см, из этого отрезка выполняется петля.
3. Соединение кольца и петли выполняется следующим образом
   – внутренняя жила кольца соединяется с обмоткой обеих сторон. Петля центральной жилой крепится к этой скрутке, а наружная обмотка соединится между краями. Центральная жила антенного кабеля присоединяется к внутренней жиле петли, а обмотка к обмотке петли.

Настройка

Установка изделий, сделанных своими руками, производится аналогично заводским аналогам. Большинство вариантов требуют наличия мачты, для поднятия их на максимальную высоту.

В большинстве случаев, достаточно высоты на 2-3 метра превышающей высоту крыши строения. Дополнительно, при установке следует выбрать место с наличием самого сильного сигнала, особенно это актуально для комнатных устройств.

Настройка осуществляется путем перестановки или поворота антенны в сторону вышки, иногда требуется установка дополнительного экрана с задней стороны.

Усилитель своими руками

Нередки ситуации, когда правильно собранная и грамотно настроенная антенна, отказывается надежно принимать сигнал, тогда просто не обойтись без усилителя сигнала.

Большая часть подобных устройств имеет сложную конструкцию, собрать которую без определенных знаний тяжело. Более простой вариант можно изготовить своими руками за 10 минут.

Понадобится магнит, на который наматывается несколько витков телевизионного кабеля. Это устройство можно собрать как возле телевизора, так и на антенне. Последний вариант наиболее популярен в заводских усилителях.

Итоги

Завершая тему, следует обратить внимание на то, что наибольшее качество приема можно добиться при использовании пайки (болты с гайками окисляются, значительно ухудшая сигнал). Важным аспектом является правильный выбор кабеля.
Самый популярный вариант – это изделие имеющее сопротивление 75 Ом, выполненное из силикона.

Подобные изделия имеют длительный срок службы, плюс не подвержены влиянию климата. Способ соединения кабеля с телевизором имеет важное значение. Рекомендуется использовать специальные штекера, допускаются варианты без пайки.

Перед началом сборки изделия, необходимо определиться с типом изделия, для этого следует выяснить частоту, на которой транслируется сигнал, это зависит от конкретной местности.

Каждый цивилизованный человек не представляет свой быт без телевизора. Однако чтобы появилась возможность смотреть любимые передачи по телевизору, требуется подключение его к антенне.

Порой случается, что вследствие каких-либо причин антенна отсутствует: нежелание оплачивать счета поставщиков телекоммуникационных услуг, или вы находитесь за чертой города, а без отсутствия внешнего сигнала в виде антенны, телевизор транслировать ничего не будет.

Чтобы появилась возможность просматривать телепередачи по телевизору – ему нужна антенна. Естественно, если есть финансы, то элементарней и без лишних хлопот можно приобрести ее в супермаркете. Но возможен и другой вариант. Про то, как смастерить антенну для своего телевизора самостоятельно, описано ниже.

Если изготовить личную антенну самому, то можно смотреть чуть меньшее количество телевизионных каналов и низкого качества, но зато это вам ничего не будет стоить.

Комнатная HDTV-антенна своими руками

Диапазон сигнала с телевизионной вышки, который будет принимать самодельная антенна, равен 470-790 МГц.

Для изготовления проволочной антенны также потребуются нижеперечисленные материалы и приспособления:

• ножик (резак);
• скотч;
• канцелярский степлер;
• клей;
• ножницы;
• фломастер;
• фольга;
• сантиметровая лента;
• картон.

1. Для начала необходимо распечатать на бумагу шаблон и вырезать его ножницами.

3. Найдите середину и аккуратно вырежьте 2 маленьких прямоугольника.

5. Сделайте детали цветными, закрасив их цветом на ваш выбор.

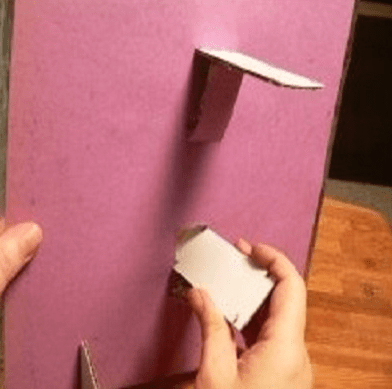

7. Сделайте на пунктирной линии маленький разрез для создания изгиба.

8. На вибратор антенны, который имеет название «бабочка» наклейте фольгу.

9. Теперь начнем собирать антенну. Отмерьте расстояние в 3,5 см от рефлектора и наклейте «бабочку».

10. Найдите середину «бабочки» и сделайте «ушко» для прохода кабеля.

12. Все. Домашняя антенна сделана.

Антенна для дачи своими руками

Самодельная дачная антенна имеет вид решетки. Но перед работой приготовьте необходимые материалы:

• провод меди — диаметр 4 мм, длиной 4 м;
• доска — ширина 7 см, длина 55 см;
• штекер;
• саморезы – 10 шт;
• линейка;
• простой карандаш;
• рулетка;
• паяльник.

1. Возьмите доску и сделайте заготовку по предложенной ниже схеме.

2. На фотографии все размеры представлены в дюймах. Переведите их в сантиметры:

• 3/4″ = 2 см;
• 1″ = 2,5 см;
• 2″ = 5 см;
• 2 5/8″ = 6, 66 см (лучше округлите до 6,5 см);
• 5 » = 13, 33 см (округлите и сделайте 13 см);
• 22″ = 55 см.

3. Разрежьте провод меди на 8 равных частей, длина каждой 37,5 см (15 дюймов).

4. Зачистите середину каждой части для дальнейших соединений.

6. Остальные провода согните в виде буквы «V». Однако расстояние между их концами должно быть равно 7,5 см (3 дюйма).

7. Антенну соберите согласно фотографии размещенной ниже.

8. Теперь возьмите штекер и подсоедините кабелем к антенне.

9. Возьмите паяльник, и припаяйте кабель к нижним контактам катушки.

10. Прикрепите штекер к доске.

11. Дачная антенна полностью готова к использованию и трансляции передач.

Как сделать мачту для антенны?

Для внешнего крепления самодельной дачной антенны необходима мачта. Ее тоже можно сделать своими руками. Для этого необходимо иметь в наличии трубы из стали.

1. Возьмите 2 трубы и заройте в землю. По бокам просверлите просветы и вставьте прут стальной арматуры. На прут надеваем мачту или сделанную из трубы гильзу.

2. Такая гильза позволяет вставить любое число труб. Закрепите их друг с другом стальным тросом. С помощью дополнительных труб можно удлинить высоту мачты для держателя антенны.

3. Изготовить своими руками домашнюю или дачную антенну абсолютно не сложно. Необходимо только иметь все необходимые инструменты и материалы для изготовления.

А само создание антенны занимает не больше 30 минут. Благодаря чему у вас появится рабочее устройство для получения телевизионного сигнала, которое вы создали сами, и вопрос о занятости детей в пасмурную погоду решится сам собой.

На дачных участках телевизионный сигнал редко может приниматься без усиления: слишком далеко от ретранслятора, рельеф, как правило, неоднородный, да и деревья мешают. Для нормального качества «картинки» нужны антенны.Тот, кто хоть немного умет обращаться с паяльником, может сделать антенну для дачи своими руками. Эстетике за городом придается не такое большое значение, основное — качество приема, простая конструкция, дешевизна и надежность. Можно экспериментировать и делать самостоятельно.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;

Петлевая из трубы

Эта антенна для дачи своими руками чуть сложнее в изготовлении: нужен трубогиб, но радиус приема больше — до 40 км. Исходные материалы практически те же: трубка из металла, кабель и штанга.

Радиус сгиба трубы неважен. Необходимо чтобы труба имела требуемую длину, а расстояние между концами составляло 65-70 мм. Оба «крыла» должны быть одинаковой длинны, и концы должны быть симметричны относительно центра.

Самодельная антенна для телевизора: из куска трубы и кабеля сделан приемник телесигнала с радиусом приема до 40 км (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Длина трубы и кабеля указана в таблице. Узнаете, на какой частоте вещает ближайший к вам ретранслятор, выбираете соответствующую строку. Отпиливаете трубу требуемого размера (диаметр желательно 12-18 мм, под них даны параметры согласующей петли).

Сборка

Трубку требуемой длины изгибают, сделав ее абсолютно симметричной относительно центра. Один край ее расплющивают и заваривают/запаивают. Заполняют песков, и заделывают вторую сторону. Если сварки нет, можно концы заглушить, только посадить заглушки на хороший клей или силикон.

Полученный вибратор закрепляют на мачте (штанге). К концам трубы прикручивают, а потом пропаивают центральные проводники петли согласования и кабеля, который идет к телевизору. Следующий шаг — соединить куском медного провода без изоляции оплетку кабелей. Сборка закончена — можно приступать к «настройке».

Если делать самому расхотелось, читайте как выбрать антенну для дачи тут.

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора. Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.

Антенна для цифрового ТВ своими руками

Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.

Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства. Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору. Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.

Как определиться с каналом и рассчитать периметр рамок

В России принята программа, по которой вышки постоянно строятся. К концу 2019 года вся территория должна быть покрыта ретрансляторами. На официальном сайте http://xn--p1aadc.xn--p1ai/when/ находите ближайшую к вам вышку. Там указана частота вещания и номер канала. От номера канала зависит периметр рамки антенны.

Так выглядит карта расположения вышек цифрового телевидения

Например, на 37 канале вещание ведется на частоте 602 МГц. Длинна волны считается так: 300 / 602 = 50 см. Это и будет периметр рамки. Рассчитаем аналогично другой канал. Пусть это будет 22 канал. Частота 482 МГц, длинна волны 300 / 482 = 62 см.

Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:

• для 37 канала берем 105 см медного провода (50 см * 2 + 5 см = 105 см);
• для 22 канала нужно 129 см (62 см * 2 + 5 см = 129 см).

Может вам интереснее работать с деревом? Как сделать скворечник написано тут а про изготовление собачьей будки — в этой статье.

Сборка

Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочку и оплетку, освобождая центральный проводник нужной длинны. Действуйте осторожно его нельзя повреждать.

• для 37 канала: 50 см / 4 = 12,5 см;
• для 22 канала: 62 см / 4 = 15,5 см.

Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).

Самодельная антенна для цифрового телевидения

Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки. Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный). Все антенна для дачи своими руками для приемки цифрового телевидения готова.

Как сделать антенна для цифрового телевидения своими руками — еще одна конструкция — показано в видео.

Человечество живет в цифровую эпоху. Телевидение переходит на цифровую передачу сигналов. Особенность цифрового вещания в том, что оно ведется в дециметровом диапазоне.

У передающих станций небольшая мощность передаваемого закодированного сигнала. Поэтому для приема сигнала и показа изображения в телевизорах, которые удалены от станции, требуется принимающая цифровая антенна. Если вы не знаете, как сделать антенну для ТВ, то ответ прост: своими руками её можно собрать из подручных материалов буквально за один час.

Типы принимающих антенн

Для уверенного приема сигнала с телевышки существует много различных телевизионных антенн. Они различаются по форме и диапазону принимающих частот.

Антенны можно разбить на несколько основных типов:

В настоящее время подавляющее большинство телевизионных сигналов передается способом цифрового кодирования. Вещание ведется в дециметровом диапазоне
. Формат такой передачи называется DVB — T2.

Теоретически этот сигнал можно принять на некоторые старые универсальные антенны, чем и воспользовались маркетологи, назвав их DVB — T. Для того, чтобы отличать новые узкопрофильные дециметровые антенны от старых классических, и была добавлена цифра «2» в конце аббревиатуры.

Основы цифрового телевидения

Телевизионные передатчики передают цифровой сигнал на сравнительно небольшие расстояния. Дальность передачи не превышает шестидесяти километров и ограничена зоной прямой видимости излучателя с телевышки.

Для этих расстояний хватает сигнала небольшой мощности. Но конструкция принимающих сигнал антенн должна отвечать некоторым требованиям:

Цифровой сигнал имеет свою уникальную особенность. Его либо можно поймать, либо нет. У него нет среднего положения.

Если цифровой сигнал на полтора децибела выше шумов, то его прием всегда качественный. Исчезнуть сигнал может при поврежденном кабеле или искажении фазы на передаваемом участке. В этом случае, даже если сигнал сильный, изображение распадается на мелкие квадратики.

Для того, чтобы словить дециметровое вещание, требуется соответствующая антенна. Согласно теории, подойдет любая антенна, но на практике есть нюансы.

Существуют несколько типов антенн для приема DMV
, которые предлагают производители:

Совсем несложно изготовить антенну своими руками для цифрового ТВ.

Сборка антенн в домашних условиях

ормы изгибов должны быть максимально гладкими. Основные фазовые искажения
появляются из-за провалов и выбросов резкого характера.

Самодельные цифровые антенны получаются частотонезависимые. Они имеют не самые лучшие характеристики, но просты в сборке и отнимают на конструирование мало времени и средств. Подходят для работы в незагрязненном шумами эфире при небольшом расстоянии до ретранслятора.

Прием сигнала на пивные банки

Из обычных пивных банок можно сконструировать простую всеволновую антенну. Конечно, она уступает промышленным образцам и не всегда способна обеспечить устойчивый сигнал, но своё предназначение выполняет неплохо. Это устройство принимает как минимум пятнадцать каналов как минимум.

Чтобы собрать эту конструкцию, понадобятся:

После промывки и просушки металлических банок, DVB — T2 можно начать собирать антенну.

Аккуратно, чтобы не деформировать, прокалывается по отверстию в верхних частях обеих банок. Для этой процедуры подойдет отвертка. С ее же помощью в подготовленные дырки вкручиваются саморезы.

Затем берется один конец кабеля
РК75 и на расстоянии десять-двенадцать сантиметров при помощи ножа зачищается от верхней оболочки. При этом медная оплетка не должна быть повреждена. Оплетка скручивается в косичку. Алюминиевый экран удаляется.

Затем срезается на шесть-семь сантиметров полиэтиленовая оболочка и оголяется центральный сердечник.

Полученные в результате косичка и центральная жила прикручиваются к саморезам. Если есть паяльник и навыки владения им, то лучше всего припаять части провода к банкам.

Банки последовательно, при помощи скотча, закрепляются вдоль фанерной доски или другого основания, какое есть под рукой. Расстояние между банками должно составлять семь с половиной сантиметров.

В завершение работы ко второму концу кабеля присоединяется штекер.

Для этого конец кабеля зачищается и центральная жила пропускается сквозь отверстие одной из половинок штекера. Оплетка кабеля присоединяется к корпусу штекера. Одна половинка накручивается на другую и в итоге получаем штекер, готовый к работе
.

Остается подключить его к антенному входу телевизора и разместить антенну в правильном месте, где качество принимаемого сигнала будет хорошим.

В том случае, если созданная конструкция размещена вне помещения под открытым небом, надо защитить устройство от влаги и сырости. Для этих целей можно использовать пластиковые бутылки, в которых отрезаются дно и горлышки. Внутри них и размещаются металлические детали антенны.

Полученную модель легко «настроить», поворачивая её в пространстве и просто перемещаясь по квартире, балкону или дачному участку.

Антенна зигзагообразная Харченко

Придумал эту зигзагообразную широкополосную конструкцию инженер К. П. Харченко в 1961 году. Для приема цифрового сигнала она прекрасно подошла и получила широкое заслуженное признание. В народе её прозвали «восьмеркой» и выглядит полная сборка как два ромба, расположенные один над другим.

При изготовлении восьмёрки понадобятся:

• Проволока из меди с диаметром 3−5 миллиметров.
• Коаксиальный антенный кабель длиной 3−5 метров и сопротивлением 75 Ом.
• Паяльник с припоем.
• Скотч или изолента.
• Штекер.
• Болты для сборки.
• Основание: лист фанеры или пластика.

На первом этапе собираем антенную рамку. Берем проволоку длиной 109 сантиметров и сгибаем в виде рамки. Рамка имеет форму двух последовательных ромбов со сторонами, равными тринадцать с половиной сантиметров. Останется один сантиметр. С него делается петелька, которая скрепляет проволоку. Концы рамки припаивают друг к другу и она таким образом превращается в замкнутый контур.

После этого коаксиальный кабель зачищается. Экран кабеля сворачивается в тугой стержень и припаивается к проволоке рамки в месте где ромбы сходятся. Центральный стержень кабеля тоже припаивается в центральной части рамки. Сердечник и оплетка не должны касаться друг друга.

Второй конец кабеля присоединяется к штекеру. Предварительно штекер в местах пайки протирается спиртом и обрабатывается наждачной бумагой. Моножила припаивается к центральному выходу штекера, а скрученная оплетка — к боковому.

Если рамка будет эксплуатироваться под открытым небом, то будущее фанерное основание можно покрасить или залакировать. Места пайки можно замотать скотчем или изолентой. Но это не самый лучший вариант, поскольку липкая лента может со временем размотаться. Если перед пайкой на проволоку надеть пластиковые трубки подходящего диаметра, то по окончании работы трубки натягиваются на спаянные места и надежно защищают рамку. После чего рамка устанавливается на подготовленную основу.

Цифровая антенна своими руками собрана и готова к эксплуатации.

При желании можно собрать антенну, настроенную на определенную длину волны. Для этого надо сделать расчет длины квадрата. Это несложно: длина волны нужного сигнала делится на четыре. В итоге получается нужное значение длины ромба рамки.

Самая простая антенна из кабеля

Для нее нужен один телевизионный кабель с сопротивлением 75 Ом. Необходимая длина кабеля рассчитывается, исходя из нужной частоты цифрового вещания. Её значение в мегагерцах делится на 7500 с округлением полученной суммы.

Полученное значение и есть искомая длина кабеля
.

После этого один конец кабеля очищается от внешней изоляции и вставляется в антенный разъём телевизора. От двух сантиметров после разъёма на кабеле делается отметка.

Именно от этой отметки отсчитывается необходимая длина кабеля. Плоскогубцами отщипывается лишняя часть.

После этого надо вернуться к отметке на кабеле. В этом месте оставляется только стержень с изоляцией, а внешняя оплетка снимается. Очищенная часть загибается под углом в девяносто градусов.

Все готово. Телевизор можно настраивать с новой антенной.

Техника безопасности при монтаже

Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:

• Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
• Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
• Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.

После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.

Когда-то хорошая телевизионная антенна была дефицитом, покупные качеством и долговечностью, мягко говоря, не отличались. Сделать антенну для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь над тем, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ
. Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места
, а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах
. На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни
. Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание
. СигналDVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

• Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
• Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
• Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
• ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
• Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

1. Частотнонезависимая (всеволновая)
   – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
2. Диапазонная логопериодическая.
   Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
3. Несколько модификаций зигзагообразной антенны
   , или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Примечание:

Z-антенна, если использовать предыдущую аналогию – частый бредень, сгребающий все, что есть в воде. По мере замусоривания эфира она было вышла из употребления, но с развитием цифрового ТВ вновь оказалась на коне – во всем своем диапазоне она так же отлично согласована и держит параметры, как «логопедка».

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

О вибраторных антеннах

В полосе частот одного аналогового канала можно передать до нескольких десятков цифровых. И, как уже сказано, цифра работает при ничтожном отношении сигнал/шум. Поэтому в очень удаленных от телецентра, куда сигнал одного-двух каналов еле добивает, местах, для приема цифрового ТВ может найти применение и старый добрый волновой канал (АВК, антенна волновой канал), из класса вибраторных антенн, так что в конце уделим несколько строк и ей.

О спутниковом приеме

Делать самому спутниковую антенну нет никакого смысла.
Головку и тюнер все равно нужно покупать, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую с нужной точностью может выполнить далеко не всякое промышленное предприятие. Единственное, что под силу самодельщикам — настроить спутниковую антенну, об этом .

О параметрах антенн

Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):

• КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
• КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
• КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

Примечания:

1. Если антенна диапазонная, мощности считаются на частоте полезного сигнала.
2. Поскольку совершенно ненаправленных антенн не бывает, за такую принимают полуволновой линейный диполь, ориентированный по направлению электрического вектора поля (по его поляризации). Его КУ считается равным 1. ТВ программы передаются с горизонтальной поляризацией.

Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

О тонкостях изготовления

Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

О пайке кабеля

Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

Виды антенн

Всеволновая

Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две деревянных рейки, да много медных эмалированных проволок. Диаметр проволоки значения не имеет, а расстояние между концами проволок на рейках – 20-30 мм. Зазор между пластинами, к которым припаяны другие концы проволок – 10 мм.

Примечание:

вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в вырезанными по меди треугольниками.

Ширина антенны равна ее высоте, угол раскрыва полотен – 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не нужно, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы почти со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом ее преимущество в местах, где возможен прием сигналов от разных телецентров, не нужно вращать. Недостатки – единичный КУ и нулевой КЗД, поэтому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

Примечание

:
есть и другие типы ЧНА, напр. в виде двухвитковой логарифимической спирали. Она компактнее ЧНА из треугольных полотен в том же диапазоне частот, поэтому иногда используется в технике. Но в быту это преимуществ не дает, сделать спиральную ЧНА сложнее, с коаксиальным кабелем согласовать труднее, поэтому не рассматриваем.

На основе ЧНА был создан очень популярный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошел бы и сейчас. Но – работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Впрочем, на селе, при подъеме на 10-12 м, может сгодиться для приема аналога. Мачта 2 может быть из любого материала, но крепежные планки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Пивная всеволновка

Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций спившегося радиолюбителя. Это действительно очень хорошая антенна на все случаи приема, нужно только сделать ее правильно. Причем исключительно простая.

В основе ее конструкции следующее явление: если увеличивать диаметр плеч обычного линейного вибратора, то рабочая полоса его частот расширяется, а прочие параметры остаются неизменными. В дальней радиосвязи с 20-х годов используется т.наз. диполь Надененко, основанный на этом принципе. А пивные банки по размерам как раз подходят в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются до бесконечности.

Простейший пивной вибратор из двух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решетку с шагом в полволны (справа на рис.), согласовать ее и отсимметрировать с помощью усилителя от польской антенны (о нем речь еще пойдет), то благодаря сжатию главного лепестка ДН по вертикали такая антенна даст и хороший КУ.

Усиление «пивнухи» можно еще увеличить, добавив заодно КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решетки. Монтируется пивная решетка на мачте из диэлектрика; механические связи экрана с мачтой – тоже диэлектрические. Остальное ясно из след. рис.

Примечание:

оптимальное количество этажей решетки – 3-4. При 2-х выигрыш в усилении будет небольшим, а большее трудно согласовать с кабелем.

Видео: изготовление простейшей антенны из пивных банок

«Логопедка»

Логопериодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в центре на рис. Линия может быть как настроенной (с КЗ на противоположном от места подключения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры предпочтительнее: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, поэтому на ней мы и остановимся.

ЛПА может быть изготовлена на любой, до 1-2 ГГц, наперед заданный диапазон частот. При изменении рабочей частоты ее активная область из 1-5 диполей смещается вперед-назад по полотну. Поэтому, чем ближе показатель прогрессии к 1, и соответственно меньше угол раскрыва антенны, тем большее усиление она даст, но при этом возрастает ее длина. На ДМВ от наружной ЛПА можно добиться 26 дБ, а от комнатной – 12 дБ.

ЛПА, можно сказать, по совокупности качеств идеальная цифровая антенна
, поэтому остановимся на ее расчете несколько подробнее. Основное, что нужно знать, что увеличение показателя прогрессии (тау на рис.) дает прирост усиления, а уменьшение угла раскрыва ЛПА (альфа) увеличивает направленность. Экран для ЛПА не нужен, он на ее параметры почти не влияет.

Расчет цифровой ЛПА имеет особенности:

1. Начинают его, ради запаса по частоте, со второго по длине вибратора.
2. Затем, взяв обратную величину от показателя прогрессии, рассчитывают самый длинный диполь.
3. После самого короткого, исходя из заданного диапазона частот, диполя, добавляют еще один.

Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т.е. в 470-558 МГц по частоте; длины волн соответственно – 638-537 мм. Также допустим, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрыва. Для расчета понадобится половина угла раскрыва, т.е. 15 градусов в нашем случае. Раскрыв можно еще уменьшить, но длина антенны непомерно, по котангенсу, возрастет.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно округлять. Расчет нужно будет вести, пока не получится Bn = 537/2 = 269 мм, и затем просчитать еще один диполь.

Теперь считаем А2 как В2/tg15 = 319/0,26795 = 1190 мм. Затем, через показатель прогрессии, А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

• В3 = В2*0,9 = 287 мм; А3 = А2*0,9 = 1071 мм.
• В4 = 258 мм; А4 = 964 мм.

Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли по усилению, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояния между диполями не должны превышать 0,1-0,12 длины волны. В данном случае имеем для В1 А1-А2 = 1322 – 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель к 1, до 0,93-0,97, вот и пробуем разные, пока первая разница А1-А2 не сократится вдвое и более. Для максимума в 26 дБ нужно расстояние между диполями в 0,03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

Примечание:

остаток линии за самым коротким диполем, обрезаем, он нужен только для расчета. Поэтому реальная длина готовой антенны получится всего около 400 мм. Если наша ЛПА наружная, это очень хорошо: можно уменьшить раскрыв, получив большую направленность и защиту от помех.

Видео: антенна для цифрового ТВ DVB T2

О линии и мачте

Диаметр трубок линии ЛПА на ДМВ – 8-15 мм; расстояние между их осями – 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают на ДМВ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Коаксиал для наружной антенны нужно брать хороший, диаметром по оболочке от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными цельнотянутыми. Подвязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

Крепить наружную ЛПА к мачте нужно, разумеется, за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся. Но соединять металлическую мачту прямо с линией тоже нельзя: нужно предусмотреть диэлектрическую вставку не менее 1,5 м длиной. Качество диэлектрика большой роли тут не играет, пойдет проолифленное и покрашенное дерево.

Об антенне «Дельта»

Если ДМВ ЛПА согласуется с кабелем усилителем (см. далее, о польских антеннах), то к линии можно пристроить плечи метрового диполя, линейные или веерные, как у «рогатки». Тогда получим универсальную МВ-ДМВ антенну отличного качества. Такое решение использовано в популярной антенне «Дельта», см. рис.

Антенна «Дельта»

Зигзаг в эфире

Z-антенна с рефлектором дает усиление и КЗД такие же, как ЛПА, но главный лепесток ее ДН более чем вдвое шире по горизонтали. Это может быть важно на селе, когда есть прием ТВ с разных направлений. А дециметровая Z-антенна имеет небольшие в плане размеры, что существенно для комнатного приема. Но ее рабочий диапазон теоретически не безграничен, перекрытие по частоте при сохранении приемлемых для цифры параметров – до 2,7.

Конструкция Z-антенны МВ показана на рис; красным выделен путь прокладки кабеля. Там же слева внизу – более компактный кольцевой вариант, в просторечии – «паук». По нему хорошо видно, что Z-антенна родилась как комбинация ЧНА с диапазонным вибратором; есть в ней кое-что и от ромбической антенны, которая в тему не вписывается. Да, кольцо «паука» не обязательно должно быть деревянным, это может быть обруч из металла. «Паук» принимает 1-12 МВ каналы; ДН без рефлектора – почти круговая.

Классический же зигзаг работает или на 1-5, или на 6-12 каналах, но для его изготовления нужны только деревянные рейки, медный эмалированный провод c d = 0,6-1,2 мм да несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры, через дробь для 1-5/6-12 каналов: А = 3400/950 мм, Б, С = 1700/450 мм, b = 100/28 мм, В = 300/100 мм. В точке Е – нулевой потенциал, здесь нужно оплетку спаять с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: А = 620/175 мм, Б = 300/130 мм, Г = 3200/900 мм.

Диапазонная Z-антенна с рефлектором дает усиление в 12 дБ, настроенная на один канал – 26 дБ. Чтобы на основе диапазонного зигзага построить одноканальный, нужно взять сторону квадрата полотна по середине ее ширины в четверть длины волны и пересчитать пропорционально все прочие размеры.

Народный зигзаг

Как видим, Z-антенна МВ – довольно сложное сооружение. Но ее принцип показывает себя во всем блеске на ДМВ. Z-антенну ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», сделать настолько просто, что она еще в СССР заслужила звание народной, см. рис.

Материал – медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадратики цельные из металла или затянутые сеткой, или закрытые жестянкой. В двух последних случаях их нужно пропаять по контуру. Коаксиал резко гнуть нельзя, поэтому ведем его так, чтобы он дошел до бокового угла, а затем не выходил за пределы емкостной вставки (бокового квадратика). В т. А (точка нулевого потенциала) оплетку кабеля электрически соединяем с полотном.

Примечание:

алюминий не паяется обычными припоями и флюсами, поэтому алюминиевая «народная» годится для наружной установки только после герметизации электрических соединений силиконом, в ней ведь все на винтах.

Видео: пример двойной треугольной антенны

Волновой канал

Антенна волновой канал (АВК), или антенна Удо-Яги из доступных для самостоятельного изготовления способна дать наибольшие КУ, КНД и КЗД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остро настроенных антенн. Ее параметры за пределами частоты настройки резко ухудшаются. АВК рекомендуется применять с очень плохих условиях приема, причем для каждого ТВК делать отдельную. К счастью, это не очень сложно – АВК проста и дешева.

В основе работы АВК – «сгребание» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостный импеданс (полное сопротивление) директоры (направители) направляют ЭМП к активному вибратору, а рефлектор (отражатель), удлиненный, с индуктивным импедансом, отбрасывает к нему то, что проскочило мимо. Рефлектор в АВК нужен всего 1, но директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса ее частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимуму усиления настроена антенна, и согласование с кабелем теряется. Поэтому активный диполь АВК делают петлевым, его исходное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементную, см. рис. справа) удается настроить почти что на максимум усиления в 26 дБ. Характерная для АВК ДН в горизонтальной плоскости приведена на рис. в начале статьи.

Элементы АВК соединяются со стрелой в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК под аналог и цифру несколько различны. Под аналог волновой канал нужно рассчитывать на несущую частоту изображения Fи, а под цифру – на середину спектра ТВК Fс. Почему так – здесь объяснять, к сожалению, нет места. Для 21-го ТВК Fи = 471,25 МГц; Fс = 474 МГц. ДМВ ТВК расположены вплотную друг к другу через 8 МГц, поэтому их настроечные частоты для АВК рассчитываются просто: Fn = Fи/Fс(21 ТВК) + 8(N – 21), где N – номер нужного канала. Напр. для 39 ТВК Fи = 615,25 МГц, а Fс = 610 МГц.

Чтобы не записывать множество цифр, удобно размеры АВК выражать в долях длины рабочей волны (она считается как Л = 300/F, МГц). Длину волны принято обозначать малой греческой буквой лямбда, но, поскольку в интернете греческого алфавита по умолчанию нет, мы условно обозначим ее большой русской Л.

Размеры оптимизированной под цифру АВК, по рис., таковы:

• Р = 0,52Л.
• В = 0,49Л.
• Д1 = 0,46Л.
• Д2 = 0,44Л.
• Д3 = 0,43л.
• a = 0,18Л.
• b = 0,12Л.
• c = d = 0,1Л.

Если не нужно большого усиления, но важнее уменьшение габаритов АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубки или прутка диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм на ДМВ.

АВК требует точного согласования с кабелем. Именно небрежным выполнением устройства согласования и симметрирования (УСС) объясняется большинство неудач любителей. Самое простое УСС для АВК – U-петля из того же коаксиального кабеля. Ее конструкция ясна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм на ДМВ.

Теоретически длина колена l должна быть в половину длины рабочей волны, так и значится в большинстве публикаций в интернете. Но ЭМП в U-петле сосредоточено внутри заполненного изоляцией кабеля, поэтому нужно обязательно (для цифры – особенно обязательно) учитывать его коэффициент укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать точно, чтобы АВК была АВК, а не набором железок. Точное значение коэффициента укорочения всегда есть в сертификате на кабель.

В последнее время отечественная промышленность начала выпускать перенастраиваемые АВК для цифры, см. рис. Идея, надо сказать, отличная: передвигая элементы по стреле, можно точно настроить антенну под местные условия приема. Лучше, конечно, чтобы это делал специалист – поэлементная настройка АВК взаимозависима, и дилетант непременно запутается.

О «полячках» и усилителях

У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

Однако при очень плохом сигнале, вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.

Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

Иногда телевизионная антенна выходит из строя в самый неподходящий момент, или ее просто не оказывается под рукой. Например, во время поездки на дачу. В таком случае возникает вопрос, как сделать антенну для телевизора своими руками из того, что есть под рукой.

С помощью самодельного передатчика можно смотреть ограниченное количество каналов. Да и прием может оказаться менее качественным, чем у покупного устройства. И все же знание того, как изготовить антенну самостоятельно из подручных средств, может пригодиться. Антенна может быть как простой, так и сложной. Устройство сможет принимать практически все типы вещания.

Типы антенн

Прежде чем приступить к изготовлению ТВ антенны своими руками, стоит разобраться в типах и технических характеристиках телеприемников.

В зависимости от места установки различают комнатные и уличные телеприемники. Устройства для помещений эффективны только в зонах уверенного приема сигнала. Они не подходят для дачных телевизоров. Для сельской местности и удаленных от телеретранслятора зон используют уличные телеприемники.

По типу усилителя сигналов телеприемники бывают активными и пассивными. Конструкции пассивного типа принимают и усиливают импульсы за счет собственной геометрии. Они не нуждаются в электропитании, не вносят собственных помех и шумов в сигнал, который принимают. Сделать антенну пассивного типа самостоятельно проще всего.

Активные устройства оснащены усилителем сигналов, который питается от электросети. Активный усилитель сам создает помехи и искажения в зоне уверенного приема в случае выбора слишком мощного или некачественного прибора.

Эфирное вещание ведется на метровых или дециметровых волнах. Для приема только метровых или только дециметровых диапазонов вещания лучше всего подойдут диапазонные телеприемники. Например, для передачи цифрового эфирного телевидения DVB-T2 в нашей стране применяют только дециметровый диапазон.

Логопериодическая, или всеволновая, телеантенна может принимать волны как метрового, так и дециметрового диапазона. Это широкополосная конструкция с 10 вибраторами. Логопериодическое устройство по коэффициенту усиления соответствует 3-4 элементной всеволновой антенне.

Рабочие частоты ограничиваются самым большим и самым маленьким вибратором приемника. Он хорошо согласуется с фидером. Его коэффициент усиления не изменяется, то для подключения к фидеру не требуются симметрирующие и согласующие устройства.

Кабель с сопротивлением 75 Ом входит в нижнюю трубку, выходит у конца (который направляют в сторону телецентра) и соединяется оплеткой с концом нижней трубки, а сердцевиной – с концом верхней трубки.

Внешне и по принципу работы логопериодическая телеантенна представляет собой несколько канально-волновых устройств, соединенных вместе. Причем каждое из них имеет собственный вибратор, рефлектор и директор. При поступлении сигнала возбуждаются вибраторы, наиболее близкие по размеру к половине длины его волны. Такие телеантенны используют для приема как цифрового, так и аналогового вещания.

У приемника типа волновой канал самая простая конструкция, которую можно быстро собрать из простых и доступных материалов. Она принимает аналоговый телесигнал вблизи телевышки и цифровой – за пределами крупных населенных пунктов, где мало помех.

Применяем пивные банки

Антенна для дачи своими руками из пивных банок – самая простая и доступная конструкция пассивного типа. Ее можно сделать быстро и при отсутствии базовых навыков. При этом она отлично справляется с приемом дециметровых диапазонов вещания.

Чтобы собрать антенну из пивных банок потребуются:

• кабель достаточной длины;
• алюминиевые банки (для простейшей конструкции достаточно 2);
• 2 болта или самореза;
• штекер (F – разъем) для подсоединения кабеля к телевизору;
• изолента или скотч;
• основа из дерева или пластмассы для крепления банок (можно воспользоваться деревянными плечиками для одежды).

Схема антенны проста:

1. Каждая банка крепится изолентой или скотчем к штырю-основе на расстоянии 7 см друг от друга.
2. Кабель зачищают с одной стороны. Разводят и крепят к кольцам банок или к вкрученным саморезам. Его можно и припаять. К свободному концу крепят штекер.

Эта простейшая конструкция подойдет для установки и в комнате, и на улице. При наружном использовании банки накрывают большой пластиковой тарой со срезанным горлышком и дном. Кабель протягивают через отверстие, проделанное на боку, которое можно загерметизировать с помощью кипятка. Готовый приемник подключают и настраивают через автоматический поиск каналов.

Своими руками можно смастерить и аналог спутниковой тарелки. С этой целью используют простой зонт. Также потребуется:

• алюминиевая фольга;
• медный кабель;
• 1 жестяная банка;
• усилитель и блок питания к нему.

Антенна своими руками для ТВ из пивных банок

Порядок работы:

1. Измеряют сегменты зонта между спицами и вырезают из фольги соответствующие этим размерам элементы. Пришивают их к куполу зонта, покрывая всю его внутреннюю часть.
2. В фокусе металлической решетки устанавливают приемник телесигнала. Усилителем будет служить жила, с которой предварительно удалили 4 см оплетки, и экран кабеля, защищающий от помех.
3. Из алюминиевой банки вырезают овал. В центре его делают отверстие, через которое продевают оголенную жилу и . Для защиты от окисления и коррозии место соединения прикрывают пластилином.
4. Питание усилителя происходит через кабель.
5. К ручке зонтика скотчем присоединяют приемник таким образом, чтобы он не прикасался к металлу. Это убережет от помех и искажений. Место соединения нужно залепить пластилином.
6. Блок питания размещают рядом с телевизором, а антенну разворачивают в сторону ретранслятора.
7. Каналы устанавливают, управляя тарелкой до получения наилучшего сигнала.

Лучше всего такая антенна работает, если вышка находится от нее не дальше 35 км.

Используем проволоку

Еще одна простая конструкция – самодельная антенна из проволоки. Для ее изготовления можно использовать медную или латунную проволоку. Эти материалы устойчивы к окислению.

Проволоку нужно зачистить с концов от изоляции. Один из них присоединяют к телевизору, а другой – к батарее системы отопления. Труба выводится на крышу – она будет работать усилителем сигнала. Такая антенна сможет принимать не более 5 сигналов. Проволоку можно протянуть на балкон и закрепить на веревке для белья.

Сделать ТВ антенну из проволоки можно и другим способом. Для него потребуется:

• 2 отрезка проволоки из меди шириной 3-4 мм и 1,8 м в длину;
• пластина из фанеры или металла размером 15 на 15 см;
• усилитель (можно использовать старые дециметровые усилители);
• электродрель;
• телевизионный кабель;
• железная труба или арматура для изготовления мачты;
• болты.

Такая антенна из медной проволоки собирается следующим образом:

1. Делают уловители, для чего сгибают проволоку в форме 2 ромбов со сторонами по 45 см. Это оптимальная длина рамки для подобного устройства.
2. Полученные ромбы фиксируют на основе. Для этого в точках крепления, расплющивая проволоку, просверливают отверстия и вкручивают болты.
3. Если в качестве основы используется металлическая пластина, то для крепления уловителя можно использовать сварочный аппарат.
4. В центре закрепляем усилитель и подключаем к нему кабель.

В качестве мачты здесь проще всего использовать металлическую трубу, которую можно просто вкопать в землю или прикрепить к любой подходящей опоре. Антенну закрепляют на верхушке мачты, а кабель протягивают через нее. Всю конструкцию для защиты от коррозии красят.

Еще один популярный телеприемник из медной проволоки, который можно сделать самому – малогабаритная антенна необычной формы «бабочка». Для наружного применения такое устройство делают из проволоки толщиной 2-4 мм, для внутреннего – 2 мм и тоньше.

Для приема телеканалов делают рамку. Длина рамки – 500 мм, ширина – 200 мм. Ее перекручивают таким образом, чтобы получилось 2 одинаковых треугольника, которые с помощью кусачек разделяют и припаивают к кабелю, оставляя 14 мм расстояние между вершинами. На другой конец кабеля прикрепляют штекер. Конструкцию скотчем или изолентой приматывают к материалу со свойствами диэлектрика – дереву, эбониту, пластику.

Домашнее цифровое HDTV-устройство

Мощная антенна для телевизора, способная принимать сигнал в 490 МГц, изготавливается из трансформатора, который лучше приобрести, поскольку самостоятельно сделать его будет непросто. Также потребуется:

• картон;
• скотч:
• фольга;
• степлер;
• клей.

Для изготовления телеприемника используется схема, по которой вырезаются все детали из картона. Элементы обклеивают фольгой, сгибают и подрезают. Шаблон и схему лучше всего предварительно найти через поисковик и распечатать на принтере или перечертить с печатного издания.

Вначале нужно изготовить рефлектор длиной около 35 см и оклеить его с одной стороны фольгой. В средине прорезают 2 прямоугольника одного размера для крепления уловителя.

Из подготовленных деталей собирается антенна. Отступая 35 мм от рефлектора, к пластине приклеивают элементы формы «бабочка». Их можно прикрепить с помощью степлера. В середине каждого такого элемента делают отверстие для кабеля, к которому подключают трансформатор и прикрепляют штекер.

Вариант для квартиры

Сделать антенну для использования внутри помещения можно любым из представленных выше способов.

Еще один простой вариант в домашних условиях изготавливают следующим образом.

Простая рамочная комнатная антенна своими руками делается из медной проволоки или кабеля с фольгой в обмотке. Устройство не только принимает телевизионные каналы, но и выполняет функцию селективного фильтра против помех.

Для расчета размеров петли необходимо узнать частоту волны для данного региона. Длина петли будет равна произведению коэффициента (300 единиц) на усредненный частотный диапазон.

Отрезают необходимое количество проволоки или кабеля, при необходимости зачищают края. Сворачивают из него петлю и припаивают телекабель, ведущий к ресиверу. К нему присоединяют штекер.

Конструкцию можно подвесить или установить на подставку. Это простое устройство при точных расчетах наиболее эффективно для цифрового телевидения.

Надежное устройство для дома – ромбовидная антенна. Она является простейшим представителем зигзагообразных телеприемников. Для улучшения приема ее укомплектовывают емкостными вставками и рефлектором.

Собирают устройство из пластин или трубок 1-1,5 см шириной из латуни, меди или алюминия. Для изготовления емкостных вставок используют фольгу, жесть или металлическую сетку, которые припаивают по периметру. Кабель укладывают от центра и по одной из сторон, избегая резких загибов. Он не должен покидать пределы рамки.

Добрый день, В.Ю.
Посетитель в последних постах с опытом по радиоантеннам FM диапазона это и есть я. Антенна оказалась простой в изготовлении и решил повторить для FM приема и сравнить с ранее изготовленными, на слух, по приборам, удобству эксплуатации. Целью было получение сигнала с минимумом помех для качественного звучания радио в стерео режиме. Изготовил две антенны. Первая из провода 3 мм толщиной. Вторая — из металлопласта. Из металлопласта оказалась чуть лучше по уровню принимаемых сигналов. На слух — меньше низких частот, больше высоких и отчетливость каждого инструмента в оркестре.
Метод измерений — есть приемник с индикатором уровня сигнала в децибелах. Нумеруем станции FM диапазона и смотрим уровень принимаемого сигнала от станции в Дб, затем все значения суммируем. Получаем числовое значение антенны по параметру уровень принимаемого сигнала. Все антенны ставились в одинаковые условия по направлению. Проволочная на окне длиной 303 см в виде прямоугольника с разрывом по большей стороне в 2 см (51 см х 102 см) — имеет значение 491 Дб, направленная петлевая рамочная фазированная антенна из провода — 459 Дб, такая же из металлопласта — 485 дб. Как видно из представленных значений металлопластовая антенна сопоставима с полноразмерной рамкой равной длине волны середины FM диапазона.
Теперь по технологии изготовления. она несколько отличается от Вашей и сделана без пайки. Основанием является рейка (30 х 6 х 3 см). Осталась от ремонта (2 шт). Проволочная антенна — длина окружности 75 см (четверь волны середины FM диапазона). Две окружности одинаковой длины. Берем саморез светлый (не темный — у него головка под конус) с плоской головкой под крестообразную отвертку. Делаем в рейке отверстие сверлом или иным способом, чтобы проволока заходила в отверстие с небольшим сопротивлением. Можно немного изогнуть концы провода для этой цели. Два конца петли засовываем в отверстие рейки и не соединяем их между собой (оставляем 5 мм между концами петли). Так же делаем со второй петлей на другом конце рейки. Расстояние от конца рейки 1 см. Вкручиваем саморезы сверху рейки таким образом, чтобы своим концом саморез входил в провод петли на конце. Этим обеспечиваем контакт коаксиала с рамкой. Под саморезы накручиваем центральную жилу коаксиала и оплетку с разных сторон рамки. Например, центральная жила слева, а оплетка справа по направлению от начала рейки к ее концу. Между рамками укладываем коаксиал и крепим его к саморезам (накручиваем под шляпку самореза). Вторая петля крепится также и концы коаксиала крепятся под саморезы крепления второй петли. Спуск в виде коаксиала — у меня получился длиной 7,5 метров, крепим под саморезы одной из рамок (центральня жила слева, а оплетка — справа. Все затягиваем — саморезы обеспечивают шляпкой контакт проводов между собой, а концем — контакт с петлей. Расстояние между саморезами — 2 см Другой конец коаксиала подключаем в приемник через необходимый вам разъем. Все — антенна готова.
Металлопласт отличается по технологичности. Труба 20 мм, тоже после ремонта. Согнулась в кольцо без проблем. Длина петли 75 — 1,5 см (как рекомендовалось в статье) = 73,5 см. Крепление петли к рейке тоже саморезом, но большего размера, чтобы он прошел насквозь металлопласта и хорошо был закреплен к дереву, на 10-15 мм. Между концами одной петли расстояние 1 см. Саморезы от конца петли еще на расстоянии 0,5 см. Получаем между саморезами одной петли расстояние 2 см. Между петлями прокладываем кусок металлопласта и крепим его саморезами к рейке, так, чтобы внутрь можно было просунуть коаксиал. Соединяем коаксиал так же, как и в первом случае на концы петли центральная жила и оплетка. Трубка между петлями антенны заземляем (соединяем с оплеткой). Просовываем кусок коаксиала в трубу между петлями, соединаем ц.ж. и оплетку. Коаксиал снижения также соединяем с саморезами одной из петель (ц.ж. и оплетка). Концы петель очищаем предварительно от винила до алюминия, чтобы шляпка самореза прижимала провода к алюминию и одновременно крепила петлю к деревянной рейке.
С уважением, Андрей

Основную массу информации население получает благодаря телевидению, просмотр которого требует наличия принимающей антенны. Купить принимающее устройство можно в любом магазине, но не всегда есть такая возможность. В таком случае, можно сделать антенну своими руками. Далее, будут рассмотрены основные разновидности и порядок их сборки.

Главным преимуществом самодельных устройств является то, что они требуют минимум финансовых затрат.
Случается и так, что самодельные варианты превосходят заводские по многим позициям.

Плюс и в том, что кустарные изделия можно назвать «всеволновыми», делается это не умышленно, получается именно так. Недостатки самодельных устройств заключаются в неэстетичном внешнем виде, хотя это зависит от рук мастера. Весомым недостатком является труднодоступность некоторых материалов.

Несомненно, плюсов больше, поэтому рассмотрим основные кустарные изделия.

Разновидности

«Пивная»

Для изготовления изделия потребуется четное количество банок из-под пива.
Самые распространенные варианты выполнены из двух штук. Процесс монтажа достаточно простой и требует минимума инструмента и расходных материалов.

Инструкция:

1. Для начала, берется деревянная рейка
   (подойдет и вешалка), которая будет служить опорой конструкции.
2. К рейке, при помощи скотча, крепятся пивные банки
   , на расстоянии около 6 сантиметров.
3. Далее, к банкам, крепится телевизионный кабель.
   Процедура может быть выполнена как при помощи саморезов, так и с помощью припоя.
4. Последним этапом является крепление основы к мачте и настройке положения.
   Более сложный вариант изготавливается из 6-8 банок. Для такой антенны потребуется две основы, установленные вертикально.
5. На установленные основы крепятся по 4 банки,
   параллельно друг друга.
6. При помощи медной пластины или проволоки, следует соединить банки,
   расположенные на одной стойке, далее, выполнить процедуру на другой.
7. Следующим этапом является монтаж стоек в одну конструкцию
   , следует учитывать, что расстояние между донышками банок должно быть не менее 60 мм.
8. Осталось закрепить кабель в крайних точках
   соединительных пластин.

Антенна с минимальными затратами

Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими объектами. Для просмотра нескольких телеканалов можно использовать кусок проволоки, один конец которой крепится к системе отопления, а другой в телевизор к центральному контакту.

Принцип работы такой антенны основан на площади системы, а она опутывает почти весь дом на разных высотах.
Качество приема у конструкции не самое высокое. Более интересный вариант требует наличия балкона с металлическими струнами для белья.

Технология сборки полностью аналогична системе с батареей. Существуют места с уверенным приемом сигнала, там можно использовать вязальную спицу, которая даст возможность просмотра основных каналов.

Обычная антенна

Самостоятельно собрать антенну достаточно просто, для этого потребуется трубка из алюминия или латуни. Последний вариант более удобен, так как этот материал практически не окисляется.

Инструкция:

1. Длина трубок должна быть 276 мм
   – именно она обеспечивает прием большинства каналов, толщина 20 мм. Трубки следует расплющить с одной стороны, далее просверлить отверстия в этих местах.
2. Следующий этап – это подготовка основы.
   Она должна выполняться из диэлектрического материала, размером 150 на 50 мм и толщиной не менее 5 мм.
3. Далее, на ровной поверхности выкладывается макет антенны.
   Ложится основа, поверх нее трубки, расстояние между расплющенными концами трубок составляет 65 мм, отмечаются места отверстий в трубках и сверлом того же диаметра делается отверстие в основе.
4. Следующий этап – сборка конструкции.
   Трубки крепятся к основе при помощи болтов, желательно использовать дополнительное крепление в виде хомута – это обеспечит прочность конструкции. Болты, используемые для крепления, берутся длиной 15-20 мм, это необходимо для крепления петли.
5. Сборка антенны завершена
   , остается только присоединить кабель, делать это напрямую к антенне нельзя. Правильное соединение производится через кольцо из провода с сопротивлением 75 Ом. Длина петли высчитывается индивидуально в зависимости от длины трубки, в данной ситуации она равна 280 сантиметров.

Отводящий кабель присоединяется уже к петле.

Мощная антенна

Разобравшись с классическими вариантами, следует рассмотреть антенны, рассчитанные на прием самого слабого сигнала. Для создания такой потребуется минимум материалов, а именно, латунная трубка, пластина из того же материала, желание и руки.

Инструкция:

1. Изготовление приемного устройства начинается с выгибания из трубки двух квадратов одинакового размера
   , крепящихся на диэлектрическую основу таким способом, чтобы расстояние между углами квадратов составляло 10-15 мм.
2. Следующим этапом является изготовления экрана
   , призванного усилить мощность сигнала, и сгладить радиопомехи. Экран выгибается в форме прямоугольника 11×10 сантиметров, с высотой бортов 23 мм и шириной 6 мм.
3. При соединении двух компонентов необходимо выдержать расстояние в 12 мм.
   Соединение готового изделия с телевизором производится при помощи кабеля с сопротивлением 75 Ом. Важным фактом является то, что данная конструкция не допускает использование болтового соединения, разрешен только припой.

При правильной сборке, модель превосходит по характеристикам заводские аналоги.

ДМВ антенна

Цифровое телевидение покрывает все новые территории, но для его уверенного приема необходим специальный модуль. Часто, устройство приобретается отдельно, но имеются телевизоры, имеющие встроенный модуль.

Но одного приемника мало, необходима антенна, приминающая ДМВ волны. Самый простой вариант изготавливается на листе фанеры.

Инструкция:

1. Для сборки потребуется телевизионный кабель 75 Ом длиной 53 см.
   Этот отрезок закрепляется на листе в форме кольца, крепить можно как хомутами, так и при помощи клея.
2. При загибе петли следует сделать так, чтобы между концами кабеля был зазор в 5-10 мм.
   Второй элемент изделия выполняется из аналогичного кабеля, длиной в 15,5 см, из этого отрезка выполняется петля.
3. Соединение кольца и петли выполняется следующим образом
   – внутренняя жила кольца соединяется с обмоткой обеих сторон. Петля центральной жилой крепится к этой скрутке, а наружная обмотка соединится между краями. Центральная жила антенного кабеля присоединяется к внутренней жиле петли, а обмотка к обмотке петли.

Настройка

Установка изделий, сделанных своими руками, производится аналогично заводским аналогам. Большинство вариантов требуют наличия мачты, для поднятия их на максимальную высоту.

В большинстве случаев, достаточно высоты на 2-3 метра превышающей высоту крыши строения. Дополнительно, при установке следует выбрать место с наличием самого сильного сигнала, особенно это актуально для комнатных устройств.

Настройка осуществляется путем перестановки или поворота антенны в сторону вышки, иногда требуется установка дополнительного экрана с задней стороны.

Усилитель своими руками

Нередки ситуации, когда правильно собранная и грамотно настроенная антенна, отказывается надежно принимать сигнал, тогда просто не обойтись без усилителя сигнала.

Большая часть подобных устройств имеет сложную конструкцию, собрать которую без определенных знаний тяжело. Более простой вариант можно изготовить своими руками за 10 минут.

Понадобится магнит, на который наматывается несколько витков телевизионного кабеля. Это устройство можно собрать как возле телевизора, так и на антенне. Последний вариант наиболее популярен в заводских усилителях.

Итоги

Завершая тему, следует обратить внимание на то, что наибольшее качество приема можно добиться при использовании пайки (болты с гайками окисляются, значительно ухудшая сигнал). Важным аспектом является правильный выбор кабеля.
Самый популярный вариант – это изделие имеющее сопротивление 75 Ом, выполненное из силикона.

Подобные изделия имеют длительный срок службы, плюс не подвержены влиянию климата. Способ соединения кабеля с телевизором имеет важное значение. Рекомендуется использовать специальные штекера, допускаются варианты без пайки.

Перед началом сборки изделия, необходимо определиться с типом изделия, для этого следует выяснить частоту, на которой транслируется сигнал, это зависит от конкретной местности.

Как сделать антенну для телевизора своими руками, чтобы она не уступала по качеству покупному устройству, такой вопрос интересует многих домашних мастеров и телелюбителей. Существуют различные способы, как сделать антенну самому, от самых простых конструкций, до приборов принимающих спутниковый сигнал.

Этот вариант подойдет для людей, которые хотят установить дома или на даче обычную комнатную антенну для просмотра федеральных каналов. Сконструировать такой прибор под силу каждому, специальных знаний не требуется.

Это самый элементарный способ, поэтому понадобится только медная проволока 70–90 см, толщиной 2–3 мм
. Изготавливается комнатная антенна следующим образом:

1. Зачистить оба конца медной проволоки.
2. Один конец закрепить к батарее, а другой вставить в разъем телевизора.

Сигнал появится сразу, пользователю станут доступны от 1 до 5 каналов. Таким простым методом можно смастерить домашнюю антенну за 5 минут.

Самый популярный способ изготовления антенны своими руками из подручных материалов. Для изготовления понадобятся пивные банки. Специалисты утверждают, что для того чтобы собрать антенну из пивных банок потребуется не больше часа.

Понадобятся:

1. Соединяющий кабель.
2. Несколько банок из пива.
3. Штекер.
4. Шурупы в количестве 2 штук.
5. Отвертки.
6. Изоляционная лента или термоусадочная трубка.
7. Деревянный брус или металлическая труба для крепления антенны.

Сделать самодельную антенну из жестяных банок можно по следующей схеме:

Это еще один легкий вариант, как сделать телевизионную антенну за короткое время. Устройство хорошо ловит сигнал, обеспечивая высокое качество изображения.

Всеволновая антенна с усилителем

Всеволновая антенна с усилителем может быть разных конфигураций. На её сборку затрачивается больше времени, чем на первые два варианта. Но преимущество в том, что она очень мощная, и принимает все аналоговые каналы в отличном качестве. Один из распространенных вариантов всеволновая антенна формы «БАБОЧКА».

Инструменты:

1. Доска или фанерный лист, размеры 550/70/5 мм.
2. Медный провод.
3. Соединяющий кабель ПК75.
4. Дрель.
5. Паяльник.
6. Штекер.

Инструкция:

Телевизионная антенна своими руками готова к работе.

Дециметровая антенна

Самодельные антенны, которые улавливают дециметровый сигнал, могут быть самых разных конфигураций.

Вариант 1

Наиболее простым вариантом считается её относительно легко и просто собирать.

Понадобятся:

1. Фанера.
2. Шнур.
3. Паяльник.

Инструкция:

1. Сделать из соединяющего кабеля кольцо, размер 53 см.
2. Отрезать еще кусок кабеля для изготовления петли, размер 17,5 см.
3. К кольцу нужно припаять петлю, и кабель, который будет вставлен в экран.
4. Прикрепить конструкцию на фанеру.
5. Направить собранный прибор в сторону телевышки.

Таким образом, собирается антенна ДМВ диапазона своими руками.

Вариант 2

Еще один возможный метод изготовления телеантенны ДМВ диапазона
называется «Восьмерка».

Инструменты:

1. Проволока (медная, алюминиевая).
2. Клеевой пистолет.
3. Кабель.
4. Кусачки.

Инструкция:

Это еще один способ, как можно сделать антенну самостоятельно.

У этого прибора диапазон сигнала может достигать до 490 МГц
, это значит, что качество картинки будет очень высокое. Но для изготовления требуется приобрести трансформатор.

Понадобятся:

1. Трансформатор.
2. Фольга.
3. Клей.
4. Рулетка.
5. Картон.
6. Степлер.
7. Маркер.

Инструкция:

Прибор готов к работе.

Спутниковая тарелка своими руками

Один из самых популярных вопросов, можно ли сделать спутниковую антенну своими руками? В интернете есть много видео, как сделать тарелку для просмотра спутникового телевидения самостоятельно.

Делаться этот прибор в домашних условиях может двумя способами:

1. Выклейка на матрице.
2. Спайка сетки и проволоки.

Наиболее оптимальным и удобным считается первый способ изготовления. Для этого необходимо сделать чертеж будущего прибора. К этому этапу работу нужно подходить очень ответственно, высчитать все параметры точно, иначе на выходе выйдет непригодное для работы устройство.
В чертеже проводится парабола, которая затем переносится на стальной лист. Его толщина должна быть 0.05 см.

Этапы работ

1. С помощью сварочного аппарата сделать стальной каркас диаметром 9–10 см. Стальные пруты выворачиваются на внешнюю сторону, а подшипник приваривается в центр.
2. Получившую конструкцию установить на ровном месте, и к установленному подшипнику присоединяется труба, затем устанавливается нож.
3. Затем каркас заливается бетонным раствором и сушится 5 дней.

В заключительном этапе необходимо произвести выклейку антенны, это можно сделать разными способами. Для облегчения работы рекомендуется разделить конструкцию на 8 частей.
Для выклейки применяется стеклоткань или эпоксидный грунт.

На высохшую бетонную форму нанести машинное масло, трубу вставить в шайбу. После самодельная тарелка покрывается смолой и происходит выклейка стеклоткани. Процесс изготовления прибора завершен. Читайте также, .

Качественные антенны всегда было сложно достать — советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств. Сегодня ситуация практически не изменилась — в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года. Что делать, если вы любите смотреть телевизор, а качественного приема нет? Ответ прост —
При наличии свободного времени и пары умелых рук с этим сможет справиться каждый.

Совсем недавно в России действовало аналоговое телевидение, но теперь практически вся страна перешла на цифровое вещание. Его главное отличие в том, что оно работает в дециметровом диапазоне.

Создать самодельную антенну для цифрового диапазона можно в домашних условиях

Это было сделано из соображений экономии и безопасности — уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимальный. Но у подобных станций есть один серьезный недостаток — малая мощность. И если в большом городе сигнал зачастую можно поймать даже на отрезок медной проволоки, то вдали от передатчика прием может быть затруднен. Если вы проживаете за городом, в отдаленных районах или деревнях, то придется собирать собственную антенну и выводить ее на улицу, чтобы поймать нужный сигнал.

Внимание:
проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не глушатся другими источниками, но отражаются от толстых железобетонных стен. В современных многоэтажках есть много мест, где они полностью затухают, не доходя до приемника телевизора.

Также стоит отметить, что DVB-T2 (новый стандарт телевидения) предлагает довольно постоянный, но слабый сигнал. При уровне шумов на полторы-две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ сигнал полностью пропадает. Цифровое телевидение не чувствительно к электромагнитным помехам — его не сбивает работающий холодильник или микроволновка. Но если в системе возникает рассогласование в любом месте, то картинка останавливается или рассыпается. Качественная
решит эту проблему, но в некоторых случаях ее придется выводить на улицу или на крышу.

Основные требования к антеннам

Действующие в СССР стандарты на телевидение не подходят к современным реалиям — коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание. Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД. Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале. Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.

Классическая польская антенна с усилителем

Итак,
Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек. Идеальный вариант — устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств. АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.

Внимание:
аналоговые
антенны с ферритовыми УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB. Строить нужно именно “цифровую” антенну.

В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.

Типы антенн

Какие
антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Существует три наиболее распространенных варианта:

1. Всеволновая, или как ее называют радиолюбители — частотонезависимая. Собирается очень быстро, не требует высоких познаний или специализированных инструментов. Хорошо подходит для частного сектора, поселков, дачных кооперативов — там, где эфир не засорен мусором, но и не в большом удалении от передатчика.

2. Логопериодическая диапазонная
   . Имеет несложную конструкцию, хорошо принимает сигнал на близком и среднем удалении от передатчика. Может использоваться в качестве выносной, если передатчик расположен далеко, или как домашняя настенная антенна.

3. Z-антенна и ее вариации. Многие радиолюбители знакомы с метровыми “зэшками” — они довольно крупные и требуют много усилий для сборки. Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своими обязанностями.


Нюансы постройки

Если вы хотите построить качественную антенну, то должны владеть искусством пайки. Нельзя скручивать контакты и направляющие — в процессе эксплуатации они окисляются, сигнал теряется, качество картинки ухудшается. Поэтому все соединения паяются.

Подобные соединения недопустимы — обязательно пропаивайте их

Также вам нужно разобраться с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из единого куска металла, вообще не применяя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, тогда как цельная полоска “вытянет” сигнал.

Также при создании
самодельной антенны для цифрового ТВ вам нужно разобраться с пайкой кабелей. Сегодня для оплетки практически не применяется медь, поскольку она дорогая и быстро окисляется. Современная оплетка выполнена из стали, которая не боится коррозии, но она очень плохо паяется. Ее нельзя перегревать или пережимать. Для соединения используйте 36-40 ваттные паяльники, флюс и легкие припои.
Хорошо обмакивайте обмотку в флюс и наносите припой — он прекрасно берется при таком способе нанесения.

Всеволновая антенна

Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке — она не представляет собой что-то сверхъестественное.

Толщина проволоки может быть любой, расстояние между соседними проволоками — 25-30 мм, расстояние между пластинами — не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.

Остальные пропорции стандартные — высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии
домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей. Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой — этого достаточно для согласования. Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.

Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы. Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах. На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.

Двухбаночная антенна для телевизора

Создать простую баночную антенну можно просто припаяв две банки к кабелю. Эта
комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков. Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.

Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.

Z-антенна

Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Можно легко собрать конструкцию из обычной медной проволоки толщиной в 3 мм. Если у вас ее нет, то просто купите одножильный медный провод на 3 мм длиной в 120 мм — вам этого вполне хватит для работы. Эта конструкция состоит из двух сегментов. Проволоку гнем по такой схеме:

1. Стартовый участок длиной в 14 сантиметров. Его край загибается в петлю для соединения с последним (петля 1 см, общая длина первого куска — 13 см).

2. Второй кусок загибается под 90 градусов (гнуть лучше плоскогубцами, чтобы соблюдать углы). Его длина 14 см.

3. Третий кусок сгибается под 90 градусов параллельно первому, длина 14 см.

4. Четвертый и пятый куски — по 13 см, изгиб не доходит до петли на 2 см.

5. Шестой и седьмой кусок по 14 см, изгибаются под 90 градусов.

6. Восьмой — возвращается к петле, длина 14, 1 см уходит на новую петлю.


Далее вам необходимо хорошо зачистить две петли и спаять их. Противоположный угол тоже очищается. К ним припаиваются контакты кабеля — к одному центральный, ко второму — оплетка. Разницы, к какому контакту паять, нет
. Желательно спаянные места заизолировать, для этого можно использовать герметики или термоплавкий клей. Концы кабеля припаиваются к штекеру и тоже изолируются кембриком.

Собрать такую антенну можно за полчаса

Чтобы избежать смещение сегментов, края можно укрепить. Для этого возьмите обычную пластиковую крышку с пятилитровой бутылки, вырежьте в ней 4 щели, чтобы проволока утапливалась до основания. Пятое отверстие вырежьте под кабель. Затем уложите антенну в крышку (предварительно проверив качество и надежность пайки), и залейте ее термоклеем. Получившаяся конструкция будет практически вечной — она способна принимать устойчивый сигнал на расстояние до 10 км от источника.

Итак, вы уже знаете,
что можно использовать вместо антенны для телевизора. На самом деле конструкций значительно больше тех, что мы описали, но даже этих вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усиливающие антенны — можно обойтись классической “полькой” с усилением. Ну а если с эфиром вообще все плохо, то используйте спутники.

Дециметровая антенна для ТВ своими руками: схемы и чертежи с размерами

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания.

Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками.

Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис.

1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции).

Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 –  представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Устройство комнатной антенны на базе пивных банок

Обозначения:

• А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
• B – места крепления экранирующей оплетки кабеля.
• С – центральная жила.
• D – место крепления центральной жилы
• E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц.

Формула расчета будет следующей: LR = 300/f, где LR – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2).

Теперь рассчитываем LR, 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

• Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной LR.
• Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
• Петля устанавливается на подставку.
• На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Комнатная мультиволновая (МВ и ДМВ) антенна

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

• внешние стороны ромба (А) – 140 мм;
• внутренние стороны (В) – 130 мм;
• расстояние до рефлектора (С) – от 110 до 130 мм;
• ширина (D) – 300 мм;
• шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

Дециметровая антенна «Бабочка»

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Рекомендации.

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

Дециметровая антенна своими руками, установленная на мачту

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Источник: //www.asutpp.ru/decimetrovaya-antenna-svoimi-rukami.html

Антенна из кабеля для цифрового ТВ

Чтобы получить возможность смотреть на своем телевизоре цифровое телевидение, потребуется соответствующий ресивер, а также антенна для приема сигнала. Такую антенну для цифрового ТВ можно приобрести в специализированных магазинах, либо сделать ее своими руками из телевизионного кабеля. В данной статье мы рассмотрим самые простые и доступные способы изготовления антенн для цифрового ТВ.

Покупать дорогостоящее оборудование для приема телевизионного сигнала не всегда бывает целесообразно. Очень часто, при относительно близком расположении радиовышки и отсутствии помех, самодельные антенны оказывают достойную конкуренцию фабричным моделям, а по некоторым параметрам даже превосходят их.

Изготовление антенны из кабеля

Для получения устойчивого телевизионного сигнала в городских условиях оптимальным вариантом является устройство по технологии Харченко. О том, как сделать антенну Харченко для цифрового ТВ мы уже рассказывали ранее на нашем сайте mainavi.ru. Однако для проведения всех вычислений потребуются специализированные навыки и инструменты.

В данной статье мы рассмотрим более простые виды телевизионных антенн, которые можно сделать из простого коаксиального кабеля.

Простая дециметровая антенна

Перед изготовлением устройства для приема цифрового сигнала необходимо вычислить его длину. Для этого нужно выяснить частоту цифрового вещания. Ее можно узнать на официальном сайте цифрового телевидения на интерактивной карте. Там будут указаны все активные радиовышки с указанием частот вещания.

Для определения длины разделим 7500 на частоту вещания мегагерцах. При необходимости полученный результат округляем до ближайшего целого числа. Если вещание ведется в нескольких мультиплексах, то настройка параметров проводится по среднему арифметическому значению этих частот.

После определения длины, можно приступать к сборке принимающего устройства. Рассмотрим, как сделать в домашних условиях:

• Зачищаем от изоляции и экранирующей оплетки один из концов кабеля. Должна остаться только центральная жила.
• Устанавливаем F-разъем на зачищенный конец кабеля. Провод должен выступать на 2-3 мм от края разъема.
• Прикручиваем антенный штекер под F-разъем.
• От другого края разъема отмеряем 20 мм и ставим метку маркером или ручкой.
• Начиная от метки, отмеряем вычисленную ранее длину. В нашем примере она равна 10 см. Остатки кабеля отрезаем кусачками.
• Делаем небольшой разрез по метке, чтобы снять только верхний слой изоляции. Вместе с ней удаляется и экранирующая оплетка. Внутренняя изоляция кабеля не снимается.
• Очищенную часть нужно загнуть под прямым углом.

Готовую антенну можно подключить к ресиверу и провести поиск доступных телеканалов в автоматическом режиме.

Петлевая антенна

Данная конструкция поможет обладателям телевизора и ресивера для цифрового ТВ поможет избежать лишних трат на приобретение дорогостоящих устройств для приема сигнала. Это особенно актуально при частых переездах или на даче, которая посещается не сильно часто.

Затраты на изготовление такого устройства будут минимальными – немногим более 0.5 коаксиального телевизионного кабеля и штекеры для подключения антенным к приемнику.

Порядок изготовления:

• Отмеряем от края коаксиального кабеля 50 мм и снимаем внешнюю изоляцию. Экран должен остаться целым.
• Оплетку аккуратно отгибаем, стараясь не повредить ее.
• Снимаем внутренний слой изоляции.
• Обматываем центральную жилу экранирующей оплеткой.
• От надреза отмеряем 220 мм и вырезаем кусок верхнего слоя изоляции и экрана. Длина этого куска составляет 20 мм. Внутренняя изоляция должна быть целой.
• Снова отмеряем 220 мм и срезаем примерно 10мм верхней изоляции. Экран должен остаться целым.
• На этот участок наматываем центральную жилу (зачищенный конец кабеля, с которого начиналась работа). В результате должна получиться своеобразная петля.
• Свободный конец коаксиального кабеля подключается к ресиверу при помощи F-разъема и антенного штекера.

Чтобы сигнал был более мощным, следует направлять антенну прямо на радиовышку. В этом поможет штатив, который можно вырезать из куска пластика или дерева. Либо можно просто повесить антенну за окно.

Дополнительная информация

• Стены дома создают множество препятствий для прохождения радиосигнала. Если телевизор с ресивером находятся возле окна, то можно подключать антенны напрямую. В противном случае их необходимо удлинить так, чтобы они выходили к окну или на балкон.
• Простые антенны сильно восприимчивы к удаленности от источника сигнала. На расстоянии 5-10 км от вышки они могут работать отлично, а 50 км или более окажутся для них непреодолимым расстоянием. В таком случае без усилителя сигнала не обойтись.
• Наибольшая эффективность от любых антенн будет, если вышка находится в прямой видимости. В густой застройке, где прохождению сигнала мешают окружающие здания, рассчитывать на хороший прием не стоит.
• Экспериментируйте с размещением. Иногда удается поймать мощный сигнал в самых неожиданных местах.

Изготовив своими руками антенну для цифрового ТВ из кабеля, вы сможете обеспечить получить качественный сигнал.

Однако такое простое устройство имеет ограничения по дальности приема и восприимчиво к помехам. Избавиться от этих проблем помогут более серьезные устройства и усилители сигнала.

Источник: //mainavi.ru/story/antena-iz-kabelya-dvb/

Любимые телепередачи без помех, или Как сделать ТВ антенну для цифрового ТВ своими руками. Антенна для цифрового тв с усилителем своими руками

РазноеАнтенна для цифрового тв с усилителем своими руками

Качественные антенны всегда было сложно достать — советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств.

Сегодня ситуация практически не изменилась — в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года.

Что делать, если вы любите смотреть телевизор, а качественного приема нет? Ответ прост — сделать телевизионную антенну своими руками. При наличии свободного времени и пары умелых рук с этим сможет справиться каждый.

Введение

Совсем недавно в России действовало аналоговое телевидение, но теперь практически вся страна перешла на цифровое вещание. Его главное отличие в том, что оно работает в дециметровом диапазоне.

Создать самодельную антенну для цифрового диапазона можно в домашних условиях

Это было сделано из соображений экономии и безопасности — уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимальный.

Но у подобных станций есть один серьезный недостаток — малая мощность. И если в большом городе сигнал зачастую можно поймать даже на отрезок медной проволоки, то вдали от передатчика прием может быть затруднен.

Если вы проживаете за городом, в отдаленных районах или деревнях, то придется собирать собственную антенну и выводить ее на улицу, чтобы поймать нужный сигнал.

Внимание: проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не глушатся другими источниками, но отражаются от толстых железобетонных стен. В современных многоэтажках есть много мест, где они полностью затухают, не доходя до приемника телевизора.

Также стоит отметить, что DVB-T2 (новый стандарт телевидения) предлагает довольно постоянный, но слабый сигнал. При уровне шумов на полторы—две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ сигнал полностью пропадает.

Цифровое телевидение не чувствительно к электромагнитным помехам — его не сбивает работающий холодильник или микроволновка. Но если в системе возникает рассогласование в любом месте, то  картинка останавливается или рассыпается.

Качественная самодельная антенна для телевизора решит эту проблему, но в некоторых случаях ее придется выводить на улицу или на крышу.

Основные требования к антеннам

Действующие в СССР стандарты на телевидение не подходят к современным реалиям — коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание.

Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД. Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале.

Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.

Классическая польская антенна с усилителем

Итак, как сделать антенну для телевизора своими руками? Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек.

Идеальный вариант — устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств.

АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.

Внимание: аналоговые антенны с ферритовыми УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB. Строить нужно именно “цифровую” антенну.

В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.

Типы антенн

Какие антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Существует три наиболее распространенных варианта:

1. Всеволновая, или как ее называют радиолюбители — частотонезависимая. Собирается очень быстро, не требует высоких познаний или специализированных инструментов. Хорошо подходит для частного сектора, поселков, дачных кооперативов — там, где эфир не засорен мусором, но и не в большом удалении от передатчика.
2. Логопериодическая диапазонная ТВ антенна своими руками. Имеет несложную конструкцию, хорошо принимает сигнал на близком и среднем удалении от передатчика. Может использоваться в качестве выносной, если передатчик расположен далеко, или как домашняя настенная антенна.
3. Z-антенна и ее вариации. Многие радиолюбители знакомы с метровыми “зэшками” — они довольно крупные и требуют много усилий для сборки. Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своими обязанностями.

Нюансы постройки

Если вы хотите построить качественную антенну, то должны владеть искусством пайки. Нельзя скручивать контакты и направляющие — в процессе эксплуатации они окисляются, сигнал теряется, качество картинки ухудшается. Поэтому все соединения паяются.

Подобные соединения недопустимы — обязательно пропаивайте их

Также вам нужно разобраться с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из единого куска металла, вообще не применяя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, тогда как цельная полоска “вытянет” сигнал.

Также при создании самодельной антенны для цифрового ТВ вам нужно разобраться с пайкой кабелей. Сегодня для оплетки практически не применяется медь, поскольку она дорогая и быстро окисляется.

Современная оплетка выполнена из стали, которая не боится коррозии, но она очень плохо паяется. Ее нельзя перегревать или пережимать. Для соединения используйте 36-40 ваттные паяльники, флюс и легкие припои.

Хорошо обмакивайте обмотку в флюс и наносите припой  — он прекрасно берется при таком способе нанесения.

Всеволновая антенна

Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке — она не представляет собой что-то сверхъестественное.

Толщина проволоки может быть любой, расстояние между соседними проволоками — 25-30 мм, расстояние между пластинами — не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.

Остальные пропорции стандартные — высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей.

Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой — этого достаточно для согласования.

Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.

Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы.

Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах.

На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.

Двухбаночная антенна для телевизора

Создать простую баночную антенну можно просто припаяв две банки к кабелю. Эта комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков. Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.

Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.

Внимание: рекомендуется создавать 3 или 4 линии банок. 1-2 дают слишком маленькое усиление, 5-6 — практически невозможно согласовать.

Z-антенна

Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Можно легко собрать конструкцию из обычной медной проволоки толщиной в 3 мм. Если у вас ее нет, то просто купите одножильный медный провод на 3 мм длиной в 120 мм — вам этого вполне хватит для работы. Эта конструкция состоит из двух сегментов. Проволоку гнем по такой схеме:

1. Стартовый участок длиной в 14 сантиметров. Его край загибается в петлю для соединения с последним (петля 1 см, общая длина первого куска — 13 см).
2. Второй кусок загибается под 90 градусов (гнуть лучше плоскогубцами, чтобы соблюдать углы). Его длина 14 см.
3. Третий кусок сгибается под 90 градусов параллельно первому, длина 14 см.
4. Четвертый и пятый куски — по 13 см, изгиб не доходит до петли на 2 см.
5. Шестой и седьмой кусок по 14 см, изгибаются под 90 градусов.
6. Восьмой — возвращается к петле, длина 14, 1 см уходит на новую петлю.

Далее вам необходимо хорошо зачистить две петли и спаять их. Противоположный угол тоже очищается. К ним припаиваются контакты кабеля — к одному центральный, ко второму — оплетка. Разницы, к какому контакту паять, нет. Желательно спаянные места заизолировать, для этого можно использовать герметики или термоплавкий клей. Концы кабеля припаиваются к штекеру и тоже изолируются кембриком.

Собрать такую антенну можно за полчаса

Чтобы избежать смещение сегментов, края можно укрепить. Для этого возьмите обычную пластиковую крышку с пятилитровой бутылки, вырежьте в ней 4 щели, чтобы проволока утапливалась до основания. Пятое отверстие вырежьте под кабель.

Затем уложите антенну в крышку (предварительно проверив качество и надежность пайки), и залейте ее термоклеем.

Получившаяся конструкция будет практически вечной — она способна принимать устойчивый сигнал на расстояние до 10 км от источника.

Итак, вы уже знаете, что можно использовать вместо антенны для телевизора. На самом деле конструкций значительно больше тех, что мы описали, но даже этих вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усиливающие антенны — можно обойтись классической “полькой” с усилением. Ну а если с эфиром вообще все плохо, то используйте спутники.

Интересное по теме:

knigaelektrika.ru

Источник: //led-set.ru/raznoe/antenna-dlya-cifrovogo-tv-s-usilitelem-svoimi-rukami.html

Антенна для цифрового ТВ своими руками – антенна Харченко, рамочная и другие самодельные варианты

Аналоговое вещание, применявшееся ранее, с 2009 года полностью прекращено. Изменение формата на цифровой создало необходимость использования соответствующего приёмного устройства.

Вещание цифрового ТВ ведётся в диапазоне ДМВ, который способен вмещать множество каналов, обладая компактностью и высоким качеством сигнала.

Возросший уровень передачи сократил расходы на обслуживание оборудования, позволил сделать его более устойчивым к воздействию помех, хотя не все проблемы удалось решить полностью.

В условиях сельской местности приём сигнала практически невозможен, а в большом городе он усложняется из-за способности железобетонных конструкций многоэтажных домов экранировать сигнал. Для уверенного приёма вполне возможно изготовить антенну для цифрового ТВ своими руками, так как её стоимость в магазине довольно высока.

Принцип действия цифровой антенны

Цифровой сигнал отличается от аналогового тем, что передаёт не саму волну, а информацию о ней. То есть состоит из непрерывного потока «координат» точек специфического графика синусоиды, передаваемой обычными аналоговыми устройствами.

Это даёт возможность значительно снизить помехи и повысить качество передачи сигнала, так как сбой при передаче информации не вызывает больших проблем и спокойно корректируется при декодировании сигнала в приёмнике.

В остальном технология передачи остаётся прежней — с передатчика излучаются в пространство электромагнитные колебания, они принимаются антеннами в зоне прямой видимости, на контурах которых возникает небольшое напряжение, передающееся на декодирующее устройство телевизора и превращающееся в изображение и звук.

Для приёма дециметровых волн требуется небольшой размер антенны, что выгодно отличает устройства от ранее использовавшихся огромных антенн, заполнявших собой крыши домов.

Размеры цифровых антенн достаточно компактны, поэтому их можно свободно разместить в квартире, на балконе или ином, удобном для владельца и обеспечивающим качественный приём месте.

Самодельная антенна имеет несложную конструкцию и вполне доступна для изготовления людям без специальной подготовки, обладающим только базовыми знаниями.

Делаем рамочную антенну своими руками

У круглой антенны для цифрового ТВ наибольшее входное сопротивление

Рамочная антенна является одним из самых простых вариантов. При этом устойчивость к помехам у такого устройства весьма высока, ведь конструкция совмещает в себе приёмную антенну и фильтр помех.

Название «рамочная» говорит о специфической конфигурации — она представляет собой замкнутый контур в виде рамки круглой или прямоугольной формы. Изготавливается из медной проволоки.

Также, как вариант, можно использовать кусок антенного кабеля (RG6), освобождённого от виниловой изоляции.

Расчёт

Для расчёта рамочной антенны требуется лишь определить длину провода, из которого сделана рамка. Формула для подсчёта выглядит следующим образом:

LR = 300/f,

где LR — длина провода в петле,

f — волновой коэффициент, представляющий собой среднее арифметическое между величинами границ волнового диапазона. Например, если вещание ведётся в диапазоне 568–720 МГц, то f = 568 + 720 / 2 = 644.

Узнать необходимые диапазоны можно на сайтах передающих компаний или из других источников — эта информация свободно распространяется. Для расчёта используются начальная и конечная частоты. Если конечной нет, то значение f принимается равным начальной частоте.

Некоторые специалисты приводят другой вариант формулы, по которому сторона квадратной рамки равна 0,254 от длины волны (или f). То есть значение, полученное из расчёта по первой формуле, надо увеличить на 1,5 %. Разница незначительна, но в некоторых случаях она важна.

Необходимые инструменты и материалы

Для изготовления антенны понадобятся:

• Пассатижи;
• Линейка;
• Паяльник;
• Канцелярский нож для снятия изоляции (если используется антенный кабель).

Перечислены лишь самые основные инструменты, в зависимости от навыков и возможностей пользователя могут быть использованы другие, более подходящие для каких-либо целей приспособления.

Инструкция по изготовлению

Изготовление рамочной антенны не составляет никакой сложности. Понадобится выполнить следующие действия:

• Отрезать кусок провода нужной длины. Опытные пользователи советуют сначала отрезать кусок немного длиннее, чем этого требует расчёт, чтобы имелась возможность точнее подогнать длину при формировании конфигурации антенны.
• Придать антенне требуемую форму. Если используется круглая петля, то необходимо сделать как можно более ровную окружность, для квадратной рамки следует точно выдерживать длину сторон.
• Концы рамки соединяются с антенным проводом от телевизора: один конец — к оплётке, другой — к центральной жиле. Для выполнения этой задачи необходим паяльник или монтажная колодка с клеммными зажимами.
• Осталось установить устройство в наиболее удачном для приёма месте и настроить положение.

Как изготовить антенну Харченко

Такую антенну можо изготовить своими руками для приёма Wi-Fi

Конструкция была предложена К.П. Харченко в 1961 году. Основная задача — приём телевизионных передач, но практика показала высокую пригодность и многопрофильность изобретения.

Внешняя антенна Харченко имеет форму восьмёрки с незамкнутой серединой. Она состоит из двух квадратов, а соединение с антенным проводом производится в средних точках. Таким образом, мы имеем замкнутый виток из толстой медной проволоки, имеющий специфическую форму.

Отличие от рамочной конструкции состоит именно в более сложной конфигурации, позволяющей получить стабильный и уверенный приём сигнала, помехоустойчивость и надёжность. Её особенность состоит в широкополосности и возможности принимать как телевизионный, так и радиосигнал.

Все зависит от расположения антенны — вертикальное даёт приём телесигнала, горизонтальное — радио.

Форма восьмёрки не является единственно возможным вариантом, можно увеличить число образующихся квадратов. Также известны варианты с образованием окружностей, треугольников и т.п. Восьмёрка используется по причине простоты изготовления и настройки, а также отсутствия помех.

Расчёт

Самостоятельный расчёт антенны Харченко не составляет особого труда, но включает в себя определение множества величин.

Понадобится вычислить длину стороны квадрата, размер отражателя (рефлектора), общую длину восьмёрки от верхней до нижней точки, величину зазора между рефлектором и антенной и т.д.

Поэтому самым простым и надёжным решением станет использование онлайн-калькулятора, которых немало в сети. Для получения более точного результата можно попробовать посчитать на нескольких сервисах и сравнить данные.

Необходимые инструменты и материалы

Для сборки антенны Харченко потребуются:

• Толстая медная проволока сечением около 4 мм2;
• Алюминиевая пластина для отражателя (рефлектора). При её отсутствии в качестве рефлектора может быть использована металлическая решётка (сетка);
• Пассатижи, молоток, отвёртка;
• Электродрель с набором свёрл;
• Паяльник, клеммная колодка;
• Металлическая труба или деревянные длинные бруски для изготовления опорной конструкции (мачты).

Существует масса вариантов конструкции, для изготовления которых можно использовать различные дополнительные приспособления. По необходимости они привлекаются в рабочем порядке.

Инструкция по изготовлению

• По рассчитанным данным изготавливается восьмёрка.
• Соединение в средней точке спаивается, вторая точка подвергается лужению для последующего присоединения питания.
• В пластине рефлектора просверливаются отверстия, в которые устанавливаются бобышки для крепления антенны.
• Она закрепляется на опорных бобышках, к центральным точкам припаивается провод.
• Пластина рефлектора прикрепляется к мачте. Для этого используются шурупы или хомуты, если она изготовлена из металлической трубы.
• Мачта с антенной устанавливается на отведённое место.
• Подключается к телевизору, настраивается оптимальное положение.

Другие варианты

Вариант конструкции антенны Сотникова из трёх квадратов

Рассмотренные варианты не являются единственно возможными. Существует множество конструкций антенн для приёма телевизионного сигнала.

Можно выделить следующие:

• Трёхэлементный волновой канал. Представляет собой достаточно сложную конструкцию из горизонтальной планки, на которой установлены две поперечные полосы и рамка Т-образной формы. Вариантом такой конструкции является четырёхэлементный волновой канал, содержащий три поперечины и одну Т-образную конструкцию.
• Двойной квадрат (антенна Сотникова). Имеет усиливающий коэффициент 10–13 дб, представляет собой две квадратных рамки, расположенные параллельно и соединённых между собой поперечиной. Вариантом конструкции является тройной квадрат, авторство которого принадлежит тому же Сотникову. Усиливающая способность выше — в районе 14–15 дб.
• Антенна Туркина. Коэффициент усиления, которым обладает такая конструкция, составляет более 15 дб. Представляет собой шесть колец разного диаметра, закреплённых на горизонтальной диэлектрической опорной штанге. Устройство требует довольно тщательного расчёта диаметра колец и расстояния между ними.

: Как сделать антенну для цифрового ТВ своими руками

Переход телевидения на цифровой формат произошёл с целью устранения помех, увеличения качества передачи, более уверенного приёма и компактности аппаратуры.

Необходимость использования собственной антенны обусловлена большим количеством помех или удалением от ретранслятора.

При отсутствии возможности приобретения образца заводского производства, который стоит довольно дорого и не всегда имеется в продаже, вполне можно изготовить самодельное устройство, так как в этом нет особой сложности.

• Anycaster
• Распечатать

Источник: //tehznatok.com/kak-podklyuchit/antenna-dlya-tsifrovogo-tv-svoimi-rukami.html

Как сделать антенну для телевизора – 4 простых идеи

Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и опять та же ситуация – ни один канал не работает.

Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками, ведь вероятнее всего причина поломки именно в данном устройстве.

Далее мы рассмотрим наиболее простые варианты создания, для которых потребуется минимум подручных средств и времени.

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое будет предоставлено в Ваше распоряжение — 7, но эта цифра может немного варьироваться в зависимости от региона.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

• 2 маленьких самореза, именуемых также «клопами»;
• 2 подготовленных пивных банки (пустые, вымытые и высушенные);
• от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
• паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
• шуруповерт;
• деревянный тремпель;
• изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.

Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

1. Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать надрез и снять часть верхнего слоя изоляции. Открыв доступ к экрану, сворачиваем его в один виток. После этого срезаем средний изоляционный слой, оголяя тонкую медную жилу кабеля. Что касается второго конца проводника, там должен быть обычный штекер.
2. Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей емкости объемом 0,5 и 0,75 литров.
3. Подводим контакты. На данном этапе скрученный экран кабеля закрепляется к одной банке, а сама медная жила к другой. Фиксация осуществляется клопами с помощью шурповерта. Для того чтобы сделать качество картинки на экране телевизора более высоким (качество передачи сигнала), рекомендуется зафиксировать провод не только клопами, но и с помощью паяльника (немного прихватить). Результат должен выглядеть так:
4. Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать так, как хотелось бы.
5. Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для работы. На этом технология создания и завершается.

Как Вы видите, весь процесс довольно простой и не представляет ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна. В индивидуальных случаях расстояние между банками можно сделать больше или меньше.

Наглядная видео инструкция по созданию простой антенны из банок

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

• усилитель (подойдет из старого устройства);
• два куска проволоки по 180 см;
• кусок металлической (либо деревянной) пластины 15*15 см;
• электрическая дрель с набором сверл (либо сварочный аппарат);
• маленькие болтики;
• молоток;
• железная труба;
• телевизионный кабель подходящей длины.

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

1. Подготавливаем уловитель: сгибаем проволоку ромбиком, чтобы все стороны были строго по 45 см (изобретатель самоделки утверждает, что это оптимальные размеры устройства).
2. Фиксируем проволоку к подготовленной пластине: расплющиваем жилы в местах крепления, сверлим отверстия и закручиваем болтики. Если есть сварочный аппарат, дело пойдет быстрее – нужно будет просто прихватить уловители сигнала к пластине. Сразу же нужно подключить усилитель (как показано на фото).
3. Подсоединяем кабель. Тут все просто, т.к. нужно всего лишь вставить штекер в разъем.
4. Создаем мачту, для чего используем металлическую трубу подходящей высоты. Вкапываем ее и самодельная антенна для телевизора готова, можно приступать к настройке каналов.

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.

Идея №3 – Домашнее HDTV устройство

Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц.

 Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее, если Вы решите самостоятельно сделать антенну для телевизора в качестве эксперимента и усовершенствования своих навыков.

Хотя существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею.

Из материалов Вам понадобятся:

1. Скотч
2. Картон
3. Канцелярский нож
4. Фольга
5. Степлер
6. Ножницы
7. Маркер
8. Рулетка
9. Клей

Подготовив весь этот школьный набор, переходим к делу!

Для начала необходимо зарисовать (либо распечатать на компьютере) данную схему:

Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:

Далее обклеиваем фольгой картонную бабочку и при желании закрашиваем заднюю часть маркером.

После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.

Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.

Приклеиваем запчасти на прямоугольник, и когда картонная самоделка застынет, сверлим отверстия под телевизионный кабель.

Подключаем трансформатор и вставляем кабель в штекер. Более мощная антенна для телевизора готова к использованию! Тут же следует отметить, что данный вариант самоделки подойдет только для комнатного использования, т.к. бумага быстро испортиться на улице.

Сборка цифровой антенны из ТВ кабеля и картонной коробки

Еще один вариант мощного устройства, сделанного в домашних условиях:

HDTV антенна из подручных средств

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

• 4-х метровый провод из меди, сечением 4 мм.кв;
• доска произвольной толщины, длиной 55 см и шириной 7 см;
• саморезы по дереву;
• линейка либо рулетка;
• простой карандаш;
• шуруповерт;
• паяльник;
• штекер.

Итак, сначала согласно чертежу высверливаем отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо разрезать на 8 кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке).

Отрезаем еще 2 медных отрезка провода длиной по 22 см и условно делим их на 3 равных части, при этом в точках перегиба, опять-таки, снимаем изоляцию.

Гнем подготовленную проволоку в оголенных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны).

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс изготовления заканчивается. Выбираем подходящее место и устанавливаем устройство.

Вот мы и предоставили наиболее простые инструкции.

Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели обходятся без банок и проволоки.

Из остальных подручных средств часто используются медные трубки, алюминиевые диски и электроды. Преимущество перечисленных нами вариантов — такие антенны для телевизора Вы можете быстро сделать своими руками, не потратив на это весь вечер.

Источник: //samelectrik.ru/kak-sdelat-antennu-dlya-televizora-4-prostyx-sposoba-izgotovleniya.html

Цифровая антенна dvb-t2 своими руками

Цифровое телевидение шагает по стране, многие покупают телевизоры, которые уже поддерживают этот формат. А у кого техника предыдущего поколения, можно купить цифровую приставку (про мою читайте здесь) и подключить ее к своему старому телевизору, который не поддерживает формат DVB-T2.

В общем, формат стоящий позволяет смотреть телевидение в цифровом формате. НО многие продавцы вместе с приставками и телевизорами, «впаривают» так называемые цифровые антенны, иногда в цене антенна доходит до 3000 рублей.

Хотя ребята вы можете сами своими руками, сделать антенну для цифрового телевидения, причем очень дешево …

!СОВЕТ! Ребят кстати телевидение можно смотреть вообще без антенны через интернет, но для этого нужна другая приставка — ANDROID TV BOX, почитайте реально прикольная тема.

Продолжаем статью …

Для принятия цифрового сигнала требуется так называемая дециметровая антенна. Изготовить ее можно буквально из антенного кабеля. Однако ее нужно правильно рассчитать. Если не хотите читать статью полностью, можете найти нужный пункт в оглавлении

ОГЛАВЛЕНИЕ СТАТЬИ

Что понадобиться для производства антенны

1) Нам понадобиться кусок антенного кабеля, длиной около 30 см.

2) Антенные разъемы, так называемый F – разъем и разъем папа – мама.

F — разъем и «папа-мама»

3) Инструменты: нож, кусачки калькулятор и обязательно рулетка (ну или линейка).

Расчет

Теперь нам нужно рассчитать длину самой антенны и после приступать к ее производству. Для этого переходим на сайт цифрового телевидения.

Сайт ЦЭТВ

На главной страницы ищем вкладку — «карта охвата ЦЭТВ» и переходим на нее.

вкладка «карта охвата ЦЭТВ»

Перед нами открылась карта покрытия цифрового телевидения. Ищем ближайшую станцию для своего города (у меня Ульяновск, вы забиваете свой город).

ищем свой город

Дальше открываем станцию подробно, нам нужны частоты работы этой станции.

частоты

Как видите у меня в городе, это 56 канал – 754 МГц и 59 канал – 778 МГц.

Теперь вычисляем длину антенны. Не буду вдаваться в сложные технические формулы и термины, они нам не совсем нужны. Но для вычисления антенны, нужно 7500 разделить на наши частоты.

ТО есть: 7500/754=9.94 см, это для 56 канала.

для 56 канала

                7500/778=9.64 см, это для 59 канала.

для 59 канала

Наша антенна должна быть примерно 10 см, а точно — ((9,94 + 9,64)/2=9,79 см)

Для вашего города также нужно вывести среднюю длину для ваших станций, если у вас их несколько в городе. В видео под статьей рассчитал антенну для Ульяновска, и для Казани.

Изготовление

1) Берем кусок антенного провода и для начала приделываем F-разъем на конце. Просто зачищаем кабель и накручиваем разъем, так чтобы центральный провод был посередине, а экран (проводки и фольга была в креплении), подробное про изготовление читаем тут (полезно).

закрепляем F-разъем на конце

F-разъем, фото 2

2) Откладываем от нашего разъема пару сантиметров (это будет своего рода отступ), далее отмеряем 10 см и отрезаем ненужный кабель.

откладываем 10 см

3) Теперь с этих 10 см, нам нужно снять пластиковый изолятор и удалить «экран» (фольгу и мелкие проводки). Дальше трогать не нужно, оставляем кабель в изоляторе.

4) Все наша антенна готова. Можно пробовать подключать.

антенна DVB-T2

Подключение

Вам нужно поймать хорошую точку приема в квартире, и не всегда достаточно просто вставить в телевизор или приставку. У меня такое место около окна, поэтому я вставил в приставку удлинитель и уже в удлинитель вставил антенну. Пока у меня все это импровизировано не убрано, для примера работы (поэтому кабель весит), и в него вставлена сама антенна.

подключаем в приставку

удлинитель

Ну что как видите, все каналы работают нормально, и «первый», и «Россия», и НТВ и т.д.

«Первый»

«НТВ»

«ТНТ»

Таким образом, при наличии 80 — 100 рублей, можно сделать антенну для цифрового телевидения (стандарта DVB-T2) своими руками, легко и просто.

Сейчас видео версия

Для тех у кого не показывает — читаем эту статью — ОБЯЗАТЕЛЬНО! Там решение проблемы!

НА этом все, думаю моя статья очень полезна, и актуальна. Читайте наш строительный сайт.

Источник: http://remo-blog.ru/by-tovaya-tehnika/tsifrovaya-antenna-dvb-t2-svoimi-rukami.html

Простая антенна из банок пива для цифрового телевидения

Простая антенна из банок пива для цифрового телевидения. (почти всеволновая пивная антенна)

В данной статье я хочу рассказать «всю правду» о пивной ТВ антенне. Разберемся, антенна из пивных банок, это миф или реальность. В интернете самым распространенным вариантом является следующий: две банки разнесены на 7,5см и подключены к центральной жиле и оплетке телевизионного 75Ом кабеля. Однако такой вариант хорошо работает только при сильном сигнале и с коротким кабелем, т.е.

по сути в идеальных условиях, когда из окна комнаты видна телевышка, или передатчик телесигнала находится в нескольких километрах. А если нужна антенна которая ловит сигнал в 30км? можно ли сделать правильную и главное простую антенну для цифрового телевидения из пивных банок? Можно!  Антенна получается достаточно широкополосной. Принимает весь диапазон ДМВ и сильные МВ сигналы.

Прежде всего нужно несколько  углубиться в теорию. Что с точки зрения «классической  антенны» представляют собой две пивные банки разнесенные на расстояние от 10 до 120мм? Берем два типоразмера банок от пива: 0,5л (высота банки 168мм)  и 0,33л (высота банки 115мм) и начинаем считать каково соотношения размеров банок и частот ТВ каналов ДМВ диапазона.

 Две пивные банки с классической точки зрения (теория антенн) могут представлять собой либо разрезной полуволновой вибратор, либо разрезной волновой вибратор. Не буду утруждать техническими расчетами, сразу приведу таблицу применимости к телевизионным диапазонам. Кому интересны вычисления, смотрите книгу из старых 60-х годов: Карл Ротхаммель «Антенны», в соответствующих разделах.

Картинки из этой же книги.

Итак, нас прежде всего интересует диапазон ДМВ (именно в нем идет вещание цифрового телевидения в формате DTV-T2). В диапазоне ДМВ, две банки 0,5л. от пива являются разрезным волновым вибратором. Смотрим параметры волнового вибратора.

Учитывая, что диаметр пивной банки находится в районе 1/10 длины волны, по графику примерно определяем (мысленно продолжаем линии): коэффициент укорочения К=0,75 и входное сопротивление двух банок от пива около 600Ом. Получается, что тиражируемая в интернете конструкция, вот такая антенна

не правильна по согласованию. Это излучатель с входным сопротивлением в 600Ом без какого либо согласования подключен к кабелю 75Ом. Как уже говорилось, такая конструкция работает только в непосредственной близости от телевышки. А нам хочется принимать в сложных условиях приема.

Правильная пивная антенна.

Наконец то переходим к самодельной конструкции самой простой, но эффективной антенны из банок пива. Нам потребуется (в скобках указано кол-во для антенной решетки из 8-ми пивных банок):

• банки от пива 0,5л — 4шт. (Для продвинутого варианта антенной решетки 8 банок);
• алюм. одножильный провод диаметром 2,5мм — 1м (для решетки из 8-ми банок — около 2м);
• трансформатор 300Ом/75Ом 1шт. Так же может называться «согласующее устройство 300/75» или «адаптер для телескопической ВТ антенны». В магазине стоит порядка 0,5$ ;
• саморезы с пресшайбой 6шт. (для решетки 14шт);
• диэлектрическое основание, доска, лист фанеры, оргстекло и т.п. размерами 150*300мм. (Для решетки 150*1000)

Схема простой антенны для телевизора из банок пива приведен ниже. К точкам а а’ подключается трансформатор 300/75. На рисунке приведены размеры для 33 канала ДМВ. На этом канале «идет» первый мультиплекс в г.Миассе. При необходимости можно пересчитать размеры на другую частоту.

Расстояние между проводами, которые соединяют банки верхнего и нижнего уровня должно быть 14мм, при диаметре провода 2,5мм. В этом случае проволочная линия имеет сопротивления порядка 300Ом. Это нужно для согласования. Если провод с другим диаметром — нужно пересчитать расстояние между проводниками, оно должно быть примерно равно  5,5 диаметрам провода.

Пивные банки верхнего уровня с Rвх~600Ом. включены параллельно банкам нижнего уровня Rвх~600Ом. Общее сопротивление в точках а а’  около 300Ом, что согласуется с сопротивлением двухпроводной линии.

В этой конструкции расстояние между банками верхнего и нижнего уровня, в принципе, можно взять другим  0,3λ- 0,6λ, здесь главное, чтобы точка питания антенны находилась ровно посередине между банками.

Расстояние по ширине по крайним точкам банок должно быть 0,75 средней длины волны. Напомню, что 0,75 это коэфф. укорочения волнового вибратора.

Практическое воплощение конструкции антенны из пивных банок для приема цифрового телевидения.

Размечаем доску, зачищаем алюм. провод от изоляции.

Зачищаем край банки от лака. Шилом прокалываем  отверстие для самореза. Вворачиваем изнутри банки саморез, он своей шляпкой будет прижимать стенку банки к алюм. проводу.

Чтобы завернуть саморез с прессшайбой изнутри банки, на противоположной стороне делаем технологическое отверстие, для отвертки. Сверлить не нужно. Канцелярским ножом делаем крест на крест надрезы, получившиеся лепестки загибаем внутрь банки. В нижней части банки сделать прорези для стекания воды.

Прикручиваем банки к несущей пластине. Саморез прижимает стенку банки к проводу. По ширине края банок должны быть разнесены на расстояние 0,75 длины волны. Расстояние между проводами 14мм (при диаметре 2,5мм). Должно получится нечто подобное.

Теперь точно посередине банок нужно подключить трансформатор 300/75. Такой как на фото. Есть практически во всех, магазинах, которые торгуют ТВ антеннами.

Винты трансформатора нужно соединить с проводом. Через доску, насквозь проведен соединительный короткий провод. Со стороны банок саморезом прижимаем и обеспечиваем контакт линии связи с соединительным проводом.

Трансформатор прикрепляется с противоположной стороны несущей пластины. Соединительный провод загнут под винты трансформатора.

Разъем ТВ соединить с кабелем 75Ом и далее к телевизору. Кабель можно соединить разъемом, если антенна не будет использоваться на улице. Если антенна предназначена для установки на улице, телевизионный кабель нужно припаять.

Конструкция антенны на фото предназначена для эксплуатации в защищенном от осадков месте (чердаке дачи), по этому все собрано на винтах, без применения пайки.

  Вместо трансформатора можно использовать Uобразное колено, но при этом антенна получается более узкополосной.

Правильная антенна из пивных банок готова.

При испытаниях принимались каналы с 23 по 60 в 15км от телевышки и с 10-ти метровым кабелем снижения. Антенна из пивных банок сравнивалась в антенной Харченко (Коэфф. усиления без экрана около 6дб), в виде 8-рки со стороной ромба 1/4 длины волны.

Из пивных банок получилась более широкополосной, принимались на отлично все каналы ДМВ (DTV-T2) и с удовлетворительным качеством каналы метрового диапазона. Антенна Харченко ловит только диапазон ДМВ. Кэфф. усиление антенны из 4-х банок пива, равен 5,8дб. Недостаток антенны из пивных банок: высокая парусность и большие размеры, по сравнению с той же 8-ркой от Харченко.

В силу широкополосности антенна из пивных банок ловит больше промышленных шумов, что сказывается на аналоговом сигнале, для цифрового DTV_T2 это не является недостатком.

Для сложных условий приема, нужно вместо трансформатора 300/75 подключать усилитель от польской антенны. Можно увеличить число банок до 4х этажей, в книге Ротхаммеля, в разделе «Питание многовибраторных антенн», есть схемы и расчеты, но такая конструкция значительно больше по размерам.

В этой конструкции расстояние между точками подключения а а’  и верхними/нижними этажами принципиально важно — четверть длины волны, с учетом коэф. укорочения двухпроводной линии связи  0,25λ* 0,95 = 0,24λ.

Это четверть волновые трансформаторы, которые преобразуют 150Ом (4-ре параллельно включенных этажа банок по 600 Ом каждый) в нужные нам 300Ом. Верхняя и нижняя банки включены с перекрещиванием линии, что позволяет складывать сигналы синфазно.

Расстояние 0,48λ это опять же половина длины волны, с учетом укорочения 0,5λ* 0,95. Кэфф. усиления антенны из 8-ми банок пива, равен 8,6дб.

можно на сайте ТРРС по карте находите свой регион, двойной клик мыши по зеленой телевышке открывает окно с частотами цифрового ТВ.

Приятного просмотра ТВ в цифровом качестве.

В следующей статье расскажу о другой, на мой взгляд более простой в изготовлении антенне. Все таки антенна из пивных банок, для многих, не есть предмет эстетического восхищения.

Литература: Карл Ротхаммель «Антенны»

Август 2015г. При копировании материала, прошу ссылаться на оригинал статьи.

Источник: http://andrey-n55e60.ucoz.net/publ/antenna_iz_pivnyh_banok/1-1-0-3

Как сделать антенну для телевизора своими руками

Качественные антенны всегда было сложно достать — советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств.

Сегодня ситуация практически не изменилась — в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года.

Что делать, если вы любите смотреть телевизор, а качественного приема нет? Ответ прост — сделать телевизионную антенну своими руками. При наличии свободного времени и пары умелых рук с этим сможет справиться каждый.

Введение

Совсем недавно в России действовало аналоговое телевидение, но теперь практически вся страна перешла на цифровое вещание. Его главное отличие в том, что оно работает в дециметровом диапазоне.

Создать самодельную антенну для цифрового диапазона можно в домашних условиях

Это было сделано из соображений экономии и безопасности — уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимальный.

Но у подобных станций есть один серьезный недостаток — малая мощность. И если в большом городе сигнал зачастую можно поймать даже на отрезок медной проволоки, то вдали от передатчика прием может быть затруднен.

Если вы проживаете за городом, в отдаленных районах или деревнях, то придется собирать собственную антенну и выводить ее на улицу, чтобы поймать нужный сигнал.

Также стоит отметить, что DVB-T2 (новый стандарт телевидения) предлагает довольно постоянный, но слабый сигнал. При уровне шумов на полторы—две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ сигнал полностью пропадает.

Цифровое телевидение не чувствительно к электромагнитным помехам — его не сбивает работающий холодильник или микроволновка. Но если в системе возникает рассогласование в любом месте, то  картинка останавливается или рассыпается.

Качественная самодельная антенна для телевизора решит эту проблему, но в некоторых случаях ее придется выводить на улицу или на крышу.

Основные требования к антеннам

Действующие в СССР стандарты на телевидение не подходят к современным реалиям — коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание.

Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД. Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале.

Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.

Классическая польская антенна с усилителем

Итак, как сделать антенну для телевизора своими руками? Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек.

Идеальный вариант — устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств.

АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.

В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.

Типы антенн

Какие антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Существует три наиболее распространенных варианта:

1. Всеволновая, или как ее называют радиолюбители — частотонезависимая. Собирается очень быстро, не требует высоких познаний или специализированных инструментов. Хорошо подходит для частного сектора, поселков, дачных кооперативов — там, где эфир не засорен мусором, но и не в большом удалении от передатчика.
2. Логопериодическая диапазонная ТВ антенна своими руками. Имеет несложную конструкцию, хорошо принимает сигнал на близком и среднем удалении от передатчика. Может использоваться в качестве выносной, если передатчик расположен далеко, или как домашняя настенная антенна.
3. Z-антенна и ее вариации. Многие радиолюбители знакомы с метровыми “зэшками” — они довольно крупные и требуют много усилий для сборки. Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своими обязанностями.

Нюансы постройки

Если вы хотите построить качественную антенну, то должны владеть искусством пайки. Нельзя скручивать контакты и направляющие — в процессе эксплуатации они окисляются, сигнал теряется, качество картинки ухудшается. Поэтому все соединения паяются.

Подобные соединения недопустимы — обязательно пропаивайте их

Также вам нужно разобраться с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из единого куска металла, вообще не применяя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, тогда как цельная полоска “вытянет” сигнал.

Также при создании самодельной антенны для цифрового ТВ вам нужно разобраться с пайкой кабелей. Сегодня для оплетки практически не применяется медь, поскольку она дорогая и быстро окисляется.

Современная оплетка выполнена из стали, которая не боится коррозии, но она очень плохо паяется. Ее нельзя перегревать или пережимать. Для соединения используйте 36-40 ваттные паяльники, флюс и легкие припои.

Хорошо обмакивайте обмотку в флюс и наносите припой  — он прекрасно берется при таком способе нанесения.

Всеволновая антенна

Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке — она не представляет собой что-то сверхъестественное.

Толщина проволоки может быть любой, расстояние между соседними проволоками — 25-30 мм, расстояние между пластинами — не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.

Остальные пропорции стандартные — высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей.

Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой — этого достаточно для согласования.

Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.

Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы.

Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах.

На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.

Двухбаночная антенна для телевизора

Создать простую баночную антенну можно просто припаяв две банки к кабелю. Эта комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков. Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.

Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.

Z-антенна

Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Можно легко собрать конструкцию из обычной медной проволоки толщиной в 3 мм. Если у вас ее нет, то просто купите одножильный медный провод на 3 мм длиной в 120 мм — вам этого вполне хватит для работы. Эта конструкция состоит из двух сегментов. Проволоку гнем по такой схеме:

1. Стартовый участок длиной в 14 сантиметров. Его край загибается в петлю для соединения с последним (петля 1 см, общая длина первого куска — 13 см).
2. Второй кусок загибается под 90 градусов (гнуть лучше плоскогубцами, чтобы соблюдать углы). Его длина 14 см.
3. Третий кусок сгибается под 90 градусов параллельно первому, длина 14 см.
4. Четвертый и пятый куски — по 13 см, изгиб не доходит до петли на 2 см.
5. Шестой и седьмой кусок по 14 см, изгибаются под 90 градусов.
6. Восьмой — возвращается к петле, длина 14, 1 см уходит на новую петлю.

Далее вам необходимо хорошо зачистить две петли и спаять их. Противоположный угол тоже очищается. К ним припаиваются контакты кабеля — к одному центральный, ко второму — оплетка.

Разницы, к какому контакту паять, нет. Желательно спаянные места заизолировать, для этого можно использовать герметики или термоплавкий клей.

Концы кабеля припаиваются к штекеру и тоже изолируются кембриком.

Собрать такую антенну можно за полчаса

Чтобы избежать смещение сегментов, края можно укрепить. Для этого возьмите обычную пластиковую крышку с пятилитровой бутылки, вырежьте в ней 4 щели, чтобы проволока утапливалась до основания.

Пятое отверстие вырежьте под кабель. Затем уложите антенну в крышку (предварительно проверив качество и надежность пайки), и залейте ее термоклеем.

Получившаяся конструкция будет практически вечной — она способна принимать устойчивый сигнал на расстояние до 10 км от источника.

Итак, вы уже знаете, что можно использовать вместо антенны для телевизора. На самом деле конструкций значительно больше тех, что мы описали, но даже этих вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усиливающие антенны — можно обойтись классической “полькой” с усилением. Ну а если с эфиром вообще все плохо, то используйте спутники.

Источник: http://knigaelektrika.ru/elektrooborudovanie/bytovaya-tehnika/kak-sdelat-antennu-dlya-televizora-svoimi-rukami.html

Как сделать простую телевизионную ДМВ антенну своими руками

Антенна – это радиотехническое устройство, предназначенное для приема и излучения электромагнитных волн через эфир.

Для просмотра телепередач в высоком качестве лучше всего подключать телевизор к кабельной сети. В условиях большого удаления от города альтернативой является антенна (тарелка) спутникового телевидения. Но бывают ситуации, когда этими вариантами невозможно воспользоваться. В таком случае можно сделать простую телевизионную антенну из подручного материала своими руками.

Если вы живете на удалении прямой видимости от телевизионной вышки, то для приема аналогового так и цифрового телевизионного сигнала вполне подойдет простейшая комнатная телевизионная антенна, конструкция которой представлена в этой статье. Данная телевизионная комнатная антенна предназначена для приема телепередач в диапазоне ДМВ (470–790 МГц), но при достаточно мощном сигнале удовлетворительно принимает и сигнал метрового диапазона (48,5–100 МГц, 174–230 МГц).

Конструкция телевизионной антенны простая и для повторения не требует специальных знаний. Для ее изготовления понадобится 70 см медного провода диаметром 2-3 мм, кусок листа двухстороннего стеклотекстолита, 1,5 м коаксиального телевизионного кабеля с волновым сопротивлением 75 Ом и F-штекер.

Инструкция по изготовлению телевизионной ДМВ антенны

Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию.

Она для работы антенны не нужна, изоляция оставляется только для эстетического вида. Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения.

Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу.

Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.

Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.

Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора.

Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.

Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».

Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую или металлическую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.

Когда все детали подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.

Плата антенны проворачивается ко дну коробки и закрепляется с помощью винта и гайки М3.

Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом длиной 1,5-1,8 м. О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю».

На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату.

Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.

Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке.

Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину, и только после этого припаять центральную жилу.

В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.

Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками».

Осталось закрыть коробку крышкой, вставить разъем в телевизор и настроить каналы на нужные программы. Для того, чтобы качество изображения было с минимальными шумами, нужно перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.

Применение печатной платы для согласования антенны с коаксиальным кабелем позволяет сделать антенну более компактной.

Если печатную плату изготавливать нет желания или возможности, то ее без потери качества работы антенны можно заменить петлей, которую еще называю U-коленом, представляющей собой согнутый пополам отрезок телевизионного кабеля, соединенного с антенной по схеме, как на представленной ниже фотографии.

Для изготовления согласующей петли необходимо взять отрезок телевизионного кабеля длиной 162 мм, с помощью которого антенна будет подключаться к телевизору.

Разделать его концы и припаять центральные жили к концам кольца, расстояние между которыми должно составлять 60 мм.

Далее разделывается конец кабеля, идущего к телевизору и центральная его жила припаивается к любому из концов кольца антенны, а экранирующий провод соединяется с экранирующими проводами петли, как показано на фотоснимке.

При пайке экранирующей оплетки надо соблюдать осторожность, чтобы не расплавилась изоляция центральной жилы, и оплетка не соприкоснулась с ней.

На фотографии показана припайка кабеля к кольцу антенны, сделанной из алюминиевого провода диаметром 3мм. Так как к алюминию сложно припаять провода мягким припоем, то концы кольца были немного расплющены, в них просверлены отверстия и с помощью заклепок закреплены латунные лепестки. Центральные жилы кабеля к лепесткам припаялись надежно.

Источник: https://YDoma.info/televidenie-antenna-komnatnaja-svoimi-rukami.html

Как сделать ТВ антенну своими руками: для дачи и дома

На дачных участках телевизионный сигнал редко может приниматься без усиления: слишком далеко от ретранслятора, рельеф, как правило, неоднородный, да и деревья мешают. Для нормального качества «картинки» нужны антенны.

Тот, кто хоть немного умет обращаться с паяльником, может сделать антенну для дачи своими руками. Эстетике за городом придается не такое большое значение, основное — качество приема, простая конструкция, дешевизна и  надежность.

Можно экспериментировать и делать самостоятельно.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
4. Несколько хомутов или металлических полос для закрепления труб на держателе.
5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

   Простая антенна для дачи: своими руками изготовить может даже школьник

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки.

Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана.

Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;

Петлевая из трубы

Эта антенна для дачи своими руками чуть сложнее в изготовлении: нужен трубогиб, но радиус приема больше — до 40 км. Исходные материалы практически те же: трубка из металла, кабель и штанга.

Радиус сгиба трубы неважен. Необходимо чтобы труба имела требуемую длину, а расстояние между концами составляло 65-70 мм. Оба «крыла» должны быть одинаковой длинны, и концы должны быть симметричны относительно центра.

Самодельная антенна для телевизора: из куска трубы и кабеля сделан приемник телесигнала с радиусом приема до 40 км (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Длина трубы и кабеля указана в таблице. Узнаете, на какой частоте вещает ближайший к вам ретранслятор, выбираете соответствующую строку. Отпиливаете трубу требуемого размера (диаметр желательно 12-18 мм, под них даны параметры согласующей петли).

Сборка

Трубку требуемой длины изгибают, сделав ее абсолютно симметричной относительно центра. Один край ее расплющивают и заваривают/запаивают. Заполняют песков, и заделывают вторую сторону. Если сварки нет, можно концы заглушить, только посадить заглушки на хороший клей или силикон.

Полученный вибратор закрепляют на мачте (штанге). К концам трубы прикручивают, а потом пропаивают центральные проводники петли согласования и кабеля, который идет к телевизору. Следующий шаг — соединить куском медного провода без изоляции оплетку кабелей. Сборка закончена — можно приступать к «настройке».

Если  делать самому расхотелось, читайте как выбрать антенну для дачи тут.

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Нужны:

• две жестяные банки емкостью 0,5 литра,
• кусок деревяшки или пластика около 0,5 метра длиной,
• кусок телевизионного провода RG-58,
• паяльник,
• флюс по алюминию (если банки алюминиевые),
• припой.

  Как сделать антенну из банок

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора.  Эту конструкцию, кстати, можно использовать для приема цифрового телевидения.

Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора.

Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов  метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию).

Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез.

Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.

Антенна для цифрового ТВ своими руками

Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.

Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства.

Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору.

Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.

Как определиться с каналом и рассчитать периметр рамок

В России принята программа, по которой вышки постоянно строятся. К концу 2015 года вся территория должна быть покрыта ретрансляторами. На официальном сайте http://xn--p1aadc.xn--p1ai/when/  находите ближайшую к вам вышку. Там указана частота вещания и номер канала.  От номера канала зависит периметр рамки антенны.

Так выглядит карта расположения вышек цифрового телевидения

Например, на 37 канале вещание ведется на частоте 602 МГц . Длинна волны считается так: 300 / 602 = 50 см. Это и будет периметр рамки. Рассчитаем аналогично другой канал. Пусть это будет 22 канал. Частота 482 МГц, длинна волны 300 / 482 = 62 см.

Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:

• для 37 канала берем 105 см медного провода (50 см * 2 + 5 см = 105 см);
• для 22 канала нужно 129 см (62 см * 2 + 5 см = 129 см).

Может вам интереснее работать с деревом? Как сделать скворечник написано тут  а про изготовление собачьей будки — в этой статье.

Сборка

Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочку и оплетку, освобождая центральный проводник нужной длинны. Действуйте осторожно его нельзя повреждать.

Далее строим опору из досок, как показано на рисунке. Для этого нужно определить длину стороны рамки. Так как это перевернуты квадрат, то найденный периметр делим на 4:

• для 37 канала: 50 см / 4 = 12,5 см;
• для 22 канала: 62 см / 4 = 15,5 см.

Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).

Самодельная антенна для цифрового телевидения

Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки.

Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный).

 Все антенна для дачи своими руками для приемки цифрового телевидения готова.

Как сделать антенна для цифрового телевидения своими руками — еще одна конструкция — показано в видео.

Источник: http://stroychik.ru/raznoe/kak-sdelat-antennu-svoimi-rukami

Главная » Статьи » Антенна из кабеля для цифрового телевидения своими руками

Изготовление антенны для цифрового ТВ своими руками

На сегодняшний день для трансляции телевизионных сигналов стал применяться цифровой стандарт DVB-T. Для приема передач на аналоговых телевизорах можно сделать антенну для цифрового ТВ своими руками, которую подключают к специальной конвертирующей сигнал приставке.

Для обеспечения приема сигнала и передачи его на усилитель антенна должна соответствовать следующим требованиям:

1. Улавливающие элементы должны располагаться по оси волн, идущих от передатчика.
2. Иметь защиту от помех с близкой частотой к телевизионному сигналу. Источниками помех могут быть другие радиосигналы, наводки от работающих электрических двигателей и генераторов.
3. Конструкция антенны должна минимизировать потери мощности сигнала при передаче.
4. Схема антенны должна быть ориентирована по виду поляризации.

Типы телевизионных антенн

Антенны для приема телевизионного сигнала делятся на несколько типов, различающихся частотами принимаемых сигналов.

Распространение получили следующие виды:

1. Всеволновая антенна, которая может принимать цифровой и аналоговый сигнал. Расстояние приема аналоговых сигналов не велико и не превышает дальности прямой видимости телевизионной вышки.
2. Логопериодическая антенна, способная принимать волны метрового и дециметрового диапазона.
3. Дециметровая антенна, предназначенная для приема только коротких волн.

Об изготовлении простой антенны для цифрового ТВ расскажет автор ролика Дмитрий.

Как узнать исходные данные для расчета антенны

Ключевым параметром, от которого зависит качество приема цифрового сигнала, является длина волн излучения. Исходя из этой длины выбираются габаритные размеры усов антенны. Для определения длины волны применяется расчет по формуле λ=300/F, где F равняется частоте передаваемого сигнала в МГц. Этот параметр находится в открытом доступе и может быть легко установлен через любой интернет-поисковик.

Делаем из картонной коробки

Простейшим вариантом домашней антенны, которую можно быстро изготовить самому из подручных средств, является устройство на базе картонной обувной коробки.

Для изготовления потребуются:

• пищевая алюминиевая фольга;
• отрезок стандартного коаксиального кабеля;
• малярный или канцелярский скотч;
• тюбик быстросохнущего клея, например, резиновый «Момент».

Изготовление антенны выглядит следующим образом:

1. Вырезать фольгу по форме дна коробки. Смазать клеем коробку и наклеить фольгу, равномерно разглаживая ее по дну.
2. Отрезать два куска коаксиального кабеля длиной по 500 мм.
3. Снять изоляцию экранировки кабеля с каждого конца на расстояние не более 25 мм.
4. Сдвинуть экран и скрутить его в отдельную жилу.
5. Согнуть каждый отрезок по форме окружности.
6. Закрепить при помощи скотча отрезки на наружной части крышки коробки в форме цифры 8. Концы кабеля должны быть направлены к центру «восьмерки» и располагаться на расстоянии не менее 10 мм друг от друга.
7. На длине около 100 мм зачистить наружную изоляцию кабеля, который будет связывать антенну с приемником.
8. Скрутить экран в отдельную жилу.
9. Постепенно снять изоляцию центрального проводника, пока не будет получен участок оголенного провода с длиной около 95-100 мм.
10. Проколоть дно коробки вместе с фольгой и ввести кабель внутрь.
11. Вывести провод через крышку и провести его по контуру одной из частей «восьмерки» к центральной части. Закрепить кабель.
12. Соединить вместе три жилы оплетки. Затем скрепить три вывода центрального провода. Повторно закрепить узел скотчем.
13. Установить штекер на обратном конце коаксиального кабеля.
14. Расположить антенну в месте наилучшего приема, которое определяется опытным путем.

Если все сделано правильно, то антенна позволит принимать основные каналы телевидения в формате DVB T2. На фото ниже показаны основные этапы изготовления антенны.

Оклейка дна фольгой Укладка колец на крышке Подвод основного кабеля Соединение проводников

Как изготовить всеволновую антенну

Желающие сэкономить на покупке могут изготовить антенну для приема цифрового сигнала самостоятельно, выбрав одну из конструкций, которые описаны ниже.

Из коаксиального кабеля

Простейшей конструкцией антенны можно считать кусок коаксиального кабеля длиной 2-3 м, который имеет на одном конце штекер. Свободный конец очищается от наружного слоя изоляции, экран сплетается в отдельный проводник и отводится в сторону. Затем по небольшому кусочку срезается изоляция центрального провода. После этого провод располагают на окне или подоконнике, подбирая подходящее место опытным путем.

Следует отметить, что такая конструкция работоспособна только на расстоянии уверенного приема, где сингал довольно мощный. При большом удалении от ретранслятора или расположении приемника в зоне плотной застройки необходимо применять другие конструкции антенн.

Из двух лепестков

Этот вариант антенны для телевизора изготавливается из пары небольших металлических пластин, имеющих форму равнобедренного треугольника, и двух деревянных или пластиковых реек. Между этими элементами натягивается медная проволока с диаметром 2-4 мм.

Схема лепестковой антенны

Шаг крепления проволоки на рейках составляет 25-30 мм. Треугольные основания соединяются между собой пайкой на расстоянии 10 мм друг от друга, проволока также припаивается к треугольникам. Для соединения с телевизионным приемником применяется коаксиальный кабель РК75. Экран провода подключается на рейке (место обозначено желтой точкой), а центральный провод — на место соединения треугольников. В зонах плохого приема антенну рекомендуется использовать совместно с усилителем.

Бабочка

Для более устойчивого приема сигнала эфирного телевидения применяется антенна типа «бабочка». Самодельное устройство подобной конструкции можно использовать в домашних условиях и на даче. Оно обеспечит хорошее качество приема только при устойчивом сигнале вещания.

Для изготовления устройства приема понадобятся материалы и инструменты из списка:

• доска с длиной не менее 600 мм и шириной около 70 мм, толщина может быть любой, но желательно 15-20 мм;
• одножильный медный провод с диаметром проводника не менее 4 мм;
• саморезы по дереву или металлу и шайбы;
• коаксиальный кабель РК75;
• штекерный разъем для антенны;
• рулетка;
• бокорезы;
• отвертка с крестообразным жалом;
• нож для зачистки проводов;
• паяльник с мощностью 40-60 Вт;
• припой и флюс для пайки.

Антенна для цифрового ТВ своими руками собирается следующим образом:

1. Выполнить разметку доски, которая будет служить каркасом антенны, в соответствии со схематичным чертежом, приведенным ниже. Расстояние между вертикальными рядами отверстий равно 25 мм. Отверстия расположены на одинаковом удалении от кромок доски.
2. Нарезать провод на 8 отрезков по 375 мм и два — по 220 мм.
3. Удалить изоляцию с центральной части каждого длинного отрезка на участке около 25 мм.
4. Согнуть кабели в форме буквы V с одинаковыми отрезками. Расстояние между концами должно составлять 75 мм.
5. Установить V-образные отрезки на доске при помощи саморезов. Для плотной фиксации под головки саморезов следует подложить шайбы.
6. Перед затяжкой саморезов смонтировать дополнительные короткие соединители. На коротких проводах необходимо удалить изоляцию на местах контакта с V-образными проводниками.
7. Подключить коаксиальный кабель к нижнему ряду саморезов. Схема установки приведена ниже.

Схема расположения крепежных отверстий Схема расположения проводников Вариант подключения разъема для кабеля

Из пивных банок

Антенны подобной конструкции обеспечивают устойчивый прием сигнала метрового и дециметрового диапазона, в том числе и DVB T2. Собираются из двух алюминиевых или жестяных банок емкостью по 0,33-0,5 литра.

Кроме этого, для изготовления потребуется:

• деревянная или пластиковая направляющая штанга с длиной около 500 мм, на которой будут установлены банки;
• коаксиальный кабель типа РК75 для подключения;
• штекерный антенный разъем;
• изолента;
• скотч;
• бокорезы;
• рулетка;
• отвертка с крестообразным жалом;
• саморезы и шайбы;
• паяльник с мощностью не менее 40 Вт;
• припой и флюс для пайки алюминия и сплавов на его основе.

Процедура изготовления и сборки не займет много времени и состоит из следующих шагов:

1. Выполнить отверстия в дне банок диаметром до 6 мм. Отверстия можно пробить отверткой, а затем сгладить кромки круглым напильником.
2. Очистить конец кабеля от изоляции на расстояние 250-270 мм. Обрезку изоляции нужно проводить аккуратно, чтобы не перерезать тонкую проволоку экранировки.
3. Расплести экранирующую оплетку, скрутить ее в отдельную жилу и защитить при помощи изоленты.
4. Очистить центральный провод от изоляции на 25-30 мм.
5. Пропустить жилу из экрана и центральный провод через отверстия в крышке и дне банки.
6. Установить банки на направляющей штанге горловинами напротив друг друга. Расстояние между ними должно быть в пределах 75 мм.
7. Закрепить детали при помощи скотча или изоленты.
8. Припаять провода ко дну банки. Место пайки предварительно зачистить и обработать флюсом.
9. Установить на другой конец коаксиального кабеля штекер для подключения к разъему на приемном устройстве.
10. Опытным путем определить место приема наиболее сильного и устойчивого сигнала и закрепить антенну.

Существует второй вариант изготовления антенны, при котором провода коаксиального кабеля не припаиваются, а прижимаются саморезом, вкрученным в крышку банки. Направляющая штанга вставляется в отверстия на дне и крышке емкости. Фиксация деталей осуществляется за счет плотного контакта по периметру отверстия. Такая схема сборки комнатной антенны значительно проще, но не обеспечивает хорошего контакта в месте соединения кабеля и банок.

В случае установки антенны на открытом воздухе рекомендуется защитить элементы путем надевания на них защитного чехла из пластиковых бутылок с обрезанным дном.

Антенна из банок с защитным чехлом

Как сделать логопериодическую антенну

Для изготовления каркаса такого устройства используются:

• алюминиевый П-образный профиль с высотой боковых сторон около 15 мм;
• в качестве усов антенны применяются шпильки с подходящим диаметром и длиной или гладкие трубки и прутки;
• небольшой отрезок алюминиевой трубки с диаметром 10-15 мм, который применяется в роли опоры.

Последовательность изготовления простейшей антенны выглядит следующим образом:

1. Расплющить трубку с двух концов и согнуть ее в форме буквы U. Один расплющенный конец следует прикрепить к П-образному профилю при помощи саморезов.
2. Изготовить пары усов антенны с длиной 70, 85, 100, 120, 140 и 170 мм. Нарезать на одной стороне резьбу.
3. Просверлить в П-образном профиле отверстия для установки усов. Расстояния между отверстиями указано на схеме.
4. Накрутить на каждый ус гайку, установить собранную деталь в отверстие П-образного профиля.
5. Закрепить усы внутри профиля при помощи гаек. Под каждую гайку подложить присоединительную клемму, которая может быть фабричного изготовления или самодельной из медного проводника.
6. Спаять выходы усов в определенной последовательности (приведено на схеме).

Схема установки усов Схема спайки усов

Изготовление дециметровой антенны

Существует несколько видов дециметровых антенн, которые различаются в сборке.

Кольцевидная

Представляет собой самую простую конструкцию антенны диапазона ДМВ. Для изготовления потребуется коаксиальный кабель необходимой длины и подходящий отрезок многослойной фанеры.

Последовательность изготовления изделия:

1. Отрезать два фрагмента кабеля с длиной 530 и 175 мм. Длинный отрезок пойдет на изготовление кольца будущей антенны, а короткий — для петли.
2. Оголить концы проводов на 20-25 мм и вывести в разные стороны центральную жилу и экран.
3. Оформить кольцо и припаять к нему петлю и основной коаксиальный провод, идущий к приемнику. При спайке соединяются вместе жилы экранов и отдельно — центральные.
4. Закрепить конструкцию на листе фанеры и найти направление максимально устойчивого приема.

Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель

В виде рамки

Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм.

Сборка антенны выглядит следующим образом:

1. Отрезать проволоку длиной 112 см.
2. Зачистить и облудить концы проволоки, которые будут загнуты в петли.
3. Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
4. Соединить петли на концах и пропаять место стыка.
5. Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
6. Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
7. Припаять выводы к облуженным углам на рамке.
8. Сделать центральный корпус из пластиковой крышки подходящего размера.
9. Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.

Для расчета параметров антенны Харченко существуют специализированные онлайн-калькуляторы, которые вычисляют все данные изделия.

Один из вариантов антенны Харченко Припайка провода Установка на корпусе Антенна малого размера с дополнительным экраном

На видео, предоставленном каналом Сан Саныч_Сан, продемонстрирована методика расчета и изготовления антенн такого типа.

Петлевая антенна из трубы

Петлевые антенны из трубки различного диаметра отлично подходят для уличной установки и обеспечивают прием на расстояниях до 40 км от ретранслятора (без усилителя сигнала).

Процедура изготовления:

1. Изогнуть симметричную незамкнутую петлю (вибратор) из трубки с диаметром до 12-18 мм. Длину трубки подбирают в зависимости от частоты вещания. Радиусы закруглений не влияют на работу антенны. Концы вибратора должны находиться на расстоянии 65-70 мм друг от друга.
2. Зачеканить один конец трубки.
3. Наполнить полость песком.
4. Зачеканить вторую сторону.
5. Установить вибратор на шесте в направлении наиболее устойчивого приема.
6. На концах вибратора устанавливается согласующая петля. К точкам соединения петли и вибратора подключается основной кабель, идущий к приемному устройству.

Данные для подбора длин элементов.

Восьмеркой

Для уличной установки можно изготовить трубчатую конструкцию, которая аналогична рамочной антенне. Принципы расчета и сборки остаются неизменными.

Схемы усиления сигнала

Усилитель сигнала можно приобрести готовый фабричного производства (например, ВВК или Terra) или изготовить самостоятельно. Существуют различные виды исполнения усилителей — от простейших плат, надевающихся на усы антенны, до габаритных приставок с питанием от электрической сети. Кроме того, имеются модели для усиления эфирного и спутникового сигнала. Антенна с установленным усилителем называется активной.

Простейший усилитель собирается на базе одной микросхемы. План такого устройства приведен ниже.

Усилитель на базе схемы МАХ2633

Для изготовления усилителя потребуются три конденсатора с емкостью 1 нФ и сопротивление с номиналом 1 кОм. Для питания такого устройства применяется постоянное напряжение от 3 до 5 В. Прибор не требует настройки, но степень усиления регулируется при помощи установки сопротивления другого номинала (для понижения степени усиления необходимо повышать сопротивление). Такой усилитель не является широкополосным и применим только для коротковолнового диапазона.

Для широкополосного усиления при приеме сигнала на дальних расстояниях используются транзисторные приборы, принципиальные схемы которых приведены ниже.

Усилитель на базе общего эмиттера транзистора КТ368 Усилитель на общей базе транзистора КТ315 Двутранзисторный усилитель

В процессе самостоятельной сборки подобных устройств необходимо изготавливать печатные платы с дорожками. При использовании проводов для соединения элементов возрастает количество помех, которые снизят коэффициент усиления прибора.

Для усилителя на базе КТ368 понадобятся сопротивления и конденсаторы со следующими параметрами:

• 100 Ом (R1 и R4);
• 470 Ом (R2);
• 51 кОм (R3);
• 1000 пФ (С1);
• 33 пФ (С2);
• 15 пФ (С4 и С3).

Собранный усилитель устанавливается как можно ближе к приемнику и может применяться для антенны любого типа. Он не нуждается в настройке и работает от источника постоянного тока с напряжением 9 В.

Для расширения частотного диапазона применяются усилители, построенные на общей транзисторной базе. Эти приборы также не нуждаются в дополнительной подстройке параметров работы.

В процессе сборки потребуются компоненты:

• 51 Ом (R1);
• 10 кОм (R2);
• 15 кОм (R3);
• 1 кОм (R4);
• конденсаторы имеют такой же номинал, как и в схеме с общим эмиттером.

В схеме усилителя применяется дроссельная катушка, которая наматывается из 300 витков провода 0,1 мм (типа ПЭВ) на ферритовом кольце.

В случае совсем слабого сигнала возможно применение многокаскадных схем, работающих от постоянного тока с напряжением 12 В и построенных на двух транзисторах типа ГТ311Д.

В схеме усилителя для антенн дальнего радиуса действия используются:

• 680 Ом (R1);
• 75 кОм (R2);
• 1 кОм (R3);
• 150 кОм (R4);
• 100 пФ (С1, С2, С4);
• 6800 пФ (С3);
• 15 пФ (С5);
• 3,3 пФ (С6);
• 100 мкГн (L1);
• 25 мкГн (L2);
• самодельный дроссель из 25 витков провода ПЭВ2 диаметром 0,8 мм (L3).

 Загрузка …

Фотогалерея

На фото ниже показаны некоторые конструкции антенн и приведены справочные данные.

Петлевая антенна из трубы Общий вид усилителя Terra HA123 Типовые микросхемы и параметры усиления Антенна восьмеркой, установленная на улице

Видео «Изготовление антенны своими руками»

Процедура изготовления антенны из картонной коробки представлена на видео, снятом для канала Механизатор.

razvodka.com

Антенна для цифрового ТВ своими руками — антенна Харченко, рамочная и другие самодельные варианты

Главная страница » Подключение, установка, настройка » Антенна для цифрового ТВ своими руками

Аналоговое вещание, применявшееся ранее, с 2009 года полностью прекращено. Изменение формата на цифровой создало необходимость использования соответствующего приёмного устройства. Вещание цифрового ТВ ведётся в диапазоне ДМВ, который способен вмещать множество каналов, обладая компактностью и высоким качеством сигнала. Возросший уровень передачи сократил расходы на обслуживание оборудования, позволил сделать его более устойчивым к воздействию помех, хотя не все проблемы удалось решить полностью. В условиях сельской местности приём сигнала практически невозможен, а в большом городе он усложняется из-за способности железобетонных конструкций многоэтажных домов экранировать сигнал. Для уверенного приёма вполне возможно изготовить антенну для цифрового ТВ своими руками, так как её стоимость в магазине довольно высока.

Принцип действия цифровой антенны

Цифровой сигнал отличается от аналогового тем, что передаёт не саму волну, а информацию о ней. То есть состоит из непрерывного потока «координат» точек специфического графика синусоиды, передаваемой обычными аналоговыми устройствами. Это даёт возможность значительно снизить помехи и повысить качество передачи сигнала, так как сбой при передаче информации не вызывает больших проблем и спокойно корректируется при декодировании сигнала в приёмнике. В остальном технология передачи остаётся прежней — с передатчика излучаются в пространство электромагнитные колебания, они принимаются антеннами в зоне прямой видимости, на контурах которых возникает небольшое напряжение, передающееся на декодирующее устройство телевизора и превращающееся в изображение и звук.

Для приёма дециметровых волн требуется небольшой размер антенны, что выгодно отличает устройства от ранее использовавшихся огромных антенн, заполнявших собой крыши домов. Размеры цифровых антенн достаточно компактны, поэтому их можно свободно разместить в квартире, на балконе или ином, удобном для владельца и обеспечивающим качественный приём месте. Самодельная антенна имеет несложную конструкцию и вполне доступна для изготовления людям без специальной подготовки, обладающим только базовыми знаниями.

Делаем рамочную антенну своими руками

У круглой антенны для цифрового ТВ наибольшее входное сопротивление

Рамочная антенна является одним из самых простых вариантов. При этом устойчивость к помехам у такого устройства весьма высока, ведь конструкция совмещает в себе приёмную антенну и фильтр помех. Название «рамочная» говорит о специфической конфигурации — она представляет собой замкнутый контур в виде рамки круглой или прямоугольной формы. Изготавливается из медной проволоки. Также, как вариант, можно использовать кусок антенного кабеля (RG6), освобождённого от виниловой изоляции.

Расчёт

Для расчёта рамочной антенны требуется лишь определить длину провода, из которого сделана рамка. Формула для подсчёта выглядит следующим образом:

LR = 300/f,

где LR — длина провода в петле,

f — волновой коэффициент, представляющий собой среднее арифметическое между величинами границ волнового диапазона. Например, если вещание ведётся в диапазоне 568–720 МГц, то f = 568 + 720 / 2 = 644.

Узнать необходимые диапазоны можно на сайтах передающих компаний или из других источников — эта информация свободно распространяется. Для расчёта используются начальная и конечная частоты. Если конечной нет, то значение f принимается равным начальной частоте.

Некоторые специалисты приводят другой вариант формулы, по которому сторона квадратной рамки равна 0,254 от длины волны (или f). То есть значение, полученное из расчёта по первой формуле, надо увеличить на 1,5 %. Разница незначительна, но в некоторых случаях она важна.

Необходимые инструменты и материалы

Для изготовления антенны понадобятся:

• Пассатижи;
• Линейка;
• Паяльник;
• Канцелярский нож для снятия изоляции (если используется антенный кабель).

Перечислены лишь самые основные инструменты, в зависимости от навыков и возможностей пользователя могут быть использованы другие, более подходящие для каких-либо целей приспособления.

Инструкция по изготовлению

Изготовление рамочной антенны не составляет никакой сложности. Понадобится выполнить следующие действия:

• Отрезать кусок провода нужной длины. Опытные пользователи советуют сначала отрезать кусок немного длиннее, чем этого требует расчёт, чтобы имелась возможность точнее подогнать длину при формировании конфигурации антенны.
• Придать антенне требуемую форму. Если используется круглая петля, то необходимо сделать как можно более ровную окружность, для квадратной рамки следует точно выдерживать длину сторон.
• Концы рамки соединяются с антенным проводом от телевизора: один конец — к оплётке, другой — к центральной жиле. Для выполнения этой задачи необходим паяльник или монтажная колодка с клеммными зажимами.
• Осталось установить устройство в наиболее удачном для приёма месте и настроить положение.

Как изготовить антенну Харченко

Такую антенну можо изготовить своими руками для приёма Wi-Fi

Конструкция была предложена К.П. Харченко в 1961 году. Основная задача — приём телевизионных передач, но практика показала высокую пригодность и многопрофильность изобретения. Внешняя антенна Харченко имеет форму восьмёрки с незамкнутой серединой. Она состоит из двух квадратов, а соединение с антенным проводом производится в средних точках. Таким образом, мы имеем замкнутый виток из толстой медной проволоки, имеющий специфическую форму. Отличие от рамочной конструкции состоит именно в более сложной конфигурации, позволяющей получить стабильный и уверенный приём сигнала, помехоустойчивость и надёжность. Её особенность состоит в широкополосности и возможности принимать как телевизионный, так и радиосигнал. Все зависит от расположения антенны — вертикальное даёт приём телесигнала, горизонтальное — радио.

Форма восьмёрки не является единственно возможным вариантом, можно увеличить число образующихся квадратов. Также известны варианты с образованием окружностей, треугольников и т.п. Восьмёрка используется по причине простоты изготовления и настройки, а также отсутствия помех.

Расчёт

Самостоятельный расчёт антенны Харченко не составляет особого труда, но включает в себя определение множества величин. Понадобится вычислить длину стороны квадрата, размер отражателя (рефлектора), общую длину восьмёрки от верхней до нижней точки, величину зазора между рефлектором и антенной и т.д. Поэтому самым простым и надёжным решением станет использование онлайн-калькулятора, которых немало в сети. Для получения более точного результата можно попробовать посчитать на нескольких сервисах и сравнить данные.

Необходимые инструменты и материалы

Для сборки антенны Харченко потребуются:

• Толстая медная проволока сечением около 4 мм2;
• Алюминиевая пластина для отражателя (рефлектора). При её отсутствии в качестве рефлектора может быть использована металлическая решётка (сетка);
• Пассатижи, молоток, отвёртка;
• Электродрель с набором свёрл;
• Паяльник, клеммная колодка;
• Металлическая труба или деревянные длинные бруски для изготовления опорной конструкции (мачты).

Существует масса вариантов конструкции, для изготовления которых можно использовать различные дополнительные приспособления. По необходимости они привлекаются в рабочем порядке.

Инструкция по изготовлению

• По рассчитанным данным изготавливается восьмёрка.
• Соединение в средней точке спаивается, вторая точка подвергается лужению для последующего присоединения питания.
• В пластине рефлектора просверливаются отверстия, в которые устанавливаются бобышки для крепления антенны.
• Она закрепляется на опорных бобышках, к центральным точкам припаивается провод.
• Пластина рефлектора прикрепляется к мачте. Для этого используются шурупы или хомуты, если она изготовлена из металлической трубы.
• Мачта с антенной устанавливается на отведённое место.
• Подключается к телевизору, настраивается оптимальное положение.

Другие варианты

Вариант конструкции антенны Сотникова из трёх квадратов

Рассмотренные варианты не являются единственно возможными. Существует множество конструкций антенн для приёма телевизионного сигнала.

Можно выделить следующие:

• Трёхэлементный волновой канал. Представляет собой достаточно сложную конструкцию из горизонтальной планки, на которой установлены две поперечные полосы и рамка Т-образной формы. Вариантом такой конструкции является четырёхэлементный волновой канал, содержащий три поперечины и одну Т-образную конструкцию.
• Двойной квадрат (антенна Сотникова). Имеет усиливающий коэффициент 10–13 дб, представляет собой две квадратных рамки, расположенные параллельно и соединённых между собой поперечиной. Вариантом конструкции является тройной квадрат, авторство которого принадлежит тому же Сотникову. Усиливающая способность выше — в районе 14–15 дб.
• Антенна Туркина. Коэффициент усиления, которым обладает такая конструкция, составляет более 15 дб. Представляет собой шесть колец разного диаметра, закреплённых на горизонтальной диэлектрической опорной штанге. Устройство требует довольно тщательного расчёта диаметра колец и расстояния между ними.

Видео: Как сделать антенну для цифрового ТВ своими руками

Переход телевидения на цифровой формат произошёл с целью устранения помех, увеличения качества передачи, более уверенного приёма и компактности аппаратуры. Необходимость использования собственной антенны обусловлена большим количеством помех или удалением от ретранслятора. При отсутствии возможности приобретения образца заводского производства, который стоит довольно дорого и не всегда имеется в продаже, вполне можно изготовить самодельное устройство, так как в этом нет особой сложности.

• Автор: Anycaster
• Распечатать

tehznatok.com

Как сделать антенну цифрового телевидения своими руками для дачи и дома

Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.

Любой домашний мастер способен не покупать антенну в магазине, а сделать е своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.

Немного теории

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.

Для аналоговых моделей ТВ приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, осуществляющая декодирование цифровой информации электромагнитной волны в обычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевизионном вещании государственными стандартами принято электромагнитные волны излучать всего в двух плоскостях:

Таким способом передатчики направляют излучающие сигналы.

А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.

Требования к антенне цифрового пакетного телевидения

ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.

Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.

Конструкция антенны должна быть:

• изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
• направлена строго по оси электромагнитной волны, идущей от передающего центра;
• сориентирована по виду поляризации;
• защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см — искомую длину полуволны.

Самая простая ТВ антенна для цифрового телевидения

Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.

Затем снимаю экранирующий слой с этого участка кабеля.

Далее оголяю внутреннюю жилу, снимаю с нее изоляцию.

Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.

Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала. У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо. Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.

Как определить размеры конкретной антенны

Воспользуемся поиском всезнающего Google. Пишем в командной строке: «Расчет антенны Харченко» и жмем Enter.

Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.

Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.

Изготовление деталей конструкции антенны

Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.

На основе выбранных данных сделал заготовки для антенны.

Особенности конструкции вибратора

Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.

Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.

Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.

Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.

В задней стороне бруска электрической дрелью просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.

Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги — работать будет примерно одинаково.

С обратной стороны планки закрепил конструкцию вибратора с кабелем.

Антенна готова. Осталось установить ее на окно для работы в горизонтальной поляризации.

Заключительный совет по эксплуатации антенны

Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.

Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:

1. просто ослабленными;
2. содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».

В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.

Устранять подобные помехи волны призваны:

Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.

В заключении статьи рекомендую для закрепления материала посмотреть видеоролик Евгения Баскаль «Наружная антенна усиления волны 3G сигнала».

Задавайте вопросы по прочитанным материалам об антенне любой конструкции. Сейчас у вас самое удобное время поделиться статьей с друзьями через кнопки соц сетей.

housediz.ru

Антенна цифрового телевидения DVB-T2

Главная » Электроника » Антенна цифрового телевидения DVB-T2 Телевидение сегодня есть в каждом доме. С развитием технологий меняются качество телевизионных сигналов и способы их передачи. И если еще вчера использовалось допотопное аналоговое вещание, сегодня настойчиво обсуждается исключительно цифровое. На территории России телерадиовещанием занимается государственная компания РТРС. С 2012 года правительственным распоряжением был признан единым стандартом цифрового эфирного телевидения DVB-T2, мультиплексный стандарт цифрового вещания. Компания РТРС, как единственный эфирный оператор, предлагает сразу два мультиплексных пакета (РТРС-1 и РТРС-2) к бесплатному просмотру. Все что нужно — это современный приемник-антенна, один из вариантов которой мы сегодня предлагаем сделать своими руками.За основу данной самоделки взята разработка инженера Харченко К.П., который предложил подобные антенны для дециметрового диапазона (ДЦВ), популярного в 90-х годах прошлого века. Это подобие апертурных антенн, в основе которых облучатель в виде зигзагообразной формы. Аккумулирует сигнал плоский рефлектор, который по размерам превосходит вибратор минимум на 20 %. Телевизионный сигнал передается волнами с горизонтальной поляризацией. В упрощенном виде такая антенна представляет собой два горизонтальных петлевых вибратора, соединенных между собой параллельно, но разъединенных в точке подключения фидера (кабеля). Габаритные размеры даны на основе статьи Харченко «Антенна диапазона ДЦВ», и рассчитываются согласно предложенных формул. Согласно этой технологии, такие антенны можно рассчитать даже для слабого сигнала около 500 МГц.

Что потребуется для сборки антенны

Материалы:

• Решетка для барбекю;
• Аэрозольная краска для автомобилей;
• Растворитель или ацетон;
• Набор сверл для обычной дрели;
• Коаксиальный телевизионный кабель – не более 10 м;
• Полметра ПВХ трубы ХВ, диаметр – 20 мм;
• Дюбеля металлические для гипсокартона;
• Медный провод для вибратора антенны, диаметр жилы – 2-3,5 мм;
• Две тонкие металлические пластины.

Инструменты:

• Паяльник мощный на 100 Вт;
• Шуруповерт с насадками;
• Термоклеевой пистолет;
• Плоскогубцы, молоток, кусачки;
• Малярный нож, рулетка, карандаш.

Приступаем к изготовлению антенны

Делаем рамку-вибратор

Отмеряем необходимую длину медного провода с запасом около 1 см. Также можно использовать медную или алюминиевую трубку, диаметром до 12 мм.Очищаем медную жилу от изоляции, и выравниваем ее молотком на твердой поверхности. Отмечаем середину и делаем изгиб на 90о. Аккуратнее всего это получится сделать в тисках, слегка поджав медную жилу и выравнивая ее молотком.По нашим расчетам стороны квадратов будут составлять 125 мм. Размечаем их рулеткой, и производим загибы. С одного конца бокорезами откусываем небольшой фрагмент, сделав наконечник заостренным под 45о. После изгиба второго квадрата, проводим ту же процедуру, откусывая завершающий конец жилы. Квадраты для этого можно слегка разогнуть.На серединных изгибах квадратов добиваемся расстояния 10-12 мм. На концах делаем неглубокие пропилы надфилем. Это поможет нам стянуть вместе оба свободных конца, и зафиксировать их тонкой медной проволокой.С помощью жидкой канифоли или флюса залуживаем паяльником серединные изгибы. Это необходимо проделать со всех сторон медной жилы вибратора.Зачищаем коаксиальный кабель на 4-5 см. Оплетку или внешний проводник скручиваем в единый провод, обматываем его вокруг одного из изгибов. Припаиваем его к медной жиле паяльником.Зачищаем изоляцию внутреннего проводника, и также обматываем его вокруг следующего изгиба рамки. Пропаивать его нужно аккуратно придерживая изоляцию плоскогубцами, поскольку от температуры она может попросту сместиться от центра. Нагреваем сначала рамку в зоне пайки, а лишь затем сам проводник.Фиксируем подводку коаксиального кабеля нейлоновой стяжкой, обезжириваем растворителем и изолируем места пайки горячим клеем при помощи пистолета. Подправить дефекты получившейся литой формы клея можно феном.

Готовим рефлектор

В качестве рефлектора или отражающего экрана используем недорогую сетку для барбекю. Это неплохой материал, поскольку даже стальные образцы такой продукции покрывают коррозионностойким анодированным покрытием, не говоря уже о нержавейке. Подойдет также и теплообменник от современного холодильника или решетка-сушилка для посуды. Главное, чтобы этот элемент по возможности не ржавел на воздухе.Решетка рефлектора должна превосходить по размерам рамку вибратора, но не обязательно быть симметричной. Отрезаем от решетки ручки, они будут лишними в нашей конструкции.Располагаем рамку антенны посередине рефлектора, и отмечаем места ее крепежа. Для закрепления можно использовать две пластины из любого металла. Сгибаем их по решетке, и сверлим отверстия диаметром 5 мм.

Собираем антенну

Отрезаем два куска ПВХ трубы длиной 75 мм, и вкручиваем в конец каждой по саморезу, обрезая выступающие части. У гипсокартонных дюбелей обламываем заостренные кончики, и вкручиваем их в противоположный конец трубок. Прикручиваем саморезами обе ПВХ стойки к планкам на рефлекторе. Залуживаем рамку по концам, подходящим к стойкам, для лучшей теплопередачи.На стойках отмечаем высоту 68 мм, и ставим риску. Концы рамки прогреваем паяльником, и впаиваем в стойки до нужных отметок. Горячим клеем наполняем торцы стоек, надежно фиксируя рамку вибратора в их основании. Определяем положение кабеля относительно установки антенны, и фиксируем его на рамке нейлоновыми стяжками.Так как окисление ухудшает качество принимаемого сигнала, рамку рефлектора необходимо защитить. С помощью аэрозольной краски это сделать совсем не сложно. Поскольку экран у нас решетчатый, готовую антенну очень легко закрепить на мачте или отрезке трубы при помощи хомутов. На противоположном конце ТВ кабеля монтируем стандартный ТВ разъем F. Закрываем его для изоляции термоусадочным кембриком, и прогреваем.Закручиваем в разъем ТВ штекер. Подключаем кабель к ресиверу цифрового телевещания или напрямую к телевизору с цифровым тюнером, и наслаждаемся бесплатным просмотром ТВ каналов в цифровом качестве. Такую антенну необходимо по возможности разместить по направлению к ретранслятору. Для усиления принятия сигнала рамку вибратора дополняют несколькими «квадратами», а решетку рефлектора усложняют загибами по горизонтали.

Смотрите видео по изготовлению телевизионной антенны DVB-T2

sdelaysam-svoimirukami.ru
