Перед тем, как сделать антенну для телевизора своими руками, обязательно нужно определиться с диапазоном частот принимаемых этой конструкцией сигналов. Современное телевидение характеризуется тем, что наиболее распространенным сегодня является диапазон дцм, позволяющий принимать программы цифрового вещания. С внешним видом антенн, предназначенных для такого приёма в дачных условиях, можно ознакомиться на приведённом ниже рисунке.
Антенна ДМВ
Наличие в распоряжении пользователя самодельной телевизионной антенны позволит ему в любых условиях (даже на даче) просматривать передачи в формате цифрового ТВ. Сделанная своими руками всеволновая телевизионная антенна позволит сэкономить на покупке изделий заводского производства.
Антенна для вещания в цифре
В данном классе эфирного вещания используют цифровую технологию кодирования, обеспечивающую распространение передаваемых волн почти без потерь. Для нормального функционирования всего тракта его приёмник с усилителем обязан принимать формат DVB-T2.
Помимо этого, для гарантированного приема нужных программ обязательно наличие самодельной антенны для т2, которую вполне можно изготовить самостоятельно. Причём способов их изготовления в домашних условиях существует великое множество, что позволяет выбирать наиболее доступные из них, легко реализуемые без посторонней помощи. К ним относятся:
- Во-первых, это вариант телевизионной антенны из пивных банок (смотрите фото ниже);
Антенна на основе тары из-под пива
- И, во-вторых, это антенна из коаксиального кабеля или мягкой проволоки, включая следующие её модификации:
- Приёмная конструкция, изготовленная в виде квадрата;
- Совсем простые антенны типа «бабочка».
Рассмотрим каждый из этих вариантов самостоятельной сборки антенных изделий для тв более подробно.
На основе пивных банок
Подготовка
Изготовить антенну из банок способен любой желающий, освоивший простейшую технологию её сборки из жестяных заготовок. Перед тем, как сделать антенну для цифрового тв на этой основе, ему нужно будет собрать в одном месте следующие заготовки, инструменты и материалы:
- Две банки из-под пива емкостью 0,75 или 1 литр;
- Отрезок телевизионного коаксиала (РК75);
- Типовой штекер;
- Изоляционную ленту, а также крепёжные метизы (саморезы, размеры которых подбираются по месту);
- Кусачки, отвертки, острый монтажный нож, надфиль и разметочную линейку.
Обратите внимание! Собираемая простейшая конструкция потребует для своего крепления какого-то основания.
Чтобы изготовить вполне пригодную для эксплуатации антенну из банок, в качестве их держателя можно выбрать отрезок трубки из полипропилена.
В том случае, если в распоряжении пользователя, изготавливающего домашнюю антенну, имеется паяльник или сварочный агрегат, их обязательно нужно подготовить к предстоящим работам. Они могут потребоваться в тех случаях, когда собирается более мощная конструкция, требующая надёжного крепления подводящих проводов (антенна мв, например).
Окончательная сборка
Порядок действий при сборке антенны из банок своими руками следующий:
- Сначала посредством тонкой отвертки в горловине каждой из емкостей проделывается по одному небольшому отверстию, стараясь при этом не повредить самой плоскости;
- Затем в готовые отверстия с помощью той же отвертки не до упора заворачиваются саморезы соответствующего типоразмера;
- После этого берется кабель РК 75, концы которого уже разделаны для крепления на будущую комнатную антенну, его оголённая центральная жила фиксируется на горловине под саморезом одной из банок;
- Далее этот метиз вворачивается в банку до упора;
- Уже разделанная под крепление медная оплётка кабеля собирается в тугую скрутку и фиксируется под саморезом, закрепленным в горловине второй пивной банки.
Дополнительная информация. Чтобы антенна из банок получилась более прочной, все её контакты рекомендуется делать под сварку или пайку.
На заключительном этапе работ, в ходе которых делается комнатная антенна своими руками, останется лишь закрепить обе банки на основании (деревянной палки метровой длины). Для их сборки в единую конструкцию удобнее воспользоваться подготовленным ранее скотчем или изоляционной лентой. По завершении формирования одного из концов кабеля следует перейти ко второму.
На ответной части самоделка должна иметь антенный штекер, порядок монтажа которого одинаков для всех типов антенн. Обратим внимание на то, что самый сложный момент в решении вопроса о том, как сделать антенну из пивных банок, – это правильно самому подготовить подходящий для неё кабель, тип которого подгоняется экспериментальным путём.
Особенности монтажа
В этом подразделе ознакомимся с порядком разделки кабеля РК75 под штекер, необходимого для того, чтобы сделать тв антенну. Для этого один его конец на расстояние примерно 1,5-2,0 см зачищается от верхней оболочки (для этого обязательно потребуется острый нож).
Важно! Срезать пластик, которым защищается кабельное изделие, следует очень осторожно, стараясь не повредить расположенную под ним медную оплетку.
После освобождения от покрытия оплетка скручивается в тугую косичку, а затем из-под неё убирается алюминиевый экран. В то же время полиэтиленовая оболочка центральной жилы срезается примерно на 6-7 мм, а затем полностью оголяется. Для подсоединения разобранного штекера старого образца необходимо проделать следующие операции:
- Сначала пластиковый или металлический кожух штекера натягивается на кабельную оболочку, чтобы впоследствии его можно было вернуть на место (все, кто делали это несвоевременно, знают, что по окончании работ придётся переделывать все заново);
- После этого оголённая жила вставляется в центральный контакт штекера и фиксируется в нем специальным винтовым зажимом (смотрите рисунок, следующий далее по тексту);
Оформление штекерного разъёма
Дополнительная информация. В отдельных образцах антенных разъёмов такое сочленение осуществляется на пайку. В этом случае исполнителю потребуется паяльник, а собирать штекер придётся немного по-другому (как и при использовании современных штекерных изделий типа «F»).
- На следующем шаге кабельная оплетка распределяется по поверхности металлического корпуса штекера, после чего надетый ранее защитный кожух возвращается на место, а затем накручивается на него.
По завершении всех этих операций самодельная антенна на основе банок может считаться полностью готовой. Помимо этого варианта, уличные антенны могут изготавливаться по другим схемам.
Квадрат проволоки
Довольно простая дмв антенна для приёма сигналов стандарта т2, своими руками изготовленная в домашних условиях, может быть выполнена в виде обычной рамки. Эта конструкция изготавливается из проволоки и предназначается как для комнатной, так и для уличной установки. При этом она обеспечивает хорошие характеристики даже без усилителя.
Перед тем, как сделать телевизионную антенну своими руками, обязательно продумайте вопрос её размещения на улице или крыше. Сделанные на этой основе изделия гарантируют высокое качество приёма и его надёжность.
Их изготовление возможно лишь при наличии следующих подсобных материалов и запчастей:
- Отрезок коаксиального кабеля наподобие того, что использовался в случае, когда телевизионная антенна своими руками собиралась из пивных банок;
- Кусок проволоки диаметром порядка 3-5 мм в виниловой изоляции;
Обратите внимание! Намного лучшие характеристики антенна для дачи, своими руками изготовленная в этих условиях, будет иметь при выборе медной проволоки в поливинилхлоридной изоляции.
- Антенный F-штекер (смотрите фото ниже);
Штекер F-типа
- Остро отточенный нож;
- Паяльник с запасом расходного материала.
Для того чтобы получилась качественная антенна из медной проволоки, ко всему перечисленному следует добавить низкотемпературный припой, флюс-пасту, а также подсобный инструмент (кусачки, надфили и плоскогубцы). В качестве несущего основания для будущей антенны для цифрового тв, своими руками изготовленной в бытовых условиях, можно выбрать пластиковую крышку подходящей формы.
Порядок изготовления этого изделия выглядит следующим образом:
- Сначала из подготовленной проволочной заготовки отрезается два куска по 56 см каждый;
- Затем (после снятия полоски защитной изоляции шириной примерно в 1 см) на каждой оголённой медной жиле делается по петле, предназначенной для крепления подводящего кабеля, от которого работает тв антенна;
- После этого нужно будет оформить проволоку, из которой делается дециметровая антенна, в виде правильного квадрата (для этого потребуются плоскогубцы), сблизив её концы почти вплотную;
- На одну из находящихся рядом петель припаивается центральная жила направляемого в приёмное устройство ответвления кабеля, а к другой – его оплётка;
- Для большей надёжности конструкции обе эти зоны помещаются в крышку, а затем заливаются эпоксидным клеем (смотрите рисунок ниже);
Антенна в виде квадрата
- На завершающей стадии работ, когда телеантенна в целом уже почти готова, на ответном конце соединительного кабеля обустраивается штекер, порядок монтажа которого был описан ранее.
На этом сборку антенны своими руками можно считать законченной.
В виде бабочки
Ещё одно устройство, позволяющее ответить на вопрос, как сделать самодельную антенну, предполагает её изготовление по форме напоминающей бабочку. Перед тем, как сделать антенны своими руками в форме бабочки, нужно будет запастись следующими инструментальными принадлежностями и материалами:
- Дощечка для размещения антенны-бабочки (смотрите рисунок ниже);
Антенна типа «бабочка»
- Восемь проводников длиной по 37,5 см;
- Кабель коаксиального типа и штекер.
Чтобы получалась антенна для телевизора требуемого качества, имеющая хорошее усиление, нужно среднюю часть каждого из 8-ми проводов зачистить на участке примерно 2 см, а затем согнуть их все в форме буквы V. Затем следует подготовить ещё 2 проводника из проволоки длиной 22 см и зачистить их в точках крепления, как это показано на рисунке выше.
На заключительной стадии все подготовленные проволочки крепятся на дощечке по схеме того же рисунка. Получившееся устройство следует доработать, подключив к нему кабель с уже оформленным на его конце штекером.
В результате всех этих действий получается типичный образец готовой к использованию телевизионной антенны, собранной своими руками.
В заключение напомним, что с тем, как сделать спутниковую антенну в домашних условиях, можно ознакомиться в соответствующей литературе, широко представленной в Интернете. В этом обзоре рассказывается лишь о том, как сделать самодельную антенну для телевизора и по возможности быстро.
Путём небольшой доработки подобным же образом делается и антенна мв, своими руками собранная из подсобных материалов. По завершении всех необходимых в этом случае добавлений получается широкополосная антенна.
Видео
Loading…
- не используйте , купленный, когда ваш дедушка пошел в первый класс;
- не покупайте самый дешевый с практически отсутствующей оплеткой. Выбирайте нормальные ;
- не стоит максимально укорачивать ;
- не делайте острых заломов ;
- лишний не скручивайте в бухту.
Даже если вы соединяете куски стандартным коаксиальным разъемом, качество сигнала гарантированно ухудшится.
Использование усилителя
Эта недорогая антенна для дачи дает неплохой результат. Если вы планируете принимать этой антенной только , то два её длинных боковых «уса» можно открутить.
Волновой канал
Дают хорошие результаты, особенно для удаленного приема сигнала, когда он достаточно слабый.
Польская
Очень многие телезрители используют «польскую» антенну – сетка и четыре ряда усиков. Не важно, где была изготовлена, её привыкли называть «польская», а иногда «сетка». Очень часто она демонстрирует не самые лучшие характеристики для приема цифрового сигнала.
В целом, для приема на дачу,
очень даже чувствительная. Если прием цифрового сигнала на ее в вашей местности окажется нормальным, то вам просто повезло. Усилитель этой антенны может работать от питания 5 Вольт, которое можно брать от цифрового тюнера, и тогда не нужно использовать дополнительный блок питания.
Зигзагообразные
комнатная антенна показывает хорошие результаты для . Даже если вы дорого заплатили за нее, результат может оказаться нулевым.
Если вы хотите в качестве эфирной антенны для дачи только комнатную, вам могут «посоветовать» купить ее подороже и «получше». Но если вы надеетесь, что она в вашей комнате начнет давать вам прекрасный сигнал, то эта надежда тщетна. Если в доме плохой сигнал, никакая антенна не поможет. Внешняя – вот решение проблемы, если в комнате приема нет.
Спутниковая
Помните? Мы говорим об эфирном , так что забудьте о спутниках. Вы не будете через спутниковый тюнер принимать эфирное телевидение в стандарте DVB-T2. Вы не будете подключать тюнер Т2 к . Сигнал Т2 мы принимаем с ближайшей трансляционной вышки в дециметровом диапазоне. На обычную эфирную антенну для дачи, а не «тарелку».
Цифровое кодирование телевизионного сигнала позволяет доставить его в приемник, минимизировав любые потери. Телевизору, чтобы поддерживать технологию, нужна антенна для DVB-T2. Своими руками сделать такое приспособление гораздо дешевле, чем купить готовое, уплатив за него около 3 тыс. рублей. Эфирное цифровое телевидение вытесняет все аналогичные виды передачи сигналов, при этом предлагая высококачественное вещание и разнообразие каналов.
Изменения в эфире
Сделать антенну для лампового телевизора старого образца считалось в свое время престижным и показывало уровень мастерства, в современном мире интерес к самодельным приборам не угасает, и многие изготавливают эфирные антенны DVB-T2 своими руками. Производители промышленного оборудования приспосабливаются к изменившимся условиям приема тем, что подключают современную электронику к стандартным известным конструкциям, совсем не обращая внимания на то, что главным условием работы антенны является ее взаимодействие с эфирным сигналом.
В последние годы почти все вещание происходит в диапазоне DVB-T2, что удешевляет и упрощает, с экономической точки зрения, антенно-фидерное хозяйство станций передачи. Для периодического техобслуживания требуется меньше высококвалифицированного персонала, его труд становится менее вредным и опасным.
Передатчики телевизионного вещания покрывают сигналами все крупные города и малонаселенные поселки, поэтому ловить волны от необслуживаемых маломощных станций в глухой местности становится актуально, если установлена антенна для приема DVB-T2, своими руками выполненная из подручных материалов.
Из-за расширенного строительства железобетонных строений в черте города существенно изменились условия распространения сигналов в населенных пунктах. Многоэтажные дома с металлическим каркасом являются своеобразными зеркалами, несколько раз отражающими волны вплоть до полного затухания.
В современном эфире транслируется множество телеканалов. Цифровой сигнал отличается от остальных тем, что он или есть или его нет, среднего положения не дано. Другие системы передачи отличаются тем, что каналы воспринимают помехи по-разному, отчего снижается их качество трансляции, иногда изображение может просто пропасть. Антенна для DVB-T2, своими руками сделанная, позволит принимать одинаковый сигнал для всех каналов, которые показывают одинаково качественную картинку.
Сигнал цифрового вещания особенный в том, что на него не действуют помехи, если он на полтора децибела превышает шумы, то осуществляется хороший прием. На исчезновение сигнала влияет несогласованность с кабелем или искажение фазы на любом участке передачи от камеры до тюнера, при этом изображение может рассыпаться на мелкие части даже при сильном сигнале.
Базовые особенности для изготовления антенны
Перед тем DVB-T2 своими руками, следует изучить принцип ее действия.
Для улавливания цифрового сигнала требуется которую очень просто конструируют даже из простого кабеля, произведя правильный расчет.
Теория гласит, что цифровые сигналы легко транслируются в дециметровом диапазоне и могут быть приняты любым типом антенны, но реально так не всегда получается.
Сделать телевизионную антенну самостоятельно можно с минимальными затратами и без помощи посторонних, но следует помнить, что полученное устройство по качеству приема уступает профессиональным приборам.
Требования, предъявляемые к антеннам
Новые условия вещания, распространения и приема в эфире изменили основные требования, которым должны соответствовать ТВ-антенны своими руками. DVB-T2 отменило ранее значимые коэффициенты направленного и защитного действия. Они в современных приборах не имеют значения, так как эфир загрязнен, и бороться даже с небольшими проникающими помехами можно только средствами электроники. В то же время важную роль играет коэффициент собственного усиления антенны (КУ).
Антенна, хорошо прослеживающая эфир, имеет запас мощности для принятого сигнала, который позволяет электронике просеивать его от помех и шумов. Современная антенна для DVB-T2, своими руками сделанная, сохраняет электрические показатели естественным путем, а не приспосабливается к приемлемым параметрам при помощи инженерных приемов. Она согласовывается на всем диапазоне рабочей частоты без применения устройств симметрирования.
Характеристики амплитуды и частоты антенны
Антенна делается по возможности более гладкой, фазовые искажения возникают из-за выбросов резкого характера и провалов. Одночастотные антенны растягивают в приемлемом отношении шума к сигналу, таким образом, выставляют их на прием до 40 каналов. Но к ним дополнительно устанавливаются усилители согласования, которые поглощают волны или искажают фазовые показатели.
Наиболее эффективная цифровая антенна DVB-T2 своими руками изготавливается:
- частотонезависимой — с невысокими показателями, но дешевой и простой в изготовлении, конструируемой за короткий промежуток времени, предназначенной для приема в относительно чистом эфире на небольшом расстоянии от передаваемой станции;
- периодической диапазонной, улавливающей все волны в просторе, идеально отсортировывающей их, которая отличается несложной конструкцией, идеально работает в паре с фридером на всей протяженности приема.
Если говорить о конструкции, то самая простая антенна DVB-T2 своими руками изготавливается в варианте «восьмерка», «польская» и «квадрат».
Антенна по типу «восьмерка»
Относится к легко конструируемым устройствам, выполненным по типу стандартной восьмерки, с которой снят отражатель. Идеальным материалом является но применяется алюминиевая полоска, уголок, трубка, шина, другой профиль. Верхний размер 140 мм, боковая часть по длине 130 мм, но эти размеры даются для ориентира, при изготовлении не следует выдерживать их точно до миллиметра.
Для начала отрезают проволоку длиной 112 см, начинают гнуть первую часть длиной 140 мм, из которых 130 мм идет на антенну, а 10 мм остаются для петли. Два следующих участка сгибают одинаково на длину 140 мм, последующие два — по 130 мм, следующую пару по 140 мм, затем еще один 140 мм, затем — 130 мм и делают вторую петлю. Соединения предварительно зачищают, соединяют и припаивают, они же являются контактами для крепления кабельной жилы.
Зачистка кабеля и штекера производится при помощи скальпеля и надфиля. После пайки места соединения герметизируют и скрепляют клеем из горячего пистолета. Если говорить о штекере, то клей заливается в спаечное соединение, затем в полость колпачка, излишек затем убирается. Стык собирается настолько быстро, чтобы не произошло затвердевание клеевой массы. Получается вечное прочное и эластичное соединение. Для контакта концы кабеля зачищаем со стороны штекера на 1 см, со стороны антенны — на 2 см.
Комнатная цифровая антенна DVB-T2 своими руками при соединении пайкой также герметизируется клеем, где в месте контакта рекомендуется установить жесткий каркас по размеру стыка. Если прибор делается для себя и будет жестко закреплен при эксплуатации, а перенос не нужен, то каркас не делают. Устройство, выполненное по такому типу, легко улавливает цифровые сигналы на прямой линии видимости телевизионной вышки на расстоянии до 10 км при наружной установке.
Использование «польской» антенны
«Польская» антенна получила свое наименование во времена бывшего Союза как надежное приспособление для приема сигналов советского телевидения, а также каналов в дециметровом диапазоне. Прием цифрового вещания на нее практически не осуществляется из-за маленькой эффективности. Некоторые любители пытаются привести конструкцию к идеалу за счет укорочения длинных дециметровых усов и снятия отражателя. Такое изменение в некоторых случаях позволяет наладить изображение в цифровом формате, но говорить о гарантированном получении надежного результата нельзя. Говоря о польских приборах, можно отметить качественную работу усилителя, который эффективно работает с цифровым сигналом.
Тип антенны «квадрат»
Такая комнатная антенна DVB-T2, своими руками изготовленная, является модифицированной копией стандартной конструкции, известной под наименованием «три квадрата», в которой насчитывается шесть составляющих и предусмотрен трансформатор согласования. Самодельная антенна такого типа уверенно справляется с приемом телеканалов цифрового формата на расстоянии до 10 км по прямой линии, для более длинных расстояний требуется усилитель сигналов.
Конструкция антенны проста в исполнении. Главный конструктивный элемент состоит из алюминиевой проволоки круглого сечения и одножильных проводов. Проволоку сгибают для получения шести квадратов и делают согласующий отвод, представляющий собой трансформатор высоких частот, чтобы сочетались по сигналу кабель и DVB-T2-антенна с усилителем. Своими руками выполняют припайку провода к точкам, обкручивают их проволокой из меди и паяльником лудят.
Кабель к антенне прикрепляют специальными хомутами или при помощи обыкновенной изоляционной ленты. Присоединение кабеля осуществляют с подкладыванием опоры, используют деревянную планку или другой материал. При установке внутри помещения или снаружи строения главным условием является точная настройка на телевизионную вышку. Это делается при помощи навигатора, если нет прямой видимости, направление уточняется до эффекта получения мощного сигнала.
Устройство антенны из пивных банок
Технология изготовления такой эффективной антенны очень проста и не требует специальных навыков.
С помощью толстого шила или отвертки делают аккуратные отверстия в горловине каждой из двух банок, затем вкручивают в них шурупы. Кабельные концы освобождают от оплетки, медные провода зачищают ножом от лака, присоединяют их под шляпки саморезов. Очень хорошо спаять полученное соединение, но не обязательно.
Цифровая антенна DVB-T2 своими руками почти изготовлена, остается на подготовленной рейке или трубе закрепить банки так, чтобы между ними осталось расстояние 7,5 см. Второй кабельный конец оснащается стандартным штекером, присоединяющимся к приемнику, устройство устанавливается в месте наилучшей фиксации сигнала. Размещение подобного типа прибора на улице требует надежной защиты от непогоды. Это делается любым непромокаемым материалом, часто в ход идут пластиковые бутылки большого размера. Антенна принимает до 15 каналов спутникового телевидения и цифровое вещание.
Использование приборов и усиления
На определенном расстоянии от телевизионной вышки антенна способна воспринимать сигналы без установки дополнительных усиливающих приборов. Для приема сигнала с большего расстояния запасаются усилителем волн с раздельным питанием. Прибор устраивают вблизи тюнера, а согласовательное устройство делают дополнительно, для его изготовления необходимы:
- потенциометр для регулировки усиления;
- стандартные развязные дроссели L4 и L3;
- катушки L2 и L1 наматывают по размерам из справочника;
- экран из металла для отделения цепей на выходе от схемы прибора.
Усилители ставят не далее 3 метров от места, где установлена антенна DVB-T2 из кабеля, своими контактами получающая питание от собственного блока. При установке антенны недалеко от вещающей вышки, не рекомендуется дополнительно использовать усилитель, так как мощный сигнал ухудшает изображение и оказывает дополнительную на всю конструкцию. Рекомендованная длина кабеля составляет три метра, больший провод приведет к разбалансировке симметризатора.
Применение симметризатора
Этот прибор нужен для любого типа антенны, при этом не играет роли, изготовили ее на заводе или в мастерской умельца. Антенна для DVB-T2, своими руками сделанная, выдает хорошее качество изображения, если ее подсоединить к тюнеру. Если длина кабеля более 10 м, то при установке снаружи строения возникают несогласованности сопротивления наружного пространства и кабеля. В таком случае требуется использовать в комплексном решении антенного хозяйства симметризатор, который намного улучшает качество изображения на экране.
Прокладка кабеля и установка антенны
Главным правилом является установка антенны на высоту. Если этого нельзя сделать в комнате, нужно вынести прибор на внешнюю стену. Для установки антенны в частном строении операторы цифрового вещания рассчитывают на высоту устройства 10 м. Если антенна расположена на первом этаже дома, то находящиеся рядом металлические конструкции, объекты промышленности вызывают ухудшение приема.
При расположении антенны под навесом или крышей дома обращают внимание на материал кровли — он не должен содержать металлизированного покрытия или напыления в составе. Металлочерепица, профнастил, железо или фольгированный утеплитель создают значительные помехи для приема сигналов цифрового телевидения.
Для высоко расположенных приемных антенн на металлической мачте или штыре предусматривают стальной стержень по размеру не менее одного метра, к которому подсоединен заземляющий провод. Устройство, расположенное на кровле, включают в общую систему заземления дома.
Кабель не выводят через дымовые и вентиляционные каналы, не навешивают на существующие электрические провода, даже если они выглядят более чем надежно. Отверстия в стенах располагают с наклоном, так чтобы влага с улицы не затекала внутрь помещения, используют специальные заглушки, имеющиеся в продаже. Если антенна сделана добротно и правильно, берут кабель и настенные розетки высокого качества, так как после окончательной отделки стен трудно переделать кабель в стене и заменить его на более надежный.
Соблюдение техники безопасности при монтаже антенны
Перед тем как устанавливать или регулировать уже смонтированную антенну на высоте, убеждаются в том, что это действие безопасно:
- не забираются на слабо закрепленные и шаткие конструкции, если высотные работы связаны с опасностью, обязательно надевают монтажный пояс и крепят его к неподвижной части конструкции здания;
- не разрешается держать конец помощнику, не закрепив его предварительно, при падении подсобник не удержит в руках вес тела;
- запрещается подниматься на высоту в одиночку, при обледенении конструкций, ходить по старой кровле, наступать на соединительные швы;
- запрещается устанавливать антенну в дождь и туман.
В заключение следует сказать, что довольно просто сделать самостоятельно приемное устройство для того, чтобы смотреть цифровое телевидение. DVB-T2 — антенна, своими руками сделанная, — по качеству (если следовать правильной технологии) почти не уступает магазинным аналогам. Стоимость материалов позволит сберечь приличную сумму денег, что немаловажно для некоторых людей.
). Таким образом, антенна — это некий передатчик (приемник). В данной статье разберемся какая антенна нужна
для приема сигнала DVB-T2.
Типы антенн:
По типам, антенны можно разделить на комнатные, наружные и антенны для дальнего приема. Нас же интересуют антенны, которые способны
принимать сигнал стандарта DVB-T2
. Их можно разделить на две группы: комнатные и наружные
. В свою очередь они делятся на активные и пассивные
.
Сигнал цифрового эфирного телевидения стандарта DVB-T2 передается в дециметровом (ДМВ
) диапазоне. Данный диапазон (UHF) находится в рамках 470–862 МГц
. В России данные частоты заполняют каналы с 21-го по 69-ый
телевизионный канал (ТВК) включительно.
Сразу хотим оговориться, что специальных антенн для приема DVB-T2 нет
, все это обычные дециметровые антенны с усилителем сигнала или без него. Выбрать
антенну для приема DVB-T2 не составит особого труда. Здесь необходимо учесть два основных критерия — расстояние
до передатчика и рельеф
местности. В нам этом помогут два сервиса:
Далее переходим непосредственно к выбору антенны DVB-T2 дециметрового диапазона. Если рельеф вашей местности более менее равнинный и расстояние до передатчика не более десяти километров, то вам подойдет обычная ДМВ антенна без усилителя. Хотя, если разница в цене не большая, то советуем приобрести активную антенну (с усилителем), ведь его всегда можно отключить.
Комнатные антенны DVB-T2:

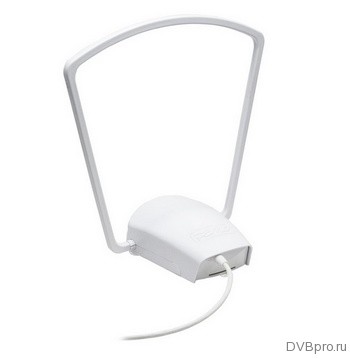

В качестве примера пассивной комнатной DVB-T2 антенны возьмем антенну «Сириус 2.0» , производителя «РЭМО». Ее вы можете прочитать на нашем сайте.
В качестве примера активной комнатной DVB-T2 антенны возьмем антенну «MINI DIGITAL» , того же производителя «РЭМО». Ее вы также можете найти на нашем сайте.
Наружные антенны DVB-T2:
Наружные антенны также классифицируются на активные и пассивные. Их необходимо использоваться при удаленности от передатчика свыше 10 километров. Данные антенны рекомендуется точно направлять на передающую станцию.
В качестве примера наружной DVB-T2 антенны возьмем антенну «СЕЛЕНА МИНИ» , производителя «РЭМО».
В качестве примера наружной активной DVB-T2 антенны возьмем антенну , производителя «РЭМО».
Наружные антенны DVB-T2 для дальнего приема:
Если расстояние до передающего оборудования составляет свыше 30 километров
, то вам понадобятся узконаправленные антенны с повышенной чувствительностью. Данные антенны могут принимать сигнал на расстоянии до 100 километров. Также не забывайте, что такие антенны необходимо устанавливать на соответствующей высоте
.
В качестве примера наружной активной DVB-T2 антенны дальнего приема возьмем антенну , производителя «РЭМО».
SWA-9999
Eurosky
Широкополосный антенный усилитель SWA-9999
Eurosky
устанавливается в наружных антеннах, решетках, сетках или как еще говорят (польских антеннах), для усиления ТВ сигнала. В зависимости от расстояния до телецентра, применяются различные модели, имеющие разный коэффициент усиления и позволяющие принимать телепрограммы на расстоянии от 0 до 150 км от телецентра. Широкополосные антенные усилители SWA
имеют входное сопротивление, определяемое конструкцией антенны 300 Ом, выходное сопротивление 75 Ом, используют напряжение питания от 9 В до 15 В и предназначены для усиления диапазона частот 49 Мгц – 790 Мгц. Подача напряжения к широкополосным усилителям осуществляется адаптерами, различающимися лишь исполнением корпуса, напряжением на выходе 12В. Широкополосные антенные усилители SWA
предназначены для повышения уровня сигнала и компенсации потерь в линиях передач. Такие усилители выпускаются по технологии SMD с использованием самых современных малошумящих транзисторов, которые изготавливаются ведущими зарубежными фирмами – ITT, Siemens, Philips и др. Они могут использоваться в различных конструкциях широкополосных антенн. Благодаря полностью автоматизированному многократному контролю широкополосные усилители имеют хорошую надежность, а благодаря защитному покрытию, обладают стойкостью к воздействию атмосферных явлений.
В настоящее время наибольший ассортимент составляют широкополосные антенные усилители SWA, WS, РА, РАЕ, GPS и др. Они имеют различные схемные решения, что позволяет путем простейшего подбора добиться требуемых результатов в районах с различным уровнем принимаемого сигнала. В районах с относительно хорошим уровнем принимаемого сигнала обычно используют усилители с одним каскадом усиления (одноступенчатые) SWA-1, SWA-1 /LUX, PA-2, S&A-110. В районах с недостаточным уровнем принимаемого сигнала используют двухкаскадные (двухступенчатые) усилители WS-2, SWA-3, SWA-4/LUX, SWA-5 (SWA-6), SWA-7, SWA-8, SWA-9, PA-5, S&A-130, PA-9, S&A-140, PA-10, S&A-120, РАЕ-14, РАЕ-42, РАЕ-43, РАЕ-44, РАЕ-45, РАЕ-65, PAE-65TS, WA-031, WA-032, WA-041, WA-042, WA501S-1.
В таблице приведены технические параметры и характеристики антенных усилителей SWA
и их аналогов pa, gps, pae. Коэффициент шума и коэффициент усиления приведены в дБ, рекомендуемое расстояние до телецентра приведено в км.
Цену широкополосного антенного усилителя SWA-9999
Eurosky
Расположение передатчиков T2 в Украине.
В таблице приведена информация:
- места расположения передатчиков Т2.
- средний радиус покрытия сигналом.
- номера телевизионных каналов цифровых пакетов (мультиплексов).
| Место расположения передатчика | Средний | Цифровые пакеты | |||||
| Название | Адрес | номера телевизионных каналов | |||||
| АР Крым | |||||||
| Алупка | ул. Ленина, 64 | ||||||
| Алушта | ул. Сергеева-Ценского, 13 | ||||||
| Белогорск | ул. Нижнегорская, 33а | ||||||
| Чапаевка | Советский р-н | ||||||
| Джанкой | ул. Крайняя, 20 | ||||||
| Евпатория | Раздольненское шоссе, 17 | ||||||
| Феодосия | шоссе Симферопольское, 45а | ||||||
| Севастополь | мыс Сарыч (смт. Форос) | ||||||
| Анновка | Белогорский р-н | ||||||
| Керчь | ул. Орджоникидзе,144 | ||||||
| Кировское | Черноморский р-н | ||||||
| Красноперекопск | ул. Таврическая, 105 | ||||||
| Партенит | ул. Партенитская, 16а | ||||||
| Севастополь | пр-т. Победы, 96 (Воронцова гора) | ||||||
| Заводское | Ленинский р-н | ||||||
| Судак | шоссе Восточное, 33 | ||||||
| Симферополь | ул. Студенческая, 14 | ||||||
| Ялта | Южнобережное шоссе, 55 | ||||||
| Винницкая область | |||||||
| Балановка | Бершадский р-н | ||||||
| Погребище | ул. Коцюбинского, 23 | ||||||
| Винница | ул. Максимовича, 23 | ||||||
| Володимирка | Шаргородский р-н | ||||||
| Ямполь | ул. Черняховского, 2 | ||||||
| Волынская область | |||||||
| Горохов | ул. Ватутина, 30а | ||||||
| Ковель | ул. Варшавская, 5 | ||||||
| Любешов | ул. Лесная, 3 | ||||||
| Подгайцы | Луцкий р-н | ||||||
| Нововолынск | ул. Пионерская, 6 | ||||||
| Шацк | ул. 50 лет Победы,1-б | ||||||
| Днепропетровская область | |||||||
| Днепропетровск | ул. Телевизионная, 3 | ||||||
| Дмухайловка | Магдалиновский р-н | ||||||
| Кривой Рог | ул. Телевизионная, 8а | ||||||
| Могилев | Царичанский р-н | ||||||
| Никополь | ул. Карла Либкнехта, 113а | ||||||
| Орджоникидзе | ул. Тельмана, 11а | ||||||
| Орлы | Покровский р-н | ||||||
| Павлоград | ул. Харьковская, 17а | ||||||
| Перещепино | ул. Шевченка, 126-б | ||||||
| Николаевка | Петропавловский р-н | ||||||
| Вольногорск | ул. Ленина, 38-А | ||||||
| Желтые Воды | площадь Ленина, 5 | ||||||
| Донецкая область | |||||||
| Краматорск | ул. Кирова, 699-а (РТС Андреевка) | ||||||
| Артемовск | ул. Розы Люксембург, 54 | ||||||
| Донецк | ул. Пехотная, 4а | ||||||
| Константиновка | ул. Демещенко, 116 | ||||||
| Красноармейск | ул. Днепропетровская, 1 | ||||||
| Мариуполь | ул. Кленовая Балка, 3 | ||||||
| Торез | ул. Чернышевского, 15 | ||||||
| Житомирская область | |||||||
| Андреевка | Черняховский р-н | ||||||
| Бердичев | ул. Ленина, 78 | ||||||
| Брусилов | ул. Лермонтова, 171 | ||||||
| Кожуховка | Коростенский р-н | ||||||
| Юровка | Малинский р-н | ||||||
| Новоград-Волынский | ул. Куйбышева, 14 | ||||||
| Олевск | ул. Свято-Николаевская, 146 | ||||||
| Дубовый Гай | Овруцкий р-н | ||||||
| Котлярка | Попельнянский р-н | ||||||
| Закарпатская область | |||||||
| Хуст | с. Рокосово (гора Товста) | ||||||
| Мукачево | гора Павлова | ||||||
| Рахов | гора Терентин | ||||||
| Свалява | гора Кичера | ||||||
| Ужгород | ул. Крымская, 24а | ||||||
| Великий Березный | гора Яворник | ||||||
| Запорожская область | |||||||
| Бердянск | ул. Руденка, 4-а | ||||||
| Куйбышево | ул. Ленина,1-в (РТС Камыш Заря) | ||||||
| Мелитополь | пр-т. Б.Хмельницкого, 88/4 | ||||||
| Орехов | ул. Степная, 25 | ||||||
| Запорожье | ул. Матросова, 24-а | ||||||
| Ивано-Франковская область | |||||||
| Дебеславцы | Коломыйский р-н | ||||||
| Малая Турья | Долинский р-н | ||||||
| Ивано-Франковск | ул. Чорновола, 19 | ||||||
| Микуличин | Яремчанская городская рада | ||||||
| Киевская область | |||||||
| Березань | ул. Ленина, 37 | ||||||
| Белая Церковь | ул. Таращанская, 196 | ||||||
| Дыбинцы | Богуславский р-н | ||||||
| Кагарлык | вышка РРС ЦТЕ УРРТ | ||||||
| Киев | ул. Дорогожицкая, 10 | ||||||
| Володарка | ул. Мира, 221а | ||||||
| Кировоградская область | |||||||
| Кировоград | ул. Садовая, 88 | ||||||
| Новоархангельск | ул.Славы, 153 | ||||||
| Новомиргород | ул. Ленина, 2 | ||||||
| Новоукраинка | ул. Метелькова, 53 | ||||||
| Александрия | ул. Пахоменка, 2 | ||||||
| Устиновка | ул. Пушкина, 43 | ||||||
| Луганская область | |||||||
| Беловодск | вышка РТС | ||||||
| Чернухино | Перевальский р-н | ||||||
| Луганск | ул. Демёхина, 25 | ||||||
| Лисичанск | пр-т. Ленина, 161а | ||||||
| Попасная | ул. Першотравнева, 152 | ||||||
| Ровеньки | ул. Выгонная, 22 | ||||||
| Старобельск | с. Подгоровка, РТС | ||||||
| Сосновый | Сватовский р-н | ||||||
| Зориновка | Меловский р-н | ||||||
| Львовская область | |||||||
| Броды | ул. Зеленая, 19 | ||||||
| Львов | ул. Высокий Замок, 9 | ||||||
| Новый Раздол | переул. Придорожный, 18 | ||||||
| П идбуж | Дрогобицкий р-н | ||||||
| Николаевская область | |||||||
| Березнеговатое | ул. Спортивная, 30-А | ||||||
| Николаев | пр-т Ленина, 24-р | ||||||
| Новый Буг | майд. Широкая площадь, 10а | ||||||
| Первомайск | Подгороднянское шоссе, 13 | 59 | |||||
| Вознесенск | ул. Тимирязева, 175 | ||||||
| Одесская область | |||||||
| Викторовка | Березовский р-н | ||||||
| Измаил | ул. Железнякова, 260а | ||||||
| Каменское | Арцизский р-н | ||||||
| Вестернычаны | Котовский р-н | ||||||
| Ковбасова Поляна | Савранский р-н | ||||||
| Николаевка | Овидиопольский р-н | ||||||
| Одесса | дор. Фонтанская, 3 | ||||||
| Сарата | ул. Мельничная, 1б | ||||||
| Жовтень | Ширяевский р-н | ||||||
| Полтавская область | |||||||
| Гадяч | пл. Соборная, 65а | ||||||
| Гребенка | ул. Городищенская, 142 | ||||||
| Искровка | Чутовский р-н | ||||||
| Кобеляки | ул. Полтавская, 29а | ||||||
| Красногоровка | Великобагачанский р-н | ||||||
| Кременчуг | ул. Керченская, 7а | ||||||
| Лохвица | ул. Ленина, 104-а | ||||||
| Лубны | ул. Грушевского, 27 | ||||||
| Перелески | Зиньковский р-н | ||||||
| Полтава | пр-т Першотравневый, (Первомайский) 26а | ||||||
| Ровенская область | |||||||
| Антополь | Ровенский р-н | ||||||
| Дубровица | ул. Железнодорожная, 7-і | ||||||
| Кузнецовск | ул. Хомецкая, 1 | ||||||
| Сумская область | |||||||
| Белополье | ул. 1 Мая, 15 | ||||||
| Овлаши | Роменский р-н | ||||||
| Шостка | ул. Коротченко, 88 | ||||||
| Сумы | ул. Скрябина, 3 | ||||||
| Тростянец | ул. Нескучанская, 50 | ||||||
| Тернопольская область | |||||||
| Бережаны | ул.Залисся, 7 | ||||||
| Бучач | с. Пидзамочек | ||||||
| Горишняя Выгнанка | Чортковский р-н | ||||||
| Кременец | ул. Осовица, 12 | ||||||
| Лозовая | Тернопольский р-н | ||||||
| Харьковская область | |||||||
| Изюм | ул. Крутая, 56 | ||||||
| Харьков | ул. Деревянко, 1а | ||||||
| Купянск | ул. Ленина,87 | ||||||
| Лозовая | ул. Кооперативная, 53А | ||||||
| Кегичевка | ул. Кирова, 81 | ||||||
| Великий Бурлук | ул. Декоративная, 4 | ||||||
| Херсонская область | |||||||
| Чаплинка | ул. Ленина, 1 | ||||||
| Геническ | ул. Ленина, 87-В | ||||||
| Херсон | ул. Перекопская, 5 | ||||||
| Новотроицкое | ул. Безродного, 116а | ||||||
| Нижние Серогозы | ул. Щорса, 13 | ||||||
| Васильевка | Каховский р-н | ||||||
| Хмельницкая область | |||||||
| Белогорье | Белогорский р-н | ||||||
| Хмельницкий | пр-т Мира, 43 | ||||||
| Кульчиевцы | Каменец-Подольский р-н | ||||||
| Полонное | ул. Леси Украинки, 5А | ||||||
| Черкасская область | |||||||
| Каменка | ул. Ленина, 1А | ||||||
| Буки | Маньковский р-н | ||||||
| Черкассы | ул. Палёхи, 2 | ||||||
| Канев | ул. Киевская, 27 | ||||||
| Корсунь-Шевченковский | ул. Марценюка, 1а | ||||||
| Сатановка | Монастырищенский р-н | ||||||
| Полянецкое | Уманский р-н | ||||||
| Шпола | ул. 40-летия Победы, 11-а | ||||||
| Черновицкая область | |||||||
| Черновцы | ул. Билецкая, 6 | ||||||
| Новоднестровск | квартал 27, дом. 5 | ||||||
| Черниговская область | |||||||
| Тиница | Бахмацкий р-н | ||||||
| Бобровица | ул. Дзержинского, 113 | ||||||
| Чернигов | ул. Комсомольская, 53Б | ||||||
| Холмы | Корюкивский р-н | ||||||
| Нежин | переул. Урожайный, 8а | ||||||
| Билещина | Прилуцкий р-н | ||||||
Цифровое телевидение стандарта DVB-T2 в Украине.
До 17 июня 2015 года, соответственно международному соглашению (Женева-2006), Украина обязана перейти полностью на цифровое вещание стандарта DVB-T и DVB-T2
. Таков план развития национального телерадиоинформационного пространства. Сейчас в нашей стране начинается постепенное отключение вещания в аналоговом формате. Уже довольно давно в Украине вещают в тестовом режиме DVB-T и DVB-T2
цифровые стандарты. Стандарт DVB-T2
становится базовым для вещания и развития цифрового телевидения на Украине.
DVB-T2
это европейский эфирный стандарт второго поколения для наземного цифрового телевидения. Эфир это гипотетическая всепроникающая среда (верхний слой воздуха). В отличии от стандарта первого поколения DVB-T, стандарт DVB-T2
разработан для увеличения на 30-50 % емкость сетей, сохраняя основную инфраструктуру и частотные ресурсы.
Помимо этого, среди преимуществ перехода на DVB-T2
можно выделить следующие:
- увеличение количества каналов транслируемого пакета.
- возможность организации регионального (местного) вещания.
- возможность развития телевидения высокой четкости.
- высвобождение эфирных частот.
- Доступно во всех уголках Украины(покрывает 95% территории)
- Очень просто подключается
- Отменное качество картинки и звукового сопровождения
- Доступны все популярные национальные телеканалы
- Предоставляется без абонплаты
Цифровой формат телевещания DVB-T2
– наиболее современный из всех существующих на сегодняшний день, к которому конечно же в ближайшем будущем придет весь мир, так как его возможности намного шире чем у стандартного DVB-T. Главное и неоспоримое преимущество технологии DVB-T2
состоит в том, что его функционал не ограничивается трансляцией бесплатных цифровых телеканалов. Помимо просмотра 32 цифровых телеканалов в высочайшем качестве, в ближайшем будущем можно будет записывать любимые программы для отсроченного просмотра, заказывать фильмы с сетевых серверов, смотреть онлайн-телевидение, а также слушать цифровое радио. В DVB-T2
заложена возможность передачи нескольких независимых разных по природе и структуре транспортных потоков. Каждый цифровой поток помещается в свой магистральный поток — так называемый канал физического уровня PLP. Для этого введена функция предварительной обработки входных данных. Стандарт DVB-Т2
принципиально отличается как архитектурой системного уровня, так и свойствами физического уровня, вследствие чего приемники DVB-T несовместимы с DVB-T2
.
Характеристики DVB-T2:
- Модуляция OFDM с группами OPSK, 16-QAM, 64-QAM или 256-QAM.
- OFDM режимы 1k, 2k, 4k, 8k, 16k, 32k и “32k ext”. Длина символа для режима 32k составляет около 4 мс.
- Относительные длины защитных интервалов: 1/128, 1/32, 1/16, 19/256, 1/8, 19/128 и 1/4. (Для режима 32k максимум 1/8).
- Прямая коррекция ошибок (FEC) с каскадным применением корректирующих кодов LDPC и БЧХ (как в DVB-S2 и DVB-C2).
- DVB-T2 поддерживает частотные полосы пропускания канала: 1.7, 5, 6, 7, 8 и 10 МГц. Причём, 1,7 Мгц предназначена для мобильного телевидения.
- передача в режиме MISO с использованием схемы Аламоути, то есть приtмник обрабатывает сигнал от двух передающих антенн.
Сервисные возможности DVB-T2:
- Многоканальное мультиплексирование.
- Телевидение стандартной четкости SDTV в форматах экрана4:3 и 16:9.
- Телевидение стандартной четкости HDTV.
- Телевидение сверхвысокой четкости UHDTV.
- 3D-телевидение в стандарте DVB 3D-TV.
- Интерактивное гибридное телевидение в стандарте Hbb TV.
- Видео по запросу.
- Телетекст.
- Телегид.
- Субтитры.
- Стереозвук.
- Звук Dolby Digital.
- Объемный звук.
- Мультизвук (выбор языка вещания).
- Цифровое радио.
- Синхронизация времени и даты с цифровым телевещанием.
- Передача данных в стандарте DVB-DATA.
- Прямой и обратный каналы связи для интерактивных сервисов в стандартах DVB-RCS и DVB-RCT.
- Широкополосный доступ в Интернет.
- Система оповещения.
Прием цифрового сигнала DVB-T2:
Прием цифрового сигнала существляется эфирной коллективной или индивидуальной (наружной или комнатной) телевизионной антенной, дециметрового диапазона (ДМВ), подключаемой к различным приемникам:
- LCD/LED телевизор со встроенным тюнером DVB-T2.
- ТВ-приставка (ресивер, тюнер, приемник) DVB-T2.
- ТВ-тюнер DVB-T2 для компьютера.
Преимущество цифрового сигнала DVB-T2
состоит в том, что цифровой сигнал телевидения принимается на антенну дециметрового диапазона (ДМВ) и передается без искажений, вследствие чего повышается устойчивость изображения и звука на ТВ-приемниках. А также преимуществом является отсутствие помех изображения, связанных с атмосферными явлениями. Цифровой сигнал защищен от этого, и на телеэкране телевизора Вы видите изображение очень хорошего качества. Помимо качественной картинки Вы получаете пятиканальный звук. Плюс к этому, Вы получаете дополнительную информацию EPG (электронная телепрограмма)- дает информацию о текущей программе, и теле-гид на 7 дней. Вещание транслируется в многоканальных сетях состоящих из пяти мультиплексов, к ним относятся: 32 канала стандарта DVB-T2
(MPEG-4), учитывая 28 общенациональных и 4 региональных телеканала вещания. Далее в планах значительное расширение количества телевизионных каналов за счет платных; так или иначе 32 канала остаются доступны без какой либо абонентской платы.
Сейчас в цифровом стандарте DVB-T2
на Украине, зрителям доступны 32 телеканала.
| Цифровой пакет | Телеканал | Логотип | Краткое описание | Примечание |
| Интер | Телеканал «Інтер» – общенациональный канал. В украинском эфире с октября 1996 года. Все это время канал фактически является лидером отечественного телевидения. Такие позиции «Інтер» занял благодаря четкому соблюдению изначально избранной концепции семейного канала, учитывающего потребности всех социальных и возрастных групп населения. | HD * | ||
| Развлекательные и информационные программы. Самые новые и лучшие фильмы и сериалы. Ежедневное ток-шоу. Телеканал «Україна» охватывает все слои населения. Вещание информационное, познавательное, детское, развлекательное, художественное, спортивное. | HD | |||
| Один из лидеров украинского телеэфира. Телешоу и кино, новости и спорт, сериалы и развлекательные программы. Все на наивысшем уровне. Все для всей Украины. Все ярко, качественно и актуально. | ||||
| «НТН» — молодой всеукраинский информационный телеканал. Девиз информационной службы телеканала: «Новости сейчас». В целом, шесть часов горячего информационного продукта, включающего экономические и политические новости Украины и регионов, круглосуточно. Подбор фильмов ориентирован на разновозрастную аудиторию. Зрителям представлены шедевры мирового кино, отечественные и зарубежные телесериалы. | ||||
| «К1» – общенациональный инновационный канал, универсальный по жанровому наполнению. Программная политика телеканала – собственное производство программ, которые отвечают самым высоким профессиональным стандартам и ожиданиям современной аудитории. | ||||
| Общегосударственный эфирный канал. Информационно-публицистические программы, художественные фильмы для всей семьи, молодежные, детские и спортивные передачи. Это телевизионная программа, для самых разных слоев населения и возрастных категорий. | ||||
| Новости и кинофильмы, актуальная информация и развлечения. Все, что можно применять ежедневно и развлекаться, смотря телевизор: автомобили, здоровье, мода, красота, кулинария, путешествия, уютный дом, интересные люди. И улыбнуться, и посмеяться, и послушать, и узнать. На первом негосударственном всеукраинском канале ICTV и давно знакомые лица, и свежие новые факты. | ||||
| Enter-фильм | Киноканал транслирует фильмы и программы о кино для всей семьи, для молодежной аудитории. В сетке вещания существует специальный кинопоказ для «полуночников». «Enter-фільм» в своей программной политике пытается максимально учесть вкусы и пристрастия самой широкой аудитории. Довольно часто демонстрируются фильмы, отмеченные наградами различных кинофестивалей. | |||
| Канал адресован, в основном, женщинам, которые живут в больших городах, предлагая программы о современным образе жизни, хобби, гармоничных отношениях между людьми и ежедневных потребностях городских жителей. Телеканал Индиго ТВ показывает зрителям, как найти гармонию и счастье, зрители смогут научиться ценить красоту, почувствовать вкус жизни. | ||||
| Самые горячие хиты и самые свежие сплетни, интервью со звездами в прямом эфире и последние события прямо с музыкальных площадок. Чтобы не выпасть, не пропустить, узнавать, увидеть самому, нужно смотреть ZOOM. Потому что ZOOM значит «жить в мире музыки»! | ||||
| «СТБ» – украинский телевизионный канал. Основной зритель – социально активный человек, поэтому в программе — популярные новости, авторские музыкальные программы и фильмы производства зарубежных компаний. | ||||
| Украинский телеканал, аналог российского телеканала СТС. Канал предлагает зрителям программы собственного производства, и производства канала СТС, специальные проекты и зарубежные развлекательные программы, фильмы, музыка. | ||||
| Телеканал К2 – это настоящий подарок для женщин. Романтические сериалы, фильмы, ток-шоу, модные показы перенесут вас в мир чувств, любви, страсти и красоты! Легкий, эмоциональный и веселый стиль канала заставит забыть о повседневных проблемах, к тому же, некоторые из них телеканал решит за вас. Не изменяя своему образу и оставаясь верным своему зрителю, К2 предлагает целое созвездие программ, которые помогут хорошим хозяйкам вкусно готовить, обустраивать дом, заботиться о детях, при этом выглядя на все сто! К2 – телеканал для женщин, которые стремятся добиться успеха в жизни. | ||||
| Новый канал | Всеукраинский негосударственный канал с большим количеством эксклюзивных материалов. Репортерские расследования, прямые эфиры, реалити-шоу, обсуждения и соображения, сериалы, кино и новости. Взгляд канала на события в Украине и мире. Неординарные материалы, профессионализм в подаче информации. | |||
| Украинский музыкальный развлекательный канал. Современная музыка всех жанров звучит вперемешку с отличными украинскими шоу обо всем: о знаменитостях, музыкальных событиях, горячих хитах, последних разговорах … Обо всем, что показывают и о чем не хотят говорить … | ||||
| 5-й канал | «5 канал» – информационный канал. Это самые последние новости политики и финансов Украины и мира, аналитические программы, ток-шоу, текущие события мира спорта, моды и шоу-бизнеса. Среди аналитических программ такие, как «Час Пик», «Закрытая Зона», «5 копеек», «VIP-женщина», «5 элемент», «Время по Гринвичу» и др. | |||
| «Мега» – это лучшие развлекательные, соревновательные и игровые форматы программ для тех, кто стремится узнать больше о человеке и его возможностях и готов ежедневно бросать вызов себе и окружающему миру. | HD | |||
| Пиксель ТВ | Пиксель — первый и единственный украинский телеканал для детей. В основе программного наполнения канала — качественные познавательные, развивающие и учебные передачи для самого младшего зрителя. В частности, лучшие образцы мирового анимационного искусства, признанные развивающие и учебные проекты, классика отечественной мультипликации, а так же интерактивные проекты собственного производства, которые пропагандируют семейные и духовные ценности, и способствуют всестороннему развитию малыша. | HD | ||
| «XSPORT» позиционирует себя как спортивный канал, предлагающий контент для аудитории с активной жизненной позиции, исповедующей здоровый образ жизни. Наряду с классическими видами спорта – хоккеем, боксом, единоборствами, легкой атлетикой, теннисом, плаваньем, гандболом, канал предлагает своим зрителям программы об экстремальных видах спорта, спортивной рыбалке, трансляции соревнований по спидвею, гонках «экологической» Формулы Е, снукеру, покеру, познавательные и юмористические программы, связанные со спортом. | ||||
| НЛО ТВ | НЛО ТВ – это самые крутые и модные проекты! «Comedy Club», «Comedy Woman», «Наша Russia», «Універ. Нова общага», «Саша+Таня», «Як гартувався стійл», «Высотка», «Города», «Раздолбаи», «Моя первая тачка» и так далее. Это все молодежные проекты, которые уже вызвали самый настоящий фурор у зрителей. Смотри НЛО TV – с нами ты всегда в тренде! | |||
| Украинский телеканал, предлагающий лучшие новинки мирового кинематографа для того, кто умеет ощущать, для того, кто знает, как следует радоваться. Фильмы для молодых людей, живущих насыщенной жизнью и ожидающих именно такого эффекта от кино. | ||||
| DOBRO — общенациональный украинский телеканал, наполненный полезной информацией и практическими советами для всей семьи; ориентирован на женскую аудиторию и одновременно интересный для всей семьи. Телеканал создает хорошее настроение, настраивает на семейные ценности, традиции и подсказывает способы достижения жизненной гармонии. Включая телеканал Dobro, вы погружаетесь в атмосферу домашнего уюта и хорошего настроения. | ||||
| Канал известен своими циклами документальных фильмов. Во многом, что касается документальных сериалов, «Тонис» был и остается новатором в этой области телепоказа. Канал также отдает предпочтение популярному отечественному кино. Кроме этого на Тонисе уделяют большое внимание закупке фильмов иностранного производства, которые специально предназначены для телепоказа. Вся продукция канала разделяется по жанрам и тематике и недельная сетка учитывает вкусы разных возрастных групп. Телепрограмма «Тонис» распостраняет в эфире такие популярные программы как: «Майстер-клас», «Фінансист», «Нерухомість», «Ти Ди Ви Шоу», «Театр ХХ сторіччя», «Контекст», «Жіночі штучки». Вещание круглосуточно. | HD | |||
| Business | Business — информационно-аналитический бизнес-телеканал. Телеканал систематически отслеживает и анализирует, насколько эффективным является государственное регулирование украинской экономики, насколько полезными или вредными для определенных отраслей отечественного бизнеса является решение властей. | |||
| Espreso TV | Центральное место на канале занимают новости украинской политической, экономической, социальной, культурной и спортивной жизни, а также сообщения о событиях, происходящих за рубежом. | |||
| Банк-ТВ | В эфире «Банк-TV» будет банковская и финансовая информация, экономическая аналитика, обзоры деловой прессы, авторские программы, программы центральных банков других стран, информация международных информагентств (например, Bloomberg). | HD | ||
| Эфир телеканала «Винтаж ТВ» рассчитан на любителей старого, даже очень старого кино. Здесь вы увидите фильмы и спектакли, снятые еще в 1920-1950-х годах, встретитесь с такими легендарными актерами, как Фаина Раневская, Алексей Грибов, Эраст Гарин и многими другими.Приглашаем всех ценителей киноискусства смотреть «Винтаж ТВ» и наслаждаться блистательной игрой мастеров сцены первой половины ХХ века! | ||||
| Телеканал «Ескулап ТБ» адресован всем, кто увлекается здоровым образом жизни, хочет знать больше о здоровье и медицине. На «Ескулап TV» вы увидите информационные, познавательные и научные программы на медицинские темы, а также научно-популярные фильмы об окружающем мире, снятые в свое время знаменитой студией «Киевнаучфильм».Вещание канала «Эскулап ТВ» осуществляется при поддержке Министерства охраны здоровья и Национальной академии медицинских наук Украины. | ||||
| Телеканал | Телеканал 112 Украина — это один из самых молодых, но уже популярных новостных каналов. Вещание ведется в формате HD. | |||
| региональный | ||||
| региональный | ||||
| региональный |
*
телеканалы, вещание которых планируется перевести в формат высокой четкости (HD
).
**
региональные телеканалы: отличаются в зависимости от области и конкретного региона.
Цену на оборудование, для просмотра в стандарте DVB-T2
Цифровое телевидение вещается именно в диапазоне дециметровых волн. Поэтому использовать можно практически любую антенну ДМВ. Но мне понадобилась простая
, легкоповторяемая и крепкая антенна ДМВ
диапазона.
Такая чтобы ее можно было носить с собой, и при случае не жалко было отдать за небольшую сумму людям.
За основу была взята известная «восьмерка
«, с той разницей, что я использовал ее без отражателя.
Материал для полотна антенны можно взять любой токопроводящий, подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль… Я взял медную проволоку диаметром 3 мм. Легко паять, легко гнуть при сборке, легко выровнять если погнулась.
Наружная сторона квадрата 14 см, внутренняя чуть меньше — 13 см за счет того что середина двух квадратов не сходится, около 2 см от угла до угла.
Итак если вы делаете антенну не из проволоки, то так и отмеряете — верхние стороны по 14 см, боковые по 13.
Все размеры примерно. Не бойтесь обсчитаться или ошибиться. В наши планы не входит изготовить антенну соответствующую всем стандартам. Нам нужна простая, но рабочая лошадка. Суррогат, но надежный. Суррогат потому что:
1
. Размеры лично я точно не выдерживал.
2
. Рефлектор отсутствует.
3
. Кабель я брал 50 ом вместо 75 ом, но с густой оплеткой. Такой кабель друзья обычно использовали для автомобильных антенн для радиостанций 27 мгц.
Тем не менее антенна работает и весьма неплохо.
У цифрового сигнала есть особенность, он или есть, или его нет. При приеме аналогового телевидения, разные каналы показывали с разным уровнем помех, и при удалении просто увеличивался уровень снега на экране, до полного пропадания сигнала. В цифре сигнал практически одинаков на всех каналах и если прием есть, то есть все каналы.
Данная антенна проверена мною не на одном десятке телевизоров в нашем регионе.
Итак. Отмеряем кусок общей длиной 112 см
и гнем проволоку. Первый участок 13 см + 1 см для петли (для прочности) . Второй и третий — по 14 см, четвертый и пяты — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см петля жесткости.
На двух концах зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга, а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой. Куда паять центральную жилу, куда оплетку, значения не имеет.
Расстояние между пайкам 2 см
Кабеля я взял около трех метров. В большинстве случаев хватает если делаете не для себя лично. Для себя отмеряете сколько нужно.
Кабель зачистил со стороны антенны на два сантиметра, к штеккеру — 1 см. Если штеккер такой как на фотографии. Можно брать любой, покрепче.
Зачистка кабеля
Штеккер зачистил надфилем и скальпелем.
После запайки оба места пайки заливаются клеем из пистолета. На штеккере, сначала горячий клей заливается на место пайки и в пластмассовый колпачок, с запасом, лишнее после можно убрать. Затем, пока не остыл клей все быстро собирается. Такой стык после зубами не разгрызешь. Надежно, в то же время эластично.
Пайка на самой антенне так же заливается клеем, но для жесткости конструкции берется каркас — любая крышка, коробка,…. Я взял крышку от 20-ти литровой бутыли для воды, коих у меня накопилось достаточное количество. Если делаете антенну как и я для массового производства, то материалы лучше сразу использовать распространенные, буквально валяющиеся под ногами для лучшей повторяемости антенны. Если антенна делается в единичном экземпляре для побыстрому склепать, то можно совсем ничего не заливать.
Получилась такая вот конструкция, которую можно прилепить где угодно — на карниз, на штору, на оконную раму. Для этого можно носить с собой кусок проволоки, пару саморезов, пару булавок…
Антенна в сборе
Если антенна помялась при переносе, она легко и без повреждений выравнивается. Это пожалуй самый главный ее плюс.
Такую конструкция я не всегда таскаю с собой, а только когда получаю конкретный заказ на подключение тюнера цифрового телевидения DVB-T2. Она легко умещается вместе с инструментом в моем рюкзаке.
Удобнее делать сразу несколько антенн одновременно. Занимает меньше времени.
Вот таким образом закрепил антенну мой друг, используя ее в качестве наружной. До вышки порядка 9 км. Прием уверенный несмотря на простоту антенны.
Человечество живет в цифровую эпоху. Телевидение переходит на цифровую передачу сигналов. Особенность цифрового вещания в том, что оно ведется в дециметровом диапазоне.
У передающих станций небольшая мощность передаваемого закодированного сигнала. Поэтому для приема сигнала и показа изображения в телевизорах, которые удалены от станции, требуется принимающая цифровая антенна. Если вы не знаете, как сделать антенну для ТВ, то ответ прост: своими руками её можно собрать из подручных материалов буквально за один час.
Типы принимающих антенн
Для уверенного приема сигнала с телевышки существует много различных телевизионных антенн. Они различаются по форме и диапазону принимающих частот.
Антенны можно разбить на несколько основных типов:
Волновые. Для приема волнового канала. Состоит из вибратора (активный элемент) и рефлектора с набором пассивных элементов. Вся конструкция установлена на общем основании — стреле. Рефлектор нужен для уменьшения уровня сигналов, которые пытаются зайти с сзади. Вибратор ловит основной сигнал, заходящий спереди антенны.- Бегущая волна. Состоит из стрежня — собирательной линии, на которой равномерно расположено несколько вибраторов. Все вибраторы активные и сложенный, аккумулированный сигнал поступает в собирательную линию.
- Рамочные. Применяются, когда простых антенн недостаточно для уверенного приема. Широко распространено название «двойной квадрат». Характерной особенность является нетребовательность к настройке.
- Логопериодические. Хорошо обеспечивают прием телеканалов в самом разном диапазоне частот: от метровых волн до дециметровых. Приходящую волну принимает ряд вибраторов. Начинают работать те, размеры которых приближаются к половине длины волны. Принцип действия аналогичен нескольким волновым аналогам, соединенным вместе.
- Решеточные. Сложная система, которая состоит из одинаковых отдельных слабонаправленных антенн, распределённых в пространстве таким образом, что фазы пойманных сигналов одинаковы. За счет этого происходит многократное усиление сигнала.
Волновые. Для приема волнового канала. Состоит из вибратора (активный элемент) и рефлектора с набором пассивных элементов. Вся конструкция установлена на общем основании — стреле. Рефлектор нужен для уменьшения уровня сигналов, которые пытаются зайти с сзади. Вибратор ловит основной сигнал, заходящий спереди антенны.В настоящее время подавляющее большинство телевизионных сигналов передается способом цифрового кодирования. Вещание ведется в дециметровом диапазоне. Формат такой передачи называется DVB — T2.
Теоретически этот сигнал можно принять на некоторые старые универсальные антенны, чем и воспользовались маркетологи, назвав их DVB — T. Для того, чтобы отличать новые узкопрофильные дециметровые антенны от старых классических, и была добавлена цифра «2» в конце аббревиатуры.
Основы цифрового телевидения
Телевизионные передатчики передают цифровой сигнал на сравнительно небольшие расстояния. Дальность передачи не превышает шестидесяти километров и ограничена зоной прямой видимости излучателя с телевышки.
Для этих расстояний хватает сигнала небольшой мощности. Но конструкция принимающих сигнал антенн должна отвечать некоторым требованиям:
Аккуратность в изготовлении. Точность приема должна исключать потерю мощности сигнала.- Должна быть расположена по оси идущей электромагнитной волны.
- Обязательная ориентация по виду поляризации.
- Должна быть защита от помех, которые совпадают по частоте. Это могут быть радиопередатчики, генераторы, электродвигатели.
Аккуратность в изготовлении. Точность приема должна исключать потерю мощности сигнала.Цифровой сигнал имеет свою уникальную особенность. Его либо можно поймать, либо нет. У него нет среднего положения.
Если цифровой сигнал на полтора децибела выше шумов, то его прием всегда качественный. Исчезнуть сигнал может при поврежденном кабеле или искажении фазы на передаваемом участке. В этом случае, даже если сигнал сильный, изображение распадается на мелкие квадратики.
Для того, чтобы словить дециметровое вещание, требуется соответствующая антенна. Согласно теории, подойдет любая антенна, но на практике есть нюансы.
Существуют несколько типов антенн для приема DMV, которые предлагают производители:
Комнатные. Способны принимать цифровой сигнал всего лишь до десяти километров от станции. На таком расстоянии сигнал может принять обычный длинный гвоздь, направленный в нужную сторону.- Тип «Ворон». Ловит сигнал на расстоянии до тридцати километров. Устанавливается снаружи помещений. Для нормальной работы необязательно направлять на источник сигнала.
- Тип DIPOL 19/21−69. Уверенно ловит сигнал до пятидесяти километров. Устанавливается на возвышении около десяти метров и требует расположения строго на ретранслятор.
Комнатные. Способны принимать цифровой сигнал всего лишь до десяти километров от станции. На таком расстоянии сигнал может принять обычный длинный гвоздь, направленный в нужную сторону.Совсем несложно изготовить антенну своими руками для цифрового ТВ.
Сборка антенн в домашних условиях
ормы изгибов должны быть максимально гладкими. Основные фазовые искажения появляются из-за провалов и выбросов резкого характера.
Самодельные цифровые антенны получаются частотонезависимые. Они имеют не самые лучшие характеристики, но просты в сборке и отнимают на конструирование мало времени и средств. Подходят для работы в незагрязненном шумами эфире при небольшом расстоянии до ретранслятора.
Прием сигнала на пивные банки
Из обычных пивных банок можно сконструировать простую всеволновую антенну. Конечно, она уступает промышленным образцам и не всегда способна обеспечить устойчивый сигнал, но своё предназначение выполняет неплохо. Это устройство принимает как минимум пятнадцать каналов как минимум.
Чтобы собрать эту конструкцию, понадобятся:
Две банки из-под пива, объемом семьсот пятьдесят или тысяча миллилитров каждая.- Телевизионный кабель коаксиальный (РК75).
- Антенный штекер.
- Скотч или липкая лента.
- Отвертка.
- Нож.
- Кусачки.
- Саморезы по металлу.
- Дощечка или трубка пластиковая. Это будущее основание конструкции.
- Линейка.
- Надфиль.
Две банки из-под пива, объемом семьсот пятьдесят или тысяча миллилитров каждая.
После промывки и просушки металлических банок, DVB — T2 можно начать собирать антенну.
Аккуратно, чтобы не деформировать, прокалывается по отверстию в верхних частях обеих банок. Для этой процедуры подойдет отвертка. С ее же помощью в подготовленные дырки вкручиваются саморезы.
Затем берется один конец кабеля РК75 и на расстоянии десять-двенадцать сантиметров при помощи ножа зачищается от верхней оболочки. При этом медная оплетка не должна быть повреждена. Оплетка скручивается в косичку. Алюминиевый экран удаляется.
Затем срезается на шесть-семь сантиметров полиэтиленовая оболочка и оголяется центральный сердечник.
Полученные в результате косичка и центральная жила прикручиваются к саморезам. Если есть паяльник и навыки владения им, то лучше всего припаять части провода к банкам.
Банки последовательно, при помощи скотча, закрепляются вдоль фанерной доски или другого основания, какое есть под рукой. Расстояние между банками должно составлять семь с половиной сантиметров.
В завершение работы ко второму концу кабеля присоединяется штекер.
Для этого конец кабеля зачищается и центральная жила пропускается сквозь отверстие одной из половинок штекера. Оплетка кабеля присоединяется к корпусу штекера. Одна половинка накручивается на другую и в итоге получаем штекер, готовый к работе.
Остается подключить его к антенному входу телевизора и разместить антенну в правильном месте, где качество принимаемого сигнала будет хорошим.
В том случае, если созданная конструкция размещена вне помещения под открытым небом, надо защитить устройство от влаги и сырости. Для этих целей можно использовать пластиковые бутылки, в которых отрезаются дно и горлышки. Внутри них и размещаются металлические детали антенны.
Полученную модель легко «настроить», поворачивая её в пространстве и просто перемещаясь по квартире, балкону или дачному участку.
Антенна зигзагообразная Харченко
Придумал эту зигзагообразную широкополосную конструкцию инженер К. П. Харченко в 1961 году. Для приема цифрового сигнала она прекрасно подошла и получила широкое заслуженное признание. В народе её прозвали «восьмеркой» и выглядит полная сборка как два ромба, расположенные один над другим.
При изготовлении восьмёрки понадобятся:
- Проволока из меди с диаметром 3−5 миллиметров.
- Коаксиальный антенный кабель длиной 3−5 метров и сопротивлением 75 Ом.
- Паяльник с припоем.
- Скотч или изолента.
- Штекер.
- Болты для сборки.
- Основание: лист фанеры или пластика.
На первом этапе собираем антенную рамку. Берем проволоку длиной 109 сантиметров и сгибаем в виде рамки. Рамка имеет форму двух последовательных ромбов со сторонами, равными тринадцать с половиной сантиметров. Останется один сантиметр. С него делается петелька, которая скрепляет проволоку. Концы рамки припаивают друг к другу и она таким образом превращается в замкнутый контур.
После этого коаксиальный кабель зачищается. Экран кабеля сворачивается в тугой стержень и припаивается к проволоке рамки в месте где ромбы сходятся. Центральный стержень кабеля тоже припаивается в центральной части рамки. Сердечник и оплетка не должны касаться друг друга.
Второй конец кабеля присоединяется к штекеру. Предварительно штекер в местах пайки протирается спиртом и обрабатывается наждачной бумагой. Моножила припаивается к центральному выходу штекера, а скрученная оплетка — к боковому.
Если рамка будет эксплуатироваться под открытым небом, то будущее фанерное основание можно покрасить или залакировать. Места пайки можно замотать скотчем или изолентой. Но это не самый лучший вариант, поскольку липкая лента может со временем размотаться. Если перед пайкой на проволоку надеть пластиковые трубки подходящего диаметра, то по окончании работы трубки натягиваются на спаянные места и надежно защищают рамку. После чего рамка устанавливается на подготовленную основу.
Цифровая антенна своими руками собрана и готова к эксплуатации.
При желании можно собрать антенну, настроенную на определенную длину волны. Для этого надо сделать расчет длины квадрата. Это несложно: длина волны нужного сигнала делится на четыре. В итоге получается нужное значение длины ромба рамки.
Самая простая антенна из кабеля
Для нее нужен один телевизионный кабель с сопротивлением 75 Ом. Необходимая длина кабеля рассчитывается, исходя из нужной частоты цифрового вещания. Её значение в мегагерцах делится на 7500 с округлением полученной суммы.
Полученное значение и есть искомая длина кабеля.
После этого один конец кабеля очищается от внешней изоляции и вставляется в антенный разъём телевизора. От двух сантиметров после разъёма на кабеле делается отметка.
Именно от этой отметки отсчитывается необходимая длина кабеля. Плоскогубцами отщипывается лишняя часть.
После этого надо вернуться к отметке на кабеле. В этом месте оставляется только стержень с изоляцией, а внешняя оплетка снимается. Очищенная часть загибается под углом в девяносто градусов.
Все готово. Телевизор можно настраивать с новой антенной.
Техника безопасности при монтаже
Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:
- Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
- Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
- Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.
После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.
Для комфортного просмотра цифрового телевидения необходимы стабильный передающий сигнал и качественная приемная антенна. Мощность телесигнала зависит целиком и полностью от провайдера, потребитель повлиять на это не может, зато он может исправить ситуацию с приемом на своей стороне с помощью покупной либо самодельной антенны. Как изготовить своими руками простое, но эффективное устройство для цифрового ТВ, рассказано далее.
Самодельные антенны для приема ЦТВ
На территории Российской Федерации претворение в жизнь федеральной программы цифрового вещания в 2019 году ознаменовалось введением в строй двух мультиплексов с полностью бесплатным государственным пакетом из 20 телеканалов и 3 радиопрограмм. Каналы не зашифрованы, они передаются в открытом виде в дециметровом диапазоне волн. То есть для качественного приема цифрового общественного телевидения подойдет любая антенна, работающая в диапазоне ДМВ.
Немного теории. Размеры вибраторов (активных элементов любой антенны) должны быть равны полной длине волны, половине или ее четверти. В дециметровом диапазоне радиоволна имеет длину менее одного метра. Значит, размеры элементов должны быть согласованы с данной величиной.
В радиотехнической литературе описано множество приемных конструкций для ДМВ диапазона. Большинство из них будет прекрасно принимать и современное цифровое телевидение. Описанные далее популярные устройства, изготовить которые может каждый своими руками, имеют следующие характеристики:
| Вариант конструкции | Коэффициент усиления, дБ | Дальность приема без усиления, км | Дальность приема с усилителем, км | Рабочий диапазон, МГц |
| Петля из кабеля | 0 – 3 | 15 | 15 | 440–800 |
| Антенна из алюминиевых банок | 3 – 5 | 15 | 40 | 470 – 622 |
| «Бабочка» | 5 – 11 | 20 | 70 | от 300 МГц |
| «Тройной квадрат | 9 | 15 | 60 | 300 МГц и выше |
| Антенна Харченко | 5 – 6 | 10 | 50 | от 300 МГц |
| Логопериодическая антенна | 8 – 12 | 30 | 100 | более 300 МГц |
Конечно, это далеко не все конструкции приемных антенн для цифрового телевидения, которые можно сделать в домашних условиях. Существует огромное число альтернативных вариантов, но большинству из них присущи определенные недостатки:
- они технически сложные для повторения;
- эффективность не слишком высокая (низкий коэффициент усиления);
- слишком узкая полоса приема (требуются высокая точность изготовления и настройка);
- необходимы дорогостоящие (дефицитные) материалы и компоненты.
Антенна цифрового ТВ, рекомендуемая для изготовления своими руками, должна быть эффективной, легкой для повторения, не содержать дорогих деталей и материалов. Этим параметрам полностью соответствуют рассмотренные ниже конструкции.
Антенна из кабеля
Простейшая антенна из отрезка коаксиального (телевизионного) кабеля выполняется в форме петли. Для ее постройки потребуются:
- кабель;
- инструменты (нож, плоскогубцы, кусачки, линейка);
- ТВ-штекер для подключения к телевизору/приставке DVB-T2.
Инструкция по изготовлению:
- Возьмите отрезок кабеля длиной 1,5–2 м, для этой цели лучше использовать провод с центральной жилой из меди (во многих дешевых кабелях последняя выполнена из непонятного сплава с внешним омеднением, его тоже можно применить, но результат будет несколько хуже).
- Снимите ножом с одного конца изоляцию с экрана и центральной жилы (длина участка 5 см), скрутите оголенные проводники в общий жгут.
- Отмерьте 20 см от этой точки, удалите внешнюю оболочку и оплетку (длина участка 5 см).
- Еще через 20 см снимите только внешнюю оболочку (также участок длиной около 5 см).
- Согните кабель кольцом, плотно намотайте скрученные в жгут жилу и оплетку на оголенный экран.
- Присоедините штекер к другому концу кабеля.
простота и скорость изготовления — конструкцию можно сделать буквально на коленке за считанные минуты;
не требуются дорогостоящие материалы и инструменты — устройство можно собрать из старого ненужного кабеля с использованием подручных средств, которые есть в любом доме.
невысокий коэффициент усиления даже с подключением усилителя;
без существенных доработок (дополнительная изоляция, жесткий каркас) может использоваться лишь как домашнее устройство.
Несмотря ни на что, самодельная антенна из куска кабеля, установленная в квартире (доме), прекрасно ловит цифровое телевидение в условиях города. Порой даже лучше некоторых изделий, разработанных китайскими инженерами-конструкторами.
Из алюминиевых банок
Данная конструкция немного сложнее описанной выше петлевой антенны, зато она куда более эффективна в работе. Для сборки понадобятся:
- пара пустых банок из-под любых напитков (0,33, 0,5 л);
- старая вешалка для одежды;
- скотч, паяльник, нож, линейка;
- ТВ-кабель, штекер для подключения к приемному устройству.
Инструкция по изготовлению:
- Снимите изоляцию с кабеля с одного конца (длина 5 см), разведите центральную жилу и оплетку (последнюю скрутите жгутом).
- Оторвите от банок язычки и к местам их крепления припаяйте зачищенные провода — центральный к одной банке, экран к другой (проводники можно просто прикрутить к отверстиям, где крепились язычки, без пайки).
- Закрепите банки с помощью скотча на прямой планке вешалки на расстоянии друг от друга равном 7,5 см.
- Примотайте кабель скотчем к вешалке (там где крючок).
- Подключите телевизионный штекер.
простота изготовления — при возникновении сложностей с пайкой, допустимо (хотя нежелательно) соединение «скруткой»;
используемые детали и материалы не дефицитные и не дорогие;
возможность установки на улице;
достаточно высокая эффективность — антенна ловит сигнал на расстоянии от передающего центра до 10 км в зависимости от наличия/отсутствия преград, погоды и прочих условий.
необходимо точное соблюдение расстояния между активными элементами — даже совсем небольшое отклонение грозит существенной потерей качества приема;
парусность и невысокая жесткость конструкции — на улице такая антенна может отклоняться, разворачиваться в результате воздействия ветра (при необходимости устройство можно доработать).
Подключение антенного усилителя в несколько раз повышает дальнобойность самодельного девайса, но требует организации цепей питания (блок на 9 – 12 вольт) и защиты от внешних воздействий (дождя, солнца), если антенна будет смонтирована на улице.
Антенна «Бабочка»
Эта относительно простая в повторении и эффективная в работе антенна для приема ЦТВ действительно напоминает по форме крылатое насекомое. Чтобы собрать приемное устройство, необходимы:
- кусок фанеры размером 20 x 20 см толщиной 4–5 мм;
- 2 метра медной (желательно) или алюминиевой (будет работать хуже) жилы сечением 3–5 мм;
- шурупы, отвертка, нож, паяльник (припой, флюс), линейка, кусачки, плоскогубцы, карандаш для разметки;
- коаксиальный кабель и штекер для подключения к ТВ или приставке.
Инструкция по изготовлению:
- Разрежьте пополам проволоку.
- Каждый кусок согните треугольником со сторонами 37,5 x 37,5 x 22 см.
- Спаяйте места соединения.
- С помощью шурупов закрепите элементы на фанерной панели местами пайки друг к другу на расстоянии 7,5 мм, «крылья» должны быть разнесены на одной линии симметрично.
- Снимите изоляцию с конца кабеля (длина участка 5 см).
- Припаяйте центральную жилу к одному «крылу», оплетку, скрученную в жгут, к другому (это места соединения треугольников).
- Присоедините ТВ-штекер.
относительно легкая в изготовлении;
это широконаправленный вариант — то есть, она будет уверенно ловить сигнал и при не слишком точной настройке на телевышку;
идеальна для уличного применения.
не самое высокое усиление (как раз из-за ее широкой направленности);
медный провод толстого сечения проблематично найти.
Медную жилу для изготовления активных элементов антенны можно заменить менее дефицитной алюминиевой. Однако спаять такой провод не получится. Для крепления алюминиевых треугольников к деревянной основе и подключения кабеля нужно согнуть концы проводников небольшим кольцом (3–4 мм в диаметре), просверлить в фанере отверстия соответствующего размера и закрепить все компоненты с помощью винтов и гаек.
«Тройной квадрат»
Конструктивно — это три квадратные рамки: директор, вибратор (с которого снимается принятый сигнал) и рефлектор. Активные элементы имеют разные размеры относительно друг друга. Для изготовления «тройного квадрата» потребуются следующие материалы и инструменты:
- медный провод (также подойдет алюминий или сталь) сечением 3–5 мм;
- мощный паяльник 75–100 Вт, припой, канифоль;
- антенный кабель и штекер для подключения к телеприемнику или приставке цифрового ТВ;
- плоскогубцы, кусачки.
Инструкция по изготовлению:
- Из проволоки сделайте три квадрата размерами 15,2 см, 12,5 см (с отводом-согласователем 12,3 x 3 см), 10,5 см.
- Спаяйте стыки у каждого элемента.
- Откусите прямой отрезок провода длиной 13 см.
- Припаяйте к нему изготовленные квадраты в последовательности от большего к меньшему на расстоянии 7,6 и 5,2 см соответственно, отвод средней рамки должен «смотреть» вниз.
- Зачистите коаксиальный кабель, припаяйте провода к точкам изгиба согласующей рамки, присоедините штекер.
повышенная чувствительность — конструкция хорошо «берет» слабый сигнал на большом расстоянии;
простота изготовления — не нужно сверлить никаких отверстий, «мудрить» с крепежом, подгонять детали и прочее;
хорошо согласуется с усилителем — при этом дальность приема увеличивается многократно.
узкая направленность — требуется довольно точно направлять антенну на передающую вышку;
для достижения максимальной дальнобойности важно соблюдать размеры при его изготовлении.
При желании «тройной квадрат» можно собрать из единого куска медной или алюминиевой жилы, придав ему нужную форму с соблюдением указанных выше размеров. Этот способ технологически сложный, зато не требует наличия мощного паяльника для соединения элементов.
Антенна Харченко
Собственно это давно используемая в радио классическая конструкция «двойной квадрат», или «биквадрат», — часто повторяемая, простая и технологичная система для приема сигнала. Сделать такую антенну сможет каждый буквально на «коленке» за считанные минуты. Для этого потребуются:
- медная жила сечением 3 – 5 мм длиной 1,12 метра;
- плоскогубцы, кусачки, нож, паяльник;
- коаксиальный кабель, антенный разъем для подключения.
Инструкция по изготовлению:
- Согните медную жилу в форме двух квадратов (размер каждой стороны — 14 см).
- Спаяйте вместе концы проводников.
- Припаяйте ТВ-кабель к центральным точкам антенны (расстояние между ними равно 10 мм).
- Присоедините к кабелю штекер.
легкость изготовления, отсутствие дорогостоящих компонентов для сборки;
высокая эффективность и стабильность приема при малых затратах — «биквадрат» считается лучшей антенной для самостоятельного повторения.
требуется правильная установка антенны (обычно достигается опытным путем) — при неверном направлении прием ухудшается;
необходимо точное соблюдение размеров — существенные отклонения грозят ухудшением работы конструкции.
Значительное увеличение эффективности такой антенны достигается установкой отражателя — стальной (медной, алюминиевой) пластины размером 20 x 40 см на расстоянии 4,5 см от активных элементов. Вместо пластины допустимо использование отражателя-рассеивателя в виде металлической решетки или сетки.
Логопериодическая
Более сложная, но высокоэффективная антенна для приема цифрового телевидения. Отличается дальностью приема и узкой направленностью. Для ее изготовления в домашних условиях необходимы следующие материалы и инструменты:
- медный (алюминиевый, стальной) провод сечением 3–5 мм;
- трубка из аналогичного материала диаметром около 10 мм;
- антенный кабель, ТВ-штекер;
- паяльник, плоскогубцы, кусачки, паяльник, дрель, сверла, линейка.
Технологические размеры:
| Расстояние между лучами, мм | Длина луча, мм |
| 0 | 145,1 |
| 98,7 | 128,4 |
| 186 | 113,6 |
| 263,3 | 100,5 |
| 331,7 | 89 |
| 392,2 | 78,78 |
| 445,8 | 69,7 |
| 493,2 | 61,7 |
| 535,2 | 54,6 |
Инструкция по изготовлению:
- Сделайте два одинаковых элемента в виде «расчески», где трубка — несущая часть, штырьки — «зубья».
- Лучи прикрепите к несущей части в просверленные отверстия в соответствии с указанными выше параметрами.
- Готовые активные элементы закрепите на одной оси разнесенными в разные стороны, электрически они должны быть изолированы друг от друга.
- Поставьте токопроводящую перемычку между трубками с одной стороны конструкции.
- Припаяйте коаксиальный кабель с другой стороны (центральный провод к одному элементу, экран — к другому);
- Присоедините штекер к кабелю.
это широкодиапазонный вариант — указанный параметр в десять раз больше по сравнению с другими антеннами;
имеет высокий коэффициент усиления — эквивалентный профессиональным устройствам типа «волновой канал»;
относительно компактная, обладает почти нулевой парусностью — может с успехом использоваться на улице.
сложность изготовления;
необходим тщательный расчет длины вибраторов, расстояния между ними.
Рейтинг самодельных антенн для ЦТВ
Наиболее честный рейтинг может быть сформирован только людьми, построившими и испытавшими одно или несколько устройств для приема цифрового телевидения. Вы можете выбрать два варианта — наилучший (это «+»), наихудший (это «–»). Выберите, какая антенна по вашему мнению лучшая:
- Петля из кабеля.
- Антенна из алюминиевых банок.
- «Бабочка».
- «Тройной квадрат».
- Антенна Харченко.
- Логопериодическая антенна.
Несложные самодельные высокоэффективные антенны широкого и направленного действия для приема цифрового ТВ при правильном изготовлении дадут фору многим аналогичным заводским устройствам. Но стоимость постройки ряда таких домашних конструкций может вообще стремиться к нулю.
