Антенна для цифрового телевидения своими руками из кабеля размеры самодельная

Под дециметровым диапазоном понимаются частоты вещания телевидения, включая цифровое. Некоторые антенны сегмента просты, иные сложной конструкции. Назначение агрегатов принимать горизонтальную поляризацию с вышек. Сегодня рассмотрим, как сделана ДМВ антенна своими руками.

Простая конструкция антенны с центральной частотой 500 МГц

Антенна ДМВ, описанная журналом Радио №3, 1991 год, не однажды изуродована, сегодня решили воскресить изделие, дабы читатели могли пользоваться. Выполнена схема частичного зигзага. Идет парно с конвертером, предназначена вести прием ДМВ на метровый вход телевизора. Помнящие советскую технику, знают: на задней стенке ТВ два гнезда. Дециметровый диапазон государством не использовался. Вещали региональные каналы.

Изготавливаем квадратную рамку из 75-омного кабеля стороной, равной четверти длины волны. Берем 500 МГц — получаем 12,5 см. Рамка крепится одним углом вниз на основании диэлектрического материала:

• Верхний угол кабеля зачищен. Снимаются изоляция, экран протяженностью 10 мм.
• В нижнем углу провод берется с запасом пару сантиметров. С избыточных участков снимается изоляция, затем спаиваются экраны, образуя электрический контакт. Внутренняя жила просто висит в воздухе.
• Крепление антенны к основанию ведется луженой проволокой диаметром 1 мм. Дополнительно усиливает контакт между экранами в нижнем углу.

• В остальном получается квадрат, стоящий на одном углу, который прикреплен к основанию.

Углы квадрата слегка сглаженные. Ведите крепление проволочными скобами по месту, образуя прочную конструкцию. Можно варьировать длину стороны квадрата согласно своим потребностям. Настроить резонанс на частоту вещания телевидения. При необходимости вешается экран на расстоянии 10 см с обратной стороны пластины на расстоянии 10 см. Суммарно до антенны дает почти сторону квадрата, равную 12,5 см. Расстояния выбираются, определяясь длиной волны.

Экран-рефлектор крепится четырьмя стойками, имеет ширину 330 мм, высоту 200 мм. Центр симметрии совпадает со строительной осью антенны. Позволит вести прием с одного направления, избавляет от части помех. Шаг полезен, если имеется эффект многолучевости. Одновременно введение экрана примерно вдвое повышает коэффициент усиления антенны. Конвертер сегодня смотрится неуместно. Усилитель ДМВ антенны пригодится, если сигнал слабый, вышка далеко.

Несложно заметить: конструкция громоздкая. Кабель на 75 Ом рассчитан на советскую технику. Общепринятый стандарт телевидения. Сегодня устройства работают, питаемые кабелем волновым сопротивлением 50 Ом. Следовательно, перед тем, как сделать ДМВ антенну, требуется подыскать. Если усилитель вдобавок сможете сделать, хорошо! Получится антенна ДМВ активная.

Самая простая конструкция ДМВ антенны

Гораздо проще использовать коаксиальный кабель, создав четвертьволновый вибратор. Находим частоту приема. Московский первый мультиплекс использует 559,25 МГц, отсюда вычисляем длину волны.

Значит, зачищать будем на 13,4 см. Сопротивление четвертьволнового вибратора близко 40 Ом. Учитываем факт, при согласовании просто втыкаем в ресивер цифрового телевидения , приделав предварительно f-разъем иди другой необходимый коннектор. Зачищаем только внешнюю оболочку, экран. Четвертьволновый вибратор располагаем горизонтально для лучшего приема. Конструкцию соберут школьники, нашедшие 20 рублей на провод, ножик, коннектор. Самая простая ДМВ антенна своими руками, для сравнения, за покупную просят порядком больше деревянных.

Не ожидайте больших подвигов, избегайте тащить на крышу. Не наружная антенна ДМВ. С гарантией усилит прием обычного ресивера. Нет времени мастерить — попробуйте простой способ.

Антенна ДМВ — 855 МГц

Размер антенны должен соответствовать 69-му каналу Восточной Европы, входит и Россия. Видео транслируется на частоте 855,25 МГц, звук — 861,75 МГц. Насколько можно судить, контур настроен на 857 МГц. Для изготовления понадобится изрядный кусок провода волновым сопротивлением 75 Ом. Из 53 см делаем кольцо с разрывом, откуда будем снимать сигнал. Обратите внимание: экран сигнальный. Прикрепим согласующее U-колено кабеля 75 Ом длиной половину волны – 175 мм.

Делается следующим образом:

• один конец внутренней жилы U-колена сажается на сигнальный провод, кабеля, идущего к ресиверу, также на одну сторону экрана антенны;
• второй конец внутренней жилы U-колена сажается на противоположный конец экрана антенны.

В результате добавленный отрезок линии уравнивает сопротивление круглого контура и кабеля, идущего к ресиверу. Чтобы из устройства получилась антенна для цифрового телевидения ДМВ, нужно настроить на частоту мультиплекса. Порядок действий поясним основательно:

1. Длина U-колена равняется половине длины волны мультиплекса.
2. Диаметр рамки равен четверти волны мультиплекса.

Длину волны мультиплекса можно узнать в интернете, местных газетах. Чтобы принимать вертикальную поляризацию, рамку поверните на 90 градусов разрывом вбок. Сможете уловить сигнал раций. Самые простые наружные антенны ДМВ.

Всеволновая антенная ДМВ-МВ

Антенна МВ-ДМВ дает малое усиление, покрывая каналы 1-41 за небольшим исключением. Конструкция представляет собой параллельное соединение «волнового канала» дециметрового диапазона и звездочного вибратора метрового.

Суммарная длина устройства составляет 64,7 см. Начнем передним краем! В дециметровой части приютились 5 директоров, один двойной рефлектор. Если считать спереди, имеют длину и удаление друг от друга:

1. Длина 19,9 см — удаление от переднего края нуль.
2. Длина 20,2 см — удаление от первого директора 13,9 см.
3. Длина 20,4 см — удаление от второго директора 13,2 см.
4. Длина 21,2 см — удаление от третьего директора 6,3 см.
5. Длина 31,4 см — удаление от четвертого директора 2,2 см.
6. Длина рефлектора 34,9 см — удаление от пятого директора 7,7 см.

Обратите внимание: рефлектор состоит из двух проволок, одна над другой с перемычкой, серединой сидящей на центральной оси ТВ антенны ДМВ. Высота перемычки 10 см. Пятый директор вида вытянутой овальной рамки, верхний виток которой в центре крепится к оси антенны. Разомкнутая часть пятого директора послужит для параллельного подсоединения метровой части, крепящейся вертикально в задней части антенны.

Метровая часть представляет собой 6 лучей, разорваны по вертикальной оси симметрии. Один расположен горизонтально. Лучи базируются по три штуки на элементах двухпроводной линии шириной 5 см. Если смотреть сверху, загибаются зеркально вперед. Угол между лучами составляет 120 градусов. Если смотреть спереди, получается правильная шестилучевая звезда с угловым расстоянием между прутками 60 градусов. Длина каждого 108 см. Для соединения конструкции, центром сидящей на оси антенны, послужит двухпроводная линия суммарной длиной 91,5 см, идущая прямиком на 5-й директор (нижний разомкнутый виток).

Линия на 11 см уходит дальше звезды вверх. Идет деталь полукругом, начинаясь у 5-го директора, заканчиваясь у звезды вертикально. На расстоянии 11 см, теперь в сторону директора расположены две точки распайки коаксиального кабеля 75 Ом, идущего на телевизор. Отрезки от точки двухпроводной линии до звезды и 5-го директора выбраны, чтобы волны диапазонов не смешивались. Метровые легко проходят от звезды до кабеля, в дециметровую часть не идут, наоборот, от 5-го директора сопротивление мало для высоких частот, непреодолимо для длинных.

Антенны телевизионные ДМВ-МВ изготавливаются из материала, обеспечивающего нужные прочностные характеристики. Центральная жила кабеля сажается на один провод двухпроводной линии, экран – на другой. При необходимости добавляется согласующее устройство. Тяжело применить U-колено, диапазоны разные, автор изобретения пишет: особых отражений мощности не наблюдается.

Прочие антенны ДМВ диапазона

Антенна ДМВ логопериодическая является устройством широкополосным. Ловит весь диапазон. Напоминает конфигурацией волновой канал, отличается тем, что директора расположены по иному математическому закону, давшему название конструкции антенне ДМВ. Директоры очертим треугольником. ДМВ антенна Дельта Н111-01 сделана подобным образом. Обеспечивая широкополосность.

Антенна для ДМВ своими руками делается из подручного материала, можно приспособить многие металлические предметы. Указанные конструкции часть всех схем, лучше всего сегодня действуют узкоспециализированные устройства. Цифровые мультиплексы вовсе занимают одну частоту. Антенны телевизионные ДМВ-МВ становятся ненужными.

Желаем удачи радиолюбителям, помощь Фортуны понадобится, учитывая несуразность статей на тему конструирования. Не претендуем на идеальность, но хотя бы стараемся!

Дециметровые волны длиной укладываются в промежуток 10 см — 1 м. Особенность выступает базисом именования устройств. На частоте электромагнитные колебания распространяются преимущественно по прямой, избегая огибать земную поверхность, частично отражаясь тропосферой. Поэтому дальняя связь ДМВ затруднительна, радиус действия не превышает 100 км. Может ли быть собрана дециметровая антенна своими руками? Может, активно собирается инженерами-любителями.

Пивные банки примут телевизионное вещание

Частоты ДМВ расположились отрезком 300 МГц – 3ГГц. Сюда укладывается много коммерческих, общедоступных каналов.

Передача «Дешево и сердито» учила ловить Первый канал москвичей. По имеющимся данным, передается диапазоном МВ, звук соседствует с FM-радиостанциями, самодельная конструкция , продемонстрированная ведущей, используется ДМВ.

Понадобятся две пивные банки емкостью 0,5 л (больше объем, ниже принимаемые частоты). Можно сэкономить, купив минералку, сок в жестянках. Для крепления упомянутых емкостей понадобится каркас.

Первый канал рекомендует использовать деревянную доску 10 см поперечником, энтузиасты придумали конструктивное решение . Банки предлагается подвесить на обыкновенной деревянной вешалке. Комнатная дециметровая антенна, изготовленная подобным образом, легко размещается на ручке окна, стенном гвозде.

Помимо двух пивных банок понадобятся:

1. Пара острых самовертов (шурупов) диаметром 2-3 мм, отвертка.
2. Кусок коаксиального кабеля от места расположения антенны до телевизора.
3. Один разъем стандартного гнезда.
4. Моток скотча, изоляционной ленты.
5. Пригодятся паяльник, канифоль, припой, пара клемм под указанные п. 1 шурупы.

Начать следует с заделкой разъема, клемм в провод. Первый будет располагаться со стороны телевизора, вторые — с противоположного конца (жила, экран). Обе клеммы нужно развести на 12 см.

Конструкция антенны избегает сложностей: банки закрепляются горизонтальной перекладиной горлышками навстречу на расстоянии 75 мм друг от друга. Начать сборку необходимо прикреплением клемм к горлышкам шурупами. Докручивать до отказа отсутствует надобность, провода должны плотно прижаться к банкам.

Параллельно друг другу емкости укрепляются скотчем на вешалке. Самодельная дециметровая антенна готова. Повесив вешалку в место наилучшего приема — сначала таковое нужно отыскать, – укрывают шторой, одеждой. По сведениям очевидцев, конструкция работает, снабженная банками более скромного литража. Можно активно экспериментировать, меняя расстояние меж емкостями, оценивая визуально качество изображения.

Кольцо стандартного телевизионного провода

Конструкции не потребуется ничего помимо коаксиального кабеля сопротивлением 75 Ом (РК 75). Из отрезка длиной 530 мм выгибается ровное кольцо, укрепляется фанерой, плексигласом. Высокое входное сопротивление не позволит создать прямое подключение к телевизору, используется специальное согласующее устройство — U-колено.

Кусок кабеля длиной 175 мм изгибается формой буквы U. Концы совмещаются с краем провода, идущего к телевизору, по обеим сторонам. Конструкция скрепляется скотчем, любым другим подходящим материалом. Три экрана припаиваются друг к другу. Жилы U-колена соединяются с экраном выгнутого кольца с обеих сторон, центральный провод телевизионного кабеля — с одной.

Получается пассивная антенна дециметрового диапазона. Для уличного применения покройте кабель компаундом, смолой, заключите изделие прочным непроницаемым корпусом пластика.

Кольца Wi-Fi, телевидения

Два контура алюминия

«Чебурашки» прочно поймали небытие, оказалось — не окончательно. Многим доводилось видеть плоскую алюминиевую пластину, снабженную огромными кольцами по бокам, как сделать дециметровую антенну своими руками? Понадобятся два плоских алюминиевых кольца внешним диаметром 100 мм, внутренним — 38 мм. Каждое прорезано насквозь щелью шириной 5 мм.

Оказывается, два контура позволят избежать применения трансформатора. Каркасом послужат стеклотекстолитовая планка, кусок прочной доски. Оба кольца крепятся с расстоянием меж центрами 103 мм навстречу прорезями. Верхние, нижние края щелей попарно соединяются. Экран, жила коаксиального кабеля, идущего к телевизору, подключаются к получившимся парам.

Антенна украшает балкон, комнату, крышу. Короче длина коаксиального кабеля до телевизора, увереннее прием.

Схема образована круговыми вибраторами. При горизонтальной поляризации волны разности фаз меж симметричными кольцами, расположившимися одно над другим, не возникает, кабель снимает принятое излучение с перешейка.

Резонансная частота изделия составляет 802 МГц, позволяя использовать сетям Wi-Fi 900 МГц, просмотра каналов телевидения 38 — 64. Антенна дециметрового диапазона прекрасно согласуется с коаксиальным кабелем РК-75, демонстрирует коэффициент усиления 15 дБ.

Располагается конструкция вертикально, прорези должны быть одна над другой, соответственно, поляризация принимаемого сигнала — горизонтальная.

Два контура гетинакса

Радиолюбителям может показаться привлекательным иной метод изготовления описанной конструкции: на плате гетинакса, текстолита с односторонним фольгированием вырезаются требуемые фигуры. Меж кольцами согласно описанной схеме необходимо оставить контактный мостик с внешней шириной 20 мм, 5-мм прорезью внутри. Под коаксиальный кабель сверлятся два зеркально расположенных отверстия.

Метод удобен: прорезанные в гетинаксе краем листа четыре крепежных паза позволят прочно закрепить изделие. Используйте:

• стену;
• раму;
• крышу.

Конструкция легко транспонируется на высокие, низкие частоты путем изменения геометрических размеров окружностей. Оптимальное входное сопротивление проще подобрать эмпирически (пробуя практические габариты).

Герметизацию производят пластинами оргстекла, размерами равной гетинаксу. Периметром щель заделывается жидкими гвоздями.

Любопытной особенностью типа антенн назовем возможность создания фазированной решетки. Две одинаковые конструкции крепятся вертикально друг над другом, разделяясь выверенным расстоянием (описываемый пример — 406 мм меж центрами восьмерок). Для создания единой решетки используется суммирующее устройство, сформированное двумя отводами длиной 325 мм, скрепленными посередине. Коаксиальный кабель припаивается к месту соединения.

Один контур с трансформатором

Теперь, когда понятно, как сделать дециметровую антенну, рассмотрим упомянутый выше трансформатор, осуществляющий гальваническую развязку цепей антенны и телевизора. Базисом выступает конструкция, описанная выше. Контур — один, оба конца замыкаются на первичную обмотку миниатюрного трансформатора, ко вторичной — припаивается коаксиальный кабель телевизора.

Сердечник, образованный несколькими витками проволоки, играет роль согласующего устройства. Для изготовления навесного элемента необходимо взять кольцевой сердечник внешним диаметром ниже 10 мм, толщиной 2-3 мм. Проводом диаметром 0,2 – 0,25 мм наматываются рядом две обмотки, числом несколько витков каждая.

Конструкция не уступает эффективностью описанным выше двухконтурным моделям. Поляризация — горизонтальная (прорезь должна располагаться вертикально).

Цифровое телевидение

Дециметровые антенны для цифрового телевидения изготавливаются сравнительно просто. Понадобятся деревянный квадрат диагональю 200 мм, либо аналогичный предмет из оргстекла, изрядный кусок обычного кабеля РК-75.

Рассматриваемый вариант является частью зигзагообразной антенны , отлично обслуживает диапазон приема цифровых каналов, независимо от наличия прямой видимости на вышку. Для улучшения характеристик следует обзавестись усилителем.

Кончик провода зачищается на 20 мм. Затем из кабеля выгибается квадрат диагональю 175 мм. Конец выгибается наружу на 45 градусов, пригибается начало с зачисткой участка 20 мм, плотно приматывается к концу. Обеспечивается надежный контакт экранов. Конец жилы висит в воздухе.

На углу, противоположном началу срезаются защитный слой, экран на участке 20 мм, будет верх антенны. Кабельный квадрат симметрично закрепляется по периметру деревянного листа . В области смыкания экранов — там, где начало и конец примотаны друг к другу, — для крепления используются медные скобы из толстой проволоки для улучшения электрического контакта.

Вот так изготавливается антенна дециметрового диапазона своими руками. Для наружного использования должна быть защищена пластиковым корпусом против воздействия внешней среды, либо надежно скрыта отверстием чердачного окна. Через металл, черепицу, шифер сигнал проходит редко. Если кровля изготовлена из ПВХ, пластика, ткани, схожих материалов, допустимо расположить изделие на чердаке.

Для блокировки эффекта многолучевости используется рефлектор по форме куска дерева. Крепится эбонитовыми стойками соосно антенне.

Рассмотренные конструкции предназначены вести прием волн с линейной поляризацией. Может понадобиться использование спиральных антенн.

Статья
посвящена антенне пригодной для различных условий приема телевизионного
сигнала: город, открытое пространство , дальний прием. Конструкция
антенны хорошо зарекомендовала себя при приеме аналогового
телевизионного сигнала в течении трех лет. Прекрасные результаты
получены при приеме цифрового телевещания.

Качество приема
телевизионных сигналов зависит от множества причин. В условиях города
низбежно взаимодействие основной волны телесигнала и отраженных волн.
При прямой видимости между принимающей антенной и передающей антенной в
точку приема приходит основная волна и волны отраженные от земли,
площадей, улиц, крыш зданий. Большой современный город для радиоволн
представляет собой, образно говоря, нагромождение “зеркал” и “’экранов”,
которыми являются мосты, заводские трубы, высоковольтные линии.
Высотные здания подобно пассивному ретранслятору переизлучают волны,
распостроняющиеся от передающей антенны. Характер распространения
радиоволн очень сложен даже вблизи передатчика. В радиотени препятствий
происходит прием ослабленного полезного сигнала, отраженные сигналы,
шумы и помехи становятся более заметными. В мокрых стенах домов, в
мокрых деревьях сигнал ослабляется сильнее. Максимальное ослабление
сигнала, принимаемого антенной, расположенной в радиотени деревьев
происходит летом. Сложение и вычитание основной и отраженных радиоволн
приводит к усилению одних телевизионных сигналов и ослаблению других.
Рамочные антенны в этих условиях дают хорошие результаты благодаря
ослаблению приема по боковым и обратному направлениях , они менее
подвержены влиянию электрических помех и, в частности, помех от
зажигания двигателей внутреннего сгорания.
При дальнем приеме
телевидения наиболее устойчивое изображение дают рамочные антенны, одна
из которых описана в данной статье.

Параметры антенны

Диапазон частот принимаемых сигналов, МГц……530 — 780
Основной принимаемый телевизионный канал ….38
Диапазон принимаемых телевизионных каналов…30 — 57
Поляризация принимаемых сигналов………горизонтальная

Из большого разнообразия рамочных антенн для диапазона ДМВ часто изготавливают антенну «тройной квадрат». Как быть если усиление тройного квадрата недостаточно, а другие конструкции антенн для интересующего диапазона телевизионных каналов не подходят? При этом совершенно негде взять достаточное количество алюминиевых трубок требуемого диаметра и специфический крепеж, нет возможности собрать и установить антенну, размеры которой измеряются в метрах. Может применить антенный усилитель, который будет усиливать основную волну телесигнала вместе с отраженными волнами, принятыми антенной? Решением этой задачи стало объединение четырех тройных квадратов в антенную систему — фазированную решетку. Усиление антенны намного превосходит один тройной квадрат, а размеры вполне приемлемы. Размеры конструкции одного из четырех тройных квадратов показаны на рисунке.

Для изготовления тройного квадрата потребуется стальная оцинкованная проволока диаметром 3 мм. Оцинкованной называется проволока, имеющая оловянное покрытие. Такая проволока легче покрывается припоем и не ржавеет на открытом воздухе. На изготовление одного тройного квадрата требуется 2 метра проволоки. Отрезок проволоки не должен иметь резких изгибов, вмятин, царапин, ржавчины и других дефектов. Перед изготовлением антенны проволочная заготовка тщательно протирается с использованием растворителя. Проволока сгибается в соответствии с рисунком, показывающим конструкцию тройного квадрата. Стыки проволоки вверху квадратов пропаиваются. Участки проволоки в местах стыков покрываются флюсом, приготовленным из соляной кислоты путем травления цинком. Паяльником мощностью сорок ватт, а лучше шестьдесят ватт участки покрываются легкоплавким припоем, настолько насколько позволяет мощность паяльника. Затем стыки стягиваются одним-двумя витками луженой медной проволоки диаметром 0,6-1 миллиметр и пропаиваются еще раз. Окончательно стыки хорошо пропаиваются над горелкой газовой плиты , используя припой и канифоль. Оставшуюся канифоль удаляют с получившейся конструкции и смываются растворителем. Место спая должно быть хорошо покрыто оловом, обеспечивая надежный контакт и механическую прочность. Тройные квадраты нельзя красить или покрывать лаком.
Перед объединением тройных квадратов в фазированную решетку, каждый нужно проверить и настроить. Проверка и настройка проводится в помещении. К тройному квадрату подключается телевизионный коаксиальный кабель волновым сопротивлением 75 Ом как изображено на рисунке. Изображение на экране телевизора при настройке антенны в помещении может быть черно-белым с очень большим количеством шумов. Настройка тройного квадрата выполняется ориентируясь по наименьшему количеству шумов на экране телевизора. Если один тройной квадрат не дает цветного изображения — не беда, при объединении в фазированную решетку качество изображения значительно повысится. Соединив тройной квадрат с антенным входом телевизора необходимо найти точку припаивания кабеля к нижней вертикальной части конструкции антенны, перемещая точку подсоединения по вертикали. При перемещении подключения центральная жила кабеля и экран кабеля должны быть подключены на одном уровне. В одних экземплярах тройного квадрата наилучшее изображение на экране телевизора можно получить, припаивая кабель почти у замыкающего горизонтального участка в самом низу антенны, в других экземплярах как показано на рисунке в третьих экземплярах по середине. У каждого тройного квадрата своя оптимальная точка подключения кабеля. После окончания настройки и проверки тройных квадратов важно не перепутать точки подключения кабелей. Для получения хорошего качества работы антенны следует изготовить 6-8 тройных квадратов, из которых отобрать четыре дающие наилучшие результаты.
Тройные квадраты, представляющие собой элементы фазированной решетки, соединяются коаксиальным кабелем. Основа конструкции антенны деревянный каркас . Длина вертикальных отрезков кабеля, соединяющих два тройных квадрата, подбирается экспериментально. Точно определить длину отрезков кабеля заранее невозможно из-за отличий параметров различных типов кабеля и непредсказуемых свойств изготовленных тройных квадратов.

Два тройных квадрата закрепляются обматыванием полихлорвиниловой трубкой на одном вертикальном элементе каркаса, представляющем собой деревянный брусок. Поочередно к тройным квадратам подсоединяются одинаковые отрезки кабеля длиной 220, 240, 260,280, 300 миллиметров каждый. Противоположные концы отрезков кабеля соединяются экран-экран и жила-жила и соединяются с кабелем, идущим к антенному входу телевизора. По наилучшему качеству изображения выбирается длина вертикальных отрезков кабеля, соединяющих два тройных квадрата. Основной вклад в настройку вносит длина отрезков кабеля по сравнению с расстоянием между тройными квадратами. При настройке можно сокращать или увеличивать расстояние между тройными квадратами, но большого эффекта это не даст, поэтому расстояния на рисунке конструкции между тройными квадратами не приводятся. Изображение на экране телевизора должно быть лучше, чем при приеме на один тройной квадрат.

Каркас временно собирается из четырех деревянных брусков, скрепленных между собой веревкой. На каркас устанавливается четыре тройных квадрата, соединенные вертикальными отрезками кабеля. Длина двух одинаковых горизонтальных отрезков кабеля, соединяющих вертикальные отрезки с кабелем, проложенным к антенному входу телевизора, уточняется экспериментально. Для окончательной настройки поочередно припаиваются два одинаковых горизонтальных отрезка длиной 130, 150, 170 или 190 миллиметров.
Для окончательного изготовления каркаса потребуются четыре деревянных бруска толщиной 8-11 миллиметров, шириной 60-70 миллиметров, длинной 520 миллиметров и три деревянных бруска той же толщины и ширины длинной 490 миллиметров. Торцы брусков покрываются эпоксидной смолой и высушиваются в течении пяти дней, затем вся поверхность брусков покрывается эпоксидной смолой и высушивается пять дней. После покрытия эпоксидной смолой деревянные бруски красятся нитрокраской не мене двух раз. Перед установкой тройных квадратов и отрезков кабелей, объединяющих тройные квадраты в фазированную решетку, собирается первая часть каркаса из двух вертикальных и двух горизонтальных брусков. Соприкасающиеся поверхности брусков промазываются эпоксидной смолой, соединяются шурупами и высушиваются не мене трех дней. После высыхания эпоксидной смолы два шурупа соединяющие верхний горизонтальный брусок с вертикальными брусками выкручиваются. Четыре шурупа закрепляющие центральный горизонтальный брусок остаются.

На деревянный каркас устанавливаются тройные квадраты, соединенные отрезками коаксиального кабеля. Тройные квадраты прикрепляются к каркасу несколькими витками полихлорвиниловой трубки. К антенне припаивается кабель, идущий к телевизору требуемой длины.

Для правильной фазировки антенной системы центральные проводники и экраны отрезков коаксиального кабеля подключают к тройным квадратам в соответствии со схемой фазировки. Конец кабеля, подключенный к антенне, заключается в полихлорвиниловую трубку диаметром 10-12 миллиметров длинной около трех метров для защиты антенного кабеля от погодных воздействий. Полихлорвиниловая трубка и кабель закрепляются нитью на горизонтальном бруске. Пайка экрана и центральной жилы отрезков кабелей изолируются друг от друга с помощью изоленты. Поверх установленных тройных квадратов и кабелей устанавливаются два вертикальных бруска, поверх них по центру один горизонтальный. Детали каркаса соединяются винтами диаметром 6 миллиметров. При установке винтов используются отверстия, оставшиеся после выкручивания шурупов, соединяющих верхний горизонтальный брусок с вертикальными брусками. Отрезки коаксиального кабеля и части тройных квадратов оказываются заключенными внутри деревянной конструкции , надежно защищающей точки пайки от погодных воздействий.

Промежутки между брусками с боков и торцов герметизируются, используя строительный герметик “жидкие гвозди”.

Антенна устанавливается на мачту с помощь хомутов, соответствующих диаметру трубы. Через отверстия в горизонтальных брусках проходят винты. Антенна закрепляется в двух точках. При ослаблении винтов хомутов можно точно сориентировать антенну на передатчик.

Оцинкованную проволоку, хомут крепления на трубу, эпоксидную смолу, краску можно приобрести в магазине стройматериалов. Коаксиальный телевизионный кабель с волновым сопротивлением 75 Ом следует выбирать с центральной жилой из меди и двойным экраном, состоящим из фольги и оплетки из медных жил. Наилучшие результаты можно получить при использовании кабеля наибольшего диаметра с возможно большим количеством жил в экранной оплетке.
Расстояния между элементами фазированной решетки, размеры тройного квадрата и длина отрезков кабелей выбраны путем многочисленных экспериментов, с целью обеспечить прием возможно большего количества телевизионных каналов и в тоже время минимально возможные габариты, уменьшающие массу антенны и облегчающие установку. Прием на антенну возможен через препятствие из близко расположенных деревьев. Антенна имеет низкую парусность. Благодаря расположению кабелей внутри деревянного герметизированного каркаса обеспечен длительный срок службы и защита от влияния погодных факторов. Качество принимаемого изображения не зависит от времени года и времени суток.

Было делом весьма престижным и указывало на высокий уровень мастера, в наш, напичканный всевозможной электроникой, век заинтересованность к «самопальным» антеннам не утихает и многие умельцы мастерят ТВ антенны сами. Производители же, как промышленного оборудования, так и разнообразные предприниматели приспособились к изменившимся условиям приема сигналов телевидения тем, что просто подключают современную электронную начинку к стандартным конструкциям антенн, игнорируя то, что главным в нормальной работе любой антенны есть и будет ее взаимодействие и согласование с приемным сигналом. Чем и обладает зигзагообразная антенна, предложенная еще в 1961 году инженером Харченко.

Мой дом находится от передающего ретранслятора в пяти километрах, наружная ТВ антенна требует капитальный ремонт и реконструкцию, но 67 — летнему инвалиду по старой шиферной крыше добраться до конька очень проблематично. С «восьмерочкой» знаком давно и не понаслышке, потому и выбран был ее комнатный вариант до лучших времен. Чтобы знать каналы, на которых работают мультиплексы моего ретранслятора, посетил ресурс , вставил в данные своих каналов и получил эскиз с размерами цифровой индивидуальной антенны.

Отличным материалом для антенны является медь, за неимением которой пошел на хитрость. Нашелся метровый кусочек старого телевизионного кабеля,

с которого ножиком

осторожно снял верхнюю оболочку,

медную экранную оплетку собрал в гармошку

и освободил от центральной жилы с ее оболочкой. Вместо нее засунул алюминиевый провод диаметром 3 мм нужного мне размера,

один конец оплетки пропаял

и с натягом натянул на алюминиевый провод — получился медный пруток диаметром чуть больше 4 мм.

С помощью пассатижей,

и угольника

выгнул два квадрата в виде восьмерки, но последний угол загибать пока не стал.

У меня сохранился тонкий ТВ кабель около трех метров,

решил использовать его для подключения антенны к телевизору. У последних сторон квадрата опять собрал оплетку в гармошку, в нижнем углу антенны шилом

проделал отверстие и протянул кончик кабеля внутри оплетки, чтоб он находился вместе с алюминиевым проводом, но на два сантиметра длиннее. Снял с кабеля верхнюю оболочку на два сантиметра, натянул оплетку на алюминиевый провод вместе с кабелем, конец оплетки скрутил с экраном кабеля и пропаял.

Выгнул последний угол, залуженные концы антенны укоротил до 5 миллиметров и спаял вместе. Центральный провод припаял к противоположному внутреннему углу восьмерки, выдерживая расстояние в 10 миллиметров. Антенна, прекрасно согласованная с кабелем, готова,

На сегодняшний день для трансляции телевизионных сигналов стал применяться цифровой стандарт DVB-T. Для приема передач на аналоговых телевизорах можно сделать антенну для цифрового ТВ своими руками, которую подключают к специальной конвертирующей сигнал приставке.

[ Скрыть
]

Требования к антенне цифрового пакетного телевидения

Для обеспечения приема сигнала и передачи его на усилитель антенна должна соответствовать следующим требованиям:

1. Улавливающие элементы должны располагаться по оси волн, идущих от передатчика.
2. Иметь защиту от помех с близкой частотой к телевизионному сигналу. Источниками помех могут быть другие радиосигналы, наводки от работающих электрических двигателей и генераторов.
3. Конструкция антенны должна минимизировать потери мощности сигнала при передаче.
4. Схема антенны должна быть ориентирована по виду поляризации.

Типы телевизионных антенн

Антенны для приема телевизионного сигнала делятся на несколько типов, различающихся частотами принимаемых сигналов.

Распространение получили следующие виды:

1. Всеволновая антенна, которая может принимать цифровой и аналоговый сигнал. Расстояние приема аналоговых сигналов не велико и не превышает дальности прямой видимости телевизионной вышки.
2. Логопериодическая антенна, способная принимать волны метрового и дециметрового диапазона.
3. Дециметровая антенна, предназначенная для приема только коротких волн.

Об изготовлении простой антенны для цифрового ТВ расскажет автор ролика Дмитрий.

Как узнать исходные данные для расчета антенны

Ключевым параметром, от которого зависит качество приема цифрового сигнала, является длина волн излучения. Исходя из этой длины выбираются габаритные размеры усов антенны. Для определения длины волны применяется расчет по формуле λ=300/F, где F равняется частоте передаваемого сигнала в МГц. Этот параметр находится в открытом доступе и может быть легко установлен через любой интернет-поисковик.

Делаем из картонной коробки

Простейшим вариантом домашней антенны, которую можно быстро изготовить самому из подручных средств, является устройство на базе картонной обувной коробки.

Для изготовления потребуются:

• пищевая алюминиевая фольга;
• отрезок стандартного коаксиального кабеля;
• малярный или канцелярский скотч;
• тюбик быстросохнущего клея, например, резиновый «Момент».

Изготовление антенны выглядит следующим образом:

1. Вырезать фольгу по форме дна коробки. Смазать клеем коробку и наклеить фольгу, равномерно разглаживая ее по дну.
2. Отрезать два куска коаксиального кабеля длиной по 500 мм.
3. Снять изоляцию экранировки кабеля с каждого конца на расстояние не более 25 мм.
4. Сдвинуть экран и скрутить его в отдельную жилу.
5. Согнуть каждый отрезок по форме окружности.
6. Закрепить при помощи скотча отрезки на наружной части крышки коробки в форме цифры 8. Концы кабеля должны быть направлены к центру «восьмерки» и располагаться на расстоянии не менее 10 мм друг от друга.
7. На длине около 100 мм зачистить наружную изоляцию кабеля, который будет связывать антенну с приемником.
8. Скрутить экран в отдельную жилу.
9. Постепенно снять изоляцию центрального проводника, пока не будет получен участок оголенного провода с длиной около 95-100 мм.
10. Проколоть дно коробки вместе с фольгой и ввести кабель внутрь.
11. Вывести провод через крышку и провести его по контуру одной из частей «восьмерки» к центральной части. Закрепить кабель.
12. Соединить вместе три жилы оплетки. Затем скрепить три вывода центрального провода. Повторно закрепить узел скотчем.
13. Установить штекер на обратном конце коаксиального кабеля.
14. Расположить антенну в месте наилучшего приема, которое определяется опытным путем.

Если все сделано правильно, то антенна позволит принимать основные каналы телевидения в формате DVB T2. На фото ниже показаны основные этапы изготовления антенны.

Оклейка дна фольгой
Укладка колец на крышке
Подвод основного кабеля
Соединение проводников

Как изготовить всеволновую антенну

Желающие сэкономить на покупке могут изготовить антенну для приема цифрового сигнала самостоятельно, выбрав одну из конструкций, которые описаны ниже.

Из коаксиального кабеля

Простейшей конструкцией антенны можно считать кусок коаксиального кабеля длиной 2-3 м, который имеет на одном конце штекер. Свободный конец очищается от наружного слоя изоляции, экран сплетается в отдельный проводник и отводится в сторону. Затем по небольшому кусочку срезается изоляция центрального провода. После этого провод располагают на окне или подоконнике, подбирая подходящее место опытным путем.

Следует отметить, что такая конструкция работоспособна только на расстоянии уверенного приема, где сингал довольно мощный. При большом удалении от ретранслятора или расположении приемника в зоне плотной застройки необходимо применять другие конструкции антенн.

Из двух лепестков

Этот вариант антенны для телевизора изготавливается из пары небольших металлических пластин, имеющих форму равнобедренного треугольника, и двух деревянных или пластиковых реек. Между этими элементами натягивается медная проволока с диаметром 2-4 мм.

Схема лепестковой антенны

Шаг крепления проволоки на рейках составляет 25-30 мм. Треугольные основания соединяются между собой пайкой на расстоянии 10 мм друг от друга, проволока также припаивается к треугольникам. Для соединения с телевизионным приемником применяется коаксиальный кабель РК75. Экран провода подключается на рейке (место обозначено желтой точкой), а центральный провод — на место соединения треугольников. В зонах плохого приема антенну рекомендуется использовать совместно с усилителем.

Бабочка

Для более устойчивого приема сигнала эфирного телевидения применяется антенна типа «бабочка». Самодельное устройство подобной конструкции можно использовать в домашних условиях и на даче. Оно обеспечит хорошее качество приема только при устойчивом сигнале вещания.

Для изготовления устройства приема понадобятся материалы и инструменты из списка:

• доска с длиной не менее 600 мм и шириной около 70 мм, толщина может быть любой, но желательно 15-20 мм;
• одножильный медный провод с диаметром проводника не менее 4 мм;
• саморезы по дереву или металлу и шайбы;
• коаксиальный кабель РК75;
• штекерный разъем для антенны;
• рулетка;
• бокорезы;
• отвертка с крестообразным жалом;
• нож для зачистки проводов;
• паяльник с мощностью 40-60 Вт;
• припой и флюс для пайки.

Антенна для цифрового ТВ своими руками собирается следующим образом:

1. Выполнить разметку доски, которая будет служить каркасом антенны, в соответствии со схематичным чертежом, приведенным ниже. Расстояние между вертикальными рядами отверстий равно 25 мм. Отверстия расположены на одинаковом удалении от кромок доски.
2. Нарезать провод на 8 отрезков по 375 мм и два — по 220 мм.

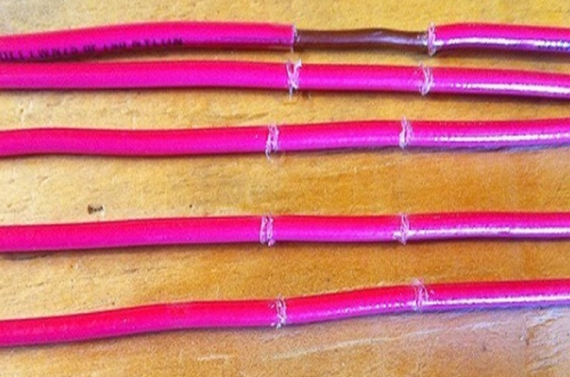

3. Удалить изоляцию с центральной части каждого длинного отрезка на участке около 25 мм.
4. Согнуть кабели в форме буквы V с одинаковыми отрезками. Расстояние между концами должно составлять 75 мм.
5. Установить V-образные отрезки на доске при помощи саморезов. Для плотной фиксации под головки саморезов следует подложить шайбы.
6. Перед затяжкой саморезов смонтировать дополнительные короткие соединители. На коротких проводах необходимо удалить изоляцию на местах контакта с V-образными проводниками.
7. Подключить коаксиальный кабель к нижнему ряду саморезов. Схема установки приведена ниже.

Антенна из банок с защитным чехлом

Как сделать логопериодическую антенну

Для изготовления каркаса такого устройства используются:

• алюминиевый П-образный профиль с высотой боковых сторон около 15 мм;
• в качестве усов антенны применяются шпильки с подходящим диаметром и длиной или гладкие трубки и прутки;
• небольшой отрезок алюминиевой трубки с диаметром 10-15 мм, который применяется в роли опоры.

Последовательность изготовления простейшей антенны выглядит следующим образом:

1. Расплющить трубку с двух концов и согнуть ее в форме буквы U. Один расплющенный конец следует прикрепить к П-образному профилю при помощи саморезов.
2. Изготовить пары усов антенны с длиной 70, 85, 100, 120, 140 и 170 мм. Нарезать на одной стороне резьбу.
3. Просверлить в П-образном профиле отверстия для установки усов. Расстояния между отверстиями указано на схеме.
4. Накрутить на каждый ус гайку, установить собранную деталь в отверстие П-образного профиля.
5. Закрепить усы внутри профиля при помощи гаек. Под каждую гайку подложить присоединительную клемму, которая может быть фабричного изготовления или самодельной из медного проводника.
6. Спаять выходы усов в определенной последовательности (приведено на схеме).

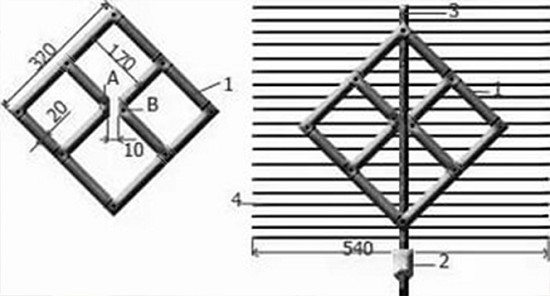

Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель

В виде рамки

Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм.

Сборка антенны выглядит следующим образом:

1. Отрезать проволоку длиной 112 см.
2. Зачистить и облудить концы проволоки, которые будут загнуты в петли.
3. Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
4. Соединить петли на концах и пропаять место стыка.
5. Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
6. Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
7. Припаять выводы к облуженным углам на рамке.
8. Сделать центральный корпус из пластиковой крышки подходящего размера.
9. Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.

Для расчета параметров антенны Харченко существуют специализированные онлайн-калькуляторы, которые вычисляют все данные изделия.

Усилитель на базе схемы МАХ2633

Для изготовления усилителя потребуются три конденсатора с емкостью 1 нФ и сопротивление с номиналом 1 кОм. Для питания такого устройства применяется постоянное напряжение от 3 до 5 В. Прибор не требует настройки, но степень усиления регулируется при помощи установки сопротивления другого номинала (для понижения степени усиления необходимо повышать сопротивление). Такой усилитель не является широкополосным и применим только для коротковолнового диапазона.

Для широкополосного усиления при приеме сигнала на дальних расстояниях используются транзисторные приборы, принципиальные схемы которых приведены ниже.

Усилитель на базе общего эмиттера транзистора КТ368
Усилитель на общей базе транзистора КТ315
Двутранзисторный усилитель

В процессе самостоятельной сборки подобных устройств необходимо изготавливать печатные платы с дорожками. При использовании проводов для соединения элементов возрастает количество помех, которые снизят коэффициент усиления прибора.

Для усилителя на базе КТ368 понадобятся сопротивления и конденсаторы со следующими параметрами:

• 100 Ом (R1 и R4);
• 470 Ом (R2);
• 51 кОм (R3);
• 1000 пФ (С1);
• 33 пФ (С2);
• 15 пФ (С4 и С3).

Собранный усилитель устанавливается как можно ближе к приемнику и может применяться для антенны любого типа. Он не нуждается в настройке и работает от источника постоянного тока с напряжением 9 В.

Для расширения частотного диапазона применяются усилители, построенные на общей транзисторной базе. Эти приборы также не нуждаются в дополнительной подстройке параметров работы.

В процессе сборки потребуются компоненты:

• 51 Ом (R1);
• 10 кОм (R2);
• 15 кОм (R3);
• 1 кОм (R4);
• конденсаторы имеют такой же номинал, как и в схеме с общим эмиттером.

В схеме усилителя применяется дроссельная катушка, которая наматывается из 300 витков провода 0,1 мм (типа ПЭВ) на ферритовом кольце.

В случае совсем слабого сигнала возможно применение многокаскадных схем, работающих от постоянного тока с напряжением 12 В и построенных на двух транзисторах типа ГТ311Д.

В схеме усилителя для антенн дальнего радиуса действия используются:

• 680 Ом (R1);
• 75 кОм (R2);
• 1 кОм (R3);
• 150 кОм (R4);
• 100 пФ (С1, С2, С4);
• 6800 пФ (С3);
• 15 пФ (С5);
• 3,3 пФ (С6);
• 100 мкГн (L1);
• 25 мкГн (L2);
• самодельный дроссель из 25 витков провода ПЭВ2 диаметром 0,8 мм (L3).

Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать — отключили кабельное ТВ. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и обнаружили, что забыли купить антенну для телевизора – ни один канал не работает. Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками из подручных материалов, ведь вероятнее всего причина поломки именно в данном устройстве. Далее мы рассмотрим наиболее простые варианты изготовления, для которых потребуется минимум подручных деталей и времени.

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое вам удастся поймать — 7, но эта цифра может заметно варьироваться в зависимости от региона, особенностей рельефа местности и расстояния до ТВ вышки.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

• 2 маленьких самореза, именуемых также «клопами» (не нужны, если у вас есть паяльник);
• 2 подготовленных пивных банки (пустые, вымытые и высушенные);
• от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
• паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
• шуруповерт;
• деревянный тремпель (вешалка);
• изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.

Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

1. Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать неглубокий круговой надрез и снять верхний слой изоляции. Открыв доступ к экрану, сворачиваем его в один жгут. После этого срезаем средний изоляционный слой, оголяя медную жилу кабеля на несколько см. На втором конце провода должен быть обычный антенный штекер.
2. Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей и емкости объемом 0,5 и 0,75 литров.
3. Подводим контакты. На данном этапе скрученный экран кабеля закрепляется на одной банке, а сама медная жила на другой. Фиксация осуществляется клопами с помощью шуруповерта или обычной отвертки. Однако рекомендуется крепить провод не клопами, а с помощью паяльника. Результат должен выглядеть так:

4. Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель или обычная вешалка. Она ни в коем случае не должна быть изготовлена из проволоки или металла. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать и стабильно ловить сигнал.



5. Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства и его положением, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для их работы. На этом технология создания прибора завершается.



Как Вы видите, весь процесс довольно простой и не представляет собой ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна или на выносной мачте. В индивидуальных случаях расстояние между банками можно сделать большим или меньшим.

Наглядная видео инструкция по созданию простой антенны из банок

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

• усилитель (подойдет из старого устройства, например, неработающая или разобранная антенна);
• два куска проволоки по 180 см, желательно выбирать толстую и жесткую, чтобы ветер не повредил устройство;
• кусок металлической (либо деревянной) пластины 15*15 см;
• электрическая дрель с набором сверл (желателен сварочный аппарат);
• маленькие болтики;
• молоток;
• железная труба;
• телевизионный кабель подходящей длины со штекером (продается в радиомагазинах, стоит не дорого, можно снять с нерабочего устройства).

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.

Идея №3 – Домашнее HDTV устройство

Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц. Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее в специализированном магазине, однако некоторые штекеры уже содержат в себе эту деталь.

Хотя, в сети существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею, это заметно повысит ваши навыки сборки самодельных антенн.

Из материалов Вам понадобятся:

1. Скотч
2. Картон
3. Канцелярский нож
4. Фольга
5. Степлер
6. Ножницы
7. Маркер
8. Рулетка
9. Клей (карандаш или ПВА)

Подготовив весь этот школьный набор, переходим к делу!

Для начала необходимо срисовать (либо распечатать на компьютере) данную схему:

Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:

После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.

Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала для самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.

Приклеиваем запчасти на прямоугольник, и когда клей схватится, сверлим отверстия под телевизионный кабель.

Подключаем трансформатор и кабель с помощью скруток, скотча или паяльника. Более мощная антенна для телевизора готова к использованию! Тут же следует отметить, что данный вариант самоделки подойдет только для комнатного использования, т.к. бумага быстро размокнет от использования на улице.

Сборка цифровой антенны из ТВ кабеля и картонной коробки

Еще один вариант мощного устройства, сделанного в домашних условиях:

HDTV антенна из подручных средств

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

• 4-х метровый провод из меди, сечением 4 мм.кв;
• доска произвольной толщины, длиной 55 см и шириной 7 см;
• саморезы по дереву;
• линейка либо рулетка;
• простой карандаш;
• шуруповерт;
• паяльник;
• антенный штекер.

Итак, сначала, переносим чертеж на заготовку и сверлим отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке). Для этого используйте острый нож, отлично подойдет канцелярский.

Гнем подготовленную проволоку в оголенных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны).

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

Мы постарались отобрать наиболее простые инструкции. Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели придумывают все новые и новые варианты изготовления, используя, например, медные и алюминиевые трубки, диски, электроды… Выбор компонентов для сборки обычно обуславливается только их доступностью, поэтому не бойтесь экспериментировать и придумывать свои, оригинальные методы изготовления.

Похожие материалы:

Несмотря на огромное количество телевизионных антенн, представленных на потребительском рынке, которые можно с легкостью приобрести в любом магазине электроники, интерес к тому, как сделать антенну для телевизора своими руками, не пропадает. Такую заинтересованность можно объяснить нежеланием тратить деньги на покупку антенны, нахождением вдали от торговых точек (если вы находитесь в глубинке или на даче) или выходом из строя покупной.

Антенны для телеприемника можно разделить на несколько типов.

1. Всеволновая антенна
   – конструкция отличается простотой в изготовлении, можно сделать из простых подручных материалов. Достаточно хорошо ловит цифровой сигнал за пределами города, где не так много помех. При расположении недалеко от вещательной вышки, может принимать аналоговое телевидение.
2. Логопериодическая диапазонная антенна
   также проста в изготовлении. Имеет идеальную согласованность с фидером по всем диапазонам, не меняя в нем параметров. Поскольку у этой конструкции средние технические параметры, то ее можно использовать на даче, или в качестве комнатной антенны в городе.
3. Дециметровая антенна
   . Часто используется упрощенная модификация Z-антенны, хорошо работает, не зависимо от условий приема сигнала.

Всеволновая антенна

Всеволновые улавливатели ТВ сигнала также называют частотнонезависимыми (ЧНА). Конструкции их могут быть различными.

Из двух лепестков

На рисунке показана всеволновая антенна, изготовленная из двух металлических пластин
треугольной формы и двух деревянных реек, на которых натянута медная проволока в форме веера.

Медную проволоку можно взять любого диаметра, это не играет особой роли. Концы проволоки крепятся на расстоянии от 20 до 30 мм между собой. Пластины со спаянными между собой другими концами проволоки должны быть расположены на расстоянии 10 мм друг от друга.

Металлическую пластину можно заменить квадратным куском из стеклотекстолита, у которого имеется медное фольгирование с одной стороны.

Поскольку конструкция самодельной антенны имеет квадратную форму, то высота ее будет равна ширине, а угол между полотнами – 90 градусов. Точка нулевого потенциала
на рисунке отмечена желтым. Припаивать в этом месте оплетку кабеля не требуется — достаточно будет тугого подвязывания.

Собранный таким образом приемник телесигнала в форме двух лепестков способен принимать как все дециметровые каналы, так и метровые. Притом, он хорошо ловит сигнал во всех направлениях. Но если установить ЧНА в зоне плохого приема сигнала от телевышки, нормально работать она будет только с усилителем.
Можно применить и другие .

В форме бабочки

Телевизионную антенну своими руками можно сделать в форме бабочки. Чтобы изготовить самому эту достаточно мощную антенну, необходимо приготовить дощечку или фанеру с размерами 550 х 70 х 5 мм, провод с медной жилой сечением 4 мм, и, соответственно, кабель РК75.

1. Разметьте на фанере места под отверстия и просверлите их. Размеры на рисунке указаны в дюймах. Ниже рисунка приведена таблица для перевода дюймов в мм.



2. Из медного провода необходимо нарезать 8 частей одинаковой длины по 37,5 см.
3. По центру каждого провода очистите от изоляции участки (по 2 см), как на рисунке.



4. После этого следует отрезать еще 2 куска провода, уже по 22 сантиметра каждый, разделить из на 3 равные части и снять изоляцию в местах разделения.



5. Придайте отрезкам V-образную форму
   . Следует быть внимательным, чтобы между концами провода выдержать расстояние 7,5 см. Именно оно является оптимальным, чтобы принимать четкий сигнал.



6. Соедините все элементы согласно приведенному ниже рисунку.



7. Далее нужно приобрести гнездо для подключения к нему штекера.

8. Кабель нужно припаять к контактам катушки, как на рисунке.



9. Сделайте еще 2 отрезка провода необходимой длины для соединения “усиков” с гнездом.

10. Прикрутите гнездо на дощечку и соедините все элементы.




На этом все — вы сделали антенну для телевизора своими руками.

Из пивных банок

Для изготовления такой оригинальной ЧНА потребуется 2 банки (0,5 л или 0,75) из-под пива или другого напитка. Но перед тем как сделать телевизионную антенну, необходимо учесть некоторые требования к материалам
. А именно, рекомендуется приобрести качественный телевизионный кабель, имеющий сопротивление на 1 метр 75 Ом. Как правильно ? Обратите внимание на то, чтобы центральная жила была крепкой, а оплетка была двойной и сплошной.

Не забывайте, чем длиннее будет кабель, тем сильнее будет гашение сигнала, что особенно важно для приема метровых волн, в отличие от ДМВ, для которых длина провода также имеет значение, но не настолько.

Также будет необходимо приготовить обычный деревянный тремпель
, пару саморезов, изоленту или скотч и, если есть такая возможность – паяльник с оловом.

Антенна из пивных банок может принимать как дециметровый диапазон волн, так и метровый.

Для наглядности всего процесса можно посмотреть видео .

Логопериодическая антенна

Логопериодическая антенна (ЛПА) может применяться для приема радиоволн как метрового, так и дециметрового диапазона.
Для изготовления такого приемника сигнала можно использовать в качестве подставки алюминиевую трубку диаметром 10 мм и металлические стержни (шпильки), которые можно купить в магазине, где продается крепеж. В идеале, вместо стержней с резьбой лучше использовать гладкие трубки или пруты. В качестве основы берется пластиковый П-образный короб.

Когда пайка будет завершена, изготовление устройства можно считать законченным и можно приступать к испытаниям своего творения.

Дециметровая антенна

Самодельные дециметровые улавливатели сигнала могут иметь различную форму и конструкцию, от самых простых в изготовлении до более сложных устройств.

Кольцевидная

Самую простую конструкцию для приема ДМВ можно сделать за короткое время своими руками из подручных материалов
. Все, что вам понадобится – это коаксиальный кабель и кусок фанеры подходящего размера.

Теперь все это нужно собрать:

• приготовьте отрезок коаксиального кабеля (РК75) длиной 530 мм (из него будет сделано кольцо);
• также отрежьте еще один кусок кабеля длиной 175 мм – это будет петля;
• сделайте кольцо (1), припаяйте к нему петлю (2) и кабель (3), который подключается к телевизору;
• закрепите все это на фанерном листе и направьте сделанный приемник телесигнала в сторону телевышки.

Если ваш телеприемник с помощью такой антенны , попробуйте сделать более сложное устройство.

В виде восьмерки

Домашнюю антенну ДМВ диапазона своими руками можно сделать из проволоки в виде цифры 8. Чтобы изготовить такой приемник, можно использовать медную или алюминиевую проволоку диаметром от 3 до 5 мм, а также кабель РК75. В процессе изготовления также понадобится клеевой пистолет.

Ход изготовления.

1. С помощью кусачек необходимо отрезать 2 куска проволоки по 56 см.
2. На концах каждого отрезка сделайте петлю, на которую должно уйти по 1 см.
3. Согните квадраты из проволоки и соедините петли. Припаяйте кабель к квадратам, как показано на рисунке. К одному квадрату припаивается центральная жила, к другому – оплетка. Расстояние между элементами должно быть 2 см. Всю конструкцию можно закрепить в крышке из-под 20 литрового бутыля для воды, залив клеем.

Такой приемник дмв диапазона можно расположить в любом месте, и он не требует усилителя.
Разве что, усилитель может понадобиться, если прибор будет наружным, и длина кабеля будет значительной. В этом случае для компенсации потерь сигнала, потребуется его установка.

Из металлопластиковой трубы

Телевизионную антенну своими руками можно сделать и из обычной металлопластиковой трубы. При этом получится устройство для приема дмв с возможным диапазоном от 480 МГц до 1000 МГц. В данной “модели” использованы труба с диаметром 16 мм и кабель – 5,5 м. На кольцо потребуется 55 см трубы, а на стойку – 14 см, что равняется четверти длины волны. Это служит для лучшего согласования с внешней оплеткой кабеля и снижает в ней высокочастотные токи.

Выход кабеля в этой конструкции сделан через отверстие в трубе. Оплетку кабеля следует прикрепить с помощью хомута к зачищенной части трубы. Центральная жила кабеля крепится к кольцу (можно использовать винт с шайбой и гайкой). Такая самоделка хорошо работает в качестве комнатной антенны в квартирах с железобетонными стенами, которые плохо пропускают телевизионную волну.
Благодаря удлиненному кабелю, ее можно вынести на балкон или поставить на подоконник — качество приема только улучшится.

В виде рамки

Еще одна конструкция антенны дмв собирается в виде рамки. Делаться она будет из алюминиевых пластин
(полос).

Таким образом антенны, сделанные своими руками, помогут вам сэкономить деньги на их приобретение, а в некоторых случаях выйти из ситуации, когда есть телевизор, но штатная антенна вышла из строя, либо ее нет вообще. Тем более, что качество приема самоделок не хуже заводских аналогов. Если вы не хотите мастерить устройство самостоятельно, то вам пригодится информация о том, в магазине.

Главная » Статьи » Антенна из кабеля для цифрового телевидения своими руками

Изготовление антенны для цифрового ТВ своими руками

На сегодняшний день для трансляции телевизионных сигналов стал применяться цифровой стандарт DVB-T. Для приема передач на аналоговых телевизорах можно сделать антенну для цифрового ТВ своими руками, которую подключают к специальной конвертирующей сигнал приставке.

Для обеспечения приема сигнала и передачи его на усилитель антенна должна соответствовать следующим требованиям:

1. Улавливающие элементы должны располагаться по оси волн, идущих от передатчика.
2. Иметь защиту от помех с близкой частотой к телевизионному сигналу. Источниками помех могут быть другие радиосигналы, наводки от работающих электрических двигателей и генераторов.
3. Конструкция антенны должна минимизировать потери мощности сигнала при передаче.
4. Схема антенны должна быть ориентирована по виду поляризации.

Типы телевизионных антенн

Антенны для приема телевизионного сигнала делятся на несколько типов, различающихся частотами принимаемых сигналов.

Распространение получили следующие виды:

1. Всеволновая антенна, которая может принимать цифровой и аналоговый сигнал. Расстояние приема аналоговых сигналов не велико и не превышает дальности прямой видимости телевизионной вышки.
2. Логопериодическая антенна, способная принимать волны метрового и дециметрового диапазона.
3. Дециметровая антенна, предназначенная для приема только коротких волн.

Об изготовлении простой антенны для цифрового ТВ расскажет автор ролика Дмитрий.

Как узнать исходные данные для расчета антенны

Ключевым параметром, от которого зависит качество приема цифрового сигнала, является длина волн излучения. Исходя из этой длины выбираются габаритные размеры усов антенны. Для определения длины волны применяется расчет по формуле λ=300/F, где F равняется частоте передаваемого сигнала в МГц. Этот параметр находится в открытом доступе и может быть легко установлен через любой интернет-поисковик.

Делаем из картонной коробки

Простейшим вариантом домашней антенны, которую можно быстро изготовить самому из подручных средств, является устройство на базе картонной обувной коробки.

Для изготовления потребуются:

• пищевая алюминиевая фольга;
• отрезок стандартного коаксиального кабеля;
• малярный или канцелярский скотч;
• тюбик быстросохнущего клея, например, резиновый «Момент».

Изготовление антенны выглядит следующим образом:

1. Вырезать фольгу по форме дна коробки. Смазать клеем коробку и наклеить фольгу, равномерно разглаживая ее по дну.
2. Отрезать два куска коаксиального кабеля длиной по 500 мм.
3. Снять изоляцию экранировки кабеля с каждого конца на расстояние не более 25 мм.
4. Сдвинуть экран и скрутить его в отдельную жилу.
5. Согнуть каждый отрезок по форме окружности.
6. Закрепить при помощи скотча отрезки на наружной части крышки коробки в форме цифры 8. Концы кабеля должны быть направлены к центру «восьмерки» и располагаться на расстоянии не менее 10 мм друг от друга.
7. На длине около 100 мм зачистить наружную изоляцию кабеля, который будет связывать антенну с приемником.
8. Скрутить экран в отдельную жилу.
9. Постепенно снять изоляцию центрального проводника, пока не будет получен участок оголенного провода с длиной около 95-100 мм.
10. Проколоть дно коробки вместе с фольгой и ввести кабель внутрь.
11. Вывести провод через крышку и провести его по контуру одной из частей «восьмерки» к центральной части. Закрепить кабель.
12. Соединить вместе три жилы оплетки. Затем скрепить три вывода центрального провода. Повторно закрепить узел скотчем.
13. Установить штекер на обратном конце коаксиального кабеля.
14. Расположить антенну в месте наилучшего приема, которое определяется опытным путем.

Если все сделано правильно, то антенна позволит принимать основные каналы телевидения в формате DVB T2. На фото ниже показаны основные этапы изготовления антенны.

Оклейка дна фольгой Укладка колец на крышке Подвод основного кабеля Соединение проводников

Как изготовить всеволновую антенну

Желающие сэкономить на покупке могут изготовить антенну для приема цифрового сигнала самостоятельно, выбрав одну из конструкций, которые описаны ниже.

Из коаксиального кабеля

Простейшей конструкцией антенны можно считать кусок коаксиального кабеля длиной 2-3 м, который имеет на одном конце штекер. Свободный конец очищается от наружного слоя изоляции, экран сплетается в отдельный проводник и отводится в сторону. Затем по небольшому кусочку срезается изоляция центрального провода. После этого провод располагают на окне или подоконнике, подбирая подходящее место опытным путем.

Следует отметить, что такая конструкция работоспособна только на расстоянии уверенного приема, где сингал довольно мощный. При большом удалении от ретранслятора или расположении приемника в зоне плотной застройки необходимо применять другие конструкции антенн.

Из двух лепестков

Этот вариант антенны для телевизора изготавливается из пары небольших металлических пластин, имеющих форму равнобедренного треугольника, и двух деревянных или пластиковых реек. Между этими элементами натягивается медная проволока с диаметром 2-4 мм.

Схема лепестковой антенны

Шаг крепления проволоки на рейках составляет 25-30 мм. Треугольные основания соединяются между собой пайкой на расстоянии 10 мм друг от друга, проволока также припаивается к треугольникам. Для соединения с телевизионным приемником применяется коаксиальный кабель РК75. Экран провода подключается на рейке (место обозначено желтой точкой), а центральный провод — на место соединения треугольников. В зонах плохого приема антенну рекомендуется использовать совместно с усилителем.

Бабочка

Для более устойчивого приема сигнала эфирного телевидения применяется антенна типа «бабочка». Самодельное устройство подобной конструкции можно использовать в домашних условиях и на даче. Оно обеспечит хорошее качество приема только при устойчивом сигнале вещания.

Для изготовления устройства приема понадобятся материалы и инструменты из списка:

• доска с длиной не менее 600 мм и шириной около 70 мм, толщина может быть любой, но желательно 15-20 мм;
• одножильный медный провод с диаметром проводника не менее 4 мм;
• саморезы по дереву или металлу и шайбы;
• коаксиальный кабель РК75;
• штекерный разъем для антенны;
• рулетка;
• бокорезы;
• отвертка с крестообразным жалом;
• нож для зачистки проводов;
• паяльник с мощностью 40-60 Вт;
• припой и флюс для пайки.

Антенна для цифрового ТВ своими руками собирается следующим образом:

1. Выполнить разметку доски, которая будет служить каркасом антенны, в соответствии со схематичным чертежом, приведенным ниже. Расстояние между вертикальными рядами отверстий равно 25 мм. Отверстия расположены на одинаковом удалении от кромок доски.
2. Нарезать провод на 8 отрезков по 375 мм и два — по 220 мм.
3. Удалить изоляцию с центральной части каждого длинного отрезка на участке около 25 мм.
4. Согнуть кабели в форме буквы V с одинаковыми отрезками. Расстояние между концами должно составлять 75 мм.
5. Установить V-образные отрезки на доске при помощи саморезов. Для плотной фиксации под головки саморезов следует подложить шайбы.
6. Перед затяжкой саморезов смонтировать дополнительные короткие соединители. На коротких проводах необходимо удалить изоляцию на местах контакта с V-образными проводниками.
7. Подключить коаксиальный кабель к нижнему ряду саморезов. Схема установки приведена ниже.

Схема расположения крепежных отверстий Схема расположения проводников Вариант подключения разъема для кабеля

Из пивных банок

Антенны подобной конструкции обеспечивают устойчивый прием сигнала метрового и дециметрового диапазона, в том числе и DVB T2. Собираются из двух алюминиевых или жестяных банок емкостью по 0,33-0,5 литра.

Кроме этого, для изготовления потребуется:

• деревянная или пластиковая направляющая штанга с длиной около 500 мм, на которой будут установлены банки;
• коаксиальный кабель типа РК75 для подключения;
• штекерный антенный разъем;
• изолента;
• скотч;
• бокорезы;
• рулетка;
• отвертка с крестообразным жалом;
• саморезы и шайбы;
• паяльник с мощностью не менее 40 Вт;
• припой и флюс для пайки алюминия и сплавов на его основе.

Процедура изготовления и сборки не займет много времени и состоит из следующих шагов:

1. Выполнить отверстия в дне банок диаметром до 6 мм. Отверстия можно пробить отверткой, а затем сгладить кромки круглым напильником.
2. Очистить конец кабеля от изоляции на расстояние 250-270 мм. Обрезку изоляции нужно проводить аккуратно, чтобы не перерезать тонкую проволоку экранировки.
3. Расплести экранирующую оплетку, скрутить ее в отдельную жилу и защитить при помощи изоленты.
4. Очистить центральный провод от изоляции на 25-30 мм.
5. Пропустить жилу из экрана и центральный провод через отверстия в крышке и дне банки.
6. Установить банки на направляющей штанге горловинами напротив друг друга. Расстояние между ними должно быть в пределах 75 мм.
7. Закрепить детали при помощи скотча или изоленты.
8. Припаять провода ко дну банки. Место пайки предварительно зачистить и обработать флюсом.
9. Установить на другой конец коаксиального кабеля штекер для подключения к разъему на приемном устройстве.
10. Опытным путем определить место приема наиболее сильного и устойчивого сигнала и закрепить антенну.

Существует второй вариант изготовления антенны, при котором провода коаксиального кабеля не припаиваются, а прижимаются саморезом, вкрученным в крышку банки. Направляющая штанга вставляется в отверстия на дне и крышке емкости. Фиксация деталей осуществляется за счет плотного контакта по периметру отверстия. Такая схема сборки комнатной антенны значительно проще, но не обеспечивает хорошего контакта в месте соединения кабеля и банок.

В случае установки антенны на открытом воздухе рекомендуется защитить элементы путем надевания на них защитного чехла из пластиковых бутылок с обрезанным дном.

Антенна из банок с защитным чехлом

Как сделать логопериодическую антенну

Для изготовления каркаса такого устройства используются:

• алюминиевый П-образный профиль с высотой боковых сторон около 15 мм;
• в качестве усов антенны применяются шпильки с подходящим диаметром и длиной или гладкие трубки и прутки;
• небольшой отрезок алюминиевой трубки с диаметром 10-15 мм, который применяется в роли опоры.

Последовательность изготовления простейшей антенны выглядит следующим образом:

1. Расплющить трубку с двух концов и согнуть ее в форме буквы U. Один расплющенный конец следует прикрепить к П-образному профилю при помощи саморезов.
2. Изготовить пары усов антенны с длиной 70, 85, 100, 120, 140 и 170 мм. Нарезать на одной стороне резьбу.
3. Просверлить в П-образном профиле отверстия для установки усов. Расстояния между отверстиями указано на схеме.
4. Накрутить на каждый ус гайку, установить собранную деталь в отверстие П-образного профиля.
5. Закрепить усы внутри профиля при помощи гаек. Под каждую гайку подложить присоединительную клемму, которая может быть фабричного изготовления или самодельной из медного проводника.
6. Спаять выходы усов в определенной последовательности (приведено на схеме).

Схема установки усов Схема спайки усов

Изготовление дециметровой антенны

Существует несколько видов дециметровых антенн, которые различаются в сборке.

Кольцевидная

Представляет собой самую простую конструкцию антенны диапазона ДМВ. Для изготовления потребуется коаксиальный кабель необходимой длины и подходящий отрезок многослойной фанеры.

Последовательность изготовления изделия:

1. Отрезать два фрагмента кабеля с длиной 530 и 175 мм. Длинный отрезок пойдет на изготовление кольца будущей антенны, а короткий — для петли.
2. Оголить концы проводов на 20-25 мм и вывести в разные стороны центральную жилу и экран.
3. Оформить кольцо и припаять к нему петлю и основной коаксиальный провод, идущий к приемнику. При спайке соединяются вместе жилы экранов и отдельно — центральные.
4. Закрепить конструкцию на листе фанеры и найти направление максимально устойчивого приема.

Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель

В виде рамки

Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм.

Сборка антенны выглядит следующим образом:

1. Отрезать проволоку длиной 112 см.
2. Зачистить и облудить концы проволоки, которые будут загнуты в петли.
3. Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
4. Соединить петли на концах и пропаять место стыка.
5. Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
6. Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
7. Припаять выводы к облуженным углам на рамке.
8. Сделать центральный корпус из пластиковой крышки подходящего размера.
9. Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.

Для расчета параметров антенны Харченко существуют специализированные онлайн-калькуляторы, которые вычисляют все данные изделия.

Один из вариантов антенны Харченко Припайка провода Установка на корпусе Антенна малого размера с дополнительным экраном

На видео, предоставленном каналом Сан Саныч_Сан, продемонстрирована методика расчета и изготовления антенн такого типа.

Петлевая антенна из трубы

Петлевые антенны из трубки различного диаметра отлично подходят для уличной установки и обеспечивают прием на расстояниях до 40 км от ретранслятора (без усилителя сигнала).

Процедура изготовления:

1. Изогнуть симметричную незамкнутую петлю (вибратор) из трубки с диаметром до 12-18 мм. Длину трубки подбирают в зависимости от частоты вещания. Радиусы закруглений не влияют на работу антенны. Концы вибратора должны находиться на расстоянии 65-70 мм друг от друга.
2. Зачеканить один конец трубки.
3. Наполнить полость песком.
4. Зачеканить вторую сторону.
5. Установить вибратор на шесте в направлении наиболее устойчивого приема.
6. На концах вибратора устанавливается согласующая петля. К точкам соединения петли и вибратора подключается основной кабель, идущий к приемному устройству.

Данные для подбора длин элементов.

Восьмеркой

Для уличной установки можно изготовить трубчатую конструкцию, которая аналогична рамочной антенне. Принципы расчета и сборки остаются неизменными.

Схемы усиления сигнала

Усилитель сигнала можно приобрести готовый фабричного производства (например, ВВК или Terra) или изготовить самостоятельно. Существуют различные виды исполнения усилителей — от простейших плат, надевающихся на усы антенны, до габаритных приставок с питанием от электрической сети. Кроме того, имеются модели для усиления эфирного и спутникового сигнала. Антенна с установленным усилителем называется активной.

Простейший усилитель собирается на базе одной микросхемы. План такого устройства приведен ниже.

Усилитель на базе схемы МАХ2633

Для изготовления усилителя потребуются три конденсатора с емкостью 1 нФ и сопротивление с номиналом 1 кОм. Для питания такого устройства применяется постоянное напряжение от 3 до 5 В. Прибор не требует настройки, но степень усиления регулируется при помощи установки сопротивления другого номинала (для понижения степени усиления необходимо повышать сопротивление). Такой усилитель не является широкополосным и применим только для коротковолнового диапазона.

Для широкополосного усиления при приеме сигнала на дальних расстояниях используются транзисторные приборы, принципиальные схемы которых приведены ниже.

Усилитель на базе общего эмиттера транзистора КТ368 Усилитель на общей базе транзистора КТ315 Двутранзисторный усилитель

В процессе самостоятельной сборки подобных устройств необходимо изготавливать печатные платы с дорожками. При использовании проводов для соединения элементов возрастает количество помех, которые снизят коэффициент усиления прибора.

Для усилителя на базе КТ368 понадобятся сопротивления и конденсаторы со следующими параметрами:

• 100 Ом (R1 и R4);
• 470 Ом (R2);
• 51 кОм (R3);
• 1000 пФ (С1);
• 33 пФ (С2);
• 15 пФ (С4 и С3).

Собранный усилитель устанавливается как можно ближе к приемнику и может применяться для антенны любого типа. Он не нуждается в настройке и работает от источника постоянного тока с напряжением 9 В.

Для расширения частотного диапазона применяются усилители, построенные на общей транзисторной базе. Эти приборы также не нуждаются в дополнительной подстройке параметров работы.

В процессе сборки потребуются компоненты:

• 51 Ом (R1);
• 10 кОм (R2);
• 15 кОм (R3);
• 1 кОм (R4);
• конденсаторы имеют такой же номинал, как и в схеме с общим эмиттером.

В схеме усилителя применяется дроссельная катушка, которая наматывается из 300 витков провода 0,1 мм (типа ПЭВ) на ферритовом кольце.

В случае совсем слабого сигнала возможно применение многокаскадных схем, работающих от постоянного тока с напряжением 12 В и построенных на двух транзисторах типа ГТ311Д.

В схеме усилителя для антенн дальнего радиуса действия используются:

• 680 Ом (R1);
• 75 кОм (R2);
• 1 кОм (R3);
• 150 кОм (R4);
• 100 пФ (С1, С2, С4);
• 6800 пФ (С3);
• 15 пФ (С5);
• 3,3 пФ (С6);
• 100 мкГн (L1);
• 25 мкГн (L2);
• самодельный дроссель из 25 витков провода ПЭВ2 диаметром 0,8 мм (L3).

 Загрузка …

Фотогалерея

На фото ниже показаны некоторые конструкции антенн и приведены справочные данные.

Петлевая антенна из трубы Общий вид усилителя Terra HA123 Типовые микросхемы и параметры усиления Антенна восьмеркой, установленная на улице

Видео «Изготовление антенны своими руками»

Процедура изготовления антенны из картонной коробки представлена на видео, снятом для канала Механизатор.

razvodka.com

Антенна для цифрового ТВ своими руками — антенна Харченко, рамочная и другие самодельные варианты

Главная страница » Подключение, установка, настройка » Антенна для цифрового ТВ своими руками

Аналоговое вещание, применявшееся ранее, с 2009 года полностью прекращено. Изменение формата на цифровой создало необходимость использования соответствующего приёмного устройства. Вещание цифрового ТВ ведётся в диапазоне ДМВ, который способен вмещать множество каналов, обладая компактностью и высоким качеством сигнала. Возросший уровень передачи сократил расходы на обслуживание оборудования, позволил сделать его более устойчивым к воздействию помех, хотя не все проблемы удалось решить полностью. В условиях сельской местности приём сигнала практически невозможен, а в большом городе он усложняется из-за способности железобетонных конструкций многоэтажных домов экранировать сигнал. Для уверенного приёма вполне возможно изготовить антенну для цифрового ТВ своими руками, так как её стоимость в магазине довольно высока.

Принцип действия цифровой антенны

Цифровой сигнал отличается от аналогового тем, что передаёт не саму волну, а информацию о ней. То есть состоит из непрерывного потока «координат» точек специфического графика синусоиды, передаваемой обычными аналоговыми устройствами. Это даёт возможность значительно снизить помехи и повысить качество передачи сигнала, так как сбой при передаче информации не вызывает больших проблем и спокойно корректируется при декодировании сигнала в приёмнике. В остальном технология передачи остаётся прежней — с передатчика излучаются в пространство электромагнитные колебания, они принимаются антеннами в зоне прямой видимости, на контурах которых возникает небольшое напряжение, передающееся на декодирующее устройство телевизора и превращающееся в изображение и звук.

Для приёма дециметровых волн требуется небольшой размер антенны, что выгодно отличает устройства от ранее использовавшихся огромных антенн, заполнявших собой крыши домов. Размеры цифровых антенн достаточно компактны, поэтому их можно свободно разместить в квартире, на балконе или ином, удобном для владельца и обеспечивающим качественный приём месте. Самодельная антенна имеет несложную конструкцию и вполне доступна для изготовления людям без специальной подготовки, обладающим только базовыми знаниями.

Делаем рамочную антенну своими руками

У круглой антенны для цифрового ТВ наибольшее входное сопротивление

Рамочная антенна является одним из самых простых вариантов. При этом устойчивость к помехам у такого устройства весьма высока, ведь конструкция совмещает в себе приёмную антенну и фильтр помех. Название «рамочная» говорит о специфической конфигурации — она представляет собой замкнутый контур в виде рамки круглой или прямоугольной формы. Изготавливается из медной проволоки. Также, как вариант, можно использовать кусок антенного кабеля (RG6), освобождённого от виниловой изоляции.

Расчёт

Для расчёта рамочной антенны требуется лишь определить длину провода, из которого сделана рамка. Формула для подсчёта выглядит следующим образом:

LR = 300/f,

где LR — длина провода в петле,

f — волновой коэффициент, представляющий собой среднее арифметическое между величинами границ волнового диапазона. Например, если вещание ведётся в диапазоне 568–720 МГц, то f = 568 + 720 / 2 = 644.

Узнать необходимые диапазоны можно на сайтах передающих компаний или из других источников — эта информация свободно распространяется. Для расчёта используются начальная и конечная частоты. Если конечной нет, то значение f принимается равным начальной частоте.

Некоторые специалисты приводят другой вариант формулы, по которому сторона квадратной рамки равна 0,254 от длины волны (или f). То есть значение, полученное из расчёта по первой формуле, надо увеличить на 1,5 %. Разница незначительна, но в некоторых случаях она важна.

Необходимые инструменты и материалы

Для изготовления антенны понадобятся:

• Пассатижи;
• Линейка;
• Паяльник;
• Канцелярский нож для снятия изоляции (если используется антенный кабель).

Перечислены лишь самые основные инструменты, в зависимости от навыков и возможностей пользователя могут быть использованы другие, более подходящие для каких-либо целей приспособления.

Инструкция по изготовлению

Изготовление рамочной антенны не составляет никакой сложности. Понадобится выполнить следующие действия:

• Отрезать кусок провода нужной длины. Опытные пользователи советуют сначала отрезать кусок немного длиннее, чем этого требует расчёт, чтобы имелась возможность точнее подогнать длину при формировании конфигурации антенны.
• Придать антенне требуемую форму. Если используется круглая петля, то необходимо сделать как можно более ровную окружность, для квадратной рамки следует точно выдерживать длину сторон.
• Концы рамки соединяются с антенным проводом от телевизора: один конец — к оплётке, другой — к центральной жиле. Для выполнения этой задачи необходим паяльник или монтажная колодка с клеммными зажимами.
• Осталось установить устройство в наиболее удачном для приёма месте и настроить положение.

Как изготовить антенну Харченко

Такую антенну можо изготовить своими руками для приёма Wi-Fi

Конструкция была предложена К.П. Харченко в 1961 году. Основная задача — приём телевизионных передач, но практика показала высокую пригодность и многопрофильность изобретения. Внешняя антенна Харченко имеет форму восьмёрки с незамкнутой серединой. Она состоит из двух квадратов, а соединение с антенным проводом производится в средних точках. Таким образом, мы имеем замкнутый виток из толстой медной проволоки, имеющий специфическую форму. Отличие от рамочной конструкции состоит именно в более сложной конфигурации, позволяющей получить стабильный и уверенный приём сигнала, помехоустойчивость и надёжность. Её особенность состоит в широкополосности и возможности принимать как телевизионный, так и радиосигнал. Все зависит от расположения антенны — вертикальное даёт приём телесигнала, горизонтальное — радио.

Форма восьмёрки не является единственно возможным вариантом, можно увеличить число образующихся квадратов. Также известны варианты с образованием окружностей, треугольников и т.п. Восьмёрка используется по причине простоты изготовления и настройки, а также отсутствия помех.

Расчёт

Самостоятельный расчёт антенны Харченко не составляет особого труда, но включает в себя определение множества величин. Понадобится вычислить длину стороны квадрата, размер отражателя (рефлектора), общую длину восьмёрки от верхней до нижней точки, величину зазора между рефлектором и антенной и т.д. Поэтому самым простым и надёжным решением станет использование онлайн-калькулятора, которых немало в сети. Для получения более точного результата можно попробовать посчитать на нескольких сервисах и сравнить данные.

Необходимые инструменты и материалы

Для сборки антенны Харченко потребуются:

• Толстая медная проволока сечением около 4 мм2;
• Алюминиевая пластина для отражателя (рефлектора). При её отсутствии в качестве рефлектора может быть использована металлическая решётка (сетка);
• Пассатижи, молоток, отвёртка;
• Электродрель с набором свёрл;
• Паяльник, клеммная колодка;
• Металлическая труба или деревянные длинные бруски для изготовления опорной конструкции (мачты).

Существует масса вариантов конструкции, для изготовления которых можно использовать различные дополнительные приспособления. По необходимости они привлекаются в рабочем порядке.

Инструкция по изготовлению

• По рассчитанным данным изготавливается восьмёрка.
• Соединение в средней точке спаивается, вторая точка подвергается лужению для последующего присоединения питания.
• В пластине рефлектора просверливаются отверстия, в которые устанавливаются бобышки для крепления антенны.
• Она закрепляется на опорных бобышках, к центральным точкам припаивается провод.
• Пластина рефлектора прикрепляется к мачте. Для этого используются шурупы или хомуты, если она изготовлена из металлической трубы.
• Мачта с антенной устанавливается на отведённое место.
• Подключается к телевизору, настраивается оптимальное положение.

Другие варианты

Вариант конструкции антенны Сотникова из трёх квадратов

Рассмотренные варианты не являются единственно возможными. Существует множество конструкций антенн для приёма телевизионного сигнала.

Можно выделить следующие:

• Трёхэлементный волновой канал. Представляет собой достаточно сложную конструкцию из горизонтальной планки, на которой установлены две поперечные полосы и рамка Т-образной формы. Вариантом такой конструкции является четырёхэлементный волновой канал, содержащий три поперечины и одну Т-образную конструкцию.
• Двойной квадрат (антенна Сотникова). Имеет усиливающий коэффициент 10–13 дб, представляет собой две квадратных рамки, расположенные параллельно и соединённых между собой поперечиной. Вариантом конструкции является тройной квадрат, авторство которого принадлежит тому же Сотникову. Усиливающая способность выше — в районе 14–15 дб.
• Антенна Туркина. Коэффициент усиления, которым обладает такая конструкция, составляет более 15 дб. Представляет собой шесть колец разного диаметра, закреплённых на горизонтальной диэлектрической опорной штанге. Устройство требует довольно тщательного расчёта диаметра колец и расстояния между ними.

Видео: Как сделать антенну для цифрового ТВ своими руками

Переход телевидения на цифровой формат произошёл с целью устранения помех, увеличения качества передачи, более уверенного приёма и компактности аппаратуры. Необходимость использования собственной антенны обусловлена большим количеством помех или удалением от ретранслятора. При отсутствии возможности приобретения образца заводского производства, который стоит довольно дорого и не всегда имеется в продаже, вполне можно изготовить самодельное устройство, так как в этом нет особой сложности.

• Автор: Anycaster
• Распечатать

tehznatok.com

Как сделать антенну цифрового телевидения своими руками для дачи и дома

Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.

Любой домашний мастер способен не покупать антенну в магазине, а сделать е своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.

Немного теории

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.

Для аналоговых моделей ТВ приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, осуществляющая декодирование цифровой информации электромагнитной волны в обычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевизионном вещании государственными стандартами принято электромагнитные волны излучать всего в двух плоскостях:

Таким способом передатчики направляют излучающие сигналы.

А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.

Требования к антенне цифрового пакетного телевидения

ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.

Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.

Конструкция антенны должна быть:

• изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
• направлена строго по оси электромагнитной волны, идущей от передающего центра;
• сориентирована по виду поляризации;
• защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см — искомую длину полуволны.

Самая простая ТВ антенна для цифрового телевидения

Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.

Затем снимаю экранирующий слой с этого участка кабеля.

Далее оголяю внутреннюю жилу, снимаю с нее изоляцию.

Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.

Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала. У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо. Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.

Как определить размеры конкретной антенны

Воспользуемся поиском всезнающего Google. Пишем в командной строке: «Расчет антенны Харченко» и жмем Enter.

Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.

Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.

Изготовление деталей конструкции антенны

Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.

На основе выбранных данных сделал заготовки для антенны.

Особенности конструкции вибратора

Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.

Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.

Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.

Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.

В задней стороне бруска электрической дрелью просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.

Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги — работать будет примерно одинаково.

С обратной стороны планки закрепил конструкцию вибратора с кабелем.

Антенна готова. Осталось установить ее на окно для работы в горизонтальной поляризации.

Заключительный совет по эксплуатации антенны

Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.

Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:

1. просто ослабленными;
2. содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».

В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.

Устранять подобные помехи волны призваны:

Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.

В заключении статьи рекомендую для закрепления материала посмотреть видеоролик Евгения Баскаль «Наружная антенна усиления волны 3G сигнала».

Задавайте вопросы по прочитанным материалам об антенне любой конструкции. Сейчас у вас самое удобное время поделиться статьей с друзьями через кнопки соц сетей.

housediz.ru

Антенна цифрового телевидения DVB-T2

Главная » Электроника » Антенна цифрового телевидения DVB-T2 Телевидение сегодня есть в каждом доме. С развитием технологий меняются качество телевизионных сигналов и способы их передачи. И если еще вчера использовалось допотопное аналоговое вещание, сегодня настойчиво обсуждается исключительно цифровое. На территории России телерадиовещанием занимается государственная компания РТРС. С 2012 года правительственным распоряжением был признан единым стандартом цифрового эфирного телевидения DVB-T2, мультиплексный стандарт цифрового вещания. Компания РТРС, как единственный эфирный оператор, предлагает сразу два мультиплексных пакета (РТРС-1 и РТРС-2) к бесплатному просмотру. Все что нужно — это современный приемник-антенна, один из вариантов которой мы сегодня предлагаем сделать своими руками.За основу данной самоделки взята разработка инженера Харченко К.П., который предложил подобные антенны для дециметрового диапазона (ДЦВ), популярного в 90-х годах прошлого века. Это подобие апертурных антенн, в основе которых облучатель в виде зигзагообразной формы. Аккумулирует сигнал плоский рефлектор, который по размерам превосходит вибратор минимум на 20 %. Телевизионный сигнал передается волнами с горизонтальной поляризацией. В упрощенном виде такая антенна представляет собой два горизонтальных петлевых вибратора, соединенных между собой параллельно, но разъединенных в точке подключения фидера (кабеля). Габаритные размеры даны на основе статьи Харченко «Антенна диапазона ДЦВ», и рассчитываются согласно предложенных формул. Согласно этой технологии, такие антенны можно рассчитать даже для слабого сигнала около 500 МГц.

Что потребуется для сборки антенны

Материалы:

• Решетка для барбекю;
• Аэрозольная краска для автомобилей;
• Растворитель или ацетон;
• Набор сверл для обычной дрели;
• Коаксиальный телевизионный кабель – не более 10 м;
• Полметра ПВХ трубы ХВ, диаметр – 20 мм;
• Дюбеля металлические для гипсокартона;
• Медный провод для вибратора антенны, диаметр жилы – 2-3,5 мм;
• Две тонкие металлические пластины.

Инструменты:

• Паяльник мощный на 100 Вт;
• Шуруповерт с насадками;
• Термоклеевой пистолет;
• Плоскогубцы, молоток, кусачки;
• Малярный нож, рулетка, карандаш.

Приступаем к изготовлению антенны

Делаем рамку-вибратор

Отмеряем необходимую длину медного провода с запасом около 1 см. Также можно использовать медную или алюминиевую трубку, диаметром до 12 мм.Очищаем медную жилу от изоляции, и выравниваем ее молотком на твердой поверхности. Отмечаем середину и делаем изгиб на 90о. Аккуратнее всего это получится сделать в тисках, слегка поджав медную жилу и выравнивая ее молотком.По нашим расчетам стороны квадратов будут составлять 125 мм. Размечаем их рулеткой, и производим загибы. С одного конца бокорезами откусываем небольшой фрагмент, сделав наконечник заостренным под 45о. После изгиба второго квадрата, проводим ту же процедуру, откусывая завершающий конец жилы. Квадраты для этого можно слегка разогнуть.На серединных изгибах квадратов добиваемся расстояния 10-12 мм. На концах делаем неглубокие пропилы надфилем. Это поможет нам стянуть вместе оба свободных конца, и зафиксировать их тонкой медной проволокой.С помощью жидкой канифоли или флюса залуживаем паяльником серединные изгибы. Это необходимо проделать со всех сторон медной жилы вибратора.Зачищаем коаксиальный кабель на 4-5 см. Оплетку или внешний проводник скручиваем в единый провод, обматываем его вокруг одного из изгибов. Припаиваем его к медной жиле паяльником.Зачищаем изоляцию внутреннего проводника, и также обматываем его вокруг следующего изгиба рамки. Пропаивать его нужно аккуратно придерживая изоляцию плоскогубцами, поскольку от температуры она может попросту сместиться от центра. Нагреваем сначала рамку в зоне пайки, а лишь затем сам проводник.Фиксируем подводку коаксиального кабеля нейлоновой стяжкой, обезжириваем растворителем и изолируем места пайки горячим клеем при помощи пистолета. Подправить дефекты получившейся литой формы клея можно феном.

Готовим рефлектор

В качестве рефлектора или отражающего экрана используем недорогую сетку для барбекю. Это неплохой материал, поскольку даже стальные образцы такой продукции покрывают коррозионностойким анодированным покрытием, не говоря уже о нержавейке. Подойдет также и теплообменник от современного холодильника или решетка-сушилка для посуды. Главное, чтобы этот элемент по возможности не ржавел на воздухе.Решетка рефлектора должна превосходить по размерам рамку вибратора, но не обязательно быть симметричной. Отрезаем от решетки ручки, они будут лишними в нашей конструкции.Располагаем рамку антенны посередине рефлектора, и отмечаем места ее крепежа. Для закрепления можно использовать две пластины из любого металла. Сгибаем их по решетке, и сверлим отверстия диаметром 5 мм.

Собираем антенну

Отрезаем два куска ПВХ трубы длиной 75 мм, и вкручиваем в конец каждой по саморезу, обрезая выступающие части. У гипсокартонных дюбелей обламываем заостренные кончики, и вкручиваем их в противоположный конец трубок. Прикручиваем саморезами обе ПВХ стойки к планкам на рефлекторе. Залуживаем рамку по концам, подходящим к стойкам, для лучшей теплопередачи.На стойках отмечаем высоту 68 мм, и ставим риску. Концы рамки прогреваем паяльником, и впаиваем в стойки до нужных отметок. Горячим клеем наполняем торцы стоек, надежно фиксируя рамку вибратора в их основании. Определяем положение кабеля относительно установки антенны, и фиксируем его на рамке нейлоновыми стяжками.Так как окисление ухудшает качество принимаемого сигнала, рамку рефлектора необходимо защитить. С помощью аэрозольной краски это сделать совсем не сложно. Поскольку экран у нас решетчатый, готовую антенну очень легко закрепить на мачте или отрезке трубы при помощи хомутов. На противоположном конце ТВ кабеля монтируем стандартный ТВ разъем F. Закрываем его для изоляции термоусадочным кембриком, и прогреваем.Закручиваем в разъем ТВ штекер. Подключаем кабель к ресиверу цифрового телевещания или напрямую к телевизору с цифровым тюнером, и наслаждаемся бесплатным просмотром ТВ каналов в цифровом качестве. Такую антенну необходимо по возможности разместить по направлению к ретранслятору. Для усиления принятия сигнала рамку вибратора дополняют несколькими «квадратами», а решетку рефлектора усложняют загибами по горизонтали.

Смотрите видео по изготовлению телевизионной антенны DVB-T2

sdelaysam-svoimirukami.ru

На сегодняшний день практически каждый может провести себе в дом кабельное либо же спутниковое ТВ и получить возможность просмотра множества различных каналов. Однако если это съемная квартира, иногда лучше перестраховаться и смастерить такую вещь, как антенна для цифрового телевидения своими руками. Как это сделать, узнаете прямо сейчас.

Небольшой секрет

Для начала отметим, что антенна для цифрового телевидения абсолютно ничем не отличается от обычной дециметровой. Что это значит? Только то, что временные и денежные затраты на изготовление такого устройства будут минимальными. Секретов здесь никаких нет, а вся суть работы будет заключаться в переделывании стандартной антенны под цифровую. Для этого достаточно пойти на рынок и купить простую дешевенькую антенну типа «решетка». Стоит она порядка 300-400 рублей.

Какие инструменты и приборы потребуются для перепрофилирования устройства?

Как делается антенна для цифрового телевидения своими руками? Для выполнения работ нам понадобится дощечка размером 550 х 70 миллиметров, несколько штук саморезов, а также медный провод длиной в 40 сантиметров (диаметр центральной жилы — 4 миллиметра).

Заготовку делаем из деревянной дощечки. Для этого следует нарезать 8 проводов длиной по 375 миллиметров каждый, причем их середину необходимо зачистить на 20-30 миллиметров. Это нужно для того, чтобы обеспечить хороший контакт для передачи сигнала.

Далее отрежьте 2 провода длиной 220 миллиметров и исходя из размеров дощечки зачистите их в местах соединений. Все те провода, которые остались (их должно быть 8), согните буквой «V».

Что для сборки антенны нужно сделать?

Сначала нужно приобрести специальный штекер и соединить при помощи него антенну и кабель. Делается это довольно просто. При помощи настольного паяльника к штекеру крепится провод. Этот кабель будет устанавливаться на нижнее соединение устройства. Все, на данном этапе самодельная антенна для цифрового телевидения успешно сделана! Можно подключать ее к ТВ и смотреть.

Антенна для цифрового телевидения своими руками? Способ № 2

Что касается инструментов, в данном случае мы не будем приобретать уже готовое устройство и переделывать его под цифровое. Здесь мы рассмотрим, как делается антенная для цифрового телевидения своими руками из подручных материалов. Наверное, такие инструменты найдутся у каждого хозяина:

1. Деревянный тремпель.
2. Скотч или изолента.
3. Паяльник.
4. Две жестяные банки.
5. Несколько метров телевизионного кабеля (достаточно иметь 3-5 м).

И аналогично первому способу нам потребуются штекеры для соединения проводов.

С инструментами разобрались, теперь приступаем к работе. Как делается антенна для цифрового телевидения своими руками? На первом этапе следует доработать стандартный телевизионный кабель. Для этого сделайте небольшой надрез на его мягкой оболочке. Под ней будет видна серебристая «фольга». Этим материалом кабель покрыт в несколько слоев. Поэтому, чтобы достать до самого провода, вам придется сделать срез в 10 сантиметров от края. Затем нужно закрутить пальцами «фольгу» и при этом средний ее слой обрезать на 10 миллиметров. С обратного конца провода устанавливается штекер, который затем будет подключаться к телевизору.

После кабеля можно приступать к банкам. Что касается их размеров, для приема цифрового сигнала достаточно иметь жестяную емкость объемом от 750 до 1000 миллилитров. К одной из этих банок необходимо прикрепить кабель, причем тем концом, где есть «фольга» (иначе каналы будут некорректно отображаться). Ко второй прикрутите сердцевину провода. При соединении кабеля с банками лучше всего использовать пайку. Если провод будет закреплен на скотче, вряд ли такая конструкция будет работоспособной.

Единственный случай, где можно применить подобный материал, так это установка банок на тремпеле. Но и здесь следует соблюдать технологию применения. Это значит, что банки должны располагаться относительно тремпеля на одной прямой линии. Расстояние между жестяными емкостями должно составлять примерно 7-8 сантиметров. На данном этапе цифровая антенна своими руками из подручных материалов успешно изготовлена. Вам осталось лишь найти подходящий сигнал и закрепить ее в том месте, где прием его наиболее качественный.

Сколько каналов будет ловить?

Как правило, подобные устройства рассчитаны на прием небольшого количества ТВ-каналов. Однако если кабельное телевидение не будет защищено паролем, вы можете просматривать и платные передачи. В любом случае самодельная антенна будет ловить до 10-15 каналов (как минимум).

Итак, мы рассмотрели несколько способов, благодаря которым вы можете сделать антенну для цифрового телевидения своими руками. Оба варианта достаточно бюджетные, так что попробовать себя в роли «мастера-самоделкина» может практически каждый.

Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского изготовления.

Цифровое эфирное телевидение – это передача телевизионного сигнала при помощи цифрового кодирования, которое обеспечивает его доставку в приемное устройство с самыми минимальными потерями. Соответственно телевизор должен поддерживать технологию, которая называется DVB-T2. Для уверенного приема нужна специальная антенна, которую можно купить, а можно сделать самому.

Способов изготовления своими руками антенн в настоящее время существует большое количество. Рассмотрим наиболее простые и распространенные.

Из пивных банок

Может быть изготовлена простая дециметровая комнатная тв антенна из пивных банок.

Для изготовления всеволновой самодельной антенны такой конструкции понадобятся следующие материалы, комплектующие и инструмент:

• 2 жестяные банки объемом 750 или 1000 мл;
• кабель коаксиальный телевизионный (РК75);
• штекер антенный;
• изолента или скотч;
• саморезы по металлу;
• труба полипропиленовая или деревянная палка для крепления к ней банок;
• отвертка;
• кусачки;
• нож;
• надфиль;
• линейка.

Как сделать антенну из пивных банок? Алгоритм изготовления следующий:

• с помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась;
• вкрутить в эти отверстия саморезы с помощью отвертки;
• зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем;
• прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента);
• к   трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см);
• на второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
• поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным.

Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам.

Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

В виде восьмерки

Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

Для изготовления антенны в виде восьмерки понадобятся:

• медная или алюминиевая проволока Ø 3-5 мм;
• кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• пистолет клеевой;
• паяльник;
• припой;
• флюс-паста;
• линейка;
• кусачки;
• плоскогубцы;
• надфиль;
• прочное основание (подойдет пластмассовая крышка).

Порядок изготовления следующий:

• отрезать 2 куска проволоки по 56 см каждый;
• на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
• согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
• на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
• вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
• поместить все в крышку и залить клеем.

На рисунке видно, как правильно это сделать.

Из картонной коробки

Простая спутниковая антенна для ТVВ-T2 изготавливается с применением картонной коробки. Для ее изготовления понадобятся:

• коробка картонная (можно из-под обуви);
• фольга;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• клей;
• линейка или рулетка;
• кусачки;
• надфиль.

Такая простая самодельная комнатная антенна обеспечит качественный прием ТVВ-T2.

Бабочка

Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы. Для ее изготовления своими руками понадобятся следующие материалы, комплектующие и инструменты:

• дощечка или фанера размером 550х70х5 мм;
• провод медный с центральной жилой Ø 4 мм;
• саморезы по металлу;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• паяльник;
• припой;
• флюс-паста;
• линейка или рулетка;
• кусачки;
• карандаш.

Этапы изготовления:

• разметить дощечку, как показано на рисунке:

Чтобы перевести размеры, указанные в дюймах, в см, необходимо помнить, что 1 дюйм равняется 2,5 см.

• нарезать 8 проводов длиной по 37,5 см;
• середину каждого провода зачистить на 2 см;
• согнуть каждый провод буквой V, чтобы расстояние между проводками равнялось 7,5 см;
• отрезать 2 провода длиной 22 см;
• зачистить эти 2 провода в местах крепления к дощечке или фанере;
• собрать все проволочки с помощью саморезов, как показано на рисунке;

• соединить с помощью специального штекера антенну с кабелем.

Из коаксиального кабеля

Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

• коаксиальный кабель РК75;
• плексиглас или фанера;
• согласующее устройство;
• антенный штекер;
• плоскогубцы;
• нож;
• кусачки;
• скотч;
• линейка;
• карандаш.

Этапы изготовления:

• отрезать кусок кабеля длиной 530 мм;
• зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
• скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
• из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
• подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
• совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

Самодельная антенна. Видео

Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.

Дециметровая антенна для ТВ своими руками: схемы и чертежи с размерами

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания.

Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками.

Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис.

1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции).

Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 –  представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Устройство комнатной антенны на базе пивных банок

Обозначения:

• А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
• B – места крепления экранирующей оплетки кабеля.
• С – центральная жила.
• D – место крепления центральной жилы
• E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц.

Формула расчета будет следующей: LR = 300/f, где LR – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2).

Теперь рассчитываем LR, 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

• Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной LR.
• Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
• Петля устанавливается на подставку.
• На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Комнатная мультиволновая (МВ и ДМВ) антенна

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

• внешние стороны ромба (А) – 140 мм;
• внутренние стороны (В) – 130 мм;
• расстояние до рефлектора (С) – от 110 до 130 мм;
• ширина (D) – 300 мм;
• шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

Дециметровая антенна «Бабочка»

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Рекомендации.

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

Дециметровая антенна своими руками, установленная на мачту

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Источник: //www.asutpp.ru/decimetrovaya-antenna-svoimi-rukami.html

Антенна из кабеля для цифрового ТВ

Чтобы получить возможность смотреть на своем телевизоре цифровое телевидение, потребуется соответствующий ресивер, а также антенна для приема сигнала. Такую антенну для цифрового ТВ можно приобрести в специализированных магазинах, либо сделать ее своими руками из телевизионного кабеля. В данной статье мы рассмотрим самые простые и доступные способы изготовления антенн для цифрового ТВ.

Покупать дорогостоящее оборудование для приема телевизионного сигнала не всегда бывает целесообразно. Очень часто, при относительно близком расположении радиовышки и отсутствии помех, самодельные антенны оказывают достойную конкуренцию фабричным моделям, а по некоторым параметрам даже превосходят их.

Изготовление антенны из кабеля

Для получения устойчивого телевизионного сигнала в городских условиях оптимальным вариантом является устройство по технологии Харченко. О том, как сделать антенну Харченко для цифрового ТВ мы уже рассказывали ранее на нашем сайте mainavi.ru. Однако для проведения всех вычислений потребуются специализированные навыки и инструменты.

В данной статье мы рассмотрим более простые виды телевизионных антенн, которые можно сделать из простого коаксиального кабеля.

Простая дециметровая антенна

Перед изготовлением устройства для приема цифрового сигнала необходимо вычислить его длину. Для этого нужно выяснить частоту цифрового вещания. Ее можно узнать на официальном сайте цифрового телевидения на интерактивной карте. Там будут указаны все активные радиовышки с указанием частот вещания.

Для определения длины разделим 7500 на частоту вещания мегагерцах. При необходимости полученный результат округляем до ближайшего целого числа. Если вещание ведется в нескольких мультиплексах, то настройка параметров проводится по среднему арифметическому значению этих частот.

После определения длины, можно приступать к сборке принимающего устройства. Рассмотрим, как сделать в домашних условиях:

• Зачищаем от изоляции и экранирующей оплетки один из концов кабеля. Должна остаться только центральная жила.
• Устанавливаем F-разъем на зачищенный конец кабеля. Провод должен выступать на 2-3 мм от края разъема.
• Прикручиваем антенный штекер под F-разъем.
• От другого края разъема отмеряем 20 мм и ставим метку маркером или ручкой.
• Начиная от метки, отмеряем вычисленную ранее длину. В нашем примере она равна 10 см. Остатки кабеля отрезаем кусачками.
• Делаем небольшой разрез по метке, чтобы снять только верхний слой изоляции. Вместе с ней удаляется и экранирующая оплетка. Внутренняя изоляция кабеля не снимается.
• Очищенную часть нужно загнуть под прямым углом.

Готовую антенну можно подключить к ресиверу и провести поиск доступных телеканалов в автоматическом режиме.

Петлевая антенна

Данная конструкция поможет обладателям телевизора и ресивера для цифрового ТВ поможет избежать лишних трат на приобретение дорогостоящих устройств для приема сигнала. Это особенно актуально при частых переездах или на даче, которая посещается не сильно часто.

Затраты на изготовление такого устройства будут минимальными – немногим более 0.5 коаксиального телевизионного кабеля и штекеры для подключения антенным к приемнику.

Порядок изготовления:

• Отмеряем от края коаксиального кабеля 50 мм и снимаем внешнюю изоляцию. Экран должен остаться целым.
• Оплетку аккуратно отгибаем, стараясь не повредить ее.
• Снимаем внутренний слой изоляции.
• Обматываем центральную жилу экранирующей оплеткой.
• От надреза отмеряем 220 мм и вырезаем кусок верхнего слоя изоляции и экрана. Длина этого куска составляет 20 мм. Внутренняя изоляция должна быть целой.
• Снова отмеряем 220 мм и срезаем примерно 10мм верхней изоляции. Экран должен остаться целым.
• На этот участок наматываем центральную жилу (зачищенный конец кабеля, с которого начиналась работа). В результате должна получиться своеобразная петля.
• Свободный конец коаксиального кабеля подключается к ресиверу при помощи F-разъема и антенного штекера.

Чтобы сигнал был более мощным, следует направлять антенну прямо на радиовышку. В этом поможет штатив, который можно вырезать из куска пластика или дерева. Либо можно просто повесить антенну за окно.

Дополнительная информация

• Стены дома создают множество препятствий для прохождения радиосигнала. Если телевизор с ресивером находятся возле окна, то можно подключать антенны напрямую. В противном случае их необходимо удлинить так, чтобы они выходили к окну или на балкон.
• Простые антенны сильно восприимчивы к удаленности от источника сигнала. На расстоянии 5-10 км от вышки они могут работать отлично, а 50 км или более окажутся для них непреодолимым расстоянием. В таком случае без усилителя сигнала не обойтись.
• Наибольшая эффективность от любых антенн будет, если вышка находится в прямой видимости. В густой застройке, где прохождению сигнала мешают окружающие здания, рассчитывать на хороший прием не стоит.
• Экспериментируйте с размещением. Иногда удается поймать мощный сигнал в самых неожиданных местах.

Изготовив своими руками антенну для цифрового ТВ из кабеля, вы сможете обеспечить получить качественный сигнал.

Однако такое простое устройство имеет ограничения по дальности приема и восприимчиво к помехам. Избавиться от этих проблем помогут более серьезные устройства и усилители сигнала.

Источник: //mainavi.ru/story/antena-iz-kabelya-dvb/

Любимые телепередачи без помех, или Как сделать ТВ антенну для цифрового ТВ своими руками. Антенна для цифрового тв с усилителем своими руками

РазноеАнтенна для цифрового тв с усилителем своими руками

Качественные антенны всегда было сложно достать — советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств.

Сегодня ситуация практически не изменилась — в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года.

Что делать, если вы любите смотреть телевизор, а качественного приема нет? Ответ прост — сделать телевизионную антенну своими руками. При наличии свободного времени и пары умелых рук с этим сможет справиться каждый.

Введение

Совсем недавно в России действовало аналоговое телевидение, но теперь практически вся страна перешла на цифровое вещание. Его главное отличие в том, что оно работает в дециметровом диапазоне.

Создать самодельную антенну для цифрового диапазона можно в домашних условиях

Это было сделано из соображений экономии и безопасности — уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимальный.

Но у подобных станций есть один серьезный недостаток — малая мощность. И если в большом городе сигнал зачастую можно поймать даже на отрезок медной проволоки, то вдали от передатчика прием может быть затруднен.

Если вы проживаете за городом, в отдаленных районах или деревнях, то придется собирать собственную антенну и выводить ее на улицу, чтобы поймать нужный сигнал.

Внимание: проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не глушатся другими источниками, но отражаются от толстых железобетонных стен. В современных многоэтажках есть много мест, где они полностью затухают, не доходя до приемника телевизора.

Также стоит отметить, что DVB-T2 (новый стандарт телевидения) предлагает довольно постоянный, но слабый сигнал. При уровне шумов на полторы—две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ сигнал полностью пропадает.

Цифровое телевидение не чувствительно к электромагнитным помехам — его не сбивает работающий холодильник или микроволновка. Но если в системе возникает рассогласование в любом месте, то  картинка останавливается или рассыпается.

Качественная самодельная антенна для телевизора решит эту проблему, но в некоторых случаях ее придется выводить на улицу или на крышу.

Основные требования к антеннам

Действующие в СССР стандарты на телевидение не подходят к современным реалиям — коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание.

Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД. Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале.

Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.

Классическая польская антенна с усилителем

Итак, как сделать антенну для телевизора своими руками? Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек.

Идеальный вариант — устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств.

АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.

Внимание: аналоговые антенны с ферритовыми УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB. Строить нужно именно “цифровую” антенну.

В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.

Типы антенн

Какие антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Существует три наиболее распространенных варианта:

1. Всеволновая, или как ее называют радиолюбители — частотонезависимая. Собирается очень быстро, не требует высоких познаний или специализированных инструментов. Хорошо подходит для частного сектора, поселков, дачных кооперативов — там, где эфир не засорен мусором, но и не в большом удалении от передатчика.
2. Логопериодическая диапазонная ТВ антенна своими руками. Имеет несложную конструкцию, хорошо принимает сигнал на близком и среднем удалении от передатчика. Может использоваться в качестве выносной, если передатчик расположен далеко, или как домашняя настенная антенна.
3. Z-антенна и ее вариации. Многие радиолюбители знакомы с метровыми “зэшками” — они довольно крупные и требуют много усилий для сборки. Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своими обязанностями.

Нюансы постройки

Если вы хотите построить качественную антенну, то должны владеть искусством пайки. Нельзя скручивать контакты и направляющие — в процессе эксплуатации они окисляются, сигнал теряется, качество картинки ухудшается. Поэтому все соединения паяются.

Подобные соединения недопустимы — обязательно пропаивайте их

Также вам нужно разобраться с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из единого куска металла, вообще не применяя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, тогда как цельная полоска “вытянет” сигнал.

Также при создании самодельной антенны для цифрового ТВ вам нужно разобраться с пайкой кабелей. Сегодня для оплетки практически не применяется медь, поскольку она дорогая и быстро окисляется.

Современная оплетка выполнена из стали, которая не боится коррозии, но она очень плохо паяется. Ее нельзя перегревать или пережимать. Для соединения используйте 36-40 ваттные паяльники, флюс и легкие припои.

Хорошо обмакивайте обмотку в флюс и наносите припой  — он прекрасно берется при таком способе нанесения.

Всеволновая антенна

Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке — она не представляет собой что-то сверхъестественное.

Толщина проволоки может быть любой, расстояние между соседними проволоками — 25-30 мм, расстояние между пластинами — не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.

Остальные пропорции стандартные — высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей.

Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой — этого достаточно для согласования.

Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.

Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы.

Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах.

На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.

Двухбаночная антенна для телевизора

Создать простую баночную антенну можно просто припаяв две банки к кабелю. Эта комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков. Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.

Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.

Внимание: рекомендуется создавать 3 или 4 линии банок. 1-2 дают слишком маленькое усиление, 5-6 — практически невозможно согласовать.

Z-антенна

Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Можно легко собрать конструкцию из обычной медной проволоки толщиной в 3 мм. Если у вас ее нет, то просто купите одножильный медный провод на 3 мм длиной в 120 мм — вам этого вполне хватит для работы. Эта конструкция состоит из двух сегментов. Проволоку гнем по такой схеме:

1. Стартовый участок длиной в 14 сантиметров. Его край загибается в петлю для соединения с последним (петля 1 см, общая длина первого куска — 13 см).
2. Второй кусок загибается под 90 градусов (гнуть лучше плоскогубцами, чтобы соблюдать углы). Его длина 14 см.
3. Третий кусок сгибается под 90 градусов параллельно первому, длина 14 см.
4. Четвертый и пятый куски — по 13 см, изгиб не доходит до петли на 2 см.
5. Шестой и седьмой кусок по 14 см, изгибаются под 90 градусов.
6. Восьмой — возвращается к петле, длина 14, 1 см уходит на новую петлю.

Далее вам необходимо хорошо зачистить две петли и спаять их. Противоположный угол тоже очищается. К ним припаиваются контакты кабеля — к одному центральный, ко второму — оплетка. Разницы, к какому контакту паять, нет. Желательно спаянные места заизолировать, для этого можно использовать герметики или термоплавкий клей. Концы кабеля припаиваются к штекеру и тоже изолируются кембриком.

Собрать такую антенну можно за полчаса

Чтобы избежать смещение сегментов, края можно укрепить. Для этого возьмите обычную пластиковую крышку с пятилитровой бутылки, вырежьте в ней 4 щели, чтобы проволока утапливалась до основания. Пятое отверстие вырежьте под кабель.

Затем уложите антенну в крышку (предварительно проверив качество и надежность пайки), и залейте ее термоклеем.

Получившаяся конструкция будет практически вечной — она способна принимать устойчивый сигнал на расстояние до 10 км от источника.

Итак, вы уже знаете, что можно использовать вместо антенны для телевизора. На самом деле конструкций значительно больше тех, что мы описали, но даже этих вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усиливающие антенны — можно обойтись классической “полькой” с усилением. Ну а если с эфиром вообще все плохо, то используйте спутники.

Интересное по теме:

knigaelektrika.ru

Источник: //led-set.ru/raznoe/antenna-dlya-cifrovogo-tv-s-usilitelem-svoimi-rukami.html

Антенна для цифрового ТВ своими руками – антенна Харченко, рамочная и другие самодельные варианты

Аналоговое вещание, применявшееся ранее, с 2009 года полностью прекращено. Изменение формата на цифровой создало необходимость использования соответствующего приёмного устройства.

Вещание цифрового ТВ ведётся в диапазоне ДМВ, который способен вмещать множество каналов, обладая компактностью и высоким качеством сигнала.

Возросший уровень передачи сократил расходы на обслуживание оборудования, позволил сделать его более устойчивым к воздействию помех, хотя не все проблемы удалось решить полностью.

В условиях сельской местности приём сигнала практически невозможен, а в большом городе он усложняется из-за способности железобетонных конструкций многоэтажных домов экранировать сигнал. Для уверенного приёма вполне возможно изготовить антенну для цифрового ТВ своими руками, так как её стоимость в магазине довольно высока.

Принцип действия цифровой антенны

Цифровой сигнал отличается от аналогового тем, что передаёт не саму волну, а информацию о ней. То есть состоит из непрерывного потока «координат» точек специфического графика синусоиды, передаваемой обычными аналоговыми устройствами.

Это даёт возможность значительно снизить помехи и повысить качество передачи сигнала, так как сбой при передаче информации не вызывает больших проблем и спокойно корректируется при декодировании сигнала в приёмнике.

В остальном технология передачи остаётся прежней — с передатчика излучаются в пространство электромагнитные колебания, они принимаются антеннами в зоне прямой видимости, на контурах которых возникает небольшое напряжение, передающееся на декодирующее устройство телевизора и превращающееся в изображение и звук.

Для приёма дециметровых волн требуется небольшой размер антенны, что выгодно отличает устройства от ранее использовавшихся огромных антенн, заполнявших собой крыши домов.

Размеры цифровых антенн достаточно компактны, поэтому их можно свободно разместить в квартире, на балконе или ином, удобном для владельца и обеспечивающим качественный приём месте.

Самодельная антенна имеет несложную конструкцию и вполне доступна для изготовления людям без специальной подготовки, обладающим только базовыми знаниями.

Делаем рамочную антенну своими руками

У круглой антенны для цифрового ТВ наибольшее входное сопротивление

Рамочная антенна является одним из самых простых вариантов. При этом устойчивость к помехам у такого устройства весьма высока, ведь конструкция совмещает в себе приёмную антенну и фильтр помех.

Название «рамочная» говорит о специфической конфигурации — она представляет собой замкнутый контур в виде рамки круглой или прямоугольной формы. Изготавливается из медной проволоки.

Также, как вариант, можно использовать кусок антенного кабеля (RG6), освобождённого от виниловой изоляции.

Расчёт

Для расчёта рамочной антенны требуется лишь определить длину провода, из которого сделана рамка. Формула для подсчёта выглядит следующим образом:

LR = 300/f,

где LR — длина провода в петле,

f — волновой коэффициент, представляющий собой среднее арифметическое между величинами границ волнового диапазона. Например, если вещание ведётся в диапазоне 568–720 МГц, то f = 568 + 720 / 2 = 644.

Узнать необходимые диапазоны можно на сайтах передающих компаний или из других источников — эта информация свободно распространяется. Для расчёта используются начальная и конечная частоты. Если конечной нет, то значение f принимается равным начальной частоте.

Некоторые специалисты приводят другой вариант формулы, по которому сторона квадратной рамки равна 0,254 от длины волны (или f). То есть значение, полученное из расчёта по первой формуле, надо увеличить на 1,5 %. Разница незначительна, но в некоторых случаях она важна.

Необходимые инструменты и материалы

Для изготовления антенны понадобятся:

• Пассатижи;
• Линейка;
• Паяльник;
• Канцелярский нож для снятия изоляции (если используется антенный кабель).

Перечислены лишь самые основные инструменты, в зависимости от навыков и возможностей пользователя могут быть использованы другие, более подходящие для каких-либо целей приспособления.

Инструкция по изготовлению

Изготовление рамочной антенны не составляет никакой сложности. Понадобится выполнить следующие действия:

• Отрезать кусок провода нужной длины. Опытные пользователи советуют сначала отрезать кусок немного длиннее, чем этого требует расчёт, чтобы имелась возможность точнее подогнать длину при формировании конфигурации антенны.
• Придать антенне требуемую форму. Если используется круглая петля, то необходимо сделать как можно более ровную окружность, для квадратной рамки следует точно выдерживать длину сторон.
• Концы рамки соединяются с антенным проводом от телевизора: один конец — к оплётке, другой — к центральной жиле. Для выполнения этой задачи необходим паяльник или монтажная колодка с клеммными зажимами.
• Осталось установить устройство в наиболее удачном для приёма месте и настроить положение.

Как изготовить антенну Харченко

Такую антенну можо изготовить своими руками для приёма Wi-Fi

Конструкция была предложена К.П. Харченко в 1961 году. Основная задача — приём телевизионных передач, но практика показала высокую пригодность и многопрофильность изобретения.

Внешняя антенна Харченко имеет форму восьмёрки с незамкнутой серединой. Она состоит из двух квадратов, а соединение с антенным проводом производится в средних точках. Таким образом, мы имеем замкнутый виток из толстой медной проволоки, имеющий специфическую форму.

Отличие от рамочной конструкции состоит именно в более сложной конфигурации, позволяющей получить стабильный и уверенный приём сигнала, помехоустойчивость и надёжность. Её особенность состоит в широкополосности и возможности принимать как телевизионный, так и радиосигнал.

Все зависит от расположения антенны — вертикальное даёт приём телесигнала, горизонтальное — радио.

Форма восьмёрки не является единственно возможным вариантом, можно увеличить число образующихся квадратов. Также известны варианты с образованием окружностей, треугольников и т.п. Восьмёрка используется по причине простоты изготовления и настройки, а также отсутствия помех.

Расчёт

Самостоятельный расчёт антенны Харченко не составляет особого труда, но включает в себя определение множества величин.

Понадобится вычислить длину стороны квадрата, размер отражателя (рефлектора), общую длину восьмёрки от верхней до нижней точки, величину зазора между рефлектором и антенной и т.д.

Поэтому самым простым и надёжным решением станет использование онлайн-калькулятора, которых немало в сети. Для получения более точного результата можно попробовать посчитать на нескольких сервисах и сравнить данные.

Необходимые инструменты и материалы

Для сборки антенны Харченко потребуются:

• Толстая медная проволока сечением около 4 мм2;
• Алюминиевая пластина для отражателя (рефлектора). При её отсутствии в качестве рефлектора может быть использована металлическая решётка (сетка);
• Пассатижи, молоток, отвёртка;
• Электродрель с набором свёрл;
• Паяльник, клеммная колодка;
• Металлическая труба или деревянные длинные бруски для изготовления опорной конструкции (мачты).

Существует масса вариантов конструкции, для изготовления которых можно использовать различные дополнительные приспособления. По необходимости они привлекаются в рабочем порядке.

Инструкция по изготовлению

• По рассчитанным данным изготавливается восьмёрка.
• Соединение в средней точке спаивается, вторая точка подвергается лужению для последующего присоединения питания.
• В пластине рефлектора просверливаются отверстия, в которые устанавливаются бобышки для крепления антенны.
• Она закрепляется на опорных бобышках, к центральным точкам припаивается провод.
• Пластина рефлектора прикрепляется к мачте. Для этого используются шурупы или хомуты, если она изготовлена из металлической трубы.
• Мачта с антенной устанавливается на отведённое место.
• Подключается к телевизору, настраивается оптимальное положение.

Другие варианты

Вариант конструкции антенны Сотникова из трёх квадратов

Рассмотренные варианты не являются единственно возможными. Существует множество конструкций антенн для приёма телевизионного сигнала.

Можно выделить следующие:

• Трёхэлементный волновой канал. Представляет собой достаточно сложную конструкцию из горизонтальной планки, на которой установлены две поперечные полосы и рамка Т-образной формы. Вариантом такой конструкции является четырёхэлементный волновой канал, содержащий три поперечины и одну Т-образную конструкцию.
• Двойной квадрат (антенна Сотникова). Имеет усиливающий коэффициент 10–13 дб, представляет собой две квадратных рамки, расположенные параллельно и соединённых между собой поперечиной. Вариантом конструкции является тройной квадрат, авторство которого принадлежит тому же Сотникову. Усиливающая способность выше — в районе 14–15 дб.
• Антенна Туркина. Коэффициент усиления, которым обладает такая конструкция, составляет более 15 дб. Представляет собой шесть колец разного диаметра, закреплённых на горизонтальной диэлектрической опорной штанге. Устройство требует довольно тщательного расчёта диаметра колец и расстояния между ними.

: Как сделать антенну для цифрового ТВ своими руками

Переход телевидения на цифровой формат произошёл с целью устранения помех, увеличения качества передачи, более уверенного приёма и компактности аппаратуры.

Необходимость использования собственной антенны обусловлена большим количеством помех или удалением от ретранслятора.

При отсутствии возможности приобретения образца заводского производства, который стоит довольно дорого и не всегда имеется в продаже, вполне можно изготовить самодельное устройство, так как в этом нет особой сложности.

• Anycaster
• Распечатать

Источник: //tehznatok.com/kak-podklyuchit/antenna-dlya-tsifrovogo-tv-svoimi-rukami.html

Как сделать антенну для телевизора – 4 простых идеи

Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и опять та же ситуация – ни один канал не работает.

Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками, ведь вероятнее всего причина поломки именно в данном устройстве.

Далее мы рассмотрим наиболее простые варианты создания, для которых потребуется минимум подручных средств и времени.

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое будет предоставлено в Ваше распоряжение — 7, но эта цифра может немного варьироваться в зависимости от региона.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

• 2 маленьких самореза, именуемых также «клопами»;
• 2 подготовленных пивных банки (пустые, вымытые и высушенные);
• от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
• паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
• шуруповерт;
• деревянный тремпель;
• изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.

Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

1. Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать надрез и снять часть верхнего слоя изоляции. Открыв доступ к экрану, сворачиваем его в один виток. После этого срезаем средний изоляционный слой, оголяя тонкую медную жилу кабеля. Что касается второго конца проводника, там должен быть обычный штекер.
2. Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей емкости объемом 0,5 и 0,75 литров.
3. Подводим контакты. На данном этапе скрученный экран кабеля закрепляется к одной банке, а сама медная жила к другой. Фиксация осуществляется клопами с помощью шурповерта. Для того чтобы сделать качество картинки на экране телевизора более высоким (качество передачи сигнала), рекомендуется зафиксировать провод не только клопами, но и с помощью паяльника (немного прихватить). Результат должен выглядеть так:
4. Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать так, как хотелось бы.
5. Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для работы. На этом технология создания и завершается.

Как Вы видите, весь процесс довольно простой и не представляет ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна. В индивидуальных случаях расстояние между банками можно сделать больше или меньше.

Наглядная видео инструкция по созданию простой антенны из банок

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

• усилитель (подойдет из старого устройства);
• два куска проволоки по 180 см;
• кусок металлической (либо деревянной) пластины 15*15 см;
• электрическая дрель с набором сверл (либо сварочный аппарат);
• маленькие болтики;
• молоток;
• железная труба;
• телевизионный кабель подходящей длины.

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

1. Подготавливаем уловитель: сгибаем проволоку ромбиком, чтобы все стороны были строго по 45 см (изобретатель самоделки утверждает, что это оптимальные размеры устройства).
2. Фиксируем проволоку к подготовленной пластине: расплющиваем жилы в местах крепления, сверлим отверстия и закручиваем болтики. Если есть сварочный аппарат, дело пойдет быстрее – нужно будет просто прихватить уловители сигнала к пластине. Сразу же нужно подключить усилитель (как показано на фото).
3. Подсоединяем кабель. Тут все просто, т.к. нужно всего лишь вставить штекер в разъем.
4. Создаем мачту, для чего используем металлическую трубу подходящей высоты. Вкапываем ее и самодельная антенна для телевизора готова, можно приступать к настройке каналов.

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.

Идея №3 – Домашнее HDTV устройство

Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц.

 Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее, если Вы решите самостоятельно сделать антенну для телевизора в качестве эксперимента и усовершенствования своих навыков.

Хотя существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею.

Из материалов Вам понадобятся:

1. Скотч
2. Картон
3. Канцелярский нож
4. Фольга
5. Степлер
6. Ножницы
7. Маркер
8. Рулетка
9. Клей

Подготовив весь этот школьный набор, переходим к делу!

Для начала необходимо зарисовать (либо распечатать на компьютере) данную схему:

Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:

Далее обклеиваем фольгой картонную бабочку и при желании закрашиваем заднюю часть маркером.

После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.

Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.

Приклеиваем запчасти на прямоугольник, и когда картонная самоделка застынет, сверлим отверстия под телевизионный кабель.

Подключаем трансформатор и вставляем кабель в штекер. Более мощная антенна для телевизора готова к использованию! Тут же следует отметить, что данный вариант самоделки подойдет только для комнатного использования, т.к. бумага быстро испортиться на улице.

Сборка цифровой антенны из ТВ кабеля и картонной коробки

Еще один вариант мощного устройства, сделанного в домашних условиях:

HDTV антенна из подручных средств

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

• 4-х метровый провод из меди, сечением 4 мм.кв;
• доска произвольной толщины, длиной 55 см и шириной 7 см;
• саморезы по дереву;
• линейка либо рулетка;
• простой карандаш;
• шуруповерт;
• паяльник;
• штекер.

Итак, сначала согласно чертежу высверливаем отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо разрезать на 8 кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке).

Отрезаем еще 2 медных отрезка провода длиной по 22 см и условно делим их на 3 равных части, при этом в точках перегиба, опять-таки, снимаем изоляцию.

Гнем подготовленную проволоку в оголенных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны).

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс изготовления заканчивается. Выбираем подходящее место и устанавливаем устройство.

Вот мы и предоставили наиболее простые инструкции.

Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели обходятся без банок и проволоки.

Из остальных подручных средств часто используются медные трубки, алюминиевые диски и электроды. Преимущество перечисленных нами вариантов — такие антенны для телевизора Вы можете быстро сделать своими руками, не потратив на это весь вечер.

Источник: //samelectrik.ru/kak-sdelat-antennu-dlya-televizora-4-prostyx-sposoba-izgotovleniya.html

С того момента, как государство решило перевести всю страну на цифровое телевещание, многие жители столкнулись с проблемой отображения некоторых каналов. Это связано в первую очередь с антенной, которая может быть попросту не предназначена для цифровых каналов, либо повреждена.

Не стоит спешить покупать новую антенну, рассмотрим несколько способов того, как своими руками сделать антенну для телевизора, имея только подручные средства.

Антенный кабель

Сделанный своими руками данный вид антенны является примитивным. Не потому, что он плохо выполняет свои функции, а из-за малого количества необходимых материалов и инструментов, простоты сборки. Фактически, необходимо иметь только антенный кабель, обратите внимание, он должен быть со стальным сердечником. Кроме этого понадобится острый нож, плоскогубцы, штекер для подключения к телевизору.

Процесс сборки

Первоначально необходимо взять кабель, длина которого будет составлять не меньше 50 см. Далее снять изоляцию с одной стороны, в частности с экрана, жилы. Затем примерно через 20 см нужно обнажить центральную жилу, после чего, примерно через такое же расстояние, снять изоляцию с экрана.

Обратите внимание, в крайнем разрезе необходимо соединить центральную жилу и оголенную обмотку, обмотав их вокруг экрана. Итоговая конструкция должна напоминать по виду кольцо.

На противоположный конец провода, который не применялся в процессе изготовления, одевается штекер. Далее как сборка цифровой антенны будет завершена, ее нужно подключить к приставке и телевизору, проверять. Если изображение особо не улучшилось, значит где-то в процессе сборки была допущена ошибка.

Среди плюсов этого способа не только доступность материала, но и затрачиваемое время на сборку. Если точно знать, в каких местах делать надрезы, каким образом что соединять, весь процесс сборки займет не более 5 мин.

Из жестяных банок

На данный момент в магазинах продается большое количество напитков в жестяных банках. Вместо того, чтобы выбрасывать банки, рекомендуем озадачиваться вопросом изготовления антенны для dvb t2 своими руками. Сам процесс довольно легкий, не займет много времени, способен улучшить качество изображения.

Обратите внимание, этот способ, равно как и предыдущий, имеет смысл реализовать только в том случае, если имеется сильный сигнал, но картинка плохая. Подобные схемы сборки способны оптимизировать сигнал, улучшив изображение.

Как собрать

Антенна из жестяных банок делается довольно просто. Весь процесс разделен на несколько основных этапов.

Основным аспектом этой антенны является четное количество жестяных банок. Минимальное количество составляет 2 шутки, а в максимальном количестве конструкция не имеет никаких ограничений. Можно подключать сколько угодно, зависит только от желания, целесообразности и свободного места под такую большую антенну.

Когда с количеством банок определено, далее необходимо сделать в них отверстия для проволоки. Проволоку для dbv t2 антенны, собираемую своими руками лучше использовать медную проволоку.

Таким образом, в каждую банку вставляется проволока. А в местах их потенциального пересечения друг с другом, они соединяются с антенным кабелем. На конец этого кабеля необходимо прикрепить штекер, чтобы иметь возможность подключать его к телевизору.

К преимуществам такой антенны относится простота сборки. Фактически все составляющие, за исключением антенного кабеля, можно найти в кладовой, либо под ногами. Самым труднодоступным элементом конструкции является штекер. Если тщательно рассчитать место размещения такой антенны, вполне можно словить сигнал, который исходит за 50 км от установленной антенны.

К минусам таком дециметровой антенны, сделанной своими руками, относится парусность. Однако стоит обратить внимание, что это проблема фактически всех самодельных конструкций, размещаемых на открытом воздухе. Однако эту проблему можно легко устранить, если достаточно прочно и надежно закрепить антенну.

Еще одним минусом является сложность расчета наиболее правильной точки расположения, которая позволит добиться максимального качества от антенны.

В виде бабочки

Такая антенна встречается довольно редко среди самоделок. Тв антенна, сделанная своими руками, имеющая конструкцию «бабочки», обладает некоторыми сложностями при сборке. Именно это и служит причиной ее малой распространенности среди обывателей.

Кроме этого, такая антенна сделанная своими руками для цифрового телевидения, обладает определенной спецификой. Она предназначена для того, чтобы ловить короткие волны.

Название «бабочка» конструкция получила потому, что проводники отходят от основы конструкции в форме крыльев насекомого. Такое их расположение, в рамках поставленных перед антенной задач, является наиболее оптимальным.

Процесс сборки

Понадобится тонкая фанера, либо дощечка, алюминиевая проволока, если ее нет, подойдет медная. Кроме этого так же понадобятся саморезы, шуруповерт, отвертка, острый нож, паяльник, чертежные принадлежности, плоскогубцы, разъем и штекер.

В отличие от предыдущих вариантов, этот обладает довольно обширным списком необходимых материалов и инструментов.

Первоначально необходимо тщательно рассчитать размер проводников. Средняя длина, как правило, составляет около 36 см. Далее нужно нарезать отрезки, в рамках с ранее рассчитанными размерами проводников. Таким образом, понадобится 8 шт.

Обратите внимание, каждый проводник на середине, зачищается примерно на 2 см. Далее берутся провода, каждый из них сгибается таким образом, чтобы образовать дугу. Между концами провода должно быть не менее 7.5 мм. Если нет проводов, то вместо 2 шт вполне может использоваться металлический лист, имеющий форму треугольника.

Примечательно, что первоначально использовать как раз металл, когда эта конструкция была открыта в 30-х годах прошлого века.

Следующим шагом необходимо отрезать 2 провода, длина каждого должна составлять примерно 44 см. Их необходимо тщательно зачистить в тех местах, где они будут прикрепляться к доске, либо фанере.

Подготовленная проволока соединяется с элементами согласно схеме сборки, далее выход на антенне присоединяется к специальному разъему. Далее к самому штекеру необходимо присоединить проводник.

К переходнику необходимо подключить кабель. После этого, антенну сделанную своими руками для цифрового телевидения, по схеме «бабочки» можно подключать, настраивать в наиболее оптимальном для сигнала положении.

К преимуществам этой конструкции можно отнести относительную простоту в сборке, если имеются хотя бы базовые навыки в подобной сфере. Так же стоит отметить в лучшую сторону эффективность такой антенны.

Минус состоит в довольно низком коэффициенте усиления, которого можно добиться с помощью такой антенны.

Квадратная конструкция

Такие антенны многие видели на дачах. Ранее они серийно выпускались, но после того, как был обнаружен более удобный способ подключения, от них стали отказываться. Принцип такой комнатной антенны для цифрового тв, сделанной своими руками, заключается в размещении 3 квадратов друг за другом.

Фактически, каждый квадрат выполняет строго свою функцию. Первоначально идет директор, после чего следом за ним размещается вибратор, а далее устанавливается рефлектор. Обратите внимание, квадраты должны быть разного размера, и располагаться в процессе убывания.

Процесс изготовления

Первоначально необходимо изготовить такие квадраты, а также соответствующие перемычки для них. Если условия и материал позволяет, можно из цельного стального прутика выгнуть своеобразный зигзаг, формирующий 3 квадрата разной величины.

Далее необходимо спаять стыки, врасщеп необходимо впаять антенный кабель. Расщепом называется место соединения концов проволоки

Среди преимуществ этой схемы довольно высокая чувствительность к сигналам. Отлично подходит для улавливания слабых удаленных сигналов.

Сама конструкция позволяет изготавливать ее цельной, если использовать довольно длинный моток проволоки. Понадобится спаивать только соединение кабеля, а также стыков. При необходимости, к такой антенне можно подключить усилитель.

Рекомендации

Желая изготовить антенну для цифрового тв своими руками, необходимо сделать расчет. Он выполняется первоначально для того, чтобы иметь представление о наиболее оптимальном месте размещения антенны.

Для разных конструкций расчеты будут необходимы разные, так как конструкции отличаются предназначением и целесообразностью использования в определенных условиях. Некоторые из конструкций подразумевают возможную установку усилителя, что существенно повысит качество принимаемого сигнала.

В рамках города такие конструкции почти не имеют смысла, из-за слишком большого потока различных сигналов, которые может уловить антенна. Однако для дачи, либо временной антенны для разового принятия данных, такие конструкции отлично подойдут.

В рамках статьи рассмотрели вопрос «как своими руками сделать антенну», приведя в пример несколько наиболее легких, в то же время эффективных схем сборки. При должных навыках с их помощью можно уловить сигнал на удаленности в 50-65 км. Этого хватит для того, чтобы отображать несколько доступных телевизионных каналов в приемлемом качестве.

Фото антенны для цифрового тв своими руками
