Антенна для цифрового телевидения своими руками из пивных банок самодельная

Антенна для цифрового ТВ из пивных банок способна заменить привычные каналы связи, когда последние сломались, а заменить их нечем. Особо полезными самодельные устройства станут в походных условиях, на дачах, на природе. Здесь сложно использовать заводские изделия, но не хочется лишаться возможности смотреть любимые телеканалы. Тем более, изготовление простого прибора для поимки сигнала не отнимет много времени и не потребует покупки дополнительных элементов. Обычно нужные детали уже имеются в гаражах или домашних мастерских.

Передача и приём сигнала

Принцип действия любой телевизионной антенны одинаков и заключается в том, что под воздействием радиоволны в проводнике возникает электрический ток. То есть, телеантенной может оказаться любой предмет, способный исполнить роль проводника, включая алюминиевые или жестяные банки. Но форма пивных банок даёт преимущества перед привычным оборудованием. Она позволяет ловить больше частот и лучше подходит для дальнего приёма. Правда, для телезрителей упомянутая особенность – минус, поскольку в эфире возникает масса помех. Избавиться от них удастся с помощью правильного расположения деталей.

Принцип работы и конструкция приёмных антенн

Основной принцип работы телевизионных антенн описан ранее. Они:

1. улавливают сигналы различных частот;
2. преобразовывают радиоволны в электрический ток;
3. передают преобразованный сигнал в телевизор в виде трансляции (изображения, звука).

Учитывая сказанное, разобраться в конструкции несложно. Антенны состоят из принимающего сигнал элемента и кабеля, передающего преобразованную трансляцию на приёмное оборудование (ресивер). Иногда дополнительно используется усилитель, помогающий увеличить рабочее расстояние прибора до 100 км.

Изготовление антенны из пивных банок своими руками

Чтобы самому сделать антенну из пивных банок для цифрового телевидения, не нужно иметь специальных знаний или умений. Достаточно запастись временем и терпением, поскольку, несмотря на простоту, при первом создании такого прибора способны возникнуть трудности. Чтобы справиться со сложностями, рекомендуется использовать предложенную инструкцию.

Необходимые материалы и инструменты

Перечень материалов, которые потребуются для изготовления комнатной телеантенны, предельно короток. Он содержит:

• несколько пивных банок;
• саморезы и отвёртка (по возможности заменяется пайкой и паяльником);
• антенный кабель;
• рейка для закрепления получившейся конструкции;
• изолента.

Перечисленные предметы находятся в шаговой доступности, поэтому добыть подходящие материалы и сделать антенну своими руками сможет каждый желающий.

Чертежи, схемы и ручной расчёт

Универсальной схемы поимки мощного, бесперебойного сигнала не существует, поскольку для получения рабочей конструкции достаточно соблюдать 2 правила:

• банки должны быть парными находиться друг напротив друга (рекомендуется 4-8, но иногда достаточно две);
• оплётка и центральная жила крепятся к разным банкам.

Дополнительно учитывается расстояние между элементами. Обычно оно равняется 75-80 миллиметров, но точные параметры придётся искать вручную, поэтому сразу закреплять детали нельзя. Требуется сохранить им подвижность для последующей настройки и поиска стабильного телевизионного сигнала.

Изготовление мачты

Изготовление каркаса и мачты для крепления готовой конструкции зависит от фантазии и возможностей человека. Для качественного приёма каналов можно сделать:

• рейку, к которой банки приматываются изолентой;
• рейку с несколькими поперечными рейками (для мощной антенны из нескольких элементов).

Для установки готовой конструкции можно воспользоваться любой палкой, металлической трубкой или даже стеной дома. Главным условием является отсутствие контактов между металлическими элементами и креплением. То есть, использование шурупов допустимо, но требуется следить за их расположением.

Сборка

Подготовив каркас и собрав требуемые детали, можно собирать основную часть:

1. вкрутить саморезы в банку (предварительно можно проделать в ней дырку);
2. прикрепить к одному саморезу жилку кабеля, к другому – оплётку;
3. закрепить банки на рейку, провести настройку сигнала.

Важно подчеркнуть, что телезрители, желающие обойтись без шурупов, способны прикрепить кабель к баночному «язычку», с помощью которого она открывается. Также жилу с оплёткой можно припаять, предварительно очистив стенку баночки.

Для улучшения приёма рекомендуется последовательно соединить несколько баночек. При этом банки с разным соединением (оплётка и жила) должны располагаться в перекрёстном порядке.

Установка

Следующим шагом станет установка антенны. Для этого следует походить с подключенным к телевизору прибором, проверив, где каналы принимаются увереннее всего. Качество приёма в различных частях дома отличается, поэтому рассчитывать на то, что оптимальное место обнаружится моментально, не следует.

Сказанное касается и установки самодельного оборудования во дворе или на крыше здания: для получения стабильной, беспрерывной трансляции придётся изучить все доступные места расположения антенны.

Подключение и настройка

Выбрав место, остаётся настроить трансляцию, найдя правильное расположение банок на рейке. Для этого понадобится:

1. передвигать баночки вправо, влево, изменяя расстояние между ними;
2. следить за изменениями улучшениями на экране ТВ (теперь на современных телевизорах и цифровых ресиверах присутствует специальная шкала качества приёма);
3. найдя оптимальное положение баночек, зафиксировать их изолентой.

Ничего дополнительного не потребуется, а основная сложность заключается в количестве баночек. Чем их больше, тем сложнее определить нужное положение на рейках.

Советы для устойчивого приёма каналов

Обычно никаких сложностей с просмотром телевидения не возникает, но, чтобы гарантировано избежать трудностей, рекомендуется:

• избегать использования дополнительных металлических элементов;
• использовать не менее 4 банок (при меньшем поймать и декодировать сигнал dvb t2 не получится, поскольку диапазон доступных дмв сокращается);
• выбирать места для установки вдали о возможных источников помех, посторонних радиоволн и крупных металлических предметов.

Модернизация антенны из жестяных банок

Чтобы повысить стабильность работы собранного оборудования, можно дополнить его усилителем сигнала. Для этого требуется приобрести и установить соответствующий прибор. Обычно он устанавливается между металлическими банками и кабелем, что позволяет максимально повысить эффективность работы телеантенны.

При этом стоит учитывать, что единственно правильного способа сборки не существует, чтобы получить работающую конструкцию, достаточно соблюдать основные приведённые выше принципы. То есть, дополнять предложенную схему собственными идеями и дополнениями не запрещается, поскольку на итоговый результат (возможность смотреть ТВ) подобные действия не повлияют.

Чехол для установки на улице

Если антенна будет находиться не в домашних условиях, а на улице, рекомендуется дополнительно изготовить чехол, защищающий её от осадков. В противном случае велика вероятность, что в непогоду качество трансляций будет падать, а сигнал – пропадать.

Несмотря на огромное количество телевизионных антенн, представленных на потребительском рынке, которые можно с легкостью приобрести в любом магазине электроники, интерес к тому, как сделать антенну для телевизора своими руками, не пропадает. Такую заинтересованность можно объяснить нежеланием тратить деньги на покупку антенны, нахождением вдали от торговых точек (если вы находитесь в глубинке или на даче) или выходом из строя покупной.

Антенны для телеприемника можно разделить на несколько типов.

1. Всеволновая антенна
   – конструкция отличается простотой в изготовлении, можно сделать из простых подручных материалов. Достаточно хорошо ловит цифровой сигнал за пределами города, где не так много помех. При расположении недалеко от вещательной вышки, может принимать аналоговое телевидение.
2. Логопериодическая диапазонная антенна
   также проста в изготовлении. Имеет идеальную согласованность с фидером по всем диапазонам, не меняя в нем параметров. Поскольку у этой конструкции средние технические параметры, то ее можно использовать на даче, или в качестве комнатной антенны в городе.
3. Дециметровая антенна
   . Часто используется упрощенная модификация Z-антенны, хорошо работает, не зависимо от условий приема сигнала.

Всеволновая антенна

Всеволновые улавливатели ТВ сигнала также называют частотнонезависимыми (ЧНА). Конструкции их могут быть различными.

Из двух лепестков

На рисунке показана всеволновая антенна, изготовленная из двух металлических пластин
треугольной формы и двух деревянных реек, на которых натянута медная проволока в форме веера.

Медную проволоку можно взять любого диаметра, это не играет особой роли. Концы проволоки крепятся на расстоянии от 20 до 30 мм между собой. Пластины со спаянными между собой другими концами проволоки должны быть расположены на расстоянии 10 мм друг от друга.

Металлическую пластину можно заменить квадратным куском из стеклотекстолита, у которого имеется медное фольгирование с одной стороны.

Поскольку конструкция самодельной антенны имеет квадратную форму, то высота ее будет равна ширине, а угол между полотнами – 90 градусов. Точка нулевого потенциала
на рисунке отмечена желтым. Припаивать в этом месте оплетку кабеля не требуется — достаточно будет тугого подвязывания.

Собранный таким образом приемник телесигнала в форме двух лепестков способен принимать как все дециметровые каналы, так и метровые. Притом, он хорошо ловит сигнал во всех направлениях. Но если установить ЧНА в зоне плохого приема сигнала от телевышки, нормально работать она будет только с усилителем.
Можно применить и другие .

В форме бабочки

Телевизионную антенну своими руками можно сделать в форме бабочки. Чтобы изготовить самому эту достаточно мощную антенну, необходимо приготовить дощечку или фанеру с размерами 550 х 70 х 5 мм, провод с медной жилой сечением 4 мм, и, соответственно, кабель РК75.

1. Разметьте на фанере места под отверстия и просверлите их. Размеры на рисунке указаны в дюймах. Ниже рисунка приведена таблица для перевода дюймов в мм.



2. Из медного провода необходимо нарезать 8 частей одинаковой длины по 37,5 см.
3. По центру каждого провода очистите от изоляции участки (по 2 см), как на рисунке.



4. После этого следует отрезать еще 2 куска провода, уже по 22 сантиметра каждый, разделить из на 3 равные части и снять изоляцию в местах разделения.



5. Придайте отрезкам V-образную форму
   . Следует быть внимательным, чтобы между концами провода выдержать расстояние 7,5 см. Именно оно является оптимальным, чтобы принимать четкий сигнал.



6. Соедините все элементы согласно приведенному ниже рисунку.

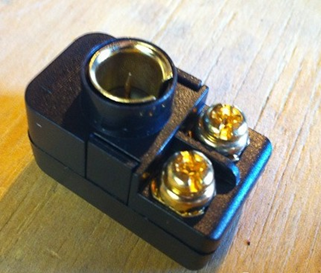

7. Далее нужно приобрести гнездо для подключения к нему штекера.

8. Кабель нужно припаять к контактам катушки, как на рисунке.

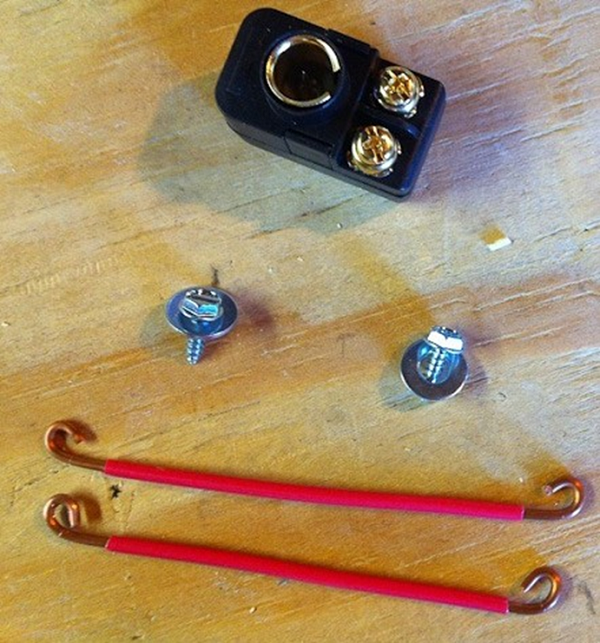

9. Сделайте еще 2 отрезка провода необходимой длины для соединения “усиков” с гнездом.

10. Прикрутите гнездо на дощечку и соедините все элементы.




На этом все — вы сделали антенну для телевизора своими руками.

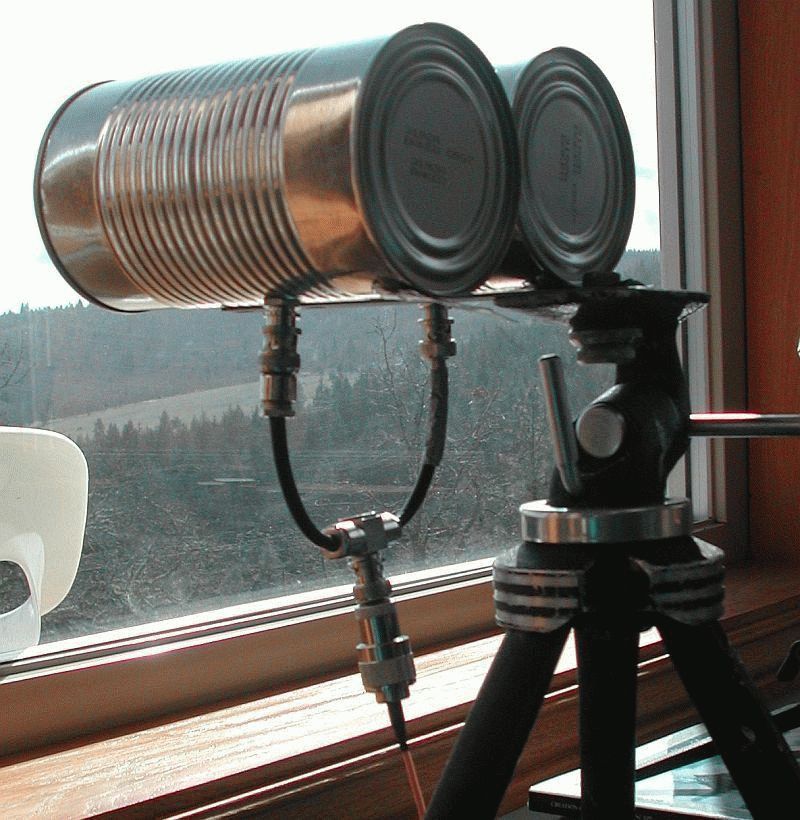

Из пивных банок

Для изготовления такой оригинальной ЧНА потребуется 2 банки (0,5 л или 0,75) из-под пива или другого напитка. Но перед тем как сделать телевизионную антенну, необходимо учесть некоторые требования к материалам
. А именно, рекомендуется приобрести качественный телевизионный кабель, имеющий сопротивление на 1 метр 75 Ом. Как правильно ? Обратите внимание на то, чтобы центральная жила была крепкой, а оплетка была двойной и сплошной.

Не забывайте, чем длиннее будет кабель, тем сильнее будет гашение сигнала, что особенно важно для приема метровых волн, в отличие от ДМВ, для которых длина провода также имеет значение, но не настолько.

Также будет необходимо приготовить обычный деревянный тремпель
, пару саморезов, изоленту или скотч и, если есть такая возможность – паяльник с оловом.

Антенна из пивных банок может принимать как дециметровый диапазон волн, так и метровый.

Для наглядности всего процесса можно посмотреть видео .

Логопериодическая антенна

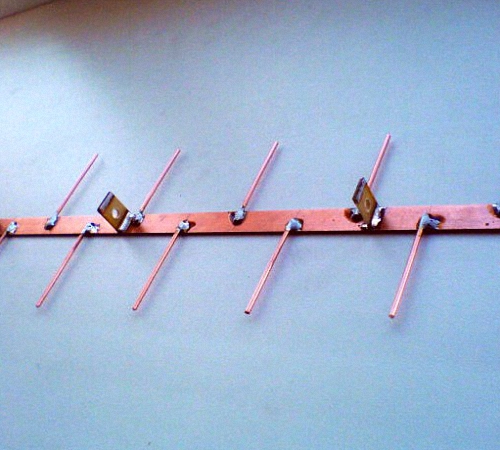

Логопериодическая антенна (ЛПА) может применяться для приема радиоволн как метрового, так и дециметрового диапазона.
Для изготовления такого приемника сигнала можно использовать в качестве подставки алюминиевую трубку диаметром 10 мм и металлические стержни (шпильки), которые можно купить в магазине, где продается крепеж. В идеале, вместо стержней с резьбой лучше использовать гладкие трубки или пруты. В качестве основы берется пластиковый П-образный короб.

Когда пайка будет завершена, изготовление устройства можно считать законченным и можно приступать к испытаниям своего творения.

Дециметровая антенна

Самодельные дециметровые улавливатели сигнала могут иметь различную форму и конструкцию, от самых простых в изготовлении до более сложных устройств.

Кольцевидная

Самую простую конструкцию для приема ДМВ можно сделать за короткое время своими руками из подручных материалов
. Все, что вам понадобится – это коаксиальный кабель и кусок фанеры подходящего размера.

Теперь все это нужно собрать:

• приготовьте отрезок коаксиального кабеля (РК75) длиной 530 мм (из него будет сделано кольцо);
• также отрежьте еще один кусок кабеля длиной 175 мм – это будет петля;

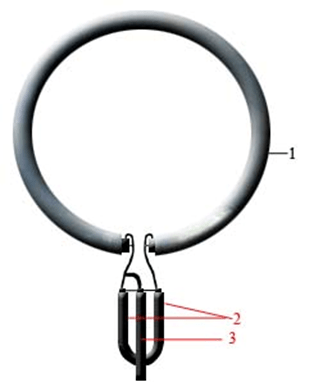

• сделайте кольцо (1), припаяйте к нему петлю (2) и кабель (3), который подключается к телевизору;
• закрепите все это на фанерном листе и направьте сделанный приемник телесигнала в сторону телевышки.

Если ваш телеприемник с помощью такой антенны , попробуйте сделать более сложное устройство.

В виде восьмерки

Домашнюю антенну ДМВ диапазона своими руками можно сделать из проволоки в виде цифры 8. Чтобы изготовить такой приемник, можно использовать медную или алюминиевую проволоку диаметром от 3 до 5 мм, а также кабель РК75. В процессе изготовления также понадобится клеевой пистолет.

Ход изготовления.

1. С помощью кусачек необходимо отрезать 2 куска проволоки по 56 см.
2. На концах каждого отрезка сделайте петлю, на которую должно уйти по 1 см.
3. Согните квадраты из проволоки и соедините петли. Припаяйте кабель к квадратам, как показано на рисунке. К одному квадрату припаивается центральная жила, к другому – оплетка. Расстояние между элементами должно быть 2 см. Всю конструкцию можно закрепить в крышке из-под 20 литрового бутыля для воды, залив клеем.

Такой приемник дмв диапазона можно расположить в любом месте, и он не требует усилителя.
Разве что, усилитель может понадобиться, если прибор будет наружным, и длина кабеля будет значительной. В этом случае для компенсации потерь сигнала, потребуется его установка.

Из металлопластиковой трубы

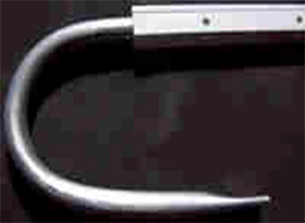

Телевизионную антенну своими руками можно сделать и из обычной металлопластиковой трубы. При этом получится устройство для приема дмв с возможным диапазоном от 480 МГц до 1000 МГц. В данной “модели” использованы труба с диаметром 16 мм и кабель – 5,5 м. На кольцо потребуется 55 см трубы, а на стойку – 14 см, что равняется четверти длины волны. Это служит для лучшего согласования с внешней оплеткой кабеля и снижает в ней высокочастотные токи.

Выход кабеля в этой конструкции сделан через отверстие в трубе. Оплетку кабеля следует прикрепить с помощью хомута к зачищенной части трубы. Центральная жила кабеля крепится к кольцу (можно использовать винт с шайбой и гайкой). Такая самоделка хорошо работает в качестве комнатной антенны в квартирах с железобетонными стенами, которые плохо пропускают телевизионную волну.
Благодаря удлиненному кабелю, ее можно вынести на балкон или поставить на подоконник — качество приема только улучшится.

В виде рамки

Еще одна конструкция антенны дмв собирается в виде рамки. Делаться она будет из алюминиевых пластин
(полос).

Таким образом антенны, сделанные своими руками, помогут вам сэкономить деньги на их приобретение, а в некоторых случаях выйти из ситуации, когда есть телевизор, но штатная антенна вышла из строя, либо ее нет вообще. Тем более, что качество приема самоделок не хуже заводских аналогов. Если вы не хотите мастерить устройство самостоятельно, то вам пригодится информация о том, в магазине.

Цифровое телевидение шагает по стране, многие покупают телевизоры, которые уже поддерживают этот формат. А у кого техника предыдущего поколения, можно купить цифровую приставку () и подключить ее к своему старому телевизору, который не поддерживает . В общем, формат стоящий позволяет смотреть телевидение в цифровом формате. НО многие продавцы вместе с приставками и телевизорами, «впаривают» так называемые цифровые антенны, иногда в цене антенна доходит до 3000 рублей. Хотя ребята вы можете сами своими руками, сделать антенну для цифрового телевидения, причем очень дешево …

СОВЕТ! Ребят кстати телевидение можно смотреть вообще без антенны через интернет, но для этого нужна другая приставка — , почитайте реально прикольная тема.

Продолжаем статью …

Для принятия цифрового сигнала требуется так называемая дециметровая антенна. Изготовить ее можно буквально из антенного кабеля. Однако ее нужно правильно рассчитать. Если не хотите читать статью полностью, можете найти нужный пункт в оглавлении

Что понадобиться для производства антенны

1) Нам понадобиться кусок антенного кабеля, длиной около 30 см.

2) Антенные разъемы, так называемый F – разъем и разъем папа – мама.

F — разъем и «папа-мама»

3) Инструменты: нож, кусачки калькулятор и обязательно рулетка (ну или линейка).

Расчет

На главной страницы ищем вкладку — «карта охвата ЦЭТВ» и переходим на нее.

вкладка «карта охвата ЦЭТВ»

Перед нами открылась карта покрытия цифрового телевидения. Ищем ближайшую станцию для своего города (у меня Ульяновск, вы забиваете свой город).

Как видите у меня в городе, это 56 канал – 754 МГц и 59 канал – 778 МГц.

Теперь вычисляем длину антенны. Не буду вдаваться в сложные технические формулы и термины, они нам не совсем нужны. Но для вычисления антенны, нужно 7500 разделить на наши частоты.

ТО есть: 7500/754=9.94 см, это для 56 канала.

7500/778=9.64 см, это для 59 канала.

Наша антенна должна быть примерно 10 см, а точно — ((9,94 + 9,64)/2=9,79 см)

Для вашего города также нужно вывести среднюю длину для ваших станций, если у вас их несколько в городе. В видео под статьей рассчитал антенну для Ульяновска, и для Казани.

Изготовление

1) Берем кусок антенного провода и для начала приделываем F-разъем на конце. Просто зачищаем кабель и накручиваем разъем, так чтобы центральный провод был посередине, а экран (проводки и фольга была в креплении), подробное (полезно).

2) Откладываем от нашего разъема пару сантиметров (это будет своего рода отступ), далее отмеряем 10 см и отрезаем ненужный кабель.

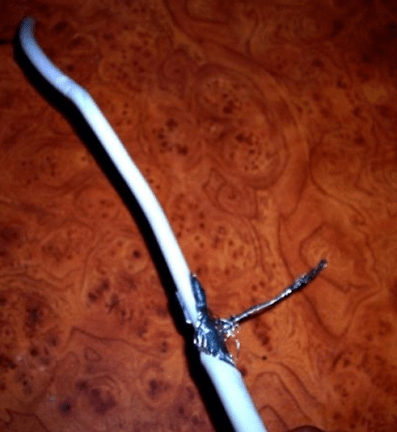

3) Теперь с этих 10 см, нам нужно снять пластиковый изолятор и удалить «экран» (фольгу и мелкие проводки). Дальше трогать не нужно, оставляем кабель в изоляторе.

4) Все наша антенна готова. Можно пробовать подключать.

Подключение

Вам нужно поймать хорошую точку приема в квартире, и не всегда достаточно просто вставить в телевизор или приставку. У меня такое место около окна, поэтому я вставил в приставку удлинитель и уже в удлинитель вставил антенну. Пока у меня все это импровизировано не убрано, для примера работы (поэтому кабель весит), и в него вставлена сама антенна.

Ну что как видите, все каналы работают нормально, и «первый», и «Россия», и НТВ и т.д.

«Первый»

Таким образом, при наличии 80 — 100 рублей, можно сделать антенну для цифрового телевидения (стандарта DVB-T2) своими руками, легко и просто.

Сейчас видео версия

Для тех у кого не показывает — — ОБЯЗАТЕЛЬНО! Там решение проблемы!

НА этом все, думаю моя статья очень полезна, и актуальна. Читайте наш строительный сайт.

Главный показатель качества каждой антенны — ее взаимодействие с эфирным сигналом. Данный принцип работы лежит в основе как покупных, так и самодельных антенн. Предлагаем ознакомиться с рекомендациями о том, как сделать антенну для цифрового тв своими руками.

Особенности современного телеэфира

Если сравнивать современный телевизионный эфир с тем эфиром, который был несколько лет назад, то можно найти определенные различия. Прежде всего, для передачи телевещания используется диапазон ДМВ. Таким образом, удается значительно сэкономить средства и прием сигнала антенной. Кроме того, в таком случае, необходимость в периодическом обслуживании антенн также отпадает.

Также, телевизионных датчиков стало намного больше, нежели раньше, поэтому большинство телеканалов доступны практически во вех местах страны. Для обеспечения телевещания в обитаемых зонах используются датчики маломощного типа.

В больших же городах радиоволны распространяются по другому. Из-за большого количества многоэтажных домов сигнал через них подается слабо. Кроме того, существует огромное количество телевизионных каналов, для приема которых не достаточно одной стандартной телевизионной антенны.

С развитием цифрового вещания прием каналов стал еще проще. Данные виды антенн отличаются стойкостью к помехам, фазовым или кабельным искажениям, четкость изображения.

Простая цифровая антенна своими руками: требования к устройству

Так как условия телевещания изменились, то и правила эксплуатации современных антенн изменились:

1. Один из главных параметров телевизионной антенны, в виде коэффициента направленного действия и коэффициента защиты особо не важны. Для борьбы с разного рода помехами используются различные электронные средства.

2. Коэффициент, отвечающий за усиление антенн улучшает сигнал, очищает его от посторонних звуков и разного рода помех.

3. Еще одно важное качество современной телевизионной антенны — диапазонность. Сохранение электрических параметров осуществляется автоматически, без дополнительного вмешательства человека.

4. Рабочее значение диапазона телевизионной антенны должно хорошо взаимодействовать с кабелем, который подключается к антенне.

5. Во избежание появления фазовых искажений необходимо обеспечить достойные характеристики антенны в амплитудно-частотном соотношении.

Характеристика последних трех пунктов обуславливается свойствами к приему телевизионного сигнала с помощью антенны. Функционирующая, на одной частоте антенна, способна принять несколько волновых каналов. Однако, для того, чтобы они были согласованы с фидером, необходимо наличие УСС, сильно поглощающих сигналы.

Поэтому, существуют определенные варианты цифровых антенн, доступных для изготовления в домашних условиях. С ними предлагаем ознакомиться:

1. Всеволновой вариант антенны, такие устройства отличаются частотонезависимостью, они стоят дешево, очень популярны среди потребителей. Для изготовления такой антенны достаточно одного часа. Такая антенна отлично подойдет для городских квартир, а вот в населенном пункте, который несколько отдален от телевизионных центров, такая антенна будет работать хуже.

2. Логопедический диапазонный вариант антенны — такая антенна улавливает определенные сигналы. Она отличается простой конструкцией, хорошо подходит для различных диапазонов работы, не изменяет параметров фидера. Отличается средними техническими параметрами, отлично подходит для загородных домов, дач, квартир.

3. Z-образная антенна, которую еще называют зигзагообразной. Для изготовления такой конструкции потребуется немало времени и физических усилий. Отличается широкими приемными характеристиками. С помощью такой антенны удается расширить диапазон приема телевизионных каналов.

Для достижения точного согласования между антеннами необходимо прокладывать кабель через значение нулевого потенциала.

Антенна для цифрового тв своими руками: характеристика приема

Вибратонные антенны способны на одном аналоговом кантале найти еще несколько цифровых. Такие устройства принимают волновые каналы. Они используются редко и актуальны для удаленных от телевизионных вышек мест.

Самостоятельное изготовление спутниковой антенны — бессмысленный процесс. Так как в данном процессе потребуется приобретать покупной тюнер и головку, а выставление зеркал должно быть очень точных, добиться его во домашних условиях практически нереально. Самостоятельно можно только выполнить настройку такой антенны, но никак не ее изготовление.

Для того, чтобы изготовить вышеприведенные варианты антенны, необходимо очень хорошо разбираться в высшей математике и электродинамических процессах. Среди основных характеристик терминов, используемых в процессе изготовления телевизионных антенн, отметим:

1. КУ — мощность антенны, которая определяется в соотношении принятого антенного сигнала к главном ее лепестку.

2. КНД — отношения между телесным кругом и телесным углом лепестков антенны При наличии разных по размерам лепестков, они изменяются по площади.

3. КЗД — отношение между принятым на главным лепесток сигналом и общей сумме мощности антенны.

Учтите, что если антенна является диапазонной, то мощность учитывается в соотношении с полезным сигналом.

Учтите, что первые два термина не обязательно взаимозависимые. Существуют определенные варианты антенн, имеющих высокую направленность, однако единичное или меньшее усиление. Однако, у зигзагообразной антенны значительное усиление компонуется с невысоким уровнем направленности.

Антенна для цифрового тв своими руками: технология изготовления

Каждый из элементов антенны, по которому движется ток, подающий полезный сигнал, должен быть соединен с другим с помощью пайки или сваривания. Любой узел сборного назначения, расположенный на улице, должен быть хорошо зафиксирован, так как разрушение электронного контакта на улице, происходит быстрее, чем внутри помещения.

Особое внимание следует уделить нулевому потенциалу. Именно в этих местах находятся узлы напряжения, электрический ток, при его наивысшей мощности. Для изготовления мест с нулевым потенциалом используется цельный гнутый металл.

Для изготовления оплетки или центральной жилы используется коаксиальный кабель, изготовленный из меди или недорогого сплава с антикоррозийными свойствами. Для пайки кабеля используется сорока вольтовый паяльный аппарат, с легкоплавными припоями и флюс-пастой.

Наружная цифровая антенна своими руками изготавливается таким образом, чтобы все соединения были устойчивы перед влагой, перепадами температуры и другими воздействиями внешней среды.

Для изготовления всеволновой антенны потребуется две пластины треугольной формы, две рейки, выполнены из дерева и эмалированная проволока. При этом, размер проволоки в диаметре практически не важен, а интервал между их концами составляет около 2-3 см. Интервал между пластинами на которых имеются концы проволоки, составляет 1 см. Заменить две металлические пластины может односторонний стеклотекстолит квадратной формы с покрытием из фольги. При этом, на нем должны быть вырезаны медные треугольники.

Антенна по ширине должна быть такой же как и по высоте. Полотна раскрываются под прямым углом. Для того, чтобы проложить кабель к данной антенне, необходимо следовать определенной схеме. К точке, обозначающей нулевой потенциал не припаивается кабельная оплетка. Она всего лишь к ней привязывается.

ЧНА, которая растягивается внутри окна на 150 см, способна принять большинство метровых и ДЦМ каналов любого направления. Преимущество данной антенны в том, что она отличается широким интервалом приема каналов. Поэтому, такие антенны популярны в больших городах, где присутствуют различные телецентры. Однако, у такой антенны имеются определенные недостатки — КУ антенны является единичным, а КЗД — нулевым. Поэтому, при наличии больших помех, антенна будет неактуальной.

Возможен вариант изготовления других типов цифровых антенн своими руками с ЧНА, например, логарифмическая спираль из двух витков. Данный вариант антенны отличается компактностью и он более легкий для изготовления.

Эфирные цифровые антенны руками из пивных банок

Для изготовления цифровой антенны своими руками из кабеля потребуются пивные банки. Данный вариант антенны, при правильном подходе к его изготовлению, отличается хорошими эксплуатационными характеристиками. Кроме того, такая антенна довольно простая в изготовлении.

Принцип работы такой антенны основывается на увеличении диаметра плеч на обычном линейном вибраторе. В таком случае, происходит расширение рабочей полосы, при этом, другие свойства не изменяются.

Пивные банки в соотношении с их размерами используются в качестве плеч на вибраторе. При этом, расширение плеч неограниченно. Данный вариант простого вибратора используется в качестве комнатной цифровой антенны своими руками для приема телевизионного вещания соединяясь напрямую с помощью кабеля.

Если остановиться на вариант сборки из пивного диополя синфазной решетки, расположенной вертикально, при этом шаг будет составлять половин волны, то удастся улучшить значение КУ антенны. Также на данном устройстве должен быть установлен усилитель от антенны, с помощью которого производится согласование и настройка прибора.

Для усиления такой антенны к ней добавляются КЗД, установленные сзади на ней экран и сетка, с интервалом в половину решетки. Для монтажа пивной антенны потребуется наличие диэлектрической мачты, при этом экран и мачта соединены механической связью.

При этом, на решетке обустраиваются около трех, четырех рядов. Две решетки не способны достичь большого усиления.

ДМВ антенна для цифрового телевидения своими руками

Логопериодическим вариантом антенны называют антенну сборного типа, которая подключается к половинам на линейном диополе, интервал между ними изменяется, в соотношении с геометрическими параметрами прогрессии. Существуют настроенные и свободные линии. Предлагаем остановиться на более длинном и гладком варианте антенне.

Для изготовления ЛПА необходимо наличие любого заранее заданного диапазона. Чем выше показатели прогрессии, тем большим усилением отличается антенна. Данный вариант антенны по эксплуатационным и техническим характеристикам является идеальным для изготовления в домашних условиях.

Главный принцип ее нормального функционирования — проведение правильных рассчетов. С увеличением прогрессионных показателей увеличивается усиление и уменьшается угол раскрыва направленности. Данная антена не нуждается в наличии дополнительного экрана. Так как он него не зависят ее общие характеристики.

В процессе расчета цифровой ЛП антенны используйте такие рекомендации:

• второй по длине вибратор должен иметь запас частотной мощности;
• далее производится расчет самого длинного диополя;
• после этого добавляется еще один заданный частотный диапазон.

Если самое короткое диополе оставляет линии, то он обрезается, так как он необходим на антенне, только для проведения расчетов. Общая длина антенны составит около 40-ка см.

Диаметр линий на антенне составляет около 7-16 мм. При этом интервал между расположением осей составляет 40 мм. Кабель к линии не привязывается наружным методом, так как это отрицательно скажется на технических свойствах антенны.

Наружная антенна фиксируется на мачте с помощью центра тяжести. В противном случае, антенна будет постоянно трястись под воздействием ветра. Однако, металлическая мачта соединяется с линией не прямолинейно, так как в этом месте должна быть предусмотрена диэлектрическая мачта, длина которой составляет около 150 см. В качестве диэлектрического материала можно использовать деревянный брус, ранее окрашенный или покрытый лаком.

Цифровая антенна своими руками видео:

Цифровое телевидение вещается именно в диапазоне дециметровых волн. Поэтому использовать можно практически любую антенну ДМВ. Но мне понадобилась простая
, легкоповторяемая и крепкая антенна ДМВ
диапазона.
Такая чтобы ее можно было носить с собой, и при случае не жалко было отдать за небольшую сумму людям.

За основу была взята известная «восьмерка
«, с той разницей, что я использовал ее без отражателя.
Материал для полотна антенны можно взять любой токопроводящий, подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль… Я взял медную проволоку диаметром 3 мм. Легко паять, легко гнуть при сборке, легко выровнять если погнулась.
Наружная сторона квадрата 14 см, внутренняя чуть меньше — 13 см за счет того что середина двух квадратов не сходится, около 2 см от угла до угла.

Итак если вы делаете антенну не из проволоки, то так и отмеряете — верхние стороны по 14 см, боковые по 13.

Итак. Отмеряем кусок общей длиной 112 см
и гнем проволоку. Первый участок 13 см + 1 см для петли (для прочности) . Второй и третий — по 14 см, четвертый и пяты — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см петля жесткости.

На двух концах зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга, а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой. Куда паять центральную жилу, куда оплетку, значения не имеет.

Расстояние между пайкам 2 см

Кабеля я взял около трех метров. В большинстве случаев хватает если делаете не для себя лично. Для себя отмеряете сколько нужно.

Кабель зачистил со стороны антенны на два сантиметра, к штеккеру — 1 см. Если штеккер такой как на фотографии. Можно брать любой, покрепче.

Зачистка кабеля

Штеккер зачистил надфилем и скальпелем.

После запайки оба места пайки заливаются клеем из пистолета. На штеккере, сначала горячий клей заливается на место пайки и в пластмассовый колпачок, с запасом, лишнее после можно убрать. Затем, пока не остыл клей все быстро собирается. Такой стык после зубами не разгрызешь. Надежно, в то же время эластично.

Пайка на самой антенне так же заливается клеем, но для жесткости конструкции берется каркас — любая крышка, коробка,…. Я взял крышку от 20-ти литровой бутыли для воды, коих у меня накопилось достаточное количество. Если делаете антенну как и я для массового производства, то материалы лучше сразу использовать распространенные, буквально валяющиеся под ногами для лучшей повторяемости антенны. Если антенна делается в единичном экземпляре для побыстрому склепать, то можно совсем ничего не заливать.

Получилась такая вот конструкция, которую можно прилепить где угодно — на карниз, на штору, на оконную раму. Для этого можно носить с собой кусок проволоки, пару саморезов, пару булавок…

Антенна в сборе

Если антенна помялась при переносе, она легко и без повреждений выравнивается. Это пожалуй самый главный ее плюс.
Такую конструкция я не всегда таскаю с собой, а только когда получаю конкретный заказ на подключение тюнера цифрового телевидения DVB-T2. Она легко умещается вместе с инструментом в моем рюкзаке.

Удобнее делать сразу несколько антенн одновременно. Занимает меньше времени.

Вот таким образом закрепил антенну мой друг, используя ее в качестве наружной. До вышки порядка 9 км. Прием уверенный несмотря на простоту антенны.

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания. Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками. Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 — представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Обозначения:

• А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
• B – места крепления экранирующей оплетки кабеля.
• С – центральная жила.
• D – место крепления центральной жилы
• E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц. Формула расчета будет следующей: L R = 300/f, где L R – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2). Теперь рассчитываем L R , 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

• Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной L R .
• Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
• Петля устанавливается на подставку.
• На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

• внешние стороны ромба (А) – 140 мм;
• внутренние стороны (В) – 130 мм;
• расстояние до рефлектора (С) – от 110 до 130 мм;
• ширина (D) – 300 мм;
• шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Бывает такое, что штатная телевизионная антенна плохо принимает ТВ сигнал из-за удалённости от телевышки или плохого качества самой антенны, в таких случаях нас может выручить самодельная телевизионная антенна из пивных банок. Такая конструкция очень простая и изготавливается за несколько минут из подручных материалов и для этого не нужно никакого особого опыта в технике. Такая ТВ-антенна из пивных банок подойдёт для приёма как аналогового так и цифрового вещания и в случае последнего наша антенна будет принимать лучше, чем телескопическая которая входит в зачастую в комплект приёмника цифрового ТВ.

Для того чтобы сделать ТВ-антенну из пивных банок нам понадобится:

• 2 пивные банки, желательно по 0,75-1л но подойдут также и 0,5л;
• Скотч или изолента;
• Деревянная вешалка или подходящая рейка, доска, пластиковая трубка;
• Паяльник с канифолью и оловом (не обязательно);
• 1,5-5 метров антенного кабеля;
• 2 самореза типа «клоп»;
• Отвёртка.

Как сделать антенну для телевизора своими руками, пошаговая инструкция:

Шаг 1

Для начала выберите кабель нужной Вам длины, всё зависит от того где будет размещаться антенна, внутри помещения или снаружи на мачте. Возле окна или возле самого телевизора. После этого на один конец кабеля насаживаем штекер, а на втором освобождаем внутреннюю жилу, сантиметров на 5-10, при этом оплётку расплетаем и скручиваем отдельно от центральной жилы. Следите за тем, чтобы оплётка не соприкасалась с центральной жилой, можно оставить от 1 см до 2-х изоляционный пластиковый слой.

Шаг 2

Подготовим наши пивные банки, для этого промоем их в горячей воде и высушим, затем у нас есть несколько способов подсоединения банок к кабелю. Первый – это припаять центральную жилу кабеля к верхней части (там, где открывашка) к одной банке и также к другой пивной банке припаиваем оплётку, здесь стоит отметить, что припаять кабель к алюминиевой пивной банке обычной канифолью довольно тяжело при этом нужно зашкурить место пайки наждачной бумагой но лучше взять активный флюс, такой как ЛТИ-120. Второй – завинчиваем отвёрткой саморезы в одну и вторую банку, не докручивая до шляпки пару миллиметров и приматываем концы ТВ кабеля к этим саморезам по такому принципу как и в первом способе, затяните теперь саморезы сильнее. И третий способ – это самый простой, если на банках остались хвостики- открывашки то можно концы кабеля намотать прямо на них.

Шаг 3

ТВ-антенна из пивных банок практически готова. Теперь возьмём деревянную вешалку или же любую рейку или небольшую доску, пластиковую трубку и с помощью скотча или изоленты приматываем пивные банки к ней. Расстояние межу банками нужно подобрать экспериментальным путём подключив нашу ТВ-антенну к телевизору и двигая банки вдоль доски, когда сигнал будет самый лучший приматываем банки в этом месте «навечно». Для начала при настройке расстояния можно взять за такой ориентир: для банок с объемом 0,75л подходит расстояние в 7,5 см. Для того чтобы кабель не оторвался при активном использовании антенны, когда будете перемещать её для того чтобы поймать наилучший сигнал то кабель лучше с помощью скотча или изоленты прикрутить к той же доске или вешалке.

Всё, теперь наша ТВ антенна из пивных банок созданная своими руками готова. Осталось втыкнуть её в антенное гнездо телевизора и подобрать ей самое лучшее для приёма телевизионных станций место и наслаждаться просмотром ТВ передач.

Фантазии людей по поводу построения баночных антенн нет предела и Вы можете посмотреть варианты готовых конструкций подобных ТВ антенн на фотографиях ниже.

О полезных гаджетах, необычных концептах, будущем и настоящем. Перед вами та редкая инструкция, начать работу с которой можно не дочитав ее до конца. Для начала приготовьте две банки пива…

Антенна из пивных банок

Очень часто возникает ситуация, когда штатная телевизионная антенна плохо принимает транслируемые каналы. Это может случиться на пикнике, на даче, в сельской усадьбе. Да и в городской квартире, особенно в старых домах прием не всегда идеален из-за рассогласования нагрузки и общей антенны в доме.

А между тем, даже самый ленивый и ничего не понимающий в технике человек может за 10 минут, буквально из мусора, сделать настоящую ТВ-антенну, качество работы которой, сравнимо с промышленными образцами. Случается, что работает она даже лучше, чем покупная – ловит больше каналов и обеспечивает более высокое качество картинки. Это тем более удивительно, что антенна состоит всего лишь из… пустых пивных банок.

Инструменты и материалы:

Две пустые пивные банки
скотч или изолента
два шурупа-самореза
антенный кабель
штекер
палка
отвертка

Шаг 1

Банки приматываются к палке скотчем или изолентой.

Крепим банки к палке скотчем

Шаг 2

В банки вкручиваются саморезы, а концы кабеля зачищаются и прикручиваются к саморезам.

Конец кабеля, накручивается на саморез

Шаг 3

Кабель скотчем или изолентой для прочности привязывается к палке.
Антенна готова!
Можно вместо палки использовать деревянную вешалку, тогда антенну можно будет куда-нибудь подвесить.

Вместо палки можно использовать вешалку

Для качественного приема расстояние между банками желательно подобрать экспериментально, но в среднем оно составляет около 70 мм.
Если от банок не оторваны язычки-открывалки, то антенный кабель можно прикрепить непосредственно к ним с помощью винта и гайки с шайбой.

При установке антенны на улице она будет подвергаться воздействию различных атмосферных факторов, таких как дождь, снег, ветер и т.д. В этом случае, для придания жесткости и герметичности всей конструкции обе банки можно поместить в большую пластиковую бутылку из-под пива, предварительно отрезав у нее донышко и горлышко. Для кабеля посередине получившегося цилиндра необходимо проткнуть отверстие, которое после подключения нужно ошпарить горячей водой. Пластик бутылки деформируется и герметизирует отверстие.

Надо заметить, что простор для творчества в области любительского антенностроения практически безграничен. Доказательством тому служат фотографии, приведенные ниже.

Усовершенствованная антенна с несколькими секциями

Это давно известная конструкция, делалась еще из консервных банок из-под горошка

Не делайте такую антенну за один день, это вредно для печени!

При отдыхе за городом, иногда, кроме наслаждения природой и свежим воздухом порой хочется посмотреть свой любимый сериал или важный футбольный матч. В отличие от города, покрытие деревень качественным телевизионным сигналом оставляет желать лучшего. В этой ситуации даже приобретение антенны, работающей в широком диапазоне дециметровых и метровых волн, не гарантирует качественной картинки.

Собрать антенну можно попробовать и собственноручно, ведь загородный дом является лучшим местом для экспериментов.

Простейший вариант антенны

Как видно на фотографии, антенна представляет собой простейший волновой приемник. Для изготовления понадобятся две трубки и телевизионный кабель, а также знание диапазона передачи сигнала ближайшей телевизионной вышки.

Обычно прием ведется на частотах от 50 до 230 МГц, образуя двенадцать каналов. Для каждого из них применяется трубки определенных размеров. Для приема сигнала на частоте 50 МГц расстояние между внешними краями трубок должно быть в пределах 271-276 см. На 12 канале это же расстояние составляет 66 см.

Информацию о зависимости длины заготовок от частоты приема, а также схемы самодельных антенн можно легко найти на подобных тематических интернет-ресурсах.

Для изготовления антенны в кустарных условиях представляем вам список, из чего можно сделать антенну:

• Две трубки из стального, алюминиевого или любого другого металлического сплава диаметром от 8 до 24 мм. Они должны быть одинаковые по диаметру, материалу и толщине стенок.
• Наличие кабеля телевизионное вещания, рассчитанного на сопротивление 75 Ом. Длина провода подрезается по месту подключения, учитывая запас на провисание в 50 см.
• Текстолитовая заготовка или материал из гетинакса (толщиной не менее 5 мм).
• Крепеж для установки труб на держателе.
• Кронштейн для будущей антенны в виде металлической трубы или уголка. При установке приемника на небольшую высоту можно использовать подставку из дерева.
• Набор для пайки, силиконовую жидкость для предотвращения окисления и изоленту.

Принцип сборки

Подобранная по длине заготовка делится на две равные трубки, которые обжимаются с одной из сторон. Трубки фиксируются на расстоянии в 6-7 см друг от друга, а их окончания хомутами крепятся к текстолитовой заготовке. Полученную конструкцию закрепляют с помощью штанги в вертикальном положении.

Для подключения кабеля необходимо проложить петлю, рассчитанную на сопротивление в 75 Ом. Средние жилы кабеля зачищаются и скручиваются со сплющенными окончаниями трубок, а соединение оплетки происходит с помощью медного провода. Соединение остальной части петли и кабеля, идущего на выход к телевизионному устройству, происходит по тому же принципу.

Получившуюся петлю и остальную длину кабеля, во избежание помех, следует надежно закрепить к вертикальной стойке. Необходимая высота установки антенны регулируется по месту, наблюдая за изменением сигнала.

Антенна из пивных банок

Является одной из самых популярных идей самодельных приемников телевизионного сигнала. Вместо трубок, при отсутствии материала, можно использовать простые пивные банки.

Для изготовления такого телевизионного приемника потребуются следующие детали:

• две пивные банки по 0,5 л;
• деревянная или пластмассовая заготовка длиной 50 см;
• кабель телевизионный RG-58;
• паяльник, флюс для пайки по алюминию и припой;

Для выполнения приемника из пивных банок руководствуйтесь следующей инструкцией:

• Через дно банки, по её центру, высверливается отверстие 5-6 мм в диаметре.
• Сквозь отверстие в банке прокладываем кабель и выводим его через горловину.
• Банка ровно закрепляется с левой стороны заготовки в горизонтальном положении.
• Выводим через горловину кабель на расстояние 5 см, подрезаем изоляцию на 3 см, снимаем оплетку провода на 1,5 см и припаиваем её к поверхности банки.
• Выходящий кабель припаять к донцу второй банки.
• Вторую банку присоединять к первой на минимальном расстоянии, используя скотч или другой липкий материал.

На другой конец кабеля устанавливается разъем для входа в телевизор. Такой вариант антенны подойдет и для цифрового вещания. Если телевизор поддерживает популярный формат (DVB T2), или имеется приставка, подходящая к старому телевизору, то прием сигнала можно осуществить с ближайшей ретрансляционной вышки. При этом необходимо знать местоположение ретранслятора, в направлении которого следует направить антенну для поиска сигнала.

Данная схема подойдет для изготовления антенны, рассчитанной на прием каналов метровой волны. Только вместо полулитровых банок используйте литровую емкость.

В случае если вы не владеете пайкой, существует другой способ соединения. Две пивные банки прикрепляются на минимальном расстоянии от заготовки, удерживающей всю конструкцию. На конце кабеля аккуратно снимаете изоляцию на 3-5 см. Оплетку провода скрутите в жгут и, придав форму проушины, наденьте на саморез.

Таким же образом наденьте проушину на саморез у второго проводника. После чего присоединяете провода, с помощью саморезов, к каждой банке. С точки зрения длительного сохранения контакта, пайка намного лучше механического крепежа. Перед пайкой желательно провести лужение поверхности.

Крепление саморезами, хоть и является надежным, но при попадании влаги на антенну происходит окисление контактов самодельного устройства, что приведет к потере сигнала.

Фото инструкции как сделать антенну

Вводили читателей в курс вопроса конструирования полуволновых вибраторов, тема столь обширна, будут проявляться временами новые аспекты. Столь полюбившаяся зрителям передача, обсуждающая, как собирается антенна из банок своими руками – новая вариация, обмусоливающая старую тему. Конструкция, сформированная двумя жестянками, выстроенными рядком на палке, образуют диполь — первую действующую антенну, сделанную человечеством. Обсудим аспекты конструирования, читателям окажется полезно узнать: не одни пивные банки годятся принести пользу дому, помогут кофейные, прочие жестянки. Читателей, раскусившие задумку, могут сразу переходить изучать графики, приведенные ниже, прочим будет интересно почитать теорию.

Коэффициент укорочения антенны

Под коэффициентом укорочения принято понимать число, показывающее, во сколько раз длина волны линии меньше, нежели в свободном пространстве. Однако сегодня коснемся другой области. Давно замечено: полуволновой вибратор снабжен идеальными характеристиками лишь при минимальной толщине проволоки (отбрасываем высоту подвеса антенны). В реальности провод снабжен конечными размерами, изменяющими характеристики. Касается частоты. Помните, размеры полуволнового вибратора определены длиной волны.

При отклонении от резонанса прием начнет падать, на практике эффекта стараются избежать. С увеличением диаметра стержня вибратора частота уходит вверх. Означает: следует слегка укоротить плечи для точного попадания на канал. Чтобы придать процессу некую научность, введен термин коэффициента укорочения. Коэффициент укорочения антенны показывает, на сколько в процентном отношении потребуется укоротить полуволновой вибратор для придания оптимальных свойств системе.

Графика показывает: зависит коэффициент укорочения антенны от отношения длины волны к удвоенному диаметру проволоки, из которой сделан полуволновой вибратор. Придумана иная форма графика, смысл остается прежним. Для расчета удобнее с точки зрения минимизации вычислений. Дана частота 100 МГц, диаметр медной трубки, послужившей материалом, составляет 25 мм. Находим нужную длину полуволнового вибратора, пользуясь формулой.

Определим длину волны: 299792458 / 100000000 = 2,998 м. Коэффициент укорочения находим, пользуясь графиком, разделив 2,998 на 0,025 (толщина проволоки), получается 120. Рисунок показывает: К = 0,482. Заключаем: суммарная длина полуволнового вибратора составит 1,445 метра. Сразу оговоримся, расчетный график сильно расходится с приведенным ниже (теоретически предполагаются идентичными). Во втором случае длина получается меньше, антенну укоротить проще, нежели нарастить. В пользу последнего графика говорит факт: рекомендует форум радиолюбителей, люди собрались с практическим прицелом, следовательно, можно доверять. В любом случае стоит попробовать оба рисунка.

Как определить коэффициент укорочения антенны для пивных банок

Надеемся, понятно: полуволновой вибратор из банок соберем только для той длины волны, которая приближенно равна четырем длинам банки. Конструкция вибратора подразумевает: оба плеча равны, не стоит пытаться взять жесть разных напитков. Высокие баночки с низкими не могут быть плечами одной антенны. Расстояние в разрыве типично составляет 10 – 20 мм. Теперь необходимо обзавестись линейкой, получится сказать, для какой частоты пригодна обычная пивная банка.

Нужное отыскалось в официальном документе, называется ГОСТ Р 51756-2001 – Банки алюминиевые глубокой вытяжки с легко вскрываемыми крышками. Технические условия. Размеры нормированы, предварительные расчеты проведете дома. Стандарт вводит четыре типоразмера пивных банок, указываемые таблицей. Для удобства читателей сведения приводим выше (первый рисунок). Любой найдет текст стандарта в интернете.

Предлагаем читателям заняться… Имеется график коэффициентов относительного укорочения полуволнового вибратора, в наличии размеры банок. Известно расстояние меж плечами, составляющее 10 – 20 мм. Имея на руках сведения, подсчитаем длину волны, принимаемую будущим самодельным полуволновым вибратором. Банка объемом 0,5 литра снабжена габаритными размерами:

1. Высота 168 мм.
2. Внешний диаметр 66,4 мм.

Зависимость на графике напоминает параболу, шкала логарифмическая по горизонтали. Поскольку точной формулы на руках нет, предлагается определить диапазон, потом по возможности найти резонансную частоту.

Удвоенная высота банки, зазор меж плечами составляют суммарно 350 мм. Половина волны, не считая коэффициента укорочения. Получается длина волны 70 см, частота цифрового телевидения. Найдем более точно: 299792458 / 0,7 = 428,3 МГц. Теперь становится понятным, почему некоторые умники применяют пивные банки, вылавливая каналы телевидения.

Посчитаем коэффициент укорочения по первому (верхнему) графику, получается: λ/d = 0,7 / 0,0664 = 10,54. На левой границе шкалы, К = 0,4625. Находим частоту, под которую подойдет полуволновой вибратор умножением на коэффициент, только удвоенный. 396 МГц. Для сравнения первый мультиплекс Москвы вещает на 560 МГц. Банки возьмем короче. Примерно в 560 / 396 = 1,41 раза, дает высоту емкости 118 мм. Длина согласно стандарту пивной банки 0,33 литра. По нашим собственным подсчетам, получается: если сделать антенну из банок своими руками, ловит первый мультиплекс Москвы. Неизвестны занимавшиеся подбором частот, но цифра (560 МГц) заставляет задуматься.

Настроить антенну из пивных банок на нужный канал

Не будем пересказывать, как сделать из банок антенну самостоятельно – натянуть на палку две жестяные емкости под силу каждому. Главное, чтобы два плеча оставались параллельны, находились горизонтально. Приделать – каждый на собственный лад горазд. Черенок лопаты, вешалка одежная, штора, любой подходящий предмет.

Возникает вопрос, как произвести настройку собранной из пивных банок антенны. Видим два фактора, нуждающиеся в согласовании:

1. Волновые сопротивления линии и антенны.
2. Вопрос симметрирования.

Каналы цифрового телевидения облюбовали диапазон ДМВ, симметрирование не имеет решающей роли, как на более длинных волнах. Что касается волнового сопротивления, у идеального полуволнового вибратора цифра колеблется в диапазоне 72 – 76 Ом, согласуется с телевизионным кабелем. Допускали вольности в обращении с цифрами, читатели заметили: нельзя умножать длину антенны на выбранный коэффициент, цифра окажется меньше, полученной графически. Аспекты указанные, погрешность инженерных расчетов (закладывается 30%), приводят к необходимости самодельную антенну настраивать.

Проще сделать, изменяя расстояние меж банками. Варьируется в широких пределах, логично воспользоваться. С увеличением диаметра провода (банки) растет полоса пропускания антенны. Для отношений длины волны, диаметра проволоки, равного 10000, диапазон, где КСВ может быть настроен в требуемых пределах, составляет 6,5%. При отношении 100 параметр вырастает в 2,5 раза. Полезное свойство для антенн. Кстати, по указанной причине рассматриваются литературой полуволновые вибраторы, у которых множество плеч с любой стороны образуют цилиндрические поверхности. По схожим принципам реализованы фрактальные биконусные антенны, рассмотренные кратко в предыдущих обзорах.

Баночные антенны крепите герметиками. Силиконовый сантехнический стоит копейки, найдете в хозяйственном магазине. Чтобы антенну не ломало ветром, прочно крепите конструкцию. Силикон бесстрашно встретит дождь, пропускает радиоволны. Используйте современные технологии, сочетая с проверенными временем конструкциями. Кстати, не одни пивные банки годятся для изготовления антенны. Металлические цилиндры сойдут.

Из сказанного запомним, самостоятельно сделать антенну из банок реально. Причем годятся любые емкости. Возможно делать трубы из картона, обклеивать алюминиевой фольгой, получая приемлемый результат. Отличие от традиционной конструкции в широкополосности, ряде сложностей с согласованием. Открывается широкое поле экспериментаторам: с картоном, фольгой обращаться несравненно проще. Самодельная антенна из банок станет необычным украшением интерьера, если цвета подобраны правильно. В довершение скажем: ролик Ютуб лишен простейших расчетов, тяжело получить хороший результат, отбрасывая теорию. При попытках поймать Первый канал не хватало полосы пропускания устройства. Вот почему антенна из банок, собранная на столе, работала плохо. Хотя… в период Олимпийских игр выяснилось: уОстанкино прием неуверенный, возможно, в этом дело.

На дачных участках телевизионный сигнал редко может приниматься без усиления: слишком далеко от ретранслятора, рельеф, как правило, неоднородный, да и деревья мешают. Для нормального качества «картинки» нужны антенны.Тот, кто хоть немного умет обращаться с паяльником, может сделать антенну для дачи своими руками. Эстетике за городом придается не такое большое значение, основное — качество приема, простая конструкция, дешевизна и надежность. Можно экспериментировать и делать самостоятельно.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;

Петлевая из трубы

Эта антенна для дачи своими руками чуть сложнее в изготовлении: нужен трубогиб, но радиус приема больше — до 40 км. Исходные материалы практически те же: трубка из металла, кабель и штанга.

Радиус сгиба трубы неважен. Необходимо чтобы труба имела требуемую длину, а расстояние между концами составляло 65-70 мм. Оба «крыла» должны быть одинаковой длинны, и концы должны быть симметричны относительно центра.

Самодельная антенна для телевизора: из куска трубы и кабеля сделан приемник телесигнала с радиусом приема до 40 км (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Длина трубы и кабеля указана в таблице. Узнаете, на какой частоте вещает ближайший к вам ретранслятор, выбираете соответствующую строку. Отпиливаете трубу требуемого размера (диаметр желательно 12-18 мм, под них даны параметры согласующей петли).

Сборка

Трубку требуемой длины изгибают, сделав ее абсолютно симметричной относительно центра. Один край ее расплющивают и заваривают/запаивают. Заполняют песков, и заделывают вторую сторону. Если сварки нет, можно концы заглушить, только посадить заглушки на хороший клей или силикон.

Полученный вибратор закрепляют на мачте (штанге). К концам трубы прикручивают, а потом пропаивают центральные проводники петли согласования и кабеля, который идет к телевизору. Следующий шаг — соединить куском медного провода без изоляции оплетку кабелей. Сборка закончена — можно приступать к «настройке».

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора. Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Антенна для цифрового ТВ своими руками

Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.

Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства. Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору. Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.

Как определиться с каналом и рассчитать периметр рамок

В России принята программа, по которой вышки постоянно строятся. К концу 2015 года вся территория должна быть покрыта ретрансляторами. На официальном сайте http://xn--p1aadc.xn--p1ai/when/ находите ближайшую к вам вышку. Там указана частота вещания и номер канала. От номера канала зависит периметр рамки антенны.

Например, на 37 канале вещание ведется на частоте 602 МГц. Длинна волны считается так: 300 / 602 = 50 см. Это и будет периметр рамки. Рассчитаем аналогично другой канал. Пусть это будет 22 канал. Частота 482 МГц, длинна волны 300 / 482 = 62 см.

Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:

• для 37 канала берем 105 см медного провода (50 см * 2 + 5 см = 105 см);
• для 22 канала нужно 129 см (62 см * 2 + 5 см = 129 см).

Сборка

Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочку и оплетку, освобождая центральный проводник нужной длинны. Действуйте осторожно его нельзя повреждать.

• для 37 канала: 50 см / 4 = 12,5 см;
• для 22 канала: 62 см / 4 = 15,5 см.

Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).

Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки. Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный). Все антенна для дачи своими руками для приемки цифрового телевидения готова.

Как сделать антенна для цифрового телевидения своими руками — еще одна конструкция — показано в видео.

Недавно я приобрел по дешевке отличный телевизор, в голове не укладывается, что люди готовы избавиться от хорошей техники из-за того, что она не принимает цифровые сигналы. Так как телевизор у меня есть, я пробую разные способы поймать сигнал.

Сначала я хотел протянуть провод по стене дома, из подвала, но родители запретили. Потом я попробовал использовать канцелярскую скрепку, чтобы поймать телевизионный сигнал, но результат был очень слабый.

Потом я смастерил своими руками антенну из пивных банок.
Теперь у меня есть бесплатное телевидение.

Шаг 1: Выбор модели антенны

Если вы не заинтересованы в объяснении принципа действия этой самодельной антенны из пивных банок, этот шаг можно пропустить. Собрать ее можно и без понимания технических аспектов.

Когда идея со скрепкой не дала результатов, я всерьез подумывал просто пойти и купит антенну в магазине. Но потом я решил, что нужно приложить все силы к решению этой задачи и все получится, так что я начал поиски в сети. Согласно полученным данным, для моих целей лучше всего подходит дипольная антенна. Википедия говорит, что «эта антенна самая простая в практическом исполнении с теоретической точки зрения». Простая – значит, хорошая. Не буду вдаваться в подробности, для этого есть Вики.

Я погуглил еще и узнал, что могу спокойно пропустить все вычисления, указанные в статье Википедии, и просто сделать антенну из алюминиевой банки.

Шаг 2: Материалы

Вам понадобятся:

• Телевизор
• Коаксиальный кабель
• Алюминиевая банка из-под лимонада
• Армированный скотч

Инструменты:

• Кусачки для проволоки
• Клещи для снятия изоляции
• Паяльник
• Припой
• Изолента

Шаг 3: Разрезаем банку

Разрезаем банку по высоте на две половины. Затем промываем от остатков содержимого.
В основном я действовал ножницами, в сложных местах использовал кусачки.

Резать лучше над раковиной, так как капли напитка летят во все стороны. И будьте осторожны, не порежьтесь о края металла.

Шаг 4: Снимаем изоляцию

Изоляцию с коаксиального кабеля нужно снять, чтобы припаять провода к половинкам банки.

Снятие изоляции может быть достаточно проблематично. Сначала срезаем конец кабеля и начинаем снимать изоляцию. На фото видно, что не обязательно оголять сердечник, провода должны держаться вместе.

Шаг 5: Спаиваем все компоненты

Сначала нужно проделать маленькое отверстие в каждой половине банки. В отверстие продеваем провод, так спайка будет намного прочнее. Припаиваем провод к металлу.

Провод от одной половинки банки припаяйте к внешнему коаксиальному кабелю, а провод от другой половины – к внутреннему коаксиальному кабелю.

После того, как все соединения спаяны, изолируем их изолентой и термоклеем.

Шаг 6: Закрепляем антенну на месте

После того, как антенна для цифрового ТВ из пивных банок сделана, осталось только закрепить ее на месте, чтобы она могла ловить сигнал. Хорошие места для расположения антенны – на чердаке или на окне. Идеальный вариант – чердачное окно. В общем, вешать ее нужно высоко и так, чтобы ничто не препятствовало сигналу.

Выбрав подходящее место, закрепите обе половинки армированным скотчем. Половины телеантенны из пивных банок должны быть выстроены в одну линию и между ними должно быть примерно 5 см.

Шаг 7: Завершенный проект

Теперь ваш проект завершен. Если все материалы у вас были под рукой, то теперь вы можете наслаждаться бесплатным телевидением, не потратив ничего на антенну.

Среди множества самодельных антенн для приема цифрового телевидения популярным решением является антенна из пивных банок. Для изготовления достаточно двух банок объемом по пол-литра и крепежного элемента. «Пивная» антенна сможет принимать 20 бесплатных федеральных каналов стандарта DVB-T2.

Про антенну

Устройство способно принимать на себя цифровой сигнал из-за материала банок. Так, если емкости будут металлическими (в нашем случае алюминиевыми), то при поступлении на них сигнала, будет возбуждаться ток. Затем происходит декодирование сигнала через устройство телевизора или цифровой приставки. Так и получается изображения в видео телеканалов на экране телевизора.

Среди основных свойств антенны можно выделить следующие характеристики:

1. Качественно принимать DVB-T2 сигнал антенна сможет только при условии расположения телевизионного ретранслятора на расстоянии 15-20 км. Так как антенна в стандартной конструкции не включает усилитель, то на пути следования сигнала от телевышки не должно быть никаких преград в видео высоких бетонных застроек, гор.
2. Помимо основного сигнала, антенный приемник будет принимать на себя и посторонние шумы. Несмотря на это, помехи не будут влиять на качество изображения на экране. Это связано с тем, что цифровое ТВ либо показывает нормально, либо не показывает совсем. Чего не скажет про аналоговое телевидение.
3. Мощность антенны зависит от количества банок, из которых она сделана. Самый простой вариант – взять две пустых пивных емкости и расположить друг напротив друга в горизонтальной плоскости. Банки повернуты друг к другу верхними частями, где происходит их открытие. Так проще всего сделать, чтобы закрепить кабель к «язычкам» банки. Если нужно увеличить мощность телеантенны, придется в схеме задействовать больше банок. Их количество всегда четное. Самые распространенные варианты – 2, 4 банки, но некоторые мастера делают антенну из 6 и даже 8 баночек. В таком случае нужно задуматься не только о варианте расположения емкостей, но и заниматься расчетами, чтобы элементы располагались на правильном расстоянии. Также схема соединения банок между собой будет отличаться и усложняется.

Ниже рассмотрены схемы, с которыми вы сможете сделать антенну из пивных банок своими руками, имея две емкости.

Для изготовления приемника из четырех банок потребуются расчеты.

Что нужно для работы

• Не менее двух банок из-под пива или любого напитка. Материал банок – обязательно токопроводящий (алюминий).
• Коаксиальный кабель с сопротивлением 75 Ом.
• F-переходник (раъем), который надевается на свободный конец антенного кабеля и вставляется в разъем телевизора.
• Элемент, на который крепятся банки. Самым простым вариантом будет обычная гардеробная вешалка. Так, на нижнюю планку закрепляются баночки. А крюком можно повесить антенну где-то на балконе или оконную раму. Лучше, если вешалка будет изготовлена из дерева или металла. Пластик может изгибаться, вследсвтие чего антенна будет неустойчивой.
• Клейкий материал по типу скотча, изоленты, малярной ленты. Банки придется как-то закрепить на вешалке. Проще всего обмотать их с планкой. Но такой вариант неустойчивый. Если устанавливать антенну на улице, то при не самом сильном ветре положение емкостей может легко и значительно нарушиться. Это приведет к отсутствию сигнала, и как следствие, к потере изображения на телевизоре. Поэтому можно изнутри банки прикрутить ее шурупами.
• Крепежные детали/элементы для соединения кабеля с банками. Можно обойтись без ничего, просто присоединив жилу и экран к «язычкам». Но такое соединение ненадежное, возможно нарушение контакта. Поэтому лучше сделать нормальное крепление через саморезы с шайбами, а еще лучше – пайку. В последнем случае потери сигнала в месте соединения будут минимальны.
• Инструменты для работы – отвертка, линейка, плоскогубцы. Если крепить будете с помощью припоя, тогда нужен еще и паяльник с соответствующими к нему расходными материалами.
• Часто банки покрыты сверху различными материалами, например, эмалью, краской или лаком. Перед креплением кабеля необходимые обязательно нужно зачистить, чтобы был контактов с металлической частью банки. Это же касается и «язычков», если они покрыты чем-нибудь.

Инструкция по изготовлению антенны

Простая реализация пивного цифрового приемника показа на схеме ниже. Ориентируясь на чертеж, вы уже можете соорудить антенну.

Но рекомендуем ознакомиться с пошаговым алгоритмом ниже, чтобы не упустить важные нюансы.

1. Приготовьте планку, на которую «насадятся» банки. Если ничего дома нет, тогда возьмите обычную вешалку.
2. К одному из краев нижней части вешалки прикрепите первую емкость. Можете крепить как намертво с помощью шурупов, так и на скотч, так как первую банку необязательно двигать в будущем при подстройке. Можно корректировать положение только второго вибратора (банки).
3. Проделайте отверстие в дне первой банки, чтобы протянуть через него кабель в питьевое отверстие. Воспользуйтесь обычными или канцелярским ножом. Как один из вариантов создания отверстия – сделайте крестообразный надрез ножом, а затем выгните лепестки внутрь с помощью толстой отвертки.
4. Приготовьте один или два шурупа. Все зависит от того, сколько крепежей экранирующего слоя будете делать. Разберем на примере чертежа выше, где реализовано крепление на двух саморезах. Значит, необходимо зачистить два небольших участка на банке. Можно сделать зачистку ножиком или наждачной бумагой. Разницы нет, главное, чтобы был виден хороший контакт с металлом. Чем больше площадь зачистки, тем больше вероятность, что контакт будет стабильный и надежный. Участки крепления могут располагаться на разных сторонах главного отверстия для питья. Но большой роли это не играет.
5. Слегка вкрутите саморезы достаточной длины в зачищенные места. Не забудьте предварительно на саморезы надеть шайбы, чтобы не возникло трудностей при конечном закручивании.
6. Кабель пока не присоединяем.
7. Сделайте так же зачистку одного участка на другой банке, чтобы прикрепить к ней потом внутренний сердечник кабеля. Также слегка вкрутите еще один саморез с шайбой.
8. На расстоянии примерно 75 мм от первого вибратора разместите вторую баночку.


   Ее лучше примотать к вешалке скотчем. Намертво сразу не цепляйте, так как часто требуется изменять положения вибраторов для приема наилучшего Т2-сигнала.

9. Конец коаксиального фидера, который присоединяете к антенне, зачистите от внешнего слоя изоляции на 8,5-9 см минимум. Как видите, величина зачистки больше, чем расстояние между банками. Некоторая длина жилы уйдет при накручивании ее на саморез. А внутренний слой, покрывающий жилу, можете очистить не полностью, а, например, всего на 2-3 см. Это делается с целью, чтобы случайно не замкнуть жилу с оплеткой. При зачистке вы сами можете определить нужные размеры для оголения кабеля экспериментальным путем. Просто проденьте кабель через дно первого элемента. Затем измерьте длину свободной области, прибавьте запас в несколько сантиметров, чтобы накрутить сердечник на саморез.
10. На уже просунутом кабеле разделите оплетку на две части. Плотно накрутите оба конца оплетки под шайбы. Отверткой сделайте окончательное вкручивание.
11. Аналогичным способом соединяется кабельная жила со вторым саморезом (под шайбу), и делается вкручивание.

Если вы не уверены, сработает ли антенна вообще, то сначала не стоит сразу так заморачиваться с качеством исполнения. Можно просто зафиксировать обе банки на вешалке. А кабель прикрутить к «язычкам» без проделывания каки-либо отверствий в емокстях.

При прикручивании не забудьте зачистить язычки. Также лучше в конце хорошо докрутить сердечник из меди и жилу плоскогубцами, чтобы обеспечить более сильный контакт.

Потом проверяете работоспособность антенны из алюминиевых банок.

Если телевизор ловит хотя бы часть цифровых каналов при настройке телевизора, то уже можно придерживаться более строгого алгоритма в процессе изготовления.

А вообще, вначале лучше посмотреть местонахождение ретранслятора в отношении вашего места проживания. Для этого есть карта цифрового эфирного телевидения. Введите на карте адрес своего дома и нажмите на него, когда сервис покажет стрелкой. Появится таблица, где будет информация о двух ближайших вышках. Вас должны интересовать следующие данные – направление вышек и их отдаленность от вас.

При проверке антенны или окончательной установке выбирайте ближайшую телевышку и направляйте антенну строго в соответствии с тем пеленгом, который указан в таблице ретрансляторов. При ориентировании воспользуйтесь компасом.

Антенна сделана, осталось только смонтировать штекер на кабель, чтобы подключиться к телевизору или разъему цифрового ресивера.

Инструкция по монтажу F-разъема

1. Сделайте аккуратный надрез изоляции вокруг кабеля, чтобы не повредить оплетку.
2. Снимите верхний слой.
3. Загните экран (вместе с фольгированным слоем, если есть) назад так, чтобы он находился поверх изоляции. По возможности прижмите к изоляции и разравняйте.
4. Удалите внутреннюю толстую изоляцию, оставив 2-3 мм материала с внутреннего края оболочки. Хоть жила и прочная, все же есть риск ее надрезать. Поэтому сильно надавливать не нужно при разрезании.
5. Начните накручивать разъем на кабель до тех пор, пока медная жила не выступит примерно на 2-3 мм.
6. Последним шагом вкрутите F-переходник (типа «папа»), который необходимо подключать к телеприемнику или приставке.

Обща схема зачистки антенного кабеля для монтажа разъема выглядит следующим образом.

Если у вас телевизор висит на стене и расположен к ней сильно близко, то с обычным прямым переходником возникнут проблем. Вы не сможете нормально его вставить, не сделав сильного загибв. Поэтому лучше выбирайте угловой переходник, как на изображении ниже.

Видео по монтажу антенного штекера

Монтаж усилителя

Разберем на примере монтажа широкополосного антенного усилителя SWA. Устройство позволяет повысить уровень эфирного сигнала и компенсировать потери в линиях передач.

Кроме самой платы, потребуется блок питания, так как усилитель работает только, если на него подать напряжение. Если антенна подключается напрямую к телевизору, то блок питания обязателен. Телевизор не может сам пустить питание по кабелю. А вот когда цифровой телесигнал декодирует внешняя приставка, подать питание можно через ее настройки. Тогда можно обойтись без внешнего питающего блока.

На плате есть 4 главных контакта. Первые 2 служат для соединения с экраном и сердечником кабеля. Вторые 2 находятся по противоположным краям платы усилителя и предназначены для соединения с антенной.

1. Сначала зачистите кабельный конец так, чтобы вставить его в крепежные элементы, находящиеся на плате. Технология зачистки похожа на описанный выше процесс монтажа F-разъема. Главное, чтобы не было замыкания между экранировкой и жилой. Если жила будет сильно выступать из крепления, то загните ее назад и прижмите.
2. Зачистите «язычки» и двумя болтами с гайками прикрутите их к антенным контактам усилителя.

Далее процесс зависит от техники, к которой будет выполняться подключение.

1. Если это приставка цифрового телевидения, тогда нужно надеть F-разъем на второй конец фидера. Выше уже говорили, что блок питания в этом случае не нужен. Просто подключаемся к приставке и в настройках устройства ищем функцию, которая включает питание. Она так и называется. Как правило, находится в меню приставки под названием «Поиск» или «Установка». Название пунктов меню и расположение функций зависит от фирмы производителя и модели тюнера.
2. Если приставки в системе телепросмотра нет, телевизор имеет встроенный внутри цифровой тюнер, тогда потребуется внешний блок, питающий усилитель. Он приобретается отдельно либо вместе с усилителем. Внешне это обычный блок, как и для любой техники, только на конце есть разделитель (сепаратор). Внутри находится такой же крепежный элемент, как и на плате. Закрепите в нем кабель. Далее эта «штекерная коробочка» вставляется в антенный «RF IN» разъем телевизионной техники.


   Кстати, этот вариант можно использовать и с приставкой, просто функцию питания включать не нужно в настройках ресивера. Питать плату будет выносной блок. Но в этом нет нужды.

   После полной сборки конструкции делаете подключение и вставляете блок в розетку. При настройке каналов на телевизоре в меню ручного поиска должна быть шкала сигнала, которая показывает уровень приема и качество.При этом, чтобы шкала работала, нужно выбрать правильный номер телевизионного канала, который берется с карты покрытия для вашего региона. Если на блоке питания есть регулятор, то покрутите его, чтобы добиться максимально уровня телесигнала.

Настройка антенны

Смастерить антенну из банок несложно, но, несмотря на это, с ней могут быть проблемы.

• Если надежно не зафиксировать банки, то сильный ветер может нарушить конструкцию, изменить положение вибраторов относительно друг друга. Это приведет к перебоям или полному исчезновению сигнала. Свидетельством тому станет надпись на экране телеприемника «Нет сигнала», «Сигнал отсутствует» или «Слабый сигнал». Поэтому рекомендуется делать крепление кабеля к пивным банкам не через «язычки», а с помощью болтов. В идеале использовать пайку, чтобы свести потери к минимальному значению. А сами банки лучше фиксировать на шурупы. Простое крепление скотчем не даст гарантии, что банки не изменят своего первоначально положения.
• Места соединений желательно сильно закрепить и защитить от влаги. Можно воспользоваться эпоксидной смолой или любым прозрачным лаком, устойчивым к влаге. Кабель также нужно прочно закрепить, он нигде не должен болтаться. Сильные потоки ветра усилят колебания кабеля, и конструкция исказится.
• Посмотрите на карте ЦЭТВ направление ближайшей вышки вещания эфирного телевидения. Когда будете размещать антенну, ориентируйтесь на показание направления, которое указывается в характеристиках трансляторов.
• Антенну ставьте как можно выше. Желательно, если установка будет делаться снаружи здания. Внутри помещения получится словить сигнал только в случае, когда установка будет делаться прямо на окне или балконе. Но тогда важно, чтобы сигнал поступал к антенне.
• Можете регулировать расстояние от банки до банки. Значения в 7,5 см вполне достаточно, чтобы антенна была эффективной. Но иногда требуется подстройка, чтобы улучшить действие приемника.

Варианты крепления

В зависимости от места проживания и возможностей установки конструкции есть разные варианты закрепления антенны.

Кроме вешалок можно использовать другие предметы. Например, можно соорудить каркас из деревянных брусков, досок. Многие делают мачту из пластиковых труб.

Если каркас выполняется из металла, тогда нужно проследить, чтобы между элементами антенны и местами соединений не было замыкания. Поэтому лучше изготавливать каркас из диэлектрических материалов – дерева, стекла, пластика.

Если предполагается установка на улице, тогда дерево желательно защитить от влаги. Требуется покрытие влагозащитным материалом. Проще всего обработать дерево лаком, покрыть влагостойкой краской.

При установке на крыше дома желательно сделать молниеотвод.

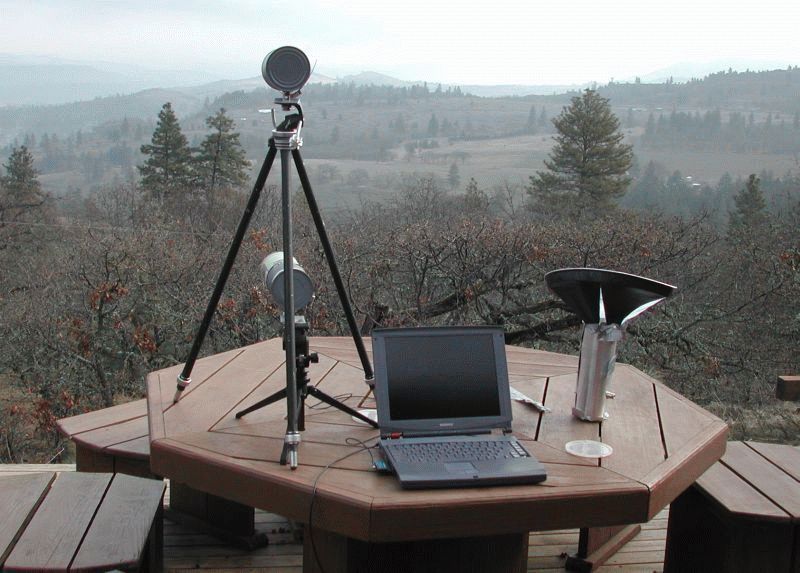

Примеры разных вариантов сооружений, изготовленным своими руками другими людьми, смотрите в галерее ниже. Все изображения увеличиваются при нажатии.

Технология установки

Разберем процесс установки на примере уличной антенны с каркасом, прикрепленном к высокой мачте.

Отметим, что часть каркаса с антенной должна вращаться по оси, чтобы «играться» и направиться на самый сильный сигнал.

Поэтому изначально необходимо продумать крепление самой антенны к мачте так, чтобы ее можно было вращать.

Или хотя бы немного изменять положение вокруг оси X. В ином случае жесткое крепление грозит тем, что вы сможете выполнить установку только в одном направлении. А это риск, что качество приема не будет максимальным.

1. Найдите место, на которое будете производить установку. Это может быть стена дома, оконная рама, балкон, или крыша (как общедомовая, так и частного жилища).
2. Закрепите мачту к надежной поверхности так прочно, чтобы даже руками трудно было исказить ее положение.
3. Затем перейдите в меню ручной настройки телеканалов на телевизоре. Обязательно должна быть шкала уровня поступаемого сигнала. Чем выше уровень, тем стабильнее и качественнее прием.
4. Начните крутить антенну по оси очень медленно, пока сигнал на шкале не станет наивысшим. Показатель меняется в реальном времени при регулировании антенны, поэтому лучше, если говорить значение будет другой человек. Особенно удобен помощник, когда телевизор сильно отдален от выбранного места установки.
5. Когда экспериментально выбрано лучшее направление конструкции, требуется сразу надежно сделать фиксацию эфирного приемника.

Если нет четкой конструкции с мачтой и возможностью вращения, то придется вашу антенну ставить «как получится». Используйте при этом любые детали, предметы, которые помогут зафиксировать антенну в одном выбранном расположении и месте.
