Антенна для цифрового телевидения тройной квадрат своими руками

Простая антенна для приема цифрового телевидения DVB-T2 своими руками. Тройной квадрат. DIY.

Супер антенна для цифрового тв своими руками

Простейшая антена для цифрового телевидения

Это очень простая и эффективная антенна для приема цифрового и аналогового телевидения. Подходит для использования как дома, так и на улице. Антенна представляет собой «би-квадрат» (двойной квадрат) — это самая простая и популярная конструкция для повторения.
Для постройки антенны понадобиться самая малость:

• — Коаксиальный кабель.
• — Разъем телевизионный.
• — Медная проволока около метра в длину, диаметром 2 — 4 мм. Подойдет так же любая, даже стальная.
• — Флюс с припоем.
• — Пластиковая круглая распределительная коробка для корпуса. Или любая другая.

Изготовление антенны для приема цифрового телевидения (DVB-T)

Я буду делать антенну для приема каналов цифрового телевидения. Чтобы приступить к изготовлению, для начала необходимо рассчитать размеры будущей антенны. А чтобы рассчитать размеры необходимо знать середину диапазона приема цифровых каналов. Средняя частота примерно равна – 690 МГц. Если вы хотите сделать антенну под аналоговые каналы, то возьмите, скажем – 470 МГц для ДМВ и т.п. (диапазоны каналов телевидения можно глянуть )
Далее заходим сюда –
Вводим частоту и нажимаем «CALCULATE» и смотрим чему равно L1. L1 – это плечо квадрата для антенны. В моем случае для частоты 690 МГц оно рано примерно 105 мм. Нужное число найдено, больше ничего не понадобиться.
Теперь приступаем непосредственно к постройке антенны «би-квадрат». Отмеряем примерно 90 см толстого медного провода и откусываем либо кусачками, либо пассатижами.

Далее выпрямляем руками провод, делая его ровным без волн, которые образовались после смотки с катушки.
Отмеряем подряд четыре отрезка по 10,5 см на этом проводе.

Затем сгибаем двойной квадрат. Провод толстый и гнется с трудом и это хорошо – не погнется от случайных воздействий.

Лишний провод откусываем, оставляя припуск примерно сантиметр для того чтобы спаять замкнутый контур.

Зачищаем места подключения и будущей пайки.

Спаиваем контур припоем с флюсом. Тут лучше использовать паяльник помощнее, так как толстый медный провод тяжело прогреть.

Зачищаем телевизионный кабель и припаиваем к антенне как на фото.

В принципе антенне готова к работе. Я на этом не остановлюсь и сделаю корпус для центральной части.
Вот что мне понадобится.

Так как круглая коробка слишком глубокая, то я отпилю ножовкой ровно половину.

Затем проплавлю паяльником пазы под антенну. Это можно сделать той же ножовкой.

Заливаю клеем соединения проводов с корпусом и места пайки.

Все готово. Повешу антенну за окно на гвоздь.

Сморите видео как сделать антенну для телевизора

Добрый день, дорогие читатели. Долго не писал на блог, сказались майские праздники, много работы. Но сумел сделать одну поделку, очень простую и полезную — антенна для цифрового тв своими руками. Заодно и расскажу Вам, все достаточно просто.

Конечно случаи бывают разные, но прежде чем делать эту антенну, подумайте: а нужно Вам это или нет. Вот я к чему иду: в наше время цифровую антенну проще купить, чем делать. Если хотите просто смотреть цифровое тв дома, постоянно и желательно без сбоев, или вышка далеко от Вашего дома, то лучше посоветоваться и купить хорошую антенну в магазине.

Нужно понимать, что если Вы впервые делаете антенну, у Вас мало опыта в электронике, а может и вообще нет, то никто не будет отвечать за то что антенна либо вообще работать не будет, либо перестанет работать и так далее.

Лично я, мало понимаю в электронике, но то, что делаю, проверяю на практике и пытаюсь максимально вникнуть. Представленные ниже образцы антенн достаточно простые, легкие в изготовлении.

Конечно если нужна антенна на дачу, где вы редко бываете, то самодельная антенна для цифрового тв своими руками прекрасно подойдет. Я не буду грузить расчетами и различного рода терминами, просто покажу и расскажу, а Вы выбирайте и пробуйте.

Пишите комментарии после статьи, оставляйте свое мнение и, если есть ошибки, расскажите о них всем.

Простая домашняя антенна бабочка.

Начну я с этой антенны, так как впервые ее сделал сам. Она мне показалась не сложно и в то же время достаточно мощная. На других сайтах было сказано, что она домашняя. Но делал я ее для тещи, в деревню, где от вышки транслятора до антенны получилось примерно 80 км.

Антенна по типу бабочка

Вот уже как более двух лет теща пользуется и практически нет никаких проблем. Такая антенна ни чем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы.

Но и делается такая антенна для цифрового тв своими руками, при наличии всего необходимого, быстро и просто.

Нам понадобится:

• дощечка или фанера размером не менее 550х70х5 мм;
• провод медный с центральной жилой Ø 4 мм (можно и 6 мм) — 4 м;
• саморезы со шляпками (или отдельно купить шайбочки);
• кабель коаксиальный телевизионный;
• антенный F-штекер;
• отвертка или шуруповерт;
• нож или скальпель; паяльник;
• припой;
• флюс-паста;
• линейка или рулетка;
• кусачки;
• карандаш.

Находим дощечку по размеру, примерно и размечаем как на рисунке.

разметка дощечки

Тут все указано в дюймах, переводим. 1 дюйм равен 2,5 см, все просто.

Нарезаем 8 проводов длиной по 37,5 см. Середину каждого провода зачищаем на 2 см.

Сгибаем каждый провод буквой V, чтобы расстояние между проводками (ее концами) равнялось 7,5 см.

Отрезаем 2 провода длиной 42 см. Зачищаем эти 2 провода в местах крепления к дощечке или фанере.

Шаг 5.

Потом из той же проволоки я вырезал еще два кусочка, чтобы вывести провода от центра на заднюю стенку дощечки. Тут размеры смотрите сами, а можно и вообще не делать их, а провод крепить на передней стенке.

Собираем все проволочки с помощью саморезов, как показано на рисунке в начале статьи.

Теперь паяльником поработаем. Данный штекер нам нужен только для правильного сопротивления, чтобы оно на выходе было 75 Ом.

Для этого открываем крышку и делаем как на картинке ниже. Саму крышечку я прикрутил к антенне.

Потом крепим все в удобном месте и после саму антенну. Пробуем и пользуемся.

Вот так у меня получилось

У меня такая антенна служит уже более 2 лет. Единственно но, что иногда гнуться сами усики, как буд-то ветром сильным загибает или птички тяжелые садятся. Но все поправимо, снял поправил и дальше пользуемся.

К стати, пробовал я и без этого штекера, чтобы не мучиться, все работает, только чуть хуже.

Антенна из проволоки с усилителем.

Вот еще одна антенна для цифрового тв своими руками, отлично подойдет для дачи или деревни. Делаем все из медной проволоки, а усилитель можно взять любой от старой антенны или купить в магазине.

Что нам понадобится:

• Два куска проволоки по 180 см;
• Усилитель (старый подойдет);
• Кусок пластины металлической или деревянной 15 см*15 см;
• Дрель или шуруповерт, можно и сварочный аппарат;
• Маленькие болтики с гайками;
• Молоток;
• Телевизионный кабель подходящей длины.

Сначала куски проволоки сгибаем ромбом со сторонами 45 см. Это оптимальная длина. Но если делать расчеты под конкретные частоты, то длина другая будет, но это для продвинутых.

Теперь сразу на пластине просверливаем дырки в местах крепления ромбов, расплющиваем концы, которые сразу крепим на усилителе. Если пластина металлическая, то сварочником прихватываем уловители к ней и все.

Все скручиваем и провода телевизионно кабеля прикручиваем к усилителю.

Теперь крепим антенну на мачту и направляем в сторону вышки. Пользуемся.

Обращаю Ваше внимание на то, что вся антенна покрашена краской. Это позволит избежать коррозии и антенна для цифрового тв своими руками дольше прослужит.

Пивные банки Вам в помощь.

Такая антенна хорошо ловит много различных каналов. Лучше конечно использовать ее в помещении и там, где вышка ретранслятор не далеко.

Нам понадобится:

• 2 жестяные банки объемом 750 или 1000 мл;
• Кабель коаксиальный телевизионный (РК75);
• Штекер антенный;
• Изолента или скотч;
• Саморезы по металлу;
• Труба полипропиленовая или деревянная палка для крепления к ней банок;
• Отвертка;
• Кусачки;
• Надфиль;
• Линейка.

С помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась.

Вкрутить в эти отверстия саморезы с помощью отвертки.

Шаг 2.

Зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем; прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента).

К трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см).

На второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.

Поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным. Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам. Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок.

Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Если антенну из жестяных банок планируется разместить на улице, то ее необходимо надежно защитить от внешних погодных влияний. Подойдут пластиковые бутылки, у которых необходимо отрезать горлышко и дно и в них разместить элементы антенны. В таких условиях она надежно будет осуществлять возложенные на нее функции.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

Антенна восьмерка.

Когда-то давно, когда еще не было цифрового ТВ, мы в школе делали такую антенну. В изготовлении она достаточно проста и ловит сигнал очень хорошо.

Писать много, да и сам давно ее не мастерил, вот можно посмотреть видео:

Конечно такая антенна не запрещенная, просто этот ролик хорошо описывает процесс.

Купите или найдите медный провод сечением 2 — 3 мм. в изоляции. Согните по размерам антенну указным автором ролика, места пайки минимально зачистите от изоляции, припаяйте кабель и за герметизируйте от влаги.

Можно, если нет медного провода использовать алюминиевый, потеряется не много. Решетку можно изготовить из проволоки, не критично, хоть от старого холодильника. Если вы находитесь в зоне хорошего приема то решетку вообще ставить не обязательно, это цифровое а не аналоговое тв где повторы на экране из за отраженного сигнала могут наблюдаться.

Чем мне нравится такой тип антенн, то что проста в изготовлении, не нужно фильтра для согласования и обладает не плохими характеристиками. Можно увеличить мощность антенны если изготовить ее из четырех квадратов, также делается отвод кабеля от середины, ближайшее расстояние между проводниками 10 мм.

Ну вот и получилась антенна для цифрового тв своими руками и разными способами. На этом у меня все, оставляйте свои комментарии ниже, так же присоединяйтесь к нам в Одноклассниках , и поддержите нас на нашем канале в Яндекс.Дзен . Всем пока пока и до встречи.

1.Телевизионная антенна ДМВ своими руками

1.
Кольцо-коаксильный кабель РК75 длинной 530мм.
2.
Петля-коаксильный кабель РК75 длинной 175мм.
3.
К антенне.

Сборка:

Для сборки данной антенны вам даже не придется бегать по магазинам.
Для этого нужно взять антенный кабель РК75 длинной 530мм.(для кольца) и 175мм. (для петли).
Соединить как показано на рисунке.
Закрепить на листе фанеры (оргстекла) с помощью проволочных хомутиков.
Направитьна телецентр.
Вот вам и ДМВ антенна, которая будет работать не хуже покупной.

2.Телевизионная антенна ДМВ «Народная» своими руками

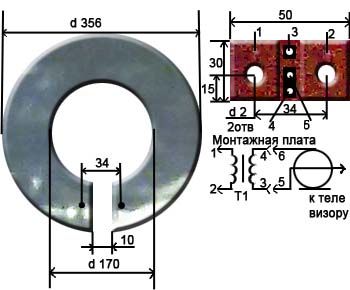

Антенна представляет собой аллюминевый диск с внешним диаметром 356мм.,внутренним- 170мм. и толщиной 1мм., в котором сделан пропил шириной 10мм.
На место пропила устанавливается печатная плата из стеклолита толщиной 1мм. В этой плате имеются два отверстия для крепления винтами М3.
К печатной плате, прикрепленной к антенне, припаивают выводы согласующего трансформатора Т1.
Для трансформатора лучше всего использовать кольцевой сердечник с внешним диаметром 6…10мм., внутренним — 3…7мм. и толщиной 2…3мм.
Обмотки трансформатора накладываются однослойным изолированным проводом с диаметром 0,2…0,25мм. и имеют одинаковое число витков, от 2-х до 3-х витков. Длинна отводов витков состовляет 20мм.
При наличии такого трансформатора возможен прием в метровом и дециметровом диапазоне на удалении 25…30км. При удалении до 50км. антенна удовлетворительно работает только на деци метровых каналах.
Без трансформатора, расстояние увереннгого приема уменьшается в два раза.

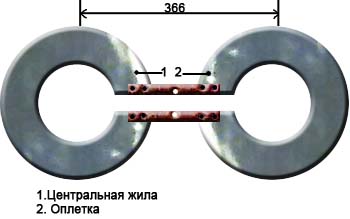

Однако существует схема, которая позволяет получить подобные результаты и без трансформатора, для этого нужно собрать такую схему:

3.
Телевизионная логопериодическая антенна (ДМВ) своими руками.

А.
Мачта
В.
Металлическая пластина (размеры 87х30х5)
С.
металлические трубки d 16…19мм
D.
текстолитовая пластина (размеры 87х30х5)
E.
оплетка
F.
коаксильный кабель
G.
центральная жила
7,6,5,4,3,2,1. вибраторы

Сборка

1. Взять две металлические трубки длинной 450мм., и диаметром 16…19мм.
2. Изготовить две пластины размерами 87х30х5мм. (одна из металла, другая из текстолита), высверлить в них отверстия, как показано на рисунках.
3. Закрепить трубки в пластинах (к металлической на пайку, а к текстолитовой с помощью винтов, прикрученных с торцов пластины диаметром 2,5мм.
4. В металлических трубках, вдоль их длинны, на расстояниях, указанных на рисунке, высверлить отверстия диаметром 3,3мм. и нарезать резьбу М4.
5. Вкрутить в отверстия 14 директоров, изготовленных из прутка диаметром 5мм. На одном конце каждого прутка нарезать резьбу М4, на длину 10мм.
Длины директоров, с учетом части длинны конца с нарезанной резьбой, согласно номеру вибратора (см. рис), приведены в таблице:

№ вибратора…..длинна в мм…..кол-во штук
1…………………………..107………………..2
2…………………………..129………………..2
3…………………………..155………………..2
4…………………………..186………………..2
5…………………………..225………………..2
6…………………………..272………………..2
7…………………………..330………………..2

6. Провести коаксильный кабель в одной из трубок и распаять согласно рисунка. Концы пайки покрасить краской.

7. Прикрепить антенну к мачте.

Антенна от пользователя Евген
:
1.Берёте две ПУСТЫХ баночки – для каналов с 21 по 41 лучше 0,5 л, для 42 – 69 – 0,33 л.
2.Закрепляете их любым удобным способом (изолента, скотч, верёвочка, клей и т.д.) на твёрдом куске диэлектрика (рейка, палка, кусок фанеры – дерево лучше покрасить или покрыть лаком, текстолита, гетинакса и т.п.)на расстоянии 10 – 15 мм друг от друга.
3. Проделываем в каждой баночке по краям отверстия 2,5 – 4 мм (какие найдутся винтики-шайбочки-гаечки) и с помощью оных крепим к одной баночке центральную жилу кабеля, а к другой оплётку. Можно приделать и любое симметрирующее устройство, но можно обойтись и без оного.
Расстояние приёма зависит от места установки данной конструкции (снаружи лучше) и мощности передатчика.
Дырочки – это на тех краях, где баночки ближе друг к другу. И удобнее сначала закрепить кабель (и симметрирующее устройство – если на лень), а потом уже баночки к несущей конструкции.

На сегодняшний день, магазины наводнены всевозможными телевизионными антеннами, так что покупка нужной антенны не составит труда. Но бывает, что купить антенну не представляется возможным, к примеру, на даче. Именно чтобы помочь в такой ситуации, мы и расскажем, как сделать антенну для телевизора своими руками.

Антенна из банок из-под пива

Является наиболее популярной самодельной антенной. Она популярна, поскольку проста в изготовлении, а материалы для нее доступны. Такая антенна изготавливается за 10 мин., а работает даже лучше стационарной.

Чтобы изготовить такую антенну придется воспользоваться:

• кабелем;
• парой банок из жести;
• двумя саморезами;
• штекером;
• изоляционной или липкой лентой;
• отверткой;
• палкой.

Процесс изготовления:

Для начала скрепляем банки и палку при помощи изоляционной ленты. Одна банка должна быть примотана на расстоянии примерно 7 см. от другой. Если банки обладают кольцами, то крепление кабеля осуществляется на них.

Теперь вкручиваем в саморезы в банки, зачищаем концы в антенном кабеле и прикрепляем его на шурупы.

Скотчем скрепляем кабель и палку, это нужно, чтобы приемник был стойким.

Альтернативой деревянной палке может стать вешалка.

Чтобы сохранить антенну от потери своих рабочих свойств под влиянием атмосферных факторов, банки следует прикрыть при помощи пластиковой бутылки на два-три литра, с отрезанным дном и горловиной. По центру в бутылке следует проделать отверстие, сквозь которое нужно осуществить протяжку кабеля. Когда подключение будет окончено, данное место обдается кипятком. Высокая температура станет причиной изменения формы пластика и обеспечит герметичность отверстия.

Антенна для телевизора с нормальным приемом сигнала

Если вы не думаете что вы большой мастер, но все же хотите сами смастерить антенну для своего телевизора, то попробуйте сделать следующие действия:

Соберите один и вариантов показанных на на рисунках (по мощности они практически одинаковы, отличаются только дизайном).

• Установка данного контура выполняется на пластиковое или деревянное основание, а сам контур устанавливается на телевизоре или балконе.
• Соединение телевизора и антенны выполняется штекером с кабелем, на котором срезается изоляция на длине примерно 5 см.
• Открывшаяся обмотка должна быть разделена надвое и отогнута.
• Внутренняя обмотка также обрезается на той же длине и оголяется жила провода.
• К штекеру, жила и обмотка крепятся шурупами. Если ваш штекер не оборудован местом под крепеж обмотки, обмотка срезается.
• Другим краем кабель крепиться к контуру. Предварительно, конец кабеля должен быть зачищен и скручен кольцом.
• Места соединений обматываются изоляционной лентой, чтобы обеспечить надежность.
• Чтобы улучшить сигнал от такой антенны, можно пользоваться электронными усилителями.

Телевизионная антенна высокой мощности

Как сделать антенну для телевизора своими руками, да так, чтобы она не уступала по параметрам покупным вариантам, и даже превосходила их?

Ответ прост – нужно произвести улучшение принимающего контура.

Для начала, следует выполнить подключение усилителя сигнала к антенне, и тщательно заизолировать кабель, чтобы в сигнал не проникали помехи.

Для качественного приема, потребуется изготовление экрана – изолированный от телевизора и установленной за приемником. В качестве экрана может быть использована обычная пищевая фальга, которая используется на кухне.

Такую антенну нет смысла ставить дома, чаще всего она устанавливается на крыше, и поворачивается туда, где стоит ближайшая телевышка.

Экономная антенна из минимума материала

Нужно взять самую простую проволоку, но не алюминиевую, поскольку алюминий быстро окисляется. Идеальный вариант – это медная или латунная проволока. Проволоку следует зачистить от изоляции с двух сторон, после чего одним концом проволока вставляется в телевизор, а вторым крепится на батарею либо трубу. Вы увидите, что антенна поймает сигнал, поскольку труба, проходит сквозь весть дом на крышу, и играет роль усилителя требуемой частоты. Таким методом реально поймать примерно пять каналов.

Для осуществления второго варианта,квартира должна обладать балконом. Здесь потребуется проволока такой же длины, или даже большей, для соединения телевизора и балконной зоны. Проволока зачищается с двух сторон, и одним концом вставляется в телевизор, а вторым прикрепляется на натянутые струны для белья. За счет этого метода не только добавятся каналы, а и изображение станет гораздо более качественным.

Самодельная антена для Т2 видео

Теперь вы знаете как сделать антенну для телевизора своими руками, осталось только прикрепить её и направить на излучатель сигнала.

Во времена огромных ламповых телевизоров хорошая антенна для качественного приема аналогового телевидения была в дефиците. Те, которые можно было купить в магазинах, не отличались высоким качеством. Поэтому люди изготавливали телевизионные антенны ДМВ своими руками. Сегодня многие интересуются самодельными устройствами. И даже тогда, когда сплошь и рядом цифровые технологии, интерес этот не угасает.

Цифровая эра

Данная эпоха коснулась и телевидения. Сегодня особенно широко развивается вещание Т2. Оно имеет свои особенности. В тех местах, где уровень сигнала немного превышает помехи, получается достаточно качественный прием. Дальше сигнала просто нет. Цифровому сигналу помехи нипочем, однако в ситуации рассогласования кабеля или различных фазовых искажениях практически в любом месте передающего или принимающего тракта картинка может идти квадратиками даже при сильном уровне сигнала.

В современном телеэфире прошли другие изменения. Так, все вещание ведется в ДМВ-диапазоне, передатчики имеют хорошее покрытие. Сильно изменились условия, по которым радиоволны распространяются по городам.

Антенные параметры

Прежде чем заняться изготовлением, нужно определить некоторые параметры этих конструкций. Они, конечно, требуют углубленных познаний в различных областях математики, а также законов электродинамики.

Итак, коэффициентом усиления называется отношение мощности на входе эталонной системы к силе на входе используемой антенны. Все это будет действовать, если каждая из антенн создает значения напряженности и плотности потока при одинаковых параметрах. Величина данного коэффициента безразмерна.

Коэффициент направленного действия — это отношение напряженности поля, которое создает антенна, к напряженности поля по любым направлениям.

Нужно запомнить, что такие параметры, как КУ и КНД, не взаимосвязаны. Существует антенна ДМВ для цифрового ТВ, которая обладает очень высокой направленностью. Однако усиление ее небольшое. Эти конструкции направлены вдаль. Также существуют конструкции с высокой направленностью. Здесь она идет в сочетании с очень мощным уровнем усиления.

Сегодня можно не искать формулы, а воспользоваться специальными программами. В них уже учтены все необходимые параметры. Вам остается только ввести некоторые условия — и вы получите полный расчет ДМВ-антенны, чтобы затем собрать ее.

Нюансы изготовления

Любой элемент конструкции, в котором протекают токи сигнала, нужно соединять при помощи паяльника либо сварочного аппарата. Подобный узел, если он находится на открытом воздухе, страдает от нарушения контакта. От этого различные параметры антенн и уровень приема могут стать значительно хуже.

Особенно это касается точек с нулевыми потенциалами. По мнению специалистов, в них можно наблюдать напряжение, а также пучность тока. Если быть точнее, то это максимальное значение тока. Имеется наличие его при нулевых напряжениях? Это неудивительно.

Такие места лучше всего изготавливать из цельного металла. Ползучие токи вряд ли скажутся на картинке, если соединения выполнять сваркой. Однако из-за их наличия сигнал может пропадать.

Как и чем паять?

Антенна ДМВ своими руками изготавливается не очень просто. Это подразумевает работу с паяльником. Современные производители телевизионного кабеля уже не делают его медным. Сейчас там недорогой сплав, стойкий к воздействию коррозии. Эти материалы трудно паяются. А если их достаточно долго греть, есть риск пережигания кабеля.

Специалисты рекомендуют использовать маломощные паяльники, легкоплавкие припои, а также флюсы. Не стоит жалеть пасты при пайке. Припой ляжет правильно только тогда, если он находится под слоем закипевшего флюса.

Ловим Т2

Для того чтобы наслаждаться цифровым телевидением, достаточно приобрести специальный тюнер. Но он не имеет встроенной антенны. А те, которые предлагаются как специальные цифровые, слишком дорогие и бессмысленные.

Сейчас мы научимся ловить Т2 на полностью самодельной конструкции. Самодельная антенна ДМВ — это просто, дешево, качественно. Попробуйте сами.

Самая простая антенна

Чтобы собрать эту конструкцию, не нужно будет даже идти в магазин. Для изготовления ее достаточно обычного антенного кабеля. Необходимо 530 мм провода для кольца и 175 мм, из которого будет сделана петля.

Сама ТВ-антенна представляет собой кольцо из кабеля. Концы нужно зачистить, а затем соединить с петлей. А к последней нужно припаять кабель, который подключается к тюнеру Т2. Так, на кольце экран и центральная жила соединяются с экранами петли. На последней центральные жилы также соединяются. А кабель к тюнеру припаивается стандартно к экрану и центральной жиле.

Вот и получилась антенна ДМВ, своими руками сделанная. Конструкция ее оказалась очень дешевой и практичной. А работает она не хуже, чем дорогие магазинные варианты. Ее нужно закрепить на фанере или оргстекле. Для этого отлично подойдут строительные хомуты.

«Народная» антенна

Эта конструкция представляет собой диск из алюминия. Внешний диаметр элемента должен составлять 365 мм, а внутренний — 170 мм. Диск должен иметь толщину 1 мм. Предварительно нужно сделать в диске пропил (10 мм в ширину). В месте, там где пропил, следует установить печатную плату из текстолита. Она должна быть толщиной 1 мм.

В плате должны быть отверстия для винтов МЗ. Плату необходимо приклеить к диску. Затем к ней нужно припаять выводы кабеля. Центральную жилу следует паять к одной стороне диска, экран — к другой. Что касается качества, то такая ТВ-антенна будет принимать лучше с двумя дисками, особенно если она находится далеко от телевизионного ретранслятора.

Универсальная антенна

Для изготовления этой конструкции не будет использоваться ничего сверхъестественного. Делать ее будем из различных подручных материалов. Однако, хоть она и самодельная, но будет отлично работать во всем дециметровом диапазоне. Так, эта антенна ДМВ, своими руками быстро изготовленная, ничем не уступает магазинным, более дорогим конструкциям. Для приема Т2 ее хватит полностью.

Итак, чтобы собрать эту конструкцию, понадобятся пустые банки от консервов или пива. Нужно 2 банки с диаметром 7,5 см. Длина каждой — 9,5 см. Также необходимо запастись полосками текстолита или гетинакса, обязательно с фольгой.

Наши банки нужно соединить с полосами текстолита при помощи паяльника. Пластина этого материала, которая будет соединять емкости наверху, должна иметь сплошное покрытие из медной фольги. На нижней пластинке фольгу следует разрезать. Это делается для удобного подключения кабеля.

Нужно собирать конструкцию таким образом, чтобы общая длина не была меньше 25 см. Эта антенна (ДМВ-диапазона) представляет собой широкополосный симметричный вибратор. Благодаря площади своей поверхности она обладает большими коэффициентами усиления.

Если вдруг вы не можете найти подходящие банки, то можно использовать тару с меньшим диаметром. Однако тогда фольгу придется резать и на верхней соединительной пластине.

«Пивная» антенна

Любите выпить пива? Не выбрасывайте банки. Из них можно сделать хорошую антенну. Для этого нужно закрепить на любом диэлектрическом материале две пивные банки.

Для начала нужно выбрать подходящий кабель, а затем довести его до ума. Для этого кабель необходимо зачистить. Вы увидите экранирующую фольгу. Под ней будет защитный слой. А вот под ним и можно наблюдать непосредственно кабель.

Для нашей антенны нужно зачистить верхний слой этого провода примерно на 10 см. Фольгу нужно аккуратно закрутить, чтобы в итоге получилось ответвление. Защитный слой для центральной жилы нужно зачистить на 1 см.

С другой стороны на кабель нужно припаять штекер для телевизора. Если вы являлись абонентом кабельных сетей, то данную деталь и кабель не придется даже отдельно приобретать.

Теперь что касается банок. Желательно использовать пивные емкости объемом в 1 л. Однако хорошее немецкое пиво в таких банках дорогое, а отечественное не продают.

Банки нужно откупоривать очень аккуратно. Затем надо освободить тару от содержимого, а после хорошо просушить. Далее следует при помощи самореза соединить наш экран на кабеле и банку. Ко второй нужно прикрутить центральную жилу.

Для более высокого качества изображения лучше соединять емкости и кабель при помощи пальника.

Закрепить банки необходимо на каком-либо диэлектрическом материале. Нужно учесть, что располагаться они должны на одной прямой линии. Расстояние между ними зависит от емкости. Все это подбирается лишь опытным путем.

Зигзаг

Зигзагообразная антенна ДМВ имеет максимально простую конструкцию. Сама деталь широкополосная. Устройство ее позволяет допускать различные отклонения от исходных расчетных параметров. При этом электрические параметры ее почти не нарушатся.

Входное сопротивление ее в определенном диапазоне зависит о того, каких размеров будут проводники, которые лягут в основу полотна. Здесь наблюдается зависимость. Чем больше ширина или толщина проводников, тем лучше будет согласована антенна с фидером. Вообще, для изготовления полотна можно использовать любые проводники. Для этого подойдут и пластины, и трубки, и уголки, и многое другое.

Для того чтобы увеличить направленность такой антенны, допустимо применять плоский экран, который будет играть роль рефлектора. Последний будет отражать в сторону антенны высокочастотную энергию. Такие экраны часто имеют серьезные размеры, а фаза зависит в основном от расстояния.

С практической стороны рефлектор лишь в редких случаях выполняется из цельного листа металла. Чаще он сделан в виде проводников, которые соединены в одной плоскости. Из конструктивных соображений не стоит изготавливать слишком плотный экран. Проводники, из которых будет выполнен сам экран, присоединяются методом сварки или пайки к раме из металла.

Изготавливается данная конструкция очень просто. Она хорошо работает в диапазоне ДМВ. В СССР это была настоящая народная незаменимая модель. Она обладает небольшими размерами, поэтому может применяться как комнатная антенна ДМВ.

Материалом послужат медные трубки либо алюминиевый лист. Боковые части могут быть из цельного металла. Часто их затягивают сеткой или закрывают жестянкой. Если используется один из указанных способов, в таком случае конструкция должна пропаяться по контуру.

Кабель нельзя резко гнуть. Как проводить этот элемент, можно посмотреть на представленных картинках.

Его нужно вести таким образом, чтобы он доходил до бокового угла, но при этом не выходил за пределы антенны или бокового квадрата.

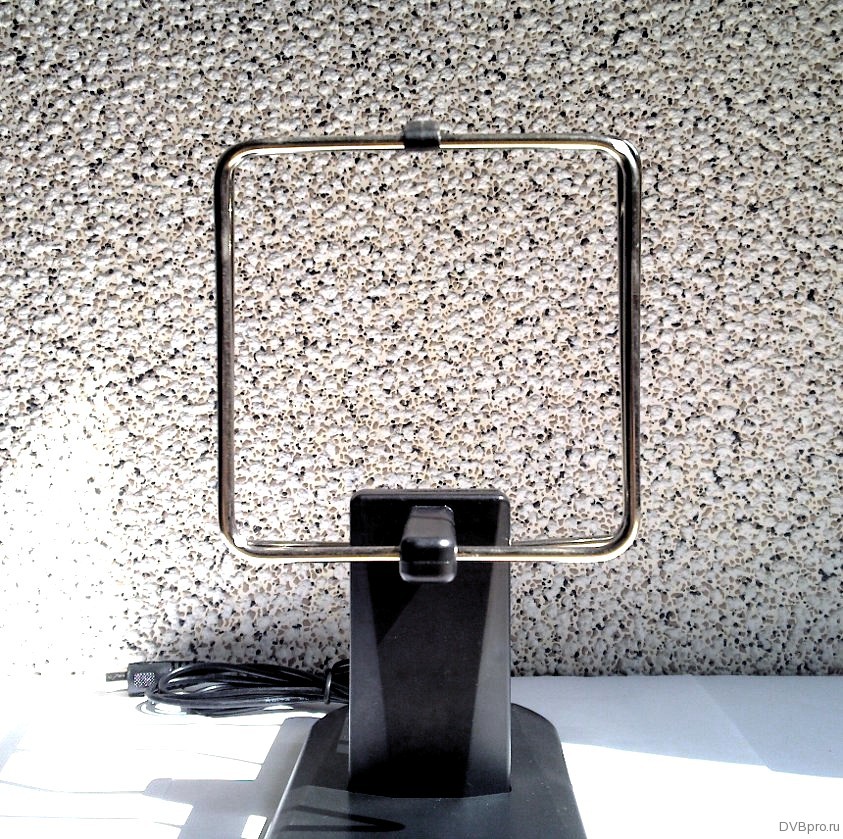

Комнатная антенна МВ ДМВ

Эта конструкция предназначена для легкого и уверенного приема сигналов цифрового телевидения. Изготовить ее можно легко и очень быстро. Для этого понадобится алюминиевый или медный пруток. Длина его должна составить до 1800 мм. Данная антенна может использоваться также как наружная.

Конструкция представляет собой рамку в виде ромба. Их должно быть две. Одна выполняет роль вибратора, вторая работает в качестве рефлектора. Для приема Т2 нужно, чтобы сторона нашего ромба составляла примерно 140 мм, а расстояние между ними было 100 мм.

После того как рамка будет изготовлена, и конструкция обретет жесткость, между двумя концами нашего прутка монтируется диэлектрик. Это может быть что угодно. Форма и размеры совершенно не важны. Расстояние между двумя точками прутков должно быть примерно 20 мм. Верхние части наших ромбов нужно соединить.

Фидер можно изготовить из кабеля. Его необходимо подключить к латунным или медным лепесткам, которые должны быть уже закреплены на выводе антенны.

Если полученная конструкция не соответствует вашим ожиданиям, например, слабое качество приема или ретранслятор находится далеко, можно снабдить антенну усилителем, — и в итоге получится активная ДМВ-антенна. Она используется как в городе, так и на даче.

Самая простая рамочная антенна ДМВ

Эта конструкция напоминает цифру «ноль». Кстати, это коэффициент ее усиления. Она идеально подходит для приема T2. Данная деталь способна работать лучше, чем та продукция, что предлагается в магазинах.

Также ее называют цифровой, потому что при помощи нее можно идеально ловить цифровое вещание. Она узкополосная, а это значительное преимущество. Работает по принципу селективного клапана, что позволяет говорить о надежной защите от помех.

Для сборки потребуется обыкновенный коаксиальный кабель с сопротивлением 75 Ом, а также обычный телевизионный штекер. Лучше из всех вариантов выбирать кабель с большим диаметром. В качестве подставки можно использовать коробку из картона или что-нибудь еще.

Какой длины будет рамка, определяем при помощи программ для расчета параметров антенн. Материал для изготовления рамки можно использовать такой же, как и в кабеле. Кстати, для расчетов необходимо знать частоты цифрового вещания в вашем городе.

Центральная жила кабеля в конструкции рамки не нужна. Зачищенный провод скручивается вместе с жилой и оплеткой рамки. Затем это соединение нужно пропаять.

Конструкцию необходимо расположить на диэлектрическом основании. Лучше держать ее подальше от вашего тюнера. Важно, чтобы в антенном входе не было напряжения.

Итак, мы выяснили, как делается антенна ДМВ своими руками. Как видите, это не столь уж и сложное задание. Зато теперь можно будет смотреть любимые телепередачи в цифровом качестве. А устанавливается такая конструкция так же, как и обычная магазинная — на крыше. Можно использовать шурупы либо болтовое соединение. Устанавливать следует в надежном месте, чтобы во время порывов ветра она не слетела вместе с куском шифера. Желательно, чтобы антенна крепилась на максимально большой высоте. Таким образом вы исключите появление помех во время показа кабельного или цифрового телевидения.

Все размеры примерно. Не бойтесь обсчитаться или ошибиться. В наши планы не входит изготовить антенну соответствующую всем стандартам. Нам нужна простая, но рабочая лошадка. Суррогат, но надежный. Суррогат потому что:
1
. Размеры лично я точно не выдерживал.
2
. Рефлектор отсутствует.
3
. Кабель я брал 50 ом вместо 75 ом, но с густой оплеткой. Такой кабель друзья обычно использовали для автомобильных антенн для радиостанций 27 мгц.
Тем не менее антенна работает и весьма неплохо.

У цифрового сигнала есть особенность, он или есть, или его нет. При приеме аналогового телевидения, разные каналы показывали с разным уровнем помех, и при удалении просто увеличивался уровень снега на экране, до полного пропадания сигнала. В цифре сигнал практически одинаков на всех каналах и если прием есть, то есть все каналы.

Данная антенна проверена мною не на одном десятке телевизоров в нашем регионе.

Антенна двойной или тройной квадрат для Цифрового ТВ своими руками

Многие дачники не желают покупать хорошие антенны для своих домиков, так как постоянно в них не проживают. Для того чтобы во время отдыха от садовых работ смотреть телепрограммы они часто задействуют устройства с волновым сопротивлением 75 ОМ. Выбор в пользу самодельных антенн двойной квадрат обусловлен низкой стоимостью расходных материалов, а также скоростью прочеса изготовления.

Что нужно для изготовления антенны двойной квадрат

Сегодня на смену аналоговому телевидению пришло цифровое ТВ. Благодаря новым технологиям люди получили возможность смотреть передачи в отличном качестве, причем существенно увеличилось количество доступных каналов. Для подключения к цифровому ТВ достаточно иметь хороший телевизор, дешифратор и комплектующие, для установки. Чтобы получать на свое оборудование видеосигнал, необходимо иметь дециметровую антенну двойной квадрат. Ее нет смысла покупать, так как, имея под рукой минимум материалов, можно за считанные минуты изготовить устройство самостоятельно.

Антенна двойной квадрат по внешнему виду напоминает пару соединенных между собой ромбов. Несмотря на примитивность конструкции, она будет довольно хорошо принимать сигнал. Для ее изготовления можно задействовать любой материал, способный проводить ток, например, уголок, металлическую полосу, проволоку, пруты, трубки. Чтобы максимально усилить сигнал следует расположить за парными квадратами отражатель, выполненный, например, из фольги.

В разрыв активного элемента, расположенный снизу, осуществляется подключение кабеля (коаксикального), волновое сопротивление которого составляет 75ОМ. Разрыв рефлектора представляет собой двухпроводную открытую линию, которая продолжает линию рамки. Между проводами присутствует расстояние 150мм – 200мм, а также скользящая по линии перемычка, предназначенная для регулировки.

Многие специалисты рекомендуют для этих целей применять оснащенные по краям изоляторами дюралевые трубы. В этом случае вертикальные распорки выполняются из цельного сырья, а расположенные горизонтально элементы разделяются посредством изоляционных вставок. Для них можно применить армированный фторопласт, стеклотекстолит и т. д. Главное, выполнить основное условие. Каждая из четырех распорок, расположенных горизонтально, должна состоять из изолированных элементов, равных по размерам.

Надо ли делать расчеты

Если человек самостоятельно решил изготовить антенну двойной квадрат для получения цифрового сигнала, ему нет надобности исчислять длину волны. Специалисты рекомендуют людям, для принятия устройствами максимального количества сигналов, делать конструкции более широкополосными.

В том случае, когда мастер стремится изготовить антенну по всем правилам, он может выполнить расчеты.

Для этого ему потребуются определенные данные:

1. Узнать размер стороны квадрата удастся таким образом. Определяется волна, на которой осуществляется трансляция сигнала. Этот показатель делится на 4.
2. Узнать, какое в идеале расстояние должно быть между 2 частями устройства можно таким образом. Внутренние элементы — более короткие, а наружные стороны ромбов – немного длиннее.

Также мастера могут задействовать в процессе изготовления антенн двойной квадрат уже готовые расчеты:

Антенна двойной квадрат изготовление

После того как мастер узнал, какие размеры антенны двойной квадрат надо использовать, он может приступать к ее изготовлению.

Этот процесс предусматривает несколько этапов:

1. В первую очередь придется осторожно, с двух сторон зачистить кабель. Тот конец, который будет крепиться к самой конструкции, следует очистить таким образом, чтобы провод выходил из изоляции примерно на 2см. Если оголенный кончик получился большего размера, то излишек следует отрезать.
2. Фольга, которая будет задействоваться в качестве отражающего экрана, и оплетка должна быть скручена в жгут.
3. В итоге у мастера получится два проводника, которые необходимо залудить.
4. Берется второй край кабеля (1см) и к нему припаивается штекер. Те места, в которых будет осуществляться пайка, необходимо обработать посредством растворителя либо спирта. После этого нужно выполнить зачистку надфилем или наждачной бумагой. На подготовленный кабель надевается штекер пластиковой частью, делается пайка.
5. На следующем этапе придется припаять моножилу к выходу штекера (центральному), а многожильную скрутку к боковому.
6. Вокруг изоляции обжимается захват. Это делается и при изготовлении антенны тройной квадрат.
7. Накручивается наконечник, выполненный из пластика. Полости специалисты рекомендуют залить герметиком, не проводящим ток либо клеем.
8. Быстро собирается конструкция штекера, пока не успела застыть клеящая смесь (ее излишки убираются).
9. Осуществляется соединение своими руками двух элементов: рамки с кабелем. Ввиду того, что в процессе изготовления антенны не делалась привязка к конкретному каналу, выполнять припаивание кабеля нужно к средней точке рамки. В итоге удастся увеличить широкополосность конструкции, которая станет принимать больше каналов.
10. Второй подготовленный кончик кабеля необходимо припаять по центру к двум сторонам, которые предварительно были зачищены и залужены.
11. На данном этапе завершен процесс изготовления конструкции активной рамки, теперь переходим к проверке и установке антенны.

Для этого следует по такому же принципу выявить частоты рассчитать, основные параметры. Для дмв антенны тройной квадрат потребуется больше расходных материалов, так как потребуется создать дополнительную рамку – директор, имеющий меньшие размеры.

Важно! Чтобы правильно выполнить расчет антенны тройной квадрат для цифрового телевидения, можно задействовать онлайн калькулятор. В него необходимо внести такие данные: частоту, тип провода, Мгц. После нажатия на кнопку «результат» программа автоматически проведет расчеты и выведет в специальном окошке цифры.

Испытание антенны двойной квадрат

После того как была создана конструкция антенны ее следует испытать. В обязательном порядке мастер должен выполнить настройку излучателя, благодаря чему удастся смотреть передачи в максимально высоком для таких условий качестве.

При проведении испытаний следует учесть несколько нюансов:

• Диаграмма направленности конструкции будет косить при отсутствии устройства, обеспечивающего симметрию.
• Если стороны квадрата возбуждаются синфазно, значит поляризация эл. поля к плоскости конструкции проводится перпендикулярно.
• Компенсировать реактивную составляющую антенны (после настройки антенны) можно при настройке мостика (симметрирующего), удлиняя или укорачивая этот элемент.
• Если сопротивление антенны под кабель будет более высоким, то это положительно отразится на коэффициенте усиления. Именно поэтому для конструкции следует задействовать коаксиальный кабель не 50Ом, а 75Ом.
• Антенну следует помещать в защитный корпус, который предотвратить заливание водой и налипание снега, обледенение. Для этих целей можно задействовать 5л пластиковую баклажку.
• В процессе испытаний не должно находиться возле антенны второй квадрат ноутбука или ПК с подключениями wi-fi. Как только конструкция будет включена в ТВ оборудование, можно посредством компьютерной техники ловить эти сигналы. Наиболее качественные wi-fi точки будут обнаружены при установке антенны на крыше.
• Проводится настройка тюнера и проверяется качество видео и звука.

Заключение и особенности антенны двойной квадрат

Такая конструкция имеет направленное действие. Если пользователь будет проворачивать ее на 360 градусов, то сможет поймать разнообразные сигналы. Владельцы загородных домов и дач, которые не используют отражающие экраны, должны знать, что в этом случае качество сигнала снизится минимум на 30%. Его функции может заменить шляпа спутниковой тарелки. На место расположения головки следует прикрепить конструкцию двойной квадрат. Благодаря таким манипуляциям удастся без отражающего экрана максимально усилить цифровые сигналы.

ВНЕШНЯЯ АНТЕННА ДМВ ПОВЫШЕННОЙ ЭФФЕКТИВНОСТИ, «тройной квадрат»

ВНЕШНЯЯ АНТЕННА ДМВ ПОВЫШЕННОЙ ЭФФЕКТИВНОСТИ

Качество приема телевизионных сигналов зависит от множества причин. В условиях города неизбежно взаимодействие основной волны телесигнала и отраженных волн. При прямой видимости между принимающей антенной и передающей антенной в точку приема приходит основная волна и волны отраженные от земли, площадей, улиц, крыш зданий.

Большой современный город для радиоволн представляет собой, образно говоря, нагромождение “зеркал” и “’экранов”, которыми являются мосты, заводские трубы, высоковольтные линии. Высотные здания подобно пассивному ретранслятору переизлучают волны, распостроняющиеся от передающей антенны. Характер распространения радиоволн очень сложен даже вблизи передатчика. В радиотени препятствий происходит прием ослабленного полезного сигнала, отраженные сигналы, шумы и помехи становятся более заметными. В мокрых стенах домов, в мокрых деревьях сигнал ослабляется сильнее. Максимальное ослабление сигнала, принимаемого антенной, расположенной в радиотени деревьев происходит летом. Сложение и вычитание основной и отраженных радиоволн приводит к усилению одних телевизионных сигналов и ослаблению других.

Рамочные антенны в этих условиях дают хорошие результаты благодаря ослаблению приема по боковым и обратному направлениях, они менее подвержены влиянию электрических помех и, в частности, помех от зажигания двигателей внутреннего сгорания.
При дальнем приеме телевидения наиболее устойчивое изображение дают рамочные антенны, одна из которых описана в данной статье.

Диапазон частот принимаемых сигналов, МГц……530 – 780
Основной принимаемый телевизионный канал ….38
Диапазон принимаемых телевизионных каналов…30 – 57
Поляризация принимаемых сигналов………горизонтальная

Из большого разнообразия рамочных антенн для диапазона ДМВ часто изготавливают антенну «тройной квадрат». Как быть если усиление тройного квадрата недостаточно, а другие конструкции антенн для интересующего диапазона телевизионных каналов не подходят? При этом совершенно негде взять достаточное количество алюминиевых трубок требуемого диаметра и специфический крепеж, нет возможности собрать и установить антенну, размеры которой измеряются в метрах. Может применить антенный усилитель, который будет усиливать основную волну телесигнала вместе с отраженными волнами, принятыми антенной? Решением этой задачи стало объединение четырех тройных квадратов в антенную систему – фазированную решетку. Усиление антенны намного превосходит один тройной квадрат, а размеры вполне приемлемы. Размеры конструкции одного из четырех тройных квадратов показаны на рисунке.

Для изготовления тройного квадрата потребуется стальная оцинкованная проволока диаметром 3 мм. Оцинкованной называется проволока, имеющая оловянное покрытие. Такая проволока легче покрывается припоем и не ржавеет на открытом воздухе. На изготовление одного тройного квадрата требуется 2 метра проволоки. Отрезок проволоки не должен иметь резких изгибов, вмятин, царапин, ржавчины и других дефектов. Перед изготовлением антенны проволочная заготовка тщательно протирается с использованием растворителя. Проволока сгибается в соответствии с рисунком, показывающим конструкцию тройного квадрата. Стыки проволоки вверху квадратов пропаиваются. Участки проволоки в местах стыков покрываются флюсом, приготовленным из соляной кислоты путем травления цинком. Паяльником мощностью сорок ватт, а лучше шестьдесят ватт участки покрываются легкоплавким припоем, настолько насколько позволяет мощность паяльника. Затем стыки стягиваются одним-двумя витками луженой медной проволоки диаметром 0,6-1 миллиметр и пропаиваются еще раз. Окончательно стыки хорошо пропаиваются над горелкой газовой плиты, используя припой и канифоль. Оставшуюся канифоль удаляют с получившейся конструкции и смываются растворителем. Место спая должно быть хорошо покрыто оловом, обеспечивая надежный контакт и механическую прочность. Тройные квадраты нельзя красить или покрывать лаком.

Перед объединением тройных квадратов в фазированную решетку, каждый нужно проверить и настроить. Проверка и настройка проводится в помещении. К тройному квадрату подключается телевизионный коаксиальный кабель волновым сопротивлением 75 Ом как изображено на рисунке. Изображение на экране телевизора при настройке антенны в помещении может быть черно-белым с очень большим количеством шумов.

Настройка тройного квадрата выполняется ориентируясь по наименьшему количеству шумов на экране телевизора. Если один тройной квадрат не дает цветного изображения – не беда, при объединении в фазированную решетку качество изображения значительно повысится. Соединив тройной квадрат с антенным входом телевизора необходимо найти точку припаивания кабеля к нижней вертикальной части конструкции антенны, перемещая точку подсоединения по вертикали. При перемещении подключения центральная жила кабеля и экран кабеля должны быть подключены на одном уровне. В одних экземплярах тройного квадрата наилучшее изображение на экране телевизора можно получить, припаивая кабель почти у замыкающего горизонтального участка в самом низу антенны, в других экземплярах как показано на рисунке в третьих экземплярах по середине. У каждого тройного квадрата своя оптимальная точка подключения кабеля. После окончания настройки и проверки тройных квадратов важно не перепутать точки подключения кабелей.

Для получения хорошего качества работы антенны следует изготовить 6-8 тройных квадратов, из которых отобрать четыре дающие наилучшие результаты.

Тройные квадраты, представляющие собой элементы фазированной решетки, соединяются коаксиальным кабелем. Основа конструкции антенны деревянный каркас. Длина вертикальных отрезков кабеля, соединяющих два тройных квадрата, подбирается экспериментально. Точно определить длину отрезков кабеля заранее невозможно из-за отличий параметров различных типов кабеля и непредсказуемых свойств изготовленных тройных квадратов.

Два тройных квадрата закрепляются обматыванием полихлорвиниловой трубкой на одном вертикальном элементе каркаса, представляющем собой деревянный брусок. Поочередно к тройным квадратам подсоединяются одинаковые отрезки кабеля длиной 220, 240, 260,280, 300 миллиметров каждый. Противоположные концы отрезков кабеля соединяются экран-экран и жила-жила и соединяются с кабелем, идущим к антенному входу телевизора. По наилучшему качеству изображения выбирается длина вертикальных отрезков кабеля, соединяющих два тройных квадрата. Основной вклад в настройку вносит длина отрезков кабеля по сравнению с расстоянием между тройными квадратами. При настройке можно сокращать или увеличивать расстояние между тройными квадратами, но большого эффекта это не даст, поэтому расстояния на рисунке конструкции между тройными квадратами не приводятся. Изображение на экране телевизора должно быть лучше, чем при приеме на один тройной квадрат.

Каркас временно собирается из четырех деревянных брусков, скрепленных между собой веревкой. На каркас устанавливается четыре тройных квадрата, соединенные вертикальными отрезками кабеля. Длина двух одинаковых горизонтальных отрезков кабеля, соединяющих вертикальные отрезки с кабелем, проложенным к антенному входу телевизора, уточняется экспериментально. Для окончательной настройки поочередно припаиваются два одинаковых горизонтальных отрезка длиной 130, 150, 170 или 190 миллиметров.

Для окончательного изготовления каркаса потребуются четыре деревянных бруска толщиной 8-11 миллиметров, шириной 60-70 миллиметров, длинной 520 миллиметров и три деревянных бруска той же толщины и ширины длинной 490 миллиметров. Торцы брусков покрываются эпоксидной смолой и высушиваются в течении пяти дней, затем вся поверхность брусков покрывается эпоксидной смолой и высушивается пять дней. После покрытия эпоксидной смолой деревянные бруски красятся нитрокраской не мене двух раз. Перед установкой тройных квадратов и отрезков кабелей, объединяющих тройные квадраты в фазированную решетку, собирается первая часть каркаса из двух вертикальных и двух горизонтальных брусков. Соприкасающиеся поверхности брусков промазываются эпоксидной смолой, соединяются шурупами и высушиваются не мене трех дней. После высыхания эпоксидной смолы два шурупа соединяющие верхний горизонтальный брусок с вертикальными брусками выкручиваются. Четыре шурупа закрепляющие центральный горизонтальный брусок остаются.

На деревянный каркас устанавливаются тройные квадраты, соединенные отрезками коаксиального кабеля. Тройные квадраты прикрепляются к каркасу несколькими витками полихлорвиниловой трубки. К антенне припаивается кабель, идущий к телевизору требуемой длины.

Для правильной фазировки антенной системы центральные проводники и экраны отрезков коаксиального кабеля подключают к тройным квадратам в соответствии со схемой фазировки. Конец кабеля, подключенный к антенне, заключается в полихлорвиниловую трубку диаметром 10-12 миллиметров длинной около трех метров для защиты антенного кабеля от погодных воздействий. Полихлорвиниловая трубка и кабель закрепляются нитью на горизонтальном бруске. Пайка экрана и центральной жилы отрезков кабелей изолируются друг от друга с помощью изоленты. Поверх установленных тройных квадратов и кабелей устанавливаются два вертикальных бруска, поверх них по центру один горизонтальный.

Детали каркаса соединяются винтами диаметром 6 миллиметров. При установке винтов используются отверстия, оставшиеся после выкручивания шурупов, соединяющих верхний горизонтальный брусок с вертикальными брусками. Отрезки коаксиального кабеля и части тройных квадратов оказываются заключенными внутри деревянной конструкции, надежно защищающей точки пайки от погодных воздействий.

Промежутки между брусками с боков и торцов герметизируются, используя строительный герметик “жидкие гвозди”.

Антенна устанавливается на мачту с помощь хомутов, соответствующих диаметру трубы. Через отверстия в горизонтальных брусках проходят винты. Антенна закрепляется в двух точках. При ослаблении винтов хомутов можно точно сориентировать антенну на передатчик.

Оцинкованную проволоку, хомут крепления на трубу, эпоксидную смолу, краску можно приобрести в магазине стройматериалов. Коаксиальный телевизионный кабель с волновым сопротивлением 75 Ом следует выбирать с центральной жилой из меди и двойным экраном, состоящим из фольги и оплетки из медных жил. Наилучшие результаты можно получить при использовании кабеля наибольшего диаметра с возможно большим количеством жил в экранной оплетке.

Расстояния между элементами фазированной решетки, размеры тройного квадрата и длина отрезков кабелей выбраны путем многочисленных экспериментов, с целью обеспечить прием возможно большего количества телевизионных каналов и в тоже время минимально возможные габариты, уменьшающие массу антенны и облегчающие установку. Прием на антенну возможен через препятствие из близко расположенных деревьев. Антенна имеет низкую парусность. Благодаря расположению кабелей внутри деревянного герметизированного каркаса обеспечен длительный срок службы и защита от влияния погодных факторов. Качество принимаемого изображения не зависит от времени года и времени суток.

Денисов Платон Константинович, г. Симферополь

Антенна для цифрового тв своими руками

Антенна для DVB-T2 своими руками — вполне рабочий и приемлемый результат для любых регионов России. Нет необходимости покупать дорогостоящее дополнительное оборудование, ведь даже в условиях неуверенного сигнала цифрового эфирного телевидения правильно рассчитанное и собранное устройство обеспечивает прием всех доступных мультиплексов.

Как сделать мощную антенну для телевизора?

Понятно, что для местности с неуверенным приемом, связанным со значительным удалением или сложным рельефом, комнатная антенна будет не самым лучшим вариантом. Но ведь для приема ДМВ диапазона, который и требуется для эфирной цифры, есть большой выбор устройств других типов — узконаправленная «волновой канал» и логопериодическая, рамочная и зигзагообразная .

Причем для изготовления необязательно использовать медные или алюминиевые трубки, жилы большого сечения из силового провода, вполне доступен даже вариант из кабеля, используемого для подключения обычной антенны.

Главное — подобрать оптимальный для ваших условий вариант, выдерживать рекомендованные размеры, соблюдать предельную аккуратность при сборке и подключении. В любом случае, по стоимости такие варианты будут более дешевы, особенно если по условиям приема вам требуется активная антенна с дополнительным усилителем.

Антенна для DVB-T2 дальнобойная своими руками

Сразу скажем — для зон с неуверенным приемом нецелесообразно применять простейшие конструкции. Так, несложная петлевая антенна из кабеля в таких условиях будет неэффективна. Она не сможет обеспечить прием всех мультиплексов, да и качество картинки уже настроенных каналов будет желать лучшего.

Тоже самое касается и распространенной модели, собранной из обычных алюминиевых банок из-под пива или других напитков. Все эти варианты стоит применять только в зонах с уверенным приемом.

Для обеспечения дальнобойности антенны больше подходят другие конструкционные решения. Кстати, большинство из них были разработаны довольно давно, что и не удивительно, ведь цифровая антенна ничем не отличается от обычного устройства, обеспечивающего прием волн в дециметровом диапазоне.

Для изготовления большинства наиболее распространенных вариантов потребуется цельная токоведущая жила силового кабеля . Допускается применение меди и алюминия, показатели стальных проводников будут несколько хуже, что может привести к увеличению помех.

Основная проблема при самостоятельной сборки кроется в необходимости точно придерживаться расчетных размеров. Учитывая сравнительно небольшие габариты большинства таких антенн, даже ошибка в несколько миллиметров может привести к невозможности обеспечить устойчивый прием. Соответственно уменьшается и дальность от телевышки, при которой можно использовать самодельные устройства.

Антенна Харченко для цифрового ТВ своими руками

Один из самых распространенных вариантов, который был предложен еще в 60-х годах прошлого столетия. Несмотря на уже приличный возраст, двойной квадрат Харченко успешно используется не только для телевизионного сигнала, но даже для улучшения мобильной связи и интернета.

Простая зигзагообразная конструкция и возможность изготовления из доступных материалов при хорошем качестве приема — одни из самых основных плюсов такого устройства. Главное — правильный расчет.

Главный показатель, который необходимо учитывать, это длина волны, на которой осуществляется передача ТВ-сигнала. Она напрямую связана частотой. Самый простой способ вычисления — разделить 300 на указанную в данных о мультиплексе частоту. От этого значения будет зависеть длина стороны, которую должен иметь квадрат или ромб. Кстати, антенны Харченко иногда делают и в другой конфигурации, но большого применения для Т2 они не получили.

Итак, размер стороны должен быть в 4 раза меньше длины волны сигнала. При ошибках даже в пределах 2-5 мм возможно существенное снижение качества телесигнала. Для улучшения приема антенну ставят на самодельный рефлектор, в качестве которого нередко используют обычную решетку для гриля.

Устройства этого типа более успешно работают при установке дополнительного усилителя, который подбирается с учетом особенностей сигнала в вашей местности. При этом питание для антенны лучше организовать с применением регулируемого БП. С простейшим примером антенны Харченко вы можете ознакомиться на фото.

Антенна Туркина для DVB-T2 своими руками

Интересный вариант, работающий по принципу «волнового канала», это кольцевая антенна, разработанная Н. Туркиным . Она отличается повышенной дальнобойностью, может применяться для удаленных от ретранслятора районов. Обладает хорошей чувствительностью, но требует точного направления на вышку.

Ее основу составляют шесть колец различного диаметра, закрепленные на штанге из диэлектрического материала. Размеры колец и расстояние между ними также зависят от длины волны телесигнала.

Наиболее надежная версия антенны, позволяющая ловить эфирные цифровые каналы, обладает следующими параметрами:

Отметим, что в качестве согласующего устройства применяется ферритовое кольцо, которое надевается на кабель непосредственно у места подключения элементов антенны. Изготовление этого варианта приемного устройства требует еще большей точности при соблюдении размеров, от этого будет зависеть ее дальнобойность.

Антенна Сотникова для DVB-T2 своими руками

Еще один вариант, заслуживающий внимания — тройной квадрат, рассчитанный и разработанный С. Сотниковым . Во многом сходен с антенной Туркина, но отличается меньшим количеством рабочих элементов, что и обеспечивает простоту конструкции.

По сути, это стандартная рамочная антенна из трех элементов (рефлектор, вибратор, директор), размещенных на диэлектрическом основании. Отличается неплохим коэффициентом усиления (до 9 дБ), при правильном расчете способна работать на расстоянии до 60 км от телевышки.

Для изготовления используют медный или алюминиевый проводник диаметром до 8 мм, допускается и использование стальных прутков с аналогичными размерами. Отметим, что лучшая приемная способность характерна для устройств из меди.

Каждый из квадратов должен быть согнут в соответствии с рекомендуемыми размерами, которые зависят от частоты принимаемых каналов. Все места соединений тщательно пропаиваются, простая скрутка не обеспечит надежность контакта. При соответствующем опыте такую антенну изгибают из одного цельного куска провода. В большинстве регионов неплохо работает конструкция со следующими размерами.

Другие варианты антенн для DVB-T2

На практике нашли применения и другие дальнобойные конструкции с коэффициентом усиления до 10–15 дБ, способные работать на расстоянии до 50–60 км от ретрансляторов. Многие из них даже не названы в честь своих разработчиков, но это не уменьшает их эффективности. Наиболее распространены:

• Простейшая спиральная антенна, сделанная из силового провода, диаметр которого всего 2 мм. С него даже не потребуется снимать изоляцию. Обращаем внимание, что повышение коэффициента достигается увеличением количества витков. Так, при 12 витках провода показатель может достигать 14 дБ. Размер также зависят от частоты принимаемых каналов. Для Московской области моно принимать диаметр кольца 17,7 см при шаге навивки 13.7 см. В качестве рефлектора используют лист тонкого металла или обычную решетку от гриля.
• Самодельные логопериодические антенны более сложны в сборке, но обеспечивают хорошее качество приема практически в любых условиях. Такое устройство состоит из нескольких элементов (вибраторов), закрепленных на основании с определенным шагом. Для приема 1–32 каналов в диапазоне частот 530–626 МГц рекомендованы следующие размеры и расстояния в миллиметрах:

Расчет антенны тройной квадрат для цифрового телевидения

Описываю строительство собственного дома и приусадебные дела. Сад и огород. Самоделки.

• Home
• /
• Сделал сам
• /
• Антенна для DVB-T2 своими руками

Антенна для DVB-T2 своими руками

• By : Admin
• 14 июля 2018
• Category : Сделал сам
• Tags: DVB-T2, антенна, самодельный, своими руками

Сделал я самодельный телевизор для дачи с поддержкой DVB-T2 и естественно ему понадобилась антенна, которую естественно нужно сделать своими руками. О том как сделать антенну для DVB-T2 своими руками и пойдет речь дальше.

Для начала я решил протестировать антенну биквадрат Харченко или в просто народе «восьмерка». Для изготовления нам понадобиться медная или алюминиевая проволока диаметром 2-5 мм. У меня под рукой был ВВГ на 2.5 квадрата и я решил попробовать сделать антенну для DVB-T2 из него.

Расчет антенны

Узнаем свои частоты обоих пакетов DVB-T2 в своей местности. Для этого можно перейти на сайт Интерактивной карты ЦЭТВ и посмотреть какая вышка к вам ближе, один или оба пакета каналов вещает и на каких частотах. У нас в пригороде Санкт-Петербурга это 586 МГц и 666 МГц.

Теперь зная частоты пакетов нам нужно рассчитать длину стороны квадрата нашей DVB-T2 антенны. Она равна четверти длины волны.

Можно посчитать по формуле. Она довольно простая:

То есть для наших 586МГц: 300000000/586000000=0,51 метр. Четверть длины волны соответственно 0,51/4=0,127 метра или 12,7 см.

Для второго мультиплекса 666МГц рассчитываем аналогично и получаем 11,2 см.

Нас интересует L1. H и B для антенны с рефлектором (решетка), усиливает сигнал. Я делал без него.

Теперь если мы делаем антенну на два пакета каналов DVB-T2, определяем среднюю длину. То бишь складываем наши длины и делим пополам.

L1=(12,7+11,2)/2=11,95 округляем до 12 см.

Сборка антенны для DVB-T2

Тут должно быть все понятно. Берем наш отрезок ВВГ или что там у вас. Для определения примерной длины проволоки необходимой для сборки антенны, можно L1*8 и накинуть пару сантиметров. 12*8+2=98 см понадобилось для изготовления моей антенны.

Если у вас толстая проволока 4-5 мм диаметром то скорее всего без тисков будет не обойтись. Мне же хватило плоскогубцев.

Зачищаем провод от изоляции. Затем плоскогубцами гнем биквадрат. Смотрим фотки. Все углы под 90 градусов.

Потом припаиваем 75 Омный телевизионный кабель. Жилу паяем к одному квадрату, Оплетку к другому.

Сигнал на высоких частотах распространяется по поверхности проводника, поэтому антенну после сборки лучше покрасить. Я использовал остатки акриловой фасадной краски. Место пайки лучше залить термоклеем или герметиком.

Провод от места пайки крепим стяжками (ремешками) вдоль сторон квадрата, как на фото. Это обязательное действие является согласованием антенны.

Тестирование самодельной антенны на самодельном телевизоре

Так биквадрат дает усиление сигнала порядка 6 дБ, а до вышки 26 км по прямой. Хотя на сайте ЦЭТВ указано что мы находимся в зоне уверенного сигнала я сомневался и приготовил сделанный давно двухкаскадный самодельный усилитель DVB-T2 (ДМВ) сигнала .

Поднялся на второй этаж дома и вытащил антенну на леса. Направил в сторону вышки и включил телевизор. Телевизор уверенно принимал оба пакета цифрового тв.

Я занес самодельную антенну в дом, телевизор продолжал уверенно идеально показывать.

Тогда я притащил свой самодельный телик в бытовку, а антенну повесил внутри бытовки на дверь. Телевизор продолжал уверено принимать сигнал.

Также можно сделать антенну биквадрат Харченко для 3G, 4G или Wi-Fi, только необходимо пересчитать на соответствующую частоту.

При расчёте для 698 мГц по формуле вышло 300 000 000/698 000 000
=0,429799. Делим на 4 = 0,43/4 = 0,1075 т.е. 10,75 см. А расчёт по ссылке дал L1=10,4225 см округляем до 10,43 см. Итого 10,75 см.против 10,43 см. Насколько важны эти 3 мм?

Эти три миллиметра не критичны. Тем более если вы делаете антенну на два мультиплекса (пакета каналов) DVB-T2, то у каждого пакета своя частота и для антенны выбирается среднее значение, то бишь набегает неточность в пару миллиметров.

Интересно то, что антенна Харченко была сделана на метровый диапазон. На двойную крестовину на изоляторах натягивалось несколько рядов провода. Так было удобно и дёшево. Но для диапазона ДМВ или GSM эта конструкция не имеет смысла потому что жёсткость проводника не требует растяжки его на изоляторах. Более эффективной и простой будет антенна типа «двойной круг» — восьмёрка. Два кольца из жёсткого провода 4 -10 мм . Длина провода в кольце примерно 0,95 волны. Полоса пропускания такой антенны достаточно большая и погрешность в длине кольца не критична. А дальше всё точно так как в биквадрате Харченко..

Если у меня расчетная длина λ= 15.6 мм . могу ли я при изготовлении антенны увеличить произвольно это значение до 16, 17, и т.д , но не уменьшить.

Не понял вопроса. Смысл рассчитывать чего-то, чтобы делать произвольно?

Здравия желаю! А, можно ли рассчитать паутинку Харченко для цифрового тв, для dvb — t3 ?

А имеет значение вешать антенну цифрой 8 или знаком бесконечности, т.е. повернуть на 90 гр. ?

А поподробней об антени для 3G и куда включить

Я живу в Питере на Васильевском острове и у меня биквадрат со стороной 120мм. не ловит каналы а со сторой 150мм. показывает все 20 + 3 каналов без рефлектора. В чем фишка? Не врублюсь. Теевизоры смарт-самсунги. HD.

А имеет значение вешать антенну цифрой 8 или знаком бесконечности, т.е. повернуть на 90 гр. ?

У DVB-T2 так же, как и у аналогового ТВ поляризация горизонтальная, то бишь разница есть. Биквадрат нужно располагать по первому варианту, то есть «цифрой 8».

Я живу в Питере на Васильевском острове и у меня биквадрат со стороной 120мм. не ловит каналы а со сторой 150мм. показывает все 20 + 3 каналов без рефлектора. В чем фишка? Не врублюсь. Теевизоры смарт-самсунги. HD.

Может дело в качестве изготовления антенны ? Вы написали «телевизоры», что наводит на догадку про то, что висят они наверное в разных местах ? А сигнал в условиях города может быть очень разным. Как раз на Васильевском (на работе) я тестировал свой самодельный усилитель , так как из колодца без него не ловило совсем, а из другого офиса на другой стороне здания нормально.

Также можно сделать антенну биквадрат Харченко для 3G, 4G или Wi-Fi, только необходимо пересчитать на соответствующую частоту.

(adsbygoogle = window.adsbygoogle || []).push();

» (adsbygoogle = window.adsbygoogle || []).push(); Что это?»

Это глюки ? Что-то в вашем браузере помешало загрузке рекламы.

Если сигнал на ВЧ распространяется по поверхности проводника то может не стоит снимать с него изоляцию во время изготовления антенны?

Сваял подобную антенну. Санкт-Петербург, Гражданка, до вышки 8,5 км по прямой, но она не находится в зоне прямой видимости — пятый этаж в девятиэтажном доме. Выловила 10 каналов и к тому-же без трёх каналов радио. Как оказалось стеклопакет с термозащитным слоем сильно гасит сигнал. Попробовал «выкинуть» антенну за окно и тут пошло дело. 20 каналов + три радиоканала нашлись моментально (приставка Selenga HD950D) Выставил качество картинки -1080I 50гц. При переключении каналов не тормозит. Сингал -84%, на другую сторону дома — 90%, качество — 100%. От положения антенны качество не меняется. Благодарю автора, за то, что подробно «разжевал», это была моя первая антенна.)))

Автору спасибо! Я живу на проспекте просвещения. Купил активную антенну (дельта для ТВ приставки активную. ) Не ловит ничего, работаю в автосервисе взял медную тормозную трубку 5мм и согнул как выше написано. Приехал домой подключил …и о…муел ) два пакета в идеале. СПАСИБО АВТОРУ!

602 первый и 610 второй… Делал 14 на 13. Показывает только второй . Ходя судя по указанным расчётам здесь должно наоборот…

У меня два разных диапазона 586 и 778 по какому из расчётов лучше сделать антенну если разница в 3 см?

Автор, скажите пожалуйста, каким флюсом и припоем паяли многопроволочную скрутку экрана из стали?
У меня не получается припаять, припой скатывается со скрутки и не липнет, использовал что было Ф61А, ФИМ но похоже не то это всё…

Я использовал фирменный SAT-50 итальянского производства. Экран в нем был не стальной и легко паялся обычным флюсом ЛТИ-120. Попробуйте кислоту для пайки, только не забудьте потом как следует промыть пайку.

Интересно, обычно диапазоны «стоят» близко. Если важны оба пакета каналов, то я бы сделал по среднеарифметическому варианту, то есть на частоту 682МГц. Или другую антенну с более широким спектром диапазона частот.

Состряпал за один день у себя на даче под Нижним Новгородом. Расстояние напрямую до телецентра 110 км. Измерял по карте в интернете. Известно, что с цветным материалом в деревне большая проблема. Применил вместо трубки оплётку телевизионного кабеля.Получилась трубка диаметром 8 мм. Кабель старый, советский с полностью медной оплёткой, а не современный с фольгой. Центральную жилу можно не учитывать. Роли никакой не играет. Можно откусить. Я спаял её с оплёткой (для жёсткости). В качестве рефлектора (отражателя) применил аллюминиевую крышку от стиральной машины «Ока». Круглая такая была когда-то. Даже её не отпиливал, так круглый блин и красуется на мачте. У нас в Нижнем частоты 530 МГц — первый мультиплексор, 730 МГц — второй мультиплексор. Рассчёт и изготовление произвёл по более высокой частоте, т.е. 730 МГц.
И ещё. У нас в Нижнем, какой-то мужик измерил её усиление. Ходят разговоры, что усиление 4 дБ. Это очень даже хорошо для антенны без усилителя. Такой результат получен за счёт точных размеров антенны. Сам арифметикой не занимался. Здесь в интернете есть калькулятор для расчёта. Нужно только ввести частоту приёма ТВ сигнала в Вашей местности и размеры выдались на экран. Успехов всем .

Дециметровая антенна для приёма цифрового ТВ DVB-T/T2

5 лет на сайте
пользователь #1230039

Делимся здесь информацией: какие антенны лучше для приёма цифрового ТВ в Дециметровом диапазоне с 21 по 60 каналы (471-800 МГц). Недостатки и преимущества Пассивных и Активных антенн.
С различными типами антенн, в том числе Дециметровыми — можно подробно в данной книге: И. Нестеренко, А. Жужевич — Выбери антенну сам
https://yadi.sk/d/lAtBhG8wgxpks

4 года на сайте
пользователь #1653317

нужна антенна для приема цифры. местность находится в низине, за 15-20 км от города. на существующей антенне goldmaster без усилителя сигнал нестабилен и постоянно скачет как сумасшедший)

5 лет на сайте
пользователь #1042487

1653317, У меня такая и никаких проблем

7 лет на сайте
пользователь #560555

Лучшая антенна — это сделать самому антенну 3-квадрат под нужную вам частоту в вашем регионе.

Или же можете сделать ее более продвинутую версию

У самого такая. Цифру принимаю без проблем. До этого пробовал заводские варианты, ничем не удавалось споймать. Как делать антенну загуглите.

4 года на сайте
пользователь #1653317

а из этих антенн мне что нибудь подойдет?

сделать? вы что издеваетесь? я уже готовую с трудом могу настроить..нет ни сил уже ни времени, а тут еще и антенну делать

6 лет на сайте
пользователь #903172

а из этих антенн мне что нибудь подойдет?

сделать? вы что издеваетесь? я уже готовую с трудом могу настроить..нет ни сил уже ни времени, а тут еще и антенну делать

Не пожалейте и купите себе нормальную антенну типа этого..

На рынке их полно, если она не поможет, то тогда надо искать другие способы решения проблемы..

4 года на сайте
пользователь #1653317

да мне предлагали эту бандуру за 450 тыщ. уж проще тарелку поставить чем такую бандурину

7 лет на сайте
пользователь #560555

сделать? вы что издеваетесь?

антенна делается за час, устанавливается за пару минут
И с такой силой приема сигнала вы нигде не купите. И получается все бесплатно, нужен только кусок медной проволки и прямые руки.

уж проще тарелку поставить чем такую бандурину

по тарелке не идут белорусские каналы, только Б24

5 лет на сайте
пользователь #1230039

Вот в сети нашлись такие варианты:
Антенна телевизионная индивидуальная наружная Локус L 020.12 предназначена для приема сигналов телевизионного вещания горизонтальной поляризации в дециметровом диапазоне волн (ДМВ) в полосе частот 470-790 МГц (с 21 по 60 телевизионный канал).
Коэффициент усиления, дБи: 9-14,5
Поляризация горизонтальная
Количество элементов 19
Диаметр мачты или кронштейна, мм 25-60
Масса, кг 0,9
Габаритные размеры (ДхШхВ),мм 1320х310х450

Антенна телевизионная индивидуальная наружная Локус L 020.92 серии МЕРИДИАН — новая модель, с высоким усилением и защитным действием, предназначена для сложных и особо сложных условий приема, при значительном удалении от телецентра. Антенна разработана для приема сигналов вещательного телевидения горизонтальной поляризации в дециметровом диапазоне частот 470-790 МГц (21-60 каналы).
Технические характеристики
Коэффициент усиления, дБи: 12-16,5
Поляризация горизонтальная
Количество элементов 92
Диаметр мачты или кронштейна, мм 25-60
Масса, кг 2,1
Габаритные размеры (ДхШхВ),мм 2340х500х550

Антенна логопериодическая дециметровая Дельта Н141
Технические характеристики
Каналы 21-69
Усиление, дБ 11,5
Коэффициент защитного действия, > дБ 10
Ширина диаграммы направленности Н0=+-25, V0=+-35
Длина, мм 1440
Вес, кг 1,25
В качестве мачты рекомендуется использовать металлическую трубу диаметром 40-50 мм.

Расчет антенны тройной квадрат для цифрового телевидения

БИЗНЕС и УЧЕБА Реклама на сайте

Программа. Антенны «Тройной квадрат».

Мы выяснили от чего зависит дальность приема здесь.

Рассмотрели вопрос выбора кабеля здесь.

Подключили антенну к телевизору с помощью штекера здесь.

Из чего делать антенну (и вибратор) мы выяснили здесь.

Какие бывают рефлекторы мы рассматривали здесь.

Выбрали метод крепления стрелы антенны здесь.

Сборка антенны. Крепление элементов антенны здесь.

Крепление антенны мы рассмотрели здесь.

Согласование вибратора промышленной антенны дециметрового диапазона здесь.

Согласование с антенной здесь.

Все вопросы изготовления антенн и конструкции антенн смотрите здесь.

Антенны «тройной квадрат» довольно популярны. Их легко повторить, используя доступные материалы. При этом

антенны имеют хорошее усиление.

На рисунке классическая антенна «тройной квадрат».

Тройной квадрат. Антенна. Антенна телевизионная. Эфирные антенны. Антенна своими руками.

Коэффициент направленного действия этих антенн доходит до G = 10 дБ.

Входное сопротивление порядка R = 3 0 Ом.

Антенны «тройной квадрат» для метрового диапазона не рассматриваем — они громоздкие,

Левая часть программы позволяет получить размеры антенн дециметрового диапазона при стандартных каналах

аналогового телевидения. Здесь все просто! Выбираем номер канала, нажимаем кнопку «Расчет 1» и получаем

размеры антенны и фидера.

Правую часть программы можно использовать для расчета антенн цифрового телевидения , если сигнал передается

в дециметровом диапазоне. Программу «Тройной квадрат» можно использовать и для антенн мобильных телефонов ,

так как диапазон частот «мобилок» близок к дециметровому. При этом необходимо учитывать, что сигнал мобильных

телефонов имеет вертикальную поляризацию, а, значит, среднюю рамку придется повернуть в любую сторону на 90

градусов. «Разрыв» рамки окажется сбоку. Тут вводим частоту в МГц, нажимаем кнопку «Расчет 2» и получаем

размеры антенны. Правая часть программы используется для произвольных частот.

Тройной квадрат. Антенна. Антенна телевизионная. Эфирные антенны. Антенна своими руками.

Посмотрите видео о работе с программой.

Тройной квадрат. Антенна. Антенна телевизионная. Эфирные антенны. Антенна своими руками.

Для того, чтобы получить программу, Вам необходимо переслать на WebMoney кошельки:

3$ на долларовый кошелек WMZ Z641927411930

*** на рублевый кошелек: WMR R780729439383

* ** на гривневый кошелек WMU U413838176690

*** Яндекс деньги: счет — 41001461045981

*** RBK Money : кошелек — RU811745806

*** Z-payment : кошелек — ZP19570004

*** Так как курс рубля и гривны постоянно меняется, уточняйте сумму в рублях и гривнах, кликнув по

кнопочке ниже — «Оплатить-Получить».

Вы оплачиваете программу и сообщаете мне (сколько, откуда и куда перевели), а я на Ваш электронный

Если Вам не подходят такие виды оплаты, то можно оплатить любым другим, удобным для Вас способом.

Для этого перейдите по ссылке:

Важно. При оплате другим способом по этой ссылке  Вы сразу «скачиваете» программу.

Если у вас нет электронных денег, то можете зайти на сайты http://www.webmoney.ru (для жителей России)

или http://webmoney.ua (для жителей Украины) и выбирайте любой удобный для вас способ пополнения

Украина. Купить WMU /Все способы.

Программа «Дециметровая антенна Зиг-Заг» >> здесь >>

Антенна «Тройной квадрат» >> здесь >>

Как сделать любую антенну?! Все материала по антеннам » » » здесь.

Частоты каналов и длину волны λ смотрите » » » здесь.

Простую антенну «зигзаг» смотрите » » » здесь.

Одним из достаточно распространенных типов антенн являются рамочные антенны «тройной квадрат». Причем это относится не только к телевизионному приему, но к различным видам беспроводной связи — Wi-Fi, 3G и др.
Способствуют этому сравнительная простота изготовления (можно сделать из одного куска провода), компактность и при этом достаточно высокие технические характеристики.

Однако при всём этом абсолютное большинство и наших, и зарубежных производителей по каким-то причинам игнорируют производство рамочных антенн «тройной квадрат» или хотя бы «двойной квадрат».
Видимо, это связано с лишними затратами и сложностью при массовом производстве.

Поэтому и во времена СССР, и в нынешние времена данные антенны изготавливаются вручную преимущественно только самими людьми.

И когда рассматривал в Интернете фото различных вариантов «тройного квадрата», случайно наткнулся на одну из фотографий комнатной антенны «тройной квадрат» промышленного изготовления.
И как оказалось продается недалеко, поэтому сразу же была приобретена за 393 р.

Так же и по бокам — указаны основные преимущества и функции:
И здесь отмечу: — Схема CMT, специально для приема цифровых и/или HD-каналов.

Однако, к сожалению, так и не удалось понять, что означает аббревиатура СМТ (не уверен даже — латинскими или русскими). Возможно, CMT может означать Cellular Mobile Telephone, т.е. сотовый телефон, и речь идет о фильтрации помех от GSM (но это лишь предположение).

Во всех рамках использована стальная нержавеющая проволока диаметром 4 мм.

Коаксиальный кабель имеет длину 1.43 м. Используется 50-омный RG174 COAXIAL CABLE:
что довольно странно, т.к. даже в описании отмечено: «хорошо согласуется с кабелем 75 Ом», но по непонятной причине использован кабель с волновым сопротивлением 50 Ом.
Попутно отмечу, что и некоторые известные отечественные производители также не брезгуют использовать более дешевый — 50-омный кабель: например, у Locus L 405.05 также использован RG 174/U.

Разберем и нижнюю пластиковую распорку у рефлектора — увидим сплошное сварное соединение рамки:
т.е. как обычно у пассивных элементов рамка замкнутая — закрытая.

А вот передняя рамка (директор) разомкнутая — открытая:
Здесь имеется разрыв — изолятор толщиной около 1 мм.
Причины такого крайне редко применяемого решения были видимо как-то связаны с согласованием или чем-то иным.

Измеренная масса — около 300 г.

Интересно, отметить в описании, что «Тройной квадрат обладает малой парусностью» хотя для комнатной антенны этот показатель неактуален.

Еще раз напомню об оптимальном размещении любых комнатных антенн и особенно с пластиковыми окнами, а точнее — металло
пластиковыми, т.к. рамы и створки содержат в себе металлический каркас, который препятствует прохождению сигнала.

Вообще, минимальная высота рамочной антенны должна быть не менее 0.1 λ, что для самого длинноволнового — 21 канала ДМВ составит 63 мм.
У «Сигнал 3.0» самая нижняя часть рефлектора имеет высоту — 67 мм, т.е. укладывается в минимум.

С глухой створкой — высоты антенны в принципе достаточно для приема:
А вот поворотная створка точно будет перекрывать обзор:
Поэтому в любом случае — желательно всё-таки поставить антенну на какую-нибудь подставку, к примеру, пустую пластиковую банку или пустую коробку:
Тем самым обеспечив бо
льший уровень принимаемого сигнала.

Так же при приеме c любыми комнатными антеннами стоит обратить внимание на наличие на стеклах специального энергосберегающего покрытия на внутренней стороне стеклопакета (такие окна с улицы выглядят как зеркальные):
или энергосберегающей термопленки:
Причем зачастую еще и особо отмечается:

• исключают утечку информации по электромагнитным полям
• защита от энергии в радиочастотном диапазоне (микроволновое излучение)

Всё это достигается за счет наличия металлов, которые конечно препятствуют приему сигнала. И если со связью GSM сигнала еще хватает (вышки стоят чуть ли не на каждом высотном доме), то с телевизионным приемом, Wi-Fi, 3G могут возникать проблемы из-за ослабления сигнала.

Например, компания ZyXEL потери эффективности для сигнала Wi-Fi:

Конечно, частоты ДМВ 470 — 862 МГц находятся ниже, чем Wi-Fi 2.4 ГГц, но вcё это также стоит учитывать.

А проверить это можно и самим: при одном и том же расположении антенны смотреть на шкалу Качество — с открытым и закрытым окном.
Если сигнал значительно ослаб — значит у вас металлизированные стекла или пленка.

Именно поэтому-то так важно выбирать антенны с высоким — собственным
коэффициентом усиления, а не какие-то простейшие (но при этом еще и дорогие) — лишь с одиночной рамкой и мощным усилителем:
и вплоть до вот таких моделей, выпускаемых теми же производителями:
О каких уж тут характеристиках можно говорить. Одна сплошная бутафория.

Как отмечал еще (Karl Rothammel):

Eine gute Antenne ist der beste Hochfrequenzverstärker.

Хорошая антенна — лучший усилитель высокой частоты.

Выбирая заведомо слабую, не стоит надеяться на то, что потом всё исправит мощный усилитель. Скорей наоборот — может испортить, причем как при очень слабом принятом сигнале, так и при сильном сигнале.

Попутно замечу, что вопрос металлизированных пленок/стекол касается и приема в автомобиле, поэтому автолюбителям в таких случаях иногда приходится ставить уже только внешние антенны, причем напомню, что для телевещания используется горизонтальная
поляризация, поэтому автомобильные антенны должны уметь принимать горизонтальную поляризацию, а не просто пытаться принять на вертикальный штырь.

Т.е. показываемые сервисом ближайшие вышки не всегда являются вашими и обеспечивающие вам уверенный прием.
А вот, например, если ткнуть в соседний Жуковский, то уже покажет Бутово и правильное Останкино.

По-умолчанию, сервис открывается, используя подложку Google Карты, но лучше выбрать вариант Яндекс.Карты:
в этом случае населенные пункты и дома нанесены более подробно.

И кроме этого, если прием где-то на дачах, то можно искать и непосредственно по спутниковому снимку:
и лучше выбирать вариант Гибрид — это Схема + Спутник.

Кнопка Определить местонахождение позволит быстрее перейти на ваш населенный пункт:
Но конечно делает она это, ориентируясь на ваш , выданный вашим провайдером, а IP не всегда соответствует даже вашему региону, не говоря уж о конкретном городе.
Например, от Билайна вы можете получить практически любой IP-адрес из зоны его присутствия на территории нашей страны.

Поэтому лучше самим набрать вверху в строке поиска свою деревню, станицу, село и нажать Найти. Если деревень с таким названием несколько, то можно выбрать из списка или просто дополнительно указать свой район и область.

Параметры приема
: лоджия 7 этажа жилого дома, кругом городская застройка и высотные дома.
Ближний передатчик: 2 кВт (зона около 45 км) находится на расстоянии около 15 км.
А дальний передатчик: 5 кВт (зона около 60 км) — на расстоянии порядка 80 км.

В качестве тестового приемника как обычно использовался . У кого также есть приставки на процессоре Novatek, знают, что шкала Качество рассчитана программистами таким образом, что устойчивое изображение появляется при достижении примерно 40 % шкалы Качество.

С ближним передатчиком шкала Качество составила около 42%.

А если вынести антенну на вытянутой руке, то увеличилось до 45-50%, а с дальним передатчиком — 64%.
Для сравнения тут же подключалась : ближний — 55-65%, а с дальним — 78-80%.

Неслучайно сравниваю с логопериодической Дельта К131, т.к. цель покупки «тройного квадрата» была — еще бо
льшее увеличение уровня сигнала, но ситуация оказалась обратной.

Причем в последующем проверял в самых разных зданиях, с различными передатчиками (частотами), но везде было одно и то же: «тройной квадрат» Сигнал 3.0 всегда показывал шкалу Качество на 10-12% ниже, чем логопериодическая Дельта К131.
А должно быть наоборот — рамочная антенна «тройной квадрат» должна иметь бо
льшее усиление, чем комнатная логопериодическая.

Уже засомневался и в приставке, поэтому попробовал с приставкой на MStar, но, хотя шкала была распределена по-другому, принцип не изменился: Сигнал 3.0 показывал меньшие %, чем Дельта К131.

Сразу отмечу то, что «…усиление по сравнению с полуволновым диполем равно 5,5 дБ (для “двойного квадрата”) и 6,6 дБ (для “тройного квадрата”).
Следует заметить, что приводимые в популярной литературе значения коэффициента усиления рамочных антенн сильно завышены и достигают 14 дБ.
»
С чем, кстати, регулярно сталкивались желающие повторить данный высокий показатель, но, к сожалению, как ни старались, конечно же не получали столь значительных цифр, и разочаровались, списывая всё на свои «кривые» руки при изготовлении и настройке.

Вообще, те характеристики видимо также брались из некоторых выпусков популярной литературы еще советского времени, где «тройному квадрату» приписывалось вплоть до 14 дБи, но анализ и практика охладили эту планку до 8-9 дБи.

Из той же литературы и другие завышенные характеристики, а также непонятно для чего указанная — Максимальная подводимая мощность 100 Вт
, которая, вероятно, определяется таковыми параметрами кабеля RG-174, тем не менее эта характеристика лишена смысла для антенны, изначально заявленной как приемная.

А, вообще, можно наглядно проследить по шагам, как меняется диаграмма направленности, начиная от — одиночной рамки, затем добавив сзади — рефлектор, и наконец установив спереди — директор:

И тоже самое для вертикальной плоскости (в обоих случаях антенна показана условно):

И, как видно, указанные в таблице выше характеристики:

Сектор в E-плоскости по уровню -3 dB — реально не 60°, а лишь 76° (уровень -3 dB — это красная
пунктирная окружность)
и Сектор в H-плоскости по уровню -3 dB — не 68°, а лишь 90°.

тоже самое касается КСВ и Отношение вперед/назад — вообще все перечисленные выше показатели оказались скромнее.

Чтоб уровнять шансы, даже взял коаксиальный кабель 75 Ом от Дельта К131, однако значимых результатов это не принесло.

В целом оценил бы усиление антенны как не более 6 дБи.

И анализируя причины отсутствия пусть не ошибочно гипотетических 14 дБи, но хотя бы получения законных 8-9 дБи (как и оценивается обычный «тройной квадрат»), дошел до той детали, о которой уже упоминал выше:
Если сломать чёрный пластиковый изолятор и соединить вместе, т.е. сделать рамку директора замкнутой — закрытой (как это обычно всегда и делается):
То получим дополнительно к усилению +1 дБ.
Как уже отмечал выше, не совсем понятно по каким причинам понадобилось такое нестандартное решение — сделать рамку директора разомкнутой, т.е. — открытой.

Соответственно, сделав перемычку, показатели шкалы Качество возросли на 5-10%.

Потому что диаграмма стала у
же, антенна стала более направленной, поэтому и возрос коэффициент усиления (красным
отмечен этот злосчастный пластиковый изолятор):

Соответственно, и в вертикальной плоскости также сузилось:

Видно, что Сектор в E-плоскости уменьшился с 76° до 72°,
а Сектор в H-плоскости — с 90° до 86°.

Конечно, это не те гипотетические узкие 60° и 68°, указанные в Характеристиках, но уже лучше, чем исходный вариант антенны — с открытым директором.

Шкала Качество выросла, но, к сожалению, лишь почти приблизилась к показаниям Дельта К131. Повторюсь: должно быть наоборот — логопериодическая Дельта К131 со своими 6 дБи должна давать чуть меньший уровень, чем рамочная антенна «тройной квадрат» 8-9 дБи.

Но видимо конкретная реализация конструкции антенны не всегда бывает удачной, и те или иные недочеты ослабляют потенциально более сильную антенну.

Замечу, что так и не удалось выяснить производителя данной модели, т.к. ни на упаковке, ни в описании, вообще нигде абсолютно ничего не сказано. Нет ни штрихкодов, ни хоть каких бы то ни было реквизитов, ни даже хотя бы страны, где она изготовлена. Но что-то подсказывает, что заказы на её сборку/упаковку размещаются на одной из многочисленных фабрик где-то в Китае.

Положительное
: компактная, единственная фабричная модель рамочной антенны «тройной квадрат», использование пластиковых распорок, лучше, чем антенна с одиночной рамкой, пассивная, недорогая.
Отрицательное
: ошибочно завышенные и реально — непроверенные показатели, использование кабеля с волновым сопротивлением 50 Ом, а не 75 Ом и длиной чуть меньше 1.5 м, некоторые недочеты при проектировании и фактической реализации.

В целом, даже несмотря на некоторые выявленные недочеты, считаю, что данный вариант антенны, относящийся к типу «тройной квадрат», может активно применяться для приема, тем более с учетом небольшой цены — ведь даже простейшие одиночные рамки предлагаются в 2-3 раза дороже, но конечно же не давая при этом в 2-3 большего усиления.
Ну а если незначительно доработать, то усиление может еще немного добавиться.

Покупать хорошую антенну на дачу не всегда целесообразно. Особенно если она посещается время от времени. Дело не столько в затратах, сколько в том, что ее через некоторое время может не оказаться на месте. Поэтому многие предпочитают делать антенну для дачи самостоятельно. Затраты минимальные, качество неплохое. И самый важный момент — ТВ антенна своими руками может быть сделана за полчаса-час и потом, в случае необходимости, легко повторяется…

Цифровое телевидение в формате DVB-T2 передается в диапазоне ДМВ, причем цифровой сигнал или есть, или его нет. Если сигнал принимается, то картинка получается хорошего качества. В связи с этим. для приема цифрового телевидения подходит любая дециметровая антенна. Многим радиолюбителям знакома телеантенна, которую называют «зигзагообразная» или «восьмерка». Эта ТВ антенна своими руками собирается буквально за считанные минуты.

Для уменьшения количества помех сзади антенны ставят отражатель. Расстояние между антенной и отражателем подбирают экспериментально — по «чистоте» картинки


Можно на стекле прикрепить фольгу и получить неплохой сигнал….


Медная трубка или проволока — оптимальный вариант, хорошо гнется, легко пр

Делать ее очень просто, материал — любой токопроводящий металл: трубка, прут, проволока, полоса, уголок. Принимает она, несмотря на простоту, хорошо. Выглядит как два квадрата (ромба), соединенных между собой. В оригинале за квадратом располагается отражатель — для более уверенного приема сигнала. Но он больше нужен для аналоговых сигналов. Для приема цифрового телевидения вполне можно обойтись и без него или установить потом, если прием будет чересчур слабым.

Материалы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. В этом случае сделать все можно буквально за час. Также можно использовать трубку, уголок, полосу из меди или алюминия, но надо будет какое-то приспособление чтобы выгнуть рамки нужной формы. Проволоку же можно гнуть молотком, закрепив ее в тисках.

Также потребуется коаксиальный антенный кабель требуемой длины, штекер подходящий к разъему на вашем телевизоре, какое-то крепление для самой антенны. Кабель можно брать с сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если делается ТВ антенна своими руками для установки на улице, обратите внимание на качество изоляции.

Крепление зависит от того, где вы собираетесь повесить самодельную антенну для цифрового телевидения. На верхних этажах можно попробовать использовать ее как домашнюю и повесить на шторы. Тогда нужны крупные булавки. На даче или если выносить самодельную телеантенну на крышу, надо будет крепить ее к шесту. Для этого случая ищите подходящие фиксаторы. Для работы еще понадобится паяльник, наждачная бумага и/или напильник, надфиль.

Нужен ли расчет

Для приема цифрового сигнала нет необходимости считать длину волны. Просто желательно сделать антенну более широкополосной — чтобы принимать как можно больше сигналов. Для этого в оригинальную конструкцию (на фото выше) внесены некоторые изменения (дальше по тексту).

При желании можете сделать расчет. Для этого надо узнать на какой волне транслируется сигнал, разделить на 4 и получить требуемую сторону квадрата. Чтобы получить требуемое расстояние между двумя частями антенны, делайте наружные стороны ромбов чуть длиннее, внутренние — короче.

Чертеж антенны «восьмерки» для приема цифрового ТВ

• Длина «внутренней» стороны прямоугольника (В2) — 13 см,
• «наружной» (В1) — 14 см.

За счет разницы длин образуется расстояние между квадратами (они соединяться не должны). Два крайних участка делают длиннее на 1 см — чтобы можно было свернуть петлю, к которой припаивается коаксиальный антенный кабель.

Изготовление рамки

Если посчитать все длины, получится 112 см. Отрезаем проволоку или тот материал, который у вас есть, берем пассатижи и линейку, начинаем гнуть. Углы должны быть под 90° или около того. С длинами сторон можно немного ошибаться — это не смертельно. Получается так:

• Первый участок — 13 см + 1 см на петлю. Петлю можно согнуть сразу.
• Два участка по 14 см.
• Два по 13 см, но с поворотом в противоположную сторону — это место перегиба на второй квадрат.
• Снова два по 14 см.
• Последний — 13 см + 1 см на петлю.

Собственно рамка антенны готова. Если все удалось сделать правильно, между двумя половинами в середине получилось расстояние 1,5-2 см. Могут быть небольшие расхождения. Далее петли и место перегиба зачищаем до чистого металла (обработать наждаком с мелким зерном), залудить. Две петли соединить, обжать пассатижами чтобы держались крепко.

Подготовка кабеля

Берем антенный кабель, осторожно зачищаем. Как это делать показано на пошаговом фото. Зачистить кабель надо с двух сторон. Один край будет крепиться к антенне. Тут зачищаем так, чтобы провод торчал на 2 см. Если получилось больше, лишнее (потом) можно будет отрезать. Экран (фольгу) и оплетку скрутить в жгут. Получилось два проводника. Один — центральная моножила кабеля, второй — скрученный из множества проводков оплетки. Оба нужны и их нужно залудить.

Ко второму краю подпаиваем штекер. Тут достаточно длины 1 см или около того. Также сформировать два проводника, залудить.

Штекер в тех местах, где будем проводить пайку, протереть спиртом или растворителем, зачистить наждаком (можно надфилем). На кабель надеть пластиковую часть штекера, теперь можно начинать пайку. К центральному выходу штекера припаиваем моножилу, к боковому — многожильную скрутку. Последнее — обжать захват вокруг изоляции.

Дальше можно просто накрутить пластиковый наконечник, в можно залить клеем или токонепроводящим герметиком (это важно). Пока клей/герметик не застыл, быстро собираем штекер (накручиваем пластиковую часть), убираем излишки состава. Так штекер будет почти вечным.

DVB-T2 ТВ антенна своими руками: сборка

Теперь осталось соединить кабель и рамку. Так как мы не привязывались к конкретному каналу, припаивать кабель будем к средней точке. Это увеличит широкополосность антенны — принимать будет больше каналов. Потому второй разделанный конец кабеля припаиваем к двум сторонам посередине (те, которые зачищали и лудили). Еще одно отличие от «оригинальной версии» — кабель не надо обводить по рамке и припаивать внизу. Это тоже расширит диапазон приема.

Собранную антенну можно проверить. Если прием нормальный, можно закончить сборку — залить герметиком места пайки. Если прием плохой, попробуйте для начала найти место, где ловится лучше. Если положительных изменений нет, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Она стоит копейки. К ней припаять штекер и рамку. Попробовать с ней. Если «ловит» лучше — дело в плохом кабеле. В принципе, можно работать и на «лапше», но недолго — она быстро придет в негодность. Лучше, конечно, поставить нормальный антенный кабель.

Для защиты места соединения кабеля и рамки антенны от атмосферных воздействий, места пайки можно замотать обычной изолентой. Но это способ ненадежный. Если не забудете, можно перед пайкой надеть несколько термоусадочных трубок, чтобы с их помощью заизолировать. Но самый надежный способ — залить все клеем или герметиком (они не должны проводить ток). В качестве «корпуса» можно использовать крышки на 5-6 литровые баллоны с водой, обычные пластиковые крыши на банки и т.п. В нужных местах делаем углубления — чтобы рамка «улеглась» в них, не забываем про вывод кабеля. Заливаем герметизирующим составом, ждем пока схватится. Все, ТВ антенна своими руками для приема цифрового телевидения готова.

Самодельная антенна двойной и тройной квадрат

Это узкополосная антенна, которая используется если принимать надо слабый сигнал. Она может даже помочь, если более слабый сигнал «забивается» более мощным. Единственный недостаток — нужна точная ориентация на источник. Эту же конструкцию можно сделать чтобы принимать цифровое телевидение.

Можно сделать и пять рамок — для более уверенного приема


Красить или лакировать нежелательно — ухудшается прием. Такое возможно только в непосредственной близости с передатчиком

Достоинства этой конструкции — прием будет уверенным даже на значительном расстоянии от ретранслятора. Только надо будет конкретно узнать частоту вещания, выдержать размеры рамок и согласующего устройства.

Конструкция и материалы

Делают ее из трубок или проволоки:

• 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
• 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
• ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Антенна двойной квадрат представляет собой две рамки, соединенных двумя стрелами — верхней и нижней. Меньшая рамка — вибратор, большая — рефлектор. Антенна, состоящая из трех рамок дает больший коэффициент усиления. Третий, самый маленький, квадрат называется директор.

Верхняя стрела соединяет середины рамок, может быть сделана из металла. Нижняя — из изоляционного материала (текстолит, геттинакс, деревянная планка). Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Активная рамка — вибратор — имеет разомкнутый контур. Ее концы прикручиваются к текстолитовой пластине размером 30*60 мм. Если сделаны рамки из трубки, края расплющивают, в ни проделывают отверстия и через них крепят нижнюю стрелу.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя ее часть. Причем деревянная часть должна начинаться на расстоянии не менее 1,5 метров от уровня рамок антенны.

Размеры

Все размеры для изготовления этой ТВ антенны своими руками приведены в таблицах. Первая таблица — для метрового диапазона, вторая — для дециметрового.

В трехрамочных антеннах расстояние между концами вибраторной (средней) рамки делают больше — 50 мм. Остальные размеры даны в таблицах.

Подключение активной рамки (вибратора) через короткозамкнутый шлейф

Так как рамка — симметричное устройство, а подключить ее надо к несимметричному коаксиальному антенному кабелю, необходимо согласующее устройство. В данном случае обычно используют симметритрующий короткозамкнутый шлейф. Его делают из отрезков антенного кабеля. Правый отрезок называют «шлейф», левый — «фидер». К месту соединения фидера и шлейфа крепится кабель, который идет к телевизору. Длинна отрезков выбирается исходя из длины волн принимаемого сигнала (смотрите таблицу).

Короткий отрезок провода (шлейф) разделывают с одного конца, удалив алюминиевый экран и скрутив оплетку в плотный жгут. Его центральный проводник можно срезать до изоляции, так как он не играет значения. Разделывают и фидер. Тут тоже удаляют алюминиевый экран и скручивают оплетку в жгут, но центральный проводник остается.

Дальнейшая сборка происходит так:

• Оплетку шлейфа и центральный проводник фидера припаиваются к левому концу активной рамки (вибратору).
• Оплетка фидера припаивается к правому концу вибратора.
• Нижний конец шлейфа (оплетку) соединяют с оплеткой фидера с помощью жесткой металлической перемычки (можно использовать проволоку, только убедиться в хорошем контакте с оплеткой). Кроме электрического соединения она еще задает расстояние между участками согласующего устройства. Вместо металлической перемычки можно закрутить в жгут оплетку нижней части шлейфа (снять изоляцию на этом участке, удалить экран, свернуть в жгут). Для обеспечения хорошего контакта жгуты спаять между собой легкоплавким припоем.
• Куски кабеля должны быть параллельны. Расстояние между ними — около 50 мм (возможны некоторые отклонения). Для фиксации расстояния используют фиксаторы из диэлектрического материала. Также можно прикрепить согласующее устройство к текстолитовой пластине, например.
• Кабель, идущий к телевизору припаивается к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник — с центральным проводником. Для уменьшения количества соединений фидер и кабель к телевизору можно сделать единым. Только в том месте, где должен заканчиваться фидер надо снять изоляцию чтобы можно было установить перемычку.

Это согласующее устройство позволяет избавиться от помех, расплывшегося контура, второго размытого изображения. Особенно оно пригодиться на большом расстоянии от передатчика, когда сигнал будет забиваться помехами.

Другой вариант тройного квадрата

Чтобы не подключать короткозамкнутый шлейф, вибратор антенны тройной квадрат делают удлиненным. В этом случае можно подключать кабель напрямую к рамке как показано на рисунке. Только высота, на которой припаивается антенный провод, определяется в каждом случае индивидуально. После сборки антенны проводят «испытания». Подключают кабель к телевизору, центральный проводник и оплетку передвигают вверх/вниз, добиваясь лучшего изображения. В том положении, где картинка будет наиболее четкой, припаивают отводы антенного кабеля, места пайки изолируют. Положение может быть любым — от нижней перемычки, до места перехода на рамку.

Иногда одна антенна не дает требуемого эффекта. Сигнал получается слабым изображение — черно-белым. В этом случае стандартное решение — установить усилитель телевизионного сигнала.

Самая проста антенна для дачи — из металлических банок

Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных банки да кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).

Банки промывают и высушивают. Конец коаксиального провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете , можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.

Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучшей картинке. Не стоит надеяться на чудо — в нормальном качестве будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Кроме банки и кабеля потребуется еще:

• радиочастотный соединитель RF-N;
• кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
• кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Порядок действий такой:

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

ВНЕШНЯЯ АНТЕННА ДМВ ПОВЫШЕННОЙ ЭФФЕКТИВНОСТИ

Качество приема телевизионных сигналов зависит от множества причин. В условиях города неизбежно взаимодействие основной волны телесигнала и отраженных волн. При прямой видимости между принимающей антенной и передающей антенной в точку приема приходит основная волна и волны отраженные от земли, площадей, улиц, крыш зданий.

Большой современный город для радиоволн представляет собой, образно говоря, нагромождение “зеркал” и “’экранов”, которыми являются мосты, заводские трубы, высоковольтные линии. Высотные здания подобно пассивному ретранслятору переизлучают волны, распостроняющиеся от передающей антенны. Характер распространения радиоволн очень сложен даже вблизи передатчика. В радиотени препятствий происходит прием ослабленного полезного сигнала, отраженные сигналы, шумы и помехи становятся более заметными. В мокрых стенах домов, в мокрых деревьях сигнал ослабляется сильнее. Максимальное ослабление сигнала, принимаемого антенной, расположенной в радиотени деревьев происходит летом. Сложение и вычитание основной и отраженных радиоволн приводит к усилению одних телевизионных сигналов и ослаблению других.

Рамочные антенны в этих условиях дают хорошие результаты благодаря ослаблению приема по боковым и обратному направлениях, они менее подвержены влиянию электрических помех и, в частности, помех от зажигания двигателей внутреннего сгорания.
При дальнем приеме телевидения наиболее устойчивое изображение дают рамочные антенны, одна из которых описана в данной статье.

Параметры антенны

Диапазон частот принимаемых сигналов, МГц……530 – 780
Основной принимаемый телевизионный канал ….38
Диапазон принимаемых телевизионных каналов…30 – 57
Поляризация принимаемых сигналов………горизонтальная

Из большого разнообразия рамочных антенн для диапазона ДМВ
часто изготавливают антенну «тройной квадрат»
. Как быть если усиление тройного квадрата недостаточно, а другие конструкции антенн для интересующего диапазона телевизионных каналов не подходят? При этом совершенно негде взять достаточное количество алюминиевых трубок требуемого диаметра и специфический крепеж, нет возможности собрать и установить антенну, размеры которой измеряются в метрах. Может применить антенный усилитель, который будет усиливать основную волну телесигнала вместе с отраженными волнами, принятыми антенной? Решением этой задачи стало объединение четырех тройных квадратов в антенную систему – фазированную решетку. Усиление антенны намного превосходит один тройной квадрат, а размеры вполне приемлемы. Размеры конструкции одного из четырех тройных квадратов показаны на рисунке.

Для изготовления тройного квадрата потребуется стальная оцинкованная проволока диаметром 3 мм. Оцинкованной называется проволока, имеющая оловянное покрытие. Такая проволока легче покрывается припоем и не ржавеет на открытом воздухе. На изготовление одного тройного квадрата требуется 2 метра проволоки. Отрезок проволоки не должен иметь резких изгибов, вмятин, царапин, ржавчины и других дефектов. Перед изготовлением антенны проволочная заготовка тщательно протирается с использованием растворителя. Проволока сгибается в соответствии с рисунком, показывающим конструкцию тройного квадрата. Стыки проволоки вверху квадратов пропаиваются. Участки проволоки в местах стыков покрываются флюсом, приготовленным из соляной кислоты путем травления цинком. Паяльником мощностью сорок ватт, а лучше шестьдесят ватт участки покрываются легкоплавким припоем, настолько насколько позволяет мощность паяльника. Затем стыки стягиваются одним-двумя витками луженой медной проволоки диаметром 0,6-1 миллиметр и пропаиваются еще раз. Окончательно стыки хорошо пропаиваются над горелкой газовой плиты, используя припой и канифоль. Оставшуюся канифоль удаляют с получившейся конструкции и смываются растворителем. Место спая должно быть хорошо покрыто оловом, обеспечивая надежный контакт и механическую прочность. Тройные квадраты нельзя красить или покрывать лаком.

Перед объединением тройных квадратов в фазированную решетку, каждый нужно проверить и настроить. Проверка и настройка проводится в помещении. К тройному квадрату подключается телевизионный коаксиальный кабель волновым сопротивлением 75 Ом как изображено на рисунке. Изображение на экране телевизора при настройке антенны в помещении может быть черно-белым с очень большим количеством шумов.

Настройка тройного квадрата выполняется ориентируясь по наименьшему количеству шумов на экране телевизора. Если один тройной квадрат не дает цветного изображения – не беда, при объединении в фазированную решетку качество изображения значительно повысится. Соединив тройной квадрат с антенным входом телевизора необходимо найти точку припаивания кабеля к нижней вертикальной части конструкции антенны, перемещая точку подсоединения по вертикали. При перемещении подключения центральная жила кабеля и экран кабеля должны быть подключены на одном уровне. В одних экземплярах тройного квадрата наилучшее изображение на экране телевизора можно получить, припаивая кабель почти у замыкающего горизонтального участка в самом низу антенны, в других экземплярах как показано на рисунке в третьих экземплярах по середине. У каждого тройного квадрата своя оптимальная точка подключения кабеля. После окончания настройки и проверки тройных квадратов важно не перепутать точки подключения кабелей.

Для получения хорошего качества работы антенны следует изготовить 6-8 тройных квадратов, из которых отобрать четыре дающие наилучшие результаты.

Тройные квадраты, представляющие собой элементы фазированной решетки, соединяются коаксиальным кабелем. Основа конструкции антенны деревянный каркас. Длина вертикальных отрезков кабеля, соединяющих два тройных квадрата, подбирается экспериментально. Точно определить длину отрезков кабеля заранее невозможно из-за отличий параметров различных типов кабеля и непредсказуемых свойств изготовленных тройных квадратов.

Два тройных квадрата закрепляются обматыванием полихлорвиниловой трубкой на одном вертикальном элементе каркаса, представляющем собой деревянный брусок. Поочередно к тройным квадратам подсоединяются одинаковые отрезки кабеля длиной 220, 240, 260,280, 300 миллиметров каждый. Противоположные концы отрезков кабеля соединяются экран-экран и жила-жила и соединяются с кабелем, идущим к антенному входу телевизора. По наилучшему качеству изображения выбирается длина вертикальных отрезков кабеля, соединяющих два тройных квадрата. Основной вклад в настройку вносит длина отрезков кабеля по сравнению с расстоянием между тройными квадратами. При настройке можно сокращать или увеличивать расстояние между тройными квадратами, но большого эффекта это не даст, поэтому расстояния на рисунке конструкции между тройными квадратами не приводятся. Изображение на экране телевизора должно быть лучше, чем при приеме на один тройной квадрат.

Каркас временно собирается из четырех деревянных брусков, скрепленных между собой веревкой. На каркас устанавливается четыре тройных квадрата, соединенные вертикальными отрезками кабеля. Длина двух одинаковых горизонтальных отрезков кабеля, соединяющих вертикальные отрезки с кабелем, проложенным к антенному входу телевизора, уточняется экспериментально. Для окончательной настройки поочередно припаиваются два одинаковых горизонтальных отрезка длиной 130, 150, 170 или 190 миллиметров.

Для окончательного изготовления каркаса потребуются четыре деревянных бруска толщиной 8-11 миллиметров, шириной 60-70 миллиметров, длинной 520 миллиметров и три деревянных бруска той же толщины и ширины длинной 490 миллиметров. Торцы брусков покрываются эпоксидной смолой и высушиваются в течении пяти дней, затем вся поверхность брусков покрывается эпоксидной смолой и высушивается пять дней. После покрытия эпоксидной смолой деревянные бруски красятся нитрокраской не мене двух раз. Перед установкой тройных квадратов и отрезков кабелей, объединяющих тройные квадраты в фазированную решетку, собирается первая часть каркаса из двух вертикальных и двух горизонтальных брусков. Соприкасающиеся поверхности брусков промазываются эпоксидной смолой, соединяются шурупами и высушиваются не мене трех дней. После высыхания эпоксидной смолы два шурупа соединяющие верхний горизонтальный брусок с вертикальными брусками выкручиваются. Четыре шурупа закрепляющие центральный горизонтальный брусок остаются.

На деревянный каркас устанавливаются тройные квадраты, соединенные отрезками коаксиального кабеля. Тройные квадраты прикрепляются к каркасу несколькими витками полихлорвиниловой трубки. К антенне припаивается кабель, идущий к телевизору требуемой длины.

Для правильной фазировки антенной системы центральные проводники и экраны отрезков коаксиального кабеля подключают к тройным квадратам в соответствии со схемой фазировки. Конец кабеля, подключенный к антенне, заключается в полихлорвиниловую трубку диаметром 10-12 миллиметров длинной около трех метров для защиты антенного кабеля от погодных воздействий. Полихлорвиниловая трубка и кабель закрепляются нитью на горизонтальном бруске. Пайка экрана и центральной жилы отрезков кабелей изолируются друг от друга с помощью изоленты. Поверх установленных тройных квадратов и кабелей устанавливаются два вертикальных бруска, поверх них по центру один горизонтальный.

Детали каркаса соединяются винтами диаметром 6 миллиметров. При установке винтов используются отверстия, оставшиеся после выкручивания шурупов, соединяющих верхний горизонтальный брусок с вертикальными брусками. Отрезки коаксиального кабеля и части тройных квадратов оказываются заключенными внутри деревянной конструкции, надежно защищающей точки пайки от погодных воздействий.

Промежутки между брусками с боков и торцов герметизируются, используя строительный герметик “жидкие гвозди”.

Антенна устанавливается на мачту с помощь хомутов, соответствующих диаметру трубы. Через отверстия в горизонтальных брусках проходят винты. Антенна закрепляется в двух точках. При ослаблении винтов хомутов можно точно сориентировать антенну на передатчик.

Оцинкованную проволоку, хомут крепления на трубу, эпоксидную смолу, краску можно приобрести в магазине стройматериалов. Коаксиальный телевизионный кабель с волновым сопротивлением 75 Ом следует выбирать с центральной жилой из меди и двойным экраном, состоящим из фольги и оплетки из медных жил. Наилучшие результаты можно получить при использовании кабеля наибольшего диаметра с возможно большим количеством жил в экранной оплетке.

Расстояния между элементами фазированной решетки, размеры тройного квадрата и длина отрезков кабелей выбраны путем многочисленных экспериментов, с целью обеспечить прием возможно большего количества телевизионных каналов и в тоже время минимально возможные габариты, уменьшающие массу антенны и облегчающие установку. Прием на антенну возможен через препятствие из близко расположенных деревьев. Антенна имеет низкую парусность. Благодаря расположению кабелей внутри деревянного герметизированного каркаса обеспечен длительный срок службы и защита от влияния погодных факторов. Качество принимаемого изображения не зависит от времени года и времени суток.

Денисов Платон Константинович, г. Симферополь

Популярность интернета среди населения постоянно растет. Однако многие люди проживают в таких местах, где сигнал очень слабый или отсутствует вообще. В связи с этим, очень остро встает проблема увеличения мощности и качества приема интернета. Медленная скорость отнимает много времени и не дает желаемого результата. Поэтому нередко на помощь приходит внешняя антенна Харченко, сконструированная в виде , материалом для которого служит толстая медная проволока. Соединение квадратом между собой происходит в местах незамкнутых углов, где и выполняется подключение телевизионного кабеля.

Такая антенна требует точный расчет под цифровое эфирное телевидение. Для улучшения направленности в некоторых конструкциях может быть установлена решетка или сплошной экран из токопроводящего материала. Подобная биквадратная антенна позволяет решить множество проблем с приемом сигнала и скоростью интернета. Самодельные конструкции, включающие в себя различные типы антенны Харченко изготавливаются сравнительно легко и включают в себя металлические и пластиковые детали, а также элементы из других материалов, соединяемые разными способами. Подобные конструкции легко изготавливаются самостоятельно, в том числе и антенна Харченко для ТВ своими руками.

Антенна Харченко для модема

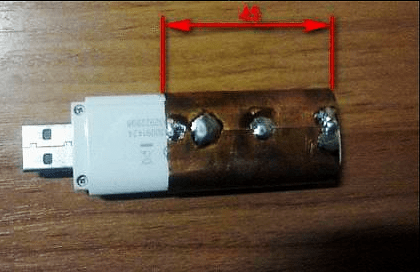

В настоящее время многие пользователи стремятся увеличить скорость своего мобильного интернета. Особенно остро эта проблема стоит перед теми, кто проживает на значительном удалении от базовой станции, пользуясь интернетом на очень низкой скорости. В таких ситуациях наилучшим выходом из положения становится антенна Харченко для 3g модема своими руками, которую достаточно легко изготовить в домашних условиях.

Эта рамочная конструкция известна как ДМВ антенна еще с 60-х годов прошлого века. Она имеет зигзагообразную рамочную конфигурацию, благодаря которой устройство становится очень эффективным.

Система состоит из двух квадратных элементов. Для того чтобы сделать расчет антенны для 3g модема на частоту 2100 МГц, размер каждой стороны квадрата должен составлять 53 мм. Вся конструкция выполняется в виде сцепленной структуры, включающей в себя две ромбовидные фигуры с внутренними углами 1200. Это делается с целью снижения внутреннего сопротивления устройства. Соединение ромбов осуществляется между собой методом пайки. Сюда же в дальнейшем припаивается кабель высокой частоты.

Более точные данные можно получить, используя онлайн калькулятор для расчета антенны Харченко, в который достаточно всего лишь ввести необходимые исходные данные.

Для повышения эффективности прибор может использоваться совместно с рефлектором. Обычно эта деталь является металлической пластиной, а наиболее подходящим материалом для ее изготовления служит фольгированный текстолит. В данном случае антенны включает в себя определение расстояния между приемным устройством и рефлектором. После расчетов и заготовки материалов, может быть изготовлена антенна Харченко для модема своими руками.

Соединение деталей между собой осуществляется с помощью термоклея. Зафиксировать нужное расстояние между элементами можно с помощью какого-либо предмета с наиболее подходящими размерами. Затем выполняется подключение антенны к устройству. Поскольку в модемах отсутствуют разъемы для подключения внешних антенн, они просто обматываются проволокой, которая затем соединяется через кабель с приемным устройством. В случае необходимости, по такой же схеме может быть изготовлена антенна Харченко для 4g модема.

По окончании сборки, на противоположном конце кабеля, который будет соединяться с модемом, нужно собрать так называемое устройство согласования, предусмотренное специально для таких приборов. Для этой цели используется медная фольга, такая же, как в печатных платах. Выполняемый расчет антенны для 4g модема такой же, как и в предыдущем варианте.

При наличии разъема для внешней антенны, подключение кабеля осуществляется с помощью специального переходника. После всех соединений, антенна для модема считается готовой к использованию. Настройка приема сигнала для 4g выполняется экспериментально, путем медленного поворота конструкции вокруг оси до получения наиболее четкого сигнала. Качество сигнала определяется количеством черточек на значке, отображаемом на компьютере или мобильном телефоне.

Антенна Харченко для цифрового ТВ

Для работы цифрового телевидения используется диапазон дециметровых волн. Поэтому перед конструированием следует выполнить антенны Харченко для DVB t2, чтобы максимально усилить прием сигнала.

Сама конструкция выглядит достаточно компактно, изготавливается в классическом варианте из двух ромбов, в итоге получается антенна зигзагообразная без рефлектора. В качестве основы может использоваться любой токопроводящий материал, например, медный или алюминиевый проводник, диаметром 1-5 мм. Также подойдут трубки, полоски, уголки, профили и т.д. Лучше всего для этих целей подходит медная проволока толщиной 3 мм. Она очень легко гнется, выравнивается и паяется. Далее должна изготавливаться в определенной последовательности. Сопротивление телевизионного кабеля должно быть примерно 50-75 Ом.

Качество цифрового сигнала не зависит от расстояния, как это происходит в аналоговом телевидении. В данном случае, когда антенна для ТВ нормально работает сигнал нормально поступает в телеприемник, если же имеют место сбои, то никакого сигнала вообще не будет. Соответственно не будет и изображения. Если сигнал есть и он нормально принимается, то изображение будет одинакового качества на всех каналах. Этот фактор нужно обязательно учитывать, когда выполняется для цифрового ТВ, хотя индивидуальные настройки могут быть разными для того или иного региона.

Непосредственно телевизионная антенна Харченко изготавливается в определенной последовательности:

• Вначале нужно отмерить кусок проволоки общей длиной 112 см и согнуть его, соблюдая размеры участков попеременно 13 и 14 см.
• После всех изгибов образуется два конца, которые необходимо зачистить на расстояние 1,5-2 см. На концах делаются петли и фиксируются между собой. Место стыков полностью запаивается. Затем, к одному из стыков припаивается центральная жила, а к другому — оплетка. В результате, получается готовая антенна или двойной квадрат.
• Биквадратная антенна для телевизора требует телевизионного кабеля примерно 3 метра. Со стороны антенны он зачищается на 2 см, а со стороны штекера — на 1 см. Штекер можно выбирать на свое усмотрение. Его так же как и проволоку нужно зачистить с помощью надфиля или какого-то острого предмета. Таким образом, зигзагообразная антенна Харченко для цифрового ТВ почти готова к использованию.
• По окончании пайки все стыки следует залить горячим клеем из пистолета. Пока клей не остыл, его излишки нужно собрать. Получается одновременно надежное и эластичное соединение. На самой антенне места пайки тоже заливаются клеем.

Антенна Харченко для телефона

Выносная антенна направленного действия способна существенно увеличить возможности мобильного телефона и повысить качество связи при нахождении абонента в отдаленной местности. В продаже не всегда можно встретить наиболее подходящий вариант, поэтому лучшим выходом из положения становится антенна Харченко для сотовой связи, изготовленная из подручных материалов своими руками.

Наиболее доступный вариант представляет собой стандартную конструкцию, рассмотренную выше. Такая антенна размеры должна иметь исходя из конкретных условий эксплуатации. Все необходимые материалы продаются в хозяйственном магазине. Наиболее простые конструкции могут напрямую соединяться с кабелем и не требуют каких-либо специальных настроек.

Необходимо в первую очередь запастись медной проволокой, диаметром 2-3 мм. Можно взять изолированный провод и снять с него изоляцию. Если соединения будут производиться без пайки, потребуются специальные разъемы для антенн F-типа и соединители. Когда планируется две антенны Харченко соединить в параллель возможно понадобится рефлектор, который может быть жестяным или алюминиевым. Изоляция стыков выполняется с помощью термоусадочной трубки или изоленты. Для соединения методом пайки потребуется паяльник.

Медная проволока, подготовленная заранее, изгибается и превращается в зигзагообразную рамку, представляющую собой два ромба. Стороны каждого из них имеют длину 80 см, а общее расстояние между противоположными углами составит 226 см. Далее калькулятор антенны определяет точку соединения этих ромбов, как место соединения с кабелем. К данной точке припаивается кусок кабеля, размером 50 см, а к его противоположному концу накручивается разъем F-типа. Далее к разъему подключается основной кабель необходимой длины.

В некоторых случаях расчет антенны Харченко онлайн предполагает установку рефлектора, значительно усиливающего прием сигнала в определенной местности. Конструкция получается такая же, как антенна для т2, когда выполняется соединение между собой нижнего конца рамки и рефлектора через оплетку кабеля. С этой целью в рефлектор дополнительно вкручивается болт длиной 50 мм, к которому с помощью стяжки притягивается разъем F-типа. Предварительно к этому разъему припаивается кабель и рамка, расположенная на расстоянии свыше 40 мм. Таким образом, антенна Харченко для мобильного телефона, сделанная самостоятельно в наиболее простом варианте, готова к использованию.

Для непосредственного соединения приемного устройства с мобильным телефоном используется пигтейл, представляющий собой специальный провод. Один его конец соединяется с антенным кабелем, а другой — при помощи разъема с антенным гнездом телефона. В данном случае проблема рассчитать антенну отсутствует и какие-либо отдельные настройки не требуются, достаточно всего лишь наиболее оптимально расположить антенну, ориентируясь на качество принимаемого сигнала. Мачту с приемным устройством рекомендуется устанавливать, как можно ближе к дому, лучше всего возле окна, чтобы максимально уменьшить длину кабеля.

Добрый день, В.Ю.
Посетитель в последних постах с опытом по радиоантеннам FM диапазона это и есть я. Антенна оказалась простой в изготовлении и решил повторить для FM приема и сравнить с ранее изготовленными, на слух, по приборам, удобству эксплуатации. Целью было получение сигнала с минимумом помех для качественного звучания радио в стерео режиме. Изготовил две антенны. Первая из провода 3 мм толщиной. Вторая — из металлопласта. Из металлопласта оказалась чуть лучше по уровню принимаемых сигналов. На слух — меньше низких частот, больше высоких и отчетливость каждого инструмента в оркестре.
Метод измерений — есть приемник с индикатором уровня сигнала в децибелах. Нумеруем станции FM диапазона и смотрим уровень принимаемого сигнала от станции в Дб, затем все значения суммируем. Получаем числовое значение антенны по параметру уровень принимаемого сигнала. Все антенны ставились в одинаковые условия по направлению. Проволочная на окне длиной 303 см в виде прямоугольника с разрывом по большей стороне в 2 см (51 см х 102 см) — имеет значение 491 Дб, направленная петлевая рамочная фазированная антенна из провода — 459 Дб, такая же из металлопласта — 485 дб. Как видно из представленных значений металлопластовая антенна сопоставима с полноразмерной рамкой равной длине волны середины FM диапазона.
Теперь по технологии изготовления. она несколько отличается от Вашей и сделана без пайки. Основанием является рейка (30 х 6 х 3 см). Осталась от ремонта (2 шт). Проволочная антенна — длина окружности 75 см (четверь волны середины FM диапазона). Две окружности одинаковой длины. Берем саморез светлый (не темный — у него головка под конус) с плоской головкой под крестообразную отвертку. Делаем в рейке отверстие сверлом или иным способом, чтобы проволока заходила в отверстие с небольшим сопротивлением. Можно немного изогнуть концы провода для этой цели. Два конца петли засовываем в отверстие рейки и не соединяем их между собой (оставляем 5 мм между концами петли). Так же делаем со второй петлей на другом конце рейки. Расстояние от конца рейки 1 см. Вкручиваем саморезы сверху рейки таким образом, чтобы своим концом саморез входил в провод петли на конце. Этим обеспечиваем контакт коаксиала с рамкой. Под саморезы накручиваем центральную жилу коаксиала и оплетку с разных сторон рамки. Например, центральная жила слева, а оплетка справа по направлению от начала рейки к ее концу. Между рамками укладываем коаксиал и крепим его к саморезам (накручиваем под шляпку самореза). Вторая петля крепится также и концы коаксиала крепятся под саморезы крепления второй петли. Спуск в виде коаксиала — у меня получился длиной 7,5 метров, крепим под саморезы одной из рамок (центральня жила слева, а оплетка — справа. Все затягиваем — саморезы обеспечивают шляпкой контакт проводов между собой, а концем — контакт с петлей. Расстояние между саморезами — 2 см Другой конец коаксиала подключаем в приемник через необходимый вам разъем. Все — антенна готова.
Металлопласт отличается по технологичности. Труба 20 мм, тоже после ремонта. Согнулась в кольцо без проблем. Длина петли 75 — 1,5 см (как рекомендовалось в статье) = 73,5 см. Крепление петли к рейке тоже саморезом, но большего размера, чтобы он прошел насквозь металлопласта и хорошо был закреплен к дереву, на 10-15 мм. Между концами одной петли расстояние 1 см. Саморезы от конца петли еще на расстоянии 0,5 см. Получаем между саморезами одной петли расстояние 2 см. Между петлями прокладываем кусок металлопласта и крепим его саморезами к рейке, так, чтобы внутрь можно было просунуть коаксиал. Соединяем коаксиал так же, как и в первом случае на концы петли центральная жила и оплетка. Трубка между петлями антенны заземляем (соединяем с оплеткой). Просовываем кусок коаксиала в трубу между петлями, соединаем ц.ж. и оплетку. Коаксиал снижения также соединяем с саморезами одной из петель (ц.ж. и оплетка). Концы петель очищаем предварительно от винила до алюминия, чтобы шляпка самореза прижимала провода к алюминию и одновременно крепила петлю к деревянной рейке.
С уважением, Андрей

Оборудование для цифрового телевидения — это то что можно купить в нашем магазине. Наша компания работает на рынке эфирного и спутникового оборудования с 2003 года и большую часть наших клиентов мы знаем уже в лицо.
Для постоянных покупателей нашего интернет магазина действует система скидок, которая рассчитывается автоматически по номеру купона присвоенному лично вам.
Все оборудование проходит предпродажную подготовку, а именно устанавливается последняя версия ПО на спутниковые и эфирные приставки. Все ресиверы проверяются на работоспособность.
Наша компания производит доставку оборудования, как по Москве так и по всей России. С большинством компаний курьерской доставки заключены соглашения о льготной цене доставки.
В нашем интернет магазине вы сможете найти практически любое оборудование, которое может вам понадобится для приема спутникового и эфирного телевидения. Мы постарались сделать удобным процесс оформления заказа для любого Если вы планируете заказать не одну позицию, а несколько, то вы можете воспользоваться поиском по магазину и обратить внимание на сопутствующее оборудование.Если вы ходите подобрать оборудование для приема спутникового тв, то вам следует пройти по вкладке меню «Спутниковое телевидение», если для приема эфирного или кабельного тв, то «Эфирное телевидения» и.т.д. Если в процессе заказа у вас возникают вопросы, то вы можете воспользоваться онлайн чатом, который расположен на каждой странице интернет магазина или заказать обратный звонок.
Надеемся, что в интернет магазине цифрового тв вы сможете потратить минимальное количество времени на заказ требуемого оборудования.

Печать

Дельта H1381AF

Участки располагаются от города на разных расстояниях 10 км, 50 км и больше, а от телевышки расстояние может быть еще больше и составлять 100 — 150 км. Это значительное удаление и для устойчивого приема цифрового телевидения на даче нужна активная антенна.

Начну пожалуй с того, что стабильный прием на расстояниях до 30 км могут обеспечить пассивные антенны, а чтобы обеспечить стабильный прием и летом и зимой на больших расстояниях, нужно использовать более мощную с усилителем, а для холмистой местности, а также сверх дальнего приема, еще и подымать ее повыше используя мачту.

Для передачи сигнала в цифровом ТВ используется дециметровый диапазон (ДМВ) с частотами 470 — 862 МГц (21-69 каналы), поэтому при выборе антенны для дачи нужно ориентироваться именно на них. Однако не стоит упираться только в этот тип, для приема стандарта DVB T2 применимы и всеволновые (широкополосные), способные принимать как дециметровый диапазон так и метровый 48 — 230 Мгц.

Дециметровая антенна для приема dvb t/t2

Современные антенны изготавливаются из стали или алюминия и имеют рабочий диапазон температур от -50 до +50 градусов с защитой от внешних воздействий (снег, дождь). Металлическая тяжелее, но в отличии от алюминиевых надежнее к деформациям. Формы их различны, но наиболее эффективна, проверенная так сказать временем широкополосная антенна МВ/ДМВ — волновой канал. Такая антенна на дачу для приема цифрового ТВ самый лучший вариант.

Самые распространенные на сегодняшний день антенны «Дельта» и » Локус». Они имеют различные коэффициенты усиления (измеряется в децибелах, Дб) или регулируемый, поэтому необходимо смотреть их характеристики. Нужно понимать, что сама ан-на имеет собственное усиление, так же как и усилитель.

Предлагаемые продавцами цифровые антенны и усилители не более чем рекламный трюк. Усилители, если это не какой-то особенный, по своему назначению просто усиливают сигнал, в данном случае телевизионный, во всем диапазоне частот ТВ вещания. В случае с антеннами обозначение их как цифровые значит, что они способны принимать дециметровые волны.

При установке антенны на мачте используйте обязательно заземление, даже если металлическая мачта стоит на земле. Это поможет стекать статическому электричеству в землю во время грозы (и конечно при попадании молнии), что предотвратит выход из строя усилителя. Заземление решетки (рефлектора) польской антенны улучшает ее характеристики, так как она отражает сигнал обратно на вибраторы, что усиливает его.

Если вы намерены сделать активную антенны самостоятельно, то в «сети» можно найти множество различных решений, даже из пивных банок, вопрос только в том будут ли они эффективно работать и советую не тратить время, не так уж они и дороги. Например, недорогая так называемая «польская» для приема цифрового телевидения на даче, при дальности до 100 — 120 км, будет самое то.

Усилители для антенны

В «польских» всеволновых антеннах применяются усилители SWA имеющие различное усиление их вам нужно приобретать отдельно, в зависимости какая удаленность от вышки. С ориентироваться можно по предлагаемой таблице:

Итак подводим итоги. Если вам нужна антенна для телевизора на свою дачу, то при дальности от телевышки от 10 до 30 км выбираем среди комнатных активных, при большем расстоянии — выбираем среди уличных (наружных). Чем больше удаленность, тем больше должно быть усиление. Ничего плохого не случится если антенна для дачи будет иметь несколько большее усиление чем нужно, так сказать запас не повредит и тогда 10 или 20 каналов (зависит от региона) будут показывать без проблем.

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания. Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками. Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 – представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Обозначения:

• А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
• B – места крепления экранирующей оплетки кабеля.
• С – центральная жила.
• D – место крепления центральной жилы
• E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц. Формула расчета будет следующей: L R = 300/f, где L R – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2). Теперь рассчитываем L R , 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

• Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной L R .
• Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
• Петля устанавливается на подставку.
• На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

• внешние стороны ромба (А) – 140 мм;
• внутренние стороны (В) – 130 мм;
• расстояние до рефлектора (С) – от 110 до 130 мм;
• ширина (D) – 300 мм;
• шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Цифровое телевидение вещается именно в диапазоне дециметровых волн. Поэтому использовать можно практически любую антенну ДМВ. Но мне понадобилась простая
, легкоповторяемая и крепкая антенна ДМВ
диапазона.
Такая чтобы ее можно было носить с собой, и при случае не жалко было отдать за небольшую сумму людям.

За основу была взята известная «восьмерка
«, с той разницей, что я использовал ее без отражателя.
Материал для полотна антенны можно взять любой токопроводящий, подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль… Я взял медную проволоку диаметром 3 мм. Легко паять, легко гнуть при сборке, легко выровнять если погнулась.
Наружная сторона квадрата 14 см, внутренняя чуть меньше — 13 см за счет того что середина двух квадратов не сходится, около 2 см от угла до угла.

Итак если вы делаете антенну не из проволоки, то так и отмеряете — верхние стороны по 14 см, боковые по 13.

Итак. Отмеряем кусок общей длиной 112 см
и гнем проволоку. Первый участок 13 см + 1 см для петли (для прочности) . Второй и третий — по 14 см, четвертый и пяты — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см петля жесткости.

На двух концах зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга, а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой. Куда паять центральную жилу, куда оплетку, значения не имеет.

Расстояние между пайкам 2 см

Кабеля я взял около трех метров. В большинстве случаев хватает если делаете не для себя лично. Для себя отмеряете сколько нужно.

Кабель зачистил со стороны антенны на два сантиметра, к штеккеру — 1 см. Если штеккер такой как на фотографии. Можно брать любой, покрепче.

Зачистка кабеля

Штеккер зачистил надфилем и скальпелем.

После запайки оба места пайки заливаются клеем из пистолета. На штеккере, сначала горячий клей заливается на место пайки и в пластмассовый колпачок, с запасом, лишнее после можно убрать. Затем, пока не остыл клей все быстро собирается. Такой стык после зубами не разгрызешь. Надежно, в то же время эластично.

Пайка на самой антенне так же заливается клеем, но для жесткости конструкции берется каркас — любая крышка, коробка,…. Я взял крышку от 20-ти литровой бутыли для воды, коих у меня накопилось достаточное количество. Если делаете антенну как и я для массового производства, то материалы лучше сразу использовать распространенные, буквально валяющиеся под ногами для лучшей повторяемости антенны. Если антенна делается в единичном экземпляре для побыстрому склепать, то можно совсем ничего не заливать.

Получилась такая вот конструкция, которую можно прилепить где угодно — на карниз, на штору, на оконную раму. Для этого можно носить с собой кусок проволоки, пару саморезов, пару булавок…

Антенна в сборе

Если антенна помялась при переносе, она легко и без повреждений выравнивается. Это пожалуй самый главный ее плюс.
Такую конструкция я не всегда таскаю с собой, а только когда получаю конкретный заказ на подключение тюнера цифрового телевидения DVB-T2. Она легко умещается вместе с инструментом в моем рюкзаке.

Удобнее делать сразу несколько антенн одновременно. Занимает меньше времени.

Вот таким образом закрепил антенну мой друг, используя ее в качестве наружной. До вышки порядка 9 км. Прием уверенный несмотря на простоту антенны.

Аналоговое вещание, применявшееся ранее, с 2009 года полностью прекращено. Изменение формата на цифровой создало необходимость использования соответствующего приёмного устройства. Вещание цифрового ТВ ведётся в диапазоне ДМВ, который способен вмещать множество каналов, обладая компактностью и высоким качеством сигнала. Возросший уровень передачи сократил расходы на обслуживание оборудования, позволил сделать его более устойчивым к воздействию помех, хотя не все проблемы удалось решить полностью. В условиях сельской местности приём сигнала практически невозможен, а в большом городе он усложняется из-за способности железобетонных конструкций многоэтажных домов экранировать сигнал. Для уверенного приёма вполне возможно изготовить антенну для цифрового ТВ своими руками, так как её стоимость в магазине довольно высока.

Принцип действия цифровой антенны

Цифровой сигнал отличается от аналогового тем, что передаёт не саму волну, а информацию о ней
. То есть состоит из непрерывного потока «координат» точек специфического графика синусоиды, передаваемой обычными аналоговыми устройствами. Это даёт возможность значительно снизить помехи и повысить качество передачи сигнала, так как сбой при передаче информации не вызывает больших проблем и спокойно корректируется при декодировании сигнала в приёмнике. В остальном технология передачи остаётся прежней — с передатчика излучаются в пространство электромагнитные колебания, они принимаются антеннами в зоне прямой видимости, на контурах которых возникает небольшое напряжение, передающееся на декодирующее устройство телевизора и превращающееся в изображение и звук.

Для приёма дециметровых волн требуется небольшой размер антенны, что выгодно отличает устройства от ранее использовавшихся огромных антенн, заполнявших собой крыши домов. Размеры цифровых антенн достаточно компактны, поэтому их можно свободно разместить в квартире, на балконе или ином, удобном для владельца и обеспечивающим качественный приём месте. Самодельная антенна имеет несложную конструкцию и вполне доступна для изготовления людям без специальной подготовки, обладающим только базовыми знаниями.

Делаем рамочную антенну своими руками

У круглой антенны для цифрового ТВ наибольшее входное сопротивление

Рамочная антенна является одним из самых простых вариантов. При этом устойчивость к помехам у такого устройства весьма высока, ведь конструкция совмещает в себе приёмную антенну и фильтр помех. Название «рамочная» говорит о специфической конфигурации — она представляет собой замкнутый контур в виде рамки круглой или прямоугольной формы. Изготавливается из медной проволоки. Также, как вариант, можно использовать кусок антенного кабеля (RG6), освобождённого от виниловой изоляции.

Расчёт

Для расчёта рамочной антенны требуется лишь определить длину провода, из которого сделана рамка
. Формула для подсчёта выглядит следующим образом:

где LR — длина провода в петле,

f — волновой коэффициент, представляющий собой среднее арифметическое между величинами границ волнового диапазона. Например, если вещание ведётся в диапазоне 568–720 МГц, то f = 568 + 720 / 2 = 644.

Узнать необходимые диапазоны можно на сайтах передающих компаний или из других источников — эта информация свободно распространяется. Для расчёта используются начальная и конечная частоты. Если конечной нет, то значение f принимается равным начальной частоте.

Некоторые специалисты приводят другой вариант формулы, по которому сторона квадратной рамки равна 0,254 от длины волны (или f). То есть значение, полученное из расчёта по первой формуле, надо увеличить на 1,5 %. Разница незначительна, но в некоторых случаях она важна.

Для изготовления антенны понадобятся:

• Пассатижи;
• Линейка;
• Паяльник;
• Канцелярский нож для снятия изоляции (если используется антенный кабель).

Перечислены лишь самые основные инструменты, в зависимости от навыков и возможностей пользователя могут быть использованы другие, более подходящие для каких-либо целей приспособления.

Инструкция по изготовлению

Изготовление рамочной антенны не составляет никакой сложности. Понадобится выполнить следующие действия:

• Отрезать кусок провода нужной длины. Опытные пользователи советуют сначала отрезать кусок немного длиннее, чем этого требует расчёт, чтобы имелась возможность точнее подогнать длину при формировании конфигурации антенны.
• Придать антенне требуемую форму. Если используется круглая петля, то необходимо сделать как можно более ровную окружность, для квадратной рамки следует точно выдерживать длину сторон.
• Концы рамки соединяются с антенным проводом от телевизора: один конец — к оплётке, другой — к центральной жиле. Для выполнения этой задачи необходим паяльник или монтажная колодка с клеммными зажимами.
• Осталось установить устройство в наиболее удачном для приёма месте и настроить положение.

Как изготовить антенну Харченко

Такую антенну можо изготовить своими руками для приёма Wi-Fi

Конструкция была предложена К.П. Харченко в 1961 году. Основная задача — приём телевизионных передач, но практика показала высокую пригодность и многопрофильность изобретения. Внешняя антенна Харченко имеет форму восьмёрки с незамкнутой серединой. Она состоит из двух квадратов, а соединение с антенным проводом производится в средних точках. Таким образом, мы имеем замкнутый виток из толстой медной проволоки, имеющий специфическую форму. Отличие от рамочной конструкции состоит именно в более сложной конфигурации, позволяющей получить стабильный и уверенный приём сигнала, помехоустойчивость и надёжность
. Её особенность состоит в широкополосности и возможности принимать как телевизионный, так и радиосигнал. Все зависит от расположения антенны — вертикальное даёт приём телесигнала, горизонтальное — радио.

Форма восьмёрки не является единственно возможным вариантом, можно увеличить число образующихся квадратов. Также известны варианты с образованием окружностей, треугольников и т.п. Восьмёрка используется по причине простоты изготовления и настройки, а также отсутствия помех.

Расчёт

Самостоятельный расчёт антенны Харченко не составляет особого труда, но включает в себя определение множества величин. Понадобится вычислить длину стороны квадрата, размер отражателя (рефлектора), общую длину восьмёрки от верхней до нижней точки, величину зазора между рефлектором и антенной и т.д. Поэтому самым простым и надёжным решением станет использование онлайн-калькулятора, которых немало в сети. Для получения более точного результата можно попробовать посчитать на нескольких сервисах и сравнить данные.

Необходимые инструменты и материалы

Для сборки антенны Харченко потребуются:

• Толстая медная проволока сечением около 4 мм 2 ;
• Алюминиевая пластина для отражателя (рефлектора). При её отсутствии в качестве рефлектора может быть использована металлическая решётка (сетка);
• Пассатижи, молоток, отвёртка;
• Электродрель с набором свёрл;
• Паяльник, клеммная колодка;
• Металлическая труба или деревянные длинные бруски для изготовления опорной конструкции (мачты).

Существует масса вариантов конструкции, для изготовления которых можно использовать различные дополнительные приспособления. По необходимости они привлекаются в рабочем порядке.

Инструкция по изготовлению

• По рассчитанным данным изготавливается восьмёрка.
• Соединение в средней точке спаивается, вторая точка подвергается лужению для последующего присоединения питания.
• В пластине рефлектора просверливаются отверстия, в которые устанавливаются бобышки для крепления антенны.
• Она закрепляется на опорных бобышках, к центральным точкам припаивается провод.
• Пластина рефлектора прикрепляется к мачте. Для этого используются шурупы или хомуты, если она изготовлена из металлической трубы.
• Мачта с антенной устанавливается на отведённое место.
• Подключается к телевизору, настраивается оптимальное положение.

Другие варианты

Вариант конструкции антенны Сотникова из трёх квадратов

Рассмотренные варианты не являются единственно возможными. Существует множество конструкций антенн для приёма телевизионного сигнала.

Можно выделить следующие:

• Трёхэлементный волновой канал.
  Представляет собой достаточно сложную конструкцию из горизонтальной планки, на которой установлены две поперечные полосы и рамка Т-образной формы. Вариантом такой конструкции является четырёхэлементный волновой канал, содержащий три поперечины и одну Т-образную конструкцию.
• Двойной квадрат (антенна Сотникова).
  Имеет усиливающий коэффициент 10–13 дб, представляет собой две квадратных рамки, расположенные параллельно и соединённых между собой поперечиной. Вариантом конструкции является тройной квадрат, авторство которого принадлежит тому же Сотникову. Усиливающая способность выше — в районе 14–15 дб.
• Антенна Туркина.
  Коэффициент усиления, которым обладает такая конструкция, составляет более 15 дб. Представляет собой шесть колец разного диаметра, закреплённых на горизонтальной диэлектрической опорной штанге. Устройство требует довольно тщательного расчёта диаметра колец и расстояния между ними.

Видео: Как сделать антенну для цифрового ТВ своими руками

Переход телевидения на цифровой формат произошёл с целью устранения помех, увеличения качества передачи, более уверенного приёма и компактности аппаратуры. Необходимость использования собственной антенны обусловлена большим количеством помех или удалением от ретранслятора. При отсутствии возможности приобретения образца заводского производства, который стоит довольно дорого и не всегда имеется в продаже, вполне можно изготовить самодельное устройство, так как в этом нет особой сложности.
