Антенна для wifi адаптера своими руками

Здравствуй, дорогой читатель! Сегодня расскажу вам, как я сделал мощную WiFi антенну своими руками. Руки у меня, конечно, золотые, только растут не из того места, но и это мне не помешало. Для начала давайте разберёмся в так называемом коэффициенте усиления антенны. Не переживайте! Я не буду использовать заумные фразы или оперировать какими-то сложными терминами, но с этим нужно разобраться.

Данная величина измеряется в изотропных децибелах и обозначаются как «дБи» или «dBi». Словосочетание можно не запоминать, но вот буковки стоит запомнить. На домашних роутерах обычно стоят маломощные антеннки в 2-4 dBi. Но как показывает практика, в загородных домах или больших офисных помещениях — этого показателя не хватает.

Поэтому мы сегодня будем делать самодельную антенну от 10 до 20 dBi. Больше и мощнее делать нет смысла. Всё дело в том, что с увеличением мощности усиления пучок сигнала становится более направленным и узким. А радиус покрытия становится ниже. Взгляните на картинку выше. То есть ловить такой сигнал можно, но куда сложнее, так как пучок становится слишком узким.

Такие антенны ещё называют направленные. Их можно конструировать, если нужно объединить, например два загородных дома в одну сеть путём моста. При этом если они находятся на расстоянии до 10 км.

Теперь давайте разберёмся с частотой. Современные роутеры имеют два диапазона: 2.4 ГГц и 5 ГГц — это частота передачи данных. Понятно дело, что последний диапазон имеет большую скорость, но и имеет один минус. Как вы, наверное, помните из физики 7 класса, чем выше частота волны – тем быстрее она затухает. То есть радиус покрытия у 5 ГГц явно ниже.

После долгих раздумий самым лучшим вариантом именно для домашнего использования выбор пал на квадратную антенну. Она имеет такую форму, что коэффициент усиления можно довести до 20 дБи. И даже при такой мощности пучок сигнала не будет таким узким. Для дома она будет выступать как всенаправленная антенна с большим радиусом.

Во второй главе я расскажу, как сделать мощную Wi-Fi антенну-пушку для роутера своими руками. Панельная антенна будет значительно усиливать сигнал адаптера, но в более узком направлении. Об её дальнейшем использовании я также расскажу в самом конце.

Инструкция для усиления вай-фай дома

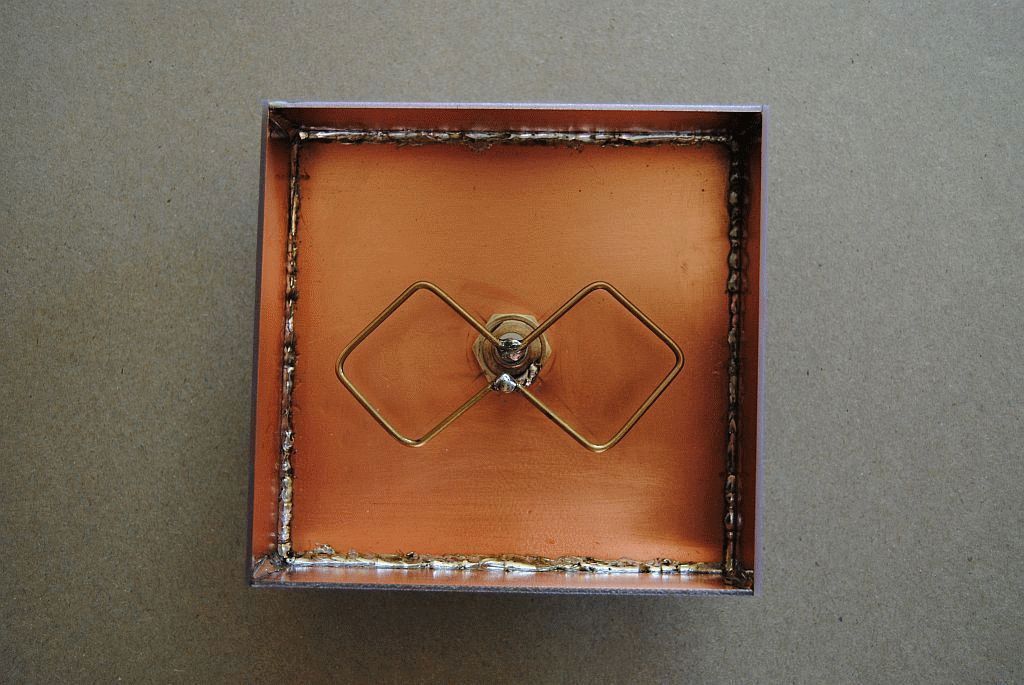

1. Нам нужно сделать крепление, на котором будет восседать наша антеннка. У меня остался старая упаковка от CD-дисков. Возьмите и отрежьте примерно чуть выше середины сердцевину. После этого нужно круглым надфилем сделать маленькие ямки. Таким образом, чтобы получилось 4 выемки в виде ровного креста.

2. Теперь нужно взять кусок медного провода с диаметров от 2-4 мм и сделать из него резонатор. Он как раз и будет выступать основным рассеивателем луча радиоволн. Теперь с помощью плоскогубцев нужно ровно сделать 2 квадрата с длинной ребра в 29-31 мм. Самое главное – посмотрите, чтобы между углами соприкосновения квадратов – было свободное место.

3. И так теперь нам понадобится коаксиальный кабель. Сердцевину мы припаиваем к одному углу, а оплётку припаиваем к другому концу.

4. Промазываем клеем дно коробочки и приклеиваем туда диск. Он будет служить как отражатель пучка радиоволны. Можно, конечно, приклеить фольгу, но диск более эстетично выглядит. Теперь аккуратно проталкиваем провод в отверстие и также приклеиваем квадраты к полукруглым пазам, которые мы сделали ранее.

5. Сверху также завариваем клеем для надёжности конструкции.

6. Заклеиваем и заднюю часть, чтобы провод не вырвало. Можно приклеить один провод, всё заливать клеем – не нужно.

7. Теперь надо просто подключить разъём коаксиального кабеля к SMA порту, к которому как раз и прикручиваются антенны. Там все просто, центральную жилу припаиваем к центру SMA, а оплётку к внешней части.

8. Для тех, кто любит паять, можно вскрыть маршрутизатор и напрямую припаять нашу антенну к плате. Но нужно понимать, что это достаточно небезопасно для роутера, и если вы в этом не разбираетесь – то лезть не стоит. Плюс можно повредить саму плату при отсутствии нужного паяльника.

9. В конце у вас должно получится, что-то вроде такого, как у меня «самоделкина». Выглядит не очень, но пробивает стены при частоте 2.4 ГГц – на ура! Для большого загородного дома вполне сойдет. При правильной установке будет отлично ловить даже не улице.

Направленная антенна на большое расстояние

Сразу скажу эта антенна более мощная, но и как я говорил из-за мощности пучок становится более направленным и узким. Поэтому его стоит использовать для соединения между собой несколько сетей по воздуху. Даже можно использовать как повторитель. Вайфай пушка сможет бить на расстояние до 10 км.

Делается она достаточно просто и все материалы можно купить в любом радиомагазине. Всё же она по использованию – большое наружная или внешняя, для отправки сигнала на большое расстояние. Но вы сами решаете, как её использовать. Для постройки моста нужно сделать вторую, которая будет также выступать как приемник.

Вот схема по которой мы будем делать нашу антенну. Сразу скажу, что нужно делать максимально точно как можете, по чертежу. Если будут сильные отклонения от размеров и расстояний между пластинами – то связь будет хуже. Также ещё один момент – все размеры предназначены для раздачи 2.4 ГГц волны.

1. Из листа меди нарезаем ровные круги, а в центре просверливаем дырку для шпильки. Также нам понадобятся гайки по размеру шпильки.

2. Точно линейкой начните прикручивать диски. Постарайтесь сделать максимально приближённо к схеме. Начните прикручивать с маленьких дисков. На последних двух надо будет сделать дырочки как на картинке ниже.

3. Теперь нам понадобится любая старая антенна из-под роутера. Можете использовать и рабочую. Снимаем с неё верхний колпачок и отрезаем основную часть. Также снимаем резиновую часть, под которой будет металлический купол. Его аккуратно обрезаем, а под ним вы увидите проводок, который нам и нужен.

4. Помните те дырочки, который мы делали? – вот проводок нужно запихнуть в них под прямым углом и припаять к пластинам, как на картинке снизу.

5. Далее антенну можно прикрутить к роутеру. Но если вы будете использовать пушку как мост, то в этом случае её нужно устанавливать на крышу или на улицу. Тогда можно вместо этой антенны припаять коаксиальный кабель. И для этого случая нам понадобится вторая пара дырок, о которых мы почему-то забыли.

6. Мне пришлось немного расширить дырку просверлив более толстым сверлом. Далее я просто вставил её в отверстие, но припаял не к первому диску, а ко второму, в котором тоже должна быть вторая дырочка. Теперь провод надо будет чем-то закрепить, можно примотать изолентой или ещё чем-то. Тут у вас есть пространство для размышления.

7. Ставим её на крышу. Если таки образом будете ловить вторую сеть из другого дома, чтобы брать оттуда интернет и сетевые ресурсы, то антенну надо будет чётко повернуть ровно в сторону, где будет стоять аналогичная антенна. А мост можно сделать за счёт двух роутеров.

Как показала практика, такая антеннка достаточно мощная для загородного использования и может пробивать до 10 километров дальности на прямую. Только надо учитывать ещё и препятствия, которые будут гасить сигнал. Поэтому её нужно устанавливать как можно выше. Также не забываем о грозах и молниях, поэтому помимо неё надо установить громоотвод.

Чисто теоретически к такому аппарату дальнего действия можно присобачить телевизор и использовать её для поимки каналов. Если пойти глубже, то ею можно усилить приём любого сигнала для телефона, ноутбука и т.д.

Всем привет! Сегодня я продолжу рассказ о самодельных антеннах, и на этот раз речь пойдет о Wi-Fi. Не сложная в изготовлении, всенаправленная Wi-Fi антенна, имеет усиление 6 дБ, с её помощью можно значительно усилить сигнал на ноутбуке, точке доступа и других Wi-Fi адаптерах. В сети можно найти множество вариантов конструкции и размеров данной коллинеарной антенны, и 3 из них мною были опробованы, но отличные результаты показал только вариант, описываемый в этой статье. Конечно, многие скажут, зачем заниматься ерундой и мастерить Wi-Fi антенну своими руками, когда можно купить готовую, на что я скажу, купить можно все, если есть деньги, но зачем их тратить, если можно сделать самому, причем иногда даже лучше чем в магазине, в этом я убеждался не раз.

Скажу сразу, что данная антенна относится к среднемощным, и поддерживать с её помощью длинные линки, не получится. Для этих целей необходимо использовать направленную антенну, варианты конструкций которой мы обязательно рассмотрим в будущем. Данная  же антенна отлично подойдёт для организации связи стандарта Wi-Fi 802.11 в пределах дома, двора, и даже между соседними домами. Такой самодельной антенной Wi-Fi антенной можно заменить стандартную антенну 2дБ входящую в комплект вашего роутера или точки доступа, и увеличить тем самым радиус покрытия более чем в 2 раза. Получится так называемый Wi-Fi усилитель.

Перейдем непосредственно к описанию самой конструкции. Фото наглядно проиллюстрируют весь процесс. Для изготовления антенны нам понадобится все та же монолитная медная проволока сечением 4 мм², которую можно приобрести в любом электрическом магазине. Отрезок такой проволоки нужно изогнуть специальным образом, выдержав размеры, показанные на следующей схеме:

И припаять получившуюся конструкцию к коннектору N-типа, или к обычной маме BNC разъёма, их можно купить в любом радиомагазине. BNC найти проще, его используют для монтажа видеонаблюдения. BNC-маму нужно купить в комплекте с папой, к которому и будем подсоединять коаксиальный кабель 50 Ом, на фото представлен пример с BNC. Припаяв один конец проволоки к коннектору, нужно от его основания отмерить 61 мм и сделать кольцо, как показано на фото:

Накручивать кольцо, лучше всего с помощью шаблона в виде трубки нужного диаметра и плоскогубцев. Кольцо должно получиться диаметром 10 мм. Кольцо ни в коем случае не может быть замкнутым, оно должно переходить в продолжение проволоки.

От этого кольца отмеряем 91 мм и таким же образом делаем второе кольцо, его диаметр также должен составлять 10 мм. Далее, от второго кольца отмеряем 83 мм и обрезаем проволоку. В итоге должна получиться следующая конструкция:

Вот вариант исполнения для точки доступа, к антенне припаян маленький коннектор N с кабелем, во всех вариантах задействована только центральная жила, оплетка просто заворачивается назад и не имеет ни какого контакта:

На этом все. Как видите, изготовление антенны не составит большого труда, скажу только что размеры необходимо соблюдать обязательно, и конечное изделие должно выглядеть аккуратно, от этого в большей степени зависит работоспособность антенны. Как подсоединить такую или другую Wi-Fi антенну к ноутбуку или нетбуку, для усиления сигнала, я расскажу в ближайших статьях.

В заключении хочу поблагодарить некоторых подписчиков и просто читателей за присланные мне чертежи и рисунки с описанием различных самодельных антенн, некоторые из них действительно впечатляют!  Все присланные мне конструкции я обязательно проверю на практике и выложу на блоге в ближайшем будущем. Так что если у вас есть что предложить, обязательно присылайте на ящик BlogAnten@yandex.ru или отправьте письмо со страницы «Контакты», буду признателен.

Недавно на сайте была показана антенна 3G. Хочу представить три Wi-Fi антенны не просто скопированные с других сайтов, а изготовленные своими руками и протестированные в реальных условиях. Мне нужен был доступ в Интернет в соседнем доме от моего роутера, на расстоянии 150-200 м.

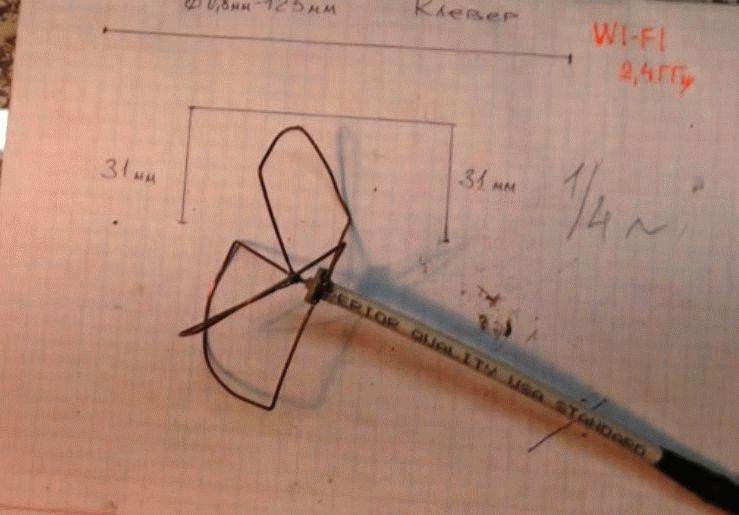

Первая антенна http://usd.ucoz.ru/publ/2-1-0-71 — всенаправленная, сделанная из куска кабеля RG-213. Сразу скажу, что использовать эту антенну можно только как обычную штыревую, и заявленные на одном из сайтов характеристики не оправдали своих надежд. Радиус действия этой антенны составил метров 30. Поэтому с ней я больше не экспериментировал.

Зачистил кабель. Длина центральной жилы 28 мм.

Для жесткости конструкции надел на внутренний диэлектрик кольцо, сделанное из медной проволоки сечением 2,5 мм²

Длина плеча-противовеса составила 31 мм, а диаметр нижнего кольца 54 мм.

Вторая

спиральная Wi-Fi антенна HELIX

изготовлена из куска пластиковой канализационной трубы диаметром 40 мм и куска электрического провода сечением 2,5 мм².

http://www.wifiantenna.org.ua/antennas/helix/

На трубу намотал 12 витков провода с шагом витка 33 мм и проклеил клеем «Момент», это даст очень прочную намотку вокруг трубы.

Для соединения антенны с рефлектором я использовал бутылёк от мыльных пузырей. Прикрутил его к рефлектору винтом, а антенну посадил на клей.

Так как радиочастотный выход всех точек доступа и роутеров обычно имеет сопротивление 50 ом, кабель должен быть волновым сопротивлением 50 ом. Для согласования антенны с кабелем припаял к концу провода прямоугольный треугольник из жести размером по катетам 71*17 мм.

Для соединения антенны с кабелем я просверлил отверстие в рефлекторе и припаял медную трубку.

Припаял к треугольнику-компенсатору,

А экран забондажил и пропаял.

Кабель использовал RG-58/U с волновым сопротивление 50 ом. На другой конец кабеля припаял RP-SMA(м)-коннектор.

Третья

антена из банки

Прочитав ни одну статью про изготовление антенн из банки, я решил взять банку из под Жигулевского пива объемом 1 литр.

У неё ровное плоское дно и диаметр подходящий.

И покрасил нитроэмалью из баллончика.

Теперь о тесте антенн в реальных условиях.

Про первую антенну я уже писал. Радиус у неё был порядка 20-30 метров.


Проверка связи проходила между роутером D-Link DIR-300 и планшетным компьютером на доступ к страницам Интернета

и видеосвязи по Skype из двух точек.

Первая точка находилась на расстоянии 240 м от антенны,


На расстоянии 450 м доступ к Интеренту был на скорости 1 Мб/с, но видеосвязь по Skype постоянно обрывалась.



Антенна из банки показала лучшие результаты, чем спиральная антенна.


На расстоянии 450 м видеосвязь по Skype была удовлетворительной. Вывод я сделал такой, антенна из банки имеет более узкую диаграмму направленности и хороша для создания соединения с удаленным пользователям.

Но для этого её нужно «нацелить» на того самого пользователя. У спиральной антенны диаграмма шире, поэтому соединение возможно и без тщательного «прицеливания».

Что касается расстояния, то я подключался к Интернету через планшетный компьютер, а у них встроенные антенны Wi-Fi с маленьким коэффициентом усиления, следовательно и расстояние небольшое.

Т.е. я сигнал от роутера получаю хороший, но при подключении не могу получить IP-адрес и связь срывается. Я в принципе достиг желаемых результатов. 450 м для меня это с лихвой.

Но для тех кому нужно большее расстояние для связи, мои предложения будут следующими: ставить одинаковый внешние антенны с двух сторон,

как со стороны роутера или точки доступа так и со стороны сетевого адаптера, и ставить более мощную точку доступа типа SENAO ECB-8610S или EnGenius ECB-3500.

У них выходная мощность в шесть раз больше обычных роутеров, но и цена в пять-шесть раз дороже.

Что такое WiFi антенна с высоким коэффициентом усиления? Как усилить сигнал WiFi
?
Такие приёмы, как выбор центральной позиции WiFi роутера
, установки ретранслятора, помогают, так или иначе, но одна идея остается особенно жизнестойкой — замена обычной антенны на антенну с высоким коэффициентом усиления.

Нет необходимости навязывать эту идею как нечто новое, да и придумывать колесо, давайте в месте попробуем разобраться как работает WiFi антенна
своими руками
из банки. А что это такое WiFi антенна с высоким коэффициентом усиления? Когда мы говорим о радио антеннах и употребляем слово «усиление» то подразумеваем направленное усиление антенны. Направленное усиление антенны, это способность антенны передавать усиленный сигнал WiFi (приём/передача) в заданном направлении.

Суть дела в том, что направленные WiFi антенны, как правило, имеют большую дальность действия и лучший прием, так как они излучают большую часть энергии в одном направлении — стремятся передать и принять сигнал в одном направлении и поэтому для безупречной работы, а также и при установке, все направленные антенны нужно обязательно хорошо выравнивать.

На рисунке выше показан процент излучения обычной антенны по сравнению с направленной антенной (предположим, что антенны расположены в центре диаграммы). Обычная WiFi антенна излучает радиоволны поровну во всех направлениях, тогда как WiFi антенна направленного действия работает в заданном направлении, предусмотренным дизайном самой антенны. Но практически, никакая WiFi антенна не сможет излучать идеально в одном направлении, равно как и вo всех направлениях.

WiFi антенна своими руками

Название происходит от словосочетания «CAN+ANTENNA» (банка+антенна). CANTENNA это открытый цилиндрический волновод (волновод это полая металлическая трубка используемая для передачи высокочастотных радиоволн), который сконструирован из доступных материалов — консервной банки или металлической трубки. Размер (диаметр и длинна) многих жестяных банок поддерживает волновое распространение на частотах порядка 2 ГГц.

Благодаря простому дизайну, легкой сборки и работой на частоте максимально приближенной к 2.4 GHz (частота WiFi сетей) практика изготовления антенны из жестяной банки своими руками получила широкое распространение. CANTENNA это направленная антенна изготовленная своими руками,
которая будет полезна на коротких или средних дистанциях, хотя в некоторых случаях удавалось добиться увеличения предела досягаемости беспроводного соединения до 6-7км.

Применение антенны

CANTENNA широко применяется для ведения Wi-Fi wardriving и системными администраторами для выполнения тестов и оценки защищенности сетей Wi-Fi

При использовании направленных антенн удаётся избежать или уменьшить помехи от других сетей, а также повысить WiFi безопасность за счет того, что сигнал антенны проходит сфокусированным пучком в узком направлении. Кроме того, CANTENNA широко применяется для ведения WiFiwardriving и системными администраторами для выполнения тестов и оценки защищенности сетей WiFi.

В основном, CANTENNA используется для усиления и поиска WiFi сигнала, при условиях наличия прямой видимости. При помощи антенны изготовленной из банки Вы сможете легко создать WiFi сеть с соседями проживающими в доме напротив и свободно обмениваться файлами, играть в игры или же совместно пользоваться интернетом. Вы сможете легко подключится к WiFi сетям общего пользования в вашем районе.

CАNТЕNNА это очень простой и недорогой вариант WiFi антенны по сравнению с коммерческими WiFi ретрансляторами, но так же хорош, а некоторые утверждают, что даже и лучше. Благодаря всем этим преимуществам CANTENNA получила широкое распространение по всему миру.

Конструкция антенны

Конструкция антенны относительно несложная и изначально дешёвая. Дизайн и процесс изготовления настолько прост, что CANTENNA может быть изготовлена своими руками практически из подручных материалов — банок или трубы подходящего диаметра.

При желании Вы сможете легко модифицировать CANTENNA и превратить её в FUNNEL ANTENNA (Антенна Воронка).

Для изготовления антенны Вам не потребуется каких-нибудь специальных инструментов или навыков. Необходимые детали и общий подход к построению описаны далее.

Банка

Старайтесь не использовать банки с ребристыми стенками, так как они могут вызвать внутренние отражение и рассеивание радиоволн. Не используйте банку из под PRINGLES — она слишком узкая и в ней мало металла. В нашем практическом примере, хорошим вариантом послужит банка из под растительного масла.

Старайтесь не использовать банки с ребристыми стенками

Это банка с гладкими стенками и имеет 83мм в диаметре и 210 мм по длине, что отлично подходит для наших целей! Если ваша банка имеет хорошую пластиковую крышку — не выбрасывайте её. Крышка может пригодится, если мы будем используем нашу антенну на улице, но при одном условии, что пластик хорошо пропускает радио волны.

RF соединитель N-типа

RF (радиочастотный) соединитель N-типа с фиксирующей гайкой (диаметр 12-16 мм) и отрезок медного или латунного провода длинной 40 мм и диаметром 2 мм — наш будущий активный элемент.

Кабель и разъемы

Также нам потребуется кабель длинной 0.5-2м соответствующий гнезду WiFi карты или WiFi адаптера на одном конце и N-типа (муж) на другом, для подключения с антенной.

MMCX — тип разъёма для подключения WiFi карты

MMCX — тип разъёма для подключения WiFi карты

RP-SMA — тип разъёма для USB адаптера

RP-SMA — тип разъёма для USB адаптера

Инструменты

Стандартный набор инструментов:

• Консервный нож
• Линейка
• Плоскогубцы
• Напильник
• Паяльник
• Дрель с набором сверл для металла
• Тиски
• Разводной ключ
• Молоток

Теории антенн

Жестяные банки различных диаметров, длины и материалов представлены в широком ассортименте на просторах нашей страны. Очевидно, что банки c различными размерами покажут нам различные волновые характеристики и создадут различную силу направленного усиления. Оптимальные длину и диаметр для определенной частоты можно высчитать используя математически функции которые мы рассмотрим ниже.

Оптимальные длину и диаметр для определенной частоты можно высчитать, используя математически функции

RF (радиочастотные) соединители можно купить в магазине радиотоваров или на рынке. N-Тип разъемы самые популярные на частоте WiFi (2.4GHz) с ними тоже не должно возникнуть никаких проблем — обратитесь в любой онлайн магазин радиотоваров за справкой. Активный элемент это часть антенны которая фактически излучает волны. На тех частотах, что мы будем использовать нашу антенну, идеальная толщина провода должна быть около 2mm в диаметре (допустимо небольшие отступления от размера). Для сборки активного элемента можно использовать отрезок обычного медного провода от высоковольтного трехфазного кабеля. Отрезок кабеля (RP-SMA кабель) для нашей антенны вам продадут в магазине радиотоваров или на рынке. В соответствии с основными законами о теории антенн, высчитано, что длина активного элемента для работы в частоте 2.4GHz должна быть приблизительно 30mm, а длина волны для 2.4GHz равна 124 мм.

Рисунок ниже даёт довольно хорошее объяснение размеров идеальной банки и внутреннего расположения активного элемента. Понятно, что мы создаём WiFi антенну не для спутниковой связи и небольшие отступления от идеальных размеров не окажут значительного действия. Однако, длина и расположение активного элемента это критические факторы которые могут напрямую повлиять на работоспособность антенны.

Схематическая работа антенны

При правильном размещении активного элемента, отраженная волна накладывается на волну которая естественно излучается от активного элемента в сторону открытого конца банки, тем самым совмещая излучаемую силу в одном направлении. Если бы активный элемент не был бы установлен на расстоянии от дна банки равном 1/4 длине радиоволны, то не было бы усиливающей интерференции и коэффициент усиления был бы очень слабый. И если бы длина банки была бы меньше, чем длина равная 3/4 радиоволны, то радиоволна не была бы точно направлена до момента выхода из волновода т.е. банки.

Схематическая работа антенны

На рисунке ниже показано, почему размещение активного элемента было настолько критическим. Основная цель с которой банка «надета» на активный элемент это направить радиоволны в одном направлении. На рисунке показано как активный элемент излучает радиоволны и как они расходятся. Волны изначально излученные с стороны закрытого конца банки отражаются, «ударившись» о дно.

Совершенствуем дизайн

Иногда, воронка может быть «надета» на открытом конце Cantenna для получения дополнительной усиления. Модификация даёт нам другой тип антенны, но очень похоже на Cantenna — известный как «цилиндрические рог» или просто «Воронка Антенна». Воронка не способствует усиление во время передачи, но увеличивает чувствительность антенны во время приёма. Это достигается путём сбора излучения с большей площади.

Воронка не способствует усиление во время передачи, но увеличивает чувствительность антенны во время приёма.

Подключение антенны к оборудованию

Если вы используете WiFi модем с внешней антенной и хотели бы использовать Cantenna, это не будет проблемой. Просто отсоедините «родную» антенну и используя соответствующей длинны кабель подключите Cantenna на другом конце. Вы можете подключится роутеру (маршрутизатору) таким же образом.

• D
  — внутренний диаметр банки
• L
  o
  — длина волны в открытом воздухе, равна 0.122 метра
• L
  c
  — нижняя граница затухания, МГц
• L
  u
  — верхняя граница затухания, МГц
• L
  g
  — длина волны в волноводе (в нашем случае — в банке)

L
c
= 1.706D

L
u
= 1.306D

L
g
= 1 / (sqr_rt{(1/L
o
) 2 — (1/L
c
) 2 })

Для использования с адаптерами стандарта 802.11b идеальны следующие параметры:

• Нижняя граница затухания должна быть меньше 2400 МГц
• Верхняя граница затухания должна быть больше 2480 МГц

Зависимость длин волн и частот от диаметра

• RF соединитель N-типа с затяжной гайкой (меньше отверстий сверлить придется);
• 40mm медного или латунного провода 2 мм диаметром;
• консервная банка из под растительного масла 83 мм в диаметре и 210 мм длиной.

1. Ножом для вскрытия консервных банок тщательно удалили верхнюю часть консервной банки. Опорожнили и помыли ее с мылом в теплой воде.
2. Линейкой измерили 62 мм — расстояние от дана консервной банки и отметили точкой. Нужно накренить отмеченную точку, что бы сверло не соскальзывало и отверстие получилось там, где нам нужно.
3. Сначала используем сверло меньшего диаметра и постепенно увеличиваем до 12-16 мм в зависимости от диаметра RF соединителя N-типа.
4. Диаметр отверстия должен точно соответствовать диаметру RF соединителя N-типа. При помощи напильники обработали неровные края.
5. Обработали отрезок медного провода напильником и перед пайкой слегка нагрели одну сторону — входящую в RF соединитель N-типа.
6. При помощи паяльника припаяли вывод к RF соединителю N-типа в вертикальном положении. В нашем случае, высота активного элемента должна ровняться 30.5 мм.
7. Зафиксировали RF соединитель N-типа на банке при помощи затяжной гайки самого соединителя.

Усиление данной Wi-Fi антенны изготовленной своими руками
будет находится в пределах 10-14 dBi и лучевым покрытием равны 60 градусов. Если нам потребуется использовать антенну на улице — придется изготовить водонепроницаемый контейнер. Нам подойдет трубa из PVC — целиком вложим антенну в трубу из PVC и загерметизируем при помощи крышек и PVC клея. Необходимо помнить об отверстии для RF соединителя N-типа.

WiFi антенна
— отличное решение для каждого, кто пробовал организовать у себя дома или на работе беспроводную раздачу интернета, но сталкивался с такой проблемой, что сигнала роутера не хватает, чтобы без проблем пользоваться им в какой-нибудь отдаленной комнате. Однако в этом виноват вовсе не ваш роутер, а антенна — встроенная или внешняя, которая входила в комплектацию. Одно из наиболее действенных решений усиления беспроводного сигнала — направленная внешняя
антенна wifi. Они бывают нескольких типов и видов, которые используются в зависимости от ваших потребностей. И как раз в этом многообразии мы сейчас и будем разбираться.

Прежде всего надо отметить, что пассивная антенна для wifi роутера, то есть которая не имеет своего собственного питания от электросети, не усиливает сигнал, а лишь направляет его спектр для более уверенного приема. Мощность этого «усиления», которую еще называют коэффициентом направленного действия, измеряют в децибеллах (dBi). Небольшими внешними антеннами уже снабжаются многие модели маршрутизаторов и адаптеров, однако их мощность не превышает 3-5 dBi, что не позволит значительно улучшить дальность действия беспроводного сигнала.

Поэтому для этого используют внешние wifi антенны. У них есть два типа разделения — для наружного или внутреннего использования, а также всенаправленные и узконаправленные.

Наружное и внутреннее использование антенны

• Наружные антенны — это те, которые предназначены для работы на улице. Они защищены от воздействия осадков и солнечного света и специальные крепления для установки на стене здания. Они понадобятся, если вы хотите создать уверенную зону приема во дворе или для связи между соседними домами.
• Внутренние антенны — для использования в помещении. Например, если ваш роутер установлен в отдаленном или закрытом место, то такую антенну можно соединить кабелем с антенным разъемом роутера и вывести в центр комнаты.

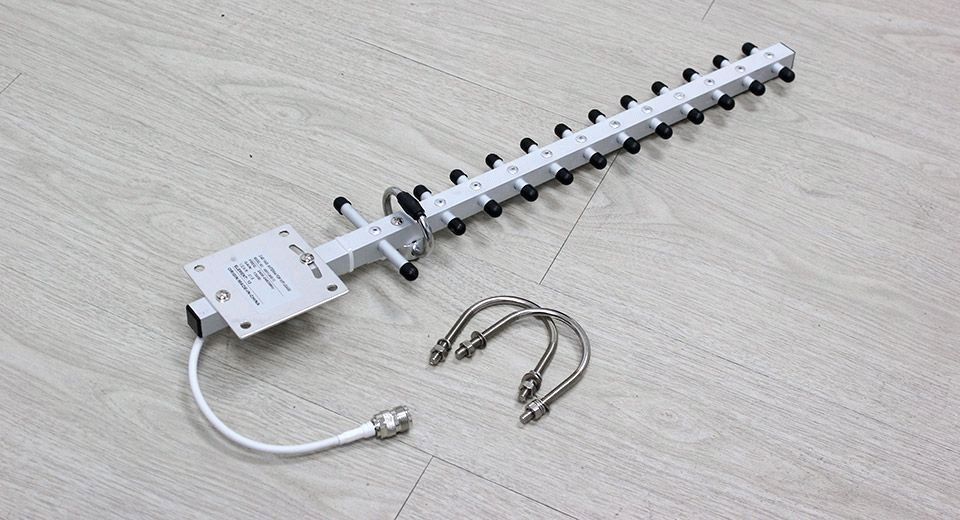

Направленная wifi антенна

Это самый используемый тип. Антенна, направляющая wifi сигнал в определенную сторону, например, из дома на приусадебный участок, или на балкон соседнего дома, если речь идет о внешней направленной беспроводной антенне. Дальность их действия может составлять от одного до нескольких км. Главное, чтобы источник приема находился в прямой видимости.

Внутренние направленные wifi антенны для роутера будут полезны, если он, например, висит на стене. Чтобы излучение не шло стену, можно подключить ее к роутеру и направить в сторону вашего рабочего стола, на котором стоит ноутбук. Или наоборот, направить антенну в перегородку, чтобы сигнал более уверенно через нее проходил, обеспечивая стабильную связь в соседней комнате. Очень удачная конструкция такой антенны — панельный прямоугольник, излучающий радиосигнал в одном направлении.

Обратите внимание, что подключение ее к маршрутизатору происходит не по USB, а вместо прикрепленной антенны, которой комплектовался роутер. Соответственно, если она была несъемная, то поставить вместо нее другую не получится.

Есть также компактные модели, которые подойдут как для комнатного использования, так и для крепления снаружи.

Всенаправленная wifi антенна отличается тем, что равномерно распределяет сигнал вокруг себя. Недостаток в том, что сигнал может искажаться излучениями других электронных приборов, находящихся в квартире, или внешними радиоволнами, если она установлена на улице. Выглядят такие антенны в виде вертикального штыря. Внешние могут устанавливаться на крыше дома или на вертикальном шесте, вкопанном в землю. Внутренние — на столе или полке, по возможности ближе к предполагаемому центру зоны желаемого приема.

Внешняя wifi антенна для роутера точно так же крепится на место штатной к тому же самому разъему.

Еще один интересный тип внутренних всенаправленных wifi антенн — для крепления на потолке. Они внешне напоминают светильник. Ее особенность в том, что прямо под антенной располагается мертвая зона и вешать ее нужно именно в том месте, где сигнал не нужен, а уверенный прием начнется только на небольшом от нее расстоянии.

Установка WiFi антенны

При монтаже любого типа антенн, необходимо учитывать, откуда идет источник сигнала. В условиях современной городской застройки он может очень сильно терять в эффективности как из-за плотности домов, так и из-за материалов, из которых они сделаны. Привожу таблицы, из которой можно приблизительно понять, насколько ухудшает работу точки доступа тот или иной материал. Самым главным параметром здесь будет «Эффективное расстояние» (ЭР). Рассчитывать его надо следующим образом. Например, в характеристиках роутера указано, что он работает на 400 метров. подразумевается, что при прямой видимости. Вас же от него отделяет межкомнатная стенка, у которой ЭР равно 15%. Рассчитываем: 400 м умножаем на 15% и получаем 60 метров. То есть через стену 15-20 см роутер будет «стрелять» всего на 60 метров. При этом, если присоединить к нему антенну в 15-20 децибел, то эта потеря нейтрализуется.

Самодельная wifi антенна своими руками

Сделать вайфай антенну направленного действия можно и своими руками. Посмотрите ролик о том, как сделать самодельную конструкцию из обычной пивной банки.

Не могу сказать точно, это правда или ложь — думаю, доля разума есть. По аналогии с этим народным примером, сделать антенну направленного действия можно также из всенаправленной. Для этого достаточно прикрепить за ней отражающий экран, например, из того же листа фольги. Ниже привожу несколько занятных вариантов как сделать антенну своими руками, которые можно взять на вооружение.

Вариант с консервной банкой в качестве отражателя

На сегодня все. О способах усиления сигнала 3G модема можете почитать в другой статье на блоге.

Решили сделать антенну для WiFi… Существует премного вариантов, пользователи сети ищут новые пути. Наверное, оттого что ситуаций жизненных мириады, каждой решение бессильна сеть выложить. Предлагаем сегодня рассмотреть пару-тройку методик улучшения приема/передачи. Рассматриваться будут нетипичные решения, процесс проектирования антенны Харченко описан неоднократно. Согласно замыслу конструктора, датированному 70-ми годами прошлого века, в модернизированном исполнении. Желаете самостоятельно сделать WiFi антенну? Лучше читайте обзор дальше! Приступим.

Увеличение коэффициента усиления антенны WiFi

При помощи пивных банок соберете антенну приема диапазона МВ (вездесущего Первого канала), отличный рефлектор произвольной частоты. Параболическая поверхность наделена одним интересным свойством:

Лучи, приходящие с любого направления, отражаются, собираются фокальной плоскостью. Если направить изделие на точку вещания, линии пересекутся в фокусе.

Интернет наводнили доработки заводских модемов, антенн с целью получения дополнительного усиления. Не заплатив ни гроша. Методики экономии рассмотрим. Большинство внешних антенн модемов WiFi всенаправленные. В заводском модеме антенн 2-3 (чаще внутри), могут делиться следующим образом:

1. Наличие внешней/внутренней антенны.
2. Наличие нескольких внутренних антенн.
3. Наличие нескольких наружных антенн.

Понятно, большинство модемов идут в стандартном исполнении, непосвященные задают вопрос: что дает количество антенн? Ответ прост: более качественные прием, передачу. Связью принята вертикальная поляризация. Вектор вращается, сигнал пропадает вовсе. Дело исправит антенна с круговой поляризацией, будет принимать не хуже, в зависимость от направления электрического поля не впадет.

Самодельная антенна

Сегодня интересуют две поверхности:

• Параболоид вращения получается, если обыкновенный график Y = X 2 повращать вокруг оси симметрии (в данном случае – ординат). Лучи, приходящие со стороны вогнутой части станут собираться фокальной плоскостью. Используя принцип, работают спутниковые тарелки. Если взять готовую, произвольного радиуса, изготовить нечто подобное своими руками из бумаги, эпоксидной смолы, фольги, получится дельное устройство для усиления приема.
• В случае штыревых антенн можно использовать поверхность сгиба. Покупной лист тонкой стали подгоняют по лекалу – поговорим ниже. Метод широко обсуждается интернетом, вместо параболы используется полукруг, жесть берется пивной банки. Минус видим: две линии совпадают приблизительно в самом начале оси абсцисс. Точная фокусировка невозможна, падает коэффициент усиления.

Давайте посмотрим, почему антенна WiFi начинает лучше принимать, если огородить рефлектором. В ютубовском видео ValeraZik говорит: некоторые штыри, будучи прикрыты с одного бока ладонью, принимают лучше (любой канал), часть излучения отражается рукой. Неправда. Если брать мастера кунг-фу (путь преграждающего кулака), длань будет подобна стальной, десница прочих людей, равно как шуйца, неспособна ничего отразить.

Рука гасит излучение, приходящее с прочих направлений. Искусственные помехи, естественные источники. В результате качество сигнала неумолимо повышается. Иногда заметно невооруженным ухом, в случае длинных антенн может не играть роли.

Представим на примере человеческого слуха. Лор тихо говорит цифры, пытаемся расслышать, в другом конце комнаты постоянно болтают. Допустим, перегородкой отгородились от помехи, стеной изолятора звука, понятно, нужная информация станет восприниматься четче. Если руку заменить металлическим заземленным экраном, ситуация в корне изменится. Стена отражает лишние волны обратно, полезную информацию будет концентрировать в нужной точке. Разумеется, если огибающую фигуры выбрать правильную.

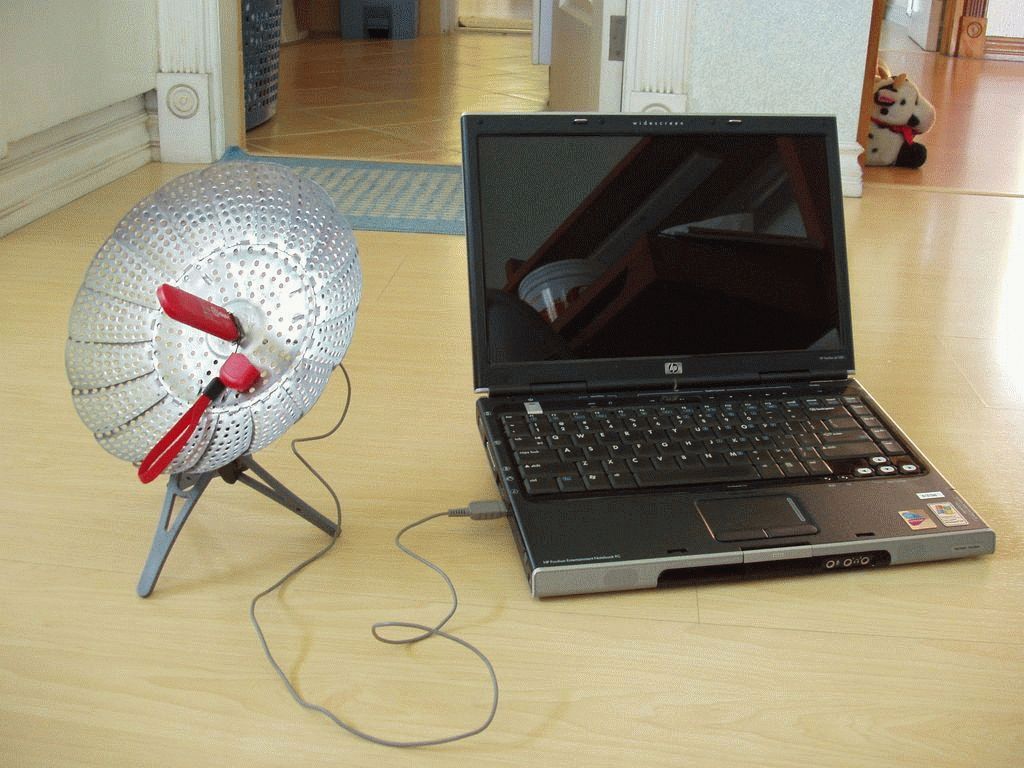

Использование параболической антенну приема-передачи WiFi

Случается, точки вещания, приема в прямой видимости, удалены значительно. Во-первых, пригодятся заводские, самодельные логопериодические антенны, волновые каналы, поступают и остроумно. WiFi на 5 ГГц совпадает частотой диапазона спутникового вещания С. Существует топик по адресу forumru.tele-satinfo.ru/index.php?topic=70121.0, показывается, как переделать конвертер с приема на передачу сигнала. Разумеется, эксперимент не для новичков, зато, получив удачный расклад, ловим вещание космоса, с Земли тем более примем.

Теперь вспомним, именно С диапазон меньше боится туманов, дождей, прочих прихотей природы. Нужно организовать двунаправленный канал. Про приемную часть много, подробно написано здесь cqham.ru/ao40_equip.htm. Предлагается подчинить целям ловли конвертеры MMDS (кабельное вещание в эфире, нет возможности проложить сеть под землей, по поверхности). Отличие с WiFi в диапазоне составляет 100 МГц, автор по указанной ссылке обсуждает, как правильно переделать конвертеры MMDS на WiFi. Если говорить подробнее, решается немного другая задача, для нашего случая решение годится (в обзоре автор пытается наладить связь на частоте WiFi с радиолюбительским спутником АО-40).

Обсуждается тема двунаправленного канала. На передачу используется спиральная антенна, конструирование которой (своими руками) обсуждалось разделом. Равно нюансы диаграммы направленности устройства. Из текста статьи видно: подходит целям приема заводская тарелка. Подойдет дополняющим функциональность уже стоящей (НТВ+). Обсуждали, как правильно приспособить оборудование WiFi. Кратко напомним, саму тарелку трогать нет необходимости, просто, исходя из законов оптики (угол падения равен углу отражения) прикиньте, в какой точке фокальной плоскости будет находиться WiFi модем, антенна.

Мини-антенна, снабженная рефлектором

Рой конвертеров облепил мультифид, добавьте туда приемник. Орбита проецируется на фокальную плоскость по одной дуге большого диаметра, точка расположения лучшего приема WiFi зависит от координат нахождения передатчика, относительно тарелки.

Понимаем, ссылки на форумы неспособны выступить надежным источником. Во-первых, читатели могут поискать Яндексом, как правильно проделать технологические операции, во-вторых, могут попросить администратора выложить тему. Тогда работу проделаем мы. Надеемся, читатели поняли, осознали возможность использования спутникового оборудования для наземной связи (MMDS).

Сделать экран из пивной банки для антенны WiFi

Иногда сделать антенну для WiFi своими руками не лучший вариант, проще переоборудовать имеющуюся. Рассмотрим, часто встречающийся случай ограничения области вещания точки доступа. Если прикрыть некоторые антенны WiFi рукой, улучшится качество приема, не будешь круглый год сидеть! Для желающих решить задачу в помощь приводим название программы – Inssider. Измеритель уровня сигнала, при помощи которого найдете лучшую антенну, создадите подходящий экран, наведете устройство по азимуту. Собственно, этим начинайте, потом конструируйте/покупайте.

ZikValera в видео демонстрирует сравнение антенн, заводских и собственной сборки. Желающих потратить 20 минут на созерцание, отправляем смотреть, прочим доводим: лучше себя показывает направленный биквадрат, ненаправленный «клевер» с разносторонней поляризацией. Можно оценить лучшую заводскую модель. Но речь не о том, чтобы сделать направленную WiFi антенну. Желаем показать, как простыми методами улучшить имеющиеся.

Как самому сделать антенну для WiFi, доработать для улучшения качества. Изготовьте из банки пивной экран, штырь поставьте в фокусе. Проще сделать, поленившись выписать из аналитической геометрии уравнение эллипса, антенну поместить в фокус фигуры. ZikValera пытался сделать на глаз оптически. Фокусом считал положение, при котором отражение антенны по максимуму «расплывается» по нутру банки. Авторы привели научный подход. Добавим, при визуальной оценке смотреть нужно издалека – чтобы лучи зрения были параллельны друг другу – так ведет себя фронт волны при реальном приеме. Так можно всенаправленную WiFi антенну сделать направленной, заодно поднять коэффициент усиления.

Любое допотопное оборудование умелым подходом обращается в нужное. Смешно видеть свалки, заваленные рамами пластиковых окон. Картина показывает неумение общества целиком использовать ресурсы.

Стандарт беспроводных сетей поныне бессилен вытеснить технологию мобильной связи, объясняется просто: дальность действия сравнительно невелика. Замечены, конечно, некоторые другие особенности — сложности идентификации, большая величина расходуемой энергии, ключевой момент в расстоянии. Рассмотрим, возможно ли изготовить направленную антенну Wi-Fi самостоятельно.

Пугает постановка вопроса. Все просто, потрудитесь освоить пару-тройку терминов. Попов, изобретая радио, мало знал, как распространяются электромагнитные волны. Просто имелось два провода-антенны — первая излучала, вторая принимала. Постепенно выяснилось: характер распространения волн атмосферой определен помимо частоты (длины волны) погодными условиями.

Немедленно оптимальные диапазоны забрало государство, обеспечив военные нужды, связь организаций. Остатки отданы вещанию, радиолюбителям.

Помимо условий распространения энергии большую роль в организации стабильного канала играют антенны. Если с диапазонами длин волн ничего поделать нельзя — заданы априорно, с антеннами возможно проводить эксперименты.

Антенны, использованные Поповым, всенаправленные. Мощность сигнала равномерно по всем сторонам света. Быстро инженеры обнаружили указанный факт, стали искать пути исправления недостатка.

Решений найдено было много. В простейшем случае излучатель помещается в фокусной точке гиперболической тарелки. Получается антенна спутникового телевидения. Эффект подобен оптическому: лучи, под прямым углом падающие на раскрыв урезанного гиперболоида, собираются фокусной точкой. Тарелка называется рефлектором — с латинского — отражателем. Передающие, приемные антенны, помещенные в фокус, работают эффективнее, нежели всенаправленная антенна Wi-Fi.

Диаграмма направленности, коэффициент усиления

Человек, далекий от инженерных расчетов, спрашивает: лучи собираются в фокусе, усиливая многократно мощность приходящего сигнала, при чем здесь передатчики? Свойства антенны на прием, передачу идентичны. Характеризуются диаграммой направленности. Кривая, круглая либо построенная в прямоугольной системе координат, показывает, сколько мощности излучается в заданном направлении.

Антенны Попова имели диаграмму, близкую формой круговым. Иначе действует направленная Wi-Fi-антенна: впереди образуется длинный пик. Высота настолько огромна, выражать приходится децибелами — относительными единицами, иначе придется нарисовать тонкую иголку посередине, ровные нулевые горизонтали по бокам. Ненаглядно.

Последний термин, с которым осталось ознакомиться, — коэффициент усиления антенны. Отношение пиковой мощности основного направления к мощности, излучаемой в аналогичных условиях всенаправленной антенной. Параметр исчисляется сотнями единиц, выражается децибелами (20 дБ).

Легко понять, почему направленная антенна Wi-Fi столь эффективна — усиливает сигнал многократно. Самодельные модели, рассмотренные ниже, лишены столь грандиозных показателей, даваемые 6 дБ выигрыш приносят больший, нежели 2 дБ стандартной антенны, идущей комплектом с роутером.

Простейшие варианты самодельных антенн Wi-Fi

Способ 1

Мастер-класс SLTV устами ведущей-блондинки поведал о двух известных способах сделать антенну роутера направленной. Вперемешку высказана главная идея — штырь, торчащий из небольшой коробочки, снабжен рефлектором. О помещении излучателя в фокус говорить не приходится, нулевого эффекта не предвидится.

Простейший способ — снабдить антенну лазерным диском блестящей стороной наружу. Механика проста: алюминиевый слой печатного, записываемого изделия отлично отражает любые длины волн, в разумных пределах.

Диаграмма направленности штыря резко изменится — напротив, перпендикулярно диску, появится ярко выраженный максимум. Придется расположить шпиль горизонтально, вершиной к потребителям, либо большая часть энергии уходит ввысь. Блондинка, мило улыбнувшись, сказала: помимо указанного метода имеется более продвинутый сделать направленную антенну своими руками.

Способ 2

Понадобится пустая, высушенная банка из-под пива, другая аналогичная. Донышко отрезается, горлышко отделяется периметром, оставить нужно узкий перешеек шириной пару сантиметров.

Боковина рассекается прямо вдоль, диаметрально противоположно перешейку. Стенки разравниваются. Теперь через отверстие яйцевидной формы, откуда сорвана открывалка, рефлектор надевается на антенну.

Скругленная стенка напоминает параболоидную тарелку с урезанными краями. Достоинство решения: можно вращать отражатель по кругу, корректируя нужное направление.

Коэффициент усиления придется регулировать умелыми руками, чутко подбирая положение рефлектора. Теперь антенна Wi-Fi направленная.

Альтернативные способы

Помимо шпиля роутера схожие действия допускается производить с маломощным модемом Wi-Fi (флэшка). Понадобится удлинитель USB. Укрепясь полученными знаниями (см. первые два способа), изготовим рефлектор, плюс защитный кожух из:

• коробки для лазерных дисков с одной болванкой на дне;
• плоского металлического сита со складными краями и небольшой пластиковой банки;
• большого проволочного сита в форме полусферы/усеченного гиперболоида;
• самодельной плетеной из тонкого кабеля конструкции с каркасом из металлического прута.

Модем-флэшка помещается по возможности ближе фокусу, шнур через прорезь в центре рефлектора уходит на персональный компьютер.

Прием, несомненно, улучшится, когда имеется Wi-Fi антенна, своими руками доведенная. Несомненным преимуществом конструкции назовем возможность произвольной ориентации главного луча диаграммы направленности. Обычно имеется один удаленный источник/приемник сигнала, туда следует развернуть модем с рефлектором.

Лирическое отступление

Пивные банки используются в помощь конструкторам спектра СВЧ. Напоминают волноводы, изнутри покрытые алюминием. Неудивительно, часто радиолюбители пытаются приспособить жесть нуждам ловли вещания.

Указанный случай типичен. Детские магазины СССР заполнили… салазками. Шло чередом, пока местные инженеры не сообразили: лежащие на полках изделия являются параболическими антеннами, отбракованные военной приемкой предметы клерки отдали продавцам. К концу дня салазки выкупили.

Отступление преследует единственной целью показать: Wi-Fi антенна легко изготавливается из подручных материалов. Прямоугольный волновод невозможно изготовить, круглый сделан пивным заводом.

Антенна-пивная банка

Чтобы сделать банку достойным рефлектором диапазона 2,4 ГГц, потрудитесь аккуратно срезать донышко. Излучателем станет четвертьволновый вибратор, сформированный куском тонкой (1,5 мм) проволоки длиной порядка 5 см. 1,5 см будут утоплены n-коннектором, 30 мм должно выступать над внутренней стенкой.

Отверстие под разъем прорезается в нижней части боковой стенки на расстоянии от дна, определяемом диаметром банки. Для 90 мм отступ составит 51 мм, для 80 — 70 мм. Придется подбирать расстояние опытным путем, испортив немало отличных пивных банок.

Дальнейшие действия очень просты — вибратор укрепляется перпендикулярно внутренней стенке, выступая на 30 мм. Диаграмма направленности шириной 30 градусов. Важное значение имеет поляризация: две банки с излучателями, направленными перпендикулярно друг другу, работать сообща откажутся.

Кстати, проволочный штырь длиной 30 мм — всенаправленная антенна Wi-Fi, своими руками изготовленная из подручного материала, предназначенная освоить частоту 2,4 ГГц. Подручные материалы — здорово! Остается дополнить штырек противовесами, играющими роль земли приемного устройства.

Модель откажется ловить частоты 900 МГц, 5 ГГц, кроме того — при выборе жестяной банки отдавайте предпочтение емкостям диаметром 7 — 10 см. Значения габаритов, выбивающиеся из промежутка, сильно понижают коэффициент усиления изделия.

Присоединить собранное устройство

В предыдущих случаях просто. Брались модем Wi-Fi, подсоединенная антенна, окружались рефлектором. Пивная банка с четвертьволновым вибратором несильно отличаются в плане стыковки: вскрыв флэшку-модем, внутри обнаружите контакты для присоединения жестянки. Имеются антенные слоты в роутерах, куда отлично впишется пивная продукция.

Естественно алюминиевое, медное изделие может заменить емкость горячительного напитка. Габариты подбираются схожими. Удачи в конструировании.

Беспроводной интернет – это одна из тех вещей, без которых уже нельзя представить себе жизнь. Теперь можно пользоваться из любой точки дома и офиса гаджетами, игровыми приставками, интернет-бытовой техникой. Но для одновременного запуска всех этих вещей нужен хороший потенциал.

Самый простейший способ усилить беспроводной сигнал – это использование внешнего усилителя для роутера, который можно купить, или сделать антенну своими руками. Приобретая опыт и усваивая основы, лучше начинаешь понимать, как сделать правильный выбор.

Поляризация антенн

Связь Wi-Fi зависит от радиочастотной энергии, которая передается и принимается по антеннам.

Приёмные и передающие антенны – это устройства, которые излучают радиоволны при подаче электрической энергии. Радиоволны, как и все волны в электромагнитном спектре, измеряются в единицах частоты Герцах. При упоминании радиоволн часто применяется термин «длина волны». Длина волны (в метрах) = 300 / частота (в МГц). Эта взаимосвязь между частотой и длиной волны особенно важна для расчётов и создания антенной конструкции.

Ориентация антенны относительно земной поверхности называется ее «поляризацией». Конструкции, которые предназначены для радиоволн, ориентированные, в основном, параллельно земной поверхности, называются «горизонтальными». Если воздействие направлено под прямым углом к ​​земной поверхности, то речь идёт о «вертикальных» конструкциях.

Некоторые антенны могут быть использованы в любой поляризации путем простого изменения положения. Факторы, связанные с выбором одной поляризации над другой, включают рабочую частоту, желаемый охват, механические ограничения и обычную практику.

Очень важно учитывать, что все антенны в системе связи должны использовать одну и ту же поляризацию. Для максимизации совместимости иногда находят применение круговой или эллиптической поляризации.

Усиление мощности приема и сигнала роутера

Антенна передаёт (и принимает) радиоволны лучше в определенных направлениях, тем самым увеличивая эффективную излучаемую мощность.

Обратите внимание!
Полная излучаемая мощность не увеличивается, а просто становится сильнее в одном или нескольких направлениях и слабее в других направлениях.

Такое «усиление» применяется как к переданному, так и принятому сигналу. Единицей измерения количественного усиления является децибел или дБ, который был назван в честь Александра Грэма Белла.

Важно!
Более высокие значения дБ показывают более высокий коэффициент усиления.

Основные виды антенн

Что нужно учитывать при создании антенны? Для работы над усилением сигнала всегда важно помнить о некоторых особенностях передачи сигнала на расстояния. Выбор типа антенного устройства может значительно повлиять на дальность и устойчивость связи.

Все Wi Fi антенны делятся на два вида:

1. направленные,
2. всенаправленные.


Которые, в свою очередь, бывают:

• внутренними,
• наружными.

Кроме того, при установке устройства нужно учитывать следующее: несовпадение поляризаций точек доступа приведет к тому, что в одном из положений уровень качества увеличится, а в другом – вообще пропадёт.

Всенаправленные

Наилучшим вариантом расширить диапазон домашней интернет-системы является установка внешней антенны с хорошими коэффициентами усиления и всенаправленности. Всенаправленная антенна обычно является антенной вертикальной поляризации. В удаленной местности, где сотовая связь слабая, устанавливать такое устройство – смысла нет. Вариант больше применим в городских условиях.

Помните!
Модели всенаправленных антенн, естественно, мешают друг другу при неправильном размещении в непосредственной близости от обычного маршрутизатора.

Одной из разновидностей всенаправленной антенной с повышенным коэффициентом усиления является вертикальная коллинеарная wi fi антенна с одной точкой питания и фазированием элементов.

Направленные

Антенна является пассивным устройством, которое сигналу не добавляет мощности. Тем не менее, есть методы повышения доли энергии, передаваемой в определенном направлении, за счет уменьшения доли энергии, передаваемой в остальных направлениях.

Если применить направленные антенные усилители, то можно значительно улучшить зону покрытия вай фаем.

Одним из наименее распространенных (за счёт своей дороговизны) типов антенн в сотовой связи являются секторные антенны. Устройства позволяют обеспечить высокий уровень интернет-соединения, если использовать схемы многопанельной установки. Вертикальная и горизонтальная фокусировка лучей (90, 120 градусов) позволяет предотвратить помехи от других антенн.

Как подключить бесплатный интернет вай фай

Существует несколько способов усиления сигнала настолько, чтобы можно было подключиться к доступным точкам или к роутеру соседа, который делится своим паролем для вай фай.

Мощная антенна своими руками

Сделать wifi антенный усилитель направленного действия можно и самостоятельно, благо, что в сегодняшнем интернете много подобных схем. Например, антенну двойной биквадрат, усиление которой составляет 12 дБ. Для сборки понадобится медная проволока диаметром от 2 до 3 мм и длиной 300 мм.

В качестве рефлектора можно использовать пластину из фольгированного гетинакса. Фольгированный гетинакс – это прессованная бумага, пропитанная клеящим составом и покрытая медной фольгой. Если такого нет, то можно применить любой металл, например, крышку старого системника или обычную пивную банку.

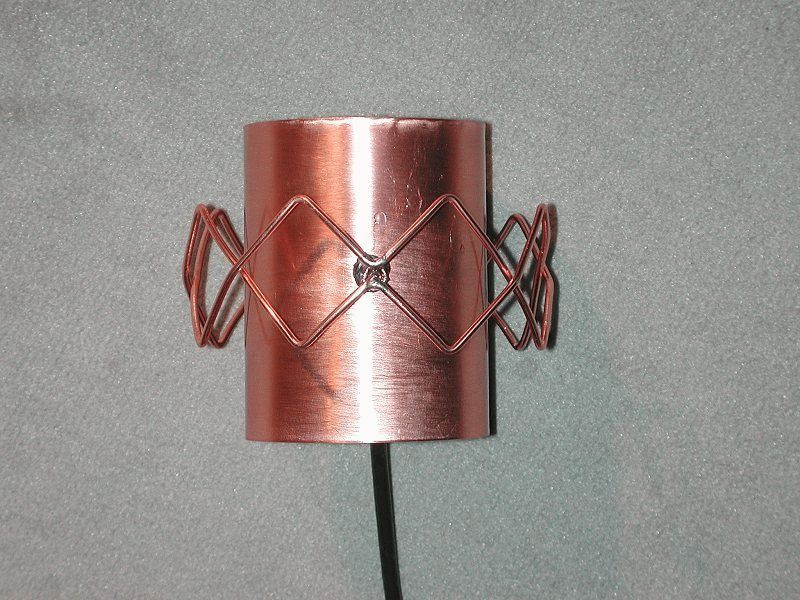

Первое, с чего нужно начать, – это согнуть двойную восьмёрку из провода со сторонами квадратов 30 мм. Для этого провод нужно разметить на 8 равных частей, согнуть его в отмеченных местах под углом 90 градусов при помощи плоскогубцев. В результате должна получиться антенна в виде восьмёрки.

Дальше нужно вырезать рефлектор из пластины гетинакса. Отметить центр на пластине и просверлить на ней два отверстия: для антенны и выхода провода. Расстояние между проволокой и пластиной должно быть не менее 15 мм.

Далее понадобится wi fi адаптер, вернее его маленькая антеннка. Просверлив отверстие в корпусе адаптера, выводится провод. Центральный провод припаивается к восьмёрке, а обмотка к ножке. Так устроена антенна wifi двойной биквадрат. Осталось подключить к ноутбуку, и посмотреть, как она ловит сигналы. По сравнению со встроенной антенна для роутера своими руками – это просто wi fi пушка!

Сверхдальняя wi fi антенна своими руками

Для изготовления конструкции антенны для сверхдальней связи в первую очередь понадобится лист фольгированного (хотя бы с одной стороны) гетинакса или стеклотекстолита. Материал должен быть в хорошем состоянии, достаточного размера и толщины. Также нужны будут виниловые самоклеящиеся трафареты с монтажной пленкой, которые защитят упомянутые листы от травления.

Задняя стенка-отражатель может быть изготовлена из любого ровного металлического листа, хоть из фольги, главное ровной и плоской.

Текстолит сначала размечается, затем разрезается болгаркой на две части размером 450х350 мм. Перед травлением лист зачищается мелкой шкуркой, что довольно важно.

Между отражателем, который тоже вырезается из гетинакса, и самой платой должно быть строго 9 мм. Эти 9 мм можно сделать с помощью ровного пластика. Дальнейшая сборка заключается в склеивании полученных деталей, предварительно оставляются отверстия в мягком пластике, чтобы потом подпаять провод. Провод и разъём покупаются на радиорынке. Разъём подбирается по антеннам роутера.

В результате получается сверхдальняя антенна для wi-fi роутера. На расстоянии одного км от точки доступа эта мощная самодельная антенна имеет усиление 80 дБ.

Травление печатной платы с помощью раствора

Травление – довольно непростая задача. Сложность заключается в поиске емкости для больших листов. Если таковой нет, можно сделать опять же своими руками. Для изготовления самодельной емкости понадобится каркас из четырёх реек и плёнка в несколько слоёв. Плёнка накрывается и закрепляется саморезами.

Хлорное железо – это самый простой и наиболее часто используемый метод для травления печатной платы.

1. хлорным железом пользоваться в замкнутом небольшом пространстве;

2. трогать раствор голыми руками;

3. использовать металлическую посуду или металл для процесса смешивания;

4. использовать стеклянные или пластиковые лотки в процессе травления;

5. после использования бросать раствор в землю или куда-нибудь.


• прикрывать нос и глаза во время травления;

• после травления раствор один раз можно повторно использовать, но хранить нужно в прохладном месте вдали от солнечного света.


В интернете приведено много занятных вариантов, как сделать wifi антенну, которые можно взять на вооружение. Например, можно сделать модель направленного действия из всенаправленной антенны. Для этого достаточно прикрепить за ней отражающий экран, например, из того же листа фольги.

Осталось только подобрать подходящую wifi антенну, увеличить дальность сети и не расставаться с вай фаем ни на секунду.

Видео

Хотите собрать дальнобойную WiFi антенну, тогда следует знать о некоторых её особенностях.

Первое и самое простое: большие антенны в 15 или 20 dBi (децибел изотропных) являются предельными по мощности, и не нужно делать их ещё мощнее.

Вот наглядная иллюстрация, как с ростом мощности антенны в dBi уменьшается зона её покрытия.

Так получается, что с увеличением дистанции действия антенны, площадь её покрытия значительно уменьшается. Дома вам придется постоянно ловить узкую полоску действия сигнала при слишком мощном WiFi излучателе. Встанете с дивана или приляжете на пол, и связь тут же пропадет.

Вот почему домашние роутеры имеют обычные, излучающие во все стороны, антенны мощностью в 2 dBi-так они наиболее эффективны на короткой дистанции.

Направленная

Антенны на 9 dBi работают только в заданном направлении (направленного действия) — в комнате они бесполезны, их лучше применять для дальней связи, во дворе, в гараже рядом с домом. Направленную антенну при установке потребуется регулировать для передачи четкого сигнала в нужном направлении.

Теперь к вопросу о несущей частоте. Какая антенна будет лучше работать на дальнем расстоянии, в 2.4 или 5 ГГц?

Сейчас есть новые роутеры, работающие на удвоенной частоте в 5 ГГц. Такие маршрутизаторы все еще остаются новинкой, они хороши для скоростной передачи данных. Но сигнал 5 ГГц не очень хорош для дальних расстояний, так как затухает быстрее, чем при 2.4 ГГц.

Потому старые роутеры на 2.4 ГГц будут работать лучше в дальнобойном режиме, чем новые быстродействующие в 5 ГГц.

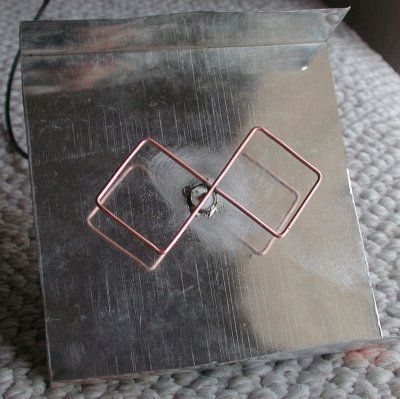

Чертёж двойного самодельного биквадрата

Первые образцы самодельных распространителейWiFi сигнала, появились еще в 2005 году.

Наилучшие из них конструкции биквадрат, обеспечивающие усиление до 11–12 dBi и двойной биквадрат, имеющие несколько лучший результат в 14 dBi.

Согласно опыту использования, конструкция биквадрат является более подходящей в качестве многофункционального излучателя. Действительно, преимуществом этой антенны является то, что при неизбежном сжатии поля излучения, угол раскрытия сигнала остается достаточно широким, чтобы покрыть всю площадь квартиры при правильной установке.

Все, возможные, версии биквадратной антенны являются простыми в реализации.

Необходимые детали

• Металлический рефлектор-кусок фольгированноготекстолита123х123 мм, лист фольги, CD, DVD компакт диск, алюминиевая крышка с чайной банки.
• Медная проволока сечением 2.5 мм.кв.
• Отрезок коаксиального кабеля, лучше с волновым сопротивлением 50 Ом.
• Пластмассовые трубочки — можно нарезать из шариковой ручки, фломастера, маркера.
• Немного термоклея.
• Разъем N-типа — пригодится для удобного подсоединения антенны.

Для частоты 2.4 ГГц, на которой планируется использовать передатчик, идеальными размерами биквадрата будут 30.5 мм. Но все-таки мы делаем не спутниковую антенну, поэтому допустимы некоторые отклонения в размерах активного элемента -30–31 мм.

К вопросу о толщине проволоки также нужно отнестись внимательно. С учетом выбранной частоты 2.4 ГГц, медную жилу надобно найти толщиной точно в 1.8 мм (сечением 2.5 мм.кв.).

От края проволоки отмеряем расстояние 29 мм до загиба.

Делаем следующий загиб, проконтролировав наружный размер в 30–31 мм.

Следующие загибы вовнутрь делаем на расстоянии 29 мм.

Проверяем самый важный параметр у готового биквадрата -31 мм по средней линии.

Пропаиваем места для будущего крепления выводов коаксиального кабеля.

Рефлектор

Основная задача железного экрана за излучателем — отражать электромагнитные волны. Правильно отраженные волны будут накладываться своими амплитудами на колебания только что выпущенные активным элементом. Возникающая усиливающая интерференция даст возможность максимально далеко распространитьэлектромагнитныеволны от антенны.

Чтобы добиться полезной интерференции надо расположить излучатель на расстоянии кратном четверти длины волны от отражателя.

Расстояние от излучателя до рефлектора

для антенн биквадрат и двойной биквадрат находим как лямбда / 10 — определяемую особенностями данной конструкции / 4.

Лямбда — длина волны, равная скорости света в м/с деленной на частоту в Гц.

Длина волны при частоте 2.4 ГГц — 0.125 м.

Увеличив пятикратно рассчитанное значение, получим оптимальное расстояние

— 15.625 мм.

Размер рефлектора

сказывается на коэффициенте усиления антенны в дБи. Оптимальные размеры экрана для биквадрата — 123х123 мм или больше, только в этом случае можно добиться усиления в 12 dBi.

Размеров CD иDVD дисков явно недостаточно для полного отражения, поэтому антенны биквадраты, построенные на них, имеют коэффициент усиления лишь в 8 dBi.

Ниже приведен пример использования крышки с чайной банки в качестве рефлектора. Размера такого экрана тоже недостаточно, коэффициент усиления антенны меньше, чем ожидалось.

Форма рефлектора

должна быть только плоской. Старайтесь также найти пластинки максимально гладкие. Изгибы, царапины на экране приводят к рассеиванию высокочастотных волн, по причине нарушения отражения в заданном направлении.

В выше рассмотренном примере бортики на крышке явно лишние — они снижают угол раскрытия сигнала, создают рассеиваемые помехи.

Как только пластинка рефлектора будет готова, у вас есть два способа собрать на нем излучатель.

1. Установить медную трубку с помощью пайки.

Чтобы зафиксировать двойной биквадрат понадобилось дополнительно сделать две стоечки из шариковой ручки.

1. Закрепить все на пластмассовой трубке используя термоклей.

Берем пластмассовую коробочку для дисков на 25 штук.

Отрезаем центральный штырь, оставив по высоте на 18 мм.

Прорезаем надфилем или напильником четыре шлица в пластмассовом штыре.

Подравниваем шлицы одинаково по глубине

Устанавливаем самодельную рамочку на шпиндель, проверяем, дабы её края оказались на одинаковой высоте от дна коробочки — около 16 мм.

Припаиваем выводы кабеля к рамке излучателя.

Взяв клеевой пистолет, закрепляем CD диск на дне пластмассой коробочки.

Продолжаем работать клеевым пистолетом, фиксируем на шпинделе рамку излучателя.

С обратной стороны коробочки фиксируем термоклеем кабель.

Подключение к роутеру

У кого есть опыт, тот с легкостью припаяется к контактным площадкам на монтажной плате внутри роутера.

Иначе, будьте осторожны, тонкие дорожки могут оторваться от печатной платы при долговременном прогреве паяльником.

Можно к уже припаянномукусочку кабеляродной антенны подключиться через разъем SMA. С приобретением любого другого радиочастотного соединителя N-типа в ближайшей точке торговли электроникой не должно возникнуть проблем.

Тесты антенны

Испытания показали, что идеальный биквадрат дает усиление около 11–12 дБи, а это до 4 км направленного сигнала.

Антенна из CDдиска дает 8 дБи, поскольку получается поймать WiFiсигнал на расстоянии 2 км.

Двойной биквадрат предоставляет 14 дБи- немного больше 6км.

Угол раскрытия антенн с квадратным излучателем составляет около 60 градусов, чего вполне достаточно для двора частного дома.

О дальности действия Вай Фай антен

От родной роутерной антенны на 2 dBi сигнал 2.4 ГГц, стандарта 802.11n может распространиться на 400 метров в пределах прямой видимости. Сигналы 2.4 ГГц, старых стандартов 802.11b, 802.11g хуже распространяются, имея вдвое меньшую дальность по сравнению с 802.11n.

Считая WiFi антенну за изотропный излучатель — идеальный источник, распространяющий электромагнитную энергию равномерно во всех направлениях, можно руководствоваться логарифмической формулой перевода дБи в прирост мощности.

Децибел изотропный (дБи) — коэффициент усиления антенны, определяемый как умноженный на десять десятичный алгоритм отношения усиленного электромагнитного сигнала к исходному его значению.

AdBi = 10lg(A1/A0)

Перевод дБи антен в прирост мощностей.

Судя по таблице, несложно сделать вывод, что направленный WiFi передатчик максимально допустимой мощности в 20 дБи может распространить сигнал в даль на 25 км при отсутствии преград.

Решили сделать антенну для WiFi… Существует премного вариантов, пользователи сети ищут новые пути. Наверное, оттого что ситуаций жизненных мириады, каждой решение бессильна сеть выложить. Предлагаем сегодня рассмотреть пару-тройку методик улучшения приема/передачи. Рассматриваться будут нетипичные решения, процесс проектирования антенны Харченко описан неоднократно. Согласно замыслу конструктора, датированному 70-ми годами прошлого века, в модернизированном исполнении. Желаете самостоятельно сделать WiFi антенну? Лучше читайте обзор дальше! Приступим.

Увеличение коэффициента усиления антенны WiFi

При помощи пивных банок соберете антенну приема диапазона МВ (вездесущего Первого канала), отличный рефлектор произвольной частоты. Параболическая поверхность наделена одним интересным свойством:

Лучи, приходящие с любого направления, отражаются, собираются фокальной плоскостью. Если направить изделие на точку вещания, линии пересекутся в фокусе.

Интернет наводнили доработки заводских модемов, антенн с целью получения дополнительного усиления. Не заплатив ни гроша. Методики экономии рассмотрим. Большинство внешних антенн модемов WiFi всенаправленные. В заводском модеме антенн 2-3 (чаще внутри), могут делиться следующим образом:

1. Наличие внешней/внутренней антенны.
2. Наличие нескольких внутренних антенн.
3. Наличие нескольких наружных антенн.

Понятно, большинство модемов идут в стандартном исполнении, непосвященные задают вопрос: что дает количество антенн? Ответ прост: более качественные прием, передачу. Связью принята вертикальная поляризация. Вектор вращается, сигнал пропадает вовсе. Дело исправит антенна с круговой поляризацией, будет принимать не хуже, в зависимость от направления электрического поля не впадет.

Самодельная антенна

Сегодня интересуют две поверхности:

• Параболоид вращения получается, если обыкновенный график Y = X 2 повращать вокруг оси симметрии (в данном случае – ординат). Лучи, приходящие со стороны вогнутой части станут собираться фокальной плоскостью. Используя принцип, работают спутниковые тарелки. Если взять готовую, произвольного радиуса, изготовить нечто подобное своими руками из бумаги, эпоксидной смолы, фольги, получится дельное устройство для усиления приема.
• В случае штыревых антенн можно использовать поверхность сгиба. Покупной лист тонкой стали подгоняют по лекалу – поговорим ниже. Метод широко обсуждается интернетом, вместо параболы используется полукруг, жесть берется пивной банки. Минус видим: две линии совпадают приблизительно в самом начале оси абсцисс. Точная фокусировка невозможна, падает коэффициент усиления.

Давайте посмотрим, почему антенна WiFi начинает лучше принимать, если огородить рефлектором. В ютубовском видео ValeraZik говорит: некоторые штыри, будучи прикрыты с одного бока ладонью, принимают лучше (любой канал), часть излучения отражается рукой. Неправда. Если брать мастера кунг-фу (путь преграждающего кулака), длань будет подобна стальной, десница прочих людей, равно как шуйца, неспособна ничего отразить.

Рука гасит излучение, приходящее с прочих направлений. Искусственные помехи, естественные источники. В результате качество сигнала неумолимо повышается. Иногда заметно невооруженным ухом, в случае длинных антенн может не играть роли.

Представим на примере человеческого слуха. Лор тихо говорит цифры, пытаемся расслышать, в другом конце комнаты постоянно болтают. Допустим, перегородкой отгородились от помехи, стеной изолятора звука, понятно, нужная информация станет восприниматься четче. Если руку заменить металлическим заземленным экраном, ситуация в корне изменится. Стена отражает лишние волны обратно, полезную информацию будет концентрировать в нужной точке. Разумеется, если огибающую фигуры выбрать правильную.

Использование параболической антенну приема-передачи WiFi

Случается, точки вещания, приема в прямой видимости, удалены значительно. Во-первых, пригодятся заводские, самодельные логопериодические антенны, волновые каналы, поступают и остроумно. WiFi на 5 ГГц совпадает частотой диапазона спутникового вещания С. Существует топик по адресу forumru.tele-satinfo.ru/index.php?topic=70121.0, показывается, как переделать конвертер с приема на передачу сигнала. Разумеется, эксперимент не для новичков, зато, получив удачный расклад, ловим вещание космоса, с Земли тем более примем.

Теперь вспомним, именно С диапазон меньше боится туманов, дождей, прочих прихотей природы. Нужно организовать двунаправленный канал. Про приемную часть много, подробно написано здесь cqham.ru/ao40_equip.htm. Предлагается подчинить целям ловли конвертеры MMDS (кабельное вещание в эфире, нет возможности проложить сеть под землей, по поверхности). Отличие с WiFi в диапазоне составляет 100 МГц, автор по указанной ссылке обсуждает, как правильно переделать конвертеры MMDS на WiFi. Если говорить подробнее, решается немного другая задача, для нашего случая решение годится (в обзоре автор пытается наладить связь на частоте WiFi с радиолюбительским спутником АО-40).

Обсуждается тема двунаправленного канала. На передачу используется спиральная антенна, конструирование которой (своими руками) обсуждалось разделом. Равно нюансы диаграммы направленности устройства. Из текста статьи видно: подходит целям приема заводская тарелка. Подойдет дополняющим функциональность уже стоящей (НТВ+). Обсуждали, как правильно приспособить оборудование WiFi. Кратко напомним, саму тарелку трогать нет необходимости, просто, исходя из законов оптики (угол падения равен углу отражения) прикиньте, в какой точке фокальной плоскости будет находиться WiFi модем, антенна.

Мини-антенна, снабженная рефлектором

Рой конвертеров облепил мультифид, добавьте туда приемник. Орбита проецируется на фокальную плоскость по одной дуге большого диаметра, точка расположения лучшего приема WiFi зависит от координат нахождения передатчика, относительно тарелки.

Понимаем, ссылки на форумы неспособны выступить надежным источником. Во-первых, читатели могут поискать Яндексом, как правильно проделать технологические операции, во-вторых, могут попросить администратора выложить тему. Тогда работу проделаем мы. Надеемся, читатели поняли, осознали возможность использования спутникового оборудования для наземной связи (MMDS).

Сделать экран из пивной банки для антенны WiFi

Иногда сделать антенну для WiFi своими руками не лучший вариант, проще переоборудовать имеющуюся. Рассмотрим, часто встречающийся случай ограничения области вещания точки доступа. Если прикрыть некоторые антенны WiFi рукой, улучшится качество приема, не будешь круглый год сидеть! Для желающих решить задачу в помощь приводим название программы – Inssider. Измеритель уровня сигнала, при помощи которого найдете лучшую антенну, создадите подходящий экран, наведете устройство по азимуту. Собственно, этим начинайте, потом конструируйте/покупайте.

ZikValera в видео демонстрирует сравнение антенн, заводских и собственной сборки. Желающих потратить 20 минут на созерцание, отправляем смотреть, прочим доводим: лучше себя показывает направленный биквадрат, ненаправленный «клевер» с разносторонней поляризацией. Можно оценить лучшую заводскую модель. Но речь не о том, чтобы сделать направленную WiFi антенну. Желаем показать, как простыми методами улучшить имеющиеся.

Как самому сделать антенну для WiFi, доработать для улучшения качества. Изготовьте из банки пивной экран, штырь поставьте в фокусе. Проще сделать, поленившись выписать из аналитической геометрии уравнение эллипса, антенну поместить в фокус фигуры. ZikValera пытался сделать на глаз оптически. Фокусом считал положение, при котором отражение антенны по максимуму «расплывается» по нутру банки. Авторы привели научный подход. Добавим, при визуальной оценке смотреть нужно издалека – чтобы лучи зрения были параллельны друг другу – так ведет себя фронт волны при реальном приеме. Так можно всенаправленную WiFi антенну сделать направленной, заодно поднять коэффициент усиления.

Любое допотопное оборудование умелым подходом обращается в нужное. Смешно видеть свалки, заваленные рамами пластиковых окон. Картина показывает неумение общества целиком использовать ресурсы.

Добрый день уважаемые читатели блога сайт Совсем недавно я рассказывал о возможности увеличить зону охвата за счет установки .
Однако не всем такая ситуация по душе, а многие попросту не хотят отдавать лишние деньги. Именно поэтому решил описать, что же такое усиленная wifi антенна для роутера своими руками.

Необходимость увеличить зону охвата или добиться более устойчивого сигнала приходит именно в тот момент, когда пользователь попросту не может подключиться к в удаленной части своей квартиры либо по беспроводной сети в несколько раз. Самый доступный способ решить данную проблему перенести беспроводной маршрутизатор ближе к приемнику, но мы не ищем легких путей и сделаем усиленную wifi антенну для роутера своими руками.

К сожалению, данный способ подходит только для моделей с внешними антеннами.

В моем арсенале есть несколько способов изготовления улучшенной антенны для wifi роутера, но поскольку моя статья направлена на неопытных пользователей, то я постараюсь подробно рассказать о трех вариантах самодельных вай фай усилителей.

Усиленная wifi антенна из коробки от CD дисков

Как бы нелепо это не звучало, но такой вариант изготовления антенны для роутера своими руками действительно дает довольно хороший результат. Для изготовления нам понадобится:

• Коробка для дисков на 25 штук
• Ненужный CD диск
• Медная проволока, сантиметров 30, сечением 2 кв/мм (можно и больше, но не переборщите с толщиной)
• Коаксиальный кабель для подключения
• Инструмент (паяльник, пассатижи, клей и напильник)
• Дополнительный SMA разъем

Открываем коробку и отрезаем направляющую на расстоянии около 20 мм

Затем используя напильник, делаем углубления в виде крестовины, для последующей установки ромба.

Благодаря пассатижам из подготовленной заранее медной проволоки создаем двойной ромб. Длинна каждой стороны отдельного ромба, не должна превышать трех сантиметров. Вид получившегося изделия можно увидеть на рисунке ниже.

Концы проволоки должны сходится в середине.

В месте соединения концов производим пайку провода и самих концов соответственно.

Следующим шагом необходимо просунуть коаксиальный кабель через отверстие направляющей в коробочке и используя клеевой состав зафиксировать получившийся ромб в пазах направляющей.

Для лучшей фиксации советую все свободно перемещаемые части зафиксировать клеем.

Закрываем крышкой получившуюся конструкцию усиленной антенны беспроводного маршрутизатора и используя разъем SMA подключаем ее к самому роутеру.

На этом наша wifi антенна для роутера готова. Когда я лично решил протестировать полученный результат, то был очень приятно удивлен мощностью сигнала в удаленных помещениях.

Коробку из-под дисков всегда можно заменить листовым железом, а вместо пластиковой направляющей использовать припаянную металлическую трубку. Возможностей для доработки огромное множество.

Усиленная антенна для роутера своими руками из жестяной банки

Из названия уже можно понять, что данный способ примитивен до безобразия и тратить деньги на покупку дополнительных материалов вовсе не надо.

В магазине достаточно купить банку газировки (или пива) и после того как она будет опустошена можно приступать к изготовлению самодельного wifi усилителя для роутера.

Для начала стоит ее сполоснуть и просушить, чтобы избавиться от остатков содержимого. Затем используя ножницы, прокалываем банку в нижней части, рядом с изгибом переходящим в донышко, и отрезаем его. Затем вдоль всей длины делаем разрез до изгиба переходящего в верхнюю часть. После чего по окружности с обеих сторон от продольного разреза почти до самого конца отрезаем крышку, но при этом оставляя небольшой участок для устойчивости нашего экрана. Нагляднее будет понятно, если посмотреть на рисунок ниже.

Для большей жесткости нашей конструкции можно не отрезать дно банки, а поступить также, как мы поступили с крышкой, что не позволит экрану произвольно загибаться.

Следующим шагом будет крепление антенны. Насаживаем нашу конструкцию на антенну, а для лучшей фиксации берем пластилин, который не позволит перемещаться всему этому добру в пространстве.

Если ваш роутер имеет не один, а два передатчика, то такой усилитель нужно сделать для каждого, что позволит направлять более мощный сигнал в несколько сторон одновременно.

На первый взгляд такое приспособление выглядит очень элементарно и ненадежно, однако эффект усиления дает понять что и простая конструкция может давать отличный результат.

К сожалению два способа, приведенных выше предназначены для улучшения направленного сигнала
. Такая схема подойдет тем пользователям, которые установили беспроводной маршрутизатор в углу помещения и «раздавать wifi» соседям нет необходимости.

Самодельная усиливающая насадка на роутер

Еще один довольно простой способ усилить сигнал вай фай своими руками это использовать так называемую насадку. Принцип изготовления прост до безобразия. У вас под рукой должна быть проволока сечением 1.5 – 2.5 мм, кусок картона, пассатижи и ножницы.

В первую очередь нарезаем из проволоки несколько кусков разной длины (начиная с меньшей и постепенно увеличивая на 4 мм.). Количество таких кусков будет зависеть от того, какую wifi антенну вы хотите получить.

Вырезаем кусок картона такой длины и ширины, чтобы под весом проволоки он не согнулся. Далее крепим проволоку к картону прокалывая его на равных участках.

Используя ножницы вырезаем отверстие для крепления. Вид получившейся конструкции очень похож на .

Естественно если ваш маршрутизатор имеет несколько передатчиков, то такую насадку делаем для каждого из них.

Такая конструкция действительно поможет увеличить зону покрытия и усилить передачу сигнала.

Все описанные способы изготовления антенны для роутера своими руками довольно просты и не потребуют дополнительных навыков. Однако если в ходе работ возникнут какие-то вопросы или появится предложение по дополнению настоящей статьи, то не стесняйтесь оставлять их в комментариях.

Для лучшего закрепления прочитанного материала, предлагаю посмотреть соответствующее видео.

Wi-Fi является технологией, способной к нормальному функционированию лишь в пределах прямой видимости. Беспроводные сети легко теряются среди стен, мебели и прочих преград в квартире. Перемещение адаптера или роутера по дому с целью увеличения эффективности работы приборов возможно не всегда. Более правильным подходом является использование внешней, более мощной, антенны — активной части передающего/принимающего устройства.

Типы Wi-Fi антенн

В плане использования все антенны для Wi-Fi делятся на два класса:

• для наружного использования (outdoor),
• для внутреннего применения (indoor).

Отличаются эти антенны, в первую очередь, своими размерами и коэффициентом усиления. Класс outdoor подразумевает большие размеры и возможность крепления к какой-либо опоре (поверхности). Высокого коэффициента усиления в таких антеннах добиваются конструктивными особенностями. Такие устройства используются обычно для беспроводной передачи данных между точками, которые находятся на значительном удалении друг от друга. Устанавливать их предпочтительнее в зоне прямой видимости.

В зависимости от типа антенны Wi-Fi характеризует больший или меньший коэффициент усиления — один из важнейших параметров любого приёмного и передающего оборудования

Антенны класса indoor предназначены для применения внутри помещений, они имеют меньшие габариты и не отличаются выдающимися усилением и мощностью. Крепятся внутренние антенны либо непосредственно к передающему/принимающему гаджету, к стене, либо ставятся на поверхность. Присоединение антенны к плате устройства осуществляется как напрямую, так и посредством кабеля.

Дополнительная Wi-Fi антенна в квартире или доме

Основной причиной необходимости дополнительной антенны Wi-Fi является усиление слабого сигнала. Такая ситуация может возникнуть в следующих случаях:

• точка доступа Wi-Fi расположена на значительном расстоянии (если помещение большое), имеются преграды (стены, перекрытия);
• роутер недостаточно мощный.

Также дополнительная Wi-Fi антенна может понадобиться, если требуется организовать сеть «роутер — несколько клиентских точек», или если нужно связать между собой несколько ПК «по воздуху».

Изготовление своими руками

В сети можно найти множество рекомендаций по изготовлению самых разных типов Wi-Fi антенн в домашних условиях. Как правило, для повторения большинства конструкций не требуется наличия глубоких познаний в радиоэлектронике, дефицитных материалов и специализированных инструментов. Сделать любую из Wi-Fi антенн по приведённым ниже инструкциям можно буквально за пару часов.

Двойной биквадрат

Антенна «двойной квадрат» для Wi-Fi и её модификации — самая популярная в сети. Классический биквадрат обладает хорошим коэффициентом усиления и широкой диаграммой направленности. Двойная биквадратная антенна, рассматриваемая далее, имеет ещё более высокие характеристики.

Для повторения конструкции потребуются:

• медная моножила (провод) сечением 2 мм;
• небольшой лист алюминия толщиной 1–2 мм;
• кусок резиновой (виниловой) трубки, пластиковые стяжки;
• паяльник, припой, канифоль, дрель, свёрла, плоскогубцы;
• кабель для подключения.

Изготовление антенны не представляет сложности, главное — точно выдержать размеры, так как даже небольшие отклонения грозят смещением рабочих параметров:

1. Чертим эскиз. Длина одной стороны каждого квадрата равна 30 мм, размеры рефлектора 220×100 мм, расстояние между активной частью и отражателем — 15 мм. Проводим разметку отверстий.

   Двойной биквадрат — улучшенная версия классической биквадратной антенны

2. Гнём медную жилу строго в соответствии с шаблоном. Зачищаем (если провод с лаковым покрытием) и спаиваем концы.

   Даже небольшой промах в размерах (буквально на пару миллиметров) ухудшит качество работы антенны

3. Из листа алюминия изготавливаем отражатель. Сверлим отверстия диаметром 3–4 мм.

   Рефлектор можно изготовить также из медной пластины или (на худой конец) стального листа

4. Пластиковыми стяжками через резиновые трубки крепим активный элемент антенны к пластине.

   Стойки крепления антенны к отражателю обязательно должны быть из непроводящего ток материала

5. Пластиковыми стяжками закрепляем адаптер (или кабель, если устройство расположено удалённо). Припаиваем выведенные провода. Расстояние между контактами — 5 мм.

   Адаптер следует крепить максимально надёжно, но аккуратно, так, чтобы не повредить устройство

Из достоинств данной конструкции можно отметить:

• лёгкое и быстрое изготовление,
• значительное усиление сигнала и стабильную работу.

Пожалуй, единственным недостатком такой антенны является то, что даже небольшие отклонения от необходимых размеров грозят снижением её эффективности.

Из алюминиевой банки

Данную конструкцию, конечно, нельзя назвать полноценной антенной (по сути, это отражатель), но в какой-то мере усилить слабый сигнал Wi-Fi она способна.

Что потребуется:

• пустая алюминиевая банка,
• нож и ножницы,
• кусочек пластилина.

По простоте изготовления антенне из алюминиевой банки нет равных:

1. Промойте банку. Отрежьте ножом дно.

   Будьте осторожны во время проведения работ, здоровье дороже даже самой высококлассной Wi-Fi антенны

2. Сделайте разрез в верхней части, но не до конца — оставьте неразрезанным участок длиной 1,5–2 см.

   На этом этапе также можно отломать открывашку

3. Разрежьте ножницами банку вдоль с обратной стороны.

   Алюминиевая банка легко режется любыми ножницами, главное, чтобы последние были достаточно острыми

4. Разогните металл.

   Угол раскрытия можно подобрать экспериментально после установки, ориентируясь на уровень Wi-Fi сигнала

5. Закрепите отражатель на устройстве с помощью пластилина, надев его на штатную антенну роутера. Направьте в нужную сторону.

   В отсутствие пластилина воспользуйтесь жвачкой

Плюсы антенны из алюминиевой банки:

• простота изготовления,
• отсутствие дефицитных материалов,
• универсальность (будет работать с любым роутером с внешней антенной).

Среди минусов стоит отметить недостаточное усиление сигнала и нестабильную направленность приёма/передачи.

Мощная антенна из листовой жести

Wi-Fi антенна из листа жести, известная как FA-20, характеризуется повышенной мощностью и может использоваться для приёма сигнала удалённых (до нескольких километров) точек доступа.

Для её изготовления понадобятся:

• листовая жесть;
• мощный паяльник (100 Вт), припой, флюс (кислота для пайки);
• диэлектрические стойки, крепёж (винты, гайки);
• дрель, свёрла;
• кабель для подключения;
• ножницы по металлу, деревянный молоток, мелкая наждачка, плоскогубцы.

Повторение конструкции требует, как минимум, начальных навыков слесарного дела.

Инструкция по изготовлению FA-20:

1. Ножницами по металлу вырезаем четырёхугольники и полоски, строго соблюдая обозначенные размеры. Края желательно обработать наждачной бумагой.

   Детали антенны вырезаются по отдельности, а затем спаиваются

2. Спаиваем элементы антенны. Используем припой и специальный флюс для пайки. Делать это удобнее на деревянной поверхности.

   Пайку жестяных элементов следует проводить в хорошо проветриваемом помещении

3. Готовую конструкцию промываем под струёй воды от кислоты. Сверлим отверстия диаметром 3–5 мм.

   При необходимости выравниваем антенну деревянным молотком (киянкой)

4. Изготавливаем короб. Размеры — 450×180 мм. Высота бортиков — 2–3 см. Если вы не имеете навыков жестянщика, в принципе, можно обойтись без бортов (немного проиграв в чувствительности), просто вырезав прямоугольник. Высверливаем в нём отверстия, совпадающие с дырками активных элементов. Крепим детали на стойках, расстояние между частями 20 мм.

   Опорные стойки должны быть из изоляционного материала

5. Припаиваем кабель: красная точка — центральная жила, синяя — общий (экран).

   Для подключения антенны к роутеру подойдёт обычный телевизионный кабель

Плюсы самодельной антенны из листовой жести:

• высокая мощность,
• хорошая направленность,
• не требуются дефицитные или дорогие материалы для изготовления.

Существенным минусом FA-20 является сложность её изготовления. К тому же антенна довольно габаритная и, вероятнее, подойдёт для установки на крыше или балконе.

Вариации Wi-Fi антенн своими руками

В интернете среди огромного разнообразия самодельных антенн для Wi-Fi чаще всего встречается так называемый «двойной квадрат» и его варианты. Впрочем, отличных от классики поделок можно увидеть тоже немало.

Вы можете выбрать и попробовать изготовить любую из антенн, однако следует помнить, что не все из таких изделий являются действительно высокоэффективными, как это утверждают авторы.

Фотогалерея: другие самодельные конструкции

Антенна MIMO имеет два контура внутри одного корпуса и, соответственно, два разъёма для раздельного приёма и передачи Данная вариация биквадратной антенны многократно усиливает сигнал Отражатель биквадратной антенны часто выполняют из фольгированного стеклотекстолита Дисковая Wi-Fi антенна отличается высокой направленностью и может быть применена как в помещении, так и на улице Антенна из банок выглядит оригинально, но на самом деле это не слишком эффективная конструкция Лепестковая пароварка в этой конструкции может быть заменена дуршлагом или железной миской

Подключение

Способ подключения Wi-Fi антенны зависит от типа используемого роутера, адаптера или другого устройства. В большинстве случаев придётся вскрывать гаджет, находить место, куда подсоединена (припаяна) штатная антенна и аналогичным образом присоединять (припаивать) кабель самодельной конструкции. Очень удобно, когда в гаджете предусмотрено независимое подключение внешней антенны, это может быть выполнено в виде:

• разъёма в батарейном отсеке, на задней крышке прибора, внутри корпуса и т. п.;
• так называемого пигтейла (обычно находится непосредственно на плате устройства).

Если у адаптера съёмная штатная антенна, самодельную конструкцию можно подключить вместо неё.

В любом случае (исключая вариант с пайкой) вам понадобится соответствующий разъём-коннектор, приобрести который можно в радиомагазине.
Вам повезло, если ваш роутер имеет выход для подключения внешней антенной гарнитуры Гнездо пигтейла вы можете сами установить на корпусе гаджета, если уверены в собственных силах Крохотный разъем на плате устройства служит для присоединения специального удлинителя-пигтейла Иногда самый быстрый и надёжный вариант — припаять кабель вместо штатной антенны

Настройка

Настройка самодельной антенны для Wi-Fi сводится, прежде всего, к её установке в нужном направлении. При этом нужно соблюдать следующие условия:

• учитывать вектор распространения сигнала приёмника/передатчика Wi-Fi сигнала;
• принимать во внимание наличие преград между передающими и приёмными устройствами;
• учитывать то, что твёрдые поверхности отражают сигнал, а мягкие, наоборот, поглощают его;
• по возможности устанавливать антенну в пределах прямой видимости относительно приёмника/передатчика.

Для большей эффективности антенна должна быть направлена в сторону точки доступа.

На этапе настройки длину кабеля, насколько это возможно, следует уменьшить, так вы избавитесь от излишних потерь сигнала и улучшите его качество.

Как протестировать изменения

Самым простым и доступным вариантом тестирования самодельной Wi-Fi антенны является замер изменений скорости интернет-канала. Для этого проводят сравнительное исследование результатов поочерёдно с подключенной штатной антенной и изготовленной своими руками. Провести такие измерения можно, например, на ресурсе Speedtest . Система автоматически подберёт оптимальный сервер, проверит пинг, скорость скачивания и загрузки.

Видео: усиление Wi-Fi сигнала своими руками

С появлением Wi-Fi у множества пользователей появилась возможность быстрого и мобильного доступа в интернет. Для стабильной работы беспроводного соединения рекомендуется использование специального дорогостоящего оборудования, однако можно обойтись малой кровью, собрав внешнюю антенну своими руками.

Схема-чертеж антенны

На чертеже представлены размеры между элементами антенны. Её резонансная частота настроена на середину частоты Wi-Fi 2,4 ГГц.

Для изготовления антенны понадобится

• Длинная шпилька с гайками.
• Металлический лист, я взял медный, так как он очень просто режется. Вообще можно взять и жесть от консервных банок.
• . Но можно подключить уже к имеющемуся роутеру.

Изготовление мощной Wi-Fi антенны-пушки

Прежде чем приступить к изготовлению антенны, нужно знать, что любое отклонение от заданных размеров сильно ухудшит ее характеристики. Поэтому все нужно делать максимально точно.
Берем лист металла и примерно размечаем центры диаметров кругов. Затем сверлим центра. Для точности, место перед сверлением керним или проходимся тонким сверло, а затем толстым. В итоге диаметр отверстия должен быть чуть больше шпильки.

Затем берем циркуль и вычерчиваем кругляши на металле.

Вырезаем сначала квадрат.

Потом вырезаем аккуратно круг.

Получились круги для антенны.

Взял длинную шпильку. Обрезал лишнее по длине антенны, учитывая ширину гайки.

Вот и готовый комплект для сборки.

Собираем антенну. Все очень просто, как конструктор в детстве.

Для контроля размеров рекомендую использовать металлическую линейку, так как она более точная.

В последних двух дисках необходимо сделать отверстия для подключения кабеля.

Разъем с кабелем мы сделаем из старой антенны от роутера или адаптера.

Снимаем верхний кожух.

Срезаем изоляцию. Антенна отцепилась сама, потому что была запрессована.

Далее отпаиваем металлический колпак.

И разъем для подключения готов.

Лудим диски. Медь в этом плане отличная штука. Как-то я делал такую антенну из корпуса старого компьютера, так там приходилось лудить с кислотой.

Пропускаем через отверстие последнего круга кабель и припаиваем экранирующую обмотку к диску.

Теперь среднюю жилу пропускаем в отверстие второго диска и припаиваем.

Антенна почти готова. Я установлю ее на кронштейн от фотоаппарата. Будет такой домашний вариант.

К выходу разъема прикручиваем .

Можно примотать его изолентой или скотчем к кронштейну.

Я поставлю антенну на окошко и направлю на объекты, где может быть сигнал.

Ого, сколько сетей появилось. Хотя раньше я ловил сигнал только своего роутера. В нашем городе не много точек для доступа.

Результат поразительный.

Дополнения

Чтобы усилить эффект, я решил установить такую пушку на крышу. Но для этого мне необходимо припаять вместо разъема обычный экранированный кабель, который я использую для спутниковой тарелки.
С помощью такой мощной Wi-Fi пушки — антенны можно передать сигнал в гараж, на работу, в школу, на дачу. Все материалы доступны абсолютно каждому, а делается все очень просто.Более подробную инструкцию по сборке можно узнать посмотрев видео ниже. Так же там показаны более широкие испытания этой мощной Wi-Fi антенны.

PS: Если вы будете делать уличный вариант, то для изоляции и от коррозии всю антенну будет неплохо покрасить обычной краской по металлу.

Сейчас многие не представляют себя без интернета, точек доступа Wi–Fi сетей. Для увеличения мощности сигнала приёмо-передатчиков используют как штатные так и дополнительные антенны. Штатные антенны по мощности бывают от 2 до 9 dBi, примерно. Выглядят они так:

Для увеличения мощности и дальности направленного сигнала используют внешние антенны, которые устанавливаются вне помещения и соединяются с устройством приёмо-передачи 50 Ом кабелем (не 75 Ом!!!). Выглядят они так:

Соединительный кабель помимо 50 Ом сопротивления имеет специфические наконечники:

Кабель и наконечники есть в ассортименте в радиоэлектронных магазинах. А вот сами антенны стоят ой как не дёшево. Если посмотреть что внутри такой антенны, то поймёте, что она не стоит тех денег:

Посмотрев и помониторив интернет, решил сделать сам.

Итак, нам понадобится:


– фольгированный стеклотекстолит, односторонний, толщиной 1,5 – 2мм, размерами 220 на 230 мм;
– электролобзик, с пилочкой по металлу;
– дрель или шуруповёрт;
– мелкая наждачная бумага, свёрла по металлу;
– баллончик лака;
– металлический лист, размерами 270*240, толщиной 0,5-1 мм;
– раствор хлорного железа и ёмкость (поднос к примеру).

Итак, этап первый
.

Размечаем и обрезаем по нашим размерам лист стеклотекстолита. Обрабатываем края и зачищаем поверхность медной стороны.

На плёнке вам вырежут узор проводников и вибраторов нашей антенны. Для переноса плёнки на медное покрытие текстолита, для удобства, попросите либо сразу наклеить на порезку либо с собой транспортную (рекламную) плёнку.

Этап третий – поклейка узора.


Перед поклейкой плёнки на медь, необходимо обезжирить и дать просохнуть. Берём потом с листа самоклейки, вырезаем под прямыми углами наш узор (если их много напечатали) наносим на него рекламную плёнку (если не нанесли на фирме). Отклеиваем защитную плёнку и убираем ненужную часть узора, фон. Приклеиваем всё что осталось на медную часть текстолита, разглаживая и не давая образоваться пузырькам воздуха. Получится так:

Этап четвёртый.

Готовим ёмкость, подходящего размера. Разводим хлорное железо, в пропорции примерно 100г на 0,5 литра воды, подогретой до 60-65 градусов Цельсия. Демонтируем рекламную плёнку. Опускаем нашу конструкцию, стеклотекстолитом на дно ёмкости. Периодически ёрзая заготовкой по дну ёмкости, дожидаемся окончания травления медного слоя. По окончанию промываем под проточной водой и вытираем насухо. Получится так:

Снимаем самоклейку. Далее в круглом полигоне сверлим отверстие под центральный штырь разъёма, для кабеля. Берём баллончик с лаком, вскрываем несколькими слоями с просушкой каждого. Затем аккуратно зачищаем и лудим место впайки.

Затем по углам текстолита и металлической пластины, сверлим четыре отверстия, для соединения как сендвичем, но с зазором. Расстояние между медным слоем и началом металлическим слоя – 5мм.

Разъём сначала гайкой закрепил на пластину, а пластину на экранную поверхность.

Беспроводная связь на основе технологии WiFi сегодня присутствует везде. Это стандарт радиосвязи, предусматривающий передачу данных на частоте 2,4 ГГц. В основном используется для организации интернет-соединения между точкой доступа и абонентским устройством, однако в промышленности может иметь и другие области применения.

Наиболее широко используется для подключения к проводной точке доступа, т. н. роутеру с возможностью передвигаться в радиусе действия WiFi сигнала. Качество распространения последнего напрямую зависит от антенны, встроенной или внешней.

Принцип работы WiFi антенны

Это устройство работает так же как и антенны в обычных радиоприемниках. Разница состоит лишь в том что в роутере антенна одновременно передает и принимает сигналы. В ней индуцируются токи высокой частоты, на качество этого процесса оказывает влияние конструкция устройства и материал, из которого оно сделано.

Размер же имеет второстепенное значение поэтому нынешние антенны для Wi-Fi связи достаточно эргономичны, к тому же имеют эстетичный дизайн

Существует два типа антенн:

• Внутренние – устанавливающиеся для оптимального распределения Wi-Fi сигнала внутри здания.
• Наружные – применяемые вне зданий для увеличения зоны покрытия на открытой местности.

Все антенные устройства также подразделяются в зависимости от направления сигнала, на однонаправленные и равнонаправленные. Первые, посылают импульсы только в одну сторону в виде луча и оснащены отражателем. Такая конструкция значительно увеличивает мощность сигнала в заданном направлении при этом он отсутствует на остальных, что позволяет уменьшить риск несанкционированного подключения к сети.

Равнонаправленные антенны – это наиболее часто встречающаяся конструкция в бытовой электронике. Ими оборудуются все роутеры, сигнал распространяется с одинаковой мощностью во всех направлениях.

Удобны для использования в доме или офисе, но из-за равнонаправленного действия, зона покрытия меньше чем у однонаправленных конструкций.

При прохождении через физические препятствия сигнал теряет часть мощности поэтому в разных точках зоны покрытия прием может быть различного качества. Для оптимального распределения сигнала через равнонаправленную антенну, точка доступа должна устанавливаться в центре помещения.

Достоинства и недостатки

Современные антенны, в том числе и для стандарта Wi-Fi не имеют каких-либо недостатков что во многом стало возможным благодаря использованию современных электронных компонентов.

Уход от штыревых телескопических моделей из металла, еще применяемых сегодня в аналоговом радиоприеме, позволил значительно уменьшить габариты, стоимость и вес.
Основные компоненты из которых изготавливаются антенны – пластик, его производные, а также полимерные материалы.

Современный дизайн и миниатюрный размер позволяют расположить в любой обстановке или даже задекорировать предметами интерьера. Специальный интерфейс подключения делает антенну максимально эффективной и минимизирует потери сигнала на соединительных контактах. Большой выбор моделей дает возможность подобрать изделие, наиболее отвечающее техническим параметрам конкретной зоны покрытия.

Разновидности

Основное отличие помимо места установки и направления действия, это размеры, определяющие дальность действия и коэффициент усиления сигнала.

• Штыревые
  – могут быть до полуметра в высоту. Создают всенаправленное распространение сигнала и используются для усиления зоны приема от точки доступа, находящейся в здании.
• Плоские
  – представляют собой пластину чаще всего квадратной формы толщиной не менее 10 мм и сторонами около 300 мм. Предназначены передавать сигнал к другой точке доступа и могут покрыть расстояние в несколько километров. Монтируются снаружи на опоре или стене.
• Панельные внутренние
  – представляют собой настольный девайс с направленным спектром действия. Особое отличие – плоская панель с регулированием угла наклона относительно основания что позволяет наиболее точно направить луч. Отличаются небольшими размерами и также предусматривается возможность настенного крепления за счет длины провода.

Какую антенну выбрать

Все антенны для внутренней установки, как правило, имеют одинаковые показатели усиления сигнала и отличаются дизайном. Поэтому при выборе основополагающее значение имеет направление зоны покрытия, а соответственно и ее площадь.

1. В больших помещениях (офисах),
   расположенных обособленно – применяются всенаправленные модели, если радиуса покрытия хватает для устойчивой связи во всем помещении.
2. В помещениях с большим количеством перегородок и точкой ввода,
   расположенной в крайней комнате целесообразно применять однонаправленные Wi-Fi передатчики.
3. В зданиях с большим количеством интернет-клиентов
   при необходимости обезопасить сеть от взлома используют однонаправленные модели.
4. В домашних условиях обычно используется всенаправленная антенна,
   однако следует учитывать расположение точки ввода и толщину перегородок. В старых зданиях с толстой кирпичной кладкой может наблюдаться значительное ослабление сигнала уже через одну перегородку. В таких случаях лучше локализовать луч при помощи однонаправленной антенны.

На что обратить внимание при выборе

Основное внимание уделяется коэффициенту усиления сигнала и, конечно же, бренду производителя. Именно от коэффициента зависит на какой площади можно будет в хорошем качестве получить доступ к сети. В сопроводительных документах к устройству указывается этот параметр и соответствующая ему площадь покрытия.

Длина соединительного шнура тоже имеет значение особенно, если антенну будут располагать выше роутера, что обычно и делают.

Желательно чтобы соединительный штекер соответствовал входному отверстию на роутере. Следует иметь в виду, что при использовании переходника, часть мощности сигнала будет теряться.

Обзор лучших моделей

– устройство для внутреннего использования. Характеризуется односторонним действием и может устанавливаться на горизонтальную и вертикальную поверхность в том числе и крепиться к стенке системного блока при помощи встроенных магнитов.

Соединительный кабель длиной 1 м, имеет сопротивление 50 Ом и оснащается разъемом типа SMA. Коэффициент усиления составляет 6 dBi. Излучающим элементом служит металлическая прямоугольная пластина со сторонами 28х52мм заключенная внутри корпуса излучателя. Цена устройства начинается от 1200 рублей.

– антенна для внутренней установки с горизонтальным или вертикальным креплением. Коэффициент усиления достигает 9 dBi. Сопротивление соединительного кабеля 50 Ом, длина 1 м. Оснащается разъемом типа RCA. Излучатель имеет квадратную форму и находится внутри пластикового корпуса. Стоимость изделия составляет 1600 рублей.

– штыревая антенна для внутреннего пользования всенаправленного действия. Характеризуется высоким коэффициентом усиления – до 7 dBi что значительно выше чем у штатных антенн, идущих в комплекте вместе с роутером. Крепится на горизонтальную поверхность, стену или к системному блоку ПК магнитами.

При установке на стене есть возможность изменять угол наклона. Оснащается кабелем с сопротивлением 50 Ом, длиной 1,5 м с разъемом типа SMA. Предусмотрено прямое соединение с точкой доступа без кабеля. Стоимость устройства составит около 1600 рублей.

– панельная антенна для наружной установки. Обеспечивает передачу сигнала между двумя точками доступа, находящимися на значительном удалении друг от друга. Способна обеспечить связь на расстоянии до 8 км со скоростью до 1 Мб/с. Со скоростью до 11 Мб/с на расстоянии до 3 км.

Корпус имеет защитное покрытие из герметика. Коэффициент усиления достигает 18 dBi. Кабель подключается через разъем типа N длина кабеля выбирается самостоятельно исходя из удаленности точки доступа. Стоимость антенны составляет около 10500 рублей.

Как сделать своими руками

Такое устройство можно сделать и самостоятельно, в пределах квартиры оно поможет усилить сигнал, если он ослабляется большим количеством перегородок. Конструкция из алюминиевых пивных банок наиболее популярна благодаря эффективности и простоте. Понадобятся:

• Тремпель для одежды.
• Две литровые алюминиевые банки.
• Паяльник, припой.
• Провод 50 Ом.
• Соединительный разъем.

Вместо тремпеля можно брать металлопластиковую гибкую трубу. Она используется как для наружной и внутренней установки, поскольку имеет эстетичный вид, не поддается воздействию природных факторов.

Пошаговая инструкция

1. В дне банок прорезаются отверстия
   после чего их необходимо насадить на нижнюю часть тремпеля, предварительно ее разрезав либо пропустить через них трубу.
2. Отверстия в банках делаются такого размера, чтобы они насаживались с натягом
   и не сдвигались при изменении положения в пространстве. Трубу необходимо закольцевать и предусмотреть зацеп для фиксации на основании.
3. Для банок, расположенных на тремпеле
   – необходимо зачистить от краски места припайки кабеля. После чего зачистить кабель, разделив оплетку и фидер, залудить их и припаять каждый к одной из банок. К другому концу кабеля припаять разъем соответствующий тому что расположен на точке доступа.
4. Для банок на металлопластиковой трубе
   – в данном случае обе банки припаиваются к фидерному проводу. Можно сделать между ними мост из проволоки такого же сечения припаяв фидер к одной из банок. Экраном антенны будет являться слой металлической фольги, проложенный под внешним покрытием МП трубы. Необходимо аккуратно сделать срез, удалить защитную пленку и припаять оплетку к фольге. Данное место надо заизолировать и зафиксировать клейкой лентой во избежание обрыва.

Подключение и настройка

Перед подключением снимается штатная антенна. Следует свериться с настройками точки доступа что установлен максимальный уровень приема сигнала, если этого нет, то применить индивидуальные параметры.

Инструкция по изготовлению антенны «двойной» Bi-Quad (двойная восьмерка) W-LAN — антенны на 2,4 Ghz для wi-fi.

«Двойная восьмёрка» — это продолжение Bi-Quad, усиление которой на 2 dB выше, т.е. составляет примерно 12 dB. При постройке обратите внимание на то, что медные провода в местах пересечения не соприкасаются.
После постройки «двойную восьмёрку» желательно покрыть лаком, чтобы избежать окисления/коррозии. О том, как важно выдержать расстояние в 15 мм между отражателем и медным проводом, свидетельствуют две приведённые ниже фотографии
:

Для того, чтобы не возникали вопросы (в первом посте были) рассмотрим постройку антенны с круговой диаграммой, в данном случае что-то около 270°.

Сначала из медной пластины (или другой жести/материала) нужно согнуть трубу диаметром 70 мм и высотой прим. 100 мм. Затем согнуть из медного провода прямой 6-ти элементный Quad и с помощью, например, бутылки придать ему соответствующую, изогнутую форму. Повторюсь для читающих не очень внимательно: расстояние от медного провода до рефлектора по кругу должно быть 15 мм! Важно, чтобы перекрещивающиеся провода не касались друг друга!

Конечно, это не единственно правильный вариант постройки такой антенны. Антенну с круговой диаграммой можно сделать и крупнее,

В этом случае потери сигнала в антенном кабеле будут сведены к минимуму.

В идеале это должно выглядеть немного по-другому, примерно так:

но это не так важно, главное — вы сможете по печати повторить размеры. Для изгибающих «двойную восьмёрку» — крайние квадраты не используются
. У кого нет принтера, тот для изготовления рамки пользуется следующим рисунком: приведены размеры для провода диаметром 2,5 мм

«Тройная восьмёрка» — очередное продолжение «двойной восьмёрки», козффицент усиления «тройной восьмёрки» может составить 14 dB или немного больше. Так выглядит окрашенная «тройная восьмёрка», в общем, не плохо:

Для начинающих! Обратите внимание, что стойки, поддерживающте антенну на расстоянии 15 мм от отражателя, должны быть сделаны из диэлектрического материала!

Рассмотренные выше «двойную восьмёрку» и антенну с круговой диаграммой можно смонтировать вместе, в один корпус:

С другого.

Антенна закрыта. Для изготовления защитного корпуса использовался отрезок пластмассовой трубы диаметром 125 мм, которые используют в сантехнике, крышка сделана из 2-х сантиметровой пластмассы. Крепёжная верхняя гайка — из пластмассы. Покрасить можно в любой цвет.

Касались ранее конструкций Wi-Fi антенны направленного действия. Биквадратные, баночные самодельные раритеты. Люди с завидным постоянством ищут шанс получить конструкцию получше. Упоминалось: вместо традиционной проволоки лучше взять провод ПВ1 аналогичного сечения, уберегающий установленную антенну от непогоды. Плата с двухсторонним фольгированием, которую часто рекомендуют использовать рефлектором, не очень хорошо переносит непогоду, не защищена ничем, снабдить конструкцию специальным корпусом проблематично. Возрастет ветровая нагрузка на изделие. Сегодняшний обзор посвящен методам улучшения конструкции. Вай фай антенна своими руками для любой непогоды!

Важно! Попробуйте для защиты использовать термоусадочную пленку. Оденьте рефлектор «шубой», подуйте феном. Скоро текстолит плотно обтянется полимерной пленкой.

Биквадратные антенны Wi-Fi

Вайфай антенна, построенная по биквадратной схеме, сформирована заземленным рефлектором, излучателя вида восьмерки с прямыми (90 градусов) углами. Получается нечто, напоминающее ультрамодные очки с тонкой перемычкой посередине. Нижняя половина сажается на землю, верхняя — на сигнальную жилу кабеля РК – 50.

Правда, антенна для Вай фай будет размерами поменьше. Сторона квадрата по средней линии медной жилы излучателя равна 30,5 мм. Итак, восьмерка отстоит от рефлектора на 1,5 (половина длины стороны квадрата) см и параллельна пластине. В нашем случае плата гетинакса плоха тем, что сложно достать. Рефлектор — просто пластина проводящего электрический ток металла. Сгодятся жесть, сталь, алюминий. Учитывая размер излучателя, можно изготовить рефлектор Вай фай антенны, воспользовавшись лазерным компакт диском (DVD) 5,25 дюйма.

Биквадрат Харченко

Внутренний отражающий слой алюминия создан, чтобы лазерный луч не терял энергию на поверхности. Кроме того в центре имеется дырочка под N-коннектор. Осталось вскрыть защитную пластиковую оболочку, посадить отражающий слой на экран кабеля РК – 50. Обратите внимание: если N-коннектор не будет отстоять с излучателем на 1,5 см от рефлектора, условия приема ухудшатся. Необходимо добиться указанного положения, подкладывая тонкие металлические шайбы или по месту.

Напоминаем: биквадратная восьмерка гнется от середины поворотом на 90 градусов. В точку вернутся оба конца кабеля ПВ1 1х2,5. Толщина проволоки составляет 1,6 мм диаметром, между центрами жилы сторона квадрата равняется 30,5 мм. Концы сажаются на экран коннектора, объединяются с рефлектором (компакт-диск), серединная часть послужит целям снятия сигнала. Диаграмма направленности устройства резко сужается, снабжена одним главным лепестком, который направим на источник сигнала. Если дело происходит в комнате, придется экспериментально найти отраженный луч, располагаемый практически в любом направлении.

Рефлектор защитит от соседских помех, усилит мощность. Блокирует эффект многолучевости, мало полезного приносящего аппаратуре. Самодельная антенна Вай фай принимает только из узкого сектора. Благодаря этому, соединим сетью дома, стоящие напротив, что было бы невозможно с поставляемой в комплекте точки доступа.

Обратите внимание: в иных случаях входного разъема на корпусе для подключения антенны может и не быть. Такие точки доступа снабжены встроенными контурами из металла, ведущими прием радиоволн. Традиционно выглядят замысловатыми плоскими фигурами с внутренней стороны корпуса. Придется антенну встроенную отпаять.

Рядом может стоять конденсатор, емкость служит целям компенсации коэффициента сжатия контура. Встроенная антенна невелика, бессильна образовать полноценное устройство приема радиоволн. Дефект нейтрализуется подстроечным конденсатором.

Элемент не нужен, потому что полноразмерная антенна для Вай фай роутера не нуждается в компенсации. Цепи включения самоделки рвите выше конденсатора. Выполняя монтаж, нельзя пользоваться типичным паяльником на 100 Вт. Сожжет электронные компоненты платы. Потребуется маленький паяльник, снабженный жалом-иглой, мощностью 25 Вт.

Вес компакт диска маленький, ветровая нагрузка невысокая, в противовес громоздкой конструкции и никого снизу не убьет падающей платой гетинакса. Рекомендуется избегать размещать изделия на солнце, но в нашем случае записанная информация не играет великой роли. При желании N-коннектор загерметизируйте, продлив срок службы паяного соединения. Используется специальный гель-компаунд, применяемый при монтаже печатных плат. Подобные выпускает компания Аллюр (Санкт-Петербург). Пару слов объяснят, как сделать Вай фай антенну своими руками мощнее.

Биквадратные антенны Вай фай – не предел, убежим от соседей

Пролог: 2 недели, никак не мог найти в чем причина, потом перевернул антены в вертикальную и получил 20 мбит на 5 км, вместо горизонтальных 4.

Вампиреныш, участник форума Локальные сети Украины (орфография скопирована).

Прежде чем купить Вай фай антенну, подумайте: теория показывает, что излучатели, расположенные рядами, диаграмму направленности сужают, в направлении перпендикулярном линии, вдоль которой выстроить элементы. В переводе на русский означает: если наши с другом дома разделены 100 метрами, ширина сектора обзора антенны для реализации канала связи Вай фай едва превышает 15 градусов. Полезная мощность будет направлена на окно товарища (причинит вред только обитателям квартиры!). Чтобы реализовать схему, используйте двойную биквадратную антенну. Можно увеличить скорость, если на ДР подарить такую же другу!

Как сделать Вай фай антенну, чтобы не мешала соседям. Защититься от непрошеных гостей можно, изменив канал, поляризацию. Найдено три способа защиты канала конфигурацией антенны:

1. Выбор частоты.
2. Выбор направления (сужение диаграммы направленности).
3. Выбор поляризации.

Обычно, когда имеется Вай фай, предоставляемый провайдером, величины задает поставщик связи, клиенту остается подчиниться, но если имеется собственное оборудование, расклад получается иной. Можем поставить антенну на вертикальную поляризацию, если у соседей используется горизонтальная. Наше оборудование перестанет видеть друг друга. Можно сделать в одностороннем порядке или договориться. Антенны понадобятся наподобие биквадратной, комплектные отставьте.

На горизонтальной поляризации работает телевидение, на вертикальной — связь. Просто традиция, штырь рации удобно держать перпендикулярно земле, когда говоришь. В этом контексте выгодно использовать вертикальную поляризацию, обычно стоит в роутерах. Предлагаем простое правило:

• Расположите с другом напротив антенны на окнах одинаково. Обеспечивается пространственная совместимость, являющаяся подвидом электромагнитной. Выпущены микроволновки, телефоны, гора оборудования частоты 2,4 ГГц, создающая помехи. Располагайте антенны одинаково, вертикально, горизонтально, наклонив. Экспериментально ищите положение, при котором скорость наибольшая.

Обещанная новинка: конструкция из четырех квадратов, выстроенных рядком. Диаграмма направленности станет узкой в направлении перпендикулярном строю. Медная проволока или одножильный провод сечения 2,5 мм 2 длиной 50 см. Рекомендуем взять с запасом. Если стандартная биквадратная Вай фай антенна для ноутбука представляет собой синфазную решетку двух рамок, в нашем случае рамок четыре.

Рамка для двойной биквадратной антенны

При движении волны ток в соседних квадратах направлен противоположно по контуру. За счет этого эффект от воздействия поля складывается. Теперь надо получить четыре синфазных квадрата. Находим середину проволоки, делаем изгиб на 90 градусов. Вымеряем 30 мм, делаем изгибы с каждой стороны в противоположную сторону. Отступаем в два раза больше, опять гнем в первом направлении. Получится большая буква W. Еще 30 мм – загибаем края книзу под 90 градусов. Готова одна половина.

Вторую делаем по образу и подобию, чтобы концы вернулись в точку начального изгиба. Обратите внимание, не зря рекомендуем пользоваться проводом с оболочкой полихлорвиниловой – два имеющихся в фигуре перекрестия изолированы взаимно.

Излишек проволоки обрезаем, чтобы концы не доставали до первого изгиба два-три миллиметра. Вай фай антенна для компьютера требует рефлектора, сойдет добрый кусок фольгированного текстолита или стандартная ровная жесть. Используем N-коннектор для соединения.

Излучатель отстоит от рефлектора на 1,5 см по площади. Концы сажаем на землю, середину – на сигнальную жилу (кабель для Вай фай антенны РК – 50). Чтобы укрепить края фигуры, используйте керамическую или пластиковую трубку. Для фиксации, электрической изоляции применяйте клей, герметик. Уличному варианту рекомендуется подыскать пластиковый корпус. Расстояние между самодельной антенной и приемником берите поменьше.

Следующая встреча обсудит Вай фай радиоприемник.

Самодельная Wi-Fi антенна своими руками: направленная и всенаправленная

Здравствуй, дорогой читатель! Сегодня расскажу вам, как я сделал мощную WiFi антенну своими руками. Руки у меня, конечно, золотые, только растут не из того места, но и это мне не помешало. Для начала давайте разберёмся в так называемом коэффициенте усиления антенны. Не переживайте! Я не буду использовать заумные фразы или оперировать какими-то сложными терминами, но с этим нужно разобраться.

Данная величина измеряется в изотропных децибелах и обозначаются как «дБи» или «dBi». Словосочетание можно не запоминать, но вот буковки стоит запомнить. На домашних роутерах обычно стоят маломощные антеннки в 2-4 dBi. Но как показывает практика, в загородных домах или больших офисных помещениях — этого показателя не хватает.

Поэтому мы сегодня будем делать самодельную антенну от 10 до 20 dBi. Больше и мощнее делать нет смысла. Всё дело в том, что с увеличением мощности усиления пучок сигнала становится более направленным и узким. А радиус покрытия становится ниже. Взгляните на картинку выше. То есть ловить такой сигнал можно, но куда сложнее, так как пучок становится слишком узким.

Такие антенны ещё называют направленные. Их можно конструировать, если нужно объединить, например два загородных дома в одну сеть путём моста. При этом если они находятся на расстоянии до 10 км.

Теперь давайте разберёмся с частотой. Современные роутеры имеют два диапазона: 2.4 ГГц и 5 ГГц — это частота передачи данных. Понятно дело, что последний диапазон имеет большую скорость, но и имеет один минус. Как вы, наверное, помните из физики 7 класса, чем выше частота волны – тем быстрее она затухает. То есть радиус покрытия у 5 ГГц явно ниже.

После долгих раздумий самым лучшим вариантом именно для домашнего использования выбор пал на квадратную антенну. Она имеет такую форму, что коэффициент усиления можно довести до 20 дБи. И даже при такой мощности пучок сигнала не будет таким узким. Для дома она будет выступать как всенаправленная антенна с большим радиусом.

Во второй главе я расскажу, как сделать мощную Wi-Fi антенну-пушку для роутера своими руками. Панельная антенна будет значительно усиливать сигнал адаптера, но в более узком направлении. Об её дальнейшем использовании я также расскажу в самом конце.

Инструкция для усиления вай-фай дома

Направленная антенна на большое расстояние

Сразу скажу эта антенна более мощная, но и как я говорил из-за мощности пучок становится более направленным и узким. Поэтому его стоит использовать для соединения между собой несколько сетей по воздуху. Даже можно использовать как повторитель. Вайфай пушка сможет бить на расстояние до 10 км.

Делается она достаточно просто и все материалы можно купить в любом радиомагазине. Всё же она по использованию – большое наружная или внешняя, для отправки сигнала на большое расстояние. Но вы сами решаете, как её использовать. Для постройки моста нужно сделать вторую, которая будет также выступать как приемник.

Вот схема по которой мы будем делать нашу антенну. Сразу скажу, что нужно делать максимально точно как можете, по чертежу. Если будут сильные отклонения от размеров и расстояний между пластинами – то связь будет хуже. Также ещё один момент – все размеры предназначены для раздачи 2.4 ГГц волны.

Как показала практика, такая антеннка достаточно мощная для загородного использования и может пробивать до 10 километров дальности на прямую. Только надо учитывать ещё и препятствия, которые будут гасить сигнал. Поэтому её нужно устанавливать как можно выше. Также не забываем о грозах и молниях, поэтому помимо неё надо установить громоотвод.

Чисто теоретически к такому аппарату дальнего действия можно присобачить телевизор и использовать её для поимки каналов. Если пойти глубже, то ею можно усилить приём любого сигнала для телефона, ноутбука и т.д.

Источник

Wi-Fi антенна своими руками — что может быть проще

Wi-Fi является технологией, способной к нормальному функционированию лишь в пределах прямой видимости. Беспроводные сети легко теряются среди стен, мебели и прочих преград в квартире. Перемещение адаптера или роутера по дому с целью увеличения эффективности работы приборов возможно не всегда. Более правильным подходом является использование внешней, более мощной, антенны — активной части передающего/принимающего устройства.

Типы Wi-Fi антенн

В плане использования все антенны для Wi-Fi делятся на два класса:

Отличаются эти антенны, в первую очередь, своими размерами и коэффициентом усиления. Класс outdoor подразумевает большие размеры и возможность крепления к какой-либо опоре (поверхности). Высокого коэффициента усиления в таких антеннах добиваются конструктивными особенностями. Такие устройства используются обычно для беспроводной передачи данных между точками, которые находятся на значительном удалении друг от друга. Устанавливать их предпочтительнее в зоне прямой видимости.

В зависимости от типа антенны Wi-Fi характеризует больший или меньший коэффициент усиления — один из важнейших параметров любого приёмного и передающего оборудования

Антенны класса indoor предназначены для применения внутри помещений, они имеют меньшие габариты и не отличаются выдающимися усилением и мощностью. Крепятся внутренние антенны либо непосредственно к передающему/принимающему гаджету, к стене, либо ставятся на поверхность. Присоединение антенны к плате устройства осуществляется как напрямую, так и посредством кабеля.

Дополнительная Wi-Fi антенна в квартире или доме

Основной причиной необходимости дополнительной антенны Wi-Fi является усиление слабого сигнала. Такая ситуация может возникнуть в следующих случаях:

Также дополнительная Wi-Fi антенна может понадобиться, если требуется организовать сеть «роутер — несколько клиентских точек», или если нужно связать между собой несколько ПК «по воздуху».

Изготовление своими руками

В сети можно найти множество рекомендаций по изготовлению самых разных типов Wi-Fi антенн в домашних условиях. Как правило, для повторения большинства конструкций не требуется наличия глубоких познаний в радиоэлектронике, дефицитных материалов и специализированных инструментов. Сделать любую из Wi-Fi антенн по приведённым ниже инструкциям можно буквально за пару часов.

Двойной биквадрат

Антенна «двойной квадрат» для Wi-Fi и её модификации — самая популярная в сети. Классический биквадрат обладает хорошим коэффициентом усиления и широкой диаграммой направленности. Двойная биквадратная антенна, рассматриваемая далее, имеет ещё более высокие характеристики.

Для повторения конструкции потребуются:

Изготовление антенны не представляет сложности, главное — точно выдержать размеры, так как даже небольшие отклонения грозят смещением рабочих параметров:

Двойной биквадрат — улучшенная версия классической биквадратной антенны

Даже небольшой промах в размерах (буквально на пару миллиметров) ухудшит качество работы антенны

Рефлектор можно изготовить также из медной пластины или (на худой конец) стального листа

Стойки крепления антенны к отражателю обязательно должны быть из непроводящего ток материала

Адаптер следует крепить максимально надёжно, но аккуратно, так, чтобы не повредить устройство

Из достоинств данной конструкции можно отметить:

Пожалуй, единственным недостатком такой антенны является то, что даже небольшие отклонения от необходимых размеров грозят снижением её эффективности.

Из алюминиевой банки

Данную конструкцию, конечно, нельзя назвать полноценной антенной (по сути, это отражатель), но в какой-то мере усилить слабый сигнал Wi-Fi она способна.

По простоте изготовления антенне из алюминиевой банки нет равных:

Будьте осторожны во время проведения работ, здоровье дороже даже самой высококлассной Wi-Fi антенны

На этом этапе также можно отломать открывашку

Алюминиевая банка легко режется любыми ножницами, главное, чтобы последние были достаточно острыми

Угол раскрытия можно подобрать экспериментально после установки, ориентируясь на уровень Wi-Fi сигнала

В отсутствие пластилина воспользуйтесь жвачкой

Плюсы антенны из алюминиевой банки:

Среди минусов стоит отметить недостаточное усиление сигнала и нестабильную направленность приёма/передачи.

Мощная антенна из листовой жести

Wi-Fi антенна из листа жести, известная как FA-20, характеризуется повышенной мощностью и может использоваться для приёма сигнала удалённых (до нескольких километров) точек доступа.

Для её изготовления понадобятся:

Повторение конструкции требует, как минимум, начальных навыков слесарного дела.

Инструкция по изготовлению FA-20:

Детали антенны вырезаются по отдельности, а затем спаиваются

Пайку жестяных элементов следует проводить в хорошо проветриваемом помещении

При необходимости выравниваем антенну деревянным молотком (киянкой)

Опорные стойки должны быть из изоляционного материала

Для подключения антенны к роутеру подойдёт обычный телевизионный кабель

Плюсы самодельной антенны из листовой жести:

Существенным минусом FA-20 является сложность её изготовления. К тому же антенна довольно габаритная и, вероятнее, подойдёт для установки на крыше или балконе.

Вариации Wi-Fi антенн своими руками

В интернете среди огромного разнообразия самодельных антенн для Wi-Fi чаще всего встречается так называемый «двойной квадрат» и его варианты. Впрочем, отличных от классики поделок можно увидеть тоже немало.

Вы можете выбрать и попробовать изготовить любую из антенн, однако следует помнить, что не все из таких изделий являются действительно высокоэффективными, как это утверждают авторы.

Фотогалерея: другие самодельные конструкции

Подключение

Способ подключения Wi-Fi антенны зависит от типа используемого роутера, адаптера или другого устройства. В большинстве случаев придётся вскрывать гаджет, находить место, куда подсоединена (припаяна) штатная антенна и аналогичным образом присоединять (припаивать) кабель самодельной конструкции. Очень удобно, когда в гаджете предусмотрено независимое подключение внешней антенны, это может быть выполнено в виде:

Если у адаптера съёмная штатная антенна, самодельную конструкцию можно подключить вместо неё.

В любом случае (исключая вариант с пайкой) вам понадобится соответствующий разъём-коннектор, приобрести который можно в радиомагазине.

Фотогалерея: варианты подключения внешней антенны

Настройка

Настройка самодельной антенны для Wi-Fi сводится, прежде всего, к её установке в нужном направлении. При этом нужно соблюдать следующие условия:

Для большей эффективности антенна должна быть направлена в сторону точки доступа.

На этапе настройки длину кабеля, насколько это возможно, следует уменьшить, так вы избавитесь от излишних потерь сигнала и улучшите его качество.

Как протестировать изменения

Самым простым и доступным вариантом тестирования самодельной Wi-Fi антенны является замер изменений скорости интернет-канала. Для этого проводят сравнительное исследование результатов поочерёдно с подключенной штатной антенной и изготовленной своими руками. Провести такие измерения можно, например, на ресурсе Speedtest. Система автоматически подберёт оптимальный сервер, проверит пинг, скорость скачивания и загрузки.

Для подтверждения результата рекомендуется протестировать скорость интернета 2–3 раза

Видео: усиление Wi-Fi сигнала своими руками

С появлением Wi-Fi у множества пользователей появилась возможность быстрого и мобильного доступа в интернет. Для стабильной работы беспроводного соединения рекомендуется использование специального дорогостоящего оборудования, однако можно обойтись малой кровью, собрав внешнюю антенну своими руками.

Источник

Антенна для усиления WI-FI сигнала на основе китайского адаптера

300 Мбит Беспроводной Usb-адаптер Wi-Fi Lan Сетевая Карта IEEE 802.11b/g/n с Антенной.

Краткий Обзор
Этот беспроводный адаптер можно работать с ноутбуков, ноутбуков и настольных ПК компьютера, а также. просто подключите и наслаждайтесь Интернет.

Особенности:
802.11n/g/b 300 М Wireless WiFi USB 2.0 Адаптер (Realtek 8191 Чипсет).
Соответствует IEEE 802.11n (проект), IEEE 802.11 г, IEEE 802.11b.
Обеспечивает USB 2.0/1.1 высокоскоростной интерфейс.
Скорость передачи данных до 300Mbps.
Поддерживает Режим Ad-Hoc, инфраструктура WLAN сети, беспроводной роуминг.
Поддержка Windows 2000, XP 32/64-bit, Vista 32/64-bit, Linux, MAC OS x.
С внешней антенной.
Простая конфигурация и простой в использовании.
Это могут быть разработаны с ноутбуков, ноутбуков и настольных ПК компьютера.

Технические характеристики:
Беспроводные стандарты: IEEE 802.11n (проект), IEEE 802.11 г, стандарты IEEE 802.11b.
Интерфейс: высокоскоростной USB 2.0/1.1
Скорость передачи данных:
802.11n до 300 М (нисходящей линии связи) и 150 М (восходящая линия связи);
802.11 г 54/48/36/24/18/12/9/6 Мбит авто резервный;
802.11b 11/5. 5/2/1 Мбит авто резервный.
Диапазон частот: 2.4 ГГц ISM.
Чипсет: Realtek 8191
Диапазон частот: 2412-2462 МГц (Северная Америка); 2412-2472 МГц (Европа); 2412-2484 МГц (Япония).
Выходная мощность: 13-17dBm.
Радиоканал: 1-14 каналов.
Дальность действия: до 3 раз дальше диапазон, чем 802.11 г.
Роуминг: полный мобильность и бесшовные роуминг от клетки к клетке.
Модуляции: 11n BPSK QPSK 16QAM 64QAM OFDM; 11 г BPSK QPSK 16QAM 64QAM OFDM; 11b DQPSK DBPSK DSSS CCK.
Безопасность данных: 64/128-битное Wep-шифрование WPA, WPA-PSK, WPA2-PSK, TKIP/AES.
Управления доступом к среде: CSMA/CA с ACK.
СВЕТОДИОДНЫЕ индикаторы: link/active (зеленый).
Операционная система: Windows 2000, XP 32/64-bit, Vista 32/64-bit, Linux, MAC OS x.

Нам понадобится:
Коробка от компакт дисков.
Медная проволока диаметром 2,5-3 мм.
Компакт диск(играет роль отражателя).Также можно самому вырезать окружность из меди.
Антенный кабель.

Собираем саму антенну, соблюдая размеры.

Теперь подсоединим WI-FI адаптер.

Зачищаем кабель с таким расчетом чтоб оплетка экрана была длиннее,чем центральный провод.
От центрального кабеля оставляем примерно 5 мм.провода в изоляции.

Шилом или швейной иглой по центру центральной оплетки(рядом с проводом)делаем прокол в него будет заходить центральный провод антенны адаптера.

Выкручиваем антенну с адаптера.
Из старого маркера я срезал небольшой кусочек трубки(это будет переходником и фиксатором между адаптером и кабелем).

Источник
